NOTICE TECHNIQUE
ET MISE EN OEUVRE

Fax : [phone]

INFRACABLE DTIO

ELEMENT CHAUFFANT INFRACABLE DTIO INFO13TA10 JANVIER 2009

ZA des Mottais – Rue des petits Bois

CS 41881 - 35418 Saint-Malo Cedex – France

Assistance Technique. : 0 892 700 560 (0,34€/min)

Fax : [phone]

CARACTERISTIQUES DE L'ELEMENT CHAUFFANT DTIO

Le câble chauffant constituant l'élément chauffant CONFORSOL est une évolution d'un câble conforme à la norme NFC 32.333
(voir figure 1). Il est construit suivant un cahier des charges identique au DTUO et à la norme NF C 32-333 pour les points où elle
s'applique. Ce câble ne comporte pas d’écran, mais est protégé par une ailette en acier galvanisé (brevet Deléage). La liaison
froide mesure 5 m, et est composée de :

•

•

•

deux âmes conductrices en cuivre nu de section 1,5 mm
une enveloppe isolante bleue ou noire
une gaine de protection en PVC de couleur noire afin de la différencier de celle du câble chauffant de couleur rouge

2

ou 2,5 mm2

PUISSANCE

en W

2400 0.150 148 16
2200 0.177 129 17
2000 0.220 121 16
1800 0.255 110 16
1650 0.310 103 16
1450 0.399 84 17
1150 0.624 70 16

950 0.946 56 17
750 1.597 45 16
550 2.500 38 14
450 4.400 27 17
300 8.000 20 15
150 32.000 10 15

RESISTANCE

en Ω/m

LONGUEUR

en m

EMISSION

LINEIQUE

en W/m

RESISTANCE
THEORIQUE

en Ω

22,0 164
24,0 144
26,4 134
29,4 122
32,1 114
36,5 94
46,0 78
55,7 62
70,5 50
96,2 42

118 30
176 22
353 12

NOMBRE DE

DEMI-SPIRES

en DS

LONGUEUR

en m après

préfabrication

26,1
22,9
21,3
19,4
18,1
14,9
12,3

9,8
7,8
6,6

4,64

3,4
1,8

ELEMENT CHAUFFANT INFRACABLE DTIO INFO13TA10 JANVIER 2009

ZA des Mottais – Rue des petits Bois

CS 41881 - 35418 Saint-Malo Cedex – France

Assistance Technique. : 0 892 700 560 (0,34€/min)

Fax : [phone]

MISE EN OEUVRE

1. Mise en œuvre des éléments INFRACABLE DTIO (Conforme au CPT 09/07)

L'émetteur de chaleur est la composante de divers matériaux (voir figure 2) :

- un isolant thermique de forte densité conforme aux prescriptions du chapitre 2.32 du Cahier des Prescriptions techniques
d'épaisseur minimale 0,05 m (R ≥ 2,2 m².K/W) permettant de désolidariser l'émetteur des structures lourdes du bâtiment ; isolant
thermique monocouche classé ACERMI I4 ou I5, SC1Ch ou SC2Ch, selon l'application. Dans tous les cas l'isolation thermique doit
être conforme à la norme NF 61-203.

- un élément ou un ensemble d'éléments chauffants INFRACABLE DTIO ;

- une chape mince en béton de conductivité thermique supérieure ou égale à 1,15 W/mK, ce qui correspond à une masse
volumique sèche supérieure ou égale à 1 700 kg/m

- un revêtement de sol

L'installation des éléments INFRACABLE DTIO se fait suivant un plan de pose, qui tient compte de la surface équipable et qui
définit la mise en œuvre des trames préfabriquées en fonction de la puissance à installer. Afin de faciliter sa pose, nous vous
conseillons d'utiliser des attaches spécialement étudiées pour la pose sur isolation thermique.

2. Sorties froides et raccordement électrique

3

;

La sortie froide de couleur noire est de même structure que l'élément INFRACABLE DTIO noyée à même la chape. Il ne faut en
aucun cas tuber les liaisons froides. En effet, le tubage constitue une amorce de fissuration, principalement au passage de
plusieurs tubes. Par contre, elle est tubée dans la cloison (entre les bords de la chape et la boite de dérivation).
Elle est destinée à être raccordée soit dans une boîte de dérivation accessible dans chaque pièce, soit directement au tableau
électrique. Il est impératif que la jonction soit enrobée dans la chape. La protection est assurée par un dispositif différentiel 30 mA
à concurrence de 7,5 kW par départ.

3. Montage et mise en place

La mise en place suppose :
a) une isolation thermique continue et bien plane ;
b) le maintien en place du câble sur l'isolant à l'aide d’attaches IPS. Il faut veiller au maintien des extrémités du câble et de la
liaison froide sur l'isolant.
La trame préfabriquée est mise en place suivant les indications et repères portés sur le plan de pose; l'ensemble étant recouvert
par la chape en béton. L'emplacement des jonctions doit être noté sur le plan de pose ainsi que les principaux renseignements de
la pose (cotes entre mur et câble, etc.). Ils devront être contrôlés avant et après coulage, puis à la mise en service, la fiche de
garantie devra être renseignée et retournée.

4. Circuit de commande et régulation

- En habitat, ce procédé de chauffage implique une régulation par pièce à l'aide d'un thermostat chronoproportionnel. La société
DELEAGE propose un thermostat électronique avec fil pilote 6 ordres (réf. TT2INTAI62). Malgré le pouvoir de coupure de 12 A,
nous vous conseillons de relayer pour une puissance au delà de 1800 W.

ELEMENT CHAUFFANT INFRACABLE DTIO INFO13TA10 JANVIER 2009

ZA des Mottais – Rue des petits Bois

CS 41881 - 35418 Saint-Malo Cedex – France

Assistance Technique. : 0 892 700 560 (0,34€/min)

Fax : [phone]

- Ces appareils doivent être placés sur les parois à l'abri de toutes influences extérieures (sources de chaleur, claquement de porte,
gestionnaire, appareils électrique, etc.) et peuvent être associés à tout programmateur ou délesteur permettant un
fonctionnement conforme à la Réglementation thermique.

- Les entrées d'air parasites à l'intérieur des thermostats sont occasionnées par le tubage du circuit électrique. Celles-ci doivent
être impérativement supprimées afin de ne pas fausser la mesure du thermostat (utiliser de la pâte d'étanchéité ou tout autre
moyen fiable).

- La protection de chaque circuit doit être conforme à la norme NF C 15-100 en fonction du régime de neutre rencontré.

- Quant à la protection des personnes, un dispositif différentiel à courant résiduel de 30 mA maximum doit être installé par
tranche de 7,5 kW.

5. Revêtement de sol

Ils seront choisis et mis en œuvre conformément aux prescriptions du paragraphe 2.35 du Cahier des Prescriptions Techniques. Il
y aura lieu de s'assurer que la colle utilisée pour les revêtements collés résiste à la température superficielle autorisée.
Les éléments INFRACABLE DTIO utilisés en plancher chauffant direct devront obligatoirement être mis en œuvre conformément
au Cahier des prescriptions Techniques communes "CPT PRE 09/07".

6. Marquage des installations

Afin de sensibiliser les occupants, un marquage constitué d'une plaque adhésive est placé sur l'armoire électrique. Elle portera
l'inscription "Attention ! Chauffage électrique par le sol - Ne pas percer - Ne pas recouvrir exagérément le sol (exemple : matelas
posé au sol, ...) - laisser un espace libre de 5 cm minimum entre tout mobilier et le sol".

Recommandations importantes :

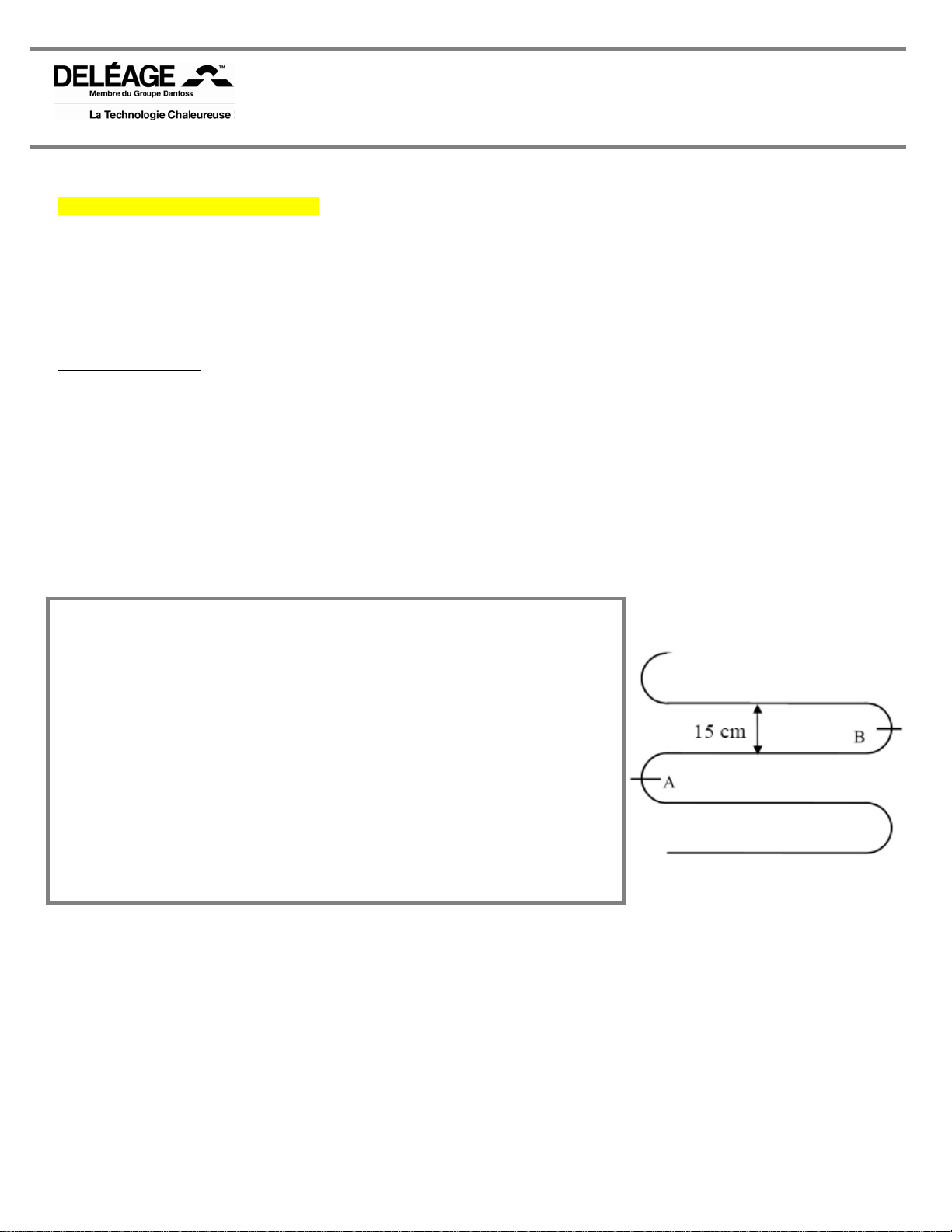

1) La longueur du circuit entre A et B est toujours égale à 0,90 m. On l’appelle une

demi-spire (DS)

2) On répartit l’unité en coupant le ruban adhésif suivant le nombre de demi-spires

indiqué sur le plan.

3) Il est recommandé de couvrir la plus grande surface possible de la pièce en

excluant les placards, escaliers, blocs sanitaires, plan de travail, cheminées, etc.

4) Pour les salles d’eau, prévoir un treillis métallique (voir norme NF 15-100) relié à

la terre au dessus du plan des câbles chauffants.

5) Les liaisons froides sont conformes à la norme C 32-332. elles servent à sortir de

la chape et n’ont pas besoin d’être placées sous gaine de protection dans cette
chape (longueur standard 5 m).

6) L’utilisation d’agrégats, adjuvants, eau de gâchage ou autres constituants

totalisant un taux de chlorures supérieur à 0,006% rapporté au poids du mortier,
est interdite (réf. DTU 21-4). Par exemple, l’utilisation du sable littoral est
interdite, même lavé.
