ООО «Данфосс»
Установка
счетчиков-распределителей
тепла INDIV-X-10R на чугунные
секционные радиаторы
Инструкция
Москва, 2015
Инструкция. Установка счетчиков-распределителей тепла INDIV-X-10R на чугунные секционные радиаторы
I. Выбор места монтажа теплового адаптера на радиаторе
1. При четном количестве секций монтаж теплового адаптера производится между
средними секциями радиатора на высоте 3/4 от его нижнего края.
1/4
3/4
Место монтажа теплового адаптера
2
Инструкция. Установка счетчиков-распределителей тепла INDIV-X-10R на чугунные секционные радиаторы
2. При нечетном количестве секций монтаж теплового адаптера производится между
средней и соседней с ней секцией радиатора ближе к подающему трубопроводу.
1/4
3/4
Место монтажа теплового адаптера
3
Инструкция. Установка счетчиков-распределителей тепла INDIV-X-10R на чугунные секционные радиаторы
II. Монтаж теплового адаптера
1. Собрать монтажный комплект из теплового адаптера, винта M4 и Т-образной гайки.
Монтажный комплект для чугунных радиаторов с зазором между секциями более 34 мм
Позиция Эскиз
1
2
3
Кодовый
номер
187F0009 Тепловой адаптер, широкий, 55 мм
088H2230 Т-образная гайка, 65 мм
088H2233 Винт М4 х 40 мм
Описание
1
2
3
4
Инструкция. Установка счетчиков-распределителей тепла INDIV-X-10R на чугунные секционные радиаторы
2. Продеть монтажный комплект между секциями радиатора.
5
Инструкция. Установка счетчиков-распределителей тепла INDIV-X-10R на чугунные секционные радиаторы
3. Закрепить монтажный комплект на радиаторе таким образом, чтобы среднее монтажное
отверстие теплового адаптера находилось в точке монтажа (см. с. 2, 3). Т-образная гайка
должна захватывать сзади края двух соседних секций и надежно зафиксировать адаптер
6
Инструкция. Установка счетчиков-распределителей тепла INDIV-X-10R на чугунные секционные радиаторы
III. Монтаж счетчика-распределителя тепла INDIV-X-10R с дистанционным
считыванием показаний

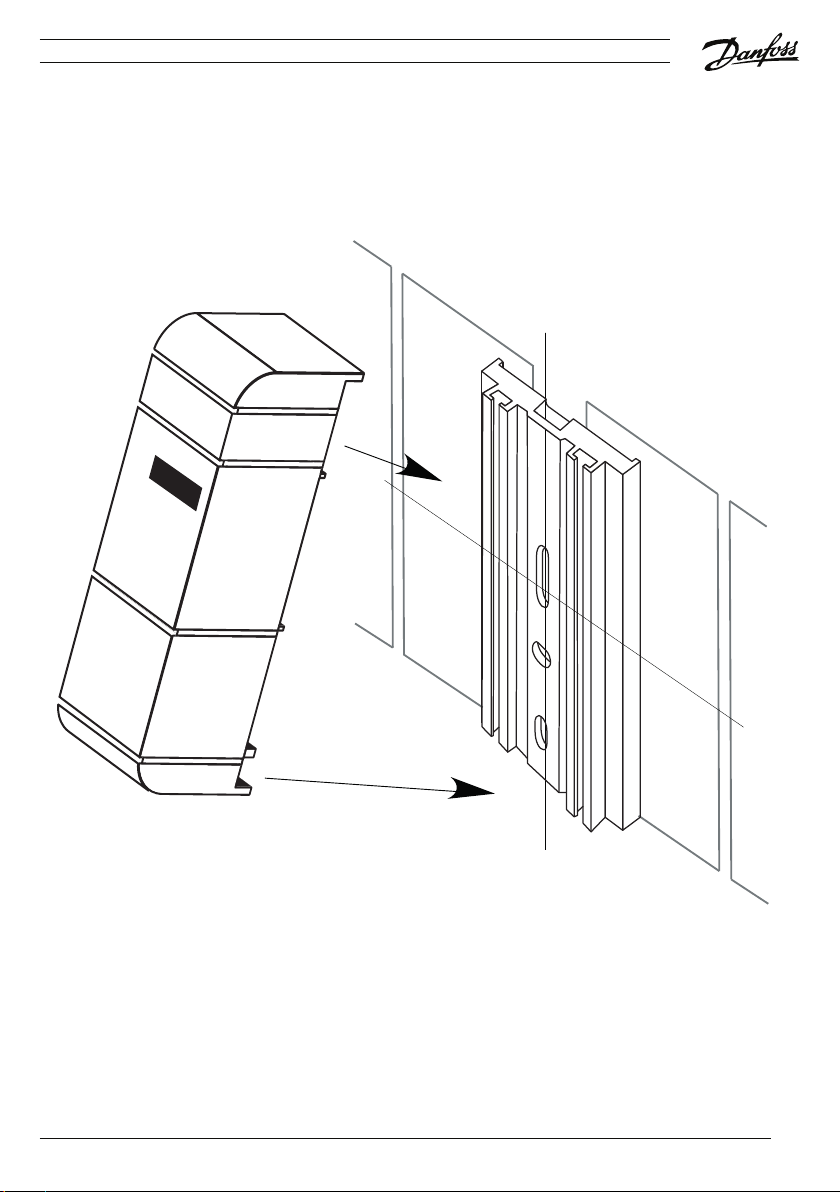

Защелкнуть корпус распределителя INDIV-X-10R на тепловом адаптере.
7
Инструкция. Установка счетчиков-распределителей тепла INDIV-X-10R на чугунные секционные радиаторы
Отопительный прибор с установленным счетчиком-распределителем тепла
INDIV-X-10R
8
Инструкция. Установка счетчиков-распределителей тепла INDIV-X-10R на чугунные секционные радиаторы
