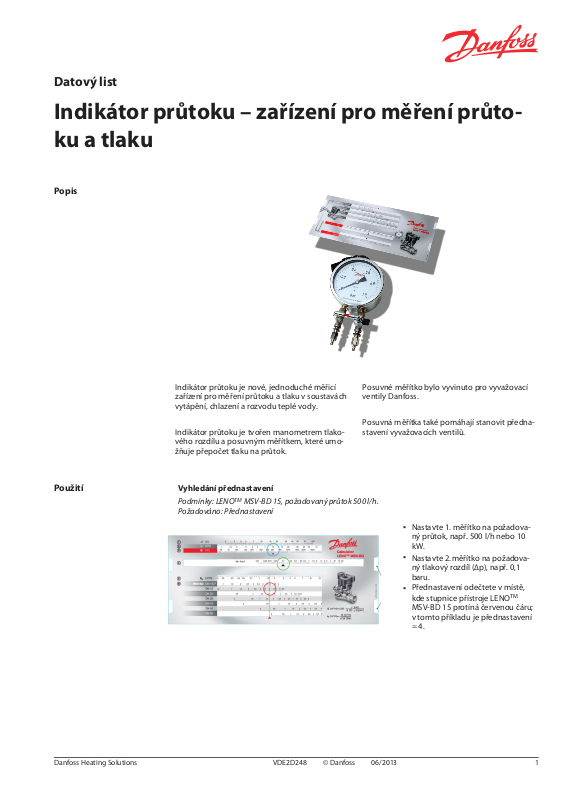

Danfoss Indikátor průtoku Data sheet [cs]

Datový list

Indikátor průtoku – zařízení pro měření průto­ku a tlaku

Popis

Použití

Indikátor průtoku je nové, jednoduché měřicí
zařízení pro měření průtoku a tlaku v soustavách
vytápění, chlazení a rozvodu teplé vody.

Indikátor průtoku je tvořen manometrem tlako­vého rozdílu a posuvným měřítkem, které umo­žňuje přepočet tlaku na průtok.

Vyhledání přednastavení

Podmínky: LENOTM MSV-BD 15, požadovaný průtok 500 l/h.
Požadováno: Přednastavení

Posuvné měřítko bylo vyvinuto pro vyvažovací
ventily Danfoss.

Posuvná měřítka také pomáhají stanovit předna­stavení vyvažovacích ventilů.

▪

Nastavte 1. měřítko na požadova­ný průtok, např. 500 l/h nebo 10
kW.

▪

Nastavte 2. měřítko na požadova­ný tlakový rozdíl (∆p), např. 0,1
baru.

Přednastavení odečtete v místě,

▪

kde stupnice přístroje LENO
MSV-BD 15 protíná červenou čáru;
v tomto příkladu je přednastavení
= 4.

TM

Danfoss Heating Solutions VDE2D248 © Danfoss 06/2013 1

Datový list Indikátor průtoku – zařízení pro měření průtoku a tlaku

Stanovení průtoku

Vyhledejte dimenzi ventilu instalovaného přístroje LENOTM MSV-BD a odečtěte skutečnou přednastave­nou hodnotu (zde DN 15 a přednastavení 4).

▪

Nastavte 1. měřítko a odečtěte
přednastavenou hodnotu = 4.

Odečtěte na manometru tlakový

▪

rozdíl, např. 0,07 baru.

▪

Nastavte 2. měřítko na 0,07 baru a
odečtěte průtok = 400 l/h.

Abyste dosáhli hodnoty 500 l/h,

▪

změňte přednastavení nebo na­stavte tlakový rozdíl.

▪

Nastavte 1. měřítko na 500 l/h a
odečtěte nové přednastavení =
4,5.

Nebo nastavte na čerpadle tlakový

▪

rozdíl.

Objednání

Indikátor průtoku je možné použít pro ruční regulační ventily a partnerské ventily pro ASV:

▪

Leno
ASV-I

▪

ASV-BD

▪

USV-I

▪

MSV-F2

▪

TM

Kufřík pro indikátor průtoku

Obsah

Maximální

statický

Tlakový

rozdíl Obj. číslo

tlak

Manometr tlakového rozdílu a posuvné měřítko.
2 ks rychlospojek G1/4" s připojovací koncovkou.
Modrá propojovací hadice (1,5 m/6 x 1 mm).

10 barů 0–1 bar 003L8310
Červená propojovací hadice (1,5 m/6 x 1 mm).
2 ks měřicích jehel s kulovým ventilem a připojovacími kolínky.

Příslušenství

Typ Obj. číslo

2 ks rychlospojek G1/4" s připojovací koncov-

003L8315

kou

Propojovací hadice (2x1,5 m) 003L8261

2 VDE2D248 © Danfoss 06/2013 Danfoss Heating Solutions

Datový list Indikátor průtoku – zařízení pro měření průtoku a tlaku

Typ Obj. číslo

1 ks měřicích jehel s kulovým ventilem a připo­jovacími kolínky

Řemínek 003L8324
Posuvné měřítko (LENOTM MSV-BD/B a ASV-

BD)
Posuvné měřítko (USV-I a ASV-I) 003L8321
Posuvné měřítko (MSV-F2) 003L8320

003L8319

003L8262

Technická data

Způsob měření

Položka Hodnota

Rozsah tlaku 0–1 bar
Maximální statický tlak 10 barů
Spolehlivost, linearita a hysterezní chyba 2,5 %
Teplota média -5 až 150 °C
Kalibrace Když je ukazatel ve špatné

poloze

Měření tlakového rozdílu

1) 2) 3)

Zkontrolujte, zda je obtokový ventil

otevřený

4) 5) 6)

Připevněte koncovky k měřicím

hadicím

Připevněte měřicí hadice k MSV-

BD

Připevněte měřicí hadice k manome-

tru

Danfoss Heating Solutions VDE2D248 © Danfoss 06/2013 3

Otevřete kulové kohouty, nej-

prve modrý a potom červený

Zavřete obtokový ventil a přečtě­te hodnotu tlaku pomocí měřiče
průtoku

Datový list Indikátor průtoku – zařízení pro měření průtoku a tlaku

Demontáž

1) 2)

Design

Otevřete obtokový

ventil

3) 4)

Obtokový ventil otevřený Zavřete kulové kohouty

Odpojte hadice

Vyrovnejte tlak, nejprve u červeného

kohoutu

4 VDE2D248 © Danfoss 06/2013 Danfoss Heating Solutions

Datový list Indikátor průtoku – zařízení pro měření průtoku a tlaku

Danfoss Heating Solutions VDE2D248 © Danfoss 06/2013 5

Datový list Indikátor průtoku – zařízení pro měření průtoku a tlaku

6 VDE2D248 © Danfoss 06/2013 Danfoss Heating Solutions

Datový list Indikátor průtoku – zařízení pro měření průtoku a tlaku

Danfoss Heating Solutions VDE2D248 © Danfoss 06/2013 7

Datový list Indikátor průtoku – zařízení pro měření průtoku a tlaku
