Indendørs gulvvarmesystemer
Denne beregningsguide præsenterer DEVI’s anbefalinger vedrørende beregning og installation af kabelgulvvarmesystemer til indendørs applikationer. Den giver vejledning i placering af varmekabler, elektriske data og systemkonfigurationer.
Nedenstående anbefalinger fra DEVI sikrer energieffektive, pålidelige og vedligeholdelsesfrie løsninger til konstant watt-varmekabler med 20 års garanti.
Yhdessä EU-direktiivien ja tuotehyväksyntien täyden vaatimustenmukaisuuden kanssa
1. DEVI’s elektriske varmesystemer
Dette dokument indeholder al nødvendig information om DEVI’s kabelvarmesystemer, som kan være en hjælp i din beslutningsproces i forbindelse med beregning, installation og drift. Det særlige ved DEVI’s profil er produktionen af kabelvarmesystemer.
DEVI A/S blev etableret i Danmark i 1942, og i løbet af de 75 år, som firmaet har eksisteret, har det udviklet sig fra et privat firma til en stor industrikoncern, der udvikler og tilbyder løsninger til elektriske varmekabler i mere end 100 lande i hele verden. DEVI har en førende position som grundlægger og innovator inden for området af elektriske kabelvarmesystemer til indendørs og udendørs installation.
Siden 2003 har DEVI været en del af Danfoss-koncernen.
DEVI er Europas største leverandør af elektrisk gulvvarme. Vores forretningsfilosofi er baseret på markedsføringen af elektriske varmeløsninger, der tydeligt skiller sig ud ved følgende:
•Forbedret komfort i hverdagen
•Stor pålidelighed
•Bedre design
•Forbedrede driftsomkostninger.
DEVI udvikler, producerer og sælger kabelvarmesystemer til følgende primære applikationer:
•Elektrisk gulvvarme som helhedsløsning
•Elektrisk komfortgulvvarme
•Isog snesmeltning på jorden – veje, fortove/gangbroer til fodgængere, broer mv.
•Isbeskyttelse og snesmeltning på tage og i tagrender
•Beskyttelse mod frysning og temperaturkontrol af rør, tanke og andre industriapplikationer
•Opvarmning af sportspladser med naturgræs eller kunstgræs, jord i drivhuse mv.
•Opvarmning af landbrugsejendomme
•Frostsikring af fundament og gulve i frysehuse og isstadioner
såvel som mange andre varmeløsninger.
Komplette systemer
DEVI er det eneste globale firma i branchen, der udvikler, producerer og markedsfører komplette systemer, der omfatter både varmekabler og termostater på det globale marked. Der er derfor fuldstændig balance mellem de enkeltkomponenter, der udgør dit varmesystem, hvilket medfører høj ydeevne, optimal pålidelighed og brugervenlighed og derved et lavt energiforbrug.
Integrerede løsninger
I næsten 75 år har DEVI produceret en lang række dokumenterede og testede varmekabelløsninger – lige fra systemer med tynde varmemåtter, der primært er tilsigtet renoveringsprojekter, til komplette varmesystemer til rumopvarmning i private boliger såvel som kontorer og industribygninger. DEVI leverer også løsninger til isog snesmeltning. Vores kabler og termostater sørger for at holde trafikerede områder, læsseramper og tagkonstruktioner sikre i kolde områder i hele
verden. Vi tilbyder anti-frostsystemer til rør og tagrender, og vi opvarmer jorden i drivhuse, og endda også under fodboldbaner.
Intelligente varmesystemer
Det primære DEVI-produkt er det komplette varmesystem (varmekabel eller -måtte, termostat og tilbehør).
Det er energieffektivt, og den intelligente anvendelse har været indbygget i DEVI-termostaterne siden 1990’erne. Du sparer op til 30 % på varmeregningen sammenlignet med en avanceret elektronisk termostat uden timer. Derfor er DEVI’s intelligente termostater et verdensførende eksempel, som andre følger inden for området med intelligent elektrisk gulvvarme.
Varmeelementer af høj kvalitet – produceret i EU
DEVI’s varmeelementer er en skærmet dobbelteller enkeltleder, der er konstrueret med forskellige specifikke udgange og isoleringsmuligheder. DEVI’s varmeelementer produceres i mere end 30 forskellige typer,
hvilket gør det muligt at anvende produktet til netop dit behov.
Der er størst efterspørgsel på de tynde varmemåtter til installation under gulvfliser. DEVI-måtterne består af et tyndt kabel, der er fastgjort på et selvklæbende net af komposit eller glasfiber. Derved er måtterne nemme at installere og det logiske valg til tynde gulve. Når der lægges varmemåtter, er gulvniveauet stort set det samme, da installation kan udføres med en standardtykkelse for fliseklæberen.
Systeminstallation og beregning af ønsket effekt skal foretages ud fra de specifikke forhold for ejendommen (applikation). For at sikre korrekt installation og drift af hvert DEVI-sy- stem medfølger der en detaljeret vejledning på flere sprog. Derudover har de fleste varmekabler og -måtter 20 års garanti.
DEVIreg™ Smart er den nyeste løsning, der er værd at bemærke. Den rummer essensen af DEVI’s engagement til at forbedre komfort for brugeren, sammenspillet med intelligente elektroniske enheder, nordisk design og energieffektivitet. DEVIreg™ Smarttermostaten omfatter:
•brugervenlig brugerflade via App og wi-fi-styring
•berøringsskærm
•intelligente timerfunktioner med en intuitiv og brugervenlig
brugerflade, der er specifikt skabt til at imødekomme behovet hos moderne brugere
•udvidet garantiperiode – 5 år.
Pålideligt valg
DEVI er verdensførende inden for produktion af elektriske varmekabelsystemer og er en del af Dan- foss-koncernen. DEVI har været til stede på det globale marked i næsten 75 år og er tilgængelig i mere end 100 lande på fem kontinenter. Du kan roligt anbefale produkterne til dine kunder, da DEVI-varemær- ket har haft en førende position på verdensmarkedet og har været en fortrolig partner i årtier.
4 Division · Cable Floor Heating Systems · VGLUH101 · ©DEVI
2. Applikationsbeskrivelse
2.1 Generelle oplysninger
Optimal komfort
Al varme stiger opad! Dette enkle faktum forklarer, hvorfor et gulvvarmesystem giver mere komfortabel varme end det alternative radiatorsystem. Radiatorsystemet giver konvektiv luftbevægelse op til hovedhøjde og til loftet, for kun at bevæge sig nedad igen som en kold luftstrøm omkring fødderne.
DEVI’s gulvvarmesystem giver derimod en behagelig varme til fødder, krop og hoved.
Da det kun giver en meget blid opadgående luftbevægelse, reduceres mængden af bevægelige støvpartikler betragteligt, hvilket gør systemet meget praktisk for folk, der lider af allergi eller astma. Det minimerer også tilstedeværelsen af fugt på gulvniveau.
Minimalt energiforbrug
Takket være varmefordelingen fra gulvet og et nøjagtigt temperaturstyringssystem via en DEVIreg™-ter- mostat kan den gennemsnitlige rumtemperatur reduceres med 1-2 °C sammenlignet med traditionel radiatoropvarmning, uden at det påvirker den termiske komfort, men faktisk forbedrer den. Dette muliggør en reduktion af energitabet fra en bolig med 10-20 %, hvilket er både en økonomisk og miljømæssig fordel.
Fleksibelt system
DEVI’s gulvvarmesystem sikrer komfortable rumtemperaturer, både derhjemme, på kontoret, på værkstedet, i sportshaller eller stort set alle steder, hvor der er behov for komfortabel varme. At DEVI’s gulvvarmesystem kan installeres i alle gulvtyper er ligeledes vigtigt, uanset om det er gulve af beton eller træ eller renoverede gulve.
Usynlig varmekilde
DEVI’s gulvvarmesystem er usynligt. Da systemet er gemt under gulvet, giver det spændende nye muligheder for møblering og indretning, hvorved de pladskrævende og ikke særligt attraktive radiatorer (eller varmeapparater) ikke længere er et problem.
Nem installation
DEVI’s elektriske gulvvarme leveres som et system; enten i form af en varmemåtte, kabel med installationstilbehør eller en termostat med nemme opsætningsegenskaber samt hurtig og problemfri installation.
Høj robusthed, ingen vedligeholdelse
DEVI’s gulvvarmesystem har lang levetid. Helt praktisk så holder DEVI’s varmekabler og -måtter lige så længe som huset, hvor de er installeret, og der er ikke behov for vedligeholdelse!
Hurtig og præcis reaktionstid
Det elektriske gulvvarmesystem har en hurtig reaktionstid. I kombination med de intelligente DEVIreg™-termosta- ter tilbyder det også nøjagtig øgning og regulering af rumtemperaturen sammenlignet med vandbaserede gulvvarmesystemer. Systemets følsomhed over for temperaturændringer og brugertilpasninger er også bedre.
20 års DEVI-garanti med DEVI Warranty™ og garanti med fuld service
DEVI’s 20 års DEVI Warranty™ gælder for de fleste DEVI-varmemåtter og -varmekabler. DEVI’s garanti med fuld service dækker kabler og måtter, der er installeret som indendørs gulvvarme – herunder omkostninger til installation og gulvmaterialer såsom skader på murværk og fliser. Den 20-årige garanti med fuld service betyder, at når der er en sag inden for garantiperioden, så påtager DEVI sig ansvaret for at rette fejlen uden beregning eller tilbyder en produkterstatning i løbet af garantiperioden. DEVI dækker derudover alle omkostninger i forbindelse med udskiftning af ethvert varmesystemelement samt udgifter til istandsættelse af gulvet.
Division · Cable Floor Heating Systems · VGLUH101 · ©DEVI 5
3. Produktoversigt
3.1. Kabler
Det elektriske gulvvarmesystem består af to hovedkomponenter:
•Varmeelement (kabel, tynd varmemåtte eller varmeelement til f.eks. laminatgulve)
•Termostat med lufteller/og gulvtemperaturfølere.
Varmekabler installeres normalt i tykke gulve/gulvkonstruktioner i beton. Den primære egenskab ved en tynd varmemåtte er dens minimale tykkelse. Dette gør det muligt at installere den på et tyndt lag fliseklæber, således at man undgår en betragtelig øgning af gulvniveauet.
DEVI-varmekablet (for eksempel DEVIflex™) er udformet til installation i tykke gulvkonstruktioner i beton. Normal tykkelse på det øverste gulvlag er mindst 3 cm. Varmekabler, der anvendes i gulvkonstruktioner, er serieresistive kabler, fortrinsvist dobbeltleder, men der findes også et begrænset udvalg af enkeltlederkabler. Kablerne fremstilles som installationsfærdige varmeelementer
med en specifik længde (dvs. 7, 10, 15 op til ca. 410 m), med et strømforsyningskabel (koldkabel) og hermetisk lukkede forbindelser (muffer eller endetermineringer).
Effekten fra varmekabler til installation i gulvkonstruktioner er begrænset til 20 W/m, og DEVI-kabler fås med 6, 10, 18 og 20 W/m til 230 og 400 V. De fleste DEVI-kabler er produceret og godkendt i henhold til den seneste version af IEC 60800:2009 og har mekanisk styrke klasse M2 (til råstøbte betonkonstruktioner). Den primære type DEVI-varmekabler til installation i gulvkonstruktioner er Deviflex™.
I figurerne nedenfor er vist den indvendige og udvendige udformning af et moderne Deviflex™-kabel.
|
varmekabel |
|
udvendig PVC-coating |
forsyningskabel |
|
beskyttende skærmfolie (aluminium) |
||
beskyttelsesleder |
|
|
|
tilslutningsmuffe |
|
indvendig isolering (XLPE) |
endestykke på |
|
varmekabel |
||
varmeelement (modstandsgevind) |
||
stik til strømforsyning |
||
DEVIflex™-varmekabelkonstruktion |
DEVIflex™ 6T/10T/18T-varmekabel |
|
3.2 Måtter
Den tynde varmemåtte er udformet til installation i et tyndt lag fliseklæber, en selvnivellerende blanding eller lignende. Standard minimumtykkelse for gulvlaget er 5-8 mm, mens tykkelsen på DEVI-måtter er 3-4,5 mm. Det gør det muligt at minimere en eventuel øgning af gulvhøjden. DEVI’s tynde varmemåtter består af et tyndt kabel, der er fastgjort på et selvklæbende glasfibernet, som
normalt har en bredde på 50 cm. De tynde varmekabler er serieresistive kabler med dobbelteller enkeltleder. De produceres som installationsfærdige varmesektioner med et specifikt areal (dvs. 0,5, 1, 1,5 til 12 m²), inklusive et strømforsyningskabel (koldkabel) og hermetisk forseglede forbindelser.
De tynde varmemåtter fås med forskellig effekt, for eksempel: 70 W/m², 100 W/m², 150 W/m² og 200 W/m². Derudover opfylder de IEC 60335-1 og IEC 60335-2-96.
De mest almindeligt brugte dobbeltledervarmemåtter fra DEVI til installation i gulvkonstruktioner er DEVImat™ og DEVIcomfort™.
varmekabel |
selvklæbende net |
selvklæbende net |
varmekabel |
stik til |
|
strømforsyning |
|
|
stik til |
|
strømforsyning |
tilslutningsmuffe |
tilslutningsmuffe |
forsyningskabel |
forsyningskabel |
|
|
DEVImat™ 100T/150T-varmemåtte |
DEVIheat™ 150S-varmemåtte |
6 Division · Cable Floor Heating Systems · VGLUH101 · ©DEVI
Afstanden fra centrum til centrum mellem varmemåttens kabelstrenge er normalt 7,5 cm. Det muliggør en jævn varmefordeling på gulvoverfladen, således at der ikke opstår kolde zoner mellem kabelstrengene.

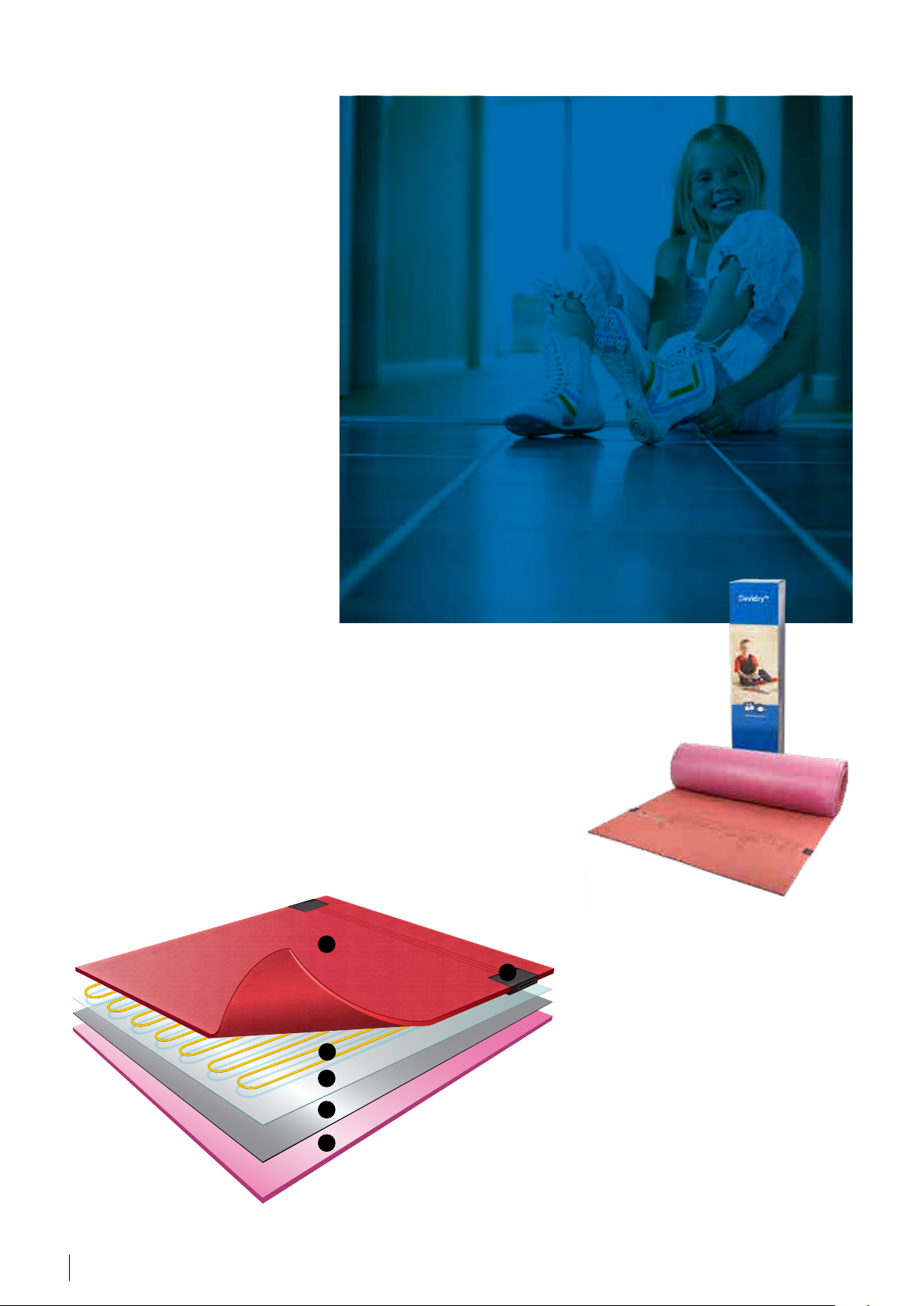

Nedenfor ses den moderne tynde dobbeltledermåtte DEVImat™ og enkeltledermåtte DEVIheat™.
DEVI-varmekabler og de tynde varmemåtter, der er nævnt ovenfor, er de mest brugte gulvvarmeelementer. DEVI producerer også andre gulvvarmeelementer, som for eksempel varmefordelingspanelerne DEVIdry™ og DEVIcell™ til varmekonstruktioner med træoverflade (laminat, flerlagsbrædder,
parket mv.) eller/og på undergulve i træ. DEVIdry™ har en effekt på 55 og 100 W/m².
Der henvises til DEVI’s produktkatalog for yderligere oplysninger.
3.3 Termostater
DEVI tilbyder specialiserede termostater til elektriske gulvvarmesystemer. Alle termostater er elektroniske enheder, der muliggør præcis styring af gulvoverfladen eller lufttemperaturen. Generelt findes der tre typer termostater:
•til luft-/rumtemperaturstyring og begrænsning af gulvtemperatur – med rumføler og gulvføler
•til gulvtemperaturstyring – kun med gulvføler
•til luft-/rumtemperaturstyring – kun med rumføler.
DEVI tilbyder termostater, der er:
•Intelligente, PWM (reguleret impulsbreddemodulering)
•Enkle (reguleret hysterese).
Intelligente termostater har det mest avancerede trådløse styringssystem til styring af varmenheder og elektriske enheder i private hjem. Nogle termostater har wi-fi, hvilket muliggør trådløs fjernbetjening af varmesystemer via en mobilapp.
De enkle termostater er elektroniske styreenheder med eller uden display, der muliggør indstilling af varmeanlægstypen, justering af kontrolparametre og timertilstand.
NYHED!!
Tilpas din gulvvarme fra din smartphone
DEVIreg™ Smart
DEVIreg™ Smart er DEVI’s nyeste løsning og en videreudvikling af den velkendte DEVIreg™ Touch med wi-fi-styring via mobilapp, unikt nordisk design og avanceret brugeroplevelse med en applikation, der gør det muligt for op til 10 forskellige brugere at styre de elektriske varmesystemer fra et hvilket som helst sted i verden ved
hjælp af en smartphone eller tablet.
DEVIreg™ Smart er en intuitiv, programmerbar intelligent timer-ter- mostat, der bruges til styring af elektriske gulvvarmeelementer. Termostaten er beregnet til indbygning i en standard vægmonteret installationsdåse, eller til montering på væggen med en speciel vægboks. På grund af den specielle todelte konstruktion passer den til en lang række rammer og følere.
DEVIreg™ Smart bygger videre på de energibesparende funktioner, som tidligere er blevet indført med DEVIreg™ Touch, såsom:
•hurtig og intuitiv opsætning via den indbyggede guide
•energibesparende program – inklusive optimal start-/slutstyring, der sikrer den ønskede temperatur på det rigtige tidspunkt og derved reducerer varmeudgifterne
•åbent vindue-funktion
•meget nøjagtig regulering af brugerindstillet rumtemperatur ved hjælp af den særligt udviklede PWM (impulsbreddemo- dulering)-regulering, herunder optimal ændring fra komfortabel til økonomisk tilstand.
DEVI Linksystemet
dækker styringen af både radiatorvarme og gulvvarme – individuelt eller kombineret
DEVIlink™ CC
DEVIlink™ CC (Central styring) er den centrale hjerne i DEVIlink™-systemet, hvilket omfatter adskillige trådløse DEVIlink™-enheder, der er installeret inde i bygningen.
Adskillige funktioner såsom rumstyring, intelligent timer, tilstande for hele huset
–“Ikke til stede”,“Komfort”,“Frostsikring” er integreret i enheden for at reducere energiforbruget, når der anvendes et elektrisk gulvvarmesystem.
Idéen bag DEVIlink™ System er at give trådløs forbindelse til dit varmesystem og at styre det fra et centralt sted. DEVIlink™ CC kommunikerer trådløst med alle andre DEVIlink™- enheder i installationen. En enkelt DEVIlink™ CC kan styre op til 30 rum og gør det muligt at tilslutte op til 50 enheder, og den er særligt udviklet til at imødekomme behovene i et hvilket som helst familiehus: Den kan også anvendes i lejligheder og flerfamiliehuse.
DEVIlink™ er udstyret med Danfoss Link™ App, og den nyeste version giver mulighed for wi-fi-styring via en mobilapp, hvor som helst i verden.
Division · Cable Floor Heating Systems · VGLUH101 · ©DEVI 7
DEVIreg™ Touch
DEVIreg™ Touch er en termostat med et display og en intelligent timer. Den er beregnet til indbygning i en standard vægmonteret installationsdåse. Den fungerer med to følere – gulvledning og en indbygget rumføler. Den muliggør styreindstilling for én af tre varmesystemer: med ledningsbaseret gulvtemperaturføler, med indbygget rumføler eller med indbygget rumføler og ledningsbaseret gulvføler til begrænsning af gulvtemperaturen. Menuen på den berøringsfølsomme skærm og den intuitive brugerflade gør den nem
at anvende og hurtig at betjene. Termostaten har fire originale farver
– polarhvid, ren hvid, elfenben og sort. Den kan installeres i komplekse rammer fra forskellige producenter.
Det er hurtigt og intuitivt at opsætte DEVIreg™ Touch ved hjælp af den indbyggede guide. Den har et energibesparende program, inklusive optimal start-/slutstyring, der sikrer den ønskede temperatur på det rigtige tidspunkt og derved reducerer varmeudgifterne.
DEVIreg™ 530
DEVIreg™ 53x-seriens termostater er beregnet til vægindbygning i en standard installationsdåse. Der findes tre modeller:
•DEVIreg™ 530 med kabeltemperaturføler
•DEVIreg™ 531 med indbygget rumføler
•DEVIreg™ 532 med indbygget
DEVIreg™ 130
rumføler og ledningsbaseret gulvføler til begrænsning af gulvtemperaturen.
DEVIreg™ 13x-seriens termostater er beregnet til montage direkte på væggen. Følgende modeller er tilgængelige:
•DEVIreg™ 130 med kabeltemperaturføler
DEVIreg™ 233
•DEVIreg™ 132 med indbygget rumføler og ledningsbaseret gulvføler til begrænsning af gulvtemperaturen.
DEVIreg™ 233 er en elektronisk termostat beregnet til indbygning i en installationsdåse med rammer fra LK FUGA-serien. Termostaten leveres med en enkeltpolet kontakt og en gulvføler (ledning) til at måle og styre den ønskede gulvtemperatur. Alternativt kan der anvendes en ekstern rumføler til regulering af rumtemperaturen.
Termostaten har en knap til justering af temperaturindstillingen inden for området (0) 1 til 6.
DEVIreg™ 330
DEVIreg™ 330 (5-45 °C) – er en elektronisk termostat til installation i elskabe med DIN-skinnebeslag. Sættet inkluderer kabeltemperaturføler. Det er nødvendigt med en ekstern luftføler for at styre rumtemperaturen.
DEVI tilbyder mere end 20 forskellige typer termostater. Produktudvalget omfatter intelligente wi-fi-styrede termostater, der er nemme at betjene (via en app) til specifikt designede digitale termostater med fugtfølere til isog snesmeltning på jorden såvel som isbeskyttelse på tage og i tagrender (se systembeskrivelse for isog snesmeltning). DEVIlink™- og DEVIreg™ Smart-systemerne er udstyret med trådløse funktioner og wi-fi- styring af varmesystemer og indendørs elektrisk udstyr.
DEVI tilbyder en enestående løsning – der består af et “intelligent varmesystem af høj kvalitet”, hvilket giver forbrugerne det højeste niveau af komfort og sikkerhed! Den intelligente komponent i disse systemer er den elektroniske termostat DEVIreg™, der kan fås med flere optioner, for eksempel til totalopvarmning eller komfortgulvvarme.
Du kan finde yderligere information om DEVI-termostater i dette dokument og i DEVI’s produktkatalog.
8 Division · Cable Floor Heating Systems · VGLUH101 · ©DEVI
4. Varmesystemer i gulvkonstruktioner
Elektriske gulvvarmesystemer til indendørs opvarmning kan inddeles i tre hovedkategorier (typer) for opvarmning:
• |
Komfortgulvvarme |
Disse vil blive beskrevet nærmere på |
• |
Total eller direkte opvarmning |
de følgende sider. |
•Akkumulerende opvarmning
4.1. Komfortgulvvarme
4.1.1. Om systemet
Komfortgulvvarme eller“Varmt gulv”-sy- stemet sørger for opvarmede gulvoverflader i ethvert rum og anvendes især i badeværelser og køkkener. Komfortgulvvarme kan anvendes i ethvert rum, der er udstyret med et andet varmesystem (f.eks. vandbaserede væghængte radiatorer), så man opnår den rette lufttemperatur. Varmt gulv/ komfortvarme, der er installeret i sådanne ejendomme, opretholder en konstant gulvtemperatur på alle tidspunkter, uafhængigt af årstiden. En yderligere fordel ved komfortvarme er, at den øger lufttemperaturen i rummet, og på grund af store opvarmede gulvoverflader er det muligt at kompensere for utilstrækkelig opvarmning på ekstremt kolde vinterdage eller i tilfælde af manglende regulering i rum, som ikke er udstyret med et moderne termostatstyret varmesystem. Et gulvvarmesystem med komfortvarme er styret af en termostat med gulvføler (normalt en kabelføler). Varmeelementet aktiveres af en termostat baseret på gulvtemperaturen, der er indstillet af brugeren.
En komfortabel gulvtemperatur er blevet vurderet mange gange, for eksempel som beskrevet i standarden ISO/ TS 13732-2. Den maksimale langsigtede komforttemperatur for gulvoverflader er defineret til et niveau på 29,5 °C. Endvidere har stillesiddende mennesker brug for 1-2 °C ekstra. Til gulve i vådrum kan maksimumtemperaturen nå 31 °C. Disse maksimumtemperaturværdier kan bruges til at beregne og vælge den installerede effekt (i [W/m²]) for gulvvarmesystemer med komfortvarme. Forskellige typer gulvoverflader har brug for forskellige komforttemperaturer; en gulvoverflade i træ har eksempelvis en optimal komforttemperatur på ca. 26 °C, hvorimod den for gulvtæpper er ca. 24 °C. Men det er umuligt at forudsige de
forskellige gulvoverfladetyper i løbet af hele gulvkonstruktionens levetid, lige såvel som at komforttemperatur opfattes forskelligt af forskellige personer. Det tilrådes at benytte det maksimale komfortniveau for gulvtemperatur for at imødekomme alle mulige scenarier, men som regel vil en gulvtemperatur et par grader over den aktuelle rumtemperatur gøre de fleste brugere tilfredse. Det er vigtigt at bemærke, at de fleste gulvoverflader i træ har en begrænset maksimumtemperatur på 27 °C (kontakt gulvproducenten for yderligere oplysninger om tilladte maksimumtemperaturer for gulvoverflader).
EKSEMPEL:
Den optimale nødvendige effekt (i [W/m²]) for gulvvarmesystemer med komfortvarme kan anslås ved hjælp af en simpel beregning. Vi antager, at rumtemperaturen er 20 °C (understøttet af et andet varmesystem i opvarmningssæsonen), og gulvoverfladen skal nå 29 °C. Gulvtemperaturen skal øges som følger: 29 - 20 = 9 °С. Oplysninger om den installerede effekt (i [W/m²]), som er nødvendig for at kunne opvarme
1 m² gulvoverflade til 1 °C, kan findes i bøger og standarder (for eksempel
DS/EN 1264). Varmevekslingskoefficienten, normalt kaldet alfa – α [W/(m²·K)], kan variere. Til en almindelig vurdering kan man dog bruge α =10 W/(m²·K).
For at opvarme 1 m² gulv til 9 °С i forhold til lufttemperaturen er det
derfor nødvendigt med en installation på 9 °С · 10 W/(m²·K) = 90 W/m².
Som en tommelfingerregel bør der også tilføjes en sikkerhedsværdi på 30 %, som giver en minimumeffekt for det elektriske varmeelement, der anvendes i gulvvarmesystemer med komfortvarme, og som beregnes som i følgende eksempel:
90 W/m² · 1,3 ≈ 120 W/m²
Anbefaling: Effekten for et gulvvarmesystem med komfortvarme bør ikke være mindre end 120 W/m², medmindre der er angivet særlige begrænsninger.
Der anbefales følgende effekt til gulvvarmesystemer med komfortvarme baseret på gulvkonstruktioner, isoleringsniveauer, overfladetyper, rummets lufttemperatur og individuelle brugerpræferencer:
•Gulvkonstruktioner i træ – ikke mere end 100 W/m²
•Tørre rum, termisk isolerede gulve – 100 W/m² eller mere
•Gulve uden termisk isolering – 130-160 W/m²
•Vådrum – 150-180 W/m²
•Lavspænding, utilstrækkelig isolering, tildækket balkonlag – 160200 W/m²
•Maksimal effekt for gulvkonstruktion – bør ikke overstige 200 W/m².
Find flere oplysninger og begrænsninger for særlige gulvkonstruktioner, som for eksempel træ, senere i dette dokument.
Division · Cable Floor Heating Systems · VGLUH101 · ©DEVI 9
Gulvvarmesystemer med komfortvarme kræver ikke en beregning af varmetab. Det tilrådes at installere en effekt på mindst 100 W/m² i alle tørre lokaler, og mindst 150 W/m² i alle vådrum. Bemærk dog, at normerne for trægulve angiver ikke mere end 100 W/m² og kræver en termostat med gulvføler for at begrænse den maksimale gulvtemperatur. Varmesystemer skal styres af en termostat, og det er værd at nævne, at installation af en større effekt, for eksempel 150 W/m² i stedet for 100 W/m², ikke påvirker energiforbruget i systemet, men det kan påvirke brugerens følelse af komfort.
C-C-afstand
Varmekabler installeres inde i gulvkonstruktionen med en vis afstand imellem dem (eller såkaldte installationstrin, center-center- eller kabel til kabel-afstand: C-C-afstanden eller indbyrdes kabelafstand). For at opnå et varmt gulv med jævn varmefordeling og give en komfortabel temperatur på gulvoverfladen bør
gulvets overfladetemperatur ikke variere mere end 1,5 °С (for eksempel DIN 44576). Der vil altid være en forskel
i temperaturen på gulvoverfladen i områder mellem varmekablerne og lige over dem. Jo større C-C-afstand desto tykkere et lag af beton over kablet er nødvendigt for at sikre en ensartet/komfortabel temperaturfordeling langs gulvoverfladen. Forskellen er altid mere udtalt i perioder, hvor de elektriske varmekabler er tændt (og giver varme til gulvvarmen). Den hurtigt reagerende termostat afbryder varmekablerne, når den ønskede gulvtemperatur er nået, og temperaturen oven på gulvoverfladen udjævnes helt, hvilket giver en endnu mere komfortabel gulvoverflade.
En tommelfingerregel er:
•Tykkelsen på beton og gulvkonstruktionen over varmekablerne skal være ~½ af C-C-afstanden.
Her er en yderligere forklaring:
For varmt gulv-systemer, der er installeret i et tykt betonelement, anbefales en C-C-afstand på 5-10 cm. Tykkelsen på det øverste lag af betonelementet er normalt ikke mindre 3-5 cm, uanset om varmekablerne skal installeres der eller ej. For tynde gulvkonstruktioner, såsom fliseklæber eller laminat, bør
C-C-afstanden ikke overstige 10 cm og anbefales at være endnu mindre: 7,5 cm. For at installere varmekabler under fliseklæberen er den bedste løsning at anvende DEVI’s tynde varmemåtter med C-C = 7,5 cm, hvilket garanterer en gulvoverflade uden kolde zoner.
Anbefaling: Det tilrådes altid at isolere gulvkonstruktionen under varmekablerne.
Flere oplysninger om kabelinstallationstrin (C-C-afstanden) og passende effekt findes nedenfor i dette dokument.
Termostat med gulvføler:
Termostaten anvender en kabelføler til at måle temperaturen inde i gulvkonstruktionen. Føleren skal være placeret direkte imellem, og hvis det er muligt, lidt over strengene på et varmekabel eller en måtte. Den temperatur, der måles af gulvføleren, er ikke den rigtige overfladetemperatur og afhænger af gulvfølerens placering. Det er svært at give anbefalinger til termostatindstillinger for en specifik gulvkonstruktion.
Termostaten med gulvføler har en skala uden markering af grader.
4.1.2. Systemspecifikation
Følgende trin hjælper dig med at finde den rigtige løsning til dit gulvvarmesystem med komfortvarme (flere oplysninger om produkter fra DEVI findes i DEVI’s produktkatalog):
Valg af varmeelementtype (måtte eller kabel)
Definér tykkelsen på gulvkonstruktionen over kablet samt installationstype. I forbindelse med renovering, hvor en mindre gulvkonstruktion skal udvides, vil en varmemåtte eksempelvis være den foretrukne løsning på grund af elementets højde.
Hvis du planlægger at øge gulvkonstruktionen med mindre end 30 mm, er det bedst at anvende en varmemåtte, der egner sig til en gulvforøgelse på 3-5 mm.
Hvis du planlægger at øge gulvkonstruktionen med mere end 30 mm, er det almindeligt at anvende et varmekabel. Det bør bemærkes, at der ikke er nogen begrænsninger for brugen
af varmemåtter i betonkonstruktioner eller konstruktioner med tykt gulv. I forbindelse med termisk isolering bør installationstykkelsen i gulvkonstruktionen også adresseres, da det er vigtigt at minimere varmetabet nedad.
Valg af specifik effekt
Specifik effekt (p i [W/m²]) til komfortgulvvarme kræver normalt ikke en beregning og vælges på baggrund af anbefalinger til specifikke gulvkonstruktioner og miljøet. Til standardgulve uden isolering vælges der som regel en effekt på ikke mindre end 100 W/m², og 150 W/m² i vådrum. Hvis der mangler pålidelig information om gulvkonstruktionen, gulvtypen, forsy-
ningsspændingen eller lignende, er det bedre at vælge en effekt så tæt som muligt på den maksimalt anbefalede (se ovenfor).
Til fastgørelse af varmekabler anvendes normalt DEVIfast™-montagebånd. Det fastgør kablet med en trinvis afstand (C-C) på 2,5 cm.
Det giver en situation, hvor værdien for den specifikke effekt for et varmekabel ikke kan vælges vilkårligt, og der bør tages hensyn til, at kablet kun kan installeres i 2,5 cm intervaller; effekten vil således være tilpasset fastgørelsesafstanden.
For eksempel hvis:
•kablet er DEVIflex™ 18T,
•forsyningsspændingen er 230 V,
•og C-C-afstanden er 12,5 cm,
så giver det en effekt på 145 W/m² Og for installationstrin med C-C på 10 cm – 180 W/m² (se DEVI’s produkt-
katalog for produktudvalg). Derfor bør værdien for den specifikke effekt for
det opvarmede område – pINST [W/m²], som faktisk er installeret, vælges for
den fastsatte C-C, idet tabellen eller den beregnede værdi følges.
Det bør bemærkes, at forsyningsspændingen i nogle lande er lavere end 230 V, hvilket medfølger et fald i den kabelspecifikke effekt samt en anderledes [W/m²] med samme trin (C-C). Hvis den angivne effekt eksempelvis er 230 V, bør en koefficient på 0,915 anvendes med en 220 V-forsyning.
Vurdering af det opvarmede gulvareal
Installationsområdet for varmekab- let/-måtten skal beregnes som AINST
10 Division · Cable Floor Heating Systems · VGLUH101 · ©DEVI
[m²]. For at kunne gøre dette trækkes områder under stationære genstande fra det totale rumareal (f.eks. badekar, toilet, brusekabine, kabinetter, skabe). Det samme gør man med en bane med frit gulv langs væggene (normalt en bredde på 10-15 cm). Derudover skal der tages hensyn til kundens særlige behov.
Varmekablet eller -måtten sidder i gulvet i mange år, så det tilrådes at se bort fra genstande/møbler i det opvarmede område, som kan flyttes rundt: skabe, kabinetter, senge osv.
Langs de indvendige vægge, hvor der mest sandsynligt vil blive placeret møbler, kan der tillades op til 30-40 cm. Til varmesystemer, der er installeret i gulvkonstruktionen, anbefales det at anvende møbler med ben, så der er luftcirkulation nedenunder.
Valg af specifikt varmeelement (længde på varmekabel eller varmemåtteareal)
Varmekablet vælges normalt ud fra den påkrævede varmeeffekt for rummet (den beregnede samlede effekt PCALC [W]). Denne effekt beregnes som den valgte specifikke effekt PINST [W/m²] ganget med installationsområdet
AINST [m2]:
PCALC [W] = PINST [W/m²] · AINST [m²]. Varmeelementet vælges fra produktli-
sten over fabriksfremstillede elemen-
ter, med specifik effekt PINST [W]. Vælg altid det produkt, der ligger
nærmest, men højere end, den be-
regnede samlede effekt PCALC [W]. Til indendørs opvarmning anbefaler DEVI,
at der anvendes skærmede DEVIflex™ 18T-, DEVIflex™ 10T-, DEVIflex™ 6Tvarmekabler med dobbeltleder, eller hvis der ikke findes andet, der er egnet, et skærmet DEVIbasic™ 20S-varmeka- bel med enkeltleder.
Tallet til sidst i kablets navn henviser til: dets specifikke effekt for 1 m i [W/m] ved 230 V. Bogstavet“T”betyder dobbeltlederkabel (Twin), mens bogstavet “S”betyder enkeltlederkabel (Single).
Den mest hyppigt brugte kabeltype er DEVIflex™ 18T – dobbeltleder, 18 W/m ved 230 V (16,5 W/m ved 220 V). En lineær effekt i DEVIbasic™
på 20 W/m er ikke det bedste valg til at opnå en jævn temperaturfordeling langs gulvkonstruktionen, hvis det in-
stalleres i samme gulv, sammenlignet med DEVIflex™ 6, 10 eller 18 W/m.
Varmemåtten vælges fra et udvalg af fabriksfremstillede elementer (der dækker et område fra 0,5 til 12 m²) med et område, der normalt dækker den nærmeste mindre værdi for det tilgængelige installationsområde AINST [m²]. Hvis installationsområdet
(AINST [m²]) overstiger 12 m², skal der ganges op med de valgte varmemåtter.
Eksempel: DEVI’s skærmede varmemåtter til gulvinstallation har en kabel-/ måttetykkelse til:
•dobbeltleder på ~3,0 mm: DEVImat™ 70T, DEVImat™ 100T, DEVImat™ 150T, DEVImat™ 200T;
•dobbeltleder på ~4,0 mm: DEVIcomfort™ 100T, DEVIcomfort™ 150T;
•enkeltleder på ~3,0 mm: DEVIheat™ 100S eller DEVIheat™ 150S.
Tallet til sidst i måttens navn henviser til dens specifikke effekt på 1 m² i [W/m²] ved 230 V. Bogstavet “T” betyder dobbeltledermåtte (Twin), mens bogstavet “S” betyder enkeltledermåtte (Single). En enkeltledervarmemåtte kræver mere planlægning forud for installationen for at sikre, at strømforsyningsledningen, der er fastgjort i begge ender af varmemåtten, starter og slutter samme sted.
Til komfortgulvvarme anvendes oftest DEVImat™ 150Tog DEVIcomfort™ 150T-varmemåtter – dobbeltleder, 150 W/m² ved 230 V (135 W/m² til 220 V).
Beregning af længde på montagebånd (DEVIfast™)
Hvis der anvendes varmekabel, anbefales det at bruge montagebånd til at fastgøre det til gulvet. For eksempel metalgalvaniseret DEVIfast™-monta- gebånd. Det fastgøres til gulvet (med søm, skruer eller lim) i parallelle linjer, normalt for hver 50 cm.
Det svarer til to (2) meter bånd for hver kvadratmeter [m²] kabelinstallation.
Enkel beregning af længde på montagebånd LFIX (m): kabelinstallationsområdet ganges med to, f.eks.:
LFIX = SINST · 2 (m).
Valg af termostat
Termostater til gulvvarmesystemer med komfortvarme bør have en gulvtemperaturføler.
Anbefalinger til valg: Varmeområdet er større end 5 m² – kloktermostat med timer, for eksempel DEVIreg™ Smart;
Varmeområdet er mindre end 5 m² – enkel termostat uden timer, for eksempel DEVIreg™ 530 eller DEVIreg™ 130. Enkle termostater anbefales kun på grund af den lave pris, og fordi der ikke er nogen begrænsninger for brug af timer-termostat ved små installationsområder.
Den maksimale effekt (i ampere), som termostaten er i stand til at slå til, varierer normalt mellem 3.450-3.600 W (15-16 A). Dette skal der tages hensyn til i større rum. Hvis der er behov for mere end maks. 3.450-3.600 W, er følgende to løsninger mulige:
1.Opvarmningsområdet inddeles i uafhængige zoner med separate kabler og individuelle termostater. For hver zone, som ikke overstiger den tilsluttede effekt som angivet ovenfor og med samme effekt (i [W/m²]) installeret, gælder:
2.Der anvendes en kontaktor (ekstra relæ) med øget maksimumstrøm (for eksempel 20 A eller mere), normalt monteret på en DIN-skin- ne på eltavlen.
Anbefaling: Det tilrådes at vælge en termostatbelastning på 70-80 % af den maksimale installerede effekt.
Valg af ekstraudstyr
Montagedåse til termostat, ledningsrør til gulvtemperaturføler, skruer, søm eller rawlplugs til at fastgøre montagebånd til gulvet osv.
Det antages, at forsyningsspændingen er stabil og tilsluttet korrekt i henhold til lovgivningen på elområdet i installationslandet; f.eks. at
Division · Cable Floor Heating Systems · VGLUH101 · ©DEVI 11
sikringen og RCD (fejlstrømsafbryde- |
strømforsyningskablet. Ellers skal |
Gulvkonstruktion |
ren) er installeret i eltavle, og der er |
disse elementer også vælges. |
Følg installationsvejledningen, som |
valgt korrekt kabelstykke og længde |
|
medfølger fra producenten af gulvele- |
og kabeltværsnit for |
|
menterne, samt de lokale bygningsre- |
|
|
gulativer. |
4.1.3 Konstruktionseksempel. Beregning og valg af udstyr
Komfortgulvvarme i badeværelse
Effektdata: badeværelse, 2. etage (over opvarmet rum), ingen gulvisolering, størrelse 3 x 4 m, samlet rumareal på 12 m², med monteret badekar på 0,9 х 1,7 m, stabil strømforsyningsspænding på 230 V, gulvoverflade i fliser. Begrænsninger for gulvhøjde: kan øges med maks. 2 cm.
Varmemåtte eller varmekabel?
Eftersom gulvhøjden er et vigtigt element, er tykkelsen på betonlaget mindre end 3 cm. Vælg en måtte, skærmet DEVImat™- eller DEVIcom- fort™-dobbeltledermåtte (se en detaljeret produktbeskrivelse i DEVI’s produktkatalog).
Installeret effekt
Vådrum, stabil spænding, 2. etage, fliser, opvarmet rum nedenunder: Der anbefales en effekt på 150-180 W/m² (kapitel 4.1.1).
Beregning af opvarmet gulvareal (areal med kabelinstallation)
Fra det samlede areal A (i [m²]) er arealet til badekar (0,9 х 1,7 m) og baner med bart gulv på 10 cm langs væggene fratrukket:
AINST = 12 m² – (0,9 m · 1,7 m) – ((3 m + 4 m) + + (3 m – 0,9 m) + (4 m – 1,7 m)) · 0,1 m =
= 12 m² – 1,53 m² – 1,14 m² ≈ ≈ 9,33 m².
Vælg den ønskede størrelse for måtte
Tilgængeligt gulvareal er 9,33 m².
Der vælges DEVImat™ 150T, som dækker 9 m² gulv og har en samlet effekt på 1.235 W ved 230 V.
Hvis der vælges en måtte, der dækker 10 m² gulv, vil der være et overskydende måtteareal på 0,67 m². Og da det ikke er tilladt at skære i eller forkorte varmekabler og -måtter, skal der vælges en varmemåtte, som dækker 9 m².
Montagebånd
Der er ikke behov for montagebånd, da DEVImat™ har en selvklæbende lim på undersiden. Vi anbefaler, at gulvet rengøres, og at skidt og støv fjernes.
Valg af termostat
DEVImat™ 150T med en effekt på 1.235 W, mindre end tilladt maks. på 3.450- 3.680 W, kan tilsluttes en DEVI-termostat. Hvis varmeområdet er større end 5 m², anbefales det
at bruge en timer-termostat. Vælg for eksempel den mest moderne wi-fi-kloktermostat med intelligent timer – DEVIreg™ Smart.
Type |
System |
Temperaturføler |
Område |
IP- |
Maks. |
|
|
|
|
klasse |
belastning |
|
|
|
|
|
|
DEVIreg™ |
Programmerbar: |
Luft: integreret |
Gulv 5-45 °С. |
IP21 |
3.680 W |
Smart |
Komfortgulvvarme eller varme med |
Gulv: inkluderet |
Luft 5-35 °С |
|
|
|
|
|
|||
|
gulvtemperaturbegrænsning |
kabelføler |
|
|
|
|
|
|
|
|
|
En enkel termostat med gulvføler kan vælges som option: for eksempel DEVIreg™ 530. Når termostaten er installeret i et vådrum, skal kravene til sikkerhedsnormerne på elområdet og tilsvarende IP-klasse nøje følges! Det anbefales at installere termostaten uden for badeværelset.
Ekstraudstyr
Elektriske materialer, der er nødvendige for installationen, vil typisk være følgende: Vægdåse til termostat, 4-5 m ledningsrør til gulvtemperaturføler og yderligere strømforsyning, hvis det er nødvendigt. Det antages, at der er en egnet strømforsyning i overensstemmelse med de gældende regler og bestemmelser vedr. sikkerhed for elementer i en elektrisk instal-
lation, for eksempel at sikring og RCD (fejlstrømsafbryder) er installeret.
Resume:
For at opnå komfortabel gulvvarme i et badeværelse på 12 m² (med et frit areal på 9,33 m²) anbefaler vi følgende gulvsystemelementer fra DEVI:
Udstyr |
Egenskaber |
Antal |
|
|
|
Skærmet DEVImat™ 150T-varmemåtte med |
9 m² 1.235 W (ved 230 V), (150 W/m²) |
1 stk. |
dobbeltleder |
|
|
|
|
|
DEVIreg™ Smart-termostat |
Programmerbar, wi-fi, aktiveret via App, intelligent timer, |
1 stk. |
|
luftog gulvfølere, IP21 |
|
Ledningsrør |
Ø 16 |
4 m |
|
|
|
Montagedåse |
|
1 stk. |
|
|
|
12 Division · Cable Floor Heating Systems · VGLUH101 · ©DEVI
|
4 |
2,3 |
1,7 |
0,1 |
|
|
<![if ! IE]> <![endif]>0,9 |
| <![if ! IE]> <![endif]>3 |
|
Temperaturføler i exrør |
|
|
Slutmu e |
|
0,075 |
Tilslutningsmu e |
C-C-afstand |
Termostat |
|
Fig. 1 – Eksempel på installation af varmemåtte i badeværelse. Alle afstande er i [m]. |
|
4.2. Total (direkte) gulvvarme
4.2.1. Om systemet
Total eller direkte elektrisk gulvvarme er det eneste varmesystem, der er installeret i et rum (eller område), til opretholdelse af en brugerdefineret rumtemperatur. Det sikres ved at justere gulvets overfladetemperatur, hvilket skyldes den foranderlige varmeoverførsel fra overfladen til gulvet. Et sådant system reguleres af en termostat med luftog gulvføler eller kun rumtemperaturføler. En rumføler til luft er en integreret del af DEVIreg™-rumtermostater. Et gulvvarmesystem har en stor opvarmet gulvoverflade, og det er et varmesystem med konvektion og varmeudstråling. Fordelen ved et gulvvarmesystem er, at det giver varme i den nederste del
af rummet omkring benene og relativt mindre varme ved loftet, hvor der ikke er så meget brug for det. Det er dokumenteret i mange studier, at en sådan temperaturfordeling er den mest
behagelige for mennesker, uafhængigt af køn, alder og aktivitetsniveau. Et gulvvarmesystem giver en følelse af samme eller forbedret varmekomfort ved en lavere samlet rumtemperatur.
Som resultat heraf kan temperaturen sænkes med ca. 1-2 °C sammenlignet med et gammelt radiatorvarmesystem, hvor varmeelementet er synligt under vinduet. Det giver brugeren forbedret varmekomfort og energibesparelser på ca. 10-20 %.
Effekten for et varmesystem vælges på baggrund af niveauet for beregnet varmetab (i watt). Energien, som leveres via gulvvarmesystemet, skal dække varmetabet og understøtte en specifik lufttemperatur (rum). Der
tilføjes normalt en sikkerhedsfaktor på 20-30 % til den beregnede effektværdi for varmetabet afhængigt af rummets specifikke varmeforhold. Da varmesystemet styres af en termostat, påvir-
ker det ikke det samlede forbrug af elektrisk varmeenergi at installere en større effekt.
Total elektrisk gulvvarme, “Opvarmning via gulv”, bør ikke forveksles med “Komfortgulvvarme/varmt gulv”. Behovet for varme er vekslende, hvilket skyldes ændringer i udetemperaturen i opvarmningsperioden, og derfor varierer gulvtemperaturerne også. I oktober, når udetemperaturen er +5 °C, vil det eksempelvis være tilstrækkeligt at opvarme gulvet til 21-22 °C for at opretholde en indetemperatur på
20 °C. Men i februar, når udetemperaturen er lavere, eksempelvis -15 °C, vil gulvet skulle opvarmes mere, eksempelvis 25-26 °C, for at opretholde den samme rumtemperatur.
Når der anvendes et gulvvarmesystem som samlet opvarmningsløsning, bør du altid vælge den teknisk korrekte løsning, men overholde begrænsnin-
Division · Cable Floor Heating Systems · VGLUH101 · ©DEVI 13
gen for maksimal gulvtemperatur. Til regulering af det overordnede varmesystem anbefales det at anvende en termostat, der måler lufttemperaturen (rum), og som har en gulvtemperaturføler. Ved at indstille
det maksimale gulvtemperaturniveau og konstant at overvåge systemet undgår man, at gulvet overophedes. Sådanne begrænsninger er absolut nødvendige for gulve med træoverflader.
Der anvendes særlige DEVI-termosta- ter, hvor indstillingen af den maksimale gulvtemperatur er nødvendig eller tilrådelig:
•i programmerbare modeller: ved indstilling af en særlig option.
•i enkle modeller: ved hjælp af manuelt potentiometer under termostatens dæksel.
Standardfabriksindstillingen for maksimal gulvtemperaturbegrænsning er 35 °C.
Selvom en specifik gulvinstallation ikke i særdeleshed kræver, at der installeres en gulvføler, tilrådes det på det kraftigste at gøre det. Installér et plasticrør, hvor der senere kan installeres en gulvføler. Varmeelementet (kabel eller måtte) er installeret i gulvkonstruktionen, hvor det danner parallelle strenge. Når der anvendes et varmekabel bestemmes varmesystemets effekttætheden (i [W/m²]) af varmekablets C-C-afstand (afstanden fra kabel til kabel eller centrum til centrum). Øges afstanden mellem kablerne medfører det en nedgang i effekt og omvendt. Når der er udregnet og valgt en ønsket effekttæthed, beregnes C-C-afstanden, der bestemmer antallet af kabelstrenge pr. 1 m² gulv eller kabellængde pr. 1 m². Ved at gange den valgte kabellængde for et samlet område med varmekabelin-
stallation fås den beregnede længde på varmekablet.
C-C-afstand (cm) =
= tilgængeligt gulvareal (m²) · 100 (cm/m) Længde på valgt kabel (m)
Detaljerede oplysninger om proceduren for kabelinstallation findes senere i dette dokument.
For moderne huse og boliger er det beregnede varmetab lille, og derfor er gulvvarmesystemets effekt også begrænset. For at forhindre at et kabel som resultat heraf installeres med en stor C-C-afstand, anbefales det at bruge et med mindre lineær effekt.
For et beregnet varmetab på 50 W/m² vil C-C-afstanden, når det mest almindelige DEVI-kabel, DEVIflex™ 18T, anvendes, f.eks. være helt op til 36 cm.
Det er uundgåeligt, at det vil medføre en gulvoverflade med spredte kolde zoner, der ligger mellem de installerede varmekablers strenge. Det er målet for et gulvvarmesystem at opnå og opretholde en konstant og behagelig gulvtemperatur, og for varmesystemer med påkrævet lav specifik effekt anbefaler vi varmekabler med lavere lineær effekt (i [W/m²]): for eksempel DEVIflex™ 10T eller DEVIflex™ 6T. Derved er det muligt at reducere C-C-afstanden, hvilket giver en mere jævn temperaturfordeling på gulvet.
Sikkerhedskoefficient
For varmesystemer, der er installeret i en gulvkonstruktionen, er det nødvendigt at tilføje en sikkerhedskoefficient på 1,2-1,3 ved beregning af den effekt, der skal installeres i gulvet. Denne faktor er en erfaringsværdi, der bruges i branchen, og som er baseret på følgende fakta:
•varmekablernes længde, modstandsog watt-tolerance
•strømforsyningsspænding har en delvis nøjagtighed
•varmetab nedad, gulvforøgelse og materialetype på overfladen.
Gulvets overfladetemperatur
Der bør tages hensyn til, at et stort varmetab medfører nødvendigheden af høj effekt fra varmesystemet, og således også en høj og måske ikke så behagelig temperatur på gulvoverfladen. De maksimale temperaturer for gulvoverfladen i forskellige typer applikationer er nærmere angivet
i de relevante standarder. For at få
en overslagsvurdering af en mulig gulvtemperatur for en given effekt, skal værdien for varmevekslingskoefficienten på α =10 W/(m²·K) anvendes (yderligere beskrivelse findes i afsnittet om Komfortgulvvarme). Hvis varmesystemets effekt er på 150 W/m² og varmetabet nedad er ~ 20 %, så vil varmeopstigningen være 150 – (150 · 20 %) = 120 W/m².
Hvis det faktiske varmetab er tæt på den værdi, betyder det, at det er nødvendigt at øge gulvets overfladetemperatur med op til 12 °C (120 W/m² / 10 W/(m²·K) i forhold til lufttemperaturen. Hvis luft-/rumtemperaturen eksempelvis er 18 °C, kan gulvtemperaturen nå op på 18 + 12 = 30 °C på den koldeste tid af året for at imødekomme rummenes faktiske varmetab.
4.2.2. Beregning og valg af elementer/produkter
Se DEVI’s produktkatalog og tidligere kapitler i dette dokument for yderligere oplysninger.
Vurdering af varmesystemets beregnede effekt
Definér varmetabet for ejendommen Q [W]: fra dokumentation eller via beregning (for eksempel EN 12831).
Beregnet effekt for gulvvarmesystemet bestemmes, idet der tages hensyn til en sikkerhedsfaktor på 1,3:
P = Q · 1,3 [W].
Valg af specifikt varmeelement (måtte eller kabel)
Definér tykkelsen på gulvkonstruktionen over kablet. Hvis den planlagte højde på betonen er 3 cm eller mere, installeres der normalt et varmekabel. Hvis gulvkonstruktionen er tynd (f.eks. fliseklæber), er det at foretrække at bruge en varmemåtte (med en tykkelse på ~ 3-4,5 mm). Det bør bemærkes, at der ikke er nogen begrænsninger for brugen af en varmemåtte i betonkonstruktioner eller konstruktioner med tykt gulv.
14 Division · Cable Floor Heating Systems · VGLUH101 · ©DEVI
Det anbefales på det kraftigste at installere isolering i gulvkonstruktionen, hvis det er muligt. Tykkelsen på isoleringen bør vælges i henhold til lokale normer.
Når et varmesystem er i drift i temmelig lange perioder i løbet af året (i de nordiske lande i 6-8 måneder om året), har varmeisoleringens tykkelse i gulvet en direkte indflydelse på varmetabet og dermed også på de ekstra elektricitetsudgifter. For at opnå en god slidstyrke på gulvkonstruktionen, skal betonlaget, som er installeret over/på isoleringen, have en tykkelse på mindst 3 cm og være i overensstemmelse med det lokale bygningsreglement.
Vurdering af det opvarmede gulvareal
For at fastslå installationsområdet for et varmekabel eller en varmemåtte AINST (i [m²]): Fratræk det område, hvor kablet ikke er installeret, fra det samlede installationsareal (rum). Det anbefales, at den frie bane langs væggene uden kabel/måtte har en bredde på ~ 10 -15 cm og at bredden langs de indvendige vægge, hvor der mest sandsynligt vil være placeret møbler, er inden for 30-40 cm. Til varmesystemer i gulvkonstruktionen anbefales møbler med ben (min. 5 cm luftafstand til gulvet), hvilket giver luftcirkulation nedenunder, således at kablet/måtten under møblerne ikke bliver overophedet.
Vurdering af den beregnede effekt pr. [m²]
Specifik beregnet effekt for området, pCALC [W/m²], beregnes ved at dividere det beregnede varmetab Q [W] med installationsområdet AINST [m²]:
pCALC = Q / AINST [W/m²].
Det bør bemærkes, at den beregnede effekt normalt er noget mindre end den faktiske valgte effekt for varmekablet, der er installeret i gulvet. Det skyldes, at kablet kun kan fastgøres på et DEVIfast™-montagebånd med en fast afstand på 2,5 cm (eller ved at gange op).
Valg af varmekabellængde eller varmemåtteareal
Den samlede effekt for kablet/måtten må ikke være mindre end det beregnede varmetab, inklusive sikkerhedsfaktoren på 1,3.
Varmekabel
Kablet fastgøres normalt ved hjælp af DEVIfast™-metalmontagebånd, med fastgørelsespunkter for hver 2,5 cm, og det er muligt at implementere
en anden fast effekt på 1 [m²]. Dette faktum bør der tages højde for ved beregning af en specifik løsning. Hvis kablet eksempelvis er et DEVIflex™ 18T og forsyningsspændingen er 230 V med en C-C-afstand på 12,5 cm, er effekten 145 [W/m²], og med C-C =
10 cm – 180 [W/m²] (se også bilag A.1).
Det bør bemærkes, at forsyningsspændingen i nogle lande er lavere end 230 V, hvilket medfører et fald i kabeleffekten samt en anderledes [W/m²] med samme installationsafstand. For eksempel:
Ved en elforsyning på 220 V er effekten fra et varmeelement, nominel 230 V, kun 91,5 % (koefficient 0,915 bør påføres varmeelementets effekt ud fra DEVI’s produktkatalog).
Til varmekabel med en defineret C-C-afstand vælges en specifik effekt pINST [W/m²] ved hjælp af produkttabellen eller beregnet ved hjælp
af formlen. Normalt vælges der et produkt med den nærmeste højere værdi i forhold til beregnet effekt pCALC. Denne valgte/beregnede effekt vil være den faktiske effekt for 1 m² af varmesystemet. Det er med andre ord en områdespecifik effekt pINST [W/m²] af C-C-afstand for den valgte varmekabelinstallation.
Den samlede effekt for varmekablet
pCALC [W] beregnes som den specifikke effekt pINST [W/m²] ganget med
installationsområdet AINST [m²]:
pCALC [W] = pINST [W/m²] · AINST [m²]
Kablet vælges ud fra en liste af fabriksfremstillede produkter med ef-
fekt pINST [W], normalt den nærmeste højere værdi i forhold til beregnet
effekt pCALC [W]. Den nærmeste lavere effekt kan kun anbefales, hvis den ikke adskiller sig fra den anslåede værdi med mere end ~5 %.
Effekten for det valgte kabel er den faktiske effekt for varmesystemet.
Til total rumopvarmning anbefaler DEVI, at der vælges skærmede DEVIflex™ 18T-, DEVIflex™ 10T-, DEVIflex™ 6T-varmekabler med dobbeltleder, eller, kun hvis det er nødvendigt, et DEVIbasic™ 20S-varmekabel med enkeltleder.
Tallet til sidst i kablets navn henviser til dets specifikke effekt på 1 m – W/m ved 230 V. Bogstavet T
betyder dobbeltlederkabel (Twin), mens bogstavet S betyder enkeltlederkabel (Single).
I gulvkonstruktioner er den mest hyppigt brugte kabeltype DEVIflex™ 18T
– dobbeltleder, 18 W/m ved 230 V.
Varmemåtte
Når der installeres en tynd varmemåtte, vælges den med en specifik effekt pINST [W/m²], den nærmeste højere i forhold til beregnet effekt
pCALC. Der skal for installationen dog også kigges på det tilgængelig gul-
vareal AINST [m²], og der skal vælges en måtte, der dækker et areal tæt
på det tilgængelige. Ellers vil installationen efterlade nogle uopvarmede og kolde gulvarealer, hvilket resulterer i brugere, der er utilfredse med hele varmesystemet.
DEVI’s skærmede varmemåtter er eksempelvis beregnet til installation i gulvkonstruktioner:
•dobbeltleder på ~3,0 mm: DEVImat™ 70T, DEVImat™ 100T, DEVImat™ 150T, DEVImat™ 200T;
•dobbeltleder på ~4,0 mm: DEVIcomfort™ 100T, DEVIcomfort™ 150T
•enkeltleder på ~3,0 mm: DEVIheat™ 150S.
Tallet til sidst i måttens navn henviser til dens specifikke effekt på 1 m² i [W/m²] ved 230 V. Bogstavet T betyder dobbeltledermåtte (Twin), mens bogstavet S betyder enkeltledermåtte (Single).
Division · Cable Floor Heating Systems · VGLUH101 · ©DEVI 15
DEVIcomfort™ 100T-varmemåtten er for eksempel en dobbeltleder, 100 W/m² ved 230 V (91 W/m² ved 220 V).
Effekten for den valgte varmemåtte vil være den faktiske effekt for varmesystemet.
Beregning af montagebåndets længde
Hvis der er valgt varmekabel, anbefales det at bruge et montagebånd til at fastgøre det til gulvet, for eksempel et galvaniseret DEVIfast™-montage- bånd. DEVIfast™ er normalt fastgjort til gulvet (med skruer, søm eller lim) i parallelle strenge med mellemrum på 50 cm, men ikke mere end 1 m. Det vil sige, at der bruges ca. 2 m bånd for hver kvadratmeter installationsareal.
Beregning af montagebåndslængde LFIX (m) – kabelinstallationsarealet ganges med to:
LFIX = ASINST · 2 [m].
Hvis installationen tillader det, kan varmekablet alternativt fastgøres til et armeringsnet i metal, der er placeret i gulvkonstruktionen ved hjælp af Deviclip™ Twist.
Valg af termostat
Termostater til elektriske gulvvarmesystemer til totalopvarmning har en intern lufttemperaturføler og
normalt også en ekstra gulvtemperaturføler (følger med termostaten). Gulvføleren gør det muligt at styre og begrænse den maksimale temperatur for gulvoverfladen. Denne begrænsning er ofte påkrævet og standardiseret af nogle producenter af gulvbelægning, for eksempel laminateller parketgulve.
Følgende anbefales, hvis:
•opvarmningsområdet er større end 5 m²: Kloktermostat med timer, for eksempel DEVIreg™ Smart eller DEVIreg™ Touch.
•opvarmningsområdet er mindre end 5 m²: Der kan vælges en enkel termostat uden timer, for eksempel DEVIreg™ 532 eller DEVIreg™ 132.
Enkle termostater anbefales kun på grund af den lavere pris. Men til varmesystemer er timer-termostater det mest energieffektive valg, da det giver mulighed for at spare energi, når der ikke er personer til stede i rummet, for eksempel ved at sænke rumtemperaturen om natten.
Termostater har et internt relæ, som er begrænset ved den maksimale effekt (ampere), som termostaten kan slå til: typisk 3.450-3.680 W (15-16 A).
Hvis der er behov for at installere mere end maksimum 3.450-3.600 W, er følgende to løsninger mulige:
3.Opvarmningsområdet er inddelt i uafhængige zoner med separate kabler og individuelle termostater, hvor hver zone ikke overstiger den tilsluttede effekt, som angivet ovenfor, og med den samme installerede effekt (i [W/m²]).
4.Der anvendes en kontaktor til korrekt strøm (ekstra større relæ), som normalt er monteret på en DIN-skinne på eltavlen.
Anbefaling: Det er bedre at vælge en termostatbelastning på 70-80 % af maksimum.
Valg af ekstraudstyr
Montagedåse til termostat, ledningsrør til gulvtemperaturføler, søm eller rawlplugs til at fastgøre montagebånd til gulvet mv.
Det antages, at spændingen forsyner termostatinstallationen korrekt, f.eks. at sikring og RCD er installeret i en eltavle, og der er valgt korrekt kabelstykke og længde for strømkabel mv. Ellers skal disse elementer også vælges.
Gulvkonstruktion
I gulvkonstruktioner med flere lag, som består af mange elementer, skal der gøres en lang række overvejelser. Følg altid de nationale regler for byggeri, og kontakt din lokale DEVI-produktleve- randør, hvis du har spørgsmål.
Eksempel. Direkte gulvvarme – beregning og valg af udstyr
Totalvarmesystem til stue i nybyggeri
Totalopvarmning via elektrisk gulv, der anvender varmekabel inklusive en begrænsning af den maksimale gulvtemperatur.
Data:
Rumstørrelse 3 x 5 m, samlet areal på 15 m², betongulv, stabil forsyningsspænding på 230 V, stueetage, betonlaget antages at være mere end 3 cm tyk, beregnet varmetab er 1.100 W.
Definition af kabelsystemets beregnede effekt
Det beregnede varmetab Q er 1.100 W. For at vælge varmekabel/varmekabler skal der tages hensyn til en sikkerhedsfaktor på 1,3. Den beregnede effekt er: P = 1.100 W · 1,3 = 1.430 W eller pr. [m²]: 95,3 W/m².
Valg: varmemåtte eller varmekabel
Betonlaget antages at være mindst 3 cm tyk, gulvkonstruktionen er “tyk”. Til installationen er der valgt et skærmet DEVIflex™ 18T-varmekabel med dobbeltleder.
Det antages, at der lægges isolering med den nødvendige tykkelse under kablet, så varmetabet nedad minimeres og ikke skal tages med i betragtning.
Vurdering af installationsareal for varmekabel
Det foreslås, at kablet placeres med en afstand på 10 cm (0,1 m) fra den udvendige væg med en længde på 3 m, og på samme måde for den modsatte væg med dør. Permanente (faste) installationer antages at ligge
langs de indre vægge på 5 m. Det foreslås, at kablet placeres med en afstand på 35 cm (0,35 m) fra de indvendige vægge med en længde på 5 m. Med disse antagelser for et rum på 3 x 5 m er kabelinstallationsområdet følgende:
AINST = 15 m² – (3 + 3) m ∙ 0,1 m –
– (5 + 5) m ∙ 0,8 m =
=15 m² – 0,6 m² – 3,5 m² =
=10,9 m² ≈ 11 m²
4.Vurdering af den beregnede effekt pr. 1 m²
Det beregnede varmetab Q [W] divideres med
kabelinstallationsarealet AINST [m²]:
pCALC = Q / AINST = 1.430 W/11 m² = = 130,3 ≈ 131 W/m².
16 Division · Cable Floor Heating Systems · VGLUH101 · ©DEVI
Loading...
