Danfoss ICV 25, ICV, ICV 32, ICV 40, ICV 50 Data sheet

Техническое описание

Сервоприводные клапаны с пилотным управлением

Типа ICS

Сервоприводные клапаны ICS с управлением от пилотного клапана относятся к серии ICV (промышленные регулирующие клапаны).

Клапаны состоят из трех главных компонентов: корпус клапана, функциональный модуль и верхняя крышка.

Сервоприводные клапаны ICS с управлением от пилотного клапана служат для регулирования давления, температуры, а также работают в двухпозиционном режиме в холодильных системах. Они предназначены для работы с хладагентами высокого и низкого давления.

Клапаны ICS могут использоваться на сторонах высокого и низкого давления, в линиях всасывания сухого и влажного пара, а также в линиях жидкого хладагента без фазового перехода.

Работа клапана ICS зависит от пилотного давления, поступающего через пилоты или от внешней пилотной линии.

Клапан ICS 1 имеет один штуцер для подвода внешнего пилотного давления, а клапан ICS 3 – три штуцера.

Преимущества – Возможность переделать сервоклапан

• Предназначены для промышленных систем охлаждения с максимальным рабочим давлением 52 бар изб. (754 фунт/дюйм2 изб.).

• Применяются с ГХФУ, ГФУ хладагентами, R717 (аммиак) и R744 (CO2).

• Непосредственное соединение с трубопроводом.

• Типы соединений: сварка встык, сварка с втулкой, пайка и резьбовое соединение.

• Корпус клапана выполнен из низкотемпературной стали.

• Небольшой вес и компактная конструкция.

• V-образное проходное отверстие конуса клапана обеспечивает оптимальную точность регулирования, особенно при частичной нагрузке.

• Функциональный модуль имеет стальное поршневое кольцо, обеспечивающее высокую точность регулирования.

• Клапаны ICV 4”, 5” и 6” ANSI имеют штуцер с резьбой NPT на выходе клапана.

• Сменное тефлоновое седло клапана для клапанов ICS 25-80

• Для всех клапанов ICS 25-150 доступны комплекты запасных частей. Модульный принцип построения

– Каждый корпус клапана можно заказать

с несколькими типами и размерами присоединительных штуцеров

– Ремонт клапана ICS 25-80 производится

заменой функционального модуля

ICS с управлением от пилотного клапана в сервоприводный клапан ICM.

• Ручное открытие клапана.

• Клапаны ICS – это многофункциональные клапаны, где несколько пилотных клапанов могут быть установлены в пилотные штуцеры.

• Все стандартные пилотные клапаны могут использоваться с клапанами ICS всех размеров. Они либо непосредственно вкручиваются в крышку клапана ICS, что позволяет отказаться от сварных и паяных соединений, либо устанавливаются во внешней пилотной линии.

• Имеется штуцер для присоединения манометра, замеряющего давление на входе клапана.

• Крышка клапана может быть повернута для установки в любом из четырех возможных положений и это не отразится на нормальной работе клапана.

• Актуальный перечень сертификатов на изделия можно получить в отделе продаж местного отделения компании «Данфосс»

AI241186442033ru-001003 | DKRCI.PD.HS2.B5.50 | 1

Техническое описание | Сервоприводные клапаны с пилотным управлением, Типа ICS

Содержание стр.

Преимущества.....................................................................................1

Конструкция.......................................................................................3

Технические характеристики ......................................................................3

Конструкция клапанов ICS ........................................................................4

Принцип действия.................................................................................6

Спецификация материалов ........................................................................8

Примеры применения ........................................................................... 10

Номинальные производительности ............................................................. 19

Линия жидкости с / без фазового перехода...................................................... 19

Заказ клапана по отдельным компонентам ......................................................53

Дополнительные принадлежности .............................................................. 58

Размеры и вес ................................................................................... 62

Присоединительные штуцеры................................................................... 70

AI241186442033ru-001003 | DKRCI.PD.HS2.B5.50 | 2

Техническое описание | Сервоприводные клапаны с пилотным управлением, Типа ICS

Конструкция Клапаны ICS сконструированы как клапаны с

пилотным управлением, требующие минимального перепада давления для открытия. Если перепад давления на клапане составляет 0 бар (0 фунт/ дюйм2), клапан ICS будет закрыт. Если перепад давления составляет 0,2 бар (3 фунт/ дюйм2) или больше, клапан будет полностью открыт. При перепадах давления от 0,07 бар (1 фунт/дюйм2) до 0,2 бара(3 фунт/дюйм2), степень открытия клапана будет пропорциональна перепаду давления.

Клапан ICS может работать с одним или тремя пилотными клапанами.

Два из трех пилотных штуцера (S1 и S2) соединены последовательно, а третий (P) соединен параллельно по отношению к ним. Это позволяет создавать разные комбинации с применяемыми пилотными клапанами, что дает возможность получить большое разнообразие регулирующих функций.

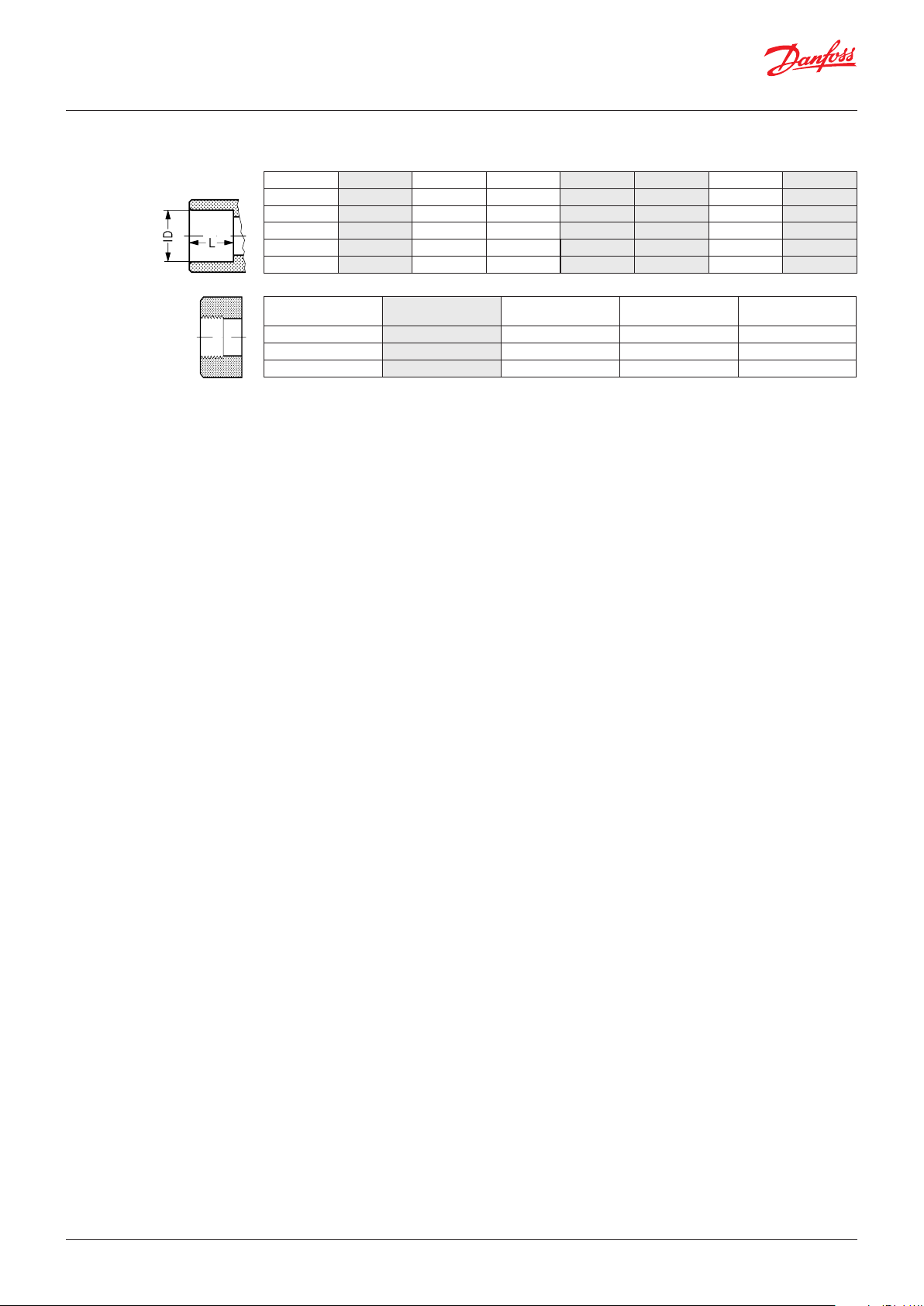

Присоединительные штуцеры

Существует большое разнообразие присоединительных штуцеров для клапанов ICS:

• D: Под сварку встык, DIN (2448)

• A: Под сварку встык, ANSI (B 36.10)

• J: Под сварку встык, JIS (B S 602)

• SOC: Под сварку с втулкой, ANSI (B 16.11)

• SD: Под пайку, DIN (2856)

• SA: Под пайку, ANSI (B 16.22)

• FPT: Под внутреннюю трубную резьбу (ANSI/ASME B 1.20.1)

Сертификация

Конструкция клапанов ICS удовлетворяет всем требованиям, предъявляемым к холодильному оборудованию. Для получения дополнительной информации обращайтесь в компанию Данфосс.

Клапаны ICS сертифицированы в соответствии с Директивой ЕС для оборудования, работающего под давлением и маркированы знаком СЕ. Более подробная информация приведена в инструкции по монтажу.

Материал корпуса и крышки клапана

Низкотемпературная сталь

Технические характеристики

Клапаны ICS

Номинальный диаметр

Классификация Группа жидкости I

Категория Статья 3, параграф 3 II III

• Хладагенты Применяются с ГХФУ, ГФУ хладагентами, R717 (аммиак) и R744 (CO2). Использование клапанов с горючими углево- дородными соединениями не рекомендуется; для получения дополнительной информации обращайтесь в компанию Данфосс.

• Диапазон температур –60/+120°C (–76/+248°F).

• Защита наружной поверхности ICS 25-150: Наружная поверхность клапанов хромирована для защиты от коррозии.

DN≤ 25 (1 “)

DN 32-65 (1¼ - 2½ “) DN 80-125 (3 - 5 “)

• Диапазон давлений Конструкция клапана рассчитана на работу при максимальном давлении 52 бар изб. (754 фунт/дюйм2 изб.).

Открывающий перепад давления:

Клапан полностью открыт при минимальном перепаде давлений 0.2 бар изб. (3 фунт/ дюйм2 изб.) Максимальный открывающий перепад давлений (MOPD), только для соленоидных клапанов при номинальных условиях.

– 10 Вт переменного тока до 21 бар

(305 фунт/дюйм2)

– 20 Вт переменного тока до 40 бар

(580 фунт/дюйм2)

AI241186442033ru-001003 | DKRCI.PD.HS2.B5.50 | 3

Техническое описание | Сервоприводные клапаны с пилотным управлением, Типа ICS

Конструкция клапанов ICS

В конструкции клапана ICS заложен модульный принцип построения. Это дает возможность сочетать с одним корпусом определенного размера разные функциональные модули и верхние крышки. Корпус также имеет несколько типов присоединительных штуцеров.

• Существует восемь типоразмеров корпусов клапанов.

ICV 25 ICV 32 ICV 40 ICV 50 ICV 65

ICV 100 ICV 125 ICV 150

• Корпусы клапанов ICV 25 - 65 имеют присоединительные штуцеры нескольких типов и размеров – от размеров меньше номинального, до размеров больше номинального. Клапаны ICV 100 – ICV 150 имеют присоеди-нительные штуцеры под сварку встык DIN и под сварку встык ANSI номинальных размеров.

D A J SOC SD SA FPT

Сварка встык DIN Сварка встык ANSI Сварка встык JIS Сварка с втулкой ANSI Пайка DIN Пайка ANSI

Внутренняя трубная

резьба

• На каждый корпус клапана можно установить крышки с одним пилотным или с тремя пилотными штуцерами.

AI241186442033ru-001003 | DKRCI.PD.HS2.B5.50 | 4

Техническое описание | Сервоприводные клапаны с пилотным управлением, Типа ICS

Конструкция клапанов ICS

(продолжение)

Для клапана ICS предусмотрены различные функциональные модули, применяя которые можно получить разную производительность клапана

Тип Размер

ICS 25-5

ICS 25-10 3.5 4.1

ICS 25-15 6.0 7.0

ICS 25-20 8 9.3

ICS 25-25 11.5 13.3

ICS 32 32 17 20

ICS 40 40 27 31

ICS 50 50 44 51

ICS 65 65 70 81

ICS 80 80 85 98

ICS 100 100 142 165

ICS 125 125 207 240

ICS 150 150 354 410

корпуса клапана

25

v

K

(м3/ч)

1.7 2.0

(галлон США/

C

мин)

v

AI241186442033ru-001003 | DKRCI.PD.HS2.B5.50 | 5

Техническое описание | Сервоприводные клапаны с пилотным управлением, Типа ICS

3f

Принцип действия

Клапан ICS на 1 пилотный клапан

ICS на 1 и ICS 3 пилотных клапана

1. Корпус клапана

1a Канал, соединяющий вход клапана с пилотным штуцером 1b Кольцевой зазор между корпусом и функциональным модулем

2. Верхняя крышка

2a Пилотные каналы в верхней крышке 2b Шт уцер для пилотного клапана 2c Штуцер для манометра 2d Канал подачи давления в полость над поршнем 2e Канал, соединяющий штуцеры SI и SII 2f Входной канал 2g Кольцевая канавка 3 Функциональный модуль 3a Цилиндр 3b Поршень 3c Пластина клапана 3d Пружина 3e Конус клапана 3f Уравнительное отверстие 3g Шток поршня

p1 Входное давление p2 Давление над поршнем p3 Давление под поршнем p4 Выходное давление 8 Шток ручного открытия

Основной клапан ICS – это клапан с пилотным управлением. Функции клапана определяются тем, какие типы пилотных клапанов на нем установлены. Клапан ICS с пилотным управлением регулирует расход хладагента по пропорциональному или релейному (двухпозиционному) закону регулирования в зависимости от степени открытия пилотного и основного клапанов. Для открытия клапана может быть использован шток ручного открытия.

Степень открытия основного клапана определяется разностью между давлением р2, которое действует на верхнюю часть поршня (3b) и давлением р3, которое действует на нижнюю часть поршня.

Если разность этих давлений равна нулю, основной клапан будет полностью закрыт. Если разность давлений равна 0,2 бар (3 фунт/дюйм2) или больше, основной клапан будет полностью открыт. При значении разности давлений (р2 - р3) от 0,07 бар (1 фунт/дюйм2) до 0,2 бар (3 фунт/ дюйм2), степень открытия клапана будет прямо пропорциональна этой разности.

Конус клапана(3e) имеет V-образное проходное отверстие, которое обеспечивает хорошие регулирующие характеристики основного клапана даже при малой нагрузке. Давление р3 равно давлению на выходе клапана (р4), благодаря зазору между штоком поршня (3g) и функциональным модулем. Таким образом, cтепень открытия клапана ICS регулируется давлением р2, действующим на верхнюю часть поршня, которое равно или больше, чем давление на выходе (р4).

Рис. 1

Клапан ICS на 3 пилотных клапана

Рис. 2

Если p4 ≤ p2 ≤ p4 + 0.2 бар (3 фунт/ дюйм2) – степень открытия клапана пропорциональна разности давлений р2 и р4. Максимальное давление р2, которое может действовать на верхнюю поверхность поршня сервопоршня (3b), обычно равно давлению р1 на входе в основной клапан. Входное давление р1 поступает по каналам (1а, 1b, 2f, 2b (каналы пилотного давления), 2a, 2d) в корпусе клапана (1) и крышке (2), проходит через каждый пилотный клапан и воздействует на верхнюю поверхность поршня (3b).

Степень открытия каждого из пилотных клапанов определяет величину давления р2, а следовательно и степень открытия основного клапана. Уравнительное отверстие (3f) в поршне (3b) обеспечивает установление давления р2 в соответствии со степенью открытия пилотного клапана.

Примечание:

Когда клапан ICS с тремя пилотными штуцерами используется с внешней пилотной линией (рис. 2, поз. 61), входное давление, поступающее в пилотный штуцер, будет перекрыто.

На клапан ICS может быть установлен один навинчиваемый пилотный клапан или внешняя пилотная линия. Степень открытия основного клапана будет соответствовать состоянию управляющего пилотного клапана или давлению во внешней пилотной линии. Основной клапан ICS с одним пилотным штуцером будет полностью закрыт, когда пилотный клапан будет полностью закрыт и наоборот: он будет полностью открыт, при полностью открытом пилотном клапане. В промежуточном сос-

тоянии степень открытия основного клапана Если p2 = p4, то клапан полностью закрыт Если p2 = p4 + 0.2 бар (3 фунт/ дюйм2) – клапан

пропорциональна степени открытия пилотно-

го клапана. полностью открыт

AI241186442033ru-001003 | DKRCI.PD.HS2.B5.50 | 6

Техническое описание | Сервоприводные клапаны с пилотным управлением, Типа ICS

Принцип действия

(продолжение)

Основной клапан ICS 3 может быть оборудован одним, двумя или тремя пилотными клапанами и поэтому может реализовывать до трех регулирующих функций. При использовании внешней пилотной линии число регулирующих функций может быть увеличено. В клапане ICS с тремя пилотными клапанами пилотные штуцеры имеют следующую взаимосвязь:

• Пилотные клапаны, установленные

в штуцеры SI и SII, соединяются последовательно.

• Основной клапан ICS 3 будет полностью

закрыт, если хотя бы один из последовательно соединенных пилотных клапанов будет закрыт. Клапан сможет открыться только сли оба пилотных клапана будут полностью и одновременно открыты.

• Пилотный клапан, установленный в штуцер

P, соединен параллельно пилотным клапанам, установленным в штуцеры SI и SII.

Основной клапан ICS будет полностью открыт при полностью открытом пилотном клапане в штуцере Р, независимо от степени открытия пилотных клапанов в штуцерах SI и SII. Клапан ICS будет полностью закрыт, если пилотный клапан в штуцере Р будет полностью закрыт и хотя бы один из пилотных клапанов в штуцерах SI и SII также будет полностью закрыт. Влияние степени открытия пилотных клапанов, установленных в штуцерах SI, SII и Р, на работу основного клапана показано в таблице ниже.

Если на клапан ICS устанавливаются не три пилотных клапана, то свободный штуцер(ы), должны быть заглушены при помощи заглушки. Если заглушка состоит из частей A+B, то каналы выходящие из заглушенных пилотных штуцеров будут перекрыты. (См. рисунок ниже).

Если заглушка имеет только верхнюю часть A, то каналы, выходящие из заглушенного пилот-

ного штуцера, останутся открытыми.

Если степень открытия основного клапана ICS

не должна зависеть от давления на его входе

или необходимо осуществлять более 3-х регу-

лирующих функций, на штуцеры SI, SII и Р мож-

но установить ниппели для подвода внешнего

пилотного давления. Это можно сделать как

для клапана ICS 1, так и для клапана ICS 3.

Давление над верхней частью поршня P2 будет

в этом случае определяться давлением во внеш-

ней пилотной линии. Функции основного кла-

пана будут определяться тем, какие пилотные

клапаны установлены во внешней пилотной

линии. Пилотные клапаны, находящиеся во

внешней пилотной линии, должны быть уста-

новлены в корпус типа CVH.

В зависимости от принципа действия пилотных

клапанов, основной клапан ICS будет реализо-

вывать один из следующих законов регулиро-

вания:

• релейный (открыт/закрыт)

• пропорциональный

• интегральный

• каскадный

В связи с этим основные клапаны ICS очень

удобны для использования в любых системах

регулирования температуры и давления.

Все типы пилотных клапанов можно найти в

техническом описании «Пилотные клапаны

для сервоприводных основных клапанов»

(AI248786497190).

На следующих страницах приведены примеры

различных конфигураций основного и пилот-

ных клапанов. Они приведены для ознакомле-

ния. Однако, используя литературу для пилот-

ных клапанов, эти примеры легко воплотить в

реальную конструкцию.

Штуцер пилотного клапана Клапан ICS

SI SII P

Открыт Открыт Закрыт Открыт

Открыт Открыт Открыт Открыт

Открыт Закрыт Закрыт Закрыт

Открыт Закрыт Открыт Открыт

Закрыт Открыт Закрыт Закрыт

Закрыт Открыт Открыт Открыт

Закрыт Закрыт Закрыт Закрыт

Закрыт Закрыт Открыт Открыт

Заглушка, часть A Заглушка, части A + B

Пример (ICS с тремя пилотными клапанами)

AI241186442033ru-001003 | DKRCI.PD.HS2.B5.50 | 7

Техническое описание | Сервоприводные клапаны с пилотным управлением, Типа ICS

Спецификация материалов - ICS 25, 32, 40, 50, 65

Тип и размер болтов (поз. 5)

Тип Болт ICS 25 M12 × 30 A2-70 DIN 933 ICS 32 M14 × 35 A2-70 DIN 933 ICS 40 M14 × 40 A2-70 DIN 933 ICS 50 M16 × 40 A2-70 DIN 933 ICS 65 M16 × 50 A2-70 DIN 933

No. Деталь Материал EN ASTM JIS

1 Корпус Низкотемпературная сталь G20Mn5QT, EN 10213-3 LCC A352 SCPL1 G5151 2 Верхняя крышка Низкотемпературная сталь G20Mn5QT, EN 10213-3

P285QH+QT 10222-4

3 Функциональный модуль

(в сборе) 3a Уплотнительное кольцо Хлоропрен (неопрен) 3b Уплотнительное кольцо Хлоропрен (неопрен) 3c Пластина шайбы Сталь

A Цилиндр Сталь B Поршень Сталь C Пластина клапана PTFE (Тефлон) D Пружина Сталь E Конус клапана Сталь 4 Прокладка Не асбест 5 Болты Нержавеющая сталь A2-70, EN 1515-1 Grade B8 A320 A2-70, B 1054 6 Заглушка Сталь 7 Прокладка Алюминий 8 Шток ручного открытия Сталь 9 Заглушка Сталь

10 Прокладка Алюминий

LCC A352 LF2, A350

SCPL1 G5151

AI241186442033ru-001003 | DKRCI.PD.HS2.B5.50 | 8

Техническое описание | Сервоприводные клапаны с пилотным управлением, Типа ICS

Спецификация материалов - ICS 100, 125, 150

8

7

5

2

6

4

3

3a

3b

3c

3d 3h

3e

3h

3f

3g

1

Тип и размер болтов (поз. 5)

Тип Screw

ICS 100 M20 × 60 A2-70 DIN 933

ICS 125 M20 × 60 A2-70 DIN 933

ICS 150 M20 × 70 A2-70 DIN 933

No. Деталь Материал EN ASTM JIS

1 Корпус Низкотемпературная сталь G20Mn5QT, EN 10213-3 LCC A352 SCPL1 G5151 2 Верхняя крышка Низкотемпературная сталь G20Mn5QT, EN 10213-3 LCC A352 SCPL1 G5151

3 Функциональный модуль (в сборе) 3a Поршень/шток Нержавеющая сталь / сталь 3b Поршневое кольцо Сталь 3c Вставка Сталь 3d Пружина Сталь 3e Конус клапана Нержавеющая сталь / сталь

3f Тефлоновая пластина Ненаполненный тефлон 3g Пластина клапана PTFE (Тефлон) 3h Уплотнительное кольцо Хлоропрен (неопрен)

4 Прокладка Не асбест 5 Болты Нержавеющая сталь A2-70, EN 1515-1 Grade B8 A320 A2-70, B 1054 6 Заглушка Сталь 7 Рым-болт Гальванизированная сталь 8 Шток ручного открытия Сталь

AI241186442033ru-001003 | DKRCI.PD.HS2.B5.50 | 9

Техническое описание | Сервоприводные клапаны с пилотным управлением, Типа ICS

Примеры применения

Пример № 1-1 Комплектация Комплектация

Поддержание постоянного давления.

• CVP-L (От -0,66 до 7 бар) (От 19,5 дюйм рт.ст. до 102 фунт/

дюйм2)

• CVP-M (От 4 до 28 бар) (от 58 до 406 фунт/дюйм2)

• CVP-H (От 25 до 52 бар) (от 363 до 754 фунт/дюйм2)

Пример № 1-2 Комплектация Комплектация

Регулирование перепада давления.

• CVPP-L (От -0,66 до 7 бар) (От 19,5 дюйм рт.ст. до 102 фунт/

дюйм2)

• CVPP-M (От 4 до 28 бар) (от 58 до 406 фунт/дюйм2)

Пример № 1-3 Комплектация Комплектация

On/off regulation (solenoid valve) 1 × ICS 1

1 × ICS 1 1 × CVP-L/M/H

1 × ICS 1 1 × CVPP-L/M

1 × EVM 1 × coil

1 × ICS 3 1 × CVP-L/M/H 2 × заглушки SI: A + B SII: A

1 × ICS 3 1 × CVPP-L/M 2 × заглушки SI: A + B SII: A

1 × ICS 3 1 × EVM 1 × катушка 2 × заглушки SI: A + B SII: A

Пример № 1-4 Комплектация Комплектация

Regulation with external control pressure

Пример № 1-5 Комплектация Комплектация

Регулирование в режиме “открыт-закрыт” (соленоидный клапан)

1 × ICS 1 1 × ниппель для внешней пилотной линии

1 × ICS 1 1 × EVM-NO (катушка12 Вт)

1 × ICS 3 1 × ниппель для внешней пилотной линии 2 × заглушки SI: A + B SII: A

1 × ICS 3 1 × EVM-NO (12 W катушка) 2 × заглушки SI: A + B SII: A

AI241186442033ru-001003 | DKRCI.PD.HS2.B5.50 | 10

Техническое описание | Сервоприводные клапаны с пилотным управлением, Типа ICS

Примеры применения (продолжение)

Пример № 1-6 Комплектация Комплектация

Регулирование давления в картере компрессора (Регулирование максимального давления всасывания)

• От –0,45 до 7 бар (от 13,3 дюйм рт. ст. до 102 фунт/дюйм2)

1 × ICS 1 1 × CVC-L

1 × ICS 3 1 × CVC-L 2 × заглушки SI: A + B SII: A

Пример № 1-7

Регулирование температуры среды электронным

управлением

• От -0,66 до 9 бар) (От 19,5 дюйм рт.ст. до 116 фунт/

дюйм2)

CVE

Danfoss

27H475

Комплектация Комплектация

1 × ICS 1 1 × CVE

1 × ICS 3 1 × CVE 2 × заглушки SI: A + B SII: A

AI241186442033ru-001003 | DKRCI.PD.HS2.B5.50 | 11

Техническое описание | Сервоприводные клапаны с пилотным управлением, Типа ICS

Примеры применения (продолжение)

Пример № 2-1 Комплектация

Поддержание постоянного давления в сочетании с работой нормально закрытого соленоидного клапана.

• От -0,66 до 7 бар (от 19,5 дюйм рт.ст. до 102 фунт/дюйм2)

Пример № 2-2 Комплектация

Поддержание постоянного давления в сочетании с работой нормально открытого соленоидного клапана.

• От -0,66 до 7 бар (от 19,5 дюйм рт.ст. до 102 фунт/дюйм2)

1 × ICS 3 1 × заглушки (A + B) 1 × CVP-L 1 × EVM 1 × катушка

1 × ICS 3 1 × заглушки (A) 1 × CVP-L 1 × EVM

Пример № 2-3 Комплектация

Поддержание постоянного давления в сочетании с работой нормально открытого и нормально закрытого соленоидных клапанов.

• От -0,66 до 7 бар (от 19,5 дюйм рт.ст. до 102 фунт/дюйм2)

Пример № 2-4 Комплектация

Поддержание постоянного давления с возможностью переключения между двумя заранее установленными давлениями кипения.

• От -0,66 до 7 бар (от 19,5 дюйм рт.ст. до 102 фунт/дюйм2)

Пример № 2-5 Комплектация

Регулирование с помощью внешнего пилотного давления и нормально закрытого соленоидного клапана в комбинации с поддержанием постоянного давления.

• От -0,66 до 7 бар (от 19,5 дюйм рт.ст. до 102 фунт/дюйм2)

1 × ICS 3 1 × CVP-L 2 × EVM 2 × катушка

1 × ICS 3 2 × CVP-L 1 × EVM 1 × катушка

1 × ICS 3 1 × ниппель для внешней пилотной линии 1 × CVP-L 1 × EVM 1 × катушка

AI241186442033ru-001003 | DKRCI.PD.HS2.B5.50 | 12

Техническое описание | Сервоприводные клапаны с пилотным управлением, Типа ICS

Примеры применения (продолжение)

Пример № 2-6 Комплектация

Поддержание постоянного давления с помощью внешнего пилотного давления в сочетании с работой нормально открытого соленоидного клапана.

• От -0,66 до 7 бар (от 19,5 дюйм рт.ст. до 102 фунт/дюйм2)

Пример № 2-7 Комплектация

Поддержание постоянного давления с нормально закрытым соленоидным клапаном в комбинации с управляющим внешним пилотным давлением.

• От -0,66 до 7 бар (от 19,5 дюйм рт.ст. до 102 фунт/дюйм2)

1 × ICS 3 1 × ниппель для внешней пилотной линии 1 × CVP-L 1 × EVM 1 × катушка

Пример № 2-8 Комплектация

Соленоидный клапан с внешним управляющим давлением для маленьких перепадов давления.

Пример № 2-9 Комплектация

Регулирование перепадов давления в комбинации с работой нормально закрытого соленоидного клапана.

• CVPP-L (От -0,66 до 7 бар) (От 19,5 дюйм рт.ст. до 102 фунт/

дюйм2)

1 × ICS 3 1 × заглушки (A + B) 1 × ниппель для внешней пилотной линии 1 × EVM 1 × катушка

1 × ICS 3 1 × заглушки (A + B) 1 × CVPP-L 1 × EVM 1 × катушка

AI241186442033ru-001003 | DKRCI.PD.HS2.B5.50 | 13

Техническое описание | Сервоприводные клапаны с пилотным управлением, Типа ICS

Примеры применения (продолжение)

Пример № 2-10 Комплектация

Регулирование перепадов давления в комбинации с работой нормально открытого соленоидного клапана.

• CVP-L (От -0,66 до 7 бар) (От 19,5 дюйм рт.ст. до 102 фунт/

дюйм2)

Пример № 2-11 Комплектация

Регулирование перепадов давления в комбинации с работой нормально открытого и нормально закрытого соленоидных клапанов.

• CVP-L (От -0,66 до 7 бар) (От 19,5 дюйм рт.ст. до 102 фунт/

дюйм2)

1 × ICS 3 1 × заглушки (A) 1 × CVPP-L 1 × EVM 1 × катушка

1 × ICS 3 1 × CVPP-L 2 × EVM 2 × катушка

Пример № 2-12

Поддержание постоянного давления в комбинации с работой нормально закрытого соленоидного клапана.

• CVP-L (От -0,66 до 7 бар) (От 19,5 дюйм рт.ст. до 102 фунт/

дюйм2)

• CVP-M (От 4 до 28 бар) (от 58 до 406 фунт/дюйм2)

• CVP-H (От 25 до 52 бар) (от 363 до 754 фунт/дюйм2)

Пример № 2-13

Поддержание постоянного давления в комбинации с работой нормально открытого соленоидного клапана.

• CVP-L (От -0,66 до 7 бар) (От 19,5 дюйм рт.ст. до 102 фунт/

дюйм2)

• CVP-M (От 4 до 28 бар) (от 58 до 406 фунт/дюйм2)

• CVP-H (От 25 до 52 бар) (от 363 до 754 фунт/дюйм2)

Пример № 2-14

Поддержание постоянного давления в комбинации с работой нормально закрытого и нормально открытого соленоидных клапанов.

• CVP-L (От -0,66 до 7 бар) (От 19,5 дюйм рт.ст. до 102 фунт/

дюйм2)

• CVP-M (От 4 до 28 бар) (от 58 до 406 фунт/дюйм2)

• CVP-H (От 25 до 52 бар) (от 363 до 754 фунт/дюйм2)

Danfoss

27H492

27H493

27H494

Комплектация

1 × ICS 3 1 × заглушки (A + B) 1 × CVP-L/M/H 1 × EVM 1 × катушка

Комплектация

1 × ICS 3 1 × заглушки (A) 1 × CVP-L/M/H 1 × EVM 1 × катушка

Комплектация

1 × ICS 3 1 × CVP-L/M/H 2 × EVM 2 × катушка

AI241186442033ru-001003 | DKRCI.PD.HS2.B5.50 | 14

Техническое описание | Сервоприводные клапаны с пилотным управлением, Типа ICS

Danfoss

27H495

Примеры применения (продолжение)

Пример № 2-15

Поддержание постоянного давления с возможностью переключением между двумя заранее установленными давлениями кипения.

• CVP-L (От -0,66 до 7 бар) (От 19,5 дюйм рт.ст. до 102 фунт/

дюйм2)

• CVP-M (От 4 до 28 бар) (от 58 до 406 фунт/дюйм2)

• CVP-H (От 25 до 52 бар) (от 363 до 754 фунт/дюйм2)

Комплектация

1 × ICS 3 2 × CVP-L/M/H 1 × EVM 1 × катушка

Пример № 2-16

Регулирование перепада давления в комбинации с работой нормально закрытого соленоидного клапана.

• CVP-L (От -0,66 до 7 бар) (От 19,5 дюйм рт.ст. до 102 фунт/

дюйм2)

• CVP-M (От 4 до 28 бар) (от 58 до 406 фунт/дюйм2)

Пример № 2-17

Регулирование перепада давления в комбинации с работой нормально открытого соленоидного клапана.

• CVP-L (От -0,66 до 7 бар) (От 19,5 дюйм рт.ст. до 102 фунт/

дюйм2)

• CVP-M (От 4 до 28 бар) (от 58 до 406 фунт/дюйм2)

Пример № 2-18

Регулирование перепада давления в комбинации с работой нормально закрытого и нормально открытого соленоидных клапанов.

• CVP-L (От -0,66 до 7 бар) (От 19,5 дюйм рт.ст. до 102 фунт/

дюйм2)

• CVP-M (От 4 до 28 бар) (от 58 до 406 фунт/дюйм2)

Danfoss

27H496

27H497

27H498

Комплектация

1 × ICS 3 1 × заглушки (A + B) 1 × CVPP-L/M 1 × EVM 1 × катушка

Комплектация

1 × ICS 3 1 × заглушки (A) 1 × CVPP-L/M 1 × EVM 1 × катушка

Комплектация

1 × ICS 3 1 × CVPP-L/M 2 × EVM 2 × катушка

Пример № 2-19

Поддержание постоянного давления в комбинации с работой нормально открытого и нормально закрытого соленоидных клапанов.

• CVP-L (От -0,66 до 7 бар) (От 19,5 дюйм рт.ст. до 102 фунт/

дюйм2)

• CVP-M (От 4 до 28 бар) (от 58 до 406 фунт/дюйм2)

• CVP-H (От 25 до 52 бар) (от 363 до 754 фунт/дюйм2)

Danfoss

27H499

Комплектация

1 × ICS 3 1 × CVP-L/M/H 1 × EVM 1 × EVM-NO (катушка 12 Вт) 2 × катушка

AI241186442033ru-001003 | DKRCI.PD.HS2.B5.50 | 15

Техническое описание | Сервоприводные клапаны с пилотным управлением, Типа ICS

Примеры применения (продолжение)

Пример № 2-20 Комплектация

Регулирование давления в картере компрессора (регулирование максимального давления всасывания) в комбинации с работой нормально закрытого соленоидного клапана.

• От -0,45 до 7 бар (от 13,3 дюйм рт. ст. до 102 фунт/ дюйм2)

Пример № 2-21 Комплектация

Регулирование давления в картере компрессора (регулирование максимального давления всасывания) в комбинации с регулированием давления кипения.

• От -0,66 до 28 бар (от 19,5 дюйм рт. ст. до 406 фунт/ дюйм2)

1 × ICS 3 1 × заглушка (A + B) 1 × CVC-L 1 × EVM 1 × катушка

1 × ICS 3 1 × заглушка (A + B) 1 × CVC-L/M 1 × CVP-L/M

Пример № 2-22 Комплектация

Регулирование давления в картере компрессора (регулирование максимального давления всасывания) при небольших перепадах давления на основном клапане.

• От -0,45 до 7 бар (от 13,3 дюйм рт. ст. до 102 фунт/ дюйм2)

Пример № 2-23 Комплектация

Регулирование давления в картере компрессора (регулирование максимального давления всасывания) в комбинации с поддержанием постоянного давления и работой нормального закрытого соленоидного клапана.

• От -0,66 до 28 бар (от 19,5 дюйм рт. ст. до 406 фунт/ дюйм2)

1 × ICS 3 1 × заглушка (A + B) 1 × ниппель для внешней пилотной линии 1 × CVC-L

1 × ICS 3 1 × заглушка (A + B) 1 × ниппель для внешней пилотной линии 1 × CVP-L 1 × EVM 1 × катушка 2 × CVH 1 × CVC-L

Пример № 2-24 Комплектация

Регулирование перепуска горячего газа в комбинации с работой нормально закрытого соленоидного клапана.

• От -0,45 до 7 бар (от 13,3 дюйм рт. ст. до 102 фунт/ дюйм2)

1 × ICS 3 1 × заглушка (A + B) 1 × CVC-L 1 × EVM 1 × катушка

AI241186442033ru-001003 | DKRCI.PD.HS2.B5.50 | 16

Техническое описание | Сервоприводные клапаны с пилотным управлением, Типа ICS

Примеры применения (продолжение)

Пример № 2-25

Поддержание постоянного давления в комбинации с работой нормально закрытого соленоидного клапана и защитой против высокого давления, когда линия всасывания перекрыта.

• От -0,66 до 28 бар (от 19,5 дюйм рт. ст. до 406 фунт/ дюйм2)

Danfoss

27H505

Комплектация

1 × ICS 3 1 × CVP-L 1 × EVM 1 × катушка 1 × CVP-M

Пример № 2-26

Регулирование температуры среды при помощи электронного управления в комбинации с работой нормально закрытого соленоидного клапана.

• От -1 до 8 бар (от 0 дюйм рт. ст. до 116 фунт/дюйм2)

Пример № 2-27

Регулирование температуры среды при помощи электронного управления в комбинации с работой нормально закрытого и нормально открытого соленоидных клапанов.

• От -1 до 8 бар (от 0 дюйм рт. ст. до 116 фунт/дюйм2)

Пример № 2-28

Регулирование температуры среды при помощи электронного управления в комбинации с работой нормально закрытого соленоидного клапана и переключением на поддержание постоянного давления.

• От -1 до 8 бар (от 0 дюйм рт. ст. до 116 фунт/дюйм2)

CVE

Danfoss

27H506

27H507

Комплектация

1 × ICS 3 1 × заглушка (A + B) 1 × CVE 1 × EVM 1 × катушка

Комплектация

1 × ICS 3 1 × CVE 2 × EVM 2 × катушка

Комплектация

1 × ICS 3 1 × CVQ 1 × CVP-L 1 × EVM 1 × катушка

Пример № 2-29

Регулирование температуры среды при помощи электронного управления с защитой от низкого давления кипения в комбинации с работой нормально открытого соленоидного клапана.

• От -1 до 8 бар (от 0 дюйм рт. ст. до 116 фунт/дюйм2)

CVE

Danfoss

27H508

Комплектация

1 × ICS 3 1 × CVE 1 × CVP-L 1 × EVM 1 × катушка

AI241186442033ru-001003 | DKRCI.PD.HS2.B5.50 | 17

Техническое описание | Сервоприводные клапаны с пилотным управлением, Типа ICS

Примеры применения (продолжение)

Пример № 2-30

Регулирование температуры среды при помощи электронного управления с защитой от низкого давления кипения в комбинации с переключением на поддержание постоянного давления.

• От -1 до 8 бар (от 0 дюйм рт. ст. до 116 фунт/дюйм2)

CVE

Danfoss

27H509

Комплектация

1 × ICS 3 1 × CVE 2 × CVP-L

AI241186442033ru-001003 | DKRCI.PD.HS2.B5.50 | 18

Техническое описание | Сервоприводные клапаны с пилотным управлением, Типа ICS

Номинальные производительности

Линия жидкости с / без фазового перехода

Место установки клапана в системе (отмечено серым цветом)

Линия перепуска горячего газа и линия оттайки

Линия

всасывания

влажного пара

Линия жидкости без фазового перехода Линия жидкости с / или без фазового перехода

Место установки клапана в системе (отмечено серым цветом)

Линия

всасывания

влажного пара

всасывания сухого пара

Линия перепуска горячего газа и линия оттайки

Линия

всасывания

сухого пара

Линия нагнетания

Насосная

хладагента

Естественная

циркуляция

подача

Линия жидкости без фазового перехода Линия жидкости с / или без фазового перехода

Место установки клапана в системе (отмечено серым цветом)

Линия перепуска горячего газа и линия оттайки

Линия всасывания сухого пара

Линия жидкости без фазового перехода

Линия нагнетания

Непосредственное

кипение

AI241186442033ru-001003 | DKRCI.PD.HS2.B5.50 | 19

Техническое описание | Сервоприводные клапаны с пилотным управлением, Типа ICS

Номинальные производительности

Система единиц СИ

Система единиц США

Линия жидкости с / без фазового перехода

Пример расчета (производительности для R717):

Параметры холодильной установки: Te = –20°C Qo = 250 кВт T Макс. ∆p = 0.3 бар

Производительность, указанная в таблице, приведена для номинальных условий эксплуатации (перепад давления ∆p = 0.2 бар, T

Таким образом, фактическая производительность должна быть пересчитана на номинальные условия с помощью поправочных коэффициентов.

Пример расчета (производительности для R717):

Параметры холодильной установки: Te = –20°F Qo = 130 TR T Макс. ∆p = 4 фунт/дюйм2

Производительность, указанная в таблице, приведена для номинальных условий эксплуатации (перепад давления ∆p = 3 фунт/дюйм2, T

Таким образом, фактическая производительность должна быть пересчитана на номинальные условия с помощью поправочных коэффициентов.

= 10°C

liq

= 50°F

liq

= 30°C)

liq

= 90°F)

liq

Поправочный коэффициент для ∆p = 0.3 бар составляет f∆p = 0.82 Поправочный коэффициент для температуры жидкости f

Qn = Qo × f∆p × f

Из таблицы производительности выбираем клапан ICS 25-10 с производительностью Qn = 366 кВт.

Поправочный коэффициент для ∆p = 4 фунт/ дюйм2 составляет f∆p = 0.87 Поправочный коэффициент для температуры жидкости f

Qn = Qo × f∆p × f

Из таблицы производительности выбираем клапан ICS25-15 с производительностью Qn = 175 TR.

= 0.92

Tliq

= 250 × 0.82 × 0.92 = 189 кВт

Tliq

= 0.92

Tliq

= 130 × 0.87 × 0.92 = 104 TR

Tliq

AI241186442033ru-001003 | DKRCI.PD.HS2.B5.50 | 20

Техническое описание | Сервоприводные клапаны с пилотным управлением, Типа ICS

Номинальные производительности

Система единиц СИ

Таблица производительности для номинальных условий, QN [кВт], T

= 30°C,

liq

∆P = 0.2 бар

Линия жидкости с / без фазового перехода

R 717

Тип Размер

ICS25-5

ICS25-10 3.5 347 353 358 362 366 370 372

ICS25-15 6 595 604 613 621 628 633 638

ICS25-20 8 794 806 818 828 838 845 852

ICS25-25 11.5 1140 1158 1175 1190 1203 1216 1223

ICS32 32 17 1687 1710 1738 1760 1777 1795 1810

ICS40 40 27 2675 2720 2760 2795 2825 2850 2875

ICS50 50 44 4365 4430 4500 4550 4600 4650 4685

ICS65 65 70 6940 7050 7150 7250 7325 7400 7450

ICS80 80 85 8432 8559 8690 8797 8893 8982 9046

ICS100 100 142 14086 14299 14517 14696 14857 15005 15112

ICS125 125 207 20533 20845 21162 21424 21658 21873 22029

ICS150 150 354 35115 35647 36191 36638 37038 37406 37673

корпуса клапана

25

Поправочный коэффициент для ∆P (f∆P)

∆P (бар)

0.2 1.00

0.25 0.89

0.3 0.82

0.4 0.71

0.5 0.63

0.6 0.58

Поправочный

коэффициент

Kv

(м3/ч)

1.7 169 171 174 176 178 180 181

–50 –40 –30 –20 –10 0 10

Температура кипения [°C]

Поправочный коэффициент для температуры жидкости (T

)

liq

Температура

жидкости

–20°C 0.82 –10°C 0.86

0°C 0.88 10°C 0.92 20°C 0.96 30°C 1.00 40°C 1.04 50°C 1.09

Поправочный

коэффициент

Система единиц США

Таблица производительности для номинальных условий, QN [тонн охлаждения], T

= 90°F,

liq

∆P = 3 фунт/дюйм

2

R 717

Тип Размер

ICS25-5

ICS25-10 4.1 99.0 100 102 104 105 106 107

ICS25-15 7 169 172 175 178 180 181 183

ICS25-20 9.3 226 230 233 237 240 242 244

ICS25-25 13.3 324 330 335 341 345 348 351

ICS32 32 20 480 488 496 503 509 514 518

ICS40 40 31 762 775 788 799 808 816 822

ICS50 50 51 1242 1262 1285 1302 1317 1330 1340

ICS65 65 81 1975 2010 2043 2070 2095 2115 2130

ICS80 80 98 2377 2416 2456 2496 2524 2546 2568

ICS100 100 165 4002 4068 4135 4202 4249 4287 4324

ICS125 125 240 5820 5916 6015 6113 6181 6235 6289

ICS150 150 410 9943 10107 10275 10443 10559 10651 10745

корпуса клапана

25

Поправочный коэффициент для ∆P (f∆P)

∆P (фунт/дюйм2)

3 1.00 4 0.87 5 0.79 6 0.72 7 0.66 8 0.62

Поправочный

коэффициент

Cv

(галлон США/

мин.)

2 48.0 48.8 49.6 50.6 51.0 51.4 52.0

–60°F –40°F –20°F 0°F 20°F 40°F 60°F

Температура кипения [°F]

Поправочный коэффициент для температуры жидкости (T

)

liq

Температура

жидкости

–10°F 0.82

10°F 0.85 30°F 0.88 50°F 0.92 70°F 0.96 90°F 1.00

110°F 1.04 130°F 1.09

Поправочный

коэффициент

AI241186442033ru-001003 | DKRCI.PD.HS2.B5.50 | 21

Техническое описание | Сервоприводные клапаны с пилотным управлением, Типа ICS

Номинальные производительности

Система единиц СИ

Таблица производительности для номинальных условий, QN [кВт], T

= 10°C,

liq

∆P = 0.2 бар

Линия жидкости с / без фазового перехода

R 744

Тип Размер

ICS25-5

ICS25-10 3.5 84.0 85.0 85.0 85.0 85.0 83.0 80.0

ICS25-15 6 144 145 146 146 145 142 137

ICS25-20 8 193 194 195 195 194 190 183

ICS25-25 11.5 277 278 280 281 278 273 263

ICS32 32 17 409 412 415 415 411 403 388

ICS40 40 27 650 654 658 659 654 641 617

ICS50 50 44 1058 1065 1073 1073 1065 1044 1005

ICS65 65 70 1685 1695 1707 1708 1694 1661 1598

ICS80 80 85 2045 2058 2068 2070 2057 2015 1943

ICS100 100 142 3417 3438 3456 3458 3436 3365 3246

ICS125 125 207 4981 5011 5037 5040 5009 4906 4732

ICS150 150 354 8519 8570 8615 8620 8567 8390 8092

корпуса клапана

25

Поправочный коэффициент для ∆P (f∆P)

∆P (бар)

0.2 1.00

0.25 0.89

0.3 0.82

0.4 0.71

0.5 0.63

0.6 0.58

Поправочный

коэффициент

Kv

(м3/ч)

1.7 41.0 41.0 41.0 41.0 41.0 40.0 39.0

–40 –30 –20 –10 0 10 10

Температура кипения [°C]

Поправочный коэффициент для температуры жидкости (T

)

liq

Температура

жидкости

–20°C 0.52 –10°C 0.67

0°C 0.91

10°C 1.00

15°C 1.09

Поправочный

коэффициент

Система единиц США

Таблица производительности для номинальных условий, QN [тонн охлаждения], T

= 50°F,

liq

∆P = 3 фунт/дюйм

2

R 744

Тип Размер

ICS25-5

ICS25-10 4.1 24.2 24.6 24.8 24.8 24.5 23.8 22.4

ICS25-15 7 41.5 42.1 42.5 42.5 42.0 40.8 38.4

ICS25-20 9.3 55.3 56.2 56.7 56.7 56.0 54.4 51.0

ICS25-25 13.3 79.5 81.8 81.5 81.5 80.5 78.0 73.5

ICS32 32 20 118 119 120 120 119 115 109

ICS40 40 31 187 190 191 191 189 184 173

ICS50 50 51 304 309 312 312 308 299 281

ICS65 65 81 484 492 496 496 490 476 448

ICS80 80 98 582 592 596 596 589 572 539

ICS100 100 165 980 997 1004 1004 992 964 907

ICS125 125 240 1426 1450 1460 1460 1444 1402 1319

ICS150 150 410 2436 2477 2494 2494 2466 2395 2254

корпуса клапана

25

Поправочный коэффициент для ∆P (f∆P)

∆P (фунт/дюйм2)

3 1.00

4 0.87 5 0.79 6 0.72 7 0.66 8 0.62

Поправочный

коэффициент

Cv

(галлон США/

мин.)

2 11.7 11.9 12.0 12.0 11.9 11.6 10.9

–60°F –40°F –20°F 0°F 20°F 40°F 60°F

Температура кипения [°F]

Поправочный коэффициент для температуры жидкости (T

)

liq

Температура

жидкости

–10°F 0.48

10°F 0.64 30°F 0.88

50°F 1.00

Поправочный

коэффициент

AI241186442033ru-001003 | DKRCI.PD.HS2.B5.50 | 22

Техническое описание | Сервоприводные клапаны с пилотным управлением, Типа ICS

Номинальные производительности

Система единиц СИ

Таблица производительности для номинальных условий, QN [кВт], T

= 30°C,

liq

∆P = 0.2 бар

Линия жидкости с / без фазового перехода

R 134a

Тип Размер

ICS25-5

ICS25-10 3.5 62.0 65.0 68.0 71.0 74.0 77.0 79.0

ICS25-15 6 107 112 117 122 127 131 136

ICS25-20 8 142 149 156 1625 169 175 181

ICS25-25 11.5 205 214 224 233 243 251 260

ICS32 32 17 303 317 331 345 358 372 384

ICS40 40 27 481 503 526 548 569 590 610

ICS50 50 44 783 820 857 893 928 962 994

ICS65 65 70 1246 1305 1363 1420 1476 1530 1582

ICS80 80 85 1511 1585 1655 1722 1795 1858 1919

ICS100 100 142 2525 2648 2765 2877 2999 3104 3206

ICS125 125 207 3680 3861 4030 4194 4371 4525 4674

ICS150 150 354 6294 6602 6892 7173 7475 7739 7992

корпуса клапана

25

Поправочный коэффициент для ∆P (f∆P)

∆P (бар)

0.2 1.00

0.25 0.89

0.3 0.82

0.4 0.71

0.5 0.63

0.6 0.58

Поправочный коэффициент

Kv

(м3/ч)

1.7 30.0 32.0 33.0 34.0 36.0 37.0 38.0

–40 –30 –20 –10 0 10 20

Температура кипения [°C]

Поправочный коэффициент для температуры жидкости (T

)

liq

Температура

жидкости

–20°C 0.66 –10°C 0.70

0°C 0.76

10°C 0.82 20°C 0.90

30°C 1.00

40°C 1.13 50°C 1.29

Поправочный коэффициент

Система единиц США

Таблица производительности для номинальных условий, QN [тонн охлаждения], T

= 90°F,

liq

∆P = 3 фунт/дюйм

2

R 134a

Тип Размер

ICS25-5

ICS25-10 4.1 17.5 18.4 19.4 20.3 21.2 22.0 22.8

ICS25-15 7 30.0 31.6 33.2 34.7 36.2 37.7 39.0

ICS25-20 9.3 40.0 42.1 44.3 46.3 48.4 50.3 52.0

ICS25-25 13.3 57.4 60.6 63.6 66.5 69.5 72.3 75.0

ICS32 32 20 85 89 94 98.5 103 107 111

ICS40 40 31 135 142 149 156 163 170 176

ICS50 50 51 220 232 244 255 266 277 287

ICS65 65 81 350 369 387 405 423 440 456

ICS80 80 98 421 443 466 487 509 530 549

ICS100 100 165 709 747 784 820 857 892 924

ICS125 125 240 1031 1086 1141 1193 1247 1297 1344

ICS150 150 410 1761 1855 1949 2038 2131 2216 2296

корпуса клапана

25

Поправочный коэффициент для ∆P (f∆P)

∆P (фунт/дюйм2)

3 1.00

4 0.87 5 0.79 6 0.72 7 0.66 8 0.62

Поправочный

коэффициент

Cv

(галлон США/

мин.)

2 8.5 9.0 9.4 9.8 10.3 10.7 11.1

–40°F –20°F 0°F 20°F 40°F 60°F 80°F

Температура кипения [°F]

Поправочный коэффициент для температуры жидкости (T

)

liq

Температура

жидкости

–10°F 0.64

10°F 0.68 30°F 0.74 50°F 0.81 70°F 0.89

90°F 1.00

110°F 1.15 130°F 1.35

Поправочный коэффициент

AI241186442033ru-001003 | DKRCI.PD.HS2.B5.50 | 23

Техническое описание | Сервоприводные клапаны с пилотным управлением, Типа ICS

Номинальные производительности

Система единиц СИ

Таблица производительности для номинальных условий, QN [кВт], T

= 30°C,

liq

∆P = 0.2 бар

Линия жидкости с / без фазового перехода

R 404A

Тип Размер

ICS25-5

ICS25-10 3.5 40.3 43.0 46.0 49.0 51.3 54.0 56.0

ICS25-15 6 69.0 74.0 79.0 84.0 88.0 92.0 96.0

ICS25-20 8 92.0 99.0 105 111 117 123 128

ICS25-25 11.5 133 142 151 160 169 177 185

ICS32 32 17 196 210 223 237 249 261 274

ICS40 40 27 311 333 354 375 396 415 432

ICS50 50 44 507 542 577 612 645 676 705

ICS65 65 70 806 863 918 973 1025 1077 1120

ICS80 80 85 979 1049 1116 1184 1246 1307 1363

ICS100 100 142 1636 1752 1864 1978 2082 2183 2277

ICS125 125 207 2385 2554 2717 2883 3035 3182 3319

ICS150 150 354 4079 4367 4647 4931 5191 5442 5675

корпуса

клапана

25

Поправочный коэффициент для ∆P (f∆P)

∆P (бар)

0.2 1.00

0.25 0.89

0.3 0.82

0.4 0.71

0.5 0.63

0.6 0.58

Поправочный коэффициент

Kv

(м3/ч)

1.7 19.6 21.0 22.3 23.7 25.0 26.1 27.3

–50 –40 –30 –20 –10 0 10

Температура кипения [°C]

Поправочный коэффициент для температуры жидкости (T

)

liq

Температура

жидкости

–20°C 0.55 –10°C 0.60

0°C 0.66

10°C 0.74 20°C 0.85

30°C 1.00

40°C 1.23 50°C 1.68

Поправочный коэффициент

Система единиц США

Таблица производительности для номинальных условий, QN [тонн охлаждения], T

= 90°F,

liq

∆P = 3 фунт/дюйм

2

R 404A

Тип Размер

ICS25-5

ICS25-10 4.1 11.0 11.9 12.8 13.7 14.5 15.3 16.0

ICS25-15 7 18.9 20.4 22.0 23.4 24.9 26.2 27.4

ICS25-20 9.3 25.2 27.2 29.2 31.3 33.0 35.0 36.5

ICS25-25 13.3 36.1 39.1 42.0 45.0 47.6 50.0 52.5

ICS32 32 20 53.5 57.8 62.0 66.4 70.4 74.0 77.6

ICS40 40 31 85.0 92.0 99.0 106 112 118 123

ICS50 50 51 138 150 161 172 182 192 201

ICS65 65 81 220 238 256 274 290 306 320

ICS80 80 98 265 287 308 329 348 367 385

ICS100 100 165 446 483 518 554 587 619 648

ICS125 125 240 649 702 754 806 853 900 942

ICS150 150 410 1109 1199 1288 1377 1458 1537 1609

корпуса

клапана

25

Поправочный коэффициент для ∆P (f∆P)

∆P (фунт/дюйм2)

3 1.00

4 0.87 5 0.79 6 0.72 7 0.66 8 0.62

Поправочный коэффициент

Cv

(галлон США/

мин.)

2 5.4 5.8 6.2 6.6 7.0 7.4 7.8

–60°F –40°F –20°F 0°F 20°F 40°F 60°F

Температура кипения [°F]

Поправочный коэффициент для температуры жидкости (T

)

liq

Температура

жидкости

–10°F 0.52

10°F 0.57 30°F 0.63 50°F 0.72 70°F 0.83

90°F 1.00

110°F 1.29 130°F 1.92

Поправочный коэффициент

AI241186442033ru-001003 | DKRCI.PD.HS2.B5.50 | 24

Техническое описание | Сервоприводные клапаны с пилотным управлением, Типа ICS

Номинальные производительности

Система единиц СИ

Таблица производительности для номинальных условий, QN [кВт], T

= 30°C,

liq

∆P = 0.2 бар

Линия жидкости с / без фазового перехода

R 22

Тип Размер

ICS25-5

ICS25-10 3.5 69.3 71.7 73.8 75.8 77.8 79.6 81.2

ICS25-15 6 119 123 127 130 133 136 139

ICS25-20 8 158 164 169 173 178 182 186

ICS25-25 11.5 228 235 242 249 255 261 267

ICS32 32 17 337 348 358 368 378 386 394

ICS40 40 27 535 553 569 585 600 614 626

ICS50 50 44 871 901 928 953 977 1000 1021

ICS65 65 70 1386 1433 1476 1516 1555 1591 1624

ICS80 80 85 1684 1741 1792 1841 1888 1931 1972

ICS100 100 142 2813 2908 2994 3075 3154 3226 3294

ICS125 125 207 4100 4239 4365 4482 4598 4703 4802

ICS150 150 354 7012 7249 7465 7665 7864 8042 8212

корпуса

клапана

25

Поправочный коэффициент для ∆P (f∆P)

∆P (бар)

0.2 1.00

0.25 0.89

0.3 0.82

0.4 0.71

0.5 0.63

0.6 0.58

Поправочный

коэффициент

Kv

(м3/ч)

1.7 33.7 34.8 35.8 36.8 37.8 38.6 39.4

–50 –40 –30 –20 –10 0 10

Температура кипения [°C]

Поправочный коэффициент для температуры жидкости (T

)

liq

Температура

жидкости

–20°C 0.71 –10°C 0.75

0°C 0.80

10°C 0.86 20°C 0.92

30°C 1.00

40°C 1.09 50°C 1.22

Поправочный коэффициент

Система единиц США

Таблица производительности для номинальных условий, QN [тонн охлаждения], T

= 90°F,

liq

∆P = 3 фунт/дюйм

2

R 22

Тип Размер

ICS25-5

ICS25-10 4.1 19.5 20.2 20.9 21.5 22.1 22.7 23.2

ICS25-15 7 33.5 34.6 35.9 37.0 38.0 39.0 39.8

ICS25-20 9.3 44.5 46.2 47.8 49.2 50.6 52.0 53.0

ICS25-25 13.3 64.0 66.4 68.6 71.0 73.0 75.0 76.0

ICS32 32 20 95.0 98.0 101 105 108 110 112

ICS40 40 31 151 156 161 166 171 175 179

ICS50 50 51 245 254 263 271 279 285 291

ICS65 65 81 390 404 418 431 443 454 464

ICS80 80 98 470 486 502 519 533 546 558

ICS100 100 165 791 818 846 874 897 920 939

ICS125 125 240 1150 1190 1230 1271 1305 1338 1366

ICS150 150 410 1965 2033 2102 2171 2230 2286 2333

корпуса

клапана

25

Поправочный коэффициент для ∆P (f∆P)

∆P (фунт/дюйм2)

3 1.00

4 0.87 5 0.79 6 0.72 7 0.66 8 0.62

Поправочный

коэффициент

Cv

(галлон США/

мин.)

2 9.5 9.8 10.1 10.5 10.7 11.0 11.3

–60°F –40°F –20°F 0°F 20°F 40°F 60°F

Температура кипения [°F]

Поправочный коэффициент для температуры жидкости (T

)

liq

Температура

жидкости

–10°F 0.73

10°F 0.77 30°F 0.82 50°F 0.87 70°F 0.93

90°F 1.00

110°F 1.09 130°F 1.20

Поправочный коэффициент

AI241186442033ru-001003 | DKRCI.PD.HS2.B5.50 | 25

Техническое описание | Сервоприводные клапаны с пилотным управлением, Типа ICS

Номинальные производительности

Система единиц СИ

Линия жидкости без фазового перехода

Место установки клапана в системе (отмечено серым цветом)

Линия перепуска горячего газа и линия оттайки

Линия

всасывания

влажного пара

Линия жидкости без фазового перехода Линия жидкости с / или без фазового перехода

Пример расчета (производительности для R717):

Параметры холодильной установки:

Te = –20°C Qo = 180 кВт Кратность циркуляции = 3 Макс. ∆p = 0.3 бар

всасывания сухого пара

Линия нагнетания

Поправочный коэффициент для ∆p = 0.3 бар составляет f∆p = 0.82 Поправочный коэффициент для кратности циркуляции f

Qn = Qo × f∆p × f

= 0.75

rec

= 180 × 0.82 × 0.75 = 111 kW

rec

хладагента

Насосная

подача

Система единиц США

Производительность, указанная в таблице, приведена для номинальных условий эксплуатации (перепад давления ∆p = 0.2 бар, кратность циркуляции = 4)

Таким образом, фактическая производительность должна быть пересчитана на номинальные условия с помощью поправочных коэффициентов.

Пример расчета (производительности для R717):

Параметры холодильной установки:

Te = –20 F Qo = 130 TR Кратность циркуляции = 3 Макс. ∆p = 4 фунт/дюйм2

Производительность, указанная в таблице, приведена для номинальных условий эксплуатации (перепад давления ∆p = 3 фунт/дюйм2, кратность циркуляции = 4)

Из таблицы производительности выбираем клапан ICS 25-10 с производительностью Qn = 117 кВт.

Поправочный коэффициент для ∆p = 4 фунт/ дюйм2 составляет f∆p = 0.87 Поправочный коэффициент для кратности циркуляции f

Qn = Qo × f∆p × f

Из таблицы производительности выбираем клапан ICS 25 с производительностью Qn = 114 TR.

= 0.75

rec

= 130 × 0.87 × 0.75 = 85 TR

rec

Таким образом, фактическая производительность должна быть пересчитана на номинальные условия с помощью поправочных коэффициентов.

AI241186442033ru-001003 | DKRCI.PD.HS2.B5.50 | 26

Техническое описание | Сервоприводные клапаны с пилотным управлением, Типа ICS

Номинальные производительности

Система единиц СИ

Таблица производительности для номинальных условий, QN [кВт], Кратность циркуляции = 4, ∆P = 0.2 бар

Линия жидкости без фазового перехода

R 717

Тип Размер

ICS25-5

ICS25-10 3.5 128 124 121 117 112 108 104 99.0

ICS25-15 6 219 213 207 200 193 185 178 169

ICS25-20 8 292 284 276 266 257 247 237 226

ICS25-25 11.5 419 408 396 383 369 355 340 325

ICS32 32 17 620 603 585 566 546 525 503 480

ICS40 40 27 985 959 930 900 868 833 798 761

ICS50 50 44 1605 1560 1515 1465 1413 1360 1300 1242

ICS65 65 70 2550 2485 2410 2330 2248 2160 2070 1976

ICS80 80 85 3106 3020 2932 2832 2732 2624 2516 2400

ICS100 100 142 5190 5045 4898 4730 4563 4383 4204 4009

ICS125 125 207 7565 7354 7140 6896 6652 6390 6128 5844

ICS150 150 354 12938 12576 12210 11793 11376 10928 10479 9994

корпуса клапана

25

Поправочный коэффициент для ∆P (f∆P)

∆P (бар)

0.2 1.00

0.25 0.89

0.3 0.82

0.4 0.71

0.5 0.63

0.6 0.58

Поправочный

коэффициент

Kv

(м3/ч)

1.7 63.0 61.0 59.0 56.6 55.0 52.5 50.3 48.0

–50 –40 –30 –20 –10 0 10 20

Температура кипения [°C]

Поправочный коэффициент для кратности циркуляции (f

)

rec

Кратность

циркуляции

2 0.5

3 0.75

4 1

6 1.5 8 2

10 2.5

Поправочный

коэффициент

Система единиц США

Таблица производительности для номинальных условий, QN [тонн охлаждения], Кратность циркуляции = 4, ∆P = 3 фунт/дюйм

2

R 717

Тип Размер

ICS25-5

ICS25-10 4.1 37.0 35.9 34.7 33.4 32.0 30.6 29.6 27.6

ICS25-15 7 63.4 61.5 59.4 57.3 55.0 52.5 50.0 47.3

ICS25-20 9.3 84.5 82.0 79.3 76.3 73.3 70.0 66.6 63.0

ICS25-25 13.3 122 118 114 110 105 102 95.7 91.0

ICS32 32 20 180 174 169 162 156 149 142 134

ICS40 40 31 285 276 267 258 247 236 225 213

ICS50 50 51 465 451 436 420 403 385 366 347

ICS65 65 81 740 717 694 668 641 613 583 552

ICS80 80 98 891 863 835 804 771 738 703 664

ICS100 100 165 1499 1453 1406 1353 1298 1243 1183 1118

ICS125 125 240 2181 2113 2045 1968 1889 1808 1721 1627

ICS150 150 410 3726 3609 3493 3363 3226 3088 2941 2779

корпуса клапана

25

Поправочный коэффициент для ∆P (f∆P)

∆P (фунт/дюйм2)

3 1.00

4 0.87 5 0.79 6 0.72 7 0.66 8 0.62

Поправочный

коэффициент

Cv

(галлон США/

мин.)

2 18.0 17.4 16.9 16.2 15.6 14.9 14.2 13.4

–60°F –40°F –20°F 0°F 20°F 40°F 60°F 80°F

Температура кипения [°F]

Поправочный коэффициент для кратности циркуляции (f

)

rec

Кратность

циркуляции

2 0.5

3 0.75

4 1

6 1.5 8 2

10 2.5

Поправочный

коэффициент

AI241186442033ru-001003 | DKRCI.PD.HS2.B5.50 | 27

Техническое описание | Сервоприводные клапаны с пилотным управлением, Типа ICS

Номинальные производительности

Система единиц СИ

Таблица производительности для номинальных условий, QN [кВт], Кратность циркуляции = 4, ∆P = 0.2 бар

Линия жидкости без фазового перехода

R 744

Тип Размер

ICS25-5

ICS25-10 3.5 39.3 37.0 34.2 31.3 28.0 24.4 20.0 14.7

ICS25-15 6 68.0 63.0 59.0 54.0 48.0 42.0 36.0 25.0

ICS25-20 8 90.0 85.0 78.0 72.0 64.0 56.0 46.0 34.0

ICS25-25 11.5 129 121 112 103 92.0 80.0 66.0 48.0

ICS32 32 17 191 179 166 152 136 118 98 72

ICS40 40 27 303 285 264 241 216 188 155 113

ICS50 50 44 494 464 430 393 352 306 252 185

ICS65 65 70 787 738 685 626 560 487 401 294

ICS80 80 85 955 897 831 761 680 593 490 357

ICS100 100 142 1596 1499 1388 1271 1136 991 819 596

ICS125 125 207 2326 2185 2023 1853 1656 1444 1194 869

ICS150 150 354 3978 3736 3460 3170 2832 2470 2043 1486

корпуса клапана

25

Поправочный коэффициент для ∆P (f∆P)

∆P (бар)

0.2 1.00

0.25 0.89

0.3 0.82

0.4 0.71

0.5 0.63

0.6 0.58

Поправочный

коэффициент

Kv

(м3/ч)

1.7 19.0 18.0 16.6 15.2 13.6 12.0 9.8 7.1

–50 –40 –30 –20 –10 0 10 20

Температура кипения [°C]

Поправочный коэффициент для кратности циркуляции (f

)

rec

Кратность

циркуляции

2 0.5 3 0.75

4 1

6 1.5 8 2

10 2.5

Поправочный

коэффициент

Система единиц США

Таблица производительности для номинальных условий, QN [тонн охлаждения], Кратность циркуляции = 4, ∆P = 3 фунт/дюйм

2

R 744

Тип Размер

ICS25-5

ICS25-10 4.1 11.4 10.7 9.8 8.8 7.8 6.5 5.0 2.8

ICS25-15 7 19.6 18.3 16.8 15.2 13.3 11.2 8.6 4.8

ICS25-20 9.3 26.1 24.4 22.4 20.2 17.7 14.9 11.4 6.3

ICS25-25 13.3 37.6 35.0 32.2 29.0 25.5 21.4 16.4 9.1

ICS32 32 20 55.5 51.8 47.6 43.0 37.7 31.6 24.2 13.5

ICS40 40 31 88.0 82.0 75.5 68.0 60.0 50.2 38.5 21.4

ICS50 50 51 144 134 123 111 98.0 82.0 62.7 35.0

ICS65 65 81 229 213 196 177 155 130 100 55.4

ICS80 80 98 275 260 236 213 187 157 120 67

ICS100 100 165 463 438 397 358 315 264 202 113

ICS125 125 240 674 637 578 521 458 384 294 164

ICS150 150 410 1152 1087 987 889 783 656 502 281

корпуса клапана

25

Поправочный коэффициент для ∆P (f∆P)

∆P (фунт/дюйм2)

3 1.00

4 0.87 5 0.79 6 0.72 7 0.66 8 0.62

Поправочный

коэффициент

Cv

(галлон США/

мин.)

2 5.6 5.8 4.8 4.3 3.8 3.2 2.4 1.4

–60°F –40°F –20°F 0°F 20°F 40°F 60°F 80°F

Температура кипения [°F]

Поправочный коэффициент для кратности циркуляции (f

)

rec

Кратность

циркуляции

2 0.5

3 0.75

4 1

6 1.5 8 2

10 2.5

Поправочный

коэффициент

AI241186442033ru-001003 | DKRCI.PD.HS2.B5.50 | 28

Техническое описание | Сервоприводные клапаны с пилотным управлением, Типа ICS

Номинальные производительности

Система единиц СИ

Таблица производительности для номинальных условий, QN [кВт], Кратность циркуляции = 4, ∆P = 0.2 бар

Линия жидкости без фазового перехода

R 134a

Тип Размер

ICS25-5

ICS25-10 3.5 28.9 27.8 26.8 25.6 24.4 23.2 21.8

ICS25-15 6 49.5 47.7 45.9 43.9 41.8 39.7 37.4

ICS25-20 8 65.9 63.5 61.1 58.5 55.8 52.9 49.8

ICS25-25 11.5 94.8 91.3 87.9 84.1 80.2 76.1 71.6

ICS32 32 17 140 135 130 124 119 112 106

ICS40 40 27 223 214 206 197 188 179 168

ICS50 50 44 363 349 336 322 307 291 274

ICS65 65 70 577 556 535 512 488 463 436

ICS80 80 85 701 675 650 621 593 562 529

ICS100 100 142 1171 1127 1085 1038 991 939 885

ICS125 125 207 1707 1643 1582 1513 1444 1369 1289

ICS150 150 354 2919 2810 2706 2587 2470 2341 2205

корпуса клапана

25

Поправочный коэффициент для ∆P (f∆P)

∆P (бар)

0.2 1.00

0.25 0.89

0.3 0.82

0.4 0.71

0.5 0.63

0.6 0.58

Поправочный

коэффициент

Kv

(м3/ч)

1.7 14.0 13.5 13.0 12.4 11.9 11.2 10.6

–40 –30 –20 –10 0 10 20

Температура кипения [°C]

Поправочный коэффициент для кратности циркуляции (f

)

rec

Кратность

циркуляции

2 0.5 3 0.75

4 1

6 1.5 8 2

10 2.5

Поправочный

коэффициент

Система единиц США

Таблица производительности для номинальных условий, QN [тонн охлаждения], Кратность циркуляции = 4, ∆P = 3 фунт/дюйм

2

R 134a

Тип Размер

ICS25-5

ICS25-10 4.1 8.5 8.1 7.7 7.4 7.0 6.6 6.1

ICS25-15 7 14.4 13.8 13.2 12.6 11.9 11.2 10.4

ICS25-20 9.3 19.2 18.4 17.6 16.7 15.8 14.9 13.8

ICS25-25 13.3 27.4 26.3 25.1 23.9 22.7 21.3 19.8

ICS32 32 20 41.2 39.5 37.8 35.9 34.1 32.0 29.8

ICS40 40 31 63.9 61.2 58.6 55.7 52.8 49.6 46.1

ICS50 50 51 105 101 96.3 91.6 86.9 81.5 75.9

ICS65 65 81 167 160 153 146 138 130 121

ICS80 80 98 202 194 185 176 167 157 146

ICS100 100 165 340 326 312 297 281 264 246

ICS125 125 240 495 475 453 432 409 384 357

ICS150 150 410 845 811 774 737 698 657 611

корпуса клапана

25

Поправочный коэффициент для ∆P (f∆P)

∆P (фунт/дюйм2)

3 1.00

4 0.87 5 0.79 6 0.72 7 0.66 8 0.62

Поправочный

коэффициент

Cv

(галлон США/

мин.)

2 4.1 4.0 3.8 3.6 3.4 3.2 3.0

–40°F –20°F 0°F 20°F 40°F 60°F 80°F

Температура кипения [°F]

Поправочный коэффициент для кратности циркуляции (f

)

rec

Кратность

циркуляции

2 0.5

3 0.75

4 1

6 1.5 8 2

10 2.5

Поправочный

коэффициент

AI241186442033ru-001003 | DKRCI.PD.HS2.B5.50 | 29

Техническое описание | Сервоприводные клапаны с пилотным управлением, Типа ICS

Номинальные производительности

Система единиц СИ

Таблица производительности для номинальных условий, QN [кВт], Кратность циркуляции = 4, ∆P = 0.2 бар

Линия жидкости без фазового перехода

R 404A

Тип Размер

ICS25-5

ICS25-10 3.5 25.4 24.4 23.2 22.0 21.0 19.7 18.2 17.0

ICS25-15 6 44.0 42.0 40.0 38.0 36.0 34.0 31.0 29.0

ICS25-20 8 58.0 56.0 53.0 51.0 48.0 45.0 42.0 38.0

ICS25-25 11.5 84.0 80.0 76.0 73.0 69.0 65.0 60.0 55.0

ICS32 32 17 124 119 113 107 102 95.0 89.0 81.0

ICS40 40 27 196 189 179 170 161 151 141 129

ICS50 50 44 320 307 291 277 263 247 229 210

ICS65 65 70 509 488 463 441 418 393 365 334

ICS80 80 85 619 594 564 537 508 478 444 407

ICS100 100 142 1034 993 942 897 849 798 742 680

ICS125 125 207 1507 1448 1373 1307 1237 1163 1081 991

ICS150 150 354 2578 2475 2347 2235 2116 1989 1849 1694

корпуса клапана

25

Поправочный коэффициент для ∆P (f∆P)

∆P (бар)

0.2 1.00

0.25 0.89

0.3 0.82

0.4 0.71

0.5 0.63

0.6 0.58

Поправочный

коэффициент

Kv

(м3/ч)

1.7 12.4 12.0 11.3 10.7 10.0 9.5 9.0 8.1

–50 –40 –30 –20 –10 0 10 20

Температура кипения [°C]

Поправочный коэффициент для кратности циркуляции (f

)

rec

Кратность

циркуляции

2 0.5 3 0.75

4 1

6 1.5 8 2

10 2.5

Поправочный

коэффициент

Система единиц США

Таблица производительности для номинальных условий, QN [тонн охлаждения], Кратность циркуляции = 4, ∆P = 3 фунт/дюйм

2

R 404A

Тип Размер

ICS25-5

ICS25-10 4.1 7.4 7.0 6.7 6.3 5.9 5.5 5.0 4.5

ICS25-15 7 12.5 12.1 11.4 10.8 10.1 9.4 8.6 7.7

ICS25-20 9.3 16.9 16.1 15.2 14.4 13.5 12.6 11.5 10.3

ICS25-25 13.3 24.2 23.2 21.9 20.7 19.4 18.0 16.5 14.7

ICS32 32 20 35.8 34.2 32.3 30.6 28.8 26.7 24.4 21.8

ICS40 40 31 57.0 54.4 51.3 48.6 45.6 42.5 38.8 34.6

ICS50 50 51 93.0 88.6 84.0 79.0 74.4 69.0 63.0 56.5

ICS65 65 81 147 141 133 126 118 110 101 90.0

ICS80 80 98 177 170 160 151 142 132 121 108

ICS100 100 165 299 286 270 255 240 223 203 182

ICS125 125 240 435 416 392 370 348 324 295 265

ICS150 150 410 742 711 670 633 595 554 505 453

корпуса клапана

25

Поправочный коэффициент для ∆P (f∆P)

∆P (фунт/дюйм2)

3 1.00

4 0.87 5 0.79 6 0.72 7 0.66 8 0.62

Поправочный

коэффициент

Cv

(галлон США/

мин.)

2 3.6 3.5 3.2 3.0 2.9 2.7 2.4 2.2

–60°F –40°F –20°F 0°F 20°F 40°F 60°F 80°F

Температура кипения [°F]

Поправочный коэффициент для кратности циркуляции (f

)

rec

Кратность

циркуляции

2 0.5

3 0.75

4 1

6 1.5 8 2

10 2.5

Поправочный

коэффициент

AI241186442033ru-001003 | DKRCI.PD.HS2.B5.50 | 30

Техническое описание | Сервоприводные клапаны с пилотным управлением, Типа ICS

Номинальные производительности

Система единиц СИ

Таблица производительности для номинальных условий, QN [кВт], Кратность циркуляции = 4, ∆P = 0.2 бар

Линия жидкости без фазового перехода

R 22

Тип Размер

ICS25-5

ICS25-10 3.5 31.2 30.1 29.0 27.9 26.6 25.3 24.0 22.5

ICS25-15 6 53.4 51.6 49.7 47.7 45.6 43.4 41.1 38.6

ICS25-20 8 71.2 68.8 66.3 63.7 60.8 57.8 54.7 51.4

ICS25-25 11.5 102 98.9 95.3 91.5 87.4 83.1 78.7 73.9

ICS32 32 17 151 146 141 135 129 123 116 109

ICS40 40 27 240 232 224 215 205 195 185 174

ICS50 50 44 392 378 365 350 334 318 301 283

ICS65 65 70 623 602 580 557 532 506 479 450

ICS80 80 85 756 731 705 676 646 614 582 546

ICS100 100 142 1263 1221 1177 1130 1079 1027 971 913

ICS125 125 207 1841 1779 1716 1647 1572 1496 1416 1330

ICS150 150 354 3148 3043 2935 2816 2689 2559 2422 2275

корпуса клапана

25

Поправочный коэффициент для ∆P (f∆P)

∆P (бар)

0.2 1.00

0.25 0.89

0.3 0.82

0.4 0.71

0.5 0.63

0.6 0.58

Поправочный

коэффициент

Kv

(м3/ч)

1.7 15.1 14.6 14.1 13.5 12.9 12.3 11.6 10.9

–50 –40 –30 –20 –10 0 10 20

Температура кипения [°C]

Поправочный коэффициент для кратности циркуляции (f

)

rec

Кратность

циркуляции

2 0.5 3 0.75

4 1

6 1.5 8 2

10 2.5

Поправочный

коэффициент

Система единиц США

Таблица производительности для номинальных условий, QN [тонн охлаждения], Кратность циркуляции = 4, ∆P = 3 фунт/дюйм

2

R 22

Тип Размер

ICS25-5

ICS25-10 4.1 9.0 8.7 8.3 8.0 7.6 7.1 6.7 6.2

ICS25-15 7 15.5 14.9 14.3 13.6 13.0 12.2 11.5 10.6

ICS25-20 9.3 20.6 19.9 19.1 18.2 17.3 16.3 15.3 14.2

ICS25-25 13.3 29.7 28.6 27.4 26.2 24.9 23.5 22.0 20.4

ICS32 32 20 44.0 42.2 40.5 38.7 36.8 34.6 32.5 30.2

ICS40 40 31 70.0 67.0 64.3 61.4 58.3 55.0 51.6 47.8

ICS50 50 51 114 109 105 100 95.0 90.0 84.0 78.0

ICS65 65 81 181 174 167 159 151 143 134 124

ICS80 80 98 218 209 201 192 182 172 161 149

ICS100 100 165 366 352 338 323 307 289 271 251

ICS125 125 240 533 512 492 470 446 421 394 365

ICS150 150 410 910 875 841 802 763 719 673 624

корпуса клапана

25

Поправочный коэффициент для ∆P (f∆P)

∆P (фунт/дюйм2)

3 1.00

4 0.87 5 0.79 6 0.72 7 0.66 8 0.62

Поправочный

коэффициент

Cv

(галлон США/

мин.)

2 4.4 4.2 4.1 3.9 3.7 3.5 3.2 3.0

–60°F –40°F –20°F 0°F 20°F 40°F 60°F 80°F

Температура кипения [°F]

Поправочный коэффициент для кратности циркуляции (f

)

rec

Кратность

циркуляции

2 0.5

3 0.75

4 1

6 1.5 8 2

10 2.5

Поправочный

коэффициент

AI241186442033ru-001003 | DKRCI.PD.HS2.B5.50 | 31

Техническое описание | Сервоприводные клапаны с пилотным управлением, Типа ICS

Номинальные производительности

Линия всасывания влажного пара

Место установки клапана в системе (отмечено серым цветом)

Линия перепуска горячего газа и линия оттайки

Линия

всасывания

влажного пара

Линия жидкости без фазового перехода Линия жидкости с / или без фазового перехода

Место установки клапана в системе (отмечено серым цветом)

всасывания сухого пара

Линия перепуска горячего газа и линия оттайки

Линия нагнетания

Насосная

хладагента

Естественная

циркуляция

Линия нагнетания

Линия

всасывания

влажного пара

Линия всасывания сухого пара

подача

Линия жидкости без фазового перехода Линия жидкости с / или без фазового перехода

AI241186442033ru-001003 | DKRCI.PD.HS2.B5.50 | 32

Техническое описание | Сервоприводные клапаны с пилотным управлением, Типа ICS

Номинальные производительности

Система единиц СИ

Система единиц США

Линия всасывания влажного пара

Пример расчета (производительности для R717):

Параметры холодильной установки:

Te = –20°C Qo = 80 кВт Кратность циркуляции = 3 Макс. ∆p = 0.3 бар

Производительность, указанная в таблице, приведена для номинальных условий эксплуатации (перепад давления ∆p = 0.2 бар, кратность циркуляции = 4)

Таким образом, фактическая производительность должна быть пересчитана на номинальные условия с помощью поправочных коэффициентов.

Пример расчета (производительности для R717):

Параметры холодильной установки:

Te = –20°F Qo = 8 TR Кратность циркуляции = 3 Макс. ∆p = 4 фунт/дюйм2

Поправочный коэффициент для ∆p = 0.3 бар составляет f∆p = 0.82 Поправочный коэффициент для кратности циркуляции f

Qn = Qo × f∆p × f

Из таблицы производительности выбираем клапан ICS 32 с производительностью Qn = 60 кВт.

Поправочный коэффициент для ∆p = 4 фунт/ дюйм2 составляет f∆p = 0.87 Поправочный коэффициент для кратности циркуляции f

Qn = Qo × f∆p × f

= 0.9

rec

= 80 × 0.82 × 0.9 = 59 кВт

rec

= 0.9

rec

= 8 × 0.87 × 0.9 = 6.3 TR

rec

Производительность, указанная в таблице, приведена для номинальных условий эксплуатации (перепад давления ∆p = 3 фунт/дюйм2, кратность циркуляции = 4)

Таким образом, фактическая производительность должна быть пересчитана на номинальные условия с помощью поправочных коэффициентов.

Из таблицы производительности выбираем клапан ICS 25-20 с производительностью Qn = 6.8 TR.

AI241186442033ru-001003 | DKRCI.PD.HS2.B5.50 | 33

Техническое описание | Сервоприводные клапаны с пилотным управлением, Типа ICS

Номинальные производительности

Система единиц СИ

Таблица производительности для номинальных условий, QN [кВт], Кратность циркуляции = 4, ∆P = 0.2 бар

Линия всасывания влажного пара

R 717

Тип Размер

ICS25-5

ICS25-10 3.5 5.0 7.6 9.9 12.4 15.0 17.4 20.0 23.0

ICS25-15 6 8.6 13.0 17.0 21.0 25.5 30.0 34.0 39.0

ICS25-20 8 11.4 17.3 23.0 28.0 34.0 40.0 46.0 52.0

ICS25-25 11.5 18.5 25.0 33.0 41.0 49.0 57.0 66.0 75.0

ICS32 32 17 24.4 37.0 48.0 60.0 72.0 85.0 97.0 110.0

ICS40 40 27 38.7 58.0 77.0 95.0 115 134 154 176

ICS50 50 44 63.1 95 125 155 186 219 252 286

ICS65 65 70 100 152 200 247 297 348 401 455

ICS80 80 85 123 184 242 300 361 423 486 553

ICS100 100 142 206 308 405 501 603 707 812 924

ICS125 125 207 300 449 590 730 880 1031 1183 1347

ICS150 150 354 513 767 1009 1248 1504 1764 2023 2303

корпуса

клапана

25

Поправочный коэффициент для ∆P (f∆P)

∆P (бар)

0.2 1.00

0.25 0.89

0.3 0.82

0.4 0.71

0.5 0.63

0.6 0.58

Поправочный

коэффициент

Kv

(м3/ч)

–50 –40 –30 –20 –10 0 10 20

1.7 2.4 3.7 4.9 6.0 7.2 8.5 9.7 11.0

Температура кипения [°C]

Поправочный коэффициент для кратности циркуляции (f

)

rec

Кратность

циркуляции

2 0.77 3 0.90

4 1

6 1.13 8 1.20

10 1.25

Поправочный

коэффициент

Система единиц США

Таблица производительности для номинальных условий, QN [тонн охлаждения], Кратность циркуляции = 4, ∆P = 3 фунт/дюйм

2

R 717

Тип Размер

ICS25-5

ICS25-10 4.1 1.3 2.2 3.0 3.7 4.5 5.4 6.2 7.1

ICS25-15 7 2.3 3.7 5.1 6.4 7.8 9.2 10.7 12.2

ICS25-20 9.3 3.0 5.0 6.8 8.5 10.3 12.3 14.2 16.2

ICS25-25 13.3 4.4 7.1 9.7 12.2 14.9 17.6 20.4 23.3

ICS32 32 20 6.5 10.5 14.3 18.1 22.0 26.0 30.0 34.5

ICS40 40 31 10.3 16.8 22.8 28.8 35.0 41.4 48.0 55.0

ICS50 50 51 16.8 27.3 37.0 47.0 57.0 67.0 78.0 89.0

ICS65 65 81 26.8 43.5 59.0 75.0 91.0 107 124 142

ICS80 80 98 32 53 71 90 109 129 149 171

ICS100 100 165 53 88 120 151 184 217 251 288

ICS125 125 240 78 129 174 219 267 316 366 419

ICS150 150 410 133 220 297 375 456 540 625 716

корпуса

клапана

25

Поправочный коэффициент для ∆P (f∆P)

∆P (фунт/дюйм2)

3 1.00

4 0.87 5 0.79 6 0.72 7 0.66 8 0.62

Поправочный

коэффициент

Cv

(галлон США/

мин.)

2 0.6 1.1 1.4 1.8 2.2 2.6 3.0 3.5

–60°F –40°F –20°F 0°F 20°F 40°F 60°F 80°F

Температура кипения [°F]

Поправочный коэффициент для кратности циркуляции (f

)

rec

Кратность

циркуляции

2 0.77 3 0.90

4 1

6 1.13 8 1.20

10 1.25

Поправочный

коэффициент

AI241186442033ru-001003 | DKRCI.PD.HS2.B5.50 | 34

Техническое описание | Сервоприводные клапаны с пилотным управлением, Типа ICS

Номинальные производительности

Система единиц СИ

Таблица производительности для номинальных условий, QN [кВт], Кратность циркуляции = 4, ∆P = 0.2 бар

Линия всасывания влажного пара

R 744

Тип Размер

ICS25-5

ICS25-10 3.5 10.7 12.2 13.8 15.0 16.3 17.0 17.2 16.0

ICS25-15 6 18.3 21.0 23.6 26.0 28.0 29.2 29.5 27.3

ICS25-20 8 24.4 28.0 31.5 35.0 37.0 39.0 39.3 36.5

ICS25-25 11.5 35.0 40.0 45.0 50.0 54.0 56.0 56.5 52.0

ICS32 32 17 52.0 59.0 67.0 74.0 79.0 83.0 84.0 77.0

ICS40 40 27 82.0 94.0 106 117 126 132 133 123

ICS50 50 44 134 154 173 190 205 215 216 200

ICS65 65 70 213 244 275 303 326 342 344 318

ICS80 80 85 259 297 334 369 396 415 418 386

ICS100 100 142 433 496 558 616 662 693 699 645

ICS125 125 207 631 723 814 898 966 1010 1019 941

ICS150 150 354 1079 1236 1392 1535 1651 1726 1742 1609

корпуса клапана

25

Поправочный коэффициент для ∆P (f∆P)

∆P (бар)

0.2 1.00

0.25 0.89

0.3 0.82

0.4 0.71

0.5 0.63

0.6 0.58

Поправочный

коэффициент

Kv

(м3/ч)

–50 –40 –30 –20 –10 0 10 20

1.7 5.2 6.0 6.7 7.4 8.0 8.3 8.4 7.7

Температура кипения [°C]

Поправочный коэффициент для кратности циркуляции (f

)

rec

Кратность

циркуляции

2 0.77 3 0.90

4 1

6 1.13 8 1.20

10 1.25

Поправочный

коэффициент

Система единиц США

Таблица производительности для номинальных условий, QN [тонн охлаждения], Кратность циркуляции = 4, ∆P = 3 фунт/дюйм

2

R 744

Тип Размер

ICS25-5

ICS25-10 4.1 3.0 3.5 4.0 4.5 4.8 5.0 4.8 3.7

ICS25-15 7 5.2 6.0 6.9 7.7 8.2 8.6 8.3 6.4

ICS25-20 9.3 6.9 8.1 9.2 10.2 11.0 11.4 11.1 8.5

ICS25-25 13.3 10.0 11.6 13.2 14.7 15.8 16.4 15.9 12.3

ICS32 32 20 14.7 17.2 19.4 21.7 23.3 24.2 23.5 18.2

ICS40 40 31 23.3 27.3 31.0 34.5 37.0 38.5 37.3 28.8

ICS50 50 51 38.0 44.5 50.5 56.0 60.5 62.7 60.8 47.0

ICS65 65 81 60.5 71.0 80.0 89.0 96.0 100 96.7 75.0

ICS80 80 98 73 85 97 108 115 120 117 90

ICS100 100 165 123 143 163 181 194 202 196 151

ICS125 125 240 179 208 237 264 282 294 286 220

ICS150 150 410 305 355 405 451 483 502 488 375

корпуса клапана

25

Поправочный коэффициент для ∆P (f∆P)

∆P (фунт/дюйм2)

3 1.00

4 0.87 5 0.79 6 0.72 7 0.66 8 0.62

Поправочный

коэффициент

Cv

(галлон США/

мин.)

2 1.5 1.7 2.0 2.2 2.3 2.4 2.4 1.8

–60°F –40°F –20°F 0°F 20°F 40°F 60°F 80°F

Температура кипения [°F]

Поправочный коэффициент для кратности циркуляции (f

)

rec

Кратность

циркуляции

2 0.77

3 0.90

4 1

6 1.13 8 1.20

10 1.25

Поправочный

коэффициент

AI241186442033ru-001003 | DKRCI.PD.HS2.B5.50 | 35

Техническое описание | Сервоприводные клапаны с пилотным управлением, Типа ICS

Номинальные производительности

Система единиц СИ

Таблица производительности для номинальных условий, QN [кВт], Кратность циркуляции = 4, ∆P = 0.2 бар

Линия всасывания влажного пара

R 134a

Тип Размер

ICS25-5

ICS25-10 3.5 2.3 3.2 4.0 4.8 5.6 6.4 7.1

ICS25-15 6 4.0 5.5 6.8 8.2 9.5 10.9 12.2

ICS25-20 8 5.4 7.3 9.1 10.9 12.7 14.5 16.2

ICS25-25 11.5 7.7 10.5 13.1 15.7 18.2 20.9 23.3

ICS32 32 17 11.4 15.5 19.4 23.2 27.0 30.8 34.5

ICS40 40 27 18.1 24.6 30.8 36.8 42.8 49.0 54.8

ICS50 50 44 29.5 40.2 50.2 60.0 69.8 79.8 89.3

ICS65 65 70 47.0 63.9 79.9 95.5 111 127 142

ICS80 80 85 57 78 97 116 135 154 172

ICS100 100 142 95 130 161 194 225 258 288

ICS125 125 207 138 190 235 282 329 376 419

ICS150 150 354 236 324 403 483 562 643 717

корпуса клапана

25

Поправочный коэффициент для ∆P (f∆P)

∆P (бар)

0.2 1.00

0.25 0.89

0.3 0.82

0.4 0.71

0.5 0.63

0.6 0.58

Поправочный

коэффициент

Kv

(м3/ч)

–40 –30 –20 –10 0 10 20

1.7 1.1 1.6 1.9 2.3 2.7 3.1 3.4

Температура кипения [°C]

Поправочный коэффициент для кратности циркуляции (f

)

rec

Кратность

циркуляции

2 0.77 3 0.90

4 1

6 1.13 8 1.20

10 1.25

Поправочный

коэффициент

Система единиц США

Таблица производительности для номинальных условий, QN [тонн охлаждения], Кратность циркуляции = 4, ∆P = 3 фунт/дюйм

2

R 134a

Тип Размер

ICS25-5

ICS25-10 4.1 0.6 1.0 1.2 1.5 1.7 2.0 2.2

ICS25-15 7 1.0 1.6 2.1 2.5 2.9 3.4 3.8

ICS25-20 9.3 1.4 2.2 2.8 3.3 3.9 4.5 5.1

ICS25-25 13.3 2.0 3.1 3.9 4.8 5.6 6.4 7.2

ICS32 32 20 3.0 4.7 5.9 7.2 8.4 9.7 10.9

ICS40 40 31 4.6 7.2 9.2 11.1 13.1 15.0 16.8

ICS50 50 51 7.6 11.9 15.1 18.3 21.5 24.6 27.7

ICS65 65 81 12.1 18.9 24.1 29.1 34.1 39.1 44.0

ICS80 80 98 15 23 29 35 41 48 53

ICS100 100 165 25 39 49 59 69 80 90

ICS125 125 240 36 57 71 86 100 117 130

ICS150 150 410 61 97 122 147 171 199 223

корпуса клапана

25

Поправочный коэффициент для ∆P (f∆P)

∆P (фунт/дюйм2)

3 1.00

4 0.87 5 0.79 6 0.72 7 0.66 8 0.62

Поправочный

коэффициент

Cv

(галлон США/

мин.)

2 0.3 0.5 0.6 0.7 0.8 1.0 1.1

–40°F –20°F 0°F 20°F 40°F 60°F 80°F

Температура кипения [°F]

Поправочный коэффициент для кратности циркуляции (f

)

rec

Кратность

циркуляции

2 0.77

3 0.90

4 1

6 1.13 8 1.20

10 1.25

Поправочный

коэффициент

AI241186442033ru-001003 | DKRCI.PD.HS2.B5.50 | 36

Техническое описание | Сервоприводные клапаны с пилотным управлением, Типа ICS

Номинальные производительности

Система единиц СИ

Таблица производительности для номинальных условий, QN [кВт], Кратность циркуляции = 4, ∆P = 0.2 бар

Линия всасывания влажного пара

R 404A

Тип Размер

ICS25-5

ICS25-10 3.5 3.0 3.8 4.5 5.3 6.1 6.9 7.6 8.2

ICS25-15 6 5.2 6.5 7.8 9.1 10.4 11.7 13.0 14.0

ICS25-20 8 6.9 8.7 10.4 12.2 14.0 15.7 17.3 18.8

ICS25-25 11.5 10.0 12.5 15.0 17.5 20.0 22.6 25.0 27.0

ICS32 32 17 14.7 18.5 22.0 26.0 29.7 33.2 37.0 40.0

ICS40 40 27 23.3 29.3 35.0 41.0 47.0 53.0 59.0 63.0

ICS50 50 44 38.0 48.0 57.0 67.0 77.0 86.0 95.0 103

ICS65 65 70 60.0 76.0 91.0 106 122 137 152 164

ICS80 80 85 74 93 110 129 148 166 185 199

ICS100 100 142 123 155 184 216 248 278 308 333

ICS125 125 207 179 226 268 315 361 405 449 485

ICS150 150 354 306 386 459 539 618 693 769 830

корпуса клапана

25

Поправочный коэффициент для ∆P (f∆P)

∆P (бар)

0.2 1.00

0.25 0.89

0.3 0.82

0.4 0.71

0.5 0.63

0.6 0.58

Поправочный

коэффициент

Kv

(м3/ч)

–50 –40 –30 –20 –10 0 10 20

1.7 1.5 1.9 2.2 2.6 3.0 3.3 3.7 4.0

Температура кипения [°C]

Поправочный коэффициент для кратности циркуляции (f

)

rec

Кратность

циркуляции

2 0.77 3 0.90

4 1

6 1.13 8 1.20

10 1.25

Поправочный

коэффициент

Система единиц США

Таблица производительности для номинальных условий, QN [тонн охлаждения], Кратность циркуляции = 4, ∆P = 3 фунт/дюйм

2

R 404A

Тип Размер

ICS25-5

ICS25-10 4.1 0.8 1.1 1.3 1.6 1.8 2.1 2.3 2.3

ICS25-15 7 1.4 1.9 2.3 2.7 3.2 3.6 3.9 2.5

ICS25-20 9.3 1.9 2.5 3.1 3.6 4.2 4.8 5.3 5.7

ICS25-25 13.3 2.8 3.6 4.4 5.2 6.0 6.8 7.5 8.1

ICS32 32 20 4.1 5.3 6.5 7.7 8.9 10.1 11.1 12.0

ICS40 40 31 6.5 8.5 10.3 12.2 14.2 16.0 17.7 19.1

ICS50 50 51 10.6 13.8 16.8 19.9 23.0 26.0 29.0 31.0

ICS65 65 81 16.9 22.0 26.7 31.7 36.7 41.5 46.0 49.5

ICS80 80 98 20 26 32 38 44 50 55 56

ICS100 100 165 34 44 55 64 74 84 93 95

ICS125 125 240 49 64 79 94 108 123 135 138

ICS150 150 410 84 110 136 160 185 209 231 236

корпуса клапана

25

Поправочный коэффициент для ∆P (f∆P)

∆P (фунт/дюйм2)

3 1.00

4 0.87 5 0.79 6 0.72 7 0.66 8 0.62

Поправочный

коэффициент

Cv

(галлон США/

мин.)

2 0.4 0.5 0.7 0.8 0.9 1.0 1.1 1.2

–60°F –40°F –20°F 0°F 20°F 40°F 60°F 80°F

Температура кипения [°F]

Поправочный коэффициент для кратности циркуляции (f

)

rec

Кратность

циркуляции

2 0.77

3 0.90

4 1

6 1.13 8 1.20

10 1.25

Поправочный

коэффициент

AI241186442033ru-001003 | DKRCI.PD.HS2.B5.50 | 37

Техническое описание | Сервоприводные клапаны с пилотным управлением, Типа ICS

Номинальные производительности

Система единиц СИ

Таблица производительности для номинальных условий, QN [кВт], Кратность циркуляции = 4, ∆P = 0.2 бар

Линия всасывания влажного пара

R 22

Тип Размер

ICS25-5

ICS25-10 3.5 2.8 3.7 4.6 5.4 6.2 7.0 7.9 8.7

ICS25-15 6 4.8 6.3 7.8 9.2 10.6 12.0 13.5 14.8

ICS25-20 8 6.4 8.4 10.4 12.2 14.2 16.0 17.9 19.8

ICS25-25 11.5 9.2 12.0 15.0 17.6 20.4 23.0 25.8 28.4

ICS32 32 17 13.6 17.8 22.1 26.0 30.1 34.0 38.1 42.0

ICS40 40 27 21.5 28.3 35.1 41.3 47.8 54.0 60.6 66.7

ICS50 50 44 35.1 46.1 57.2 67.3 77.9 88.0 98.7 109

ICS65 65 70 55.8 73.3 91.0 107 124 140 157 173

ICS80 80 85 68 89 111 130 150 170 191 210

ICS100 100 142 114 149 185 217 251 284 319 351

ICS125 125 207 166 217 269 317 366 414 464 512

ICS150 150 354 284 372 461 542 627 708 794 875

корпуса клапана

25

Поправочный коэффициент для ∆P (f∆P)

∆P (бар)

0.2 1.00

0.25 0.89

0.3 0.82

0.4 0.71

0.5 0.63

0.6 0.58

Поправочный

коэффициент

Kv

(м3/ч)

1.7 1.4 1.8 2.2 2.6 3.0 3.4 3.8 4.2

–50 –40 –30 –20 –10 0 10 20

Температура кипения [°C]

Поправочный коэффициент для кратности циркуляции (f

)

rec

Кратность

циркуляции

2 0.77 3 0.90

4 1

6 1.13 8 1.20

10 1.25

Поправочный

коэффициент

Система единиц США

Таблица производительности для номинальных условий, QN [тонн охлаждения], Кратность циркуляции = 4, ∆P = 3 фунт/дюйм

2

R 22

Тип Размер

ICS25-5

ICS25-10 4.1 0.5 1.1 1.3 1.6 1.9 2.2 2.4 2.7

ICS25-15 7 0.8 1.8 2.3 2.8 3.2 3.7 4.1 4.6

ICS25-20 9.3 1.1 2.4 3.0 3.7 4.3 4.9 5.5 6.1

ICS25-25 13.3 1.6 3.5 4.4 5.2 6.1 7.0 7.9 8.7

ICS32 32 20 2.4 5.2 6.5 7.9 9.2 10.5 11.9 13.1

ICS40 40 31 3.7 8.1 10.1 12.2 14.3 16.3 18.4 20.3

ICS50 50 51 6.1 13.3 16.7 20.1 23.5 26.9 30.2 33.4

ICS65 65 81 9.69 21.1 26.5 31.9 37.3 42.7 48.0 53.0

ICS80 80 98 11 25 32 39 45 52 58 64

ICS100 100 165 19 43 54 65 76 88 98 108

ICS125 125 240 28 62 79 95 110 127 142 157

ICS150 150 410 48 107 135 162 188 217 243 269

корпуса клапана

25

Поправочный коэффициент для ∆P (f∆P)

∆P (фунт/дюйм2)

3 1.00

4 0.87 5 0.79 6 0.72 7 0.66 8 0.62

Поправочный

коэффициент

Cv

(галлон США/

мин.)

2 0.2 0.5 0.7 0.8 0.9 1.1 1.2 1.3

–60°F –40°F –20°F 0°F 20°F 40°F 60°F 80°F

Температура кипения [°F]

Поправочный коэффициент для кратности циркуляции (f

)

rec

Кратность

циркуляции

2 0.77

3 0.90

4 1

6 1.13 8 1.20

10 1.25

Поправочный

коэффициент

AI241186442033ru-001003 | DKRCI.PD.HS2.B5.50 | 38

Техническое описание | Сервоприводные клапаны с пилотным управлением, Типа ICS

Номинальные производительности

Линия всасывания сухого пара

Место установки клапана в системе (отмечено серым цветом)

Линия перепуска горячего газа и линия оттайки

Линия

всасывания

влажного пара

Линия жидкости без фазового перехода Линия жидкости с / или без фазового перехода

Место установки клапана в системе (отмечено серым цветом)

Линия

всасывания

влажного пара

всасывания сухого пара

Линия перепуска горячего газа и линия оттайки

Линия всасывания сухого пара

Линия нагнетания

Насосная

хладагента

Естественная

циркуляция

подача

Линия жидкости без фазового перехода Линия жидкости с / или без фазового перехода

Место установки клапана в системе (отмечено серым цветом)

Линия перепуска горячего газа и линия оттайки

Линия

всасывания

сухого пара

Линия жидкости с / или без фазового перехода

Линия нагнетания

Непосредственное

кипение

AI241186442033ru-001003 | DKRCI.PD.HS2.B5.50 | 39

Техническое описание | Сервоприводные клапаны с пилотным управлением, Типа ICS

Номинальные производительности

Система единиц СИ

Система единиц США

Линия всасывания сухого пара

Пример расчета (производительности для R717):

Параметры холодильной установки:

Te = –20°C Qo = 90 кВт T Макс. ∆p = 0.3 бар

Производительность, указанная в таблице, приведена для номинальных условий эксплуатации (перепад давления ∆p = 0.2 бар, T

Таким образом, фактическая производительность должна быть пересчитана на номинальные условия с помощью поправочных коэффициентов.

Пример расчета (производительности для R717):

Параметры холодильной установки:

Te = 0°F Qo = 20 TR T Макс. ∆p = 4 фунт/дюйм2

= 10°C

liq

= 30°C)

liq

= 50°F

liq

Поправочный коэффициент для ∆p = 0.3 бар составляет f∆p = 0.82 Поправочный коэффициент для температуры жидкости f

Qn = Qo × f ∆p × f

Из таблицы производительности выбираем клапан ICS 32 с производительностью Qn = 92 кВт.

Поправочный коэффициент для ∆p = 4 фунт/ дюйм2 составляет f∆p = 0.87 Поправочный коэффициент для температуры жидкости f

Qn = Qo × f∆p × f

= 0.92

Tliq

= 90 × 0.82 × 0.92 = 67.9 кВт

Tliq

= 0.92

Tliq

= 20 × 0.87 × 0.92 = 16 TR

Tliq

Производительность, указанная в таблице, приведена для номинальных условий эксплуатации (перепад давления ∆p = 3 фунт/дюйм2, T

Таким образом, фактическая производительность должна быть пересчитана на номинальные условия с помощью поправочных коэффициентов.

= 90°F)

liq

Из таблицы производительности выбираем клапан ICS 25-25 с производительностью Qn = 18.7 TR.

AI241186442033ru-001003 | DKRCI.PD.HS2.B5.50 | 40

Техническое описание | Сервоприводные клапаны с пилотным управлением, Типа ICS

Номинальные производительности

Система единиц СИ

Таблица производительности для номинальных условий, QN [кВт], T

= 30°C,

liq

∆P = 0.2 бар, Перегрев = 8°C

Линия всасывания сухого пара

R 717

Тип Размер

ICS25-5

ICS25-10 3.5 9.0 11.7 15.0 19.0 23.5 28.5 34.0 40.0

ICS25-15 6 15.5 20.0 26.0 32.5 40.0 49.0 59.0 69.0

ICS25-20 8 20.6 27.0 34.0 43.3 54.0 65.0 78.0 92.0

ICS25-25 11.5 29.7 38.0 49.0 63.0 77.0 94 112 132

ICS32 32 17 44.0 57.0 73.0 92.0 114 139 166 196

ICS40 40 27 70.0 90.0 116 146 181 220 263 311

ICS50 50 44 113 147 189 239 295 359 429 507

ICS65 65 70 181 234 301 380 470 570 682 807

ICS80 80 85 219 284 365 461 570 694 829 978

ICS100 100 142 367 475 609 770 952 1159 1384 1634

ICS125 125 207 534 692 888 1123 1388 1690 2018 2381

ICS150 150 354 914 1183 1519 1921 2374 2890 3451 4072

корпуса клапана

25

Поправочный коэффициент для ∆P (f∆P)

∆P (бар)

0.2 1.00

0.25 0.89

0.3 0.82

0.4 0.71

0.5 0.63

0.6 0.58

Поправочный

коэффициент

Kv

(м3/ч)

1.7 4.4 5.7 7.3 9.2 11.4 14.0 16.5 19.6

–50 –40 –30 –20 –10 0 10 20

Температура кипения [°C]

Поправочный коэффициент для температуры жидкости (T

)

liq

Температура

жидкости

–20°C 0.82 –10°C 0.86

0°C 0.88 10°C 0.92 20°C 0.96

30°C 1.00

40°C 1.04 50°C 1.09

Поправочный

коэффициент

Система единиц США

Таблица производительности для номинальных условий, QN [тонн охлаждения], T

= 90°F,

liq

∆P = 3 фунт/дюйм2, Перегрев = 12°F

R 717

Тип Размер

ICS25-5

ICS25-10 4.1 2.5 3.4 4.4 5.7 7.2 8.9 10.7 12.8

ICS25-15 7 4.2 5.7 7.6 9.8 12.3 15.2 18.4 22.0

ICS25-20 9.3 5.6 7.6 10.1 13.0 16.4 20.2 24.5 29.3

ICS25-25 13.3 8.1 11.0 14.5 18.7 23.6 29.0 35.3 42.0

ICS32 32 20 12.0 16.2 21.5 27.7 35.0 43.0 52.0 62.0

ICS40 40 31 19.0 25.8 34.2 44.0 55.5 68.0 83.0 99.0

ICS50 50 51 30.9 42.0 55.7 72.0 90.0 111 135 161

ICS65 65 81 48.2 67.0 89.0 114 144 177 215 256

ICS80 80 98 60 80 107 137 173 213 258 308

ICS100 100 165 101 135 180 231 291 358 435 519

ICS125 125 240 146 197 261 336 424 521 632 754

ICS150 150 410 250 336 447 575 724 891 1080 1288

корпуса клапана

25

Поправочный коэффициент для ∆P (f∆P)

∆P (фунт/дюйм2)

3 1.00

4 0.87 5 0.79 6 0.72 7 0.66 8 0.62

Поправочный

коэффициент

Cv

(галлон США/

мин.)

2 1.3 1.6 2.2 2.8 3.5 4.3 5.2 6.2

–60°F –40°F –20°F 0°F 20°F 40°F 60°F 80°F

Температура кипения [°F]

Поправочный коэффициент для температуры жидкости (T

)

liq

Температура

Поправочный коэффициент для перегрева (TS)

Τ

s

10°F 1.00 14°F 1.00 18°F 1.00 20°F 1.00

Поправочный

коэффициент

жидкости

–10°F 0.82

10°F 0.85 30°F 0.88 50°F 0.92 70°F 0.96

90°F 1.00

110°F 1.04 130°F 1.09

Поправочный

коэффициент

AI241186442033ru-001003 | DKRCI.PD.HS2.B5.50 | 41

Техническое описание | Сервоприводные клапаны с пилотным управлением, Типа ICS

Номинальные производительности

Система единиц СИ

Таблица производительности для номинальных условий, QN [кВт], T

= 10°C,

liq

∆P = 0.2 бар, Перегрев = 8°C

Линия всасывания сухого пара

R 744

Тип Размер

ICS25-5

ICS25-10 3.5 12.3 15.0 18.0 21.5 25.0 28.6 32.5 36.5

ICS25-15 6 21.0 26.0 31.0 37.0 43.0 49.0 56.0 63.0

ICS25-20 8 28.0 34.0 41.0 49.0 57.0 67.0 75.0 84.0

ICS25-25 11.5 40.0 49.0 59.0 70.0 82.0 94.0 107 120

ICS32 32 17 60.0 73.0 88.0 104 121 139 158 177

ICS40 40 27 95.0 116 139 165 192 221 251 281

ICS50 50 44 154 189 227 268 313 360 409 459

ICS65 65 70 245 300 361 427 498 573 650 730

ICS80 80 85 298 365 438 520 605 697 791 887

ICS100 100 142 498 609 732 869 1011 1165 1322 1482

ICS125 125 207 726 888 1067 1266 1474 1699 1927 2161

ICS150 150 354 1242 1518 1824 2166 2520 2905 3295 3696

корпуса клапана

25

Поправочный коэффициент для ∆P (f∆P)

∆P (бар)

0.2 1.00

0.25 0.89

0.3 0.82

0.4 0.71

0.5 0.63

0.6 0.58

Поправочный

коэффициент

Kv

(м3/ч)

1.7 6.0 7.3 8.8 10.4 12.0 14.0 15.8 17.7

–50 –40 –30 –20 –10 0 10 20

Температура кипения [°C]

Поправочный коэффициент для температуры жидкости (T

)

liq

Температура

жидкости

–20°C 0.52 –10°C 0.67

0°C 0.91

10°C 1.00

15°C 1.09

Поправочный

коэффициент

Система единиц США

Таблица производительности для номинальных условий, QN [тонн охлаждения], T

= 50°F,

liq

∆P = 3 фунт/дюйм2, Перегрев = 12°F

R 744

Тип Размер

ICS25-5

ICS25-10 4.1 3.4 4.3 5.3 6.4 7.5 8.7 10.0 11.2

ICS25-15 7 5.9 7.4 9.1 10.9 12.9 15.0 17.0 19.2

ICS25-20 9.3 7.9 9.9 12.1 14.5 17.2 20.0 22.8 25.5

ICS25-25 13.3 11.3 14.2 17.4 21.0 24.7 28.6 32.8 36.7

ICS32 32 20 16.7 21.0 25.7 31.0 36.5 42.4 48.5 54.3

ICS40 40 31 26.6 33.3 41.0 49.0 58.0 67.0 77.0 86.0

ICS50 50 51 43.3 54.3 66.5 80.0 94.0 110 125 141

ICS65 65 81 69.0 86.5 106 127 150 174 199 223

ICS80 80 98 83 104 128 153 181 210 240 269

ICS100 100 165 140 175 215 258 305 353 404 453

ICS125 125 240 203 255 313 375 443 513 588 658

ICS150 150 410 347 435 534 641 757 877 1005 1124

корпуса клапана

25

Поправочный коэффициент для ∆P (f∆P)

∆P (фунт/дюйм2)

3 1.00

4 0.87 5 0.79 6 0.72 7 0.66 8 0.62

Поправочный

коэффициент

Cv

(галлон США/

мин.)

2 1.7 2.1 2.6 3.1 3.7 4.2 4.9 5.4

–60°F –40°F –20°F 0°F 20°F 40°F 60°F 80°F

Температура кипения [°F]

Поправочный коэффициент Поправочный коэффициент для перегрева (TS)

Τ

s

10°F 1.00 14°F 1.00 18°F 1.00 20°F 1.00

Поправочный

коэффициент

для температуры жидкости

(T

)

liq

Температура

жидкости

–10°F 0.48

10°F 0.64 30°F 0.88

50°F 1.00

Поправочный

коэффициент

AI241186442033ru-001003 | DKRCI.PD.HS2.B5.50 | 42

Техническое описание | Сервоприводные клапаны с пилотным управлением, Типа ICS

Номинальные производительности

Система единиц СИ

Таблица производительности для номинальных условий, QN [кВт], T

= 30°C,

liq

∆P = 0.2 бар, Перегрев = 8°C

Линия всасывания сухого пара

R 134a

Тип Размер

ICS25-5

ICS25-10 3.5 3.0 4.0 5.2 6.5 8.2 10.0 12.1

ICS25-15 6 5.2 6.9 8.9 11.2 14.0 17.2 20.8

ICS25-20 8 6.9 9.1 11.9 15.0 18.6 23.0 28.0

ICS25-25 11.5 9.9 13.1 17.1 22.0 27.0 33.0 40.0

ICS32 32 17 14.7 19.0 25.0 32.0 40.0 49.0 59.0

ICS40 40 27 23.0 31.0 40.0 51.0 63.0 77.0 94.0

ICS50 50 44 38.0 50.0 65.0 82.0 103 126 153

ICS65 65 70 60.0 80.0 104 131 163 200 243

ICS80 80 85 73 97 126 160 199 244 295

ICS100 100 142 123 161 210 267 332 407 493

ICS125 125 207 179 235 307 389 484 594 719

ICS150 150 354 305 402 524 665 828 1015 1230

корпуса клапана

25

Поправочный коэффициент для ∆P (f∆P)

∆P (бар)

0.2 1.00

0.25 0.89

0.3 0.82

0.4 0.71

0.5 0.63

0.6 0.58

Поправочный

коэффициент

Kv

(м3/ч)

1.7 1.5 1.9 2.5 3.2 4.0 4.9 5.9

–40 –30 –20 –10 0 10 20

Температура кипения [°C]

Поправочный коэффициент

для температуры жидкости

(T

)

liq

Температура

жидкости

–20°C 0.66 –10°C 0.70

0°C 0.76 10°C 0.82 20°C 0.90

30°C 1.00

40°C 1.13 50°C 1.29

Поправочный

коэффициент

Система единиц США

Таблица производительности для номинальных условий, QN [тонн охлаждения], T

= 90°F,

liq

∆P = 3 фунт/дюйм2, Перегрев = 12°F

R 134a

Тип Размер

ICS25-5

ICS25-10 4.1 0.9 1.2 1.6 2.0 2.6 3.2 4.0

ICS25-15 7 1.5 2.0 2.7 3.5 4.4 5.5 6.8

ICS25-20 9.3 2.0 2.7 3.6 4.7 5.9 7.4 9.1

ICS25-25 13.3 2.9 3.9 5.2 6.7 8.5 10.6 13.0

ICS32 32 20 4.2 5.8 7.7 9.9 12.6 15.7 19.3

ICS40 40 31 6.7 9.2 12.2 15.7 20.0 25.0 30.6

ICS50 50 51 11.0 15.0 19.8 25.7 32.5 40.6 50.0

ICS65 65 81 17.4 23.7 31.5 40.8 52.0 64.6 79.0

ICS80 80 98 21 29 38 49 63 78 95

ICS100 100 165 36 48 64 83 105 131 161

ICS125 125 240 53 70 94 120 153 191 234

ICS150 150 410 90 120 160 205 262 325 399

корпуса клапана

25

Поправочный коэффициент для ∆P (f∆P)

∆P (фунт/дюйм2)

3 1.00

4 0.87 5 0.79 6 0.72 7 0.66 8 0.62

Поправочный

коэффициент

Cv

(галлон США/

мин.)

2 0.5 0.6 0.8 1.0 1.3 1.6 1.9

–40°F –20°F 0°F 20°F 40°F 60°F 80°F

Температура кипения [°F]

Поправочный коэффициент для температуры жидкости (T

)

liq

Температура

Поправочный коэффициент для перегрева (TS)

Τ

s

10°F 1.00 14°F 1.00 18°F 1.00 20°F 1.00

Поправочный

коэффициент

жидкости

–10°F 0.64

10°F 0.68 30°F 0.74 50°F 0.81 70°F 0.89

90°F 1.00

110°F 1.15 130°F 1.35

Поправочный

коэффициент

AI241186442033ru-001003 | DKRCI.PD.HS2.B5.50 | 43

Техническое описание | Сервоприводные клапаны с пилотным управлением, Типа ICS

Номинальные производительности

Система единиц СИ

Таблица производительности для номинальных условий, QN [кВт], T

= 30°C,

liq

∆P = 0.2 бар, Перегрев = 8°C

Линия всасывания сухого пара

R 404A

Тип Размер

ICS25-5

ICS25-10 3.5 2.8 3.7 4.8 6.2 7.7 9.5 11.6 14.0

ICS25-15 6 4.8 6.4 8.3 10.6 13.2 16.4 20.0 24.0

ICS25-20 8 6.4 8.5 11.0 14.0 17.7 22.0 26.5 32.0

ICS25-25 11.5 9.1 12.2 16.0 20.3 25.5 31.3 38.0 46.0

ICS32 32 17 13.5 18.0 23.5 30.0 37.5 46.0 56.0 68.0

ICS40 40 27 21.5 28.5 37.0 47.5 60.0 74.0 90.0 108

ICS50 50 44 35.0 47.0 61.0 78.0 97.0 120 146 175

ICS65 65 70 55.0 74.0 97.0 123.0 155 190 232 280

ICS80 80 85 68 90 118 150 188 232 282 340

ICS100 100 142 113 151 197 250 314 387 471 568

ICS125 125 207 165 220 287 365 458 564 687 827

ICS150 150 354 283 375 490 624 783 964 1175 1415

корпуса клапана

25

Поправочный коэффициент для ∆P (f∆P)

∆P (бар)

0.2 1.00

0.25 0.89

0.3 0.82

0.4 0.71

0.5 0.63

0.6 0.58

Поправочный

коэффициент

Kv

(м3/ч)

1.7 1.4 1.8 2.4 3.0 3.8 4.6 5.7 6.8

–50 –40 –30 –20 –10 0 10 20

Температура кипения [°C]

Поправочный коэффициент для температуры жидкости (T

)

liq

Liquid temperature

–20°C 0.55 –10°C 0.60

0°C 0.66 10°C 0.74 20°C 0.85

30°C 1.00

40°C 1.23 50°C 1.68

Поправочный

коэффициент

Система единиц США

Таблица производительности для номинальных условий, QN [тонн охлаждения], T

= 90°F,

liq

∆P = 3 фунт/дюйм2, Перегрев = 12°F

R 404A

Тип Размер

ICS25-5

ICS25-10 4.1 0.7 1.0 1.4 1.8 2.3 2.9 3.6 4.4

ICS25-15 7 1.3 1.8 2.4 3.1 4.0 5.0 6.2 7.5

ICS25-20 9.3 1.7 2.3 3.1 4.1 5.3 6.6 8.2 10.0

ICS25-25 13.3 2.4 3.4 4.5 5.9 7.6 9.6 11.8 14.4

ICS32 32 20 3.6 5.0 6.7 8.8 11.2 14.1 17.5 21.3

ICS40 40 31 5.7 7.9 10.6 13.9 17.8 22.4 27.7 34.0

ICS50 50 51 9.3 12.9 17.3 22.7 29.0 36.6 45.1 55.0

ICS65 65 81 14.8 20.5 27.5 36.0 46.2 58.0 72.0 88.0

ICS80 80 98 18 25 33 43 55 70 87 105

ICS100 100 165 30 42 56 73 93 118 146 177

ICS125 125 240 44 60 82 107 136 171 213 258

ICS150 150 410 75 103 139 182 232 292 363 441

корпуса клапана

25

Поправочный коэффициент для ∆P (f∆P)

∆P (фунт/дюйм2)

3 1.00

4 0.87 5 0.79 6 0.72 7 0.66 8 0.62

Поправочный

коэффициент

Cv

(галлон США/

мин.)

2 0.4 0.5 0.7 0.9 1.1 1.4 1.8 2.1

–60°F –40°F –20°F 0°F 20°F 40°F 60°F 80°F

Температура кипения [°F]

Поправочный коэффициент для температуры жидкости (T

)

liq

Liquid temperature

Поправочный коэффициент для перегрева (TS)

Τ

s

10°F 1.00 14°F 1.00 18°F 1.00 20°F 1.00

Поправочный

коэффициент

–10°F 0.52

10°F 0.57 30°F 0.63 50°F 0.72 70°F 0.83

90°F 1.00

110°F 1.29 130°F 1.92

Поправочный коэффициент

AI241186442033ru-001003 | DKRCI.PD.HS2.B5.50 | 44

Техническое описание | Сервоприводные клапаны с пилотным управлением, Типа ICS

Номинальные производительности

Система единиц СИ

Таблица производительности для номинальных условий, QN [кВт], T

= 30°C,

liq

∆P = 0.2 бар, Перегрев = 8°C

Линия всасывания сухого пара

R 22

Тип Размер

ICS25-5

ICS25-10 3.5 3.6 4.7 5.9 7.4 9.0 10.9 12.9 15.2

ICS25-15 6 6.2 8.0 10.1 12.6 15.4 18.6 22.0 26.0

ICS25-20 8 8.2 10.7 13.5 16.8 20.6 24.8 29.4 34.6

ICS25-25 11.5 11.8 15.3 19.4 24.2 29.6 35.7 42.2 49.8

ICS32 32 17 17.5 22.7 28.7 35.7 43.7 52.7 62.4 73.6

ICS40 40 27 27.8 36.0 45.5 56.7 69.4 83.7 99.1 117

ICS50 50 44 45.3 58.6 74.2 92.4 113 136 162 190

ICS65 65 70 72.0 93.3 118 147 180 217 257 303

ICS80 80 85 87 114 144 179 219 264 312 368

ICS100 100 142 146 190 240 299 365 441 521 615

ICS125 125 207 212 277 349 436 533 642 760 897

ICS150 150 354 363 473 598 745 911 1098 1300 1534

корпуса

клапана

25

Поправочный коэффициент для ∆P (f∆P)

∆P (бар)

0.2 1.00

0.25 0.89

0.3 0.82

0.4 0.71

0.5 0.63

0.6 0.58

Поправочный

коэффициент

Kv

(м3/ч)

1.7 1.7 2.3 2.9 3.6 4.4 5.3 6.2 7.4

–50 –40 –30 –20 –10 0 10 20

Температура кипения [°C]

Поправочный коэффициент для температуры жидкости (T

)

liq

Liquid temperature

–20°C 0.71 –10°C 0.75

0°C 0.80 10°C 0.86 20°C 0.92

30°C 1.00

40°C 1.09 50°C 1.22

Поправочный

коэффициент

Система единиц США

Таблица производительности для номинальных условий, QN [тонн охлаждения], T

= 90°F,

liq

∆P = 3 фунт/дюйм2, Перегрев = 12°F

R 22

Тип Размер

ICS25-5

ICS25-10 4.1 1.0 1.3 1.7 2.2 2.7 3.4 4.0 4.8

ICS25-15 7 1.7 2.3 3.0 3.8 4.7 5.7 6.9 8.2

ICS25-20 9.3 2.3 3.0 3.9 5.0 6.2 7.6 9.2 10.9

ICS25-25 13.3 3.2 4.3 5.6 7.2 8.9 10.9 13.1 15.6

ICS32 32 20 4.9 6.5 8.5 10.8 13.4 16.4 19.8 23.5

ICS40 40 31 7.5 10.1 13.1 16.7 20.8 25.4 30.6 36.4

ICS50 50 51 12.4 16.6 21.6 27.5 34.2 41.8 50.4 59.9

ICS65 65 81 19.7 26.4 34.3 43.6 54.3 66.4 80.0 95.1

ICS80 80 98 24 32 41 53 65 80 97 115

ICS100 100 165 40 54 69 89 110 135 163 193

ICS125 125 240 59 79 101 130 160 196 237 281

ICS150 150 410 100 134 172 222 273 335 405 480

корпуса

клапана

25

Поправочный коэффициент для ∆P (f∆P)

∆P (фунт/дюйм2)

3 1.00

4 0.87 5 0.79 6 0.72 7 0.66 8 0.62

Поправочный

коэффициент

Cv

(галлон США/

мин.)

2 0.5 0.7 0.8 1.1 1.3 1.6 2.0 2.3

–60°F –40°F –20°F 0°F 20°F 40°F 60°F 80°F

Температура кипения [°F]

Поправочный коэффициент для температуры жидкости (T

)

liq

Liquid temperature

Поправочный коэффициент для перегрева (TS)

Τ

s

10°F 1.00 14°F 1.00 18°F 1.00 20°F 1.00

Поправочный

коэффициент

–10°F 0.73

10°F 0.77 30°F 0.82 50°F 0.87 70°F 0.93

90°F 1.00

110°F 1.09 130°F 1.20

Поправочный

коэффициент

AI241186442033ru-001003 | DKRCI.PD.HS2.B5.50 | 45

Техническое описание | Сервоприводные клапаны с пилотным управлением, Типа ICS

Номинальные производительности

Линия нагнетания

Место установки клапана в системе (отмечено серым цветом)

Линия перепуска горячего газа и линия оттайки

Линия

всасывания

влажного пара

Линия жидкости без фазового перехода Линия жидкости с / или без фазового перехода

Место установки клапана в системе (отмечено серым цветом)

Линия перепуска горячего газа и линия оттайки

всасывания сухого пара

Линия нагнетания

Насосная

хладагента

Естественная

циркуляция

Линия нагнетания

Линия

всасывания

влажного пара

Линия всасывания сухого пара

подача

Линия жидкости без фазового перехода Линия жидкости с / или без фазового перехода

Место установки клапана в системе (отмечено серым цветом)

Линия перепуска горячего газа и линия оттайки

Линия всасывания сухого пара

Линия жидкости с / или без фазового перехода

Линия нагнетания

Непосредственное

кипение

AI241186442033ru-001003 | DKRCI.PD.HS2.B5.50 | 46

Техническое описание | Сервоприводные клапаны с пилотным управлением, Типа ICS

Номинальные производительности

Система единиц СИ

Система единиц США

Пример расчета (производительности для R717):

Параметры холодильной установки:

Te = –20°C Qo = 90 кВт T

= 10°C

liq

Макс. ∆p = 0.4 бар T

disch.

= 60°C

Производительность, указанная в таблице, приведена для номинальных условий эксплуатации (перепад давления ∆p = 0.2 бар, T P

= 12 бар, T

disch.

= 80°C)

disch.

= 30°C,

liq

Таким образом, фактическая производительность должна быть пересчитана на номинальные условия с помощью поправочных коэффициентов.

Пример расчета (производительности для R717):

Параметры холодильной установки:

Te = 0°F Qo = 18 TR T

= 50 °F

liq

Макс. ∆p = 5.8 фунт/дюйм2 T

disch.

= 120°F

Производительность, указанная в таблице, приведена для номинальных условий эксплуатации (перепад давления ∆p = 3 фунт/дюйм2, T P

= 185 фунт/дюйм2, T

disch.

= 180°F)

disch.

= 90°F,

liq

Таким образом, фактическая производительность должна быть пересчитана на номинальные условия с помощью поправочных коэффициентов.

Линия нагнетания

Поправочный коэффициент для ∆p = 0.4 бар составляет f∆p = 0.71 Поправочный коэффициент для температуры жидкости f Поправочный коэффициент для T составляет f

Qn = Qo × f∆p × f 90 × 0.71 × 0.92 × 0.97 = 57 кВт

Из таблицы производительности выбираем клапан ICS 25-15 с производительностью Qn = 73.

Поправочный коэффициент для ∆p = 5.8 фунт/ дюйм2 составляет f∆p = 0.72 Поправочный коэффициент для температуры жидкости f Поправочный коэффициент для T составляет f

Qn = Qo × f∆p × f 18 × 0.72 × 0.92 × 0.95 = 11.3 TR

Из таблицы производительности выбираем клапан ICS 25-10 с производительностью Qn = 12.0 TR.

Tliq

disch.

Tliq

disch.

= 0.92

= 0.97

× f

Tliq

= 0.92

= 0.95

× f

Tliq

Tdisch.

=

disch.

= 60°C

= 120°F

AI241186442033ru-001003 | DKRCI.PD.HS2.B5.50 | 47

Техническое описание | Сервоприводные клапаны с пилотным управлением, Типа ICS

Номинальные производительности

Система единиц СИ

Таблица производительности для номинальных условий, QN [кВт], T

= 30°C,

liq

∆P = 0.2 бар, P

= 12 бар,

disch.

T

= 80°C,

disch.

Перегрев = 8°C

Линия нагнетания

R 717

Тип Размер

ICS25-5

ICS25-10 3.5 40.8 41.5 42.0 42.5 43.0 43.5 44.0 44.2

ICS25-15 6 70.0 71.0 72.0 73.0 74.0 74.8 75.4 76.0

ICS25-20 8 93.0 95.0 96.0 97.5 99.0 99.7 101 101

ICS25-25 11.5 134 136 138 140 142 143 144 145

ICS32 32 17 199 201 205 207 209 211 213 215

ICS40 40 27 315 320 325 329 333 336 339 341

ICS50 50 44 514 521 529 536 542 548 553 556

ICS65 65 70 817 829 843 854 864 872 879 885

ICS80 80 85 991 1007 1022 1035 1048 1058 1067 1074

ICS100 100 142 1656 1682 1707 1729 1750 1767 1783 1794

ICS125 125 207 2414 2453 2489 2521 2551 2575 2600 2616

ICS150 150 354 4129 4194 4257 4311 4363 4404 4446 4473

корпуса клапана

25

Поправочный коэффициент для ∆P (f∆P)

∆P (бар)

0.2 1.00

0.25 0.89

0.3 0.82

0.4 0.71

0.5 0.63

0.6 0.58

Поправочный

коэффициент

Kv

(м3/ч)

1.7 19.8 20.2 20.5 20.7 20.9 21.1 21.3 21.5

–50 –40 –30 –20 –10 0 10 20

Температура кипения [°C]

Поправочный коэффициент Поправочный коэффициент для температуры нагнетания (T

)

disch

Температура

нагнетания

50°C 0.96 60°C 0.97

80°C 1.00

90°C 1.01 100°C 1.03 110°C 1.04 120°C 1.06

Поправочный

коэффициент

для температуры жидкости (T

)

liq

Температура

жидкости

–20°C 0.82 –10°C 0.86

0°C 0.88 10°C 0.92 20°C 0.96

30°C 1.00

40°C 1.04 50°C 1.09

Поправочный

коэффициент

Система единиц США

Таблица производительности для номинальных условий, QN [тонн охлаждения], T

= 90°F,

liq

∆P = 2.9 фунт/дюйм2, P

= 185 фунт/дюйм2,

disch.

T

= 180°F,

disch.

Перегрев = 12°F

R 717

Тип Размер

ICS25-5

ICS25-10 4.1 11.4 11.6 11.8 12.0 12.1 12.3 12.3 12.4

ICS25-15 7 19.6 20.0 20.3 20.6 20.8 21.0 21.2 21.3

ICS25-20 9.3 26.2 26.6 27.0 27.4 27.8 28.0 28.2 28.3

ICS25-25 13.3 37.6 38.3 39.0 39.4 39.9 40.3 40.5 40.8

ICS32 32 20 55.5 56.5 57.5 58.3 59.0 59.5 60.0 60.3

ICS40 40 31 88.0 90.0 91.0 92.5 94.0 94.5 95.0 95.7

ICS50 50 51 144 146 149 151 153 154 155 156

ICS65 65 81 229 233 237 240 243 245 247 248

ICS80 80 98 275 280 285 289 292 295 297 298

ICS100 100 165 464 472 480 486 492 497 500 502

ICS125 125 240 674 687 698 707 716 723 727 731

ICS150 150 410 1152 1173 1192 1207 1223 1235 1242 1248

корпуса клапана

25

Поправочный коэффициент для ∆P (f∆P)

∆P (фунт/дюйм2)

3 1.00

4 0.87 5 0.79 6 0.72 7 0.66 8 0.62

Поправочный

коэффициент

Cv

(галлон США/

мин.)

2 5.6 5.7 5.8 5.8 5.9 6.0 6.0 6.0

–60°F –40°F –20°F 0°F 20°F 40°F 60°F 80°F

Температура кипения [°F]

Поправочный коэффициент Поправочный коэффициент для температуры нагнетания (T

)

disch

Температура

нагнетания

120°F 0.95 140°F 0.97 180°F 1.00 200°F 1.02 210°F 1.02 230°F 1.04 250°F 1.06

Поправочный

коэффициент

для температуры жидкости

(T

)

liq

Температура

жидкости

–10°F 0.82

10°F 0.85 30°F 0.88 50°F 0.92 70°F 0.96

90°F 1.00 110°F 1.04 130°F 1.09

Поправочный

коэффициент

AI241186442033ru-001003 | DKRCI.PD.HS2.B5.50 | 48

Техническое описание | Сервоприводные клапаны с пилотным управлением, Типа ICS

Номинальные производительности

Система единиц СИ

Таблица производительности для номинальных условий, QN [кВт], T

= 10°C,

liq

∆P = 0.2 бар, P

= 10 бар,

disch.

T

= 80°C,

disch.

Перегрев = 8°C

Линия нагнетания

R 744

Тип Размер

ICS25-5

ICS25-10 3.5 25.7 26.2 26.5 26.6 26.6 26.3 25.8 26.4

ICS25-15 6 44.0 45.0 45.3 45.6 45.5 45.1 44.2 45.0

ICS25-20 8 59.0 60.0 60.2 60.7 60.7 60.1 59.0 60.0

ICS25-25 11.5 85.0 86.0 87.0 87.4 87.3 86.5 85.0 87.0

ICS32 32 17 125 127 128 129 129 128 125 128

ICS40 40 27 199 202 204 205 205 203 199 203

ICS50 50 44 324 329 332 334 334 331 324 331

ICS65 65 70 515 523 529 532 531 526 516 527

ICS80 80 85 626 636 642 646 645 640 626 640

ICS100 100 142 1045 1062 1072 1078 1078 1069 1046 1069

ICS125 125 207 1524 1549 1562 1572 1571 1558 1525 1558

ICS150 150 354 2605 2649 2672 2688 2687 2664 2608 2664

корпуса клапана

25

Поправочный коэффициент для ∆P (f∆P)

∆P (бар)

0.2 1.00

0.25 0.89

0.3 0.82

0.4 0.71

0.5 0.63

0.6 0.58

Поправочный

коэффициент

Kv

(м3/ч)

1.7 12.5 12.7 12.8 12.9 12.9 12.9 12.5 12.8

–50 –40 –30 –20 –10 0 10 20

Температура кипения [°C]

Поправочный коэффициент для температуры нагнетания (T

)

disch

Температура

нагнетания

50°C 0.96 60°C 0.97

80°C 1.00

90°C 1.01 100°C 1.03 110°C 1.04 120°C 1.06

Поправочный

коэффициент

Поправочный коэффициент для температуры жидкости (T

)

liq

Температура

жидкости

–20°C 0.52 –10°C 0.67

0°C 0.91

10°C 1.00

15°C 1.09

Поправочный

коэффициент

Система единиц США

Таблица производительности для номинальных условий, QN [тонн охлаждения], T

= 90°F,

liq

∆P = 3 фунт/дюйм2, P

= 120 фунт/дюйм2,

disch.

T

= 180°F,

disch.

Перегрев = 12°F

R 744

Тип Размер

ICS25-5

ICS25-10 4.1 6.9 7.0 7.1 7.1 7.0 6.8 6.6 6.4

ICS25-15 7 11.9 12.1 12.2 12.2 12.0 11.7 11.3 11.0

ICS25-20 9.3 15.8 16.1 16.2 16.2 16.0 15.6 15.1 14.7

ICS25-25 13.3 22.8 23.1 23.3 23.3 23.0 22.4 21.8 21.1

ICS32 32 20 33.7 34.1 34.5 34.5 34.0 33.1 32.2 31.2

ICS40 40 31 53.4 54.3 54.7 54.7 54.0 52.5 51.0 49.6

ICS50 50 51 87.0 88.4 89.0 89.0 88.0 85.5 83.3 80.8

ICS65 65 81 138 141 142 142 140 136 132 129

ICS80 80 98 167 169 171 171 168 164 159 154

ICS100 100 165 281 285 288 288 284 276 268 260

ICS125 125 240 408 414 419 419 412 401 389 378

ICS150 150 410 698 708 715 715 705 685 665 646

корпуса клапана

25

Поправочный коэффициент для ∆P (f∆P)

∆P (фунт/дюйм2)

3 1.00

4 0.87 5 0.79 6 0.72 7 0.66 8 0.62

Поправочный

коэффициент

Cv

(галлон США/

мин.)

2 3.4 3.4 3.5 3.5 3.4 3.3 3.2 3.1

–60°F –40°F –20°F 0°F 20°F 40°F 60°F 80°F

Температура кипения [°F]

Поправочный коэффициент для температуры нагнетания (T

)

disch

Температура

нагнетания

120°F 0.95 140°F 0.97

180°F 1.00

200°F 1.02 210°F 1.02 230°F 1.04 250°F 1.05

Поправочный

коэффициент

Поправочный коэффициент для температуры жидкости (T

)

liq

Температура

жидкости

–10°F 0.48

10°F 0.64 30°F 0.88

50°F 1.00

Поправочный

коэффициент

AI241186442033ru-001003 | DKRCI.PD.HS2.B5.50 | 49

Техническое описание | Сервоприводные клапаны с пилотным управлением, Типа ICS

Номинальные производительности

Система единиц СИ

Таблица производительности для номинальных условий, QN [кВт], T

= 30°C,

liq

∆P = 0.2 бар, P

= 12 бар,

disch.

T

= 80°C,

disch.

Перегрев = 8°C

Линия нагнетания

R 134a

Тип Размер

ICS25-5

ICS25-10 3.5 10.6 11.0 11.6 12.0 12.5 13.0 13.4

ICS25-15 6 18.1 19.0 19.8 20.6 21.5 22.3 23.0

ICS25-20 8 24.1 25.3 26.4 27.5 28.6 29.7 30.7

ICS25-25 11.5 34.7 36.0 38.0 39.6 41.0 42.7 44.0

ICS32 32 17 51.0 54.0 56.0 58.5 61.0 63.0 65.0

ICS40 40 27 82.0 85.0 89.0 93.0 97.0 100 104

ICS50 50 44 133 139 145 151 157 163 169

ICS65 65 70 211 221 231 241 251 260 269

ICS80 80 85 256 268 280 293 304 315 326

ICS100 100 142 428 448 469 489 508 527 544

ICS125 125 207 624 654 683 712 741 768 794

ICS150 150 354 1068 1118 1168 1218 1267 1313 1357

корпуса клапана

25

Поправочный коэффициент для ∆P (f∆P)

∆P (бар)

0.2 1.00

0.25 0.89

0.3 0.82

0.4 0.71

0.5 0.63

0.6 0.58

Поправочный коэффициент

Kv

(м3/ч)

1.7 5.1 5.4 5.6 5.9 6.1 6.3 6.5

–40 –30 –20 –10 0 10 20

Температура кипения [°C]

Поправочный коэффициент Поправочный коэффициент для температуры нагнетания (T

)

disch

Температура

нагнетания

50°C 0.96 60°C 0.97

80°C 1.00

90°C 1.01 100°C 1.03 110°C 1.04 120°C 1.06

Поправочный

коэффициент

для температуры жидкости (T

)

liq

Температура

жидкости

–20°C 0.66 –10°C 0.70

0°C 0.76 10°C 0.82 20°C 0.90

30°C 1.00

40°C 1.13 50°C 1.29

Поправочный коэффициент

Система единиц США

Таблица производительности для номинальных условий, QN [тонн охлаждения], T

= 90°F,

liq

∆P = 3 фунт/дюйм2, P

= 120 фунт/дюйм2,

disch.

T

= 180°F,

disch.

Перегрев = 12°F

R 134a

Тип Размер

ICS25-5

ICS25-10 4.1 2.3 3.0 3.1 3.3 3.4 3.6 3.7

ICS25-15 7 4.9 5.1 5.4 5.6 5.9 6.1 6.3

ICS25-20 9.3 6.5 6.8 7.2 7.5 7.8 8.1 8.4

ICS25-25 13.3 9.3 9.8 10.3 10.8 11.3 11.7 12.1

ICS32 32 20 13.8 14.5 15.2 16.0 16.6 17.3 18.0

ICS40 40 31 21.9 23.0 24.2 25.3 26.5 27.5 28.5

ICS50 50 51 35.6 37.5 39.4 41.3 43.0 44.8 46.5

ICS65 65 81 56.7 59.7 62.9 65.7 68.5 71.3 74.0

ICS80 80 98 67 72 75 79 83 86 89

ICS100 100 165 113 121 127 133 139 144 150

ICS125 125 240 164 176 184 194 202 210 218

ICS150 150 410 280 301 315 331 345 358 372

корпуса клапана

25

Поправочный коэффициент для ∆P (f∆P)

∆P (фунт/дюйм2)

3 1.00

4 0.87 5 0.79 6 0.72 7 0.66 8 0.62

Поправочный коэффициент

Cv

(галлон США/

мин.)

2 1.4 1.5 1.5 1.6 1.7 1.7 1.8

–40°F –20°F 0°F 20°F 40°F 60°F 80°F

Температура кипения [°F]

Поправочный коэффициент Поправочный коэффициент для температуры нагнетания (T

)

disch

Температура

нагнетания

120°F 0.95 140°F 0.97

180°F 1.00

200°F 1.02 210°F 1.02 230°F 1.04 250°F 1.05

Поправочный

коэффициент

для температуры жидкости

(T

)

liq

Температура

жидкости

–10°F 0.64

10°F 0.68 30°F 0.74 50°F 0.81 70°F 0.89

90°F 1.00

110°F 1.15 130°F 1.35

Поправочный коэффициент

AI241186442033ru-001003 | DKRCI.PD.HS2.B5.50 | 50

Техническое описание | Сервоприводные клапаны с пилотным управлением, Типа ICS

Номинальные производительности

Система единиц СИ

Таблица производительности для номинальных условий, QN [кВт], T

= 30°C,

liq

∆P = 0.2 бар, P

= 12 бар,

disch.

T

= 80°C,

disch.

Перегрев = 8°C

Линия нагнетания

R 404A

Тип Размер

ICS25-5

ICS25-10 3.5 9.8 10.4 11.1 11.8 12.4 13.0 13.6 14.1

ICS25-15 6 16.7 18.0 19.0 20.2 21.3 22.3 23.3 24.2

ICS25-20 8 22.3 24.0 25.4 27.0 28.3 29.7 31.0 32.0

ICS25-25 11.5 32.0 34.0 36.5 38.5 40.7 42.7 44.6 46.0

ICS32 32 17 48.0 51.0 54.0 57.0 60.0 63.0 66.0 69.0

ICS40 40 27 75.0 81.0 86.0 91.0 96.0 100 105 109

ICS50 50 44 123 131 140 148 156 163 171 177

ICS65 65 70 195 208 222 235 248 260 271 282

ICS80 80 85 238 254 270 286 301 315 330 342

ICS100 100 142 397 424 451 477 503 527 551 571

ICS125 125 207 579 618 657 696 733 768 803 833

ICS150 150 354 990 1057 1124 1190 1254 1313 1374 1424

корпуса

клапана

25

Поправочный коэффициент для ∆P (f∆P)

∆P (бар)

0.2 1.00

0.25 0.89

0.3 0.82

0.4 0.71

0.5 0.63

0.6 0.58

Поправочный

коэффициент

Kv

(м3/ч)

1.7 4.8 5.1 5.4 5.7 6.0 6.3 6.6 6.8

–50 –40 –30 –20 –10 0 10 20

Температура кипения [°C]

Поправочный коэффициент Поправочный коэффициент

для температуры нагнетания (T

)

disch

Discharge

temperature

50°C 0.96 60°C 0.97

80°C 1.00

90°C 1.01 100°C 1.03 110°C 1.04 120°C 1.06

Поправочный

коэффициент

для температуры жидкости (T

)

liq

Температура

жидкости

–20°C 0.55 –10°C 0.60

0°C 0.66 10°C 0.74 20°C 0.85

30°C 1.00

40°C 1.23 50°C 1.68

Поправочный

коэффициент

Система единиц США

Таблица производительности для номинальных условий, QN [тонн охлаждения], T

= 90°F,

liq

∆P = 3 фунт/дюйм2, P

= 120 фунт/дюйм2,

disch.

T

= 180°F,

disch.

Перегрев = 12°F

R 404A

Тип Размер

ICS25-5

ICS25-10 4.1 2.5 2.7 2.9 3.1 3.3 3.5 3.7 3.8

ICS25-15 7 4.4 4.7 5.0 5.4 5.7 6.0 6.3 6.5

ICS25-20 9.3 5.8 6.2 6.7 7.2 7.6 8.0 8.4 8.7

ICS25-25 13.3 8.4 8.9 9.6 10.3 10.9 11.5 12.0 12.5

ICS32 32 20 12.4 13.2 14.2 15.2 16.1 17.0 17.8 18.4

ICS40 40 31 19.6 21.0 22.6 24.1 25.6 27.0 28.2 29.3

ICS50 50 51 32.0 34.2 36.8 39.3 41.7 44.0 46.0 47.7

ICS65 65 81 51.0 54.3 58.5 62.5 66.3 70.0 73.0 76.0

ICS80 80 98 61 65 70 75 80 84 88 91

ICS100 100 165 103 110 118 127 134 142 149 153

ICS125 125 240 149 160 172 184 195 206 216 223

ICS150 150 410 255 273 294 315 334 352 369 381

корпуса

клапана

25

Поправочный коэффициент для ∆P (f∆P)

∆P (фунт/дюйм2)

3 1.00

4 0.87 5 0.79 6 0.72 7 0.66 8 0.62

Поправочный

коэффициент

Cv

(галлон США/

мин.)

2 1.2 1.3 1.4 1.5 1.6 1.7 1.8 1.8

–60°F –40°F –20°F 0°F 20°F 40°F 60°F 80°F

Температура кипения [°F]

Поправочный коэффициент Поправочный коэффициент для температуры нагнетания (T

)

disch

Температура

нагнетания

120°F 0.95 140°F 0.97

180°F 1.00

200°F 1.02 210°F 1.02 230°F 1.04 250°F 1.05

Поправочный

коэффициент

для температуры жидкости

(T

)

liq

Температура

жидкости

–10°F 0.52

10°F 0.57 30°F 0.63 50°F 0.72 70°F 0.83

90°F 1.00

110°F 1.29 130°F 1.92

Поправочный

коэффициент

AI241186442033ru-001003 | DKRCI.PD.HS2.B5.50 | 51

Техническое описание | Сервоприводные клапаны с пилотным управлением, Типа ICS

Номинальные производительности

Система единиц СИ

Таблица производительности для номинальных условий, QN [кВт], T

= 30°C,

liq

∆P = 0.2 бар, P

= 12 бар,

disch.

T

= 80°C,

disch.

Перегрев = 8°C

Линия нагнетания

R 22

Тип Размер

ICS25-5

ICS25-10 3.5 13.2 13.7 14.1 14.5 14.8 15.2 15.5 15.8

ICS25-15 6 22.6 23.4 24.1 24.8 25.4 26.0 26.6 27.1

ICS25-20 8 30.2 31.2 32.1 33.0 33.8 34.6 35.4 36.1

ICS25-25 11.5 43.4 44.9 46.2 47.5 48.6 49.8 50.9 51.9

ICS32 32 17 64.1 66.3 68.2 70.2 71.9 73.6 75.3 76.7

ICS40 40 27 102 105 108 111 114 117 120 122

ICS50 50 44 166 172 177 182 186 190 195 199

ICS65 65 70 264 273 281 289 296 303 310 316

ICS80 80 85 321 331 341 351 359 368 376 384

ICS100 100 142 536 554 570 586 600 615 629 641

ICS125 125 207 781 807 831 855 875 897 917 935

ICS150 150 354 1335 1381 1421 1461 1497 1534 1568 1599

корпуса

клапана

25

Поправочный коэффициент для ∆P (f∆P)

∆P (бар)

0.2 1.00

0.25 0.89

0.3 0.82

0.4 0.71

0.5 0.63

0.6 0.58

Поправочный

коэффициент

Kv

(м3/ч)

1.7 6.4 6.6 6.8 7.0 7.2 7.4 7.5 7.7

–50 –40 –30 –20 –10 0 10 20

Температура кипения [°C]

Поправочный коэффициент Поправочный коэффициент для температуры нагнетания (T

)

disch

Температура

нагнетания

50°C 0.96 60°C 0.97

80°C 1.00

90°C 1.01 100°C 1.03 110°C 1.04 120°C 1.06

Поправочный

коэффициент

для температуры жидкости (T

)

liq

Температура

жидкости

–20°C 0.71 –10°C 0.75

0°C 0.80 10°C 0.86 20°C 0.92

30°C 1.00

40°C 1.09 50°C 1.22

Поправочный

коэффициент

Система единиц США

Таблица производительности для номинальных условий, QN [тонн охлаждения], T

= 90°F,

liq

∆P = 3 фунт/дюйм2, P

= 120 фунт/дюйм2,

disch.

T

= 180°F,

disch.

Перегрев = 12°F

R 22

Тип Размер

ICS25-5

ICS25-10 4.1 3.7 3.9 4.0 4.1 4.3 4.4 4.5 4.6

ICS25-15 7 6.4 6.6 6.8 7.1 7.3 7.4 7.6 7.8

ICS25-20 9.3 8.5 8.8 9.1 9.4 9.6 9.9 10.1 10.3

ICS25-25 13.3 12.1 12.6 13.0 13.4 13.8 14.2 14.5 14.8

ICS32 32 20 18.2 18.9 19.6 20.2 20.7 21.3 21.8 22.2

ICS40 40 31 28.3 29.3 30.3 31.3 32.1 33.0 33.8 34.4

ICS50 50 51 46.5 48.2 49.9 51.4 52.9 54.3 55.5 56.7

ICS65 65 81 73.9 76.6 79.2 81.7 84.0 86.2 88.2 90.0

ICS80 80 98 89 93 96 99 102 104 107 109

ICS100 100 165 150 156 162 166 172 175 180 183

ICS125 125 240 218 227 235 242 250 255 262 267

ICS150 150 410 373 388 402 413 426 436 447 456

корпуса

клапана

25

Поправочный коэффициент для ∆P (f∆P)

∆P (фунт/дюйм2)

3 1.00

4 0.87 5 0.79 6 0.72 7 0.66 8 0.62

Поправочный

коэффициент

Cv

(галлон США/

мин.)

2 1.8 1.9 2.0 2.0 2.1 2.1 2.2 2.2

–60°F –40°F –20°F 0°F 20°F 40°F 60°F 80°F

Температура кипения [°F]

Поправочный коэффициент Поправочный коэффициент для температуры нагнетания (T

)

disch

Температура

нагнетания

120°F 0.95 140°F 0.97

180°F 1.00

200°F 1.02 210°F 1.02 230°F 1.04 250°F 1.05

Поправочный

коэффициент

для температуры жидкости

(T

)

liq

Температура

жидкости

–10°F 0.73

10°F 0.77 30°F 0.82 50°F 0.87 70°F 0.93

90°F 1.00

110°F 1.09 130°F 1.20

Поправочный

коэффициент

AI241186442033ru-001003 | DKRCI.PD.HS2.B5.50 | 52

Техническое описание | Сервоприводные клапаны с пилотным управлением, Типа ICS

ICS 25

Заказ клапана по отдельным компонентам

Пример (выберите из таблиц I, II и III)

+ + =

Корпус клапана

25 D (1 “)

027H2120

Таблица I

Функциональный модуль

ICS 25-15

027H2203

Таблица II

Верхняя крышка

с 3 пилотными штуцерами

027H2173

Таблица III

Корпус клапана ICV 25 с разными Таблица I присоединительными штуцерами

20 D (¾ “) 25 D (1 “) 32 D (1¼ “) 40 D (1½ “)

027H2128 027H2120 027H2129 027H2135

35 SD (1 “ SA)

027H2134 027H2126 027H2125 027H2124

22 SD ( “) 20 A (¾ “) 25 A (1 “) 32 A (1¼ “)

027H2123 027H2131 027H2121 027H2130

20 SOC (¾ “) 25 SOC (1 “)

027H2132 027H2122 027H2133 027H2127

D = Сварка встык DIN ; A = Сварка встык ANSI ; J = Сварка встык JIS ; SOC = Сварка с втулкой ANSI ; SD = Пайка DIN ; SA = Пайка ANSI ; FPT = Внутренняя трубная резьба.

28 SA (1 “) 22 SA ( “) 28 SD (1 “)

20 FPT (¾ “) 25 FPT (1 “)

Функциональный Таблица II модуль клапана ICS 25

Описание Кодовый номер

ICS 25-5 027H2201 *)

ICS 25-10 027H2202 *)

ICS 25-15 027H2203 *)

ICS 25-20 027H2204 *)

ICS 25-25 027H2200 *)

*) Вк лючены прокладка и уплотнительные кольца

Верхняя крышка ICS 25 Таблица III

ICS 1 ICS 3

Описание Кодовый номер

Верхняя крышка для одного пилотного клапана

Верхняя крышка для трех пилотных клапанов

*) Вк лючены болты **) Включены болты и одна заглушка

027H2172 *)

027H2173 **)

Заказ клапана в сборе

(корпус клапана, функциональный модуль и верхняя крышка)

ICS с одним пилотным штуцером ICS с тремя пилотными штуцерами

Типы присоединений

На 1 пилот 027H2028 027H2020 027H2026 027H2025 027H2024

ICS 25-5

На 3 пилота *) 027H2078 027H2070 027H2076 027H2075 027H2074 На 1 пилот 027H2038 027H2030 027H2036 027H2035 027H2034

ICS 25-10

На 3 пилота *) 027H2088 027H2080 027H2086 027H2085 027H2084 На 1 пилот 027H2048 027H2040 027H2046 027H2045 027H2044

ICS 25-15

На 3 пилота *) 027H2098 027H2090 027H2096 027H2095 027H2094 На 1 пилот 027H2058 027H2050 027H2056 027H2055 027H2054

ICS 25-20

На 3 пилота *) 027H2108 027H2100 027H2106 027H2105 027H2104 На 1 пилот 027H2068 027H2060 027H2066 027H2065 027H2064

ICS 25-25

На 3 пилота *) 027H2118 027H2110 027H2116 027H2115 027H2114

На 1 пилот 027H2023 027H2029 027H2021 027H2140

ICS 25-5

На 3 пилота *) 027H2073 027H2079 027H2071 027H2145 На 1 пилот 027H2033 027H2039 027H2031

ICS 25-10

На 3 пилота *) 027H2083 027H2089 027H2081 027H2146 На 1 пилот 027H2043 027H2049 027H2041 027H2142

ICS 25-15

На 3 пилота *) 027H2093 027H2099 027H2091 На 1 пилот 027H2053 027H2059 027H2051 027H2143

ICS 25-20

На 3 пилота *) 027H2103 027H2109 027H2101 027H2148 На 1 пилот 027H2063 027H2061 027H2062

ICS 25-25

На 3 пилота *) 027H2113 027H2111 027H2112

Select from parts prograммe

*) Включена одна заглушка (A+B)

Возможен заказ только по отдельным компонентам

20 D (¾ “) 25 D (1 “) 32 D (1¼ “) 40 D (1½ “) 35 SD (1 “ SA) 28 SA (1 “) 22 SA ( “) 28 SD (1 “)

22 SD ( “) 20 A (¾ “) 25 A (1 “) 32 A (1¼ “ ) 20 SOC (¾ “) 25 SOC (1 “) 20 FPT (¾ “ ) 25 FPT (1 “ )

Таблица A

AI241186442033ru-001003 | DKRCI.PD.HS2.B5.50 | 53

Техническое описание | Сервоприводные клапаны с пилотным управлением, Типа ICS

ICS 32

Заказ клапана по отдельным компонентам

Пример (выберите из таблиц I, II и III)

+ + =

Корпус клапана

32 D (11/4 “)

027H3120

Таблица I

Функциональный модуль

ICS 32

027H3200

Таблица II

Верхняя крышка

с 3 пилотными штуцерами

027H3173

Таблица III

присоединительными штуцерами

32 D (1¼ “) 40 D (1½ “) 42 SA (1 “) 42 SD (1 “)

027H3120 027H3125 027H3127 027H3128

35 SD (1 “ SA)

027H3123 027H3121 027H3122 027H3126

D = Сварка встык DIN ; A = Сварка встык ANSI ; J = Сварка встык JIS ; SOC = Сварка с втулкой ANSI ; SD = Пайка DIN ; SA = Пайка ANSI ; FPT = Внутренняя трубная резьба.

32 A (1¼ “) 32 SOC (1¼ “) 40 A (1½ “)

модуль клапана ICS 32

Описание Кодовый номер

ICS 32 027H3200 *)

*) Вк лючены прокладка и уплотнительные кольца

Заказ клапана в сборе

(корпус клапана, функциональный модуль и верхняя крышка)

Функциональный Таблица II

Верхняя крышка ICS 32 Таблица III Корпус клапана ICV 32 с разными Таблица I

ICS 1 ICS 3

Описание Кодовый номер

Верхняя крышка для одного пилотного клапана

Верхняя крышка для трех пилотных клапанов

*) Вк лючены болты **) Включены болты и одна заглушка

027H3172 *)

027H3173 **)

Таблица A

ICS с одним пилотным штуцером ICS с тремя пилотными штуцерами

32 D (1¼ “) 40 D (1½ “) 42 SA (1 “) 42 SD (1 “) 35 SD (1 “ SA) 32 A (1¼ “)

На 1 пилот

ICS 32

На 3 пилота *)

*) Включена одна заглушка (A+B)

027H3020 027H3023 027H3021 027H3022

027H3030 027H3033 027H3031 027H3032

Select from parts prograммe

Возможен заказ только по отдельным компонентам

Типы присоединений

32 SOC (1¼ “)

40 A (1½ “)

AI241186442033ru-001003 | DKRCI.PD.HS2.B5.50 | 54

Техническое описание | Сервоприводные клапаны с пилотным управлением, Типа ICS

ICS 40

Заказ клапана по отдельным компонентам

Пример (выберите из таблиц I, II и III)

+ + =

Корпус клапана

50 D (2 “)

027H4126

Таблица I

Функциональный модуль

ICS 40

027H4200

Таблица II

Верхняя крышка

с 1 пилотным штуцером

027H4172

Таблица III

Корпус клапана ICV 40 с разными Таблица I присоединительными штуцерами

40 D (1½ “) 50 D (2 “) 42 SA (1 “) 42 SD (1 “)

027H4120 027H4126 027H4124 027H4123

40 A (1½ “) 40 SOC (1½ “) 50 A (2 “)

027H4121 027H4122 027H4127

D = Сварка встык DIN ; A = Сварка встык ANSI ; J = Сварка встык JIS ; SOC = Сварка с втулкой ANSI ; SD = Пайка DIN ; SA = Пайка ANSI ; FPT = Внутренняя трубная резьба.

Функциональный Таблица II модуль клапана ICS 40

Описание Кодовый номер

ICS 40 027H4200 *)

*) Вк лючены прокладка и уплотнительные кольца

Заказ клапана в сборе

(корпус клапана, функциональный модуль и верхняя крышка)

Верхняя крышка ICS 40 Таблица III

ICS 1 ICS 3

Описание Кодовый номер

Верхняя крышка для одного пилотного клапана

Верхняя крышка для трех пилотных клапанов

*) Вк лючены болты **) Включены болты и одна заглушка

027H4172 *)

027H4173 **)

Таблица A

ICS с одним пилотным штуцером ICS с тремя пилотными штуцерами

40 D (1½ “) 50 D (2 “) 42 SA (1 “) 42 SD (1 “) 40 A (1½ “) 40 SOC (1½ “) 50 A (2 “)

На 1 пилот 027H4020 027H4024 027H4023

ICS 40

На 3 пилота *) 027H4030 027H4034 027H4033

Select from parts prograммe

*) Включена одна заглушка (A+B)

Возможен заказ только по отдельным компонентам

Типы присоединений

027H4021 027H4022

027H4031 027H4032

AI241186442033ru-001003 | DKRCI.PD.HS2.B5.50 | 55

Техническое описание | Сервоприводные клапаны с пилотным управлением, Типа ICS

ICS 50

Заказ клапана по отдельным компонентам

Пример (выберите из таблиц I, II и III)

+ + =

Корпус клапана

65 D (21/2 “)

027H5124

Таблица I

Функциональный модуль

ICS 50

027H5200

Таблица II

Верхняя крышка

с 1 пилотным штуцером

027H5172

Таблица III

Корпус клапана ICV 50 с разными Таблица I присоединительными штуцерами

50 D (2 “) 65 D (2½ “) 54 SD (2 “ SA) 50 A (2 “)

027H5120 027H5124 027H5123 027H5121

50 SOC (2 “) 65 A (2½ “)

027H5122 027H5125

D = Сварка встык DIN ; A = Сварка встык ANSI ; J = Сварка встык JIS ; SOC = Сварка с втулкой ANSI ; SD = Пайка DIN ; SA = Пайка ANSI ; FPT = Внутренняя трубная резьба.

Функциональный Таблица II модуль клапана ICS 50

Описание Кодовый номер

ICS 50 027H5200 *)

*) Вк лючены прокладка и уплотнительные кольца

Заказ клапана в сборе

(корпус клапана, функциональный модуль и верхняя крышка)

Верхняя крышка ICS 50 Таблица III

ICS 1 ICS 3

Описание Кодовый номер

Верхняя крышка для одного пилотного клапана

Верхняя крышка для трех пилотных клапанов

*) Вк лючены болты **) Включены болты и одна заглушка

027H5172 *)

027H5173 **)

Таблица A

ICS с одним пилотным штуцером ICS с тремя пилотными штуцерами

50 D (2 “) 65 D (2½ “) 54 SD (2 “ SA) 65 A (2½ “) 50 A (2 “) 50 SOC (2 “)

На 1 пилот

ICS 50

На 3 пилота *)

Возможен заказ только по отдельным компонентам

*) Включена одна заглушка (A+B)

Select from parts prograммe

027H5020 027H5023 027H5021

027H5030 027H5033 027H5031

Типы присоединений

027H5022

027H5032

AI241186442033ru-001003 | DKRCI.PD.HS2.B5.50 | 56

Техническое описание | Сервоприводные клапаны с пилотным управлением, Типа ICS

ICS 65 и ICS 80

Заказ клапана по отдельным компонентам

Пример (выберите из таблиц I, II и III)

+ + =

Корпус клапана

76 SD (2 “)

027H6124

Таблица I

Корпус клапана ICV 65 с разными Таблица I присоединительными штуцерами

65 D (2½ “) 65 A (2½ “) 65 J (2½ “) 80 D (3 “)

027H6120 027H6121 027H6122 027H6126

80 A (3 “) 67 SA (2 “) 76 SD (3 “) 65 SOC (2½ “)

027H6127 027H6125 027H6124 027H6123

D = Сварка встык DIN ; A = Сварка встык ANSI ; J = Сварка встык JIS ; SOC = Сварка с втулкой ANSI ; SD = Пайка DIN ; SA = Пайка ANSI ; FPT = Внутренняя трубная резьба.

Функциональный модуль

ICS 65 027H6200 ICS 80 027H8200

Таблица II

Верхняя крышка

с 3 пилотными штуцерами

027H6173

Таблица III

Функциональный Таблица II модуль клапана ICS 65 и ICS 80

Описание Кодовый номер

ICS 65 027H6200 *)

ICS 80 027H8200 *)

*) Вк лючены прокладка и уплотнительные кольца

Заказ клапана в сборе

(корпус клапана, функциональный модуль и верхняя крышка)

Верхняя крышка ICS 65/80 Таблица III

ICS 1 ICS 3

Описание Кодовый номер

Верхняя крышка для одного пилотного клапана (65)

TВерхняя крышка для трех пилотных клапанов (65)

Верхняя крышка для одного пилотного клапана (80)

Верхняя крышка для трех пилотных клапанов (80)

*) Вк лючены болты **) Включены болты и одна заглушка

027H6172 *)

027H6173 **)

027H8192 *)

027H8193 **)

Таблица A

ICS с одним пилотным штуцером ICS с тремя пилотными штуцерами

65 D (2½ “) 65 A (2½ “) 65 SOC (2½ “) 80 D (3 “) 80 A (3 “) 67 SA (2 “) 76 SD (3 “) 65 J (2½ “)

ICS 65

ICS 80

*) Включена одна заглушка (A+B)

На 1 пилот 027H6020 027H6021 027H6023 027H6025 027H6024

На 3 пилота *) 027H6030 027H6031 027H6033 027H6035 027H6034

На 1 пилот 027H8020 027H8021

На 3 пилота *) 027H8030 027H8031

Select from parts prograммe

Возможен заказ только по отдельным компонентам

Примечание:

Производительность клапана ICS 80 может быть достигнута только при использовании корпуса клапана с присоединительными штуцерами 80 D или A (3 “). При использовании корпуса ICV 65 производительность клапана снизится примерно на 6%.

Типы присоединений

AI241186442033ru-001003 | DKRCI.PD.HS2.B5.50 | 57

Техническое описание | Сервоприводные клапаны с пилотным управлением, Типа ICS

ICS 100 - 150

Заказ клапана в сборе

(корпус, функциональный модуль и верхняя крышка)

Присоединительные штуцеры

100 A (4 “) с выходным

отверстием ” NPT

ICS 125 *)

ICS 100 *)

100 D (4 “) 100 A (4 “)

027H7120 027H7121 027H7122

Дополнительные принадлежности

Присоединительные штуцеры

150 D (6 “) 150 A (6 “)

ICS 150 *)

*) Включены две заглушки (A) и одна заглушка (B)

027H7160 027H7161 027H7162

150 A (6 “) с выходным

отверстием ” NPT

Состав:

Верхняя крышка в сборе со штоком ручного открытия и прокладкой.

Запасные части: Более подробная информация приведена в AI245486497115

Дополнительные принадлежности

Корпусы фланцевых клапанов ICV PM

Корпусы фланцевых клапанов ICV PM могут заменить клапаны PM на уже установленных холодильных системах.

Диапазон давления

Корпус клапана ICV PM рассчитан на макс. рабочее давление 28 бар (изб.) и поэтому является подходящей заменой для клапанов PM на рынке сервисного обслуживания. Они имеют такие же присоединительные размеры как и клапаны PM.

Описание Кодовый номер Корпус клапана ICV 25 PM 027H2119 **) Корпус клапана ICV 32 PM 027H3129 **) Корпус клапана ICV 40 PM 027H4128 **) Корпус клапана ICV 50 PM 027H5127 **) Корпус клапана ICV 65 PM 027H6128 **)

*) ICV PM включают в себя: фланцевый корпус, прокладки и болты. **) ICV PM включают в себя: фланцевый корпус, прокладки, гайки и болты.

Функциональные модули и верхние крышки должны заказываться отдельно (см. раздел «Оформление заказа»).

Присоединительные штуцеры

125 D (5 “) 125 A (5 “)

027H7140 027H7141 027H7142

Верхняя крышка

Размер

ICS 100

ICS 125

ICS 150

125 A (5 “) с выходным

отверстием ” NPT

Кодовый номер

027H7123

027H7143

027H7163

PM

СНЯТЬ

ВСТАВИТЬ

ICM

ICS

ICV PM

УСТАНОВИТЬ

AI241186442033ru-001003 | DKRCI.PD.HS2.B5.50 | 58

ICLX

Техническое описание | Сервоприводные клапаны с пилотным управлением, Типа ICS

Дополнительные принадлежности

Корпусы фланцевых клапанов ICV (H)A4A

Корпусы фланцевых клапанов ICV (H)A4A могут заменить клапаны (H)A4A на уже установленных холодильных системах.

Диапазон давления

Корпус клапана ICV (H)A4A рассчитан на макс. рабочее давление 28 бар (изб.) и поэтому является подходящей заменой для клапанов (H)A4A на рынке сервисного обслуживания. Они имеют такие же присоединительные размеры как и клапаны (H)A4A.

Описание Кодовый номер Корпус клапана ICV 25 (H)A4A 027H2304 **) Корпус клапана ICV 32 A4A 027H3130 **) Корпус клапана ICV 32 HA4A 027H3131 **) Корпус клапана ICV 40 (H)A4A 027H4129 **) Корпус клапана ICV 50 (H)A4A 027H5128 **) Корпус клапана ICV 65 (H)A4A 027H6129 **)

*) ICV (H)A4A включают в себя: фланцевый корпус, прокладки, гайки и болты.

Функциональные модули и верхние крышки должны заказываться отдельно (см. раздел «Оформление заказа»).

ВСТАВИТЬ

ICM

(H)A4A

ICS

ICLX

ICV (H)A4A

СНЯТЬ

Штуцер для присоединения манометра (сварка/пайка).

Описание Кодовый номер

∅ 6.5 мм / ∅ 10 мм (∅ 0.26 “ / ∅ 0.39 “) сварка / пайка

Дополнительные принадлежности

027B2035

L L

1

Штуцер для присоединения манометра(сварка/пайка)

мм

дюйм

66

2.60

54

2.13

AF 19 AF 22 G ¼ A G  A ∅6.5 / ∅10

ICV (H)A4A

УСТАНОВИТЬ

B

1

B

2

B

3

B

4

B

5

AI241186442033ru-001003 | DKRCI.PD.HS2.B5.50 | 59

Техническое описание | Сервоприводные клапаны с пилотным управлением, Типа ICS

Дополнительные принадлежности

(продолжения)

Штуцер для присоединения манометра под отбортовку 1/4 “ (самозакрывающийся). Не рекомендуется использовать в установках с R 717

Описание Кодовый номер

Под отбортовку 1/4 “ 027B2041

Дополнительные принадлежности

B B

Штуцер для присоединения манометра под отбортовку ¼ “ (самозакрывающийся)

Под отбортовку 1/4 “

мм

дюйм

G ¼ A AF 19 ¼ “ ﬂare

Штуцер для присоединения манометра (под отрезное кольцо).

Описание Кодовый номер

Штуцер под отрезное кольцо, 6 мм Штуцер под отрезное кольцо, 10 мм

Дополнительные принадлежности

027B2063 027B2064

L L

1

B B

Штуцер для присоединения манометра (под отрезное кольцо)

6 мм

10 мм

мм

дюйм

мм

дюйм

27

1.06

29

1.14

39

1.54

40

1.57

G 1/4 A AF 19 AF 14

Многофункциональный инструмент

Описание Кодовый номер

Многофункциональный инструмент для ICS 25-65

027H0180 / 027H0181

1

B

2

B

2

Многофункциональный инструмент может быть использован для:

• извлечения функционального модуля клапана ICS

• работы со штоком ручного открытия

Более подробная информация приведена в инструкции PIHU0A.

Штуцер для присоединения манометра.

Описание Кодовый номер

¼ FPT 027B2062

Дополнительные принадлежности

Штуцер для присоединения манометра

мм

дюйм

0.91

L L

23

1

35.5

1.40

B B

G ¼ A AF 22 ½ FPT

1

AI241186442033ru-001003 | DKRCI.PD.HS2.B5.50 | 60

B

2

Техническое описание | Сервоприводные клапаны с пилотным управлением, Типа ICS

Дополнительные принадлежности

(продолжения)

Штуцер для подключения внешней пилотной линии.

ICS Описание Кодовый номер

5 - 80

5 - 150

100 - 150

Штуцер для внешней пилотной линии (включая де мпфирующий дроссель, D: 1,0 мм)

Дополнительный пакет с прокладкой и уплотнительным кольцом дял пилотного клапана

Штуцер для внешней пилотной линии (включая де мпфирующий дроссель, D: 1,8 мм)

027F1048

027F0666

027F1049

Рекомендованные фильтры

Тип фильтра Размер D A FPT Soc 100 мкм 150 мкм 250 мкм 500 мкм

FIA Прямой 20 (3/4 ") 148B5343 148B5347 148B5349 148B5348 148H3122 148H3124 148H3126 148H3128

FIA Прямой 25 (1 ") 148B5443 148B5447 148B5449 148B5448 148H3123 148H3125 148H3127 148H3129

FIA Прямой 32 (11/4 ") 148B5544 148B5552 148B5549 148B5548 148H3123 148H3125 148H3127 148H3129

FIA Прямой 40 (11/2 ") 148B5625 148B5644 148B5645 148H3123 148H3125 148H3127 148H3129

FIA Прямой 50 (2 ") 148B5713 148B5716 148B5717

FIA Прямой 65 (21/2 ") 148B5813 148B5815 148H3131 148H3139 148H3145

FIA Прямой 80 (3 ") 148B5906 148B5908 148H3119 148H3120 148H3121

FIA Прямой 100 (4 ") 148B6007 148B6009 148H3132 148H3140 148H3146

FIA Прямой 125 (5 ") 148B6106 148B6108 148H3133 148H3141 148H3147

FIA Прямой 150 (6 ") 148B6203 148B6205 148H3134 148H3142 148H3148

Дополнительные принадлежности

H H

Штуцер для подключения внешней пилотной линии

мм

дюйм

90

3.54

Заглушка для пилотного клапана.

Описание Кодовый номер

Заглушка 027F1046

1

66

2.60

OD B B

18

0.71

Фильтрующий элемент

для линии жидкости

150 меш 100 меш 72 меш 38 меш

148H3157 148H3130 148H3138 148H3144

AF 32 AF 32 M 24 × 1.5

Фильтрующий элемент

для линии всасывания

1

B

2

AI241186442033ru-001003 | DKRCI.PD.HS2.B5.50 | 61

Техническое описание | Сервоприводные клапаны с пилотным управлением, Типа ICS

Размеры и вес - от ICS 25-5 до ICS 25-25

ICS на 1 пилот

ICS на 3 пилота

Присоединительные размеры

20 D (¾ “)

25 D (1 “)

32 D (1¼ “)

40 D (1½ “)

20 A (¾ “)

25 A (1 “)

32 A (1¼ “)

20 SOC (¾ “)

25 SOC (1 “)

22 SD ( “)

28 SD (1 “)

22 SA ( “)

28 SA (1 “)

35 SA (1 “)

20 FPT (¾ “)

25 FPT (1 “)

дюйм 1.46 5.71 3.39 2.36 5.31 1.65 0.59 1.65 3.43 6.6 фунт 7.92 фунт

дюйм 1.46 5.71 3.39 2.36 5.79 1.65 0.59 1.65 3.43 6.6 фунт 7.92 фунт

дюйм 1.46 5.71 3.39 2.36 5.31 1.65 0.59 1.65 3.43 6.6 фунт 7.92 фунт

дюйм 1.46 5.71 3.39 2.36 5.78 1.65 0.59 1.65 3.43 6.6 фунт 7.92 фунт

дюйм 1.46 5.71 3.39 2.36 5.31 1.65 0.59 1.65 3.43 6.6 фунт 7.92 фунт

дюйм 1.46 5.71 3.39 2.36 5.78 1.65 0.59 1.65 3.43 6.6 фунт 7.92 фунт

дюйм 1.46 5.71 3.39 2.36 5.31 1.65 0.59 1.65 3.43 6.6 фунт 7.92 фунт

H

1

H

2

H

3

H

4

L L

1

L

2

B

1

мм 37 145 86 60 135 42 15 42 87 3 кг 3.6 кг

мм 37 145 86 60 147 42 15 42 87 3 кг 3.6 кг

мм 37 145 86 60 135 42 15 42 87 3 кг 3.6 кг

мм 37 145 86 60 147 42 15 42 87 3 кг 3.6 кг

мм 37 145 86 60 135 42 15 42 87 3 кг 3.6 кг

мм 37 145 86 60 147 42 15 42 87 3 кг 3.6 кг

мм 37 145 86 60 135 42 15 42 87 3 кг 3.6 кг

D = Сварка встык DIN; A = Сварка встык ANSI; J = Сварка встык JIS; SOC = Сварка с втулкой ANSI; SD = Пайка DIN; SA = Пайка ANSI; FPT = Внутренняя трубная резьба.

Вес ICS на

B

2

1 пилот

Вес ICS на

3 пилота

AI241186442033ru-001003 | DKRCI.PD.HS2.B5.50 | 62

Техническое описание | Сервоприводные клапаны с пилотным управлением, Типа ICS

Размеры и вес - ICS 32

ICS на 1 пилот

ICS на 3 пилота

Присоединительные размеры

32 D (1¼ “)

40 D (1½ “)

32 A (1¼ “)

40 A (1½ “)

32 SOC (1¼ “)

35 SD (1 “ SA)

42 SD (1 “)

42 SA (1 “)

дюйм 1.57 6.30 3.93 2.91 5.71 2.00 0.59 2.00 3.43 9.9 фунт 11 фунт

дюйм 1.57 6.30 3.93 2.91 5.83 2.00 0.59 2.00 3.43 9.9 фунт 11 фунт

H

1

H

2

H

3

H

4

L L

1

L

2

B

1

мм 40 160 100 74 145 51 15 51 87 4.5 кг 5 кг

мм 40 160 100 74 148 51 15 51 87 4.5 кг 5 кг

D = Сварка встык DIN; A = Сварка встык ANSI; J = Сварка встык JIS; SOC = Сварка с втулкой ANSI; SD = Пайка DIN; SA = Пайка ANSI; FPT = Внутренняя трубная резьба.

Вес ICS на

B

2

1 пилот

Вес ICS на 3

пилота

AI241186442033ru-001003 | DKRCI.PD.HS2.B5.50 | 63

Техническое описание | Сервоприводные клапаны с пилотным управлением, Типа ICS

Размеры и вес - ICS 40

ICS на 1 пилот

ICS на 3 пилота

Присоединительные размеры

40 D (1½ “)

50 D (2 “ )

40 A (1½ “)

50 A (2 “)

40 SOC (1½ “)

42 SD (1 “)

42 SA (1 “)

дюйм 1.93 6.54 4.13 3.07 6.30 2.00 0.59 2.13 3.43 13.0 фунт 13.9 фунт

дюйм 1.93 6.54 4.13 3.07 7.09 2.00 0.59 2.13 3.43 13.0 фунт 13.9 фунт

дюйм 1.93 6.54 4.13 3.07 6.30 2.00 0.59 2.13 3.43 13.0 фунт 13.9 фунт

дюйм 1.93 6.54 4.13 3.07 7.09 2.00 0.59 2.13 3.43 13.0 фунт 13.9 фунт

H

1

H

2

H

3

H

4

L L

1

L

2

B

1

мм 49 166 105 78 160 51 15 54 87 5.9 кг 6.3 кг

мм 49 166 105 78 180 51 15 54 87 5.9 кг 6.3 кг

мм 49 166 105 78 160 51 15 54 87 5.9 кг 6.3 кг

мм 49 166 105 78 180 51 15 54 87 5.9 кг 6.3 кг

D = Сварка встык DIN; A = Сварка встык ANSI; J = Сварка встык JIS; SOC = Сварка с втулкой ANSI; SD = Пайка DIN; SA = Пайка ANSI; FPT = Внутренняя трубная резьба.

Вес ICS на

B

2

1 пилот

Вес ICS на

3 пилота

AI241186442033ru-001003 | DKRCI.PD.HS2.B5.50 | 64

Техническое описание | Сервоприводные клапаны с пилотным управлением, Типа ICS

Размеры и вес - ICS 50

ICS на 1 пилот

ICS на 3 пилота

Присоединительные размеры

50 D (2 “)

65 D (2½ “)

50 A (2 “)

65 A (2½ “)

50 SOC (2 “)

54 SD (2 “ SA)

дюйм 2.32 7.13 4.72 3.66 8.27 2.00 0.59 2.48 3.58 19.6 фунт 20.2 фунт

дюйм 2.32 7.13 4.72 3.66 7.87 2.00 0.59 2.48 3.58 19.6 фунт 20.2 фунт

дюйм 2.32 7.13 4.72 3.66 8.27 2.00 0.59 2.48 3.58 19.6 фунт 20.2 фунт

дюйм 2.32 7.13 4.72 3.66 8.50 2.00 0.59 2.48 3.58 19.6 фунт 20.2 фунт

дюйм 2.32 7.13 4.72 3.66 7.87 2.00 0.59 2.48 3.58 19.6 фунт 20.2 фунт

H

1

H

2

H

3

H

4

L L

1

L

2

B

1

мм 59 181 120 93 200 51 15 63 91 8.9 кг 9.2 кг

мм 59 181 120 93 210 51 15 63 91 8.9 кг 9.2 кг

мм 59 181 120 93 200 51 15 63 91 8.9 кг 9.2 кг

мм 59 181 120 93 210 51 15 63 91 8.9 кг 9.2 кг

мм 59 181 120 93 216 51 15 63 91 8.9 кг 9.2 кг

D = Сварка встык DIN; A = Сварка встык ANSI; J = Сварка встык JIS; SOC = Сварка с втулкой ANSI; SD = Пайка DIN; SA = Пайка ANSI; FPT = Внутренняя трубная резьба.

Вес ICS на

B

2

1 пилот

Вес ICS на

3 пилота

AI241186442033ru-001003 | DKRCI.PD.HS2.B5.50 | 65

Техническое описание | Сервоприводные клапаны с пилотным управлением, Типа ICS

Размеры и вес - ICS 65/ ICS 80

ICS на 1 пилот

ICS на 3 пилота

Присоединительные размеры

65 D (2½ “)

80 D (3“)

65 A (2½ “)

80 A (3“)

65 J (2½ “)

65 SOC (2½ “)

76 SD (3 “)

67 SA (2 “)

дюйм 2.56 7.95 5.51 4.53 9.06 2.00 0.59 2.76 3.58 29.48 фунт 29.7 фунт

дюйм 2.56 7.95 5.51 4.53 9.65 2.00 0.59 2.76 3.58 29.48 фунт 29.7 фунт

дюйм 2.56 7.95 5.51 4.53 9.06 2.00 0.59 2.76 3.58 29.48 фунт 29.7 фунт

дюйм 2.56 7.95 5.51 4.53 9.65 2.00 0.59 2.76 3.58 29.48 фунт 29.7 фунт

дюйм 2.56 7.95 5.51 4.53 9.06 2.00 0.59 2.76 3.58 29.48 фунт 29.7 фунт

дюйм 2.56 7.95 5.51 4.53 9.65 2.00 0.59 2.76 3.58 29.48 фунт 29.7 фунт

H

1

H

2

H

3

H

4

L L

1

L

2

B

1

мм 65 202 140 115 230 51 15 70 91 13.4 кг 13.5 кг

мм 65 202 140 115 245 51 15 70 91 13.4 кг 13.5 кг

мм 65 202 140 115 230 51 15 70 91 13.4 кг 13.5 кг

мм 65 202 140 115 245 51 15 70 91 13.4 кг 13.5 кг

мм 65 202 140 115 230 51 15 70 91 13.4 кг 13.5 кг

мм 65 202 140 115 245 51 15 70 91 13.4 кг 13.5 кг

D = Сварка встык DIN; A = Сварка встык ANSI; J = Сварка встык JIS; SOC = Сварка с втулкой ANSI; SD = Пайка DIN; SA = Пайка ANSI; FPT = Внутренняя трубная резьба.

Вес ICS на

B

2

1 пилот

Вес ICS на

3 пилота

AI241186442033ru-001003 | DKRCI.PD.HS2.B5.50 | 66

Техническое описание | Сервоприводные клапаны с пилотным управлением, Типа ICS

H3

Размеры и вес - ICS 100

min. 125 mm

min. 4.92 in.

H2

H4

B1

H1

L

Sl

Sll

L1

L3

L2

L1

P

B4

B3

B2

Присоединительные размеры

100 D и A (4 “)

D = Сварка встык DIN; A = Сварка встык ANSI

дюйм 4.3 14.7 9.3 7.7 11.6 2.4 2.0 2.0 4.3 1.5 2.1 1.3 99.2 фунт

H1 H2 H3 H4 L L1 L2 L3 B1 B2 B3 B4 Вес

мм 109 372 237 196 295 60 51 50 109 38 52 33 45 кг

AI241186442033ru-001003 | DKRCI.PD.HS2.B5.50 | 67

Техническое описание | Сервоприводные клапаны с пилотным управлением, Типа ICS

H3

Размеры и вес - ICS 125

H4

min. 125 mm

min. 4.92 in.

H2

P

B1

L3

L1

H1

L

L2

Sll

Sl

B4

B3

B2

L4

Присоединительные размеры

125 D и A (5 “)

D = Сварка встык DIN; A = Сварка встык ANSI

дюйм 5.5 15.2 9.7 8.4 13.8 3.3 2.2 2.2 3.4 5.1 1.8 2.0 1.9 149.9 фунт

H1 H2 H3 H4 L L1 L2 L3 L4 B1 B2 B3 B4 Вес

мм 139 386 246 212 350 84 56 55 85 130 45 50 47 68 кг

AI241186442033ru-001003 | DKRCI.PD.HS2.B5.50 | 68

Техническое описание | Сервоприводные клапаны с пилотным управлением, Типа ICS

H3

Размеры и вес - ICS 150

min. 125 mm

min. 4.92 in.

H2

H4

B1

H1

L

P

L1

L2

Sll

Sl

B4

B3

B2

L3 L4

Присоединительные размеры

150 D и A (6 “)

D = Сварка встык DIN; A = Сварка встык ANSI

дюйм 6.6 16.7 11.7 10.1 17.5 4.2 2.3 2.7 3.8 5.9 1.9 2.1 2.0 253.5 фунт

H1 H2 H3 H4 L L1 L2 L3 L4 B1 B2 B3 B4 Вес

мм 168 425 297 256 445 107 58 69 96 150 48 52 50 115 кг

AI241186442033ru-001003 | DKRCI.PD.HS2.B5.50 | 69

Техническое описание | Сервоприводные клапаны с пилотным управлением, Типа ICS

Присоединительные штуцеры

D: Под сварку встык DIN (2448)

Размер

мм

20 (¾) 26.9 2.3 1.059 0.091

25 (1) 33.7 2.6 1.327 0.103

32 (1¼) 42.4 2.6 1.669 0.102

40 (1½) 48.3 2.6 1.902 0.103

50 (2) 60.3 2.9 2.37 0.11

65 (2½) 76.1 2.9 3 0.11

80 (3) 88.9 3.2 3.50 0.13

100 (4) 114.3 6 4.5 0.24

125 (5) 140.7 6.5 5.5 0.26

150 (6) 168.3 7.1 6.6 0.28

Размер

дюйм

OD мм

мм

T

OD

дюйм

T

дюйм

A: Под сварку встык

ANSI (B 36.10)

J: Под сварку встык JIS

SOC: Под сварку с втулкой

ANSI (B 16.11)

Размер

мм

(20) ¾ 26.9 4.0 1.059 0.158 80

(25) 1 33.7 4.6 1.327 0.181 80

(32) 1¼ 42.4 4.9 1.669 0.193 80

(40) 1½ 48.3 5.1 1.902 0.201 80

(50) 2 60.3 3.9 2.37 0.15 40

(65) 2½ 73.0 5.2 2.87 0.20 40

(80) 3 88.9 5.5 3.50 0.22 40

(100) 4 114.3 6 4.5 0.24

(125) 5 140.7 6.5 5.5 0.26

(150) 6 168.3 7.1 6.6 0.28

Размер

мм

(20) ¾ 26.9 4.0 1.059 0.158

(25) 1 33.7 4.6 1.327 0.181

(32) 1½ 42.4 4.9 1.669 0.193

(40) 1½ 48.3 5.1 1.902 0.201

(50) 2 60.3 3.9 2.37 0.15

(65) 2½ 76.3 5.2 3.0 0.20

Размер

мм

(20) ¾ 27.2 4.6 1.071 0.181 13 0.51

(25) 1 33.9 7.2 1.335 0.284 13 0.51

(32) 1¼ 42.7 6.1 1.743 0.240 13 0.51

(40) 1½ 48.8 6.6 1.921 0.260 13 0.51

(50) 2 61.2 6.2 2.41 0.24 16 0.63

(65) 2½ 74 8.8 2.91 0.344 16 0.63

Размер

дюйм

Размер

дюйм

Размер

дюйм

OD мм

мм

T

мм

T

мм

ID

T

мм

OD

дюйм

OD

дюйм

ID

дюйм

T

дюйм

T

дюйм

T

дюйм

Сортамент

L

мм

L

дюйм

SD: Под пайку (DIN 2856)

Размер

мм

22 22.08 16.5

28 28.08 26

35 35.07 25

42 42.07 28

54 54.09 33

76 76.1 33

Размер

дюйм

мм

ID

дюйм

AI241186442033ru-001003 | DKRCI.PD.HS2.B5.50 | 70

мм

L

дюйм

Техническое описание | Сервоприводные клапаны с пилотным управлением, Типа ICS

Присоединительные штуцеры (продолжение)

SA: Под пайку (ANSI B 16.22)



1 1.125 1.024

1 1.375 0.984

1 1.625 1.102

2 2.125 1.300

2 2.625 1.300

0.875 0.650

FPT: Внутренняя трубная резьба,

(ANSI/ASME B 1.20.1)

Размер

мм

(20) ¾ (¾ × 14 NPT )

(25) 1 (1 × 11.5 NPT)

(32) 1¼ (1¼ × 11.5 NPT)

Размер

дюйм

Внутренняя

трубная резьба

AI241186442033ru-001003 | DKRCI.PD.HS2.B5.50 | 71

AI241186442033ru-001003 | DKRCI.PD.HS2.B5.50 | 72

Danfoss ICV 25, ICV, ICV 32, ICV 40, ICV 50 Data sheet [ru]

Specifications and Main Features

Frequently Asked Questions

User Manual

Преимущества – Возможность переделать сервоклапан

Конструкция Клапаны ICS сконструированы как клапаны с

Технические характеристики

Конструкция клапанов ICS

Принцип действия

Спецификация материалов - ICS 25, 32, 40, 50, 65

Примеры применения

Номинальные производительности

Линия жидкости с / без фазового перехода

Заказ клапана по отдельным компонентам

Дополнительные принадлежности

Размеры и вес - от ICS 25-5 до ICS 25-25

Присоединительные штуцеры
