Datenblatt
Zweistufiges Magnetventil
Typ ICSH 25–80
Das Zweistufige-Magnetventil ICSH gehört zur ICV­Familie. Es besteht aus einem ICV-Gehäuse, einem ICS­Funktionsmodul und einem ICSH-Kopfdeckel mit zwei darin integrierten stromlos geschlossenen (normally closed, NC) EVM-Magnetpilotventilen.
Das ICSH ist für Heißgasleitungen ausgelegt. Es dient zum Öffnen der Heißgasversorgung während der Abtauung. Um evtl. Flüssigkeitsschläge zu vermeiden ist das Ventil so konstruiert, dass es in 2 Stufen öffnet. Beide Stufen müssen von einer übergeordneten Steuerung angesteuert werden, die eine einstellbare Zeitverzögerung ermöglichen.
Schritt 1 (etwa 20% des maximalen Gasstroms) dient dazu, dass sich im Verdampfer gleichmäßig ein Druck aufbaut. Beim nachfolgenden Schritt 2 wird das Ventil vollständig (100%) geöffnet, um den maximalen Gasstrom und damit die volle Abtauleistung zu erzielen.
Das ICSH ist für große Industriekälteanlagen konzipiert, die mit Ammoniak, fluorierten Kältemitteln oder CO2 betrieben werden.
Das ICSH kann vor Ort auf zwei verschiedene Weisen konfiguriert werden.
Abhängige Konfiguration (erste Möglichkeit): Hierbei wird sichergestellt, dass Schritt 2 (vollständige Ventilöffnung) nur eingeleitet werden kann, wenn Schritt 1 mechanisch beendet wurde.
Unabhängige Konfiguration (zweite Möglichkeit): Hierbei kann Schritt 2 unabhängig von der Aktivierung von Schritt 1 eingeleitet werden. Sollten Sie sich für die unabhängige Konfiguration entscheiden, beachten Sie bitte, dass Flüssigkeitsschläge auftreten können, falls Schritt 1 aus irgendeinem Grund nicht ausgeführt wird.

Merkmale

• Ausgelegt für Industriekälteanwendungen mit einem maximal zulässigen Betriebsüberdruck von 52 bar g / 754 psig
• gGeeignet für HFCKW, FKW, R717 (Ammoniak) und R744 (CO2)
• Anschlussmöglichkeiten
• Schweißanschlüsseund Lötanschlüsse verfügbar
• Gehäuse aus Tieftemperaturstahl
• Geringes Gewicht und kompakte Bauweise
• Die Ansteuerung der Pilotmagnetventile kann wahlweise über eine Zweileiterverdrahtung mit integrietiter Zeitschaltuhr oder als 4 Leiterverdrahtung von einer übergeordneten Steuerung erfolgen.
• Kopfdeckel des ICSH-Hauptventils kann in jede Richtung ausgerichtet werden, ohne dass die Funktion der Pilotventile beeinträchtigt wird
• Stabilisiert die Betriebsbedingungen und verhindert Druckpulsationen während der Öffnung der Heißgasversorgung zur Abtauung
• Manuelle Betätigung möglich
• Ausgezeichnete Ventildichtheit durch PTFE-Sitz
• Wartungsfreundliche Bauweise
Danfoss | DCS (MWA) | 2018.08
AI260929867804de-000403 | DKRCI.PD.HS4.A4.03 | 1
Datenblatt | Zweistufiges-Magnetventil, Typ ICSH 25–80
Contents Seite
Merkmale ..........................................................................................1
Das ICSH-Konzept ..................................................................................3
Bauweise (Ventil) ...................................................................................3
Technische Daten...................................................................................3
Funktion ...........................................................................................4
Steuerung und Verdrahtung ........................................................................5
Werkstoffspezifikation ..............................................................................6
Nennleistungen ....................................................................................7
ICSH 25........................................................................................... 13
Zubehör.......................................................................................... 18
Abmessungen.................................................................................... 20
Anschlüsse ....................................................................................... 22
Danfoss | DCS (MWA) | 2018.08
AI260929867804de-000403 | DKRCI.PD.HS4.A4.03 | 2
Datenblatt | Zweistufiges-Magnetventil, Typ ICSH 25–80
Zulassungen
Das ICV-Ventilkonzept zielt darauf ab, die globalen Anforderungen der Kältetechnik zu erfüllen.
ICSH-Ventil
Nennweite
Klassifiziert für Fluidgruppe I
Kategorie Artikel 4, Absatz 3 II

Das ICSH-Konzept

Das ICSH-Konzept wurde entwickelt, um einen möglichst flexiblen Einsatz von Ventilen zum direkten Einschweißen zu gewährleisten.
Die Schweißanschlüsse (kein Flansch) garantieren ein
geringes Leckagerisiko. Für die Ventilgrößen ICV 25 bis ICV 65 sind eine Vielzahl von Anschlussgrößen und -typen erhältlich.
• Es sind fünf Ventilgehäuse lieferbar (ICSH 80 nutzt das ICV-65-Gehäuse).
ICV 25 ICV 32 ICV 40 ICV 50 ICV 65
≤ DN 25 (1 Zoll)
Das vormontierte ICSH ist CE-, CRN- und UL­zertifiziert. Für weitere Informationen zu bestimmten Zulassungen wenden Sie sich bitte an Danfoss.
DN 32 – 80 (11/4 – 3 Zoll)
D A SOC SD SA
DIN-Anschweißende ANSI-Anschweißende ANSI-Schweißmuffe DIN-Lötanschluss ANSI-Lötanschluss

Bauweise (Ventil) Anschlüsse

Die ICSH-Ventile verfügen über eine Vielzahl von Anschlussvarianten:
• D: Anschweißende, EN 10220
• A: Anschweißende, ANSI (B 36.10)
• SOC: Schweißmuffe, ANSI (B 16.11)
• SD: Lötanschluss, EN 1254-1
• SA: Lötanschluss, ANSI (B 16.22)
Die ICSH-Ventile sind gemäß den europäischen Vorgaben, die in der Druckgeräterichtlinie spezifiziert sind, zugelassen und verfügen über eine CE-Kennzeichnung. Weitere Einzelheiten / Informationen zu Einschränkungen finden Sie in der Installationsanleitung.
Werkstoff für Ventilgehäuse und Kopfdeckel
Tieftemperaturstahl

Technische Daten Kältemittel

Anwendbar für HFCKW, FKW, R717 (Ammoniak) und R744 (CO2)
Temperaturbereich:
Medien: -60 – 120 °C / -76 – 248 °F
Druck Das Ventil eignet sich für einen maximal zulässigen Betriebsüberdruck von 52 bar(g)/754 psig.
• Schritt 1: 20% der Kapazität von Schritt 2 (volle Kapazität)
Oberflächenschutz Die äußere Oberfläche des ICSH ist zink-chromatisiert, um einen guten Korrosionsschutz sicherzustellen.
Minimaler Öffnungsdifferenzdruck Das ICSH ist ab einem Differenzdruck von 0,2 bar / 2,9 psi über dem Ventil vollständig geöffnet.
Spulenanforderungen Beide Spulen müssen die Schutzart IP67 aufweisen.
Danfoss | DCS (MWA) | 2018.08
ICSH 25-25 ICSH 32 ICSH 40 ICSH 50 ICSH 65 ICSH 80
Kv (m3/h) (volle Kapazität) 11,5 17 27 44 70 85
Cv (USgal/min) (volle Kapazität) 13,3 20 31 51 81 98
AI260929867804de-000403 | DKRCI.PD.HS4.A4.03 | 3
Datenblatt | Zweistufiges-Magnetventil, Typ ICSH 25–80
A + B
Schritt 2
Anschluss SII
EVM NC
Schritt 1
Anschluss SI
EVM NC
Verschlussstopfen
Anschluss P
A + B
Anschluss SI
Anschluss SII
Verschlussstopfen
A + B
Schritt 1
EVM NC
Schritt 2
Anschluss P
EVM NC
P1 P2 P1 P2
P
S1
1 2
Abhängige Konfiguration Unabhängige Konfiguration

Funktion

80
S2
20
Das ICSH dient zum Einleiten der Heißgasabtauung in zwei Schritten. Schritt 1 (Kapazität 20%) ist für einen gleichmäßigen Druckaufbau im Verdampfer vorgesehen. Schritt 2 erfolgt, um die volle Kapazität zu erreichen.
Das Ventil wird von zwei standardmäßigen, stromlos geschlossenen EVM-Pilotventilen gesteuert. Die beiden EVM werden von einer externen Steuerung wie einer SPS gesteuert.
Die externe Steuerung muss lediglich die beiden EVM­Spulen nacheinander unter Einhaltung einer bestimmten Zeitverzögerung mit Strom versorgen.
Die Zeitverzögerung hängt von den jeweiligen Bedingungen ab und muss vor Ort bestimmt werden.
Das Öffnen des ICSH erfolgt über eine Druckdifferenz zwischen dem Eingangsdruck P1 und dem Ausgangsdruck P2. Damit das Hauptventil vollständig öffnet, ist ein Differenzdruck Δp von 0,2 bar / 2,9 psi erforderlich.
Das ICSH-Hauptventil kann auf zwei verschiedene Weisen konfiguriert werden: Abhängige oder unabhängige Konfiguration.
Bei der abhängigen Konfiguration (Abb. 1) kann Schritt 2 (vollständige Ventilöffnung) erst erfolgen, wenn Schritt 1 erfolgreich ausgeführt wurde. Wenn Schritt 1 aus irgendeinem Grund fehlschlägt, wird das Ventil überhaupt nicht geöffnet. Das entsprechende Steuerungsprogramm sollte in diesem Fall erst die Spule für Schritt 1 und danach die Spule für Schritt 2 mit Strom versorgen können.
Die abhängige Konfiguration wird erreicht, indem Sie die beiden EVM in Anschluss SI (Schritt 1) und Anschluss SII (Schritt 2) montieren sowie Anschluss P mit einem Verschlussstopfen A + B verschließen.
Bei der unabhängigen Konfiguration (Abb. 2) kann Schritt 2 unabhängig von Schritt 1 eingeleitet werden.
Das entsprechende Steuerungsprogramm sollte in diesem Fall ebenfalls erst die Spule für Schritt 1 und danach die Spule für Schritt 2 mit Strom versorgen können. Bei der Aktivierung von Schritt 2 wird sofort der maximale Gasstrom erreicht.
Achtung:
Bei dieser Konfiguration können im System Flüssigkeitsschläge auftreten - sofern die erste Stufe nicht funktionierte!
Die unabhängige Konfiguration wird umgesetzt, indem Sie die beiden EVM in Anschluss SI (Schritt 1) und Anschluss P (Schritt 2) montieren sowie Anschluss SII mit einem Verschlussstopfen A + B verschließen.
P
A + B
80
S2
S1
20
Handspindel Max. Drehmoment: 15Nm
Federbelastete Düsen-Nadel
Oberseite Servokolben
3
Kein Gasstrom
Bleed­Bohrung
4
Die Pilotkanäle ermöglichen bei beiden Konfigurationen einen direkten Gasstrom zum EVM für Schritt 1. Wenn Schritt 1 eingeleitet wird, strömt Gas durch die federbelastete Düsen-Nadel, die auf der Oberseite des Servokolbens anliegt (siehe Abb. 3).
Durch den Gasstrom baut sich oberhalb des Servokolbens ein Druck auf. Der Kolben bewegt sich langsam nach unten und öffnet so das Hauptventil etwas. Die federbelastete Düsen-Nadel bewegt sich mit dem Servokolben ebenfalls nach unten. Nach einigen Millimetern Hub erreicht sie ihre Endlage, wodurch die weitere Heißgaszufuhr in den Raum oberhalb des Servokolbens unterbrochen wird (siehe Abb. 4).
Die Bleed-Bohrung im Servokolben bewirkt, dass stetig eine bestimmte Menge Gas aus dem Raum oberhalb des Servokolbens abströmt. Dies führt dazu, dass der Servokolben tendenziell wieder schließen würde. Die Bewegung des Servokolbens wird jedoch nun von der federbelasteten Düsen-Nadel kontrolliert, die die Position des Servoklobens „fixiert“, indem sie die Gasversorgung variiert.
Die federbelastete Düsen-Nadel bewirkt ein Gleichgewicht von zu- und abströmendem Gas in/aus dem Raum oberhalb des Servokolbens. Nun wurde Schritt 1 (etwa 20% der vollen Kapazität) abgeschlossen.
Nach einer definierten Verzögerung wird die Spule für Schritt 2 angesteuert. Bei der abhängigen Konfiguration kann der Gasstrom das EVM für Schritt 2 nur erreichen, wenn das EVM für Schritt 1 geöffnet ist (ordnungsgemäße Funktion). Bei der unabhängigen Konfiguration kann der Gasstrom das EVM für Schritt 2 unabhängig von der Stellung des EVM für Schritt 1 erreichen. Wenn Gas durch das EVM für Schritt 2 strömt, strömt es direkt auf den Servokolben und drückt diesen vollständig nach unten. Das Ventil wird vollständig geöffnet.
Bei beiden Konfigurationen schließt das Ventil und bleibt geschlossen, wenn die Spulen stromlos sind.
Das Ventil schließt, indem Gas aus dem Raum oberhalb des Servokolbens über die Bleed-Bohrung abströmt.
Die ICSH Ventile haben wie alle Ventile der ICV Serie eine Handspindel. Durch Drehen der Handspindel in Uhrzeigerrichtung werden die Ventile zwangsgeöffnet.
Achtung: Die handspindel darf nie mit einem Drehmoment größer 15 Nm betätigt werden.
Danfoss | DCS (MWA) | 2018.08
AI260929867804de-000403 | DKRCI.PD.HS4.A4.03 | 4
Datenblatt | Zweistufiges-Magnetventil, Typ ICSH 25–80
Ein Kabel und Zeitrelais
2
Zwei Kabel

Steuerung und Verdrahtung

Die beiden Schritte müssen von einer SPS nacheinander zeitverzögert aktiviert werden. Die erforderliche Zeitverzögerung muss vor Ort festgelegt werden, da die dortigen Bedingungen ausschlaggebend sind.
Die Verdrahtung zwischen der Steuerung und den beiden Spulen kann über ein oder zwei Kabel erfolgen.
Bei einem Kabel ist nur ein Signal von einem zusätzlichen Zeitrelais erforderlich, das wie rechts dargestellt angeschlossen werden muss.
Bei zwei Kabeln muss die SPS nacheinander zwei Ausgangssignale erzeugen.
Spule Schritt 1
Spule Schritt 1
Spule Schritt 2
K1
K1
Spule Schritt
Danfoss | DCS (MWA) | 2018.08
AI260929867804de-000403 | DKRCI.PD.HS4.A4.03 | 5
Datenblatt | Zweistufiges-Magnetventil, Typ ICSH 25–80
16
2
1
3
4
6
7
5
8
9
10
11
12
13
14
15
17
18
19
20
21
22
23
24
Werkstoffspezifikation
Nr. Teil Werkstoff EN ASTM
1 Gehäuse Tieftemperaturstahl G20Mn5QT, EN 10213-3 LCC, A352 2 Ventildeckel Tieftemperaturstahl P285QH, EN 10222-4 LF2, A350 3 Dichtung Asbestfreier Faserstoff
4 Dichtung Aluminium
5 Dichtung Aluminium
6 EVM NC
7 Dichtung Nylon
8 Kappe Stahl
9 Stopper Nylon
10 Handbetätigung Stahl
11 Gehäuse der federbelasteten
Düsen-Nadel 12 Federbuchse Edelstahl
13 Feder Stahl
14 Federbelastete Düsen-Nadel Edelstahl
15 Düse Gusseisen
16 Stopfen Stahl
17 Kolben Stahl
18 Zylinder Stahl
19 Feder Stahl
20 O-Ring Chloropren (Neopren)
21 O-Ring Chloropren (Neopren)
22 Kegel Stahl
23 Ventilteller PTFE
24 Bolzen Edelstahl A2-70, EN 1515-1 A2-70, B1054
Edelstahl
Danfoss | DCS (MWA) | 2018.08
AI260929867804de-000403 | DKRCI.PD.HS4.A4.03 | 6
Datenblatt | Zweistufiges-Magnetventil, Typ ICSH 25–80

Nennleistungen

Position des Ventils im System (grau gekennzeichnet)
Heißgas-Abtauleitung
Pumpen­rücklaufleitung
Flüssigkeitsleitung ohne Phasenwechsel
Position des Ventils im System (grau gekennzeichnet)
Pumpen­rücklaufleitung
Saugleitung
Flüssigkeitsleitung mit oder ohne Phasenwechsel
Heißgas-Abtauleitung
Saugleitung
Heißgasleitung
Pumpe
Druckleitung
Schwerkraft
Druckleitung
Flüssigkeitsleitung ohne Phasenwechsel
Position des Ventils im System (grau gekennzeichnet)
Heißgas-Abtauleitung
Saugleitung
Flüssigkeitsleitung mit oder ohne Phasenwechsel
Flüssigkeitsleitung mit oder ohne Phasenwechsel
DX
Druckleitung
Danfoss | DCS (MWA) | 2018.08
AI260929867804de-000403 | DKRCI.PD.HS4.A4.03 | 7
Datenblatt | Zweistufiges-Magnetventil, Typ ICSH 25–80
Nennleistungen
SI-Einheiten
US-Einheiten
Berechnungsbeispiel (Leistungen bei R717):
Für eine Anwendung gelten folgende Betriebsbedingungen:
Te = -20 °C Qo = 90 kW T
= 10 °C
liq
Max. ∆p = 0,4 bar T
disch
= 60 °C
Die Leistungstabelle basiert auf Nennbedingungen (∆p = 0,2 bar, T P
= 12 bar,
disch
T
= 80 °C).
disch
= 30 °C,
liq
Daher muss die tatsächliche Leistung mithilfe eines Korrekturfaktors an die Nennbedingungen angepasst werden.
Berechnungsbeispiel (Leistungen bei R717):
Für eine Anwendung gelten folgende Betriebsbedingungen:
Te = 0 °F Qo = 18 TR T
= 50 °F
liq
Max. ∆p = 5,8 psi T
= 120 °F
disch
Die Leistungstabelle basiert auf Nennbedingungen (p = 3 psi, T P
= 185 psi, T
disch
= 180 °F).
disch
= 90 °F,
liq
Heißgasleitung
Korrekturfaktor für p = 0,4 bar: f∆p = 0,71 Korrekturfaktor für Flüssigkeitstemperatur: f
= 0,92
Tliq
Korrekturfaktor für T
Qn = Qo × f∆p × f
Tliq
90 × 0,71 × 0,92 × 0,97 = 57 kW
Mithilfe der Leistungstabelle wird ein Funktionsmodul ICS 25-15 mit der Leistung Qn = 73 kW ausgewählt.
Korrekturfaktor für p = 5,8 psi: f∆p = 0,72 Korrekturfaktor für Flüssigkeitstemperatur: f Korrekturfaktor für T
Qn = Qo × f∆p × f
Tliq
18 × 0,72 × 0,92 × 0,95 = 11,3 TR
Mithilfe der Leistungstabelle kann ein Funktionsmodul ICS 25-10 mit der Leistung Qn = 12,0 TR ausgewählt werden.
× f
× f
= 60 °C: f
disch
=
Tdisch
= 120 °C: f
disch
=
Tdisch
disch
disch
= 0,97
= 0,95
Tliq
= 0,92
Daher muss die tatsächliche Leistung mithilfe eines Korrekturfaktors an die Nennbedingungen angepasst werden.
Danfoss | DCS (MWA) | 2018.08
AI260929867804de-000403 | DKRCI.PD.HS4.A4.03 | 8
Datenblatt | Zweistufiges-Magnetventil, Typ ICSH 25–80
Nennleistungen
SI-Einheiten
Leistungstabelle für Nennbedingungen, QN [kW], T
= 30 °C,
liq
P
= 12 bar,
disch
p = 0,2 bar, T
= 80 °C,
disch
Überhitzung = 8 °C
Heißgasleitung
R717
Funktion s­modul
ICS 25-5 ICS 25-10 3,5 40,8 41,5 42,0 42,5 43,0 43,5 44,0 44,2 ICS 25-15 6 70,0 71,0 72,0 73,0 74,0 74,8 75,4 76,0 ICS 25-20 8 93,0 95,0 96,0 97,5 99,0 99,7 101 101 ICS 25-25 11,5 134 136 138 140 142 143 144 145 ICS 32 32 17 199 201 205 207 209 211 213 215 ICS 40 40 27 315 320 325 329 333 336 339 341 ICS 50 50 44 514 521 529 536 542 548 553 556 ICS 65 65 70 817 829 843 854 864 872 879 885 ICS 80 80 85 991 1007 1022 1035 1048 1058 1067 1074
Korrekturfaktor für p (f∆p)
Ventilge-
häusegröße
25
p [bar] Korrekturfaktor
0,2 1,00
0,25 0,89
0,3 0,82 0,4 0,71 0,5 0,63 0,6 0,58
Kv
[m3/h]
1,7 19,8 20,2 20,5 20,7 20,9 21,1 21,3 21,5
Verdampfungstemperatur [°C]
-50 -40 -30 -20 -10 0 10 20
Korrekturfaktor für Korrekturfaktor für Heißgastemperatur (T
Heißgas-
temperatur [°C]
50 0,96 60 0,97
80 1,00
90 1,01 100 1,03 110 1,04 120 1,06
Korrekturfaktor
disch
)
Flüssigkeitstemperatur (T
Flüssigkeits-
temperatur [°C]
-20 0,82
-10 0,86 0 0,88
10 0,92 20 0,96
30 1,00
40 1,04 50 1,09
Korrekturfaktor
liq
)
US-Einheiten
Leistungstabelle für Nennbedingungen, QN [TR], T
= 90 °F,
liq
p = 2,9 psi, P
= 185 psi,
disch
T
= 180 °F,
disch
Überhitzung = 12 °F
R717
Funktion s­modul
ICS 25-5 ICS 25-10 4,1 11,4 11,6 11,8 12,0 12,1 12,3 12,3 12,4 ICS 25-15 7 19,6 20,0 20,3 20,6 20,8 21,0 21,2 21,3 ICS 25-20 9,3 26,2 26,6 27,0 27,4 27,8 28,0 28,2 28,3 ICS 25-25 13,3 37,6 38,3 39,0 39,4 39,9 40,3 40,5 40,8 ICS 32 32 20 55,5 56,5 57,5 58,3 59,0 59,5 60,0 60,3 ICS 40 40 31 88,0 90,0 91,0 92,5 94,0 94,5 95,0 95,7 ICS 50 50 51 144 146 149 151 153 154 155 156 ICS 65 65 81 229 233 237 240 243 245 247 248 ICS 80 80 98 275 280 285 289 292 295 297 298
Korrekturfaktor für p (f∆p)
Ventilgehäu-
segröße
25
p [psi] Korrekturfaktor
3 1,00
4 0,87 5 0,79 6 0,72 7 0,66 8 0,62
Cv
[USgal/min]
Verdampfungstemperatur [°F]
-60 -40 -20 0 20 40 60 80
2 5,6 5,7 5,8 5,8 5,9 6,0 6,0 6,0
Korrekturfaktor für
Korrekturfaktor für Heißgastemperatur (T
Heißgas-
temperatur [°F]
120 0,95 140 0,97 180 1,00 200 1,02 210 1,02 230 1,04 250 1,06
Korrekturfaktor
disch
)
Flüssigkeitstemperatur (T
Flüssigkeits-
temperatur [°F]
-10 0,82
10 0,85 30 0,88 50 0,92 70 0,96
90 1,00 110 1,04 130 1,09
Korrekturfaktor
liq
)
Danfoss | DCS (MWA) | 2018.08
AI260929867804de-000403 | DKRCI.PD.HS4.A4.03 | 9
Datenblatt | Zweistufiges-Magnetventil, Typ ICSH 25–80
Nennleistungen
SI-Einheiten
Leistungstabelle für Nennbedingungen, QN [kW], T
= 10 °C,
liq
P
= 10 bar,
disch
p = 0,2 bar, T
= 80 °C,
disch
Überhitzung = 8 °C
Heißgasleitung
R744
Funktion s­modul
ICS 25-5 ICS 25-10 3,5 25,7 26,2 26,5 26,6 26,6 26,3 25,8 26,4 ICS 25-15 6 44,0 45,0 45,3 45,6 45,5 45,1 44,2 45,0 ICS 25-20 8 59,0 60,0 60,2 60,7 60,7 60,1 59,0 60,0 ICS 25-25 11,5 85,0 86,0 87,0 87,4 87,3 86,5 85,0 87,0 ICS 32 32 17 125 127 128 129 129 128 125 128 ICS 40 40 27 199 202 204 205 205 203 199 203 ICS 50 50 44 324 329 332 334 334 331 324 331 ICS 65 65 70 515 523 529 532 531 526 516 527 ICS 80 80 85 626 636 642 646 645 640 626 640
Korrekturfaktor für p (f∆p)
Ventilge-
häusegröße
25
p [bar] Korrekturfaktor
0,2 1,00
0,25 0,89
0,3 0,82 0,4 0,71 0,5 0,63 0,6 0,58
Kv
[m3/h]
1,7 12,5 12,7 12,8 12,9 12,9 12,9 12,5 12,8
Verdampfungstemperatur [°C]
-50 -40 -30 -20 -10 0 10 20
Korrekturfaktor für Heißgastemperatur (T
Heißgas-
temperatur [°C]
50 0,96 60 0,97
80 1,00
90 1,01 100 1,03 110 1,04 120 1,06
)
disch
Korrekturfaktor
Korrekturfaktor für Flüssigkeitstemperatur (T
Flüssigkeits-
temperatur [°C]
-20 0,52
-10 0,67 0 0,91
10 1,00
15 1,09
Korrekturfaktor
liq
)
US-Einheiten
Leistungstabelle für Nennbedingungen, QN [TR], T
= 90 °F,
liq
p = 3 psi, P
= 120 psi,
disch
T
= 180 °F,
disch
Überhitzung = 12 °F
R744
Funktion s­modul
ICS 25-5 ICS 25-10 4,1 6,9 7,0 7,1 7,1 7,0 6,8 6,6 6,4 ICS 25-15 7 11,9 12,1 12,2 12,2 12,0 11,7 11,3 11,0 ICS 25-20 9,3 15,8 16,1 16,2 16,2 16,0 15,6 15,1 14,7 ICS 25-25 13,3 22,8 23,1 23,3 23,3 23,0 22,4 21,8 21,1 ICS 32 32 20 33,7 34,1 34,5 34,5 34,0 33,1 32,2 31,2 ICS 40 40 31 53,4 54,3 54,7 54,7 54,0 52,5 51,0 49,6 ICS 50 50 51 87,0 88,4 89,0 89,0 88,0 85,5 83,3 80,8 ICS 65 65 81 138 141 142 142 140 136 132 129 ICS 80 80 98 167 169 171 171 168 164 159 154
Korrekturfaktor für p (f∆p)
Ventilge-
häusegröße
25
p [psi] Korrekturfaktor
3 1,00
4 0,87 5 0,79 6 0,72 7 0,66 8 0,62
Cv
[USgal/min]
Verdampfungstemperatur [°F]
-60 -40 -20 0 20 40 60 80
2 3,4 3,4 3,5 3,5 3,4 3,3 3,2 3,1
Korrekturfaktor für Heißgastemperatur (T
Heißgas-
temperatur [°F]
120 0,95 140 0,97
180 1,00
200 1,02 210 1,02 230 1,04 250 1,05
)
disch
Korrekturfaktor
Korrekturfaktor für Flüssigkeitstemperatur (T
Flüssigkeit-
stemperatur [°F]
-10 0,48
10 0,64 30 0,88
50 1,00
Korrekturfaktor
liq
)
Danfoss | DCS (MWA) | 2018.08
AI260929867804de-000403 | DKRCI.PD.HS4.A4.03 | 10
Datenblatt | Zweistufiges-Magnetventil, Typ ICSH 25–80
Nennleistungen
SI-Einheiten
Leistungstabelle für Nennbedingungen, QN [kW], T
= 30 °C,
liq
P
= 8 bar,
disch
p = 0,2 bar, T
= 80 °C,
disch
Überhitzung = 8 °C
Heißgasleitung
R134a
Funktion s­modul
ICS 25-5 ICS 25-10 3,5 10,6 11,0 11,6 12,0 12,5 13,0 13,4 ICS 25-15 6 18,1 19,0 19,8 20,6 21,5 22,3 23,0 ICS 25-20 8 24,1 25,3 26,4 27,5 28,6 29,7 30,7 ICS 25-25 11,5 34,7 36,0 38,0 39,6 41,0 42,7 44,0 ICS 32 32 17 51,0 54,0 56,0 58,5 61,0 63,0 65,0 ICS 40 40 27 82,0 85,0 89,0 93,0 97,0 100 104 ICS 50 50 44 133 139 145 151 157 163 169 ICS 65 65 70 211 221 231 241 251 260 269 ICS 80 80 85 256 268 280 293 304 315 326
Korrekturfaktor für p (f∆p)
Ventilge-
häusegröße
25
p [bar] Korrekturfaktor
0,2 1,00
0,25 0,89
0,3 0,82 0,4 0,71 0,5 0,63 0,6 0,58
Kv
[m3/h]
1,7 5,1 5,4 5,6 5,9 6,1 6,3 6,5
Verdampfungstemperatur [°C]
-40 -30 -20 -10 0 10 20
Korrekturfaktor für Korrekturfaktor für Heißgastemperatur (T
Heißgas-
temperatur [°C]
50 0,96 60 0,97
80 1,00
90 1,01 100 1,03 110 1,04 120 1,06
Korrekturfaktor
disch
)
Flüssigkeitstemperatur (T
Flüssigkeits-
temperatur [°C]
-20 0,66
-10 0,70 0 0,76
10 0,82 20 0,90
30 1,00
40 1,13 50 1,29
Korrekturfaktor
)
liq
US-Einheiten
Leistungstabelle für Nennbedingungen, QN [TR], T
= 90 °F,
liq
p = 3 psi, P
= 120 psi,
disch
T
= 180 °F,
disch
Überhitzung = 12 °F
R134a
Funktion s­modul
ICS 25-5 ICS 25-10 4,1 2,3 3,0 3,1 3,3 3,4 3,6 3,7 ICS 25-15 7 4,9 5,1 5,4 5,6 5,9 6,1 6,3 ICS 25-20 9,3 6,5 6,8 7,2 7,5 7,8 8,1 8,4 ICS 25-25 13,3 9,3 9,8 10,3 10,8 11,3 11,7 12,1 ICS 32 32 20 13,8 14,5 15,2 16,0 16,6 17,3 18,0 ICS 40 40 31 21,9 23,0 24,2 25,3 26,5 27,5 28,5 ICS 50 50 51 35,6 37,5 39,4 41,3 43,0 44,8 46,5 ICS 65 65 81 56,7 59,7 62,9 65,7 68,5 71,3 74,0 ICS 80 80 98 67 72 75 79 83 86 89
Korrekturfaktor für p (f∆p)
Ventilge-
häusegröße
25
p [psi] Korrekturfaktor
3 1,00
4 0,87 5 0,79 6 0,72 7 0,66 8 0,62
Cv
[USgal/min]
Verdampfungstemperatur [°F]
-40 -20 0 20 40 60 80
2 1,4 1,5 1,5 1,6 1,7 1,7 1,8
Korrekturfaktor für
Korrekturfaktor für Heißgastemperatur (T
Heißgas-
temperatur [°F]
120 0,95 140 0,97
180 1,00
200 1,02 210 1,02 230 1,04 250 1,05
Korrekturfaktor
disch
)
Flüssigkeitstemperatur (T
Flüssigkeits-
temperatur [°F]
-10 0,64
10 0,68 30 0,74 50 0,81 70 0,89
90 1,00
110 1,15 130 1,35
Korrekturfaktor
)
liq
Danfoss | DCS (MWA) | 2018.08
AI260929867804de-000403 | DKRCI.PD.HS4.A4.03 | 11
Datenblatt | Zweistufiges-Magnetventil, Typ ICSH 25–80
Nennleistungen
SI-Einheiten
Leistungstabelle für Nennbedingungen, QN [kW], T
= 30 °C,
liq
P
= 12 bar,
disch
p = 0,2 bar, T
= 80 °C,
disch
Überhitzung = 8 °C
Heißgasleitung
R404A
Funktion s­modul
ICS 25-5 ICS 25-10 3,5 9,8 10,4 11,1 11,8 12,4 13,0 13,6 14,1 ICS 25-15 6 16,7 18,0 19,0 20,2 21,3 22,3 23,3 24,2 ICS 25-20 8 22,3 24,0 25,4 27,0 28,3 29,7 31,0 32,0 ICS 25-25 11,5 32,0 34,0 36,5 38,5 40,7 42,7 44,6 46,0 ICS 32 32 17 48,0 51,0 54,0 57,0 60,0 63,0 66,0 69,0 ICS 40 40 27 75,0 81,0 86,0 91,0 96,0 100 105 109 ICS 50 50 44 123 131 140 148 156 163 171 177 ICS 65 65 70 195 208 222 235 248 260 271 282 ICS 80 80 85 238 254 270 286 301 315 330 342
Korrekturfaktor für p (f∆p)
Ventilge-
häusegröße
25
p [bar] Korrekturfaktor
0,2 1,00
0,25 0,89
0,3 0,82 0,4 0,71 0,5 0,63 0,6 0,58
Kv
[m3/h]
1,7 4,8 5,1 5,4 5,7 6,0 6,3 6,6 6,8
Verdampfungstemperatur [°C]
-50 -40 -30 -20 -10 0 10 20
Korrekturfaktor für Korrekturfaktor für Heißgastemperatur (T
Heißgas-
temperatur [°C]
50 0,96 60 0,97
80 1,00
90 1,01 100 1,03 110 1,04 120 1,06
Korrekturfaktor
disch
)
Flüssigkeitstemperatur (T
Flüssigkeits-
temperatur [°C]
-20 0,55
-10 0,60 0 0,66
10 0,74 20 0,85
30 1,00
40 1,23 50 1,68
Korrekturfaktor
liq
)
US-Einheiten
Leistungstabelle für Nennbedingungen, QN [TR], T
= 90 °F,
liq
p = 3 psi, P
= 120 psi,
disch
T
= 180 °F,
disch
Überhitzung = 12 °F
R404A
Funktion s­modul
ICS 25-5 ICS 25-10 4,1 2,5 2,7 2,9 3,1 3,3 3,5 3,7 3,8 ICS 25-15 7 4,4 4,7 5,0 5,4 5,7 6,0 6,3 6,5 ICS 25-20 9,3 5,8 6,2 6,7 7,2 7,6 8,0 8,4 8,7 ICS 25-25 13,3 8,4 8,9 9,6 10,3 10,9 11,5 12,0 12,5 ICS 32 32 20 12,4 13,2 14,2 15,2 16,1 17,0 17,8 18,4 ICS 40 40 31 19,6 21,0 22,6 24,1 25,6 27,0 28,2 29,3 ICS 50 50 51 32,0 34,2 36,8 39,3 41,7 44,0 46,0 47,7 ICS 65 65 81 51,0 54,3 58,5 62,5 66,3 70,0 73,0 76,0 ICS 80 80 98 61 65 70 75 80 84 88 91
Korrekturfaktor für p (f∆p)
Ventilge-
häusegröße
25
p [psi] Korrekturfaktor
3 1,00
4 0,87 5 0,79 6 0,72 7 0,66 8 0,62
Cv
[USgal/min]
Verdampfungstemperatur [°F]
-60 -40 -20 0 20 40 60 80
2 1,2 1,3 1,4 1,5 1,6 1,7 1,8 1,8
Korrekturfaktor für
Korrekturfaktor für Heißgastemperatur (T
Heißgas-
temperatur [°F]
120 0,95 140 0,97
180 1,00
200 1,02 210 1,02 230 1,04 250 1,05
Korrekturfaktor
disch
)
Flüssigkeitstemperatur (T
Flüssigkeit-
stemperatur [°F]
-10 0,52
10 0,57 30 0,63 50 0,72 70 0,83
90 1,00
110 1,29 130 1,92
Korrekturfaktor
liq
)
Danfoss | DCS (MWA) | 2018.08
AI260929867804de-000403 | DKRCI.PD.HS4.A4.03 | 12
Datenblatt | Zweistufiges-Magnetventil, Typ ICSH 25–80

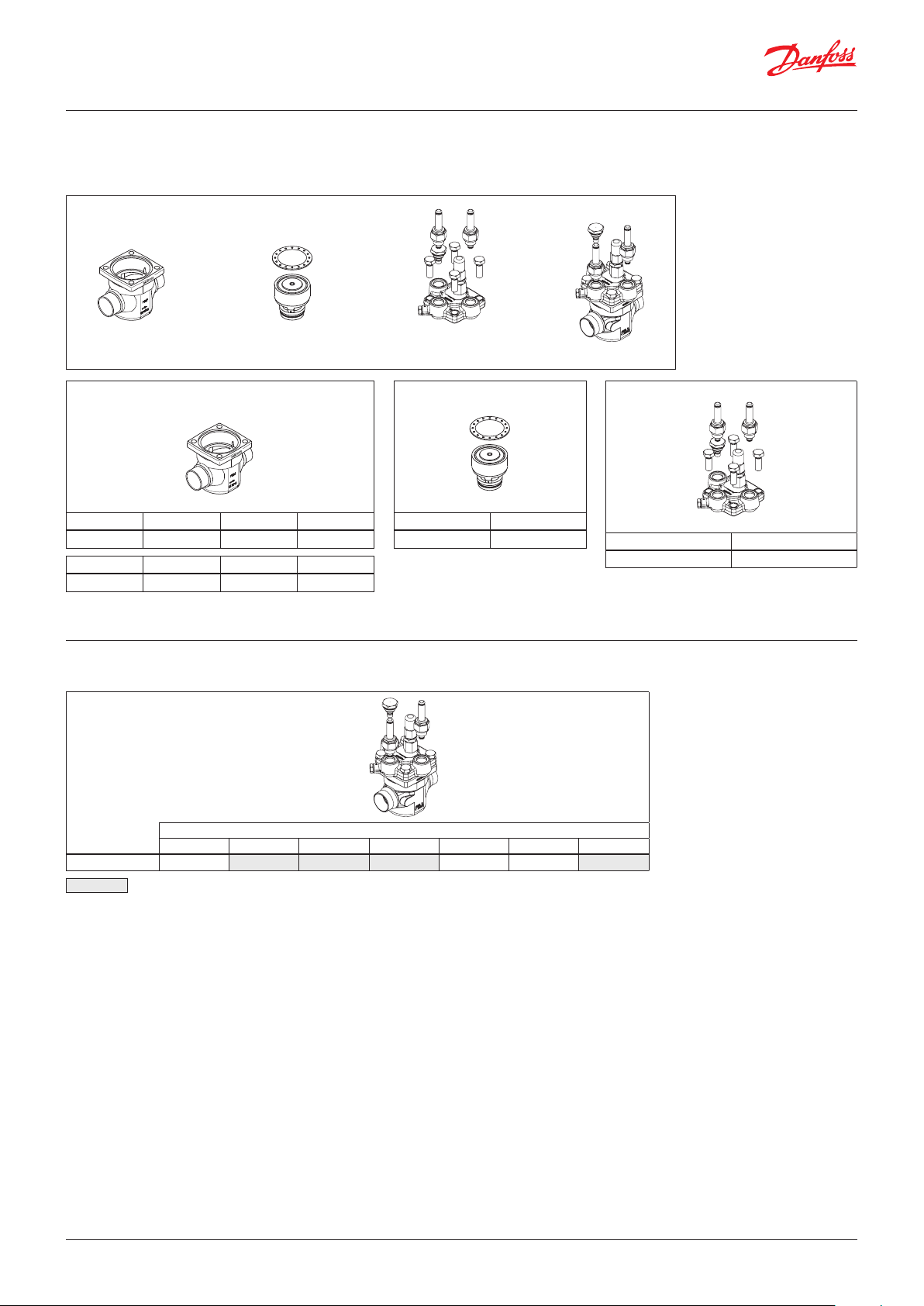

ICSH 25

Bestellung aus dem Ersatzteileprogramm
Beispiel (Wählen Sie aus Tabelle I, II und III aus.)
+ + =
Ventilgehäuse 25 D (1 Zoll)
027H2120
Tabelle I
Ventilgehäuse ICV 25 mit
Funktionsmodul ICS 25-25
027H2200
Tabelle II
Kopfdeckel ICSH
027H0159
Tabelle III
Funktionsmodul ICS 25 Tabelle II
Kopfdeckel ICSH 25 Tabelle III
verschiedenen Anschlüssen Tabelle I
20 D (3/4 Zoll) 25 D (1 Zoll) 32 D (11/4 Zoll) 40 D (11/2 Zoll)
027H2128 027H2120 027H2129 027H2135
35 SD (13/8 Zoll SA)
027H2134 027H2126 027H2125 027H2124
22 SD (7/8 Zoll) 20 A (3/4 Zoll) 25 A (1 Zoll) 32 A (11/4 Zoll)
027H2123 027H2131 027H2121 027H2130
20 SOC (3/4 Zoll) 25 SOC (1 Zoll)
027H2132 027H2122 027H2133 027H2127
D = DIN-Anschweißende; A = ANSI-Anschweißende; J = JIS-Anschweißende; SOC = ANSI-Schweißmuffe; SD = DIN-Lötanschluss; SA = ANSI-Lötanschluss; FPT = Rohrinnengewinde
28 SA (11/8 Zoll) 22 SA (7/8 Zoll) 28 SD (11/8 Zoll)
20 FPT (½ Zoll) 25 FPT (1 Zoll)
Beschreibung Bestellnummer ICS 25-5 027H2201 *) ICS 25-10 027H2202 *) ICS 25-15 027H2203 *) ICS 25-20 027H2204 *) ICS 25-25 027H2200 *)
*) Mit Dichtung und O-Ringen
Beschreibung Bestellnummer Abdeckung ICSH 027H0159 *)
*) Mit Bolzen, einem Verschlussstopfen (A + B) und zwei EVM NC
Bestellung eines vollständig vormontieren Ventils
(Gehäuse, Funktionsmodul und Kopfdeckel)
Tabelle A
Erhältliche Anschlüsse
20 D (3/4 Zoll) 25 D (1 Zoll) 32 D (11/4 Zoll) 40 D (11/2 Zoll)
ICSH 25-25 *) 027H2309
ICSH 25-25 *) 027H2308 027H2307
*) Mit einem Verschlussstopfen (A + B) und zwei EVM NC
22 SD (7/8 Zoll) 20 A (3/4 Zoll) 25 A (1 Zoll) 32 A (11/4 Zoll) 20 SOC (3/4 Zoll) 25 SOC (1 Zoll) 20 FPT (½ Zoll) 25 FPT (1 Zoll)
Wählen Sie aus dem Ersatzteileprogramm aus.
35 SD (13/8 Zoll
SA)
28 SA
(11/8 Zoll)
Danfoss | DCS (MWA) | 2018.08
22 SA (7/8 Zoll)
28 SD
(11/8 Zoll)
AI260929867804de-000403 | DKRCI.PD.HS4.A4.03 | 13
Datenblatt | Zweistufiges-Magnetventil, Typ ICSH 25–80

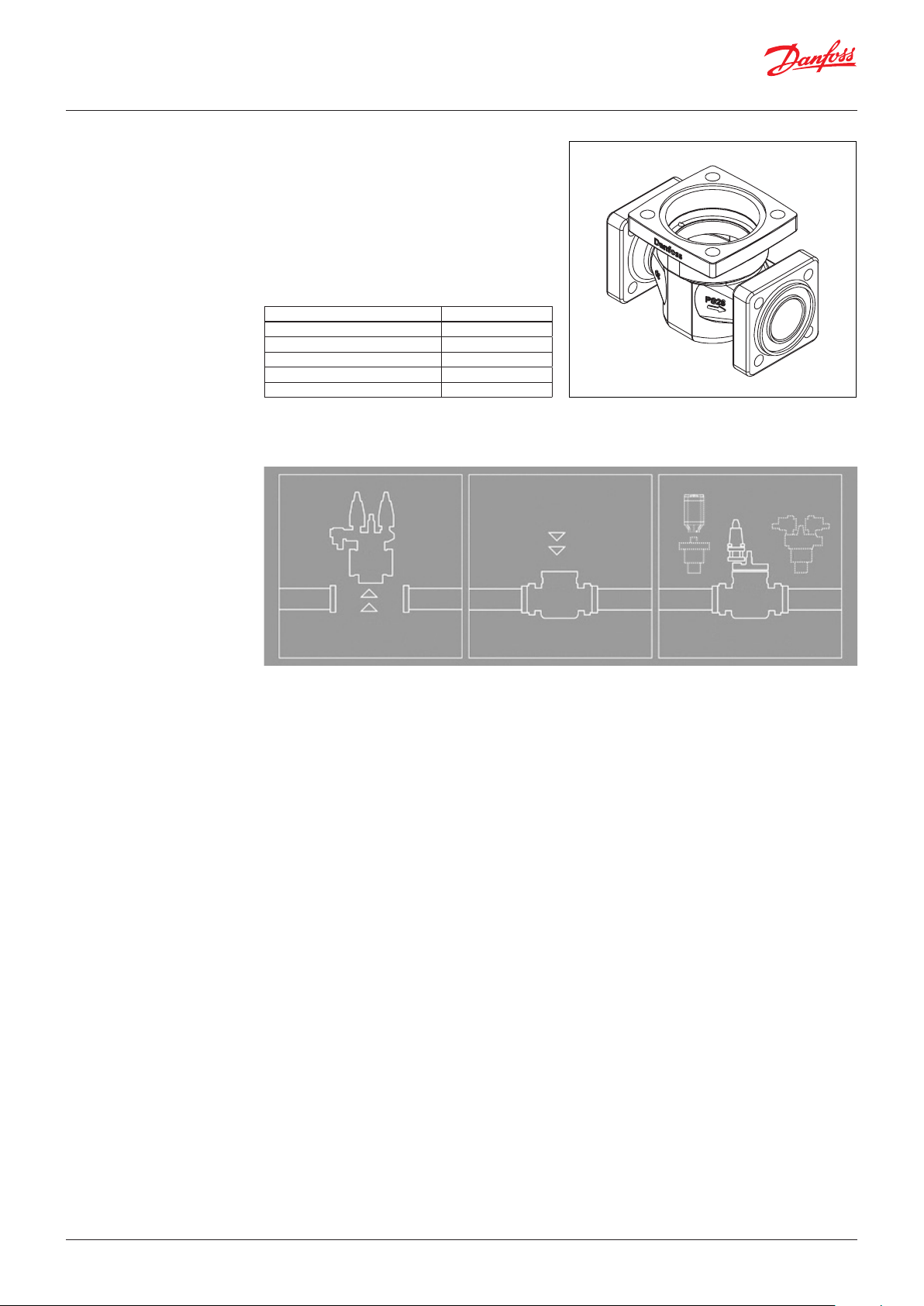

ICSH 32
Bestellung aus dem Ersatzteileprogramm
Beispiel (Wählen Sie aus Tabelle I, II und III aus.)
+ + =
Ventilgehäuse 32 D
(11/4 Zoll)
027H3120
Tabelle I
Funktionsmodul ICS 32
027H3200
Tabelle II
Kopfdeckel ICSH
027H0164
Tabelle III
verschiedenen Anschlüssen Tabelle I
32 D (11/4 Zoll) 40 D (11/2 Zoll) 42 SA (15/8 Zoll) 42 SD (15/8 Zoll)
027H3120 027H3125 027H3127 027H3128
35 SD (13/8 Zoll SA)
027H3123 027H3121 027H3122 027H3126
D = DIN-Anschweißende; A = ANSI-Anschweißende; J = JIS-Anschweißende; SOC = ANSI-Schweißmuffe; SD = DIN-Lötanschluss; SA = ANSI-Lötanschluss; FPT = Rohrinnengewinde
32 A (11/4 Zoll) 32 SOC (11/4 Zoll) 40 A (11/2 Zoll)
*) Mit Dichtung und O-Ringen
Bestellung eines vollständig vormontieren Ventils
(Gehäuse, Funktionsmodul und Kopfdeckel)
Erhältliche Anschlüsse
32 D (11/4 Zoll) 40 D (11/2 Zoll) 42 SA (15/8 Zoll) 42 SD (15/8 Zoll)
ICSH 32 *)
*) Mit einem Verschlussstopfen (A + B) und zwei EVM NC
027H3309 027H3378 027H3377
Wählen Sie aus dem Ersatzteileprogramm aus.
Funktionsmodul ICS 32 Tabelle II
Beschreibung Bestellnummer ICS 32 027H3200 *)
35 SD (13/8 Zoll
SA)
32 A (11/4 Zoll)
32 SOC (11/4 Zoll)
Kopfdeckel ICSH 32 Tabelle III Ventilgehäuse ICV 32 mit
Beschreibung Bestellnummer Kopfdeckel ICSH 027H0164 *)
*) Mit Bolzen, einem Verschlussstopfen (A + B) und zwei EVM NC
Tabelle A
40 A (11/2 Zoll)
Danfoss | DCS (MWA) | 2018.08
AI260929867804de-000403 | DKRCI.PD.HS4.A4.03 | 14
Datenblatt | Zweistufiges-Magnetventil, Typ ICSH 25–80

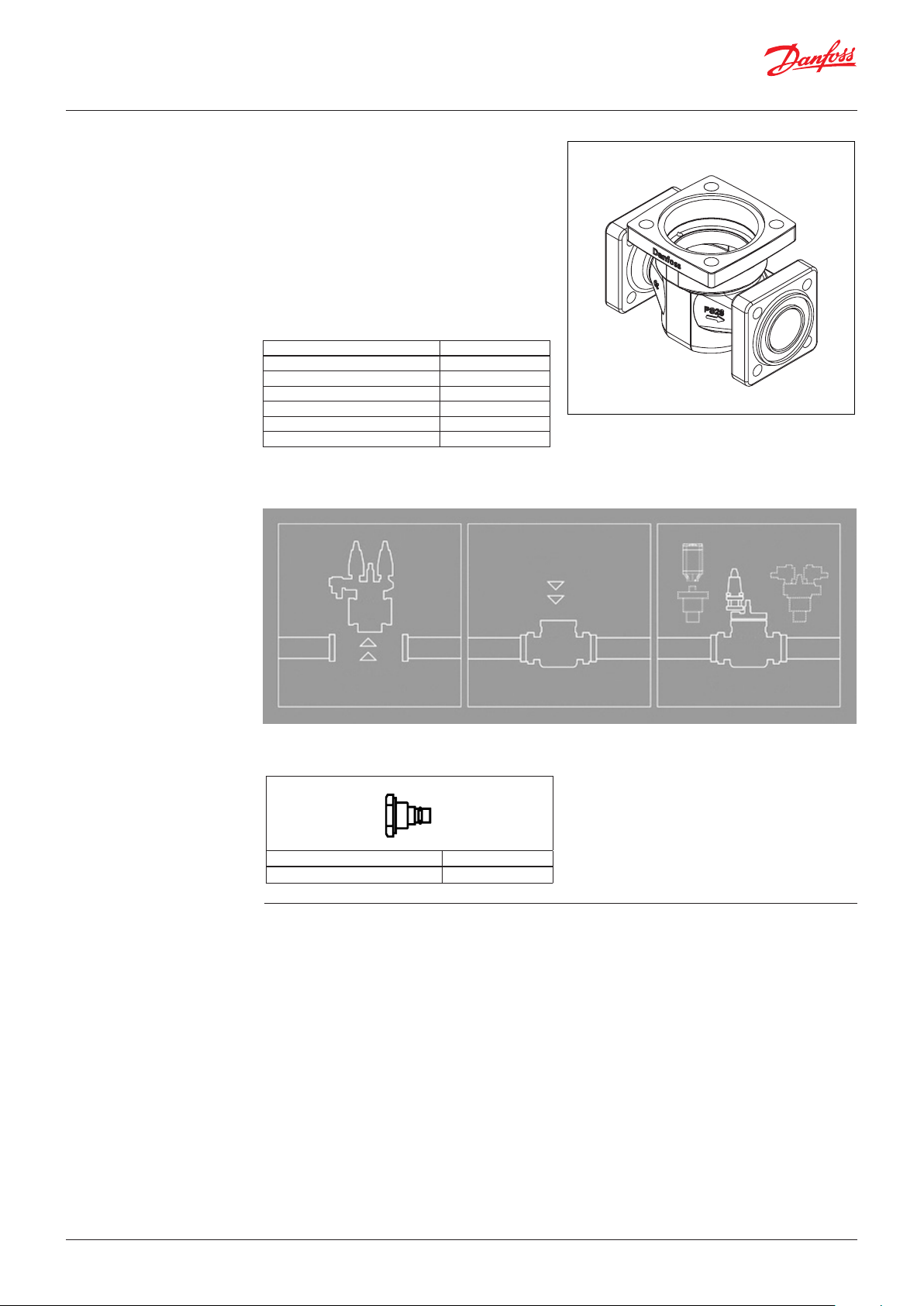

ICSH 40
Bestellung aus dem Ersatzteileprogramm
Beispiel (Wählen Sie aus Tabelle I, II und III aus.)
+ + =
Ventilgehäuse 50 D (2 Zoll)
027H4126
Tabelle I
Funktionsmodul ICS 40
027H4200
Tabelle II
Kopfdeckel ICSH
027H0169
Tabelle III
Ventilgehäuse ICV 40 mit
Funktionsmodul ICS 40 Tabelle II
verschiedenen Anschlüssen Tabelle I
40 D (11/2 Zoll) 50 D (2 Zoll) 42 SA (15/8 Zoll) 42 SD (15/8 Zoll)
027H4120 027H4126 027H4124 027H4123
40 A (11/2 Zoll) 40 SOC (11/2 Zoll) 50 A (2 Zoll)
027H4121 027H4122 027H4127
D = DIN-Anschweißende; A = ANSI-Anschweißende; J = JIS-Anschweißende; SOC = ANSI-Schweißmuffe; SD = DIN-Lötanschluss; SA = ANSI-Lötanschluss; FPT = Rohrinnengewinde
Beschreibung Bestellnummer ICS 40 027H4200 *)
*) Mit Dichtung und O-Ringen
Bestellung eines vollständig vormontieren Ventils
(Gehäuse, Funktionsmodul und Kopfdeckel)
Erhältliche Anschlüsse
40 D (11/2 Zoll) 50 D (2 Zoll) 42 SA (15/8 Zoll) 42 SD (15/8 Zoll) 40 A (11/2 Zoll) 40 SOC (11/2 Zoll) 50 A (2 Zoll)
ICSH 40 *)
*) Mit einem Verschlussstopfen (A + B) und zwei EVM NC
027H4309
Wählen Sie aus dem Ersatzteileprogramm aus.
027H4308 027H4307
Kopfdeckel ICSH 40 Tabelle III
Beschreibung Bestellnummer Kopfdeckel ICSH 027H0169 *)
*) Mit Bolzen, einem Verschlussstopfen (A + B) und zwei EVM NC
Tabelle A
Danfoss | DCS (MWA) | 2018.08
AI260929867804de-000403 | DKRCI.PD.HS4.A4.03 | 15
Datenblatt | Zweistufiges-Magnetventil, Typ ICSH 25–80

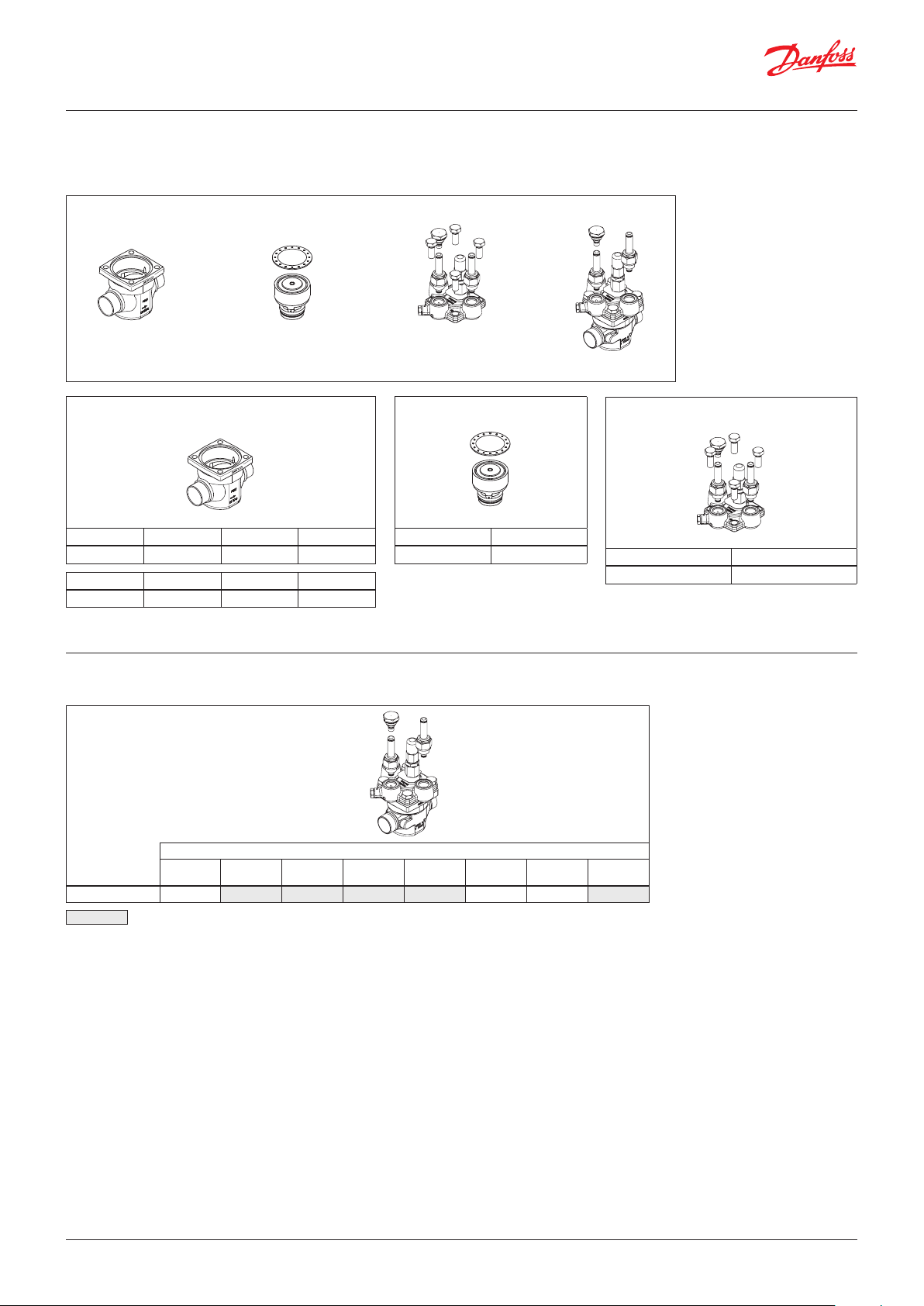

ICSH 50
Bestellung aus dem Ersatzteileprogramm
Beispiel (Wählen Sie aus Tabelle I, II und III aus.)
+ + =
Ventilgehäuse 65 D
(21/2 Zoll)
027H5124
Tabelle I
Funktionsmodul ICS 40
027H5200
Tabelle II
Kopfdeckel ICSH
027H0174
Tabelle III
verschiedenen Anschlüssen Tabelle I
Funktionsmodul ICS 50 Tabelle II
50 D (2 Zoll) 65 D (21/2 Zoll) 54 SD (21/8 Zoll SA) 50 A (2 Zoll)
027H5120 027H5124 027H5123 027H5121
50 SOC (2 Zoll) 65 A (21/2 Zoll)
027H5122 027H5125
D = DIN-Anschweißende; A = ANSI-Anschweißende; J = JIS-Anschweißende; SOC = ANSI-Schweißmuffe; SD = DIN-Lötanschluss; SA = ANSI-Lötanschluss; FPT = Rohrinnengewinde
Beschreibung Bestellnummer ICS 50 027H5200 *)
*) Mit Dichtung und O-Ringen
Bestellung eines vollständig vormontieren Ventils
(Gehäuse, Funktionsmodul und Kopfdeckel)
Erhältliche Anschlüsse
50 D (2 Zoll) 65 D (21/2 Zoll) 54 SD (21/8 Zoll SA) 65 A (21/2 Zoll) 50 A (2 Zoll) 50 SOC (2 Zoll)
ICSH 50 *)
*) Mit einem Verschlussstopfen (A + B) und zwei EVM NC
Wählen Sie aus dem Ersatzteileprogramm aus.
027H5309 027H5308
Kopfdeckel ICSH 50 Tabelle III Ventilgehäuse ICV 50 mit
Beschreibung Bestellnummer Kopfdeckel ICSH 027H0174 *)
*) Mit Bolzen, einem Verschlussstopfen (A + B) und zwei EVM NC
Tabelle A
027H5307
Danfoss | DCS (MWA) | 2018.08
AI260929867804de-000403 | DKRCI.PD.HS4.A4.03 | 16
Datenblatt | Zweistufiges-Magnetventil, Typ ICSH 25–80
ICSH 65 und ICSH 80
Bestellung aus dem Ersatzteileprogramm
Beispiel (Wählen Sie aus Tabelle I, II und III aus.)
+ + =
Ventilgehäuse 76 SD
(255/8 Zoll)
027H6124
Tabelle I
Ventilgehäuse ICV 65 mit verschiedenen Anschlüssen Tabelle I
65 D (21/2 Zoll) 65 A (21/2 Zoll) 65 J (21/2 Zoll) 80 D (3 Zoll)
027H6120 027H6121 027H6122 027H6126
80 A (3 Zoll) 67 SA (25/8 Zoll) 76 SD (3 Zoll) 65 SOC (21/2 Zoll)
027H6127 027H6125 027H6124 027H6123
D = DIN-Anschweißende; A = ANSI-Anschweißende; J = JIS-Anschweißende; SOC = ANSI-Schweißmuffe; SD = DIN-Lötanschluss; SA = ANSI-Lötanschluss; FPT = Rohrinnengewinde
Funktionsmodul ICS 65 027H6200 ICS 80 027H8200
Tabelle II
Kopfdeckel ICSH
027H0179 027H0227
Tabelle III
ICS 65-80 Tabelle II Funktionsmodul
Beschreibung Bestellnummer ICS 65 027H6200 *) ICS 80 027H8200 *)
*) Mit Dichtung und O-Ringen
Bestellung eines vollständig vormontieren Ventils
(Gehäuse, Funktionsmodul und Kopfdeckel)
Kopfdeckel ICSH 65-80 Tabelle III
Beschreibung Bestellnummer Kopfdeckel ICSH (65) 027H0179 *) Kopfdeckel ICSH (80) 027H0227 *)
*) Mit Bolzen, einem Verschlussstopfen (A + B) und
zwei EVM NC
Tabelle A
65 D (21/2 Zoll) 65 A (21/2 Zoll)
ICSH 65 *)
ICSH 80 *)
*) Mit einem Verschlussstopfen (A + B) und zwei EVM NC
027H6309 027H6311 027H6308
Wählen Sie aus dem Ersatzteileprogramm aus.
65 SOC
(21/2 Zoll)
Hinweis:
Die Leistung des ICS-80-Moduls kann nur erreicht werden, wenn Sie das entsprechende Ventilgehäuse mit 80-D- oder 80-A-Anschlüssen (3 Zoll) einsetzen. Wird ein ICV-65-Ventilgehäuse verwendet, wird die Leistung des gesamten Ventils um bis zu 6% reduziert.
Danfoss | DCS (MWA) | 2018.08
Erhältliche Anschlüsse
80 D (3 Zoll) 80 A (3 Zoll) 67 SA (25/8 Zoll) 76 SD (3 Zoll) 65 J (21/2 Zoll)
027H7302 027H7303
AI260929867804de-000403 | DKRCI.PD.HS4.A4.03 | 17
Datenblatt | Zweistufiges-Magnetventil, Typ ICSH 25–80

Zubehör Flanschventilgehäuse ICV PM

ICV-PM-Flanschventilgehäuse können PM-Ventile in bereits installierten Kälteanlagen ersetzen.
Druckbereich
Die ICV-PM-Ventilgehäuse sind für einen maximal zulässigen Betriebsüberdruck von 28 bar(g)/406 psig ausgelegt. Sie sind daher ein geeigneter Ersatz für PM-Ventile - ohne Schweißarbeiten. Logischerweise sind die Einbauabmessungen identisch mit denen der PM-Ventile.
Beschreibung Bestell-Nr. Ventilgehäuse ICV 25 PM 027H2119 **) Ventilgehäuse ICV 32 PM 027H3129 **) Ventilgehäuse ICV 40 PM 027H4128 **) Ventilgehäuse ICV 50 PM 027H5127 **) Ventilgehäuse ICV 65 PM 027H6128 **)
*) Mit ICV-PM-Ventilgehäuse, Flanschdichtungen und Schrauben **) Mit ICV-PM-Ventilgehäuse, Flanschdichtungen, Schrauben und Muttern
Funktionsmodule und Kopfdeckel müssen separat bestellt werden (siehe Abschnitt „Bestellung“).
MONTIEREN
PM
DEMONTIEREN
ICM
ICS/H
ICV PM ICV PM
INDIVIDUALISIEREN
ICLX
Danfoss | DCS (MWA) | 2018.08
AI260929867804de-000403 | DKRCI.PD.HS4.A4.03 | 18
Datenblatt | Zweistufiges-Magnetventil, Typ ICSH 25–80
Zubehör Flanschventilgehäuse ICV (H)A4A
ICV-(H)A4A-Flanschventilgehäuse können (H)A4A-Ventile in bereits installierten Kälteanlagen ersetzen.
Druckbereich
Die ICV-(H)A4A-Ventilgehäuse sind für einen maximal zulässigen Betriebsüberdruck von 28 bar(g)/406 psig ausgelegt. Sie sind daher ein geeigneter Ersatz für (H)A4A-Ventile - ohne Schweißarbeiten. Logischerweise sind die Einbauabmessungen identisch mit denen der (H)A4A-Ventile.
Beschreibung Bestell-Nr. Ventilgehäuse ICV 25 (H)A4A 027H2304 **) Ventilgehäuse ICV 32 A4A 027H3130 **) Ventilgehäuse ICV 32 HA4A 027H3131 **) Ventilgehäuse ICV 40 (H)A4A 027H4129 **) Ventilgehäuse ICV 50 (H)A4A 027H5128 **) Ventilgehäuse ICV 65 (H)A4A 027H6129**)
*) Mit ICV-(H)A4A-Ventilgehäuse, Flanschdichtungen, Schrauben und Muttern.
Funktionsmodule und Kopfdeckel müssen separat bestellt werden (siehe Abschnitt „Bestellung“).
(H)A4A
DEMONTIEREN
Verschlussstopfen A + B für Pilotventile
Beschreibung Bestellnummer Verschlussstopfen mit Flachdichtung 027F1046
MONTIEREN
ICV (H)A4A
ICM
ICV (H)A4A
INDIVIDUALISIEREN
ICS/H
ICLX
Danfoss | DCS (MWA) | 2018.08
AI260929867804de-000403 | DKRCI.PD.HS4.A4.03 | 19
Datenblatt | Zweistufiges-Magnetventil, Typ ICSH 25–80
L2
H3

Abmessungen

L3max
L4
L
ICSH 25-25 L
DIN A SOC mm 135 135 147 Zoll 5,31 5,31 5,79
L3max
H4
L1
H2
H1
ICSH 25-25 L1 L2 L3max (s1) L3max (S-2) L4 H1 H2 H3 H4 Gewicht
mm 65 146,5 138 123 100,5 39,5 168,5 61 174 3,8 kg Zoll 2,56 5,77 5,43 4,84 3,96 1,56 6,63 2,40 6,85 7,93 lb
ICSH 32 L
DIN A SOC mm 145 145 148 Zoll 5,71 5,71 5,83
ICSH 32 L1 L2 L3max (s1) L3max (S-2) L4 H1 H2 H3 H4 Gewicht
mm 75 146,5 138 123 102 42,5 182 72 187,6 5,1 Zoll 2,95 5,77 5,43 4,84 4,02 1,67 7,17 2,83 7,39 11,1 lb
ICSH 40 L
DIN A SOC mm 160 160 180 Zoll 6,30 6,30 7,09
ICSH 40 L1 L2 L3max (s1) L3max (S-2) L4 H1 H2 H3 H4 Gewicht
mm 86 146 138 123 102 51,5 186,5 78 193 6,5 kg Zoll 3,39 5,75 5,43 4,84 4,02 2,03 7,34 3,07 7,60 14 lb
Danfoss | DCS (MWA) | 2018.08
AI260929867804de-000403 | DKRCI.PD.HS4.A4.03 | 20
Datenblatt | Zweistufiges-Magnetventil, Typ ICSH 25–80
L2
H3
Abmessungen
L3max
L4
L
ICSH 50 L
DIN A SOC mm 200 200 216 Zoll 7,87 7,87 8,50
L3max
H4
L1
H2
H1
ICSH 50 L1 L2 L3max (s1) L3max (S-2) L4 H1 H2 H3 H4 Gewicht
mm 100 146 138 123 107 61 202 95 209 9,4 kg Zoll 3,94 5,75 5,43 4,84 4,21 2,40 7,95 3,74 8,23 20,3 lb
ICSH 65 L
DIN A SOC mm 230 230 230 Zoll 9,06 9,06 9,06
ICSH 65 L1 L2 L3max (s1) L3max (S-2) L4 H1 H2 H3 H4 Gewicht
mm 130 145,6 138 123 106,7 69 222,5 114,5 232 13,7 kg Zoll 5,12 5,73 5,43 4,84 4,20 2,72 8,76 4,51 9,13 29,8 lb
ICSH 80 L
DIN A
mm 245 245
Zoll 9,65 9,65
ICSH 80 L1 L2 L3max (s1) L3max (S-2) L4 H1 H2 H3 H4 Gewicht
mm 130 145,6 138 123 106,7 69 222,5 112,5 232 13,7 kg Zoll 5,12 5,73 5,43 4,84 4,20 2,72 8,76 4,43 9,13 29,8 lb
Danfoss | DCS (MWA) | 2018.08
AI260929867804de-000403 | DKRCI.PD.HS4.A4.03 | 21
Datenblatt | Zweistufiges-Magnetventil, Typ ICSH 25–80

Anschlüsse

D: Anschweißende (EN 10220)
A: Anschweißende
(ANSI B 36.10)
SOC:
Schweißmuffe (ANSI B 16.11)
Größe
mm
20 (3/4) 26,9 2,3 1,059 0,091 25 (1) 33,7 2,6 1,327 0,103 32 (11/4) 42,4 2,6 1,669 0,102 40 (11/2) 48,3 2,6 1,902 0,103 50 (2) 60,3 2,9 2,37 0,11 65 (21/2) 76,1 2,9 3 0,11 80 (3) 88,9 3,2 3,50 0,13
Größe
mm
(20) 3/4 26,9 4,0 1,059 0,158 80 (25) 1 33,7 4,6 1,327 0,181 80 (32) 11/4 42,4 4,9 1,669 0,193 80 (40) 11/2 48,3 5,1 1,902 0,201 80 (50) 2 60,3 3,9 2,37 0,15 40 (65) 21/2 73,0 5,2 2,87 0,20 40 (80) 3 88,9 5,5 3,50 0,22 40
Größe
mm
(20) 3/4 27,2 4,6 1,071 0,181 13 0,51 (25) 1 33,9 7,2 1,335 0,284 13 0,51 (32) 11/4 42,7 6,1 1,743 0,240 13 0,51 (40) 11/2 48,8 6,6 1,921 0,260 13 0,51 (50) 2 61,2 6,2 2,41 0,24 16 0,63 (65) 21/2 74 8,8 2,91 0,344 16 0,63
Größe
Zoll
Größe
Zoll
Größe
Zoll
OD
mm
OD
mm
ID
mm
T
mm
T
mm
T
mm
OD
Zoll
OD
Zoll
ID
Zoll
T
Zoll
T
Zoll
T
Zoll
Schedule
L
mm
L
Zoll
SD: Lötanschluss (EN 1254-1)
SA: Lötanschluss (ANSI B 16.22)
Größe
mm
22 22,08 16,5 28 28,08 26 35 35,07 25 42 42,07 28
54 54,09 33 76 76,1 33
Größe
Zoll
Größe
Zoll
7/8 0,875 0,650 11/8 1,125 1,024 13/8 1,375 0,984 15/8 1,625 1,102
21/8 2,125 1,300
21/2
ID
mm
ID
Zoll
ID
Zoll
2,625 1,300
L
mm
L
Zoll
L
Zoll
Danfoss | DCS (MWA) | 2018.08
AI260929867804de-000403 | DKRCI.PD.HS4.A4.03 | 22
Datenblatt | Zweistufiges-Magnetventil, Typ ICSH 25–80
Danfoss | DCS (MWA) | 2018.08
AI260929867804de-000403 | DKRCI.PD.HS4.A4.03 | 23
Danfoss | DCS (MWA) | 2018.08
AI260929867804de-000403 | DKRCI.PD.HS4.A4.03 | 24
Loading...
