Folleto técnico
Válvula solenoide de dos posiciones
Tipo ICSH 25-80
La válvula solenoide de dos posiciones ICSH pertenece
a la familia ICV y se compone de un cuerpo ICV, un
módulo de función ICS y una tapa superior para
ICSH equipada con 2 válvulas solenoides piloto EVM
normalmente cerradas.
En líneas de gas caliente, la válvula ICSH se usa para
controlar el flujo de gas caliente al evaporador en 2
etapas como parte del proceso de desescarche.
BAmbas etapas se activan mediante un controlador o
un PLC que energiza las bobinas magnéticas según una
secuencia retardada.
La etapa 1 (aproximadamente el 20% del flujo total)
permite incrementar suavemente la presión en el
evaporador, mientras que la etapa 2 da paso al 100%
del flujo para aumentar al máximo la capacidad de
desescarche.
La válvula ICSH está diseñada para grandes sistemas
de refrigeración industrial con amoníaco, refrigerantes
fluorados o CO2.
Posee 2 opciones de configuración que se pueden
ajustar in situ.
Una de ellas corresponde a la configuración
dependiente, que impide que se inicie la etapa 2 antes
de que se active mecánicamente la etapa 1.
La segunda corresponde a la configuración independiente,
que permite el inicio de la etapa 2 sin tener en cuenta el
estado de la etapa 1. Si se elige la opción independiente,
deberá prestarse especial atención al riesgo de golpe de
ariete en caso de que se ignore la etapa 1 por cualquier
razón.
Características
• Diseñada para instalaciones de Refrigeración
Industrial para una presión de trabajo máxima
de 52 bar g / 754 psig.
• Compatible con refrigerantes HCFC, HFC, R-717
(amoníaco) y R-744 (CO2).
• Conexiones directas para soldar acero.
• Tipos de conexión: soldar acero a tope, soldar
acero a encaje y soldar cobre.
• Cuerpo de acero de baja temperatura.
• Bajo peso y diseño compacto.
• Control mediante 2 hilos para uso con un relé
de tiempo o mediante 4 hilos para conexión a
un controlador o un PLC.
• La tapa superior de la válvula principal ICSH se
puede orientar en cualquier dirección sin que ello
afecte al funcionamiento de las válvulas piloto.
• Estabiliza las condiciones de trabajo y elimina
las fluctuaciones de presión durante el inicio
del flujo de gas caliente.
• Puede abrirse manualmente.
• El asiento de PTFE proporciona a la válvula una
excelente estanqueidad.
• Su diseño facilita el mantenimiento.
© Danfoss | DCS (MWA) | 2018.08
AI260929867804es-000403 | DKRCI.PD.HS4.A4.05 | 1
Folleto técnico | Válvula solenoide de dos posiciones, tipo ICSH 25-80
Contents
Características ......................................................................................1
El concepto ICSH ...................................................................................3
Diseño (válvula) ....................................................................................3
Datos técnicos......................................................................................3
Funcionamiento....................................................................................4
Controlador y cableado .............................................................................5
Especificaciones de los materiales ...................................................................6
Capacidades nominales.............................................................................7

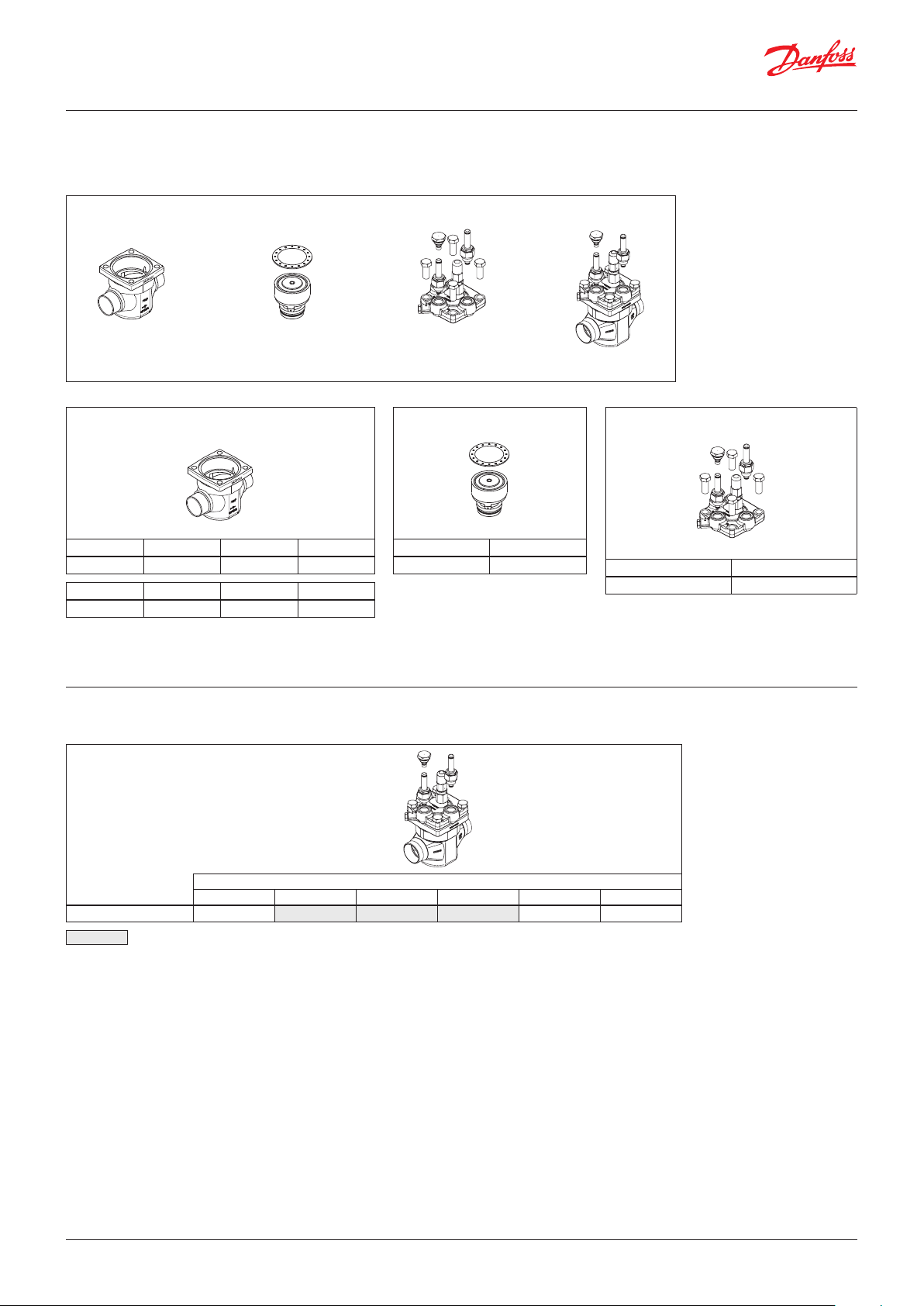

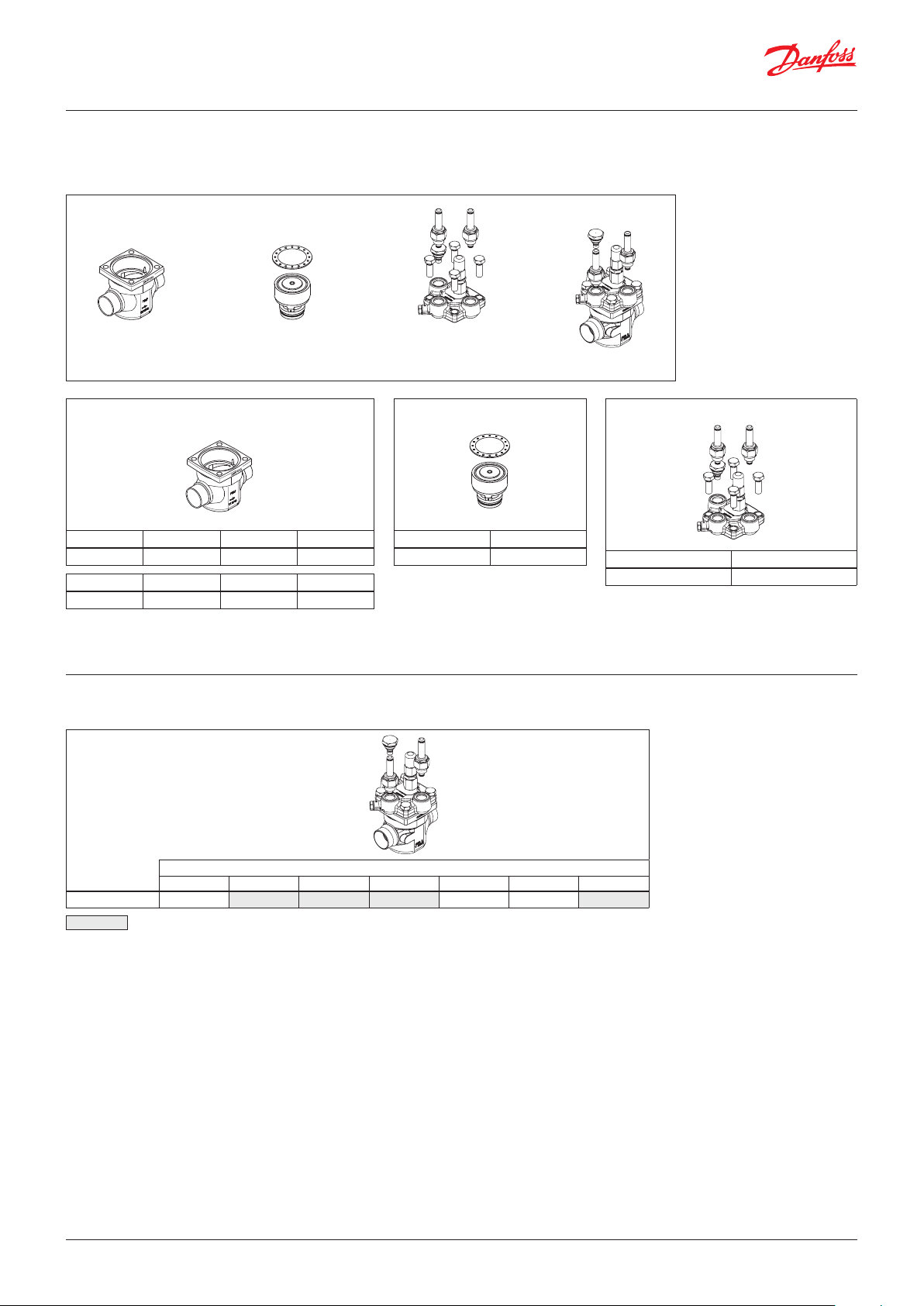

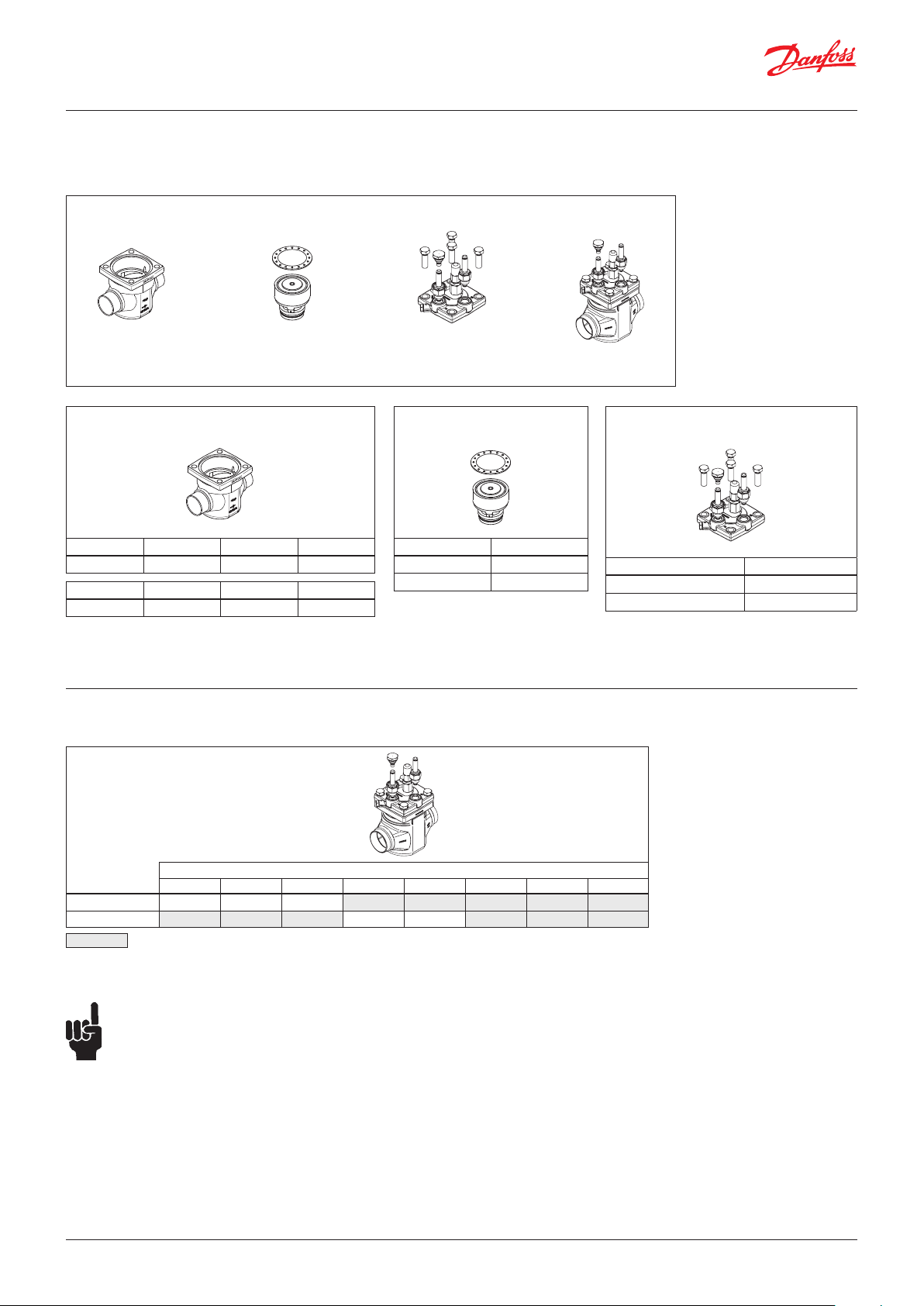

Pedidos a partir del programa por partes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

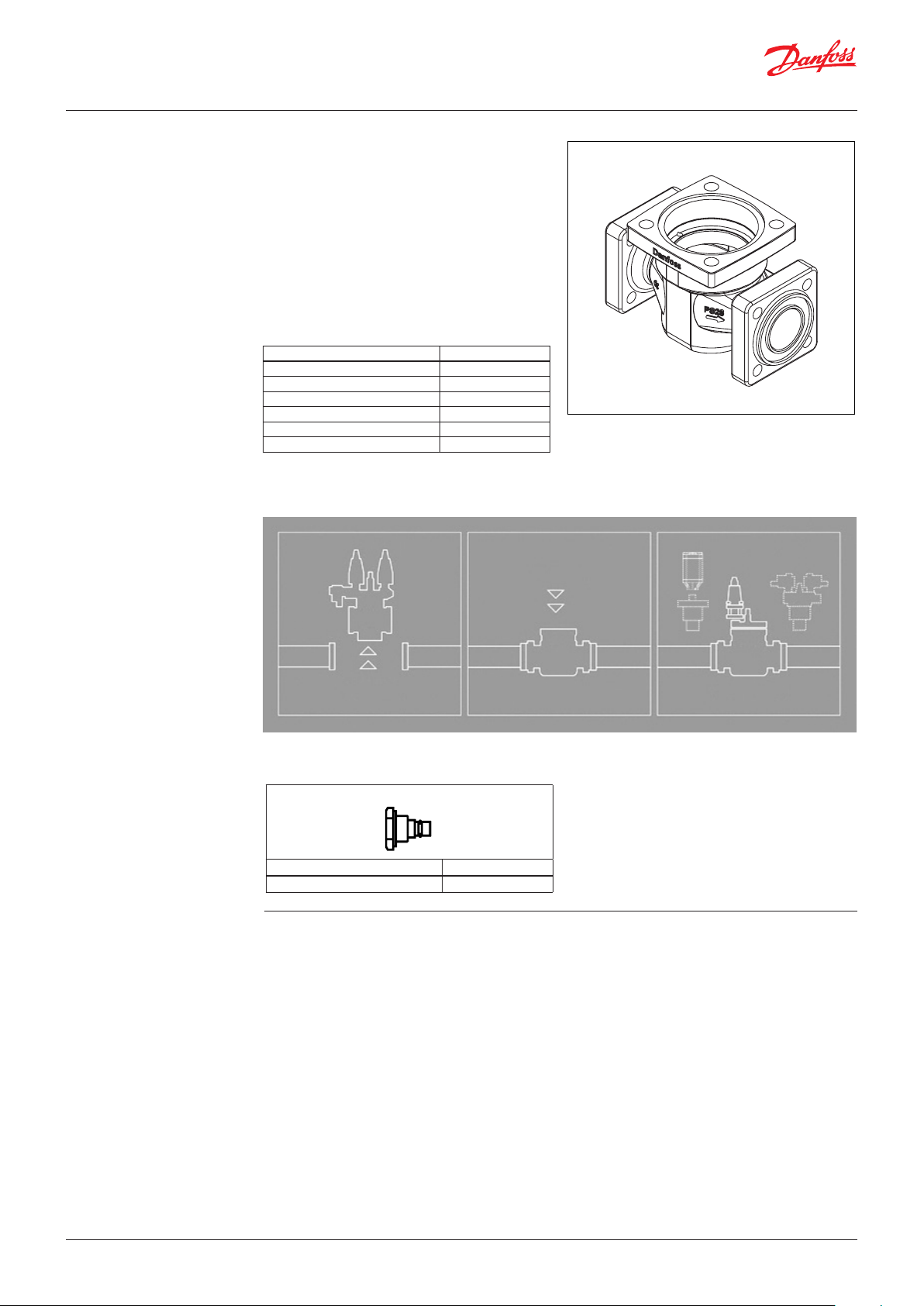

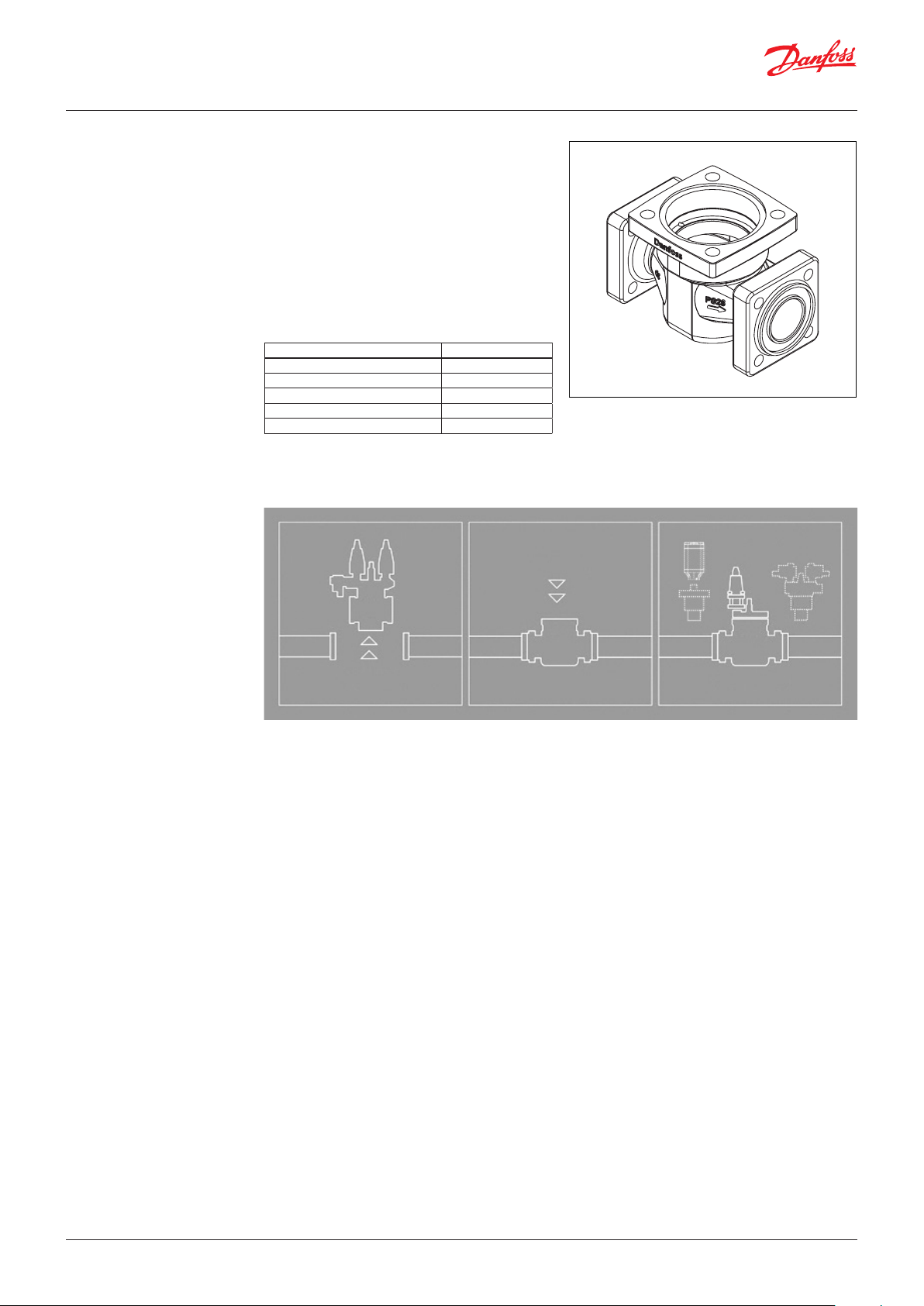

Accesorios........................................................................................ 18

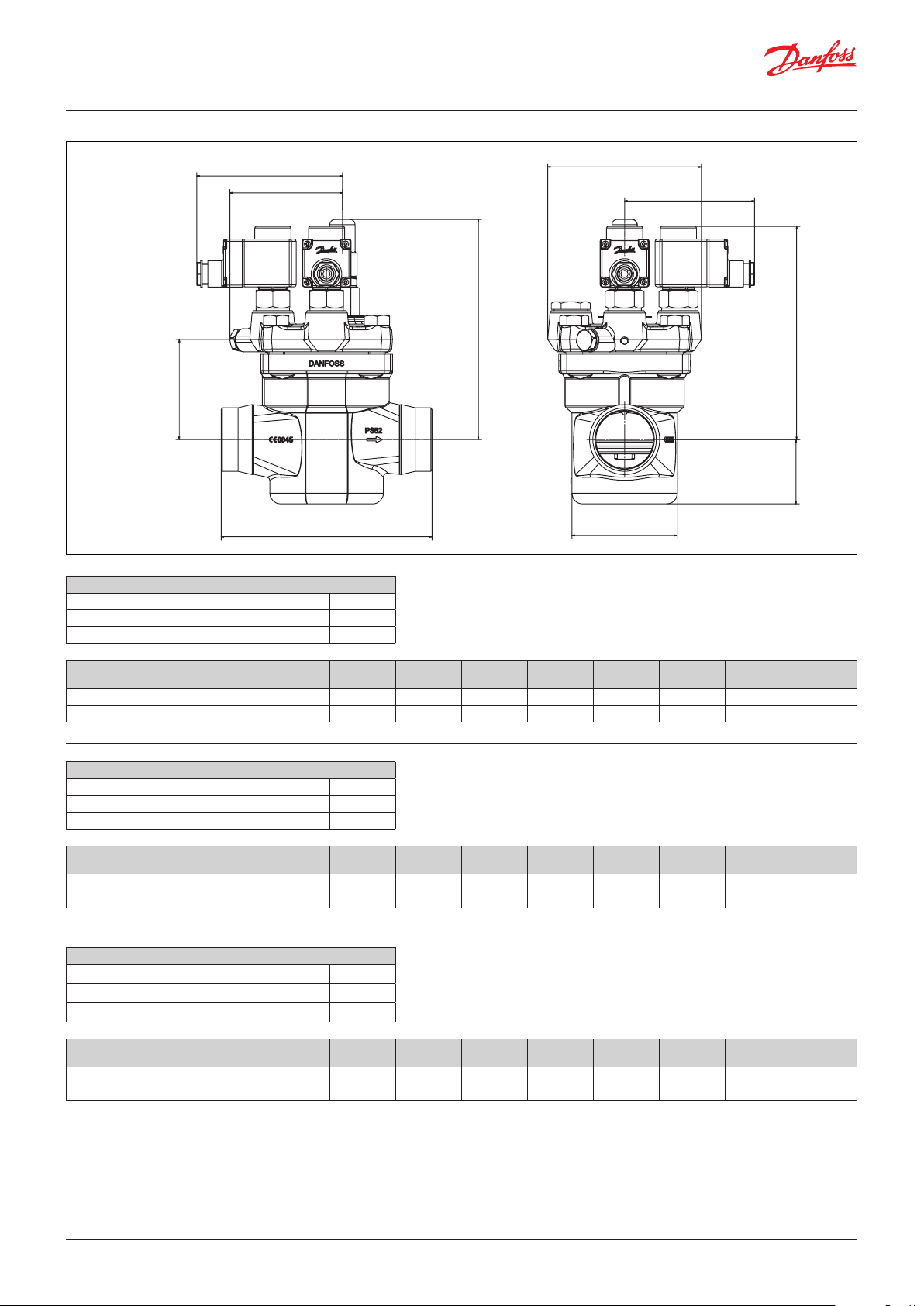

Dimensiones ..................................................................................... 20

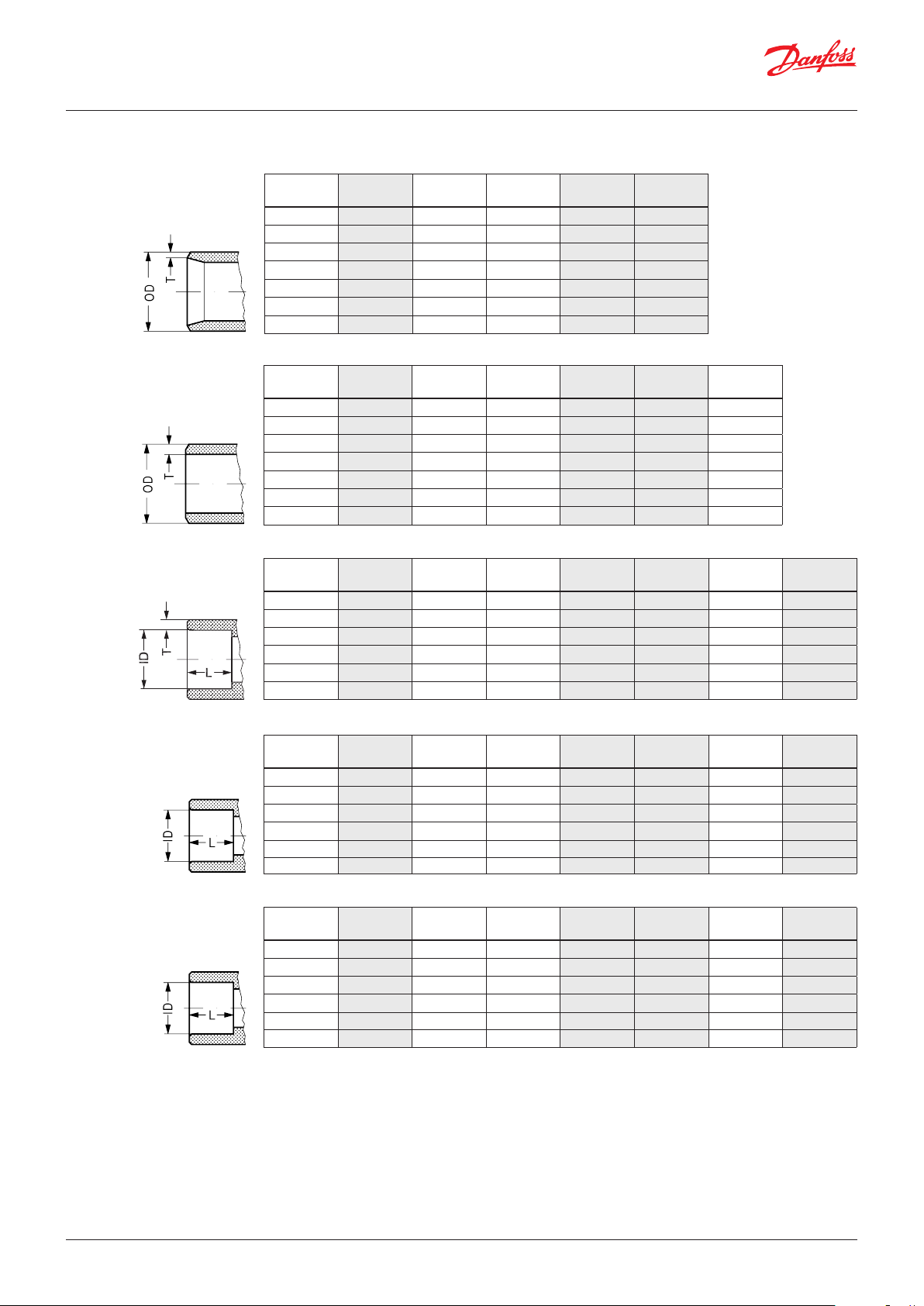

Conexiones....................................................................................... 22
© Danfoss | DCS (MWA) | 2018.08
AI260929867804es-000403 | DKRCI.PD.HS4.A4.05 | 2
Folleto técnico | Válvula solenoide de dos posiciones, tipo ICSH 25-80
Homologaciones
La válvula ICV está diseñada para cumplir los
requisitos que se exigen a los sistemas de
refrigeración en todos los países del mundo.
Válvulas ICSH
Diámetro interno nominal
Clasificación Grupo de fluidos I
Categoría Artículo 4, apartado 3 II
DN ≤ 25 (1 in)
El concepto ICSH
El diseño conceptual de las válvulas ICSH se ha desarrollado con el
objetivo de conseguir una flexibilidad máxima de las conexiones
directas para soldar acero. Las válvulas ICV 25-65 están disponibles
con una amplia variedad de conexiones de distintos tamaños y tipos.
Las conexiones directas para soldar acero (sin bridas) minimizan el
riesgo de fugas.
• Existen cinco cuerpos de válvula disponibles (la válvula ICSH 80 utiliza el cuerpo ICV 65).
DN 32-80 (11/4-3 in)
ICV 25 ICV 32 ICV 40 ICV 50 ICV 65
D A SOC SD SA
Soldar acero a tope DIN Soldar acero a tope ANSI Soldar acero a encaje ANSI Soldar cobre DIN Soldar cobre ANSI
Diseño (válvula) Conexiones
Las válvulas ICSH admiten una amplia variedad
de tipos de conexión:
• D: Soldar acero a tope (EN 10220)
• A: Soldar acero a tope ANSI (B 36.10)
• SOC: Soldar acero a encaje ANSI (B 16.11)
• SD: Conexión para soldar cobre (EN 1254-1)
• SA: Conexión para soldar cobre ANSI (B 16,22)
Las válvulas ICSH están homologadas según los
requisitos de la norma europea especificada en
la Directiva de Equipos a Presión (PED) y poseen
marcado CE.
Para obtener información detallada o conocer las
posibles restricciones, consulte las instrucciones
de instalación.
Material del cuerpo de la válvula y la tapa superior
Acero de baja temperatura.
Datos técnicos • Refrigerantes
Compatible con refrigerantes HCFC, HFC, R-717
(amoníaco) y R-744 (CO2).
Rango de temperatura
Medio: -60 – 120 °C / -76 – 248 °F.
• Presión
El diseño de la válvula admite una presión de
trabajo máxima de 52 bar g / 754 psi g.
• Etapa 1: 20% de la capacidad de la etapa 2
(plena capacidad).
• Protección superficial
La superficie externa de las válvulas ICSH
está tratada con cromato de zinc, lo que le
proporciona una protección adecuada contra
la corrosión.
• Presión diferencial de apertura mínima
Presión de entrada 0,2 bar / 2,9 psi superior a la
presión de salida para apertura completa.
• Requisitos de las bobinas
Ambas bobinas deben contar con protección IP67.
© Danfoss | DCS (MWA) | 2018.08
ICSH 25-25 ICSH 32 ICSH 40 ICSH 50 ICSH 65 ICSH 80
Kv (m3/h) (plena capacidad) 11,5 17 27 44 70 85
Cv (gal EE. UU./min)
(plena capacidad)
13,3 20 31 51 81 98
AI260929867804es-000403 | DKRCI.PD.HS4.A4.05 | 3
Folleto técnico | Válvula solenoide de dos posiciones, tipo ICSH 25-80
A + B
Etapa II
Conexión SII
EVM (NC)
P1 P2 P1 P2
1 2
Configuración Dependiente Configuración Independiente
Funcionamiento
© Danfoss | DCS (MWA) | 2018.08
P
S1
Etapa I
Conexión SI
EVM (NC)
80
S2
20
Etapa I
Conexión SI
EVM (NC)
Conexión P
Tapón obturador
A+B
Conexión SII
Tapón obturador
A+B
P
A + B
S1
S2
La válvula ICSH está diseñada para la apertura en 2 etapas
del flujo de gas caliente como parte del desescarche de un
evaporador.
La etapa 1 (20% de la capacidad) permite incrementar
suavemente la presión en el evaporador; la etapa 2 abre
hasta alcanzar la plena capacidad.
La válvula se controla mediante 2 válvulas piloto EVM
estándar normalmente cerradas; ambas se controlan, a su
vez, mediante un controlador externo (por ejemplo, un
controlador PLC).
El controlador externo sólo tiene que activar las 2 bobinas
de las válvulas EVM según un orden determinado, con un
cierto retardo.
Dicho retardo depende de las condiciones específicas de la
válvula ICSH y debe determinarse in situ.
La apertura de la válvula ICSH tiene lugar mediante una
diferencia de presión entre la presión de entrada P1 y la
presión de salida P2; para que la válvula principal se abra
completamente, se requiere una Δp de 0,2 bar / 2,9 psi.
La válvula principal ICSH se puede configurar en 2 modos
diferentes: Dependiente o Independiente.
En el modo Dependiente (fig. 1), la apertura completa
(etapa 2) sólo puede tener lugar si la etapa 1 se lleva a cabo
correctamente. Si la etapa 1 falla por cualquier razón, la
válvula no se abre en absoluto.
La secuencia de control correspondiente, en este caso,
debe ser: activar la bobina de la etapa 1 y, a continuación,
activar la bobina de la etapa 2.
El modo Dependiente se configura instalando las 2 válvulas
piloto EVM en la conexión SI (etapa 1) y la conexión
SII (etapa 2), condenando la conexión P con el tapón
obturador A+B.
El modo Independiente (fig. 2) ofrece la posibilidad de
abrir la etapa 2 de manera forzada, independientemente
del estado de la etapa 1.
La secuencia de control correspondiente, en este caso,
también debe ser: activar la bobina de la etapa 1 y, a
continuación, activar la bobina de la etapa 2. Cuando se
activa la etapa 2, se da paso inmediatamente al flujo total.
Atención:
Puede que el sistema presente riesgo de golpe de ariete.
El modo Independiente se configura instalando las
2 válvulas piloto EVM en la conexión SI (etapa 1) y la
conexión P (etapa 2), condenando la conexión SII con el
tapón obturador A+B.
80
20
Etapa II
Conexión P
EVM (NC)
Par máx. del eje del mecanismo de
apertura manual:
15Nm
Vástago
accionado por
resorte
Tope del
pistón
3
El flujo se
interrumpe
Orificio de
purga
4
La estructura interna de canales permite el flujo directo
hacia la válvula EVM correspondiente a la etapa 1 en ambas
configuraciones. Al activarse la etapa 1, el flujo continúa
a través del vástago accionado por resorte que descansa
sobre el tope del pistón (consulte la fig. 3).
El flujo creará así una cierta presión encima del pistón,
que empieza a bajar, abriendo de este modo la válvula
principal. El vástago accionado por resorte sigue el
desplazamiento del pistón hacia abajo y, tras recorrer una
distancia predefinida, alcanza su límite, donde interrumpe
el flujo de entrada (consulte la fig. 4).
El orificio de purga del tope del pistón da paso entonces a
un cierto flujo de salida desde la cámara presurizada que
permite al pistón desplazarse hacia arriba; no obstante,
todo desplazamiento del pistón viene controlado a
partir de este momento por el vástago, que lo compensa
abriendo el flujo de entrada.
El vástago equilibra los flujos de entrada / purga
y mantiene el pistón en la misma posición. El
flujo correspondiente a la etapa I (equivalente
aproximadamente a un 20% de la capacidad) queda así
fijado.
Tras un período predeterminado de tiempo, se activa la
bobina de la etapa II.
En el modo Dependiente, el flujo sólo alcanza la válvula
EVM de la etapa II si la válvula EVM de la etapa I está abierta
(y funciona correctamente).
En el modo Independiente, el flujo alcanza la válvula EVM
de la etapa II independientemente del estado de la etapa I.
Una vez que el flujo atraviesa la válvula EVM de la etapa
II, continúa hasta el tope del pistón y lo desplaza hasta la
posición de apertura completa.
En ambos modos, la válvula se cierra y permanece cerrada
cuando se desenergizan ambas bobinas.
El cierre se consigue por drenaje mediante el orificio de
purga.
Al igual que todas las demás válvulas de la familia ICV, la
válvula ICSH incorpora un mecanismo de apertura manual.
El mecanismo de apertura se acciona girando el eje en
el sentido de las agujas del reloj (para abrir la válvula) o
en sentido contrario a las agujas del reloj (para cerrar la
válvula).
Debe prestarse atención al par máximo aplicado
al eje al girar, que no debe ser superior a 15 N·m
en ningún sentido.
AI260929867804es-000403 | DKRCI.PD.HS4.A4.05 | 4
Folleto técnico | Válvula solenoide de dos posiciones, tipo ICSH 25-80
Conexión con 1 cable y relé de tiempo
Conexión con 2 cables
Controlador y cableado
Las 2 etapas deben activarse mediante un
controlador PLC según una secuencia retardada.
El retardo exacto debe determinarse in situ, dado
el carácter decisivo de las condiciones locales.
El cableado entre el controlador y las 2 bobinas se
puede llevar a cabo mediante uno o dos cables.
La configuración con un cable sólo necesita una señal;
no obstante, requiere la conexión de un relé de tiempo
adicional según el esquema de la derecha.
La configuración con dos cables requiere dos
señales de salida sucesivas procedentes del
controlador PLC.
Etapa de
Bobina1
Etapa de
Bobina 1
Etapa de
Bobina 2
K1
K1
Etapa de
Bobina 2
© Danfoss | DCS (MWA) | 2018.08
AI260929867804es-000403 | DKRCI.PD.HS4.A4.05 | 5
Folleto técnico | Válvula solenoide de dos posiciones, tipo ICSH 25-80
16
2
1
3
4
6
7
5
8
9
10
11
12
13
14
15
17
18
19
20
21
22
23
24
Especificaciones de los materiales
N.º Pieza Material EN ASTM
1 Cuerpo Acero de baja temperatura G20Mn5QT (EN 10213-3) LCC (A352)
2 Tapa superior Acero de baja temperatura P285QH (EN 10222-4) LF2 (A350)
3 Junta Fibra sin amianto
4 Junta Aluminio
5 Junta Aluminio
6 EVM (NC)
7 Junta Nailon
8 Tapa Acero
9 Tope Nailon
10 Mecanismo de apertura manual Acero
11 Cuerpo del vástago Acero inoxidable
12 Casquillo con muelle Acero inoxidable
13 Muelle Acero
14 Vástago Acero inoxidable
15 Boquilla Fundición
16 Tapón Acero
17 Pistón Acero
18 Cilindro Acero
19 Muelle Acero
20 Junta tórica Cloropreno (Neopreno)
21 Junta tórica Cloropreno (Neopreno)
22 Cono Acero
23 Plato de la válvula PTFE
24 Perno Acero inoxidable A2-70 (EN 1515-1) A2-70 (B1054)
© Danfoss | DCS (MWA) | 2018.08
AI260929867804es-000403 | DKRCI.PD.HS4.A4.05 | 6
Folleto técnico | Válvula solenoide de dos posiciones, tipo ICSH 25-80
Capacidades nominales
Línea de gas caliente
Ubicación de la válvula en el sistema (marcada en color gris)
Línea de desescarche por gas caliente
Linea de
Línea de
Línea de
aspiración húmeda
Línea de líquido sin cambio de fase Línea de líquido con o sin cambio de fase
Ubicación de la válvula en el sistema (marcada en color gris)
Línea de
aspiración húmeda
aspiración seca
Línea de desescarche por gas caliente
Línea de
aspiración seca
descarga
Línea de
descarga
Bombeo
Gravedad
Línea de líquido sin cambio de fase
Ubicación de la válvula en el sistema (marcada en color gris)
Línea de desescarche por gas caliente
Línea de
aspiración seca
Línea de líquido con o sin cambio de fase
Línea de líquido con o sin cambio de fase
Línea de
descarga
DX
© Danfoss | DCS (MWA) | 2018.08
AI260929867804es-000403 | DKRCI.PD.HS4.A4.05 | 7
Folleto técnico | Válvula solenoide de dos posiciones, tipo ICSH 25-80
Capacidades nominales
Unidades SI
Unidades US
Ejemplo de cálculo (capacidades para R-717):
Una aplicación presenta las siguientes
condiciones de funcionamiento:
Te = -20 °C
Qo = 90 kW
T
= 10 °C
líq.
∆p máx. = 0,4 bar
T
desc.
= 60 °C
Las tablas de capacidad se basan en las
condiciones nominales
(∆p = 0,2 bar; T
T
= 80 °C).
desc.
= 30 °C; P
líq.
= 12 bar;
desc.
La capacidad real, por tanto, debe corregirse
teniendo en cuenta las condiciones nominales
mediante la aplicación de factores de corrección.
Ejemplo de cálculo (capacidades para R-717):
Una aplicación presenta las siguientes
condiciones de funcionamiento:
Te = 0 °F
Qo = 18 TR
T
= 50 °F
líq.
∆p máx. = 5,8 psi
T
= 120 °F
desc.
Las tablas de capacidad se basan en las
condiciones nominales (∆p = 3 psi; T
P
= 185 psi; T
desc.
= 180 °F).
desc.
= 90 °F;
líq.
Línea de gas caliente
Factor de corrección para ∆p = 0,4 bar: f∆p = 0,71
Factor de corrección para la temperatura del
líquido f
Factor de corrección para T
Qn = Qo × f∆p × f
90 × 0,71 × 0,92 × 0,97 = 57 kW
A partir de las tablas de capacidad, se elige un
módulo de función ICS 25-15 con una capacidad
Qn de 73 kW.
Factor de corrección para ∆p = 5,8 psi: f∆p = 0,72
Factor de corrección para la temperatura del
líquido f
Factor de corrección para T
Qn = Qo × f∆p × f
18 × 0,72 × 0,92 × 0,95 = 11,3 TR
A partir de las tablas de capacidad, se elige un
módulo de función ICS 25-10 con una capacidad
Qn de 12,0 TR.
Tlíq.
Tlíq.
= 0,92
Tlíq.
= 0,92
Tlíq.
× f
× f
Tdesc.
Tdesc.
=
desc.
=
= 60 °C: f
desc.
= 120 °F: f
desc.
desc.
= 0,97
= 0,95
La capacidad real, por tanto, debe corregirse
teniendo en cuenta las condiciones nominales
mediante la aplicación de factores de corrección.
© Danfoss | DCS (MWA) | 2018.08
AI260929867804es-000403 | DKRCI.PD.HS4.A4.05 | 8
Folleto técnico | Válvula solenoide de dos posiciones, tipo ICSH 25-80
Capacidades nominales
Unidades SI
Tabla de capacidad para
condiciones nominales (QN [kW]):
T
= 30 °C
líq.
P
= 12 bar
desc.
∆P = 0,2 bar
T
= 80 °C
desc.
Recalentamiento = 8 °C
Línea de gas caliente
R-717
Módulo de
función
ICS 25-5
ICS 25-10 3,5 40,8 41,5 42,0 42,5 43,0 43,5 44,0 44,2
ICS 25-15 6 70,0 71,0 72,0 73,0 74,0 74,8 75,4 76,0
ICS 25-20 8 93,0 95,0 96,0 97,5 99,0 99,7 101 101
ICS 25-25 11,5 134 136 138 140 142 143 144 145
ICS 32 32 17 199 201 205 207 209 211 213 215
ICS 40 40 27 315 320 325 329 333 336 339 341
ICS 50 50 44 514 521 529 536 542 548 553 556
ICS 65 65 70 817 829 843 854 864 872 879 885
ICS 80 80 85 991 1007 1022 1035 1048 1058 1067 1074
Factor de corrección según
∆P (f∆P)
Tamaño del
cuerpo de
la válvula
25
∆P [bar]
0,2 1,00
0,25 0,89
0,3 0,82
0,4 0,71
0,5 0,63
0,6 0,58
Factor de
corrección
Kv
[m3/h]
-50 -40 -30 -20 -10 0 10 20
1,7 19,8 20,2 20,5 20,7 20,9 21,1 21,3 21,5
Temperatura de evaporación [°C]
Factor de corrección según la
Factor de corrección según
la temperatura de descarga
(T
)
desc.
Temperatura de
descarga [°C]
50 0,96
60 0,97
80 1,00
90 1,01
100 1,03
110 1,04
120 1,06
Factor de
corrección
temperatura del líquido
(T
)
líq.
Temperatura del
líquido [°C]
-20 0,82
-10 0,86
0 0,88
10 0,92
20 0,96
30 1,00
40 1,04
50 1,09
Factor de
corrección
Unidades US
Tabla de capacidad para
condiciones nominales (QN [TR]):
T
= 90 °F
líq.
∆P = 2,9 psi
P
= 185 psi
desc.
T
= 180 °F
desc.
Recalentamiento = 12 °F
R-717
Módulo de
función
ICS 25-5
ICS 25-10 4,1 11,4 11,6 11,8 12,0 12,1 12,3 12,3 12,4
ICS 25-15 7 19,6 20,0 20,3 20,6 20,8 21,0 21,2 21,3
ICS 25-20 9,3 26,2 26,6 27,0 27,4 27,8 28,0 28,2 28,3
ICS 25-25 13,3 37,6 38,3 39,0 39,4 39,9 40,3 40,5 40,8
ICS 32 32 20 55,5 56,5 57,5 58,3 59,0 59,5 60,0 60,3
ICS 40 40 31 88,0 90,0 91,0 92,5 94,0 94,5 95,0 95,7
ICS 50 50 51 144 146 149 151 153 154 155 156
ICS 65 65 81 229 233 237 240 243 245 247 248
ICS 80 80 98 275 280 285 289 292 295 297 298
Factor de corrección según
∆P (f∆P)
Tamaño del
cuerpo de la
válvula
25
∆P [psi]
3 1,00
4 0,87
5 0,79
6 0,72
7 0,66
8 0,62
UU./min]
Factor de
corrección
Cv
[gal EE.
-60 -40 -20 0 20 40 60 80
2 5,6 5,7 5,8 5,8 5,9 6,0 6,0 6,0
Temperatura de evaporación [°F]
Factor de corrección según la
Factor de corrección según
la temperatura de descarga
(T
)
desc.
Temperatura de
descarga [°F]
120 0,95
140 0,97
180 1,00
200 1,02
210 1,02
230 1,04
250 1,06
Factor de
corrección
temperatura del líquido
(T
)
líq.
Temperatura del
líquido [°F]
-10 0,82
10 0,85
30 0,88
50 0,92
70 0,96
90 1,00
110 1,04
130 1,09
Factor de
corrección
© Danfoss | DCS (MWA) | 2018.08
AI260929867804es-000403 | DKRCI.PD.HS4.A4.05 | 9
Folleto técnico | Válvula solenoide de dos posiciones, tipo ICSH 25-80
Capacidades nominales
Unidades SI
Tabla de capacidad para
condiciones nominales (QN [kW]):
T
= 10 °C
líq.
P
= 10 bar
desc.
∆P = 0,2 bar
T
= 80 °C
desc.
Recalentamiento = 8 °C
Línea de gas caliente
R-744
Módulo de
función
ICS 25-5
ICS 25-10 3,5 25,7 26,2 26,5 26,6 26,6 26,3 25,8 26,4
ICS 25-15 6 44,0 45,0 45,3 45,6 45,5 45,1 44,2 45,0
ICS 25-20 8 59,0 60,0 60,2 60,7 60,7 60,1 59,0 60,0
ICS 25-25 11,5 85,0 86,0 87,0 87,4 87,3 86,5 85,0 87,0
ICS 32 32 17 125 127 128 129 129 128 125 128
ICS 40 40 27 199 202 204 205 205 203 199 203
ICS 50 50 44 324 329 332 334 334 331 324 331
ICS 65 65 70 515 523 529 532 531 526 516 527
ICS 80 80 85 626 636 642 646 645 640 626 640
Factor de corrección según
∆P (f∆P)
Tamaño del
cuerpo de la
válvula
25
∆P [bar]
0,2 1,00
0,25 0,89
0,3 0,82
0,4 0,71
0,5 0,63
0,6 0,58
Factor de
corrección
Kv
[m3/h]
-50 -40 -30 -20 -10 0 10 20
1,7 12,5 12,7 12,8 12,9 12,9 12,9 12,5 12,8
Temperatura de evaporación [°C]
Factor de corrección según
la temperatura de descarga
(T
)
desc.
Temperatura de
descarga [°C]
50 0,96
60 0,97
80 1,00
90 1,01
100 1,03
110 1,04
120 1,06
Factor de
corrección
Factor de corrección según la
temperatura del líquido (T
Temperatura del
líquido [°C]
-20 0,52
-10 0,67
0 0,91
10 1,00
15 1,09
Factor de
corrección
)
líq.
Unidades US
Tabla de capacidad para
condiciones nominales (QN [TR]):
T
= 90 °F
líq.
∆P = 3 psi
P
= 120 psi
desc.
T
= 180 °F
desc.
Recalentamiento = 12 °F
R-744
Módulo de
función
ICS 25-5
ICS 25-10 4,1 6,9 7,0 7,1 7,1 7,0 6,8 6,6 6,4
ICS 25-15 7 11,9 12,1 12,2 12,2 12,0 11,7 11,3 11,0
ICS 25-20 9,3 15,8 16,1 16,2 16,2 16,0 15,6 15,1 14,7
ICS 25-25 13,3 22,8 23,1 23,3 23,3 23,0 22,4 21,8 21,1
ICS 32 32 20 33,7 34,1 34,5 34,5 34,0 33,1 32,2 31,2
ICS 40 40 31 53,4 54,3 54,7 54,7 54,0 52,5 51,0 49,6
ICS 50 50 51 87,0 88,4 89,0 89,0 88,0 85,5 83,3 80,8
ICS 65 65 81 138 141 142 142 140 136 132 129
ICS 80 80 98 167 169 171 171 168 164 159 154
Factor de corrección según
∆P (f∆P)
Tamaño del
cuerpo de la
válvula
25
∆P [psi]
3 1,00
4 0,87
5 0,79
6 0,72
7 0,66
8 0,62
UU./min]
Factor de
corrección
Cv
[gal EE.
-60 -40 -20 0 20 40 60 80
2 3,4 3,4 3,5 3,5 3,4 3,3 3,2 3,1
Temperatura de evaporación [°F]
Factor de corrección según
la temperatura de descarga
(T
)
desc.
Temperatura de
descarga [°F]
120 0,95
140 0,97
180 1,00
200 1,02
210 1,02
230 1,04
250 1,05
Factor de
corrección
Factor de corrección según la
temperatura del líquido (T
Temperatura del
líquido [°F]
-10 0,48
10 0,64
30 0,88
50 1,00
Factor de
corrección
)
líq.
© Danfoss | DCS (MWA) | 2018.08
AI260929867804es-000403 | DKRCI.PD.HS4.A4.05 | 10
Folleto técnico | Válvula solenoide de dos posiciones, tipo ICSH 25-80
Capacidades nominales
Unidades SI
Tabla de capacidad para
condiciones nominales (QN [kW]):
T
= 30 °C
líq.
P
= 8 bar
desc.
∆P = 0,2 bar
T
= 80 °C
desc.
Recalentamiento = 8 °C
Línea de gas caliente
R-134a
Módulo de
función
ICS 25-5
ICS 25-10 3,5 10,6 11,0 11,6 12,0 12,5 13,0 13,4
ICS 25-15 6 18,1 19,0 19,8 20,6 21,5 22,3 23,0
ICS 25-20 8 24,1 25,3 26,4 27,5 28,6 29,7 30,7
ICS 25-25 11,5 34,7 36,0 38,0 39,6 41,0 42,7 44,0
ICS 32 32 17 51,0 54,0 56,0 58,5 61,0 63,0 65,0
ICS 40 40 27 82,0 85,0 89,0 93,0 97,0 100 104
ICS 50 50 44 133 139 145 151 157 163 169
ICS 65 65 70 211 221 231 241 251 260 269
ICS 80 80 85 256 268 280 293 304 315 326
Factor de corrección según
∆P (f∆P)
Tamaño del
cuerpo de la
válvula
25
∆P [bar]
0,2 1,00
0,25 0,89
0,3 0,82
0,4 0,71
0,5 0,63
0,6 0,58
Factor de
corrección
Kv
[m3/h]
-40 -30 -20 -10 0 10 20
1,7 5,1 5,4 5,6 5,9 6,1 6,3 6,5
Temperatura de evaporación [°C]
Factor de corrección según la
Factor de corrección según
la temperatura de descarga
(T
)
desc.
Temperatura de
descarga [°C]
50 0,96
60 0,97
80 1,00
90 1,01
100 1,03
110 1,04
120 1,06
Factor de
corrección
temperatura del líquido
(T
)
líq.
Temperatura del
líquido [°C]
-20 0,66
-10 0,70
0 0,76
10 0,82
20 0,90
30 1,00
40 1,13
50 1,29
Factor de
corrección
Unidades US
Tabla de capacidad para
condiciones nominales (QN [TR]):
T
= 90 °F
líq.
∆P = 3 psi
P
= 120 psi
desc.
T
= 180 °F
desc.
Recalentamiento = 12 °F
R-134a
Módulo de
función
ICS 25-5
ICS 25-10 4,1 2,3 3,0 3,1 3,3 3,4 3,6 3,7
ICS 25-15 7 4,9 5,1 5,4 5,6 5,9 6,1 6,3
ICS 25-20 9,3 6,5 6,8 7,2 7,5 7,8 8,1 8,4
ICS 25-25 13,3 9,3 9,8 10,3 10,8 11,3 11,7 12,1
ICS 32 32 20 13,8 14,5 15,2 16,0 16,6 17,3 18,0
ICS 40 40 31 21,9 23,0 24,2 25,3 26,5 27,5 28,5
ICS 50 50 51 35,6 37,5 39,4 41,3 43,0 44,8 46,5
ICS 65 65 81 56,7 59,7 62,9 65,7 68,5 71,3 74,0
ICS 80 80 98 67 72 75 79 83 86 89
Factor de corrección según
∆P (f∆P)
Tamaño del
cuerpo de la
válvula
25
∆P [psi]
3 1,00
4 0,87
5 0,79
6 0,72
7 0,66
8 0,62
UU./min]
Factor de
corrección
Cv
[gal EE.
-40 -20 0 20 40 60 80
2 1,4 1,5 1,5 1,6 1,7 1,7 1,8
Temperatura de evaporación [°F]
Factor de corrección según la
Factor de corrección según
la temperatura de descarga
(T
)
desc.
Temperatura de
descarga [°F]
120 0,95
140 0,97
180 1,00
200 1,02
210 1,02
230 1,04
250 1,05
Factor de
corrección
temperatura del líquido
(T
)
líq.
Temperatura del
líquido [°F]
-10 0,64
10 0,68
30 0,74
50 0,81
70 0,89
90 1,00
110 1,15
130 1,35
Factor de
corrección
© Danfoss | DCS (MWA) | 2018.08
AI260929867804es-000403 | DKRCI.PD.HS4.A4.05 | 11
Folleto técnico | Válvula solenoide de dos posiciones, tipo ICSH 25-80
Capacidades nominales
Unidades SI
Tabla de capacidad para
condiciones nominales (QN [kW]):
T
= 30 °C
líq.
P
= 12 bar
desc.
∆P = 0,2 bar
T
= 80 °C
desc.
Recalentamiento = 8 °C
Línea de gas caliente
R-404A
Módulo de
función
ICS 25-5
ICS 25-10 3,5 9,8 10,4 11,1 11,8 12,4 13,0 13,6 14,1
ICS 25-15 6 16,7 18,0 19,0 20,2 21,3 22,3 23,3 24,2
ICS 25-20 8 22,3 24,0 25,4 27,0 28,3 29,7 31,0 32,0
ICS 25-25 11,5 32,0 34,0 36,5 38,5 40,7 42,7 44,6 46,0
ICS 32 32 17 48,0 51,0 54,0 57,0 60,0 63,0 66,0 69,0
ICS 40 40 27 75,0 81,0 86,0 91,0 96,0 100 105 109
ICS 50 50 44 123 131 140 148 156 163 171 177
ICS 65 65 70 195 208 222 235 248 260 271 282
ICS 80 80 85 238 254 270 286 301 315 330 342
Factor de corrección según
∆P (f∆P)
Tamaño del
cuerpo de la
válvula
25
∆P [bar]
0,2 1,00
0,25 0,89
0,3 0,82
0,4 0,71
0,5 0,63
0,6 0,58
Factor de
corrección
Kv
[m3/h]
-50 -40 -30 -20 -10 0 10 20
1,7 4,8 5,1 5,4 5,7 6,0 6,3 6,6 6,8
Temperatura de evaporación [°C]
Factor de corrección según la
Factor de corrección según
la temperatura de descarga
(T
)
desc.
Temperatura de
descarga [°C]
50 0,96
60 0,97
80 1,00
90 1,01
100 1,03
110 1,04
120 1,06
Factor de
corrección
temperatura del líquido
(T
)
líq.
Temperatura del
líquido [°C]
-20 0,55
-10 0,60
0 0,66
10 0,74
20 0,85
30 1,00
40 1,23
50 1,68
Factor de
corrección
Unidades US
Tabla de capacidad para
condiciones nominales (QN [TR]):
T
= 90 °F
líq.
∆P = 3 psi
P
= 120 psi
desc.
T
= 180 °F
desc.
Recalentamiento = 12 °F
R-404A
Módulo de
función
ICS 25-5
ICS 25-10 4,1 2,5 2,7 2,9 3,1 3,3 3,5 3,7 3,8
ICS 25-15 7 4,4 4,7 5,0 5,4 5,7 6,0 6,3 6,5
ICS 25-20 9,3 5,8 6,2 6,7 7,2 7,6 8,0 8,4 8,7
ICS 25-25 13,3 8,4 8,9 9,6 10,3 10,9 11,5 12,0 12,5
ICS 32 32 20 12,4 13,2 14,2 15,2 16,1 17,0 17,8 18,4
ICS 40 40 31 19,6 21,0 22,6 24,1 25,6 27,0 28,2 29,3
ICS 50 50 51 32,0 34,2 36,8 39,3 41,7 44,0 46,0 47,7
ICS 65 65 81 51,0 54,3 58,5 62,5 66,3 70,0 73,0 76,0
ICS 80 80 98 61 65 70 75 80 84 88 91
Factor de corrección según
∆P (f∆P)
Tamaño del
cuerpo de la
válvula
25
∆P [psi]
3 1,00
4 0,87
5 0,79
6 0,72
7 0,66
8 0,62
UU./min]
Factor de
corrección
Cv
[gal EE.
-60 -40 -20 0 20 40 60 80
2 1,2 1,3 1,4 1,5 1,6 1,7 1,8 1,8
Temperatura de evaporación [°F]
Factor de corrección según la
Factor de corrección según
la temperatura de descarga
(T
)
desc.
Temperatura de
descarga [°F]
120 0,95
140 0,97
180 1,00
200 1,02
210 1,02
230 1,04
250 1,05
Factor de
corrección
temperatura del líquido
(T
)
líq.
Temperatura del
líquido [°F]
-10 0,52
10 0,57
30 0,63
50 0,72
70 0,83
90 1,00
110 1,29
130 1,92
Factor de
corrección
© Danfoss | DCS (MWA) | 2018.08
AI260929867804es-000403 | DKRCI.PD.HS4.A4.05 | 12
Folleto técnico | Válvula solenoide de dos posiciones, tipo ICSH 25-80
ICSH 25
Pedidos a partir del programa por partes
Ejemplo (selección a partir de las tablas I, II y III)
+ + =
Cuerpo de válvula 25 D
(1 in)
027H2120
Tabla I
Módulo de función ICS
25-25
027H2200
Tabla II
Tapa superior para ICSH
027H0159
Tabla III
Cuerpo de válvula ICV 25 con
distintos tipos de conexión Tabla I
20 D (3/4 in) 25 D (1 in) 32 D (11/4 in) 40 D (11/2 in)
027H2128 027H2120 027H2129 027H2135
35 SD (13/8 in, SA)
027H2134 027H2126 027H2125 027H2124
22 SD (7/8 in) 20 A (3/4 in) 25 A (1 in) 32 A (11/4 in)
027H2123 027H2131 027H2121 027H2130
20 SOC (3/4 in) 25 SOC (1 in)
027H2132 027H2122 027H2133 027H2127
D = soldar acero a tope DIN; A = soldar acero a tope ANSI; J = soldar acero a tope JIS;
SOC = soldar acero a encaje ANSI; SD = soldar cobre DIN; SA = soldar cobre ANSI; FPT = rosca hembra para tubería
28 SA (11/8 in) 22 SA (7/8 in) 28 SD (11/8 in)
20 FPT (½ in) 25 FPT (1 in)
Módulo de función
ICS 25 Tabla II
Descripción Código
ICS 25-5 027H2201*)
ICS 25-10 027H2202*)
ICS 25-15 027H2203*)
ICS 25-20 027H2204*)
ICS 25-25 027H2200*)
*) Incluye junta de unión y juntas tóricas
Pedidos de válvulas completas montadas en fábrica
(cuerpo, módulo de función y tapa superior)
Tapa superior para ICSH 25 Tabla III
Descripción Código
Tapa superior para ICSH 027H0159*)
*) Incluye pernos, un tapón obturador (A+B) y
2 válvulas piloto EVM (NC)
Tabla A
Conexiones disponibles
ICSH 25-25*) 027H2309
ICSH 25-25*) 027H2308 027H2307
*) Incluye un tapón obturador (A+B) y 2 válvulas EVM (NC)
20 D (3/4 in) 25 D (1 in) 32 D (11/4 in) 40 D (11/2 in) 35 SD (13/8 in, SA) 28 SA (11/8 in) 22 SA (7/8 in) 28 SD (11/8 in)
22 SD (7/8 in) 20 A (3/4 in) 25 A (1 in) 32 A (11/4 in) 20 SOC (3/4 in) 25 SOC (1 in) 20 FPT (½ in) 25 FPT (1 in)
Debe seleccionarse a partir del programa por partes
© Danfoss | DCS (MWA) | 2018.08
AI260929867804es-000403 | DKRCI.PD.HS4.A4.05 | 13
Folleto técnico | Válvula solenoide de dos posiciones, tipo ICSH 25-80
ICSH 32
Pedidos a partir del programa por partes
Ejemplo (selección a partir de las tablas I, II y III)
+ + =
Cuerpo de válvula 32 D
(11/4 in)
027H3120
Tabla I
Módulo de función ICS 32
027H3200
Tabla II
Tapa superior para ICSH
027H0164
Tabla III
tipos de conexión Tabla I
32 D (11/4 in) 40 D (11/2 in) 42 SA (15/8 in) 42 SD (15/8 in)
027H3120 027H3125 027H3127 027H3128
35 SD (13/8 in, SA)
027H3123 027H3121 027H3122 027H3126
D = soldar acero a tope DIN; A = soldar acero a tope ANSI; J = soldar acero a tope JIS;
SOC = soldar acero a encaje ANSI;
SD = soldar cobre DIN; SA = soldar cobre ANSI; FPT = rosca hembra para tubería
32 A (11/4 in) 32 SOC (11/4 in) 40 A (11/2 in)
ICS 32 Tabla II
Descripción Código
ICS 32 027H3200*)
*) Incluye junta de unión y juntas tóricas
Pedidos de válvulas completas montadas en fábrica
(cuerpo, módulo de función y tapa superior)
Módulo de función
Tapa superior para ICSH 32 Tabla III Cuerpo de válvula ICV 32 con distintos
Descripción Código
Tapa superior para ICSH 027H0164*)
*) Incluye pernos, un tapón obturador (A+B) y
2 válvulas piloto EVM (NC)
Tabla A
32 D (11/4 in) 40 D (11/2 in) 42 SA (15/8 in) 42 SD (15/8 in) 35 SD (13/8 in, SA) 32 A (11/4 in)
ICSH 32*)
*) Incluye un tapón obturador (A+B) y 2 válvulas EVM (NC)
027H3309 027H3378 027H3377
Debe seleccionarse a partir del programa por partes
© Danfoss | DCS (MWA) | 2018.08
Conexiones disponibles
32 SOC (11/4 in)
40 A (11/2 in)
AI260929867804es-000403 | DKRCI.PD.HS4.A4.05 | 14
Folleto técnico | Válvula solenoide de dos posiciones, tipo ICSH 25-80
ICSH 40
Pedidos a partir del programa por partes
Ejemplo (selección a partir de las tablas I, II y III)
+ + =
Cuerpo de válvula 50 D
(2 in)
027H4126
Tabla I
Módulo de función ICS 40
027H4200
Tabla II
Tapa superior para ICSH
027H0169
Tabla III
tipos de conexión Tabla I
40 D (11/2 in) 50 D (2 in) 42 SA (15/8 in) 42 SD (15/8 in)
027H4120 027H4126 027H4124 027H4123
40 A (11/2 in) 40 SOC (11/2 in) 50 A (2 in)
027H4121 027H4122 027H4127
D = soldar acero a tope DIN; A = soldar acero a tope ANSI; J = soldar acero a tope JIS;
SOC = soldar acero a encaje ANSI;
SD = soldar cobre DIN; SA = soldar cobre ANSI; FPT = rosca hembra para tubería
ICS 40
Tabla II
Descripción Código
ICS 40 027H4200*)
*) Incluye junta de unión y juntas tóricas
Pedidos de válvulas completas montadas en fábrica
(cuerpo, módulo de función y tapa superior)
Módulo de función
Tapa superior para ICSH 40 Tabla III Cuerpo de válvula ICV 40 con distintos
Descripción Código
Tapa superior para ICSH 027H0169*)
*) Incluye pernos, un tapón obturador (A+B) y
2 válvulas piloto EVM (NC)
Tabla A
40 D (11/2 in) 50 D (2 in) 42 SA (15/8 in) 42 SD (15/8 in) 40 A (11/2 in) 40 SOC (11/2 in) 50 A (2 in)
ICSH 40*)
*) Incluye un tapón obturador (A+B) y 2 válvulas EVM (NC)
027H4309
Debe seleccionarse a partir del programa por partes
© Danfoss | DCS (MWA) | 2018.08
Conexiones disponibles
027H4308 027H4307
AI260929867804es-000403 | DKRCI.PD.HS4.A4.05 | 15
Folleto técnico | Válvula solenoide de dos posiciones, tipo ICSH 25-80
ICSH 50
Pedidos a partir del programa por partes
Ejemplo (selección a partir de las tablas I, II y III)
+ + =
Cuerpo de válvula 65 D
(21/2 in)
027H5124
Tabla I
Módulo de función ICS 40
027H5200
Tabla II
Tapa superior para ICSH
027H0174
Tabla III
tipos de conexión Tabla I
50 D (2 in) 65 D (21/2 in) 54 SD (21/8 in, SA) 50 A (2 in)
027H5120 027H5124 027H5123 027H5121
50 SOC (2 in) 65 A (21/2 in)
027H5122 027H5125
D = soldar acero a tope DIN; A = soldar acero a tope ANSI; J = soldar acero a tope JIS;
SOC = soldar acero a encaje ANSI;
SD = soldar cobre DIN; SA = soldar cobre ANSI; FPT = rosca hembra para tubería
ICS 50 Tabla II
Descripción Código
ICS 50 027H5200*)
*) Incluye junta de unión y juntas tóricas
Pedidos de válvulas completas montadas en fábrica
(cuerpo, módulo de función y tapa superior)
Módulo de función
Tapa superior para ICSH 50 Tabla III Cuerpo de válvula ICV 50 con distintos
Descripción Código
Tapa superior para ICSH 027H0174*)
*) Incluye pernos, un tapón obturador (A+B) y
2 válvulas piloto EVM (NC)
Tabla A
50 D (2 in) 65 D (21/2 in) 54 SD (21/8 in, SA) 65 A (21/2 in) 50 A (2 in) 50 SOC (2 in)
ICSH 50*)
*) Incluye un tapón obturador (A+B) y 2 válvulas EVM (NC)
Debe seleccionarse a partir del programa por partes
027H5309 027H5308
© Danfoss | DCS (MWA) | 2018.08
Conexiones disponibles
027H5307
AI260929867804es-000403 | DKRCI.PD.HS4.A4.05 | 16
Folleto técnico | Válvula solenoide de dos posiciones, tipo ICSH 25-80
ICSH 65 e ICSH 80
Pedidos a partir del programa por partes
Ejemplo (selección a partir de las tablas I, II y III)
+ + =
Cuerpo de válvula 76 SD
(25/8 in)
027H6124
Tabla I
Cuerpo de válvula ICV 65 con distintos
tipos de conexión Tabla I
65 D (21/2 in) 65 A (21/2 in) 65 J (21/2 in) 80 D (3 in)
027H6120 027H6121 027H6122 027H6126
80 A (3 in) 67 SA (25/8 in) 76 SD (3 in) 65 SOC (21/2 in)
027H6127 027H6125 027H6124 027H6123
D = soldar acero a tope DIN; A = soldar acero a tope ANSI; J = soldar acero a tope JIS;
SOC = soldar acero a encaje ANSI;
SD = soldar cobre DIN; SA = soldar cobre ANSI; FPT = rosca hembra para tubería
Módulo de función
ICS 65 027H6200
ICS 80 027H8200
Tabla II
Tapa superior para ICSH
027H0179
027H0227
Tabla III
Módulo de función Tabla II
ICS 65-80
Descripción Código
ICS 65 027H6200*)
ICS 80 027H8200*)
*) Incluye junta de unión y juntas tóricas
Pedidos de válvulas completas montadas en fábrica
(cuerpo, módulo de función y tapa superior)
Tapa superior para ICSH 65-80 Tabla III
Descripción Código
Tapa superior para ICSH (65) 027H0179*)
Tapa superior para ICSH (80) 027H0227*)
*) Incluye pernos, un tapón obturador (A+B) y
2 válvulas piloto EVM (NC)
Tabla A
65 D (21/2 in) 65 A (21/2 in) 65 SOC (21/2 in) 80 D (3 in) 80 A (3 in) 67 SA (25/8 in) 76 SD (3 in) 65 J (21/2 in)
ICSH 65*)
ICSH 80*)
*) Incluye un tapón obturador (A+B) y 2 válvulas EVM (NC)
027H6309 027H6311 027H6308
Debe seleccionarse a partir del programa por partes
Nota:
La capacidad total del módulo de función ICS 80 sólo se consigue en conjunto con un
cuerpo de válvula con conexiones 80 D o A (3 in).
Con cualquier otro cuerpo de válvula ICV 65, la capacidad de la válvula completa se
reduce en un 6%.
© Danfoss | DCS (MWA) | 2018.08
Conexiones disponibles
027H7302 027H7303
AI260929867804es-000403 | DKRCI.PD.HS4.A4.05 | 17
Folleto técnico | Válvula solenoide de dos posiciones, tipo ICSH 25-80
Accesorios Cuerpos de válvula ICV PM con bridas
Pueden emplearse cuerpos de válvula ICV PM
con bridas en sustitución de las válvulas PM ya
instaladas en un sistema de refrigeración.
Rango de presión
Los cuerpos de válvula ICV PM están diseñados
para una presión de trabajo máxima de
28 bar g / 406 psi g, por lo que resultan idóneas
como sustitutas de las válvulas PM en el sector
de los servicios. Además, ofrecen las mismas
dimensiones que las válvulas PM, lo cual facilita
su sustitución directa.
Descripción Código
Cuerpo de válvula ICV 25 PM 027H2119**)
Cuerpo de válvula ICV 32 PM 027H3129**)
Cuerpo de válvula ICV 40 PM 027H4128**)
Cuerpo de válvula ICV 50 PM 027H5127**)
Cuerpo de válvula ICV 65 PM 027H6128**)
*) Incluye cuerpo de válvula ICV PM, juntas para brida y pernos para brida.
**) Incluye cuerpo de válvula ICV PM, juntas para brida, pernos para brida y tuercas para brida.
Los módulos de función y tapas superiores deben adquirirse por separado (consulte la sección “Pedidos”).
PM
DESMONTAJE
SUSTITUCIÓN DIRECTA
ICV PM
ICM
ICLX
ICS/H
ICV PM
ADAPTACIÓN
© Danfoss | DCS (MWA) | 2018.08
AI260929867804es-000403 | DKRCI.PD.HS4.A4.05 | 18
Folleto técnico | Válvula solenoide de dos posiciones, tipo ICSH 25-80
Accesorios Cuerpos de válvula ICV (H)A4A con bridas
Pueden emplearse cuerpos de válvula ICV (H)A4A
con bridas en sustitución de las válvulas (H)A4A
ya instaladas en un sistema de refrigeración.
Rango de presión
Los cuerpos de válvula ICV (H)A4A están
diseñados para una presión de trabajo máxima
de 28 bar g / 406 psi g, por lo que resultan
idóneas como sustitutas de las válvulas (H)A4A
en el sector de los servicios. Además, ofrecen las
mismas dimensiones que las válvulas (H)A4A, lo
cual facilita su sustitución directa.
Descripción Código
Cuerpo de válvula ICV 25 (H)A4A 027H2304**)
Cuerpo de válvula ICV 32 A4A 027H3130**)
Cuerpo de válvula ICV 32 HA4A 027H3131**)
Cuerpo de válvula ICV 40 (H)A4A 027H4129**)
Cuerpo de válvula ICV 50 (H)A4A 027H5128**)
Cuerpo de válvula ICV 65 (H)A4A 027H6129**)
*) Incluye cuerpo de válvula ICV (H)A4A, juntas para brida, pernos para brida y tuercas para brida.
Los módulos de función y tapas superiores deben adquirirse por separado (consulte la sección “Pedidos”).
SUSTITUCIÓN DIRECTA
(H)A4A
DESMONTAJE
Tapón obturador A+B para válvulas piloto
Descripción Código
Tapón obturador (incluye junta plana) 027F1046
ICV (H)A4A
ICM
ICS/H
ICV (H)A4A
ADAPTACIÓN
ICLX
© Danfoss | DCS (MWA) | 2018.08
AI260929867804es-000403 | DKRCI.PD.HS4.A4.05 | 19
Folleto técnico | Válvula solenoide de dos posiciones, tipo ICSH 25-80
L2
H3
Dimensiones
L3max
L4
L
ICSH 25-25 L
DIN A SOC
mm 135 135 147
in 5,31 5,31 5,79
L3max
H4
L1
H2
H1
ICSH 25-25 L1 L2 L3 máx. (s1) L3 máx.
mm 65 146,5 138 123 100,5 39,5 168,5 61 174 3,8 kg
in 2,56 5,77 5,43 4,84 3,96 1,56 6,63 2,40 6,85 7,93 lb
ICSH 32 L
DIN A SOC
mm 145 145 148
in 5,71 5,71 5,83
ICSH 32 L1 L2 L3 máx. (s1) L3 máx.
mm 75 146,5 138 123 102 42,5 182 72 187,6 5,1
in 2,95 5,77 5,43 4,84 4,02 1,67 7,17 2,83 7,39 11,1 lb
ICSH 40 L
DIN A SOC
mm 160 160 180
in 6,30 6,30 7,09
ICSH 40 L1 L2 L3 máx. (s1) L3 máx.
mm 86 146 138 123 102 51,5 186,5 78 193 6,5 kg
in 3,39 5,75 5,43 4,84 4,02 2,03 7,34 3,07 7,60 14 lb
(S-2)
(S-2)
(S-2)
L4 H1 H2 H3 H4 Peso
L4 H1 H2 H3 H4 Peso
L4 H1 H2 H3 H4 Peso
© Danfoss | DCS (MWA) | 2018.08
AI260929867804es-000403 | DKRCI.PD.HS4.A4.05 | 20
Folleto técnico | Válvula solenoide de dos posiciones, tipo ICSH 25-80
L2
H3
Dimensiones
L3max
L4
L
ICSH 50 L
DIN A SOC
mm 200 200 216
in 7,87 7,87 8,50
L3max
H4
L1
H2
H1
ICSH 50 L1 L2 L3 máx. (s1) L3 máx.
mm 100 146 138 123 107 61 202 95 209 9,4 kg
in 3,94 5,75 5,43 4,84 4,21 2,40 7,95 3,74 8,23 20,3 lb
ICSH 65 L
DIN A SOC
mm 230 230 230
in 9,06 9,06 9,06
ICSH 65 L1 L2 L3 máx. (s1) L3 máx.
mm 130 145,6 138 123 106,7 69 222,5 114,5 232 13,7 kg
in 5,12 5,73 5,43 4,84 4,20 2,72 8,76 4,51 9,13 29,8 lb
ICSH 80 L
DIN A
mm 245 245
in 9,65 9,65
ICSH 80 L1 L2 L3 máx. (s1) L3 máx.
mm 130 145,6 138 123 106,7 69 222,5 112,5 232 13,7 kg
in 5,12 5,73 5,43 4,84 4,20 2,72 8,76 4,43 9,13 29,8 lb
(S-2)
(S-2)
(S-2)
L4 H1 H2 H3 H4 Peso
L4 H1 H2 H3 H4 Peso
L4 H1 H2 H3 H4 Peso
© Danfoss | DCS (MWA) | 2018.08
AI260929867804es-000403 | DKRCI.PD.HS4.A4.05 | 21
Folleto técnico | Válvula solenoide de dos posiciones, tipo ICSH 25-80
Conexiones
D: Soldar acero a tope
(EN 10220)
A: Soldar acero a tope ANSI
(B 36.10)
SOC:
Soldar acero a encaje
ANSI (B 16.11)
TamañommTamaño
20 (3/4) 26,9 2,3 1,059 0,091
25 (1) 33,7 2,6 1,327 0,103
32 (11/4) 42,4 2,6 1,669 0,102
40 (11/2) 48,3 2,6 1,902 0,103
50 (2) 60,3 2,9 2,37 0,11
65 (21/2) 76,1 2,9 3 0,11
80 (3) 88,9 3,2 3,50 0,13
TamañommTamaño
(20)
(25) 1 33,7 4,6 1,327 0,181 80
(32) 11/4 42,4 4,9 1,669 0,193 80
(40) 11/2 48,3 5,1 1,902 0,201 80
(50) 2 60,3 3,9 2,37 0,15 40
(65) 21/2 73,0 5,2 2,87 0,20 40
(80) 3 88,9 5,5 3,50 0,22 40
TamañommTamaño
(20) 3/4 27,2 4,6 1,071 0,181 13 0,51
(25) 1 33,9 7,2 1,335 0,284 13 0,51
(32) 11/4 42,7 6,1 1,743 0,240 13 0,51
(40) 11/2 48,8 6,6 1,921 0,260 13 0,51
(50) 2 61,2 6,2 2,41 0,24 16 0,63
(65) 21/2 74 8,8 2,91 0,344 16 0,63
in
in
3/4
in
OD
mm
OD
mm
26,9 4,0 1,059 0,158 80
ID
mm
T
mm
T
mm
T
mm
OD
in
OD
in
ID
in
T
in
T
in
T
in
Calibre
mm
L
L
in
SD: Soldar cobre (EN 1254-1)
SA: Soldar cobre,
ANSI (B 16.22)
TamañommTamaño
in
22 22,08 16,5
28 28,08 26
35 35,07 25
42 42,07 28
54 54,09 33
76 76,1 33
Tamaño
in
7/8 0,875 0,650
11/8 1,125 1,024
13/8 1,375 0,984
15/8 1,625 1,102
21/8 2,125 1,300
21/2
ID
mm
ID
in
ID
in
2,625 1,300
L
mm
L
in
L
in
© Danfoss | DCS (MWA) | 2018.08
AI260929867804es-000403 | DKRCI.PD.HS4.A4.05 | 22
Folleto técnico | Válvula solenoide de dos posiciones, tipo ICSH 25-80
© Danfoss | DCS (MWA) | 2018.08
AI260929867804es-000403 | DKRCI.PD.HS4.A4.05 | 23
© Danfoss | DCS (MWA) | 2018.08
AI260929867804es-000403 | DKRCI.PD.HS4.A4.05 | 24
Loading...
