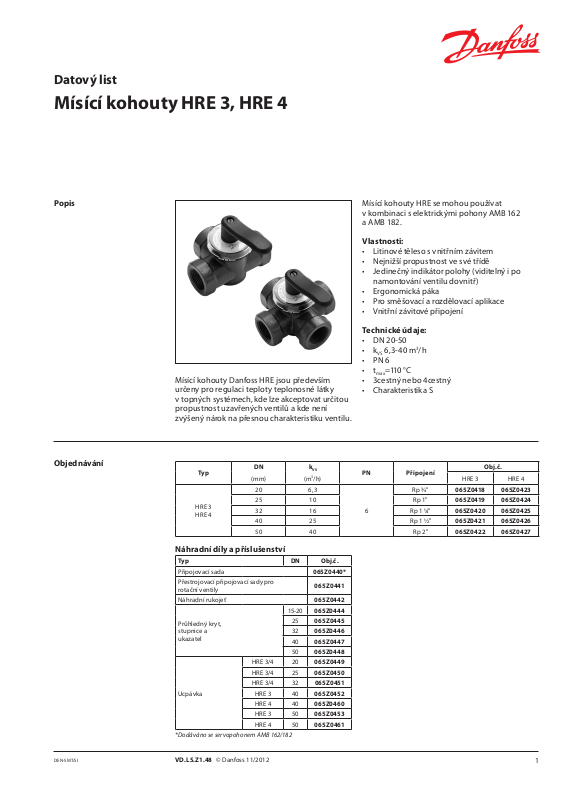

Datový list
Mísící kohouty HRE 3, HRE 4
Popis
Mísící kohouty Danfoss HRE jsou především určeny pro regulaci teploty teplonosné látky
v topných systémech, kde lze akceptovat určitou propustnost uzavřených ventilů a kde není zvýšený nárok na přesnou charakteristiku ventilu.
Mísící kohouty HRE se mohou používat
v kombinaci s elektrickými pohony AMB 162 a AMB 182.
Vlastnosti:
•Litinové těleso s vnitřním závitem
•Nejnižší propustnost ve své třídě
•Jedinečný indikátor polohy (viditelný i po namontování ventilu dovnitř)
•Ergonomická páka
•Pro směšovací a rozdělovací aplikace
•Vnitřní závitové připojení
Technické údaje:
•DN 20-50
•kVS 6,3-40 m3/h
•PN 6
•tmax=110 °C
•3cestný nebo 4cestný
•Charakteristika S
Objednávání |
|
|
|
|
|
|
|
|
Typ |
DN |
kVS |
PN |
Připojení |
Obj.č. |
|||
|
||||||||
|
(mm) |
(m3/h) |
HRE 3 |
HRE 4 |
||||
|
|
|
|
|||||
|
|
20 |
6,3 |
|
Rp 3/4" |
065Z0418 |
065Z0423 |
|
|
HRE 3 |
25 |
10 |
|
Rp 1" |
065Z0419 |
065Z0424 |
|
|
32 |
16 |
6 |
Rp 1 1/4" |
065Z0420 |
065Z0425 |
||
|
HRE 4 |
|||||||
|
40 |
25 |
|
Rp 1 1/2" |
065Z0421 |
065Z0426 |
||
|
|
|
||||||
|
|
50 |
40 |
|
Rp 2" |
065Z0422 |
065Z0427 |
|
Náhradní díly a příslušenství
|
Typ |
|
|
DN |
Obj.č. |
|
|
Připojovací sada |
|
065Z0440* |
|
||
|
Přestrojovací připojovací sady pro |
|
065Z0441 |
|
||
|
rotační ventily |
|
|
|||
|
|
|
|
|||
|
Náhradní rukojeť |
|
065Z0442 |
|
||
|
|
|
|
15-20 |
065Z0444 |
|
|
Průhledný kryt, |
25 |
065Z0445 |
|
||
|
stupnice a |
|
|
32 |
065Z0446 |
|
|
ukazatel |
|
|
|
|
|
|
|
|
40 |
065Z0447 |
|
|
|
|
|
|
|
||
|
|
|
|
50 |
065Z0448 |
|
|
|
|
HRE 3/4 |
20 |
065Z0449 |
|
|
|
|
HRE 3/4 |
25 |
065Z0450 |
|
|
|
|
HRE 3/4 |
32 |
065Z0451 |
|
|
Ucpávka |
|
HRE 3 |
40 |
065Z0452 |
|
|
|
|
HRE 4 |
40 |
065Z0460 |
|
|
|
|
HRE 3 |
50 |
065Z0453 |
|
|
|
|
HRE 4 |
50 |
065Z0461 |
|
|
*Dodáváno se servopohonem AMB 162/182 |
|
|
|||
|
|
|
|
|
|
|
DEN-SMT/SI |
VD.LS.Z1.48 |
© Danfoss 11/2012 |
|
1 |
||
Datový list |
Mísící kohouty HRE 3, HRE 4 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Technické údaje |
|
|
|
|
|
|
|
|
|
|
|
Jmenovitý průměr |
DN |
20 |
|
25 |
|
32 |
|
40 |
|
50 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Regulační charakteristika |
|
|
|
|
Charakteristika S |
|
|
|
||
|
|
|
|
|
|
||||||
|
Netěsnost |
HRE 3 |
|
Rozvod: max. 0,5 % kVS / Směšování: max. 1,0 % kVS |
|
||||||
|
HRE 4 |
|
|
|
|
Max. 1,5 % kVS |
|
|
|
||
|
|
|
|
|
|
|
|
|
|||
|
Jmenovitý tlak |
PN |
|
|
|
6 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Max. uzavírací tlak |
bar |
|
|
|
1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Krouticí moment při PN |
Nm |
|
|
|
5 |
|
|
|
|
|
|
|
|
|
|
|
|
|||||
|
Médium |
|
|
|
Cirkulační voda/glykolová směs do 50 % |
|
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
pH média |
|
|
|
|
|
Min. 7, max. 10 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Teplota média |
°C |
|
|
|
|
2 … 110 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
Připojení |
|
|
|
|
Vnitřní závit ISO 7/1 |
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
Materiály |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
Těleso ventilu |
|
|
|
|
Šedá litina EN-GJL-250 (GG25) |
|
|
|
||
|
|
|
|
|
|
|
|||||
|
Kluznice |
|
|
|
CuZn36Pb2As (mosaz DZR, CW 602N) |
|
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
Těsnění ucpávky |
|
|
|
|
|
EPDM |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Graf závislosti tlaku na teplotě
EN-GJL-250 |
(GG-25) |
Charakteristika ventilu
B průtok
A
úhel otevírání
HRE 3
| <![if ! IE]> <![endif]>průtok |
úhel otevírání |
HRE 4 |
2 |
VD.LS.Z1.48 © Danfoss 11/2012 |
DEN-SMT/SI
Datový list |
Mísící kohouty HRE 3, HRE 4 |
|
|
Instalace
Likvidace
Průtok
Směšování |
<![if ! IE]> <![endif]>Vratné potrubí |
| <![if ! IE]> <![endif]>Zkotle |
Zpět do kotle
Rozvod
Montáž ventilu
Před montáží ventilu zkontrolujte, zda jsou trubky čisté a nejsou nadměrně opotřebované. Ventil namontovaný na potrubí se nesmí žádným způsobem mechanicky zatěžovat. Aby nedošlo k poškození regulačních komponentů, doporučuje se do systému instalovat filtr.
Připojení
HRE 3 lze použít jako směšovací ventil, rozdělovací ventil a v kombinaci s výměníky tepla, kde lze akceptovat určitou propustnost uzavřených ventilů.
HRE 4 pracuje na základě paralelního principu, tzn. voda přitékající z kotle se mísí s určitou částí vody přitékající z vratného potrubí. Tímto způsobem dosáhne voda, která jde do kotle, vyšší vratné teploty než při použití 3cestných ventilů. To znamená, že se snižuje nebezpečí koroze v kotlích na olej a pevná paliva.
Před likvidací je nutné ventil rozmontovat na jednotlivé části a ty likvidovat samostatně podle typu odpadu.
DEN-SMT/SI |
VD.LS.Z1.48 © Danfoss 11/2012 |
3 |
