Rotačné ventily HRB 3, HRB 4

Popis

Rotačné ventily Danfoss HRB sú primárne navrhnu­té na reguláciu teploty vo vykurovacích systémoch
pomocou prietoku vykurovacieho média, kde sa
nepožaduje 100 %-né uzatvorenie ventilu a tiež
presne definovaná regulačná charakteristika.

Rotačné ventily HRB je možné používať v spo­jení s pohonmi rotačných ventilov AMB 162 a
AMB 182.

Vlastnosti:

• najmenší únik vo svojej triede

• unikátny indikátor polohy
(viditeľný aj pri namontovanom pohone)

• ergonomická rukoväť

• jednoduchá montáž

• pre zmiešavacie a rozdeľovacie aplikácie

• pripojenie vnútorným závitom

Základné údaje:

• DN 15-50

• k

0.4 –40 m3/h

VS

• PN 10

• T

= 110 °C

max

• 3-cestný alebo 4-cestný

• S charakteristika

Objednávanie

Typ

HRB 3
HRB 4

DN k

(mm) (m

15

20

25

32 16 Rp 1 ⁄" 065Z0408 065Z0415
40 25 Rp 1 ⁄" 065Z0409 065Z0416
50 40 Rp 2" 065Z0410 065Z0417

VS

3

/h)

0.4

0.63 065Z0400

1.0 065Z0401

1.63 065Z0402

2.5 065Z0403 065Z0411

4.0 065Z0398 -

2.5

4.0 065Z0404 065Z0412

6.3 065Z0405 065Z0413

6.3
10 065Z0 407 065Z0414

PN Pripojenie

Rp ⁄”

10

Rp ⁄"

Rp 1"

Obj. č.

HRB 3 HRB 4

065Z0399

-

065Z0397 -

065Z0406 -

© Danfoss | 2017.07

VD.LH.B5.29 | 1

Údajový list Rotačné ventily HRB 3, HRB 4

Objednávanie (pokračovanie)

Technické údaje

Náhradné diely AMB

Zobrazenie Typ Obj. č.

Prispôsobenie spojenia

pre:

HRB 3 (Gen. 2009)

065B2220 ---> 065B2230

HRB 4 (Gen. 2009)

065B2240 - --> 065B2246

Nominálny priemer DN 15 20 25 32 40 50

Charakteristika regulácie S charakteristika

Úniky

Nominálny tlak PN 10
Maximálny uzatvárací tlak bar Rozdeľovanie: 2/Zmiešavanie: 1
Krútiaci moment PN Nm 5
Médium Cirkulujúca voda/glykolová zmes až do 50 %
pH média min. 7, max. 10
Tep lota média °C 2 … 110
Prípoje Vnútorný závit ISO 7/1

Materiál

Teleso ventilu a otočný čap CuZn36Pb2As (Brass DZR, CW 602N)
Puzdro upchávky CuZn36Pb2As (Brass DZR, CW 602N)
Tesnenie puzdra upchávky EPDM

082G4235

HRB 3 Rozdeľovanie: max. 0.3 % prietoku/Zmiešavanie: max. 1 % prietoku
HRB 4 max. 1.0 % k

Spare parts and accessories for HRB valves

Typ DN Obj. č.

15-2 0 065Z0444

Priehľadný kryt,
mierka a
ukazovateľ

HRB 3/4 15-2 0 065Z0449
HRB 3/4 25 065Z0450
HRB 3/4 32 065Z0451

Puzdro upchávky

Náhradná rukoväť 065Z0442
Spojovacia súprava AMB (Gen . 2014) 082H0255

HRB 3 40 065Z0452
HRB 4 40 065Z0460
HRB 3 50 065Z0453
HRB 4 50 065Z0461

VS

25 065Z0445
32 065Z0446
40 065Z0447
50 065Z0448

Schéma tlaku a teploty

PN 10

CuZn36Pb2As

2 | VD.LH.B5.29

© Danfoss | 2017.07

Údajový list Rotačné ventily HRB 3, HRB 4

prietok

uhol otvorenia ventilu

prietok

Charakteristiky ventilu

B

A

uhol otvorenia ventilu

Montáž

HRB 3

Miešanie

Rozdeľovanie

Montáž ventilu

Pred montážou ventilu musí byť potrubie čisté
a bez brúsnych nečistôt. Mechanické záťaže telesa
ventilu, spôsobené potrubím, nie sú povolené.
Do aplikácie sa odporúča nainštalovať filter,
aby sa predchádzalo poškodeniu regulačných
komponentov.

HRB 4

prietok

z kotla

späť do kotla

spiatočka

Pripojenie

HRB 3 je možné používať ako zmiešavací ventil,
rozdeľovací ventil a v spojení s tepelnými výmen­níkmi, kde sa nepožaduje 100 %-né uzatvorenie
ventilu.

HRB 4 funguje na základe princípu dvojitého
namiešania, t. j. výstupná voda z kotla sa mieša
s určitou časťou vody v spiatočke do kotla.
Takýmto spôsobom dosahuje vratná voda do
kotla vyššiu teplotu než pri použití 3-cestných
ventilov. Znamená to, že sa tým znižuje riziko
korózie v kotloch na vykurovací olej a na tuhé
palivo.

Likvidácia

© Danfoss | 2017.07

Poznámka :
Nainštalujte filter proti smeru prúdu ventilu
(napr. Dan foss FVR/FVF )

Pred likvidáciou je potrebné ventil rozmontovať na
jednotlivé časti a tie samostatne likvidovať podľa
typu odpadu.

AMB

FVR/FVF

VD.LH.B5.29 | 3

Údajový list Rotačné ventily HRB 3, HRB 4

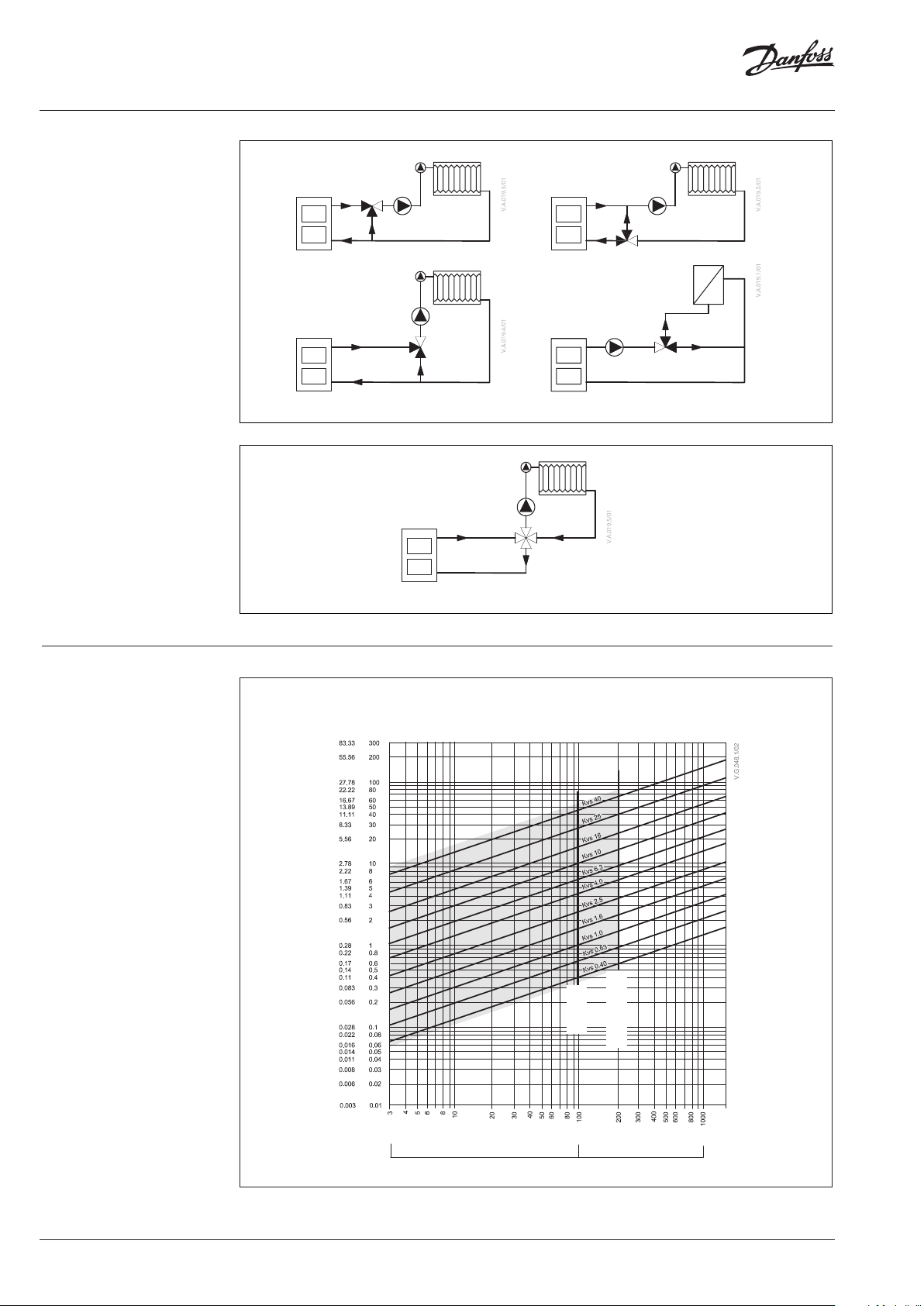

Princípy aplikácie

HRB 3

Spätnú funkciu možno dosiahnuť zmenou smeru otáčania pohonu a označenia ventilu.

HRB 4

Dimenzovanie

Spätnú funkciu možno dosiahnuť zmenou smeru otáčania pohonu a označenia ventilu.

Prietok
(s relatívnou hustotou 1)

3

l/sec m

/h

max, mix

max, rozdeľovanie

∆p

∆p

4 | VD.LH.B5.29

Pokles tlaku v kPa (100 kPa = 1bar = ~ 10 mH2O)

© Danfoss | 2017.07

Údajový list Rotačné ventily HRB 3, HRB 4

Konštrukcia

1. Teleso ventilu

2. Otočný čap

3. Puzdro upchávky

4. Priehľadný kryt a indikátor

5. Rukoväť

Rozmery

HRB 3 HRB 4

D

A

B

C

101

92

75

101

D

A

B

C

84

84

© Danfoss | 2017.07

HRB 3, HRB 4

A B C D

DN

15

36 72 11 4 88 Rp ⁄” 0.55 0.60

20

36 72 11 4 88 Rp ⁄" 0. 58 0.67

25

41 82 119 92 Rp 1" 0.92 0.98

32

47 94 125 97 Rp 1 ⁄" 1.2 1.3

40

58 116 136 97 Rp 1 ⁄" 1.5 1.8

50

62.5 12 5 14 0.5 103 Rp 2" 2.5 2.8

mm HRB 3 HRB 4

Pripojenie

Hmotnosť (kg)

Pohon

AMB 162
AMB 182

VD.LH.B5.29 | 5

Údajový list Rotačné ventily HRB 3, HRB 4

6 | VD.LH.B5.29

© Danfoss | 2017.07

Údajový list Rotačné ventily HRB 3, HRB 4

© Danfoss | 2017.07

VD.LH.B5.29 | 7
