Fişă tehnică
Vane rotative HRB 3, HRB 4
Descriere
Vanele rotative HRB Danfoss sunt concepute în
principal pentru reglarea temperaturii pe tur în
sistemele de încălzire unde pot fi acceptate anumite pierderi de lichid şi unde nu este necesară
o caracteristică de control predefinită.
Vanele rotative HRB pot fi utilizate în combinaţie
cu servomotoarele electrice AMB 162 şi AMB 182.
Caracteristici:
• Cel mai mic nivel al pierderilor din clasă
• Indicator unic al poziţiei
(vizibil şi atunci când servomotorul este
montat)
• Mâner ergonomic
• Instalare facilă
• Pentru aplicaţii de amestec şi de distribuţie
• Conexiune cu filet interior
Caracteristici principale:
• DN 15-50
• k
0.4 -40 m3/h
VS
• PN 10
• T
=110 ° C
max
• cu 3 sau 4 căi
• Caracteristica S
Mod de comandă
Tip
HRB 3
HRB 4
DN k
(mm) (m
15
20
25
32 16 Rp 1 ⁄" 065Z0408 065Z0415
40 25 Rp 1 ⁄" 065Z0409 065Z0416
50 40 Rp 2" 065Z0410 065Z0417
VS
3
/h)
0.4
0.63 065Z0400
1.0 065Z0401
1.63 065Z0402
2.5 065Z0403 065Z0411
4.0 065Z0398 -
2.5
4.0 065Z0404 065Z0412
6.3 065Z0405 065Z0413
6.3
10 065Z0 407 065Z0414
PN Racord
Rp ⁄”
10
Rp ⁄"
Rp 1"
Nr. c od
HRB 3 HRB 4
065Z0399
-
065Z0397 -
065Z0406 -
© Danfoss | 2017.07
VD.LH.B5.46 | 1
Fişă tehnică Vane rotative HRB 3, HRB 4
Mod de comandă (continuare)
Date tehnice
Accesorii AMB
Imagine Tip Nr. c od
Legături modernizate
pentru:
HRB 3 (Gen. 2009)
065B2220 ---> 065B2230
HRB 4 (Gen. 2009)
065B2240 - --> 065B2246
Diametru nominal DN 15 20 25 32 40 50
Caracteristica regulatorului Caracteristica S
Pierdere de fluid
Presiunea nominală PN 10
Presiune max. de închidere bar Distribuţie: 2 / Amestec: 1
Cuplu la PN Nm 5
Fluid de lucru Apă de circulaţie/amestec glicolic maxim 50 %
Valoare pH fluid de lucru Min. 7, max. 10
Temperatura mediului de lucru °C 2 … 110
Racorduri Filet interior. ISO 7/1
Materiale
Corp vană şi papuc alunecător CuZn36Pb2As (Alamă DZR, CW 602N)
Presetupă CuZn36Pb2As (Alamă DZR, CW 602N)
Etanşare cu presetupă EPDM
082G4235
HRB 3 Distribuţie: ma x. 0.3 % din debit / Amestecare: max. 1 % din debit
HRB 4 max. 1.0 % din k
Accesorii şi piese de schimb HRB
Tip DN Nr. c od
15-2 0 065Z0444
Capac transparent,
scală şi
indicator
HRB 3/4 15-2 0 065Z0449
HRB 3/4 25 065Z0450
HRB 3/4 32 065Z0451
Presetupă
Mâner de schimb 065Z0442
Set legătură AMB (Gen . 2014) 082H0255
HRB 3 40 065Z0452
HRB 4 40 065Z0460
HRB 3 50 065Z0453
HRB 4 50 065Z0461
VS
25 065Z0445
32 065Z0446
40 065Z0447
50 065Z0448
Diagrama presiunetemperatură
PN 10
CuZn36Pb2As
2 | VD.LH.B5.46
© Danfoss | 2017.07
Fişă tehnică Vane rotative HRB 3, HRB 4
debit
unghi de deschidere
debit
unghi de deschidere
Caracteristici vană
B
A
Montare
HRB 3
Amestec
Distribuţie
Montarea vanei
Înainte de montarea vanei, conductele trebuie
curăţate şi eliberate de materiale abrazive. Nu sunt
permise solicitări mecanice asupra corpului vanei
provocate de conducte. Se recomandă montarea
unui filtru în aplicaţie, pentru a evita deteriorarea
componentelor de reglare.
HRB 4
Debit
Retur
De la cazan
Înapoi la cazan
Racord
HRB 3 poate fi utilizată ca vană de amestec, vană
de distribuţie şi racordată cu schimbătoare de
căldură unde o anumită pierdere de fluid poate fi
acceptată.
HRB 4 acţionează conform principiului derivaţiei
duble, adică apa din cazan este amestecată cu o
anumită cantitate de apă din retur. În acest mod,
apa care curge spre cazan atinge o temperatură de
retur mai mare decât prin utilizarea vanelor cu trei
căi. Acest lucru înseamnă că riscul de coroziune din
cazanele cu petrol şi combustibil solid este redus.
Scoatere din uz
© Danfoss | 2017.07
Notă:
Insta laţi un filtr u în amonte de vană (de e x.
Danfoss FVR/FVF)
Înainte de eliminare, vana trebuie demontată şi
elementele sortate în grupe de materiale diferite.
AMB
FVR/FVF
VD.LH.B5.46 | 3
Fişă tehnică Vane rotative HRB 3, HRB 4

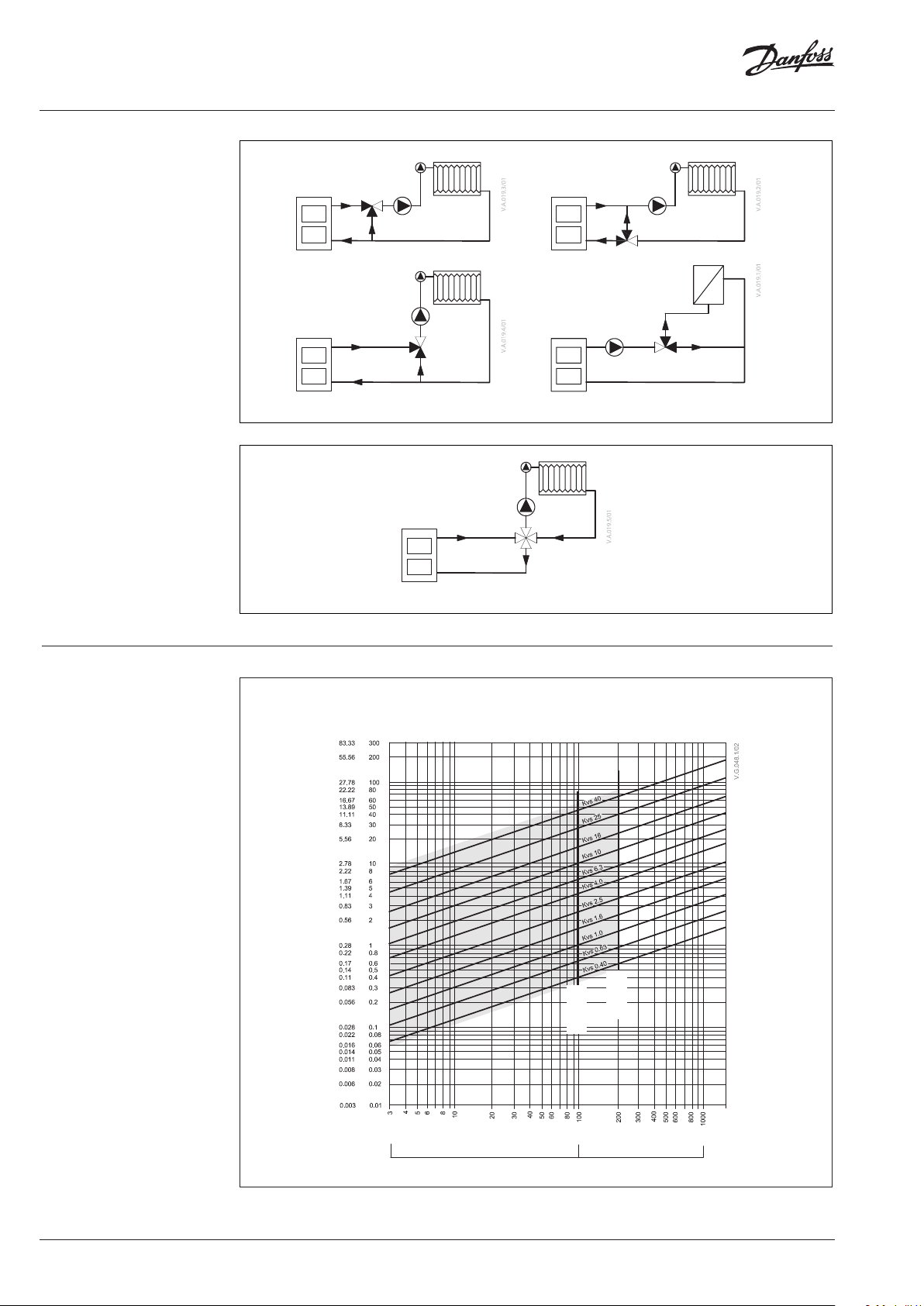

Principiile de aplicare
HRB 3
Funcţia de inversare este obţinută schimbând direcţia de rotaţie a servomotorului şi sensul indicatorului de pe vană.
HRB 4
Dimensionare
Funcţia de inversare este obţinută schimbând direcţia de rotaţie a servomotorului şi sensul indicatorului de pe vană.
Debit
(lichid cu g reutate specif ică 1)
3
l/sec m
/h
max, div
max, mix
∆p
∆p
4 | VD.LH.B5.46
Cădere de presiune datorată CURGERII kPa (100 kPa = 1 bar = ~ 10 m H2O)
© Danfoss | 2017.07
Fişă tehnică Vane rotative HRB 3, HRB 4

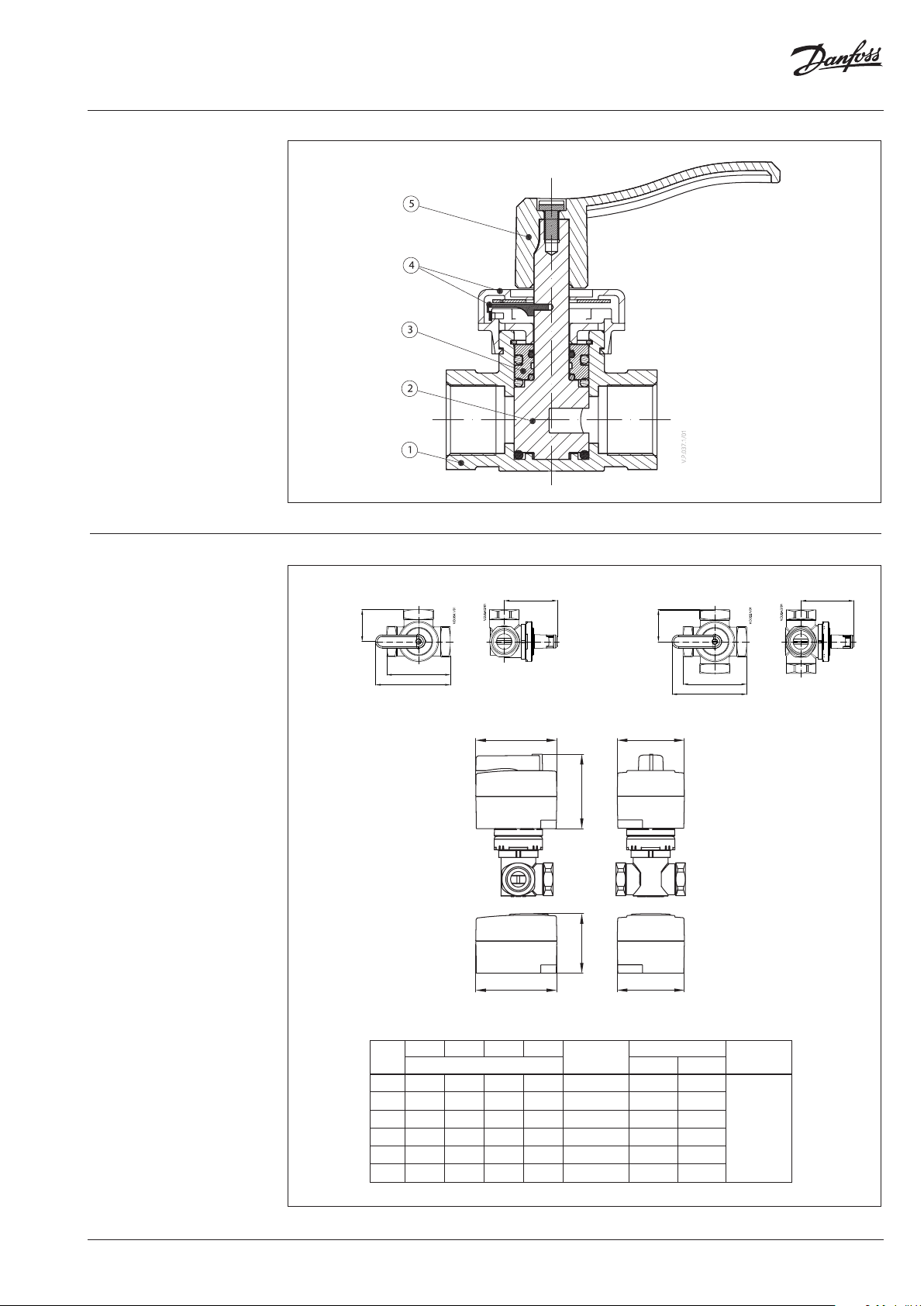

Design
1. Corp vană
2. Papuc alunecător
3. Presetupă
4. Capac transparent şi
indicator
5. Mâner
Dimensiuni
HRB 3 HRB 4
D
A
B
C
101
92
75
101
D
A
B
C
84
84
© Danfoss | 2017.07
HRB 3, HRB 4
A B C D
DN
15
36 72 11 4 88 Rp ⁄” 0.55 0.60
20
36 72 11 4 88 Rp ⁄" 0.58 0. 67
25
41 82 119 92 Rp 1" 0.92 0.98
32
47 94 125 97 Rp 1 ⁄" 1.2 1.3
40
58 116 136 97 Rp 1 ⁄" 1.5 1.8
50
62.5 12 5 14 0.5 103 Rp 2" 2.5 2.8
mm HRB 3 HRB 4
Racord
Greutate (kg)
Servomotor
AMB 162
AMB 182
VD.LH.B5.46 | 5
