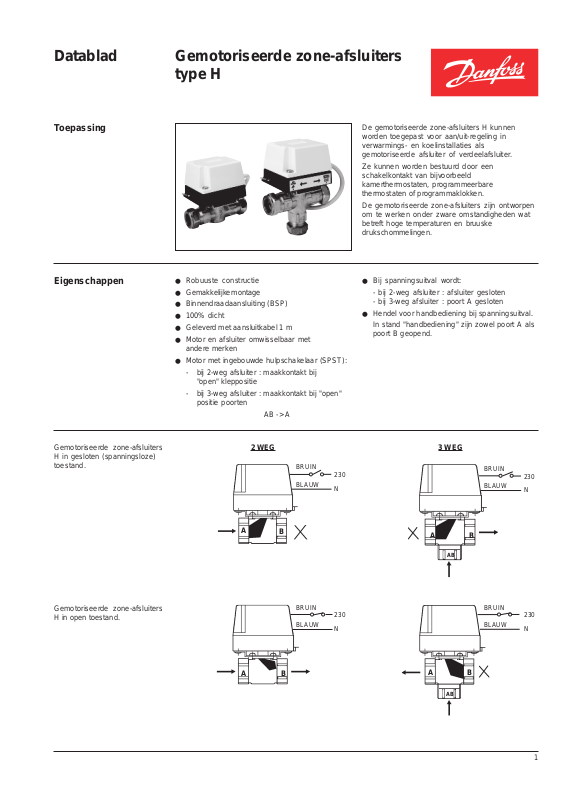

Datablad Gemotoriseerde zone-afsluiters
type H
Toepassing
Eigenschappen
● Robuuste constructie
● Gemakkelijke montage
● Binnendraadaansluiting (BSP)
● 100% dicht
● Geleverd met aansluitkabel 1 m
● Motor en afsluiter omwisselbaar met
andere merken
● Motor met ingebouwde hulpschakelaar (SPST):
- bij 2-weg afsluiter : maakkontakt bij
"open" kleppositie
- bij 3-weg afsluiter : maakkontakt bij "open"
positie poorten
AB -> A
De gemotoriseerde zone-afsluiters H kunnen
worden toegepast voor aan/uit-regeling in
verwarmings- en koelinstallaties als
gemotoriseerde afsluiter of verdeelafsluiter.
Ze kunnen worden bestuurd door een
schakelkontakt van bijvoorbeeld
kamerthermostaten, programmeerbare
thermostaten of programmaklokken.
De gemotoriseerde zone-afsluiters zijn ontworpen
om te werken onder zware omstandigheden wat
betreft hoge temperaturen en bruuske
drukschommelingen.
● Bij spanningsuitval wordt:
- bij 2-weg afsluiter : afsluiter gesloten
- bij 3-weg afsluiter : poort A gesloten
● Hendel voor handbediening bij spanningsuitval.
In stand "handbediening" zijn zowel poort A als
poort B geopend.
Gemotoriseerde zone-afsluiters
H in gesloten (spanningsloze)
toestand.
Gemotoriseerde zone-afsluiters
H in open toestand.
A
A
2 WEG
3 WEG
BRUIN
BLAUW
B
BRUIN
BLAUW
B
230
N
A
AB
230
N
A
AB
BRUIN
BLAUW
230
N
B
BRUIN
BLAUW
230
N
B
1
Datablad Gemotoriseerde zone-afsluiters type H
Bestelnummers
Aansluitschema
Type Aansluiting Bestelnummer Omschrijving
HP15 1/2" inw. 087N6640 afsluiter met motor
Tweeweg HP20 3/4" inw. 087N6634 afsluiter met motor
HP25 4/4" inw. 087N6637 afsluiter met motor
HS15 1/2" inw. 087N6659 afsluiter met motor
Drieweg HS20 3/4" inw. 087N6654 afsluiter met motor
HS25 4/4" inw. 087N6658 afsluiter met motor
Afsluiter en motor worden gezamelijk geleverd. Eventueel kunnen afsluiter en motor afzonderlijk worden besteld
voor service-doeleinden.
HPA2 HSA3D
M
GRIJS
ORANJE
BLAUW (N)
BRUIN (L)
M
GRIJS
ORANJE
BLAUW (N)
BRUIN (L)
Technische gegevens
TWEEWEG
Voedingsspanning : 220/240 V ac
Frequentie : 50Hz
Opgenomen vermogen : 6W
Hulpschakelaar : 230 V, 3(0.5)A (potentiaalvrij)
Kabellengte : 1m
Regeling : Open/dicht
Looptijd : Open : 35 sec. max.
Omgevingstemperatuur : Max. 45°C
Dichtheid : IP40
Max. mediumtemp. : 95°C
Druktrap : ND10
Max. verschildruk : 1/2" en 3/4" - 1,0 bar
Koelwater gegevens : 60/40% Glycol mix
Materiaal afsluiterhuis : Warm gestampt messing
Afsluitklep : Nitril Elastomeer/messing
Kvs (m3/h) : Tweeweg 1/2" 3,0
CE - merk : voorhanden
DRIEWEG
Gesloten : 20 sec. max.
4/4" - 0,7 bar
3/4" 5,8
4/4" 7,9
Drieweg 1/2" 3,0
3/4" 6,1
4/4" 7,9
2
Datablad Gemotoriseerde zone-afsluiters type H
Capaciteit
Montage
Gemotoriseerde tweewegafsluiters
Afsluiter:
De afsluiter wordt zo gemonteerd dat het water van poort A naar poort B stroomt (A = ingang).
Motor:
Vooraleer de motor te bevestigen nakijken of de spindel van de afsluiter in één lijn ligt met de
"I" gleuf in de motor. Motor bevestigen met behulp van de twee meegeleverde schroeven.
Gemotoriseerde driewegafsluiters
Afsluiter:
De afsluiter zo monteren dat het water instroomt langs poort AB. Houdt er rekening mee dat
spanningsloos poort A gesloten is en poort B geopend.
Motor:
Vooraleer de motor te bevestigen nakijken of de spindel van de afsluiter overeen komt met de
"D" gleuf in de motor en de hendle voor handbediening zich bevindt bij poort B. Motor
bevestigen met behulp van de twee meegeleverde schroeven.
Nota:
De afsluiters mogen in gelijk welke stand worden gemonteerd in zoverre de motor zich
bevindt boven op of opzij van de afsluiter.
3
Datablad Gemotoriseerde zone-afsluiters type H
Maatschetsen
86.6 73.4
63
A
D
B
C
86.6
63
A
D
8
73.4
B
C
B
8
Afsluiters Aansluitingen A B C D
1/2" BSP 90.6 17.5 86.0 27.6
Tweeweg 3/4" BSP 90.6 19.0 94.0 27.6
4/4" BSP 90.6 19.0 97.0 27.6
1/2" BSP 90.6 45.5 91.0 27.6
Drieweg 3/4" BSP 90.6 50.0 100.0 27.6
4/4" BSP 90.6 52.0 104.0 27.6
Danfoss kan niet verantwoordelijk worden gesteld voor mogelijke fouten in catalogi, handboeken en andere documentatie. Danfoss behoudt zich het recht voor
zonder voorafgaande kennisgeving haar producten te wijzigen. Dit geldt eveneens voor reeds bestelde producten, mits zulke wijzigingen aangebracht kunnen
worden zonder dat veranderingen in reeds overeengekomen specificaties noodzakelijk zijn.
DANFOSS N.V./S.A.
A. Gossetlaan 28
1702 Groot-Bijgaarden
Tel.: 02/525.07.11
Fax: 02/525.07.57
4
Part No. 6992 Iss.4. 05/04
