Danfoss Grelne kable Operating guide [sl]

Navodila za namestitev
Grelne kable
DEVIcell™
Intelligent solutions with lasting eect
Visit DEVI.com
1 Uvod . . . . . . . . . . . . . . . . . . . . . . . . . 3
1.1 Varnostna navodila . . . . . . . . . . . . . . .3
1.2 Navodila za namestitev . . . . . . . . . . . .4
2 Montaža korak za korakom . . . . . . . . . . .6
2.1 Izračun C-C razdalje za grelne kable . . . .6
2.2 Načrtovanje namestitve . . . . . . . . . . . .6
2.3 Priprava namestitvenega območja . . . . .7
3 Namestitveni elementi. . . . . . . . . . . . . . 7
3.1 Montaža grelnih elementov . . . . . . . . .7
3.2 Namestitev tipala . . . . . . . . . . . . . . . .8
4 Notranja uporaba . . . . . . . . . . . . . . . . . 8
4.1 Ogrevanje tal z DEVIcell™ . . . . . . . . . . .9
5 Opcijske nastavitve . . . . . . . . . . . . . . . 10

1 Uvod

!
V teh navodilih za namestitev se beseda »element« nanaša na grelne kable in grelne preproge.
Če so uporabljene besede »grelni kabel« ali »grelna preproga«, se navodila nanašajo samo na to vrsto elementa.
Vsa dimenzioniranja, izbira izdelkov, namestitev in zagon za vse aplikacije so odgovornost pooblašče­nega monterja.
Vsako uporabo grelnih elementov ali termostatov, ki jih je nabavil končni uporabnik, mora pred zagonom odobriti pooblaščen električar.
• Vključno z vrsto, velikostjo, namestitvijo in priklopom grelnega elementa.
• Vključno z vrsto, velikostjo, priklopom in nastavitvami termostata, ki nadzoruje grelni element.
• Otroci se ne smejo igrati z ogrevalnim elemen­tom.
• Ta grelni element lahko uporabljajo otroci, starejši od 8 let, in osebe z omejenimi zičnimi, senzoričnimi in umskimi sposobnostmi ter s pomanjkanjem izkušenj in znanja, če so pod nadzorom ali so bili podučeni o varni uporabi naprave in razumejo tveganja, ki so povezana z njo.
• Čiščenja in vzdrževanja ne smejo izvajati otroci brez nadzora starejših.
Grelni elementi, ki jih obravnavajo ta navodila za namestitev, so namenjeni samo za talno ogrevanje.
• V skladu z IEC 60335 se preproge ne smejo namestiti pod kovinska tla ali uporabiti za ogrevanje shrambe.
• Preproge morajo biti v celoti vgrajene vsaj 5 mm v beton, estrih, lepilo za ploščice ali podob­no, vključno s ploščicami.

1.1 Varnostna navodila

Nikoli ne režite ali krajšajte ogrevalnega elementa.
• Rezanje grelnega elementa bo razveljavilo garancijo.
• Samo hladni vodi se lahko krajšajo skladno s potrebami.
Elementi morajo vedno biti nameščeni v skladu
1
2
3
4
5
6
7
z lokalnimi gradbenimi predpisi in pravili za napeljavot er tudi s smernicami v teh navodilih za namestitev.
• Vse druge montaže lahko ovirajo delovanje elementa in predstavljajo varnostno tveganje ter razveljavijo garancijo.
Priklop elementov mora vedno opraviti pooblaš­čen električar z uporabo ksne povezave.
• Pred montažo in servisiranjem izklopite vsa napajalna omrežja.
• Vsak oklop grelnega elementa mora biti oze­mljen v skladu z lokalnimi električnimi predpisi in priklopljen na zaščitno tokovno stikalo (FID).
• FID mora izključiti pri največ 30 mA.
• Grelni elementi morajo biti priključeni preko stikala, ki omogoča odklop vseh polov.
• Element mora biti opremljen z varovalko pravil­ne velikosti ali prekinjalom tokokroga v skladu z lokalnimi predpisi.
1. Grelni kabel
2. Termostat
3. Tipalo
4. Oklop
5. FID
6. Vse-polno stikalo
7. Varovalka
Povezave
• Faza - rjava
• Nevtralna – modra
• Ozemljitev – oklop
Prisotnost grelne preproge mora
• biti označena s pritrditvijo opozorilnih znakov ali označb pri napajalnih priključkih in/ali po­gosto ob liniji tokokroga, kar mora biti jasno
• označeno v električni dokumentaciji, ki sledi montaži.
Nikoli ne presezite največje gostote toplote (W/m or W/m) za dejansko uporabo.

1.2 Navodila za namestitev

Primerno pripravite namestitveno mesto z odstra­nitvijo ostrih predmetov, umazanije itd.
Redno merite ohmsko upornost in izolativna upornost pred in med montažo.
Ne polagajte grelnih elementov pod zidove ali ksne ovire. Potrebno je min. 6 cm razmaka.
Hranite elemente stran od izolacijskega materiala, drugih grelnih virov in razširitvenih spojev.
Elementi se ne smejo dotikati ali križati med seboj ali z drugimi elementi in morajo biti enakomerno porazdeljeni po območjih.
Elementi in še posebej povezave, morajo biti zašči­teni pred obremenitvijo in napetostjo.
Elementi in tipala morajo biti nameščeni vsaj 30 mm stran od vodov zgradbe, npr. cevi za vodo.
Tipalo temperature tal je obvezno in mora biti priklopljeno na termostat, ki omejuje temperaturo tal na največ 35 °C.
Element mora biti ustrezno krmiljen in pri zuna­njih aplikacijah ne sme delovati pri temperaturi okolja, ki je višja od 10 °C.
• Shranjujte na suhem, toplem mestu pri tempe­raturah med +5 °C in +30 °C
.

2 Montaža korak za korakom

2.1 Izračun C-C razdalje za grelne kable

C-C razdalja je razdalja v centimetrih od sredine enega kabla do sredine naslednjega.
C - C [cm] =
ali
C - C[cm] =
Največja C-C razdalja
• DEVIcell™ - 20 cm
• Upogibni premer grelnega kabla mora biti vsaj 6-krat večji od premera kabla.
• Dejanska dolžina kabla lahko odstopa +/- 2 %
C-C [cm] 5 7,5 10 12,5 15
W/m2 @ 6 W/m 120 80 60 48 40
W/m2 @ 10 W/m 200 130 100 80 67
W/m2 @ 18 W/m - - 180 144 120
W/m2 @ 20 W/m - - 200 160 133

2.2 Načrtovanje namestitve

Narišite skico namestitve, ki prikazuje
• postavitev elementov,
• hladne vode in priključke,
• priključno omarico/jašek za kable (če obstaja),
• tipalo,
• priključno omarico,
• termostat
Območje [m]
Dolžina kabla [m]
Izhod kabla [W/m]
Gostota toplote [W/m]
230V/400V
x 100 cm
x 100 cm
.
Shranite skico
• Poznavanje natančne lokacije teh komponent olajša naknadno odpravljanje težav in popra­vljanje pokvarjenih elementov.
Upoštevajte tudi sledeče:
• Upoštevajte vse smernice - glejte poglavje 1.2.
• Upoštevajte pravilno C-C razdaljo (samo grelni kabli) - glejte poglavje 2.1.
• Upoštevajte zahtevano namestitveno globino in morebitno mehansko zaščito hladnih vodov v skladu z lokalnimi predpisi.
• Pri namestitvi več kot enega elementa nikoli ne ožičite elementov v zaporedju, ampak napeljite vse hladne vode vzporedno.
• Dva ali več elementov je lahko nameščenih v isti sobi, vendar en element ne more biti nameščen v dveh ali več sobah.
• Vsi grelni elementi v isti sobi morajo imeti enako gostoto toplote (W/m), razen če so povezani na ločena tipala temperature tal in termostate.
• Pri enožilnih kablih morata biti oba hladna voda priključena na priključno omarico.

2.3 Priprava namestitvenega območja

• Po potrebi odstranite vse sledi morebitnih starih namestitev.
• Prepričajte se, da je namestitvena površina ravna, stabilna, gladka, suha in čista.
• Če je potrebno, zapolnite vrzeli okoli cevi, odtokov in zidov.
• Ne sme biti ostrih robov, umazanije ali tujkov.

3 Namestitveni elementi

Nameščanje elementov pri temperaturah nižjih od -5 °C ni priporočljivo.
Pri nizkih temperaturah lahko grelni kabli postanejo togi. Po odvitju element na hitro priključite na napa­janje, da se pred pritrditvijo kabel zmehča.
Merjenje upornosti
Med montažo izmerite, preverite in zabeležite upor­nost elementa.
• Po odpakiranju
• Po pritrditvi elementov
• Ko je montaža končana
Če ohmska in izolativna upornost nista taki, kot je označeno, je element potrebno zamenjati.
• Ohmska upornost mora biti med –5 in +10 % navedene vrednosti.
• Izolativna upornost upornost mora biti po eni minuti >20 M pri min. 500 V istosmernega toka.

3.1 Montaža grelnih elementov

Upoštevajte vsa navodila in smernice v poglavjih 1.1 in 1.2.
Grelni elementi
12
1
2
• Postavite grelni element tako, da je vsaj za polo­vico C-C razdalje od ovir.
• Elementi morajo vedno biti v dobrem stiku z razdelilnikom toplote (npr. betonom), za podrobnosti glejte poglavje 4.
Podaljševanje hladnih vodov
• Če je le možno, ne podaljšujte hladnih vodov. Ožičite hladne vode na npr. priključne omarice ali jaške za kable.
• Pazite, da bo izguba energije v kablu v skladu z lokalnimi predpisi.

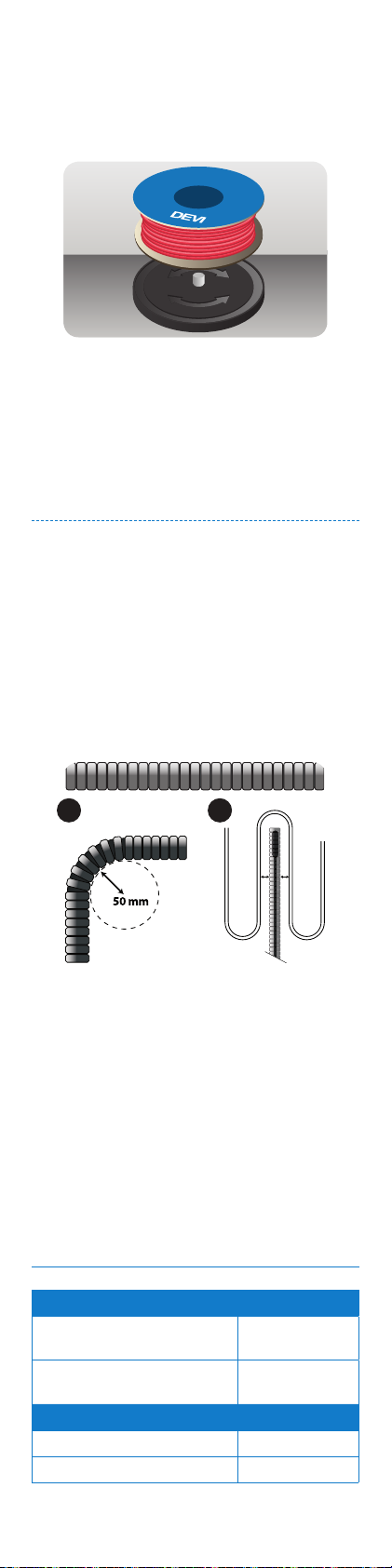

3.2 Namestitev tipala

• Obvezna pod lesenimi podi in na lesenih talnih podlagah.
• Tipalo temperature tal mora biti nameščeno v vodniku, ki je za enostavno morebitno zame­njavo senzorja pritrjen na rob poda.
• Tipalo temperature tal se mora šteti kot ŽIV kabel; tako da se mora vsak podaljšek ožičenja senzorja obravnavati na isti način kot normalno ožičenje napajalne napetosti.
• Kabel tipala se lahko podaljša do 50 m z 1,5 mm inštalacijskim kablom.
• Radij krivine cevi mora biti najmanj 50 mm (1).
• Kabel tipala morate položiti na sredino med dvema zavojema grelnega kabla (2).
• Da preprečite pokanje betonskih tal, ne vklju­čujte ogrevanja, dokler se tla popolnoma ne strdijo.
• Postavljeno mora biti na primerno mesto, kjer ne bo izpostavljeno sončni svetlobi ali prepihu ob odpiranju vrat.
• Vodnik mora biti v isti ravnini s talno podlago.
• Speljite vodnik do priključne omare.

4 Notranja uporaba

Talni temelj
Les
Beton
Vrsta tal
Les, parket, laminat Maks. 100 W/m
Preproga, vinil, linolej itd. -
Maks. 10 W/m in
100 W/m
Maks. 10 W/m in
100 W/m
Talni temelj
1
2
3
4
5
6
1
2
3
4
5
6
7
Tla obložena s ploščicami v
• kopalnicah,
• zimskih vrtovih,
• kleteh itd.
Tla obložena s ploščicami v
• kuhinjah,
• dnevnih sobah,
• hodnikih itd.
Lahko je do 225 W/m na robnih območjih, npr. pod velikimi okni.
• Samo na betonski talni podlagi in pod plošči­cami.
• Če je priključen na ločeno tipalo temperature tal in termostat.
Lesene talne obloge
Les se naravno krči in razteza, odvisno od relativne vlažnosti (RH) v sobi.
• Ne uporabljate bukovega in javorjevega lesa v večplastnih talnih oblogah, če ni bil tlačno posušen.
• Namestite parno zaporo za talne podlage <95% RH in membrano, odporno na vlago >95%.
• Preverite, da je med elementom in talnimi ma­teriali nad njim 100% stik (brez zračnih žepov).
• Namestite ogrevalni sistem na celotno območje tal pri temperaturi površine 15 °C.
• Vedno namestite tipalo temperature tal za omejitev maks. temperature tal.
-
-

4.1 Ogrevanje tal z DEVIcell™

Na betonskih tleh
1. Leseni pod, parket ali laminat.
2. Plast za absorpcijo hrupa / klobučevina iz krp.
3. Grelni kabel.
4. DEVIcell™.
5. Parna zapora.
1. Obstoječa konstrukcija tal (npr. beton, ma­vec, polistiren).
Na obstoječih lesenih podih
1. Linolej ali vinilna preproga.
2. Plošča za porazdelitev tlaka, min. 5 mm.
3. Plast za absorpcijo hrupa / klobučevina iz krp.
4. Grelni kabel.
5. DEVIcell™.
6. Parna zapora.
7. Obstoječa lesena konstrukcija tal.
Namestitev pod preproge, linolej ali vinil
• Od kablov morajo biti ločeni z vsaj 5 mm ploščo za porazdelitev tlaka.
• Upoštevajte celotno izolacijsko vrednost nad ploščo za porazdelitev tlaka.
• R < 0.10 mK/W ustreza 1 togu ali tanki pre­progi.
Povzetek montaže
Izrežite luknjo za povezavo in vodnik tipala tem­perature tal ter odstranite ostre robove. Pritrdite vodnik na talno podlago, npr. z lepilom.
Namestite ogrevalni sistem Prepričajte se, da so kabel, zaključek in priključek v stiku z aluminijasto ploščo ali da jih obdaja aluminij.
Za nadaljnje informacije glejte navodila za namesti­tev izdelka DEVIcell™.

5 Opcijske nastavitve

Če je element priključen na termostat, kot je DEVIreg™, nastavite osnovne nastavitve glede na tabelo spodaj in kot je opisano v navodilih za name­stitev termostata.
Če velja, nastavite omejitev temperature v skladu s priporočili proizvajalca, da preprečite poškodbe, npr. tal ali cevi.
Termostat
DEVIreg™ 13x 16A
DEVIreg™ 330 16A
DEVIreg™ 53x 15A
DEVIreg™ 610 10A
DEVIreg™ Touch 16A
DEVIlink™ CC 15A (FT)
Maks. obre-
menitev
Talno ogreva-
nje na splošno
Sobna temp.
20–22°C
VIJXB136
