Datu lapa
FHM-C1, FHM-C2
Apsildāmās grīdas šunta mezgls
Lietošana
Šunta mezgls
FHM-C1
Danfoss kompaktos šunta mezglus izmanto
plūsmas un pievades temperatūras regulēšanai
hidroniskajās grīdas apsildes sistēmās.
Kompaktais, elastīgais dizains nodrošina iespēju
uzstādīt šunta mezglu tieši uz kolektora gan kreisajā, gan labajā pusē tā, lai primārais caurules savienojums būtu uz sāniem vai apakšā.
Šunta mezgls
FHM-C2
Pievades temperatūras regulēšanai izmanto automātisku proporcionālo regulatoru. Regulators
gādā par nemainīgu vēlamo piegādes temperarūtu zemgrīdas apsildes sistēmā.
Iebūvētais kontrolvārsts nodrošina pareizu
plūsmas virzienu. Šunta mezglu papildina gaisa
atvere augšā un termometrs. Papildus pieejams
termostats aizsargā grīdu pret pārāk augstu temperatūru.
Ierīces FHM-C1, FHM-C2 aprīkojumā ir iekļauts
maināma ātruma energoefektīvs sūknis (Grundfos
UPM3 Auto).
Kompakto šunta mezglu FHM-C1 un FHM-C2
var uzstādīt tieši uz Danfoss kolektora sistēmas,
neizmantojot īpašu aprīkojumu.
Izmantojot Danfoss grīdas apsildes vadības elementus, tiek piepildītas visas cerības attiecībā uz
profesionālu grīdas apsildes sistēmu.
Ja ūdens tiek apstrādāts, noteikti jāievēro ražotāja
norādījumi par devas izvēli. Nav ieteicams izmantot savienojumus, kuros iekļauta minerāleļļa.
Pasūtīšana
Piederumi
Produkts
FHM-C1 7 kW 15 kW UPM3 Auto 15-70 088U0094
FHM-C2 (bez FTC) 7 kW 15 kW UPM3 Auto 15-70 088U0092
1)
Maks. efekts Δt = 30 K primārajā (70/40) un Δt = 5 K (10 K) sekundārajā līnijā, ja siltuma zudums ir 50 W/m².
Produkts Tips Koda nr.
Termometrs, 0 °C līdz 60 °C, Ø 35 mm FHD-T 088U0029
Drošības termostats FH-ST55 088U0301
Temperatūras kontrolleris, 15 °C līdz 50 °C FTC 013G5081
Adatu mērīšanas komplekts FHM-MS 088U0304
Leņķu stiprinājumi (2 gab.) FHM-AF 088U0305
UPM3 sūkņa izolācija 088U0075
Maks. efekts
sek. Δt = 5 K
Maks. efekts
sek. Δt = 10 K
1)
Sūkņa tips,
Grundfos
Koda nr.
© Danfoss | FEC | 2021.03
AI303556008317lv-LV0201 | 1
Datu lapa FHM-C1, FHM-C2 Apsildāmās grīdas šunta mezgls
Tehniskās specifikācijas
FH-ST55
Drošības termostats
Barošanas spriegums 230 V maiņstrāva
Primārais savienojums ½” (DN15)
Maks. diferenciālais spiediens ar Danfoss Floor
Apsildes kolektori
0,6 bāri
Maks. darbības spiediens PN10
Maks. plūsmas temperatūra 90 °C
FTC plūsmas temperatūras vadības elements 18 °C līdz 50 °C
FH-DT piegādes plūsmas termometrs 0 °C līdz 60 °C
Integrēts kontrtolvārsts POM/nerūsējošais tērauds
Korpuss, savienojumi un citas metāla daļas Misiņš/nerūsējošais tērauds
Gredzeni un blīves EPDM
Svars apm. 3,5–4 kg (atkarībā no modeļa)
230V / 16A
T
55°C
S
Elektriskais savienojums
FH-ST drošības termostats ir nofiksēts uz caurules
un aizsargā grīdu un sistēmu pret pārāk augstu
Ierīci FH-ST55 var pievienot arī sūknim vai zonas
vārstam.
temperatūru; tas ir īpaši svarīgi koka grīdām. FH-ST
termostats izslēdz grīdas apsildes galvenā bloka
barošanas padevi, ja temperatūra sasniedz 55 °C.
Ņemiet vērā! Elektroinstalāciju drīkst veikt tikai auto-
rizēts uzstādītājs (230 V līdzstrāva).
Izslēdzot grīdas apsildes galvenā bloka barošanas
padevi, aktuatori (NC) tiek automātiski slēgti, un
grīdas apsildes sistēma tiek aizsargāta.
Koda nr. 088U0301
Izslēgšanas temperatūra 55 °C
Pārslēgšanas starpība 4 K
Klasifikācija IP 40 (uzstādīts)
2 | © Danfoss | FEC | 2021.03
AI303556008317lv-LV0201
FHM-MS.FTC.00.01
Datu lapa FHM-C1, FHM-C2 Apsildāmās grīdas šunta mezgls

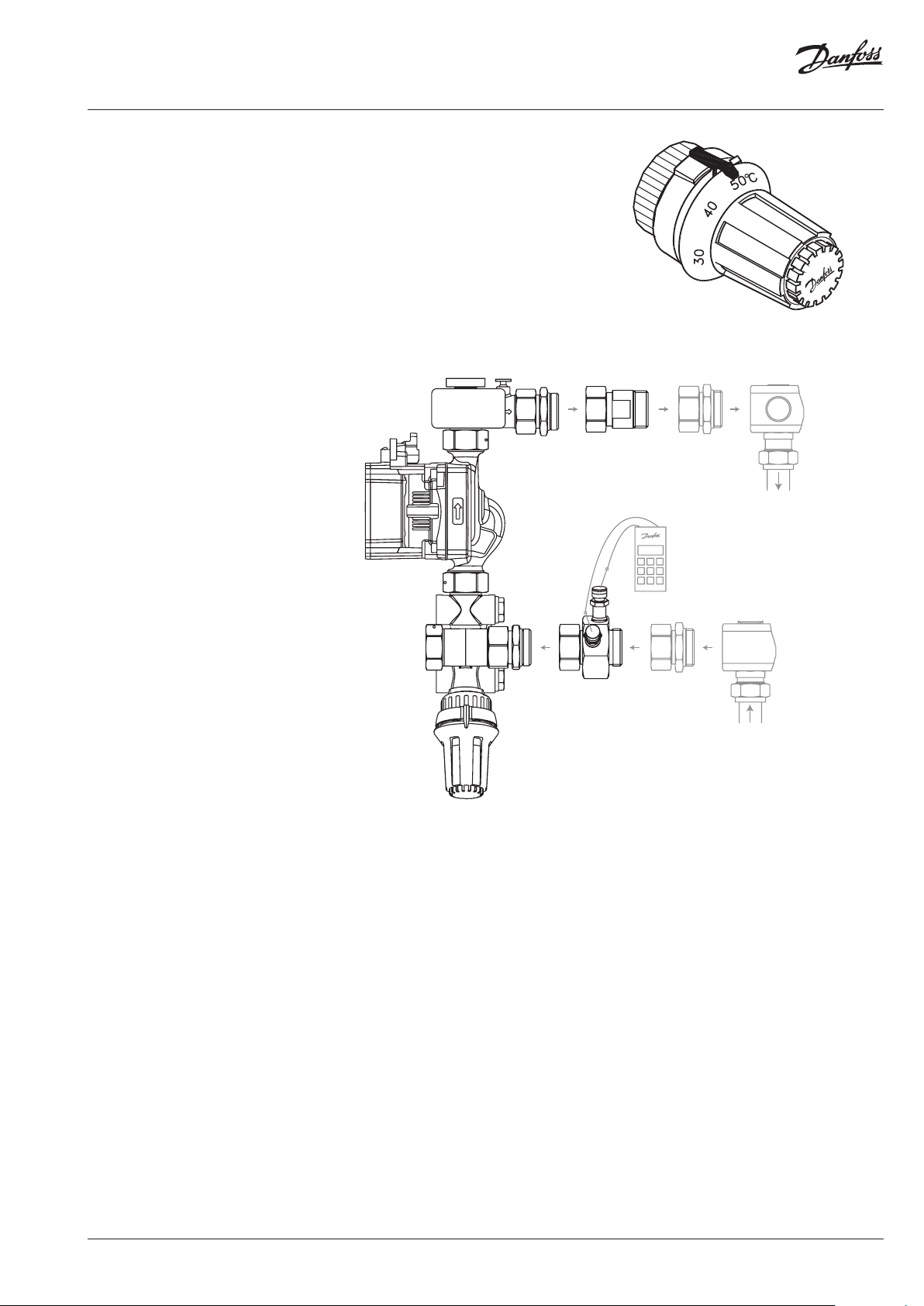

FTC
Temperatūras kontrolleris
FHM-MS
Mērīšanas komplekts
FTC ir automātisks termostata sensors, ko izmanto
grīdas apsildes plūsmas temperatūras vadībai.
Ūdens temperatūru mēra virsmas sensors. Sensora
elementa fiksējamais savienotājs nodrošina stingru savienojumu ar vārstu.
Funkcijas
• Noslēgšana, kāpjot sensora temperatūrai.
• Temperatūras diapazons: 15 °C līdz 50 °C
Danfoss
kvs 7,4
FHM-MS mērīšanas komplekts
Plūsmu caur ierīci FHM-MS (fiksētā atverē) var
mērīt, izmantojot Danfoss mērinstrumentus PFM
100/1000 vai citu zīmolu mērīšanas aprīkojumu.
FHM-MS vārsta komplektācijā iekļauti divi mērīšanas uzgaļi 3 mm adatām. Mērīšanas uzgaļi tiek
novietoti šķērsām pāri fiksētajai atverei, un virs tās
var izmērīt diferencēto spiedienu.
PFM 100/1000
Fiksētās atveres (kvs 7,4) un diferencētā spiediena
vērtība tiks izmantota mērīšanas aprīkojumā, lai
definētu plūsmu. Fikētas atveres vārsta mērīšana ir
ļoti ātra un vienkārša.
© Danfoss | FEC | 2021.03
AI303556008317lv-LV0201 | 3
L/
0 6 17
Datu lapa FHM-C1, FHM-C2 Apsildāmās grīdas šunta mezgls
FHM-FL
Plūsmas ierobežotājs
h
FHM-FL plūsmas ierobežotājs
Sistēma
FHM-C
Kombinētā grīdas apsildes sistēma ar boileri
FHM-C
Kombinētā grīdas apsildes sistēma ar siltumsūkni
4 | © Danfoss | FEC | 2021.03
AI303556008317lv-LV0201
Izmēri
176
382
96
Danf
25
213
382
62
310
23
9
59
FHM-C1
176
25
213
310
62
oss un visi Danfoss logotipi ir Danfoss A/S preču zīmes.
© Danfoss | FEC | 2021.03
23
59
FHM- C2
AI303556008317lv-LV0201 | 5
