Datenblatt
FHM-C1, FHM-C2
Mischergruppen für Fußbodenheizungen
Anwendung
Mischergruppe
FHM-C1
Die Kompakt-Mischergruppen von Danfoss werden für die Regelung des Durchflusses und der
Vorlauftemperatur in Warmwasser-Fußbodenheizungssystemen verwendet.
Das kompakte und flexible Design ermöglicht die
links- oder rechtsseitige Montage der Mischergruppe direkt am Verteiler, wobei der primäre
Rohranschluss seitlich oder von unten erfolgt.
Zur Regelung der Vorlauftemperatur wird ein
selbsttätiger Proportionalregler eingesetzt. Der
Regler sorgt dafür, dass die gewünschte Vorlauf-
Mischergruppe
FHM-C2
temperatur des Fußbodenheizungssystems stets
konstant bleibt.
Ein eingebautes Rückschlagventil stellt die korrekte Flussrichtung sicher. Eine Entlüftung an der
Oberseite und ein Thermometer vervollständigen
die Mischergruppe. Ein optionales Thermostat
schützt den Boden vor zu hohen Temperaturen.
FHM-C1, FHM-C2 sind mit einer drehzahlvariablen
Pumpe mit niedrigem Energieverbrauch (Grundfos UPM3 Auto) ausgestattet.
Die FHM-C1 und FHM-C2 Kompakt-Mischergruppen können ohne den Einsatz von Spezialwerkzeug direkt an dem Danfoss-Verteilersystem montiert werden.
Durch den Einsatz eines Regelungssystems für
Fußbodenheizungen von Danfoss werden sämtliche Erwartungen an ein professionelles Fußbodenheizungssystem erfüllt.
Bei Verwendung eines Wasseraufbereitungssystems ist es besonders wichtig, dass die Dosierungsanweisungen des Herstellers strengstens
eingehalten werden. Es wird empfohlen, Rezepturen mit Mineralöl zu vermeiden.
Bestelldaten
Zubehör
© Danfoss | FEC | 2021.02
Produkt
FHM-C1 7 kW 15 kW UPM3 Auto 15-70 088U0094
FHM-C2 (ohne FTC) 7 kW 15 kW UPM3 Auto 15-70 088U0092
1)
Max. Leistung bei Δt = 30 K im Primärkreis (70/40) und Δt = 5 K (10 K) im Sekundärkreis bei einem Wärmeverlust von 50 W/m².
Produkt Typ Bestell-Nr.
Thermometer 0 °C bis 60 °C, Ø 35 mm FHD-T 088U0029
Sicherheitsthermostat FH-ST55 088U0301
Temperaturregler, 15 °C bis 50 °C FTC 013G5081
Messblende für Nadeln FHM-MS 088U0304
Winkelstücke (Set à 2 Stk.) FHM-AF 088U0305
Isolierschale für UPM3-Pumpe 088U0075
Max. Leistung
bei Sek. Δt = 5K
Max. Leistung bei
Sek. Δt = 10K
1)
Pumpentyp,
Grundfos
AI303556008317de-DE0201 | 1
Bestell-Nr.
Datenblatt FHM-C1, FHM-C2 Mischergruppen für Fußbodenheizungen
Technische
Spezifikationen
FH-ST55
Sicherheitsthermostat
Versorgungsspannung 230 V AC
Anschluss Primärkreis ½” (DN15)
Max. Differenzdruck an Danfoss Fußbodenheizungsverteilern
0,6 bar
Max. Betriebsdruck PN10
Max. Vorlauftemperatur 90 °C
FTC Vorlauftemperaturregelung 18 °C bis 50 °C
FH-DT Vorlaufwasserthermometer 0 °C bis 60 °C
Integriertes Rückschlagventil POM/Edelstahl
Gehäuse, Verbindungen und übrige Metallteile Messing/Edelstahl
O-Ringe und Dichtungen EPDM
Gewicht ca. 3,5 kg bis 4 kg (modellabhängig)
230V / 16A
T
55°C
S
Elektrischer Anschluss
Der FH-ST Sicherheitsthermostat wird am Rohr
befestigt und schützt den Boden und das System
gegen zu hohe Temperaturen, was besonders bei
Holzböden wichtig ist. Der FH-ST Thermostat un-
Durch das Abschalten der Stromversorgung der
Fußbodenheizung-Basiseinheit schließen die
Stellantriebe (NC) automatisch und das Fußbo-
denheizungssystem ist geschützt.
terbricht bei Erreichen einer Temperatur von 55 °C
die Spannungsversorgung der FußbodenheizungBasiseinheit.
Der FH-ST55 kann auch an eine Pumpe oder ein
Zonenventil angeschlossen werden.
Hinweis! Der elektrische Anschluss darf nur von ei-
nem autorisierten Installateur durchgeführt werden
(230 V AC).
Bestell-Nr. 088U0301
Abschalttemperatur 55 °C
Temperaturdifferenz 4 °K
Schutzart IP 40 (im montierten Zustand)
2 | © Danfoss | FEC | 2021.02
AI303556008317de-DE0201
FHM-MS.FTC.00.01
Datenblatt FHM-C1, FHM-C2 Mischergruppen für Fußbodenheizungen

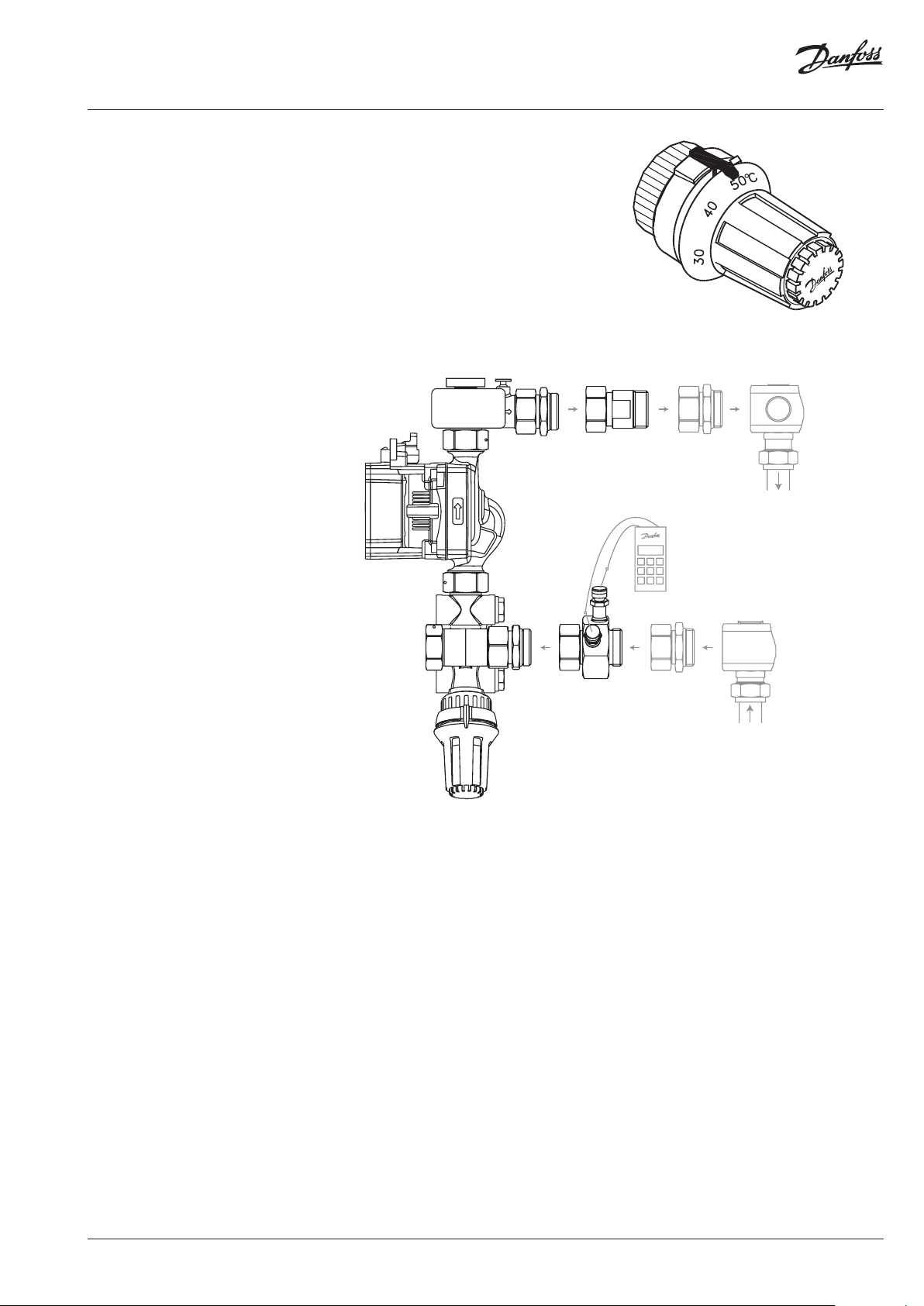

FTC
Temperaturregler
FHM-MS
Messblende
Der FTC ist ein selbsttätiger thermostatischer Fühler für die Regelung der Vorlauftemperatur von
Fußbodenheizungen.
Ein Anlegefühler misst die Wassertemperatur. Die
Schnappbefestigung des Fühlers sorgt für einen
festen Anschluss an das Ventil.
Merkmale:
• Schließt bei steigender Fühlertemperatur.
• Temperaturbereich: 15 °C bis 50 °C.
Danfoss
kvs 7,4
FHM-MS Messblende
Der Durchfluss durch die FHM-MS (feste Durchflussblende) kann mithilfe der Messinstrumente
PFM 100/1000 von Danfoss oder mit einer Messausrüstung anderer Hersteller gemessen werden.
Das FHM-MS-Ventil ist mit zwei Messnippeln für
3-mm-Messnadel-Systeme ausgestattet. Die Messnippel werden an einer festen Durchflussblende
PFM 100/1000
angebracht. Der Differenzdruck kann über diese
Durchflussblende gemessen werden.
Der Wert der festen Durchflussblende (Kvs 7,4)
und der gemessene Differenzdruck werden im
Messinstrument verwendet, um den Durchfluss zu
bestimmen. Die Messung an einem Ventil mit fester Durchflussblende ist sehr schnell und einfach.
© Danfoss | FEC | 2021.02
AI303556008317de-DE0201 | 3
L/
0 6 17
Datenblatt FHM-C1, FHM-C2 Mischergruppen für Fußbodenheizungen

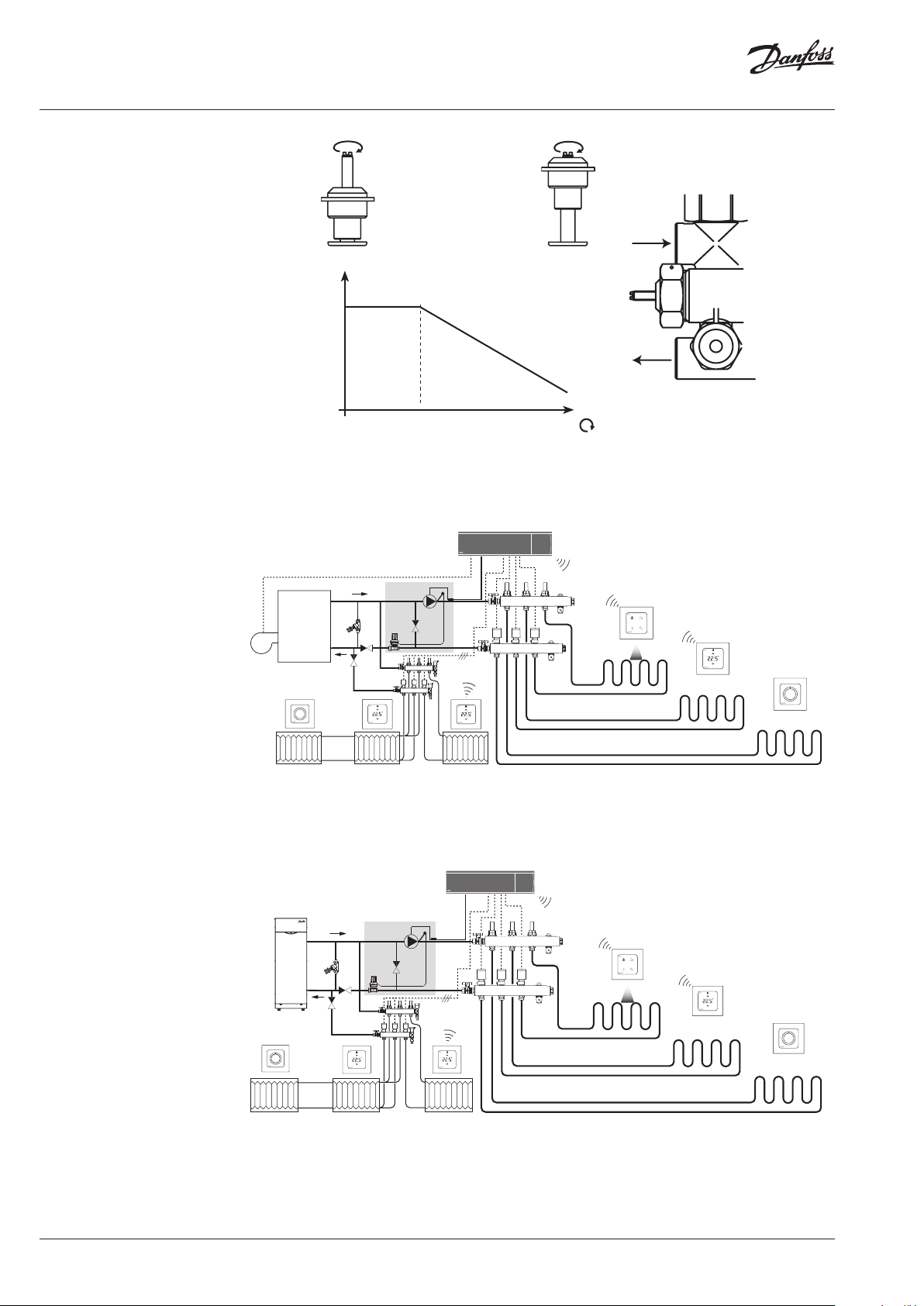

FHM-FL
Durchflussbegrenzer
h
FHM-FL Durchflussbegrenzer
Anlage
FHM-C
Kombiniertes Fußbodenheizungssystem mit Kessel
FHM-C
Kombiniertes Fußbodenheizungssystem mit Wärmepumpe
4 | © Danfoss | FEC | 2021.02
AI303556008317de-DE0201
Abmessungen
176
382
96
25
213
382
62
310
23
9
59
FHM-C1
176
25
213
310
62
© Danfoss | FEC | 2021.02
23
59
FHM- C2
AI303556008317de-DE0201 | 5
