Instrukcija
FH-CWT termostatas
FH-CW termostato instrukcijos
Turinys
1. Funkcijų apžvalga ............................................................. 3
2. Tvirtinimas ........................................................................... 3
3. Montavimas ........................................................................ 3
4. Bendrasis naudojimas ..................................................... 4
5. Apsaugos nuo šalčio režimas ....................................... 5
6. Techninės specifikacijos ................................................. 6
7. Paveikslėliai ir iliustracijos .............................................. 8
SVARBU!
Saugokite termostatą nuo dulkių, skysčių, betono ir NEKIŠKITE į jį jokių daiktų.
Neuždenkite termostato, pavyzdžiui, pakabindami priešais
jį rankšluosčius.
Įrengimo darbus turi atlikti įgaliotas elektrikas.
2 VI.CU.A2.21 Danfoss Floor Heating Hydronics 2012.01
FH-CW termostato instrukcijos
1. Funkcijų apžvalga

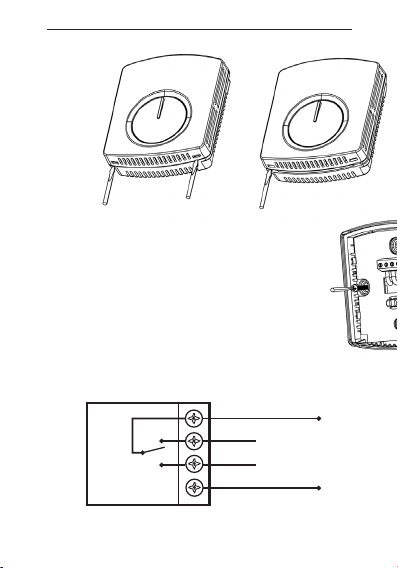

Priekinė dalis - 1 pav.
Valdymo rankenėlė
Raudona/Žalia lemputė (už gaubto).
Lemputės režimai
• Dega žalia lemputė - termostatas VEIKIA, tačiau nešildo.
• Dega raudona lemputė - termostatas VEIKIA ir šildo.
Nugarėlė - 2 pav.
Varžto skylė tvirtinimui prie sienos.
Gnybtai kabelio tvirtinimui.
2. Tvirtinimas
Kambario termostato vietos parinkimas - 4 pav.
! Kai tai įmanoma, kambario termostatą montuokite ten,
kur nėra saulės, skersvėjo ar kitų šilumos šaltinių (pvz.,
televizoriaus) ir t.t.
3. Montavimas
Kambario termostato montavimas - 5 ir 6 pav.
• Atsargiai atsukite galinę plokštę. NEKIŠKITE jokių
daiktų giliai į termostatą.
• Galinę plokštę prisukite prie sienos naudodami
pridedamus varžtus.
• Vadovaudamiesi laidų sujungimo schema prijunkite
termostatą.
Danfoss Floor Heating Hydronics 2012.01 VI.CU.A2.21 3
FH-CW termostato instrukcijos
• Pritvirtinkite gaubtą prie galinės plokštės ir uždėkite
valdymo rankenėlę.
Laidų sujungimo schema
Produktas turi būti prijungtas prie šių laidų:
• Gnybtas L: Fazė (L) 230 V ± 10%, 50/60 Hz
• Gnybtas NO: Vožtuvas (NO)
• Gnybtas NC: Vožtuvas (NC):
• Gnybtas N: Neutralus (N)
4. Bendrasis naudojimas
Kambario termostato ĮJUNGIMAS/IŠJUNGIMAS
• Termostatą IŠJUNKITE pasukdami rankenėlę prieš
laikrodžio rodyklę į • padėtį skalėje - 3 pav. .
• ĮJUNKITE termostatą pasukdami rankenėlę pagal
laikrodžio rodyklę iki norimos temperatūros.
Kambario temperatūros nustatymas
• Pasukite rankenėlę, kad nustatytumėte norimą kambario temperatūrą pagal skalę - 3 pav.
5. Apsaugos nuo šalčio režimas
Nustatykite termostatą apsaugos nuo šalčio režime
pasukdami rankenėlę iki padėties skalėje - 3 pav. .
• Kai kambario temperatūra nukris žemiau 5 °C, šildymas
bus ĮJUNGTAS.
• Kai kambario temperatūra pakils virš 6 °C, šildymas
bus IŠJUNGTAS.
4 VI.CU.A2.21 Danfoss Floor Heating Hydronics 2012.01
FH-CW termostato instrukcijos
6. Techninės specifikacijos
Savybė Aprašymas
Patvirtinimas CE žymėjimas, EN 60730
Spalva Balta RAL 9016/ Pilka RAL
Matmenys 86 Χ 99 Χ 29mm
Reguliavimo režimas Skalė
Klaidos indikacija/
klaidos režimas
Apsauga nuo šalčio Taip, pasukti skalę į padėtį
Aplinkos temperatūra - 10 °C – 60 °C
Tikslumas ±1,5 °C
Histerezė 1 °C, žemiau nustatytos
IP klasė 30
LCD fonas-/naktinis
apšvietimas
LCD ekranas Nėra
Danfoss Floor Heating Hydronics 2012.01 VI.CU.A2.21 5
7011
Jutiklio gedimo atveju termostatas atjungs visas reles
(5 °C)
temperatūros
Nėra
FH-CW termostato instrukcijos
Savybė Aprašymas
LED indikatorius Žalia lemputė: Termostatas
Didžiausia apkrova,
indukcinė
Didžiausia apkrova
aktyvinė (varžinė)
ĮJUNGTAS, tačiau nereikia
šildymo
Raudona lemputė: Termostatas ĮJUNGTAS, yra šildymo
poreikis
<1A
<3A
Tvirtinimas Tvirtinimas prie sienos
Tinklas, laidas Nėra
Tinklas, belaidis Nėra
Nuokrypio funkcija Nėra
Galios suvartojimas 7 W
Maitinimas Nėra
Maitinimas, tinklas 230 Vac±10 % 50 / 60Hz
Avarinio maitinimo
nustatymai
Netaikoma
Jutiklis, grindys Nėra
Jutiklis, kambarys NTC 10K tikslumas: ±1%
6 VI.CU.A2.21 Danfoss Floor Heating Hydronics 2012.01
FH-CW termostato instrukcijos
Savybė Aprašymas
Jutiklis, kambarys
- nustatyti ribas
Korpuso medžiaga/
nedegi
Korpuso medžiaga,
tipas
5-30 °C
94V0/ Taip
ABS+PC
Statinė apsauga Taip
Programuojama Nėra
Danfoss Floor Heating Hydronics 2012.01 VI.CU.A2.21 7
FH-CW termostato instrukcijos
7. Paveikslėliai ir iliustracijos
1 pav.
2 pav.
8 VI.CU.A2.21 Danfoss Floor Heating Hydronics 2012.01
FH-CW termostato instrukcijos
20
15
25
3 pav.
4 pav.
Danfoss Floor Heating Hydronics 2012.01 VI.CU.A2.21 9
FH-CW termostato instrukcijos
5 pav.
6 pav.
FH-CWT
L
NO
NC
N
10 VI.CU.A2.21 Danfoss Floor Heating Hydronics 2012.01
~230V ± 10%
50/60 Hz
FH-CW termostato instrukcijos
Danfoss Floor Heating Hydronics 2012.01 VI.CU.A2.21 11
