Instructions
Thermostat FH-CWT
Instructions thermostat FH-CWT
Produit par Danfoss Floor Heating Hydronics 05.2011
Sommaire
1. Présentation fonctionnelle ................................... 3
2. Montage ...................................................................... 3
3. Installation .................................................................. 3
4. Utilisation générale.................................................. 4
5. Mode hors gel ............................................................ 5
6. Spécifications techniques ..................................... 5
7. Chiffres et illustrations ............................................ 8
IMPORTANT!
Protéger le thermostat contre la saleté, les fluides, le béton et ne
PAS insérer d’objet.
Ne pas couvrir le thermostat, en plaçant des serviettes devant
par exemple.
L’installation doit être réalisée par un électricien agréé.
VI.CU.A2.04
2
Produit par Danfoss Floor Heating Hydronics 05.2011
Instructions thermostat FH-CWT
1. Présentation fonctionnelle
Avant - fig. 1
Bouton du cadran.
Voyant rouge/vert (derrière le couvercle).
Modes DEL
• Voyant vert actif - Le thermostat est actif mais ne
chauffe pas.
• Voyant rouge actif - Le thermostat est actif et
chauffe.
Dos - fig. 2
Trou de vis pour montage mural.
Bornes pour montage de câbles.
2. Montage
Mise en place du thermostat d’ambiance - fig. 4
! Lorsque c’est possible, le thermostat d’ambiance
doit être installé à l’abri des effets de la lumière du
soleil, des appels d’air et des autres résistances (de la
télévision par exemple), etc.
3. Installation
Installation du thermostat d’ambiance - fig. 5 et 6
• Retirer doucement la platine arrière. Ne PAS insérer d’objet profondément dans le thermostat.
Produit par Danfoss Floor Heating Hydronics 05.2011
VI.CU.A2.04
3
Instructions thermostat FH-CWT
Produit par Danfoss Floor Heating Hydronics 05.2011
• Monter la platine arrière sur la boîte murale en
utilisant les vis fournies.
• Raccorder correctement le thermostat selon le
schéma de câblage.
• Monter le couvercle sur la platine arrière puis le
bouton du cadran.
Schéma de câblage
Le produit doit être relié aux fils suivants :
• Borne L : Phase (L) 230 V ± 10 %, 50/60 Hz
• Borne NO Vanne (NON)
• Borne NC Vanne (NC)
• Borne N: Neutre (N)
4. Utilisation générale
Activer/Désactiver le thermostat d’ambiance
• Désactiver le thermostat en tournant le bouton
dans le sens antihoraire et en le plaçant sur • sur
l’échelle - Fig. 3 .
• Activer le thermostat en faisant tourner le bouton
dans le sens horaire et en le plaçant sur la température choisie.
Régler la température ambiante
• Tourner le bouton pour régler la température
ambiante choisie selon l’échelle - Fig. 3.
VI.CU.A2.04
4
Produit par Danfoss Floor Heating Hydronics 05.2011
Instructions thermostat FH-CWT
5. Mode hors gel
Régler le thermostat sur Mode hors gel en tournant
le bouton sur la position de l’échelle - Fig. 3 .
• Lorsque la température ambiante descend audessous de 5 °C, le chauffage est activé.
• Lorsque la température ambiante descend au-dessous de 6 °C, le chauffage est désactivé.
6. Spécifications techniques
Fonction Description
Approbation Marquage CE, EN 60730
Couleur Blanc RAL 9016/Gris RAL
Dimensions 86 Χ 99 Χ 29 mm
Mode de réglage Cadran
Indication de défaut/
Mode de défaillance
Hors gel Oui, placer le cadran sur
Température ambiante - 10 °C - 60 °C
7011
En cas de panne du
capteur, le thermostat
désactivera toutes les
sorties de relais.
la position (5 °C)
Produit par Danfoss Floor Heating Hydronics 05.2011
VI.CU.A2.04
5
Instructions thermostat FH-CWT
Produit par Danfoss Floor Heating Hydronics 05.2011
Fonction Description
Précision ±1,5 °C
Hystérésis 1 °C au-dessous de
la température de
référence
Classe IP 30
Rétroéclairage LCD/
Non
veilleuse
Écran LCD Non
Indicateur DEL Voyant vert : Thermostat
actif et aucune demande
en chaleur
Voyant rouge : Thermostat actif et demande en
chaleur
Charge max. inductive <1A
Charge max. résistive <3A
Montage Montage mural
Réseau, câble Non
Réseau, sans fil Non
Fonction de décalage Non
VI.CU.A2.04
6
Produit par Danfoss Floor Heating Hydronics 05.2011
Instructions thermostat FH-CWT
Fonction Description
Puissance consommée 7 W
Alimentation, batterie Non
Alimentation, nette 230 V CA ±10 % 50/60 Hz
Paramètres de l’ali-
Non applicable
mentation de secours
Capteur, sol Non
Capteur, pièce Précision NTC 10K : ±1%
Capteur, pièce
5-30 °C
- gamme définie
Matériau du boîtier/
94V0/ Oui
ininflammable
Matériau du boîtier,
ABS+PC
type
Protection statique Oui
Programmable Non
Produit par Danfoss Floor Heating Hydronics 05.2011
VI.CU.A2.04
7
Instructions thermostat FH-CWT
Produit par Danfoss Floor Heating Hydronics 05.2011
7. Chiffres et illustrations

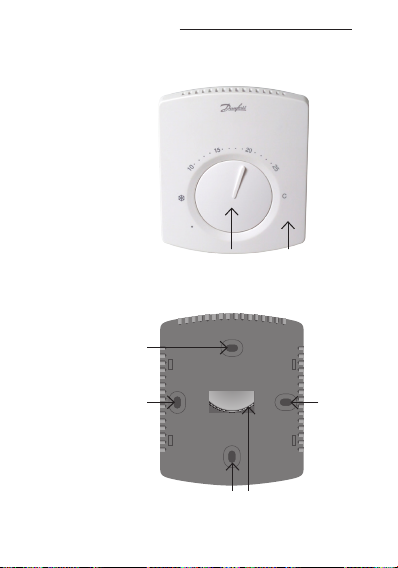

Fig. 1
Fig. 2
VI.CU.A2.04
8
Produit par Danfoss Floor Heating Hydronics 05.2011
Instructions thermostat FH-CWT
20
15
25
Fig. 3
Fig. 4
Produit par Danfoss Floor Heating Hydronics 05.2011
VI.CU.A2.04
9
Produit par Danfoss Floor Heating Hydronics 05.2011
Fig. 5
Fig. 6
FH-CWT
Instructions thermostat FH-CWT
L
NO
NC
N
~230V ± 10%
50/60 Hz
VI.CU.A2.04
10
Produit par Danfoss Floor Heating Hydronics 05.2011
Instructions thermostat FH-CWT
Produit par Danfoss Floor Heating Hydronics 05.2011
VI.CU.A2.04
11
www.heating.danfoss.com
