Adatlap FEV érzékelők
Fűtő készülékek szabályozása
Termékek
FEV-IF: beépített érzékelővel FEV-FF: távérzékelővel
A FEV érzékelő arányos szabályozó, amely a
hőmérséklet eltérés hatására nyitja vagy zárja
a fűtési szelepet.
Rendelési számok és
műszaki adatok
Alkalmazás
FEV-IF
Mennyezet-, padló- vagy radiátoros fűtési
rendszerekben alkalmazható. A hőmérséklet
távállító érzékelőt belső falfelületre kell
elhelyezni, mintegy 1,5 m magasságban úgy,
hogy a helyiség-hőmérsékletet pontosan
érzékelje.
Típus Rendelési szám Érzékelő Kapilláris cső Szabályozási tartomány
FEK-IF 013G5467 Beépített érz. 5 m 17-27 °C
FEK-FF 013G5466 Távérzékelő 2+2 m
Fűtés: padló-, mennyezet- és radiátoros fűtés
FEV-IF
RA-C
RA-N/G
FEV-FF
Fancoilok, indukciós készülékek
szabályozására alkalmazható. Ha a
távérzékelőt a levegő belépésénél helyezik el,
akkor a léghőmérséklet változás rövidebb
reakcióideje érhető el, amely pontosabb
hőmérséklet szabályozást eredményez.
Fűtő berendezés
Fűtés: fancoilok és indukciós készülékek
FEV-FF
DKCD VD.33.R1.47 © Danfoss 02/2003
Fűtő berendezés
RA-C
RA-N/G
Adatlap Klíma szabályozók: FEV érzékelők
FEV érzékelő
kialakítása
Hőmérséklet távállító
Fűtési
adapter
Távérzékelő
/csak FEV-FF/
Táguló elem
Hőmérséklet beállítása
A FEK érzékelők az RA-N, RA-G és RA-C
szelepekhez illeszthetőek. A FEV érzékelő
direkt működésű beavatkozó egységgel
Komfort hőmérséklet ~22 ° Xp=0K-nél
van ellátva, amely akkor nyitja a szelepet,
amikor a hőmérséklet a beállított érték alá esik.
A FEV érzékelőket víz közegű fűtési rendszerek
szabályozására fejlesztették ki.
A FEV érzékelők segédenergia-nélküli
szabályozók. A folyadék töltésű érzékelők a
kapilláris csövön keresztül, az adapter
segítségével szabályoznak.
2 VD.33.R1.47 © Danfoss 02/2003 DKCD

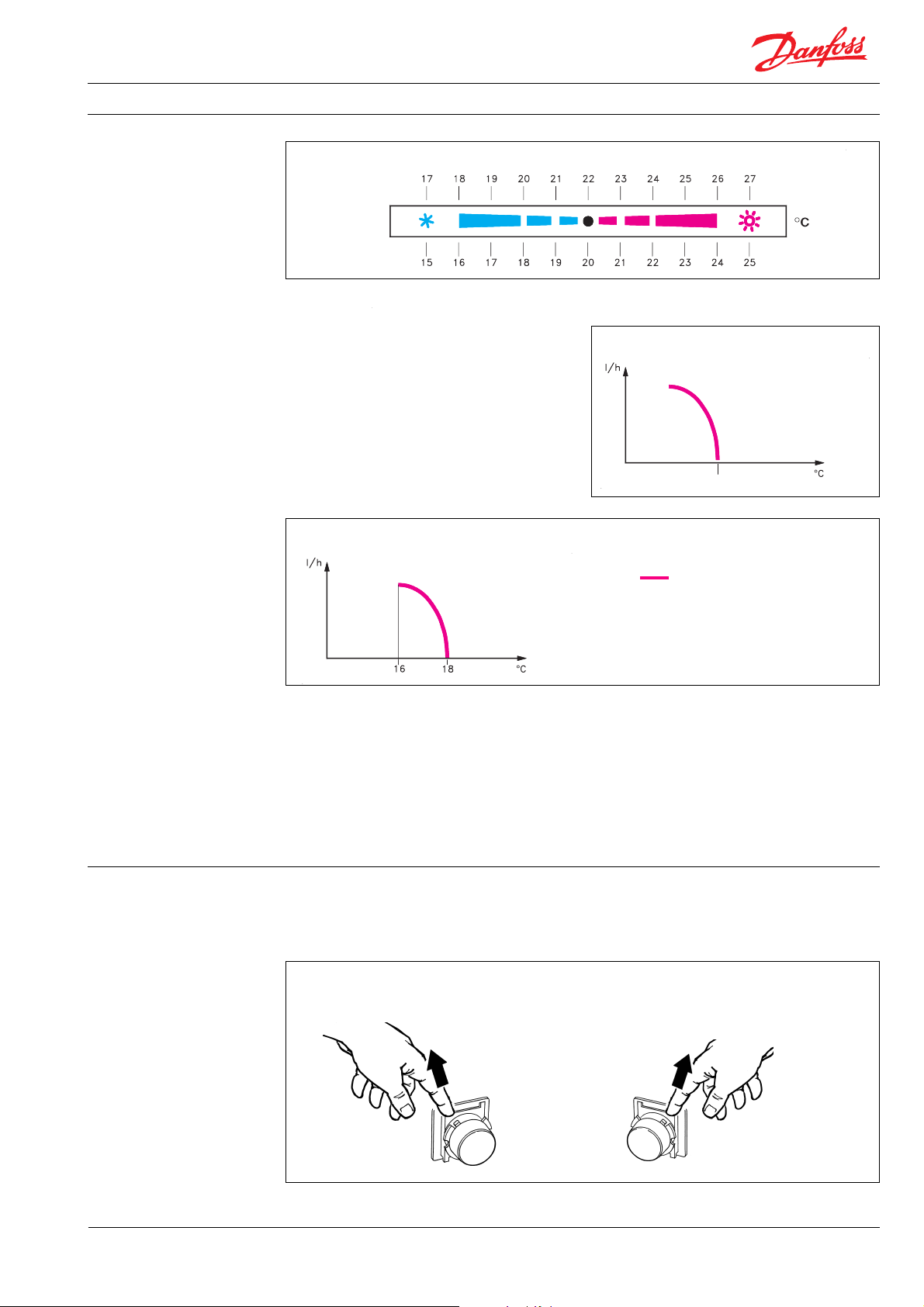

A kép azt mutatja, hogyan lehet a középen lévő
22°C-os komfort hőmérséklethez képest pozitív
vagy negatív irányban eltérni.
Adatlap Klíma szabályozók: FEV érzékelők
Fűtő berendezések
hőmérsékletszabályozása
FEV érzékelővel
Példa
FEV érzékelő szabályozási tartománya /RA-N, RA-G és RA-C szeleppel/
Xp = 0 K
Xp = 2 K
Amennyiben a szabályozó tárcsát középső
pozícióba állítjuk, a szelep 22°C-nál
alacsonyabb helyiség-hőmérsékleteknél nyitva
lesz. A piros zónában történő hőmérséklet
választás esetén a megkívánt értéket a 22°Cos komforthőmérséklet fölé állítottuk. A
hőmérséklet választás a kék területen azt
jelenti, hogy az előírt értéket a középen lévő
komforthőmérséklet alá állítottuk.
Csökkentsük a komforthőmérsékletet 4°C-kal
Fűtés FEV termosztáttal
Fűtési vízmennyiség
Beállítási érték a szabályozótárcsán
Fűtési vízmennyiség
FEV érzékelők
hőmérséklet-határolása
Fordítsuk el a szabályozó tárcsát a kék
zónába, és csökkentsük a
komforthőmérsékletet 4°C-kal. A szelep akkor
lesz nyitva, amikor a hőmérséklet 18°C alá
csökken.
A hőmérséklet távállítón történő hőmérséklet
beállítás függ az érzékelő és a hozzá
alkalmazott szelep típusától.
A hőmérsékleti tartomány minimum
határolása
MIN.
Az „N” előbeállítási értéknél a FEV/RA
érzékelő - szelep összeállítás a körülbelül
Xp=2K arányossági tartományban működik.
Ez azt jelenti, hogy a szelep teljesen nyitva
lesz, és biztosítja a maximális vízmennyiséget
a rendszeren, ha a hőmérséklet eléri a 16°Cot /18-2=16°C/.
A hőmérsékleti érték határolása vagy
rögzítése könnyen elvégezhető a beépített
határoló/rögzítő retesz segítségével.
A hőmérsékleti tartomány maximum
határolása
MAX.
DKCD VD.33.R1.47 © Danfoss 02/2003 3
Adatlap Klíma szabályozók: FEV érzékelők

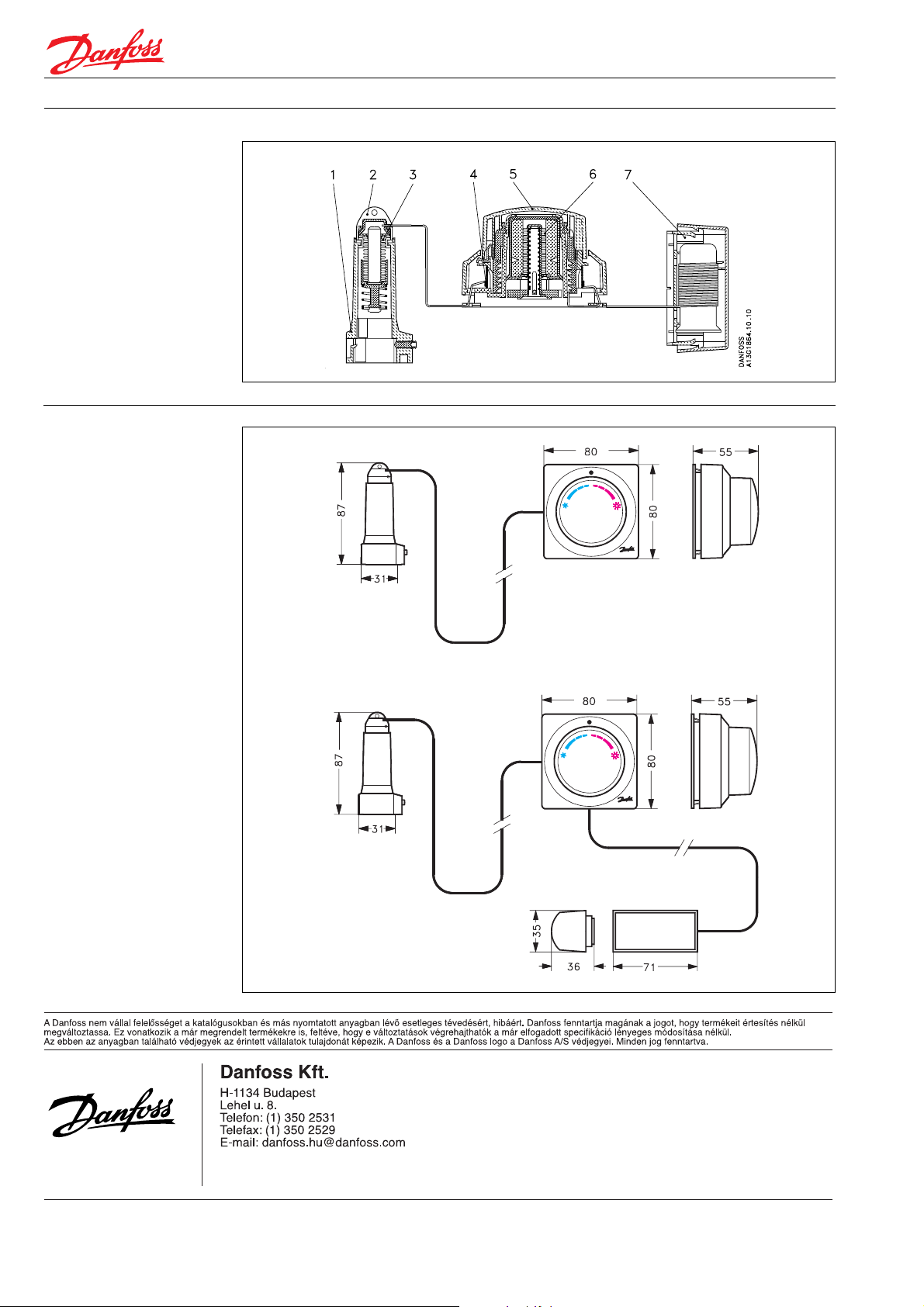

Kialakítás
1. Fűtési adapter
2. Táguló elem
3. Érzékelő kapszula
4. Kapilláriscső tekercs
5. Hőmérséklet távállító
6. Érzékelő kapszula
7. Hőmérséklet távérzékelő
/csak FEV-FF/
Méretek
FEV-IF
FEV-FF
VD.33.R1.47 © Danfoss 02/2003 DKCD
