Datablad FEV regelelementen
Ruimtetemperatuurregeling
in verwarmingssystemen
Producten
FEV-IF met ingebouwde voeler FEV-FF: met voeler op afstand
Bestelgegevens
Toepassing
De FEV is een proportionele regelaar die de
verwarmingsafsluiter in evenredigheid met de
zodanig dat de juiste ruimtetemperatuur kan
worden gemeten.
temperatuurafwijking (meer) zal openen of
sluiten.
FEV-FF
Toe te passen in systemen met bijvoorbeeld
FEV-IF
Toe te passen in systemen met bijvoorbeeld
plafond-, vloer- of radiatorverwarming. De
gecombineerde instelknop/temperatuurvoeler
FEV dient op een binnenwand - op ca. 1,5
meter hoogte - te worden aangebracht en wel
Type Bestelnr. Temp.-opnemer Capillaire leiding Instelbereik
FEV-IF 013G5467 Ingebouwde voeler 5 m
FEV-FF 013G5466 Voeler op afstand 2 + 2 m
ventilatorconvectoren of inductieunits. Door
de afstandsvoeler in de aanzuigopening van
de ventilatorconvector of inductieunit aan te
brengen worden ruimtetemperatuurver-
anderingen sneller gemeten, resulterend in
een nauwkeurigere temperatuurregeling.
17-27 °C
Verwarming: vloer-, radiator- en plafondverwarming
Verwarmingscircuit
FEV-IF
Verwarming: ventilatorconvector/inductie-unit
FEV-FF
DKCD VD.33.R1.11 © Danfoss 06/2000
RA-C
RA-N/G
Warmtewisselaar
RA-C
RA-N/G
Datablad FEV regelelementen
Uitvoering
Verwarmingsadapter
Instelknop met ingebouwde voeler
(type FEV-IF)
Voeler op afstand
(type FEV-FF)
Bedieningsbalg
Temperatuurinstelling
FEV regelelementen kunnen worden toegepast in combinatie met afsluiters type RA-N/G
of de afsluiter RA-C.
Comforttemperatuur ~ 22°C bij Xp = 0 K(°C)
De FEV regelelementen zijn speciaal ontworpen voor het (na)regelen van de ruimtetemperatuur in, op warm of gekoeld water
gebaseerde, AC- en CV-installaties.
Het regelelement FEV is voorzien van een
direct werkende adapter waardoor de afsluiter
opent bij dalende temperatuur. Bij de ingestelde temperatuur is de afsluiter gesloten (Xp
= 0 K(°C)).
De regelelementen zijn vloeistofgevuld en
werken zonder hulpenergie.
Het instelbereik loopt ongeveer van 17 tot
27°C met ca. 22°C in de middenstand.
2 VD.33.R1.11 © Danfoss 06/2000 DKCD
Datablad FEV regelelementen
Temperatuurregeling
Voorbeeld
Instelbereik FEV-regelelement met RA-N/G en RA-C afsluiter
Xp = 0 K
Xp = 2 K
Met de instelknop in de middenstand zal de
verwarmingsafsluiter openen zodra de ruimte-
Verwarming met een FEV regelelement
temperatuur daalt onder ca. 22°C. Wordt de
knop in de rode zone ingesteld dan opent de
afsluiter al bij een hogere ruimtetemperatuur.
Bij een instelling onder de comfortinstelling
(blauwe zone) wordt de ruimtetemperatuur op
een lagere waarde dan de comforttemperatuur geregeld.
Verlaging van de comforttemperatuur met 4 K (°C)
Doorstromende
waterhoeveelheid
Ingestelde temperatuur
Doorstromende waterhoeveelheid
RA-C afsluiter met voorinstelling 3
(P-band = ca. 2 K)
Begrenzing van de ingestelde temperatuur
De comforttemperatuur (22°C) wordt met 4 K
verlaagd door de knop naar het blauwe gebied te verdraaien (zie tekening). Omdat de
temperatuurindicatie is aangegeven bij Xp =
0 K(°C) opent de afsluiter als de voelertemperatuur onder de 18°C daalt. In de voorinstellingsstand N van de regelafsluiter werkt de
regelcombinatie FEV/RA met een proportionaliteitsgebied Xp (P-band) van max. 3 K(°C).
Met behulp van het geïntegreerde begrenzingssysteem kan de temperatuurinstelling
minimum en/of maximum worden begrensd of
kan de instelknop op een bepaalde waarde
worden vastgezet. Houdt er rekening mee dat
de werkelijke ruimtetemperatuur - afhankelijk
o.m. van de warmtebelasting (invloed van de
Dit betekent dat de afsluiter tot Kv-max opent
en de doorstromende waterhoeveelheid maxi-
maal is bij een voelertemperatuur van ca.
15°C (18°C minus 3 K). Bij lagere voorinstel-
lingen wordt de P-band ongeveer evenredig
met de gekozen Kv-waarde kleiner, tot max.
1 K bij de laagste instelling.
Streefwaarde: Xp ca. 2 K.
P-band) en de gekozen afsluiter(grootte) kan
afwijken van de ingestelde waarde. Het ver-
dient derhalve aanbeveling de gebruiker ten-
minste +/- 2K(°C) “speling” te geven om zijn
persoonlijke comfort temperatuur te kunnen
instellen.
Instellen maximum begrenzingInstellen minimum begrenzing
Instelknop naar minimum of maximum aanslag draaien. Daarna toets indrukken, knop
verdraaien naar de gewenste minimum/maximum instelling en toets loslaten.
DKCD VD.33.R1.11 © Danfoss 06/2000 3
Datablad FEV regelelementen

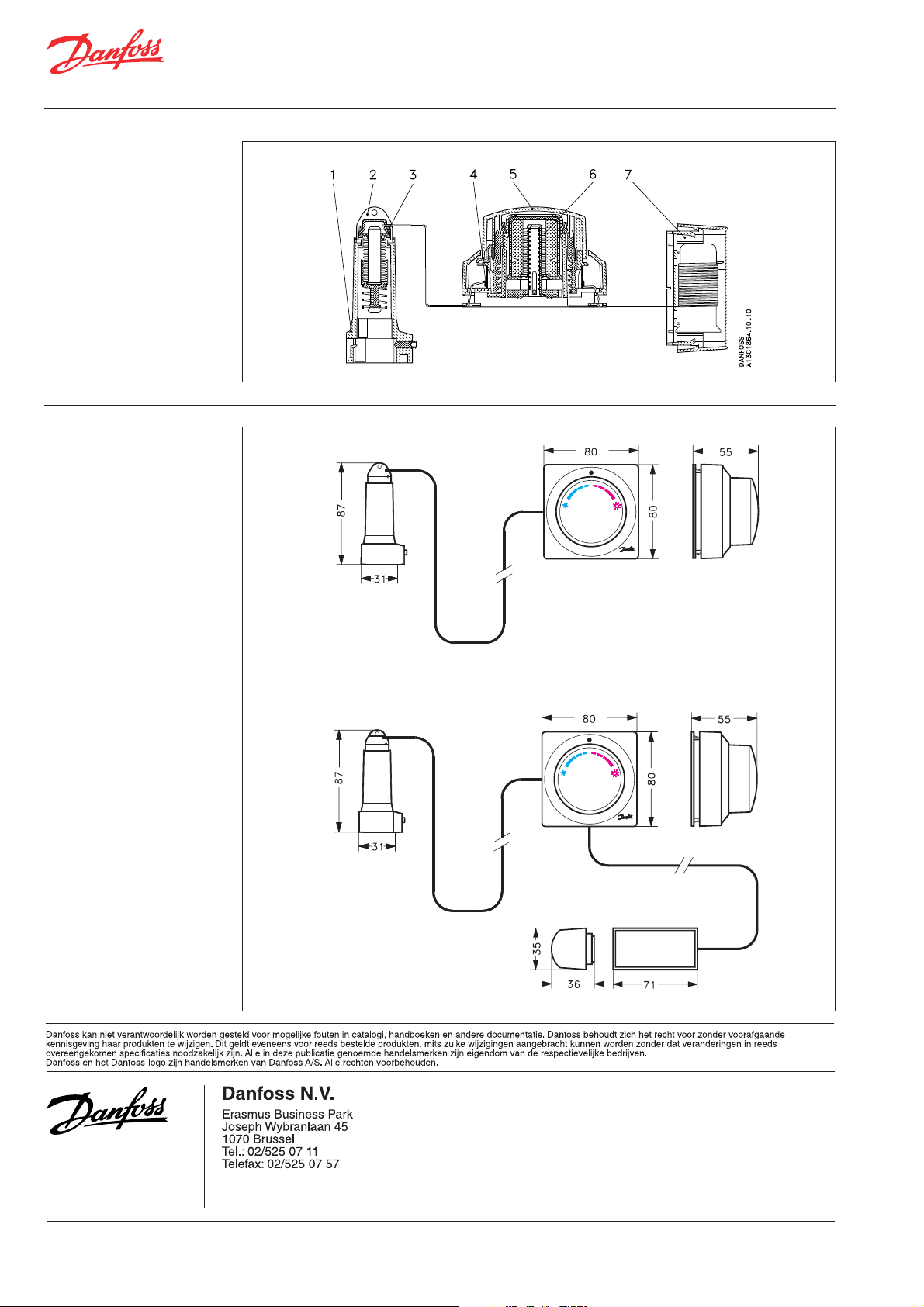

Constructie regelelement
FEV
1. Verwarmingsadapter
2. Balghuis met trekoog
3. Bedieningsbalg
4. Rol voor overtollig capillair
5. Temperatuurinstelling
6. Regel- en veiligheidsbalg
7. Voeler op afstand
(uitsluitend FEV-FF)
Afmetingen
FEV-IF
FEV-FF
VD.33.R1.11 © Danfoss 06/2000 DKCD
