Installationshinweise
Fern-Einbausatz für LCP
VLT® HVAC Drive FC 102
1.1.1 Gelieferte Teile
•LCP-Kabel mit 2 M12-Steckerverbindern (90° Stecker und gerade Buchse). Kabellängen: 3 m, 5 m und 10 m (10 ft, 16 ft, 33 ft). Nähere Angaben finden Sie auch in Tabelle 1.1.
•Blindabdeckung mit M12-Buchse.
•Grundplatte mit D-SUB-Stecker und M12-Stecker.
•Zwei Dichtungen und 1 Sechskantmutter für den D-SUB-Stecker.
•Zwischenabdeckung mit Frontabdeckung.
•Demontagewerkzeug.
Länge [m (ft)] |
Bestellnummer |
|
|
|
|
3 |
(10) |
134B5223 |
|
|
|
5 (16) |
134B5224 |
|
|
|
|
10 (33) |
134B5225 |
|
|
|
|
Tabelle 1.1 Bestellnummern der Kabel
1.1.2 Weitere erforderliche Teile
•
•
Bedieneinheit (LCP).
Vier selbstschneidende M4-Schrauben zur Montage.
HINWEIS
Diese Anleitung bezieht sich auf Frequenzumrichter, die mit LCP bestellt wurden. Frontabdeckungen von Frequenzumrichtern, die ohne LCPs bestellt wurden, verfügen über keine Bohrungen zur Montage der Blindabdeckungen.
Danfoss A/S © 11/2017 Alle Rechte vorbehalten. |
MI05A203 |
Fern-Einbausatz für LCP
Installationshinweise VLT® HVAC Drive FC 102
1.1.3 Sicherheitshinweise
Wichtige Informationen zu Sicherheitsvorkehrungen für die Installation finden Sie in der produktspezifischen Bedienungsanleitung.
WARNUNG
ENTLADEZEIT
Der Frequenzumrichter enthält Zwischenkreiskondensatoren, die auch bei abgeschaltetem Frequenzumrichter geladen sein können. Auch wenn die Warn-LED nicht leuchten, kann Hochspannung anliegen. Das Nichteinhalten der angegebenen Wartezeit nach dem Trennen der Stromversorgung vor Wartungsoder Reparaturarbeiten kann zu schweren Verletzungen oder sogar zum Tod führen!
•Stoppen Sie den Motor.
•Trennen Sie die Netzversorgung und alle externen Zwischenkreisversorgungen, einschließlich externer Batterie-, USVund Zwischenkreisverbindungen mit anderen Frequenzumrichtern.
•Trennen oder verriegeln Sie den PM-Motor.
•Warten Sie, damit die Kondensatoren vollständig entladen können. Die minimale Wartezeit finden Sie in .
•Verwenden Sie vor der Durchführung von Wartungsoder Reparaturarbeiten ein geeignetes Spannungsmessgerät, um sicherzustellen, dass die Kondensatoren vollständig entladen sind.
Spannung [V] |
|
|
Mindestwartezeit (Minuten) |
|
|
|
|
|
|
|
|
|
|
|
4 |
7 |
15 |
20 |
30 |
40 |
|
|
|
|
|
|
|
200–240 |
1,1–3,7 kW |
– |
5,5–45 kW |
– |
– |
– |
|
(1,50–5 HP) |
|
(7,5–60 HP) |
|
|
|
|
|
|
|
|
|
|
380–480 |
1,1–7,5 kW |
– |
11–90 kW |
– |
– |
315–1000 kW |
|
(1,50–10 HP) |
|
|
|
|
(450–1350 HP) |
|
|
|
|
|
|
|
400 |
– |
– |
– |
90–315 kW |
– |
– |
|
|
|
|
(121–450 HP) |
|
|
|
|
|
|
|
|
|
500 |
– |
– |
– |
110–355 kW |
– |
– |
|
|
|
|
(150–500 HP) |
|
|
|
|
|
|
|
|
|
525 |
– |
– |
– |
75–315 kW |
– |
– |
|
|
|
|
(100–450 HP) |
|
|
|
|
|
|
|
|
|
525–600 |
1,1–7,5 kW |
– |
11–90 kW |
– |
– |
– |
|
(1,50–10 HP) |
|
|
|
|
|
|
|
|
|
|
|
|
690 |
– |
– |
– |
90–315 kW |
– |
– |
|
|
|
|
(100– 350 HP) |
|
|
|
|
|
|
|
|
|
525–690 |
– |
1,1–7,5 kW |
11–90 kW |
– |
400–1400 kW |
– |
|
|
(1,50–10 HP) |
|
|
(500–1550 HP) |
|
|
|
|
|
|
450–1400 kW |
|
|
|
|
|
|
(600–1550 HP) |
|
|
|
|
|
|
|
|
Tabelle 1.2 Entladezeit, VLT® HVAC Drive FC102 |
|
|
|
|
2 |
Danfoss A/S © 11/2017 Alle Rechte vorbehalten. |
MI05A203 |
Fern-Einbausatz für LCP Installationshinweise VLT® HVAC Drive FC 102
1.1.4 Mechanische Installation
HINWEIS
Die Richtlinien in dieser Anleitung beziehen sich auf Frequenzumrichter in Standardkonfiguration ohne Änderungen.
Installieren der Blindabdeckung
1.Entfernen Sie die Frontabdeckung vom Frequenzumrichter und nehmen Sie das LCP heraus, siehe
Abbildung 1.1.

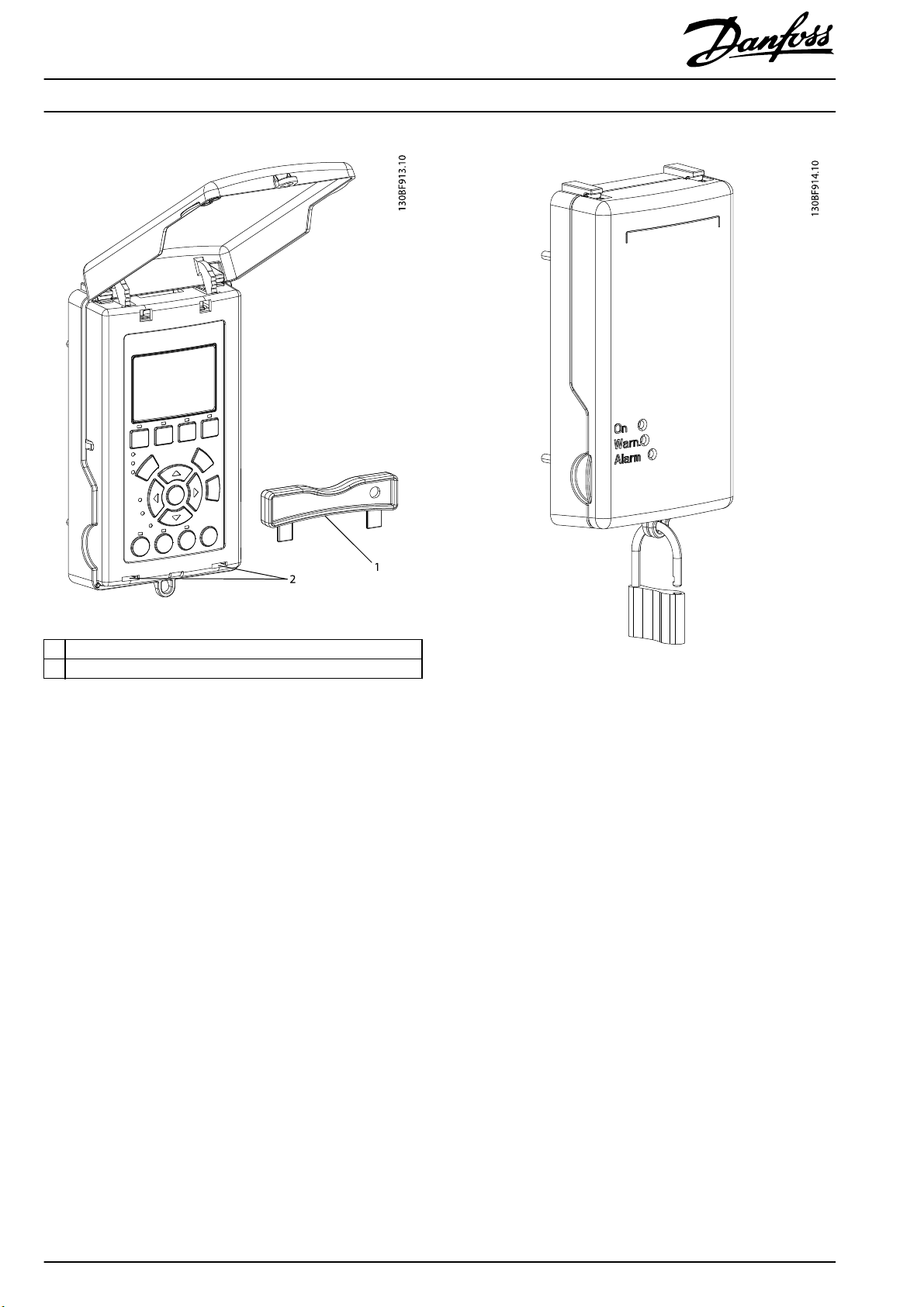

Abbildung 1.1 Frequenzumrichter mit entferntem LCP
2.Installieren Sie die Blindabdeckung mit der Dichtung und den M12-Stecker.
3.Installieren Sie die Frontabdeckung am Frequenzumrichter, siehe Abbildung 1.2.
Abbildung 1.2 Frequenzumrichter mit der Blindabdeckung
Einbau des Fern-LCPs
1.Bohren Sie ein Loch in die Wand, an der das LCP
befestigt wird. Der Bohrungsdurchmesser: 24 mm
±1 mm (1 in ±0,04 in). Bohren Sie das Loch lotrecht in die Wand (±1°), um sicherzustellen, dass die
Grundplatte auf der Wand aufliegt. Der Satz eignet sich für isolierte Wände mit einer Stärke von 30–90 (1,2–3,5 in) mm und massive Wänden mit einer Stärke von 1–20 mm (0,04–0,8 in).
2.Montieren Sie die Grundplatte mit dem D-SUB- Stecker. Verwenden Sie die Dichtung und 4 Schrauben zum Befestigen der Platte. Siehe
Abbildung 1.3.
