Datablad

FEK-følere - styring af kølekredsløb

Produkter

FEK-IF med integreret føler FEK-FF med fjernføler

Bestilling og specifikatio­ner

Applikation

FEK-føleren installeres i rum, der har overskuds­varme på grund af interne eller eksterne varme­kilder, så der kun er brug for styring af kølekreds­løbet.

Når rumtemperaturen er højere end den indstil­lede temperatur, åbner FEK-føleren for køleventi­len.

FEK-IF- og FEK-FF-følere kan anvendes til kølelof­ter, fancoils og strålepaneler.

Type Føler Kapillarrør Indstillingsområde Bestillingsnr.
FEK-IF Integreret føler 5 m
FEK-FF Fjernføler 2 + 2 m 013G5464

Styring af kølekredsløb - køleloft

Til kølekredsløb i fancoils bruges FEK-FF med
fjernføler.

Fjernføleren kan f.eks. placeres under kabinettet
til lufttilgangen eller på en separat vægoverflade.

Ved at placere føleren i lufttilgangen opnås der
bedre reaktionstid ved ændringer i lufttempera­turen.

17-27 °C

013G5465

1. FEK-IF

2. RA-C

3. Kølekredsløb

Danfoss Heating Solutions VD33S301 © Danfoss 04/2014 1

1

2

3

1

2

3

4

Datablad FEK-følere - styring af kølekredsløb

Styring af kølekredsløb – fancoils

FEK-følerdesign

1. FEK-FF

2. RA-C

3. Kølekredsløb

Indstilling af temperatur

FEK-følerne anvendes med RA-C-ventiler.

FEK-følerne er udstyret med en omvenderfunk­tion til styring af kølekredsløb.

Komforttemperatur ~ 22 °C ved Xp = 0 K

1. Køleadapter

2. Temperaturregulator

3. Aktuator

4. Fjernføler (kun FEK-FF)

Med omvenderfunktionen åbnes ventilen i køle­kredsløbet, hvis temperaturen er højere end den
indstillede temperatur.

FEK-følerne er blevet udviklet til rumkøling via
vandbaserede kølesystemer.

2 VD33S301 © Danfoss 04/2014 Danfoss Heating Solutions

1

2

1

Datablad FEK-følere - styring af kølekredsløb

Temperaturstyring via kø­ling med en FEK-føler

FEK-følerne er baseret på selvvirkningsprincippet.
De væskefyldte følere styrer ventilerne ved hjælp
af kapillarrør og adaptere.

Reguleringsområde for en FEK-føler med RA-C-ven­til

Xp = 0 K

Xp = 3 K

En indstilling i det blå temperaturområde bevir­ker, at indstilling af temperatur ligger under kom­forttemperaturen. Det vil sige, at ventilen åbnes
ved en lavere temperatur end komforttempera­turen på ca. 22 °C.

En indstilling i det røde temperaturområde bevir­ker, at indstilling af temperatur ligger over kom­forttemperaturen. Ventilen i kølekredsløbet vil
åbne ved en rumtemperatur, der er højere end
komforttemperaturen på ca. 22 °C.

Skalaen viser den omtrentlige sætpunktsforskyd­ning fra komforttemperaturen, som er ca. 22 °C
ved Xp = 0 K.

1. Køling via vandflow

2. Sætpunkt på drejeknappen

Eksempel

Temperaturregulatoren drejes for at sænke kom­forttemperaturen med 4 °C fra 22 °C til ca. 18 °C
ved Xp = 0 K.

Da sætpunktstemperaturen er på Xp = 0 K, åbnes
ventilen i kølekredsløbet ikke, før følertemperatu-

ren overstiger 18 °C.

I forindstillingen N fungerer RA-C-ventilen med et
P-bånd på maks. 3 K. Det betyder, at RA-C-venti­len vil være helt åben og levere maksimalt flow til
kølekredsløbet ved en følertemperatur på ca. 21
°C (sætpunkt: 18 °C + P-bånd: 3 K).

1. Vandflow, køle-RA-C-ventil med forindstil­ling N

Danfoss Heating Solutions VD33S301 © Danfoss 04/2014 3

Datablad FEK-følere - styring af kølekredsløb

Begrænsning af den ind­stillede temperatur for
FEK-følere

Konstruktion

Den indstillede temperatur for temperaturregula­toren afhænger af følertypen og de ventiler, der
bruges sammen med følerne.

Minimumsgrænse for temperaturområde Maksimumsgrænse for temperaturområde

Det er nemt at begrænse eller fastlåse den ind­stillede temperatur ved hjælp af den indbyggede
låse-/begrænsningsanordning.

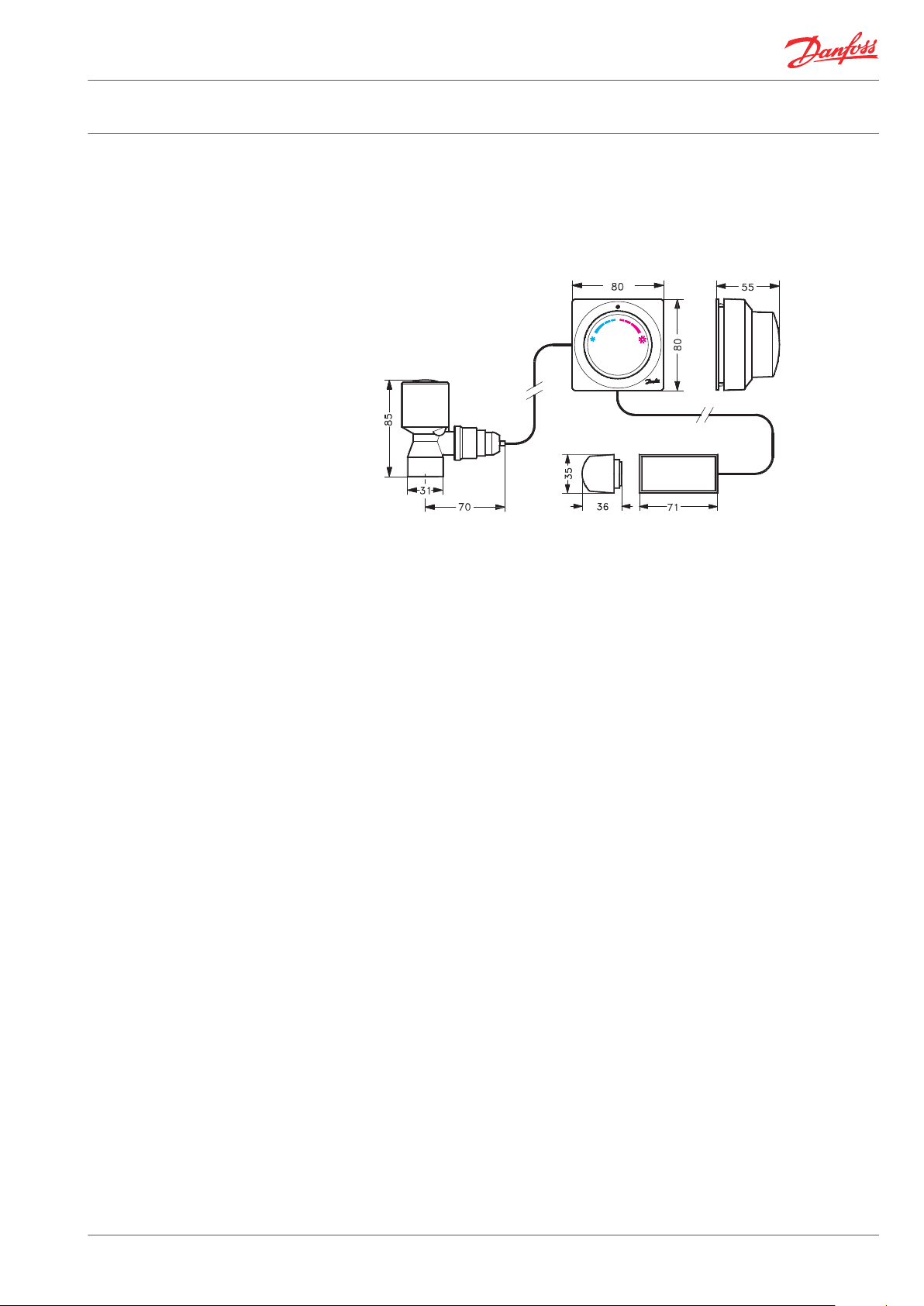

Dimensioner

1. Køleadapter

2. Justeringsknap til neutral zone

3. Omvendermekanisme

4. Justeringsbælg

5. Aktuator

FEK-IF

6. Kapillarrulle

7. Bælg

8. Temperaturregulator

9. Fjerntemperaturføler (kun FEK-FF)

4 VD33S301 © Danfoss 04/2014 Danfoss Heating Solutions

Datablad FEK-følere - styring af kølekredsløb

FEK-FF

Danfoss Heating Solutions VD33S301 © Danfoss 04/2014 5

Datablad FEK-følere - styring af kølekredsløb

6 VD33S301 © Danfoss 04/2014 Danfoss Heating Solutions

Datablad FEK-følere - styring af kølekredsløb

Danfoss Heating Solutions VD33S301 © Danfoss 04/2014 7

Datablad FEK-følere - styring af kølekredsløb

Danfoss A/S
Salg Danmark
Jegstrupvej 3
8361 Hasselager
Telefon: [phone]
Telefax: 89489311
E-mail: [e-mail]
Internet: www.danfoss.dk
