Datablad Regulatordel FED
Sekvensstyrning av
kyl- och värmekrets
Allmänt
FED-IF med inbyggd givare FED-FF med lös givare
V3-65A
Beställning
Princip
FED används i anläggningar där en kylkrets
och en värmekrets ska styras av en regulatordel. Regulatordelarna FED-IF och FED-FF
kan användas för takkyla, fancoils och
induktionsapparater.
Typ Givare Kapillärrör Inställnings- Best nr RSK nr
FED-IF Inbyggd givare 4 + 11 m
FED-FF Lös givare 2 + 2 + 2 m 013G5462 481 87 81
För att styra värme- och kylkrets i fancoil och
induktionsapparater används FED-FF med lös
givare.
Genom att placera givaren i luftintaget erhålls
en snabbare reaktion på ändringar i lufttemperaturen. Med användning av lös givare kan
inställningsdelen placeras direkt i fronten/
panelen.
område
17 - 27 °C
Kyltak och radiatorer i sekvens Fancoils och induktionsapparater i sekvens
Kylkrets
013G5463 481 87 82
Kylkrets
RA-C
FED-IF
Värmekrets/radiator
RA-N
DKCD VD.33.T2.07 © Danfoss 11/2001
FED-FF
RA-C
Värmekrets
RA-C
RA-N
Datablad Regulatordel FED
Utförande
Adapter för
kylventil
Inställningsdel
Lös givare
(endast FED-FF)
Kapillärrörsrulle
(endast FED-IF)
Ställdon
Adapter för
värmeventil
Temperaturinställning
FED används tillsammans med ventilerna
RA-N och RA-C.
FED har en adapter med omvänd funktion för
styrning av kylkretsar. Med adapterns omvända funktion öppnas ventilen i kyl-kretsen
Komforttemperatur ~22 °C vid Xp = 0 °C.
FED är avsedd för styrning av rumstemperatur via vattenburna kyl- och värmesystem.
när temperaturen överstiger inställd temperatur.
I värmekretsen öppnas ventilen, när temperaturen faller under inställd temperatur
Skalan visar riktvärden räknat från komforttemperaturen som är ca 22 °C vid Xp = 0 °C.
Regulatordelarna FED är självverkande. De
vätskefyllda givarna styr ventilerna via
kapillärrör och adaptrar.
2 VD.33.T2.07 © Danfoss 11/2001 DKCD
Datablad Regulatordel FED

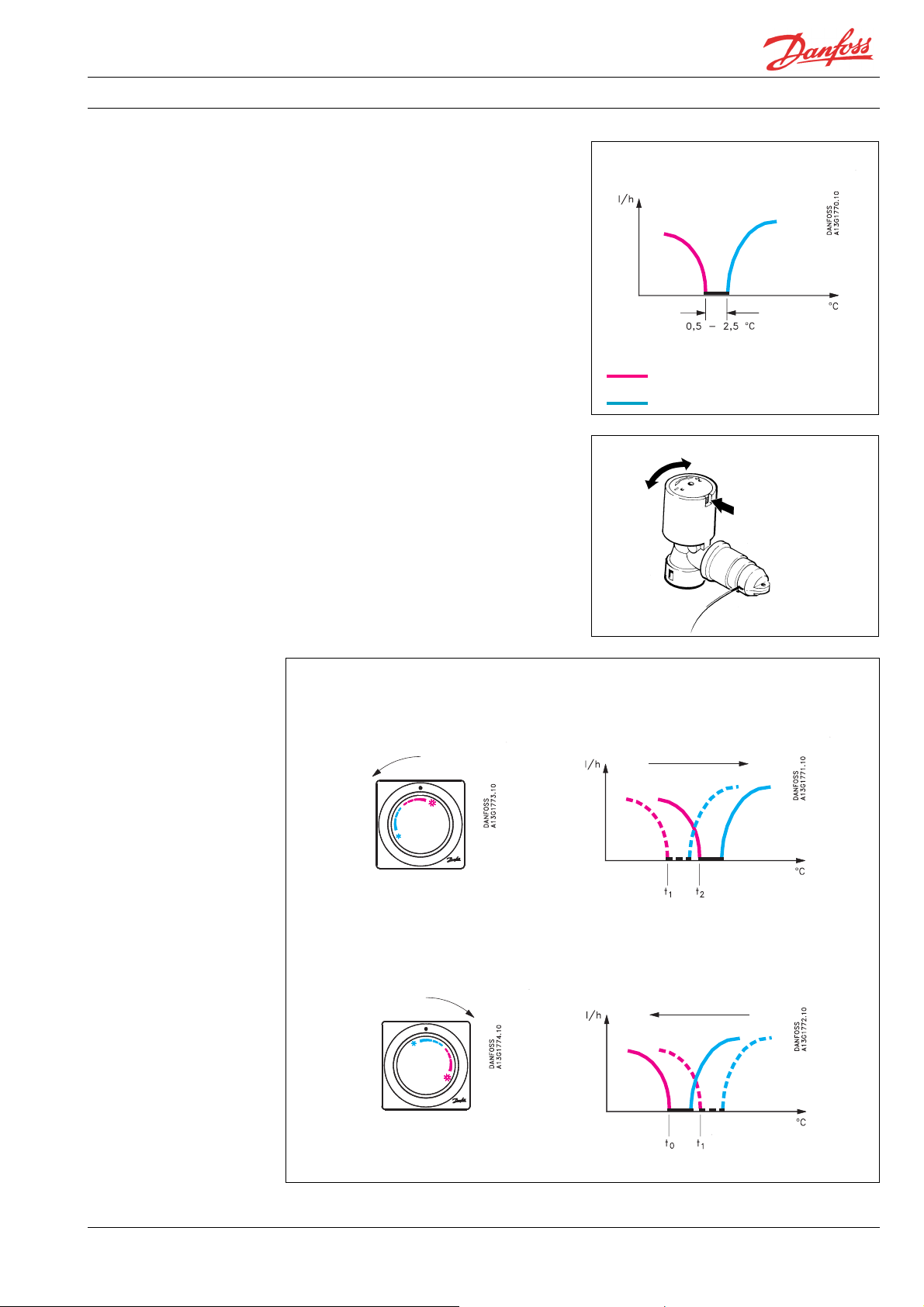

Sekvensstyrning Styrningen sker genom givaren som har in-
byggd neutralzon. I neutralzonen aktiveras
varken ventilen i värmekretsen eller ventilen i
kylkretsen. På så sätt säkerställs att uppvärmning och avkylning inte sker samtidigt.
Neutralzonen är mellan 0,5 - 2,5 °C beroende
på systemets uppbyggnad. Om differenstrycket är högt på båda kretsarna (60 kPa) är
neutralzonen liten. Om differenstrycket är lågt
i båda kretsarna (10 kPa) är neutralzonen
stor. En justering av neutralzonen kan göras
genom att vrida ratten på kyladaptern med ett
anpassat verktyg. Vrid medsols för att öka
neutralzonen och motsols för att minska
neutralzonen. Fabriksinställningen är markerad i ett urtag på sidan. Oberoende av FEDs
temperaturinställning kommer neutralzonen
alltid att hållas. Se även nedanstående bilder.
Kyl- och värmekrets i sekvens
Neutralzon
Flöde genom värmekrets
Flöde genom kylkrets
Justering av neutralzon
Märke för
fabriksinställning
Inställning av komforttemperatur
- exempel: Varmare t1 Æ t
2
Inställning av komforttemperatur
- exempel:
Kallare t1 Æ t
0
DKCD VD.33.T2.07 © Danfoss 11/2001 3
Datablad Regulatordel FED

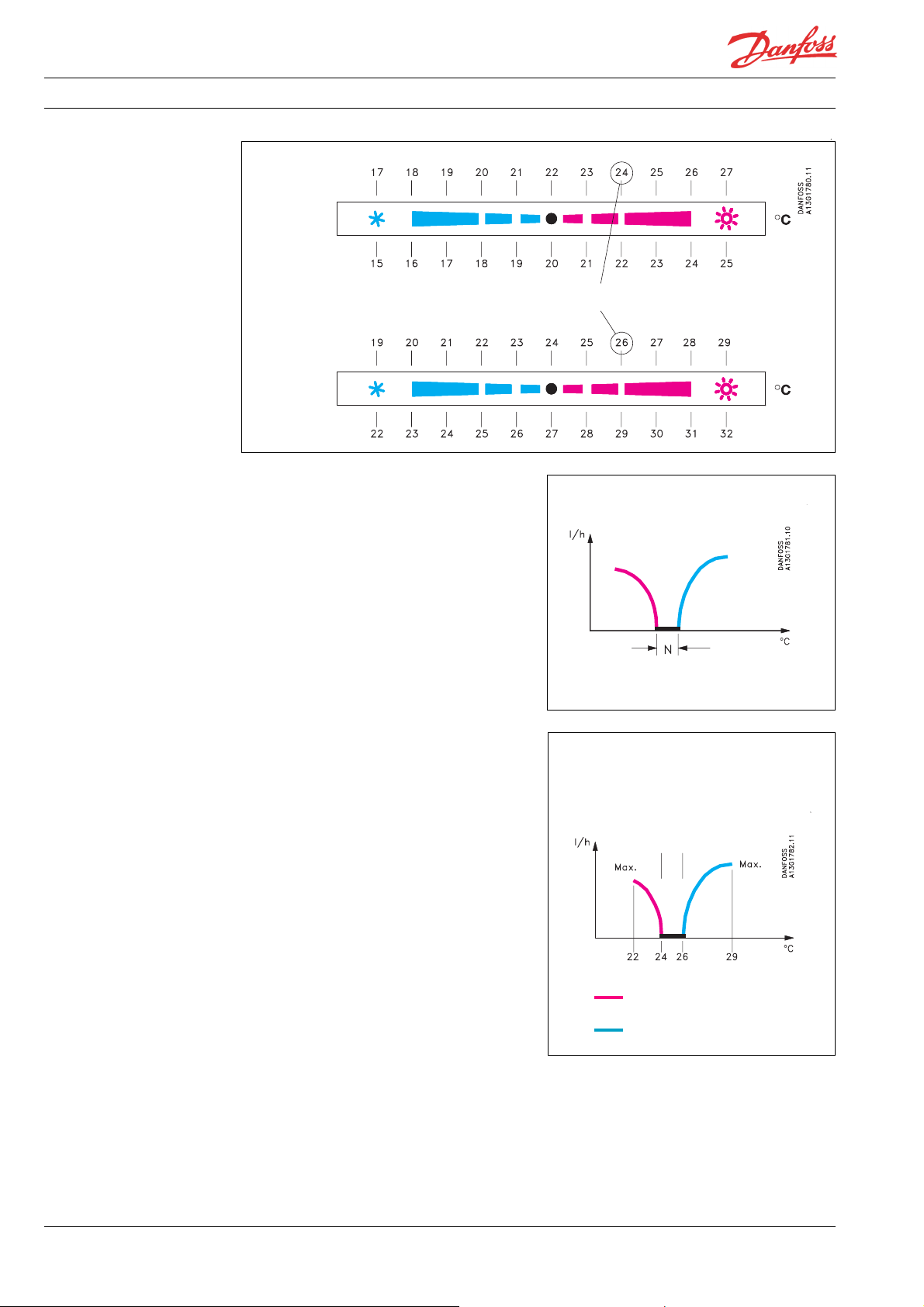

Temperaturstyrning
genom sekvensstyrning
med FED
a) Styrning av värmekrets - FED med ventilhus RA-N
Xp = 0 K
Xp = 2 K
Obs! Exempel med neutralzon = 2 °C. Inställt värde 22 °C.
b) Styrning av kylkrets - FED med ventilhus RA-C
Xp = 0 K
Xp = 3 K
FED styr i sekvens via två temperaturskalor,
en för värmekretsen (a) och en för kylkretsen
Sekvensstyrning med FED-termostaten
(b).
När inställningsratten vrids görs en parallell
styrning av båda skalorna. Neutralzonen säkerställer att uppvärmning och avkylning inte
sker samtidigt.
Flöde, kyla
Flöde,
värme
Exempel
En inställning i det röda temperaturområdet
innebär en höjning av inställningsvärdet i
både kyl- och värmekretsen.
En inställning i det blå temperaturområdet
sänker inställningsvärdet i både kyl- och
värmekretsen.
Inställningsratten vrids för att höja rumstemperaturen med 2 °C från 22 °C till ca
24 °C vid Xp = 0 °C för värmeventilen. Beroende på neutralzonen blir inställningsvärdet
för kylventilen vid Xp = 0 °C mellan
0,5 - 2,5 °C högre beroende på systemets
uppbyggnad.
Ventilen i värmekretsen öppnas vid givartemperatur under 24 °C. Om en RA-N ventil är
monterad i värmekretsen och dimensionerad
vid förinställning N kommer ventilen att ge fullt
flöde vid ett P-band på 2 °C, d v s givartemperatur 22 °C.
Om neutralzonen t ex är 2 °C börjar ventilen i
kylkretsen att öppna vid givartemperatur över
26 °C (inställningsvärde: 24 °C + neutralzon:
2 °C).
Med en RA-C ventil i kylkretsen (dimensionerad vid förinställning N) kommer ventilen att
ge fullt flöde vid ett P-band på 3 °C, d v s
givartemperatur 29 °C (inställningsvärde:
24 °C + neutralzon: 2 °C + P-band: 3 °C).
Inställningsvärde på ratten
(N = Neutralzon)
Sekvensstyrning när temperaturinställningen ökas med 2°C
Neutralzon
Flöde, värme
Flöde, kyla
4 VD.33.T2.07 © Danfoss 11/2001 DKCD
Datablad Regulatordel FED

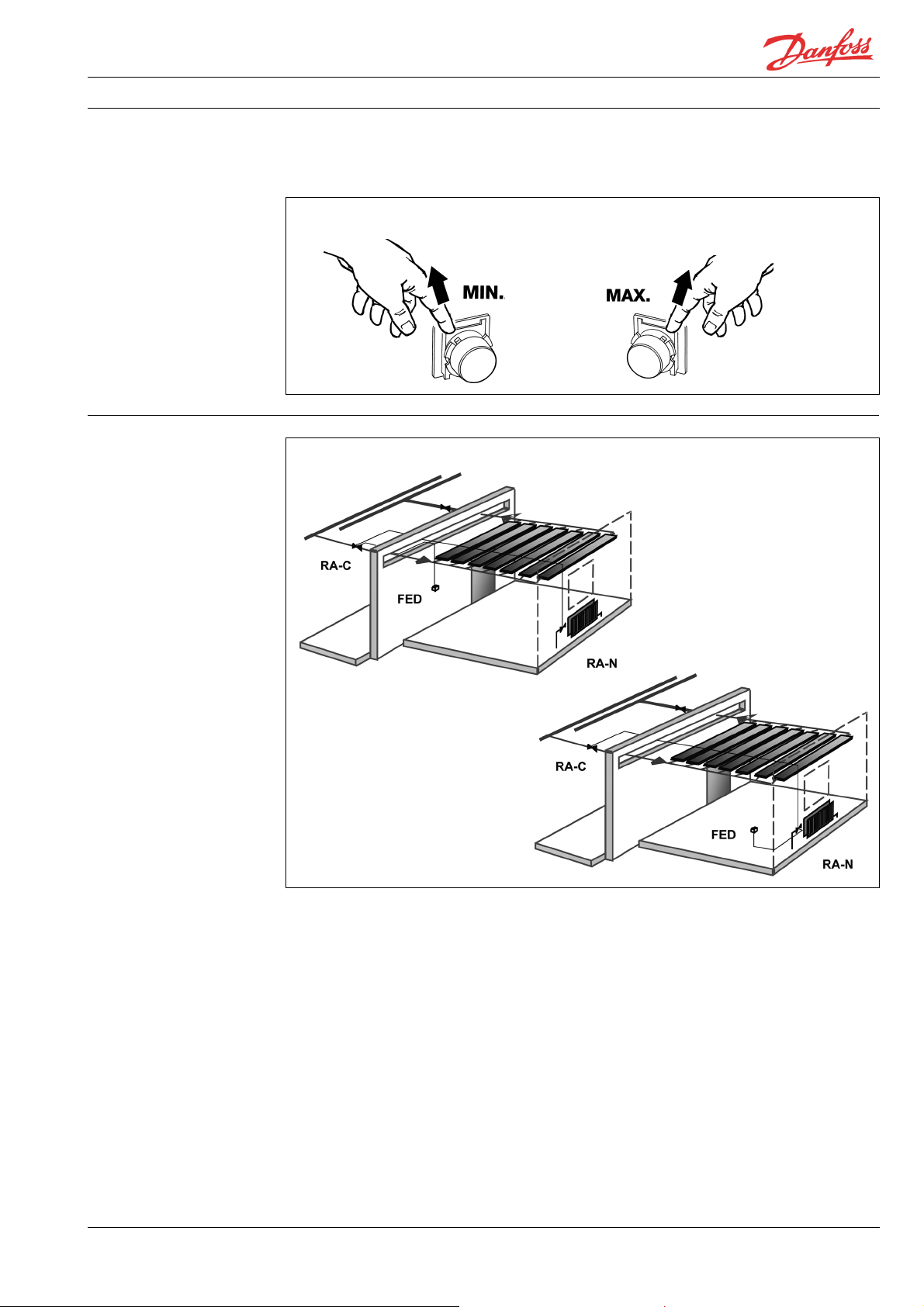

Temperaturbegränsning av
FED
Seriekoppling
Inställning av temperatur beror på typ av givare och vilka ventiler som är anslutna till
givarna. Det är enkelt att begränsa eller låsa
Många möjligheter för placering av FED
temperaturinställningen med hjälp av den
inbyggda låsnings-/begränsningsfunktionen.
Min begränsning av temperaturområdeMin begränsning av temperaturområde
Via det mjuka men starka 0,8 mm kapillärröret
och den patenterade seriekopplingen av
kapillärrör och adapter är det möjligt att styra
två ventiler i sekvens.
FED levereras med kyladaptern närmast
inställningsdelen och värmeadaptern längst
bort från inställningsdelen.
DKCD VD.33.T2.07 © Danfoss 11/2001 5
Det är enkelt att växla ordningen på ventilerna: Lossa ställdonet från adaptern och skifta
adaptrarna. FED styr fortfarande i rätt
sekvens.
Det inbördes bytet av ventiladaptrar ger
många möjligheter för placering av inställningsdelen.
Datablad Regulatordel FED
Konstruktion
1. Värmeadapter
2. Ställdon
3. Justerbälg
4. Kapillärrörsrulle (endast
FED-IF)
5. Kyladapter
6. Justeringsratt för neutralzon
7. Omvänd funktion
8. Justerbälg
9. Ställdon
10. Kapillärrörsrulle
11. Inställningsdel
12. Bälgelement
13. Separat givare (endast
FED-FF)
Mått
FED-IF
FED-FF
VD.33.T2.07 © Danfoss 11/2001 DKCD
