Description

Application

Le FED est un système de régulation de type proportionnel destiné aux applications dans lesquelles un circuit de chau age et un circuit de refroidissement sont commandés par un seul et même dispositif.

Le régulateur type FED-IF s’adapte particulièrement aux systèmes radiateurs et plafond rafraîchissant.

Le régulateur type FED-FF est conçu pour les ventiloconvecteurs ou unités d’induction à deux batteries.

En plaçant la sonde à distance sur l’air de reprise, on peut obtenir un temps de réponse plus court lors du changement de température, ce qui aura pour résultat un contrôle plus précis de la température.

Dans le cas d’utilisation de sonde à distance, la commande peut-être placée directement sur le caisson de l’appareil.

Type	N decode	Type de sonde	Longueur du capillaire Plage de réglage
FED-IF	013G5461	Intégrée	7 + 8 m
FED-IF	013G5463	Intégrée	4 + 11 m
FED-IF	013G5469	Intégrée	17 - 27˚C
FED-IF	013G5469	Intégrée	6 + 11 m
FED-FF	013G5462	A distance	2 + 2 + 2 m

Régulationséquentielleducircuitderefroidissementetducircuitde	Régulationséquentielledesventilo-convecteursetunitésd’induction
chau age

Plafondrafraîchissant	Batteriefroide

Radiateurs	Batteriechaude

DKCD

VDXDZ204 © Danfoss 06/2006

Fichetechnique

RégulateurthermostatiqueséquentielFED

ConceptionduFED

Commande

àdistance

Adaptateurpourle

refroidissement

Actionneur

Sondeàdistance

(uniquementFED-FF)

Enroulementcapillaire

(uniquementFED-IF)

Adaptateurpourle

chau age

Le régulateur FED peut-être combiné avec des corps RA-N ou RA-C. Le régulateur FED est équipé d’un système d’inversion pour la commande du circuit de refroidissement.

Ce système d’inversion ouvre la vanne du circuit

froid dès que la température devient supérieure à la température de consigne choisie.

Dans le circuit chau age, la vanne s’ouvre dès que la température descend en dessous de la consigne choisie.

Réglagedelatempérature

Températuredeconfort~22°CàXp=0K(°C)

Le régulateur FED a été développé pour les systèmes séquentiels à eau de chau age et de refroidissement.

Le régulateur FED est basé sur le principe d’autorégulation thermostatique.

Les graduations indiquent approximativement les di érentes positions de réglage, par rapport à la température de confort qui est d’environ 22° C à

Xp = 0 K.

2	VDXDZ204 © Danfoss 06/2006

DKCD

Fichetechnique

RégulateurthermostatiqueséquentielFED

Commandeséquentielle	La commande sequentielle est assurée par la sonde
	dans laquelle une zone neutre est incorporée. Au-
	cune action n’intervient, dans cette zone, ni sur la
	vanne du circuit chau age, ni sur la vanne de re-
	froidissement. De cette façon, le chau age et le
	refroidissement ne peuvent intervenir simultanément.
	La zone neutre se situe, en fonction de la conception
	du système, dans une plage de 0,5 à 2,5 K.
	Si la pression di érentielle est élevée sur les deux
	circuits (0,6 bar par exemple), la zone neutre est au
	minimum. Si la pression di érentielle est basse (0,1
	bar par exemple), la zone neutre est à son maximum.
	Un ajustement de la zone neutre peut-être obtenue
	en pivotant le bouton de l’adaptateur de refroidis-
	sement à l’aide d’une pince à bec ﬁ n. Une rotation
	dans le sens horaire : augmente la zone neutre ; une
	rotation dans le sens inverse réduit la zone.
	Le réglage d’usine de la zone neutre est repéré par le
	creux du bouton.
	La zone neutre nécessaire au bon fonctionnement
	de l’installation est toujours maintenue, indépen-
	damment du réglage de la température sur le
	régulateur FED.
	Voir également les ﬁ gures ci-dessous.

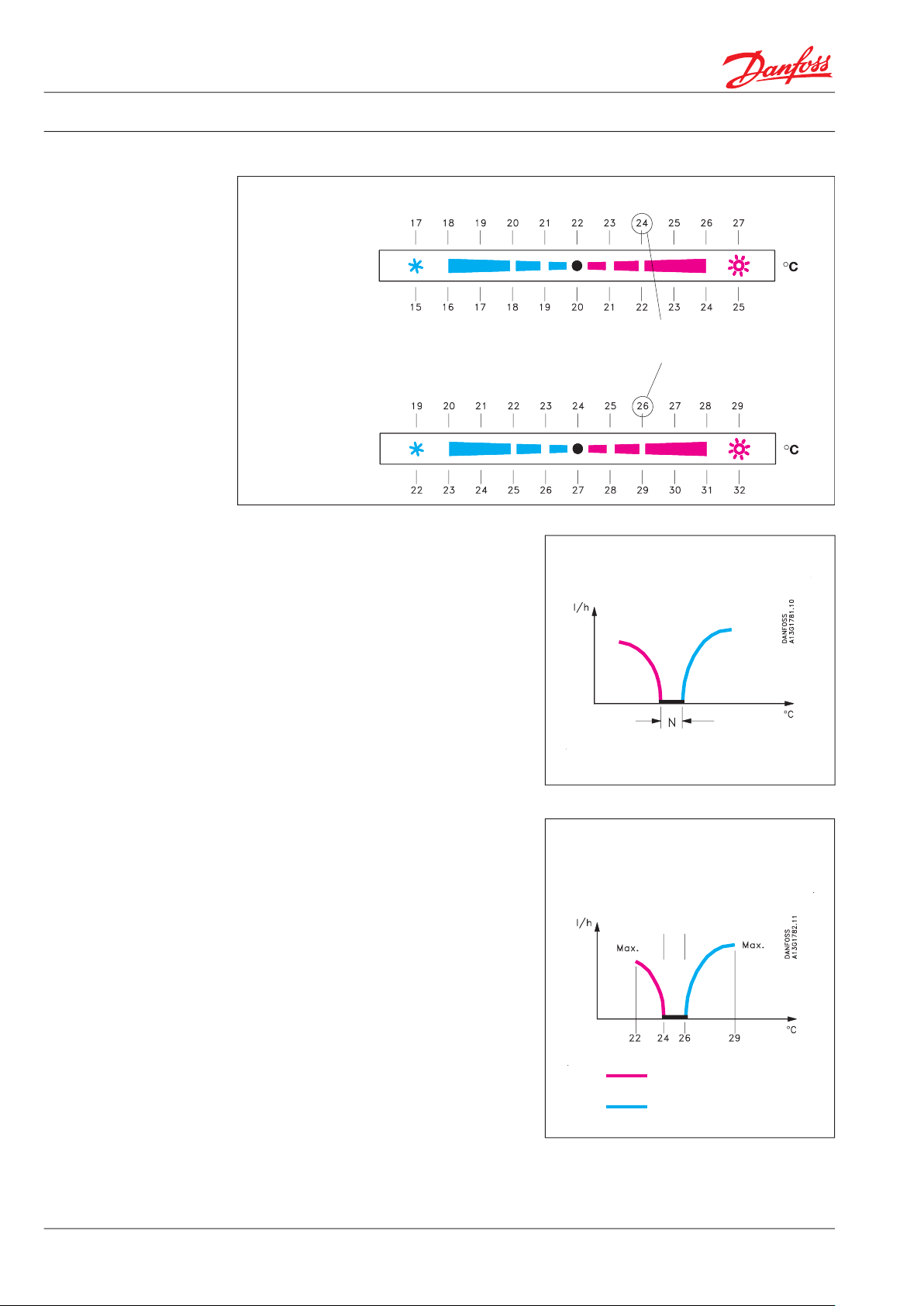

Augmentationdelatempératureréglée: t1 t2

Diminutiondelatempératureréglée: t1 t0

Régulationséquentielledescircuits

dechau ageetderefroidissement

Zone neutre

Débitd’eaupourlecircuitchau age

Débitd’eaupourlecircuit derefroidissement

Réglagedelazoneneutre

rede

ged’usine
