MAKING MODERN LIVING POSSIBLE

Käyttöopas

VLT® DriveMotor FCP 106/FCM 106

www.danfoss./vlt

Danfoss A/S

DK Denmark CVR nr.: 20 16 57 15

Telephone: +45 7488 2222 Fax: +45 7449 0949

-6430 Nordborg

EU DECLARATION OF CONFORMITY

Danfoss Drives A/S

declares under our sole responsibility that the products VLT® DriveMotor series FCP106/FCM106

Typecodes:

FCM106XYYYT4**************XYYY********* FCP106XYYYT4*************

X: N or H YYY: K55, K75, 1K1, 1K5, 2K2, 3K0, 3K7, 4K0, 5K5, 7K5 * may be any number or letter indicating drive options which do not impact this DoC.

Covered by this declaration is in conformity with the following directive(s), standard(s) or other normative document(s), provided that the product is used in accordance with our instructions.

Low Voltage Directive 2014/35/EU

EN61800-5-1:2007 Adjustable speed electrical power drive systems – Part

5-1: Safety requirements – Electrical, thermal and energy.

EMC Directive 2014/30/EU

EN61800-3:2005 + A1:2012 Adjustable speed electrical power drive systems – Part

3: EMC requirements and specific test methods.

EN61000-3-2:2014 Electromagnetic compatibility (EMC). Part 3-2:

Limits. Limits for harmonic current emissions (equipment input current ≤ 16 A per phase

EN61000-6-1:2007 Electromagnetic compatibility (EMC). Generic

standards. Immunity for residential, commercial and light-industrial environments

EN61000-6-2:2005 Electromagnetic compatibility (EMC). Generic

standards. Immunity for industrial environments

Date: Issued by Date: Approved ny

Danfoss only vouches for the correctness of the English version of this declaration. In the event of the declaration being translated into any other language, the translator concerned shall be liable for the correctness of the translation.

Document ID: 00727776 Revision, Sequence: A,3 Page 1 of 2 File Origin Date: 2015-10-14 File Last Modified: 2017-06-20

Signature Name: Leo Birkkjær Lauritsen Title: Head of P400 Group

Signature Name: Michael Termansen Title: Vice President, Design Center DK and DE

Next Generation FCM/FCP 106 CE Declaration of Conformity

A, 3

Document ID: 00727776

2017-06-20

Rev. Sequence: File Last Modified:

EN61000-6-4:2007+A1:2011 Electromagnetic compatibility (EMC). Generic

standards. Emission standard for industrial environments

RoHS Directive 2011/65/EU

EN50581: 2012 Technical documentation for the assessment of electrical and

electronic products with respect to the restriction of hazardous substances.

The meaning of the 39 characters (FCM106) and 25 characters (FCP106) in the type code string can be found in appendix 00729776.

Sisällysluettelo Käyttöopas

Sisällysluettelo

1 Johdanto

1.1 Käyttöoppaan tarkoitus

1.2 Lisäresurssit

1.3 Tuotekatsaus

1.3.1 Käyttötarkoitus 5

1.3.2 Yleiskuva sähkökytkennöistä 6

1.4 Hyväksynnät

1.5 Hävittämisohje

2 Turvallisuus

2.1 Pätevä henkilöstö

2.2 Turvallisuusvarotoimet

3 Mekaaninen asennus

3.1 Pakkauksen avaaminen

3.1.1 Toimitetut tuotteet, FCP 106 11

3.1.2 Muut tarvittavat tuotteet, FCP 106 11

3.1.3 Toimitetut tuotteet, FCM 106 11

3.1.4 Laitteen tunnistaminen 11

3.1.5 Tyyppikilvet 11

3.1.6 Nostaminen 12

3.2 Asennusympäristö

3.3 Asennustapa

3.3.1 Johdanto 12

3.3.2 Valmistele tiiviste 13

3.3.3 Valmistele sovitinlevy 13

3.3.4 Asenna DriveMotor 14

3.3.5 Akselilinjaus 14

3.3.6 Laakerien käyttöikä ja voitelu 15

4 Sähköasennus

4.1 Turvallisuusohjeet

4.2 IT-järjestelmä

4.3 EMC-direktiivin mukainen asennus

4.4 Kaapeleita koskevat vaatimukset

4.5 Maadoitus

4.6 Moottorin kytkentä

4.6.1 Kytke FCP 106 moottoriin 21

4.6.2 Termistoritulo moottorista 23

4.7 Verkon vaihtovirtakytkentä

MG03L320 Danfoss A/S © 11/2015 Kaikki oikeudet pidätetään. 1

Sisällysluettelo VLT® DriveMotor FCP 106/FCM 106

4.8 Ohjauskaapelit

4.8.1 Ohjausliittimet ja releet 2 24

4.8.2 Ohjausliittimet ja releet 3 24

4.8.3 Kuormanjako 25

4.8.4 Jarru 25

4.9 Asennuksen tarkistuslista

4.9.1 Suositukset UL Listed -vaatimusten mukaisille PRGY-järjestelmille 27

5 Käyttöönotto

5.1 Virran kytkeminen

5.2 Paikallisohjauspaneelin toiminta

5.3 Muistimoduuli MCM 101

5.3.1 VLT® MCM 101 -muistimoduulin määrittäminen 30

5.4 Perusohjelmointi

5.4.1 Käyttöönottoavustaja avoimen piirin sovelluksia varten 31

5.4.2 Käyttöönottoavustaja suljetun piirin sovelluksille 33

5.4.3 Moottorin asetusten pika-asetusvalikko 34

5.4.4 Parametriasetusten muuttaminen 35

5.4.5 Termistorin asetukset 35

6 Huolto, diagnostiikka ja vianmääritys

6.1 Kunnossapito

6.2 Luettelo varoituksista ja hälytyksistä

7 Tekniset tiedot

7.1 Vapaat tilat, mitat ja painot

7.1.1 Vapaa tila 39

7.1.2 FCP 106 mitat 40

7.1.3 FCM 106 mitat 41

7.1.4 Paino 44

7.2 Sähkötiedot

7.2.1 Verkkojännite 3 x 380–480 V AC Normaali ylikuormitus ja suuri ylikuormitus 45

7.3 Verkkojännite

7.4 Suojaus ja ominaisuudet

7.5 Ympäristön olosuhteet

7.6 Kaapelien tekniset tiedot

7.7 Ohjaustulo/-lähtö ja ohjaustiedot

7.8 Liitäntöjen kiristysmomentit

7.9 FCM 106 Moottorin tekniset tiedot

7.10 Sulakkeen ja katkaisimen tekniset tiedot

8 Liite

2 Danfoss A/S © 11/2015 Kaikki oikeudet pidätetään. MG03L320

Sisällysluettelo Käyttöopas

8.1 Lyhenteet ja merkintätavat

8.2 Parametrivalikon rakenne

Hakemisto

MG03L320 Danfoss A/S © 11/2015 Kaikki oikeudet pidätetään. 3

195NA447.10

195NA419.10

Johdanto VLT® DriveMotor FCP 106/FCM 106

1 Johdanto

1.1 Käyttöoppaan tarkoitus

Tässä oppaassa on taajuusmuuttajan asennuksessa ja käyttöönotossa tarvittavia tietoja.

VLT® DriveMotor FCP 106

Toimitukseen kuuluu ainoastaan taajuusmuuttaja. Asennusta varten tarvitaan myös seinäsovitinlevy tai moottorisovitinlevy ja tehokaapelien puristusliittimet. Tilaa seinäkiinnityssarja tai sovitinlevy ja tehokaapelien puristusliittimet erikseen.

Kuva 1.1 FCP 106

VLT® DriveMotor FCM 106

Taajuusmuuttaja toimitetaan asennettuna moottorin päälle. Yhdistetty FCP 106 ja moottori tunnetaan nimellä VLT

DriveMotor FCM 106.

Kuva 1.2 FCM 106

1.2 Lisäresurssit

Saatavana oleva kirjallisuus:

VLT® DriveMotorFCP 106FCM 106 Käyttöopas,

•

sisältää taajuusmuuttajan asentamisessa ja käyttöönotossa tarvittavia tietoja.

VLT® DriveMotorFCP 106FCM 106 Suunnitteluopas,

•

sisältää tietoja taajuusmuuttajan integroimisesta moniin eri käyttökohteisiin.

VLT® DriveMotorFCP 106FCM 106 Ohjelmointiopas,

•

sisältää tietoja laitteen ohjelmoimisesta, mukaan lukien täydelliset parametrien kuvaukset.

VLT

•

LCP Ohje, paikallisohjauspaneelin (LCP)

käyttöä varten.

VLT® LOP Ohje, käsikäyttöpaneelin (LOP) käyttöä varten.

Modbus RTU Käyttöopas ja VLT® DriveMotorFCP 106FCM 106 BACnet Käyttöopas, tietoja taajuusmuuttajan ohjaamisesta, valvomisesta ja ohjelmoimisesta.

VLT® PROFIBUS DP MCA 101 Asennusoppaassa on tietoja PROFIBUS-väylän asentamisesta ja vianmäärityksestä.

VLT® PROFIBUS DP MCA 101 Ohjelmointioppaassa

•

on tietoja järjestelmän määrittämisestä, taajuus-

4 Danfoss A/S © 11/2015 Kaikki oikeudet pidätetään. MG03L320

Johdanto Käyttöopas

muuttajan ohjaamisesta, taajuusmuuttajan käsittelemisestä, ohjelmoinnista ja vianmäärityksestä. Siinä on myös joitakin tyypillisiä sovellusesimerkkejä.

VLT® Motion Control Tool MCT 10 -ohjelmisto

•

mahdollistaa taajuusmuuttajan määrityksen Windows™-pohjaisen tietokoneympäristön avulla.

Danfoss VLT

•

laskemiseen LVI-sovelluksissa.

Tekninen kirjallisuus ja hyväksynnät ovat saatavana myös verkosta osoitteesta vlt-drives.danfoss.com/Support/Service/.

Danfoss VLT® Energy Box software -ohjelmisto on saatavana osoitteesta www.danfoss.com/BusinessAreas/

DrivesSolutions, PC-ohjelmistojen latausalue.

Energy Box -ohjelmisto, energian

1.3 Tuotekatsaus

1.3.1 Käyttötarkoitus

Taajuusmuuttaja on elektroninen moottorinohjauslaite, joka on tarkoitettu

säätämään moottorin nopeutta vasteena järjes-

•

telmän takaisinkytkentään tai ulkoisten ohjainten etäkomentoihin. Tehokäyttöjärjestelmän muodostavat:

- Taajuusmuuttaja

- Moottori

- Moottorin käyttämät laitteet

Järjestelmän ja moottorin tilan valvonta.

•

Taajuusmuuttajaa voi käyttää myös moottorin ylikuormitussuojaukseen. Taajuusmuuttajaa saa käyttää asuin- ja teollisuusympäristöissä sekä kaupallisissa ympäristöissä paikallisten lakien ja standardien mukaisesti.

Kokoonpanosta riippuen taajuusmuuttajaa voi käyttää yksittäisissä sovelluksissa tai se voi muodostaa osan suuremmasta sovelluksesta tai asennuksesta.

Lämpösuojauksella varustettua moottoria käytettäessä taajuusmuuttajaa saa käyttää asuin- ja teollisuusympäristöissä sekä kaupallisissa ympäristöissä paikallisten lakien ja standardien mukaisesti.

Ennakoitavissa oleva väärä käyttö

Älä käytä taajuusmuuttajaa sovelluksissa, jotka eivät ole määritettyjen käyttöolosuhteiden ja -ympäristöjen mukaisia. Varmista, että kohdassa kappale 7 Tekniset tiedot määritetyt olosuhteet täyttyvät.

1 1

MG03L320 Danfoss A/S © 11/2015 Kaikki oikeudet pidätetään. 5

195NA507.11

L1 L2 L3

3-phase power input

+10 V DC

0–10 V DC 0/4–20 mA

0/4–20 mA

0–10 V DC -

50 (+10 V OUT)

53 (A IN)

54 (A IN)

55 (COM A IN/OUT)

42 0/4–20 mA A OUT/DIG OUT

45 0/4–20 mA A OUT/DIG OUT

12 (+24 V OUT)

18 (DIGI IN)

19 (DIGI IN)

20 (COM D IN)

27 (DIGI IN)

29 (DIGI IN)

PROFIBUS

MCM

24 V (NPN) 0 V (PNP)

Bus ter.

RS485 Interface

(N RS485) 69

(P RS485) 68

(Com RS485) 61

RS485

(PNP)-Source (NPN)-Sink

Bus ter.

1 2

ON=Terminated OFF=Unterminated

relay 1

240 V AC 3A

relay 2

240 V AC 3A

UDC+

UDC-

Motor

Thermistor

located in

motor

Group 5-*

Located in

motor block

Johdanto VLT® DriveMotor FCP 106/FCM 106

1.3.2 Yleiskuva sähkökytkennöistä

Kuva 1.3 Yleiskuva sähkökytkennöistä

6 Danfoss A/S © 11/2015 Kaikki oikeudet pidätetään. MG03L320

Johdanto Käyttöopas

1.4 Hyväksynnät

Sertiointi FCP 106 FCM 106

EU-vaatimustenmukaisuusvakuutus

UL Listed –

UL recognized

C-tick

EU-vaatimustenmukaisuusvakuutus perustuu seuraaviin direktiiveihin:

Pienjännitedirektiivi 2006/95/EY, perustuu

•

standardiin EN 61800-5-1 (2007).

EMC-direktiivi 2004/108/EY, perustuu standardiin

•

EN 61800-3 (2004).

UL Listed

Tuotteen arviointi on tehty ja tuotteen voi asentaa järjestelmään. Järjestelmän on myös oltava UL-listattu (UL Listed) järjestelmän toimittajan toimesta.

UL recognized

Vaatii lisäarviointia ennen kuin yhdistettyä taajuusmuuttajaa ja moottoria voidaan käyttää. Järjestelmän, johon tuote asennetaan, on myös oltava UL-listattu (UL Listed) järjestelmän toimittajan toimesta.

Taajuusmuuttaja täyttää termistä muistin pysyvyyttä koskevat UL 508C-vaatimukset. Katso lisätietoja tuotekohtaisen suunnitteluoppaan kohdasta Moottorin lämpösuojaus.

✓ ✓

✓

✓ ✓

✓

–

1 1

Hävittämisohje

1.5

Sähköosia sisältäviä laitteita ei saa hävittää kotitalousjätteen mukana. Ne on kerättävä erikseen sähkö- ja elektroniikkajätteinä paikallisten ja voimassa olevien lakien mukaan.

MG03L320 Danfoss A/S © 11/2015 Kaikki oikeudet pidätetään. 7

Turvallisuus VLT® DriveMotor FCP 106/FCM 106

2 Turvallisuus

Tässä käyttöohjeessa käytetään seuraavia symboleja:

VAROITUS

Ilmoittaa mahdollisesti vaarallisesta tilanteesta, joka saattaa johtaa kuolemaan tai vakavaan loukkaantumiseen.

HUOMIO

Ilmoittaa mahdollisesti vaarallisesta tilanteesta, joka voisi johtaa lievään tai kohtalaiseen loukkaantumiseen. Sitä voidaan käyttää myös varoituksena käytännöistä, jotka eivät ole turvallisia.

HUOMAUTUS!

Ilmoittaa tärkeitä tietoja, mukaan lukien tilanteet, jotka voivat aiheuttaa vahinkoja laitteille tai omaisuudelle.

2.1 Pätevä henkilöstö

Oikea ja luotettava kuljetus, varastointi, asennus, käyttö ja ylläpito ovat taajuusmuuttajan ongelmattoman ja turvallisen käytön edellytyksiä. Ainoastaan pätevä henkilöstö saa asentaa tämän laitteiston ja käyttää sitä.

Päteväksi henkilöstöksi katsotaan koulutettu henkilöstö, joka on valtuutettu asentamaan, ottamaan käyttöön ja ylläpitämään laitteistoja, järjestelmiä ja piirejä niitä koskevien lakien ja määräysten mukaisesti. Lisäksi pätevän henkilöstön on tunnettava tässä käyttöoppaassa kuvatut ohjeet ja turvallisuustoimet.

Turvallisuusvarotoimet

2.2

VAROITUS

SUURI JÄNNITE

Taajuusmuuttajissa esiintyy suuria jännitteitä, kun ne ovat kytkettyinä verkon vaihtovirran tulotehoon. Jos asennus-, käynnistys- ja huoltotöitä ei teetetä pätevällä henkilöstöllä, seurauksena voi olla kuolema tai vakava loukkaantuminen.

Ainoastaan pätevä henkilöstö saa tehdä

•

asennus-, käynnistys- ja ylläpitotöitä.

VAROITUS

TAHATON KÄYNNISTYS

Kun taajuusmuuttaja on kytketty verkon vaihtovirtasyöttöön, tasavirtasyöttöön tai kuormanjakoon, moottori voi käynnistyä milloin tahansa. Tahaton käynnistys ohjelmoinnin, huollon tai korjaustöiden aikana saattaa aiheuttaa kuoleman, vakavan loukkaantumisen tai aineellisia vahinkoja. Moottori voi käynnistyä ulkoisella kytkimellä, sarjaliikennekomennolla, tulon ohjearvoviestillä LCP:stä tai LOP:stä, kauko-ohjauksella ohjelmiston avulla tai vikatilan kuittauksen jälkeen. Moottorin tahattoman käynnistyksen estäminen:

Katkaise taajuusmuuttajan syöttöjännite.

•

Paina LCP:n [O/Reset]-näppäintä ennen

•

parametrien ohjelmointia.

Varmista, että taajuusmuuttaja, moottori ja

•

mikä tahansa käytettävä laitteisto on täysin johdotettu ja koottu, kun taajuusmuuttaja kytketään verkon vaihtovirtasyöttöön, tasavirtasyöttöön tai kuormanjakoon.

VAROITUS

PURKAUTUMISAIKA

Taajuusmuuttajassa on tasajännitevälipiirin kondensaattoreita, joihin voi jäädä varaus, vaikka taajuusmuuttajaan ei tule virtaa. Suurta jännitettä voi esiintyä silloinkin, kun LED-varoitusvalot eivät pala. Jos virran katkaisun jälkeen ei odoteta määritettyä aikaa ennen huoltoa tai korjausta, seurauksena voi olla kuolema tai vakava loukkaantuminen.

Sammuta moottori.

•

Irrota verkon vaihtovirtasyöttö ja tasajännitevä-

•

lipiirin etäsyötöt, mukaan lukien akkuvarmistukset, UPS ja tasajännitevälipiiriliitännät muihin taajuusmuuttajiin.

Irrota tai lukitse PM-moottori.

•

Odota, että kondensaattorien varaus purkautuu

•

kokonaan. Tarvittava odotusaika mainitaan kohdassa Taulukko 2.1.

Varmista sopivan jännitteenmittauslaitteen

•

avulla ennen huolto- ja korjaustöiden tekemistä, että kondensaattorit ovat täysin purkautuneet.

8 Danfoss A/S © 11/2015 Kaikki oikeudet pidätetään. MG03L320

Turvallisuus Käyttöopas

[kW(hv)]

Lyhyin odotusaika

(minuuttia)

Jännite

[V]

3 x 400 0.55–7.5 (0.75–10) 4

Taulukko 2.1 Purkausaika

1) Nimellisteho liittyy normaaliin ylikuormaan (NO).

Tehoalue

VAROITUS

KUOLEMAN TAI VAKAVAN LOUKKAANTUMISEN VAARA

Standardin UL 508C mukaan VLT® DriveMotor FCP 106 ja VLT® DriveMotor FCM 106 eivät tue delta-maadoitetun

verkon käyttöä. VLT® DriveMotor FCP 106- tai VLT® DriveMotor FCM 106 -

taajuusmuuttajan käyttäminen delta-maadoitetussa sähköverkossa saattaa aiheuttaa kuoleman tai vakavan loukkaantumisen. Riskin välttämiseksi:

Älä asenna VLT® DriveMotor FCP 106- ja VLT

•

DriveMotor FCM 106 -taajuusmuuttajaa deltamaadoitettuun sähköverkkoon.

VAROITUS

LAITTEESTA JOHTUVA VAARA

Pyörivien akselien ja sähkölaitteiden koskettaminen saattaa aiheuttaa kuoleman tai vakavan loukkaantumisen.

Varmista, että ainoastaan koulutetut ja pätevät

•

henkilöt tekevät asennus-, käynnistys- ja ylläpitotöitä.

Varmista, että sähkötyöt ovat kansallisten ja

•

paikallisten sähkömääräysten mukaisia.

Noudata tämän käyttöoppaan ohjeita.

•

VAROITUS

VUOTOVIRTAVAARA

Noudata vuotovirraltaan yli 3,5 mA olevien laitteiden suojamaadoittamista (PE) koskevia kansallisia ja paikallisia sääntöjä. Taajuusmuuttajateknologia sisältää suuritaajuuskytkennän suurella teholla. Tämä kytkentä aiheuttaa vuotovirtaa maadoitusliitokseen. Vikavirta taajuusmuuttajan lähtöteholiittimissä saattaa sisältää tasavirtakomponentin. Tasavirtakomponentti voi ladata suodattimen kondensaattoreita ja aiheuttaa transientin maavirran. Maavuotovirrat riippuvat järjestelmän kokoonpanoista, mukaan lukien RFI-suodatus, suojatut moottorikaapelit ja taajuusmuuttajan teho. EN/IEC 61800-5-1 (sähkökäyttöisten järjestelmien tuotestandardi) edellyttää erityistä huolellisuutta, kun vuotovirta ylittää 3,5 mA. Katso lisätietoja standardin EN 60364-5-54 kohdasta 543.7.

Varmista, että valtuutettu sähköasentaja on

•

maadoittanut laitteiston oikein.

Maadoitusta on vahvistettava jollakin

•

seuraavista tavoista:

- Varmista, että maadoitusjohtimen poikkileikkaus on vähintään 10 mm2 (7 AWG).

- Varmista, että käytössä on kaksi erillistä maadoitusjohdinta, jotka molemmat ovat mitoitussääntöjen mukaisia.

HUOMAUTUS!

KORKEAT PAIKAT

Jos asennuspaikka on yli 2 000 metrin (6 562 jalkaa) korkeudessa, pyydä Danfoss-yhtiöltä lisätietoja PELVvaatimuksista.

2 2

VAROITUS

TAHATON MOOTTORIN PYÖRIMINEN TUULIMYLLYILMIÖ

Kestomagneettimoottorien tahaton pyöriminen tuottaa jännitteen ja voi varata laitteen, jolloin aiheutuu hengenvaara sekä vakavan loukkaantumisen tai laitteiston vahingoittumisen riski.

Varmista, että kestomagneettimoottorit on

•

lukittu niiden tahattoman pyörimisen estämiseksi.

MG03L320 Danfoss A/S © 11/2015 Kaikki oikeudet pidätetään. 9

VAROITUS

TASAVIRTAVAARA

Tämä tuote voi aiheuttaa tasavirtaa suojajohtimeen. Varotoimenpiteiden noudattamatta jättäminen saattaa aiheuttaa loukkaantumisia tai omaisuusvahinkoja. Tee seuraavat varotoimet:

Kun lisäsuojaukseen käytetään vikavirtarelettä

•

(RCD), tuotteen syöttöpuolella saa käyttää ainoastaan tyypin B (aikaviiveellä varustettua) vikavirtarelettä.

Taajuusmuuttajan suojamaadoituksen (PE) ja

•

vikavirtareleiden käytön tulee aina tapahtua kansallisten ja paikallisten määräysten mukaisesti.

Turvallisuus VLT® DriveMotor FCP 106/FCM 106

VAROITUS

MAADOITUKSEEN LIITTYVÄ VAARA

Käyttäjän turvallisuuden vuoksi on tärkeää maadoittaa taajuusmuuttaja asianmukaisesti kansallisten ja paikallisten sähkömääräysten sekä tämän asiakirjan ohjeiden mukaisesti. Vuotovirrat ovat suurempia kuin 3,5 mA. Ellei taajuusmuuttajaa maadoiteta kunnolla, seurauksena voi olla kuolema tai vakava loukkaantuminen. Käyttäjä tai valtuutettu sähköasentaja vastaa siitä, että laite on maadoitettu oikein kansallisten ja paikallisten sähkömääräysten ja standardien mukaisesti.

Noudata kaikkia paikallisia ja kansallisia

•

määräyksiä sähkölaitteiden asianmukaisesta maadoittamiseksi.

Muodosta oikea suojamaadoitus laitteille, joiden

•

vuotovirta on yli 3,5 mA.

Syöttöteho, moottorin teho ja ohjauskaapelit

•

vaativat erillisen maadoitusjohtimen.

Varmista asianmukainen maadoitus käyttämällä

•

laitteen mukana toimitettuja maadoituspuristimia.

Älä maadoita taajuusmuuttajaa "ketjuttamalla"

•

eli liittämällä maadoitusjohdin toiseen taajuusmuuttajaan.

Käytä mahdollisimman lyhyitä maajohtimia.

•

Käytä monikuituista johdinta sähköisen kohinan

•

vähentämiseksi.

Noudata moottorin valmistajan kytkentävaati-

•

muksia.

10 Danfoss A/S © 11/2015 Kaikki oikeudet pidätetään. MG03L320

2 3

456

Enclosure: IP66 , Tamb. 40

C / 104 F

V LT

MADE IN DENMARK

P/N: 134G2844 S/N: 010400G253

4.0kW(400V) / 5.0HP(460V) IN: 3x380-480V 50/60Hz , 8.3/6.8A OUT: 3x0-Vin 0-400Hz , 9.0/8.2A

*1 3 1U3 9 3 0 0 1 0 1 0 2 G 2 9 0 *

Drive Motor www.danfoss.com

T/C: FCP106P4K0T4C66H1FSXXAXX

Enclosure rating: See manual E134261 Ind. Contr. Eq.

195NA484.11

Mekaaninen asennus Käyttöopas

3 Mekaaninen asennus

3.1 Pakkauksen avaaminen

HUOMAUTUS!

ASENNUS - LAITTEEN VAURIOITUMISEN VAARA

Virheellinen asennus saattaa aiheuttaa laitteiston vahingoittumisen.

Tarkista ennen asennusta, ettei puhaltimen

•

kansi, akseli tai kiinnike ole vaurioitunut tai kiinnike ole irti eivätkä kiinnitysruuvit löysällä.

Tarkista tyyppikilven tiedot.

•

Varmista, että asennuspaikka on vaakasuora ja

•

että asennus on tasapainossa. Vältä laitteiden suuntausvirheitä.

Varmista, että tiivisteet, tiivisteaineet ja suojat

•

on asennettu oikein.

Varmista hihnan oikea kireys.

•

3.1.1 Toimitetut tuotteet, FCP 106

Tarkista, että pakkaus sisältää kaikki osat:

1 FCP 106 -taajuusmuuttaja

•

1 varustelaukku.

•

1 VLT®-muistimoduuli MCM 101.

•

Käyttöopas.

•

3.1.3 Toimitetut tuotteet, FCM 106

Tarkista, että pakkaus sisältää kaikki osat:

1 FCM 106 -taajuusmuuttaja ja moottori.

•

1 varustelaukku.

•

Käyttöopas.

•

3.1.4 Laitteen tunnistaminen

Toimitetut tuotteet saattavat vaihdella tuotteen kokoonpanon mukaan.

Varmista, että toimitetut tuotteet ja tyyppikilven

•

tiedot vastaavat tilausvahvistusta.

Tarkista pakkaus ja taajuusmuuttaja visuaalisesti

•

kuljetuksen aikaisen asiattoman käsittelyn aiheuttamien vahinkojen varalta. Tee mahdolliset korvausvaatimukset kuljetusyhtiölle. Säilytä vahingoittuneet ovat selvityksiä varten.

3.1.5 Tyyppikilvet

3 3

3.1.2 Muut tarvittavat tuotteet, FCP 106

1 sovitinlevy (seinäsovitinlevy tai moottorisovi-

•

tinlevy).

1 tiiviste, moottorisovitinlevyn ja taajuus-

•

muuttajan väliin.

1 moottorin liitin.

•

4 ruuvia taajuusmuuttajan kiinnittämiseksi sovitin-

•

levyyn.

4 ruuvia moottorisovitinlevyn kiinnittämiseksi

•

moottoriin.

Puristusliittimet:

•

- AMP:n tavalliset tehoajastinliittimet,

naaras, katso tilausnumerot kohdasta kappale 4.6.1 Kytke FCP 106 moottoriin.

- 3 kpl moottorin liittimille, U, V ja W.

- 2 kpl termistorille (valinnainen).

- 1 kpl maadoitusliittimelle.

2 ohjaintappia (valinnainen).

•

MG03L320 Danfoss A/S © 11/2015 Kaikki oikeudet pidätetään. 11

1 Tyyppikoodi 2 Sertioinnit 3 Kotelointiluokka 4 Viivakoodi valmistajan käyttöön 5 Sertioinnit

Sarjanumero Kotelon tyyppi ja IP-luokitus, suurin ympäristön lämpötila

ilman redusointia 8 Lähtöjännite, taajuus ja virta (pienellä/suurella jännitteellä) 9 Syöttöjännite, taajuus ja virta (pienellä/suurella jännitteellä)

10 Tehoalue 11 Tilausnumero

Kuva 3.1 FCP 106 Tyyppikilpi (esimerkki)

1) Muodon esimerkki: Sarjanumero "xxxxx253" tarkoittaa valmistusta vuoden 2013 viikolla 25.

195NA483.10

V LT

MOTOR REF: HPS112 1500 159

Drive Motor www.danfoss.com

T/C: FCM106P7K5T4C55H1FSXXAXXE4N7K5150B03000

Listed E347257 EP Motors for Ind. Use Enclosure rating Type 12

Tamb. 40

C/104 F

MADE IN DENMARK

P/N: 134L4306 S/N: 000000G000

IN: 3X380-480V, 50-60Hz, 15/13A

Out: 7.5kW(400V) / 10HP(460V)

Cos /PF: 0.98 / 0.96

MSV: &OEM4&

DUTY Class S1IP55

0-1500 min /50Hz

-1

Wt 14.5 kg

789

DBV: &OEM3&

Mekaaninen asennus VLT® DriveMotor FCP 106/FCM 106

Ainoastaan pätevät henkilöt saavat käsitellä ja nostaa yksikköä. Varmista:

Tuotetietojen ja käyttöoppaan sekä turvallisten

•

työtoimien vaatimien työkalujen ja käsittelylaitteiden saatavuus.

Että nosturit, köydet ja palkit on mitoitettu

•

kestämään nostettavan esineen paino. Katso laitteen painotiedot kohdasta kappale 7.1.4 Paino.

Että nostosilmukkaa käytettäessä silmukan alaosa

•

on kiristetty tiukasti staattorin pintaa vasten ennen nostamista.

Laitteen mukana toimitetut nostosilmukat ja tapit on mitoitettu kestämään ainoastaan laitteen paino, ei kiinni-

1 Tyyppikoodi 2 Sertioinnit 3 Kotelointiluokka

Sarjanumero 5 Moottorin käyttöluokka 6 Sertioinnit 7 Paino 8 Moottorin tehokerroin 9 Kotelointiluokka - tiiviysluokka (IP)

10 Taajuusalue 11 Moottorin ohjearvo 12 Ympäristön lämpötila ilman redusointia 13 Tehoalue 14 Syöttöjännite, virta ja taajuus (pienellä/suurella jännitteellä) 15 Tilausnumero

tettyjen lisälaitteiden ylimääräinen paino.

3.1.7 Varastointi

Varmista, että varastointivaatimukset täyttyvät. Katso lisätietoja kohdasta kappale 7.5 Ympäristön olosuhteet.

3.2 Asennusympäristö

HUOMAUTUS!

Ympäristöissä, joissa ilmassa on kulkeutuvia nesteitä, hiukkasia tai syövyttäviä kaasuja, on varmistettava, että laitteiston IP-/tyyppiluokka vastaa asennusympäristöä. Jos laitteisto ei vastaa ympäristön vaatimuksia, taajuusmuuttajan käyttöikä voi lyhentyä. Varmista, että ilman kosteuden, lämpötilan ja korkeuden vaatimukset täyttyvät.

Kuva 3.2 FCM 106 Tyyppikilpi (esimerkki)

1) Muodon esimerkki: Sarjanumero "xxxxx253" tarkoittaa valmistusta vuoden 2013 viikolla 25.

HUOMAUTUS!

TAKUUN RAUKEAMINEN

Älä irrota tyyppikilpeä taajuusmuuttajasta.

3.1.6 Nostaminen

HUOMAUTUS!

NOSTAMINEN - LAITTEEN VAURIOITUMISEN RISKI Virheellinen nostaminen voi aiheuttaa laitteiston vahingoittumisen.

12 Danfoss A/S © 11/2015 Kaikki oikeudet pidätetään. MG03L320

Käytä kumpaakin nostosilmukkaa, jos laitteessa

•

on ne.

Estä pystysuoraan nostaessasi hallitsematon pyöriminen.

Älä nosta nostolaitteella muita laitteita

•

pelkästään moottorin nostokohtien varassa.

Tärinä ja iskut

Taajuusmuuttaja vastaa vaatimuksia, jotka koskevat laitteita tuotantotilojen seiniin tai lattioihin tai niihin kiinnitettyyn paneeliin asennettaessa syntyviä olosuhteita.

Katso lisätietoja ympäristön olosuhteista kohdasta kappale 7.5 Ympäristön olosuhteet.

Asennustapa

3.3

3.3.1 Johdanto

Järjestelmän voi asentaa monella eri tavalla.

FCM 106

Taajuusmuuttaja toimitetaan asennettuna moottorin päälle. Yhdistettyä yksikköä kutsutaan DriveMotoriksi. Asennustoimenpiteet:

1. Asenna DriveMotor, katso kappale 3.3.4 Asenna DriveMotor.

2. Tee sähköasennus, aloita kohdasta kappale 4.7.1 Kytkeminen verkkovirtaan.

Siirry suoraan kohtaan kappale 3.3.4 Asenna DriveMotor.

195NA414.10

Mekaaninen asennus Käyttöopas

FCP 106

Asenna taajuusmuuttaja sovitinlevylle, joka on:

kiinnitetty tasaiselle pinnalle moottorin viereen tai

•

kiinnitetty suoraan moottoriin. Koottuna

•

yhdistetty taajuusmuuttaja ja moottori tunnetaan nimellä DriveMotor.

Asennustoimenpiteet:

1. Valmistele tiiviste ja sovitinlevy, katso

kappale 3.3.2 Valmistele tiiviste ja kappale 3.3.3 Valmistele sovitinlevy.

2. Kytke taajuusmuuttaja moottoriin. Katso kappale 4.6.1 Kytke FCP 106 moottoriin. Näin yhdistettyä yksikköä kutsutaan DriveMotoriksi.

3. Asenna DriveMotor, katso kappale 3.3.4 Asenna DriveMotor.

4. Tee loput sähköasennustyöt, katso kohta kappale 4.7.1 Kytkeminen verkkovirtaan.

3.3.2 Valmistele tiiviste

Tiiviste on valmisteltava ainoastaan, kun FCP 106 asennetaan moottorin päälle.

3.3.3 Valmistele sovitinlevy

Sovitinlevy on saatavana esiporattujen reikien kanssa tai ilman niitä.

Katso lisätietoja moottorikiinnikkeestä ilman esiporattuja reikiä kohdasta Kuva 3.3.

3 3

Kun FCP 106 asennetaan moottorin päälle, laitteiden väliin tarvitaan räätälöity tiiviste. Tiiviste asennetaan moottorisovitinlevyn ja moottorin väliin.

FCP 106 toimitetaan ilman tiivistettä.

Tämän vuoksi suunnittele ja testaa tiiviste ennen asennusta tiivistysluokan (esimerkiksi IP55, IP54 tai Type 3R) vaatimusten täyttämiseksi.

Tiivisteen vaatimukset:

Säilyttää taajuusmuuttajan ja moottorin välisen

•

maadoituskytkennän. Taajuusmuuttaja maadoitetaan moottorisovitinlevyyn. Käytä moottorin ja taajuusmuuttajan välissä maadoitusjohtoa ja varmista moottorisovitinlevyn ja moottorin välinen metallikontakti.

Käytä tiivisteeseen UL-hyväksyttyä materiaalia, jos

•

kootulle tuotteelle vaaditaan UL-listaus tai hyväksyntä.

Alue 1 Alue 2

Kuva 3.3 Sovitinlevy, ohje reikien poraamista varten

Jos sovitinlevyssä ei ole reikiä, poraa reiät seuraavasti:

4 reikää alueelle 1 sovitinlevyn kiinnittämiseksi

•

moottoriin (vaaditaan).

1 reikä alueelle 2, nostokorvaketta varten

•

(valinnainen)

Poraa reiät uppokantaruuveja varten.

•

Esiporatuilla rei'illä varustettuun sovitinlevyyn ei tarvitse porata lisäreikiä. Esiporatut reiät ovat ainoastaan FCM 106moottoreita varten.

MG03L320 Danfoss A/S © 11/2015 Kaikki oikeudet pidätetään. 13

195NA411.12

Mekaaninen asennus VLT® DriveMotor FCP 106/FCM 106

3.3.4 Asenna DriveMotor

Kuva 3.4 Asennussuunta, IP54/UL Type 3R

Asenna DriveMotor siten, että siihen pääsee käsiksi huoltotoimenpiteitä varten. Huomaa suositellut tilavaatimukset, katso kappale 7 Tekniset tiedot. Suosittelemme jättämään vähintään 0,75 metriä tilaa moottorin ympärille sekä työskentelyä varten että riittävän jäähdytysilman varmistamiseksi moottorille. Katso myös kappale 7.1 Vapaat tilat, mitat ja painot. Jos useita DriveMotor-yksiköitä on asennettu lähekkäin, varmista, että lämmin jäähdytysilma ei jää kiertämään uudelleen laitteisiin. Alustan on oltava vakaa, jäykkä ja vaakasuora.

HUOMAUTUS!

Sähköasennus Älä poista taajuusmuuttajan sisällä olevaa ylintä kalvoa, sillä se kuuluu suojajärjestelmiin.

Hammaspyörien, hihnapyörien ja kytkimien asentaminen

Poraa hammaspyörät, hihnapyörät ja kiinnikkeet vakiorajojen mukaisesti ja asenna ne akselille kiertoliikkeellä. Varmista, että kaikki liikkuvat osat on suojattu oikein.

HUOMAUTUS!

Vasaran tai nuijan käyttäminen sovitteiden moottoriakselille asentamisessa vahingoittaa laakereita. Tällainen vaurioituminen lisää laakerien käyntimelua ja lyhentää laakereiden käyttöikää huomattavasti.

3.3.5 Akselilinjaus

Kun sovellus edellyttää suorakytkentää, akseleiden on oltava tarkkaan samansuuntaisia kaikissa 3 tasossa.. Väärä linjaus voi aiheuttaa runsaasti melu- ja värinähaittoja ja lyhentää laakerien käyttöikää.

Jätä asennuksessa tilaa akselin pitkittäisliikkeelle ja lämpölaajenemiselle sekä akselin suuntaan että pystysuuntaan. Käytä mieluiten joustavaa kytkentää.

14 Danfoss A/S © 11/2015 Kaikki oikeudet pidätetään. MG03L320

Mekaaninen asennus Käyttöopas

3.3.6 Laakerien käyttöikä ja voitelu

Taulukko 3.1 ja Taulukko 3.2 esittävät kuulalaakerien arvioidun käyttöiän seuraavien edellytysten täyttyessä:

Lämpötila 80 °C.

•

Radiaalivoimat puolta akselin pituudesta vastaavassa kuormituspisteessä eivät ylitä kohdissa Taulukko 3.1 ja

•

Taulukko 3.2määritettyjä arvoja.

3 3

IE2 50 Hz 3-vaihemoottorit

Moottorin

koko

100

112

132 S

132 M

160 M

160 L

Napojen määrä F rad [N] F rad [N] F ax [N] F ax [N] F ax [N] F ax [N] F ax [N] F ax [N]

2 460 370 230 175 260 205 210 170 4 580 465 330 250 350 275 300 240 2 590 475 320 255 340 280 290 220 4 830 665 440 350 470 380 410 310 2 670 535 340 260 380 315 310 235 4 940 750 480 365 470 385 440 330 2 920 735 480 360 540 460 430 325 4 1290 1030 680 530 740 620 620 465 2 930 745 480 380 560 475 400 300 4 1300 1040 680 540 750 630 600 450 2 1350 1080 800 625 1000 845 610 460 4 1900 1520 1130 880 1320 1095 930 700 2 1400 1120 780 610 990 835 580 435 4 1970 1575 1090 850 1300 1080 890 670 2 1550 1240 840 685 1180 975 500 395 4 2170 1735 1180 950 1520 1245 830 640 2 1580 1265 820 675 1180 980 460 365 4 2220 1775 1150 925 1510 1245 790 610

Sallitut radiaaliset

voimat

20 000 h 40 000 h 20 000 h 40 000 h 20 000 h 40 000 h 20 000 h 40 000 h

Sallitut aksiaaliset

voimat (IMB3)

Molem. suunnat Voima ylöspäin Voima alaspäin

Sallitut aksiaaliset

voimat (IMV1)

Sallitut aksiaaliset

voimat (IMV1)

Taulukko 3.1 Sallitut voimat, IE2 50 Hz 3-vaihemoottorit

Sallitut radiaaliset voimat: Kuormituspiste vastaa puolta akselin pituudesta, aksiaalinen voima oletetaan nollaksi.

Sallitut aksiaaliset voimat: Radiaalinen voima oletetaan nollaksi.

Samanaikaisten radiaalisten ja aksiaalisten voimien sallitut kuormitukset voidaan toimittaa pyynnöstä.

MG03L320 Danfoss A/S © 11/2015 Kaikki oikeudet pidätetään. 15

Mekaaninen asennus VLT® DriveMotor FCP 106/FCM 106

Sallitut radiaaliset

voimat

HPS-moottorit

20 000 h 40 000 h 20 000 h 40 000 h 20 000 h 40 000 h

Moottorin koko

112

132 M

132 XL

132 XXL

Nopeus

[RPM]

1500 580 465 330 250 350 275 300 240 1800 520 420 295 225 315 250 270 215 3000 460 370 230 175 260 205 210 170 3600 415 335 205 155 235 185 190 150 1500 940 750 480 365 470 385 440 330 1800 845 675 430 330 420 345 395 300 3000 670 535 340 260 380 315 310 235 3600 600 480 305 235 340 285 280 210 1500 1300 1040 680 540 750 630 600 450 1800 1170 935 610 485 675 565 540 405 3000 930 745 480 380 560 475 400 300 3600 835 670 430 340 505 430 360 270 1500 – – – – – – – – 1800 1710 1370 1015 790 1190 985 835 630 3000 1350 1080 800 625 1000 845 610 460 3600 1215 970 720 565 900 760 550 415 1500 1970 1575 1090 850 1300 1080 890 670 1800 – – – – – – – – 3000 1400 1120 780 610 990 835 580 435 3600 1260 1010 700 550 890 750 520 390 1500 1970 1575 1090 850 1300 1080 890 670 1800 1770 1415 980 765 1170 970 800 600 3000 1400 1120 780 610 990 835 580 435 3600 1260 1010 700 550 890 750 520 390

F rad [N] F rad [N] F ax [N] F ax [N] F ax [N] F ax [N] F ax [N] F ax [N]

Sallitut aksiaaliset

voimat (IMB3)

Molem. suunnat Voima ylöspäin Voima alaspäin

Sallitut aksiaaliset

voimat (IMV1)

Sallitut aksiaaliset

voimat (IMV1)

000 h

40 000 h

Taulukko 3.2 Sallitut voimat, HPS-moottorit

Sallitut radiaaliset voimat: Kuormituspiste vastaa puolta akselin pituudesta, aksiaalinen voima oletetaan nollaksi.

Sallitut aksiaaliset voimat: Radiaalinen voima oletetaan nollaksi.

Samanaikaisten radiaalisten ja aksiaalisten voimien sallitut kuormitukset voidaan toimittaa pyynnöstä.

Moottorityyppi Moottorin runkokoko Voitelutyyppi Lämpötila-alue

Asynkroninen 80–180

PM 71–160

Taulukko 3.3 Voitelu

Moottorin runkokoko

71 1500/3000 – – 6205 2ZC3 6303 2ZC3 80 1500/3000 6204 2ZC3 6204 2ZC3 – –

90 1500/3000 6205 2ZC3 6205 2ZC3 6206 2ZC3 6205 2ZC3 100 1500/3000 6206 2ZC3 6206 2ZC3 – – 112 1500/3000 6306 2ZC3 6306 2ZC3 6208 2ZC3 6306 2ZC3 132 1500/3000 6208 2ZC3 6208 2ZC3 6309 2ZC3 6208 2ZC3 160 1500/3000 1) 1) – – 180 1500/3000 1) 1) – –

Taulukko 3.4 Moottorien vakiolaakerit ja öljytiivisteet

1) Tiedot toimitetaan myöhemmän julkaisun yhteydessä

Nopeus

[RPM]

Laakerin tyyppi, asynkroniset moottorit Laakerin tyyppi, PM-moottorit

Käyttöpää Ei-käyttöpää Käyttöpää Ei-käyttöpää

Litiumpohjainen

-40 ... +140 °C

16 Danfoss A/S © 11/2015 Kaikki oikeudet pidätetään. MG03L320

195NA516.10

Sähköasennus Käyttöopas

4 Sähköasennus

4.1 Turvallisuusohjeet

Katso yleiset turvaohjeet kohdasta kappale 2 Turvallisuus.

VAROITUS

INDUSOITUNUT JÄNNITE

Yhdessä kuljetetuista moottorin lähtökaapeleista indusoitunut jännite voi ladata laitteiston kondensaattoreita silloinkin, kun laitteistosta on katkaistu virta ja se on lukittu. Jos moottorin lähtökaapeleita ei kuljeteta erikseen, seurauksena voi olla kuolema tai vakava loukkaantuminen.

Vedä moottorikaapelit erikseen tai

•

Käytä suojattuja kaapeleita.

•

HUOMIO

SÄHKÖISKUVAARA

Taajuusmuuttaja voi aiheuttaa tasavirtaa PE-johtimeen. Suosituksen noudattamatta jättäminen tarkoittaa, että vikavirtarele ei ehkä suojaa tarkoitetulla tavalla.

Kun sähköiskusuojaukseen käytetään vikavirta-

•

relettä (RCD), vain B-tyypin RCD:tä saa käyttää syöttöpuolella.

HUOMIO

LAITTEESTA JOHTUVA VAARA

Piirilevy on herkkä sähköstaattisille purkauksille. Piirilevyn alueen koskettaminen voi aiheuttaa laitteiston vahingoittumisen.

Älä koske piirilevyyn.

•

1 Piirilevyn alue

Kuva 4.1 Vältä piirilevyn koskettamista

Ylivirtasuojaus

Sovelluksissa, joissa on useita moottoreita,

•

vaaditaan taajuusmuuttajan ja moottorin väliin lisäsuojalaitteita, kuten oikosulkusuojaus tai moottorin lämpösuojaus.

Oikosulku- ja ylivirtasuojausta varten on syötössä

•

oltava sulakkeet. Jos tehdas ei ole toimittanut sulakkeita, asentajan on hankittava ne. Katso sulakkeiden suurimmat nimellistehot kohdasta Taulukko 7.15Taulukko 7.16Taulukko 7.17.

Johdintyyppi ja nimellistehot

HUOMAUTUS!

Eristysvaatimukset, MH1

Ohjauskortin ja relekortin johtimien pienin vaadittava eristys on 300 V ja 75 °C (167 °F).

Kaikkien kaapelointien on oltava poikkipinta-alaa

•

ja ympäristön lämpötilaa koskevien paikallisten ja kansallisten vaatimusten mukaisia.

Tehokytkennän johdinsuositus: Kuparilanka,

•

nimelliskestävyys vähintään 75 °C (167 °F).

Katso suositellut johdinkoot ja tyypit kohdasta

kappale 7 Tekniset tiedot ja kappale 7.6 Kaapelien tekniset tiedot.

4 4

MG03L320 Danfoss A/S © 11/2015 Kaikki oikeudet pidätetään. 17

195NA403.11

Sähköasennus VLT® DriveMotor FCP 106/FCM 106

4.2 IT-järjestelmä

HUOMIO

IT-VERKKO

Asennus eristettyyn verkkovirtalähteeseen, ts. ITverkkoon. Suurin sallittu syöttöjännite verkkovirtakytkennällä: 440 V (3 x 380–480 V:n laitteet).

Käyttö vain IT-järjestelmässä:

Katkaise syöttö ja odota, kunnes mahdollinen

•

varaus on purkautunut. Katso purkausaika kohdassa Taulukko 2.1.

Irrota suojus, katso Kuva 4.7.

•

Poista RFI-suodatin käytöstä irrottamalla RFI-

•

kytkin/-ruuvi. Katso sijainti kohdasta Kuva 4.2.

Tässä tilassa poistetaan käytöstä rungon ja syötön RFIsuotopiirin välissä olevat RFI-suodattimen kondensaattorit, jolloin maakapasitanssi pienenee.

1 RFI-kytkin tai -ruuvi

Kuva 4.2 RFI-kytkimen tai -ruuvin sijainti

HUOMIO

Käytä uudelleen asennukseen ainoastaan M3,5 x 20 ruuvia.

18 Danfoss A/S © 11/2015 Kaikki oikeudet pidätetään. MG03L320

195NA420.10

Sähköasennus Käyttöopas

4.3 EMC-direktiivin mukainen asennus

4.3.1 EMC-direktiivin mukainen sähköasennus

4 4

1 PLC 5 Ohjauskaapelit 2 Moottori 6 Verkkovirta, 3-vaiheinen ja vahvistettu PE 3 Taajuusmuuttaja 7 Kaapelin eristys (kuorittu) 4 Vähintään 200 mm:n (7,87 tuumaa) väli ohjauskaapelin, syöttökaapelin ja moottorin syöttökaapelin välillä.

Kuva 4.3 EMC-direktiivin mukainen sähköasennus, FCP 106

MG03L320 Danfoss A/S © 11/2015 Kaikki oikeudet pidätetään. 19

195NA407.10

5 4

Sähköasennus VLT® DriveMotor FCP 106/FCM 106

1 PLC 4 Ohjauskaapelit 2 DriveMotor 5 Verkkovirta, 3-vaiheinen ja vahvistettu PE 3 Vähintään 200 mm:n (7,87 tuumaa) väli ohjauskaapelin

ja syöttökaapelin välillä.

6 Kaapelin eristys (kuorittu)

Kuva 4.4 EMC-direktiivin mukainen sähköasennus, FCM 106

20 Danfoss A/S © 11/2015 Kaikki oikeudet pidätetään. MG03L320

Sähköasennus Käyttöopas

Huomaa seuraavat yleiset kohdat EMC-direktiivin mukaisen sähköasennuksen varmistamiseksi:

Käytä vain suojattuja moottorikaapeleita ja

•

suojattuja ohjauskaapeleita.

Kytke suojaus maadoitukseen molemmissa päissä.

•

Vältä kierrettyjä suojauksen päitä (siansaparot),

•

koska ne tuhoavat suojausvaikutuksen suurilla taajuuksilla. Käytä niiden sijasta kaapelin vedonpoistimia.

Varmista, että taajuusmuuttaja ja PLC ovat

•

samassa maadoituspotentiaalissa.

Käytä tähtialuslevyjä ja sähköä johtavia asennus-

•

levyjä.

4.4 Kaapeleita koskevat vaatimukset

Kaikkien kaapelointien on oltava kaapelin poikkipinta-alaa ja ympäristön lämpötilaa koskevien kansallisten ja paikallisten määräysten mukaisia. Käytettävä kupari- tai alumiinijohtimia, (suositus 75 °C (167 °F)). Katso kaapelien tiedot kohdasta kappale 7.6 Kaapelien tekniset tiedot.

4.5 Maadoitus

Kun FCP 106 kytketään kolmannen osapuolen toimittamaan moottoriin, varmista suojaliitos:

Varmista taajuusmuuttajan ja moottorin välinen

•

metallikontakti, katso Kuva 4.5.

Asenna sovitinlevyyn lisämaadoitusjohdin.

•

Asenna moottoriin lisämaadoitusjohdin.

•

Moottorin kytkentä

4.6

VaiheKuvaus

1 Kiinnitä moottorin vaiheet ja termistorin johtimet puristin-

liittimiin. Puristimien tilausnumerot (AMP:n tavalliset tehoajastinliittimet)1):

134B0495 (0.2–0.5 mm2) [AWG 24–20].

•

134B0496 (0.5–1 mm2) [AWG 20–17].

•

134B0497 (1–2.5 mm2) [AWG 17–13.5].

•

134B0498 (2.5–4 mm2) [AWG 13–11].

•

134B0499 (4–6 mm2) [AWG 12-10].

•

2 Kiinnitä PE-puristin moottorin liittimeen ja kytke

puristimen PE-liitin johtimeen.

3 Kiinnitä tiiviste moottorin ja sovitinlevyn väliin. Katso

kappale 3.3.2 Valmistele tiiviste.

4 Vedä moottorin vaiheiden ja termistorin johtimet

sovitinlevyn kaulan läpi.

5 Kiinnitä sovitinlevy moottorin päälle 4 ruuvilla.

Aseta ohjaintapit kahteen ruuvinreikään ennen

•

sovitinlevyn laskemista paikalleen. Irrota ohjaintapit, kun kiinnität ruuvit.

Varmista, että ruuvien kautta muodostuu sovitinlevyn

•

ja moottorin välille metalli-metalli-kosketus.

6 Asenna moottorin liittimen tiivisteet sovitinlevyn kaulalle. 7 Kiinnitä liittimet moottorin liittimeen.

Kiinnitä 3 moottorin vaihetta.

•

Kiinnitä 2 termistorin johdinta.

•

Kiinnitä PE-liitin.

•

Katso oikeaa asennusta varten moottorin liittimeen

•

painetut liitinten numerot.

4 4

4.6.1 Kytke FCP 106 moottoriin

HUOMAUTUS!

Ota ennen FCP 106 -laitteen asentamista moottoriin seuraavat huomioon vahinkojen välttämiseksi:

kohdassa Taulukko 7.1 määritetyt jäähdytyksen

•

ilmavälit.

kohdassa Taulukko 7.2 määritetyt ruuvien välit.

•

HUOMAUTUS!

VAHINGOITTUMISVAARA Liian pitkälle kotelointiin tai liian pitkälle ylös sovitinlevystä suuntautuvat ruuvit saattavat vahingoittaa moottoria tai taajuusmuuttajaa.

Kytke FCP 106 moottoriin toimimalla kohdissa Taulukko 4.1 ja Kuva 4.5 kuvattujen asennusvaiheiden mukaan.

HUOMAUTUS!

Termistoria ei ole erotettu galvaanisesti. Termistorin johtimien sekoittaminen moottorin johtimien kanssa saattaa vahingoittaa taajuusmuuttajaa pysyvästi.

8 Kiinnitä moottorin liitin sovitinlevyn kaulaan. 9 Aseta FCP 106 sovitinlevyn päälle. 10 Kiinnitä FCP 106 sovitinlevyyn 4 ruuvilla.

Taulukko 4.1 Asennuksen vaiheet esitetään kuvassa Kuva 4.5

1) Muiden valmistajien valmistamat koskettimet ja koskettimet, joiden

sähkönjohtavuus ja pinnoitus on vähintään yhtä hyvä, sopivat myös

käyttöön, jos ne täyttävät mekaaniset ja sähköiset vaatimukset.

FCP 106 on nyt kiinnitetty moottorin päälle. Yhdistettyä yksikköä kutsutaan DriveMotoriksi.

MG03L320 Danfoss A/S © 11/2015 Kaikki oikeudet pidätetään. 21

195NA415.11

Sähköasennus VLT® DriveMotor FCP 106/FCM 106

1 U, V, W (moottorin vaiheet) 6 Sovitinlevy 2 MT1, MT2 (moottorin termistorin johtimet) 7 Moottorin liittimen tiiviste 3 PE 8 Moottorin liitin 4 Moottorin ja moottorikiinnikkeen välinen tiiviste 9 Taajuusmuuttaja 5 Moottorikaapelit 10 Kiinnitysruuvi

Kuva 4.5 FCP 106:n kytkeminen moottoriin

22 Danfoss A/S © 11/2015 Kaikki oikeudet pidätetään. MG03L320

195NA413.10

195NA408.11

Sähköasennus Käyttöopas

4.6.2 Termistoritulo moottorista

Kytke moottorin termistori moottorin liittimessä sijaitseviin liittimiin kohdassa kappale 4.6.1 Kytke FCP 106 moottoriin esitetyllä tavalla.

Aseta parametri 1-90 Motor Thermal Protection kohdan kappale 5.4.5 Termistorin asetukset ohjeiden mukaan. Katso

lisätietoja VLT® DriveMotor FCP 106.- ja FCM 106 -suunnitte-

luoppaasta.

HUOMAUTUS!

Termistoria ei ole erotettu galvaanisesti. Termistorin johtimien sekoittaminen moottorin johtimien kanssa saattaa vahingoittaa taajuusmuuttajaa pysyvästi.

4 4

4.7 Verkon vaihtovirtakytkentä

4.7.1 Kytkeminen verkkovirtaan

Taajuusmuuttaja on suunniteltu toimimaan kaikissa normaaleissa kolmivaiheisissa asynkronisissa moottoreissa ja PM-moottoreissa. Johdinten suurin poikkipinta-ala, katso

kappale 7.2.1 Verkkojännite 3 x 380–480 V AC Normaali ylikuormitus ja suuri ylikuormitus.

FCP 106 -laitteen seinäkiinnitys

EMC-päästövaatimusten täyttämiseksi on:

•

- käytettävä suojattua moottorikaapelia,

jonka pituus on enintään 0.5 m (1.64 jalkaa).

- Kytke tämä kaapeli metallikoteloon sekä

taajuusmuuttajassa että moottorissa.

Katso myös kappale 4.3 EMC-direktiivin mukainen

•

asennus.

Syöttöjännitteen kytkeminen

1. Noudata turvallisuusvarotoimia, katso kappale 2.2 Turvallisuusvarotoimet.

2. Löysää kannen ruuvit.

3. Irrota kansi, katso Kuva 4.7.

4. Asenna kaapeliläpiviennit, jotka täyttävät halutun kotelointiluokan vaatimukset.

5. Kytke maadoitusjohdot maadoitusliittimiin kaapeliläpivientien kautta, katso Kuva 4.8.

6. Kytke syöttökaapeli liittimiin L1, L2 ja L3 ja kiristä ruuvit. Katso Kuva 4.8.

7. Kiinnitä etukansi uudelleen ja kiristä ruuvit.

8. Katso kiristysmomentit kohdasta kappale 7.8 Liitäntöjen kiristysmomentit.

1 LCP:n liitäntäkaapelin läpivienti 2, 3 Muiden kaapelien läpiviennit: Ohjaus-, RS485- ja

relekaapelit

4 Syöttökaapelin läpivienti

Kuva 4.6 Läpivientien sijainnit, MH1–MH3

Kuva 4.7 Irrota kansi

MG03L320 Danfoss A/S © 11/2015 Kaikki oikeudet pidätetään. 23

195NA405.12

5 6

195NA458.12

Sähköasennus VLT® DriveMotor FCP 106/FCM 106

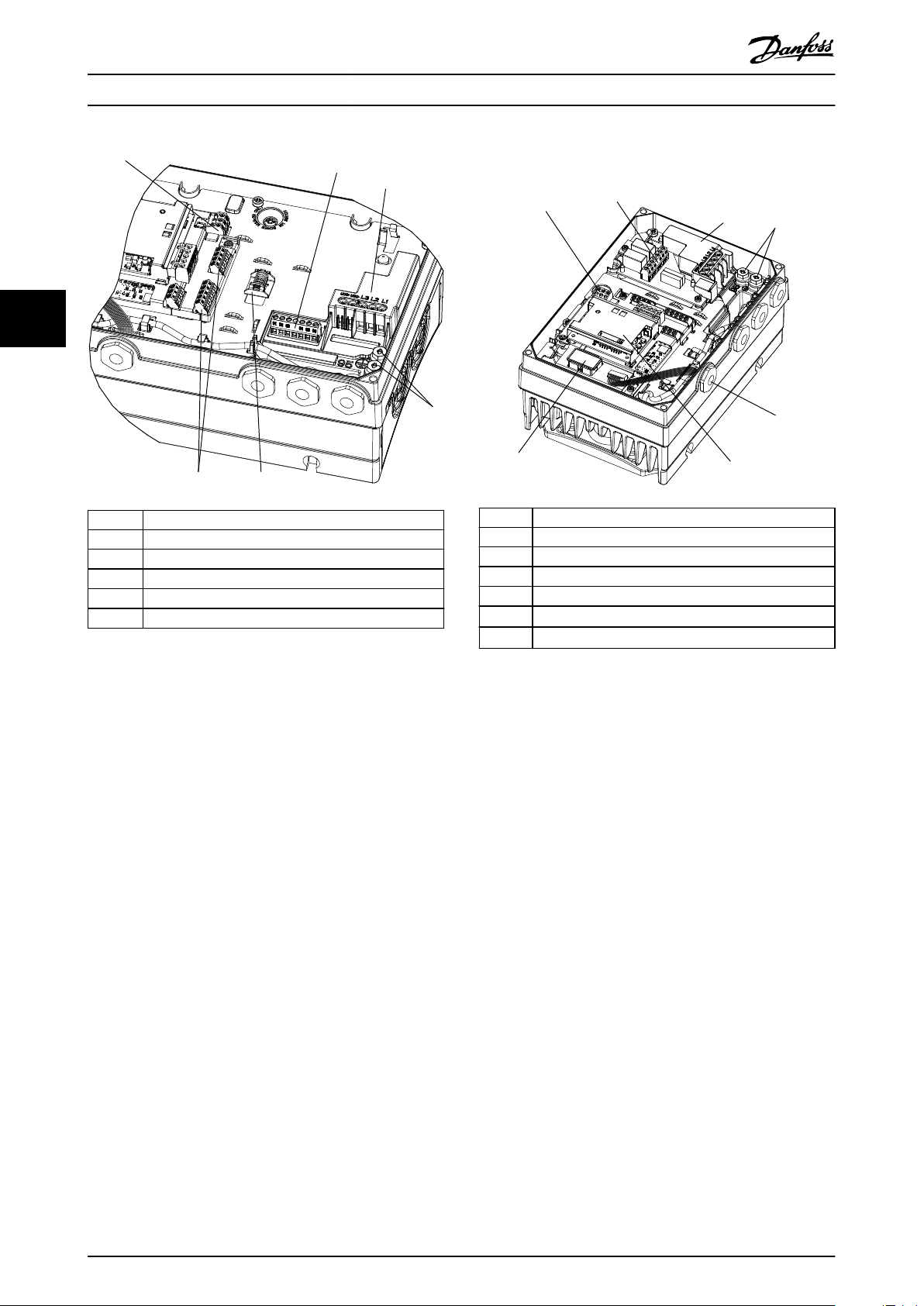

4.8.2 Ohjausliittimet ja releet 3

1 Ohjausliittimet 2 Releet 3 Verkkovirta (L3, L2, L1) 4 PE 5 RS485 6 Jousipuristin PROFIBUS-kaapelille

Kuva 4.8 Kaapelointi, MH1–MH3

Ohjauskaapelit

4.8

1 Ohjausliittimet 2 Releliittimet 3 UDC+, UDC-, Syöttö (L3, L2, L1) 4 PE 5 LCP-liitin 6

Kuva 4.9 Liitinten ja releiden sijainti, MH1

VLT® PROFIBUS DP MCA 101

VLT®-muistimoduuli MCM 101

4.8.1 Ohjausliittimet ja releet 2

Toimenpide:

1. Kytke liitin ja releiden kaapelit kuvassa Kuva 4.9 ja Kuva 4.10 esitettyihin paikkoihin.

2. Katso lisätietoja liittimistä kohdasta kappale 4.8.2 Ohjausliittimet ja releet 3.

3. Asenna etusuojus ja kiristä ruuvit.

4. Taajuusmuuttaja on nyt käyttövalmis. Katso tietoja käynnistämisestä kohdasta kappale 5.1.2 Käynnistys.

24 Danfoss A/S © 11/2015 Kaikki oikeudet pidätetään. MG03L320

195NA409.12

130BB625.11

12 20 55

202729 42 45 55

50 53 54

GND

DIGI IN/OUT

61 68 69

COMM. GND

+24 V

DIGI IN

10 V/20 mA IN

0/4-20m A A OUT/DIG OUT

0/4-20 mA A OUT/DIG OUT

10 V OUT

BUS TER.

OFF ON

Sähköasennus Käyttöopas

1 Ohjausliittimet 2 Releliittimet 3 UDC+, UDC-, Syöttö (L3, L2, L1) 4 PE 5 LCP-liitin 6

8 Jousipuristin PROFIBUS-kaapelille

Kuva 4.10 Liitinten ja releiden sijainti, MH2–MH3

VLT® PROFIBUS DP MCA 101

VLT®-muistimoduuli MCM 101

Ohjausliittimet

Liittimen numero

12 +24 V:n lähtö – – 18 Digitaalitulo *PNP/NPN Käynnistys 19 Digitaalitulo *PNP/NPN Ei toimintoa 20 Com – – 27 Digitaalitulo/-

29 Digitaalitulo/

50 +10 V:n lähtö – – 53 Analoginen

54 Analoginen

55 Com – – 42 10 bittiä *0–20 mA / 4–20

45 10 bittiä *0–20 mA / 4–20

1, 2, 3 Rele 1 1, 2 NO 1, 3 NC [9] Hälytys 4, 5, 6 Rele 2 4, 5 NO 4, 6 NC [5] Käy

Taulukko 4.2 Ohjausliittimen toiminnot

* Ilmaisee oletusasetuksen.

Toiminta Konguraatio Tehdasasetus

*PNP/NPN Vapaa rullaus,

lähtö

lähtö/ pulssitulo

tulo

*PNP/NPN Ryömintä

*0–10 V/0–20 mA/ 4–20 mA *0–10 V/0–20 mA/ 4–20 mA

mA/DO

käänteinen

Ref1

Ref2

Analoginen

HUOMAUTUS!

PNP/NPN on yhteinen liittimille 18,19, 27 ja 29.

4.8.3 Kuormanjako

4 4

Kuva 4.11 Ohjausliittimet

Kuormanjako ei ole sallittu.

4.8.4 Jarru

Taajuusmuuttajassa ei ole sisäistä jarrua. Ulkoisen jarrun voi kytkeä UDC+- ja UDC--liittimien väliin. Rajoita näiden liitinten välinen jännite enintään 768 V:iin.

HUOMAUTUS!

Jännitteen suurentaminen tätä rajaa suuremmaksi lyhentää käyttöikää ja saattaa vahingoittaa taajuusmuuttajaa pysyvästi.

MG03L320 Danfoss A/S © 11/2015 Kaikki oikeudet pidätetään. 25

Sähköasennus VLT® DriveMotor FCP 106/FCM 106

4.9 Asennuksen tarkistuslista

Tarkista koko asennus kohdassa Taulukko 4.3 kuvatulla tavalla ennen laitteen asennuksen viimeistelemistä. Tarkista valmiit kohdat ja merkitse ne muistiin.

Tarkista seuraavat ohjeet:

Apulaitteet

Kaapelin vetäminen •Varmista, että moottorikaapelit ja ohjauskaapelit ovat erikseen tai kolmessa erillisessä metallisessa kaapeli-

Ohjauskaapelit

Jäähdytyksen ilmaväli

Ympäristön olosuhteet Sulakkeet ja johdonsuojakatkaisimet

Maadoitus

Tulo- ja lähtötehokytkennät

Paneelin sisäosat

Kytkimet

Tärinä

Kuvaus

Etsi apulaitteita, katkaisimia, erottimia tai tulosulakkeita/-johdonsuojakatkaisimia taajuusmuuttajan tulote-

•

hopuolella tai moottorin lähtöpuolella. Varmista, että ne ovat valmiit käytettäväksi täydellä nopeudella.

Tarkista takaisinkytkentään taajuusmuuttajalle käytettävien anturien toiminta ja asennus.

•

Irrota tehokertoimen korjauskondensaattorit moottorista.

•

Säädä tehokertoimen korjauskondensaattorit syöttöpuolella ja varmista, että ne ovat vaimennettuja.

•

putkessa suurtaajuuskohinan eristämiseksi.

Tarkista järjestelmä rikkinäisten tai vaurioituneiden johdinten ja löysien liitäntöjen varalta.

•

Tarkista, että ohjauskaapelit on eristetty virrasta ja moottorin kytkennöistä kohinan estämiseksi.

•

Tarkista tarvittaessa signaalien jännitelähde.

•

Suosittelemme suojatun kaapelin tai kierretyn parin käyttöä. Varmista, että suojuksen päät on liitetty oikein.

Varmista, että ilmavälit ylhäällä ja alhaalla ovat sopivat asianmukaisen ilmavirran varmistamiseksi

•

jäähdytystä varten, katso kappale 7.1 Vapaat tilat, mitat ja painot.

Tarkista, että ympäristön olosuhteita koskevat vaatimukset täyttyvät.

•

Tarkista, että sulakkeet tai johdonsuojakatkaisimet ovat asianmukaiset.

•

Tarkista, että kaikki sulakkeet on kytketty tukevasti ja että ne ovat toimintakunnossa. Tarkista myös, että

•

kaikki johdonsuojakatkaisimet ovat auki.

Tarkista, että maadoitusliitännät ovat riittävät ja varmista, että ne ovat tiiviit eikä niissä ole hapettumia.

•

Maadoitus kaapeliputkeen tai takapaneelin kiinnittäminen metallipintaan ei ole riittävä maadoitus.

•

Tarkista löysien liitäntöjen varalta.

•

Tarkista, että moottori ja verkkovirta ovat erillisessä kaapeliputkessa tai erillisissä suojatuissa kaapeleissa.

•

Tarkista, ettei laitteen sisäosissa ole likaa, metallilastuja, kosteutta eikä korroosiota.

•

Tarkista, että laite on asennettu maalaamattomalle metallipinnalle.

•

Varmista, että kaikki katkaisinten asetukset on määritetty oikein.

•

Tarkista, että laite on asennettu tukevasti ja että tarvittaessa käytetään iskua vaimentavia alustoja.

•

Tarkista, esiintyykö tärinää tavallista enemmän.

•

☑

Taulukko 4.3 Asennuksen tarkistuslista

HUOMIO

MAHDOLLINEN VAARA SISÄISEN VIAN YHTEYDESSÄ Loukkaantumisvaara, jos taajuusmuuttajaa ei ole suljettu oikein.

Varmista ennen virran kytkemistä, että kaikki turvakannet ovat kiinni ja hyvin kiinnitetty.

•

26 Danfoss A/S © 11/2015 Kaikki oikeudet pidätetään. MG03L320

Sähköasennus Käyttöopas

4.9.1 Suositukset UL Listed -vaatimusten mukaisille PRGY-järjestelmille

VAROITUS

TULIPALON VAARA

Tee VLT® DriveMotor FCM 106 -laitteille, joissa on joko asynkroninen moottori tai kestomagneettimoottori ja jotka on lueteltu UL PRGY -järjestelmissä, lukitun roottorin lämpötilatesti ja käynnin ylikuormitustesti moottorin ylikuumenemisen välttämiseksi. Testien tekemisen tarve määräytyy sen lopputuotteen standardin

mukaan, jossa VLT® DriveMotor FCM 106 -laitetta käytetään. Jos lukitun roottorin testiä ja käynnin ylikuormitustestiä ei tehdä tai läpäistä, taajuusmuuttajan toiminta saattaa estyä.

Tarkista ja aseta seuraavat parametrit ennen

•

testiä:

- Parametri 1-90 Motor Thermal Protection.

- Parametri 4-18 Current Limit.

- Parametri 14-20 Reset Mode.

- Parametri 14-21 Automatic Restart Time.

- Parametri 14-90 Fault Level.

- Parametri 30-22 Locked Rotor Detection.

Älä ylitä moottorin valmistajan antamien

•

moottorin tietojen lämpötilarajoja.

4 4

MG03L320 Danfoss A/S © 11/2015 Kaikki oikeudet pidätetään. 27

130BB628.10

Select Language [ 0 ] English Setup 1

130BD512.10

Auto

Reset

Hand

O

Status

Quick Menu

Main

Alarm

Log

Back

Cancel

Info

Status

1(1)

0.00 kW

O Remote Stop

0.0Hz

Alarm

Warn.

0.00 A

0.0 %

2605 kWh

18 19 20 21

Käyttöönotto VLT® DriveMotor FCP 106/FCM 106

5 Käyttöönotto

5.1 Virran kytkeminen

5.1.1 Kytke syöttöjännite

Käynnistä taajuusmuuttaja kytkemällä syöttöjännite.

5.1.2 Käynnistys

Käynnistä taajuusmuuttaja. Valitse haluamasi kieli ensimmäisen käynnistyksen yhteydessä. Kun kieli on valittu, tämä näyttö ei tule näkyviin myöhempien käynnistysten aikana. Voit vaihtaa kielen myöhemmin menemällä kohtaan parametri 0-01 Language.

Kuva 5.1 Valitse kieli

5.2 Paikallisohjauspaneelin toiminta

HUOMAUTUS!

Taajuusmuuttaja voidaan myös ohjelmoida tietokoneelta käsin RS485-väylän com-portin välityksellä asentamalla MCT 10 -asetusohjelmisto.

LCP jakautuu neljään toiminnalliseen ryhmään.

A. Aakkosnumeerinen näyttö

B. Valikon valinta.

C. Navigointinäppäimet ja merkkivalot (LED).

D. Toimintanäppäimet ja merkkivalot (LED).

Kuva 5.2 Paikallisohjauspaneeli (LCP)

A. Näyttöalue

Näyttöalue aktivoituu, kun taajuusmuuttajaan kytketään verkkojännite tai se saa jännitettä DC-väyläliittimen tai ulkoisen 24 V:n tasavirtasyötön kautta.

LCP:ssä näkyviä tietoja voi muokata käyttäjäsovelluksen mukaan. Valitse optiot pika-asetusvalikosta Q3-13 Näytön asetukset_CP.

Num

Näyttö Parametrin

ero

1 1.1 0-20 Ohjearvo % 2 1.2 0-21 Moottorivirta 3 1.3 0-22 Teho [kW] 4 2 0-23 Taajuus 5 3 0-24 kWh-laskuri

numero

Oletusasetus

Taulukko 5.1 Kuvateksti Kuva 5.2

28 Danfoss A/S © 11/2015 Kaikki oikeudet pidätetään. MG03L320

B. Näytön valikkonäppäin

Valikkonäppäimiä käytetään valikon käyttöparametrien määrittämiseen, tilanäyttötilojen selaamiseen normaalin käytön aikana sekä vikalokin tietojen tarkasteluun.

195NA422.12

42 mm

Käyttöönotto Käyttöopas

Selitys Painike Toiminta

6 Status Näyttää toimintatiedot. 7 Quick Menu Mahdollistaa ohjelmoinnin

parametrien muokkaamisen alkuasennusohjeita ja monia yksityiskohtaisia käyttöohjeita varten.

8 Main Menu Mahdollistaa kaikkien ohjelmointi-

parametrien muokkaamisen.

9 Alarm Log Näyttää luettelon aktiivisista

varoituksista, 10 tuoreinta hälytystä sekä huoltolokin.

Taulukko 5.2 Kuvateksti Kuva 5.2

C. Navigointinäppäimet ja merkkivalot (LED).

Navigointinäppäimillä ohjelmoidaan toimintoja ja liikutetaan näyttökohdistinta. Lisäksi navigointinäppäimillä voi säädellä nopeutta paikallisessa käytössä. Tällä alueella on kolme taajuusmuuttajan tilan merkkivaloa.

Selitys Painike Toiminta

10 Back Palauttaa edelliseen vaiheeseen tai

luetteloon valikkorakenteessa.

11 Cancel Peruu viimeksi tekemäsi muutoksen

tai antamasi komennon, kunhan näyttötilaa ei ole vaihdettu.

12 Info Paina tästä, niin saat esiin näytöllä

olevan toiminnon määritelmän.

13 Navigointinäp-

päimet

14 OK Voit muokata parametriryhmiä tai

Liiku valikkokohdasta toiseen painamalla näitä.

ottaa valinnan käyttöön.

D. Toimintanäppäimet ja merkkivalot (LED)

Toimintanäppäimet ovat LCP:n alaosassa.

Selitys Painike Toiminta

18 Hand On Käynnistää taajuusmuuttajan paikallisoh-

jauksella.

Ohjaustulosta tai sarjaliikenteestä

•

peräisin oleva ulkoinen pysäytyssignaali ohittaa paikallisen hand on ohjauksen.

19 O Sammuttaa moottorin mutta ei katkaise

tehonsyöttöä taajuusmuuttajalle.

20 Auto On Kytkee järjestelmän etäkäyttötilaan.

Reagoi ohjausliitinten tai sarjalii-

•

kenteen ulkoiseen käynnistyskomentoon.

21 Reset Kuittaa taajuusmuuttajan manuaalisesti

vian korjaamisen jälkeen.

Taulukko 5.5 Kuvateksti Kuva 5.2

HUOMAUTUS!

Säädä näytön kontrastia painamalla [Status] ja [▲]/[▼].

5.2.1 Kytke LCP:n johto

5 5

Taulukko 5.3 Kuvateksti Kuva 5.2

NumeroIlmaisin Valo Toiminta

15 ON Vihreä Päällä-merkkivalo syttyy, kun

taajuusmuuttajaan kytketään verkkojännite tai se saa jännitettä DC-väylän liittimen tai ulkoisen 24 V:n virtalähteen kautta.

16 WARN Keltainen Kun varoituksen edellytykset

täyttyvät, keltainen WARN-valo syttyy ja näytölle tulee ongelmasta kertova teksti.

17 ALARM Punainen Vikatilanne saa punaisen

Taulukko 5.4 Kuvateksti Kuva 5.2

hälytysvalon vilkkumaan, ja näytölle tulee hälytysteksti.

1 Ohjauspaneeli 2 Luukku

Kuva 5.3 LCP:n etäasennus

Voit tarkastella tai muuttaa taajuusmuuttajan asetuksia kiinnittämällä LCP:n LCP-kaapelin avulla. Katso Kuva 5.3. Irrota LCP:n johto käytön jälkeen taajuusmuuttajasta koteloinnin suojausluokan säilyttämiseksi.

MG03L320 Danfoss A/S © 11/2015 Kaikki oikeudet pidätetään. 29

195NA501.10

Käyttöönotto VLT® DriveMotor FCP 106/FCM 106

5.3 Muistimoduuli MCM 101

5.3.1

VLT® MCM 101 -muistimoduulin määrittäminen

VLT®-muistimoduuli MCM 101 on pieni muistipistoke, joka sisältää esimerkiksi seuraavat tiedot:

Laiteohjelmisto.

•

SIVP-tiedosto

•

Pumpputaulukko.

•

Moottoritietokanta.

•

Parametriluettelot.

•

Taajuusmuuttaja toimitetaan tehtaalta moduuli

asennettuna.

VLT®-muistimoduuli MCM 101

Kun järjestelmän taajuusmuuttaja vaihdetaan tai järjestelmään lisätään taajuusmuuttaja, nykyiset tiedot on helppo siirtää uuteen taajuusmuuttajaan. Taajuusmuuttajan tehon on kuitenkin oltava sama ja laitteiston on oltava yhteensopiva.

VAROITUS

KATKAISE VIRTA ENNEN HUOLTOA!

Verkon vaihtovirran syöttö taajuusmuuttajaan on katkaistava ennen korjaustöiden tekemistä. Odota virran katkaisun jälkeen vähintään 4 minuuttia, että kondensaattorit purkautuvat kokonaan. Näiden ohjeiden noudattamatta jättäminen voi aiheuttaa kuoleman tai vakavan loukkaantumisen.

1. Irrota kansi taajuusmuuttajasta, jossa on muistimoduuli.

2. Irrota muistimoduuli.

3. Aseta kansi paikalleen ja kiristä.

4. Irrota kansi uudesta taajuusmuuttajasta.

5. Aseta muistimoduuli uuteen taajuusmuuttajaan ja jätä se paikalleen.

6. Aseta kansi paikalleen uuteen taajuusmuuttajaan ja kiristä kansi.

7. Käynnistä taajuusmuuttaja.

HUOMAUTUS!

Kuva 5.4 Muistimoduulin sijainti

Ensimmäinen käynnistys kestää noin 3 minuuttia. Tänä aikana kaikki tiedot siirretään uuteen taajuusmuuttajaan.

Jos muistimoduuli vioittuu, taajuusmuuttajaa voi käyttää edelleen. Kannen varoitus.LED vilkkuu ja LCP:ssä (jos asennettu) näkyy varoitus.

Warning 206, Memory module tarkoittaa, että joko taajuusmuuttaja toimii ilman muistimoduulia tai muistimoduuli on viallinen. Katso varoituksen tarkka syy kohdasta parametri 18-51 Memory Module Warning Reason.

Uuden muistimoduulin voi tilata varaosana. Tilausnumero: 134B0791.

30 Danfoss A/S © 11/2015 Kaikki oikeudet pidätetään. MG03L320

5.4 Perusohjelmointi

Tässä käsikirjassa kuvataan ainoastaan alustavat asetukset. Katso täydelliset parametriluettelot VLT® DriveMotor FCP

106- ja FCM 106- Ohjelmointioppaasta.

Kun taajuusmuuttaja käynnistetään ensimmäisen kerran, se käynnistää Käyttöönottoavustajan avoimen piirin sovelluksia varten, katso kappale 5.4.1 Käyttöönottoavustaja avoimen piirin sovelluksia varten. Kun Käyttöönottoavustaja on suoritettu, seuraavat määritysavustajat ja ohjeet ovat käytettävissä:

Kappale 5.4.2 Käyttöönottoavustaja suljetun piirin

•

sovelluksille.

Kappale 5.4.3 Moottorin asetusten pika-asetus-

•

valikko.

Kappale 5.4.5 Termistorin asetukset.

•

Parametrin asetusten muuttamisen yleiset ohjeet, katso kappale 5.4.4 Parametriasetusten muuttaminen.

+24V

DIG TULO DIG TULO

COM DIG TULO

A LÄHTÖ / D LÄHTÖ A LÄHTÖ / D LÄHTÖ

18 19

27 29

50 53 54

01 02 03

04 05 06

0-10 V

Ohjearvo

Käynnistys

+10 V A TULO A TULO

COM

130BB674.10

130BB629.10

Press OK to start Wizard Push Back to skip it Setup 1

Käyttöönotto Käyttöopas

5.4.1 Käyttöönottoavustaja avoimen piirin sovelluksia varten

Käyttöönottoavustaja ohjaa asentajan taajuusmuuttajan asennuksen läpi rakenteeltaan selkeällä tavalla avoimen piirin sovelluksen määrittämiseksi. Avoimen piirin sovellus ei käytä prosessin takaisinkytkentäsignaalia.

Kuva 5.5 Kytkentäperiaate avoimen piirin käyttöönottoavustajaa varten

Kuva 5.6 Käyttöönottoavustaja-toiminnon aloitusnäkymä

Käyttöönottoavustaja-toiminto tulee näkyviin käynnistyksen jälkeen, kunnes jotakin parametria on muutettu. Avustajaa voi käyttää milloin tahansa myöhemmin uudelleen pikaasetusvalikon kautta. Käynnistä käyttöönottoavustaja painamalla [OK]. Palaa tilanäyttöön painamalla [Back].

5 5

MG03L320 Danfoss A/S © 11/2015 Kaikki oikeudet pidätetään. 31

195NA416.11

International

4-12

Motor Speed low Limit

4-14

Motor Speed high Limit

3-41

Ramp 1 ramp-up time

3-42

Ramp 1 ramp-down Time

1-73 Active

Flying start?

Disable

1-20

Motor Power

1-22

Motor Voltage

1-23

Motor frequency

1-24

Motor current

1-25

Motor nominal speed

0-03

Regional Settings

380-440V/50Hz

Grid Type

Asynchronous motor

Asynchronous

1-10

Motor Type

1-24

Motor current

1-25

Motor nominal speed

1-26

Motor Cont. Rated Torque

1-30

Stator resistance

1-39

Motor poles

1-40

Back EMF at 1000 rpm

1-37

d-axis inductance

6 - 10 T53 low Voltage

6 - 11 T53 high Voltage

6 - 12 T53 Low Current

6 - 13 T53 High Current

Current

Voltage

AMA Failed

0.0 Hz

0.0 kW

Wizard completed Press OK to accept

1-29

Automatic Motor Adaption

O

Auto Motor Adapt OK Press OK

5 - 40 Function of Relay 2

No function

5 - 40 Function of Relay 1

[0] No function

3-03

Max Reference

3-02

Min Reference

AMA running

-----

AMA failed

Perform AMA

(Do not perform AMA)

AMA OK

6 - 19 T53 Mode

Current

3.8

3000

RPM

5.4

0.65

Ohms

1.50

0050

04.66

1420

RPM

[0]

Motor type = Asynchronous

Motor type = PM motor

0000

0050

0003

04.66

13.30

0050

0220

0000

0050

[12]

[0]

[1]

[0]

0-06

PM motor

1-38 q-axis Inductance (Lq)

1-44 Current at Min Inductance for d-axis

100

Current at Min Inductance for q-axis

100

1-70 PM Start Mode

Rotor Detection

[0]

1-46 Position Detection Gain

O

100

30-22 Locked Rotor Detection

[0]

30-23 Locked Rotor Detection Time[s]

0.10

4-19 Max Output Frequency

Motor Type = IPM

IPM Type = Sat.

IPM Type = non-Sat.

Käyttöönotto VLT® DriveMotor FCP 106/FCM 106

Kuva 5.7 Käyttöönottoavustaja avoimen piirin sovelluksia varten

32 Danfoss A/S © 11/2015 Kaikki oikeudet pidätetään. MG03L320

195NA417.10

6-29 Terminal 54 Mode

[1]

Voltage

6-25 T54 high Feedback

0050

20-94 PI integral time

0020.00

Current

Voltage

This dialog is forced to be set to

[1] Analog input 54

20-00 Feedback1 source

[1]

Analog input 54

3-10 Preset reference [0]

0.00

3-03 Max Reference

50.00

3-02 Min Reference

0.00

Asynchronous Motor

1-73 Flying Start

[0]

1-22 Motor Voltage

0050

1-24 Motor current

04.66

1-25 Motor nominal speed

1420

RPM

3-41 Ramp 1 ramp-up time

0003

3-42 Ramp1 ramp-down time

0003

0-06 Grid Type

4-12 Motor speed low limit

0016

4-14 Motor speed high limit

0050

1-20 Motor Power

1.10

1-23 Motor frequency

0050

6-22 T54 Low Current

6-24 T54 low Feedback

0016

6-23 T54 high Current

13.30

6-25 T54 high Feedback

0050

0.01

20-81 PI Normal/Inverse Control

[0]

Normal

20-83 PI Normal/Inverse Control

0050

20-93 PI Proportional Gain

00.50

1-29 Automatic Motor Adaption

[0]

O

6-20 T54 low Voltage

0050

6-24 T54 low Feedback

0016

6-21 T54 high Voltage

0220

6-26 T54 Filter time const.

1-00 Conguration Mode

[3]

Closed Loop

0-03 Regional Settings

[0]

1-10 Motor Type

[0]

Asynchronous

[12]

380-440V/50Hz

1-30 Stator resistance

0.65

Ohms

1-25 Motor nominal speed

3000

RPM

1-24 Motor Current

3.8

1-26 Motor Cont. Rated Torque

5.4

1-37 d-axis inductance(Ld)

4-19 Max Ouput Frequency

0065

1-40 Back EMF at 1000 rpm

PM motor

1-39 Motor poles

04.66

MotorType = Asynchronous

MotorType = PM Motor

International

Resource

Setup 1

Käyttöönotto Käyttöopas

5.4.2 Käyttöönottoavustaja suljetun piirin sovelluksille

5 5

Kuva 5.8 Suljetun piirin käyttöönottoavustaja

MG03L320 Danfoss A/S © 11/2015 Kaikki oikeudet pidätetään. 33

Asynchronous Motor

1-73 Flying Start

[0]

1-22 Motor Voltage

400

1-24 Motor Current

04.66

1-25 Motor nominal speed

1420

RPM

3-41 Ramp 1 ramp-up time

0003

3-42 Ramp1 ramp-down time

0003

0-06 Grid Type

4-12 Motor speed low limit

0016

4-13 Motor speed high limit

0050

195NA462.11

1-20 Motor Power

1.10

1-23 Motor Frequency

1-00

[3]

Closed Loop

0-03 Regional Settings

[0]

International

1-10 Motor Type

[0]

Asynchronous

[12]]

1-30 Stator Resistance

0.65

Ohms

1-25 Motor Nominal Speed

3000

RPM

1-24 Motor Current

3.8

1-26 Motor Cont. Rated Torque

5.4

1-38 q-axis inductance(Lq)

4-19 Max Ouput Frequency

0065

1-40 Back EMF at 1000 RPM

PM Motor

1-39 Motor Poles

MotorType = Asynchronous

MotorType = PM Motor

Motor Type = IPM

IPM Type = Sat.

IPM Type = non-Sat.

1-44 d-axis Inductance Sat. (LdSat)

(1-70) PM Start Mode

Rotor Detection

[0]

1-46 Position Detection Gain

100

30-22 Locked Rotor Det ection

[0]

30-23 Locked Rotor Det ection Time[s]

0.10

(1-45) q-axis Inductan ce Sat. (LqSat)

(1-48) Current at Min Inductance for d-axis

100

1-49 Current at Min In ductance for q-axis

100

380-440V/50Hz

Käyttöönotto VLT® DriveMotor FCP 106/FCM 106

5.4.3 Moottorin asetusten pika-asetusvalikko

Pika-asetusvalikko Moottorin asetukset ohjaa tarvittavien moottorin parametrien asetuksen läpi.

HUOMAUTUS!

MOOTTORIN YLIKUORMITUSSUOJA

Moottorin lämpösuojauksen käyttäminen on suositeltavaa. Erityisesti hitaalla nopeudella ajettaessa integroidun moottorin puhaltimen jäähdytys ei aina ole riittävä.

Käytä PTC- tai Klixon-laitetta, katso kappale 4.6.2 Termistoritulo moottorista, tai

•

Ota moottorin lämpösuojaus käyttöön asettamalla parametrin parametri 1-90 Moottorin lämpösuojaus arvoksi

•

[4] ETR-laukaisu 1.

Kuva 5.9 Moottorin asetusten pika-asetusvalikko

34 Danfoss A/S © 11/2015 Kaikki oikeudet pidätetään. MG03L320

Käyttöönotto Käyttöopas

5.4.4 Parametriasetusten muuttaminen

Parametriasetusten muuttaminen nopeasti:

1. Pika-asetusvalikkoon pääset painamalla [Menu]näppäintä, kunnes näytöllä oleva osoitin on Quick Menu -kohdan päällä.

2. Valitse avustaja, suljetun piirin asetukset, moottorin asetukset tai tehdyt muutokset painamalla [▲] [▼] ja paina sitten [OK].

[▲] [▼]-näppäimillä voit selata pika-asetusvalikon parametreja.

4. Valitse parametri painamalla [OK].

[▲] [▼]-näppäimillä voit muuttaa parametrin asetuksen arvoa.

Siirrä numeroa painamalla [►], kun desimaaliparametri on muokkaustilassa.

7. Hyväksy muutos painamalla [OK].

8. Siirry Status-kohtaan painamalla kaksi kertaa [Back] tai siirry päävalikkoon painamalla [Main Menu].

Päävalikon avulla voi muokata kaikkia parametreja.

1. Paina [Menu], kunnes näytöllä oleva osoitin on päävalikon kohdalla.

[▲] [▼]-näppäimillä voit selata parametriryhmiä.

3. Valitse parametriryhmä painamalla [OK].

[▲] [▼]-näppäimillä voit selata tietyn ryhmän parametreja.

5. Valitse parametri painamalla [OK].

[▲] [▼]-näppäimillä voit asettaa parametrin arvon tai muuttaa sitä.

Tehdyt muutokset:

1. Paina [Menu]-näppäintä, kunnes näytöllä oleva osoitin on Quick Menu -kohdan päällä.

Selaa pika-asetusvalikoita painamalla [▲] [▼].

3. Valitse 05 Changes Made painamalla [OK].

Changes made -kohdassa näytetään kaikki

•

parametrit, jotka on muutettu oletusasetuksistaan.

Luettelossa näytetään ainoastaan parametrit, jotka

•

on muutettu nykyisen asetusten muokkauksen aikana.

Oletusarvoiksi palautettuja parametreja ei näytetä.

•

Viesti Empty (Tyhjä) tarkoittaa, että parametreja ei

•

ole muutettu.

5.4.5 Termistorin asetukset

Aseta kohdassa parametri 1-90 Motor Thermal Protection arvoksi [1] Thermistor warning tai [2] Thermistor trip. Katso

lisätietoja VLT® DriveMotor FCP 106- ja FCM 106 Ohjelmointioppaasta.

5 5

MG03L320 Danfoss A/S © 11/2015 Kaikki oikeudet pidätetään. 35

Huolto, diagnostiikka ja vi... VLT® DriveMotor FCP 106/FCM 106

6 Huolto, diagnostiikka ja vianmääritys

6.1 Kunnossapito

Normaaleissa käyttöolosuhteissa ja kuormaproileissa taajuusmuuttaja on huoltovapaa koko sen käyttöiän ajan. Rikkoutumisen, vaaran ja vahinkojen välttämiseksi tarkista taajuusmuuttaja säännöllisesti käyttöolosuhteiden mukaan. Korvaa kuluneet tai vahingoittuneet ovat alkuperäisillä osilla tai vakio-osilla. Pyydä tietoja huollosta ja tuesta paikalliselta Danfossjälleenmyyjältä.

1. Lue varoitukset kohdassa kappale 2 Turvallisuus.

2. Katkaise taajuusmuuttajan syöttöjännite.

3. Irrota taajuusmuuttaja mahdollisesta ulkoisesta tasavirtalähteestä.

4. Irrota taajuusmuuttaja moottorista, sillä se voi tuottaa pyöriessään jännitettä, esimerkiksi tuulimyllyilmiön yhteydessä.

5. Odota tasajännitevälipiirin purkausta. Katso purkausajat kohdasta Taulukko 2.1.

6. Irrota taajuusmuuttaja moottorisovittimesta tai seinäasennuslevystä.

6.2 Luettelo varoituksista ja hälytyksistä

Hälytyksen / varoitukse n numero

2 Live zero error X X

3 No motor X Moottoria ei ole kytketty taajuusmuuttajan lähtöön.

4 Mains ph. loss X X X

7 DC over volt X X Tasavirtavälipiirin jännite on rajaa suurempi. 8 DC under volt X X Tasavirtavälipiirin jännite on jännitteen varoitusrajaa alempi.

10 Motor ETR over X X

11 Motor th over X X

13 Over Current X X X Vaihtosuuntaajan hetkellisen maksimivirran raja-arvo on ylittynyt. 14 Earth Fault X X X Purku lähtövaiheista maahan. 16 Short Circuit X X Oikosulku moottorissa tai moottorin liittimissä.

24 Fan fault X X Ulkoiset puhaltimet ovat lakanneet toimimasta viallisten laitteiden

Vikateksti Varoitus Hälytys

Inverter overload

Control word timeout

X X Yli 100 % kuormitus liian pitkään.

X X

Laukaisu n lukitus

Ongelman syy

Liittimen 53 tai 54 signaali on alle 50 % arvosta, joka on määritetty kohdassa:

Parametri 6-10 Terminal 53 Low Voltage.

•

Parametri 6-12 Terminal 53 Low Current.

•

Parametri 6-20 Terminal 54 Low Voltage.

•

Parametri 6-22 Terminal 54 Low Current.

•

Katso myös parametriryhmä 6-0* Analog In/Out.

Syöttöpuolelta puuttuu vaihe, tai jännite on liian epätasapainoinen. Tarkista syöttöjännite. Katso parametri 14-12 Function at Mains Imbalance.

Moottori on ylikuumentunut, koska yli 100 % kuormitusta on kestänyt liian pitkään. Katso parametri 1-90 Motor Thermal Protection. Termistori tai termistorin liitin on irrotettu. Katso parametri 1-90 Motor Thermal Protection.

Ei tietoliikenneyhteyttä taajuusmuuttajaan. Katso parametriryhmä 8-0* Comm. and Options.

vuoksi tai puuttuvien puhaltimien vuoksi.

36 Danfoss A/S © 11/2015 Kaikki oikeudet pidätetään. MG03L320

Huolto, diagnostiikka ja vi... Käyttöopas

Hälytyksen / varoitukse n numero

25 Brake resistor

27 Oikosulussa X X Jarruhakkurivika: Jarrutransistorissa on oikosulku tai jarrutoiminto on

28 Brake check X X Jarru tarkistettu ja vika havaittu.

30 U phase loss X X

31 V phase loss X X

32 W phase loss X X

34 Kenttäväylävika X 35 Optiovika X 36 Verkkovika X 38 Internal fault X X Ota yhteyttä paikalliseen Danfoss-jälleenmyyjään.

44 Maavika DESAT X X

51 AMA U

52 AMA low I

Vikateksti Varoitus Hälytys

X X Jarruvastuksen oikosulku: Jarruvastusta tarkkaillaan käytön aikana. Jos

short

Ylikuormitus T27 Ylikuormitus T29

Yhdyskäytävän jännitevika Control voltage fault

, I

nom

AMA motor too big AMA motor too small AMA parametri vaihtelualueen ulkopuolella AMA käyttäjäkeskeytys

X X

X X X 24 V:n tasavirtalähde saattaa olla ylikuormittunut.

X Moottorin virta on liian pieni. Tarkista asetukset.

X Moottori on liian suuri, AMA:a ei voi suorittaa.

X Moottori on liian pieni, AMA:a ei voi suorittaa.

X Moottorin parametrien arvot ovat hyväksyttävän alueen ulkopuolella.

X Käyttäjä keskeytti AMA:n.

Laukaisu n lukitus

Ongelman syy

siihen tulee oikosulku, jarrutoiminto katkeaa ja näyttöön tulee varoitus. Sammuta taajuusmuuttaja ja vaihda jarruvastus.

kytketty pois käytöstä. Jos kyseessä on oikosulku, jarruvastuksessa vapautuu huomattavasti tehoa. Sammuta taajuusmuuttaja tulipalon välttämiseksi.

Moottorin vaihe U puuttuu. Tarkista vaihe. Katso parametri 4-58 Missing Motor Phase Function. Moottorin vaihe V puuttuu. Tarkista vaihe. Katso parametri 4-58 Missing Motor Phase Function. Moottorin vaihe W puuttuu. Tarkista vaihe. Katso parametri 4-58 Missing Motor Phase Function.

Moottorin jännitteen, moottorivirran ja moottorin tehon asetus on luultavasti väärä. Tarkista asetukset.

Yritä käynnistää AMA uudelleen muutamia kertoja, kunnes AMA on valmis.

HUOMAUTUS!

57 AMA time-out X

Toistuvat AMA:t saattavat kuumentaa moottoria siinä määrin, että resistanssit Rs ja Rr kasvavat. Yleensä tämä suurentunut resistanssi ei kuitenkaan ole kriittinen tekijä.

58 AMA internal X X Ota yhteyttä paikalliseen Danfoss-jälleenmyyjään. 59 Current limit X X Virta on suurempi kuin arvo par. parametri 4-18 Current Limit.

MG03L320 Danfoss A/S © 11/2015 Kaikki oikeudet pidätetään. 37

Huolto, diagnostiikka ja vi... VLT® DriveMotor FCP 106/FCM 106

Hälytyksen / varoitukse n numero

63 Mech. brake

65 Ctr. card temp X X X

67 Option vaihto X 69 Pwr. Card Temp X X X Tehokortin lämpötila-anturi on joko liian kuuma tai liian kylmä. 70 FC-konf. ei sop. X X Tehon konguraatiovika tehokortilla. 80 Drive initialised X Parametrien asetukset alustetaan oletusarvoihin.

93 Kuiva pumppu X X 94 Käyrän loppu X X

95 Broken belt X X

99 Lukittu roottori X

101

126 Motor Rotating X SMV:n palautuksen korkea jännite Pysäytä PM-moottorin roottori. 127 SMV:n palautus

200 Fire Mode X Fire Mode -tila on aktivoitu.

202

206

207

Vikateksti Varoitus Hälytys

External Interlock

low

Jäähdytysrivan lämpötila alhainen

Auto DC Braking Option tunnistus

Virtaus-/ painetiedot puuttuvat

liian suuri

Fire Mode Limits Exceeded Memory module Memory module alarm

X Taajuusmuuttajassa automaattinen tasavirtajarrutus

X X

X Virtaus- tai painetieto puuttuu

X X

Laukaisu n lukitus

Ongelman syy

Ulkoinen lukitus on aktivoitu. Palaa normaaliin toimintaan kohdistamalla 24 V:n tasavirta ulkoiseen lukitukseen ohjelmoituun liittimeen ja kuittaa taajuusmuuttaja. Kuittaa väylän tai digitaalisen I/O-liitännän avulla tai painamalla [Reset]-näppäintä). Pienintä vaadittavaa virtaa mekaanisen jarrun avaamiseksi ei ole saavutettu.

Jäähdytysrivan lämpötilaksi on mitattu 0 °C. Tämä arvo voi tarkoittaa, että lämpötila-anturi on viallinen. Vika aiheuttaa puhaltimen nopeuden nousun maksimiinsa teho-osan tai ohjauskortin jäähdyttämiseksi.

Momentti on pienempi kuin kuormituksen puuttuessa määritetty momenttitaso, mikä on merkki hihnan katkeamisesta. Katso parametriryhmä 22-6* Broken Belt Detection. Taajuusmuuttaja havaitsi lukitun roottorin tilan. Katso parametri 30–22

Locked Rotor Protection ja parametri 30–23 Locked Rotor Detection Time [s].

Fire Mode -tila on vaimentanut yhden tai useamman takuun raukeamiseen johtavan hälytyksen.

Taulukko 6.1 Varoitukset ja hälytykset

38 Danfoss A/S © 11/2015 Kaikki oikeudet pidätetään. MG03L320

1 2

195NA494.10

Tekniset tiedot Käyttöopas

7 Tekniset tiedot

7.1 Vapaat tilat, mitat ja painot

7.1.1 Vapaa tila

Noudata kohdassa Taulukko 7.1 mainittuja vapaita tiloja riittävän ilmavirtauksen varmistamiseksi taajuusmuuttajalle. Jos ilmavirtaus estyy taajuusmuuttajan lähellä, varmista riittävä viileän ilman saanti ja kuuman ilman poisto laitteelta.

Kotelointi

Kotelon

koko

MH1

MH2

MH3

Taulukko 7.1 Jäähdytyksen pienin vapaa tila

1) Nimellisteho liittyy NO-kuormaan, katso kappale 7.2 Sähkötiedot.

2) Ilmoitetut IP- ja Type-luokitukset ovat voimassa ainoastaan, kun FCP 106 on asennettu seinäkiinnityslevylle tai moottorille sovitinlevyn kanssa.

Varmista, että sovitinlevyn ja moottorin välisen tiivisteen suojausluokka vastaa yhdistetyltä moottorilta ja taajuusmuuttajalta vaadittua suojaus-

luokitusta. Yksittäisinä kotelointiarvo on IP00 ja Type-luokitus on Open (Avoin).

Kotelon koko Reiän enimmäissyvyys sovitinlevyyn (A) [mm] Ruuvin enimmäiskorkeus sovitinlevyn yläpuolella (B)

Taulukko 7.2 Moottorin sovitinlevyn kiinnitysruuvien tiedot

IP66/Type 4X

MH1 3 0.5 MH2 4 0.5 MH3 3.5 0.5

Suojausluokitus

FCP 106 FCM 106

IP55/Type 12 0.55–1.5 30 100

IP55/Type 12 2.2–4.0 40 100

IP55/Type 12 5.5–7.5 50 100

3 x 380–480 V Moottorin akselin pää

Teho

[kW]

[mm]

Vapaa tila päissä

[mm]

Jäähdytyspuhaltimen

pää

7 7

1 Sovitinlevy 2 Ruuvi A Reiän enimmäissyvyys sovitinlevyyn B Ruuvin enimmäiskorkeus sovitinlevyn yläpuolella

Kuva 7.1 Moottorisovitinlevyn kiinnitysruuvit

MG03L320 Danfoss A/S © 11/2015 Kaikki oikeudet pidätetään. 39

195NA418.10

Tekniset tiedot VLT® DriveMotor FCP 106/FCM 106

7.1.2 FCP 106 mitat

Kuva 7.2 FCP 106 Mitat

Teho

[kW (hv)]

Kotelointi-

tyyppi

3 x 380–480 V A a B C C X Y

MH1 0.55–1.5 (0.75–

2.0) MH2 2.2–4.0 (3.0–5.0) 276.8 (10.9) 166 (6.5) 187.1 (7.4) 113.2 (4.5) 127.8 (5.0) M20 M20 M6 MH3 5.5–7.5 (7.5–10) 321.7 (12.7) 211 (8.3) 221.1 (8.7) 123.4 (4.9) 138.1 (5.4) M20 M25 M6

Taulukko 7.3 FCP 106 Mitat

1) Nimellisteho liittyy NO-kuormaan, katso kappale 7.2 Sähkötiedot.

Pituus

[mm (in)]

231.4 (9.1) 130 (5.1) 162.1 (6.4) 106.8 (4.2) 121.4 (4.8) M20 M20 M6

Leveys

[mm (in)]

Korkeus

[mm (in)]

Normaali kansi Korkea kansi

VLT® PROFIBUS DP

MCA 101

-optiolle

Kaapeliläpiviennin

halkaisija

Kiinni-

tysreikä

40 Danfoss A/S © 11/2015 Kaikki oikeudet pidätetään. MG03L320

195NA454.11

ED1

Tekniset tiedot Käyttöopas

7.1.3 FCM 106 mitat

7 7

Moottorin runkokoko 71 80 90S 90L 100S 100L 112M 132S 132M

A [mm (in)] 112 (4.4) 125 (4.9) 140 (5.5) 140 (5.5) 160 (6.3) 160 (6.3) 190 (7.5) 216 (8.5) 216 (8.5) B [mm (in)] 90 (3.5) 100 (4.0) 100 (4.0) 125 (4.9) 140 (5.5) 140 (5.5) 140 (5.5) 140 (5.5) 178 (7.0) C [mm (in)] 45 (1.8) 50 (2.0) 56 (2.2) 56 (2.2) 63 (2.5) 63 (2.5) 70 (2.6) 89 (3.5) 89 (3.5) H [mm (in)] 71 (2.8) 80 (3.1) 90 (3.5) 90 (3.5) 100 (4.0) 100 (4.0) 112 (4.4) 132 (5.2) 132 (5.2) K [mm (in)] 8 (0.3) 10 (0.4) 10 (0.4) 10 (0.4) 11 (0.43) 11 (0.43) 12.5 (0.5) 12 (0.47) 12 (0.47) AA [mm (in)] 31 (1.2) 34.5 (1.4) 37 (1.5) 37 (1.5) 44 (1.7) 44 (1.7) 48 (1.9) 59 (2.3) 59 (2.3) AB [mm (in)] 135 (5.3) 153 (6.0) 170 (6.7) 170 (6.7) 192 (7.6) 192 (7.6) 220 (8.7) 256 (10.1) 256 (10.1) BB [mm (in)] 108 (4.3) 125 (4.9) 150 (5.9) 150 (5.9) 166 (6.5) 166 (6.5) 176 (6.9) 180 (7.1) 218 (8.6) BC [mm (in)] 83 (3.3) 89 (3.5) 116 (4.6) 91 (3.6) 110 (4.3) 144 (5.7) 126 (5.0) 134 (5.3) 136 (5.4) L [mm (in)] 246 (9.7) 272 (10.7) 317 (12.5) 317 (12.5) 366 (14.4) 400 (15.7) 388 (15.3) 445 (17.5) 485 (19.1) AC [mm (in)] 139 (5.5) 160 (6.3) 180 (7.1) 180 (7.1) 196 (7.7) 194 (7.6) 225 (8.9) 248 (9.8) 248 (9.8) E [mm (in)] 30 (1.2) 40 (1.6) 50 (2.0) 50 (2.0) 60 (2.4) 60 (2.4) 60 (2.4) 80 (3.1) 80 (3.1) ED [mm (in)] 20 (0.8) 30 (1.2) 30 (1.2) 40 (1.6) 40 (1.6) 50 (2.0) 50 (2.0) 70 (2.6) 70 (2.6) EB [mm (in)] 4 (0.16) 4 (0.16) 4 (0.16) 4 (0.16) 4 (0.16) 4 (0.16) 4 (0.16) 4 (0.16) 4 (0.16)

HD [mm (in)] ilman VLT® PROFIBUS DP MCA 101 -optiota MH1 247 (9.7) 267 (10.5) 286 (11.3) 286 (11.3) – – – – – MH2 248 (9.8) 268 (10.6) 287 (11.4) 287 (11.4) 304 (12) 304 (12) 332 (13.1) – – MH3 – – 299 (11.8) 299 (11.8) 316 (12.4) 316 (12.4) 344 (13.5) 379 (14.9) 379 (14.9)

HD [mm (in)] VLT® PROFIBUS DP MCA 101 -option kanssa MH1/ 262 (10.3) 282 (11.1) 301 (11.9) 301 (11.9) – – – – – MH2 263 (10.4) 283 (11.1) 302 (11.9) 302 (11.9) 319 (12.6) 319 (12.6) 347 (13.7) – – MH3 – – 314 (12.4) 314 (12.4) 331 (13.0) 331 (13.0) 359 (14.1) 394 (15.5) 394 (15.5)

Taulukko 7.4 FCM 106 Mitat: Jalka-asennus - B3 asynkroninen tai PM-moottori

MG03L320 Danfoss A/S © 11/2015 Kaikki oikeudet pidätetään. 41

195NA455.11

AC1

Tekniset tiedot VLT® DriveMotor FCP 106/FCM 106

Moottorin runkokoko 71 80 90S 90L 100L 112M 132S

M [mm (in)] 130 (5.1) 165 (6.5) 165 (6.5) 165 (6.5) 215 (8.5) 215 (8.5) 265 (10.4) N [mm (in)] 110 (4.3) 130 (5.1) 130 (5.1) 130 (5.1) 180 (7.8) 180 (7.8) 230 (9.1) P [mm (in)] 160 (6.3) 200 (7.9) 200 (7.9) 200 (7.9) 250 (9.8) 250 (9.8) 300 (11.8) S [mm (in)] M8 M10 M10 M10 M12 M12 M12 T [mm (in)] 3.5 (0.14) 3.5 (0.14) 3.5 (0.14) 3.5 (0.14) 4 (0.16) 4 (0.16) 4 (0.16) LA [mm (in)] 10 (0.4) 10 (0.4) 12 (0.5) 12 (0.5) 14 (0.6) 14 (0.6) 14 (0.6) HA [mm (in)] HA = AC1 + taajuusmuuttajan korkeus

Katso taajuusmuuttajan mitat kohdasta Taulukko 7.3.

HD [mm (in)] ilman VLT® PROFIBUS DP MCA 101 -optiota MH1 247 (9.7) 267 (10.5) 286 (11.3) 286 (11.3) – – – MH2 248 (9.8) 268 (10.6) 287 (11.4) 287 (11.4) 304 (12) 332 (13.1) – MH3 – – 299 (11.8) 299 (11.8) 316 (12.4) 244 (9.6) 379 (14.9)

HD [mm (in)] VLT® PROFIBUS DP MCA 101 -option kanssa MH1 262 (10.3) 282 (11.1) 301 (11.9) 301 (11.9) – – – MH2 263 (10.4) 283 (11.2) 302 (11.9) 302 (11.9) 319 (12.6) 347 (13.7) – MH3 – – 314 (12.4) 314 (12.4) 331 (13.1) 359 (14.1) 394 (15.5)

Taulukko 7.5 FCM 106 Mitat: Laippakiinnitys - B5, B35 asynkroninen moottori tai PM-moottori

42 Danfoss A/S © 11/2015 Kaikki oikeudet pidätetään. MG03L320

195NA456.11

AC1

Tekniset tiedot Käyttöopas

7 7

Pieni laippa B14

Moottorin runkokoko 71 80 90S 100L 112M 132S

M [mm (in)] 85 (3.3) 100 (4.0) 115 (4.5) 130 (5.1) 130 (5.1) 165 (6.5) N [mm (in)] 70 (2.8) 80 (3.1) 95 (3.7) 110 (4.3) 110 (4.3) 130 (5.1) P [mm (in)] 105 (4.1) 120 (4.7) 140 (5.5) 160 (6.3) 160 (6.3) 200 (7.9) S [mm (in)] M6 M6 M8 M8 M8 M10 T [mm (in)] 2.5 (0.1) 3 (0.12) 3 (0.12) 3.5 (0.14) 3.5 (0.14) 3.5 (0.14) LA [mm (in)] 11 (0.4) 9 (0.35) 9 (0.35) 10 (0.4) 10 (0.4) 30 (0.4)

Suuri laippa B14

Moottorin runkokoko 71 80 90S 100L 112M 132S

M [mm (in)] 115 (4.5) 130 (5.1) 130 (5.1) 165 (6.5) 165 (6.5) 215 (8.5) N [mm (in)] 95 (3.7) 110 (4.3) 110 (4.3) 130 (5.1) 130 (5.1) 180 (7.1) P [mm (in)] 140 (5.5) 160 (6.3) 160 (6.3) 200 (7.9) 200 (7.9) 250 (9.8) S [mm (in)] M8 M8 M8 M10 M10 M12 T [mm (in)] 2.5 (0.1) 3.5 (0.14) 3.5 (0.14) 3.5 (0.14) 3.5 (0.14) 4 (0.16) LA [mm (in)] 8 (0.31) 8.5 (0.33) 9 (0.35) 12 (0.5) 12 (0.5) 12 (0.5) HA [mm (in)] HA = AC1 + taajuusmuuttajan korkeus

Katso taajuusmuuttajan mitat kohdasta Taulukko 7.3.

HD [mm (in)] ilman VLT® PROFIBUS DP MCA 101 -optiota MH1 247 (9.7) 267 (10.5) 286 (11.3) – – – MH2 248 (9.8) 268 (10.6) 287 (11.4) 304 (12) 332 (13.1) – MH3 – – 299 (11.8) 316 (12.4) 244 (9.6) 379 (14.9)

HD [mm (in)] VLT® PROFIBUS DP MCA 101 -option kanssa MH1 262 (10.3) 282 (11.1) 301 (11.9) – – – MH2 263 (10.4) 283 (11.2) 302 (11.9) 319 (12.6) 347 (13.7) – MH3 – – 314 (12.4) 331 (13) 359 (14.1) 394 (15.5)

Taulukko 7.6 FCM 106 Mitat: Etupinnan asennus - B14, B34 asynkroninen moottori tai PM-moottori

MG03L320 Danfoss A/S © 11/2015 Kaikki oikeudet pidätetään. 43

195NA457.10

M6 DIN 332-DH

Tekniset tiedot VLT® DriveMotor FCP 106/FCM 106

FCM 106 asynkronisen moottorin tai PM-moottorin kanssa

Moottorin runkokoko 71 80 90S 100L 112M 132S

D [mm (in)] 14 (0.6) 19 (0.7) 24 (1.0) 28 (1.1) 28 (1.1) 38 (1.5) F [mm (in)] 5 (0.2) 6 (0.25) 8 (0.3) 8 (0.3) 8 (0.3) 10 (0.4) G [mm (in)] 11 (0.4) 15.5 (0.6) 20 (0.8) 24 (1.0) 24 (1.0) 33 (1.3) DH M5 M6 M8 M10 M10 M12

Taulukko 7.7 FCM 106 Mitat: Akselin käyttöpää - asynkroninen moottori tai PM-moottori

7.1.4 Paino

Laske laitteen kokonaispaino lisäämällä:

Yhdistetyn taajuusmuuttajan ja sovitinlevyn paino, katso Taulukko 7.8.

•

Moottorin paino, katso Taulukko 7.9.

•

Paino

Kotelointityyppi

MH1 3.9 (8.6) 0.7 (1.5) 4.6 (10.1) MH2 5.8 (12.8) 1.12 (2.5) 6.92 (15.3) MH3 8.1 (17.9) 1.48 (3.3) 9.58 (21.2)

Taulukko 7.8 Paino, FCP 106

Akseliteho

[kW (hv)]

0.55 (0.75) 71 4.8 (10.6) – – –

0.75 (1.0) 71 5.4 (11.9) 71 4.8 (10.6) 80S 11 (24.3) 71 9.5 (20.9)

1.1 (1.5) 71 7.0 (15.4) 71 4.8 (10.6) 90S 16.4 (36.2) 80 11 (24.3)

1.5 (2.0) 71 10 (22) 71 6.0 (13.2) 90L 16.4 (36.2) 80 14 (30.9)

2.2 (3.0) 90 12 (26.5) 71 6.6 (14.6) 100L 22.4(49.4) 90L 16 (35.3) 3 (4.0) 90 14 (30.9) 90S 12 (26.5) 100L 26.5 (58.4) 100L 23 (50.7) 4 (5.0) 90 17 (37.5) 90S 14 (30.9) 112M 30.4 (67) 100L 28 (61.7)

5.5 (7.5) 112 30 (66) 90S 16 (35.3) 132S 55 (121.3) 112M 53 (116.8)

7.5 (10) 112 33 (72.8) 112M 26 (57.3) 132M 65 (143.3) 112M 53 (116.8)

1 500 kierrosta minuutissa

Moottorin

runko-

koko

FCP 106

[kg (lb)]

(rpm)

Moottorisovitinlevy [kg (lb)] Yhdistetty FCP 106

ja moottorisovitinlevy [kg (lb)]

PM-moottori Asynkroninen moottori

Paino

[kg (lb)]

3 000 kierrosta

minuutissa (rpm)

Moottorin

runko-

koko

Paino

[kg (lb)]

1 500 kierrosta minuutissa

(rpm)

Moottorin

runko-

koko

Paino

[kg (lb)]

3 000 kierrosta minuutissa

Moottorin

runko-

koko

(rpm)

[kg (lb)]

Paino

Taulukko 7.9 Moottorin paino noin

44 Danfoss A/S © 11/2015 Kaikki oikeudet pidätetään. MG03L320

Tekniset tiedot Käyttöopas

7.2 Sähkötiedot

7.2.1 Verkkojännite 3 x 380–480 V AC Normaali ylikuormitus ja suuri ylikuormitus

Kotelointi

Ylikuormitus Tyypillinen akseliteho [kW] Tyypillinen akseliteho [hv] Kaapelin suurin poikkipinta liittimissä (syöttö, moottori) [mm2/AWG]

Lähtövirta 40 °C ympäristön lämpötila

Jatkuva (3 x 380–440 V) [A] Jaksoittainen (3 x 380–440 V) [A] Jatkuva (3 x 440–480 V) [A] Jaksoittainen (3 x 440–480 V) [A]

Suurin tulovirta

Jatkuva (3 x 380–440 V) [A] Jaksoittainen (3 x 380–440 V) [A] Jatkuva (3 x 440–480 V) [A] Jaksoittainen (3 x 440–480 V) [A] Maks. pääsulakkeet Katso kohtaa kappale 7.10 Sulakkeen ja katkaisimen tekniset tiedot.

PK55 PK75 P1K1 P1K5 P2K2 P3K0 P4K0 P5K5

NO HO NO HO NO HO NO HO NO HO NO HO NO HO

0.55 0.75 1.1 1.5 2.2 3.0 4.0

0.75 1.0 1.5 2.0 3.0 4.0 5.0

4/12 4/12 4/12 4/12 4/12 4/12 4/12

1.7 2.2 3.0 3.7 5.3 7.2 9.0

1.9 2.7 2.4 3.5 3.3 4.8 4.1 5.9 5.8 8.5 7.9 11.5 9.9 14.4

1.6 2.1 2.8 3.4 4.8 6.3 8.2

1.8 2.6 2.3 3.4 3.1 4.5 3.7 5.4 5.3 7.7 6.9 10.1 9.0 13.2

1.3 2.1 2.4 3.5 4.7 6.3 8.3

1.4 2.0 2.3 2.6 2.6 3.7 3.9 4.6 5.2 7.0 6.9 9.6 9.1 12.0

1.2 1.8 2.2 2.9 3.9 5.3 6.8

1.3 1.9 2.0 2.5 2.4 3.5 3.2 4.2 4.3 6.3 5.8 8.4 7.5 11.0

MH1 MH2 MH3

7 7

Taulukko 7.10 Verkkojännite 3 x 380–480 V AC Normaali ylikuormitus ja suuri ylikuormitus MH1-, MH2- ja MH3-kotelointi

1) NO: Normaali ylikuormitus, 110 % 1 minuutin ajan. HO: Suuri ylikuorma, 160 % 1 min. ajan.

Suurelle ylikuormalle tarkoitettu taajuusmuuttaja edellyttää nimellisteholtaan vastaavaa moottoria. Esimerkiksi Taulukko 7.10 kuvaa, että 1,5 kW

moottori tarvitsee HO-käyttöön P2K2-taajuusmuuttajan.

2) Kaapelin maksimipoikkipinta on suurin kaapelin poikkipinta-ala, jonka voi asentaa liittimiin. Noudata aina kansallisia ja paikallisia määräyksiä.

MG03L320 Danfoss A/S © 11/2015 Kaikki oikeudet pidätetään. 45

Tekniset tiedot VLT® DriveMotor FCP 106/FCM 106

Kotelointi

Ylikuormitus Tyypillinen akseliteho [kW] 5.5 7.5 Tyypillinen akseliteho [hv] 7.5 10

Kaapelin suurin poikkipinta liittimissä (syöttö, moottori) [mm2/AWG]

Lähtövirta 40 °C ympäristön lämpötila

Jatkuva (3 x 380–440 V) [A] Jaksoittainen (3 x 380–440 V) [A] Jatkuva (3 x 440–480 V) [A] Jaksoittainen

(3 x 440–480 V) [A]

Suurin tulovirta

P5K5 P7K5

NO HO NO

4/12 4/12

12 15.5

13.2 19.2 17.1

11 14

12.1 13.2 15.4

11 15

12 17 17

9.4 13

10 15 14

MH3

Taulukko 7.11 Verkkojännite 3 x 380–480 V AC Normaali ylikuormitus ja suuri ylikuormitus: MH3-kotelointi

1) NO: Normaali ylikuormitus, 110 % 1 minuutin ajan. HO: Suuri ylikuorma, 160 % 1 min. ajan.

Suurelle ylikuormalle tarkoitettu taajuusmuuttaja edellyttää nimellisteholtaan vastaavaa moottoria. Esimerkiksi Taulukko 7.11 kuvaa , että 5,5 kW

moottori tarvitsee HO-käyttöön P7K5-taajuusmuuttajan.

2) Kaapelin maksimipoikkipinta on suurin kaapelin poikkipinta-ala, jonka voi asentaa liittimiin. Noudata aina kansallisia ja paikallisia määräyksiä.

46 Danfoss A/S © 11/2015 Kaikki oikeudet pidätetään. MG03L320

Tekniset tiedot Käyttöopas

7.3 Verkkojännite

Verkkojännite (L1, L2, L3) Syöttöjännite 380–480 V ±10 %

Verkkojännite pieni/syöttöjännitteen katkos:

Verkkojännitteen ollessa pieni tai syöttöjännitteen katkoksen aikana taajuusmuuttaja jatkaa toimintaansa, kunnes

•

välipiirin jännite laskee minimipysäytystason alapuolelle. Tämä on tyypillisesti 15 % taajuusmuuttajan alinta nimellissyöttöjännitettä pienempi. Käynnistymistä ja täyttä momenttia ei voida odottaa, jos verkkojännite on enemmän kuin 10 % alle taajuusmuuttajan alimman nimellissyöttöjännitteen.

Syöttöverkon taajuus 50/60 Hz Verkkovirran vaiheiden välinen tilapäinen suurin sallittu epätasapaino 3.0 % nimellisverkkojännitteestä Todellinen tehokerroin (λ) ≥ 0.9 nimellisestä nimelliskuormituksella Perusaallon tehokerroin (COSφ) lähes pätöteho (>0.98) Syötön kytkentä L1, L2, L3 (käynnistyksiä) Enintään 2 kertaa/min. Standardin EN 60664-1 ja IEC 61800-5-1 mukainen ympäristö Ylijänniteluokka III/likaantumisaste 2 Yksikkö soveltuu käytettäväksi piirissä, joka tuottaa enintään:

100 000 RMS symmetristä ampeeria, enintään 480 V, kun käytetään sulakkeita ryhmäjohdon suojana

•

Katso Taulukko 7.15 ja Taulukko 7.16, kun käytetään johdonsuojakatkaisimia ryhmäjohdon suojana

•

7 7

7.4 Suojaus ja ominaisuudet

Suojaus ja ominaisuudet

Moottorin elektroninen lämpösuoja ylikuormitusta vastaan.

•

Jäähdytysrivan lämpötilan valvonta varmistaa, että taajuusmuuttaja pysäyttää toiminnan, jos lämpötila saavuttaa

•

90 °C (194 °F) ±5 ° C (41 °F) lämpötilan. Ylikuormituslämpötilaa ei voi kuitata ennen jäähdytyselementin lämpötilan laskemista alle 70 °C:een (158 °F) ±5°C (41 °F). Nämä lämpötilat voivat kuitenkin vaihdella esimerkiksi tehon ja koteloinnin mukaan. Taajuusmuuttajan automaattinen redusointi -toiminto varmistaa, että jäähdytysrivan lämpötila on enintään 90 °C (194 °F).

Taajuusmuuttajan moottoriliittimet U,V ja W on suojattu maavikojen varalta moottorin virransyötön kytkemisen ja

•

käynnistyksen aikana.

Jos moottorista puuttuu vaihe, taajuusmuuttaja laukaisee ja antaa hälytyksen.

•

Jos syöttövaihe puuttuu, taajuusmuuttaja laukaisee tai antaa varoituksen (riippuen kuormituksesta).

•

Tasavirtavälipiirin jännitteen valvonta varmistaa, että taajuusmuuttaja laukaisee, kun tasavirtavälipiirin jännite on

•

liian suuri tai liian pieni.

Taajuusmuuttaja on suojattu moottorin liittimien U, V, W maavikojen varalta.

•

Kaikki ohjaus- ja releliittimet 01–03/04–06 ovat PELV-vaatimusten (Protective Extra Low Voltage) mukaisia. Tämä

•

vaatimuksenmukaisuus ei kuitenkaan koske maadoitettua delta-haaraa yli 300 V jännitteellä.

7.5 Ympäristön olosuhteet

Ympäristö Koteloinnin suojausluokitus IP66/Type 4X Koteloinnin suojausluokitus FCP 106 kannen ja jäähdytysrivan välillä IP66/Type 4X Koteloinnin suojausluokitus FCP 106 jäähdytysrivan ja sovitinlevyn välillä IP66/Type 4X FCP 106 -seinäkiinnityssarja IP66 Tasainen tärinä IEC61800-5-1 Ed.2 Cl. 5.2.6.4 Ei-tasainen tärinä (IEC 60721-3-3 luokka 3M6) 25.0 g Suhteellinen kosteus (IEC 60721-3-3; Luokka 3K4 (ei kondensointia)) 5–95 % käytön aikana Syövyttävä ympäristö (IEC 60721-3-3 Luokka 3C3 Standardin IEC 60068-2-43 mukainen testimenetelmä H2S (10 päivää) Ympäristön lämpötila 40 °C (104 °F) (24 tunnin keskiarvo)

MG03L320 Danfoss A/S © 11/2015 Kaikki oikeudet pidätetään. 47

Tekniset tiedot VLT® DriveMotor FCP 106/FCM 106

Pienin ympäristön lämpötila täyden toiminnan aikana -10 °C (14 °F) Pienin ympäristön lämpötila, rajoitettu teho -20 °C (-4 °F) Suurin ympäristön lämpötila, rajoitettu teho 50 °C (122 °F) Lämpötila varastoinnin aikana -25 – +65 °C (-13 – +149 °F) Lämpötila kuljetuksen aikana -25 – +70 °C (-13 – +158 °F) Maksimikorkeus merenpinnan yläpuolella ilman redusointia 1 000 m (3 280 jalkaa) Maksimikorkeus merenpinnan yläpuolella redusoinnin jälkeen 3 000 m (9 842 jalkaa) Turvallisuusstandardit EN/IEC 60204-1, EN/IEC 61800-5-1, UL 508C EMC-standardit, emissio EN 61000-3-2, EN 61000-3-12, EN 55011, EN 61000-6-4 EMC-standardit, sieto EN 61800-3, EN 61000-6-1/2 Energiatehokkuusluokka, VLT® DriveMotorFCP 106 2) IE2 Energiatehokkuusluokka VLT® DriveMotorFCM 106 IES

1) Ilmoitetut IP- ja Type-luokitukset ovat voimassa ainoastaan, kun FCP 106 on asennettu seinäkiinnityslevylle tai moottorille sovitinlevyn kanssa. Varmista, että sovitinlevyn ja moottorin välisen tiivisteen suojausluokka vastaa yhdistetyltä moottorilta ja taajuusmuuttajalta vaadittua suojausluokitusta. Yksittäisinä laitteina kotelointiarvo on IP00 ja Type-luokitus on Open (Avoin).

2) Standardin EN50598-2 mukaisesti:

Nimelliskuormitus.

•

90 % nimellistaajuudesta.

•

Kytkentätaajuuden tehdasasetus.

•

Kytkentätavan tehdasasetus.

•

7.6 Kaapelien tekniset tiedot

Kaapelien pituudet ja poikkipinta-alat Moottorikaapelin suurin pituus seinäkiinnityssarjalle, suojattu/vahvistettu 0.5 m (1.64 jalkaa) Kaapelin maksimipoikkipinta moottori, verkko MH1–MH3 4 mm2/11 AWG Maksimipoikkipinta tasavirtaliittimille kotelotyypille MH1–MH3 4 mm2/11 AWG Maksimipoikkipinta ohjausliittimiin, jäykkä johdin 2.5 mm2/13 AWG Ohjausliitinten maksimipoikkipinta, taipuisa kaapeli 2.5 mm2/13 AWG Ohjausliitinten pienin poikkipinta 0.05 mm2/30 AWG Termistoritulon maksimipoikkipinta (moottoriliittimessä) 4 mm2/11 AWG

7.7 Ohjaustulo/-lähtö ja ohjaustiedot

Digitaalitulot Ohjelmoitavat digitaaliset tulot 4 Liittimen numero 18, 19, 27, 29 Logiikka PNP tai NPN Jännitetaso 0–24 V DC Jännitetaso, looginen 0 PNP <5 V DC Jännitetaso, looginen 1 PNP >10 V DC Jännitetaso, looginen 0 NPN >19 V DC Jännitetaso, looginen 1 NPN <14 V DC Tulon maksimijännite 28 V DC Tuloresistanssi, R Digitaalitulo 29 pulssitulona Enimmäistaajuus 32 kHz Push-Pull-käyttö ja 5 kHz (O.C.)

Noin 4 kΩ

Analogiatulot Analogiatulojen määrä 2 Liittimen numero 53, 54 Liitimen 53 tila Parametri 6-19 Terminal 53 mode: 1=jännite, 0=virta Liitimen 54 tila Parametri 6-29 Terminal 54 mode: 1=jännite, 0=virta Jännitetaso 0–10 V Tuloresistanssi, Ri Noin 10 kΩ Maksimijännite 20 V

48 Danfoss A/S © 11/2015 Kaikki oikeudet pidätetään. MG03L320

Tekniset tiedot Käyttöopas

Virta-alue 0/4 - 20 mA (skaalattava) Tuloresistanssi, Ri <500 Ω Maksimivirta 29 mA

Analogialähtö Ohjelmoitavien analogialähtöjen määrä 2 Liittimen numero 42, 45 Analogialähdön virta-alue 0/4–20 mA Suurin kuorma tähtipisteeseen analogialähdössä 500 Ω Suurin jännite analogialähdössä 17 V Analogialähdön tarkkuus Suurin virhe: 0.4 % koko näyttämästä Analogialähdön resoluutio 10 bittiä

1) Liittimet 42 ja 45 voi myös ohjelmoida digitaalilähdöiksi.

Digitaalilähtö Digitaalilähtöjä 4

Liittimet 27 ja 29

Liittimen numero 27, 29 Digitaalilähtöjen jännitetaso 0–24 V Suurin lähtövirta (nielu (sink) ja lähde (source)) 40 mA

Liittimet 42 ja 45

Liittimen numero 42, 45 Digitaalilähtöjen jännitetaso 17 V Suurin lähtövirta digitaalilähdössä 20 mA Maksimikuormitus digitaalilähdössä 1 kΩ

1) Liittimet 27 ja 29 voidaan myös ohjelmoida tuloksi.

2) Liittimet 42 ja 45 voidaan ohjelmoida myös analogialähdöiksi. Digitaalilähdöt on erotettu galvaanisesti syöttöjännitteestä (PELV) ja muista suurjänniteliittimistä.

7 7

Ohjauskortti, RS485-sarjaliikenne Liittimen numero 68 (P, TX+, RX+), 69 (N, TX-, RX-) Liittimen numero 61 Yhteinen liittimille 68 ja 69

Ohjauskortti, 24 V:n tasavirtaulostulo Liittimen numero 12 Maksimikuormitus 80 mA

Relelähtö Ohjelmoitava relelähtö 2 Releet 01 ja 02 01-03 (NC), 01-02 (NO), 04-06 (NC), 04-05 (NO) Suurin liitinkuorma (AC-1)1) liittimissä 01-02/04-05 (NO) (vastuskuorma) 250 V AC, 3 A Suurin liitinkuorma (AC-15)1) liittimissä 01–02/04–05 (NO) (induktiivinen kuorma @ COSφ 0.4) 250 V AC, 0.2 A Suurin liitinkuorma (DC-1)1) liittimissä 01–02/04–05 (NO) (vastuskuorma) 30 V DC, 2 A Suurin liitinkuorma (DC-13)1) liittimissä 01–02/04–05 (NO) (Induktiivinen kuorma) 24 V:n tasavirta, 0,1 A Suurin liitinkuorma (AC-1)1) liittimissä 01–03/04–06 (NC) (vastuskuorma) 250 V AC, 3 A Suurin liitinkuorma (AC-15)1) liittimissä 01–03/04–06 (NC) (induktiivinen kuorma @ COSφ 0.4) 250 V AC, 0.2 A Suurin liitinkuorma (DC-1)1) liittimissä 01–03/04–06 (NC) (vastuskuorma) Standardin EN 60664-1 mukainen ympäristö Ylijänniteluokka III/likaantumisaste 2

1) IEC 60947 osat 4 ja 5.

Ohjauskortti, 10 V:n tasavirtalähde Liittimen numero 50 Lähtöjännite 10.5 V ±0.5 V Maksimikuormitus 25 mA

Pienin liitinkuorma liittimissä 01–03 (NC), 01–02 (NO) 24 V DC 10 mA, 24 V AC 20 mA

30 V DC, 2 A

MG03L320 Danfoss A/S © 11/2015 Kaikki oikeudet pidätetään. 49

Tekniset tiedot VLT® DriveMotor FCP 106/FCM 106

7.8 Liitäntöjen kiristysmomentit

Sijainti Tyyppi Momentti

Kannen ruuvit T20 tai ura 3–3.5 (26.6–31)

Muoviset kaapelin sulkutulpat 24 tai 28 mm holkkiavain 2.2 (19.5)

Ohjauskortti T10 1.3 (11.5)

Relekortti T10 1.3 (11.5)

Ohjauslevy T20 tai ura 1.5 (13.3)

Liitäntä sovitinlevyyn T20 tai ura 7.0 (62)

Taulukko 7.12 Kiristysmomentit taajuusmuuttajan ulkopuolisille ruuveille

[Nm (in-lb)]

Teho

Kotelon koko

MH1 0.55–1.5 (0.75–

MH2 2.2–4 (3.0–5.0) MH3 5.5–7.5 (7.5–10)

Taulukko 7.13 Kiristysmomentit taajuusmuuttajan sisäpuolisille ruuveille

1) Nimellistehot liittyvät normaaliin ylikuormaan, katso kappale 7.2 Sähkötiedot.

Kotelon koko

MH1 0.55–1.5 (0.75–

MH3 5.5–7.5 (7.5–10)

Taulukko 7.14 Ruuvityypit taajuusmuuttajan sisäpuolisille ruuveille

1) Nimellistehot liittyvät normaaliin ylikuormaan, katso kappale 7.2 Sähkötiedot.

[kW (hv)]

3 x 380–480 V Verkkovirta Moottori DC

-liitäntä

2.0)

Teho

[kW (hv)]

3 x 380–480 V Verkkovirta Moottori DC

2.0)

1.4 (12.4)

Ura tai

Phillips

Puristus,

ei kiristysmo-

menttia

Puristin

1.4 (12.4) 0.5 (4.4) 3.0 (26.6) 0.5 (4.4) 0.9 (8.0)

-liitäntä

Ura tai

Phillips

Momentti

[Nm (in-lb)]

Ohjaus-

liittimet

Tyyppi

Ohjausliittimet

Ura tai Phillips

Maadoitus Rele RFI-kytkin

T20,

ura, tai

10 mm

holkkiavain

Ura

T20 tai

uraMH2 2.2–4 (3.0–5.0)

FCM 106 Moottorin tekniset tiedot

7.9

Moottorilähtö (U, V, W) Lähtöjännite 0–100 % verkkojännitteestä Lähtötaajuus, asynkroninen moottori 0–200 Hz (VVC+), 0–400 Hz (u/f ) Lähtötaajuus, PM-moottori 0–390 Hz (VVC+ PM) Lähdön kytkentä Rajoittamaton Ramppiajat 0.05–3 600 s

Termistoritulo (moottoriliittimellä) Tulon olosuhteet Vika: >2.9 kΩ, ei vikaa: <800 Ω

Tekniset tiedot Käyttöopas

7.10 Sulakkeen ja katkaisimen tekniset tiedot

Ylivirtasuojaus

Varmista ylikuormitussuojaus välttääksesi kokoonpanon kaapelien ylikuumenemisen. Järjestä ylivirtasuojaus aina paikallisten ja kansallisten määräysten mukaisesti. Sulakkeiden on pystyttävä suojaamaan piiri, jonka tuottama virta on enintään 100 000 A

(symmetrinen), enintään 480 V. Danfoss CTI25M -johdonsuojakatkaisimen katkaisukapasiteetti enintään 480 V jännit-

rms

teellä, katso Taulukko 7.15 ja Taulukko 7.16.

UL-vaatimusten mukaisuus/Ei UL-vaatimusten mukainen

Varmista UL 508C- tai IEC 61800-5-1 -standardin vaatimusten täyttäminen käyttämällä kohdassa Taulukko 7.15, Taulukko 7.16 ja Taulukko 7.17 mainittuja johdonsuojakatkaisimia tai sulakkeita.

HUOMAUTUS!

LAITTEEN VAHINGOITTUMINEN

Suojaussuosituksen noudattamatta jättäminen saattaa vikatapauksessa vahingoittaa taajuusmuuttajaa.

Kotelointi

koko

MH1

MH2

MH3

Taulukko 7.15 Johdonsuojakatkaisimet, UL

Kotelointi

koko

MH1

MH2

MH3

Teho1)[kW (hv)]

3 x 380–480 V

0.55 (0.75) CTI25M - 47B3146 100000 CTI25M - 047B3149 50000

0.75 (1.0) CTI25M - 47B3147 100000 CTI25M - 047B3149 50000

1.1 (1.5) CTI25M - 47B3147 100000 CTI25M - 047B3150 6000

1.5 (2.0) CTI25M - 47B3148 100000 CTI25M - 047B3150 6000

2.2 (3.0) CTI25M - 47B3149 50000 CTI25M - 047B3151 6000

3.0 (4.0) CTI25M - 47B3149 50000 CTI25M - 047B3151 6000

4.0 (5.0) CTI25M - 47B3150 6000 CTI25M - 047B3151 6000

5.5 (7.5) CTI25M - 47B3150 6000 CTI25M - 047B3151 6000

7.5 (10) CTI25M - 47B3151 6000 CTI25M - 047B3151 6000

Teho1)[kW (hv)]

3 x 380–480 V

0.55 (0.75) CTI25M - 47B3146 100000 CTI25M - 47B3149 100000

0.75 (1.0) CTI25M - 47B3147 100000 CTI25M - 47B3149 100000

1.1 (1.5) CTI25M - 47B3147 100000 CTI25M - 47B3150 50000

1.5 (2.0) CTI25M - 47B3148 100000 CTI25M - 47B3150 50000

2.2 (3.0) CTI25M - 47B3149 100000 CTI25M - 047B3151 15000

3.0 (4.0) CTI25M - 47B3149 100000 CTI25M - 047B3151 15000

4.0 (5.0) CTI25M - 47B3150 50000

5.5 (7.5) CTI25M - 47B3150 50000

7.5 (10) CTI25M - 47B3151 15000

Suositeltu UL

Suositeltu

ei-UL

Johdonsuojakatkaisin

Katkaisu-

kapasiteetti

Johdonsuojakatkaisin

Katkaisu-

kapasiteetti

Suurin UL

Suurin ei-UL

CTI25M - 047B3102

Katkaisu-

kapasiteetti

7 7

Katkaisu-

kapasiteetti

15000

Taulukko 7.16 Johdonsuojakatkaisimet, ei-UL

1) Suurin laukaisutason asetus 32 A.

Tekniset tiedot VLT® DriveMotor FCP 106/FCM 106

Sulake

Kotelointi

koko

MH1

MH2

MH3

Taulukko 7.17 Sulakkeet

1) Nimellisteho liittyy NO-kuormaan, katso kappale 7.2 Sähkötiedot.

Teho1) [kW]

3 x 380–480 V

0.55 (0.75) 6 6 6 6 6 6 10 10

0.75 (1.0) 6 6 6 6 6 6 10 10

1.1 (1.5) 6 10 10 10 10 10 10 10

1.5 (2.0) 6 10 10 10 10 10 10 10

2.2 (3.0) 6 20 20 20 20 20 16 20

3.0 (4.0) 15 25 25 25 25 25 16 25

4.0 (5.0) 15 30 30 30 30 30 16 32

5.5 (7.5) 20 30 30 30 30 30 25 32

7.5 (10) 25 30 30 30 30 30 25 32

Suositeltu UL Suurin UL

RK5, RK1, J, T, CC RK5 RK1 J T CC gG gG

Suositus

ei-UL

Tyyppi

Suurin

ei-UL

Liite Käyttöopas

8 Liite

8.1 Lyhenteet ja merkintätavat

Suojausluokka Suojausluokka on standardoitu määritys kaikille

sähkölaitteille, ja se kuvaa suojausta vieraiden aineiden ja veden tunkeutumista vastaan (esimerkiksi IP20).

DIx DI1: Digitaalitulo 1.

DI2: Digitaalitulo 2. EMC Sähkömagneettinen yhteensopivuus Virhe Lasketun, havaitun tai mitatun arvon tai tilan ja

määritetyn tai teoreettisesti oikean arvon tai tilan

välinen poikkeavuus. Tehdasasetus Tuotteen toimituksen aikainen tehdasasetus. Vika Virhe voi aiheuttaa vikatilan. Vian kuittaus Toiminto, jonka avulla taajuusmuuttaja

palautetaan toimintatilaan, kun havaittu virhe on

poistettu korjaamalla vian syy. Tämän jälkeen

virhe ei enää ole aktiivinen. MM Muistimoduuli. MMP Muistimoduulin ohjelmoija. Parametri Laitetiedot ja arvot, jotka voi lukea ja asettaa

(tietyssä määrin). PELV Suojaava erittäin pieni jännite, eristetty

pienjännite Katso lisätietoja standardeista IEC

60364-4-41 tai IEC 60204-1. PLC Ohjelmoitava logiikkaohjain. RS485 EIA-422/485-väylän mukainen kenttäväylän

liitännän kuvaus, joka mahdollistaa useiden

laitteiden välisen sarjadataliikenteen. Varoitus Jos termiä käytetään turvaohjeiden ulkopuolella,

varoitus ilmoittaa valvontatoiminnon havait-

semasta mahdollisesta ongelmasta. Varoitus ei

ole virhe eikä se aiheuta toimintatilan muutosta.

Parametrivalikon rakenne

8.2

8 8

Taulukko 8.1 Lyhenteet

Merkintätavat

Numeroidut luettelot tarkoittavat toimenpiteitä.

•

Luettelomerkkiluettelot tarkoittavat muita tietoja

•

ja kaikkien kuvien kuvauksia.

Kursiiviteksti tarkoittaa;

•

- Ristiviitettä.

- Linkkiä.

- Alaviitettä.

- Parametrin nimeä.

- Parametriryhmän nimeä.

- Parametrioptiota.

Kaikki mitat ovat millimetreinä (tuumina).

•

Liite VLT® DriveMotor FCP 106/FCM 106

13-44 Logiikkasääntö Boolen 3

13-43 Logiikkasääntö käyttäjä 2

13-00 SL-ohjaimen tila

13-01 Aloita tapahtuma

13-02 Lopeta tapahtuma

13-03 Nollaa SLC

13-1* Vertaimet

13-10 Vertaimen kohde

13-20 SL-ohjaimen ajastin

13-4* Log.säännöt

13-41 Logiikkasääntö käyttäjä 1

13-40 Logiikkasääntö Boolen 1

13-5* Ilmaisee

13-51 SL-ohjaimen tapahtuma

13-52 SL-ohjaimen toiminto

14-** Erikoistoiminnot

14-0* Vaihtos. kytk.

13-11 Vert. funkt.merkki (vert. laskut.)

13-12 Vertaimen arvo

13-2* Ajastimet

14-01 Kytkentätaajuus

14-03 Ylimodulointi

14-07 Pysäytysajan kompensointi

14-08 Damping Gain Factor

14-1* Verkkovirta on/ei

14-10 Verkkovika

14-11 Verkkojännite verkkovian sattuessa

14-12 Toiminto kun verkko epätasap.

14-2* Nollaa toiminnot

14-20 Nollaustila

13-42 Logiikkasääntö Boolen 2

14-27 Toiminta, vaihtosuuntaajan vika

14-28 Tuotantoasetukset

14-23 Tyyppikoodin asetus

14-29 Huoltokoodi

14-22 Käyttötila

14-21 Autom. uud. käynn.aika

sation

Level

14-52 Puhalt. ohj.

14-53 Puhallinnäyttö

14-41 AEO:n minimimagnetointi

14-4* Energian optimointi

14-40 VT-taso

14-5* Ympäristö

14-50 RFI-suod.

14-55 Lähtösuodatin

14-51 DC-välipiirin kompensointi

14-6* Automaattinen redusointi

14-64 Dead Time Compensation Zero Current

14-63 Min. kytkentätaajuus

14-65 Speed Derate Dead Time Compen-

14-9* Vika-aset.

14-90 Vikataso

15-** Taaj.muut. tiedot

15-0* Käyttötieto

15-00 Käyttötunnit

15-01 Käyntitunnit

15-02 Kilowattituntilaskuri

6-29 Liittimen 54 tila

6-7* Analog/Digital Output 45

6-70 Terminal 45 Mode

4-5* Sääd. Varoitukset

4-50 Varoitus alhaisesta virrasta

4-51 Varoitus suuresta virrasta

1-56 U/f-ominaiskäyrä - F

1-6* Kuorm. riippuv. as.

1-62 Jättämäkompensointi

6-71 Terminal 45 Analog Output

4-54 Varoitus pieni ohjearvo

1-63 Jättämäkompensointi

6-74 Terminal 45 Output Max Scale

6-73 Terminal 45 Output Min Scale

6-72 Terminal 45 Digital Output

4-57 Varoitus korkea tak.kytk.

4-56 Varoitus pieni tak.kytk

4-55 Varoitus suuri ohjearvo

1-66 Min. virta pienellä nopeudella

1-65 Resonanssivaimennuksen aikavakio

1-64 Resonanssivaimennus

6-76 Terminal 45 Output Bus Control

6-9* Analog/Digital Output 42

6-90 Terminal 42 Mode

6-91 Terminal 42 Analog Output

4-58 Moottorin vaihetoiminto puuttu

4-63 Ohitusnopeus taajuuteen [Hz]

4-6* Ohitusnopeus

4-61 Ohitusnopeus taajuudesta [Hz]

1-7* Käynnistyssäädöt

1-71 Käynnistysviive

1-72 Käynnistystoiminto

1-73 Kytkeyt. pyöriv. moott.

6-98 Drive Type

6-93 Liitin 42 lähdön min. skaalaus

6-94 Liitin 42 lähdön maks. skaalaus

6-96 Liitin 42 lähtö, väylän valvonta

6-92 Terminal 42 Digital Output

4-64 Puoliaut. ohitusasetukset

5-** Digitaalinen tulo/lähtö

5-0* Digit. I/O-tila

5-00 Digital Input Mode

5-03 Digital Input 29 Mode

1-8* Pysäytyssäädöt

1-80 Toiminto pysäytett.

1-82 Min. nopeus toiminnolle pysäytet. [Hz]

1-9* Moottorin lämpötila

1-90 Moottorin lämpösuojaus

8-** Tiedons. ja aset.

8-0* Yleiset asetukset

8-01 Ohjauspaikka

5-1* Digitaalitulot

5-10 Liitin 18, digitaalitulo

5-11 Liitin 19, digitaalitulo

1-93 Termistorilähde

2-** Jarrut

2-0* DC-jarru

8-02 Ohjauslähde

8-03 Ohjauksen aikakatk. aika

8-04 Ohjauksen aikakatkaisutoiminto

8-3* FC-portin aset.

5-12 Liitin 27, digitaalitulo

5-13 Liitin 29, digitaalitulo

5-3* Digit. lähdöt

5-34 On Delay, Digital Output

2-00 DC-pito-/esilämm.virta

2-01 DC-jarrun virta

2-02 DC-jarrutusaika

2-04 DC-jarrun kytkeytymisnop. [Hz]

8-30 Protokolla

8-31 Osoite

5-35 O Delay, Digital Output

5-4* Releet

2-06 Parking Current

2-07 Parking Time

8-32 Baudinopeus

8-33 Pariteetti / pysäytysbitit

8-35 Vasteen minimiviive

8-36 Vasteen maksimiviive

5-40 Toimintorele

5-41 Rele, vetoviive

5-42 Rele, päästöviive

5-5* Pulssitulo

2-1* Jarruen. toiminnot

2-10 Jarrun toiminto

2-16 AC-jarrun maks. virta

2-17 Ylijännitevalvonta

8-4* FC MC protok.aset.

8-42 PCD:n kirjoituskonguraatio

8-43 PCD:n lukukonguraatio

8-5* Digit./väylä

8-50 Rullauksen valinta

8-51 Pikapysäytyksen valinta

5-53 Liitin 29, suuri ohje-/takaisinkytk. Arvo

5-50 Liitin 29, alhainen taajuus

5-51 Liitin 29, suuri taajuus

5-52 Liitin 29, pieni ohje-/takaisinkytk. Arvo

5-9* Väylä valvottu

5-90 Digitaalisen & releväylän valvonta

3-** Ohjearvo/rampit

3-0* Ohjearvon rajat

3-02 Minimiohjearvo

3-03 Maksimiohjearvo

3-1* Ohjearvot

3-10 Esivalittu ohjearvo

8-55 Asetusten valinta

8-56 Esiaset. ohjearvon valinta

8-53 Aloita valinta

8-54 Käänteinen valinta

8-52 Tasavirtajarrun valinta

6-** Analog. tulo/lähtö

6-0* Analoginen I/O-tila

3-11 Ryömintänopeus [Hz]

3-14 Esiaset. suhteellinen ohjearvo

6-00 "Elävä nolla" aikakatk.aika

3-15 Ohjearvo 1 lähde

6-01 "Elävä nolla" aikakatk.toiminto

6-1* Analoginen tulo 53

3-16 Ohjearvo 2 lähde

3-17 Ohjearvo 3 lähde

8-7* BACnet

6-10 Liitin 53 alijännite

3-4* Ramppi 1

8-70 BACnet-laitemalli

8-72 MS/TP Max -isännät

6-11 Liitin 53 ylijännite

6-12 Liitin 53 alivirta

3-41 Ramppi 1:n nousuaika

3-42 Ramppi 1 rampin seisonta-aika

8-74 "I-Am" huolto

8-75 Alustussalasana

8-73 MS/TP Max -infokehykset

Arvo

6-13 Liitin 53 ylivirta

6-14 Liitin 53 pieni ohjearvo/takaisink. arvo

3-5* Ramppi 2

3-51 Ramppi 2:n nousuaika

3-52 Ramppi 2 rampin seisonta-aika

8-79 Protokollan laiteohjelmistoversio

8-8* Fc-portin diagnostiikka

6-16 Liitin 53 suodatinaikavakio

6-15 Liitin 53 suuri ohjearvo/tak.k. arvo Arvo

3-8* Muut rampit

3-80 Ryöm. ramppiaika

8-81 Väylän virhemäärä

8-80 Väylän viestimäärä

6-19 Liittimen 53 tila

6-2* Analog. tulo 54

3-81 Pikapysäytyksen ramppiaika

4-** Rajat/varoitukset

8-82 Orjan saapuv. viestit

6-20 Liitin 54 alijännite

4-1* Moottorin rajat

8-83 Orjan virhemäärä

6-21 Liitin 54 ylijännite

4-10 Moot. pyörimissuunnan lukitus

8-85 Orjan aikakatkaisuvirheet

8-84 Orjan lähet. viestit

6-22 Liitin 54 alivirta

6-23 Liitin 54 ylivirta

4-14 Moott. nopeuden yläraja [Hz]

4-12 Moott. nopeuden alaraja [Hz]

8-88 Reset FC port Diagnostics

8-9* Väyl.ryöm.

Arvo

6-24 Liitin 54 pieni ohjearvo/takaisink. Arvo

4-18 Current Limit

4-19 Maks. lähtötaajuus

8-94 Väylän tak.kytk. 1

13-** Älykäs logiikka

Arvo

6-25 Liitin 54 suuri ohjearvo/tak.k. Arvo

4-4* Adj. Warnings 2

4-40 Warning Freq. Low

13-0* SLC-asetukset

6-26 Liitin 54 suodatinaikavakio

4-41 Warning Freq. High

(AMA)

0-** Toiminta/Näyttö

0-0* Perusasetukset

0-01 Kieli

0-03 Paikalliset asetukset

0-06 GridType

0-07 Automaattinen tasavirtajarru

0-04 Toimintatila virran kytkentähetkellä

0-1* Asetustoiminnot

0-10 Aktiiviset asetukset

0-11 Ohjelmointiasetukset

0-12 Link Setups

0-3* LCP:n oma lukema

0-38 Näytön teksti 2

0-39 Näytön teksti 3

0-37 Näytön teksti 1

0-30 Oma lukemayksikkö

0-31 Oman lukeman minimiarvo

0-32 Oman lukeman maksimiarvo

0-42 LCP [Auto on] -näppäin

0-44 LCP:n [O/Reset]-näppäin

0-4* LCP-näppäimistö

0-40 LCP [Hand on] -näppäin

0-5* Kopioi/tallenna

0-50 LCP-kopiointi

0-51 Asetusten kopio

0-6* Salasana

0-60 Päävalikon salasana

1-** Kuorma ja moottori

1-0* Yleiset asetukset

1-06 Suunta myötäpäivään

1-03 Momentin ominaiskäyrä

1-00 Konguraatiotila

1-01 Moottorin ohjausperiaate

1-1* Moottorin valinta

1-10 Moott. rakenne

1-15 Low Speed Filter Time Const.

1-16 High Speed Filter Time Const.

1-17 Voltage lter time const.

1-2* Moottoridata

1-20 Moottorin teho [kW]

1-22 Moottorin jännite

1-23 Moottorin taajuus

1-29 Automaattinen moottorin sovitus

1-24 Moottorin virta

1-25 Moottorin nimellisnopeus

1-26 Moott. jatk. nimell.momentti

1-3* Laaj. Moottoridata

1-30 Staattorin resistanssi (Rs)

1-33 Stator Leakage Reactance (X1)

1-35 Pääreaktanssi (Xh)

1-37 d-akselin induktanssi (Ld)

1-39 Moottorin napaluku

1-4* Laaj. Motor Data II

1-40 Paluu EMF nop. 1000 1/min

1-55 U/f-ominaiskäyrä - U

1-52 Min. nopeus magnetointi [Hz]

1-5* Kuorm. riippum. as.

1-50 Moott. magnetisointi, kun nopeus 0

Liite Käyttöopas

22-62 Hihnakatkosviive

24-** Sov. toiminnot 2

16-6* Tulos & lähdöt

16-60 Digitaalitulo

24-0* Fire Mode

24-00 FM Function

16-61 Liitin 53 kytkentäasetus

16-62 Analoginen tulo 53

24-05 FM Preset Reference

24-09 FM Alarm Handling

16-63 Terminal 54 Setting

16-64 Analoginen tulo 54

24-1* Taajuusm. ohitus

24-10 Taajuusmuuttajan ohitus

16-66 Digitaalilähtö

16-65 Analoginen lähtö 42 [mA]

24-11 Taajuusmuuttajan ohituksen viiveaika

16-67 Pulssitulo [Hz]

30-23 Locked Rotor Detection Time [s]

30-** Erityisominaisuudet

30-2* Laaj. käynn.säätö

30-22 Locked Rotor Detection

16-73 Laskuri B

16-79 Analog Output AO45 [mA]

16-71 Relelähtö [bin]

16-72 Laskuri A

16-8* Kenttäv. & FC-port.

16-86 Kenttäväylä REF 1

16-9* Diagnoosilukemat

16-90 Hälytyssana

16-91 Hälytyssana 2

16-92 Varoitussana

16-93 Varoitussana 2

16-94 Ulk. Tilasana

16-95 Ulk. tilasana 2

18-** Info ja lukemat

8 8

22-46 Lisäjännitteen maksimikesto

22-47 Sleep Speed [Hz]

20-84 Ohjearvon kaistanleveydellä

18-1* Fire Mode -loki

18-10 FireMode -loki: Tapahtuma

18-5* Ohj. & takaisink.

18-50 Anturiton lukema [yksikkö]

20-** Taaj.muut. sulj. piiri

20-0* Takaisinkytkentä

20-00 Tak.kytk. 1 lähde

20-01 Tak.kytk. 1 muunnos

20-1*

20-12 Ohjearvo/tak.kytk.yks

20-6* Anturiton

20-60 Anturiton yksikkö

20-83 PI Start Speed [Hz]

20-69 Anturitonta tietoa

20-8* PI Perusasetukset

20-81 PI Normal/ Inverse Control

20-9* PI-säädin

20-91 PI Anti Windup

20-93 PI suhteellinen vahvistus

20-94 PI sisäinen aika

20-97 PI myötäkytkentätekijä

22-** Sov. Toiminnot

22-0* Muut

22-01 Tehon suodatusaika

22-4* Lepo

22-40 Minimikäyntiaika

22-45 Asetuspisteen lisäjännite

22-44 Heräämisohjearvo / tak.kytk.ero

22-41 Minimilepoaika

22-43 Heräämisnopeus [Hz]

22-6* Katk. hihnan tunnistus

22-60 Hihnakatkostoiminto

22-61 Hihnakatkosmomentti

15-03 Käynnistyksiä

15-04 Ylilämpötilat

15-05 Ylijännitteet

15-31 Hälytysloki: Arvo

15-40 FC-tyyppi

15-41 Teho-osa

15-42 Jännite

15-43 Ohjelmistoversio

15-06 Nollaa kilowattituntilaskuri

15-07 Nollaa käyntituntilaskuri

15-3* Hälytysloki

15-30 Hälytysloki: Virhekoodi

15-4* Taaj.muut. tunnist.

15-44 Ordered TypeCode

15-45 Actual TypeCode

15-48 LCP Id No

15-46 Taajuudenmuuttajan tilausnro

15-98 Taaj.muut. tunnist.

15-97 Application Type

15-9* Parametritiedot

15-92 Määritellyt parametrit

16-** Datalukemat

16-0* Yleinen tila

16-02 Ohjearvo [%]

16-03 Tilasana

16-00 Ohjaussana

16-01 Ohjearvo [yksikkö]

16-05 Pääarvo, todellinen [%]

16-09 Oma lukema

16-1* Moottorin tila

16-12 Moottorin jännite

16-13 Taajuus

16-14 Moottorin virta

16-15 Taajuus [%]

16-16 Momentti [Nm]

16-10 Teho [kW]

16-11 Teho [hv]

16-18 Moottorin terminen

16-2*

16-22 Momentti [%]

16-27 Suodatettu teho [hv]

16-30 DC-välipiirin jännite

16-26 Suodatettu teho [kW]

16-3* Taaj.muut. tila

16-34 Jäähdytysrivan lämpöt.

16-36 Taaj.muut. nimell. virta

16-35 Vaihtosuuntaajan terminen

16-37 Taaj.muut. maks.virta

16-38 SL-ohjaimen tila

16-5* Ohj. & takaisink.

16-50 Ulkoinen ohjearvo

16-52 Tak.kytk.[yks]

15-57 File version

15-52 OEM Information

15-53 Tehokortin sarjanumero

15-50 Tehokortin ohj.tunnus

15-51 Taajuudenmuuttajan sarjanumero

15-49 Ohjauskortin ohj.tunnus

15-47 Tehokortin tilausnro

Hakemisto VLT® DriveMotor FCP 106/FCM 106

Hakemisto

Akselilinjaus............................................................................................ 14

AMA........................................................................................................... 37

Apulaitteet.............................................................................................. 26

Asennus

Asennuksen vaiheet........................................................................ 21

Asennus, mekaaninen.................................................................... 21

Asennus, sähköinen.......................................................... 12, 17, 21

Asennustoimenpiteet..................................................................... 13

Asennusympäristö........................................................................... 12

DriveMotor-yksikön asentaminen............................................. 14

EMC-direktiivin mukainen asennus........................................... 19

EMC-direktiivin mukainen sähköasennus............................... 19

Tarkistuslista....................................................................................... 26

Asennustapa........................................................................................... 26

Automaattinen moottorin sovitus................................................. 37

Avoimen piirin käyttöönottoavustaja........................................... 31

Avoimen piirin sovellukset................................................................ 31

DC-alijännite........................................................................................... 36

DC-ylijännite........................................................................................... 36

DeviceNet.................................................................................................. 4

Dokumentti............................................................................................... 4

katso myös Käyttöopas

DriveMotor....................................................................................... 12, 14

Elektroniikkajäte...................................................................................... 7

EMC

EMC-direktiivin mukainen asennus........................................... 19

EMC-direktiivin mukainen sähköasennus............................... 19

Ennakoitavissa oleva väärä käyttö.................................................... 5

ETR............................................................................................................. 36

Fire Mode -tila........................................................................................ 38

Häiriöiden erotus.................................................................................. 26

Hälytykset, luettelo.............................................................................. 36

Hihnakatkos............................................................................................ 38

Huolto....................................................................................................... 36

Hyväksynnät............................................................................................. 7

IT-verkko.................................................................................................. 18

Jäähdytyksen ilmaväli......................................................................... 26

Jäähdytys................................................................................................. 39

Järjestelmän takaisinkytkentä............................................................ 5

Jatkuu

Digitaalitulo....................................................................................... 48

Johdin....................................................................................................... 26

Johdinkoko............................................................................................. 17

Johdonsuojakatkaisin........................................................... 26, 47, 51

Kaapeli

Kaapeleita koskevat vaatimukset............................................... 21

Kaapelien pituudet ja poikkipinta-alat.................................... 48

Kaapelin poikkipinta-ala.................................................. 21, 45, 46

Kaapelin vetäminen........................................................................ 26

Moottorikaapeli................................................................................ 17

Käynnistys............................................................................................... 28

Käyttöönottoavustaja......................................................................... 31

Käyttöopas................................................................................................ 4

katso myös Dokumentti

Käyttötarkoitus........................................................................................ 5

Kuittaus.................................................................................................... 53

Kunnossapito......................................................................................... 36

Kunnossapito

Turvallisuus........................................................................................ 36

Kuormanjako.......................................................................................... 25

Kytkeminen verkkovirtaan................................................................ 23

katso myös Verkkovirta, kytkeminen

Laakeri...................................................................................................... 15

Lähdöt

Analogialähtö.................................................................................... 49

Digitaalilähtö..................................................................................... 49

Relelähtö............................................................................................. 49

Lähtötehokytkennät............................................................................ 26

Lämpösuojaus.......................................................................................... 7

Lämpöylikuormitus.............................................................................. 36

LCP............................................................................................................. 28

LCP:n johto.............................................................................................. 29

LCP-liitin............................................................................................ 24, 25

Inverter overload.................................................................................. 36

Iskut........................................................................................................... 12

Hakemisto Käyttöopas

Liittimet

Liitin 12................................................................................................ 49

Liitin 18......................................................................................... 25, 48

Liitin 19......................................................................................... 25, 48

Liitin 27......................................................................................... 25, 48

Liitin 29................................................................................................ 48

Liitin 42................................................................................................ 49

Liitin 45................................................................................................ 49

Liitin 50................................................................................................ 49

Liitin 53................................................................................................ 48

Liitin 54................................................................................................ 48

Liitin 68 (P, TX+, RX+)...................................................................... 49

Liitin 69 (N, TX-, RX-)........................................................................ 49

Liitin, UDC-.......................................................................................... 25

Liitin, UDC+........................................................................................ 25

Moottorin liittimet.................................................................... 11, 47

Ohjausliitin........................................................................... 24, 47, 48

Ohjausliittimen toiminnot............................................................ 25

Puristusliitin....................................................................................... 11

Releliitin............................................................................................... 47

Tasavirtaliitin...................................................................................... 48

Lisävarusteet

LCP:n etäasennus............................................................................. 29

Luettelo varoituksista ja hälytyksistä............................................. 36

katso myös Varoitukset, luettelo

Lyhenteet................................................................................................. 53

Maadoitus................................................................................................ 26

Maadoituskytkentä.............................................................................. 26

Maavika.................................................................................................... 36

Mekaaninen asennus.......................................................................... 21

katso myös Asennus, mekaaninen

Menu-näppäin....................................................................................... 28

Merkintätapa.......................................................................................... 53

Merkkivalot............................................................................................. 29

Mitat..................................................................................... 41, 42, 43, 44

Mitat asynkronisen moottorin tai PM-moottorin kanssa....... 41

Mitat, FCM 106....................................................................................... 41

Mitat, FCP 106........................................................................................ 40

Modbus....................................................................................................... 4

Momentti

Kiristysmomentti, sisäiset kytkennät........................................ 50

Kiristysmomentti, ulkoiset liitännät, sovitinlevy................... 50

Moottori

Moottorikaapelit.............................................................................. 26

Moottorilähtö (U, V, W).................................................................. 50

Moottorin asetukset........................................................................ 34

Moottorin lämpösuojaus........................................................ 17, 34

Moottorin liittimet.................................................................... 11, 47

Moottorin suojaus........................................................................... 47

Moottorin tila....................................................................................... 5

Moottorin ylikuormitussuoja.................................................. 5, 34

Muistimoduuli....................................................................................... 53

Muistimoduulin ohjelmoija.............................................................. 53

Muut tarvittavat tuotteet................................................................... 11

Navigointinäppäimet.......................................................................... 29

Näyttö

Näyttö................................................................................................... 28

Nostaminen............................................................................................ 12

Ohjaus

Ohjauskaapelit.................................................................................. 26

Ohjauskortti, 10 V:n tasavirtalähde................................................ 49

Ohjauskortti, 24 V:n tasavirtaulostulo........................................... 49

Ohjauskortti, RS485-sarjaliikenne................................................... 49

Oikosulku................................................................................................. 36

Päävalikko............................................................................................... 35

Paikallisohjauspaneeli......................................................................... 28

Pakkauksen avaaminen...................................................................... 11

Parametrin asetus................................................................................. 35

Parametrivalikon rakenne................................................................. 54

Pätevä henkilöstö.................................................................................... 8

PELV................................................................................................ 9, 47, 53

Piirilevyn alue......................................................................................... 17

Pika-asetusvalikko......................................................................... 34, 35

Poikkeavuus............................................................................................ 53

Potentiaali............................................................................................... 21

PROFIBUS................................................................................................... 4

Protective Extra Low Voltage, erityisen pieni suojajännite.........

47, 53

Purkausaika............................................................................................... 8

Redusointi

Automaattinen redusointi -toiminto........................................ 47

Releet

Rele........................................................................................................ 24

Relelähtö............................................................................................. 49

Releliitin............................................................................................... 47

RFI-kytkin................................................................................................. 18

RFI-suodatin........................................................................................... 18

Ruuvityyppi............................................................................................. 50

Sähköasennus.......................................................................... 12, 17, 21

katso myös Asennus, sähköinen

Sarjanumero........................................................................................... 11

Hakemisto VLT® DriveMotor FCP 106/FCM 106

Sertiointi.................................................................................................. 7

Sisäinen jarru.......................................................................................... 25

Sovitinlevy................................................................................. 13, 21, 22

Standardit ja direktiivit

Cl. 5.2.6.4............................................................................................. 47

EIA-422/485........................................................................................ 53

EMC-direktiivi 2004/108/EY............................................................ 7

EN 55011............................................................................................. 48

EN 60364-5-54..................................................................................... 9

EN 60664-1.................................................................................. 47, 49

EN 61000-3-12................................................................................... 48

EN 61000-3-2..................................................................................... 48

EN 61000-6-1/2................................................................................. 48

EN 61000-6-4..................................................................................... 48

EN 61800-3......................................................................................... 48

EN 61800-3 (2004).............................................................................. 7

EN 61800-5-1 (2007).......................................................................... 7

EN/IEC 60204-1................................................................................. 48

EN/IEC 61800-5-1......................................................................... 9, 48

IEC 60068-2-43.................................................................................. 47

IEC 60204-1........................................................................................ 53

IEC 60364-4-41.................................................................................. 53

IEC 60721-3-3..................................................................................... 47

IEC 60721-3-3; Luokka 3K4........................................................... 47

IEC 60947............................................................................................ 49

IEC 61800-5-1.............................................................................. 47, 51

IEC61800-5-1 Ed.2............................................................................ 47

Pienjännitedirektiivi (2006/95/EY)............................................... 7

UL 508C................................................................................................ 48

Sulakkeet................................................................................... 17, 26, 52

Suljetun piirin käyttöönottoavustaja............................................ 33

Suojattu kaapeli...................................................................... 21, 23, 26

Suojaus.............................................................................................. 51, 53

Suojaus ja ominaisuudet.................................................................... 47

Suojausluokitus..................................................................................... 53

Suuri korkeus............................................................................................ 9

Suurjännite......................................................................................... 8, 30

Syötön kytkentä.................................................................................... 47

Syöttöteho.............................................................................................. 26

Syövyttävä ympäristö......................................................................... 47

Tahaton käynnistys................................................................................. 8

Tahaton moottorin pyöriminen......................................................... 9

Takaisinkytkentä................................................................................... 26

Tärinä......................................................................................................... 12

Tehdyt muutokset................................................................................ 35

Tehokerroin............................................................................................. 26

Tehokortin lämpötila........................................................................... 38

Termistori.......................................................................................... 23, 36

Termistoritulo (moottoriliittimellä)................................................ 50

Tiiviste....................................................................................................... 13

Toimintanäppäimet............................................................................. 29

Toimitetut tuotteet.............................................................................. 11

Tulot

Analoginen tulo................................................................................ 49

Digitaalitulo....................................................................................... 53

Tulotehokytkennät............................................................................... 26

Tunnistus................................................................................................. 11

Tuulimyllyilmiö......................................................................................... 9

Tyyppikilpi........................................................................................ 11, 12

Ulkoinen lukitus.................................................................................... 38

Ulkoiset komennot................................................................................. 5

Ulkoiset ohjaimet.................................................................................... 5

UL-vaatimusten mukaisuus.............................................................. 51

Useita taajuusmuuttajia..................................................................... 17

Välipiiri...................................................................................................... 47

Vapaa tila.......................................................................................... 19, 39

Varastointi............................................................................................... 12

Varoitukset, luettelo............................................................................. 36

Verkkovirta

Mains imbalance.............................................................................. 36

Syöttöjännite..................................................................................... 28

Syöttövaihehäviö............................................................................. 36

Verkkojännite (L1, L2, L3).............................................................. 47

Verkkojännite 3 x 380–480 V AC normaali ylikuormitus ja

suuri ylikuormitus...... 45

Verkkovirran katkos......................................................................... 47

Verkkovirta, kytkeminen............................................................... 23

Viikko - ja vuosikoodi.......................................................................... 11

Vikavirtarele.............................................................................................. 9

Virta

Tasavirta.............................................................................................. 17

Virtakytkentä.......................................................................................... 17

Voitelu....................................................................................................... 16

Vuotovirta.................................................................................................. 9

Yleiskuva sähkökytkennöistä.............................................................. 6

Ylivirta....................................................................................................... 36

Ylivirtasuojaus................................................................................. 17, 51

Ympäristö................................................................................................ 47

Hakemisto Käyttöopas

Danfoss ei vastaa luetteloissa, esitteissä tai muissa painotuotteissa mahdollisesti esiintyvistä virheistä. Danfoss pidättää itselleen oikeuden tehdä ennalta ilmoittamatta tuotteisiinsa muutoksia, myös jo tilattuihin, mikäli tämä voi tapahtua muuttamatta jo sovittuja suoritusarvoja. Kaikki tässä materiaalissa esiintyvät tavaramerkit ovat asianomaisten yritysten omaisuutta. Danfoss ja Danfoss-logo ovat Danfoss A/S:n tavaramerkkejä. Kaikki oikeudet pidätetään.

Danfoss A/S Ulsnaes 1 DK-6300 Graasten vlt-drives.danfoss.com

130R0663 MG03L320 11/2015

*MG03L320*

Danfoss FCP 106, FCM 106 Operating guide [fi]

Specifications and Main Features

Frequently Asked Questions

User Manual
