Introducere

VLT® AutomationDrive FC 302

11

1 Introducere

1.1 Scopul acestui manual

Acest ghid de operare oferă informații pentru instalarea în
siguranță și punerea în funcțiune a convertizoarelor de

frecvență VLT®.

Ghidul de operare este destinat utilizării de către
personalul calicat. Pentru a utiliza unitatea în siguranță și
în mod profesional, citiți acest ghid de operare și urmați-l.
Acordați atenție specială instrucțiunilor de siguranță și
avertismentelor generale. Păstrați întotdeauna la îndemână
ghidul de operare lângă convertizorul de frecvență.

VLT® este marcă comercială înregistrată.

1.2 Resurse suplimentare

Există alte resurse disponibile pentru a înțelege funcțiile
avansate și programarea convertizorului de frecvență.

Ghidul de programare furnizează multe detalii

•

despre modul de lucru cu parametri și multe
exemple de aplicații.

Ghidul de proiectare oferă informații detaliate

•

despre capabilități și funcționalitate pentru a
proiecta sistemele de control ale motorului.

Instrucțiunile furnizează informații pentru

•

funcționarea cu echipamentele opționale.

Sunt disponibile publicații și manuale suplimentare de la
Danfoss. Consultați drives.danfoss.com/knowledge-center/
technical-documentation/ pentru listări.

Versiunea documentului şi a

1.3
programului software

Aprobări și certicări

1.4

Tabel 1.2 Aprobări și

Mai există și alte certicări și aprobări disponibile. Luați
legătura cu centrul sau partenerul Danfoss local. Converti­zoarele de frecvență cu tensiunea 525 – 690 V sunt
certicate UL numai pentru 525 – 600 V.

Convertizorul de frecvență este în conformitate cu
certicatul UL 61800-5-1 privind cerințele de păstrare a
memoriei termice. Pentru informații suplimentare,
consultați secțiunea Protecția termică a motorului din ghidul
de proiectare specic produsului.

certicări

AVERTISMENT!

LIMITA FRECVENȚEI DE IEȘIRE

Din cauza reglementărilor privind controlul exporturilor,
frecvența de ieșire a convertizorului de frecvență este
limitată la 590 Hz. Pentru solicitările care depășesc 590
Hz, contactați Danfoss.

1.4.1 Conformitatea cu ADN

Pentru informații despre conformitatea cu Acordul
european cu privire la transportul internațional al
mărfurilor periculoase prin căile navigabile interioare
(ADN), consultați Instalarea în conformitate cu ADN din
Ghidul de proiectare.

Dezafectare

Acest manual este revizuit și actualizat în mod periodic.
Toate sugestiile de îmbunătățire sunt binevenite. Tabel 1.1
prezintă versiunea manualului și versiunea de software
corespunzătoare.

Versiunea

manualului

MG34U5xx Înlocuiește

Tabel 1.1 Versiunea manualului și a programului software

4 Danfoss A/S © 09/2018 Toate drepturile rezervate. MG34U546

Observații Versiune de program

software

8.12

MG34U4xx

1.5

Nu aruncați echipamentul ce conține piese
electrice împreună cu gunoiul menajer.
Colectați-l separat în conformitate cu
legislația locală în vigoare în prezent.

Siguranţa Ghid de operare

2 Siguranţa

2.1 Simboluri referitoare la siguranţă

Măsuri de precauţie legate de siguranţă

2.3

2 2

În acest ghid sunt utilizate următoarele simboluri:

AVERTISMENT

Indică o situație potențial periculoasă care poate duce la
deces sau la răniri grave.

ATENŢIONARE

Indică o situație potențial periculoasă care poate duce la
răniri minore sau moderate. Poate  utilizat, de
asemenea, pentru a avertiza împotriva metodelor
nesigure.

AVERTISMENT!

Indică informații importante, inclusiv situații ce pot duce
la avarierea echipamentului sau a proprietății.

2.2 Personalul calicat

Pentru o funcționare fără probleme și sigură a converti­zorului de frecvență, sunt necesare transportul,
depozitarea, instalarea, operarea și întreținerea acestuia
într-un mod corect și abil. Instalarea sau operarea acestui
echipament sunt permise numai unui personal calicat.
Întreținerea și repararea acestui echipament se pot face
numai de către personal autorizat.

Personalul
care sunt autorizați să instaleze, să pună în funcțiune și să
întrețină echipamentul, sistemele și circuitele, în confor­mitate cu legile și reglementările în vigoare. De asemenea,
personalul trebuie să aibă cunoștință despre instrucțiunile
și măsurile de siguranță din acest manual.

Personalul autorizat este personalul calicat, autorizat de
Danfoss pentru a întreține produsele Danfoss.

calicat este reprezentat de oameni pregătiți,

AVERTISMENT

TENSIUNE RIDICATĂ

Convertizoarele de frecvență conțin tensiune ridicată
atunci când sunt conectate la rețeaua de alimentare cu
c.a., la sursa de alimentare de c.c., la distribuirea de
sarcină sau la motoare cu magneți permanenți. Dacă
instalarea, pornirea și întreținerea convertizorului de
frecvență nu sunt efectuate de personalul calicat, acest
lucru poate duce la vătămări grave sau deces.

Numai personalul calicat poate să instaleze, să

•

pornească și să întrețină convertizorul de
frecvență.

AVERTISMENT

PORNIRE ACCIDENTALĂ

Când convertizorul de frecvență este conectat la rețeaua
de alimentare cu c.a., la sursa de alimentare în c.c. sau
prin distribuirea sarcinii, motorul poate porni în orice
moment. Pornirea accidentală în timpul programării, al
lucrărilor de întreținere sau de reparație poate duce la
deces, la răniri grave sau la deteriorarea proprietății.
Motorul poate porni cu un comutator extern, o comandă
prin magistrala de comunicație, un semnal de referință
de intrare de la LCP sau LOP, prin intermediul operării la
distanță utilizând MCT 10 Set-up Software sau după
remedierea unei stări de defecțiune.

Pentru a împiedica pornirea accidentală a motorului:

Apăsați pe [O/Reset] (Oprire/Resetare) de pe

•

LCP, înainte de programarea parametrilor.

Deconectați unitatea de la rețeaua de

•

alimentare.

Realizați toate conexiunile și asamblați conver-

•

tizorul de frecvență, motorul și orice
echipament antrenat, înainte de a conecta
convertizorul de frecvență la rețeaua de
alimentare cu c.a., la sursa de alimentare de c.c.
sau la distribuirea de sarcină.

MG34U546 Danfoss A/S © 09/2018 Toate drepturile rezervate. 5

Siguranţa

VLT® AutomationDrive FC 302

AVERTISMENT

TIMP DE DESCĂRCARE

22

Convertizorul de frecvență include condensatori în
circuitul intermediar, care pot rămâne încărcați chiar și
atunci când convertizorul de frecvență nu este alimentat.
Poate exista tensiune ridicată chiar și atunci când indica­toarele de avertizare cu LED-uri sunt stinse.
Nerespectarea timpului de așteptare specicat după
deconectare, înainte de a efectua lucrări de întreținere
sau de reparație, poate avea ca rezultat decesul sau
vătămări grave.

Opriți motorul.

•

Deconectați rețeaua de alimentare cu c.a. și

•

sursele de alimentare în circuit intermediar de
la distanță, inclusiv bateriile de rezervă,
conexiunile UPS și conexiunile circuitului
intermediar către alte convertizoare de
frecvență.

Deconectați sau blocați motorul cu magneți

•

permanenți.

Așteptați să se descarce complet condensa-

•

toarele. Timpul minim de așteptare este de 20
de minute.

Înainte de a efectua orice lucrări de întreținere

•

sau de reparație, utilizați un dispozitiv
corespunzător de măsurare a tensiunii pentru a
vă asigura că s-au descărcat complet conden­satorii.

AVERTISMENT

PERICOL DE CURENT DE DISPERSIE

Curenții de dispersie depășesc 3,5 mA. Nerespectarea
instrucțiunilor de legare la pământ a convertizorului de
frecvență în mod corespunzător poate avea ca rezultat
decesul sau vătămarea corporală gravă.

Asigurați împământarea echipamentului de

•

către un electrician autorizat.

AVERTISMENT

AVERTISMENT

ROTIRE ACCIDENTALĂ A MOTORULUI
ROTIRE DIN INERȚIE

Rotirea accidentală a motoarelor cu magneți permanenți
generează tensiune și poate încărca unitatea, ducând la
răniri grave sau la avarierea echipamentului.

Asigurați-vă că motoarele cu magneți

•

permanenți sunt blocate pentru a împiedica
rotirea accidentală.

AVERTISMENT

PERICOL DE DEFECȚIUNE INTERNĂ

În anumite circumstanțe, o componentă poate exploda
din cauza unei defecțiuni interne. Nerespectarea
instrucțiunilor privind păstrarea închisă a carcasei, și în
condiții corespunzătoare de siguranță, poate duce la
vătămări grave sau deces.

Nu porniți convertizorul de frecvență cu ușa

•

deschisă sau panourile demontate.

Asigurați-vă că toată carcasa este bine închisă și

•

securizată pe durata funcționării.

ATENŢIONARE

SUPRAFEȚE FIERBINȚI

Convertizorul de frecvență conține componente metalice
care sunt încă erbinți după oprirea alimentării.
Nerespectarea simbolului de temperatură ridicată
(triunghiul galben) de pe convertizorul de frecvență
poate duce la arsuri grave.

Țineți cont de faptul că anumite componente

•

interne, cum ar  barele colectoare, pot 
extrem de erbinți chiar și după deconectarea
convertizorului de frecvență de la sursa de
alimentare.

Zonele de la exterior marcate cu simbolul de

•

temperatură ridicată (triunghiul galben) sunt
erbinți în timpul funcționării convertizorului de
frecvență și imediat după deconectarea acestuia
de la sursa de alimentare.

ECHIPAMENT PERICULOS

Contactul cu arborii rotativi și cu echipamentul electric
poate duce la deces sau la răniri grave.

Asigurați-vă că numai personalul instruit și

•

calicat efectuează instalarea, pornirea și
întreținerea convertizorului de frecvență.

Asigurați-vă că lucrările electrice respectă

•

normele electrice naționale și locale.

Urmați procedurile din acest ghid.

•

AVERTISMENT!

OPȚIUNEA DE SIGURANȚĂ PRIVIND
ECRANAREA REȚELEI DE ALIMENTARE

Opțiunea de ecranare a rețelei de alimentare este
disponibilă pentru carcasele cu protecție nominală IP21/
IP54 (Tip 1/Tip 12). Ecranarea rețelei constă într-un ecran
instalat în interiorul carcasei pentru a oferi protecție față
de atingerea accidentală a bornelor de alimentare,
conform cerințelor BGV A2, VBG 4.

6 Danfoss A/S © 09/2018 Toate drepturile rezervate. MG34U546

Prezentarea generală a prod... Ghid de operare

3 Prezentarea generală a produsului

3.1 Scopul utilizării

Un convertizor de frecvență este un regulator electronic al motorului care transformă intrarea rețelei de alimentare cu c.a.
într-o ieșire de undă de c.a. variabilă. Frecvența și tensiunea ieșirii sunt reglate pentru a controla viteza sau cuplul motorului.
Convertizorul de frecvență este proiectat pentru a îndeplini următoarele:

reglează viteza motorului în funcție de răspunsul sistemului sau de comenzile de la distanță primite de la

•

regulatoare externe;

monitorizează starea sistemului și a motorului;

•

asigură protecția motorului la suprasarcină.

•

Convertizorul de frecvență a fost proiectat pentru medii industriale și comerciale în conformitate cu legile și standardele
locale. În funcție de congurare, convertizorul de frecvență poate  utilizat în instalațiile autonome sau ca parte dintr-un
sistem sau dintr-o instalație mai complexă.

AVERTISMENT!

Într-un mediu rezidențial, acest produs poate cauza perturbații radio, caz în care sunt necesare măsuri suplimentare de
atenuare.

Utilizare necorespunzătoare previzibilă

Nu utilizați convertizorul de frecvență în aplicații care nu respectă condițiile și mediile de funcționare specicate. Asigurați
conformitatea cu condițiile specicate în capitol 10 Specicaţii.

3.2 Puterea nominală, greutate și dimensiuni

Pentru dimensiunile de carcasă și puterile nominale ale convertizoarelor de frecvență, consultați Tabel 3.1. Pentru mai multe
dimensiuni, consultați capitol 10.9 Dimensiunile carcaselor.

3 3

Dimensiune carcasă D1h D2h D3h D4h D3h D4h

45 – 55 kW

(200 – 240 V)

Putere nominală [kW]

IP
NEMA
Dimensiuni de
transport
[mm (inch)]

Dimensiuni
convertizor de
frecvență
[mm (inch)]

Greutate maximă [kg (lb.)] 98 (216) 164 (362) 98 (216) 164 (362) 108 (238) 179 (395)

Tabel 3.1 Puteri nominale, greutate și dimensiuni, dimensiuni de carcasă D1h – D4h

1) Opțiunile de la bornele pentru regenerare, distribuire de sarcină și frână nu sunt disponibile pentru convertizoarele de frecvență de 200 – 240 V.

Înălțime 587 (23) 587 (23) 587 (23) 587 (23) 587 (23) 587 (23)
Lățime 997 (39) 1170 (46) 997 (39) 1170 (46) 1230 (48) 1430 (56)
Adâncime 460 (18) 535 (21) 460 (18) 535 (21) 460 (18) 535 (21)
Înălțime 893 (35) 1099 (43) 909 (36) 1122 (44) 1004 (40) 1268 (50)
Lățime 325 (13) 420 (17) 250 (10) 350 (14) 250 (10) 350 (14)
Adâncime 378 (15) 378 (15) 375 (15) 375 (15) 375 (15) 375 (15)

90 – 132 kW

(380 – 500 V)

90 – 132 kW

(525 – 690 V)

21/54

Tip 1/12

75 – 150 kW
(200 – 240 V)
160 – 250 kW
(380 – 500 V)
160 – 315 kW
(525 – 690 V)

21/54

Tip 1/12

45 – 55 kW

(200 – 240 V)

90 – 132 kW

(380 – 500 V)

37 – 132 kW

(525 – 690 V)

20

Șasiu

75 – 150 kW
(200 – 240 V)
160 – 250 kW
(380 – 500 V)
160 – 315 kW
(525 – 690 V)

20

Șasiu

Cu borne pentru regenerare sau

borne de distribuire a sarcinii

20

Șasiu

20

Șasiu

1)

MG34U546 Danfoss A/S © 09/2018 Toate drepturile rezervate. 7

Prezentarea generală a prod...

Dimensiune carcasă D5h D6h D7h D8h

Putere nominală [kW]

IP

33

NEMA
Dimensiuni de
transport [mm (inch)]

Dimensiuni convertizor
de frecvență
[mm (inch)]

Greutate maximă [kg (lb.)] 449 (990) 449 (990) 530 (1168) 530 (1168)

Tabel 3.2 Puteri nominale, greutate și dimensiuni, dimensiuni de carcasă D5h – D8h

Înălțime 1805 (71) 1805 (71) 2490 (98) 2490 (98)
Lățime 510 (20) 510 (20) 585 (23) 585 (23)
Adâncime 635 (25) 635 (25) 640 (25) 640 (25)
Înălțime 1324 (52) 1665 (66) 1978 (78) 2284 (90)
Lățime 325 (13) 325 (13) 420 (17) 420 (17)
Adâncime 381 (15) 381 (15) 386 (15) 406 (16)

VLT® AutomationDrive FC 302

90 – 132 kW

(380 – 500 V)

90 – 132 kW

(525 – 690 V)

21/54

Tip 1/12

90 – 132 kW

(380 – 500 V)

90 – 132 kW

(525 – 690 V)

21/54

Tip 1/12

160 – 250 kW
(380 – 500 V)
160 – 315 kW
(525 – 690 V)

21/54

Tip 1/12

160 – 250 kW
(380 – 500 V)
160 – 315 kW
(525 – 690 V)

21/54

Tip 1/12

8 Danfoss A/S © 09/2018 Toate drepturile rezervate. MG34U546

e30bg269.10

1

3

8

4

6

7

2

5

9

10

Prezentarea generală a prod... Ghid de operare

3.3 Vedere din interior a convertizorului de frecvență D1h

Ilustraţia 3.1 arată componentele convertizorului de frecvență D1h relevante pentru instalare și punerea în funcțiune.
Interiorul convertizorului de frecvență D1h este similar cu cel al convertizoarelor de frecvență D3h, D5h și D6h. Convertizorul
de frecvență cu o opțiune pentru contactor conține și un bloc de borne pentru contactori (TB6). Pentru locația TB6,
consultați capitol 5.8 Dimensiunile bornelor.

3 3

1 LCP (panou de comandă local) 6 Oricii de xare
2 Bornele de control 7 Releele 1 și 2
3 Bornele 91 (L1), 92 (L2), 93 (L3) de intrare pentru rețeaua

de alimentare
4 Borne de împământare pentru IP21/54 (Tip 1/12) 9 Cleme de cablu
5 Inel de ridicare 10 Borne de împământare pentru IP20 (șasiu)

Ilustraţia 3.1 Vedere din interior a convertizorului de frecvență D1h (similar cu D3h/D5h/D6h)

8 Bornele 96 (U), 97 (V), 98 (W) de ieșire ale motorului

MG34U546 Danfoss A/S © 09/2018 Toate drepturile rezervate. 9

2

4

10

5

12

6

7

3

11

8

9

1

e30bg271.10

Prezentarea generală a prod...

VLT® AutomationDrive FC 302

3.4 Vedere din interior a convertizorului de frecvență D2h

Ilustraţia 3.2 arată componentele convertizorului de frecvență D2h relevante pentru instalare și punerea în funcțiune.
Interiorul convertizorului de frecvență D2h este similar cu cel al convertizoarelor de frecvență D4h, D7h și D8h. Convertizorul
de frecvență cu o opțiune pentru contactor conține și un bloc de borne pentru contactori (TB6). Pentru locația TB6,
consultați capitol 5.8 Dimensiunile bornelor.

33

1 Set intrare prin partea superioară pentru eldbus (opțional) 7 Oriciu de xare
2 LCP (panou de comandă local) 8 Releele 1 și 2
3 Bornele de control 9 Bloc de borne pentru toate radiatoarele anti-condens (opțional)
4 Bornele 91 (L1), 92 (L2), 93 (L3) de intrare pentru rețeaua

de alimentare
5 Cleme de cablu 11 Borne de împământare pentru IP21/54 (Tip 1/12)
6 Inel de ridicare 12 Borne de împământare pentru IP20 (șasiu)

10 Bornele 96 (U), 97 (V), 98 (W) de ieșire ale motorului

Ilustraţia 3.2 Vedere din interior a convertizorului de frecvență D2h (similar cu D4h/D7h/D8h)

10 Danfoss A/S © 09/2018 Toate drepturile rezervate. MG34U546

2

4

10

3

9

11

12

6

7

e30bg270.10

5

1

8

Prezentarea generală a prod... Ghid de operare

3.5 Vizualizarea raftului de comandă la convertizoarele de frecvență D1h – D8h

Raftul de comandă susține tastatura, cunoscută drept panoul de comandă local sau LCP. Raftul de comandă include bornele
de control, releele și diverși conectori.

3 3

1 Panou de comandă local (LCP) 7 Oricii de xare
2 Comutator terminație RS485 8 Conector LCP
3 Conector USB 9 Comutatoare analogice (A53, A54)
4 Conector eldbus RS485 10 Conector I/O analogică
5 I/O digitală și alimentare de 24 V 11 Releul 1 (01, 02, 03) pe modul de putere
6 Suporturi de ridicare 12 Releul 2 (04, 05, 06) pe modul de putere

Ilustraţia 3.3 Vizualizarea raftului de comandă

MG34U546 Danfoss A/S © 09/2018 Toate drepturile rezervate. 11

e30bg830.10

1

2

3

Prezentarea generală a prod...

VLT® AutomationDrive FC 302

3.6 Tablouri pentru opțiuni extinse

Dacă un convertizor de frecvență este comandat cu una
din următoarele opțiuni, acesta va  prevăzut cu un tablou
extins pentru opțiuni pentru a include componentele
opționale.

33

Chopper de frânare.

•

Separator de rețea.

•

Contactor.

•

Separator de rețea cu contactor.

•

Întrerupător de circuit.

•

Borne de regenerare.

•

Borne pentru distribuirea sarcinii

•

Tablou cu dimensiuni mărite pentru cabluri.

•

Set cabluri multiple.

•

Ilustraţia 3.4 prezintă un exemplu de convertizor de
frecvență cu un tablou pentru opțiuni. Tabel 3.3 prezintă
variantele de convertizoare de frecvență care includ aceste
opțiuni.

Model de
convertizor de
frecvență

D5h Frână, separator
D6h Contactor, contactor cu separator, întrerupător

D7h Frână, separator, set cabluri multiple
D8h Contactor, contactor cu separator, întrerupător

Tabel 3.3 Privire generală asupra opțiunilor extinse

Convertizoarele de frecvență D7h și D8h includ un soclu de
200 mm (7,9 in) pentru montare pe podea.

Există o încuietoare de siguranță pe capacul frontal al
tabloului pentru opțiuni. În cazul în care convertizorul de
frecvență include un separator de rețea sau un întrerupător
de circuit, încuietoarea de siguranță blochează ușa
tabloului cât timp convertizorul de frecvență este alimentat
cu energie. Înainte de a deschide ușa, deschideți
separatorul sau întrerupătorul de circuit pentru a întrerupe
alimentarea convertizorului de frecvență și înlăturați
capacul tabloului pentru opțiuni.

În cazul convertizoarelor de frecvență care au fost
achiziționate cu separator de rețea, contactor sau
întrerupător de circuit, pe plăcuța de identicare este
inclus un cod pentru un convertizor de frecvență înlocuitor
care nu include opțiunile respective. În cazul în care
convertizorul de frecvență este înlocuit, acest lucru se
poate face independent de tabloul pentru opțiuni.

Opțiuni posibile

de circuit

de circuit, set cabluri multiple

1 Carcasă de convertizor de frecvență
2 Tablou pentru opțiuni extinse
3 Soclu

Ilustraţia 3.4 Convertizor de frecvență cu tablou pentru opțiuni
extinse (D7h)

12 Danfoss A/S © 09/2018 Toate drepturile rezervate. MG34U546

130BF155.11

Auto

On

Reset

Hand

On

Off

Status

Quick
Menu

Main

Menu

Alarm

Log

Back

Cancel

Info

OK

Status

1(1)

0.00 kW

Off Remote Stop

0.0 Hz

On

Alarm

Warn.

0.00 A

0 RPM

0.0 %

A1.1

A1.2

A1.3

A2

A3

B1

B2

B4

B3

C1

C2

C3

C4
C5

D1

D2

D3

E1

E2

E3

E4

Prezentarea generală a prod... Ghid de operare

3.7 Panoul de comandă local (LCP)

Panoul de comandă local (LCP) este reprezentat prin aşajul și tastatura combinate de pe partea frontală a convertizorului
de frecvență.

Panoul LCP este utilizat pentru:

controlul convertizorului de frecvență și al motorului;

•

accesarea parametrilor convertizorului de frecvență și programarea convertizorului de frecvență;

•

aşarea datelor de funcționare, a stării convertizorului de frecvență și a avertismentelor.

•

Panoul de comandă local numeric (NLCP) este disponibil ca opțiune. Panoul NLCP funcționează într-un mod similar cu
panoul LCP, însă există și diferențe. Pentru detalii cu privire la funcționarea panoului NLCP, consultați ghidul de programare al
produsului.

3 3

Ilustraţia 3.5 Panoul de comandă local (LCP)

A. Zona de așare

Fiecare aşare are un parametru asociat acesteia. Consultați Tabel 3.4. Informațiile aşate pe LCP pot  particularizate pentru
aplicații speciale. Consultați capitol 3.8.1.2 Q1 My Personal Menu (Meniul meu personal).

MG34U546 Danfoss A/S © 09/2018 Toate drepturile rezervate. 13

Număr Parametru Congurare implicită

A1.1 Parametru 0-20 Câmp aşaj 1,1 redus Speed [RPM] (Vit. rot. [RPM])
A1.2 Parametru 0-21 Câmp aşaj 1,2 redus Motor current [A] (Curent de sarcină motor [A])
A1.3 Parametru 0-22 Câmp aşaj 1,3 redus Power [kW ] (Putere [kW])

A2 Parametru 0-23 Câmp aşaj 2 mare Frequency [Hz] (Frecvență [Hz])
A3 Parametru 0-24 Câmp aşaj 3 mare Reference [%] (Referință [%])

Tabel 3.4 Zona de așare LCP

Prezentarea generală a prod...

VLT® AutomationDrive FC 302

B. Tastele meniului

Tastele meniului sunt utilizate pentru a accesa meniurile în
vederea congurării parametrilor, pentru derularea între
modurile de aşare a stării în timpul funcționării normale și

D. Indicatoarele luminoase

Indicatoarele luminoase sunt folosite pentru a arăta starea
convertizorului de frecvență și pentru a oferi o noticare
vizuală a condițiilor de avertisment sau de eroare.

pentru vizualizarea datelor din jurnalul de alarme.

Număr Indicator Indicator

33

Număr Tastă Funcție

B1 Status (Stare) Aşează informații despre funcționare.
B2 Quick Menu

(Meniu

rapid)

B3 Main Menu

(Meniu

principal)

B4 Alarm Log

(Jurnal

alarmă)

Tabel 3.5 Tastele meniului LCP

Permite accesul la parametrii pentru
instrucțiunile pentru congurarea
inițială. De asemenea, oferă informații
detaliate privind pașii aplicației.
Consultați capitol 3.8.1.1 Meniuri rapide.
Permite accesul la toți parametrii.
Consultați capitol 3.8.1.8 Modul Meniu
principal.
Aşează o listă a avertismentelor
curente și ultimele 10 alarme.

D1 On

(Pornit)

D2 Warn.

(Avertis

ment)

D3 Alarm

(Alarmă)

Tabel 3.7 Indicatoare luminoase LCP

luminos

Verde Se aprinde atunci când conver-

Galben Se aprinde atunci când condițiile

Roșu Se aprinde în timpul unei

Funcție

tizorul de frecvență se
alimentează de la tensiunea
rețelei sau de la o sursă externă
de 24 V.

pentru alarmă sunt active. În
zona de aşare apare un text
care indică problema.

condiții de eroare. În zona de
aşare apare un text care indică
problema.

C. Tastele de navigare

Tastele de navigare sunt utilizate pentru programarea
funcțiilor și pentru mutarea cursorului aşajului. Tastele de
navigare furnizează, de asemenea, reglarea vitezei în
funcționarea locală (manuală). Luminozitatea aşajului
poate  ajustată apăsând tastele [Status] (Stare) și [▲]/[▼].

Număr Tastă Funcție

C1 Back

(Înapoi)

C2 Cancel

(Anulare)

C3 Info

(Informații)

C4 OK Accesează grupul de parametri sau

C5

▲ ▼

Tabel 3.6 Tastele de navigare pentru LCP

Revine la etapa sau la lista anterioară din
structura meniului.
Anulează ultima modicare sau comandă
atâta timp cât modul de aşare nu s-a
schimbat.
Arată deniția funcției selectate.

activează o opțiune.
Asigură deplasarea între elementele din

◄ ►

meniu.

E. Tastele de operare și tasta de resetare

Tastele de operare și tasta de resetare sunt amplasate în
partea de jos a panoului de comandă local.

Număr Tastă Funcție

E1 Hand on

(Pornire

manuală)

E2 O (Oprit) Oprește motorul, dar nu oprește și

E3 Reset

(Resetare)

E4 Auto on

(Pornire

automată)

Pornește convertizorul de frecvență în
modul de comandă locală. Un semnal
extern de oprire de la o intrare de
comandă sau de la o comunicație serială
înlocuiește tasta [Hand On] (Pornire
manuală) locală.

alimentarea convertizorului de frecvență.
Resetează manual convertizorul de
frecvență după remedierea unei
defecțiuni.
Pune sistemul în modul de operare de la
distanță, astfel încât să poată răspunde la
comanda de pornire externă dată de
bornele de control sau de comunicația
serială.

Tabel 3.8 Tastele de operare și resetare LCP

14 Danfoss A/S © 09/2018 Toate drepturile rezervate. MG34U546

Q1 My Personal Menu

Q2 Quick Setup

Q4 Smart Setup

Q5 Changes Made

0 RPM 0.00 A

Quick Menus

1(1)

Prezentarea generală a prod... Ghid de operare

3.8 Meniurile LCP

3.8.1.1 Meniuri rapide

Modul Meniuri rapide oferă o listă de meniuri folosite

congurarea și utilizarea convertizorului de

pentru
frecvență. Selectați modul Meniuri rapide prin apăsarea
tastei [Quick Menus] (Meniuri rapide). Pe aşajul LCP va
apărea un mesaj.

Ilustraţia 3.6 Vizualizarea Meniului rapid

3.8.1.2 Q1 My Personal Menu (Meniul meu
personal)

Folosiți My Personal Menu (Meniul meu personal) pentru a
stabili ceea ce se aşează în zona de aşare. Consultați
capitol 3.7 Panoul de comandă local (LCP). Acest meniu
poate aşa până la 50 de parametri preprogramați. Acești
50 de parametri sunt introduși manual, utilizând
parametru 0-25 Meniul meu pers..

3.8.1.5 Q5 Modicări efectuate

Selectați Q5 Modicări efectuate pentru a obține informații
despre:

cele mai recente 10 modicări;

•

modicările efectuate față de congurarea

•

implicită.

3.8.1.6 Q6 Loggings (Înscrieri în jurnal)

Utilizați Q6 Loggings (Înscrieri în jurnal) pentru detectarea
defecțiunilor. Pentru a obține informații cu privire la liniile
de aşare, selectați Loggings (Înscrieri în jurnal). Informațiile
sunt prezentate sub formă de grace. Pot  vizualizați
numai parametrii selectați în parametru 0-20 Câmp aşaj
1,1 redus și parametru 0-24 Câmp aşaj 3 mare. Pentru
consultare ulterioară, este posibilă stocarea în memorie a
unui număr maxim de 120 de exemple.

Q6 Loggings (Înscrieri în jurnal)

Parametru 0-20 Câmp aşaj 1,1 redus Speed [RPM] (Vit. rot.

[RPM])

Parametru 0-21 Câmp aşaj 1,2 redus Motor Current

(Curent de sarcină
motor)

Parametru 0-22 Câmp aşaj 1,3 redus Power [kW] (Putere

[kW])

Parametru 0-23 Câmp aşaj 2 mare Frequency

(Frecvență)

Parametru 0-24 Câmp aşaj 3 mare Reference %

(Referință %)

3 3

3.8.1.3 Q2 Cong.Rapidă

Parametrii de la Q2 Cong.Rapidă conțin date de bază
despre sistem și motor, care sunt întotdeauna necesare
pentru congurarea convertizorului de frecvență. Consultați
capitol 7.2.3 Introducerea informaților despre sistem pentru
procedurile de congurare.

3.8.1.4 Q4 Smart Setup (Congurare
inteligentă)

Q4 Smart Setup (Congurare inteligentă) ajută utilizatorul la
navigarea prin setările obișnuite ale parametrilor utilizate
pentru a congura 1 dintre următoarele 3 aplicații:

Frâna mecanică

•

Banda transportoare.

•

Pompa/ventilatorul.

•

Tasta [Info] (Informații) poate  utilizată pentru a aşa
informații de ajutor pentru diverse selecții, setări și mesaje.

Tabel 3.9 Exemple de parametri de înscriere în jurnal

3.8.1.7 Q7 Motor Setup (Congurare motor)

Parametrii de la Q7 Motor Setup (Congurare motor) conțin
date de bază și date complexe despre motor, care sunt
întotdeauna necesare pentru congurarea convertizorului
de frecvență. Această opțiune include și parametrii pentru
congurarea encoderului.

MG34U546 Danfoss A/S © 09/2018 Toate drepturile rezervate. 15

e30bg272.10

O-** Operation / Display

1-** Load and Motor

2-** Brakes

3-** Reference / Ramps

0 RPM 0.00 A

Main Menu

1(1)

Prezentarea generală a prod...

VLT® AutomationDrive FC 302

3.8.1.8 Modul Meniu principal

Modul Meniu principal aşează toate grupele de parametri
disponibili pentru convertizorul de frecvență. Selectați
modul Meniu principal prin apăsarea tastei [Main Menu]
(Meniu principal). Pe aşajul LCP va apărea un mesaj.

33

Ilustraţia 3.7 Vizualizarea meniului principal

Din meniul principal pot  modicați toți parametrii.
Adăugarea modulelor de opțiuni la unitate permite
activarea altor parametri asociați cu dispozitivul opțional
respectiv.

16 Danfoss A/S © 09/2018 Toate drepturile rezervate. MG34U546

OUT: 3x0-Vin 0-590Hz 480/443 A

IN: 3x380-500V 50/60Hz 463/427 A

250 kW / 350 HP, High Overload

OUT: 3x0-Vin 0-590Hz 588/535 A

315 kW / 450 HP, Normal Overload

VLT

T/C: FC-302N250T5E20H2XGCXXXSXXXXAXBPCXXXXDX
P/N: 136G0205 S/N:

123456H058

R

AutomationDrive
www.danfoss.com

e30bg282.10

IN: 3x380-500V 50/60Hz 567/516 A

ASSEMBLED IN USA

Tamb. 45

C/113

F at Full Output Current

CHASSIS/IP20

SCCR 100 kA at UL Voltage range 380-500 V

Listed 36U0 E70524 IND. CONT. EQ.
UL Voltage range 380-500 V

CAUTION - ATTENTION:

Stored charge, wait 20 min.
Charge residuelle, attendez 20 min.

See manual for special condition / mains fuse
Voir manuel de conditions speciales / fusibles

WARNING - AVERTISSEMENT:

`

`

1
2

3
4

5

6

Danfoss A/S
6430 Nordborg
Denmark

089

OUT: 3x0-Vin 0-590Hz 480/443 A

IN: 3x380-500V 50/60Hz 463/427 A

250 kW / 350 HP, High Overload

OUT: 3x0-Vin 0-590Hz 588/535 A

315 kW / 450 HP, Normal Overload

VLT

T/C: FC-302N250T5E54H2XGC3XXSXXXXALBXCXXXXDX
P/N: 134L8251 S/N:

123456H123

R

AutomationDrive
www.danfoss.com

e30bg281.10

IN: 3x380-500V 50/60Hz 567/516 A

ASSEMBLED IN USA

Tamb. 45

C/113

F at Full Output Current

Type 12 / IP54

SCCR 100 kA at UL Voltage range 380-500 V

Listed 36U0 E70524 IND. CONT. EQ.
UL Voltage range 380-500 V

CAUTION - ATTENTION:

Stored charge, wait 20 min.
Charge residuelle, attendez 20 min.

See manual for special condition / mains fuse
Voir manuel de conditions speciales / fusibles

WARNING - AVERTISSEMENT:

`

`

1
2

3
4

5

6

Danfoss A/S
6430 Nordborg
Denmark

Use the following Typecode to order Drive-only replacement:
T/C: FC-302N250T5E54H2XGC7XXSXXXXALBXCXXXXDX

Instalarea mecanică Ghid de operare

4 Instalarea mecanică

4.1 Elementele furnizate

Elementele furnizate pot varia în funcție de congurația
produsului.

Asigurați-vă că elementele furnizate și informațiile

•

de pe plăcuța nominală corespund comenzii
conrmate. Ilustraţia 4.1 și Ilustraţia 4.2 prezintă
exemple de plăcuțe nominale pentru un
convertizor de frecvență cu dimensiunea D, cu
sau fără tablou pentru opțiuni extinse.

Vericați ambalajul și convertizorul de frecvență

•

pentru a depista avariile provocate de
manevrarea incorectă în timpul livrării. Depuneți
la operatorul de transport toate plângerile legate
de avariere. Păstrați piesele avariate pentru

claricare.

4 4

1 Cod tip
2 Cod articol și număr de serie
3 Putere nominală
4 Tensiune, frecvență și curent la intrare
5 Tensiune, frecvență și curent la ieșire
6 Timp de descărcare

Ilustraţia 4.2 Exemplu de plăcuță nominală pentru un
convertizor de frecvență cu tablou pentru opțiuni extinse (D5h
– D8h)

AVERTISMENT!

PIERDEREA GARANȚIEI

Nu îndepărtați plăcuța nominală de pe convertizorul de
frecvență. Îndepărtarea plăcuței nominale poate duce la

1 Cod tip
2 Cod articol și număr de serie
3 Putere nominală

Ilustraţia 4.1 Exemplu de plăcuță nominală pentru un
convertizor de frecvență simplu (D1h – D4h)

MG34U546 Danfoss A/S © 09/2018 Toate drepturile rezervate. 17

4 Tensiune, frecvență și curent la intrare
5 Tensiune, frecvență și curent la ieșire
6 Timp de descărcare

pierderea garanției.

Instalarea mecanică

VLT® AutomationDrive FC 302

4.2 Instrumentele necesare

Primirea/descărcarea

Grindă în I și cârlige pentru ridicarea converti-

•

zorului de frecvență. Consultați capitol 3.2 Puterea
nominală, greutate și dimensiuni.

Macara sau alt instrument de ridicare pentru a

•

xa unitatea.

44

Instalare

Mașină de găurit cu burghiu de 10 mm (0,39 in)

•

sau 12 mm (0,47 in).

Dispozitiv de măsurat.

•

Șurubelnițe Phillips de diverse tipuri și cu vârf

•

drept.

Cheie xă cu ștuțuri metrice relevante (7 – 17

•

mm/0,28 – 0,67 in).

Prelungiri la cheia xă.

•

Șurubelnițe Torx (T25 și T50).

•

Perforator de tablă pentru conductori și pentru

•

garniturile de etanșare a cablului.

Grindă în I și cârlige pentru ridicarea converti-

•

zorului de frecvență. Consultați capitol 3.2 Puterea
nominală, greutate și dimensiuni.

Macara sau alt instrument de ridicare pentru a

•

plasa convertizorul de frecvență pe soclu și în
poziție.

Depozitarea

4.3

Depozitați convertizorul de frecvență într-un loc uscat.
Păstrați echipamentul sigilat în ambalajul său până în
momentul instalării. Consultați capitol 10.4 Mediul ambiant
pentru temperatura recomandată a mediului ambiant.

Mediile de instalare

4.4

AVERTISMENT!

În medii cu lichide în aer, particule sau gaze corozive,
asigurați-vă că valoarea nominală pentru IP/tip a echipa­mentului se potrivește cu cea a mediului de instalare.
Nerespectarea cerințelor de mediu ambiant poate reduce
ciclul de viață al convertizorului de frecvență. Asigurați­vă că sunt îndeplinite cerințele pentru umiditatea
aerului, temperatură și altitudine.

Tensiune [V] Restricții de altitudine

200–240 Pentru altitudini de peste 3000 m (9842 ft),

contactați Danfoss cu privire la PELV.

380–500 Pentru altitudini de peste 3000 m (9842 ft),

contactați Danfoss cu privire la PELV.

525–690 Pentru altitudini de peste 2000 m (6562 ft),

contactați Danfoss cu privire la PELV.

Tabel 4.1 Instalarea în condiții de altitudine ridicată

Pentru specicații detaliate privind condițiile mediului
ambiant, consultați capitol 10.4 Mediul ambiant.

AVERTISMENT!

CONDENS

Umezeala poate forma condens pe componentele
electronice, cauzând scurtcircuite. Evitați instalarea în
locurile în care apare fenomenul de îngheț. Instalați un
radiator cu convecție opțional în cazul în care conver­tizorul de frecvență este mai rece decât aerul ambiant.
Funcționarea în modul În așteptare reduce riscul formării
condensului, atâta vreme cât disiparea de putere
menține circuitele uscate.

AVERTISMENT!

MEDIU AMBIANT EXTREM

În timpul depozitării, nu este nevoie de pregătire periodică
(încărcarea condensatorilor), dacă perioada de depozitare
este mai mică de 12 luni.

Temperaturile ridicate sau scăzute compromit
performanța și longevitatea unității.

Nu folosiți echipamentul în mediile în care

•

temperatura ambiantă depășește 55 °C (131 °F).

Convertizorul de frecvență poate funcționa la

•

temperaturi scăzute de până la -10 °C (14 °F).
Însă, funcționarea corectă la sarcina nominală
este garantată doar la temperaturi de 0 °C
(32 °F) sau mai mari.

Dacă temperatura depășește limitele de

•

temperatură pentru mediul ambiant, sunt
necesare aparate suplimentare de aer
condiționat pentru dulapul sau locul de
instalare.

18 Danfoss A/S © 09/2018 Toate drepturile rezervate. MG34U546

Instalarea mecanică Ghid de operare

4.4.1 Gaze

Gazele agresive, precum hidrogenul sulfurat, clorul sau
amoniacul pot deteriora componentele electrice și
mecanice. Unitatea dispune de plăci de circuit cu înveliș de
protecție pentru a reduce efectele gazelor agresive. Pentru
specicațiile și valorile claselor de acoperire de protecție,
consultați capitol 10.4 Mediul ambiant.

4.4.2 Praf

Dacă instalați convertizorul de frecvență în medii cu praf,
luați în considerare următoarele aspecte:

Întreținerea periodică

Când praful se acumulează pe componentele electronice,
acesta acționează ca un strat izolator. Acest strat reduce
capacitatea de răcire a componentelor, iar acestea se
încălzesc. Mediul ambiant cald reduce durata de
funcționare a componentelor electronice.

Nu lăsați praful să se acumuleze pe radiator și pe
ventilatoare. Pentru informații suplimentare referitoare la
service și întreținere, consultați capitol 9 Întreținerea,
diagnosticarea și depanarea.

Ventilatoare de răcire

Ventilatoarele asigură debitul de aer pentru răcirea conver­tizorului de frecvență. Dacă ventilatoarele sunt expuse unor
medii cu mult praf, acesta poate strica rulmenții ventila­toarelor, cauzând defectarea prematură a acestora. De
asemenea, praful se poate acumula pe lamele ventila­torului, provocând un dezechilibru din cauza căruia
ventilatoarele nu mai pot răci unitatea în mod adecvat.

4.4.3 Atmosfere potențial explozive

Motoare cu protecție de clasă E

Pentru instalarea împreună cu un dispozitiv de monito­rizare PTC cu aprobare ATEX, precum VLT® PTC Thermistor

Card MCB 112, nu este nevoie de certicarea specială de
către o organizație aprobată.

Motoare cu protecție de clasă D/E

Motorul are clasa E de protecție la aprindere, iar cablurile
motorului și mediul de conectare respectă prevederile
clasei D. Pentru a atenua vârfurile de tensiune, utilizați un
ltru sinusoidal la ieșirea convertizorului de frecvență.

Dacă utilizați convertizoare de frecvență într-o atmosferă
potențial explozivă, folosiți următoarele:

motoare cu protecție la aprindere de clasă D sau

•

E;

senzori de temperatură PTC pentru monitorizarea

•

temperaturii;

cabluri de motor scurte;

•

ltre de ieșire sinusoidale, dacă nu se utilizează

•

cabluri de motor ecranate.

AVERTISMENT!

MONITORIZAREA SENZORULUI TERMISTORULUI
MOTORULUI

Convertizoarele de frecvență cu opțiunea VLT® PTC
Thermistor Card MCB 112 au certicat PTB pentru
atmosfere potențial explozive.

4.5 Cerințe de instalare și răcire

AVERTISMENT!

PRECAUȚII LA MONTARE

Montarea necorespunzătoare poate duce la
supraîncălzire și la performanțe reduse. Respectați toate
cerințele de instalare și răcire.

4 4

AVERTISMENT

ATMOSFERĂ EXPLOZIVĂ

Nu instalați convertizorul de frecvență într-o atmosferă
potențial explozivă. Instalați unitatea într-o carcasă în
afara acestei zone. Nerespectarea instrucțiunilor crește
riscul de deces sau de rănire gravă.

Sistemele care funcționează în atmosfere potențial
explozive trebuie să îndeplinească anumite condiții
speciale. Directiva UE 94/9/CE (ATEX 95) clasică
funcționarea dispozitivelor electronice în atmosferele
potențial explozive.

Clasa D specică că, dacă are loc o scânteie, este

•

limitată într-o zonă protejată.

Clasa E interzice producerea de scântei.

•

Motoare cu protecție de clasă D

Nu necesită aprobare. Sunt necesari conductori speciali și
restricționări.

MG34U546 Danfoss A/S © 09/2018 Toate drepturile rezervate. 19

Cerințe de instalare

Asigurați stabilitatea unității prin instalarea sa pe

•

verticală pe o suprafață netedă și solidă.

Asigurați-vă că locul de montare suportă

•

greutatea unității. Consultați capitol 3.2 Puterea
nominală, greutate și dimensiuni.

Asigurați-vă că locul de montare permite accesul

•

pentru a deschide ușa carcasei. Consultați
capitol 10.9 Dimensiunile carcaselor.

Asigurați-vă că există sucient spațiu în jurul

•

unității pentru circularea curenților de aer de
răcire.

Poziționați unitatea cât mai aproape de motor.

•

Cablurile către motor trebuie să e cât mai scurte.
Consultați capitol 10.5 Specicaţii ale cablului.

Asigurați-vă că locul de montare permite intrarea

•

cablurilor în partea inferioară a unității.

Instalarea mecanică

VLT® AutomationDrive FC 302

Cerințe privind răcirea și debitul de aer

Asigurați-vă că există spațiu în partea de sus și de

•

jos pentru răcirea aerului. Cerință de spațiu: 225
mm (9 in).

Luați în considerare o depreciere pentru tempera-

•

turile cuprinse între 45 °C (113 °F) și 50 °C
(122 °F) și la o înălțime de 1000 m (3300 ft)
deasupra nivelului mării. Pentru informații

44

Convertizorul de frecvență utilizează un concept de răcire
prin panoul posterior, care asigură circularea aerului de
răcire a radiatorului. Conducta de răcire transportă
aproximativ 90% din căldură în afara canalului posterior al
convertizorului de frecvență Redirecționați aerul canalului
posterior din panou sau cameră utilizând:

detaliate, consultați Ghidul de proiectare al
produsului.

răcirea prin conducte. Seturile de răcire prin

•

panoul posterior sunt disponibile pentru a
direcționa aerul în afara panoului, dacă un
convertizor de frecvență IP20/cu șasiu este
instalat într-o carcasă Rittal. Utilizarea unui set
reduce căldura din panou, iar ventilatoarele de
dimensiuni mai mici de pe ușă pot  specicate
pe carcasă.

răcirea prin partea posterioară (carcasa superioară

•

și cea inferioară). Aerul de răcire prin panoul
posterior poate  ventilat în afara camerei, astfel
încât căldura din panoul posterior să nu se
disipeze în camera de comandă.

Dimensiune
carcasă

D2h/D4h/D7h/
D8h

Tabel 4.2 Valorile debitelor de aer pentru D1h – D8h

4.6 Ridicarea convertizorului de frecvență

Ridicați întotdeauna convertizorul de frecvență utilizând
șuruburile cu ureche din partea de sus a acestuia.
Consultați Ilustraţia 4.3.

AVERTISMENT

SARCINA GREA

Sarcinile neechilibrate pot să cadă sau să se răstoarne.
Nerespectarea măsurilor de precauție adecvate la ridicare
crește riscul de deces, vătămare gravă sau de avariere a
echipamentului.

•

AVERTISMENT!

În carcasă este nevoie de unul sau mai multe
ventilatoare pe ușă, pentru a îndepărta căldura
nereținută în canalul posterior al convertizorului de
frecvență. Acestea elimină și celelalte degajări
suplimentare de căldură, generate de alte componente
din interiorul convertizorului de frecvență.

Ventilatoarele trebuie să asigure debitul de aer necesar
către radiator. Calculați debitul total de aer necesar pentru
a selecta numărul adecvat de ventilatoare. Curentul
nominal este prezentat în Tabel 4.2.

Dimensiune
carcasă

D1h/D3h/D5h/
D6h

Ventilator
ușă/
ventilator
superior

102 m³/hr
(60 CFM)

Dimensiune de
putere

90 – 110 kW,
380 – 500 V
75 – 132 kW,
525 – 690 V
132 kW,
380 – 500 V
Toate, 200 – 240 V 840 m³/hr

Ventilatorul
radiatorului

420 m³/hr
(250 CFM)
420 m³/hr
(250 CFM)
840 m³/hr
(500 CFM)

(500 CFM)

•

•

•

•

Ventilator
ușă/
ventilator
superior

204 m³/hr
(120 CFM)

Mutați unitatea utilizând un troliu, o macara, un
încărcător cu furcă sau alt aparat de ridicare cu
putere nominală adecvată. Consultați

capitol 3.2 Puterea nominală, greutate și
dimensiuni pentru a aa greutatea converti-

zorului de frecvență.

Dacă nu stabiliți centrul de greutate și nu
amplasați sarcina în mod corect, în timpul
ridicării și transportului pot surveni deplasări
neprevăzute. Pentru măsurători și centrul de
greutate, consultați capitol 10.9 Dimensiunile
carcaselor.

Unghiul din partea de sus a modulului converti­zorului de frecvență la cablurile de ridicare are
impact asupra sarcinii maxime pe cablu. Acest
unghi trebuie să e de 65° sau mai mare.
Consultați Ilustraţia 4.3. Atașați și calibrați
cablurile de ridicare în mod adecvat.

Nu mergeți niciodată sub încărcăturile
suspendate.

Pentru a vă proteja de rănire, purtați
echipamente de protecție personală, cum ar 
mănuși, ochelari de protecție și încălțăminte de
protecție.

Dimensiune de
putere

160 kW,
380 – 500 V
160 kW,
525 – 690 V
Toate, 200 – 240 V 840 m³/hr

Ventilatorul
radiatorului

420 m³/hr
(250 CFM)
420 m³/hr
(250 CFM)

(500 CFM)

20 Danfoss A/S © 09/2018 Toate drepturile rezervate. MG34U546

130BE566.11

65° min

1

2

e30bg284.10

1

130BF662.10

2

Instalarea mecanică Ghid de operare

perforator pentru foi metalice. Introduceți tinguri
pentru cablu în oricii. Consultați Ilustraţia 4.4.

Dacă placa suport este din plastic, scoateți

•

pătrățelele de plastic pentru a permite trecerea
cablurilor. Consultați Ilustraţia 4.5.

1 Oriciu de intrare a cablului
2 Placă suport metalică

4 4

Ilustraţia 4.3 Ridicarea convertizorului de frecvență

Montarea convertizorului de frecvență

4.7

În funcție de modelul și congurația convertizorului de
frecvență, acesta poate  montat pe podea sau pe perete.

Convertizoarele de frecvență modelele D1h – D2h și D5h –
D8h pot  montate pe podea. Convertizoarele de frecvență
montate pe podea necesită spațiu liber sub ele pentru
trecerea curenților de aer. Pentru a asigura acest spațiu,
convertizoarele de frecvență pot  montate pe un soclu.
Convertizoarele de frecvență D7h și D8h includ un soclu
standard. Pentru alte convertizoare de frecvență cu
dimensiunea de carcasă D sunt disponibile seturi pentru
socluri opționale.

Convertizoarele de frecvență cu dimensiunile de carcasă
D1h – D6h pot
sunt convertizoare de frecvență cu P20/șasiu, care pot 
montate pe perete sau pe un panou dintr-un tablou.

Crearea oriciilor pentru cabluri

Înainte de a atașa soclul sau de a monta convertizorul de
frecvență, creați oricii pentru cabluri în placa suport și
montați-o în partea inferioară a convertizorului de
frecvență. Placa suport asigură intrarea cablurilor rețelei de
alimentare cu c.a. și a celor către motor, păstrându-se
gradele de protecție pentru IP21/IP54 (Tip 1/Tip 12). Pentru
a aa dimensiunile plăcii suport, consultați
capitol 10.9 Dimensiunile carcaselor.

•

 montate pe perete. Modelele D3h și D4h

Dacă placa suport este din metal, perforați oricii
de intrare a cablurilor în placă cu ajutorul unui

Ilustraţia 4.4 Oricii pentru cabluri în placa suport metalică

1 Pătrățele de plastic
2 Pătrățele îndepărtate pentru a permite accesul cablurilor

Ilustraţia 4.5 Oricii pentru cabluri în placa suport din plastic

Montarea convertizorului de frecvență pe soclu

Pentru a instala un soclu standard, efectuați pașii următori.
Pentru a instala un set pentru soclu opțional, consultați
instrucțiunile primite odată cu setul. Consultați
Ilustraţia 4.6.

1. Deșurubați 4 șuruburi M5 și scoateți soclul de pe
placa frontală.

2. Fixați 2 piulițe M10 peste capetele înletate în
spatele soclului, prinzându-l astfel de canalul
posterior al convertizorului de frecvență.

MG34U546 Danfoss A/S © 09/2018 Toate drepturile rezervate. 21

e30bg484.10

1

3

4

5

6

7

8

9

10

2

200 (7.9)

Instalarea mecanică

VLT® AutomationDrive FC 302

3. Fixați 2 șuruburi M5 prin anşa posterioară a
soclului în suportul de xare al soclului pe

4. Fixați 4 șuruburi M5 prin anşa anterioară a
soclului și în oriciile de xare ale plăcii suport.

convertizorul de frecvență.

44

1 Distanțator soclu perete 6 Flanșa posterioară a soclului
2 Sloturi de xare 7 Șurub M5 (se prinde prin anşa posterioară)
3 Flanșă de montare pe partea superioară a convertizorului de

frecvență
4 Oricii de xare 9 Placa frontală a soclului
5 Piulițe M10 (se prind de știfturile înletate) 10 Șurub M5 (se prinde prin anşa anterioară)

Ilustraţia 4.6 Instalarea soclului pe convertizoarele de frecvență D7h/D8h

8 Flanșa frontală a soclului

22 Danfoss A/S © 09/2018 Toate drepturile rezervate. MG34U546

1

2

e30bg289.10

1

2

e30bg288.10

Instalarea mecanică Ghid de operare

Montarea convertizorului de frecvență pe podea

Pentru a monta soclul pe podea (după ce ați atașat conver­tizorul de frecvență pe soclu), efectuați pașii următori.

1. Prindeți 4 șuruburi M10 în oriciile de xare din
partea de jos a soclului, pentru a-l xa de podea.
Consultați Ilustraţia 4.7.

2. Așezați la loc placa frontală a soclului și xați-o cu
4 șuruburi M5. Consultați Ilustraţia 4.6.

3. Glisați distanțatorul soclu-perete în spatele anşei
de montare din partea superioară a converti­zorului de frecvență. Consultați Ilustraţia 4.6.

4. Prindeți 2 – 4 șuruburi M10 în oriciile de xare
din partea superioară a convertizorului de
frecvență pentru a-l xa de perete. Folosiți 1
șurub pentru ecare oriciu de xare. Numărul
variază în funcție de dimensiunea carcasei.
Consultați Ilustraţia 4.6.

4 4

1 Oricii de xare
2 Partea inferioară a soclului

Ilustraţia 4.7 Oricii de xare a soclului pe podea

1 Oricii de xare în partea de sus
2 Sloturi de xare în parte de jos

Ilustraţia 4.8 Oricii de xare a convertizorului de frecvență pe
perete

Montarea pe perete a convertizorului de frecvență

Pentru a monta pe perete un convertizor de frecvență,
efectuați pașii următori. Consultați Ilustraţia 4.8.

1. Prindeți 2 șuruburi M10 în perete pentru aliniere
cu sloturile de xare din partea inferioară a
convertizorului de frecvență.

2. Glisați sloturi de xare peste șuruburile M10.

3. Înclinați convertizorul de frecvență față de perete
și prindeți partea de sus cu 2 șuruburi M10 în
oriciile de xare.

MG34U546 Danfoss A/S © 09/2018 Toate drepturile rezervate. 23

Instalaţia electrică

5 Instalaţia electrică

VLT® AutomationDrive FC 302

5.1 Instrucţiuni de siguranţă

Consultați capitol 2 Siguranţa pentru instrucțiuni generale
de siguranță.

AVERTISMENT

TENSIUNE INDUSĂ

Tensiunea indusă din cablurile de ieșire către motor ale

55

diferitelor convertizoare de frecvență care funcționează
împreună poate să încarce condensatoarele echipa­mentului chiar și cu echipamentul oprit și blocat. În cazul
în care nu se respectă trasarea separată a cablurilor de
ieșire către motor și utilizarea cablurilor ecranate,
rezultatul poate  decesul sau vătămarea corporală
gravă.

Trasați separat cabluri de ieșire către motor sau

•

utilizați cabluri ecranate.

Închideți simultan toate convertizoarele de

•

frecvență.

Consultați capitol 10.5 Specicaţii ale cablului pentru
dimensiunile și tipurile de cabluri recomandate.

DETERIORARE BUNURI

Protecția motorului la suprasarcină nu este inclusă în

congurările implicite. Pentru a adăuga această funcție,
congurați parametrul parametru 1-90 Protecţie termică

motor la [Decuplare ETR] sau [Avertisment ETR]. Pentru
piața din America de Nord: în conformitate cu NEC,
funcția ETR asigură o protecție la suprasarcina motorului
în clasa 20. Dacă parametrul parametru 1-90 Protecţie
termică motor nu poate  setat la valorile [Decuplare ETR]
sau [Avertisment ETR], protecția la suprasarcină a
motorului nu este asigurată, iar bunurile pot  avariate
dacă motorul se supraîncălzește.

secțiunea transversală și de temperatura mediului
ambiant.

Recomandare cu privire la cablurile de conexiune:

•

conductor de cupru calculat pentru minimum
75 °C (167 °F).

ATENŢIONARE

AVERTISMENT

PERICOL DE ELECTROCUTARE

Convertizorul de frecvență poate produce un curent
continuu în conductorul de împământare și, prin urmare,
poate cauza decesul sau rănirea gravă.

În cazul în care, pentru protecție împotriva

•

electrocutării, este utilizat un dispozitiv de
protecție la curent rezidual (RCD), este permis
numai un dispozitiv RCD de tip B pe sursa de
alimentare.

Dacă nu se respectă recomandările, dispozitivul pentru
curent rezidual nu poate asigura protecția așteptată.

Protecția la supracurent

Echipamentul suplimentar de protecție, cum ar 

•

protecția la scurtcircuit sau protecția termică a
motorului între convertizorul de frecvență și
motor, este necesar pentru aplicațiile cu mai
multe motoare.

Pentru protecția la scurtcircuit și la supracurent,

•

sunt necesare siguranțe fuzibile pe intrare. Dacă
siguranțele fuzibile nu sunt montate din fabrică,
ele trebuie să e furnizate de instalator. Consultați
siguranțele fuzibile nominale maxime în
capitol 10.7 Siguranţele.

Tipul și secțiunile cablurilor

Toate cablurile trebuie să respecte reglementările

•

locale și naționale cu privire la cerințele legate de

5.2 Instalarea în conformitate cu EMC

Pentru a obține o instalare conformă cu EMC, urmați
instrucțiunile furnizate în:

Capitol 5.3 Schema de cablare.

•

Capitol 5.4 Împământarea.

•

Capitol 5.5 Conectarea motorului.

•

Capitol 5.6 Conectarea la rețeaua de alimentare de

•

c.a..

AVERTISMENT!

TERMINAȚII ECRANATE RĂSUCITE
(CONDUCTORI DE CONEXIUNE)

Capetele ecranate răsucite (conductori de conexiune)
cresc impedanța ecranului la frecvențe înalte, ceea ce
reduce efectul ecranului și crește curentul de dispersie.
Folosiți cleme ecranate integrate pentru a evita capetele
ecranate răsucite.

Pentru utilizare cu relee, cabluri de control,

•

interfață de semnal, eldbus sau frână, cuplați
ecranul de carcasă în ambele capete. În cazul în
care calea de împământare are o impedanță
mare, face zgomot sau poartă curent, deconectați
ecranul la 1 capăt pentru a evita buclele de
curent de scurgere în pământ.

Transmiteți curentul înapoi spre unitate cu

•

ajutorul unei plăci metalice de montaj. Asigurați
un bun contact electric de la placa de montaj

24 Danfoss A/S © 09/2018 Toate drepturile rezervate. MG34U546

Instalaţia electrică Ghid de operare

prin șuruburile de instalare către șasiul converti­zorului de frecvență.

Utilizați cabluri ecranate pentru cablurile de ieșire

•

către motor. O alternativă este utilizarea cablurile
de motor neecranate cu conducte metalice.

AVERTISMENT!

CABLURI ECRANATE

Dacă nu se folosesc cabluri ecranate sau conducte de
metal, unitatea și instalația nu vor întruni limitele de
reglementare privind nivelurile de emisie a frecvențelor
radio (RF).

Asigurați-vă că utilizați cabluri de motor și de

•

frână cât mai scurte, pentru a reduce nivelul de
interferență de la întregul sistem.

Nu așezați cabluri cu nivel de semnal sensibil de-

•

a lungul cablurilor de motor și frână.

Pentru liniile de comunicare și comandă/control,

•

respectați standardele protocolului de
comunicare. Danfoss recomandă utilizarea
cablurilor ecranate.

Asigurați-vă că toate conexiunile bornelor de

•

control respectă cerințele PELV.

5 5

AVERTISMENT!

INTERFERENȚĂ EMC

Utilizați cabluri ecranate separate pentru cablurile către
motor și cablurile de control și cabluri separate pentru
cablurile de alimentare la rețea, cele către motor și cele
de control. Nerespectarea izolării cablurilor de
alimentare, a celor către motor și a celor de control
poate duce la un comportament neașteptat sau la o
performanță mai puțin optimă a echipamentului. Între
cablurile de alimentare la rețea, cele către motor și cele
de control este necesar un spațiu liber de minimum 200
mm (7,9 in).

AVERTISMENT!

INSTALAREA ÎN CONDIȚII DE ALTITUDINE
RIDICATĂ

Există risc de supratensiune. Izolația între componente și
piesele critice poate să nu e sucientă și să nu respecte
cerințele PELV. Reduceți riscul de supratensiune, folosind
dispozitive externe de protecție sau izolație galvanică.
Pentru instalare la altitudini de peste 2000 m (6500 ft),
luați legătura cu Danfoss privind conformitatea PELV.

AVERTISMENT!

CONFORMITATEA CU CERINȚELE PELV

Preveniți electrocutarea, utilizând protecție prin tensiune
extrem de scăzută (PELV) și respectând reglementările
PELV la nivel local și național.

MG34U546 Danfoss A/S © 09/2018 Toate drepturile rezervate. 25

e30bf228.11

L1
L2
L3

PE

PE

u

v

w

2

1

3

5

16

17

18

14

12

8

7

10

9

4

11

13

4

6

15

90

4

Instalaţia electrică

VLT® AutomationDrive FC 302

55

1 PLC 10 Cablu de alimentare (neecranat)
2 Cablu de egalizare de minimum 16 mm² (6 AWG) 11 Contactor de ieșire și opțiuni similare
3 Cabluri de control 12 Izolația cablului îndepărtată
4 Distanța minimă necesară între cablurile de control, cele către

motor și cele de alimentare este de 200 mm (7,9 in).
5 Rețea de alimentare 14 Rezistor de frânare
6 Suprafață goală (nevopsită) 15 Casetă metalică
7 Șaibe stea 16 Conexiune la motor
8 Cablu de frână (ecranat) 17 Motor
9 Cablu de motor (ecranat) 18 Presetupă cablu EMC

Ilustraţia 5.1 Exemplu de instalare corectă în conformitate cu EMC

13 Bară comună de legare la pământ (Respectați reglementările

naționale și locale prin împământarea carcasei)

26 Danfoss A/S © 09/2018 Toate drepturile rezervate. MG34U546

e30bf111.12

230 V AC

50/60 Hz

TB5R1Regen +

Regen -

83

Regen (optional)

12Brake temperature

(NC)

Space heater (optional)

91 (L1)

92 (L2)

93 (L3)PE88 (-)

89 (+)

50 (+10 V OUT)

53 (A IN)

54 (A IN)

55 (COM A IN)

0/4-20 mA

12 (+24 V OUT)

13 (+24 V OUT)

18 (D IN)

20

(COM D IN)

15 mA

200 mA

(U) 96

(V) 97

(W) 98

(PE) 99

(COM A OUT) 39

(A OUT) 42

0/4-20 mA

03

+10 V DC

-10 V DC to +10 V DC

0/4-20 mA

24 V DC

02

01

05

04

06

240 V AC, 2A

24 V (NPN)

0 V (PNP)

0 V (PNP)

24 V (NPN)

19 (D IN)

24 V (NPN)

0 V (PNP)

27

24V

0V

(D IN/OUT)

0 V (PNP)

24 V (NPN)

(D IN/OUT)

0V

24V

29

24 V (NPN)

0 V (PNP)

0 V (PNP)

24 V (NPN)

33 (D IN)

32 (D IN)

1

2

ON

A53 U-I (S201)

ON
2

1

A54 U-I (S202)

ON=0/4-20 mA

OFF=0 to ±10 V

95

400 V AC, 2A

P 5-00

(R+) 82

(R-) 81

37 (D IN)

2)

+-+

-

(P RS485) 68

(N RS485) 69

(COM RS485) 61

0V5VS801

RS485

RS485

2

1

ON

S801/Bus Term.

OFF-ON

3-phase

power

input

Load share

Switch mode

power supply

Motor

Analog output

interface

Relay1

Relay2

ON=Terminated

OFF=Open

Brake

resistor

(NPN) = Sink

(PNP) = Source

===

240 V AC, 2A

400 V AC, 2A

-10 V DC to +10 V DC

10 V DC

(optional)

(optional)

TB6 Contactor

1)

Instalaţia electrică Ghid de operare

5.3 Schema de cablare

5 5

Ilustraţia 5.2 Schema de conexiuni de bază

1) Contactorul TB6 se aă numai la convertizoarele de frecvență D6h și D8h care au o opțiune pentru contactor.

2) Borna 37 (opțional) este utilizată pentru funcția Safe Torque O. Pentru instrucțiuni de instalare, consultați Ghidul de operare
pentru funcția Safe Torque O pentru seria VLT® FC.

MG34U546 Danfoss A/S © 09/2018 Toate drepturile rezervate. 27

Instalaţia electrică

VLT® AutomationDrive FC 302

5.4 Împământarea

AVERTISMENT

PERICOL DE CURENT DE DISPERSIE

Curenții de dispersie depășesc 3,5 mA. Nerespectarea instrucțiunilor de legare la pământ a convertizorului de frecvență
în mod corespunzător poate avea ca rezultat decesul sau vătămarea corporală gravă.

Asigurați împământarea echipamentului de către un electrician autorizat.

•

Pentru siguranță la instalațiile electrice

Împământați corespunzător convertizorul de frecvență în conformitate cu standardele și directivele în vigoare.

55

•

Utilizați un conductor de împământare special pentru cablurile de alimentare, de putere a motorului și de control.

•

Nu legați la pământ un convertizor de frecvență împreună cu un altul după modelul „lanț de margarete (Daisy

•

chain)”.

Mențineți lungimile conductorilor de împământare cât mai scurte.

•

Respectați cerințele pentru cabluri ale producătorului motorului.

•

Secțiune transversală minimă a cablului: 10 mm² (6 AWG) (sau 2 conductori de împământare nominali legați

•

separat).

Strângeți bornele conform informațiilor furnizate în capitol 10.8.1 Valori nominale pentru cuplul de xare.

•

Pentru instalarea în conformitate cu EMC

Stabiliți contactul electric între ecranul cablului și carcasa convertizorului de frecvență, cu ajutorul presetupelor

•

metalice sau cu ajutorul clemelor furnizate cu echipamentul.

Reduceți curenții tranzitori utilizând conductori cu secțiune mare.

•

Nu utilizați terminații ecranate răsucite (tip suviță).

•

AVERTISMENT!

EGALIZAREA POTENȚIALELOR

Apare riscul unor curenți tranzitori atunci când potențialul de împământare dintre convertizorul de frecvență și sistemul
de control este diferit. Instalați cabluri de egalizare a potențialelor între componentele din sistem. Secțiune transversală
a cablului recomandată: 16 mm² (5 AWG).

28 Danfoss A/S © 09/2018 Toate drepturile rezervate. MG34U546

e30bg266.10

Instalaţia electrică Ghid de operare

5 5

Ilustraţia 5.3 Borne de împământare (D1h ilustrat)

MG34U546 Danfoss A/S © 09/2018 Toate drepturile rezervate. 29

Instalaţia electrică

VLT® AutomationDrive FC 302

5.5 Conectarea motorului

AVERTISMENT

TENSIUNE INDUSĂ

Tensiunea indusă de la cablurile de ieșire către motor care sunt alăturate poate duce la încărcarea condensatoarelor
echipamentului, chiar dacă acesta este oprit și blocat. În cazul în care nu se respectă trasarea separată a cablurilor de
ieșire către motor și utilizarea cablurilor ecranate, rezultatul poate  decesul sau vătămarea corporală gravă.

Respectați normele electrice locale și naționale pentru dimensiunile cablurilor. Pentru dimensiunile maxime ale

•

conductorilor, consultați capitol 10.5 Specicaţii ale cablului.

Respectați cerințele pentru cabluri ale producătorului motorului.

55

•

Bornele pentru conectarea motorului sau panourile de acces sunt prevăzute la baza unităților IP21 (NEMA1/12) și la

•

cele mai mari.

Nu conectați un dispozitiv de pornire sau unul cu schimbare a polilor (de exemplu, motor Dahlander sau motor

•

asincron cu inel colector) între convertizorul de frecvență și motor.

Procedură

1. Dezizolați o porțiune a izolației exterioare a cablului.

2. Poziționați cablul dezizolat sub clema cablului, pentru a-l xa mecanic și pentru a crea un contact electric între
ecranul cablului și împământare.

3. Conectați conductorul de împământare la cea mai apropiată bornă de împământare conform instrucțiunilor de
împământare furnizate în capitol 5.4 Împământarea. Consultați Ilustraţia 5.4.

4. Conectați cablajul motorului trifazic la bornele 96 (U), 97 (V) și 98 (W). Consultați Ilustraţia 5.4.

5. Strângeți bornele conform informațiilor furnizate în capitol 10.8.1 Valori nominale pentru cuplul de xare.

30 Danfoss A/S © 09/2018 Toate drepturile rezervate. MG34U546

e30bg268.10

Instalaţia electrică Ghid de operare

5 5

Ilustraţia 5.4 Borne motor (D1h ilustrat)

MG34U546 Danfoss A/S © 09/2018 Toate drepturile rezervate. 31

Instalaţia electrică

VLT® AutomationDrive FC 302

5.6 Conectarea la rețeaua de alimentare de c.a.

Dimensionați cablurile în conformitate cu valorile curentului de intrare al convertizorului de frecvență. Pentru

•

dimensiunile maxime ale conductorilor, consultați capitol 10.1 Date electrice.

Respectați normele electrice locale și naționale pentru dimensiunile cablurilor.

•

Procedură

1. Dezizolați o porțiune a izolației exterioare a cablului.

2. Poziționați cablul dezizolat sub clema cablului, pentru a-l
ecranul cablului și împământare.

3. Conectați conductorul de împământare la cea mai apropiată bornă de împământare conform instrucțiunilor de

55

împământare furnizate în capitol 5.4 Împământarea.

4. Conectați cablurile de alimentare cu c.a. trifazic la bornele R, S și T. Consultați Ilustraţia 5.5.

5. Strângeți bornele conform informațiilor furnizate în capitol 10.8.1 Valori nominale pentru cuplul de xare.

6. Când sunt alimentate de la o sursă de alimentare izolată (rețea de alimentare IT sau triunghi simetric) sau de la
rețeaua de alimentare TT/TN-S cu împământare (triunghi împământat), asigurați-vă că parametru 14-50 RFI Filter
este setat la [0] Oprit pentru a evita avarierea circuitului intermediar și pentru a reduce curenții aferenți capacității
de împământare.

xa mecanic și pentru a crea un contact electric între

AVERTISMENT!

CONTACTOR DE IEȘIRE

Danfoss nu recomandă utilizarea unui contactor de ieșire pentru convertizoarele de frecvență de 525 – 690 V, conectate
la o rețea de alimentare IT.

32 Danfoss A/S © 09/2018 Toate drepturile rezervate. MG34U546

e30bg267.10

Instalaţia electrică Ghid de operare

5 5

Ilustraţia 5.5 Borne rețea de alimentare cu c.a. (D1h ilustrat). Pentru o vizualizare detaliată a bornelor, consultați

capitol 5.8 Dimensiunile bornelor

MG34U546 Danfoss A/S © 09/2018 Toate drepturile rezervate. 33

Instalaţia electrică

VLT® AutomationDrive FC 302

5.7 Conectarea bornelor pentru regenerare/distribuire de sarcină

Bornele opționale de regenerare/distribuirea sarcinii se aă în partea superioară a convertizorului de frecvență. În cazul
convertizoarelor de frecvență cu carcase IP21/IP54, cablurile sunt direcționate printr-un capac care protejează bornele.
Consultați Ilustraţia 5.5.

Dimensionați cablurile în funcție de curentul convertizorului de frecvență., Pentru dimensiunile maxime ale conduc-

•

torilor, consultați capitol 10.1 Date electrice.

Respectați normele electrice locale și naționale pentru dimensiunile cablurilor.

•

Procedură

55

1. Scoateți 2 şe (e pentru intrarea superioară, e pentru cea laterală) din capacul de protecție a bornelor.

2. Introduceți tinguri pentru cablu în oriciile capacului de protecție a bornelor.

3. Dezizolați o porțiune a izolației exterioare a cablului.

4. Introduceți cablul dezizolat prin tinguri.

5. Conectați cablul de c.c. (+) la borna de c.c. (+) și xați-l cu 1 șurub M10.

6. Conectați cablul de c.c. (-) la borna de c.c. (-) și xați-l cu 1 șurub M10.

7. Strângeți bornele conform instrucțiunilor din capitol 10.8.1 Valori nominale pentru cuplul de xare.

34 Danfoss A/S © 09/2018 Toate drepturile rezervate. MG34U546

e30bg485.10

244 (9.6)

101 (4.0)

125 (4.9)

14 (0.6)

32 (1.3)

16 (0.6)

125 (4.9)

95 (3.7)

236 (9.3)

87 (3.4)

1

2

3

6

7

8

9

11

4

5

10

12

Instalaţia electrică Ghid de operare

5 5

1 Oricii superioare pentru bornele de regenerare/distribuire

de sarcină
2 Capac de protecție a bornelor 8 Bornă de c.c. (-)
3 Oricii laterale pentru bornele de regenerare/distribuire de

sarcină
4 Vedere de sus 10 Vedere din prim-plan
5 Vedere laterală 11 Borne de regenerare/distribuire de sarcină
6 Vedere fără capac 12 Vedere frontală

Ilustraţia 5.6 Borne de regenerare/distribuire de sarcină în carcasa de dimensiune D

MG34U546 Danfoss A/S © 09/2018 Toate drepturile rezervate. 35

7 Bornă de c.c. (+)

9 Oriciu pentru șurubul M10

88 (3.5)

0.0

200 (7.9)

130BF342.10

0.0

94 (3.7)

293 (11.5)

263 (10.4)

33 (1.3)

62 (2.4)

101 (4.0)

140 (5.5)

163 (6.4)

185 (7.3)

224 (8.8)

2

1

3

Instalaţia electrică

VLT® AutomationDrive FC 302

5.8 Dimensiunile bornelor

5.8.1 Dimensiunile bornelor pentru D1h

55

1 Borne rețea de alimentare 3 Borne motor
2 Borne de împământare – –

Ilustraţia 5.7 Dimensiunile bornelor pentru D1h (vedere frontală)

36 Danfoss A/S © 09/2018 Toate drepturile rezervate. MG34U546

130BF343.10

244 (9.6)

272 (10.7)

0.0

0.0

1 2

M10

M10

32
(1.3)

13
(0.5)

32
(1.3)

13
(0.5)

Instalaţia electrică Ghid de operare

5 5

1 Borne rețea de alimentare 2 Borne motor

Ilustraţia 5.8 Dimensiunile bornelor pentru D1h (vederi laterale)

MG34U546 Danfoss A/S © 09/2018 Toate drepturile rezervate. 37

130BF345.10

143 (5.6)

168 (6.6)

331 (13.0)

211 (8.3)

168 (6.6)

143 (5.6)

42 (1.6)

68 (2.7)

126 (5.0)

184 (7.2)

246 (9.7)

300 (11.8)

354 (13.9)

378 (14.9)

0.0

0.0

2

1

3

Instalaţia electrică

VLT® AutomationDrive FC 302

5.8.2 Dimensiunile bornelor pentru D2h

55

1 Borne rețea de alimentare 3 Borne motor
2 Borne de împământare – –

Ilustraţia 5.9 Dimensiunile bornelor pentru D2h (vedere frontală)

38 Danfoss A/S © 09/2018 Toate drepturile rezervate. MG34U546

130BF346.10

0.0

0.0

1 2

255 (10.0)

284 (11.2)

M10

15 (0.6)

38 (1.5)

19 (0.8)

15 (0.6)

18 (0.7)

35 (1.4)

M10

Instalaţia electrică Ghid de operare

5 5

1 Borne rețea de alimentare 2 Borne motor

Ilustraţia 5.10 Dimensiunile bornelor pentru D2h (vederi laterale)

MG34U546 Danfoss A/S © 09/2018 Toate drepturile rezervate. 39

130BF341.10

83 (3.3)

0.0

188 (7.4)

22 (0.9)

62 (2.4)

101 (4.0)

145 (5.7)

184 (7.2)

223 (8.8)

152 (6.0)

217 (8.5)

292 (11.5)

0.0

2

1

3

4

Instalaţia electrică

VLT® AutomationDrive FC 302

5.8.3 Dimensiunile bornelor pentru D3h

55

1 Borne rețea de alimentare 3 Borne motor
2 Borne ale frânei 4 Borne de împământare

Ilustraţia 5.11 Dimensiunile bornelor pentru D3h (vedere frontală)

40 Danfoss A/S © 09/2018 Toate drepturile rezervate. MG34U546

M10

13 (0.5)

32 (1.3)

59 (2.3)

12 (0.5)

10 (0.4)

38 (1.5)

M10

244 (9.6)

290 (11.4)

272 (10.7)

130BF344.10

0.0

0.0

3

2

1

5

4

6

7

M10

13 (0.5)

32 (1.3)

145 (5.7)

182 (7.2)

3X M8x18

0

0

Instalaţia electrică Ghid de operare

5 5

1 și 6 Borne pentru frână/regenerare în partea de jos 3 și 5 Borne rețea de alimentare
2 și 7 Borne motor 4 Borne de împământare

Ilustraţia 5.12 Dimensiunile bornelor pentru D3h (vederi laterale)

MG34U546 Danfoss A/S © 09/2018 Toate drepturile rezervate. 41

33 (1.3)

91 (3.6)

149 (5.8)

211 (8.3)

265 (10.4)

319 (12.6)

200 (7.9)

319 (12.6)

376 (14.8)

293 (11.5)

237 (9.3)

130BF347.10

0.0

o.o

1

3

2

4

Instalaţia electrică

VLT® AutomationDrive FC 302

5.8.4 Dimensiunile bornelor pentru D4h

55

1 Borne rețea de alimentare 3 Borne motor
2 Borne ale frânei 4 Borne de împământare

Ilustraţia 5.13 Dimensiunile bornelor pentru D4h (vedere frontală)

42 Danfoss A/S © 09/2018 Toate drepturile rezervate. MG34U546

5

4

6

7

91 (3.6)

13 (0.5)

200 (7.9)

259 (10.2)

3X M10X20

0

0

M10

19 (0.8)

38 (1.5)

255 (10.0)

306 (12.1)

284 (11.2)

130BF348.10

0.0

0.0

3

2

1

M10

22 (0.9)

35 (1.4)

15 (0.6)

18 (0.7)

M10

16 (0.6)

32 (1.3)

19 (0.7)

Instalaţia electrică Ghid de operare

5 5

1 și 6 Borne pentru frână/regenerare 3 și 5 Borne rețea de alimentare
2 și 7 Borne motor 4 Borne de împământare

Ilustraţia 5.14 Dimensiunile bornelor pentru D4h (vederi laterale)

MG34U546 Danfoss A/S © 09/2018 Toate drepturile rezervate. 43

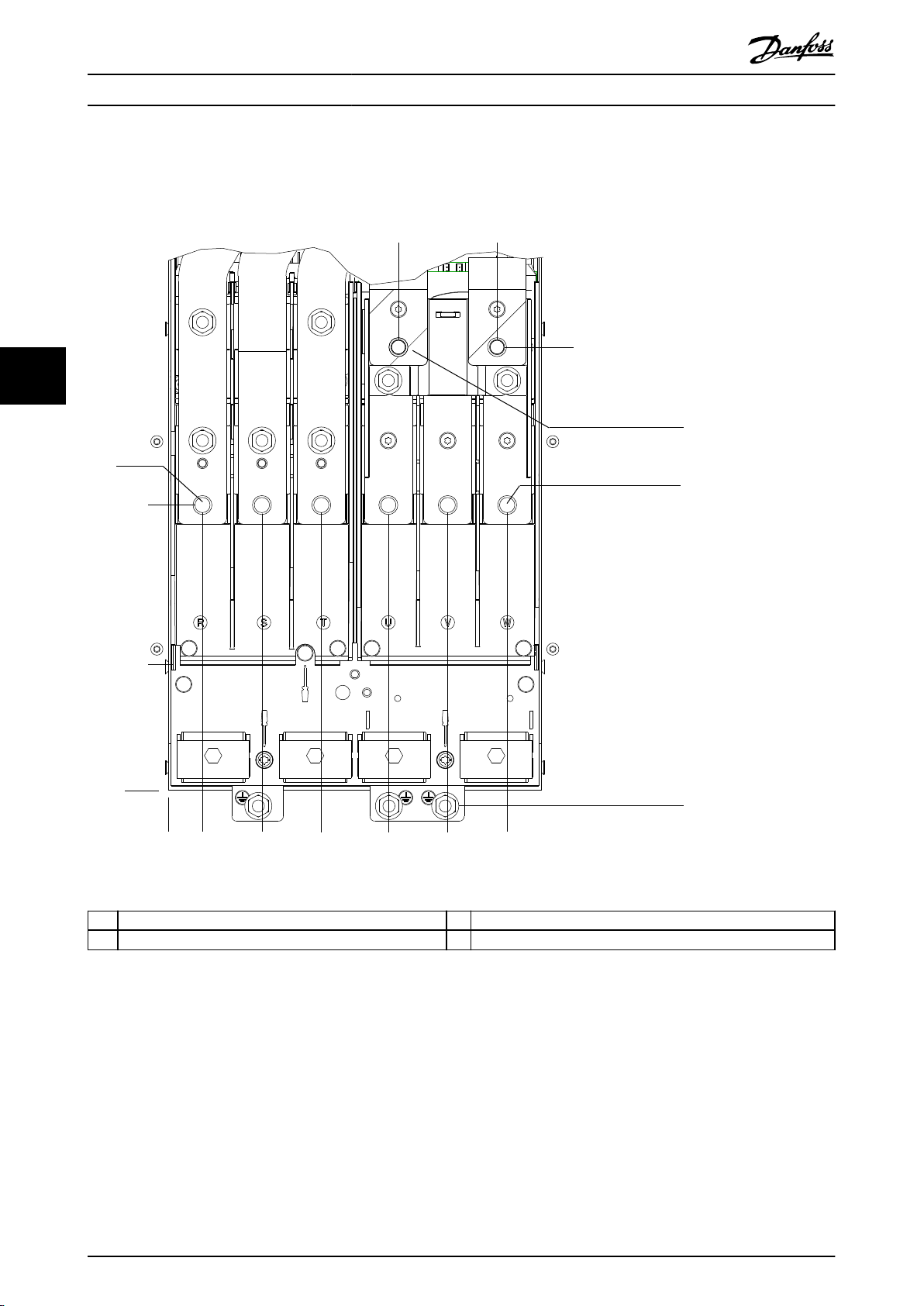

130BF349.10

0.0

0.0

45 (1.8)

46 (1.8)

99 (3.9)

153 (6.0)

146 (5.8)

182 (7.2)

193 (7.6)

249 (9.8)

221 (8.7)

260 (10.2)

118 (4.6)

148 (5.8)

90 (3.6)

196 (7.7)

227 (9.0)

221 (8.7)

3

4

2

1

Instalaţia electrică

VLT® AutomationDrive FC 302

5.8.5 Dimensiunile bornelor pentru D5h

55

1 Borne rețea de alimentare 3 Borne ale frânei
2 Borne de împământare 4 Borne motor

Ilustraţia 5.15 Dimensiunile bornelor pentru D5h cu opțiune pentru separator (vedere frontală)

44 Danfoss A/S © 09/2018 Toate drepturile rezervate. MG34U546

0.0

0.0

113 (4.4)

206 (8.1)

130BF350.10

1

3

2

Instalaţia electrică Ghid de operare

5 5

1 Borne rețea de alimentare 3 Borne motor
2 Borne ale frânei – –

Ilustraţia 5.16 Dimensiunile bornelor pentru D5h cu opțiune pentru separator (vederi laterale)

MG34U546 Danfoss A/S © 09/2018 Toate drepturile rezervate. 45

130BF351.10

1

2

0.0

33 (1.3)

0.0

62 (2.4)

101 (4.0)

140 (5.5)

163 (6.4)

185 (7.3)

191 (7.5)

224 (8.8)

256 (10.1)

263 (10.4)

293 (11.5)

511 (20.1)

517 (20.4)

623 (24.5)

727 (28.6)

3

4

Instalaţia electrică

VLT® AutomationDrive FC 302

55

1 Borne rețea de alimentare 3 Borne motor
2 Borne ale frânei 4 Borne de împământare

Ilustraţia 5.17 Dimensiunile bornelor pentru D5h cu opțiune pentru frână (vedere frontală)

46 Danfoss A/S © 09/2018 Toate drepturile rezervate. MG34U546

130BF352.10

246 (9.7)

293 (11.5)

274 (10.8)

0.0

0.0

2

1

3

Instalaţia electrică Ghid de operare

5 5

1 Borne ale frânei 3 Borne motor
2 Borne rețea de alimentare – –

Ilustraţia 5.18 Dimensiunile bornelor pentru D5h cu opțiune pentru frână (vederi laterale)

MG34U546 Danfoss A/S © 09/2018 Toate drepturile rezervate. 47

130BF353.10

0.0

96 (3.8)

195 (7.7)

227 (8.9)

123 (4.8)

153 (6.0)

458 (18.0)

0.0

46 (1.8)

50 (2.0)

99 (3.9)

147 (5.8)

182 (7.2)

193 (7.6)

221 (8.7)

249 (9.8)

260 (10.2)

146 (5.8)

3

2

1

4

5

Instalaţia electrică

VLT® AutomationDrive FC 302

5.8.6 Dimensiunile bornelor pentru D6h

55

1 Borne rețea de alimentare 4 Borne ale frânei
2 Borne de împământare 5 Borne motor
3 TB6 – bloc de borne pentru contactor – –

Ilustraţia 5.19 Dimensiunile bornelor pentru D6h cu opțiune pentru contactor (vedere frontală)

48 Danfoss A/S © 09/2018 Toate drepturile rezervate. MG34U546

e30bf354.10

0.0

0.0

123

286 (11.2)

113 (4.4)

206 (8.1)

Instalaţia electrică Ghid de operare

5 5

1 Borne rețea de alimentare 3 Borne motor
2 Borne ale frânei – –

Ilustraţia 5.20 Dimensiunile bornelor pentru D6h cu opțiune pentru contactor (vederi laterale)

MG34U546 Danfoss A/S © 09/2018 Toate drepturile rezervate. 49

130BF355.10

99 (3.9)

153 (6.0)

0.0

225 (8.9)

45 (1.8)

0.0

4

1

2

5

3

Instalaţia electrică

VLT® AutomationDrive FC 302

55

1 Borne rețea de alimentare 4 Borne ale frânei
2 Borne de împământare 5 Borne motor
3 TB6 – bloc de borne pentru contactor – –

Ilustraţia 5.21 Dimensiunile bornelor pentru D6h cu opțiuni pentru contactor și separator (vedere frontală)

50 Danfoss A/S © 09/2018 Toate drepturile rezervate. MG34U546

130BF356.10

0.0

286 (11.2)

1

2

3

Instalaţia electrică Ghid de operare

5 5

1 Borne ale frânei 3 Borne motor
2 Borne rețea de alimentare – –

Ilustraţia 5.22 Dimensiunile bornelor pentru D6h cu opțiuni pentru contactor și separator (vederi laterale)

MG34U546 Danfoss A/S © 09/2018 Toate drepturile rezervate. 51

130BF357.10

467 (18.4)

0.0

52 (2.1)

0.0

99 (3.9)

145 (5.7)

1

2

3

4

Instalaţia electrică

VLT® AutomationDrive FC 302

55

1 Borne rețea de alimentare 3 Borne ale frânei
2 Borne de împământare 4 Borne motor

Ilustraţia 5.23 Dimensiunile bornelor pentru D6h cu opțiune pentru întrerupătorul de circuit (vedere frontală)

52 Danfoss A/S © 09/2018 Toate drepturile rezervate. MG34U546

130BF358.10

163 (6.4)

0.0

1

2

3

Instalaţia electrică Ghid de operare

5 5

1 Borne rețea de alimentare 3 Borne motor
2 Borne ale frânei – –

Ilustraţia 5.24 Dimensiunile bornelor pentru D6h cu opțiune pentru întrerupătorul de circuit (vederi laterale)

MG34U546 Danfoss A/S © 09/2018 Toate drepturile rezervate. 53

130BF359.10

0.0

0.0

2

1

372 (14.7)

412 (16.2)

395 (15.6)

515 (20.3)

66 (2.6)

95 (3.7)

131 (5.1)

151 (5.9)

195 (7.7)

238 (9.4)

292 (11.5)

346 (13.6)

49 (1.9)

198 (7.8)

368 (14.5)

545 (21.4)

3

4

Instalaţia electrică

VLT® AutomationDrive FC 302

5.8.7 Dimensiunile bornelor pentru D7h

55

1 Borne rețea de alimentare 3 Borne motor
2 Borne ale frânei 4 Borne de împământare

Ilustraţia 5.25 Dimensiunile bornelor pentru D7h cu opțiune pentru separator (vedere frontală)

54 Danfoss A/S © 09/2018 Toate drepturile rezervate. MG34U546

0.0

130BF360.10

119 (4.7)

276 (10.9)

1

2

3

Instalaţia electrică Ghid de operare

5 5

1 Borne rețea de alimentare 3 Borne motor
2 Borne ale frânei – –

Ilustraţia 5.26 Dimensiunile bornelor pentru D7h cu opțiune pentru separator (vederi laterale)

MG34U546 Danfoss A/S © 09/2018 Toate drepturile rezervate. 55

130BF361.10

0.0

66 (2.6)

123 (4.9)

181 (7.1)

243 (9.6)

269 (10.6)

297 (11.7)

325 (12.8)

351 (13.8)

40 (1.6)

0.0

1009 (39.7)

1034 (40.7)

1082 (42.6)

1202 (47.3)

1260 (49.6)

375 (14.8)

2

1

3
4

Instalaţia electrică

VLT® AutomationDrive FC 302

55

1 Borne rețea de alimentare 3 Borne ale frânei
2 Borne de împământare 4 Borne motor

Ilustraţia 5.27 Dimensiunile bornelor pentru D7h cu opțiune pentru frână (vedere frontală)

56 Danfoss A/S © 09/2018 Toate drepturile rezervate. MG34U546

130BF362.10

290 (11.4)

0.0

257 (10.1)

309 (12.1)

0.0

2

1

3

Instalaţia electrică Ghid de operare

5 5

1 Borne ale frânei 3 Borne motor
2 Borne rețea de alimentare – –

Ilustraţia 5.28 Dimensiunile bornelor pentru D7h cu opțiune pentru frână (vederi laterale)

MG34U546 Danfoss A/S © 09/2018 Toate drepturile rezervate. 57

69 (2.7)

0.0

123 (4.9)

177 (7.0)

238 (9.4)

292 (11.5)

346 (13.6)

49 (1.9)

378 (14.9)

198 (7.8)

378 (14.9)

0.0

418 (16.5)

898 (35.3)

401 (15.8)

521 (20.5)

95 (3.7)

151 (5.9)

130BF367.10

1

2

3

4

5

Instalaţia electrică

VLT® AutomationDrive FC 302

5.8.8 Dimensiunile bornelor pentru D8h

55

1 Borne rețea de alimentare 4 TB6 – bloc de borne pentru contactor
2 Borne ale frânei 5 Borne motor
3 Borne de împământare – –

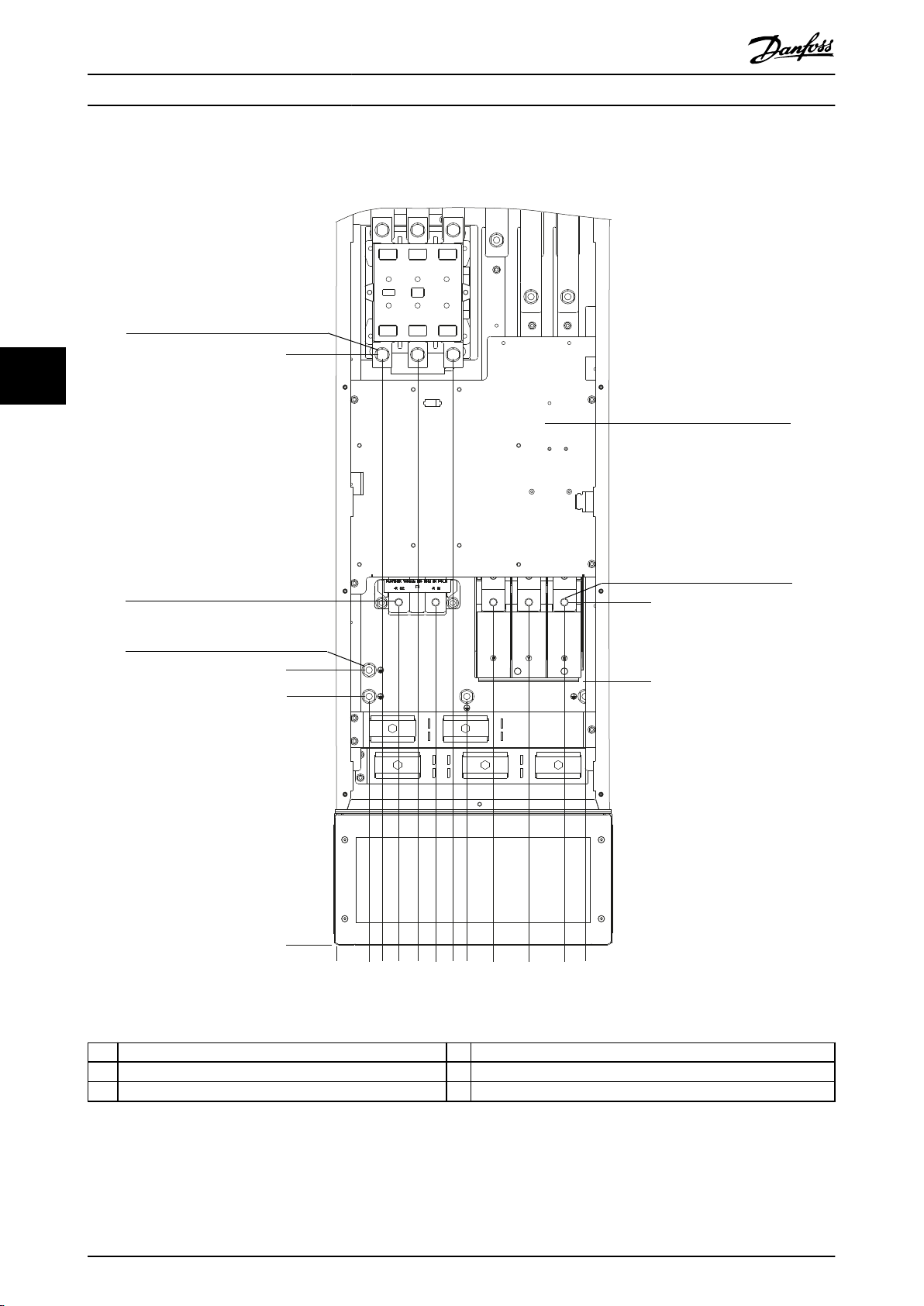

Ilustraţia 5.29 Dimensiunile bornelor pentru D8h cu opțiune pentru contactor (vedere frontală)

58 Danfoss A/S © 09/2018 Toate drepturile rezervate. MG34U546

130BF368.10

119 (4.7)

0.0

252 (9.9)

127 (5.0)

0.0

1

32

Instalaţia electrică Ghid de operare

5 5

1 Borne rețea de alimentare 3 Borne motor
2 Borne ale frânei – –

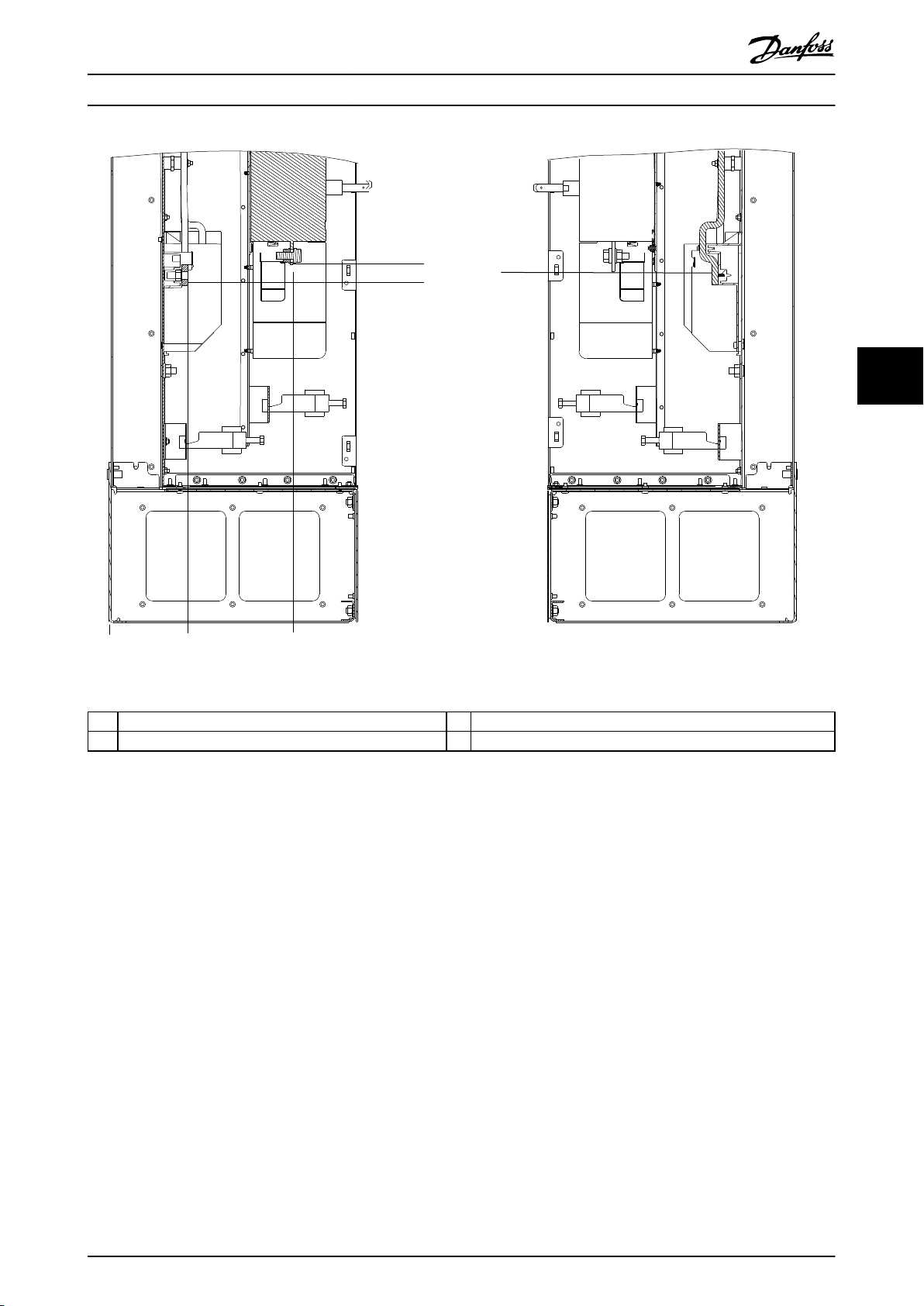

Ilustraţia 5.30 Dimensiunile bornelor pentru D8h cu opțiune pentru contactor (vederi laterale)

MG34U546 Danfoss A/S © 09/2018 Toate drepturile rezervate. 59

130BF369.10

567 (22.3)

0.0

58 (2.3)

0.0

123 (4.9)

188 (7.4)

1

2

3

4

5

Instalaţia electrică

VLT® AutomationDrive FC 302

55

1 Borne rețea de alimentare 4 TB6 – bloc de borne pentru contactor
2 Borne ale frânei 5 Borne motor
3 Borne de împământare – –

Ilustraţia 5.31 Dimensiunile bornelor pentru D8h cu opțiuni pentru contactor și separator (vedere frontală)

60 Danfoss A/S © 09/2018 Toate drepturile rezervate. MG34U546

130BF370.10

246 (9.7)

0.0

1

2

3

Instalaţia electrică Ghid de operare

5 5

1 Borne rețea de alimentare 3 Borne motor
2 Borne ale frânei – –

Ilustraţia 5.32 Dimensiunile bornelor pentru D8h cu opțiuni pentru contactor și separator (vedere laterală)

MG34U546 Danfoss A/S © 09/2018 Toate drepturile rezervate. 61

1

2

3

4

605
(23.8)

85 (3.3)

154 (6.1)

224 (8.8)

0

0

130BF371.10

Instalaţia electrică

VLT® AutomationDrive FC 302

55

1 Borne rețea de alimentare 3 Borne de împământare
2 Borne ale frânei 4 Borne motor

Ilustraţia 5.33 Dimensiunile bornelor pentru D8h cu opțiune pentru întrerupătorul de circuit (vedere frontală)

62 Danfoss A/S © 09/2018 Toate drepturile rezervate. MG34U546

202 (8.0)

130BF372.10

0.0

1

2

3

1

3

2

M10

20 (0.8)

15 (0.6)

40 (1.6)

M10

15 (0.6)

16 (0.6)

32 (1.3)

M10

20

14 (0.5)

18 (0.7)

(0.8)

35 (1.4)

Instalaţia electrică Ghid de operare

5 5

1 Borne rețea de alimentare 3 Borne motor
2 Borne ale frânei – –

Ilustraţia 5.34 Dimensiunile bornelor pentru D8h cu opțiune pentru întrerupătorul de circuit (vedere laterală)

MG34U546 Danfoss A/S © 09/2018 Toate drepturile rezervate. 63

130BF144.10

12 13 18 19 27 29 32 33 20 37

39696861 42 50 53 54 55

130BF145.10

1

2

3

Instalaţia electrică

VLT® AutomationDrive FC 302

5.9 Cablurile de control

Toate bornele cablurilor de control sunt poziționate în
interiorul convertizorului de frecvență, sub panoul LCP.
Pentru a accesa bornele de control, deschideți ușa
(D1h/D2h/D5h/D6h/D7h/D8h) sau îndepărtați panoul
frontal ((D3h/D4h).

5.9.1 Poziționarea cablului de control

Izolați cablajul de control de componentele de

•

putere mare din convertizorul de frecvență.

55

Conexiunea eldbus

Conexiunile sunt realizate la opțiunile relevante de pe
modului de control. Pentru mai multe detalii, consultați
instrucțiunile relevante legate de eldbus. Cablul trebuie să
e legat și poziționat împreună cu ceilalți conductori de
control în interiorul unității.

5.9.2 Tipurile de borne de control

Ilustraţia 5.35 prezintă conectorii demontabili ai converti­zorului de frecvență. Funcțiile bornelor și congurările
implicite sunt rezumate în Tabel 5.1 – Tabel 5.3.

Prindeți toate cablurile de control după ce au fost

•

poziționate.

Conectați protecțiile prin ecranare pentru a

•

asigura o imunitate electrică optimă.

În cazul în care convertizorul de frecvență este

•

conectat la un termistor, asigurați-vă că aceste
cabluri de control ale termistorului sunt ecranate
și armate/dublu izolate. Se recomandă o tensiune
de alimentare de 24 V c.c.

1 Bornele comunicației seriale
2 Bornele de intrare/ieșire digitală
3 Bornele de intrare/ieșire analogică

Ilustraţia 5.36 Numerele bornelor aate pe conectori

Bornă Parametru Congurare

implicită

61 – – Filtru RC integrat

68 (+) Grupul de

parametri 8-3*

Conf. port FC

69 (-) Grupul de

parametri 8-3*

Conf. port FC

– Interfața pentru

–

Descriere

pentru ecranul
cablului. NUMAI
pentru conectarea
ecranării în scopul
remedierii
problemelor de
compatibilitate
electromagnetică
(EMC).

RS485. Un
comutator (TERM.
MAG.) este furnizat
pe cardul de control
pentru rezistența de
capăt a magistralei.
Consultați
Ilustraţia 5.40.

Tabel 5.1 Descrierea bornelor pentru comunicația serială

Ilustraţia 5.35 Locațiile bornelor de control

64 Danfoss A/S © 09/2018 Toate drepturile rezervate. MG34U546

Instalaţia electrică Ghid de operare

Bornele de intrare/ieșire digitală

Bornă Parametru Congurare

implicită

12, 13 – +24 V c.c. Tensiune de

18 Parametru 5-10

Intrare digitală

bornă 18

19 Parametru 5-11

Intrare digitală

bornă 19

32 Parametru 5-14

Intrare digitală

bornă 32

33 Parametru 5-15

Intrare digitală

bornă 33

27 Parametru 5-12

Intrare digitală

bornă 27

29 Parametru 5-13

Intrare digitală

bornă 29

20 – – Bornă de comun

37 – STO Când nu se

Tabel 5.2 Descrierea bornelor de intrare/ieșire digitală

[8] Pornire Intrări digitale.

[10]

Reversare

[0]

Nefuncțional

[0]

Nefuncțional

[2] Oprire
inerț. inv.

[14] Jog

Descriere

alimentare de
24 V c.c. pentru
intrări digitale și
traductoare externe.
Curentul maxim de
ieșire este de 200
mA pentru toate
sarcinile de
24 V.

Pentru intrare sau
ieșire digitală.

Congurarea

implicită este de
intrare.

pentru intrările
digitale și de
potențial 0 V pentru
sursa de 24 V.

utilizează caracte­ristica STO opțională,
un conductor de
șuntare este necesar
între borna 12 (sau

13) și borna 37.
Această congurație
permite funcționarea
convertizorului de
frecvență cu valorile
de programare
implicite din fabrică.

Bornele de intrare/ieșire analogică

Bornă Parametru Congurare

implicită

39 – – Bornă de comun

42 Parametru 6-50

Ieşire bornă 42

50 – +10 V c.c. Tensiune de

53 Grupul de

parametri 6-1*
Intr. analog. 53

54 Grupul de

parametri 6-2*
Intr. analog. 54

55 – – Bornă de comun

Tabel 5.3 Descrierea bornelor de intrare/ieșire analogică

[0]

Nefuncționar

e

Referință Intrare analogică.

Reacție

Descriere

pentru ieșire
analogică.
Ieșire analogică
programabilă.
0 – 20 mA sau
4 – 20 mA pe o
sarcină maximă de
500 Ω.

alimentare analogică
de 10 V c.c. pentru
potențiometru sau
termistor. Curent
maxim de 15 mA.

Pentru tensiune sau
curent. Comuta­toarele A53 și A54
selectează mA sau V.

pentru intrare
analogică.

5.9.3 Conectarea la bornele de control

Bornele de control se aă lângă panoul LCP. Conectorii
bornei de control pot  deconectați de la convertizorul de
frecvență pentru ușurința cablării, așa cum se arată în
Ilustraţia 5.35. La bornele de control se pot conecta
conductori solizi sau exibili. Utilizați următoarele
proceduri pentru a conecta sau a deconecta conductorii de
control:

AVERTISMENT!

Minimizați interferența, menținând cablurile de control
cât mai scurte posibil și separându-le de cablurile de
mare putere.

Conectarea conductorilor la bornele de control

1. Desfaceți 10 mm (0,4 in) din stratul de plastic
exterior de la capătul conductorului.

2. Introduceți conductorul de control în bornă.

5 5

MG34U546 Danfoss A/S © 09/2018 Toate drepturile rezervate. 65

e30bg283.10

10 mm (0.4)

12 13 18 19 27 29 32 33

130BD546.11

2

1

10 mm

[0.4 inches]

12 13 18 19 27 29 32 33

Instalaţia electrică

VLT® AutomationDrive FC 302

În cazul unui conductor solid, împingeți

•

conductorul neizolat în contact.
Consultați Ilustraţia 5.37.

În cazul conductorilor exibili, deschideți

•

contactul introducând o șurubelniță cu
cap mic în slotul dintre oriciile bornei
și împingeți șurubelnița. Consultați
Ilustraţia 5.38. Introduceți apoi
conductorul neizolat în contact și
scoateți șurubelnița.

3. Trageți ușor de conductor pentru a vă asigura că

55

s-a realizat un contact ferm. Contactul imperfect
al cablului de control poate  sursa unor erori ale
echipamentului sau a unor performanțe reduse.

5.9.4 Activarea operării motorului (borna

27)

Un conductor de șuntare este necesar între borna 12 (sau

13) și borna 27 pentru funcționarea convertizorului de
frecvență când se utilizează valorile de programare
implicite din fabrică.

Borna 27 de intrare digitală este proiectată pentru

•

a primi o comandă de interblocare externă de 24
V c.c.

Când nu se utilizează niciun dispozitiv de

•

interblocare, conectați un conductor de șuntare
între borna de control 12 (recomandată) sau 13 și
borna 27. Acest conductor furnizează un semnal
intern de 24 V pe borna 27.

Când linia de stare din partea de jos a panoului

•

LCP

aşează AUTO REMOTE COAST (ROTIRE
AUTOMATĂ DIN INERȚIE DE LA DISTANȚĂ),
unitatea este gata de funcționare, dar lipsește un
semnal de intrare pe borna 27.

Dacă echipamentul opțional instalat din fabrică

•

este conectat la borna 27, nu îndepărtați cablajul
respectiv.

Ilustraţia 5.37 Conectarea conductorilor de control solizi

Ilustraţia 5.38 Conectarea conductorilor de control exibili

Deconectarea conductorilor de la bornele de control

1. Pentru a deschide contactul, introduceți o

2. Trageți ușor conductorul pentru a-l scoate din

Consultați capitol 10.5 Specicaţii ale cablului pentru a aa
dimensiunile conductorilor pentru bornele de control și
capitol 8 Exemple de congurări de aplicaţii pentru
conexiunile caracteristice la cablurile de control.

șurubelniță cu cap mic în slotul dintre oriciile
bornei și împingeți șurubelnița.

contactul bornei de control.

AVERTISMENT!

Convertizorul de frecvență nu poate funcționa fără un
semnal pe borna 27, decât în cazul în care borna 27 este
reprogramată, utilizând parametru 5-12 Intrare digitală
bornă 27.

5.9.5 Congurarea comunicației seriale
RS485

RS485 este o interfață pentru magistrala cu 2 conductori,
compatibilă cu o topologie de mai multe rețele multi-drop;
prezintă următoarele caracteristici:

Se pot utiliza atât protocolul de comunicație

•

Danfoss FC, cât și Modbus RTU, ce se aă în
interiorul convertizorului de frecvență.

Funcțiile pot  programate de la distanță utilizând

•

software-ul protocolului și conexiunea RS485 sau
din grupul de parametri 8-** Com. și opțiuni.

Selectarea unui anumit protocol al comunicației

•

modică diferitele setări implicite ale parametrilor
pentru a se potrivi specicațiilor protocolului și
pentru a pune la dispoziție parametrii
suplimentari specici protocolului.

Module opționale pentru convertizorul de

•

frecvență sunt disponibile pentru a furniza
protocoale de comunicație suplimentare. Pentru
instrucțiuni de instalare și de funcționare,
consultați documentația pentru modulul opțional.

66 Danfoss A/S © 09/2018 Toate drepturile rezervate. MG34U546

61

68

69

+

130BB489.10

RS485

Instalaţia electrică Ghid de operare

Un comutator (BUS TER = TERM. MAG.) al cardului

•

de control este furnizat pentru rezistența de capăt
a magistralei. Consultați Ilustraţia 5.40.

Pentru congurarea de bază a comunicației seriale,
parcurgeți pașii următori:

1. Conectați cablurile comunicației seriale RS485 la
bornele (+)68 și (-)69.

1a Utilizați cablul ecranat pentru

comunicația serială (recomandat).

1b Pentru împământarea corespunzătoare,

consultați capitol 5.4 Împământarea.

2. Selectați următoarele setări pentru parametri:

2a Tipul de protocol în

parametru 8-30 Protocol.

2b Adresa convertizorului de frecvență în

parametru 8-31 Address.

2c Rata de transfer în parametru 8-32 Baud

Rate.

5.9.7 Cablarea rezistenței electrice pentru
încălzire

O rezistență electrică pentru încălzire este opțiunea
utilizată pentru a împiedica formarea condensului în
interiorul carcasei, când echipamentul este oprit. A fost
proiectat să e cablat și controlat de un sistem extern.

Specicații

Tensiune nominală: 100 – 240

•

Dimensiune conductor: 12 – 24 AWG

•

5.9.8 Cablarea contactelor auxiliare pentru
opțiunea de separator de rețea

Separatorul de rețea este o opțiune instalată din fabrică.
Contactele auxiliare, care sunt accesorii de semnal utilizate
pentru separatorul de rețea, nu sunt montate din fabrică
pentru a permite o exibilitate mai mare în timpul
instalării. Prinderea contactelor fără instrumente.

Contactele trebuie instalate în anumite locuri de pe
opțiunea de separator de rețea, după funcțiile îndeplinite.
Consultați şa tehnică din geanta de accesorii care
însoțește convertizorul de frecvență.

5 5

Ilustraţia 5.39 Diagrama de cablare pentru comunicația serială

5.9.6 Cablarea pentru Safe Torque O (STO)

Funcția Safe Torque O (STO) este o componentă într-un
sistem de control al siguranței. STO împiedică unitatea să
genereze tensiunea necesară pentru a roti motorul.

Pentru a acționa funcția STO, sunt necesare mai multe
cabluri pentru convertizorul de frecvență. Pentru informații
suplimentare, consultați Ghidul de operare pentru funcția

Safe Torque O.

Specicații

Ui/[V]: 690

•

U

/[kV]: 4

imp

•

Grad de poluare: 3

•

Ith/[A]: 16

•

Dimensiune cablu: 1 – 2 x 0,75 – 2,5 mm²

•

Siguranță fuzibilă maximă: 16 A/gG

•

NEMA: A600, R300, dimensiune cablu: 18 – 14

•

AWG, 1(2)

5.9.9 Cablarea contactului de temperatură
a rezistorului de frânare

Blocul bornelor rezistorului de frânare se aă pe modulul
de putere și permite conectarea unui termostat extern al
rezistorului de frânare. Contactul de temperatură poate 
congurat ca închis sau deschis în mod normal. Dacă
intrarea se schimbă, un semnal va decupla convertizorul de
frecvență, iar pe ecranul LCP se va aşa Alarma 27, Frână
IGBT. În același timp, convertizorul de frecvență oprește
frâna, iar motorul se rotește din inerție.

1. Identicați blocul de borne ale rezistorului de
frânare (bornele 104 – 106) de pe modulul de
putere. Consultați Ilustraţia 3.3.

2. Scoateți șuruburile M3 care mențin conductorul
de șuntare pe modulul de putere.

MG34U546 Danfoss A/S © 09/2018 Toate drepturile rezervate. 67

130BF146.10

BUS TER.

OFF-ON

A53 A54

U- I U- I

1

2

N O

1

2

N O

1

2

N O

1

2

N O

Instalaţia electrică

VLT® AutomationDrive FC 302

3. Scoateți conductorul de șuntare și cablați
contactul de temperatură al rezistorului de
frânare într-una dintre congurațiile următoare:

3a În mod normal închis. Conectați

bornele 104 și 106.

3b În mod normal deschis. Conectați

bornele 104 și 105.

4. Prindeți cablurile comutatorului cu șuruburi M3.
Cuplu la 0,5 – 0,6 Nm (5 in-lb).

55

Bornele 53 și 54 pentru intrare analogică permit
congurarea semnalului de intrare la tensiune (0 – 10 V)
sau curent (0/4 – 20 mA).

Setarea implicită a parametrilor:

tensiunii/curentului

Borna 53: semnal de referință pentru viteză în

•

buclă deschisă (consultați
parametru 16-61 Terminal 53 Switch Setting).

Borna 54: semnal de reacție în buclă închisă

•

(consultați parametru 16-63 Terminal 54 Switch
Setting).

AVERTISMENT!

Deconectați alimentarea convertizorului de frecvență
înainte de schimbarea pozițiilor comutatorului.

1. Îndepărtați panoul LCP. Consultați Ilustraţia 5.40.

2. Îndepărtați toate echipamentele opționale care
acoperă comutatoarele.

3. Setați comutatoarele A53 și A54 pentru a selecta
tipul de semnal (U = tensiune, I = curent).

5.9.10 Selectarea semnalului de intrare a

Ilustraţia 5.40 Locația comutatoarelor bornelor 53 și 54

68 Danfoss A/S © 09/2018 Toate drepturile rezervate. MG34U546

Tabela de control pentru pr... Ghid de operare

6 Tabela de control pentru prepornire

Înainte de nalizarea instalării unității, vericați întreaga instalație așa cum este detaliat în Tabel 6.1. Bifați elementele
respective după nalizare.

Vericare a
următoarelor
elemente

Motor

Comutatoare

Echipament auxiliar

Poziționarea cablulu
i

Cabluri de control

Cabluri de
alimentare pentru
intrare și ieșire

Împământare

Siguranțele fuzibile
și întrerupătoarele
de circuit

Spațiu liber pentru
răcire

Mediul ambiant

Descriere

Conrmați continuitatea motorului prin măsurarea valorilor în ohmi pe U – V (96 – 97), V – W (97 – 98) și

•

W – U (98 – 96).

Conrmați dacă tensiunea de alimentare se potrivește cu tensiunea convertizorului de frecvență și a

•

motorului.

Vericați dacă toate comutatoarele și setările de separatoarelor de rețea sunt în pozițiile corespunzătoare.

•

Căutați echipamentul auxiliar, comutatoarele, separatorii sau siguranțele fuzibile de intrare/întrerupătoarele

•

de circuit care se aă pe partea de alimentare a convertizorului de frecvență sau pe partea de ieșire către
motor. Asigurați-vă că sunt pregătite pentru funcționarea la viteză maximă.

Vericați funcționarea și instalarea tuturor senzorilor utilizați pentru semnalul de reacție la convertizorul de

•

frecvență

Îndepărtați orice element de corecție a factorului de putere de pe motor.

•

Reglați elementele de corecție a factorului de putere de la alimentare și asigurați-vă că nu sunt

•

deteriorate/umede.

Vericați cablurile motorului, cele de frână (dacă sunt prevăzute) și cablurile de control pentru a stabili

•

dacă sunt separate, ecranate sau așezate în 3 conducte metalice separate, pentru a le izola față de
interferența de înaltă frecvență.

Vericați pentru a detecta conductoare întrerupte sau avariate și conexiuni slăbite.

•

Vericați dacă aceste cabluri de control sunt izolate față de cablurile de putere mare pentru imunitate la

•

zgomot.

Vericați sursa de tensiune a semnalelor dacă este necesar.

•

Utilizați cablu ecranat sau pereche de conductoare torsadate și asigurați-vă că ecranarea este corect

•

realizată.

Vericați conexiunile slăbite.

•

Vericați dacă toate cablurile de motor și de rețea sunt în conducte separate sau sunt cabluri ecranate

•

separate.

Vericați conectările bune ale împământării care sunt strânse și neoxidate.

•

Împământarea legată la conducta de cabluri sau montarea panoului posterior pe o suprafață metalică nu

•

sunt considerate metode potrivite de împământare.

Vericați dacă siguranțele fuzibile și întrerupătoarele de circuit sunt corespunzătoare.

•

Vericați dacă toate siguranțele fuzibile sunt introduse bine, dacă sunt în stare de funcționare și dacă toate

•

întrerupătoarele de circuit (dacă sunt utilizate) sunt în poziția deschis.

Căutați obstacole în calea debitului de aer.

•

Măsurați spațiul liber din partea de sus și din partea de jos a convertizorului de frecvență, astfel încât să

•

asigure un debit de aer adecvat pentru răcire; consultați capitol 4.5 Cerințe de instalare și răcire.

Vericați dacă sunt îndeplinite cerințele pentru mediul ambiant. Consultați capitol 10.4 Mediul ambiant.

•

☑

6

6

MG34U546 Danfoss A/S © 09/2018 Toate drepturile rezervate. 69

Tabela de control pentru pr...

VLT® AutomationDrive FC 302

6

Vericare a
următoarelor
elemente

Interiorul converti­zorului de frecvență

Vibrație

Tabel 6.1 Tabela de control pentru prepornire

Descriere

Vericați dacă partea interioară a unității este lipsită de murdărie, de fragmente metalice, de umezeală și

•

de coroziune.

Vericați dacă toate instrumentele de instalare au fost înlăturate din interiorul unității.

•

Pentru carcasele D3h și D4h, vericați dacă unitatea este montată pe o suprafață metalică nevopsită.

•

Vericați dacă unitatea este montată x sau dacă sunt utilizate suporturile împotriva șocurilor, dacă sunt

•

necesare.

Vericați orice semnal neobișnuit de vibrație.

•

☑

70 Danfoss A/S © 09/2018 Toate drepturile rezervate. MG34U546

Punerea în funcţiune Ghid de operare

7 Punerea în funcţiune

7.1 Alimentarea

AVERTISMENT

PORNIRE ACCIDENTALĂ

Când convertizorul de frecvență este conectat la rețeaua
de alimentare cu c.a., la sursa de alimentare în c.c. sau
prin distribuirea sarcinii, motorul poate porni în orice
moment, putând cauza apariția pericolului de moarte, de
răniri grave, de avariere a echipamentului sau a
proprietății. Motorul poate porni prin activare de către
un comutator extern, o comandă prin eldbus, un
semnal de referință de intrare de la LCP sau LOP, prin
intermediul operării la distanță utilizând programul MCT
10 Set-up Software sau după remedierea unei stări de
defecțiune.

Pentru a împiedica pornirea accidentală a motorului:

Apăsați pe [O] (Oprire) de pe LCP înainte de

•

programarea parametrilor.

Deconectați convertizorul de frecvență de la

•

rețeaua de alimentare ori de câte ori conside­rentele de siguranță personală fac necesară
evitarea unei porniri accidentale a motorului.

Convertizorul de frecvență, motorul și orice

•

echipament antrenat trebuie să e pregătite
pentru funcționare.

5. Alimentați unitatea, dar nu porniți convertizorul
de frecvență. Pentru unitățile care au un separator
de rețea, rotiți-l în poziția ON (PORNIT) pentru a
alimenta convertizorul de frecvență.

7.2 Programarea convertizorului de
frecvență

7.2.1 Prezentarea generală a parametrilor

Parametrii conțin diverse setări folosite pentru congurarea
și utilizarea convertizorului de frecvență și a motorului.
Aceste setări ale parametrilor sunt programate în panoul
de comandă local (LCP) prin diverse meniuri de pe LCP.
Pentru mai multe detalii cu privire la parametri, consultați
ghidul de programare al produsului.

Setările parametrilor primesc o valoare implicită în fabrică,
dar pot
parametru are un nume și număr care rămân neschimbate
indiferent de modul de programare.

În modul Meniu principal, parametrii sunt împărțiți în
grupuri. Prima cifră din numărul parametrului (din stânga)
indică numărul grupului de parametri. Fiecare grup de
parametri este împărțit în grupe secundare, dacă este
necesar. De exemplu:

 congurate pentru utilizări unice. Fiecare

7 7

AVERTISMENT!

LIPSĂ SEMNAL

Dacă bara de stare din partea de jos a panoului LCP
așează AUTO REMOTE COAST (ROTIRE AUTOMATĂ DIN
INERȚIE DE LA DISTANȚĂ) sau Alarma 60, Interblocare ext.,
unitatea este gata de funcționare, dar lipsește un semnal
de intrare, de exemplu, pe borna 27. Consultați
capitol 5.9.4 Activarea operării motorului (borna 27).

Alimentați convertizorul de frecvență parcurgând următorii
pași:

1. Conrmați că tensiunea de intrare este stabilă în
limita de 3%. În caz contrar, corectați diferența
tensiunii de intrare înainte de a continua. Repetați
această procedură după corectarea tensiunii.

2. Asigurați-vă că toate cablurile echipamentului
opțional corespund aplicației de instalare.

3. Asigurați-vă că toate dispozitivele operatorului
sunt în poziția OPRIT (OFF).

4. Închideți și strângeți bine toate capacele și toate
ușile convertizorului de frecvență.

0-** Operare/Aşare Grup de parametri
0-0* Conf. de bază Grup secundar de parametri
Parametru 0-01 Limbă Parametru
Parametru 0-02 Unit vit. rot. mot Parametru
Parametru 0-03 Cong regionale Parametru

Tabel 7.1 Exemplu de ierarhie în cadrul unui grup de parametri

7.2.2 Navigarea în lista de parametri

Folosiți următoarele taste de pe LCP pentru a naviga prin
listele de parametri:

apăsați pe [▲] [▼] pentru a derula în sus sau în

•

jos;

apăsați pe [◄] [►] pentru a deplasa un spațiu la

•

stânga sau la dreapta unui punct zecimal pentru

modica valoarea unui parametru zecimal;

a

Apăsați pe [OK] pentru a accepta modicarea.

•

apăsați pe [Cancel] (Anulare) pentru a renunța la

•

modicare și a ieși din modul de modicare;

apăsați pe [Back] (Înapoi) pentru a reveni la

•

vizualizarea stării;

MG34U546 Danfoss A/S © 09/2018 Toate drepturile rezervate. 71

Punerea în funcţiune

VLT® AutomationDrive FC 302

apăsați pe [Main Menu] (Meniu principal) pentru

•

a reveni la meniul principal.

7.2.3 Introducerea informaților despre
sistem

AVERTISMENT!

DESCĂRCARE SOFTWARE

Pentru punerea în funcțiune prin PC, instalați MCT 10
Set-up Software. Pachetul software este disponibil pentru
descărcare (versiunea de bază) sau pentru comenzi
(versiunea avansată, cod de comandă 130B1000). Pentru
informații suplimentare și descărcări, consultați

www.danfoss.com/en/service-and-support/downloads/dds/
vlt-motion-control-tool-mct-10/.

Pașii următori sunt utilizați pentru a introduce informații de

77

bază despre sistem în convertizorul de frecvență. Setările
recomandate ale parametrilor sunt destinate pornirii și
vericării. Setările aplicațiilor variază.

AVERTISMENT!

Deși acești pași implică utilizarea unui motor asincron, se
poate folosi un motor cu magnet permanent. Pentru
informații suplimentare privind tipurile de motoare,
consultați ghidul de proiectare al produsului.

1. Apăsați pe [Main Menu] (Meniu principal) de pe
panoul LCP.

2. Selectați 0-** Operare/Aşare, apoi apăsați pe
[OK].

3. Selectați 0-0* Conf. de bază, apoi apăsați pe [OK].

4. Selectați parametru 0-03 Cong regionale, apoi
apăsați pe [OK].

5. Selectați [0] Internațional sau [1] America de Nord
după cum este cazul, apoi apăsați pe [OK]. (Acest
lucru modică congurările implicite pentru
anumiți parametri de bază).

6. Apăsați pe [Quick Menus] (Meniuri rapide) de pe
LCP, apoi selectați Q2 Cong.Rapidă.

7. Modicați următoarele setări ale parametrilor
enumerate în Tabel 7.2, dacă este necesar. Datele
despre motor se aă pe plăcuța cu datele
nominale ale motorului.

Parametru Setare implicită

Parametru 0-01 Limbă Engleză
Parametru 1-20 Putere motor [kW] 4.00 kW (4,00 kW)
Parametru 1-22 Tensiune lucru motor 400 V
Parametru 1-23 Frecv.motor 50 Hz
Parametru 1-24 Curent sarcină motor 9.00 A (9,00 A)
Parametru 1-25 Vit. nominală de rot. motor 1420 RPM (1420

RPM)

Parametru 5-12 Intrare digitală bornă 27 Oprire inerț. inv.
Parametru 3-02 Referinţă min. 0.000 RPM (0,000

RPM)

Parametru 3-03 Referinţă max. 1500.000 RPM

(1500,000 RPM)

Parametru 3-41 Timp de demaraj rampă 1 3.00 s (3,00 s)
Parametru 3-42 Timp de încetinire rampă 1 3.00 s (3,00 s)
Parametru 3-13 Stare de referinţă Legat la Manual/

Auto

Parametru 1-29 Adaptare autom. a
motorului (AMA)

Tabel 7.2 Setări rapide

Dezactiv.

AVERTISMENT!

LIPSĂ SEMNAL DE INTRARE

Dacă panoul LCP așează AUTO REMOTE COASTING
(ROTIRE AUTOMATĂ DIN INERȚIE DE LA DISTANȚĂ) sau se
așează Alarma 60 Interblocare ext., acest lucru indică
faptul că unitatea este gata de funcționare, dar că
lipsește un semnal de intrare. Pentru detalii, consultați
capitol 5.9.4 Activarea operării motorului (borna 27).

7.2.4 Congurarea optimizării automate a
energiei

Optimizarea automată a energiei (OAE) este o procedură
care minimizează tensiunea la motor, reducând consumul
de energie, căldura și zgomotul.

1. Apăsați pe [Main Menu] (Meniu principal).

2. Selectați 1-** Sarcină/motor și apăsați pe [OK].

3. Selectați 1-0* Conf. generale și apăsați pe [OK].

4. Selectați parametru 1-03 Caracteristici de cuplu,
apoi apăsați pe [OK].

5. Selectați e [2] Optim. energ. autom CT, e [3]
Optim. energ. autom VT, apoi apăsați pe [OK].

72 Danfoss A/S © 09/2018 Toate drepturile rezervate. MG34U546

Punerea în funcţiune Ghid de operare

7.2.5 Congurarea adaptării automate a
motorului

Adaptarea automată a motorului (AMA) este o procedură
care optimizează compatibilitatea dintre convertizorul de
frecvență și motor.

Convertizorul de frecvență generează un model matematic
al motorului pentru reglarea curentului de ieșire al
motorului. Procedura testează, de asemenea, echilibrul
fazei de intrare a curentului electric. Aceasta compară
caracteristicile motorului cu datele introduse în parametrii
de la 1-20 la 1-25.

AVERTISMENT!

Dacă apar avertismente sau alarme, consultați
capitol 9.5 Lista de avertismente și alarme. Anumite
motoare nu pot efectua versiunea completă a acestui
test. În acest caz, dacă un ltru de ieșire este conectat la
motor, selectați [2] Activare AMA redusă.

Pentru a obține cele mai bune rezultate, executați această
procedură pe un motor rece.

1. Apăsați pe [Main Menu] (Meniu principal).

2. Selectați 1-** Sarcină/motor și apăsați pe [OK].

3. Selectați 1-2* Date motor, apoi apăsați pe [OK].

4. Selectați parametru 1-29 Adaptare autom. a
motorului (AMA), apoi apăsați pe [OK].

5. Selectați [1] Activ AMA completă și apăsați pe [OK].

6. Apăsați pe [Hand On] (Pornire manuală), apoi
apăsați pe [OK].
Testul se efectuează automat și indică atunci când
s-a nalizat.

Testarea înainte de pornirea sistemului

7.3

AVERTISMENT

PORNIREA MOTORULUI

Dacă motorul, sistemul și orice alt echipament atașat nu
sunt pregătite de pornire, acest lucru poate duce la
vătămări corporale sau la avarierea echipamentului.
Înainte de pornire,

Asigurați-vă că funcționarea echipamentului

•

este sigură în orice condiție.

Asigurați-vă că motorul, sistemul și orice alt

•

echipament atașat sunt pregătite de pornire.

7.3.1 Sensul de rotație a motorului

AVERTISMENT!

Dacă motorul se rotește în direcția greșită, echipa­mentele pot  avariate. Înainte de punerea în funcțiune a
unității, vericați sensul de rotație a motorului prin
pornirea motorului pentru scurt timp. Motorul
funcționează pentru scurt timp la 5 Hz sau la frecvența
minimă congurată în parametru 4-12 Lim. inf. turaţie
motor [Hz].

1. Apăsați pe [Hand On] (Pornire manuală).

2. Mutați cursorul stâng către stânga punctului
zecimal, utilizând tasta cu săgeata spre stânga,
apoi introduceți o valoare RPM care să rotească
motorul ușor.

3. Apăsați pe [OK].

4. Dacă motorul se rotește în direcția greșită, setați
parametru 1-06 Spre dreapta la [1] Invers.

7 7

7.3.2 Sensul de rotație a codicatorului

Dacă se folosește reacția encoderului, parcurgeți pașii
următori:

1. Selectați [0] Buclă deschisă în parametru 1-00 Mod
congurare.

2. Selectați [1] 24 V encoder (Encoder 24 V) în
parametru 7-00 Sursă reacţ vit. rot. PID.

3. Apăsați pe [Hand On] (Pornire manuală).

4.

Apăsați pe [►] pentru referință la viteza pozitivă
(parametru 1-06 Spre dreapta la [0] Normal).

5. În parametru 16-57 Feedback [RPM], vericați că
reacția inversă este pozitivă.

Pentru informații suplimentare despre opțiunea de
encoder, consultați manualul de opțiuni.

MG34U546 Danfoss A/S © 09/2018 Toate drepturile rezervate. 73

Punerea în funcţiune

VLT® AutomationDrive FC 302

AVERTISMENT!

REACȚIE NEGATIVĂ

Dacă reacția inversă este negativă, conexiunea la
encoder este greșită. Utilizați e parametru 5-71 Direcţie

encoder bornă 32/33 e parametru 17-60 Direcţie pozitivă
encoder pentru a inversa sensul sau inversați cablurile

encoderului. Parametru 17-60 Direcţie pozitivă encoder
este disponibil numai cu opțiunea VLT® Encoder Input

MCB 102.

Setarea parametrilor

7.5

AVERTISMENT!

CONFIGURĂRI REGIONALE

Anumiți parametri au setări implicite diferite pentru
Internațional sau America de Nord. Pentru lista cu
diferite valori implicite, consultați capitol 11.2 Setările

implicite ale parametrilor internaționali/din America de
Nord.

7.4 Pornirea sistemului

Stabilirea programării corecte pentru aplicații necesită
setarea mai multo funcții de parametri. Detalii despre
parametri sunt furnizate în ghidul de programare.

AVERTISMENT

PORNIREA MOTORULUI

Dacă motorul, sistemul și orice alt echipament atașat nu
sunt pregătite de pornire, acest lucru poate duce la

77

vătămări corporale sau la avarierea echipamentului.
Înainte de pornire,

Asigurați-vă că funcționarea echipamentului

•

este sigură în orice condiție.

Asigurați-vă că motorul, sistemul și orice alt

•

echipament atașat sunt pregătite de pornire.

Procedura din această secțiune necesită să e nalizate
cablarea și programarea aplicației de către utilizator. Se
recomandă următoarea procedură după nalizarea
congurării aplicației.

1. Apăsați pe [Auto On] (Pornire automată).

2. Aplicați o comandă externă de pornire.
Exemple de comenzi de funcționare externe sunt
comutatorul, tasta sau dispozitivul Logic
Controller programabil (PLC).

3. Reglați referința vitezei pe întregul interval de
viteze.

Vericați dacă sistemul funcționează conform

4.
așteptărilor, vericând nivelurile de sunet și
vibrație ale motorului.

5. Eliminați comanda externă de pornire.

Dacă apar avertismente sau alarme, consultați
capitol 9.5 Lista de avertismente și alarme.

Setările parametrilor sunt stocate în convertizorul de
frecvență și oferă următoarele avantaje:

setările parametrilor pot  încărcate în memoria

•

LCP și stocate ca o copie de rezervă;

Mai multe unități pot  programate rapid prin

•

conectarea panoului LCP la unitățile respective și
prin descărcarea setărilor stocate ale parametrilor.

Restabilirea congurărilor implicite din fabrică nu

•

modică datele stocate în memoria panoului LCP.

Modicările efectuate asupra congurărilor

•

implicite, precum și toate datele de programare
introduse în parametri, sunt stocate și disponibile
pentru vizualizare în meniul rapid. Consultați
capitol 3.8 Meniurile LCP.

7.5.1 Încărcarea și descărcarea setărilor
parametrilor

Convertizorul de frecvență funcționează cu ajutorul
parametrilor stocați în cardul de control amplasat în acesta.
Funcțiile de încărcare și descărcare deplasează parametrii
între cardul de control și panoul LCP.

1. Apăsați pe [O] (Oprire).

2. Accesați parametru 0-50 Cop. LCP și apăsați pe
[OK].

3. Selectați 1 variantă dintre următoarele:

3a pentru a încărca date de pe cardul de

control pe LCP, selectați [1] Tot către LCP;

3b pentru a descărca date de pe LCP pe

cardul de control, selectați [2] Tot din
LCP;

4. Apăsați pe [OK]. O bară de progres aşează
procesul de încărcare sau de descărcare.

5. Apăsați pe [Hand On] (Pornire manuală) sau pe
[Auto On] (Pornire automată).

74 Danfoss A/S © 09/2018 Toate drepturile rezervate. MG34U546

Punerea în funcţiune Ghid de operare

7.5.2 Restabilirea congurărilor implicite de
fabrică

AVERTISMENT!

PIERDEREA DATELOR

Pierderea datelor de programare, a datelor motorului, a
localizării și a înregistrărilor de monitorizare are loc la
restabilirea congurărilor implicite. Pentru a crea o copie
de rezervă, încărcați datele în panoul LCP înainte de
inițializare. Consultați capitol 7.5.1 Încărcarea și
descărcarea setărilor parametrilor.

Restabiliți setările implicite ale parametrilor prin inițializarea
unității. Inițializarea se realizează prin parametru 14-22 Mod

operare sau manual.

Parametru 14-22 Mod operare nu resetează următoarele

setări:

ore de funcționare;

•

opțiuni privind comunicațiile seriale;

•

setările din meniul personal;

•

jurnalul de erori, jurnalul de alarme și alte funcții

•

de monitorizare.

Inițializare recomandată

1. Apăsați de două ori pe [Main Menu] (Meniu
principal) pentru a accesa parametrii.

2. Accesați parametru 14-22 Mod operare și apăsați
pe [OK].

3. Derulați la Inițializare și apăsați pe [OK].

4. Deconectați alimentarea unității și așteptați ca
aşajul să se stingă.

5. Alimentați unitatea. Setările implicite ale parame­trilor sunt restabilite în timpul pornirii. Pornirea
durează puțin mai mult decât de obicei.

6. După ce se aşează Alarma 80, Conv. inițializ.,
apăsați pe [Reset] (Resetare).

Inițializare manuală

Inițializarea manuală restabilește toate congurările din
fabrică, cu excepția următoarelor:

Parametru 15-00 Ore de funcţionare.

•

Parametru 15-03 Porniri.

•

Parametru 15-04 Nr. supraîncălziri.

•

Parametru 15-05 Nr. supratensiuni.

•

Pentru a efectua inițializarea manuală:

1. Deconectați alimentarea unității și așteptați ca
aşajul să se stingă.

2. Mențineți apăsat simultan pe [Status] (Stare),
[Main Menu] (Meniu principal) și [OK] în timpul
alimentării unității (aproximativ 5 s sau până când
se aude un clic și pornește ventilatorul). Pornirea
durează puțin mai mult decât de obicei.

7 7

MG34U546 Danfoss A/S © 09/2018 Toate drepturile rezervate. 75

130BT865.10

Encoder

Mechanical brake

Motor

Gearbox

Load

Transmission

Brake resistor

FC

+24 V

+24 V

D IN

D IN

D IN

COM

D IN

D IN

D IN

D IN

+10 V

A IN

A IN

COM

A OUT

COM

12

13

18

19

20

27

29

32

33

37

50

53

54

55

42

39

130BB929.10

Exemple de congurări de a...

VLT® AutomationDrive FC 302

8 Exemple de congurări de aplicaţii

Exemplele din această secțiune au rolul de referință rapidă
pentru aplicații obișnuite.

Setările parametrilor sunt valorile implicite

•

regionale, dacă nu se specică altceva (selectate
în parametru 0-03 Regional Settings).

Parametrii asociați bornelor și setările acestora

•

sunt prezentate în dreptul desenelor.

Sunt ilustrate setările de comutare pentru bornele

•

analogice A53 sau A54, acolo unde sunt necesare.

Pentru funcția STO, un conductor de șuntare

•

poate  necesar între borna 12 și borna 37 atunci
când se utilizează valorile de programare implicite
din fabrică.

8.1 Programarea unui sistem de

88

convertizoare de frecvență în buclă
închisă

De regulă, un sistem de convertizoare de frecvență în
buclă închisă este alcătuit din următoarele:

motor;

•

convertizor de frecvență;

•

encoder ca sistem de reacție;

•

frână mecanică;

•

rezistor de frânare pentru frânarea dinamică;

•

transmisie;

•

cutie de transmisie;

•

sarcină.

•

Aplicațiile care au nevoie de un sistem de control al frânei
mecanice necesită, de regulă, un rezistor de frânare.

Ilustraţia 8.1 Congurație de bază pentru FC 302 controlul
vitezei în buclă închisă

Congurațiile conductorilor de

8.2
conectare pentru Adaptarea automată a
motorului (AMA)

Parametri

Funcție Setare

Parametru 1-29
Adaptare
autom. a
motorului (AMA)
Parametru 5-12
Intrare digitală
bornă 27

*= Valoare implicită

Note/comentarii: Setați grupul
de parametri 1-2* Date motor în

conformitate cu plăcuța
indicatoare a motorului.

[1] Activ AMA
completă

[2]* Oprire
inerț. inv.

76 Danfoss A/S © 09/2018 Toate drepturile rezervate. MG34U546

Tabel 8.1 Congurația conductorilor de conectare pentru AMA
cu T27 conectată

FC

+24 V

+24 V

D IN

D IN

D IN

COM

D IN

D IN

D IN

D IN

+10 V

A IN

A IN

COM

A OUT

COM

12

13

18

19

20

27

29

32

33

37

50

53

54

55

42

39

130BB930.10

+10

V

A IN

A IN

COM

A OUT

COM

50

53

54

55

42

39

A53

U - I

0 – 10 V

+

-

e30bb926.11

FC

+10

V

A IN

A IN

COM

A OUT

COM

50

53

54

55

42

39

+

-

FC

e30bb927.11

A53

U - I

4 - 20mA

FC

+24 V

+24 V

D IN

D IN

D IN

COM

D IN

D IN

D IN

D IN

+10

A IN

A IN

COM

A OUT

COM

12

13

18

19

20

27

29

32

33

37

50

53

54

55

42

39

130BB802.10

Exemple de congurări de a... Ghid de operare

Parametri

Funcție Setare

Parametru 1-29
Adaptare

[1] Activ AMA

completă
autom. a
motorului (AMA)
Parametru 5-12
Intrare digitală

[0]

Nefuncțional
bornă 27

*= Valoare implicită

Note/comentarii: Setați grupul
de parametri 1-2* Date motor în

conformitate cu plăcuța
indicatoare a motorului.

Tabel 8.2 Congurația conductorilor de conectare pentru AMA
fără T27 conectată

Parametri

Funcție Setare

Parametru 6-12

4 mA*

Terminal 53 Low
Current
Parametru 6-13

20 mA*

Terminal 53 High
Current
Parametru 6-14

0 RPM

Terminal 53 Low
Ref./Feedb. Value
Parametru 6-15

1500 RPM

Terminal 53 High
Ref./Feedb. Value

*= Valoare implicită

Note/comentarii:

Tabel 8.4 Congurația conductorilor de conectare pentru
referința vitezei analogice (Curent)

8.4 Congurațiile conductorilor de
conectare pentru Pornire/Oprire

8 8

Congurațiile conductorilor de

8.3
conectare pentru referința vitezei
analogice

Parametri

Funcție Setare

Parametru 6-10
Terminal 53 Low
Voltage
Parametru 6-11
Terminal 53
High Voltage
Parametru 6-14
Terminal 53 Low
Ref./Feedb.
Value
Parametru 6-15

Tabel 8.3 Congurația conductorilor de conectare pentru
referința vitezei analogice (Tensiune)

MG34U546 Danfoss A/S © 09/2018 Toate drepturile rezervate. 77

Terminal 53
High Ref./Feedb.
Value

*= Valoare implicită

Note/comentarii:

0.07 V*
(0,07 V*)

10 V*

0 RPM

1500 RPM

Tabel 8.5 Congurațiile conductorilor de conectare pentru
comanda de Pornire/Oprire cu Safe Torque O

Parametri

Funcție Setare

Parametru 5-10

[8] Pornire*
Terminal 18
Digital Input
Parametru 5-12
Terminal 27

[0]

Nefuncțional
Digital Input
Parametru 5-19
Oprire sig. Term.

[1] Alarmă

oprire sig.
37

*= Valoare implicită

Note/comentarii:

Dacă parametru 5-12 Terminal
27 Digital Input este setat la [0]
Nefuncțional, nu este necesar

un conductor de șuntare la
borna 27.

130BB805.12

Speed

Start/Stop (18)

FC

+24 V

+24 V

D IN

D IN

D IN

COM

D IN

D IN

D IN

D IN

+10 V

A IN

A IN

COM

A OUT

COM

12

13

18

19

20

27

29

32

33

37

50

53

54

55

42

39

130BB803.10

Speed

130BB806.10

Latched Start (18)

Stop Inverse (27)

FC

+24 V

+24 V

D IN

D IN

D IN

COM

D IN

D IN

D IN

+10 V

A IN

A IN

COM

A OUT

COM

12

13

18

19

20

27

29

32

33

50

53

54

55

42

39

130BB934.11

Exemple de congurări de a...

VLT® AutomationDrive FC 302

Parametri

Funcție Setare

Parametru 5-10

[8] Pornire
Terminal 18
Digital Input
Parametru 5-11

[10] Reversare*
Intrare digitală
bornă 19

Ilustraţia 8.2 Pornirea/oprirea cu funcția Safe Torque O

Parametru 5-12
Terminal 27

Parametri

Funcție Setare

Parametru 5-10
Terminal 18

[9] Start cu

com în imp
Digital Input
Parametru 5-12
Terminal 27

[6] Oprire

invers.
Digital Input

*= Valoare implicită

Note/comentarii:

88

Dacă parametru 5-12 Terminal
27 Digital Input este setat la [0]
Nefuncțional, nu este necesar

un conductor de șuntare la
borna 27.

Digital Input
Parametru 5-14
Intrare digitală
bornă 32
Parametru 5-15
Intrare digitală
bornă 33
Parametru 3-10
Ref. prescrisă

Ref. predenită
0
Ref. predenită
1
Ref. predenită
2

[0]
Nefuncțional

[16] Prescris.
ref. bit 0

[17] Prescris.
ref. bit 1

25%
50%
75%
100%

Ref. predenită
3
*= Valoare implicită

Note/comentarii:

Tabel 8.7 Congurația conductorilor de conectare pentru
Pornire/Oprire cu reversare și 4 viteze predenite

Tabel 8.6 Congurațiile conductorilor de conectare pentru
impulsuri de pornire/oprire

Ilustraţia 8.3 Start/oprire inversată prin comandă tip puls

78 Danfoss A/S © 09/2018 Toate drepturile rezervate. MG34U546

FC

+24 V

+24 V

D IN

D IN

D IN

COM

D IN

D IN

D IN

D IN

+10

V

A IN

A IN

COM

A OUT

COM

12

13

18

19

20

27

29

32

33

37

50

53

54

55

42

39

130BB928.11

+10

V

A IN

A IN

COM

A OUT

COM

50

53

54

55

42

39

A53

U - I

≈ 5kΩ

e30bb683.11

FC

FC

+24 V

+24 V

D IN

D IN

D IN

COM

D IN

D IN

D IN

D IN

12

13

18

19

20

27

29

32

33

37

e30bb804.12

Exemple de congurări de a... Ghid de operare

8.5 Congurația conductorilor de conectare
pentru resetarea unei alarme externe

Parametri

Funcție Setare

Parametru E-02
Terminal 19
Digital Input

*= Valoare implicită

Note/comentarii:

[1] Reset
(Resetare)

Congurația conductorilor de conectare

8.6
pentru referința de viteză utilizând un
potențiometru manual

Parametri

Funcție Setare

Parametru 6-10
Terminal 53
Low Voltage
Parametru 6-11
Terminal 53
High Voltage
Parametru 6-14
Terminal 53
Low Ref./Feedb.
Value
Parametru 6-15
Terminal 53
High Ref./Feedb.
Value

*= Valoare implicită

Note/comentarii:

0.07 V*
(0,07 V*)

10 V*

0 RPM

1500 RPM

8 8

Tabel 8.9 Congurația conductorilor de conectare pentru
referința de viteză (utilizând un potențiometru manual)

Congurația conductorilor de conectare

Tabel 8.8 Congurația conductorilor de conectare pentru
resetarea unei alarme externe

8.7
pentru accelerare/decelerare

Parametri

Funcție Setare

Parametru 5-10

[8] Pornire*
Terminal 18
Digital Input
Parametru 5-12

[19] Fixare ref.
Terminal 27

Tabel 8.10 Congurația conductorilor de conectare pentru
accelerare/decelerare

Digital Input
Parametru 5-13

[21] Accelerare
Intrare digitală
bornă 29
Parametru 5-14

[22] Decelerare
Intrare digitală
bornă 32

*= Valoare implicită

Note/comentarii:

MG34U546 Danfoss A/S © 09/2018 Toate drepturile rezervate. 79

130BB840.12

Speed

Reference

Start (18)

Freeze ref (27)

Speed up (29)

Speed down (32)

FC

+24 V

+24 V

D IN

D IN

D IN

COM

D IN

D IN

D IN

D IN

+10

V

A IN

A IN

COM

A OUT

COM

R1R2

12

13

18

19

20

27

29

32

33

37

50

53

54

55

42

39

01

02

03

04

05

06

-

61
68
69

RS-485

+

130BB685.10

130BB686.12

VLT

+24 V

+24 V

D IN

D IN

D IN

COM

D IN

D IN

D IN

+10 V

A IN

A IN

COM

A OUT

COM

12

13

18

19

20

27

29

32

33

50

53

54

55

42

39

A53

U - I

D IN

37

Exemple de congurări de a...

VLT® AutomationDrive FC 302

Congurațiile conductorilor de

8.9
conectare pentru termistorul motorului

AVERTISMENT!

Termistoarele trebuie să utilizeze izolația întărită sau
dublată pentru a îndeplini cerințele de izolație PELV.

Parametri

Funcție Setare

Ilustraţia 8.4 Accelerare/decelerare

8.8 Congurația conductorilor de conectare
pentru conexiunea de rețea RS485

Parametri

Funcție Setare

Parametru 8-30
Protocol
Parametru 8-31

88

Address
Parametru 8-32
Baud Rate

*= Valoare implicită

Note/comentarii:

Selectați protocolul, adresa și
rata de transfer pentru
parametri.

FC*

1*

9600*

Parametru 1-90
Motor Thermal

[2] Decuplare

termist.
Protection
Parametru 1-93
Thermistor

[1] Intrare

analog. 53
Source

*= Valoare implicită

Note/comentarii:

Dacă se dorește numai un
avertisment, congurați

parametru 1-90 Motor Thermal
Protection la [1] Avertisment
termist.

Tabel 8.12 Congurațiile conductorilor de conectare pentru
termistorul motorului

Tabel 8.11 Congurația conductorilor de conectare pentru
conexiunea de rețea RS485

80 Danfoss A/S © 09/2018 Toate drepturile rezervate. MG34U546

FC

+24 V

+24 V

D IN

D IN

D IN

COM

D IN

D IN

D IN

D IN

+10 V

A IN

A IN

COM

A OUT

COM

R1R2

12

13

18

19

20

27

29

32

33

37

50

53

54

55

42

39

01

02

03

04

05

06

130BB839.10

FC

+24 V

+24 V

D IN

D IN

D IN

COM

D IN

D IN

D IN

D IN

+10 V

A IN

A IN

COM

A OUT

COM

R1R2

12

13

18

19

20

27

29

32

33

37

50

53

54

55

42

39

01

02

03

04

05

06

130BB841.10

Exemple de congurări de a... Ghid de operare

8.10 Congurația conductorilor de
conectare pentru setarea unui releu cu
Smart Logic Control

Parametri

Funcție Setare

Parametru 4-30
Funcţ. lipsă
reacţie motor
Parametru 4-31
Eroare reacţie
vit.motor
Parametru 4-32 "
Timeout" lipsă

[1] Warning
(Avertisment)

100 RPM

5 s

Note/comentarii:

Dacă se depășește limita impusă în monitorizarea reacției, se
emite avertismentul 90 Monit.reacție. SLC monitorizează avertis-
mentul 90, Monit.reacție și, dacă acesta devine adevărat, atunci
este declanșat Releul 1.
Echipamentul extern poate avea nevoie de depanare. Dacă
eroarea de reacție scade din nou sub limită în decurs de 5 sec.,
atunci convertizorul de frecvență continuă să funcționeze, iar
avertismentul dispare. Resetați Releul 1 apăsând pe [Reset]
(Resetare) de pe panoul LCP.

Tabel 8.13 Congurația conductorilor de conectare pentru
setarea releelor cu Smart Logic Control

Parametri
Funcție Setare

reacţie motor
Parametru 7-00
Sursă reacţ vit.
rot. PID
Parametru 17-11
Rezoluţie (PPR)
Parametru 13-00
SL Controller
Mode
Parametru 13-01
Even.start
Parametru 13-02
Even.stop
Parametru 13-10
Operand
comparator
Parametru 13-11
Operator
comparator
Parametru 13-12
Comparator
Value
Parametru 13-51
Evenim. control
SL
Parametru 13-52
Acţiune control
SL
Parametru 5-40
Funcţie Releu

*= Valoare implicită

[2] MCB 102

1024*

[1] Pornit

[19]
Avertisment
[44] Tasta res.

[21] Număr
avertisment

[1] ~ (egal)*

90

[22]
Comparator 0

[32] Dezactiv.
ieș.dig. A

[80] Ieș. digit.
SL A

8.11 Congurația conductorilor de
conectare pentru controlul frânei
mecanice

Parametri

Funcție Setare

Parametru 5-40
Funcţie Releu
Parametru 5-10
Terminal 18
Digital Input
Parametru 5-11
Intrare digitală
bornă 19
Parametru 1-71
Întârziere de
pornire
Parametru 1-72
Func. de pornire
Parametru 1-76
Curent de
pornire
Parametru 2-20
Curent de
slăbire frână

Parametru 2-21
Vit. rot. activ.
frână [RPM]

*= Valoare implicită

Note/comentarii:

8 8

[32] Contr.frână
el.mec.
[8] Pornire*

[11] Pornire
revers.

0.2 (0,2)

[5] VVC+/Flux
dreapta

Im,n

Application
dependent (În
funcție de
aplicație)
Half of
nominal slip of
the motor
(Jumătate din
alunecarea
nominală a
motorului)

Tabel 8.14 Congurația conductorilor de conectare pentru
controlul frânei mecanice

MG34U546 Danfoss A/S © 09/2018 Toate drepturile rezervate. 81

Start ( 18)

Start

reversing (19)

Relay output

Speed

Time

Current

1-71

1-71

2-21

2-21

1-76

Open

Closed

130BB842.10

B

A

B

A

130BA646.10

CW

CCW

130BA090.12

+24 V DC

A

B

GND

1312 18 37322719 29 33 20

24 V or 10–30 V encoder

Exemple de congurări de a...

Ilustraţia 8.5 Controlul frânei mecanice

8.12 Congurația conductorilor de
conectare pentru encoder

VLT® AutomationDrive FC 302

88

arborelui, este dată de ordinea în care impulsurile intră în
convertizorul de frecvență. Consultați Ilustraţia 8.6.

Direcția encoderului, stabilită dacă privim în capătul

Dacă direcția este spre dreapta, atunci canalul A

•

este cu 90 de grade electrice înainte de canalul B.

Dacă direcția este spre stânga, atunci canalul B

•

este cu 90 de grade electrice înainte de canalul A.

Ilustraţia 8.7 Congurația conductorilor de conectare pentru
encoder

Congurația conductorilor de

8.13
conectare pentru limita de cuplu și
oprire

Ilustraţia 8.6 Stabilirea direcției encoderului

AVERTISMENT!

Lungimea maximă a cablului 5 m (16 ft).

În aplicațiile cu frână electromecanică externă, cum ar 
aplicațiile de ridicare, convertizorul de frecvență poate 
oprit printr-o comandă de oprire standard, iar frâna
electromecanică externă poate  activată simultan.
Ilustraţia 8.8 arată programarea acestor conexiuni ale
convertizorului de frecvență.

Dacă o comandă de oprire este activată prin borna 18, iar
convertizorul de frecvență nu a atins limita de cuplu,
motorul va încetini la 0 Hz.
În cazul în care convertizorul de frecvență a atins limita de
cuplu, iar o comandă de oprire a fost activată, sistemul va
activa ieșirea la borna 29 (programată la [27] Lim. de cuplu;
oprire). Semnalul la borna 27 se schimbă de la 1 logic la 0
logic, iar motorul începe să se rotească din inerție. Datorită
acestui proces, troliul se oprește, deși convertizorul de
frecvență nu poate atinge cuplul necesar, din cauza
suprasarcinii, de exemplu.

Pentru a programa limita de cuplu și de oprire, asigurați

82 Danfoss A/S © 09/2018 Toate drepturile rezervate. MG34U546

conexiunile la următoarele borne:

12 13 18 37322719 29 33 20

+24 V

P 5-10 [8]

P 5-12 [2]

P 5-02 [1]

P 5-31 [27]

GND

P 5-40 [0] [32]

Relay 1

01 02 03

-

+

130BA194.11

External

24 V DC

Mechanical brake

connection

Start

I

max

0.1 Amp

Exemple de congurări de a... Ghid de operare

pornire/oprire prin borna 18

•

(Parametru 5-10 Intrare digitală bornă 18 [8]
Pornire);

oprire rapidă prin borna 27

•

(Parametru 5-12 Intrare digitală bornă 27 [2] Oprire
inerț. inv.);

ieșire la borna 29

•

(Parametru 5-02 Mod bornă 29 [1] Ieșire și
parametru 5-31 Ieşire digit. bornă 29 [27] Lim. de
cuplu; oprire);

ieșire releu [0] (Releu 1)

•

(Parametru 5-40 Funcţie Releu [32] Contr.frână
el.mec.).

Ilustraţia 8.8 Congurația conductorilor de conectare pentru
limita de cuplu și oprire

8 8

MG34U546 Danfoss A/S © 09/2018 Toate drepturile rezervate. 83

130BD430.10

Întreținerea, diagnosticare...

VLT® AutomationDrive FC 302

9 Întreținerea, diagnosticarea și depanarea

Acest capitol include:

Instrucțiuni de întreținere și service.

•

Mesaje de stare.

•

Avertismente și alarme.

•

Depanare de bază.

•

9.1 Întreţinere şi service

În condiții normale de funcționare și sarcini
corespunzătoare, convertizorul de frecvență nu necesită
întreținere pe întreaga sa durată de viață. Pentru a evita
defecțiunile, pericolele și avarierile, examinați convertizorul
de frecvență la intervale regulate în funcție de condițiile de
funcționare. Înlocuiți piesele uzate sau avariate cu piese de
schimb originale sau piese standard. Pentru service și
asistență, consultați www.danfoss.com/en/contact-us/

contacts-list/?lter=type%3Adanfoss-sales-service-center
%2Csegments%3ADDS.

Panoul de acces la radiator

9.2

9.2.1 Scoaterea panoului de acces la
radiator

Convertizorul de frecvență poate  comandat cu un panou
de acces opțional în spatele unității. Acest panou asigură
accesul la radiator și permite curățarea radiatorului de
praful acumulat.

AVERTISMENT

99

PORNIRE ACCIDENTALĂ

Când convertizorul de frecvență este conectat la rețeaua
de alimentare cu c.a., la sursa de alimentare în c.c. sau
prin distribuirea sarcinii, motorul poate porni în orice
moment. Pornirea accidentală în timpul programării, al
lucrărilor de întreținere sau de reparație poate duce la
deces, la răniri grave sau la deteriorarea proprietății.
Motorul poate porni cu un comutator extern, o comandă
prin magistrala de comunicație, un semnal de referință
de intrare de la LCP sau LOP, prin intermediul operării la
distanță utilizând MCT 10 Set-up Software sau după
remedierea unei stări de defecțiune.

Pentru a împiedica pornirea accidentală a motorului:

Apăsați pe [O/Reset] (Oprire/Resetare) de pe

•

LCP, înainte de programarea parametrilor.

Deconectați unitatea de la rețeaua de

•

alimentare.

Realizați toate conexiunile și asamblați conver-

•

tizorul de frecvență, motorul și orice
echipament antrenat, înainte de a conecta
unitatea la rețeaua de alimentare cu c.a., la
sursa de alimentare de c.c. sau la distribuirea de
sarcină.

Ilustraţia 9.1 Panoul de acces la radiator

AVERTISMENT!

AVARIEREA RADIATORULUI

Dispozitivele de xare mai lungi decât cele prevăzute
inițial la panoul radiatorului pot deteriora aripioarele de
răcire ale acestuia.

1. Deconectați convertizorul de frecvență și așteptați
20 de minute pentru descărcarea completă a
condensatorilor. Consultați capitol 2 Siguranţa.

2. Amplasați convertizorul de frecvență, astfel încât
spatele acestuia să poată  accesat.

3. Scoateți șuruburile (interne hexagonale de 3 mm
[0,12 in]) care xează panoul de acces pe spatele
carcasei. Există 5 sau 9 șuruburi, în funcție de
dimensiunea convertizorului de frecvență.

4. Examinați radiatorul pentru a vedea dacă prezintă
deteriorări sau acumulări de praf.

84 Danfoss A/S © 09/2018 Toate drepturile rezervate. MG34U546

Status

799RPM 7.83A 36.4kW

0.000

53.2%

1(1)

Auto
Hand
O

Remote
Local

Ramping
Stop
Running
Jogging
.
.
.
Stand-by

130BB037.11

1

2

3

Întreținerea, diagnosticare... Ghid de operare

5. Îndepărtați praful sau reziduurile cu un aspirator.

6. Reinstalați panoul și prindeți-l de spatele carcasei
cu șuruburile scoase anterior. Strângeți șuruburile
în conformitate cu capitol 10.8 Cupluri de strângere
a dispozitivelor de xare.

9.3 Mesajele de stare

Când convertizorul de frecvență este în modul Status
(Stare), mesajele de stare apar automat în linia de jos a
aşajului LCP. Consultați Ilustraţia 9.2. Mesajele de stare
sunt denite la Tabel 9.1 – Tabel 9.3.

1 De unde provine comanda oprire/pornire. Consultați

Tabel 9.1.
2 De unde provine reglarea vitezei. Consultați Tabel 9.2.
3 Indică starea convertizorului de frecvență. Consultați

Tabel 9.3.

Ilustraţia 9.2 Așarea stării

AVERTISMENT!

În modul Auto/Telecomandă, convertizorul de frecvență
necesită comenzi externe pentru a efectua funcțiile.

Tabelele de la Tabel 9.1 la Tabel 9.3 denesc înțelesul
mesajelor de stare aşate.

Oprit Convertizorul de frecvență nu reacționează la

niciun semnal de comandă până când nu se
apasă pe [Auto On] (Pornire automată) sau pe
[Hand On] (Pornire manuală).

Automat Comenzile de pornire/oprire sunt trimise prin

bornele de control și/sau prin comunicație

Manual Tastele de navigare de pe LCP pot  utilizate

serială.

pentru a controla convertizorul de frecvență.
Comenzile de oprire, resetarea, inversarea,
frânarea în c.c. și alte semnale aplicate la
bornele de control înlocuiesc comanda locală.

La distanță Referințele de viteză sunt date de:

Semnalele externe

•

Comunicația serială.

•

Referințele interne predenite.

•

Local Convertizorul de frecvență utilizează valorile

de referință de pe LCP.

Tabel 9.2 Locația referinței

Frână c.a. Frână c.a. a fost selectată în

parametru 2-10 Funcţie frână. Frâna c.a.
supramagnetizează motorul pentru a realiza o
încetinire controlată.

AMA realizată Adaptarea automată a motorului (AMA) a fost

efectuată cu succes.

AMA pregătită AMA este pregătită de pornire. Pentru a

începe. apăsați pe [Hand On] (Pornire

manuală).
AMA funcțională Procesul AMA este în curs de desfășurare.
Frânare Chopperul de frânare este în funcțiune.

Rezistorul de frânare absoarbe energia

generativă.
Max. frân. Chopperul de frânare este în funcțiune. Limita

de putere pentru rezistorul de frânare denită

în parametru 2-12 Limită putere frână (kW) a

fost atinsă.
Rot din inerție

Contr. încetinire [1] Contr. încetinire a fost selectat în

Curent ridicat Curentul de ieșire al convertizorului de

Curent scăzut Curentul de ieșire al convertizorului de

Menținere c.c. Menținere c.c. este selectat în

[2] Oprire inerț. inv. a fost selectat ca

•

funcție pentru o intrare digitală (grupul de
parametri 5-1* Intrări digitale). Borna

corespunzătoare nu este conectată.

Rotirea din inerție a fost activată de

•

comunicația serială.

parametru 14-10 Defec. alim. de la reţea.

Tensiunea rețelei este sub valoarea

•

setată în parametru 14-11 Val.
tensiunii de alim.la defect reţea la

defecțiunea rețelei de alimentare.

Convertizorul de frecvență încetinește

•

motorul utilizând o decelerare
controlată.

frecvență este peste limita setată în

parametru 4-51 Avertisment curent ridicat.

frecvență este sub limita setată în

parametru 4-52 Avertism. vit. rot. scăzută.

parametru 1-80 Funcţie la Oprire și o comandă

de oprire este activă. Motorul este menținut

de un curent continuu setat în

parametru 2-00 Curent menţin. c.c..

9 9

Tabel 9.1 Mod de funcționare

MG34U546 Danfoss A/S © 09/2018 Toate drepturile rezervate. 85

Întreținerea, diagnosticare...

VLT® AutomationDrive FC 302

Oprire c.c. Motorul este menținut cu un curent continuu

(parametru 2-01 Curent frânare c.c.) pentru un
timp specicat (parametru 2-02 Timp frânare
c.c.).

Frânarea în c.c. este activată în

•

parametru 2-03 Vit. rot. cupl. frână c.c. [RPM]

și o comandă de oprire este activă.

Frânarea în c.c. (inversă) este selectată ca

•

funcție pentru o intrare digitală (grupul de
parametri 5-1* Intrări digitale). Borna

corespunzătoare nu este activă.

Frâna c.c. este activată prin comunicația

•

serială.

Reacț. ridicată Suma tuturor reacțiilor active este peste limita

de reacție setată în parametru 4-57 Avertism
reacţ ridicată.

Reacț. scăzută Suma tuturor reacțiilor active este sub limita

de reacție setată în parametru 4-56 Avertism
reacţ scăzută.

Oprire ieșire Referința de la distanță, care menține viteza

curentă, este activă.

[20] Fixare ieș. a fost selectat ca funcție

•

pentru o intrare digitală (grupul de

99

Solicitare
înghețare ieșire

Oprire ref. [19] Fixare ref. a fost selectat ca funcție pentru

Solicit Jog A fost lansată o comandă jog, dar motorul

Jogging Motorul funcționează în limitele programate în

parametri 5-1* Intrări digitale). Borna
corespunzătoare este activă. Reglarea
vitezei este posibilă numai prin accelerarea
sau decelerarea funcțiilor bornei.

Menținerea rampei este activată prin

•

comunicația serială.

O comandă de xare a ieșirii a fost dată, dar
motorul rămâne oprit până se primește un
semnal de funcționare permisivă.

o intrare digitală (grupul de parametri 5-1*
Intrări digitale). Borna corespunzătoare este
activă. Convertizorul de frecvență salvează
referința actuală. Modicarea referinței este
posibilă acum numai prin accelerarea și
decelerarea funcțiilor bornei.

este oprit până la primirea unui semnal de
funcționare permisivă printr-o intrare digitală.

parametru 3-19 Vit. rot. Jog [RPM].

[14] Jog a fost selectat ca funcție pentru o

•

intrare digitală (grupul de parametri 5-1*
Intrări digitale). Borna corespunzătoare (de

exemplu, borna 29) este activă.

Funcția Jog este activată prin comunicația

•

serială.

Funcția Jog a fost selectată ca reacție

•

pentru o funcție de monitorizare (de ex.,
Fără semnal). Funcția de monitorizare este
activă.

Verif. motor În parametru 1-80 Funcţie la Oprire, s-a selectat

[2] Verif. motor, avert. O comandă de oprire

este activă. Pentru a vă asigura că un motor

este conectat la convertizorul de frecvență, un

curent permanent de testare este aplicat

motorului.
Control OVC Controlul supratensiunii a fost activat în

parametru 2-17 Contr. suprtens, [2] Activat.

Motorul conectat alimentează convertizorul de

frecvență cu energie generativă. Controlul

supratensiunii reglează raportul V/Hz pentru a

acționa motorul în modul controlat și pentru a

împiedica decuplarea convertizorului de

frecvență.
Oprire unitate
de alimentare

Mod protecție Modul de protecție este activ. Unitatea a

Qstop Motorul decelerează utilizând

Mers în rampă Motorul accelerează/decelerează utilizând

Ref. ridicată Suma tuturor referințelor active este peste

Ref. scăzută Suma tuturor referințelor active este sub limita

Funcț. pe ref. Convertizorul de frecvență funcționează în

(Numai pentru convertizoarele de frecvență cu

o sursă externă de 24 V c.c. instalată.) Rețeaua

de alimentare la convertizorul de frecvență

este îndepărtată, dar cardul de control este

alimentat de o sursă externă de 24 V c.c.

detectat o stare critică (un supracurent sau o

supratensiune).

Pentru a evita deconectarea, frecvența de

•

comutare este redusă la 1500 kHz dacă

parametru 14-55 Filtru ieşire este setat la [2]
Filtru sinusoidal xat. În caz contrar,

frecvența de comutare este redusă la 1000
Hz.

Dacă este posibil, modul de protecție se

•

termină după aproximativ 10 s.

Modul de protecție poate  limitat în

•

parametru 14-26 Întârz decupl la def invert.

parametru 3-81 Timp de rampă oprire rapidă.

[4] Quick stop inverse (Inv. oprire rapidă) a

•

fost selectat ca funcție pentru o intrare
digitală (grupul de parametri 5-1* Intrări
digitale). Borna corespunzătoare nu este
activă.

Funcția de oprire rapidă a fost activată prin

•

comunicația serială.

funcția de demaraj/încetinire activă. Referința,

o valoare limită sau de oprire care nu este

încă atinsă.

limita de referință setată în

parametru 4-55 Avertism ref ridicată.

de referință setată în parametru 4-54 Avertism

ref scăzută.

interval de referință. Valoarea reacției se

potrivește cu valoarea punctului de

funcționare.

86 Danfoss A/S © 09/2018 Toate drepturile rezervate. MG34U546

Întreținerea, diagnosticare... Ghid de operare

Solicit. rotire O comandă de pornire a fost dată, dar

motorul este oprit până la primirea unui
semnal de funcționare permisivă prin intrarea

digitală.
Funcț. Convertizorul de frecvență operează motorul.
Mod hibernare Funcția de economisire a energiei este

activată. Aceasta înseamnă că motorul s-a

oprit, dar că va reporni automat când este

nevoie.
Vit.rot. ridic. Viteza motorului este peste valoarea setată în

parametru 4-53 Avertism. vit. rot. ridicată.
Vit.rot. scăz. Viteza motorului este sub valoarea setată în

parametru 4-52 Avertism. vit. rot. scăzută.
Așteptare În modul Pornire automată, convertizorul de

frecvență pornește motorul prin intermediul

unui semnal de pornire de la o intrare digitală

sau de la o comunicație serială.
Întârz de porn În parametru 1-71 Întârziere de pornire, s-a setat

un timp de pornire cu întârziere. O comandă

de pornire este activată, iar motorul pornește

după expirarea timpului de întârziere.
Pornire înai/rev [12] Enable Start Forward (Activ. pornire înainte)

și [13] Enable Start Reverse (Activ pornire revers)

au fost selectate ca funcții pentru 2 intrări

digitale diferite (grupul de parametri 5-1* Intrări

digitale). Motorul pornește înainte sau înapoi

în funcție de ce bornă corespunzătoare este

activată.
Oprire Convertizorul de frecvență a primit o comandă

de oprire de la una dintre următoarele:

LCP.

•

Intrare digitală.

•

Comunicația serială.

•

Decuplare A apărut o alarmă, iar motorul s-a oprit. După

descoperirea cauzei alarmei, resetați conver-

tizorul de frecvență cu ajutorul uneia dintre

următoarele metode:

apăsând pe tasta [Reset] (Resetare);

•

de la distanță, prin bornele de control;

•

prin intermediul comunicației seriale;

•

apăsând pe [Reset] (Resetare) sau de la

distanță prin bornele de control sau prin

comunicația serială.
Deconectare cu
blocare

A apărut o alarmă, iar motorul s-a oprit. După

descoperirea cauzei alarmei, reluați

alimentarea convertizorului de frecvență.

Resetați convertizorul de frecvență cu ajutorul

uneia dintre următoarele metode:

apăsând pe tasta [Reset] (Resetare);

•

de la distanță, prin bornele de control;

•

prin intermediul comunicației seriale;

•

Tipurile de avertismente şi de alarme

9.4

Software-ul convertizorului de frecvență emite
avertismente și alarme pentru a ajuta la diagnosticarea
problemelor. Numărul avertismentului sau al alarmei apare
pe LCP.

Avertisment

Un avertisment arată că un convertizor de frecvență a
întâlnit o condiție anormală de funcționare care conduce la
o alarmă. Avertismentul încetează atunci când este
îndepărtată sau rezolvată condiția anormală.

Alarmă

O alarmă indică o defecțiune care necesită o intervenție
imediată. Defecțiunea întotdeauna inițiază o decuplare sau
o deconectare cu blocare. Resetați convertizorul de
frecvență după o alarmă.
Resetați convertizorul de frecvență în oricare dintre cele 4
moduri:

Apăsați pe [Reset]

•

Resetare).

Comandă resetare pe intrare digitală.

•

Comandă resetare pe comunicație serială.

•

Resetare automată.

•

Decuplare

Când are loc decuplarea, convertizorul de frecvență
întrerupe funcționarea pentru a împiedica avarierea
acestuia și a altor echipamente. Când are loc o decuplare,
motorul se va roti din inerție până la oprire. Logica conver­tizorului de frecvență va continua să funcționeze și va
monitoriza starea acestuia. După remedierea stării de
defecțiune, convertizorul de frecvență este pregătit pentru
a

 resetat.

Deconectare cu blocare

Când are loc deconectarea cu blocare, convertizorul de
frecvență întrerupe funcționarea pentru a împiedica
avarierea acestuia și a altor echipamente. Când are loc o
deconectare cu blocare, motorul se va roti din inerție până
la oprire. Logica convertizorului de frecvență va continua
să funcționeze și va monitoriza starea acestuia. Conver­tizorul de frecvență inițiază o deconectare cu blocare
numai atunci când au loc erori grave care pot deteriora
convertizorul de frecvență sau alte echipamente. După
remedierea defecțiunilor, reluați alimentarea înainte de a
reseta convertizorul de frecvență.

Așările de avertismente și alarme

Se aşează un avertisment pe panoul LCP,

•

împreună cu numărul avertismentului.

O alarmă va clipi intermitent împreună cu

•

numărul alarmei.

(Resetare)/[O/Reset] (Oprire/

9 9

Tabel 9.3 Stare de funcționare

MG34U546 Danfoss A/S © 09/2018 Toate drepturile rezervate. 87

130BP086.12

Status

0.0Hz 0.000kW 0.00A

0.0Hz
0

Earth Fault [A14]

Auto Remote Trip

1(1)

Back

Cancel

Info

OK

On

Alarm

Warn.

130BB467.11

Întreținerea, diagnosticare...

Ilustraţia 9.3 Exemplu de alarmă

Pe lângă textul și codul alarmei de pe panoul LCP, se
aprind 3 indicatoare luminoase de stare.

99

Indicator luminos de

avertisment

Avertisment Pornit Oprit
Alarmă Oprit Alimentat (clipește

Bloc. decupl. Pornit Alimentat (clipește

Ilustraţia 9.4 Indicatoare luminoase de stare

VLT® AutomationDrive FC 302

Indicator luminos de

alarmă

intermitent)

intermitent)

9.5 Lista de avertismente și alarme

Informațiile despre avertismente și alarme de mai jos
denesc ecare condiție de avertisment și alarmă,
furnizează cauza probabilă a stării și detaliază o procedură
sau un remediu de depanare.

AVERTISMENT 1, Sub 10 V

Tensiunea modulului de control este mai mică de 10 V de
la borna 50.
Decuplați câteva sarcini de pe borna 50, deoarece sursa de
10 V este supraîncărcată. Maximum 15 mA sau minimum
590 Ω.

Această stare poate  cauzată de un scurtcircuit la un
potențiometru conectat sau de o conectare
necorespunzătoare a potențiometrului.

Depanarea

Îndepărtați cablurile de la borna 50. Dacă avertis-

•

mentul dispare, înseamnă că problema este de la
cabluri. Dacă avertismentul nu dispare, înlocuiți
modulul de control.

AVERTISMENT/ALARMĂ 2, Eroare valoare zero

Acest avertisment sau această alarmă apare numai dacă
este programată în parametru 6-01 Live Zero Timeout
Function. Semnalului pe 1 dintre intrările analogice este
sub 50% din valoarea minimă programată pentru acea
intrare. Cablurile rupte sau un dispozitiv defect care
transmite semnalul poate cauza această stare.

Depanarea

Vericați conexiunile la toate bornele rețelei

•

analogice.

- Bornele 53 și 54 ale modulului de
control pentru semnale, borna 55
comună.

-

Bornele 11 și 12 de la VLT® General
Purpose I/O MCB 101 pentru semnale,
borna 10 comună.

-

Bornele 1, 3 și 5 de la VLT® Analog I/O
Option MCB 109 pentru semnale,
bornele 2, 4 și 6 comune.

Vericați dacă programarea convertizorului de

•

frecvență și congurările comutatoarelor se
potrivesc cu tipul de semnal analogic.

Efectuați un test pentru semnalul la borna de

•

intrare.

AVERTISMENT/ALARMĂ 3, Lipsă motor

Nu este conectat niciun motor la ieșirea convertizorului de
frecvență. Acest avertisment sau această alarmă apare
numai dacă este programată în parametru 1-80 Function at
Stop.

Depanarea

Vericați conexiunea dintre convertizorul de

•

frecvență și motor.

88 Danfoss A/S © 09/2018 Toate drepturile rezervate. MG34U546

Întreținerea, diagnosticare... Ghid de operare

AVERTISMENT/ALARMĂ 4, Lipsă unei faze din rețeaua de
alimentare

Lipsește o fază din rețeaua de alimentare sau nesimetria
tensiunii de alimentare este prea ridicată. Acest mesaj mai
apare și la o defecțiune a redresorului de intrare. Opțiunile
sunt programate în parametru 14-12 Function at Mains
Imbalance.

Depanarea

Vericați tensiunea și curentul de alimentare către

•

convertizorul de frecvență.

AVERTISMENT 5, Tensiune ridicată a circuitului
intermediar

Tensiunea din circuitul intermediar (c.c.) este mai mare
decât limita de avertizare pentru tensiune ridicată. Limita
depinde de tensiunea nominală a convertizorului de
frecvență. Unitatea este încă activă.

AVERTISMENT 6, Tensiune redusă a circuitului
intermediar

Tensiunea din circuitul intermediar (c.c.) este mai mică
decât limita de avertizare pentru tensiune scăzută. Limita
depinde de tensiunea nominală a convertizorului de
frecvență. Unitatea este încă activă.

AVERTISMENT/ALARMĂ 7, Supratensiune a circuitului
intermediar

Dacă tensiunea din circuitul intermediar depășește limita,
convertizorul de frecvență se decuplează după un anumit
timp.

Depanarea

Conectați un rezistor de frânare.

•

Măriți timpul de rampă.

•

Schimbați tipul de rampă.

•

Activați funcțiile din parametru 2-10 Brake

•

Function.

Măriți parametru 14-26 Trip Delay at Inverter Fault.

•

Dacă alarma/avertismentul apare în timpul unei

•

scăderi a curentului, utilizați recuperarea energiei
cinetice (parametru 14-10 Defec. alim. de la reţea).

AVERTISMENT/ALARMĂ 8, Subtensiune a circuitului
intermediar

Dacă tensiunea c.c. scade sub limita de tensiune impusă,
convertizorul de frecvență caută o sursă de rezervă de 24 V
c.c. Dacă nu este conectată nicio sursă de rezervă de 24 V
c.c., convertizorul de frecvență se deconectează după o
anumită întârziere de timp. Întârzierea de timp variază în
funcție de dimensiunea unității.

Depanarea

Vericați dacă tensiunea de alimentare se

•

potrivește cu tensiunea convertizorului de
frecvență.

Efectuați un test pentru tensiunea de intrare.

•

Efectuați un test pentru încărcarea simplă a

•

circuitului.

AVERTISMENT/ALARMĂ 9, Invertor supraîncălzit

Convertizorul de frecvență a funcționat cu o suprasarcină
de peste 100% pe o perioadă de timp prea lungă și este
pe punctul de a decupla. Contorul pentru protecția termică
electronică a invertorului emite un avertisment la 98% și se
deconectează la 100% cu o alarmă. Convertizorul de
frecvență nu poate  resetat până când contorul nu indică
mai puțin de 90%.

Depanarea

Comparați curentul de ieșire aşat pe LCP cu

•

curentul nominal al convertizorului de frecvență.

Comparați curentul de ieșire aşat pe LCP cu

•

curentul de sarcină al motorului măsurat.

Aşați sarcina termică a convertizorului de

•

frecvență pe LCP și monitorizați valoarea. Când
funcționează peste valoarea curentului continuu
nominal al convertizorului de frecvență, contorul
crește. Când funcționează sub valoarea curentului
continuu nominal al convertizorului de frecvență,
contorul scade.

AVERTISMENT/ALARMĂ 10, Temperatură la suprasarcina
motorului

Conform protecției termice electronice (ETR), motorul este
supraîncălzit.

Selectați 1 dintre următoarele opțiuni:

convertizorul de frecvență va emite un

•

avertisment sau o alarmă când contorul ajunge la
> 90%, dacă parametru 1-90 Motor Thermal
Protection este setat la opțiunile de avertisment;

convertizorul de frecvență se va decupla când

•

contorul ajunge la 100%, dacă
parametru 1-90 Motor Thermal Protection este
setat la opțiunile de decuplare.

Defecțiunea apare când motorul este supraîncărcat cu
peste 100% pe o perioadă de timp prea lungă.

Depanarea

Vericați dacă motorul este supraîncălzit.

•

Vericați dacă motorul este supraîncărcat

•

mecanic.

Vericați dacă setarea curentului de sarcină al

•

motorului din parametru 1-24 Curent sarcină motor
este corectă.

Asigurați-vă că datele despre motor din parametrii

•

de la 1-20 la 1-25 sunt setate corect.

Dacă un ventilator extern este în funcțiune,

•

vericați în parametru 1-91 Motor External Fan
dacă acesta este selectat.

Efectuarea AMA în parametru 1-29 Automatic

•

Motor Adaptation (AMA) poate adapta conver­tizorul de frecvență la motor mai precis și poate
reduce sarcina termică.

9 9

MG34U546 Danfoss A/S © 09/2018 Toate drepturile rezervate. 89

Întreținerea, diagnosticare...

VLT® AutomationDrive FC 302

AVERTISMENT/ALARMĂ 11, Supraîncălzire a termistorului
motorului

Vericați dacă termistorul este deconectat. Selectați dacă
doriți ca acest convertizor de frecvență să emită un
avertisment sau o alarmă în parametru 1-90 Motor Thermal
Protection.

Depanarea

Vericați dacă motorul este supraîncălzit.

•

Vericați dacă motorul este supraîncărcat

•

mecanic.

La utilizarea bornei 53 sau 54, vericați dacă

•

termistorul a fost conectat corect între borna 53
sau 54 (intrare tensiune analogică) și borna 50
(sursă de +10 V). De asemenea, vericați dacă
acest comutator pentru borna 53 sau 54 este
setat pentru tensiune. Vericați dacă
parametru 1-93 Resursă termistor selectează borna
53 sau 54.

Când se utilizează borna 18, 19, 31, 32 sau 33

•

(intrări digitale), vericați că termistorul este
conectat corect între borna de intrare digitală
utilizată (numai PNP intrare digitală) și borna 50.
Selectați borna de utilizat în

99

AVERTISMENT/ALARMĂ 12, Limită de cuplu

Valoarea cuplului depășește valoarea din

parametru 4-16 Torque Limit Motor Mode sau din
parametru 4-17 Torque Limit Generator Mode.
Parametru 14-25 Trip Delay at Torque Limit se poate

modica de la o condiție numai de avertisment la un
avertisment urmat de o alarmă.

Depanarea

AVERTISMENT/ALARMĂ 13, Supracurent

S-a depășit limita maximă de curent a invertorului
(aproximativ 200% din curentul nominal). Avertismentul
durează aproximativ 1,5 s, după care convertizorul de
frecvență se deconectează, declanșând o alarmă. Această
defecțiune poate  cauzată de șocuri de sarcină sau de
accelerarea rapidă cu sarcini inerțiale ridicate. Dacă
accelerarea în timpul demarajului este rapidă, defecțiunea
poate apărea și după recuperarea energiei cinetice.
Dacă este selectat controlul frânei mecanice extinsă,
deconectarea poate  resetată din exterior.

parametru 1-93 Resursă termistor.

Dacă limita de cuplu a motorului este depășită în

•

timpul demarajului, prelungiți timpul de demaraj.

Dacă limita de cuplu a generatorului este

•

depășită în timpul încetinirii, prelungiți timpul de
încetinire.

Dacă limita de cuplu apare în timpul funcționării,

•

măriți limita de cuplu. Asigurați-vă că sistemul
poate funcționa în siguranță la un cuplu mai
mare.

Vericați aplicația pentru a vedea dacă există o

•

extragere excesivă a curentului pe motor.

Depanare

Opriți alimentarea cu curent a convertizorului de

•

frecvență.

Vericați dacă arborele motorului poate  rotit.

•

Vericați dacă dimensiunea motorului se

•

potrivește cu cea a convertizorului de frecvență.

Vericați dacă datele despre motor sunt corecte

•

în parametrii de la 1-20 la 1-25.

Pentru sistemele cu convertizoare de frecvență

•

montate în paralel, vericați dacă există
dezechilibre la cablurile de ieșire la nivel de
dimensiune și lungime între faze și între modulele
convertizoarelor de frecvență.

ALARMĂ 14, Eroare de împământare

Există curent de la faza de ieșire către împământare, e în
cablul dintre convertizorul de frecvență și motor, e chiar
în motor. Traductoarele de curent detectează eroarea de
împământare prin măsurarea curentului ce iese din conver­tizorul de frecvență și a curentului ce intră în convertizorul
de frecvență dinspre motor. Apare o defecțiune de
împământare dacă devierea celor 2 curente este prea mare.
Curentul ce iese din convertizorul de frecvență trebuie să
e la fel cu cel ce intră în convertizorul de frecvență.

Depanarea

Opriți alimentarea convertizorului de frecvență și

•

remediați eroarea de punere la pământ.

Vericați defecțiunile de împământare la motor,

•

măsurând rezistența de împământare a cablurilor
motorului și motorul cu un megohmmetru.

Resetați orice potențial oset individual în cele 3

•

traductoare de curent în convertizorul de
frecvență. Efectuați inițializarea manuală sau
efectuați o AMA completă. Această metodă este
cea mai relevantă după schimbarea modulului de
putere.

ALARMĂ 15, Hardware incompatibil

O opțiune montată nu este compatibilă cu hardware-ul sau
software-ul existent al cardului de control.

Înregistrați valoarea următorilor parametri și luați legătura
cu Danfoss.

Parametru 15-40 Tip FC.

•

Parametru 15-41 Secţiune putere.

•

Parametru 15-42 Tensiune.

•

Parametru 15-43 Ver. software.

•

Parametru 15-45 Şir actual de cod de caract..

•

Parametru 15-49 Modul de control, id SW.

•

Parametru 15-50 Modul de alim., id SW.

•

Parametru 15-60 Opţ. montată.

•

Parametru 15-61 Opţiune ver. SW (pentru ecare

•

slot al opțiunii).

90 Danfoss A/S © 09/2018 Toate drepturile rezervate. MG34U546

Întreținerea, diagnosticare... Ghid de operare

ALARMĂ 16, Scurtcircuit

Există un scurtcircuit în motor sau la cablurile acestuia.

AVERTISMENT

TENSIUNE RIDICATĂ

Convertizoarele de frecvență au tensiune ridicată când
sunt conectate la rețeaua de alimentare cu c.a., la sursa
de alimentare de c.c. sau la distribuirea de sarcină. Dacă
instalarea, pornirea și întreținerea nu sunt efectuate de
personalul calicat, acest lucru poate duce la răniri grave
sau la deces.

Depanarea

Opriți alimentarea convertizorului de frecvență și

•

remediați scurtcircuitul.

Convertizorul de frecvență trebuie să includă

•

modulul corect de scalare a curentului și numărul
corect de module de scalare a curentului pentru
sistem.

AVERTISMENT/ALARMĂ 17, Timeout cuvânt de control

Nu există comunicare cu convertizorul de frecvență.
Avertismentul este activ numai când parametru 8-04 Funcţie
"timeout" cuvânt contr. NU este setat la [0] Dezactiv.
Dacă parametru 8-04 Funcţie "timeout" cuvânt contr. este
setat la [5] Oprire și decuplare, apare un avertisment, după
care convertizorul de frecvență încetinește până când se
oprește și se

Depanare

•

•

•

•

AVERTISMENT/ALARMĂ 20, Eroare intrare temperatură

Senzorul de temperatură nu este conectat.

AVERTISMENT/ALARMĂ 21, Eroare parametru

Parametrul este în afara gamei. Numărul parametrului este
indicat pe aşaj.

Depanarea

•

AVERTISMENT/ALARMĂ 22, Frână mecanică a troliului

Valoarea din acest avertisment/din această alarmă arată
cauza:
0 = Referința de cuplu nu a fost atinsă înainte de timpul
expirat (parametru 2-27 Timp rampă cuplu).
1 = S-a așteptat o reacție de frânare, nu s-a primit înainte
de timpul expirat (parametru 2-23 Întârz. activ. frână,
parametru 2-25 Timp slăbire frână).

aşează o alarmă.

Vericați conexiunile din cablul de comunicație

serială.

Măriți parametru 8-03 Timp "timeout" cuvânt contr..

Vericați funcționarea echipamentului de
comunicație.

Vericați dacă a fost efectuată instalarea corectă
pe baza cerințelor EMC.

Congurați parametrul afectat la o valoare validă.

AVERTISMENT 23, Defecțiune a ventilatorului intern

Funcția de avertizare referitoare la ventilator reprezintă o
protecție care verică dacă ventilatorul funcționează/este
montat. Funcția de avertisment a ventilatorului poate 
dezactivată din parametru 14-53 Mon. ventil. ([0] Dezactiv.).

Un senzor de reacție este montat în ventilator. Dacă
ventilatorul primește comanda de funcționare și nu există
nicio reacție de la senzor, se aşează această alarmă.
Această alarmă este generată când există o eroare de
comunicare între modulul de putere al ventilatorului și
cardul de control.

Vericați jurnalul de alarme pentru a aa valoarea din
raport asociată cu acest avertisment.

Dacă valoarea din raport este 2, înseamnă că există o
problemă de hardware la unul dintre ventilatoare. Dacă
valoarea din raport este 12, există o problemă de
comunicare între modulul de putere al ventilatorului și
cardul de control.

Depanarea ventilatorului

Conectați convertizorul de frecvență și vericați

•

dacă ventilatorul funcționează pentru scurt timp
la pornire.

Vericați funcționarea corespunzătoare a ventila-

•

torului. Utilizați grupul de parametri 43-** Unit
Readouts (Aşări unitate) pentru a indica viteza

ecărui ventilator.

Depanarea modulului de putere al ventilatorului

Vericați cablurile între modulul de putere al

•

ventilatorului și cardul de control.

Este posibil ca modulul de putere al ventilatorului

•

să necesite să e înlocuit.

Este posibil ca acest card de control să necesite

•

să e înlocuit.

AVERTISMENT 24, Defecțiune a ventilatorului extern

Funcția de avertizare referitoare la ventilator reprezintă o
protecție care verică dacă ventilatorul funcționează/este
montat. Funcția de avertisment a ventilatorului poate 
dezactivată din parametru 14-53 Mon. ventil. ([0] Dezactiv.).

Un senzor de reacție este montat în ventilator. Dacă
ventilatorul primește comanda de funcționare și nu există
nicio reacție de la senzor, se aşează această alarmă.
Această alarmă este generată când există o eroare de
comunicare între modulul de putere și cardul de control.

Vericați jurnalul de alarme pentru a aa valoarea din
raport asociată cu acest avertisment.

Dacă valoarea din raport este 1, înseamnă că există o
problemă de hardware la unul dintre ventilatoare. Dacă
valoarea din raport este 11, există o problemă de
comunicare între modulul de putere și cardul de control.

9 9

MG34U546 Danfoss A/S © 09/2018 Toate drepturile rezervate. 91

Întreținerea, diagnosticare...

VLT® AutomationDrive FC 302

Depanarea ventilatorului

Conectați convertizorul de frecvență și vericați

•

dacă ventilatorul funcționează pentru scurt timp
la pornire.

Vericați funcționarea corespunzătoare a ventila-

•

torului. Utilizați grupul de parametri 43-** Unit
Readouts (Aşări unitate) pentru a indica viteza

ecărui ventilator.

Depanarea modulului de putere

Vericați cablurile între modulul de putere și

•

cardul de control.

Este posibil ca modulul de putere să necesite să

•

e înlocuit.

Este posibil ca acest card de control să necesite

•

să e înlocuit.

AVERTISMENT 25, Scurtcircuit la rezistorul de frânare

Rezistorul de frânare este monitorizat în cursul funcționării.
Dacă apare un scurtcircuit, funcția de frânare este
dezactivată și se aşează avertismentul. Convertizorul de
frecvență funcționează încă, dar fără funcția de frânare.

Depanare

Deconectați convertizorul de frecvență și înlocuiți

•

99

AVERTISMENT/ALARMĂ 26, Limită putere la rezistorul de
frânare

Puterea transmisă către rezistența de frânare este calculată
ca valoare medie în ultimele 120 s din timpul de
funcționare. Calculul se bazează pe tensiunea circuitului
intermediar și pe valoarea rezistenței de frânare setată în
parametru 2-16 AC brake Max. Current. Avertismentul este
activ când puterea de frânare disipată este mai mare de
90% din puterea rezistenței de frânare. Dacă s-a selectat [2]
Decuplare din parametru 2-13 Monit. puterii frânei, conver­tizorul de frecvență decuplează când puterea de frânare
disipată ajunge la 100%.

AVERTISMENT/ALARMĂ 27, Defecțiune la chopperul de
frânare

Tranzistorul de frânare este monitorizat în timpul
funcționării și dacă acesta este scurtcircuitat, funcția de
frânare este dezactivată și se emite un avertisment. Conver­tizorul de frecvență mai poate funcționa, dar dacă
tranzistorul de frânare a fost scurtcircuitat, pe rezistorul de
frânare va  transmisă o putere substanțială, chiar dacă
acesta este inactiv.

rezistența de frânare (consultați
parametru 2-15 Verif. frână).

Pentru sistemele cu convertizoare de frecvență

•

montate în paralel, vericați conexiunile paralele
la frână.

AVERTISMENT

RISC DE SUPRAÎNCĂLZIRE

O supratensiune în rețeaua de alimentare poate duce la
supraîncălzirea și posibil la aprinderea rezistorului de
frânare. Echipamentul se poate defecta dacă nu opriți
alimentarea cu energie electrică a convertizorului de
frecvență și nu scoateți rezistorul de frânare.

Depanarea

Opriți alimentarea cu curent a convertizorului de

•

frecvență.

Scoateți rezistorul de frânare.

•

Remediați scurtcircuitul.

•

AVERTISMENT/ALARMĂ 28, Vericare frână nereușită

Rezistența de frânare nu este conectată sau nu
funcționează.

Depanarea

Vericați parametru 2-15 Verif. frână.

•

ALARMĂ 29, Temperatură a radiatorului

S-a depășit temperatura maximă a radiatorului. Defecțiunea
de supraîncălzire nu este resetată până când temperatura
nu scade sub temperatura
de deconectare și de resetare sunt diferite în funcție de
dimensiunea de putere a convertizorului de frecvență.

Depanarea

Vericați următoarele condiții:

Temperatura mediului ambiant este prea ridicată.

•

Cablul motorului este prea lung.

•

Distanța liberă pentru debitul de aer este

•

necorespunzătoare deasupra și sub convertizorul
de frecvență.

Debitul de aer este blocat în jurul convertizorului

•

de frecvență.

Ventilatorul radiatorului este avariat.

•

Radiatorul este murdar.

•

În cazul convertizoarelor de frecvență din carcasele D și E,
această alarmă se bazează pe temperatura măsurată de
senzorul radiatorului montat în interiorul modulelor IGBT.

Depanarea

Vericați rezistența ventilatorului.

•

Vericați siguranțele fuzibile soft-charge.

•

Vericați senzorul termic IGBT.

•

denită a radiatorului. Punctele

92 Danfoss A/S © 09/2018 Toate drepturile rezervate. MG34U546

Întreținerea, diagnosticare... Ghid de operare

ALARMĂ 30, Detecție lipsă fază U a motorului

Între convertizorul de frecvență și motor lipsește faza U a
motorului.

AVERTISMENT

TENSIUNE RIDICATĂ

Convertizoarele de frecvență au tensiune ridicată când
sunt conectate la rețeaua de alimentare cu c.a., la sursa
de alimentare de c.c. sau la distribuirea de sarcină. Dacă
instalarea, pornirea și întreținerea nu sunt efectuate de
personalul calicat, acest lucru poate duce la răniri grave
sau la deces.

Numai personalul calicat trebuie să efectueze

•

instalarea, pornirea și întreținerea.

Înainte de a efectua orice lucrări de întreținere

•

sau de reparație, utilizați un dispozitiv
corespunzător de măsurare a tensiunii pentru a
vă asigura că s-a descărcat complet conver­tizorul de frecvență.

Depanarea

Deconectați convertizorul de frecvență și vericați

•

faza U a motorului.

ALARMĂ 31, Detecție lipsă fază V a motorului

Între convertizorul de frecvență și motor lipsește faza V a
motorului.

AVERTISMENT

TENSIUNE RIDICATĂ

Convertizoarele de frecvență au tensiune ridicată când
sunt conectate la rețeaua de alimentare cu c.a., la sursa
de alimentare de c.c. sau la distribuirea de sarcină. Dacă
instalarea, pornirea și întreținerea nu sunt efectuate de
personalul calicat, acest lucru poate duce la răniri grave
sau la deces.

Numai personalul calicat trebuie să efectueze

•

instalarea, pornirea și întreținerea.

Înainte de a efectua orice lucrări de întreținere

•

sau de reparație, utilizați un dispozitiv
corespunzător de măsurare a tensiunii pentru a
vă asigura că s-a descărcat complet conver­tizorul de frecvență.

Depanarea

Deconectați convertizorul de frecvență și vericați

•

faza V a motorului.

ALARMĂ 32, Detecție lipsă fază W a motorului

Între convertizorul de frecvență și motor lipsește faza W a
motorului.

AVERTISMENT

TENSIUNE RIDICATĂ

Convertizoarele de frecvență au tensiune ridicată când
sunt conectate la rețeaua de alimentare cu c.a., la sursa
de alimentare de c.c. sau la distribuirea de sarcină. Dacă
instalarea, pornirea și întreținerea nu sunt efectuate de
personalul calicat, acest lucru poate duce la răniri grave
sau la deces.

Numai personalul calicat trebuie să efectueze

•

instalarea, pornirea și întreținerea.

Înainte de a efectua orice lucrări de întreținere

•

sau de reparație, utilizați un dispozitiv
corespunzător de măsurare a tensiunii pentru a
vă asigura că s-a descărcat complet conver­tizorul de frecvență.

Depanarea

Deconectați convertizorul de frecvență și vericați

•

faza W a motorului.

ALARMĂ 33, Suprașoc de pornire

Într-o perioadă scurtă de timp, au avut loc prea multe
porniri.

Depanarea

Lăsați unitatea să se răcească la temperatura de

•

funcționare.

Vericați posibila eroare de împământare a

•

circuitului intermediar.

AVERTISMENT/ALARMĂ 34, Defecțiune a comunicației pe
magistrală

Fieldbusul de pe modulul opțiunii de comunicații nu
funcționează.

AVERTISMENT/ALARMĂ 35, Eroare opțiune

Se primește o alarmă a opțiunii. Alarma este specică
opțiunii. Cauza cea mai probabilă este o defecțiune de
alimentare sau de comunicație.

AVERTISMENT/ALARMĂ 36, Defecțiune a rețelei de
alimentare

Acest avertisment/această alarmă este activ(ă) numai dacă
se întrerupe tensiunea de alimentare a convertizorului de
frecvență și dacă parametru 14-10 Mains Failure nu este
setat la opțiunea [0] Fără funcție.

Vericați siguranțele fuzibile pentru convertizorul

•

de frecvență și alimentarea de la rețea a unității.

Vericați dacă tensiunea rețelei respectă

•

specicațiile produsului.

Vericați dacă nu cumva sunt prezente condițiile

•

următoare:

9 9

MG34U546 Danfoss A/S © 09/2018 Toate drepturile rezervate. 93

Întreținerea, diagnosticare...

VLT® AutomationDrive FC 302

Alarmă 307, THD excesiv (V), alarmă 321, Tensiune
nesimetrică, avertisment 417, Subtensiune rețea sau
avertisment 418, Supratensiune rețea apar, dacă

oricare dintre condițiile enumerate este adevărată:

- Magnitudinea tensiunii trifazice scade
sub 25% din tensiunea nominală a
rețelei.

- Orice tensiune monofazică depășește
10% din tensiunea nominală a rețelei.

- Procentul din fază sau dezechilibrul
magnitudinii depășește 8%.

- Valoarea THD în tensiune depășește
10%.

ALARMĂ 37, Diferență de tensiune între faze

Există o lipsă de echilibru între unitățile de putere.

ALARMĂ 38, Defecțiune internă

Când apare o defecțiune internă, este aşat un număr de
cod denit în Tabel 9.4.

Depanarea

Conectați.

•

Vericați dacă opțiunea este instalată corect.

•

99

Vericați dacă există cabluri slăbite sau dacă

•

acestea lipsesc.

Număr Text

1360–2819 Defecțiune internă. Contactați furnizorul Danfoss

sau departamentul de întreținere Danfoss.
2561 Înlocuiți modulul de control.
2820 Depășire stivă LCP.
2821 Exces de date pe portul serial.
2822 Exces de date pe portul USB.

3072–5122 Valoarea parametrului se aă în afara limitelor sale.

5123 Opțiune în slot A: hardware incompatibil cu

hardware-ul panoului de comandă.
5124 Opțiune în slot B: hardware incompatibil cu

hardware-ul panoului de comandă.
5125 Opțiune în slot C0: hardware incompatibil cu

hardware-ul panoului de comandă.
5126 Opțiune în slot C1: hardware incompatibil cu

hardware-ul panoului de comandă.
5127 Combinație ilegală de opțiuni (2 opțiuni de același

fel instalate sau encoder în E0 și rezolver în E1 ori

similar).
5168 Funcția oprire sigură/Safe Torque O a fost

detectată pe un card de control care nu are funcția

oprire sigură/Safe Torque O.

5376–65535 Defecțiune internă. Contactați furnizorul Danfoss

sau departamentul de întreținere Danfoss.

Tabel 9.4 Coduri de defecțiuni interne

Este posibil să e necesar să contactați furnizorul sau
departamentul de întreținere Danfoss. Pentru instrucțiuni
ulterioare de depanare, rețineți numărul de cod.

Număr Text

0 Portul serial nu se poate inițializa. Contactați

furnizorul Danfoss sau departamentul de
întreținere Danfoss.

256 – 259,

266, 268
512–519 Defecțiune internă. Contactați furnizorul Danfoss

783 Valoarea parametrului în afara limitelor minime/

1024–1284 Defecțiune internă. Contactați furnizorul Danfoss

1299 Opțiunea SW în slotul A este prea veche.
1300 Opțiunea SW în slotul B este prea veche.
1301 Opțiunea SW în slotul C0 este prea veche.
1302 Opțiunea SW în slotul C1 este prea veche.
1315 Opțiunea SW în slotul A nu este acceptată

1316 Opțiunea SW în slotul B nu este acceptată

1317 Opțiunea SW în slotul C0 nu este acceptată

1318 Opțiunea SW în slotul C1 nu este acceptată

Datele EEPROM de alimentare sunt defecte sau
prea vechi. Înlocuiți modulul de putere.

sau departamentul de întreținere Danfoss.

maxime.

sau departamentul de întreținere Danfoss.

(nepermisă).

(nepermisă).

(nepermisă).

(nepermisă).

ALARMĂ 39, Senzor al radiatorului

Nicio reacție de la senzorul termic al radiatorului.

Semnalul de la senzorul termic IGBT nu este disponibil în
modulul de putere.

Depanarea

Vericați cablul panglică dintre modulul de putere

•

și modulul de intrare al convertizorului de
frecvență.

Vericați dacă există un modul de putere defect.

•

Vericați dacă există un modul defect de intrare

•

pentru convertizorul de frecvență.

AVERTISMENT 40, Suprasarcină la ieșirea digitală a bornei
27

Vericați sarcina conectată la borna 27 sau îndepărtați
legătura scurtcircuitată. Vericați parametru 5-00 Digital I/O
Mode și parametru 5-01 Mod bornă 27.

AVERTISMENT 41, Suprasarcină la ieșirea digitală a bornei
29

Vericați sarcina conectată la borna 29 sau îndepărtați
legătura scurtcircuitată. De asemenea, vericați

parametru 5-00 Digital I/O Mode și parametru 5-02 Terminal
29 Mode.

94 Danfoss A/S © 09/2018 Toate drepturile rezervate. MG34U546

Întreținerea, diagnosticare... Ghid de operare

AVERTISMENT 42, Suprasarcină la ieșirea digitală a bornei
X30/6 sau Suprasarcină la ieșirea digitală a bornei X30/7

Pentru borna X30/6, vericați sarcina conectată la borna
X30/6 sau îndepărtați legătura scurtcircuitată. Vericați și

parametru 5-32 Ieşire digitală bornă X30/6 (VLT® General
Purpose I/O MCB 101).

Pentru borna X30/7, vericați sarcina conectată la borna
X30/7 sau îndepărtați legătura scurtcircuitată. Vericați

parametru 5-33 Ieşire digitală bornă X30/7 (VLT® General
Purpose I/O MCB 101).

ALARMĂ 43, Alimentare externă

Opțiunea VLT® Extended Relay Option MCB 113 este
montată fără 24 V c.c. extern. Fie conectați o sursă externă
de 24 V c.c., e specicați că nicio alimentare externă nu
este utilizată prin parametru 14-80 Opţiune alim. cu 24 V c.c.

ext., [0] Nu. O modicare în parametru 14-80 Opţiune alim.
cu 24 V c.c. ext. necesită un ciclu de alimentare.

ALARMĂ 45, Defecțiune de împământare 2

Defecțiune de împământare.

Depanarea

Vericați împământarea corespunzătoare și

•

conexiunile slabe.

Vericați dimensiunea corespunzătoare a conduc-

•

torilor.

Vericați cablurile motorului pentru a identica

•

scurtcircuite sau curenți de dispersie.

ALARMĂ 46, Alimentare a modulului de putere

Alimentarea din modulul de putere este în afara
intervalului.

În modulul de putere există 4 surse de alimentare generate
de sursa de alimentare cu energie a modului de comutare:

48 V.

•

24 V.

•

5 V.

•

±18 V.

•

Când sunt alimentate cu VLT® 24 V DC Supply MCB 107,
numai sursele de 24 V și de 5 V sunt monitorizate. Când se
alimentează cu tensiune de rețea trifazică, sunt monito­rizate toate cele 4 surse.

Depanarea

Vericați dacă există un modul de putere defect.

•

Vericați pentru a identica un modul de control

•

defect.

Vericați pentru a identica un modul opțional

•

defect.

Dacă se utilizează o sursă de 24 V c.c., vericați

•

puterea de alimentare corespunzătoare.

Vericați convertizoarele de frecvență de

•

dimensiunea D pentru a vedea dacă există un
ventilator de radiator defect, un ventilator
superior defect sau un ventilator de ușă defect.

Vericați convertizoarele de frecvență de

•

dimensiunea E pentru a vedea dacă există un
ventilator de amestecare defect.

AVERTISMENT 47, Sub tensiune 24 V

Alimentarea din modulul de putere este în afara
intervalului.

În modulul de putere există 4 surse de alimentare generate
de sursa de alimentare cu energie în comutație (SMPS):

48 V.

•

24 V.

•

5 V.

•

±18 V.

•

Depanarea

Vericați dacă există un modul de putere defect.

•

AVERTISMENT 48, Sub tensiune 1,8 V

Sursa de c.c. de 1,8 V utilizată pe modulul de control se
aă în afara limitelor permise. Alimentarea este măsurată
pe modulul de control.

Depanarea

Vericați pentru a identica un modul de control

•

defect.

Dacă există un modul opțional, vericați pentru a

•

identica o condiție de supratensiune.

AVERTISMENT 49, Limită de viteză

Avertizarea se aşează atunci când viteza este în afara
limitelor specicate în parametru 4-11 Motor Speed Low
Limit [RPM] și parametru 4-13 Motor Speed High Limit [RPM].
Când viteza se aă sub limita specicată în
parametru 1-86 Trip Speed Low [RPM] (cu excepția pornirii și
opririi), convertizorul de frecvență va decupla.

ALARMĂ 50, Calibrare AMA nereușită

Contactați furnizorul Danfoss sau departamentul de
întreținere Danfoss.

ALARMĂ 51, AMA: vericare U

Congurarea tensiunii motorului, a curentului de sarcină al
motorului și a puterii motorului nu este corectă.

Depanarea

Vericați setările în parametrii de la 1-20 la 1-25.

•

ALARMĂ 52, AMA: I

Curentul de sarcină al motorului este prea scăzut.

Depanarea

Vericați setările în parametru 1-24 Curent sarcină

•

motor.

ALARMĂ 53, AMA: Motor prea mare

Motorul este prea mare pentru ca AMA să poată funcționa.

ALARMĂ 54, AMA: Motor prea mic

Motorul este de prea mică putere pentru ca AMA să
funcționeze.

ALARMĂ 55, AMA: Parametrul în afara gamei

AMA nu poate funcționa, deoarece valorile parametrilor
motorului sunt în afara intervalului acceptabil.

nom

redus

nom

și I

nom

9 9

MG34U546 Danfoss A/S © 09/2018 Toate drepturile rezervate. 95

Întreținerea, diagnosticare...

VLT® AutomationDrive FC 302

ALARMĂ 56, AMA: întreruptă de utilizator

AMA este întreruptă manual.

ALARMĂ 57, AMA: Defecțiune internă

Încercați să reporniți AMA. Repornirile repetate pot
supraîncălzi motorul.

ALARMĂ 58, AMA: Defecțiune internă

Contactați furnizorul Danfoss.

AVERTISMENT 59, Limită de curent

Curentul este mai mare decât valoarea din
parametru 4-18 Current Limit. Asigurați-vă că datele despre
motor din parametrii de la 1-20 la 1-25 sunt setate corect.
Măriți limita de curent dacă este necesar. Asigurați-vă că
sistemul poate funcționa în siguranță la o limită mai mare.

AVERTISMENT 60, Interblocare externă

Un semnal de intrare digitală indică o stare de defecțiune
externă la convertizorul de frecvență. O interblocare
externă a comandat decuplarea convertizorului de
frecvență. Ștergeți starea de defecțiune externă. Pentru a
relua funcționarea normală, aplicați 24 V c.c. pe borna
programată pentru interblocare externă și resetați conver­tizorul de frecvență.

AVERTISMENT/ALARMĂ 61, Eroare reacție/feedback

99

O eroare a fost detectată între viteza calculată și viteza
măsurată de la dispozitivul de reacție.

Depanarea

Vericați setările de avertizare/alarmă/dezactivare

•

în parametru 4-30 Funcţ. lipsă reacţie motor.

Congurați eroarea care va  tolerată în

•

parametru 4-31 Eroare reacţie vit.motor.

Congurați timpul de lipsă a reacției care va 

•

tolerat în parametru 4-32 "Timeout" lipsă reacţie
motor.

AVERTISMENT 62, Frecvența de ieșire la limita maximă

Dacă frecvența de ieșire atinge valoarea congurată în
parametru 4-19 Max Output Frequency, convertizorul de
frecvență va emite un avertisment. Avertismentul se
oprește când frecvența de ieșire scade sub limita maximă.
În cazul în care convertizorul de frecvență nu poate să
limiteze frecvența, acesta se va decupla și va declanșa o
alarmă. Aceasta din urmă se poate produce în modul Flux,
în cazul în care convertizorul de frecvență pierde controlul
asupra motorului.

Depanarea

Vericați aplicația pentru a determina cauzele

•

posibile.

Măriți limita frecvenței de ieșire. Asigurați-vă că

•

sistemul poate funcționa în siguranță la o
frecvență de ieșire mai mare.

ALARMĂ 63, Frână mecanică slabă

Curentul real de sarcină al motorului nu a depășit curentul
de slăbire a frânei din fereastra timpului de întârziere.

AVERTISMENT 64, Limită tensiune

Combinația de sarcină și viteză necesită o tensiune a
motorului mai ridicată decât tensiunea reală a circuitului
intermediar.

AVERTISMENT/ALARMĂ 65, Supratemperatură a cardului
de control

Temperatura de decuplare a modulului de control este de
85 °C (185 °F).

Depanarea

Vericați dacă temperatura de funcționare a

•

mediului ambiant se aă în cadrul limitelor.

Vericați pentru a identica ltrele înfundate.

•

Vericați funcționarea ventilatorului.

•

Vericați modulul de control.

•

AVERTISMENT 66, Temperatură scăzută a radiatorului

Convertizorul de frecvență este prea rece pentru a
funcționa. Avertismentul se bazează pe senzorul de
temperatură din modulul IGBT. Creșteți temperatura
mediului ambiant a unității. De asemenea, o cantitate mică
de curent poate  furnizată convertizorului de frecvență ori
de câte ori motorul este oprit prin setarea

parametru 2-00 DC Hold/Preheat Current la 5% și
parametru 1-80 Function at Stop.

ALARMĂ 67, Congurația modulului opțional a fost
modicată

Una sau mai multe opțiuni au fost adăugate sau eliminate
de la ultima oprire. Vericați dacă modicarea congurației
este plănuită și resetați unitatea.

ALARMĂ 68, Oprire de siguranță activată

Funcția Safe Torque O (STO) a fost activată. Pentru a relua
funcționarea normală, aplicați c.c. de 24 V pe borna 37,
după care trimiteți un semnal de resetare (prin magistrală,
I/O digitală sau apăsând pe tasta [Reset] (Resetare)).

ALARMĂ 69, Temperatură a modulului de putere

Senzorul de temperatură de pe modulul de putere este e
prea erbinte, e prea rece.

Depanarea

Vericați dacă temperatura de funcționare a

•

mediului ambiant se aă în cadrul limitelor.

Vericați pentru a identica ltrele înfundate.

•

Vericați funcționarea ventilatorului.

•

Vericați modulul de putere.

•

ALARMĂ 70, Congurație FC nepermisă

Modulul de control și modulul de putere sunt incompa­tibile. Pentru a stabili compatibilitatea, contactați furnizorul
Danfoss oferind codul de tip aat pe plăcuța de identi­care a unității și codurile de produs ale modulelor.

96 Danfoss A/S © 09/2018 Toate drepturile rezervate. MG34U546
