Danfoss FC 302 Operating guide [fi]

MAKING MODERN LIVING POSSIBLE
Käyttöopas
VLT® AutomationDrive FC 302
12-pulssinen
www.danfoss./vlt
Sisällysluettelo Käyttöopas
1 Johdanto
1.1 Käyttöoppaan tarkoitus
1.2 Lisäresurssit
1.3 Asiakirja- ja ohjelmistoversio
1.4 Hyväksynnät ja sertioinnit
1.5 Hävittäminen
1.6 Lyhenteet ja merkintätavat
2 Turvallisuusohjeet
2.1 Turvallisuussymbolit
2.2 Pätevä henkilöstö
2.3 Turvallisuusmääräykset
3 Asentaminen
3.1 Esiasennus
3.1.1 Asennuspaikan suunnittelu 9
3.1.1.1 Vastaanottotarkistus 9
3.1.2 Kuljetus ja pakkauksen purkaminen 9
4
4
4
4
4
5
5
7
7
7
7
9
9
3.1.3 Nostoyksikkö 9
3.1.4 Fyysiset mitat 12
3.2 Mekaaninen asennus
3.2.1 Asennuksen valmistelut 18
3.2.2 Vaaditut työkalut 18
3.2.3 Yleiset seikat 19
3.2.4 Liitinpaikat, F8–F15 20
3.2.4.1 Vaihtosuuntaaja ja tasasuuntaaja, kotelointikoot F8 ja F9 20
3.2.4.2 Vaihtosuuntaaja, kotelointikoot F10 ja F11 21
3.2.4.3 Vaihtosuuntaaja, kotelointikoot F12 ja F13 22
3.2.4.4 Vaihtosuuntaaja, kotelointikoot F14 ja F15 23
3.2.4.5 Tasasuuntaaja, kotelointikoot F10, F11, F12 ja F13 24
3.2.4.6 Tasasuuntaaja, kotelointikoot F14 ja F15 25
3.2.4.7 Optiokaappi, kotelointikoko F9 26
3.2.4.8 Optiokaappi, kotelointikoot F11 ja F13 27
3.2.4.9 Optiokaappi, kotelointikoko F15 28
3.2.5 Jäähdytys ja ilmavirtaus 29
18
3.3 Paneelioptioiden asentaminen
3.3.1 Paneelioptiot 34
3.4 Sähköasennus
3.4.1 Muuntajavalinta 36
3.4.2 Teholiitännät 36
MG34Q420 Danfoss A/S © 04/2016 Kaikki oikeudet pidätetään. 1
34
35
Sisällysluettelo
VLT® AutomationDrive FC 302
3.4.3 Maadoitus 45
3.4.4 Lisäsuojaus (RCD) 45
3.4.5 RFI-kytkin 45
3.4.6 Momentti 45
3.4.7 Suojatut kaapelit 46
3.4.8 Moottorikaapeli 46
3.4.9 Jarrukaapeli taajuusmuuttajille, joissa on tehtaalla asennettu jarruhakkurioptio 47
3.4.10 Suojautuminen sähköiseltä kohinalta 47
3.4.11 Verkkovirran kytkeminen 48
3.4.12 Ulkoisen puhaltimen syöttö 48
3.4.13 Sulakkeet 48
3.4.14 Lisäsulakkeet 50
3.4.15 Moottorin eristys 51
3.4.16 Moottorin laakerien virrat 51
3.4.17 Jarruvastuksen lämpötilakytkin 51
3.4.18 Ohjauskaapelin kuljetus 52
3.4.19 Ohjausliitinten käyttömahdollisuus 52
3.4.20 Kytkennät ohjausliittimiin 52
3.4.21 Sähköasennus, Ohjauskaapelit 53
3.4.22 Kytkimet S201, S202 ja S801 55
3.5 Kytkentäesimerkkejä
3.5.1 Käynnistys/pysäytys 56
3.5.2 Pulssikäynnistys/-pysäytys 56
3.6 Lopullinen asetusten määritys ja testaus
3.7 Lisäliitännät
3.7.1 Mekaanisen jarrun ohjaus 58
3.7.2 Moottoreiden rinnankytkentä 59
3.7.3 Moottorin lämpösuojaus 59
4 Ohjelmointi
4.1 Graanen LCP
4.1.1 Ensimmäinen käyttöönotto 61
4.2 Pika-asetukset
56
57
58
60
60
62
4.3 Parametrivalikon rakenne
5 Yleiset tekniset tiedot
5.1 Verkkojännite
5.2 Moottorilähtö ja moottorin tiedot
5.3 Ympäristön olosuhteet
5.4 Kaapelien tekniset tiedot
5.5 Ohjaustulo/-lähtö ja ohjaustiedot
2 Danfoss A/S © 04/2016 Kaikki oikeudet pidätetään. MG34Q420
65
71
71
71
71
72
72
Sisällysluettelo Käyttöopas
5.6 Sähkötiedot
6 Varoitukset ja hälytykset
6.1 Varoitus- ja hälytystyypit
6.2 Varoituksen ja hälytyksen määritelmät
Hakemisto
76
83
83
83
93
MG34Q420 Danfoss A/S © 04/2016 Kaikki oikeudet pidätetään. 3
Johdanto
VLT® AutomationDrive FC 302
11
1 Johdanto
1.1 Käyttöoppaan tarkoitus
Taajuusmuuttaja on suunniteltu tarjoamaan suuri akseliteho sähkömoottoreissa. Lue nämä ohjeet huolellisesti osataksesi käyttää laitetta oikein. Taajuusmuuttajan virheellinen käsittely voi saada taajuusmuuttajan tai siihen liittyvät laitteet toimimaan virheellisesti, lyhentää käyttöikää tai aiheuttaa muita ongelmia.
Näissä käyttöohjeissa on ohjeita, jotka koskevat:
Käynnistystä.
Asennusta.
Ohjelmointia.
Vianmääritystä.
Kappale 1 Johdanto sisältää käyttöoppaan
johdannon ja tietoja hyväksynnöistä sekä tässä käyttöoppaassa käytettävistä symboleista ja lyhenteistä.
Kappale 2 Turvallisuusohjeet sisältää ohjeita
taajuusmuuttajan turvalliseen käsittelyyn.
Kappale 3 Asentaminen sisältää ohjeet mekaanista
ja sähköistä asennusta varten.
Kappale 4 Ohjelmointi kuvaa, miten taajuus-
muuttaja ohjelmoidaan ja sitä käytetään LCP:n kautta.
Kappale 5 Yleiset tekniset tiedot sisältää taajuus-
muuttajan tekniset tiedot.
Kappale 6 Varoitukset ja hälytykset auttaa ratkai-
semaan ongelmat, joita saattaa esiintyä taajuusmuuttajan käytön aikana.
VLT® DeviceNet MCA 104 -asennusoppaassa on
tietoja DeviceNet®-kenttäväyläoption asenta­misesta ja vianmäärityksestä.
VLT® DeviceNet MCA 104 -ohjelmointioppaassa on
tiedot, jotka tarvitaan taajuusmuuttajan ohjaamiseen, valvomiseen ja ohjelmointiin
DeviceNet®-kenttäväylän kautta.
Danfoss -yhtiön tekninen dokumentaatio on saatavana myös verkosta osoitteessa http://drives.danfoss.com/ knowledge-center/technical-documentation/.
1.3 Asiakirja- ja ohjelmistoversio
Tätä käyttöohjetta tarkistetaan ja päivitetään säännöllisesti. Kaikki parannusehdotukset ovat tervetulleita. Taulukko 1.1 näyttää asiakirjaversion ja vastaavan ohjelmistoversion.
Painos Huomautuksia Ohjelmistoversio
MG34Q4xx F14- ja F15-kotelointikoot lisätty.
Ohjelmistoversion päivitys.
Taulukko 1.1 Asiakirja- ja ohjelmistoversio
7.4x
1.4 Hyväksynnät ja sertioinnit
1.4.1 Hyväksynnät
VLT® on rekisteröity tavaramerkki. DeviceNet on ODVA, Inc:in tavaramerkki.
Lisäresurssit
1.2
VLT® AutomationDrive FC 301/FC 302 Suunnitte-
luoppaassa on kaikki taajuusmuuttajan tekniset tiedot sekä tietoja asiakkaan suunnittelusta ja sovelluksista.
VLT® AutomationDriveFC 301FC 302 -Ohjelmoin-
tiopas sisältää tietoa ohjelmoinnista ja täydelliset parametrien kuvaukset.
VLT® PROFIBUS DP MCA 101 -asennusoppaassa on
tietoja PROFIBUS-väylän asentamisesta ja vianmäärityksestä.
VLT® PROFIBUS DP MCA 101 -ohjelmointioppaassa
on tiedot, joita taajuusmuuttajan ohjaaminen, valvonta ja ohjelmointi PROFIBUS-väylän kautta vaatii.
4 Danfoss A/S © 04/2016 Kaikki oikeudet pidätetään. MG34Q420
Taajuusmuuttaja täyttää termistä muistin pysyvyyttä koskevat UL 508C-vaatimukset. Katso lisätietoja tuotekoh­taisen suunnitteluoppaan kohdasta Moottorin lämpösuojaus.
HUOMAUTUS!
Lähtötaajuutta koskevat rajoitukset (viennin­valvontamääräysten vuoksi):
Ohjelmistoversiosta 6.72 alkaen taajuusmuuttajan lähtötaajuus on rajoitettu 590 Hz:iin. Ohjelmistoversioissa 6x.xx on myös rajoitettu lähtötaajuutta 590 Hz:iin, eikä näitä versioita voi päivittää ylös tai alas.
1 400–2 000 kW (1 875–2 680 hv) 690 V taajuusmuuttajissa on ainoastaan CE-hyväksyntä.
Johdanto Käyttöopas
1.5 Hävittäminen
Älä hävitä sähköosia sisältävää laitteistoa yhdessä talousjätteen mukana. Kerää se erikseen paikallisten voimassa olevien lakien mukaan.
1.6 Lyhenteet ja merkintätavat
60° AVM 60° asynkroninen vektorimodulaatio A Ampeeri/AMP AC Vaihtovirta AD Ilmanpurkaus AEO Automaattinen energian optimointi AI Analoginen tulo AIC Katkaisuvirta, ampeeri AMA Automaattinen moottorin sovitus AWG American Wire Gauge °C CB Johdonsuojakatkaisin CD Jatkuva purkaus CDM Täydellinen taajuusmuuttaja: Taajuusmuuttaja,
CE Eurooppalainen vaatimustenmukaisuus (eurooppa-
CM Yleinen moodi CT Jatkuva momentti DC Tasavirta DI Digitaalitulo DM Derivointitila D-TYPE Riippuu taajuusmuuttajasta EMC Sähkömagneettinen yhteensopivuus EMF Sähkömotorinen voima ETR Elektroninen lämpörele f
JOG
f
M
f
MAX
f
MIN
f
M,N FC Taajuusmuuttaja
Hiperface®Hiperface® on Stegmannin rekisteröity tavara-
HO Suuri ylikuormitus hv Hevosvoima HTL HTL-pulssianturi (10–30 V) pulssia - suurjännitet-
Hz Hertsi I
INV
I
LIM
Celsius-astetta
syöttöosa ja lisälaitteet
laiset turvastandardit)
Moottorin taajuus, kun ryömintätoiminto on aktivoitunut Moottorin taajuus Suurin lähtötaajuus, jota taajuusmuuttaja käyttää lähdössään Moottorin minimitaajuus taajuusmuuttajalta Moottorin nimellistaajuus
merkki
ransistorien logiikka
Vaihtosuuntaajan nimellinen lähtövirta Virtaraja
I
M,N
I
VLT,MAX
I
VLT,N
Moottorin nimellinen virta
Maksimilähtövirta
Taajuusmuuttajan syöttämä nimellislähtövirta kHz Kilohertsi LCP Paikallisohjauspaneeli lsb Vähiten merkitsevä bitti m Metri mA Milliampeeri MCM Mille circular mil MCT Liikkeenvalvontatyökalu mH Induktanssi, millihenry mm Millimetri ms Millisekunti msb Eniten merkitsevä bitti
η
VLT
Taajuusmuuttajan hyötysuhde määritetään
teholähdön ja tehosyötön välisenä suhteena nF Kapasitanssi nanofaradeina NLCP Numeerinen paikallisohjauspaneeli Nm Newtonmetri NO Normaali ylikuormitus n
s
Online- ja
o-line-
Synkroninen moottorin nopeus
On-line-parametrien muutokset aktivoituvat
välittömästi data-arvon muuttamisen jälkeen
parametrit
P
br,cont.
Jarruvastuksen nimellisteho (keskimääräinen teho
jatkuvassa jarrutuksessa) PCB Painettu piirilevy PCD Prosessidata PDS Power Drive -järjestelmä: CDM ja moottori PELV Protective Extra Low Voltage, erityisen pieni
suojajännite P
m
Taajuusmuuttajan nimellinen lähtöteho on yhtä
suuri kuin suuri ylikuormitus (HO)
P
M,N
Moottorin nimellisteho
PM-moottori Kestomagneettimoottori Prosessin PID PID (suhteellinen integroitu dierentiaali) on
säädin, joka pitää prosessissa yllä nopeutta,
painetta, lämpötilaa jne. R
br,nom
Nimellinen vastusarvo, jolla varmistetaan, että
moottorin akselin jarruteho on 150/160 % 1
minuutin ajan RCD Vikavirtarele Regen Regeneratiiviset liittimet R
min
Pienin sallittu jarruvastuksen arvo taajuusmuut-
tajalta RMS Neliöjuuren keskiarvo kierr./min. Kierrosta minuutissa R
rec
Suositeltava Danfoss jarruvastuksen resistanssi s Sekunti SCCR Nimellisoikosulkuvirta SFAVM Staattorin virtaussuuntautunut asynkroninen
vektorimodulaatio STW Tilasana SMPS Kytkintilan teholähde
1 1
MG34Q420 Danfoss A/S © 04/2016 Kaikki oikeudet pidätetään. 5
Johdanto
VLT® AutomationDrive FC 302
11
THD Harmoninen kokonaissärö T
LIM
TTL TTL-pulssianturi (5 V) pulssia - transistorien
U
M,N
UL Underwriters Laboratories (yhdysvaltalainen
V Volttia VT Muuttuva momentti
VVC+
Taulukko 1.2 Lyhenteet
Merkintätavat
Numeroidut luettelot tarkoittavat toimenpiteitä. Luettelomerkkiluettelot tarkoittavat muita tietoja ja kaikkien kuvien kuvauksia. Kursiiviteksti tarkoittaa jotain seuraavista:
Kaikki mittayksiöt ovat millimetrejä [mm] ja tuumia (in). * Ilmaisee parametrin oletusasetuksen.
Momenttiraja
logiikka Moottorin nimellisjännite
turvallisuussertiointiorganisaatio)
Jännitevektoriohjaus plus
Ristiviite.
Linkki.
Alaviite.
Parametrin nimi, parametriryhmän nimi, paramet­rioptio.
6 Danfoss A/S © 04/2016 Kaikki oikeudet pidätetään. MG34Q420
Turvallisuusohjeet Käyttöopas
2 Turvallisuusohjeet
2.1 Turvallisuussymbolit
Tässä oppaassa käytetään seuraavia symboleja:
VAROITUS
Ilmoittaa mahdollisesti vaarallisesta tilanteesta, joka saattaa johtaa kuolemaan tai vakavaan loukkaantu­miseen.
HUOMIO
Ilmoittaa mahdollisesti vaarallisesta tilanteesta, joka voisi johtaa lievään tai kohtalaiseen loukkaantumiseen. Sitä voidaan käyttää myös varoituksena käytännöistä, jotka eivät ole turvallisia.
HUOMAUTUS!
Ilmoittaa tärkeitä tietoja, mukaan lukien tilanteet, jotka voivat aiheuttaa vahinkoja laitteille tai omaisuudelle.
2.2 Pätevä henkilöstö
Oikea ja luotettava kuljetus, varastointi, asennus, käyttö ja ylläpito ovat taajuusmuuttajan ongelmattoman ja turvallisen käytön edellytyksiä. Ainoastaan pätevä henkilöstö saa asentaa tämän laitteiston ja käyttää sitä.
Päteväksi henkilöstöksi katsotaan koulutettu henkilöstö, joka on valtuutettu asentamaan, ottamaan käyttöön ja ylläpitämään laitteistoja, järjestelmiä ja piirejä niitä koskevien lakien ja määräysten mukaisesti. Pätevän henkilöstön on myös tunnettava tässä asiakirjassa kuvatut ohjeet ja turvallisuustoimet.
Turvallisuusmääräykset
2.3
VAROITUS
SUURJÄNNITE
Taajuusmuuttajissa esiintyy suuria jännitteitä, kun ne ovat kytkettyinä verkon vaihtovirran tulotehoon, tasavir­talähteeseen tai kuormanjakoon. Jos asennus-, käynnistys- ja huoltotöitä ei teetetä pätevällä henkilöstöllä, seurauksena voi olla kuolema tai vakava loukkaantuminen.
Ainoastaan pätevä henkilöstö saa tehdä
asennus-, käynnistys- ja ylläpitotöitä.
VAROITUS
TAHATON KÄYNNISTYS
Kun taajuusmuuttaja on kytketty verkon vaihtovirta­syöttöön, tasavirtalähteeseen tai kuormanjakoon, moottori voi käynnistyä milloin tahansa. Tahaton käynnistys ohjelmoinnin, huollon tai korjaustöiden aikana saattaa aiheuttaa kuoleman, vakavan loukkaan­tumisen tai aineellisia vahinkoja. Moottori voi käynnistyä ulkoisella kytkimellä, kenttäväyläkomennolla, tulon ohjearvoviestillä LCP:stä tai LOP:stä, kauko-ohjauksella käyttämälläMCT 10 -asetusohjelmisto -ohjelmistoa tai vikatilan kuittauksen jälkeen.
Moottorin tahattoman käynnistyksen estäminen:
Paina LCP:n [O/Reset]-näppäintä ennen
parametrien ohjelmointia.
Katkaise taajuusmuuttajan syöttöjännite.
Johdota ja kokoa taajuusmuuttaja, moottori ja
kaikki käytettävät laitteet täysin ennen taajuus­muuttajan kytkemistä verkon vaihtovirtasyöttöön, tasavirtalähteeseen tai kuormanjakoon.
VAROITUS
PURKAUSAIKA
Taajuusmuuttajassa on tasajännitevälipiirin kondensaat­toreita, joihin voi jäädä varaus, vaikka taajuusmuuttajaan ei tule virtaa. Suurjännitteitä voi esiintyä silloinkin, kun LED-varoitusvalot eivät pala. Jos virran katkaisun jälkeen ei odoteta määritettyä aikaa ennen huoltoa tai korjausta, seurauksena voi olla kuolema tai vakava loukkaan­tuminen.
Sammuta moottori.
Irrota verkon vaihtovirtasyöttö ja tasajännitevä-
lipiirin etäsyötöt, mukaan lukien akkuvarmistukset, UPS ja tasajännitevälipiirilii­tännät muihin taajuusmuuttajiin.
Irrota tai lukitse PM-moottori.
Odota, että kondensaattorien varaus purkautuu
kokonaan. Tarvittava odotusaika mainitaan kohdassa Taulukko 2.1.
Varmista ennen huolto- ja korjaustöiden
tekemistä sopivalla jännitteenmittauslaiteella, että kondensaattorit ovat täysin purkautuneet.
2 2
MG34Q420 Danfoss A/S © 04/2016 Kaikki oikeudet pidätetään. 7
Turvallisuusohjeet
VLT® AutomationDrive FC 302
Jännite
[V]
380–500 250–1000 (350–1350) 30
22
525–690 355–2000 (475–2700) 40
Taulukko 2.1 Purkausaika
Tehoalue
[kW(hv)]
Lyhyin odotusaika
[minuuttia]
VAROITUS
VUOTOVIRTAVAARA
Vuotovirta on yli 3,5 mA. Ellei taajuusmuuttajaa maadoiteta kunnolla, seurauksena voi olla kuolema tai vakava loukkaantuminen.
Varmista, että laitteisto on maadoitettu oikein
valtuutetun sähköasentajan toimesta.
VAROITUS
LAITTEESTA JOHTUVA VAARA
Pyörivien akselien ja sähkölaitteiden koskettaminen saattaa aiheuttaa kuoleman tai vakavan loukkaan­tumisen.
Varmista, että ainoastaan koulutetut ja pätevät
henkilöt tekevät asennus-, käynnistys- ja ylläpi­totöitä.
Varmista, että sähkötyöt ovat kansallisten ja
paikallisten sähkömääräysten mukaisia.
Noudata tämän käyttöohjeen ohjeita.
VAROITUS
TAHATON MOOTTORIN PYÖRIMINEN TUULIMYLLYILMIÖ
Kestomagneettimoottorien tahaton pyöriminen tuottaa jännitteen ja voi varata laitteen, jolloin aiheutuu hengenvaara sekä vakavan loukkaantumisen tai laitteiston vahingoittumisen riski.
Varmista, että kestomagneettimoottorit on
lukittu niiden tahattoman pyörimisen estämiseksi.
HUOMIO
SISÄISEN VIAN AIHEUTTAMA VAARA
Taajuusmuuttajan sisäinen vika voi aiheuttaa vakavan loukkaantumisen, kun taajuusmuuttajaa ei ole suljettu oikein.
Varmista ennen virran kytkemistä, että kaikki
turvakannet on suljettu ja kiinnitetty oikein.
STO-toiminnon käyttäminen vaatii taajuusmuuttajan lisäjohdotusta. Katso lisätietoja VLT
Torque O -käyttöohjeesta.
®
-taajuusmuuttajien Safe
8 Danfoss A/S © 04/2016 Kaikki oikeudet pidätetään. MG34Q420
130BB753.11
Asentaminen Käyttöopas
3 Asentaminen
3.1 Esiasennus
3.1.1 Asennuspaikan suunnittelu
HUOMAUTUS!
Suunnittele taajuusmuuttajan asennus ennen aloittamista. Jos asennusta ei suunnitella huolellisesti, asennuksen aikana ja sen jälkeen saattaa aiheutua lisätöitä.
Valitse paras mahdollinen käyttöpaikka ottamalla huomioon seuraavat asiat (katso lisätiedot seuraavilta sivuilta ja asianmukaisista suunnitteluoppaista):
Ympäristön käyttölämpötila.
Asennustapa.
Laitteen jäähdyttäminen.
Taajuusmuuttajan paikka.
Kaapelin vetäminen.
Varmista, että virtalähde antaa oikean jännitteen
ja tarvittavan virran.
Varmista, että moottorivirran nimellisteho on
taajuusmuuttajasta tulevan maksimivirran mukainen.
Jos taajuusmuuttajassa ei ole sisäänrakennettuja
sulakkeita, varmista, että ulkoisten sulakkeiden nimellisarvot ovat oikeat.
3.1.3 Nostoyksikkö
Käytä taajuusmuuttajan nostamiseen aina siihen tarkoi­tettuja nostokorvakkeita.
3 3
3.1.1.1 Vastaanottotarkistus
Tarkista heti toimituksen saapumisen jälkeen, vastaavatko toimitetut tuotteet lastikirjoja. Danfoss ei ota vastuuta myöhemmin ilmoitetuista puutteista.
Tee reklamaatio heti:
Reklamoi kuljetusyritykselle, jos havaitset näkyviä
kuljetusvaurioita.
Reklamoi vastuulliselle Danfoss -edustajalle, jos
havaitset näkyviä vikoja tai epätäydellisen toimituksen.
3.1.2 Kuljetus ja pakkauksen purkaminen
Sijoita taajuusmuuttaja ennen pakkauksesta purkamista mahdollisimman lähelle lopullista asennuspaikkaa. Poista laatikko ja käsittele taajuusmuuttajaa mahdolli­simman pitkään kuormalavan päällä.
Kuva 3.1 Suositeltava nostotapa, Kotelointikoko F8.
MG34Q420 Danfoss A/S © 04/2016 Kaikki oikeudet pidätetään. 9
130BB688.11
130BB689.11
Asentaminen
VLT® AutomationDrive FC 302
33
Kuva 3.2 Suositeltava nostotapa, Kotelointikoko F9/F10.
Kuva 3.3 Suositeltava nostotapa, Kotelointikoko F11/F12/F13/F14.
10 Danfoss A/S © 04/2016 Kaikki oikeudet pidätetään. MG34Q420
130BE141.10
Asentaminen Käyttöopas
3 3
Kuva 3.4 Suositeltava nostotapa, kotelointikoko F15
HUOMAUTUS!
Jalusta toimitetaan samassa pakkauksessa kuin taajuusmuuttaja, mutta sitä ei kiinnitetä kuljetuksen ajaksi. Jalusta on tarpeen taajuusmuuttajan jäähdyttävän ilmavirtauksen takaamiseksi. Aseta taajuusmuuttaja jalustalle lopulliseen asennuspaikkaan. Kulman taajuusmuuttajan yläosasta nostokaapelille on oltava >60°. Kohtien Kuva 3.1Kuva 3.3 lisäksi taajuusmuuttajan nostamiseen voi käyttää levitintankoa.
MG34Q420 Danfoss A/S © 04/2016 Kaikki oikeudet pidätetään. 11
130BB754.11
800 (31.50)
607 (23.90)
IP/21
NEMA 1
IP/54
NEMA 12
1400 m
3
/h
(824 cfm)
1050 m
3
/h
(618 cfm)
1970 m
3
/h
(1160 cfm)
2280 (89.76)
2205 (86.81)
1497 (58.94)
130BB568.11
1400 (55.12)
607 (23.90)
IP/21
NEMA 1
IP/54
NEMA 12
2100 m
3
/h
(1236 cfm)
1575 m
3
/h
(927 cfm)
1970 m
3
/h
(1160 cfm)
2280 (89.76)
2205 (86.81)
1497 (58.94)
Asentaminen
VLT® AutomationDrive FC 302
3.1.4 Fyysiset mitat
33
F8 IP21/54 – NEMA 1/12 F9 IP21/54 – NEMA 1/12
Taulukko 3.1 Fyysiset mitat, kotelointikoot F8 ja F9
Kaikki mittayksiöt ovat millimetrejä [mm] ja tuumia (in).
12 Danfoss A/S © 04/2016 Kaikki oikeudet pidätetään. MG34Q420
130BB569.11
1600 (62.99)
607 (23.90)
IP/21
NEMA 1
IP/54
NEMA 12
2800 m
3
/h
(1648 cfm)
2100 m
3
/h
(1236 cfm)
3940 m3/h
(2320 cfm)
2280 (89.76)
2205 (86.81)
1497 (58.94)
130BB570.11
2400 (94.49)
607 (23.90)
IP/21
NEMA 1
IP/54
NEMA 12
4200 m
3
/h
(2472 cfm)
3150 m
3
/h
(1854 cfm)
3940 m3/h (2320 cfm)
2280 (89.76)
2205 (86.81)
1497 (58.94)
Asentaminen Käyttöopas
3 3
F10 IP21/54 – NEMA 1/12 F11 IP21/54 – NEMA 1/12
Kaikki mittayksiöt ovat millimetrejä [mm] ja tuumia (in).
Taulukko 3.2 Fyysiset mitat, kotelointikoot F10 ja F11
MG34Q420 Danfoss A/S © 04/2016 Kaikki oikeudet pidätetään. 13
130BB571.11
2000 (78.74)
607 (23.90)
IP/21
NEMA 1
IP/54
NEMA 12
2800 m
3
/h
(2472 cfm)
3150 m
3
/h
(1854 cfm)
4925 m3/h (2900 cfm)
2280 (89.76)
2205 (86.81)
1497 (58.94)
130BB572.11
2800 (110,24)
607 (23.90)
IP/21
NEMA 1
IP/54
NEMA 12
4200 m
3
/h
(2472cfm)
3150 m
3
/h
(1854 cfm)
4925 m3/h
(2900 cfm)
2280 (89.76)
2205 (86.81)
1497 (58.94)
Asentaminen
VLT® AutomationDrive FC 302
33
F12 IP21/54 – NEMA 1/12 F13 IP21/54 – NEMA 1/12
Taulukko 3.3 Fyysiset mitat, kotelointikoot F12 ja F13
Kaikki mittayksiöt ovat millimetrejä [mm] ja tuumia (in).
14 Danfoss A/S © 04/2016 Kaikki oikeudet pidätetään. MG34Q420
130BC150.12
800
[31.5]
800
[31.5]
2400
[94.5]
2280
[89.8]
2205
[86.8]
1497
[58.9]
7883 m
3
/h
(4680 cfm)
IP/21
NEMA 1
2800 m
3
/h
(2472 cfm)
IP/54
NEMA 12
3150 m
3
/h
(1854 cfm)
Asentaminen Käyttöopas
3 3
F14 IP21/54 – NEMA 1/12
Taulukko 3.4 Fyysiset mitat, kotelointikoko F14
Kaikki mittayksiöt ovat millimetrejä [mm] ja tuumia (in).
MG34Q420 Danfoss A/S © 04/2016 Kaikki oikeudet pidätetään. 15
800
(31.5)
IP21/NEMA1
2800 m3/Hr
2472 CFM
IP21/NEMA12
3150 m3/Hr
1854 CFM
7883
m3/Hr
4640
CFM
800
(31.5)
800
(31.5)
3600
(141.7)
600
(23.6)
600
(23.6)
130BE181.10
2280 (89.9)
2205 (86.8)
1497 (58.9)
Asentaminen
VLT® AutomationDrive FC 302
33
F15 IP21/54 – NEMA 1/12
Taulukko 3.5 Fyysiset mitat, kotelointikoko F15
16 Danfoss A/S © 04/2016 Kaikki oikeudet pidätetään. MG34Q420
Kaikki mittayksiöt ovat millimetrejä [mm] ja tuumia (in).
130BE142.10
130BE144.10
130BE145.10
130BE146.10
Asentaminen Käyttöopas
Kotelointikoko F8 F9 F10 F11
Suuri ylikuormi­tuksen nimellisteho – 150 % ylikuor­mitusmomentti IP NEMA Kuljetusmitat [mm (tuumaa)]
Korkeus 2 324 (91.5) 2 324 (91.5) 2 324 (91.5) 2 324 (91.5) Leveys 970 (38.2) 1 568 (61.7) 1 760 (69.3) 2 559 (100.7) Syvyys 1 130 (44.5) 1 130 (44.5) 1 130 (44.5) 1 130 (44.5)
Taajuusmuuttajan mitat [mm (tuumaa)]
Korkeus Leveys 800 (31.5) 1 400 (55.1) 1 600 (63.0) 2 400 (94.5) Syvyys 606 (23.9) 606 (23.9) 606 (23.9) 606 (23.9) Enimmäispaino [kg (lb)]
250–400 kW (380–500 V) 355–560 kW (525–690 V)
21, 54
12
2 204 (86.8) 2 204 (86.8) 2 204 (86.8) 2 204 (86.8)
440 (970) 656 (1446) 880 (1940) 1096 (2416)
250–400 kW (380–500 V)
355–56 kW (525–690 V)
21, 54
12
450–630 kW (380–500 V) 630–800 kW (525–690 V)
21, 54
12
710–800 kW (380–500 V)
900–1200 kW (525–690 V)
21, 54
12
3 3
Taulukko 3.6 Fyysiset mitat, kotelointikoot F8–F11
MG34Q420 Danfoss A/S © 04/2016 Kaikki oikeudet pidätetään. 17
130BE147.10
130BE148.10
130BE149.11
130BE150.10
Asentaminen
Kotelointikoko F12 F13 F14 F15
VLT® AutomationDrive FC 302
33
Suuri ylikuormi­tuksen nimellisteho – 150 % ylikuor­mitusmomentti IP NEMA Kuljetusmitat [mm (tuumaa)]
Korkeus 2 324 (91.5) 2 324 (91.5) 2 324 (91.5) 2 324 (91.5) Leveys 2 160 (85.0) 2 960 (116.5) 2 578 (101.5) 3 778 (148.7) Syvyys 1 130 (44.5) 1 130 (44.5) 1 130 (44.5) 1 130 (44.5)
Taajuusmuuttajan mitat [mm (tuumaa)]
Korkeus Leveys 2 000 (78.7) 2 800 (110.2) 2 400 (94.5) 3 600 (141.7) Syvyys 606 (23.9) 606 (23.9) 606 (23.9) 606 (23.9) Enimmäispaino [kg (lb)]
450–630 kW (380–500 V) 630–800 kW (525–690 V)
21, 54
12
2 204 (86.8) 2 204 (86.8) 2 204 (86.8) 2 204 (86.8)
1022 (2253) 1238 (2729) 1410 (3108) 1626 (3585)
710–800 kW (380–500 V)
900–1200 kW (525–690 V)
21, 54
12
1 400–1 800 kW (525–690V)1 400–1 800 kW (525–690
21, 54
12
V)
21, 54
12
Taulukko 3.7 Fyysiset mitat, kotelointikoot F12–F15
Mekaaninen asennus
3.2
3.2.1 Asennuksen valmistelut
Tee seuraavat valmistelut taajuusmuuttajan luotettavan ja tehokkaan asennuksen varmistamiseksi.
Järjestä sopiva asennusympäristö. Asennusjärjestely riippuu taajuusmuuttajan rakenteesta, painosta ja vääntömo-
mentista.
Varmista, että tilavaatimukset täyttyvät, lue mekaaniset piirustukset.
Varmista, että kaikki johdotukset on tehty kansallisten säädösten mukaisesti.
3.2.2 Vaaditut työkalut
Poraa 10 tai 12 mm:n terällä.
Rullamitta.
Kiintoavain ja tarvittavat metrijärjestelmän hylsyt (7–17 mm)
Kiintoavaimen jatkot.
Reikätuurna putkille tai kaapeliläpivienneille IP 21-/Nema 1 ja IP54 -laitteissa.
Nostokisko laitteen nostamiseen (tanko tai putki, maks. Ø 25 mm (1 tuuma)), jolla voi nostaa vähintään 400 kg (880
lbs).
Nosturi tai muu nostolaite taajuusmuuttajan asettamiseen paikalleen
18 Danfoss A/S © 04/2016 Kaikki oikeudet pidätetään. MG34Q420
776
(30.6)
130BB531.10
130BB003.13
776 (30.6)
578 (22.8)
776
(30.6)
776
(30.6)
130BB574.10
130BB575.10
776 (30.6) (2x)
130BB576.10
776 (30.6)
624 (24.6)
579 (22.8)
130BB577.10
776 (30.6)
776 (30.6)
624 (24.6)
579 (22.8)
130BB575.10
776 (30.6) (2x)
578 (22.8)
130BE151.10
776 (30.6)
Asentaminen Käyttöopas
3.2.3 Yleiset seikat
Tila
Riittävän ilmavirran ja kaapelien pääsyn varmistamiseksi taajuusmuuttajan ylä- ja alapuolelle on varattava riittävästi tilaa. Lisäksi laitteen edessä on oltava riittävästi tilaa paneelien oven avaamista varten, katso Kuva 3.5 ­Kuva 3.12.
Kuva 3.5 Tila kotelointikoon F8 edessä
3 3
Kuva 3.9 Tila kotelointikoon F12 edessä
Kuva 3.10 Tila kotelointikoon F13 edessä
Kuva 3.6 Tila kotelointikoon F9 edessä
Kuva 3.7 Tila kotelointikoon F10 edessä
Kuva 3.8 Tila kotelointikoon F11 edessä
Kuva 3.11 Tila kotelointikoon F14 edessä
Kuva 3.12 Tila kotelointikoon F15 edessä
Tila johtimille
Varmista, että johtimille ja mutkille on tarvittava tila.
HUOMAUTUS!
Kaikki kaapelikengät on asennettava liitinväylän tangon leveyden sisälle.
HUOMAUTUS!
Koska moottorin johdoissa on suuritaajuinen virta, on tärkeää, että verkkovirran syöttökaapeli, moottorikaapelit ja ohjauskaapelit kuljetetaan erikseen. Käytä metallista putkea tai erikseen suojattua johdinta. Jos syöttökaa­peleita, moottorikaapeleita ja ohjausjohtimia ei eroteta, saattaa aiheutua keskinäisten signaalien yhdistymistä, joka saattaa aiheuttaa häiritseviä laukeamisia.
MG34Q420 Danfoss A/S © 04/2016 Kaikki oikeudet pidätetään. 19
4
3
239.6 [ 9.43 ]
0.0 [ 0.00 ]
0.0 [ 0.00 ]
160.0 [ 6.30 ]
56.6 [ 2.23 ]
39.8 [ 1.57 ]
91.8 [ 3.61 ]
174.1 [ 6.85 ]
226.1 [ 8.90 ]
130BB534.11
R2/L12
R1/L11
91-1
91
S2/L22
S1/L21
92-1
T2/L32 93-1
92
T1/L3193
U/T1 96 V/T2 97 W/T3 98
0.0 [ 0.00 ]
57.6 [ 2.27 ]
74.0 [ 2.91 ]
100.4 [ 3.95 ]
139.4 [ 5.49 ]
172.6 [ 6.80 ]
189.0 [ 7.44 ]
199.4 [ 7.85 ]
287.6 [ 11.32 ]
304.0 [ 11.97 ]
407.3 [ 16.04 ]
464.4 [ 18.28 ]
522.3 [ 20.56 ]
524.4 [ 20.65 ]
629.7 [ 24.79 ]
637.3 [ 25.09 ]
1 2
Asentaminen
VLT® AutomationDrive FC 302
3.2.4 Liitinpaikat, F8–F15
F-koteloita on saatavana 8 eri koossa. F8 muodostuu samassa kaapissa olevista tasasuuntaaja- ja vaihtosuuntaajamoduulista. F10, F12 ja F14 muodostuvat vasemmalla olevasta tasasuuntaajakaapista ja oikealla olevasta vaihtosuuntaajakaapista. F9, F11, F13 ja F15 käsittävät F8-, F10-, F12- ja F14-kokoihin lisätyn optiokaapin.
33
3.2.4.1 Vaihtosuuntaaja ja tasasuuntaaja, kotelointikoot F8 ja F9
1 Näkymä vasemmalta 2 Näkymä edestä 3 Näkymä oikealta 4 Maadoituspylväs
Kuva 3.13 Liitinten paikat, vaihtosuuntaaja ja tasasuuntaaja, kotelointikoot F8 ja F9. Läpivientilevy on 42 mm (1.65 in) 0.0-tason alapuolella.
20 Danfoss A/S © 04/2016 Kaikki oikeudet pidätetään. MG34Q420
130BA849.13
.0 [.0]
54.4[2.1]
169.4 [6.7]
284.4 [11.2]
407.3 [16.0]
522.3 [20.6]
637.3 [25.1]
287.4 [11.3]
253.1 [10.0]
.0 [.0]
.0 [.0]
339.4 [13.4]
287.4 [11.3]
.0 [.0]
339.4 [13.4]
308.3 [12.1]
465.6 [18.3]
465.6 [18.3]
198.1[7.8]
234.1 [9.2]
282.1 [11.1]
318.1 [12.5]
551.0 [21.7]
587.0 [23.1]
635.0 [25.0]
671.0 [26.4]
44.40 [1.75]
244.40 [9.62]
204.1 [8.0]
497.1
[19.6]
572.1
[22.5]
180.3 [7.1]
129.1 [5.1]
1
2
3
Asentaminen Käyttöopas
3.2.4.2 Vaihtosuuntaaja, kotelointikoot F10 ja F11
3 3
1 Maadoituspylväs 2 Moottorin liittimet 3 Jarruliittimet
Kuva 3.14 Liitinten paikat - näkymä vasemmalta, edestä ja oikealta. Läpivientilevy on 42 mm (1.65 in) 0.0-tason alapuolella.
MG34Q420 Danfoss A/S © 04/2016 Kaikki oikeudet pidätetään. 21
287.4 [11.32]
0.0 [0.00]
339.4 [13.36]
253.1 [9.96]
0.0 [0.00]
287.4 [11.32]
0.0 [0.00]
339.4 [13.36]
465.6 [18.33]
465.6 [18.33]
308.3 [12.14]
180.3 [7.10]
210.1 [8.27]
0.0 [0.00]
66.4 [2.61]
181.4 [7.14]
296.4 [11.67]
431.0 [16.97]
546.0 [21.50]
661.0 [26.03]
795.7 [31.33]
910.7 [35.85]
1025.7 [40.38]
246.1 [9.69]
294.1 [11.58]
330.1 [13.00]
574.7 [22.63]
610.7 [24.04]
658.7 [25.93]
694.7 [27.35]
939.4 [36.98]
975.4 [38.40]
1023.4 [40.29]
1059.4 [41.71]
144.3
[5.68]
219.3
[8.63]
512.3
[20.17]
587.3
[23.12]
880.3
[34.66]
955.3
[37.61]
1
130BA850.12
FASTENER TORQUE: MIO 19 Nm (14 FT -LB)
U/T1 96 V/T2 97 W/T3 98
FASTENER TORQUE: MIO 19 Nm (14 FT -LB)
U/T1 96 V/T2 97 W/T3 98
FASTENER TORQUE: MIO 19 Nm (14 FT -LB)
U/T1 96 V/T2 97 W/T3 98
2
3
Asentaminen
VLT® AutomationDrive FC 302
3.2.4.3 Vaihtosuuntaaja, kotelointikoot F12 ja F13
33
1 Maadoituspylväs 2 Moottorin liittimet 3 Jarruliittimet
Kuva 3.15 Liitinten paikat - näkymä vasemmalta, edestä ja oikealta. Läpivientilevy on 42 mm (1.65 in) 0.0-tason alapuolella.
22 Danfoss A/S © 04/2016 Kaikki oikeudet pidätetään. MG34Q420
54.4
[2.1]
.0
[.0]
169.4
[6.7]
284.4
[11.2]
407.3
[16.0]
522.3
[20.6]
637.3
[25.1]
854.4
[33.6]
969.4
[38.2]
1084.4
[42.7]
1207.3
[47.5]
1322.3
[52.1]
1437.3
[56.6]
MOTOR
198.1
[7.8]
234.1
[9.2]
282.1
[11.1]
318.1
[12.5]
551.0
[21.7]
587.0
[23.1]
635.0
[25.0]
671.0
[26.4]
998.1
[39.3]
1034.1
[40.7]
1082.1
[42.6]
1118.1
[44.0]
1351.0
[53.2]
1387.0
[54.6]
1435.0
[56.5]
1471.0
[57.9]
BRAKE
172.6
[6.8]
.0
[.0]
253.1 [10.0]
.0 [.0]
224.6
[8.8]
EARTH GROUND 308.7
[12.2]
BRAKE 46.4
[1.8]
EARTH GROUND 180.3 [7.1]
BRAKE 308.3 [12.1]
100.4
[4.0]
139.4
[5.5]
199.4
[7.9]
464.4
[18.3]
524.4
[20.6]
629.7
[24.8]
900.4
[35.4]
939.4
[37.0]
999.4
[39.3]
1264.4
[49.8]
1324.4
[52.1]
1429.7
[56.3]
EARTH GROUND
130BC147.11
Asentaminen Käyttöopas
3.2.4.4 Vaihtosuuntaaja, kotelointikoot F14 ja F15
3 3
Kuva 3.16 Liitinten paikat - näkymä vasemmalta, edestä ja oikealta. Läpivientilevy on 42 mm (1.65 in) 0.0-tason alapuolella.
MG34Q420 Danfoss A/S © 04/2016 Kaikki oikeudet pidätetään. 23
4
3
239.6 [ 9.43 ]
0.0 [ 0.00 ]
0.0 [ 0.00 ]
160.0 [ 6.30 ]
56.6 [ 2.23 ]
39.8 [ 1.57 ]
91.8 [ 3.61 ]
174.1 [ 6.85 ]
226.1 [ 8.90 ]
130BB534.11
R2/L12
R1/L11
91-1
91
S2/L22
S1/L21
92-1
T2/L32 93-1
92
T1/L3193
U/T1 96 V/T2 97 W/T3 98
0.0 [ 0.00 ]
57.6 [ 2.27 ]
74.0 [ 2.91 ]
100.4 [ 3.95 ]
139.4 [ 5.49 ]
172.6 [ 6.80 ]
189.0 [ 7.44 ]
199.4 [ 7.85 ]
287.6 [ 11.32 ]
304.0 [ 11.97 ]
407.3 [ 16.04 ]
464.4 [ 18.28 ]
522.3 [ 20.56 ]
524.4 [ 20.65 ]
629.7 [ 24.79 ]
637.3 [ 25.09 ]
1 2
Asentaminen
VLT® AutomationDrive FC 302
3.2.4.5 Tasasuuntaaja, kotelointikoot F10, F11, F12 ja F13
33
1 Näkymä vasemmalta 2 Näkymä edestä 3 Näkymä oikealta 4 Maadoituspylväs
Kuva 3.17 Liitinten paikat - näkymä vasemmalta, edestä ja oikealta. Läpivientilevy on 42 mm (1.65 in) 0.0-tason alapuolella.
24 Danfoss A/S © 04/2016 Kaikki oikeudet pidätetään. MG34Q420
53.0
[2.1]
203.1 [8.0]
226.6
[8.9]
.0 [.0]
.0
[.0]
.0
[.0]
122.6
[4.8]
168.0
[6.6]
237.6
[9.4]
283.0
[11.1]
352.6
[13.9]
405.9
[16.0]
475.5
[18.7]
520.9
[20.5]
590.5
[23.2]
635.9
[25.0]
705.5
[27.8]
MAINS
103.0
[4.1]
153.0
[6.0]
205.0
[8.1]
253.1 [10.0]
273.1 [10.8]
253.1 [10.0]
172.6
[6.8]
.0 [.0]
.0
[.0]
224.6
[8.8]
BRAKE 46.4
[1.8]
308.3 [12.1]
100.4
[4.0]
139.4
[5.5]
199.4
[7.9]
464.4
[18.3]
524.4
[20.6]
629.7
[24.8]
EARTH GROUND
EARTH GROUND 56.6 [2.2]
[7.1]
EARTH GROUND 308.7
[12.2]
EARTH GROUND 308.7
[12.2]
MOTOR SIDE
MAINS SIDE
130BC146.10
Asentaminen Käyttöopas
3.2.4.6 Tasasuuntaaja, kotelointikoot F14 ja F15
3 3
Kuva 3.18 Liitinten paikat - näkymä vasemmalta, edestä ja oikealta. Läpivientilevy on 42 mm (1.65 in) 0.0-tason alapuolella.
MG34Q420 Danfoss A/S © 04/2016 Kaikki oikeudet pidätetään. 25
336.4
291.2
142.0
92.0
.0
.0
73.0
128.5
129.3
184.0
218.3
249.0
314.0
307.3
369.5
448.0
493.0
425.0
244.4
151.3
386.7
443.8
628.8
830.3
887.4
.0
130BB756.11
1
2
3
Asentaminen
VLT® AutomationDrive FC 302
3.2.4.7 Optiokaappi, kotelointikoko F9
33
1 Näkymä vasemmalta 2 Näkymä edestä 3 Näkymä oikealta
Kuva 3.19 Liitinten paikat optiokaappi, kotelointikoko F9
26 Danfoss A/S © 04/2016 Kaikki oikeudet pidätetään. MG34Q420
4
316.4
179.2
135.2
80.4
36.4
.0
244.4
.0
151.3
440.4
547.8
.0
73.0
88.1
112.0
138.9
172.0
180.7
232.0
231.5
273.3
324.1
338.9
387.8
437.0
438.6
480.4
497.0
531.2
557.0
573.0
602.3
625.8
130BB757.11
1
2
3
Asentaminen Käyttöopas
3.2.4.8 Optiokaappi, kotelointikoot F11 ja F13
3 3
1 Näkymä vasemmalta 2 Näkymä edestä 3 Näkymä oikealta 4 Maadoituspylväs
Kuva 3.20 Liitinten paikat optiokaappi, kotelointikoot F11 ja F13
MG34Q420 Danfoss A/S © 04/2016 Kaikki oikeudet pidätetään. 27
539.1
432.2
151.3
0.0
244.4
336.4
171.0
119.0
98.3
46.3
0.0
0.0
97.9
128.5
185.7
212.9
249.0
300.7
327.9
369.5
415.7
600.0
697.9
728.5
785.7
812.9
849.0
900.7
927.9
969.5
1015.7
130BE180.10
Asentaminen
VLT® AutomationDrive FC 302
3.2.4.9 Optiokaappi, kotelointikoko F15
33
Kuva 3.21 Liitinten paikat - näkymä vasemmalta, edestä ja oikealta
28 Danfoss A/S © 04/2016 Kaikki oikeudet pidätetään. MG34Q420
90
80
70
60
50
40
30
20
10
0
(%)
Taajuusmuuttajan redusointi
0 25 50 75 100 125 150 175 225
130BB190.10
200
Paineenmuutos
130BB073.10
Asentaminen Käyttöopas
3.2.5 Jäähdytys ja ilmavirtaus
Jäähdytys
Jäähdytys voidaan järjestää eri menetelmin:
Käyttämällä jäähdytyskanavia laitteen ylä- ja
alaosassa.
Ottamalla ilmaa sisään ja poistamalla se laitteen
takaa.
Yhdistämällä jäähdytysmenetelmät.
Putkijäähdytys
Erityinen optio on kehitetty taajuusmuuttajien asennuksen optimoimiseksi Rittal TS8 -kotelointeihin hyödyntäen taajuusmuuttajan puhallinta takakanavan pakotettuun jäähdytykseen. Kotelon yläosasta tuleva ilma voitaisiin ohjata putkiin järjestelmän ulkopuolelle, niin että takakanavan lämpöhäviöt eivät haihtuisi ohjaushuo­neeseen. Ilman johtaminen tilan ulkopuolelle vähentää myös tilan jäähdytysjärjestelmän vaatimuksia.
Takaosan jäähdytys
Takakanavan ilma voidaan myös ohjata sisään ja ulos Rittal TS8 -kotelon takaosassa. Takakanava ottaa viileää ilmaa järjestelmän ulkopuolelta ja palauttaa lämpimän ilman järjestelmän ulkopuolelle, jolloin ilmastointitarpeet pienenevät.
Ilmavirtaus
Varmista riittävä ilman virtaus jäähdytysrivan ylitse. Virtaus­nopeus näkyy kuvassa Taulukko 3.8.
Koteloinnin suojaus
IP21/NEMA 1
IP54/NEMA 12
Ovipuhallinten / yläpuhaltimen ilmavirtaus
700 m3/h (412 cfm)1)985 m3/h (580 cfm)
525 m3/h (309 cfm)1)985 m3/h (580 cfm)
Jäähdytysrivan puhaltimet
1)
1)
Ulkoiset putket
Jos Rittal-kaapin ulkopuolelle on lisätty enemmän putkistoa, laske putkiston paineenlasku. Katso lisätietoja taajuusmuuttajan redusoinnista paineenlaskun mukaisesti kohdasta Kuva 3.22.
3 3
Kuva 3.22 Kotelointikoko F, redusointi vs. Paineenmuutos (Pa) Taajuusmuuttajan ilmavirtaus: 985 m3/h (580 cfm)
3.2.6 Läpivienti/kaapeliputken vienti - IP21 (NEMA 1) ja IP54 (NEMA12)
Kaapelit kytketään läpivientilevyn läpi pohjasta. Irrota levy ja suunnittele, mihin läpiviennit tai kaapeliputkien viennit sijoitetaan. Valmistele reiät piirustusten varjostetuille alueille kohdissa Kuva 3.24 - Kuva 3.31.
HUOMAUTUS!
Sovita määritetyn suojaustason ja yksikön oikean jäähdy­tyksen varmistamiseksi läpivientilevy taajuusmuuttajaan. Jos läpivientilevyä ei asenneta, taajuusmuuttaja voi laukaista hälytyksessä 69, Tehok., ylilämpö
Taulukko 3.8 Jäähdytysrivan ilmavirtaus
1) Ilmavirtaus puhallinta kohden. Kotelokoot F sisältävät useita puhaltimia.
Puhallin pyörii seuraavista syistä:
AMA.
Tasavirtapito.
Pre-Mag.
Tasavirtajarru.
60 % nimellisvirrasta on ylittynyt.
Määritetty jäähdytysrivan lämpötila ylittynyt
(riippuu tehosta).
Puhallin pyörii vähintään 10 minuuttia.
MG34Q420 Danfoss A/S © 04/2016 Kaikki oikeudet pidätetään. 29
Kuva 3.23 Esimerkki läpivientilevyn asianmukaisesta asenta­misesta
733.0 (28.86)
258.5 (10.18)
99.5 (7.85)
593.0 (23.33)
70.0 (2.76)
535.0 (21.06)
35.5 (1.40)
36.5 (1.44)
130BB533.12
37.2 (1.47)
36.5 (1.44)
673.0 (26.50)
593.0 (23.35)
37.2 (1.47)
535.0 (21.06)
533.0 (20.98)
603.0 (23.74)
1336.0 (52.60)
258.5 (10.18)
199.5 (7.85)
460.0
(18.11)
130BB698.11
Asentaminen
VLT® AutomationDrive FC 302
33
Kuva 3.24 F8, kaapelin vienti taajuusmuuttajan pohjasta katsottuna
Kuva 3.25 F9, kaapelin vienti taajuusmuuttajan pohjasta katsottuna
30 Danfoss A/S © 04/2016 Kaikki oikeudet pidätetään. MG34Q420
70.0 (2.76)
535.0 (21.06)
37.2 (1.47)
36.5 (1.44)
733.0 (28.86)
800.0 (31.50)
1533.0 (60.36)
258.5 (10.18)
199.5 (7.86)
593.0 (23.35)
130BB694.11
130BB695.11
70.0 (2.76)
535.0 (21.06)
37.2 (1.47)
36.5 (1.44)
733.0 (28.86)
800.0 (31.50)
258.5 (10.18)
199.5 (7.85)
870.7 (34.25)
593.0 (23.35)
593.0 (23.35)
593.0 (23.35)
1670.0 (65.75)
1533.0 (60.36)
1600.0 (62.99)
2333.0 (91.85)
Asentaminen Käyttöopas
Kuva 3.26 F10, kaapelin vienti taajuusmuuttajan pohjasta katsottuna
3 3
Kuva 3.27 F11, kaapelin vienti taajuusmuuttajan pohjasta katsottuna
MG34Q420 Danfoss A/S © 04/2016 Kaikki oikeudet pidätetään. 31
130BB696.11
70.0 (2.76)
535.0 (21.06)
37.2 (1.47)
36.5 (1.44)
733.0 (28.86)
800.0 (31.50)
1933.0 (76.10)
258.5 (10.18)
199.5 (7.85)
994.3 (39.15)
857.7 (33.77)
593.0 (23.35)
130BB697.10
70.0 (2.76)
535.0 (21.06)
37.2 (1.47)
36.5 (1.44)
733.0 (28.86)
800.0 (31.50)
258.5 (10.18)
199.5 (7.85)
994.3 (39.15)
870.7 (34.25)
593.0 (23.35)
593.0 (23.35)
1657.7 (65.26)
1533.0 (60.35)
1600.0 (62.99)
2733.0 (107.60)
Asentaminen
VLT® AutomationDrive FC 302
33
Kuva 3.28 F12, kaapelin vienti taajuusmuuttajan pohjasta katsottuna
Kuva 3.29 F13, kaapelin vienti taajuusmuuttajan pohjasta katsottuna
32 Danfoss A/S © 04/2016 Kaikki oikeudet pidätetään. MG34Q420
130BC151.11
593.0 (23.35)
593.0 (23.35)
1670.0 (65.75)
870.0 (34.25)
593.0 (23.35)
70.0 (2.76)
2333.0 (91.85)
1533.0 (60.35)
800.0 (31.50)
733.0 (28.86)
36.5 (1.44)
37.2 (1.47)
17.5 (0.69)
199.5 (7.85)
535.0 (21.06)
285.5 (10.18)
130BE179.10
1282.8 (50.50)
50.1 (1.97)
525.6
(20.69)
220.7 (8.69)
276.6 (10.89)
62.8 (2.47)
760.6 (29.95)
800.0 (31.50)
3498.9 (137.75)
62.8 (2.47)
460.0 (18.11) 593.0 (23.35) 206.0 (8.11)
84.8 (3.34)
62.8 (2.47)
149.5 (5.89)
49.5 (1.95)
199.5 (7.85)
75.1(2.96)
200 (7.87)
176.2 (6.94)
82.8 (3.26)
226.8 (8.93)
635.1 (25.00)
435.0 (17.13)
1201.0 (47.28)
18.2 (0.72)
600.0 (23.62)
560.6 (22.07)
Asentaminen Käyttöopas
Kuva 3.30 F14, kaapelin vienti taajuusmuuttajan pohjasta katsottuna
3 3
Kuva 3.31 F15, kaapelin vienti taajuusmuuttajan pohjasta katsottuna
MG34Q420 Danfoss A/S © 04/2016 Kaikki oikeudet pidätetään. 33
Asentaminen
3.3 Paneelioptioiden asentaminen
3.3.1 Paneelioptiot
VLT® AutomationDrive FC 302
Tilalämmittimet ja termostaatti
Tilalämmittimet asennetaan kotelointikokojen F10–F15
33
taajuusmuuttajien kaapin sisälle. Niitä ohjataan automaat­tisilla termostaateilla ja ne auttavat säätämään kotelon sisäistä kosteutta ja siten pidentämään taajuusmuuttajan komponenttien käyttöikää kosteissa olosuhteissa. Termos­taatin oletusasetuksilla lämmittimet käynnistyvät 10°C:n (50 °F:n) lämpötilassa ja sammuvat 15,6°C:n (60°F:n) lämpötilassa.
Kaapin valo pistorasialla
Kotelointikokojen F10–F15 taajuusmuuttajien kaapin sisälle asennettu valo parantaa näkyvyyttä huollon ja kunnos­sapidon aikana.
Valon kotelossa on pistorasia, josta saadaan tilapäisesti virtaa työkaluihin tai muihin laitteisiin. Valittavana on kaksi eri jännitettä:
230 V, 50 Hz, 2,5 A, CE/ENEC
120 V, 60 Hz, 5 A, UL/cUL
Muuntajan välioton asetukset
Jos kaapin valo ja pistorasia ja/tai tilalämmittimet ja termostaatti on asennettu, muuntajan T1 väliottoihin on asetettava asianmukainen syöttöjännite. 380–480/500 V laite on aluksi asetettu 525 V väliotolle ja 525–690 V laite on asetettu 690 V väliotolle. Tämä alkuasetus varmistaa, että toisiolaitteiston ylijännitettä ei pääse tapahtumaan, jos väliottoa ei muuteta ennen tehon sovittamista. Katso lisätietoja tasasuuntaajakaapissa olevan liittimen T1 oikeasta väliotosta kohdasta Taulukko 3.9. Katso taajuus­muuttajan sijainti tasasuuntaajaa esittävästä piirroksesta kohdassa Kuva 3.32.
Syöttöjännitealue [V] Valittava väliotto [V]
380–440 400 441–490 460 491–550 525 551–625 575 626–660 660 661–690 690
Taulukko 3.9 Muuntajan välioton asetus
NAMUR-liittimet
NAMUR on kansainvälinen automaatioteknologian käyttäjien järjestö Saksan prosessiteollisuudessa, ensisi­jaisesti kemian- ja lääketeollisuudessa. Valitsemalla tämän vaihtoehdon saa käyttöön liittimiä, jotka on järjestetty ja nimetty taajuusmuuttajien tulo- ja lähtöliittimiä koskevan NAMUR-standardin vaatimusten mukaisesti. Tämä valinta
edellyttää VLT® PTC termistorikorttia MCB 112 ja VLT laajennettua relekorttia MCB 113.
®
RCD (vikavirtarele)
Käyttää ytimen tasapainotusmenetelmää maavikavirtojen tarkkailemiseen maadoitetuissa ja suurivastuksissa maadoi­tetuissa järjestelmissä (IEC-termejä käytettäessä TN- ja TT­järjestelmissä). Käytössä on ennakkovaroitus (50 % hälytyksen pääasetuspisteestä) ja hälytyksen pääase­tuspiste. Jokaiseen asetuspisteeseen on yhdistetty SPDT­hälytysrele ulkoiseen käyttöön. Vaatii ulkoisen ikkunatyyppisen virtamuuntajan (ei sisälly toimitukseen).
Integroitu taajuusmuuttajan turvapysäytyspiiriin.
Standardin IEC 60755 B-tyypin mukainen laite
tarkkailee vaihtovirran, pulssitasavirran ja puhtaan tasavirran maavikavirtoja.
LED-pylväskaavio, josta näkyy maavikavirran taso
10–100 % asetuspisteestä
Vikamuisti.
TEST/RESET-näppäin.
IRM (eristysresistanssimonitori)
Tarkkailee eristysvastusta maadoittamattomissa järjes­telmissä (IEC-termejä käyttäen IT-järjestelmissä) järjestelmän vaihejohdinten ja maadoituksen välillä. Käytössä on ohmiarvona määritetty ennakkovaroitus ja hälytyksen asetuspiste eristystasolle. Jokaiseen asetuspisteeseen on yhdistetty SPDT-hälytysrele ulkoiseen käyttöön.
HUOMAUTUS!
Vain yksi eristysresistanssimonitori voidaan kytkeä kuhunkin maadoittamattomaan (IT-) järjestelmään.
Integroitu taajuusmuuttajan turvapysäytyspiiriin.
Eristysresistanssin ohmiarvon LCD-näyttö.
Vikamuisti.
[Info]-, [Test]-, ja [Reset]-näppäimet
Manuaaliset moottorin käynnistimet
Tuovat 3-vaihevirtaa sähköisiin puhaltimiin, joita usein tarvitaan suurempiin moottoreihin. Virta käynnistimiin saadaan mahdollisen kontaktorin, johdonsuojakatkaisimen tai erotuskytkimen kuormituspuolelta. Virta kulkee sulakkeen kautta ennen kutakin moottorin käynnistintä, ja se on poikki, kun taajuusmuuttajan tuleva virta on poikki. Käynnistimiä voi olla enintään kaksi (yksi, jos on tilattu 30 A:n sulakkeella suojattu piiri).
Manuaalinen moottorin käynnistin on integroitu taajuus­muuttajan STO-toimintoon ja siinä on seuraavat ominaisuudet:
Käyttökatkaisin (päälle/pois).
Oikosulku- ja ylikuormitussuojaus testitoiminnolla.
Manuaalinen kuittaustoiminto.
34 Danfoss A/S © 04/2016 Kaikki oikeudet pidätetään. MG34Q420
Asentaminen Käyttöopas
30 A:n sulakkeilla suojatut liittimet
3-vaihevirta, joka vastaa tulevaa verkkojännitettä,
asiakkaiden apulaitteiden vaatiman virran tuomiseen.
Ei käytettävissä, jos valittuna on kaksi manuaalista
moottorin käynnistintä.
Liittimet eivät toimi, kun taajuusmuuttajan tuleva
virta on poikki.
Virta sulakkeilla suojattuihin liittimiin tulee
mahdollisen kontaktorin tai johdonsuojakat­kaisimen kuormituspuolelta.
24 V:n tasavirtasyöttö
5 A, 120 W, 24 V DC.
Suojattu lähdön ylivirran, ylikuormituksen,
oikosulkujen ja ylikuumenemisen varalta.
Virran syöttämiseen kolmansien osapuolten
toimittamiin apulaitteisiin, kuten antureihin, PLC:n I/O-liitäntöihin, kontaktoreihin, lämpötila­antureihin, merkkivaloihin ja/tai muihin elektroniikkalaitteisiin
Diagnostiikkaan kuuluu kuiva DC-ok -kosketin,
vihreä DC-ok -merkkivalo ja punainen ylikuormi­tuksen merkkivalo
Ulkoinen lämpötilan tarkkailu
Suunniteltu ulkoisten järjestelmän komponenttien, kuten moottorin käämien ja/tai laakerien lämpötilojen tarkkaile­miseen. Sisältää kahdeksan yleistulomoduulia sekä kaksi erillistä termistoritulomoduulia. Kaikki kymmenen moduulia on yhdistetty taajuusmuuttajan STO-piiriin, ja niitä voi tarkkailla kenttäväyläverkon avulla (edellyttää erillisen moduulin/väyläkytkimen hankintaa).
Yleistulot (8) – signaalityypit
RTD-tulot (sisältää Pt100-anturin), 3- tai 4-
johtimiset
Lämpöpari.
Analoginen virta tai analoginen jännite.
Lisäominaisuudet:
Yksi yleislähtö, joka voidaan konguroida
analogiselle jännitteelle tai analogiselle virralle.
Kaksi lähtörelettä (NO).
Kaksirivinen LC-näyttö ja LED-diagnostiikka.
Anturin pääjohtimen katkeamisen, oikosulun ja
virheellisen napaisuuden tunnistus.
Käyttöliittymän asetusohjelmisto.
Erilliset termistoritulot (2) – ominaisuudet
HUOMAUTUS!
Jos taajuusmuuttaja on kytketty termistoriin, termistorin ohjauskaapelit on vahvistettava/eristettävä kaksinker­taisesti PELV-eristyksen tuottamiseksi. Termistorin tehoksi suositellaan 24 V:n tasavirtasyöttöä.
Kukin moduuli voi tarkkailla enintään kuutta
sarjaan kytkettyä termistoria.
Vikadiagnostiikka anturien johdinten katkeamisten
tai oikosulkujen varalta.
ATEX/UL/CSA-hyväksyntä.
VLT® PTC-termistorioptiokortin Card MCB 112
avulla saadaan tarvittaessa käyttöön kolmas termistoritulo.
3.4 Sähköasennus
Katso kappale 2 Turvallisuusohjeet , yleiset turvaohjeet.
VAROITUS
SUURJÄNNITE
Taajuusmuuttajissa esiintyy suuria jännitteitä, kun ne ovat kytkettyinä verkon vaihtovirran tulotehoon, tasavir­talähteeseen tai kuormanjakoon. Jos asennus-, käynnistys- ja huoltotöitä ei teetetä pätevällä henkilöstöllä, seurauksena voi olla kuolema tai vakava loukkaantuminen.
Ainoastaan pätevä henkilöstö saa tehdä
asennus-, käynnistys- ja ylläpitotöitä.
VAROITUS
INDUSOITUNUT JÄNNITE
Yhdessä kuljetetuista eri taajuusmuuttajien moottorin lähtökaapeleista indusoitunut jännite voi ladata laitteiston kondensaattoreita silloinkin, kun laitteistosta on katkaistu virta ja se on lukittu. Jos moottorin lähtökaapeleita ei ole kuljetettu erillään tai ei käytetä suojattua kaapelia, seurauksena voi olla kuolema tai vakava loukkaantuminen.
Vedä moottorikaapelit erikseen tai
Käytä suojattuja kaapeleita.
Lukitse kaikki taajuusmuuttajat samanaikaisesti.
3 3
MG34Q420 Danfoss A/S © 04/2016 Kaikki oikeudet pidätetään. 35
6 Phase
power
input
130BB693.10
91-1 (L1-1)
92-1 (L2-1)
93-1 (L3-1)
91-2
92-2
93-2
95 PE
(L2-2)
(L1-2)
(L3-2)
Asentaminen
VLT® AutomationDrive FC 302
VAROITUS
SÄHKÖISKUVAARA
Taajuusmuuttaja voi aiheuttaa PE-johtimeen tasavirran, minkä seurauksena voi olla kuolema tai vakava loukkaantuminen.
33
Suosituksen noudattamatta jättäminen tarkoittaa, että RCD ei suojaa tarkoitetulla tavalla.
Ylivirtasuojaus
Johdintyyppi ja nimellistehot
Katso suositellut johdinkoot ja tyypit kohdasta kappale 5.6 Sähkötiedot.
Kun sähköiskusuojaukseen käytetään vikavirta-
relettä (RCD), vain B-tyypin RCD:tä saa käyttää syöttöpuolella.
Sovelluksissa, joissa on useita moottoreita,
vaaditaan taajuusmuuttajan ja moottorin väliin lisäsuojalaitteita, kuten oikosulkusuojaus tai moottorin lämpösuojaus.
Oikosulku- ja ylivirtasuojausta varten on syötössä
oltava sulakkeet. Jos sulakkeita ei ole asennettu tehtaalla, asentajan on hankittava ne. Katso sulakkeiden suurimmat nimellistehot kohdasta kappale 3.4.13 Sulakkeet.
Kaikkien kaapelointien on oltava poikkipinta-alaa
ja ympäristön lämpötilaa koskevien paikallisten ja kansallisten vaatimusten mukaisia.
Tehokytkennän johdinsuositus: Kuparilanka,
nimelliskestävyys vähintään 75 °C (167 °F).
3.4.2 Teholiitännät
Kaapelointi ja sulakkeet
HUOMAUTUS!
Kaiken kaapeloinnin on oltava kaapelien poikkileik­kauksia ja ympäristön lämpötilaa koskevien kansallisten ja paikallisten määräysten mukaista. UL-vaatimukset edellyttävät 75 °C:n kuparijohtimia. 75 ja 90 °C:n (167 ja 194 °F) kuparijohtimet ovat termisesti hyväksyttäviä käytettäviksi taajuusmuuttajassa ei-UL-sovelluksissa.
Syöttökaapelien liitännät ovat kuvan Kuva 3.32 mukaisissa paikoissa. Kaapelin poikkileikkaus on mitoitettava nimellis­virtojen ja paikallisen lainsäädännön mukaisesti. Katso lisätiedot kohdasta kappale 5.1 Verkkojännite.
Käytä taajuusmuuttajan suojaamiseksi suositeltuja sulakkeita tai varmista, että laitteessa on sisäänrakennetut sulakkeet. Suositeltavat sulakkeet luetellaan kohdassa kappale 3.4.13 Sulakkeet. Varmista aina, että sulakkeet ovat paikallisten määräysten mukaisia.
Jos asennukseen kuuluu verkkovirran kytkin, verkkovirta on liitetty verkkovirran kytkimeen.
HUOMIO
AINEELLISIA VAHINKOJA!
Moottorin ylikuormitussuojaus ei sisälly oletusasetuksiin. Lisää tämä toiminto asettamalla kohdan
parametri 1-90 Moottorin lämpösuojaus arvoksi [ETR­laukaisu] tai [ETR-varoitus]. Koskee Pohjois-Amerikan
markkinoita: ETR-toiminto antaa NEC:n mukaisen luokan 20 moottorin ylikuormitussuojan. Jos parametrin
parametri 1-90 Moottorin lämpösuojaus arvoksi ei aseteta [ETR-laukaisu] tai [ETR-varoitus], moottorin ylikuormaus-
suojausta ei ole ja moottorin ylikuumentuessa voi aiheutua aineellisia vahinkoja.
3.4.1 Muuntajavalinta
Käytä taajuusmuuttajaa 12-pulssisella erotusmuuntajalla.
Kuva 3.32 Syöttökaapelin liitännät
HUOMAUTUS!
Jos käytetään suojaamatonta kaapelia, jotkut EMC­vaatimukset eivät täyty. EMC-vaatimusten täyttämiseksi on käytettävä suojattua moottorikaapelia. Katso lisätietoja kyseisen tuotteen Suunnitteluoppaan kohdasta EMC-määritykset.
Katso moottorikaapelin poikkipinnan ja pituuden oikea mitoitus kohdasta kappale 5.1 Verkkojännite.
36 Danfoss A/S © 04/2016 Kaikki oikeudet pidätetään. MG34Q420
91-1
92-1
93-1
91-2
92-2
93-2
S1 T1
R1
S2 T2
R2
95
Rectier 1
Rectier 2
Inverter1
F8/F9
Inverter2
F10/F11
Inverter3
F12/F13
130BC036.11
91-1
92-1
93-1
91-2
92-2
93-2
S1 T1
R1
S2 T2
R2
95
Rectier 1
Rectier 2
Inverter1
F8/F9
Inverter2
F10/F11
Inverter3
F12/F13
A
B
Inverter4
F14/F15
Inverter4
F14/F15
Asentaminen Käyttöopas
HUOMAUTUS!
Käytä ainoastaan poikkipinta-alaa, jolle kenttäjohtimien liittimet on tarkoitettu. Yhtä kokoa suuremmat johtimet eivät mahdu liittimiin.
3 3
Kuva 3.33 A) Tilapäinen 6-pulssinen liitäntä
1)
B) 12-pulssinen liitäntä
Huomautuksia
1) Jos jokin tasasuuntaajamoduuleista ei ole käyttökunnossa, käytä taajuusmuuttajaa alemmalla teholla toimivan tasasuun­taajamoduulin avulla. Pyydä lisätietoja uudelleen kytkemisestä Danfoss-yritykseltä.
MG34Q420 Danfoss A/S © 04/2016 Kaikki oikeudet pidätetään. 37
U
1
V
1
W
1
175ZA114.11
96 97 98
96 97 98
FC
FC
Motor
Motor
U
2
V
2
W
2
U
1
V
1
W
1
U
2
V
2
W
2
Asentaminen
VLT® AutomationDrive FC 302
Kaapelien suojaaminen
Vältä kierrettyjä suojauksen päitä (siansaparot). Ne tuhoavat suojausvaikutuksen suuremmilla taajuuksilla. Jos suojaus joudutaan katkaisemaan moottorin eristimen tai moottorin kontaktorin asennusta varten, suojaus pitää jatkaa niin, että suurtaajuusimpedanssi on mahdollisimman pieni.
33
Kytke moottorikaapelin suojaus taajuusmuuttajan kytkentä­levyyn ja moottorin metallikoteloon.
Tee suojauksen liitännät niin, että niiden pinta-ala on mahdollisimman suuri (kaapelin vedonpoistin). Käytä tähän taajuusmuuttajan sisällä toimitettuja asennuslaitteita.
Kuva 3.34 Tähti- ja kolmiokytkennät
Kaapelin pituus ja poikkileikkaus
Taajuusmuuttaja on EMC-testattu ilmoitetulla kaapelin pituudella. Pidä moottorikaapeli mahdollisimman lyhyenä pienentääksesi melutasoa ja vuotovirtoja.
Kytkentätaajuus
Kun taajuusmuuttajia käytetään yhdessä siniaaltosuodat­timien kanssa moottorin akustisen melun vähentämiseksi, kytkentätaajuus on määritettävä ohjeiden mukaisesti parametrissa parametri 14-01 Kytkentätaajuus.
Liitin nro
96 97 98 99
U V W
1)
Moottorin jännite 0 - 100 % verkko-
PE
jännitteestä. 3 johdinta moottorista
U1 V1 W1
W2 U2 V2 6 johdinta moottorista
U1 V1 W1
Kolmiokytkentä
1)
PE
1)
Tähtikytkentä U2, V2, W2
PE
U2, V2 ja W2 kytketään keskenään erikseen.
Taulukko 3.10 Liittimet
1) Suojamaadoitusliitäntä
HUOMAUTUS!
Moottoreissa, joissa ei ole vaihe-eristyspaperia tai muuta eristyksen vahvistusta, joka sopii käytettäväksi jännite­lähteen (esim. taajuusmuuttajan) yhteydessä, tulee asentaa siniaaltosuodatin taajuusmuuttajan lähtölii­täntään.
38 Danfoss A/S © 04/2016 Kaikki oikeudet pidätetään. MG34Q420
130BB532.12
2
3
6
7
89
10
11
1
5
4
130BB755.13
1
2
3
4
5
6
7
Asentaminen Käyttöopas
3 3
1 Jarruvastuksen lämpötilakytkin 2 Apulaiterele (01, 02, 03, 04, 05, 06) 3 Ota SCR käyttöön / poista käytöstä 4 Lisäpuhallin (100, 101, 102, 103) 5 Vaihtosuuntaajamoduuli 6 Jarruliittimet 81 (-R), 82 (+R) 7 Moottorikytkentä T1 (U), T2 (V), T3 (W) 8 Verkkovirta L2-1 (R2), L2-2 (S2), L3-2 (T2) 9 Verkkovirta L1-1 (R1), L2-1 (S1), L3-1 (T1)
1 Tasavirtaväyläyhteydet yhteiseen tasavirtaväylään (DC+,
DC-)
2 Tasavirtaväyläyhteydet yhteiseen tasavirtaväylään (DC+,
DC-) 3 AUX-puhallin (100, 101, 102, 103) 4 Pääsulakkeet F10/F12 (6 kpl) 5 Verkkovirta L1-2 (R2), L2-2 (S2), L3-2 (T2)
10 Maadoituksen PE-liittimet 11 12-pulssinen tasasuuntaajamoduuli
6 Verkkovirta L1-1 (R1), L2-1 (S1), L3-1 (T1) 7 12-pulssinen tasasuuntaajamoduuli

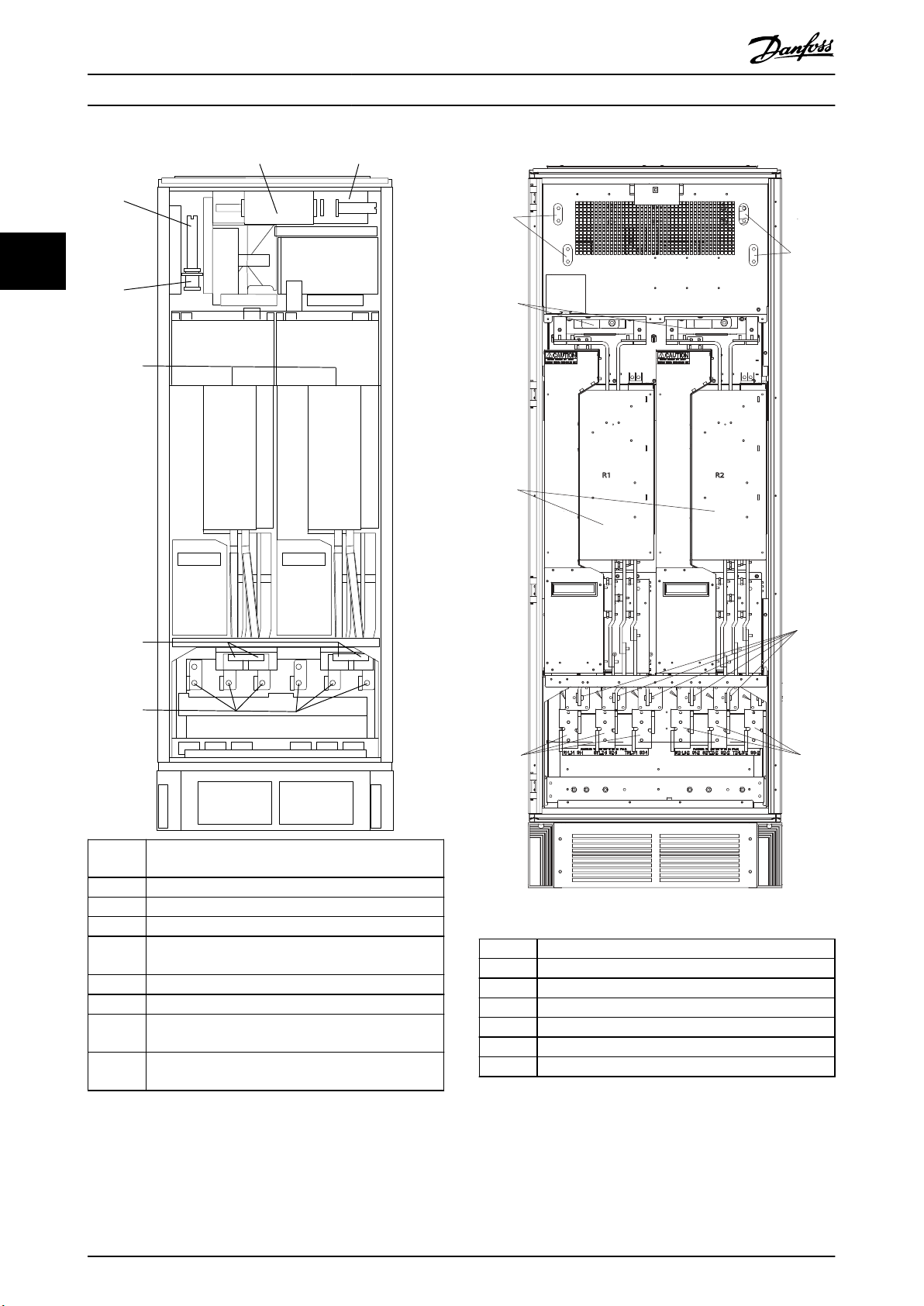

Kuva 3.35 Tasasuuntaaja- ja vaihtosuuntaajakaappi, koteloin­tikoot F8 ja F9
Kuva 3.36 Tasasuuntaajakaappi, kotelointikoot F10 ja F12
MG34Q420 Danfoss A/S © 04/2016 Kaikki oikeudet pidätetään. 39
130BA861.13
4
6
5
7, 8, 9
3
2
1
130BC148.11
R1 R2
1
2
3
45
6
7
Asentaminen
VLT® AutomationDrive FC 302
33
1 NAMUR-sulake. Katso osanumerot kohdasta
Taulukko 3.25. 2 NAMUR-liittimet (valinnainen) 3 Ulkoinen lämpötilan tarkkailu 4 AUX-rele (01, 02, 03, 04, 05, 06) 5 Moottorin kytkentä 1 moduulia kohti T1 (U), T2 (V),
T3 (W) 6 Jarru 81 (-R), 82 (+R) 7 AUX-puhallin (100, 101, 102, 103) 8 Puhaltimen sulakkeet. Katso osanumerot kohdasta
Taulukko 3.22. 9 SMPS-sulakkeet. Katso osanumerot kohdasta
1 Tasavirtakokoojakiskon käyttö 2 Tasavirtakokoojakiskon käyttö 3 Pääsulakkeet (6 kpl) 4 Verkkovirta L1-2 (R2), L2-2 (S2), L3-2 (T2) 5 Verkkovirta L1-1 (R1), L2-1 (S1), L3-1 (T1) 6 12-pulssiset tasasuuntaajamoduulit 7 Tasavirtainduktori
Taulukko 3.21.
Kuva 3.37 Vaihtosuuntaajakaappi, kotelointikoot F10 ja F11
Kuva 3.38 Tasasuuntaajakaappi, kotelointikoot F14 ja F15
40 Danfoss A/S © 04/2016 Kaikki oikeudet pidätetään. MG34Q420
2
7
U/T1 96
FASTENER TORQUE: M10 19 Nm (14 FT-LB)
V/T2 97 W/T3 98 U/T1 96
FASTENER TORQUE: M10 19 Nm (14 FT-LB)
V/T2 97 W/T3 98 U/T1 96
FASTENER TORQUE: M10 19 Nm (14 FT-LB)
V/T2 97 W/T3 98
6
8, 9
4
3
1
5
130BA862.12
Asentaminen Käyttöopas
3 3
1 NAMUR-sulake. Katso osanumerot kohdasta Taulukko 3.25. 2 NAMUR-liittimet (valinnainen) 3 Ulkoinen lämpötilan tarkkailu 4 AUX-rele (01, 02, 03, 04, 05, 06) 5 AUX-puhallin (100, 101, 102, 103) 6 Moottorin kytkentä 1 moduulia kohti T1 (U), T2 (V), T3 (W) 7 Jarru 81 (-R), 82 (+R) 8 Puhaltimen sulakkeet. Katso osanumerot kohdasta Taulukko 3.22. 9 SMPS-sulakkeet. Katso osanumerot kohdasta Taulukko 3.21.
Kuva 3.39 Vaihtosuuntaajakaappi, kotelointikoot F12 ja F13
MG34Q420 Danfoss A/S © 04/2016 Kaikki oikeudet pidätetään. 41
130BC250.10
2, 3, 4
5
6
I3 I4I2
I1
1
Asentaminen
VLT® AutomationDrive FC 302
33
1 Apulaiterele (01, 02, 03, 04, 05, 06) 2 AUX-puhallin (100, 101, 102, 103) 3 Puhaltimen sulakkeet. Katso osanumerot kohdasta Taulukko 3.22. 4 SMPS-sulakkeet. Katso osanumerot kohdasta Taulukko 3.21. 5 Jarru 81 (-R), 82 (+R) 6 Moottorin kytkentä 1 moduulia kohti T1 (U), T2 (V), T3 (W)
Kuva 3.40 Vaihtosuuntaajakaappi, kotelointikoot F14 ja F15
42 Danfoss A/S © 04/2016 Kaikki oikeudet pidätetään. MG34Q420
130BB699.11
R/L1 91 S/L2 92 T/L3 93
R/L1 91 S/L2 92 T/L3 93
CFD30J3
6
5
4
3
2
1
7
130BB700.11
4
2
5
6
3
1
7
Asentaminen Käyttöopas
3 3
1 Turvarelekäämin sulake Pilz-releellä
Katso osanumerot kohdasta kappale 3.4.14 Sulaketaulukot. 2 Pilz-releliitin 3 RCD- tai IRM-liitin 4 Pääsulakkeet (6 kpl)
Katso osanumerot kohdasta kappale 3.4.14 Sulaketaulukot. 5 2 x 3-vaiheinen manuaalinen katkaisin 6 Verkkovirta L1-2 (R2), L2-2 (S2), L3-2 (T2) 7 Verkkovirta L1-1 (R1), L2-1 (S1), L3-1 (T1)
1 Turvarelekäämin sulake Pilz-releellä
Katso osanumerot kohdasta kappale 3.4.14 Sulaketaulukot. 2 Pilz-releliitin 3 Pääsulakkeet
Katso osanumerot kohdasta kappale 3.4.14 Sulaketaulukot. 4 Verkkovirta L1-2 (R2), L2-2 (S2), L3-2 (T2) 5 Verkkovirta L1-1 (R1), L2-1 (S1), L3-1 (T1) 6 2 x 3-vaiheinen manuaalinen katkaisin 7 RCD- tai IRM-liitin
Kuva 3.41 Optiokaappi, kotelointikoko F9
Kuva 3.42 Optiokaappi, kotelointikoot F11 ja F13
MG34Q420 Danfoss A/S © 04/2016 Kaikki oikeudet pidätetään. 43
130BE182.10
1
2
3
4
5
6
7
Asentaminen
VLT® AutomationDrive FC 302
33
1 Turvarelekäämin sulake Pilz-releellä
Katso osanumerot kohdasta kappale 3.4.14 Sulaketaulukot. 2 Pilz-releliitin 3 RCD- tai IRM-liitin 4 Pääsulakkeet (6 kpl)
Katso osanumerot kohdasta kappale 3.4.14 Sulaketaulukot. 5 Verkkovirta L1-2 (R2), L2-2 (S2), L3-2 (T2) 6 Verkkovirta L1-1 (R1), L2-1 (S1), L3-1 (T1) 7 2 x 3-vaiheinen manuaalinen katkaisin
Kuva 3.43 Optiokaappi, kotelointikoko F15
44 Danfoss A/S © 04/2016 Kaikki oikeudet pidätetään. MG34Q420
Asentaminen Käyttöopas
3.4.3 Maadoitus
Ota seuraavat perusasiat huomioon, kun asennat taajuus­muuttajaa, jotta laitteesta saadaan sähkömagneettisesti yhteensopiva (EMC).
Suojamaadoitus> Taajuusmuuttajassa esiintyy
suuria vuotovirtoja (>3,5 mA), ja turvallisuuden vuoksi se on maadoitettava määräysten mukaisesti. Noudata paikallisia turvallisuusmää­räyksiä.
Suurtaajuusmaadoitus: Käytä mahdollisimman
lyhyitä maajohtimia.
Yhdistä eri maadoitusjärjestelmät johtimella, jonka impedanssi on mahdollisimman pieni. Tämä saavutetaan pitämällä johdin mahdollisimman lyhyenä ja hyödyntämällä laajinta mahdollista pinta-alaa. Eri laitteiden metallikotelot asennetaan kaapin takalevyyn siten, että niiden suurtaajuusimpedanssi on mahdolli­simman pieni. Näin voidaan välttää eri laitteilla olevat erilaiset suurtaajuusjännitteet ja myös eri laitteiden välillä olevissa kytkentäkaapeleissa esiintyvien radiohäiriöiden riski. Radiohäiriöt vähenevät. Alhaisen suurtaajuusimpedanssin saavuttamiseksi tulee käyttää laitteiden kiinnityspultteja takalevyn suurtaajuus­kytkentöinä. Poista kaikki eristysmaali tai vastaava eriste kiinnityskohdista.
3.4.4 Lisäsuojaus (RCD)
EN/IEC61800-5-1 (sähkökäyttöisten järjestelmien tuotes­tandardi) vaatii erityistä huolellisuutta, jos vuotovirta ylittää 3,5 mA. Vahvista maadoitus seuraavasti:
Vähintään 10 mm2 (7 AWG) maadoitusjohdin.
Varmista kaksi erillistä maadoitusjohdinta, jotka
molemmat ovat mitoitussääntöjen mukaisia. Katso lisätietoja standardin EN 60364-5-54 kohdasta
543.7.
3.4.5 RFI-kytkin
Verkkojännite erotettu maasta
Sammuta (OFF)1) RFI-kytkin taajuusmuuttajan
parametri 14-50 RFI-suod. -valinnalla ja suodattimen parametri 14-50 RFI-suod. -valinnalla, jos:
Taajuusmuuttajan verkkovirta syötetään
erotetusta verkkovirtalähteestä (IT-järjestelmästä, kelluvasta kolmiokytkennästä ja maadoitetusta kolmiokytkennästä).
Taajuusmuuttajan verkkovirta syötetään TT/TN-S-
verkosta, jossa on maadoitettu haara.
1)
Ei käytettävissä 525–600/690 V -taajuusmuuttajille.
Lisätietoja, katso IEC 364-3. Aseta parametrin parametri 14-50 RFI-suod. arvoksi [1] Päällä, jos:
Tarvitaan EMC-suorituskykyä.
Moottorit on kytketty rinnan.
Moottorikaapelin pituus on yli 25 m (82 jalkaa).
Jos asetus on EI KÄYTÖSSÄ, sisäiset RFI-kapasiteetit (suodatinkondensaattorit) alustan ja tasajännitevälipiirin välillä on katkaistu tasajännitevälipiirin vahingoittumisen välttämiseksi ja maakapasitanssivirtojen vähentämiseksi (IEC 61800-3:n mukaan). Katso myös sovellushuomautus VLT IT-verkossa. On tärkeää käyttää erotusmonitoreja, jotka ovat yhteensopivia tehoelektroniikan kanssa (IEC 61557-8).
3.4.6 Momentti
Kun kaikki sähköliitännät kiristetään, on tärkeää käyttää oikeaa kiristysmomenttia. Liian pieni tai suuri momentti heikentää verkkovirran kytkentää. Varmista oikea kiristys­momentti käyttämällä momenttiavainta.
3 3
Jos paikallisia turvallisuusmääräykset noudatetaan, vikavir­tareleitä, moninkertaista suojamaadoitusta tai maadoitusta voidaan käyttää lisäsuojauksena.
Maavika saattaa aiheuttaa tasavirtakomponentin kehittymisen vikavirtaan.
Jos vikavirtareleitä käytetään, on noudatettava paikallisia määräyksiä. Releiden pitää olla sopivia 3-vaiheisten tasasuuntaussillalla varustettujen laitteiden suojaukseen ja lyhyisiin purkauksiin käynnistyksessä.
Katso myös Suunnitteluoppaan kohta Erikoisolosuhteet.
MG34Q420 Danfoss A/S © 04/2016 Kaikki oikeudet pidätetään. 45
176FA247.12
Nm/in-lbs
-DC 88
+DC 89
R/L1 91
S/L2 92
T/L3 93
U/T1 96
V/T2 97
W/T3
175HA036.11
U
1
V
1
W
1
96 97 98
FC
Motor
U
2
V
2
W
2
U
1
V
1
W
1
96 97 98
FC
Motor
U
2
V
2
W
2
Asentaminen
VLT® AutomationDrive FC 302
3.4.8 Moottorikaapeli
Liitä moottori liittimiin U/T1/96, V/T2/97, W/T3/98. Maadoitus on kytkettävä liittimeen 99. Taajuusmuuttajan kanssa voidaan käyttää kaikentyyppisiä kolmivaiheisia
33
Kuva 3.44 Kiristysmomentit
asynkronisia vakiomoottoreita. Tehdasasetuksilla pyörimis­suunta on myötäpäivään, kun taajuusmuuttaja kytketään moottoriin seuraavasti:
Liittimen numero Toiminta
96, 97, 98 Verkkovirta U/T1, V/T2, W/T3 99 Maadoitus
Taulukko 3.12 Moottorin kytkentäliittimet
Liitin U/T1/96 kytketään U-vaiheeseen.
Liitin V/T2/97 kytketään V-vaiheeseen.
Liitin W/T3/98 kytketään W-vaiheeseen.
Kotelointikoko Liitin Momentti Pulttikoko
F8–F15 Verkkovirta
Taulukko 3.11 Kiristysmomentit
3.4.7 Suojatut kaapelit
HUOMAUTUS!
Danfoss suosittelee suojattujen kaapelien käyttöä LCL­suodattimen ja taajuusmuuttajan välillä. Suojaamattomia kaapeleita voi käyttää muuntajan ja LCL-suodattimen tulopuolen välissä.
Varmista, että suojatut kaapelit liitetään oikein suuren EMC­siedon ja pienten päästöjen varmistamiseksi.
Liitäntä voidaan tehdä joko kaapeliläpivienneillä tai puristimilla
Moottori
19–40 Nm (168–354 in-lb)
Jarru Regen
EMC-kaapeliläpiviennit: Saatavilla olevilla kaapeli-
läpivienneillä voidaan varmistaa optimaalinen EMC-kytkentä.
EMC-kaapelinpidin: Helpon liitännän mahdol-
listavat puristimet toimitetaan taajuusmuuttajan mukana.
8.5–20.5 Nm (75–181 in-lb)
M10
M8
Kuva 3.45 Johdotus moottorin pyörittämiseksi vasta- tai myötäpäivään.
Pyörimissuunta voidaan vaihtaa vaihtamalla keskenään moottorin kaksi vaihejohdinta tai vaihtamalla parametrin parametri 4-10 Moott.pyör.nop suunta asetusta.
46 Danfoss A/S © 04/2016 Kaikki oikeudet pidätetään. MG34Q420
175ZT975.10
Asentaminen Käyttöopas
Moottorin pyörimisen voi tarkistaa käyttämällä parametria parametri 1-28 Moott. pyör. tarkistus ja noudattamalla näytöllä näkyviä ohjeita.
Vaatimukset F8/F9-vaatimukset: Vaihtosuuntaajamoduulin liitinten ja
vaiheen ensimmäisen yhteisen pisteen välisten kaapelien on oltava 10 %:n tarkkuudella yhtä pitkiä. Suositeltavan yhteisen pisteen muodostavat moottorin liittimet.
F10/F11-vaatimukset: Moottorin vaiheiden kaapelien määrän tulisi olla numeron 2 kerrannaisia, eli joko 2, 4, 6 tai 8 (1 kaapeli ei ole sallittu), jotta molempiin vaihtosuun­taajamoduulin liittimiin tulisi yhtä monta johdinta. Vaihtosuuntaajamoduulin liitinten ja vaiheen ensimmäisen yhteisen pisteen välisten kaapelien on oltava 10 %:n tarkkuudella yhtä pitkiä. Suositeltavan yhteisen pisteen muodostavat moottorin liittimet.
F12/F13-vaatimukset: Moottorin vaiheen kaapelimäärien tulisi olla numeron 3 kerrannaisia, eli joko 3, 6, 9 tai 12 (1, 2 tai 3 kaapelia ei sallittu), jotta jokaiseen vaihtosuuntaaja­moduulin liittimeen tulisi yhtä monta johdinta. Vaihtosuuntaajamoduulin liitinten ja vaiheen ensimmäisen yhteisen pisteen välisten kaapelien on oltava 10 %:n tarkkuudella yhtä pitkiä. Suositeltavan yhteisen pisteen muodostavat moottorin liittimet.
F14/F15-vaatimukset: Moottorin vaiheen kaapelimäärien tulisi olla numeron 4 kerrannaisia, eli joko 4, 8, 16 tai 12 (1, 2 tai 3 kaapelia ei sallittu), jotta jokaiseen vaihtosuuntaaja­moduulin liittimeen tulisi yhtä monta johdinta. Vaihtosuuntaajamoduulin liitinten ja vaiheen ensimmäisen yhteisen pisteen välisten kaapelien on oltava 10 %:n tarkkuudella yhtä pitkiä. Suositeltavan yhteisen pisteen muodostavat moottorin liittimet.
Lähtöjakorasiaa koskevat vaatimukset: Kaapelien pituuden, vähintään 2 500 mm (98.4 mm), ja kaapelien määrän on oltava yhtä suuri kustakin vaihtosuuntaajamo­duulista jakorasian yhteiseen liittimeen.
Liittimen numero Toiminta
81, 82 Jarruvastuksen liittimet
Taulukko 3.13 Jarruvastuksen liittimet
Jarruvastuksen liitäntäkaapelin on oltava suojattu. Kytke suojaus kaapelin vedonpoistimilla taajuusmuuttajan johtavaan taustalevyyn ja jarruvastuksen metallikaappiin. Jarrukaapelin poikkipinnan on vastattava jarrutusmo­menttia. Turvallista asennusta koskevia lisätietoja on myös oppaassa Jarruvastus ja Vaakasuorien sovellusten jarruvas- tukset.
HUOMAUTUS!
Huomaa, että syöttöjännitteestä riippuen liittimissä voi olla jopa 1099 V:n tasavirtajännitteitä.
F-koteloa koskevat vaatimukset
Kytke jarruvastus jarruliittimiin kussakin vaihtosuuntaaja­moduulissa.
3.4.10 Suojautuminen sähköiseltä kohinalta
Asenna ennen verkkovirran syöttökaapelin asentamista EMC-standardin mukainen metallisuojus parhaan EMC­suorituskyvyn varmistamiseksi.
HUOMAUTUS!
EMC-standardin mukainen metallisuojus sisältyy vain RFI­suodattimella varustettujen taajuusmuuttajien toimitukseen.
3 3
HUOMAUTUS!
Jos jälkiasennettava sovellus vaatii eri määriä johtimia vaihetta kohden, kysy Danfoss-yritykseltä vaatimuksia ja dokumentaatiota tai käytä ylemmän/alemman syöttö­puolen kaappioptiota.
3.4.9 Jarrukaapeli taajuusmuuttajille, joissa on tehtaalla asennettu jarruhakkurioptio
(Vakiona ainoastaan, kun tyyppikoodin paikassa 18 on kirjain B).
Jarruvastuksen liitäntäkaapelin on oltava suojattu. Suurin pituus taajuusmuuttajalta tasavirtakiskolle on 25 m (82 jalkaa).
MG34Q420 Danfoss A/S © 04/2016 Kaikki oikeudet pidätetään. 47
Kuva 3.46 EMC-standardin mukaisen suojuksen asentaminen
Asentaminen
VLT® AutomationDrive FC 302
3.4.11 Verkkovirran kytkeminen
Verkkovirta ja maadoitus on kytkettävä kohdan Taulukko 3.14 ohjeiden mukaisesti.
33
Liittimen numero Toiminta
91-1, 92-1, 93-1 Verkkovirta R1/L1-1, S1/L2-1, T1/
L3-1
91-2, 92-2, 93-2 Verkkovirta R2/L1-2, S2/L2-2, T2/
L3-2
94 Maadoitus
Taulukko 3.14 Verkkovirta- ja maadoitusliittimet
3.4.13 Sulakkeet
VAROITUS
OIKOSULKU JA YLIVIRTA Kaikissa taajuusmuuttajissa on oltava pääsulakkeet oikosulku- ja ylivirtasuojausta varten. Jos ne eivät sisälly taajuusmuuttajaan, ne on asennettava taajuusmuuttajan asennuksen aikana. Taajuusmuuttajien käyttäminen ilman pääsulakkeita voi aiheuttaa kuoleman tai vakavan loukkaantumisen.
Asenna oikosulku- ja ylivirtasuojauksen
pääsulakkeet asennuksen aikana, jos ne eivät sisälly taajuusmuuttajaan.
HUOMAUTUS!
Tarkista tyyppikilvestä, että taajuusmuuttajan verkko­jännite vastaa laitoksen tehonsyöttöä.
Varmista, että tehonsyöttö saa tuotua tarvittavan virran taajuusmuuttajalle.
Jos taajuusmuuttajassa ei ole sisäänrakennettuja sulakkeita, varmista, että ulkoisten sulakkeiden virran nimellisarvot ovat oikeat. Katso kappale 3.4.13 Sulakkeet.
3.4.12 Ulkoisen puhaltimen syöttö
Jos taajuusmuuttajassa on tasavirta tai jos puhaltimen on toimittava tehonsyötöstä riippumatta, voidaan käyttää ulkoista tehonsyöttöä. Tämä kytkentä tehdään tehokorttiin.
Liittimen numero
100, 101 Apuvirtalähde S, T 102, 103 Sisäinen virtalähde S, T
Taulukko 3.15 Ulkoisen puhaltimen syöttöliittimet
Tehokortin liitin tarjoaa verkkojännitteen liitännän jäähdy­tyspuhaltimille. Puhaltimet on kytketty tehtaalla siten, että niille syötetään yhteisestä vaihtovirtalinjasta (hyppyjohtimet väleillä 100–102 ja 101–103). Jos ulkoista syöttöä tarvitaan, irrota hyppyjohtimet ja kytke virtalähde liittimiin 100 ja
101. Käytä suojaamiseen 5 A:n sulaketta. UL-sovellukset
vaativat Littelfuse KLK 5 -sulakkeen tai vastaavan.
Toiminta
Ryhmäjohdon suojaus
Asennuksen suojaamiseksi sähkövirrasta ja tulesta aiheutuvilta vaaroilta kaikki kokoonpanon jarrupiirit, kytkentävaihteet, koneet jne. on oikosuljettava ja suojattava ylivirralta kansallisten/kansainvälisten määräysten mukaisesti.
Oikosulkusuojaus
Tulipalovaaran välttämiseksi Danfoss suosittelee kohdassa Taulukko 3.16 - Taulukko 3.27 mainittujen sulakkeiden käyttöä huoltohenkilökunnan ja laitteiden suojelemiseksi taajuusmuuttajan sisäisestä viasta johtuvilta vaaroilta. Taajuusmuuttaja tarjoaa täyden oikosulkusuojauksen, jos moottorilähtöön tulee oikosulku.
Ylivirtasuojaus
Järjestä ylikuormitussuojaus välttääksesi asennuksen kaapelien ylikuumenemisesta johtuvan tulipalovaaran. Taajuusmuuttajassa on sisäinen ylivirtasuojaus, jota voidaan käyttää paluusuunnan ylikuormitussuojaukseen (ei koske UL-sovelluksia). Katso parametri 4-18 Virtaraja. Lisäksi sulakkeiden tai johdonsuojakatkaisinten avulla voidaan taata kokoonpanon ylivirtasuojaus. Ylivirtasuojaus on aina tehtävä kansallisten määräysten mukaisesti.
UL-vaatimustenmukaisuus
Kohdan Taulukko 3.16Taulukko 3.27 sulakkeet sopivat käytettäviksi piirissä, joka pystyy tuottamaan 100 000 A
(symmetristä), 240 V (jos käytettävissä), 480 V, 500 V tai
rms
600 V taajuusmuuttajan nimellisjännitteestä riippuen. Oikeilla sulakkeilla taajuusmuuttajan oikosulkuvirran nimellisarvo (SCCR) on 100 000 A
rms
.
Jos taajuusmuuttajan mukana on toimitettu johdonsuoja­katkaisin, sen ampeerinen nimelliskatkaisuvirta (AIC), joka on yleensä alle 100 000 A SCCR-arvon.
48 Danfoss A/S © 04/2016 Kaikki oikeudet pidätetään. MG34Q420
, määrittää taajuusmuuttajan
rms
Asentaminen Käyttöopas
Teho Kotelointi Nimellisteho Bussmann
FC 302 Tyyppi [V] (UL) [A] P/N P/N 400 V 460 V
P250T5 F8/F9 700 700 170M4017 176F8591 25 19 P315T5 F8/F9 700 700 170M4017 176F8591 30 22 P355T5 F8/F9 700 700 170M4017 176F8591 38 29 P400T5 F8/F9 700 700 170M4017 176F8591 3500 2800 P450T5 F10/F11 700 900 170M6013 176F8592 3940 4925 P500T5 F10/F11 700 900 170M6013 176F8592 2625 2100 P560T5 F10/F11 700 900 170M6013 176F8592 3940 4925 P630T5 F10/F11 700 1500 170M6018 176F8592 45 34 P710T5 F12/F13 700 1500 170M6018 176F9181 60 45 P800T5 F12/F13 700 1500 170M6018 176F9181 83 63
Taulukko 3.16 Pääsulakkeet, 380–500 V
Teho Kotelointi Nimellisteho Bussmann
FC 302 Tyyppi [V] (UL) [A] P/N P/N 600 V 690 V
P355T7 F8/F9 700 630 170M4016 176F8335 13 10 P400T7 F8/F9 700 630 170M4016 176F8335 17 13 P500T7 F8/F9 700 630 170M4016 176F8335 22 16 P560T7 F8/F9 700 630 170M4016 176F8335 24 18 P630T7 F10/F11 700 900 170M6013 176F8592 26 20 P710T7 F10/F11 700 900 170M6013 176F8592 35 27 P800T7 F10/F11 700 900 170M6013 176F8592 44 33
P900T7 F12/F13 700 1500 170M6018 176F9181 26 20 P1M0T7 F12/F13 700 1500 170M6018 176F9181 37 28 P1M2T7 F12/F13 700 1500 170M6018 176F9181 47 36 P1M4T7 F14/F15 700 2000 170M7082 176F8769 25 25 P1M6T7 F14/F15 700 2000 170M7082 176F8769 25 29 P1M8T7 F14/F15 700 2000 170M7082 176F8769 25 29
Varalla
Bussmann
Varalla
Bussmann
Sulakkeen arvioitu tehohäviö [W]
Sulakkeen arvioitu tehohäviö [W]
3 3
Taulukko 3.17 Pääsulakkeet, 525–690 V
Koko/tyyppi
P450 170M8611 1 100 A, 1 000 V 20 781 32.1000 P500 170M8611 1 100 A, 1 000 V 20 781 32.1000 P560 170M6467 1 400 A, 700 V 20 681 32.1400 P630 170M6467 1 400 A, 700 V 20 681 32.1400 P710 170M8611 1 100 A, 1 000 V 20 781 32.1000 P800 170M6467 1 400 A, 700 V 20 681 32.1400
Taulukko 3.18 Vaihtosuuntaajamoduulin tasajännitevälipiirin sulakkeet, 380-500 V
Koko/tyyppi
P630–P1M8 170M8611 1 100 A, 1 000 V 20 781 32. 1000
Taulukko 3.19 Vaihtosuuntaajamoduulin tasajännitevälipiirin sulakkeet, 525-690 V
1) Kuvan mukaisissa Bussmannin 170M-sulakkeissa käytetään -/80 visuaalista ilmaisinta, -TN/80 Type T, -/110 tai TN/110 Type T. Ulkoista käyttöä varten voidaan käyttää kooltaan ja virraltaan vastaavia Type t -ilmaisinsulakkeita.
Bussmann PN
Bussmann PN
1)
1)
Nimellisteho Siba
Nimellisteho Siba
MG34Q420 Danfoss A/S © 04/2016 Kaikki oikeudet pidätetään. 49
Asentaminen
VLT® AutomationDrive FC 302
3.4.14 Lisäsulakkeet
Koko/tyyppi Bussmann PN Nimellisteho Vaihtoehtoiset sulakkeet
2.5-4.0 A:n sulake P450–P800, 380–500 V LPJ-6 SP tai SPI 6 A, 600 V Mikä tahansa listattu
luokan J kaksoiselementti,
33
4.0–6.3 A:n sulake P450–P800, 380–500 V LPJ-10 SP tai SPI 10 A, 600 V Mikä tahansa listattu
6,3–10 A sulake P450–P800, 380–500 V LPJ-15 SP tai SPI 15 A, 600 V Mikä tahansa listattu
10–16 A:n sulake P450–P800, 380–500 V LPJ-25 SP tai SPI 25 A, 600 V Mikä tahansa listattu
P630–P1M8, 525–690 V LPJ-10 SP tai SPI 10 A, 600 V Mikä tahansa listattu
P630–P1M8, 525–690 V LPJ-15 SP tai SPI 15 A, 600 V Mikä tahansa listattu
P630–P1M8, 525–690 V LPJ-20 SP tai SPI 20 A, 600 V Mikä tahansa listattu
P630–P1M8, 525–690 V LPJ-20 SP tai SPI 20 A, 600 V Mikä tahansa listattu
aikaviive, 6 A
luokan J kaksoiselementti,
aikaviive, 10 A
luokan J kaksoiselementti,
aikaviive, 10 A
luokan J kaksoiselementti,
aikaviive, 15 A
luokan J kaksoiselementti,
aikaviive, 15 A
luokan J kaksoiselementti,
aikaviive, 20 A
luokan J kaksoiselementti,
aikaviive, 25 A
luokan J kaksoiselementti,
aikaviive, 20 A
Taulukko 3.20 Manuaaliset moottorin ohjaussulakkeet
Kotelointikoko
F8–F15 KTK-4 4 A, 600 V
Taulukko 3.21 SMPS-sulake
Koko/tyyppi Bussmann PN Littelfuse Nimellisteho
P315–P800, 380–500 V P500–P1M8, 525–690 V
Taulukko 3.22 Puhaltimen sulakkeet
Koteloin-
tikoko
F8–F15 LPJ-30 SP tai
Taulukko 3.23 30 A:n sulakkeella suojattu liitinsulake
Bussmann PN Nimellisteho
KLK-15 15 A, 600 V
KLK-15 15 A, 600 V
Bussmann PN Nimellisteho
30 A, 600 V Mikä tahansa
SPI
Vaihtoehtoiset
sulakkeet
listattu luokan
J kaksoisele-
mentti,
aikaviive, 30 A
Koteloin-
tikoko
F8–F15 LPJ-6 SP tai SPI 6 A, 600 V Mikä tahansa
Taulukko 3.24 Ohjausmuuntimen sulake
Kotelointikoko
F8–F15 GMC-800MA 800 mA, 250 V
Taulukko 3.25 NAMUR-sulake
Koteloin-
tikoko
F8–F15 LP-CC-6 6 A, 600 V Mikä tahansa
Taulukko 3.26 Turvarelekäämin sulake Pilz-releellä
Bussmann PN Nimellisteho
Bussmann PN Nimellisteho
Bussmann PN Nimellisteho
Vaihtoehtoiset
sulakkeet
listattu luokan
J kaksoisele-
mentti,
aikaviive, 6 A
Vaihtoehtoiset
sulakkeet
listattu
luokasta CC, 6
A
50 Danfoss A/S © 04/2016 Kaikki oikeudet pidätetään. MG34Q420
Asentaminen Käyttöopas
Koteloin-
tikoko
380–500 V
F9 P250 ABB OETL-NF600A F9 P315 ABB OETL-NF600A F9 P355 ABB OETL-NF600A
F9 P400 ABB OETL-NF600A F11 P450 ABB OETL-NF800A F11 P500 ABB OETL-NF800A F11 P560 ABB OETL-NF800A F11 P630 ABB OT800U21 F13 P710 Merlin Gerin NPJF36000S12AAYP F13 P800 Merlin Gerin NPJF36000S12AAYP
525–690 V
F9 P355–P560 ABB OT400U12-121 F11 P630–P710 ABB OETL-NF600A F11 P800 ABB OT800U21 F13 P900 ABB OT800U21 F13 P1M0–P1M2 Merlin Gerin NPJF36000S12AAYP F15 P1M4–P1M8 Merlin Gerin NPJF362000S20AAYP
Taulukko 3.27 Verkkovirtakatkaisimet
Teho Tyyppi
3.4.15 Moottorin eristys
Kohdassa kappale 5.4 Kaapelien tekniset tiedot mainittua kaapelin suurinta pituutta moottorikaapelin pituuksille suositellaan kohdan Taulukko 3.28 mukaisia moottorin nimelliseristyksiä. Huippujännite voi olla jopa kaksinker­tainen tasajännitevälipiirin jännitteeseen nähden ja 2.8­kertainen verkkojännitteeseen nähden moottorikaapelin siirtolinjavaikutusten vuoksi. käytä dU/dt- tai siniaaltosuo­datinta, jos moottorin eristyksen nimellisarvo on pienempi.
Nimellinen verkkojännite [V] Moottorin eristys [V]
UN 420 420<UN≤500 Vahvistettu ULL=1 600 500<UN≤600 Vahvistettu ULL=1 800 600<UN≤ 690 Vahvistettu ULL=2 000
Taulukko 3.28 Moottorin eristyksen nimellisarvot
Vakio ULL=1 300
3.4.16 Moottorin laakerien virrat
Kaikissa moottoreissa, joihin on asennettu VLT AutomationDrive FC 302 nimellisteholtaan vähintään 250 kW taajuusmuuttajat, on oltava eristetyt ei käyttöpään (NDE) laakerit kiertävien laakerivirtojen välttämiseksi. DE­laakerin (Drive End) ja akselin virtojen minimoimiseksi taajuusmuuttaja, moottori, käytettävä kone ja käytettävän koneen moottori on maadoitettava asianmukaisesti.
®
Yleiset lievennystavat:
1. Käytä eristettyä laakeria.
2. Käytä tarkkoja asennustapoja.
2a Varmista, että moottori ja kuormitus-
moottori ovat samansuuntaiset.
2b Noudata tarkkaan EMC-asennusohjetta.
2c Vahvista PE niin, että suurtaajuusimpe-
danssi on pienempi PE:ssä kuin tulotehojohtimissa.
2d Muodosta hyvä suurtaajuusyhteys
moottorin ja taajuusmuuttajan välille esimerkiksi suojatulla kaapelilla, jossa on 360°:een liitäntä moottorissa ja taajuus­muuttajassa.
2e Varmista, että impedanssi taajuusmuut-
tajasta rakennuksen maadoitukseen on matalampi kuin koneen maadoitusimpe­danssi.
2f Tee suora maaliitäntä moottorin ja
kuormitusmoottorin välille
3. Pienennä IGBT:n kytkentätaajuutta.
4.
Muokkaa vaihtosuuntaajan aallonmuotoa, 60° AVM / SFAVM
5. Asenna akselin maadoitusjärjestelmä tai käytä eristävää kytkentää.
6. Käytä sähköä johtavaa voiteluainetta.
7. Käytä mahdollisuuksien mukaan miniminopeusa­setuksia.
8. Varmista, että verkkojännite on tasapainossa maadoitukseen nähden.
9. Käytä dU/dt-tai siniaaltosuodatinta.
3.4.17 Jarruvastuksen lämpötilakytkin
Vääntömomentti: 0.5–0.6 Nm (5 in-lb)
Ruuvin koko: M3
Tätä tuloa voidaan käyttää ulkoisesti kytketyn jarruvas­tuksen lämpötilan tarkkailemiseen. Jos 104 ja 106 välinen tulo avautuu, taajuusmuuttaja laukeaa varoituksella/ hälytyksellä 27 Jarrun IGBT. Jos 104 ja 105 välinen kytkentä on sulkeutuu, taajuusmuuttaja laukeaa varoituksella/ hälytyksellä 27 Jarrun IGBT. Asenna KLIXON-kytkin, joka on normaalisti kiinni. Jos tätä toimintoa ei käytetä, 106 ja 104 on oikosuljettava toisiinsa.
Normaalisti kiinni: 104–106 (tehtaalla asennettu
hyppyjohdin).
Normaalisti auki: 104–105
3 3
MG34Q420 Danfoss A/S © 04/2016 Kaikki oikeudet pidätetään. 51
175ZA877.10
106 NC
104 C
105 NO
1
4
3
2
130BB921.12
130BD546.11
2
1
10 mm
[0.4 inches]
12 13 18 19 27 29 32 33
Asentaminen
VLT® AutomationDrive FC 302
Liittimen numero Toiminta
106, 104, 105 Jarruvastuksen lämpötilakytkin.
Taulukko 3.29 Jarruvastuksen lämpötilakytkimen liittimet
33
HUOMIO
MOOTTORIN VAPAA RULLAUS PYSÄHDYKSIIN
Jos jarruvastuksen lämpötila kohoaa liikaa ja lämpötila­kytkin kytkeytyy pois, taajuusmuuttaja lakkaa jarruttamasta ja moottori aloittaa rullauksen pysähdyksiin.
Kuva 3.47 Jarruvastuksen lämpötilakytkin
3.4.18 Ohjauskaapelin kuljetus
3.4.19 Ohjausliitinten käyttömahdollisuus
Kaikki ohjauskaapeleihin johtavat liittimet sijaitsevat LCP:n alla. Niihin pääsee käsiksi avaamalla IP21/54-version luukun tai irrottamalla IP00-version suojukset.
3.4.20 Kytkennät ohjausliittimiin
Ohjausliitinten liitännät voidaan irrottaa taajuusmuuttajasta asennuksen helpottamiseksi kuten kohdassa Kuva 3.48.
Kuva 3.48 Ohjausliitinten irrottaminen
Sido kaikki ohjausjohtimet merkittyyn ohjauskaapelireittiin. Muista kytkeä suojukset asianmukaisesti optimaalisen sähkönsiedon varmistamiseksi.
Kenttäväyläliitäntä
Kytkennät tehdään asianmukaisiin optioihin ohjauskortissa. Katso lisätiedot aiheeseen liittyvästä kenttäväylän ohjeesta. Sijoita kaapeli sille varatulle reitille taajuusmuuttajan sisälle ja sido se yhteen muiden ohjausjohdinten kanssa.
Ulkoisen 24 V:n tasavirtasyötön asennus
Liittimen numero
35 (-), 36 (+) 24 V:n ulkoinen tasavirtasyöttö
Taulukko 3.30 Ulkoisen 24 V:n tasavirtasyötön liittimet
24 V:n ulkoista tasavirtasyöttöä käytetään ohjauskortin ja kaikkien asennettujen lisäkorttien pienjännitelähteenä. Tämä mahdollistaa LCP:n täyden käytön, myös parametrien asettamisen, ilman kytkemistä verkkovirtaan. Laite varoittaa alhaisesta jännitteestä, kun se kytketään 24 V:n tasavirtaan; laukaisua ei kuitenkaan tapahdu.
HUOMAUTUS!
Varmista taajuusmuuttajan ohjausliittimien oikean galvaanisen erotuksen (PELV-tyyppisen erotuksen) käyttämällä PELV-tyyppistä 24 V:n tasavirtasyöttöä.
Vääntömomentti: 0.5–0.6 Nm (5 in-lb)
Ruuvin koko: M3
Toiminta
Kuva 3.49 Ohjauskaapeleiden kytkentä
HUOMAUTUS!
Minimoi häiriöt pitämällä ohjausjohtimet mahdolli­simman lyhyinä ja erillään tehokaapeleista.
1. Avaa kontakti viemällä pieni ruuviavain kontaktin yläpuolella olevaan uraan kuten kuvassa ja työnnä ruuviavainta hieman ylöspäin.
2. Vie paljaaksi kuorittu ohjausjohdin kontaktiin.
3. Kiinnitä ohjausjohdin kontaktiin irrottamalla ruuvitaltta.
4. Varmista, että kontakti on tukeva eikä irrallaan. Löysistä ohjauskaapeleista voi aiheutua laitevikoja tai suorituskyvyn heikentymistä.
52 Danfoss A/S © 04/2016 Kaikki oikeudet pidätetään. MG34Q420
Switch Mode Power Supply
10Vdc 15mA
24Vdc 130/200mA
Analog Output 0/4-20 mA
50 (+10 V OUT)
S201
S202
ON/I=0-20mA
OFF/U=0-10V
+10 Vdc
-10 Vdc +10 Vdc
0/4-20 mA
-10 Vdc +10 Vdc 0/4-20 mA
53 (A IN)
54 (A IN )
55 (COM A IN )
(COM A OUT) 39
(A OUT) 42
12 (+24V OUT )
13 (+24V OUT )
18 (D IN)
19 (D IN )
20 (COM D IN)
27 (D IN/OUT )
24 V
24 V
OV
OV
29 (D IN/OUT )
32 (D IN )
33 (D IN )
37 (D IN )
5 6 7 8 5 6 7 8
11
CI45 MODULE
CI45 MODULE
CI45 MODULE
CI45 MODULE
CI45 MODULE
12 13 14 11 12 13 14 11 12 13 14 11 12 13 14 11 12 13 14
15 16 17 1815 16 17 1815 16 17 1815 16 17 1815 16 17 18
5 6 7 8 5 6 7 8 5 6 7 8
1 12 23 34 4 1 2 3 4 1 2 3 4 1 2 3 4
P 5-00
24V (NPN)
0V (PNP)
24V (NPN)
0V (PNP)
24V (NPN)
0V (PNP)
24V (NPN)
0V (PNP)
24V (NPN)
0V (PNP)
24V (NPN)
0V (PNP)
ON=Terminated OFF=Open
(PNP) = Source (NPN) = Sink
RS-485
(COM RS-485) 61
(P RS-485) 68
(N RS-485) 69
RS - 485 Interface
S801
S801
5V
ON
ON
ON
1
1
1
2
2
2
CONTROL CARD CONNCECTION
130BB759.10
Asentaminen Käyttöopas
Katso ohjausliittimien kaapelien koot kohdasta kappale 5.4 Kaapelien tekniset tiedot ja tyypilliset ohjauskaapelien liitännät kohdasta kappale 3.5 Kytkentäesimerkkejä.
3.4.21 Sähköasennus, Ohjauskaapelit
3 3
Kuva 3.50 Kytkentäkaavio
MG34Q420 Danfoss A/S © 04/2016 Kaikki oikeudet pidätetään. 53
EXTERNAL BRAKE
FUSE
A2
W
W
U
U
V
V
W
U
V
C14
C13
117118
+ -
EXTERNAL BRAKE
EXTERNAL BRAKE
EXTERNAL BRAKE
CONTROL CARD PIN 20 (TERMINAL JUMPERED TOGETHER)
CUSTOMER SUPPLIED (TERMINAL JUMPERED TOGETHER)
MCB 113 PIN X46/1
MCB 113 PIN X46/3
MCB 113 PIN X46/5
MCB 113 PIN X46/7
MCB 113 PIN X46/9
MCB 113 PIN X46/11
MCB 113 PIN X46/13
MCB 113 PIN X47/1
MCB 113 PIN X47/3
MCB 113 PIN X47/2
MCB 113 PIN X47/4
MCB 113 PIN X47/6
MCB 113 PIN X47/5
MCB 113 PIN X47/7
MCB 113 PIN X47/9
MCB 113 PIN X47/8
MCB 113 PIN X45/1
MCB 113 PIN X45/2
MCB 113 PIN X45/3
MCB 113 PIN X45/4
AUX FAN AUX FAN
TB3 INVERTER 2
TB3 INVERTER 2
R-
R-
R+
R+
TB3 INVERTER 1
TB3 INVERTER 1
PILZ
TERMINALS
REGEN
TERMINALS
MCB 113 PIN 12
MCB 112 PIN 1
MCB 112 PIN 2
CONTROL CARD PIN 37
CONTROL CARD PIN 53
CONTROL CARD PIN 55
TB08 PIN 01
TB08 PIN 02
TB08 PIN 04
TB08 PIN 05
1
1
1
1
2
2
3
3
4
5
5
3
3
10
12
13
14
15
16
17
18
30
31
32
33
34
35
36
37
38
39
40
41
42
50
51
60
61
62
63
90
91
11
TB7
L1 L1
L2 L2
100 101 102
81
81
2
1
3
96
96
96
97
97
97
98
98
TB4
TB8
98
82
82
103
CUSTOMER
SUPPLIED 24V RET.
CUSTOMER
SUPPLIED 24V
130BB760.11
NAMUR Terminal Denition
2
81
82
EXTERNAL BRAKE
EXTERNAL BRAKE
W
U
V
4
96
97
98
81
82
R-
R+ R+
R-
Asentaminen
VLT® AutomationDrive FC 302
A = analoginen, D = digitaalinen *Liitintä 37 (valinnainen) käytetään Safe Torque O -toimintoon. Katso turvallisen pysäytyksen ohjeet kohdasta the VLT® -
taajuusmuuttajat - Turvallisen pysäytyksen käyttöohjeet.
33
Kuva 3.51 Kaavio, jossa näytetään kaikki NAMUR-optiolliset sähköliittimet.
54 Danfoss A/S © 04/2016 Kaikki oikeudet pidätetään. MG34Q420
12 13 18 19 27 29 32 33 20 37
+24 V DC
0 V DC
130BT106.10
PNP (lähde)
Digitaalitulon kytkentä
NPN (nielu) Digitaalitulon kytkentä
12 13 18 19 27 29 32 33 20 37
+24 V DC
0 V DC
130BT107.11
130BT340.11
1
2
Asentaminen Käyttöopas
Hyvin pitkissä ohjauskaapeleissa analogiset signaalit voivat harvoissa tapauksissa ja kokoonpanosta riippuen päätyä 50/60 Hz:n maavirtasilmukoihin verkkosyöttökaapelien kohinan vuoksi.
Jos maasilmukoita esiintyy,saattaa olla tarpeen murtaa suojaus tai lisätä 100 nF:n kondensaattori suojauksen ja alustan väliin.
Digitaaliset ja analogiset tulot ja lähdöt on kytkettävä erikseen taajuusmuuttajan tavallisiin tuloihin (liittimet 20, 55, 39), jotta molemmista ryhmistä tulevat maavirrat eivät vaikuttaisi muihin ryhmiin. Esimerkiksi digitaalitulon kytkeminen päälle voi häiritä analogista tulosignaalia.
Ohjausliittimien tulon polaarisuus
HUOMAUTUS!
Ohjauskaapelien on oltava suojattuja.
3 3
Kuva 3.52 PNP (lähde)
Kuva 3.53 NPN (nielu)
1 Puristimien suojaaminen 2 Poistettu suojaus
Kuva 3.54 Suojattujen ohjauskaapelien maadoittaminen
Muista kytkeä suojukset asianmukaisesti optimaalisen sähkönsiedon varmistamiseksi.
3.4.22 Kytkimet S201, S202 ja S801
Kytkimiä S201(A53) ja S202 (A54) käytetään analogisten tuloliitinten 53 ja 54 virran (0–20 mA) tai jännitteen (-10–10 V) konguraation valitsemiseen.
Käytä katkaisinta S801 (BUS TER.) päättämiseen RS-485­portissa (liittimet 68 ja 69).
Katso .Kuva 3.50.
Oletusasetus:
S201 (A53) = OFF (jännitetulo)
S202 (A54) = OFF (jännitetulo)
S801 (väylän päättäminen) = OFF
MG34Q420 Danfoss A/S © 04/2016 Kaikki oikeudet pidätetään. 55
130BT310.11
Asentaminen
VLT® AutomationDrive FC 302
HUOMAUTUS!
S201:n, S202:n tai S801:n toimintoa muutettaessa vaihtoon ei saa käyttää voimaa. Poista LCP:n kiinnitys (teline) kytkimiä vaihdettaessa. Älä käytä kytkimiä, kun taajuusmuuttajan virta on päällä.
33
Kuva 3.56 Johdotuskäynnistys/pysäytys
3.5.2 Pulssikäynnistys/-pysäytys
Kuva 3.55 Kytkimen sijainti
Kytkentäesimerkkejä
3.5
3.5.1 Käynnistys/pysäytys
Liitin 18 = Parametri 5-10 Liitin 18, digitaalitulo [8]
Käynnistys Liitin 27 = Parametri 5-12 Liitin 27, digitaalitulo [0] Ei toimintoa (oletus Rullaus, käänt.)
Liitin 37 = STO
Liitin 18 = Parametri 5-10 Liitin 18, digitaalitulo[9] Pulssikäyn-
nistys Liitin 27= Parametri 5-12 Liitin 27, digitaalitulo [6] Pysäytys, käänteinen
Liitin 37 = STO
Kuva 3.57 Johdotus pulssikäynnistys/pysäytys
56 Danfoss A/S © 04/2016 Kaikki oikeudet pidätetään. MG34Q420
12
18
27
29
32
37
+24V
Par. 5-10
Par. 5-12
Par. 5-13
Par. 5-14
130BA021.12
Nopeus RPM P 6-15
Jänn. Ohjearvo P 6-11 10 V
+10 V/30 mA
130BA154.11
THREE PHASE INDUCTION MOTOR
kW
400
MOD
MCV 315E
Nr.
135189 12 04
PRIMARY
SECONDARY
V
690
A V A V A
V A
410.6 CONN Y CONN CONN
CONN ENCLOSURE
CAUTION
COS f
ALT RISE
m
SF
1.15
0.85
AMB
40
1000
80
°C
°C
IP23
40
IL/IN
6.5
HP
536
mm
1481 Hz DESIGN
50
N DUTY INSUL WEIGHT 1.83 ton
EFFICIENCY %
95.8% 95.8% 75%100%
S1 I
130BA767.10
Asentaminen Käyttöopas
3.5.3 Nopeus ylös / nopeus alas
Liittimet 29/32 = nopeus ylös/alas
Liitin 18 = Parametri 5-10 Liitin 18, digitaalitulo [9] Käynnistys (oletus).
Liitin 27 = Parametri 5-12 Liitin 27, digitaalitulo [19] Ohjearvon lukitus
Liitin 29 = Parametri 5-13 Liitin 29, digitaalitulo [21] Nopeus ylös
Liitin 32 = Parametri 5-14 Liitin 32, digitaalitulo [22] Nopeus alas
HUOMAUTUS!
Liitin 29 vain mallissa FC x02 (x = sarjan tyyppi).
3 3
Kuva 3.59 Potentiometrin ohjearvo
3.6 Lopullinen asetusten määritys ja testaus
Testaa asetukset ja varmista seuraavien ohjeiden avulla, että taajuusmuuttaja on käynnissä.
Kuva 3.58 Nopeus ylös / nopeus alas
3.5.4 Potentiometrin ohjearvo
Jännitteen ohjearvo potentiometrin välityksellä
Ohjearvojen lähde 1 = [1] Analoginen tulo 53 (oletus).
Liitin 53, pieni jännite = 0 V
Liitin 53, suuri jännite = 10 V
Liitin 53, pieni ohje-/takaisink.arvo = 0 kierrosta minuutissa (rpm)
Liitin 53, suuri ohje-/takaisink.arvo = 1500 kierrosta minuutissa (rpm)
Katkaisin S201 = OFF (U)
MG34Q420 Danfoss A/S © 04/2016 Kaikki oikeudet pidätetään. 57
Vaihe 1. Etsi moottorin tyyppikilpi.
HUOMAUTUS!
Moottorissa on joko tähti- (Y) tai deltakytkentä (Δ). Nämä tiedot ovat moottorin tyyppikilvessä.
Kuva 3.60 Tyyppikilpi
Asentaminen
VLT® AutomationDrive FC 302
Vaihe 2. Merkitse moottorin tyyppikilven tiedot tähän parametriluetteloon.
Siirry luetteloon painamalla [Quick Menu] -näppäintä ja valitse sitten "Q2 Pika-asetukset""Nopea".
1. Parametri 1-20 Moottorin teho [kW]
33
Vaihe 3. Käynnistä Automaattinen moottorin sovitus (AMA).
AMA:n suorittaminen varmistaa ihanteellisen suorituskyvyn. AMA mittaa arvot moottorimallia vastaavasta kaaviosta.
Pysäytä AMA käytön ajaksi
Onnistunut AMA
Epäonnistunut AMA
Parametri 1-21 Moott. teho [hv]
2. Parametri 1-22 Moottorin jännite
3. Parametri 1-23 Moottorin taajuus
4. Parametri 1-24 Moottorin virta
5. Parametri 1-25 Moottorin nimellisnopeus
1. Kytke liitin 37 liittimeen 12 (jos liitin 37 on käytet­tävissä).
2. Kytke liitin 27 liittimeen 12 tai määritä
parametri 5-12 Liitin 27, digitaalitulo -asetukseksi [0] Ei toimintoa.
3. Käynnistä AMA parametri 1-29 Automaattinen moottorin sovitus (AMA).
4. Valitse täydellinen tai rajoitettu AMA. Jos siniaal­tosuodatin on asennettuna, suorita vain rajoitettu AMA tai irrota siniaaltosuodatin AMA:n ajaksi.
5. Paina [OK]-painiketta. Näyttöön tulee teksti Käynnistä painamalla [Hand on].
6. Paina [Hand On] -painiketta. Tilapalkki ilmaisee, onko AMA käynnissä.
1. Paina [O]-painiketta. Taajuusmuuttaja siirtyy hälytystilaan, ja näyttö ilmaisee, että käyttäjä lopetti AMA:n.
1. Näyttöön tulee teksti: Lopeta AMA painamalla [OK].
2. Poistu AMA-tilasta painamalla [OK].
1. Taajuusmuuttaja siirtyy hälytystilaan. Hälytyksen kuvaus on kohdassa kappale 6 Varoitukset ja hälytykset.
2. [Alarm Log] -hälytyslokin Raportin arvo ilmoittaa AMA:n viimeksi suorittaman mittauksen, ennen kuin taajuusmuuttaja siirtyi hälytystilaan. Tämä numero ja hälytyksen kuvaus ovat hyödyksi vianmäärityksessä. Mainitse numero ja hälytyksen kuvaus, kun otat yhteyttä Danfoss -huolto­osastoon.
HUOMAUTUS!
Epäonnistunut AMA johtuu usein väärin rekisteröidyistä moottorin tyyppikilven tiedoista tai liian suuresta erosta moottorin tehon ja taajuusmuuttajan tehon välillä.
Vaihe 4. Aseta nopeusraja ja ramppiaika.
Parametri 3-02 Minimiohjearvo
Parametri 3-03 Maksimiohjearvo
Vaihe 5 Aseta haluamasi rajat nopeudelle ja ramppiajalle.
Parametri 4-11 Moott. nopeuden alaraja [RPM] tai
parametri 4-12 Moott. nopeuden alaraja [Hz]
Parametri 4-13 Moott. nopeuden yläraja [RPM] tai
parametri 4-14 Moott. nopeuden yläraja [Hz]
Parametri 3-41 Ramppi 1:n nousuaika
Parametri 3-42 Ramppi 1 rampin seisonta-aika
3.7 Lisäliitännät
3.7.1 Mekaanisen jarrun ohjaus
Nosto-/laskusovelluksissa sähkömekaanista jarrua on voitava ohjata:
Ohjaa jarrua relelähdön tai digitaalilähdön avulla
(liittimet 27 ja 29).
Pidä lähtö suljettuna (jännitteettömänä) silloin,
kun taajuusmuuttaja ei pysty "pitämään" moottoria esim. ylikuormituksen takia.
Valitse [32] Mek. jarrun ohjaus parametriryhmässä
5-4* Releet sovelluksissa, joihin kuuluu sähköme­kaaninen jarru.
Jarru vapautuu, jos moottorin virta ylittää
parametrissa parametri 2-20 Jarrun vapautusvirta asetetun arvon.
Jarru kytkeytyy, kun lähtötaajuus on pienempi
kuin parametrissa parametri 2-21 Aktivoi jarrutus­nopeus [RPM] tai parametri 2-22 Aktivoi jarrutusnopeus [Hz] asetettu taajuus, ja vain, jos
taajuusmuuttaja on toteuttamassa pysäytysko­mentoa.
Jos taajuusmuuttaja on hälytystilassa tai ylijännitetilan­teessa, mekaaninen jarru kytkeytyy välittömästi.
58 Danfoss A/S © 04/2016 Kaikki oikeudet pidätetään. MG34Q420
130BA170.11
LC lter
Asentaminen Käyttöopas
3.7.2 Moottoreiden rinnankytkentä
Taajuusmuuttajalla voidaan ohjata useita rinnankytkettyjä moottoreita. Moottorien yhteenlaskettu virrankulutus ei saa ylittää taajuusmuuttajan nimellislähtövirtaa I
M,N
.
HUOMAUTUS!
Asennusta, joissa kaapelit on kytketty yhteen kuten kohdassa Kuva 3.61, suositellaan vain käytettäessä lyhyitä kaapeleita.
HUOMAUTUS!
Kun moottorit on kytketty rinnan, parametri 1-29 Automaattinen moottorin sovitus (AMA) ei ole käytettävissä.
HUOMAUTUS!
Taajuusmuuttajan elektronista lämpörelettä (ETR) ei voi käyttää moottorin ylikuormaussuojauksena yksittäisissä moottoreissa järjestelmissä, joissa moottoreita on kytketty rinnan. Järjestä moottoreihin lisäsuojaus, esim. termistorit jokaiseen moottoriin tai erilliset lämpöreleet (johdonsuojakatkaisimet eivät sovi suojaukseksi).
Ongelmia voi esiintyä käynnistyksen yhteydessä ja alhaisilla RPM-arvoilla, jos moottorien koot ovat hyvin erilaisia, koska pienten moottorien suhteellisen suuri puhdas resistanssi staattorissa vaatii suuremman jännitteen käynnistyksen yhteydessä ja alhaisilla rpm-arvoilla.
3 3
Kuva 3.61 Moottorin kytkentä rinnakkain
3.7.3 Moottorin lämpösuojaus
Elektroninen lämpörele (ETR) tuottaa ylikuormaussuo­jauksen. ETR aktivoi laukaisutoiminnon, kun virta on suuri. Laukaisun vasteaika vaihtelee käänteisesti suhteessa virran suuruuteen. Ylikuormituksen laukaisutoiminto tuottaa luokan 20 moottorin suojauksen.
Taajuusmuuttajan elektroninen lämpörele on saanut UL­hyväksynnän yksittäisen moottorin suojauksesta, kun
MG34Q420 Danfoss A/S © 04/2016 Kaikki oikeudet pidätetään. 59
parametrin parametri 1-90 Moottorin lämpösuojaus asetuksena on [4] ETR -laukaisu ja parametrin parametri 1-24 Moottorin virta asetuksena on moottorin nimellisvirta (katso moottorin tyyppikilpeä). Moottorin lämpösuojaukseen on mahdollista käyttää myös
VLT® PTC MCB 112 -termistorikorttioptiota. Tämä kortti sisältää ATEX-sertikaatin moottorien suojaamiseen räjähdysalttiilla alueilla, vyöhykkeillä 1/21 ja 2/22. Kun parametrin parametri 1-90 Moottorin lämpösuojaus asetuksena on [20] ATEX ETR yhdistettynä MCB 112:n käyttöön, Ex-e-moottoria pystytään ohjaamaan räjähdysalt­tiilla alueilla. Katso ohjelmointioppaasta lisätietoja taajuusmuuttajan asetusten määrittämiseksi siten, että käyttö Ex-e-moottorien kanssa on turvallista.
Auto
on
Reset
Hand
on
O
Status
Quick Menu
Main
Menu
Alarm
Log
Back
Cancel
Info
OK
Status
1(0)
1234rpm 10,4A 43,5Hz
Run OK
43,5Hz
On
Alarm
Warn.
130BA018.13
1
2
3
4
b
a
c
Ohjelmointi
VLT® AutomationDrive FC 302
4 Ohjelmointi
4.1 Graanen LCP
LCP jakautuu neljään toiminnalliseen ryhmään:
1. Graanen näyttö tilariveineen.
2. Valikkonäppäimet ja merkkivalot - parametrien
44
LCP-näytössä voi olla enintään 5 käyttötietojen kohdetta, kun Tila on näytössä.
Näytön rivit:
muuttaminen ja näytön toimintojen vaihte­leminen.
3. Navigointinäppäimet ja merkkivalot
4. Toimintopainikkeet ja merkkivalot.
a. Tilarivi: Tilaviestit, joissa näkyy kuvakkeita ja
kuvia.
b. Rivi 1 - 2: Käyttäjän tietorivit, joilla näkyy
määritetyt tai valitut tiedot. Lisää enintään 1 lisärivi painamalla [Status].
c. Tilarivi: Tilasanomat, joissa on tekstiä.
HUOMAUTUS!
Jos käynnistys viivästyy, käynnistyksen aikana LCP:ssä näkyy viesti INITIALISING. Optioiden lisääminen tai poistaminen voi hidastaa käynnistymistä.
Kuva 4.1 LCP
60 Danfoss A/S © 04/2016 Kaikki oikeudet pidätetään. MG34Q420
Quick Menu
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
Ohjelmointi Käyttöopas
4.1.1 Ensimmäinen käyttöönotto
Helpoin tapa laitteen ottamiseen käyttöön ensimmäisellä kerralla on [Quick Menu] -painikkeen käyttö ja pika-asetusme­nettelyn noudattaminen LCP 102:n avulla (lue Taulukko 4.1 vasemmalta oikealle). Esimerkki koskee avoimen piirin sovelluksia.
Paina
Parametri 0-01 KieliParametri 0-01 Kieli
Parametri 1-20 Moottorin teho [kW ]
Parametri 1-22 Moottorin jännite
Parametri 1-23 Moottorin taajuus
Parametri 1-24 Moottorin virta
Parametri 1-25 Moottorin nimellis­nopeus
Parametri 5-12 Liitin 27, digitaalitulo
Parametri 1-29 Automaattinen moottorin sovitus (AMA)
Q2 Quick Menu.
Määritä kieli.
Määritä moottorin tyyppikilven mukainen teho.
Aseta tyyppikilven mukainen jännite.
Aseta tyyppikilven mukainen taajuus.
Aseta tyyppikilven mukainen virta.
Aseta tyyppikilven mukainen nopeus, kierrosta minuutissa (rpm). Jos liittimen oletusarvona on [2] Rullaus, käänt., tämän kohdan asetukseksi voidaan vaihtaa [0] Ei toimintoa. Silloin AMA:n suorittamiseen ei tarvita yhteyttä liittimeen 27. Aseta haluamasi AMA-toiminto. Täydellisen AMA:n käyttäminen on suositeltavaa.
4 4
Parametri 3-02 Minimiohjearvo
Parametri 3-03 Maksimiohjearvo
Aseta moottorin akselin minimi­nopeus.
Aseta moottorin akselin maksiminopeus.
Aseta rampin nousuaika viitaten
Parametri 3-41 Ramppi 1:n nousuaika
Parametri 3-42 Ramppi 1 rampin seisonta-aika
Parametri 3-13 Ohjearvon paikka
synkroniseen moottorin nopeuteen ns. Aseta rampin laskuaika viitaten synkroniseen moottorin nopeuteen ns.
Aseta paikka, jossa ohjearvon on toimittava.
Taulukko 4.1 Pika-asetusten käyttäminen
MG34Q420 Danfoss A/S © 04/2016 Kaikki oikeudet pidätetään. 61
Ohjelmointi
VLT® AutomationDrive FC 302
Taajuusmuuttajan voi ottaa käyttöön helposti myös älykäs sovelluksen asetus -toiminnon (SA) avulla. Tämä toiminto on käytettävissä painamalla [Quick Menu] -näppäintä. Aseta seuraavat sovellukset toimimalla näyttöön tulevien ohjeiden mukaan.
[Info]-painiketta voi käyttää jokaisessa SAS-toiminnon kohdassa, jos haluat nähdä eri valintojen, asetusten ja viestien ohjeita. Toiminto sisältää seuraavat 3 sovellusta:
44
Seuraavat 4 kenttäväylää ovat valittavissa:
Mekaaninen jarru
Kuljetin
Pumppu/puhallin.
PROFIBUS.
PROFINET.
DeviceNet.
EtherNet/IP.
0-01 Kieli
Optio: Toiminto:
[22] English US Osa kielipakettia 4
[27] Greek Osa kielipakettia 4
[28] Bras.port Osa kielipakettia 4
[36] Slovenian Osa kielipakettia 3
[39] Korean Osa kielipakettia 2
[40] Japanese Osa kielipakettia 2
[41] Turkish Osa kielipakettia 4
[42] Trad.Chinese Osa kielipakettia 2
[43] Bulgarian Osa kielipakettia 3
[44] Srpski Osa kielipakettia 3
[45] Romanian Osa kielipakettia 3
[46] Magyar Osa kielipakettia 3
HUOMAUTUS!
Taajuusmuuttaja ohittaa käynnistymisehdot, kun SAS on aktiivinen.
HUOMAUTUS!
Älykäs asetustoiminto suoritetaan automaattisesti, kun taajuusmuuttaja käynnistetään ensimmäisen kerran tai aina tehdasasetusten palauttamisen jälkeen. Jos mitään toimia ei tehdä, SAS-näyttö sulkeutuu automaattisesti 10 minuutin kuluttua.
4.2 Pika-asetukset
0-01 Kieli
Optio: Toiminto:
Määrittää näytön kielen. Taajuus­muuttajan mukana toimitetaan 4 erilaista kielipakettia. Englanti ja saksa sisältyvät kaikkiin paketteihin. Englannin kieltä ei voi poistaa eikä muokata.
[0] * English Osa kielipaketteja 1–4
[1] Deutsch Osa kielipaketteja 1–4
[2] Francais Osa kielipakettia 1
[3] Dansk Osa kielipakettia 1
[4] Spanish Osa kielipakettia 1
[5] Italiano Osa kielipakettia 1
[6] Svenska Osa kielipakettia 1
[47] Czech Osa kielipakettia 3
[48] Polski Osa kielipakettia 4
[49] Russian Osa kielipakettia 3
[50] Thai Osa kielipakettia 2
[51] Bahasa Indonesia Osa kielipakettia 2
[52] Hrvatski Osa kielipakettia 3
1-20 Moottorin teho [kW]
Alue: Toiminto:
Size related*
1-22 Moottorin jännite
Alue: Toiminto:
Size related* [ 10 - 1000 V] Ilmoita moottorin nimellisjännite
[ 0.09 -
3000.00 kW]
HUOMAUTUS!
Tätä parametria ei voi muokata moottorin käydessä.
Ilmoita moottorin nimellisteho (kW) moottorin tyyppikilven tietojen mukaan. Oletusarvo vastaa taajuusmuuttajan nimellislähtöä. Tämä parametri näkyy LCP:ssä, jos
parametri 0-03 Paikalliset asetukset on [0] Kansainvälinen.
moottorin tyyppikilven tietojen mukaan. Oletusarvo vastaa taajuus­muuttajan nimellislähtöä.
[7] Nederlands Osa kielipakettia 1
[10] Chinese Osa kielipakettia 2
[20] Suomi Osa kielipakettia 1
62 Danfoss A/S © 04/2016 Kaikki oikeudet pidätetään. MG34Q420
Ohjelmointi Käyttöopas
1-23 Moottorin taajuus
Alue: Toiminto:
Size related*
[20 ­1000 Hz]
HUOMAUTUS!
Ohjelmistoversiosta 6.72 alkaen taajuus­muuttajan lähtötaajuus on rajoitettu 590 Hz:iin.
Valitse moottorin taajuusarvo moottorin tyyppikilven tiedoista. Jos valittu arvo on muu kuin 50 Hz tai 60 Hz, kuormituksesta riippu­mattomia asetuksia on korjattava kohdissa
parametri 1-50 Moott. magnetisointi, kun nopeus 0 - parametri 1-53 Mallin vaihtotaajuus.
Käytettäessä 230/400 V moottoreita 87 Hz taajuudella, aseta tyyppikilpitiedot 230 V / 50 Hz mukaan. Jos käytät 87 Hz taajuudella, mukauta parametri 4-13 Moott. nopeuden
yläraja [RPM] ja parametri 3-03 Maksimioh­jearvo.
1-24 Moottorin virta
Alue: Toiminto:
Size related*
[ 0.10 -
10000.00 A]
HUOMAUTUS!
Tätä parametria ei voi muokata moottorin käydessä.
Ilmoita moottorin nimellinen virta-arvo moottorin tyyppikilven tietojen mukaan. Tätä tietoa käytetään moottorin vääntömomentin, lämpösuo­jauksen jne. laskentaan.
1-25 Moottorin nimellisnopeus
Alue: Toiminto:
Size related*
[100 ­60000 RPM]
HUOMAUTUS!
Tätä parametria ei voi muokata moottorin käydessä.
Ilmoita moottorin nimellisnopeusarvo moottorin tyyppikilven tietojen mukaan. Tätä tietoa käytetään moottorin automaattisten kompensointien laskentaan.
1-29 Automaattinen moottorin sovitus (AMA)
Optio: Toiminto:
parametri 1-35 Pääreaktanssi (Xh)) moottorin ollessa pysähdyksissä. Aktivoi AMA-toiminto painamalla [Hand on] ­näppäintä valittuasi [1] Täyd. AMA käytt. tai [2]
Rajoit. AMA käyttöön. Katso myös kappale 3.6.1 Lopullinen asetusten määritys ja testaus. Tavallisen suorituksen ja lopetuksen
jälkeen näytössä on teksti: "Lopeta AMA painamalla [OK]". Kun olet painanut [OK]­näppäintä, taajuusmuuttaja on valmiina käyttöön.
[0]*OFF
[1] Täyd. AMA
käytt.
[2] Rajoit.
AMA käyttöön
Suorittaa AMA:n staattorin resistanssille RS, roottorin resistanssille Rr, staattorin vuotoreak­tanssille X1, roottorin vuotoreaktanssille X2 ja pääreaktanssille Xh. Suorittaa järjestelmässä ainoastaan staattorin resistanssin Rs rajoitetun AMA:n. Valitse tämä vaihtoehto, jos taajuusmuuttajan ja moottorin välillä käytetään LC-suodatinta.
HUOMAUTUS!
Jotta taajuusmuuttajan sovitus onnistuisi
parhaalla mahdollisella tavalla, suorita AMA kylmälle moottorille.
AMA:a ei voi suorittaa moottorin käydessä.
AMA:a ei voi suorittaa kestomagneettimootto-
reille.
HUOMAUTUS!
Moottorin parametriryhmän 1-2* Moottoridata määrit­täminen oikein on tärkeää, koska ne ovat osa AMA­algoritmia. AMA on suoritettava optimaalisen dynaamisen moottorin tehon aikaansaamiseksi. Se voi kestää enintään 10 minuuttia riippuen moottorin nimellistehosta.
HUOMAUTUS!
Vältä ulkoisen väännön tuottamista AMA:n aikana.
4 4
1-29 Automaattinen moottorin sovitus (AMA)
Optio: Toiminto:
HUOMAUTUS!
Jos jotakin parametriryhmän 1-2* Moottoridata
HUOMAUTUS!
Tätä parametria ei voi muokata moottorin käydessä.
AMA-toiminto optimoi dynaamisen moottorin tehon optimoimalla automaattisesti moottorin lisäparametrit (parametrit parametri 1-30 Staattorin resistanssi (Rs) -
MG34Q420 Danfoss A/S © 04/2016 Kaikki oikeudet pidätetään. 63
asetuksista muutetaan, parametrit
parametri 1-30 Staattorin resistanssi (Rs) ­parametri 1-39 Moottorin napaluku palaavat
oletusasetuksiin.
Ohjelmointi
VLT® AutomationDrive FC 302
3-02 Minimiohjearvo
Alue: Toiminto:
Size related*
44
[ -999999.999 ­par. 3-03 ReferenceFeed­backUnit]
Ilmoita minimiohjearvo. Minimioh­jearvo on pienin arvo, joka saadaan laskemalla yhteen kaikki ohjearvot. Minimiohjearvo on aktiivinen vain, kun kohdan parametri 3-00 Ohjearvon alue asetuksena on [0] Min - Max.
Minimiohjearvon yksikön vastaa­vuudet:
Kohdan
parametri 1-00 Konguraa­tiotila määritys: [1] Suljetun
piirin nopeudelle, kierrosta minuutissa (rpm); [2] Momentille, Nm.
Kohdassa
parametri 3-01 Ohjearvo/ tak.kytk.yks. valittu yksikkö.
Jos kohdassa parametri 1-00 Kongu- raatiotila on valittu [10] Synkronointi,
tämä parametri määrittää nopeuden suurimman poikkeaman, kun tehdään kohdassa parametri 3-26 Master Oset määritettyä sijainnin eroa.
3-03 Maksimiohjearvo
Alue: Toiminto:
Size related*
[ par. 3-02 -
999999.999 ReferenceFeed­backUnit]
Ilmoita maksimiohjearvo. Maksimioh­jearvo on suurin arvo, joka saadaan laskemalla yhteen kaikki ohjearvot.
Maksimiohjearvon yksikön vastaa­vuudet:
Kohdassa
parametri 1-00 Konguraa­tiotila valittu kokoonpano.
[1] Suljetun piirin nopeudelle, kierrosta minuutissa (rpm); [2] Momentille, Nm.
Kohdassa
parametri 3-00 Ohjearvon alue valittu yksikkö.
Jos kohdassa parametri 1-00 Kongu- raatiotila on valittu [9] Positioning,
tämä parametri määrittää asemoinnin oletusnopeuden.
3-41 Ramppi 1:n nousuaika
Alue: Toiminto:
Size related*
[ 0.01
- 3600 s]
Ilmoita rampin nousuaika eli kiihdytysaika 0:sta synkroniseen moottorin nopeuteen nS. Valitse sellainen rampin nousuaika, joka estää lähtövirtaa ylittämästä ramppauksen aikana kohdan parametri 4-18 Virtaraja
3-41 Ramppi 1:n nousuaika
Alue: Toiminto:
virtarajaa. Arvo 0.00 vastaa 0.01 sekuntia nopeustilassa. Katso rampin laskuaika parametri 3-42 Ramppi 1 rampin seisonta-aika.
t
s xns kierr./ min.
Par . 3 41 = 
kiihd.
ohjearvokierr./ min.
3-42 Ramppi 1 rampin seisonta-aika
Alue: Toiminto:
Size related*
[ 0.01
- 3600 s]
Ilmoita rampin laskuaika eli hidastusaika synkronisesta moottorin nopeudesta arvoon ns arvoon 0 kierrosta minuutissa (rpm). Valitse rampin laskuaika niin, että ylijän­nitettä ei esiinny vaihtosuuntaajassa moottorin regeneratiivisen toiminnan vuoksi eikä tuotettu virta ylitä kohdassa parametri 4-18 Virtaraja määritettyä virtarajaa. Arvo 0.00 vastaa 0.01 sekuntia nopeustilassa. Katso rampin nousuaika par. parametri 3-41 Ramppi 1:n nousuaika.
t
s xns kierr./ min.
Par . 3 42 = 
dec
ohjearvokierr./ min.
5-12 Liitin 27, digitaalitulo
Optio: Toiminto:
Valitse toiminto käytettävissä olevasta digitaalitulovali­koimasta.
Ei toimintoa [0] Kuittaus [1] Rullaus, käänt. [2] Rull. ja noll., käänt. [3] Pikapysäytys, käänt. [4] Tasav.jarru, käänt. [5] Pysäytys, kääntteinen [6] Käynnistys [8] Pulssikäynnistys [9] Suunnanvaihto [10] Käynn. ja suun.vaihto [11] Käynn. eteen käyttöön [12] Käynn. käänt. käytt. [13] Ryömintä [14] Esival. ohj. bitti 0 [16] Esival. ohj. bitti 1 [17] Esival. ohj. bitti 2 [18] Ohjearvon lukitus [19] Lähdön lukitus [20] Nopeus ylös [21] Nopeus alas [22] Aset. valinta, bitti 0 [23] Aset. valinta, bitti 1 [24] Kiinniajo [28] Hidastaa [29] Pulssitulo [32]
64 Danfoss A/S © 04/2016 Kaikki oikeudet pidätetään. MG34Q420
Ohjelmointi Käyttöopas
5-12 Liitin 27, digitaalitulo
Optio: Toiminto:
Ramppibitti 0 [34] Ramppibitti 1 [35] Verkkovika käänt. [36] Suur. dig.pot.metri [55] Väh. dig. pot.metri [56] Tyhj. dig. pot.metri [57] Nollaa laskuri A [62] Nollaa laskuri B [65]
4.3 Parametrivalikon rakenne
4 4
MG34Q420 Danfoss A/S © 04/2016 Kaikki oikeudet pidätetään. 65
Ohjelmointi
VLT® AutomationDrive FC 302
44
3-71 Ramppi 4:n nousuaika
2-32 Speed PID Start Integral Time
3-72 Ramppi 4 rampin seisonta-aika
2-33 Speed PID Start Lowpass Filter Time
3-75 Ramppi 4 S-ramppis. kiihd. alussa
3-76 Ramppi 4 S-ramppis. kiihd. lopussa
3-** Ohjearvo/rampit
3-0* Ohjear von rajat
3-77 Ramppi 4 S-ramppis. hidast. alussa
3-78 Ramppi 4 S-ramppis. hidast. lopussa
3-01 Ohjearvo/tak.kytk.yks
3-00 Ohjearvon alue
3-8* Muut rampit
3-80 Ryöm. ramppiaika
3-02 Minimiohjearvo
3-03 Maksimiohjearvo
3-83 Pikapys. S-ramppisuht. hid. käynn.
3-81 Pikapysäytyksen ramppiaika
3-82 Pikapysäytyksen ramppityyppi
3-84 Pikapys. S-ramppisuht. hid. lopussa
3-89 Ramp Lowpass Filter Time
3-9* Digit. pot.metri
3-90 Askelkoko
3-91 Ramppiaika
3-08 On Target Window
3-09 On Target Time
3-07 Maximum Position
3-04 Ohjearvotoiminto
3-05 On Reference Window
3-06 Minimum Position
3-1* Ohjear vot
3-10 Esivalittu ohjearvo
3-92 Tehon palautus
3-93 Maksimiraja
3-94 Minimiraja
3-13 Ohjearvon paikka
3-11 Ryömintänopeus [Hz]
3-12 Kiinniajo ylös/alas arvo
3-95 Ramppiviive
3-14 Esiaset. suhteellinen ohjearvo
4-** Rajat/varoitukset
4-1* Moottorin rajat
4-10 Moot. pyör. nop. suunta
3-16 Ohjearvoresurssi 2
3-17 Ohjearvoresurssi 3
3-15 Ohjearvoresurssi 1
4-11 Moott. nopeuden alaraja [RPM]
3-18 Suhteellisen skaal. ohjearvoresurssi
4-16 Moottoritilan momenttiraja
4-17 Generatiivinen momenttiraja
4-18 Virtaraja
3-21 Touch Target
3-22 Master Scale Numerator
4-19 Enimmäislähtötaajuus
3-23 Master Scale Denominator
3-24 Master Lowpass Filter Time
4-2* Rajoita tekijät
4-20 Momenttirajatekijän lähde
4-21 Nopeusrajatekijän lähde
3-25 Master Bus Resolution
3-26 Master Oset
3-4* Ramppi 1
4-23 Brake Check Limit Factor Source
3-40 Ramppi 1 tyyppi
4-24 Brake Check Limit Factor
3-41 Ramppi 1:n nousuaika
4-3* Moott. nop. tarkk.
3-42 Ramppi 1 rampin seisonta-aika
4-31 Moottorin tak.kytk. nopeusvirhe
4-30 Moottorin tak.kytk. menetystoiminto
3-45 Ramppi 1 S-ramppis. kiihd. alussa
3-46 Ramppi 1 S-ramppis. kiihd. lopussa
4-32 Moott. tak.kytk. menet. aikak.
4-34 Seurantavirhetoiminto
3-47 Ramppi 1 S-ramppis. hidast. alussa
3-48 Ramppi 1 S-ramppis. hidast. lopussa
4-35 Seurantavirhe
3-5* Ramppi 2
4-37 Seurantavirhe ramppaus
4-36 Seurantavirhe aikakat.
3-50 Ramppi 2 tyyppi
3-51 Ramppi 2:n nousuaika
4-38 Seurantavirhe rampp. aikakatk.
3-52 Ramppi 2 rampin seisonta-aika
4-39 Seur.virhe rampp. aikak. jälk.
4-4* Speed Monitor
3-55 Ramppi 2 S-ramppis. kiihd. alussa
3-56 Ramppi 2 S-ramppis. kiihd. lopussa
4-43 Motor Speed Monitor Function
4-44 Motor Speed Monitor Max
3-57 Ramppi 2 S-ramppis. hidast. alussa
3-58 Ramppi 2 S-ramppis. hidast. lopussa
4-45 Motor Speed Monitor Timeout
4-5* Sääd. Varoitukset
3-6* Ramppi 3
3-60 Ramppi 3 tyyppi
4-50 Varoitus alhaisesta virrasta
3-61 Ramppi 3:n nousuaika
4-51 Varoitus suuresta virrasta
3-62 Ramppi 3 rampin seisonta-aika
4-55 Varoitus suuri ohjearvo
4-54 Varoitus pieni ohjearvo
4-52 Varoitus alhaisesta nopeudesta
4-53 Varoitus suuresta nopeudesta
3-65 Ramppi 3 S-ramppis. kiihd. alussa
3-66 Ramppi 3 S-ramppis. kiihd. lopussa
3-67 Ramppi 3 S-ramppis. hidast. alussa
3-68 Ramppi 3 S-ramppis. hidast. lopussa
4-56 Varoitus pieni tak.kytk
3-7* Ramppi 4
4-57 Varoitus korkea tak.kytk.
3-70 Ramppi 4 tyyppi
4-13 Moott. nopeuden yläraja [RPM]
4-14 Moott. nopeuden yläraja [Hz]
4-12 Moott. nopeuden alaraja [Hz]
3-19 Ryömintänopeus [RPM]
3-2* References II
3-20 Preset Target
1-7* Käynnistyssäädöt
1-70 PM -käynnistystila
1-71 Käynnistysviive
1-72 Käynnistystoiminto
1-07 Motor Angle Oset Adjust
1-1* Erikoisasetukset
1-10 Moott. rakenne
1-11 Motor Model
0-** Toiminta/Näyttö
0-0* Perusasetukset
0-01 Kieli
0-02 Moottorin nopeusyks.
1-73 Kytkeyt. pyöriv. moott.
1-74 Käynnistysnopeus [RPM]
1-75 Käynnistysnopeus [Hz]
1-14 Vaimennuksen vahvistus
1-15 Suodatinaikavakio, hidas nopeus
1-16 Suodatinaikavakio, suuri nopeus
0-03 Paikalliset asetukset
0-04 Käyttötila käynnistettäessä (käsi)
0-09 Tehon näyttö
1-76 Käynnistysvirta
1-8* Pysäytyssäädöt
1-80 Toiminto pysäytet.
1-18 Min. Current at No Load
1-17 Jännitteen suodatinaikavakio
1-2* Moottoridata
0-1* Asetustoiminnot
0-10 Aktiiviset asetukset
0-11 Muokkaa aset.
1-81 Min.nopeus toiminnolle pysäyt. [rpm]
1-82 Min. nopeus toiminnolle pysäytet. [Hz]
1-20 Moottorin teho [kW]
1-21 Moottorin teho [hv]
0-13 Lukema: Linkitetyt asetukset
0-12 Nämä asetukset yhteydessä
1-83 Täsmällinen pysäytystoiminto
1-22 Moottorin jännite
0-14 Lukema: Asetusten / kanavan
1-84 Täsm. pysäytyslaskurin arvo
1-23 Moottorin taajuus
muokkaus
1-85 Täsm. p.nop. komp.viive
1-91 Moott. ulk. puhallin
1-9* Moottorin lämpötila
1-90 Moottorin lämpösuojaus
1-29 Automaattinen moottorin sovitus
1-24 Moottorin virta
1-25 Moottorin nimellisnopeus
1-26 Moott. jatk. nimell.momentti
0-15 Lukema: Nykyiset asetukset
0-21 Näytön rivi 1.2 pieni
0-2* LCP-näyttö
0-20 Näytön rivi 1.1 pieni
1-94 ATEX ETR cur.lim. speed reduction
1-93 Termistorin resurssi
(AMA)
1-3* Laaj. moottoritied.
0-23 Näytön rivi 2 suuri
0-22 Näytön rivi 1.3 pieni
1-95 KT Y-anturityyppi
1-30 Staattorin resistanssi (Rs)
0-24 Näytön rivi 3 suuri
1-97 KT Y-kynnystaso
1-96 KT Y-termistorin resurssi
1-31 Roottorin resistanssi (Rr)
1-33 Staattorin vuodon reaktanssi (X1)
0-25 Oma valikko
0-3* LCP:n oma lukema
1-99 ATEX ETR interpol points current
1-98 ATEX ETR interpol. points freq.
2-** Jarrut
1-35 Pääreaktanssi (Xh)
1-36 Rautahäviön resistanssi (Rfe)
1-34 Roottorin vuodon reaktanssi (X2)
yksikkö
0-31 Käytt. määrittämän lukeman minimi
0-30 Käyttäjän määrittämän lukeman
2-0* DC-jarru
2-00 DC-pitovirta
2-01 DC-jarrun virta
1-37 d-akselin induktanssi (Ld)
1-39 Moottorin napaluku
1-38 q-axis Inductance (Lq)
0-33 Source for User-dened Readout
0-37 Näytön teksti 1
0-32 Käyttäjän määritt. lukeman maksimi
2-02 DC-jarrutusaika
1-40 Paluu EMF nop. 1000 kierrosta
0-38 Näytön teksti 2
2-03 DC-jarrun kytkeytymisnop. [1/min]
2-04 DC-jarrun kytkeytymisnop. [Hz]
minuutissa (rpm)
1-41 Moottorinkulman oset
0-39 Näytön teksti 3
0-4* LCP-näppäimistö
2-05 Maksimiohjearvo
2-06 Parking Current
2-07 Paikoitusaika
1-46 Asennontunnistuksen vahvistus
1-45 q-axis Inductance Sat. (LqSat)
1-44 d-axis Inductance Sat. (LdSat)
0-41 LCP:n [O]-näppäin
0-40 LCP [Hand on] -näppäin
0-42 LCP [Auto on] -näppäin
2-15 Jarrun tarkistus
2-1* Jarruen. toiminnot
1-47 Torque Calibration
0-43 LCP:n [Reset]-näppäin
2-13 Jarrutustehon valvonta
2-10 Jarrun toiminto
2-11 Jarruvastus (ohm)
2-12 Jarrutehon raja (kW)
1-48 Inductance Sat. Point
1-51 Min.nopeus norm. magnetointi [RPM]
1-52 Min. nopeus magnetointi [Hz]
1-5* Kuorm. riippum. as.
1-50 Moott. magnetisointi, kun nopeus 0
0-44 LCP:n [O/Reset]-näppäin
0-45 LCP:n [Drive Bypass] -näppäin
0-5* Kopioi/tallenna
0-50 LCP-kopiointi
0-51 Asetusten kopio
2-19 Over-voltage Gain
2-16 AC-jarrun maks. virta
2-17 Ylijännitevalvonta
2-18 Jarrutarkistustila
1-53 Mallin vaihtotaajuus
1-54 Voltage reduction in eldweakening
1-55 U/f-ominaiskäyrä - U
1-56 U/f-ominaiskäyrä - F
0-6* Salasana
0-60 Päävalikon salasana
0-61 Päävalikon käyttö ilman salasanaa
0-65 Pika-asetusvalik. s-sana
2-2* Mekaaninen jarru
2-20 Jarrun vapautusvirta
1-57 Torque Estimation Time Constant
1-58 Pyör. moott. kytk. testipulssien virta
0-67 Pääsy väylään salasanalla
0-66 Pika-asetusvalik. käyttö ilman s-sanaa
2-23 Aktivoi jarrutusviive
2-22 Aktivoi jarrutusnopeus [Hz]
2-21 Aktivoi jarrutusnopeus [1/min]
1-59 Pyör. moott. kytk. testipulssien taajuus
1-6* Kuorm. riippuv. as.
1-60 Kuormit. kompens. pienellä nopeudella
suojaus
0-69 Turvallisuusparametrien salasana-
0-68 Turvallisuusparametrien salasana
2-24 Pysäytysviive
2-26 Mom. ohjearvo
2-27 Momentin ramppiaika
2-25 Jarrun vapautusaika
1-64 Resonanssivaimennus
1-62 Jättämäkompensointi
1-63 Jättämäkompensoinnin aikavakio
1-61 Kuorm. kompens. suurella nopeudella
1-** Kuorma ja moottori
1-0* Yleiset asetukset
1-00 Konguraatiotila
1-01 Moottorin ohjausperiaate
2-28 Vahv. lisäjännitekerroin
2-29 Torque Ramp Down Time
2-3* Adv. Mech Brake
1-65 Resonanssivaimennuksen aikavakio
1-66 Min. virta pienellä nopeudella
1-67 Kuormitustyyppi
1-04 Ylikuormitustila
1-03 Momentin ominaiskäyrä
1-02 Flux moott. tak.kytk.lähde
2-31 Speed PID Start Proportional Gain
2-30 Position P Start Proportional Gain
1-68 Minimi inertia
1-69 Maksimi inertia
1-05 Paikall. tilan kong
1-06 Suunta myötäpäivään
66 Danfoss A/S © 04/2016 Kaikki oikeudet pidätetään. MG34Q420
Ohjelmointi Käyttöopas
8-54 Käänteinen valinta
8-55 Asetusten valinta
7-49 Prosessin PID lähtö norm./käänt. ohjaus
7-5* Adv. Process PID II
8-56 Esiaset. ohjearvon valinta
7-50 Prosessin PID Laajennettu PID
8-57 Prodrive OFF2 Select
8-58 Prodrive OFF3 Select
7-51 Prosessin PID eteens. vahvistus
7-52 Prosessin PID eteens. rampin nousu
8-81 Väylän virhemäärä
8-8* Fc-portin diagnostiikka
8-80 Väylän viestimäärä
7-57 Pros. PID tak.kytk. suodatusaika
7-56 Prosessin PID ohj. suodatusaika
7-53 Prosessin PID eteens. rampin lasku
esiasetus
8-83 Orjan virhemäärä
8-82 Orjan saap. viestit
7-9* Position PI Ctrl.
7-90 Position PI Feedback Source
8-9* Väyl.ryöm.
7-92 Position PI Proportional Gain
8-90 Väyl. ryöm. 1 nopeus
8-91 Väyl. ryöm. 2 nopeus
7-94 Position PI Feedback Scale Numerator
7-93 Position PI Integral Time
9-** PROFIdrive
9-00 Asetuspiste
9-07 Hetkellisarvo
9-15 PCD-kirjoituskonguraatio
9-16 PCD-lukukonguraatio
9-18 Solmun osoite
Master
Denominator
7-99 Position PI Minimum Ramp Time
7-97 Position PI Maximum Speed Above
7-95 Position PI Feebback Scale
7-98 Position PI Feed Forward Factor
9-19 Drive Unit System Number
9-22 Sähkeen valinta
9-23 Parameters for Signals
8-** Tiedons. ja aset.
8-0* Yleiset asetukset
8-01 Ohjauspaikka
9-44 Vikaviestilaskuri
9-28 Prosessiohjaus
9-27 Parametrin muokkaus
8-04 Ohjaussanan aikakatkaisutoiminto
8-02 Ohjaussanan lähde
8-03 Ohjaussanan aikakatk. aika
9-53 Probus-varoitussana
9-45 Vikakoodi
9-47 Vikanumero
9-52 Vikatilannelaskuri
8-05 Aikakatkaisun lopetustoiminto
8-06 Nollaa ohjaussanan aikakatkaisu
8-07 Diagnoosilaukaisin
8-08 Lukemien suodatus
9-63 Todell. baudinopeus
9-64 Laitteen tunnistus
9-65 Proilin numero
9-67 Ohjaussana 1
9-68 Tilasana 1
8-1* Ohjaussanan aset.
8-10 Ohjaussanaproili
8-13 Konguroitava tilasana STW
8-14 Konguroitava ohjaussana CTW
8-17 Congurable Alarm and Warningword
9-70 Edit Set-up
8-19 Product Code
9-71 Probus Tallenna data-arvot
8-3* FC-por tin aset.
9-72 Probus-aseman nollaus
9-75 DO-tunnistus
8-30 Protokolla
8-31 Osoite
9-80 Määritellyt parametrit (1)
9-81 Määritellyt parametrit (2)
9-82 Määritellyt parametrit (3)
9-83 Määritellyt parametrit (4)
8-32 FC-portin baudinopeus
8-33 Pariteetti / pysäytysbitit
8-34 Arvioitu jaksoaika
8-35 Vasteen minimiviive
9-91 Muutetut parametrit (2)
9-84 Määritellyt parametrit (5)
9-85 Määritellyt parametrit (6)
9-90 Muutetut parametrit (1)
8-36 Vasteen maksimiviive
8-37 Ominaisuuksien välinen maks.viive
8-4* FC MC protok.aset.
8-40 Sähkeen valinta
8-41 Parameters for Signals
10-** CAN-kenttäväylä
10-0* Yhteiset asetukset
10-00 CAN-protokolla
10-01 Siirtonop. valinta
8-49 BTM Error Log
8-45 BTM Transaction Command
8-46 BTM Transaction Status
8-47 BTM Timeout
8-48 BTM Maximum Errors
8-42 PCD:n kirjoituskonguraatio
8-43 PCD:n lukukonguraatio
10-02 MAC ID
8-5* Digit./väylä
10-05 Lähetys virhelaskurin lukema
10-06 Vastaanotto virhelaskurin lukema
8-50 Rullauksen valinta
8-51 Pikapysäytyksen valinta
10-07 Lukemaväylän käytöstäpoistolaskuri
8-53 Aloita valinta
8-52 DC-jarrun valinta
9-99 Probus muokkauslaskuri
9-93 Muutetut parametrit (4)
9-94 Muutetut parametrit (5)
9-92 Muutetut parametrit (3)
4 4
6-62 Liitin X30/8 maks. skaalaus
6-61 Liitin X30/8 min. skaalaus
6-60 Liitin X30/8 lähtö
5-62 Pulssilähdön maks.taaj. #27
5-63 Liitin 29, pulssilähtömuuttuja
5-65 Pulssilähdön maks.taaj. #29
4-58 Moottorin vaihetoiminto puuttuu
4-59 Motor Check At Start
4-6* Ohitusnopeus
6-64 Liitin X30/8 lähdön aikakatkaisun
6-63 Liitin X30/8, väylän valvonta
5-68 Pulssilähdön maks.taaj. #X30/6
5-66 Liitin X30/6 pulssilähdön muuttuja
5-7* 24V pulssiant. tulo
4-60 Ohitusnopeus nopeudesta [RPM]
4-61 Ohitusnopeus taajuudesta [Hz]
4-62 Ohitusnopeus nopeuteen [RPM]
6-74 Liitin X45/1 lähdön aikak. esias.
6-73 Liitin X45/1, väylän valvonta
6-72 Liitin X45/1 maks. skaalaus
6-70 Liitin X45/1 lähtö
6-71 Liitin X45/1 min. skaalaus
6-7* Analog. lähtö 3
5-72 Liitin 32/33, pulssianturin tyyppi
5-71 Liitin 32/33, pulssianturin suunta
5-70 Liitin 32/33 pulssia per kierros
5-8* I/O -optiot
4-71 Maximum Position Error
4-63 Ohitusnopeus taajuuteen [Hz]
4-7* Position Monitor
4-70 Position Error Function
5-80 AHF-kond. uudelleenkytk.viive
5-9* Väylä valvottu
4-73 Position Limit Function
4-72 Position Error Timeout
6-80 Liitin X45/3 lähtö
6-8* Analog. lähtö 4
5-90 Digitaalisen & releväylän valvonta
5-93 Pulssilähtö #27 väylän valvonta
5-** Digi. tulo/lähtö
5-0* Digit. I/O-tila
6-83 Liitin X45/3, väylän valvonta
6-82 Liitin X45/3 maks. skaalaus
6-81 Liitin X45/3 min. skaalaus
5-95 Pulssilähtö #29 väylän valvonta
5-96 Pulssilähtö #29 aikakatkaisun esiasetus
5-94 Pulssilähtö #27 aikakatkaisun esiasetus
5-02 Liittimen 29 tila
5-00 Digit. I/O-tila
5-01 Liittimen 27 tila
6-84 Liitin X45/3 lähdön aikak. esias.
7-** Säätimet
5-97 Pulssilähtö #X30/6 väylän valvonta
5-98 Pulssilähtö #X30/6 aikak. esias.
5-1* Digit. tulot
5-10 Liitin 18, digitaalitulo
7-0* Nopeus PID-säätö
7-00 Nopeus PID tak.kytk.lähde
7-01 Speed PID Droop
6-** Analog. tulo/lähtö
6-0* Analog I/O-tila
6-00 "Elävä nolla" aikakatk.aika
5-11 Liitin 19, digitaalitulo
5-12 Liitin 27, digitaalitulo
5-13 Liitin 29, digitaalitulo
7-03 PID - integrointiaika
7-04 PID - nopeuden derivointiaika
7-02 Nopeuden PID - suhteellinen vahvistus
6-01 "Elävä nolla" aikakatk.toiminto
6-10 Terminal 53 Low Voltage
6-1* Analoginen tulo 1
5-14 Liitin 32, digitaalitulo
5-15 Liitin 33, digitaalitulo
5-16 Liitin X30/2 digitaalitulo
7-06 PID - alipäästösuodatusaika
7-07 Nopeus PID tak.kytk. välityssuhde
7-05 Nopea PID deriv. vahvist.raja-arvo
6-11 Liitin 53 ylijännite
6-12 Liitin 53 alivirta
6-13 Liitin 53 ylivirta
5-17 Liitin X30/3 digitaalitulo
5-18 Liitin X30/4 digitaalitulo
5-19 Liitin 37 turvapysäytys
7-09 Speed PID Error Correction w/ Ramp
7-08 Nopea PID, eteensyöttötekijä
7-1* Momentti PI ohjaus
6-15 Liitin 53 suuri ohjearvo/tak.k. Arvo
6-16 Liitin 53 suodatinaikavakio
6-14 Liitin 53 pieni ohjearvo/takaisink. Arvo
5-20 Liitin X46/1 digitaalitulo
5-21 Liitin X46/3 digitaalitulo
5-22 Liitin X46/5 digitaalitulo
7-10 Torque PI Feedback Source
7-12 Momentti PI suhteellinen vahvistus
7-13 Momentti PI integrointiaika
6-20 Liitin 54 alijännite
6-21 Liitin 54 ylijännite
6-2* Analoginen tulo 2
5-23 Liitin X46/7 digitaalitulo
5-24 Liitin X46/9 digitaalitulo
5-25 Liitin X46/11 digitaalitulo
7-19 Current Controller Rise Time
7-18 Torque PI Feed Forward Factor
7-16 Torque PI Lowpass Filter Time
6-22 Liitin 54 alivirta
6-23 Liitin 54 ylivirta
6-24 Liitin 54 pieni ohjearvo/takaisink. Arvo
5-26 Liitin X46/13 digitaalitulo
5-3* Digit. lähdöt
5-30 Liitin 27, digitaalinen lähtö
7-2* Pros. ohj. tak.kytk
6-25 Liitin 54 suuri ohjearvo/tak.k. Arvo
5-31 Liitin 29, digitaalinen lähtö
7-22 Prosessi SP tak.kytk. 2 resurssi
7-20 Prosessi SP tak.kytk. 1 resurssi
6-26 Liitin 54 suodatinaikavakio
6-3* Analoginen tulo 3
5-33 Liitin X30/7 digit. lähtö (MCB 101)
5-32 Liitin X30/6 digit. lähtö (MCB 101)
7-3* Prosessi PID-säätö
6-30 Liitin X30/11 alijännite
5-4* Releet
7-31 Prosessin PID antiwindup
7-30 Prosessin PID normaali/käänteinen
6-31 Liitin X30/11 ylijännite
6-34 Liitin X30/11 pieni ohje-/takaisink. Arvo
5-40 Toimintorele
5-41 Rele, vetoviive
7-35 Prosessin PID derivointiaika
7-32 Pros. PID käynn.nopeus
7-33 Prosessin PID:n suhteellinen vahvistus
7-34 Prosessi PID:n integrointiaika
6-36 Liitin X30/11 suodattimen aikavakio
6-35 Liitin X30/11 suuri ohje-/tak.k. Arvo
6-40 Liitin X30/12 alijännite
6-4* Analoginen tulo 4
5-42 Rele, päästöviive
5-5* Pulssitulo
5-50 Liitin 29, alhainen taajuus
5-51 Liitin 29, suuri taajuus
7-36 Pros. PID deriv. vahv.raja
6-41 Liitin X30/12 ylijännite
5-52 Liitin 29, pieni ohje-/takaisinkytk. Arvo
7-39 Ohjearvon kaistanleveydellä
7-38 Prosessin PID eteensyöttötekijä
6-45 Liitin X30/12 suuri ohje-/tak.k. Arvo
6-44 Liitin X30/12 pieni ohje-/takaisink. Arvo
5-54 Pulssisuodattimen aikavakio #29
5-53 Liitin 29, suuri ohje-/takaisinkytk. Arvo
7-40 Prosessin PID I osan noll.
7-4* Adv. pros. PID I
6-46 Liitin X30/12 suodattimen aikavakio
6-5* Analoginen lähtö 1
5-56 Liitin 33, suuri taajuus
5-55 Liitin 33, alhainen taajuus
7-41 Prosessin PID lähtö neg. puristin
6-50 Liitin 42, lähtö
5-57 Liitin 33, pieni ohje-/takaisink. Arvo
7-42 Prosessin PID lähtöas. puristin
6-51 Liitin 42 lähdön min. skaalaus
Arvo
7-44 Prosessin PID vahv.skaalaus maks. ohj.
7-43 Prosessin PID vahv.skaalaus min. ohj.
6-52 Liitin 42 lähdön maks. skaalaus
6-53 Liitin 42, lähtö, väylän valvonta
Arvo
5-58 Liitin 33, suuri ohje-/takaisink. Arvo
7-46 Prosessin PID eteens. norm/käänt. Ohj.
7-48 PCD Feed Forward
7-45 Prosessin PID eteensyöttöresurssi
6-55 Analogialähdön suodatin
6-54 Liitin 42 lähdön aikakatkaisun esiasetus
6-6* Analoginen lähtö 2
5-59 Pulssisuodattimen aikavakio #33
5-6* Pulssilähtö
5-60 Liitin 27, pulssilähtömuuttuja
MG34Q420 Danfoss A/S © 04/2016 Kaikki oikeudet pidätetään. 67
Ohjelmointi
VLT® AutomationDrive FC 302
44
16-0* Yleinen tila
16-00 Ohjaussana
16-01 Ohjearvo [yks]
15-04 Ylilämpötilat
15-02 Kilowattituntilaskuri
15-03 Käynnistyksiä
16-02 Ohjearvo %
15-05 Ylijännitteet
16-03 Tilasana
16-05 Pääarvo, todellinen [%]
15-06 Nollaa kilowattituntilaskuri
15-07 Nollaa käyntituntilaskuri
16-07 Määrätty sijainti
16-08 Kohdistusvirhe
16-06 Todellinen sijainti
15-1* Datalokin asetukset
15-10 Lokilähde
15-11 Lokiväli
16-09 Oma lukema
16-1* Moottorin tila
15-13 Lokitila
15-12 Laukaisutapaht.
16-10 Teho [kW]
16-11 Teho [hv]
15-14 Otoksia. ennen liipaisua
15-2* Historialoki
16-12 Moottorin jännite
15-20 Historialoki: Tapahtuma
16-13 Taajuus
16-14 Moottorin virta
15-22 Historialoki: Aika
15-21 Historialoki: Arvo
16-15 Taajuus [%]
15-3* Vikaloki
16-16 Momentti [Nm]
16-17 Nopeus [RPM]
15-30 Vikaloki: Virhekoodi
15-31 Vikaloki: Arvo
16-19 KTY-anturin lämpötila
16-18 Moottorin terminen
15-32 Vikaloki: Aika
15-4* Taaj.muut. tunnist.
16-20 Moott. kulma
15-40 FC-tyyppi
16-21 Torque [%] High Res.
15-41 Teho-osa
16-22 Momentti [%]
15-42 Jännite
16-23 Motor Shaft Power [kW]
15-43 Ohjelmistoversio
16-24 Calibrated Stator Resistance
15-44 Tilatun tyyppikoodin merkkijono
16-25 Momentti [Nm] suuri
15-45 Tod. tyyppikoodin merkkijono
16-3* Taaj.muut. tila
15-46 Taajuudenmuuttajan tilausnro
16-37 Taaj.muut. maks.virta
16-38 SL-ohjaimen tila
16-35 Vaihtosuuntaajan terminen
16-36 Taaj.muut. nimell. Virta
16-34 Jäähdytysrivan lämpöt.
16-33 Jarruenergia keskimäärin
16-32 Jarruenergia /s
16-30 DC-välipiirin jännite
16-31 Järjestelmän lämpöt.
15-54 Cong File Name
15-53 Tehokortin sarjanumero
15-48 LCP Id No
15-49 Ohjauskortin ohj.tunnus
15-50 Tehokortin ohj.tunnus
15-51 Taajuudenmuuttajan sarjanumero
15-59 Tiedostonimi
15-6* Optiotunnist.
15-47 Tehokortin tilausnro
16-41 LCP:n pohjan tilarivi
16-40 Lokimuisti täynnä
16-39 Ohj.kortin lämpöt.
15-60 Optio asennettu
15-61 Option ohj.versio
15-62 Option tilausnro
16-44 Nopeusvirhe [RPM]
16-45 Motor Phase U Current
15-63 Option sarjanro
15-70 Optio paikassa A
16-46 Motor Phase V Current
15-71 Paikan A option ohjelm.versio
16-49 Virtavian lähde
16-48 Speed Ref. After Ramp [RPM]
16-47 Motor Phase W Current
16-5* Ohj. & takaisink.
16-50 Ulkoinen ohjearvo
15-73 Paikan B option ohjelm.versio
15-75 Paikan C0/E0 option ohjelm.versio
15-74 Optio paikassa C0/E0
15-76 Optio paikassa C1/E1
15-72 Optio paikassa B
16-51 Pulssiohjearvo
15-77 Paikan C1/E1 option ohjelm.versio
16-52 Tak.kytk. [yks]
15-8* Käyttötiedot II
16-57 Feedback [RPM]
16-53 Dig. potent.metrin ohjearvo
15-80 Puhaltimen käyntitunnit
15-81 Puhaltimen esiasetetut käyntitunnit
16-6* Tulot & lähdöt
16-60 Digitaalinen tulo
16-61 Liitin 53 kytkentäasetus
15-89 Conguration Change Counter
15-9* Parametritiedot
15-92 Määritellyt parametrit
16-63 Liitin 54 kytkentäasetus
16-62 Analoginen tulo 53
15-98 Taaj.muut. tunnist.
15-93 Muutetut parametrit
16-65 Analoginen lähtö 42 [mA]
16-64 Analoginen tulo 54
15-99 Parametrin metatieto
16-** Datalukemat
13-52 SL-ohjaimen toiminto
14-** Erikoistoiminnot
14-0* Vaihtos. kytk.
12-38 COS-suodatin
12-4* Modbus TCP
12-40 Statusparametri
10-11 Prosessidatan kong. kirjoitus
10-1* DeviceNet
10-10 Prosessidatatyypin valinta
14-00 Kytkentätapa
14-01 Kytkentätaajuus
12-42 Orjan poikkeusviestien määrä
12-41 Orjan viestien määrä
10-13 Varoitusparametri
10-12 Prosessidatan kong. luku
14-06 Dead Time Compensation
14-03 Ylimodulaatio
14-04 Acoustic Noise Reduction
14-1* Verkkovika
12-59 EtherCAT Status
12-5* EtherCAT
12-50 Congured Station Alias
12-51 Congured Station Address
10-14 Verkon ohjearvo
10-15 Verkon ohjaus
10-2* COS-suodattimet
10-20 COS-suodatin 1
14-10 Verkkovika
14-11 Verkkojännite verkkovian sattuessa
12-6* Ethernet PowerLink
12-60 Node ID
10-22 COS-suodatin 3
10-21 COS-suodatin 2
14-14 Kin. Back-up Time-out
14-12 Toiminto kun verkko epätasap.
12-63 Basic Ethernet Timeout
12-62 SDO Timeout
10-23 COS-suodatin 4
10-3* Param. käyttöoik.
14-15 Kin. Back-up Trip Recovery Level
14-16 Kin. Back-up Gain
14-2* Lauk. nollaus
14-20 Nollaustila
12-69 Ethernet PowerLink Status
12-66 Threshold
12-67 Threshold Counters
12-68 Cumulative Counters
10-30 Ryhmäindeksi
10-31 Tallenna data-arvot
10-32 DeviceNetin tarkistus
10-33 Tallenna aina
14-22 Käyttötila
14-21 Autom. uud. käynn.aika
12-8* Muut Ethernet-palv.
12-80 FTP-palvelin
10-34 DeviceNetin tuotekoodi
10-39 Devicenet F:n parametrit
14-25 Laukaisun viive momenttirajalla
14-26 Lauk.viive vaihtos. vian esiintyessä
14-24 Laukaisun viive virtarajalla
12-81 HTTP-palvelin
12-82 SMTP-huolto
12-83 SNMP Agent
10-51 Prosessidatan kong. luku
10-5* CANopen
10-50 Prosessidatan kong. kirjoitus
14-28 Tuotantoasetukset
14-29 Huoltokoodi
14-3* Virtarajasäädin
14-30 Virtarajan valv., suhteellinen vahv.
12-84 Address Conict Detection
12-85 ACD Last Conict
12-89 Läpin. pistokekanavan portti
12-9* Ethernet-lisäpalvelut
12-** Ethernet
12-0* IP-aset.
12-00 IP-osoitteen antaminen
12-01 IP-osoite
14-31 Virtaraj. valv., integr.aika
14-32 Virtaraj. valv., suod.aika
12-90 Kaapelidiagnostiikka
12-91 Automaattinen Cross Over
12-02 Aliverkon peite
12-03 Oletusyhdyskäytävä
14-37 Fieldweakening Speed
14-35 Sakkaussuojaus
14-36 Field-weakening Function
12-94 Broadcast Storm -suojaus
12-93 Kaapelivirhe, pituus
12-92 IGMP Snooping
12-06 Nimipalvelimet
12-04 DHCP-palvelin
12-05 Vuokra päättyy
14-41 AEO:n minimimagnetointi
14-4* Energian optimointi
14-40 VT-taso
12-95 Inactivity timeout
12-96 Portin konguraatio
12-97 QoS Priority
12-08 Isännän nimi
12-07 Verkkoalueen nimi
12-09 Fyysinen osoite
14-43 Moott. cos-
14-42 AEO:n minimitaajuus
14-5* Ympäristö
14-50 RFI-suod.
14-51 DC-välipiirin kompensointi
12-99 Medialaskurit
12-98 Liitännän laskurit
13-** Älykäs logiikka
13-0* SLC-asetukset
13-00 SL-ohjaimen tila
12-10 Välip. tila
12-13 Välip. nop.
12-11 Välip. kesto
12-12 Autom. neuvottelu
12-1* Ethernet-param.
14-52 Puhalt. ohj.
13-01 Aloita tapahtuma
12-14 Välip. kaksisuunt.
14-53 Puhallinnäyttö
14-55 Lähtösuodatin
13-03 Nollaa SLC
13-02 Lopeta tapahtuma
12-19 Supervisor IP Addr.
12-18 Supervisor MAC
14-56 Kapasitiivinen lähtösuodatin
14-57 Induktanssilähtösuodatin
14-59 Todellinen vaihtos.yks. määrä
13-1* Vertaimet
13-10 Vertaimen kohde
13-11 Vert. funkt.merkki (vert. laskut.)
12-2* Prosessidata
12-20 Ohjausmalli
12-21 Prosessidatan kong. kirjoitus
14-73 VLT:n varoitussana
14-74 Vanha Ulk. Tilasana
14-7* Yhteensopivuus
14-72 VLT:n hälytyssana
13-16 RS-FF Operand R
13-12 Vertaimen arvo
13-1* RS Flip Flops
13-15 RS-FF Operand S
12-27 Isännän osoite
12-24 Process Data Cong Read Size
12-22 Prosessidatan kong. luku
12-23 Process Data Cong Write Size
14-8* Optiot
14-80 Vaihtoehtoinen virtalähde ulk. 24 VDC
14-88 Option Data Storage
13-2* Ajastimet
13-20 SL-ohjaimen ajastin
13-4* Log.säännöt
12-28 Tallenna data-arvot
12-29 Tallenna aina
12-3* EtherNet/IP
14-89 Option Detection
13-40 Logiikkasääntö Boolen 1
12-30 Varoitusparametri
14-9* Vika-aset.
13-41 Logiikkasääntö käyttäjä 1
12-31 Verkon ohjearvo
14-90 Vikataso
15-** Taaj.muut. tiedot
13-43 Logiikkasääntö käyttäjä 2
13-42 Logiikkasääntö Boolen 2
12-32 Verkon ohjaus
12-33 CIP-tarkistus
15-0* Käyttötieto
15-00 Käyttötunnit
13-44 Logiikkasääntö Boolen 3
13-5* Ilmaisee
12-34 CIP-tuotekoodi
12-35 EDS-parametri
15-01 Käyntitunnit
13-51 SL-ohjaimen tapahtuma
12-37 COS-estoajastin
68 Danfoss A/S © 04/2016 Kaikki oikeudet pidätetään. MG34Q420
Ohjelmointi Käyttöopas
33-34 Slave Marker lter time
32-61 Johdannaiskerroin
33-4* Rajoitettu hallinta
33-40 Käytös rajakatkaisimen kohdalla
32-62 Kokonaiskerroin
32-63 Kokonaissumman raja-arvo
[%]
33-41 Negatiivinen ohjelmiston loppuraja
32-64 PID-kaistanleveys
33-42 Positiivinen ohjelmiston loppuraja
33-43 Negat. ohjelm. loppuraja aktiiv.
33-44 Posit. ohjelm. loppuraja aktiiv.
32-67 Suurin siedettävä kohdistusvirhe
32-66 Kiihdytyksen syöttö eteenpäin
32-65 Nopeuden syöttö eteenpäin
33-46 Kohdeikkunan raja-arvo
33-45 Aika kohdeikkunassa
32-69 PID-ohjauksen näyteaika
32-68 Orjan käänteinen käyttäytyminen
33-47 Kohdeikkunan koko
32-70 Proilinluojan skannausaika
33-5* I/O-konguraatio
33-50 Liitin X57/1 digitaalitulo
33-51 Liitin X57/2 digitaalitulo
33-52 Liitin X57/3 digitaalitulo
33-53 Liitin X57/4 digitaalitulo
33-54 Liitin X57/5 digitaalitulo
32-74 Position error lter time
32-72 Ohj.ikk koko (pois käyt.)
32-73 Integral limit lter time
32-71 Ohjausikkunan koko (aktivointi)
32-8* Nopeus ja kiihd.
32-80 Maksiminopeus (pulssianturi)
33-55 Liitin X57/6 digitaalitulo
33-56 Liitin X57/7 digitaalitulo
33-57 Liitin X57/8 digitaalitulo
32-81 Lyhyin ramppi
32-82 Ramppityyppi
32-83 Nopeuden resoluutio
33-61 Liitin X59/1 digitaalitulo
33-62 Liitin X59/2 digitaalitulo
33-60 Liitin X59/1 ja X59/2 Tila
33-58 Liitin X57/9 digitaalitulo
33-59 Liitin X57/10 digitaalitulo
32-88 Dec. up for limited jerk
32-87 Acc. down for limited jerk
32-85 Oletuskiihtyvyys
32-86 Acc. up for limited jerk
32-84 Oletusnopeus
33-64 Liitin X59/2 digitaalinen lähtö
33-63 Liitin X59/1 digitaalinen lähtö
32-89 Dec. down for limited jerk
32-9* Kehitys
32-90 Virh.poistolähde
33-** MCO:n käänt. aset.
33-0* Paluuliike
33-00 Pakotettu KOTI
33-01 Nollapisteen tasaus Koti-kohdasta
33-8* Globaalit param.
33-03 Koti-liikkeen nopeus
33-02 Hidas siirtyminen koti-liikkeeseen
33-80 Aktivoitu ohjelmanumero
33-04 Käytös koti-liikkeen aikana
33-81 Kytkentätila
33-1* Synkronointi
33-82 Taajuusmuuttajan tilan valvonta
33-10 Isännän synkronointitekijä
33-83 Toiminta virheen jälkeen
33-84 Toiminta Esc:n jälkeen
33-11 Orjan synkronointitekijä
33-12 Sijaintipoikk. synkr. varten
33-85 MCO:n virtalähde ulk. 24VDC
33-86 Liitin hälytyksellä
33-14 Suhteellinen orjan nopeusraja
33-13 Sijainnin synkr. tarkkuusikkuna
33-88 Tilasana hälytyksellä
33-87 Liittimen tila hälytyksellä
33-15 Isäntä-merkin numero
33-16 Orja-merkin numero
33-9* MCO-portin aset.
33-17 Isäntä-merkin väli
33-90 X62 MCO CAN node ID
33-18 Orja-merkin väli
33-94 X60 MCO RS485 serial termination
33-91 X62 MCO CAN baud rate
33-20 Orja-merkin tyyppi
33-19 Isäntä-merkin tyyppi
33-95 X60 MCO RS485 serial baud rate
33-21 Isäntä-merkin toleranssi-ikkuna
34-** MCO-datalukemat
34-0* PCD-kirjoituspar.
33-23 Merkkisynk. käynnistystoiminta
33-22 Orja-merkin toleranssi-ikkuna
34-01 PCD 1 Kirjoita MCO:lle
34-02 PCD 2 Kirjoita MCO:lle
34-03 PCD 3 Kirjoita MCO:lle
34-04 PCD 4 Kirjoita MCO:lle
33-27 Oset-suodatusaika
33-24 Vian merkkinumero
33-25 Valmis-merkin numero
33-26 Nopeussuodatin
34-05 PCD 5 Kirjoita MCO:lle
34-06 PCD 6 Kirjoita MCO:lle
34-07 PCD 7 Kirjoita MCO:lle
34-08 PCD 8 Kirjoita MCO:lle
33-30 Maksimimerkin korjaus
33-31 Synkronointityyppi
33-28 Merkkisuodatt. konguraatio
33-29 Merkkisuodattimen suod.aika
34-09 PCD 9 Kirjoita MCO:lle
34-10 PCD 10 Kirjoita MCO:lle
33-33 Velocity Filter Window
33-32 Feed Forward Velocity Adaptation
33-70 Liitin X59/8 digitaalinen lähtö
33-69 Liitin X59/7 digitaalinen lähtö
33-68 Liitin X59/6 digitaalinen lähtö
33-67 Liitin X59/5 digitaalinen lähtö
33-66 Liitin X59/4 digitaalinen lähtö
33-65 Liitin X59/3 digitaalinen lähtö
4 4
30-24 Locked Rotor Detection Speed Error
30-23 Locked Rotor Detection Time [s]
17-8* Position Homing
17-80 Homing Function
17-81 Home Sync Function
16-68 Taaj. tulo #33 [Hz]
16-67 Taaj. tulo #29 [Hz]
16-66 Digitaalinen lähtö [bin]
30-25 Light Load Delay [s]
30-26 Light Load Current [%]
17-82 Home Position
17-83 Homing Speed
16-70 Pulssilähtö #29 [Hz]
16-69 Pulssilähtö #27 [Hz]
30-27 Light Load Speed [%]
30-5* Laitteen kokoonpano
17-85 Homing Timout
17-84 Homing Torque Limit
16-71 Relelähtö [bin]
16-72 Laskuri A
30-50 Heat Sink Fan Mode
30-8* Vastaavuus (I)
17-9* Position Cong
17-90 Absolute Position Mode
16-74 Täsm. pysäytyslaskuri
16-73 Laskuri B
30-80 d-akselin induktanssi (Ld)
30-81 Jarruvastus (ohm)
17-92 Position Control Selection
17-91 Relative Position Mode
16-75 Analog. tulo X30/11
16-76 Analog. tulo X30/12
30-83 Nopeuden PID - suhteellinen vahvistus
18-** Datalukemat 2
16-77 Analoginen lähtö X30/8 [mA]
30-84 Prosessin PID:n suhteellinen vahvistus
18-3* Analog Readouts
16-78 Analoginen lähtö X45/1 [mA]
31-** Ohitusoptio
31-00 Ohitustila
31-01 Ohituksen käynnistysviive
31-02 Ohituksen laukaisuviive
18-36 Analogiatulo X48/2 [mA]
18-37 Lämpöt. tulo X48/4
18-38 Lämpöt. tulo X48/7
18-39 Lämpöt. tulo X48/10
16-79 Analoginen lähtö X45/3 [mA]
16-82 Kenttäväylä REF 1
16-8* Kenttäv. & FC-port.
16-80 Kenttäväylä CTW 1
31-19 Etäohituksen aktivointi
31-03 Testitilan aktivoiminen
31-10 Ohitustilasana
31-11 Ohituskäyntitunnit
18-44 Analog Out X49/9
18-45 Analog Out X49/11
18-43 Analog Out X49/7
18-4* PGIO Data Readouts
16-85 FC-portti CTW 1
16-86 FC-portti REF 1
16-84 Tiedons. option tilasana
16-83 Kenttäväylä REF 2
32-** MCO-perusaset.
32-0* Pulssianturi 2
18-5* Active Alarms/Warnings
18-55 Active Alarm Numbers
16-89 Congurable Alarm/Warning Word
16-87 Väylän lukema, hälytys tai varoitus
32-02 Absoluuttinen protokolla
32-00 Marginaalinen signaalityyppi
32-01 Marginaalinen resoluutio
18-56 Active Warning Numbers
18-6* Tulot & lähdöt 2
18-60 Digit. tulo 2
16-9* Diagnoosilukemat
16-90 Hälytyssana
16-91 Hälytyssana 2
32-04 Absolute Encoder Baudrate X55
32-03 Absoluuttinen resoluutio
32-05 Absol. pulssiant. datan pituus
18-7* Rectier Status
18-70 Verkkojännite
18-71 Verkkovirran taajuus
16-94 Ulk. Tilasana
16-92 Varoitussana
16-93 Varoitussana 2
32-08 Absol. pulssiant. kaapelin pituus
32-06 Absol. pulssiant. kellotaaj.
32-07 Abs. pulssiant. kellon kehitys
18-72 Verkkov. epät.
18-75 Tasasuuntaajan Dc-jännite
18-9* PID-lukemat
17-** Position Feedback
17-1* Ink. Enc. -liitäntä
17-10 Signaalityyppi
32-09 Pulssianturin valvonta
18-90 Prosessin PID virhe
17-11 Resoluutio (PPR)
32-10 Pyörimissuunta
32-11 Käyttäjän laitteen nimittäjä
18-92 Prosessin PID pingot. lähtö
18-91 Prosessin PID lähtö
17-2* Abs. Enc. -liitäntä
17-20 Protokollan valinta
32-12 Käyttäjän laitteen osoittaja
32-13 Enc.2 Control
32-14 Enc.2 node ID
18-93 Prosessin PID vahv. skaalattu lähtö
22-** Sovellus Toiminnot
22-0* Muut
17-22 Useita kierroksia
17-24 SSI datapituus
17-21 Resoluutio (paikannuksia/kierros)
32-15 Enc.2 CAN guard
22-00 Ulkoisen lukituksen viive
17-25 Kellotaajuus
32-32 Absoluuttinen protokolla
32-3* Pulssianturi 1
32-30 Marginaalinen signaalityyppi
32-31 Marginaalinen resoluutio
30-** Erityisominaisuudet
30-0* Nokka
30-00 Aaltois.tila
30-01 Aaltois. taajuusmuutos [Hz]
17-26 SSI datamuoto
17-34 HIPERFACE siirtonopeus
17-5* Resolveriliitäntä
17-50 Napaluku
32-36 Absol. pulssiant. kellotaaj.
32-35 Absol. pulssiant. datan pituus
32-33 Absoluuttinen resoluutio
30-02 Aaltois. taajuusmuutos [%]
30-03 Aaltoilun taaj.muutos skaalausresurssi
30-04 Aaltois. hyppytaajuus [Hz]
17-53 Muuntosuhde
17-51 Syöttöjännite
17-52 Syöttötaajuus
32-39 Pulssianturin monitorointi
32-38 Absol. pulssiant. kaapelin pituus
32-37 Abs. pulssiant. kellon kehitys
30-06 Aaltois. hyppyaika
30-07 Aaltois. jaksoaika
30-05 Aaltois. hyppytaajuus [%]
17-56 Encoder Sim. Resolution
17-59 Resolveriliitäntä
17-6* Valvonta ja sov.
32-40 Pulssianturin päätelaite
32-43 Enc.1 Control
32-44 Enc.1 node ID
32-45 Enc.1 CAN guard
32-5* Tak.kytk. lähde
32-50 Lähde orja
32-51 MCO 302 Viim. tahto
32-52 Source Master
32-6* PID-säädin
32-60 Suhteellinen kerroin
30-10 Aaltois.suhde
30-11 Aaltois. satunnaissuhde maks.
30-09 Aaltois. satunnaistoiminto
30-12 Aaltois. satunnaissuhde min.
17-7* Position Scaling
17-70 Position Unit
17-71 Position Unit Scale
30-19 Aaltoilun taaj.muutos skaalattu
17-72 Position Unit Numerator
30-08 Aaltois. nousu-/laskuaika
17-61 Takaisinkytkentäsignaalin valvonta
17-60 Takaisinkytkennän suunta
30-2* Edist. käynn.säätö
17-73 Position Unit Denominator
30-21 High Starting Torque Current [%]
30-20 High Starting Torque Time [s]
17-74 Position Oset
17-75 Position Recovery at Power-up
30-22 Locked Rotor Protection
17-76 Position Axis Mode
MG34Q420 Danfoss A/S © 04/2016 Kaikki oikeudet pidätetään. 69
Ohjelmointi
VLT® AutomationDrive FC 302
44
42-49 S-ramp Ratio at Decel. lopussa
42-47 Ramppiaika
42-48 S-ramp Ratio at Decel. Käynnistys
42-5* SLS
42-50 Cut O Speed
35-46 Term. X48/2 Filter Time Constant
35-45 Term. X48/2 High Ref./Feedb. Value
35-44 Term. X48/2 Low Ref./Feedb. Value
35-43 Term. X48/2 High Current
35-42 Term. X48/2 Low Current
34-22 PCD 2 Lue MCO:lta
34-23 PCD 3 Lue MCO:lta
34-21 PCD 1 Lue MCO:lta
34-24 PCD 4 Lue MCO:lta
34-2* PCD-lukupar.
42-51 Speed Limit
42-52 Fail Safe Reaction
36-** Programmable I/O Option
36-0* I/O Mode
34-25 PCD 5 Lue MCO:lta
34-26 PCD 6 Lue MCO:lta
42-53 Start Ramp
36-03 Terminal X49/7 Mode
34-27 PCD 7 Lue MCO:lta
42-54 Ramp Down Time
36-04 Terminal X49/9 Mode
34-28 PCD 8 Lue MCO:lta
42-6* Safe Fieldbus
42-60 Sähkeen valinta
36-05 Terminal X49/11 Mode
36-4* Output X49/7
34-29 PCD 9 Lue MCO:lta
34-30 PCD 10 Lue MCO:lta
42-61 Destination Address
42-8* Status
36-42 Terminal X49/7 Min. Scale
36-40 Terminal X49/7 Analogue Output
34-4* Tulot & lähdöt
34-40 Digit. tulot
42-80 Safe Option Status
36-43 Terminal X49/7 Max. Scale
34-41 Digit. lähdöt
42-83 Safe Status Word
42-82 Safe Control Word
42-81 Safe Option Status 2
36-45 Terminal X49/7 Timeout Preset
36-44 Terminal X49/7 Bus Control
36-5* Output X49/9
34-5* Prosessidata
34-50 Todellinen sijainti
34-51 Määrätty sijainti
42-85 Active Safe Func.
36-50 Terminal X49/9 Analogue Output
34-52 Todellinen isäntä-sijainti
36-52 Terminal X49/9 Min. Scale
34-53 Orjan indeksisijainti
36-53 Terminal X49/9 Max. Scale
34-54 Isännän indeksisijainti
42-90 Restart Safe Option
43-** Unit Readouts
36-62 Terminal X49/11 Min. Scale
36-60 Terminal X49/11 Analogue Output
34-59 Todellinen isäntä-nopeus
34-58 Todellinen nopeus
43-0* Component Status
36-63 Terminal X49/11 Max. Scale
34-60 Synkronointitila
43-00 Component Temp.
36-64 Terminal X49/11 Bus Control
34-61 Akselin tila
42-9* Special
36-55 Terminal X49/9 Timeout Preset
36-54 Terminal X49/9 Bus Control
36-6* Output X49/11
34-55 Käyrän sijainti
34-56 Seurantavirhe
34-57 Synkronointivirhe
36-65 Terminal X49/11 Timeout Preset
34-62 Ohjelman tila
43-1* Power Card Status
42-** Safety Functions
34-64 MCO 302 Tila
43-11 HS Temp. ph.V
43-10 HS Temp. ph.U
42-1* Speed Monitoring
42-10 Measured Speed Source
34-65 MCO 302 Ohjaus
34-66 SPI Error Counter
43-12 HS Temp. ph.W
43-13 PC Fan A Speed
43-14 PC Fan B Speed
42-13 Gear Ratio
42-11 Encoder Resolution
42-12 Encoder Direction
34-7* Diagnoosilukemat
34-70 MCO-hälytyssana 1
34-71 MCO-hälytyssana 2
43-01 Auxiliary Temp.
43-15 PC Fan C Speed
43-2* Fan Pow.Card Status
42-14 Feedback Type
42-15 Feedback Filter
35-** Anturitulo-optio
35-0* Lämpöt. tulon käyttöt.
43-21 FPC Fan B Speed
43-20 FPC Fan A Speed
42-18 Zero Speed Timer
42-17 Tolerance Error
35-00 Term. X48/4 Temperature Unit
35-01 Liitin X48/4 tulotyyppi
43-22 FPC Fan C Speed
43-23 FPC Fan D Speed
42-19 Zero Speed Limit
42-2* Safe Input
35-02 Term. X48/7 Temperature Unit
35-03 Liitin X48/7 tulotyyppi
43-24 FPC Fan E Speed
43-25 FPC Fan F Speed
42-20 Safe Function
42-21 Type
35-05 Liitin X48/10 tulotyyppi
35-04 Term. X48/10 Temperature Unit
600-** PROFIsafe
42-22 Discrepancy Time
35-06 Lämpötila-anturin hälytystoiminto
600-44 Fault Message Counter
600-22 PROFIdrive/safe Tel. Selected
42-24 Restart Behaviour
42-23 Stable Signal Time
35-14 Term. X48/4 Filter Time Constant
35-1* Lämpöt. tulo X48/4
600-52 Fault Situation Counter
600-47 Fault Number
42-3* General
42-30 External Failure Reaction
35-16 Term. X48/4 Low Temp. Limit
35-15 Term. X48/4 Temp. Monitor
601-** PROFIdrive 2
42-31 Reset Source
35-17 Term. X48/4 High Temp. Limit
601-22 PROFIdrive Safety Channel Tel. No.
42-35 S-CRC Value
42-33 Parameter Set Name
35-24 Term. X48/7 Filter Time Constant
35-2* Lämpöt. tulo X48/7
42-36 Level 1 Password
42-4* SS1
42-40 Type
42-41 Ramp Prole
35-27 Term. X48/7 High Temp. Limit
35-26 Term. X48/7 Low Temp. Limit
35-25 Term. X48/7 Temp. Monitor
35-3* Lämpöt. tulo X48/10
42-42 Delay Time
35-34 Term. X48/10 Filter Time Constant
42-45 Delta V
42-46 Zero Speed
42-43 Delta T
42-44 Deceleration Rate
35-37 Term. X48/10 High Temp. Limit
35-36 Term. X48/10 Low Temp. Limit
35-35 Term. X48/10 Temp. Monitor
35-4* Analogiatulo X48/2
42-88 Supported Customization File Version
42-87 Time Until Manual Test
42-89 Customization File Version
42-86 Safe Option Info
70 Danfoss A/S © 04/2016 Kaikki oikeudet pidätetään. MG34Q420
Yleiset tekniset tiedot Käyttöopas
5 Yleiset tekniset tiedot
5.1 Verkkojännite
Verkkojännite (L1-1, L2-1, L3-1, L1-2, L2-2, L3-2) Syöttöjännite 380–500 V ±10 % Syöttöjännite 525–690 V ±10 %
Verkkojännite pieni/syöttöjännitteen katkos: Verkkojännitteen ollessa pieni tai syöttöjännitteen katkoksen aikana taajuusmuuttaja jatkaa toimintaansa, kunnes välipiirin jännite laskee minimipysäytystason alapuolelle. Tämä on tyypillisesti 15 % taajuusmuuttajan alimman nimellissyöttöjännitteen alapuolella. Käynnistymistä ja täyttä momenttia ei voida odottaa, jos verkkojännite on yli 10 % alle alimman nimellissyöttöjän­nitteen.
Syöttöverkon taajuus 50/60 Hz ±5 % Verkkovirran vaiheiden välinen tilapäinen suurin sallittu epätasapaino 3.0 % nimellisverkkojännitteestä Todellinen tehokerroin (λ) ≥ 0,9 nimellisestä arvosta nimelliskuormituksella Perusaallon tehokerroin (cos ϕ) lähes pätöteho (>0.98) Syöttölähteen kytkentä L1-1, L2-1, L3-1, L1-2, L2-2, L3-2 (käynnistyksiä) Maximum 1 time/2 minutes Standardin EN 60664-1 mukainen ympäristö Ylijänniteluokka III/likaantumisaste 2
Laite soveltuu käytettäväksi piirissä, joka ei pysty tuottamaan enempää kuin 100 000 RMS symmetristä ampeeria, 500/600/690 V maksimi.
5 5
5.2 Moottorilähtö ja moottorin tiedot
Moottorilähtö (U, V, W) Lähtöjännite 0–100 % verkkojännitteestä Lähtötaajuus 0–590 Hz Lähdön kytkentä Rajoittamaton Ramppiajat 0.001–3600 s Momentin ominaiskäyrä Käynnistysmomentti (jatkuva momentti) Enintään 150 % 60 s1) ajan kerran 10 minuutissa Käynnistys-/ylimomentti (muuttuva momentti) Enintään 110 % 0.5 s1) ajan kerran 10 minuutissa Momentin nousuaika FLUXissa (kun fsw = 5 kHz) 1 ms Momentin nousuaika VVC+, (fsw:stä riippumatta) 10 ms
1) Prosenttimäärä riippuu nimellismomentista.
2) Momentin vasteaika riippuu sovelluksesta ja kuormituksesta, mutta yleisesti ottaen momentin muutos 0:sta ohjearvoon on 4– 5 x momentin nousuaika.
5.3 Ympäristön olosuhteet
Käyttöympäristöt Kotelointi IP21/tyyppi 1, IP54/tyyppi 12 Tärinätesti 0.7 g Suurin suhteellinen kosteus 5–95 % (IEC 721-3-3; Luokka 3K3 (kondensoitumaton) käytön aikana Syövyttävä ympäristö (IEC 60068-2-43 luokka H25 Ympäristön lämpötila (SFAVM-kytkentätilassa)
- redusoinnilla Enintään 55 °C (131 °F)
- täydellä jatkuvalla taajuusmuuttajan lähtövirralla Enintään 45 °C (113 °F)
1)
1)
1) Katso lisätietoja redusoinnista VLT® AutomationDrive FC 301/FC 302 Suunnitteluoppaan luvusta Erityisolosuhteet
Pienin ympäristön lämpötila täyden toiminnan aikana 0 °C (32 °F) Pienin ympäristön lämpötila, rajoitettu teho -10 °C (14 °F) Lämpötila varastoinnin/kuljetuksen aikana -25 ... +65/70 °C (8,6 ... +149/158 °F)
MG34Q420 Danfoss A/S © 04/2016 Kaikki oikeudet pidätetään. 71
Yleiset tekniset tiedot
Maksimikorkeus merenpinnan yläpuolella ilman redusointia 1 000 m (3 281 ft)
Redusointi suuren korkeuden vuoksi, katso VLT® AutomationDrive FC 301/FC 302 Suunnitteluoppaan jakso Erityisolosuhteet
EMC-standardit, emissio EN 61800-3, EN 61000-6-3/4, EN 55011
EMC-standardit, sieto
Katso VLT® AutomationDrive FC 301/FC 302 Suunnitteluoppaan luku Erikoisolosuhteet.
VLT® AutomationDrive FC 302
EN 61800-3, EN 61000-6-1/2,
EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6
5.4 Kaapelien tekniset tiedot
Kaapelien pituudet ja poikkipinta-alat Moottorikaapelin enimmäispituus, suojattu kaapeli 150 m (492 ft)
55
Moottorikaapelin enimmäispituus, suojaamaton 300 m (984 ft) Ohjausliitinten maksimipoikkileikkaus, taipuisa/jäykkä johdin ilman kaapelin päätyholkkeja 1.5 mm2/16 AWG Ohjausliitinten maksimipoikkileikkaus, taipuisa johdin kaapelin päätyholkeilla 1 mm2/18 AWG Ohjausliitinten maksimipoikkileikkaus, taipuisa johdin kaapelin päätyholkeilla kauluksineen 0.5 mm2/20 AWG Ohjausliitinten pienin poikkipinta 0.25 mm2/24 AWG
5.5 Ohjaustulo/-lähtö ja ohjaustiedot
Digitaalitulot Ohjelmoitavat digitaalitulot 4 (6) Liittimen numero 18, 19, 271), 29, 32, 33 Logiikka PNP tai NPN Jännitetaso 0–24 V DC Jännitetaso, looginen 0 PNP <5 V DC Jännitetaso, looginen 1 PNP >10 V DC Jännitetaso, looginen "0" NPN Jännitetaso, looginen "1" NPN Tulon maksimijännite 28 V DC Pulssin taajuusalue 0–110 kHz (Kuormitussuhde) pienin pulssin leveys 4.5 ms Tuloresistanssi, R
STO-liitin 373) (liitin 37 on kiinteä PNP-logiikka) Jännitetaso 0–24 V DC Jännitetaso, looginen 0 PNP <4 V DC Jännitetaso, looginen 1 PNP >20 V DC Nimellinen tulovirta 24 V:n jännitteellä 50 mA rms Nimellinen tulovirta 20 V:n jännitteellä 60 mA rms Syöttökapasitanssi 400 nF
Kaikki digitaalitulot on erotettu galvaanisesti syöttöjännitteestä (PELV) ja muista korkeajänniteliittimistä.
1) Liittimet 27 ja 29 voidaan myös ohjelmoida lähdöiksi.
2) Paitsi STO-tuloliitin 37.
3) Katso kohdasta kappale 2.3.1 Safe Torque O (STO), vahinkokäynnistyksen esto lisätietoja liittimestä 37 ja STO-toiminnosta.
i
2)
2)
>19 V DC <14 V DC
noin 4 kΩ
Analogiset tulot Analogisten tulojen määrä 2 Liittimen numero 53, 54 Tilat Jännite tai virta Tilan valinta Katkaisin S201 tai katkaisin S202 Jännitetila Katkaisin S201/katkaisin S202 = OFF (U) Jännitetaso - 10 V ... +10 V (skaalautuva) Tuloresistanssi, R Maksimijännite ±20 V Virtatila Katkaisin S201/katkaisin S202 = ON (I)
72 Danfoss A/S © 04/2016 Kaikki oikeudet pidätetään. MG34Q420
i
noin 10 kΩ
Yleiset tekniset tiedot Käyttöopas
Virta-alue 0/4–20 mA (skaalautuva) Tuloresistanssi, R
i
noin 200 Ω Maksimivirta 30 mA Analogiatulojen resoluutio 10 bittiä (+ signaali) Analogiatulojen tarkkuus Suurin virhe 0.5 % koko alueesta Kaistanleveys 100 Hz
Analogiatulot on erotettu galvaanisesti syöttöjännitteestä (PELV) ja muista korkeajänniteliittimistä.

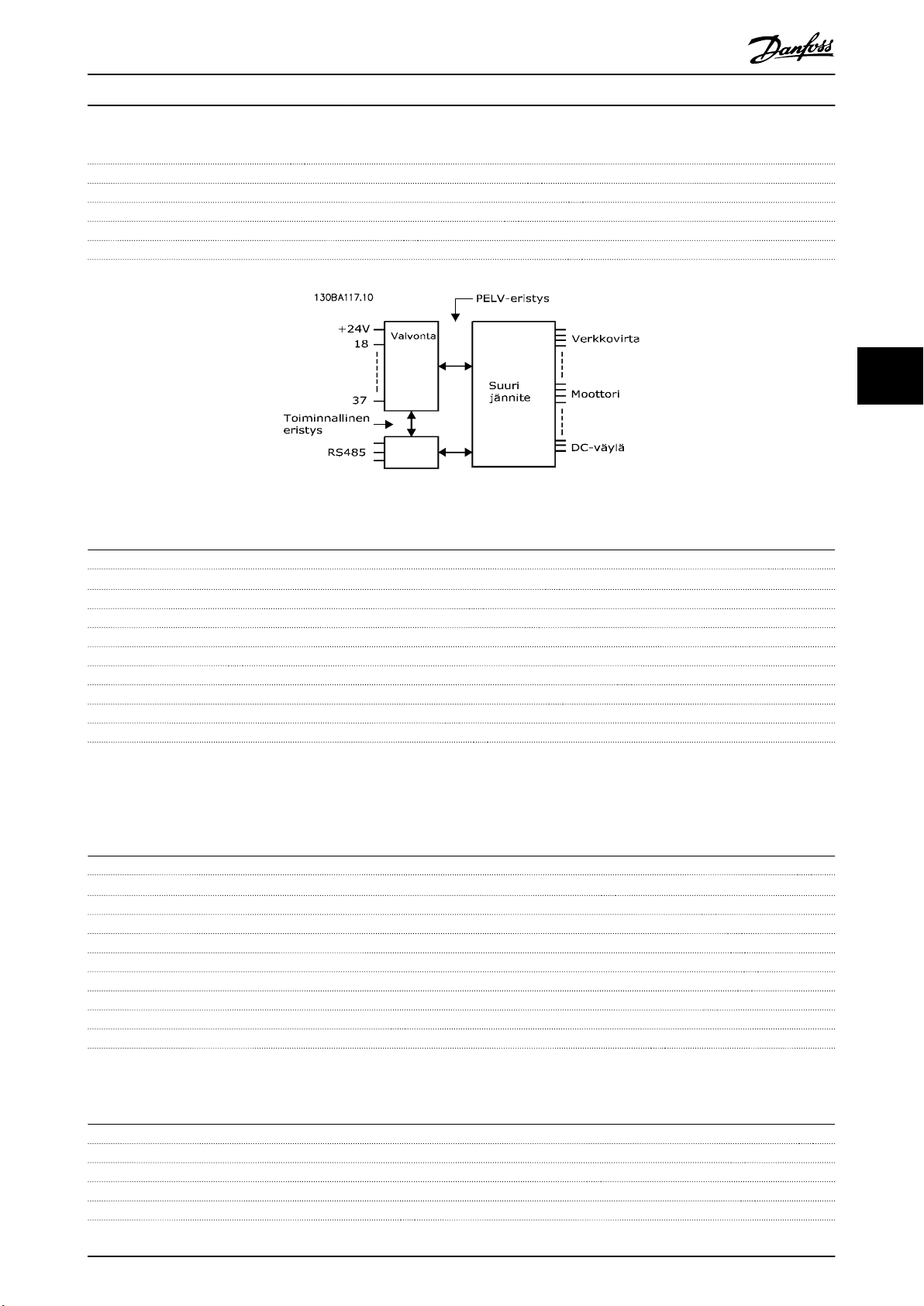

Kuva 5.1 PELV-eristys
5 5
Pulssi/enkooderisisääntulot Ohjelmoitavat pulssi/enkooderisisääntulot 2/1 Liitinnumero, pulssi/enkooderi 291), 332)/323), 33 Liittimen 29, 32, 33 suurin taajuus 110 kHz (Push-pull -käyttöinen) Liittimen 29, 32, 33 suurin taajuus 5 kHz (avoin kollektori) Pienin taajuus liittimissä 29, 32, 33 4 Hz Jännitetaso Katso Ohjelmointioppaan luku 5-1 Digitaalitulot. Tulon maksimijännite 28 V DC Tuloresistanssi, R
i
noin 4 kΩ Pulssin tulotarkkuus (0,1–1 kHz) Suurin virhe: 0.1 % koko alueesta Pulssianturintulon tarkkuus (1–11 kHz) Suurin virhe: 0.05 % koko alueesta
Pulssi- ja anturitulot (liittimet 29, 32, 33) on eristetty galvaanisesti syöttöjännitteestä (PELV) ja muista suurjänniteliittimistä.
1) FC 302 ainoastaan
2) Pulssitulot ovat 29 ja 33.
3) Pulssianturitulot: 32=A, 33=B.
Digitaalilähtö Ohjelmoitavat digitaali-/pulssilähdöt 2 Liittimen numero 27, 29 Digitaali-/taajuuslähdön jännitetaso 0–24 V Suurin lähtövirta (nielu/sink tai lähde/source) 40 mA Maksimikuormitus taajuuslähdössä 1 kΩ Suurin kapasitiivinen kuormitus taajuuslähdössä 10 nF Pienin lähtötaajuus taajuuslähdössä 0 Hz Suurin lähtötaajuus taajuuslähdössä 32 kHz Taajuuslähdön tarkkuus Suurin virhe: 0.1 % koko alueesta Lähtötaajuuksien resoluutio 12 bittiä
1) Liittimet 27 ja 29 voidaan myös ohjelmoida tuloksi. Digitaalilähtö on erotettu galvaanisesti syöttöjännitteestä (PELV) ja muista korkeajänniteliittimistä.
3)
1)
Analogialähtö Ohjelmoitavien analogialähtöjen määrä 1 Liittimen numero 42 Analogialähdön virta-alue 0/4 - 20 mA Maks. kuorma GND - analogialähtö pienempi kuin 500 Ω Analogialähdön tarkkuus Suurin virhe: 0.5 % koko alueesta
MG34Q420 Danfoss A/S © 04/2016 Kaikki oikeudet pidätetään. 73
Yleiset tekniset tiedot
Analogialähdön resoluutio 12 bittiä
Analogialähtö on erotettu galvaanisesti syöttöjännitteestä (PELV) ja muista korkeajänniteliittimistä.
Ohjauskortti, +24 VDC -lähtö Liittimen numero 12, 13 Lähtöjännite 24 V +1, -3 V Maksimikuormitus 200 mA
24 V:n tasavirtasyöttö on erotettu galvaanisesti verkkojännitteestä (PELV), mutta sillä on sama potentiaali kuin analogisilla ja digitaalisilla tuloilla ja lähdöillä.
Ohjauskortti, 10 V:n tasavirtalähde
55
Liittimen numero ±50 Lähtöjännite 10.5 V ±0.5 V Maksimikuormitus 15 mA
10 VDC -lähtö on erotettu galvaanisesti syöttöjännitteestä (PELV) ja muista korkeajänniteliittimistä.
Ohjauskortti, RS485-sarjaliikenne Liittimen numero 68 (P, TX+, RX+), 69 (N, TX-, RX-) Liitin 61 Yhteinen liittimille 68 ja 69
RS485 -sarjaliikennepiiri on erotettu toiminnallisesti muista keskeisistä piireistä ja galvaanisesti erotettu syöttöjännitteestä (PELV).
VLT® AutomationDrive FC 302
Ohjauskortti, USB-sarjaliikenne USB-standardi 1.1 (täysi nopeus) USB-pistoke USB B-tyypin laitepistoke
Kytkentä PC:hen tehdään isännän ja laitteen välisellä USB-standardikaapelilla. USB-liitäntä on erotettu galvaanisesti syöttöjännitteestä (PELV) ja muista korkeajänniteliittimistä. USB-maaliitäntää ei ole eristetty galvaanisesti suojamaadoituksesta. Käytä ainoastaan eristettyä kannettavaa tietokonetta PC­yhteytenä taajuusmuuttajan USB-liitäntään.
Relelähdöt Ohjelmoitavat relelähdöt 2 Rele 01 liittimen numero 1–3 (auki), 1–2 (kiinni) Suurin liitinkuorma (AC-1)1) liittimissä 1–3 (NC), 1 - 2 (NO) (vastuskuorma) 240 V:n vaihtovirta, 2 A Suurin liitinkuorma (AC-15)1) (induktiivinen kuorma @ cosφ 0.4) 240 V:n vaihtovirta, 0.2 A Suurin liitinkuorma (DC-1)1) liittimissä 1–2 (NO), 1 - 3 (NC) (vastuskuorma) 60 V:n tasavirta, 1 A Suurin liitinkuorma (DC-13)1) (Induktiivinen kuorma) 24 V DC, 0.1 A Rele 02 (ainoastaan FC 302) Liittimen numero 4–6 (auki), 4–5 (kiinni) Suurin liitinkuorma (AC-1)1) liittimissä 4–5 (NO) (vastuskuorma) 400 V AC, 2 A Suurin liitinkuorma (AC-15)1) liittimissä 4–5 (NO) (induktiivinen kuorma @ cosφ 0.4) 240 V:n vaihtovirta, 0.2 A Suurin liitinkuorma (DC-1)1) liittimissä 4–5 (NO) (vastuskuorma) 80 V:n tasavirta, 2 A Suurin liitinkuorma (DC-13)1) liittimissä 4–5 (NO) (Induktiivinen kuorma) 24 V DC, 0.1 A Suurin liitinkuorma (AC-1)1) liittimissä 4–6 (NC) (vastuskuorma) 240 V:n vaihtovirta, 2 A Suurin liitinkuorma (AC-15)1) liittimissä 4–6 (NC) (induktiivinen kuorma @ cosφ 0.4) 240 V:n vaihtovirta, 0.2 A Suurin liitinkuorma (DC-1)1) liittimissä 4–6 (NC) (vastuskuorma) 50 V:n tasavirta, 2 A Suurin liitinkuorma (DC-13)1) liittimissä 4–6 (NC) (induktiivinen kuorma) 24 V DC, 0.1 A Pienin liitinkuorma 1–3 (NC), 1–2 (NO), 4–6 (NC), 4–5 (NO) 24 V DC 10 mA, 24 V AC 20 mA Standardin EN 60664-1 mukainen ympäristö Ylijänniteluokka III/likaantumisaste 2
1) IEC 60947 osat 4 ja 5 Releliitännät on erotettu galvaanisesti muusta piiristä vahvistetulla eristyksellä (PELV).
Ohjauskortin toiminta Skannausväli 1 ms
74 Danfoss A/S © 04/2016 Kaikki oikeudet pidätetään. MG34Q420
Yleiset tekniset tiedot Käyttöopas
Ohjausominaisuudet Lähtötaajuuden resoluutio alueella 0–590 Hz ±0.003 Hz Tarkan käynnistyksen/pysäytyksen toistotarkkuus (liittimet 18, 19) ≤±0.1 ms Järjestelmän vasteaika (liittimet 18, 19, 27, 29, 32, 33) 2 ms Nopeudenohjausalue (avoin piiri) 1:100 synkroninopeudesta Nopeus, ohjausalue (suljettu piiri) 1:1000 synkroninopeudesta Nopeuden tarkkuus (avoin piiri) 30–4000 kierrosta minuutissa (rpm): virhe ±8 kierrosta minuutissa (rpm) Nopeuden tarkkuus (suljettu piiri), riippuu takaisinkyt­kentälaitteen tarkkuudesta Momenttiohjauksen tarkkuus (nopeuden takaisinkytkentä) Maksimivirhe ±5 % nimellismomentista
Kaikki ohjausominaisuudet perustuvat 4-napaiseen epätahtimoottoriin.
0–6000 kierrosta minuutissa (rpm): virhe ±0.15 kierrosta
minuutissa (rpm)
Suojaus ja ominaisuudet
Moottorin elektroninen lämpösuoja ylikuormitusta vastaan.
Jos lämpötila saavuttaa ennalta määritetyn tason, jäähdytysrivan lämpötilan valvonta varmistaa, että taajuus-
muuttaja laukeaa. Ylikuormituslämpötilaa ei voi nollata ennen kuin jäähdytysrivan lämpötila on alle taulukoissa kappale 5.6 Sähkötiedot määritettyjen arvojen (ohje – nämä lämpötilat voivat vaihdella tehon, kotelointikokojen, kotelointiluokituksen jne. mukaan).
Taajuusmuuttaja on suojattu moottorin liittimien U, V, W oikosulkua vastaan.
Jos syöttövaihe puuttuu, taajuusmuuttaja laukaisee tai antaa varoituksen (riippuen kuormituksesta).
Jos tasajännitevälipiirin jännite on liian korkea tai alhainen, tasajännitevälipiirin jännite varmistaa, että taajuus-
muuttaja laukaisee.
Taajuusmuuttaja tekee jatkuvasti tarkistuksia kriittisten sisälämpötilojen, kuormitusvirran, tasajännitevälipiirin
korkean jännitteen ja alhaisten moottorin nopeuksien varalta. Taajuusmuuttaja voi säätää kytkentätaajuutta ja/tai muuttaa kytkentätapaa reaktiona kriittiseen arvoon taajuusmuuttajan suorituskyvyn varmistamiseksi.
5 5
MG34Q420 Danfoss A/S © 04/2016 Kaikki oikeudet pidätetään. 75
Yleiset tekniset tiedot
VLT® AutomationDrive FC 302
5.6 Sähkötiedot
Verkkojännite 6 x 380–500 V AC FC 302 P250 P315 P355 P400
Suuri/normaali kuormitusA) HO/NO Tyypillinen akseliteho 400 V:n jännitteellä (kW) Tyypillinen akseliteho 460 V:n jännitteellä [hv] Tyypillinen akseliteho 500 V:n jännitteellä (kW)
55
Koteloinnin suojausluokitus IP21 F8/F9 F8/F9 F8/F9 F8/F9 Koteloinnin suojausluokitus IP54 F8/F9 F8/F9 F8/F9 F8/F9
Lähtövirta
Jatkuva (400 V:n jännitteellä) [A] Jaksoittainen (60 s ylikuormitus) (400 V:n jännitteellä) [A] Jatkuva (460/500 V:n jännitteellä) [A] Jaksoittainen (60 s ylikuormitus) (460/500 V:n jännitteellä) [A] Jatkuva kVA (400 V:n jännitteellä) [kVA] Jatkuva kVA (460 V:n jännitteellä) [kVA] Jatkuva kVA (500 V:n jännitteellä) [kVA]
Suurin tulovirta
Jatkuva (400 V:n jännitteellä) [A] Jatkuva (460/500 V:n jännitteellä) [A]
Kaapelin enimmäiskoko, verkkovirta [mm2/ (AWG2)]
Kaapelin enimmäiskoko, moottori [mm2/ (AWG2)]
Kaapelin enimmäiskoko, jarru [mm2/ (AWG2)]
Ulkoisia pääsulakkeita maks. [A] Arvioitu tehohäviö 400 V:n jännitteellä [W] Arvioitu tehohäviö 460 V:n jännitteellä [W] Paino, kotelointiluokka IP21, IP54 [kg (lb)] 440/656 (970/1446)
Hyötysuhde Lähtötaajuus 0–590 Hz Jäähdytysrivan ylikuumenemisesta johtuva laukaisu Tehokortin laukaisu ympäristön vuoksi A) Suuri ylikuormitus = 150 %:n momentti 60 sekunnin ajan, normaali ylikuormitus = 110 %:n momentti 60 sekunnin ajan
4)
1)
4)
HO NO HO NO HO NO HO NO
250 315 315 355 355 400 400 450
350 450 450 500 500 600 550 600
315 355 355 400 400 500 500 530
480 600 600 658 658 745 695 800
720 660 900 724 987 820 1043 880
443 540 540 590 590 678 678 730
665 594 810 649 885 746 1017 803
333 416 416 456 456 516 482 554
353 430 430 470 470 540 540 582
384 468 468 511 511 587 587 632
472 590 590 647 647 733 684 787
436 531 531 580 580 667 667 718
4 x 90 (3/0) 4 x 90 (3/0) 4 x 240 (500 mcm) 4 x 240 (500 mcm)
4 x 240
(4 x 500 MCM)
2 x 185
(2 x 350 MCM)
5164 6790 6960 7701 7691 8879 8178 9670
4822 6082 6345 6953 6944 8089 8085 8803
4 x 240
(4 x 500 MCM)
2 x 185
(2 x 350 MCM)
95 °C (203 °F)
75 °C (167 °F)
700
0.98
4 x 240
(4 x 500 MCM)
2 x 185
(2 x 350 MCM)
4 x 240
(4 x 500 MCM)
2 x 185
(2 x 350 MCM)
Taulukko 5.1 Verkkojännite 6 x 380–500 V AC
76 Danfoss A/S © 04/2016 Kaikki oikeudet pidätetään. MG34Q420
Yleiset tekniset tiedot Käyttöopas
Verkkojännite 6 x 380–500 V AC FC 302 P450 P500 P560 P630 P710 P800
Suuri/normaali kuormitusA) HO/NO Tyypillinen akseliteho 400 V:n jännitteellä (kW) Tyypillinen akseliteho 460 V:n jännitteellä [hv] Tyypillinen akseliteho 500 V:n jännitteellä (kW) Koteloinnin suojausluokka IP21, 54 ilman optiokaappia/optiokaapin kanssa
Lähtövirta
Jatkuva (400 V:n jännitteellä) [A] 800 880 880 990 990 1120 1120 1260 1260 1460 1460 1720 Jaksoittainen (60 s ylikuormitus) (400 V:n jännitteellä) [A] Jatkuva (460/500 V:n jännitteellä) [A] Jaksoittainen (60 s ylikuormitus) (460/500 V:n jännitteellä) [A] Jatkuva kVA (400 V:n jännitteellä) [kVA] Jatkuva kVA (460 V:n jännitteellä) [kVA] Jatkuva kVA (500 V:n jännitteellä) [kVA]
Suurin tulovirta
Jatkuva (400 V:n jännitteellä) [A] 779 857 857 964 964 1090 1090 1227 1227 1422 1422 1675 Jatkuva (460/500 V:n jännitteellä) [A] 711 759 759 867 867 1022 1022 1129 1129 1344 1344 1490 Kaapelin enimmäiskoko, moottori [mm2 (AWG2)] Kaapelin enimmäiskoko, verkkovirta [mm2 (AWG2)] Kaapelin enimmäiskoko, jarru [mm2 (AWG2)]
Ulkoisia pääsulakkeita maks. [A] Arvioitu tehohäviö 400 V:n jännitteellä [W] Arvioitu tehohäviö 460 V:n jännitteellä [W] F9/F11/F13 A1 RFI-suodattimen, johdon­suojakatkaisimen tai katkaisimen ja kontaktorin F9/F11/F13 suurimmat kokonaishäviöt Paneelin optioiden suurimmat häviöt [W] 400
Paino, kotelointiluokka IP21, IP54 [kg (lb)]
Tasasuuntausmoduulin paino [kg (lb)] 102 (225) 102 (225) 102 (225) 102 (225) 136 (300) 136 (300) Vaihtosuuntausmoduulin paino [kg (lb)] 102 (225) 102 (225) 102 (225) 136 (300) 102 (225) 102 (225)
Hyötysuhde Lähtötaajuus 0–590 Hz Jäähdytysrivan ylikuumenemisesta johtuva laukaisu Tehokortin laukaisu ympäristön vuoksi A) Suuri ylikuormitus = 150 %:n momentti 60 sekunnin ajan, normaali ylikuormitus = 110 %:n momentti 60 sekunnin ajan
4)
1)
4)
HO NO HO NO HO NO HO NO HO NO HO NO
450 500 500 560 560 630 630 710 710 800 800 1000
600 650 650 750 750 900 900 1000 1000 1200 1200 1350
530 560 560 630 630 710 710 800 800 1000 1000 1100
F10/F11 F10/F11 F10/F11 F10/F11 F12/F13 F12/F13
1200 968 1320 1089 1485 1232 1680 1386 1890 1606 2190 1892
730 780 780 890 890 1050 1050 1160 1160 1380 1380 1530
1095 858 1170 979 1335 1155 1575 1276 1740 1518 2070 1683
554 610 610 686 686 776 776 873 873 1012 1012 1192
582 621 621 709 709 837 837 924 924 1100 1100 1219
632 675 675 771 771 909 909 1005 1005 1195 1195 1325
8 x 150
(8 x 300 MCM)
6 x 120
(6 x 250 MCM)
4 x 185
(4 x 350 MCM)
900 1500
9492 10647 10631 12338 11263 13201 13172 15436 14967 18084
8730 9414 9398 11006 10063 12353 12332 14041 13819 17137
893 963 951 1054 978 1093 1092 1230 2067 2280 2236 2541
1004/1299
(2213/2864)
1004/1299
(2213/2864)
1004/1299
(2213/2864)
95 °C (203 °F)
75 °C (167 °F)
1004/1299
(2213/2864)
0.98
1246/1541
(2747/3397)
12 x 150
(12 x 300 MCM)
6 x 185
(6 x 350 MCM)
1639
2
1557
7
1246/1541
(2747/3397)
20358
17752
5 5
Taulukko 5.2 Verkkojännite 6 x 380–500 V AC
MG34Q420 Danfoss A/S © 04/2016 Kaikki oikeudet pidätetään. 77
Yleiset tekniset tiedot
VLT® AutomationDrive FC 302
Verkkojännite 6 x 525–690 V AC FC 302 P355 P400 P500 P560
Suuri/normaali kuormitusA) HO/NO Tyypillinen akseliteho 550 V:n jännitteellä [kW] Tyypillinen akseliteho 575 V:n jännitteellä [hv] Tyypillinen akseliteho 690 V:n jännitteellä [kW]
HO NO HO NO HO NO HO NO
315 355 315 400 400 450 450 500
400 450 400 500 500 600 600 650
355 450 400 500 500 560 560 630
Koteloinnin suojausluokitus IP21 F8/F9 F8/F9 F8/F9 F8/F9 Koteloinnin suojausluokitus IP54 F8/F9 F8/F9 F8/F9 F8/F9
55
Lähtövirta
Jatkuva (550 V:n jännitteellä) [A] Jaksoittainen (60 s ylikuormituksella) (550 V:n jännitteellä) [A] Jatkuva (575/690 V:n jännitteellä) [A] Jaksoittainen (60 s ylikuormitus) (575/690 V:n jännitteellä) [A] Jatkuva kVA (550 V:n jännitteellä) [kVA] Jatkuva kVA (575 V:n jännitteellä) [kVA] Jatkuva kVA (690 V:n jännitteellä) [kVA]
395 470 429 523 523 596 596 630
593 517 644 575 785 656 894 693
380 450 410 500 500 570 570 630
570 495 615 550 750 627 855 693
376 448 409 498 498 568 568 600
378 448 408 498 498 568 568 627
454 538 490 598 598 681 681 753
Suurin tulovirta
Jatkuva (550 V:n jännitteellä) [A] Jatkuva (575 V:n jännitteellä) [A] Jatkuva (690 V:n jännitteellä) [A]
Kaapelin enimmäiskoko, verkkovirta [mm (AWG)]
Kaapelin enimmäiskoko, verkkovirta [mm (AWG)]
Kaapelin enimmäiskoko, jarru [mm2 (AWG)]
Ulkoisia pääsulakkeita maks. [A]
1)
Arvioitu tehohäviö 600 V:n jännitteellä [W]
4)
Arvioitu tehohäviö 690 V:n jännitteellä [W]
4)
Paino, kotelointiluokka IP21, IP54 [kg (lb)]
Hyötysuhde
4)
381 453 413 504 504 574 574 607
366 434 395 482 482 549 549 607
366 434 395 482 482 549 549 607
2
4 x 85 (3/0)
2
4 x 250 (500 mcm)
2 x 185
(2 x 350 MCM)
2 x 185
(2 x 350 MCM)
2 x 185
(2 x 350 MCM)
630
5107 6132 5538 6903 7336 8343 8331 9244
5383 6449 5818 7249 7671 8727 8715 9673
440/656 (970/1446)
0.98
2 x 185
(2 x 350 MCM)
Lähtötaajuus 0–590 Hz Jäähdytysrivan ylikuumenemisesta johtuva laukaisu Tehokortin laukaisu ympäristön vuoksi
85 °C (185 °F)
75 °C (167 °F)
A) Suuri ylikuormitus = 150 %:n momentti 60 sekunnin ajan, normaali ylikuormitus = 110 %:n momentti 60 sekunnin ajan
Taulukko 5.3 Verkkojännite 6 x 525–690 V AC
78 Danfoss A/S © 04/2016 Kaikki oikeudet pidätetään. MG34Q420
Yleiset tekniset tiedot Käyttöopas
Verkkojännite 6 x 525–690 V AC FC 302 P630 P710 P800
Suuri/normaali kuormitusA) HO/NO Tyypillinen akseliteho 550 V:n jännitteellä [kW] 500 560 560 670 670 750 Tyypillinen akseliteho 575 V:n jännitteellä [hv] 650 750 750 950 950 1050 Tyypillinen akseliteho 690 V:n jännitteellä [kW] 630 710 710 800 800 900 Koteloinnin suojausluokka IP21, IP54 ilman optiokaappia/optiokaapin kanssa
Lähtövirta
Jatkuva (550 V:n jännitteellä) [A] Jaksoittainen (60 s ylikuormituksella) (550 V:n jännitteellä) [A] Jatkuva (575/690 V:n jännitteellä) [A] Jaksoittainen (60 s ylikuormitus) (575/690 V:n jännitteellä) [A] Jatkuva kVA (550 V:n jännitteellä) [kVA] Jatkuva kVA (575 V:n jännitteellä) [kVA] Jatkuva kVA (690 V:n jännitteellä) [kVA]
Suurin tulovirta
Jatkuva (550 V:n jännitteellä) [A] Jatkuva (575 V:n jännitteellä) [A] Jatkuva (690 V:n jännitteellä) [A] Kaapelin enimmäiskoko, moottori [mm2 (AWG2)] Kaapelin enimmäiskoko, verkkovirta [mm2 (AWG2)] Kaapelin enimmäiskoko, jarru [mm2 (AWG2)]
Ulkoisia pääsulakkeita maks. [A] Arvioitu tehohäviö 600 V:n jännitteellä [W] Arvioitu tehohäviö 690 V:n jännitteellä [W] F3/F4 johdonsuojakatkaisimen tai katkaisimen ja kontaktorin suurimmat kokonaishäviöt Paneelin optioiden suurimmat häviöt [W] 400 Paino, kotelointiluokka IP21, IP54 [kg (lb)] Paino, tasasuuntausmoduuli [kg (lb)] 102 (225) 102 (225) 102 (225) Paino, vaihtosuuntaajamoduuli [kg (lb)] 102 (225) 102 (225) 136 (300)
Hyötysuhde Lähtötaajuus 0–590 Hz Jäähdytysrivan ylikuumenemisesta johtuva laukaisu Tehokortin laukaisu ympäristön vuoksi
A)
Suuri ylikuormitus = 150 %:n momentti 60 sekunnin ajan, normaali ylikuormitus = 110 %:n momentti 60 sekunnin ajan
4)
1)
4)
4)
HO NO HO NO HO NO
F10/F11 F10/F11 F10/F11
659 763 763 889 889 988
989 839 1145 978 1334 1087
630 730 730 850 850 945
945 803 1095 935 1275 1040
628 727 727 847 847 941
627 727 727 847 847 941
753 872 872 1016 1016 1129
642 743 743 866 866 962
613 711 711 828 828 920
613 711 711 828 828 920
8 x 150
(8 x 300 MCM)
6 x 120
(6 x 250 MCM)
4 x 185
(4 x 350 MCM)
900
9201 10771 10416 12272 12260 13835
9674 11315 10965 12903 12890 14533
342 427 419 532 519 615
1004/1299 (2213/2864) 1004/1299 (2213/2864) 1004/1299 (2213/2864)
0.98
85 °C (185 °F)
75 °C (167 °F)
5 5
Taulukko 5.4 Verkkojännite 6 x 525–690 V AC
MG34Q420 Danfoss A/S © 04/2016 Kaikki oikeudet pidätetään. 79
Yleiset tekniset tiedot
VLT® AutomationDrive FC 302
Verkkojännite 6 x 525–690 V AC FC 302 P900 P1M0 P1M2
Suuri/normaali kuormitusA) HO/NO
HO NO HO NO HO NO Tyypillinen akseliteho 550 V:n jännitteellä [kW] 750 850 850 1000 1000 1100 Tyypillinen akseliteho 575 V:n jännitteellä [hv] 1050 1150 1150 1350 1350 1550 Tyypillinen akseliteho 690 V:n jännitteellä [kW] 900 1000 1000 1200 1200 1400 Koteloinnin suojausluokka IP21, IP54 ilman
optiokaappia/optiokaapin kanssa
F12/F13 F12/F13 F12/F13
Lähtövirta
Jatkuva (550 V:n jännitteellä) [A]
55
Jaksoittainen (60 s ylikuormituksella) (550 V:n jännitteellä) [A] Jatkuva (575/690 V:n jännitteellä) [A] Jaksoittainen (60 s ylikuormitus) (575/690 V:n jännitteellä) [A] Jatkuva kVA (550 V:n jännitteellä) [kVA] Jatkuva kVA (575 V:n jännitteellä) [kVA] Jatkuva kVA (690 V:n jännitteellä) [kVA]
988 1108 1108 1317 1317 1479
1482 1219 1662 1449 1976 1627
945 1060 1060 1260 1260 1415
1418 1166 1590 1386 1890 1557
941 1056 1056 1255 1255 1409
941 1056 1056 1255 1255 1409
1129 1267 1267 1506 1506 1691
Suurin tulovirta
Jatkuva (550 V:n jännitteellä) [A] Jatkuva (575 V:n jännitteellä) [A] Jatkuva (690 V:n jännitteellä) [A]
Kaapelin enimmäiskoko, moottori [mm2/(AWG2)]
Kaapelin enimmäiskoko, verkkovirta F12 [mm
2
(AWG2)]
Kaapelin enimmäiskoko, verkkovirta F13 [mm
2
(AWG2)] Kaapelin enimmäiskoko, jarru [mm2 (AWG2)]
Ulkoisia pääsulakkeita maks. [A]
Arvioitu tehohäviö 600 V:n jännitteellä [W]
Arvioitu tehohäviö 690 V:n jännitteellä [W]
1)
4
4
F3/F4 johdonsuojakatkaisimen tai katkaisimen ja kontaktorin suurimmat kokonaishäviöt
962 1079 1079 1282 1282 1440
920 1032 1032 1227 1227 1378
920 1032 1032 1227 1227 1378
12 x 150
(12 x 300 MCM)
8 x 240
(8 x 500 MCM)
8 x 400
(8 x 900 MCM)
6 x 185
(6 x 350 MCM)
1600 2000 2500
13755 15592 15107 18281 18181 20825
14457 16375 15899 19207 19105 21857
556 665 634 863 861 1044
Paneelin optioiden suurimmat häviöt [W] 400 Paino, kotelointiluokka IP21, IP54 [kg (lb)] 1246/1541 (2747/3397) 1246/1541 (2747/3397) 1280/1575 (2822/3472) Paino, tasasuuntausmoduuli [kg (lb)] 136 (300) Paino, vaihtosuuntaajamoduuli [kg (lb)] 102 (225) 136 (300)
Hyötysuhde
4)
0.98 Lähtötaajuus 0–590 Hz Jäähdytysrivan ylikuumenemisesta johtuva
laukaisu Tehokortin laukaisu ympäristön vuoksi
85 °C (185 °F)
75 °C (167 °F)
A) Suuri ylikuormitus = 150 %:n momentti 60 sekunnin ajan, normaali ylikuormitus = 110 %:n momentti 60 sekunnin ajan
Taulukko 5.5 Verkkojännite 6 x 525–690 V AC
80 Danfoss A/S © 04/2016 Kaikki oikeudet pidätetään. MG34Q420
Yleiset tekniset tiedot Käyttöopas
Verkkojännite 6 x 525–690 V AC FC 302 P1M4 P1M6 P1M8
Suuri/normaali kuormitusA) HO/NO Tyypillinen akseliteho 550 V:n jännitteellä [kW] 1100 1250 1250 1350 1350 1500 Tyypillinen akseliteho 575 V:n jännitteellä [hv] 1550 1700 1700 1900 1900 2050 Tyypillinen akseliteho 690 V:n jännitteellä [kW] 1400 1600 1600 1800 1800 2000 Koteloinnin suojausluokka IP21, IP54 ilman optiokaappia/optiokaapin kanssa
Lähtövirta
Jatkuva (550 V:n jännitteellä) [A] Jaksoittainen (60 s ylikuormituksella) (550 V:n jännitteellä) [A] Jatkuva (575/690 V:n jännitteellä) [A] Jaksoittainen (60 s ylikuormitus) (575/690 V:n jännitteellä) [A] Jatkuva kVA (550 V:n jännitteellä) [kVA] Jatkuva kVA (575 V:n jännitteellä) [kVA] Jatkuva kVA (690 V:n jännitteellä) [kVA]
Suurin tulovirta
Jatkuva (550 V:n jännitteellä) [A] Jatkuva (575 V:n jännitteellä) [A] Jatkuva (690 V:n jännitteellä) [A]
Kaapelin enimmäiskoko, moottori [mm2/(AWG2)]
Kaapelin enimmäiskoko, verkkovirta f14 [mm
2
(AWG2)]
Kaapelin enimmäiskoko, verkkovirta F15 [mm
2
(AWG2)] Kaapelin enimmäiskoko, jarru [mm2 (AWG2)]
Ulkoisia pääsulakkeita maks. [A]
Arvioitu tehohäviö 600 V:n jännitteellä [W]
Arvioitu tehohäviö 690 V:n jännitteellä [W]
1)
4
4
F3/F4 johdonsuojakatkaisimen tai katkaisimen ja kontaktorin suurimmat kokonaishäviöt Paneelin optioiden suurimmat häviöt [W] 400 Paino, koteloinnin suojausluokka IP21, IP54 [kg (lb)] Paino, tasasuuntausmoduuli [kg (lb)] 136 (300) 150 (331) Paino, vaihtosuuntaajamoduuli [kg (lb)] 136 (300)
Hyötysuhde
4)
Lähtötaajuus 0–590 Hz Jäähdytysrivan ylikuumenemisesta johtuva laukaisu Tehokortin laukaisu ympäristön vuoksi A) Suuri ylikuormitus = 150 %:n momentti 60 sekunnin ajan, normaali ylikuormitus = 110 %:n momentti 60 sekunnin ajan
HO NO HO NO HO NO
F14/F15
1479 1652 1652 1830 1830 2002
2219 1817 2478 2013 2745 2202
1415 1580 1580 1750 1750 1915
2122 1738 2370 1925 2625 2107
1409 1574 1574 1743 1743 1907
1409 1574 1574 1743 1743 1907
1691 1888 1888 2091 2091 2289
1440 1608 1608 1783 1783 1951
1378 1538 1538 1705 1705 1866
1378 1538 1538 1705 1705 1866
12 x 150
(12 x 300 MCM)
8 x 240
(8 x 500 MCM)
8 x 400
(8 x 900 MCM)
6 x 185
(6 x 350 MCM)
2500
18843 21464 21464 24147 24147 26830
19191 21831 21831 24560 24560 27289
1016 1267 1277 1570 1570 1880
635/756 (1399/1666) 640/762 (1411/1680) 640/762 (1411/1680)
0.98
85 °C (185 °F)
75 °C (167 °F)
5 5
Taulukko 5.6 Verkkojännite 6 x 525–690 V AC
MG34Q420 Danfoss A/S © 04/2016 Kaikki oikeudet pidätetään. 81
Yleiset tekniset tiedot
1) Saat lisätietoja sulakkeista kohdasta kappale 3.4.13 Sulakkeet.
2) American Wire Gauge,
3) Mitattu käytettäessä 5 metrin (16.4 ft) suojattuja moottorikaapeleita nimelliskuormituksella ja -taajuudella.
4) Tyypillinen tehohäviö on mitattu nimelliskuormitusoloissa, ja sen odotetaan olevan ±15 prosentin rajoissa (toleranssi vaihtelee jännitteen ja kaapelin olosuhteiden mukaan). Arvot perustuvat tyypilliseen moottorin hyötysuhteeseen. Hyötysuhteeltaan heikommat moottorit kasvattavat taajuus­muuttajan tehohäviötä ja päinvastoin. Jos kytkentätaajuus kasvaa suhteessa oletusasetukseen, tehohäviöt voivat kasvaa merkittävästi. Tähän sisältyvät paikallisohjauspaneeli ja tyypilliset ohjauskortin tehonkulutukset. Lisäoptiot ja asiakkaan kuormitukset voivat kasvattaa häviöitä jopa 30 W. Tyypillisesti lisähäviöt ovat kuitenkin vain 4 W ylimääräistä täysin kuormitetulta ohjauskortilta tai paikkaan A tai B liitetyltä lisävarusteelta.
55
Vaikka mittaukset tehdään huippulaatuisilla laitteilla, tulee huomata, että mittauksissa voi esiintyä hieman epätark­kuutta (±5 %).
VLT® AutomationDrive FC 302
82 Danfoss A/S © 04/2016 Kaikki oikeudet pidätetään. MG34Q420
130BP086.11
Status
0.0Hz 0.000kW 0.00A
0.0Hz 0
Earth Fault [A14]
Auto Remote Trip
1(1)
Back
Cancel
Info
OK
On
Alarm
Warn.
130BB467.11
Varoitukset ja hälytykset Käyttöopas
6 Varoitukset ja hälytykset
6.1 Varoitus- ja hälytystyypit
Varoitukset
Varoitus annetaan, kun hälytystila uhkaa tai käyttöolo­suhteet poikkeavat normaalista ja voivat saada taajuusmuuttajan antamaan hälytyksen. Varoitus häviää itsestään, kun epänormaali tila korjaantuu.
Hälytykset Laukaisu
Hälytys annetaan, kun taajuusmuuttaja laukaisee eli katkaisee toiminnon estääkseen taajuusmuuttajan tai järjes­telmän vaurioitumisen. Moottori rullaa pysähdyksiin. Taajuusmuuttajan logiikka toimii edelleen ja tarkkailee taajuusmuuttajan tilaa. Kun vikatilanne on korjattu, taajuus­muuttajan voi nollata. Sen jälkeen se on jälleen käyttövalmis.
Taajuusmuuttajan nollaus laukaisun tai laukaisun lukituksen jälkeen.
Laukaisu voidaan nollata neljällä eri tavalla:
Paina [Reset]-näppäintä LCP:ssä.
Digitaalisen resetoinnin tulokomennolla.
Sarjaliikenteen resetoinnin tulokomennolla.
Automaattinen resetointi.
Laukaisun lukitus
Syöttötehoa kierrätetään. Moottori rullaa pysähdyksiin. Taajuusmuuttajan logiikka tarkkailee edelleen taajuus­muuttajan tilaa. Katkaise syöttö taajuusmuuttajaan, korjaa vian syy ja resetoi sitten taajuusmuuttaja.
Varoitus- ja hälytysnäytöt
Varoitus näytetään LCP:ssä yhdessä varoituksen
numeron kanssa.
Hälytys vilkkuu yhdessä hälytyksen numeron
kanssa.
Kuva 6.1 Esimerkki hälytysnäytöstä
LCP:llä näkyvän tekstin ja hälytyskoodin lisäksi on kolme tilan merkkivaloa (LED-valoa).
Varoitus-LED Hälytys-LED
Varoitus On O Hälytys O Päällä (vilkkuu) Laukaisun lukitus
Kuva 6.2 Tilan merkkivalot (LED-valot)
On Päällä (vilkkuu)
6.2 Varoituksen ja hälytyksen määritelmät
Seuraavat varoitus-/hälytystiedot määrittävät varoituksen/ hälytyksen tilan, kertovat tilan todennäköisen syyn ja yksityiskohtaisen korjaus- tai vianmäärityksenmenetelmän.
VAROITUS
TAHATON KÄYNNISTYS
Kun taajuusmuuttaja on kytketty verkon vaihtovirta­syöttöön, tasavirtalähteeseen tai kuormanjakoon, moottori voi käynnistyä milloin tahansa. Tahaton käynnistys ohjelmoinnin, huollon tai korjaustöiden aikana saattaa aiheuttaa kuoleman, vakavan loukkaan­tumisen tai aineellisia vahinkoja. Moottori voi käynnistyä ulkoisella kytkimellä, kenttäväyläkomennolla, tulon ohjearvoviestillä LCP:stä tai LOP:stä, kauko-ohjauksella käyttämälläMCT 10 -asetusohjelmisto -ohjelmistoa tai vikatilan kuittauksen jälkeen.
Moottorin tahattoman käynnistyksen estäminen:
Paina LCP:n [O/Reset]-näppäintä ennen
parametrien ohjelmointia.
Katkaise taajuusmuuttajan syöttöjännite.
Johdota ja kokoa taajuusmuuttaja, moottori ja
kaikki käytettävät laitteet täysin ennen taajuus­muuttajan kytkemistä verkon vaihtovirtasyöttöön, tasavirtalähteeseen tai kuormanjakoon.
6
6
MG34Q420 Danfoss A/S © 04/2016 Kaikki oikeudet pidätetään. 83
Varoitukset ja hälytykset
VLT® AutomationDrive FC 302
6
VAROITUS 1, 10 V alhainen
Ohjauskortin jännite on alle 10 V liittimestä 50. Poista jonkin verran kuormitusta liittimestä 50, kun 10 V:n syöttö on ylikuormittunut. Enintään 15 mA tai vähintään 590 Ω.
Tämä tila voi johtua oikosulusta kytketyssä potentio­metrissä tai potentiometrin virheellisestä kytkennästä.
Vianmääritys
Irrota johtimet liittimestä 50. Jos varoitus häviää,
ongelma on kytkennässä. Jos varoitus ei häviä, vaihda ohjauskortti.
VAROITUS/HÄLYTYS 2, Elävä nolla -vika
Tämä varoitus tai hälytys tulee näkyviin vain, jos se on ohjelmoitu parametrissa parametri 6-01 "Elävä nolla" aikakatk.toiminto. Signaali yhdessä analogisista tuloista on alle 50 % kyseiselle tulolle ohjelmoidusta minimiarvosta. Tämä tila voi johtua katkenneista johtimista tai viallisesta laitteesta, joka lähettää signaalia.
Vianmääritys
Tarkista kaikkien analogisten virtaliitinten
kytkennät.
- Ohjauskortin liittimet 53 ja 54 signaa-
leille, liitin 55 yleinen.
-
VLT® yleiskäyttöön tarkoitettu I/O MCB 101-liittimet 11 ja 12 for signaaleille, liitin 10 yleinen.
-
VLT® analoginen I/O-optio MCB 109 liittimet 1, 3, ja 5 signaaleille, liittimet 2, 4, ja 6 yleinen.
Tarkista, että taajuusmuuttajan ohjelmointi ja
kytkentäasetukset vastaavat analogista signaali­tyyppiä
Testaa tuloliittimen signaali.
VAROITUS/HÄLYTYS 3, Ei moottoria
Moottoria ei ole kytketty taajuusmuuttajan lähtöön.
VAROITUS/HÄLYTYS 4, Syöttövaihehäviö
Syöttöpuolelta puuttuu vaihe, tai verkkojännitteen epätasapaino on liian suuri. Tämä viesti tulee näyttöön myös, jos tulotasasuuntaajassa on vikaa. Optiot ohjelmoidaan parametrissa parametri 14-12 Toiminto kun verkko epätasap..
Vianmääritys
Tarkista taajuusmuuttajan syöttöjännite ja
syöttövirta.
VAROITUS 5, Tasajännitevälipiirin jännite korkea
DC-välipiirin jännite (DC) on suurempi kuin suuren jännitteen varoitusraja. Raja riippuu taajuusmuuttajan nimellisjännitteestä. Laite on edelleen aktiivinen.
VAROITUS 6, Tasajännitevälipiirin jännite matala
DC-välipiirin jännite (DC) on suurempi kuin pienen jännitteen varoitusraja. Raja riippuu taajuusmuuttajan nimellisjännitteestä. Laite on edelleen aktiivinen.
VAROITUS/HÄLYTYS 7, Tasavirran ylijännite
Jos DC-välipiirin jännite ylittää rajan, taajuusmuuttaja laukeaa tietyn ajan jälkeen
Vianmääritys
Kytke jarrutusvastus.
Pidennä ramppiaikaa.
Vaihda ramppityyppi.
Aktivoi toiminnot parametrissa
parametri 2-10 Jarrun toiminto.
Suurenna arvoa parametri 14-26 Lauk.viive vaihtos.
vian esiintyessä.
Jos hälytys/varoitus esiintyy sähkökatkon aikana,
käytä kineettistä varmistusta (parametri 14-10 Verkkovika).
VAROITUS/HÄLYTYS 8, Tasavirran alijännite
Jos tasajännitevälipiirin jännite laskee alhaisesta jännit­teestä kertovan jännitteen rajan alapuolelle, taajuusmuuttaja tarkistaa, onko 24 V:n tasavirtabackup­lähde kytketty. Jos 24 V:n tasavirtavaravirtalähdettä ei ole, taajuusmuuttaja laukeaa määrätyn ajan jälkeen. Aikaviive riippuu laitteen koosta.
Vianmääritys
Tarkista, että verkkojännite vastaa taajuus-
muuttajan jännitettä.
Testaa tulojännite.
Testaa pehmeän latauksen piiri.
VAROITUS/HÄLYTYS 9, Vaihtosuuntaajan ylikuorma
Taajuusmuuttaja on käynyt yli 100 %:n ylikuormituksella liian pitkään ja sen toiminta katkaistaan. Vaihtosuuntaajan elektronisen lämpösuojan laskuri antaa varoituksen, kun se on saavuttanut arvon 98 %, ja se laukaisee ja antaa hälytyksen arvon ollessa 100 %. Taajuusmuuttajaa ei voi nollata, ennen kuin laskurin arvo on alle 90 %.
Vianmääritys
Vertaa LCP:ssä näkyvää lähtövirtaa taajuus-
muuttajan nimellisvirtaan.
Vertaa LCP:ssä näkyvää lähtövirtaa mitattuun
moottorin virtaan.
Näytä taajuusmuuttajan lämpökuormitus LCP:ssä
ja tarkkaile arvoa. Kun laite käy suuremmalla kuin taajuusmuuttajan jatkuvalla nimellisvirralla, laskurin lukema kasvaa. Kun laite käy taajuus­muuttajan jatkuvaa nimellisvirtaa pienemmällä virralla, laskurin lukema pienentyy.
84 Danfoss A/S © 04/2016 Kaikki oikeudet pidätetään. MG34Q420
Varoitukset ja hälytykset Käyttöopas
VAROITUS/HÄLYTYS 10, Moottorin ylikuormituslämpötila
Moottorin elektroninen lämpösuojaus (ETR) ilmoittaa, että moottori on ylikuumentunut. Valitse, antaako taajuus­muuttaja varoituksen vai hälytyksen, kun laskuri on saavuttanut arvon > 90 %, jos asetuksena kohdassa parametri 1-90 Moottorin lämpösuojaus on varoitus optioista, vai pitääkö laukeaako taajuusmuuttaja, kun laskuri saavuttaa arvon 100 %, jos asetuksena kohdassa parametri 1-90 Moottorin lämpösuojaus on laukaisu. Vika aiheutuu siitä, että moottorin ylikuormitus on ollut yli 100 % liian pitkään.
Vianmääritys
Tarkista moottori ylikuumenemisen varalta.
Tarkista, onko moottori mekaanisesti ylikuor-
mittunut.
Tarkista, että kohdassa parametri 1-24 Moottorin
virta määritetty moottorin virta on oikea.
Varmista, että moottorin tiedot parametreissa 1-20
- 1-25 on määritetty oikein.
Jos käytössä on ulkoinen puhallin, tarkista
kohdasta parametri 1-91 Moott. ulk. puhallin, että se on valittuna.
AMA:n suorittaminen kohdassa
parametri 1-29 Automaattinen moottorin sovitus (AMA) virittää taajuusmuuttajan paremmin
moottoriin sopivaksi ja pienentää lämpökuor­mitusta.
VAROITUS/HÄLYTYS 11, Moottorin termistorin yliläm­pötila
Termistorin kytkentä saattaa olla irrotettu. Valitse, antaako taajuusmuuttaja varoituksen vai hälytyksen kohdassa parametri 1-90 Moottorin lämpösuojaus.
Vianmääritys
Tarkista moottori ylikuumenemisen varalta.
Tarkista, onko moottori mekaanisesti ylikuor-
mittunut.
Tarkista, että termistori on kytketty oikein joko
liittimen 53 tai 54 (analoginen jännitetulo) ja liittimen 50 (+10 V:n syöttö) väliin. Tarkista myös, että liittimen 53 tai 54 katkaisimeen on asetettu jännite. Tarkista, että parametri 1-93 Termistorin resurssi on asetettu liittimeen 53 tai 54.
Jos käytössä on digitaalitulo 18 tai 19, tarkista,
että termistori on kytketty oikein liittimen 18 tai 19 (vain digitaalitulo PNP) ja liittimen 50 väliin.
Tarkista KTY-anturia käytettäessä liitinten 54 ja 55
välinen oikea liitäntä.
Jos käytössä on lämpökytkin tai termistori,
tarkista, että parametrin parametri 1-93 Termistorin resurssi ohjelmointi vastaa anturin kytkentää.
Jos käytössä on KTY-anturi, tarkista, että
parametrien parametri 1-95 KTY-anturityyppi,
parametri 1-96 KTY-termistorin resurssi ja parametri 1-97 KTY-kynnystaso ohjelmointi vastaa
anturin kytkentää.
VAROITUS/HÄLYTYS 12, Momenttiraja
Momentti on ylittänyt kohdassa parametri 4-16 Mootto­ritilan momenttiraja määritetyn arvon, tai kohdan parametri 4-17 Generatiivinen momenttiraja arvon. Parametri 14-25 Laukaisun viive momenttirajalla voi vaihtua
pelkän varoituksen vaativasta tilanteesta varoitukseksi, jota seuraa hälytys.
Vianmääritys
Jos moottorin momenttiraja ylittyy kiihdytyksen
aikana, pidennä rampin nousuaikaa.
Jos generaattorin momenttiraja ylittyy
hidastuksen aikana, pidennä rampin laskuaikaa.
Jos momenttiraja ilmenee käytön aikana,
suurenna momenttirajaa. Varmista, että järjes­telmän käyttö suuremmalla momentilla on turvallista.
Tarkista sovellus moottorin liian suuren ottovirran
vuoksi.
VAROITUS/HÄLYTYS 13, Ylivirta
Vaihtosuuntaajan hetkellisen maksimivirran raja-arvo (noin 200 % nimellisvirrasta) on ylittynyt. Varoituksen kesto on noin 1,5 sekuntia, jonka jälkeen taajuusmuuttaja laukeaa ja antaa hälytyksen. Tämä vika voi johtua shokkikuormi­tuksesta ja suuresta kiihtyvyydestä suurinertiakuormilla. Jos kiihdytys on rampin aikana nopeaa, vika saattaa esiintyä myös kineettisten varmistusten jälkeen. Jos laajennettu mekaaninen jarrun ohjaus on valittuna, laukaisu voidaan kuitata ulkoisesti.
Vianmääritys
Katkaise virta ja tarkista, voiko moottorin akselia
kiertää.
Tarkista, että moottorin koko vastaa taajuus-
muuttajaa.
Varmista, että parametreissa 1-20 - 1-25 on
määritetty oikea moottoridata.
ALARM (hälytys) 14, Maavika
Lähtevistä vaiheista kulkeutuu virtaa maahan joko taajuus­muuttajan ja moottorin välisessä kaapelissa tai moottorin sisällä.
Vianmääritys
Kytke taajuusmuuttaja irti ja korjaa maavika.
Tarkista, onko moottorissa maavikoja, mittaamalla
moottorin johdinten ja moottorin resistanssi maahan megaohmimittarilla.
Testaa virta-anturit.
ALARM (hälytys) 15, Laitteet eivät ole yhteensopivat
Asennettu optio ei toimi nykyisen ohjauskortin laitteiston tai ohjelmiston kanssa.
6
6
MG34Q420 Danfoss A/S © 04/2016 Kaikki oikeudet pidätetään. 85
Varoitukset ja hälytykset
VLT® AutomationDrive FC 302
6
Merkitse muistiin seuraavien parametrien arvot ja ota yhteyttä Danfoss-jälleenmyyjään.
Parametri 15-40 FC-tyyppi.
Parametri 15-41 Teho-osa.
Parametri 15-42 Jännite.
Parametri 15-43 Ohjelmistoversio.
Parametri 15-45 Tod. tyyppikoodin merkkijono.
Parametri 15-49 Ohjauskortin ohj.tunnus.
Parametri 15-50 Tehokortin ohj.tunnus.
Parametri 15-60 Optio asennettu.
Parametri 15-61 Option ohj.versio (kussakin
optiopaikassa).
ALARM (hälytys) 16, Oikosulku
Moottorissa tai moottorin kytkennässä on oikosulku.
Vianmääritys
Katkaise taajuusmuuttajasta virta ja korjaa
oikosulku.
VAROITUS
SUURJÄNNITE
Taajuusmuuttajissa esiintyy suuria jännitteitä, kun ne ovat kytkettyinä verkon vaihtovirran tulotehoon, tasavir­talähteeseen tai kuormanjakoon. Jos asennus-, käynnistys- ja huoltotöitä ei teetetä pätevällä henkilöstöllä, seurauksena voi olla kuolema tai vakava loukkaantuminen.
Katkaise virta ennen kuin jatkat.
VAROITUS/HÄLYTYS 17, Ohjaussanan aikakatkaisu
Tiedonsiirto taajuusmuuttajaan ei toimi. Varoitus on aktiivinen vain, kun parametrin parametri 8-04 Ohjaussanan aikakatkaisutoiminto asetus ei ole [0] O. Jos parametri 8-04 Ohjaussanan aikakatkaisutoiminto­asetuksena on [2] Pysäytys ja [26] Laukaisu, järjestelmä antaa varoituksen ja laskee ramppia pysähtymiseen asti ja antaa samalla hälytyksen.
Vianmääritys
Tarkista sarjaliikennekaapelin liitännät.
Suurenna arvoa parametri 8-03 Ohjaussanan
aikakatk. aika.
Tarkista tiedonsiirtolaitteiden toiminta.
Tarkista asianmukainen asennus EMC-vaatimusten
pohjalta.
VAROITUS/HÄLYTYS 22, Nostimen mekaaninen jarru
Tämän varoituksen/hälytyksen arvo osoittaa varoituksen/ hälytyksen tyypin. 0 = Momentin ohjearvoa ei saavutettu ennen aikakatkaisua (parametri 2-27 Momentin ramppiaika).
1 = Odotettua jarrun takaisinkytkentää ei vastaanotettu ennen aikakatkaisua (parametri 2-23 Aktivoi jarrutusviive, parametri 2-25 Jarrun vapautusaika).
VAROITUS 23, Sisäisen puhaltimen vika
Puhallinvaroitustoiminto on lisäsuojaustoiminto, joka tarkistaa, onko puhallin käynnissä/asennettu. Puhallinva­roitus voidaan poistaa käytöstä kohdassa parametri 14-53 Puhallinnäyttö ([0] Ei käytössä).
Vianmääritys
Tarkista puhaltimen resistanssi.
Tarkista pehmeän latauksen sulakkeet.
VAROITUS 24, Ulkoisen puhaltimen vika
Puhallinvaroitustoiminto on lisäsuojaustoiminto, joka tarkistaa, onko puhallin käynnissä/asennettu. Puhallinva­roitus voidaan poistaa käytöstä kohdassa parametri 14-53 Puhallinnäyttö ([0] Ei käytössä).
Vianmääritys
Tarkista puhaltimen resistanssi.
Tarkista pehmeän latauksen sulakkeet.
VAROITUS 25, Jarruvastus, oikosulku
Jarruvastusta tarkkaillaan käytön aikana. Oikosulun sattuessa jarrutoiminto on poissa käytöstä ja ilmestyy varoitus. Taajuusmuuttaja toimii edelleen, mutta ilman jarrutoimintoa.
Vianmääritys
Katkaise teho taajuusmuuttajasta ja vaihda
jarruvastus (katso parametri 2-15 Jarrun tarkistus).
VAROITUS/HÄLYTYS 26, Jarruvastuksen tehoraja
Jarruvastukseen siirrettävä teho lasketaan viimeisten 120 sekunnin käyttöajan keskiarvona. Laskelma perustuu välipiirin jännitteeseen ja jarruvastusarvoon, joka on määritetty kohdassa parametri 2-16 AC-jarrun maks. virta. Varoitus aktivoituu, kun jarrutusteho on yli 90 % jarruresis­tanssin tehosta. Jos [2] Laukaisu on valittuna kohdassa parametri 2-13 Jarrutustehon valvonta, taajuusmuuttaja katkaisee toiminnan, kun jaettu jarrutusteho saavuttaa 100 %.
VAROITUS
SUURI JÄNNITE JARRUVASTUKSESSA
Jos jarruvastuksessa on oikosulku, jarruvastukseen saattaa siirtyä runsaasti tehoa.
Etsi ja korjaa tehonrajan ylittymisen syy.
VAROITUS/HÄLYTYS 27, Jarruhakkurin vika
Jarrun IGBT:tä tarkkaillaan käytön aikana. Jos siinä tapahtuu oikosulku, jarrutoiminto katkaistaan ja annetaan varoitus. Taajuusmuuttaja toimii edelleen, mutta koska jarrun IGBT on oikosulussa, jarruvastukselle siirtyy huomattava teho, vaikka se ei olisikaan käytössä. Sammuta taajuusmuuttaja ja poista jarrutusvastus.
86 Danfoss A/S © 04/2016 Kaikki oikeudet pidätetään. MG34Q420
Varoitukset ja hälytykset Käyttöopas
Tämä varoitus/hälytys voi esiintyä myös, jos jarruvastus ylikuumenee. Liittimet 104 ja 106 ovat saatavilla jarruvas­tuksiksi Klixon-tuloihin.
12-pulssinen taajuusmuuttaja voi antaa tämän varoituksen/ hälytyksen, kun jokin erottimista tai johdonsuojakatkai­simista avautuu, kun laitteen virta on kytkettynä.
VAROITUS/HÄLYTYS 28, Jarrun tarkistus epäonnistui
Jarruvastus ei ole kytkettynä tai toiminnassa.
Vianmääritys
Tarkista parametri 2-15 Jarrun tarkistus.
ALARM (hälytys) 29, Jäähdytysrivan lämpötila
Jäähdytysrivan suurin lämpötila on ylittynyt. Lämpötilavikaa ei resetoida, ennen kuin lämpötila laskee alle määritetyn jäähdytysrivan lämpötilan. Laukaisu- ja nollauspisteet vaihtelevat taajuusmuuttajan tehon mukaan.
Vianmääritys
Tarkista seuraavat ehdot:
Ympäristön lämpötila on liian korkea.
Moottorikaapelit ovat liian pitkiä.
Virheellinen ilmavirta taajuusmuuttajan ylä- ja
alapuolella.
Ilman virtaus estynyt taajuusmuuttajan ympärillä.
Rikkoutunut jäähdytysrivan puhallin.
Likainen jäähdytysripa.
D-, E- ja F-koteloinneilla varustetuissa taajuusmuuttajissa tämä hälytys perustuu IGBT-moduulien sisälle asennetun jäähdytysrivan anturin mittaamaan lämpötilaan. F-koteloin­neissa tämä hälytys voi johtua myös tasasuuntaajamoduulin lämpöanturista.
Vianmääritys
Tarkista puhaltimen resistanssi.
Tarkista pehmeän latauksen sulakkeet.
Tarkista IGBT-lämpöanturi.
ALARM (hälytys) 30, Moottorin vaihe U puuttuu
Taajuusmuuttajan ja moottorin välinen moottorin vaihe U puuttuu.
VAROITUS
SUURJÄNNITE
Taajuusmuuttajissa esiintyy suuria jännitteitä, kun ne ovat kytkettyinä verkon vaihtovirran tulotehoon, tasavir­talähteeseen tai kuormanjakoon. Jos asennus-, käynnistys- ja huoltotöitä ei teetetä pätevällä henkilöstöllä, seurauksena voi olla kuolema tai vakava loukkaantuminen.
Katkaise virta ennen kuin jatkat.
Vianmääritys
Katkaise taajuusmuuttajan virta ja tarkista
moottorin vaihe U.
ALARM (hälytys) 31, Moottorin vaihe V puuttuu
Taajuusmuuttajan ja moottorin välinen moottorin vaihe V puuttuu.
VAROITUS
SUURJÄNNITE
Taajuusmuuttajissa esiintyy suuria jännitteitä, kun ne ovat kytkettyinä verkon vaihtovirran tulotehoon, tasavir­talähteeseen tai kuormanjakoon. Jos asennus-, käynnistys- ja huoltotöitä ei teetetä pätevällä henkilöstöllä, seurauksena voi olla kuolema tai vakava loukkaantuminen.
Katkaise virta ennen kuin jatkat.
Vianmääritys
Katkaise taajuusmuuttajasta virta ja tarkista
moottorin vaihe V.
ALARM (hälytys) 32, Moottorin vaihe W puuttuu
Taajuusmuuttajan ja moottorin välinen moottorin vaihe W puuttuu.
VAROITUS
SUURJÄNNITE
Taajuusmuuttajissa esiintyy suuria jännitteitä, kun ne ovat kytkettyinä verkon vaihtovirran tulotehoon, tasavir­talähteeseen tai kuormanjakoon. Jos asennus-, käynnistys- ja huoltotöitä ei teetetä pätevällä henkilöstöllä, seurauksena voi olla kuolema tai vakava loukkaantuminen.
Katkaise virta ennen kuin jatkat.
Vianmääritys
Katkaise taajuusmuuttajasta virta ja tarkista
moottorin vaihe W.
ALARM (hälytys) 33, Liian suuri jännitepiikki
Lyhyessä ajassa on tapahtunut liian monta käynnistystä.
Vianmääritys
Anna laitteen jäähtyä käyttölämpötilaan.
VAROITUS/HÄLYTYS 34, Kenttäväylävika
Kenttäväylä tietoliikenneoptiokortissa ei toimi.
VAROITUS/HÄLYTYS 36, Verkkovika
Tämä varoitus/hälytys on aktiivinen ainoastaan, jos taajuus­muuttajan jännitteensyöttö katkeaa eikä parametrin
parametri 14-10 Verkkovika arvoksi ole määritetty [0] Ei toimintoa.
Vianmääritys
Tarkista sulakkeet taajuusmuuttajalle ja laitteen
verkkovirtasyöttö.
ALARM (hälytys) 38, Sisäinen vika
Sisäisen vian sattuessa näytölle tulee kohdassa Taulukko 6.1 määritetty koodinumero.
6
6
MG34Q420 Danfoss A/S © 04/2016 Kaikki oikeudet pidätetään. 87
Varoitukset ja hälytykset
VLT® AutomationDrive FC 302
6
Vianmääritys
Katkaise virta ja kytke se uudelleen.
Tarkista, että optio on asennettu asianmukaisesti.
Tarkista löysien tai puuttuvien kytkentöjen varalta.
Voi olla tarpeen ottaa yhteyttä Danfoss-huoltoon tai ­jälleenmyyjään. Merkitse koodinumero muistiin tarkempia vianmääritysohjeita varten.
Numero Teksti
0 Sarjaportin alustaminen ei onnistu. Ota yhteyttä
Danfoss-jälleenmyyjääsi tai Danfoss-huoltoon.
256–258 Teho-EEPROM-data on viallista tai liian vanhaa.
512 Ohjauskortin EEPROM-data on viallista tai liian
vanhaa.
513 Tiedonsiirron aikakatkaisu EEPROM-dataa
luettaessa.
514 Tiedonsiirron aikakatkaisu EEPROM-dataa
luettaessa.
515 Sovelluspainotteinen ohjaus ei tunnista EEPROM-
dataa.
516 EEPROMiin kirjoittaminen ei onnistu, koska kirjoi-
tuskomentoa käsitellään. 517 Kirjoituskomennon aikakatkaisu. 518 EEPROM-vika. 519 Viivakoodin tiedot puuttuvat tai eivät kelpaa
EEPROMissa. 783 Parametrin arvo minimi-/maksimirajojen
ulkopuolella.
1024–1279 CAN-viestin lähettäminen ei onnistunut.
1281 Digitaalisen signaaliprosessorin ash-aikakatkaisu. 1282 Tehomikro-ohjelmaversiot eivät sovi yhteen. 1283 Tehokas EEPROM-dataversio ei sopiva. 1284 Digitaalisen signaaliprosessorin ohjelmaversion
lukeminen ei onnistu.
1299 Optio-ohjelma paikassa A on liian vanha. 1300 Optio-ohjelma paikassa B on liian vanha. 1301 Optio-ohjelma paikassa C0 on liian vanha. 1302 Optio-ohjelma paikassa C1 on liian vanha. 1315 Paikan A optio-ohjelmaa ei tueta (ei sallittu). 1316 Paikan B optio-ohjelmaa ei tueta (ei sallittu). 1317 Paikan C0 optio-ohjelmaa ei tueta (ei sallittu). 1318 Paikan C1 optio-ohjelmaa ei tueta (ei sallittu). 1379 Optio A ei vastannut laskettaessa ympäristö-
versiota.
1380 Optio A ei vastannut laskettaessa ympäristö-
versiota.
1381 Optio C0 ei vastannut laskettaessa ympäristö-
versiota.
1382 Optio C1 ei vastannut laskettaessa ympäristö-
versiota.
1536 Sovelluspainotteisessa ohjauksessa on rekisteröity
poikkeus. Virheidenpoistotiedot on kirjoitettu
LCP:hen.
Numero Teksti
1792 DSP-vahti on aktiivinen. Virheidenpoisto teho-osien
tiedoista, moottoripainotteisen ohjausdatan siirto ei tapahtunut oikein.
2049 Tehodata käynnistetty uudelleen. 2064–2072 H081x: optio paikassa x on käynnistynyt uudelleen. 2080–2088 H082x: optio paikassa x on ilmoittanut käynnistys-
viiveestä.
2096–2104 H983x: optio paikassa x on ilmoittanut laillisesta
käynnistysviiveestä. 2304 Datan lukeminen teho-EEPROMista ei onnistunut. 2305 Teholaitteen ohjelmistoversio puuttuu. 2314 Teholaitteen teholaitedataa puuttuu. 2315 Teholaitteen ohjelmistoversio puuttuu. 2316 Teholaitteen io_statepage puuttuu. 2324 Tehokortin konguraatio on määritetty virheel-
liseksi käynnistettäessä. 2325 Tehokortti on lakannut kommunikoimasta verkko-
virtaa käytettäessä. 2326 Tehokortin kongurointi on määritetty virheelliseksi
tehokorttien rekisteröintiviiveen jälkeen 2327 Liian monta tehokortin sijaintia on rekisteröity
voimassa oleviksi. 2330 Tehokorttien tehotiedot eivät vastaa toisiaan. 2561 Ei tiedonsiirtoa DSP:ltä ATACD:lle. 2562 Ei tiedonsiirtoa ATACD:ltä DSP:lle (tila käynnissä). 2816 Pinon ylitys, ohjauskorttimoduuli. 2817 Vuorottimen hitaat tehtävät. 2818 Nopeat tehtävät. 2819 Parametrin merkkijono. 2820 LCP:n pinon ylitys. 2821 Sarjaportin ylitys. 2822 USB-portin ylitys. 2836 cfListMempool liian pieni.
3072–5122 Parametrin arvo on rajojen ulkopuolella.
5123 Optio paikassa A: Laite ei sovi yhteen ohjauskortin
laitteiston kanssa. 5124 Optio paikassa B: Laite ei sovi yhteen ohjauskortin
laitteiston kanssa. 5125 Optio paikassa C0: Laite ei sovi yhteen ohjaus-
kortin laitteiston kanssa. 5126 Optio paikassa C1: Laite ei sovi yhteen ohjaus-
kortin laitteiston kanssa.
5376–6231 Muisti täynnä.
Taulukko 6.1 Sisäinen vika, vikakoodit
ALARM (hälytys) 39, Jäähdytysrivan anturi
Ei takaisinkytkentää jäähdytysrivan lämpötila-anturilta.
IGBT-lämpöanturilta tulevaa signaalia ei ole käytettävissä tehokortilla. Ongelma voi liittyä tehokorttiin tai yhdyskäytävän taajuusmuuttajan korttiin tai nauhakaapeliin tehokortin ja yhdyskäytävän taajuusmuuttajan kortin välillä.
88 Danfoss A/S © 04/2016 Kaikki oikeudet pidätetään. MG34Q420
Varoitukset ja hälytykset Käyttöopas
VAROITUS 40, Digitaalilähdön liittimen 27 ylikuormitus
Tarkista liittimeen 27 kytketty kuorma tai poista oikosulku­liitäntä. Tarkista parametri 5-00 Digit. I/O-tila ja parametri 5-01 Liittimen 27 tila.
VAROITUS 41, Digitaalilähdön liittimen 29 ylikuormitus
Tarkista liittimeen 29 kytketty kuorma tai poista oikosulku­liitäntä. Tarkista myösparametri 5-00 Digit. I/O-tila ja parametri 5-02 Liittimen 29 tila.
VAROITUS 42, Digitaalilähdön ylikuormitus kohdassa X30/6 tai digitaalilähdön ylikuormitus kohdassa X30/7
Tarkista liittimen X30/6 kohdalla siihen kytketty kuorma tai poista oikosulkuliitäntä. Tarkista myös parametri 5-32 Liitin
X30/6 digit. lähtö (MCB 101) (VLT® yleiskäyttöön tarkoitettu I/O MCB 101).
Tarkista liittimen X30/7 kohdalla siihen kytketty kuorma tai poista oikosulkuliitäntä. Tarkista parametri 5-33 Liitin X30/7
digit. lähtö (MCB 101) (VLT® yleiskäyttöön tarkoitettu I/O MCB 101).
ALARM (hälytys) 45, Maavika 2
Maavika.
Vianmääritys
Tarkista, että maadoitus on asianmukainen eikä
löysiä liitäntöjä ole.
Tarkista, että johdinkoko on asianmukainen.
Tarkista moottorikaapelit oikosulkujen tai
vuotovirtojen varalta.
ALARM (hälytys) 46, Tehokortin syöttö
Syöttö tehokorttiin on alueen ulkopuolella.
Kytkentätilan tehonsyöttö (SMPS) luo 3 virtalähdettä tehokortille: 24 V, 5 V ja ±18 V. Kun virta syötetään 24 V:n tasavirtalähteestä VLT® 24 V:n tasavirtasyöttöoptiolla, MCB 107, vain 24 V ja 5 V syöttöjä valvotaan. Käytettäessä kolmivaiheista verkkojännitettä tarkkaillaan kaikkia kolmea tehonsyöttöä.
VAROITUS 47, 24 VDC syöttö alhainen
Syöttö tehokorttiin on alueen ulkopuolella.
Kytkentätilan tehonsyöttö (SMPS) luo 3 virtalähdettä tehokortille:
24 V.
5 V.
±18 V.
Vianmääritys
Tarkista, onko tehokortti viallinen.
VAROITUS 48, 1,8 V pieni tulo
Ohjauskortilla käytettävä 1.8 voltin tasavirtalähde on sallittujen rajojen ulkopuolella. Tehonsyöttö mitataan ohjauskortilta.
Vianmääritys
Tarkista, onko ohjauskortti viallinen.
Jos käytössä on optiokortti, tarkista, onko jännite
liian suuri.
VAROITUS 49, Nopeusraja
Varoitus näkyy, jos nopeus ei ole määritetyllä alueella kohdissa parametri 4-11 Moott. nopeuden alaraja [RPM] ja parametri 4-13 Moott. nopeuden yläraja [RPM]. Jos nopeus jää alle kohdassa parametri 1-86 Lauk.nopeuden alaraja [RPM] määritetyn raja-arvon (käynnistystä tai pysäytystä lukuun ottamatta), taajuusmuuttaja laukeaa.
ALARM (hälytys) 50, AMA:n kalibrointi epäonnistui
Ota yhteyttä Danfoss -jälleenmyyjään tai Danfoss-yhtiön huolto-osastoon.
ALARM (hälytys) 51, AMA U
Moottorin jännitteen, moottorin virran ja moottorin tehon asetukset ovat väärät.
Vianmääritys
Tarkista asetukset parametreista 1–20 - 1–25.
ALARM (hälytys) 52, AMA pieni I
Moottorin virta on liian pieni.
Vianmääritys
Tarkista kohdan parametri 1-24 Moottorin virta
asetukset.
ALARM (hälytys) 53, AMA moottori liian suuri
Moottori on liian suuri, AMA:a ei voida suorittaa.
ALARM (hälytys) 54, AMA moottori liian pieni
Moottori on liian pieni, AMA:a ei voi suorittaa.
ALARM (hälytys) 55, AMA-parametri vaihtelualueen ulkopuolella
AMAa ei voi suorittaa, sillä moottorin parametriarvot ovat hyväksyttävän alueen ulkopuolella.
ALARM (hälytys) 56, AMA käyttäjäkeskeytys
AMA on manuaalisesti keskeytetty.
ALARM (hälytys) 57, AMA sisäinen vika
Jatka AMA:n käynnistämistä, kunnes AMA suoritetaan.
nom
ja I
nom
nom
HUOMAUTUS!
Toistuvat suorittamiset saattavat kuumentaa moottoria siinä määrin, että resistanssit Rs ja Rr kasvavat. Yleensä tämä käyttäytyminen ei kuitenkaan ole kriittinen tekijä.
ALARM (hälytys) 58, AMA sisäinen vika
Ota yhteyttä Danfoss-jälleenmyyjään.
VAROITUS 59, Virtaraja
Virta on suurempi kuin arvo par. parametri 4-18 Virtaraja. Varmista, että moottorin tiedot parametreissa 1-20 ja 1-25 on määritetty oikein. Suurenna tarvittaessa virtarajaa. Varmista, että järjestelmän käyttö on turvallista korkeammalla rajalla.
VAROITUS 60, Ulkoinen lukitus
Ulkoinen lukitus on aktivoitu. Palaa normaaliin toimintaan kohdistamalla 24 V:n tasavirta ulkoiseen lukitukseen ohjelmoituun liittimeen ja nollaa taajuusmuuttaja (sarjalii­kenteen tai digitaalisen I/O:n avulla tai painamalla [Reset]­näppäintä).
6
6
MG34Q420 Danfoss A/S © 04/2016 Kaikki oikeudet pidätetään. 89
Varoitukset ja hälytykset
VLT® AutomationDrive FC 302
6
VAROITUS/HÄLYTYS 61, Takaisinkytkentävirhe
Lasketun moottorin nopeuden ja takaisinkytkentälaitteen nopeusmittauksen välillä on esiintynyt virhe. Toiminto varoitus/hälytys/disable asetetaan kohdassa parametri 4-30 Moottorin tak.kytk. menetystoiminto. Hyväksyttävän virheen asetus parametrissa parametri 4-31 Moottorin tak.kytk. nopeusvirhe ja virheen sallittu esiintymisaika parametrissa parametri 4-32 Moott. tak.kytk. menet. aikak.. Toiminto voi olla käytössä käyttöönoton aikana.
VAROITUS 62, Lähtötaajuuden yläraja
Lähtötaajuus on suurempi kuin parametrissa parametri 4-19 Enimmäislähtötaajuus asetettu arvo.
ALARM (hälytys) 63, Mekaaninen jarru alhainen
Todellinen moottorin virta ei ole ylittänyt jarruvirran vapautuksen arvoa käynnistysviiveen aika -ikkunassa.
VAROITUS 64, Jänniteraja
Kuormituksen ja nopeuden yhdistelmä vaatii suuremman moottorin jännitteen kuin nykyinen DC-välipiirin jännite.
VAROITUS/HÄLYTYS 65, Ohjauskortin ylilämpötila
Ohjauskortin katkaisulämpötila on 85 °C (185 °F).
Vianmääritys
Tarkista, että ympäristön käyttölämpötila on
rajojen puitteissa.
Tarkista, ettei suodattimia ole tukossa.
Tarkista puhaltimen toiminta.
Tarkista ohjauskortti.
VAROITUS 66, Jäähdytysrivan lämpötila alhainen
Taajuusmuuttaja on liian kylmä toimiakseen. Tämä varoitus perustuu IGBT-moduulin lämpötila-anturiin. Suurenna laitteen ympäristön lämpötilaa. Taajuusmuut­tajaan voidaan myös syöttää hieman virtaa aina, kun moottori on pysähdyksissä asettamalla kohdan
parametri 2-00 DC-pito-/esilämm.virta asetukseksi 5 % ja parametri 1-80 Toiminto pysäytet..
Vianmääritys
Jäähdytysrivan lämpötilaksi on mitattu 0 °C (32 °F). Tämä voi tarkoittaa, että lämpötila-anturi on viallinen, ja puhaltimen nopeus noussut siten maksimiin. Jos IGBT:n ja yhdyskäytävän taajuusmuuttajan kortin välinen anturin johdin on irrotettu, seurauksena on tämä varoitus. Tarkista myös IGBT-lämpöanturi.
ALARM (hälytys) 67, Optiomoduulin konguraatio muuttunut
Yksi tai useampi optio on joko lisätty tai poistettu edellisen virran katkaisun jälkeen. Varmista, että konguraation muutos on tahallinen, ja nollaa laite.
ALARM (hälytys) 68, Turvallinen pysäytys aktivoitu
STO on aktivoitu. Palaa normaaliin toimintaan kohdis­tamalla 24 V:n tasavirta liittimeen 37 ja lähetä sitten resetointisignaali väylän, digitaalisen I/O-liitännän kautta tai painamalla [RESET]-näppäintä.
ALARM (hälytys) 69, Tehokortin lämpötila
Tehokortin lämpötila-anturi on joko liian kuuma tai liian kylmä.
Vianmääritys
Tarkista ovipuhaltimien toiminta.
Tarkista, etteivät ovipuhaltimien suodattimet ole
tukossa.
Tarkista, että läpivientilevy on asennettu asianmu-
kaisesti IP 21/IP 54 (NEMA 1/12) ­taajuusmuuttajissa.
ALARM (hälytys) 70, Väärä FC-konguraatio
Ohjauskortti ja tehokortti eivät sovi yhteen. Tarkista yhteensopivuus ottamalla yhteyttä Danfoss-jälleenmyyjään ja ilmoita laitteen tyyppikoodi tyyppikilvestä ja korttien osanumerot.
ALARM (hälytys) 71, PTC 1 turvallinen pysäytys
STO on aktivoitu VLT® PTC -termistorikortilta MCB 112 (moottori liian lämmin). Normaali toiminta on jälleen mahdollista, kun MCB 112 tuo liittimeen 37 jälleen 24 V:n tasavirran (kun moottorin lämpötila saavuttaa hyväksyttävän tason) ja kun MCB 112:n digitaalitulo on poistettu käytöstä. Kun näin käy, lähetetään kuittaussignaali (väylän, digitaalisen I/O-liitännän kautta tai painamalla [Reset]-painiketta).
HUOMAUTUS!
Jos automaattinen uudelleenkäynnistys on käytössä, moottori voi käynnistyä, kun vika on korjattu.
ALARM (hälytys) 72, Vaarallinen vika
STO ja laukaisun lukitus. Odottamattomia signaalitasoja Safe Torque
kortin MCB 112 digitaalitulon yhteydessä.
VAROITUS 73, Turvallisen pysäytyksen automaattinen uudelleenkäynnistys
STO aktivoitu. Jos automaattinen uudelleenkäynnistys on käytössä, moottori voi käynnistyä, kun vika on korjattu.
VAROITUS 76, Teholaitteen asetukset
Vaadittu teholaitemäärä ei vastaa tunnistettua aktiivisten teholaitteiden määrää.
F-kotelointikoon moduulia vaihdettaessa annetaan tämä varoitus, jos moduulin tehokortin tehokohtaiset tiedot eivät vastaa taajuusmuuttajan loppuosaa.
Vianmääritys
VAROITUS 77, Virransäästötila
Taajuusmuuttaja toimii virransäästötilassa (vaihtosuuntaa­jaosia on käytössä sallittua vähemmän). Tämä varoitus annetaan tehojakson aikana, kun taajuusmuuttaja on asetettu käymään vähemmillä vaihtosuuntaajilla ja pysymään silti käynnissä.
O (STO) -toiminnolta ja VLT® PTC -termistori-
Varmista, että varaosan ja sen tehokortin osanumerot ovat oikeat.
90 Danfoss A/S © 04/2016 Kaikki oikeudet pidätetään. MG34Q420
Varoitukset ja hälytykset Käyttöopas
ALARM (hälytys) 79, Väärä virtaosan konguraatio
Skaalauskortin osanumero on väärä tai sitä ei ole asennettu. Myöskään tehokortin MK102-liitintä ei voitu asentaa.
ALARM (hälytys) 80, Taajuusmuuttaja alustettu oletus­arvoon
Parametrin asetukset palautetaan normaaliasetuksiin manuaalisen kuittauksen jälkeen. Tyhjennä hälytys resetoimalla laite.
ALARM (hälytys) 81, CSIV viallinen
CSIV-tiedostossa on syntaksivirheitä.
ALARM (hälytys) 82, CSIV-parametrivika
CSIV epäonnistui parametrin alustamisessa.
ALARM (hälytys) 85, Vaar. vika PB
PROFIBUS/PROFIsafe-virhe.
VAROITUS/HÄLYTYS 104, Sekoituspuhaltimen vika
Puhallin ei toimi. Puhallinmonitori tarkistaa, että puhallin pyörii käynnistettäessä tai aina, kun sekoituspuhallin käynnistetään. Sekoituspuhaltimen vika voidaan konguroida varoitukseksi tai hälytykseksi, jonka antaa parametri 14-53 Puhallinnäyttö.
Vianmääritys
Kytke virta toistuvasti päälle taajuusmuuttajaan
määritelläksesi, palaako varoitus/hälytys.
ALARM (hälytys) 243, Jarrun IGBT
Tämä hälytys koskee vain laitekoon F taajuusmuuttajia. Se vastaa mallia VAROITUS/HÄLYTYS 27, Jarruhakkurin vika. Raportin numero ei kuvaa moduulia, jossa on vioittunut jarrun IGBT. Avoimen Klixonin tunnistaa raportin numerosta.
Hälytyslokin raportin arvo kertoo, mikä tehomoduuli hälytyksen antoi:
1 = vasemmanpuoleinen vaihtosuuntaajamoduuli.
2 = keskimmäinen vaihtosuuntaajamoduuli, kotelointikoot F12 tai F13.
2 = oikea vaihtosuuntaajamoduuli, kotelointikoot F10 tai F11
2 = toinen taajuusmuuttaja vasemmasta vaihto­suuntaajamoduulista, kotelointikoko F14.
3 = oikea vaihtosuuntaajamoduuli, kotelointikoot F12 tai F13
3 = kolmas taajuusmuuttaja vasemmasta vaihto­suuntaajamoduulista, kotelointikoot F14 tai F15.
4 = äärimmäisenä oikealla oleva vaihtosuuntaaja­moduuli, kotelointikoko F14.
5 = tasasuuntaajamoduuli.
6 = oikeanpuoleinen tasasuuntaajamoduuli, kotelointikoot F14 tai F15.
ALARM (hälytys) 244, Jäähdytysrivan lämpötila
Tämä hälytys koskee vain kotelointikoon F taajuus­muuttajia. Se vastaa mallia ALARM (hälytys) 29, Jäähdytysrivan lämpötila.
Hälytyslokin raportin arvo kertoo, mikä tehomoduuli hälytyksen antoi:
1 = vasemmanpuoleinen vaihtosuuntaajamoduuli.
2 = keskimmäinen vaihtosuuntaajamoduuli kotelointikoot F12 tai F13.
2 = keskimmäinen vaihtosuuntaajamoduuli kotelointikoot F10 tai F11.
2 = toinen taajuusmuuttaja vasemmasta vaihto­suuntaajamoduulista kotelointikoot F14 tai F15.
3 = oikea vaihtosuuntaajamoduuli, kotelointikoot F12 tai F13
3 = kolmas taajuusmuuttaja vasemmasta vaihto­suuntaajamoduulista, kotelointikoot F14 tai F15.
4 = äärimmäisenä oikealla vaihtosuuntaajamo­duulissa kotelointikoot F14 tai F15.
5 = tasasuuntaajamoduuli.
6 = oikeanpuoleinen tasasuuntaajamoduuli kotelointikoot F14 tai F15.
ALARM (hälytys) 245, Jäähdytysrivan anturi
Tämä hälytys koskee vain laitekoon F taajuusmuuttajia. Se vastaa mallia ALARM (hälytys) 39, Jäähdytysrivan anturi.
Hälytyslokin raportin arvo kertoo, mikä tehomoduuli hälytyksen antoi:
1 = vasemmanpuoleinen vaihtosuuntaajamoduuli.
2 = keskimmäinen vaihtosuuntaajamoduuli, kotelointikoot F12 tai F13.
2 = oikea vaihtosuuntaajamoduuli, kotelointikoot F10 tai F11
2 = toinen taajuusmuuttaja vasemmasta vaihto­suuntaajamoduulista kotelointikoot F14 tai F15.
3 = oikea vaihtosuuntaajamoduuli, kotelointikoot F12 tai F13
3 = kolmas taajuusmuuttaja vasemmasta vaihto­suuntaajamoduulista, kotelointikoot F14 tai F15.
4 = äärimmäisenä oikealla oleva vaihtosuuntaaja­moduuli, kotelointikoot F14 tai F15.
5 = tasasuuntaajamoduuli.
6 = oikeanpuoleinen tasasuuntaajamoduuli, kotelointikoot F14 tai F15.
12-pulssinen taajuusmuuttaja voi antaa tämän varoituksen/ hälytyksen, kun jokin erottimista tai johdonsuojakatkai­simista avautuu, kun laitteen virta on kytkettynä.
ALARM (hälytys) 246, Tehokortin syöttö
Tämä hälytys koskee vain laitekoon F taajuusmuuttajia. Se vastaa mallia ALARM (hälytys) 46, Tehokortin syöttö.
6
6
MG34Q420 Danfoss A/S © 04/2016 Kaikki oikeudet pidätetään. 91
Varoitukset ja hälytykset
VLT® AutomationDrive FC 302
6
Hälytyslokin raportin arvo kertoo, mikä tehomoduuli hälytyksen antoi:
1 = vasemmanpuoleinen vaihtosuuntaajamoduuli.
2 = keskimmäinen vaihtosuuntaajamoduuli, kotelointikoot F12 tai F13.
2 = oikea vaihtosuuntaajamoduuli, kotelointikoot F10 tai F11
2 = toinen taajuusmuuttaja vasemmasta vaihto­suuntaajamoduulista kotelointikoot F14 tai F15.
3 = oikea vaihtosuuntaajamoduuli, kotelointikoot F12 tai F13
3 = kolmas taajuusmuuttaja vasemmasta vaihto­suuntaajamoduulista, kotelointikoot F14 tai F15.
4 = äärimmäisenä oikealla oleva vaihtosuuntaaja­moduuli, kotelointikoot F14 tai F15.
5 = tasasuuntaajamoduuli.
6 = oikeanpuoleinen tasasuuntaajamoduuli, kotelointikoot F14 tai F15.
ALARM (hälytys) 247, Tehokortin lämpötila
Tämä hälytys koskee vain laitekoon F taajuusmuuttajia. Se vastaa mallia ALARM (hälytys) 69, Tehokortin lämpötila.
Hälytyslokin raportin arvo kertoo, mikä tehomoduuli hälytyksen antoi:
1 = vasemmanpuoleinen vaihtosuuntaajamoduuli.
2 = keskimmäinen vaihtosuuntaajamoduuli, kotelointikoot F12 tai F13.
2 = oikea vaihtosuuntaajamoduuli, kotelointikoot F10 tai F11
2 = toinen taajuusmuuttaja vasemmasta vaihto­suuntaajamoduulista kotelointikoot F14 tai F15.
3 = oikea vaihtosuuntaajamoduuli, kotelointikoot F12 tai F13
3 = kolmas taajuusmuuttaja vasemmasta vaihto­suuntaajamoduulista, kotelointikoot F14 tai F15.
4 = äärimmäisenä oikealla oleva vaihtosuuntaaja­moduuli, kotelointikoot F14 tai F15.
5 = tasasuuntaajamoduuli.
6 = oikeanpuoleinen tasasuuntaajamoduuli, kotelointikoot F14 tai F15.
2 = oikea vaihtosuuntaajamoduuli, kotelointikoot F10 tai F11
2 = toinen taajuusmuuttaja vasemmasta vaihto­suuntaajamoduulista kotelointikoot F14 tai F15.
3 = oikea vaihtosuuntaajamoduuli, kotelointikoot F12 tai F13
3 = kolmas taajuusmuuttaja vasemmasta vaihto­suuntaajamoduulista, kotelointikoot F14 tai F15.
4 = äärimmäisenä oikealla vaihtosuuntaajamo­duulissa kotelointikoot F14 tai F15.
5 = tasasuuntaajamoduuli.
6 = oikeanpuoleinen tasasuuntaajamoduuli, kotelointikoot F14 tai F15.
VAROITUS 250, Uusi varaosa
Tehoa tai kytkentätilan tehonsyöttöä on muutettu. Palauta taajuusmuuttajan tyyppikoodi EEPROMiin. Valitse oikea tyyppikoodi parametrissa parametri 14-23 Tyyppikoodin asetus taajuusmuuttajan tarran mukaan. Muista valita lopuksi "Tallenna EEPROM-muistiin".
VAROITUS 251, Uusi tyyppikoodi
Tehokortti tai muita osia sekä tyyppikoodi on vaihdettu.
ALARM (hälytys) 248, Väärä virtaosan konguraatio
Tämä hälytys koskee vain laitekoon F taajuusmuuttajia. Se vastaa mallia ALARM (hälytys) 79, Väärä virtaosan kongu- raatio.
Hälytyslokin raportin arvo kertoo, mikä tehomoduuli hälytyksen antoi:
1 = vasemmanpuoleinen vaihtosuuntaajamoduuli.
2 = keskimmäinen vaihtosuuntaajamoduuli, kotelointikoot F12 tai F13.
92 Danfoss A/S © 04/2016 Kaikki oikeudet pidätetään. MG34Q420
Hakemisto Käyttöopas
Hakemisto
+
+24 VDC -lähtö...................................................................................... 74
A
AEO............................................................................................................... 5
katso myös Automaattinen energian optimointi
Ä
Älykäs sovelluksen asetus................................................................. 62
A
AMA....................................................................................................... 5, 63
katso myös Automaattinen moottorin sovitus
AMA
AMA...................................................................................................... 58
Pienennä lämpökuormitusta....................................................... 85
Varoitus................................................................................................ 89
Analogialähtö......................................................................................... 73
Analoginen signaali............................................................................. 84
Analoginen tulo.................................................................................... 72
Asennus
Kytkennät ohjausliittimiin............................................................. 52
Mekaaninen....................................................................................... 18
Asennuspaikan suunnittelu................................................................ 9
Automaattinen energian optimointi............................................... 5
katso myös AEO
Automaattinen moottorin sovitus.................................................... 5
katso myös AMA
D
DC-välipiiri............................................................................................... 84
DeviceNet.................................................................................................. 4
Digitaalilähtö.......................................................................................... 73
Digitaalitulo............................................................................................ 72
E
Elektroninen lämpörele...................................................................... 36
Eristysresistanssimonitori (IRM)....................................................... 34
ETR......................................................................................................... 5, 36
F
Fyysiset mitat........................................................................... 12, 17, 18
H
Hälytykset................................................................................................ 83
Hyötysuhde............................................................................................... 5
Hyväksynnät............................................................................................. 4
I
Ilmavirtaus.............................................................................................. 29
IT-verkko.................................................................................................. 45
J
Jäähdytys................................................................................................. 29
Jäähdytysripa......................................................................................... 88
Jännite
Jännitetaso......................................................................................... 72
Jännitteen epätasapaino............................................................... 84
Jännitteen ohjearvo potentiometrin välityksellä................. 57
Jarru
Jarrukaapeli........................................................................................ 47
Jarrun ohjaus..................................................................................... 85
Jarrun ohjaus, mekaaninen.......................................................... 58
Jarruvastuksen lämpötilakytkin.................................................. 51
Jarruvastus..................................................................................... 5, 84
Jarrutus..................................................................................................... 86
Johdinkoot.............................................................................................. 36
Johdotus
Ohjaus.................................................................................................. 52
K
Kaapeli
Moottori.............................................................................................. 46
Suojattu............................................................................................... 46
Kaapelien suojaaminen...................................................................... 38
Kaapelin pituus ja poikkileikkaus............................................ 38, 72
Kaapeliputken vienti, IP21 (NEMA 1) ja IP54 (NEMA12).......... 29
Kaapelointi.............................................................................................. 36
Käynnistys/pysäytys............................................................................ 56
Käyttöympäristöt.................................................................................. 71
Kenttäväyläliitäntä............................................................................... 52
Kielipaketti.............................................................................................. 62
Kotelointikoon F paneelioptiot....................................................... 34
Kuittaus............................................................................... 83, 84, 85, 90
Kuorman jako.................................................................................... 7, 35
Kytkentätaajuus.................................................................................... 38
Kytkimet S201, S202 ja S801............................................................. 55
G
Graanen näyttö................................................................................... 60
MG34Q420 Danfoss A/S © 04/2016 Kaikki oikeudet pidätetään. 93
L
Lähtöteho (U, V, W).............................................................................. 71
Lämpösuojaus.......................................................................................... 4
Hakemisto
VLT® AutomationDrive FC 302
Läpiviennin vienti, IP21 (NEMA 1) ja IP54 (NEMA12)............... 29
Laukaisun lukitus.................................................................................. 83
Laukaisut.................................................................................................. 83
LCP......................................................................................................... 5, 60
katso myös Paikallisohjauspaneeli
LED............................................................................................................. 60
Liitin
Tulo........................................................................................................ 84
Liittimet, sulakkeilla suojatut, 30 ampeeria................................ 35
Lyhenteet................................................................................................... 5
M
Maadoitus................................................................................................ 45
Manuaalinen moottorin käynnistin............................................... 34
Mekaaninen asennus.......................................................................... 18
Mekaanisen jarrun ohjaus................................................................. 58
Merkintätavat........................................................................................... 6
Mitat, fyysiset........................................................................... 12, 17, 18
Modulaatio................................................................................................ 5
Momentti
Jatkuva momentti.............................................................................. 5
Kiristysmomentti.............................................................................. 46
Momentin ominaiskäyrä............................................................... 71
Momentti............................................................................................ 45
Momenttiraja....................................................................................... 6
Muuttuva momentti.......................................................................... 6
Momentti................................................................................................. 85
Moottori
Kaapeli................................................................................................. 35
Moottorikaapeli................................................................................ 46
Moottorilähtö.................................................................................... 71
Moottorin lämpösuojaus............................................................... 59
Moottorin suojaus........................................................................... 75
Moottorin teho................................................................................. 89
Moottorin tyyppikilpi..................................................................... 57
Moottorin virta.................................................................................. 89
Moottoritiedot........................................................................... 85, 89
Tahaton moottorin pyöriminen.................................................... 8
Moottorien rinnankytkentä.............................................................. 59
Moottorin lämpösuojaus................................................................... 85
Ohjauskaapeli
Kenttäväyläliitäntä........................................................................... 52
Ohjausliittimen tulon napaisuus................................................ 55
Sähköasennus................................................................................... 54
Suojattu............................................................................................... 55
Vetäminen.......................................................................................... 52
Ohjauskortti
+24 VDC -lähtö.................................................................................. 74
Ohjauskortti....................................................................................... 84
RS485.................................................................................................... 74
Sarjaliikenne....................................................................................... 74
Suorituskyky...................................................................................... 74
USB-sarjaliikenne............................................................................. 74
Ohjausliittimen käyttömahdollisuus............................................. 52
Oikosulku
Oikosulku............................................................................................ 86
Suojaus................................................................................................ 48
P
Pääreaktanssi.......................................................................................... 63
Paikallisohjauspaneeli........................................................................... 5
katso myös LCP
Pakkauksen avaaminen........................................................................ 9
Parametrivalikon rakenne................................................................. 66
Pätevä henkilöstö.................................................................................... 7
PELV.............................................................................................................. 5
Potentiometrin ohjearvo................................................................... 57
PROFIBUS................................................................................................... 4
Pulssi/kooderisisääntulo.................................................................... 73
Pulssikäynnistys/-pysäytys................................................................ 56
Purkausaika............................................................................................... 7
Putkijäähdytys....................................................................................... 29
R
RCD........................................................................................................ 5, 34
Relelähtö.................................................................................................. 74
RFI-kytkin................................................................................................. 45
RS485........................................................................................................ 74
Ryhmäjohdon suojaus........................................................................ 48
N
NAMUR..................................................................................................... 34
Nopeus ylös / nopeus alas................................................................. 57
Nostaminen............................................................................................... 9
O
Ohjaus
Johdotus.............................................................................................. 52
Ominaisuudet.................................................................................... 75
94 Danfoss A/S © 04/2016 Kaikki oikeudet pidätetään. MG34Q420
S
Safe Torque O......................................................................................... 8
Sähköasennus
Ohjauskaapeli.................................................................................... 54
Sähköasennus................................................................................... 35
Turvaohjeet........................................................................................ 35
Sarjaliikenne
RS485.................................................................................................... 74
USB........................................................................................................ 74
Siniaaltosuodatin.................................................................................. 38
Staattorin vuotoreaktanssi................................................................ 63
Hakemisto Käyttöopas
STO............................................................................................................... 8
katso myös Safe Torque O
Sulake.......................................................................................... 36, 48, 87
Sulakepöydät......................................................................................... 48
Sulakkeet................................................................................................. 36
Sulakkeilla suojatut liittimet, 30 A.................................................. 35
Suojattu kaapeli.................................................................................... 46
Suurjännite......................................................................................... 7, 35
Syöttö (L1, L2, L3).................................................................................. 71
Syöttöjännite.......................................................................................... 87
T
Tahaton käynnistys.......................................................................... 7, 83
Takaisinkytkentä................................................................................... 88
Takaosan jäähdytys.............................................................................. 29
Termistori................................................................................................. 85
Tietoliikenneoptio................................................................................ 87
Tila.............................................................................................................. 19
Tila johtimille.......................................................................................... 19
Tilalämmittimet ja termostaatti...................................................... 34
Tilasanoma.............................................................................................. 60
Toimitus...................................................................................................... 9
Tulo
Analoginen......................................................................................... 84
Digitaalitulo....................................................................................... 85
Teho...................................................................................................... 83
Turvallisuus................................................................................................ 8
Turvaohjeet
Sähköasennus................................................................................... 35
Tuulimyllyilmiö......................................................................................... 8
Vuotovirta.................................................................................................. 8
VVC+............................................................................................................ 6
Y
Yleiset seikat........................................................................................... 19
Ylivirtasuojaus................................................................................. 36, 48
U
Ulkoinen lämpötilan tarkkailu......................................................... 35
Ulkoisen puhaltimen syöttö............................................................. 48
V
Vaihehäviö............................................................................................... 84
Välipiiri...................................................................................................... 84
Varoitukset.............................................................................................. 83
Vastaanottotarkistus.............................................................................. 9
Verkkoliitäntä......................................................................................... 48
Vikavirtarele............................................................................................ 45
Virta
Lähtövirta............................................................................................ 84
Nimellislähtövirta............................................................................... 5
Nimellisvirta....................................................................................... 84
Virtaraja.................................................................................................. 5
Virtakytkentä.......................................................................................... 36
MG34Q420 Danfoss A/S © 04/2016 Kaikki oikeudet pidätetään. 95
Danfoss ei vastaa luetteloissa, esitteissä tai muissa painotuotteissa mahdollisesti esiintyvistä virheistä. Danfoss pidättää itselleen oikeuden tehdä ennalta ilmoittamatta tuotteisiinsa muutoksia, myös jo tilattuihin, mikäli tämä voi tapahtua muuttamatta jo sovittuja suoritusarvoja. Kaikki tässä materiaalissa esiintyvät tavaramerkit ovat asianomaisten yritysten omaisuutta. Danfoss ja Danfoss-logo ovat Danfoss A/S:n tavaramerkkejä. Kaikki oikeudet pidätetään.
Danfoss A/S Ulsnaes 1 DK-6300 Graasten vlt-drives.danfoss.com
130R0217 MG34Q420 04/2016
*MG34Q420*
Loading...
