ENGINEERING TOMORROW

Οδηγός λειτουργίας

VLT® AutomationDrive FC 302

90–315 kW, Μέγεθος περιβλήματος D1h–D8h

www.DanfossDrives.com

Περιεχόμενα Οδηγός λειτουργίας

Περιεχόμενα

1 Εισαγωγή

1.1 Σκοπός του εγχειριδίου

1.2 Πρόσθετοι πόροι

1.3 Τεκμηρίωση και Έκδοση λογισμικού

1.4 Εγκρίσεις και πιστοποιήσεις

1.5 Απόρριψη

2 Ασφάλεια

2.1 Σύμβολα ασφάλειας

2.2 Εξειδικευμένο προσωπικό

2.3 Μέτρα ασφαλείας

3 Επισκόπηση προϊόντος

3.1 Προοριζόμενη χρήση

3.2 Ονομαστικές τιμές ισχύος, Βάρος και Διαστάσεις

3.3 Εσωτερική όψη του μετατροπέα συχνότητας D1h

3.4 Εσωτερική όψη του μετατροπέα συχνότητας D2h

3.5 Προβολή του ικριώματος ελέγχου των μετατροπέων συχνότητας D1h–D8h

3.6 Εκτεταμένες επιλογές περιβλήματος

3.7 Τοπικός πίνακας ελέγχου (LCP)

3.8 Μενού LCP

4 Μηχανολογική εγκατάσταση

4.1 Παρεχόμενα εξαρτήματα

4.2 Απαιτούμενα εργαλεία

4.3 Αποθήκευση

4.4 Περιβάλλοντα εγκατάστασης

4.5 Απαιτήσεις εγκατάστασης και ψύξης

4.6 Ανύψωση μετατροπέα συχνότητας

4.7 Τοποθέτηση μετατροπέα συχνότητας

5 Ηλεκτρική εγκατάσταση

5.1 Οδηγίες ασφαλείας

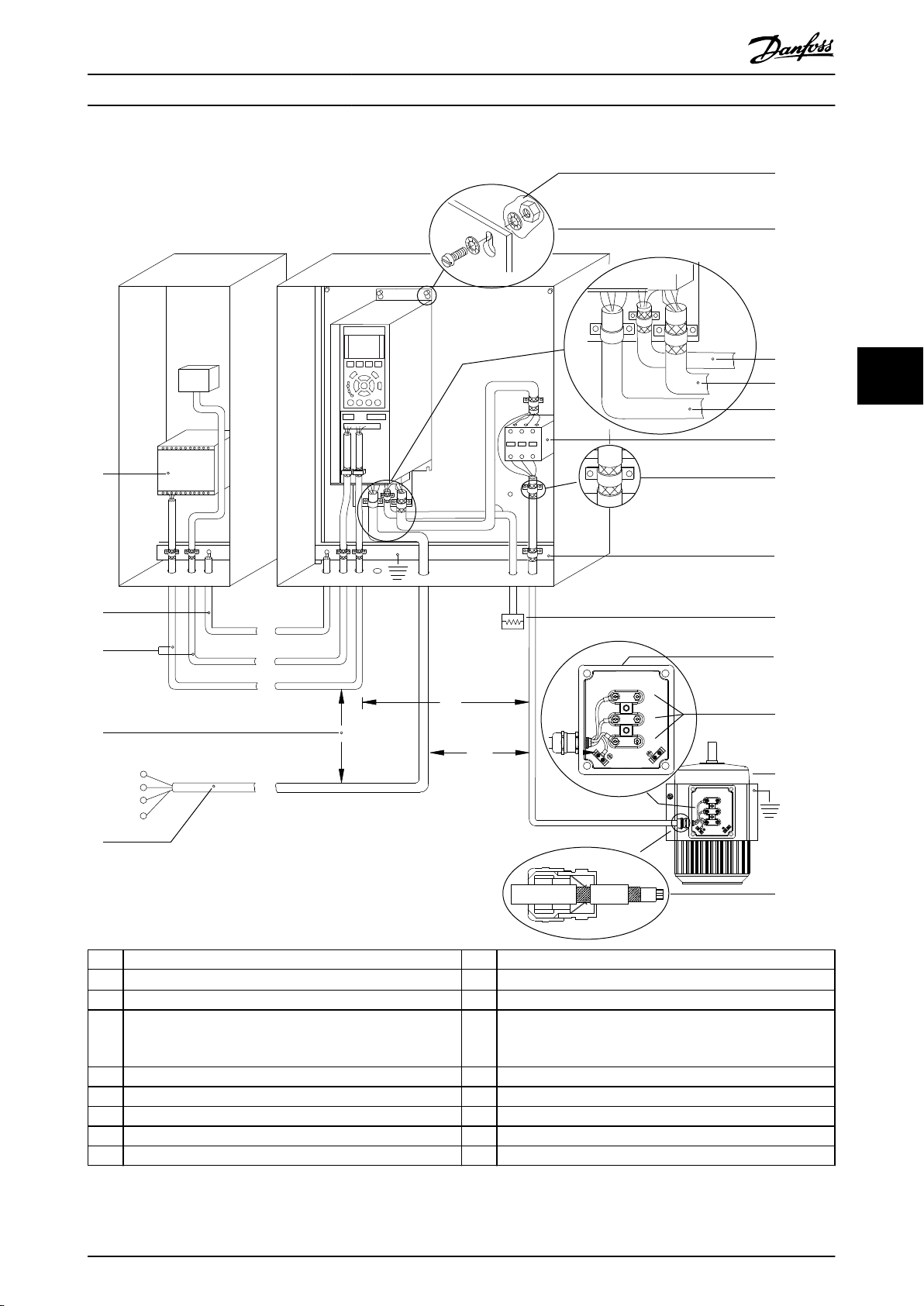

5.2 Εγκατάσταση με συμμόρφωση EMC

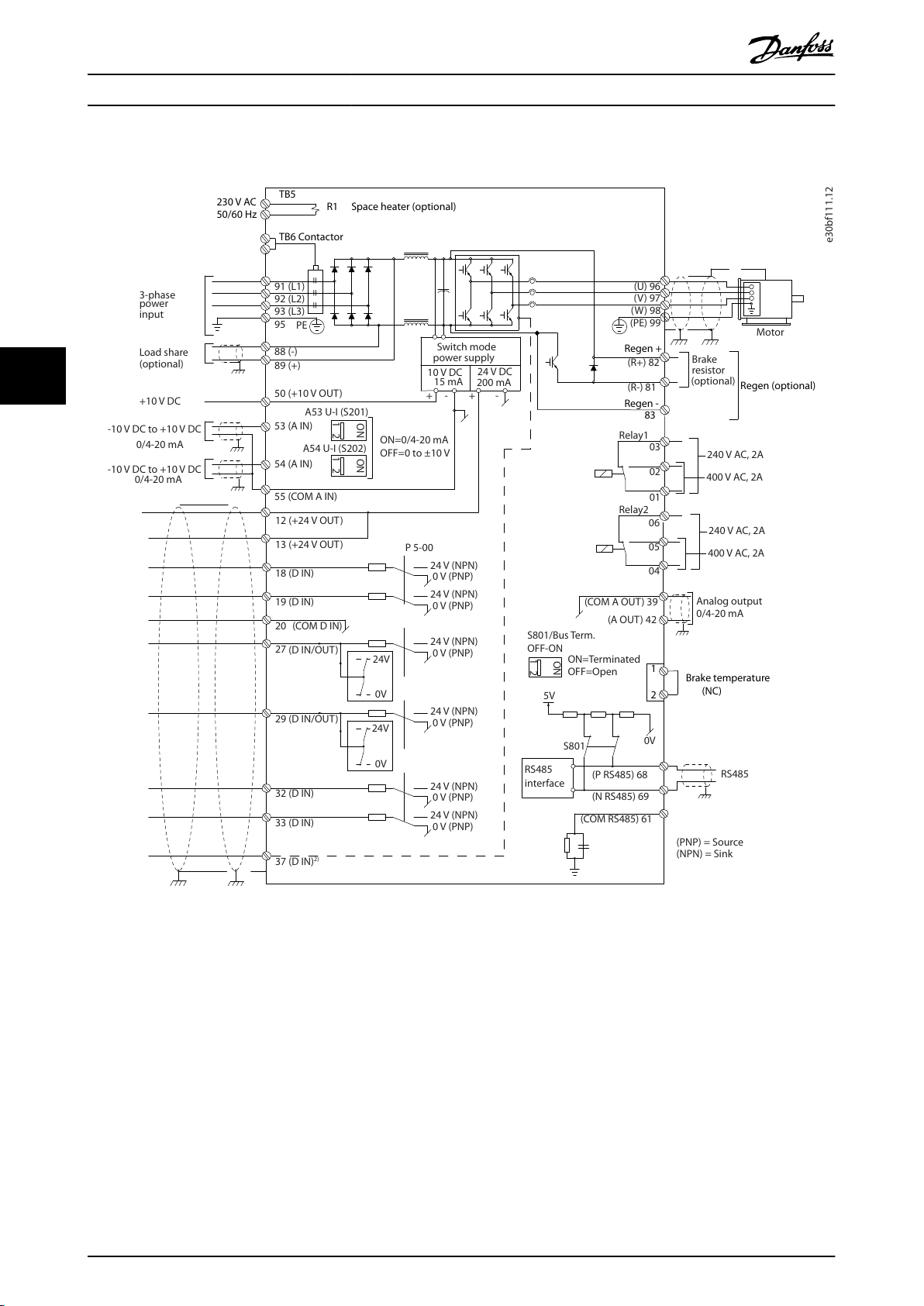

5.3 Σχηματικό διάγραμμα καλωδίωσης

5.4 Σύνδεση στη γείωση

5.5 Σύνδεση κινητήρα

5.6 Σύνδεση δικτύου ΕΡ

5.7 Σύνδεση ακροδεκτών αναδημιουργίας/διαμοιρασμού φορτίου

5.8 Διαστάσεις ακροδεκτών

MG34U527 Danfoss A/S © 09/2018 Με την επιφύλαξη κάθε δικαιώματος. 1

Περιεχόμενα

VLT® AutomationDrive FC 302

5.9 Καλωδίωση ελέγχου

6 Λίστα ελέγχου πριν από την εκκίνηση

7 Εκτέλεση τελικού ελέγχου

7.1 Εφαρμογή ισχύος

7.2 Προγραμματισμός μετατροπέα συχνότητας

7.3 Δοκιμή πριν την εκκίνηση του συστήματος

7.4 Εκκίνηση συστήματος

7.5 Ρύθμιση παραμέτρων

8 Παραδείγματα ρύθμισης εφαρμογής

8.1 Προγραμματισμός συστήματος μετατροπέα συχνότητας κλειστού βρόχου

8.2 Διαμορφώσεις καλωδίωσης για την Αυτόματη προσαρμογή κινητήρα (AMA)

8.3 Διαμορφώσεις καλωδίωσης για Αναλογική τιμή αναφοράς ταχύτητας

8.4 Διαμορφώσεις καλωδίωσης για Εκκίνηση/διακοπή

8.5 Διαμόρφωση καλωδίωσης για Εξωτερική επαναφορά συναγερμού

8.6 Διαμόρφωση καλωδίωσης για τιμή αναφοράς ταχύτητας με χειροκίνητο ποτενσιόμετρο

8.7 Διαμόρφωση καλωδίωσης για Επιτάχυνση/Επιβράδυνση

8.8 Διαμόρφωση καλωδίωσης για Σύνδεση δικτύου RS485

8.9 Διαμόρφωση καλωδίωσης για θερμίστορ κινητήρα

8.10 Διαμόρφωση καλωδίωσης για ρύθμιση ρελέ με Smart Logic Control

8.11 Διαμόρφωση καλωδίωσης για έλεγχο μηχανικής πέδης

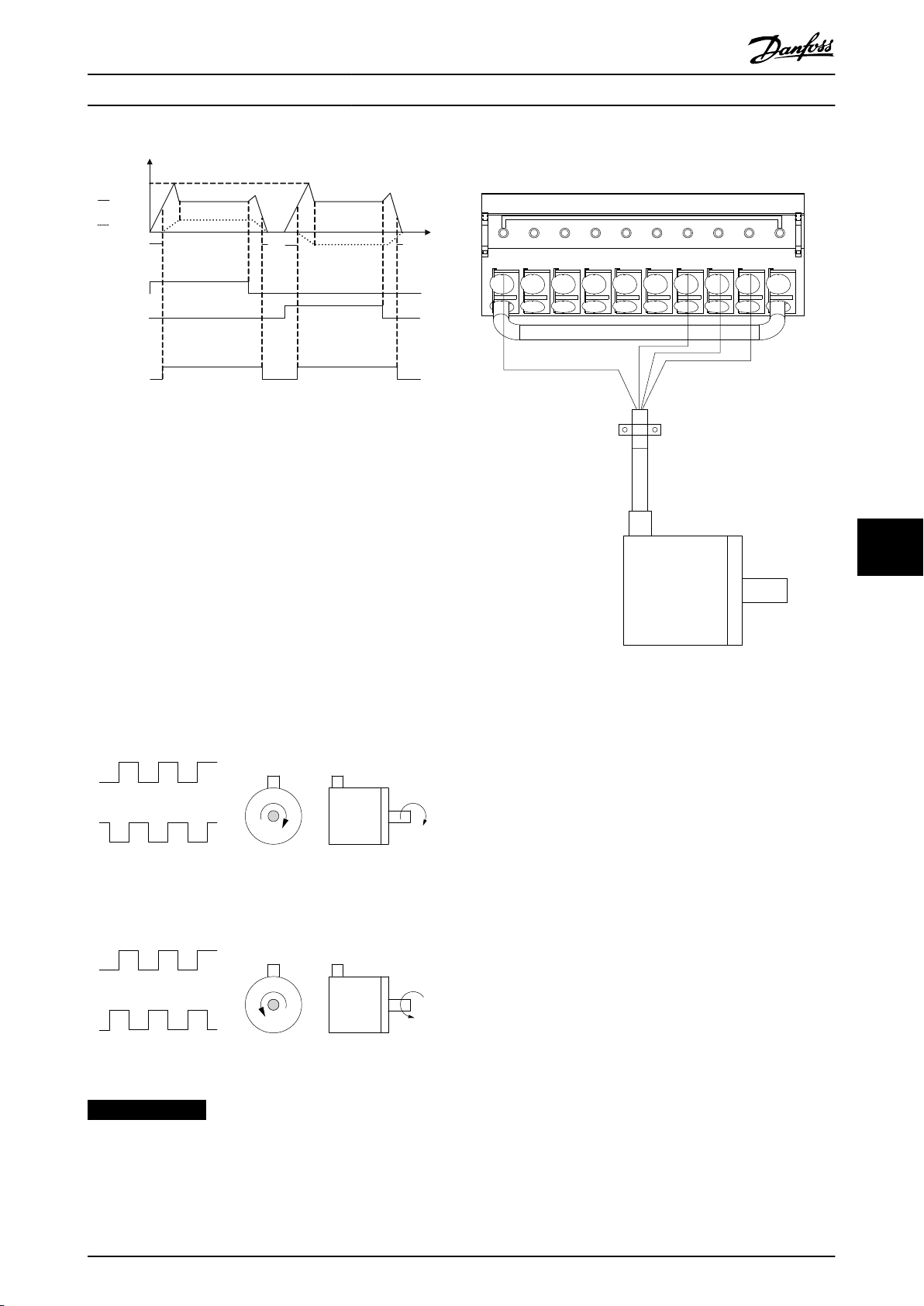

8.12 Διαμόρφωση καλωδίωσης για παλμογεννήτρια

8.13 Διαμόρφωση καλωδίωσης για το όριο ροπής και διακοπής

9 Συντήρηση, διαγνωστικός έλεγχος και αντιμετώπιση προβλημάτων

9.1 Συντήρηση και Σέρβις

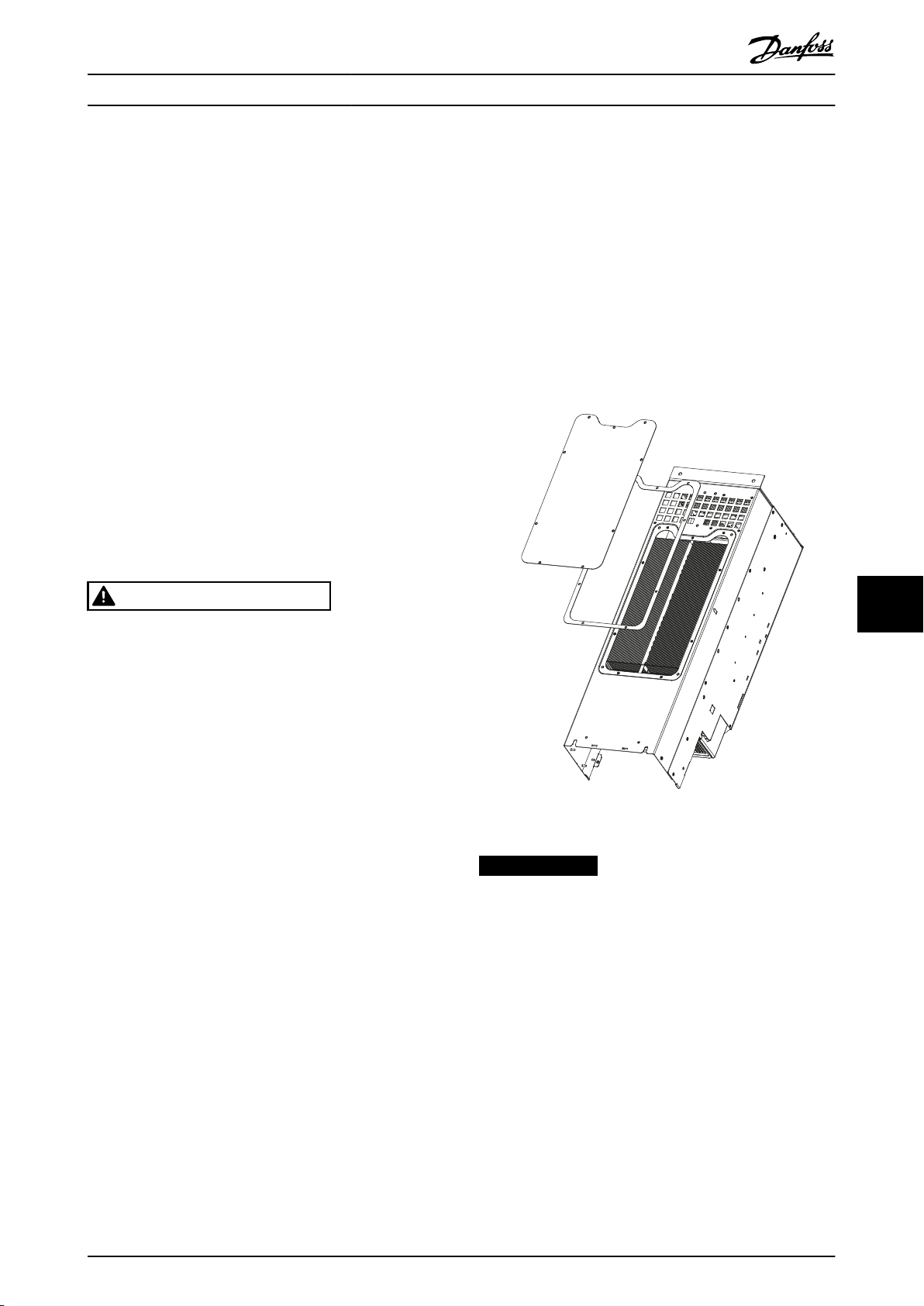

9.2 Πίνακας πρόσβασης στην ψύκτρα

9.3 Μηνύματα κατάστασης

9.4 Τύποι προειδοποιήσεων και συναγερμών

9.5 Λίστα προειδοποιήσεων και συναγερμών

9.6 Αντιμετώπιση προβλημάτων

10 Προδιαγραφές

10.1 Ηλεκτρικά δεδομένα

105

108

10.2 Τροφοδοσία ρεύματος

10.3 Απόδοση κινητήρα και Δεδομένα κινητήρα

10.4 Συνθήκες χώρου

10.5 Προδιαγραφές καλωδίου

10.6 Είσοδος/έξοδος ελέγχου και Δεδομένα ελέγχου

10.7 Ασφάλειες

2 Danfoss A/S © 09/2018 Με την επιφύλαξη κάθε δικαιώματος. MG34U527

114

115

118

Περιεχόμενα Οδηγός λειτουργίας

10.8 Ροπές σύσφιξης σφιγκτήρων

10.9 Διαστάσεις περιβλήματος

11 Παράρτημα

11.1 Συντμήσεις και συμβάσεις

11.2 Προεπιλεγμένες ρυθμίσεις παραμέτρων: Διεθνείς/Βόρεια Αμερική

11.3 Δομή μενού παραμέτρων

Ευρετήριο

120

121

156

157

164

MG34U527 Danfoss A/S © 09/2018 Με την επιφύλαξη κάθε δικαιώματος. 3

Εισαγωγή

VLT® AutomationDrive FC 302

1 Εισαγωγή

1.1 Σκοπός του εγχειριδίου

Ο οδηγός λειτουργίας παρέχει πληροφορίες για την ασφαλή εγκατάσταση και θέση σε λειτουργία των

μετατροπέων συχνότητας VLT®.

Ο οδηγός λειτουργίας προορίζεται για χρήση από εξειδικευμένο προσωπικό. Διαβάστε και ακολουθήστε τον γρήγορο λειτουργίας για την ασφαλή και επαγγελματική χρήση της μονάδας. Επιδείξτε ιδιαίτερη προσοχή στις οδηγίες ασφαλείας και τις γενικές προειδοποιήσεις Φυλάξτε τον οδηγό λειτουργίας μαζί με το μετατροπέα συχνότητας.

Το VLT® είναι σήμα κατατεθέν.

1.2 Πρόσθετοι πόροι

Διατίθενται και άλλοι πόροι για την κατανόηση των προχωρημένων λειτουργιών και προγραμματισμού του μετατροπέα συχνότητας.

Ο Οδηγός προγραμματισμού παρέχει περισσότερες

•

λεπτομέρειες σχετικά με τη χρήση των παραμέτρων, καθώς και πολυάριθμα παραδείγματα εφαρμογών.

Ο Οδηγός σχεδίασης εφαρμογών παρέχει

•

αναλυτικές πληροφορίες σχετικά με τις δυνατότητες και τις λειτουργίες σχεδίασης συστημάτων ελέγχου κινητήρα.

Οι οδηγίες παρέχουν πληροφορίες για τη

•

λειτουργία με προαιρετικό εξοπλισμό.

Συμπληρωματικές δημοσιεύσεις και εγχειρίδια διατίθενται από την Danfoss. Ανατρέξτε στην ενότητα

drives.danfoss.com/knowledge-center/technicaldocumentation/ για καταχωρίσεις.

Τεκμηρίωση και Έκδοση λογισμικού

1.3

Το παρόν εγχειρίδιο αναθεωρείται και ενημερώνεται τακτικά. Είναι ευπρόσδεκτες όλες οι προτάσεις για βελτίωση. Το Πίνακας 1.1 υποδεικνύει την έκδοση του εγχειριδίου και την αντίστοιχη έκδοση λογισμικού.

Έκδοση

εγχειριδίου

MG34U5xx Αντικαθιστά το

Παρατηρήσεις Έκδοση

λογισμικού

8.12

MG34U4xx

Εγκρίσεις και πιστοποιήσεις

1.4

Πίνακας 1.2 Εγκρίσεις και πιστοποιήσεις

Διατίθενται περαιτέρω εγκρίσεις και πιστοποιήσεις. Επικοινωνήστε με την υπηρεσία ή το συνεργάτη της Danfoss της περιοχής σας. Οι μετατροπείς συχνότητας τάσης 525–690 V φέρουν πιστοποίηση UL μόνο για τα 525–600 V.

Ο μετατροπέας συχνότητας είναι σύμφωνος με τις απαιτήσεις UL 61800-5-1 σχετικά με τη διατήρηση θερμικής μνήμης. Για περισσότερες πληροφορίες, ανατρέξτε στην ενότητα Θερμική προστασία κινητήρα στον Οδηγό σχεδίασης εφαρμογών του συγκεκριμένου προϊόντος.

ΕΙΔΟΠΟΙΗΣΗ

ΟΡΙΟ ΣΥΧΝΟΤΗΤΑΣ ΕΞΟΔΟΥ

Λόγω των κανονισμών περί εξαγωγών, η συχνότητα εξόδου του μετατροπέα συχνότητας περιορίζεται στα 590 Hz. Για απαιτήσεις που υπερβαίνουν τα 590 Hz, επικοινωνήστε με τη Danfoss.

1.4.1 Συμμόρφωση με ADN

Για τη συμμόρφωση με την Ευρωπαϊκή Συμφωνία για τη διεθνή μεταφορά επικινδύνων εμπορευμάτων μέσω εσωτερικών πλωτών οδών (ADN), ανατρέξτε στην ενότητα

Εγκατάσταση με συμμόρφωση ADN στον Οδηγό σχεδίασης εφαρμογών.

Απόρριψη

1.5

Μην απορρίπτετε εξοπλισμό που περιέχει

ηλεκτρικά μέρη μαζί με τα οικιακά

απορρίμματα.

Η αποκομιδή του πρέπει να γίνεται

ξεχωριστά σύμφωνα με την τοπική και

ισχύουσα νομοθεσία.

Πίνακας 1.1 Έκδοση τεκμηρίωσης και λογισμικού

4 Danfoss A/S © 09/2018 Με την επιφύλαξη κάθε δικαιώματος. MG34U527

Ασφάλεια Οδηγός λειτουργίας

2 Ασφάλεια

2.1 Σύμβολα ασφάλειας

Μέτρα ασφαλείας

2.3

2 2

Στο παρόντα οδηγό χρησιμοποιούνται τα ακόλουθα σύμβολα:

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Υποδεικνύει δυνητικά επικίνδυνη κατάσταση, η οποία θα μπορούσε να προκαλέσει θάνατο ή σοβαρό τραυματισμό.

ΠΡΟΣΟΧΗ

Υποδεικνύει δυνητικά επικίνδυνη κατάσταση, η οποία θα μπορούσε να προκαλέσει μικρό ή ήπιο τραυματισμό. Μπορεί επίσης να χρησιμοποιηθεί ως ειδοποίηση για επισφαλείς πρακτικές.

ΕΙΔΟΠΟΙΗΣΗ

Υποδεικνύει σημαντικές πληροφορίες, όπως καταστάσεις που θα μπορούσαν να προκαλέσουν βλάβη στον εξοπλισμό ή σε αντικείμενο ιδιοκτησίας.

2.2 Εξειδικευμένο προσωπικό

Για την ασφαλή λειτουργία του ρυθμιστή στροφών χωρίς προβλήματα απαιτείται ορθή και αξιόπιστη μεταφορά, αποθήκευση, εγκατάσταση, λειτουργία και συντήρηση. Η εγκατάσταση και η λειτουργία αυτού του εξοπλισμού πρέπει να γίνεται μόνο από εξειδικευμένο προσωπικό. Η εγκατάσταση και η λειτουργία του εξοπλισμού πρέπει να εκτελείται μόνο από εξουσιοδοτημένο προσωπικό.

Εξειδικευμένο προσωπικό είναι το εκπαιδευμένο προσωπικό που είναι πιστοποιημένο για την εγκατάσταση, τη λειτουργία και τη συντήρηση του εξοπλισμού, των συστημάτων και των κυκλωμάτων σύμφωνα με τους σχετικούς νόμους και κανονισμούς. Επίσης, το προσωπικό πρέπει να είναι εξοικειωμένο με τις οδηγίες και τα μέτρα ασφαλείας που περιγράφονται σε αυτό το εγχειρίδιο.

Το εξουσιοδοτημένο προσωπικό είναι το πιστοποιημένο προσωπικό που έχει εκπαιδευτεί από την Danfoss στην τεχνική συντήρηση των προϊόντων της Danfoss.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

ΥΨΗΛΗ ΤΑΣΗ

Οι μετατροπείς συχνότητας περιέχουν υψηλή τάση όταν συνδέονται με είσοδο ΕΡ δικτύου, τροφοδοσία ρεύματος ΣΡ, διαμοιρασμό φορτίων ή μόνιμους κινητήρες. Μη εκτέλεση της τοποθέτησης, της εκκίνησης και της συντήρησης του μετατροπέα συχνότητας από εξουσιοδοτημένο προσωπικό μπορεί να προκαλέσει θάνατο ή σοβαρό τραυματισμό.

Μόνο εξουσιοδοτημένο προσωπικό επιτρέπεται

•

να εκτελεί την εγκατάσταση, εκκίνηση και συντήρηση των μετατροπέων συχνότητας.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

ΑΚΟΥΣΙΑ ΕΚΚΙΝΗΣΗ

Όταν ο μετατροπέας συχνότητας είναι συνδεδεμένος σε δίκτυο ΕΡ, τροφοδοσία ρεύματος ΣΡ ή διαμοιρασμό φορτίου, ο κινητήρας μπορεί να εκκινήσει ανά πάσα στιγμή. Η ακούσια εκκίνηση κατά τον προγραμματισμό, τη συντήρηση ή μια επισκευαστική εργασία μπορεί να προκαλέσει θάνατο, σοβαρό τραυματισμό ή βλάβη αντικειμένου ιδιοκτησίας. Ο κινητήρας μπορεί να εκκινήσει μέσω εξωτερικού διακόπτη, εντολής τοπικού διαύλου επικοινωνίας, σήμα αναφοράς εισόδου από το LCP ή LOP, μέσω απομακρυσμένης λειτουργίας με χρήση Λογισμικό ρύθμισης MCT 10 ή μετά από την εκκαθάριση μιας συνθήκης σφάλματος.

Προς αποφυγή της ακούσιας εκκίνησης του κινητήρα:

Πατήστε [O/Reset] στο LCP, προτού προγραμ-

•

ματίσετε παραμέτρους.

Αποσυνδέστε το ρυθμιστή στροφών από το

•

δίκτυο ρεύματος.

Συνδέστε και συναρμολογήστε πλήρως το

•

ρυθμιστή στροφών, τον κινητήρα και τυχόν χρησιμοποιούμενο εξοπλισμό, πριν τη σύνδεση του ρυθμιστή στροφών στο δίκτυο ΕΡ, την τροφοδοσία ρεύματος ΣΡ ή το διαμοιρασμό φορτίου.

MG34U527 Danfoss A/S © 09/2018 Με την επιφύλαξη κάθε δικαιώματος. 5

Ασφάλεια

VLT® AutomationDrive FC 302

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

ΧΡΟΝΟΣ ΕΚΦΟΡΤΙΣΗΣ

Ο μετατροπέας συχνότητας περιέχει πυκνωτές ζεύξης συνεχούς ρεύματος, οι οποίοι παραμένουν φορτισμένοι, ακόμη και όταν ο μετατροπέας συχνότητας δεν τροφοδοτείται από το δίκτυο ρεύματος. Μπορεί να υπάρχει υψηλή τάση ακόμη και όταν οι λυχνίες προειδοποίησης LED είναι σβηστές. Η αποτυχία αναμονής κατά τον καθορισμένο χρόνο μετά την αποσύνδεση ισχύος, πριν από τη συντήρηση ή τις επισκευαστικές εργασίες, μπορεί να προκαλέσει θάνατο ή σοβαρό τραυματισμό.

Διακοπή λειτουργίας του κινητήρα.

•

Αποσυνδέστε την παροχή δικτύου ΕΡ και κάθε

•

τροφοδοσία απομακρυσμένης σύνδεσης συνεχούς ρεύματος, συμπεριλαμβανομένων των εφεδρικών μπαταριών, των μονάδων αδιάλειπτης παροχής ισχύος (UPS) και των συνδέσεων συνδέσμου συνεχούς ρεύματος με άλλους μετατροπείς συχνότητας.

Αποσύνδεση ή κλείδωμα κινητήρα PM.

•

Περιμένετε την πλήρη εκφόρτιση των

•

πυκνωτών. Ο ελάχιστος χρόνος αναμονής είναι 20 λεπτά.

Πριν την εκτέλεση οποιασδήποτε εργασίας

•

τεχνικής συντήρησης ή επισκευής, χρησιμοποιήστε κατάλληλη διάταξη μέτρησης τάσης για να διασφαλίσετε την πλήρη εκφόρτιση των πυκνωτών.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

ΚΙΝΔΥΝΟΣ ΕΞΟΠΛΙΣΜΟΥ

Η επαφή με τους περιστρεφόμενους άξονες και τον ηλεκτρικό εξοπλισμό μπορεί να προκαλέσει θάνατο ή σοβαρό τραυματισμό.

Βεβαιωθείτε ότι μόνο εκπαιδευμένο και εξειδι-

•

κευμένο προσωπικό εκτελεί την εγκατάσταση, εκκίνηση και συντήρηση του μετατροπέα συχνότητας.

Βεβαιωθείτε ότι οι ηλεκτρικές εργασίες

•

εκτελούνται σε συμμόρφωση προς τους εθνικούς και τοπικούς κανονισμούς περί ηλεκτρισμού.

Ακολουθήστε τις διαδικασίες που αναφέρονται

•

στον παρόντα οδηγό.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

ΑΚΟΥΣΙΑ ΠΕΡΙΣΤΡΟΦΗ ΚΙΝΗΤΗΡΑ ΕΛΕΥΘΕΡΗ ΠΕΡΙΣΤΡΟΦΗ

Η ακούσια περιστροφή των κινητήρων μόνιμου μαγνήτη δημιουργεί τάσεις και μπορεί να φορτίσει τη μονάδα οδηγώντας σε θάνατο, σοβαρό τραυματισμό ή βλάβη στον εξοπλισμό.

Βεβαιωθείτε ότι οι κινητήρες μόνιμου μαγνήτη

•

είναι μπλοκαρισμένοι προς αποφυγή ακούσιας περιστροφής.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

ΚΙΝΔΥΝΟΣ ΑΠΟ ΡΕΥΜΑ ΔΙΑΡΡΟΗΣ

Τα ρεύματα διαρροής υπερβαίνουν τα 3,5 mA. Η αποτυχία σωστής γείωσης του μετατροπέα συχνότητας μπορεί να οδηγήσει σε θάνατο ή σοβαρό τραυματισμό.

Διασφαλίστε τη σωστή γείωση του εξοπλισμού

•

από πιστοποιημένο τεχνικό ηλεκτρικής εγκατάστασης.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

ΚΙΝΔΥΝΟΣ ΕΣΩΤΕΡΙΚΗΣ ΒΛΑΒΗΣ

Υπό συγκεκριμένες περιστάσεις, μια εσωτερική βλάβη μπορεί να προκαλέσει έκρηξη εξαρτήματος. Η μη διατήρηση του περιβλήματος σε κλειστή και κατάλληλα ασφαλισμένη κατάσταση μπορεί να οδηγήσει σε θάνατο ή σοβαρό τραυματισμό.

Μην χειρίζεστε το μετατροπέα συχνότητας με

•

ανοικτή θύρα ή ενώ τα πλαίσια έχουν αφαιρεθεί.

Διασφαλίστε ότι το περίβλημα έχει κλείσει και

•

ασφαλίσει κατάλληλα κατά τη λειτουργία.

6 Danfoss A/S © 09/2018 Με την επιφύλαξη κάθε δικαιώματος. MG34U527

Ασφάλεια Οδηγός λειτουργίας

ΠΡΟΣΟΧΗ

ΘΕΡΜΕΣ ΕΠΙΦΑΝΕΙΕΣ

Ο μετατροπέας συχνότητας περιέχει μεταλλικά εξαρτήματα που παραμένουν θερμά, ακόμη και μετά την απενεργοποίηση του μετατροπέα συχνότητας. Η μη τήρηση του συμβόλου υψηλής θερμοκρασίας (κίτρινο τρίγωνο) στο μετατροπέα συχνότητας μπορεί να οδηγήσει σε σοβαρά εγκαύματα.

Επιδείξτε προσοχή στα εσωτερικά εξαρτήματα,

•

όπως οι ζυγοί, τα οποία μπορεί να είναι υπερβολικά θερμά, ακόμη και μετά την απενεργοποίηση του μετατροπέα συχνότητας.

Οι εξωτερικές επιφάνειες που φέρουν

•

επισήμανση με το σύμβολο υψηλής θερμοκρασίας (κίτρινο τρίγωνο) είναι θερμές ενώ ο μετατροπέας συχνότητας βρίσκεται σε λειτουργία και αμέσως μετά την απενεργοποίησή του.

2 2

ΕΙΔΟΠΟΙΗΣΗ

ΠΡΟΑΙΡΕΤΙΚΟΣ ΕΞΟΠΛΙΣΜΟΣ ΑΣΦΑΛΕΙΑΣ ΘΩΡΑΚΙΣΗΣ ΔΙΚΤΥΟΥ ΡΕΥΜΑΤΟΣ

Διατίθεται προαιρετικός εξοπλισμός θωράκισης δικτύου ρεύματος για περιβλήματα με κλάση προστασίας IP21/ IP54 (Τύπος 1/Τύπος 12). Η θωράκιση δικτύου ρεύματος είναι ένα κάλυμμα τοποθετημένο στο εσωτερικό του περιβλήματος για την προστασία από ακούσια επαφή με τους ακροδέκτες ισχύος, σύμφωνα με το πρότυπο BGV A2, VBG 4.

MG34U527 Danfoss A/S © 09/2018 Με την επιφύλαξη κάθε δικαιώματος. 7

Επισκόπηση προϊόντος

3 Επισκόπηση προϊόντος

3.1 Προοριζόμενη χρήση

VLT® AutomationDrive FC 302

Ο μετατροπέας συχνότητας είναι ένας ηλεκτρονικός ελεγκτής κινητήρα που μετατρέπει την είσοδο δικτύου τροφοδοσίας ΕΡ σε έξοδο ΕΡ μεταβλητής κυματομορφής. Η συχνότητα και η τάση της εξόδου ρυθμίζονται, ώστε να ελέγχεται η ταχύτητα ή η ροπή του κινητήρα. Ο μετατροπέας συχνότητας έχει σχεδιαστεί για τα εξής:

Ρύθμιση της ταχύτητας του κινητήρα ως απόκριση στην ανάδραση συστήματος ή σε απομακρυσμένες εντολές από

•

εξωτερικούς ελεγκτές.

Παρακολούθηση του συστήματος και της κατάστασης του κινητήρα.

•

Παροχή προστασίας υπερφόρτωσης κινητήρα.

•

Ο μετατροπέας συχνότητας έχει σχεδιαστεί για χρήση σε βιομηχανικά και εμπορικά περιβάλλοντα, σύμφωνα με τη νομοθεσία και τα πρότυπα της περιοχής. Ανάλογα με τη διαμόρφωση, ο μετατροπέας συχνότητας μπορεί να χρησιμοποιείται σε μεμονωμένες εφαρμογές ή να αποτελεί τμήμα ενός μεγαλύτερου συστήματος ή εγκατάστασης.

ΕΙΔΟΠΟΙΗΣΗ

Σε οικιακό περιβάλλον, αυτό το προϊόν μπορεί να προκαλέσει ραδιοπαρεμβολές και να απαιτούνται συμπληρωματικά μέτρα αντιμετώπισης.

Προβλέψιμη αδόκιμη χρήση

Μην χρησιμοποιείτε το μετατροπέα συχνότητας σε εφαρμογές που δεν συμμορφώνονται με καθορισμένες συνθήκες και περιβάλλοντα λειτουργίας. Βεβαιωθείτε ότι η χρήση του συμμορφώνεται με τις συνθήκες που καθορίζονται στα κεφάλαιο 10 Προδιαγραφές.

3.2 Ονομαστικές τιμές ισχύος, Βάρος και Διαστάσεις

Για τα μεγέθη περιβλήματος και τις ονομαστικές τιμές ισχύος των μετατροπέων συχνότητας, ανατρέξτε στην ενότητα Πίνακας 3.1. Για περισσότερες διαστάσεις, ανατρέξτε στην κεφάλαιο 10.9 Διαστάσεις περιβλήματος.

Μέγεθος περιβλήματος D1h D2h D3h D4h D3h D4h

45–55 kW

(200–240 V)

Ονομαστική ισχύς [kW]

NEMA

Διαστάσεις

αποστολής

[χλστ. (ίντσες)]

Διαστάσεις

μετατροπέα

συχνότητας

[χλστ.]/(ίντσες)

Μέγιστο βάρος [kg (lb)] 98 (216) 164 (362) 98 (216) 164 (362) 108 (238) 179 (395)

Πίνακας 3.1 Ονομαστικές τιμές ισχύος, Βάρος και Διαστάσεις, Μεγέθη περιβλήματος D1h-D4h

1) Οι επιλογές αναδημιουργίας, διαμοιρασμού φορτίου και ακροδέκτη πέδης δεν είναι διαθέσιμες για τους μετατροπείς συχνότητας 200–240 V.

Ύψος 587 (23) 587 (23) 587 (23) 587 (23) 587 (23) 587 (23)

Πλάτος 997 (39) 1170 (46) 997 (39) 1170 (46) 1230 (48) 1430 (56)

Βάθος 460 (18) 535 (21) 460 (18) 535 (21) 460 (18) 535 (21)

Ύψος 893 (35) 1099 (43) 909 (36) 1122 (44) 1004 (40) 1268 (50)

Πλάτος 325 (13) 420 (17) 250 (10) 350 (14) 250 (10) 350 (14)

Βάθος 378 (15) 378 (15) 375 (15) 375 (15) 375 (15) 375 (15)

90–132 kW

(380–500 V)

90–132 kW

(525–690 V)

21/54

Τύπος 1/12

75–150 kW

(200–240 V)

160–250 kW

(380–500 V)

160–315 kW

(525–690 V)

21/54

Τύπος 1/12

45–55 kW

(200–240 V)

90–132 kW

(380–500 V)

37–132 kW

(525–690 V)

Πλαίσιο

75–150 kW

(200–240 V)

160–250 kW

(380–500 V)

160–315 kW

(525–690 V)

Πλαίσιο

Με ακροδέκτες διαμοιρασμού

φορτίου και αναδημιουργίας

Πλαίσιο

8 Danfoss A/S © 09/2018 Με την επιφύλαξη κάθε δικαιώματος. MG34U527

Επισκόπηση προϊόντος Οδηγός λειτουργίας

Μέγεθος περιβλήματος D5h D6h D7h D8h

90–132 kW

Ονομαστική ισχύς [kW]

NEMA

Διαστάσεις αποστολής

[χλστ. (ίντσες)]

Διαστάσεις μετατροπέα

συχνότητας [χλστ.]/

(ίντσες)

Μέγιστο βάρος [kg (lb)] 449 (990) 449 (990) 530 (1168) 530 (1168)

Πίνακας 3.2 Ονομαστικές τιμές ισχύος, Βάρος και Διαστάσεις, Μέγεθος περιβλήματος D5h-D8h

Ύψος 1805 (71) 1805 (71) 2490 (98) 2490 (98)

Πλάτος 510 (20) 510 (20) 585 (23) 585 (23)

Βάθος 635 (25) 635 (25) 640 (25) 640 (25)

Ύψος 1324 (52) 1665 (66) 1978 (78) 2284 (90)

Πλάτος 325 (13) 325 (13) 420 (17) 420 (17)

Βάθος 381 (15) 381 (15) 386 (15) 406 (16)

(380–500 V)

90–132 kW

(525–690 V)

21/54

Τύπος 1/12

90–132 kW

(380–500 V)

90–132 kW

(525–690 V)

21/54

Τύπος 1/12

160–250 kW

(380–500 V)

160–315 kW

(525–690 V)

21/54

Τύπος 1/12

160–250 kW

(380–500 V)

160–315 kW

(525–690 V)

21/54

Τύπος 1/12

3 3

MG34U527 Danfoss A/S © 09/2018 Με την επιφύλαξη κάθε δικαιώματος. 9

e30bg269.10

Επισκόπηση προϊόντος

VLT® AutomationDrive FC 302

3.3 Εσωτερική όψη του μετατροπέα συχνότητας D1h

Το Εικόνα 3.1 παρουσιάζει τα εξαρτήματα D1h που σχετίζονται με την εγκατάσταση και θέση σε λειτουργία. Το εσωτερικό του μετατροπέα συχνότητας D1h είναι παρόμοιο με αυτό των μετατροπέων D3h, D5h, και D6h. Οι μετατροπείς με τον προαιρετικό εξοπλισμό επαφέα περιέχουν επίσης ένα μπλοκ ακροδεκτών επαφέα (TB6). Για τη θέση του TB6, ανατρέξτε στο κεφάλαιο 5.8 Διαστάσεις ακροδεκτών.

1 LCP (Τοπικός πίνακας ελέγχου) 6 Οπές στερέωσης

2 Ακροδέκτες σημάτων ελέγχου 7 Ρελέ 1 και 2

3 Ακροδέκτες εισόδου δικτύου ρεύματος 91 (L1), 92 (L2), 93

(L3)

4 Ακροδέκτες γείωσης για IP21/54 (Τύπος 1/12) 9 Σφιγκτήρες καλωδίου

5 Δακτύλιος ανόρθωσης 10 Ακροδέκτες γείωσης για IP20 (Πλαίσιο)

Εικόνα 3.1 Εσωτερική όψη του μετατροπέα συχνότητας D1h (παρόμοιο με το D3h/D5h/D6h)

8 Ακροδέκτες εξόδου κινητήρα 96 (U), 97 (V), 98 (W)

10 Danfoss A/S © 09/2018 Με την επιφύλαξη κάθε δικαιώματος. MG34U527

e30bg271.10

Επισκόπηση προϊόντος Οδηγός λειτουργίας

3.4 Εσωτερική όψη του μετατροπέα συχνότητας D2h

Το Εικόνα 3.2 παρουσιάζει τα εξαρτήματα D2h που σχετίζονται με την εγκατάσταση και θέση σε λειτουργία. Το εσωτερικό του μετατροπέα συχνότητας D2h είναι παρόμοιο με αυτό των μετατροπέων D4h, D7h, και D8h. Οι μετατροπείς με τον προαιρετικό εξοπλισμό επαφέα περιέχουν επίσης ένα μπλοκ ακροδεκτών επαφέα (TB6). Για τη θέση του TB6, ανατρέξτε στο κεφάλαιο 5.8 Διαστάσεις ακροδεκτών.

3 3

1 Κιτ εισόδου από το επάνω μέρος για τοπικό δίαυλο επικοι-

νωνίας (προαιρετικό)

2 LCP (Τοπικός πίνακας ελέγχου) 8 Ρελέ 1 και 2

3 Ακροδέκτες σημάτων ελέγχου 9 Μπλοκ ακροδεκτών για το θερμαντήρα χωρίς συμπύκνωση

4 Ακροδέκτες εισόδου δικτύου ρεύματος 91 (L1), 92 (L2), 93

(L3)

5 Σφιγκτήρες καλωδίου 11 Ακροδέκτες γείωσης για IP21/54 (Τύπος 1/12)

6 Δακτύλιος ανόρθωσης 12 Ακροδέκτες γείωσης για IP20 (Πλαίσιο)

7 Οπή τοποθέτησης

(προαιρετικό)

10 Ακροδέκτες εξόδου κινητήρα 96 (U), 97 (V), 98 (W)

Εικόνα 3.2 Εσωτερική όψη του μετατροπέα συχνότητας D2h (παρόμοιο με το D4h/D7h/D8h)

MG34U527 Danfoss A/S © 09/2018 Με την επιφύλαξη κάθε δικαιώματος. 11

e30bg270.10

Επισκόπηση προϊόντος

VLT® AutomationDrive FC 302

3.5 Προβολή του ικριώματος ελέγχου των μετατροπέων συχνότητας D1h–D8h

Το ράφι ελέγχου συγκρατεί το πληκτρολόγιο, που είναι γνωστό ως τοπικός πίνακας ελέγχου ή LCP. Το ράφι ελέγχου περιλαμβάνει επίσης τους ακροδέκτες σήματος ελέγχου, τα ρελέ και διάφορους συνδέσμους.

1 Τοπικός πίνακας ελέγχου (LCP) 7 Οπές στερέωσης

2 Διακόπτης τερματισμού RS485 8 Σύνδεσμος LCP

3 Σύνδεσμος USB 9 Αναλογικοί διακόπτες (A53, A54)

4 Σύνδεσμος τοπικού διαύλου επικοινωνίας RS485 10 Αναλογικός σύνδεσμος εισ./εξ.

5 Ψηφιακή Εισ/Εξ. και τροφοδοσία ρεύματος 24 V 11 Ρελέ 1 (01, 02, 03) στην κάρτα ισχύος

6 Δακτύλιοι ανύψωσης 12 Ρελέ 2 (04, 05, 06) στην κάρτα ισχύος

Εικόνα 3.3 Όψη ραφιού ελέγχου

12 Danfoss A/S © 09/2018 Με την επιφύλαξη κάθε δικαιώματος. MG34U527

Επισκόπηση προϊόντος Οδηγός λειτουργίας

3.6 Εκτεταμένες επιλογές περιβλήματος

Σε περίπτωση όπου ο μετατροπέας συχνότητας έχει παραγγελθεί με κάποιον από τον ακόλουθο προαιρετικό εξοπλισμό, παρέχεται με ένα προαιρετικό περίβλημα που περιέχει τα προαιρετικά εξαρτήματα.

Τρανζίστορ πέδης.

•

Αποζεύκτης δικτύου ρεύματος.

•

Επαφέας.

•

Αποζεύκτης δικτύου ρεύματος με επαφέα.

•

Ασφαλειοδιακόπτης.

•

Ακροδέκτες αναδημιουργίας.

•

Ακροδέκτες διαμοιρασμού φορτίου.

•

Ερμάριο καλωδίωσης μεγάλου μεγέθους.

•

Κιτ πολλαπλών καλωδίων.

•

Εικόνα 3.4 απεικονίζει ένα παράδειγμα μετατροπέα συχνότητας με πίνακα προαιρετικού εξοπλισμού. Το Πίνακας 3.3 περιέχει τις μεταβλητές για τον μετατροπέα συχνότητας που περιλαμβάνει αυτόν τον προαιρετικό εξοπλισμό.

Όσον αφορά τους μετατροπείς συχνότητας οι οποίοι έχουν αγοραστεί με έναν ασφαλειοδιακόπτη ή επαφέα, η επιγραφή της ετικέτας περιλαμβάνει έναν τύπο κώδικα προς αντικατάσταση, η οποία δεν περιλαμβάνει τις επιλογές. Σε περίπτωση αντικατάστασης του μετατροπέα συχνότητας, μπορεί να αντικατασταθεί ανεξάρτητα από τον πίνακα προαιρετικού εξοπλισμού.

3 3

Μοντέλο

μετατροπέα

συχνότητας

D5h Αποσύνδεση πέδης

D6h Επαφέας, επαφέας με αποζεύκτη, ασφαλειο-

D7h Αποσύνδεση πέδης, κιτ πολλαπλών καλωδίων

D8h Επαφέας, επαφέας με αποσυνδετήρα,

Πίνακας 3.3 Επισκόπηση εκτεταμένων επιλογών

Οι μετατροπείς συχνότητας D7h and D8h περιλαμβάνουν ένα έδρανο 200 χιλιοστών (7,9 ιντσών) για επιδαπέδια τοποθέτηση.

Υπάρχει ένας σύρτης ασφαλείας στην πρόσοψη του προαιρετικού περιβλήματος. Εάν ο μετατροπέας συχνότητας περιλαμβάνει αποσυνδετήρα δικτύου ή ασφαλειοδιακόπτη, ο σύρτης ασφαλείας αποτρέπει το άνοιγμα της πόρτας του περιβλήματος ενώ ο μετατροπέας είναι φορτισμένος. Πριν από το άνοιγμα της πόρτας του μετατροπέα συχνότητας, ο ασφαλειοδιακόπτης πρέπει να είναι ανοιχτός για την εκφόρτιση του μετατροπέα συχνότητας και το κάλυμμα του προαιρετικού περιβλήματος να έχει αφαιρεθεί.

Πιθανές επιλογές

διακόπτης

ασφαλειοδιακόπτης, κιτ πολλαπλών καλωδίων

MG34U527 Danfoss A/S © 09/2018 Με την επιφύλαξη κάθε δικαιώματος. 13

e30bg830.10

Επισκόπηση προϊόντος

VLT® AutomationDrive FC 302

1 Περίβλημα μετατροπέα συχνότητας

2 Εκτεταμένες επιλογές περιβλήματος

3 Έδρανο

Εικόνα 3.4 Μετατροπέας με εκτεταμένο πίνακα προαιρετικού

εξοπλισμού (D7h)

14 Danfoss A/S © 09/2018 Με την επιφύλαξη κάθε δικαιώματος. MG34U527

130BF155.11

Auto

Reset

Hand

Oﬀ

Status

Quick Menu

Main

Alarm

Log

Back

Cancel

Info

Status

1(1)

0.00 kW

Oﬀ Remote Stop

0.0 Hz

Alarm

Warn.

0.00 A

0 RPM

0.0 %

A1.1

A1.2

A1.3

C4 C5

Επισκόπηση προϊόντος Οδηγός λειτουργίας

3.7 Τοπικός πίνακας ελέγχου (LCP)

Ο τοπικός πίνακας ελέγχου (LCP) είναι ο συνδυασμός της οθόνης και του πληκτρολογίου στο μπροστινό μέρος του μετατροπέα συχνότητας.

Το LCP χρησιμοποιείται για τα εξής:

Για τον έλεγχο του μετατροπέα συχνότητας και του κινητήρα.

•

Για την πρόσβαση στις παραμέτρους του μετατροπέα συχνότητας και τον προγραμματισμό του.

•

Για την προβολή λειτουργικών δεδομένων, της κατάστασης του μετατροπέα συχνότητας και των προειδοποιήσεων.

•

Ένας αριθμητικός τοπικός πίνακας ελέγχου (NLCP) διατίθεται ως επιλογή. Το NLCP λειτουργεί με τρόπο παρόμοιο με το LCP, αλλά υπάρχουν διαφορές. Για λεπτομέρειες σχετικά με τη χρήση του NLCP, ανατρέξτε στο οδηγό προγραμματισμού του προϊόντος.

3 3

Εικόνα 3.5 Τοπικός πίνακας ελέγχου (LCP)

Α. Περιοχή οθόνης

Κάθε ένδειξη οθόνης σχετίζεται με μία παράμετρο. Ανατρέξτε στο Πίνακας 3.4. Οι πληροφορίες που εμφανίζονται στον LCP μπορούν να προσαρμοστούν για συγκεκριμένες εφαρμογές. Ανατρέξτε στο κεφάλαιο 3.8.1.2 Q1: Προσωπικό μενού.

MG34U527 Danfoss A/S © 09/2018 Με την επιφύλαξη κάθε δικαιώματος. 15

Πινακίδα Παράμετρος Προεπιλεγμένη ρύθμιση

A1.1 Παράμετρος 0-20 Γραμμή οθόνης 1,1 μικρή Ταχύτητα [Σ.Α.Λ.]

A1.2 Παράμετρος 0-21 Γραμμή οθόνης 1,2 μικρή Ρεύμα κινητήρα [Α]

A1.3 Παράμετρος 0-22 Γραμμή οθόνης 1,3 μικρή Ισχύς [kW]

A2 Παράμετρος 0-23 Γραμμή οθόνης 2 μεγάλη Συχνότητα [Hz]

A3 Παράμετρος 0-24 Γραμμή οθόνης 3 μεγάλη Επιθυμητή τιμή [%]

Πίνακας 3.4 Περιοχή οθόνης LCP

Επισκόπηση προϊόντος

VLT® AutomationDrive FC 302

B. Πλήκτρα μενού

Τα πλήκτρα μενού χρησιμοποιούνται για την πρόσβαση στο μενού ρύθμισης παραμέτρων, την εναλλαγή μεταξύ των τρόπων προβολής κατάστασης κατά τη διάρκεια της κανονικής λειτουργίας και την προβολή των δεδομένων

Δ. Ενδεικτικές λυχνίες

Οι ενδεικτικές λυχνίες χρησιμοποιούνται για τον προσδιορισμό της κατάστασης του μετατροπέα συχνότητας και για την παροχή οπτικής ειδοποίησης μιας προειδοποίησης ή συνθηκών σφάλματος.

αρχείων καταγραφής σφαλμάτων.

Πινακίδα Πλήκτρο Λειτουργία

B1 Κατάσταση Εμφανίζει πληροφορίες λειτουργίας.

B2 Γρήγορο

μενού

B3 Βασικό μενού Επιτρέπει την πρόσβαση σε όλες τις

B4 Ιστορικό

σφαλμάτων

Πίνακας 3.5 Πλήκτρα μενού LCP

Γ. Πλήκτρα πλοήγησης

Επιτρέπει την πρόσβαση σε

παραμέτρους για τις αρχικές οδηγίες

ρύθμισης. Επίσης παρέχει λεπτομερή

βήματα εφαρμογής. Ανατρέξτε στο

κεφάλαιο 3.8.1.1 Γρήγορα μενού.

παραμέτρους. Ανατρέξτε στο

κεφάλαιο 3.8.1.8 Τρόπος λειτουργίας

Βασικό μενού.

Εμφανίζει μια λίστα πρόσφατων

προειδοποιήσεων, τους τελευταίους 10

συναγερμούς.

Πινακίδα Ένδειξη Ενδεικτική

λυχνία

D1 On Πράσινη Ανάβει όταν ο μετατροπέας

D2 Προειδο-

ποίηση.

D3 ΣυναγερμόςΚόκκινη Ανάβει σε συνθήκη

Πίνακας 3.7 Ενδεικτικές λυχνίες LCP

Κίτρινη Ανάβει όταν είναι ενεργές

Λειτουργία

συχνότητας λαμβάνει ισχύ

από την τάση δικτύου

ρεύματος ή από εξωτερική

τροφοδοσία 24 V.

συνθήκες προειδοποίησης.

Ένα κείμενο εμφανίζεται στην

περιοχή της οθόνης προσδιο-

ρίζοντας το πρόβλημα.

σφάλματος. Ένα κείμενο

εμφανίζεται στην περιοχή της

οθόνης προσδιορίζοντας το

πρόβλημα.

Τα πλήκτρα πλοήγησης χρησιμοποιούνται για τον προγραμματισμό λειτουργιών και τη μετακίνηση του κέρσορα της οθόνης. Τα πλήκτρα πλοήγησης παρέχουν επίσης έλεγχο ταχύτητας στη λειτουργία τοπικού ελέγχου. Η φωτεινότητα της οθόνης μπορεί να ρυθμιστεί πατώντας [Κατάσταση] και τα πλήκτρα [▲]/[▼].

Πινακίδα Πλήκτρο Λειτουργία

C1 Πίσω Μεταβαίνει στο προηγούμενο βήμα ή στη

λίστα της δομής του μενού.

C2 Άκυρο Ακυρώνει την τελευταία σας αλλαγή ή

εντολή, εφόσον δεν έχει αλλάξει ο

τρόπος λειτουργίας οθόνης.

C3 ΠληροφορίεςΕμφανίζει τον ορισμό της επιλεγμένης

λειτουργίας.

C4 OK Παρέχει πρόσβαση στις ομάδες

παραμέτρων ή ενεργοποιεί μια επιλογή.

▲ ▼

Πίνακας 3.6 Πλήκτρα πλοήγησης LCP

Μετακινεί μεταξύ των στοιχείων του

◄ ►

μενού.

Ε: Πλήκτρα λειτουργίας και πλήκτρο επαναφοράς

Τα πλήκτρα λειτουργίας και το πλήκτρο επαναφοράς βρίσκονται στο κάτω μέρος του πίνακα ελέγχου.

Πινακίδα Πλήκτρο Λειτουργία

E1 Χειροκίνητο

ενεργό

E2 O Διακόπτει τον κινητήρα αλλά δεν

E3 Επαναφορά Επαναφέρει χειροκίνητα το

E4 Αυτόματη

λειτουργία

ενεργοποιημένη

Εκκινεί το μετατροπέα συχνότητας

σε λειτουργία τοπικού ελέγχου. Ένα

εξωτερικό σήμα διακοπής από την

είσοδο ελέγχου ή τη σειριακή

επικοινωνία υπερισχύει της τοπικής

εντολής [Hand On].

αφαιρεί την ισχύ από το

μετατροπέα συχνότητας.

μετατροπέα συχνότητας μετά τη

διόρθωση ενός σφάλματος.

Θέτει το σύστημα σε

απομακρυσμένο τρόπο λειτουργίας,

ώστε να μπορεί να ανταποκρίνεται

σε μια εξωτερική εντολή εκκίνησης

από ακροδέκτες σημάτων ελέγχου

ή σειριακή επικοινωνία.

Πίνακας 3.8 Πλήκτρα λειτουργίας και πλήκτρο επαναφοράς LCP

16 Danfoss A/S © 09/2018 Με την επιφύλαξη κάθε δικαιώματος. MG34U527

Q1 My Personal Menu

Q2 Quick Setup

Q4 Smart Setup

Q5 Changes Made

0 RPM 0.00 A

Quick Menus

1(1)

Επισκόπηση προϊόντος Οδηγός λειτουργίας

3.8 Μενού LCP

3.8.1.1 Γρήγορα μενού

Ο τρόπος λειτουργίας Γρήγορων μενού παρέχει μια λίστα μενού που χρησιμοποιείται για τη διαμόρφωση και λειτουργία του μετατροπέα συχνότητας. Επιλέξτε Γρήγορα μενού πατώντας το πλήκτρο [Quick Menu]. Η ένδειξη που προκύπτει εμφανίζεται στην οθόνη του LCP.

Εικόνα 3.6 Προβολή γρήγορου μενού

3.8.1.2 Q1: Προσωπικό μενού

Χρησιμοποιήστε το Προσωπικό μενού για να προσδιορίσετε τι εμφανίζεται στην περιοχή προβολής. Ανατρέξτε στο κεφάλαιο 3.7 Τοπικός πίνακας ελέγχου (LCP). Αυτό το μενού μπορεί να εμφανίσει επίσης μέχρι 50 προ-προγραμματισμένες παραμέτρους. Αυτές οι 50 παράμετροι καταχωρούνται χειροκίνητα χρησιμοποιώντας το παράμετρος 0-25 Προσωπικό μενού.

3.8.1.3 Q2 Γρήγορη ρύθμιση

Οι παράμετροι που βρίσκονται στο Q2 Γρήγορη ρύθμιση περιέχουν βασικά δεδομένα του συστήματος και του κινητήρα που είναι πάντα απαραίτητα για τη διαμόρφωση του μετατροπέα συχνότητας. Ανατρέξτε στο κεφάλαιο 7.2.3 Καταχώριση πληροφοριών συστήματος για τις διαδικασίες ρύθμισης.

3.8.1.5 Q5 Αλλαγές που έγιναν

Επιλέξτε Q5 Αλλαγές που εφαρμόστηκαν για πληροφορίες σχετικά με:

Οι 10 πλέον πρόσφατες αλλαγές.

•

Αλλαγές που έγιναν από την προεπιλεγμένη

•

ρύθμιση.

3.8.1.6 Q6 Αρχεία καταγραφής

Το μενού Q6 Αρχεία καταγραφής για τον εντοπισμό σφαλμάτων. Για περισσότερες πληροφορίες σχετικά με τις ενδείξεις στη γραμμή οθόνης, επιλέξτε Αρχεία καταγραφής. Οι πληροφορίες εμφανίζονται ως γραφήματα. Μπορείτε να δείτε μόνο τις παραμέτρους που επιλέχθηκαν στις παραμέτρους παράμετρος 0-20 Γραμμή οθόνης 1,1 μικρή έως παράμετρος 0-24 Γραμμή οθόνης 3 μεγάλη. Μπορείτε να αποθηκεύσετε έως και 120 δείγματα στη μνήμη για μελλοντική αναφορά.

Q6 Αρχεία καταγραφής

Παράμετρος 0-20 Γραμμή οθόνης 1,1 μικρή Ταχύτητα [Σ.Α.Λ.]

Παράμετρος 0-21 Γραμμή οθόνης 1,2 μικρή Ρεύμα κινητήρα

Παράμετρος 0-22 Γραμμή οθόνης 1,3 μικρή Ισχύς [kW]

Παράμετρος 0-23 Γραμμή οθόνης 2 μεγάλη Συχνότητα

Παράμετρος 0-24 Γραμμή οθόνης 3 μεγάλη Επιθυμητή τιμή %

Πίνακας 3.9 Παραδείγματα παραμέτρων αρχείων καταγραφής

3.8.1.7 Q7 Ρύθμιση κινητήρα

Οι παράμετροι που βρίσκονται στο Q7 Ρύθμιση κινητήρα περιέχουν βασικά και σύνθετα δεδομένα του κινητήρα που είναι πάντα απαραίτητα για τη διαμόρφωση του μετατροπέα συχνότητας. Αυτή η επιλογή περιλαμβάνει επίσης παραμέτρους για τη ρύθμιση της παλμογεννήτριας.

3 3

3.8.1.4 Q4 Έξυπνη ρύθμιση

Το Q4 ΄Έξυπνη ρύθμιση καθοδηγεί το χρήστη στις τυπικές ρυθμίσεις παραμέτρων που χρησιμοποιούνται για τη διαμόρφωση 1 από τις παρακάτω 3 εφαρμογές:

Μηχανική πέδη.

•

Μεταφορική ταινία.

•

Αντλία/ανεμιστήρας.

•

Το πλήκτρο [Info] μπορεί να χρησιμοποιηθεί για την εμφάνιση πληροφοριών για διάφορες επιλογές, ρυθμίσεις και μηνύματα.

MG34U527 Danfoss A/S © 09/2018 Με την επιφύλαξη κάθε δικαιώματος. 17

e30bg272.10

O-** Operation / Display

1-** Load and Motor

2-** Brakes

3-** Reference / Ramps

0 RPM 0.00 A

Main Menu

1(1)

Επισκόπηση προϊόντος

VLT® AutomationDrive FC 302

3.8.1.8 Τρόπος λειτουργίας Βασικό μενού

Η λειτουργία Βασικό μενού αναγράφει όλες τις ομάδες παραμέτρων που είναι διαθέσιμες στο μετατροπέα συχνοτήτων. Επιλέξτε τον τρόπο λειτουργίας Βασικού μενού

πατώντας το πλήκτρο [Main Menu]. Η ένδειξη που προκύπτει εμφανίζεται στην οθόνη LCP.

Εικόνα 3.7 Προβολή βασικού μενού

Όλες οι παράμετροι μπορούν να αλλάξουν στο Βασικό μενού. Προαιρετικές κάρτες που προστίθενται στη μονάδα ενεργοποιούν πρόσθετες παραμέτρους που σχετίζονται με την προαιρετική συσκευή.

18 Danfoss A/S © 09/2018 Με την επιφύλαξη κάθε δικαιώματος. MG34U527

OUT: 3x0-Vin 0-590Hz 480/443 A

IN: 3x380-500V 50/60Hz 463/427 A

250 kW / 350 HP, High Overload

OUT: 3x0-Vin 0-590Hz 588/535 A

315 kW / 450 HP, Normal Overload

VLT

T/C: FC-302N250T5E20H2XGCXXXSXXXXAXBPCXXXXDX P/N: 136G0205 S/N:

123456H058

AutomationDrive www.danfoss.com

e30bg282.10

IN: 3x380-500V 50/60Hz 567/516 A

ASSEMBLED IN USA

Tamb. 45

C/113

F at Full Output Current

CHASSIS/IP20

SCCR 100 kA at UL Voltage range 380-500 V

Listed 36U0 E70524 IND. CONT. EQ. UL Voltage range 380-500 V

CAUTION - ATTENTION:

Stored charge, wait 20 min. Charge residuelle, attendez 20 min.

See manual for special condition / mains fuse Voir manuel de conditions speciales / fusibles

WARNING - AVERTISSEMENT:

1 2

3 4

Danfoss A/S 6430 Nordborg Denmark

089

OUT: 3x0-Vin 0-590Hz 480/443 A

IN: 3x380-500V 50/60Hz 463/427 A

250 kW / 350 HP, High Overload

OUT: 3x0-Vin 0-590Hz 588/535 A

315 kW / 450 HP, Normal Overload

VLT

T/C: FC-302N250T5E54H2XGC3XXSXXXXALBXCXXXXDX P/N: 134L8251 S/N:

123456H123

AutomationDrive www.danfoss.com

e30bg281.10

IN: 3x380-500V 50/60Hz 567/516 A

ASSEMBLED IN USA

Tamb. 45

C/113

F at Full Output Current

Type 12 / IP54

SCCR 100 kA at UL Voltage range 380-500 V

Listed 36U0 E70524 IND. CONT. EQ. UL Voltage range 380-500 V

CAUTION - ATTENTION:

Stored charge, wait 20 min. Charge residuelle, attendez 20 min.

See manual for special condition / mains fuse Voir manuel de conditions speciales / fusibles

WARNING - AVERTISSEMENT:

1 2

3 4

Danfoss A/S 6430 Nordborg Denmark

Use the following Typecode to order Drive-only replacement: T/C: FC-302N250T5E54H2XGC7XXSXXXXALBXCXXXXDX

Μηχανολογική εγκατάσταση Οδηγός λειτουργίας

4 Μηχανολογική εγκατάσταση

4.1 Παρεχόμενα εξαρτήματα

Τα παρεχόμενα εξαρτήματα ενδέχεται να διαφέρουν ανάλογα με τη διαμόρφωση του προϊόντος.

Βεβαιωθείτε ότι τα παρεχόμενα εξαρτήματα και οι

•

πληροφορίες στην πινακίδα στοιχείων αντιστοιχούν στην επιβεβαίωση της παραγγελίας. Τα Εικόνα 4.1 και Εικόνα 4.2 παρουσιάζουν δείγματα πινακίδων στοιχείων για μετατροπέα συχνότητας μεγέθους D με ή χωρίς εκτεταμένο πίνακα προαιρετικού εξοπλισμού.

Ελέγξτε οπτικά τη συσκευασία και το μετατροπέα

•

συχνότητας για τυχόν βλάβες που μπορεί να έχουν προκληθεί από εσφαλμένο χειρισμό κατά την αποστολή. Αναφέρατε τυχόν παράπονα για βλάβη στο μεταφορέα. Φυλάξτε τα εξαρτήματα που έχουν βλάβη για διευκρινιστικούς σκοπούς.

4 4

1 Κωδικός τύπου

2 Κωδικός εξαρτήματος και σειριακός αριθμός

3 Ονομαστική τιμή ισχύος

4 Τάση, συχνότητα και ρεύμα εισόδου

5 Τάση, συχνότητα και ρεύμα εξόδου

6 Χρόνος εκφόρτισης

Εικόνα 4.2 Παράδειγμα πινακίδας στοιχείων για μετατροπέα

συχνότητας με εκτεταμένο πίνακα προαιρετικού εξοπλισμού

(D5h–D8h)

ΕΙΔΟΠΟΙΗΣΗ

ΑΠΩΛΕΙΑ ΕΓΓΥΗΣΗΣ

Μην αφαιρείτε την πινακίδα στοιχείων από το μετατροπέα συχνότητας. Η αφαίρεση της πινακίδας στοιχείων μπορεί να οδηγήσει σε απώλεια εγγύησης.

1 Κωδικός τύπου

2 Κωδικός εξαρτήματος και σειριακός αριθμός

Εικόνα 4.1 Παράδειγμα πινακίδας στοιχείων για το μετατροπέα

συχνότητας μόνο (D1h–D4h)

MG34U527 Danfoss A/S © 09/2018 Με την επιφύλαξη κάθε δικαιώματος. 19

3 Ονομαστική τιμή ισχύος

4 Τάση, συχνότητα και ρεύμα εισόδου

5 Τάση, συχνότητα και ρεύμα εξόδου

6 Χρόνος εκφόρτισης

Μηχανολογική εγκατάσταση

VLT® AutomationDrive FC 302

4.2 Απαιτούμενα εργαλεία

Παραλαβή/εκφόρτωση

Δοκοί I και άγκιστρα με ονομαστική ικανότητα

•

επαρκή για την ανύψωση του μετατροπέα συχνότητας. Ανατρέξτε στο

κεφάλαιο 3.2 Ονομαστικές τιμές ισχύος, Βάρος και Διαστάσεις.

Γερανός ή άλλος ανυψωτικός εξοπλισμός για την

•

τοποθέτηση της μονάδας του μετατροπέα συχνότητας στη θέση της.

Εγκατάσταση

Δράπανο με άκρα 10 mm (0,39 ίντσες) ή 12 mm

•

(0,47 ίντσες).

Μετροταινία.

•

Κατσαβίδια Phillips και ίσια κατσαβίδια διαφόρων

•

μεγεθών.

Κλειδί με αντίστοιχα μετρικά καρυδάκια (7–17

•

mm/0,28–0,67 ίντσες).

Επεκτάσεις κλειδιών.

•

Καρυδάκια Torx (T25 και T50).

•

Πόντα λαμαρίνας για αγωγούς ή σφιγκτήρες

•

καλωδίων.

Δοκοί I και άγκιστρα για την ανύψωση του

•

μετατροπέα συχνότητας. Ανατρέξτε στο

κεφάλαιο 3.2 Ονομαστικές τιμές ισχύος, Βάρος και Διαστάσεις.

Γερανός ή άλλος ανυψωτικός εξοπλισμός για την

•

τοποθέτηση του μετατροπέα συχνότητας στη βάση και τη θέση του.

Αποθήκευση

4.3

Περιβάλλοντα εγκατάστασης

4.4

ΕΙΔΟΠΟΙΗΣΗ

Σε περιβάλλοντα με αερόφερτα υγρά, σωματίδια ή διαβρωτικά αέρια, βεβαιωθείτε ότι η ονομαστική τιμή IP/ τύπου του εξοπλισμού αντιστοιχεί με το περιβάλλον εγκατάστασης. Σε περίπτωση που δεν πληρούνται οι απαιτήσεις για τις συνθήκες του χώρου μπορεί να μειωθεί η διάρκεια ζωής του μετατροπέα συχνότητας. Βεβαιωθείτε ότι πληρούνται οι απαιτήσεις υγρασίας του αέρα, θερμοκρασίας και υψομέτρου.

Τάση [V] Περιορισμοί υψομέτρου

200–240 Για υψόμετρα πάνω από 3000 μ. (9842 ft), επικοι-

νωνήστε με την Danfoss σχετικά με το PELV.

380–500 Για υψόμετρα πάνω από 3000 μ. (9842 ft), επικοι-

νωνήστε με την Danfoss σχετικά με το PELV.

525–690 Για υψόμετρα πάνω από 2000 μ. (6562 ft), επικοι-

νωνήστε με την Danfoss σχετικά με το PELV.

Πίνακας 4.1 Εγκατάσταση σε μεγάλα υψόμετρα

Για τις αναλυτικές προδιαγραφές των συνθηκών χώρου, ανατρέξτε στις ενότητες κεφάλαιο 10.4 Συνθήκες χώρου.

ΕΙΔΟΠΟΙΗΣΗ

ΣΥΜΠΥΚΝΩΣΗ

Η υγρασία μπορεί να συμπυκνωθεί στα ηλεκτρονικά εξαρτήματα και να προκαλέσει βραχυκυκλώματα. Αποφύγετε την εγκατάσταση σε περιοχές που υπόκεινται σε παγετό. Τοποθετήστε προαιρετικό θερμαντήρα χώρου, όταν ο μετατροπέας συχνότητας είναι πιο ψυχρός από τον αέρα περιβάλλοντος. Η λειτουργία σε κατάσταση αναμονής μειώνει τον κίνδυνο συμπύκνωσης, για όσο διάστημα η διασπορά ενέργειας διατηρεί τα κυκλώματα χωρίς υγρασία.

Αποθηκεύστε το μετατροπέα συχνότητας σε στεγνό χώρο. Κρατήστε τον εξοπλισμό σφραγισμένο στη συσκευασία του μέχρι την εγκατάσταση. Ανατρέξτε στο κεφάλαιο 10.4 Συνθήκες χώρου για τη συνιστώμενη θερμοκρασία περιβάλλοντος.

Δεν απαιτείται περιοδική προσαρμογή (φόρτιση πυκνωτή) κατά την αποθήκευση, εκτός και εάν το διάστημα αποθήκευσης υπερβαίνει τους 12 μήνες.

20 Danfoss A/S © 09/2018 Με την επιφύλαξη κάθε δικαιώματος. MG34U527

ΕΙΔΟΠΟΙΗΣΗ

ΑΚΡΑΙΕΣ ΘΕΡΜΟΚΡΑΣΙΕΣ ΧΩΡΟΥ

Το θερμό ή ψυχρό περιβάλλον υποβαθμίζουν την απόδοση και διάρκεια ζωής της μονάδας.

Μην χειρίζεστε σε περιβάλλον όπου η

•

θερμοκρασία χώρου υπερβαίνει τους 55 °C (131 °F).

Ο μετατροπέας συχνότητας μπορεί να

•

λειτουργήσει σε θερμοκρασία μέχρι και -10 °C (14 °F). Ωστόσο, η ορθή λειτουργία σε ονομαστικό φορτίο διασφαλίζεται μόνο σε θερμοκρασία 0 °C (32 °F) ή υψηλότερη.

Εάν η θερμοκρασία υπερβαίνει τα όρια

•

θερμοκρασίας χώρου, απαιτείται πρόσθετος κλιματισμός του ερμαρίου ή της τοποθεσίας εγκατάστασης.

Μηχανολογική εγκατάσταση Οδηγός λειτουργίας

4.4.1 Αέρια

Τα επιθετικά αέρια, όπως το υδρόθειο, το χλώριο ή η αμμωνία μπορούν να προκαλέσουν βλάβη στα ηλεκτρικά και μηχανικά εξαρτήματα. Η μονάδα χρησιμοποιεί πλακέτες κυκλωμάτων με σύμμορφη επίστρωση για τη μείωση των επιδράσεων των επιθετικών αερίων. Για τις προδιαγραφές της κατηγορίας σύμμορφης επίστρωσης και τις ονομαστικές τιμές, ανατρέξτε στα κεφάλαιο 10.4 Συνθήκες χώρου.

4.4.2 Σκόνη

Κατά την τοποθέτηση του μετατροπέα συχνότητας σε περιβάλλοντα με σκόνη, επιδείξτε προσοχή στα εξής:

Περιοδική συντήρηση

Όταν συσσωρεύεται σκόνη σε ηλεκτρονικά εξαρτήματα, ενεργεί ως στρώση μόνωσης. Αυτή η στρώση μειώνει την ικανότητα ψύξης των εξαρτημάτων και τα εξαρτήματα γίνονται θερμότερα. Το θερμότερο περιβάλλον μειώνει τη διάρκεια ζωής των ηλεκτρονικών εξαρτημάτων.

Κρατήστε την ψύκτρα και τους ανεμιστήρες ελεύθερους από συσσώρευση σκόνης. Για περισσότερες πληροφορίες για το σέρβις και τη συντήρηση, ανατρέξτε στο

κεφάλαιο 9 Συντήρηση, διαγνωστικός έλεγχος και αντιμετώπιση προβλημάτων.

Ανεμιστήρες ψύξης

Οι ανεμιστήρες παρέχουν ροή αέρα για την ψύξη του μετατροπέα συχνότητας Όταν οι ανεμιστήρες εκτίθενται σε περιβάλλον με σκόνη, η σκόνη μπορεί να προκαλέσει ζημιά στα έδρανα του ανεμιστήρα και να προκαλέσει πρώιμη αστοχία του ανεμιστήρα. Επίσης, η σκόνη μπορεί να συσσωρευτεί στις λεπίδες του ανεμιστήρα και να προκαλέσει έλλειψη ισορροπίας, η οποία εμποδίζει τον ανεμιστήρα από το να παρέχει κατάλληλη ψύξη της μονάδας.

4.4.3 Δυνητικά εκρηκτικές ατμόσφαιρες

Η κατηγορία d προσδιορίζει ότι εάν προκληθεί

•

σπινθήρας, περιορίζεται σε προστατευμένη περιοχή.

Η κατηγορία e απαγορεύει κάθε πρόκληση

•

σπινθήρα.

Κινητήρες με προστασία κατηγορίας d

Δεν απαιτεί έγκριση. Απαιτείται ειδική καλωδίωση και περιορισμός.

Κινητήρες με προστασία κατηγορίας e

Σε συνδυασμό με συσκευή παρακολούθησης PTC με

έγκριση ATEX, όπως η VLT® PTC Thermistor CardMCB 112, η εγκατάσταση δεν απαιτεί μεμονωμένη έγκριση από αναγνωρισμένο οργανισμό.

Κινητήρες με προστασία κατηγορίας d/e

Ο ίδιος ο κινητήρας διαθέτει κατηγορία προστασίας ανάφλεξης e, ενώ η καλωδίωση του κινητήρα και το περιβάλλον σύνδεσης είναι σύμφωνες με την κατηγορία d. Για την εξασθένιση της μέγιστης τάσης, χρησιμοποιήστε ένα φίλτρο ημιτονοειδούς κύματος μετά την έξοδο του μετατροπέα συχνότητας.

Κατά τη χρήση του μετατροπέα συχνότητας σε δυνητικά εκρηκτική ατμόσφαιρα, χρησιμοποιήστε τα εξής:

Κινητήρες με κατηγορία προστασία ανάφλεξης d

•

ή e.

Αισθητήρας θερμοκρασίας PTC για την παρακο-

•

λούθηση της θερμοκρασίας του κινητήρα.

Βραχέα καλώδια κινητήρα.

•

Φίλτρα εξόδου ημιτονοειδούς κύματος, όταν δεν

•

χρησιμοποιούνται θωρακισμένα καλώδια κινητήρα.

ΕΙΔΟΠΟΙΗΣΗ

ΠΑΡΑΚΟΛΟΥΘΗΣΗ ΑΙΣΘΗΤΗΡΑ ΘΕΡΜΙΣΤΟΡ ΚΙΝΗΤΗΡΑ

Οι μετατροπείς συχνοτήτων με προαιρετική VLT®PTC Thermistor Card MCB 112 διαθέτουν πιστοποίηση PTB για δυνητικά εκρηκτικές ατμόσφαιρες.

4 4

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

ΕΚΡΗΚΤΙΚΗ ΑΤΜΟΣΦΑΙΡΑ

Μην εγκαθιστάτε το μετατροπέα συχνότητας σε δυνητικά εκρηκτική ατμόσφαιρα. Τοποθετήστε τη μονάδα σε ερμάριο εκτός αυτής της περιοχής. Η μη τήρηση αυτών των οδηγιών αυξάνει τον κίνδυνο θανάτου ή σοβαρού τραυματισμού.

Τα συστήματα που λειτουργούν σε δυνητικά εκρηκτικές ατμόσφαιρες πρέπει να καλύπτουν ειδικές συνθήκες. Η κατευθυντήρια οδηγία της ΕΕ 94/9/EΚ (ATEX 95) κατηγοριοποιεί τη λειτουργία των ηλεκτρονικών συσκευών σε δυνητικά εκρηκτικές ατμόσφαιρες.

MG34U527 Danfoss A/S © 09/2018 Με την επιφύλαξη κάθε δικαιώματος. 21

Μηχανολογική εγκατάσταση

VLT® AutomationDrive FC 302

4.5 Απαιτήσεις εγκατάστασης και ψύξης

ΕΙΔΟΠΟΙΗΣΗ

ΠΡΟΦΥΛΑΞΕΙΣ ΤΟΠΟΘΕΤΗΣΗΣ

Λανθασμένη τοποθέτηση ενδέχεται να οδηγήσει σε υπερθέρμανση και μειωμένη απόδοση. Τηρήστε όλες τις απαιτήσεις εγκατάστασης και ψύξης.

Απαιτήσεις εγκατάστασης

Διασφαλίστε τη σταθερότητα της μονάδας

•

τοποθετώντας την κατακόρυφα σε συμπαγή, επίπεδη επιφάνεια.

Διασφαλίστε ότι η αντοχή της τοποθεσίας

•

τοποθέτησης υποστηρίζει το βάρος της μονάδας. Ανατρέξτε στο κεφάλαιο 3.2 Ονομαστικές τιμές ισχύος, Βάρος και Διαστάσεις.

Διασφαλίστε ότι η τοποθεσία τοποθέτησης

•

επιτρέπει την πρόσβαση για το άνοιγμα της θύρας του περιβλήματος. Ανατρέξτε στο κεφάλαιο 10.9 Διαστάσεις περιβλήματος.

Διασφαλίστε ότι υπάρχει επαρκής χώρος γύρω

•

από τη μονάδα για τη ροή αέρα ψύξης.

Τοποθετήστε τη μονάδα όσο το δυνατό πιο κοντά

•

στον κινητήρα. Κρατήστε τα καλώδια του κινητήρα όσο το δυνατό πιο κοντά. Ανατρέξτε στο κεφάλαιο 10.5 Προδιαγραφές καλωδίου.

Διασφαλίστε ότι η τοποθεσία επιτρέπει την είσοδο

•

καλωδίου στη βάση της μονάδας.

Απαιτήσεις ψύξης και παροχής αέρα

Βεβαιωθείτε ότι παρέχεται διάκενο αερισμού τόσο

•

στο επάνω όσο και στο κάτω μέρος. Απαίτηση διάκενου: 225 mm (9 ίντσες).

Ο υποβιβασμός πρέπει να λαμβάνεται υπόψη για

•

θερμοκρασίες που ξεκινούν μεταξύ των 45 °C (113 °F) και 50 °C (122 °F) και για υψόμετρο 1000 μέτρα (3300 πόδια) πάνω από το επίπεδο της θάλασσας. Για αναλυτικές πληροφορίες, συμβουλευτείτε τον ειδικό Οδηγό Σχεδίασης Εφαρμογών του προϊόντος.

Ο μετατροπέας συχνότητας χρησιμοποιεί ψύξη οπίσθιου καναλιού για την κυκλοφορία του αέρα ψύξης της ψύκτρας. Ο αγωγός αέρα ψύξης μεταφέρει περίπου το 90% της θερμότητας έξω από το πίσω κανάλι του μετατροπέα συχνότητας. Ανατροφοδοτήστε τον αέρα του οπίσθιου καναλιού από τον πίνακα ή το δωμάτιο, χρησιμοποιώντας ένα από τα παρακάτω:

Ψύξη με αγωγούς. Κιτ ψύξης οπίσθιου καναλιού

•

διατίθενται για τη δρομολόγηση του αέρα ψύξης έξω από το πλαίσιο, όταν ένας μετατροπέας συχνότητας με πλαίσιο ΙΡ20 εγκαθίσταται σε περίβλημα Rittal. Η χρήση του κιτ μειώνει τη θερμότητα μέσα στο πλαίσιο και κατά συνέπεια

ΕΙΔΟΠΟΙΗΣΗ

Απαιτείται ένας ή περισσότεροι ανεμιστήρες πόρτας στο περίβλημα για να απομακρύνει τη θερμότητα που δεν μπορεί να περιοριστεί στο πίσω κανάλι του μετατροπέα συχνότητας. Ο ανεμιστήρας απομακρύνει επίσης τις πιθανές πρόσθετες απώλειες που προκαλούνται από άλλα εξαρτήματα μέσα στο μετατροπέα συχνότητας.

Διασφαλίστε ότι οι ανεμιστήρες τροφοδοτούν επαρκή παροχή αέρα στην ψύκτρα. Για να επιλέξετε το σωστό αριθμό ανεμιστήρων, υπολογίστε τη συνολική απαιτούμενη παροχή αέρα. Ο ρυθμός ροής φαίνεται στην Πίνακας 4.2.

Μέγεθος

περιβλήματος

D1h/D3h/D5h

/D6h

D2h/D4h/D7h

/D8h

Πίνακας 4.2 Ρυθμοί ροής αέρα D1h–D8h

μπορούν να προσδιοριστούν μικρότεροι ανεμιστήρες για το περίβλημα.

Ψύξη από το πίσω μέρος (επάνω κάλυμμα και

•

κάλυμμα βάσης). Ο αέρας ψύξης του οπίσθιου καναλιού μπορεί να απομακρυνθεί από το δωμάτιο, έτσι ώστε η θερμότητα του οπίσθιου καναλιού να μη διαχέεται στο δωμάτιο ελέγχου.

Ανεμιστήρας

πόρτας/

επάνω

ανεμιστήρας

102 m3/ώρα

(60 CFM)

204 m3/ώρα

(120 CFM)

Μέγεθος

ισχύος

90–110 kW,

380–500 V

75–132 kW,

525–690 V

132 kW,

380–500 V

Όλα,

200–240 V

160 kW,

380–500 V

160 kW,

525–690 V

Όλα,

200–240 V

Ανεμιστήρας

ψύκτρας

420 m3/ώρα

(250 CFM)

420 m3/ώρα

(250 CFM)

840 m3/ώρα

(500 CFM)

840 m3/ώρα

(500 CFM)

420 m3/ώρα

(250 CFM)

420 m3/ώρα

(250 CFM)

840 m3/ώρα

(500 CFM)

22 Danfoss A/S © 09/2018 Με την επιφύλαξη κάθε δικαιώματος. MG34U527

130BE566.11

65° min

Μηχανολογική εγκατάσταση Οδηγός λειτουργίας

4.6 Ανύψωση μετατροπέα συχνότητας

Ανυψώνετε πάντα το μετατροπέα συχνότητας χρησιμοποιώντας τους ειδικούς κρίκους ανύψωσης στο επάνω μέρος του μετατροπέα συχνότητας. Ανατρέξτε στο Εικόνα 4.3.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

ΦΟΡΤΙΟ ΜΕΓΑΛΟΥ ΒΑΡΟΥΣ

Τα μη ισορροπημένα φορτία μπορούν να πέσουν και να ανατραπούν. Η μη εφαρμογή ορθών προφυλάξεων ανύψωσης αυξάνει τον κίνδυνο θανάτου, σοβαρού τραυματισμού ή ζημίας του εξοπλισμού.

Μετακινήστε το μονάδα χρησιμοποιώντας

•

βαρούλκο, γερανό, περονοφόρο ανυψωτικό ή άλλη διάταξη ανύψωσης με κατάλληλη ονομαστική ανυψωτική ικανότητα. Ανατρέξτε στο κεφάλαιο 3.2 Ονομαστικές τιμές ισχύος, Βάρος και Διαστάσεις για το βάρος του μετατροπέα συχνότητας.

Ο μη εντοπισμός του κέντρου βάρους και η

•

αποτυχία ορθής τοποθέτησης του φορτίου μπορεί να προκαλέσει απρόσμενη μετατόπιση κατά την ανύψωση και μεταφορά. Για τις μετρήσεις και το κέντρο βάρους, ανατρέξτε στο κεφάλαιο 10.9 Διαστάσεις περιβλήματος.

Η γωνία από το επάνω μέρος της μονάδας

•

μετατροπέα συχνότητας προς τα συρματόσχοινα ανύψωσης επηρεάζει τη μέγιστη ισχύ φορτίου στο συρματόσχοινο. Η γωνία πρέπει να είναι 65° ή μεγαλύτερη. Ανατρέξτε στο Εικόνα 4.3. Συνδέστε και πρσαρμόστε το μέγεθος των συρματόσχοινων ανύψωσης κατάλληλα.

Ποτέ μην προχωράτε κάτω από αναρτημένα

•

φορτία.

Για την προστασία από τραυματισμό, φοράτε

•

μέσα ατομικής προστασίας όπως γάντια, προστατευτικά γυαλιά και προστατευτικά υποδήματα.

Εικόνα 4.3 Ανύψωση μετατροπέα συχνότητας

Τοποθέτηση μετατροπέα συχνότητας

4.7

Ανάλογα με το μοντέλο και τη διαμόρφωση, ο μετατροπέας συχνότητας μπορεί να τοποθετηθεί σε δάπεδο ή σε τοίχο.

Τα μοντέλα μετατροπέα συχνότητας D1h–D2h και D5h–D8h μπορούν να τοποθετηθούν στο δάπεδο. Οι επιδαπέδιοι μετατροπείς συχνότητας απαιτούν χώρο κάτω από το μετατροπέα συχνότητας για ροή αέρα. Για να εξασφαλιστεί αυτός ο χώρος, οι μετατροπείς συχνότητας μπορούν να τοποθετηθούν σε βάση. Οι μετατροπείς συχνότητας D7h και D8h συνοδεύονται με στάνταρ βάση. Προαιρετικά κιτ βάσης διατίθενται για τους άλλους μετατροπείς συχνότητας μεγέθους D.

Οι μετατροπείς συχνότητας σε περιβλήματα μεγέθους D1h– D6h μπορούν να τοποθετηθούν σε τοίχο. Τα μοντέλα μετατροπέων συχνότητας D3h και D4h είναι μετατροπείς συχνότητας με περίβλημα P20, το οποίο μπορεί να τοποθετηθεί σε τοίχο ή πλάκα τοποθέτησης μέσα σε ερμάριο.

4 4

Δημιουργία ανοιγμάτων καλωδίων.

Πριν τη σύνδεση της βάσης ή τη στερέωση του μετατροπέα συχνότητας, δημιουργήστε ανοίγματα καλωδίων στην πλάκα σφιγκτήρα και τοποθετήστε τη στο κάτω μέρος του μετατροπέα συχνότητας. Η πλάκα σφιγκτήρα παρέχει πρόσβαση για το δίκτυο ΕΡ και την είσοδο των καλωδίων κινητήρα, ενώ διατηρεί την κατηγορία προστασίας IP21/IP54 ( Τύπος 1/Τύπος 12). Για τις διαστάσεις της πλάκας σφιγκτήρα, ανατρέξτε στο κεφάλαιο 10.9 Διαστάσεις περιβλήματος.

MG34U527 Danfoss A/S © 09/2018 Με την επιφύλαξη κάθε δικαιώματος. 23

e30bg284.10

130BF662.10

Μηχανολογική εγκατάσταση

VLT® AutomationDrive FC 302

Εάν η πλάκα σφιγκτήρα είναι μεταλλική πλάκα,

•

διανοίξτε οπές εισόδου καλωδίων στην πλάκα με μια πόντα μετάλλων. Εισαγάγετε τους στυπιοθλίπτες καλωδίων στις οπές. Ανατρέξτε στο Εικόνα 4.4.

Εάν η πλάκα σφιγκτήρα είναι πλαστική, διανοίξτε

•

τις πλαστικές γλωττίδες για τη στήριξη των καλωδίων. Ανατρέξτε στο Εικόνα 4.5.

1 Οπή εισόδου καλωδίου

2 Μεταλλική πλάκα σφιγκτήρα

Σύνδεση του μετατροπέα συχνότητας στη βάση

Για την τοποθέτηση στάνταρ βάσης, χρησιμοποιήστε τα παρακάτω βήματα. Για την τοποθέτηση προαιρετικού κιτ βάσης, ανατρέξτε στις οδηγίες που συνοδεύουν το κιτ. Ανατρέξτε στο Εικόνα 4.6.

1. Ξεβιδώστε 4 βίδες M5 και αφαιρέστε την πλάκα του εμπρός καλύμματος της βάσης.

2. Στερεώστε 2 παξιμάδια M10 επάνω από τα μπουζόνια με σπείρωμα στο πίσω μέρος της βάσης, στερεώνοντάς τη στο πίσω κανάλι του μετατροπέα συχνότητας.

3. Συνδέστε 2 βίδες M5 μέσω της πίσω φλάντζας της βάσης στο βραχίονα στερέωσης της βάσης στο μετατροπέα συχνότητας.

4. Συνδέστε 4 βίδες M5 μέσω της εμπρός φλάντζας της βάσης και στις οπές στερέωσης της πλάκας σφιγκτήρα.

Εικόνα 4.4 Ανοίγματα καλωδίων σε μεταλλική πλάκα

σφιγκτήρα

1 Πλαστικές γλωττίδες

2 Γλωττίδες αφαιρεμένες για πρόσβαση καλωδίων

Εικόνα 4.5 Ανοίγματα καλωδίων σε πλαστική πλάκα σφιγκτήρα

24 Danfoss A/S © 09/2018 Με την επιφύλαξη κάθε δικαιώματος. MG34U527

e30bg484.10

200 (7.9)

Μηχανολογική εγκατάσταση Οδηγός λειτουργίας

4 4

1 Αποστάτης τοίχου βάσης 6 Πίσω φλάντζα βάσης

2 Υποδοχές συνδετήρων 7 Βίδα M5 (στερεώστε στην πίσω φλάντζα)

3 Τοποθέτηση φλάντζας στο επάνω μέρος του μετατροπέα

συχνότητας

4 Οπές στερέωσης 9 Εμπρός πλάκα καλύμματος βάσης

5 Παξιμάδια M10 (στερέωση σε στύλους με σπείρωμα) 10 Βίδα M5 (στερέωση στην εμπρός φλάντζα)

Εικόνα 4.6 Εγκατάσταση βάσης στους μετατροπείς συχνότητας D7h/D8h

8 Εμπρός φλάντζα βάσης

MG34U527 Danfoss A/S © 09/2018 Με την επιφύλαξη κάθε δικαιώματος. 25

e30bg289.10

e30bg288.10

Μηχανολογική εγκατάσταση

VLT® AutomationDrive FC 302

Στερέωση μετατροπέα συχνότητας στο δάπεδο

Για να στερεώσετε τη βάση στο δάπεδο (μετά τη σύνδεση του μετατροπέα συχνότητας στη βάση), ακολουθήστε τα παρακάτω βήματα.

1. Συνδέστε 4 βίδες M10 στις οπές στερέωσης στο κάτω μέρος της βάσης, στερεώνοντας στο δάπεδο. Ανατρέξτε στο Εικόνα 4.7.

2. Επανατοποθετήστε την πλάκα του εμπρός

καλύμματος της βάσης και στερεώστε με 4 βίδες M5. Ανατρέξτε στο Εικόνα 4.6.

3. Σύρετε τον αποστάτη τοίχου της βάσης πίσω από τη φλάντζα στερέωσης στο επάνω μέρος του μετατροπέα συχνότητας. Ανατρέξτε στο Εικόνα 4.6.

4. Συνδέστε 2–4 βίδες M10 στις οπές στερέωσης στο επάνω μέρος του μετατροπέα συχνότητας, στερεώνοντας στον τοίχο. Χρησιμοποιήστε 1 βίδα για κάθε οπή στερέωσης. Ο αριθμός διαφέρει ανάλογα με το μέγεθος περιβλήματος. Ανατρέξτε στο Εικόνα 4.6.

1 Επάνω οπές στερέωσης

2 Κάτω υποδοχές συνδετήρων

1 Οπές στερέωσης

2 Κάτω μέρος βάσης

Εικόνα 4.7 Οπές στερέωσης βάσης στο δάπεδο

Εικόνα 4.8 Οπές στερέωσης μετατροπέα συχνότητας σε τοίχο

Στερέωση μετατροπέα συχνότητας στον τοίχο

Για να τοποθετήσετε το μετατροπέα συχνότητας σε τοίχο, ακολουθήστε τα παρακάτω βήματα. Ανατρέξτε στο Εικόνα 4.8.

1. Συνδέστε 2 βίδες M10 στον τοίχο ευθυγραμμισμένες με τις υποδοχές σύνδεσης στο κάτω μέρος του μετατροπέα συχνότητας.

2. Σύρετε τις υποδοχές στερέωσης επάνω από τις βίδες Μ10.

3. Γείρετε το μετατροπέα συχνότητας προς τον τοίχο και στερεώστε το επάνω μέρος με 2 βίδες Μ10 στις οπές στερέωσης.

26 Danfoss A/S © 09/2018 Με την επιφύλαξη κάθε δικαιώματος. MG34U527

Ηλεκτρική εγκατάσταση Οδηγός λειτουργίας

5 Ηλεκτρική εγκατάσταση

5.1 Οδηγίες ασφαλείας

Ανατρέξτε στο κεφάλαιο 2 Ασφάλεια για γενικές οδηγίες ασφαλείας.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

ΕΠΑΓΟΜΕΝΗ ΤΑΣΗ

Η επαγόμενη τάση από τα καλώδια κινητήρα εξόδου διαφορετικών μετατροπέων συχνότητας που εκτελούνται μαζί μπορούν να φορτίσουν τους πυκνωτές του εξοπλισμού ακόμα και με τον εξοπλισμό απενεργοποιημένο και απομονωμένο. Η μη εφαρμογή ξεχωριστής τοποθέτησης για τα καλώδια εξόδου του κινητήρα ή η μη χρήση θωρακισμένων καλωδίων μπορεί να οδηγήσει σε θάνατο ή σοβαρό τραυματισμό.

Δρομολογήστε τα καλώδια εξόδου κινητήρα

•

ξεχωριστά ή χρησιμοποιήστε θωρακισμένα καλώδια.

Απομονώστε ταυτόχρονα όλους τους

•

μετατροπείς συχνότητας.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

ΚΙΝΔΥΝΟΣ ΗΛΕΚΤΡΟΠΛΗΞΙΑΣ

Ο μετατροπέας συχνότητας μπορεί να προκαλέσει συνεχές ρεύμα στον αγωγό γείωσης και συνεπώς να οδηγήσει σε θάνατο ή σοβαρό τραυματισμό.

Όταν χρησιμοποιείται συσκευή υπολειμματικού

•

ρεύματος (RCD) για προστασία από ηλεκτροπληξία, μόνο μια συσκευή RCD Τύπου B επιτρέπεται να χρησιμοποιείται στην πλευρά τροφοδοσίας.

Η μη τήρηση της σύστασης δεν εγγυάται την παροχή της προοριζόμενης προστασίας από τη συσκευή υπολειμματικού ρεύματος (RCD).

Τύπος και ονομαστικές τιμές καλωδίωσης

Όλες οι καλωδιώσεις πρέπει να συμμορφώνονται

•

με τους τοπικούς και εθνικούς κανονισμούς σχετικά με τις διατομές και τη θερμοκρασία χώρου.

Σύσταση καλωδίωσης σύνδεσης ισχύος:

•

Τουλάχιστον 75 °C (167 °F) ονομαστική τιμή χάλκινου σύρματος.

Ανατρέξτε στο κεφάλαιο 10.5 Προδιαγραφές καλωδίου για συνιστώμενα μεγέθη και τύπους καλωδίων.

ΠΡΟΣΟΧΗ

ΖΗΜΙΑ ΕΞΟΠΛΙΣΜΟΥ

Η προστασία από τυχόν υπερφόρτωση του κινητήρα δεν περιλαμβάνεται στην προεπιλεγμένη ρύθμιση. Για να προσθέσετε τη λειτουργία αυτή, ρυθμίστε την παράμετροπαράμετρος 1-90 Θερμ. προστ. κινητ. στην τιμή [ETR trip] ή [ETR warning]. Για τη Βόρεια Αμερική, η λειτουργία ETR παρέχει προστασία του κινητήρα από υπερφόρτωση κλάσης 20 κατά NEC. Η αποτυχία ρύθμισης της παράμετρος 1-90 Θερμ. προστ. κινητ. σε [ETR trip] ή σε [ETR warning] σημαίνει ότι δεν παρέχεται προστασία υπερφόρτωσης κινητήρα και, σε περίπτωση υπερφόρτωσης τουκινητήρα, μπορεί να προκληθεί βλάβη εξοπλισμού.

5.2 Εγκατάσταση με συμμόρφωση EMC

Για την εξασφάλιση μιας εγκατάστασης που συμμορφώνεται με το πρότυπο EMC, ακολουθήστε τις οδηγίες που παρέχονται στις ενότητες:

Κεφάλαιο 5.3 Σχηματικό διάγραμμα καλωδίωσης.

•

Κεφάλαιο 5.4 Σύνδεση στη γείωση.

•

Κεφάλαιο 5.5 Σύνδεση κινητήρα.

•

Κεφάλαιο 5.6 Σύνδεση δικτύου ΕΡ.

•

5 5

Προστασία από υπερένταση

Για εφαρμογές με πολλαπλούς κινητήρες,

•

απαιτείται επιπλέον προστατευτικός εξοπλισμός, όπως προστατευτικός εξοπλισμός για βραχυκύκλωμα ή θερμική προστασία κινητήρα μεταξύ του μετατροπέα συχνότητας και του κινητήρα.

Απαιτείται ασφάλεια εισόδου για την παροχή

•

προστασίας από βραχυκύκλωμα και υπερένταση. Εάν δεν παρέχονται από το εργοστάσιο, οι ασφάλειες θα πρέπει να παρέχονται από τον τεχνικό εγκατάστασης. Ανατρέξτε στις ονομαστικές τιμές ασφαλειών στο κεφάλαιο 10.7 Ασφάλειες.

MG34U527 Danfoss A/S © 09/2018 Με την επιφύλαξη κάθε δικαιώματος. 27

ΕΙΔΟΠΟΙΗΣΗ

ΣΥΝΕΣΤΡΑΜΜΕΝΑ ΑΚΡΑ ΘΩΡΑΚΙΣΗΣ (ΕΛΙΚΟΕΙΔΗΣ ΑΠΟΛΗΞΕΙΣ ΚΑΛΩΔΙΩΝ)

Τα συνεστραμμένα άκρα θωράκισης (ελικοειδείς απολήξεις καλωδίων) αυξάνουν τη σύνθετη αντίσταση της θωράκισης στις υψηλότερες συχνότητες πράγμα που μειώνει την επίδραση της θωράκισης και αυξάνει το ρεύμα διαρροής. Για την αποφυγή των συνεστραμμένων άκρων θωράκισης, χρησιμοποιήστε ενσωματωμένους σφιγκτήρες θωράκισης.

Για χρήση με ρελέ, καλώδια σημάτων ελέγχου,

•

διασύνδεση σήματος, τοπικό δίαυλο επικοινωνίας ή πέδηση, συνδέστε τη θωράκιση στο περίβλημα και στα δύο άκρα. Εάν η διαδρομή γείωσης έχει

Ηλεκτρική εγκατάσταση

VLT® AutomationDrive FC 302

υψηλή σύνθετη αντίσταση, παρουσιάζει θόρυβο ή μεταφέρει ρεύμα, διακόψτε τη σύνδεση θωράκισης στο 1 άκρο για να αποφύγετε βρόχους έντασης με τη γείωση.

Μεταφέρετε το ρεύμα πίσω στη μονάδα με μια

•

μεταλλική πλάκα τοποθέτησης. Εξασφαλίστε καλή ηλεκτρική επαφή από την πλάκα τοποθέτησης μέσω των βιδών στερέωσης προς το πλαίσιο του ρυθμιστή στροφών.

Χρησιμοποιήστε θωρακισμένα καλώδια για τα

•

καλώδια εξόδου του κινητήρα. Μια εναλλακτική

λύση είναι τα μη θωρακισμένα καλώδια κινητήρα μέσα σε μεταλλικό σωλήνα.

ΕΙΔΟΠΟΙΗΣΗ

ΘΩΡΑΚΙΣΜΕΝΑ ΚΑΛΩΔΙΑ

Εάν δεν χρησιμοποιούνται θωρακισμένα καλώδια ή μεταλλικοί σωλήνες, η μονάδα και η εγκατάσταση δεν καλύπτουν τα ρυθμιστικά όρια των επιπέδων εκπομπών ραδιοσυχνοτήτων (RF).

Διασφαλίστε ότι τα καλώδια κινητήρα και

•

πέδησης είναι όσο το δυνατό βραχύτερα για τη μείωση του επιπέδου παρεμβολών από το πλήρες σύστημα.

Αποφεύγετε να τοποθετείτε καλώδια με

•

ευαίσθητη στάθμη σήματος δίπλα σε καλώδια κινητήρα και πέδης.

Για τις γραμμές επικοινωνίας και εντολών/ελέγχου,

•

ακολουθήστε τα συγκεκριμένα πρότυπα για τα προωτόκολλα επικοινωνίας. Η Danfoss συνιστά τη χρήση θωρακισμένων καλωδίων.

Διασφαλίστε ότι όλες οι συνδέσεις ακροδεκτών

•

ελέγχου είναι PELV.

ΕΙΔΟΠΟΙΗΣΗ

ΤΟΠΟΘΕΤΗΣΗ ΣΕ ΜΕΓΑΛΟ ΥΨΟΜΕΤΡΟ

Υπάρχει κίνδυνος υπέρτασης. Η απομόνωση μεταξύ των εξαρτημάτων και κρίσιμων μερών μπορεί να είναι επαρκής και να μην συμμορφώνεται με τις απαιτήσεις PELV. Μειώστε τον κίνδυνο υπέρτασης χρησιμοποιώντας εξωτερικές προστατευτικές διατάξεις ή γαλβανική απομόνωση. Για υψόμετρα πάνω από 2000 μ. (6500 ft), επικοινωνήστε με την Danfoss σχετικά με τη συμμόρφωση PELV.

ΕΙΔΟΠΟΙΗΣΗ

ΣΥΜΜΟΡΦΩΣΗ PELV

Αποφύγετε την ηλεκτροπληξία χρησιμοποιώντας ηλεκτρική τροφοδοσία προστατευτικής εξαιρετικά χαμηλής τάσης (PELV) σε συμμόρφωση με τους τοπικούς και εθνικούς κανονισμούς PELV.

ΕΙΔΟΠΟΙΗΣΗ

ΠΑΡΕΜΒΟΛΕΣ ΗΜΣ

Να χρησιμοποιείτε ξεχωριστά θωρακισμένα καλώδια για την καλωδίωση του κινητήρα και την καλωδίωση ελέγχου, και ξεχωριστά καλώδια για την καλωδίωση δικτύου ρεύματος, την καλωδίωση κινητήρα και την καλωδίωση ελέγχου. Σε περίπτωση αποτυχίας μόνωσης της καλωδίωσης ισχύος, κινητήρα και ελέγχου, μπορεί να προκληθεί μη αναμενόμενη συμπεριφορά ή μειωμένη απόδοση. Απαιτείται ελάχιστο διάκενο 200 χιλ. (7,9 ίντσες) μεταξύ των καλωδίων δικτύου ρεύματος, κινητήρα και ελέγχου.

28 Danfoss A/S © 09/2018 Με την επιφύλαξη κάθε δικαιώματος. MG34U527

e30bf228.11

L1 L2 L3

Ηλεκτρική εγκατάσταση Οδηγός λειτουργίας

5 5

1 PLC 10 Καλώδιο δικτύου ρεύματος (χωρίς θωράκιση)

Ελάχιστη διατομή εξισορρόπησης φορτίων 16 mm2 (6 AWG)

3 Καλώδια ελέγχου 12 Μόνωση καλωδίων, γυμνά

4 Απαιτούμενος ελάχιστος διαχωρισμός 200 mm (7,9 ίντσες)

μεταξύ των καλωδίων ελέγχου, των καλωδίων κινητήρα και

των καλωδίων παροχής δικτύου.

5 Τροφοδοσία ρεύματος 14 Αντιστάτης πέδησης

6 Γυμνή (άβαφη) επιφάνεια 15 Μεταλλικό κυτίο

7 Αστεροειδείς ροδέλες 16 Σύνδεση στον κινητήρα

8 Καλώδιο πέδης (θωρακισμένο) 17 Κινητήρας

9 Καλώδιο κινητήρα (θωρακισμένο) 18 Στυπιοθλίπτης καλωδίων ΗΜΣ

Εικόνα 5.1 Παράδειγμα ορθής εγκατάστασης ΗΜΣ

11 Επαφέας εξόδου και συναφείς επιλογές

13 Ζυγός κοινής γείωσης (Ακολουθήστε τις τοπικές και εθνικές

απαιτήσεις για τη γείωση του περιβλήματος)

MG34U527 Danfoss A/S © 09/2018 Με την επιφύλαξη κάθε δικαιώματος. 29

e30bf111.12

230 V AC

50/60 Hz

TB5R1Regen +

Regen -

Regen (optional)

12Brake temperature

(NC)

Space heater (optional)

91 (L1)

92 (L2)

93 (L3)PE88 (-)

89 (+)

50 (+10 V OUT)

53 (A IN)

54 (A IN)

55 (COM A IN)

0/4-20 mA

12 (+24 V OUT)

13 (+24 V OUT)

18 (D IN)

(COM D IN)

15 mA

200 mA

(U) 96

(V) 97

(W) 98

(PE) 99

(COM A OUT) 39

(A OUT) 42

0/4-20 mA

+10 V DC

-10 V DC to +10 V DC

0/4-20 mA

24 V DC

240 V AC, 2A

24 V (NPN)

0 V (PNP)

24 V (NPN)

19 (D IN)

24 V (NPN)

0 V (PNP)

24V

(D IN/OUT)

0 V (PNP)

24 V (NPN)

(D IN/OUT)

24V

24 V (NPN)

0 V (PNP)

24 V (NPN)

33 (D IN)

32 (D IN)

A53 U-I (S201)

ON 2

A54 U-I (S202)

ON=0/4-20 mA

OFF=0 to ±10 V

400 V AC, 2A

P 5-00

(R+) 82

(R-) 81

37 (D IN)

+-+

(P RS485) 68

(N RS485) 69

(COM RS485) 61

0V5VS801

RS485

S801/Bus Term.

OFF-ON

3-phase

power

input

Load share

Switch mode

power supply

Motor

Analog output

interface

Relay1

Relay2

ON=Terminated

OFF=Open

Brake

resistor

(NPN) = Sink

(PNP) = Source

===

240 V AC, 2A

400 V AC, 2A

-10 V DC to +10 V DC

10 V DC

(optional)

TB6 Contactor

Ηλεκτρική εγκατάσταση

VLT® AutomationDrive FC 302

5.3 Σχηματικό διάγραμμα καλωδίωσης

Εικόνα 5.2 Σχηματικό διάγραμμα βασικής καλωδίωσης

1) Ο επαφέας TB6 διατίθεται μόνο στους μετατροπείς συχνότητας D6h και D8h με επιλογή επαφέα.

2) Ο ακροδέκτης 37 (προαιρετικό) χρησιμοποιείται για το Safe Torque O. Ανατρέξτε στις Οδηγίες λειτουργίας της σειράς VLT® FC Safe Torque O για τις οδηγίες εγκατάστασης.

30 Danfoss A/S © 09/2018 Με την επιφύλαξη κάθε δικαιώματος. MG34U527

Ηλεκτρική εγκατάσταση Οδηγός λειτουργίας

5.4 Σύνδεση στη γείωση

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

ΚΙΝΔΥΝΟΣ ΑΠΟ ΡΕΥΜΑ ΔΙΑΡΡΟΗΣ

Διασφαλίστε τη σωστή γείωση του εξοπλισμού από πιστοποιημένο τεχνικό ηλεκτρικής εγκατάστασης.

•

Για ηλεκτρική ασφάλεια

Γειώστε το μετατροπέα συχνότητας σύμφωνα με τα ισχύοντα πρότυπα και τις οδηγίες.

•

Χρησιμοποιήστε ειδικό καλώδιο γείωσης για την καλωδίωση ισχύος εισόδου, ισχύος κινητήρα και ελέγχου.

•

Μη συνδέετε 1 μετατροπέα συχνότητας με έναν άλλο αλυσιδωτά.

•

Διατηρήστε τις συνδέσεις καλωδίωσης γείωσης, όσο το δυνατό πιο κοντές.

•

Ακολουθείτε τις απαιτήσεις καλωδίωσης του κατασκευαστή.

•

Ελάχιστη εγκάρσια διατομή καλωδίου: 10 mm2 (6 AWG) (ή 2 σύρματα ονομαστικής τιμής γείωσης με ξεχωριστό

•

ακροδέκτη).

Σφίξτε τους ακροδέκτες σύμφωνα με τις πληροφορίες που παρέχονται στο κεφάλαιο 10.8.1 Ονομαστικό (μέγεθος)

•

ροπής συνδετήρων.

5 5

Για εγκατάσταση με συμμόρφωση EMC

Δημιουργήστε ηλεκτρική επαφή μεταξύ της θωράκισης καλωδίου και του περιβλήματος του μετατροπέα

•

συχνότητας χρησιμοποιώντας μεταλλικούς σφιγκτήρες καλωδίου που παρέχονται με τον εξοπλισμό.

Για τη μείωση των ριπών μεταβατικών φαινομένων, χρησιμοποιήστε καλώδιο πολλών κλώνων.

•

Μη χρησιμοποιείτε συνεστραμμένα άκρα θωράκισης (ελικοειδείς απολήξεις καλωδίων).

•

ΕΙΔΟΠΟΙΗΣΗ

ΕΞΙΣΟΡΡΟΠΗΣΗ ΔΥΝΑΜΙΚΟΥ

Κίνδυνος ριπών μεταβατικών φαινομένων, όταν διαφέρει το δυναμικό γείωσης μεταξύ του μετατροπέα συχνότητας και του συστήματος ελέγχου. Εγκαταστήστε καλώδια ισοστάθμισης μεταξύ των εξαρτημάτων του συστήματος. Συνιστώμενη διατομή καλωδίων: 16 mm2 (5 AWG).

MG34U527 Danfoss A/S © 09/2018 Με την επιφύλαξη κάθε δικαιώματος. 31

e30bg266.10

Ηλεκτρική εγκατάσταση

VLT® AutomationDrive FC 302

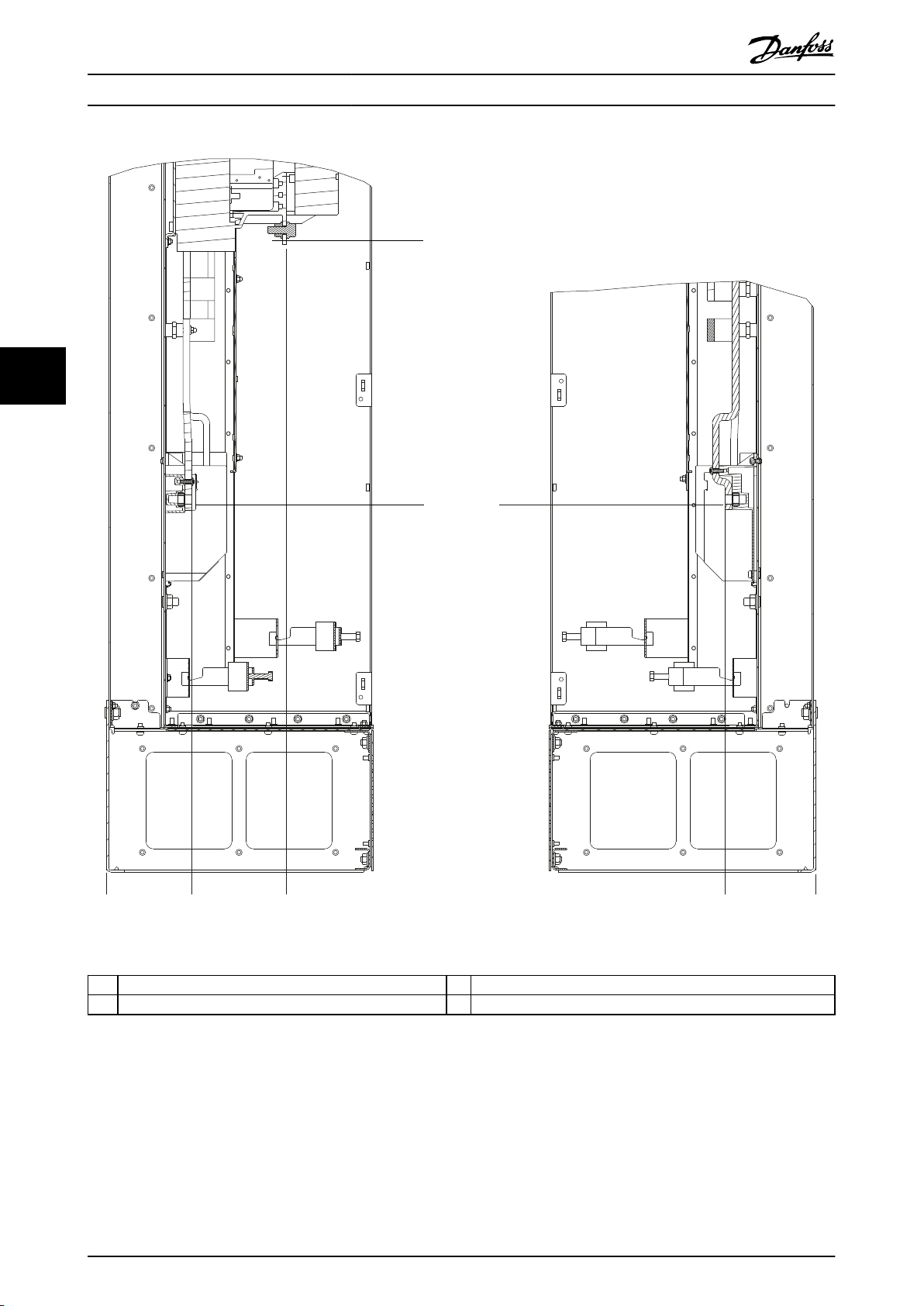

Εικόνα 5.3 Ακροδέκτες γείωσης (παρουσιάζεται το D1h)

32 Danfoss A/S © 09/2018 Με την επιφύλαξη κάθε δικαιώματος. MG34U527

Ηλεκτρική εγκατάσταση Οδηγός λειτουργίας

5.5 Σύνδεση κινητήρα

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

ΕΠΑΓΟΜΕΝΗ ΤΑΣΗ

Η επαγόμενη τάση από τα καλώδια εξόδου του κινητήρα που δρομολογούνται μαζί, μπορεί να φορτίσει τους πυκνωτές του εξοπλισμού ακόμα και με τον εξοπλισμό απενεργοποιημένο και εκτός λειτουργίας. Η μη εφαρμογή ξεχωριστής τοποθέτησης για τα καλώδια εξόδου του κινητήρα ή η μη χρήση θωρακισμένων καλωδίων μπορεί να οδηγήσει σε θάνατο ή σοβαρό τραυματισμό.

Πρέπει να τηρούνται πάντα οι εθνικοί και τοπικοί κανονισμοί σχετικά με τα μεγέθη των καλωδίων. Για τα μέγιστα

•

μεγέθη καλωδίων, ανατρέξτε στο κεφάλαιο 10.5 Προδιαγραφές καλωδίου.

Ακολουθείτε τις απαιτήσεις καλωδίωσης του κατασκευαστή.

•

Παρέχονται εξολκείς καλωδίωσης κινητήρα ή πίνακες πρόσβασης στη βάση του IP21 (NEMA1/12) και υψηλότερες

•

μονάδες.

Μην συνδέετε μια διάταξη εκκίνησης ή αλλαγής πόλων (για παράδειγμα κινητήρα Dahlander ή ασύγχρονο

•

κινητήρα δακτυλίου ολίσθησης) μεταξύ του μετατροπέα συχνότητας και του κινητήρα.

Διαδικασία

1. Αφαιρέστε ένα τμήμα της εξωτερικής μόνωσης του καλωδίου.

2. Τοποθετήστε το γυμνό καλώδιο κάτω από το σφιγκτήρα καλωδίου για να σταθεροποιηθεί μηχανικά και να υπάρχει ηλεκτρική επαφή μεταξύ της θωράκισης καλωδίου και της γείωσης.

3. Συνδέστε το καλώδιο γείωσης στον πλησιέστερο ακροδέκτη γείωσης σύμφωνα με τις οδηγίες γείωσης που παρέχονται στο κεφάλαιο 5.4 Σύνδεση στη γείωση. Ανατρέξτε στο Εικόνα 5.4.

4. Συνδέστε την τριφασική καλωδίωση του κινητήρα στους ακροδέκτες 96 (U), 97 (V), και 98 (W). Ανατρέξτε στο Εικόνα 5.4.

5. Σφίξτε τους ακροδέκτες σύμφωνα με τις πληροφορίες που παρέχονται στο κεφάλαιο 10.8.1 Ονομαστικό (μέγεθος) ροπής συνδετήρων.

5 5

MG34U527 Danfoss A/S © 09/2018 Με την επιφύλαξη κάθε δικαιώματος. 33

e30bg268.10

Ηλεκτρική εγκατάσταση

VLT® AutomationDrive FC 302

Εικόνα 5.4 Ακροδέκτες κινητήρα (παρουσιάζεται το D1h)

34 Danfoss A/S © 09/2018 Με την επιφύλαξη κάθε δικαιώματος. MG34U527

Ηλεκτρική εγκατάσταση Οδηγός λειτουργίας

5.6 Σύνδεση δικτύου ΕΡ

Διαστασιολόγηση της καλωδίωσης σύμφωνα με το ρεύμα εισόδου του μετατροπέα συχνότητας. Για τα μέγιστα

•

μεγέθη καλωδίων, ανατρέξτε στο κεφάλαιο 10.1 Ηλεκτρικά δεδομένα.

Πρέπει να τηρούνται πάντα οι εθνικοί και τοπικοί κανονισμοί σχετικά με τα μεγέθη των καλωδίων.

•

Διαδικασία

1. Αφαιρέστε ένα τμήμα της εξωτερικής μόνωσης του καλωδίου.

3. Συνδέστε το καλώδιο γείωσης στον πλησιέστερο ακροδέκτη γείωσης σύμφωνα με τις οδηγίες γείωσης που παρέχονται στο κεφάλαιο 5.4 Σύνδεση στη γείωση.

4. Συνδέστε την καλωδίωση ισχύος εισόδου 3-φασικού ΕΡ στους ακροδέκτες R, S, και T. Βλ. Εικόνα 5.5.

6. Όταν τροφοδοτείται από μονωμένη πηγή δικτύου (δίκτυο ΙΤ ή επιφανειακό δέλτα) ή ένα δίκτυο TT/TN-S με ένα γειωμένο άκρο (γειωμένο δέλτα),βεβαιωθείτε ότι το παράμετρος 14-50 RFI Filter είναι ορισμένο στο [0] Ανενεργό προς αποφυγή βλάβης στη ζεύξη συνεχούς ρεύματος και για τη μείωση των ρευμάτων χωρητικότητας γείωσης.

5 5

ΕΙΔΟΠΟΙΗΣΗ

ΕΠΑΦΕΑΣ ΕΞΟΔΟΥ

Η Danfoss δεν συνιστά τη χρήση επαφέα εξόδου στους μετατροπείς συχνότητας 525–690 V που συνδέονται σε δίκτυο ρεύματος IT.

MG34U527 Danfoss A/S © 09/2018 Με την επιφύλαξη κάθε δικαιώματος. 35

e30bg267.10

Ηλεκτρική εγκατάσταση

VLT® AutomationDrive FC 302

Εικόνα 5.5 Ακροδέκτες δικτύου ΕΡ (παρουσιάζεται το D1h) Για λεπτομερή όψη των ακροδεκτών, ανατρέξτε στο

κεφάλαιο 5.8 Διασ τάσεις ακροδεκτών

36 Danfoss A/S © 09/2018 Με την επιφύλαξη κάθε δικαιώματος. MG34U527

Ηλεκτρική εγκατάσταση Οδηγός λειτουργίας

5.7 Σύνδεση ακροδεκτών αναδημιουργίας/διαμοιρασμού φορτίου

Οι προαιρετικοί ακροδέκτες αναδημιουργίας/διαμοιρασμού φορτίου βρίσκονται στο επάνω μέρος του μετατροπέα συχνότητας. Για μετατροπείς συχνότητας με περιβλήματα IP21/IP54, η καλωδίωση δρομολογείται μέσω ενός καλύμματος που περιβάλλει τους ακροδέκτες. Ανατρέξτε στο Εικόνα 5.5.

Διαστασιολόγηση της καλωδίωσης σύμφωνα με το ρεύμα του μετατροπέα συχνότητας. Για τα μέγιστα μεγέθη

•

καλωδίων, ανατρέξτε στο κεφάλαιο 10.1 Ηλεκτρικά δεδομένα.

Πρέπει να τηρούνται πάντα οι εθνικοί και τοπικοί κανονισμοί σχετικά με τα μεγέθη των καλωδίων.

•

Διαδικασία

1. Αφαιρέστε 2 βύσματα (είτε από την είσοδο επάνω μέρους, είτε από την πλευρική είσοδο) από το κάλυμμα ακροδεκτών.

2. Εισαγάγετε τους στυπιοθλίπτες καλωδίων στις οπές του καλύμματος ακροδεκτών.

3. Αφαιρέστε ένα τμήμα της εξωτερικής μόνωσης του καλωδίου.

4. Τοποθετήστε το απογυμνωμένο καλώδιο μέσα στους στυπιοθλίπτες.

5. Συνδέστε το καλώδιο ΣΡ(+) στον ακροδέκτη ΣΡ(+) και στερεώστε με 1 συνδετήρα M10.

6. Συνδέστε το καλώδιο ΣΡ(-) στον ακροδέκτη ΣΡ(-) και στερεώστε με 1 συνδετήρα M10.

7. Σφίξτε τους ακροδέκτες σύμφωνα με το κεφάλαιο 10.8.1 Ονομαστικό (μέγεθος) ροπής συνδετήρων.

5 5

MG34U527 Danfoss A/S © 09/2018 Με την επιφύλαξη κάθε δικαιώματος. 37

e30bg485.10

244 (9.6)

101 (4.0)

125 (4.9)

14 (0.6)

32 (1.3)

16 (0.6)

125 (4.9)

95 (3.7)

236 (9.3)

87 (3.4)

Ηλεκτρική εγκατάσταση

VLT® AutomationDrive FC 302

1 Επάνω ανοίγματα ακροδεκτών αναδημιουργίας/διαμοι-

ρασμού φορτίου

2 Κάλυμμα ακροδεκτών 8 Ακροδέκτης ΣΡ(-)

3 Πλευρικό άνοιγμα ακροδεκτών αναδημιουργίας/διαμοι-

ρασμού φορτίου

4 Άποψη 10 Κοντινή προβολή

5 Πλευρική όψη 11 Ακροδέκτες αναδημιουργίας/διαμοιρασμού φορτίου

6 Όψη χωρίς κάλυμμα 12 Μπροστινή όψη

Εικόνα 5.6 Σύνδεση ακροδεκτών αναδημιουργίας/διαμοιρασμού φορτίου σε περίβλημα μεγέθους D

38 Danfoss A/S © 09/2018 Με την επιφύλαξη κάθε δικαιώματος. MG34U527

7 Ακροδέκτης ΣΡ(+)

9 Οπή συνδετήρα M10

88 (3.5)

0.0

200 (7.9)

130BF342.10

0.0

94 (3.7)

293 (11.5)

263 (10.4)

33 (1.3)

62 (2.4)

101 (4.0)

140 (5.5)

163 (6.4)

185 (7.3)

224 (8.8)

Ηλεκτρική εγκατάσταση Οδηγός λειτουργίας

5.8 Διαστάσεις ακροδεκτών

5.8.1 Διαστάσεις ακροδέκτη D1h

5 5

1 Ακροδέκτες δικτύου ρεύματος 3 Ακροδέκτες κινητήρα

2 Ακροδέκτες γείωσης – –

Εικόνα 5.7 Διαστάσεις ακροδέκτη D1h (Μπροστινή όψη)

MG34U527 Danfoss A/S © 09/2018 Με την επιφύλαξη κάθε δικαιώματος. 39

130BF343.10

244 (9.6)

272 (10.7)

0.0

1 2

M10

32 (1.3)

13 (0.5)

32 (1.3)

13 (0.5)

Ηλεκτρική εγκατάσταση

VLT® AutomationDrive FC 302

1 Ακροδέκτες δικτύου ρεύματος 2 Ακροδέκτες κινητήρα

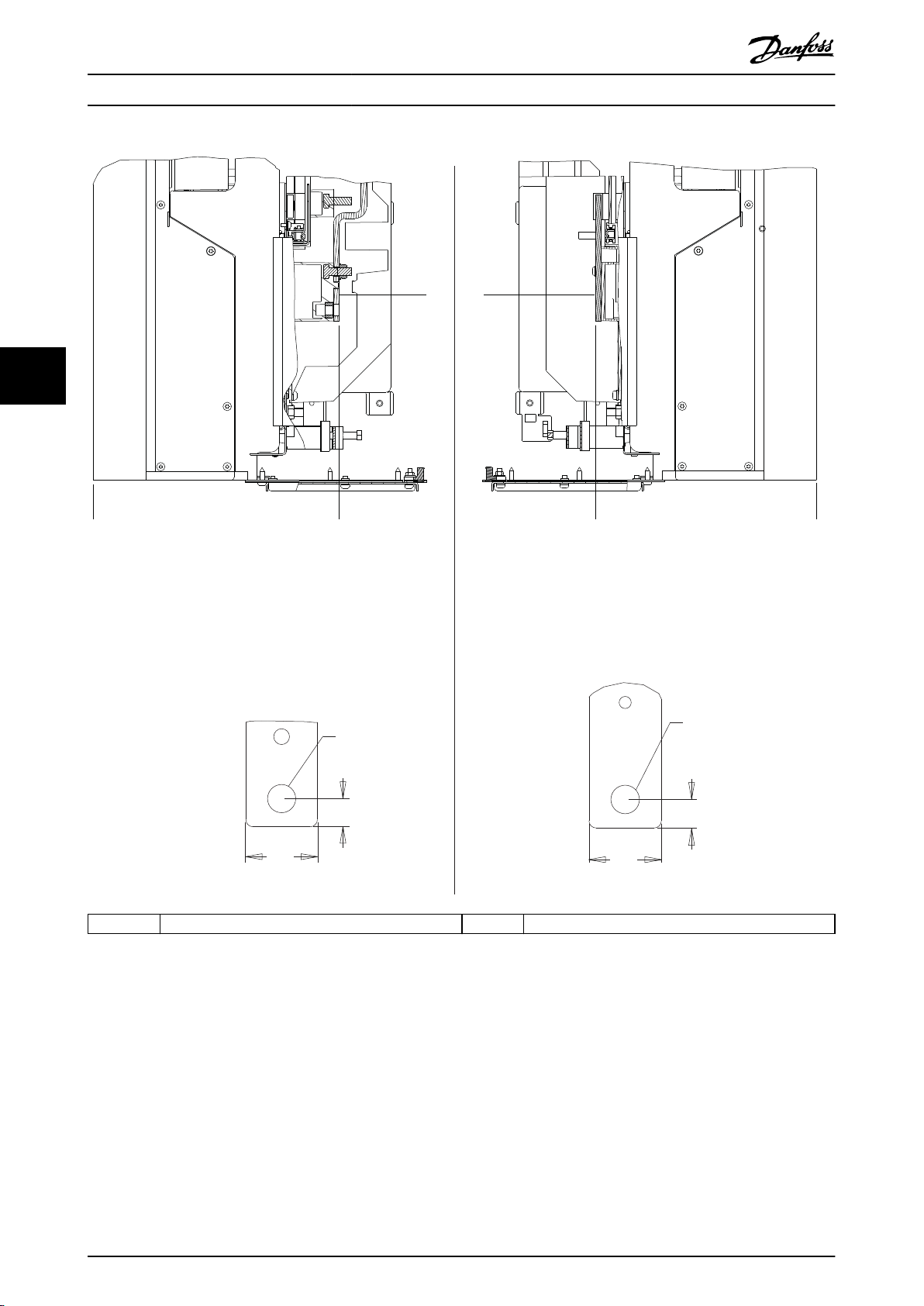

Εικόνα 5.8 Διαστάσεις ακροδέκτη D1h (Πλευρικές όψεις)

40 Danfoss A/S © 09/2018 Με την επιφύλαξη κάθε δικαιώματος. MG34U527

130BF345.10

143 (5.6)

168 (6.6)

331 (13.0)

211 (8.3)

168 (6.6)

143 (5.6)

42 (1.6)

68 (2.7)

126 (5.0)

184 (7.2)

246 (9.7)

300 (11.8)

354 (13.9)

378 (14.9)

0.0

Ηλεκτρική εγκατάσταση Οδηγός λειτουργίας

5.8.2 Διαστάσεις ακροδέκτη D2h

5 5

1 Ακροδέκτες δικτύου ρεύματος 3 Ακροδέκτες κινητήρα

2 Ακροδέκτες γείωσης – –

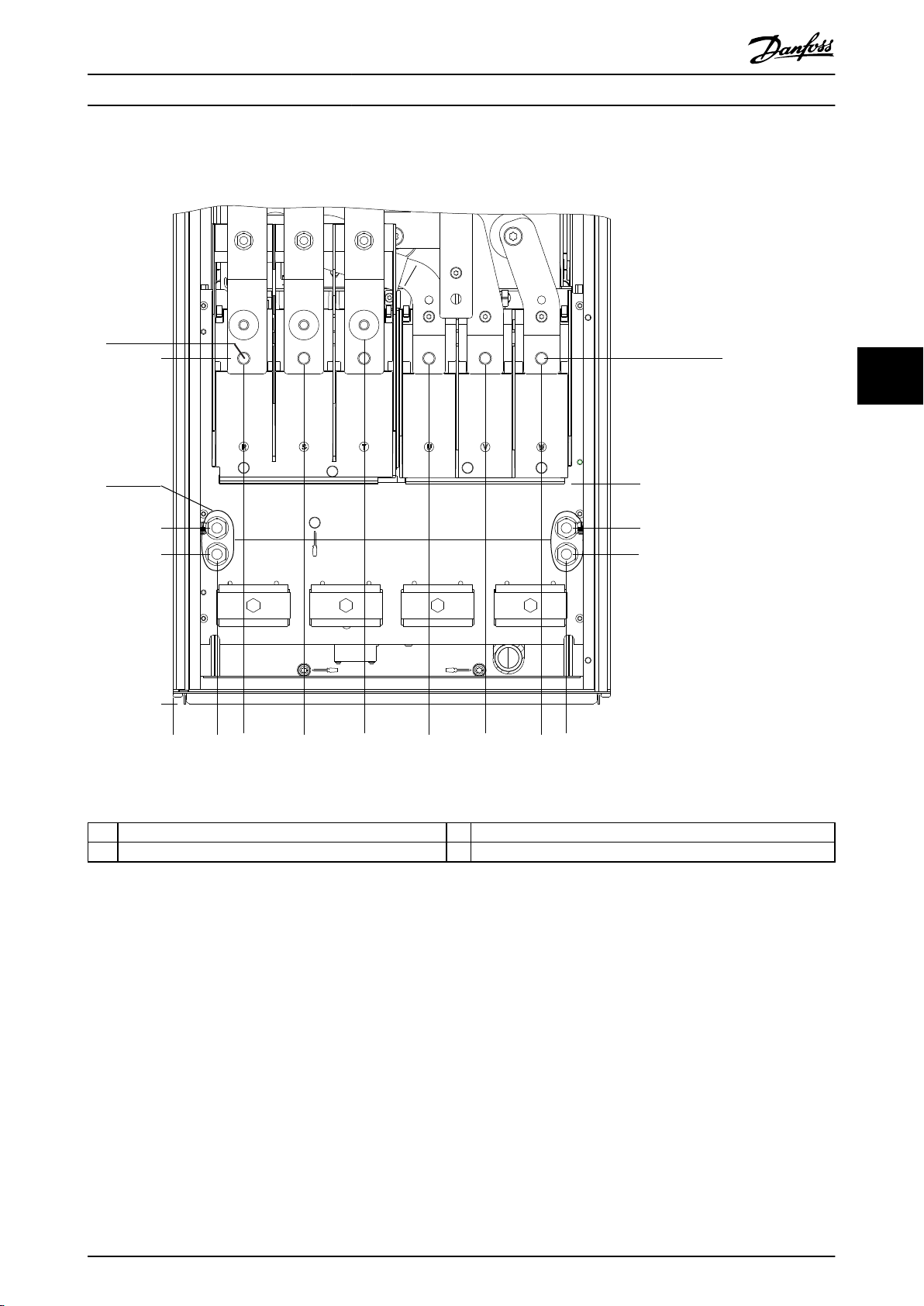

Εικόνα 5.9 Διαστάσεις ακροδέκτη D2h (Μπροστινή όψη)

MG34U527 Danfoss A/S © 09/2018 Με την επιφύλαξη κάθε δικαιώματος. 41

130BF346.10

0.0

1 2

255 (10.0)

284 (11.2)

M10

15 (0.6)

38 (1.5)

19 (0.8)

15 (0.6)

18 (0.7)

35 (1.4)

M10

Ηλεκτρική εγκατάσταση

VLT® AutomationDrive FC 302

1 Ακροδέκτες δικτύου ρεύματος 2 Ακροδέκτες κινητήρα

Εικόνα 5.10 Διαστάσεις ακροδέκτη D2h (Πλευρικές όψεις)

42 Danfoss A/S © 09/2018 Με την επιφύλαξη κάθε δικαιώματος. MG34U527

130BF341.10

83 (3.3)

0.0

188 (7.4)

22 (0.9)

62 (2.4)

101 (4.0)

145 (5.7)

184 (7.2)

223 (8.8)

152 (6.0)

217 (8.5)

292 (11.5)

0.0

Ηλεκτρική εγκατάσταση Οδηγός λειτουργίας

5.8.3 Διαστάσεις ακροδέκτη D3h

5 5

1 Ακροδέκτες δικτύου ρεύματος 3 Ακροδέκτες κινητήρα

2 Ακροδέκτες πέδης 4 Ακροδέκτες γείωσης

Εικόνα 5.11 Διαστάσεις ακροδέκτη D3h (Μπροστινή όψη)

MG34U527 Danfoss A/S © 09/2018 Με την επιφύλαξη κάθε δικαιώματος. 43

M10

13 (0.5)

32 (1.3)

59 (2.3)

12 (0.5)

10 (0.4)

38 (1.5)

M10

244 (9.6)

290 (11.4)

272 (10.7)

130BF344.10

0.0

M10

13 (0.5)

32 (1.3)

145 (5.7)

182 (7.2)

3X M8x18

Ηλεκτρική εγκατάσταση

VLT® AutomationDrive FC 302

1 και 6 Κάτω ακροδέκτες πέδης/αναδημιουργίας 3 και 5 Ακροδέκτες δικτύου ρεύματος

2 και 7 Ακροδέκτες κινητήρα 4 Ακροδέκτες γείωσης

Εικόνα 5.12 Διαστάσεις ακροδέκτη D3h (Πλευρικές όψεις)

44 Danfoss A/S © 09/2018 Με την επιφύλαξη κάθε δικαιώματος. MG34U527

33 (1.3)

91 (3.6)

149 (5.8)

211 (8.3)

265 (10.4)

319 (12.6)

200 (7.9)

319 (12.6)

376 (14.8)

293 (11.5)

237 (9.3)

130BF347.10

0.0

o.o

Ηλεκτρική εγκατάσταση Οδηγός λειτουργίας

5.8.4 Διαστάσεις ακροδέκτη D4h

5 5

1 Ακροδέκτες δικτύου ρεύματος 3 Ακροδέκτες κινητήρα

2 Ακροδέκτες πέδης 4 Ακροδέκτες γείωσης

Εικόνα 5.13 Διαστάσεις ακροδέκτη D4h (Μπροστινή όψη)

MG34U527 Danfoss A/S © 09/2018 Με την επιφύλαξη κάθε δικαιώματος. 45

91 (3.6)

13 (0.5)

200 (7.9)

259 (10.2)

3X M10X20

M10

19 (0.8)

38 (1.5)

255 (10.0)

306 (12.1)

284 (11.2)

130BF348.10

0.0

M10

22 (0.9)

35 (1.4)

15 (0.6)

18 (0.7)

M10

16 (0.6)

32 (1.3)

19 (0.7)

Ηλεκτρική εγκατάσταση

VLT® AutomationDrive FC 302

1 και 6 Ακροδέκτες πέδης/αναδημιουργίας 3 και 5 Ακροδέκτες δικτύου ρεύματος

2 και 7 Ακροδέκτες κινητήρα 4 Ακροδέκτες γείωσης

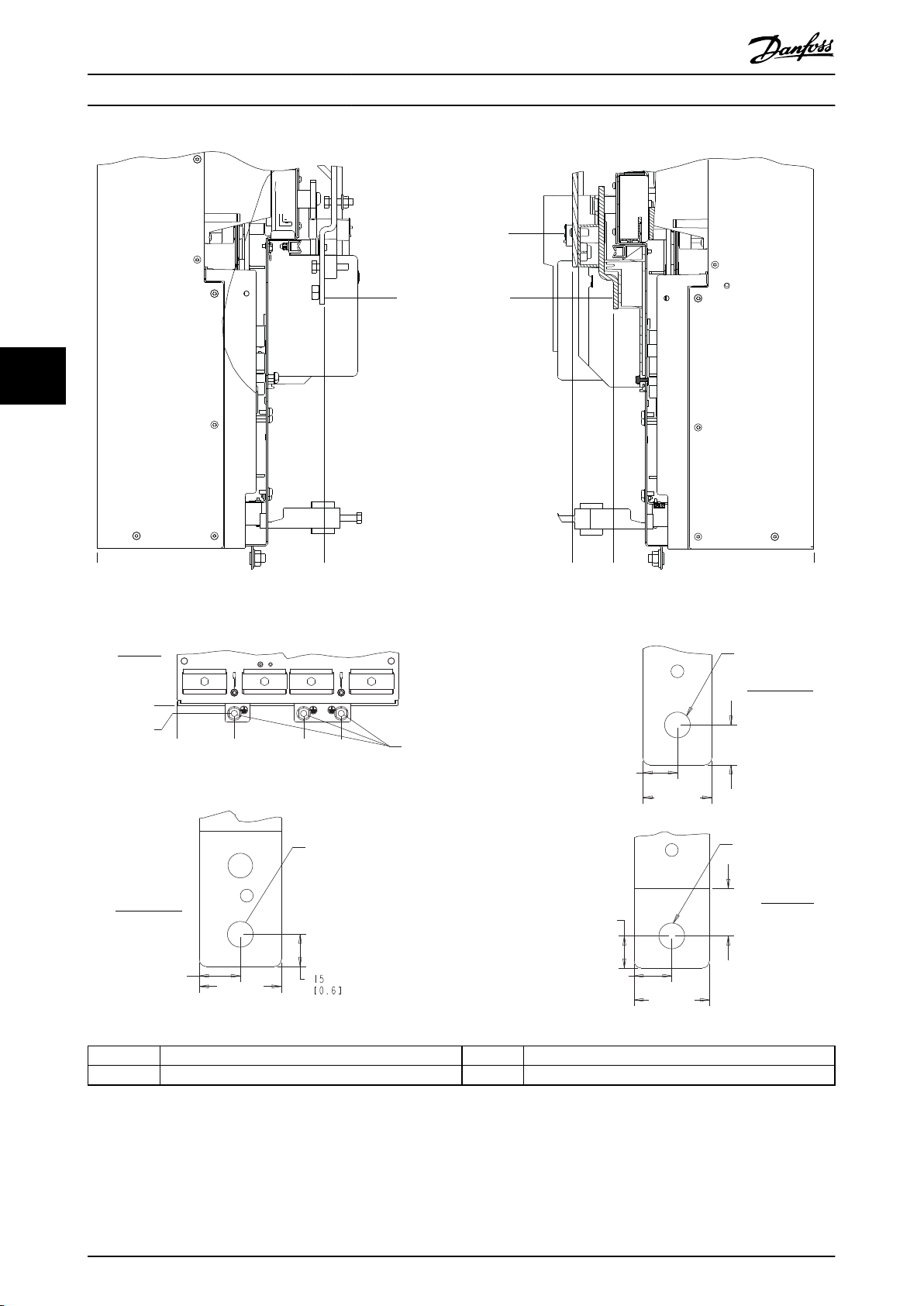

Εικόνα 5.14 Διαστάσεις ακροδέκτη D4h (Πλευρικές όψεις)

46 Danfoss A/S © 09/2018 Με την επιφύλαξη κάθε δικαιώματος. MG34U527

130BF349.10

0.0

45 (1.8)

46 (1.8)

99 (3.9)

153 (6.0)

146 (5.8)

182 (7.2)

193 (7.6)

249 (9.8)

221 (8.7)

260 (10.2)

118 (4.6)

148 (5.8)

90 (3.6)

196 (7.7)

227 (9.0)

221 (8.7)

Ηλεκτρική εγκατάσταση Οδηγός λειτουργίας

5.8.5 Διαστάσεις ακροδέκτη D5h

5 5

1 Ακροδέκτες δικτύου ρεύματος 3 Ακροδέκτες πέδης

2 Ακροδέκτες γείωσης 4 Ακροδέκτες κινητήρα

Εικόνα 5.15 Διαστάσεις ακροδέκτη D5h με επιλογή Αποζεύκτη (Μπροστινή όψη)

MG34U527 Danfoss A/S © 09/2018 Με την επιφύλαξη κάθε δικαιώματος. 47

0.0

113 (4.4)

206 (8.1)

130BF350.10

Ηλεκτρική εγκατάσταση

VLT® AutomationDrive FC 302

1 Ακροδέκτες δικτύου ρεύματος 3 Ακροδέκτες κινητήρα

2 Ακροδέκτες πέδης – –

Εικόνα 5.16 Διαστάσεις ακροδέκτη D5h με επιλογή Αποζεύκτη (Πλευρικές όψεις)

48 Danfoss A/S © 09/2018 Με την επιφύλαξη κάθε δικαιώματος. MG34U527

130BF351.10

0.0

33 (1.3)

0.0

62 (2.4)

101 (4.0)

140 (5.5)

163 (6.4)

185 (7.3)

191 (7.5)

224 (8.8)

256 (10.1)

263 (10.4)

293 (11.5)

511 (20.1)

517 (20.4)

623 (24.5)

727 (28.6)

Ηλεκτρική εγκατάσταση Οδηγός λειτουργίας

5 5

1 Ακροδέκτες δικτύου ρεύματος 3 Ακροδέκτες κινητήρα

2 Ακροδέκτες πέδης 4 Ακροδέκτες γείωσης

Εικόνα 5.17 Διαστάσεις ακροδέκτη D5h με επιλογή Πέδησης (Μπροστινή όψη)

MG34U527 Danfoss A/S © 09/2018 Με την επιφύλαξη κάθε δικαιώματος. 49

130BF352.10

246 (9.7)

293 (11.5)

274 (10.8)

0.0

Ηλεκτρική εγκατάσταση

VLT® AutomationDrive FC 302

1 Ακροδέκτες πέδης 3 Ακροδέκτες κινητήρα

2 Ακροδέκτες δικτύου ρεύματος – –

Εικόνα 5.18 Διαστάσεις ακροδέκτη D5h με επιλογή Πέδησης (Πλευρικές όψεις)

50 Danfoss A/S © 09/2018 Με την επιφύλαξη κάθε δικαιώματος. MG34U527

130BF353.10

0.0

96 (3.8)

195 (7.7)

227 (8.9)

123 (4.8)

153 (6.0)

458 (18.0)

0.0

46 (1.8)

50 (2.0)

99 (3.9)

147 (5.8)

182 (7.2)

193 (7.6)

221 (8.7)

249 (9.8)

260 (10.2)

146 (5.8)

Ηλεκτρική εγκατάσταση Οδηγός λειτουργίας

5.8.6 Διαστάσεις ακροδέκτη D6h

5 5

1 Ακροδέκτες δικτύου ρεύματος 4 Ακροδέκτες πέδης

2 Ακροδέκτες γείωσης 5 Ακροδέκτες κινητήρα

3 Μπλοκ ακροδεκτών TB6 για τον επαφέα – –

Εικόνα 5.19 Διαστάσεις ακροδέκτη D6h με επιλογή Επαφέα (Μπροστινή όψη)

MG34U527 Danfoss A/S © 09/2018 Με την επιφύλαξη κάθε δικαιώματος. 51

e30bf354.10

0.0

123

286 (11.2)

113 (4.4)

206 (8.1)

Ηλεκτρική εγκατάσταση

VLT® AutomationDrive FC 302

1 Ακροδέκτες δικτύου ρεύματος 3 Ακροδέκτες κινητήρα

2 Ακροδέκτες πέδης – –

Εικόνα 5.20 Διαστάσεις ακροδέκτη D6h με επιλογή Επαφέα (Πλευρικές όψεις)

52 Danfoss A/S © 09/2018 Με την επιφύλαξη κάθε δικαιώματος. MG34U527

130BF355.10

99 (3.9)

153 (6.0)

0.0

225 (8.9)

45 (1.8)

0.0

Ηλεκτρική εγκατάσταση Οδηγός λειτουργίας

5 5

1 Ακροδέκτες δικτύου ρεύματος 4 Ακροδέκτες πέδης

2 Ακροδέκτες γείωσης 5 Ακροδέκτες κινητήρα

3 Μπλοκ ακροδεκτών TB6 για τον επαφέα – –

Εικόνα 5.21 Διαστάσεις ακροδέκτη D6h με επιλογή Επαφέα και Αποζεύκτη (Μπροστινή όψη)

MG34U527 Danfoss A/S © 09/2018 Με την επιφύλαξη κάθε δικαιώματος. 53

130BF356.10

0.0

286 (11.2)

Ηλεκτρική εγκατάσταση

VLT® AutomationDrive FC 302

1 Ακροδέκτες πέδης 3 Ακροδέκτες κινητήρα

2 Ακροδέκτες δικτύου ρεύματος – –

Εικόνα 5.22 Διαστάσεις ακροδέκτη D6h με επιλογή Επαφέα και Αποζεύκτη (Πλευρικές όψεις)

54 Danfoss A/S © 09/2018 Με την επιφύλαξη κάθε δικαιώματος. MG34U527

130BF357.10

467 (18.4)

0.0

52 (2.1)

0.0

99 (3.9)

145 (5.7)

Ηλεκτρική εγκατάσταση Οδηγός λειτουργίας

5 5

1 Ακροδέκτες δικτύου ρεύματος 3 Ακροδέκτες πέδης

2 Ακροδέκτες γείωσης 4 Ακροδέκτες κινητήρα

Εικόνα 5.23 Διαστάσεις ακροδέκτη D6h με επιλογή Ασφαλειοδιακόπτη (Μπροστινή όψη)

MG34U527 Danfoss A/S © 09/2018 Με την επιφύλαξη κάθε δικαιώματος. 55

130BF358.10

163 (6.4)

0.0

Ηλεκτρική εγκατάσταση

VLT® AutomationDrive FC 302

1 Ακροδέκτες δικτύου ρεύματος 3 Ακροδέκτες κινητήρα

2 Ακροδέκτες πέδης – –

Εικόνα 5.24 Διαστάσεις ακροδέκτη D6h με επιλογή Ασφαλειοδιακόπτη (Πλευρικές όψεις)

56 Danfoss A/S © 09/2018 Με την επιφύλαξη κάθε δικαιώματος. MG34U527

130BF359.10

0.0

372 (14.7)

412 (16.2)

395 (15.6)

515 (20.3)

66 (2.6)

95 (3.7)

131 (5.1)

151 (5.9)

195 (7.7)

238 (9.4)

292 (11.5)

346 (13.6)

49 (1.9)

198 (7.8)

368 (14.5)

545 (21.4)

Ηλεκτρική εγκατάσταση Οδηγός λειτουργίας

5.8.7 Διαστάσεις ακροδέκτη D7h

5 5

1 Ακροδέκτες δικτύου ρεύματος 3 Ακροδέκτες κινητήρα

2 Ακροδέκτες πέδης 4 Ακροδέκτες γείωσης

Εικόνα 5.25 Διαστάσεις ακροδέκτη D7h με επιλογή Αποζεύκτη (Μπροστινή όψη)

MG34U527 Danfoss A/S © 09/2018 Με την επιφύλαξη κάθε δικαιώματος. 57

0.0

130BF360.10

119 (4.7)

276 (10.9)

Ηλεκτρική εγκατάσταση

VLT® AutomationDrive FC 302

1 Ακροδέκτες δικτύου ρεύματος 3 Ακροδέκτες κινητήρα

2 Ακροδέκτες πέδης – –

Εικόνα 5.26 Διαστάσεις ακροδέκτη D7h με επιλογή Αποζεύκτη (Πλευρικές όψεις)

58 Danfoss A/S © 09/2018 Με την επιφύλαξη κάθε δικαιώματος. MG34U527

130BF361.10

0.0

66 (2.6)

123 (4.9)

181 (7.1)

243 (9.6)

269 (10.6)

297 (11.7)

325 (12.8)

351 (13.8)

40 (1.6)

0.0

1009 (39.7)

1034 (40.7)

1082 (42.6)

1202 (47.3)

1260 (49.6)

375 (14.8)

3 4

Ηλεκτρική εγκατάσταση Οδηγός λειτουργίας

5 5

1 Ακροδέκτες δικτύου ρεύματος 3 Ακροδέκτες πέδης

2 Ακροδέκτες γείωσης 4 Ακροδέκτες κινητήρα

Εικόνα 5.27 Διαστάσεις ακροδέκτη D7h με επιλογή Πέδησης (Μπροστινή όψη)

MG34U527 Danfoss A/S © 09/2018 Με την επιφύλαξη κάθε δικαιώματος. 59

130BF362.10

290 (11.4)

0.0

257 (10.1)

309 (12.1)

0.0

Ηλεκτρική εγκατάσταση

VLT® AutomationDrive FC 302

1 Ακροδέκτες πέδης 3 Ακροδέκτες κινητήρα

2 Ακροδέκτες δικτύου ρεύματος – –

Εικόνα 5.28 Διαστάσεις ακροδέκτη D7h με επιλογή Πέδησης (Πλευρικές όψεις)

60 Danfoss A/S © 09/2018 Με την επιφύλαξη κάθε δικαιώματος. MG34U527

69 (2.7)

0.0

123 (4.9)

177 (7.0)

238 (9.4)

292 (11.5)

346 (13.6)

49 (1.9)

378 (14.9)

198 (7.8)

378 (14.9)

0.0

418 (16.5)

898 (35.3)

401 (15.8)

521 (20.5)

95 (3.7)

151 (5.9)

130BF367.10

Ηλεκτρική εγκατάσταση Οδηγός λειτουργίας

5.8.8 Διαστάσεις ακροδέκτη D8h

5 5

1 Ακροδέκτες δικτύου ρεύματος 4 Μπλοκ ακροδεκτών TB6 για τον επαφέα

2 Ακροδέκτες πέδης 5 Ακροδέκτες κινητήρα

3 Ακροδέκτες γείωσης – –

Εικόνα 5.29 Διαστάσεις ακροδέκτη D8h με επιλογή Επαφέα (Μπροστινή όψη)

MG34U527 Danfoss A/S © 09/2018 Με την επιφύλαξη κάθε δικαιώματος. 61

130BF368.10

119 (4.7)

0.0

252 (9.9)

127 (5.0)

0.0

Ηλεκτρική εγκατάσταση

VLT® AutomationDrive FC 302

1 Ακροδέκτες δικτύου ρεύματος 3 Ακροδέκτες κινητήρα

2 Ακροδέκτες πέδης – –

Εικόνα 5.30 Διαστάσεις ακροδέκτη D8h με επιλογή Επαφέα (Πλευρικές όψεις)

62 Danfoss A/S © 09/2018 Με την επιφύλαξη κάθε δικαιώματος. MG34U527

130BF369.10

567 (22.3)

0.0

58 (2.3)

0.0

123 (4.9)

188 (7.4)

Ηλεκτρική εγκατάσταση Οδηγός λειτουργίας

5 5

1 Ακροδέκτες δικτύου ρεύματος 4 Μπλοκ ακροδεκτών TB6 για τον επαφέα

2 Ακροδέκτες πέδης 5 Ακροδέκτες κινητήρα

3 Ακροδέκτες γείωσης – –

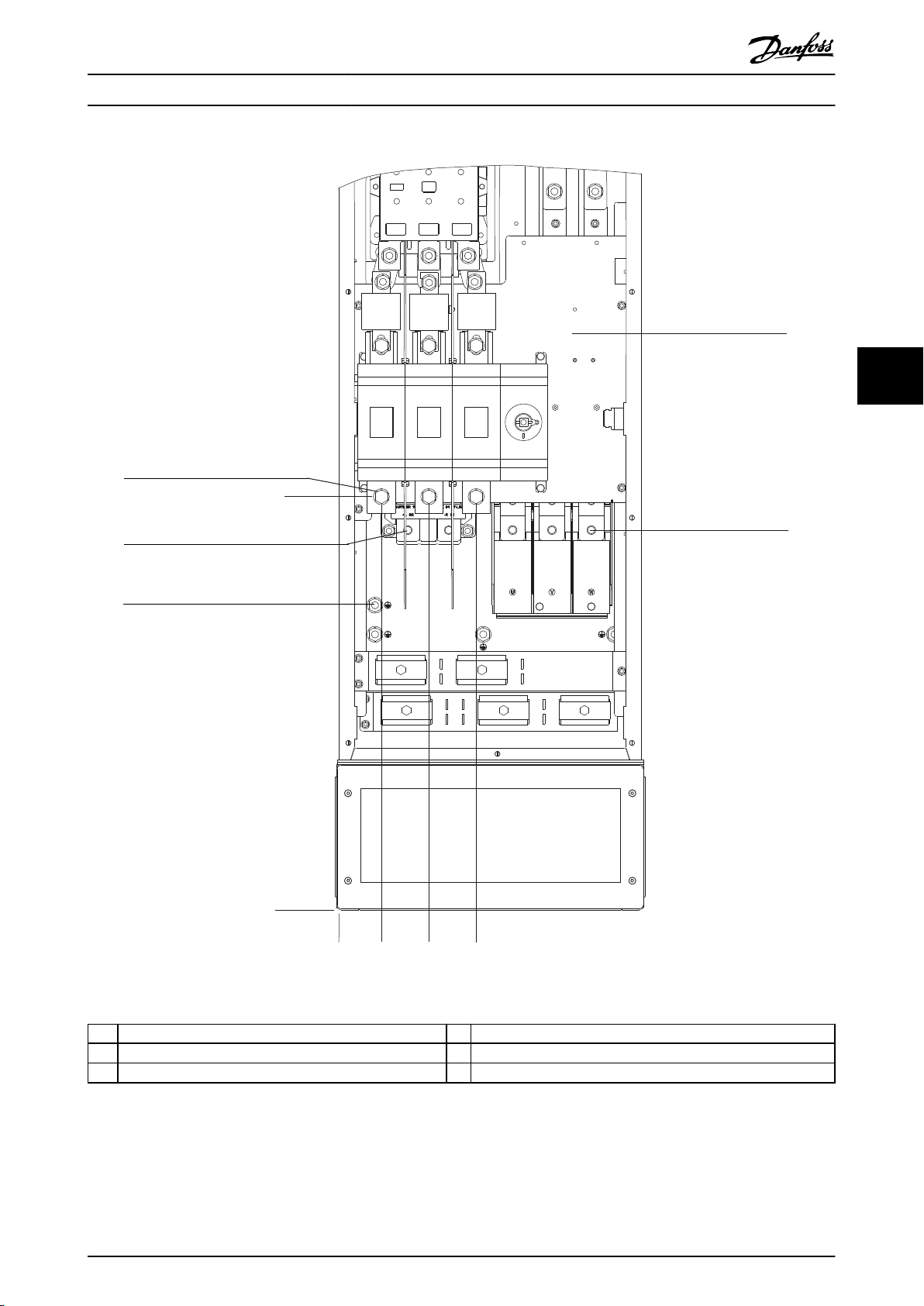

Εικόνα 5.31 Διαστάσεις ακροδέκτη D8h με επιλογή Επαφέα και Αποζεύκτη (Μπροστινή όψη)

MG34U527 Danfoss A/S © 09/2018 Με την επιφύλαξη κάθε δικαιώματος. 63

130BF370.10

246 (9.7)

0.0

Ηλεκτρική εγκατάσταση

VLT® AutomationDrive FC 302

1 Ακροδέκτες δικτύου ρεύματος 3 Ακροδέκτες κινητήρα

2 Ακροδέκτες πέδης – –

Εικόνα 5.32 Διαστάσεις ακροδέκτη D8h με επιλογή Επαφέα και Αποζεύκτη (Πλευρική όψη)

64 Danfoss A/S © 09/2018 Με την επιφύλαξη κάθε δικαιώματος. MG34U527

605 (23.8)

85 (3.3)

154 (6.1)

224 (8.8)

130BF371.10

Ηλεκτρική εγκατάσταση Οδηγός λειτουργίας

5 5

1 Ακροδέκτες δικτύου ρεύματος 3 Ακροδέκτες γείωσης

2 Ακροδέκτες πέδης 4 Ακροδέκτες κινητήρα

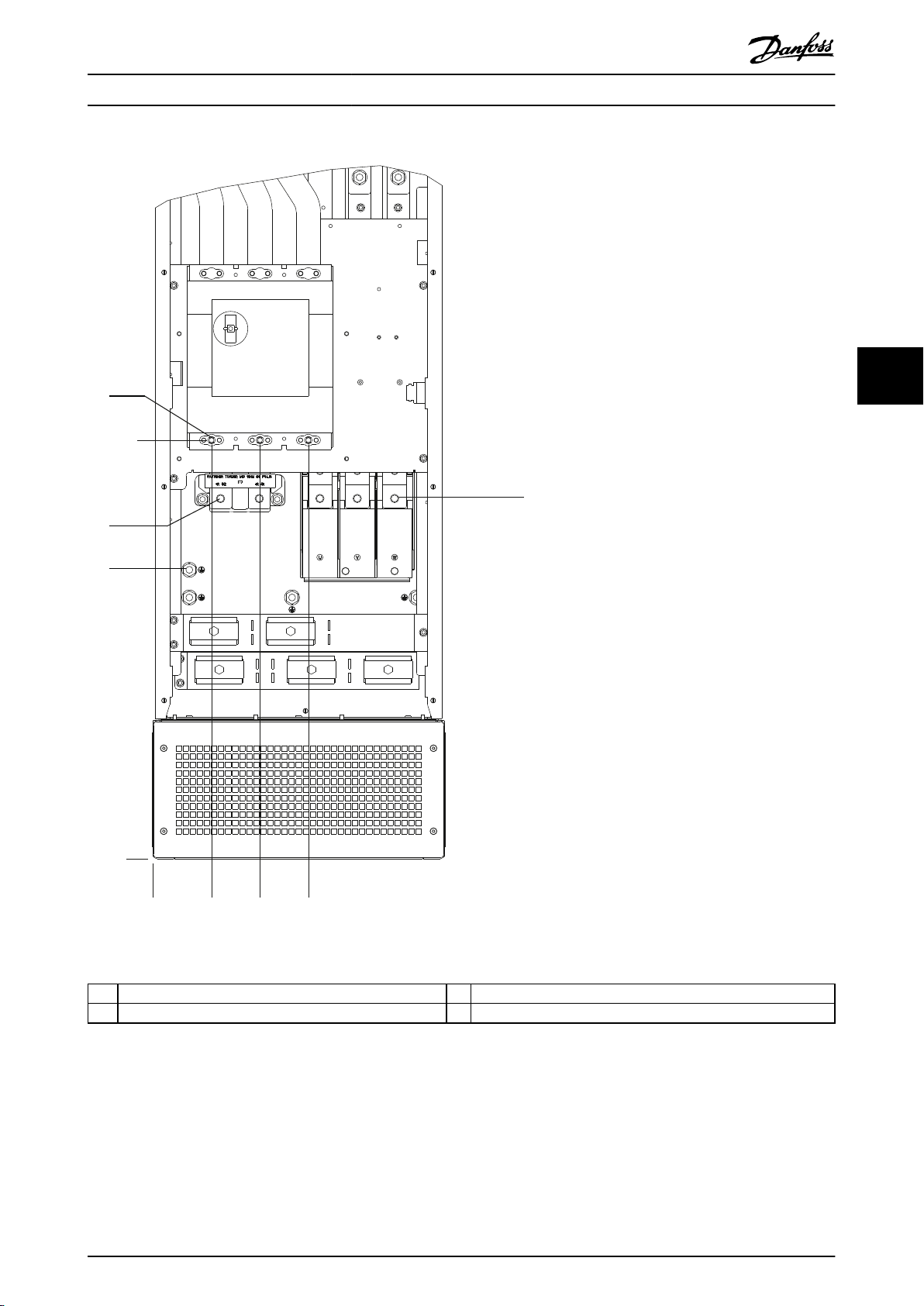

Εικόνα 5.33 Διαστάσεις ακροδέκτη D8h με επιλογή Ασφαλειοδιακόπτη (Μπροστινή όψη)

MG34U527 Danfoss A/S © 09/2018 Με την επιφύλαξη κάθε δικαιώματος. 65

202 (8.0)

130BF372.10

0.0

M10

20 (0.8)

15 (0.6)

40 (1.6)

M10

15 (0.6)

16 (0.6)

32 (1.3)

M10

14 (0.5)

18 (0.7)

(0.8)

35 (1.4)

Ηλεκτρική εγκατάσταση

VLT® AutomationDrive FC 302

1 Ακροδέκτες δικτύου ρεύματος 3 Ακροδέκτες κινητήρα

2 Ακροδέκτες πέδης – –

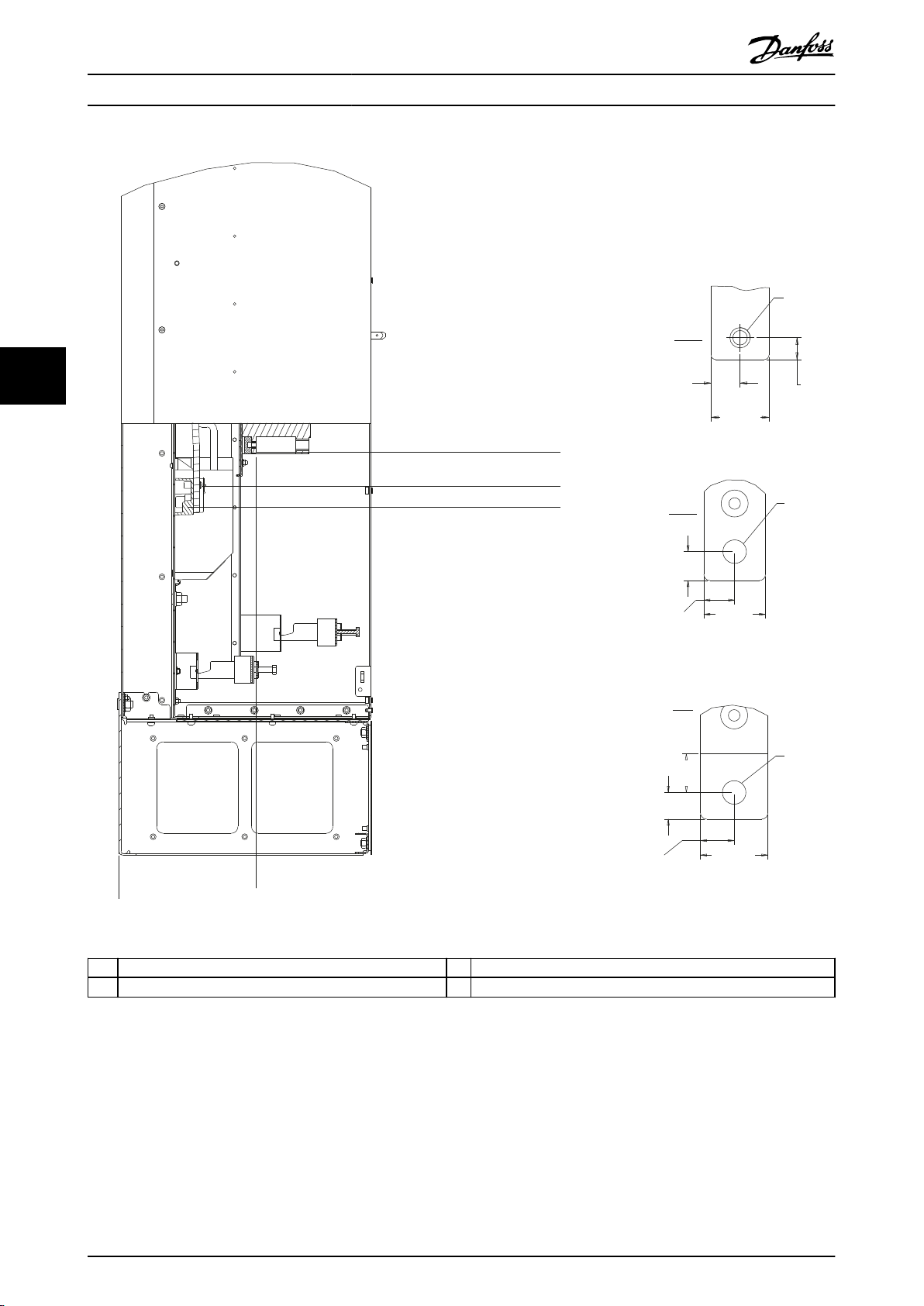

Εικόνα 5.34 Διαστάσεις ακροδέκτη D8h με επιλογή Ασφαλειοδιακόπτη (Πλευρική όψη)

66 Danfoss A/S © 09/2018 Με την επιφύλαξη κάθε δικαιώματος. MG34U527

130BF144.10

12 13 18 19 27 29 32 33 20 37

39696861 42 50 53 54 55

130BF145.10

Ηλεκτρική εγκατάσταση Οδηγός λειτουργίας

5.9 Καλωδίωση ελέγχου

Όλοι οι ακροδέκτες προς τα καλώδια σημάτων ελέγχου βρίσκονται στο εσωτερικό του μετατροπέα συχνότητας κάτω από το LCP. Για να αποκτήσετε πρόσβαση στους ακροδέκτες ελέγχου, είτε ανοίξτε τη θύρα (D1h/D2h/D5h/D6h/D7h/D8h) ή αφαιρέστε τον εμπρός πίνακα (D3h/D4h).

5.9.1 Δρομολόγηση καλωδίου σημάτων ελέγχου

Απομονώστε την καλωδίωση ελέγχου από τα

•

εξαρτήματα υψηλής ισχύος στο μετατροπέα συχνότητας.

Προσδέστε τα καλώδια ελέγχου μετά τη

•

δρομολόγησή τους.

Συνδέστε τις θωρακίσεις για τη διασφάλιση

•

βέλτιστης ηλεκτρικής ατρωσίας.

Όταν ο μετατροπέας συχνότητας είναι

•

συνδεδεμένος με ένα θερμίστορ, βεβαιωθείτε ότι η καλωδίωση ελέγχου του θερμίστορ είναι θωρακισμένη και ενισχυμένη/διπλά μονωμένη. Συνιστάται τάση παροχής 24 V DC.

Σύνδεση τοπικού διαύλου επικοινωνίας

Οι συνδέσεις πραγματοποιούνται στις σχετικές επιλογές στην κάρτα ελέγχου. Ανατρέξτε στις σχετικές οδηγίες διαύλου πεδίου για περισσότερες λεπτομέρειες. Το καλώδιο πρέπει να στερεωθεί και να δρομολογηθεί μαζί με άλλα καλώδια ελέγχου μέσα στη μονάδα.

5.9.2 Τύποι ακροδεκτών ελέγχου

Η Εικόνα 5.35 παρουσιάζει τους αφαιρούμενους συνδέσμους του μετατροπέα συχνότητας. Οι λειτουργίες των ακροδεκτών και οι προεπιλεγμένες ρυθμίσεις περιγράφονται περιληπτικά στην Πίνακας 5.1 – Πίνακας 5.3.

5 5

Εικόνα 5.35 Θέσεις ακροδεκτών ελέγχου

1 Ακροδέκτες σειριακής επικοινωνίας

2 Ακροδέκτες ψηφιακών εισόδων/εξόδων

3 Ακροδέκτες αναλογικών εισόδων/εξόδων

Εικόνα 5.36 Αριθμοί ακροδεκτών που βρίσκονται στους

συνδέσμους

Ακροδέκτης Παράμετρος Προεπι-

λεγμένη

ρύθμιση

61 – – Ενσωματωμένο

MG34U527 Danfoss A/S © 09/2018 Με την επιφύλαξη κάθε δικαιώματος. 67

Περιγραφή

φίλτρο RC για

θωράκιση

καλωδίου. ΜΟΝΟ

για σύνδεση της

θωράκισης για τη

διόρθωση

προβλημάτων

ΗΜΣ.

Ηλεκτρική εγκατάσταση

VLT® AutomationDrive FC 302

Ακροδέκτης Παράμετρος Προεπι-

λεγμένη

ρύθμιση

68 (+) Ομάδα

παραμέτρων 8-3*

Ρυθμίσεις πύλης

69 (-) Ομάδα

παραμέτρων 8-3*

Ρυθμίσεις πύλης

– Διασύνδεση

–

Πίνακας 5.1 Περιγραφές ακροδεκτών σειριακής επικοινωνίας

Ακροδέκτες ψηφιακών εισόδων/εξόδων

Ακροδέκτης Παράμετρος Προεπι-

λεγμένη

ρύθμιση

12, 13 – +24 V DC Τάση

18 Παράμετρος 5-10

Ψηφιακή είσοδος

ακροδέκτη 18

19 Παράμετρος 5-11

Ψηφιακή είσοδος

ακροδέκτη 19

32 Παράμετρος 5-14

Ψηφιακή είσοδος

ακροδέκτη 32

33 Παράμετρος 5-15

Ψηφιακή είσοδος

ακροδέκτη 33

27 Παράμετρος 5-12

Ψηφιακή είσοδος

ακροδέκτη 27

29 Παράμετρος 5-13

Ψηφιακή είσοδος

ακροδέκτη 29

20 – – Κοινό για

[8] Εκκίνηση Ψηφιακές

[10]

Αντιστροφή

[0] Χωρίς

λειτουργία

[0] Χωρίς

λειτουργία

[2] Αντίστρ.

ελ. κίνηση

[14] Ελαφρά

ώθηση

Περιγραφή

RS485. Για την

αντίσταση

τερματισμού

διαύλου της

κάρτας ελέγχου

παρέχεται ένας

διακόπτης (ΤΕΡΜ.

ΔΙΑΥΛΟΥ).

Ανατρέξτε στο

Εικόνα 5.40.

Περιγραφή

τροφοδοσίας 24

V DC για

ψηφιακές

εισόδους και

εξωτερικούς

μετατροπείς. Η

μέγιστη ένταση

ρεύματος εξόδου

είναι 200 mA για

όλα τα φορτία

24 V.

είσοδοι.

Για ψηφιακή

είσοδο ή έξοδο.

Προεπιλεγμένη

ρύθμιση είναι η

είσοδος.

ψηφιακές

εισόδους και

δυναμικό 0 V για

τροφοδοσία 24 V.

Ακροδέκτες ψηφιακών εισόδων/εξόδων

Ακροδέκτης Παράμετρος Προεπι-

λεγμένη

ρύθμιση

37 – STO Όταν δεν

Πίνακας 5.2 Περιγραφές ακροδεκτών ψηφιακών

εισόδων/εξόδων

Ακροδέκτες αναλογικών εισόδων/εξόδων

Ακροδέκτης Παράμετρος Προεπι-

λεγμένη

ρύθμιση

39 – – Κοινό για

42 Παράμετρος 6-50

Έξοδος

ακροδέκτη 42

50 – +10 V DC Αναλογική τάση

53 Ομάδα

παραμέτρων 6-1*

Αναλογική

είσοδος 1

54 Ομάδα

παραμέτρων 6-2*

Αναλογική

είσοδος 2

[0] Χωρίς

λειτουργία

Τιμή

αναφοράς

Ανάδραση

Περιγραφή

χρησιμοποιείται η

προαιρετική

λειτουργία STO,

ένα καλώδιο

γεφύρωσης

απαιτείται μεταξύ

του ακροδέκτη

12 (ή 13) και του

ακροδέκτη 37.

Αυτή η διάταξη

επιτρέπει στο

μετατροπέα

συχνότητας να

λειτουργεί κατά

τη χρήση των

προεπιλεγμένων

εργοστασιακών

τιμών προγραμ-

ματισμού.

Περιγραφή

αναλογική έξοδο.

Προγραμματι-

ζόμενη

αναλογική

έξοδος. 0–20 mA

ή 4–20 mA σε

μέγιστη τιμή

500 Ω.

τροφοδοσίας 10

V DC για

ποτενσιόμετρο ή

θερμίστορ. 15

mA μέγιστη τιμή.

Αναλογική

είσοδος. Για τάση

ή ένταση

ρεύματος. Οι

διακόπτες A53

και A54

επιλέγουν mA ή

68 Danfoss A/S © 09/2018 Με την επιφύλαξη κάθε δικαιώματος. MG34U527

e30bg283.10

10 mm (0.4)

12 13 18 19 27 29 32 33

130BD546.11

10 mm

[0.4 inches]

12 13 18 19 27 29 32 33

Ηλεκτρική εγκατάσταση Οδηγός λειτουργίας

Ακροδέκτες αναλογικών εισόδων/εξόδων

Ακροδέκτης Παράμετρος Προεπι-

λεγμένη

ρύθμιση

55 – – Κοινό για

Πίνακας 5.3 Περιγραφές ακροδεκτών αναλογικών εισόδων/εξόδων

Περιγραφή

αναλογικές

εισόδους.

5.9.3 Καλωδίωση στους ακροδέκτες σήματος ελέγχου

Οι ακροδέκτες σήματος ελέγχου βρίσκονται κοντά στο LCP. Οι κλέμμες σύνδεσης των ακροδεκτών σήματος ελέγχου μπορούν να αφαιρεθούν από το μετατροπέα συχνότητας για σκοπούς ευκολίας κατά την καλωδίωση, όπως παρουσιάζεται στο Εικόνα 5.35. Στους ακροδέκτες σήματος ελέγχου μπορούν να συνδεθούν συμπαγή ή εύκαμπτα καλώδια. Χρησιμοποιήστε τις παρακάτω διαδικασίες για τη σύνδεση ή αποσύνδεση των καλωδίων σημάτων ελέγχου.

ΕΙΔΟΠΟΙΗΣΗ

Ελαχιστοποιήστε τις παρεμβολές διατηρώντας τα καλώδια ελέγχου όσο το δυνατό πιο κοντά σε μήκος και ξεχωριστά από τα καλώδια υψηλής έντασης ισχύος.

Σύνδεση καλωδίων στους ακροδέκτες σήματος ελέγχου

1. Απογυμνώστε 10 mm (0,4 ίντσες) της εξωτερικής πλαστικής στρώσης από το άκρο του καλωδίου.

2. Εισαγάγετε το καλώδιο ελέγχου στον ακροδέκτη.

Για το συμπαγές καλώδιο, ωθήστε το

•

γυμνωμένο σύρμα μέσα στην επαφή. Ανατρέξτε στο Εικόνα 5.37.

Για εύκαμπτο καλώδιο, ανοίξτε την

•

επαφή, εισάγοντας ένα μικρό κατσαβίδι στη σχισμή μεταξύ των οπών του ακροδέκτη και σπρώξτε το κατσαβίδι προς τα μέσα. Ανατρέξτε στο Εικόνα 5.38. Στη συνέχεια, εισαγάγετε το γυμνωμένο καλώδιο μέσα στην επαφή και αφαιρέστε το κατσαβίδι.

3. Τραβήξτε απαλά το καλώδιο για να βεβαιωθείτε ότι η επαφή είναι σταθερή. Τυχόν χαλαρή καλωδίωση ελέγχου μπορεί να οδηγήσει σε σφάλματα εξοπλισμού ή μειωμένη απόδοση.

Εικόνα 5.37 Σύνδεση συμπαγούς καλωδίου ελέγχου

5 5

Εικόνα 5.38 Σύνδεση εύκαμπτου καλωδίου ελέγχου

Αποσυνδέστε τα καλώδια από τους ακροδέκτες σήματος ελέγχου

1. Για να ανοίξετε την επαφή, εισαγάγετε ένα μικρό κατσαβίδι στη σχισμή μεταξύ των οπών του ακροδέκτη και σπρώξτε το κατσαβίδι προς τα μέσα.

2. Τραβήξτε απαλά το καλώδιο για να το απελευθερώσετε από την επαφή του ακροδέκτη σήματος ελέγχου.

Ανατρέξτε στην ενότητα κεφάλαιο 10.5 Προδιαγραφές καλωδίου για τα μεγέθη καλωδίωσης των ακροδεκτών σήματος ελέγχου και κεφάλαιο 8 Παραδείγματα ρύθμισης εφαρμογής τις τυπικές συνδέσεις καλωδίωσης σημάτων ελέγχου.

5.9.4 Ενεργοποίηση λειτουργίας κινητήρα (Ακροδέκτης 27)

Ένα καλώδιο γεφύρωσης απαιτείται μεταξύ του ακροδέκτη 12 (ή 13) και του ακροδέκτη 27, ώστε ο μετατροπέας συχνότητας να μπορεί να λειτουργεί κατά τη χρήση των προεπιλεγμένων εργοστασιακών τιμών προγραμματισμού.

MG34U527 Danfoss A/S © 09/2018 Με την επιφύλαξη κάθε δικαιώματος. 69

130BB489.10

RS485

Ηλεκτρική εγκατάσταση

VLT® AutomationDrive FC 302

Το ψηφιακό τερματικό εισόδου 27 έχει σχεδιαστεί

•

να λαμβάνει μια εντολή εξωτερικής μανδάλωσης ασφάλειας 24 V DC.

Όταν δεν χρησιμοποιείται διάταξη μανδάλωσης

•

ασφαλείας, συνδέστε έναν βραχυκυκλωτήρα μεταξύ του ακροδέκτη 12 (συνιστάται) ή 13 και του ακροδέκτη 27. Αυτό παρέχει εσωτερικό σήμα 24 V στον ακροδέκτη 27.

Όταν η γραμμή κατάστασης στο κάτω μέρος του

•

LCP έχει την ένδειξη ΑΥΤΟΜΑΤΗ ΑΠΟΜΑΚΡΥΣΜΕΝΗ ΕΛΕΥΘΕΡΗ ΚΙΝΗΣΗ, η μονάδα

είναι έτοιμη να λειτουργήσει, αλλά της λείπει ένα σήμα εισόδου στον ακροδέκτη 27.

Όταν από το εργοστάσιο έχει συνδεθεί

•

προαιρετικός εξοπλισμός στον ακροδέκτη 27, μην αφαιρείτε αυτή την καλωδίωση

1. Συνδέστε την καλωδίωση σειριακής επικοινωνίας RS485 στους ακροδέκτες (+)68 και (-)69

1a Χρησιμοποιήστε θωρακισμένο καλώδιο

σειριακής επικοινωνίας (συνιστάται).

1b Ανατρέξτε στο κεφάλαιο 5.4 Σύνδεση στη

γείωση για την κατάλληλη γείωση.

2. Επιλέξτε τις παρακάτω ρυθμίσεις παραμέτρων:

2a Τύπο πρωτοκόλλου στην παράμετρο

παράμετρος 8-30 Protocol.

2b Διεύθυνση μετατροπέα συχνότητας στην

παράμετρο παράμετρος 8-31 Address.

2c Ρυθμό Baud στην παράμετρο

παράμετρος 8-32 Baud Rate.

ΕΙΔΟΠΟΙΗΣΗ

Ο μετατροπέας συχνότητας δεν μπορεί να λειτουργήσει χωρίς σήμα στον ακροδέκτη 27, εκτός και αν επαναπρογραμματιστεί ο ακροδέκτης 27 με το παράμετρος 5-12 Ψηφιακή είσοδος ακροδέκτη 27.

5.9.5 Διαμόρφωση σειριακής επικοινωνίας RS485

Η διεπαφή RS485 είναι μια διασύνδεση διαύλου επικοινωνίας 2 συρμάτων, συμβατή με τοπολογία δικτύου πολλαπλών τερματισμών και περιλαμβάνει τις κάτωθι λειτουργίες:

Μπορεί να χρησιμοποιηθεί είτε πρωτόκολλο

•

επικοινωνίας Danfoss FC, είτε Modbus RTU, τα οποία είναι εσωτερικά του μετατροπέα συχνότητας.

Οι λειτουργίες μπορούν να προγραμματιστούν εξ

•

αποστάσεως με τη χρήση του λογισμικού πρωτοκόλλου και της σύνδεσης RS485 ή στην

ομάδα παραμέτρων 8-** Επικοιν. και επιλ.

Η επιλογή ενός συγκεκριμένου πρωτοκόλλου

•

επικοινωνίας αλλάζει διάφορες προεπιλεγμένες ρυθμίσεις παραμέτρων, ώστε να ταιριάζουν με τις προδιαγραφές του πρωτοκόλλου αυτού, ενώ διατίθενται επιπλέον παράμετροι συγκεκριμένα για το πρωτόκολλο αυτό.

Διατίθενται προαιρετικές κάρτες για το

•

μετατροπέα συχνότητας, με στόχο την παροχή επιπλέον πρωτοκόλλων επικοινωνίας. Για οδηγίες σχετικά με την εγκατάσταση και τη λειτουργία, συμβουλευθείτε την τεκμηρίωση της προαιρετικής κάρτας.

Για την αντίσταση τερματισμού διαύλου της

•

κάρτας ελέγχου παρέχεται ένας διακόπτης (ΤΕΡΜ. ΔΙΑΥΛΟΥ). Ανατρέξτε στο Εικόνα 5.40.

Για τη βασική διαμόρφωση της σειριακής επικοινωνίας, εκτελέστε τα παρακάτω βήματα:

Εικόνα 5.39 Διάγραμμα καλωδίωσης σειριακής επικοινωνίας

5.9.6 Καλωδίωση Safe Torque O (STO)

Η λειτουργία Safe Torque O (STO) είναι ένα εξάρτημα του συστήματος ελέγχου ασφάλειας. Η STO αποτρέπει τη μονάδα από τα να παράγει την τάση που απαιτείται για την περιστροφή του κινητήρα.

Για την εκτέλεση της STO, απαιτείται επιπλέον καλωδίωση για το μετατροπέα συχνότητας. Ανατρέξτε στις Οδηγίες λειτουργίας Safe Torque O για περισσότερες πληροφορίες.

5.9.7 Καλωδίωση θερμαντήρα χώρου

Ο θερμαντήρας χώρου είναι μια επιλογή που χρησιμοποιείται για την αποτροπή του σχηματισμού συμπύκνωσης στο εσωτερικό του περιβλήματος όταν η μονάδα είναι απενεργοποιημένη. Έχει σχεδιαστεί για καλωδίωση πεδίου και ελέγχεται από εξωτερικό σύστημα.

Προδιαγραφές

Ονομαστική τάση: 100–240

•

Μέγεθος καλωδίων: 12–24 AWG

•

70 Danfoss A/S © 09/2018 Με την επιφύλαξη κάθε δικαιώματος. MG34U527

130BF146.10

BUS TER.

OFF-ON

A53 A54

U- I U- I

N O

Ηλεκτρική εγκατάσταση Οδηγός λειτουργίας

5.9.8 Καλωδίωση βοηθητικών επαφών στον Αποζεύκτη

Η απόζευξη είναι ένα προαιρετικό στοιχείο που εγκαθίσταται στο εργοστάσιο. Οι βοηθητικές επαφές που είναι εξαρτήματα σήματος που χρησιμοποιούνται με τον αποζεύκτη, δεν εγκαθίστανται στο εργοστάσιο για να διασφαλίζεται μεγαλύτερη ευελιξία κατά την εγκατάσταση. Οι επαφές ασφαλίζουν στη θέση τους χωρίς τη χρήση εργαλείων.

Οι επαφές πρέπει να εγκατασταθούν σε συγκεκριμένες θέσεις στον αποζεύκτη, ανάλογα με τη λειτουργία τους. Ανατρέξτε στο φύλλο δεδομένων που περιλαμβάνεται στο σάκο εξαρτημάτων που συνοδεύει το μετατροπέα συχνότητας.

Προδιαγραφές

Ui/[V]: 690

•

/[kV]: 4

imp

•

Στάθμη εκπομπών ρύπων: 3

•

Ith/[A]: 16

•

Μέγεθος καλωδίου: 1...2x0,75...2,5 mm

•

Μέγ. μέγεθος ασφάλειας: 16 A/gG

•

NEMA: A600, R300, μέγεθος καλωδίου: 18–14

•

AWG, 1(2)

4. Ασφαλίστε τα καλώδια του διακόπτη με τις βίδες Μ3. Σφίκτε με ροπή 0,5–0,6 Nm (5 in-lb).

5.9.10 Επιλογή σήματος εισόδου τάσης/ έντασης

Οι ακροδέκτες αναλογικής εισόδου 53 και 54 επιτρέπουν τη ρύθμιση του σήματος εισόδου σε τάση (0-10 V) ή ρεύμα (0/4-20 mA).

Προεπιλεγμένη ρύθμιση παραμέτρου:

Ακροδέκτης 53: Σήμα αναφοράς ταχύτητας σε

•

ανοικτό βρόχο (βλ. παράμετρος 16-61 Terminal 53 Switch Setting).

Ακροδέκτης 54: Σήμα ανάδρασης σε κλειστό

•

βρόχο (βλ. παράμετρος 16-63 Terminal 54 Switch Setting).

ΕΙΔΟΠΟΙΗΣΗ

Αποσυνδέστε την ισχύ στο μετατροπέα συχνότητας πριν από την αλλαγή των θέσεων διακοπτών.

1. Αφαιρέστε το LCP. Ανατρέξτε στο Εικόνα 5.40.

2. Αφαιρέστε τυχόν προαιρετικό εξοπλισμό που καλύπτει τους διακόπτες.

3. Ρυθμίστε τους διακόπτες A53 και A54 για να επιλέξετε τον τύπο σήματος (U = τάση, I = ένταση).

5 5

5.9.9 Καλωδίωση διακόπτη θερμοκρασίας αντιστάτη πέδης

Το μπλοκ ακροδεκτών του αντιστάτη πέδησης βρίσκεται στην κάρτα ισχύος και επιτρέπει τη σύνδεση εξωτερικου διακόπτη θερμοκρασίας αντιστάτη πέδης. Ο διακόπτης μπορεί να διαμορφωθεί ως κανονικά κλειστός ή κανονικά ανοικτός. Εάν η είσοδος αλλάξει, ένα σήμα σημειώνει σφάλμα και εμφανίζει το συναγερμό 27, Σφάλμα τρανζίστορ πέδης στην οθόνη LCP. Ταυτόχρονα, ο μετατροπέας συχνότητας σταματά την πέδηση και ο κινητήρας εκτελεί ελεύθερη κίνηση.

1. Εντοπίστε το μπλοκ ακροδεκτών αντιστάτη πέδησης (ακροδέκτες 104–106) στην κάρτα ισχύος. Ανατρέξτε στο Εικόνα 3.3.

2. Αφαιρέστε τις βίδες M3 που συγκρατούν το βραχυκυκλωτήρα στην κάρτα ισχύος.

3. Αφαιρέστε το βραχυκυκλωτήρα και συνδέστε το διακόπτη΄ θερμοκρασίας αντιστάτη πέδης σε 1 από τις παρακάτω διαμορφώσεις:

3a Κανονικά κλειστή θέση. Συνδέστε στους

ακροδέκτες 104 και 106.

3b Κανονικά ανοικτή θέση. Συνδέστε στους

ακροδέκτες 104 και 105

Εικόνα 5.40 Τοποθεσία διακοπτών ακροδεκτών 53 και 54

MG34U527 Danfoss A/S © 09/2018 Με την επιφύλαξη κάθε δικαιώματος. 71

Λίστα ελέγχου πριν από την ...

VLT® AutomationDrive FC 302

6 Λίστα ελέγχου πριν από την εκκίνηση

Πριν από την ολοκλήρωση της εγκατάστασης της μονάδας, επιθεωρήστε ολόκληρη την εγκατάσταση όπως περιγράφεται αναλυτικά στο Πίνακας 6.1. Ελέγξτε και σημειώστε τα στοιχεία όταν ολοκληρωθούν.

Έλεγχος για Περιγραφή

Κινητήρας

Διακόπτες

Βοηθητικός

εξοπλισμός

Δρομολόγηση

καλωδίου

Καλωδίωση ελέγχου•Ελέγξτε για τυχόν κομμένα ή κατεστραμμένα καλώδια και συνδέσεις.

Καλωδίωση ισχύος

εισόδου και εξόδου

Γείωση

Ασφάλειες και

ασφαλειοδιακόπτες

Διάκενο ψύξης

Συνθήκες χώρου

Εσωτερικό

μετατροπέα

συχνότητας

Διασφαλίστε την ηλεκτρική συνέχεια του κινητήρα μετρώντας τις τιμές αντίστασης στους ακροδέκτες U–V

•

(96–97), V–W (97–98), και W–U (98–96).

Βεβαιωθείτε ότι η τάση τροφοδοσίας αντιστοιχεί με την τάση του μετατροπέα συχνότητας και του

•

κινητήρα.

Βεβαιωθείτε ότι όλες οι ρυθμίσεις διακοπτών και αποσύνδεσης βρίσκονται στις κατάλληλες θέσεις.

•

Ψάξτε για βοηθητικό εξοπλισμό, διακόπτες, αποσυνδέσεις, ή ασφάλειες εισόδου/ασφαλειοδιακόπτες, που

•

ενδέχεται να βρίσκονται στην πλευρά ισχύος εισόδου του μετατροπέα συχνότητας ή την πλευρά εξόδου

στον κινητήρα. Διασφαλίστε ότι είναι έτοιμα για λειτουργία σε πλήρη ταχύτητα.

Ελέγξτε τη λειτουργία και την εγκατάσταση αισθητήρων που χρησιμοποιούνται για ανάδραση στο

•

μετατροπέα συχνότητας.

Αφαιρέστε τυχόν καλύμματα διόρθωσης συντελεστή ισχύος στον κινητήρα.

•

Προσαρμόστε τυχόν καλύμματα διόρθωσης συντελεστή ισχύος στην πλευρά του δικτύου ρεύματος και

•

βεβαιωθείτε ότι είναι μετριασμένα.

Βεβαιωθείτε ότι η καλωδίωση κινητήρα και η καλωδίωση ελέγχου διαχωρίζονται, θωρακίζονται ή είναι σε 3

•

ξεχωριστούς μεταλλικούς σωλήνες για την απομόνωση των παρεμβολών υψηλών συχνοτήτων.

Βεβαιωθείτε ότι η καλωδίωση ελέγχου είναι μονωμένη από την καλωδίωση ισχύος και τον κινητήρα για

•

ατρωσία θορύβου.

Ελέγξτε την πηγή τάσης των σημάτων, αν είναι απαραίτητο.

•

Χρησιμοποιήστε θωρακισμένο καλώδιο ή συνεστραμμένο ζεύγος και βεβαιωθείτε ότι η θωράκιση έχει

•

τερματιστεί σωστά.

Ελέγξτε για τυχόν χαλαρές συνδέσεις.

•

Ελέγξτε ότι ο κινητήρας και το δίκτυο ρεύματος βρίσκονται σε χωριστό σωλήνα ή σε χωριστά

•

θωρακισμένα καλώδια.

Βεβαιωθείτε ότι οι συνδέσεις γείωσης είναι καλές, σφιχτές και ελεύθερες οξείδωσης.

•

Η γείωση σε σωλήνα ή η τοποθέτηση του πίσω πίνακα σε μεταλλική επιφάνεια δεν θεωρείται κατάλληλη

•

γείωση.

Βεβαιωθείτε ότι χρησιμοποιούνται οι σωστές ασφάλειες ή ασφαλειοδιακόπτες.

•

Βεβαιωθείτε ότι όλες οι ασφάλειες έχουν τοποθετηθεί σφιχτά και βρίσκονται σε ετοιμότητα λειτουργίας,

•

καθώς επίσης και ότι όλοι οι ασφαλειοδιακόπτες (αν χρησιμοποιούνται) βρίσκονται στην ανοικτή θέση.

Αναζητήστε εμπόδια στη διαδρομή της ροής αέρα.

•

Μετρήστε το επάνω και κάτω διάκενο του μετατροπέα συχνότητας για να επαληθεύσετε την ορθή ροή

•

αέρα ψύξης, ανατρέξτε στο κεφάλαιο 4.5 Απαιτήσεις εγκατάστασης και ψύξης.

Βεβαιωθείτε ότι πληρούνται οι απαιτήσεις για συνθήκες χώρου. Ανατρέξτε στο κεφάλαιο 10.4 Συνθήκες

•

χώρου.

Το εσωτερικό του εξοπλισμού θα πρέπει να είναι καθαρό, χωρίς βρωμιά, μεταλλικά ρινίσματα, υγρασία ή

•

σημάδια διάβρωσης.

Επαληθεύστε ότι όλα τα εργαλεία εγκατάστασης έχουν απομακρυνθεί από το εσωτερικό της μονάδας.

•

Για τα περιβλήματα D3h και D4h βεβαιωθείτε ότι η μονάδα είναι τοποθετημένη σε μη βαμμένη, μεταλλική

•

επιφάνεια.

☑

72 Danfoss A/S © 09/2018 Με την επιφύλαξη κάθε δικαιώματος. MG34U527

Λίστα ελέγχου πριν από την ... Οδηγός λειτουργίας

Έλεγχος για Περιγραφή

Δόνηση

Πίνακας 6.1 Λίστα ελέγχου πριν από την εκκίνηση

Βεβαιωθείτε ότι η μονάδα είναι τοποθετημένη σταθερά ή χρησιμοποιήστε βάσεις πλήγματος, εάν

•

απαιτείται.

Ελέγξτε για τυχόν υπερβολικούς κραδασμούς.

•

☑

MG34U527 Danfoss A/S © 09/2018 Με την επιφύλαξη κάθε δικαιώματος. 73

Εκτέλεση τελικού ελέγχου

VLT® AutomationDrive FC 302

7 Εκτέλεση τελικού ελέγχου

7.1 Εφαρμογή ισχύος

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

ΑΚΟΥΣΙΑ ΕΚΚΙΝΗΣΗ

Όταν ο μετατροπέας συχνότητας είναι συνδεδεμένος στο δίκτυο ΕΡ, ο κινητήρας μπορεί να εκκινήσει οποιαδήποτε στιγμή, οδηγώντας σε κίνδυνο να θανάτου, σοβαρού τραυματισμού, ζημία του εξοπλισμού ή ιδιοκτησίας. Ο κινητήρας μπορεί να εκκινήσει μέσω εξωτερικού διακόπτη, εντολής τοπικού διαύλου επικοινωνίας, σήμα αναφοράς εισόδου από το LCP ή LOP, μέσω απομακρυσμένης λειτουργίας με χρήση λογισμικού MCT 10, ή μετά από την εκκαθάριση ενός σφάλματος.

Προς αποφυγή της ακούσιας εκκίνησης του κινητήρα:

Πατήστε [O] στο LCP, προτού προγραμματίσετε

•

παραμέτρους.

Αποσυνδέετε το μετατροπέα συχνότητας από το

•

δίκτυο ρεύματος κάθε φορά που ανησυχίες για την προσωπική ασφάλεια το καθιστούν απαραίτητο για την αποφυγή ακούσιας εκκίνησης.

Ελέγξτε ότι ο μετατροπέας συχνότητας, ο

•

κινητήρας και οποιοσδήποτε χρησιμοποιούμενος εξοπλισμός βρίσκονται σε λειτουργική ετοιμότητα.

4. Κλείστε και στερεώστε όλα τα καλύμματα και τις πόρτες στο μετατροπέα συχνότητας.

5. Εφαρμόστε ισχύ στη μονάδα, αλλά μην εκκινήσετε το μετατροπέα συχνότητας. Για μονάδες με διακόπτη αποσύνδεσης, γυρίστε το διακόπτη στη θέση ΟΝ, για να εφαρμόσετε ισχύ στο μετατροπέα συχνότητας.

7.2 Προγραμματισμός μετατροπέα συχνότητας

7.2.1 Επισκόπηση παραμέτρων

Οι παράμετροι περιέχουν διάφορες ρυθμίσεις που χρησιμοποιούνται για τη διαμόρφωση και το χειρισμό του μετατροπέα συχνότητας και του κινητήρα. Αυτές οι ρυθμίσεις παραμέτρων προγραμματίζονται στον τοπικό πίνακα ελέγχου (LCP) μέσω των διαφόρων μενού του LCP. Για περισσότερες λεπτομέρειες σχετικά με τις παραμέτρους, ανατρέξτε στον Οδηγό προγραμματισμού του συγκεκριμένου προϊόντος.

Οι ρυθμίσεις παραμέτρων λαμβάνουν μια προεπιλεγμένη τιμή στο εργοστάσιο, αλλά μπορούν να διαμορφωθούν για τη μοναδική τους εφαρμογή. Κάθε παράμετρος έχει ένα όνομα και αριθμό που παραμένουν ίδιοι ανεξάρτητα από τον τρόπο λειτουργίας προγραμματισμού.

ΕΙΔΟΠΟΙΗΣΗ

ΥΠΟΛΕΙΠΟΜΕΝΟ ΣΗΜΑ

Εάν η κατάσταση στο κάτω μέρος του LCP γράφει ΑΥΤΟΜΑΤΗ ΑΠΟΜΑΚΡΥΣΜΕΝΗ ΕΛΕΥΘΕΡΗ ΚΙΝΗΣΗ ή εμφανίζει την ένδειξη συναγερμός 60 Εξωτ.μανδάλ.ασφαλ.ς, αυτό υποδεικνύει ότι η μονάδα είναι έτοιμη να λειτουργήσει, αλλά της λείπει ένα σήμα εισόδου για παράδειγμα στον ακροδέκτη 27. Ανατρέξτε στο κεφάλαιο 5.9.4 Ενεργοποίηση λειτουργίας κινητήρα (Ακροδέκτης 27).

Εφαρμόστε ισχύ στο μετατροπέα συχνότητας ακολουθώντας τα εξής βήματα:

1. Βεβαιωθείτε ότι η τάση εισόδου είναι ισορροπημένη εντός του 3%. Εάν όχι, διορθώστε την ανισορροπία της τάσης εισόδου πριν προχωρήσετε. Επαναλάβετε αυτή τη διαδικασία μετά τη διόρθωση της τάσης.

2. Διασφαλίστε ότι η καλωδίωση τυχόν προαιρετικού εξοπλισμού συμφωνεί με τις απαιτήσεις εγκατάστασης.

3. Διασφαλίστε ότι όλες οι διατάξεις χειριστή βρίσκονται σε θέση απενεργοποίησης.

Στον τρόπο λειτουργίας Βασικού μενού, οι παράμετροι χωρίζονται σε ομάδες. Το 1ο ψηφίο του αριθμού παραμέτρου (από αριστερά) υποδεικνύει τον αριθμό ομάδας παραμέτρου. Ακολούθως η ομάδα παραμέτρων αναλύεται σε υποομάδες, εάν είναι απαραίτητο. Για παράδειγμα:

0-** Λειτουργία/Οθόνη Ομάδα παραμέτρων

0-0* Βασικές ρυθμίσεις Υποομάδα

παραμέτρων

Παράμετρος 0-01 Γλώσσα Παράμετρος

Παράμετρος 0-02 Μονάδα ταχύτητας

κινητήρα

Παράμετρος 0-03 Τοπικές ρυθμίσεις Παράμετρος

Πίνακας 7.1 Παράδειγμα ιεραρχίας ομάδας παραμέτρων

Παράμετρος

74 Danfoss A/S © 09/2018 Με την επιφύλαξη κάθε δικαιώματος. MG34U527

Εκτέλεση τελικού ελέγχου Οδηγός λειτουργίας

7.2.2 Πλοήγηση στις παραμέτρους

Χρησιμοποιήστε τα παρακάτω πλήκτρα του LCP για να μετακινηθείτε στις παραμέτρους:

Πατήστε [▲] [▼] για κύληση επάνω ή κάτω.

•

Πατήστε [◄] [►] για να μετακινηθείτε κατά μία

•

θέση αριστερά ή δεξιά ενός δεκαδικού ψηφίου κατά την επεξεργασία μιας δεκαδικής τιμής παραμέτρου.

Πατήστε το [OK] για να αποδεχτείτε την αλλαγή.

•

Πατήστε [Cancel] για να απορρίψετε την αλλαγή

•

και να εξέλθετε από τη λειτουργία επεξεργασίας.

Πατήστε [Back] δύο φορές για να εμφανίσετε την

•

προβολή κατάστασης.

Πατήστε [Main Menu] μία φορά για να

•

επιστρέψετε στο βασικό μενού.

7.2.3 Καταχώριση πληροφοριών συστήματος

ΕΙΔΟΠΟΙΗΣΗ

ΛΗΨΗ ΛΟΓΙΣΜΙΚΟΥ

Για την εκτέλεση τελικού ελέγχου πριν από την παράδοση σε υπολογιστή, εγκαταστήστε το Λογισμικό ρύθμισης MCT 10. Το λογισμικό διατίθεται προς λήψη (βασική έκδοση) ή για παραγγελία (προηγμένη έκδοση, κωδικός αριθμός 130B1000). Για περισσότερες πληροφορίες και λήψεις, ανατρέξτε στο

www.danfoss.com/en/service-and-support/downloads/dds/ vlt-motion-control-tool-mct-10/.

5. Επιλέξετε [0] Διεθνείς ή [1] Βόρεια Αμερική, ανάλογα με την περίπτωση, και πατήστε [OK]. (Αυτή η ενέργεια αλλάζει τις προεπιλεγμένες ρυθμίσεις για πολλές βασικές παραμέτρους).

6. Πατήστε [Quick Menu] στο LCP και κατόπιν επιλέξτε Q2 Γρήγορη ρύθμιση.

7. Αλλάξτε τις ρυθμίσεις των παρακάτω παραμέτρων που αναφέρονται στο Πίνακας 7.2 εάν είναι απαραίτητο. Τα στοιχεία του κινητήρα αναφέρονται στην πινακίδα στοιχείων του κινητήρα.

Παράμετρος Προεπιλεγμένη

ρύθμιση

Παράμετρος 0-01 Γλώσσα Αγγλικά

Παράμετρος 1-20 Ισχύς κινητήρα [kW] 4,00 kW

Παράμετρος 1-22 Τάση κινητήρα 400 V

Παράμετρος 1-23 Συχνότητα κινητήρα 50 Hz

Παράμετρος 1-24 Ρεύμα κινητήρα 9,00 A

Παράμετρος 1-25 Ονομασ τική ταχύτητα

κινητήρα

Παράμετρος 5-12 Ψηφιακή είσοδος

ακροδέκτη 27

Παράμετρος 3-02 Ελάχιστη επιθ. τιμή 0.000 σ.α.λ.:

Παράμετρος 3-03 Μέγιστη επιθυμητή τιμή 1500.000 σ.α.λ.

Παράμετρος 3-41 Άνοδος/Κάθοδος 1 Χρόνος

ανόδου

Παράμετρος 3-42 Άνοδος/Κάθοδος 1 Χρόνος

καθόδου

Παράμετρος 3-13 Τοποθεσία επιθυμητών

τιμών

Παράμετρος 1-29 Αυτόματη προσαρμογή

κινητήρα (AMA)

1420 RPM

Αντίστρ. ελ. κίνηση

3,00 s

Ανάλογα με τη

Χειρ./Αυτόματη λειτ.

O

7 7

Τα παρακάτω βήματα χρησιμοποιούνται για την καταχώριση βασικών πληροφοριών του συστήματος στο μετατροπέα συχνότητας. Οι συνιστώμενες ρυθμίσεις παραμέτρων προορίζονται για την εκκίνηση και την ολοκλήρωση. Οι ρυθμίσεις εφαρμογής διαφέρουν.

ΕΙΔΟΠΟΙΗΣΗ

Παρόλο που αυτά τα βήματα υποθέτουν χρήση ασύγχρονου κινητήρα, μπορεί να χρησιμοποιηθεί κινητήρας μόνιμου μαγνήτη. Για περισσότερες πληροφορίες σχετικά με συγκεκριμένους τύπους κινητήρων, ανατρέξτε στον Οδηγό προγραμματισμού του συγκεκριμένου προϊόντος.

1. Πατήστε δύο φορές το πλήκτρο [Main Menu] στο LCP.

2. Επιλέξτε 0-** Λειτουργία/Οθόνη και πατήστε [OK].

3. Επιλέξτε 0-0* Βασικές ρυθμίσεις και πατήστε [OK].

4. Επιλέξτε παράμετρος 0-03 Τοπικές ρυθμίσεις και πατήστε [OK].

Πίνακας 7.2 Ρυθμίσεις γρήγορης ρύθμισης

ΕΙΔΟΠΟΙΗΣΗ

ΥΠΟΛΕΙΠΟΜΕΝΟ ΣΗΜΑ ΕΙΣΟΔΟΥ

Όταν το LCP εμφανίζει την ένδειξη ΑΥΤΟΜΑΤΗ ΑΠΟΜΑΚΡΥΣΜΕΝΗ ΕΛΕΥΘΕΡΗ ΚΙΝΗΣΗ ή εμφανίζει την ένδειξη συναγερμός 60 Εξωτ.μανδάλ.ασφαλ., αυτό υποδεικνύει ότι η μονάδα είναι έτοιμη να λειτουργήσει, αλλά της λείπει ένα σήμα εισόδου. Ανατρέξτε στο

κεφάλαιο 5.9.4 Ενεργοποίηση λειτουργίας κινητήρα (Ακροδέκτης 27) για λεπτομέρειες.

MG34U527 Danfoss A/S © 09/2018 Με την επιφύλαξη κάθε δικαιώματος. 75

Εκτέλεση τελικού ελέγχου

VLT® AutomationDrive FC 302

7.2.4 Διαμόρφωση της αυτόματης βελτιστοποίησης ενέργειας

Η αυτόματη βελτιστοποίηση ενέργειας (AEO) είναι μία διαδικασία που ελαχιστοποιεί την τάση στον κινητήρα, μειώνοντας την κατανάλωση ενέργειας, τη θερμότητα και τον θόρυβο.

1. Πατήστε το πλήκτρο [Main Menu].

2. Επιλέξτε 1-** Φορτίο/Κινητήρας και πατήστε [OK].

3. Επιλέξτε 1-0* Γενικές ρυθμίσεις και πατήστε [OK].

4. Επιλέξτε παράμετρος 1-03 Χαρακτηριστικά ροπής και πατήστε [OK].

5. Επιλέξτε είτε [2] Αυτ.βελτιστ.ενέργ. CT ή [3] Αυτ.βελτιστ.ενέργ. VT και πατήστε [OK].

7.2.5 Διαμόρφωση αυτόματης

Δοκιμή πριν την εκκίνηση του

7.3 συστήματος

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

ΕΚΚΙΝΗΣΗ ΚΙΝΗΤΗΡΑ

Αποτυχία διασφάλισης ότι ο κινητήρας, το σύστημα και οποιοσδήποτε συνοδευτικός εξοπλισμός, είναι έτοιμα για εκκίνηση μπορεί να οδηγήσει σε προσωπικό τραυματισμό ή βλάβη στον εξοπλισμό. Πριν την εκκίνηση,

Βεβαιωθείτε πως ο εξοπλισμός μπορεί να

•

λειτουργήσει με ασφάλεια σε κάθε κατάσταση.

Βεβαιωθείτε ότι ο κινητήρας, το σύστημα και

•

οποιοσδήποτε συνοδευτικός εξοπλισμός, είναι έτοιμα για εκκίνηση.

7.3.1 Περιστροφή κινητήρα

προσαρμογής κινητήρα

Η αυτόματη προσαρμογή κινητήρα είναι μια διαδικασία που βελτιστοποιεί τη συμβατότητα μεταξύ του μετατροπέα συχνότητας και του κινητήρα.

Ο μετατροπέας συχνότητας δημιουργεί ένα μαθηματικό μοντέλο του κινητήρα για τη ρύθμιση του ρεύματος εξόδου του κινητήρα. Η διαδικασία δοκιμάζει επίσης τη συμμετρία φάσης εισόδου της ηλεκτρικής ισχύος. Συγκρίνει τα χαρακτηριστικά του κινητήρα με τα δεδομένα που καταχωρήθηκαν στις παραμέτρους 1-20 έως 1-25.

ΕΙΔΟΠΟΙΗΣΗ

Αν εμφανιστούν συναγερμοί ή προειδοποιήσεις, ανατρέξτε στο κεφάλαιο 9.5 Λίστα προειδοποιήσεων και συναγερμών. Ορισμένοι κινητήρες δεν έχουν τη δυνατότητα εφαρμογής της πλήρους έκδοσης του ελέγχου. Σε αυτή την περίπτωση ή εάν υπάρχει φίλτρο εξόδου συνδεδεμένο στον κινητήρα, επιλέξτε [2] Ενεργο-

ποίηση μειωμένου AMA.

ΕΙΔΟΠΟΙΗΣΗ

Εάν ο κινητήρας στρέφεται προς λάθος κατεύθυνση, μπορεί να προκαλέσει ζημιά σε εξοπλισμό. Πριν τη λειτουργία της μονάδας, ελέγξτε την περιστροφή του κινητήρα λειτουργώντας τον κινητήρα για μικρό χρονικό διάστημα. Ο κινητήρας λειτουργεί για λίγο στα 5 Hz ή την ελάχιστη συχνότητα που καθορίζεται στην παράμετρος 4-12 Χαμηλό όριο ταχύτητας κινητήρα [Hz].

1. Πατήστε το πλήκτρο [Hand On].

2. Μετακινήστε τον αριστερό δρομέα στα αριστερά του δεξαδικού ψηφίου με το αριστερό πλήκτρο βέλους και καταχωρίστε μια τιμή RPM για την αργή περιστροφή του κινητήρα.

3. Πατήστε [OK].

4. Εάν η κατεύθυνση περιστροφής του κινητήρα είναι λάθος, ρυθμίστε την παράμετρος 1-06 Δεξιόστροφα σε [1] Αντίστροφη.

Η διαδικασία θα πρέπει να εφαρμόζεται σε κρύο κινητήρα

7.3.2 Περιστροφή παλμογεννήτριας

για καλύτερα αποτελέσματα.

1. Πατήστε το πλήκτρο [Main Menu].

2. Επιλέξτε 1-** Φορτίο/Κινητήρας και πατήστε [OK].

3. Επιλέξτε 1-2* Δεδομένα κινητήρα και πατήστε [OK].

4. Επιλέξτε παράμετρος 1-29 Αυτόματη προσαρμογή κινητήρα (AMA) και πατήστε [OK].

5. Επιλέξτε [1] Ενεργ. πλήρους AMA και πατήστε [OK].

6. Πατήστε [Hand On] και στη συνέχεια [OK]. Η δοκιμή εκτελείται αυτόματα και υποδεικνύει την ολοκλήρωσή της.

76 Danfoss A/S © 09/2018 Με την επιφύλαξη κάθε δικαιώματος. MG34U527

Εάν χρησιμοποιείται ανάδραση παλμογεννήτριας, εκτελέστε τα παρακάτω βήματα:

1. Επιλέξτε [0] Αν. βρόχος στο παράμετρος 1-00 Τρόπος λειτουργίας.

2. Επιλέξτε [1] Παλμογεννήτρια 24 V στο παράμετρος 7-00 Ταχύτητα PID Πηγή ανάδρασης.

3. Πατήστε το πλήκτρο [Hand On].

Πατήστε [►] για θετική τιμή αναφοράς ταχύτητας (παράμετρος 1-06 Δεξιόστροφα σε [0] Κανονικό).

5. Στην παράμετρος 16-57 Feedback [RPM], ελέγξτε ότι η ανάδραση είναι θετική.

Εκτέλεση τελικού ελέγχου Οδηγός λειτουργίας

Για περισσότερες πληροφορίες για την παλμογεννήτρια, ανατρέξτε στο εγχειρίδιο επιλογών.

ΕΙΔΟΠΟΙΗΣΗ

ΑΡΝΗΤΙΚΗ ΑΝΑΔΡΑΣΗ

Αν η ανάδραση είναι αρνητική, η σύνδεση της παλμογεννήτριας είναι λάθος. Χρησιμοποιήστε είτε

παράμετρος 5-71 Κατεύθυνση παλμογενν. ακροδ. 32/33 ή παράμετρος 17-60 Θετική φορά παλμογεννήτριας για να

αντιστρέψετε την κατεύθυνση, ή να αντιστρέψετε τα καλώδια της παλμογεννήτριας. Το Παράμετρος 17-60 Θετική φορά παλμογεννήτριας είναι

μόνο διαθέσιμο με το την επιλογή VLT® Encoder Input MCB 102.

7.4 Εκκίνηση συστήματος

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

ΕΚΚΙΝΗΣΗ ΚΙΝΗΤΗΡΑ

Βεβαιωθείτε πως ο εξοπλισμός μπορεί να

•

λειτουργήσει με ασφάλεια σε κάθε κατάσταση.

Βεβαιωθείτε ότι ο κινητήρας, το σύστημα και

•

οποιοσδήποτε συνοδευτικός εξοπλισμός, είναι έτοιμα για εκκίνηση.

Η διαδικασία που περιγράφεται στην ενότητα αυτή απαιτεί την ολοκλήρωση της καλωδίωσης από το χρήστη και του προγραμματισμού της εφαρμογής. Η ακόλουθη διαδικασία συνιστάται μετά την ολοκλήρωση της ρύθμισης της εφαρμογής.

1. Πατήστε [Auto On].

2. Εφαρμόστε μια εξωτερική εντολή λειτουργίας. Παραδείγματα εξωτερικών εντολών λειτουργίας είναι ένας διακόπτης, πλήκτρο ή προγραμματιζόμενος λογικός ελεγκτής(PLC).

3. Προσαρμόστε την τιμή αναφοράς ταχύτητας σε όλο το εύρος ταχύτητας.

4. Βεβαιωθείτε ότι το σύστημα λειτουργεί σύμφωνα με τα αναμενόμενα, ελέγχοντας τα επίπεδα θορύβου και κραδασμών του κινητήρα.

5. Αφαιρέστε την εξωτερική εντολή λειτουργίας.

Αν εμφανιστούν συναγερμοί ή προειδοποιήσεις, ανατρέξτε στο κεφάλαιο 9.5 Λίστα προειδοποιήσεων και συναγερμών.

Ρύθμιση παραμέτρων

7.5

ΕΙΔΟΠΟΙΗΣΗ

ΤΟΠΙΚΕΣ ΡΥΘΜΙΣΕΙΣ

Ορισμένες παράμετροι έχουν διαφορετικές προεπιλεγμένες ρυθμίσεις για τις διεθνείς τιμές και τις τιμές Βορείου Αμερικής. Για τη λίστα των διαφορετικών προεπιλεγμένων τιμών, ανατρέξτε στο

κεφάλαιο 11.2 Προεπιλεγμένες ρυθμίσεις παραμέτρων: Διεθνείς/Βόρεια Αμερική.

Η εφαρμογή του σωστού προγραμματισμού για εφαρμογές απαιτεί τη ρύθμιση λειτουργιών σε πολλές παραμέτρους. Λεπτομέρειες για τις παραμέτρους παρέχονται στον οδηγό προγραμματισμού.

Οι ρυθμίσεις παραμέτρων αποθηκεύονται εσωτερικά στο μετατροπέα συχνότητας προσφέροντας τα παρακάτω πλεονεκτήματα:

Οι ρυθμίσεις παραμέτρων μπορούν να αναφορ-

•

τωθούν στη μνήμη LCP και να αποθηκευτούν ως αντίγραφα ασφαλείας.

Μπορούν να προγραμματιστούν γρήγορα πολλές

•

μονάδες συνδέοντας το LCP στη μονάδα και πραγματοποιώντας λήψη των αποθηκευμένων ρυθμίσεων παραμέτρων.

Οι ρυθμίσεις που είναι αποθηκευμένες στο LCP

•

δεν μεταβάλλονται κατά την επαναφορά των εργοστασιακών προεπιλεγμένων ρυθμίσεων.

Οι αλλαγές που εφαρμόζονται στις προεπι-

•

λεγμένες ρυθμίσεις μαζί με οποιαδήποτε ρύθμιση προγραμματισμού που εισάγεται στις παραμέτρους αποθηκεύονται και διατίθενται για προβολή στο γρήγορο μενού. Ανατρέξτε στο κεφάλαιο 3.8 Μενού LCP.

7.5.1 Μεταφόρτωση και λήψη ρυθμίσεων παραμέτρων

Ο μετατροπέας συχνότητας λειτουργεί με παραμέτρους αποθηκευμένες στην κάρτα ελέγχου, η οποία βρίσκεται μέσα στο μετατροπέα συχνότητας. Οι λειτουργίες μεταφόρτωσης και λήψης μετακινούν τις παραμέτρους μεταξύ της κάρτας ελέγχου και του LCP.

1. Πατήστε [O].

2. Μεταβείτε στο παράμετρος 0-50 Αντιγραφή LCP και πατήστε [OK].

3. Επιλέξτε 1 από τα παρακάτω:

7 7

MG34U527 Danfoss A/S © 09/2018 Με την επιφύλαξη κάθε δικαιώματος. 77

Εκτέλεση τελικού ελέγχου

VLT® AutomationDrive FC 302

3a Για τη μεταφόρτωση δεδομένων από την

κάρτα ελέγχου στο LCP, επιλέξτε [1] Όλα στο LCP.

3b Για τη λήψη δεδομένων από το LCP στην

κάρτα ελέγχου, επιλέξτε [1] Όλα από το LCP.

4. Πατήστε [OK]. Μια μπάρα προόδου παρουσιάζει τη διαδικασία αποστολής ή λήψης.

5. Πατήστε [Hand On] ή [Auto On].

Χειροκίνητη επαναφορά των παραμέτρων στις εργοστασιακές ρυθμίσεις

Η χειροκίνητη επαναφορά των παραμέτρων στις εργοστασιακές ρυθμίσεις επαναφέρει όλες τις εργοστασιακές ρυθμίσεις εκτός από τις εξής:

7.5.2 Επαναφορά προεπιλεγμένων εργοστασιακών ρυθμίσεων

ΕΙΔΟΠΟΙΗΣΗ

ΑΠΩΛΕΙΑ ΔΕΔΟΜΕΝΩΝ

Κατά την επαναφορά των προεπιλεγμένων ρυθμίσεων

σημειώνεται απώλεια προγραμματισμού, δεδομένων κινητήρα, τοπικοποίησης και αρχείων παρακολούθησης. Για τη δημιουργία εφεδρικού αντιγράφου, πραγματοποιήστε αποστολή δεδομένων στο LCP πριν από την επαναφορά των παραμέτρων στις εργοστασιακές ρυθμίσεις. Ανατρέξτε στο κεφάλαιο 7.5.1 Μεταφόρτωση και λήψη ρυθμίσεων παραμέτρων.

Για την εκτέλεση χειροκίνητης αρχικής παραμετροποίησης:

διάρκεια της εκκίνησης. Η εκκίνηση διαρκεί ελαφρώς περισσότερο από το κανονικό.

6. Μόλις εφαμιστεί η ένδειξη συναγερμός 80,

Επαναφορά μετατροπέα συχνότητας στις προεπιλεγμένες τιμές, πατήστε [Reset].

Παράμετρος 15-00 Ώρες λειτουργίας.

•

Παράμετρος 15-03 Ενεργοποιήσεις.

•

Παράμετρος 15-04 Υπερθερμάνσεις.

•

Παράμετρος 15-05 Υπερτάσεις.

•

1. Διακόψτε την παροχή ρεύματος από τη μονάδα και περιμένετε να σβήσει η οθόνη.

2. Πατήστε και κρατήστε πατημένα τα [Status], [Main Menu] και [OK] ταυτόχρονα, ενώ εφαρμόζετε ισχύ στη μονάδα (σχεδόν 5 δευτ. ή μέχρι να ακουστεί ένα κλικ και να ξεκινήσει ο ανεμιστήρας). Η εκκίνηση διαρκεί ελαφρώς περισσότερο από το κανονικό.

Εκτελέστε επαναφορά των παραμέτρων στις προεπιλεγμένες ρυθμίσεις με επαναφορά της μονάδας. Η επαναφορά των παραμέτρων στις εργοστασιακές ρυθμίσεις πραγματοποιείται μέσω της παραμέτρου παράμετρος 14-22 Τρόπος λειτουργίας ή χειροκίνητα.

Το Παράμετρος 14-22 Τρόπος λειτουργίας δεν επαναφέρει ρυθμίσεις όπως οι παρακάτω:

Ώρες λειτουργίας.

•

Προαιρετικός εξοπλισμός σειριακής επικοινωνίας.

•

Ρυθμίσεις προσωπικού μενού.

•

Αρχείο καταγραφής σφαλμάτων, ιστορικό

•

σφαλμάτων και άλλες λειτουργίες παρακολούθησης.

Συνιστώμενη διαδικασία επαναφοράς των παραμέτρων στις εργοστασιακές ρυθμίσεις

1. Πατήστε [Main Menu] δύο φορές για να αποκτήσετε πρόσβαση στις παραμέτρους.

2. Μεταβείτε στο παράμετρος 14-22 Τρόπος λειτουργίας και πατήστε [OK].

3. Πραγματοποιήστε κύλιση στο Επαναφορά των παραμέτρων στις εργοστασιακές ρυθμίσεις και πατήστε [OK].

4. Διακόψτε την παροχή ρεύματος από τη μονάδα και περιμένετε να σβήσει η οθόνη.

5. Εφαρμόστε ισχύ στη μονάδα. Οι προεπιλεγμένες ρυθμίσεις παραμέτρων επαναφέρονται κατά τη

78 Danfoss A/S © 09/2018 Με την επιφύλαξη κάθε δικαιώματος. MG34U527

130BT865.10

Encoder

Mechanical brake

Motor

Gearbox

Load

Transmission

Brake resistor

+24 V

D IN

COM

D IN

+10 V

A IN

COM

A OUT

COM

130BB929.10

Παραδείγματα ρύθμισης εφαρμ... Οδηγός λειτουργίας

8 Παραδείγματα ρύθμισης εφαρμογής

Τα παραδείγματα της παρούσας ενότητας παρέχονται ως σύντομη αναφορά για κοινές εφαρμογές.

Οι ρυθμίσεις παραμέτρων είναι οι τοπικές προεπι-

•

λεγμένες τιμές, εκτός εάν ορίζεται διαφορετικά (επιλεγμένο στην παράμετρος 0-03 Regional Settings).

Οι παράμετροι που σχετίζονται με τους

•

ακροδέκτες και τις ρυθμίσεις τους παρουσιάζονται στα ακόλουθα σχέδια.

Οι ρυθμίσεις διακόπτη για τους αναλογικούς

•

ακροδέκτες A53 ή A54 εμφανίζονται όπου απαιτείται.

Κατά τη χρήση των προεπιλεγμένων εργοστα-

•

σιακών τιμών προγραμματισμού στη λειτουργία STO, ενδέχεται να απαιτείται ένα καλώδιο βραχυκυκλωτήρα μεταξύ του ακροδέκτη 12 και του ακροδέκτη 37.

8 8

8.1 Προγραμματισμός συστήματος μετατροπέα συχνότητας κλειστού βρόχου

Ένα σύστημα μετατροπέα συχνότητας κλειστού βρόχου αποτελείται συνήθως από τα εξής:

Κινητήρας

•

Ρυθμιστής στροφών

•

Παλμογεννήτρια ως σύστημα ανάδρασης

•

Μηχανική πέδη

•

Αντίσταση πέδησης για τη δυναμική πέδηση

•

Σύστημα μετάδοσης

•

Γραναζοκιβώτιο

•

Φορτίο

•

Οι εφαρμογές που απαιτούν έλεγχο μηχανικής πέδης χρειάζονται συνήθως αντιστάτη πέδησης.

Εικόνα 8.1 Βασική ρύθμιση για τον Έλεγχο ταχύτητας κλειστού

βρόχου του FC 302

Διαμορφώσεις καλωδίωσης για την

8.2 Αυτόματη προσαρμογή κινητήρα (AMA)

Παράμετροι

Λειτουργία Ρύθμιση

Παράμετρος 1-29

Αυτόματη

προσαρμογή

κινητήρα (AMA)

Παράμετρος 5-12

Ψηφιακή είσοδος

ακροδέκτη 27

*=Προεπιλεγμένη τιμή

Σημειώσεις/σχόλια: Ρυθμίστε

την ομάδα παραμέτρων 1-2*

Δεδομένα κινητήρα σύμφωνα με

την πινακίδα στοιχείων του

κινητήρα.

[1] Ενεργ.

πλήρους AMA

[2]* Αντίστρ.

ελ. κίνηση

MG34U527 Danfoss A/S © 09/2018 Με την επιφύλαξη κάθε δικαιώματος. 79

Πίνακας 8.1 Διαμόρφωση καλωδίωσης για AMA χωρίς

συνδεδεμένο T27

+24 V

D IN

COM

D IN

+10 V

A IN

COM

A OUT

COM

130BB930.10

+10

A IN

COM

A OUT

COM

A53

U - I

0 – 10 V

e30bb926.11

+10

A IN

COM

A OUT

COM

e30bb927.11

A53

U - I

4 - 20mA

+24 V

D IN

COM

D IN

+10

A IN

COM

A OUT

COM

130BB802.10

Παραδείγματα ρύθμισης εφαρμ...

VLT® AutomationDrive FC 302

Παράμετροι

Λειτουργία Ρύθμιση

Παράμετρος 1-29

Αυτόματη

[1] Ενεργ.

πλήρους AMA

προσαρμογή

κινητήρα (AMA)

Παράμετρος 5-12

Ψηφιακή είσοδος

[0] Χωρίς

λειτουργία

ακροδέκτη 27

*=Προεπιλεγμένη τιμή

Σημειώσεις/σχόλια: Ρυθμίστε

την ομάδα παραμέτρων 1-2*

Δεδομένα κινητήρα σύμφωνα με

την πινακίδα στοιχείων του

κινητήρα.

Παράμετροι

Λειτουργία Ρύθμιση

Παράμετρος

4 mA*

6-12 Terminal

53 Low Current

Παράμετρος

20 mA*

6-13 Terminal

53 High Current

Παράμετρος

0 Σ.Α.Λ.

6-14 Terminal

53 Low Ref./

Feedb. Value

Παράμετρος

1.500 Σ.Α.Λ.

6-15 Terminal

53 High Ref./

Feedb. Value

*=Προεπιλεγμένη τιμή

Σημειώσεις/σχόλια:

Πίνακας 8.2 Διαμόρφωση καλωδίωσης για AMA χωρίς

Πίνακας 8.4 Διαμόρφωση καλωδίωσης για Αναλογική τιμή

αναφοράς ταχύτητας (Ρεύμα)

συνδεδεμένο T27

Διαμορφώσεις καλωδίωσης για

8.4

Διαμορφώσεις καλωδίωσης για

8.3 Αναλογική τιμή αναφοράς ταχύτητας

Παράμετροι

Λειτουργία Ρύθμιση

Παράμετρος

6-10 Terminal

53 Low Voltage

Παράμετρος

6-11 Terminal

53 High Voltage

Παράμετρος

6-14 Terminal

53 Low Ref./

Feedb. Value

Παράμετρος

6-15 Terminal

Πίνακας 8.3 Διαμόρφωση καλωδίωσης για Αναλογική τιμή

αναφοράς ταχύτητας (Τάση)

80 Danfoss A/S © 09/2018 Με την επιφύλαξη κάθε δικαιώματος. MG34U527

53 High Ref./

Feedb. Value

*=Προεπιλεγμένη τιμή

Σημειώσεις/σχόλια:

0,07 V*

10 V*

0 Σ.Α.Λ.

1.500 Σ.Α.Λ.

Εκκίνηση/διακοπή

Παράμετροι

Λειτουργία Ρύθμιση

Παράμετρος

5-10 Terminal

18 Digital Input

Παράμετρος

5-12 Terminal

27 Digital Input

Παράμετρος 5-19

Ακροδέκτης 37

Ασφαλές

σταμάτημα

*=Προεπιλεγμένη τιμή

Σημειώσεις/σχόλια:

Εάν η παράμετρος 5-12 Terminal

27 Digital Input είναι

ρυθμισμένη σε [0] Χωρίς

λειτουργία, δεν χρειάζεται

βραχυκυκλωτήρας στον

ακροδέκτη 27.

Πίνακας 8.5 Διαμόρφωση καλωδίωσης για την εντολή

έναρξης/διακοπής με Safe Torque O

[8] Εκκίνηση*

[0] Χωρίς

λειτουργία

[1]

Συναγερμός

Safe Torque

O

130BB805.12

Speed

Start/Stop (18)

+24 V

D IN

COM

D IN

+10 V

A IN

COM

A OUT

COM

130BB803.10

Speed

130BB806.10

Latched Start (18)

Stop Inverse (27)

+24 V

D IN

COM

D IN

+10 V

A IN

COM

A OUT

COM

130BB934.11

Παραδείγματα ρύθμισης εφαρμ... Οδηγός λειτουργίας

Παράμετροι

Λειτουργία Ρύθμιση

Παράμετρος

5-10 Terminal

18 Digital Input

Παράμετρος 5-11

Ψηφιακή

είσοδος

Εικόνα 8.2 Εκκίνηση/διακοπή με Ασφαλή ροπή ανενεργή

ακροδέκτη 19

Παράμετρος

5-12 Terminal

Παράμετροι

Λειτουργία Ρύθμιση

[9] Σήμα

Παράμετρος

5-10 Terminal

18 Digital Input

Παράμετρος

5-12 Terminal

εκκίνησης με

αυτοσυγ-

κράτηση

[6] Διακοπή

αναστροφής

27 Digital Input

*=Προεπιλεγμένη τιμή

Σημειώσεις/σχόλια:

Εάν η παράμετρος 5-12 Terminal

27 Digital Input είναι

ρυθμισμένη σε [0] Χωρίς

λειτουργία, δεν χρειάζεται

βραχυκυκλωτήρας στον

ακροδέκτη 27.

27 Digital Input

Παράμετρος 5-14

Ψηφιακή

είσοδος

ακροδέκτη 32

Παράμετρος 5-15

Ψηφιακή

είσοδος

ακροδέκτη 33

Παράμετρος 3-10

Προεπιλεγμένη

επιθυμητή τιμή

Προκαθο-

ρισμένη τιμή

αναφοράς 0

Προκαθο-

ρισμένη τιμή

αναφοράς 1

Προκαθο-

ρισμένη τιμή

αναφοράς 2

Προκαθο-

ρισμένη τιμή

αναφοράς 3

*=Προεπιλεγμένη τιμή

Πίνακας 8.6 Διαμόρφωση καλωδίωσης για την έναρξη/διακοπή

Σημειώσεις/σχόλια:

παλμού

Πίνακας 8.7 Διαμόρφωση καλωδίωσης για την έναρξη/διακοπή

με Αναστροφή και 4 προκαθορισμένες ταχύτητες

[8] Εκκίνηση

[10]

Αναστροφή*

[0] Χωρίς

λειτουργία

[16] Προκαθ.

επιθυμ. bit 0

[17] Προκαθ.

επιθυμ. bit 1

8 8

25%

50%

75%

100%

Εικόνα 8.3 Σήμα εκκίνησης με αυτοσυγκράτηση/Διακοπή

αναστροφής

+24 V

D IN

COM

D IN

+10

A IN

COM

A OUT

COM

130BB928.11

+10

A IN

COM

A OUT

COM

A53

U - I

≈ 5kΩ

e30bb683.11

+24 V

D IN

COM

D IN

e30bb804.12

Παραδείγματα ρύθμισης εφαρμ...

VLT® AutomationDrive FC 302

8.5 Διαμόρφωση καλωδίωσης για Εξωτερική επαναφορά συναγερμού

Παράμετροι

Λειτουργία Ρύθμιση

Παράμετρος

E-02 Terminal

19 Digital Input

*=Προεπιλεγμένη τιμή

Σημειώσεις/σχόλια:

[1] Επαναφορά

Διαμόρφωση καλωδίωσης για τιμή

8.6 αναφοράς ταχύτητας με χειροκίνητο ποτενσιόμετρο

Παράμετροι

Λειτουργία Ρύθμιση

Παράμετρος

6-10 Terminal

53 Low Voltage

Παράμετρος

0,07 V*

10 V*

6-11 Terminal

53 High Voltage

Παράμετρος

0 Σ.Α.Λ.

6-14 Terminal

53 Low Ref./

Feedb. Value

Παράμετρος

1.500 Σ.Α.Λ.

6-15 Terminal

53 High Ref./

Feedb. Value

*=Προεπιλεγμένη τιμή

Σημειώσεις/σχόλια:

Πίνακας 8.9 Διαμόρφωση καλωδίωσης για την τιμή αναφοράς

ταχύτητας (Με χρήση Χειροκίνητου ποτενσιόμετρου)

Διαμόρφωση καλωδίωσης για

Πίνακας 8.8 Διαμόρφωση καλωδίωσης για Εξωτερική

επαναφορά συναγερμού

8.7 Επιτάχυνση/Επιβράδυνση

Παράμετροι

Λειτουργία Ρύθμιση

Παράμετρος

[8] Εκκίνηση*

5-10 Terminal 18

Digital Input

Παράμετρος

5-12 Terminal 27

Πίνακας 8.10 Διαμόρφωση καλωδίωσης για την

Επιτάχυνση/επιβράδυνση

Digital Input

Παράμετρος 5-13

Ψηφιακή είσοδος

ακροδέκτη 29

Παράμετρος 5-14

Ψηφιακή είσοδος

ακροδέκτη 32

*=Προεπιλεγμένη τιμή

Σημειώσεις/σχόλια:

[19] Πάγωμα

επιθ. τιμής

[21]

Επιτάχυνση

[22]

Επιβράδυνση

130BB840.12

Speed

Reference

Start (18)

Freeze ref (27)

Speed up (29)

Speed down (32)

+24 V

D IN

COM

D IN

+10

A IN

COM

A OUT

COM

R1R2

61 68 69

RS-485

130BB685.10

130BB686.12

VLT

+24 V

D IN

COM

D IN

+10 V

A IN

COM

A OUT

COM

A53

U - I

D IN

Παραδείγματα ρύθμισης εφαρμ... Οδηγός λειτουργίας

Εικόνα 8.4 Επιτάχυνση/επιβράδυνση

8.8 Διαμόρφωση καλωδίωσης για Σύνδεση δικτύου RS485

Παράμετροι

Λειτουργία Ρύθμιση

Παράμετρος

8-30 Protocol

Παράμετρος

8-31 Address

Παράμετρος

8-32 Baud Rate

*=Προεπιλεγμένη τιμή

Σημειώσεις/σχόλια:

Επιλέξτε πρωτόκολλο,

διεύθυνση και ρυθμό Baud στις

παραμέτρους.

FC*

9600*

Διαμόρφωση καλωδίωσης για

8.9 θερμίστορ κινητήρα

ΕΙΔΟΠΟΙΗΣΗ

Τα θερμίστορ πρέπει να διαθέτουν ενισχυμένη ή διπλή μόνωση ώστε να συμμορφώνονται προς τις απαιτήσεις μόνωσης PELV.

Παράμετροι

Λειτουργία Ρύθμιση

Παράμετρος

1-90 Motor

Thermal

Protection

Παράμετρος

1-93 Thermistor

Source

*=Προεπιλεγμένη τιμή

Σημειώσεις/σχόλια:

Αν επιθυμείτε μόνο μία

προειδοποίηση, ρυθμίστε την

παράμετρος 1-90 Motor Thermal

Protection σε [1] Προειδ.

θερμίστορ.

[2] Ενεργ. ασφ.

θερμ.

[1] αναλογική

είσοδος 3

8 8

Πίνακας 8.11 Διαμόρφωση καλωδίωσης για τη σύνδεση

δικτύου RS485

κινητήρα

Πίνακας 8.12 Διαμόρφωση καλωδίωσης για θερμίστορ

+24 V

D IN

COM

D IN

+10 V

A IN

COM

A OUT

COM

R1R2

130BB839.10

+24 V

D IN

COM

D IN

+10 V

A IN

COM

A OUT

COM

R1R2

130BB841.10

Παραδείγματα ρύθμισης εφαρμ...

VLT® AutomationDrive FC 302

8.10 Διαμόρφωση καλωδίωσης για ρύθμιση ρελέ με Smart Logic Control

Παράμετροι

Λειτουργία Ρύθμιση

Σημειώσεις/σχόλια:

Παράμετροι

Λειτουργία Ρύθμιση

Παράμετρος 4-30

Λειτουργία

[1] Προειδο-

ποίηση

απώλειας

ανάδρασης

κινητήρα

Παράμετρος 4-31

100 σ.α.λ.

Σφάλμα ταχύτητας

ανάδρασης

κινητήρα

Παράμετρος 4-32

5 s

Τέλος χρ. απώλειας

ανάδρ. κιν.

Παράμετρος 7-00

[2] MCB 102

Ταχύτητα PID

Πηγή ανάδρασης

Παράμετρος 17-11

Ανάλυση (θέσεις/

1024*

περιστρ.)

Παράμετρος

[1] On

13-00 SL

Controller Mode

Παράμετρος 13-01

Συμβάν έναρξης

[19]

Προειδο-

ποίηση

Παράμετρος 13-02

Συμβάν διακοπής

Παράμετρος 13-10

Παράγοντας

[44] Πλήκτρο

επνφ.

[21] Αριθμός

προειδοπ.

κυκλώματος

σύγκρισης

Παράμετρος 13-11

[1] ≈ (ίσο)*

Τελεστής

κυκλώματος

σύγκρισης

Παράμετρος

13-12 Comparator

Value

Παράμετρος 13-51

Συμβάν ελεγκτή

Παράμετρος 13-52

Ενέργεια ελεγκτή

Παράμετρος 5-40

Λειτουργία ρελέ

[22]

Κύκλωμα

σύγκρισης 0

[32]

Ρύθμ.ψηφ.εξ.

1 χαμ.

[80] Ψηφιακή

έξοδος SL A

Εάν γίνει υπέρβαση στην παρακολούθηση ανάδρασης, προκύπτει

η ένδειξη προειδοποίηση 90, Οθόνη ανάδρασης. Το SLC παρακο-

λουθεί την προειδοποίηση 90, Οθόνη ανάδρασης, και εάν η

προειδοποίηση γίνει αληθής, ενεργοποιείται το ρελέ 1.

Ο εξωτερικός εξοπλισμός μπορεί να χρειάζεται σέρβις. Αν το

σφάλμα ανάδρασης πέσει κάτω από το όριο πάλι μέσα σε 5

δευτ. τότε ο μετατροπέας συχνότητας συνεχίζει και η προειδο-

ποίηση εξαφανίζεται. Επαναφέρετε το ρελέ 1 πατώντας [Reset]

στο LCP.

Πίνακας 8.13 Διαμόρφωση καλωδίωσης για τη ρύθμιση ρελέ με

Smart Logic Control

8.11 Διαμόρφωση καλωδίωσης για έλεγχο μηχανικής πέδης

Παράμετροι

Λειτουργία Ρύθμιση

Παράμετρος 5-40

Λειτουργία ρελέ

Παράμετρος

5-10 Terminal 18

Digital Input

Παράμετρος 5-11

Ψηφιακή είσοδος

ακροδέκτη 19

Παράμετρος 1-71

Καθυστέρηση

εκκίνησης

Παράμετρος 1-72

Λειτουργία

εκκίνησης

Παράμετρος 1-76

Ρεύμα εκκίνησης

Παράμετρος 2-20

Ρεύμα απελευ-

θέρωσης πέδης

Παράμετρος 2-21

Ενεργοποίηση

ταχύτητας πέδης

[RPM]

*=Προεπιλεγμένη τιμή

Σημειώσεις/σχόλια:

Πίνακας 8.14 Διαμόρφωση καλωδίωσης για έλεγχο μηχανικής

πέδης

[32] Έλεγχος

μηχ. πέδης

[8] Εκκίνηση*

[11] Έναρξη

αναστροφής

0.2

[5] VVC+/

Μαγνητική

Ροή

δεξιόστροφα

Im,n

Εξαρτώμενο

από την

εφαρμογή

Μισή από

την κανονική

ολίσθηση

του κινητήρα

Start ( 18)

Start

reversing (19)

Relay output

Speed

Time

Current

1-71

2-21

1-76

Open

Closed

130BB842.10

130BA646.10

CCW

130BA090.12

+24 V DC

GND

1312 18 37322719 29 33 20

24 V or 10–30 V encoder

Παραδείγματα ρύθμισης εφαρμ... Οδηγός λειτουργίας

Εικόνα 8.5 Έλεγχος μηχανικής πέδης

8.12 Διαμόρφωση καλωδίωσης για παλμογεννήτρια

Η κατεύθυνση της παλμογεννήτριας, κοιτώντας από το άκρο άξονα, προσδιορίζεται από τη σειρά με την οποία εισέρχονται στο μετατροπέα συχνότητας οι παλμοί. Ανατρέξτε στο Εικόνα 8.6.

Η δεξιόστροφη κατεύθυνση σημαίνει ότι το

•

κανάλι Α έχει διαφορά φάσης 90 μοιρών πριν το κανάλι Β.

Η αριστερόστροφη κατεύθυνση σημαίνει ότι το

•

Εικόνα 8.7 Διαμόρφωση καλωδίωσης για την παλμογεννήτρια

κανάλι Β έχει διαφορά φάσης 90 μοιρών πριν το Α.

Διαμόρφωση καλωδίωσης για το όριο

8.13 ροπής και διακοπής

Σε εφαρμογές με εξωτερική ηλεκτρομηχανική πέδηση, όπως οι εφαρμογές ανύψωσης, είναι δυνατή η διακοπή του

Εικόνα 8.6 Προσδιορισμός φοράς παλμογεννήτριας

ΕΙΔΟΠΟΙΗΣΗ

Μέγιστο μήκος καλωδίου 5 m (16 ft).

μετατροπέα συχνότητας μέσω τυπικής εντολής διακοπής και ταυτόχρονης ενεργοποίησης της εξωτερικής ηλεκτρομηχανικής πέδης. Το Εικόνα 8.8 παρουσιάζει τον προγραμματισμό αυτών των συνδέσεων του μετατροπέα συχνότητας.

Εάν μια εντολή διακοπής ενεργοποιηθεί μέσω του ακροδέκτη 18 και ο μετατροπέας συχνότητας δεν βρίσκεται στο όριο ροπής, ο κινητήρας επιβραδύνει στα 0 Hz. Εάν ο μετατροπέας συχνότητας βρίσκεται στο όριο ροπής και ενεργοποιηθεί μια εντολή διακοπής, το σύστημα ενεργοποιεί την έξοδο του ακροδέκτη 29 (προγραμματίζεται στην [27] Όριο ροπής & διακοπή). Το σήμα στον ακροδέκτη 27 αλλάζει από το λογικό έλεγχο 1 στο λογικό έλεγχο 0 και ο κινητήρας ξεκινά να εκτελεί ελεύθερη κίνηση. Αυτή η διαδικασία διασφαλίζει ότι το βαρούλκο σταματά, ακόμη και εάν ο ίδιος ο μετατροπέας συχνότητας δεν μπορεί να διαχειριστεί την απαιτούμενη ροπή, για παράδειγμα, λόγω υπερβολικής υπερφόρτωσης.

8 8

12 13 18 37322719 29 33 20

+24 V

P 5-10 [8]

P 5-12 [2]

P 5-02 [1]

P 5-31 [27]

GND

P 5-40 [0] [32]

Relay 1

01 02 03

130BA194.11

External

24 V DC

Mechanical brake

connection

Start

max

0.1 Amp

Παραδείγματα ρύθμισης εφαρμ...

VLT® AutomationDrive FC 302

Για τον προγραμματισμό της διακοπής και του ορίου ροπής, συνδέστε στους παρακάτω ακροδέκτες:

Εκκίνηση/διακοπή μέσω του ακροδέκτη 18

•

(Παράμετρος 5-10 Ψηφιακή είσοδος ακροδέκτη 18 [8] Εκκίνηση).

Γρήγορη διακοπή μέσω του ακροδέκτη 27

•

(Παράμετρος 5-12 Ψηφιακή είσοδος ακροδέκτη 27 [2] Σταμάτημα με ελεύθερη κίνηση, αντιστροφή).

Έξοδος ακροδέκτη 29

•

(Παράμετρος 5-02 Τρόπος λειτουργίας ακροδέκτη 29 [1] Ακροδέκτης 29 Έξοδος τρόπου λειτουργίας και παράμετρος 5-31 Ψηφιακή έξοδος ακροδέκτη 29 [27] Όριο ροπής & διακοπή).

Έξοδος ρελέ [0] (Ρελέ 1)

•

(Παράμετρος 5-40 Λειτουργία ρελέ [32] Έλεγχος μηχανικής πέδης).

Εικόνα 8.8 Διαμόρφωση καλωδίωσης για το όριο ροπής και

διακοπής

130BD430.10

Συντήρηση, διαγνωστικός έλε... Οδηγός λειτουργίας

9 Συντήρηση, διαγνωστικός έλεγχος και αντιμετώπιση προβλημάτων

Αυτό το κεφάλαιο περιλαμβάνει τα εξής:

Οδηγίες συντήρησης και σέρβις.

•

Μηνύματα κατάστασης.

•

Προειδοποιήσεις και συναγερμούς.

•

Αντιμετώπιση βασικών προβλημάτων.

•

9.1 Συντήρηση και Σέρβις

Υπό κανονικές συνθήκες λειτουργίας και προφίλ φορτίων, ο μετατροπέας συχνότητας έχει σχεδιαστεί ώστε να μην χρειαστεί καμία συντήρηση κατά τη διάρκεια της ζωής του. Για την αποτροπή αποσυναρμολόγησης, κινδύνου και βλάβης, ελέγξτε το μετατροπέα συχνότητας ανά τακτά μεσοδιαστήματα ανάλογα με τις συνθήκες λειτουργίας. Αντικαταστήστε τα φθαρμένα ή κατεστραμμένα εξαρτήματα με αυθεντικά ανταλλακτικά ή τυπικά εξαρτήματα. Για σέρβις και υποστήριξη, ανατρέξτε στο

www.danfoss.com/en/contact-us/contacts-list/?lter=type %3Adanfoss-sales-service-center%2Csegments%3ADDS.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

ΑΚΟΥΣΙΑ ΕΚΚΙΝΗΣΗ

Όταν ο ρυθμιστής στροφών είναι συνδεδεμένος σε δίκτυο ΕΡ, τροφοδοσία ρεύματος ΣΡ ή διαμοιρασμό φορτίου, ο κινητήρας μπορεί να εκκινήσει ανά πάσα στιγμή. Η ακούσια εκκίνηση κατά τον προγραμματισμό, τη συντήρηση ή μια επισκευαστική εργασία μπορεί να προκαλέσει θάνατο, σοβαρό τραυματισμό ή βλάβη αντικειμένου ιδιοκτησίας. Ο κινητήρας μπορεί να εκκινήσει μέσω εξωτερικού διακόπτη, εντολής τοπικού διαύλου επικοινωνίας, σήμα αναφοράς εισόδου από το LCP ή LOP, μέσω απομακρυσμένης λειτουργίας με χρήση Λογισμικό ρύθμισης MCT 10 ή μετά από την εκκαθάριση μιας συνθήκης σφάλματος.

Προς αποφυγή της ακούσιας εκκίνησης του κινητήρα:

Πατήστε [O/Reset] στο LCP, προτού προγραμ-

•

ματίσετε παραμέτρους.

Αποσυνδέστε το ρυθμιστή στροφών από το

•

δίκτυο ρεύματος.

Συνδέστε και συναρμολογήστε πλήρως το

•

Πίνακας πρόσβασης στην ψύκτρα

9.2

9.2.1 Αφαίρεση του πίνακα πρόσβασης στην ψύκτρα

Ο μετατροπέας συχνότητας μπορεί να παραγγελθεί με προαιρετικό πλαίσιο πρόσβασης στο πίσω μέρος της μονάδας. Αυτό το πλαίσιο παρέχει πρόσβαση στην ψύκτρα και επιτρέπει τον καθαρισμό της από συσσώρευση σκόνης.

Εικόνα 9.1 Πίνακας πρόσβασης στην ψύκτρα

ΕΙΔΟΠΟΙΗΣΗ

ΖΗΜΙΑ ΨΥΚΤΡΑΣ

Η χρήση συνδέσμων με μήκος μεγαλύτερο από εκείνο των αρχικά παρεχόμενων με το πλαίσιο ψύκτρας μπορεί να προκαλέσει ζημιά στα πτερύγια ψύξης της ψύκτρας.

1. Διακόψτε την τροφοδοσία από το μετατροπέα συχνότητας και περιμένετε για 20 λεπτά μέχρι να εκφορτιστούν πλήρως οι πυκνωτές. Ανατρέξτε στο κεφάλαιο 2 Ασφάλεια.

2. Τοποθετήστε το μετατροπέα συχνότητας έτσι ώστε το πίσω μέρος του να είναι προσβάσιμο.

3. Αφαιρέστε τις βίδες (βυθισμένης εξάγωνης κεφαλής 3 χλστ. [0,12 ιντσών]) που συνδέουν τον πίνακα πρόσβασης στο πίσω μέρος του περιβλήματος. Υπάρχουν 5 ή 9 βίδες ανάλογα με το μέγεθος του μετατροπέα συχνότητας.

9 9

Status

799RPM 7.83A 36.4kW

0.000

53.2%

1(1)

Auto Hand O

Remote Local

Ramping Stop Running Jogging . . . Stand-by

130BB037.11

Συντήρηση, διαγνωστικός έλε...

VLT® AutomationDrive FC 302

4. Επιθεωρήστε την ψύκτρα για ζημιές ή συσσώρευση σκόνης.

5. Απομακρύνετε τη σκόνη και τα υπολείμματα με ηλεκτρική σκούπα.

6. Επανατοποθετήστε το πλαίσιο και στερεώστε το στο πίσω μέρος του περιβλήματος με τις βίδες

Χειροκίνητη

λειτουργία

Τα πλήκτρα πλοήγησης στο LCP μπορούν να

χρησιμοποιηθούν για τον έλεγχο του

μετατροπέα συχνότητας. Οι εντολές διακοπής,

η επαναφορά, αναστροφή, πέδη συνεχούς

ρεύματος και άλλα σήματα που εφαρμόζονται

στους ακροδέκτες σήματος ελέγχου

παρακάμπτουν τον τοπικό έλεγχο.

που αφαιρέθηκαν προηγουμένως. Σφίξτε τους σφιγκτήρες σύμφωνα με το κεφάλαιο 10.8 Ροπές

Πίνακας 9.1 Τρόπος λειτουργίας

σύσφιξης σφιγκτήρων.

9.3 Μηνύματα κατάστασης

Όταν ο μετατροπέας συχνότητας είναι σε λειτουργία κατάστασης, τα μηνύματα κατάστασης εμφανίζονται αυτόματα στην κατώτερη γραμμή της οθόνης LCP. Ανατρέξτε στο Εικόνα 9.2. Τα μηνύματα κατάστασης ορίζονται στην ενότητα Πίνακας 9.1 – Πίνακας 9.3.

1 Από όπου προέρχεται η εντολή διακοπής/εκκίνησης.

Ανατρέξτε στο Πίνακας 9.1.

2 Από όπου προέρχεται η εντολή ταχύτητας. Ανατρέξτε στο

Πίνακας 9.2.

3 Παρέχει την κατάσταση του μετατροπέα συχνότητας.

Ανατρέξτε στο Πίνακας 9.3.

Εικόνα 9.2 Προβολή κατάστασης

ΕΙΔΟΠΟΙΗΣΗ

Σε αυτόματη/απομακρυσμένη λειτουργία, ο μετατροπέας συχνότητας απαιτεί εξωτερικές εντολές για την εκτέλεση λειτουργιών.

Τα Πίνακας 9.1 έως Πίνακας 9.3 καθορίζουν την έννοια των προβαλλόμενων μηνυμάτων κατάστασης.

O Ο μετατροπέας συχνότητας δεν αντιδρά σε

κανένα σήμα ελεγχου μέχρι να πατηθεί το

[Auto On] ή το [Hand On].

Αυτόματη

λειτουργία

Οι εντολές έναρξης/διακοπής αποστέλλονται

από τους ακροδέκτες ελέγχου και/ή τη

σειριακή επικοινωνία.

Απομακρυσμένη Η τιμή αναφοράς ταχύτητας παρέχεται από:

Εξωτερικά σήματα.

•

Σειριακή επικοινωνία.

•

Εσωτερικές προκαθορισμένες τιμές

•

αναφοράς.

Τοπική Ο μετατροπέας συχνότητας χρησιμοποιεί τιμές

αναφοράς από το LCP.

Πίνακας 9.2 Θέση αναφοράς

Πέδη ΕΡ Η πέδη ΕΡ επιλέχθηκε στην

παράμετρος 2-10 Λειτουργία πέδης. Η πέδη ΕΡ

υπερ-μαγνητίζει τον κινητήρα για να πετύχει

ελεγχόμενη επιβράδυνση.

Ολοκλήρωση

ΑΜΑ ΟΚ

ΑΜΑ έτοιμη Η ΑΜΑ είναι έτοιμη να ξεκινήσει. Για την

ΑΜΑ σε εξέλιξη Η διαδικασία ΑΜΑ βρίσκεται σε εξέλιξη.

Πέδηση Το τρανζίστορ πέδης βρίσκεται σε λειτουργία.

Μέγ. πέδηση Το τρανζίστορ πέδης βρίσκεται σε λειτουργία.

Ελεύθερη κίνηση•[2] Η Αντίσ τρ. ελ. κίνηση επιλέχθηκε ως

Έλ. γραμμικής

μείωσης

Η αυτόματη προσαρμογή κινητήρα (AMA)

ολοκληρώθηκε επιτυχώς.

έναρξη, πατήστε [Hand On].

Το τρανζίστορ πέδης απορροφά την αναγεν-

νητική ενέργεια.

Η ισχύς για τον αντιστάτη πέδης έχει αγγίξει

το όριο που καθορίζεται στην

παράμετρος 2-12 Όριο ισχύος πέδησης (kW).

λειτουργία για μία ψηφιακή είσοδο (ομάδα

παραμέτρων 5-1* Ψηφιακές είσοδοι). Ο

αντίστοιχος ακροδέκτης δεν είναι

συνδεδεμένος.

Η ελεύθερη κίνηση ενεργοποιήθηκε από τη

•

σειριακή επικοινωνία.

[1] Ο Έλεγχος Γραμμικής μείωσης επιλέχθηκε

στην παράμετρος 14-10 Διακοπή ρεύμ. παροχής.

Η τάση δικτύου είναι κατώτερη από

•

την τιμή που ορίστηκε στην

παράμετρος 14-11 Τάση τροφοδ. κατά

τη διακ. ρεύματος λόγω σφάλματος

δικτύου.

Ο μετατροπέας συχνότητας μειώνει

•

γραμμικά τον κινητήρα, χρησιμο-

ποιώντας μια ελεγχόμενη γραμμική

μείωση.

Συντήρηση, διαγνωστικός έλε... Οδηγός λειτουργίας

Υψηλό ρεύμα Η ένταση του ρεύματος εξόδου του

μετατροπέα συχνότητας υπερβαίνει το όριο

που έχει οριστεί στην

παράμετρος 4-51 Προειδοποίηση υψηλού

ρεύματος.

Χαμηλό ρεύμα Η ένταση του ρεύματος εξόδου του

μετατροπέα συχνότητας είναι κάτω από το

όριο που έχει οριστεί στην

παράμετρος 4-52 Προειδοποίηση χαμηλής

ταχύτητας.

Διατήρηση DC Η διατήρηση ΣΡ έχει επιλεγεί στην

παράμετρος 1-80 Λειτουργία κατά τη διακοπή

και μια εντολή διακοπής είναι ενεργή. Ο

κινητήρας συγκρατείται από ρεύμα ΣΡ που

καθορίζεται στην παράμετρος 2-00 Ρεύμα

διατήρησης/προθέρμ. DC.

Διακοπή ΣΡ Ο κινητήρας συγκρατείται από ρεύμα ΣΡ

(παράμετρος 2-01 Ρεύμα πέδης DC) για

συγκεκριμένο χρονικό διάστημα

(παράμετρος 2-02 Χρόνος πέδησης DC).

Έχει ενεργοποιηθεί η πέδη ΣΡ στην

•

παράμετρος 2-03 Ταχύτητα ενεργοπ. πέδης

DC [RPM] και μία εντολή διακοπής είναι

ενεργή.

Η πέδη ΣΡ (αντίστροφη) έχει επιλεγεί ως

•

λειτουργία για μια ψηφιακή είσοδο (ομάδα

παραμέτρων 5-1* Ψηφιακές είσοδοι). Ο

αντίστοιχος ακροδέκτης δεν είναι ενεργός.

Η πέδη ΣΡ ενεργοποιήθηκε μέσω σειριακής

•

επικοινωνίας.

Υψηλή

ανάδραση

Χαμηλή

ανάδραση

Πάγωμα εξόδου Η Απομακρυσμένη αναφορά, η οποία διατηρεί

Αίτημα

παγώματος

εξόδου

Το σύνολο όλων των ενεργών αναδράσεων

υπερβαίνει το όριο αναδράσεων που ορίζεται

στην παράμετρος 4-57 Προειδοποίηση - Υψηλή

ανάδραση.

Το σύνολο όλων των ενεργών αναδράσεων

είναι κατώτερο από το όριο αναδράσεων που

ορίζεται στην παράμετρος 4-56 Προειδοποίηση

- Χαμηλή ανάδραση.

την τρέχουσα ταχύτητα, είναι ενεργή.

[20] Το πάγωμα εξόδου έχει επιλεγεί ως

•

λειτουργία για μια ψηφιακή είσοδο (ομάδα

παραμέτρων 5-1* Ψηφιακές είσοδοι). Ο

αντίστοιχος ακροδέκτης είναι ενεργός. Ο

έλεγχος ταχύτητας είναι δυνατός μόνο

μέσω των λειτουργιών επιτάχυνσης και

επιβράδυνσης του ακροδέκτη.

Η διατήρηση Ανόδου/Καθόδου ενεργο-

•

ποιήθηκε μέσω σειριακής επικοινωνίας.

Έχει δοθεί εντολή παγώματος εξόδου, αλλά ο

κινητήρας θα παραμείνει ακινητοποιημένος

μέχρι τη λήψη ενός σήματος επιτρεπόμενης

λειτουργίας.

Πάγωμα τιμής

αναφοράς

Αίτημα ελαφριάς

ώθησης

Ελαφρά ώθηση Ο κινητήρας λειτουργεί όπως έχει προγραμμα-

Έλεγχος

κινητήρα

Έλεγχος OVC Ο έλεγχος Υπέρτασης ενεργοποιήθηκε στην

Απενεργοποίηση

μονάδος ισχύος

[19] Το Πάγωμα τιμής αναφοράς έχει επιλεγεί

ως λειτουργία για μια ψηφιακή είσοδο (ομάδα

παραμέτρων 5-1* Ψηφιακές είσοδοι). Ο

αντίστοιχος ακροδέκτης είναι ενεργός. Ο

μετατροπέας συχνότητας αποθηκεύει την

πραγματική τιμή αναφοράς. Τώρα, η αλλαγή

της τιμής αναφοράς είναι δυνατή μόνο μέσω

των λειτουργιών επιτάχυνσης και επιβρά-

δυνσης του ακροδέκτη.

Έχει δοθεί εντολή ελαφράς ώθησης, αλλά ο

κινητήρας θα παραμείνει ακινητοποιημένος

μέχρι τη λήψη ενός σήματος άδειας

λειτουργίας μέσω μίας ψηφιακής εισόδου.

τιστεί στην παράμετρος 3-19 Ταχύτητα ελαφράς

ώθησης [σ.α.λ.].

[14] Η ελαφρά ώθηση έχει επιλεγεί ως

•

λειτουργία για μία ψηφιακή είσοδο (ομάδα

παραμέτρων 5-1* Ψηφιακές είσοδοι). Ο

αντίστοιχος ακροδέκτης (για παράδειγμα, ο

ακροδέκτης 29) είναι ενεργός.

Η λειτουργία ελαφράς ώθησης ενεργο-

•

ποιήθηκε μέσω σειριακής επικοινωνίας.

Η λειτουργία ελαφράς ώθησης έχει επιλεγεί

•

ως αντίδραση για μια λειτουργία παρακο-

λούθησης (για παράδειγμα, Κανένα σήμα).

Η λειτουργία παρακολούθησης είναι

ενεργή.

Στην παράμετρος 1-80 Λειτουργία κατά τη

διακοπή, έχει επιλεγεί το [2] Έλεγχος κινητήρα.

Μια εντολή διακοπής είναι ενεργή. Για να

διασφαλιστεί ότι ο κινητήρας έχει συνδεθεί με

τον μετατροπέα συχνότητας, εφαρμόζεται ένα

μόνιμο ρεύμα δοκιμής στον κινητήρα.

παράμετρος 2-17 Έλεγχος υπέρτασης, [2] Ενεργο-

ποιημένη. Ο συνδεδεμένος κινητήρας

τροφοδοτεί στον μετατροπέα συχνότητας

παραγωγική ενέργεια. Ο έλεγχος υπέρτασης

προσαρμόζει την αναλογία V/Hz, με στόχο την

ελεγχόμενη λειτουργία του κινητήρα και την

αποφυγή εμφάνισης σφαλμάτων στον

μετατροπέα συχνότητας.

(Μόνο για μετατροπείς συχνότητας με εγκατε-

στημένη εξωτερική τροφοδοσία ισχύος 24 V

DC.) Αφαιρείται η τροφοδοσία δικτύου από το

μετατροπέα συχνότητας, αλλά η κάρτα

ελέγχου τροφοδοτείται από την εξωτερική

τροφοδοσία 24 V DC.

9 9

Συντήρηση, διαγνωστικός έλε...

VLT® AutomationDrive FC 302

Λειτουργία

προστασίας

QStop Ο κινητήρας επιβραδύνεται με τη χρήση

Γραμμική

μεταβολή

Υψ. τιμή

αναφοράς

Χαμ. τιμή αναφ. Το σύνολο όλων των ενεργών αναφορών είναι

Λειτ. σε τιμή

αναφ.

Αίτημα

λειτουργίας

Λειτουργία Ο μετατροπέας συχνότητας οδηγεί τον

Τρόπος

λειτουργίας

προσωρινής

απενεργο-

ποίησης

Υψηλή ταχύτητα Η ταχύτητα κινητήρα υπερβαίνει την τιμή που

Είναι ενεργή η λειτουργία προστασίας. Η

μονάδα έχει εντοπίσει μία κρίσιμη κατάσταση

( υπερένταση ή υπέρταση).

Για την αποφυγή σφαλμάτων, η συχνότητα

•

μεταγωγής μειώνεται στα 1500 kHz, εάν η

παράμετρος 14-55 Φίλτρο εξόδου έχει

ρυθμιστεί σε [2] Σταθερό φίλτρο

ημιτονοειδούς κύματος. Διαφορετικά η

συχνότητα μεταγωγής μειώνεται στα 1000

Hz.

Εάν είναι δυνατό, η λειτουργία προστασίας

•

λήγει έπειτα από περίπου 10 δευτερόλεπτα.

Η λειτουργία προστασίας μπορεί να

•

περιοριστεί στην παράμετρος 14-26 Καθ.

ενεργ. ασφ. σε σφάλμα αναστρ..

παράμετρος 3-81 Χρόνος αν./καθ. γρήγορης

διακοπής.

[4] Η Αναστροφή γρήγορης διακοπής

•

επιλέχθηκε ως λειτουργία για μια ψηφιακή

είσοδο (ομάδα παραμέτρων 5-1* Ψηφιακές

είσοδοι). Ο αντίστοιχος ακροδέκτης δεν

είναι ενεργός.

Η λειτουργία γρήγορης διακοπής ενεργο-

•

ποιήθηκε μέσω σειριακής επικοινωνίας.

Ο κινητήρας επιταχύνεται/επιβραδύνεται με τη

χρήση της ενεργού λειτουργίας Ανόδου/

Καθόδου. Δεν έχει επιτευχθεί ακόμη η τιμή

αναφοράς, μια οριακή τιμή ή η ακινητοποίηση.

Το σύνολο όλων των ενεργών αναφορών

υπερβαίνει το όριο αναφορών που ορίζεται

στην παράμετρος 4-55 Προειδοποίηση - Υψηλή

επιθυμ. τιμή.

κατώτερο από το όριο αναφορών που ορίζεται

στην παράμετρος 4-54 Προειδοποίηση - Χαμηλή

επιθυμ. τιμή.

Ο μετατροπέας συχνότητας λειτουργεί εντός

του εύρους αναφοράς. Η τιμή ανάδρασης

αντιστοιχεί στην τιμή σημείου ρύθμισης.

Έχει δοθεί μία εντολή εκκίνησης, αλλά ο

κινητήρας είναι ακινητοποιημένος μέχρι τη

λήψη σήματος άδειας εκκίνησης μέσω

ψηφιακής εισόδου.

κινητήρα.

Η λειτουργία εξοικονόμησης ενέργειας έχει

ενεργοποιηθεί. Η ενεργοποίηση αυτής της

λειτουργίας σημαίνει ότι ο κινητήρας έχει

ακινητοποιηθεί, αλλά ότι θα ξεκινήσει εκ νέου

αυτόματα όταν απαιτηθεί.

έχει οριστεί στην παράμετρος 4-53 Προειδο-

ποίηση υψηλής ταχύτητας.

Χαμηλή

ταχύτητα

Αναμονή Στη λειτουργία αυτόματης ενεργοποίησης, ο

Καθυστέρηση

εκκίνησης

Καν./αντ.εκκίν. [12] Τα Ενεργ. εκκ. εμπρός και [13]

Διακοπή Ο μετατροπέας συχνότητας έλαβε εντολή

Σφάλμα Προέκυψε ένας συναγερμός και ο κινητήρας

Κλείδωμα

σφάλματος

Πίνακας 9.3 Κατάσταση λειτουργίας

Η ταχύτητα κινητήρα είναι κατώτερη από την

τιμή που έχει οριστεί στην

παράμετρος 4-52 Προειδοποίηση χαμηλής

ταχύτητας.

μετατροπέας συχνότητας εκκινεί τον κινητήρα

με ένα σήμα εκκίνησης από μια ψηφιακή

είσοδο ή σειριακή επικοινωνία.

Στην παράμετρος 1-71 Καθυστέρηση εκκίνησης,

έχει οριστεί καθυστέρηση του χρόνου

εκκίνησης. Έχει ενεργοποιηθεί μια εντολή

εκκίνησης και ο κινητήρας ξεκινάει μετά τη

λήξη του χρόνου καθυστέρησης.

Ενεργ.εκκ.αναστρ. επιλέχθηκαν ως λειτουργίες

για 2 διαφορετικές ψηφιακές εισόδους (ομάδα

παραμέτρων 5-1* Ψηφιακές είσοδοι). Ο

κινητήρας ξεκινά κανονικά ή αντίστροφα

ανάλογα με το ποιος αντίστοιχος ακροδέκτης

είναι ενεργοποιημένος.

διακοπής από 1 από τα εξής:

LCP.

•

Ψηφιακή είσοδος.

•

Σειριακή επικοινωνία.

•

ακινητοποιήθηκε. Μόλις η αιτία του

συναγερμού διαγραφεί, επαναφέρετε το

μετατροπέα συχνότητας με 1 από τα εξής:

Πατώντας [Reset].

•

Απομακρυσμενα μέσω των ακροδεκτών

•

σήματος ελέγχου.

Μέσω σειριακής επικοινωνίας.

•

Πατώντας [Reset] ή απομακρυσμένα μέσω

ακροδεκτών σήματος εισόδου ή μέσω

σειριακής επικοινωνίας.

Προέκυψε ένας συναγερμός και ο κινητήρας

ακινητοποιήθηκε. Μετά τη διόρθωση της

αιτίας του συναγερμού, εφαρμόστε ισχύ στο

μετατροπέα συχνότητας. Επαναφέρετε το

μετατροπέα συχνότητας χειροκίνητα με 1 από

τους παρακάτω τρόπους:

Πατώντας [Reset].

•

Απομακρυσμενα μέσω των ακροδεκτών

•

σήματος ελέγχου.

Μέσω σειριακής επικοινωνίας.

•

130BP086.12

Status

0.0Hz 0.000kW 0.00A

0.0Hz 0

Earth Fault [A14]

Auto Remote Trip

1(1)

Back

Cancel

Info

Alarm

Warn.

130BB467.11

Συντήρηση, διαγνωστικός έλε... Οδηγός λειτουργίας

9.4 Τύποι προειδοποιήσεων και συναγερμών

Το λογισμικό του μετατροπέα συχνότητας εκδίδει προειδοποιήσεις και συναγερμούς για την υποστήριξη της διάγνωσης των προβλημάτων. Η προειδοποίηση ή ο αριθμός συναγερμού εμφανίζεται στο LCP.

Προειδοποίηση

Μια προειδοποίηση υποδεικνύει ότι ο μετατροπέας συχνότητας αντιμετώπισε μια αντικανονική συνθήκη λειτουργίας που οδηγεί σε συναγερμό. Η προειδοποίηση σταματά όταν η αντικανονική συνθήκη εξαλείφεται ή επιλύεται.

Συναγερμός

Ο συναγερμός υποδεικνύει ότι ένα σφάλμα απαιτεί άμεση προσοχή. Το σφάλμα ενεργοποιεί πάντα μια συνθήκη σφάλματος ή ένα κλείδωμα σφάλματος. Επαναφέρετε το μετατροπέα μετά από ένα συναγερμό. Επαναφέρετε το μετατροπέα με οποιονδήποτε από τους 4 παρακάτω τρόπους:

Πατήστε [Reset]/[O/Reset].

•

Μέσω της ψηφιακής εντολής εισόδου

•

επαναφοράς.

Μέσω της εντολής εισόδου επαναφοράς

•

σειριακής επικοινωνίας.

Αυτόματη επαναφορά.

•

Σφάλμα

Όταν προκύπτει σφάλμα, ο μετατροπέας συχνότητας αναστέλλει τη λειτουργία για να αποτρέψει ζημιά στον μετατροπέα συχνότητας και σε άλλο εξοπλισμό. Όταν προκύπτει σφάλμα, ο κινητήρας εκτελεί ελεύθερη κίνηση μέχρι να διακοπεί η λειτουργία του. Η λογική του μετατροπέα συχνότητας θα συνεχίσει να λειτουργεί και να παρακολουθεί την κατάσταση του μετατροπέα συχνότητας. Μετά τη διόρθωση του σφάλματος, είναι δυνατή η επαναφορά του μετατροπέα συχνότητας.

Κλείδωμα σφάλματος

Όταν προκύπτει κλείδωμα σφάλματος, ο μετατροπέας συχνότητας αναστέλλει τη λειτουργία για να αποτρέψει ζημιά στον μετατροπέα συχνότητας και σε άλλο εξοπλισμό. Όταν προκύπτει κλείδωμα σφάλματος, ο κινητήρας εκτελεί ελεύθερη κίνηση μέχρι να διακοπεί η λειτουργία του. Η λογική του μετατροπέα συχνότητας θα συνεχίσει να λειτουργεί και να παρακολουθεί την κατάσταση του μετατροπέα συχνότητας. Ο μετατροπέας συχνότητας εκκινεί κλείδωμα σφάλματος μόνο όταν προκύψει σοβαρό σφάλμα που μπορεί να προκαλέσει ζημιά στο μετατροπέα συχνότητας ή άλλο εξοπλισμό. Μόλις αποκατασταθούν τα σφάλματα, εκτελέστε κυκλική λειτουργία της τροφοδοσίας εισόδου πριν την επαναφορά του μετατροπέα συχνότητας.

Οθόνες συναγερμών/προειδοποιήσεων

Εμφανίζεται μια προειδοποίηση στο LCP μαζί με

•

τον αριθμό προειδοποίησης.

Αναβοσβήνει συναγερμός μαζί με τον αριθμό

•

συναγερμού.

Εικόνα 9.3 Παράδειγμα συναγερμού

Εκτός από το κείμενο και τον κωδικό συναγερμού στο LCP, υπάρχουν και 3 λυχνίες ένδειξης κατάστασης.

Ενδεικτική λυχνία

προειδοποίησης

Προειδο-

ποίηση

Συναγερμός O Ενεργοποίηση

Κλείδωμα

σφάλματος

Εικόνα 9.4 Ενδεικτικές λυχνίες κατάστασης

On O

On Ενεργοποίηση

Ενδεικτική λυχνία

συναγερμού

(Αναβοσβήνει)

9 9

Συντήρηση, διαγνωστικός έλε...

VLT® AutomationDrive FC 302

9.5 Λίστα προειδοποιήσεων και συναγερμών

Οι παρακάτω πληροφορίες προειδοποίησης και συναγερμού καθορίζουν όλες τις συνθήκες προειδοποίησης ή συναγερμού, παρέχουν τα πιθανά αίτια των συνθηκών αυτών και περιγράφουν αναλυτικά τη διαδικασία αποκατάστασης ή αντιμετώπισης προβλημάτων.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ 1, 10 V χαμηλή

Η τάση της κάρτας ελέγχου είναι κάτω από 10 V από τον ακροδέκτη 50. Αφαιρέστε μια ποσότητα φορτίου από τον ακροδέκτη 50, καθώς η τροφοδοσία 10 V παρουσιάζει υπερφόρτιση. Μέγιστη 15 mA ή ελάχιστη 590 Ω.

Αυτή η συνθήκη μπορεί να προκληθεί από ένα βραχυκύκλωμα σε΄συνδεδεμένο ποτενσιόμετρο ή από εσφαλμένη καλωδίωση του ποτενσιόμετρου.

Αντιμετώπιση προβλημάτων

Αφαιρέστε την καλωδίωση από τον ακροδέκτη

•

50. Εάν η προειδοποίηση διαγραφεί, το πρόβλημα οφείλεται στην καλωδίωση. Εάν η προειδοποίηση δεν διαγραφεί, αντικαταστήστε την κάρτα ελέγχου.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ/ΣΥΝΑΓΕΡΜΟΣ 2, Σφ.ζωντ.μηδέν

Αυτή η προειδοποίηση ή ο συναγερμός θα εμφανιστούν μόνο αν έχουν προγραμματιστεί από το χρήστη στην παράμετρος 6-01 Live Zero Timeout Function. Το σήμα σε 1 από τις αναλογικές εισόδους είναι μικρότερο από το 50% της ελάχιστης τιμής που προγραμματίστηκε για αυτήν την είσοδο. Η σπασμένη καλωδίωση ή η ελαττωματική συσκευή που αποστέλλει το σήμα μπορούν να προκαλέσουν αυτή τη συνθήκη.

Αντιμετώπιση προβλημάτων

Ελέγξτε τις συνδέσεις σε όλους τους αναλογικούς

•

ακροδέκτες δικτύου.

- Ακροδέκτες κάρτας ελέγχου 53 και 54 για σήματα, κοινός ακροδέκτης 55.

VLT® General Purpose I/O MCB 101 γενικής χρήσης 11 και 12 για σήματα, ακροδέκτης 10 κοινός.

- Αναλογικοί, προαιρετικοί ακροδέκτες

VLT® Analog I/O Option MCB 109 1, 3, και 5 για σήματα, ακροδέκτες 2, 4, και 6 κοινός.

Ελέγξτε ότι ο προγραμματισμός του μετατροπέα

•

συχνότητας και οι ρυθμίσεις του διακόπτη ταιριάζουν με τον τύπο του αναλογικού σήματος.

Εκτελέστε δοκιμή σήματος ακροδέκτη εισόδου.

•

ΠΡΟΕΙΔΟΠΟΙΗΣΗ/ΣΥΝΑΓΕΡΜΟΣ 3, Χωρίς κινητήρα

Δεν έχει συνδεθεί κινητήρας στην έξοδο του μετατροπέα συχνότητας. Αυτή η προειδοποίηση ή ο συναγερμός θα εμφανιστούν μόνο αν έχουν προγραμματιστεί στην παράμετρος 1-80 Function at Stop.

Αντιμετώπιση προβλημάτων

Ελέγξτε τη σύνδεση μεταξύ του ρυθμιστή

•

στροφών και του κινητήρα.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ/ΣΥΝΑΓΕΡΜΟΣ 4, Απώλεια φάσης δικτύου ρεύματος

Μια φάση λείπει από την πλευρά τροφοδοσίας ρεύματος ή η ασυμμετρία δικτύου είναι υπερβολικά υψηλή. Το μήνυμα αυτό εμφανίζεται επίσης σε σφάλμα στον ανορθωτή εισόδου. Οι επιλογές προγραμματίζονται στην παράμετρος 14-12 Function at Mains Imbalance.

Αντιμετώπιση προβλημάτων

Ελέγξτε την τάση τροφοδοσίας και τα ρεύματα

•

τροφοδοσίας στο μετατροπέα συχνότητας.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ 5, Υψηλή τάση ενδιάμεσου κυκλώματος ΣΡ

Η τάση του συνδέσμου ΣΡ είναι υψηλότερη από το όριο προειδοποίησης υψηλής τάσης. Το όριο εξαρτάται από το ονομαστικό μέγεθος της τάσης του μετατροπέα συχνότητας. Η μονάδα είναι ακόμη ενεργή.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ 6, Χαμηλή τάση ζεύξης συνεχούς ρεύματος

Η τάση του συνδέσμου ΣΡ είναι χαμηλότερη από το όριο προειδοποίησης υψηλής τάσης. Το όριο εξαρτάται από το ονομαστικό μέγεθος της τάσης του μετατροπέα συχνότητας. Η μονάδα είναι ακόμη ενεργή.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ/ΣΥΝΑΓΕΡΜΟΣ 7, Υπέρταση συνεχούς ρεύματος

Αν η τάση ζεύξης ΣΡ υπερβεί το όριο, ο μετατροπέας συχνότητας εμφανίζει σφάλμα μετά από λίγο.

Αντιμετώπιση προβλημάτων

Συνδέστε έναν αντιστάτη πέδησης.

•

Αυξήστε το χρόνο γραμμικής μεταβολής.

•

Αλλάξτε τον τύπο γραμμικής μεταβολής.

•

Ενεργοποιήστε τις λειτουργίες στην

•

παράμετρος 2-10 Brake Function.

Αυξήστε την παράμετρος 14-26 Trip Delay at

•

Inverter Fault.

Εάν ο συναγερμός/προειδοποίηση προκύψει κατά

•

τη διάρκεια βύθισης ισχύος, χρησιμοποιήστε κινητική εφεδρεία (παράμετρος 14-10 Διακοπή ρεύμ. παροχής).

Συντήρηση, διαγνωστικός έλε... Οδηγός λειτουργίας

ΠΡΟΕΙΔΟΠΟΙΗΣΗ/ΣΥΝΑΓΕΡΜΟΣ 8, Συνεχές ρεύμα (DC) σε υπόταση

Εάν η τάση του συνδέσμου ζεύξης DC πέσει κάτω από το όριο υπότασης, ο μετατροπέας συχνότητας ελέγχει την ύπαρξη εφεδρικής τροφοδοσίας 24 V DC. Εάν δεν υπάρχει συνδεδεμένη εφεδρική τροφοδοσία 24 V DC, ο μετατροπέας συχνότητας παρουσιάζει σφάλμα μετά από ένα συγκεκριμένο χρονικό διάστημα. Η χρονική καθυστέρηση ποικίλλει ανάλογα με το μέγεθος της μονάδας.

Αντιμετώπιση προβλημάτων

Ελέγξτε ότι η τάση τροφοδοσίας συμφωνεί με την

•

τάση του μετατροπέα συχνότητας.

Εκτελέστε μια δοκιμή τάσης εισόδου.

•

Εκτελέστε μια δοκιμή κυκλώματος ήπιας

•

φόρτισης.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ/ΣΥΝΑΓΕΡΜΟΣ 9, Υπερφ. αναστρ.

Ο μετατροπέας συχνότητας έχει υπερφορτιστεί κατά περισσότερο από 100% για πολύ μεγάλο χρονικό διάστημα και πρόκειται να διακοπεί. Ο μετρητής ηλεκτρονικής θερμικής προστασίας του αναστροφέα μεταδίδει μια προειδοποίηση στο 98% και δίνει σφάλμα στο 100% με έναν συναγερμό. Δεν είναι δυνατή η επαναφορά του μετατροπέα συχνότητας μέχρι ο μετρητής να πέσει κάτω από το 90%.

Αντιμετώπιση προβλημάτων

Συγκρίνετε το ρεύμα εξόδου που εμφανίζεται στο

•

LCP με το ονομαστικό ρεύμα του μετατροπέα συχνότητας.

Συγκρίνετε την ένταση ρεύματος εξόδου που

•

εμφανίζεται στο LCP με το υπολογισμένο ρεύμα κινητήρα.

Εμφανίστε το θερμικό φορτίο του μετατροπέα

•

συχνότητας στο LCP και παρακολουθήστε την τιμή. Κατά τη λειτουργία πάνω από το ονομαστικό συνεχές ρεύμα του μετατροπέα συχνότητας, ο μετρητής αυξάνεται. Κατά τη λειτουργία κάτω από το ονομαστικό συνεχές ρεύμα του μετατροπέα συχνότητας, ο μετρητής μειώνεται.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ/ΣΥΝΑΓΕΡΜΟΣ 10, Θερμοκρασία υπερφόρτωσης κινητήρα

Σύμφωνα με την ηλεκτρονική θερμική προστασία (ETR), ο κινητήρας είναι υπερβολικά ζεστός.

Επιλέξτε 1 από τις παρακάτω επιλογές:

Ο μετατροπέας συχνότητας παρέχει προειδο-

•

ποίηση ή συναγερμό όταν ο μετρητής είναι >90% εάν η παράμετρος 1-90 Motor Thermal Protection έχει ρυθμιστεί στις επιλογές προειδοποίησης.

Ο μετατροπέας συχνότητας παρουσιάζει σφάλμα

•

όταν ο μετρητής φτάσει στο 100%, εάν η παράμετρος 1-90 Motor Thermal Protection έχει ρυθμιστεί στις επιλογές σφάλματος.

Το σφάλμα προκύπτει όταν ο κινητήρας λειτουργεί με υπερφόρτωση πέραν του 100% για υπερβολικά μεγάλο χρονικό διάστημα.

Αντιμετώπιση προβλημάτων

Ελέγξτε αν υπερθερμαίνεται ο κινητήρας.

•

Ελέγξτε αν ο κινητήρας είναι μηχανικά υπερφορ-

•

τωμένος.

Βεβαιωθείτε ότι η ένταση ρεύματος του κινητήρα

•

που έχει ρυθμιστεί στην παράμετρος 1-24 Ρεύμα κινητήρα είναι σωστή.

Βεβαιωθείτε ότι τα δεδομένα κινητήρα έχουν

•

ρυθμιστεί σωστά στις παραμέτρους 1-20 έως 1-25.

Αν χρησιμοποιείται εξωτερικός ανεμιστήρας,

•

βεβαιωθείτε ότι έχει επιλεγεί στην παράμετρος 1-91 Motor External Fan.

Η εκτέλεση ΑΜΑ στην παράμετρος 1-29 Automatic

•

Motor Adaptation (AMA) συντονίζει το μετατροπέα συχνότητας με μεγαλύτερη ακρίβεια στον κινητήρα και μειώνει το θερμικό φορτίο.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ/ΣΥΝΑΓΕΡΜΟΣ 11, Υπερθέρμανση θερμίστορ κινητήρα

Ελέγξτε εάν το θερμίστορ έχει αποσυνδεθεί. Επιλέξτε αν ο μετατροπέας συχνότητας θα παρέχει προειδοποίηση ή συναγερμό στην παράμετρος 1-90 Motor Thermal Protection.

Αντιμετώπιση προβλημάτων

Ελέγξτε αν υπερθερμαίνεται ο κινητήρας.

•

Ελέγξτε αν ο κινητήρας είναι μηχανικά υπερφορ-

•

τωμένος.

Όταν χρησιμοποιείτε τον ακροδέκτη 53 ή 54,

•

βεβαιωθείτε ότι το θερμίστορ έχει συνδεθεί σωστά μεταξύ των ακροδεκτών 53 ή 54 (αναλογική είσοδος τάσης) και του ακροδέκτη 50 (τροφοδοσία +10 V). Βεβαιωθείτε επίσης ότι ο διακόπτης ακροδέκτη για το 53 ή 54 έχει ρυθμιστεί για τάση. Ελέγξτε ότι το παράμετρος 1-93 Πηγή θερμίστορ επιλέγει τον ακροδέκτη 53 ή 54.

Όταν χρησιμοποιείτε τον ακροδέκτη 18, 19, 31, 32

•

ή 33 (ψηφιακές είσοδοι), βεβαιωθείτε ότι το θερμίστορ έχει συνδεθεί σωστά μεταξύ του ψηφιακού ακροδέκτη εισόδου που χρησιμοποιείται (μόνο ψηφιακή είσοδος PNP) και του ακροδέκτη 50. Επιλέξτε τον ακροδέκτη για χρήση στην παράμετρος 1-93 Πηγή θερμίστορ.

9 9

Συντήρηση, διαγνωστικός έλε...

VLT® AutomationDrive FC 302

ΠΡΟΕΙΔΟΠΟΙΗΣΗ/ΣΥΝΑΓΕΡΜΟΣ 12, Όριο ροπής

Η ροπή είναι υψηλότερη από την τιμή στην

παράμετρος 4-16 Torque Limit Motor Mode ή την τιμή στην παράμετρος 4-17 Torque Limit Generator Mode. Η Παράμετρος 14-25 Trip Delay at Torque Limit μπορεί να

μετατρέψει αυτήν την προειδοποίηση από απλή προειδοποίηση σε προειδοποίηση ακολουθούμενη από συναγερμό.

Αντιμετώπιση προβλημάτων

Αν το όριο ροπής του κινητήρα ξεπεραστεί κατά

•

το χρόνο γραμμικής αύξησης, επιμηκύνετε το χρόνο γραμμικής αύξησης.

Αν το όριο ροπής της γεννήτριας ξεπεραστεί κατά

•

το χρόνο γραμμικής μείωσης, επιμηκύνετε το χρόνο γραμμικής μείωσης.

Αν το όριο ροπής επιτευχθεί κατά τη λειτουργία,

•

αυξήστε το όριο ροπής. Βεβαιωθείτε ότι το σύστημα μπορεί να λειτουργήσει με ασφάλεια σε υψηλότερη ροπή.

Ελέγξτε την εφαρμογή για να διαπιστώσετε αν ο

•

κινητήρας τραβάει υπερβολικό ρεύμα.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ/ΣΥΝΑΓΕΡΜΟΣ 13, Υπερένταση

Σημειώθηκε υπέρβαση του ανώτατου ορίου έντασης

ρεύματος του αντιστροφέα (περίπου 200% της ονομαστικής τιμής έντασης). Η προειδοποίηση διαρκεί περίπου 1,5 δευτ. και κατόπιν ο μετατροπέας συχνότητας εμφανίζει σφάλμα και σημαίνει συναγερμός. Ένα πλήγμα φόρτωσης ή η γρήγορη επιτάχυνση με υψηλά φορτία αδράνειας μπορούν να προκαλέσουν αυτό το σφάλμα. Εάν η επιτάχυνση κατά τη γραμμική μεταβολή αύξησης είναι γρήγορη, το σφάλμα μπορεί επίσης να εμφανιστεί στην κινητική εφεδρεία. Εάν επιλεγεί εκτεταμένος έλεγχος μηχανικής πέδης, το σφάλμα μπορεί να επαναρυθμιστεί εξωτερικά.

Αντιμετώπιση προβλημάτων

Απενεργοποιήστε το μετατροπέα συχνότητας.

•

Ελέγξτε ότι ο άξονας κινητήρα μπορεί να

•

περιστραφεί.

Ελέγξτε ότι το μέγεθος του κινητήρα συμφωνεί με

•

το μετατροπέα συχνότητας.

Βεβαιωθείτε ότι τα δεδομένα του κινητήρα είναι

•

σωστά στις παραμέτρους 1-20 έως 1-25.

Για τα συστήματα μετατροπέων συχνότητας σε

•

παράλληλη σύνδεση, ελέγξτε για έλλειψη ισορροπίας του καλωδίου εξόδου ως προς το μέγεθος και το μήκος μεταξύ των φάσεων και μεταξύ των μονάδων του μετατροπέα συχνότητας.

ΣΥΝΑΓΕΡΜΟΣ 14, Σφάλμα γείωσης

Υπάρχει ρεύμα από τη φάση εξόδου προς τη γείωση, είτε στο καλώδιο μεταξύ του μετατροπέα συχνότητας και του κινητήρα είτε στον ίδιο τον κινητήρα. Οι μορφοτροπείς ρεύματος ανιχνεύουν το σφάλμα γείωσης μετρώντας το ρεύμα που εξέρχεται από το μετατροπέα συχνότητας και το ρεύμα που εισέρχεται στο μετατροπέα συχνότητας από τον κινητήρα. Το σφάλμα γείωσης εμφανίζεται εάν η απόκλιση μεταξύ των 2 ρευμάτων είναι μεγάλη. Το ρεύμα που εξέρχεται από το μετατροπέα συχνότητας πρέπει να είναι ίδιο με το ρεύμα που εισέρχεται στο μετατροπέα συχνότητας.

Αντιμετώπιση προβλημάτων

Απενεργοποιήστε το μετατροπέα συχνότητας και

•

αποκαταστήστε το σφάλμα γείωσης.

Ελέγξτε για τυχόν σφάλματα γείωσης στον

•

κινητήρα υπολογίζοντας την αντίσταση προς τη γείωση των καλωδίων του κινητήρα και του κινητήρα με ένα μεγγόμετρο.

Επαναφέρετε κάθε πιθανή μεμονωμένη

•

μετατόπιση των 3 μορφοτροπέων ρεύματος στο μετατροπέα συχνότητας. Εκτελέστε χειροκίνητη αρχική παραμετροποίηση ή εκτελέστε πλήρες AMA. Αυτή η μέθοδος είναι η πλέον σχετική μετά την αλλαγή της κάρτας ισχύος.

ΣΥΝΑΓΕΡΜΟΣ 15, Ασύμβατο υλικό

Δεν είναι δυνατός ο χειρισμός ενός τοποθετημένου προαιρετικού εξοπλισμού από την παρούσα κάρτα ελέγχου υλικού ή λογισμικού.

Καταγράψτε την τιμή των παρακάτω παραμέτρων και επικοινωνήστε με την Danfoss.

Παράμετρος 15-40 Τύπος FC.

•

Παράμετρος 15-41 Τμήμα ισχύος.

•

Παράμετρος 15-42 Τάση.

•

Παράμετρος 15-43 Έκδοση λογισμικού.

•

Παράμετρος 15-45 Πραγμ. συμβολοσειρά κωδικού

•

τύπου.

Παράμετρος 15-49 Κάρτα ελέγχου κωδικού

•

λογισμικού.

Παράμετρος 15-50 Κάρτα ισχύος κωδικού

•

λογισμικού.

Παράμετρος 15-60 Πρ. εξάρτημα τοποθετημένο.

•

Παράμετρος 15-61 Έκδοση λογισμικού πρ.

•

εξαρτήματος (για κάθε υποδοχή προαιρετικού εξοπλισμού).

Συντήρηση, διαγνωστικός έλε... Οδηγός λειτουργίας

ΣΥΝΑΓΕΡΜΟΣ 16, Βραχυκύκλωμα

Σημειώθηκε βραχυκύκλωμα στον κινητήρα ή στην καλωδίωση του κινητήρα.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

ΥΨΗΛΗ ΤΑΣΗ

Οι μετατροπείς συχνότητας περιέχουν υψηλή τάση όταν συνδέονται με είσοδο ΕΡ δικτύου, τροφοδοσία ρεύματος ΣΡ, ή διαμοιρασμό φορτίων. Τυχόν μη εκτέλεση της τοποθέτησης, της εκκίνησης και της συντήρησης από εξουσιοδοτημένο προσωπικό μπορεί να προκαλέσει θάνατο ή σοβαρό τραυματισμό.

Αντιμετώπιση προβλημάτων

Απενεργοποιήστε το μετατροπέα συχνότητας και

•

αποκαταστήστε το βραχυκύκλωμα.

Ελέγξτε ότι ο μετατροπέας συχνότητας περιέχει τη

•

σωστή κάρτα κλιμάκωσης έντασης και το σωστό αριθμό καρτών κλιμάκωσης έντασης για το σύστημα.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ/ΣΥΝΑΓΕΡΜΟΣ 17, Λήξη χρόνου λέξης ελέγχου

Δεν υπάρχει επικοινωνία με τον μετατροπέα συχνότητας. Η προειδοποίηση θα ενεργοποιηθεί μόνο όταν η

παράμετρος 8-04 Λειτουργία λήξης χρόνου λέξης ελέγχου

ΔΕΝ έχει ρυθμιστεί σε [0] Ανενεργό. Εάν η παράμετρος 8-04 Λειτουργία λήξης χρόνου λέξης ελέγχου έχει ρυθμιστεί σε [5] Διακοπή και σφάλμα, θα εμφανιστεί μια προειδοποίηση και μετά ο μετατροπέας συχνότητας θα σημειώσει καθοδική γραμμική μεταβολή μέχρι να σταματήσει και ακολούθως θα εμφανίσει ένα συναγερμό.

Αντιμετώπιση προβλημάτων

Ελέγξτε τις συνδέσεις στο καλώδιο σειριακής

•

επικοινωνίας.

Αυξήστε την παράμετρος 8-03 Χρόνος λήξης

•

χρόνου λέξης ελέγχου.

Ελέγξτε τη λειτουργία του εξοπλισμού επικοι-

•

νωνίας.

Επαληθεύστε ότι έχει γίνει σωστή τοποθέτηση

•

βάσει των απαιτήσεων EMC.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ/ΣΥΝΑΓΕΡΜΟΣ 20, Σφάλμα εισ.θερμ.

Ο αισθητήρας θερμοκρασίας δεν έχει συνδεθεί.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ/ΣΥΝΑΓΕΡΜΟΣ 21, Σφάλμα παραμέτρου

Η παράμετρος είναι εκτός ορίου Ο αριθμός παραμέτρου εμφανίζεται στην οθόνη.

Αντιμετώπιση προβλημάτων

Ρυθμίστε την παράμετρο που έχει επηρεαστεί σε

•

μια έγκυρη τιμή.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ/ΣΥΝΑΓΕΡΜΟΣ 22, Μηχανική πέδηση ανύψωσης

Η τιμή αυτής της προειδοποίησης/συναγερμού εμφανίζει την αιτία: 0 = Δεν επιτεύχθηκε η τιμή αναφοράς ροπής πριν από τη λήξη του χρονικού ορίου (παράμετρος 2-27 χρόνος γραμ. μεταβολής ροπής). 1 = Δεν λήφθηκε η αναμενόμενη ανάδραση πέδησης πριν από τη λήξη του χρονικού ορίου (παράμετρος 2-23 Ενεργο-

ποίηση καθυστέρησης πέδης, παράμετρος 2-25 Χρόνος απελευθέρωσης πέδης).

ΠΡΟΕΙΔΟΠΟΙΗΣΗ 23, Σφάλμα εσωτερικού ανεμιστήρα

Η λειτουργία προειδοποίησης ανεμιστήρα είναι μια λειτουργία προστασίας που ελέγχει εάν ο ανεμιστήρας λειτουργεί/είναι τοποθετημένος. Η προειδοποίηση ανεμιστήρα μπορεί να απενεργοποιηθεί στην

παράμετρος 14-53 Λειτ. παρακολ. ανεμ. ([0] Απενεργοποιημένο).

Υπάρχει ένας αισθητήρας ανάδρασης τοποθετημένος στον ανεμιστήρα. Αν ο ανεμιστήρας έχει εντολή εκτέλεσης και δεν υπάρχει ανάδραση από τον αισθητήρα, εμφανίζεται αυτός ο συναγερμός. Αυτός ο συναγερμός εμφανίζεται επίσης εάν υπάρχει σφάλμα επικοινωνίας μεταξύ της κάρτας ισχύος του ανεμιστήρα και της κάρτας ελέγχου.

Ελέγξτε το ιστορικό σφαλμάτων για την τιμή αναφοράς που σχετίζεται με αυτή την προειδοποίηση.

Εάν η τιμή αναφοράς είναι 2, υπάρχει πρόβλημα υλικού εξοπλισμού με 1 από τους ανεμιστήρες. Εάν η τιμή αναφοράς είναι 12, υπάρχει πρόβλημα επικοινωνίας μεταξύ της κάρτας ισχύος του ανεμιστήρα και της κάρτας ελέγχου.

Αντιμετώπιση προβλημάτων ανεμιστήρα

Παρέχετε ισχύ στο μετατροπέα συχνότητας και

•

βεβαιωθείτε ότι ο ανεμιστήρας λειτουργεί για λίγο κατά τη διαδικασία εκκίνησης.

Βεβαιωθείτε ότι ο ανεμιστήρας λειτουργεί σωστά.

•

Χρησιμοποιήστε την ομάδα παραμέτρων 43-** Ενδείξεις μονάδων για να εμφανίσετε την ταχύτητα

κάθε ανεμιστήρα.

Αντιμετώπιση προβλημάτων κάρτας ισχύος ανεμιστήρα

Ελέγξτε την καλωδίωση μεταξύ της κάρτας ισχύος

•

και της κάρτας ελέγχου του ανεμιστήρα.

Η κάρτα ισχύος του ανεμιστήρα μπορεί να πρέπει

•

να αντικατασταθεί.

Η κάρτα ελέγχου μπορεί να πρέπει να αντικατα-

•

σταθεί.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ 24, Σφάλμα εξωτερικού ανεμιστήρα

παράμετρος 14-53 Λειτ. παρακολ. ανεμ. ([0] Απενεργοποιημένο).

Ένας αισθητήρας ανάδρασης είναι τοποθετημένος στον ανεμιστήρα Αν ο ανεμιστήρας έχει εντολή εκτέλεσης και

9 9

Συντήρηση, διαγνωστικός έλε...

VLT® AutomationDrive FC 302

δεν υπάρχει ανάδραση από τον αισθητήρα, εμφανίζεται αυτός ο συναγερμός. Αυτός ο συναγερμός εμφανίζει επίσης εάν υπάρχει σφάλμα επικοινωνίας μεταξύ της κάρτας ισχύος και της κάρτας ελέγχου.

Ελέγξτε το ιστορικό σφαλμάτων για την τιμή αναφοράς που σχετίζεται με αυτή την προειδοποίηση.

Εάν η τιμή αναφοράς είναι 1, υπάρχει πρόβλημα υλικού με 1 από τους ανεμιστήρες. Εάν η τιμή αναφοράς είναι 11, υπάρχει πρόβλημα επικοινωνίας μεταξύ της κάρτας ισχύος και της κάρτας ελέγχου.

Αντιμετώπιση προβλημάτων ανεμιστήρα

Παρέχετε ισχύ στο μετατροπέα συχνότητας και

•

βεβαιωθείτε ότι ο ανεμιστήρας λειτουργεί για λίγο κατά τη διαδικασία εκκίνησης.

Βεβαιωθείτε ότι ο ανεμιστήρας λειτουργεί σωστά.

•

Χρησιμοποιήστε την ομάδα παραμέτρων 43-** Ενδείξεις μονάδας για να εμφανίσετε την ταχύτητα

κάθε ανεμιστήρα.

Αντιμετώπιση προβλημάτων κάρτας ισχύος

Ελέγξτε την καλωδίωση μεταξύ της κάρτας ισχύος

•

και της κάρτας ελέγχου.

Μπορεί να απαιτείται αντικατάσταση της κάρτας

•

ΠΡΟΕΙΔΟΠΟΙΗΣΗ 25, Βραχυκύκλωμα αντιστάτη πέδησης

Ο αντιστάτης πέδης παρακολουθείται κατά τη διάρκεια της λειτουργίας. Σε περίπτωση βραχυκυκλώματος, η λειτουργία πέδης αποσυνδέεται και εμφανίζεται μία προειδοποίηση. Ο μετατροπέας συχνότητας θα μπορεί να συνεχίσει τη λειτουργία του, ωστόσο χωρίς πέδηση.

Αντιμετώπιση προβλημάτων

ΠΡΟΕΙΔΟΠΟΙΗΣΗ/ΣΥΝΑΓΕΡΜΟΣ 26, Όριο ισχύος αντιστάτη πέδησης

Η ισχύς που μεταδίδεται στον αντιστάτη πέδησης υπολογίζεται ως μέση τιμή για τα τελευταία 120 δευτερόλεπτα χρόνου λειτουργίας. Ο υπολογισμός βασίζεται στην τάση του συνδέσμου ΣΡ και την τιμή αντίστασης πέδησης που έχει ρυθμιστεί στην παράμετρος 2-16 AC brake Max. Current. Η προειδοποίηση είναι ενεργή όταν η πέδηση που καταναλώνεται είναι υψηλότερη από 90% της ισχύος αντίστασης πέδησης. Εάν έχει επιλεγεί [2] Σφάλμα στην παράμετρος 2-13 Παρακο- λούθηση ισχύος πέδησης, ο μετατροπέας συχνότητας θα σημειώσει σφάλμα, όταν η ισχύς πέδησης που καταναλώνεται φθάσει το 100%.

ισχύος.

Μπορεί να απαιτείται αντικατάσταση της κάρτας

•

ελέγχου.

Απενεργοποιήστε το μετατροπέα συχνότητας και

•

αντικαταστήστε τον αντιστάτη πέδησης (ανατρέξτε στο παράμετρος 2-15 Έλεγχος πέδησης).

Στα συστήματα μετατροπέων συχνότητας σε

•

παράλληλη σύνδεση, ελέγξτε τις παράλληλες συνδέσεις πέδησης.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ/ΣΥΝΑΓΕΡΜΟΣ 27, Σφάλμα τρανζίστορ πέδησης

Το τρανζίστορ πέδης παρακολουθείται κατά την διάρκεια της λειτουργίας και εάν βραχυκυκλώσει, η λειτουργία πέδησης διακόπτεται και εμφανίζεται η προειδοποίηση. Ο μετατροπέας συχνότητας θα εξακολουθήσει να λειτουργεί, αλλά εφόσον το τρανζίστορ πέδης έχει βραχυκυκλώσει, σημαντική ποσότητα ισχύος μεταδίδεται στον αντιστάτη πέδης ακόμη κι αν αυτός είναι ανενεργός.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

ΚΙΝΔΥΝΟΣ ΥΠΕΡΘΕΡΜΑΝΣΗΣ

Μια υπέρταση ισχύος μπορεί να προκαλέσει υπερθέρμανση του αντιστάτη και πιθανή ανάφλεξή του. Η μη αποσύνδεση της τροφοδοσίας ρεύματος στο μετατροπέα συχνότητας και η αποτυχία αφαίρεσης του αντιστάτη πέδησης μπορεί να προκαλέσει ζημιά στον εξοπλισμό.

Αντιμετώπιση προβλημάτων

Απενεργοποιήστε την τροφοδοσία στο

•

μετατροπέα συχνότητας.

Αφαιρέστε τον αντιστάτη πέδησης.

•

Αποκαταστήστε το βραχυκύκλωμα.

•

ΠΡΟΕΙΔΟΠΟΙΗΣΗ/ΣΥΝΑΓΕΡΜΟΣ 28, Αποτυχία ελέγχου πέδης

Ο αντιστάτης πέδησης δεν είναι συνδεδεμένος ή δεν λειτουργεί.

Αντιμετώπιση προβλημάτων

Ελέγξτε το παράμετρος 2-15 Έλεγχος πέδησης.

•

ΣΥΝΑΓΕΡΜΟΣ 29, Θερμοκρασία ψύκτρας

Παρουσιάστηκε υπέρβαση της μέγιστης θερμοκρασίας της ψύκτρας. Το σφάλμα θερμοκρασίας δεν θα επαναρυθμιστεί έως ότου η θερμοκρασία πέσει κάτω από μια ορισμένη θερμοκρασία ψύκτρας. Το σημείο σφάλματος και το σημείο επαναφοράς διαφέρουν σύμφωνα με το μέγεθος ισχύος του μετατροπέα συχνότητας.

Αντιμετώπιση προβλημάτων

Ελέγξτε για τις ακόλουθες συνθήκες:

Υπερβολικά υψηλή θερμοκρασία χώρου.

•

Υπερβολικά μακρύ καλώδιο κινητήρα.

•

Εσφαλμένο διάκενο αερισμού επάνω και κάτω

•

από το μετατροπέα συχνότητας.

Μπλοκαρισμένος αερισμός γύρω από το

•

μετατροπέα συχνότητας.

Κατεστραμμένος ανεμιστήρας ψύκτρας.

•

Λερωμένη ψύκτρα.

•

Για τα περιβλήματα μεγέθους D και E, αυτός ο συναγερμός βασίζεται στην θερμοκρασία που υπολογίζεται από τον αισθητήρα ψύκτρας που υπάρχει τοποθετημένος στο εσωτερικό των μονάδων IGBT.

Danfoss FC 302 Operating guide [el]

Specifications and Main Features

Frequently Asked Questions

User Manual
