ENGINEERING TOMORROW

Kullanım Kılavuzu

VLT® AutomationDrive FC 301/302

0.25–75 kW

www.danfoss.tr/drives

içindekiler Kullanım Kılavuzu

içindekiler

1 Giriş

1.1 Kılavuzun Amacı

1.2 Ek Kaynaklar

1.3 Kılavuz ve Yazılım Sürümü

1.4 Ürüne Genel Bakış

1.5 Tip Onayları ve Sertifikalar

2 Güvenlik

2.1 Güvenlik Sembolleri

2.2 Kalifiye Personel

2.3 Güvenlik Önlemleri

3 Mekanik Tesisat

3.1 Paket açma

3.1.1 Birlikte verilen öğeler 8

3.2 Kurulum Ortamları

3.3 Montaj

4 Elektrik Tesisatı

4.1 Güvenlik Yönergeleri

4.2 EMC Uyumlu Kurulum

4.3 Topraklama

4.4 Kablo Tesisatı Şeması

4.5 Motor Bağlantısı

4.6 AC Şebeke Bağlantısı

4.7 Kontrol Kabloları

4.7.1 Safe Torque O (STO) 15

4.7.2 Mekanik Fren Kontrolü 15

4.8 Kurulum Kontrol Listesi

5 Kullanıma Alma

5.1 Güvenlik Yönergeleri

5.2 Yerel Denetim Panosu İşletimi

5.3 Sistem Kurulumu

6 Temel G/Ç Konfigürasyonu

7 Bakım, Tanı ve Sorun Giderme

7.1 Bakım ve Servis

7.2 Uyarı ve Alarm Türleri

7.3 Uyarı ve Alarm Listesi

içindekiler

VLT® AutomationDrive FC 301/302

8 Teknik Özellikler

8.1 Elektriksel Veri

8.1.1 Şebeke Besleme 200–240 V 32

8.1.2 Şebeke Besleme 380–500 V 34

8.1.3 Şebeke Beslemesi 525–600 V (yalnızca FC 302) 37

8.1.4 Şebeke Beslemesi 525–690 V (yalnızca FC 302) 40

8.2 Şebeke Besleme

8.3 Motor Çıkışı ve Motor Verileri

8.4 Ortam Koşulları

8.5 Kablo Özellikleri

8.6 Kontrol Girişi/Çıkışı ve Kontrol Verisi

8.7 Sigortalar ve Devre Kesiciler

8.8 Bağlantı Sıkıştırma Torkları

8.9 Güç Değerleri, Ağırlık ve Boyutlar

9 Ek

9.1 Semboller, Kısaltmalar ve Kurallar

9.2 Parametre Menü Yapısı

Dizin

Giriş Kullanım Kılavuzu

1 Giriş

1.1 Kılavuzun Amacı

Bu kullanım kılavuzu frekans dönüştürücünün güvenli kurulumu ve kullanıma alınması için bilgi sunar.

Kullanım kılavuzu, uzman personelin kullanımına yöneliktir. Frekans dönüştürücüyü güvenli ve profesyonel şekilde kullanmak amacıyla talimatları okuyun ve bunlara uyun, ayrıca güvenlik yönergelerine ve genel uyarılara özellikle dikkat edin. Bu kullanım kılavuzunu daima frekans dönüştürücünün yanında bulundurun.

VLT® bir tescilli ticari markadır.

1.2 Ek Kaynaklar

Gelişmiş frekans dönüştürücü işlevlerini ve programlamayı anlamak için başka kaynaklar mevcuttur.

VLT® AutomationDrive FC 301/FC 302

•

Programlama Kılavuzu, parametrelerle çalışmaya ilişkin daha çok ayrıntı sağlamakta ve birçok uygulama örneği göstermektedir.

Ürüne Genel Bakış

1.4

1.4.1 Amaçlanan Kullanım

Frekans dönüştürücü bir elektronik motor denetleyicisidir:

Sistem geri beslemesi ya da dış denetleyicilerden

•

gelen uzak komutlara göre motor hızını düzenlemek için tasarlanmıştır. Bir güç sürücü sistemi frekans dönüştürücü, motor ve motorun sürdüğü ekipmandan oluşur.

Sistem ve motor durumunu gözetleme.

•

Frekans dönüştürücü ayrıca motorun aşırı yük koruması için de kullanılabilir.

Konfigürasyona bağlı olarak frekans dönüştürücü tek başına uygulamalarda kullanılabilir ya da daha büyük bir aygıtın ya da kurulumun bir parçası olabilir.

Frekans dönüştürücünün mesken, endüstriyel ve ticari ortamlarda yerel yasalara ve standartlara göre kullanılmasına izin verilmiştir.

1 1

VLT® AutomationDrive FC 301/FC 302 Dizayn

•

Kılavuzu, motor kontrol sistemlerini tasarlamak için yetenekler ve işlevsellik hakkında ayrıntılı bilgi sağlar.

Opsiyonel ekipman ile kullanım talimatları.

•

Ek yayınlar ve kılavuzlar için Danfoss ile görüşün. Kontrol terminali tellerinin boyutları için bölümüne

www.danfoss.com/en/search/?filter=type%3Adocumentation %2Csegment%3Adds listeleme için.

Kılavuz ve Yazılım Sürümü

1.3

Bu kılavuz düzenli olarak incelenip yenilenmektedir. Geliştirmeye yönelik tüm önerilere açığız. Tablo 1.1, kılavuz sürümünü ve ilgili yazılım sürümünü göstermektedir.

Sürüm Notlar Yazılım sürümü

MG33ATxx Hata düzeltme. Minimum kablo

kesiti 10 mm2 (7 AWG) olarak değiştiriliyor

Tablo 1.1 Kılavuz ve Yazılım Sürümü

8.1x, 48.20 (IMC)

DUYURU!

Bir konut ortamında bu ürün radyo parazitine yol açabilir, bu durumda ek azaltma önlemleri gerekebilir.

Öngörülebilir suistimal

Frekans dönüştürücüyü belirtilen kullanım koşulları ve ortamlara uymayan uygulamalarda kullanmayın. bölüm 8 Teknik Özellikler bölümünde belirtilen koşullara uyumluluktan emin olun.

DUYURU!

Frekans dönüştürücünün çıkış frekansı 590 Hz ile sınırlanmıştır. 590 Hz'yi aşan talepler için Danfoss ile iletişime geçin.

3 4

FAN MOUNTING

QDF-30

DC-

DC+

Remove jumper to activate Safe Stop

Max. 24 Volt !

12 13 1819 27 29 32

0605 04

0302 01

130BF713.10

53 54

16, 17

Giriş

VLT® AutomationDrive FC 301/302

1.4.2 Genişletilmiş Görünümler

1 Lokal Kontrol Paneli (LCP) 11 Röle 2 (04, 05, 06) 2 Kapak 12 Kaldırma halkası 3 RS485 fieldbus konektörü 13 Montaj yuvası 4 Dijital giriş/çıkış konektörü 14 Toprak bağlantısı (PE) 5 Dijital giriş/çıkış konektörü 15 Kablo blendajı konnektörü 6 Blendajlı kablo topraklama ve gerginliğin gitmesi 16 Fren terminali (-81, +82) 7 USB konnektörü 17 Yük paylaşımı terminali (-88, +89) 8 RS485 sonlandırma anahtarı 18 Motor terminalleri 96 (U), 97 (V), 98 (W) 9 A53 ve A54 için DIP anahtarı 19 Şebeke giriş terminalleri 91 (L1), 92 (L2), 93 (L3) 10 Röle 1 (01, 02, 03) 20 LCP konektör

Çizim 1.1 Genişletilmiş Görünüm Muhafaza Boyutu A, IP20 (sol), ve Muhafaza Boyutu C, IP55/IP66 (sağ)

089

Giriş Kullanım Kılavuzu

1.5 Tip Onayları ve Sertifikalar

Aşağıdaki liste Danfoss frekans dönüştürücüler için olası tip onaylarının ve sertifikalarının bir bölümüdür:

1 1

DUYURU!

Frekans dönüştürücü için özel onaylar ve sertifika frekans dönüştürücünün isim plakasında bulunabilir. Daha fazla bilgi için yerel Danfoss ofisiyle veya partneriyle iletişime geçin.

UL 508C termal bellek muhafaza gereklilikleri hakkında ayrıntılı bilgi için, ürüne özel dizayn kılavuzundaki Motor Termal Koruması'na bakın.

İç Su Yollarında Tehlikeli Malların Uluslararası Taşınmasına (ADN) ilişkin Avrupa Sözleşmesine uyumluluk hakkında detaylı bilgi için ürüne özel dizayn kılavuzundaki ADN- uyumlu Kurulum bölümüne bakın.

Güvenlik

VLT® AutomationDrive FC 301/302

2 Güvenlik

2.1 Güvenlik Sembolleri

Güvenlik Önlemleri

2.3

Bu kılavuzda aşağıdaki simgeler kullanılmıştır:

UYARI

Ölüme veya ciddi yaralanmalara neden olabilen olası tehlikeli durumları gösterir.

DİKKAT

Küçük veya orta ölçekli yaralanmalara neden olabilen olası tehlikeli durumları gösterir. Tehlikeli uygulamalara karşı alarm vermek için de kullanılabilir.

DUYURU!

Donanım veya eşya hasarına neden olabilecek durumlar da dahil önemli bilgileri gösterir.

2.2 Kalifiye Personel

Frekans dönüştürücünün sorunsuz ve güvenli çalışması için doğru ve güvenilir taşıma, depolama, kurulum, kullanım ve bakım gereklidir. Yalnızca ehliyetli personelin bu ekipmanı kurmasına ve çalıştırmasına izin verilir.

Uzman personel, ilgili yasalara ve düzenlemelere göre ekipmanı, sistemleri ve devreleri kurma, kullanıma alma ve bakımını yapma yetkisi olan eğitimli çalışan olarak tanımlanır. Ayrıca, uzman personel bu kılavuzda açıklanan yönergeleri ve güvenlik önlemlerini biliyor olmalıdır.

UYARI

YÜKSEK VOLTAJ

Sürücüler, AC şebeke girişine, DC beslemesine veya yük paylaşımına bağlandıklarında yüksek voltaj içerirler. Kurulum, başlatma ve bakımın uzman personel tarafından yapılmaması, ölüme veya ciddi yaralanmaya neden olabilir.

Kurulum, başlatma ve bakımın sadece kalifiye

•

personel tarafından yapılması gerekir.

Herhangi bir bakım veya onarım çalışması

•

gerçekleştirmeden önce, sürücüde voltaj kalmadığından emin olmak adına uygun bir voltaj ölçüm aygıtı kullanın.

UYARI

İSTENMEYEN BAŞLATMA

Sürücü, AC şebekesine, DC beslemesine veya yük paylaşımına bağlandığında, motor herhangi bir zamanda başlayabilir. Programlama, servis veya onarım işi sırasındaki istenmeyen başlatma ölüm, ciddi yaralanma veya mal hasarına neden olabilir. Motor harici bir anahtar, bir fieldbus komutu, LCP'den bir giriş referans sinyali ya da bir hata koşulunun giderilmesiyle başlatılabilir.

Motorun istenmeden çalışmasını önlemek için:

Sürücünün şebekeden bağlantısını kesin.

•

Parametreleri programlamadan önce LCP

•

üzerindeki [O/Reset] düğmesine basın.

Sürücüyü AC şebekesine, DC beslemesine veya

•

yük paylaşımına bağlamadan önce tamamen kablolayıp sürücüyü, motoru ve herhangi bir sürücü teçhizatını montajlayın.

Güvenlik Kullanım Kılavuzu

UYARI

DEŞARJ SÜRESİ

Frekans dönüştürücü, frekans dönüştürücü çalıştırılmadığında bile yüklenmiş kalmaya devam edebilen DC bağlantı kondansatörleri içerir. Uyarı LED'i sönük olsa bile yüksek voltaj bulunuyor olabilir. Güç kesildikten sonra, servis veya onarım yapmadan önce belirtilen süre kadar beklenmemesi, ölüme veya ciddi yaralanmaya neden olabilir.

Motoru durdurun.

•

AC şebekesinin ve uzak DC bağlantılı güç

•

kaynaklarının (pil yedekleri, UPS ve diğer frekans dönüştürücülere DC bağlantıları dahil) bağlantısını kesin.

PM motorunun bağlantısını kesin veya kilitleyin.

•

Kapasitörlerin tamamen deşarj olmasını

•

bekleyin. Minimum bekleme süresi Tablo 2.1 bölümünde belirtilmiş olup frekans dönüştürücünün en üstündeki ürün etiketinde de görünebilir.

Herhangi bir bakım veya onarım çalışması

•

gerçekleştirmeden önce, kapasitörlerin tamamen deşarj olduğundan emin olmak adına uygun bir voltaj ölçüm aygıtı kullanın.

Voltaj [V] Minimum bekleme süresi (dakika)

4 7 15

200–240 0,25–3,7 kW

(0,34–5 hp)

380–500 0,25–7,5 kW

(0,34–10 hp)

525–600 0,75–7,5 kW

(1–10 hp)

525–690 – 1,5–7,5 kW

– 5,5–37 kW

(7,5–50 hp)

– 11–75 kW

(15–100 hp)

– 11–75 kW

(15–100 hp)

(2–10 hp)

(15–100 hp)

11–75 kW

UYARI

DONANIM TEHLİKESİ

Döner şaftlara ve elektrikli donanımlara dokunulması ölüme veya ciddi yaralanmalara neden olabilir.

Kurulum, başlatma ve bakımın yalnızca eğitimli

•

ve uzman personel tarafından yapılmasını sağlayın.

Elektrik işlerinin, ulusal ve yerel elektrik

•

yönetmeliklerine uygun olmasını sağlayın.

Bu kılavuzdaki prosedürleri uygulayın.

•

UYARI

İSTENMEYEN MOTOR DÖNÜŞÜ RÜZGAR ENERJİSİ ÜRETİMİ

Kalıcı mıknatıs motorlarının istenmeyen dönüşü voltaj oluşturur ve ölümle, ciddi yaralanmayla veya donanım hasarıyla sonuçlanabilecek şekilde birimi şarj edebilir.

İstenmeyen dönüşü önlemek için kalıcı mıknatıs

•

motorlarının bloke edildiğinden emin olun.

DİKKAT

DAHİLİ ARIZA TEHLİKESİ

Frekans dönüştürücü uygun şekilde kapatılmadığında, frekans dönüştürücüdeki bir dahili arıza ciddi yaralanmayla sonuçlanabilir.

Güç uygulamadan önce tüm güvenlik

•

kapaklarının yerinde ve iyice kapatılmış olduğundan emin olun.

2 2

Tablo 2.1 Deşarj Süresi

UYARI

KAÇAK AKIM TEHLİKESİ

Kaçak akımlar 3,5 mA'nın üzerindedir. Frekans dönüştürücünün uygun şekilde topraklanmaması, ölüm veya ciddi yaralanmayla sonuçlanabilir.

Donanımın sertifikalı bir elektrik tesisatçısı

•

tarafından doğru şekilde topraklanmasını sağlayın.

130BD600.11

CHASSIS/ IP20 Tamb.50

C/122 F

V LT

MADE IN DENMARK

P/N: 131X3537 S/N: 010122G430

0.37kW/ 0.50HP

IN: 3x200-240V 50/60Hz 2.2A

OUT: 3x0-Vin 0-590Hz 2.4A

CAUTION: See manual for special condition/mains fuse

Voir manual de conditions speclales/fusibles

WARNING: Stored charge, wait 4 min. Charge residuelle, attendez 4 min.

* 1 3 1

3 5 3 7 0 1 0 1 2 2 G 4 3 0 *

Automation Drive www.danfoss.com

T/C: FC-302PK37T2E20H1BGXXXXSXXXXA6BKC4XXXD0

Listed 76X1 E134261 Ind. Contr. Eq.

130BD528.10

Mekanik Tesisat

3 Mekanik Tesisat

VLT® AutomationDrive FC 301/302

3.1 Paket açma

3.1.1 Birlikte verilen öğeler

Kurulum Ortamları

3.2

DUYURU!

Havada nem, partikül ve aşındırıcı gaz olan ortamlarda

Tedarik edilen öğeler ürün yapılandırmasına göre değişir.

donanımın IP/Tip değerinin kurulum ortamıyla eşleştiğinden emin olun. Ortam koşulları gerekliliklerinin yerine

Sipariş onayına karşılık gelen plakadaki bilgilerin

•

doğruluğundan ve öğelerin eksik olmadığından emin olun.

Ambalaj ve frekans dönüştürücü üzerinde, nakliye

•

sırasında uygun olmayan işlemlerden kaynaklanabilecek hasarları gözle kontrol edin. Nakliyeciden doğan her türlü hasar için herhangi bir iddiayı dosyalayın. Netleştirmek için hasarlı parçaları koruyun.

getirilmemesi frekans dönüştürücünün ömrünü kısaltabilir. Hava nemi, sıcaklık ve irtifa gerekliliklerinin karşılandığından emin olun.

Titreşim ve şok

Frekans dönüştürücü ürerim tesislerinin duvarına ve zeminine, duvara ve zemine cıvatalı panolara monte edilen birimlerin gerekliliklerine uygundur.

Ayrıntılı ortam koşulları teknik özellikleri için bkz. bölüm 8.4 Ortam Koşulları.

3.3 Montaj

DUYURU!

Uygun olmayan montaj, aşırı ısınmaya ve performans düşmesine neden olabilir.

Soğutma

Hava soğutma için üstten ve alttan açıklık

•

sağlanır. Açıklık gereklilikleri için bkz. Çizim 3.2.

1 Tür kodu 2 Kod numarası 3 Seri numarası 4 Nominal güç 5 Giriş voltajı, frekansı ve akımı (düşük/yüksek voltajlarda) 6 Çıkış voltajı, frekansı ve akımı (düşük/yüksek voltajlarda) 7 Muhafaza boyutu ve IP değeri 8 Maksimum ortam sıcaklığı 9 Sertifikalar

10 Deşarj süresi (Uyarı)

Çizim 3.1 Ürün Plakası (Örnek)

DUYURU!

Plakayı frekans dönüştürücüden sökmeyin (garanti geçersiz olacaktır).

Depolama gerekliliklerinin sağlandığından emin olun. Diğer ayrıntılar için bkz. bölüm 8.4 Ortam Koşulları.

Çizim 3.2 Üst ve Alt Soğutma Açıklığı

130BD504.10

Mekanik Tesisat Kullanım Kılavuzu

Muhafaza A1–A5 B1–B4 C1, C3 C2, C4

a [mm (inç)] 100 (3.9) 200 (7.8) 200 (7.8) 225 (8.9)

Tablo 3.1 Minimum Hava Akışı Açıklığı Gereklilikleri

Kaldırma

Kaldırma aygıtının göreve uygun olduğundan

•

emin olun.

Gerekirse birimi taşımaya uygun güçte bir

•

asansör, vinç veya forklift kullanmayı planlayın

Kaldırma işlemi için, varsa birimin üzerindeki

•

kaldırma halkalarını kullanın.

UYARI

AĞIR YÜK

Dengesiz yükler düşebilir ve yükler devrilebilir. Uygun kaldırma önlemlerini almama ölüm, ciddi yaralanma veya ekipman hasarı riskini artırır.

Asılı yüklerin altında asla yürümeyin.

•

Yaralanmaya karşı muhafaza sağlamak için

•

eldiven, güvenlik gözlükleri ve güvenlik ayakkabıları gibi kişisel koruyucu ekipman giyin.

Uygun ağırlık oranı olan kaldırma cihazları

•

kullandığınızdan emin olun. Güvenli bir kaldırma yöntemi belirlemek için birimin ağırlığını kontrol edin, bkz. bölüm 8.9 Güç Değerleri, Ağırlık ve Boyutlar.

Sürücü modülünün en üstünden kaldırma

•

kablolarına olan açının kablo üzerinde maksimum yük kuvveti üzerinde etkisi vardır. Bu açının 65° veya daha büyük olması gerekir. Kaldırma kablolarını uygun bir şekilde takın ve boyutlandırın.

Montaj plakasıyla ve raylara montaj

Raylara montaj yapılırken bir montaj plakası gereklidir.

3 3

Çizim 3.3 Montaj Plakasıyla Uygun Montaj

Montaj

1. Montaj konumunun kuvvetinin, birimin ağırlığını desteklediğinden emin olun. Frekans dönüştürücü, yan yana kuruluma olanak sağlar.

2. Birimi olabildiği kadar motorun yakınına koyun. Motor kablolarını olabildiği kadar kısa tutun.

3. Soğutucu hava akışını sağlamak için, birimi sağlam ve düz bir yüzeye veya isteğe bağlı bir arka plakaya monte edin.

4. Duvar montajı için varsa birimin üzerindeki yuvalı montaj deliklerini kullanın.

Elektrik Tesisatı

4 Elektrik Tesisatı

VLT® AutomationDrive FC 301/302

4.1 Güvenlik Yönergeleri

Genel güvenlik önlemleri için bkz. bölüm 2 Güvenlik.

UYARI

İNDÜKLENMİŞ VOLTAJ

Birlikte geçirilen çıkış motor kablosu kaynaklı indüklenmiş voltaj, donanım kapalı veya kilitli olduğunda bile donanım kondansatörlerini şarj edebilir. Çıkış motor kablolarının ayrı geçirilmemesi veya blendajlı kablo kullanılmaması ölüm veya ciddi yaralanmayla sonuçlanabilir.

çıkış motor kablolarını ayrı ayrı yönlendirin veya

•

Blendajlı kablolar kullanın.

•

EMC Uyumlu Kurulum

4.2

EMC uyumlu bir kurulum elde etmek için

bölüm 4.3 Topraklama, bölüm 4.4 Kablo Tesisatı Şeması, bölüm 4.5 Motor Bağlantısı, ve bölüm 4.7 Kontrol Kabloları'de

belirtilen talimatları uygulayın.

4.3 Topraklama

UYARI

KAÇAK AKIM TEHLİKESİ

Kaçak akımlar 3,5 mA'nın üzerindedir. Frekans dönüştürücünün uygun şekilde topraklanmaması, ölüm veya ciddi yaralanmayla sonuçlanabilir.

Donanımın sertifikalı bir elektrik tesisatçısı

•

tarafından doğru şekilde topraklanmasını sağlayın.

DİKKAT

ŞOK TEHLİKESİ

Frekans dönüştürücü PE iletkeninde DC akımına neden olabilir. Tavsiyenin uygulanmaması, RCD'nin amaçlanan korumayı sağlamamasına yol açabilir.

Elektrik çarpmasından korunmak bir artık

•

akımla çalışan koruyucu aygıt (RCD) kullanıldığında, besleme tarafında yalnızca Tip B olan bir RCD'ye izin verilir.

Aşırı akım koruması

Çok motorlu uygulamalar için frekans

•

dönüştürücü ile motor arasında kısa devre koruması ya da motor termal koruması gibi ekstra koruma donanımı gereklidir.

Giriş sigortası, kısa devre ve aşırı akım koruması

•

için gereklidir. Fabrikada takılmadıysa, sigortaları kurulumcu sağlamalıdır. Maksimum sigorta güçleri için, bkz. bölüm 8.7 Sigortalar ve Devre Kesiciler.

Tel türü ve güçleri

Tüm kablo tesisatı, kablo kesiti ve ortam sıcaklığı

•

gereklilikleriyle ilgili ulusal ve yerel düzenlemelere uygun olmalıdır.

Güç bağlantısı kablo önerisi: Minimum 75 °C

•

(167 °F) nominal bakır tel.

Önerilen kablo boyutları ve tipleri için bkz. bölüm 8.1 Elektriksel Veri ve bölüm 8.5 Kablo Özellikleri.

Elektrik güvenliği için

Frekans dönüştürücüyü gereken şekilde geçerli

•

standartlar ve direktiere göre topraklayın.

Giriş gücü, motor gücü ve kontrol kabloları için

•

özel bir topraklama kablosu kullanın.

1 frekans dönüştürücüsünü diğer bir frekans

•

dönüştürücüsüne papatya zinciri şeklinde topraklamayın (bkz. Çizim 4.1).

Topraklama kablosu bağlantılarını olabildiğince

•

kısa tutun

Motor üreticisinin kablolama tesisatı gereklilik-

•

lerini izleyin.

Topraklama kabloları için minimum kablo kesiti:

•

10 mm2 (7 AWG).

Her ikisi de boyut gerekliliklerine uyan ayrı toprak

•

kablolarını ayrı ayrı sonlandırın.

130BC500.10

FC 1

FC 2

FC 3

Elektrik Tesisatı Kullanım Kılavuzu

4 4

Çizim 4.1 Topraklama Prensibi

EMC uyumlu kurulum için

Kablo bileziği ve frekans dönüştürücü muhafazası

•

arasında, metal kablo bileziklerini ya da donanım ile gelen kelepçeleri kullanarak bir elektrik kontağı oluşturun (bkz. bölüm 4.5 Motor Bağlantısı).

Patlama geçişini azaltmak için yüksek gerilim

•

kablosu kullanın.

Bükülü kablo uçları kullanmayın.

•

DUYURU!

POTANSİYEL EŞİTLEME

Frekans dönüştürücü ile kontrol sistemi arasındaki toprak potansiyeli farklı olduğunda patlama geçişi riski. Sistem bileşenleri arasına eşitleme kabloları takın. Önerilen kablo kesiti: 16 mm2 (6 AWG).

130BD599.11

3-phase

–

power

–

input

DC bus

Switch Mode Power Supply

Motor

Analog Output

Interface

relay1

relay2

ON=Terminated OFF=Open

Brake resistor

91 (L1) 92 (L2) 93 (L3)

88 (-) 89 (+)

50 (+10 V OUT)

53 (A IN)

54 (A IN)

55 (COM A IN)

0/4–20 mA

12 (+24 V OUT)

13 (+24 V OUT)

37 (D IN)

18 (D IN)

20 (COM D IN)

10 V DC

15 mA 130/200 mA

+ - + -

(U) 96 (V) 97 (W) 98 (PE) 99

(COM A OUT) 39

(A OUT) 42

(P RS485) 68

(N RS485) 69

(COM RS485) 61

0 V

S801

0/4–20 mA

RS-485

RS485

+10 V DC

0/-10 V DC–

+10 V DC

+10 V DC 0/4–20 mA

0/-10 V DC–

240 V AC, 2 A

24 V DC

24 V (NPN)

0 V (PNP)

24 V (NPN)

19 (D IN)

24 V (NPN)

0 V (PNP)

24 V

0 V

(D IN/OUT)

0 V (PNP)

24 V (NPN)

(D IN/OUT)

0 V

24 V

24 V (NPN)

0 V (PNP)

24 V (NPN)

33 (D IN)

32 (D IN)

1 2

S201

S202

ON=0/4–20 mA OFF=0/-10 V DC– +10 V DC

P 5-00

S801

(R+) 82

(R-) 81

: Chassis

240 V AC, 2 A

400 V AC, 2 A

: Ground

: Ground 1

: Ground 2

: PE

Elektrik Tesisatı

VLT® AutomationDrive FC 301/302

4.4 Kablo Tesisatı Şeması

Çizim 4.2 Temel Kablo Tesisatı Şeması

A=Analog, D=Dijital

1) Terminal 37 (opsiyonel) Safe Torque O (STO) için kullanılır. Kurulum talimatları için bkz. VLT® Safe Torque O Kullanım Kılavuzu. Terminal 37, FC 301 için muhafaza tipi A1'e dahildir. Röle 2 ve Terminal 29'un FC 301'de işlevi yoktur.

2) Kablo blendajını bağlamayın.

e30bf228.11

L1 L2 L3

Elektrik Tesisatı Kullanım Kılavuzu

4 4

1 PLC. 10 Şebeke kablosu (blendajsız). 2

Minimum 16 mm2 (6 AWG) eşitleme kablosu. 3 Kontrol kabloları. 12 Kablo izolasyonu sıyrılmış. 4 Kontrol kabloları, motor kabloları ve şebeke kabloları arasında

minimum 200 mm (7,9 inç). 5 Şebeke besleme. 14 Fren rezistörü. 6 Çıplak (boyasız) yüzey. 15 Metal kutu. 7 Yıldız rondelalar. 16 Motora bağlantı. 8 Fren kablosu (blendajlı). 17 Motor. 9 Motor kablosu (blendajlı). 18 EMC kablo bileziği.

Çizim 4.3 Doğru EMC Kurulumu Örneği

11 Çıkış kontaktörü.

13 Ortak topraklama bara. Pano topraklaması için yerel ve ulusal

gereklilikleri izleyin.

130BD531.10

+DC

BR-

M AINS

L1 L2 L3

91 92 93

RELAY 1 RELAY 2

U V W

MOTOR

130BF048.11

Elektrik Tesisatı

EMC hakkında daha fazla bilgi için bkz. bölüm 4.2 EMC Uyumlu Kurulum.

VLT® AutomationDrive FC 301/302

DUYURU!

EMC PARAZİTİ

Motor ve kontrol kabloları için blendajlı kablolar ve giriş gücü, motor kabloları ve kontrol kabloları için ayrı kablolar kullanın. Güç, motor ve kontrol kablolarının izolasyonunun yapılmaması istenmeyen davranışa ya da

performansın azalmasına neden olabilir. Güç, motor ve kontrol kabloları arasında minimum 200 mm (7,9 inç) boşluk gereklidir.

4.5 Motor Bağlantısı

UYARI

İNDÜKLENMİŞ VOLTAJ

Birlikte geçirilen çıkış motor kablosu kaynaklı indüklenmiş voltaj, donanım kapalı veya kilitli olduğunda bile donanım kondansatörlerini şarj edebilir. Çıkış motor kablolarının ayrı geçirilmemesi blendajlı kablo kullanılmaması ölüm veya ciddi yaralanmayla sonuçlanabilir.

çıkış motor kablolarını ayrı ayrı yönlendirin veya

•

Blendajlı kablolar kullanın.

•

Kablo boyutlarıyla ilgili yerel ve ulusal düzenle-

•

melere uyun. Maksimum kablo boyutları için bkz. bölüm 8.1 Elektriksel Veri.

Motor üreticisinin kablolama tesisatı gereklilik-

•

lerini izleyin.

Motor kablo tesisatı kapakları veya erişim

•

panoları, IP21 tabanında (NEMA1/12) ve daha yüksek birimlerde sağlanmıştır.

Frekans dönüştürücü ve motor arasında bir

•

başlatma ya da kutup değiştirme aygıtı (örn. Dahlander motor ya da kayar halka asenkron motoru) bağlamayın.

Kablo blendajını topraklama prosedürü

1. Dış kablo izolasyonundan bir miktar sıyırın.

2. Sıyrılan teli kablo kelepçesinin altına getirerek

3. Toprak telini en yakın topraklama terminaline

4. 3 fazlı motor kablo tesisatını, 96 (U), 97 (V) ve 98

5. Terminalleri bölüm 8.8 Bağlantı Sıkıştırma Torkları

kablo kalkanı ile toprak arasında mekanik bir sabitleme ve elektrik kontağı elde edin.

bölüm 4.3 Topraklama bölümünde verilen topraklama yönergelerine göre bağlayın, bkz. Çizim 4.4.

(W) terminallerine bağlayın, bkz. Çizim 4.4.

bölümünde sağlanan bilgilere göre sıkın.

Çizim 4.4 Motor Bağlantısı

Çizim 4.5, temel frekans dönüştürücüler için şebeke girişini, motoru ve topraklamayı gösterir. Gerçek konfigürasyonlar, birim türüne ve opsiyonel donanıma bağlı olarak değişir.

Çizim 4.5 Motor, Şebeke ve Topraklama Telleri Örneği

130BA902.10

L1 L2 L3

U V W

02 01

Frequency converter

Output

relay

Command circuit

220 V AC

Mechanical

brake

Shaft

Motor

Freewheeling diode

Brake

380 V AC

Output contactor input

power circuit

Elektrik Tesisatı Kullanım Kılavuzu

4.6 AC Şebeke Bağlantısı

Kabloların boyutu frekans dönüştürücünün giriş

•

akımına bağlıdır. Maksimum kablo boyutları için bkz. bölüm 8.1 Elektriksel Veri.

Kablo boyutlarıyla ilgili yerel ve ulusal düzenle-

•

melere uyun.

Prosedür:

1. 3 fazlı AC giriş gücü kablo tesisatını, L1, L2 ve L3 terminallerine bağlayın (Bkz. Çizim 4.5).

2. Donanımın konfigürasyonuna bağlı olarak, giriş gücünü şebeke giriş terminallerine veya giriş bağlantı kesmeye bağlayın.

3. Kabloyu bölüm 4.3 Topraklama bölümünde verilen topraklama yönergeleri doğrultusunda topraklayın.

4. İzoleli bir şebeke kaynağından (IT şebekesi ya da kayan delta) ya da topraklı bacağı (topraklı delta) olan TT/TN-S şebekesinden beslendiğinde, parametre 14-50 RFI Filtresi ayarının [0] O olduğundan emin olun. Bu ayar IEC 61800-3 ile doğrultusunda ara akımın hasar görmesini önler ve toprak kapasitesi akımlarını azaltır.

ancak frekans dönüştürücü bir durdurma komutunu yürütürse fren geçirilir.

Frekans dönüştürücü alarm modundaysa veya aşırı voltaj durumundaysa, mekanik fren derhal kapanır.

DUYURU!

Frekans dönüştürücü, bir güvenlik aygıtı değildir. Güvenlik aygıtlarının ilgili ulusal vinç/kaldıraç yönetmeliklerine göre entegre edilmesi sistem tasarımcısının sorumluluğudur.

4 4

Kontrol Kabloları

4.7

Kontrol kablolarını, frekans dönüştürücüdeki

•

yüksek güç bileşenlerinden yalıtın.

Frekans dönüştürücü bir termistöre bağlanırsa

•

termistör kontrol kablolarının blendajlanması ve takviye edilmesi/çift izolasyon yapılması gerekir. 24 V DC besleme voltajı önerilir.

4.7.1 Safe Torque O (STO)

4.7.2 Mekanik Fren Kontrolü

Kaldırma/indirme uygulamalarında elektromekanik bir freni kontrol etmeniz gerekir.

Herhangi bir röle çıkışı veya dijital çıkış (terminal

•

27 veya 29) kullanarak freni denetleyin.

Örneğin yükün çok fazla olması nedeniyle frekans

•

dönüştürücü motoru dengede tutamadığında, çıkışı kapalı (voltajsız) tutun.

Elektromanyetik frenli uygulamalar için 5-4*

•

Röleler parametre grubunda [32] Mekanik fren kontrolünü seçin.

Motor akımı, parametre 2-20 Fren Akımını

•

Ayırma'de ayarlanmış değeri aştığında fren serbest bırakılır.

Çıkış frekansı, parametre 2-21 Fren Hızını Etkinleştir

•

[RPM] veya parametre 2-22 Fren Hızını Etkinleştir [Hz]'de ayarlanan frekanstan az olduğunda ve

Çizim 4.6 Mekanik Frenin Frekans Dönüştürücüye Bağlanması

Elektrik Tesisatı

VLT® AutomationDrive FC 301/302

4.8 Kurulum Kontrol Listesi

Birimin kurulumunu tamamlamadan önce, tüm kurulumu Tablo 4.1 bölümünde detaylandırılan şekilde inceleyin. Tamamlan- dığında öğeleri kontrol edin ve işaretleyin.

Yapılacak kontroller Açıklama

Yardımcı donanım

Kablo yönlendirme

Kontrol telleri

Soğutma açıklığı

Ortam koşulları

Sigorta ve devre kesiciler

Topraklama

Giriş ve çıkış güç kablo tesisatı

Panonun iç kısmı

Anahtarlar

Titreşim

Frekans dönüştürücünün güç girişi tarafında veya motorun çıkış tarafında bulunabilecek yardımcı

•

donanımlara, anahtarlara, bağlantı kesmelerine veya giriş sigortalarına/devre kesicilere bakın. Bunların tam hızda kullanıma hazır olduğundan emin olun.

Frekans dönüştürücüye geri besleme için kullanılan tüm sensörlerin işlevini ve kurulumunu kontrol edin.

•

Motordaki güç faktörü düzeltme kapaklarını çıkarın.

•

Şebeke tarafındaki güç faktörü düzeltme kapaklarını ayarlayın ve bunların sönümlendiğini doğrulayın.

•

Motor telleri ve kontrol tellerinin, yüksek frekans paraziti izolasyonu için ayrıldığından, blendajlı

•

olduğundan ya da 3 ayrı metal kanaldan geçirildiğinden emin olun.

Hasarlı veya kopuk tel ve gevşek bağlantı kontrolü yapın.

•

Gürültü bağışıklığı için kontrol tellerinin güç ve motor tel tesisatından yalıtılmış olduğunu kontrol edin.

•

Gerekirse sinyallerin voltaj kaynağını kontrol edin.

•

Blendajlı kablo veya burgulu çift tel kullanılması önerilir. Blendajın doğru şekilde sonlandırıldığından emin olun.

Soğutma için uygun hava akışının sağlanması amacıyla altta ve üstte yeterli açıklıklar bulunduğundan emin

•

olun, bkz. bölüm 3.3.1 Montaj.

Ortam koşullarının gerekliliklerinin karşılanıp karşılanmadığını kontrol edin.

•

Sigortaların veya devre kesicilerin uygunluğunu kontrol edin.

•

Tüm sigortaların sıkı bir şekilde yerleştirildiklerini ve kullanım koşulunda bulunduklarını ve tüm devre

•

kesicilerin açık konumda olduklarını kontrol edin.

Yeterli toprak bağlantıları sağlayarak bağlantıların sıkı olduklarından ve oksitlenmediklerinden emin olun.

•

Kanala topraklama yapılması veya arka panonun metal bir yüzeye monte edilmesi uygun bir topraklama

•

değildir.

Gevşek bağlantı olup olmadığını kontrol edin.

•

Motor ve şebekenin ayrı kanalda veya ayrılmış blendajlı kablolarda bulunduğundan emin olun.

•

Birimin iç kısmında kir, metal çapaklar, nem ve aşınma bulunmadığını kontrol edin.

•

Birimin boyasız, metal bir yüzeye monte edildiğinden emin olun.

•

Tüm anahtarların ve bağlantı kesme ayarlarının uygun konumda olmalarını sağlayın.

•

Birimin, sağlam bir şekilde takıldığını veya gerekirse şok desteklerinin kullanıldığından emin olun.

•

Olağandışı titreşim miktarı olup olmadığını kontrol edin.

•

☑

Tablo 4.1 Kurulum Kontrol Listesi

DİKKAT

İÇ ARIZA DURUMUNDA POTANSİYEL TEHLİKE Frekans dönüştürücü düzgün kapatılmazsa kişisel yaralanma riski vardır.

Güç uygulamadan önce tüm güvenlik kapaklarının yerinde ve iyice kapatılmış olduğundan emin olun.

•

Kullanıma Alma Kullanım Kılavuzu

5 Kullanıma Alma

5.1 Güvenlik Yönergeleri

Genel güvenlik önlemleri için bkz. bölüm 2 Güvenlik.

UYARI

YÜKSEK VOLTAJ

Frekans dönüştürücüler, AC şebeke giriş gücüne bağlandıklarında yüksek voltaj içerirler. Kurulum, başlatma ve bakımın uzman personel tarafından yapılmaması, ölüme veya ciddi yaralanmaya neden olabilir.

Kurulum, başlatma ve bakım işlemleri, yalnızca

•

uzman personel tarafından gerçekleştirilmelidir.

DUYURU!

Uyarı işaretlerinin olduğu ön kapaklar frekans dönüştürücünün entegre parçalarıdır ve emniyet kapakları olarak değerlendirilir. Kapakların güç uygulamadan önce ve her zaman yerinde olması gerekir.

Güç vermeden önce:

1. Emniyet kapağını doğru şekilde kapatın.

2. Tüm kablo bileziklerinin iyice sıkıldığını kontrol edin.

3. Birimin giriş gücünün kapalı ya da kilitlenmiş olduğundan emin olun. Giriş gücü yalıtımı için, frekans dönüştürücü bağlantı kesme anahtarlarına güvenmeyin.

4. L1 (91), L2 (92) ve L3 (93) giriş terminallerinde, fazdan faza ve fazdan toprağa hiçbir voltaj bulunmadığını doğrulayın.

5. 96 (U), 97(V) ve 98 (W) çıkış terminallerinde, fazdan faza ve fazdan toprağa hiçbir voltaj bulunmadığını doğrulayın.

6. U–V (96–97), V–W (97–98) ve W–U (98–96) üzerinde Ω değerlerini ölçerek motorun sürekliliğini doğrulayın.

7. Frekans dönüştürücünün ve motorun uygun topraklandığını kontrol edin.

8. Frekans dönüştürücüyü terminallerde gevşek bağlantılar bakımından kontrol edin.

9. Besleme voltajının ve frekans dönüştürücünün ve motorun voltajlarının eşleştiğinden emin olun.

5 5

130BF714.10

Auto

Reset

Hand

O

Status

Quick Menu

Main

Alarm

Log

Back

Cancel

Info

Status

1(1)

36.4 kW

Auto Remote Ramping

0.000

Alarm

Warn.

7.83 A

799 RPM

53.2 %

8 9 10 11

Kullanıma Alma

VLT® AutomationDrive FC 301/302

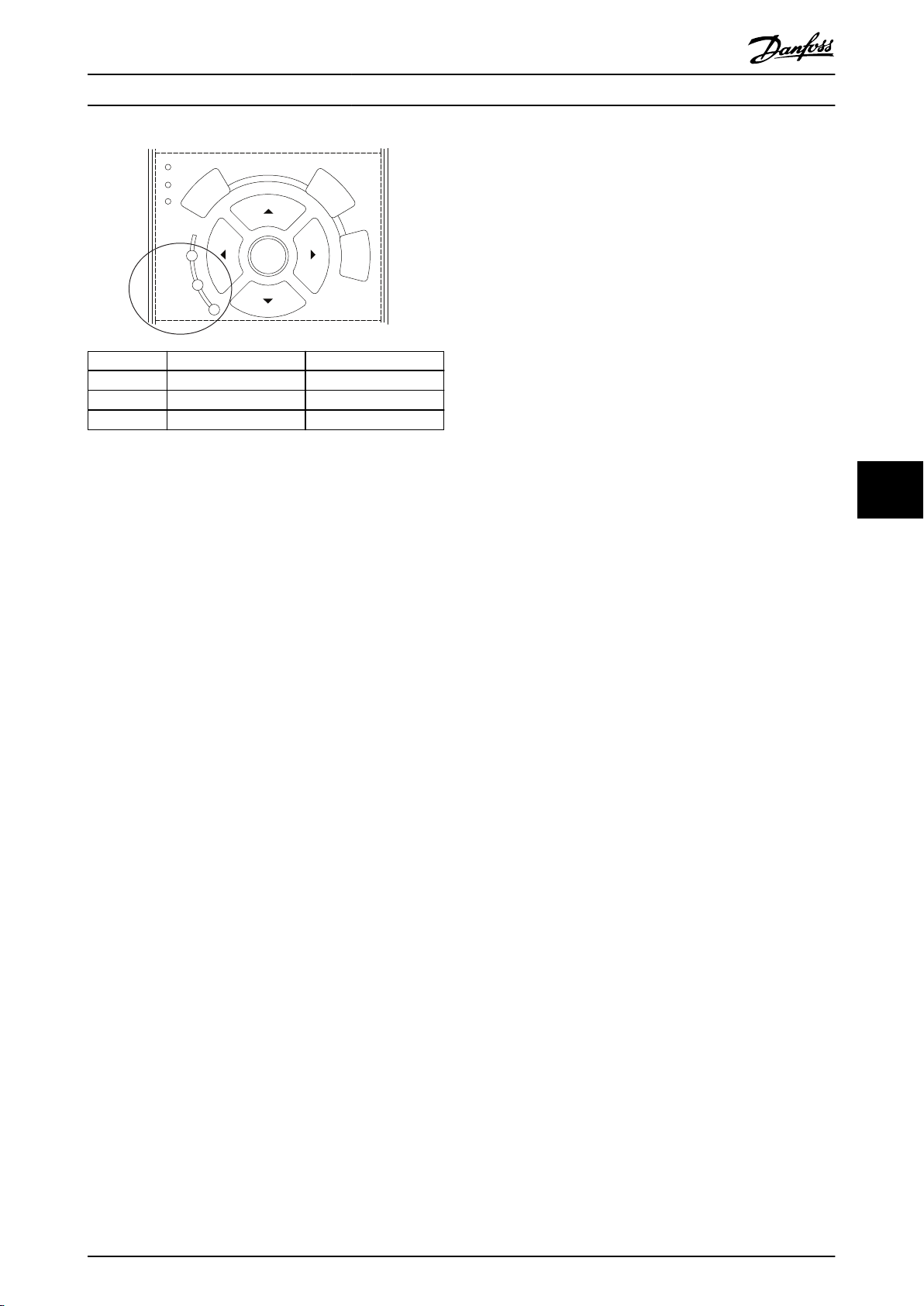

5.2 Yerel Denetim Panosu İşletimi

Tuş İşlev

1 Ekran alanında gösterilen bilgiler seçilen fonksiyona veya menüye bağlıdır (bu durumda Hızlı menü Q3-13 Ekran

Ayarları).

2 Durum Kullanım bilgilerini görüntüler. 3 Quick Menu

İlk kurulum yönergeleri ve birçok ayrıntılı uygulama yönergesi için programlama parametrelerine erişim sağlar.

(Hızlı Menü) 4 Back (Geri) Menü yapısında önceki adıma veya listeye döner. 5 Yeşil gösterge

Güç açık.

ışığı. 6 Sarı gösterge

ışığı. 7 Kırmızı gösterge

ışığı. 8 [Hand On] Frekans dönüştürücüyü yerel denetim moduna sokarak LCP'ye cevap vermesini sağlar.

9 Kapalı Motoru durdurur, fakat frekans dönüştürücüye giden gücü kesmez. 10 [Auto On] Sistemi uzaktan kullanım moduna sokar.

11 Sıfırlama Bir arıza giderildikten sonra frekans dönüştürücüyü manuel olarak sıfırlar. 12 OK Parametre gruplarına erişmek veya bir seçeneği etkinleştirmek için basın. 13 Gezinme Tuşları Menüdeki öğeler arasında dolaşmak için gezinme tuşlarına basın. 14 Info (Bilgi) Gösterilen işlevin tanımı için basın. 15 Cancel (İptal et) Ekran modu değiştirilmediği sürece son değişikliği veya komutu iptal eder. 16 Main Menu Tüm programlama parametrelerine erişim sağlar.

Uyarı etkinken gösterge ışığı yanar. Sorunu tanımlayan bir metin ekran alanında belirir.

Bir arıza koşulu, gösterge ışığının yanıp sönmesine ve bir alarm metninin gösterilmesine neden olur.

Kontrol girişiyle veya seri iletişimle verilen bir harici durdurma sinyali, yerel [Hand On] fonksiyonunu geçersiz

•

kılar.

Kontrol terminallerinden veya seri iletişimden gelen bir dış başlatma komutuna yanıt verir.

•

Kullanıma Alma Kullanım Kılavuzu

Tuş İşlev

17 Alarm Log

(Alarm Kaydı)

Çizim 5.1 Grafik Yerel Denetim Panosu (GLCP)

Güncel uyarıların listesini, son 10 alarmı ve bakım günlüğünü gösterir.

5.3 Sistem Kurulumu

1. Otomatik motor adaptasyonu (AMA) gerçekleştir:

1a AMA gerçekleştirmeden önce Tablo 5.1'de gösterildiği gibi aşağıdaki temel motor parametrelerini

ayarlayın.

1b parametre 1-29 Otomatik Motor Adaptasyonu (AMA) ile motor ve frekans dönüştürücü arasındaki

uyumluluğu optimize edin.

2. Motor devrini kontrol edin.

3. Kodlayıcı geri besleme kullanılıyorsa, aşağıdaki adımları uygulayın:

3a parametre 1-00 Konfigürasyon Modu'de [0] Hız açık çevrimi parametresini seçin.

3b parametre 7-00 Hız PID Geri Bes. Kaynağı'de [1] 24V kodlayıcı parametresini seçin.

3c [Hand On] tuşuna basın.

Pozitif hız referansı için [►] tuşuna basın ([0] Normal'de parametre 1-06 Saat Yönünde).

3e parametre 16-57 Feedback [RPM]'de geri beslemenin pozitif olduğunu kontrol edin.

5 5

Parametre 1-10 Motor Yapısı

ASM PM SynRM

Parametre 1-20 Motor Gücü [kW] Parametre 1-21 Motor Gücü [HP] Parametre 1-22 Motor Voltajı X Parametre 1-23 Motor Frekansı X X Parametre 1-24 Motor Akımı X X X Parametre 1-25 Motor Nominal Hızı X X X Parametre 1-26 Nominal Motor Torku X X Parametre 1-39 Motor Kutupları X

Tablo 5.1 AMA'dan önce kontrol edilecek Temel Parametreler

130BB686.12

VLT

+24 V

D IN

COM

D IN

+10 V

A IN

COM

A OUT

COM

A53

U - I

D IN

Temel G/Ç Konfigürasyonu

VLT® AutomationDrive FC 301/302

6 Temel G/Ç Konfigürasyonu

Bu bölümdeki örnekler, yaygın uygulamalara bir hızlı referans amacıyla verilmiştir.

Parametre ayarları, aksi belirtilmedikçe bölgesel

•

varsayılan ayarlardır (parametre 0-03 Bölgesel Ayarlar'de seçilmiştir).

Terminallerle ve bunların ayarlarıyla ilişkili

•

parametreler, çizimlerin yanında gösterilmiştir

Analog terminalleri A53 veya A54 için gerekli

•

anahtar ayarları da gösterilmiştir

DUYURU!

İsteğe bağlı Safe Torque O (Güvenli durdurma) kullanılırken frekans dönüştürücünün fabrika varsayılan değerlerle çalışması için terminal 12 (veya 13) ile terminal 37 arasında geçici bağlantı teli gerekebilir.

6.1 Uygulama Örnekleri

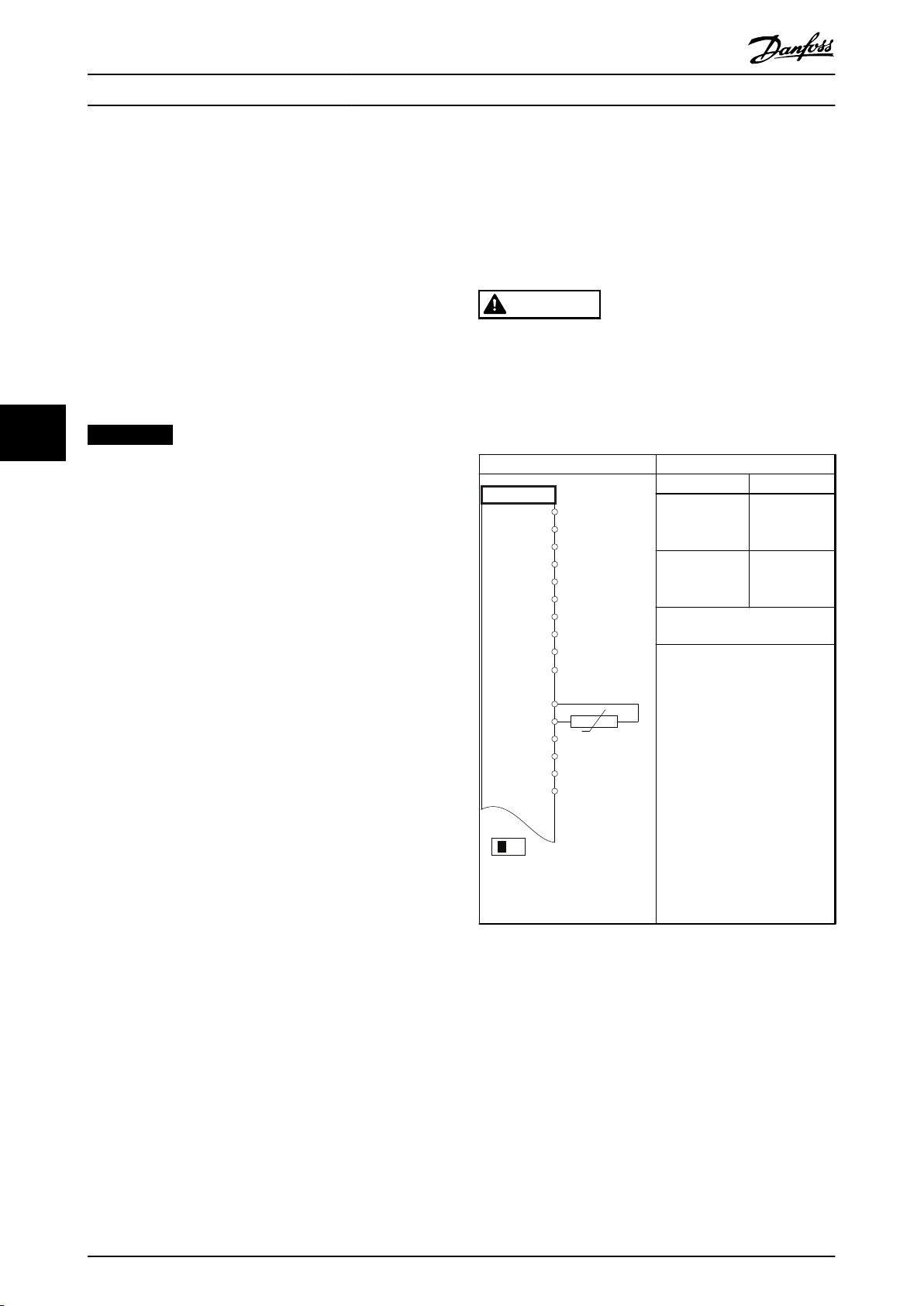

6.1.1 Motor Termistörü

DİKKAT

TERMİSTÖR YALITIMI

Kişisel yaralanma ya da donanım hasarı riski.

Yalnızca PELV yalıtım gerekliliklerini karşılamak

•

için takviyeli veya çift yalıtımlı olan termistörleri kullanın.

Parametreler

İşlev Ayar.

Parametre 1-90 Motor Termal Koruması Parametre 1-93 Termistör Kaynağı

* = Varsayılan değer

Notlar/yorumlar:

Yalnızca bir uyarı gerekiyorsa

parametre 1-90 Motor Termal Koruması'yi [1] Termistör uyarısı

olarak ayarlayın. D IN 37 bir seçenektir.

[2] Termistör alarmı

[1] Analog giriş 53

Tablo 6.1 Motor Termistörü

+24 V

D IN

COM

D IN

+10 V

A IN

COM

A OUT

COM

R1R2

130BB841.10

Start ( 18)

Start

reversing (19)

Relay output

Speed

Time

Current

1-71

2-21

1-76

Open

Closed

130BB842.10

Temel G/Ç Konfigürasyonu Kullanım Kılavuzu

6.1.2 Mekanik Fren Kontrolü

Parametreler

İşlev Ayar.

Parametre 5-40 İşlev Rölesi Parametre 5-10

[32] Mek. fren kontrolü [8] Başlatma*

Terminal 18 Dijital Giriş Parametre 5-11 Terminal 19

[11] Ters

başlatma Dijital Giriş Parametre 1-71

0.2

Bşlt. gecikm.

Parametre 1-72 Başlatma İşlevi

Parametre 1-76

[5] VVC+ Saat

Yön. AKIŞ

Im,n

Başlatma Akımı Parametre 2-20 Fren Akımını

Uygulamaya

bağlı

Ayırma Parametre 2-21 Fren Hızını Etkinleştir [RPM]

Motorun

nominal

kaymasının

yarısı *=Varsayılan Değer

Notlar/yorumlar:

–

Tablo 6.2 Mekanik Fren Kontrolü

Çizim 6.1 Mekanik Fren Kontrolü

130BP086.12

Status

0.0Hz 0.000kW 0.00A

0.0Hz 0

Earth Fault [A14]

Auto Remote Trip

1(1)

Bakım, Tanı ve Sorun Giderm...

VLT® AutomationDrive FC 301/302

7 Bakım, Tanı ve Sorun Giderme

7.1 Bakım ve Servis

Normal kullanım koşulları ve yük profilleri altında, frekans dönüştürücü tasarlanan tüm kullanım ömrü boyunca bakım gerektirmez. Bozulmayı, tehlike ve hasarı önlemek için frekans dönüştürücüyü terminal bağlantısı sıkılığı, toz girişi ve benzeri için kullanım koşullarına göre düzgün aralıklarla inceleyin. Aşınmış ya da hasarlı parçaları orijinal yedek ya da standart parçalarla değiştirin. Servis ve destek için yerel Danfoss tedarikçisi ile iletişime geçin.

UYARI

İSTENMEYEN BAŞLATMA

Sürücü, AC şebekesine, DC beslemesine veya yük

paylaşımına bağlandığında, motor herhangi bir zamanda başlayabilir. Programlama, servis veya onarım işi sırasındaki istenmeyen başlatma ölüm, ciddi yaralanma veya mal hasarına neden olabilir. Motor harici bir anahtar, bir fieldbus komutu, LCP'den bir giriş referans sinyali ya da bir hata koşulunun giderilmesiyle başlatılabilir.

Motorun istenmeden çalışmasını önlemek için:

Sürücünün şebekeden bağlantısını kesin.

•

Parametreleri programlamadan önce LCP

•

üzerindeki [O/Reset] düğmesine basın.

Sürücüyü AC şebekesine, DC beslemesine veya

•

yük paylaşımına bağlamadan önce tamamen kablolayıp sürücüyü, motoru ve herhangi bir sürücü teçhizatını montajlayın.

Alarmdan/alarm kilidinden sonra frekans dönüştürücüyü sıfırlama

Bir alarm, 4 yoldan biriyle sıfırlanabilir:

LCP üzerinde [Reset] tuşuna basın.

•

Dijital sıfırlama giriş komutu.

•

Seri iletişim sıfırlama giriş komutu.

•

Oto. sıfırlama.

•

Alarm kilidi

Giriş gücü çevrimde. Motor, bir durdurmaya yanaşır. Frekans dönüştürücü, frekans dönüştürücünün durumunu izlemeye devam eder. Frekans dönüştürücünün giriş gücünü kesin, arızanın nedenini düzeltin ve frekans dönüştürücüyü sıfırlayın.

Uyarı ve alarm ekranları

Bir uyarı uyarı numarasıyla birlikte LCP'de

•

gösterilir.

Bir alarm, alarm numarası ile birlikte yanıp söner.

•

7.2 Uyarı ve Alarm Türleri

Uyarılar

Bir uyarı, bir alarm koşulu yaklaştığında veya anormal kullanım koşulları bulunduğunda ve frekans dönüştürücünün bir alarm vermesine neden olabileceği zaman verilir. Bu uyarı, anormal koşul ortadan kalktığında kendiliğinden temizlenir.

Alarmlar

Alarm varsa acil çözüm gerektiren arızayı belirtir. Arıza, daima bir alarmı veya kilitli alarmı tetikler. Bir alarmın ardından sistemi sıfırlayın.

Alarm

Alarm, frekans dönüştürücü alarm verdiğinde, yani frekans dönüştürücü, frekans dönüştürücünün veya sistemin zarar görmesini önlemek için kullanımını askıya aldığında ortaya çıkar. Motor, bir durdurmaya yanaşır. Frekans dönüştürücünün logic işlevi, işlemeye ve frekans dönüştürücünün durumunu izlemeye devam eder. Arıza koşulu giderildikten sonra, frekans dönüştürücü sıfırlanabilir. Ardından tekrar kullanım başlatılmaya hazırdır.

Çizim 7.1 Alarm Örneği

LCP'deki metne ve alarm koduna ek olarak, 3 durum gösterge ışığı yanar.

Back

Cancel

Info

Alarm

Warn.

130BB467.11

Bakım, Tanı ve Sorun Giderm... Kullanım Kılavuzu

Uyarı gösterge ışığı Alarm gösterge ışığı

Uyarı Açık Kapalı Alarm Kapalı Açık (yanıp söner) Alarm kilidi Açık Açık (yanıp söner)

Çizim 7.2 Durum Gösterge Işıkları

7.3 Uyarı ve Alarm Listesi

Aşağıdaki uyarı ve alarm bilgileri, uyarı veya alarm koşulunu tanımlar, koşulun olası nedenini verir ve bir çözümün veya sorun giderme prosedürünün ayrıntılarını verir.

UYARI 1, 10 Volt düşük

Kontrol kartı voltajı, terminal 50'den 10 V aşağıdadır. 10 V’luk besleme aşırı yüklendiğinden, yükün bir kısmını terminal 50’den kaldırın. Maksimum 15 mA veya minimum 590 Ω.

Bu duruma, bağlı bir potansiyometredeki bir kısa devre veya yanlış potansiyometre bağlantısı neden olmuş olabilir.

Sorun giderme

Tesisatı terminal 50'den çıkarın. Uyarı kaybolursa,

•

sorun tellerle ilgilidir. Uyarı kaybolmazsa, kontrol kartını değiştirin.

UYARI/ALARM 2, Yüklü sıfır hatası

Bu uyarı veya alarm yalnızca parametre 6-01 Yüklü Sıfır Zaman Aşımı İşlevi'de kullanıcı tarafından programlanmışsa

görünür. Analog girişlerin 1'indeki sinyal, bu giriş için programlanan minimum değerin %50'sinden azdır. Bu duruma, kopuk tesisat veya sinyali gönderen aygıtların arızalı olması neden olmuş olabilir.

Sorun giderme

Tüm analog giriş terminallerindeki bağlantıları kontrol edin. Kontrol kartı terminalleri 53 ve 54

sinyaller için, terminal 55 ortak. VLT® General Purpose I/O MCB 101 sinyaller için 11 ve 12

terminalleri, 10 terminali ortak. VLT® Analog I/O MCB 109 sinyaller için 1, 3 ve 5 terminalleri 2, 4 ve 6 terminalleri ortak.

Frekans dönüştürücü programlamasıyla anahtar ayarlarının analog sinyal tipine uyup uymadığını kontrol edin.

Giriş Terminali Sinyal Testi yapın.

UYARI/ALARM 3, Motor yok

Frekans dönüştürücünün çıkışına bağlı motor yok.

UYARI/ALARM 4, Şebeke fazı kaybı

Besleme tarafında bir faz eksik veya şebeke voltajı dengesizliği çok yüksek. Bu durum, giriş redresöründe arıza olduğunda da görüntülenir. Opsiyonlar parametre 14-12 Şebeke Dengesizliğinde işlev'de programlanır.

Sorun giderme

Frekans dönüştürücüye gelen besleme voltajını ve

•

besleme akımlarını kontrol edin.

UYARI 5, DC bağlantısı voltajı yüksek

DC hattı voltajı aşırı voltaj uyarı sınırından yüksek. Sınır, frekans dönüştürücü voltaj aralığına bağlıdır. Birim hâlâ etkin.

UYARI 6, DC bağlantısı voltajı düşük

DC hattı voltajı düşük voltaj uyarı limitinden düşük. Sınır, frekans dönüştürücü voltaj aralığına bağlıdır. Birim hâlâ etkin.

UYARI/ALARM 7, DC aşırı voltaj

DC hattı voltajı sınırı aşarsa frekans dönüştürücü belirli bir süreden sonra alarm verir.

Sorun giderme

Fren direnci bağlayın.

•

Rampa süresini uzatın.

•

Rampa tipini değiştirin.

•

parametre 2-10 Fren İşlevi'de fonksiyonları

•

etkinleştirin.

parametre 14-26 Çevirici Arızasında Alarm

•

Gecikmesi artır.

UYARI/ALARM 8, DC düşük voltaj

DC hattı voltajı, voltaj alt sınırının altına düşerse, frekans dönüştürücü, 24 V DC yedekleme beslemesinin bağlı olup olmadığını kontrol eder. Bağlı bir 24 V DC yedek beslemesi yoksa, frekans dönüştürücü belirli bir zaman gecikmesinden sonra alarm verir. Zaman gecikmeleri cihaz boyutuna göre değişiklik gösterir.

Sorun giderme

Besleme voltajının frekans dönüştürücünün voltajı

•

ile uygun olup olmadığını kontrol edin.

Giriş voltajı testi uygulayın.

•

Yumuşak şarj devre testi yapın.

•

UYARI/ALARM 9, Çevirici aşırı yükü

Frekans dönüştürücü çok uzun süre %100'ün üzerinde aşırı yükte çalışmakta ve devreden çıkmak üzere. Elektronik, termal çevirici korumasının sayacı, %98'de uyarı verir, %100'de alarm verir. Frekans dönüştürücü, sayaç %90’ın altına düşene kadar sıfırlanamaz.

7 7

Bakım, Tanı ve Sorun Giderm...

VLT® AutomationDrive FC 301/302

Sorun giderme

LCP üzerinde gösterilen çıkış akımını frekans

•

dönüştürücünün anma akımıyla karşılaştırın.

LCP üzerinde gösterilen çıkış akımıyla ölçülen

•

motor akımını karşılaştırın.

LCP'deki termal sürücü yükünü gösterin ve değeri

•

izleyin. Frekans dönüştürücü sürekli akım gücünün üzerinde çalışırken, sayaç yükselir. Sürekli frekans dönüştürücü akım gücünün altında çalışırken, sayaç azalır.

UYARI/ALARM 10, Motor aşırı yükü sıcaklığı

Elektronik termal korumaya (ETR) göre motor çok sıcak.

Şu opsiyonlardan 1 tanesini seçin:

parametre 1-90 Motor Termal Koruması uyarı

•

seçeneklerine ayarlıysa sayaç >%90 olduğunda frekans dönüştürücü bir uyarı veya alarm

Arıza, motor çok uzun süre %100'ün üzerinde aşırı yükte çalıştığında oluşur.

Sorun giderme

UYARI/ALARM 11, Motor termistörü aşırı sıcaklığı

Termistör bağlantısını kontrol edin. parametre 1-90 Motor Termal Koruması parametresinde frekans dönüştürücünün

uyarı veya alarm çıkarıp çıkarmayacağını belirleyebilirsiniz.

Sorun giderme

verecektir.

parametre 1-90 Motor Termal Koruması alarm

•

seçeneklerine ayarlıysa sayaç %100'e ulaştığında frekans dönüştürücü alarm verecektir.

Motorun aşırı ısınıp ısınmadığını kontrol edin.

•

Motorun mekanik olarak aşırı yüklenmiş olup

•

olmadığını kontrol edin.

parametre 1-24 Motor Akımı'da ayarlanmış motor

•

akımının doğru olduğunu kontrol edin.

1-20 ila 1-25 arasındaki parametrelerde bulunan

•

motor verisinin doğru ayarlandığından emin olun.

Bir harici fan kullanılıyorsa fanın seçilmiş

•

olduğunu parametre 1-91 Motor Dış Fanı'nda kontrol edin.

AMA'yı parametre 1-29 Otomatik Motor

•

Adaptasyonu (AMA) modunda çalıştırmak, frekans dönüştürücünün motorla daha iyi çalışmasını sağlar ve termal yükü azaltır.

Motorun aşırı ısınıp ısınmadığını kontrol edin.

•

Motorun mekanik olarak aşırı yüklenmiş olup

•

olmadığını kontrol edin.

Terminal 53 veya 54 kullanırken, terminal 53 veya

•

54 (analog voltaj girişi) ile terminal 50 (+10 V besleme) arasında termistörün doğru bağlandığını kontrol edin. Ayrıca terminal anahtarı 53 veya 54 için terminal anahtarının voltaja göre ayarlandığını kontrol edin. parametre 1-93 Termistör Kaynağı

UYARI/ALARM 12, Tork sınırı

Tork parametre 4-16 motor modda moment limiti'daki veya parametre 4-17 jeneratör modda moment limiti'deki değeri

geçti. Parametre 14-25 Moment Sınırında Alarm Gecikmesi bu uyarıyı yalnızca bir uyarı koşulundan, sonrasında alarm olan bir uyarı koşuluna değiştirebilir.

Sorun giderme

UYARI/ALARM 13, Aşırı akım

Çevirici tepe akımı sınırı (nominal akımın yaklaşık %200'ü) aşıldı. Uyarı yaklaşık 1,5 saniye sürer ve daha sonra frekans dönüştürücü alarm verir. Şok yüklemesi veya yüksek eylemsizlik yüklerine sahip çabuk hızlanma bu arızaya neden olabilir. Rampa sırasında hızlanma çabuk gerçekleşirse, hata kinetik yedeklemeden sonra da görülebilir. Genişletilmiş mekanik fren kontrolü seçilirse, alarm dışarıdan sıfırlanabilir.

Sorun giderme

ALARM 14, Toprak (topraklama) arızası

Frekans dönüştürücü ile motor arasındaki kabloda veya motorun kendisinde, çıkış fazından toprağa giden bir akım var. Akım dönüştürücüler, frekans dönüştürücüden çıkan ve motordan frekans dönüştürücüye giren akımı ölçerek topraklama hatasını algılar. Toprak arızası 2 akımın sapmasının çok büyük olması durumunda alarm çalar. Frekans dönüştürücüden çıkan akım, frekans dönüştürücüye giren akımla aynı olmalıdır.

işaretinin terminal 53 veya 54'ü seçtiğinden emin olun.

18, 19, 31, 32 veya 33 terminalini (dijital girişler)

•

kullanırken, termistörün, kullanılan dijital girişle (yalnızca dijital giriş PNP) 50 terminali arasında doğru şekilde bağlanıp bağlanmadığını kontrol edin. parametre 1-93 Termistör Kaynağı'de kullanmak için terminali seçin.

Motor tork limiti, hızlanma sırasında aşılırsa,

•

hızlanma süresini uzatın.

Jeneratör tork limiti, yavaşlama sırasında aşılırsa,

•

yavaşlama süresini uzatın.

Tork limiti, çalışırken oluşursa tork limitini olabil-

•

diğince artırın. Sistemin daha yüksek torkta güvenle çalışabileceğinden emin olun.

Uygulamayı, motora aşırı akım çekilmesi

•

bakımından kontrol edin.

Gücü kesin ve motor milinin döndürülüp

•

döndürülemediğini kontrol edin.

Motor boyutunun frekans dönüştürücüye uygun

•

olup olmadığını kontrol edin.

1-20 ile 1-25 parametrelerinde motor verilerinin

•

doğru olduğundan emin olun.

Bakım, Tanı ve Sorun Giderm... Kullanım Kılavuzu

Sorun giderme

Frekans dönüştürücüye giden gücü kapatın ve

•

toprak hatasını giderin.

Motorda toprak hatası olup olmadığı kontrol

•

etmek için motor uçlarının ve motorun toprak direncini bir megaommetreyle ölçün.

Frekans dönüştürücüdeki 3 akım dönüştürücüde

•

bulunan olası bir bağımsız ofseti sıfırlayın. Manuel başlatma veya tam AMA gerçekleştirin. Bu yöntem güç kartını değiştirdikten sonra en alakalı olandır.

ALARM 15, Donanım uyuşmazlığı

Takılmış seçenek mevcut kontrol kartı donanımı veya yazılımı ile çalıştırılamıyor.

Aşağıdaki parametrelerin değerini kaydedin ve Danfoss ile iletişime geçin.

Parametre 15-40 FC Türü.

•

Parametre 15-41 Güç Bölümü.

•

Parametre 15-42 Voltaj.

•

Parametre 15-43 Yazılım Sürümü.

•

Parametre 15-45 Gerçek Tür Kodu Dizesi.

•

Parametre 15-49 Yazılım Kimliği Kontrol Kartı.

•

Parametre 15-50 Yazılım Kimliği Güç Kartı.

•

Parametre 15-60 Montaj Seçeneği.

•

Parametre 15-61 Seçenek Yzl. Versiyonu (her

•

seçenek yuvası için).

ALARM 16, Kısa devre

Motorda veya motor kablo tesisatında kısa devre var.

Sorun giderme

Frekans dönüştürücüye giden gücü kesin ve kısa

•

devreyi tamir edin.

UYARI

YÜKSEK VOLTAJ

Frekans dönüştürücüler, AC şebeke giriş gücü, DC beslemesi veya yük paylaşımına bağlandıklarında yüksek voltaj içerirler. Frekans dönüştürücünün kurulumunun, başlatılmasının ve bakımının uzman bir personel tarafından yapılmaması ölüme veya ciddi yaralanmaya yol açabilir.

Devam etmeden önce güç bağlantısını kesin.

•

UYARI/ALARM 17, Kontrol sözcüğü zaman aşımı

Frekans dönüştürücüyle iletişim kurulamıyor. Uyarı yalnızca parametre 8-04 Kontrol Sözcüğü Zaman Aşımı

İşlevi öğesi [0] Kapalı olarak AYARLANMADIĞINDA etkinleşir. parametre 8-04 Kontrol Sözcüğü Zaman Aşımı İşlevi, [5] Stop and trip olarak ayarlandığında bir uyarı belirir frekans

dönüştürücü durağa kadar yavaşlar ve bir alarm görüntüler.

Sorun giderme

Seri iletişim kablosundaki bağlantıları kontrol

•

edin.

parametre 8-03 Kontrol Sözcüğü Zaman Aşımı

•

Süresi artır.

İletişim donanımının kullanımını kontrol edin.

•

Doğru EMC kurulumun gerçekleştirildiğini

•

doğrulayın.

UYARI/ALARM 20, Sıc. giriş hatası

Sıcaklık sensörü bağlı değil.

UYARI/ALARM 21, Paramtr hatası

Parametre aralık dışındadır. Parametre numarası ekranda gösterildi.

Sorun giderme

Etkilenen parametreyi geçerli değere ayarlayın.

•

UYARI/ALARM 22, Vinç mekanik freni

Bu uyarının/alarmın değeri sebebi gösterir: 0 = Zaman aşımından önce tork referansına ulaşılamadı (parametre 2-27 Tork Rampa Süresi). 1 = Beklenen fren bildirimi zaman aşımından önce alınmadı (parametre 2-23 Fren Gecikmesini Etkinleştir, parametre 2-25 Fren Ayırma Süresi).

UYARI 23, İç fan arızası

Fan uyarı işlevi fanın çalışıp çalışmadığını/monte edilip edilmediğini kontrol eden bir koruma işlevidir. Fan uyarısı, parametre 14-53 Fan Monitörü ([0] Devre Dışı) parametresinden devre dışı bırakılabilir.

Fana monte bir geri besleme sensörü vardır. Fana çalışma komutu gönderildiği halde sensörden geri besleme olmazsa bu alarm belirir. Bu alarm ayrıca fan güç kartı ile kontrol kartı arasında bir iletişim hatası olup olmadığını da gösterir.

Bu uyarıyla bağlantılı rapor değeri için alarm günlüğünü kontrol edin (bkz. bölüm 5.2 Yerel Denetim Panosu İşletimi) .

Rapor değeri 2 ise, fanların 1'inde donanım problemi vardır. Rapor değeri 12 ise, fan güç kartı ile kontrol kartı arasında bir iletişim problemi vardır.

Fan sorun giderme

Frekans dönüştürücüye güç verin ve fanın

•

başlatma sırasında kısa süreyle çalıştığını kontrol edin.

Fanın kullanımının doğruluğunu kontrol edin. Her

•

bir fanın hızını görüntülemek için parametre grubu 43-** Unit Readout'u (Birim Okumaları) kullanın.

Fan güç kartı sorun giderme

Fan güç kartı ile kontrol kartı arasındaki kablo

•

tesisatını kontrol edin.

Fan güç kartının değiştirilmesi gerekebilir.

•

Kontrol kartının değiştirilmesi gerekebilir.

•

7 7

Bakım, Tanı ve Sorun Giderm...

VLT® AutomationDrive FC 301/302

UYARI 24, Harici fan arızası

Fana monte bir geri besleme sensörü vardır. Fana çalışma komutu gönderildiği halde sensörden geri besleme olmazsa bu alarm belirir. Bu alarm ayrıca güç kartı ile kontrol kartı arasında bir iletişim hatası olup olmadığını da gösterir.

Bu uyarıyla bağlantılı rapor değeri için alarm günlüğünü kontrol edin (bkz. bölüm 5.2 Yerel Denetim Panosu İşletimi) .

Rapor değeri 1 ise, fanların 1'inde donanım problemi vardır. Rapor değeri 11 ise güç kartı ile kontrol kartı arasında bir iletişim problemi vardır.

Fan sorun giderme

Frekans dönüştürücüye güç verin ve fanın

•

başlatma sırasında kısa süreyle çalıştığını kontrol edin.

Fanın kullanımının doğruluğunu kontrol edin. Her

•

bir fanın hızını görüntülemek için parametre grubu 43-** Unit Readout'u (Birim Okumaları) kullanın.

Güç kartı sorun giderme

Güç kartı ile kontrol kartı arasındaki kablo

•

tesisatını kontrol edin.

Güç kartının değiştirilmesi gerekebilir.

•

Kontrol kartının değiştirilmesi gerekebilir.

•

UYARI 25, Frenleme direncinde kısa devre

Kullanım sırasında fren direnci izlenir. Bir kısa devre varsa, fren işlevi devre dışıdır ve bir uyarı görünür. Frekans dönüştürücü çalışmaya devam eder, ancak fren işlevi kapalıdır.

Sorun giderme

Frekans dönüştürücünün gücünü kesin ve fren

•

direncini değiştirin (bkz. parametre 2-15 Fren kontrolü).

UYARI/ALARM 26, Frenleme direnci güç sınırı

Fren direncine aktarılan güç, son 120 sn çalışma süresi üzerinden ortalama bir değer olarak hesaplanır. Hesap, DC hattı voltajına ve parametre 2-16 AC fren Maks. Akım'nda ayarlanan fren direnci değerlerine dayanır. Dağılan fren gücü, fren direnci gücünden %90'dan yüksek olduğunda uyarı etkin olur. parametre 2-13 Fren Gücü İzleme içinde [2] Trip (Alarm Verme) seçildiğinde, dağılan fren gücü %100'e ulaştığında frekans dönüştürücü alarm verir.

UYARI/ALARM 27, Fren kesici arızası

Kullanım sırasında fren transistörü izlenir ve kısa devre yaparsa fren işlevi devreden çıkar ve uyarı verilir. Frekans dönüştürücü yine de işletilebilir, ancak fren transistöründe kısa devre olduğu için, etkin olmasa bile, fren direncine önemli miktarda güç iletilir.

Sorun giderme

Frekans dönüştürücüye giden gücü kesin ve fren

•

direncini çıkarın.

UYARI/ALARM 28, Fren denetimi başarısız

Fren direnci bağlı değil veya çalışmıyor.

Sorun giderme

parametre 2-15 Fren kontrolü 'yi kontrol edin.

•

ALARM 29, Isı alıcı sıcakl.

Isı alıcının maksimum sıcaklığı aşılır. Isı alıcı sıcaklığı tanımlanan ısı alıcı sıcaklığının altına ininceye kadar sıcaklık arızası sıfırlanamaz. Alarm ve sıfırlama noktaları, frekans dönüştürücünün güç büyüklüğüne bağlıdır.

Sorun giderme

Aşağıdaki koşulları kontrol edin:

Ortam sıcaklığı çok yüksek.

•

Motor kabloları çok uzun.

•

Frekans dönüştürücünün üzerinde ve altında

•

yanlış hava akışı açıklığı.

Frekans dönüştürücünün etrafında engellenmiş

•

hava akışı.

Hasar görmüş ısı alıcı fan.

•

Kirli ısı alıcı.

•

ALARM 30, Motor fazı U eksik

Frekans dönüştürücü ile motor arasında U motor fazı eksik.

UYARI

YÜKSEK VOLTAJ

Devam etmeden önce güç bağlantısını kesin.

•

Sorun giderme

Frekans dönüştürücüye giden gücü kesin ve U

•

motor fazını kontrol edin.

Bakım, Tanı ve Sorun Giderm... Kullanım Kılavuzu

ALARM 31, Motor fazı V eksik

Frekans dönüştürücü ile motor arasında V motor fazı eksik.

UYARI

YÜKSEK VOLTAJ

Devam etmeden önce güç bağlantısını kesin.

•

Sorun giderme

Frekans dönüştürücüye giden gücü kesin ve V

•

motor fazını kontrol edin.

ALARM 32, Motor fazı W eksik

Frekans dönüştürücü ile motor arasındaki W motor fazı eksik.

UYARI

YÜKSEK VOLTAJ

Devam etmeden önce güç bağlantısını kesin.

•

Sorun giderme

Frekans dönüştürücünün gücünü kesin ve W

•

motor fazını kontrol edin.

ALARM 33, Ani deşarj arızası

Kısa bir süre içinde çok fazla açılış gerçekleştirildi.

Sorun giderme

Birimin kullanım sıcaklığına soğumasına izin verin.

•

UYARI/ALARM 34, Fieldbus protokolü iletişim hatası

iletişim seçeneği kartı üstündeki fieldbus çalışmıyor.

UYARI/ALARM 35, Seçenek arızası

Seçenek alarmı alınmıştır. Alarm seçeneğe özgüdür. En olası nedeni güç açılışı veya iletişim arızasıdır.

UYARI/ALARM 36, Şebeke kesintisi

Bu uyarı/alarm yalnızca frekans dönüştürücüye besleme voltajı gelen kaybolduğunda ve parametre 14-10 Şebeke Kesintisi [0] No Function olarak AYARLANMADIĞINDA etkin olur. Frekans dönüştürücüye giden sigortaları ve birime giden şebeke gücü beslemesini kontrol edin.

ALARM 37, Besleme voltajı dengesizliği

Güç birimleri arasında akım dengesizliği vardır.

ALARM 38, İç arıza

Bir dahili arıza oluştuğunda, Tablo 7.1'da tanımlanmış bir kod numarası gösterilir.

Sorun giderme

Gücü kapatıp açın.

•

Opsiyonun doğru takıldığını kontrol edin.

•

Gevşek veya eksik tel kontrolü yapın.

•

Danfoss tedarikçisine veya servis bölümüne başvurmak gerekebilir. Arıza giderme yönergeleri için kod numarasını not edin.

Numara Metin

0 Seri bağlantı noktası başlatılamıyor. Danfoss

tedarikçisini veya Danfoss servis bölümünü arayın.

256–258 Güç EEPROM verileri bozuk veya çok eski. Güç

kartını değiştirin.

512–519 Dahili arıza. Danfoss tedarikçisini veya Danfoss

servis bölümünü arayın.

783 Parametre değeri minimum/maksimum limitleri

aşıyor.

1024–1284 Dahili arıza. Danfoss tedarikçisini veya Danfoss

servis bölümünü arayın. 1299 A yuvasındaki opsiyon yazılım çok eski. 1300 B yuvasındaki opsiyon yazılım çok eski. 1302 C1 yuvasındaki opsiyon yazılım çok eski. 1315 A yuvasındaki opsiyon yazılım desteklenmiyor/izin

verilmiyor. 1316 B yuvasındaki opsiyon yazılım desteklenmiyor/izin

verilmiyor. 1318 C1 yuvasındaki opsiyon yazılım desteklenmiyor/izin

verilmiyor. 1379–2819 Dahili arıza. Danfoss tedarikçisini veya Danfoss

servis bölümünü arayın. 1792 Dijital sinyal işlemcisinin yazılım sıfırlaması. 1793 Motordaki parametreler dijital sinyal işlemcisine

düzgün aktarılmadı. 1794 Güç verisi, açılışta dijital sinyal işlemcisine düzgün

aktarılamadı. 1795 Dijital sinyal işlemcisi, çok sayıda bilinmeyen SPI

telegramı aldı. MCO doğru şekilde açmazsa sürücü

bu arıza kodunu da kullanır. Bu durum, zayıf EMC

koruması veya yanlış topraklama nedeniyle

oluşabilir. 1796 RAM kopyalama hatası. 1798 MK1 kontrol kartı ile yazılımın 48.3X veya daha

yeni sürümleri kullanılabilir. MKII sayı 8 kontrol

kartı ile değiştirin. 2561 Kontrol kartını değiştirin. 2820 LCP yığın hatası. 2821 Seri bağlantı noktası hatası. 2822 USB bağlantı noktası hatası. 3072–5122 Parametre değeri kendi limitlerin dışında. 5123 A yuvasında opsiyon: Donanım, kontrol panosu

donanımıyla uyumsuz.

7 7

Bakım, Tanı ve Sorun Giderm...

VLT® AutomationDrive FC 301/302

Numara Metin

5124 B yuvasında opsiyon: Donanım, kontrol panosu

donanımıyla uyumsuz.

5125 C0 yuvasındaki opsiyon: Donanım, kontrol panosu

donanımıyla uyumsuz.

5126 C1 yuvasındaki opsiyon: Donanım, kontrol panosu

donanımıyla uyumsuz.

5376–6231 Dahili arıza. Danfoss tedarikçisini veya Danfoss

servis bölümünü arayın.

Tablo 7.1 Dahili Arıza Kodları

ALARM 39, Isı alıcı sensörü

Isı alıcı sıcaklık sensöründen geri besleme yok.

IGBT termal sensöründen gelen sinyal, güç kartında mevcut değil. Sorun güç kartında, geçit sürücü kartında veya güç kablosuyla geçit sürücü kartı arasındaki şerit kabloda olabilir.

UYARI 40, Dijital çıkış terminali 27 aşırı yüklemesi

Terminal 27’ye bağlı yükü kontrol edin veya kısa devre bağlantısını kesin. parametre 5-00 Dijital G/Ç Modu veparametre 5-01 Terminal 27 Modu kontrolü

UYARI 41, Dijital çıkış terminali 29 aşırı yüklemesi

Terminal 29'a bağlı yükü kontrol edin veya kısa devre bağlantısını kesin. parametre 5-00 Dijital G/Ç Modu'i ve parametre 5-02 Terminal 29 Modu'yi de kontrol edin.

UYARI 42, X30/6 üzerinde dijital çıkış aşırı yüklemesi veya X30/7 üzerinde dijital çıkış aşırı yüklemesi

Terminal X30/6 için, terminal X30/6'ya bağlı yükü kontrol edin veya kısa devre bağlantısını kesin.

parametre 5-32 Term. X30/6 Diji. Çıkış (MCB 101)'i (VLT General Purpose I/O MCB 101) de kontrol edin.

Terminal X30/7 için, terminal X30/7'ya bağlı yükü kontrol edin veya kısa devre bağlantısını kesin.

parametre 5-33 Term. X30/7 Diji. Çıkış (MCB 101)'i (VLT General Purpose I/O MCB 101) de kontrol edin.

ALARM 43, Dış besleme

VLT® Extended Relay Option MCB 113 harici 24 V DC olmadan monte edilir. Harici 24 V DC harici güç beslemesi bağlayın ya da parametre 14-80 Harici 24VDC ile Sağlanan Seçenek, [0] Hayır ile harici besleme kullanılmadığını belirtin. parametre 14-80 Harici 24VDC ile Sağlanan Seçenek'de değişim bir güç çevrimi gerektirir.

ALARM 45, Toprak arızası 2

Toprak hatası.

Sorun giderme

Topraklama doğru yapıldığından emin olun ve

•

gevşek bağlantıları kontrol edin.

Tel boyutunun uygunluğunu kontrol edin.

•

Motor kablolarını kısa devreler ve kaçak akımlar

•

bakımından kontrol edin.

ALARM 46, Güç kartı besleme

Güç kartındaki besleme aralığın dışındadır. Başka bir neden de hasarlı ısı alıcı fanı olabilir.

Güç kartında anahtar modu beslemesi (SMPS) tarafından üretilen 3 besleme vardır:

24 V.

•

5 V.

•

±18 V.

•

VLT® 24 V DC Supply MCB 107 ile güç verildiğinde, yalnızca 24 V ve 5 V beslemeleri izlenir. 3 fazlı şebeke voltajıyla güç verildiğinde, 3 besleme de izlenir.

Sorun giderme

Arızalı güç kartı kontrolü yapın.

•

Arızalı kontrol kartı kontrolü yapın.

•

Arızalı seçenek kartı kontrolü yapın.

•

Bir 24 V DC besleme kullanılıyorsa, güç

•

beslemesinin doğruluğunu kontrol edin.

Hasar görmüş ısı alıcı fanı için kontrol edin.

•

UYARI 47, 24 V besleme düşük

Güç kartındaki besleme aralığın dışındadır.

Güç kartında anahtar modu beslemesi (SMPS) tarafından üretilen 3 besleme vardır:

24 V.

•

5 V.

•

±18 V.

•

Sorun giderme

Arızalı güç kartı kontrolü yapın.

•

UYARI 48, 1,8 V besleme düşük

Kontrol kartında kullanılan 1,8 V DC beslemesi, izin verilen sınırlar dışında. Besleme kontrol kartında ölçülür.

Sorun giderme

Arızalı kontrol kartı kontrolü yapın.

•

Bir seçenek kartı varsa, aşırı voltaj olup olmadığını

•

kontrol edin.

UYARI 49, Hız sınırı

Hız parametre 4-11 Motor Hızı Alt Sınırı [RPM] ve parametre 4-13 Motor Hızı Üst Sınırı [RPM]'de belirlenen aralık dışındaysa bir uyarı verilir. Hız, parametre 1-86 Alarm Hızı Alt Sınırı [RPM]'daki belirlenen sınırın altında olduğunda

(başlatma veya durdurma anı hariç), frekans dönüştürücü alarm verir.

ALARM 50, AMA kalibrasyonu başarısız

Danfoss tedarikçisini veya Danfoss Servis Bölümü'nü arayın.

ALARM 51, AMA kontrolü U

Motor voltajı, motor akımı ve motor gücü ayarları yanlış.

Sorun giderme

1-20 ila 1-25 parametrelerindeki ayarları kontrol

•

edin.

nom

ve I

nom

Bakım, Tanı ve Sorun Giderm... Kullanım Kılavuzu

ALARM 52, AMA düşük I

Motor akımı çok düşük.

Sorun giderme

parametre 1-24 Motor Akımı'deki ayarları kontrol

•

edin.

ALARM 53, AMA motoru çok büyük

İşletilecek AMA için motor çok geniş.

ALARM 54, AMA motoru çok küçük

İşletilecek AMA için motor çok küçük.

ALARM 55, AMA parametresi aralık dışında

Motorun parametre değerleri kabul edilebilir aralığın dışında olduğundan AMA çalışamaz.

ALARM 56, AMA kullanıcı tarafından kesildi

AMA manuel olarak kesildi.

ALARM 57, AMA iç arızası

AMA'yı yeniden başlatmaya çalışın. Arka arkaya yeniden başlatmak, motoru aşırı ısıtabilir.

ALARM 58, AMA iç arızası

Danfoss tedarikçisiyle görüşün.

UYARI 59, Akım sınırı

Akım, parametre 4-18 Akım Sınırı parametresindeki değerden yüksek. 1-20 ila 1-25 arasındaki parametrelerde bulunan motor verisinin doğru ayarlandığından emin olun. Gerekirse akım limitini artırın. Sistemin daha yüksek limitte güvenle işletilebileceğinden emin olun.

UYARI 60, Dış kilit

Bir dijital giriş sinyali, frekans dönüştürücünün dışında bulunan bir arıza koşulunu gösteriyor. Bir dış kilit, frekans dönüştürücüye alarm verme komutu gönderdi.

Sorun giderme

Dış arıza koşulunu giderin.

•

Normal çalışmaya devam etmek için, Dış Kilit için

•

programlanan terminale 24 V DC uygulayın.

Frekans dönüştürücüyü sıfırlayın.

•

UYARI/ALARM 61, Geri besleme hatası

Hesaplanan hız ile geri besleme aygıtından alınan hız ölçümü arasında hata.

Sorun giderme

parametre 4-30 Motor Geribesleme Kaybı İşlevi

•

bölümündeki uyarı/alarm/devreden çıkarma ayarlarını kontrol edin.

parametre 4-31 Motor Geribes. Hızı Hatası

•

bölümündeki kabul edilebilir hatayı belirleyin.

parametre 4-32 Motor Geribes. Kaybı Zmn. Aşm.

•

bölümündeki kabul edilebilir geri besleme kayıp zamanını belirleyin.

nom

UYARI 62, Çıkış frekansı maksimum sınırda

Çıkış frekansı parametre 4-19 Maks. Çıkış Frekansı'de belirlenen değere ulaştığında frekans dönüştürücü bir uyarı verir. Çıkış, maksimum sınırın altında düştüğünde uyarı sona erer. Frekans dönüştürücü frekansı sınırlayamıyorsa bir alarm verir. Frekans dönüştürücü motorun kontrolünü kaybederse ikincisi, akı modunda meydana gelebilir.

Sorun giderme

Nedeni bulmak için uygulamayı kontrol edin.

•

Çıkış frekansı sınırını artırın. Sistemin daha yüksek

•

çıkış frekansında güvenle işletilebileceğinden emin olun.

ALARM 63, Mekanik fren düşük

Fiili motor akımı, start delay (Başlatma gecikmesi) süre penceresinde release brake (fren ayırma) akımını aşmadı.

UYARI 64, Voltaj Sınırı

Yük ve hız birleşimi, fiili DC bağlantı voltajından daha yüksek bir motor voltajını gerektirir.

UYARI/ALARM 65, Kontrol kartı aşırı sıcaklığı

Kontrol kartının devreden çıkma sıcaklığı 85 °C'dir (185 °F).

Sorun giderme

Ortam kullanım sıcaklığının sınırlar içinde

•

bulunduğunu kontrol edin.

Tıkanmış filtre olup olmadığını kontrol edin.

•

Fan kullanımını kontrol edin.

•

Kontrol kartını kontrol edin.

•

UYARI 66, Isı alıcı sıcaklığı düşük

Frekans dönüştürücü kullanılamayacak kadar soğuk. Bu uyarı, IGBT modülündeki sıcaklık sensörü tabanlıdır. Ünitenin ortam sıcaklığını yükseltin. Ayrıca, motor her

parametre 2-00 DC Tutc/Önc Isıtm Akımı %5'e ayarlanarak ve parametre 1-80 Durdurmada İşlev ayarı yapılarak

durduğunda frekans dönüştürücüye küçük bir miktar akım beslenebilir.

ALARM 67, Seçenek modülünün konfigürasyonu değişti

En son kapatmadan bu yana bir veya daha çok seçenek eklendi veya kaldırıldı. Konfigürasyon değişikliğinin bilerek yapıldığını kontrol edin ve birimi sıfırlayın.

ALARM 68, Güvenli Durdurma aktieştirildi

Safe Torque O (STO) etkinleştirildi. Normal kullanımı sürdürmek için, terminal 37’ye 24 V DC uygulayın ve bir resetleme sinyali gönderin (Bus, Dijital G/Ç yoluyla veya [Reset] anahtarına basarak).

ALARM 69, Güç kartı sıcaklığı

Güç kartındaki sıcaklık sensörü, çok sıcak veya çok soğuk.

Sorun giderme

Ortam kullanım sıcaklığının sınırlar içinde

•

bulunduğunu kontrol edin.

Tıkanmış filtre olup olmadığını kontrol edin.

•

Fan kullanımını kontrol edin.

•

Güç kartını kontrol edin.

•

7 7

Bakım, Tanı ve Sorun Giderm...

VLT® AutomationDrive FC 301/302

ALARM 70, Hatalı FC konfigürasyonu

Kontrol kartı ve güç kartı uyumsuz. Plakadaki tip koduyla ve kartların parça numaralarıyla birlikte Danfoss tedarikçinize başvurarak uyumluluğu kontrol ettirin.

ALARM 71, PTC 1 güvenli durdurma

STO, VLT® PTC Thermistor Card MCB 112 (motor çok sıcak) etkinleştirilmiş. MCB 112, terminal 37’ye yeniden 24 V DC uyguladığında (motor sıcaklığı kabul edilebilir bir düzeye ulaştığında) MCB 112’den dijital giriş devre dışı bırakıldığında normal kullanıma devam edilebilir. Bu durumda, bir sıfırlama sinyali gönderin (bus, dijital G/Ç yoluyla veya [Reset] anahtarına basarak).

ALARM 72, Tehlikeli arıza

Alarm kilidi ile STO. Beklenmeyen bir STO komutu kombinasyonu oluştu:

VLT® PTC Thermistor Card MCB 112 X44/10'u

•

etkinleştirdi, ancak STO etkinleşmedi.

UYARI 73, Güvenli Durdurma oto. yeniden başlatma

STO etkin. Otomatik yeniden başlatma etkinleştirildiği takdirde, motor arıza giderildiğinde başlatılabilir.

ALARM 74, PTC Termistör

VLT® PTC Thermistor Card MCB 112 ile alakalı alarm. PTC çalışmıyor.

ALARM 75, Hatalı profil seçimi

Motor çalışırken parametre değeri yazmayın. parametre 8-10 Kontrol Sözcüğü Profili'e MCO profili yazmadan önce motoru durdurun.

UYARI 77, Azaltılmış güç modu

Frekans dönüştürücü azaltılmış güç modunda kullanılıyor (izin verilen çevirici kısmı sayısından az). Bu uyarı, frekans dönüştürücü daha az ters çevirici ile çalışmak üzere ayarlandığında ve açık kaldığında güç çevriminde verilir.

ALARM 78, İzleme hatası

Ayarlanan nokta değeri ve geçerli değer arasındaki fark parametre 4-35 İzleme Hatası içindeki değeri aşıyor.

Sorun giderme

MCB 112, STO'yu kullanan tek cihazsa

•

(parametre 5-19 Ter. 37 Güvenli Durd.'deki [4] PTC 1 Alarmı veya [5] PTC 1 Uyarısı seçeneklerinde

belirtilmiştir) STO etkinleştirilir ve X44/10 etkinleştirilmez.

İşlevi devre dışı bırakın veya parametre 4-34 İzleme

•

Hatası İşlevi konumunda bir alarm/uyarı seçin.

Yük ve motor çevresindeki mekanikleri inceleyin.

•

Motor kodlayıcı ve frekans dönüştürücü arasındaki geri besleme bağlantılarını kontrol edin.

parametre 4-30 Motor Geribesleme Kaybı İşlevi

•

motor geri besleme işlevini seçin.

parametre 4-35 İzleme Hatası ve

•

parametre 4-37 İzleme Hatası Rampa'deki izleme hatası bandını ayarlayın.

ALARM 79, Kaçak güç bölümü konfigürasyonu

Ölçekleme kartının parça numarası yanlış veya takılı değil. Ayrıca güç kartındaki MK102 konektörü takılmamış da olabilir.

ALARM 80, Sürücü varsayılan değere ayarlandı

Parametre ayarları, manuel sıfırlamadan sonra varsayılan ayarlara ilklendirildi. Alarmı temizlemek için birimi sıfırlayın.

ALARM 81, CSIV bozuk

CSIV dosyasında sözdizimi hataları var.

ALARM 82, CSIV prmtr hatası

CSIV bir parametreyi başlatamadı.

ALARM 83, Hatalı seçenek kombinasyonu

Monte edilen seçenekler uyumlu değil.

ALARM 84, Güvenlik seçeneği yok

Güvenlik seçeneği genel bir sıfırlama yapılmadan çıkarıldı. Güvenlik seçeneğini yeniden bağlayın.

ALARM 88, Seçenek algılama

Opsiyon düzeninde bir değişiklik algılanır. Parametre 14-89 Option Detection , [0] Frozen configuration (Donmuş konfigürasyon) olarak ayarlandı ve opsiyon düzeni bir nedenle değiştirildi.

Değişikliği uygulamak için parametre 14-89 Option

•

Detection adımındaki opsiyon düzeni değişikliklerini etkinleştirin.

Ayrıca doğru opsiyon konfigürasyonunu geri

•

yükleyin.

UYARI 89, Mekanik fren kayması

Vinç freni monitörü 10 RPM'yi aşan motor hızını algılar.

ALARM 90, Geri besleme monitörü

Kodlayıcı/çözümleyici seçeneği bağlantısını kontrol edin ve gerekirse VLT® Encoder Input MCB 102 veya VLT® Resolver

Input MCB 103 değiştirin.

ALARM 91, Analog giriş 54 hatalı ayarlar

KTY sensörü analog giriş terminali 54’e bağlandığında Anahtarı S202 OFF (voltaj girişi) konumuna ayarlayın.

ALARM 99, Kilitli rotor

Rotor engellenmiş.

UYARI/ALARM 104, Karıştırıcı fan arızası

Fan çalışmıyor. Fan monitörü fanın açılışta veya karıştırıcı fan açıldığında dönüp dönmediğini kontrol eder. Fan arızası parametre 14-53 Fan Monitörü içinde bir uyarı ya da alarm olarak konfigüre edilebilir.

Sorun giderme

Uyarının/alarmın geri döndüğünü belirlemek için

•

frekans dönüştürücünün gücünü kapatıp açın.

UYARI/ALARM 122, Beklenmedik motor dönüşü

Frekans dönüştürücü, motorun sabit kalmasını gerektiren bir işlev gerçekleştirir, örneğin PM motorları için DC tutucu.

Bakım, Tanı ve Sorun Giderm... Kullanım Kılavuzu

UYARI 163, ATEX ETR akım.lim.uyarısı

Frekans dönüştürücü 50 saniyeden uzun süredir karakteristik eğrinin üzerinde çalışmakta. Uyarı %83'te yeniden etkinleşir ve izin verilen ısı yükünün %65'inde yeniden devre dışı bırakılır.

ALARM 164, ATEX ETR akım lim.alarmı

600 sn'lik bir süre zarfında 60 sn'den uzun süre karakteristik eğrinin üzerinde çalışma, alarmı etkinleştirir ve frekans dönüştürücü alarm verir.

UYARI 165, ATEX ETR frek.lim.uyarısı

Frekans dönüştürücü 50 sn'den uzun süredir izin verilen minimum frekansın altında çalışıyor (parametre 1-98 ATEX ETR interpol. points freq.).

ALARM 166, ATEX ETR frek.lim.alarmı

Frekans dönüştürücü 60 sn'den uzun süre (600 sn'lik bir zaman zarfında) izin verilen minimum frekansın altında çalışmış (parametre 1-98 ATEX ETR interpol. points freq.).

UYARI 250, Yeni yedek parça

Sürücü sistemindeki bileşen değiştirildi.

Sorun giderme

Norma işletimi yenilemek için sürücü sistemini

•

sıfırlayın.

UYARI 251, Yeni tip kodu

Güç kartı veya diğer bileşenler değiştirildi ve tip kodu değiştirilmiştir.

7 7

Teknik Özellikler

VLT® AutomationDrive FC 301/302

8 Teknik Özellikler

8.1 Elektriksel Veri

8.1.1 Şebeke Besleme 200–240 V

Tür tanımı PK25 PK37 PK55 PK75 P1K1 P1K5 P2K2 P3K0 P3K7

Tipik şaft çıkışı [kW/(hp)], yüksek aşırı yük

Muhafaza koruması oranı IP20 (yalnızca FC 301) A1 A1 A1 A1 A1 A1 – – – Muhafaza koruması oranı IP20, IP21 A2 A2 A2 A2 A2 A2 A2 A3 A3 Muhafaza koruması oranı IP55, IP66 A4/A5 A4/A5 A4/A5 A4/A5 A4/A5 A4/A5 A4/A5 A5 A5

Çıkış akımı

Sürekli (200–240 V) [A] 1.8 2.4 3.5 4.6 6.6 7.5 10.6 12.5 16.7 Aralıklı (200–240 V) [A] 2.9 3.8 5.6 7.4 10.6 12.0 17.0 20.0 26.7 Sürekli kVA (208 V) [kVA] 0.65 0.86 1.26 1.66 2.38 2.70 3.82 4.50 6.00

Maksimum giriş akımı

Sürekli (200–240 V) [A] 1.6 2.2 3.2 4.1 5.9 6.8 9.5 11.3 15.0 Aralıklı (200–240 V) [A] 2.6 3.5 5.1 6.6 9.4 10.9 15.2 18.1 24.0

Diğer teknik özellikler

Şebeke, motor, fren ve yük paylaşımı için maksimum kablo kesiti

Bağlantı kesme için maksimum kablo kesiti [mm2] ([AWG]) Nominal maksimum yükte tahmin edilen güç kaybı [W]

Verimlilik

2),5)

[mm2] ([AWG])

0.25

(0.34)

2),5)

21 29 42 54 63 82 116 155 185

0.94 0.94 0.95 0.95 0.96 0.96 0.96 0.96 0.96

0.37 (0.5)

0.55

(0.75)

0.75 (1.0)

1.1

(1.5)

4, 4, 4 (12,12,12)

(minimum 0.2 (24))

6, 4, 4 (10,12,12)

1.5

(2.0)

2.2

(3.0)

3.0

(4.0)

3.7

(5.0)

Tablo 8.1 Şebeke Besleme 200–240 V, PK25–P3K7

Tür tanımı P5K5 P7K5 P11K

Yüksek/Anormal aşırı yük Tipik şaft çıkışı [kW/(hp)] 5.5 (7.5) 7.5 (10) 7.5 (10) 11 (15) 11 (15) 15 (20) Muhafaza koruması oranı IP20 B3 B3 B4 Muhafaza koruması oranı IP21, IP55, IP66 B1 B1 B2

Çıkış akımı

Sürekli (200–240 V) [A] 24.2 30.8 30.8 46.2 46.2 59.4 Aralıklı (60 sn aşırı yük) (200–240 V) [A] 38.7 33.9 49.3 50.8 73.9 65.3 Sürekli kVA (208 V) [kVA] 8.7 11.1 11.1 16.6 16.6 21.4

Maksimum giriş akımı

Sürekli (200–240 V) [A] 22.0 28.0 28.0 42.0 42.0 54.0 Aralıklı (60 sn aşırı yük) (200–240 V) [A] 35.2 30.8 44.8 46.2 67.2 59.4

Diğer teknik özellikler

Şebeke, fren, motor ve yük paylaşımı için IP20 maksimum kablo

2),5)

kesiti

[mm2] ([AWG)]

Şebeke, fren ve yük paylaşımı için IP21 maksimum kablo kesiti [mm2] ([AWG])

Motor için IP21 maksimum kablo kesiti

Bağlantı kesme için maksimum kablo kesiti

Nominal maksimum yükte tahmin edilen güç kaybı [W]

Verimlilik

2),5)

[mm2] ([AWG])

2),5)

[mm2] ([AWG])

HO NO HO NO HO NO

10, 10,- (8, 8,-) 10, 10,- (8, 8,-) 35,-,- (2,-,-)

16,10,16 (6, 8, 6) 16,10,16 (6, 8, 6) 35,-,- (2,-,-)

10, 10,- (8, 8,-) 10, 10,- (8, 8,-) 35,25,25 (2, 4, 4)

16,10,10 (6, 8, 8)

239 310 371 514 463 602

0.96 0.96 0.96

Tablo 8.2 Şebeke Besleme 200–240 V, P5K5–P11K

Teknik Özellikler Kullanım Kılavuzu

Tür tanımı P15K P18K P22K P30K P37K

Yüksek/Anormal aşırı yük

Tipik şaft çıkışı [kW/(hp)]

Muhafaza koruması oranı IP20 B4 C3 C3 C4 C4 Muhafaza koruması oranı IP21, IP55, IP66 C1 C1 C1 C2 C2

Çıkış akımı

Sürekli (200–240 V) [A] 59.4 74.8 74.8 88.0 88.0 115 115 143 143 170 Aralıklı (60 sn aşırı yük) (200–240 V) [A] 89.1 82.3 112 96.8 132 127 173 157 215 187 Sürekli kVA (208 V) [kVA] 21.4 26.9 26.9 31.7 31.7 41.4 41.4 51.5 51.5 61.2

Maksimum giriş akımı

Sürekli (200–240 V) [A] 54.0 68.0 68.0 80.0 80.0 104 104 130 130 154 Aralıklı (60 sn aşırı yük) (200–240 V) [A] 81.0 74.8 102 88.0 120 114 156 143 195 169

Diğer teknik özellikler

Şebeke, fren, motor ve yük paylaşımı için IP20 maksimum kablo kesiti5) [mm2] ([AWG)] Şebeke ve motor için IP21, IP55, IP66 maksimum kablo kesiti5) [mm2] ([AWG]) Fren ve yük paylaşımı için IP21, IP55, IP66 maksimum kablo kesiti5) [mm2] ([AWG])

Bağlantı kesme için maksimum kablo kesiti [mm2] ([AWG])

Nominal maksimum yükte tahmin edilen güç kaybı [W]

Verimlilik

2),5)

HO NO HO NO HO NO HO NO HO NO

18.5

(20)

624 737 740 845 874 1140 1143 1353 1400 1636

(25)

35 (2) 50 (1) 50 (1) 150 (300 MCM) 150 (300 MCM)

50 (1) 50 (1) 50 (1) 150 (300 MCM) 150 (300 MCM)

50 (1) 50 (1) 50 (1) 95 (3/0) 95 (3/0)

0.96 0.97 0.97 0.97 0.97

18.5 (25)22(30)22(30)30(40)30(40)37(50)37(50)45(60)

185, 150, 120

(350 MCM, 300

MCM, 4/0)

50, 35, 35 (1, 2, 2)

95, 70, 70

(3/0, 2/0, 2/0)

8 8

Tablo 8.3 Şebeke Besleme 200–240 V, P15K–P37K

Teknik Özellikler

VLT® AutomationDrive FC 301/302

8.1.2 Şebeke Besleme 380–500 V

Tür tanımı PK37 PK55 PK75 P1K1 P1K5 P2K2 P3K0 P4K0 P5K5 P7K5

Tipik şaft çıkışı [kW/(hp)], yüksek aşırı yük

Muhafaza koruması oranı IP20 (yalnızca FC 301) A1 A1 A1 A1 A1 – – – – – Muhafaza koruması oranı IP20, IP21 A2 A2 A2 A2 A2 A2 A2 A2 A3 A3 Muhafaza koruması oranı IP55, IP66 A4/A5 A4/A5 A4/A5 A4/A5 A4/A5 A4/A5 A4/A5 A4/A5 A5 A5

Çıkış akımı yüksek aşırı yük 1 dk. süreyle %160

Şaft çıkışı [kW/(hp)] 0.37

Sürekli (380–440 V) [A] 1.3 1.8 2.4 3.0 4.1 5.6 7.2 10 13 16 Aralıklı (380–440 V) [A] 2.1 2.9 3.8 4.8 6.6 9.0 11.5 16 20.8 25.6 Sürekli (441–500 V) [A] 1.2 1.6 2.1 2.7 3.4 4.8 6.3 8.2 11 14.5 Aralıklı (441–500 V) [A] 1.9 2.6 3.4 4.3 5.4 7.7 10.1 13.1 17.6 23.2 Sürekli kVA (400 V) [kVA] 0.9 1.3 1.7 2.1 2.8 3.9 5.0 6.9 9.0 11 Sürekli kVA (460 V) [kVA] 0.9 1.3 1.7 2.4 2.7 3.8 5.0 6.5 8.8 11.6

Maksimum giriş akımı

Sürekli (380–440 V) [A] 1.2 1.6 2.2 2.7 3.7 5.0 6.5 9.0 11.7 14.4 Aralıklı (380–440 V) [A] 1.9 2.6 3.5 4.3 5.9 8.0 10.4 14.4 18.7 23

Sürekli (441–500 V) [A] 1.0 1.4 1.9 2.7 3.1 4.3 5.7 7.4 9.9 13 Aralıklı (441–500 V) [A] 1.6 2.2 3.0 4.3 5.0 6.9 9.1 11.8 15.8 20.8

Diğer teknik özellikler

Şebeke, fren, motor ve yük paylaşımı için IP20, IP21 maks. kablo kesiti2),5) [mm2] ([AWG]) Şebeke, fren, motor ve yük paylaşımı için IP55, IP66 maks. kablo kesiti

Bağlantı kesme için maksimum kablo kesiti [mm2] ([AWG]) Nominal maksimum yükte tahmin edilen güç kaybı [W]

Verimlilik

2)5)

[mm2] ([AWG])

2),5)

0.37 (0.5)

(0.5)

35 42 46 58 62 88 116 124 187 255

0.93 0.95 0.96 0.96 0.97 0.97 0.97 0.97 0.97 0.97

0.55

(0.75)

0.55

(0.75)

0.75 (1.0)

1.1

(1.5)

1.1

(1.5)

1.5

(2.0)

1.5

(2.0)

4, 4, 4 (12,12,12)

(minimum 0.2(24))

4, 4, 4 (12,12,12)

6, 4, 4 (10,12,12)

2.2

(3.0)

2.2

(3.0)

3.0

(4.0)

3.0

(4.0)

4.0

(5.0)

4.0

(5.0)

5.5

(7.5)

5.5

(7.5)

7.5

(10)

7.5

(10)

Tablo 8.4 Şebeke Beslemesi 380–500 V (FC 302), 380–480 V (FC 301), PK37–P7K5

Teknik Özellikler Kullanım Kılavuzu

Tür tanımı P11K P15K P18K P22K

Yüksek/Anormal aşırı yük

Tipik şaft çıkışı [kW/(hp)] 11 (15) 15 (20) 15 (20) 18.5 (25) 18.5 (25) 22 (30) 22 (30) 30 (40) Muhafaza koruması oranı IP20 B3 B3 B4 B4 Muhafaza koruması oranı IP21, IP55, IP66 B1 B1 B2 B2

Çıkış akımı

Sürekli (380–440 V) [A] 24 32 32 37.5 37.5 44 44 61 Aralıklı (60 sn aşırı yük) (380–440 V) [A] 38.4 35.2 51.2 41.3 60 48.4 70.4 67.1 Sürekli (441–500 V) [A] 21 27 27 34 34 40 40 52 Aralıklı (60 sn aşırı yük) (441–500 V) [A] Sürekli kVA (400 V) [kVA] 16.6 22.2 22.2 26 26 30.5 30.5 42.3 Sürekli kVA (460 V) [kVA] – 21.5 – 27.1 – 31.9 – 41.4

Maksimum giriş akımı

Sürekli (380–440 V) [A] 22 29 29 34 34 40 40 55 Aralıklı (60 sn aşırı yük) (380–440 V) [A] Sürekli (441–500 V) [A] 19 25 25 31 31 36 36 47 Aralıklı (60 sn aşırı yük) (441–500 V) [A]

Diğer teknik özellikler

Şebeke, fren ve yük paylaşımı için IP21, IP55, IP66 maksimum kablo kesiti

2),5)

[mm2] ([AWG])

Motor için IP21, IP55, IP66 maksimum kablo

2)5)

kesiti

[mm2] ([AWG]) Şebeke, fren, motor ve yük paylaşımı için IP20 maksimum kablo kesiti

Bağlantı kesme için maksimum kablo kesiti

2),5)

[mm2] ([AWG)]

2),5)

[mm2] ([AWG]) Nominal maksimum yükte tahmin edilen güç kaybı [W]

Verimlilik

HO NO HO NO HO NO HO NO

33.6 29.7 43.2 37.4 54.4 44 64 57.2

35.2 31.9 46.4 37.4 54.4 44 64 60.5

30.4 27.5 40 34.1 49.6 39.6 57.6 51.7

16, 10, 16 (6, 8, 6) 16, 10, 16 (6, 8, 6) 35,-,-(2,-,-) 35,-,-(2,-,-)

10, 10,- (8, 8,-) 10, 10,- (8, 8,-) 35, 25, 25 (2, 4, 4) 35, 25, 25 (2, 4, 4)

10, 10,- (8, 8,-) 10, 10,- (8, 8,-) 35,-,-(2,-,-) 35,-,-(2,-,-)

16, 10, 10 (6, 8, 8)

291 392 379 465 444 525 547 739

0.98 0.98 0.98 0.98

8 8

Tablo 8.5 Şebeke Beslemesi 380–500 V (FC 302), 380–480 V (FC 301), P11K–P22K

Teknik Özellikler

VLT® AutomationDrive FC 301/302

Tür tanımı P30K P37K P45K P55K P75K

Yüksek/Anormal aşırı yük

HO NO HO NO HO NO HO NO HO NO Tipik şaft çıkışı [kW/(hp)] 30 (40) 37 (50) 37 (50) 45 (60) 45 (60) 55 (75) 55 (75) 75 (100) 75 (100) 90 (125) Muhafaza koruması oranı IP20 B4 C3 C3 C4 C4 Muhafaza koruması oranı IP21,

IP55, IP66

C1 C1 C1 C2 C2

Çıkış akımı

Sürekli (380–440 V) [A] 61 73 73 90 90 106 106 147 147 177 Aralıklı (60 sn aşırı yük) (380–440 V) [A]

91.5 80.3 110 99 135 117 159 162 221 195

Sürekli (441–500 V) [A] 52 65 65 80 80 105 105 130 130 160 Aralıklı (60 sn aşırı yük) (441–500 V) [A]

78 71.5 97.5 88 120 116 158 143 195 176

Sürekli kVA (400 V) [kVA] 42.3 50.6 50.6 62.4 62.4 73.4 73.4 102 102 123 Sürekli kVA (460 V) [kVA] – 51.8 – 63.7 – 83.7 – 104 – 128

Maksimum giriş akımı

Sürekli (380–440 V) [A] 55 66 66 82 82 96 96 133 133 161 Aralıklı (60 sn aşırı yük) (380–440 V) [A]

82.5 72.6 99 90.2 123 106 144 146 200 177

Sürekli (441–500 V) [A] 47 59 59 73 73 95 95 118 118 145

Aralıklı (60 sn aşırı yük) (441–500 V) [A]

70.5 64.9 88.5 80.3 110 105 143 130 177 160

Diğer teknik özellikler

Şebeke ve motor için IP20 maksimum kablo kesiti

35 (2) 50 (1) 50 (1) 150 (300 MCM) 150 (300 MCM) [mm2] ([AWG]) Fren ve yük paylaşımı için IP20 maksimum kablo kesiti5)

35 (2) 50 (1) 50 (1) 95 (4/0) 95 (4/0) [mm2] ([AWG]) Şebeke ve motor için IP21, IP55, IP66 maksimum kablo kesiti

50 (1) 50 (1) 50 (1) 150 (300 MCM) 150 (300 MCM) [mm2] ([AWG]) Fren ve yük paylaşımı için IP21, IP55, IP66 maksimum kablo kesiti

50 (1) 50 (1) 50 (1) 95 (3/0) 95 (3/0) [mm2] ([AWG]) Bağlantı kesme için maksimum kablo kesiti

2),5)

[mm2] ([AWG])

Nominal maksimum yükte tahmin edilen güç kaybı [W]

Verimlilik

50, 35, 35

(1, 2, 2)

95, 70, 70

(3/0, 2/0, 2/0)

570 698 697 843 891 1083 1022 1384 1232 1474

0.98 0.98 0.98 0.98 0.99

185, 150, 120

(350 MCM, 300

MCM, 4/0)

Tablo 8.6 Şebeke Beslemesi 380–500 V (FC 302), 380–480 V (FC 301), P30K–P75K

Teknik Özellikler Kullanım Kılavuzu

8.1.3 Şebeke Beslemesi 525–600 V (yalnızca FC 302)

Tür tanımı PK75 P1K1 P1K5 P2K2 P3K0 P4K0 P5K5 P7K5

Tipik şaft çıkışı [kW/(hp)] 0.75 (1) 1.1 (1.5) 1.5 (2.0) 2.2 (3.0) 3 (4.0) 4 (5.0) 5.5 (7.5) 7.5 (10) Muhafaza koruması oranı IP20, IP21 A3 A3 A3 A3 A3 A3 A3 A3 Muhafaza koruması oranı IP55 A5 A5 A5 A5 A5 A5 A5 A5

Çıkış akımı

Sürekli (525–550 V) [A] 1.8 2.6 2.9 4.1 5.2 6.4 9.5 11.5 Aralıklı (525–550 V) [A] 2.9 4.2 4.6 6.6 8.3 10.2 15.2 18.4 Sürekli (551–600 V) [A] 1.7 2.4 2.7 3.9 4.9 6.1 9.0 11.0 Aralıklı (551–600 V) [A] 2.7 3.8 4.3 6.2 7.8 9.8 14.4 17.6 Sürekli kVA (525 V) [kVA] 1.7 2.5 2.8 3.9 5.0 6.1 9.0 11.0 Sürekli kVA (575 V) [kVA] 1.7 2.4 2.7 3.9 4.9 6.1 9.0 11.0

Maksimum giriş akımı

Sürekli (525–600 V) [A] 1.7 2.4 2.7 4.1 5.2 5.8 8.6 10.4 Aralıklı (525–600 V) [A] 2.7 3.8 4.3 6.6 8.3 9.3 13.8 16.6

Diğer teknik özellikler

Şebeke, motor, fren ve yük paylaşımı için maksimum kablo kesiti

Bağlantı kesme için maksimum kablo kesiti [mm2] ([AWG]) Nominal maksimum yükte tahmin edilen güç kaybı [W]

Verimlilik

2),5)

[mm2] ([AWG])

2),5)

35 50 65 92 122 145 195 261

0.97 0.97 0.97 0.97 0.97 0.97 0.97 0.97

4, 4, 4 (12,12,12)

(minimum 0.2 (24))

6, 4, 4 (10,12,12)

8 8

Tablo 8.7 Şebeke Beslemesi 525–600 V (yalnızca FC 302), PK75–P7K5

Teknik Özellikler

VLT® AutomationDrive FC 301/302

Tür tanımı P11K P15K P18K P22K P30K

Yüksek/ normal yük1) HO NO HO NO HO NO HO NO HO NO Tipik şaft çıkışı [kW/(hp)] 11 (15) 15 (20) 15 (20) 18.5 (25) 18.5 (25) 22 (30) 22 (30) 30 (40) 30 (40) 37 (50) Muhafaza koruması oranı IP20 B3 B3 B4 B4 B4 Muhafaza koruması oranı IP21, IP55, IP66

B1 B1 B2 B2 C1

Çıkış akımı

Sürekli (525–550 V) [A] 19 23 23 28 28 36 36 43 43 54 Aralıklı (525–550 V) [A] 30 25 37 31 45 40 58 47 65 59 Sürekli (551–600 V) [A] 18 22 22 27 27 34 34 41 41 52 Aralıklı (551–600 V) [A] 29 24 35 30 43 37 54 45 62 57 Sürekli kVA (550 V) [kVA] 18.1 21.9 21.9 26.7 26.7 34.3 34.3 41.0 41.0 51.4 Sürekli kVA (575 V) [kVA] 17.9 21.9 21.9 26.9 26.9 33.9 33.9 40.8 40.8 51.8

Maksimum giriş akımı

550 V'de sürekli [A] 17.2 20.9 20.9 25.4 25.4 32.7 32.7 39 39 49 550V'de aralıklı [A] 28 23 33 28 41 36 52 43 59 54 575 V'de sürekli [A] 16 20 20 24 24 31 31 37 37 47 575V'de aralıklı [A] 26 22 32 27 39 34 50 41 56 52

Diğer teknik özellikler

Şebeke, fren, motor ve yük paylaşımı

için IP20 maksimum kablo kesiti

2),5)

10, 10,- (8, 8,-) 10, 10,- (8, 8,-) 35,-,-(2,-,-) 35,-,-(2,-,-) 35,-,-(2,-,-) [mm2] ([AWG)] Şebeke, fren ve yük paylaşımı için IP21, IP55, IP66 maksimum kablo

2),5)

kesiti

[mm2] ([AWG])

16, 10, 10 (6, 8, 8) 16, 10, 10 (6, 8, 8) 35,-,-(2,-,-) 35,-,-(2,-,-) 50,-,- (1,-,-)

Motor için IP21, IP55, IP66 maksimum kablo kesiti

2)5)

10, 10,- (8, 8,-) 10, 10,- (8, 8,-) 35, 25, 25 (2, 4, 4) 35, 25, 25 (2, 4, 4) 50,-,- (1,-,-) [mm2] ([AWG]) Bağlantı kesme için maksimum kablo

2),5)

kesiti

[mm2] ([AWG]) Nominal maksimum yükte tahmin edilen güç kaybı [W]

Verimlilik

220 300 300 370 370 440 440 600 600 740

0.98 0.98 0.98 0.98 0.98

16, 10, 10

(6, 8, 8)

50, 35, 35

(1, 2, 2)

Tablo 8.8 Şebeke Beslemesi 525–600 V (sadece FC 302), P11K–P30

Teknik Özellikler Kullanım Kılavuzu

Tür tanımı P37K P45K P55K P75K

Yüksek/ normal yük1) HO NO HO NO HO NO HO NO Tipik şaft çıkışı [kW/(hp)] 37 (50) 45 (60) 45 (60) 55 (75) 55 (75) 75 (100) 75 (100) 90 (125) Muhafaza koruması oranı IP20 C3 C3 C3 C4 C4 Muhafaza koruması oranı IP21, IP55, IP66 C1 C1 C1 C2 C2

Çıkış akımı

Sürekli (525–550 V) [A] 54 65 65 87 87 105 105 137 Aralıklı (525–550 V) [A] 81 72 98 96 131 116 158 151 Sürekli (551–600 V) [A] 52 62 62 83 83 100 100 131 Aralıklı (551–600 V) [A] 78 68 93 91 125 110 150 144 Sürekli kVA (550 V) [kVA] 51.4 61.9 61.9 82.9 82.9 100.0 100.0 130.5 Sürekli kVA (575 V) [kVA] 51.8 61.7 61.7 82.7 82.7 99.6 99.6 130.5

Maksimum giriş akımı

550 V'de sürekli [A] 49 59 59 78.9 78.9 95.3 95.3 124.3 550V'de aralıklı [A] 74 65 89 87 118 105 143 137 575 V'de sürekli [A] 47 56 56 75 75 91 91 119 575V'de aralıklı [A] 70 62 85 83 113 100 137 131

Diğer teknik özellikler

2),5)

740 900 900 1100 1100 1500 1500 1800

0.98 0.98 0.98 0.98

50 (1) 150 (300 MCM)

50 (1) 95 (4/0)

50 (1) 150 (300 MCM)

50 (1) 95 (4/0)

50, 35, 35

(1, 2, 2)

95, 70, 70

(3/0, 2/0, 2/0)

185, 150, 120

(350 MCM, 300

MCM, 4/0)

Şebeke ve motor için IP20 maksimum kablo kesiti [mm2] ([AWG]) Fren ve yük paylaşımı için IP20 maksimum kablo kesiti5) [mm2] ([AWG]) Şebeke ve motor için IP21, IP55, IP66 maksimum kablo kesiti5) [mm2] ([AWG]) Fren ve yük paylaşımı için IP21, IP55, IP66 maksimum kablo kesiti5) [mm2] ([AWG])

Bağlantı kesme için maksimum kablo kesiti [mm2] ([AWG])

Nominal maksimum yükte tahmin edilen güç kaybı

[W]

Verimlilik

8 8

Tablo 8.9 Şebeke Beslemesi 525–600 V P37K–P75K (sadece FC 302), P37K–P75

Sigorta güçleri için, bkz. bölüm 8.7 Sigortalar ve Devre Kesiciler.

1) Yüksek aşırı yük = 60 sn süreyle %150 ya da %160 tork. Normal aşırı yük = 60 sn süreyle %110 tork.

2) Maksimum kablo kesitine ait 3 değer, sırasıyla çekirdek, esnek tel ve manşonlu esnek tel içindir.

3) Frekans dönüştürücü soğutma boyutlandırılması için geçerlidir. Anahtarlama frekansı varsayılan ayardan yüksekse güç kayıpları artabilir. LCP ve tipik kontrol kartının güç tüketimleri dahildir. EN 50598-2'ye göre güç kaybı verileri için bakınız: drives.danfoss.com/knowledge-center/energy-

eiciency-directive/#/

4) Nominal akımda ölçülen verimlilik. Enerji verimliliğini sınıfı için bkz. bölüm 8.4 Ortam Koşulları. Parça yük kayıpları için bkz. drives.danfoss.com/ knowledge-center/energy-eiciency-directive/#/.

5) Kablo kesiti bakır kablolar olarak kabul edilir.

Teknik Özellikler

VLT® AutomationDrive FC 301/302

8.1.4 Şebeke Beslemesi 525–690 V (yalnızca FC 302)

Tür tanımı P1K1 P1K5 P2K2 P3K0 P4K0 P5K5 P7K5

Yüksek/Anormal aşırı yük Tipik şaft çıkışı [kW/(hp)] 1.1 (1.5) 1.5 (2.0) 2.2 (3.0) 3.0 (4.0) 4.0 (5.0) 5.5 (7.5) 7.5 (10) Muhafaza koruması oranı IP20 A3 A3 A3 A3 A3 A3 A3

Çıkış akımı

Sürekli (525–550 V) [A] 2.1 2.7 3.9 4.9 6.1 9.0 11.0 Aralıklı (525–550 V) [A] 3.4 4.3 6.2 7.8 9.8 14.4 17.6 Sürekli (551–690 V) [A] 1.6 2.2 3.2 4.5 5.5 7.5 10.0 Aralıklı (551–690 V) [A] 2.6 3.5 5.1 7.2 8.8 12.0 16.0 Sürekli kVA 525 V 1.9 2.5 3.5 4.5 5.5 8.2 10.0 Sürekli kVA 690 V 1.9 2.6 3.8 5.4 6.6 9.0 12.0

Maksimum giriş akımı

Sürekli (525–550 V) [A] 1.9 2.4 3.5 4.4 5.5 8.1 9.9 Aralıklı (525–550 V) [A] 3.0 3.9 5.6 7.0 8.8 12.9 15.8 Sürekli (551–690 V) [A] 1.4 2.0 2.9 4.0 4.9 6.7 9.0 Aralıklı (551–690 V) [A] 2.3 3.2 4.6 6.5 7.9 10.8 14.4

Diğer teknik özellikler

Şebeke, motor, fren ve yük paylaşımı için maksimum

kablo kesiti

Bağlantı kesme için maksimum kablo kesiti [mm2] ([AWG]) Nominal maksimum yükte tahmin edilen güç kaybı (W)

Verimlilik

2),5)

[mm2] ([AWG])

2),5)

HO/YOK HO/YOK HO/YOK HO/YOK HO/YOK HO/YOK HO/YOK

4, 4, 4 (12, 12, 12) (minimum 0,2 (24)

6, 4, 4 (10, 12, 12)

44 60 88 120 160 220 300

0.96 0.96 0.96 0.96 0.96 0.96 0.96

Tablo 8.10 A3 Muhafaza, Şebeke Beslemesi 525–690 V IP20/Korumalı Şasi, P1K1–P7K5

Teknik Özellikler Kullanım Kılavuzu

Tür tanımı P11K P15K P18K P22K

Yüksek/Anormal aşırı yük 550 V'de tipik şaft çıkışı [kW/(hp)] 7.5

690 V'de tipik şaft çıkışı [kW/(hp)] 11

Muhafaza koruması oranı IP20 B4 B4 B4 B4 Muhafaza koruması oranı IP21, IP55 B2 B2 B2 B2

Çıkış akımı

Sürekli (525–550 V) [A] 14.0 19.0 19.0 23.0 23.0 28.0 28.0 36.0 Aralıklı (60 sn aşırı yük) (525–550 V) [A] 22.4 20.9 30.4 25.3 36.8 30.8 44.8 39.6 Sürekli (551–690 V) [A] 13.0 18.0 18.0 22.0 22.0 27.0 27.0 34.0 Aralıklı (60 sn aşırı yük) (551–690 V) [A] 20.8 19.8 28.8 24.2 35.2 29.7 43.2 37.4 Sürekli kVA (550 V'da) [kVA] 13.3 18.1 18.1 21.9 21.9 26.7 26.7 34.3 Sürekli kVA (690 V'da) [kVA] 15.5 21.5 21.5 26.3 26.3 32.3 32.3 40.6

Maksimum giriş akımı

Sürekli (550 V'da) [A] 15.0 19.5 19.5 24.0 24.0 29.0 29.0 36.0 Aralıklı (60 s aşırı yük) (550 V'da) [A] 23.2 21.5 31.2 26.4 38.4 31.9 46.4 39.6 Sürekli (690 V'da) [A] 14.5 19.5 19.5 24.0 24.0 29.0 29.0 36.0 Aralıklı (60 s aşırı yük) (690 V'de) [A] 23.2 21.5 31.2 26.4 38.4 31.9 46.4 39.6

Diğer teknik özellikler

Şebeke/motor, yük paylaşımı ve fren için maksimum kablo kesiti

Bağlantı kesme için maksimum kablo kesiti [mm2] ([AWG]) Nominal maksimum yükte tahmin edilen güç kaybı (W)

Verimlilik

2),5)

[mm2] ([AWG])

2),5)

HO NO HO NO HO NO HO NO

(10)

(15)

150 220 220 300 300 370 370 440

(15)

(20)

0.98 0.98 0.98 0.98

(15)

(20)

18.5 (25)

35, 25, 25 (2, 4, 4)

16, 10, 10 (6, 8, 8)

(20)

18.5 (25)

(30)

18.5 (25)

(30)

(40)

8 8

Tablo 8.11 B2/B4 Muhafaza, Şebeke Beslemesi 525–690 V IP20/IP21/IP55 - Şasi/NEMA 1/NEMA 12 (yalnızca FC 302), P11K-P22K

Teknik Özellikler

Tür tanımı P30K P37K P45K P55K P75K

Yüksek/Anormal aşırı yük 550 V'de tipik şaft çıkışı [kW/(hp)] 22

690 V'de tipik şaft çıkışı [kW/(hp)] 30

Muhafaza koruması oranı IP20 B4 C3 C3 D3h D3h Muhafaza koruması oranı IP21, IP55 C2 C2 C2 C2 C2

Çıkış akımı

Sürekli (525–550 V) [A] 36.0 43.0 43.0 54.0 54.0 65.0 65.0 87.0 87.0 105 Aralıklı (60 sn aşırı yük) (525–550 V) [A] 54.0 47.3 64.5 59.4 81.0 71.5 97.5 95.7 130.5 115.5 Sürekli (551–690 V) [A] 34.0 41.0 41.0 52.0 52.0 62.0 62.0 83.0 83.0 100 Aralıklı (60 sn aşırı yük) (551–690 V) [A] 51.0 45.1 61.5 57.2 78.0 68.2 93.0 91.3 124.5 110 Sürekli kVA (550 V'da) [kVA] 34.3 41.0 41.0 51.4 51.4 61.9 61.9 82.9 82.9 100 Sürekli kVA (690 V'da) [kVA] 40.6 49.0 49.0 62.1 62.1 74.1 74.1 99.2 99.2 119.5

Maksimum giriş akımı

Sürekli (550 V'da) [A] 36.0 49.0 49.0 59.0 59.0 71.0 71.0 87.0 87.0 99.0 Aralıklı (60 s aşırı yük) (550 V'da) [A] 54.0 53.9 72.0 64.9 87.0 78.1 105.0 95.7 129 108.9 Sürekli (690 V'da) [A] 36.0 48.0 48.0 58.0 58.0 70.0 70.0 86.0 – – Aralıklı (60 s aşırı yük) (690 V'de) [A] 54.0 52.8 72.0 63.8 87.0 77.0 105 94.6 – –

Diğer teknik özellikler

Şebeke ve motor için maksimum kablo

kesiti

[mm2] ([AWG]) Yük paylaşımı ve fren için maksimum kablo kesiti5) [mm2] ([AWG])

Bağlantı kesme için maksimum kablo

2),5)

kesiti Nominal maksimum yükte tahmin edilen güç kaybı [W]

Verimlilik

[mm2] ([AWG])

VLT® AutomationDrive FC 301/302

HO NO HO NO HO NO HO NO HO NO

(30)30(40)30(40)37(50)

(40)37(50)37(50)45(60)

95, 70, 70

(3/0, 2/0, 2/0)

600 740 740 900 900 1100 1100 1500 1500 1800

0.98 0.98 0.98 0.98 0.98

(50)

(60)

150 (300 MCM)

(60)45(60)

(75)55(75)75(100)75(100)90(125)

95 (3/0)

185, 150, 120

(350 MCM, 300

(75)

MCM, 4/0)

(75)75(100)

–

Tablo 8.12 B4, C2, C3 Muhafaza, Şebeke Beslemesi 525–690 V IP20/IP21/IP55 - Şasi/NEMA1/NEMA 12 (yalnızca FC 302), P30K–P75K

Sigorta güçleri için, bkz. bölüm 8.7 Sigortalar ve Devre Kesiciler.

1) Yüksek aşırı yük = 60 sn süreyle %150 ya da %160 tork. Normal aşırı yük = 60 sn süreyle %110 tork.

2) Maksimum kablo kesitine ait 3 değer, sırasıyla çekirdek, esnek tel ve manşonlu esnek tel içindir.

eiciency-directive/#/

5) Kablo kesiti bakır kablolar olarak kabul edilir.

drives.danfoss.com/knowledge-center/energy-

Teknik Özellikler Kullanım Kılavuzu

8.2 Şebeke Besleme

Şebeke besleme Besleme terminalleri (6 darbe) L1, L2, L3 Besleme terminalleri (12 darbe) L1-1, L2-1, L3-1, L1-2, L2-2, L3-2 Besleme voltajı 200–240 V ±%10 Besleme voltajı FC 301: 380–480 V/FC 302: 380–500 V ±10% Besleme voltajı FC 302: 525–600 V ±%10 Besleme voltajı FC 302: 525–690 V ±10%

Şebeke voltajı düşük/şebekeden çıkma: Düşük şebeke voltajı veya şebekeden çıkma sırasında frekans dönüştürücü DC hattı voltajı minimum durdurma düzeyinin altına düşene kadar (genelde frekans dönüştürücünün en düşük nominal besleme voltajının %15 altına karşılık gelir) devam eder. Güç açma ve tam tork, frekans dönüştürücünün en düşük nominal besleme voltajının %10'undan daha düşük şebeke voltajlarında beklenemez.

Besleme frekansı 50/60 Hz ±5% Şebeke fazları arasında geçici maksimum dengesizlik Nominal besleme voltajının %3,0 kadarı Gerçek güç faktörü (λ) Nominal yükte ≥0,9 nominal Yer değiştirme güç faktörü (cos ϕ) Bire yakın (>0,98) Giriş beslemede anahtarlama L1, L2, L3 (açılışlar) ≤7,5 kW (10 hp) Her dakikada maksimum iki defa. Giriş beslemede anahtarlama L1, L2, L3 (açılışlar) ≤11–75 kW (15–101 hp) Her dakikada maksimum bir defa. Giriş beslemede anahtarlama L1, L2, L3 (açılışlar) ≥90 kW (121 hp) Her 2 dakikada maksimum bir defa. EN60664-1'e uygun ortam Aşırı voltaj kategorisi III/kirlilik derecesi 2

Birim, 100000 RMS simetrik amper, maksimum 240/500/600/690 V'den fazla olmamak üzere verebilen bir devrede kullanılmaya uygundur.

8 8

Motor Çıkışı ve Motor Verileri

8.3

Motor çıkışı (U, V, W) Çıkış voltajı Besleme voltajının %0–100'ü Çıkış frekansı 0–590 Hz Akı modunda çıkış frekansı 0–300 Hz Çıkışta anahtarlama Sınırsız Rampa süreleri 0,01–3600 sn

1) Voltaj ve güce bağlıdır.

Tork karakteristikleri Başlatma torku (sabit tork) 10 dakikada bir 60 sn1) boyunca maksimum %160 Başlatma/aşırı yük torku (değişken tork) 10 dakikada bir 0.5 sn1)'ye kadar maksimum %110 Flux cinsinden tork yükselme süresi (5 kHz f VVC+ cinsinden tork yükselme süresi (fsw'den bağımsız) 10 ms

1) Yüzde değeri, nominal torkla ilgilidir.

için) 1 ms

Teknik Özellikler

VLT® AutomationDrive FC 301/302

8.4 Ortam Koşulları

Ortam Muhafaza IP20/Şasi, IP21/Tip 1, IP55/Tip 12, IP66/Tip 4X Titreşim testi 1,0 g Maksimum THDv 10% Maksimum bağıl nem 5–93% (IEC 721-3-3; Kullanım sırasında 3K3 sınıfı (yoğunlaşmayan) Aşındırıcı ortam (IEC 60068-2-43) H2S test Kd sınıfı Ortam sıcaklığı Tam ölçekli kullanım sırasında minimum ortam sıcaklığı 0 °C (32 °F) İndirgenmiş performansta minimum ortam sıcaklığı -10 °C (14 °F) Depolama/taşıma sırasında sıcaklık -25 ila +65/70 °C (-13 ila +149/158 °F) Azaltma1) olmadan deniz seviyesinden maksimum yükseklik 1000 m (3280 ft) EMC standartları, Emisyon EN 61800-3 EMC standartları, Bağışıklık EN 61800-3 Enerji verimliliği sınıfı

1) Aşağıdakiler için dizayn kılavuzunda özel koşullarla ilgili bölüme bakın:

•

2) EN 50598-2'ye uygun belirlenmiş:

•

Yüksek ortam sıcaklığında azaltma.

Yüksek rakımda azaltma.

Nominal yük.

%90 nominal frekans.

Anahtarlama frekansı fabrika ayarı.

Anahtarlama modeli fabrika ayarı.

Maksimum 50 °°C (122 °F) (24 saatlik ortalama maksimum 45 °C (113 °F))

IE2

Kablo Özellikleri

8.5

Kontrol kabloları için kablo uzunlukları ve kesitleri Maksimum motor kablosu uzunluğu, blendajlı FC 301: 50 m (164 ft)/FC 302: 150 m (492 ft) Maksimum motor kablosu uzunluğu, blendajsız FC 301: 75 m (246 ft)/FC 302: 300 m (984 ft) Kontrol terminalleri için maksimum kesit, kablo ucu manşonları olmayan esnek/sert kablolar 1,5 mm2/16 AWG Kontrol terminalleri için maksimum kesit, kablo ucu manşonları olmayan esnek kablolar 1 mm2/18 AWG Kontrol terminalleri için maksimum kesit, bilezikli kablo ucu manşonları olan esnek kablolar 0,5 mm2/20 AWG Kontrol terminalleri için minimum kesit 0,25 mm2/24 AWG

1) Güç kabloları için bkz. bölüm 8.1 Elektriksel Veri'deki elektrik tabloları.

8.6 Kontrol Girişi/Çıkışı ve Kontrol Verisi

Dijital girişler Programlanabilir dijital girişler FC 301: 4 (5)1)/FC 302: 4 (6) Terminal numarası 18, 19, 271), 291), 32, 33 Lojik PNP veya NPN Voltaj düzeyi 0–24 V DC Voltaj düzeyi, lojik 0 PNP <5 V DC Voltaj düzeyi, lojik 1 PNP >10 V DC Voltaj düzeyi, lojik 0 NPN Voltaj düzeyi, lojik 1 NPN Girişteki maksimum voltaj 28 V DC Darbe frekans aralığı 0–110 kHz (Görev döngüsü) minimum darbe genişliği 4,5 ms Giriş direnci, R

1) Terminaller 27 ve 29 da çıkış olarak programlanabilir.

>19 V DC <14 V DC

Yaklaşık 4 kΩ

Mains

Functional isolation

PELV isolation

Motor

DC-bus

High

voltage

Control

+24 V

RS485

130BA117.10

Teknik Özellikler Kullanım Kılavuzu

2) STO girişi terminal 37 hariç.

STO terminali 37

1, 2)

(terminal 37 PNP lojiğine sabitlenmiştir) Voltaj düzeyi 0–24 V DC Voltaj düzeyi, lojik 0 PNP <4 V DC Voltaj düzeyi, lojik 1 PNP >20 V DC Girişteki maksimum voltaj 28 V DC 24V'de tipik giriş akımı 50 mA rms 20V'de tipik giriş akımı 60 mA rms Giriş kapasitansı 400 nF

Tüm dijital girişler, besleme voltajından (PELV) ve diğer yüksek voltaj terminallerinden galvanik izolasyonla yalıtılır.

1) Terminal 37 ve STO hakkında detaylı bilgi için bkz. bölüm 4.7.1 Safe Torque O (STO).

2) STO ile birlikte, içinde bir DC bobini bulunan bir kontaktör kullanıyorsanız, akımın kapatıldığında bobinden geri dönüşü için bir yol oluşturmak önemlidir. Bu, bobinde serbest bir diyot (veya daha hızlı yanıt süresi için alternatif olarak bir 30 V veya 50 V MOV) kullanılarak yapılabilir. Tipik kontaktörler, bu diyotla birlikte satın alınabilir.

Analog girişler Analog giriş sayısı 2 Terminal numarası 53, 54 Modlar Voltaj veya akım Mod seçimi Anahtar S201 ve anahtar S202 Voltage mode Anahtar S201/anahtar S202 = OFF (U) Voltaj düzeyi -10 V ila +10 V (ölçeklenebilir) Giriş direnci, R

Yaklaşık 10 kΩ Maksimum voltaj ±20 V Current mode Anahtar S201/anahtar S202 = ON (I) Akım düzeyi 0/4 - 20 mA (ölçeklenebilir) Giriş direnci, R

Yaklaşık 200 Ω Maksimum Akımı 30 mA Analog girişler için çözünürlük 10 bit (+ işareti) Analog girişlerin doğruluğu Maksimum hata tam ölçeğin %0,5’i Bant genişliği 100 Hz

Analog girişler, besleme voltajından (PELV) ve diğer yüksek voltaj terminallerinden galvanik izolasyonla yalıtılmıştır.

8 8

Çizim 8.1 PELV Yalıtımı

Darbe/kodlayıcı girişleri: Programlanabilir darbe/kodlayıcı girişleri 2/1 Terminal numarası darbe/kodlayıcı 291), 332)/323), 33 29, 32, 33 terminalinde maksimum frekans 110 kHz (Çek-bırak tahrikli) 29, 32, 33 terminalinde maksimum frekans 5 kHz (Açık kolektör) 29, 32, 33 terminalinde minimum frekans 4 Hz Voltaj düzeyi Bkz. programlama kılavuzunda 5-1" Dijital Girişler parametre grubu Girişteki maksimum voltaj 28 V DC Giriş direnci, R Darbe girişi doğruluğu (0,1-1kHz) Maksimum hata: Tam ölçeğin %0,1’i

Yaklaşık 4 kΩ

Teknik Özellikler

Kodlayıcı girişi doğruluğu (1–11 kHz) Maksimum hata: Tam ölçeğin %0,05’i

Darbe ve kodlayıcı girişleri (29, 32, 33 terminalleri), besleme voltajından (PELV) ve diğer yüksek voltaj terminallerinden galvanik izolasyonla yalıtılır.

1) FC 302 sadece.

2) Darbe girişleri 29 ve 33'tür.

3) Kodlayıcı girişleri: 32=A, 33=B.

Dijital çıkış Programlanabilir dijital/darbeli çıkışları 2 Terminal numarası 27, 29 Dijital/frekans çıkışındaki voltaj düzeyi 0–24 V Maksimum çıkış akımı (alıcı veya kaynak) 40 mA Frekans çıkışında maksimum yük 1 kΩ Frekans çıkışında maksimum kapasitif yük 10 nF Frekans çıkışında minimum çıkış frekansı 0 Hz Frekans çıkışında maksimum çıkış frekansı 32 kHz Frekans çıkışı doğruluğu Maksimum hata: Tam ölçeğin %0,1’i Frekans çıkışlarının çözünürlüğü 12 bit

1) Terminal 27 ve 29 da giriş olarak programlanabilir. Dijital çıkış, besleme voltajından (PELV) ve diğer yüksek voltaj terminallerinden galvanik izolasyonla yalıtılır.

VLT® AutomationDrive FC 301/302

Analog çıkış Programlanabilir analog çıkış sayısı 1 Terminal numarası 42 Analog çıkışta akım aralığı 0/4 ila 20 mA Maksimum yük GND - analog çıkış < 500 Ω Analog çıkışta doğruluk Maksimum hata: Tam ölçeğin %0,5’i Analog çıkışta çözünürlük 12 bit

Analog çıkış, besleme voltajından (PELV) ve diğer yüksek voltaj terminallerinden galvanik izolasyonla yalıtılır.

Kontrol kartı, 24 V DC çıkış Terminal numarası 12, 13 Çıkış voltajı 24 V +1, -3 V Maksimum yük 200 mA

24 V DC besleme, besleme voltajından (PELV) galvanik izolasyonla yalıtılır, ancak analog ve dijital giriş ve çıkışlarla aynı potansiyele sahiptir.

Kontrol kartı, 10 V DC çıkışı Terminal numarası ±50 Çıkış voltajı 10,5 V ±0,5 V Maksimum yük 15 mA

10 V DC besleme, besleme voltajından (PELV) ve diğer yüksek voltaj terminallerinden galvanik izolasyonla yalıtılır.

Kontrol kartı, RS485 serisi iletişimi Terminal numarası 68 (P, TX+, RX+), 69 (N, TX-, RX-) Terminal numarası 61 68 ve 69 terminalleri için ortak

RS485 seri iletişim devresi, diğer merkezi devrelerden işlevsel olarak ayrılır ve besleme voltajından (PELV) galvanik izolasyonla yalıtılır.

Kontrol kartı, USB seri iletişim USB standardı 1,1 (tam hız) USB fişi USB tipi B fişi

Bilgisayar bağlantısı standart bir ana bilgisayar/aygıt USB kablosuyla yapılır. USB bağlantısı, besleme voltajından (PELV) ve diğer yüksek voltaj terminallerinden galvanik izolasyonla yalıtılır. USB toprak bağlantısı koruyucu topraktan galvanik izolasyonla yalıtılmamıştır. Frekans dönüştürücüdeki USB konektörüne bilgisayar bağlantısı olarak yalnızca izolasyonlu bir dizüstü bilgisayar kullanın.

Teknik Özellikler Kullanım Kılavuzu

Röle çıkışları Programlanabilir röle çıkışları FC 301 tüm kW: 1/FC 302 tüm kW: 2 Röle 01 terminal numarası 1–3 (aç), 1–2 (kapat) 1–3'te (NC), 1–2'de (NO) (dirençli yük) maksimum terminal yükü (AC-1)

240 V AC, 2 A Maksimum terminal yükü (AC-15)1) (indüktif yük @ cosφ 0,4) 240 V AC, 0,2 A 1–2 (NO), 1–3 (NC) (dirençli yük) üzerinde maksimum terminal yükü (NO) (DC-1)

60 V DC, 1 A Maksimum terminal yükü (DC-13)1) (indüktif yük) 24 V DC, 0,1 A Röle 02 (yalnızca FC 302) terminal numarası 4–6 (aç), 4–5 (kapat) Maksimum terminal yükü (AC-1)1) 4–5'te (NO) (dirençli yük)2),3) aşırı voltaj kat. II 400 V AC, 2 A 4–5 üzerinde maksimum terminal yükü (AC-15)1) (NO) (indüktif yük @ cosφ 0,4) 240 V AC, 0,2 A 4–5 (NO) (dirençli yük) üzerinde maksimum terminal yükü (DC-1) 4–5 (NO) (indüktif yük) üzerinde maksimum terminal yükü (DC-13) 4–6 (NC) (dirençli yük) üzerinde maksimum terminal yükü (AC-1) 4–5 üzerinde maksimum terminal yükü (AC-15)

(NC) (indüktif yük @ cosφ 0,4) 240 V AC, 0,2 A 4–6 (NC) (dirençli yük) üzerinde maksimum terminal yükü (DC-1) 4–6 (NC) (indüktif yük) üzerinde maksimum terminal yükü (DC-13)

80 V DC, 2 A

24 V DC, 0,1 A

240 V AC, 2 A

50 V DC, 2 A

24 V DC, 0,1 A 1–3 üzerinde minimum terminal yükü (NC), 1–2 (NO), 4–6 (NC), 4–5 (NO) 24 V DC 1 mA, 24 V AC 20 mA EN 60664-1'e uygun ortam Aşırı voltaj kategorisi III/kirlilik derecesi 2

1) IEC 60947 kısım 4 ve 5 Röle kontakları güçlendirilmiş yalıtımla (PELV) devrenin kalanından galvanize olarak izole edilmiştir.

2) Aşırı Voltaj Kategorisi II.

3) UL uygulamaları 300 V AC 2 A.

Kontrol kartı performansı Tarama aralığı 1 ms

8 8

Kontrol özellikleri 0–590 Hz'de çıkış frekansı çözünürlüğü ±0,003 Hz Kesin başlatma/durdurma yineleme doğruluğu (terminaller 18, 19) ≤±0.1 ms Sistem yanıt süresi (terminaller 18, 19, 27, 29, 32, 33) ≤2 ms Hız denetim aralığı (açık çevrim) Senkron hızının 1:100'ü Hız denetim aralığı (kapalı çevrim) Senkron hızının 1:1000'i Hız doğruluğu (açık çevrim) 30–4000 RPM: Hata ±8 RPM Hız doğruluğu (kapalı döngü), geri besleme aygıtının çözünürlüğüne bağlı olarak 0–6000 RPM: Hata ±0.15 RPM Tork denetim doğruluğu (hız geri besleme) maksimum hata ±nominal torkun %5'i

Tüm kontrol karakteristiklerinde 4 kutuplu asenkron motor temel alınır.

Teknik Özellikler

VLT® AutomationDrive FC 301/302

8.7 Sigortalar ve Devre Kesiciler

Frekans dönüştürücü içindeki bileşenlerin bozulma varsa (birinci arıza) koruma olarak besleme tarafında önerilen sigortaları ve/veya devre kesicileri kullanın.

DUYURU!

Sigortaların besleme tarafında kullanımı IEC 60364 (CE) ve NEC 2009 (UL) uyumlu kurulumlar için zorunludur.

Tavsiyeler

gG tipi sigortalar.

•

Moeller tipi devre kesiciler. Diğer devre kesici türleri için, frekans dönüştürücüye giren enerjinin Moeller tipleri

•

tarafından sunulan enerjiye eşit ya da daha küçük olduğundan emin olun.

Önerilere uygun sigortalar ve devre kesiciler kullanılarak, frekans dönüştürücüdeki olası hasarlar birim içindeki hasar ile sınırlanır. Detaylı bilgi için lütfen Sigortalar ve Devre Kesiciler Uygulama Notu'na bakın.

Frekans dönüştürücü voltaj gücüne bağlı olarak, bölüm 8.7.1 CE Uyum ila bölüm 8.7.2 UL Uyumluluğu olan sigortalar 100000 A

(simetrik) veren devrelerde kullanılmaya uygundur. Normal sigorta kullanımında, frekans dönüştürücü Kısa Devre Akım

rms

Oranı (SCCR) 100000 A

rms

'dir.

8.7.1 CE Uyum

200–240 V

Muhafaza Güç [kW (hp)] Tavsiye edilen

sigorta boyutu

A1 0.25–1.5 (0.34–2.0) gG-10 gG-25 PKZM0-16 16 A2 0.25–1.5 (0.34–2.0) gG-10 gG-25 PKZM0-25 25

2.2 (3.0) gG-16

A3 3.0 (4.0) gG-16 gG-32 PKZM0-25 25

3.7 (5.0) gG-20

A4 0.25–1.5 (0.34–2.0) gG-10 gG-32 PKZM0-25 25

2.2 (3.0) gG-16

A5 0.25–1.5 (0.34–2.0) gG-10 gG-32 PKZM0-25 25

2.2–3.0 (3.0–4.0) gG-16

3.7 (5.0) gG-20

B1 5.5 (7.5) gG-25 gG-80 PKZM4-63 63

7.5 (10.0) gG-32 B2 11.0 (15.0) gG-50 gG-100 NZMB1-A100 100 B3 5.5 (7.5) gG-25 gG-63 PKZM4-50 50 B4 7.5 (10.0) gG-32 gG-125 NZMB1-A100 100

11.0 (15.0) gG-50

15.0 (20.0) gG-63

C1 15.0 (20.0) gG-63 gG-160 NZMB2-A200 160

18.5 (25.0) gG-80

22.0 (30.0) gG-100 aR-160

C2 30.0 (40.0) aR-160 aR-200 NZMB2-A250 250

37.0 (50.0) aR-200 aR-250

C3 18.5 (25.0) gG-80 gG-150 NZMB2-A200 150

22.0 (30.0) aR-125 aR-160

C4 30.0 (40.0) aR-160 aR-200 NZMB2-A250 250

37.0 (50.0) aR-200 aR-250

Tavsiye edilen

maksimum sigorta

Tavsiye edilen devre

kesici

Moeller

Maksimum alarm

düzeyi [A]

Tablo 8.13 200–240 V, Muhafaza Boyutları A, B ve C

Teknik Özellikler Kullanım Kılavuzu

380–500 V

Muhafaza Güç [kW (hp)] Tavsiye edilen

sigorta boyutu

A1 0.37–1.5 (0.5–2.0) gG-10 gG-25 PKZM0-16 16 A2 0.37–3.0 (0.5–4.0) gG-10 gG-25 PKZM0-25 25

4.0 (5.0) gG-16 A3 5.5–7.5 (7.5–10.0) gG-16 gG-32 PKZM0-25 25 A4 0.37–3.0 (0.5–4.0) gG-10 gG-32 PKZM0-25 25

4.0 (5.0) gG-16 A5 0.37–3.0 (0.5–4.0) gG-10 gG-32 PKZM0-25 25

4.0–7.5 (5.0–10.0) gG-16 B1 11–15 (15.0–20.0) gG-40 gG-80 PKZM4-63 63 B2 18.5 (25.0) gG-50 gG-100 NZMB1-A100 100

22.0 (30.0) gG-63 B3 11–15 (15.0–20.0) gG-40 gG-63 PKZM4-50 50 B4 18.5 (25.0) gG-50 gG-125 NZMB1-A100 100

22.0 (30.0) gG-63

30.0 (40.0) gG-80 C1 30.0 (40.0) gG-80 gG-160 NZMB2-A200 160

37.0 (50.0) gG-100

45.0 (60.0) gG-160 C2 55.0 (75.0) aR-200 aR-250 NZMB2-A250 250

75.0 (100.0) aR-250

C3 37.0 (50.0) gG-100 gG-150 NZMB2-A200 150

45.0 (60.0) gG-160 gG-160 C4 55.0 (75.0) aR-200 aR-250 NZMB2-A250 250

75.0 (100.0) aR-250

Tavsiye edilen

maksimum sigorta

Tavsiye edilen devre

kesici Moeller

Maksimum alarm

düzeyi [A]

8 8

Tablo 8.14 380–500 V, Muhafaza Boyutları A, B ve C

Teknik Özellikler

525–600 V

VLT® AutomationDrive FC 301/302

Muhafaza Güç [kW (hp)] Tavsiye edilen

sigorta boyutu

A2 0-75-4.0 (1.0–5.0) gG-10 gG-25 PKZM0-25 25 A3 5.5 (7.5) gG-10 gG-32 PKZM0-25 25

7.5 (10.0) gG-16

A5 5.5 (7.5) gG-10 gG-32 PKZM0-25 25

7.5 (10.0) gG-16

B1 11.0 (15.0) gG-25 gG-80 PKZM4-63 63

15.0 (20.0) gG-32

18.5 (25.0) gG-40

B2 22.0 (30.0) gG-50 gG-100 NZMB1-A100 100

30.0 (40.0) gG-63

B3 11.0 (15.0) gG-25 gG-63 PKZM4-50 50

15.0 (20.0) gG-32

B4 18.5 (25.0) gG-40 gG-125 NZMB1-A100 100

22.0 (30.0) gG-50

30.0 (40.0) gG-63

C1 37.0 (50.0) gG-63 gG-160 NZMB2-A200 160

45.0 (60.0) gG-100

55.0 (60.0) aR-160 aR-250 C2 75.0 (100.0) aR-200 aR-250 NZMB2-A250 250 C3 37.0 (50.0) gG-63 gG-150 NZMB2-A200 150

45.0 (60.0) gG-100 gG-150 NZMB2-A200 C4 55.0 (75.0) aR-160 aR-250 NZMB2-A250 250

75.0 (100.0) aR-200

Tavsiye edilen

maksimum sigorta

Tavsiye edilen devre

kesici

Moeller

Maksimum alarm

düzeyi [A]

Tablo 8.15 525–600 V, Muhafaza Boyutları A, B ve C

525–690 V

Muhafaza Güç [kW (hp)] Tavsiye edilen

sigorta boyutu

A3 1.1 (1.5)

1.5 (2.0)

2.2 (3.0)

3.0 (4.0)

4.0 (5.0)

5.5 (7.5)

7.5 (10.0)

B2/B4 11.0 (15.0)

15.0 (20.0)

18.5 (25.0)

22.0 (30.0)

B4/C2 30.0 (40.0) gG-63 gG-80 – – C2/C3 37.0 (50.0)

45.0 (60.0) C2 55.0 (75.0)

75.0 (100.0)

Tablo 8.16 525–690 V, Muhafaza Boyutları A, B ve C

gG-6 gG-6

gG-6 gG-10 gG-10 gG-16 gG-16 gG-25 gG-32 gG-32 gG-40

gG-63 gG-80

gG-100 gG-125

Tavsiye edilen

maksimum sigorta

gG-25 gG-25 gG-25 gG-25 gG-25 gG-25 gG-25 gG-63

gG-100 gG-125 gG-160

Tavsiye edilen devre

kesici

Moeller

PKZM0-16 16

– –

Maksimum alarm

düzeyi [A]

Teknik Özellikler Kullanım Kılavuzu

8.7.2 UL Uyumluluğu

200–240 V

Tavsiye edilen maksimum sigorta

Güç [kW

(hp)]

0.25–0.37 (0.34–0.5)

0.55–1.1

(0.75–1.5)

1.5 (2.0) KTN-R-15 JKS-15 JJN-15 FNQ-R-15 KTK-R-15 LP-CC-15

2.2 (3.0) KTN-R-20 JKS-20 JJN-20 FNQ-R-20 KTK-R-20 LP-CC-20

3.0 (4.0) KTN-R-25 JKS-25 JJN-25 FNQ-R-25 KTK-R-25 LP-CC-25

3.7 (5.0) KTN-R-30 JKS-30 JJN-30 FNQ-R-30 KTK-R-30 LP-CC-30

5.5 (7.5) KTN-R-50 KS-50 JJN-50 – – –

7.5 (10.0) KTN-R-60 JKS-60 JJN-60 – – –

11.0 (15.0) KTN-R-80 JKS-80 JJN-80 – – – 15–18.5

(20.0–25.0)

22.0 (30.0) KTN-R-150 JKS-150 JJN-150 – – –

30.0 (40.0) KTN-R-200 JKS-200 JJN-200 – – –

37.0 (50.0) KTN-R-250 JKS-250 JJN-250 – – –

Bussmann

RK11) Tipi

KTN-R-05 JKS-05 JJN-05 FNQ-R-5 KTK-R-5 LP-CC-5

KTN-R-10 JKS-10 JJN-10 FNQ-R-10 KTK-R-10 LP-CC-10

KTN-R-125 JKS-125 JJN-125 – – –

Bussmann

J Tipi

Bussmann

T Tipi

Bussmann

CC Tipi

Bussmann

CC Tipi

Bussmann

CC Tipi

8 8

Tablo 8.17 200–240 V, Muhafaza Boyutları A, B ve C

Tavsiye edilen maksimum sigorta

Güç [kW

(hp)]

0.25–0.37 (0.34–0.5)

0.55–1.1

(0.75–1.5)

1.5 (2.0) 5017906-016 KLN-R-15 ATM-R-15 A2K-15-R FWX-15 – – HSJ-15

2.2 (3.0) 5017906-020 KLN-R-20 ATM-R-20 A2K-20-R FWX-20 – – HSJ-20

3.0 (4.0) 5017906-025 KLN-R-25 ATM-R-25 A2K-25-R FWX-25 – – HSJ-25

3.7 (5.0) 5012406-032 KLN-R-30 ATM-R-30 A2K-30-R FWX-30 – – HSJ-30

5.5 (7.5) 5014006-050 KLN-R-50 – A2K-50-R FWX-50 – – HSJ-50

7.5 (10.0) 5014006-063 KLN-R-60 – A2K-60-R FWX-60 – – HSJ-60

11.0 (15.0) 5014006-080 KLN-R-80 – A2K-80-R FWX-80 – – HSJ-80 15–18.5

(20.0–25.0)

22.0 (30.0) 2028220-150 KLN-R-150 – A2K-150-R FWX-150 L25S-150 A25X-150 HSJ-150

30.0 (40.0) 2028220-200 KLN-R-200 – A2K-200-R FWX-200 L25S-200 A25X-200 HSJ-200

37.0 (50.0) 2028220-250 KLN-R-250 – A2K-250-R FWX-250 L25S-250 A25X-250 HSJ-250

Tablo 8.18 200–240 V, Muhafaza Boyutları A, B ve C

1) Bussmann tarafından sağlanan KTS sigor taları, 240 V frekans dönüştürücüleri için KTN’nin yerine kullanılabilir.

2) Bussmann tarafından sağlanan FWH sigortaları, 240 V frekans dönüştürücüleri için FWX’in yerine kullanılabilir.

3) Ferraz Shawmut tarafından sağlanan A6KR sigortaları, 240 V frekans dönüştürücüleri için A2KR yerine kullanılabilir.

4) Ferraz Shawmut tarafından sağlanan A50X sigortaları, 240 V frekans dönüştürücüleri için A25X yerine kullanılabilir.

SIBA

RK1 Tipi

5017906-005 KLN-R-05 ATM-R-05 A2K-05-R FWX-5 – – HSJ-6

5017906-010 KLN-R-10 ATM-R-10 A2K-10-R FWX-10 – – HSJ-10

2028220-125 KLN-R-125 – A2K-125-R FWX-125 – – HSJ-125

Littelfuse

RK1 Tipi

Ferraz-

Shawmut

CC Tipi

Ferraz-

Shawmut

RK13) Tipi

Bussmann

JFHR22) Tipi

Littelfuse

JFHR2

Ferraz-

Shawmut

JFHR2

Ferraz-

Shawmut

Teknik Özellikler

VLT® AutomationDrive FC 301/302

380–500 V

Tavsiye edilen maksimum sigorta

Güç [kW (hp)]

0.37–1.1 (0.5–1.5) KTS-R-6 JKS-6 JJS-6 FNQ-R-6 KTK-R-6 LP-CC-6

1.5–2.2 (2.0–3.0) KTS-R-10 JKS-10 JJS-10 FNQ-R-10 KTK-R-10 LP-CC-10

3.0 (4.0) KTS-R-15 JKS-15 JJS-15 FNQ-R-15 KTK-R-15 LP-CC-15

4.0 (5.0) KTS-R-20 JKS-20 JJS-20 FNQ-R-20 KTK-R-20 LP-CC-20

5.5 (7.5) KTS-R-25 JKS-25 JJS-25 FNQ-R-25 KTK-R-25 LP-CC-25

7.5 (10.0) KTS-R-30 JKS-30 JJS-30 FNQ-R-30 KTK-R-30 LP-CC-30

11.0 (15.0) KTS-R-40 JKS-40 JJS-40 – – –

15.0 (20.0) KTS-R-50 JKS-50 JJS-50 – – –

18.5 (25.0) KTS-R-60 JKS-60 JJS-60 – – –

22.0 (30.0) KTS-R-80 JKS-80 JJS-80 – – –

30.0 (40.0) KTS-R-100 JKS-100 JJS-100 – – –

37.0 (50.0) KTS-R-125 JKS-125 JJS-125 – – –

45.0 (60.0) KTS-R-150 JKS-150 JJS-150 – – –

55.0 (75.0) KTS-R-200 JKS-200 JJS-200 – – –

75.0 (100.0) KTS-R-250 JKS-250 JJS-250 – – –

Bussmann

RK1 Tipi

Bussmann

J Tipi

Bussmann

T Tipi

Bussmann

CC Tipi

Bussmann

CC Tipi

Bussmann

CC Tipi

Tablo 8.19 380–500 V, Muhafaza Boyutları A, B ve C

Tavsiye edilen maksimum sigorta

Ferraz

Güç [kW (hp)]

0.37–1.1 (0.5–1.5) 5017906-006 KLS-R-6 ATM-R-6 A6K-6-R FWH-6 HSJ-6 – –

1.5–2.2 (2.0–3.0) 5017906-010 KLS-R-10 ATM-R-10 A6K-10-R FWH-10 HSJ-10 – –

3.0 (4.0) 5017906-016 KLS-R-15 ATM-R-15 A6K-15-R FWH-15 HSJ-15 – –

4.0 (5.0) 5017906-020 KLS-R-20 ATM-R-20 A6K-20-R FWH-20 HSJ-20 – –

5.5 (7.5) 5017906-025 KLS-R-25 ATM-R-25 A6K-25-R FWH-25 HSJ-25 – –

7.5 (10.0) 5012406-032 KLS-R-30 ATM-R-30 A6K-30-R FWH-30 HSJ-30 – –

11.0 (15.0) 5014006-040 KLS-R-40 – A6K-40-R FWH-40 HSJ-40 – –

15.0 (20.0) 5014006-050 KLS-R-50 – A6K-50-R FWH-50 HSJ-50 – –

18.5 (25.0) 5014006-063 KLS-R-60 – A6K-60-R FWH-60 HSJ-60 – –

22.0 (30.0) 2028220-100 KLS-R-80 – A6K-80-R FWH-80 HSJ-80 – –

30.0 (40.0) 2028220-125 KLS-R-100 – A6K-100-R FWH-100 HSJ-100 – –

37.0 (50.0) 2028220-125 KLS-R-125 – A6K-125-R FWH-125 HSJ-125 – –

45.0 (60.0) 2028220-160 KLS-R-150 – A6K-150-R FWH-150 HSJ-150 – –

55.0 (75.0) 2028220-200 KLS-R-200 – A6K-200-R FWH-200 HSJ-200 A50-P-225 L50-S-225

75.0 (100.0) 2028220-250 KLS-R-250 – A6K-250-R FWH-250 HSJ-250 A50-P-250 L50-S-250

SIBA

RK1 Tipi

Littelfuse

RK1 Tipi

Ferraz

Shawmut

CC Tipi

Ferraz

Shawmut

RK1 Tipi

Bussmann

JFHR2

Shawmut

JFerraz

Shawmut

Ferraz

Shawmut

JFHR2

Littelfuse

JFHR2

Tablo 8.20 380–500 V, Muhafaza Boyutları A, B ve C

1) Ferraz Shawmut A50QS sigortaları A50P sigortaları yerine kullanılabilir.

Teknik Özellikler Kullanım Kılavuzu

525–600 V

Tavsiye edilen maksimum sigorta Güç [kW (hp)]

0.75–

1.1 (1.0–

1.5)

1.5–2.2 (2.0–

3.0)

3.0 (4.0)

4.0 (5.0)

5.5 (7.5)

7.5 (10.0) 11 (15.0)

15.0 (20.0)

18.5 (25.0)

22.0 (30.0)

30.0 (40.0)

37.0 (50.0)

Bussmann

RK1 Tipi

KTS-R-5 JKS-5 JJS-6 FNQ-R-5 KTK-R-5 LP-CC-5 5017906-005 KLS-R-005 A6K-5-R HSJ-6

KTS-R-10 JKS-10 JJS-10 FNQ-R-10 KTK-R-10 LP-CC-10 5017906-010 KLS-R-010 A6K-10-R HSJ-10

KTS-R15 JKS-15 JJS-15 FNQ-R-15 KTK-R-15 LP-CC-15 5017906-016 KLS-R-015 A6K-15-R HSJ-15

KTS-R20 JKS-20 JJS-20 FNQ-R-20 KTK-R-20 LP-CC-20 5017906-020 KLS-R-020 A6K-20-R HSJ-20

KTS-R-25 JKS-25 JJS-25 FNQ-R-25 KTK-R-25 LP-CC-25 5017906-025 KLS-R-025 A6K-25-R HSJ-25

KTS-R-30 JKS-30 JJS-30 FNQ-R-30 KTK-R-30 LP-CC-30 5017906-030 KLS-R-030 A6K-30-R HSJ-30

KTS-R-35 JKS-35 JJS-35 – – – 5014006-040 KLS-R-035 A6K-35-R HSJ-35

KTS-R-45 JKS-45 JJS-45 – – – 5014006-050 KLS-R-045 A6K-45-R HSJ-45

KTS-R-50 JKS-50 JJS-50 – – – 5014006-050 KLS-R-050 A6K-50-R HSJ-50

KTS-R-60 JKS-60 JJS-60 – – – 5014006-063 KLS-R-060 A6K-60-R HSJ-60

KTS-R-80 JKS-80 JJS-80 – – – 5014006-080 KLS-R-075 A6K-80-R HSJ-80

KTS-R-100 JKS-100 JJS-100 – – – 5014006-100 KLS-R-100 A6K-100-R HSJ-100

45.0

KTS-R-125 JKS-125 JJS-125 – – – 2028220-125 KLS-R-125 A6K-125-R HSJ-125

(60.0)

55.0

KTS-R-150 JKS-150 JJS-150 – – – 2028220-150 KLS-R-150 A6K-150-R HSJ-150

(75.0)

75.0

KTS-R-175 JKS-175 JJS-175 – – – 2028220-200 KLS-R-175 A6K-175-R HSJ-175

(100.0)

Bussmann

J Tipi

Bussmann

T Tipi

Bussmann

CC Tipi

Bussmann

CC Tipi

Bussmann

CC Tipi

SIBA

RK1 Tipi

Littelfuse

RK1 Tipi

Ferraz

Shawmut

RK1 Tipi

Ferraz

Shawmut

8 8

Tablo 8.21 525–600 V, Muhafaza Boyutları A, B ve C

Teknik Özellikler

VLT® AutomationDrive FC 301/302

525–690 V

Tavsiye edilen maksimum sigorta Güç [kW (hp)]

1.1 (1.5) KTS-R-5 JKS-5 JJS-6 FNQ-R-5 KTK-R-5 LP-CC-5

1.5–2.2 (2.0–3.0)

3.0 (4.0) KTS-R15 JKS-15 JJS-15 FNQ-R-15 KTK-R-15 LP-CC-15

4.0 (5.0) KTS-R20 JKS-20 JJS-20 FNQ-R-20 KTK-R-20 LP-CC-20

5.5 (7.5) KTS-R-25 JKS-25 JJS-25 FNQ-R-25 KTK-R-25 LP-CC-25

7.5 (10.0) KTS-R-30 JKS-30 JJS-30 FNQ-R-30 KTK-R-30 LP-CC-30

11.0 (15.0) KTS-R-35 JKS-35 JJS-35 – – –

15.0 (20.0) KTS-R-45 JKS-45 JJS-45 – – –

18.5 (25.0) KTS-R-50 JKS-50 JJS-50 – – –

22.0 (30.0) KTS-R-60 JKS-60 JJS-60 – – –

30.0 (40.0) KTS-R-80 JKS-80 JJS-80 – – –

37.0 (50.0) KTS-R-100 JKS-100 JJS-100 – – –

45.0 (60.0) KTS-R-125 JKS-125 JJS-125 – – –

55.0 (75.0) KTS-R-150 JKS-150 JJS-150 – – –

75.0 (100.0)

Bussmann

RK1 Tipi

KTS-R-10 JKS-10 JJS-10 FNQ-R-10 KTK-R-10 LP-CC-10

KTS-R-175 JKS-175 JJS-175 – – –

Bussmann

J Tipi

Bussmann

T Tipi

Bussmann

CC Tipi

Bussmann

CC Tipi

Bussmann

CC Tipi

Tablo 8.22 525–690 V, Muhafaza Boyutları A, B ve C

Tavsiye edilen maksimum sigorta

Ferraz

Güç [kW (hp)]

11.0 (15.0) 30 A KTS-R-30 JKS-30 JKJS-30 5017906-030 KLS-R-030 A6K-30-R HST-30 15–18.5 (20.0–25.0)

22.0 (30.0) 60 A KTS-R-60 JKS-60 JJS-60 5014006-063 KLS-R-060 A6K-60-R HST-60

30.0 (40.0) 80 A KTS-R-80 JKS-80 JJS-80 5014006-080 KLS-R-075 A6K-80-R HST-80

37.0 (50.0) 90 A KTS-R-90 JKS-90 JJS-90 5014006-100 KLS-R-090 A6K-90-R HST-90

45.0 (60.0) 100 A KTS-R-100 JKS-100 JJS-100 5014006-100 KLS-R-100 A6K-100-R HST-100

55.0 (75.0) 125 A KTS-R-125 JKS-125 JJS-125 2028220-125 KLS-150 A6K-125-R HST-125

75.0 (100.0) 150 A KTS-R-150 JKS-150 JJS-150 2028220-150 KLS-175 A6K-150-R HST-150

Tablo 8.23 525–690 V, Muhafaza Boyutları A, B ve C

Maksimum

ön

sigortalar

45 A KTS-R-45 JKS-45 JJS-45 5014006-050 KLS-R-045 A6K-45-R HST-45

Bussmann

E52273

RK1/JDDZ

Bussmann

E4273

J/JDDZ

Bussmann

E4273

T/JDDZ

SIBA

E180276

RK1/JDDZ

Littelfuse

E81895

RK1/JDDZ

Shawmut E163267/

E2137

RK1/JDDZ

Ferraz

Shawmut

E2137

J/HSJ

Teknik Özellikler Kullanım Kılavuzu

8.8 Bağlantı Sıkıştırma Torkları

Muhafaza Boyutu

B2 11 (15)

200–240 V [kW (hp)]

0.25–2.2

(0.34–3.0)

3–3.7

(4.0–5.0)

0.25–2.2

(0.34–3.0)

3–3.7

(4.0–5.0)

5.5–7.5

(7.5–10.0)

5.5–7.5

(7.5–10.0)

11–15

(15–20)

15–22

(20–30)

30–37

(40–50)

18.5–22 (25–30)

37–45

(50–60)

380–500 V [kW (hp)]

0.37–4

(0.5–5.0)

5.5–7.5

(7.5–10.0)

0.37–4

(0.5–5.0)

5.5–7.5

(7.5–10.0)

11–15

(15–20)

18.5–22 (25–30)

11–15

(15–20)

18.5–30 (25–40)

30–45

(40–60)

55–75

(75–100)

30–37

(40–50)

55–75

(75–100)

525–690 V [kW (hp)]

–

1.1–7.5

(1.5–10.0)

–

11–22

(15–30)

–

11–30

(15–40)

–

30–75

(40–100)

37–45

(50–60)

11–22

(15–30)

Amaç Sıkıştırma torku [Nm]

Şebeke, Fren direnci, yük paylaşımı, Motor kablosu. 0.5–0.6 (4.4–5.3)

Şebeke, Fren direnci, yük paylaşımı, Motor kablosu. 1.8 (15.9) Röle. 0.5–0.6 (4.4–5.3) Toprak. 2–3 (17.7–26.6) Şebeke, Fren direnci, yük paylaşımı kabloları. 4.5 (39.8) Motor kabloları. 4.5 (39.8) Röle. 0.5–0.6 (4.4–5.3) Toprak. 2–3 (17.7–26.6) Şebeke, Fren direnci, yük paylaşımı, Motor kablosu. 1.8 (15.9) Röle. 0.5–0.6 (4.4–5.3) Toprak. 2–3 (17.7–26.6) Şebeke, Fren direnci, yük paylaşımı, Motor kablosu. 4.5 (39.8) Röle. 0.5–0.6 (4.4–5.3) Toprak. 2–3 (17.7–26.6) Şebeke, Fren direnci, yük paylaşımı kabloları. 10 (89) Motor kabloları. 10 (89) Röle. 0.5–0.6 (4.4–5.3) Toprak. 2–3 (17.7–26.6) Şebeke, motor kabloları.

Yük Paylaşımı, fren kabloları. 14 (124) Röle. 0.5–0.6 (4.4–5.3) Toprak. 2–3 (17.7–26.6) Şebeke, Fren direnci, yük paylaşımı, Motor kablosu. 10 (89) Röle. 0.5–0.6 (4.4–5.3) Toprak. 2–3 (17.7–26.6) Şebeke, motor kabloları.

Yük Paylaşımı, fren kabloları. 14 (124) Röle. 0.5–0.6 (4.4–5.3) Toprak. 2–3 (17.7–26.6)

([in-lb])

14 (124) (95 mm2'ye kadar (3 AWG)) 24 (212) (95 mm2'nin üzerinde (3 AWG))

8 8

Tablo 8.24 Kablolar için Sıkıştırma Torku

Teknik Özellikler

VLT® AutomationDrive FC 301/302

8.9 Güç Değerleri, Ağırlık ve Boyutlar

(15.8)

(13.8)

(10.1)

(13.8)

242

200

130

(9.5)

(7.9)

(5.1)

(3.5)

242

170

130

–

(9.5)

(6.7)

(5.1)

190

150

– 242 (9.5)

(7.5)

(5.9)

374

– – –

–

(14.7)

402

401

350

257

350

420

– –

1.1–7.5

(1.5–10)

55/66

Tip 12/4X

Tip 1

Şasi

Tip 1

(0.5–10)

0.75–7.5

–

(0.5–5)

(7.5–10)

0.75–7.5

(1–10)

(0.34–5)

0.25–3.7

(0.34–3)

0.25–2.2

(4–5)

3–3.7

0.37–7.5

0.37–4

5.5–7.5

390

375

268

375

(16.5)

(15.4)

(14.8)

(10.6)

(14.8)

(0.34–3)

0.25–2.2

(0.34–2)

200–240 V 0.25–1.5

0.37–4

(0.5–5)

(0.5–2)

Şasi

– –

Şasi

–

268

200

(10.6)

(7.9)

374

316

(14.7)

(12.4)

257

190

(10.1)

(7.5)

(3.5)

(3)

130

(5.1)

150

(5.9)

c 6.0 (0.24) 8.0 (0.31) 8.0 (0.31) 8.0 (0.31) 8.0 (0.31) 8.25 (0.32) 8.25 (0.32)

e ø5 (ø0.2) ø5.5 (ø0.22) ø5.5 (ø0.22) ø5.5 (ø0.22) ø5.5 (ø0.22) ø6.5 (ø0.26) ø6.5 (ø0.26)

d ø8 (ø0.31) ø11 (ø0.43) ø11 (ø0.43) ø11 (ø0.43) ø11 (ø0.43) ø12 (ø0.47) ø12 (ø0.47)

f 5 (0.2) 9 (0.35) 9 (0.35) 6.5 (0.26) 6.5 (0.26) 6 (0.24) 9 (0.35)

Pano Tipi boyutu A1 A2 A3 A4 A5

Nominal güç

[kW (hp)]

380–480/500 V 0.37–1.5

525–600 V

525–690 V

NEMA

Yükseklik [mm (in)]

Montaj plakasının yüksekliği

Fieldbus kabloları için toprak terminalli yükseklik A

Genişlik [mm (inç)]

Montaj delikleri arasındaki mesafe a

1 C seçeneğiyle montaj plakasının genişliği B –

Montaj plakasının genişliği B

2 C seçeneğiyle montaj plakasının genişliği B –

Montaj delikleri arasındaki mesafe b 60 (2.4) 70 (2.8) 70 (2.8) 110 (4.3) 110 (4.3) 171 (6.7) 215 (8.5)

Derinlik [mm (inç)]

A/B seçeneği olmadan derinlik C 207 (8.1) 205 (8.1) 207 (8.1) 205 (8.1) 207 (8.1) 175 (6.9) 200 (7.9)

A/B seçeneği ile C 222 (8.7) 220 (8.7) 222 (8.7) 220 (8.7) 222 (8.7) 175 (6.9) 200 (7.9)

Vida delikleri [mm (inç)]

Maksimum ağırlık [kg (lb.)] 2.7 (6) 4.9 (10.8) 5.3 (11.7) 6.6 (14.6) 7 (15.4) 9.7 (21.4) 13.5/14.2 (30/31)

Ön kapak sıkıştırma torku [Nm (inç-lb)]

Plastik kapak (akış IP) Burayı Burayı Burayı – –

Teknik Özellikler Kullanım Kılavuzu

(0.34–5)

0.25–3.7

(0.34–3)

0.25–2.2

(4–5)

3–3.7

(0.34–3)

0.25–2.2

(0.5–10)

0.37–7.5

0.37–4

(0.5–5)

5.5–7.5

(7.5–10)

0.37–4

(0.5–5)

(1–10)

0.75–7.5

–

(1–10)

0.75–7.5

– –

1.1–7.5

(1.5–10)

8 8

Pano Tipi boyutu A1 A2 A3 A4 A5

(0.34–2)

200–240 V 0.25–1.5

Nominal güç

[kW (hp)]

(0.5–2)

380–480/500 V 0.37–1.5

– –

525–600 V

525–690 V

Metal kapak (IP55/66) – – – 1.5 (13.3) 1.5 (13.3)

Tablo 8.25 Güç Değerleri, Ağırlık ve Boyutlar, Muhafaza Boyutları A1–A5

1) Üst ve alt montaj delikleri için bkz. Çizim 8.2 ve Çizim 8.3.

Teknik Özellikler

VLT® AutomationDrive FC 301/302

11–15

(15–20)

(25–40)

18.5–30

11–15

5.5–7.5

(7.5–10)

18.5–22

(15–20)

(25–30)

(25–40)

18.5–30

11–15

(15–20)

(25–30)

18.5–22

11–30

–

11–22

(15–40)

(15–30)

21/55/66

Şasi

Tip 1/12/4X

520

399

650

(20.5)

(15.7)

(25.6)

595

420

(23.4)

(16.5)

495

380

624

(19.5)

(15)

(24.6)

230

165

242

(9.1)

(6.5)

(9.5)

230

205

242

(9.1)

(8.1)

(9.5)

(7.5–10)

200–240 V 5.5–7.5

(15–20)

–

21/55/66

Tip 1/12/4X

–

480

(18.9)

454

(17.9)

242

(9.5)

242

(9.5)

c 12 (0.47) 12 (0.47) 8 (0.31) –

f 9 (0.35) 9 (0.35) 7.9 (0.31) 15 (0.59)

e ø9 (ø0.35) ø9 (ø0.35) 6.8 (0.27) 8.5 (0.33)

d ø19 (ø0.75) ø19 (ø0.75) 12 (0.47) –

Pano Tipi boyutu B1 B2 B3 B4

Nominal güç

[kW (hp)]

380–480/500 V 11–15

525–600 V 11–15

525–690 V

NEMA

Yükseklik [mm (in)]

Montaj plakasının yüksekliği

Montaj delikleri arasındaki mesafe a

Fieldbus kabloları için toprak terminalli yükseklik A – –

Genişlik [mm (inç)]

1 C seçeneğiyle montaj plakasının genişliği B

Montaj plakasının genişliği B

2 C seçeneğiyle montaj plakasının genişliği B 242 (9.5) 242 (9.5) 225 (8.9) 230 (9.1)

Montaj delikleri arasındaki mesafe b 210 (8.3) 210 (8.3) 140 (5.5) 200 (7.9)

Derinlik [mm (inç)]

A/B seçeneği olmadan derinlik C 260 (10.2) 260 (10.2) 249 (9.8) 242 (9.5)

A/B seçeneği ile C 260 (10.2) 260 (10.2) 262 (10.3) 242 (9.5)

Vida delikleri [mm (inç)]

Maksimum ağırlık [kg (lb.)] 23 (51) 27 (60) 12 (26.5) 23.5 (52)

Ön kapak sıkıştırma torku [Nm (inç-lb)]

Metal kapak (IP55/66) 2.2 (19.5) 2.2 (19.5) – –

Plastik kapak (akış IP) Burayı Burayı Burayı Burayı

Teknik Özellikler Kullanım Kılavuzu

11–15

(15–20)

5.5–7.5

(7.5–10)

(25–40)

18.5–30

11–15

(15–20)

(25–30)

18.5–22

(15–20)

(25–40)

18.5–30

11–15

(15–20)

(25–30)

18.5–22

(15–20)

11–30

(15–40)

–

11–22

(15–30)

–

8 8

200–240 V 5.5–7.5

Pano Tipi boyutu B1 B2 B3 B4

Nominal güç

[kW (hp)]

380–480/500 V 11–15

525–600 V 11–15

525–690 V

Tablo 8.26 Güç Değerleri, Ağırlık ve Boyutlar, Muhafaza Boyutları B1-B4

1) Üst ve alt montaj delikleri için bkz. Çizim 8.2 ve Çizim 8.3.

Teknik Özellikler

Pano Tipi boyutu C1 C2 C3 C4 D3h Nominal güç [kW (hp)] 380–480/500 V 30–45

525–600 V 30–45

525–690 V

IP NEMA

Yükseklik [mm (in)]

Montaj plakasının yüksekliği

Fieldbus kabloları için toprak terminalli yükseklik

Montaj delikleri arasındaki mesafe a

Genişlik [mm (inç)]

Montaj plakasının genişliği B

200–240 V 15–22

–

1 C seçeneğiyle montaj plakasının genişliği B

2 C seçeneğiyle montaj plakasının genişliği B 308 (12.1) 370 (14.6) 308 (12.1) 370 (14.6) – Montaj delikleri arasındaki mesafe b 272 (10.7) 334 (13.1) 270 (10.6) 330 (13) –

Derinlik [mm (inç)]

A/B seçeneği olmadan derinlik C 310 (12.2) 335 (13.2) 333 (13.1) 333 (13.1) 375 (14.8) A/B seçeneği ile C 310 (12.2) 335 (13.2) 333 (13.1) 333 (13.1) 375 (14.8)

Vida delikleri [mm (inç)]

Maksimum ağırlık [kg (lb.)] 45 (99) 65 (143) 35 (77) 50 (110) 62 (137) Ön kapak sıkıştırma torku [Nm (inç-lb)]

Plastik kapak (akış IP) Burayı Burayı 2 (17.7) 2 (17.7) – Metal kapak (IP55/66) 2.2 (19.5) 2.2 (19.5) 2 (17.7) 2 (17.7) –

1) Üst ve alt montaj delikleri için bkz. Çizim 8.2 ve Çizim 8.3.

VLT® AutomationDrive FC 301/302

30–37

(20–30)

(40–60)

–

21/55/66

Tip 1/12/4X

A – –

c 12.5 (0.49) 12.5 (0.49) – – –

d ø19 (ø0.75) ø19 (ø0.75) – – –

e ø9 (ø0.35) ø9 (ø0.35) 8.5 (0.33) 8.5 (0.33) –

f 9.8 (0.39) 9.8 (0.39) 17 (0.67) 17 (0.67) –

680

(26.8)

648

(25.5)

308

(12.1)

308

(12.1)

(40–50)

55–75

(75–100)

55–90

(75–125)

30–75

(40–100)

21/55/66

Tip 1/12/4X

770

(30.3)

739

(29.1)

370

(14.6)

370

(14.6)

18.5–22 (25–30)

37–45

(50–60)

37–45

(50–60)

37–45

(50–60)

Şasi

550

(21.7)

630

(24.8)

521

(20.5)

308

(12.1)

308

(12.1)

30–37

(40–50)

55–75

(75–100)

55–90

(75–125)

37–45

(50–60)

Şasi

660

(26)

800

(31.5)

631

(24.8)

370

(14.6)

370

(14.6)

(75–100)

–

55–75

Şasi

909

(35.8)

–

250

(9.8)

–

Tablo 8.27 Güç Değerleri, Ağırlık ve Boyutlar, Muhafaza Boyutları C1-C4 ve D3h

130BA648.12

130BA715.12

Teknik Özellikler Kullanım Kılavuzu

Çizim 8.2 Üst ve Alt Montaj Delikleri (Bkz. bölüm 8.9 Güç Değerleri, Ağırlık ve Boyutlar)

Çizim 8.3 Üst ve Alt Montaj Delikleri (B4, C3 ve C4)

8 8

VLT® AutomationDrive FC 301/302

9 Ek

9.1 Semboller, Kısaltmalar ve Kurallar

°C °F

AC Alternatif akım AEO Otomatik enerji optimizasyonu AWG Amerikan tel çapı AMA Otomatik motor uyarlaması DC Doğru akım EMC Elektromanyetik uyumluluk ETR Elektronik termal röle f

M,N

FC Frekans dönüştürücü I

INV

LIM

M,N

VLT,MAX

VLT,N

IP Giriş koruması

LCP Yerel denetim panosu MCT Hareket denetim aracı n

M,N

PELV Koruyucu ekstra düşük voltaj PCB Baskılı devre kartı PM Motoru Kalıcı mıknatıs motoru PWM Darbe genişliği modülasyonu RPM Dakika başına devir Reak Reaktif terminaller T

LIM

M,N

Santigrat Derece Dereceler Fahrenhayt

Nominal motor frekansı

Nominal evirici çıkış akımı Akım sınırı Nominal motor akımı Maksimum çıkış akımı Frekans dönüştürücü tarafından sağlanan nominal çıkış akımı

Senkronize motor hızı Nominal motor gücü

Tork sınırı Nominal motor voltajı

Tablo 9.1 Semboller ve Kısaltmalar

Kurallar

Numaralı listeler prosedürleri belirtir. Maddeli listeler diğer bilgilerini belirtir.

İtalik metin şunu belirtir:

Referans bağlantısı.

•

Bağlantı.

•

Parametre adı.

•

Parametre grubu adı.

•

Parametre seçeneği.

•

Dipnot.

•

Çizimlerdeki tüm boyutlar [mm] (inç) cinsindendir.

Parametre Menü Yapısı

9.2

Ek Kullanım Kılavuzu

Bitir

3-56 Rampa 2 Hızlandırmada S-rampa Oranı

2-13 Fren Gücü İzleme

2-15 Fren Kontrolü

Başlatma

3-57 Rampa 2 Yavaşlatmada S-rampa Oranı

2-17 Aşırı Voltaj Kontrolü

2-16 AC fren Maks. Akım

Akımı

Bitir

3-58 Rampa 2 Yavaşlatmada S-rampa Oranı

2-19 Aşırı Voltaj Kazancı

2-18 Fren Kontrol Koşulu

Frekansı

Başlatma

3-67 Rampa 3 Yavaşlatmada S-rampa Oranı

2-28 Kazanç Güçlendirme Faktörü

2-27 Tork Hızlanma Süresi

3-68 Rampa 3 Yavaşlatmada S-rampa Oranı

2-29 Tork Yavaşlama Süresi

Bitir

3-7* Rampa 4

2-30 Konum P Orantılı Kazanç Başlatma

2-3* Gel. Mekanik Fren

3-72 Rampa 4 Rampa aşağı Süresi

3-70 Rampa 4 Türü

3-71 Rampa 4 Rampa Yukarı Süresi

2-33 Hız PID Düşük Geçiş Filtresi Süresi

2-32 Hız PID İntegral Süresi Başlatma

2-31 Hız PID Orantılı Kazanç Başlatma

Başlatma

3-76 Rampa 4 Hızlandırmada S-rampa Oranı

3-75 Rampa 4 Hızlandırmada S-rampa Oranı

Başlatma

3-** Referans / Rampalar

3-0* Referans Limitleri

Bitir

3-00 Referans Aralığı

Bitir

Başlatma

3-66 Rampa 3 Hızlandırmada S-rampa Oranı

3-62 Rampa 3 Rampa aşağı Süresi

3-60 Rampa 3 Türü

2-20 Fren bırakma akımı

3-65 Rampa 3 Hızlandırmada S-rampa Oranı

3-61 Rampa 3 Rampa Yukarı Süresi

2-26 Tork Ref

2-24 Durdurma Gecikmesi

2-25 Fren Bırakma Süresi

2-23 Fren Etkinleştirme Gecikmesi

2-22 Fren Etkinleştirme Hızı [Hz]

2-21 Fren Etkinleştirme Hızı [RPM]

3-6* Rampa 3

2-2* Mekanik Fren

Başlatma

3-77 Rampa 4 Yavaşlatmada S-rampa Oranı

3-01 Referans/Geri Besleme Birimi

3-02 Minimum Referans

3-78 Rampa 4 Yavaşlatmada S-rampa Oranı

3-03 Maksimum Referans

Bitir

3-8* Diğer Rampalar

3-04 Referans Fonksiyonu

3-1* Referanslar

3-80 Jog Rampa Süresi

3-10 Önceden Ayarlı Referans

3-82 Hızlı Durdurma Rampa Türü

3-81 Hızlı Durdurma Rampa Süresi

3-12 Yakalama/Yavaşlama Değeri

3-11 Jog Hızı [Hz]

Oranı Başlatma

3-83 Yavaşlamada Hızlı Durdurma S-rampa

3-13 Referans Sitesi

3-14 Önceden Ayarlı Göreli Referans

Oranı Bitir

3-84 Yavaşlamada Hızlı Durdurma S-rampa

3-16 Referans Kaynağı 2

3-15 Referans Kaynağı 1

3-89 Rampa Düşük Geçiş Filtre Süresi

3-9* Dijital Pot. Metresi

3-90 Adım Boyutu

3-17 Referans Kaynağı 3

3-18 Bağıl Ölçekleme Referans Kaynağı

3-19 Jog Hızı [RPM]

3-94 Minimum Limit

3-95 Rampa Gecikmesi

3-92 Güç Geri Yükleme

3-93 Maksimum Limit

3-91 Rampa Süresi

3-4* Rampa 1

3-40 Ramp 1 Type

4-** Limitler / Uyarılar

Başlatma

3-41 Rampa 1 Hızlanma Süresi

3-42 Rampa 1 Yavaşlama Süresi

3-45 Rampa 1 Hızlandırmada S-rampa Oranı

4-1* Motor Limitleri

4-10 Motor Hız Yönü

4-11 Motor Hızı Alt Limiti [RPM]

Bitir

3-47 Rampa 1 Yavaşlatmada S-rampa Oranı

3-46 Rampa 1 Hızlandırmada S-rampa Oranı

4-12 Motor Hızı Alt Limiti [Hz]

Başlatma

4-13 Motor Hızı Üst Limiti [RPM]

3-48 Rampa 1 Yavaşlatmada S-rampa Oranı

4-14 Motor Hızı Üst Limiti [Hz]

Bitir

4-17 Jeneratör Modda Tork Limiti

4-16 Motor Modda Tork Limiti

3-5* Rampa 2

3-50 Rampa 2 Türü

4-18 Akım Sınırı

4-19 Maks. Çıkış Frekansı

4-2* Sınır Faktörleri

4-20 Tork Sınırı Faktör Kaynağı

Başlatma

3-55 Rampa 2 Hızlandırmada S-rampa Oranı

3-51 Rampa 2 Hızlanma Süresi

3-52 Rampa 2 Yavaşlama Süresi

9 9

[Hz]

[RPM]

Gecikmesi

1-56 U/f Karakteristiği - F

1-55 U/f Karakteristiği - U

0-79 Saat Arızası

0-81 Çalışma Günleri

9.2.1 Yazılım 8.12

1-58 Dönen Mot. Yakalama Test Darbeleri

0-82 Ek Çalışma Günleri

1-59 Dönen Mot. Yakalama Test Darbeleri

0-84 Fieldbus Saati

0-83 Ek Çalışılmayan Günler

0-** Kullanım / Ekran

0-0* Temel Ayarlar

0-85 Fieldbus için Yaz Saati Başlangıcı

0-01 Dil

1-60 Düşük Hız Yük Dengeleme

1-6* Yük Bağımlı Ayar.

0-89 Tarih ve Saat Okuması

0-86 Fieldbus için Yaz Saati Sonu

0-02 Motor Hız Birimi

0-03 Bölgesel Ayarlar

1-62 Kayma Dengeleme

1-63 Kayma Dengeleme Zaman Sabiti

1-61 Yüksek Hız Yük Dengeleme

1-** Yük ve Motor

1-0* Genel Ayarlar

1-00 Konfigürasyon Modu

0-04 Açılışta Kullanım Durumu (Hand)

0-09 Performans Monitörü

0-1* Kurulum İşletimleri

1-66 Düşük Hızda Min. Akım

1-64 Rezonans Sönümleme

1-65 Rezonans Sönümleme Zaman Sabiti

1-03 Tork Karakteristikleri

1-01 Motor Kontrol İlkesi

1-02 Akı Motoru Geri Besleme Kaynağı

0-10 Etkin Kurulum

0-11 Düzen Kurulumu

0-12 Bu Kurulum Şuna Bağlı

1-67 Yük Türü

1-68 Motor Eylemsizliği

1-69 Sistem Eylemsizliği

1-04 Aşırı Yük Modu

1-05 Yerel Mod Konfigürasyonu

1-06 Saat Yönünde

0-15 Okuma: gerçek kurulum

0-14 Okuma: Düzen Kurulumu / Kanal

0-13 Okuma: Bağlantılı Kurulumlar

1-7* Başlatma Ayarlam.

1-07 Motor Açısı Ofset Ayarı

0-2* LCP Ekranı

0-20 Ekran Satırı 1.1 Küçük

1-70 Başlatma Modu

1-71 Bşlt. Gecikm.

1-1* Motor Seçimi

1-10 Motor Yapısı

0-21 Ekran Satırı 1.2 Küçük

1-72 Başlatma Fonksiyonu

1-11 Motor Modeli

0-22 Ekran Satırı 1.3 Küçük

1-73 Dönen Mot. Yakalama

1-74 Başlatma Hızı [RPM]

1-14 Damping Gain

1-15 Düşük Hız Filtresi Zaman Sabiti

0-24 Ekran Satırı 3 Büyük

0-23 Ekran Satırı 2 Büyük

1-75 Başlatma Hızı [Hz]

1-16 Yüksek Hız Filtresi Zaman Sabiti

0-25 Kişisel Menüm

0-3* LCP Özel Okuma

1-76 Başlatma Akımı

1-8* Durdurma Ayarla.

1-18 Yük Yok'ta Minimum Akım

1-17 Voltaj filtresi zaman sabiti

0-30 Kullanıcı tanımlı Okuma birimi

1-80 Durdurmada Fonksiyon

1-2* Motor Verileri

0-32 Kullanıcı tanımlı Okuma Maks Değeri

0-31 Kullanıcı tanımlı Okuma Min Değeri

1-83 Hassas Durdurma İşlevi

1-85 Hassas Durdurma Hız Dengeleme

1-84 Hassas Durdurma Sayaç Değeri

1-82 Durdurmada Fonksiyon için Min Hız

1-81 Durdurmada Fonksiyon için Min. Hız

1-22 Motor Voltajı

1-20 Motor Gücü [kW]

1-21 Motor Gücü [HP]

1-23 Motor Frekansı

1-24 Motor Akımı

0-39 Ekran Metni 3

0-38 Ekran Metni 2

0-33 Kullanıcı tanımlı Okuma kaynağı

0-37 Ekran Metni 1

0-4* LCP Tuş Takımı

1-9* Motor Sıcaklığı

1-90 Motor Termal Koruması

1-29 Otomatik Motor Adaptasyonu (AMA)

1-25 Motor Nominal Hızı

1-26 Motor Yapısı Nominal Motor Torku

1-3* Gel. Motor Verileri

1-30 Stator Direnci (Rs)

0-43 LCP'de [Reset] Anahtarı

0-42 LCP'de [Auto on] Anahtarı

0-41 LCP'de [O] Anahtarı

0-40 LCP'de [Hand on] Anahtarı

1-95 Termistör Sensörü Tipi

1-93 Termistör Kaynağı

1-94 ATEX ETR akım sın. hız azaltma

1-91 Motor Harici Fanı

1-35 Ana Reaktans (Xh)

1-34 Rotor Kaçak Reaktansı (X2)

1-33 Stator Kaçak Reaktansı (X1)

1-31 Rotor Direnci (Rr)

0-44 LCP'de [O/Reset] Anahtarı

0-45 LCP'de [Drive Bypass] Anahtarı

0-5* Kopyalama/Kaydetme

0-50 LCP Kopyası

1-99 ATEX ETR interpol. noktalar akımı

1-96 Termistör Sensörü Kaynağı

1-97 Termistör Eşik düzeyi

1-98 ATEX ETR kutuplar arası nokta frek.

2-** Frenler

2-0* DC-Fren

2-00 DC Tutma Akımı

2-01 DC Fren Akımı

2-02 DC Frenleme Süresi

1-41 Motor Açısı Ofseti

1-44 d-eksen İndüktans Doy. (LdSat)

1-45 q-eksen İndüktans Doy. (LqSat)

1-40 1000 RPM'de Geri EMF

1-39 Motor Kutupları

1-36 Demir Kaybı Direnci (Rfe)

1-37 d-eksen İndüktansı (Ld)

1-38 q-eksen İndüktansı (Lq)

0-6* Parola

0-60 Ana Menü Parolası

0-61 Ana Menü'ye Parolasız Erişim

0-65 Hızlı Menü Parolası

0-51 Kurulum Kopyası

0-66 Hızlı Menüye Parolayla Erişim

0-67 Bus Parola Erişimi

0-68 Güvenlik Parametreleri Parolası

1-46 Konum Algılama Kazancı

0-69 Güvenlik Parametrelerinin Parola

2-05 Maksimum Referans

2-04 DC Fren Dvr. Girme Hızı [Hz]

2-03 DC Fren Dvr Girme Hızı [RPM]

1-49 q-Ekseni İndüktans Doygunluk Noktası

1-47 Tork Kalibrasyonu

1-48 Endüktans Doy. Nokta

Koruması

0-7* Saat Ayarları

0-70 Tarih ve Saat

2-06 Parking Akımı

2-07 Parking Süresi

1-5* Yük Bağımsız Ayarı

1-50 Sıfır Hızda Motor Mıknatıslaması

0-71 Tarih Biçimi

0-72 Saat Biçimi

2-1* Fren Enerji Fonksiyonu

1-51 Min Hız Normal Mıknatıslama [RPM]

0-73 Saat Dilimi Denkleştirme

2-10 Fren Fonksiyonu

1-52 Min Hız Normal Mıknatıslama [Hz]

0-74 Yaz Saati/Yaz

2-11 Fren Direnci (ohm)

1-53 Model Kayma Frekansı

0-76 Yaz Saati/Yaz Saati Başlangıcı

2-12 Fren Gücü Limiti (kW)

1-54 Alan zayıamada voltaj azalması

0-77 Yaz Saati/Yaz Bitişi

VLT® AutomationDrive FC 301/302

Sözcüğü

8-14 Konf. Edilebilen Control Word CT W

8-13 Konf. Edilebilen Status Word STW

7-02 Hız PID Oransal Kazanç

7-03 Hız PID İntegral Süresi

8-17 Konfigüre Edilebilen Alarm ve Uyarı

7-04 Hız PID Ayrım Süresi

8-19 Ürün Kodu

7-06 Hız PID Düşük Geçiş Filtresi Süresi

7-05 Hız PID Ayr. Kazanç Limiti

8-3* FC Bağl. Nok. Ayar.

7-07 Hız PID Geri Besleme Dişli Oranı

8-30 Protokol

7-08 Hız PID Besleme İleri Faktörü

8-31 Adres

8-32 FC Portu Baud Hızı

7-09 Rampa ile Hız PID Hata Düzeltme

7-1* Tork PI Kntrl

8-33 Parity / Stop Bitleri

7-10 Tork PI Geri Besleme Kaynağı

8-35 Minimum Yanıt Gecikmesi

8-34 Tahmini döngü süresi

7-13 Tork PI entegrasyon süresi

7-12 Tork PI Oransal kazanç

8-36 Maks Yanıt Gecikmesi

7-16 Tork PI Düşük Geçiş Filtresi Süresi

8-37 Maks. Karakterler Arası Gecikme

7-18 Tork PI İleri Besleme Faktörü

8-4* FC MC protokol seti

7-19 Akım Denetleyici Yükselme Süresi

8-40 Telegram Seçimi

8-41 Sinyal Parametreleri

7-2* İşlem Ktrl. Gerib.

7-20 İşlem CL Geri Beslemesi 1 Kaynağı

8-42 PCD Yazma Konfigürasyonu

7-22 İşlem CL Geri Beslemesi 2 Kaynağı

8-43 PCD Okuma Konfigürasyonu

7-3* İşlem PID Ktrl.

8-46 BTM İşlem Durumu

8-45 BTM İşlem Durumu Komutu

7-31 İşlem PID Anti Kapanış

7-30 İşlem PID Normal/ Ters Kontrolü

8-47 BTM Zaman Aşımı

7-32 İşlem PID Başlatma Hızı

8-48 BTM Maksimum Hataları

8-49 BTM Hata Günlüğü

7-34 İşlem PID İntegral Süresi

7-33 İşlem PID Oransal kazancı

8-5* Dijital/Bus

8-50 Serbest Duruş Seçim

8-51 Hızlı Durdurma Seçimi

7-38 İşlem PID İleri Besleme Faktörü

7-35 İşlem PID Ayrım Süresi

7-36 İşlem PID Ayr. Kazanç Limiti

8-52 DC Fren Seçimi

7-39 Referans Bant Genişliğinde

8-54 Ters Çevirme Seçimi

8-53 Başlatma Seçimi

7-4* Gel. İşlem PID I

7-40 İşlem PID I-bölüm Sıfırlama

8-55 Kurulum Seçimi

7-41 İşlem PID Çıkış Neg. Kelepçe

8-56 Önceden Ayarlanmış Referans Seçimi

7-42 İşlem PID Çıkış Poz. Kelepçe

8-57 Profidrive OFF2 Seçimi

7-43 İşlem PID Kazanç Ölçeği, Min Ref.'te

8-58 Profidrive OFF3 Seçimi

8-8* FC Bğl. Nok. Tanı.

7-44 İşlem PID Kazanç Ölçeği, Maks. Ref.'te

7-45 İşlem PID İleri Besleme Kaynağı

8-80 Bus Mesaj Sayımı

7-46 İşlem PID İleri Besleme Normal/ Ters

8-81 Bus Hata Sayımı

Kntrl.

8-82 Alınan Uydu Mesajı

7-48 PCD İleri Hız

8-83 Uydu Hata Sayımı

8-9* Bus Aralıklı Çalıştırma

7-49 İşlem PID Çıkış Normal/ Ters Kntrl.

7-5* Gel. İşlem PID II

8-90 Bus Jog 1 Hız

7-50 İşlem PID Genişletilmiş PID

8-91 Bus Jog 2 Hız

9-** PROFIdrive

7-52 İşlem PID İleri Besleme Rampa Yukarı

7-51 İşlem PID İleri Besleme Kazancı

9-00 Ayar noktası

9-07 Gerçek Değer

7-56 İşlem PID Ref. Filtre Süresi

7-53 İşlem PID İleri Besleme Rampa aşağı

9-15 PCD Yazma Konfigürasyonu

7-57 İşlem PID Geri besleme Filtre Süresi

9-16 PCD Okuma Konfigürasyonu

8-** İletişim ve Sçnkler

9-18 Node Adresi

8-0* Genel Ayarlar

9-27 Parametre Düzenleme

9-22 Telegram Seçimi

9-23 Sinyal Parametreleri

9-28 Süreç Kontrolü

9-19 Sürücü Birimi Sistem Numarası

8-01 Kontrol Sitesi

8-02 Kontrol Sözcüğü Kanyağı

9-44 Arıza Mesajı Sayacı

8-05 Zaman Aşımı Fonksiyonu Sonu

8-06 Kontrol Sözcüğü Zaman Aşımını

8-04 Kontrol Sözcüğü Zaman Aşımı İşlevi

8-03 Kontrol Sözcüğü Zaman Aşımı Süresi

9-45 Arıza Kodu

Sıfırlama

9-47 Arıza Numarası

9-52 Arıza Durumu Sayacı

8-07 Tanı Tetikleyicisi

8-08 Okuma Filtrelemesi

9-53 Profibus Uyarı Sözcüğü

9-63 Gerçek Baud Hızı

8-1* Kntrl. Sözcik Ayarları

8-10 Kontrol Sözcüğü Profili

Ayarı

6-12 Terminal 53 Düşük Akım

6-11 Terminal 53 Yüksek Voltaj

6-1* Analog Giriş 1

6-10 Terminal 53 Düşük Voltaj

6-22 Terminal 54 Düşük Akım

6-21 Terminal 54 Yüksek Voltaj

6-2* Analog Giriş 2

6-20 Terminal 54 Düşük Voltaj

6-16 Terminal 53 Filtre Zaman Sabiti

6-15 Terminal 53 Yüksek Ref./ Gerib. Değer

6-13 Terminal 53 Yüksek Akım

6-14 Terminal 53 Düşük Ref./ Gerib. Değer

6-26 Terminal 54 Filtre Zaman Sabiti

6-25 Terminal 54 Yüksek Ref./ Gerib. Değer

6-23 Terminal 54 Yüksek Akım

6-24 Terminal 54 Düşük Ref./ Gerib. Değer

6-3* Analog Giriş 3

6-30 Terminal X30/11 Düşük Voltaj

6-31 Terminal X30/11 Yüksek Voltaj

6-34 Term. X30/11 Düşük Ref./Gerib. Değer

6-35 Term. X30/11 Yüksek Ref./Gerib. Değer

6-36 Term. X30/11 Filtresi Zaman Sabiti

6-40 Terminal X30/12 Düşük Voltaj

6-41 Terminal X30/12 Yüksek Voltaj

6-44 Term. X30/12 Düşük Ref./Gerib. Değer

6-45 Term. X30/12 Yüksek Ref./Gerib. Değer

6-5* Analog Çıkış 1

6-4* Analog Giriş 4

6-46 Term. X30/12 Filtresi Zaman Sabiti

6-53 Term 42 Çıkışı Bus Ktrl

6-54 Term. 42 Çkş Zaman Aşımı Ön Ayarı

6-55 Analog Çıkış Filtresi

6-52 Terminal 42 Çıkış Maks. Ölçeği

6-50 Terminal 42 Çıkış

6-51 Terminal 42 Çıkış Min Ölçeği

6-6* Analog Çıkış 2

6-60 Terminal X30/8 Çıkış

6-64 Term X30/8 Çkş Zaman Aşımı Ön Ayarı

6-63 Terminal X30/8 Bus Denetimi

6-62 Terminal X30/8 Maks. Ölçeği

6-61 Terminal X30/8 Min. Ölçeği

6-7* Analog Çıkış 3

6-70 Terminal X45/1 Çıkışı

6-74 Terminal X45/1 Çıkış Zaman Aşımı Ön

6-73 Terminal X45/1 Bus Denetimi

6-72 Terminal X45/1 Max. Ölçek

6-71 Terminal X45/1 Min. Ölçek

6-8* Analog Çıkış 4

6-80 Terminal X45/3 Çıkışı

6-81 Terminal X45/3 Min. Ölçek

6-82 Terminal X45/3 Max. Ölçek

6-84 Terminal X45/3 Çıkış Zaman Aşımı Ön

6-83 Terminal X45/3 Bus Denetimi

Ayarı

7-** Denetleyiciler

7-0* Hız PID Ktrl.

7-00 Hız PID Geri Besleme Kaynağı

7-01 Hız PID Düşüşü

DenetimiBus Denetimi

5-20 Terminal X46/1 Dijital Giriş

5-21 Terminal X46/3 Dijital Giriş

5-22 Terminal X46/5 Dijital Giriş

5-23 Terminal X46/7 Dijital Giriş

5-24 Terminal X46/9 Dijital Giriş

5-25 Terminal X46/11 Dijital Giriş

4-34 İzleme Hatası İşlevi

4-36 İzleme Hatası Zaman Aşımı

4-35 İzleme Hatası

5-26 Terminal X46/13 Dijital Giriş

5-3* Dijital Çıkışlar

5-30 Terminal 27 Dijital Çıkış

4-39 İzleme Hatası Rampa Sonrası Zaman

4-38 İzleme Hatası Rampalama Zaman Aşımı

4-37 İzleme Hatası Rampalama

5-31 Terminal 29 Dijital Çıkış

Aşımı

5-32 Term. X30/6 Diji. Çıkış (MCB 101)

4-4* Hız Monitörü

5-33 Term. X30/7 Diji. Çıkış (MCB 101)

4-43 Motor Hızı İzleme İşlevi

5-4* Röleler

5-40 Fonksiyon Rölesi

4-44 Motor Hızı İzleme Maks.

4-45 Motor Hızı İzleme Zaman Aşımı

5-41 On Delay, Röle

5-42 O Delay, Röle

4-5* Bitişik Uyarılar

4-50 Uyarı Akım Düşük

5-5* Darbe Girişi

5-50 Term. 29 Düşük Frekans

4-52 Uyarı Hız Düşük

4-51 Uyarı Akım Yüksek

5-52 Term. 29 Düşük Ref./Gerib. Değer

5-51 Term. 29 Yüksek Frekans

4-53 Uyarı Hız Yüksek

4-54 Uyarı Referans Düşük

5-54 Darbe Filtresi Zaman Sabiti #29

5-53 Term. 29 Yüksek Ref./Gerib. Değer

4-56 Uyarı Geri Besleme Düşük

4-55 Uyarı Referans Yüksek

5-55 Term. 33 Düşük Frekans

4-57 Uyarı Geri Besleme Yüksek

5-19 Terminal 37 Güvenli Durdurma

5-18 Terminal X30/4 Dijital Giriş

5-16 Terminal X30/2 Dijital Giriş

5-17 Terminal X30/3 Dijital Giriş

5-15 Terminal 33 Dijital Giriş

5-14 Terminal 32 Dijital Giriş

5-13 Terminal 29 Dijital Giriş

Aşımı

4-25 Güç Sınırı Motor Faktör Kaynağı

4-26 Güç Sınırı Jen. Faktör Kaynağı

4-24 Fren Denetimi Sınır Faktörü

4-21 Hız Sınırı Faktör Kaynağı

4-23 Fren Denetimi Sınır Faktörü Kaynağı

4-32 Motor Geri Besleme Kayıp Zaman

4-31 Motor Geri Besleme Hız Hatası

4-30 Motor Geri Besleme Kayıp İşlevi

4-3* Motor Hızı İzl.

5-56 Term. 33 Yüksek Frekans

4-58 Motor Faz Kaybı Fonksiyonu

5-57 Term. 33 Düşük Ref./ Gerib. Değer

5-58 Term. 33 Yüksek Ref./ Gerib. Değer

4-59 Başlatmada Motor Denetimi

4-6* Hız By-pass

5-59 Darbe Filtresi Zaman Sabiti #33

4-60 [RPM]'den By-pass Hızı

5-6* Darbe Çıkışı

4-61 By-pass Hızı İlk [Hz]

5-62 Darbe Çıkış Maks Frek #27

5-60 Terminal 27 Darbe Çıkış Değişkeni

4-63 Baypas Hızı Son [Hz]

4-62 [RPM]'ye By-pass Hızı

5-65 Darbe Çıkış Maks Frek #29

5-63 Terminal 29 Darbe Çıkış Değişkeni

4-8* Güç Sınırı

4-80 Güç Sınırı Fnks. Motor Modu

5-68 Darbe Çıkış Maks Frek #X30/6

5-66 Terminal X30/6 Darbe Çıkış Değişkeni

4-82 Güç Sınırı Motor Modu

4-81 Güç Sınırı Fnks. Jeneratör Modu

5-7* 24V Kodlayıcı Girişi

4-83 Güç Sınırı Jeneratör Modu

5-70 Term 32/33 Darbe/Devir

5-71 Term 32/33 Kodlayıcı Yönü

4-9* Yönsel Sınırlar

4-90 Yönsel Sınır Modu

5-8* G/Ç Seçenekleri

5-80 AHF Kap Yeniden Bağlama Gecikmesi

5-9* Bus DenetimiBus DenetimiBus

4-93 Negatif Hız Sınırı [RPM]

4-92 Pozitif Hız Sınırı [Hz]

4-91 Pozitif Hız Sınırı [RPM]

4-94 Negatif Hız Sınırı [Hz]

5-93 Darbe Çıkış #27 Bus Denetimi

5-90 Dijital ve Röle Bus Denetimi

4-96 Negatif Tork sınırı

4-95 Pozitif Tork sınırı

5-94 Darbe Çıkış #27 Zmn Aşm. Ön Ayarı

5-** Dijital Giriş/Çıkış

5-96 Darbe Çıkış #29 Zmn Aşm. Ön Ayarı

5-95 Darbe Çıkış #29 Bus Denetimi

5-0* Dijital G/Ç modu

5-00 Dijital G/Ç Modu

5-98 Darbe Çıkış #X30/6 Zmn Aşm. Ön Ayarı

5-97 Darbe Çıkış #X30/6 Bus Denetimi

5-01 Terminal 27 Modu

5-02 Terminal 29 Modu

6-** Analog Giriş/Çıkış

6-0* Analog G/Ç Modu

5-1* Dijital Girişler

5-10 Terminal 18 Dijital Giriş

6-01 Yüklü Sıfır Zaman Aşımı Fonksiyonu

6-00 Yüklü Sıfır Zaman Aşımı Süresi

5-12 Terminal 27 Dijital Giriş

5-11 Terminal 19 Dijital Giriş

Ek Kullanım Kılavuzu

15-59 Dosya adı

15-54 Konfig Dosya Adı

15-58 Akıllı Kurulum Dosya Adı

15-30 Hata Günlüğü Hata Kodu

15-31 Hata Günlüğü Değer

15-32 Hata Günlüğü Zaman

15-33 Arıza günlüğü: Tarih ve Saat

15-4* Sürücü Tanımı

15-40 FC Türü

15-41 Güç Bölümü

15-42 Voltaj

15-43 Yazılım Versiyonu

15-51 Frekans Dönüştürücü Seri Numarası

15-50 Yazılım Kimliği Güç Kartı

15-46 Frek. Dönüştürücü Sipariş Numarası

15-45 Gerçek Type Kodu Dizesi

15-47 Güç Kartı Sıralama No

15-44 Sıralı Type Kodu Dizesi

15-48 LCP Kimlik Numarası

15-53 Güç Kartı Seri Numarası

15-49 Yazılım Kimliği Kontrol Kartı

15-61 Seçenek Yazılım Versiyonu

15-6* Seçenek Kimliği

15-60 Montaj Seçeneği

15-62 Seçenek Sıra No

15-63 Seçenek Seri No

15-70 A yuvasında Seçenek

15-71 A Yuvası Seçeneği Yazılım Versiyonu

15-72 B Yuvasında Seçenek

15-73 B Yuvası Seçeneği Yazılım Versiyonu

15-74 C0/E0 Yuvasındaki Seçenek

Versiyonu

15-75 C0/E0 Yuvası Seçeneği Yazılım

15-76 C1/E1 Yuvasındaki Seçenek

Versiyonu

15-77 C1/E1 Yuvası Seçeneği Yazılım

15-89 Konfigürasyon Değişim Sayacı

15-81 Ön Ayarlı Çalışma Saatleri

15-8* Kullanım Verileri II

15-80 Fan Çalışma Saatleri

15-98 Sürücü Tanımı

15-92 Tanımlı Parametreler

15-93 Değiştirilen Parametreler

15-99 Parametre Metaveri

16-** Veri Okumaları

16-0* Genel Durum

16-00 Control Word

16-01 Referans [Birim]

16-02 Referans %

15-9* Parametre Bilgisi

16-09 Özel Okuma

16-03 Durum Word

16-05 Ana Gerçek Değer [%]

16-06 Gerçek Konum

16-1* Motor Durumu

16-10 Güç [kW]

16-11 Güç [hp]

16-12 Motor Voltajı

16-13 Frekans

14-26 Çevirici Arızasında Alarm Gecikmesi

12-95 Eylemsizlik zaman aşımı

12-07 Etki Alanı Adı

14-28 Üretim Ayarları

14-29 Servis Kodu

12-97 QoS Önceliği

12-96 Bağlantı Noktası Konfig

12-09 Fiziksel Adres

12-08 Ana Bilgisayar Adı

14-3* Akım Limiti Kntrolü

12-98 Arayüz Sayaçları

12-1* Ethernet Bağlantı Parametreleri

14-31 Akım Limiti Den., Entegrasyon Süresi

14-30 Akım Limiti Kontr., Oransal Kazanç

12-99 Medya Sayaçları

13-** Akıllı Lojik

12-10 Bağlantı Durumu

12-11 Bağlantı Süresi

14-35 Ani Durdurma Koruması

14-32 Akım Limiti Den., Filtre Süresi

13-0* SLC Ayarları

13-00 SL Denetleyici Modu

12-12 Otomatik İşlem

12-13 Bağlantı Hızı

14-37 Alan zayıaması Hızı

14-36 Alan zayıaması İşlevi

13-02 Durdurma Olayı

13-01 Başlatma Olayı

12-14 Bağlantı Dupleksi

12-18 Süpervizör MAC

14-42 Minimum AEO Frekansı

14-4* Enerji Optimizasyn

14-40 VT Düzeyi

14-41 AEO Minimum Mıknatıslama

13-03 SLC'yi resetle

13-11 Karşılaştırıcı Operatörü

13-1* Karşılaştırıcılar

13-10 Karşılaştırıcı İşletimi

12-19 Süpervizör IP Adr.

12-21 Süreç Verisi Konfig. Yazma

12-2* İşlem Verileri

12-20 Denetim Örneği

14-43 Motor Cosphi

13-12 Karşılaştırıcı Değeri

12-22 Süreç Verisi Konfig. Okuma

14-5* Ortam

13-1* RS Flip Flop'lar

12-23 İşlem Veri Konfig Yazma Boyutu

14-50 RFI Filtresi

13-15 RS-FF Operand S

12-24 İşlem Veri Konfig Okuma Boyutu

14-52 Fan Kontrolü

14-53 Fan Monitörü

14-55 Çıkış Filtresi

14-51 DC Bağlantı Telafisi

13-16 RS-FF Operand R

13-2* Zamanlayıcılar

13-20 SL Denetleyici Süresi

13-4* Mantık Kuralları

12-29 Her zaman Depola

12-27 Ana Adres

12-28 Veri Değerlerini Depola

12-3* EtherNet/IP

14-59 Çevirici Birimlerinin Gerçek Sayısı

14-57 İndüktans Çıkış Filtresi

14-56 Kapasitans Çıkış Filtresi

14-62 Çev. Aşırı Yük Azaltma Akımı

14-6* Oto. Azalt.

14-60 Aşırı Sıcaklık Fonksiyon

14-61 Çevirici Aşırı Yük Fonksiyon

14-7* Uyumluluk

14-72 Eski Alarm Sözcüğü

14-73 Eski Uyarı Sözcüğü

14-74 Eski Harici Durum Word

14-8* Seçenekler

14-88 Seçenek Verileri Depolaması

14-80 Harici 24 VDC'den Besleme Seçeneği

14-89 Seçenek Algılama

14-9* Hata Ayarları

15-11 Günlük Aralığı

15-12 Tetikleme Olayı

15-13 Günlük Modu

15-04 Aşırı Sıcaklıklar

15-05 Aşırı Voltajlar

15-06 kWh Sayacını Resetle

14-90 Hata Seviyesi

15-** Sürücü Bilgisi

15-0* Kullanım Verileri

15-00 Kullanım saatleri

15-01 Çalışma Saatleri

15-02 kWh Sayacı

15-03 Açma Sayısı

15-07 Çalışma Saatleri Sayacını Resetle

15-1* Veri Günlük Ayarl.

15-10 Günlük Kaynağı

15-14 Tetikleme Öncesi Örnekler

15-2* Tarihsel Günlük

15-20 Tarihsel Kayıt: Olay

15-21 Tarihsel Kayıt: Değer

15-22 Tarihsel Kayıt: Zaman

15-3* Hata Günlüğü

9 9

Düzeyi

13-44 Mantık Kuralı Boolean 3

13-43 Mantık Kuralı Operatörü 2

13-40 Mantık Kuralı Boolean 1

13-41 Mantık Kuralı Operatörü 1

13-42 Mantık Kuralı Boolean 2

12-30 Uyarı Parametresi

12-31 Net Referans

12-32 Net Kontrol

12-33 CIP Revizyonu

13-5* Durumlar

12-34 CIP Ürün Kodu

12-35 EDS Parametresi

13-51 SL Denetleyici Olayı

12-37 COS Engelleme Sayacı

13-52 SL Denetleyici Olayı

12-38 COS Filtresi

13-9* Kullanıcı Tanımlı Alarmlar

13-90 Alarm Tetikleme

12-4* Modbus TCP

12-40 Status Parametresi

13-91 Alarm Eylemi

12-41 Bağımlı Mesaj Sayacı

13-92 Alarm Metni

13-9* Kullanıcı Tanımlı Okumalar

12-42 Bağımlı Özel Durum Mesaj Sayacı

12-5* EtherCAT

13-97 Uyarı Alarmı Sözcüğü

12-50 Yapılandırılmış İstasyon Diğer Adı

13-98 Alarm Uyarı Sözcüğü

12-51 Yapılandırılmış İstasyon Adresi

13-99 Alarm Durum Sözcüğü

14-** Özel Fonksiyonlar

12-59 EtherCAT Durumu

12-6* Ethernet PowerLink

14-0* Çevirici Anahtarlama

14-00 Anahtarlama Deseni

12-62 SDO Zaman Aşımı

12-60 Düğüm Kimliği

14-01 Anahtar Frekansı

12-63 Temel Ethernet aman Aşımı

14-03 Aşırı modülasyon

12-66 Eşik

14-06 Ölü Zaman Dengeleme

14-04 Akustik Gürültü Azaltımı

12-67 Eşik Sayaçları

12-68 Kümülatif Sayaçlar

14-1* Şebeke Kesintisi

14-10 Şebeke Kesintisi

12-69 Ethernet PowerLink Durumu

12-8* Diğer Ethernet Hizmetleri

14-11 Şebeke Arızası Voltaj Düzeyi

14-12 Şebeke Dengesizliğine Tepki

12-81 HTTP Sunucusu

12-80 FTP Sunucusu

14-15 Kin. Yedekleme Alarm Geri Kazanım

14-14 Kin. Yedekleme Zaman Aşımı

12-82 SMTP Hizmeti

12-83 SNMP Birimi

14-16 Kin. Yedekleme Kazancı

12-84 Adres Çatışması Algılama

12-85 ACD Son Çatışma

14-2* Alarm Sıfırlama

14-20 Sıfırlama Modu

14-21 Oto. Ynd. Başlatma Zamanı

12-89 Saydam Yuva Kanal Portu

12-9* Gelişmiş Ethernet Hizmetleri

12-90 Kablo Tanısı

14-22 Kullanım Modu

12-91 MDI-X

14-23 Type kodu Ayarı

12-92 IGMP Gözetimi

14-25 Moment Limitinde Alarm Gecikmesi

14-24 Akım Sınırında Alarm Gecikmesi

12-93 Hatalı Kablo Uzunluğu

12-94 Yayın Karışıklığı Koruması

9-64 Cihaz Tanımlama

9-65 Profil Numarası

9-67 Control Word 1

9-68 Status Word 1

9-70 Düzen Kurulumu

9-71 Profibus Veri Değer. Kaydet

9-72 ProfibusDriveReset

9-82 Tanımlanmış Parametreler (3)

9-81 Tanımlanmış Parametreler (2)

9-75 DO Kimliği

9-80 Tanımlanmış Parametreler (1)

10-** CAN Fieldbus

10-0* Ortak Ayarlar

10-00 CAN Protokolü

10-01 Baud Hızı Seçimi

10-07 Okuma Bus Kapalı Sayacı

10-05 Okuma İletim Hatası Sayacı

10-06 Okuma Alma Hatası Sayacı

10-02 MAC Kimliği

10-1* Aygıt Ağı

10-10 Süreç Verisi Türü Seçimi

10-11 Süreç Verisi Konfig. Yazma

10-12 Süreç Verisi Konfig. Okuma

10-15 Net Kontrol

10-13 Uyarı Parametresi

10-14 Net Referans

10-2* COS Filtreleri

10-23 COS Filtresi 4

10-21 COS Filtresi 2

10-22 COS Filtresi 3

10-20 COS Filtresi 1

10-3* Parametre Erişimi

10-30 Dizi Dizini

10-31 Veri Değerlerini Depola

10-32 DeviceNet Revizyonu

10-34 DeviceNet Ürün Kodu

10-33 Her zaman Depola

10-39 DeviceNet F Parametreleri

10-51 İşlem Veri Konfig Okuma.

10-5* CANopen

10-50 İşlem Veri Konfig Yazma.

12-** Ethernet

12-0* IP Ayarları

12-00 IP Adres Ataması

12-01 IP Adresi

12-02 Alt Ağ Maskesi

12-03 Varsayılan Ağ Geçidi

12-06 Ad Sunucuları

12-04 DHCP Sunucusu

12-05 Kira Süresi Sonu

9-94 Değiştirilen Parametreler (5)

9-99 Profibus Revizyon Sayacı

9-93 Değiştirilen Parametreler (4)

9-91 Değiştirilen Parametreler (2)

9-92 Değiştirilen Parametreler (3)

9-90 Değiştirilen Parametreler (1)

9-85 Tanımlanmış Parametreler (6)

9-84 Tanımlanmış Parametreler (5)

9-83 Tanımlanmış Parametreler (4)

VLT® AutomationDrive FC 301/302

yavaşlatma

32-88 Sınırlandırılan çekişe çıkana kadar

32-05 Absolute Kodlayıcı Veri Uzunluğu

32-04 Absolute Kodlayıcı Baud Hızı X55

32-89 Sınırlandırılan çekişe kadar inene kadar

32-06 Absolute Kodlayıcı Saat Frekansı

yavaşlatma

32-9* Geliştirme

32-08 Absolute Kodlayıcı Kablo Uzunluğu

32-07 Absolute Kodlayıcı Saat Üretimi

32-90 Kaynakta Hata Ayıklama

33-** MCO Gel. Ayarlar

32-09 Kodlayıcı İzleme

32-10 Rotasyon Yönü

33-0* Ana Konuma Hareket

32-11 Kullanıcı Birim Paydası

33-00 Zorunlu ANA KONUM

33-01 Ana Konumdan Sıfır Nokta Ofset

32-13 Kod.2 Kontrolü

32-12 Kullanıcı Birim Payı

33-03 Ana Konuma Hareket Hızı

33-02 Ana Konuma Hareket Rampası

32-15 Kod.2 CAN koruması

32-14 Kod.2 düğümü kimliği

Davranış

33-04 Ana Konuma Hareket Sırasındaki

33-1* Senkronizasyon

33-10 Ana Senkron Faktörü

32-32 Absolute Protokolü

32-31 Artımlı Çözünürlük

32-3* Kodlayıcı 1

32-30 Artımlı Sinyal Türü

33-11 Bağımlı Senkron Faktörü

32-33 Absolute Çözünürlüğü

Penceresi

33-12 Senkronizasyon için Konum Ofseti

33-13 Konum Senkronu için Doğruluk

32-37 Absolute Kodlayıcı Saat Üretimi

32-36 Absolute Kodlayıcı Saat Frekansı

32-35 Absolute Kodlayıcı Veri Uzunluğu

32-38 Absolute Kodlayıcı Kablo Uzunluğu

32-39 Kodlayıcı İzleme

30-2* Gel. Başlatma Ayarı

30-20 Yüksek Başlatma Torku Süresi [s]

32-40 Kodlayıcı Sonlandırması

32-43 Kod.1 Kontrolü

30-22 Kilitli Rotor Koruması

30-21 Yüksek Başlatma Torku Akımı [%]

32-44 Kod.1 düğüm kimliği

32-45 Kod.1 CAN koruması

30-24 Kilitli Rotor Algılama Hızı Hatası [%]

30-23 Kilitli Rotor Algılama Süresi [s]

32-5* Geri Besleme Kaynağı

30-25 Hafif Yük Gecikmesi [s]

32-50 Bağımlı Kaynak

32-51 MCO 302 Last Will

30-27 Hafif Yük Hızı [%]

30-26 Hafif Yük Akımı [%]

32-52 Ana Kaynak

32-6* PID Denetleyicisi

30-5* Birim Konfigürasyonu

30-50 Soğutucu Plaka Fan Modu

Dışı Bırakma)

(Etkinleştirme)

32-74 Konum hatası filtre süresi

32-73 İntegral limit filtre süresi

32-72 Kontrol Penceresinin Boyutu (Devre

32-71 Kontrol Penceresinin Boyutu

32-70 Profil Jeneratörü Tarama Süresi

32-68 Bağımlı için Ters Davranış

32-69 PID Kontrolü için Örnekleme Süresi

32-67 Maks. Tolere Edilen Konum Hatası

32-66 İleri Besleme Hızlanma

32-64 PID Bant Genişliği

32-62 İntegral faktör

32-63 İntegral Toplam Sınır Değeri

30-83 Hız PID Oransal Kazanç

30-81 Fren Direnci (ohm)

32-65 İleri Besleme Hızı

30-84 İşlem PID Oransal kazancı

30-9* Wifi LCP

30-90 SSID

30-91 Kanal

30-92 Parola

30-93 Güvenlik tipi

30-94 IP adresi

30-95 Alt maske

30-96 Bağlantı noktası

30-97 Wifi Zaman Aşımı Eylemi

31-** Baypas Seçeneği

31-00 Baypas Modu

32-8* Hız ve Hızlandırma

31-02 Baypas Alarm Süresi Gecikmesi

31-01 Baypas Başlatma Zamanı Gecikmesi

32-61 Türev faktör

32-60 Oransal faktör

30-8* Uyumluluk (I)

30-80 d-eksen İndüktansı (Ld)

32-81 En Kısa Rampa

32-82 Rampa Türü

32-80 Maksimum Hız (Kodlayıcı)

31-10 Baypas Durum Sözcüğü

31-11 Baypas Çalışma Saatleri

31-03 Test Modu Aktivasyonu

32-83 Hız Çözünürlüğü

31-19 Uzaktan Bypas Etkinleştirme

32-84 Varsayılan Hız

32-** MCO Temel Ayarları

32-85 Varsayılan Hızlandırma

32-0* Kodlayıcı 2

32-86 Sınırlandırılan çekişe çıkana kadar

32-00 Artımlı Sinyal Türü

hızlandırma

32-01 Artımlı Çözünürlük

hızlandırma

32-87 Sınırlandırılan çekişe inene kadar

32-02 Absolute Protokolü

32-03 Absolute Çözünürlüğü

Etkinleştirme

18-39 Sıc. Giriş X48/10

18-4* PGIO Veri Okumaları

16-80 Fieldbus CTW 1

16-8* Fieldbus & FC Bğ. Nk.

16-14 Motor akımı

16-15 Frekans [%]

18-43 Analog Çıkış X49/7

18-44 Analog Çıkış X49/9

16-82 Fieldbus REF 1

16-84 Haberlş. Opsiyon ST W

16-16 Tork [Nm]

16-17 Hız [RPM]

18-45 Analog Çıkış X49/11

18-5* Etkin Alarmlar/Uyarılar

16-85 FC Port CTW 1

16-86 FC Port REF 1

16-18 Motor Termal

16-19 Termistör Sensörü Sıcaklığı

18-55 Etkin Alarm Numaraları

16-87 Bus Okuma Alarmı/Uyarısı

16-20 Motor Açısı

18-56 Etkin Uyarı Numaraları

16-89 Konfigüre Edilebilen Alarm/Uyarı

16-21 Tork [%] Yüksek Çöz.

18-6* Giriş ve Çıkış 2

18-60 Dijital Giriş 2

Sözcüğü

16-9* Teşhis Okumaları

16-22 Tork [%]

16-23 Motor Şaft Gücü [kW]

18-7* Doğrultucu Durumu

18-70 Şebeke Voltajı

16-90 Alarm Word

16-91 Alarm Word 2

16-25 Tork [Nm] Yüksek

16-24 Kalibreli Stator Direnci

18-71 Şebeke Frenkansı

18-72 Şebeke Dengesizliği

16-92 Uyarı Word

16-93 Uyarı Word 2

16-3* Sürücü Durumu

16-30 DC Bara Voltajı

18-75 Doğrultucu DC Voltajı

18-9* PID Okumaları

16-95 Harici Durum Word 2

16-94 Harici Durum Word

16-31 Sistem Sıc.

16-32 Fren Enerjisi /s

18-91 İşlem PID Çıkış

18-92 İşlem PID Kelepçeli Çıkış

18-90 İşlem PID Hatası

16-96 Bakım Word

17-** Konum Geri Besleme

17-1* Dhl. Kod. Arayüzü

16-35 Çevirici Termal

16-34 Soğutucu Sıcaklığı

16-33 Fren Enerjisi Ortalaması

18-93 İşlem PID Kazanç Ölçekli Çıkış

17-10 Sinyal Türü

16-36 Çev. Nom. Akım

22-** Uygulama Fonksiyonlar

17-11 Çözünürlük (PPR)

16-37 Çev. Maks. Akım

22-0* Çeşitli

22-00 Harici Kilit Gecikmesi

17-2* Mutlak Kod. Arayüzü

17-20 Protokol Seçimi

16-39 Kntr. Kartı Sıcaklığı

16-38 SL Denetleyicisi Durumu

23-** Süre Esaslı İşlevler

17-21 Çözünürlük (Konum/Dev)

16-40 Günlük Arabelleği Dolu

23-0* Zamanlı Eylm.

23-00 ON Saati

17-24 SSI Veri Uzunluğu

17-22 Multiturn Geliştirmeleri

16-42 Servis Günlüğü Sayacı

16-41 Performans Ölçümleri

23-02 OFF Saati

23-01 ON Eylemi

17-25 Saat Hızı

17-26 SSI Veri Formatı

16-43 Zamanlı Eylemlerin Durumu

16-45 Motor Fazı U Akım

23-03 OFF Eylemi

23-04 Tekrar Sayısı

17-34 HIPERFACE Baud hızı

17-5* Çözümleyici Arayüzü

16-47 Motor Fazı W Akım

16-46 Motor Fazı V Akım

23-0* Zamanlı Eylem Ayarları

23-08 Zamanlı Eylem Modu

17-51 Giriş Voltajı

17-50 Kutuplar

16-48 Hız Ref. Rampa Sonrası [RPM]

16-49 Akım Arızası Kaynağı

23-09 Zamanlı Eylemleri Yeniden

17-53 Transformasyon Oranı

17-52 Giriş Frekansı

16-5* Ref. ve Gerib.

16-50 Harici Referans

23-1* Bakım

17-56 Kodlayıcı Sim. Çözünürlük

16-51 Darbe Referansı

23-10 Bakım Öğesi

23-11 Bakım Eylemi

17-59 Çözümleyici Arayüzü

17-6* İzleme ve Uyg.

16-53 Diji Pot Referansı

16-52 Geri Besleme [Birim]

23-12 Bakım Saat Esası

17-60 Geri Besleme Yönü

16-57 Geri besleme [RPM]

23-14 Bakım Tarih ve Saati

23-13 Bakım Zaman Aralığı

17-61 Geri Besleme Sinyali İzleme

17-7* Konum Ölçekleme

16-6* Girişler ve Çıkışlar

16-60 Dijital Giriş

23-1* Bakım Resetleme

23-15 Bakım Sözcüğünü Resetle

23-16 Bakım Metni

17-72 Konum Birim Payı

17-70 Konum Birimi

17-71 Konum Birimi Ölçeği

16-63 Terminal 54 Anahtar Ayarı

16-61 Terminal 53 Anahtar Ayarı

16-62 Analog Giriş 53

30-** Özel Nitelikler

30-0* Yalpalama

17-74 Konum Ofseti

17-73 Konum Birim Paydası

16-65 Analog Çıkış 42 [mA]

16-64 Analog Giriş 54

30-00 Wobble Modu

18-** Veri Okumaları 2

16-66 Dijital Çıkış [bin]

30-02 Wobble Delta Frekansı [%]

30-01 Wobble Delta Frekansı [Hz]

18-0* Bakım Kayıtları

18-00 Bakım Günlüğü: Öğe

16-68 Frek. Giriş #33 [Hz]

16-67 Frek. Giriş #29 [Hz]

30-03 Wobble Delta Frek. Ölçekleme Kaynağı

18-01 Bakım Günlüğü: Aksiyon

16-69 Darbe Çıkışı #27 [Hz]

30-05 Wobble Atlama Frekansı [%]

30-04 Wobble Atlama Frekansı [Hz]

18-02 Bakım Günlüğü: Zaman

18-03 Bakım Günlüğü: Tarih ve Saat

16-71 Röle Çıkışı [bin]

16-70 Darbe Çıkışı #29 [Hz]

30-09 Wobble Rasgele İşlev

30-08 Wobble Yukarı/ Aşağı Süresi

30-06 Wobble Atlama Süresi

30-07 Wobble Sekans Süresi

18-29 Güvenli Seç. Hız Hatası

18-28 Güvenli Seç. Ölçm. Hızı

18-2* Motor Okumaları

18-27 Güvenli Seç. Tah. Hızı

16-72 Sayaç A

16-74 Prek. Durdurma Sayacı

16-75 Analog Giriş X30/11

16-73 Sayaç B

30-10 Wobble Oranı

30-11 Wobble Rasgele Oranı Maks.

30-12 Wobble Rasgele Oranı Min.

18-37 Sıc. Input X48/4

18-3* Analog Okumalar

18-36 Analog Giriş X48/2 [mA]

16-77 Analog Çıkış X30/8 [mA]

16-78 Analog Çıkış X45/1 [mA]

16-76 Analog Giriş X30/12

30-19 Wobble Delta Frek. Ölçekli

18-38 Sıc. Giriş X48/7

16-79 Analog Çıkış X45/3 [mA]

Ek Kullanım Kılavuzu

43-23 FPC Fanı D Hızı

43-24 FPC Fanı E Hızı

43-0* Bileşen Durumu

43-00 Bileşen Sıcaklığı

43-02 Bileşen Yazılım Kimliği

43-01 Yardımcı Sıcaklık

43-1* Güç Kartı Durumu

43-10 HS Sıc. ph.U

43-11 HS Sıc.ph.V

43-12 HS Sıc. ph.W

43-13 PC Fanı A Hızı

43-20 FPC Fanı A Hızı

43-15 PC Fanı C Hızı

43-2* Fan Güç.Kartı Durumu

43-21 FPC Fanı B Hızı

43-14 PC Fanı B Hızı

43-25 FPC Fanı F Hızı

43-22 FPC Fanı C Hızı

600-** PROFIsafe

600-22 PROFIdrive/güvenli Tel: Seçilmiş

600-44 Arıza Mesajı Sayacı

600-52 Arıza Durumu Sayacı

600-47 Arıza Numarası

601-** PROFIdrive 2

601-22 PROFIdrive Güvenli Kanal Tel. No.

Sürümü

40-51 Sensörsüz Akış Kor. Kazancı

42-** Güvenlik işlevleri

35-04 Term. X48/10 Temperature Unit

35-03 Term. X48/7 Giriş Türü

33-87 Alarmda terminal durumu

33-86 Alarmda terminal

42-1* Hız İzleme

42-10 Ölçülen Hız Kaynağı

35-06 Sıcaklık Sensörü Alarm Fonksiyonu

35-05 Term. X48/10 Giriş Türü

33-88 Alarmda durum sözcüğü

33-9* MCO Port Ayarları

42-11 Kodlayıcı Çözünürlüğü

42-12 Encoder Yönü

35-1* Sıc. Input X48/4

35-14 Term. X48/4 Filtre Zaman Sabiti

33-91 X62 MCO CAN baud hızı

33-90 X62 MCO CAN düğümü kimliği

42-13 Dişli Oranı

35-15 Term. X48/4 Sıcaklık Monitor

33-94 X60 MCO RS485 seri sonlandırma

42-14 Geri Besleme Tipi

35-16 Term. X48/4 Düşük Sıcaklık Sınır

33-95 X60 MCO RS485 seri baud hızı

42-17 Toleransı Hatası

42-18 Sıfır Hız Zamanlayıcı

42-15 Geri Besleme Filtresi

35-17 Term. X48/4 Yüksek Sıcaklık Sınır

35-2* Sıc. Giriş X48/7

35-24 Term. X48/7 Filtre Zaman Sabiti

34-** MCO Veri Okumaları

34-0* PCD Yazma Par.

34-01 PCD 1 MCO'ya Yazma

42-19 Sıfır Hız Limiti

42-2* Güvenli Giriş

35-26 Term. X48/7 Düşük Sıcaklık Sınır

35-25 Term. X48/7 Sıcaklık Monitor

34-02 PCD 2 MCO'ya Yazma

34-03 PCD 3 MCO'ya Yazma

42-20 Güvenli Fonksiyon

35-27 Term. X48/7 Yüksek Sıcaklık Sınır

34-04 PCD 4 MCO'ya Yazma

42-21 Tip

42-22 Farklılık Süresi

35-3* Sıc. Giriş X48/10

35-34 Term. X48/10 Filtre Zaman Sabiti

34-05 PCD 5 MCO'ya Yazma

34-06 PCD 6 MCO'ya Yazma

42-23 Stabil Sinyal Süresi

35-35 Term. X48/10 Sıcaklık Monitor

34-07 PCD 7 MCO'ya Yazma

42-24 Davranışı Yeniden Başlat

42-3* Genel

35-37 Term. X48/10 Yüksek Sıcaklık Sınır

35-36 Term. X48/10 Düşük Sıcaklık Sınır

34-08 PCD 8 MCO'ya Yazma

34-09 PCD 9 MCO'ya Yazma

42-31 Kaynak Sıfırlama

42-30 Harici Hata Tepkisi

35-4* Analog Giriş X48/2

35-42 Term. X48/2 Düşük Akım

34-10 PCD 10 MCO'ya Yazma

34-2* PCD Okuma Par.

42-33 Parametre Ayarlarının Adı

35-43 Term. X48/2 Yüksek Akım

34-21 PCD 1 MCO'dan Okuma

42-35 S-CRC Değeri

35-44 Term. X48/2 Düşük Ref./Gerib. Değer

34-22 PCD 2 MCO'dan Okuma

42-36 Seviye 1 Parola

35-45 Term. X48/2 Yüksek Ref./Gerib. Değer

34-23 PCD 3 MCO'dan Okuma

42-37 Seviye 1 Parola Ara Belleği

35-46 Term. X48/2 Filtre Zaman Sabiti

34-24 PCD 4 MCO'dan Okuma

42-4* SS1

36-** Programlanabilir G/Ç Seçeneği

34-25 PCD 5 MCO'dan Okuma

42-40 Tip

36-0* G/Ç Modu

34-26 PCD 6 MCO'dan Okuma

42-41 Rampa Profili

36-03 Terminal X49/7 Modu

34-27 PCD 7 MCO'dan Okuma

42-42 Gecikme Süresi

36-04 Terminal X49/9 Modu

34-28 PCD 8 MCO'dan Okuma

42-43 Delta T

36-05 Terminal X49/11 Modu

34-29 PCD 9 MCO'dan Okuma

42-44 Yavaşlatma Hızı

42-45 Delta V

36-4* Çıkış X49/7

36-40 Terminal X49/7 Analog Çıkış

34-30 PCD 10 MCO'dan Okuma

34-4* Girişler ve Çıkışlar

42-46 Sıfır Hız

36-42 Terminal X49/7 Min. Ölçeği

34-40 Dijital Girişler

42-47 Rampa Süresi

42-48 Yavaşlatmada S-rampası Oranı Başlatma

36-43 Terminal X49/7 Maks. Ölçeği

36-44 Terminal X49/7 Bus Denetimi

34-41 Dijital Çıkışlar

34-5* İşlem Verileri

42-49 Yavaşlatmada S-rampası Oranı Bitir

42-5* SLS

36-45 Terminal X49/7 Zaman Aşımı Ön Ayarı

36-5* Çıkış X49/9

34-51 Komut Verilen Konum

34-50 Gerçek Konum

42-50 Kesme Hızı

42-51 Hız Limiti

36-52 Terminal X49/9 Min. Ölçeği

36-50 Terminal X49/9 Analog Çıkış

34-53 Bağımlı İndeks Konumu

34-52 Gerçek Ana Konum

42-52 Arıza Güvenliği Tepkisi

42-53 Başlatma Rampası

42-54 Yavaşlama Süresi

36-55 Terminal X49/9 Zaman Aşımı Ön Ayarı

36-53 Terminal X49/9 Maks. Ölçeği

36-54 Terminal X49/9 Bus Denetimi

34-56 İz Hatası

34-54 Ana İndeks Konumu

34-55 Eğri Konumu

42-6* Güvenli Fieldbus

42-60 Telegram Seçimi

36-6* Çıkış X49/11

36-60 Terminal X49/11 Analog Çıkış

34-57 Senkron Hatası

34-58 Gerçek Hız

42-61 Hedef Adresi

36-62 Terminal X49/11 Min. Ölçeği

34-59 Gerçek Ana Hız

42-8* Durum

42-80 Güvenlik Opsiyonu Durumu

36-63 Terminal X49/11 Maks. Ölçeği

36-64 Terminal X49/11 Bus Denetimi

34-60 Senkron Durumu

34-61 Eksen Durumu

42-82 Güvenli Control Word

42-81 Güvenli Seçenek Durumu 2

36-65 Terminal X49/11 Zaman Aşımı Ön Ayarı

40-** Motor Seçimi

34-64 MCO 302 Durumu

34-62 Program Durumu

42-83 Güvenli Status Word

42-85 Etkin Güvenli İşlev

40-4* Gnşltlm. Hata Günlüğü

40-40 Hata Günlüğü Harici Referans

34-65 MCO 302 Kontrolü

34-66 SPI Hata Sayacı

42-87 Manuel Teste Kadar olan Süre

42-88 Desteklenen Özelleştirme Dosya

42-86 Güvenlik Opsiyonu Bilgisi

40-43 Hata Günlüğü Voltaj

40-42 Hata Günlüğü Akım

40-41 Hata Günlüğü Frekans

34-71 MCO Alarm Sözcüğü 2

34-7* Teşhis okumaları

34-70 MCO Alarm Sözcüğü 1

40-44 Hata Günlüğü DC Bara Voltajı

35-** Sensör Giriş Seçeneği

42-89 Dosya Sürümü Özelleştirmesi

40-45 Hata Günlüğü Control Word

35-0* Sıc. Giriş Modu

42-9* Özel

42-90 Güvenlik Opsiyonu Yeniden Başlatma

40-46 Hata Günlüğü Durum Word

40-5* Gelişmiş Kontrol Ayarları

35-00 Term. X48/4 Temperature Unit

35-01 Term. X48/4 Giriş Türü

43-** Birim Okumaları

9 9

40-50 Sensörsüz Akış Model Geçişi

35-02 Term. X48/7 Temperature Unit

33-33 Hız Filtresi Penceresi

33-30 Maksimum İşaretçi Düzeltmesi

33-14 Bağıl Bağımlı Hız Sınırı

33-18 Bağımlı İşaretçi Mesafesi

33-15 Ana için İşaretçi numarası

33-25 Hazır için İşaretçi numarası

33-24 Arıza için İşaretçi numarası

33-22 Bağımlı İşaretçi Tolerans Penceresi

33-23 Ana Senkronu için Başlatma Davranışı

33-20 Bağımlı İşaretçi Türü

33-21 Ana İşaretçi Tolerans Penceresi

33-19 Ana İşaretçi Türü

33-16 Bağımlı için İşaretçi numarası

33-17 Ana İşaretçi Mesafesi

33-29 Ana Filtre için Filtre Süresi

33-26 Hız Filtresi

33-27 Ofset Filtre Süresi

33-28 İşaretçi Filtresi Konfigürasyonu

33-4* Sınır İşleme

33-40 Uç Sınır Anahtarında Davranış

33-43 Negatif Yazılım Sonlandırma Sınırı Aktif

33-42 Pozitif Yazılım Sonlandırma Sınırı

33-41 Negatif Yazılım Sonlandırma Sınırı

33-44 Pozitif Yazılım Sonlandırma Sınırı Aktif

33-45 Hedef Penceresinde Zaman

33-46 Hedef Penceresi Sınır Değeri

33-47 Hedef Penceresinin Boyutu

33-5* G/Ç Konfigürasyonu

33-61 Terminal X59/1 Dijital Giriş

33-62 Terminal X59/2 Dijital Giriş

33-52 Terminal X57/3 Dijital Giriş

33-53 Terminal X57/4 Dijital Giriş

33-54 Terminal X57/5 Dijital Giriş

33-55 Terminal X57/6 Dijital Giriş

33-50 Terminal X57/1 Dijital Giriş

33-51 Terminal X57/2 Dijital Giriş

33-56 Terminal X57/7 Dijital Giriş

33-60 Terminal X59/1 ve X59/2 Modu

33-57 Terminal X57/8 Dijital Giriş

33-58 Terminal X57/9 Dijital Giriş

33-59 Terminal X57/10 Dijital Giriş

33-66 Terminal X59/4 Dijital Çıkış

33-65 Terminal X59/3 Dijital Çıkış

33-64 Terminal X59/2 Dijital Çıkış

33-63 Terminal X59/1 Dijital Çıkış

33-34 Bağımlı İşaretçi filtresi süresi

33-31 Senkronizasyon Türü

33-32 İleri Besleme Hız Adaptasyonu

33-70 Terminal X59/8 Dijital Çıkış

33-69 Terminal X59/7 Dijital Çıkış

33-68 Terminal X59/6 Dijital Çıkış

33-67 Terminal X59/5 Dijital Çıkış

33-8* Genel Parametreler

33-80 Etkinleştirilen Program No

33-81 Güç Açma Durumu

33-83 Hata sonrası davranış

33-82 Sürücü Durumu İzleme

33-84 Esc. sonrası davranış

33-85 Harici 24VDC tarafından beslenen MCO

3-75 Rampa 4 İvme Başl. S-rampası Oranı

3-76 Rampa 4 İvme Sonu S-rampası Oranı

3-77 Rampa 4 Yavaş. Başl. S-rampası Oranı

3-78 Rampa 4 Yavaş. Sonu S-rampası Oranı

3-8* Diğer Rampalar

VLT® AutomationDrive FC 301/302

4-17 jeneratör modda moment limiti

4-18 Akım Sınırı

3-89 Ramp Lowpass Filter Time

3-84 Hızlı Durd. Yavaş. Btş. S Rampası Oranı

3-83 Hzl Drd. Yvş. Bşln. S Rampası Başlat

3-82 Hızlı Durdurma Rampa Türü

3-80 Aralıklı Çalıştırma Rampa Süresi

3-81 Hızlı Durdurma Rampa Süresi

3-9* Dijital Pot.metresi

3-90 Adım Boyutu

3-94 Minimum Sınır

3-95 Rampa Gecikmesi

3-92 Güç Geri Yükleme

3-93 Maksimum Sınır

3-91 Rampa Süresi

4-** Sınırlar / Uyarılar

4-1* Motor Sınırları

4-10 Motor Hızı Yönü

4-13 Motor Hızı Üst Sınırı [RPM]

4-14 Motor Hızı Üst Sınırı [Hz]

4-12 Motor Hızı Alt Sınırı [Hz]

4-11 Motor Hızı Alt Sınırı [RPM]

4-16 motor modda moment limiti

4-19 Maks. Çıkış Frekansı

4-2* Sınır Faktörleri

4-24 Brake Check Limit Factor

4-23 Brake Check Limit Factor Source

4-21 Hız Sınırı Faktör Kaynağı

4-20 Tork Sınırı Faktör Kaynağı

4-3* Motor Hızını İzl.

4-30 Motor Geribesleme Kaybı İşlevi

4-32 Motor Geribes. Kaybı Zmn. Aşm.

4-31 Motor Geribes. Hızı Hatası

4-34 İzleme Hatası İşlevi

4-35 İzleme Hatası

4-36 İzleme Hatası Zaman Aşımı

4-38 İzleme Hatası Rampa Zaman Aşımı

4-37 İzleme Hatası Rampa

4-39 Rampa Zmn Aşmnn Ard. İzlm

4-54 Uyarı Referans Düşük

4-55 Uyarı Referans Yüksek

4-57 Uyarı Geri Besleme Yüksek

4-52 Uyarı Hız Düşük

4-4* Speed Monitor

4-43 Motor Speed Monitor Function

4-44 Motor Speed Monitor Max

4-45 Motor Speed Monitor Timeout

4-5* Bitişik Uyarılar

4-50 Uyarı Akım Düşük

4-51 Uyarı Akım Yüksek

4-53 Uyarı Hız Yüksek

4-58 Eksik Motor Fazı İşlevi

4-56 Uyarı Geri Besleme Düşük

3-48 Rampa 1 Yavaş. Sonu S-rampası Oranı

3-08 On Target Window

3-07 Maximum Position

3-06 Minimum Position

3-09 On Target Time

3-04 Referans İşlev

3-02 Minimum Referans

3-03 Maksimum Referans

3-05 On Reference Window

3-00 Referans Aralığı

3-01 Referans/Geri Besleme Birimi

3-12 Yakalama/Yavaşlama Değeri

3-11 Arlk. Çlşt. Hızı [Hz]

3-1* References

3-10 Önceden Ayarlı Referans

3-16 Referans Kaynağı 2

3-17 Referans Kaynağı 3

3-18 Göreli Ölçekleme Referans Kaynağı

3-13 Referans Sitesi

3-14 Önceden Ayarlı Göreli Referans

3-15 Referans Kaynağı 1

3-19 Arlk. Çlşt. Hızı [RPM]

3-2* References II

3-20 Preset Target

3-21 Touch Target

3-22 Master Scale Numerator

3-23 Master Scale Denominator

3-24 Master Lowpass Filter Time

3-25 Master Bus Resolution

3-26 Master Oset

3-27 Virtual Master Max Ref

3-28 Master Oset Speed Ref

3-4* Rampa 1

3-40 Rampa 1 Tür

3-41 Rampa 1 Hızlanma Süresi

3-47 Rampa 1 Yavaş. Başl. S-rampası Oranı

3-46 Rampa 1 İvme Sonu S-rampası Oranı

3-45 Rampa 1 İvme Başl. S-rampası Oranı

3-42 Rampa 1 Yavaşlama Süresi

3-5* Rampa 2

3-50 Rampa 2 Tür

3-51 Rampa 2 Hızlanma Süresi

3-52 Rampa 2 Yavaşlama Süresi

3-55 Rampa 2 İvme Başl. S-rampası Oranı

3-56 Rampa 2 İvme Sonu S-rampası Oranı

3-57 Rampa 2 Yavaş. Başl. S-rampası Oranı

3-58 Rampa 2 Yavaş. Sonu S-rampası Oranı

3-68 Rampa 3 Yavaş. Sonu S-rampası Oranı

3-67 Rampa 3 Yavaş. Başl. S-rampası Oranı

3-66 Rampa 3 İvme Sonu S-rampası Oranı

3-6* Rampa 3

3-65 Rampa 3 İvme Başl. S-rampası Oranı

3-60 Rampa 3 Tür

3-61 Rampa 3 Hızlanma Süresi

3-62 Rampa 3 Yavaşlama Süresi

3-7* Rampa 4

3-70 Rampa 4 Tür

3-71 Rampa 4 Hızlanma Süresi

3-72 Rampa 4 Yavaşlama Süresi

Gain

2-06 Parking Current

2-07 Parking Time

1-72 Başlatma İşlevi

1-05 Yerel Mod Konfigürasyonu

1-74 Başlatma Hızı [RPM]

1-73 Dönen Mot. Yakalama

1-06 Saat Yönünde

1-07 Motor Angle Oset Adjust

1-76 Başlatma Akımı

1-75 Başlatma Hızı [Hz]

1-1* Motor Seçimi

1-10 Motor Yapısı

1-8* Durdurma Ayarla.

1-11 Motor Model

1-80 Durdurmada İşlev

1-18 Min. Current at No Load

1-82 Durdurmada İşlev için Min Hız [Hz]

1-81 Durdurmada İşlev için Min Hız [RPM]

1-2* Motor Verileri

1-20 Motor Gücü [kW]

1-9* Motor Sıcaklığı

1-90 Motor Termal Koruması

1-22 Motor Voltajı

1-21 Motor Gücü [HP]

1-91 Motor Dış Fanı

1-23 Motor Frekansı

1-93 Termistör Kaynağı

1-24 Motor Akımı

1-94 ATEX ETR cur.lim. speed reduction

1-25 Motor Nominal Hızı

1-95 KTY Sensör Türü

1-26 Nominal Motor Torku

1-99 ATEX ETR interpol points current

1-98 ATEX ETR interpol. points freq.

1-97 KTY Eşik düzeyi

1-96 KTY Termistör Kaynağı

1-29 Otomatik Motor Adaptasyonu (AMA)

2-** Frenler

2-0* DC Fren

2-00 DC Tutma Akım

2-01 DC Fren Akımı

1-35 Ana Reaktans (Xh)

1-36 Demir Kaybı Direnci (Rfe)

1-34 Rotor Kaçak Reaktansı (X2)

1-31 Rotor Direnci (Rr)

1-33 Stator Kaçak Reaktansı (X1)

1-30 Stator Direnci (Rs)

1-3* Geliş. Motor Ver.

2-05 Maksimum Referans

2-04 DC Fren Dvr. Girme Hızı [Hz]

2-02 DC Frenleme Süresi

2-03 DC Fren Dvr. Girme Hızı [RPM]

1-37 d-eksen Endüktansı (Ld)

1-38 q-axis Inductance (Lq)

1-39 Motor Kutupları

1-40 1000 RPM'de geri EMF

2-1* Fren Enerji İşlevi

1-45 q-axis Inductance Sat. (LqSat)

1-41 Motor Açı Ayarı

1-44 d-axis Inductance Sat. (LdSat)

2-10 Fren İşlevi

1-46 Position Detection Gain

2-12 Fren Gücü Sınırı (kW)

2-11 Fren Direnci (ohm)

1-47 Torque Calibration

1-48 d-axis Inductance Sat. Point

2-13 Fren Gücü İzleme

2-15 Fren kontrolü

1-49 q-axis Inductance Sat. Point

1-5* Yük Bağımsız Ayarı

2-17 Aşırı Voltaj Denetimi

2-18 Fren Denetimi Koşulu

2-16 AC fren Maks. Akım

1-52 Min Hızda Normal Mıknatıslama [Hz]

1-50 Sıfır Hızda Motor Mıknatıslaması

1-51 Min Hızda Normal Mıknatıslama [RPM]

2-19 Over-voltage Gain

2-2* Mekanik Fren

1-54 Voltage reduction in fieldweakening

1-53 Model Değişme Frekansı

2-20 Fren Akımını Ayırma

1-55 U/f Karakteristiği - U

2-28 Kazanç Yükseltme Faktörü

2-22 Fren Hızını Etkinleştir [Hz]

1-59 Hızlı Başlatma Test Darbeleri Frekansı

1-57 Torque Estimation Time Constant

1-56 U/f Karakteristiği - F

1-58 Hızlı Başlatma Test Darbeleri Akımı

1-6* Yük Bağımlı Ayarı

1-60 Düşük Hız Yük Dengeleme

1-62 Kayma Dengeleme

1-63 Kayma Dengeleme Zaman Sabiti

1-61 Yüksek Hız Yük Dengeleme

2-3* Adv. Mech Brake

2-30 Position P Start Proportional Gain

1-65 Rezonans Sönümlenmesi Zaman Sabiti

1-64 Rezonans Sönümlenmesi

2-29 Torque Ramp Down Time

2-27 Tork Rampa Süresi

2-25 Fren Ayırma Süresi

2-26 Tork Ref

2-24 Durdurma Gecikmesi

2-21 Fren Hızını Etkinleştir [RPM]

2-23 Fren Gecikmesini Etkinleştir

2-31 Speed PID Start Proportional Gain

1-66 Düşük Hızda Min. Akım

2-33 Speed PID Start Lowpass Filter Time

2-32 Speed PID Start Integral Time

1-67 Yük Türü

1-68 Minimum Eylemsizlik

2-34 Zero Speed Position P Proportional

3-** Rferans / Rampalar

1-69 Maksimum Eylemsizlik

1-7* Başlatma Ayarlam.

1-70 PM Start Mode

3-0* Referans Sınırları

1-71 Bşlt. gecikm.

Yapısı

9.2.2 Parametre Menü

0-25 Kişisel Menüm

0-24 Ekran Satırı 3 Büyük

0-02 Motor Hız Birimi

0-09 Performance Monitor

0-03 Bölgesel Ayarlar

0-04 Açmada Şşletim Durumu (El ile)

0-1* Kurulum İşletimleri

0-10 Etkin Kurulum

0-11 Kurulum Düzenleme

0-** İşletim/Ekran

0-0* Temel Ayarlar

0-01 Dil

0-12 Bu Kurulum Şuna Bağlı

0-13 Okuma: Bağlantılı Kurulumlar

0-14 Okuma: Kurumları Düzenle / Kanal

0-15 Readout: actual setup

0-2* LCP Ekranı

0-20 Ekran Satırı 1.1 Küçük

0-21 Ekran Satırı 1.2 Küçük

0-22 Ekran Satırı 1.3 Küçük

0-3* LCP Özel Okuma

0-30 Kullan. Tanım. Okuma. için Birim

0-32 Kullanıcı. Tanım. Okuma. Maks. Değeri

0-31 Kullanıcı. Tanım. Okuma. Min. Değeri

0-23 Ekran Satırı 2 Büyük

0-33 Source for User-defined Readout

0-37 Ekran Metni 1

0-39 Ekran Metni 3

0-38 Ekran Metni 2

0-4* LCP Tuş Takımı

0-41 LCP'de [O] Anahtarı

0-40 LCP'de [Hand on] Anahtarı

0-45 LCP'de [Drive Bypass] Anahtarı

0-44 LCP'de [O/Reset] Anah.

0-43 LCP'de [Reset] Anahtarı

0-42 LCP'de [Auto on] Anahtarı

0-5* Kpyalama/Kydetme

0-50 LCP Kopyası

0-51 Kurulum Kopyası

0-6* Parola

0-60 Ana Menü Parolası

0-61 Ana Menüye Parolasız Erişim

0-65 Hızlı Menü Parolası

0-66 Hızlı Menüye Parolasız Erişim

0-67 Bus Parola Erişimi

Parameters

0-69 Password Protection of Safety

0-68 Safety Parameters Password

1-** Yük ve Motor

1-0* Genel Ayarlar

1-00 Konfigürasyon Modu

1-01 Motor Kontrol prensibi

1-02 Akış Motor Geri Bes. Kaynağı

1-03 Tork Karakteristikleri

1-04 Aşırı Yük Modu

Ek Kullanım Kılavuzu

9-99 Profibus Revision Counter

9-94 Changed Parameters (5)

9-92 Changed Parameters (3)

9-75 DO Identification

9-80 Defined Parameters (1)

9-72 ProfibusDriveReset

9-81 Defined Parameters (2)

9-82 Defined Parameters (3)

9-83 Defined Parameters (4)

9-84 Defined Parameters (5)

9-68 Status Word 1

9-70 Edit Set-up

9-63 Actual Baud Rate

9-64 Device Identification

9-65 Profile Number

9-53 Profibus Warning Word

9-52 Fault Situation Counter

9-44 Fault Message Counter

9-45 Fault Code

9-47 Fault Number

9-71 Profibus Save Data Values

9-67 Control Word 1

9-85 Defined Parameters (6)

9-93 Changed Parameters (4)

9-91 Changed Parameters (2)

9-90 Changed Parameters (1)

10-** CAN Fieldbus

10-0* Ortak Ayarlar

10-00 CAN Protokolü

10-01 Baud Hızı Seçimi

10-13 Uyarı Parametresi

10-14 Net Referans

10-07 Okuma Bus Kapalı Sayacı

10-05 Okuma İletim Hatası Sayacı

10-06 Okuma Alma Hatası Sayacı

10-02 MAC Kimliği

10-11 Süreç Verisi Konfig Yazma

10-1* Aygıt Ağı

10-10 Süreç Verisi Türü Seçimi

10-12 Süreç Verisi Konfig Okuma

10-15 Net Kontrol

10-2* COS Filtreleri

10-23 COS Filtresi 4

10-21 COS Filtresi 2

10-22 COS Filtresi 3

10-20 COS Filtresi 1

10-3* Parametre Erişimi

10-30 Dizi Dizini

10-31 Veri Değerlerini Depola

10-32 Devicenet Revizyonu

10-34 DeviceNet Ürün Kodu

10-33 Her Zaman Depola

10-39 Devicenet F Parametreleri

10-5* CANopen

10-51 Süreç Verisi Konfig Okuma.

10-50 Süreç Verisi Konfig Yazma.

12-** Ethernet

12-0* IP Ayarları

12-00 IP Adresi Ataması

8-** İletişim ve Sçnkler

6-62 Terminal X30/8 Maks. Ölçeği

5-65 Darbe Çıkış Maks. Frek #29

8-0* Genel Ayarlar

8-01 Kontrol Sitesi

6-64 Trmnl x30/8 Çıkış Zaman Aşımı Ön

6-63 Terminal X30/8 Bus Denetimi

5-68 Darbe Çıkış Maks. Frek # X30/6

5-66 Terminal X30/6 Darbe Çıkış Değişkeni

8-02 Kontrol Sözcüğü Kaynağı

6-7* Analog Çıkış 3

5-7* 24V Kodlayıcı Grişi

8-03 Kontrol Sözcüğü Zaman Aşımı Süresi

6-70 Terminal X45/1 Çıkışı

5-70 Term. 32/33 Darbe/Devir

8-04 Kontrol Sözcüğü Zaman Aşımı İşlevi

6-71 Terminal X45/1 Min. Ölçeği

5-71 Term 32/33 Enkoder Yönü

8-05 Zaman Aşımı İşlevi sonu

6-72 Terminal X45/1 Maks. Ölçeği

5-72 Term 32/33 Encoder Type

8-07 Tanı Tetikleyicisi

8-06 Kontrol Sözcüğü Zaman Aşımını Sıfırla

6-74 Trmnl X45/1 Çıkış Zaman Aşımı Ön

6-73 Terminal X45/1 Bus Denetimi

5-8* I/O Options

5-80 AHF Cap Reconnect Delay

8-08 Okuma Filtrelemesi

8-1* Kntrl Szcüğü Ayar.

6-8* Analog Çıkış 4

6-80 Terminal X45/3 Çıkışı

5-90 Dijital ve Röle Bus Denetimi

5-9* Denetlenen Bus

8-13 Konf. Yapılabilen Durum Sözc. STW

8-10 Kontrol Sözcüğü Profili

6-82 Terminal X45/3 Maks. Ölçeği

6-81 Terminal X45/3 Min. Ölçeği

5-94 Darbe Çıkış #27 Zmn Aşm. Ön Ayarı

5-93 Darbe Çıkış #27 Bus Denetimi

8-14 Konf. Edlblir Kontrol Sözcüğü CTW

8-17 Configurable Alarm and Warningword

6-84 Term. X45/3 Çkş Zaman Aşımı Ön Ayarı

6-83 Terminal x45/3 Bus Denetimi

5-96 Darbe Çıkış #29 Zmn Aşm. Ön Ayarı

5-95 Darbe Çıkış #29 Bus Denetimi

8-19 Product Code

8-3* FC Bağl. Nok. Ayar.

7-** Denetleyiciler

7-0* Hız PID Kontrolü

5-98 Darbe Çıkış #X30/6 Zmn Aşm. Ön Ayarı

5-97 Darbe Çıkış #X30/6 Bus Denetimi

8-30 Protokol

7-00 Hız PID Geri Bes. Kaynağı

6-** Analog Giriş/Çıkış

8-31 Adres

7-01 Speed PID Droop

6-0* Analog G/Ç Modu

8-33 Denklik / Dur Bitleri

8-32 FC Bağlantı Noktası Baud Hızı

7-02 Hız PID Orantılı Kazancı

7-03 Hız PID Entegrasyon Süresi

6-01 Yüklü Sıfır Zaman Aşımı İşlevi

6-00 Yüklü Sıfır Zaman Aşımı Süresi

8-36 Maks. Yanıt Gecikmesi

8-37 Maks Inter-Char Gecikmesi

8-34 Tahmini döngü süresi

8-35 Minimum Yanıt Gecikmesi

8-4* FC MC protokol seti

8-40 Telegram seçimi

8-41 Parameters for Signals

8-42 PCD yazma konfigürasyonu

8-43 PCD okuma konfigürasyonu

8-5* Dijital/Bus

8-50 Serbest Seçim

8-51 Hızlı Durdurma Seçimi

8-52 DC Fren Seçimi

8-53 Başlatma Seçimi

8-54 Ters Çevirme Seçimi

8-55 Kurulum Seçimi

8-56 Önceden Ayarlı Referans Seçimi

8-58 Profidrive OFF3 Select

8-57 Profidrive OFF2 Select

8-8* FC Bğl. Nok. Tanı.

8-81 Bus Hata Sayımı

8-80 Bus Mesaj Sayımı

8-82 Uydu Mesaj Sayımı

8-83 Uydu Hata Sayımı

8-91 Bus Aralıklı Çalıştırma 2 Hız

8-90 Bus Aralıklı Çalıştırma 1 Hız

8-9* Bus Aralıklı Çalışt.

9-** PROFIdrive

9-00 Setpoint

9-07 Actual Value

9-15 PCD Write Configuration

9-16 PCD Read Configuration

9-18 Node Address

9-22 Telegram Selection

9-19 Drive Unit System Number

9-23 Parameters for Signals

9-27 Parameter Edit

9-28 Process Control

9 9

Master

Denominator

7-08 Hız PID İleri Besleme Faktörü

7-04 Hız PID Fark Süresi

6-11 Terminal 53 Yüksek Voltaj

6-1* Analog Giriş 1

6-10 Terminal 53 Düşük Voltaj

7-1* Tork PI Knt.

7-10 Torque PI Feedback Source

7-12 Tork PI Orantılı Kazancı

6-16 Terminal 53 Filtre Zaman Sabiti

6-15 Terminal 53 Yüksek Ref./Gerib. Değeri

6-13 Terminal 53 Yüksek Akım

6-14 Terminal 53 Düşük Ref./Gerib. Değeri

6-12 Terminal 53 Düşük Akım

6-2* Analog Giriş 2

7-13 Tork PI Entegrasyon Süresi

6-20 Terminal 54 Düşük Voltaj

7-16 Torque PI Lowpass Filter Time

6-21 Terminal 54 Yüksek Voltaj

7-19 Current Controller Rise Time

7-18 Torque PI Feed Forward Factor

6-22 Terminal 54 Düşük Akım

7-22 Süreç CL Geri Besleme 2 Kaynağı

7-2* Sreç Kntr. Geri Bs.

7-20 Süreç CL Geri Besleme 1 Kaynağı

7-3* Süreç PID Kntr.

6-26 Terminal 54 Filtre Zaman Sabiti

6-25 Terminal 54 Yüksek Ref./Gerib. Değeri

6-23 Terminal 54 Yüksek Akım

6-24 Terminal 54 Düşük Ref./Gerib. Değeri

6-3* Analog Giriş 3

7-30 Süreç PID Normal/Ters Kontrol

6-30 Terminal X30/11 Düşük Voltaj

7-31 Süreç PID Doygunluk Karşıtı

6-31 Terminal X30/11 Yüksek Voltaj

7-32 Süreç PID Başl. Hızı

6-34 Term. X30/11 Düşük Ref./Gerib. Değeri

7-33 Süreç PID Orantılı Kazancı

7-34 Hız PID Entegrasyon Süresi

6-36 Term. X30/11 Filtresi Zaman Sabiti

6-35 Term. X30/11 Yüksek Ref./Gerib. Değeri

7-09 Speed PID Error Correction w/ Ramp

7-07 Hız PID Geri Bes. Dişli Oranı

7-06 Hız PID Düşük Geçiş Filtre Süresi

7-05 Hız PID Fark Kazancı Sınırı

7-39 Referans Bant Genişliği

7-38 Süreç PID İleri Besleme Faktörü

7-36 Süreç PID Fark Kazancı Sınırı

7-35 Süreç PID Fark Süresi

6-4* Analog Giriş 4

6-40 Terminal X30/12 Düşük Voltaj

6-41 Terminal X30/12 Yüksek Voltaj

7-91 Position PI Droop

7-9* Position PI Ctrl.

7-90 Position PI Feedback Source

6-46 Term. X30/12 Filtresi Zaman Sabiti

6-45 Term. X30/12 Yüksek Ref./Gerib. Değeri

6-44 Term. X30/12 Düşük Ref./Gerib. Değeri

6-5* Analog Çıkış 1

7-92 Position PI Proportional Gain

6-50 Terminal 42 Çıkış

7-93 Position PI Integral Time

6-51 Terminal 42 Çıkış Min. Ölçeği

7-94 Position PI Feedback Scale Numerator

6-52 Terminal 42 Çıkış Maks. Ölçeği

7-95 Position PI Feebback Scale

6-54 Term. 42 Çkş Zaman Aşımı Ön Ayarı

6-53 Terminal 42 Çıkış Bus Denetimi

7-99 Position PI Minimum Ramp Time

7-97 Position PI Maximum Speed Above

7-98 Position PI Feed Forward Factor

6-55 Terminal 42 Çıkış Filtresi

6-6* Analog Çıkış 2

6-60 Terminal X30/8 Çıkış

6-61 Terminal X30/8 Min. Ölçeği

4-6* Hız By-pass

5-20 Terminal X46/1 Dijital Giriş

5-21 Terminal X46/3 Dijital Giriş

5-22 Terminal X46/5 Dijital Giriş

5-23 Terminal X46/7 Dijital Giriş

5-24 Terminal X46/9 Dijital Giriş

5-25 Terminal X46/11 Dijital Giriş

5-19 Ter. 37 Güvenli Durd.

4-74 Start Fwd/Rev Function

4-75 Touch Timout

4-73 Position Limit Function

4-62 [RPM]'ye By-pass Hızı

4-63 Bypass Hızı Son [Hz]

4-60 [RPM]'den By-pass Hızı

4-61 Bypass Hızı İlk [Hz]

4-72 Position Error Timeout

4-71 Maximum Position Error

4-7* Position Monitor

4-70 Position Error Function

5-** Dijital Giriş/Çıkış

5-0* Dijital G/Ç modu

5-00 Dijital G/Ç Modu

5-01 Terminal 27 Modu

5-02 Terminal 29 Modu

5-1* Dijital Girişler

5-10 Terminal 18 Dijital Giriş

5-14 Terminal 32 Dijital Giriş

5-13 Terminal 29 Dijital Giriş

5-12 Terminal 27 Dijital Giriş

5-11 Terminal 19 Dijital Giriş

5-18 Terminal X30/4 Dijital Giriş

5-16 Terminal X30/2 Dijital Giriş

5-17 Terminal X30/3 Dijital Giriş

5-15 Terminal 33 Dijital Giriş

5-26 Terminal X46/13 Dijital Giriş

5-3* Dijital Çıkışlar

5-33 Term. X30/7 Diji. Çıkış (MCB 101)

5-32 Term. X30/6 Diji. Çıkış (MCB 101)

5-30 Terminal 27 Dijital Çıkış

5-31 Terminal 29 dijital Çıkış

5-4* Röleler

5-40 İşlev Rölesi

5-41 Açık Gecikme, Röle

5-42 Kapalı Gecikme, Röle

5-5* Darbe Girişi

5-50 Terminal 29 Düşük Frekans

5-51 Terminal 29 Yüksek Frekans

5-55 Terminal 33 Düşük Frekans

5-54 Darbe Filtresi Zaman Sabiti #29

5-53 Terminal 29 Yüksek Ref./Gerib. Değeri

5-52 Terminal 29 Düşük Ref./Gerib. Değeri

5-56 Terminal 33 Yüksek Frekans

5-59 Darbe Filtresi Zaman Sabiti #33

5-58 Terminal 33 Yüksek Ref./Gerib. Değeri

5-57 Terminal 33 Düşük Ref./Gerib. Değeri

5-6* Darbe Çıkışı

5-62 Darbe Çıkış Maks. Frek #27

5-60 Terminal 27 Darbe Çıkış Değişkeni

5-63 Terminal 29 Darbe Çıkış Değişkeni

VLT® AutomationDrive FC 301/302

16-79 Analog Çkş X45/3 [mA]

16-49 Akım Arızası Kaynağı

16-47 Motor Phase W Current

16-37 Çvr. Maks. Akım

16-38 SL Denetleyicisi Durumu

16-39 Kntr. Kartı Sıcaklığı

16-40 Günlük Tamponu Dolu

16-53 Digi Pot Referansı

16-57 Feedback [RPM]

16-52 Geri Besleme [Birim]

16-5* Ref. ve Gerib.

16-50 Dış Referans

16-51 Darbe Referansı

16-6* Grişler ve Çıkışlar

16-63 Terminal 54 Anahtar Ayarı

16-62 Analog Giriş 53

16-60 Dijital Giriş

16-61 Terminal 53 Anahtar Ayarı

16-34 Soğutucu sıcaklığı.

16-35 Çevirici Termal

16-36 Çvr. Nom. Akım

16-67 Frekans Girişi #29 [Hz]

16-65 Analog Çıkış 42 [mA]

16-66 Dijital Çıkış [bin]

16-64 Analog Giriş 54

16-48 Speed Ref. After Ramp [RPM]

16-46 Motor Phase V Current

16-45 Motor Phase U Current

16-41 LCP Alt Durum Satırı

16-44 Speed Error [RPM]

16-71 Röle Çıkışı [bin]

16-72 Sayaç A

16-73 Sayaç B

16-70 Darbe Çıkışı #29 [Hz]

16-69 Darbe Çıkışı #27 [Hz]

16-68 Frekans Girişi #33 [Hz]

16-76 Analog Grş X30/12

16-75 Analog Grş X30/11

16-78 Analog Çkş X45/1 [mA]

16-77 Analog Çkş X30/8 [mA]

16-8* Fiel. ve FC Bğ. Nk.

16-84 İltşm. Seçeneği STW

16-82 Fieldbus REF 1

16-83 Fieldbus REF 2

16-80 Fieldbus CTW 1

16-89 Configurable Alarm/Warning Word

16-87 Bus Readout Alarm/Warning

16-86 FC Bağlantı Noktası REF 1

16-85 FC Bağlantı Noktası CTW 1

16-9* Tanı Okumaları

16-90 Alarm Sözcüğü

16-93 Uyarı Sözcüğü 2

16-94 Genişletilmiş Durum Sözcüğü

16-91 Alarm Sözcüğü 2

16-92 Uyarı Sözcüğü

17-** Geri Bes. Seçeneği

17-1* Art. Kodl. Arabirimi

17-10 Sinyal Türü

17-11 Çözünürlük (PPR)

15-50 Yazılım Kimliği Güç Kartı

15-6* Seçenek Kimliği

15-60 Montaj Seçeneği

15-61 Seçenek Yzl. Versiyonu

15-62 Seçenek Sıra No

15-63 Seçenek Seri No

15-70 A Yuvasında Seçenek

15-59 CSIV Dosya Adı

15-51 Frekans Dönüştürücü Seri Numarası

15-58 Smart Setup Filename

15-53 Güç Kartı Seri Numarası

15-72 B Yuvasında Seçenek

15-71 A Yuvası Seçeneği Yazılım Sürümü

15-74 C0 Yuvasındaki Seçenek

15-73 B Yuvası Seçeneği Yazılım Sürümü

15-8* Operating Data II

15-81 Preset Fan Running Hours

15-80 Fan Running Hours

15-89 Configuration Change Counter

15-98 Sürücü Tanımı

15-92 Tanımlı Parametreler

15-93 Değiştirilen Parametreler

15-99 Parametre Metaveri

16-** Veri Okumaları

16-0* Genel Durum

15-9* Parametre Bilgisi

16-00 Kontrol Sözcüğü

16-01 Referans [Birim]

16-03 Durum Sözcüğü

16-02 Referans %

16-05 Ana Gerçek Değer [%]

16-06 Actual Position

16-07 Target Position

16-08 Position Error

16-09 Özel Okuma

16-11 Güç [hp]

16-12 Motor voltajı

16-13 Frekans

16-14 Motor Akımı

16-15 Frekans [%]

16-16 Tork [Nm]

16-17 Hız [RPM]

16-18 Motor Termal

16-1* Motor Durumu

16-10 Güç [kW]

16-19 KTY sensör sıcaklığı

16-20 Motor Açısı

16-23 Motor Shaft Power [kW]

16-22 Tork [%]

16-21 Torque [%] High Res.

16-3* Sürücü Durumu

16-30 DC Bağlantı Voltajı

16-33 Fren Enerjisi /2 dak

16-32 Fren Enerjisi /s

16-24 Calibrated Stator Resistance

16-25 Tork [Nm] Boyunda

15-77 C1 Yuvası Seçeneği Yazılım Sürümü

15-76 C1 Yuvasındaki Seçenek

15-75 C0 Yuvası Seçeneği Yazılım Sürümü

14-42 Minimum AEO Frekansı

14-4* Enerji Optimizasyn

14-40 VT Düzeyi

14-41 AEO Minimum Mıknatıslama

12-96 Port Config

12-98 Arabirim Sayaçları

12-94 Yayın Karışıklığı Koruması

12-95 Yayın Karışıklığı Filtresi

14-43 Motor Cosphi

12-99 Ortam Sayaçları

14-5* Ortam

13-** Smart Logic

14-50 RFI Filtresi

14-51 DC Bağlantı Telafisi

13-0* SLC Ayarları

13-00 SL Denetleyici Modu

14-52 Fan Denetimi

14-53 Fan Monitörü

13-02 Durdurma Olayı

13-01 Başlatma Olayı

14-57 Endüktans Çıkış Filtresi

14-55 Çıkış Filtresi

14-56 Kapasitans Çıkış Filtresi

13-03 SLC'yi sıfırla

13-1* Karşılaştırıcılar

13-10 Karşılaştırıcı İşletimi

14-59 Çevirici Birimlerinin Gerçek Sayısı

14-7* Uyumluluk

13-12 Karşılaştırıcı Değeri

13-11 Karşılaştırıcı Operatörü

14-72 VLT Alarm Sözcüğü

13-1* RS Flip Flops

14-73 VLT Uyarı Sözcüğü

13-15 RS-FF Operand S

14-88 Option Data Storage

14-74 VLT Dış Durum Sözcüğü

14-8* Seçenekler

14-80 Harici 24VDC ile Sağlanan Seçenek

13-16 RS-FF Operand R

13-2* Zamanlayıcılar

13-20 SL Denetleyici Süresi

13-4* Mantık Kuralları

14-89 Option Detection

13-40 Mantık Kuralı Boolean 1

14-9* Hata Ayarları

13-41 Mantık Kuralı Operatör 1

14-90 Arıza Düzeyi

13-42 Mantık Kuralı Boolean 2

15-** Sürücü Bilgisi

13-43 Mantık Kuralı Operatör 2

15-0* İşletim Verileri

15-00 İşletim Saatleri

13-44 Mantık Kuralı Boolean 3

13-5* Durumlar

15-01 Çalışma Saatleri

13-51 SL Denetleyici Olayı

15-02 kWh Sayacı

15-03 Açma Sayısı

13-52 SL Denetleyici Eylemi

14-** Özel İşlevler

15-04 Aşırı Sıcaklıklar

15-05 Aşırı Voltajlar

14-0* Çevirici Anahtrlma

14-00 Anahtarlama deseni

15-06 kWh Sayacını Sıfırla

14-01 Anahtarlama Frekansı

15-07 Çalışma Saatleri Sayacını Sıfırla

14-03 Aşırı modülasyon

15-1* Veri Günlük Ayarl.

14-04 PWM Rasgele

15-11 Günlük Aralığı

15-12 Tetikleme Olayı

15-13 Günlük Modu

15-10 Günlük Kaynağı

14-06 Dead Time Compensation

14-1* Şebeke Açık/Kapalı

14-10 Şebeke Kesintisi

14-11 Şebeke Arızasında Şebeke Voltajı

15-14 Tetikleme Öncesi Örnekler

14-12 Şebeke Dengesizliğinde işlev

15-2* Tarihsel Günlük

15-20 Tarihsel kayıt: Olay

14-15 Kin. Backup Trip Recovery Level

14-14 Kin. Backup Time Out

15-22 Tarihsel Günlük: Zaman

15-21 Tarihsel Günlük: Değer

14-16 Kin. Backup Gain

14-2* Alarm Sıfırlama

15-3* Arıza Günlüğü

15-30 Arıza Günlüğü: Hata Kodu

14-20 Sıfırlama Modu

14-21 Oto. Ynd. Başlatma Zamanı

15-31 Arıza Günlüğü: Değer

14-22 İşletim Modu

15-32 Arıza Günlüğü: Zaman

15-4* Sürücü Kimliği

14-24 Akım Sınırında Alarm Gecikmesi

14-23 Tür Kodu Ayarı

15-40 FC Türü

14-25 Moment Sınırında Alarm Gecikmesi

15-41 Güç Bölümü

15-42 Voltaj

14-28 Üretim Ayarları

14-26 Çevirici Arızasında Alarm Gecikmesi

15-44 Sıralı Tür Kodu Dizesi

15-43 Yazılım Sürümü

14-29 Servis Kodu

14-3* Akım Sınırı Kntrolü

15-46 Frek. Dönüştürücü Sıralama Numarası

15-45 Gerçek Tür Kodu Dizesi

14-31 Akım Sınırı Den., Entegrasyon Süresi

14-30 Akım Sınırı Kontr., Oransal Kazanç

15-47 Güç Kartı Sıralama No

14-32 Akım Sınırı Den., Entegrasyon Süresi

15-49 Yazılım Kimliği Kontrol Kartı

15-48 LCP Kimlik Numarası

14-36 Fieldweakening Function

14-35 Ani Dur. Kor.

12-01 IP Adresi

12-02 Alt Ağ Maskesi

12-03 Varsayılan Ağ Geçidi

12-05 Kira Süresi Sonu

12-06 Ad Sunucuları

12-04 DHCP Sunucusu

12-07 Etki Alanı Adı

12-08 Ana Bilgisayar Adı

12-09 Fiziksel Adres

12-11 Bağlantı Süresi

12-12 Otomatik İşlem

12-13 Bağlantı Hızı

12-1* Eth. Bağ. Prmtrleri

12-10 Bağlantı Durumu

12-14 Bağlantı Dupleksi

12-2* İşlem Verileri

12-20 Denetim Örneği

12-21 Süreç Verisi Konfig Yazma

12-22 Süreç Verisi Konfig Okuma

12-24 Process Data Config Read Size

12-23 Process Data Config Write Size

12-3* EtherNet/IP

12-30 Uyarı Parametresi

12-31 Net Referans

12-32 Net Kontrol

12-33 CIP Revizyonu

12-34 CIP Ürün Kodu

12-38 COS Filtresi

12-35 EDS Parametresi

12-37 COS Engelleme Sayacı

12-4* Modbus TCP

12-42 Slave Exception Message Count

12-40 Status Parameter

12-41 Slave Message Count

12-59 EtherCAT Status

12-5* EtherCAT

12-50 Configured Station Alias

12-51 Configured Station Address

12-6* Ethernet PowerLink

12-60 Node ID

12-63 Basic Ethernet Timeout

12-62 SDO Timeout

12-66 Threshold

12-67 Threshold Counters

12-68 Cumulative Counters

12-69 Ethernet PowerLink Status

12-8* Diğer Eth. Hzmtlri

12-80 FTP Sunucusu

12-81 HTTP Sunucusu

12-82 SMTP Hizmeti

12-89 Saydam Yuva Kanal Portu

12-9* Glşmş Eth. Hzmtlri

12-90 Kablo Tanısı

12-91 Auto Cross Over

12-92 IGMP Gözetimi

12-93 Hatalı Kablo Uzunluğu

12-27 Master Address

12-28 Veri Değerlerini Depola

12-29 Her Zaman Depola

Ek Kullanım Kılavuzu

42-24 Restart Behaviour

42-3* General

42-30 External Failure Reaction

30-8* Uyumluluk (I)

30-80 d-eksen Endüktansı (Ld)

30-81 Fren Direnci (ohm)

42-33 Parameter Set Name

42-31 Reset Source

30-83 Hız PID Orantılı Kazancı

30-84 Süreç PID Orantılı Kazancı

42-35 S-CRC Value

31-** Bypass Seç.

42-36 Level 1 Password

31-00 Bypass Mode

42-4* SS1

31-01 Bypass Start Time Delay

42-40 Type

31-02 Bypass Trip Time Delay

42-41 Ramp Profile

31-03 Test Mode Activation

42-42 Delay Time

31-10 Bypass Status Word

42-43 Delta T

42-44 Deceleration Rate

31-11 Bypass Running Hours

31-19 Remote Bypass Activation

42-45 Delta V

42-46 Zero Speed

35-** Sensor Input Option

35-0* Temp. Input Mode

42-47 Ramp Time

35-00 Term. X48/4 Temperature Unit

9 9

42-88 Supported Customization File Version

42-86 Safe Option Info

42-89 Customization File Version

42-49 S-ramp Ratio at Decel. End

42-48 S-ramp Ratio at Decel. Start

42-5* SLS

42-50 Cut O Speed

35-04 Term. X48/10 Temperature Unit

35-02 Term. X48/7 Temperature Unit

35-03 Term. X48/7 Giriş Tipi

35-01 Term. X48/4 Giriş Tipi

42-51 Speed Limit

35-05 Term. X48/10 Giriş Tipi

42-52 Fail Safe Reaction

35-06 Sıcaklık Sensörü Alarm İşlevi

42-54 Ramp Down Time

42-53 Start Ramp

35-1* Temp. Input X48/4

35-14 Term. X48/4 Filter Time Constant

42-6* Safe Fieldbus

42-60 Telegram Selection

35-16 Term. X48/4 Low Temp. Limit

35-15 Term. X48/4 Temp. Monitor

42-61 Destination Address

35-17 Term. X48/4 High Temp. Limit

42-8* Status

42-80 Safe Option Status

35-2* Temp. Input X48/7

35-24 Term. X48/7 Filter Time Constant

42-85 Active Safe Func.

42-83 Safe Status Word

42-82 Safe Control Word

42-81 Safe Option Status 2

35-27 Term. X48/7 High Temp. Limit

35-26 Term. X48/7 Low Temp. Limit

35-25 Term. X48/7 Temp. Monitor

35-3* Temp. Input X48/10

42-9* Special

42-90 Restart Safe Option

600-** PROFIsafe

35-37 Term. X48/10 High Temp. Limit

35-36 Term. X48/10 Low Temp. Limit

35-35 Term. X48/10 Temp. Monitor

35-34 Term. X48/10 Filter Time Constant

35-4* Analog Giriş X48/2

35-42 Term. X48/2 Low Current

600-22 PROFIdrive/safe Tel. Selected

35-43 Term. X48/2 High Current

600-44 Fault Message Counter

600-47 Fault Number

35-45 Term. X48/2 High Ref./Feedb. Value

35-44 Term. X48/2 Low Ref./Feedb. Value

600-52 Fault Situation Counter

601-** PROFIdrive 2

601-22 PROFIdrive Safety Channel Tel. No.

35-46 Term. X48/2 Filter Time Constant

42-** Safety Functions

42-1* Speed Monitoring

42-11 Encoder Resolution

42-10 Measured Speed Source

42-12 Encoder Direction

42-13 Gear Ratio

42-14 Feedback Type

42-19 Zero Speed Limit

42-18 Zero Speed Timer

42-15 Feedback Filter

42-17 Tolerance Error

42-2* Safe Input

42-20 Safe Function

42-21 Type

42-22 Discrepancy Time

42-23 Stable Signal Time

[%]

30-24 Locked Rotor Detection Speed Error

17-52 Giriş Frekansı

17-53 Dönüşüm Oranı

17-56 Encoder Sim. Resolution

17-59 Çözümleyici Arabirimi

17-6* İzleme ve Uyg.

17-60 Geri Besleme Yönü

17-61 Geri Besleme Sinyali İzleme

17-7* Position Scaling

17-70 Position Unit

17-2* Mutlak Kodl. Arabr.

17-20 Protokol Seçimi

17-21 Çözünürlük (Pozisyon/Dvr.)

17-22 Multiturn Revolutions

17-24 SSI Veri Uzunluğu

17-25 Saat Hızı

17-26 SSI Veri Biçimi

17-34 HIPERFACE Baud hızı

17-5* Çzümleyici Arabir.

17-50 Kutuplar

17-51 Giriş Voltajı

17-71 Position Unit Scale

17-74 Position Oset

17-72 Position Unit Numerator

17-73 Position Unit Denominator

17-75 Position Recovery at Power-up

17-76 Position Axis Mode

17-77 Position Feedback Mode

17-8* Position Homing

17-80 Homing Function

17-81 Home Sync Function

17-82 Home Position

17-83 Homing Speed

17-84 Homing Torque Limit

17-85 Homing Timout

17-9* Position Config

17-90 Absolute Position Mode

17-91 Relative Position Mode

17-92 Position Control Selection

17-93 Master Oset Selection

17-94 Rotary Absolute Direction

18-** Veri Okumaları 2

18-3* Analog Readouts

18-36 Analog Giriş X48/2 [mA]

18-38 Sıc. Giriş X48/7

18-37 Sıc. Giriş X48/4

18-39 Sıc. Giriş X48/10

18-5* Active Alarms/Warnings

18-55 Active Alarm Numbers

18-56 Active Warning Numbers

18-6* Inputs & Outputs 2

18-60 Digital Input 2

30-** Diğer Özellikler

30-2* Adv. Start Adjust

30-23 Locked Rotor Detection Time [s]

30-22 Locked Rotor Protection

30-21 High Starting Torque Current [%]

30-20 High Starting Torque Time [s]

Dizin

VLT® AutomationDrive FC 301/302

Dizin

girişi....................................................................................................... 15

şebeke.................................................................................................. 15

Açıklık gereklilikleri................................................................................. 8

Ağırlık........................................................................................................ 56

Akım

DC akımı.............................................................................................. 10

Giriş akımı........................................................................................... 15

Alarm

Alarm............................................................................................. 20, 22

kilidi....................................................................................................... 22

Alarmlar

Alarmlar............................................................................................... 22

Liste....................................................................................................... 23

AMA

AMA...................................................................................................... 19

Ayrıca bkz. Otomatik motor adaptasyonu

Amaçlanan kullanım.............................................................................. 3

Analog

çıkış........................................................................................................ 46

Analog giriş............................................................................................. 23

Analog sinyal.......................................................................................... 23

Arka plaka.................................................................................................. 9

Aşırı akım koruması.............................................................................. 10

Bağlantı kesme anahtarı..................................................................... 17

Bakım........................................................................................................ 22

Besleme voltajı........................................................................ 15, 17, 27

Birlikte verilen öğeler............................................................................. 8

Boyut......................................................................................................... 56

Çıkış

Analog çıkış........................................................................................ 46

gücü kablo tesisatı........................................................................... 16

Dijital çıkış........................................................................................... 46

Ek kaynaklar.............................................................................................. 3

Elektrik tesisatı....................................................................................... 10

EMC paraziti............................................................................................ 14

EMC uyumlu kurulum......................................................................... 10

EN 50598-2.............................................................................................. 44

Enerji verimliliği........ 32, 33, 34, 35, 36, 37, 38, 39, 40, 41, 42, 44

Fanlar

Uyarı............................................................................................... 25, 30

Faz kaybı.................................................................................................. 23

Flux............................................................................................................ 21

Fren rezistörü

Uyarı...................................................................................................... 26

Genişletilmiş görünüm......................................................................... 4

Geri besleme.......................................................................................... 16

Giriş

Analog giriş........................................................................................ 45

Digital input (Dijital giriş).............................................................. 44

bağlantı kesme................................................................................. 15

gücü.......................................................................... 10, 14, 15, 16, 22

gücü kablo tesisatı........................................................................... 16

sinyali.................................................................................................... 29

terminali....................................................................................... 15, 17

Giriş terminali......................................................................................... 23

GLCP.......................................................................................................... 19

Ayrıca bkz. Grafik yerel denetim panosu

Grafik yerel denetim panosu............................................................ 19

Güç

Giriş gücü............................................................................................ 17

bağlantısı............................................................................................. 10

faktörü.................................................................................................. 16

Nominal güç....................................................................................... 56

Güç kartı

Uyarı...................................................................................................... 29

Güvenlik...................................................................................................... 7

Darbe/kodlayıcı girişi:......................................................................... 45

DC bağlantısı.......................................................................................... 23

DC çıkışı, 10 V......................................................................................... 46

Depolama.................................................................................................. 8

Deşarj süresi.............................................................................................. 7

Devre kesici...................................................................................... 16, 48

Harici denetleyici..................................................................................... 3

IEC 61800-3............................................................................................. 15

İletme........................................................................................................ 16

Dizin Kullanım Kılavuzu

Isı alıcı

Uyarı............................................................................................... 28, 29

İstenmeyen başlatma..................................................................... 6, 22

Kablo

spesifikasyonu................................................................................... 44

uzunlukları ve kesitleri................................................................... 44

yönlendirme...................................................................................... 16

Motor kablosu............................................................................ 10, 14

Kaldırma..................................................................................................... 9

Kalifiye Personel...................................................................................... 6

Kalkanlı kablo.................................................................................. 14, 16

Kayan delta............................................................................................. 15

Kısa devre................................................................................................ 25

Kısaltma.................................................................................................... 62

Kontrol

Elektrik tesisatı.................................................................................. 10

özelliği.................................................................................................. 47

telleri.............................................................................................. 14, 16

Kontrol kartı

DC Çıkışı, 10 V.................................................................................... 46

Kontrol kartı......................................................................... 23, 46, 47

RS485.................................................................................................... 46

Seri iletişim......................................................................................... 46

USB seri iletişim................................................................................ 46

Uyarı...................................................................................................... 29

Konvansiyon........................................................................................... 62

Kurulum

Kontrol listesi..................................................................................... 16

ortamı..................................................................................................... 8

Ön kapak sıkıştırma torku.................................................... 56, 58, 60

Opsiyonel donanım............................................................................. 14

Ortam........................................................................................................ 44

Ortam koşulu......................................................................................... 44

Otomatik motor adaptasyonu......................................................... 19

Otomatik motor adaptasyonu (AMA)

Uyarı...................................................................................................... 28

Parazit yalıtımı........................................................................................ 16

Patlama geçişi........................................................................................ 11

PELV........................................................................................................... 20

Performans.............................................................................................. 47

Plaka............................................................................................................. 8

Potansiyel eşitleme.............................................................................. 11

Programlama.......................................................................................... 23

Referans

Referans............................................................................................... 20

RFI filtresi................................................................................................. 15

Röle çıkışı................................................................................................. 47

Rotor

Uyarı...................................................................................................... 30

RS485

RS485.................................................................................................... 46

Rüzgar enerjisi üretimi.......................................................................... 7

Mekanik fren kontrolü................................................................. 15, 21

Mekanik tesisat........................................................................................ 8

Montaj.................................................................................................. 9, 16

Motor

Aşırı ısınma......................................................................................... 24

Çıkış performansı (U, V, W)............................................................ 43

İstenmeyen motor dönüşü............................................................. 7

aşırı yük koruması............................................................................... 3

çıkışı...................................................................................................... 43

durumu.................................................................................................. 3

gücü...................................................................................................... 10

kabloları........................................................................................ 14, 16

kablosu......................................................................................... 10, 14

termal koruması................................................................................ 20

termistörü........................................................................................... 20

Termistör............................................................................................. 20

Uyarı............................................................................................... 24, 26

Safe Torque O

Uyarı...................................................................................................... 29

Şebeke

besleme.......................................................................... 37, 38, 39, 43

Sembol..................................................................................................... 62

Seri iletişim

RS485.................................................................................................... 46

Seri iletişim......................................................................................... 46

USB seri iletişim................................................................................ 46

Sertifikalar.................................................................................................. 5

Servis......................................................................................................... 22

Sıfırla.......................................................................................................... 29

Dizin

VLT® AutomationDrive FC 301/302

Sıfırlama................................................................................................... 22

Sigorta................................................................................. 10, 16, 27, 48

Sistem geri besleme............................................................................... 3

Sistem kurulumu................................................................................... 19

Sızıntı akımı........................................................................................ 7, 10

Soğutma..................................................................................................... 8

Soğutma açıklığı................................................................................... 16

Şok................................................................................................................ 8

Sorun giderme

Uyarılar ve Alarmlar......................................................................... 23

Tel boyutu......................................................................................... 10, 14

Terminal

Çıkış terminali.................................................................................... 17

Termistör

Uyarı...................................................................................................... 30

Tesisat

Kablo tesisatı şeması....................................................................... 13

Kontrol telleri..................................................................................... 14

Motor kabloları................................................................................. 14

Termistör kontrol kabloları........................................................... 15

Tip onayları................................................................................................ 5

Titreşim....................................................................................................... 8

Toprak

bağlantısı............................................................................................. 16

Topraklama......................................................................................... 16

Topraklama kablosu........................................................................ 10

Uyarı...................................................................................................... 28

Topraklama............................................................................... 14, 15, 17

Topraklı delta.......................................................................................... 15

Tork

Limit...................................................................................................... 24

karakteristiği...................................................................................... 43

Yük paylaşımı..................................................................................... 6, 22

Yüksek voltaj...................................................................................... 6, 17

Uyarılar

Liste....................................................................................................... 23

Uyarılar................................................................................................. 22

Uzak komut............................................................................................... 3

Voltaj dengesizliği................................................................................ 23

Voltaj düzeyi........................................................................................... 44

Yardımcı donanım................................................................................ 16

Dizin Kullanım Kılavuzu

Danfoss, olası yazım hataları sonucu oluşabilecek durumlarda sorumluluk kabul etmez. Danfoss önceden bildirmeksizin ürünlerinde değişiklik yapma hakkına sahiptir. Bu katalogun tüm yayın hakları Danfoss'a aittir. Bu belgelerin içeriğindeki tüm ticari markalar aşağıdaki şirketlerin mülkiyetindedir. Danfoss ve Danfoss simgesi, Danfoss A/S'nin ticari markalarıdır. Tüm hakları saklıdır.

Danfoss A/S Ulsnaes 1 DK-6300 Graasten vlt-drives.danfoss.com

130R0300 MG33AT42 05/2018

*MG33AT42*

Danfoss FC 301, FC 302 Operating guide [tr]

Specifications and Main Features

Frequently Asked Questions

User Manual
