Guía de diseño de los filtros de salida
VLT® AutomationDrive FC 300
VLT® AQUA Drive FC 200
VLT® HVAC Drive FC 100
Índice Guía de Diseño de los filtros de salida
Índice
1.1.2 Abreviaturas 3
2 Seguridad y conformidad
2.1 Medidas de seguridad
2.1.1 Marca y conformidad CE 4
3 Introducción a los filtros de salida
3.1 Por qué utilizar filtros de salida
3.2 Protección del aislamiento del motor
3.2.1 La tensión de salida 5
3.3 Reducción del ruido acústico del motor
3.4 Reducción de ruido electromagnético de alta frecuencia en el cable del motor.
3.5 ¿Qué son las corrientes de los cojinetes y las tensiones del eje?
3.5.1 Mitigación del desgaste prematuro del cojinete 9
3.5.2 Medición de las descargas eléctricas en los cojinetes del motor 10
3.6 Un filtro para cada finalidad
3.6.1 Filtros dU/dt 12
3
4 4
5 5 5
7 8 9
12
3.6.2 Filtros senoidales 14
3.6.3 Kits de núcleo de modo común de alta frecuencia 16
4 Selección de filtros de salida
4.1 Cómo seleccionar el filtro de salida correcto
4.1.1 Vista general del producto 17
4.1.2 Selección HF-CM 19
4.2 Datos eléctricos: filtros du / dt
4.3 Datos eléctricos: filtros senoidales
4.3.1 Repuestos / Accesorios 27
4.3.2 Prensacables para filtros de instalación en suelo 27
4.3.3 Kits de terminales 28
4.4 Filtros senoidales
4.4.1 Filtros dU/dt 30
4.4.2 Filtro senoidal para zonas de caída 31
5 Instrucciones de montaje
5.1 Montaje mecánico
17 17
20 22
29
32 32
5.1.1 Requisitos de seguridad de la instalación mecánica 32
5.1.2 Montaje 32
5.1.3 Instalación mecánica de HF-CM 32
5.1.4 Conexión a tierra de filtros senoidales y filtros dU/dt 33
MG.90.N5.05 - VLT® es una marca registrada de Danfoss. 1
Índice Guía de Diseño de los filtros de salida
5.1.5 Apantallamiento 33
5.2 Dimensiones mecánicas

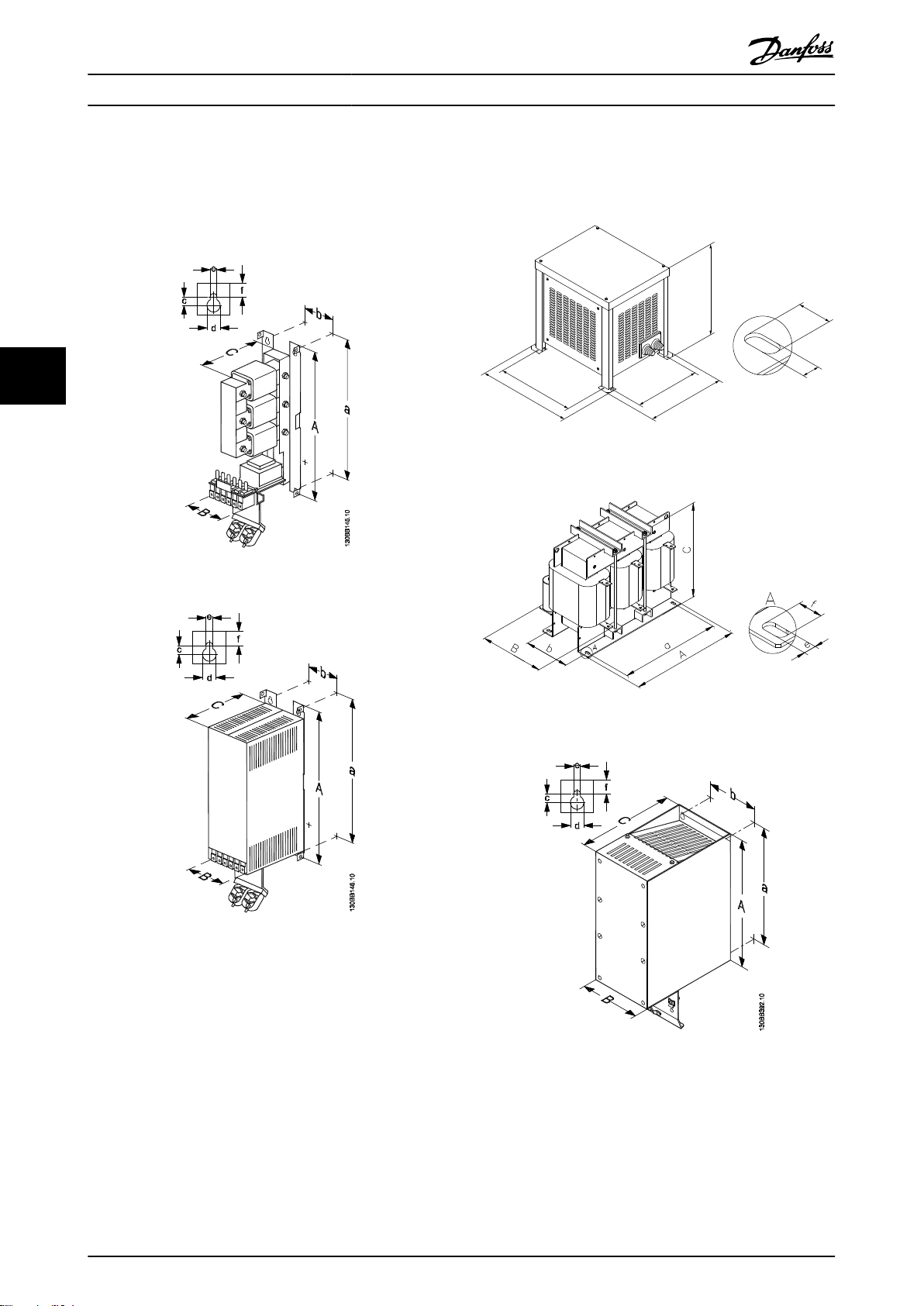

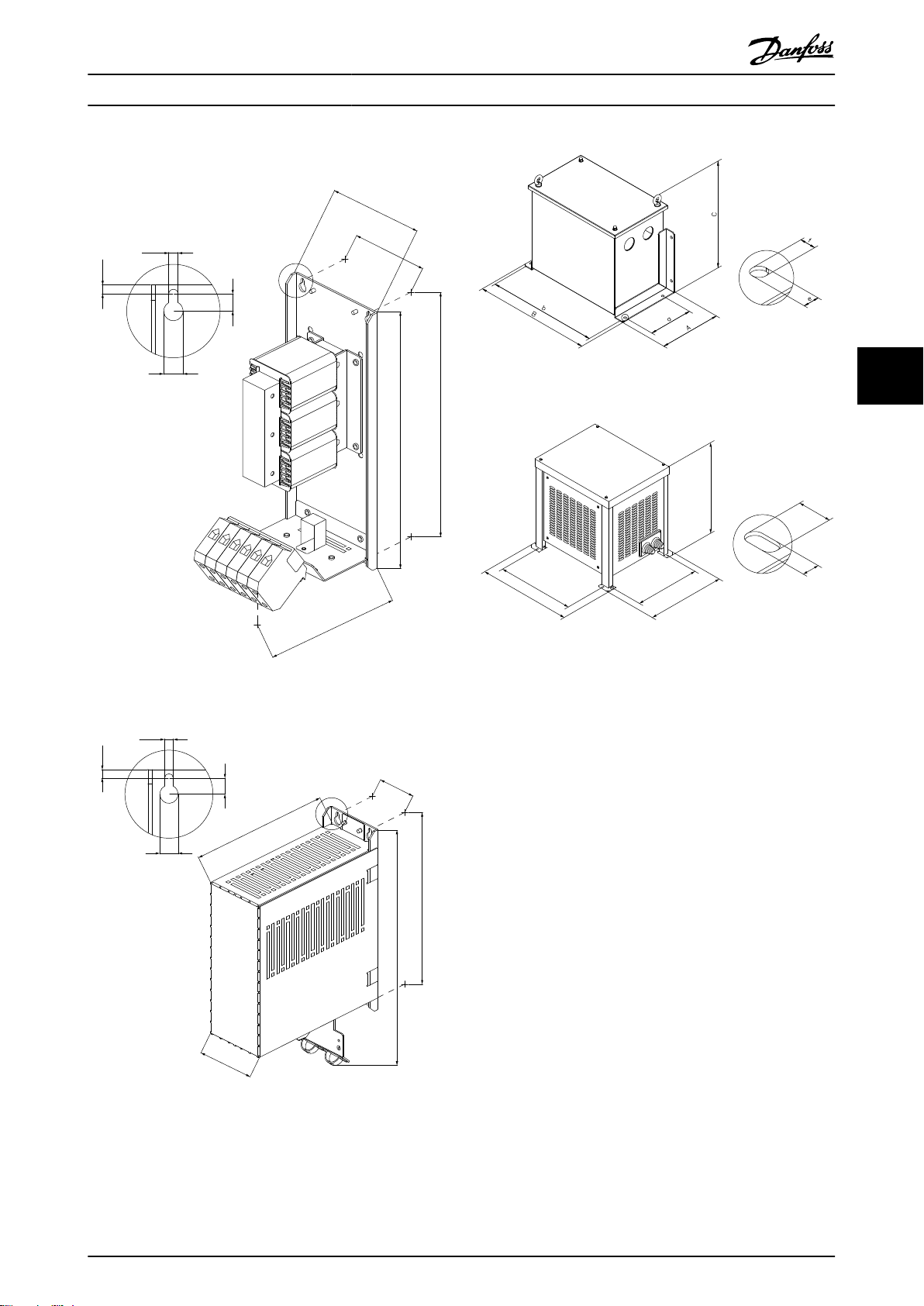

5.2.1 Dibujos 34
6 Cómo programar el Convertidor de frecuencia
6.1.1 Ajustes de parámetros para el funcionamiento con un filtro senoidal 43
Índice
34
43
44
2 MG.90.N5.05 - VLT® es una marca registrada de Danfoss.
Cómo leer esta Guía de dise... Guía de Diseño de los filtros de salida
1 Cómo leer esta Guía de diseño
Esta Guía de diseño presenta todas las características de los filtros de salida de su convertidor de frecuencia; desde elegir el filtro de salida adecuado para la aplicación hasta instruc­ciones sobre cómo instalarlo y sobre la programación del convertidor de frecuencia.
La documentación técnica de Danfoss también se encuentra disponible en www.danfoss.com/BusinessAreas/DrivesSo- lutions/Documentations/Technical+Documentation.
1.1.1 Símbolos
Símbolos usados en este manual
¡NOTA!
Indica algo que debe tener en cuenta el usuario.
PRECAUCIÓN
Indica una advertencia de tipo general.
ADVERTENCIA
Indica una advertencia de alta tensión.
Indica ajustes predeterminados.
1.1.2 Abreviaturas
Corriente alterna CA Calibre de cables estadounidense AWG Amperio / AMP A Adaptación automática del motor AMA Límite de intensidad I Grados Celsius °C Corriente continua CC Depende del convertidor de frecuencia Compatibilidad electromagnética EMC Relé termoelectrónico ETR Convertidor de frecuencia FC Gramo gr. Hercio Hz Kilohercio kHz Panel de control local LCP Metro m Milihenrio (inductancia) mH Miliamperio mA Milisegundo ms Minuto min Herramienta de control de movimientos Nanofaradio nF Newton metro Nm Corriente nominal del motor IM,N Frecuencia nominal del motor fM,N Potencia nominal del motor PM,N Tensión nominal del motor UM,N Parámetro par. Tensión protectora extrabaja PELV Intensidad nominal de salida del inversor Revoluciones por minuto rpm Segundo seg. Velocidad motor síncrono n Límite de par T Voltios V IVLT,MAX La máxima intensidad de
I
VLT,N
LIM
D-TYPE
MCT
I
INV
s
LIM
salida. La intensidad de salida nominal suministrada por el convertidor de frecuencia.
1 1
MG.90.N5.05 - VLT® es una marca registrada de Danfoss. 3
Seguridad y conformidad Guía de Diseño de los filtros de salida
2 Seguridad y conformidad
22
ADVERTENCIA
2.1 Medidas de seguridad
Los equipos que contienen componentes eléctricos no pueden desecharse junto con los desperdicios domésticos. Deben recogerse de forma independiente junto con los residuos eléctricos y electrónicos de acuerdo con la legislación local actualmente vigente.
MCC 101/102
Guía de diseño
Antes de realizar tareas de mantenimiento en el filtro, espere como mínimo el tiempo de descarga de tensión indicado en la Guía de diseño para el convertidor de frecuencia corres­pondiente y evite riesgos de descarga eléctrica.
¡NOTA!
Nunca intente reparar un filtro defectuoso.
¡NOTA!
Los filtros presentados en esta guía de diseño han sido especialmente diseñados y probados para los convertidores de frecuencia de Danfoss (FC 102 / 202 / 301 y 302). Danfoss no se responsabiliza del uso de filtros de salida de otros fabricantes.
2.1.1 Marca y conformidad CE
¿Qué es la marca y conformidad CE? El propósito de la marca CE es evitar los obstáculos técnicos para la comercialización en la AELC y la UE. La UE ha introducido la marca CE como un modo sencillo de demostrar si un producto cumple con las directivas corres­pondientes de la UE. La marca CE no es indicativa de la calidad o las especificaciones de un producto. Directiva sobre baja tensión (73/23/CEE) Los convertidores de frecuencia deben tener la marca CE certificando el cumplimiento de la directiva sobre baja tensión, vigente desde el 1 de enero de 1997. Esta directiva es aplicable a todos los equipos y aparatos eléctricos utilizados en los intervalos de tensión de 50-1000 V CA y 75-1500 V CC. Danfoss otorga la marca CE de acuerdo con esta directiva y emite una declaración de conformidad, si así se solicita.
Advertencias
PRECAUCIÓN
Cuando está en uso, la temperatura de la superficie del filtro aumenta. NO TOQUE el filtro durante el funcionamiento.
¡NOTA!
Los antiguos modelos de filtros LC que fueron desarrollados para la serie VLT5000 no son compatibles con los VLT FC 100/200/300. Generalmente, los filtros nuevos son compatibles con la serie FC y la serie VLT 5000.
¡NOTA!
Aplicaciones de 690 V: En el caso de motores no diseñados especialmente para el funcionamiento en convertidor de frecuencia o sin aislamiento doble, Danfoss recomienda encarecidamente el uso tanto de filtros du / dt como de filtros senoidales.
¡NOTA!
Los filtros senoidales pueden utilizarse en frecuencias de conmutación superiores a la frecuencia de conmutación nominal, pero nunca deben utilizarse en frecuencias de conmutación inferiores al 20 % por debajo de la frecuencia de conmutación nominal.
¡NOTA!
Los filtros du / dt, a diferencia de los filtros senoidales, pueden utilizarse con una frecuencia de conmutación inferior a la frecuencia de conmutación nominal, pero una frecuencia de conmutación superior provocará un sobreca­lentamiento del filtro, por lo que debe evitarse.
ADVERTENCIA
Nunca realice ningún trabajo en un filtro en funcionamiento. Puede resultar peligroso tocar las piezas eléctricas, incluso después de desconectar el equipo del convertidor de frecuencia o del motor.
4 MG.90.N5.05 - VLT® es una marca registrada de Danfoss.
Introducción a los filtros ... Guía de Diseño de los filtros de salida
3 Introducción a los filtros de salida
3.1 Por qué utilizar filtros de salida
Este capítulo describe por qué y cuándo utilizar filtros de salida con los convertidores de frecuencia de Danfoss. Se divide en 4 apartados:
Protección del aislamiento del motor
Reducción del ruido acústico del motor
Reducción del ruido electromagnético de alta
frecuencia en el cable del motor Corrientes de los cojinetes y tensión del eje
3.2 Protección del aislamiento del motor
3.2.1 La tensión de salida
La tensión de salida del convertidor de frecuencia es una serie de impulsos trapezoidales con una anchura variable (modulación de anchura de impulsos) caracterizada por un tiempo de incremento de impulsos tr.
Cuando conmuta un transistor en el inversor, la tensión aplicada al terminal del motor se incrementa según una dU/ dt ratio determinada por:
el cable del motor (tipo, sección, longitud,
apantallado o no apantallado, inductancia y capaci­tancia);
la impedancia de sobretensión de alta frecuencia
del motor.
Debido al desajuste de la impedancia entre la impedancia característica del cable y la impedancia de sobretensión del motor, se produce una reflexión de onda, lo que provoca una sobremodulación de tensión acústica en los terminales del motor (véase Ilustración 3.1.). La impedancia de sobretensión del motor disminuye con el aumento del tamaño del motor, lo cual ocasiona desajustes reducidos respecto a la impedancia del cable. El bajo coeficiente de reflexión (Γ) reduce la reflexión de onda y, de este modo, la sobremodu­lación de la tensión. Los valores típicos se indican en Tabla 3.1. En el caso de cables paralelos, se reduce la impedancia característica del cable, lo que provoca una mayor sobremo­dulación del coeficiente de reflexión. Para obtener más información, consulte la norma CEI 61800-8.
3
3
MG.90.N5.05 - VLT® es una marca registrada de Danfoss. 5
3
Introducción a los filtros ... Guía de Diseño de los filtros de salida
Ilustración 3.1 Ejemplo de tensión de salida del convertidor (línea de puntos) y tensión del terminal del motor después de 200 m de cable (línea continua).
0.8 ×
En los terminales de motor, entre dos fases, se miden los valores característicos del tiempo de incremento y la tensión pico U
PICO
.
En la práctica, se utilizan dos definiciones diferentes del tiempo de incremento tr. Las normas internacionales de la IEC definen el tiempo de incremento como el tiempo entre un 10 y un 90 % de la tensión pico U
. La Asociación
pico
3. dU/dt =
du / dt =
(Consulte la Guía de diseño del convertidor de frecuencia si desea obtener más información sobre du / dt, el tiempo de incremento y los valores U cable.)
t
0.8 ×
U
PICO
(CEI)
r
U
Frecuencia
t
(
NEMA
r
pico
(NEMA)
)
para diferentes longitudes de
Nacional de Fabricantes de Equipos Eléctricos de EE UU ((NEMA), por sus siglas en inglés) define el tiempo de incremento como el tiempo entre el 10 y el 90 % de la tensión estable final, lo que es equivalente a la tensión del enlace de CC UCC. Véase Ilustración 3.2 y Ilustración 3.3.
Potencia del motor
[kW] <3,7 2000 - 5000 0,95
90 800 0,82n
355 400 0,6
Zm [Ω]
Γ
Para obtener valores aproximados para las longitudes y tensiones de cable no mencionadas a continuación, utilice
Tabla 3.1 Valores típicos para coeficientes de reflexión (CEI 61800-8)
estas reglas generales:
1. El tiempo de incremento aumenta con la longitud del cable.
2.
U
= tensión del enlace de CC × (1+Γ); Γ
PICO
representa el coeficiente de reflexión, y los valores típicos se pueden encontrar en la tabla siguiente (tensión del enlace de CC = tensión de red × 1,35).
6 MG.90.N5.05 - VLT® es una marca registrada de Danfoss.
Introducción a los filtros ... Guía de Diseño de los filtros de salida
Definiciones de tiempo de incremento tr según la CEI y la NEMA
Ilustración 3.2 CEI
3
3
Ilustración 3.3 NEMA
Varias normas y especificaciones técnicas presentan límites de los valores U Algunas de las líneas de límite más utilizadas se muestran en Ilustración 3.4:
CEI 60034-17: línea de límite para motores de uso
general cuando se alimentan con convertidores de frecuencia, motores de 500 V.
CEI 60034-25: límite para motores con convertidor
de frecuencia nominal: la curva A es para motores de 500 V y la curva B, para motores de 690 V.
NEMA MG1: finalidad determinada de los motores
alimentados por inversor.
Si, en su aplicación, los valores U los límites que se aplican al motor utilizado, deberá emplearse un filtro de salida para proteger el aislamiento del motor.
y tr para diferentes tipos de motor.
pico
y tr resultantes exceden
pico
Ilustración 3.4 Líneas de límite para U tr.
y tiempo de incremento
pico
3.3 Reducción del ruido acústico del motor
El ruido acústico generado por los motores procede de tres fuentes principales.
1. El ruido magnético producido por el núcleo del motor a través de la magnetoestricción.
2. El ruido producido por los cojinetes del motor.
3. El ruido producido por la ventilación del motor.
Cuando un motor se alimenta a través de un convertidor de frecuencia, la tensión modulada por la anchura de impulsos (PWM) aplicada al motor causa un ruido magnético adicional en la frecuencia de conmutación y armónicos de la frecuencia de conmutación (principalmente el doble de la frecuencia de conmutación). En algunas aplicaciones, esto no es aceptable. Con la finalidad de eliminar este ruido de conmutación adicional, deberá utilizarse un filtro senoidal. Este filtrará la tensión en forma de impulsos del convertidor de frecuencia y proporcionará una tensión senoidal de fase a fase en los terminales del motor.
MG.90.N5.05 - VLT® es una marca registrada de Danfoss. 7
3
Introducción a los filtros ... Guía de Diseño de los filtros de salida
3.4 Reducción de ruido electromagnético de alta frecuencia en el cable del motor.
Cuando no se utilizan filtros, la sobremodulación de tensión acústica que se produce en los terminales del motor es la principal fuente de ruido de alta frecuencia. Ilustración 3.5 muestra que la correlación entre la frecuencia del sonido de tensión en los terminales del motor y el espectro de alta frecuencia provocó interferencias en el cable del motor. Aparte de este componente de ruido, existen también otros componentes, como:
La tensión de modo común entre fases y tierra (en la frecuencia de conmutación y sus armónicos): amplitud alta, pero
frecuencia baja. Ruido de alta frecuencia (superior a 10 MHz) provocado por la conmutación de semiconductores: alta frecuencia, pero
amplitud baja.
Ilustración 3.5 Correlación entre la frecuencia de la sobremodulación de tensión acústica y el espectro de las emisiones de ruido.
Cuando se instala un filtro de salida, se logra el efecto siguiente:
En el caso de filtros du / dt, la frecuencia de la oscilación de sonido se reduce por debajo de 150 kHz.
En el caso de filtros senoidales, la oscilación de sonido se elimina por completo y el motor se alimenta mediante una
tensión de fase a fase senoidal.
Recuerde que los otros dos componentes de ruido siguen presentes. Esto aparece en las mediciones de emisión conducida que se muestran en Ilustración 3.7 y Ilustración 3.8. Es posible utilizar cables de motor no apantallados. No obstante, la disposición de la instalación debe evitar que se acople el ruido entre el cable de motor no apantallado y la línea de red u otros cables sensibles (sensores, comunicación, etcétera). Esto se puede conseguir a través de la separación y la colocación del cable de motor en una bandeja de cables separada, continua y con conexión a tierra.
8 MG.90.N5.05 - VLT® es una marca registrada de Danfoss.
Introducción a los filtros ... Guía de Diseño de los filtros de salida
3.5 ¿Qué son las corrientes de los cojinetes y las tensiones del eje?
Los transistores de conmutación rápida en el convertidor de frecuencia combinados con una tensión de modo común inherente (tensión entre fases y tierra) generan corrientes en los cojinetes de alta frecuencia y tensiones de eje. Aunque las corrientes en los cojinetes y las tensiones de eje también se pueden producir en motores directos en línea, tales fenómenos se acentúan cuando el motor se alimenta con un convertidor de frecuencia. La mayoría de los daños en los cojinetes en motores alimentados con convertidores de frecuencia se deben a vibraciones, malas alineaciones, carga radial o axial excesiva, lubricación incorrecta o impurezas en la grasa. En algunos casos, los daños en los cojinetes son causados por las corrientes de los cojinetes y las tensiones de eje. El mecanismo que causa las corrientes de los cojinetes y las tensiones de eje es complejo y su explicación no corresponde a la presente Guía de diseño. Básicamente, se identifican dos mecanismos principales:
Acoplamiento capacitivo: la tensión a través del
cojinete se genera por capacitancias parásitas en el motor.
Acoplamiento inductivo: causado por las corrientes
circulantes en el motor.
La película de grasa de un cojinete en funcionamiento se comporta como el aislamiento. La tensión a través del cojinete puede dañar la película de grasa y producir una pequeña descarga eléctrica (una chispa) entre las bolas del cojinete y la banda de rodamiento. La descarga produce una fusión microscópica de la bola del cojinete y el metal de la banda de rodamiento y, con el tiempo, causa un desgaste prematuro del cojinete. Este mecanismo se denomina Mecanizado por descarga eléctrica o MDE.
Mitigación del desgaste prematuro del
3.5.1
cojinete
Medidas para proporcionar una vía de retorno de impedancia baja
Siga estrictamente las instrucciones de instalación
de CEM. Disponga una buena vía de retorno de alta frecuencia entre el motor y el convertidor de frecuencia, por ejemplo con cables apantallados.
Compruebe que el motor está conectado a tierra
correctamente y que la toma de tierra tiene impedancia baja para corrientes de alta frecuencia.
Disponga una buena conexión a tierra de alta
frecuencia entre el chasis del motor y la carga. Utilice escobillas para la conexión a tierra del eje.
Medidas para aislar el eje del motor de la carga
Utilice cojinetes de aislamiento (al menos un
cojinete de aislamiento en el extremo no acoplado, NDE).
Impida la corriente de tierra del eje con acopla-
mientos aislados.
Medidas mecánicas
Asegúrese de que el motor y la carga están
alineados correctamente. Compruebe que la carga del cojinete (axial y radial)
cumple las especificaciones. Compruebe el nivel de vibración en el cojinete.
Compruebe la grasa del cojinete y que está correc-
tamente lubricado para el funcionamiento.
Una medida de mitigación es utilizar filtros. Puede utilizarlos en combinación con otras medidas, como las mencionadas anteriormente. Los filtros (kits de núcleo) de modo común de alta frecuencia (HF-CM) han sido especialmente diseñados para reducir la tensión de los cojinetes. Los filtros senoidales también tienen buen efecto. Los filtros du / dt tienen menos efecto; se recomienda utilizarlos en combinación con los núcleos HF-CM.
3
3
Pueden tomarse varias medidas para evitar los daños y el desgaste prematuro de los cojinetes (no todas son aplicables en todos los casos, se pueden combinar). Estas medidas tienen el objetivo de proporcionar una vía de retorno de la impedancia baja a las corrientes de alta frecuencia o aislar eléctricamente el eje del motor para evitar corrientes a través de los cojinetes. Además, también hay medidas relacionadas con la mecánica.
MG.90.N5.05 - VLT® es una marca registrada de Danfoss. 9
129
50 - 200 MHz
130BB729.10
130B8000
3
Introducción a los filtros ... Guía de Diseño de los filtros de salida
3.5.2 Medición de las descargas eléctricas en
los cojinetes del motor
Las descargas eléctricas en los cojinetes del motor pueden medirse con un osciloscopio y una escobilla para recoger la tensión del eje. Este método es difícil y la interpretación de las formas de onda medidas requiere una profunda comprensión del fenómeno de la corriente de los cojinetes. Una alternativa fácil es utilizar un detector de descargas eléctricas (130B8000) como se muestra en Ilustración 3.6. Este dispositivo consiste en una antena de lazo que recibe señales en el intervalo de frecuencia de 50 a 200 MHz y un contador. Cada descarga eléctrica produce una onda electro­magnética que el instrumento detecta y el contador aumenta. Si el contador muestra un elevado número de descargas significa que hay muchas descargas en el cojinete y deben tomarse medidas para evitar el desgaste prematuro del cojinete. Este instrumento puede utilizarse para determinar experimentalmente el número exacto de núcleos necesarios para reducir las corrientes de los cojinetes. Empiece con un conjunto de 2 núcleos. Si las descargas no se eliminan o se reducen significativamente, añada más núcleos. El número de núcleos de la tabla anterior es orientativo y debería ser válido para la mayoría de las aplica­ciones con un amplio margen de seguridad. Si se instalan los núcleos en los terminales del convertidor de frecuencia y se produce saturación del núcleo debido a la longitud de los cables (los núcleos no tienen efecto en las corrientes de los cojinetes), compruebe si la instalación es correcta. Si los núcleos mantienen la saturación después de realizar la instalación conforme a las orientaciones de las mejores prácticas de CEM, desplace los núcleos a los terminales de motor.
Ilustración 3.6 Detector de descarga eléctrica
10 MG.90.N5.05 - VLT® es una marca registrada de Danfoss.
Introducción a los filtros ... Guía de Diseño de los filtros de salida

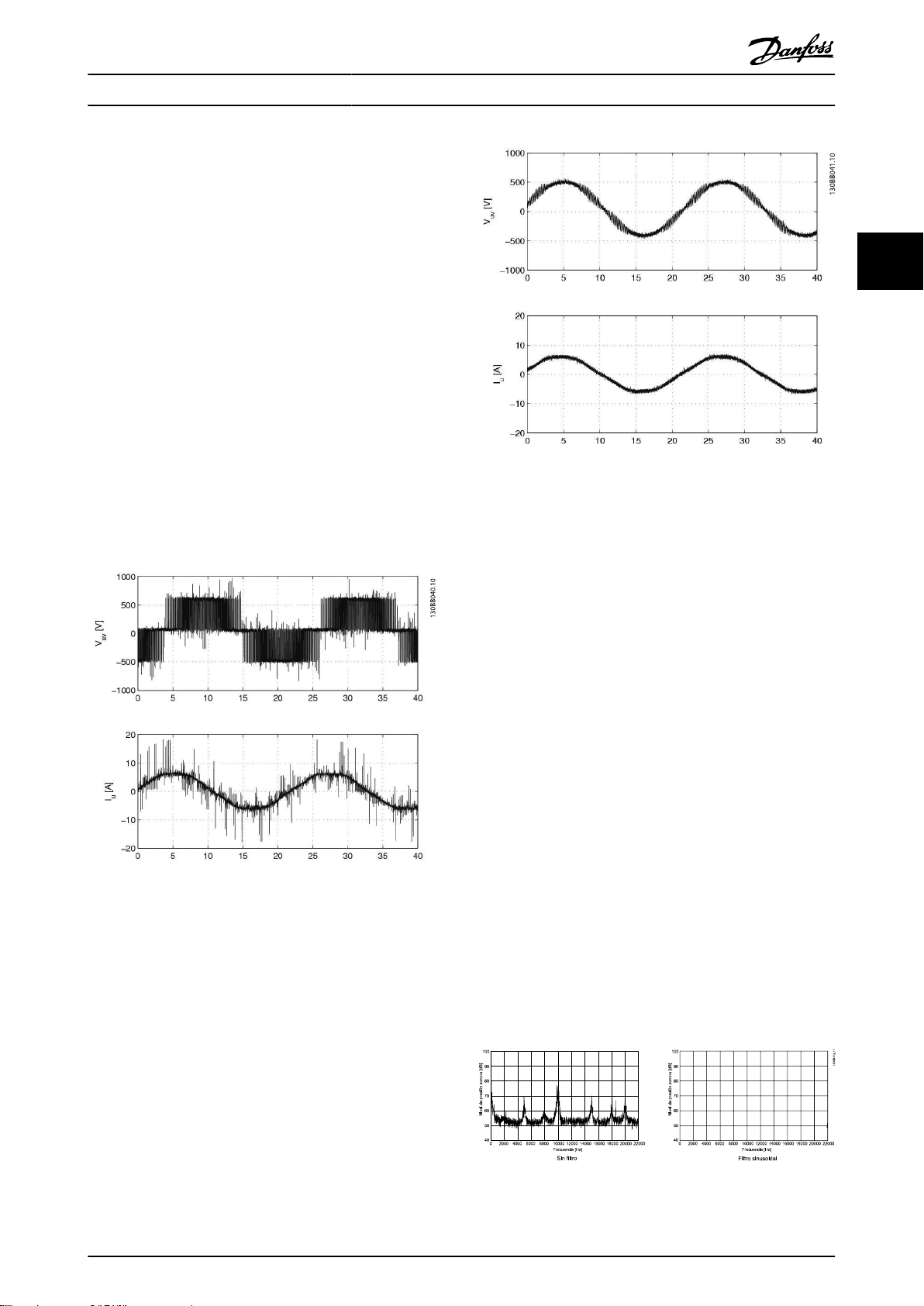

Ilustración 3.7 Ruido conducido de la línea de red, ausencia de filtro.
3
3
Ilustración 3.8 Ruido conducido de la línea de red, filtro senoidal.
MG.90.N5.05 - VLT® es una marca registrada de Danfoss. 11
Introducción a los filtros ... Guía de Diseño de los filtros de salida
3.6 Un filtro para cada finalidad
Tabla 3.2 muestra una comparación del rendimiento de los filtros du / dt y senoidales, del filtro senoidal y de HF-CM. Puede utilizarse para determinar qué filtro utilizar en su aplicación.
3
Criterios de rendimiento Tensión del aislamiento del motor
Tensión del cojinete del motor
Rendimiento de CEM Elimina el sonido del cable de
Máxima longitud de cable de motor
Ruido acústico del interruptor del motor
Tamaño relativo 15-50 % (en función del nivel de
Caída de tensión
Filtros dU/dt Filtros senoidales
Hasta 150 m de cable (apantallado / no apantallado) cumple con los requisitos de la norma CEI 60034-171 (motores de uso general). Por encima de esta longitud de cable, aumenta el riesgo de «impulsos dobles» (dos veces la tensión de la red eléctrica). Se reduce ligeramente, solo en motores de alta potencia.
motor. No cambia la clase de emisiones. No permite cables de motor más largos de lo especi­ficado para el filtro RFI integrado en el convertidor de frecuencia. 100 m ... 150 m Con rendimiento de CEM garantizado: 150 m apantallado. Sin rendimiento de CEM garantizado: 150 m no apantallado.
No elimina el ruido acústico de conmutación.
potencia) 0,5 % 4-10% ninguno
Filtros de modo común de alta
frecuencia Ofrece una tensión de terminal del motor senoidal de fase a fase. Cumple los requisitos de las normas CEI 60034-17 1 y NEMA-MG1 para motores de uso general con cables de hasta 500 m (1 km para el tamaño de bastidor D VLT y superior).
Reduce las corrientes en el cojinete provocadas por las corrientes circulantes. No reduce las corrientes de modo común (corrientes de eje). Elimina el sonido del cable de motor. No cambia la clase de emisiones. No permite cables de motor más largos de lo especificado para el filtro RFI integrado en el convertidor de frecuencia. Con rendimiento de CEM garantizado: 150 m apantallado y 300 m no apantallado. Sin rendimiento de CEM garantizado: hasta 500 m (1 km para el tamaño de bastidor D VLT y superior). Elimina el ruido acústico de conmutación del motor provocado por la magnetoestricción. 100% 5 - 15%
No reduce la tensión del aislamiento del
motor.
Reduce la tensión del cojinete limitando
las corrientes de alta frecuencia de
modo común.
Reduce las emisiones de alta frecuencia
(superiores a 1 MHz). No cambia la clase
de emisiones del filtro RFI. No permite
cables de motor más largos de lo
especificado para el convertidor de
frecuencia.
150 m apantallado (tamaño del bastidor
A, B, C), 300 m apantallado (tamaño del
bastidor D, E, F), 300 m no apantallado.
No elimina el ruido acústico de
conmutación.
Tabla 3.2 Comparación de los filtros du / dt y senoidales.
1) No 690 V.
2) Véanse las especificaciones generales para la fórmula.
Funciones y ventajas Los filtros du / dt reducen los picos de tensión y el du / dt de los impulsos en los terminales del motor. Los filtros du / dt
3.6.1 Filtros dU/dt
reducen el du / dt a aproximadamente 500 V/μs.
Los filtros dU/dt están formados por inductores y conden­sadores en una disposición del filtro de paso bajo, y su frecuencia de corte está por encima de la frecuencia de conmutación nominal del convertidor de frecuencia. Los valores de inductancia (L) y capacitancia (C) se muestran en las tablas en 4.2 Datos eléctricos: filtros du / dt. En comparación con los filtros senoidales, tienen valores L y C inferiores, por lo que son más baratos y pequeños. Con un filtro du / dt, la forma de la onda de tensión sigue siendo la de impulsos, pero la corriente es senoidal (véanse las ilustra­ciones a continuación).
12 MG.90.N5.05 - VLT® es una marca registrada de Danfoss.
130BB113.11
Upico [V]
Filtro dv/dt 15 m
Tiempo de subida [µs]
Filtro dv/dt 150 m
Filtro dv/dt 50 m
Introducción a los filtros ... Guía de Diseño de los filtros de salida
Ventajas
Protege el motor frente a valores de du / dt altos y
frente a picos de tensión, lo que prolonga la vida útil del motor.
Permite el uso de motores que no estén específi-
camente diseñados para el funcionamiento con convertidor, por ejemplo en aplicaciones de reacondicionamiento.
Áreas de aplicación Danfoss recomienda el uso de filtros du / dt en las siguientes aplicaciones:
Aplicaciones con frenado regenerativo frecuente
Motores que no sean aptos para el uso con
convertidor de frecuencia y no cumplan los requisitos de CEI 600034-25
Motores ubicados en entornos agresivos o que
funcionen a altas temperaturas Aplicaciones con riesgo de salto de arcos
Instalaciones con motores viejos (reacondiciona-
miento) o motores de uso general que no cumplan con la norma CEI 600034-17
Aplicaciones con cables de motor cortos (menos de
15 metros) Aplicaciones de 690 V
Ilustración 3.10 Con filtro du / dt
3
3
Tensión y corriente con y sin filtro du / dt:
Ilustración 3.11 Valores de du / dt obtenidos (tiempo de incremento y tensiones pico) con o sin filtro du / dt mediante cables de 15 m, 50 m y 150 m en un motor de inducción de 400 V, 37 kW.
El valor de du/dt se reduce con la longitud del cable de motor, mientras que la tensión pico aumenta (véase la Ilustración 3.11). El valor U convertidor de frecuencia. Cuando el Udc aumenta durante el frenado del motor (generativo), el valor U los límites de CEI 60034-17 y, de este modo, generar tensión de aislamiento del motor. Por lo tanto, Danfoss recomienda
Ilustración 3.9 Sin filtro
los filtros du / dt en aplicaciones con frenado frecuente. Asimismo, la ilustración anterior muestra cómo la U aumenta con la longitud del cable. A medida que la longitud del cable aumenta, se incrementa la capacitancia del cable y este se comporta como un filtro de paso bajo. Así el tiempo de incremento tr es más largo para cables más largos. Por lo tanto, se recomienda utilizar los filtros du / dt solo en aplica­ciones con una longitud de cable de hasta 150 m. Por encima
depende del UDC del
pico
pico
puede superar
pico
MG.90.N5.05 - VLT® es una marca registrada de Danfoss. 13
Introducción a los filtros ... Guía de Diseño de los filtros de salida
3
de los 150 m, los filtros du / dt no tienen efecto. Si necesita reducirlo más, utilice un filtro senoidal.
Funciones del filtro
Protecciones IP20/23/54 en toda la gama de
potencias Montaje lado a lado con el convertidor de
frecuencia Tamaño, peso y precio reducido en comparación
con los filtros senoidales Posibilidad de conectar cables apantallados con
placa de desacoplamiento incluida Compatibilidad con todos los principios de control,
incluidos FLUX y VVC Filtros de montaje en pared de hasta 177 A y de
montaje en el suelo con un tamaño superior
PLUS
Ilustración 3.12
tiempo de incremento se comportan como una función de la longitud del cable de motor. En instalaciones con cables de motor cortos (por debajo de 5-10 m), el tiempo de incremento es breve, lo que provoca valores du / dt altos. El du / dt alto puede causar una elevada y perjudicial diferencia de potencial entre los bobinados del motor, lo que puede producir una avería del aislamiento y un salto de arco. Por consiguiente, Danfoss recomienda los filtros du / dt en aplicaciones con longitudes de cable del motor inferiores a 1n5 m.
y Ilustración 3.13 muestran cómo la U
pico
y el
3.6.2 Filtros senoidales
Los filtros senoidales están diseñados para dejar pasar sólo las bajas frecuencias. Las frecuencias altas son, por lo tanto, derivadas, lo que da como resultado una forma de onda de tensión sinusoidal de fase a fase, y formas de ondas de corriente sinusoidales. Con las formas de onda senoidales, ya no es necesario usar motores especiales para convertidor de frecuencia con aislamiento reforzado. El ruido acústico del motor también resulta amortiguado a raíz de la condición de onda senoidal. Asimismo, el filtro senoidal reduce la tensión del aislamiento y las corrientes en el cojinete del motor, lo que redunda en una vida útil más larga del motor e intervalos de mantenimiento más espaciados. Los filtros de onda senoidal permiten el uso de cables de motor más largos en aplicaciones en que este está instalado lejos del convertidor de frecuencia. Dado que el filtro no actúa entre las fases del motor y la tierra, no reduce las corrientes de fuga en los cables. Por esta razón, la longitud del cable de motor está limitada, consultar Tabla 3.2.
Ilustración 3.12 525 V: con o sin filtro du / dt
Ilustración 3.13 690 V: con o sin filtro du / dt
Fuente: prueba de 690 V 30 kW VLT FC-302 con filtro du / dt MCC 102
Los filtros senoidales de Danfoss están diseñados para funcionar con VLT® FC 100/200/300. Sustituyen a la gama de
filtros LC y son compatibles con los convertidores de frecuencia de la serie VLT 5000-8000. Están formados por inductores y condensadores en una disposición de filtro de paso bajo. Los valores de inductancia (L) y capacitancia (C) se muestran en las tablas en 4.3 Datos eléctricos: filtros senoidales.
Funciones y ventajas Como se ha descrito más arriba, los filtros senoidales reducen la tensión de aislamiento del motor y eliminan el ruido acústico de conmutación del motor. Las pérdidas del motor se ven reducidas porque el motor se alimenta con una tensión sinusoidal, tal y como se muestra en Ilustración 3.12. Además, el filtro elimina las reflexiones de impulsos en el cable de motor, lo que reduce las pérdidas en el convertidor de frecuencia.
14 MG.90.N5.05 - VLT® es una marca registrada de Danfoss.
Introducción a los filtros ... Guía de Diseño de los filtros de salida
Ventajas
Protege el motor contra los picos de tensión, lo que
prolonga su vida útil. Reduce las pérdidas en el motor.
Elimina el ruido acústico de conmutación del
motor. Reduce las pérdidas en los semiconductores del
convertidor de frecuencia con cables de motor largos.
Reduce las emisiones electromagnéticas de los
cables de motor eliminando el sonido de alta frecuencia en el cable.
Reduce las interferencias electromagnéticas en los
cables de motor no apantallados. Reduce la corriente en el cojinete, lo que prolonga
la vida útil del motor.
Tensión y corriente con y sin filtro senoidal
Ilustración 3.15 Con filtro senoidal
Áreas de aplicación Danfoss recomienda el uso de filtros senoidales en las siguientes aplicaciones:
3
3
Ilustración 3.14 Sin filtro
Aplicaciones en las que debe eliminarse el ruido
acústico de conmutación del motor Reacondicionamiento de instalaciones con
motores antiguos y un mal aislamiento Aplicaciones con frenado regenerativo frecuente y
motores que no cumplen la norma CEI 60034-17 Aplicaciones en las que el motor está colocado en
entornos agresivos o funciona a altas temperaturas Aplicaciones con cables de motor de más de 150 m
y de hasta 300 m (tanto con cable apantallado como no apantallado). El uso de cables de motor de más de 300 m depende de cada aplicación
Aplicaciones en las que deba aumentarse el
intervalo de mantenimiento del motor Aplicaciones de 690 V con motores de uso general
Aplicaciones elevadoras u otras aplicaciones en las
que el convertidor de frecuencia alimente un transformador
Ejemplo de mediciones del nivel de presión de sonido relativa del motor con y sin filtro senoidal
MG.90.N5.05 - VLT® es una marca registrada de Danfoss. 15
3
Introducción a los filtros ... Guía de Diseño de los filtros de salida
Características
Protecciones IP00 e IP20 en toda la gama de
potencias (IP23 para filtros de instalación en el suelo)
Compatibilidad con todos los principios de control,
incluidos FLUX y VVC Montaje lado a lado con convertidor de frecuencia
de hasta 75 A Protección del filtro coincidente con la protección
del convertidor de frecuencia Posibilidad de conexión de cables apantallados y
no apantallados con placa de desacoplamiento incluida
Filtros de montaje en pared de hasta 75 A y de
montaje en suelo por encima de ese valor Posibilidad de instalar los filtros en paralelo con
aplicaciones de la gama de alta potencia
PLUS
Kits de núcleo de modo común de alta
3.6.3 frecuencia
Los kits de núcleo de modo común de alta frecuencia (HF­CM) son una de las medidas de mitigación para reducir el desgaste de los cojinetes. No obstante, no deben utilizarse como única medida de mitigación. Incluso cuando se utilizan núcleos HF-CM, deben seguirse las instrucciones de instalación correcta en cuanto a CEM. Los núcleos HF-CM reducen las corrientes de modo común de alta frecuencia asociadas con las descargas eléctricas en el cojinete. También reducen las emisiones de alta frecuencia del cable de motor que se pueden utilizar, por ejemplo, en aplica­ciones con cables de motor no apantallados.
16 MG.90.N5.05 - VLT® es una marca registrada de Danfoss.
Selección de filtros de sal... Guía de Diseño de los filtros de salida
4 Selección de filtros de salida
4.1 Cómo seleccionar el filtro de salida correcto
Un filtro de salida debe seleccionarse basándose en la corriente nominal del motor. Todos los filtros están preparados para una sobrecarga del 160 % durante 1 minuto, cada 10 minutos.
4.1.1 Vista general del producto
Para simplificar, la Tabla 4.1 de selección de filtros incluida a continuación muestra qué filtro senoidal debe utilizarse con cada convertidor de frecuencia. Esta selección se basa en la sobrecarga del 160 % durante 1 minuto cada 10 minutos y debe considerarse como una guía.
Alimentación de red 3 × 240-500 V
Intensidad
filtrada nominal
a 50 Hz
2,5 5 120 130B2439 130B2404 PK25 - PK37 PK37 - PK75 PK37 - PK75 4,5 5 120 130B2441 130B2406 PK55 P1K1 - P1K5 P1K1 - P1K5
8 5 120 130B2443 130B2408 PK75 - P1K5 P2K2 - P3K0 P2K2 - P3K0
10 5 120 130B2444 130B2409 P4K0 P4K0 17 5 120 130B2446 130B2411 P2K2 - P4K0 P5K5 - P7K5 P5K5 - P7K5 24 4 100 130B2447 130B2412 P5K5 P11K P11K 38 4 100 130B2448 130B2413 P7K5 P15K - P18K P15K - P18K 48 4 100 130B2307 130B2281 P11K P22K P22K 62 3 100 130B2308 130B2282 P15K P30K P30K
75 3 100 130B2309 130B2283 P18K P37K P37K 115 3 100 130B3181 130B3179 P22K - P30K P45K - P55K P55K - P75K 180 3 100 130B3183 130B3182 P37K - P45K P75K - P90K P90K - P110 260 3 100 130B3185 130B3184 P110 - P132 P132 410 3 100 130B3187 130B3186 P160 - P200 P160 - P200 510 3 100 130B3189 130B3188 P250 P250 660 2 70 130B3192 130B3191 P315 - P355 P315 - P355 800 2 70 130B3194 130B3193 P400 P400 - P450
1020 2 70 2 x 130B3189 2 x 130B3188 P450 - P500 P500 - P560 1320 2 70 2 x 130B3192 2 x 130B3191 P560 - P630 P630 - P710 1530 2 70 3 x 130B3189 3 x 130B3188 P710 - P800 P800 1980 2 70 3 x 130B9192 3 x 130B3191 P1M0
Frecuencia de
conmutación mínima [kHz]
Frecuencia de salida
máxima [Hz] Con
reducción de potencia
Número de
código
IP20
Número de
código
IP00
Tamaño de Convertidor de frecuencia
200-240 V 380-440 V 441-500 V
4 4
Tabla 4.1 Selección de filtros
MG.90.N5.05 - VLT® es una marca registrada de Danfoss. 17
Selección de filtros de sal... Guía de Diseño de los filtros de salida
Alimentación de red 3 × 525 a 600 / 690 V Intensidad
filtrada nominal a 50 Hz
13 2 70 130B3196 130B3195 PK75 - P7K5 28 2 100 130B4113 130B4112 P11K - P18K 45 2 100 130B4115 130B4114 P22K - P30K P37K 76 2 100 130B4117 130B4116 P37K - P45K P45K - P55K
44
115 2 100 130B4119 130B4118 P55K - P75K P75K - P90K 165 2 70 130B4124 130B4121 P110 - P132 260 2 100 130B4126 130B4125 P160 - P200 303 2 70 130B4151 130B4129 P250 430 1,5 60 130B4153 130B4152 P315 - P400 530 1,5 100 130B4155 130B4154 P500 660 1,5 100 130B4157 130B4156 P560 - P630 868 1,5 60 2 x 130B4153 2 x 130B4152 P710
1060 1,5 100 2 x 130B4155 2 x 130B4154 P800 - P900 1590 1,5 60 3 x 130B4155 3 x 130B4154 P1M0
Tabla 4.2 Selección de filtros
Frecuencia de
conmutación mínima [kHz]
Frecuencia de salida
máxima [Hz] Con
reducción de potencia
Número de código
IP20
Número de
código
IP00
Tamaño Convertidor de frecuencia
525-600 V 525-690 V
Generalmente, los filtros de salida están diseñados para una frecuencia de conmutación nominal de los convertidor de frecuencia.
¡NOTA!
Los filtros senoidales pueden utilizarse en frecuencias de conmutación superiores a la frecuencia de conmutación nominal, pero nunca deben utilizarse en frecuencias de conmutación inferiores al 20 % por debajo de la frecuencia de conmutación nominal.
¡NOTA!
Los filtros du / dt, a diferencia de los filtros senoidales, pueden utilizarse con una frecuencia de conmutación inferior a la frecuencia de conmutación nominal, pero una frecuencia de conmutación superior provocará un sobreca­lentamiento del filtro, por lo que debe evitarse.
18 MG.90.N5.05 - VLT® es una marca registrada de Danfoss.
W
w
H
h
d
130BB728.10
Selección de filtros de sal... Guía de Diseño de los filtros de salida

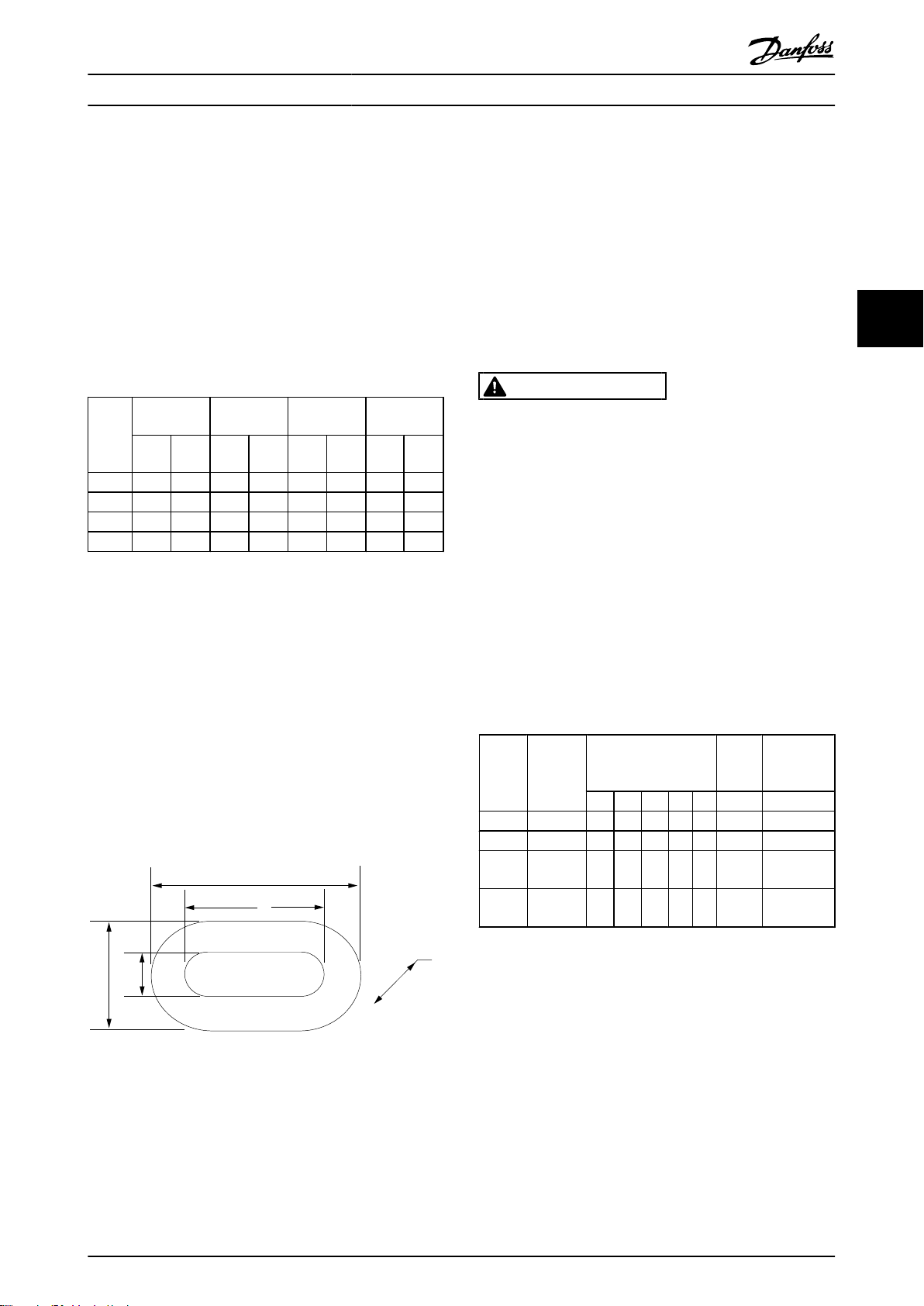

4.1.2 Selección HF-CM
Los núcleos pueden instalarse en los terminales de salida del convertidor de frecuencia (U, V, W) o en la caja de terminal del motor.
Si se instala en los terminales del convertidor de frecuencia, el kit HF-CM reduce tanto la tensión en el cojinete como la interferencia electromagnética de alta frecuencia del cable del motor. El número de núcleos depende de la longitud del cable del motor y de la tensión del convertidor de frecuencia . A continuación, mostramos la tabla de selección.
Longit ud del
Si se instala en la caja del terminal del motor, el kit HF-CM solo reduce la tensión en el cojinete y no tiene efecto en la interferencia electromagnética del cable del motor. En la mayoría de casos, es suficiente con dos núcleos, indepen­dientemente de la longitud del cable de motor.
Danfoss proporciona núcleos HF-CM en kits de dos piezas. Los núcleos tienen forma ovalada para facilitar la instalación. Están disponibles en cuatro tamaños: para bastidores A y B, bastidores C, bastidores D, y bastidores E y F. En los conver­tidores de frecuencia con bastidores F, deberá instalarse un kit de núcleo en cada terminal de módulo del inversor. El montaje mecánico puede realizarse con sujetacables. No hay requisitos especiales en cuanto al montaje mecánico.
Bastidor A yBBastidor C Bastidor D Bastidor E - F
cable
T5 T7 T5 T7 T5 T7 T5 T7
[m]
50 2 4 2 2 2 4 2 2 100 4 4 2 4 4 4 2 4 150 4 6 4 4 4 4 4 4 300 4 6 4 4 4 6 4 4
En funcionamiento normal, la temperatura es inferior a 70 °C. No obstante, si los núcleos están saturados pueden calentarse y alcanzar temperaturas superiores a los 70 °C. Por ello es importante utilizar el número correcto de núcleos para evitar la saturación. La saturación se produce si el cable del motor es demasiado largo, si los cables del motor están en paralelo o si se utilizan cables de motor de alta capaci­tancia, no adecuados para el funcionamiento del convertidor de frecuencia. Evite siempre cables de motor con núcleos en forma de sector. Utilice solo cables con núcleos de forma redonda.
PRECAUCIÓN
Compruebe la temperatura del núcleo durante la puesta en marcha. Una temperatura superior a los 70 °C indica saturación de los núcleos. En este caso, añada más núcleos. Si los núcleos todavía se saturan significa que la capacitancia del cable es demasiado grande. Las posibles causas son: cable demasiado largo, demasiados cables en paralelo, tipo de cable con alta capacitancia.
Aplicaciones con cables en paralelo Cuando se utilizan cables en paralelo, tenga en cuenta la longitud total del cable. Por ejemplo, dos cables de 100 m son equivalentes a un cable de 200 m. Si se utilizan muchos motores en paralelo, debería instalar un kit de núcleo separado para cada motor.
En la siguiente tabla encontrará los números de pedido de los kits de núcleo (2 núcleos por paquete).
Tamañ o del bastido r VLT
A y B 130B3257 60 43 40 25 22 0,25 130x100x70 C 130B3258 102 69 61 28 37 1,6 190x100x70 D 130B3259 189 143 126 80 37 2,45 235x190x
E y F 130B3260 305 249 147 95 37 4,55 290x260x
Referenci a de Danfoss
Dimensiones núcleo [mm]
W w H h d [kg] [mm]
Peso Dimensione
s del paquete
140
110
4 4
MG.90.N5.05 - VLT® es una marca registrada de Danfoss. 19
Selección de filtros de sal... Guía de Diseño de los filtros de salida
4.2 Datos eléctricos: filtros du / dt
C
Filter
data
μH
44
filter losses
525 - 550V 551 - 690V
75 83
315 429 400 410
500V
380 - 440V 441 -
VLT power and current rating Maximum
200 -
690V
240v
@ 50HzkW
5.5 24.2 11 24 11 21 7.5 14 11 13 37 150 10
7.5 30.8 15 32 15 27 11 19 15 18
18.5 37.5 18.5 34 15 23 18.5 22
22 44 22 40 18.5 28 22 27
11 46.2 30 61 30 52 30 43 30 34 130 110 13.6
15 59.4 37 73 37 65 37 54 37 41
18.5 74.8 45 90 55 80 45 65 45 52
55 106 75 105 55 87 55 62 145 95 15
22 88
30 115 75 147 90 130 75 113 90 108 205 111 15
110 212 132 190 110 162 110 131 315 50 20
132 260 160 240 132 201 132 155
160 315 200 303 160 192
37 143 90 177 110 160 90 137
45 170
200 395 250 361 160 253 200 242 398 30 43
250 480 315 443 200 303 250 290
315 600 355 540 250 360 315 344 550 17 66
355 658 400 590 300 395 355 380
400 745 450 678 400 523 500 500 850 13 99
450 800 500 730 450 596 560 570
500 880 560 780 500 659 630 630
575/600V
@ 60Hz
3)
460/480V @
60Hz and
500/525V @
50Hz
2)
[A]
Filter current rating at given voltage and motor frequency
Code number IP00
20 MG.90.N5.05 - VLT® es una marca registrada de Danfoss.
1)
4
IP20/IP23
IP54
380V @ 60Hz
and
200/440V @
kW A kW A kW A kW A kW A W uH nF
50Hz
44 40 32 27
IP00
IP20
IP54
130B2835
130B2836
130B2837
90 80 58 54
IP00
IP20
IP54
130B2838
130B2839
130B2840
106 105 94 86
IP00
IP20
IP54
130B2841
130B2842
130B2843
177 160 131 108
IP00
IP20
IP54
130B2844
130B2845
130B2846
315 303 242 192
IP00
IP23
130B2847
130B2848
480 443 344 290
IP00
IP23
130B2849
130B2850
IP00
130B2851
658 590 500 450
IP23
130B2852
880 780 630 630
IP00
IP23
130B2853
130B2854
The filter enclosure is IP20 for wall-mounted filters and IP23 for floor-mounted filters2) For derating with motor frequency consider 60Hz rating=0.94 x 50Hz rating and 100Hz rating= 0.75 x 50Hz rating3) 525V operation requires a T7 drive
1)
Tabla 4.3 dU/dt Filter 3x200-690V IP00/IP20/IP23/IP54
IP54 is available up to 177A
4
Selección de filtros de sal... Guía de Diseño de los filtros de salida
nF
Filter
data
μH
filter losses
VLT power and current size Maximum
380 - 440V 441 - 500V 525 - 550V 551 - 690V L C
690V
kW A kW A kW A kW A W
@ 50Hz
4 4
900 945
710 1260 800 1160 750 988or
575/600V
460/480V @
2
[A]
Filter current rating at given voltage and motor frequency
1
IP20/IP23
Code number IP00
380V @
@ 60Hz
60Hz and
60Hz and
500/525V @
200/440V @
3
50Hz
50Hz
For F frame drives, parallel filters shall be used, one filter for each
IP00
IP23
2 x 1302852
2 x 130B2851
inverter module.
IP00
IP23
3 x 130B2849
3 x 130B3850
IP00
IP23
or
2 x 130B2853
2 x 130B2854
IP00
IP23
IP00 800 1460 1000 1380 850 1108 1000 1060
3 x 130B2851
3 x 130B2852
3 x 130B2853
IP23 1000 1700 1100 1530 1000 1317 1200 1260
IP00 450 800 500 730 500 659
IP23 500 880 560 780
3 x 130B2854
2 x 130B2849
2 x 130B2852
The filter enclosure is IP20 for wall-mounted filters and IP23 for floor-mounted filters2) For derating with motor frequency consider 60Hz rating=0.94 x 50Hz rating and 100Hz rating= 0.75 x 50Hz rating3) 525V operation requires a T7 drive
1)
MG.90.N5.05 - VLT® es una marca registrada de Danfoss. 21
Selección de filtros de sal... Guía de Diseño de los filtros de salida
4.3 Datos eléctricos: filtros senoidales
1
μF
-Value
y
C
29 10.25 1.8 0.55 1.8 0.55 1.6 50 50 50
L-value
13 2.2
6.9 4.71.1 6.6 2.2 5.6 2.2 4.8 75 70 70
3.1 103 12.5 5.5 13 5.5 11 100 110 100
1.6 10
44
470 0.51 15
650 0.33 25
850 0.34 25
VLT Power and Current Ratings Filter Losses
Switching
Frequency
@ 100Hz @ 200-240V @ 380-440V @ 441-500V @ 200-240V @ 380-440V @ 441-500V
@
Filter Current Rating
@ 50Hz
IP00
IP20
Code
60Hz
A A A kHz kW A kW A kW A W W W mH
2
(IP23)
Number
0.37 1.3 0.37 1.1 45 45
2.5 2.5 2* 5
IP00
IP20
130B2404
130B2439
1.1 3 1.1 3 60 60
0.37 2.4 0.75 2.4 0.75 2.1 60 60 60
IP00
130B2406
0.55 3.5 1.5 4.1 1.5 3.4 65 70 65
0.75 4.6 65
4.5 4 3.5* 5
IP20
130B2441
1.5 7.5 3 7.2 3 6.3 80 80 80
8 7.5 5* 5
IP00
IP20
130B2408
130B2443
2.2 10.6 90
10 9.5 7.5* 5 4 10 4 8.2 95 90 5.2 6.8
IP00
IP20
130B2409
130B2444
3.7 16.7 7.5 16 7.5 14.5 125 125 115
17 156 13 5
IP00
IP20
130B2411
130B2446
15 32 15 27 170 160
24 23 18 4 5.5 24.2 11 24 11 21 150 150 150 2.4 10
IP00
IP20
IP00
130B2412
130B2447
130B2413
7.5 30.8 18.5 37.5 18.5 34 160 180 170
38 36 28.5 4
IP20
IP00
130B2448
130B2281
48 45.5 36 4 11 46.2 22 44 22 40 270 270 260 1.1 14.7
IP20
IP00
130B2307
130B2282
62 59 46.5 3 15 59.4 30 61 30 52 300 310 280 0.85 30
IP20
IP00
130B2308
130B2283
22 88 45 90 55 80
75 71 56 3 18.5 74.8 37 73 37 65 350 350 330 0.75 30
IP20
IP00
130B2309
130B3179
30 115 55 106 75 105
37 143 75 147 90 130
115 109 86 3
IP23
IP00
130B3181
130B3182
110 212 132 190
45 170 90 177 110 160
180 170 135 3
IP23
IP00
130B3183
130B3184
132 260 160 240
260 246 195 3
IP23
130B3185
*) 120Hz
Equivalent STAR-connection value2IP23 - All floor mounted filters
1
Tabla 4.4 Sine-wave Filter 3x380-500 V IP00/IP20/IP23
22 MG.90.N5.05 - VLT® es una marca registrada de Danfoss.
Selección de filtros de sal... Guía de Diseño de los filtros de salida
1
μF
-Value
y
C
L-value
4 4
VLT Power and Current Ratings Filter Losses
160 315 200 303
1150 0.25 33
200 395 250 361
315 600 355 540
2000 0.15 106
355 658 400 590
450 800 500 730
2900
500 880 560 780
560 990 630 890
4000
630 1120 710 1050
4350
710 1260 800 1160
800 1460 1000 1380
Switching
Frequency
@ 100Hz @ 200-240V @ 380-440V @ 441-500V @ 200-240V @ 380-440V @ 441-500V
@
@
Filter Current Rating
IP00
IP20
Code
60Hz
A A A kHz kW A kW A kW A W W W mH
50Hz
2
(IP23)
Number
410 390 308 3
IP00
IP23
IP00
130B3186
130B3187
130B3188
510 456 360 3 250 480 315 443 1450 0.14 66
IP23
130B3189
660 627 495 3
800 712 562 2 400 745 450 678 3000 0.1 153
1020 912 720 2
1320 1254 990 2
1530 1368 1080 2
1980 1881 1485 2 1000 1700 1100 1530 6000
IP00
IP23
IP00
IP23
IP00
IP23
IP00
IP23
IP00
IP23
IP00
IP23
130B3191
130B3192
130B3193
130B3194
2 x 130B3188
2 x 130B3189
2 x 130B3191
2 x 130B3192
3 x 130B3188
3 x 130B3189
3 x 130B3191
MG.90.N5.05 - VLT® es una marca registrada de Danfoss. 23
Equivalent STAR-connection value2IP23 - All floor mounted filters
3 x 130B3192
*) 120Hz
1
Tabla 4.5 Sine-wave Filter 3x380-500V IP00/IP20/IP23
Selección de filtros de sal... Guía de Diseño de los filtros de salida
1
-
y
C
Value
L-value
μF
44
VLT Power and Current Ratings Filter losses
@ 525-550V @ 525-600V @ 690V @ 525-550V @ 525-600V @ 690V
0.75 1.7
1.1 2.4
1.5 2.7
2.2 4.1
115 8.1 4.7
3 5.2
4 6.4
5.5 9.5
7.5 11.5
11 13
11 18 15 18
150 5 10
15 22 18.5 22
18.5 27 22 27
22 34 30 34
250 2.5 15
30 41 30 46 37 46
37 52 37 56 45 54
475 1.6 33
45 62 45 76 55 73
55 83 55 90 75 86
750 0.91 33
75 100 75 113 90 108
90 131 90 137 110 131
1100 0.765 66
110 155 110 162 132 155
150 192 132 201 160 192
1300 0.48 66
180 242 160 253 200 242
220 290 200 303 250 290
1800 0.42 66
260 344 315 344 250 360
450 596 560 570
3000 0.19 153
480 630 630 630 500 596
Switching
Frequency
@
100Hz
@
60Hz
@ 50Hz
2
IP00
Code
A A A kHz kW A kW A kW A W W W mH
IP20(IP23)
Number
Filter Current Rating
24 MG.90.N5.05 - VLT® es una marca registrada de Danfoss.
13 12 9 2
IP00
IP20
130B3195
130B3196
28 26 21 2
IP00
IP23
130B4112
130B4113
45 42 33 2
IP00
IP23
IP00
130B4114
130B4115
130B4116
76 72 57 2
IP23
130B4117
115 109 86 2
IP00
IP23
IP00
130B4118
130B4119
130B4121
165 156 124 2
IP23
130B4124
260 246 195 2
IP00
IP23
IP00
130B4125
130B4126
130B4129
360 314 270 2
IP23
IP00
130B4151
130B4152
430 407 323 1.5 300 429 400 410 315 429 2150 0.285 99
IP23
IP00
130B4153
130B4154
530 502 398 1.5 375 523 500 500 400 523 2400 0.215 120
IP23
IP00
130B4155
130B4156
660 625 496 1.5
IP23
130B4157
Equivalent STAR-connection value2IP23 - All floor mounted filters
1
Tabla 4.6 Sine-wave Filter 3x525-690V IP00/IP20/IP23
Selección de filtros de sal... Guía de Diseño de los filtros de salida
1
μF
-Value
y
C
4300
4800
7200
4 4
Filter Current Rating Switching Frequency VLT Power and Current Ratings Filter losses L-value
@ 50Hz @ 60Hz @ 100Hz @ 525-550V @ 525-600V @ 690V @ 525-550V @ 525-600V @ 690V
2
IP00
IP20(IP23)
A A A kHz kW A kW A kW A W W W mH
970 1260 1200 1260 1000 1317
860 814 646 1.5
IP23
670 898 800 850 630 763
1060 1004 796 1.5
IP23
820 1060 1000 1060 800 1108
1590 1506 1194 1.5
IP23
Code
Number
2 x 130B4142 IP00
2 x 130B4153 560 730 710 730 460 630
2 x 130B4154 IP00
3 x 130B4154 IP00
Equivalent STAR-connection value2IP23 - All floor mounted filters
3 x 130B4155 970 1260 1200 1260 1000 1317
1
MG.90.N5.05 - VLT® es una marca registrada de Danfoss. 25
2 x 130B4155 900 945 710 939
Selección de filtros de sal... Guía de Diseño de los filtros de salida
1
μF
-Value
y
C
44
VLT Power and Current Rating Filter losses L-value
Frequency
Filter Current Rating Switching
A A A kHz kW A kW A kW A W W W mH
@ 50Hz @ 60Hz @ 100Hz @ 200-240V @ 380-440V @ 441-500V @ 200-240V @ 380-440V @ 441-500V
Code
Number
130B2542 10 10 8 5 2.2 10.6 4 10 4 8.2 60 60 5.3 1.36
3 12.5 5.5 13 5.5 11 100 100 100 3.1 2.04
130B2543 17 17 13.6 5
3.7 16.7 7.5 16 7.5 14.5 100 100 100 3.1 2.04
Tabla 4.7 Sine-wave Foot Print Filter 3x200-500V IP20
26 MG.90.N5.05 - VLT® es una marca registrada de Danfoss.
130BB880.10
Selección de filtros de sal... Guía de Diseño de los filtros de salida
4.3.1 Repuestos / Accesorios
Placa de conexión a toma de tierra protectora (PE) para filtros montados en pared IP00 y IP20. La bolsa de accesorios también incluye todos los tornillos y fijaciones de cable necesarios.
Filtros senoidales con montaje en pared
IP00 IP20 130B2404 130B2439 130B2406 130B2441 130B2408 130B2443 130B2409 130B2444 130B2411 130B2446 130B2412 130B2447 130B2413 130B2448 130B2341 130B2321 130B2281 130B2307 130B2282 130B2308 130B2283 130B2309 130B2835 130B2836 130B4175 130B2838 130B2839 130B4176 130B2841 130B2842 130B4177
Clasificación de corriente del filtro nominal (200-380 / 460 / 600 / 690 V) [A] 44/40/32/27 130B2835
90/80/58/54 130B2838
106/105/94/86 130B2841
177/160/131/108 130B2844
Número de código de filtro
130B2836
130B2839
130B2842
130B2845
Bolsa de accesorios
130B0385
130B0386
130B0387
Bolsa de accesorios
130B4175
130B4176
130B4176
130B4127
Tensión
690
Intensida
d IP
13 00 130B3195 --­13 20 130B3196 --­28 00 130B4112 --­28 20 130B4113 --­45 00 130B4114 --­45 20 130B4115 --­76 00 130B4116 ---
76 23 130B4117 --­115 00 130B4118 --­115 23 130B4119 --­165 00 130B4121 130B3137 165 23 130B4124 130B3137 260 00 130B4125 130B3137 260 23 130B4126 130B3137 360 00 130B4129 130B3138 360 23 130B4151 130B3138 430 00 130B4152 130B3138 430 23 130B4153 130B3138 530 00 130B4154 130B3138 530 23 130B4155 130B3138 660 00 130B4156 130B3139 660 23 130B4157 130B3139
Referencia de
Danfoss
Forma en
L
4.3.2 Prensacables para filtros de instalación en suelo
Clasificación de corriente del filtro nominal (200-380 / 460 / 600 / 690 V) [A] 315/303/242/192 130B2848 480/443/344/290 130B2850 658/590/500/450 130B2852 880/780/630/630 130B2854
Número de código de filtro
Nº de pieza de recambio
130B4178
4 4

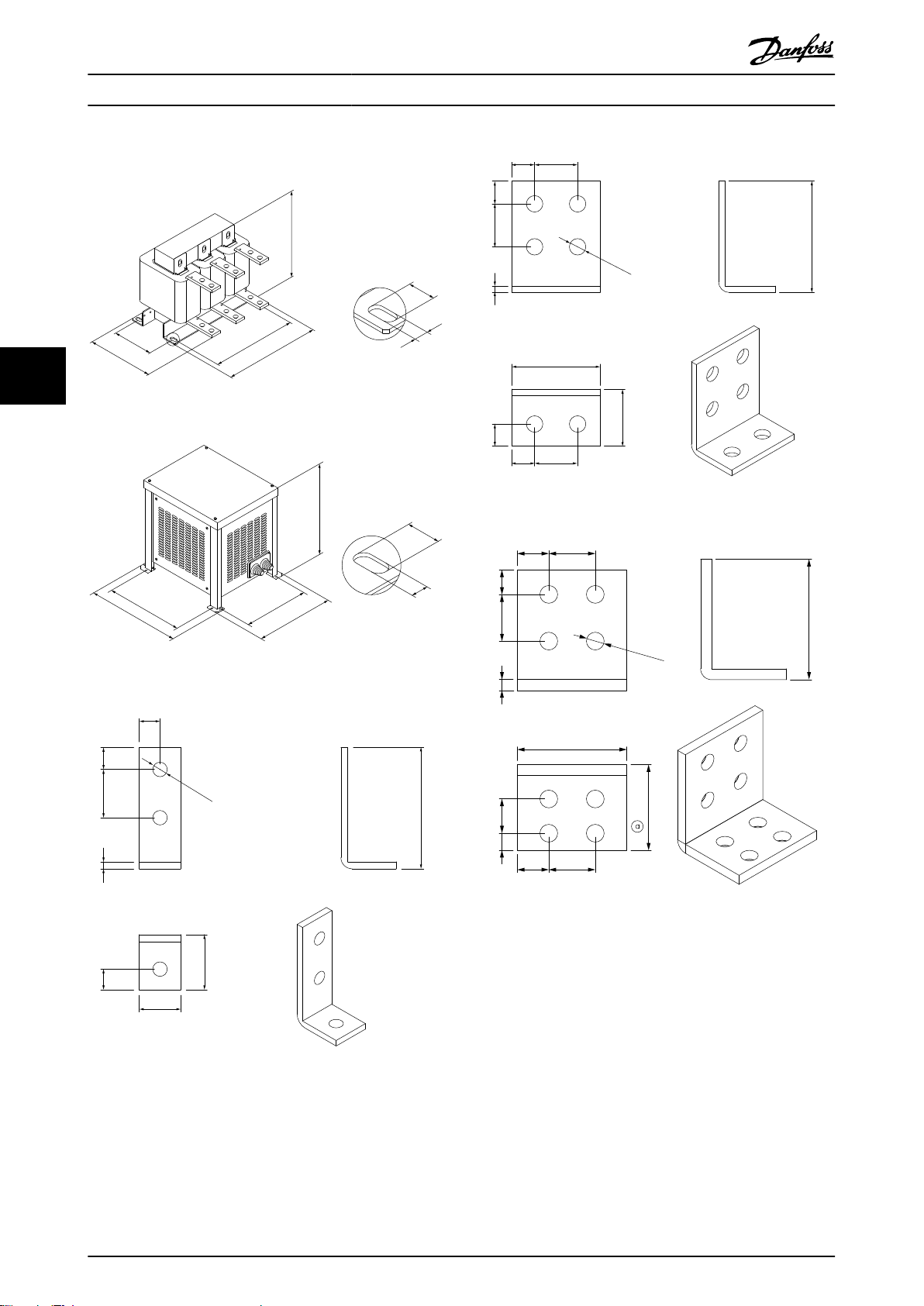

Accesorios: formas en L
Intensida
Tensión
500
d IP
115 00 130B3179 --­115 23 130B3181 --­180 00 130B3182 --­180 23 130B3183 --­260 00 130B3184 130B3137 260 23 130B3185 130B3137 410 00 130B3186 130B3138 410 23 130B3187 130B3138 510 00 130B3188 130B3138 510 23 130B3189 130B3138 660 00 130B3191 130B3139 660 23 130B3192 130B3139 800 00 130B3193 130B3139 800 23 130B3194 130B3139
Referencia de
Danfoss
MG.90.N5.05 - VLT® es una marca registrada de Danfoss. 27
Forma en
L
Selección de filtros de sal... Guía de Diseño de los filtros de salida
4.3.3 Kits de terminales
Referencia
Tensión Intensidad IP
115 00 130B3179 ­115 23 130B3181 130B4178 180 00 130B3182 ­180 23 130B3183 130B4178
44
500
690
260 00 130B3184 ­260 23 130B3185 130B4178 410 00 130B3186 ­410 23 130B3187 130B4178 510 00 130B3188 ­510 23 130B3189 130B4178 660 00 130B3191 ­660 23 130B3192 130B4178 800 00 130B3193 ­800 23 130B3194 130B4178
13 00 130B3195 130B4175 13 20 130B3196 130B4175 28 00 130B4112 130B4175 28 20 130B4113 130B4175 45 00 130B4114 130B4176 45 20 130B4115 130B4176 76 00 130B4116 -
76 23 130B4117 130B4178 115 00 130B4118 ­115 23 130B4119 130B4178 165 00 130B4121 ­165 23 130B4124 130B4178 260 00 130B4125 ­260 23 130B4126 130B4178 360 00 130B4129 ­360 23 130B4151 130B4178 430 00 130B4152 ­430 23 130B4153 130B4178 530 00 130B4154 ­530 23 130B4155 130B4178 660 00 130B4156 ­660 23 130B4157 130B4178
de Danfoss
Piezas de recambio
28 MG.90.N5.05 - VLT® es una marca registrada de Danfoss.
97
98
99
130BB109.11
Filtro
Selección de filtros de sal... Guía de Diseño de los filtros de salida
4.4 Filtros senoidales
Especificaciones técnicas Clasificación de tensión 3 x 200-500 V y 500-690 V CA
hasta 800 A (500 V) y 660 A (690 V). Colocando en paralelo los filtros alcanzan clasifica­Intensidad nominal a 50 Hz Reducción de potencia de la frecuencia del motor
50 Hz Inominal 60 Hz 0,94 × Inominal
100 Hz 0,75 × Inominal Frecuencia de conmutación mínima Frecuencia de conmutación nominal de FC 102, 202 ó 302 x 0,80 Frecuencia de conmutación máxima 8 kHz Capacidad de sobrecarga 160 % durante 60 s cada 10as min. Nivel de protección IP00, IP20 para montaje en pared. IP23 para montaje en suelo. Temperatura ambiente De -10 °C a +45 °C Temperatura de almacenamiento De -25 °C a +60 °C Temperatura de transporte De -25 ° a +70 °C Temperatura ambiente máxima (con reducción de potencia) 55 °C Altitud máxima sin reducción de potencia 1000 m Altitud máxima con reducción de potencia 4000 m Reducción de potencia con altitud 5%/1000 m Tiempo medio entre fallos 1 481 842 h FIT 1,5 106/h Tolerancia de inductancia Grado de contaminación EN 61800-5-1 II Categoría de sobretensión EN 61800-5-1 III Carga en condiciones ambientales 3K3 Almacenamiento en condiciones ambientales 1K3 Transporte en condiciones ambientales 2K3 Nivel de interferencias < convertidor de frecuencia Homologaciones CE (EN 61558, VDE 0570), RoHS, archivo cULus E219022 (pendiente)
ciones de intensidad de bastidor F, un filtro por módulo del inversor.
± 10%
4 4
La caída de tensión en el inductor se calcula utilizando la siguiente fórmula:
ud
= 2 × π ×
f
× L ×
m
I
fm = frecuencia de salida L = inducciones de filtro I = corriente
Ilustración 4.1 Diagrama de filtro
MG.90.N5.05 - VLT® es una marca registrada de Danfoss. 29
Selección de filtros de sal... Guía de Diseño de los filtros de salida

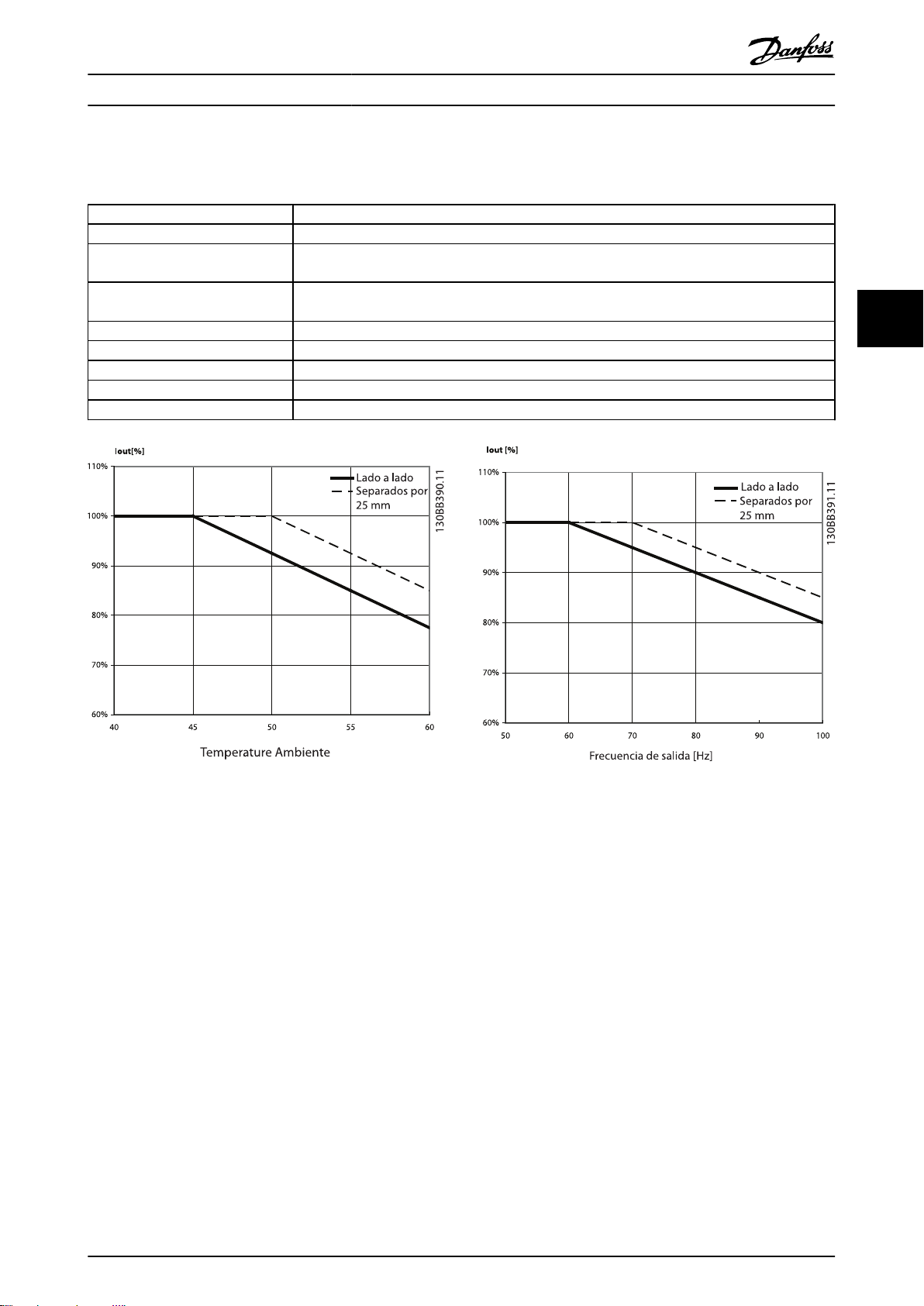

4.4.1 Filtros dU/dt
Especificaciones técnicas Clasificación de tensión 3 x 200-690 V Intensidad nominal a 50 Hz hasta 880 A. Colocando en paralelo los filtros alcanzan clasificaciones de intensidad de bastidor F,
un filtro por módulo del inversor. Reducción de potencia de la frecuencia del motor
44
Frecuencia de conmutación mínima Sin límites Frecuencia de conmutación máxima Frecuencia de conmutación nominal de FC 102, 202 o 302 Capacidad de sobrecarga 160 % durante 60 s cada 10as min. Nivel de protección IP00, IP20 para montaje en pared, IP23 para montaje en suelo. IP21 / NEMA 1 disponible para
Temperatura ambiente Temperatura de almacenamiento Temperatura de transporte Temperatura ambiente máxima (con
reducción de potencia) Altitud máxima sin reducción de potencia Altitud máxima sin reducción de potencia Altitud máxima con reducción de potencia Reducción de potencia con altitud 5%/1000 m Tiempo medio entre fallos 1 481 842 h FIT
Tolerancia de inductancia Grado de contaminación EN 61800-5-1 II Categoría de sobretensión EN 61800-5-1 III Carga en condiciones ambientales 3K3 Almacenamiento en condiciones
ambientales Transporte en condiciones ambientales 2K3 Nivel de interferencias < convertidor de frecuencia Homologaciones CE (EN 61558, VDE 0570), RoHS, archivo cULus E219022 (pendiente)
50 Hz Inominal 60 Hz 0,94 × Inominal
100 Hz 0,75 × Inominal
montaje en pared con kits separados.
De -10 °C a +45 °C
De -25 °C a +60 °C
De -25 ° a +70 °C
55 °C
1000 m
4000 m
1,5 106 / h
± 10%
1K3
30 MG.90.N5.05 - VLT® es una marca registrada de Danfoss.
Selección de filtros de sal... Guía de Diseño de los filtros de salida
4.4.2 Filtro senoidal para zonas de caída
Especificaciones técnicas
Clasificación de tensión 3 × 200-500 V CA Intensidad nominal I¬N a 50 Hz 10 – 17 A Frecuencia del motor 0-60 Hz sin reducción de potencia. 100 / 120 Hz con reducción de potencia (véanse a continuación las
curvas de reducción).
Temperatura ambiente
Frecuencia de conmutación mínima fmín. 5 kHz Frecuencia de conmutación máxima fmáx. 16 kHz Capacidad de sobrecarga 160 % durante 60 s cada 10 min. Nivel de protección IP20 Certificación CE, RoHS
Entre –25 °C a 45 °C con montaje lado a lado, sin reducción de potencia (véanse a continuación las curvas de reducción).
4 4
Ilustración 4.2 Reducción de potencia por temperatura
Ilustración 4.3 Reducción de potencia de la frecuencia de salida
MG.90.N5.05 - VLT® es una marca registrada de Danfoss. 31
PE
U
V W
130BB726.10
PE U V W
130BB727.10
Instrucciones de montaje Guía de Diseño de los filtros de salida
5 Instrucciones de montaje
protección ni conductores de tierra a través del núcleo, o el
5.1 Montaje mecánico
núcleo perderá su efecto. En la mayoría de aplicaciones se deben apilar varios núcleos.
5.1.1 Requisitos de seguridad de la instalación mecánica
ADVERTENCIA
55
Preste atención a los requisitos relativos a la integración y al kit de instalación de campo. Observe la información facilitada en la lista para evitar daños o lesiones graves, especialmente al instalar unidades grandes.
El filtro se refrigera mediante convección natural. Para evitar que la unidad se sobrecaliente, compruebe que la temperatura ambiente no supera la temperatura máxima indicada para el filtro. Localice la temperatura máxima en el párrafo Reducción de potencia en función de la temperatura ambiente. Si la temperatura ambiente está dentro del intervalo de 45 °C a 55 °C, la reducción de la potencia del filtro será relevante.
Ilustración 5.1 Instalación correcta
Montaje
5.1.2
Todos los filtros montados en pared deben
montarse verticalmente con los terminales en la parte inferior.
No monte el filtro cerca de otros elementos que
emitan calor o de material sensible al calor (como la madera).
El filtro puede montarse lado a lado con el
convertidor de frecuencia. No hay ningún requisito de espacio entre el filtro y el convertidor de frecuencia.
Espacios libres superior e inferior mínimos de 100
mm (200 mm para filtros en zonas de caída). La temperatura de superficie de las unidades IP20 /
IP23 no debe superar 70 °C. La temperatura de superficie de los filtros IP00
puede superar los 70 °C. Se coloca una etiqueta de advertencia de superficie caliente en el filtro.
5.1.3
Instalación mecánica de HF-CM
Los núcleos HF-CM tienen forma oval para facilitar la instalación. Deben colocarse alrededor de las tres fases del motor (U, V y W). Es importante colocar las tres fases del motor a través del núcleo. De lo contrario, se saturará. También es importante no colocar una conexión a tierra de
Ilustración 5.2 Instalación incorrecta. La conexión a tierra de protección no debería atravesar el núcleo.
El núcleo puede vibrar debido al campo magnético alterno. Cuando la vibración se produzca cerca del aislamiento del cable o de otras piezas, podría desgastar el núcleo o el material de aislamiento del cable. Utilice los sujetacables para fijar los núcleos y el cable.
32 MG.90.N5.05 - VLT® es una marca registrada de Danfoss.
Instrucciones de montaje Guía de Diseño de los filtros de salida
5.1.4 Conexión a tierra de filtros senoidales y filtros dU/dt
ADVERTENCIA
El filtro debe estar conectado a tierra antes de activar la alimentación (corrientes de fuga altas).
Las interferencias de modo común se mantienen en un nivel bajo, lo que asegura que la vía de retorno de la corriente hasta el convertidor de frecuencia tenga la impedancia más baja posible.
Elija la mejor posibilidad de conexión a tierra (por
ejemplo, panel montado en el alojamiento). Utilice el terminal protector de conexión a tierra
incluido (en la bolsa de accesorios) para garantizar la mejor conexión a tierra posible.
Elimine cualquier rastro de pintura que haya para
garantizar un buen contacto eléctrico. Asegúrese de que el filtro y el convertidor de
frecuencia establecen un contacto eléctrico sólido (conexión a tierra de alta frecuencia).
El filtro debe estar conectado a tierra antes de
activar la alimentación (corrientes de fuga alta).
utilicen cables no apantallados, debe asegurarse de que la instalación minimiza la posibilidad de acoplamientos cruzados con otros cables que transporten señales sensibles. Esto puede lograrse mediante la separación de cables y el montaje en bandejas de cables con conexión a tierra.
El apantallamiento de los cables debe estar bien
conectado en ambos extremos al chasis (por ejemplo, alojamiento del filtro y el motor).
Cuando los filtros IP00 se instalan en armarios y se
utilizan cables apantallados, la pantalla del cable de motor debería terminar en el punto de entrada del cable del armario.
Todas las conexiones de las pantallas deben
mostrar la menor impedancia posible, es decir, superficies de conexión amplias y sólidas en ambos extremos del cable apantallado.
Longitud del cable máxima entre el convertidor de
frecuencia y el filtro de salida: Inferior a 7,5 kW: 2 m Entre 7,5 y 90 kW: 5-10 m Superior a 90 kW: 10-15 m
¡NOTA!
El cable entre el convertidor de frecuencia y el filtro debe mantenerse lo más corto posible.
5 5
Apantallamiento
5.1.5
Se recomienda el uso de cables apantallados para reducir la radiación del ruido electromagnético en el entorno y evitar averías en la instalación.
El cable entre la salida convertidor de frecuencia (U,
V, W) y la entrada del filtro (U1, V1, W1) debe estar apantallado o trenzado.
Utilice preferiblemente cables apantallados entre la
salida del filtro (U2, V2, W2) y el motor. Cuando se

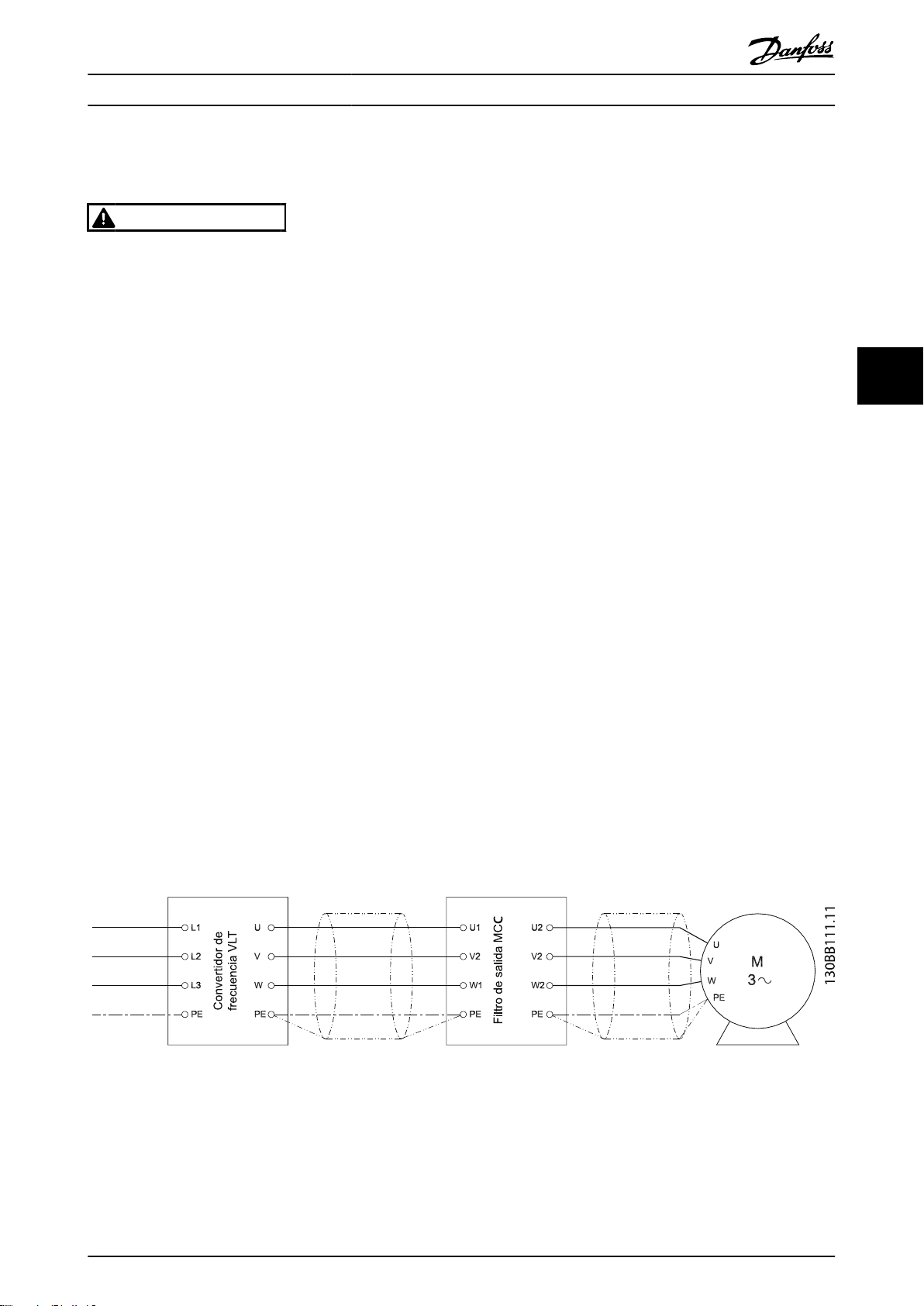

Ilustración 5.3 Diagrama de cableado
Para los convertidores de frecuencia de bastidor F debe utilizar filtros en paralelo, un filtro para cada módulo del inversor. Los cables o barras conductoras entre el inversor y el filtro deberían tener la misma longitud para cada módulo. La conexión en paralelo debería estar después del filtro du / dt, / filtro senoidal, bien en los terminales de los filtros o en los terminales del motor.
¡NOTA!
Las instalaciones de más de 10 metros son posibles, pero Danfoss las desaconseja totalmente, debido al riesgo de EMI elevada y picos de tensión en los terminales del filtro.
MG.90.N5.05 - VLT® es una marca registrada de Danfoss. 33
C
B
a
A
b
f
e
130BB526.10
130BB879.10
Instrucciones de montaje Guía de Diseño de los filtros de salida
5.2 Dimensiones mecánicas
5.2.1 Dibujos
Filtros senoidales con montaje en suelo
Filtros senoidales con montaje en pared
55
Ilustración 5.6 IP23 con montaje en suelo
Ilustración 5.4 IP00 con montaje en pared
Ilustración 5.5 IP20 con montaje en pared
Ilustración 5.7 IP00 con montaje en suelo
Ilustración 5.8 IP20 de filtros para zonas de caída con montaje en pared
34 MG.90.N5.05 - VLT® es una marca registrada de Danfoss.
a
b
A
C
B
c
e
d
f
A
A
130BB523.10
b
a
A
C
B
e
f
A
d
c
A
130BB524.10
130BB875.10
C
B
a
A
b
f
e
130BB526.10
Instrucciones de montaje Guía de Diseño de los filtros de salida
Filtros du / dt con montaje en pared
Ilustración 5.9 IP00 con montaje en pared
Ilustración 5.11 IP54 con montaje en suelo / pared
Ilustración 5.12 IP23 con montaje en suelo
5 5
Ilustración 5.10 IP20 con montaje en pared
MG.90.N5.05 - VLT® es una marca registrada de Danfoss. 35
b
B
a
A
e
f
C
A
A
130BB525.10
C
B
a
A
b
f
e
130BB526.10
30
88
5 1635
15
10.5
15
130BB527.10
18
88
5 1834
18
17.5
45
34
34
13
70
130BB528.10
23 24
18
34
8
ø13
88
80
25
12.5
23 34
62.5
130BB529.10
Instrucciones de montaje Guía de Diseño de los filtros de salida
Filtros du / dt con montaje en suelo
55
Ilustración 5.13 IP00 con montaje en suelo
Ilustración 5.16 Kit de terminal en forma de L 130B3138
Ilustración 5.14 IP23 con montaje en suelo
Ilustración 5.17 Kit de terminal en forma de L 130B3139
Ilustración 5.15 Kit de terminal en forma de L 130B3137
36 MG.90.N5.05 - VLT® es una marca registrada de Danfoss.
Instrucciones de montaje Guía de Diseño de los filtros de salida
5.2.2 Dimensiones físicas
Kit de
terminal
en forma
de L1)
referencia
tornillo del
terminal
AWG Nm / ft-lb Nº
2
mm
c d e f kg
5 5
Dimensiones [mm] Peso Montaje Sección del cable Par del
Protecció
n
Número de
código
(fondo)
b C
(anchura)
a B
A
(altura)
130B2835 IP00 295 279 115 85 170 11,5 13 6,2 6 4,6 pared 16 6 4/3 N/A
Tabla 5.1 Filtro du / dt de 200/690 V: dimensiones físicas
130B2836 IP20 370 279 118 85 242 11,5 13 6,2 6 6,3 pared 16 6 4/3 N/A
130B2838 IP00 395 379 155 125 220 11,5 13 6,2 6 12,7 pared 50 1 6/4,5 N/A
130B2839 IP20 475 379 157 125 248 11,5 13 6,2 6 16,2 pared 50 1 6/4,5 N/A
130B2841 IP00 395 379 155 125 220 11,5 13 6,2 6 22 pared 50 1 6/4,5 N/A
130B2842 IP20 475 379 158 125 248 11,5 13 6,2 6 25,5 pared 50 1 6/4,5 N/A
130B2844 IP00 445 429 185 155 235 11,5 13 6,2 6 27 pared 95 3/0 12/9 N/A
130B2845 IP20 525 429 188 155 335 11,5 13 6,2 6 30 pared 95 3/0 12/9 N/A
130B2847 IP00 300 275 190 100 235 11 22 33 suelo M10 18/13,3 130B3137
130B2848 IP23 425 325 700 660 620 13 17 64,6 suelo M10 18/13,3 130B3137
130B2849 IP00 300 275 250 125 235 11 22 36 suelo 2 x M10 30/22,1 130B3138
130B3850 IP23 425 325 700 660 620 13 17 67,5 suelo 2 x M10 30/22,1 130B3138
130B2851 IP00 350 325 250 123 270 11 22 47 suelo 2 x M10 30/22,1 130B3138
130B2852 IP23 425 325 700 660 620 13 17 78,5 suelo 2 x M10 30/22,1 130B3138
MG.90.N5.05 - VLT® es una marca registrada de Danfoss. 37
Para los filtros de montaje en suelo, hay disponible un kit de conexión de terminal opcional para la instalación. Consulte los dibujos del kit para el terminal en forma de L.
130B2853 IP00 400 375 290 159 283 11 22 72 suelo 4 x M10 30/22,1 130B3139
130B2854 IP23 792 660.5 940 779 918 11 22 182 suelo 4 x M10 30/22,1 130B3139
1)
El kit no se incluye en la entrega del filtro. Debe solicitarse por separado.
Instrucciones de montaje Guía de Diseño de los filtros de salida
Kit de
terminal en
forma de L1)
Par del
terminal
tornillo del
suelo N/A
130B3137
suelo
suelo 130B3138
suelo 130B3138
suelo 130B3139
55
Sección máxima del cable
montaje
Dirección de
AWG Nm / ft-lb Nº referencia
2
mm
c d e f kg Pared / Suelo
C
(fondo)
b
2,5
pared 4 24 - 10 0,6/0,44 N/A
3,3
pared 4 24 - 10 0,6/0,44 N/A
4,6
205
pared 4 24 - 10 0,6/0,44 N/A
8 11 6,5 6,5
6,1
pared 4 24 - 10 0,6/0,44 N/A
7,8
pared 4 24 - 10 0,6/0,44 N/A
14,4
pared 16 20 - 4 2/1,5 N/A
pared 16 20 - 4 2/1,5 N/A
17,7
12 19 9 9
260
34
258
pared 50 6 - 1/0 8/5,9 N/A
12 19 9 20
36
pared 50 6 - 1/0 8/5,9 N/A
50
pared 50 6 - 1/0 15/11,1 N/A
suelo 2,0-6,0 N/A
B
A
)
(anchura
a
(altura)
200 190 75 60 205 7 8 4,5 5
130B2404 IP00
130B2439 IP20 3,3
200 190 75 60 205 7 8 4,5 5
130B2406 IP00
130B2441 IP20 4,2
268 257 90 70
130B2408 IP00
130B2443 IP20 206 5,8
268 257 90 70 205 8 11 6,5 6,5
130B2409 IP00
130B2444 IP20 7,1
268 257 130 90 205 8 11 6,5 6,5
130B2411 IP00
130B2446 IP20 9,1
330 312 150 120 260 12 19 9 9
130B2412 IP00
130B2447 IP20 16,9
430 412 150 120
130B2413 IP00
130B2448 IP20 259 19,9
530 500 170 125
130B2281 IP00
130B2307 IP20 260 39
610 580 170 125 260 12 19 9 20
130B2282 IP00
130B2308 IP20 41
610 580 170 135 260 12 19 9 20
130B2283 IP00
130B2309 IP20 54
130B3179 IP00 520 - 470 400 334 175 13 26 95
Medidas / Dimensiones Peso
n
Protecció
código
Número de
38 MG.90.N5.05 - VLT® es una marca registrada de Danfoss.
130B3181 IP23 918 898 904 779 792 661 11 22 205
130B3182 IP00 580 - 470 400 311 150 13 26 127
130B3183 IP23 918 898 904 779 792 661 11 22 237
130B3184 IP00 520 - 500 450 350 200 13 26 197
130B3185 IP23 918 898 904 779 792 661 11 22 307
130B3186 IP00 520 - 500 450 400 250 13 26 260
130B3187 IP23 918 898 904 779 792 661 11 22 370
130B3188 IP00 520 - 500 450 400 250 13 26 265
130B3189 IP23 1161 1141 1260 1099 991 860 11 22 425
130B3191 IP00 620 - 620 575 583 250 13 26 410
130B3192 IP23 1161 1141 1260 1099 991 860 11 22 570
Para los filtros de montaje en suelo, hay disponible un kit de conexión de terminal opcional para la instalación. Consulte los dibujos del kit para el terminal en forma de L.
1)
Tabla 5.2 Filtro senoidal de 500 V: dimensiones físicas
El kit no se incluye en la entrega del filtro. Debe solicitarse por separado.
Instrucciones de montaje Guía de Diseño de los filtros de salida
en forma de
Kit de terminal
del terminal
Par del tornillo
Sección máxima del cable
montaje
Dirección de
L1)
AWG Nm / ft-lb Nº referencia
2
mm
N/A
suelo 130B3139
N/A
N/A
N/A
5 5
Número de
Protección Medidas / Dimensiones Peso
código
B
c d e f kg Pared / Suelo
C
b
(anchur
a
A
(fondo)
a)
(altura)
130B3193 IP00 620 - 620 575 583 250 13 26 410
130B3194 IP23 1161 1141 1260 1099 991 860 11 22 610
2 x 130B3188 IP00
2 x 130B3189 IP23
2 x 130B3191 IP00
2 x 130B3192 IP23
3 x 130B3188 IP00
3 x 130B3189 IP23
Para los filtros de montaje en suelo, hay disponible un kit de conexión de terminal opcional para la instalación. Consulte los dibujos del kit para el terminal en forma de L.
3 x 130B3191 IP00
3 x 130b3192 n
1)
Tabla 5.3 Filtro senoidal de 500 V: dimensiones físicas
El kit no se incluye en la entrega del filtro. Debe solicitarse por separado.
MG.90.N5.05 - VLT® es una marca registrada de Danfoss. 39
Instrucciones de montaje Guía de Diseño de los filtros de salida
Kit de terminal
en forma de L1)
del terminal
Par del tornillo
55
Sección máxima del cable
Dirección de
montaje
C
AWG Nm / ft-lb Nº referencia
2
mm
c d e f kg pared / suelo
o)
(fond
pared 16 20 - 8 2/1,5 N/A
suelo 16 20 - 8 15/11,1 N/A
suelo 50 8 - 6 15/11,1 N/A
suelo 95 6 - 4 15/11,1 N/A
suelo 95 4 - 2 15/11,1 N/A
suelo Ø10,5 2 - 1/0 15/11,1 130B3137
suelo Ø10,5 2/0 - 4/0 18/13,3 130B3137
suelo 2 x Ø13 2/0 - 4/0 18/13,3 130B3138
suelo 2 x Ø13 4/0 - 5/0 18/13,3 130B3138
suelo 2 x Ø13 4/0 - 5/0 30/22,1 130B3138
suelo 4 x Ø13 5/0 30/22,1 130B3139
5/0 - 6/0 30/22,1 N/A
6/0 30/22,1 N/A
6/0 30/22,1 N/A
b
B
ura)
(anch
a
A
(altura)
Protección Medidas / Dimensiones Peso
código
Número de
40 MG.90.N5.05 - VLT® es una marca registrada de Danfoss.
130B3195 IP00 465 449 115 85 270 225 13 6,2 6,5 18
130B3196 IP20 465 449 118 85 243 - 13 6,2 6,5 21
130B4112 IP00 505 489 155 125 270 225 13 6,2 6,5 27
130B4113 IP23 505 489 158 125 310 - 13 6,2 6,5 31
130B4114 IP00 625 609 155 125 370 300 13 6,2 6,5 43
130B4115 IP23 625 609 158 125 310 - 13 6,2 6,5 49
130B4116 IP00 520 - 470 400 332 175 13 26 107
130B4117 IP23 715 699 798 676 620 502 11 22 142
130B4118 IP00 520 - 470 400 332 175 13 26 123
130B4119 IP23 715 699 798 676 620 502 11 22 160
130B4121 IP00 470 - 500 450 400 200 13 26 160
130B4124 IP23 918 898 940 779 792 661 11 22 270
130B4125 IP00 535 - 660 575 460 250 13 26 315
130B4126 IP23 1161 1141 1260 1099 991 860 11 22 475
130B4129 IP00 660 - 800 750 610 275 13 26 513
130B4151 IP23 1161 1141 1260 1099 991 860 11 22 673
130B4152 IP00 660 - 800 750 610 275 13 26 485
130B4153 IP23 1161 1141 1260 1099 991 860 11 22 645
130B4154 IP00 660 - 800 750 684 350 13 26 600
130B4155 IP23 1161 1141 1260 1099 991 860 11 22 760
130B4156 IP00 490 - 800 750 713 375 13 26 745
130B4157 IP23 1161 1141 1260 1099 991 860 11 22 905
2 x 130B4152 IP00
2 x 130B4153 IP23
Para los filtros de montaje en suelo, hay disponible un kit de conexión de terminal opcional para la instalación. Consulte los dibujos del kit para el terminal en forma de L.
2 x 130B4154 IP00
3 x 1304155 IP23
2 x 130B4155 IP23
3 x 130B4154 IP00
1)
El kit no se incluye en la entrega del filtro. Debe solicitarse por separado.
Tabla 5.4 Filtro senoidal de 690 V: dimensiones físicas
Instrucciones de montaje Guía de Diseño de los filtros de salida
2
mm
cable
Sección máxima del
de
montaje
5 5
Dimensiones Peso Dirección
caída
Zona de
c d e f [kg]
(fondo)
b C
(anchura)
a B
(altura)
Número de
código
130B2542 A2 282 257 90 70 202 10 11 6 15 8 pared 4
130B2543 A3 282 257 130 110 212 10 11 6 15 11,5 pared 4
A
Tabla 5.5 Filtro senoidal para zonas de caída: datos técnicos
MG.90.N5.05 - VLT® es una marca registrada de Danfoss. 41
Instrucciones de montaje Guía de Diseño de los filtros de salida
1
Kit de
terminal
en forma
de L
partnumb
er
Par del
tornillo del
terminal
AWG Nm / ft-lb
cable
Sección del
2
55
Número de
B
pieza Protección Dimensiones [mm] Peso Montaje
C
(fondo) c d e f kg mm
(anchur
a) b
A
(altura) a
IP54
130B2837 IP54 200 130 320 304 250 9 9 15,7 suelo 16 6 4/3 N/A
130B2840 IP54 230 160 420 400 355 9 9 39,8 suelo 50 1 6/4,5 N/A
130B2843 IP54 275 200 470 446 460 11 14 59,6 suelo 50 1 6/4,5 N/A
130B2846 IP54 275 200 470 446 460 11 14 61,8 suelo 95 3/0 12/9 N/A
Tabla 5.6 Filtro du / dt de 200/690 V: dimensiones físicas
42 MG.90.N5.05 - VLT® es una marca registrada de Danfoss.
Cómo programar el Convertid... Guía de Diseño de los filtros de salida
6 Cómo programar el Convertidor de frecuencia
La frecuencia de conmutación del convertidor VLT
debe ajustarse al valor especificado para el filtro concreto. Consulte la Guía de programación del
convertidor de frecuencia VLT® para obtener los
valores de los parámetros correspondientes. Con un filtro de salida instalado, solo puede
utilizarse una Adaptación de Motor Automática (AMA) reducida.
®
¡NOTA!
Los filtros du / dt, a diferencia de los filtros senoidales, pueden utilizarse con una frecuencia de conmutación inferior a la frecuencia de conmutación nominal, pero una frecuencia de conmutación superior provocará un sobreca­lentamiento del filtro, por lo que debe evitarse.
¡NOTA!
Los filtros senoidales pueden utilizarse en frecuencias de conmutación superiores a la frecuencia de conmutación nominal, pero nunca deben utilizarse en frecuencias de conmutación inferiores al 20 % por debajo de la frecuencia de conmutación nominal.
6.1.1 Ajustes de parámetros para el funcionamiento con un filtro senoidal
N.º de parámetro Nombre Ajuste recomendado 14-00 Patrón de conmutación Para los filtros senoidales elija SFAVM. 14-01 Frecuencia de conmutación Elegir el valor del filtro individual 14-55 Filtro de salida Elegir filtro senoidal fijo 14-56 Capacitancia del filtro de salida 14-57 Inductancia del filtro de salida
1
) Para el principio de control FLUX únicamente. Los valores pueden hallarse en 4.2 Datos eléctricos: filtros du / dt y 4.3 Datos eléctricos: filtros
senoidales.
Ajustar la capacitancia Ajustar la inductancia
1
1
6
6
MG.90.N5.05 - VLT® es una marca registrada de Danfoss. 43
Índice Guía de Diseño de los filtros de salida
Índice
A
Abreviaturas.............................................................................................. 3
Advertencia
De Alta Tensión................................................................................... 3
De Tipo General.................................................................................. 3
Aislamiento............................................................................................... 5
Aplicaciones
De 690 V.............................................................................................. 15
Elevadoras.......................................................................................... 15
Armónicos................................................................................................. 8
B
Bolsa De Accesorios............................................................................. 33
C
Cable Del Motor....................................................................................... 5
Cables Apantallados............................................................................ 33
Caída De Tensión.................................................................................. 12
Capacitancia........................................................................................... 12
CEI
600034-17........................................................................................... 13
60034-17............................................................................................. 12
CEM............................................................................................................ 12
Coeficiente De Reflexión.................................................................. 5, 6
Condensadores..................................................................................... 12
Conexión A Tierra................................................................................. 33
D
De
Alta Frecuencia.................................................................................... 8
Fase A Fase............................................................................................ 7
Directiva Sobre Baja Tensión (73/23/CEE)...................................... 4
DU/dt Ratio................................................................................................ 5
Impedancia................................................................................................ 5
Inductancia............................................................................................. 12
Inductores............................................................................................... 12
L
Longitud
De Cable.............................................................................................. 12
Del Cable Máxima............................................................................ 33
M
Magnetoestricción.................................................................................. 7
Marca Y Conformidad CE..................................................................... 4
Montaje.................................................................................................... 32
Motores De Uso General.................................................................... 13
N
NEMA........................................................................................................... 6
NEMA-MG1............................................................................................. 12
O
Oscilación De Sonido............................................................................. 8
P
Picos De Tensión................................................................................... 12
R
Reacondicionamiento......................................................................... 13
Reflexión De Onda.................................................................................. 5
Reflexiones De Impulsos.................................................................... 14
Rendimiento De CEM.......................................................................... 12
Requisitos De Seguridad De La Instalación Mecánica............ 32
Ruido
Acústico.......................................................................................... 5, 14
Conducido.......................................................................................... 11
De Alta Frecuencia............................................................................. 8
E
Electromagnético............................................................................... 5, 8
Emisiones Electromagnéticas.......................................................... 15
Entornos Agresivos.............................................................................. 13
S
Salto De Arcos........................................................................................ 13
Senoidal................................................................................................. 7, 8
T
F
Filtro RFI................................................................................................... 12
Filtros LC.................................................................................................. 14
Frecuencia De Corte............................................................................ 12
Frenado Regenerativo........................................................................ 13
I
IEC................................................................................................................. 6
44 MG.90.N5.05 - VLT® es una marca registrada de Danfoss.
Tensión
De Modo Común................................................................................ 8
Del Aislamiento................................................................................ 12
Del Cojinete Del Motor.................................................................. 12
Modulada Por La Anchura De Impulsos..................................... 7
Tr................................................................................................................... 7
U
Upico........................................................................................................... 7
www.danfoss.com/drives
130R0457 MG90N505 Rev. 2011-01-17
*MG90N505*
Loading...
