MAKING MODERN LIVING POSSIBLE

High Power

Handbok

VLT® AutomationDrive FC 300

Handbok för VLT

AutomationDrive FC 300 High Power Innehåll

Innehåll

1 Så här läser du den här handboken

Godkännanden 3 Symboler 4 Förkortningar 4

2 Säkerhetsanvisningar och Allmänna varningar

Högspänning 5 Säkerhetsanvisningar 6 Undvik oavsiktlig start 6 Säkerhetsstopp 7 IT-nät 10

3 Så här installerar du

Förinstallation 11 Planera installationsplatsen 11 Mottagande av frekvensomformaren 11 Transport och uppackning 12 Lyft 12

Mått 14 Nominell effekt 21 Mekanisk installation 22 Plintplaceringar - Ramstorlek D 24 Plintplaceringar - Ramstorlek E 26 Plintplaceringar - Ramstorlek F 30 Kylning och luftflöde 33 Fältinstallation av tillval 39 Installation av kylkanalssats i Rittal kapslingar 39 Installation av kylkanalssats endast för topp. 40 Installation av nedre och övre skydd i Rittal-kapslingar 41 Installation av topp- och bottentäckplattor 41 Utsides installation/ NEMA 3R-sats för Rittalkapslingar 42 Utsides installation/ NEMA 3R-sats för industriella kapslingar 43 Installation av plintskydd för IP00 i D3 och D4 43 Installation av kabelklämma för IP00 i D3, D4 och E2 43 Installation på piedestal 44 Installation av nätskydd för frekvensomformare 45 Installation av tillval 45 Installation av lastdelningstillval för D1, D2, D3 och D4 46 Ramstorlek F Paneltillval 47 Elektrisk installation 49

MG.33.U3.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

Innehåll

Handbok för VLT

AutomationDrive FC 300 High Power

Nätanslutningar 49 Nätanslutning 63 Säkringar 64 Motorisolering 67 Lagerströmmar i motorn 68 Styrkabelframdragning 69 Elektrisk installation, styrplintar 71 Kopplingsexempel 72 Start/stopp 72 Pulsstart/-stopp 72 Elinstallation, Styrkablar 74 Brytare S201, S202 och S801 76 Slutgiltiga inställningar och testning 77 Ytterligare anslutningar 79

Mekanisk bromsstyrning 79 Termiskt motorskydd 79

4 Så här programmerar du

Grafisk och numerisk LCP 81 Så här programmeras den grafiska LCP 81 Så här programmerar du på den numeriska lokala manöverpanelen 81 Inställning av snabbmeny 83 Parameterlistor 88

5 Allmänna specifikationer

6 Varningar och larm

Statusmeddelanden 123 Varningar/Larmmeddelanden 123

Index

109

123

133

MG.33.U3.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

Handbok för VLT

AutomationDrive FC 300 High Power 1 Så här läser du den här handboken

1 Så här läser du den här handboken

1.1.1 Så här läser du den här handboken

Frekvensomformaren är utformad för att ge hög axelprestranda åt electriska motorer. Läs den här användarhandboken noggrant före användning. Felaktig hantering av frekvensomformaren kan leda till felaktig drift av frekvensomformaren eller relaterad utrustning, korta livslängden eller orsak andra problem.

Den här handboken hjälper dig att komma igång med, installera, programmera och felsöka frekvensomformaren.

Kapitel 1, Så här läser du de här driftinstruktionerna, presenterar handboken och informerar om förbättringar, symboler och förkortningar som används.

I kapitel 2, Säkerhetsanvisningar och allmänna varningar, finns instruktioner om hur frekvensomformaren ska hanteras.

I kapitel 3, Så här installerar du, vägleds du genom den mekaniska och tekniska installationen.

I kapitel 4, Så här programmerar du, visas hur du hanterar och programmerar frekvensomformaren via den lokala manöverpanelen.

I kapitel 5, Allmänna specifikationer, finns tekniska data om frekvensomformaren.

I kapitel 6, Varningar och larm, får du hjälp med att lösa problem som kan uppstå när du använder frekvensomformaren.

Tillgänglig dokumentation för FC 300

- VLT AutomationDriveHandboken för High power, MG.33.UX.YY, innehåller nödvändig information för att få igång frekvensomformaren.

- VLT AutomationDriveDesign Guide MG.33.BX.YY innehåller all teknisk information om frekvensomformaren, kunddesign och tillämpningar.

- VLT AutomationDriveProgrammeringshandboken MG.33.MX.YY innehåller information om programmering och fullständiga parameterbeskriv-

ningar.

- VLT AutomationDriveHandboken för Profibus MG.33.CX.YY innehåller den information som behövs för att styra, övervaka och programmera frekvensomformaren via Profibus-fältbuss.

- VLT AutomationDriveHandboken för DeviceNet MG.33.DX.YY innehåller den information som behövs för att styra, övervaka och programmera frekvensomformaren via DeviceNet-fältbuss.

X = Revisionsnummer YY = Språkkod

Danfoss tekniska litteratur finns också tillgänglig online på www.danfoss.com/drives.

1.1.2 Godkännanden

MG.33.U3.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

1 Så här läser du den här handboken

1.1.3 Symboler

Handbok för VLT

AutomationDrive FC 300 High Power

Symboler som används i den här handboken.

OBS!

Indikerar viktig information.

Indikerar en allmän varning.

Anger en högspänningsvarning.

∗

Anger fabriksinställning

1.1.4 Förkortningar

Växelström AC American Wire Gauge AWG Ampere/AMP A Automatisk motoranpassning AMA Strömgräns I Grader Celsius Likström DC Beror på frekvensomformaren D-TYPE Elektromagnetisk kompatibilitet EMC Elektroniskt motorskydd ETR Frekvensomformare FC Gram g Hertz Hz Kilohertz kHz Lokal manöverpanel LCP Meter m Millihenryinduktans mH Milliampere mA Millisekund ms Minut min Rörelsekontrollverktyg MCT Nanofarad nF Newtonmeter Nm Nominell motorström I Nominell motorfrekvens f Nominell motoreffekt P Nominell motorspänning U Parameter par. Protective Extra Low Voltage PELV Kretskort PCB Nominell växelriktarutström I Varv per minut RPM Regenerativa plintar Regen Sekund s Synkront motorvarvtal n Momentgräns T Volt V Den maximala utströmmen I Den nominella utströmmen från frekvensomformaren I

LIM

°C

M,N M,N

M,N

INV

s LIM

VLT,MAX VLT,N

MG.33.U3.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

Handbok för VLT

2 Säkerhetsanvisningar och Allmänna varning-

AutomationDrive FC 300 High Power

2 Säkerhetsanvisningar och Allmänna varningar

2.1.1 Instruktion för avfallshantering

Utrustning som innehåller elektriska komponenter får inte hanteras på samma sätt som hushållsavfall. Det måste samlas ihop separat med elektriskt och elektroniskt avfall i enlighet med lokalt gällande lagstiftning.

Varning

Mellankretskapacitorerna på frekvensomformaren är spänningsförande även efter att strömmen har kopplats från. Undvik risken för elektriska stötar genom att koppla bort frekvensomformaren från nätet innan underhåll utförs. Innan service utförs på frekvensomformaren ska man vänta åtminstone den tid som anges nedan: 380 - 500 V 90 - 200 kW 20 minuter 250 - 800 kW 40 minuter 525 - 690 V 37 - 315 kW 20 minuter 355 - 1200 kW 30 minuter

VLT AutomationDrive

Handbok

Programvaruversion: 5.5x

Denna handbok kan användas till alla VLT AutomationDrive-frekvensomformare med programvaruversion 5.5x. Programvarans versionsnummer visas i par. 15-43

Programversion

2.1.2 Högspänning

Frekvensomformaren är under livsfarlig högspänning när den är ansluten till nätet. Felaktig installation av motorn eller frekvensomformaren kan orsaka materialskador, allvarliga personskador eller dödsfall. Följ därför anvisningarna i denna handbok samt lokala och nationella regler och säkerhetsföreskrifter.

Installation på höga höjder

380 - 500 V: Vid höjder över 3 km, vänligen kontakta Danfoss angående PELV. 380 - 500 V: Vid höjder över 2 km, vänligen kontakta Danfoss angående PELV.

MG.33.U3.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

2 Säkerhetsanvisningar och Allmänna varningar

2.1.3 Säkerhetsanvisningar

• Kontrollera att frekvensomformaren är korrekt ansluten till jord.

• Skydda användaren mot nätspänning.

• Skydda motorn mot överbelastning i enlighet med nationella och lokala bestämmelser.

• Överbelastningsskydd för motorn inkluderas i fabriksinställningarna. Om du vill lägga till denna funktion ställer du in par. 1-90

skydd

på värde

motorn i enlighet med NEC.

• Läckström till jord överstiger 3,5 mA.

• [OFF]-knappen är inte en säkerhetsbrytare. Den kopplar inte från frekvensomformaren från nätet.

2.1.4 Allmän varning

ETR tripp eller ETR varning

Varning

Det kan vara förenat med livsfara att beröra strömförande delar även efter att nätströmmen är bruten. Var samtidigt uppmärksam på att koppla från andra spänningsförsörjningar, t.ex. lastdelning (sammankoppling av DC-mellankretsarna) samt motoranslutning vid kinetisk backup. Innan du använder frekvensomformaren ska du vänta i åtminstone 40 minuter. Kortare tid är endast tillåtet om detta anges på den specifika enhetens märkskylt.

. För den nordamerikanska marknaden ger ETR-funktionerna överbelastningskydd för klass 20 för

AutomationDrive FC 300 High Power

Handbok för VLT

Termiskt motor-

Läckström

Jordläckströmmen från frekvensomformaren överstiger 3,5 mA. För att säkerställa att jordkabeln har en bra mekanisk anslutning till jordanslutningen (plint 95) måste kabelns ledararea vara minst 10 mm

Jordning

avsnittet

Jordfelsbrytare

Denna produkt kan orsaka en likström i skyddsjorden. Där en jordfelsbrytare (RCD) används för extra skydd får endast en jordfelsbrytare av typ B (tidsfördröjd) användas på försörjningssidan av denna produkt. Se också tillämpningsnoteringen för RCD, MN.90.GX. 02 (x = versionsnummer). Skyddsjordning av frekvensomformaren och användningen av RCD-enheter måste alltid följa nationella och lokala bestämmelser.

i kapitlet

Så gör du

finns information om korrekt jordning för EMC.

eller så måste 2 nominella jordkablar avslutas separat. I

2.1.5 Innan reparationsarbete påbörjas

1. Koppla bort frekvensomformaren från nätet

2. Koppla från DC-bussanslutning 88 och 89 från lastdelningstillämpningar

3. Vänta tills likströmslänken laddats ur. Notera tidsperioden på varningsetiketten

4. Avlägsna motorkabeln

2.1.6 Undvik oavsiktlig start

När frekvensomformaren är nätansluten, kan motorn startas/stoppas med digitala kommandon, busskommandon, referenser eller via den lokala manöverpanelen (LCP):

• Koppla ur frekvensomformaren från nätanslutningen när hänsyn till personsäkerhet gör det nödvändigt att undvika oavsiktlig start.

• Undvik oavsiktlig start genom att alltid aktivera [OFF]-knappen innan du ändrar parametrar.

• Ett elektroniskt fel, temporär överbelastning, ett nätspänningsfel eller förlorad motoranslutning kan leda till att en stoppad motor startar. Frekvensomformare med säkerhetsstopp ger skydd mot oavsiktlig start, om säkerhetsstopp på plint 37 är inaktiverat eller frånkopplat.

MG.33.U3.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

Handbok för VLT

AutomationDrive FC 300 High Power

2.1.7 Säkerhetsstopp

2 Säkerhetsanvisningar och Allmänna varning-

FC 302 kan utföra säkerhetsfunktionen

Den är konstruerad och godkänd enligt kraven för Säkerhetskategori 3 i EN 954-1. Denna funktion kallas Säkerhetsstopp. Innan säkerhetsstoppet installeras och används i en installation ska en noggrann riskanalys genomföras för installationen, för att avgöra om funktionaliteten och säkerhetskategorin för säkerhetsstoppet är lämpliga och tillräckliga. För installation och användning av funktionen Säkerhetsstopp i enlighet med kraven i Säkerhetskategori 3 i EN 954-1 måste informationen och instruktionerna i FC 300 Design Guide MG.33.BX.YY följas! Informationen och instruktionerna i handboken räcker inte för korrekt och säker användning av funktionen Säkerhetsstopp!

Säkert vridmoment från

(enligt förslag CD IEC 61800-5-2) eller

Stoppkategori 0

(enligt EN 60204-1).

MG.33.U3.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

2 Säkerhetsanvisningar och Allmänna varningar

Handbok för VLT

AutomationDrive FC 300 High Power

MG.33.U3.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

Handbok för VLT

2 Säkerhetsanvisningar och Allmänna varning-

AutomationDrive FC 300 High Power

2.1.8 Installation av säkerhetsstopp

För att utföra en installation av ett stopp enligt kategori 0 (EN60204) i överensstämmelse med Säkerhetskategori 3 (EN954-1), följ dessa instruktioner:

1. Bygeln (jumper) mellan plint 37 och 24 V DC måste tas bort. Det räcker inte att klippa eller bryta bygeln. Ta bort den helt för att undvika kortslutning. Se bygeln på bilden.

2. Anslut plint 37 till 24 V DC med hjälp av en kortslutningsskyddad kabel. 24 V DC-spänningen måste kunna brytas med en kretsavbrottsenhet som överensstämmer med EN954-1 Kategori 3. Om avbrottsenheten och frekvensomformaren är placerade i samma installationspanel kan du använda en oskärmad kabel i stället för en skärmad.

Bild 2.1: Sätt en bygel mellan plint 37 och 24 V DC

Bilden nedan visar en Stoppkategori 0 (EN 60204-1) med Säkerhetskategori 3 (EN 954-1). Kretsen bryts med en dörrkontakt. Bilden visar även hur man ansluter en icke säkerhetsrelaterad maskinvaruutrullning.

Bild 2.2: Bild av de viktigaste aspekterna av en installation för att uppnå en stoppkategori 0 (EN 60204-1) med säkerhetskategori 3 (EN 954-1).

MG.33.U3.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

2 Säkerhetsanvisningar och Allmänna varningar

2.1.9 IT-nät

Handbok för VLT

AutomationDrive FC 300 High Power

Par. 14-50 görs reduceras RFI-prestanda till A2-nivå. För 525-690 V-frekvensomformare, par. 14-50

RFI-filter

kan användas för att koppla från de interna RFI-kapacitanserna från RFI-filtret till jord på 380-500 V frekvensomformare. Om detta

RFI-filter

har ingen funktion. RFI-switchen kan inte öppnas.

MG.33.U3.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

Handbok för VLT

AutomationDrive FC 300 High Power 3 Så här installerar du

3 Så här installerar du

3.1 Förinstallation

3.1.1 Planera installationsplatsen

OBS!

Det är viktigt att planera frekvensomformarinstallationen innan monteringen genomförs. Om du inte gör det kan det leda till extra arbete under och efter installationen.

Välj den absolut bästa driftsplatsen med avseende på följande (se information på följande sidor och i respektive Design Guide):

• Omgivande temperatur

• Installationsmetod

• Kylning av enheten

• Placering av frekvensomformaren

• Kabeldragning

• Säkerställ att strömförsörjning ger rätt spänning och tillräcklig ström

• Säkerställ att märkdata för motorströmmen ligger inom den maximala strömmen från frekvensomformaren

• Säkerställ att de externa säkringarna är korrekt dimensionerade om frekvensomformaren inte har inbyggda säkringar.

3.1.2 Mottagande av frekvensomformaren

Vid mottagningen ska du se till att förpackningen är oskadad och undersöka enheten för att säkerställa att inga skador har uppstått under transporten. Om skador upptäcks ska transportören omedelbart kontaktas för att göra skadeanmälan.

MG.33.U3.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

3 Så här installerar du

AutomationDrive FC 300 High Power

3.1.3 Transport och uppackning

Före uppackning av frekvensomformaren rekommenderas att den placeras så nära sin slutliga installationsplats som möjligt. Ta bort kartongen och behåll frekvensomformaren på pallen så länge som möjligt.

OBS!

innehåller en borrmall för monteringshålen för D-ramar. Se avsnittet

Mekaniska mått

senare i detta kapitel om uppgifter för E-storleken.

Handbok för VLT

Bild 3.1: Monteringsmall

3.1.4 Lyft

Lyft endast frekvensomformaren i de avsedda lyftöglorna. För alla D och E2 (IP00) kapslingar ska du använda en stång för att inte lyftöglorna ska böjas.

Bild 3.2: Rekommenderad lyftmetod, ramstorlekar D och E .

MG.33.U3.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

Handbok för VLT

AutomationDrive FC 300 High Power 3 Så här installerar du

OBS!

Lyftstången måste klara av vikten på frekvensomformaren. Se avsnittet midiameter för stången är 2,5 cm. Vinkeln från översidan på frekvensomformaren till lyftkabeln ska vara 60 °C eller större.

Mekaniska mått

om du vill veta vad olika ramstorlekar. Maxi-

Bild 3.3: Rekommenderad lyftmetod, enhetsstorlek F1.

Bild 3.4: Rekommenderad lyftmetod, enhetsstorlek F2.

Bild 3.5: Rekommenderad lyftmetod, ramstorlek F3.

Bild 3.6: Rekommenderad lyftmetod, enhetsstorlek F4.

OBS!

Observera att denna plint ligger i samma förpackning som frekvensomformaren men den är inte kopplad till ramstorlekar F1-F4 under transport. Plinten krävs för att luftflödet till frekvensomformaren ska vara rätt dimensionerat. F -ramar ska placeras uppe på plinten på den slutliga installationsplatsen. Vinkeln från översidan på frekvensomformaren till lyftkabeln ska vara 60 °C eller större.

MG.33.U3.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

3 Så här installerar du

Handbok för VLT

AutomationDrive FC 300 High Power

3.1.5 Mått

* Observera luftflödesriktningar

MG.33.U3.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

Handbok för VLT

AutomationDrive FC 300 High Power 3 Så här installerar du

MG.33.U3.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

* Observera luftflödesriktningar

3 Så här installerar du

Handbok för VLT

AutomationDrive FC 300 High Power

* Observera luftflödesriktningar

MG.33.U3.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

Handbok för VLT

AutomationDrive FC 300 High Power 3 Så här installerar du

MG.33.U3.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

* Observera luftflödesriktningar

3 Så här installerar du

Handbok för VLT

AutomationDrive FC 300 High Power

F1 IP 21/54 - NEMA 1/12 F3 IP 21/54 - NEMA 1/12

1) Minimiavstånd från tak

MG.33.U3.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

Handbok för VLT

AutomationDrive FC 300 High Power 3 Så här installerar du

F2 IP 21/54 - NEMA 1/12 F4 IP 21/54 - NEMA 1/12

1) Minimiavstånd från tak

MG.33.U3.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

3 Så här installerar du

Handbok för VLT

AutomationDrive FC 300 High Power

Ramstorlek D1 D2 D3 D4

IP NEMA Fraktmått Höjd 650 mm 650 mm 650 mm 650 mm 650 mm 650 mm

Mått på frekvensomformaren

Ramstorlek E1 E2 F1 F2 F3 F4

IP NEMA Fraktmått Höjd 840 mm 831 mm 2324 mm 2324 mm 2324 mm 2324 mm

Mått på frekvensomformaren

Bredd 1730 mm 1730 mm 1730 mm 1730 mm 1220 mm 1490 mm Djup 570 mm 570 mm 570 mm 570 mm 570 mm 570 mm

Höjd 1209 mm 1209 mm 1589 mm 1589 mm 1046 mm 1327 mm Bredd 420 mm 420 mm 420 mm 420 mm 408 mm 408 mm

Djup 380 mm 380 mm 380 mm 380 mm 375 mm 375 mm Maxvikt 104 kg 104 kg 151 kg 151 kg 91 kg 138 kg

Mått, , ramstorlekar E och F

250 - 400 kW (380 - 500 V) 355 - 560 kW

(525-690 V)

21, 54 Typ 12

Bredd 2197 mm 1705 mm 1569 mm 1962 mm 2159 mm 2559 mm Djup 736 mm 736 mm 1130 mm 1130 mm 1130 mm 1130 mm

Höjd 2000 mm 1547 mm 2204 2204 2204 2204

Bredd 600 mm 585 mm 1400 1800 2000 2400 Djup 494 mm 498 mm 606 606 606 606 Maxvikt

313 kg 277 kg 1004 1246 1299 1541

21 Typ 1

90 - 110 kW

(380 - 500 V)

37 - 132 kW (525-690 V)

54 Typ 12

250 - 400 kW (380 - 500 V) 355 - 560 kW

(525-690 V)

00 Chassi

Mått, , ramstorlek D

132 - 200 kW (380 - 500 V) 160 - 315 kW

(525-690 V)

21 Typ 1

450 - 630 kW (380 - 500 V) 630 - 800 kW

(525-690 V)

21, 54 Typ 12

54 Typ 12

00 Chassi

710 - 800 kW (380 - 500 V)

900 - 1200 kW

(525-690 V)

21, 54 Typ 12

90 - 110 kW

(380 - 500 V)

37 - 132 kW (525-690 V)

450 - 630 kW (380 - 500 V) 630 - 800 kW

(525-690 V)

21, 54 Typ 12

132 - 200 kW (380 - 500 V) 160 - 315 kW

(525-690 V)

00 Chassis

710 - 800 kW (380 - 500 V)

900 - 1200 kW

(525-690 V)

21, 54 Typ 12

MG.33.U3.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

Handbok för VLT

AutomationDrive FC 300 High Power 3 Så här installerar du

3.1.6 Nominell effekt

Ramstorlek D1 D2 D3 D4

Kapslings skydd

Hög överbelastning märkeffekt - 160 % högt övermoment

Ramstorlek E1 E2 F1/F3 F2/F4

Kapslings

skydd

Hög överbelast-

ning märkeffekt -

160 % högt över-

moment

IP NEMA Type 1/ Type 12 Type 1/ Type 12 Chassis Chassis

NEMA Type 1/ Type 12 Chassis Type 1/ Type 12 Type 1/ Type 12

250 - 400 kW vid 400 V

355 - 560 kW vid 690 V

21/54 21/54 00 00

90 - 110 - kW vid 400 V

(380 - 500 V)

37 - 132 kW vid 690 V

(525-690 V)

21/54 00 21/54 21/54

(380 - 500 V)

(525-690 V)

132 - 200 kW vid 400 V

(380 - 500 V)

160 - 315 kW vid 690 V

(525-690 V)

240 - 400 kW vid 400 V

(380 - 500 V)

355 - 560 kW vid 690 V

(525-690 V)

90 - 110 - kW vid 400 V

(380 - 500 V)

37 - 132 kW vid 690 V

(525-690 V)

450 - 630 kW vid 400 V

(380 - 500 V)

630 - 800 kW vid 690 V

(525-690 V)

710 - 800 kW vid 400 V

900 - 1200 kW vid 690 V

132 - 200 kW vid 400 V

160 - 315 kW vid 690 V

(380 - 500 V)

(525-690 V)

(380 - 500 V)

(525-690 V)

OBS!

F-ramarna har fyra olika storlekar, F1, F2, F3 och F4 F1 och F2 består av ett växelriktarskåp till höger och ett likriktarskåp till vänster. F3 och F4 har ytterligare ett tillvalsskåp till vänster om likriktarskåpet. F3 är F1 med ytterligare ett tillvalsskåp. F4 är ett F2 med ytterligare ett tillvalsskåp.

MG.33.U3.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

Handbok för VLT

3 Så här installerar du

AutomationDrive FC 300 High Power

3.2 Mekanisk installation

Förberedelse för frekvensomformarens mekaniska installation måste göras omsorgsfullt för att säkerställa ett bra resultat och undvika ytterligare arbete under installationen. Börja med att ta en närmare titt på de mekaniska ritningarna i slutet på denna instruktion och bekanta dig med utrymmeskraven.

3.2.1 Verktyg som behövs

Du behöver följande verktyg för att utföra den mekaniska installationen:

• 10 eller 12 mm borr

• Måttband

• Skiftnyckel med relevanta mått (7-17 mm)

• Förlängningar till skiftnyckel

• Metallplåtsstans för ledare och packboxar i IP21/Nema 1 och IP54-enheter

• Lyftstång för att lyfta enheten (stång på Ø 25 mm som klarar minst 400 kg).

• Kran eller annan lyftutrustning för att placera frekvensomformaren på plats

• Ett Torx T50-verktyg behövs för att montera E1i IP21 och IP54 kapslingstyper.

3.2.2 Allmänna överväganden

Utrymme

Se till att det finns tllräckligt med utrymme ovanför och under frekvensomformaren så att luftflöde och kabeldragning underlättas. Dessutom måste tillräckligt med utrymme lämnas framför enheten så att paneldörrarna kan öppnas.

Bild 3.7: Utrymme framför IP21/IP54, kapslingstyp D1 och D2 .

MG.33.U3.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

Bild 3.8: Utrymme framför IP21/IP54-kapslingstypen, ramstorlek E1.

Handbok för VLT

AutomationDrive FC 300 High Power 3 Så här installerar du

Bild 3.10: Utrymme framför IP21/IP54-kapslingstyp, ram-

Bild 3.9: Utrymme framför IP21/IP54-kapslingstypen, ramstorlek F1

storlek F3

Bild 3.12: Utrymme framför IP21/IP54-kapslingstypen, ram-

Bild 3.11: Utrymme framför IP21/IP54-kapslingstyp, ramstorlek F2

Kabelåtkomst

Se till att det finns tillräckligt med plats för kablar inklusive nödvändiga kabelböjar. Eftersom IP00- kapslingen är öppen i botten måste kablarna fixeras i kapslingens bakpanel där frekvensomformaren monteras. Använd kabelklämmor.

OBS!

Alla kabelkopplingar/skor måste monteras inom bredden på plintlisten

storlek F4

MG.33.U3.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

3 Så här installerar du

3.2.3 Plintplaceringar - Ramstorlek D

Tänk på följande plintpositioner när du planerar kabeldragning.

Handbok för VLT

AutomationDrive FC 300 High Power

Bild 3.13: Placering av strömanslutningar, ramstorlekar D3 och D4

Bild 3.14: Placering av strömanslutningar med strömbrytare, ramstorlek D1 och D2

Observera att kraftkablar är tunga och svåra att böja. Tänk igenom frekvensomformarens position så att den är optimal med avseende på kabelmontage.

OBS!

Alla D-ramar finns tillgängliga med standardingångsplintar eller strömbrytare. Alla plintdimensioner finns i följande tabell.

MG.33.U3.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

Handbok för VLT

AutomationDrive FC 300 High Power 3 Så här installerar du

IP 21 (NEMA 1) / IP 54 (NEMA 12) IP 00/Chassi Ramstorlek D1 Ramstorlek D2 Ramstorlekar D3 Ramstorlekar D4 A 277 (10,9) 379 (14,9) 119 (4,7) 122 (4,8) B 227 (8,9) 326 (12,8) 68 (2,7) 68 (2,7) C 173 (6,8) 273 (10,8) 15 (0,6) 16 (0,6) D 179 (7,0) 279 (11,0) 20,7 (0,8) 22 (0,8) E 370 (14,6) 370 (14,6) 363 (14.3) 363 (14.3) F 300 (11,8) 300 (11,8) 293 (11,5) 293 (11,5) G 222 (8,7) 226 (8,9) 215 (8,4) 218 (8,6) H 139 (5,4) 142 (5,6) 131 (5,2) 135 (5.3) I 55 (2,2) 59 (2.3) 48 (1,9) 51 (2,0) J 354 (13,9) 361 (14,2) 347 (13,6) 354 (13,9) K 284 (11,2) 277 (10,9) 277 (10,9) 270 (10,6) L 334 (13,1) 334 (13,1) 326 (12,8) 326 (12,8) M 250 (9,8) 250 (9,8) 243 (9,6) 243 (9,6) N 167 (6,6) 167 (6,6) 159 (6.3) 159 (6.3) O 261 (10.3) 260 (10.3) 261 (10.3) 261 (10.3) P 170 (6,7) 169 (6,7) 170 (6,7) 170 (6,7) Q 120 (4,7) 120 (4,7) 120 (4,7) 120 (4,7) R 256 (10,1) 350 (13,8) 98 (3,8) 93 (3,7) S 308 (12,1) 332 (13,0) 301 (11,8) 324 (12,8) T 252 (9,9) 262 (10.3) 245 (9,6) 255 (10,0) U 196 (7,7) 192 (7,6) 189 (7,4) 185 (7.3) V 260 (10,2) 273 (10,7) 260 (10,2) 273 (10,7)

Tabell 3.1: Kabelpositioner som de visas i ritningar ovan. Mått i mm.

MG.33.U3.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

3 Så här installerar du

3.2.4 Plintplaceringar - Ramstorlek E

Plintplaceringar - E1

Tänk på följande plintplaceringar när kabeldragning ska utformas.

Handbok för VLT

AutomationDrive FC 300 High Power

Bild 3.15: Placering av nätanslutningar för kapsling

Bild 3.16: Placering av nätanslutningar för kapsling (detalj B)

MG.33.U3.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

Handbok för VLT

AutomationDrive FC 300 High Power 3 Så här installerar du

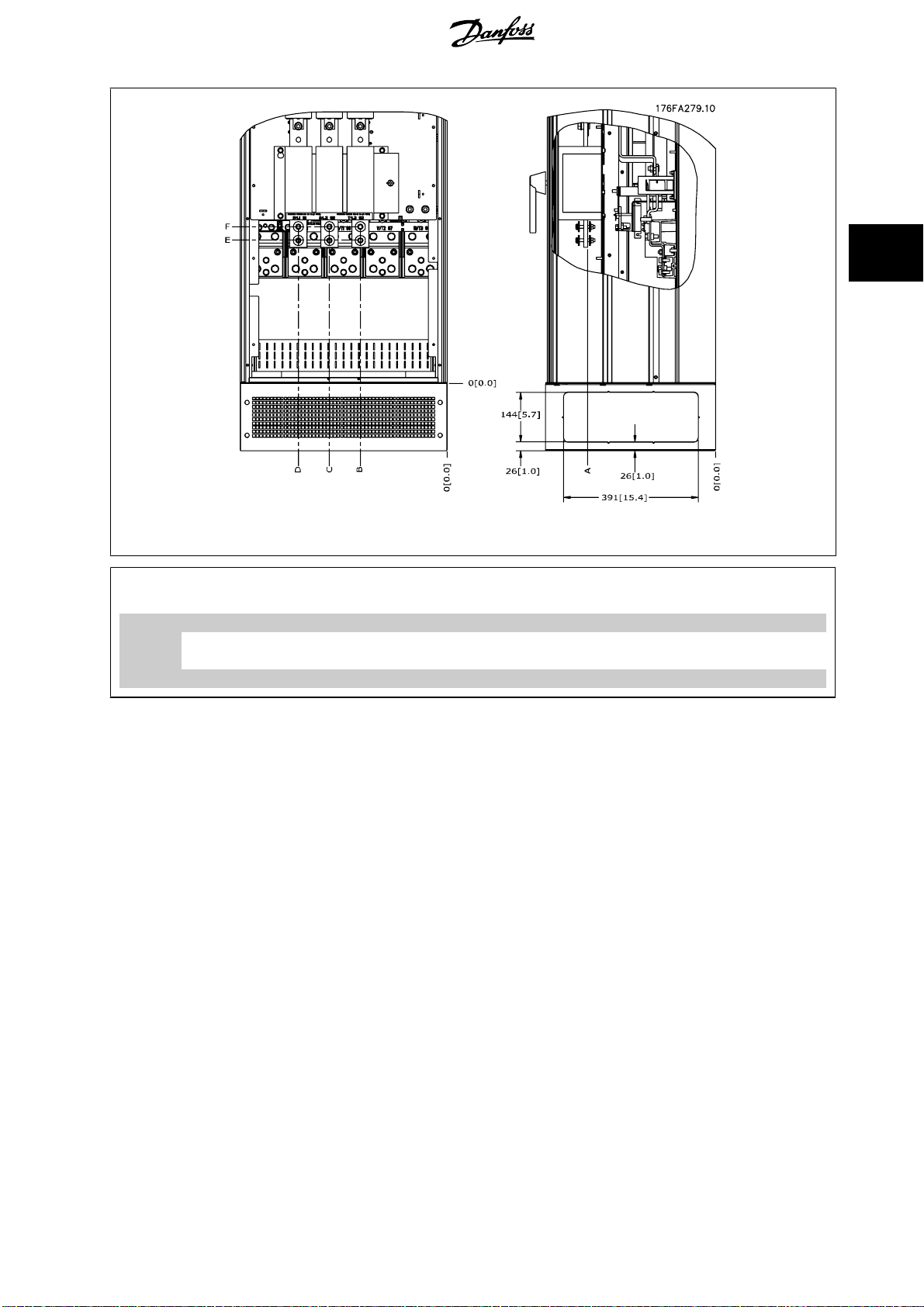

Bild 3.17: Placering av strömbrytare för kapsling IP21 (NEMA Type 1) och IP54 (NEMA Type 12)

Ramstor-

lek

IP54/IP21 UL OCH NEMA1/NEMA12

250/315 kW (400 V) OCH 355/450-500/630

315/355-400/450 kW (400 V) 371 (14,6) 371 (14,6) 341 (13,4) 431 (17,0) 431 (17,0) 455 (17,9)

Modell Dimension på frånkopplingsplint

kW (690 V)

381 (15,0) 253 (9,9) 253 (9,9) 431 (17,0) 562 (22,1) N/A

MG.33.U3.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

3 Så här installerar du

Plintplaceringar - Ramstorlek E2

Tänk på följande plintplaceringar när kabeldragning ska utformas.

Handbok för VLT

AutomationDrive FC 300 High Power

Bild 3.18: Placering av nätanslutningar för IP00-kapsling

Bild 3.19: Placering av nätanslutningar för IP00-kapsling

MG.33.U3.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

Handbok för VLT

AutomationDrive FC 300 High Power 3 Så här installerar du

Bild 3.20: Placering av strömbrytare för kapsling IP00

Observera att kraftkablar är tunga och svåra att böja. Tänk igenom frekvensomformarens position så att den är optimal med avseende på kabelmontage. Varje plint kan använda upp till 4 kablar med kabelplintar eller standardkabelfläns. Jorden ansluts till relevant termineringspunkt på frekvensomformaren.

Bild 3.21: Plintdetaljer

OBS!

Strömanslutningar kan göras till position A eller B

Ramstor-

lek

Modell Dimension på frånkopplingsplint

IPOO/CHASSIS A B C D E F

250/315 kW (400 V) OCH 355/450-500/630

kW (690 V)

315/355-400/450 kW (400 V) 383 (15,1) 244 (9,6) 334 (13,1) 424 (16,7) 109 (4,3) 149 (5,8)

MG.33.U3.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

381 (15,0) 245 (9,6) 334 (13,1) 423 (16,7) 256 (10,1) N/A

3 Så här installerar du

3.2.5 Plintplaceringar - Ramstorlek F

OBS!

F-kapslingarna har fyra olika storlekar , F1, F2, F3 och F4. F1 och F2 består av ett växelriktarskåp till höger och ett likriktarskåp till vänster. F3 och F4 har ytterligare ett tillvalsskåp till vänster om likriktarskåpet. F3 är F1 med ytterligare ett tillvalsskåp. F4 är F2 med ytterligare ett tillvalsskåp.

Plintplaceringar - Ramstorlekar F1 och F3

Handbok för VLT

AutomationDrive FC 300 High Power

Bild 3.22: Plintplaceringar - Växelriktarskåp - F1 och F3(framifrån, från vänster och höger) Boxplåten är 42 mm nedom .0-nivån.

1) Jordning

2) Motorplintar

3) Bromsplintar

MG.33.U3.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

Handbok för VLT

AutomationDrive FC 300 High Power 3 Så här installerar du

Plintplaceringar - Ramstorlekar F2 och F4

Bild 3.23: Plintplaceringar - Växelriktarskåp - F2 och F4 (framifrån, från vänster och höger). Boxplåten är 42 mm nedom .0-nivån.

1) Jordning

Plintplaceringar - Likriktare (F1, F2, F3 och F4)

Bild 3.24: Plintplaceringar - Likriktare (framifrån, från vänster och höger). Boxplåten är 42 mm nedom .0-nivån.

1) Lastdelningsplint (-)

2) Jordning

3) Lastdelningsp (+)

MG.33.U3.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

3 Så här installerar du

Plintplaceringar - Tillvalsskåp (F3 och F4)

Handbok för VLT

AutomationDrive FC 300 High Power

Bild 3.25: Plintplaceringar - Tillvalsskåp (framifrån, från vänster och höger). Boxplåten är 42 mm nedom .0-nivån.

1) Jordning

Plintplaceringar - Tillvalsskåp med kretsbrytare/formgjuten brytare (F3 och F4)

Bild 3.26: Plintplaceringar - Tillvalsskåp med kretsbrytare/formgjuten brytare (framifrån, från vänster och höger). Boxplåten är 42 mm nedom .0-nivån.

1) Jordning

Effekt 2345

450 kW (480 V), 630-710 kW (690 V) 500-800 kW (480 V), 800-1000 kW (690 V)

Tabell 3.2: Plintdimension

34,9 86,9 122,2 174,2

46,3 98,3 119,0 171,0

MG.33.U3.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

Handbok för VLT

AutomationDrive FC 300 High Power 3 Så här installerar du

3.2.6 Kylning och luftflöde

Kylning

Kylning kan erhållas på olika sätt, med kylningskanaler nere och uppe på enheten, genom att ta ut och in luft bakpå enheten eller genom att kombinera dessa kylningssätt.

Kanalkylning

Det finns ett tillval utvecklat för att optimera installation av IP00/Chassi-frekvensomformare i Rittal TS8-kapslingar som använder här frekvensomformarens fläkt för forcerad kylning. Luftutgången uppe på kapslingen kan ledas bort så att värme från bakplanet leds ut ur kontrollrummet och därmed minskas behovet av luftkonditionering. Mer information finns i avsnittet

Bakre kylning –

Luften från bakplanet kan också ventileras in och ut på baksidan av Rittal TS8-kapslingen. Detta ger en lösning där bakplanet kan ta luft från utanför kontrollrummet och leda ut luften ut ur rummet och därmed minskas behovet av luftkonditionering.

OBS!

En dörrfläkt/dörrfläktar måste finnas på kapslingen för att ventilera bort värmeförluster som inte tas om hand i frekvensomformarens bakplan och ytterligare förluster som skapas från andra komponenter som är installerade inuti kapslingen. Det totala luftflödet beräknas så att lämpliga fläktar kan väljas. En del kapslingstillverkare erbjuder programvara som gör beräkningen (till exempel programvaran Rittal Therm). Om VLT är den enda värmealstrande komponenten i kapslingen är det minsta luftflöde som krävs vid en omgivande temperatur på 45 45 °C för E2-frekvensomformaren är 782 m

Kanalkylningssatser

C för D3 och D4 frekvensomformare 391 m3/h. Det minimala luftflödet som krävs vid en omgivande temperatur på

/h.

Luftflöde

Nödvändigt luftflöde genom kylplattan måste säkerställas. Flödeshastigheten visas nedan.

Kapslingsskydd

IP21 / NEMA 1 IP54 / NEMA 12

IP21 / NEMA 1 F1, F2, F3 och F4 IP54 / NEMA 12 F1, F2, F3 och F4 IP00/Chassi D3 och D4

* Luftflöde per fläkt. Ramstorlek F innehåller flera fläktar.

Tabell 3.3: Luftflöde i kylplattan

OBS!

Fläktarna körs på grund av:

1. AMA

2. DC-håll

3. Pre-Mag

4. DC-broms

5. 60 % av märkströmmen har överskridits

6. Specifik kylplattetemperatur har överskridits (effektstorleksberoende).

När väl fläkten har startats körs den i minst 10 minuter.

Ramstorlek Dörrfläkt(ar)/Luftflöde upptill Kylplattefläkt(ar)

D1 och D2 E1 P250T5, P355T7, P400T7 E1 P315-P400T5, P500-P560T7

E2 P250T5, P355T7, P400T7 E2 P315-P400T5, P500-P560T7

170 m3/h (100 cfm) 765 m3/h (450 cfm)

/h (200 cfm) 1105 m3/h

340 m 340 m3/h (200 cfm) 1445 m3/h

/h (412 cfm)* 985 m3/h*

700 m 525 m3/h (309 cfm)* 985 m3/h*

255 m

/h (150 cfm) 765 m3/h (450 cfm)

255 m3/h (150 cfm) 1105 m3/h

/h (150 cfm) 1445 m3/h

255 m

MG.33.U3.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

Handbok för VLT

3 Så här installerar du

Externa kylkanaler

Om ytterligare kanalarbete läggs till externt till Rittal-apparatskåpet måste tryckfallet i kanalen beräknas. Använd tabellerna nedan för att stämpla ned frekvensomformaren i enlighet med tryckfallet.

Bild 3.27: D-ram Nedstämpling vs. tryckförändring Frekvensomformarens luftflöde: 450 cfm (765 m3/h)

AutomationDrive FC 300 High Power

Bild 3.28: E-ram Nedstämpling vs. Tryckförändring (liten fläkt), P250T5 och P355T7-P400T7 Frekvensomformarens luftflöde: 650 cfm (1105 m3/h)

Bild 3.29: E-ram Nedstämpling vs. Tryckförändring (stor fläkt), P315T5-P400T5 och P500T7-P560T7 Frekvensomformarens luftflöde: 850 cfm (1445 m3/h)

Bild 3.30: F1-, F2-, F3-, F4-ram Nedstämpling mot tryckförändring Frekvensomformarens luftflöde: 985 m3/h

MG.33.U3.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

Handbok för VLT

AutomationDrive FC 300 High Power 3 Så här installerar du

3.2.7 Installation på vägg - IP21 (NEMA 1) och IP54 (NEMA 12)

Detta gäller endast enhetsstorlekar D1 och D2 Tänk på var enheten ska placeras.

Gå igenom viktiga frågor innan den slutliga installationsplatsen väljs:

• Fritt utrymme för kylning

• Möjlighet att öppna dörren

• Kabelingång nedifrån

Markera monteringshålen noga med hjälp av monteringsmallen och borra sedan hålen enligt indikationen. Se till att avståndet mellan golv och tak i kylningshänseende är tillräckligt. Ett utrymme om minst 225 mm nedanför frekvensomformaren behövs. Skruva fast bultarna längst ned och lyft frekvensomformaren upp på bultarna. Luta frekvensomformare mot väggen och skruva fast de övre bultarna. Dra åt alla fyra bultarna och säkra frekvensomformaren mot väggen.

Bild 3.31: Lyftmetod vid montering av frekvensomformaren på vägg

MG.33.U3.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

Handbok för VLT

3 Så här installerar du

3.2.8 Box/Genomföring - IP21 (NEMA 1) och IP54 (NEMA12)

Kablarna ansluts via packboxen nedifrån. Ta bort plåten och planera var ingången för packboxar och genomföringar ska placeras. Förbered hål i det markerade området på ritningen.

OBS!

Boxplåten måste monteras på frekvensomformaren för att säkerställa den specifika skyddsnivån och korrekt kylning av enheten. Om boxplåten inte monteras kan enheten trippa med Larm 69, Eff. Nätkortstemp.

AutomationDrive FC 300 High Power

Bild 3.32: Exempel på korrekt installation av av boxplåten.

Ramstorlek D1 + D2

Ramstorlek E1

Kabelingångar sedda underifrån frekvensomformaren - 1) Nätsida 2) Motorsida

MG.33.U3.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

Handbok för VLT

AutomationDrive FC 300 High Power 3 Så här installerar du

Ramstorlek F1

Ramstorlek F2

Ramstorlek F3

Ramstorlek F4

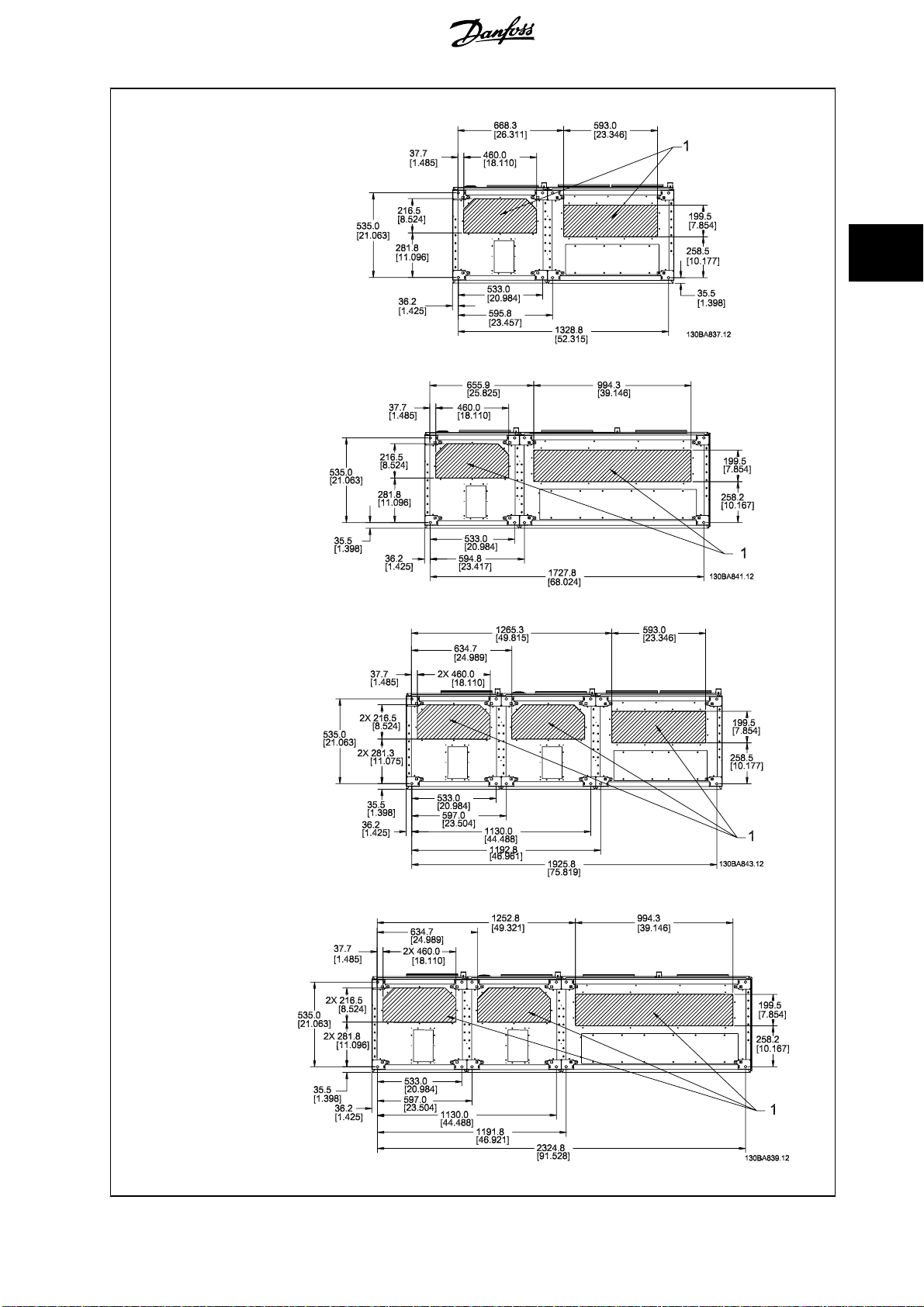

F1-F4: Kabelingångar sedda underifrån frekvensomformaren - 1) Placera genomföringar i de markerade områdena

MG.33.U3.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

Handbok för VLT

3 Så här installerar du

Bild 3.33: Montering av bottenplatta,ramstorlek E1.

Bottenplåten på E1 kan monteras från antingen in- eller utsida påkapslingen. Detta ger en större flexibilitet i installationsprocessen, dvs. om den monterats från botten kan boxarna och kablarna monteras innan frekvensomformaren placeras på piedestalen.

AutomationDrive FC 300 High Power

3.2.9 IP21 Installation av droppskydd (Ramstorlek D1 och D2 )

Ett separat droppskydd måste installeras enligt följande för att IP21-klassificering ska uppfyllas:

• Ta bort de två främre skruvarna

• Sätt i droppskyddet och sätt tillbaka de två skruvarna

• Dra åt skruven till 5,6 Nm

Bild 3.34: Installation av droppskydd

MG.33.U3.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

Handbok för VLT

AutomationDrive FC 300 High Power 3 Så här installerar du

3.3 Fältinstallation av tillval

3.3.1 Installation av kylkanalssats i Rittal kapslingar

Detta avsnitt behandlar installation av IP00/Chassi-kapslade frekvensomformare med kanalkylningssatser i Rittal-kapslings. Förutom kapslings behövs en 200 mm bas/sockel.

Bild 3.35: Installation av IP00 i Rittal TS8-kapsling.

Minimimått på kapslings är:

• D3- och D4 -ram: Djup 500 mm och bredd 600 mm.

• E2-ram: Djup 600 mm och bredd 800 mm.

Det maximala djupet och den maximala bredden som krävs vid installationen. När flera frekvensomformare används i en kapsling rekommenderas det att varje frekvensomformare monteras på sin egen bakpanel och stöds i mittsektionen på panelen. Dessa kanalsatser kan inte monteras vid användning av panelmontering i ram (se Rittal TS8-katalogen för mer information). Kanalkylningssatserna som listas i nedanstående tabell är endast lämpliga för användning med frekvensomformare i IP00/Chassi med kapslingarna Rittal TS8 IP 20- och UL, NEMA 1 och IP 54 samt UL och NEMA 12 kapslingar.

För E2-kapslingar är det viktigt att montera plåten precis bakom Rittal-kapslingen pga. frekvensomformarens vikt.

OBS!

C för D3 och D4 frekvensomformare 391 m3/h. Det minimala luftflödet som krävs vid en omgivande temperatur på

/h.

MG.33.U3.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

3 Så här installerar du

Beställningsinformation

Handbok för VLT

AutomationDrive FC 300 High Power

Rittal TS8-kapslings

1800 mm 176F1824 176F1823 Inte möjlig 2000 mm 176F1826 176F1825 176F1850 2200 mm 176F0299

OBS!

Mer information finns i

Externa kylkanaler

Om ytterligare kanalarbete läggs till externt till Rittal-apparatskåpet måste tryckfallet i kanalen beräknas. Ytterligare information finns i avsnittet

och luftflöde

Ram D3Satsnummer ram. Ram D4Satsnummer ram. Ram E2 Artikelnummer

Kylkanalshandboken 175R5640

, för mer information

Kylning

3.3.2 Installation av kylkanalssats endast för topp.

Denna beskrivning gäller för installation av endast toppdelen av kylningssatser för bakkanalssatser för ramstorlek D3, D4 och E2. Förutom kapslingen behövs en 200 mm ventilerad piedestal. Kapslingens minimidjup är 500 mm (600 mm för E2-ramen) och kapslingens minimibredd är 600 mm (800 mm för E2-ram). Det maximala djupet och den maximala bredden som krävs vid installationen. När flera frekvensomformare används i en kapsling monteras varje frekvensomformare på sin egen bakpanel och stöds i mittsektionen på panelen. Kylkanalssatser för bakkanaler är väldigt lika för alla ramar. D3- och D4-satserna stöder inte "i ram"montering av frekvensomformare. E2-satsen monteras "i ramen" för att ge ytterligare stöd för frekvensomformaren. Om dessa satser används enligt instruktioner elimineras 85 % av förlusterna via bakkanalen med hjälp av frekvensomformarens kylplattefläkt Återstående 15 % måste föras bort via kapslingsdörren.

OBS!

Mer information finns i

Beställningsinformation

Ramstorlek D3 och D4: 176F1775 Ramstorlek E2: 176F1776

Installation av kylkanalssats endast för topp, 175R1107

MG.33.U3.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

Handbok för VLT

AutomationDrive FC 300 High Power 3 Så här installerar du

3.3.3 Installation av nedre och övre skydd i Rittal-kapslingar

Topp- och bottenskydden som installeras på IP00-frekvensomformare leder in kylluften från kylplattan och ut på baksidan av frekvensomformaren. Satserna gäller IP00-frekvensomformarramar D3, D4 och E2. Dessa satser är utformade och testade för användning med IP00/Chassi-frekvensomformare i Rittal TS8-kapslingar.

Anmärkningar::

1. Om externa kanalsystem läggs till frekvensomformarens utblås, kan ytterligare baktryck skapas som minskar frekvensomformarens kylning. Frekvensomformaren måste stämplas ned för kunna fungera med den minskade kylningen. Först måste tryckfallet beräknas och sedan ska nedstämpplingstabellerna tidigare i det avsnitt, konsulteras.

2. En dörrfläkt/dörrfläktar måste finnas på kapslingen för att ventilera bort värmeförluster som inte tas om hand i frekvensomformarens bakplan och ytterligare förluster som skapas från andra komponenter som är installerade inuti kapslingen. Det totala luftflödet beräknas så att lämpliga fläktar kan väljas. En del kapslingstillverkare erbjuder programvara som gör beräkningen (till exempel programvaran Rittal Therm). Om frekvensomformaren är den enda värmealstrande komponenten i kapslingen är det minsta luftflöde som krävs vid en omgivande temperatur på 45 °C för D3- och D4-ramar 391 m

OBS!

Se instruktionen för

/h. Det minimala luftflödet som krävs vid en omgivande temperatur på 45 °C för E2-ramen är 782 m3/h.

Topp- och bottentäckplatta - Rittal-kapsling, 177R0076,

om du vill ha mer information

Beställningsinformation

Ramstorlek D3: 176F1781 Ramstorlek D4: 176F1782 Ramstorlek E2: 176F1783

3.3.4 Installation av topp- och bottentäckplattor

Topp- och bottentäckplattorna kan installeras på ramstorlekar D3, D4 och E2. Dessa satser har utformats för att styra bakkanalens luftflöde in och ut på baksidan av frekvensomformaren i stället för nedifrån och ut på toppen av frekvensomformaren (när frekvensomformaren monteras direkt på väggen eller inuti en svetsad kapsling).

Anmärkningar::

2. En dörrfläkt/dörrfläktar måste finnas på kapslingen för att ventilera bort värmeförluster som inte tas om hand i frekvensomformarens bakplan och ytterligare förluster som skapas från andra komponenter som är installerade inuti kapslingen. Det totala luftflödet beräknas så att lämpliga fläktar kan väljas. En del kapslingstillverkare erbjuder programvara som gör beräkningen (till exempel programvaran Rittal Therm). Om VLTfrekvensomformaren är den enda värmealstrande komponenten i kapslingen är det minsta luftflöde som krävs vid en omgivande temperatur på 45 °C för D3- och D4-ramar 391 m

/h.

OBS!

Mer information finns i

Instruktion för installation av enbart övreoch nedre skydd, 175R1106

/h. Det minimala luftflödet som krävs vid en omgivande temperatur på 45 °C för E2-ramen är 782

Beställningsinformation

Ramstorlek D3 och D4: 176F1862 Ramstorlek E2: 176F1861

MG.33.U3.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

Handbok för VLT

3 Så här installerar du

3.3.5 Utsides installation/ NEMA 3R-sats för Rittalkapslingar

Detta avsnitt beskriver hur man monterar de tillgängliga NEMA 3R-satserna för frekvensomformare D3-, D4- och E2-ramar. Dessa satser är utformade och testade för användning med IP00/Chassi-versioner av dessa ramar i Rittal TS8 NEMA 3R- eller NEMA 4-kapslingar. NEMA 3R-kapslingen är en utomhuskapsling som ger skydd för regn och is. NEMA-4-kapslingen är en utomhuskapsling som ger större skydd mot väder och vattennedsprutning. Minimidjupet för kapslingen är 500 mm (600 mm för E2-ramen) och satsen är utformad för en 600 mm (800 mm för E2-ram) bred kapsling. Andra kapslingsbredder är möjliga men då krävs ytterligare Rittal-maskinvara. Det maximala djupet och den maximala bredden som krävs vid installationen.

AutomationDrive FC 300 High Power

OBS!

Nominell ström för frekvensomformare i D3- och D4-ramar nedstämplas med 3 % när NEMA 3R-satsen används. Frekvensomformare i E2-ramar kräver ingen nedstämpling

OBS!

Beställningsinformation

Ramstorlek D3: 176F4600 Ramstorlek D4: 176F4601 Ramstorlek E2: 176F1852

OBS!

Mer information finns i instruktion

C för D3 och D4 frekvensomformare 391 m3/h. Det minimala luftflödet som krävs vid en omgivande temperatur på

/h.

175R5922

MG.33.U3.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

Handbok för VLT

AutomationDrive FC 300 High Power 3 Så här installerar du

3.3.6 Utsides installation/ NEMA 3R-sats för industriella kapslingar

Satserna finns för ramstorlekar D3, D4 och E2. Dessa satser är utformade och testade för användning med IP00/Chassi-frekvensomformare i svetsade lådkonstruktioner med en miljöklassning på NEMA-3R eller NEMA-4. NEMA-3R-kapslingen är en dammtät, regnskyddad, isskyddad kapsling för utomhusanvändning. NEMA-4-kapslingenenhet är en dammtät och regnskyddad kapsling. Denna sats har testats och uppfyller UL-miljömärkningen Type-3R. Obs! Nominell ström för frekvensomformare i D3- och D4-ramar nedstämplas med 3 % när de installeras i NEMA-3R-kapslingen. Frekvensomformare i E2-ramar kräver ingen nedstämpling om de installeras i NEMA-3R-kapslingar.

OBS!

Mer information finns i

Beställningsinformation

Ramstorlek D3: 176F0296 Ramstorlek D4: 176F0295 Ramstorlek E2: 176F0298

Utsides installation /NEMA 3R-sats i industriella kapslingar, 175R1068

3.3.7 Installation av plintskydd för IP00 i D3 och D4

Plintskyddet kan installeras på ramstorlekar D3 och D4 (IP00).

OBS!

Mer information finns i

Beställningsinformation

Ramstorlek C3/D4: 176F1779

Installation av plintskydd, 175R1108

3.3.8 Installation av kabelklämma för IP00 i D3, D4 och E2

Motorkabelklämmor kan installeras på ramstorlekar D3 och D4 (IP00).

OBS!

Mer information finns i

Beställningsinformation

Ramstorlek D3: 176F1774 Ramstorlek D4: 176F1746 Ramstorlek E2: 176F1745

Kabelklämmesats, 175R1109

MG.33.U3.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

3 Så här installerar du

3.3.9 Installation på piedestal

Detta avsnitt beskriver hur man monterar den tillgängliga piedestalenheten för frekvensomformare med D1- och D2-ramar. Detta är en 200 mm hög piedestal som gör att dessa ramar kan golvmonteras. Fronten på piedestalen har öppningar för att släppa in luft till elkomponenterna.

Frekvensomformarens boxplåt måste installeras för att ge tillräcklig kylluft till frekvensomformarens styrkomponenter via dörrfläkten och upprätthålla IP21/NEMA 1- eller IP54/NEMA 12-nivåer på kapslingsskydd.

Handbok för VLT

AutomationDrive FC 300 High Power

Bild 3.36: Frekvensomformare på piedestal

Det finns en piedestal som passar både ram D1 och D2. Dess beställningsnummer är 176F1827. Piedestalen är standard för E1-kapslingen.

Bild 3.37: Montera frekvensomformare på piedestalen.

OBS!

Mer information finns i

Handbok för piedestalinstallation, 175R5642

MG.33.U3.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

Handbok för VLT

AutomationDrive FC 300 High Power 3 Så här installerar du

3.3.10 Installation av nätskydd för frekvensomformare

Detta avsnitt beskriver hur man monterar nätskydd för frekvensomformare med D1-, D2- och E1-ramar. Det går inte att installera dessa i IP00/Chassiversioner eftersom de som standard levereras med ett metallhus. Dessa skydd uppfyller VBG-4-krav.

Beställningsnummer:

Ramar D1 och D2 : 176F0799 Ram E1: 176F1851

OBS!

Mer information finns i instruktionsblad,

3.3.11 Installation av tillval

Detta avsnitt gäller för fältinstallation av ingångstillvalssatser tillgängliga för VLT-frekvensomformare i alla D- och E-ramar. Försök inte att ta bort RFI-filtren från ingångsplattorna. RFI-filtren kan skadas om de tas bort från ingångsplattan.

175R5923

OBS!

Två typer av RFI-filter används beroende på ingångsplattekombination och RFI-filtrens utbytbarhet. Satser för fältinstallation gäller i vissa fall för alla spänningar.

380 - 480 V

380 - 500 V D1 Alla D1-effektstorlekar 176F8442 176F8450 176F8444 176F8448 176F8446 D2 Alla D2effektstorlekar 176F8443 176F8441 176F8445 176F8449 176F8447 E1 FC 102/ : 315 kW

FC 302: 250 kW

FC 102/ : 355 - 450 kW

FC 302: 315 - 400 kW

525 - 690 V Säkringar Koppla ifrån säkring-arRFI RFI-säkringar Koppla ifrån RFI-

D1 FC 102/ : 45-90 kW

FC 302: 37-75 kW FC 102/ : 110-160 kW

FC 302: 90-132 kW D2 Alla D2-effektstorlekar 175L8827 175L8826 175L8825 NA NA E1 FC 102/ : 450-500 kW

FC 302: 355-400 kW

FC 102/ : 560-630 kW

FC 302: 500-560 kW

Säkringar Koppla ifrån säk-

ringar

176F0253 176F0255 176F0257 176F0258 176F0260

176F0254 176F0256 176F0257 176F0259 176F0262

175L8829 175L8828 175L8777 NA NA

175L8442 175L8445 175L8777 NA NA

176F0253 176F0255 NA NA NA

176F0254 176F0258 NA NA NA

RFI RFI-säkringar Koppla ifrån RFI-

säkringar

OBS!

Mer information finns i instruktionsblad, 175R5795

MG.33.U3.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

3 Så här installerar du

3.3.12 Installation av lastdelningstillval för D1, D2, D3 och D4

Lastdelningstillvalet kan installeras på ramstorlekar D1, D2, D3 och D4.

OBS!

Mer information finns i

Beställningsinformation

Ramstorlek D1/D3: 176F8456 Ramstorlek D2/D4: 176F8455

Instruktioner för lastdelningsats för plint, 175R5637

Handbok för VLT

AutomationDrive FC 300 High Power

MG.33.U3.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

Handbok för VLT

AutomationDrive FC 300 High Power 3 Så här installerar du

3.4.1 Ramstorlek F Paneltillval

Värmare och termostat

På skåpets insida på frekvensomformare med ramstorlekt F sitter en termostatreglerad värmare som hjälper till att styra fuktigheten inuti kapslingen. Detta förlänger livslängden på frekvensomformarkomponenter i fuktiga omgivningar. Termostatens standardinställning slår på värmare vid 10° C (50° F) och stängs av vid 15,6° C (60° F).

Skåpbelysning med strömuttag

En lampa som monterats inuti frekvensomformare med F-kapsling underlättar sikt vid service och underhåll. I lampan finns även ett strömuttag som gör det möjligt att tillfälligt använda elverktyg och andra apparater i två spänningar:

• 230 V, 50 Hz, 2,5 A, CE/ENEC

• 120 V, 60 Hz, 5 A, UL/cUL

Transformatorinställning

Om skåpets belysning och uttag och/eller värmare och termostat är installerade måste uttagen för transformator T1 ställas in på rätt spänning. En frekvensomformare på 380-480/ 500 V380-480 V kommer initialt att vara inställd på 525 V-utgång och en frekvensomformare på 525-690 V kommer att vara inställd på 690 V-utgång för att garantera att ingen underspänning i sekundär utrustning uppstår om utgången inte ändras innan strömmen slås på. I tabellen nedan finns information om hur du ställer in plint T1 i likriktarskåpet. På bilden av likriktaren i avsnittet är placeras.

Inspänningsomfång Tryck för att välja 380 V-440 V 400 V 441 V-490 V 460 V 491 V-550 V 525 V 551 V-625 V 575 V 626 V-660 V 660 V 661 V-690 V 690 V

Strömanslutningar

ser du var likriktaren

NAMUR-plintar

NAMUR är en internationell sammanslutning av automationsteknikanvändare inom processindustrin, primärt inom den kemiska industrin och läkemedelsindustrin i Tyskland. Om du väljer detta alternativ organiseras och namnges de in- och utgående plintarna i frekvensomformaren efter specifikationerna i NAMUR-standarden. Detta kräver MCB 112 PTC termistorkort och MCB 113 utökat reläkort.

Jordfelsbrytare

Använder styrbalansmetoden för att övervaka felströmmar i jordade och högmotståndsjordade system (TN- och TT-system i IEC-teknik). Det finns en förvarning (50 % av larmbörvärdet) och ett larmbörvärde. Ett SPDT-larm är kopplat till varje börvärde för externt bruk. Kräver en extern strömtransformator av "window"-typ (köps in och installeras av kund).

• Integrerad i frekvensomformarens säkerhetsstoppkrets

• IEC 60755 Type B-enhet övervakar växelström, pulsad likström och rena likströmsjordfelsströmmar

• Lysdiodsindikator som visar strömnivå på jordfel från 10-100 % av börvärdet

• Felminne

• TEST/RESET-knapp

Isolationsmotståndsövervakning

Övervakar isoleringsmotståndet i ojordade system (IT-system i IEC-teknik) mellan systemfasledare och jord. Det finns en ohmisk förvarning och ett huvudlarmbörvärde för isoleringsnivån. Ett SPDT-larm är kopplat till varje börvärde för externt bruk. Obs! Det kan endast finnas en motståndsövervakning ansluten på varje ojordat system (IT).

• Integrerad i frekvensomformarens säkerhetsstoppkrets

• Diodvisning av ohmvärdet på isolationsmotståndet

• Felminne

• INFO-, TEST- och RESET-knappar

IEC Nödstopp med Pilz-säkerhetsrelä

Innehåller en redundant nödstoppsknapp med 4-ledare monterad på kapslingens front och ett Pilz-relä som övervakar det tillsammans med frekvensomformarens säkerhetsstoppkrets och brytaren som är placerad i tillvalsbrytaren.

MG.33.U3.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

Handbok för VLT

3 Så här installerar du

Manuell motorstartare

Ger 3-fasström för de elektriska fläktar som ofta krävs för större motorer. Ström till motorstartare erhålls på belastningssidan på en ansluten kontakt, kretsbrytare eller strömbrytare. Strömmen säkras före varje motorstartare och stängs av när den ingående strömmen till frekvensomformaren stängs av. Upp till två motorstartare kan användas (en om en 30 A säkring beställs). Integrerad i frekvensomformarens säkerhetsstoppkrets. Enhetsfunktioner:

• Strömbrytare (av/på)

• Kortslutnings- och överbelastningsskydd med testfunktion

• Manuell återställningsfunktion

30 A, säkringsskyddade plintar

• 3-fas ström matchar inkommande spänning och ger ström till kundens extrautrustning

• Inte tillgänglig om två manuella motorer har valts

• Plintarna stängs av när strömmen till frekvensomformaren är avslagen

• Ström till de säkringsskyddade plintarna kommer från belastningssidan på anslutna kontaktorer, kretsbrytare eller strömbrytare.

24 V likströmförsörjning

• 5 A, 120 W, 24 V likström

• Skyddad mot överströmmar, överbelastning, kortslutning och övertemperatur

• För att ge ström till kundens extrautrustning till exempel PLC I/O-kort, kontaktorer, temperaturgivare, indikatorlampor och/eller elektronisk maskinvara

• Diagnostikverktygen är bland andra OK-kontakt för likströmskontroll, en grön OK-diod för likström och en röd överbelastningsdiod

Extern temperaturövervakning

Utformad för att övervaka temperaturer på externa systemkomponenter, till exempel motorlindningar och/eller lager. Inkluderar åtta universalingångsmoduler plus två dedikerade plintingångsmoduler. Alla tio moduler är integrerade i frekvensomformarens säkerhetskrets och kan övervakas med ett fältbussnätverk (kräver inköp av separat modul/busskoppling).

Universella ingångar (8)

Signaltyper:

• RTD-ingångar (inklusive Pt100), 3-ledare eller 4-ledare

•Termokoppling

• Analog ström eller analog spänning

Ytterligare funktioner:

• En universell utgång, konfigurerbar för analog spänning eller analog ström

• Två utgångsreläer (N.O.)

• LCD-display med två teckenrader och dioddiagnostik

• Avkännning av ledarbrott, kortslutning och inkorrekt polaritet.

• Program för installation av gränssnitt

Dedikerade termistoringångar (2)

Funktioner:

• Varje modul kan övervaka upp till sex termistorer i en serie

• Feldiagnostik för kabelbrott eller kortslutning på givare

•ATEX/UL/CSA-certifiering

• En tredje termistoringång kan erhållas med tillvalet MCB112 PTC-termistorkort.

AutomationDrive FC 300 High Power

MG.33.U3.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

Handbok för VLT

AutomationDrive FC 300 High Power 3 Så här installerar du

3.5 Elektrisk installation

3.5.1 Nätanslutningar

Kabeldragning och säkringar

OBS! Kablage, allmänt

All kabeldradning måste göras i överensstämmelse med nationella och lokala bestämmelser gällande ledararea och omgivande temperatur. UL-tillämpningar kräver 75 °C kopparledare. 75 och 90°C kopparledare är termiskt godkända att använda med frekvensomformare i icke UL-godkända tillämpningar.

Anslutningarna för nätkablar är placerade som visas nedan. Dimensionering av kabelns ledararea måste göras i enlighet med strömklassificering och lokala regler. Mer information finns i

Frekvensomformaren måste skyddas med rekommenderade säkringar eller så måste inbyggda säkringar användas. Rekommenderad säkringsstorlek visas . Säkerställ alltid att rätt säkringar används i enlighet med lokala regler.

Nätanslutningen kopplas till huvudbrytaren om denna ingår.

specifikationsavsnittet

OBS!

Motorkabeln måste vara skärmad/armerad. Om en oskärmad kabel används, uppfylls inte vissa EMC-bestämmelser. Använd en skärmad/armerad motorkabel som uppfyller bestämmelser för EMC-emission. Ytterligare information finns i avsnittet om EMC-specifikationer i

Design Guide

Se avsnittet Allmänna specifikationer för korrekt dimensionering av motorkabelns ledararea och längd.

Skärmning av kablar:

Undvik tvinnade skärmändar vid anslutningspunkten. De förstör skärmningseffekten vid höga frekvenser. Om skärmen behöver brytas vid installation av motorskydd eller motorkontaktor, måste skärmen återanslutas med minsta möjliga högfrekvensimpedans.

Anslut motorkabelns avskärmning till frekvensomformarens jordningsplåt och till motorns metallskal.

Skapa skärmanslutningarna med största möjliga mantelyta (kabelklämma). Detta görs med hjälp av de installationsenheter som levereras med frekvensomformaren.

Kabellängd och ledararea:

Frekvensomformaren har EMC-testats med en viss kabellängd. Det är viktigt att motorkabeln är så kort som möjligt för att hålla störningar och läckströmmar på låg nivå.

Switchfrekvens:

När frekvensomformare används tillsammans med sinusvågfilter för att minska ljudnivån från motorn, måste en switchfrekvens väljas enligt anvisningarna för par. 14-01

Switchfrekvens

MG.33.U3.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

3 Så här installerar du

Handbok för VLT

AutomationDrive FC 300 High Power

Plint nr 96 97 98 99

U1 V1 W1

Skyddad jordanslutning

U V W

W2 U2 V2 6 ledningar från motorn

Motorspänning 0-100 % av nätspänningen.

3 ledningar från motorn

Deltaanslutning

Stjärnansluten U2, V2, W2

U2, V2 och W2 ska kopplas ihop separat

OBS!

I motorer utan fasåtskillnadspapp eller annan isoleringsförstärkning som är lämplig för drift med nätspänning (som t.ex. en frekvensomformare), ska ett sinusvågfilter monteras på utgången på omformaren.

MG.33.U3.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

Handbok för VLT

AutomationDrive FC 300 High Power 3 Så här installerar du

Bild 3.38: Compact IP 21 (NEMA 1) och IP 54 (NEMA 12), ramstorlek D1

Bild 3.39: Compact IP 21 (NEMA 1) och IP 54 (NEMA 12) med frånskiljare, säkring och RFI-filter, ramstorlek D2

1) AUX-relä 5) Broms 01 02 03 -R +R 04 05 06 81 82

2) Temperaturbrytare 6) SMPS-säkring (se säkringstabeller för artikelnummer) 106 104 105 7) AUX-fläkt

3) Ledning 100 101 102 103 R S T L1 L2 L1 L2 91 92 93 8) Fläktsäkring (se säkringstabeller för artikelnummer) L1 L2 L3 9) Jordning

4) Lastdelning 10) Motor

-DC +DC U V W 88 89 96 97 98 T1 T2 T3

MG.33.U3.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

3 Så här installerar du

Bild 3.40: Compact IP 00 (chassi), ramstorlek D3

Handbok för VLT

AutomationDrive FC 300 High Power

Bild 3.41: Compact IP 00 (chassi) med frånskiljare, säkring och RFI-filter, ramstorlek D4

1) AUX-relä 5) Broms 01 02 03 -R +R 04 05 06 81 82

2) Temperaturbrytare 6) SMPS-säkring (se säkringstabeller för artikelnummer) 106 104 105 7) AUX-fläkt

3) Ledning 100 101 102 103 R S T L1 L2 L1 L2 91 92 93 8) Fläktsäkring (se säkringstabeller för artikelnummer) L1 L2 L3 9) Jordning

4) Lastdelning 10) Motor

-DC +DC U V W 88 89 96 97 98

T1 T2 T3

MG.33.U3.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

Handbok för VLT

AutomationDrive FC 300 High Power 3 Så här installerar du

Bild 3.42: Jordplintarnas position, IP 00, ramstorlekar D

OBS!

D2 och D4 visas som exempel. D1- och D3-ramar är ekvivalenta.

Bild 3.43: Placering av jordplintar IP21 (NEMA type 1) och IP54 (NEMA type 12)

Bild 3.44: Compact IP 21 (NEMA 1) och IP 54 (NEMA 12) ramstorlek E1

MG.33.U3.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

3 Så här installerar du

Bild 3.45: Compact IP 00 (chassi) med frånskiljare, säkring och RFI-filter, ramstorlek E2

Handbok för VLT

AutomationDrive FC 300 High Power

1) AUX-relä 5) Lastdelning 01 02 03 -DC +DC 04 05 06 88 89

2) Temperaturbrytare 6) SMPS-säkring (se säkringstabeller för artikelnummer) 106 104 105 7) Fläktsäkring (se säkringstabeller för artikelnummer)

3) Ledning 8) AUX-fläkt R S T 100 101 102 103 91 92 93 L1 L2 L1 L2 L1 L2 L3 9) Jordning

4) Broms 10) Motor

-R +R U V W 81 82 96 97 98 T1 T2 T3

Bild 3.46: Jordplintarnas position, IP 00, ramstorlekar E

MG.33.U3.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

Handbok för VLT

AutomationDrive FC 300 High Power 3 Så här installerar du

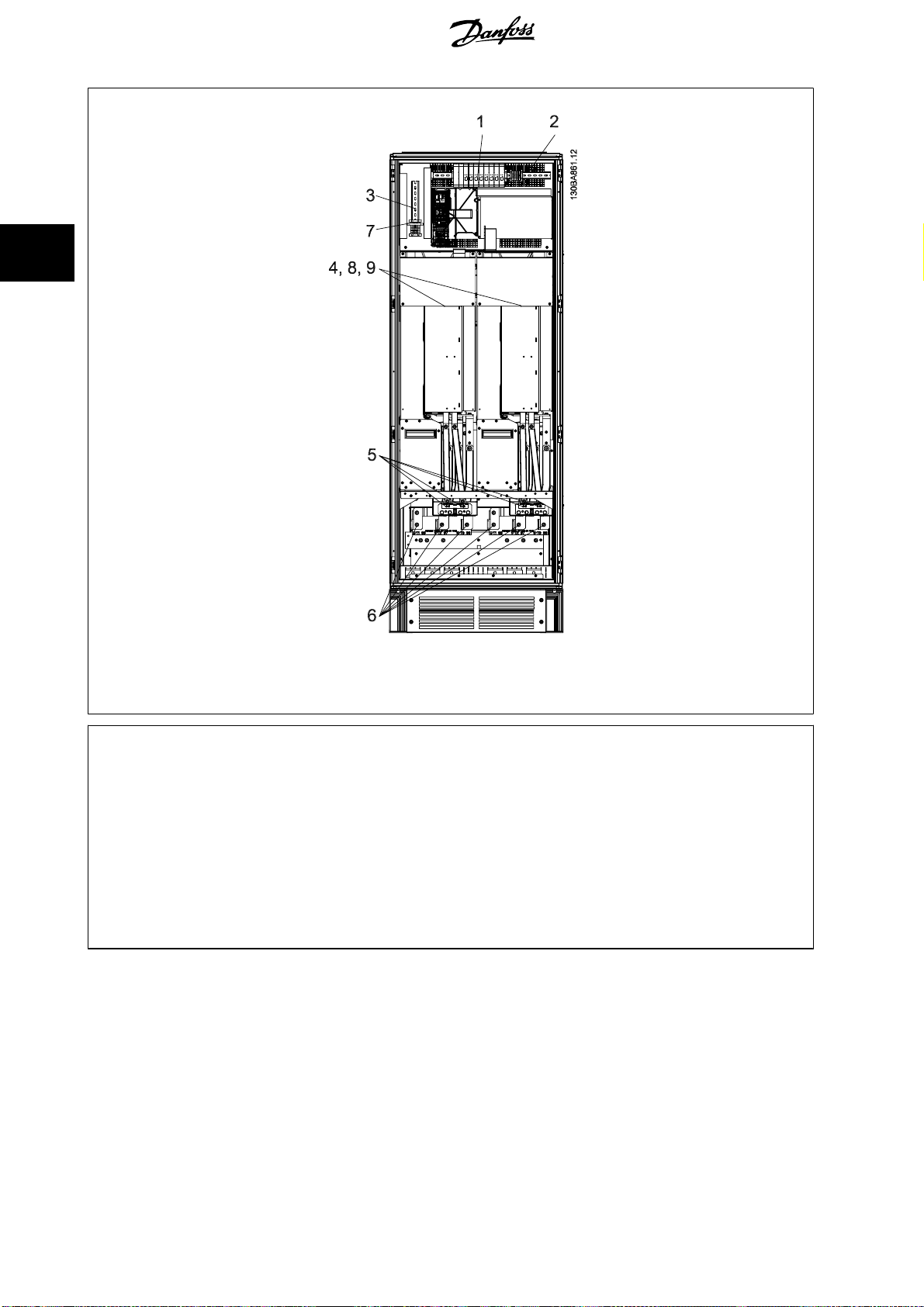

Bild 3.47: Likriktarskåp, ramstorlek F1, F2, F3 och F4

1) 24 V DC, 5 A 5) Lastdelning T1 Utgångsuttag -DC +DC Temperaturbrytare 88 89 106 104 105 6) Säkringar till styrtransformator (2 eller 4). Se säkringstabeller för artikelnummer

2) Manuell motorstartare 7) SMPS-säkring. Se säkringstabeller för artikelnummer

3) 30 A-säkring Skyddade strömplintar 8) Säkringar för manuell motorstyrning (3 eller 6). Se säkringstabeller för artikelnummer

4) Ledning 9) Ledningssäkring, F1- och F2-ram (3 stycken). Se säkringstabeller för artikelnummer R S T 10) 30 A-säkring Skyddade säkringar L1 L2 L3

MG.33.U3.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

3 Så här installerar du

Handbok för VLT

AutomationDrive FC 300 High Power

Bild 3.48: Växelriktarskåp, ramstorlek F1 och F3

1) Extern temperaturövervakning 6) Motor

2) AUX-relä U V W 01 02 03 96 97 98 04 05 06 T1 T2 T3

3) NAMUR 7) NAMUR-säkring. Se säkringstabeller för artikelnummer

4) AUX-fläkt 8) Fläktsäkringar. Se säkringstabeller för artikelnummer 100 101 102 103 9) SMPS-säkringar. Se säkringstabeller för artikelnummer L1 L2 L1 L2

5) Broms

-R +R 81 82

MG.33.U3.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

Handbok för VLT

AutomationDrive FC 300 High Power 3 Så här installerar du

Bild 3.49: Växelriktarskåp, ramstorlek F2 och F4

1) Extern temperaturövervakning 6) Motor

2) AUX-relä U V W

01 02 03 96 97 98 04 05 06 T1 T2 T3

3) NAMUR 7) NAMUR-säkring. Se säkringstabeller för artikelnummer

4) AUX-fläkt 8) Fläktsäkringar. Se säkringstabeller för artikelnummer 100 101 102 103 9) SMPS-säkringar. Se säkringstabeller för artikelnummer L1 L2 L1 L2

5) Broms

-R +R 81 82

MG.33.U3.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

3 Så här installerar du

Handbok för VLT

AutomationDrive FC 300 High Power

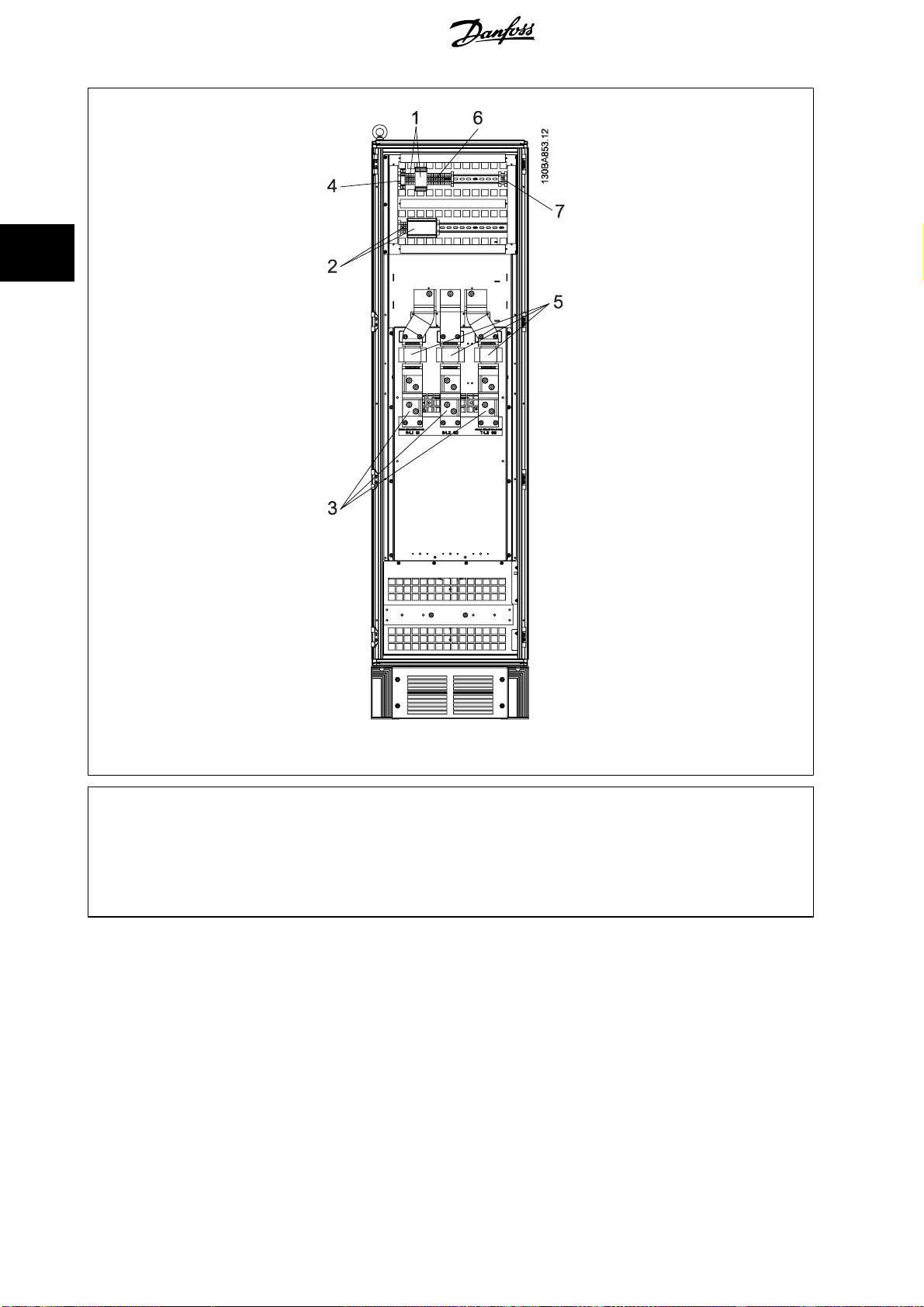

Bild 3.50: Tillvalsskåp, ramstorlek F3 och F4

1) Pilz-reläplint 4) Säkring för säkerhetsreläspole med PILS-relä

2) RCD- eller IRM-plint Se säkringstabeller för artikelnummer

3) Nät 5) Nätsäkringar, F3 och F4 (3 stycken) R S T Se säkringstabeller för artikelnummer 91 92 93 6) Reläspole (230 VAC) N/C- och N/O AUX-kontakt L1 L2 L3 7) Styrplintar för shuntbrytare (230 VAC eller 230 VDC)

MG.33.U3.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

Handbok för VLT

AutomationDrive FC 300 High Power 3 Så här installerar du

3.5.2 Jordning

Följande grundläggande punkter måste beaktas vid installation av en frekvensomformare, så att elektromagnetisk anpassning (EMC) uppnås.

• Skyddsjordning: Observera att frekvensomformaren har hög läckström och av säkerhetsskäl måste jordas enligt gällande bestämmelser. Följ lokala säkerhetsföreskrifter.

• Högfrekvensjordning: Se till att anslutningarna till jord är så korta som möjligt.

Anslut de olika jordningssystemen med minsta möjliga ledarimpedans. Låg ledarimpedans uppnås genom användning av korta ledare med stor mantelyta. Enhetens metallchassi monteras på skåpets bakstycke med lägsta möjliga HF-impedans. På detta sätt undviker du olika högfrekvensspänningar i de olika enheterna samt minskar risken för störande radioströmmar i anslutningskablarna mellan enheterna. Radiostörningen begränsas. Låg högfrekvensimpedans uppnås genom att använda enheternas fästskruvar som högfrekvensanslutningar till bakstycket. Isoleringsfärg och liknande måste avlägsnas från fästpunkterna.

3.5.3 Extra skydd (RCD)

Jordfelsbrytare, förstärkt jordning eller jordning kan användas som extra skydd under förutsättning att detta utförs så att lokala säkerhetsföreskrifter uppfylls.

Om jordfel uppstår kan detta orsaka en likströmskomponent i felströmmen.

Jordfelsbrytare som används måste uppfylla lokala föreskrifter. Den måste vara avsedd för trefasutrustning med brygglikriktare och kortvarig läckström vid start.

Se även avsnittet

Speciella förhållanden

i produkthandboken.

3.5.4 RFI-switch

Nätförsörjning isolerad från jord

Om frekvensomformaren matas med nätspänning från ett isolerat nät ( IT-nät, flytande delta eller jordat delta) eller TT/TN-S-nät med jordad gren, bör

RFI-switchen ställas i läget OFF (av) parallellkopplade motorer ansluts eller om motorkabellängden överskrider 25 m, bör par. 14-50

Inte tillgängligt för 525-600/690 V frekvensomformare i ramstorlekar D, E och F. Om omformarens interna RFI-kapacitanser (filterkondensatorerna), som normalt är inkopplade mellan chassit och mellankretsen, är i läget AV, är dessa bortkopplade för att det inte ska uppstå skador på mellankretsen och för att minska jordströmmen (enligt IEC 61800-3). Observera även tillämpningsnoteringen nätströmselektronik (IEC 61557-8).

via par. 14-50

VLT på IT-nät , MN.90.CX.02

RFI-filter

. Om du vill ha mer information, se IEC 364-3. Om optimal EMC-prestanda behövs, om

RFI-filter

ställas i läget [ON]

. Det är viktigt att använda isolationsvakter som kan användas tillsammans med

MG.33.U3.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

3 Så här installerar du

AutomationDrive FC 300 High Power

3.5.5 Moment

När de elektriska anslutningarna ska dras åt är det väldigt viktigt att dra åt med rätt vridmoment. För lågt eller för högt moment kan resultera i dålig elektrisk anslutning. Använd en momentnyckel för att säkerställa att rätt moment används.

Bild 3.51: Använd alltid en momentnyckel för att dra åt bultarna.

Ramstorlek Plint Moment Bultdimension

D1, D2, D3 och D4 Nät

Motor Lastdelning Broms

E1 och E2 Nät

Motor Lastdelning Broms 9,5 Nm M8

F1, F2, F3 och F4 Nät-

Motor Lastdelning Broms Regen

19 Nm M10

9,5 Nm M8

19 Nm M10

19 Nm 9,5 Nm 19 Nm

M10 M8 M10

Handbok för VLT

Tabell 3.4: Moment för plintar

3.5.6 Skärmade kablar

Det är viktigt att skärmade (screened/armoured cable) kablar ansluts på rätt sätt för att säkerställa hög EMC-immunitet och låga emissioner.

Anslutningen kan göras antingen med packboxar eller klämmor:

• EMC-packboxar: Vanliga packboxar kan användas för att säkerställa en optimal EMC-anslutning.

• EMC-kabelklämma: Klämmor som underlättar anslutningen levereras med frekvensomformaren.

MG.33.U3.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

Handbok för VLT

AutomationDrive FC 300 High Power 3 Så här installerar du

3.5.7 Motorkabel

Motorn måste anslutas till plintarna U/T1/96, V/T2/97, W/T3/98. Jord till plint 99. Alla typer av trefasiga, asynkrona standardmotorer kan användas tillsammans med en frekvensomformarenhet. Fabriksprogrammeringen är gjord för medurs motorrotation (framåt) med följande anslutningar från frekvensomformarens utgång:

Plintnummer 96, 97, 98, 99 Nät U/T1, V/T2, W/T3

• Plint U/T1/96 ansluten till U-fasen

• Plint V/T2/97 ansluten till V-fasen

• Plint W/T3/98 ansluten till W-fasen

Du kan ändra rotationsriktningen genom att skifta två av faserna i motorkabeln eller ändra i inställningarna på par. 4-10 Motorrotationskontroll kan utföras med par. 1-28

Funktion

Jord

Motorrotationskontroll

och genom att följa stegen som visas i displayen.

Motorvarvtal, riktning

F-ram Krav

F1/F3-krav: Kvantiteterna på motorfaskabeln ska vara 2, 4, 6 eller 8 (multipler av 2, 1 kabel får inte användas) för att erhålla samma antal ledare kopplade till båda växelriktarnas modulplintar. Det krävs att kablarna ska vara lika långa mellan växelriktarens modulplintar och den första gemensamma punkten på en fas, med en maginal på 10 %. Den rekommenderade gemensamma punkten är motorplintarna.

F2/F4-krav: Kvantiteterna på motorfaskabeln ska vara multipler av 3 med resultat 3, 6, 9 eller 12 (1 eller 2 kablar får inte användas) för att erhålla samma antal ledare kopplade till båda växelriktarnas modulplintar. Det krävs att kablarna ska vara lika långa ( inom 10 %) mellan växelriktarens modulplintar och den första gemensamma punkten på en fas. Den rekommenderade gemensamma punkten är motorplintarna.

Krav på utgångskopplingsboxen: Längden, minimum 2,5 meter och kvantiteten på kablarna måsta vara lika från varje växelriktarmodul till den gemensamma plinten i kopplingsboxen.

OBS!

Rådfråga fabriken eller dokumentationen om vilka krav som gäller vid eftermontering av ojämnt antal ledare per fas, eller använd topp/ botten-ingången på apparatskåpets samlingsskena.

MG.33.U3.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

3 Så här installerar du

AutomationDrive FC 300 High Power

3.5.8 Bromskabel Frekvensomformare med fabriksinstallerade bromschoppertillval

(Endast standard om bokstav B i position 18 på typkoden).

Anslutningskabeln ska vara skärmad och maxlängden från frekvensomformaren till DC-skenan är 25 meter.

Handbok för VLT

Plintnummer 81, 82 Bromsmotståndsplintar

Kabeln för bromsmotståndet ska vara skärmad. Skärmen förbinds med den ledande bakre plåten på frekvensomformaren och till bromsmotståndets metallchassi med hjälp av kabelklämmor. Bromskabelns ledararea dimensioneras efter bromsmomentet. Om du vill ha ytterligare information om säker installation läser du

MI.90.FX.YY

Krav för F-ram

Bromsmotståndet måste anslutas till bromsplintarna i varje likriktarmodul.

och

MI.50.SX.YY.

Tänk på att spänningen på plintarna kan uppgå till 1099 V DC beroende på nätspänningen.

Funktion

bromsinstruktionerna

3.5.9 Lastdelning

Plintnummer Funktion 88, 89 Lastdelning

Anslutningskabeln ska vara skärmad och maxlängden från frekvensomformaren till DC-skenan är 25 meter. Lastdelning innebär att flera frekvensomformares DC-mellankretsar kan sammankopplas.

Observera att det kan förekomma spänningar på upp till 1099 V DC på plintarna. Lastdelning kräver extra utrustning och säkerhetsbeaktanden. Ytterligare information finns i instruktionerna för lastdelning, MI.

50.NX.YY.

Observera att frånslagning av nätströmmen kanske inte isolerar frekvensomformaren på grund av likströmsanslutningen

MG.33.U3.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

Handbok för VLT

AutomationDrive FC 300 High Power 3 Så här installerar du

3.5.10 Skärmning mot elektriskt brus

Innan nätspänningskabeln ansluts ska metallocket på EMC monteras för att säkerställa bästa prestanda.

Obs! Metallocket levereras bara till enheter med RFI-filter.

Bild 3.52: Montering av EMC-skärm

3.5.11 Nätanslutning

Nätspänningen måste anslutas till plintarna 91, 92 och 93. Jorden ansluts till plinten till höger om plint 93.

Plintnummer 91, 92, 93 94

Kontrollera typskylten för att säkerställa att frekvensomformarens nätspänning överensstämmer med lokal elförsörjning.

Säkerställ att elförsörjningen är tillräcklig för frekvensomformaren.

Om enheten saknar inbyggda säkringar ska du säkerställa att de säkringar som används har rätt klassificering.

Funktion Nät R/L1, S/L2, T/L3 Jord

3.5.12 Extern fläkt

Ramstorlek

Om frekvensomformaren försörjs med likström eller om en fläkt måste köras oberoende av elförsörjning kan extern nätförsörjning användas. Anslutningen görs till effektkortet.

Plintnummer 100, 101 102, 103

Anslutningen som finns på effektkortet erbjuder en anslutning för nätspänning för kylfläktar. Fläktarna ansluts på fabriken och får ström från en gemensam växelströmsledning (byglar mellan 100-102 och 101-103). Om extern strömförsörjning behövs tas byglarna bort och försörjningen ansluts till plintarna 100 och 101. En 5 A-säkring bör användas för skydd. I UL-tillämpningar bör denna vara en LittleFuse KLK-5 eller liknande.

Funktion Hjälpförsörjning S, T Intern försörjning S, T

MG.33.U3.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

Handbok för VLT

3 Så här installerar du

3.5.13 Säkringar

Skydd för förgreningsenhet:

För att skydda installationen mot el- och brandfara måste alla förgreningsenheter i en installation, ett ställverk, maskiner osv. skyddas mot kortslutning och överström i enlighet med nationella/internationella bestämmelser.

Kortslutningsskydd:

Frekvensomformaren måste skyddas mot kortslutning för att undvika elektrisk faror eller brandrisk. Danfoss rekommenderar att säkringarna som anges i följande tabeller används för att skydda servicepersonal och utrustning i händelse av ett internt likströmsfel i frekvensomformaren. Frekvensomformaren ger fullständigt kortslutningsskydd i händelse av en kortslutning på motorutgången.

Skydd mot överström

Upprätta överbelastningsskydd för att undvika brandfara på grund av överhettning av kablarna i installationen. Frekvensomformaren är försedd med ett inbyggt skydd mot överström som kan användas för skydd mot överström uppströms (dock ej UL-tillämpningar). Se par. 4-18 utom kan säkringar och överspänningsskydd användas för att skydda installationen mot överström. Överströmsskydd måste alltid upprättas i enlighet med nationella bestämmelser.

Om UL-kraven inte är nödvändiga

Om UL/cUL-kraven inte behöver uppfyllas rekommenderar vi följande säkringar, som garanterar att kraven i EN50178 uppfylls: Om du inte följer rekommendationen kan det leda till onödig skada på frekvensomformaren om det skulle uppstå något fel.

AutomationDrive FC 300 High Power

Strömbegränsning

. Dess-

P90 - P200 380 - 500 V typ gG

P250 - P400 380 - 500 V typ gR

UL-kompatibilitet

380-500 V, ramstorlekar D, E och F

Enheten är lämplig att använda på en krets som har kapacitet att leverera högst 100 000 RMS symmetriska ampere, 240 V eller 480 V, eller 500 V, eller 600 V beroende på frekvensomformarens spänningsmärkning Med korrekt säkring är frekvensomformarens SCCR (Short Circuit Current Rating) 100 000 Arms.

Stor-

lek/Typ

P90K FWH-

P110 FWH-

P132 FWH-

P160 FWH-

P200 FWH-

Tabell 3.5: Ramstorlek D, nätsäkringar, 380-500 V

Storlek/Typ

P250 170M4017 700 A, 700 V 6.9URD31D08A0700 20 610 32.700 P315 170M6013 900 A, 700 V 6.9URD33D08A0900 20 630 32.900 P355 170M6013 900 A, 700 V 6.9URD33D08A0900 20 630 32.900 P400 170M6013 900 A, 700 V 6.9URD33D08A0900 20 630 32.900

Bussmann

E1958

JFHR2**

300

350

400

500

600

Bussmann

E4273

T/JDDZ**

JJS300 JJS350 JJS400 JJS500 JJS600

Bussmann PN* Klassificering Ferraz Siba

SIBA

E180276

JFHR2

2061032. 315

2061032.

2062032.

LittelFuse

E71611

JFHR2** L50S-300 6.6URD30D08A

L50S-350 6.6URD30D08A

L50S-400 6.6URD30D08A

L50S-500 6.6URD30D08A

L50S-600 6.6URD32D08A

Ferraz-

Shawmut

E76491

JFHR2

0315

0350

0400

0500

630

Bussmann

E4274

H/JDDZ**

NOS-

300

NOS-

350

NOS-

400

NOS-

500

NOS-

600

Bussmann

E125085

JFHR2*

170M3017 170M3018

170M3018 170M3018

170M4012 170M4016

170M4014 170M4016

170M4016 170M4016

Internt

tillval

Bussmann

Tabell 3.6: Ramstorlek E, Nätsäkringar, 380-500 V

Storlek/Typ

P450 170M7081 1600 A, 700 V 20 695 32.1600 170M7082 P500 170M7081 1600 A, 700 V 20 695 32.1600 170M7082 P560 170M7082 2000 A, 700 V 20 695 32.2000 170M7082 P630 170M7082 2000 A, 700 V 20 695 32.2000 170M7082 P710 170M7083 2500 A, 700 V 20 695 32.2500 170M7083 P800 170M7083 2500 A, 700 V 20 695 32.2500 170M7083

Tabell 3.7: Ramstorlek F, nätsäkringar, 380-500 V

Bussmann PN* Klassificering Siba Internt Bussmann-tillval

MG.33.U3.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

Handbok för VLT

AutomationDrive FC 300 High Power 3 Så här installerar du

Storlek/Typ Bussmann PN* Klassificering Siba P450 170M8611 1100 A, 1000 V 20 781 32.1000 P500 170M8611 1100 A, 1000 V 20 781 32.1000 P560 170M6467 1400 A, 700 V 20 681 32.1400 P630 170M6467 1400 A, 700 V 20 681 32.1400 P710 170M8611 1100 A, 1000 V 20 781 32.1000 P800 170M6467 1400 A, 700 V 20 681 32.1400

Tabell 3.8: Ramstorlek F, Växelriktarmodul likströmslänksäkringar, 380-500 V

*170M-säkringar från Bussmann använder den visuella indikatorn -/80. Säkringar med indikator -TN/80 Type T, -/110 eller TN/110 Type T av samma storlek och ampere kan användas för externt bruk **Alla listade säkringar med minimum 500 V UL och motsvarande strömdata kan användas för att uppfylla UL-krav.

525-690 V, ramstorlekar D, E och F

Bussmann

Storlek/Typ

P37K 170M3013 125 2061032.125 6.6URD30D08A0125 170M3015 P45K 170M3014 160 2061032.16 6.6URD30D08A0160 170M3015 P55K 170M3015 200 2061032.2 6.6URD30D08A0200 170M3015 P75K 170M3015 200 2061032.2 6.6URD30D08A0200 170M3015 P90K 170M3016 250 2061032.25 6.6URD30D08A0250 170M3018 P110 170M3017 315 2061032.315 6.6URD30D08A0315 170M3018 P132 170M3018 350 2061032.35 6.6URD30D08A0350 170M3018 P160 170M4011 350 2061032.35 6.6URD30D08A0350 170M5011 P200 170M4012 400 2061032,4 6.6URD30D08A0400 170M5011 P250 170M4014 500 2061032.5 6.6URD30D08A0500 170M5011 P315 170M5011 550 2062032.55 6.6URD32D08A550 170M5011

Tabell 3.9: Ramstorlek D, 525-690 V

Storlek/Typ

P355 170M4017 700 A, 700 V 6.9URD31D08A0700 20 610 32.700 P400 170M4017 700 A, 700 V 6.9URD31D08A0700 20 610 32.700 P500 170M6013 900 A, 700 V 6.9URD33D08A0900 20 630 32.900 P560 170M6013 900 A, 700 V 6.9URD33D08A0900 20 630 32.900

Tabell 3.10: Ramstorlek E, 525-690 V

Storlek/Typ

P630 170M7081 1600 A, 700 V 20 695 32.1600 170M7082 P710 170M7081 1600 A, 700 V 20 695 32.1600 170M7082 P800 170M7081 1600 A, 700 V 20 695 32.1600 170M7082 P900 170M7081 1600 A, 700 V 20 695 32.1600 170M7082 P1M0 170M7082 2000 A, 700 V 20 695 32.2000 170M7082 P1M2 170M7083 2500 A, 700 V 20 695 32.2500 170M7083

E125085

JFHR2

Bussmann PN* Klassificering Ferraz Siba

Bussmann PN* Klassificering Siba Internt Bussmann-tillval

Amps

SIBA

E180276

JFHR2

Ferraz-Shawmut

E76491

JFHR2

Internt

tillval

Bussmann

Tabell 3.11: Ramstorlek F, nätsäkringar, 525-690 V

Storlek/Typ

P630 170M8611 1100 A, 1000 V 20 781 32. 1000 P710 170M8611 1100 A, 1000 V 20 781 32. 1000 P800 170M8611 1100 A, 1000 V 20 781 32. 1000 P900 170M8611 1100 A, 1000 V 20 781 32. 1000 P1M0 170M8611 1100 A, 1000 V 20 781 32. 1000 P1M2 170M8611 1100 A, 1000 V 20 781 32.1000

Tabell 3.12: Ramstorlek F, växelriktarmodul likströmslänksäkringar, 525-690 V

*170M-säkringar från Bussmann använder den visuella indikatorn -/80. Säkringar med indikator -TN/80 Type T, -/110 eller TN/110 Type T av samma storlek och ampere kan användas för externt bruk Lämplig att använda på en krets som har kapacitet att leverera högst 100 000 RMS symmetriska ampere, 500/600/690 V maximalt när den skyddas av säkringarna ovan.

Bussmann PN* Klassificering Siba

MG.33.U3.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

3 Så här installerar du

Kompletrande säkringar

Handbok för VLT

AutomationDrive FC 300 High Power

Ramstorlek

D, E och F KTK-4 4 A, 600 V

Tabell 3.13: SMPS-säkring

Storlek/Typ

P90K-P250, 380-500 V KTK-4 4 A, 600 V P37K-P400, 525-690 V KTK-4 4 A, 600 V P315-P800, 380-500 V KLK-15 15 A, 600 V P500-P1M2, 525-690 V KLK-15 15 A, 600 V

Tabell 3.14: Fläktsäkringar

Storlek/Typ Bussmann PN* Klassificering Alternativa säkringar

2,5-4,0 A-säkring P450-P800, 380-500 V LPJ-6 SP eller SPI 6 A, 600 V Alla listade av klass J Dual

P630-P1M2, 525-690 V LPJ-10 SP eller SPI 10 A, 600 V Alla listade av klass J Dual

4,0-6,3 A-säkring P450-P800, 380-500 V LPJ-10 SP eller SPI 10 A, 600 V Alla listade av klass J Dual

P630-P1M2, 525-690 V LPJ-15 SP eller SPI 15 A, 600 V Alla listade av klass J Dual

6,3 - 10 A-säkring P450-P800600 hkr-1200

hkr, 380-500 V

P630-P1M2, 525-690 V LPJ-20 SP eller SPI 20 A, 600 V Alla listade av klass J Dual

10 - 16 A-säkring P450-P800, 380-500 V LPJ-25 SP eller SPI 25 A, 600 V Alla listade av klass J Dual

P630-P1M2, 525-690 V LPJ-20 SP eller SPI 20 A, 600 V Alla listade av klass J Dual

Bussmann PN* LittelFuse Klassificering

Bussmann PN* Klassificering

Element, tidsfördröjning, 6A

Element, tidsfördröjning, 10

Element, tidsfördröjning, 15

LPJ-15 SP eller SPI 15 A, 600 V Alla listade av klass J Dual

Element, tidsfördröjning, 15

Element, tidsfördröjning, 20

Element, tidsfördröjning, 25

Element, tidsfördröjning, 20

Tabell 3.15: Manuell motorstartare, kontrollsäkring

Ramstorlek

F LPJ-30 SP eller SPI 30 A, 600 V Alla listade av klass J Dual Element,

Tabell 3.16: 30 A-säkring Skyddade plintsäkring

Ramstorlek

F LPJ-6 SP eller SPI 6 A, 600 V Alla listade av klass J Dual Element,

Tabell 3.17: Säkring för styrtransformator

Ramstorlek

F GMC-800MA 800 mA, 250 V

Tabell 3.18: NAMUR-säkring

Ramstorlek

F LP-CC-6 6 A, 600 V Alla listade klass CC, 6 A

Tabell 3.19: Säkring för säkerhetsreläspole med PILS-relä

Bussmann PN* Klassificering Alternativa säkringar

tidsfördröjning, 30 A

Bussmann PN* Klassificering Alternativa säkringar

tidsfördröjning, 6 A

Bussmann PN* Klassificering

Bussmann PN* Klassificering Alternativa säkringar

MG.33.U3.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

Handbok för VLT

AutomationDrive FC 300 High Power 3 Så här installerar du

3.5.14 Nätbrytare - Ramstorlek D, E och Fenhetstorlekar

Ramstorlek Effekt och spänning Modell

D1/D3 P90K-P110 380-500 V och P90K-P132 525-690 V ABB OETL-NF200A eller OT200U12-91 D2/D4 P132-P200 380-500 V och P160-P315 525-690 V ABB OETL-NF400A eller OT400U12-91 E1/E2 P250 380-500 V och P355-P560 525-690 V ABB OETL-NF600A E1/E2 P315-P400 380-500 V ABB OETL-NF800A

F3 P450 380-500 V och P630-P710 525-690 V Merlin Gerin NPJF36000S12AAYP F3 P500-P630 380-500 V och P800 525-690 V Merlin Gerin NRK36000S20AAYP F4 P710-P800 380-500 V och P900-P1M2 525-690 V Merlin Gerin NRK36000S20AAYP

3.5.15 F-ram Brytare

Ramstorlek Effekt och spänning Modell

F3 P450 380-500 V och P630-P710 525-690 V Merlin Gerin NPJF36120U31AABSCYP F3 P500-P630 380-500 V och P800 525-690 V Merlin Gerin NRJF36200U31AABSCYP F4 P710 380-500 V och P900-P1M2 525-690 V Merlin Gerin NRJF36200U31AABSCYP F4 P800 380-500 V Merlin Gerin NRJF36250U31AABSCYP

3.5.16 F-ram Nätkontaktorer

Ramstorlek Effekt och spänning Modell

F3 P450-P500 380-500 V och P630-P800 525-690 V Eaton XTCE650N22A F3 P560 380-500 V Eaton XTCE820N22A F3 P630380-500 V Eaton XTCEC14P22B F4 P900 525-690 V Eaton XTCE820N22A F4 P710-P800 380-500 V och P1M2 525-690 V Eaton XTCEC14P22B

3.5.17 Motorisolering

För motorkabellängder ≤ den maximala kabellängden som listas i tabellen Allmänna specifikationer rekommenderas följande motorisoleringsmärkdata eftersom toppspänningen kan vara upp till dubbel så stor som mellankretsspänningen, 2,8 gånger högre än nätspänningen på grund av transmissionseffekter i motorkabeln. Om en motor har lägre isoleringsmärkdata rekommenderar vi användning av du-/dt- eller sinusvågfilter.

Nominell nätspänning Motorisolering UN ≤ 420 V Standard ULL = 1300 V 420 V < U 500 V < UN ≤ 600 V Förstärkt ULL = 1800 V 600 V < U

≤ 500 V Förstärkt ULL = 1600 V

≤ 690 V Förstärkt ULL = 2000 V

MG.33.U3.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

Handbok för VLT

3 Så här installerar du

3.5.18 Lagerströmmar i motorn

Alla motorer installerade med FC 302 90 kW eller frekvensomformare med högre effekt ska ha NDE (Non-Drive End) isolerade lager installerade eliminerar lagerströmmar i motorn. För att minimera lager- och axelströmmar på DE (Drive End) krävs riktig jordning av frekvensomformaren, motorn, drivmaskinen och motorn till drivmaskinen.

Standardstrategier för störningsminskning:

1. Använd isolerade lager

2. Tillämpa ordentliga installationsprocedurer

- Säkerställ att motorn och belastningsmotorn är justerade

- Följ noggrant installationsråden från EMC

- Förstärk PE så att den höga frekvensimpedansen är lägre i PE än ingångseffekten

- Se till att det finns en bra högfrekvensanslutning mellan motorn och frekvensomformaren, till exempel en skärmad kabel som har 360°

anslutning i motorn och frekvensomformaren.

- Se till att impedansen från frekvensomformaren till jord är lägre än maskinens jordningsimpedans. Detta kan vara svårt för pumpar

- Skapa en direkt jordanslutning mellan motorn och belastningsmotorn

3. Sänk IGBT-switchfrekvensen

4. Ändra växelriktarens vågform, 60° AVM vs. SFAVM

5. Installera ett axeljordningssystem eller använd en isolerande koppling

6. Använd ledande smörjmedel

7. Använd minimiinställningarna om möjligt

8. Försök att säkerställa att nätspänningen är balanserad till jord. Dett kan vara svårt för IT-, TT-, TN-CS- eller jordade system

9. Använd dU/dt- eller sinusfilter

AutomationDrive FC 300 High Power

3.5.19 Temperaturbrytare för bromsmotstånd

Ramstorlek D-E-F

Vridmoment: 0,5-0,6 Nm Skruvstorlek: M3

Denna ingång kan användas för att övervaka temperaturen i ett externt anslutet bromsmotstånd. Om ingången mellan 104 och 106 etableras kommer frekvensomformaren att trippa med varning / larm 27 "BromsIGBT". Om anslutningen mellan 104 och 105 stängs kommer frekvensomformaren att trippa med varning / larm 27 "BromsIGBT". Normalt öppen: 104-106 (fabriksinstallerad bygel) Normalt öppen: 104-105

Plintnummer 106, 104, 105 Temperaturbrytare för bromsmotstånd.

Om temperaturen i bromsmotståndet blir för hög och termokontakten löser ut, avbryter frekvensomformaren bromsoperationen. Motorn påbörjar utrullningen. En KLIXON-switch måste installeras med funktionen "brytande kontakt". Om funktionen inte används ska 106 och 104 kortslutas tillsammans.

Funktion

MG.33.U3.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

Handbok för VLT

AutomationDrive FC 300 High Power 3 Så här installerar du

3.5.20 Styrkabelframdragning

Koppla alla styrledningar till de avsedda styrkabelframdragningarna som visas i bilden. Kom ihåg att ansluta skärmarna på rätt sätt för att säkerställa optimal elektrisk immunitet.

Fältbussanslutning

Anslutningarna görs till de relevanta på styrkortet. Mer information finns i relevant fältbussinstruktion. Kabeln måste placeras till vänster inuti frekvensomformaren och bindas ned med andra styrledningar (se bild).

Kabeldragning för styrkort för D3. Kabeldragning för styrkort för D1, D2, D4, E1 och E2 använder samma dragning.

I Chasis (IP00) och NEMA 1-enheter är det också möjligt att ansluta fältbussen från toppen av enheten som visas i bilden till höger. På NEMA 1enheten måste täckplåten tas bort. Satsnummer för fältbusstoppanslutning: 176F1742

Kabeldragning för styrkort för F1/F3. Kabeldragning för styrkort för F2/F4 använder samma dragning.

Bild 3.53: Toppanslutningen för fältbuss.

Installation av 24 V extern likströmsförsörjning

Vridmoment: 0,5 - 0,6 Nm Skruvstorlek: M3

MG.33.U3.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

Handbok för VLT

3 Så här installerar du

No. Funktion 35 (-), 36 (+) 24 V extern DC-försörjning

En extern 24 V likströmsförsörjning kan användas för lågspänningsförsörjning till styrkort och valfritt installerade tillvalskort. Detta gör att du kan använda LCP fullt ut (inklusive parameterinställningen) utan att den är ansluten till nätspänningen. Observera att varning för låg spänning visas då 24 V DC är ansluten, dock utlöses inte tripp.

AutomationDrive FC 300 High Power

För att en säker galvanisk isolation (PELV-typ) ska upprätthållas på frekvensomformarens styrplintar, måste den anslutna 24 V likströmsförsörjningen vara av typen PELV.

3.5.21 Åtkomst till styrplintar

Alla plintar för styrkablarna sitter under LCP. Du kommer åt dem genom att öppna dörren på IP21/54 eller genom att ta bort plåtarna på IP00 version.

MG.33.U3.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

Handbok för VLT

AutomationDrive FC 300 High Power 3 Så här installerar du

3.5.22 Elektrisk installation, styrplintar

Så här ansluter du kabeln till plinten:

1. Avlägsna 9-10 mm av isoleringen

Sätt i en skruvmejsel

3. Sätt i kabeln i det intilliggande runda hålet.

4. Ta bort skruvmejseln. Kabeln är nu monterad på plinten.

Så här tar du bort kabeln från plinten:

Sätt i en skruvmejsel

2. Dra ut kabeln.

Max. 0,4 x 2,5 mm

i det fyrkantiga hålet.

MG.33.U3.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

3 Så här installerar du

3.6 Kopplingsexempel

3.6.1 Start/stopp

Handbok för VLT

AutomationDrive FC 300 High Power

Plint 18 = par. 5-10 Plint 27 = par. 5-12

Utrullning, inverterad

Plint 37 = Säkerhetsstopp

Plint 18, digital ingång Plint 27, digital ingång

)

3.6.2 Pulsstart/-stopp

Plint 18 = par. 5-10 Plint 27= par. 5-12

Plint 37 = Säkerhetsstopp

Plint 18, digital ingång

Plint 27, digital ingång

[8]

Start

[0]

Ingen funktion (Standard

[9]

Pulsstart

[6]

Stopp, inverterat

MG.33.U3.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

Handbok för VLT

AutomationDrive FC 300 High Power 3 Så här installerar du

3.6.3 Öka/minska varvtal

Plint 29/32 = Öka/minska varvtal:

Plint 18 = par. 5-10

Plint 27 = par. 5-12

Plint 29 = par. 5-13

Plint 32 = par. 5-14

Obs! Plint 29 endast iFC x02 (x=serietyp).

3.6.4 Potentiometerreferens

Spänningsreferens via en potentiometer:

Referenskälla 1 = [1]

Plint 53, låg spänning = 0 Volt

Plint 53, hög spänning = 10 Volt

Plint 53, lågt ref./återkopplingsvärde = 0 varv/minut

Plint 53, högt ref./återkopplingsvärde = 1500 varv/minut

Brytare S201 = OFF (U)

Plint 18, digital ingång

Plint 27, digital ingång

Plint 29, digital ingång

Plint 32, digital ingång

Analog ingång 53

(standard)

[9] Start (standard)

= Frysreferens [19]

Öka varvtal [21]

Minska varvtal [22]

MG.33.U3.07 - VLT® är ett registrerat varumärke som tillhör Danfoss





 &

3 Så här installerar du

3.7.1 Elinstallation, Styrkablar

Handbok för VLT

AutomationDrive FC 300 High Power

*+2 0'270&&4&-

-.&-

8,22

 !

 !  !



 !  !



   



 



%





























%









: ;;:











5677/4&-2/0-( %')1*1)21)3&4&-

 !

 

  



 

 !

%







$% &'()*+!(



:%'0&- ;;:<77(&

%

$%"

"  #



$

$

)(/0

)(/0





$%"

$%"







"





:=0//+ :%4&5

)62 )(242'6)

+!9

+!9

&+/6- ,'-.&-



$%

6'6)

Bild 3.54: Diagram som visar alla elektriska plintar utan tillval. Plint 37 är ingången för säkerhetsstopp. Information om installationen av säkerhetsstopp finns i avsnittet

Installation av säkerhetsstopp

frekvenskonverterarens Design Guide. Mer information finns i avsnitten Säkerhetsstopp och Installation av säkerhetsstopp.

Mycket långa styrkablar och analoga signaler kan i sällsynta fall och beroende på installation resultera i 50/60 Hz brumloopar på grund av störningar från nätkablar.

Om detta inträffar kan det bli nödvändigt att bryta skärmen eller sätta en 100 nF-kondensator mellan skärmen och chassit.

De digitala och analoga in- och utgångarna måste anslutas separat till frekvensomformarens gemensamma ingångar (plint 20, 55, 39) för att undvika att jordströmmar från de båda grupperna påverkar andra grupper. Exempelvis kan inkoppling av den digitala ingången störa den analoga ingångssignalen.

MG.33.U3.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

Handbok för VLT

AutomationDrive FC 300 High Power 3 Så här installerar du

Ingångspolaritet på styrplintar

OBS!

Styrkablar måste vara skärmade.

Anslut ledningarna som beskrivs i driftinstruktionerna för frekvensomformaren. Kom ihåg att ansluta skärmarna på rätt sätt för att säkerställa optimal elektrisk immunitet.

MG.33.U3.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

Handbok för VLT

3 Så här installerar du

3.7.2 Brytare S201, S202 och S801

Brytare S201 (A53) och S202 (A54) används för att välja en ström- (0-20 mA) eller spänningskonfiguration (-10 till 10 V) för respektive analog ingångsplint, 53 och 54.

Brytare S801 (BUS TER.) kan användas för att aktivera avslutning på RS-485-porten (plint 68 och 69).

AutomationDrive FC 300 High Power

Se ritningen

Standardinställning:

Diagram som visar alla elektriska plintar

S201 (A53) = OFF (spänningsingång)

S202 (A54) = OFF (spänningsingång)

S801 (Bussavslutning) = OFF

När funktionen på S201, S202 eller S801 ändras ska du vara försiktig att inte använda våld på switchlocket. Det rekommenderas att ta bort LCP-fästet (vaggan) när switcharna åtgärdas. Switcharna får inte åtgärdas när frekvensomformaren är strömsatt.

i avsnittet

Elektrisk installation

MG.33.U3.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

Handbok för VLT

AutomationDrive FC 300 High Power 3 Så här installerar du

3.8 Slutgiltiga inställningar och testning

Följ de här stegen för att testa konfigurationen och kontrollera att frekvensomformaren fungerar.

Steg 1. Leta upp motorns märkskylt

OBS!

Motorn är antingen stjärn- (Y) eller deltakopplad (Δ). Denna information finns på motorns märkplåt.

Steg 2. Ange motorns märkplåtdata i denna parameterlista.

Du kommer åt den här listan genom att först trycka på [QUICK MENU] och sedan välja "Q2 Snabbinstallation".

Steg 3. Aktivera automatisk motoranpassning (AMA)

Genomföra en AMA garanterar optimal prestanda. AMA mäter värdena från motormodellens motsvarande diagram.

1. Anslut plint 37 till plint 12 (om plint 37 finns tillgänglig).

2. Anslut plint 27 till plint 12 eller ställ par. 5-12

3. Aktivera AMA par. 1-29

4. Välj mellan fullständig och reducerad AMA. Om ett sinusvågfilte har monteratsanslutits kör du bara reducerad AMA eller tar bort sinusvågfiltret under AMA proceduren.

5. Tryck på [OK]-knappen. Displayen visar "Tryck [Hand On] för att starta".

6. Tryck på [Hand on]. En förloppsindikator visar om AMA körs.

Stoppa AMA under drift

1. Tryck på [OFF] - frekvensomformaren går in i larmläge och displayen visar att AMA avslutades av användaren.

Lyckad AMA

1. Displayen visar "Tryck [OK] för att slutföra AMA".

2. Tryck på [OK] för att avsluta AMA.

Automatisk motoranpassning (AMA)

Plint 27, digital ingång

1. Par. 1-20 Par. 1-21

2. Par. 1-22

3. Par. 1-23

4. Par. 1-24

5. Par. 1-25

på "Ingen funktion" (par. 5-12

Motoreffekt [kW] Motoreffekt [HK] Motorspänning Motorfrekvens Motorström Nominellt motorvarvtal

Plint 27, digital ingång

[0])

MG.33.U3.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

Handbok för VLT

3 Så här installerar du

Misslyckad AMA

1. Frekvensomformaren går in i larmläge. Du hittar en beskrivning av larmet i kapitlet

2. "Rapportvärde" i [Alarm Log] visar den senaste mätsekvensen som utfördes av AMA, innan frekvensomformaren gick in i larmläge. Detta nummer tillsammans med beskrivningen av larmet hjälper dig vid felsökningen. Om du kontaktar Danfoss Service, var noga med att ange nummer och larmbeskrivning.

OBS!

En misslyckad AMA orsakas ofta av felaktigt data från motormärkskylten eller för stor skillnad mellan motoreffektstorleken och frekvensomformarens effektstorlek.

Steg 4. Ställ in varvtalsgräns och ramp-

Varningar och larm

AutomationDrive FC 300 High Power

Par. 3-02 Par. 3-03

Tabell 3.20: Ställ in önskade gränser för varvtal och ramptid.

Par. 4-11 lerpar. 4-12 Par. 4-13 lerpar. 4-14

Par. 3-41 Par. 3-42

Minimireferens Maximireferens

Motorvarvtal, nedre gräns [rpm]

Motorvarvtal, nedre gräns [Hz]

Motorvarvtal, övre gräns [rpm]

Motorvarvtal, övre gräns [Hz]

Ramp 1, uppramptid Ramp 1, nedramptid

el-

MG.33.U3.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

Handbok för VLT

AutomationDrive FC 300 High Power 3 Så här installerar du

3.9 Ytterligare anslutningar

3.9.1 Mekanisk bromsstyrning

I krananordningar behöver man kunna styra en elektromekanisk broms:

• Styr bromsen med hjälp av valfri reläutgång eller digital utgång (plint 27 eller 29).

• Utgången ska vara spänningslös så länge det råder sådana förhållanden att frekvensomformaren inte kan "hålla" motorn, exempelvis på grund av för stor belastning.

•Välj

• Bromsen kopplas ur om motorströmmen överstiger det förinställda värdet i par. 2-20

• Bromsen kopplas in när utfrekvensen är mindre än den frekvens som anges i par. 2-21

Om frekvensomformaren är i larmläge eller i en överspänningssituation kopplas den mekaniska bromsen omedelbart in.

Styrning av mekanisk broms

bromsvarvtal [Hz]

och bara om frekvensomformaren utför ett stoppkommando.

[32] i parameter 5-4* för tillämpningar med en elektromekanisk broms.

Frikoppla broms, ström

Aktivera bromsvarvtal [v/m]

3.9.2 Parallellkoppling av motorer

eller par. 2-22

Aktivera

Frekvensomformaren kan styra flera parallellkopplade motorer. Motorernas sammanlagda strömförbrukning får inte överstiga frekvensomformarens nominella utström I

OBS!

Installationer med kablar anslutna i en gemensam koppling som visas i illustration nedan rekommenderas endast för korta kabellängder.

OBS!

När motorerna är parallellkopplade kan par. 1-29

tomatisk motoranpassning (AMA)

OBS!

Frekvensomformarens elektroniska termiska relä (ETR) kan inte användas som motorskydd för de enskilda motorerna i system med parallellkopplade motorer. Installera ytterligare motorskydd, t.ex. termistorer, i varje motor eller individuella termiska reläer (brytare är inte lämpliga som skydd).

M,N

Au-

inte användas.

Problem kan uppstå vid start och vid låga varvtal (RPM) om motorstorlekarna skiljer sig mycket, eftersom små motorers relativt höga ohmska motstånd i statorn kräver högre spänning vid start och vid lågt antal varv/minut.

3.9.3 Termiskt motorskydd

Det elektronisk-termiska reläet i frekvensomformaren har erhållit UL-godkännande för skydd av enstaka motorer, när parameter par. 1-90

motorskydd

För termiskt motorskydd är det också möjligt att använda tillvalet MCB112 PTC-termistorkort. Detta kort ger ATEX-certifikat för att skydda motorer i omgivningar med explosionsrisk, zon 1/21 och 2/22. Se

ställts in för

ETR -tripp

och par. 1-24

Motorström

MG.33.U3.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

, ställts in efter den nominella motorströmmen (se motorns märkskylt).

Design Guide

om du vill ha ytterligare information.

Termiskt

4 Så här programmerar du

Handbok för VLT

AutomationDrive FC 300 High Power

MG.33.U3.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

Handbok för VLT

AutomationDrive FC 300 High Power 4 Så här programmerar du

4 Så här programmerar du

4.1 Grafisk och numerisk LCP

Det är lättare att programmera frekvensomformaren i den grafiska LCP ( 102). Man måste använda frekvensomformarens Design Guide när man använder den numeriska lokala manöverpanelen (LCP 101).

4.1.1 Så här programmeras den grafiska LCP

Följande instruktioner gäller för den grafiska LCP (LCP 102):

Manöverpanelen indelad i fyra funktionsgrupper:

1. Grafisk display med statusrader.

2. Menyknappar och indikeringslampor - ändring av parametrar och växling mellan visningsfunktioner.

3. Navigationsknappar och indikeringslampor (lysdioder).

4. Manöverknappar och indikeringslampor (lysdioder).

Alla data visas på en grafiskLCP -display, som kan visa upp till fem poster med driftdata när [Status] visas.

Teckenrader i displayen:

a. Statusrad: Statusmeddelanden som visar ikoner och grafik.

Rad 1-2:

c. Statusrad: Statusmeddelanden som visar text.

Operatörsdatarader som visar data som definieras eller väljs av användaren. Du kan lägga till maximalt en extra rad genom att trycka på [Status].

4.1.2 Så här programmerar du på den numeriska lokala manöverpanelen

Följande instruktioner avser den numeriska LCP( LCP101):

Manöverpanelen är uppdelad i fyra funktionsgrupper:

1. Numerisk display.

2. Menyknappar och indikeringslampor - ändring av parametrar och växling mellan visningsfunktioner.

3. Navigationsknappar och indikeringslampor (lysdioder).

4. Manöverknappar och indikeringslampor (lysdioder).

MG.33.U3.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

Handbok för VLT

4 Så här programmerar du

4.1.3 Initial idrifttagning.

Det lättaste sättet att utföra initial idrifttagning är att använda knappen Quick Menu och följa snabbinstallationsproceduren med hjälp av LCP 102 (läs tabellen från vänster till höger). Exemplen gäller tillämpningar utan återkoppling:

Tryck på

Q2 Quick Menu

AutomationDrive FC 300 High Power

Par. 0-01

Par. 1-20

Par. 1-22

Par. 1-23

Par. 1-24

Par. 1-25

Par. 5-12

Par. 1-29

(AMA)

Par. 3-02

Par. 3-03

Språk

Motoreffekt [kW]

Motorspänning

Motorfrekvens

Motorström

Nominellt motorvarvtal

Plint 27, digital ingång

Automatisk motoranpassning

Minimireferens

Maximireferens

Ställ in språk

Ställ in motoreffekt enligt märkskylt

Ställ in spänning enligt märkskylt

Ställ in frekvens enligt märkskylt

Ställ in ström enligt märkskylt

Ställ in varvtal i RPM enligt märkskylt

Om standard för plinten är att ändra denna inställning till till plint 27 behövs för att köra AMA

Ange önskad AMA-funktion. Aktivera fullst. AMA är rekomenderat

Ange den nedre gränsen för motoraxeln.

Ange den övre gränsen för motoraxeln

Utrullning

, inverterad är det möjligt

Ingen funktion

. Ingen anslutning

Par. 3-41

Par. 3-42

Par. 3-13

Ramp 1, uppramptid

Ramp 1, nedramptid

Referensplats

Ställ in upprampningstid med referens till synkront motorvarvtal, ns

Ställ in nedrampningstid med referens till synkront motorvarvtal, ns

Ange den plats varifrån referensen måste fungera

MG.33.U3.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

Handbok för VLT

AutomationDrive FC 300 High Power 4 Så här programmerar du

4.2 Inställning av snabbmeny

0-01 Språk

Option: Funktion:

Anger vilket språk som ska användas på displayen. Frekvensomformaren kan levereras med 4 olika språkpaket. Engelska och tyska ingår i alla paket. Engelska kan inte tas bort eller ändras.

[0] * English Ingår i språkpaket 1 - 4

[1] Deutsch Ingår i språkpaket 1 - 4

[2] Francais Språkpaket 1 består av:

[3] Dansk Språkpaket 1 består av:

[4] Spanish Språkpaket 1 består av:

[5] Italiano Språkpaket 1 består av:

Svenska Språkpaket 1 består av:

[7] Nederlands Språkpaket 1 består av:

Chinese Ingår i språkpaket 2

Suomi Språkpaket 1 består av:

English US Del av språkpaket 4

Greek Del av språkpaket 4

Bras.port Del av språkpaket 4

Slovenian Del av språkpaket 3

Korean Ingår i språkpaket 2

Japanese Ingår i språkpaket 2

Turkish Del av språkpaket 4

Trad.Chinese Ingår i språkpaket 2

Bulgarian Del av språkpaket 3

Srpski Del av språkpaket 3

Romanian Del av språkpaket 3

Magyar Del av språkpaket 3

Czech Del av språkpaket 3

Polski Del av språkpaket 4

Russian Del av språkpaket 3

Thai Ingår i språkpaket 2

Bahasa Indonesia Ingår i språkpaket 2

[99] Unknown

1-20 Motoreffekt [kW]

Range: Funktion:

Application dependent*

[Application dependant]

MG.33.U3.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

4 Så här programmerar du

1-22 Motorspänning

Range: Funktion:

Application dependent*

1-23 Motorfrekvens

Range: Funktion:

Application dependent*

1-24 Motorström

Range: Funktion:

Application dependent*

[Application dependant]

[20 - 1000 Hz] Min/Max motorfrekvens är 20 – 1 000 Hz

Välj motorfrekvensvärdet från motorns märkskyltsdata. Om du väljer ett annat värde än 50 Hz eller 60 Hz, måste de belastningsoberoende inställningarna i par. 1-50

tal

till par. 1-53 märkskyltsdata anges för 230 V/50 Hz. Anpassa par. 4-13 par. 3-03

[Application dependant]

Maximireferens

Frekvens byte styrmodell

till 87 Hz-tillämpningen.

Handbok för VLT

AutomationDrive FC 300 High Power

Motormagnetisering vid nollvarv-

justeras. Vid drift på 87 Hz med 230/400 V-motorer ska

Motorvarvtal, övre gräns [rpm]

och

OBS!

Du kan inte ändra denna parameter när motorn körs.

1-25 Nominellt motorvarvtal

Range: Funktion:

Application dependent*

[100 - 60000 RPM] Ange det nominella motorvarvtalet från motorns märkskyltsdata. Dessa data används för att be-

räkna automatiska motorkompensationer.

OBS!

Denna parameter kan inte ändras när motorn är igång.

MG.33.U3.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

Handbok för VLT

AutomationDrive FC 300 High Power 4 Så här programmerar du

5-12 Plint 27, digital ingång

Option: Funktion:

Välj funktionen från det tillgängliga området för digital ingång.

Ingen funktion [0] Reset-knapp [1] Utrullning, inverterad [2] Utr. och återst., inverterad [3] Snabbstopp, inv. [4] DC-broms, inverterad [5] Stopp, inverterat [6] Start [8] Pulsstart [9] Reversering [10] Starta reverserat [11] Aktivera start med. [12] Aktivera start mot. [13] Jogg [14] Förinställd referens-bit 2 [16] Förinställd referens-bit 1 [17] Förinst ref bit 2 [18] Frys, referens [19] Frys utgång [20] Öka varvtal [21] Minska varvtal [22] Menyval, bit 0 [23] Menyval, bit 1 [24] Öka [28] Minska [29] Pulsingång [32] Ramp, bit 0 [34] Ramp, bit 1 [35] Nätfel, inverterat [36] DigiPot, öka [55] DigiPot, minska [56] DigiPot, rensa [57] Återställ räknare A [62] Återställ räknare B [65]

MG.33.U3.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

4 Så här programmerar du

1-29 Automatisk motoranpassning (AMA)

Option: Funktion:

AMA-funktionen optimerar dynamiska motorprestanda genom att automatiskt optimera de avancerade motorparametrarna (par. 1-30 till par. 1-35) när motorn står stilla. Aktivera AMA-funktionen genom att trycka på [Hand on] efter det att [1] eller [2] valts. Se även avsnittet

Automatisk motoranpassning.

"Tryck [OK] för att slutföra AMA". När man tryckt på [OK]-knappen är frekvensomformaren klar för drift. Du kan inte ändra denna parameter när motorn körs.

[0] * OFF

[1] Aktivera fullst. AMA Utför AMA för statormotstånd R

och huvudreaktans Xh.

FC 301: Fullständig AMA innefattar inte X

motorns databas. Par. 1-35 kan justeras så att optimal startprestanda uppnås.

[2] Aktivera reducerad AMA Utför en reducerad AMA av statormotståndet R

används mellan frekvensomformaren och motorn.

Obs!

• Bästa möjliga anpassning av frekvensomformaren erhålls om AMA körs på en kall motor.

• AMA kan inte utföras medan motorn är igång.

• AMA kan inte utföras på permanentmagnetmotorer.

Efter en normal sekvens visar displayen meddelandet

, rotormotstånd Rr, statorläckagereaktans X1, rotorläckagereaktans

Handbok för VLT

AutomationDrive FC 300 High Power

-mätning för FC 301. I stället fastställs Xh-värdet från

endast i systemet. Välj detta tillval om ett LC-filter

OBS!

Det är viktigt att ställa in motorparametrarna 1-2* korrekt, eftersom dessa utgör en del av AMA-algoritmen. En AMA måste utföras för att erhålla optimal dynamisk motorprestanda. Detta kan ta upp till 10 minuter, beroende på motorns effekt.

OBS!

Undvik att generera externa vridmoment under AMA.

OBS!

Om någon av inställningarna i par. 1-2* ändras, kommer par. 1-30 till 1-39, de avancerade motorparametrarna, att återställas till fabriksinställningarna.

3-02 Minimireferens

Range: Funktion:

Application dependent*

[Application dependant]

3-03 Maximireferens

Range: Funktion:

Application dependent*

[Application dependant]

3-41 Ramp 1, uppramptid

Range: Funktion:

Application dependent*

[Application dependant]

MG.33.U3.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

Handbok för VLT

AutomationDrive FC 300 High Power 4 Så här programmerar du

3-42 Ramp 1, nedramptid

Range: Funktion:

Application dependent*

[Application dependant]

MG.33.U3.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

Handbok för VLT

4 Så här programmerar du

AutomationDrive FC 300 High Power

4.3 Parameterlistor

Ändringar under drift "SANT" innebär att parametern kan ändras när frekvensomformaren är igång och "FALSKT" betyder att frekvensomformaren måste stoppas innan några ändringar kan utföras.

4 menyer "Alla menyer": Parametrarna kan ställas in individuellt i alla fyra menyer, dvs . en enskild parameter kan ha fyra olika datavärden. "1-meny": Datavärdet blir detsamma i alla menyer.

Omvandlingsindex Den här siffran refererar till en omvandlingssiffra som används när du skriver till eller läser från frekvensomformaren.

Omv.index 100 67 6 5 4 3 2 1 0 -1 -2 -3 -4 -5 -6 Omv.faktor 1 1/60 1000000 100000 10000 1000 100 10 1 0,1 0,01 0,001 0,0001 0,00001 0,000001

Datatyp Beskrivning Modell

2 Heltal 8 Int8 3 Heltal 16 Int16 4 Heltal 32 Int32 5 Osignerat 8 Uint8 6 Osignerat 16 Uint16 7 Osignerat 32 Uint32 9 Synlig sträng VisStr 33 Normaliserat värde, 2 byte N2 35 Bitsekvens, 16 booleska variabler V2 54 Tidsskillnad utan datum TimD

Design Guide

för frekvensomformaren finns mer information om datatyperna 33, 35 och 54.

MG.33.U3.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

Handbok för VLT

AutomationDrive FC 300 High Power 4 Så här programmerar du

Parametrarna för frekvensomformaren är grupperade i parametergrupper för att det ska vara enkelt att välja parametrar så att frekvensomformaren kan användas på optimalt sätt.

0-** Drift- och displayparametrar för grundläggande frekvensomformarinställningar

1-** Last- och motorparametrar där alla last- och motorrelaterade parametrar ingår

2-** Bromsparametrar

3-** Referenser och rampparametrar och DigiPot-funktionen

4-** Gränser och varningar, inställning av gränser och varningsparametrar

5-** Digitala ingångar och ingångar, inklusive relästyrning

6-** Analoga ingångar och utgångar

7-** Styrning, inställning av parametrar för varvtals- och processreglering

8-** Kommunikations- och tillvalsparametrar för inställning av parametrar för FC RS485 och FC USB-porten.

9-** Profibus-parametrar

10-** DeviceNet- och CAN-fältbussparametrar

13-** Smart Logic Control-parametrar

14-** Parametrar för specialfunktioner

15-** Parametrar för information om frekvensomformaren

16-** Avläsningsparametrar

17-** Parametrar för pulsgivartillval

32-** MCO 305, grundläggande, parametrar

33-** MCO 305 Avancerade parametrar

34-** MCO, dataavläsningsparametrar

MG.33.U3.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

Handbok för VLT

4 Så här programmerar du

4.3.1 0-** Drift/display

Para-

Parameterbeskrivning Standardvärde 4-meny Endast meternr.

0-0* Grundinställningar

0-01 Språk [0] Engelska 1 set-up TRUE - Uint8 0-02 Enhet för motorvarvtal [0] RPM 2 set-ups FALSE - Uint8 0-03 Regionala inställningar [0] Internationellt 2 set-ups FALSE - Uint8 0-04 Drifttillstånd vid start (Hand) [1] Tv. stopp, ref=gam. All set-ups TRUE - Uint8

0-1* Menyhantering

0-10 Aktiv meny [1] Meny 1 1 set-up TRUE - Uint8 0-11 Redigera meny [1] Meny 1 All set-ups TRUE - Uint8 0-12 Menyn är länkad till [0] Inte länkad All set-ups FALSE - Uint8 0-13 Avläsning: Länkade menyer 0 N/A All set-ups FALSE 0 Uint16 0-14 Avläsning: Redig. menyer/kanal 0 N/A All set-ups TRUE 0 Int32

0-2* LCP-display

0-20 Displayrad 1.1, liten 1617 All set-ups TRUE - Uint16 0-21 Displayrad 1.2, liten 1614 All set-ups TRUE - Uint16 0-22 Displayrad 1.3, liten 1610 All set-ups TRUE - Uint16 0-23 Displayrad 2, stor 1613 All set-ups TRUE - Uint16 0-24 Displayrad 3, stor 1602 All set-ups TRUE - Uint16 0-25 Personlig meny ExpressionLimit 1 set-up TRUE 0 Uint16

0-3* Anp. LCP-avläsn.

0-30 Enhet för användardef. visning [0] Inget All set-ups TRUE - Uint8 0-31 Min.värde för användardef. visning 0.00 CustomReadoutUnit All set-ups TRUE -2 Int32

Max.värde för användardef. visning 100.00 CustomReadoutUnit All set-ups TRUE -2 Int32

0-32

0-4* LCP-knappsats

0-40 [Hand on]-knapp på LCP null All set-ups TRUE - Uint8 0-41 [Off]-knapp på LCP null All set-ups TRUE - Uint8 0-42 [Auto on]-knapp på LCP null All set-ups TRUE - Uint8 0-43 [Reset]-knapp på LCP null All set-ups TRUE - Uint8

0-5* Kopiera/spara

0-50 LCP-kopiering [0] Ingen kopiering All set-ups FALSE - Uint8 0-51 Menykopiering [0] Ingen kopiering All set-ups FALSE - Uint8

0-6* Lösenord

0-60 Huvudmenylösenord 100 N/A 1 set-up TRUE 0 Int16 0-61 Åtkomst till huvudmeny utan lösenord [0] Full åtkomst 1 set-up TRUE - Uint8 0-65 Snabbmenylösenord 200 N/A 1 set-up TRUE 0 Int16 0-66 Åtkomst till snabbmeny utan lösenord [0] Full åtkomst 1 set-up TRUE - Uint8 0-67 Bus Password Access 0 N/A All set-ups TRUE 0 Uint16

AutomationDrive FC 300 High Power

FC 302

Ändra under

drift

Omvand-

lingsindex

Typ

MG.33.U3.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

Handbok för VLT

AutomationDrive FC 300 High Power 4 Så här programmerar du

4.3.2 1-** Last/motor

Para-

Parameterbeskrivning Standardvärde 4-meny Endast meternr.

1-0* Allmänna inställn.

1-00 Konfigurationsläge null All set-ups TRUE - Uint8 1-01 Motorstyrningsprincip null All set-ups FALSE - Uint8 1-02 Flux motoråterkopplingskälla [1] 24V-pulsgivare All set-ups x FALSE - Uint8 1-03 Momentegenskaper [0] Konstant moment All set-ups TRUE - Uint8 1-04 Överbelastningsläge [0] Högt moment All set-ups FALSE - Uint8 1-05 Konfiguration i lokalt läge [2] Som konf.läge P.1-00 All set-ups TRUE - Uint8

1-1* Motorval

1-10 Motorkonstruktion [0] Asynkront All set-ups FALSE - Uint8

1-2* Motordata

1-20 Motoreffekt [kW] ExpressionLimit All set-ups FALSE 1 Uint32 1-21 Motoreffekt [HK] ExpressionLimit All set-ups FALSE -2 Uint32 1-22 Motorspänning ExpressionLimit All set-ups FALSE 0 Uint16 1-23 Motorfrekvens ExpressionLimit All set-ups FALSE 0 Uint16 1-24 Motorström ExpressionLimit All set-ups FALSE -2 Uint32 1-25 Nominellt motorvarvtal ExpressionLimit All set-ups FALSE 67 Uint16 1-26 Märkmoment motor ExpressionLimit All set-ups FALSE -1 Uint32

Automatisk motoranpassning (AMA) [0] Av All set-ups FALSE - Uint8

1-29

1-3* Av. motordata

1-30 Statorresistans (Rs) ExpressionLimit All set-ups FALSE -4 Uint32 1-31 Rotorresistans (Rr) ExpressionLimit All set-ups FALSE -4 Uint32 1-33 Stator Läck Reaktans (X1) ExpressionLimit All set-ups FALSE -4 Uint32 1-34 Rotorläckagereaktans (X2) ExpressionLimit All set-ups FALSE -4 Uint32 1-35 Huvudreaktans (Xh) ExpressionLimit All set-ups FALSE -4 Uint32 1-36 Järnförlustmotstånd (Rfe) ExpressionLimit All set-ups FALSE -3 Uint32 1-37 Induktans för d-axel (Ld) ExpressionLimit All set-ups x FALSE -4 Int32 1-39 Motorpoler ExpressionLimit All set-ups FALSE 0 Uint8 1-40 Mot-EMK vid 1000 RPM ExpressionLimit All set-ups x FALSE 0 Uint16 1-41 Motorvinkel, förskjutning 0 N/A All set-ups FALSE 0 Int16

1-5* Belastn.ober. inst.

1-50 Motormagnetisering vid nollvarvtal 100 % All set-ups TRUE 0 Uint16 1-51 Min. varvtal normal magnetiser. [v/m] ExpressionLimit All set-ups TRUE 67 Uint16 1-52 Min. varvtal normal magnetiser. [Hz] ExpressionLimit All set-ups TRUE -1 Uint16 1-53 Frekvens byte styrmodell ExpressionLimit All set-ups x FALSE -1 Uint16 1-55 U/f-förhållande-U ExpressionLimit All set-ups TRUE -1 Uint16

U/f-förhållande-F ExpressionLimit All set-ups TRUE -1 Uint16

1-56

1-6* Belastn.ber. inst.

1-60 Belastningskomp. vid lågt varvtal 100 % All set-ups TRUE 0 Int16 1-61 Belastningskomp. vid högt varvtal 100 % All set-ups TRUE 0 Int16 1-62 Eftersläpningskomp. ExpressionLimit All set-ups TRUE 0 Int16 1-63 Eftersläpningskomp., tidskonstant ExpressionLimit All set-ups TRUE -2 Uint16 1-64 Resonansdämpning 100 % All set-ups TRUE 0 Uint16 1-65 Resonansdämpning, tidskonstant 5 ms All set-ups TRUE -3 Uint8 1-66 Min. ström vid lågt varvtal 100 % All set-ups x TRUE 0 Uint8 1-67 Belastn.typ [0] Passiv belastning All set-ups x TRUE - Uint8 1-68 Minimum tröghet ExpressionLimit All set-ups x FALSE -4 Uint32 1-69 Maximum tröghet ExpressionLimit All set-ups x FALSE -4 Uint32

1-7* Startjusteringar

1-71 Startfördr. 0.0 s All set-ups TRUE -1 Uint8 1-72 Startfunktion [2] Utrullning/fördr.tid All set-ups TRUE - Uint8 1-73 Flygande start [0] Disabled All set-ups FALSE - Uint8 1-74 Startvarvtal [rpm] ExpressionLimit All set-ups TRUE 67 Uint16 1-75 Startvarvtal [Hz] ExpressionLimit All set-ups TRUE -1 Uint16 1-76

Startström 0.00 A All set-ups TRUE -2 Uint32

1-8* Stoppjusteringar

1-80 Funktion vid stopp [0] Utrullning All set-ups TRUE - Uint8 1-81 Min. varvtal för funktion v. stopp [v/m] ExpressionLimit All set-ups TRUE 67 Uint16 1-82 Min. varvtal för funktion v. stopp [Hz] ExpressionLimit All set-ups TRUE -1 Uint16 1-83 Funktion för precisionsstopp [0] Precisionsrampstopp All set-ups FALSE - Uint8 1-84 Precisionsstopp, räknarvärde 100000 N/A All set-ups TRUE 0 Uint32 1-85 Precisionsstopp, varvtalskomp.fördr. 10 ms All set-ups TRUE -3 Uint8

1-9* Motortemperatur

1-90 Termiskt motorskydd [0] Inget skydd All set-ups TRUE - Uint8 1-91 Extern motorfläkt [0] Nej All set-ups TRUE - Uint16 1-93 Termistorresurs [0] Inget All set-ups TRUE - Uint8 1-95 KTY-sensortyp [0] KTY-sensor 1 All set-ups x TRUE - Uint8 1-96 KTY-termistorresurs [0] Inget All set-ups x TRUE - Uint8 1-97 KTY-gränsvärdesnivå 80 °C 1 set-up x TRUE 100 Int16

FC 302

Ändra under

drift

Omvand-

lingsindex

Typ

MG.33.U3.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

Handbok för VLT

4 Så här programmerar du

4.3.3 2-** Bromsar

Para-

Parameterbeskrivning Standardvärde 4-meny Endast meternr.

2-0* DC-broms

2-00 DC-hållström 50 % All set-ups TRUE 0 Uint8 2-01 DC-bromsström 50 % All set-ups TRUE 0 Uint16 2-02 DC-bromstid 10.0 s All set-ups TRUE -1 Uint16 2-03 DC-broms, inkoppl.varvtal ExpressionLimit All set-ups TRUE 67 Uint16 2-04 DC-broms, inkoppl.varvtal [Hz] ExpressionLimit All set-ups TRUE -1 Uint16 2-05 Maximum Reference MaxReference (P303) All set-ups TRUE -3 Int32

2-1* Bromsenergifunkt.

2-10 Bromsfunktion null All set-ups TRUE - Uint8 2-11 Bromsmotstånd (ohm) ExpressionLimit All set-ups TRUE 0 Uint16 2-12 Bromseffektgräns (kW) ExpressionLimit All set-ups TRUE 0 Uint32 2-13 Bromseffektövervakning [0] Av All set-ups TRUE - Uint8 2-15 Bromskontroll [0] Av All set-ups TRUE - Uint8 2-16 AC-broms max. ström 100.0 % All set-ups TRUE -1 Uint32 2-17 Överspänningsstyrning [0] Inaktiverat All set-ups TRUE - Uint8 2-18

Brake Check Condition [0] At Power Up All set-ups TRUE - Uint8

2-2* Mekanisk broms

2-20 Frikoppla broms, ström ImaxVLT (P1637) All set-ups TRUE -2 Uint32 2-21 Aktivera bromsvarvtal [v/m] ExpressionLimit All set-ups TRUE 67 Uint16 2-22 Aktivera bromsvarvtal [Hz] ExpressionLimit All set-ups TRUE -1 Uint16 2-23 Aktivera bromsfördröjning 0.0 s All set-ups TRUE -1 Uint8 2-24 Stop Delay 0.0 s All set-ups TRUE -1 Uint8 2-25 Brake Release Time 0.20 s All set-ups TRUE -2 Uint16 2-26 Torque Ref 0.00 % All set-ups TRUE -2 Int16 2-27 Torque Ramp Time 0.2 s All set-ups TRUE -1 Uint8 2-28 Gain Boost Factor 1.00 N/A All set-ups TRUE -2 Uint16

AutomationDrive FC 300 High Power

FC 302

Ändra under

drift

Omvand-

lingsindex

Typ

MG.33.U3.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

Handbok för VLT

AutomationDrive FC 300 High Power 4 Så här programmerar du

4.3.4 3-** Referens / Ramper

Para-

Parameterbeskrivning Standardvärde 4-meny Endast meternr.

3-0* Referensgränser

3-00 Referensområde null All set-ups TRUE - Uint8 3-01 Enhet för referens/återkoppling null All set-ups TRUE - Uint8 3-02 Minimireferens ExpressionLimit All set-ups TRUE -3 Int32 3-03 Maximireferens ExpressionLimit All set-ups TRUE -3 Int32

Referensfunktion [0] Summa All set-ups TRUE - Uint8

3-04

3-1* Referenser

3-10 Förinställd referens 0.00 % All set-ups TRUE -2 Int16 3-11 Joggvarvtal [Hz] ExpressionLimit All set-ups TRUE -1 Uint16 3-12 Öka/minska-värde 0.00 % All set-ups TRUE -2 Int16 3-13 Referensplats [0] Länkat till Hand/Auto All set-ups TRUE - Uint8 3-14 Förinställd relativ referens 0.00 % All set-ups TRUE -2 Int32 3-15 Referensresurs 1 null All set-ups TRUE - Uint8 3-16 Referensresurs 2 null All set-ups TRUE - Uint8 3-17 Referensresurs 3 null All set-ups TRUE - Uint8 3-18 Relativ skalningsreferensresurs [0] Ingen funktion All set-ups TRUE - Uint8 3-19 Joggvarvtal [v/m] ExpressionLimit All set-ups TRUE 67 Uint16

3-4* Ramp 1

3-40 Ramp 1, typ [0] Linjär All set-ups TRUE - Uint8 3-41 Ramp 1, uppramptid ExpressionLimit All set-ups TRUE -2 Uint32 3-42 Ramp 1, nedramptid ExpressionLimit All set-ups TRUE -2 Uint32 3-45 Ramp 1 S-ramp förh. vid acc.start 50 % All set-ups TRUE 0 Uint8 3-46 Ramp 1 S-ramp förh. vid acc.slut 50 % All set-ups TRUE 0 Uint8 3-47 Ramp 1 S-ramp förh vid retard. start 50 % All set-ups TRUE 0 Uint8 3-48 Ramp 1 S-ramp förh vid retard. slut 50 % All set-ups TRUE 0 Uint8

3-5* Ramp 2

3-50 Ramp 2, typ [0] Linjär All set-ups TRUE - Uint8 3-51 Ramp 2, uppramptid ExpressionLimit All set-ups TRUE -2 Uint32 3-52 Ramp 2, nedramptid ExpressionLimit All set-ups TRUE -2 Uint32 3-55 Ramp 2 S-ramp förh vid acc. start 50 % All set-ups TRUE 0 Uint8 3-56 Ramp 2 S-ramp förh vid acc. slut 50 % All set-ups TRUE 0 Uint8 3-57 Ramp 2 S-ramp förh vid retard. start 50 % All set-ups TRUE 0 Uint8 3-58 Ramp 2 S-ramp förh vid retard. slut 50 % All set-ups TRUE 0 Uint8

3-6* Ramp 3

3-60 Ramp 3, typ [0] Linjär All set-ups TRUE - Uint8 3-61 Ramp 3, uppramptid ExpressionLimit All set-ups TRUE -2 Uint32 3-62 Ramp 3, nedramptid ExpressionLimit All set-ups TRUE -2 Uint32 3-65 Ramp 3 S-ramp förh vid acc. start 50 % All set-ups TRUE 0 Uint8 3-66 Ramp 3 S-ramp förh vid acc. slut 50 % All set-ups TRUE 0 Uint8 3-67 Ramp 3 S-ramp förh vid retard. start 50 % All set-ups TRUE 0 Uint8 3-68 Ramp 3 S-ramp förh vid retard. slut 50 % All set-ups TRUE 0 Uint8

3-7* Ramp 4

3-70 Ramp 4, typ [0] Linjär All set-ups TRUE - Uint8 3-71 Ramp 4, uppramptid ExpressionLimit All set-ups TRUE -2 Uint32 3-72 Ramp 4, nedramptid ExpressionLimit All set-ups TRUE -2 Uint32 3-75 Ramp 4 S-ramp förh vid acc. start 50 % All set-ups TRUE 0 Uint8 3-76 Ramp 4 S-ramp förh vid acc. slut 50 % All set-ups TRUE 0 Uint8 3-77 Ramp 4 S-ramp förh vid retard. start 50 % All set-ups TRUE 0 Uint8 3-78 Ramp 4 S-ramp förh vid retard. slut 50 % All set-ups TRUE 0 Uint8

3-8* Andra ramper

3-80 Jogg, ramptid ExpressionLimit All set-ups TRUE -2 Uint32 3-81 Snabbstopp, ramptid ExpressionLimit 2 set-ups TRUE -2 Uint32 3-82 Quick Stop Ramp Type [0] Linjär All set-ups TRUE - Uint8 3-83 Quick Stop S-ramp Ratio at Decel. Start 50 % All set-ups TRUE 0 Uint8 3-84 Quick Stop S-ramp Ratio at Decel. End 50 % All set-ups TRUE 0 Uint8

3-9* Digital pot.meter

3-90 Stegstorlek 0.10 % All set-ups TRUE -2 Uint16 3-91 Ramptid 1.00 s All set-ups TRUE -2 Uint32 3-92 Effektåterställning [0] Av All set-ups TRUE - Uint8 3-93 Maximigräns 100 % All set-ups TRUE 0 Int16 3-94 Minimigräns -100 % All set-ups TRUE 0 Int16 3-95 Rampfördröjning ExpressionLimit All set-ups TRUE -3 TimD

FC 302

Ändra under

drift

Omvand-

lingsindex

Typ

MG.33.U3.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

Handbok för VLT

4 Så här programmerar du

4.3.5 4-** Gränser/Varningar

Para-

Parameterbeskrivning Standardvärde 4-meny Endast meternr.

4-1* Motorgränser

4-10 Motorvarvtal, riktning null All set-ups FALSE - Uint8 4-11 Motorvarvtal, nedre gräns [rpm] ExpressionLimit All set-ups TRUE 67 Uint16 4-12 Motorvarvtal, nedre gräns [Hz] ExpressionLimit All set-ups TRUE -1 Uint16 4-13 Motorvarvtal, övre gräns [rpm] ExpressionLimit All set-ups TRUE 67 Uint16 4-14 Motorvarvtal, övre gräns [Hz] ExpressionLimit All set-ups TRUE -1 Uint16 4-16 Momentgräns, motordrift ExpressionLimit All set-ups TRUE -1 Uint16 4-17 Momentgräns, generatordrift 100.0 % All set-ups TRUE -1 Uint16 4-18 Strömbegränsning ExpressionLimit All set-ups TRUE -1 Uint32 4-19

Max. utfrekvens 132.0 Hz All set-ups FALSE -1 Uint16

4-2* Gränsfaktorer

4-20 Gränsfaktorkälla, moment [0] Ingen funktion All set-ups TRUE - Uint8 4-21 Gränsfaktorkälla, varvtal [0] Ingen funktion All set-ups TRUE - Uint8

4-3* Motoråterk., överv.

4-30 Funktion för motoråterk.bortfall [2] Tripp All set-ups TRUE - Uint8 4-31 Motoråterk.varvtal, fel 300 RPM All set-ups TRUE 67 Uint16 4-32 Timeout för motoråterk.bortfall 0.05 s All set-ups TRUE -2 Uint16 4-34 Tracking Error Function [0] Disable All set-ups TRUE - Uint8 4-35 Tracking Error 10 RPM All set-ups TRUE 67 Uint16 4-36 Tracking Error Timeout 1.00 s All set-ups TRUE -2 Uint16 4-37 Tracking Error Ramping 100 RPM All set-ups TRUE 67 Uint16 4-38 Tracking Error Ramping Timeout 1.00 s All set-ups TRUE -2 Uint16 4-39 Tracking Error After Ramping Timeout 5.00 s All set-ups TRUE -2 Uint16

4-5* Reg. varningar

4-50 Varning, svag ström 0.00 A All set-ups TRUE -2 Uint32 4-51 Varning, stark ström ImaxVLT (P1637) All set-ups TRUE -2 Uint32 4-52 Varning, lågt varvtal 0 RPM All set-ups TRUE 67 Uint16

4-53 Varning, högt varvtal 4-54 Varning låg referens -999999.999 N/A All set-ups TRUE -3 Int32 4-55 Varning hög referens 999999.999 N/A All set-ups TRUE -3 Int32

4-56 Varning låg återkoppling

4-57 Varning hög återkoppling 4-58 Motorfasfunktion saknas null All set-ups TRUE - Uint8

4-6* Varvtal, förbik.

4-60 Förbikoppla varvtal från [v/m] ExpressionLimit All set-ups TRUE 67 Uint16 4-61 Förbikoppla varvtal från [Hz] ExpressionLimit All set-ups TRUE -1 Uint16 4-62 Förbikoppla varvtal till [v/m] ExpressionLimit All set-ups TRUE 67 Uint16 4-63 Förbikoppla varvtal till [Hz] ExpressionLimit All set-ups TRUE -1 Uint16

outputSpeedHighLimit

(P413) All set-ups TRUE 67 Uint16

-999999.999 ReferenceFeedbackUnit

999999.999 ReferenceFeedbackUnit All set-ups TRUE -3 Int32

All set-ups TRUE -3 Int32

AutomationDrive FC 300 High Power

FC 302

Ändra under

drift

Omvand-

lingsindex

Typ

MG.33.U3.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

Handbok för VLT

AutomationDrive FC 300 High Power 4 Så här programmerar du

4.3.6 5-** Digital I/O

Para-

Parameterbeskrivning Standardvärde 4-meny Endast meternr.

5-0* Digitalt I/O-läge

5-00 Digitalt I/O-läge [0] PNP All set-ups FALSE - Uint8 5-01 Plint 27, funktion [0] Ingång All set-ups TRUE - Uint8 5-02

Plint 29, funktion [0] Ingång All set-ups x TRUE - Uint8

5-1* Digitala ingångar

5-10 Plint 18, digital ingång null All set-ups TRUE - Uint8 5-11 Plint 19, digital ingång null All set-ups TRUE - Uint8 5-12 Plint 27, digital ingång null All set-ups TRUE - Uint8 5-13 Plint 29, digital ingång null All set-ups x TRUE - Uint8 5-14 Plint 32, digital ingång null All set-ups TRUE - Uint8 5-15 Plint 33, digital ingång null All set-ups TRUE - Uint8 5-16 Plint X30/2, digital ingång null All set-ups TRUE - Uint8 5-17 Plint X30/3, digital ingång null All set-ups TRUE - Uint8 5-18 Plint X30/4, digital ingång null All set-ups TRUE - Uint8 5-19 Terminal 37 Safe Stop [1] Safe Stop Alarm 1 set-up TRUE - Uint8 5-20 Terminal X46/1 Digital Input [0] Ingen funktion All set-ups TRUE - Uint8 5-21 Terminal X46/3 Digital Input [0] Ingen funktion All set-ups TRUE - Uint8 5-22 Terminal X46/5 Digital Input [0] Ingen funktion All set-ups TRUE - Uint8 5-23 Terminal X46/7 Digital Input [0] Ingen funktion All set-ups TRUE - Uint8 5-24 Terminal X46/9 Digital Input [0] Ingen funktion All set-ups TRUE - Uint8 5-25 Terminal X46/11 Digital Input [0] Ingen funktion All set-ups TRUE - Uint8

Terminal X46/13 Digital Input [0] Ingen funktion All set-ups TRUE - Uint8

5-26

5-3* Digitala utgångar

5-30 Plint 27, digital utgång null All set-ups TRUE - Uint8 5-31 Plint 29, digital utgång null All set-ups x TRUE - Uint8 5-32 Plint X30/6, digital utgång null All set-ups TRUE - Uint8 5-33 Plint X30/7, digital utgång null All set-ups TRUE - Uint8

5-4* Reläer

5-40 Funktionsrelä null All set-ups TRUE - Uint8 5-41 Till-fördr., relä 0.01 s All set-ups TRUE -2 Uint16 5-42 Från-fördr., relä 0.01 s All set-ups TRUE -2 Uint16

5-5* Pulsingång

5-50 Plint 29, låg frekvens 100 Hz All set-ups x TRUE 0 Uint32 5-51 Plint 29, hög frekvens 100 Hz All set-ups x TRUE 0 Uint32

5-52 Plint 29, lågt ref./återkopplingsvärde 5-53 Plint 29, högt ref./återkopplingsvärde ExpressionLimit All set-ups x TRUE -3 Int32 5-54 Pulsfilter, tidskonstant nr 29 100 ms All set-ups x FALSE -3 Uint16 5-55 Plint 33, låg frekvens 100 Hz All set-ups TRUE 0 Uint32 5-56 Plint 33, hög frekvens 100 Hz All set-ups TRUE 0 Uint32

5-57 Plint 33, lågt ref./återkopplingsvärde 5-58 Plint 33, högt ref./återkopplingsvärde ExpressionLimit All set-ups TRUE -3 Int32 5-59

Pulsfilter, tidskonstant nr 33 100 ms All set-ups FALSE -3 Uint16

5-6* Pulsutgång

5-60 Plint 27, pulsutgångsvariabel null All set-ups TRUE - Uint8 5-62 Pulsutgång, maxfrekv. nr 27 ExpressionLimit All set-ups TRUE 0 Uint32 5-63 Plint 29, pulsutgångsvariabel null All set-ups x TRUE - Uint8 5-65 Pulsutgång, maxfrekv. nr 29 ExpressionLimit All set-ups x TRUE 0 Uint32 5-66 Plint X30/6, pulsutgångsvariabel null All set-ups TRUE - Uint8 5-68 Pulsutgång, maxfrekv. nr X30/6 ExpressionLimit All set-ups TRUE 0 Uint32

5-7* 24V-pulsgivaring.

5-70 Plint 32/33 pulser per varv 1024 N/A All set-ups FALSE 0 Uint16 5-71 Plint 32/33, pulsgivarriktning [0] Medurs All set-ups FALSE - Uint8

5-9* Busstyrning

5-90 Busstyrning, digital & relä 0 N/A All set-ups TRUE 0 Uint32 5-93 Pulsutg. 27, busstyrning 0.00 % All set-ups TRUE -2 N2 5-94 Pulsutg. 27, förinställd timeout 0.00 % 1 set-up TRUE -2 Uint16 5-95 Pulsutg. 29, busstyrning 0.00 % All set-ups x TRUE -2 N2 5-96 Pulsutg. 29, förinställd timeout 0.00 % 1 set-up x TRUE -2 Uint16 5-97 Pulse Out #X30/6 Bus Control 0.00 % All set-ups TRUE -2 N2 5-98 Pulse Out #X30/6 Timeout Preset 0.00 % 1 set-up TRUE -2 Uint16

0.000 ReferenceFeedbackUnit

0.000 ReferenceFeedbackUnit All set-ups TRUE -3 Int32

All set-ups x TRUE -3 Int32

FC 302

Ändra under

drift

Omvand-

lingsindex

Typ

MG.33.U3.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

Handbok för VLT

4 Så här programmerar du

4.3.7 6-** Analog I/O

Para-

Parameterbeskrivning Standardvärde 4-meny Endast meternr.

6-0* Analogt I/O-läge

6-00 Spänn.för. 0, tidsgräns 10 s All set-ups TRUE 0 Uint8 6-01 Spänn.för. 0, tidsg.funktion [0] Av All set-ups TRUE - Uint8

6-1* Analog ingång 1

6-10 Plint 53, låg spänning 0.07 V All set-ups TRUE -2 Int16 6-11 Plint 53, hög spänning 10.00 V All set-ups TRUE -2 Int16 6-12 Plint 53, svag ström 0.14 mA All set-ups TRUE -5 Int16 6-13 Plint 53, stark ström 20.00 mA All set-ups TRUE -5 Int16 6-14 Plint 53, lågt ref./återkopplingsvärde 0 ReferenceFeedbackUnit All set-ups TRUE -3 Int32 6-15 Plint 53, högt ref./återkopplingsvärde ExpressionLimit All set-ups TRUE -3 Int32 6-16 Plint 53, tidskonstant för filter 0.001 s All set-ups TRUE -3 Uint16

6-2* Analog ingång 2

6-20 Plint 54, låg spänning 0.07 V All set-ups TRUE -2 Int16 6-21 Plint 54, hög spänning 10.00 V All set-ups TRUE -2 Int16 6-22 Plint 54, svag ström 0.14 mA All set-ups TRUE -5 Int16 6-23 Plint 54, stark ström 20.00 mA All set-ups TRUE -5 Int16 6-24 Plint 54, lågt ref./återkopplingsvärde 0 ReferenceFeedbackUnit All set-ups TRUE -3 Int32 6-25 Plint 54, högt ref./återkopplingsvärde ExpressionLimit All set-ups TRUE -3 Int32 6-26 Plint 54, tidskonstant för filter 0.001 s All set-ups TRUE -3 Uint16

6-3* Analog ingång 3

6-30 Plint X30/11, låg spänning 0.07 V All set-ups TRUE -2 Int16 6-31 Plint X30/11, hög spänning 10.00 V All set-ups TRUE -2 Int16 6-34 Plint X30/11, lågt ref./återk.värde 0 ReferenceFeedbackUnit All set-ups TRUE -3 Int32 6-35 Plint X30/11, högt ref./återk.värde ExpressionLimit All set-ups TRUE -3 Int32 6-36 Plint X30/11, tidskonstant för filter 0.001 s All set-ups TRUE -3 Uint16

6-4* Analog ingång 4

6-40 Plint X30/12, låg spänning 0.07 V All set-ups TRUE -2 Int16 6-41 Plint X30/12, hög spänning 10.00 V All set-ups TRUE -2 Int16 6-44 Plint X30/12, lågt ref./återk.värde 0 ReferenceFeedbackUnit All set-ups TRUE -3 Int32 6-45 Plint X30/12, högt ref./återk.värde ExpressionLimit All set-ups TRUE -3 Int32 6-46 Plint X30/12, tidskonstant för filter 0.001 s All set-ups TRUE -3 Uint16

6-5* Analog utgång 1

6-50 Plint 42, utgång null All set-ups TRUE - Uint8 6-51 Plint 42, utgång min-skala 0.00 % All set-ups TRUE -2 Int16 6-52 Plint 42, utgång max-skala 100.00 % All set-ups TRUE -2 Int16 6-53 Plint 42, busstyrning för utgång 0.00 % All set-ups TRUE -2 N2 6-54 Plint 42, förinst. timeout för utgång 0.00 % 1 set-up TRUE -2 Uint16 6-55

Terminal 42 Output Filter [0] Off 1 set-up TRUE - Uint8

6-6* Analog utgång 2

6-60 Plint X30/8, utgång null All set-ups TRUE - Uint8 6-61 Plint X30/8, min-skala 0.00 % All set-ups TRUE -2 Int16 6-62 Plint X30/8, max-skala 100.00 % All set-ups TRUE -2 Int16 6-63 Terminal X30/8 Bus Control 0.00 % All set-ups TRUE -2 N2

Terminal X30/8 Output Timeout Preset 0.00 % 1 set-up TRUE -2 Uint16

6-64

6-7* Analog Output 3

6-70 Terminal X45/1 Output null All set-ups TRUE - Uint8 6-71 Terminal X45/1 Min. Scale 0.00 % All set-ups TRUE -2 Int16 6-72 Terminal X45/1 Max. Scale 100.00 % All set-ups TRUE -2 Int16 6-73 Terminal X45/1 Bus Control 0.00 % All set-ups TRUE -2 N2

Terminal X45/1 Output Timeout Preset 0.00 % 1 set-up TRUE -2 Uint16

6-74

6-8* Analog Output 4

6-80 Terminal X45/3 Output null All set-ups TRUE - Uint8 6-81 Terminal X45/3 Min. Scale 0.00 % All set-ups TRUE -2 Int16 6-82 Terminal X45/3 Max. Scale 100.00 % All set-ups TRUE -2 Int16 6-83 Terminal X45/3 Bus Control 0.00 % All set-ups TRUE -2 N2 6-84 Terminal X45/3 Output Timeout Preset 0.00 % 1 set-up TRUE -2 Uint16

AutomationDrive FC 300 High Power

FC 302

Ändra under

drift

Omvand-

lingsindex

Typ

MG.33.U3.07 - VLT® är ett registrerat varumärke som tillhör Danfoss

Danfoss FC 300 Operating guide [sv]

Specifications and Main Features

Frequently Asked Questions

User Manual
