MAKING MODERN LIVING POSSIBLE

High Power

Bedieningshandleiding

VLT® AutomationDrive FC 300

VLT® AutomationDrive FC 300 High Power Bedieningshandleiding

Inhoud

1 Hoe gebruikt u deze bedieningshandleiding

Goedkeuringen 3

Symbolen 4

Afkortingen 4

2 Veiligheidsvoorschriften en algemene waarschuwingen

Hoogspanning 5

Veiligheidsinstructies 6

Voorkom een onbedoelde start 6

Veilige stop 7

IT-net 10

3 Installeren

Voorinstallatie 11

De installatielocatie plannen 11

De frequentieomvormer in ontvangst nemen 11

Transport en uitpakken 12

Hijsen 12

Mechanische afmetingen 14

Nominaal vermogen 21

Mechanische installatie 22

Klemposities – framegrootte D 24

Klemposities – framegrootte E 26

Klemposities – framegrootte F 30

Koeling en luchtcirculatie 33

Opties installeren op locatie 39

Installatie van kanaalkoelset in Rittal-behuizingen 39

Installatie van kanaalkoelset alleen voor bovenkant 40

Installatie van boven- en onderafdekkingen voor Rittal-behuizingen 41

Installatie van boven- en onderafdekkingen 41

Buiteninstallatie / NEMA 3R-set voor Rittal--behuizingen 42

Buiteninstallatie/NEMA 3R-set voor industriële behuizingen 43

Installatie van klemafdekking van D3 & D4 voor IP 00 43

Installatie van kabelklembeugel van D3, D4 en E2 voor IP 00 43

Installatie op voet 44

Installatie van afscherming netvoeding voor frequentieomvormers 45

Ingangsplaatopties installeren 45

Installatie van loadsharingoptie D1, D2, D3 en D4 46

Paneelopties voor framegrootte F 47

Elektrische installatie 49

MG.33.U3.10 – VLT® is een gedeponeerd handelsmerk van Danfoss

Inhoud

VLT® AutomationDrive FC 300

High Power Bedieningshandleiding

Voedingsaansluitingen 49

Aansluiten op de netvoeding 63

Zekeringen 64

Motorisolatie 67

Motorlagerstromen 68

Stuurkabelroute 69

Elektrische installatie, stuurklemmen 71

Aansluitvoorbeelden 72

Start/Stop 72

Pulsstart/stop 72

Elektrische installatie, Stuurkabels 74

Schakelaar S201, S202 en S801 76

Uiteindelijke setup en test 77

Extra aansluitingen 79

Mechanische rembesturing 79

Thermische motorbeveiliging 79

4 Programmeren

Het grafische en numerieke LCP 81

Programmeren via het grafische LCP 81

Programmeren via het numerieke lokale bedieningspaneel 81

Snelle setup 83

Parameterlijsten 88

5 Algemene specificaties

6 Waarschuwingen en alarmen

Statusmeldingen 125

Waarschuwingen/alarmmeldingen 125

Trefwoordenregister

109

125

135

MG.33.U3.10 – VLT® is een gedeponeerd handelsmerk van Danfoss

VLT® AutomationDrive FC 300 High Power Bedieningshandleiding

1 Hoe gebruikt u deze bedieningshandleiding

1.1.1 Hoe gebruikt u deze bedieningshandleiding

De frequentieomvormer is ontworpen voor hoge asprestaties voor elektromotoren. Lees deze handleiding aandachtig door voor een juist gebruik. Een

onjuist gebruik van de frequentieomvormer kan leiden tot een onjuiste werking van de frequentieomvormer of gerelateerde apparatuur, de levensduur

bekorten of andere problemen veroorzaken.

Deze bedieningshandleiding helpt u op weg bij het installeren, programmeren en verhelpen van problemen van uw frequentieomvormer.

In hoofdstuk 1, Hoe gebruikt u deze bedieningshandleiding, leert u de handleiding kennen en krijgt u aanwijzingen over goedkeuringen en over

de symbolen en afkortingen die in dit document worden gebruikt.

Hoofdstuk 2, Veiligheidsvoorschriften en algemene waarschuwingen, geeft aanwijzingen over het juiste gebruik van de frequentieomvormer.

Hoofdstuk 3, Installeren, geeft richtlijnen voor de mechanische en technische installatie.

Hoofdstuk 4, Programmeren, geeft aanwijzingen voor het bedienen en programmeren van de frequentieomvormer via het lokale bedieningspaneel.

Hoofdstuk 5, Algemene specificaties, bevat technische gegevens voor de frequentieomvormer.

Hoofdstuk 6, Waarschuwingen en alarmen, helpt u met het verhelpen van problemen die kunnen voorkomen tijdens het gebruik van de frequentie-

omvormer.

Beschikbare publicaties voor FC 300

- De VLT AutomationDrive Bedieningshandleiding – High Power, MG.33.UX.YY bevat de benodigde informatie voor het installeren en in bedrijf

stellen van de frequentieomvormer.

- De VLT AutomationDrive Design Guide MG.33.BX.YY bevat alle technische informatie over de frequentieomvormer, het ontwerpen van installaties

en mogelijke toepassingen.

- De VLT AutomationDrive Programmeerhandleiding MG.33.MX.YY geeft informatie over het programmeren van de frequentieomvormer en bevat

uitgebreide beschrijvingen van de parameters.

- De VLT AutomationDrive Profibus bedieningshandleiding MG.33.CX.YY bevat alle informatie die nodig is voor het besturen, bewaken en pro-

grammeren van de frequentieomvormer via een Profibus-veldbus.

- De VLT AutomationDrive DeviceNet Bedieningshandleiding MG.33.DX.YY bevat alle informatie die nodig is voor het besturen, bewaken en pro-

grammeren van de frequentieomvormer via een DeviceNet-veldbus.

x = versienummer

yy = taalcode

Technische publicaties van Danfoss zijn ook online beschikbaar via www.danfoss.com/drives.

1.1.2 Goedkeuringen

MG.33.U3.10 – VLT® is een gedeponeerd handelsmerk van Danfoss

1 Hoe gebruikt u deze bedieningshandleiding

1.1.3 Symbolen

VLT® AutomationDrive FC 300

High Power Bedieningshandleiding

In deze bedieningshandleiding gebruikte symbolen:

NB!

Geeft aan dat de lezer ergens op moet letten.

Geeft een algemene waarschuwing aan.

Geeft een hoogspanningswaarschuwing aan.

∗

Geeft de standaardinstelling aan.

1.1.4 Afkortingen

Wisselstroom AC American Wire Gauge AWG Ampère/AMP A Automatische aanpassing motorgegevens AMA Stroomgrens I Graden Celsius Gelijkstroom DC Afhankelijk van de omvormer D-TYPE Elektromagnetische compatibiliteit EMC Thermisch relais ETR Frequentieomvormer FC Gram g Hertz Hz Kilohertz kHz Lokaal bedieningspaneel LCP Meter m Inductantie in millihenry mH Milliampère mA Milliseconde ms Minuut min Motion Control Tool MCT Nanofarad nF Newtonmeter Nm Nominale motorstroom I Nominale motorfrequentie f Nominaal motorvermogen P Nominale motorspanning U Parameter Par. Protective Extra Low Voltage PELV Printplaat PCB Nominale uitgangsstroom van de inverter I Toeren per minuut tpm Regeneratieve klemmen Regen Seconde s Synchroonmotorsnelheid n Koppelbegrenzing T Volt V De maximale uitgangsstroom I De nominale uitgangsstroom die door de frequentieomvormer wordt geleverd I

LIM

°C

M,N

INV

LIM

VLT,MAX

VLT,N

MG.33.U3.10 – VLT® is een gedeponeerd handelsmerk van Danfoss

VLT® AutomationDrive FC 300

2 Veiligheidsvoorschriften en algemene waar-

High Power Bedieningshandleiding

2 Veiligheidsvoorschriften en algemene waarschuwingen

2.1.1 Verwijderingsinstructie

Apparatuur die elektrische componenten bevat mag niet als huishoudelijk afval worden afgevoerd. Dergelijke apparatuur moet apart worden afgevoerd als elektrisch en elektronisch afval volgens de geldende lokale voorschriften.

Waarschuwing

Op de DC-tussenkringcondensatoren van de frequentieomvormer blijft spanning staan, ook nadat de spanning is afgeschakeld. Om mogelijke elek-

trische schokken te voorkomen, moet de frequentieomvormer van het net worden afgeschakeld voordat onderhoudswerkzaamheden worden

uitgevoerd. Voordat met de onderhoudswerkzaamheden aan de frequentieomvormer wordt begonnen, moet de volgende minimale wachttijd in acht

worden genomen:

380-500 V 90-200 kW 20 minuten

250-800 kW 40 minuten

525-690 V 37-315 kW 20 minuten

355-1200 kW 30 minuten

schuwingen

VLT AutomationDrive

Bedieningshandleiding

Softwareversie: 5.5x

Deze Bedieningshandleiding kan worden gebruikt voor alle VLT AutomationDrive-frequentieomvormers met softwareversie 5.5x.

Het versienummer van de software kan worden uitgelezen via Par. 15-43

Softwareversie

2.1.2 Hoogspanning

De spanning van de frequentieomvormer is gevaarlijk wanneer de frequentieomvormer op het net is aangesloten. Onjuiste installatie

of bediening van de motor of frequentieomvormer kan de apparatuur beschadigen en ernstig lichamelijk letsel of dodelijke gevolgen

met zich mee brengen. Volg daarom de aanwijzingen in deze handleiding alsmede de relevante lokale en nationale veiligheidsvoor-

schriften op.

Installatie op grote hoogtes

380-500 V: voor hoogtes boven 3 km dient u contact op te nemen met Danfoss in verband met PELV

525 - 690 V: voor hoogtes boven 2 km dient u contact op te nemen met Danfoss in verband met PELV.

MG.33.U3.10 – VLT® is een gedeponeerd handelsmerk van Danfoss

2 Veiligheidsvoorschriften en algemene waarschuwingen

VLT® AutomationDrive FC 300

High Power Bedieningshandleiding

2.1.3 Veiligheidsinstructies

• Zorg ervoor dat de frequentieomvormer goed geaard is.

•Bescherm gebruikers tegen voedingsspanning.

• Bescherm de motor tegen overbelasting overeenkomstig nationale en lokale voorschriften.

• Overbelastingsbeveiliging van de motor maakt geen deel uit van de standaardinstellingen. Om deze functie toe te voegen, stelt u

Par. 1-90

bieden bescherming volgens klasse 20 tegen overbelasting van de motor conform NEC.

• De aardlekstroom is groter dan 3,5 mA.

• De [Off]-toets is geen veiligheidsschakelaar. Hij schakelt de frequentieomvormer niet af van het net.

Therm. motorbeveiliging

in op de waarde

ETR-uitsch.

ETR-waarsch.

Voor de Noord-Amerikaanse markt: de functies van de ETR

2.1.4 Algemene waarschuwing

Waarschuwing

Het aanraken van elektrische onderdelen kan fatale gevolgen hebben – zelfs nadat de apparatuur is afgeschakeld van het net.

Zorg er ook voor dat de andere spanningsingangen, zoals loadsharing (koppeling van de DC-tussenkring) en de motoraansluiting voor

kinetische backup zijn afgeschakeld.

Wacht bij gebruik van de frequentieomvormer minimaal 40 minuten.

Een kortere tijd is alleen toegestaan als dit op het motortypeplaatje van de betreffende eenheid wordt aangegeven.

Lekstroom

De aardlekstroom van de frequentieomvormer is hoger dan 3,5 mA. Om ervoor te zorgen dat de aardkabel een goede mechanische

aansluiting heeft op de aardverbinding (klem 95) moet een kabeldoorsnede van minimaal 10 mm

Aarding

aarddraden die afzonderlijk zijn afgesloten. Zie de paragraaf

Reststroomapparaat

Dit product kan gelijkstroom veroorzaken in de beschermende geleider. Op plaatsen waar een reststroomapparaat (RCD – Residual

Current Device) wordt toegepast voor extra bescherming mag op de voedingskant van dit product alleen een RCD van het B-type (met

tijdsvertraging) worden gebruikt. Zie ook RCD Toepassingsnotitie MN.90.Gx.02 (x = versienummer).

De aarding van de frequentieomvormer en het gebruik van RCD's moeten altijd voldoen aan de nationale en lokale voorschriften.

in het hoofdstuk

Installeren

worden gebruikt of 2 nominale

voor een juiste aarding voor EMC.

2.1.5 Voordat u begint aan reparatiewerkzaamheden

1. Schakel de frequentieomvormer af van het net.

2. Schakel de DC-aansluitklemmen 88 en 89 af van toepassingen met loadsharing.

3. Wacht tot er geen spanning meer op de DC-tussenkring staat. Zie de benodigde wachttijd op het waarschuwingslabel.

4. Verwijder de motorkabel.

2.1.6 Voorkom een onbedoelde start

Wanneer de frequentieomvormer op het net is aangesloten, kan de motor worden gestart/gestopt via digitale commando's, buscom-

mando's, referenties of via het lokale bedieningspaneel (LCP) van de omvormer.

• Schakel de frequentieomvormer altijd af van het net wanneer een onbedoelde start moet worden vermeden vanwege de persoonlijke veiligheid.

• Om een onbedoelde start te vermijden, dient u altijd de [Off]-toets te activeren voordat u parameters wijzigt.

• Als gevolg van een elektronische fout, een tijdelijke overbelasting, een storing in de netvoeding of een verbroken motoraansluiting zou een

gestopte motor kunnen starten. De frequentieomvormer met veilige stop biedt bescherming tegen een onbedoelde start als klem 37 voor de

veilige stop is uitgeschakeld of afgeschakeld.

MG.33.U3.10 – VLT® is een gedeponeerd handelsmerk van Danfoss

VLT® AutomationDrive FC 300 High Power Bedieningshandleiding

2.1.7 Veilige stop

2 Veiligheidsvoorschriften en algemene waar-

schuwingen

De FC 302 kan de veiligheidsfunctie

60204-1) uitvoeren.

De functie is ontworpen en geschikt bevonden voor de vereisten van veiligheidscategorie 3 conform EN 954-1. Deze functionaliteit wordt Veilige stop

genoemd. Voordat de Veilige stop in een installatie wordt geïntegreerd en toegepast, moet een grondige risicoanalyse worden uitgevoerd op het systeem

om te bepalen of de functionaliteit en veiligheidscategorie van de Veilige stop relevant en voldoende zijn. Om de functie Veilige stop te installeren en te

gebruiken overeenkomstig de vereisten voor veiligheidscategorie 3 conform EN 954-1 moeten de betreffende informatie en de instructies in de FC 300

Design Guide MG.33.BX.YY in acht worden genomen! De informatie en instructies in de bedieningshandleiding zijn niet voldoende voor een juist en veilig

gebruik van de veiligestopfunctionaliteit!

Veilige uitschakeling van het koppel

(zoals beschreven in IEC 61800-5-2) of stopcategorie 0 (zoals beschreven in EN

MG.33.U3.10 – VLT® is een gedeponeerd handelsmerk van Danfoss

2 Veiligheidsvoorschriften en algemene waarschuwingen

VLT® AutomationDrive FC 300

High Power Bedieningshandleiding

MG.33.U3.10 – VLT® is een gedeponeerd handelsmerk van Danfoss

VLT® AutomationDrive FC 300 High Power Bedieningshandleiding

2 Veiligheidsvoorschriften en algemene waar-

schuwingen

2.1.8 Installatie Veilige stop

Volg onderstaande instructies om een installatie voor stopcategorie 0 (EN 60204) uit te voeren overeenkomstig veiligheidscategorie

3 (EN 954-1):

1. De geleiderbrug (jumper) tussen klem 37 en 24 V DC moet worden verwijderd. Het is niet voldoende om de jumper door te knippen o f te bre ken .

Verwijder hem helemaal om kortsluiting te voorkomen. Zie de jumper in de afbeelding.

2. Sluit klem 37 aan op de 24 V DC via een kabel die is beveiligd tegen kortsluiting. De 24 V DC-spanning moet te onderbreken zijn via een

stroomonderbreker die voldoet aan EN 954-1, categorie 3. Als de stroomonderbreker en de frequentieomvormer in hetzelfde installatiepaneel

zijn bevestigd, kan een niet-afgeschermde kabel worden gebruikt in plaats van een afgeschermde kabel.

Afbeelding 2.1: Geleiderbrug (jumper) tussen klem 37 en 24 V DC

In de onderstaande afbeelding ziet u een installatie voor stopcategorie 0 (EN 60204-1) met veiligheidscategorie 3 (EN 954-1). De stroomonderbreking

wordt uitgevoerd door middel van een opendeurcontact. In de afbeelding ziet u ook de aansluiting voor een niet-veiligheidsgerelateerde hardwarematige

vrijloop.

Afbeelding 2.2: Illustratie van de essentiële aspecten van een installatie voor stopcategorie 0 (EN 60204-1) met veiligheidscategorie 3 (EN

954-1).

MG.33.U3.10 – VLT® is een gedeponeerd handelsmerk van Danfoss

2 Veiligheidsvoorschriften en algemene waarschuwingen

2.1.9 IT-net

VLT® AutomationDrive FC 300

High Power Bedieningshandleiding

Par. 14-50

380-500 V. Dit zal de RFI-prestaties reduceren tot A2-niveau. Bij frequentieomvormers van 525-690 V is Par. 14-50

schakelaar kan niet worden geopend.

RFI-filter

kan worden gebruikt om de interne RFI-condensators af te schakelen van het RFI-filter naar aarde bij frequentieomvormers van

RFI-filter

zonder functie. De RFI-

MG.33.U3.10 – VLT® is een gedeponeerd handelsmerk van Danfoss

VLT® AutomationDrive FC 300 High Power Bedieningshandleiding

3Installeren

3.1 Voorinstallatie

3.1.1 De installatielocatie plannen

3 Installeren

NB!

Het is belangrijk om de installatie van de frequentieomvormer te plannen voordat de daadwerkelijke installatie plaatsvindt. Als u dit

niet doet, kan dit tijdens en na installatie extra werk met zich mee brengen.

Selecteer de beste werklocatie op basis van onderstaande punten (zie details op de volgende pagina's en de relevante Design Guides):

• Omgevingstemperatuur

• Installatiemethode

• Koeling van de eenheid

• Plaatsing van de frequentieomvormer

•Bekabeling

• Zorg ervoor dat de voedingsbron de juiste spanning en de benodigde stroom kan leveren.

• Zorg ervoor dat de nominale motorstroom lager is dan de maximale stroom vanaf de frequentieomvormer.

• Als de frequentieomvormer niet is uitgerust met ingebouwde zekeringen dient u ervoor te zorgen dat de extern zekeringen de juiste nominale

waarde hebben.

3.1.2 De frequentieomvormer in ontvangst nemen

Controleer bij ontvangst van de frequentieomvormer of de verpakking onbeschadigd is en of het apparaat mogelijk beschadigd is tijdens het vervoer. Bij

constatering van beschadigingen dien u onmiddellijk contact op te nemen met het transportbedrijf om de schade te melden.

MG.33.U3.10 – VLT® is een gedeponeerd handelsmerk van Danfoss

VLT® AutomationDrive FC 300

3 Installeren

3.1.3 Transport en uitpakken

Voordat wordt begonnen met uitpakken, verdient het aanbeveling om de frequentieomvormer zo dicht mogelijk bij de uiteindelijke installatieplek te

brengen.

Verwijder de doos en laat de frequentieomvormer zo lang mogelijk op het pallet staan.

NB!

De doos bevat een boormal voor de bevestigingsgaten voor D-behuizingen.framegrootte D. Zie de paragraaf

verderop in dit hoofdstuk voor informatie over framegrootte E.

gen

High Power Bedieningshandleiding

Mechanische afmetin-

Afbeelding 3.1: Montagesjabloon

3.1.4 Hijsen

Hijs de frequentieomvormer altijd op met behulp van de aanwezige hijsogen. Maak bij alle behuizingen met framegrootte D en E2 (IP 00) gebruik van

een stang om te voorkomen dat de hijsogen van de frequentieomvormer verbogen raken.

Afbeelding 3.2: Aanbevolen hijsmethode, framegrootte D en E .

MG.33.U3.10 – VLT® is een gedeponeerd handelsmerk van Danfoss

VLT® AutomationDrive FC 300 High Power Bedieningshandleiding

NB!

De hijsstang moet geschikt zijn om het gewicht van de frequentieomvormer te dragen. Zie

van de diverse framegroottes. De maximumdiameter van de stang bedraagt 2,5 cm (1 inch). De hoek tussen de bovenzijde van de

omvormer en de hijskabel moet minimaal 60° bedragen.

Mechanische afmetingen

3 Installeren

voor het gewicht

Afbeelding 3.3: Aanbevolen hijsmethode, framegrootte F1.

Afbeelding 3.4: Aanbevolen hijsmethode, framegrootte F2.

Afbeelding 3.5: Aanbevolen hijsmethode, framegrootte F3.

Afbeelding 3.6: Aanbevolen hijsmethode, framegrootte F4.

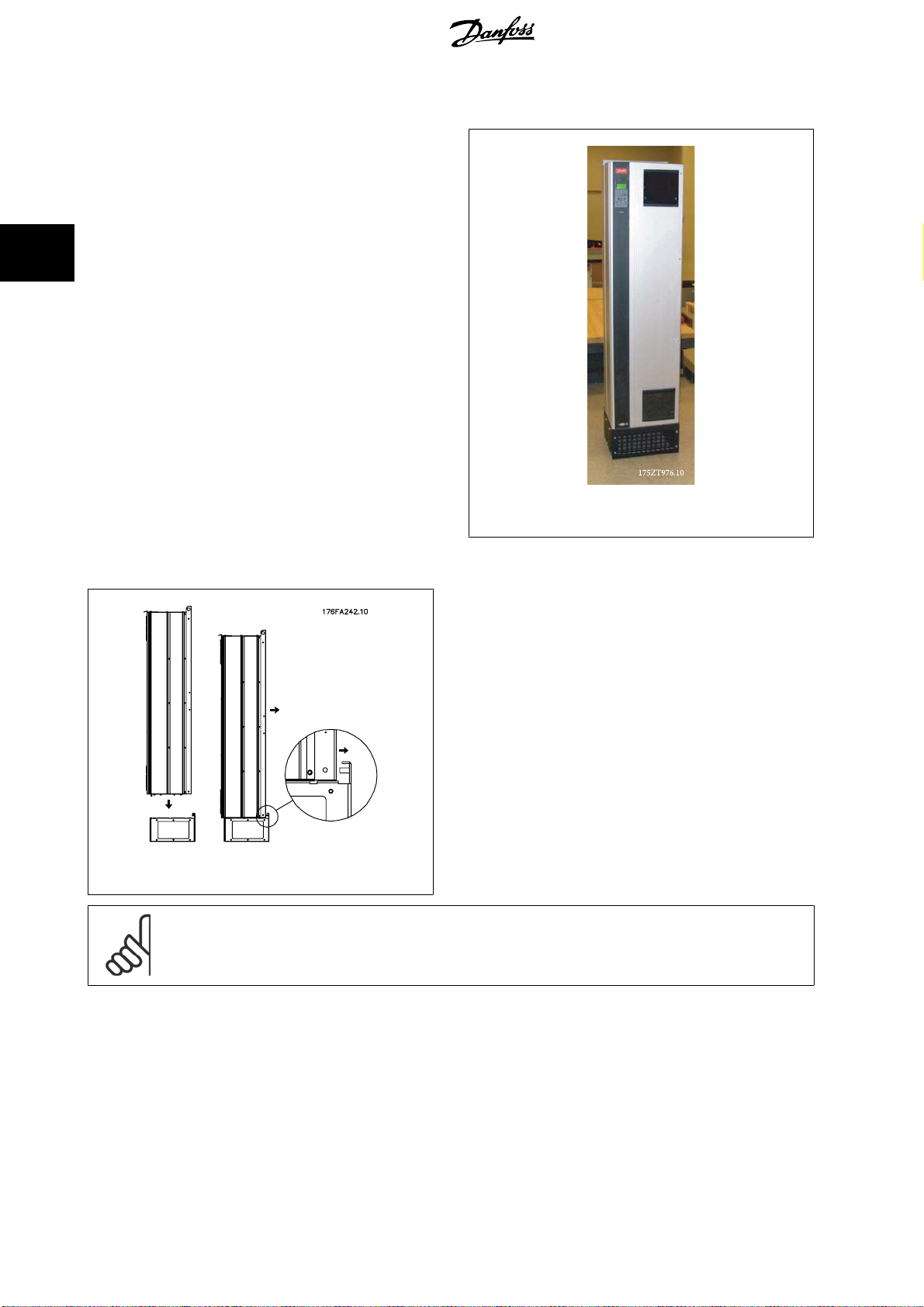

NB!

De plint is samen met de frequentieomvormer verpakt, maar is tijdens het vervoer niet bevestigd aan framegrootte F1-F4. De plint is

nodig om te zorgen voor voldoende luchtstroming richting omvormer om deze goed te koelen. Framegrootte Fmoet op de uiteindelijke

installatieplek boven op de plint worden geplaatst. De hoek tussen de bovenzijde van de omvormer en de hijskabel moet minimaal

60° bedragen.

MG.33.U3.10 – VLT® is een gedeponeerd handelsmerk van Danfoss

3 Installeren

VLT® AutomationDrive FC 300

High Power Bedieningshandleiding

3.1.5 Mechanische afmetingen

* Let op de richting van de luchtstroom

MG.33.U3.10 – VLT® is een gedeponeerd handelsmerk van Danfoss

VLT® AutomationDrive FC 300 High Power Bedieningshandleiding

3 Installeren

MG.33.U3.10 – VLT® is een gedeponeerd handelsmerk van Danfoss

* Let op de richting van de luchtstroom

3 Installeren

VLT® AutomationDrive FC 300

High Power Bedieningshandleiding

* Let op de richting van de luchtstroom

MG.33.U3.10 – VLT® is een gedeponeerd handelsmerk van Danfoss

VLT® AutomationDrive FC 300 High Power Bedieningshandleiding

3 Installeren

MG.33.U3.10 – VLT® is een gedeponeerd handelsmerk van Danfoss

* Let op de richting van de luchtstroom

3 Installeren

VLT® AutomationDrive FC 300

High Power Bedieningshandleiding

F1 IP 21/54 – NEMA 1/12 F3 IP 21/54 – NEMA 1/12

1) Minimale vrije ruimte vanaf plafond

MG.33.U3.10 – VLT® is een gedeponeerd handelsmerk van Danfoss

VLT® AutomationDrive FC 300 High Power Bedieningshandleiding

3 Installeren

F2 IP 21/54 – NEMA 1/12 F4 IP 21/54 – NEMA 1/12

1) Minimale vrije ruimte vanaf plafond

MG.33.U3.10 – VLT® is een gedeponeerd handelsmerk van Danfoss

3 Installeren

VLT® AutomationDrive FC 300

High Power Bedieningshandleiding

Framegrootte D1 D2 D3 D4

IP NEMA Transportafmetingen

Afmetingen omvormer

Framegrootte E1 E2 F1 F2 F3 F4

IP NEMA Transportafmetingen

Afmetingen omvormer

Hoogte

Breedte 1730 mm 1730 mm 1730 mm 1730 mm 1220 mm 1490 mm Diepte 570 mm 570 mm 570 mm 570 mm 570 mm 570 mm

Hoogte 1209 mm 1209 mm 1589 mm 1589 mm 1046 mm 1327 mm

Breedte 420 mm 420 mm 420 mm 420 mm 408 mm 408 mm Diepte 380 mm 380 mm 380 mm 380 mm 375 mm 375 mm Maximumgewicht

Mechanische afmetingen, E en F

Hoogte

Breedte Diepte 736 mm 736 mm 1130 mm 1130 mm 1130 mm 1130 mm

Hoogte 2000 mm 1547 mm 2204 2204 2204 2204

Breedte Diepte 494 mm 498 mm 606 606 606 606 Maximumgewicht

21 Type 1

650 mm 650 mm 650 mm 650 mm 650 mm 650 mm

104 kg 104 kg 151 kg 151 kg 91 kg 138 kg

250-400 kW (380-500 V) 355-560 kW (525-690 V)

21, 54 Type 12

840 mm 831 mm 2324 mm 2324 mm 2324 mm 2324 mm

2197 mm 1705 mm 1569 mm 1962 mm 2159 mm 2559 mm

600 mm 585 mm 1400 1800 2000 2400

313 kg 277 kg 1004 1246 1299 1541

Mechanische afmetingen , framegrootte D

90-110 kW

(380-500 V)

37-132 kW

(525-690 V)

54 Type 12

250-400 kW (380-500 V) 355-560 kW (525-690 V)

00 Chassis

132-200 kW

(380-500 V)

160-315 kW

(525-690 V)

21 Type 1

450-630 kW (380-500 V) 630-800 kW (525-690 V)

21, 54 Type 12

54 Type 12

00 Chassis

710-800 kW (380-500 V)

900-1200 kW

(525-690 V)

21, 54 Type 12

90-110 kW

(380-500 V)

37-132 kW

(525-690 V)

450-630 kW (380-500 V) 630-800 kW (525-690 V)

21, 54 Type 12

132-200 kW (380-500 V) 160-315 kW (525-690 V)

00 Chassis

710-800 kW (380-500 V)

900-1200 kW

(525-690 V)

21, 54 Type 12

MG.33.U3.10 – VLT® is een gedeponeerd handelsmerk van Danfoss

VLT® AutomationDrive FC 300 High Power Bedieningshandleiding

3.1.6 Nominaal vermogen

Framegrootte D1 D2 D3 D4

3 Installeren

Bescher-

mingsklasse

behuizing

Hoog overbelas-

tingskoppel – 160%

overbelastingskop-

pel

Framegrootte E1 E2 F1/F3 F2/F4

NEMA Type 1/Type 12 Type 1/Type 12 Chassis Chassis

21/54 21/54 00 00

90-110 kW bij 400 V

(380-500 V)

37-132 kW bij 690 V

(525-690 V)

132-200 kW bij 400 V

(380-500 V)

160-315 kW bij 690 V

(525-690 V)

90-110 kW bij 400 V

(380-500 V)

37-132 kW bij 690 V

(525-690 V)

132-200 kW bij 400 V

160-315 kW bij 690 V

(380-500 V)

(525-690 V)

Bescher-

mingsklas-

se behui-

zing

Hoog overbelas-

tingskoppel –

160% overbelas-

tingskoppel

NEMA Type 1/Type 12 Chassis Type 1/Type 12 Type 1/Type 12

NB!

De F-behuizingen zijn verkrijgbaar in vier grootten, F1, F2, F3 en F4 De F1 en F2 bestaan uit een inverterkast rechts en een gelijk-

ri ch terk as t li nk s. B ij de F 3 e n F4 is er li nk s va n d e ge li jkr ichterkast een extra optiekast aanwezig. De F3 is een F1 met een extra optiekast.

De F4 is een F2 met een extra optiekast.

21/54 00 21/54 21/54

250-400 kW bij 400 V

(380-500 V)

355-560 kW bij 690 V

(525-690 V)

MG.33.U3.10 – VLT® is een gedeponeerd handelsmerk van Danfoss

240-400 kW bij 400 V

(380-500 V)

355-560 kW bij 690 V

(525-690 V)

450-630 kW bij 400 V

(380-500 V)

630-800 kW bij 690 V

(525-690 V)

710-800 kW bij 400 V

(380-500 V)

900-1200 kW bij 690 V

(525-690 V)

VLT® AutomationDrive FC 300

3 Installeren

High Power Bedieningshandleiding

3.2 Mechanische installatie

De mechanische installatie van de frequentieomvormer moet zorgvuldig worden voorbereid om het juiste resultaat te verkrijgen en extra werk tijdens de

installatie te voorkomen. Begin met het bestuderen van de mechanische tekeningen aan het einde van deze instructies om vertrouwd te raken met de

vereisten ten aanzien van de benodigde ruimte.

3.2.1 Benodigd gereedschap

Om de mechanische installatie uit te voeren, hebt u het volgende gereedschap nodig:

• Boor met 10 of 12 mm boortje

•Rolmaat

•Dopsleutel met de relevante metrische doppen (7-17 mm)

• Verlengstukken voor dopsleutel

• Metaalpons voor het maken van doorvoeren van leidingen of kabelpakkingen in IP 21/NEMA 1 en IP 54-eenheden

• Hijsbalk om de eenheid op te hijsen (stang of buis met een diameter van 25 mm) met een draagvermogen van minimaal 400 kg

• Kraan of ander hijsmiddel om de frequentieomvormer op zijn plaats te zetten

• Voor het installeren van framegrootte E1 in een IP 21/IP 54-behuizing is een Torx T50-sleutel nodig.

3.2.2 Algemene overwegingen

Ruimte

Zorg voor voldoende ruimte boven en onder de frequentieomvormer in verband met luchtcirculatie en toegang tot de kabels. Bovendien moet er ruimte

aan de voorzijde van de eenheid zijn om deur van het paneel te kunnen openen.

Afbeelding 3.7: Ruimte aan voorzijde van framegrootte D1

en D2 met IP 21/IP 54 behuizing.

MG.33.U3.10 – VLT® is een gedeponeerd handelsmerk van Danfoss

Afbeelding 3.8: Ruimte aan voorzijde van framegrootte E1

met IP 21/IP 54 behuizing.

VLT® AutomationDrive FC 300 High Power Bedieningshandleiding

Afbeelding 3.9: Ruimte aan voorzijde van framegrootte E1

met IP 21/IP 54 behuizing.

3 Installeren

Afbeelding 3.10: Ruimte aan voorzijde van framegrootte F3

met IP 21/IP 54 behuizing.

Afbeelding 3.12: Ruimte aan voorzijde van framegrootte F4

Afbeelding 3.11: Ruimte aan voorzijde van framegrootte F2

met IP 21/IP 54 behuizing.

Toegang tot kabels

Zorg voor een goede toegang tot de kabels, inclusief de nodige ruimte om de kabels te kunnen buigen. Omdat de IP 00 behuizingen aan de onderzijde

open zijn, moeten de kabels met behulp van kabelklemmen worden bevestigd aan de achterwand van de behuizing van de frequentieomvormer.

NB!

Alle kabelklemmen/schoenen moeten binnen de breedte van de stroomrail gemonteerd worden

met IP 21/IP 54 behuizing.

MG.33.U3.10 – VLT® is een gedeponeerd handelsmerk van Danfoss

3 Installeren

3.2.3 Klemposities – framegrootte D

Houd rekening met onderstaande klemposities bij het plannen van de toegang tot de kabels.

VLT® AutomationDrive FC 300

High Power Bedieningshandleiding

Afbeelding 3.13: Positie van voedingsaansluitingen, framegrootte D3 en D4

Afbeelding 3.14: Positie van voedingsaansluitingen met werkschakelaar, framegrootte D1 en D2

Houd er rekening meer dat de voedingskabels zwaar en moeilijk te buigen zijn. Bedenk wat de beste positie voor de frequentieomvormer is met het oog

op een eenvoudige installatie van de kabels.

NB!

Framegrootte D is leverbaar met standaard ingangsklemmen of werkschakelaar. Alle klemafmetingen zijn te vinden in de onderstaande

tabel.

MG.33.U3.10 – VLT® is een gedeponeerd handelsmerk van Danfoss

VLT® AutomationDrive FC 300 High Power Bedieningshandleiding

IP 21 (NEMA 1)/IP 54 (NEMA 12) IP 00/Chassis

Framegrootte D1 Framegrootte D2 Framegrootte D3 Framegrootte D4

A 277 (10.9) 379 (14.9) 119 (4.7) 122 (4.8)

B 227 (8.9) 326 (12.8) 68 (2.7) 68 (2.7)

C 173 (6.8) 273 (10.8) 15 (0.6) 16 (0.6)

D 179 (7.0) 279 (11.0) 20.7 (0.8) 22 (0.8)

E 370 (14.6) 370 (14.6) 363 (14.3) 363 (14.3)

F 300 (11.8) 300 (11.8) 293 (11.5) 293 (11.5)

G 222 (8.7) 226 (8.9) 215 (8.4) 218 (8.6)

H 139 (5.4) 142 (5.6) 131 (5.2) 135 (5.3)

I 55 (2.2) 59 (2.3) 48 (1.9) 51 (2.0)

J 354 (13.9) 361 (14.2) 347 (13.6) 354 (13.9)

K 284 (11.2) 277 (10.9) 277 (10.9) 270 (10.6)

L 334 (13.1) 334 (13.1) 326 (12.8) 326 (12.8)

M 250 (9.8) 250 (9.8) 243 (9.6) 243 (9.6)

N 167 (6.6) 167 (6.6) 159 (6.3) 159 (6.3)

O 261 (10.3) 260 (10.3) 261 (10.3) 261 (10.3)

P 170 (6.7) 169 (6.7) 170 (6.7) 170 (6.7)

Q 120 (4.7) 120 (4.7) 120 (4.7) 120 (4.7)

R 256 (10.1) 350 (13.8) 98 (3.8) 93 (3.7)

S 308 (12.1) 332 (13.0) 301 (11.8) 324 (12.8)

T 252 (9.9) 262 (10.3) 245 (9.6) 255 (10.0)

U 196 (7.7) 192 (7.6) 189 (7.4) 185 (7.3)

V 260 (10.2) 273 (10.7) 260 (10.2) 273 (10.7)

3 Installeren

Tabel 3.1: Kabelposities zoals aangegeven in bovenstaande afbeeldingen. Mechanische afmetingen in mm.

MG.33.U3.10 – VLT® is een gedeponeerd handelsmerk van Danfoss

3 Installeren

3.2.4 Klemposities – framegrootte E

Klemposities – E1

Houd rekening met onderstaande klemposities bij het plannen van de toegang tot de kabels.

VLT® AutomationDrive FC 300

High Power Bedieningshandleiding

Afbeelding 3.15: Aansluitposities voedingskabels voor IP 21 (NEMA type 1) en IP 54 (NEMA type 12) behuizingen

Afbeelding 3.16: Aansluitposities voedingskabels voor IP 21 (NEMA type 1) en IP 54 (NEMA type 12) behuizingen (detail B)

MG.33.U3.10 – VLT® is een gedeponeerd handelsmerk van Danfoss

VLT® AutomationDrive FC 300 High Power Bedieningshandleiding

3 Installeren

Afbeelding 3.17: Aansluitpositie voedingskabel van werkschakelaar voor IP 21 (NEMA type 1) en IP 54 (NEMA type 12) behuizingen

Frame-

grootte

IP 54/IP 21 UL EN NEMA 1/NEMA 12

250/315 kW (400 V) EN 355/450-500/630 kW

Type eenheid Afmetingen voor werkschakelaarklem

(690 V)

315/355-400/450 kW (400 V) 371 (14,6) 371 (14,6) 341 (13,4) 431 (17,0) 431 (17,0) 455 (17,9)

381 (15,0) 253 (9,9) 253 (9,9) 431 (17,0) 562 (22,1) NVT

MG.33.U3.10 – VLT® is een gedeponeerd handelsmerk van Danfoss

3 Installeren

Klemposities – framegrootte E2

Houd rekening met onderstaande klemposities bij het plannen van de toegang tot de kabels.

VLT® AutomationDrive FC 300

High Power Bedieningshandleiding

Afbeelding 3.18: Aansluitposities voedingskabels voor IP 00 behuizing

Afbeelding 3.19: Aansluitposities voedingskabels voor IP 00 behuizing

MG.33.U3.10 – VLT® is een gedeponeerd handelsmerk van Danfoss

VLT® AutomationDrive FC 300 High Power Bedieningshandleiding

Afbeelding 3.20: Aansluitposities voedingskabel van werkschakelaar voor IP 00 behuizing

3 Installeren

Houd er rekening meer dat de voedingskabels zwaar en moeilijk te buigen zijn. Bedenk wat de beste positie voor de frequentieomvormer is met het oog

op een eenvoudige installatie van de kabels.

Elke klem biedt ruimte voor 4 kabels met kabelschoen of gebruik van een standaard klemaansluiting. Aarde moet worden aangesloten op het relevante

aansluitpunt in de omvormer.

Afbeelding 3.21: Klem in detail

NB!

Voedingsaansluitingen kunnen gemaakt worden naar positie A of B

Frame-

grootte

Type eenheid Afmetingen voor werkschakelaarklem

IP 00/CHASSIS A B C D E F

250/315 kW (400 V) EN 355/450-500/630 kW

(690 V)

315/355-400/450 kW (400 V) 383 (15,1) 244 (9,6) 334 (13,1) 424 (16,7) 109 (4,3) 149 (5,8)

MG.33.U3.10 – VLT® is een gedeponeerd handelsmerk van Danfoss

381 (15,0) 245 (9,6) 334 (13,1) 423 (16,7) 256 (10,1) NVT

3 Installeren

3.2.5 Klemposities – framegrootte F

NB!

Frame F is leverbaar in vier maten: F1, F2, F3 en F4. F1 en F2 bestaan uit een inverterkast aan de rechterzijde en een gelijkrichterkast

aan de linkerzijde. Bij de F3 en F4 is er links van de gelijkrichterkast een extra optiekast aanwezig. De F3 is een F1 met een extra

optiekast. De F4 is een F2 met een extra optiekast.

VLT® AutomationDrive FC 300

High Power Bedieningshandleiding

Klemposities – framegrootte F1 en F3

Afbeelding 3.22: Klemposities – inverterkast – F1 en F3 (vooraanzicht, zijaanzicht links en rechts) De doorvoerplaat bevindt zich op 42 mm

onder niveau '.0'.

1) Aardingsstrip

2) Motorklemmen

3) Remklemmen:

MG.33.U3.10 – VLT® is een gedeponeerd handelsmerk van Danfoss

VLT® AutomationDrive FC 300 High Power Bedieningshandleiding

Klemposities – framegrootte F2 en F4

3 Installeren

Afbeelding 3.23: Klemposities – inverterkast – F2 en F4 (vooraanzicht, zijaanzicht links en rechts). De doorvoerplaat bevindt zich op 42 mm

onder niveau '.0'.

1) Aardingsstrip

Klemposities – gelijkrichter (F1, F2, F3 en F4)

Afbeelding 3.24: Klemposities – gelijkrichter (zijaanzicht links, vooraanzicht en zijaanzicht rechts). De doorvoerplaat bevindt zich op 42 mm

onder niveau '.0'.

1) Loadsharingklem (-)

2) Aardingsstrip

3) Loadsharingklem (+)

MG.33.U3.10 – VLT® is een gedeponeerd handelsmerk van Danfoss

3 Installeren

Klemposities – optiekast (F3 en F4)

VLT® AutomationDrive FC 300

High Power Bedieningshandleiding

Afbeelding 3.25: Klemposities – optiekast (zijaanzicht links, vooraanzicht en zijaanzicht rechts). De doorvoerplaat bevindt zich op 42 mm

onder niveau '.0'.

1) Aardingsstrip

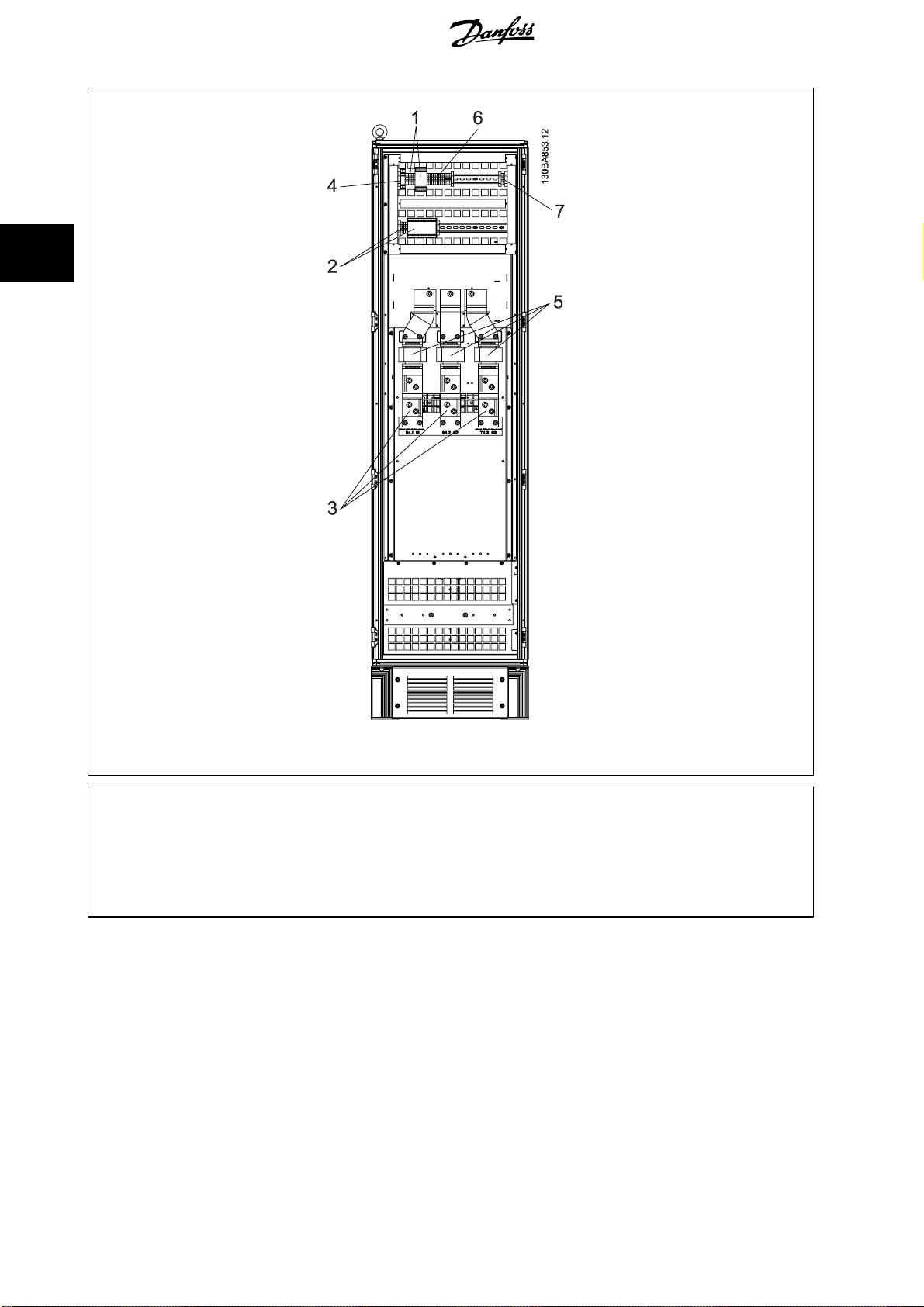

Klemposities – optiekast met stroomonderbreker/schakelaar met gegoten behuizing (F3 en F4)

Afbeelding 3.26: Klemposities – optiekast met stroomonderbreker/schakelaar met gegoten behuizing (vooraanzicht, zijaanzicht links en

rechts). De doorvoerplaat bevindt zich op 42 mm onder niveau '.0'.

1) Aardingsstrip

Vermogenscapaciteit 2 3 4 5

450 kW (480 V), 630-710 kW

(690 V)

500-800 kW (480 V), 800-1000

kW (690 V)

Tabel 3.2: Afmetingen voor klem

34,9 86,9 122,2 174,2

46,3 98,3 119,0 171,0

MG.33.U3.10 – VLT® is een gedeponeerd handelsmerk van Danfoss

VLT® AutomationDrive FC 300 High Power Bedieningshandleiding

3.2.6 Koeling en luchtcirculatie

Koeling

Koeling kan worden gerealiseerd op diverse manieren: met behulp van koelleidingen aan onder- en bovenzijde van de eenheid, met behulp van lucht-

aanvoer en -uitvoer aan de achterzijde van de eenheid of via een combinatie van de koelmogelijkheden.

Leidingkoeling

Voor een optimale installatie van IP 00/chassis-frequentieomvormers in Rittal TS8-behuizingen is een speciale optie ontworpen die gebruik maakt van de

ventilator van de frequentieomvormer om te voorzien in geforceerde koeling van het backchannel. De lucht die uit de bovenkant van de behuizing komt,

kan eventueel naar buiten worden geleid, zodat het warmteverlies uit het backchannel niet vrijkomt in de regelkamer, zodat minder airconditioning vereist

is.

Installatie van kanaalkoelset in Rittal-behuizingen

Zie

Koeling achterzijde

De lucht van het backchannel kan ook via de achterzijde van een Rittal TS8-behuizing worden aan- en afgevoerd. Dit biedt een oplossing voor gevallen

waarbij het uitlaatkanaal achterin lucht van buiten kan binnenlaten en de warmteverliezen naar buiten kan afvoeren, zodat er binnen minder aircondi-

tioning nodig is.

NB!

Voor deze behuizing zijn een of meer deurventilatoren nodig om de warmteverliezen af te voeren die niet via het backchannel van de

frequentieomvormer gaan, evenals extra verliezen afkomstig van andere componenten die in de behuizing zijn geïnstalleerd. De totale

vereiste luchtdoorstroming moet worden berekend, zodat de juiste ventilatoren kunnen worden gekozen. Sommige fabrikanten van

behuizingen bieden software voor het uitvoeren van deze berekeningen (bijv. Rittal Therm-software). Als de VLT het enige component

in de behuizing is dat warmte produceert, bedraagt de minimale luchtdoorstroming die vereist is bij een omgevingstemperatuur van

45 °C voor de omvormers D3 en D4 391 m

45 °C voor de omvormer E2 bedraagt 782 m

voor nadere inlichtingen.

/u. (230 cfm). De minimaal vereiste luchtdoorstroming bij een omgevingstemperatuur van

/u. (460 cfm).

3 Installeren

Luchtcirculatie

Er moet worden gezorgd voor de nodige luchtcirculatie over het koellichaam. Hieronder wordt de luchtstroomsnelheid aangegeven.

Beschermingsklasse behuizing

Framegrootte

IP 21/NEMA 1

IP 54/NEMA 12

IP 21/NEMA 1 F1, F2, F3 en F4

IP 54/NEMA 12 F1, F2, F3 en F4

IP 00/Chassis D3 en D4

* Luchtstroom per ventilator. Framegrootte F bevatten meerdere ventilatoren.

Tabel 3.3: Luchtstroom over koellichaam

NB!

De ventilator kan om de volgende redenen werken:

1. AMA

2. DC-houd

3. Voormagn

4. DC-rem

5. 60% van nominale stroom is overschreden

6. Specifieke temperatuur koellichaam overschreden (afhankelijk van omvormervermogen)

Wanneer de ventilator is gestart, zal deze minimaal 10 minuten actief zijn.

D1 en D2

E1 P250T5, P355T7, P400T7

E1 P315-P400T5, P500-P560T7

E2 P250T5, P355T7, P400T7

E2 P315-P400T5, P500-P560T7

Luchtdoorstroming bij deur-

ventilator(en)/ventilator aan

bovenzijde

170 m3/u. (100 cfm) 765 m3/u. (450 cfm)

/u. (200 cfm) 1105 m3/u. (650 cfm)

340 m

340 m3/u. (200 cfm) 1445 m3/u. (850 cfm)

/u. (412 cfm)* 985 m3/u. (580 cfm)*

700 m

525 m3/u. (309 cfm)* 985 m3/u. (580 cfm)*

/u. (150 cfm) 765 m3/u. (450 cfm)

255 m

255 m3/u. (150 cfm) 1105 m3/u. (650 cfm)

/u. (150 cfm) 1445 m3/u. (850 cfm)

255 m

Ventilator(en) met koellichaam

MG.33.U3.10 – VLT® is een gedeponeerd handelsmerk van Danfoss

VLT® AutomationDrive FC 300

3 Installeren

Externe kanalen

Wanneer meer luchtkanalen worden toegevoegd aan de buitenkant van de behuizing moet de drukval in het kanaal worden berekend. Gebruik onder-

staande schema's om de frequentieomvormer te reduceren op basis van de drukval.

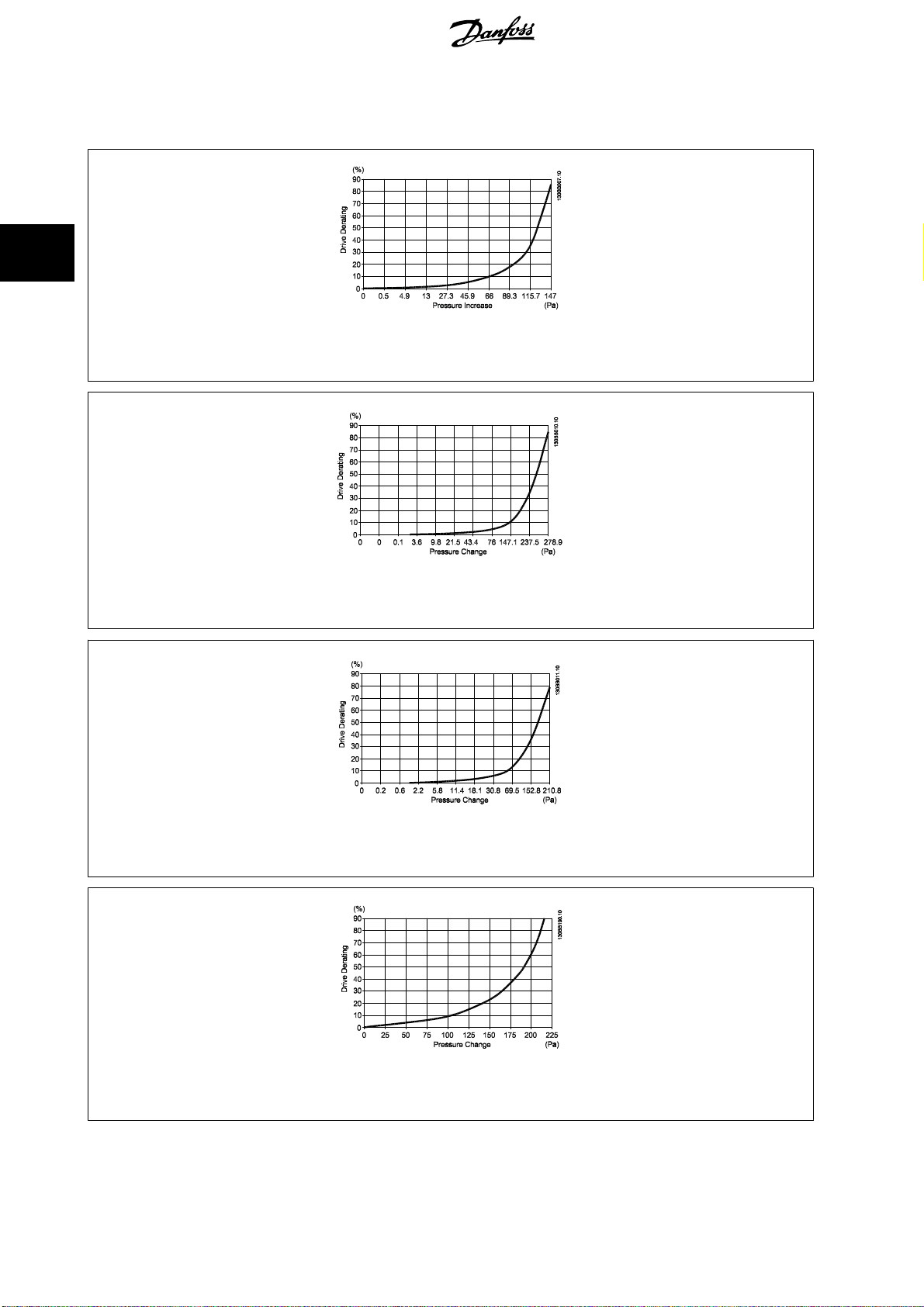

Afbeelding 3.27: Reductie D-frame t.o.v. drukverandering

Luchtstroming omvormer: 765 m

/u. (450 cfm)

High Power Bedieningshandleiding

Afbeelding 3.28: Reductie E-frame t.o.v. drukverandering (kleine ventilator), P250T5 en P355T7-P400T7

Luchtstroming omvormer: 1105 m

Afbeelding 3.29: Reductie E-frame t.o.v. drukverandering (grote ventilator), P315T5-P400T5 en P500T7-P560T7

Luchtstroming omvormer: 1445 m

/u. (650 cfm)

/u. (850 cfm)

Afbeelding 3.30: Reductie frame F1, F2, F3, F4 t.o.v. drukverandering

Luchtdoorstroming omvormer: 985 m3/u. (580 cfm)

MG.33.U3.10 – VLT® is een gedeponeerd handelsmerk van Danfoss

VLT® AutomationDrive FC 300 High Power Bedieningshandleiding

3.2.7 Wandmontage – IP 21 (NEMA 1) en IP 54 (NEMA 12) eenheden

Dit is alleen van toepassing op framegrootte D1 en D2 . Bedenk waar de eenheid moet worden geplaatst.

Houd rekening met de relevante punten bij het selecteren van de uiteindelijke installatieplek:

• Vrije ruimte in verband met koeling

• Ruimte om de deur te kunnen openen

• Kabeldoorgang vanaf de onderzijde

Geef de boorgaten zorgvuldig op de wand aan met behulp van de montagesjabloon en boor de gaten zoals aangegeven. Zorg voor de juiste afstand tot

de vloer en het plafond in verband met koeling. Onder de frequentieomvormer is een vrije ruimte van minimaal 225 mm vereist. Bevestig de onderste

bouten, hijs de frequentieomvormer op en plaats hem op deze bouten. Laat de frequentieomvormer schuin tegen de wand hangen en bevestig de bovenste

bouten. Draai de vier bouten vast om de frequentieomvormer stevig aan de wand te bevestigen.

3 Installeren

Afbeelding 3.31: Hijsmethode voor wandbevestiging van omvormer

MG.33.U3.10 – VLT® is een gedeponeerd handelsmerk van Danfoss

VLT® AutomationDrive FC 300

3 Installeren

3.2.8 Pakking/leidingdoorvoer – IP 21 (NEMA 1) en IP 54 (NEMA 12)

Kabels moeten vanaf de onderzijde door de doorvoerplaat worden gevoerd en worden aangesloten. Verwijder de plaat en bekijk waar de doorvoer voor

de kabelpakkingen of leidingen moet komen. Maak de gaten in het aangegeven gebied op de tekening.

NB!

De doorvoerplaat moet worden bevestigd aan de frequentieomvormer om te voldoen aan de aangegeven beschermingsklasse en om

te zorgen voor voldoende koeling van de eenheid. Als de doorvoerplaat niet is gemonteerd, kan de frequentieomvormer worden uit-

geschakeld (trip) bij alarm 69, Temp. Temp. voed.krt

High Power Bedieningshandleiding

Afbeelding 3.32: Voorbeeld van juiste installatie van de doorvoerplaat.

Framegrootte D1 + D2

Framegrootte E1

Kabeldoorvoer gezien vanaf de onderzijde van de frequentieomvormer – 1) Netvoedingszijde 2) Motorzijde

MG.33.U3.10 – VLT® is een gedeponeerd handelsmerk van Danfoss

VLT® AutomationDrive FC 300 High Power Bedieningshandleiding

Framegrootte F1

Framegrootte F2

3 Installeren

Framegrootte F3

Framegrootte F4

F1-F4: kabeldoorvoer gezien vanaf de onderzijde van de frequentieomvormer – 1) Plaats leidingen in de gemarkeerde zones

MG.33.U3.10 – VLT® is een gedeponeerd handelsmerk van Danfoss

VLT® AutomationDrive FC 300

3 Installeren

Afbeelding 3.33: Montage bodemplaat, framegrootte E1

De bodemplaat van E1 kan zowel aan de binnenzijde als aan de buitenzijde van de behuizing worden gemonteerd, wat zorgt voor flexibiliteit tijdens het

installatieproces. Als de plaat aan de buitenzijde wordt gemonteerd, kunnen de kabelpakkingen en kabels namelijk worden bevestigd voordat de fre-

quentieomvormer op de voet wordt geplaatst.

High Power Bedieningshandleiding

3.2.9 Installatie IP 21-spatscherm (framegrootte D1 en D2)

Om te voldoen aan beschermingsklasse IP 21 moet een afzon-

derlijk spatscherm worden geïnstalleerd op onderstaande wij-

ze:

• Verwijder de twee schroeven aan de voorzijde.

• Plaats het spatscherm en plaats de schroeven terug.

• Draai de schroeven vast met een aanhaalmoment van 5,6 Nm

(50 in.-lb).

Afbeelding 3.34: Installatie spatscherm

MG.33.U3.10 – VLT® is een gedeponeerd handelsmerk van Danfoss

VLT® AutomationDrive FC 300 High Power Bedieningshandleiding

3 Installeren

3.3 Opties installeren op locatie

3.3.1 Installatie van kanaalkoelset in Rittal-behuizingen

Deze sectie gaat over het installeren van IP 00/Chassis-frequentieomvormers met kanaalkoelsets in Rittal-behuizingen. Behalve de behuizing is ook een

voet/plint met een hoogte van 200 mm nodig.

Afbeelding 3.35: Installatie van IP 00 in Rittal TS8-behuizing.

De minimale afmeting van de behuizing is:

• Framegrootte D3 en D4: diepte 500 mm en breedte 600 mm.

• Framegrootte E2: diepte 600 mm en breedte 800 mm.

De maximale diepte en breedte zijn gebaseerd op het type installatie. Bij gebruik van meerdere frequentieomvormers in één behuizing verdient het

aanbeveling om elke omvormer op een eigen achterwand te monteren en het paneel in het midden te ondersteunen. Deze kanaalsets zijn niet geschikt

voor paneelmontage 'in het frame' (zie Rittal TS8 catalogus voor meer informatie). De kanaalkoelsets die staan vermeld in onderstaande tabel zijn enkel

geschikt voor gebruik met IP 00/Chassis-frequentieomvormers in een Rittal TS8-behuizing met IP 20 en UL en NEMA 1 en IP 54 en UL en NEMA 12.

In verband met het gewicht van de frequentieomvormer is het belangrijk om de plaat in geval van framegrootte E2 helemaal achter

in de Rittal-behuizing te monteren.

MG.33.U3.10 – VLT® is een gedeponeerd handelsmerk van Danfoss

3 Installeren

Bestelgegevens

VLT® AutomationDrive FC 300

High Power Bedieningshandleiding

NB!

Voor deze behuizing zijn een of meer deurventilatoren nodig om de warmteverliezen af te voeren die niet via het backchannel van de

frequentieomvormer gaan, evenals extra verliezen afkomstig van andere componenten die in de behuizing zijn geïnstalleerd. De totale

vereiste luchtdoorstroming moet worden berekend, zodat de juiste ventilatoren kunnen worden gekozen. Sommige fabrikanten van

behuizingen bieden software voor het uitvoeren van deze berekeningen (bijv. Rittal Therm-software). Als de VLT het enige component

in de behuizing is dat warmte produceert, bedraagt de minimale vereiste luchtdoorstroming bij een omgevingstemperatuur van 45 °C

voor de omvormers D3 en D4 391 m

bedraagt voor de E2-omvormer 782 m

/u. (230 cfm). De minimale luchtdoorstroming vereist bij een omgevingstemperatuur van 45 °C

/u. (460 cfm).

Rittal TS-8-behuizing

1800 mm 176F1824 176F1823 Niet mogelijk

2000 mm 176F1826 176F1825 176F1850

2200 mm 176F0299

NB!

Zie de bedieningshandleiding voor de kanaalset, 175R5640, voor meer informatie.

Externe kanalen

Wanneer meer luchtkanalen worden toegevoegd aan de buitenkant van de behuizing moet de drukval in het kanaal worden berekend. Zie de paragraaf

Koeling en luchtcirculatie

voor nadere inlichtingen.

Onderdeelnr. van set voor fra-

megrootte D3

Onderdeelnr. van set voor fra-

megrootte D4

Framegrootte E2 Onderdeelnr.

3.3.2 Installatie van kanaalkoelset alleen voor bovenkant

Deze beschrijving geldt voor de installatie van alleen het bovengedeelte van de backchannelkoelsets verkrijgbaar voor framegrootte D3, D4 en E2. Behalve

de behuizing is ook een voetstuk van 200 mm met ontluchtingsopeningen nodig.

De minimale diepte van de behuizing bedraagt 500 mm (600 mm voor het E2-frame) en de minimale breedte van de behuizing bedraagt 600 mm (800 mm

voor het E2-frame). De maximale diepte en breedte hangen af van het type installatie. Bij gebruik van meerdere frequentieomvormers in één behuizing

monteert u elke omvormer op zijn eigen achterpaneel en brengt u ondersteuning aan langs het middengedeelte van het paneel. Het ontwerp van de

backchannelkoelsets voor de verschillende frames is bijna hetzelfde. De D3- en D4-set bieden geen ondersteuning voor montage 'in frame' van de

frequentieomvormers. De E2-set wordt 'in frame' gemonteerd ter extra ondersteuning van de frequentieomvormer.

Bij gebruik van deze sets volgens de aanwijzingen wordt 85% van de verliezen afgevoerd via het backchannel door gebruik van de ventilator van het

hoofdkoellichaam van de omvormer. De overige 15% moet via de deur van de behuizing worden afgevoerd.

NB!

Zie de

Instructie backchannelkoelset alleen voor de bovenkant, 175R1107,

Bestelgegevens

Framegrootte D3 en D4: 176F1775

Framegrootte E2: 176F1776

voor nadere inlichtingen

MG.33.U3.10 – VLT® is een gedeponeerd handelsmerk van Danfoss

VLT® AutomationDrive FC 300 High Power Bedieningshandleiding

3.3.3 Installatie van boven- en onderafdekkingen voor Rittal-behuizingen

De boven- en onderafdekking die worden geïnstalleerd op IP 00-frequentieomvormers leiden de koellucht voor het koellichaam de achterkant van de

frequentieomvormer in en uit. De sets zijn geschikt voor de IP 0 0-omv ormerframes D3, D4 en E2. Deze sets zijn ontworpen en beproefd voor het gebruik

met IP 00/Chassis-omvormers in Rittal TS8-behuizingen.

Opmerkingen:

1. Als extern leidingwerk wordt aangesloten op het uitlaattraject van de omvormer ontstaat extra tegendruk, waardoor de koeling van de omvormer

wordt verminderd. Het vermogen van de omvormer moet dan worden gereduceerd om te compenseren voor de verminderde koeling. Eerst

moet de drukdaling worden berekend en vervolgens raadpleegt u de reductietabellen hoger in dit hoofdstuk.

2. Voor deze behuizing zijn een of meer deurventilatoren nodig om de warmteverliezen af te voeren die niet via het backchannel van de frequen-

tieomvormer gaan, evenals extra verliezen afkomstig van andere componenten die in de behuizing zijn geïnstalleerd. De totale vereiste

luchtdoorstroming moet worden berekend, zodat de juiste ventilatoren kunnen worden gekozen. Sommige fabrikanten van behuizingen bieden

software voor het uitvoeren van deze berekeningen (bijv. Rittal Therm-software).

Als de frequentieomvormer het enige component in de behuizing is dat warmte produceert, bedraagt de minimale luchtdoorstroming die vereist

is bij een omgevingstemperatuur van 45 °C voor de omvormers met frame D3 en D4 391 m

bij een omgevingstemperatuur van 45 °C voor de omvormer met E2-frame bedraagt 782 m

NB!

Zie de instructie voor

Boven- en onderafdekking – Rittal-behuizing, 177R0076,

/u. (230 cfm). De minimaal vereiste luchtdoorstroming

/u. (460 cfm).

voor nadere inlichtingen

3 Installeren

Bestelgegevens

Framegrootte D3: 176F1781

Framegrootte D4: 176F1782

Framegrootte E2: 176F1783

3.3.4 Installatie van boven- en onderafdekkingen

Boven- en onderafdekkingen kunnen worden geïnstalleerd op framegrootte D3, D4 en E2. Deze sets zijn ontworpen om de backchannelluchtstroom de

achterkant van de omvormer in en uit te leiden, in plaats van de onderkant van de omvormer in en de bovenkant van de omvormer ui t ( als de omvormers

rechtstreeks op een wand of in een gelaste behuizing worden geïnstalleerd).

Opmerkingen:

1. Als extern leidingwerk wordt aangesloten op het uitlaattraject van de omvormer ontstaat extra tegendruk, waardoor de koeling van de omvormer

wordt verminderd. Het vermogen van de omvormer moet dan worden gereduceerd om te compenseren voor de verminderde koeling. Eerst

moet de drukdaling worden berekend en vervolgens raadpleegt u de reductietabellen hoger in dit hoofdstuk.

2. Voor deze behuizing zijn een of meer deurventilatoren nodig om de warmteverliezen af te voeren die niet via het backchannel van de frequen-

tieomvormer gaan, evenals extra verliezen afkomstig van andere componenten die in de behuizing zijn geïnstalleerd. De totale vereiste

luchtdoorstroming moet worden berekend, zodat de juiste ventilatoren kunnen worden gekozen. Sommige fabrikanten van behuizingen bieden

software voor het uitvoeren van deze berekeningen (bijv. Rittal Therm-software).

Als de frequentieomvormer het enige component in de behuizing is dat warmte produceert, bedraagt de minimaal vereiste luchtdoorstroming

bij een omgevingstemperatuur van 45 °C voor de omvormers met frame D3 en D4 391 m

bij een omgevingstemperatuur van 45 °C voor de omvormer met E2-frame bedraagt 782 m

/u. (230 cfm). De minimaal vereiste luchtdoorstroming

/u. (460 cfm).

NB!

Zie de

Instructie Alleen boven- en onderafdekking, 175R1106,

Bestelgegevens

Framegrootte D3 en D4: 176F1862

Framegrootte E2: 176F1861

voor nadere inlichtingen

MG.33.U3.10 – VLT® is een gedeponeerd handelsmerk van Danfoss

VLT® AutomationDrive FC 300

3 Installeren

3.3.5 Buiteninstallatie / NEMA 3R-set voor Rittal--behuizingen

Deze paragraaf gaat over de installatie van NEMA 3R-sets die verkrijgbaar zijn voor de frequentieomvormers met frame D3, D4 en E2. Deze sets zijn

ontworpen en getest voor gebruik van bovenstaande frames in een IP 00/Chassis-versie in een Rittal TS8-kast met NEMA 3R of NEMA 4. De NEMA-3R-

behuizing is een behuizing voor buitenopstelling die een zekere mate van bescherming tegen regen en ijs biedt. De NEMA-4-behuizing is een behuizing

voor buitenopstelling die een grotere mate van bescherming tegen weer en water uit waterslangen biedt.

De minimale diepte van de behuizing is 500 mm (600 mm voor frame E2) en de set is ontworpen voor een behuizing met een breedte van 600 mm (800

mm voor frame E2). Andere behuizingbreedtes zijn mogelijk, maar hiervoor is extra Rittal-hardware nodig. De maximale diepte en breedte zijn gebaseerd

op het type installatie.

High Power Bedieningshandleiding

NB!

Het stroomniveau voor omvormers met frame D3 en D4 wordt gereduceerd met 3% bij gebruik van de NEMA 3R-set. Voor omvormers

met frame E2 is geen reductie vereist.

NB!

Voor deze behuizing zijn een of meer deurventilatoren nodig om de warmteverliezen af te voeren die niet via het backchannel van de

frequentieomvormer gaan, evenals extra verliezen afkomstig van andere componenten die in de behuizing zijn geïnstalleerd. De totale

vereiste luchtdoorstroming moet worden berekend, zodat de juiste ventilatoren kunnen worden gekozen. Sommige fabrikanten van

behuizingen bieden software voor het uitvoeren van deze berekeningen (bijv. Rittal Therm-software). Als de VLT het enige component

in de behuizing is dat warmte produceert, bedraagt de minimaal vereiste luchtdoorstroming bij een omgevingstemperatuur van 45 °C

voor de omvormers D3 en D4 391 m

bedraagt voor de E2-omvormer 782 m

Bestelgegevens

Framegrootte D3: 176F4600

Framegrootte D4: 176F4601

Framegrootte E2: 176F1852

NB!

Zie de instructie

175R5922

/u. (230 cfm). De minimale luchtdoorstroming vereist bij een omgevingstemperatuur van 45 °C

/u. (460 cfm).

voor meer informatie.

MG.33.U3.10 – VLT® is een gedeponeerd handelsmerk van Danfoss

VLT® AutomationDrive FC 300 High Power Bedieningshandleiding

3.3.6 Buiteninstallatie/NEMA 3R-set voor industriële behuizingen

De s et s z ijn verkrijgbaar voor de framegrootte D3, D4 en E2. Deze sets zijn on tw or pe n en beproefd vo or gebruik met IP 00/ Ch as sis-omvormers in gelaste

doosvormige behuizingen met de omgevingsclassificatie NEMA-3R of NEMA-4. De NEMA-3R-behuizing is een stofdichte, regendichte, ijsbestendige bui-

tenbehuizing. De NEMA-4-behuizing is een stofdichte en waterdichte behuizing.

Deze set is beproefd en voldoet aan de UL-omgevingsclassificatie Type-3R.

NB: de nominale stroom van omvormers met D3- en D4-frame wordt met 3% gereduceerd bij installatie in een NEMA-3R-behuizing. Omvormers met E2-

frame hoeven niet te worden gereduceerd bij installatie in een NEMA-3R-behuizing.

NB!

Zie de instructie voor

Bestelgegevens

Framegrootte D3: 176F0296

Framegrootte D4: 176F0295

Framegrootte E2: 176F0298

Buiteninstallatie/NEMA 3R-set voor industriële behuizingen, 175R1068,

voor nadere inlichtingen

3 Installeren

3.3.7 Installatie van klemafdekking van D3 & D4 voor IP 00

De klemafdekking kan worden geïnstalleerd op framegrootte D3 en D4 (IP 00).

NB!

Zie de instructie voor

Bestelgegevens

Framegrootte D3/D4: 176F1779

Installatie van klemafdekking, 175R1108,

voor nadere inlichtingen

3.3.8 Installatie van kabelklembeugel van D3, D4 en E2 voor IP 00

De motorkabelklembeugels kunnen worden geïnstalleerd op framegrootte D3 en D4 (IP 00).

NB!

Zie de instructie voor

Bestelgegevens

Framegrootte D3: 176F1774

Framegrootte D4: 176F1746

Framegrootte E2: 176F1745

Kabelklembeugelset, 175R1109,

voor nadere inlichtingen

MG.33.U3.10 – VLT® is een gedeponeerd handelsmerk van Danfoss

3 Installeren

3.3.9 Installatie op voet

Deze sectie beschrijft de installatie van een montagevoet voor frequen-

tieomvormers met frame D1 of D2. Dit betreft een voet met een hoogte

van 200 mm waarmee deze frames op de vloer kunnen worden gemon-

teerd. De voorzijde van de voet is voorzien van openingen om de voe-

dingscomponenten te voorzien van verse lucht.

VLT® AutomationDrive FC 300

High Power Bedieningshandleiding

De doorvoerplaat van de frequentieomvormer moet worden geïnstalleerd

om de regelcomponenten van de frequentieomvormer te voorzien van

voldoende koellucht met behulp van de deurventilator en om de bescher-

mingsklasse van IP 21/NEMA 1 of IP 54/NEMA 12-behuizingen te hand-

haven.

Afbeelding 3.36: Omvormer op voet

Er is één montagevoet die geschikt is voor frame D1 én D2. Het bestelnummer hiervoor is 176F1827. De montagevoet is standaard voor frame E1.

Afbeelding 3.37: De omvormer op de voet bevestigen

NB!

Zie de bedieningshandleiding voor de montagevoetset, 175R5642, voor meer informatie.

MG.33.U3.10 – VLT® is een gedeponeerd handelsmerk van Danfoss

VLT® AutomationDrive FC 300 High Power Bedieningshandleiding

3.3.10 Installatie van afscherming netvoeding voor frequentieomvormers

Deze sectie beschrijft de installatie van de afscherming van de netvoeding voor frequentieomvormers met framegrootte D1, D2 en E1. Installatie is niet

mogelijk voor de IP 00/Chassis-versies omdat deze standaard zijn uitgerust met een metalen afdekking. Deze afschermingen voldoen aan de VBG-4-

eisen.

Bestelnummers:

Frame D1 en D2 : 176F0799

Frame E1: 176F1851

NB!

Zie instructieblad

3.3.11 Ingangsplaatopties installeren

Deze paragraaf gaat over de veldinstallatie van ingangsoptiesets verkrijgbaar voor frequentieomvormers in alle D- en E-frames.

Probeer niet om RFI-filters van ingangplaten te halen. RFI-filters kunnen beschadigd raken als zij van de ingangplaat worden verwijderd.

175R5923

voor meer informatie.

3 Installeren

NB!

In gevallen waar RFI-filters beschikbaar zijn, zijn twee verschillende typen RFI-filter mogelijk, afhankelijk van de combinatie van de

ingangplaten en de onderlinge verwisselbaarheid van de RFI-filters. In sommige gevallen zijn de veldmontagesets gelijk voor alle

spanningen.

380-480 V

380-500 V

D1 Alle D1-vermogensgroot-

ten

D2 Alle D2-vermogensgroot-

ten

E1 FC 102/ : 315 kW

FC 302: 250 kW

FC 102/ : 355-450 kW

FC 302: 315-400 kW

525-690 V Zekeringen Afschakelzekeringen RFI RFI-zekeringen RFI-afschakelze-

D1 FC 102/ : 45-90 kW

FC 302: 37-75 kW

FC 102/ : 110-160 kW

FC 302: 90-132 kW

D2 Alle D2-vermogensgroot-

ten

E1 FC 102/ : 450-500 kW

FC 302: 355-400 kW

FC 102/ : 560-630 kW

FC 302: 500-560 kW

Zekeringen Afschakelzekerin-

gen

176F8442 176F8450 176F8444 176F8448 176F8446

176F8443 176F8441 176F8445 176F8449 176F8447

176F0253 176F0255 176F0257 176F0258 176F0260

176F0254 176F0256 176F0257 176F0259 176F0262

175L8829 175L8828 175L8777 NA NA

175L8442 175L8445 175L8777 NA NA

175L8827 175L8826 175L8825 NA NA

176F0253 176F0255 NA NA NA

176F0254 176F0258 NA NA NA

RFI RFI-zekeringen RFI-afschakelze-

keringen

MG.33.U3.10 – VLT® is een gedeponeerd handelsmerk van Danfoss

3 Installeren

NB!

Zie instructieblad 175R5795 voor meer informatie.

3.3.12 Installatie van loadsharingoptie D1, D2, D3 en D4

VLT® AutomationDrive FC 300

High Power Bedieningshandleiding

De loadsharingoptie kan worden geïnstalleerd op framegrootte D1, D2, D3 en D4.

NB!

zie de

Instructies loadsharingklemmenset, 175R5637,

Bestelgegevens

Framegrootte D1/D3: 176F8456

Framegrootte D2/D4: 176F8455

voor nadere inlichtingen

MG.33.U3.10 – VLT® is een gedeponeerd handelsmerk van Danfoss

VLT® AutomationDrive FC 300 High Power Bedieningshandleiding

3.4.1 Paneelopties voor framegrootte F

Verwarmingstoestellen en thermostaat

In de kast van frequentieomvormers met framegrootte F bevinden zich verwarmingstoestellen met automatische thermostaat die de vochtigheid in de

behuizing tegengaan, en zo de levensduur van de omvormercomponenten in een vochtige omgeving verlengen. Bij gebruik van de standaardinstellingen

van de thermostaat schakelen de verwarmingstoestellen in bij 10 °C (50 °F) en schakelen ze uit bij 15,6 °C (60 °F).

Kastverlichting met stopcontact

Verlichting in de kast van frequentieomvormers met framegrootte F biedt beter zicht tijdens service en onderhoud. De behuizing van de verlichting is

tevens voorzien van een stopcontact voor een tijdelijke stroomvoorziening voor gereedschap of andere apparatuur, leverbaar voor twee spanningen:

• 230 V, 50 Hz, 2,5 A, CE/ENEC

• 120 V, 60 Hz, 5 A, UL/cUL

Setup transformatoraftakking

Als kastverlichting & stopcontact en/of verwarmingstoestellen & thermostaat zijn geïnstalleerd, moet transformator T1 worden afgetakt om voor de juiste

ingangsspanning te zorgen. Een 380-480/500 V-380-480 V-frequentieomvormer zal aanvankelijk worden aangesloten op de 525 V-aftakking, terwijl een

525-690 V-frequentieomvormer wordt aangesloten op de 690 V-aftakking, om ervoor te zorgen dat er geen overspanning kan optreden bij aanvullende

apparatuur wanneer de aftakking niet wordt gewijzigd voordat de spanning wordt ingeschakeld. Zie onderstaande tabel voor het maken van de juiste

aftakking bij klem T1 in de gelijkrichterkast. Zie de afbeelding van de gelijkrichter in de sectie

Bereik ingangsspanning Te selecteren aftakking

380-440 V 400V

441-490 V 460V

491-550 V 525V

551-625 V 575V

626-660 V 660V

661-690 V 690V

Voedingsaansluitingen

voor de juiste locatie in de omvormer.

3 Installeren

NAMUR-klemmen

NAMUR is een internationale organisatie van gebruikers van automatiseringstechniek in de procesindustrie, en met name de chemische en farmaceutische

industrie in Duitsland. Het selecteren van deze optie maakt het mogelijk om de klemmen in te delen en te markeren volgens de specificaties van de

NAMUR-standaard voor de in- en uitgangsklemmen van omvormers. Hiervoor is een MCB 112 PTC-thermistorkaart en een MCB 113 uitgebreide relaiskaart

nodig.

Reststroomapparaat (RCD)

Gebruik de kernbalansmethode om aardsluitstromen te bewaken in geaarde systemen en geaarde systemen met een hoge weerstand (TN- en TT-

systemen in IEC-terminologie). Er is een waarschuwingsinstelpunt (50% van alarminstelpunt) en een alarminstelpunt. Bij elk instelpunt hoort een SPDT-

alarmrelais voor extern gebruik. Hiervoor is een extern 'venstertype' stroomtransformator nodig (te leveren en te installeren door de klant).

• Geïntegreerd in het veiligestopcircuit van de omvormer

• IEC 60755 Type B apparaatbewaking AC, pulserende DC-, en zuivere DC-aardsluitstromen

• Niveau-indicatie van aardsluitstroom door middel van LED-balkje (10-100% van het instelpunt)

•Foutgeheugen

• TEST/RESET-knop

Isolatieweerstandsmonitor (IRM)

Bewaakt de isolatieweerstand in ongeaarde systemen (IT-systemen in IEC-terminologie) tussen de systeemfasegeleiders en aarde. Er is een ohms waar-

schuwingsinstelpunt en een alarminstelpunt voor het isolatieniveau. Bij elk instelpunt hoort een SPDT-alarmrelais voor extern gebruik. NB Op elke

ongeaarde (IT-) systeem kan slechts één isolatieweerstandsbewakingsapparaat worden aangesloten.

• Geïntegreerd in het veiligestopcircuit van de omvormer

• LCD-display voor de ohmse waarde van de isolatieweerstand

•Foutgeheugen

•INFO-, TEST-, en RESET-knoppen

IEC noodstop met Pilz veiligheidsrelais

Bevat onder meer een redundante 4-draads noodstopdrukknop, die is gemonteerd aan de voorzijde van de behuizing, en een Pilz relais dat de knop, en

daarmee ook het veiligestopcircuit van de omvormer en de netschakelaar in de optiekast, bewaakt.

MG.33.U3.10 – VLT® is een gedeponeerd handelsmerk van Danfoss

VLT® AutomationDrive FC 300

3 Installeren

Handmatige motorstarters

Zorg voor driefasenspanning voor elektrische ventilatoren die vaak vereist zijn voor grotere motoren. De spanning voor de starters wordt geleverd via

de belastingzijde van een aanwezige contactgever, stroomonderbreker of werkschakelaar. De spanning is beveiligd met een zekering vóór elke motor-

starter, en is uitgeschakeld wanneer de spanning naar de omvormer is uitgeschakeld. Maximaal twee starters zijn toegestaan (slechts één als een op 30

A afgezekerd circuit is besteld). Geïntegreerd in het veiligestopcircuit van de omvormer.

De eenheid biedt de volgende functies:

• Bedieningsschakelaar (aan/uit)

• Kortsluit- en overbelastingsbeveiliging met testfunctie

• Handmatige resetfunctie

Op 30 A afgezekerde voedingsklemmen

• Driefasenspanning die overeenkomt met de inkomende netspanning voor het aansluiten van ondersteunende apparatuur van de klant

• Niet beschikbaar wanneer twee handmatige motorstarters zijn geselecteerd

• Klemmen zijn uitgeschakeld wanneer de ingangsspanning naar de omvormer is uitgeschakeld

• Spanning voor de klemmen met zekering wordt geleverd via de belastingzijde van een aanwezige contactgever, stroomonderbreker of werk-

schakelaar.

24 V DC voeding

• 5 A, 120 W, 24 V DC

• Beveiligd tegen overstroom aan de uitgang, overbelasting, kortsluiting en overtemperatuur

• Voor het leveren van spanning voor ondersteunenden apparatuur van de klant, zoals PCL I/O, contactgevers, temperatuurvoelers, indicatie-

lampjes en/of andere elektronische hardware.

• Diagnostiek door middel van onder meer een droog DC OK-contact, een groen DC OK-indicatielampje en een rood overbelasting-indicatielampje

Externe temperatuurbewaking

Bedoeld voor het bewaken van de temperatuur van externe systeemcomponenten, zoals de motorwikkelingen en/of lagers. Inclusief acht universele

ingangsmodules plus twee specifieke thermistoringangsmodules. Alle tien modules zijn geïntegreerd in het veiligestopcircuit van de omvormer en kunnen

worden bewaakt via een veldbusnetwerk (hiervoor is het nodig om een afzonderlijke module/buskoppeling aan te schaffen).

Universele ingangen (8)

Signaaltypen:

• RTD-ingangen (inclusief Pt100), 3-draads of 4-draads

• Thermokoppel

• Analoge stroom of analoge spanning

Extra functies:

• Eén universele uitgang, te configureren voor analoge spanning of analoge stroom

• Twee uitgangsrelais (NO)

• Dubbellijns LC-display en LED-diagnostiek

• Detectie van gebroken sensordraden, kortsluiting en onjuiste polariteit

• Interfacesetup-software

Specifieke thermistoringangen (2)

Kenmerken:

• Elke module kan maximaal zes thermistors in serie bewaken

• Foutdiagnostiek voor draadbreuk of kortsluiting van de sensordraden

•ATEX/UL/CSA-certificering

• Indien nodig kan in een derde thermistoruitgang worden voorzien door middel van de PTC-thermistoroptiekaart, MCB 112.

High Power Bedieningshandleiding

MG.33.U3.10 – VLT® is een gedeponeerd handelsmerk van Danfoss

VLT® AutomationDrive FC 300 High Power Bedieningshandleiding

3 Installeren

3.5 Elektrische installatie

3.5.1 Voedingsaansluitingen

Bekabeling en zekeringen

NB!

Kabels algemeen

Alle bekabeling moet voldoen aan de nationale en plaatselijke voorschriften aangaande kabeldoorsneden en omgevingstemperatuur.

Voor UL-toepassingen zijn koperen geleiders van 75 °C vereist. Koperen geleiders van 75 en 90 °C zijn thermisch aanvaardbaar voor

gebruik bij de frequentieomvormer in niet-UL-toepassingen.

De voedingskabels moeten worden aangesloten zoals in onderstaand schema is aangegeven. De dwarsdoorsnede van de kabels moet worden gekozen

in overeenstemming met de nominale stroom en lokale voorschriften. Zie de sectie

Voor bescherming van de frequentieomvormer moeten de aanbevolen zekeringen worden gebruikt, tenzij de eenheid is uitgerust met ingebouwde ze-

keringen. De aanbevolen zekeringen zijn te vinden in de tabellen in de sectie

overeenstemming met lokale voorschriften.

Specificaties

Zekeringen

voor meer informatie.

. Zorg er altijd voor dat de juiste zekeringen worden gebruikt in

De netvoeding is aangesloten op de netschakelaar als deze aanwezig is.

NB!

De motorkabel moet zijn afgeschermd/gewapend. Bij gebruik van niet-afgeschermde/niet-gewapende motorkabels wordt niet voldaan

aan bepaalde EMC-vereisten. Gebruik een afgeschermde/gewapende motorkabel om te voldoen aan de EMC-emissienormen. Zie

in de

specificaties

Zie de sectie

Kabelafscherming

Vermijd montage met een afscherming met gedraaide uiteinden (pigtails). Dit kan het afschermende effect bij hoge frequenties verstoren. Als het nood-

zakelijk is de afscherming te onderbreken om een motorisolator of motorrelais te installeren, moet de afscherming worden voortgezet met de laagst

mogelijke HF-impedantie.

Sluit de afscherming van de motorkabel aan op de ontkoppelingsplaat van de frequentieomvormer en de metalen behuizing van de motor.

Gebruik voor aansluitingen op de afscherming een zo groot mogelijk oppervlak (kabelklem). Dit kan worden gedaan met behulp van de bijgeleverde

installatiemiddelen in de frequentieomvormer.

Kabellengte en dwarsdoorsnede:

De frequentieomvormer is getest met een bepaalde kabellengte conform de EMC-normen. Houd de motorkabel zo kort mogelijk om interferentie en

lekstroom te beperken.

Schakelfrequentie:

als frequentieomvormers in combinatie met sinusfilters worden gebruikt om de akoestische ruis van een motor te beperken, moet de schakelfrequentie

worden ingesteld in overeenstemming met de instructies in Par. 14-01

Algemene specificaties

Design Guide

voor de juiste dwarsdoorsnede en lengte van de motorkabel.

voor meer informatie.

Schakelfrequentie

EMC-

MG.33.U3.10 – VLT® is een gedeponeerd handelsmerk van Danfoss

3 Installeren

VLT® AutomationDrive FC 300

High Power Bedieningshandleiding

Klemnr. 96 97 98 99

U1 V1 W1

1) Aardverbinding (Protective Earth)

U V W

W2 U2 V2 6 draden uit motor

Motorspanning 0-100% van netspanning.

3 draden uit motor

Driehoekschakeling

Sterschakeling U2, V2, W2

U2, V2 en W2 moeten afzonderlijk onderling worden verbonden.

NB!

Bij motoren zonder fase-isolatiemateriaal of andere

versterkte isolatie die geschikt is voor gebruik met

voedingsspanning (zoals een frequentieomvormer)

moet een sinusfilter worden aangebracht op de uit-

gang van de frequentieomvormer.

MG.33.U3.10 – VLT® is een gedeponeerd handelsmerk van Danfoss

VLT® AutomationDrive FC 300 High Power Bedieningshandleiding

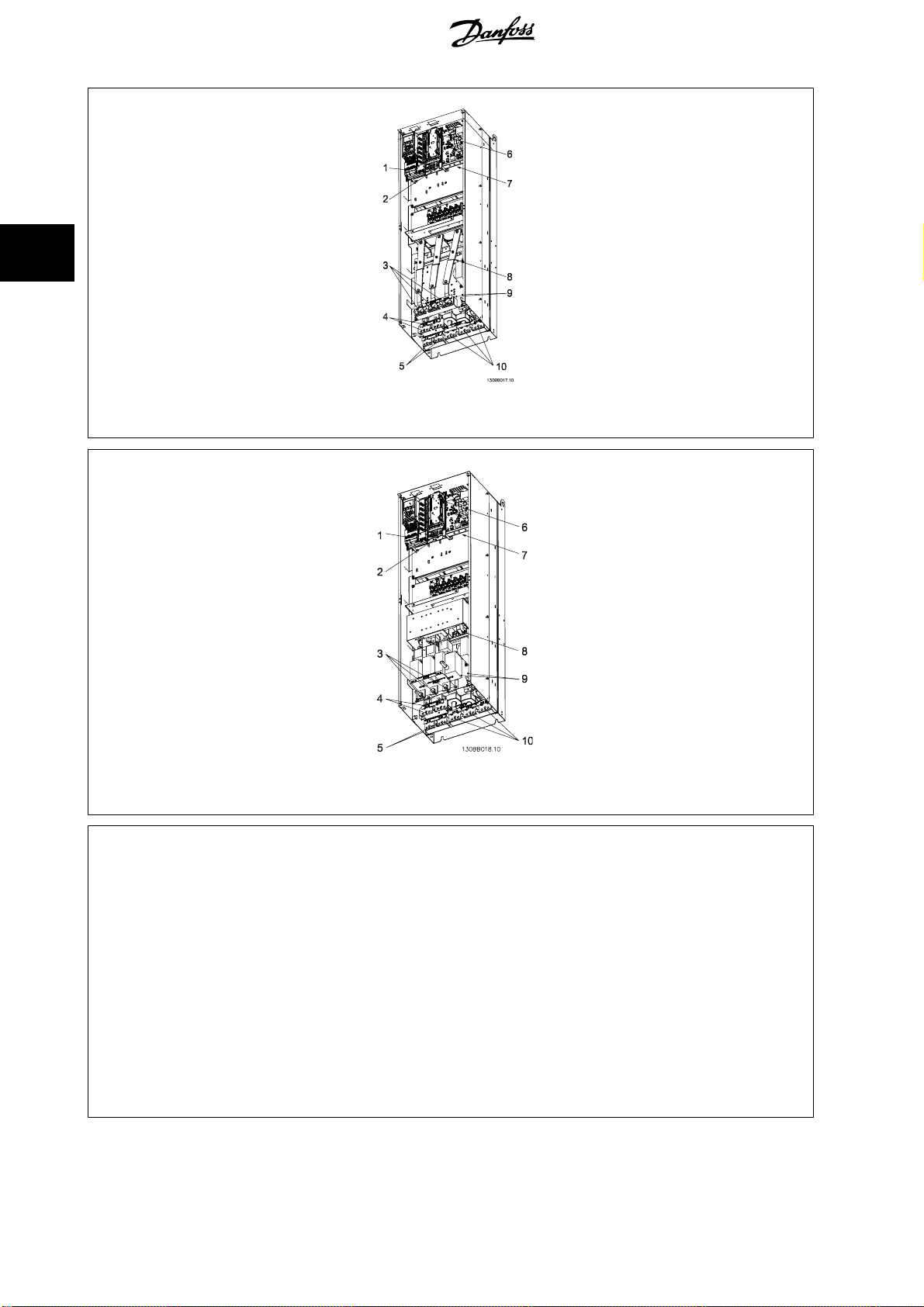

Afbeelding 3.38: Compact IP 21 (NEMA 1) en IP 54 (NEMA 12), framegrootte D1

3 Installeren

Afbeelding 3.39: Compact IP 21 (NEMA 1) en IP 54 (NEMA 12) met werkschakelaar, zekering en RFI-filter, framegrootte D2

1) AUX relais 5) Rem

01 02 03 -R +R

04 05 06 81 82

2) Temperatuurschakelaar 6) SMPS-zekering (zie zekeringtabellen voor onderdeelnummer)

106 104 105 7) AUX ventilator

3) Lijn 100 101 102 103

R S T L1 L2 L1 L2

91 92 93 8) Ventilatorzekering (zie zekeringtabellen voor onderdeelnummer)

L1 L2 L3 9) Aarde netvoeding

4) Loadsharing 10) Motor

-DC +DC U V W

88 89 96 97 98

T1 T2 T3

MG.33.U3.10 – VLT® is een gedeponeerd handelsmerk van Danfoss

3 Installeren

Afbeelding 3.40: Compact IP 00 (Chassis), framegrootte D3

VLT® AutomationDrive FC 300

High Power Bedieningshandleiding

Afbeelding 3.41: Compact IP 00 (Chassis) met werkschakelaar, zekering en RFI-filter, framegrootte D4

1) AUX relais 5) Rem

01 02 03 -R +R

04 05 06 81 82

2) Temperatuurschakelaar 6) SMPS-zekering (zie zekeringtabellen voor onderdeelnummer)

106 104 105 7) AUX ventilator

3) Lijn 100 101 102 103

R S T L1 L2 L1 L2

91 92 93 8) Ventilatorzekering (zie zekeringtabellen voor onderdeelnummer)

L1 L2 L3 9) Aarde netvoeding

4) Loadsharing 10) Motor

-DC +DC U V W

88 89 96 97 98

T1 T2 T3

MG.33.U3.10 – VLT® is een gedeponeerd handelsmerk van Danfoss

VLT® AutomationDrive FC 300 High Power Bedieningshandleiding

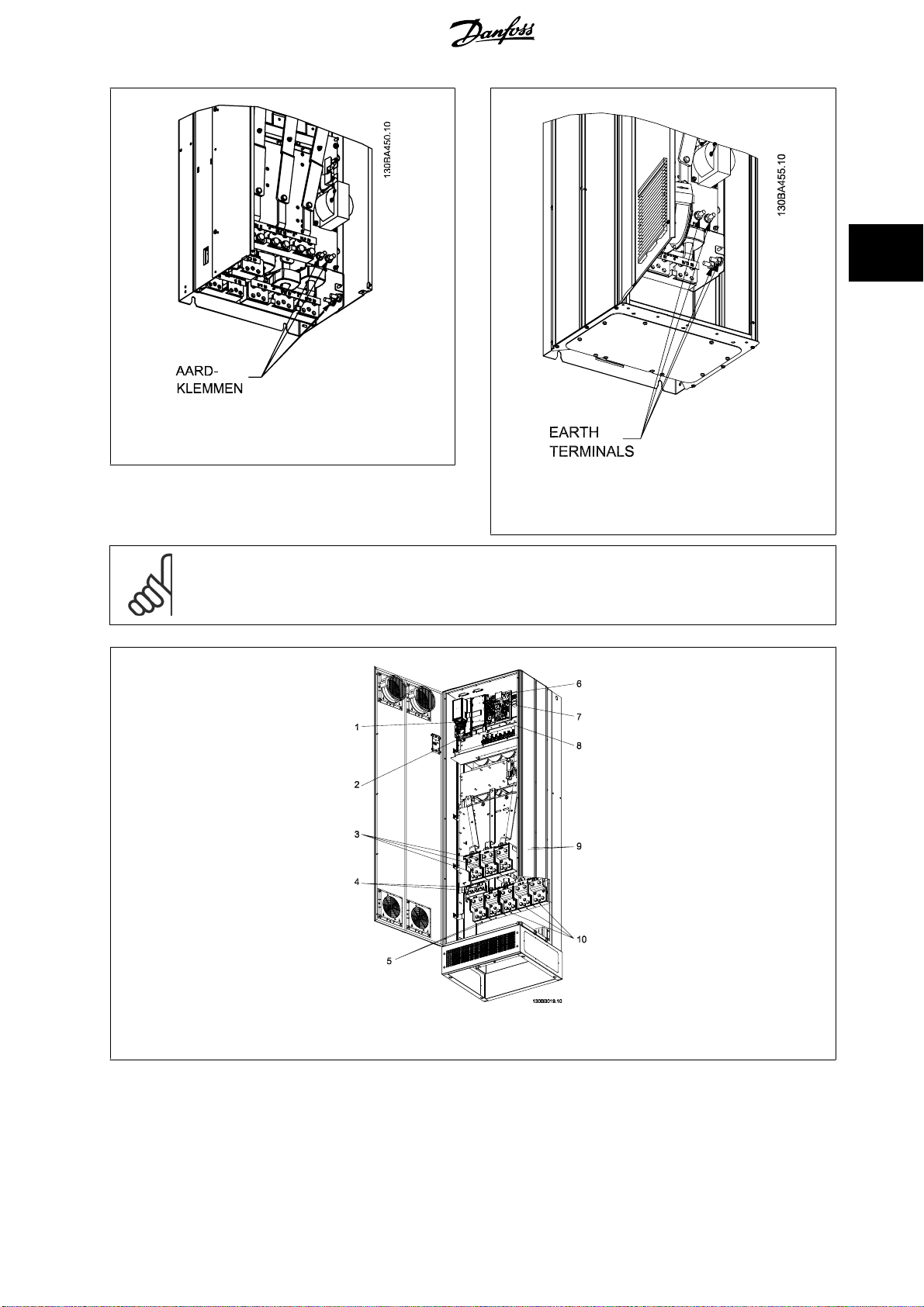

Afbeelding 3.42: Positie van aardklemmen IP 00, frame-

grootte D

3 Installeren

Afbeelding 3.43: Positie van aardklemmen IP 21 (NEMA type

1) en IP 54 (NEMA type 12)

NB!

D2 en D4 worden getoond als voorbeelden. D1 en D3 zijn vergelijkbaar.

Afbeelding 3.44: Compact IP 21 (NEMA 1) en IP 54 (NEMA 12) framegrootte E1

MG.33.U3.10 – VLT® is een gedeponeerd handelsmerk van Danfoss

VLT® AutomationDrive FC 300

3 Installeren

Afbeelding 3.45: Compact IP 00 (Chassis) met werkschakelaar, zekering en RFI-filter, framegrootte E2

1) AUX relais 5) Loadsharing

01 02 03 -DC +DC

04 05 06 88 89

2) Temperatuurschakelaar 6) SMPS-zekering (zie zekeringtabellen voor onderdeelnummer)

106 104 105 7) Ventilatorzekering (zie zekeringtabellen voor onderdeelnummer)

3) Lijn 8) AUX ventilator

R S T 100 101 102 103

91 92 93 L1 L2 L1 L2

L1 L2 L3 9) Aarde netvoeding

4) Rem 10) Motor

-R +R U V W

81 82 96 97 98

T1 T2 T3

High Power Bedieningshandleiding

Afbeelding 3.46: Positie van aardklemmen IP 00, framegrootte E

MG.33.U3.10 – VLT® is een gedeponeerd handelsmerk van Danfoss

VLT® AutomationDrive FC 300 High Power Bedieningshandleiding

3 Installeren

Afbeelding 3.47: Gelijkrichterkast, framegrootte F1, F2, F3 en F4

1) 24 V DC, 5 A 5) Loadsharing

T1 aftakkingen uitgang -DC +DC

Temperatuurschakelaar 88 89

106 104 105 6) Zekeringen stuurtransformator (2 of 4 stuks). Zie zekeringtabellen voor onderdeelnum-

mers.

2) Handmatige motorstarters 7) SMPS-zekering. Zie zekeringtabellen voor onderdeelnummers.

3) 30 A voedingsklemmen met zekering 8) Zekeringen handmatige motorregelaar (3 of 6 stuks). Zie zekeringtabellen voor onder-

deelnummers.

4) Lijn 9) Lijnzekeringen, frame F1 F2 (3 stuks). Zie zekeringtabellen voor onderdeelnummers.

R S T 10) 30 A afgezekerde voedingszekeringen

L1 L2 L3

MG.33.U3.10 – VLT® is een gedeponeerd handelsmerk van Danfoss

3 Installeren

VLT® AutomationDrive FC 300

High Power Bedieningshandleiding

Afbeelding 3.48: Inverterkast, framegrootte F1 en F3

1) Externe temperatuurbewaking 6) Motor

2) AUX relais U V W

01 02 03 96 97 98

04 05 06 T1 T2 T3

3) NAMUR 7) NAMUR-zekering. Zie zekeringtabellen voor onderdeelnummers.

4) AUX ventilator 8) Ventilatorzekeringen. Zie zekeringtabellen voor onderdeelnummers.

100 101 102 103 9) SMPS-zekeringen. Zie zekeringtabellen voor onderdeelnummers.

L1 L2 L1 L2

5) Rem

-R +R

81 82

MG.33.U3.10 – VLT® is een gedeponeerd handelsmerk van Danfoss

VLT® AutomationDrive FC 300 High Power Bedieningshandleiding

3 Installeren

Afbeelding 3.49: Inverterkast, framegrootte F2 en F4

1) Externe temperatuurbewaking 6) Motor

2) AUX relais U V W

01 02 03 96 97 98

04 05 06 T1 T2 T3

3) NAMUR 7) NAMUR-zekering. Zie zekeringtabellen voor onderdeelnummers.

4) AUX ventilator 8) Ventilatorzekeringen. Zie zekeringtabellen voor onderdeelnummers.

100 101 102 103 9) SMPS-zekeringen. Zie zekeringtabellen voor onderdeelnummers.

L1 L2 L1 L2

5) Rem

-R +R

81 82

MG.33.U3.10 – VLT® is een gedeponeerd handelsmerk van Danfoss

3 Installeren

VLT® AutomationDrive FC 300

High Power Bedieningshandleiding

Afbeelding 3.50: Optiekast, framegrootte F3 en F4

1) Pilz relaisklem 4) Veiligheidsrelaisspoelzekering met Pilz relais

2) RCD of IRM-klem Zie zekeringtabellen voor onderdeelnummers.

3) Net- 5) Lijnzekeringen, framegrootte F3 en F4 (3 stuks)

R S T Zie zekeringtabellen voor onderdeelnummers.

91 92 93 6) Contactgeverrelaisspoel (230 V AC). NC en NO Aux-contacten

L1 L2 L3 7) Shuntstuurklemmen voor stroomonderbreker (230 V AC of 230 V DC)

MG.33.U3.10 – VLT® is een gedeponeerd handelsmerk van Danfoss

VLT® AutomationDrive FC 300 High Power Bedieningshandleiding

3.5.2 Aarding

Om elektromagnetische compatibiliteit (EMC) te realiseren, dienen onderstaande basisprincipes in acht te worden genomen bij het

installeren van een frequentieomvormer.

• Veiligheidsaarding: denk eraan dat de frequentieomvormer een hoge lekstroom heeft en om veiligheidsredenen op degelijke wijze geaard moet

worden. Volg de lokale veiligheidsvoorschriften op.

• Hoogspanningsaarding: houd de verbindingskabels zo kort mogelijk.

Sluit de verschillende aardingssystemen aan met de laagst mogelijke geleiderweerstand. De laagste geleiderweerstand wordt verkregen door de geleider

zo kort mogelijk te houden en een zo groot mogelijk oppervlak te gebruiken.

De metalen kasten van de verschillende systemen zijn gemonteerd op de achterplaat van de kast met de laagste mogelijke impedantie. Hiermee worden

verschillende HF-spanningen op de afzonderlijke systemen vermeden en wordt het risico van interferentie in de verbindingskabels tussen de systemen

voorkomen. Zo wordt interferentie geminimaliseerd.

Voor een zo laag mogelijke HF-impedantie moeten de bevestigingsbouten van het systeem als HF-aansluitpunt op de achterplaat worden gebruikt.

Verwijder eventuele isolerende verf of soortgelijk materiaal van de bevestigingspunten.

3.5.3 Extra beveiliging (RCD)

Als extra beveiliging kunnen aardlekschakelaars of (meervoudige) aarding worden toegepast, op voorwaarde dat de installatie voldoet aan de lokale

veiligheidsvoorschriften.

3 Installeren

Een aardingsfout kan in de ontladingsstroom een gelijkstroomcomponent veroorzaken.

Bij gebruik van aardlekschakelaars moeten deze voldoen aan de lokale voorschriften. De relais dienen geschikt te zijn om 3-fasen apparatuur met een

bruggelijkrichter en een korte ontladingsstroom bij het inschakelen te beschermen.

Speciale omstandigheden

Zie ook

in de Design Guide.

3.5.4 RFI-schakelaar:

Netvoeding geïsoleerd van aarde

Als de frequentieomvormer stroom ontvangt vanuit een geïsoleerde netbron (IT-net, driehoekschakeling (zwevend of één zijde geaard)) of TT/TN-S met

één zijde geaard, wordt aanbevolen de RFI-schakelaar uit te schakelen (Uit)

EMC-prestaties nodig zijn, parallelle motoren zijn aangesloten of de motorkabel langer is dan 25 m wordt aanbevolen om Par. 14-50

Aan

1) Niet beschikbaar voor 525-600/690 V-frequentieomvormers met framegrootte D, E en F.

In UIT worden de interne RFI-capaciteiten (filtercondensatoren) tussen het chassis en de tussenkring uitgeschakeld om beschadiging van de tussenkring

te voorkomen en de aardcapaciteitsstromen te reduceren (volgens IEC 61800-3.

Zie ook de toepassingsnotitie

kan worden gebruikt (IEC 61557-8).

VLT on IT mains, MN.90.CX.02

Het is belangrijk om isolatiebewaking toe te passen die samen met vermogenselektronica

via Par. 14-50

RFI-filter

. Zie IEC 364-3 voor meer informatie. Als optimale

RFI-filter

in te stellen

MG.33.U3.10 – VLT® is een gedeponeerd handelsmerk van Danfoss

3 Installeren

High Power Bedieningshandleiding

3.5.5 Koppel

Bij het vastdraaien van elektrische aansluitingen is het heel belangrijk om

dit te doen met het juiste aanhaalmoment. Een te laag of te hoog aan-

haalmoment zal resulteren in een slechte elektrische aansluiting. Gebruik

een momentsleutel om te zorgen voor het juiste koppel.

Afbeelding 3.51: Gebruik altijd een momentsleutel om de

bouten vast te draaien.

Framegrootte Klem Koppel Boutmaat

D1, D2, D3 en D4 Net

Motor

Loadsharing

Rem

E1 en E2 Net

Motor

Loadsharing

Rem 9,5 Nm M8

F1, F2, F3 en F4 Net

Motor

Loadsharing

Rem

Regen

19 Nm M10

9,5 Nm M8

19 Nm M10

19 Nm

9,5 Nm

19 Nm

M10

VLT® AutomationDrive FC 300

Tabel 3.4: Aanhaalmoment voor klemmen

3.5.6 Afgeschermde kabels

Het is belangrijk dat afgeschermde en gewapende kabels op de juiste wijze zijn aangesloten om te zorgen voor een hoge EMC-immuniteit en een lage

emissie.

De aansluitingen kunnen worden gemaakt met behulp van kabelpakkingen of -klemmen:

• EMC-kabelpakkingen: standaard verkrijgbare kabelpakkingen kunnen worden gebruikt voor een optimale EMC-aansluiting.

• EMC-kabelklemmen: de frequentieomvormer wordt geleverd inclusief kabelklemmen om een eenvoudige aansluiting mogelijk te maken.

MG.33.U3.10 – VLT® is een gedeponeerd handelsmerk van Danfoss

VLT® AutomationDrive FC 300 High Power Bedieningshandleiding

3.5.7 Motorkabel

De motor moet worden aangesloten op de klemmen U/T1/96, V/T2/97 en W/T3/98. Aarde op klem 99. Alle typen driefasen asynchrone standaardmotoren

kunnen door een frequentieomvormer worden aangestuurd. De fabrieksinstelling zorgt voor kloksgewijze draaiing als de uitgang van de frequentieom-

vormer als volgt is aangesloten:

3 Installeren

Klemnr.

96, 97, 98, 99 Netvoeding U/T1, V/T2, W/T3

• Klem U/T1/96 aangesloten op U-fase

• Klem V/T2/97 aangesloten op V-fase

• Klem W/T3/98 aangesloten op W-fase

De draairichting kan worden gewijzigd door de twee fasen van de motorkabel te verwisselen of door de instelling in Par. 4-10

De draairichting van de motor kan gecontroleerd worden via Par. 1-28

weergegeven.

Functie

Aarde

Controle draair. motor

en het volgen van de stappen die op het display worden

Draairichting motor

EisenFramegrootte F

Eisen voor F1/F3: gebruik altijd 2, 4, 6 of 8 (een veelvoud van 2; 1 kabel niet toegestaan) motorfasekabels om te zorgen voor een gelijk aantal

aangesloten draden op de klemmen van de beide invertermodules. De kabels tussen de klemmen van de invertermodule en het eerste gemeenschappelijke

punt van een fase moeten even lang zijn met een tolerantie van 10%. De motorklemmen zijn het aanbevolen gemeenschappelijke punt.

Eisen voor F2/F4 : gebruik altijd 3, 6, 9 of 12 (een veelvoud van 3; 1 of 2 kabels niet toegestaan) motorfasekabels om te zorgen voor een identiek

aantal aangesloten draden op de klemmen van de beide invertermodules. De kabels tussen de klemmen van de invertermodule en het eerste gemeen-

schappelijke punt van een fase moeten even lang zijn met een tolerantie van 10%. De motorklemmen zijn het aanbevolen gemeenschappelijke punt.

Vereisten voor aansluitdoosuitgangen: de lengte (minimaal 2,5 m) en het aantal kabels vanaf elke invertermodule naar de gemeenschappelijke

klem in de aansluitdoos moeten gelijk zijn.

NB!

Als voor een gemodificeerde toepassing een ongelijk aantal draden per fase vereist is, dient u contact op te nemen met de fabriek in

verband met de vereisten en documentatie. U kunt echter ook gebruikmaken van de optie voor de boven/onderingangszijde van de

kast.

MG.33.U3.10 – VLT® is een gedeponeerd handelsmerk van Danfoss

VLT® AutomationDrive FC 300

3 Installeren

3.5.8 Bekabeling remweerstandOmvormers met in de fabriek geïnstalleerde remchopperoptie

(alleen standaard als de letter B aanwezig is op positie 18 van de typecode).

De aansluitkabel naar de remweerstand moet worden afgeschermd en de max. kabellengte van de frequentieomvormer naar de DC-lamel bedraagt 25

meter (82 foot).

High Power Bedieningshandleiding

Klemnr.

81, 82 Remweerstandklemmen

De aansluitkabel naar de remweerstand moet afgeschermd zijn. Sluit de afscherming met behulp van kabelklemmen aan op de geleidende achterwand

van de frequentieomvormer en op de metalen kast van de remweerstand.

Pas de doorsnede van de remweerstandbekabeling aan het remkoppel aan. Zie de reminstructies MI.90.Fx.yy en MI.50.Sx.yy voor meer informatie over

een veilige installatie.

Houd er rekening mee dat er spanningen tot 1099 V DC op de klemmen kunnen komen te staan, afhankelijk van de voedingsspanning.

Eisen voor framegrootte F

De remweerstand(en) moet(en) worden aangesloten op de remklemmen in alle invertermodules.

Functie

3.5.9 Loadsharing

Klemnr. Functie

88, 89 Loadsharing

De aansluitkabel moet worden afgeschermd en de max. kabellengte van de frequentieomvormer naar de DC-lamel bedraagt 25 meter (82 foot).

Loadsharing maakt de verbinding van DC-tussenkringen van verschillende frequentieomvormers mogelijk.

Houd er rekening mee dat er spanningen tot 1099 V DC op de klemmen kunnen komen te staan.

Voor loadsharing is extra apparatuur nodig en moeten veiligheidsmaatregelen worden getroffen. Zie de instructies voor loadsharing

MI.50.NX.YY voor nadere inlichtingen.

Houd er rekening mee dat de werkschakelaar de frequentieomvormer niet mag isoleren vanwege de DC-tussenkringaansluiting.

MG.33.U3.10 – VLT® is een gedeponeerd handelsmerk van Danfoss

VLT® AutomationDrive FC 300 High Power Bedieningshandleiding

3.5.10 Afscherming tegen elektrische ruis

Voor de beste EMC-prestaties dient u de metalen EMC-afdekking te monteren voordat u de netvoedingskabel bevestigd.

NB De metalen EMC-afdekking wordt alleen geleverd bij eenheden met een RFI-filter.

Afbeelding 3.52: Montage van EMC-afscherming

3 Installeren

3.5.11 Aansluiten op de netvoeding

De netvoeding moet worden aangesloten op de klemmen 91, 92 en 93. Aarde moet worden verbonden met de klem rechts van klem 93.

Klemnr.

91, 92, 93

Controleer het motortypeplaatje om u ervan te verzekeren dat de netspanning van de frequentieomvormer overeenkomt met de net-

voeding van uw installatie.

Zorg ervoor dat de voeding de juiste stroom kan leveren aan de frequentieomvormer.

Als de eenheid niet is uitgerust met ingebouwde zekeringen dient u ervoor te zorgen dat de relevante zekeringen de juiste stroomwaarde hebben.

Functie

Netvoeding R/L1, S/L2, T/L3

Aarde

3.5.12 Externe ventilatorvoeding

Framegrootte D-E-F

Er kan gebruik worden gemaakt van een externe voeding in gevallen waarbij de DC-voeding wordt gebruikt voor de frequentieomvormer of wanneer de

ventilator onafhankelijk van de voeding moet kunnen werken. De externe voeding wordt aangesloten op de voedingskaart.

Klemnr.

100, 101

102, 103

De connector op de voedingskaart is bedoeld voor de aansluiting van lijnspanning voor de koelventilatoren. De ventilatoren worden vanaf de fabriek

geleverd met een aansluiting voor voeding vanaf een gemeenschappelijke AC-lijn (jumpers tussen 100-102 en 101-103). Als een externe voeding nodig

is, moeten de jumpers worden verwijderd en moet de voeding worden aangesloten tussen klem 100 en 101. Als beveiliging moet een zekering van 5 A

worden gebruikt. In UL-toepassingen moet een zekering van het type Littelfuse KLK-5 of vergelijkbaar worden gebruikt.

Functie

Extra voeding S, T

Interne voeding S, T

MG.33.U3.10 – VLT® is een gedeponeerd handelsmerk van Danfoss

VLT® AutomationDrive FC 300

3 Installeren

3.5.13 Zekeringen

Aftakcircuitbeveiliging

Om de installatie tegen elektrische gevaren en brand te beveiligen, moeten alle aftakcircuits in een installatie en in schakelaars, machines, enz. zijn

voorzien van een beveiliging tegen kortsluiting en overstroom volgens de nationale/internationale voorschriften.

Kortsluitbeveiliging:

De frequentieomvormer moet worden beveiligd tegen kortsluiting om elektrische gevaren of brand te voorkomen. Danfoss raadt het gebruik van onder-

staande zekeringen aan om onderhoudspersoneel en apparatuur te beschermen in geval van een interne storing in de omvormer. De frequentieomvormer

biedt een algehele beveiliging tegen kortsluiting in de motoruitgang.

Overstroombeveiliging

Zorg voor een overbelastingsbeveiliging om brand door oververhitting van de kabels in de installatie te voorkomen. De frequentieomvormer is voorzien

van een interne overstroombeveiliging die kan worden gebruikt voor bovenstroomse overbelastingsbeveiliging (met uitzondering van UL-toepassingen).

Zie Par. 4-18

stroombeveiliging moet altijd worden uitgevoerd overeenkomstig de nationale voorschriften.

Geen UL-conformiteit

Gebruik voor toepassingen waarbij geen voldoening aan UL/cUL vereist is bij voorkeur de volgende zekeringen om te voldoen aan EN50178:

Andere typen kunnen in geval van storing onnodige schade aan de frequentieomvormer veroorzaken.

Stroombegr.

. Bovendien kunnen zekeringen of stroomonderbrekers worden toegepast als overstroombeveiliging in de installatie. Over-

High Power Bedieningshandleiding

P90-P200 380-500 V type gG

P250 – P400 380-500 V type gR

UL-conformiteit

380-500 V, framegrootte D, E en F

Onderstaande zekeringen zijn geschikt voor gebruik in een circuit dat maximaal 100.000 Arms (symmetrisch) en 240 V, 480 V, 500 V of 600 V kan leveren,

afhankelijk van de nominale spanning van de omvormer. Met de juiste zekeringen bedraagt de nominale kortsluitstroom (SCCR – Short Circuit Current

Rating) 100.000 Arms.

Maat/

type

P90K FWH-

P110 FWH-

P132 FWH-

P160 FWH-

P200 FWH-

Tabel 3.5: Framegrootte D, lijnzekeringen, 380-500 V

Maat/type

P250 170M4017 700 A, 700 V 6.9URD31D08A0700 20 610 32.700 P315 170M6013 900 A, 700 V 6.9URD33D08A0900 20 630 32.900 P355 170M6013 900 A, 700 V 6.9URD33D08A0900 20 630 32.900 P400 170M6013 900 A, 700 V 6.9URD33D08A0900 20 630 32.900

Bussmann

E1958

JFHR2**

300

350

400

500

600

Bussmann

E4273

T/JDDZ**

JJS300 JJS350 JJS400 JJS500 JJS600

Bussmann PN* Klasse Ferraz Shawmut SIBA

SIBA

E180276

JFHR2

2061032. 315

2061032.

2062032.

LittelFuse

E71611

JFHR2**

L50S-300 6.6URD30D08A

L50S-350 6.6URD30D08A

L50S-400 6.6URD30D08A

L50S-500 6.6URD30D08A

L50S-600 6.6URD32D08A

Ferraz

Shawmut

E76491

JFHR2

0315

0350

0400

0500

630

Bussmann

E4274

H/JDDZ**

NOS-

300

NOS-

350

NOS-

400

NOS-

500

NOS-

600

Bussmann

E125085

JFHR2*

170M3017 170M3018

170M3018 170M3018

170M4012 170M4016

170M4014 170M4016

170M4016 170M4016

Interne

optie

Bussmann

Tabel 3.6: Framegrootte E, lijnzekeringen, 380-500 V

Maat/type

P450 170M7081 1600 A, 700 V 20 695 32.1600 170M7082 P500 170M7081 1600 A, 700 V 20 695 32.1600 170M7082 P560 170M7082 2000 A, 700 V 20 695 32.2000 170M7082 P630 170M7082 2000 A, 700 V 20 695 32.2000 170M7082 P710 170M7083 2500 A, 700 V 20 695 32.2500 170M7083 P800 170M7083 2500 A, 700 V 20 695 32.2500 170M7083

Tabel 3.7: Framegrootte F, lijnzekeringen, 380-500 V

Bussmann PN* Klasse SIBA Interne Bussmann-optie

MG.33.U3.10 – VLT® is een gedeponeerd handelsmerk van Danfoss

VLT® AutomationDrive FC 300 High Power Bedieningshandleiding

Maat/type Bussmann PN* Klasse SIBA P450 170M8611 1100 A, 1000 V 20 781 32.1000 P500 170M8611 1100 A, 1000 V 20 781 32.1000 P560 170M6467 1400 A, 700 V 20 681 32.1400 P630 170M6467 1400 A, 700 V 20 681 32.1400 P710 170M8611 1100 A, 1000 V 20 781 32.1000 P800 170M6467 1400 A, 700 V 20 681 32.1400

Tabel 3.8: Framegrootte F, zekeringen DC-tussenkring invertermodule, 380-500 V

3 Installeren

* De aangegeven 170M-zekeringen van Bussmann maken gebruik van de visuele indicatie -/80; voor extern gebruik mogen deze zekeringen worden

vervangen door vergelijkbare zekeringen met indicatoren van het type -TN/80 Type T, -/110 of TN/110 Type T.

** Elk vermelde type UL-zekering vanaf 500 V met bijbehorend stroomniveau mag worden gebruikt om te voldoen aan de UL-vereisten.

525-690 V, framegrootte D, E en F

Bussmann

Maat/type

P37K 170M3013 125 2061032.125 6.6URD30D08A0125 170M3015 P45K 170M3014 160 2061032.16 6.6URD30D08A0160 170M3015 P55K 170M3015 200 2061032.2 6.6URD30D08A0200 170M3015 P75K 170M3015 200 2061032.2 6.6URD30D08A0200 170M3015 P90K 170M3016 250 2061032.25 6.6URD30D08A0250 170M3018 P110 170M3017 315 2061032.315 6.6URD30D08A0315 170M3018 P132 170M3018 350 2061032.35 6.6URD30D08A0350 170M3018 P160 170M4011 350 2061032.35 6.6URD30D08A0350 170M5011 P200 170M4012 400 2061032.4 6.6URD30D08A0400 170M5011 P250 170M4014 500 2061032.5 6.6URD30D08A0500 170M5011 P315 170M5011 550 2062032.55 6.6URD32D08A550 170M5011

Tabel 3.9: Framegrootte D, 525-690 V

Maat/type

P355 170M4017 700 A, 700 V 6.9URD31D08A0700 20 610 32.700 P400 170M4017 700 A, 700 V 6.9URD31D08A0700 20 610 32.700 P500 170M6013 900 A, 700 V 6.9URD33D08A0900 20 630 32.900 P560 170M6013 900 A, 700 V 6.9URD33D08A0900 20 630 32.900

Tabel 3.10: Framegrootte E, 525-690 V

Maat/type

P630 170M7081 1600 A, 700 V 20 695 32.1600 170M7082 P710 170M7081 1600 A, 700 V 20 695 32.1600 170M7082 P800 170M7081 1600 A, 700 V 20 695 32.1600 170M7082 P900 170M7081 1600 A, 700 V 20 695 32.1600 170M7082 P1M0 170M7082 2000 A, 700 V 20 695 32.2000 170M7082 P1M2 170M7083 2500A, 700V 20 695 32.2500 170M7083

E125085

JFHR2

Bussmann PN* Klasse Ferraz Shawmut SIBA

Bussmann PN* Klasse SIBA Interne Bussmann-optie

SIBA

E180276

JFHR2

Ferraz Shawmut

E76491

JFHR2

Interne

optie

Bussmann

Tabel 3.11: Framegrootte F, lijnzekeringen, 525-690 V

Maat/type

P630 170M8611 1100 A, 1000 V 20 781 32. 1000 P710 170M8611 1100 A, 1000 V 20 781 32. 1000 P800 170M8611 1100 A, 1000 V 20 781 32. 1000 P900 170M8611 1100 A, 1000 V 20 781 32. 1000 P1M0 170M8611 1100 A, 1000 V 20 781 32. 1000 P1M2 170M8611 1100A, 1000V 20 781 32.1000

Tabel 3.12: Framegrootte F, zekeringen DC-koppeling invertermodule, 525-690 V

* De aangegeven 170M-zekeringen van Bussmann maken gebruik van de visuele indicatie -/80; voor extern gebruik mogen deze zekeringen worden

vervangen door vergelijkbare zekeringen met indicatoren van het type -TN/80 Type T, -/110 of TN/110 Type T.

Geschikt voor gebruik in een circuit dat maximaal 100.000 Arms (symmetrisch) en 500/600/690 V kan leveren indien beveiligd door middel van boven-

staande zekeringen.

Bussmann PN* Klasse SIBA

MG.33.U3.10 – VLT® is een gedeponeerd handelsmerk van Danfoss

3 Installeren

Extra zekeringen

VLT® AutomationDrive FC 300

High Power Bedieningshandleiding

Framegrootte

D, E en F KTK-4 4 A, 600 V

Tabel 3.13: SMPS-zekering

Grootte/Type

P90K-P250, 380-500 V KTK-4 4 A, 600 V

P37K-P400, 525-690 V KTK-4 4 A, 600 V

P315-P800, 380-500 V KLK-15 15 A, 600 V

P500-P1M2, 525-690 V KLK-15 15 A, 600 V

Tabel 3.14: Ventilatorzekeringen

Grootte/Type Bussmann PN* Klasse Alternatieve zekeringen

2,5-4,0 A zekering P450-P800, 380-500 V LPJ-6 SP of SPI 6 A, 600 V Elke vermelde klasse J met

P630-P1M2, 525-690 V LPJ-10 SP of SPI 10 A, 600 V Elke vermelde klasse J met

4,0-6,3 A zekering P450-P800, 380-500 V LPJ-10 SP of SPI 10 A, 600 V Elke vermelde klasse J met

P630-P1M2, 525-690 V LPJ-15 SP of SPI 15 A, 600 V Elke vermelde klasse J met

6,3-10 A zekering P450-

P800600 pk-1200 pk, 380-500 V

P630-P1M2, 525-690 V LPJ-20 SP of SPI 20 A, 600 V Elke vermelde klasse J met

10-16 A zekering P450-P800, 380-500 V LPJ-25 SP of SPI 25 A, 600 V Elke vermelde klasse J met

P630-P1M2, 525-690 V LPJ-20 SP of SPI 20 A, 600 V Elke vermelde klasse J met

Bussmann PN* LittelFuse Klasse

Bussmann PN* Klasse

dubbel element, tijdvertra-

ging, 6 A

dubbel element, tijdvertra-

ging, 10 A

dubbel element, tijdvertra-

ging, 10 A

dubbel element, tijdvertra-

ging, 15 A

LPJ-15 SP of SPI 15 A, 600 V Elke vermelde klasse J met

dubbel element, tijdvertra-

ging, 15 A

dubbel element, tijdvertra-

ging, 20 A

dubbel element, tijdvertra-

ging, 25 A

dubbel element, tijdvertra-

ging, 20 A

Tabel 3.15: Zekeringen handmatige motorregelaar

Framegrootte

F LPJ-30 SP of SPI 30 A, 600 V Elke vermelde klasse J met dubbel

Tabel 3.16: Op 30 A afgezekerde voedingsklemmen

Framegrootte

F LPJ-6 SP of SPI 6 A, 600 V Elke vermelde klasse J met dubbel

Tabel 3.17: Zekering stuurtransformator

Framegrootte

F GMC-800MA 800 mA, 250 V

Tabel 3.18: NAMUR-zekering

Framegrootte

F LP-CC-6 6 A, 600 V Elke vermelde klasse CC, 6 A

Tabel 3.19: Veiligheidsrelaisspoelzekering met Pilz relais

Bussmann PN* Klasse Alternatieve zekeringen

element, tijdvertraging, 30 A

Bussmann PN* Klasse Alternatieve zekeringen

element, tijdvertraging, 6 A

Bussmann PN* Klasse

Bussmann PN* Klasse Alternatieve zekeringen

MG.33.U3.10 – VLT® is een gedeponeerd handelsmerk van Danfoss

VLT® AutomationDrive FC 300 High Power Bedieningshandleiding

3.5.14 Werkschakelaars – framegrootte D, E en F

Framegrootte Vermogen & spanning Type

D1/D3 P90K-P110 380-500 V & P90K-P132 525-690 V ABB OETL-NF200A of OT200U12-91

D2/D4 P132-P200 380-500 V & P160-P315 525-690 V ABB OETL-NF400A of OT400U12-91

E1/E2 P250 380-500 V & P355-P560 525-690 V ABB OETL-NF600A

E1/E2 P315-P400 380-500 V ABB OETL-NF800A

F3 P450 380-500 V & P630-P710 525-690 V Merlin Gerin NPJF36000S12AAYP

F3 P500-P630 380-500 V & P800 525-690 V Merlin Gerin NRK36000S20AAYP

F4 P710-P800 380-500 V & P900-P1M2 525-690 V Merlin Gerin NRK36000S20AAYP

3.5.15 Stroomonderbrekers voor F-frame

Framegrootte Vermogen & spanning Type

F3 P450 380-500 V & P630-P710 525-690 V Merlin Gerin NPJF36120U31AABSCYP

F3 P500-P630 380-500 V & P800 525-690 V Merlin Gerin NRJF36200U31AABSCYP

F4 P710 380-500 V & P900-P1M2 525-690 V Merlin Gerin NRJF36200U31AABSCYP

F4 P800 380-500 V Merlin Gerin NRJF36250U31AABSCYP

3 Installeren

3.5.16 Contactgevers netvoeding voor frame F

Framegrootte Vermogen & spanning Type

F3 P450-P500 380-500 V & P630-P800 525-690 V Eaton XTCE650N22A

F3 P560 380-500 V Eaton XTCE820N22A

F3 P630380-500 V Eaton XTCEC14P22B

F4 P900 525-690 V Eaton XTCE820N22A

F4 P710-P800 380-500 V & P1M2 525-690 V Eaton XTCEC14P22B

3.5.17 Motorisolatie

Voor motorkabels die korter zijn dan of gelijk aan de maximale kabel-

lengte zoals aangegeven in de tabellen in de Algemene specificaties

worden de volgende motorisolatiewaarden aangeraden, omdat de piek-

spanning twee keer zo hoog kan worden als de DC-tussenkringspanning

of 2,8 keer zo hoog als de netspanning, vanwege transmissielijneffecten

in de motorkabel. Wanneer de motor een lagere isolatiewaarde heeft,

wordt aangeraden om gebruik te maken van een dU/dt- of sinusfilter.

Nominale netspanning Motorisolatie

UN ≤ 420 V Standaard ULL = 1300 V

420 V < U

500 V < UN ≤ 600 V Versterkte ULL = 1800 V

600 V < U

≤ 500 V Versterkte ULL = 1600 V

≤ 690 V Versterkte ULL = 2000 V

MG.33.U3.10 – VLT® is een gedeponeerd handelsmerk van Danfoss

VLT® AutomationDrive FC 300

3 Installeren

3.5.18 Motorlagerstromen

Alle motoren die worden gebruikt met FC 302 frequentieomvormers met een vermogen van 90 kW of hoger moeten zijn uitgerust met NDE (Non-Drive

End) geïsoleerde lagers om circulerende lagerstromen te voorkomen. Om de DE (Drive End) lager- en asstromen tot een minimum te beperken, is een

juiste aarding van de omvormer, motor, aangedreven machine en motor voor de aangedreven machine vereist.

Standaard beperkingsstrategieën:

1. Gebruik een geïsoleerde lager

2. Hanteer zeer strikte installatieprocedures

- Zorg ervoor dat de motor en belastingsmotor zijn uitgelijnd.

- Volg de EMC-installatierichtlijnen strikt op

- Versterk de PE zodat de hoogfrequentimpedantie in de PE lager is dan in de ingangvoedingskabels.

- Zorg voor een goede hoogfrequentaansluiting tussen de motor en de frequentieomvormer, bijvoorbeeld door middel van een afge-

schermde kabel met een 360°-aansluiting in de motor en de frequentieomvormer.

- Zorg ervoor dat de impedantie van de frequentieomvormer naar de gebouwaarde lager is dan de aardingsimpedantie van de machine.

Dit kan lastig zijn bij pompen.

- Maak een directe aardverbinding tussen de motor en belastingsmotor.

3. Verlaag de IGBT-schakelfrequentie.

4. Pas de golfvorm van de inverter aan: 60° AVM vs SFAVM.

5. Installeer een aardingssysteem voor de as of gebruik een isolatiekoppeling

6. Breng een geleidend smeermiddel aan.

7. Gebruik de minimale snelheidsinstelling, indien mogelijk.

8. Probeer ervoor te zorgen dat de lijnspanning is gebalanceerd ten opzichte van de aarde. Dit kan lastig zijn bij IT-, TT- en TN-CS-systemen of

systemen met één zijde geaard.

9. Gebruik een dU/dt-filter of sinusfilter.

High Power Bedieningshandleiding

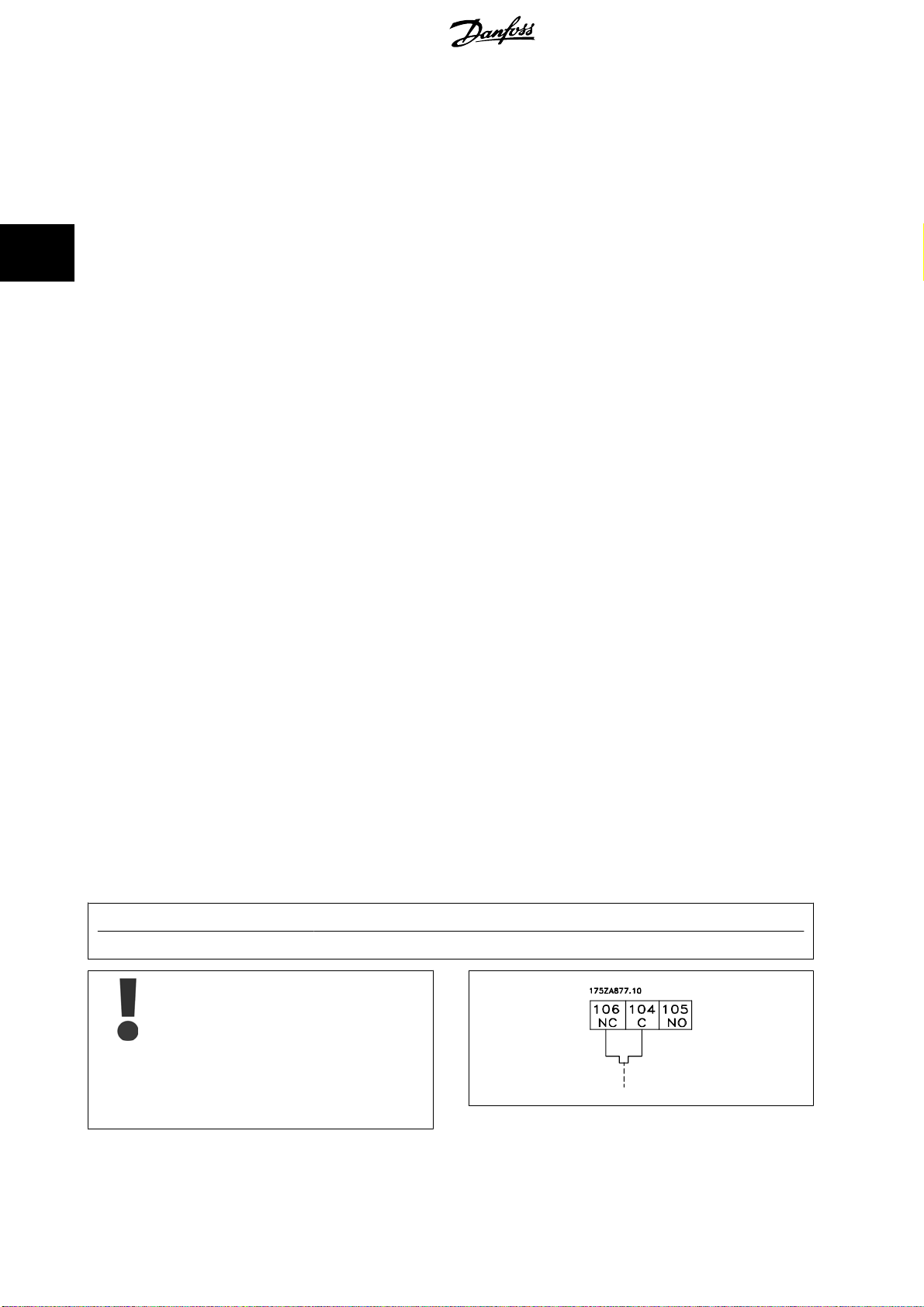

3.5.19 Temperatuurschakelaar remweerstand

Framegrootte D/E/F

Koppel: 0,5-0,6 Nm

Schroefmaat: M3

Deze ingang kan worden gebruikt om de temperatuur van een extern aangesloten remweerstand te bewaken. Als de ingang tussen 104 en 106 is

gerealiseerd, zal de frequentieomvormer uitschakelen (trip) en waarschuwing/alarm 27 Rem IGBT genereren. Als de verbinding tussen 104 en 105

gesloten is, zal de frequentieomvormer uitschakelen (trip) en waarschuwing/alarm 27 Rem IGBT genereren.

Verbreekcontact (NC): 104-106 (in de fabriek geïnstalleerde jumper)

Maakcontact (NO): 104-105

Klemnr.

106, 104, 105 Temperatuurschakelaar remweerstand.

Als de temperatuur van de remweerstand te hoog

wordt en de thermische schakelaar uitvalt, zal de fre-

quentieomvormer stoppen met remmen. De motor zal

gaan vrijlopen.

Er moet een KLIXON-schakelaar (verbreekcontact)

worden geïnstalleerd. Als deze functie niet wordt ge-

bruikt, moeten 106 en 104 samen kortgesloten wor-

den.

Functie

MG.33.U3.10 – VLT® is een gedeponeerd handelsmerk van Danfoss

VLT® AutomationDrive FC 300 High Power Bedieningshandleiding

3.5.20 Stuurkabelroute

Bind alle stuurkabels vast aan de speciale stuurkabelroute zoals aangegeven in de afbeelding. Vergeet niet om de afscherming op de juiste wijze aan te

sluiten om te zorgen voor optimale elektrische immuniteit.

Aansluiting veldbus

Er moeten aansluitingen worden gemaakt naar alle relevante opties op de stuurkaart. Zie de relevante veldbusinstructies voor meer informatie. De kabel

moet aan de linkerzijde in de frequentieomvormer worden geplaatst en samen met de andere stuurkabels worden vastgezet (zie afbeelding).

3 Installeren

Stuurkaartbedradingspad voor de D3. De stuurkaartbedrading voor de

D1, D2, D4, E1 en E2 gebruikt hetzelfde pad.

In Chassis (IP 00) en NEMA 1 eenheden is het ook mogelijk om de veldbus

vanaf de bovenzijde van de eenheid aan te sluiten zoals aangegeven in

de afbeelding rechts. Bij de NEMA 1 eenheid moet een afdekplaat worden

verwijderd.

Setnummer voor bovenaansluiting veldbus: 176F1742

Stuurkaartbedradingspad voor de F1/F3. De stuurkaartbedrading voor de

F2/F4 gebruikt hetzelfde pad.

Afbeelding 3.53: Bovenaansluiting voor veldbus.

Installatie externe 24 V DC-voeding

Koppel: 0,5-0,6 Nm

Schroefmaat: M3

MG.33.U3.10 – VLT® is een gedeponeerd handelsmerk van Danfoss

VLT® AutomationDrive FC 300

3 Installeren

No. Functie

35 (-), 36 (+) Externe 24 V DC-voeding

De externe 24 V DC-voeding kan worden gebruikt als laagspanningsvoeding voor de stuurkaart en eventuele geïnstalleerde optiekaarten. Hierdoor kan

het LCP (incl. parameterinstellingen) volledig functioneren zonder aansluiting op het net. Wanneer 24 V DC is aangesloten, wordt er een waarschuwing

voor lage spanning gegeven, maar vindt er geen uitschakeling plaats.

High Power Bedieningshandleiding

Gebruik een 24 V DC-voeding van het type PELV om te zorgen voor een juiste galvanische scheiding (type PELV) op de stuurklemmen

van de frequentieomvormer.

3.5.21 Toegang tot stuurklemmen

Alle klemmen naar de stuurkabels bevinden zich onder het LCP. Ze kunnen worden bereikt door de deur te openen van de IP 21/ 54-versie of de

afdekkingen te verwijderen van de IP 00-versie .

MG.33.U3.10 – VLT® is een gedeponeerd handelsmerk van Danfoss

VLT® AutomationDrive FC 300 High Power Bedieningshandleiding

3.5.22 Elektrische installatie, stuurklemmen

Om de kabel op de klem aan te sluiten:

1. Verwijder de isolatie over 9-10 mm.

Steek een schroevendraaier

3. Steek de kabel in het naastgelegen ronde gat.

4. Verwijder de schroevendraaier. De kabel is nu gemonteerd in de klem.

Om de kabel van de klem te verwijderen:

Steek een schroevendraaier

2. Trek de kabel los.

1) Max. 0,4 x 2,5 mm

in het vierkante gat.

3 Installeren

MG.33.U3.10 – VLT® is een gedeponeerd handelsmerk van Danfoss

3 Installeren

3.6 Aansluitvoorbeelden

3.6.1 Start/Stop

VLT® AutomationDrive FC 300

High Power Bedieningshandleiding

Klem 18 = Par. 5-10

Klem 27 = Par. 5-12

Vrijloop geïnv.

Klem 37 = Veilige stop

Klem 18 digitale ingang

Klem 27 digitale ingang

)

3.6.2 Pulsstart/stop

Klem 18 = Par. 5-10

Klem 27= Par. 5-12

Klem 37 = Veilige stop

Klem 18 digitale ingang

Klem 27 digitale ingang

[8]

Start

[0]

Niet in bedrijf

[9]

Pulsstart

[6]

Stop geïnv.

(Standaard

MG.33.U3.10 – VLT® is een gedeponeerd handelsmerk van Danfoss

VLT® AutomationDrive FC 300 High Power Bedieningshandleiding

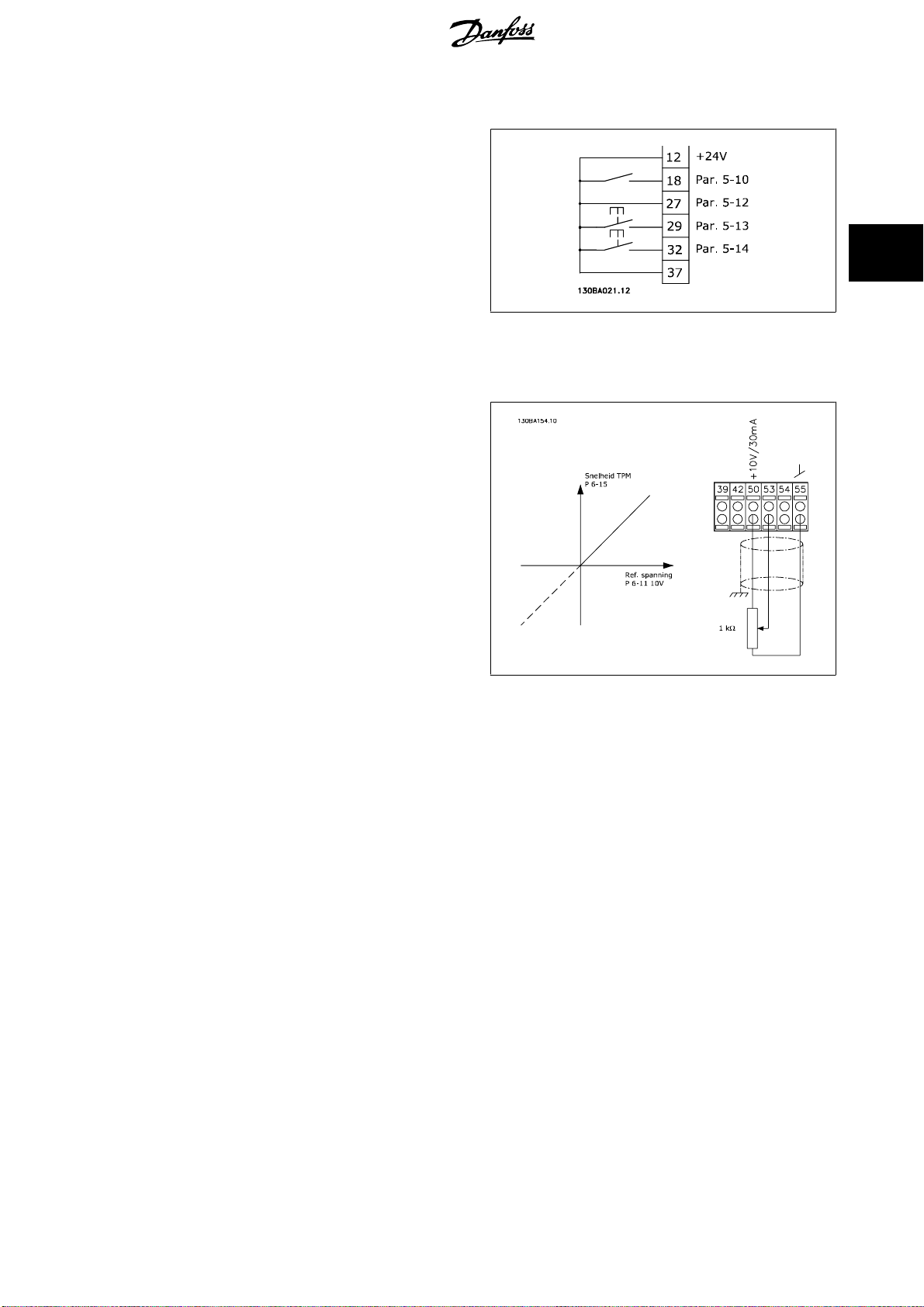

3.6.3 Snelheid omh./omlaag

Klem 29/32 = Snelheid omh./omlaag:

Klem 18 = Par. 5-10

daard)

Klem 27 = Par. 5-12

[19]

Klem 29 = Par. 5-13

Klem 32 = Par. 5-14

klem 29 is alleen beschikbaar in de FC x02 (x = serieaanduiding).

3.6.4 Potentiometerreferentie

Spanningsreferentie via een potentiometer:

Referentiebron 1 = [1]

Klem 53, lage spanning = 0 Volt

Klem 53, hoge spanning = 10 Volt

Klem 53 lage ref./terugkopp. waarde = 0 tpm

Klem 53, hoge ref./terugkopp. waarde = 1500 tpm

Schakelaar S201 = UIT (U)

Klem 18 digitale ingang

Klem 27 digitale ingang

Klem 29 digitale ingang

Klem 32 digitale ingang

Analoge ingang 53

Start [9] (stan-

Ref. vasthouden

Snelh. omhoog [21]

Snelh. omlaag [22]

(standaard)

3 Installeren

MG.33.U3.10 – VLT® is een gedeponeerd handelsmerk van Danfoss



3 Installeren

3.7.1 Elektrische installatie, Stuurkabels

VLT® AutomationDrive FC 300

High Power Bedieningshandleiding

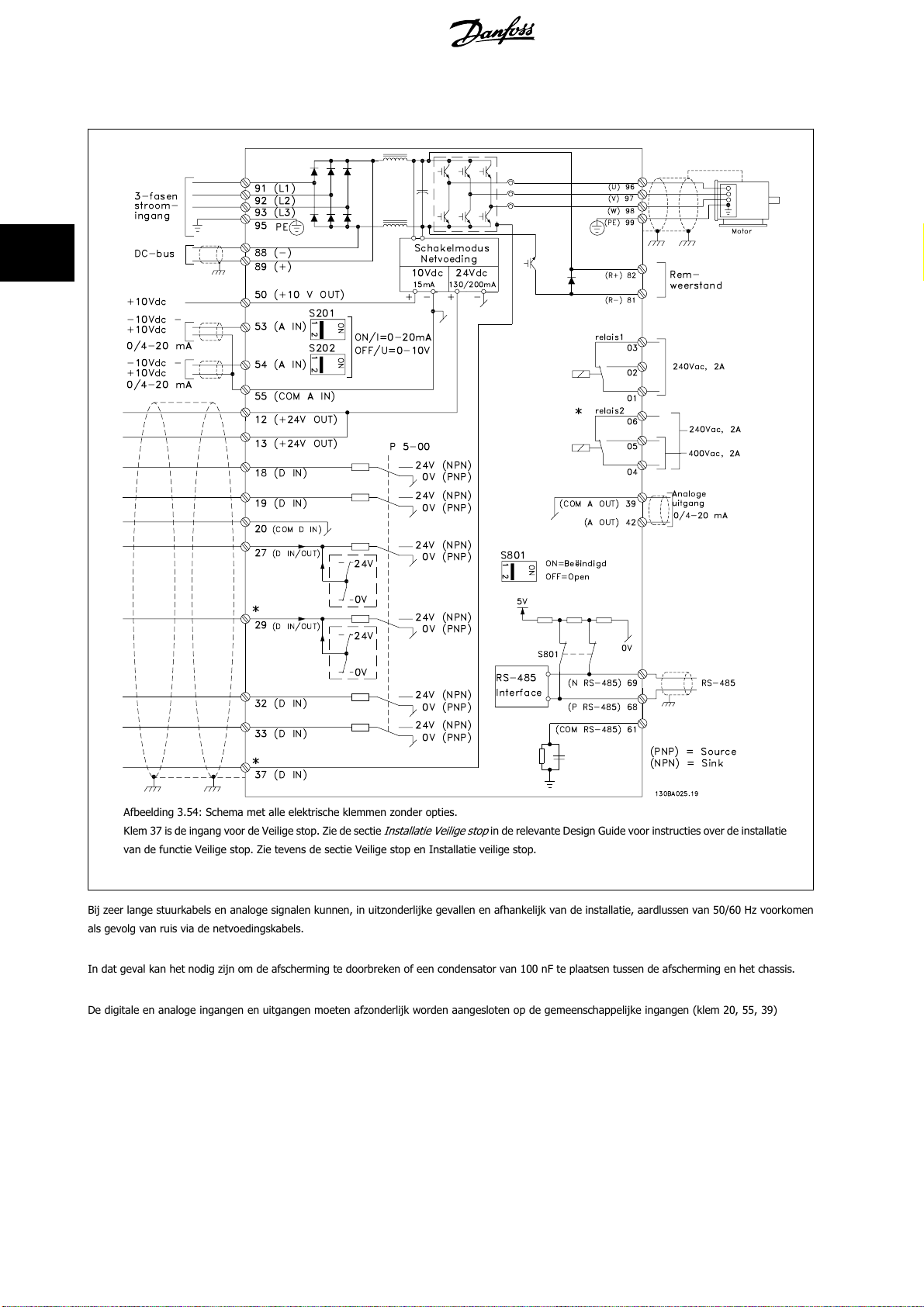

*+0(& 0')22

-&.+&.

5,0

 !

 !  !



 !  ! 

   



 



%





























%









7 887











%!3+4(/2 ,0

('12( -&.

 !

 

  



 

 !

%







$% &'()*+!(





7(9-& -. 887:(&

%

$%"

$%"

$%"

"  #



$

$

)(/+-0

)(/+-0







"







7%2,)!( 7%-&4

$( ;(()0'+&

+!6

+!6

&+/2.( ,-'.+&.



$%

2'2)

Afbeelding 3.54: Schema met alle elektrische klemmen zonder opties.

Klem 37 i s de ing ang voo r d e Vei lige sto p. Zi e de sect ie

Installatie Veilige stop

in de relevante Design Guide voor instructies over de installatie

van de functie Veilige stop. Zie tevens de sectie Veilige stop en Installatie veilige stop.

Bij zeer lange stuurkabels en analoge signalen kunnen, in uitzonderlijke gevallen en afhankelijk van de installatie, aardlussen van 50/60 Hz voorkomen

als gevolg van ruis via de netvoedingskabels.

In dat geval kan het nodig zijn om de afscherming te doorbreken of een condensator van 100 nF te plaatsen tussen de afscherming en het chassis.

De digitale en analoge ingangen en uitgangen moeten afzonderlijk worden aangesloten op de gemeenschappelijke ingangen (klem 20, 55, 39) van de

frequentieomvormer om te voorkomen dat aardstroom van deze groepen andere groepen beïnvloedt. Het inschakelen van de digitale ingang kan bij-

voorbeeld het analoge ingangssignaal verstoren.

MG.33.U3.10 – VLT® is een gedeponeerd handelsmerk van Danfoss

VLT® AutomationDrive FC 300 High Power Bedieningshandleiding

Ingangspolariteit van stuurklemmen

NB!

Stuurkabels moeten afgeschermd/gewapend zijn.

3 Installeren

Sluit de draden aan zoals aangegeven in de Bedieningshandleiding voor de frequentieomvormer. Vergeet niet om de afscherming op de juiste wijze aan

te sluiten om te zorgen voor optimale elektrische immuniteit.

MG.33.U3.10 – VLT® is een gedeponeerd handelsmerk van Danfoss

VLT® AutomationDrive FC 300

3 Installeren

3.7.2 Schakelaar S201, S202 en S801

De schakelaars S201 (A53) en S202 (A54) worden gebruikt om een stroom- (0-20 mA) of spanningsconfiguratie (-10 tot 10 V) van respectievelijk analoge

ingangsklem 53 en 54 te selecteren.

Schakelaar S801 (BUS TER.) kan worden gebruikt om de RS 485-poort (klem 68 en 69) af te sluiten.

High Power Bedieningshandleiding

Zie de tekening

Standaardinstelling:

Schema met alle elektrische klemmen

S201 (A53) = uit (spanningsingang)

S202 (A54) = uit (spanningsingang)

S801 (busafsluiting) = uit

Zorg er bij het wijzigen van de functie van S201, S202 of S801 voor dat u hierbij niet te veel kracht gebruikt. Het wordt aanbevolen

om de LCP-bevestiging (frame) te verwijderen wanneer u de schakelaars wilt bedienen. Bedien de schakelaars niet terwijl er spanning

staat op de frequentieomvormer.

Elektrische installatie

MG.33.U3.10 – VLT® is een gedeponeerd handelsmerk van Danfoss

VLT® AutomationDrive FC 300 High Power Bedieningshandleiding

3.8 Uiteindelijke setup en test

Volg onderstaande stappen om de setup te testen en te controleren of de frequentieomvormer operationeel is.

Stap 1. Kijk waar het motortypeplaatje zich bevindt.

NB!

De motor kan op twee manieren zijn aangesloten, nl. ster (Y) of driehoek (Δ). Deze informatie vindt u in de gegevens op het typepla-

tje van de motor.

3 Installeren

Stap 2. Voer de gegevens op het typeplaatje van de meter in deze

parameterlijst in.

Om toegang te krijgen tot deze lijst drukt u eerst op de toets [Quick Me-

nus] en selecteert u vervolgens Q2

Stap 3. Activeer de Automatische aanpassing motorgegevens

(AMA)

Het uitvoeren van een AMA waarborgt optimale prestaties. De AMA meet de waarden uit het schema dat hoort bij het motormodel.

1. Sluit klem 37 aan op de klem 12 (als klem 37 beschikbaar is).

2. Sluit klem 27 aan op klem 12 of stel Par. 5-12

3. Activeer de AMA Par. 1-29

4. Selecteer een volledige of een beperkte AMA. Als er een sinusfilter is gemonteerd, dient u enkel een beperkte AMA uit te voeren of het sinusfilter

tijdelijk te verwijderen tijdens de AMA-procedure.

5. Druk op de [OK]-toets. Op het display verschijnt 'Druk op [Hand on] om te starten'.

6. Druk op de [Hand on]-toets. Een balkje geeft de voortgang van de AMA aan.

AMA onderbreken tijdens de procedure

1. Druk op de [Off]-toets – de frequentieomvormer komt in de alarmmodus terecht en op het display wordt aangegeven dat de AMA is beëindigd

door de gebruiker.

Snelle setup

Autom. aanpassing motorgeg. (AMA)

Klem 27 digitale ingang

1. Par. 1-20 Par. 1-21

2. Par. 1-22

3. Par. 1-23

4. Par. 1-24

5. Par. 1-25

in op Niet in bedrijf (Par. 5-12

Motorverm. [kW] Motorverm. [PK] Motorspanning Motorfrequentie Motorstroom Nom. motorsnelheid

Klem 27 digitale ingang

[0]).

MG.33.U3.10 – VLT® is een gedeponeerd handelsmerk van Danfoss

VLT® AutomationDrive FC 300

3 Installeren

AMA voltooid

1. Het display toont de melding 'Druk op [OK] om AMA te voltooien'.

2. Druk op de [OK]-toets om de AMA-procedure te verlaten.

AMA mislukt

1. De frequentieomvormer komt terecht in de alarmmodus. In het hoofdstuk

gegeven.

2. 'Rapportwaarde' in de [Alarm log] toont de laatste meting die door de AMA is uitgevoerd voordat de frequentieomvormer in de alarmmodus

terechtkwam. Aan de hand van dit nummer en de beschrijving van het alarm kunt u het probleem oplossen. Vergeet niet om dit nummer en de

alarmbeschrijving te vermelden als u contact opneemt met Danfoss voor assistentie.

NB!

Het mislukken van een AMA wordt vaak veroorzaakt doordat de gegevens van het motortypeplaatje niet goed worden overgenomen

of omdat er een te groot verschil bestaat tussen het motorvermogen en het vermogen van de frequentieomvormer.

Stap 4. Stel de snelheidsbegrenzing en de aan/uitlooptijd in.

Waarschuwingen en alarmen

High Power Bedieningshandleiding

wordt een beschrijving van het alarm

Par. 3-02 Par. 3-03

Tabel 3.20: Stel de gewenste begrenzingen voor de snelheid en de aan-

en uitlooptijd in.

Par. 4-11

Minimumreferentie Max. referentie

Motorsnelh. lage begr. [RPM]

of Par. 4-12

Mo-

torsnelh. lage begr. [Hz]

Par. 4-13

Motorsnelh. hoge begr. [RPM]

of Par. 4-14

Mo-

torsnelh. hoge begr. [Hz]

Par. 3-41 Par. 3-42

Ramp 1 aanlooptijd Ramp 1 uitlooptijd

MG.33.U3.10 – VLT® is een gedeponeerd handelsmerk van Danfoss

VLT® AutomationDrive FC 300 High Power Bedieningshandleiding

3.9 Extra aansluitingen

3.9.1 Mechanische rembesturing

Bij hijs-/dalingtoepassingen moet een elektromechanische rem bediend kunnen worden.

• De rem wordt bediend met behulp van een relaisuitgang of een digitale uitgang (klem 27 en 29).

• De uitgang moet gesloten blijven (spanningsvrij) gedurende de periode dat de frequentieomvormer de motor niet kan 'ondersteunen', bijvoor-

beeld wanneer de belasting te groot is.

• Selecteer

• De rem wordt vrijgegeven als de motorstroom hoger is dan de ingestelde waarde in Par. 2-20

• De rem wordt ingeschakeld wanneer de uitgangsfrequentie lager is dan de ingestelde waarde in Par. 2-21

Als de frequentieomvormer zich in de alarmmodus of een overspanningssituatie bevindt, wordt de mechanische rem onmiddellijk ingeschakeld.

3.9.2 Parallelle aansluiting van motoren

De frequentieomvormer kan een aantal parallel aangesloten motoren be-

sturen. Het totale stroomverbruik van de motoren mag niet groter zijn

dan de nominale uitgangsstroom I

Mech. rembest.

Snelheid activering rem [Hz]

Par. 2-22

[32] in par. 5-4* voor toepassingen met een elektromechanische rem.

, en alleen als de frequentieomvormer een stopcommando uitvoert.

van de frequentieomvormer.

M,N

Stroom bij vrijgave rem

Snelheid remactivering [TPM]

3 Installeren

NB!

Een installatie waarbij kabels worden aangesloten op

een gezamenlijke verbinding zoals aangegeven in on-

derstaande afbeelding wordt alleen aanbevolen bij ge-

bruik van korte kabels.

NB!

Als motoren parallel zijn aangesloten, kan

Par. 1-29

worden gebruikt.

NB!

In systemen met parallel aangesloten motoren kan het

thermo-elektronische relais (ETR) van de frequentie-

omvormer niet worden gebruikt als motorbeveiliging

voor de afzonderlijke motoren. Daarom zijn er extra

motorbeveiligingen nodig, zoals thermistoren in iedere

motor of aparte thermische relais (stroomonderbre-

kers zijn niet geschikt als beveiliging).

Als de motorvermogens sterk verschillen, kunnen er bij de start en bij lage toerentallen problemen optreden. Dit komt omdat de relatief hoge ohmse

weerstand in de stator van kleine motoren een hogere spanning vereist bij de start en bij lage toerentallen.

Autom. aanpassing motorgeg. (AMA)

niet

3.9.3 Thermische motorbeveiliging

Het thermo-elektronische relais in de frequentieomvormer heeft UL-goedkeuring voor enkelvoudige motorbeveiliging wanneer Par. 1-90

beveiliging

Thermische motorbeveiliging kan ook worden gerealiseerd met behulp van de PTC-thermistoroptiekaart, MCB 112. Deze kaart is ATEX-gecertificeerd voor

het beveiligen van motoren in explosieve omgevingen, Zone 1/21 en Zone 2/22. Zie de Design Guide voor meer informatie.

is ingesteld op

ETR--

uitsch. en Par. 1-24

Motorstroom

MG.33.U3.10 – VLT® is een gedeponeerd handelsmerk van Danfoss

is ingesteld op de nominale motorstroom (zie motortypeplaatje).

Therm. motor-

4 Programmeren

VLT® AutomationDrive FC 300

High Power Bedieningshandleiding

MG.33.U3.10 – VLT® is een gedeponeerd handelsmerk van Danfoss

VLT® AutomationDrive FC 300 High Power Bedieningshandleiding

4 Programmeren

4.1 Het grafische en numerieke LCP

Programmeren van de frequentieomvormer gaat het gemakkelijkst via het grafische LCP ( 102). Raadpleeg de Design Guide voor de frequentieomvormer

wanneer u gebruik maakt van het numerieke lokale bedieningspaneel (LCP 101).

4.1.1 Programmeren via het grafische LCP

Onderstaande instructies gelden voor het grafische LCP (LCP 102):

De functies van het bedieningspaneel zijn verdeeld in vier func-

tiegroepen:

1. Grafisch display met statusregels.

2. Menutoetsen en indicatielampjes – parameters wijzigen en

schakelen tussen displayfuncties.

3. Navigatietoetsen en indicatielampjes (LED's).

4. Bedieningstoetsen en indicatielampjes (LED's)

Alle gegevens worden weergegeven op een grafischLCP display, dat

maximaal vijf bedieningsvariabelen kan tonen wanneer [Status] wordt

weergegeven.

Displayregels:

a. Statusregel: statusmeldingen met pictogrammen en afbeel-

dingen.

b. Regel 1-2: regels met bedieningsinformatie over gegevens die

door de gebruiker zijn gedefinieerd of geselecteerd. Er kan

maximaal één extra regel worden toegevoegd met de toets

[Status].

c. Statusregel: statusmeldingen met tekst.

4.1.2 Programmeren via het numerieke lokale bedieningspaneel

Onderstaande instructies gelden voor het numerieke LCP (LCP 101):

De functies van het bedieningspaneel zijn verdeeld in vier groe-

pen:

1. Numeriek display.

2. Menutoetsen en indicatielampjes – parameters wijzigen en

schakelen tussen displayfuncties.

3. Navigatietoetsen en indicatielampjes (LED's).

4. Bedieningstoetsen en indicatielampjes (LED's)

MG.33.U3.10 – VLT® is een gedeponeerd handelsmerk van Danfoss

VLT® AutomationDrive FC 300

4 Programmeren

4.1.3 Inbedrijfstelling

De eenvoudigste manier om de omvormer in bedrijf te stellen, is via de knop [Quick Menu], waarna u de procedure voor snelle setup via het LCP 102

volgt (lees de tabel van links naar rechts). Het voorbeeld geldt voor toepassingen zonder terugkoppeling:

Druk op

Q2 Snelmenu

High Power Bedieningshandleiding

Par. 0-01

Par. 1-20

Par. 1-22

Par. 1-23

Par. 1-24

Par. 1-25

Par. 5-12

Par. 1-29

(AMA)

Par. 3-02

Par. 3-03

Taal

Motorverm. [kW]

Motorspanning

Motorfrequentie

Motorstroom

Nom. motorsnelheid

Klem 27 digitale ingang

Autom. aanpassing motorgeg.

Minimumreferentie

Max. referentie

Stel de taal in

Stel het vermogen in volgens de gegevens op het motortypeplaatje

Stel de spanning in volgens de gegevens op het motortypeplatje

Stel de frequentie in volgens de gegevens op het motortypeplaatje

Stel de stroo m in volgens de gegevens op het motortypeplaat je

Stel de snelheid in tpm in volgens de gegevens op het motortypeplaatje

Als de klem standaard is ingesteld op gelijk om deze instelling te wijzigen in geval is er geen verbinding met klem 27 nodig om een AMA uit te kunnen voeren.

Stel de gewenste AMA-functie in. Volledige AMA inschakelen wordt aanbevolen

Stel de minimale snelheid van de motoras in

Stel de maximale snelheid van de motoras in

Vrijloop geïnv.

Niet in bedrijf

is het mo-

. In dat

Par. 3-41

Par. 3-42

Par. 3-13

Ramp 1 aanlooptijd

Ramp 1 uitlooptijd

Referentieplaats

Stel de aanlooptijd in met betrekking tot de synchroonmotorsnelheid, ns

Stel de uitlooptijd in met betrekking tot de synchroonmotorsnelheid, ns

Stel in vanaf welke locatie de referentie moet komen

MG.33.U3.10 – VLT® is een gedeponeerd handelsmerk van Danfoss

VLT® AutomationDrive FC 300 High Power Bedieningshandleiding

4.2 Snelle setup

0-01 Taal

Option: Functie:

Bepaalt welke taal wordt gebruikt op het display. De frequentieomvormer kan worden geleverd met

4 verschillende taalpakketten. Engels en Duits zijn opgenomen in alle pakketten. Engels kan niet

worden gewist of gewijzigd.

[0] * English Opgenomen in taalpakket 1-4

4 Programmeren

[1] Deutsch Opgenomen in taalpakket 1-4

[2] Francais Opgenomen in taalpakket 1

[3] Dansk Opgenomen in taalpakket 1

[4] Spanish Opgenomen in taalpakket 1

[5] Italiano Opgenomen in taalpakket 1

Svenska Opgenomen in taalpakket 1

[7] Nederlands Opgenomen in taalpakket 1

Chinese Opgenomen in taalpakket 2

Suomi Opgenomen in taalpakket 1

English US Opgenomen in taalpakket 4

Greek Opgenomen in taalpakket 4

Bras.port Opgenomen in taalpakket 4

Slovenian Opgenomen in taalpakket 3

Korean Opgenomen in taalpakket 2

Japanese Opgenomen in taalpakket 2

Turkish Opgenomen in taalpakket 4

Trad.Chinese Opgenomen in taalpakket 2

Bulgarian Opgenomen in taalpakket 3

Srpski Opgenomen in taalpakket 3

Romanian Opgenomen in taalpakket 3

Magyar Opgenomen in taalpakket 3

Czech Opgenomen in taalpakket 3

Polski Opgenomen in taalpakket 4

Russian Opgenomen in taalpakket 3

Thai Opgenomen in taalpakket 2

Bahasa Indonesia Opgenomen in taalpakket 2

[99] Unknown

1-20 Motorverm. [kW]

Range: Functie:

Application

dependent*

[Application dependant]

MG.33.U3.10 – VLT® is een gedeponeerd handelsmerk van Danfoss

4 Programmeren

1-22 Motorspanning

Range: Functie:

Application

dependent*

1-23 Motorfrequentie

Range: Functie:

Application

dependent*

1-24 Motorstroom

Range: Functie:

Application

dependent*

[Application dependant]

[20 - 1000 Hz] Min. - max. motorfrequentie: 20 - 1000 Hz.

Stel de motorfrequentie in overeenkomstig de gegevens van het motortypeplaatje. Als er een andere

waarde dan 50 Hz of 60 Hz is ingesteld, is het noodzakelijk om de belastingonafhankelijke instel-

lingen in Par. 1-50

wijzigen. Voor 87 Hz-bedrijf met 230/400 V-motoren stelt u de gegevens van het motortypeplaatje

in voor 230 V/50 Hz. Stel Par. 4-13

voor de 87 Hz-toepassing.

[Application dependant]

Motormagnetisering bij nulsnelheid

Motorsnelh. hoge begr. [RPM]

VLT® AutomationDrive FC 300

High Power Bedieningshandleiding

tot Par. 1-53

Model versch.frequentie

en Par. 3-03

Max. referentie

NB!

Deze parameter kan niet worden gewijzigd terwijl de motor loopt.

1-25 Nom. motorsnelheid

Range: Functie:

Application

dependent*

[100 - 60000 RPM] Voer de nominale motorsnelheid in overeenkomstig de gegevens van het motortypeplaatje. Deze

gegevens worden gebruikt voor de berekening van motorcompensaties.

NB!

Deze parameter kan niet worden gewijzigd terwijl de motor loopt.

MG.33.U3.10 – VLT® is een gedeponeerd handelsmerk van Danfoss

VLT® AutomationDrive FC 300 High Power Bedieningshandleiding

5-12 Klem 27 digitale ingang

Option: Functie:

Selecteer een functie uit de beschikbare lijst voor de digitale ingang.

Niet in bedrijf [0] Reset [1] Vrijloop geïnv. [2] Vrijloop & reset inv [3] Snelle stop geïnv. [4] DC-rem geïnv. [5] Stop geïnverteerd [6] Start [8] Pulsstart [9] Omkeren [10] Start omgekeerd [11] Start vooruit insch. [12] Start omgek. insch. [13] Jog [14] Ingest. ref. bit 0 [16] Ingest. ref. bit 1 [17] Ingest. ref. bit 2 [18] Ref. vashouden [19] Uitgang vasth. [20] Snelh. omhoog [21] Snelh. omlaag [22] Setupselectie bit 0 [23] Setupselectie bit 1 [24] Versnell. [28] Vertragen [29] Pulsingang [32] Ramp bit 0 [34] Ramp bit 1 [35] Netstoring geïnv. [36] DigiPot verhogen [55] DigiPot verlagen [56] DigiPot wissen [57] Reset Teller A [62] Reset Teller B [65]

4 Programmeren

MG.33.U3.10 – VLT® is een gedeponeerd handelsmerk van Danfoss

VLT® AutomationDrive FC 300

4 Programmeren

1-29 Autom. aanpassing motorgegevens (AMA)

Option: Functie:

De AMA-functie optimaliseert de dynamische motorprestaties door een automatische optimalisatie

van de geavanceerde motorparameters (par. 1-30 tot par. 1-35) terwijl de motor stilstaat.

Activeer de AMA-functie door de [Hand on]-toets in te drukken nadat u [1] of [2] hebt geselecteerd.

Zie ook de sectie

display de melding 'Druk op [OK] om AMA te voltooien' weergeven. Na het indrukken van de [OK]-

toets is de frequentieomvormer gereed voor bedrijf.

Deze parameter kan niet worden gewijzigd terwijl de motor loopt.

[0] * OFF

[1] Volledige AMA insch. Voert een AMA uit voor de statorweerstand R

rotorlekreactantie X

FC 301

waarde bepaald op basis van de motordatabase. Par. 1-35 kan worden gewijzigd om te zorgen voor

optimale startprestaties.

[2] Beperkte AMA insch. Hiermee wordt een beperkte AMA uitgevoerd waarbij alleen de statorweerstand R

wordt bepaald. Selecteer deze optie als een LC-filter wordt gebruikt tussen de omvormer en de

motor.

Opmerking:

• Voor de beste aanpassing van de frequentieomvormer wordt aanbevolen AMA uit te voeren met een koude motor.

• AMA kan niet worden uitgevoerd terwijl de motor loopt.

• AMA kan niet worden uitgevoerd bij permanente-magneetmotoren.

Automatische aanpassing motorgegevens

, de rotorweerstand Rr, de statorlekreactantie X1, de

en de hoofdreactantie Xh.

De volledige AMA omvat geen Xh-meting voor FC 301. In plaats daarvan wordt de Xh-

High Power Bedieningshandleiding

. Als de AMA normaal is verlopen, zal het

in het systeem

NB!

Het is belangrijk om de motorparameters in 1-2* juist in te stellen, aangezien deze deel uitmaken van het AMA-algoritme. Een AMA

moet worden uitgevoerd om te zorgen voor optimale dynamische motorprestaties. Dit kan tot 10 minuten duren, afhankelijk van de

vermogensklasse van de motor.

NB!

Voorkom dat tijdens AMA een extern koppel wordt gegenereerd.

NB!

Als een van de instellingen in par. 1-2* wordt gewijzigd, worden de geavanceerde motorparameters par. 1-30 tot 1-39 teruggezet naar

de standaardinstelling.

3-02 Minimumreferentie

Range: Functie:

Application

dependent*

[Application dependant]

3-03 Max. referentie

Range: Functie:

Application

dependent*

[Application dependant]

3-41 Ramp 1 aanlooptijd

Range: Functie:

Application

dependent*

[Application dependant]

MG.33.U3.10 – VLT® is een gedeponeerd handelsmerk van Danfoss

VLT® AutomationDrive FC 300 High Power Bedieningshandleiding

3-42 Ramp 1 uitlooptijd

Range: Functie:

Application

dependent*

[Application dependant]

4 Programmeren

MG.33.U3.10 – VLT® is een gedeponeerd handelsmerk van Danfoss

VLT® AutomationDrive FC 300

4 Programmeren

High Power Bedieningshandleiding

4.3 Parameterlijsten

Wijzigingen tijdens bedrijf

'TRUE' (WAAR) betekent dat de parameter kan worden gewijzigd terwijl de frequentieomvormer in bedrijf is en 'FALSE' (ONWAAR) betekent dat deze

moet worden stopgezet voordat er een wijziging kan worden doorgevoerd.

4-Set-up (4-setup)

'All set-up' (alle setups): de parameters kunnen afzonderlijk worden ingesteld in elk van de vier setups, d.w.z. dat elke parameter vier verschillende

waarden kan hebben.

'1 set-up': de gegevenswaarde is hetzelfde in alle setups.

Conversie-index:

Het getal verwijst naar een conversiecijfer dat wordt gebruikt bij het lezen van en schrijven naar de frequentieomvormer.

Conv. index 100 67 6 5 4 3 2 1 0 -1 -2 -3 -4 -5 -6 Conv. factor 1 1/60 1000000 100000 10000 1000 100 10 1 0,1 0,01 0,001 0,0001 0,00001 0,000001

Datatype Beschrijving Type

2 Integer 8 Int8 3 Integer 16 Int16 4 Integer 32 Int32 5 Zonder teken 8 Uint8 6 Zonder teken 16 Uint16 7 Zonder teken 32 Uint32 9 Zichtbare reeks VisStr 33 Genormaliseerde waarde 2 bytes N2 35 Bitvolgorde van 16 boolean-variabelen V2 54 Tijdsverschil zonder datum TimD

Zie de Design Guide voor meer informatie over datatype 33, 35 en 54.

MG.33.U3.10 – VLT® is een gedeponeerd handelsmerk van Danfoss

VLT® AutomationDrive FC 300 High Power Bedieningshandleiding

De parameters voor de frequentieomvormer zijn verdeeld in diverse parametergroepen om een eenvoudige selectie van de juiste parameters mogelijk

te maken voor een optimale werking van de frequentieomvormer.

0-** Bedienings- en displayparameters voor de basisinstellingen van de frequentieomvormer

1-** De belastings- en motorparameters; deze bevatten alle parameters die betrekking hebben op de belasting en de motor

2-** Remparameters

3-** Referenties en aan/uitloopparameters, inclusief de DigiPot-functie

4 Programmeren

4-** Begrenzingen en waarschuwingen; instelling van begrenzingen en waarschuwingsparameters

5-** Digitale in- en uitgangen, inclusief relaisbesturingen

6-** Analoge in- en uitgangen

7-** Regelaars; parameters voor het instellen van snelheids- en procesregelingen

8-** Communicatie- en optieparameters; instelling van de parameters voor de FC RS485 en FC USB-poorten.

9-** Profibus-parameters

10-** DeviceNet- en CAN-veldbusparameters

13-** Smart Logic Control-parameters

14-** Parameters voor speciale functies

15-** Parameters m.b.t. omvormergegevens

16-** Uitleesparameters

17-** Encoderoptieparameters

32-** Basisparameters voor MCO 305

33-** Geavanceerde parameters voor MCO 305

34-** Uitleesparameters voor MCO-gegevens

MG.33.U3.10 – VLT® is een gedeponeerd handelsmerk van Danfoss

VLT® AutomationDrive FC 300

4 Programmeren

4.3.1 0-** Bediening/display

Par.

Parameterbeschrijving Standaardwaarde 4-set-up Alleen

nr.

0-0* Basisinstellingen

0-01 Taal [0] English 1 set-up TRUE - Uint8 0-02 Eenh. motortoerental [0] TPM 2 set-ups FALSE - Uint8 0-03 Regionale instellingen [0] Internationaal 2 set-ups FALSE - Uint8 0-04 Bedieningsstatus bij insch. (handm.) [1] Gedw. stop, ref=oud All set-ups TRUE - Uint8

0-1* Setupafhandeling

0-10 Actieve setup [1] Setup 1 1 set-up TRUE - Uint8 0-11 Setup wijzigen [1] Setup 1 All set-ups TRUE - Uint8 0-12 Setup gekoppeld aan [0] Niet gekoppeld All set-ups FALSE - Uint8 0-13 Uitlez.: Gekopp. setups 0 N/A All set-ups FALSE 0 Uint16 0-14 Uitlez.: Wijzig setups/kanaal 0 N/A All set-ups TRUE 0 Int32

0-2* LCP-display

0-20 Displayregel 1.1 klein 1617 All set-ups TRUE - Uint16 0-21 Displayregel 1.2 klein 1614 All set-ups TRUE - Uint16 0-22 Displayregel 1.3 klein 1610 All set-ups TRUE - Uint16 0-23 Displayregel 2 groot 1613 All set-ups TRUE - Uint16 0-24 Displayregel 3 groot 1602 All set-ups TRUE - Uint16 0-25 Persoonlijk menu ExpressionLimit 1 set-up TRUE 0 Uint16

0-3* Std uitlezing LCP

0-30 Eenheid voor uitlezing gebr. [0] Geen All set-ups TRUE - Uint8 0-31 Min. waarde van uitlezing klant 0.00 CustomReadoutUnit All set-ups TRUE -2 Int32 0-32

Max. waarde uitlezing klant 100.00 CustomReadoutUnit All set-ups TRUE -2 Int32

0-4* LCP-toetsenbord

0-40 [Hand on]-toets op LCP null All set-ups TRUE - Uint8 0-41 [Off]-toets op LCP null All set-ups TRUE - Uint8 0-42 [Auto on]-toets op LCP null All set-ups TRUE - Uint8 0-43 [Reset]-toets op LCP null All set-ups TRUE - Uint8

0-5* Kopiëren/Opsl.

0-50 LCP kopiëren [0] Geen kopie All set-ups FALSE - Uint8 0-51 Kopie setup [0] Geen kopie All set-ups FALSE - Uint8

0-6* Wachtw.

0-60 Wachtw. hoofdmenu 100 N/A 1 set-up TRUE 0 Int16 0-61 Toegang hoofdmenu zonder wachtw. [0] Voll. toeg. 1 set-up TRUE - Uint8 0-65 Wachtwoord snelmenu 200 N/A 1 set-up TRUE 0 Int16 0-66 Toegang snelmenu zonder wachtw. [0] Voll. toeg. 1 set-up TRUE - Uint8 0-67 Bus Password Access 0 N/A All set-ups TRUE 0 Uint16

High Power Bedieningshandleiding

FC 302

Wijzigen tijdens bedrijf

Conver-

sie-index

Type

MG.33.U3.10 – VLT® is een gedeponeerd handelsmerk van Danfoss

VLT® AutomationDrive FC 300 High Power Bedieningshandleiding

4.3.2 1-** Belasting & motor

Par.

Parameterbeschrijving Standaardwaarde 4-set-up Alleen

nr.

1-0* Alg. instellingen

1-00 Configuratiemodus null All set-ups TRUE - Uint8 1-01 Motorbesturingsprincipe null All set-ups FALSE - Uint8 1-02 Flux motorterugk.bron [1] 24V-encoder All set-ups x FALSE - Uint8 1-03 Koppelkarakteristiek [0] Constant koppel All set-ups TRUE - Uint8 1-04 Overspanningsmodus [0] Hoog koppel All set-ups FALSE - Uint8 1-05 Configuratie lokale modus [2] Als modus par 1-00 All set-ups TRUE - Uint8

1-1* Motorselectie

1-10 Motorconstructie [0] Asynchroon All set-ups FALSE - Uint8

1-2* Motordata

1-20 Motorverm. [kW] ExpressionLimit All set-ups FALSE 1 Uint32 1-21 Motorverm. [PK] ExpressionLimit All set-ups FALSE -2 Uint32 1-22 Motorspanning ExpressionLimit All set-ups FALSE 0 Uint16 1-23 Motorfrequentie ExpressionLimit All set-ups FALSE 0 Uint16 1-24 Motorstroom ExpressionLimit All set-ups FALSE -2 Uint32 1-25 Nom. motorsnelheid ExpressionLimit All set-ups FALSE 67 Uint16 1-26 Cont. nom. motorkoppel ExpressionLimit All set-ups FALSE -1 Uint32 1-29

Autom. aanpassing motorgeg. (AMA) [0] Uit All set-ups FALSE - Uint8

1-3* Geav. Motordata

1-30 Statorweerstand (Rs) ExpressionLimit All set-ups FALSE -4 Uint32 1-31 Rotorweerstand (Rr) ExpressionLimit All set-ups FALSE -4 Uint32 1-33 Statorlek-reactantie (X1) ExpressionLimit All set-ups FALSE -4 Uint32 1-34 Rotorlekreactantie (X2) ExpressionLimit All set-ups FALSE -4 Uint32 1-35 Hoofdreactantie (Xh) ExpressionLimit All set-ups FALSE -4 Uint32 1-36 Ijzerverliesweerstand (Rfe) ExpressionLimit All set-ups FALSE -3 Uint32 1-37 Inductantie d-as (Ld) ExpressionLimit All set-ups x FALSE -4 Int32 1-39 Motorpolen ExpressionLimit All set-ups FALSE 0 Uint8 1-40 Tegen-EMK bij 1000 TPM ExpressionLimit All set-ups x FALSE 0 Uint16 1-41 Offset motorhoek 0 N/A All set-ups FALSE 0 Int16

1-5* Bel. onafh. inst.

1-50 Motormagnetisering bij nulsnelheid 100 % All set-ups TRUE 0 Uint16 1-51 Min. snelh. norm. magnetisering [TPM] ExpressionLimit All set-ups TRUE 67 Uint16 1-52 Min. snelh. norm. magnetisering [Hz] ExpressionLimit All set-ups TRUE -1 Uint16 1-53 Model versch.frequentie ExpressionLimit All set-ups x FALSE -1 Uint16 1-55 U/f-karakteristiek - U ExpressionLimit All set-ups TRUE -1 Uint16 1-56

U/f-karakteristiek - F ExpressionLimit All set-ups TRUE -1 Uint16

1-6* Bel. afhank. inst.

1-60 Belast. comp. bij lage snelheid 100 % All set-ups TRUE 0 Int16 1-61 Belastingcomp. bij hoge snelheid 100 % All set-ups TRUE 0 Int16 1-62 Slipcompensatie ExpressionLimit All set-ups TRUE 0 Int16 1-63 Slipcompensatie tijdconstante ExpressionLimit All set-ups TRUE -2 Uint16 1-64 Resonantiedemping 100 % All set-ups TRUE 0 Uint16 1-65 Resonantiedemping tijdconstante 5 ms All set-ups TRUE -3 Uint8 1-66 Min. stroom bij lage snelh. 100 % All set-ups x TRUE 0 Uint8 1-67 Belastingstype [0] Passieve bel. All set-ups x TRUE - Uint8 1-68 Min. traagheid ExpressionLimit All set-ups x FALSE -4 Uint32 1-69 Max. traagheid ExpressionLimit All set-ups x FALSE -4 Uint32

1-7* Startaanpassingen

1-71 Startvertraging 0.0 s All set-ups TRUE -1 Uint8 1-72 Startfunctie [2] Vrijloop/vertr.-tijd All set-ups TRUE - Uint8 1-73 Vlieg. start [0] Disabled All set-ups FALSE - Uint8 1-74 Startsnelh. [TPM] ExpressionLimit All set-ups TRUE 67 Uint16 1-75 Startsnelh. [Hz] ExpressionLimit All set-ups TRUE -1 Uint16

Startstroom 0.00 A All set-ups TRUE -2 Uint32

1-76

1-8* Stopaanpassingen

1-80 Functie bij stop [0] Vrijloop All set-ups TRUE - Uint8 1-81 Min. snelh. functie bij stop [RPM] ExpressionLimit All set-ups TRUE 67 Uint16 1-82 Min. snelh. voor functie bij stop [Hz] ExpressionLimit All set-ups TRUE -1 Uint16 1-83 Precisiestopfunctie [0] Prec.stop met uitloop All set-ups FALSE - Uint8 1-84 Prec. stoptellerwaarde 100000 N/A All set-ups TRUE 0 Uint32 1-85 Precisiestop snelh.comp. vertr. 10 ms All set-ups TRUE -3 Uint8

1-9* Motortemperatuur

1-90 Therm. motorbeveiliging [0] Geen bescherm. All set-ups TRUE - Uint8 1-91 Ext. motor-ventilator [0] Nee All set-ups TRUE - Uint16 1-93 Thermistorbron [0] Geen All set-ups TRUE - Uint8 1-95 KTY-sensortype [0] KTY-sensor 1 All set-ups x TRUE - Uint8 1-96 KTY-thermistorbron [0] Geen All set-ups x TRUE - Uint8 1-97 KTY-drempelwaarde 80 °C 1 set-up x TRUE 100 Int16

FC 302

Wijzigen tijdens bedrijf

4 Programmeren

Conver-

sie-index

Type

MG.33.U3.10 – VLT® is een gedeponeerd handelsmerk van Danfoss

VLT® AutomationDrive FC 300

4 Programmeren

4.3.3 2-** Remmen

Par.

Parameterbeschrijving Standaardwaarde 4-set-up Alleen

nr.

2-0* DC-rem

2-00 DC-houdstroom 50 % All set-ups TRUE 0 Uint8 2-01 DC-remstroom 50 % All set-ups TRUE 0 Uint16 2-02 DC-remtijd 10.0 s All set-ups TRUE -1 Uint16 2-03 Inschakelsnelh. DC-rem [tpm] ExpressionLimit All set-ups TRUE 67 Uint16 2-04 Inschakelsnelh. DC-rem [Hz] ExpressionLimit All set-ups TRUE -1 Uint16 2-05 Maximum Reference MaxReference (P303) All set-ups TRUE -3 Int32

2-1* Remenergie-functie

2-10 Remfunctie null All set-ups TRUE - Uint8 2-11 Remweerstand (ohm) ExpressionLimit All set-ups TRUE 0 Uint16 2-12 Begrenzing remvermogen (kW) ExpressionLimit All set-ups TRUE 0 Uint32 2-13 Bewaking remvermogen [0] Uit All set-ups TRUE - Uint8 2-15 Remtest [0] Uit All set-ups TRUE - Uint8 2-16 AC-rem max stroom 100.0 % All set-ups TRUE -1 Uint32 2-17 Overspanningsreg. [0] Uitgesch. All set-ups TRUE - Uint8

Brake Check Condition [0] At Power Up All set-ups TRUE - Uint8

2-18

2-2* Mechanische rem

2-20 Stroom bij vrijgave rem ImaxVLT (P1637) All set-ups TRUE -2 Uint32 2-21 Snelheid remactivering [TPM] ExpressionLimit All set-ups TRUE 67 Uint16 2-22 Snelheid activering rem [Hz] ExpressionLimit All set-ups TRUE -1 Uint16 2-23 Vertraging remactivering 0.0 s All set-ups TRUE -1 Uint8 2-24 Stop Delay 0.0 s All set-ups TRUE -1 Uint8 2-25 Brake Release Time 0.20 s All set-ups TRUE -2 Uint16 2-26 Torque Ref 0.00 % All set-ups TRUE -2 Int16 2-27 Torque Ramp Time 0.2 s All set-ups TRUE -1 Uint8 2-28 Gain Boost Factor 1.00 N/A All set-ups TRUE -2 Uint16

High Power Bedieningshandleiding

FC 302

Wijzigen tijdens bedrijf

Conver-

sie-index

Type

MG.33.U3.10 – VLT® is een gedeponeerd handelsmerk van Danfoss

VLT® AutomationDrive FC 300 High Power Bedieningshandleiding

4.3.4 3-** Ref./Ramp.

Par.

Parameterbeschrijving Standaardwaarde 4-set-up Alleen

nr.

3-0* Ref. begrenz.

3-00 Referentiebereik null All set-ups TRUE - Uint8 3-01 Referentie/terugk.eenheid null All set-ups TRUE - Uint8 3-02 Minimumreferentie ExpressionLimit All set-ups TRUE -3 Int32 3-03 Max. referentie ExpressionLimit All set-ups TRUE -3 Int32 3-04

Referentiefunctie [0] Som All set-ups TRUE - Uint8

3-1* Referenties

3-10 Ingestelde ref. 0.00 % All set-ups TRUE -2 Int16 3-11 Jog-snelh. [Hz] ExpressionLimit All set-ups TRUE -1 Uint16 3-12 Versnell.-/vertrag.-waarde 0.00 % All set-ups TRUE -2 Int16 3-13 Referentieplaats [0] Gekoppeld Hand/Auto All set-ups TRUE - Uint8 3-14 Ingestelde relatieve ref. 0.00 % All set-ups TRUE -2 Int32 3-15 Referentiebron 1 null All set-ups TRUE - Uint8 3-16 Referentiebron 2 null All set-ups TRUE - Uint8 3-17 Referentiebron 3 null All set-ups TRUE - Uint8 3-18 Rel. schaling van referentiebron [0] Geen functie All set-ups TRUE - Uint8 3-19 Jog-snelh. [TPM] ExpressionLimit All set-ups TRUE 67 Uint16

3-4* Ramp 1

3-40 Ramp 1 type [0] Lineair All set-ups TRUE - Uint8 3-41 Ramp 1 aanlooptijd ExpressionLimit All set-ups TRUE -2 Uint32 3-42 Ramp 1 uitlooptijd ExpressionLimit All set-ups TRUE -2 Uint32 3-45 Ramp 1 S-ramp ratio bij versn. Start 50 % All set-ups TRUE 0 Uint8 3-46 Ramp 1 S-ramp ratio bij versn. Einde 50 % All set-ups TRUE 0 Uint8 3-47 Ramp 1 S-ramp ratio bij vertr. Start 50 % All set-ups TRUE 0 Uint8 3-48 Ramp 1 S-ramp ratio bij vertr. Einde 50 % All set-ups TRUE 0 Uint8

3-5* Ramp 2

3-50 Ramp 2 type [0] Lineair All set-ups TRUE - Uint8 3-51 Ramp 2 aanlooptijd ExpressionLimit All set-ups TRUE -2 Uint32 3-52 Ramp 2 uitlooptijd ExpressionLimit All set-ups TRUE -2 Uint32 3-55 Ramp 2 S-ramp ratio bij versn. Start 50 % All set-ups TRUE 0 Uint8 3-56 Ramp 2 S-ramp ratio bij versn. Einde 50 % All set-ups TRUE 0 Uint8 3-57 Ramp 2 S-ramp ratio bij vertr. Start 50 % All set-ups TRUE 0 Uint8 3-58 Ramp 2 S-ramp ratio bij vertr. Einde 50 % All set-ups TRUE 0 Uint8

3-6* Ramp 3

3-60 Ramp 3 type [0] Lineair All set-ups TRUE - Uint8 3-61 Ramp 3 aanlooptijd ExpressionLimit All set-ups TRUE -2 Uint32 3-62 Ramp 3 uitlooptijd ExpressionLimit All set-ups TRUE -2 Uint32 3-65 Ramp 3 S-ramp ratio bij versn. Start 50 % All set-ups TRUE 0 Uint8 3-66 Ramp 3 S-ramp ratio bij versn. Einde 50 % All set-ups TRUE 0 Uint8 3-67 Ramp 3 S-ramp ratio bij vertr. Start 50 % All set-ups TRUE 0 Uint8 3-68 Ramp 3 S-ramp ratio bij vertr. Einde 50 % All set-ups TRUE 0 Uint8

3-7* Ramp 4

3-70 Ramp 4 type [0] Lineair All set-ups TRUE - Uint8 3-71 Ramp 4 aanlooptijd ExpressionLimit All set-ups TRUE -2 Uint32 3-72 Ramp 4 uitlooptijd ExpressionLimit All set-ups TRUE -2 Uint32 3-75 Ramp 4 S-ramp ratio bij versn. Start 50 % All set-ups TRUE 0 Uint8 3-76 Ramp 4 S-ramp ratio bij versn. Einde 50 % All set-ups TRUE 0 Uint8 3-77 Ramp 4 S-ramp ratio bij vertr. Start 50 % All set-ups TRUE 0 Uint8 3-78 Ramp 4 S-ramp ratio bij vertr. Einde 50 % All set-ups TRUE 0 Uint8

3-8* Andere Ramps

3-80 Jog ramp-tijd ExpressionLimit All set-ups TRUE -2 Uint32 3-81 Snelle stop ramp-tijd ExpressionLimit 2 set-ups TRUE -2 Uint32 3-82 Quick Stop Ramp Type [0] Lineair All set-ups TRUE - Uint8 3-83 Quick Stop S-ramp Ratio at Decel. Start 50 % All set-ups TRUE 0 Uint8 3-84 Quick Stop S-ramp Ratio at Decel. End 50 % All set-ups TRUE 0 Uint8

3-9* Dig. pot.meter

3-90 Stapgrootte 0.10 % All set-ups TRUE -2 Uint16 3-91 Ramp-tijd 1.00 s All set-ups TRUE -2 Uint32 3-92 Spann.herstel [0] Uit All set-ups TRUE - Uint8 3-93 Max. begrenzing 100 % All set-ups TRUE 0 Int16 3-94 Min. begrenzing -100 % All set-ups TRUE 0 Int16 3-95 Aan/uitloopvertr. ExpressionLimit All set-ups TRUE -3 TimD

FC 302

Wijzigen tijdens bedrijf

4 Programmeren

Conver-

sie-index

Type

MG.33.U3.10 – VLT® is een gedeponeerd handelsmerk van Danfoss

VLT® AutomationDrive FC 300

4 Programmeren

4.3.5 4-** Begr./waarsch.

Par.

Parameterbeschrijving Standaardwaarde 4-set-up Alleen

nr.

4-1* Motorbegr.

4-10 Draairichting motor null All set-ups FALSE - Uint8 4-11 Motorsnelh. lage begr. [RPM] ExpressionLimit All set-ups TRUE 67 Uint16 4-12 Motorsnelh. lage begr. [Hz] ExpressionLimit All set-ups TRUE -1 Uint16 4-13 Motorsnelh. hoge begr. [RPM] ExpressionLimit All set-ups TRUE 67 Uint16 4-14 Motorsnelh. hoge begr. [Hz] ExpressionLimit All set-ups TRUE -1 Uint16 4-16 Koppelbegrenzing motormodus ExpressionLimit All set-ups TRUE -1 Uint16 4-17 Koppelbegrenzing generatormodus 100.0 % All set-ups TRUE -1 Uint16 4-18 Stroombegr. ExpressionLimit All set-ups TRUE -1 Uint32

Max. uitgangsfreq. 132.0 Hz All set-ups FALSE -1 Uint16

4-19

4-2* Begr.factoren

4-20 Bron koppelbegrenzingsfactor [0] Geen functie All set-ups TRUE - Uint8 4-21 Bron snelheidsbegr.factor [0] Geen functie All set-ups TRUE - Uint8

4-3* Bew. motorterugk.

4-30 Motorterugkoppelingsverliesfunctie [2] Uitschakeling (trip) All set-ups TRUE - Uint8 4-31 Motorterugkoppelingssnelh. fout 300 RPM All set-ups TRUE 67 Uint16 4-32 Motorterugkoppelingsverliestime-out 0.05 s All set-ups TRUE -2 Uint16 4-34 Tracking Error Function [0] Disable All set-ups TRUE - Uint8 4-35 Tracking Error 10 RPM All set-ups TRUE 67 Uint16 4-36 Tracking Error Timeout 1.00 s All set-ups TRUE -2 Uint16 4-37 Tracking Error Ramping 100 RPM All set-ups TRUE 67 Uint16 4-38 Tracking Error Ramping Timeout 1.00 s All set-ups TRUE -2 Uint16 4-39 Tracking Error After Ramping Timeout 5.00 s All set-ups TRUE -2 Uint16

4-5* Aanp. waarsch.

4-50 Waarschuwing stroom laag 0.00 A All set-ups TRUE -2 Uint32 4-51 Waarschuwing stroom hoog ImaxVLT (P1637) All set-ups TRUE -2 Uint32 4-52 Waarschuwing snelheid laag 0 RPM All set-ups TRUE 67 Uint16

4-53 Waarschuwing snelheid hoog 4-54 Waarsch: referentie laag -999999.999 N/A All set-ups TRUE -3 Int32 4-55 Waarsch: referentie hoog 999999.999 N/A All set-ups TRUE -3 Int32

4-56 Waarsch: terugk. laag

4-57 Waarsch: terugk. hoog 4-58 Motorfasefunctie ontbreekt null All set-ups TRUE - Uint8

4-6* Snelh.-bypass

4-60 Bypass-snelh. vanaf [RPM] ExpressionLimit All set-ups TRUE 67 Uint16 4-61 Bypass-snelh. vanaf [Hz] ExpressionLimit All set-ups TRUE -1 Uint16 4-62 Bypass-snelh. naar [RPM] ExpressionLimit All set-ups TRUE 67 Uint16 4-63 Bypass-snelh. tot [Hz] ExpressionLimit All set-ups TRUE -1 Uint16

outputSpeedHighLimit

(P413) All set-ups TRUE 67 Uint16

-999999.999 ReferenceFeedbackUnit

999999.999 ReferenceFeedbackUnit All set-ups TRUE -3 Int32

All set-ups TRUE -3 Int32

High Power Bedieningshandleiding

FC 302

Wijzigen tijdens bedrijf

Conver-

sie-index

Type

MG.33.U3.10 – VLT® is een gedeponeerd handelsmerk van Danfoss

VLT® AutomationDrive FC 300 High Power Bedieningshandleiding

4.3.6 5-** Digitaal In/Uit

Par.

Parameterbeschrijving Standaardwaarde 4-set-up Alleen

nr.

5-0* Dig. I/O-modus

5-00 Dig. I/O-modus [0] PNP All set-ups FALSE - Uint8 5-01 Klem 27 modus [0] Ingang All set-ups TRUE - Uint8 5-02

Klem 29 modus [0] Ingang All set-ups x TRUE - Uint8

5-1* Dig. ingangen

5-10 Klem 18 digitale ingang null All set-ups TRUE - Uint8 5-11 Klem 19 digitale ingang null All set-ups TRUE - Uint8 5-12 Klem 27 digitale ingang null All set-ups TRUE - Uint8 5-13 Klem 29 digitale ingang null All set-ups x TRUE - Uint8 5-14 Klem 32 digitale ingang null All set-ups TRUE - Uint8 5-15 Klem 33 digitale ingang null All set-ups TRUE - Uint8 5-16 Klem X30/2 digitale ingang null All set-ups TRUE - Uint8 5-17 Klem X30/3 digitale ingang null All set-ups TRUE - Uint8 5-18 Klem X30/4 digitale ingang null All set-ups TRUE - Uint8 5-19 Terminal 37 Safe Stop [1] Safe Stop Alarm 1 set-up TRUE - Uint8 5-20 Terminal X46/1 Digital Input [0] Niet in bedrijf All set-ups TRUE - Uint8 5-21 Terminal X46/3 Digital Input [0] Niet in bedrijf All set-ups TRUE - Uint8 5-22 Terminal X46/5 Digital Input [0] Niet in bedrijf All set-ups TRUE - Uint8 5-23 Terminal X46/7 Digital Input [0] Niet in bedrijf All set-ups TRUE - Uint8 5-24 Terminal X46/9 Digital Input [0] Niet in bedrijf All set-ups TRUE - Uint8 5-25 Terminal X46/11 Digital Input [0] Niet in bedrijf All set-ups TRUE - Uint8 5-26

Terminal X46/13 Digital Input [0] Niet in bedrijf All set-ups TRUE - Uint8

5-3* Dig. uitgangen

5-30 Klem 27 dig. uitgang null All set-ups TRUE - Uint8 5-31 Klem 29 dig. uitgang null All set-ups x TRUE - Uint8 5-32 Klem X30/6 dig. uitgang (MCB 101) null All set-ups TRUE - Uint8 5-33 Klem X30/7 dig. uitgang (MCB 101) null All set-ups TRUE - Uint8

5-4* Relais

5-40 Functierelais null All set-ups TRUE - Uint8 5-41 Aan-vertr., relais 0.01 s All set-ups TRUE -2 Uint16 5-42 Uit-vertr., relais 0.01 s All set-ups TRUE -2 Uint16

5-5* Pulsingang

5-50 Klem 29 lage freq. 100 Hz All set-ups x TRUE 0 Uint32 5-51 Klem 29 hoge freq. 100 Hz All set-ups x TRUE 0 Uint32

5-52 Klem 29 lage ref./terugk. waarde 5-53 Klem 29 hoge ref./terugk. waarde ExpressionLimit All set-ups x TRUE -3 Int32 5-54 Pulsfilter tijdconstante nr. 29 100 ms All set-ups x FALSE -3 Uint16 5-55 Klem 33 lage freq. 100 Hz All set-ups TRUE 0 Uint32 5-56 Klem 33 hoge freq. 100 Hz All set-ups TRUE 0 Uint32

5-57 Klem 33 lage ref./terugk. waarde 5-58 Klem 33 hoge ref./terugk. waarde ExpressionLimit All set-ups TRUE -3 Int32 5-59

Pulsfilter tijdconstante nr. 33 100 ms All set-ups FALSE -3 Uint16

5-6* Pulsuitgang

5-60 Klem 27 pulsuitgangsvariabele null All set-ups TRUE - Uint8 5-62 Max. freq. pulsuitgang 27 ExpressionLimit All set-ups TRUE 0 Uint32 5-63 Klem 29 pulsuitgangsvariabele null All set-ups x TRUE - Uint8 5-65 Max. freq. pulsuitgang 29 ExpressionLimit All set-ups x TRUE 0 Uint32 5-66 Klem X30/6 pulsuitgangsvariabele null All set-ups TRUE - Uint8 5-68 Max. freq. pulsuitgang X30/6 ExpressionLimit All set-ups TRUE 0 Uint32

5-7* 24 V encoder-ing.

5-70 Klem 32/33 pulsen per omwenteling 1024 N/A All set-ups FALSE 0 Uint16 5-71 Klem 32/33 encoderrichting [0] Rechtsom All set-ups FALSE - Uint8

5-9* Via busbesturing

5-90 Digitale & relaisbesturing bus 0 N/A All set-ups TRUE 0 Uint32 5-93 Pulsuitgang 27 busbesturing 0.00 % All set-ups TRUE -2 N2 5-94 Pulsuitgang 27 time-outinstelling 0.00 % 1 set-up TRUE -2 Uint16 5-95 Pulsuitgang 29 busbesturing 0.00 % All set-ups x TRUE -2 N2 5-96 Pulsuitgang 29 time-outinstelling 0.00 % 1 set-up x TRUE -2 Uint16 5-97 Pulse Out #X30/6 Bus Control 0.00 % All set-ups TRUE -2 N2 5-98 Pulse Out #X30/6 Timeout Preset 0.00 % 1 set-up TRUE -2 Uint16

0.000 ReferenceFeedbackUnit

0.000 ReferenceFeedbackUnit All set-ups TRUE -3 Int32

All set-ups x TRUE -3 Int32

FC 302

Wijzigen tijdens bedrijf

4 Programmeren

Conver-

sie-index

Type

MG.33.U3.10 – VLT® is een gedeponeerd handelsmerk van Danfoss

VLT® AutomationDrive FC 300

4 Programmeren

4.3.7 6-** Analoog In/Uit

Par.

Parameterbeschrijving Standaardwaarde 4-set-up Alleen

nr.

6-0* Anal. I/O-modus

6-00 Live zero time-out-tijd 10 s All set-ups TRUE 0 Uint8 6-01 Live zero time-out-functie [0] Uit All set-ups TRUE - Uint8

6-1* Anal. ingang 1

6-10 Klem 53 lage spanning 0.07 V All set-ups TRUE -2 Int16 6-11 Klem 53 hoge spanning 10.00 V All set-ups TRUE -2 Int16 6-12 Klem 53 lage stroom 0.14 mA All set-ups TRUE -5 Int16 6-13 Klem 53 hoge stroom 20.00 mA All set-ups TRUE -5 Int16 6-14 Klem 53 lage ref./terugkopp. waarde 0 ReferenceFeedbackUnit All set-ups TRUE -3 Int32 6-15 Klem 53 hoge ref./terugkopp. waarde ExpressionLimit All set-ups TRUE -3 Int32 6-16 Klem 53 filter tijdconstante 0.001 s All set-ups TRUE -3 Uint16

6-2* Anal. ingang 2

6-20 Klem 54 lage spanning 0.07 V All set-ups TRUE -2 Int16 6-21 Klem 54 hoge spanning 10.00 V All set-ups TRUE -2 Int16 6-22 Klem 54 lage stroom 0.14 mA All set-ups TRUE -5 Int16 6-23 Klem 54 hoge stroom 20.00 mA All set-ups TRUE -5 Int16 6-24 Klem 53 lage ref./terugkopp. waarde 0 ReferenceFeedbackUnit All set-ups TRUE -3 Int32 6-25 Klem 54 hoge ref./terugkopp. waarde ExpressionLimit All set-ups TRUE -3 Int32 6-26 Klem 54 filter tijdconstante 0.001 s All set-ups TRUE -3 Uint16

6-3* Anal. ingang 3

6-30 Klem X30/11 lage spanning 0.07 V All set-ups TRUE -2 Int16 6-31 Klem X30/11 hoge spanning 10.00 V All set-ups TRUE -2 Int16 6-34 Klem X30/11 lage ref./terugk. waarde 0 ReferenceFeedbackUnit All set-ups TRUE -3 Int32 6-35 Klem X30/11 hoge ref./terugk. waarde ExpressionLimit All set-ups TRUE -3 Int32 6-36 Klem X30/11 filtertijdconstante 0.001 s All set-ups TRUE -3 Uint16

6-4* Anal. ingang 4

6-40 Klem X30/12 lage spanning 0.07 V All set-ups TRUE -2 Int16 6-41 Klem X30/12 hoge spanning 10.00 V All set-ups TRUE -2 Int16 6-44 Klem X30/12 lage ref./terugk. waarde 0 ReferenceFeedbackUnit All set-ups TRUE -3 Int32 6-45 Klem X30/12 hoge ref./terugk. waarde ExpressionLimit All set-ups TRUE -3 Int32 6-46 Klem X30/12 filtertijdconstante 0.001 s All set-ups TRUE -3 Uint16

6-5* Anal. uitgang 1

6-50 Klem 42 uitgang null All set-ups TRUE - Uint8 6-51 Klem 42 uitgang min. schaal 0.00 % All set-ups TRUE -2 Int16 6-52 Klem 42 uitgang max. schaal 100.00 % All set-ups TRUE -2 Int16 6-53 Klem 42 uitgang busbesturing 0.00 % All set-ups TRUE -2 N2 6-54 Klem 42 uitgang time-outinstelling 0.00 % 1 set-up TRUE -2 Uint16 6-55

Terminal 42 Output Filter [0] Off 1 set-up TRUE - Uint8

6-6* Anal. uitgang 2

6-60 Klem X30/8 uitgang null All set-ups TRUE - Uint8 6-61 Klem X30/8 min. schaling 0.00 % All set-ups TRUE -2 Int16 6-62 Klem X30/8 max. schaling 100.00 % All set-ups TRUE -2 Int16 6-63 Terminal X30/8 Bus Control 0.00 % All set-ups TRUE -2 N2 6-64

Terminal X30/8 Output Timeout Preset 0.00 % 1 set-up TRUE -2 Uint16

6-7* Analog Output 3

6-70 Terminal X45/1 Output null All set-ups TRUE - Uint8 6-71 Terminal X45/1 Min. Scale 0.00 % All set-ups TRUE -2 Int16 6-72 Terminal X45/1 Max. Scale 100.00 % All set-ups TRUE -2 Int16 6-73 Terminal X45/1 Bus Control 0.00 % All set-ups TRUE -2 N2 6-74

Terminal X45/1 Output Timeout Preset 0.00 % 1 set-up TRUE -2 Uint16

6-8* Analog Output 4

6-80 Terminal X45/3 Output null All set-ups TRUE - Uint8 6-81 Terminal X45/3 Min. Scale 0.00 % All set-ups TRUE -2 Int16 6-82 Terminal X45/3 Max. Scale 100.00 % All set-ups TRUE -2 Int16 6-83 Terminal X45/3 Bus Control 0.00 % All set-ups TRUE -2 N2 6-84 Terminal X45/3 Output Timeout Preset 0.00 % 1 set-up TRUE -2 Uint16

High Power Bedieningshandleiding

FC 302

Wijzigen tijdens bedrijf

Conver-

sie-index

Type

MG.33.U3.10 – VLT® is een gedeponeerd handelsmerk van Danfoss

Danfoss FC 300 Operating guide [nl]

Specifications and Main Features

Frequently Asked Questions

User Manual
