MAKING MODERN LIVING POSSIBLE

High Power

Upute za upotrebu

VLT® AutomationDrive FC 300

Sadržaj

VLT® HVAC Drive FC 300 Upute za upotrebu High Power

1 Kako čitati ove upute za rad

1.1.2 Odobrenja 3

1.1.3 Simboli 3

1.1.4 Kratice 4

2 Sigurnosne upute i Opće upozorenje

2.1.2 Visoki napon 5

2.1.3 Sigurnosne upute 5

2.1.6 Izbjegavajte Nekontrolirani start 6

2.1.7 Sigurnosno zaustavljanje 6

2.1.9 IT mrežno napajanje 7

3 Način ugradnje

3.1 Predinstalacija

3.1.1 Planiranje instalacijske lokacije 8

3.1.2 Primanje frekvencijskog pretvarača 8

3.1.3 Transport i ambalaža 8

3.1.4 Podizanje 8

8 8

3.1.5 Ugradbene mjere 10

3.1.6 Nazivna struja 15

3.2 Mehanička ugradnja

3.2.3 Lokacije stezaljke - Veličina okvira D 17

3.2.4 Lokacije stezaljki - Veličina okvira E 20

3.2.5 Lokacije stezaljki - Veličina okvira F 25

3.2.6 Hlađenje i protok zraka 29

3.3 Terenska ugradnja opcija

3.3.1 Instalacija voda za hlađenje unutar Rittal-a Jedinice 32

3.3.2 Ugradnja kompleta za rashlađivanje vodova samo na vrh 34

3.3.3 Postavljanje gornjih i donjih poklopaca za Rittal kućišta 34

3.3.4 Ugradnja donjih i gornjih poklopaca 34

3.3.5 Vanjska instalacija/ Kompleta NEMA 3R za Rittal Kućišta 35

3.3.6 Vanjsko postavljanje/Komplet industrijskih kućišta NEMA 3R 36

3.3.7 Ugradnja kompleta IP00 do IP20 36

3.3.8 Ugradnja pregrada kabelskih obujmica kućišta IP00s D3, D4, i E2 36

3.3.9 Instalacija podesta 36

3.3.10 Instalacija štita mrežnog napajanja za frekvencijske pretvarače 37

3.3.11 Instalacija opcija ulazne ploče 37

3.3.12 Ugradnja D ili E opcije podjele opterećenja 38

3.4.1 Opcije veličine okvira F 38

3.5 Električna ugradnja

MG33U337 - VLT® je registrirani zaštitni znak tvrtke Danfoss 1

Sadržaj

VLT® HVAC Drive FC 300 Upute za upotrebu High Power

3.5.1 Spojevi struje 40

3.5.6 Oklopljeni kabeli 52

3.5.11 Mrežni priključak 53

3.5.13 Osigurači 54

3.5.17 Lokacije stezaljke - Veličina okvira D 60

3.5.19 Usmjeravanje upravljačkog kabela 63

3.5.21 Električna instalacija, Upravljačke stezaljke 64

3.6 Primjeri priključivanja

3.6.1 Pokretanje/zaustavljanje 65

3.6.2 Pulsni start/stop 65

3.7.1 Električna instalacija, Upravljački kabeli 67

3.7.2 Sklopke S201, S202 i S801 70

3.8 Konačni postav i test

3.9 Dodatni priključci

3.9.1 Upravljanje mehaničkom kočnicom 71

3.9.3 Temperaturna zaštita motora 72

4 Način programiranja

4.1 Grafički i Numerički LCP

4.1.1 Kako programirati na grafičkom LCP 73

4.1.2 Kako programirati na numeričkoj Lokalnoj upravljačkoj ploči 74

4.2 Brzi postav

4.3 Popisi parametara

5 Opće specifikacije

70 71

73 73

76 78

108

6 Upozorenja i alarmi

6.1 Poruka o statusu

6.1.1 Poruke Upozorenja/Alarma 124

2 MG33U337 - VLT® je registrirani zaštitni znak tvrtke Danfoss

124 124

137

Kako čitati ove upute za ra...

VLT® HVAC Drive FC 300 Upute za upotrebu High Power

1 Kako čitati ove upute za rad

1.1.1 Kako čitati ove upute za rad

Frekvencijski pretvarač je dizajniran tako da na električnim motorima omogući visoku izvedbu osovine. Za pravilnu uporabu molimo pažljivo pročitajte ovaj priručnik. Nepravilno rukovanje frekvencijskim pretvaračem može uzrokovati neodgovarajući rad frekvencijskog pretvarača ili vezane opreme, skraćeni životni vijek ili druge teškoće.

Ove Upute za upotrebu će Vam pomoći u pokretanju, instalaciji, programiranju i otklanjanju problema na Vašem frekvencijskom pretvaraču.

Poglavlje 1, Kako čitati ove Upute za upotrebu, predstavlja priručnik i informira vas o odobrenjima, simbolima i skraćenicama koje se koriste u ovoj literaturi.

Poglavlje2, Sigurnosne upute i Opća upozorenja, donosi upute o točnom rukovanju frekvencijskim pretvaračem.

1 1

- Frekvencijski pretvarač VLT Automation Upute za upotrebu DeviceNet-a MG.33.DX.YY daju informacije potrebne za upravljanje, nadzor i programiranje frekvencijskog pretvarača putem DeviceNet fieldbus.

X = Broj izmjene YY = Kôd jezika

Danfoss tehnička literatura je također dostupna online na www.danfoss.com/drives.

1.1.2 Odobrenja

Poglavlje 3, Instalacija, vodi kroz mehaničku i tehničku instalaciju.

Poglavlje 4, Programiranje, pokazuje kako upravljati i programirati frekvencijski pretvarač putem LCP.

Poglavlje 5, Opće specifikacije, sadržava tehničke podatke o frekvencijskom pretvaraču.

Poglavlje 6, Upozorenja i Alarmi, pomaže pri rješavanju problema koji se mogu dogoditi pri korištenju frekvencijskog pretvarača.

Dostupna literatura

- Frekvencijski pretvarač VLT Automation Upute za upotrebu - High Power, MG.33.UX.YY daju potrebne informacije za pokretanje i rad frekvencijskog pretvarača.

- Frekvencijski pretvarač VLT Automation Vodič za projektiranje MG.33.BX.YY donosi sve tehničke informacije o frekvencijskom pretvaraču i korisničkom dizajnu i primjenama.

- Frekvencijski pretvarač VLT Automation Vodič za programiranje MG.33.MX.YY daje informacije o programiranju i uključuje potpune opise parametara.

- Frekvencijski pretvarač VLT Automation Upute za upotrebu Profibus-a MG.33.CX.YY daju informacije potrebne za upravljanje, nadzor i programiranje frekvencijskog pretvarača putem Profibus fieldbus.

Tablica 1.1

Simboli

1.1.3

Simboli koji se koriste u ovim uputama.

NAPOMENA!

Označava nešto na što korisnik mora obratiti pozor.

OPREZ

Označava potencijalno opasnu situaciju, koja, ako se ne izbjegne, može uzrokovati manje ili srednje teške ozljede, te oštećenje opreme.

UPOZORENJE

Označava potencijalno opasnu situaciju, koja, ako se ne izbjegne, može uzrokovati smrt ili teške ozljede.

Označava tvorničku postavku

∗

Tablica 1.2

MG33U337 - VLT® je registrirani zaštitni znak tvrtke Danfoss 3

Kako čitati ove upute za ra...

VLT® HVAC Drive FC 300 Upute za upotrebu High Power

1.1.4 Kratice

Izmjenična struja Izmjenični napon Američki presjek žice AWG Amper/AMP A Automatsko prilagođenje motora AMA Strujno ograničenje I Stupnjevi Celzija

LIM

°C Istosmjerna struja istosmjerni napon Ovisno o frekvencijskom pretvaraču D-TYPE Elektromagnetska kompatibilnost EMC Elektronički toplinski relej ETR Frekvencijski pretvarač FC Gram g Herc Hz Konjska snaga ks Kiloherc kHz Lokalna upravljačka ploča LCP Metar m Milihenri induktivitet mH Milliamper mA Milisekunda ms Minuta min. Alat za regulaciju kretanja MCT Nanofarad nF Njutn metri Nm Nazivna struja motora I Nazivna frekvencija motora f Nazivna snaga motora P Nazivni napon motora U

M,N

Parametar par. Zaštita vrlo malim naponom PELV Tiskana strujna ploča PCB Nazivna izlazna struja pretvarača I

INV

Okretaji u minuti o/min Regenerativne stezaljke Regen Sekunda s Sinkrona brzina motora n Ograničenje momenta T

LIM

Volti V Maksimalna izlazna struja I Nazivna izlazna struja koju daje

VLT,MAX

VLT,N

Frekvencijski pretvarač

Tablica 1.3

4 MG33U337 - VLT® je registrirani zaštitni znak tvrtke Danfoss

Sigurnosne upute i Opće upo...

VLT® HVAC Drive FC 300 Upute za upotrebu High Power

2 Sigurnosne upute i Opće upozorenje

2.1.1 Upute o odlaganju

Opremu koja sadrži električne komponente ne odlažite zajedno s komunalnim otpadom. Opremu je potrebno odložiti zasebno kao električni i elektronički otpad u skladu s lokalnim i trenutno važećim propisima.

Tablica 2.1

Oprez Kondenzatori istosmjernog međukruga frekvencijskog pretvarača nalaze se pod naponom i nakon isključenja napajanja. Prije održavanja isključite frekvencijski pretvarač iz mrežnog napajanja kako biste izbjegli električni udar. Prije izvršavanja servisa na frekvencijskom pretvaraču pričekajte barem vrijeme naznačeno dolje: 380 - 500 V 90 - 200 kW 20 minuta 250 - 800 kW 40 minuta 525 - 690 V 37 -315 kW 20 minuta 355 - 1.200 kW 30 minuta

2 2

Tablica 2.2

Frekvencijski pretvarač VLT Automation

Upute za upotrebu

Softverska inačica: 6.3x

Ove upute za upotrebu namijenjene su za sve Frekvencijski pretvarač VLT Automation frekvencijske pretvarače s inačicama softvera 6.2x. Broj softverske inačice pogledajte u parametru u 15-43 Software Version.

Tablica 2.3

2.1.2 Visoki napon

UPOZORENJE

Napon frekvencijskog pretvarača je opasan po život sve dok je frekvencijski pretvarač priključen na mrežni napon. Neispravna ugradnja motora ili frekvencijskog pretvarača može izazvati oštećenja uređaja, teške tjelesne ozljede ili smrt. Stoga je veoma važno pridržavati se uputa iz ovog priručnika, kao i lokalnih i nacionalnih zakona i sigurnosnih propisa.

UPOZORENJE

Ugradnja na velikim nadmorskim visinama 380 - 500V: Kod nadmorskih visina iznad 3 km, molimo obratite se Danfoss za pojedinosti o PELV-u. 525 - 690 V: Kod nadmorskih visina iznad 2 km, molimo obratite se Danfoss za pojedinosti o PELV-u.

2.1.3 Sigurnosne upute

Provjerite je li frekvencijski pretvarač pravilno

•

uzemljen. Zaštitite korisnike od ulaznog napona.

•

Zaštitite motor od preopterećenja prema važećim

•

nacionalnim i lokalnim propisima. Zaštita motora od preopterećenja nije sadržana u

•

tvorničkim postavkama. Kako biste dodali ovu funkciju, postavite 1-90 Motor Thermal Protection na vrijednost ETR greška ili ETR upozorenje. Za sjevernoameričko tržište: ETR pruža zaštitu od preopterećenja motora klase 20, u skladu sa standardom NEC.

Odvodna struja uzemljenja prelazi 3,5 mA.

•

Tipka [OFF] (isklop) nije sigurnosna sklopka. Ona

•

neće isključiti frekvencijski pretvarač s mreže.

MG33U337 - VLT® je registrirani zaštitni znak tvrtke Danfoss 5

Sigurnosne upute i Opće upo...

VLT® HVAC Drive FC 300 Upute za upotrebu High Power

2.1.4 Opće upozorenje

UPOZORENJE

Upozorenje: Dodirivanje električnih dijelova može izazvati smrt - čak i kada je uređaj isključen iz mrežnog napajanja. Provjerite također jesu li isključeni drugi ulazi napona poput dijeljenja opterećenja (spoj jednosmjernog napona međukruga), kao i spoj motora za povrat kinetičke energije. Pri upotrebi frekvencijskog pretvarača: pričekajte barem 40 minuta. Kraće vrijeme dozvoljeno je samo ako je naznačeno na natpisnoj pločici specifičnog uređaja.

OPREZ

Kapacitivna struja Odvodna struja uzemljenja iz frekvencijskog pretvarača prelazi 3,5 mA. Kako biste se uvjerili da kabel uzemljenja ima dobru mehaničku vezu sa spojem uzemljenja (stezaljka

95), presjek kabela mora iznositi barem 10 mm2 ili 2 zasebno vođena voda uzemljenja. Za ispravno uzemljenje EMC-a, pogledajte odjeljak Uzemljenje u poglavlju Kako

instalirati.

Relej za diferencijalnu zaštitu Ovaj proizvod može prouzročiti istosmjernu struju u zaštitnom vodiču. Ako se relej za diferencijalnu zaštitu (RCD) koristi za dodatnu zaštitu, na strani napajanja ovog proizvoda potrebno je koristiti samo relej za diferencijalnu zaštitu tipa B (s vremenskim zatezanjem). Pogledajte također Primjer uporabe za RCD MN.90.Gx.02 (x=broj inačice). Zaštitno uzemljivanje frekvencijskog pretvarača i upotreba diferencijalne zaštite mora uvijek biti u skladu sa lokalnim propisima.

Prije početka popravaka

2.1.5

1. Isključite frekvencijski pretvarač iz mrežnog napajanja

2. Odspojite stezaljke sabirnice istosmjernog napona 88 i 89 sa aplikacija s dijeljenjem opterećenja

3. Pričekajte na pražnjenje istosmjernog međukruga. Vremensko razdoblje pogledajte na naljepnici upozorenja

4. Uklonite motorni kabel

2.1.6

Izbjegavajte Nekontrolirani start

Dok je frekvencijski pretvarač spojen na mrežno napajanje, motor je moguće pokretati/zaustavljati digitalnim naredbama, naredbama sabirnice, referencama ili putem lokalne upravljačke ploče (LCP):

Isključite frekvencijski pretvarač s mreže u

•

slučajevima kad je zbog osobne sigurnosti potrebno izbjegavati nekontrolirani start.

Da biste izbjegli nekontrolirani start, uvijek

•

aktivirajte tipku [OFF] prije promjene parametara. Elektronička greška, privremeno preopterećenje,

•

greška u mrežnom napajanju ili prekinuti spoj motora mogu prouzročiti pokretanje zaustavljenog motora. Frekvencijski pretvarač sa sigurnosnim zaustavljanjem pruža zaštitu od neželjenog pokretanja, ako je stezaljka 37 deaktivirana ili odspojena.

Sigurnosno zaustavljanje

2.1.7

FC 302 može izvršiti funkciju Sigurnosni moment isključen (sukladno prijedlogu standarda CD IEC 61800-5-2) ili Kategorija zaustavljanja 0 (sukladno standardu EN 60204-1).

Dizajniran je i odobren kao prikladan prema sigurnosnoj kategoriji 3 standarda EN 954-1. Ova funkcionalnost se naziva Sigurnosno zaustavljanje. Prije integracije i uporabe sigurnosnog zaustavljanja na nekom uređaju, potrebno je izvršiti detaljnu analizu rizika uređaja kako bi se provjerilo jesu li funkcionalnost i kategorija sigurnosti sigurnosnog zaustavljanja pravilni i dostatni. Za ugradnju i uporabu funkcije sigurnosnog zaustavljanja prema zahtjevima kategorije sigurnosti 3 standarda EN 954-1, potrebno je postupati u skladu s informacijama i uputama iz FC 300 Vodiča za projektiranje MG.33.BX.YY! Informacije i upute iz Uputa za rad nisu dostatne za pravilno i sigurno korištenje funkcionalnosti sigurnosnog zaustavljanja!

Instalacija sigurnosnog zaustavljanja

2.1.8

Za izvođenje instalacije iz Kategorije 0 Stop (EN60204) u sukladnosti sa Sigurnosnom kategorijom 3 (EN954-1), slijedite ove upute:

1. Premosnik između terminala 37 i 24V istosmjernog napona mora se ukloniti. Rezanje ili lomljenje premosnika nije dovoljno. Da biste izbjegli kratki spoj, potpuno ga uklonite. Pogledajte premosnik u Slika 2.1.

2. Spojite stezaljku 37 na 24 V istosmjerni napon pomoću kabela zaštićenog od kratkog spoja. 24 V dovod istosmjernog napona mora biti moguće prekinuti pomoću prekidača EN954-1 Kategorije 3. Ako su prekidač i Frekvencijski pretvarač

6 MG33U337 - VLT® je registrirani zaštitni znak tvrtke Danfoss

130BT314.10

Control board

Rectier

Inverter

Safe channel

Safety device Cat.3 (Circuit interrupt device, possibly with release input)

Coast

Short-circuit protected cable (if not inside installation cabinet)

Door contact

Mains

Frequency Converter

5Vdc

6 phase

130BB566.10

Sigurnosne upute i Opće upo...

VLT® HVAC Drive FC 300 Upute za upotrebu High Power

postavljeni na istu instalacijsku ploču, umjesto oklopljenog možete upotrijebiti neoklopljeni kabel.

Slika 2.1 Premosnik između stezaljke 37 i 24 V istosmjerni napon

Slika 2.2 prikazuje Kategoriju zaustavljanja 0 (EN 60204-1) sa sigurnosnom Kategorijom 3 (EN 954-1). Prekid kruga uzrokovan je otvaranjem kontakta vrata. Ilustracija također prikazuje kako spojiti slobodno zaustavljanje hardvera koji nema veze sa sigurnošću.

2 2

Slika 2.2 Aspekti instalacije prijeko potrebni za postizanje Kategorije zaustavljanja 0 (EN 60204-1) sa sigurnosnom Kategorijom 3 (EN 954-1).

IT mrežno napajanje

2.1.9

14-50 RFI Filter može poslužiti za isključivanje unutarnjih RFI kondenzatora sa RFI filtra do uzemljenja u 380 - 500 V frekvencijskih pretvarača. To će smanjiti performanse RFI na razinu A2. Za 525 - 690 V frekvencijske pretvarače, 14-50 RFI Filter nema funkcije. RFI preklopnik ne može se otvoriti.

MG33U337 - VLT® je registrirani zaštitni znak tvrtke Danfoss 7

176FA245.10

130BA832.11

Način ugradnje

VLT® HVAC Drive FC 300 Upute za upotrebu High Power

3 Način ugradnje

3.1 Predinstalacija

3.1.1 Planiranje instalacijske lokacije

OPREZ

Prije instalacije važno je isplanirati instalaciju frekvencijskog pretvarača. Ako se to zanemari, možda će biti potreban dodatni rad tijekom i nakon instalacije.

Odaberite najbolju moguću radnu lokaciju razmatranjem sljedećeg (pogledajte detalje na sljedećim stranicama, te odgovarajućem Vodiču za projektiranje):

Radna temperatura okoline

•

Način instalacije

•

Kako rashladiti jedinicu

•

Položaj frekvencijskog pretvarača

•

Usmjeravanje kabela

•

Pazite da izvor struje osigurava ispravan napon i

•

potrebnu struju Pazite da je nazivna vrijednost struje motora

•

unutar maksimalne struje frekvencijskog pretvarača

Ukoliko frekvencijski pretvarač nema ugrađene

•

osigurače, pazite da vanjski osigurači imaju ispravne nazive.

spriječili iskrivljenje rupe za podizanje Frekvencijski pretvarač.

Slika 3.1 Preporučeni način podizanja, Veličine okvira D i E .

UPOZORENJE

Poluga za podizanje mora biti u stanju izdržati težinu Frekvencijski pretvarač. Pogledajte Mehaničke dimenzije za težinu različitih veličina okvira. Maksimalni promjer poluge je 2,5 cm (1 inč). Kut od vrha frekvencijskog pretvarača do kabela za podizanje trebao bi biti 60 °C ili veći.

Primanje frekvencijskog pretvarača

3.1.2

Kod primanja frekvencijskog pretvarača molimo Vas da se uvjerite da je ambalaža nedirnuta, te obratite pozornost na bilo kakvo oštećenje jedinice koje se moglo dogoditi tijekom transporta. Ukoliko se pojavilo oštećenje, odmah se obratite tvrtki koja je jedinicu isporučila da biste prijavili štetu.

Transport i ambalaža

3.1.3

Prije raspakiravanja frekvencijskog pretvarača preporučljivo ga je dopremiti što je bliže moguće konačnoj lokaciji instalacije. Uklonite kutiju i upravljajte frekvencijskim pretvaračem na paleti, što je dulje moguće.

3.1.4

Uvijek podižite Frekvencijski pretvarač u svome vidokrugu. Za sve D i E2 (IP00) jedinice, koristite polugu kako biste

Podizanje

Slika 3.2 Preporučeni način podizanja, Veličina okvira F1 (460V, 600 do 900 HP, 575/690V, 900 do 1.150 HP).

8 MG33U337 - VLT® je registrirani zaštitni znak tvrtke Danfoss

130BA834.11

130BA833.11

130BA835.11

Način ugradnje

Slika 3.3 Preporučeni način podizanja, Veličina okvira F2 (460V, 1.000 do 1.200 HP, 575/690V, 1.250 do 1.350 HP).

VLT® HVAC Drive FC 300 Upute za upotrebu High Power

Slika 3.5 Preporučeni način podizanja, Veličina okvira F4 (460V, 1.000 do 1.200 HP, 575/690V, 1.250 do 1.350 HP).

NAPOMENA!

Podnožje se isporučuje u istoj ambalaži kao i Frekvencijski pretvarač ali nije spojeno na veličine okvira F1-F4 tijekom isporuke. Podnožje je nužno za osiguravanje protoka zraka koji će hladiti frekvencijski pretvarač na odgovarajući način. F okvira trebalo bi postaviti na vrh podnožja na konačnoj lokaciji instalacije. Kut od vrha frekvencijskog pretvarača do kabela za podizanje trebao bi iznositi 60°C ili više. Kao dodatak gornjim nacrtima, hvataljka je prikladan način za podizanje F Okvira.

Slika 3.4 Preporučeni način podizanja, Veličina okvira F3 (460V, 600 do 900 HP, 575/690V, 900 do 1.150 HP).

MG33U337 - VLT® je registrirani zaštitni znak tvrtke Danfoss 9

Način ugradnje

3.1.5 Ugradbene mjere

* Molimo pazite na smjer protoka zraka

Tablica 3.1

VLT® HVAC Drive FC 300 Upute za upotrebu High Power

* Molimo pazite na smjer protoka zraka

Tablica 3.2

10 MG33U337 - VLT® je registrirani zaštitni znak tvrtke Danfoss

Način ugradnje

VLT® HVAC Drive FC 300 Upute za upotrebu High Power

* Molimo pazite na smjer protoka zraka

Tablica 3.3

MG33U337 - VLT® je registrirani zaštitni znak tvrtke Danfoss 11

130BB027.10

2281.4

(89.82)

2206.4 (86.87)

1499.2 (59.02)

1400.0 (55.12)

ø29.0 (1.14)

225.0 (8.85)

607.0 (23.9)

225.0 (8.85)

130BB029.10

2280 (89.7)

2205 (86.8)

1497 (58.9)

1997 (78.6)

ø29

( 1.1)

607

(23.9)

Način ugradnje

VLT® HVAC Drive FC 300 Upute za upotrebu High Power

* Molimo pazite na smjer protoka zraka

Tablica 3.4

IP 21/54 - NEMA 1/12 F3 IP 21/54 - NEMA 1/12

1) Minimalni razmak od stropa

Tablica 3.5

12 MG33U337 - VLT® je registrirani zaštitni znak tvrtke Danfoss

225.0

(8.85)

2281

(89.8)

1499

(59.0)

Ø29

(1.1)

1804

(71.0)

2206

(86.9)

606

(23.8)

130BB028.10

130BB030.10

2280 (89.7)

2205 (86.8)

1497 (58.9)

2401 (94.5)

Ø29 (1.1)

225.0 (8.85)

604

(23.8)

Način ugradnje

VLT® HVAC Drive FC 300 Upute za upotrebu High Power

F2 IP 21/54 - NEMA 1/12 F4 IP 21/54 - NEMA 1/12

1) Minimalni razmak od stropa

Tablica 3.6

Ugradbene mjere , veličina okvira D

Veličina okvira D1 D2 D3 D4

IP NEMA Dimenzije za isporuku

Visina

90 - 110 kW

(380 - 500 V)

37 - 132 kW

(525-690 V) 21 Tip 1

54 Tip 12

650 mm 650 mm 650 mm 650 mm 650 mm 650 mm

21 Tip 1

132 - 200 kW

(380 - 500 V)

160 - 315 kW

(525-690 V)

54 Tip 12

00 Kućište

90 - 110 kW

(380 - 500 V)

37 - 132 kW

(525-690 V)

132 - 200 kW

(380 - 500 V)

160 - 315 kW

(525-690 V) 00 Kućište

Širina 1.730 mm 1.730 mm 1.730 mm 1.730 mm 1.220 mm 1.490 mm

Dubina 570 mm 570 mm 570 mm 570 mm 570 mm 570 mm Dimenzije frekvencijskog

Visina 1.209 mm 1.209 mm 1.589 mm 1.589 mm 1.046 mm 1.327 mm pretvarača

Širina 420 mm 420 mm 420 mm 420 mm 408 mm 408 mm

Dubina 380 mm 380 mm 380 mm 380 mm 375 mm 375 mm

Maks.

težina

104 kg 104 kg 151 kg 151 kg 91 kg 138 kg

Tablica 3.7

MG33U337 - VLT® je registrirani zaštitni znak tvrtke Danfoss 13

Način ugradnje

Ugradbene mjere, veličine okvira E i F

Veličina okvira E1 E2 F1 F2 F3 F4

250 - 400 kW

(380 - 500 V)

355 - 560 kW

(525-690 V) IP NEMA Dimenzije za isporuku

Dimenzije frekvencijsko g pretvarača

21, 54 Tip 12

Visina

Širina 2.197 mm 1.705 mm 1.569 mm 1.962 mm 2.159 mm 2.559 mm Dubin a

Visina 2.000 mm 1.547 mm 2204 2204 2204 2204

Širina 600 mm 585 mm 1400 1800 2000 2400 Dubin a Maks. težina

840 mm 831 mm 2.324 mm 2.324 mm 2.324 mm 2.324 mm

736 mm 736 mm 1.130 mm 1.130 mm 1.130 mm 1.130 mm

494 mm 498 mm 606 606 606 606

313 kg 277 kg 1004 1246 1299 1541

VLT® HVAC Drive FC 300 Upute za upotrebu High Power

250 - 400 kW

(380 - 500 V)

355 - 560 kW

(525-690 V) 00 Kućište

450 - 630 kW

(380 - 500 V)

630 - 800 kW

(525-690 V) 21, 54 Tip 12

710 - 800 kW

(380 - 500 V)

900 - 1.200 kW

(525-690 V) 21, 54 Tip 12

450 - 630 kW (380 - 500 V) 630 - 800 kW

(525-690 V) 21, 54 Tip 12

710 - 800 kW

(380 - 500 V)

900 - 1.200 kW

(525-690 V) 21, 54 Tip 12

Tablica 3.8

14 MG33U337 - VLT® je registrirani zaštitni znak tvrtke Danfoss

130BA816.10

130BA817.10

130BA819.10

130BA820.10

130BA818.10

130BA821.10

130BA959.10

130BB092.10

Način ugradnje

VLT® HVAC Drive FC 300 Upute za upotrebu High Power

3.1.6 Nazivna struja

Veličina okvira D1 D2 D3 D4

Zaštita kućišta

Visoko preopterećenje nazivna snaga 160% preopterećenja momenta

Tablica 3.9

Veličina okvira

Zaštita

kućišta

preopterećenje nazivna snaga -

preopterećenja

momenta

Tablica 3.10

IP 21/54 21/54 00 00 NEMA Tip 1/Tip 12 Tip 1/Tip 12 Kućište Kućište

IP 21/54 00 21/54 21/54

NEM

Visoko

160%

90 - 110 - kW pri 400 V

(380 - 500 V)

37 - 132 kW pri 690 V

(525-690 V)

E1 E2 F1/F3 F2/F4

Tip 1/Tip 12 Kućište Tip 1/Tip 12 Tip 1/Tip 12

250 - 400 kW pri 400 V

(380 - 500 V)

355 - 560 kW pri 690 V

(525-690 V)

132 - 200 kW pri 400 V

(380 - 500 V)

160 - 315 kW pri 690 V

(525-690 V)

240 - 400 kW pri 400 V

(380 - 500 V)

355 - 560 kW pri 690 V

(525-690 V)

90 - 110 - kW pri 400 V

(380 - 500 V)

37 - 132 kW pri 690 V

(525-690 V)

450 - 630 kW pri 400 V

(380 - 500 V)

630 - 800 kW pri 690 V

(525-690 V)

132 - 200 kW pri 400 V

160 - 315 kW pri 690 V

710 - 800 kW pri 400 V

900 - 1.200 kW pri 690 V

(380 - 500 V)

(525-690 V)

(380 - 500 V)

(525-690 V)

F kućišta imaju četiri različite veličine, F1, F2, F3 i F4. F1 i F2 se sastoje od ormara sa pretvaračem na desnoj i ormara sa ispravljačem na lijevoj strani. F3 i F4 imaju i dodatni ormar lijevo od ormara sa ispravljačem. F3 je ustvari F1 sa dodatnom opcijskom kutijom. F4 je ustvari F2 sa dodatnom opcijskom kutijom.

MG33U337 - VLT® je registrirani zaštitni znak tvrtke Danfoss 15

176FA235.11

<105,0°

526

(20.7)

399

(15.7)

748

(29.5)

579

(22.8)

176FA276.12

≤105,0°

130BB003.13

578

(22.8)

776

(30.6)

2X578

[22.8]

776 [30.6]

130BB004.13

130BB005.13

624

[24.6]

579

[22.8]

578

[22.8]

Način ugradnje

VLT® HVAC Drive FC 300 Upute za upotrebu High Power

3.2 Mehanička ugradnja

Priprema mehaničke instalacije frekvencijskog pretvarača mora se obaviti pažljivo da bi se osigurali odgovarajući rezultati i izbjegao dodatni rad tijekom instalacije. Počnite s detaljnim uvidom u mehaničke skice na kraju ovih uputa kako biste se upoznali sa prostornim zahtjevima.

3.2.1 Potrebni alati

Sljedeći su alati potrebni za mehaničku instalaciju:

Bušilica sa svrdlom od 10 ili 12 mm

•

Mjerna traka

•

Ključ sa odgovarajućim metričkim otvorom (7-17

•

mm) Produženja za ključ

•

Bušilica za provodnike i kabelske navoje u IP 21/

•

Nema 1 i IP 54 jedinice Poluga za podizanje jedinice (šipka ili cijev

•

maksimalnog promjera 25 mm (1 inč), dovoljna za podizanje najmanje 400 kg (80 lbs)).

Dizalica ili drugo pomagalo za podizanje

•

frekvencijskog pretvarača u položaj Alat Torx T50 je potreban za instalaciju E1 u IP21

•

i IP54 vrstama kućišta.

Slika 3.6 Prostor ispred kućišta IP21/IP54, veličina okvira D1 i D2.

Slika 3.7 Prostor ispred kućišta IP21/IP54, veličina okvira E1.

Opći čimbenici

3.2.2

Pristup žicama Osigurajte potreban pristup kabelima, kao i nužnu mogućnost savijanja. Kako je IP00 kućište otvoreno na dnu, kabele treba učvrstiti na stražnju ploču kućišta gdje se montira frekvencijski pretvaračem, t.j. pomoću kabelskih obujmica.

OPREZ

Sve kabelske stopice/cipele moraju se postaviti u okviru širine poluge sabirnice stezaljki.

Prostor Ostavite odgovarajući prostor iznad i ispod frekvencijskog pretvarača kako bi se omogućio protok zraka i pristup kabelima. Dodatno, prednji prostor jedinice mora se uzeti u obzir kako bi se osiguralo otvaranje vrata ploče.

Slika 3.8 Prostor ispred kućišta IP21/IP54, veličina okvira F1

Slika 3.9 Prostor ispred kućišta IP21/IP54, veličina okvira F3

Slika 3.10 Prostor ispred kućišta IP21/IP54, veličina okvira F2

16 MG33U337 - VLT® je registrirani zaštitni znak tvrtke Danfoss

624

(24.6)

2x579

578 (22.8)

130BB006.10

(0,)

Q0,

(0,)

NMLJ KE F G H I

176FA238.10

R/12 91

W/T3 98V/T2 97U/T1 96

+R 82-R 81

+DC 89-DC 88

T/L3 93S/L2 92

Način ugradnje

Slika 3.11 Prostor ispred kućišta IP21/IP54, veličina okvira F4

VLT® HVAC Drive FC 300 Upute za upotrebu High Power

3.2.3 Lokacije stezaljke - Veličina okvira D

Pri projektiranju pristupa kabelima uzmite u obzir sljedeće položaje kabela.

Slika 3.12 Položaji strujnih spojeva, veličina okvira D3 i D4

MG33U337 - VLT® je registrirani zaštitni znak tvrtke Danfoss 17

R/L1 S/L2

U/T1 96 V/T2 97 W/T398

T/L391

81 82

9392

-DC +DC

-R +R

(0,)

UTS

(0,)

176FA239.10

(0,)

Način ugradnje

VLT® HVAC Drive FC 300 Upute za upotrebu High Power

Slika 3.13 Položaji strujnih spojeva sa sklopkom za prekid, veličina okvira D1 i D2

Imajte na umu da su kabeli napajanja teški i slabo se savijaju. Razmislite o optimalnom položaju frekvencijskog

pretvarača, kako bi osigurali jednostavno postavljanje kabela.

18 MG33U337 - VLT® je registrirani zaštitni znak tvrtke Danfoss

Način ugradnje

VLT® HVAC Drive FC 300 Upute za upotrebu High Power

NAPOMENA!

Sve D frames dostupne su sa standardnim ulaznim stezaljkama ili sklopkom za prekid. Sve dimenzije stezaljki možete pronaći u sljedećoj tablici.

IP 21 (NEMA 1) / IP 54

(NEMA 12)

Veličina

okvira D1 A 277 (10,9) 379 (14,9) 119 (4,7) 122 (4,8) B 227 (8,9) 326 (12,8) 68 (2,7) 68 (2,7) C 173 (6,8) 273 (10,8) 15 (0,6) 16 (0,6) D 179 (7,0) 279 (11,0) 20,7 (0,8) 22 (0,8) E 370 (14,6) 370 (14,6) 363 (14,3) 363 (14,3) F 300 (11,8) 300 (11,8) 293 (11,5) 293 (11,5) G 222 (8,7) 226 (8,9) 215 (8,4) 218 (8,6) H 139 (5,4) 142 (5,6) 131 (5,2) 135 (5,3) I 55 (2,2) 59 (2,3) 48 (1,9) 51 (2,0) J 354 (13,9) 361 (14,2) 347 (13,6) 354 (13,9) K 284 (11,2) 277 (10,9) 277 (10,9) 270 (10,6) L 334 (13,1) 334 (13,1) 326 (12,8) 326 (12,8) M 250 (9,8) 250 (9,8) 243 (9,6) 243 (9,6) N 167 (6,6) 167 (6,6) 159 (6,3) 159 (6,3) O 261 (10,3) 260 (10,3) 261 (10,3) 261 (10,3) P 170 (6,7) 169 (6,7) 170 (6,7) 170 (6,7) Q 120 (4,7) 120 (4,7) 120 (4,7) 120 (4,7) R 256 (10,1) 350 (13,8) 98 (3,8) 93 (3,7) S 308 (12,1) 332 (13,0) 301 (11,8) 324 (12,8) T 252 (9,9) 262 (10,3) 245 (9,6) 255 (10,0) U 196 (7,7) 192 (7,6) 189 (7,4) 185 (7,3) V 260 (10,2) 273 (10,7) 260 (10,2) 273 (10,7)

Veličina okvira D2

IP 00 / Šasija

Veličina okvira D3

Veličina okvira D4

Tablica 3.11 Položaji kabela kao što je prikazano na gornjim crtežima. Dimenzije u mm (inčima).

MG33U337 - VLT® je registrirani zaštitni znak tvrtke Danfoss 19

176FA278.10

0[0.0]

600[23.6]

525[20.7]

412[16.2]

300[11.8]

188[7.4]

75[3.0]

492[19.4]

323[12.7]

195[7.7]

0[0.0]

155[6.1]

193[7.6]

280[11.0]

371[14.6]

409[16.1]

Način ugradnje

VLT® HVAC Drive FC 300 Upute za upotrebu High Power

3.2.4 Lokacije stezaljki - Veličina okvira E

Lokacije terminala - E1 Pri projektiranju pristupa kabelima u o obzir uzmite sljedeće položaje stezaljki.

Slika 3.14 IP21 (NEMA Tip 1) i IP54 (NEMA Tip 12) kućišta položaj sklopke za prekid

20 MG33U337 - VLT® je registrirani zaštitni znak tvrtke Danfoss

176FA272.10

0[0.0]

55[2.2]

91[3.6]

139[5.5]

175[6.9]

0[0.0]

453[17.8]

A A A A

-R 81

19 Nm [14 FTa

Način ugradnje

VLT® HVAC Drive FC 300 Upute za upotrebu High Power

Slika 3.15 IP21 (NEMA tip 1) i IP54 (NEMA tip 12) kućišta položaj sklopke za prekid (detalj B)

MG33U337 - VLT® je registrirani zaštitni znak tvrtke Danfoss 21

0[0.0]

FASTENER TORQUE: M8 9.6 Nm [7 FT-LB] FASTENER TORQUE: M10 19 Nm [14 FT-LB]

R/L1 91 S/L2 92 T/L3 93

V/T2 97/T1 96 V/T3 9

19 Nm [14FT-LB]

0[0.0]

144[5.7]

26[1.0]

391[15.4]

176FA279.10

Način ugradnje

VLT® HVAC Drive FC 300 Upute za upotrebu High Power

Slika 3.16 IP21 (NEMA tip 1) i IP54 (NEMA tip 12) kućišta položaj strujnog spoja sklopke za prekid

Veličina

okvira

Vrsta jedinice Dimenzije za odspojnu stezaljku

IP54/IP21 UL I NEMA1/NEMA12

Tablica 3.12

250/315 kW (400V) I 355/450-500/630 KW

(690 V)

315/355-400/450 kW (400V) 371 (14,6) 371 (14,6) 341 (13,4) 431 (17,0) 431 (17,0) 455 (17,9)

381 (15,0) 253 (9,9) 253 (9,9) 431 (17,0) 562 (22,1)

Nije

dostupno

22 MG33U337 - VLT® je registrirani zaštitni znak tvrtke Danfoss

176FA280.10

585[23.0]

518[20.4]

405[15.9]

68[2.7]

0[0.0]

186[7.3]

0[0.0]

181[7.1]

293[11.5]

409[16.1]

371[14.6]

280[11.0]

192[7.6]

154[6.1]

17[0.7]

R/L1 91

S/L2 92

U/T1 96 V/T2 97

T/L3 93

W/T3 98

FASTENER TORQUE M8 9.6 Nm (7 FT-LB) FASTENER TORQUE M8 9.6 Nm (7 FT-LB)

176FA282.10

0(0.0)

47(1.9)

83(3.3)

131(5.2)

167(6.6)

0(0.0)

147(5.8)

A A A A

019Nm (14 F)

R 81

Način ugradnje

VLT® HVAC Drive FC 300 Upute za upotrebu High Power

Lokacije stezaljki - Veličina okvira E2 Pri projektiranju pristupa kabelima u o obzir uzmite sljedeće položaje stezaljki.

Slika 3.17 IP00 kućište položaji strujnih priključaka

Slika 3.18 IP00 kućište položaji strujnih priključaka

MG33U337 - VLT® je registrirani zaštitni znak tvrtke Danfoss 23

176FA281.10

0[0.0]

0[0.0]0[0.0] ABCD

104[4.1]

35[1.4]

10[0.4] 0[0.0]

0[0.0]

40[1.6]

78[3.1]

0[0.0]

26[1.0]

176FA271.10

B B

Način ugradnje

VLT® HVAC Drive FC 300 Upute za upotrebu High Power

Slika 3.19 Položaji strujnih priključaka sklopke za prekid IP00 kućišta

Imajte na umu da su strujni kabeli teški i slabo se savijaju. Razmislite o optimalnom položaju frekvencijskog pretvarača, kako bi osigurali jednostavno postavljanje kabela. Svaka stezaljka dopušta korištenje do 4 kabela sa kabelskim stopicama ili korištenje standardne kutije za

kabelske stopice. Uzemljenje je spojeno na relevantnu krajnju točku u frekvencijskom pretvaraču.

Slika 3.20 Stezaljke u detalje

24 MG33U337 - VLT® je registrirani zaštitni znak tvrtke Danfoss

.0 [.0]

54.4[2.1]

169.4 [6.7]

284.4 [11.2]

407.3 [16.0]

522.3 [20.6]

637.3 [25.1]

287.4 [11.3]

253.1 [10.0]

.0 [.0]

339.4 [13.4]

287.4 [11.3]

.0 [.0]

339.4 [13.4]

308.3 [12.1]

465.6 [18.3]

198.1[7.8]

234.1 [9.2]

282.1 [11.1]

318.1 [12.5]

551.0 [21.7]

587.0 [23.1]

635.0 [25.0]

671.0 [26.4]

44.40 [1.75]

244.40 [9.62]

204.1 [8.0]

497.1 [19.6]

572.1 [22.5]

180.3 [7.1]

129.1 [5.1]

130BA849.10

Način ugradnje

VLT® HVAC Drive FC 300 Upute za upotrebu High Power

NAPOMENA!

Spojevi struje mogu se ostvariti na položaje A ili B

Veličina

okvira

Vrsta jedinice Dimenzije za odspojnu stezaljku

IPOO/CHASSIS A B C D E F

250/315 kW (400V) I 355/450-500/630 KW

(690 V)

381 (15,0) 245 (9,6) 334 (13,1) 423 (16,7) 256 (10,1)

Nije

dostupno

315/355-400/450 kW (400V) 383 (15,1) 244 (9,6) 334 (13,1) 424 (16,7) 109 (4,3) 149 (5,8)

Tablica 3.13

3.2.5 Lokacije stezaljki - Veličina okvira F

NAPOMENA!

F okviri imaju četiri različite veličine, F1, F2, F3 i F4. F1 i F2 se sastoje od ormara sa pretvaračem na desnoj i ormara sa ispravljačem na lijevoj strani. F3 i F4 imaju i dodatni ormar lijevo od ormara sa ispravljačem. F3 je ustvari F1 sa dodatnom opcijskom kutijom. F4 je ustvari F2 sa dodatnom opcijskom kutijom.

Lokacije stezaljki - Veličina okvira F1 i F3

Slika 3.21 Lokacije stezaljki - Ormar ispravljača - F1 i F3 (pogled sprijeda, slijeva i zdesna). Ploča brtve je 42 mm ispod razine 0.

1) Uzemljenje

2) Stezaljke motora

3) Stezaljke kočnice

MG33U337 - VLT® je registrirani zaštitni znak tvrtke Danfoss 25

S1 F1

DC ‘-’

DC ‘+’

1739.1

805.0

765.0

1694.1

1654.1

710.0

130BB377.10

287.4 [11.32]

0.0 [0.00]

339.4 [13.36]

253.1 [9.96]

0.0 [0.00]

287.4 [11.32]

0.0 [0.00]

339.4 [13.36]

465.6 [18.33]

308.3 [12.14]

180.3 [7.10]

210.1 [8.27]

0.0 [0.00]

66.4 [2.61]

181.4 [7.14]

296.4 [11.67]

431.0 [16.97]

546.0 [21.50]

661.0 [26.03]

795.7 [31.33]

910.7 [35.85]

1025.7 [40.38]

246.1 [9.69]

294.1 [11.58]

330.1 [13.00]

574.7 [22.63]

610.7 [24.04]

658.7 [25.93]

694.7 [27.35]

939.4 [36.98]

975.4 [38.40]

1023.4 [40.29]

1059.4 [41.71]

144.3 [5.68]

219.3 [8.63]

512.3 [20.17]

587.3 [23.12]

880.3 [34.66]

955.3 [37.61]

POLOŽAJ STEZALJKIPOGLED OD NAPRIJED

POLOŽAJ STEZALJKIPOGLED S DESNE STRANE

POLOŽAJ STEZALJKIPOGLED S LIJEVE STRANE

130BA850.10

146x91

MOMENT PRIČVRŠĆENJA: MIO 19 Nm (14 FT -LB)

U/T1 96 V/T2 97 W/T3 98

MOMENT PRIČVRŠĆENJA: MIO 19 Nm (14 FT -LB)

U/T1 96 V/T2 97 W/T3 98

MOMENT PRIČVRŠĆENJA: MIO 19 Nm (14 FT -LB)

U/T1 96 V/T2 97 W/T3 98

Način ugradnje

Slika 3.22 Lokacije stezaljki - Regen stezaljke - F1 i F3

Lokacije stezaljki - Veličina okvira F2 i F4

VLT® HVAC Drive FC 300 Upute za upotrebu High Power

Slika 3.23 Lokacije stezaljki - Ormar pretvarača- F2 i F4 (pogled sprijeda, slijeva i zdesna). Ploča brtve je 42 mm ispod razine 0.

1) Uzemljenje

26 MG33U337 - VLT® je registrirani zaštitni znak tvrtke Danfoss

S1 S2

S2F1

DC ‘-’

DC ‘+’

1739.1

1203.2

1163.2

1694.1

1654.1

1098.1

130BB378.10

74.6 [2.9]

0.0 [0.0]

125.8 [4.95]

218.6 [8.61]

293.6 [11.56]

362.6 [14.28]

437.6 [17.23]

149.6 [5.89]

486.6 [19.16]

183.4 [7.22]

373.4 [14.70]

0.0 [0.00]

70.4 [2.77]

193.9 [7.64]

343.1 [13.51]

38.1 [1.50]

0.0 [0.00]

90.1 [3.55]

136.6 [5.38]

188.6 [7.42]

435.5 [17.15]

LOAD SHARE LOCATION

DIM F1/F2 F3/F4

A 380.5 [14.98] 29.4 [1.16] B 432.5 [17.03] 81.4 [3.20]

130BA848.11

CH22 CH22

R/L1 91 S/L2 92

FASTENER TORQUE: M8 9.6 Nm (7 FT-LB)

T/L3 93

FASTENER TORQUE: M10 19 Nm (14 FT-LB)

DC 89

FASTENER TORQUE: M10 19 Nm (14 FT-LB)

DC 89

CH22 CH22 CH22 CH22

CTI25MB CTI25MB

AUXAUXAUXAUXAUX

Način ugradnje

Slika 3.24 Lokacije stezaljki - Regen stezaljke - F2 i F4

Lokacije stezaljki - Ispravljač (F1, F2, F3 i F4)

VLT® HVAC Drive FC 300 Upute za upotrebu High Power

Slika 3.25 Lokacije stezaljki - Ispravljač (pogled sprijeda, slijeva i zdesna). Ploča brtve je 42 mm ispod razine 0.

1) Stezaljka podjele opterećenja (-)

2) Uzemljenje

3) Stezaljka podjele opterećenja (+)

MG33U337 - VLT® je registrirani zaštitni znak tvrtke Danfoss 27

0.0[0.00]

76.4[3.01]

128.4[5.05]

119.0[4.69]

171.0[6.73]

294[11.60]

344.0[13.54]

3639[14.33]

438.9[17.28]

75.3[2.96]

150.3[5.92]

3639[6.06]

219.6[18.65]

0.0[0.00]

244.4[9.62]

244.4[1.75]

939.0[36.97]

1031.4[40.61]

0.0[0.00]

134.6[5.30]

130BA851.10

0.0[1.75]

0.0 [0.00]

134.6 [5.30]

104.3 [4.11]

0.0 [0.00]

179.3 [7.06]

219.6 [8.65]

294.6 [11.60]

334.8 [13.18]

409.8 [16.14]

436.9 [17.20]

0.0 [0.00]

532.9 [20.98]

0.0 [0.00]

44.4 [1.75]

244.4 [9.62]

154.0 [6.06]

344.0 [13.54]

234

130BA852.11

Način ugradnje

Lokacije stezaljki - opcijska kutija (F3 i F4)

VLT® HVAC Drive FC 300 Upute za upotrebu High Power

Slika 3.26 Lokacije stezaljki - opcijska kutija (pogled sprijeda, slijeva i zdesna). Ploča brtve je 42 mm ispod razine 0.

1) Uzemljenje

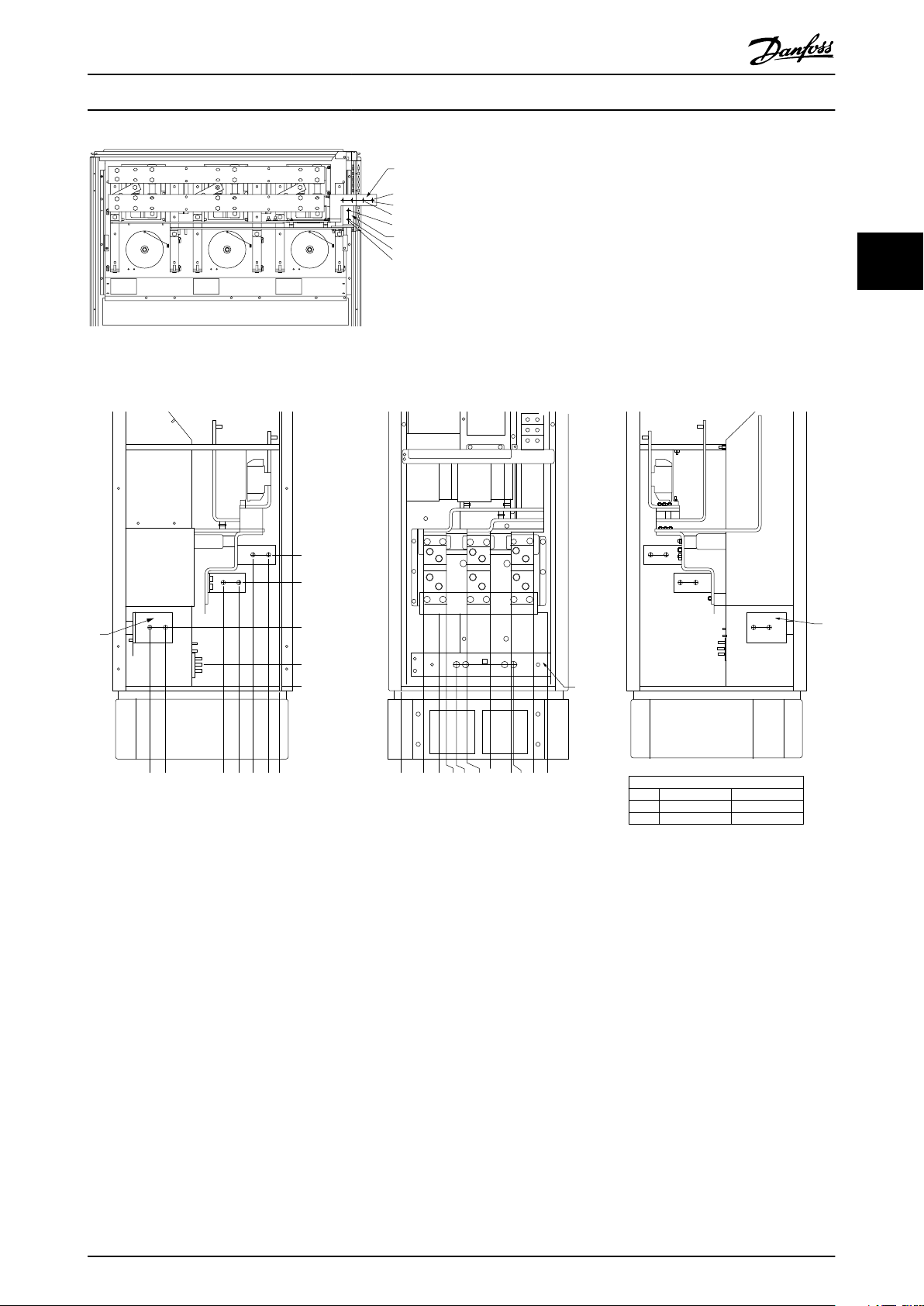

Lokacije stezaljki - Opcijska kutija s prekidačem strujnog kruga/ prekidačem lijevanog kućišta (F3 i F4)

Slika 3.27 Lokacije stezaljki - Opcijska kutija s prekidačem strujnog kruga/ prekidačem lijevanog kućišta (pogled sprijeda, slijeva i zdesna). Ploča brtve je 42 mm ispod razine 0.

1) Uzemljenje

28 MG33U337 - VLT® je registrirani zaštitni znak tvrtke Danfoss

Način ugradnje

Veličina napajanja 2 3 4 5 450 kW (480 V), 630-710 kW (690 V) 500-800 kW (480 V), 800-1.000 kW (690 V)

VLT® HVAC Drive FC 300 Upute za upotrebu High Power

34,9 86,9 122,2 174,2

46,3 98,3 119,0 171,0

Tablica 3.14 Dimenzije za stezaljku

3.2.6 Hlađenje i protok zraka

Hlađenje Hlađenje se može provoditi na različite načine, upotrebom rashladnih vodova na dnu i na vrhu jedinice, dovođenjem zraka unutar jedinice i ispuhivanjem kroz poleđinu jedinice, ili kombinacijom mogućnosti hlađenja.

Rashlađivanje putem vodova Razvijena je dodijeljena opcija za optimizaciju ugradnje IP00/chassis frekvencijskih pretvarača u Rittal TS8 kućištima koristeći ventilator frekvencijskog pretvarača za prisilno rashlađivanje pozadinskog kanala zrakom. Zrak s vrha kućišta bi se mogao provesti izvan postrojenja tako da se gubici topline iz pozadinskog kanala ne rasipaju unutar kontrolne sobe smanjujući rashladne zahtjeve postrojenja. Za daljnje informacije molimo pogledajte Instalacija kompleta za hlađenje vodova u Rittal kućištima.

Povratno hlađenje Zrak s pozadinskog kanala se također može ventilirati unutar i iz pozadine Rittal 8 kućišta. To nudi rješenje u kojem pozadinski kanal uzima zrak izvan postrojenja i vraća

Zaštita kućišta

IP21 / NEMA 1 IP 54 / NEMA 12

IP21 / NEMA 1 F1, F2, F3 i F4 IP 54 / NEMA 12 F1, F2, F3 i F4 IP00 / Šasija D3 i D4

* Protok zraka po ventilatoru. Veličina okvira F sadržava više ventilatora.

Veličina okvira

D1 i D2 E1 P250T5, P355T7, P400T7 E1P315-P400T5, P500-P560T7

E2 P250T5, P355T7, P400T7 E2 P315-P400T5, P500-P560T7

gubitke topline izvan postrojenja, smanjujući time rashladne zahtjeve.

NAPOMENA!

Nužan je ulazni ventilator (ventilatori) na kućištu kako bi se uklonili gubici topline kojih nema u pozadinskom kanalu frekvencijskog pretvarača, te bilo kakvi dodatni gubici koje proizvedu ostale komponente ugrađene u kućište. Mora se izračunati ukupno potrebni protok zraka, da bi se mogli odabrati odgovarajući ventilatori. Neki proizvođači kućišta nude softver za izračun (t.j. softver Rittal Therm). Ako je VLTjedina komponenta u kućištu koja generira toplinu, minimalni protok zraka pri temperaturi okoline od 45°C za frekvencijske pretvarače D3 i D4 iznosi 391 m3/h (230 cfm). Minimalni protok zraka pri temperaturi okoline od 45°C za frekvencijske pretvarače E2 iznosi 782 m3/h (460 cfm).

Protok zraka Potrebno je osigurati potrebni protok zraka iznad rashladnog tijela. Stopa protoka je prikazana dolje.

Ulazni ventilator(i) / Protok zraka gornjeg ventilatora

170 m3/h (100 cfm) 765 m3/h (450 cfm) 340 m3/h (200 cfm) 1.105 m3/h (650 cfm) 340 m3/h (200 cfm) 1.445 m3/h (850 cfm) 700 m3/h (412 cfm)* 985 m3/h (580 cfm)* 525 m3/h (309 cfm)* 985 m3/h (580 cfm)* 255 m3/h (150 cfm) 765 m3/h (450 cfm) 255 m3/h (150 cfm) 1.105 m3/h (650 cfm) 255 m3/h (150 cfm) 1.445 m3/h (850 cfm)

Ventilator(i) rashladnog tijela

Tablica 3.15 Protok zraka rashladnog tijela

MG33U337 - VLT® je registrirani zaštitni znak tvrtke Danfoss 29

0 0,5 4,9 13 27,3 45,9 66 89,3 1157 147

(%)

(Pa)

Pad tlaka

Faktor korekcije fr. pretvarača

130BB007.10

(%)

Faktor korekcije fr. pretvarača

0 0 0,1 3,6 9,8 21,5 43,4 76 237,5 278,9

(Pa)

Promjena tlaka

130BB010.10

147,1

(%)

Faktor korekcije fr. pretvarača

0 0,2 0,6 2,2 5,8 11,4 18,1 30,8 152,8 210,8

(Pa)

Promjena tlaka

130BB011.10

69,5

(%)

Faktor korekcije fr. pretvarača

0 25 50 75 100 125 150 175 225

130BB190.10

200

Promjena tlaka

Način ugradnje

VLT® HVAC Drive FC 300 Upute za upotrebu High Power

NAPOMENA!

Ventilator radi zbog sljedećeg:

1. AMA

2. Istosmjerno zadržavanje

3. Pre-Mag

4. Istosmjerna kočnica

5. Prekoračeno je 60 % nazivne struje

6. Prekoračena je specifična temperatura rashladnog tijela (ovisno o veličini snage).

7. Prekoračena je specifična temperatura okoline energetske kartice (ovisno o veličini snage)

8. Prekoračena je specifična temperatura okoline energetske kartice

Jednom kad se ventilator pokrene, radit će najmanje 10 minuta.

Vanjski vodovi Ukoliko se u Rittal ormarić vanjski dodaje još vodova, potrebno je izračunati pad tlaka u vodovima. Za korekciju frekvencijskog pretvarača prema padu tlaka upotrijebite donje karte.

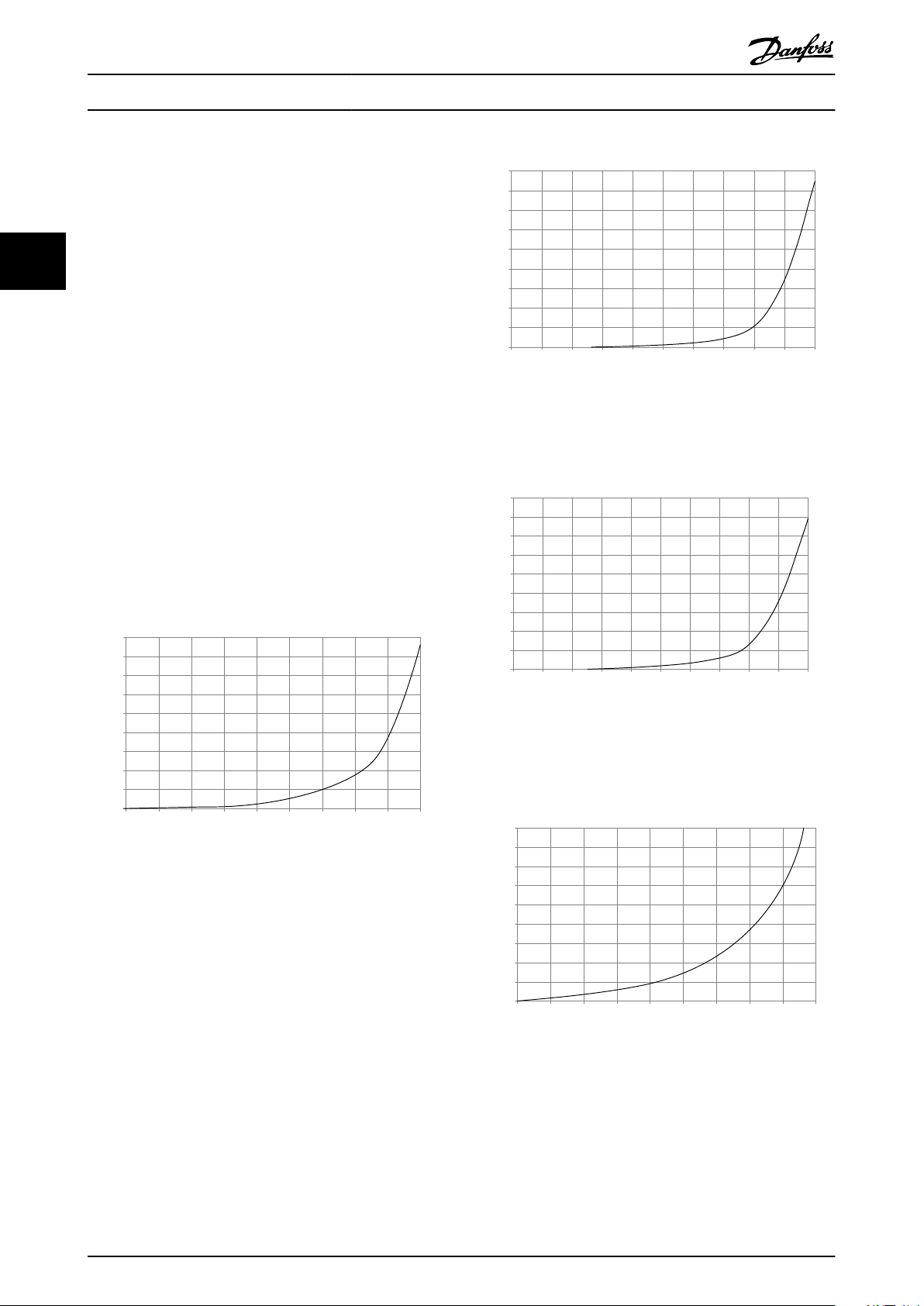

Slika 3.29 E okvir Korekcija vs. Promjena tlaka (Mali ventilator), P250T5 i P355T7-P400T7 Protok zraka frekvencijskog pretvarača: 650 cfm (1.105 m3/h)

Slika 3.28 D okvir Korekcija vs. Promjena tlaka Protok zraka frekvencijskog pretvarača: 450 cfm (765 m3/h)

30 MG33U337 - VLT® je registrirani zaštitni znak tvrtke Danfoss

Slika 3.30 E okvir Korekcija vs. Promjena tlaka (Veliki ventilator), P315T5-P400T5 and P500T7-P560T7 Protok zraka frekvencijskog pretvarača: 850 cfm (1.445 m3/h)

Slika 3.31 F1, F2, F3, F4 okvir Korekcija vs. Promjena tlaka Protok zraka frekvencijskog pretvarača: 580 cfm (985 m3/h)

176FA245.10

130BB073.10

176FA289.11

98.6

62.5

130.0

202.8

350

176FA289.11

98.6

62.5

130.0

202.8

350

Način ugradnje

VLT® HVAC Drive FC 300 Upute za upotrebu High Power

3.2.7 Instalacija jedinica - IP21 (NEMA 1) i IP54 (NEMA 12) na zid

Ovo se odnosi samo na veličine okvira D1 i D2 . Nužno je razmotriti gdje će se jedinica instalirati.

Prije odabira konačne lokacije instalacije, u obzir uzmite relevantne točke:

Slobodni prostor za hlađenje

•

Mogućnost otvaranja vrata

•

Ulaz za kabel odozdo

•

Pomoću predloška za montažu pažljivo označite otvore za montažu na zidu te izbušite rupe. Osigurajte odgovarajuću udaljenost od poda i od stopa zbog hlađenja. Potrebno je minimalno 225 mm (8,9 inča) ispod frekvencijskog pretvarača. Postavite vijke na dnu i podignite na njih frekvencijski pretvarač. Nagnite frekvencijski pretvarač prema zidu i postavite gornje vijke. Zategnite sva četiri vijka da biste učvrstili frekvencijski pretvarač na zidu.

Ulazi kabela promatrani odozdo Frekvencijski pretvarač - 1) Strana mrežnog napajanja 2) Strana motora

Slika 3.33 Primjer prikladne instalacije brtvene ploče.

Slika 3.32 Način podizanja pri postavljanju frekvencijskog pretvarača na zid

Ulaz brtve/provodnika - IP21 (NEMA

3.2.8

1) i IP54 (NEMA12)

Kabeli su spojeni putem ploče brtve s dna. Uklonite ploču i isplanirajte gdje ćete postaviti ulaz za brtve i provodnike. Pripremite otvore na mjestima označenima na skici.

NAPOMENA!

Ploča brtve mora biti pričvršćena na Frekvencijski pretvarač kako bi osigurala navedeni stupanj zaštite, kao i odgovarajuće hlađenje jedinice. Ukoliko ploča brtve nije postavljena, Frekvencijski pretvarač može zakazati na Alarmu 69, Pwr. Energija kartice

Slika 3.34 Veličine okvira D1 + D2

Slika 3.35 Veličina okvira E1

MG33U337 - VLT® je registrirani zaštitni znak tvrtke Danfoss 31

130BA837.12

1328.8

(52.315)

595.8

(23.457)

533.0

(20.984)

36.2

(1.425)

281.8

(11.096)

535.0

(21.063)

216.5

(8.524)

37.7

(1.485)

460.0

(18.110)

668.3

(26.311)

593.0

(23.346)

199.5

(7.854)

258.5

(10.177)

35.5

(1.398)

533.0

[20.984]

594.8

[23.417]

1727.8

[68.024]

35.5

[1.398]

[21.063]

258.2

[10.167]

199.5

[7.854]

37.7

[1.485]

460.0

[18.110]

655.9

[25.825]

994.3

[39.146]

216.5

[8.524]

36.2

[1.425]

281.8

[11.096]

130BA841.12

535.0

130BA843.12

37.7

(1.485)

535.0

(21.063)

35.5

(1.398)

36.2

(1.425)

533.0

(20.984)

597.0

(23.504)

1130.0

(44.488)

1192.8

(46.961)

1925.8

(75.819)

258.5

(10.177)

199.5

(7.854)

2X 460.0

(18.110)

634.7

(24.989)

1265.3

(49.815)

593.0

(23.346)

2X 281.3 (11.075)

2X 216.5

(8.524)

130BA839.10

37.7

(1.485)

533.0

(20.984)

597.0

(23.504)

1130.0

(44.488)

2324.8

(91.528)

535.0

(21.063)

2X 216.5

(8.524)

2X 460.0

(18.110)

634.7

(24.989)

35.5

(1.398)

258.2

(10.167)

199.5

(7.854)

1252.8

(49.321)

994.3

(39.146)

2X 281.8

(11.096)

36.2

(1.425)

1191.8

(46.921)

176FA285.10

Način ugradnje

VLT® HVAC Drive FC 300 Upute za upotrebu High Power

F1-F4: Ulazi kabela gledano sa dna Frekvencijski pretvarač -

1) Postavite provodnike u označene dijelove

Slika 3.36 Veličina okvira F1

3.2.9 IP21 Instalacija štita kapanja (Veličina okvira D1 i D2 )

Zbog usklađenosti s IP21 nazivnim podacima, treba instalirati odvojen štit kapanja kako je dolje objašnjeno:

Uklonite dva prednja vijka

•

Umetnite štit kapanja i zamijenite vijke

•

Zavrnite vijke do 5,6 Nm (50 in-lbs)

•

Slika 3.37 Veličina okvira F2

Slika 3.40 Instalacija štita kapanja.

3.3 Terenska ugradnja opcija

3.3.1 Instalacija voda za hlađenje unutar Rittal-a Jedinice

Ovaj se odjeljak bavi instalacijom frekvencijskih pretvarača s kućištima IP00 sa kompleti rashladnih vodova u Rittal-u jedinice. Kao dodatak za Jedinicu nužna je podloga/ podnožje od 200 mm.

Slika 3.38 Veličina okvira F3

Slika 3.39 Veličina okvira F4

32 MG33U337 - VLT® je registrirani zaštitni znak tvrtke Danfoss

176FA252.10

Način ugradnje

VLT® HVAC Drive FC 300 Upute za upotrebu High Power

Minimalne dimenzije Jedinice su:

•

Maksimalna dubina i širina odgovaraju onima nužnima za instalaciju. Kod korištenja više frekvencijskih pretvarača u jednoj jedinici preporučljivo je svaki frekvencijski pretvarač postaviti na zasebni panel, te ih poduprijeti na srednjem dijelu panela. Ovi kompleti vodova ne podržavaju montažu panela "unutar okvira" (za detalje pogledajte katalog Rittal TS8). Kompleti rashladnih vodova navedeni u donjoj tabeli prikladni su samo za upotrebu sa frekvencijskim pretvaračem IP 00 / Chassis u Rittal-u TS8 IP 20 i UL i NEMA 1 i IP 54 i UL i NEMA 12 jedinicama.

OPREZ

Za okvire E2 vrlo je važno tanjur postaviti na sami kraj Rittal-a jedinice zbog težine frekvencijskog pretvarača.

okviri D3 i D4: Dubina 500 mm i širina 600 mm. Okvir E2: Dubina 600 mm i širina 800 mm.

OPREZ

Na kućištu je nužan ulazni ventilator (ventilatori) da bi uklonili gubitke topline u pozadini frekvencijskog pretvarača te bilo kakve dodatne gubitke iz drugih komponenti instaliranih unutar kućišta. Mora se izračunati ukupno potrebni protok zraka, da bi se mogli odabrati odgovarajući ventilatori. Neki proizvođači kućišta nude softver za izračun (t.j. softver Rittal Therm). Ukoliko je VLT jedina komponenta u kućištu koja proizvodi toplinu, minimalni protok zraka potreban pri temperaturi okoline od 45°C za D3 i D4 frekvencijskih pretvarača iznosi 391 m3/h (230 cfm). Minimalni protok zraka potreban pri temperaturi okoline od 45°C za E2 frekvencijski pretvarač iznosi 782 m3/h (460 cfm).

Informacije o naručivanju

Slika 3.41 Instalacija frekvencijskog pretvarača s otvorenim kućištem IP00 u Rittal-u TS8 jedinica.

Rittal TS-8 Jedinica

1.800 mm 176F1824 176F1823 Nije moguć

2.000 mm 176F1826 176F1825 176F1850

2.200 mm 176F0299

Tablica 3.16

Okvir D3 Broj dijela kompleta Okvir D4Broj dijela kompleta Okvir E2 Broj dijela.

MG33U337 - VLT® je registrirani zaštitni znak tvrtke Danfoss 33

Način ugradnje

VLT® HVAC Drive FC 300 Upute za upotrebu High Power

NAPOMENA!

Za daljnje informacije molimo pogledajte Upute za uporabu kompleta vodova, 175R5640,

Vanjski vodovi Ukoliko se u Rittal ormarić vanjski dodaje još vodova, potrebno je izračunati pad tlaka u vodovima. Za daljnje informacije molimo pogledajte odjeljak Rashlađivanje i protok zraka.

3.3.2 Ugradnja kompleta za rashlađivanje vodova samo na vrh

Ovaj opis odnosi se samo na ugradnju gornjeg dijela rashladnih kompleta pozadinskog kanala dostupnih za okvire jedinica D3, D4 i E2. Kao dodatak kućištu potreban je 200 mm ventilirani podest. Minimalna dubina kućišta 500 mm (600 mm za okvir E2) a minimalna širina kućišta je 600 mm (800 mm za okvir E2). Maksimalna dubina i širina odgovaraju onima nužnima za instalaciju. Pri upotrebi više frekvencijskih pretvarača u jednom kućištu, svaki frekvencijski pretvarač postavite na vlastitu pozadinsku ploču i poduprite preko srednjeg dijela ploče. Rashladni kompleti pozadinskog kanala su vrlo slični po konstrukciji za sve okvire. KompletiD3 i D443 i 44 ne podržavaju “in frame” postavljanje frekvencijskih pretvarača. Komplet E2 je postavljen “in frame” za dodatnu čvrstoću frekvencijskog pretvarača. Korištenjem ovih kompleta na opisani način uklanja se 85% gubitaka putem pozadinskog kanala, koristeći ventilator rashladnog tijela frekvencijskog pretvarača. Preostalih 15% mora se ukloniti pomoću vrata kućišta.

NAPOMENA!

Za daljnje informacije pogledajte Upute za Rashladni komplet s pozadinskim kanalom za gornji dio, 175R1107.

Napomene:

1. Ukoliko se na ispušnu putanju frekvencijskog pretvarača doda vanjski vod, stvorit će se dodatni povratni tlak koji će smanjiti rashlađivanje frekvencijskog pretvarača. Zato je potrebno korigirati frekvencijski pretvarač da bi se prilagodilo smanjeno hlađenje. Prvo, potrebno je izračunati pad tlaka, a zatim pogledati tablice korekcije koje se nalaze ranije u ovom odjeljku.

2. Na kućištu je nužan ulazni ventilator (ventilatori) da bi uklonili gubitke topline u pozadini frekvencijskog pretvarača te bilo kakve dodatne gubitke iz drugih komponenti instaliranih unutar kućišta. Mora se izračunati ukupno potrebni protok zraka, da bi se mogli odabrati odgovarajući ventilatori. Neki proizvođači kućišta nude softver za izračun (t.j. softver Rittal Therm). Ukoliko je frekvencijski pretvarač jedina komponenta u kućištu koja generira toplinu, minimum protoka zraka potrebnog pri temperaturi okoline od 45 °C za frekvencijske pretvarače okvira D3 i D4 je 391 m3/h (230 cfm). Minimum protoka zraka potrebnog pri temperaturi okoline od 45 °C za frekvencijski pretvarač okvira E2 je 782 m3/h (460 cfm).

NAPOMENA!

Za daljnje informacije molimo pogledajte upute Gornji i donji poklopci - Rittal kućište, 177R0076.

Informacije o naručivanju Veličina okvira D3: 176F1781 Veličina okvira D4: 176F1782 Veličina okvira E2: 176F1783

Ugradnja donjih i gornjih poklopaca

3.3.4

Informacije o naručivanju Veličina okvira D3 i D4: 176F1775 Veličina okvira E2: 176F1776

Postavljanje gornjih i donjih

3.3.3 poklopaca za Rittal kućišta

Gornji i donji poklopci, postavljeni na frekvencijske pretvarače IP00, usmjeravaju hladni zrak sa rashladnog tijela unutra i vani iz frekvencijskog pretvarača. Kompleti su primjenjivi na frekvencijski pretvarač IP00 okvire D3, D4 i E2. Ovi su kompleti dizajnirani i testirani za korištenje sa frekvencijskim pretvaračima IP00/Chassis u kućištima Rittal TS8.

34 MG33U337 - VLT® je registrirani zaštitni znak tvrtke Danfoss

Gornje i donje poklopce moguće je postaviti na veličine okvira D3, D4 i E2. Ovi su kompleti dizajnirani tako da usmjeravaju protok zraka pozadinskog kanala unutar i izvan frekvencijskog pretvarača, što je različito od usmjeravanja kroz dno ili vrh frekvencijskog pretvarača (kao kad se frekvencijski pretvarači postave izravno na zid ili unutar zavarenog kućišta).

Napomene:

176FT261.10

Način ugradnje

VLT® HVAC Drive FC 300 Upute za upotrebu High Power

izračunati pad tlaka, a zatim pogledati tablice korekcije koje se nalaze ranije u ovom odjeljku.

NAPOMENA!

Za daljnje informacije molimo pogledajte upute Samo gornji i donji poklopci, 175R1106.

Informacije o naručivanju Veličina okvira D3 i D4: 176F1862 Veličina okvira E2: 176F1861

Vanjska instalacija/ Kompleta NEMA

3.3.5 3R za Rittal Kućišta

Slika 3.42

Ovaj je odjeljak posvećen instalaciji kompleta NEMA 3R dostupnih za frekvencijske pretvarače okvira D3, D4 i E2. Ovi su kompleti dizajnirani i testirani za korištenje sa IP00/ Chassis inačicama ovih frames u Rittal-u TS8 NEMA 3R ili NEMA 4 kućištima. NEMA-3R je kućište za vanjske prostore i pruža veći stupanj zaštite od kiše i leda. NEMA-4 kućište je kućište za vanjske prostore i pruža veći stupanj zaštite od vremenskih uvjeta i vode. Minimalna dubina kućišta je 500 mm (600 mm za E2 okvir) a komplet je dizajniran za 600 mm (800 mm za E2 okvir) široko kućište. Drugačije širine kućišta su moguće, no potreban je dodatni Rittal hardver. Maksimalna dubina i širina odgovaraju onima nužnima za instalaciju.

MG33U337 - VLT® je registrirani zaštitni znak tvrtke Danfoss 35

Način ugradnje

VLT® HVAC Drive FC 300 Upute za upotrebu High Power

NAPOMENA!

Nazivni podaci frekvencijskih pretvarača u okvirima D3 i D4 se korigiraju za 3%, pri dodavanju kompleta NEMA 3R. Frekvencijski pretvarači u okvirima E2 ne trebaju korekciju.

3.3.7

Ugradnja kompleta IP00 do IP20

Kompleti koji će se ugraditi u veličine okvira D3, D4, i E2 (IP00).

NAPOMENA!

Na kućištu je nužan ulazni ventilator (ventilatori) da bi uklonili gubitke topline u pozadini frekvencijskog pretvarača te bilo kakve dodatne gubitke iz drugih komponenti instaliranih unutar kućišta. Mora se izračunati ukupno potrebni protok zraka, da bi se mogli odabrati odgovarajući ventilatori. Neki proizvođači kućišta nude softver za izračun (t.j. softver Rittal Therm). Ako je VLT jedina komponenta u kućištu koja proizvodi toplinu, minimalni protok zraka nužan pri okolnoj temperaturi od 45 °C za D3 i D4 frekvencijskih pretvarača je 391 m3/h (230 cfm). Minimalni protok zraka nužan pri okolnoj temperaturi od 45 °C za frekvencijski pretvarač E2 iznosi 782 m3/h (460 cfm).

Informacije o naručivanju Veličina okvira D3: 176F4600 Veličina okvira D4: 176F4601 Veličina okvira E2: 176F1852

NAPOMENA!

Detaljan opis potražite u uputama 175R5922.

3.3.6 Vanjsko postavljanje/Komplet industrijskih kućišta NEMA 3R

OPREZ

Za daljnje informacije, molimo pogledajte upute Instalacija kompleta IP20, 175R1108.

Informacije o naručivanju Veličina okvira D3/D4: 176F1779 Veličina okvira E2: 176FXXXX

Ugradnja pregrada kabelskih

3.3.8 obujmica kućišta IP00s D3, D4, i E2

Pregrade kabelskih obujmica motora mogu se ugraditi na frekvencijske pretvarače veličine okvira D3 i D4 (IP00).

NAPOMENA!

Za daljnje informacije, pogledajte upute za Komplet pregrada kabelskih obujmica, 175R1109.

Informacije o naručivanju Veličina okvira D3: 176F1774 Veličina okvira D4: 176F1746 Veličina okvira E2: 176F1745

Instalacija podesta

3.3.9

Kompleti su dostupni za veličine okvira D3, D4 i E2. Ovi su kompleti dizajnirani i testirani za korištenje s frekvencijskim pretvaračima IP00/Chassis u kućištima od zavarene kutije s nazivnim podacima NEMA-3R ili NEMA-4. NEMA-3R vanjsko kućište je otporno na prašinu, kišu i led. NEMA-4 je kućište otporno na prašinu i vodu. Ovaj je komplet testiran i usklađen sa UL nazivnim podacima okoline Tip-3R. Napomena: Nazivna struja frekvencijskog pretvarača okvira D3 i D4 se korigira za 3% kad je ugrađen u kućište NEMA3R. Frekvencijski pretvarači okvira E2 ne trebaju korekciju ako su ugrađeni u kućište NEMA-3R.

NAPOMENA!

Za daljnje informacije, pogledajte Vanjska instalacija/ Komplet industrijskih kućišta NEMA 3R, 175R1068.

Informacije o naručivanju Veličina okvira D3: 176F0296 Veličina okvira D4: 176F0295 Veličina okvira E2: 176F0298

Ovaj odjeljak opisuje instalaciju podesta dostupnog za okvire D1 i D2 frekvencijskog pretvarača. Ovo je podest visok 200 mm koji omogućava montažu ovih okvira na pod. Prednji dio podesta ima otvore za ulaz strujnih komponenti.

Ploča brtve frekvencijskog pretvarača mora se instalirati kako bi se omogućio prikladan dotok svježeg zraka do upravljačkih komponenti frekvencijskog pretvarača putem ventilatora na vratima i zadržao stupanj zaštite IP21/NEMA 1 ili IP54/NEMA 12 kućišta.

36 MG33U337 - VLT® je registrirani zaštitni znak tvrtke Danfoss

175ZT976.10

176FA242.10

Način ugradnje

VLT® HVAC Drive FC 300 Upute za upotrebu High Power

Slika 3.44 Postavljanje frekvencijskog pretvarača na podest.

NAPOMENA!

Pogledajte Priručnik sa uputama o kompletu s podestom, 175R5642, za dodatne informacije.

Slika 3.43 Frekvencijski pretvarač na podestu

Jedan podest odgovara i okviru D1 i D2. Njegov broj za narudžbu je 176F1827. Podest je standardan za E1 okvir.

3.3.10 Instalacija štita mrežnog napajanja

za frekvencijske pretvarače

Ovaj je odjeljak namijenjen je instalaciji štita mrežnog napajanja serija frekvencijskih pretvarača sa okvirima D1, D2 i E1. U inačice IP00/Chassis nije moguće instalirati, jer oni imaju standardno uključen metalni poklopac. Ovi štitovi udovoljavaju VBG-4 zahtjevima.

Brojevi za naručivanje: Okviri D1 i D2: 176F0799 Okvir E1: 176F1851

NAPOMENA!

Za daljnje informacije molimo molimo pogledajte List s uputama, 175R5923

3.3.11 Instalacija opcija ulazne ploče

Ovaj se odjeljak odnosi na terensku instalaciju kompleta dostupnih za frekvencijske pretvarače u svim okvirima D i E. Ne pokušavajte ukloniti RFI filtre sa ulazne ploče. Ako se RFI filtri uklone sa ulazne ploče, mogu se oštetiti.

NAPOMENA!

Kad su dostupni RFI filtri, postoje dvije vrste RFI filtara ovisno o kombinaciji ulazne ploče i zamjenjivim RFI filtrima. Kompleti za terensko instaliranje u nekim su slučajevima isti za sve napone.

MG33U337 - VLT® je registrirani zaštitni znak tvrtke Danfoss 37

Način ugradnje

VLT® HVAC Drive FC 300 Upute za upotrebu High Power

380 - 480 V

380 - 500 V D1 Sve D1 veličine struje 176F8442 176F8450 176F8444 176F8448 176F8446 D2 Sve D2 veličine struje 176F8443 176F8441 176F8445 176F8449 176F8447 E1 FC 102/ : 315 kW

FC 302: 250 kW

FC 102/ : 355 - 450 kW

FC 302: 315 - 400 kW

Tablica 3.17

525 - 690 V Osigurači Osigurači

D1 FC 102/ : 45-90 kW

FC 302: 37-75 kW FC 102/ : 110-160 kW

FC 302: 132-90 kW D2 Sve D2veličine struje 175L8827 175L8826 175L8825 NA NA E1 FC 102/ : 450-500 kW

FC 302: 355-400 kW

FC 102/ : 560-630 kW

FC 302: 500-560 kW

Tablica 3.18

Osigurači Osigurači

odspajanja

176F0253 176F0255 176F0257 176F0258 176F0260

176F0254 176F0256 176F0257 176F0259 176F0262

odspajanja

175L8829 175L8828 175L8777 NA NA

175L8442 175L8445 175L8777 NA NA

176F0253 176F0255 NA NA NA

176F0254 176F0258 NA NA NA

RFI RFI osigurači RFI osigurači

odspajanja

RFI RFI osigurači RFI osigurači

odspajanja

NAPOMENA!

Za dodatne informacije pogledajte List s uputama,

175R5795

3.3.12 Ugradnja D ili E opcije podjele opterećenja

Opcija podjele opterećenja može se ugraditi na veličine okvira D1, D2, D3, D4, E1 i E2.

NAPOMENA!

Za daljnje informacije pogledajte Upute za komplet podjele

opterećenja stezaljke, 175R5637 (D okviri) ili 177R1114 (E okviri).

Informacije o naručivanju Veličina okvira D1/D3: 176F8456 Veličina okvira D2/D4: 176F8455 Veličina okvira E1/E2: 176F1843

Opcije veličine okvira F

3.4.1

Grijalice i Termostat Postavljene na unutrašnjost ormara frekvencijskog pretvarača veličine okvira F, grijalice upravljane putem automatskog termostata pomažu u kontroli vlažnosti unutar kućišta, produljujući tako trajanje komponenti frekvencijskog pretvarača u vlažnim okolinama. Početna postavka termostata pali grijalice pri 10 °C (50 °F) i gasi ih pri 15,6 °C (60 °F).

Osvjetljenje ormara sa strujnom utičnicom Svjetlo postavljeno na unutrašnjost ormara frekvencijskog pretvarača veličine okvira F povećava vidljivost tijekom servisiranja i održavanja. Kućište uključuje strujnu utičnicu za privremeno ukapčanje alata za napajane ili drugih uređaja, dostupnu u dva napona:

230V, 50Hz, 2,5A, CE/ENEC

•

120V, 60Hz, 5A, UL/cUL

•

Postavljanje izvoda pretvarača Ako su svjetla ormara i odušak i/ili Grijalice i termostat instalirani, pretvarač T1 mora biti postavljen na odgovarajući ulazni napon. Frekvencijski pretvarač 380-480/ 500 V će na početku biti postavljen na izvod 525 V a frekvencijski pretvarač 525-690 V na izvod 690 V, kako bi se osiguralo nepojavljivanje prenapona sekundarne opreme ako izvod nije promijenjen prije primjene. Za postavljanje odgovarajućeg izvoda na stezaljci T1 koja se nalazi na ormaru ispravljača, pogledajte donju tablicu. Za lokaciju unutar frekvencijskog pretvarača, pogledajte sliku ispravljača u odjeljku Strujne veze.

Raspon ulaznog napona Kliknite za odabir 380V-440V 400V 441V-490V 460V 491V-550V 525V 551V-625V 575V 626V-660V 660V 661V-690V 690V

Tablica 3.19

38 MG33U337 - VLT® je registrirani zaštitni znak tvrtke Danfoss

Način ugradnje

VLT® HVAC Drive FC 300 Upute za upotrebu High Power

NAMUR Stezaljke NAMUR je međunarodno udruženje korisnika automacijske tehnologije u procesnim industrijama, prije svega kemijskoj i farmaceutskoj industriji Njemačke. Odabir ove opcije čini stezaljke organiziranima i označenima prema specifikacijama NAMUR standarda za ulazne i izlazne stezaljke frekvencijskih pretvarača. Za ovo su potrebne MCB 112 PTC Kartica toplinske sonde i MCB 113 Proširena relejna kartica.

RCD (Relej za diferencijalnu zaštitu) Koristi metodu ravnoteže jezgre za nadzor struja pogreške uzemljenja u uzemljenim sustavima i uzemljenim sustavima s visokim otporom (u IEC terminologiji to su TN i TT sustavi). Postoji predupozorenje (na 50% postavljene točke alarma mrežnog napajanja) te postavljena točka alarma mrežnog napajanja. SPDT alarm za vanjsku upotrebu povezan je sa svakom postavljenom točkom. Zahtijeva vanjski pretvarač struje "prozorskog tipa" (nabavlja i instalira kupac).

Integrirano u krug sigurnosnog zaustavljanja

•

frekvencijskog pretvarača IEC 60755 Tip B monitori uređaja AC, pulsni DC, i

•

struje pogreške uzemljenja čistog DC napona LED indikatori struje pogreške uzemljenja razina

•

od 10–100% postavljene točke Pamćenje greške

•

Gumb TEST / RESET

•

Monitor otpora izolacije (IRM) Prati otpor izolacije u podzemnim sustavima (po IEC terminologiji to su IT sustavi) između vodiča faze sustava i uzemljenja. Za razinu izolacije tu je omsko predupozorenje i postavljena točka alarma mrežnog napona. SPDT alarm za vanjsku upotrebu povezan je sa svakom postavljenom točkom. Napomena: na svaki podzemni (IT) sustav može se spojiti samo jedan monitor otpora izolacije.

Integrirano u krug sigurnosnog zaustavljanja

•

frekvencijskog pretvarača LCD prikaz omske vrijednosti otpora izolacije

•

Pamćenje greške

•

Gumbi INFO, TEST, i RESET

•

IEC Zaustavljanje u nuždi sa sigurnosnim relejom Pilz Uključuje redundantni 4-žični gumb za hitno zaustavljanje postavljen na prednji dio kućišta i Pilz relej koji ga nadzire zajedno sa krugom za sigurnosno zaustavljanje frekvencijskog pretvarača i sklopnikom mrežnog napajanja koji se nalazi u opcijskoj kutiji.

Sigurnosno zaustavljanje i Pilz relej Nudi rješenje za opciju "Zaustavljanje u nuždi" bez sklopnika u frekvencijskim pretvaračima F okvira.

Ručni pokretači motora Osigurava trofaznu struju za električne puhaljke koje su često potrebne na velikim motorima. Struja za uređaje za paljenje osigurava se sa opteretne strane bilo kojeg sklopnika napajanja, prekidača strujnog kruga ili sklopke za prekid. Struja se spaja prije svakog startera za motor, a isključena je kad je isključen dovod struje za frekvencijski pretvarač. Dopušteno je do dva startera za motor (jedan ukoliko se radi o 30 amperskom krugu koji je zaštićen osiguračem). Integrirano u krug sigurnosnog zaustavljanja frekvencijskog pretvarača. Značajke jedinice uključuju:

Radna sklopka (uklj./isklj.)

•

Zaštita od kratkog spoja i preopterećenja sa

•

testnom funkcijom Funkcija ručnog poništenja

•

30 Amperske stezaljke zaštićene osiguračima

trofazna struja koja odgovara dolaznom naponu

•

mrežnog napajanja za opskrbu pomoćne opreme kupca

Nije dostupno ako su odabrana dva ručna

•

pokretača motora Stezaljke su isključene kad se isključi dolazna

•

struja na frekvencijski pretvarač Napajanje za stezaljke zaštićene osiguračima

•

osigurava se sa opteretne strane priloženog sklopnika, prekidača strujnog kruga, ili sklopke za prekid.

24 istosmjerno napajanje

5 A, 120 W, 24 Istosmjerni napon

•

Zaštićeno od izlaznog prenapona, preopterećenja,

•

kratkog spoja, i previsoke temperature Za napajanje dodatnih uređaja koje nabavi kupac,

•

poput senzora, PLC ul./izl., sklopnika, temperaturnih sondi, indikatorskih lampica, i/ili drugog elektronskog hardvera

Dijagnostika uključuje suhi istosmjerni ok kontakt,

•

zelenu ok LED lampicu i crvenu LED lampicu preopterećenja

Nadziranje vanjske temperature Dizajniran za nadzor temperatura vanjskih komponenti sustava, poput navoja i/ili nosača motora. Uključuje 5 univerzalnih ulaznih modula. Moduli su integrirani u krug sigurnosnog zaustavljanja frekvencijskog pretvarača putem mreže sabirnica (potrebno je kupiti odvojeni modul/ sprežnik sabirnice).

Univerzalni ulazi (5) Vrste signala:

RTD ulazi (uključujući PT100), 3-žični ili 4-žični

•

Termoelement

•

Analogna struja ili analogni napon

•

MG33U337 - VLT® je registrirani zaštitni znak tvrtke Danfoss 39

3 Phase

power

input

130BA026.10

91 (L1)

92 (L2)

93 (L3)

95 PE

Način ugradnje

VLT® HVAC Drive FC 300 Upute za upotrebu High Power

Dodatne značajke:

Jedan univerzalni izlaz, konfigurabilan za analogni

•

napon ili analognu struju Dva izlazna releja (N.O)

•

Dual-line LC prikaz i LED dijagnostika

•

Detekcija puknuća vodeće žice senzora, kratkog

•

spoja, i netočnog polariteta Softver za postavljanje sučelja

•

3.5 Električna ugradnja

3.5.1 Spojevi struje

Kabeli i Osigurači

NAPOMENA!

Općenito o kabelima Svi kabeli moraju biti u skladu s državnim i lokalnim propisima o presjecima kabela i temperaturi okoline. UL aplikacije zahtijevaju bakrene vodiče 75 °C. Prihvatljivo je da frekvencijski pretvarači koriste bakrene vodiče 75 i 90 °C u aplikacijama bez UL-a.

Veze strujnih kabela raspoređene su kako je prikazano dolje. Projektiranje kabela mora se obaviti u skladu s nazivnim podacima struje i lokalnim propisima. Za detalje pogledajte odjeljak Specifikacije.

Za zaštitu frekvencijskog pretvarača, nužno je koristiti preporučene osigurače ili jedinica mora imati ugrađene osigurače. Preporučene prekidače možete vidjeti u tablici odjeljka o osiguračima. Uvijek pazite da se koriste osigurači u skladu sa lokalnim propisima.

Glavni vod priključuje se na sklopku glavnog voda, ako je priložena.

Za točno projektiranje presjeka i duljine kabela motora ogledajte odjeljak Opće specifikacije.

Oklop kabela: Izbjegavajte instalaciju uvrtanjem krajeva (repovima). To kvari efekt oklopa pri višim frekvencijama. Ukoliko je potrebno prekinuti oklop radi spoja motornog izolatora ili sklopnika, oklop treba spojiti na točku s najmanjom HF impedancijom.

Spojite oklop kabela za povezivanje motora na razdjelnu pločicu frekvencijskog pretvarača i metalno kućište motora.

Priključke izvedite na što većem području (kabelskom obujmicom). To se postiže korištenjem priloženih instalacijskih uređaja unutar frekvencijskog pretvarača.

Duljine i presjeci kabela: Frekvencijski pretvarač je EMC ispitan s određenim duljinama kabela. Kabel motora treba biti što kraći kako bi se izbjegli šumovi i kapacitivne struje.

Sklopna frekvencija: Kada se uz frekvencijski pretvarač koristi sinusoidni filtar za smanjenje akustičkog šuma motora, sklopna frekvencija namješta se prema uputama za uporabu u 14-01 Switching Frequency.

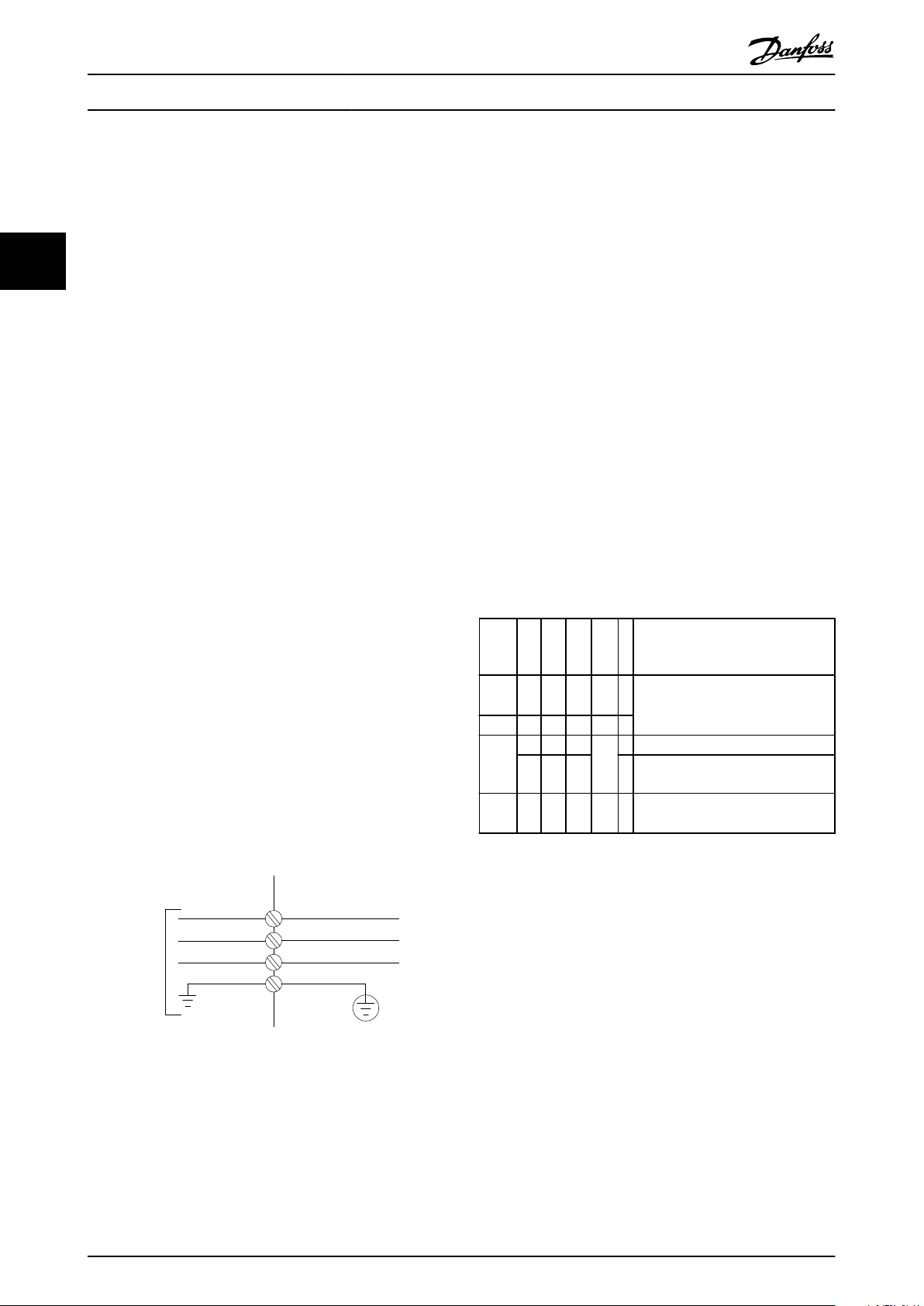

96 97 98 99

Stezal

jka br.

U V W

U1 V1 W1

W2U2 V2 6 žica izvan motora

U1 V1 W1

Tablica 3.20

Zaštićeni spoj uzemljenja

Napon motora 0-100% napona

)

mreže. 3 žice izvan motora

Spojeno trokutasto

)

Spojeno zvjezdasto U2, V2, W2

)

U2, V2 i W2 za odvojeno spajanje.

Slika 3.45

NAPOMENA!

Kabel motora mora biti oklopljen. Ako se koristi neoklopljen kabel, neki EMC zahtjevi nisu udovoljeni. Koristite oklopljeni kabel motora kako biste udovoljili zahtjevima specifikacije EMC emisije. Z više informacija, pogledajte EMC specifikacije u Vodiču za projektiranje.

40 MG33U337 - VLT® je registrirani zaštitni znak tvrtke Danfoss

U V W

175ZA114.10

VU W

96 97 98

Način ugradnje

VLT® HVAC Drive FC 300 Upute za upotrebu High Power

OPREZ

Kod motora koji na faznoj zavojnici nemaju izolacijski papir ili drugu vrstu izolacije pogodne za rad na opskrbnom naponu (poput frekvencijskog pretvarača), na izlaz frekvencijskog pretvarača ugradite Sinusoidni filtar.

Slika 3.46

MG33U337 - VLT® je registrirani zaštitni znak tvrtke Danfoss 41

DOWN

DOWN DOWN

DOWN

R/L1 91

S/L2 92

FASTENER TORQUE: M10 19 NM (14 FT-LB

T/L3 93

FASTENER TORQUE: M8 9.6 NM (7 FT-LB)

FASTENER TORQUE: M1019 NM (14 FT-LB)

-DC 88

+DC 89

-R 81

+R 82

U/T1 96

V/T2 97

W/T3 98

130BB015.10

130BB016.10

R/L1 91

S/L2 92

T/L3 93

FASTENER

TORQUE.

M10 19 NM (14 FT-LB)

FASTENER TORQUE:

FASTENER TORQUE: M10 19 NM (7 FT-LB)

FASTENER TORQUE:

-DV 88

-R 81

+R 82

U/T1 96

V/T2 97

W/T3 98

+DC 89

M8 9.6 NM (7 FT-LB)

Način ugradnje

VLT® HVAC Drive FC 300 Upute za upotrebu High Power

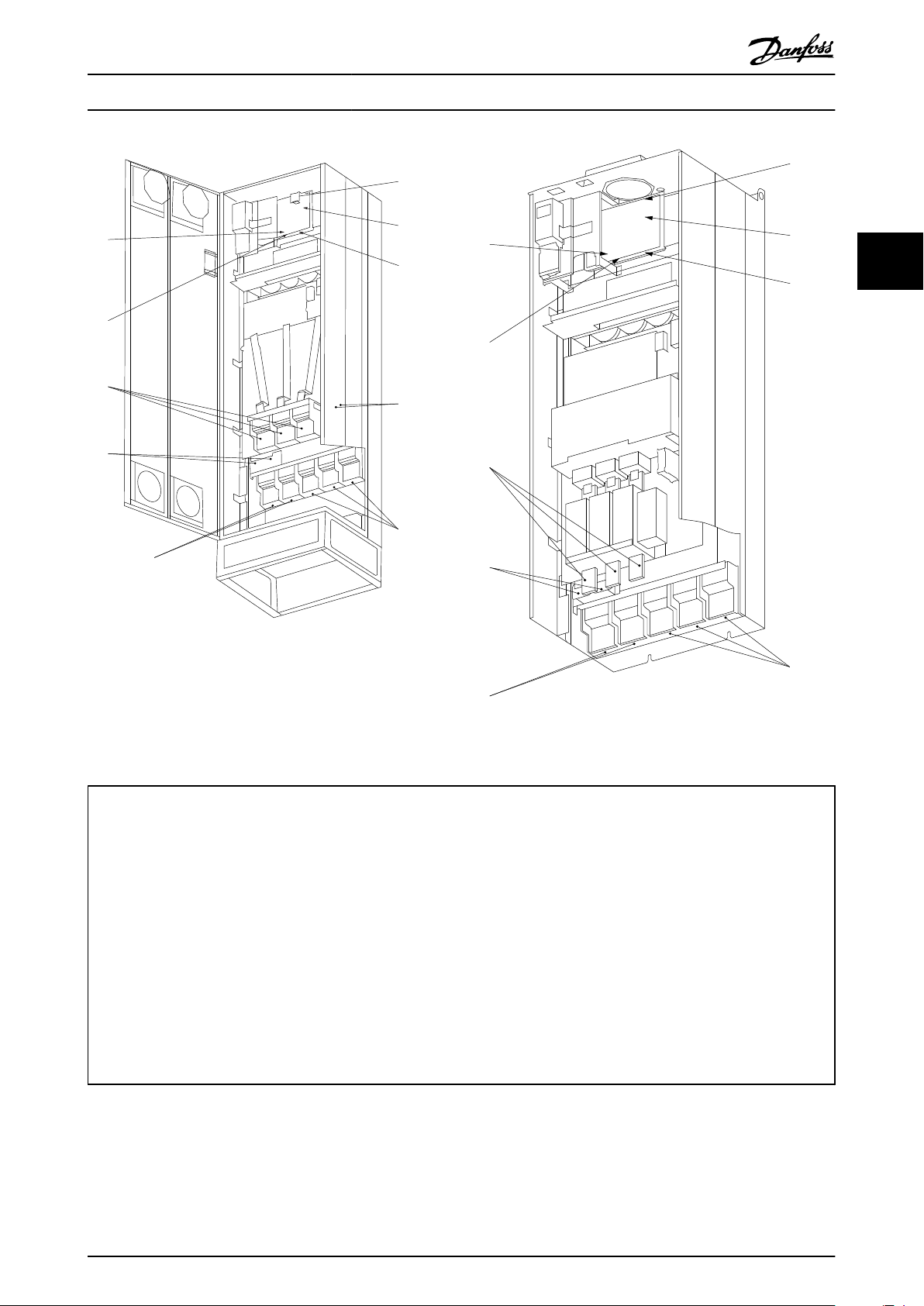

Slika 3.47 Compact IP 21 (NEMA 1) i IP 54 (NEMA 12), veličina okvira D1

AUX Relej 5) Kočnica

1) 01 02 03 -R +R 04 05 06 81 82

2) Toplinski prekidač 6) SMPS Osigurač (za broj dijela pogledajte tablice osigurača) 106 104 105 7) AUX Ventilator

3) Linijski vod 100 101 102 103

Slika 3.48 Compact IP 21 (NEMA 1) i IP 54 (NEMA 12) s odspajanjem, osiguračem i RFI filtrom, veličina okvira D2

R S T L1 L2 L1 L2 91 92 93 8) Osigurač ventilatora (za broj dijela pogledajte tablice osigurača) L1 L2 L3 9) Mrežno napajanje

4) Dijeljenje opterećenja

-DC +DC U V W

10) Motor

88 89 96 97 98 T1 T2 T3

Tablica 3.21

42 MG33U337 - VLT® je registrirani zaštitni znak tvrtke Danfoss

130BB017.10

130BB018.10

FASTEMER TORQUE: M10 19 NM (14 FT-LB)

FASTEMER TORQUE: M8 9.6 NM (7 FT-LB)

R/L1 91

-DC 88

+DC 89

FASTEMER TORQUE: M8 9.6 NM (7 FT-LB)

FASTEMER TORQUE: M10 19 NM (14 FT-LB)

R 81

+DR 82

U/T1 96

V/T2 97

W/T3 98

S/L2 92

T/L3 93

Način ugradnje

VLT® HVAC Drive FC 300 Upute za upotrebu High Power

Slika 3.49 Compact IP 00 (Kućište), veličina okvira D3

AUX Relej 5) Kočnica

Slika 3.50 Compact IP 00 (Kućište) s odspajanjem, osiguračem i RFI filtrom, veličina okvira D4

01 02 03 -R +R 04 05 06 81 82

2) Toplinski prekidač 6) SMPS Osigurač (za broj dijela pogledajte tablice osigurača)

106 104 105 7) AUX Ventilator

3) Linijski vod 100 101 102 103

R S T L1 L2 L1 L2 91 92 93 8) Osigurač ventilatora (za broj dijela pogledajte tablice osigurača) L1 L2 L3 9) Mrežno napajanje

4) Dijeljenje

10) Motor

opterećenja

-DC +DC U V W

88 89 96 97 98 T1 T2 T3

Tablica 3.22

MG33U337 - VLT® je registrirani zaštitni znak tvrtke Danfoss 43

130BA455.10

M10 19 NM (14 FT -LB)

T2 97

W/T3 98

UZEMLJENJESTEZALJKE

Način ugradnje

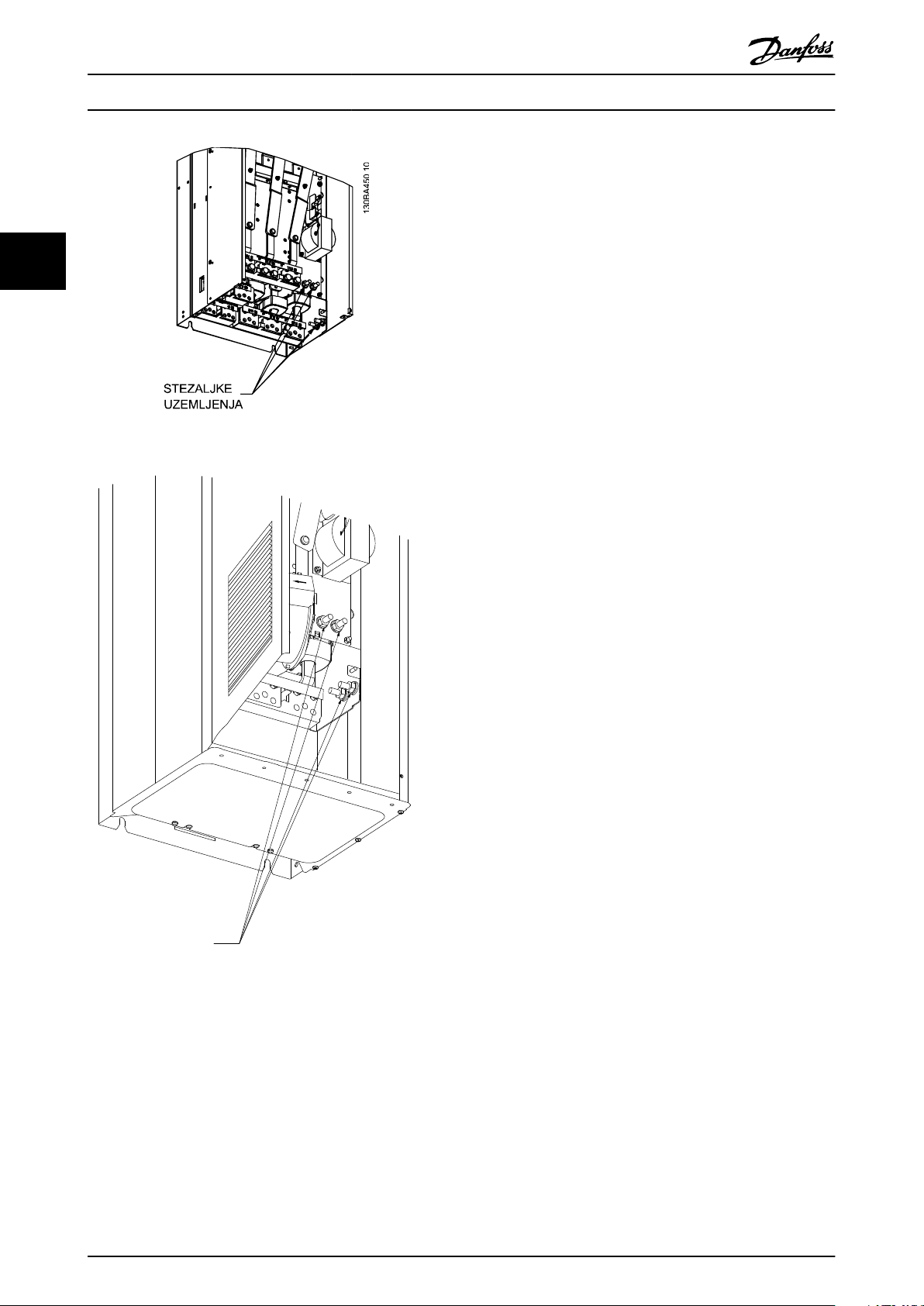

Slika 3.51 Položaj stezaljki uzemljenja IP00, veličine okvira D

VLT® HVAC Drive FC 300 Upute za upotrebu High Power

Slika 3.52 Položaj stezaljki uzemljenja IP21 (NEMA tip 1) i IP54 (NEMA tip 12)

NAPOMENA!

D2 i D4 prikazani kao primjeri. D1 i D3 su ekvivalentni.

44 MG33U337 - VLT® je registrirani zaštitni znak tvrtke Danfoss

130BB019.10

130BB020.10

Način ugradnje

VLT® HVAC Drive FC 300 Upute za upotrebu High Power

Slika 3.53 Compact IP 21 (NEMA 1) i IP 54 (NEMA 12) veličina okvira E1

Slika 3.54 Compact IP 00 (Kućište) s odspajanjem, osiguračem i RFI filtrom, veličina okvira E2

AUX Relej 5) Dijeljenje opterećenja

01 02 03 -

04 05 06 88 89

2) Toplinski prekidač 6) SMPS Osigurač (za broj dijela pogledajte tablice osigurača)

106 104 105 7) Osigurač ventilatora (za broj dijela pogledajte tablice osigurača)

3) Linijski vod 8) AUX Ventilator

R S T 100 101 102 103

istosmj

erni

napon

+istos mjerni napon

91 92 93 L1 L2 L1 L2 L1 L2 L3 9) Mrežno napajanje

4) Kočnica 10) Motor

-R +R U V W 81 82 96 97 98 T1 T2 T3

Tablica 3.23

MG33U337 - VLT® je registrirani zaštitni znak tvrtke Danfoss 45

Način ugradnje

Slika 3.55 Položaj stezaljki uzemljenja IP00, veličine okvira E

VLT® HVAC Drive FC 300 Upute za upotrebu High Power

46 MG33U337 - VLT® je registrirani zaštitni znak tvrtke Danfoss

+DC 89

FASTENER TORQUE: M10 19Nm (14 FT -LB)

+DC 89

130BA860.10

FUSE

C J3

ONNECT

CH22 CH22 CH22

CTI25MB

FASTENER TORQUE: M10 19Nm (14 FT -LB)

CTI25MB

CH22 CH22 CH22

Način ugradnje

VLT® HVAC Drive FC 300 Upute za upotrebu High Power

Slika 3.56 Ormarić ispravljača, veličina okvira F1, F2, F3 i F4

24 istosmjerni napon istosmjerni napon, 5A5) Dijeljenje opterećenja

T1 izlazni otvori -

Toplinski prekidač 88 89

106 104 105 6) Osigurači kontrolnog pretvarača (2 ili 4 komada). Za brojeve dijelova pogledajte

istosmjer ni napon

tablice sa osiguračima

+istosmjer

ni napon

2) Ručni pokretači motora 7) SMPS Osigurač. Za brojeve dijelova pogledajte tablice sa osiguračima

3) 30 A Stezaljke napona zaštićene osiguračem

8) Osigurači ručnog motornog kontrolera (3 ili 6 komada). Za brojeve dijelova pogledajte tablice sa osiguračima

4) Linijski vod 9) Linijski osigurači, F1 i F2 okvir (3 komada). Za brojeve dijelova pogledajte tablice sa osiguračima

R S T 10) Strujni osigurači zaštićeni osiguračima od 30 Ampera

L1 L2 L3

Tablica 3.24

MG33U337 - VLT® je registrirani zaštitni znak tvrtke Danfoss 47

4, 8, 9

130BA861.11

Način ugradnje

VLT® HVAC Drive FC 300 Upute za upotrebu High Power

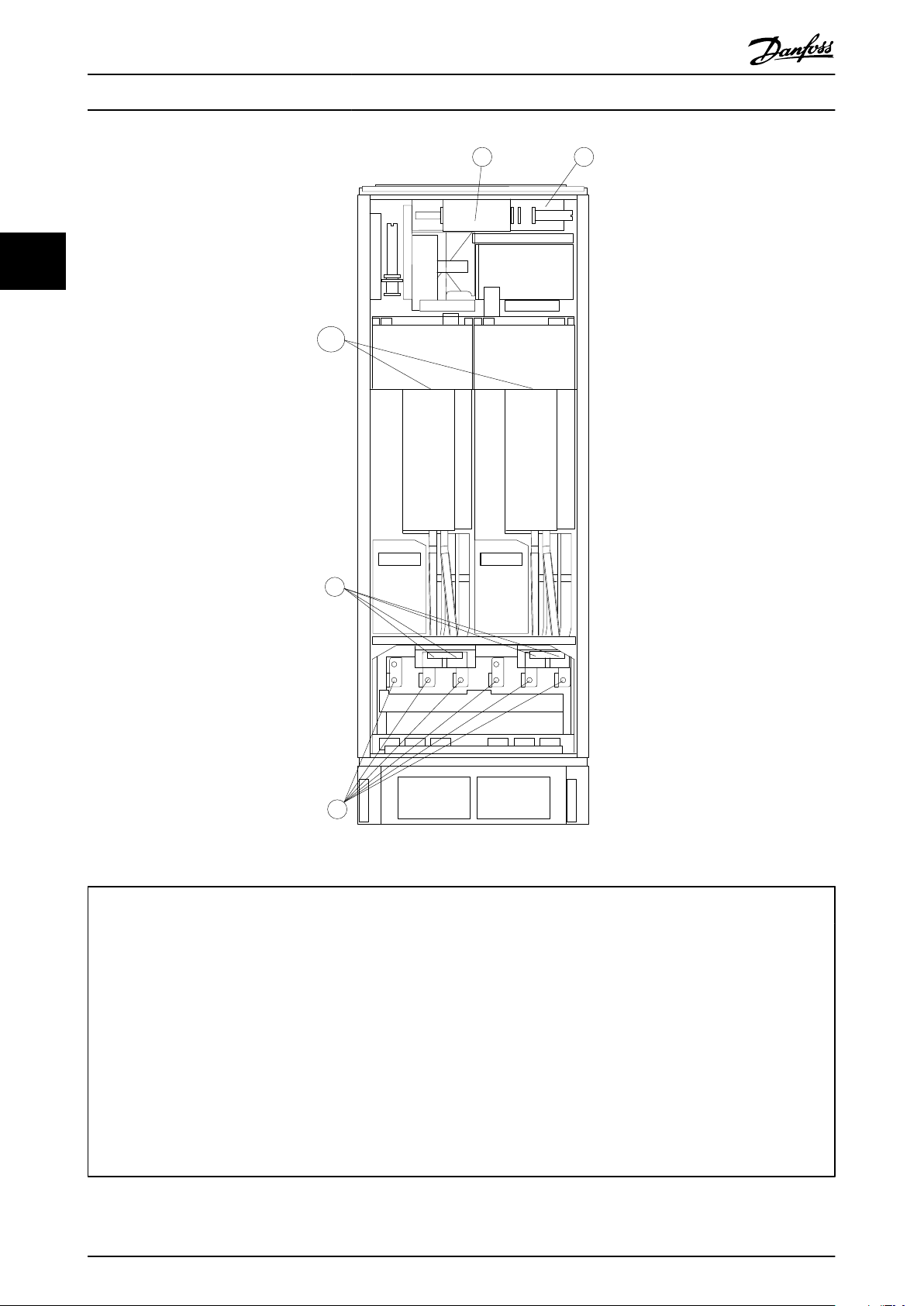

Slika 3.57 Ormarić pretvarača, veličina okvira F1 i F3

Nadziranje vanjske temperature 6) Motor

2) AUX Relej U V W

01 02 03 96 97 98

04 05 06 T1 T2 T3

3) NAMUR 7) NAMUR osigurač. Za brojeve dijelova pogledajte tablice sa

4) AUX Ventilator 8) Osigurači ventilatora. Za brojeve dijelova pogledajte tablice sa

100 101 102 103 9) SMPS Osigurači. Za brojeve dijelova pogledajte tablice sa

L1 L2 L1 L2

5) Kočnica

-R +R

81 82

osiguračima

Tablica 3.25

48 MG33U337 - VLT® je registrirani zaštitni znak tvrtke Danfoss

U/T1 96

FASTENER TORQUE: M10 19 Nm (14 FT-LB)

V/T2 97 W/T3 98 U/T1 96

FASTENER TORQUE: M10 19 Nm (14 FT-LB)

V/T2 97 W/T3 98 U/T1 96

FASTENER TORQUE: M10 19 Nm (14 FT-LB)

V/T2 97 W/T3 98

4, 8, 9

130BA862.12

Način ugradnje

VLT® HVAC Drive FC 300 Upute za upotrebu High Power

Slika 3.58 Ormarić pretvarača, veličina okvira F2 i F4

Nadziranje vanjske temperature 6) Motor

2) AUX Relej U V W

01 02 03 96 97 98

04 05 06 T1 T2 T3

3) NAMUR 7) NAMUR osigurač. Za brojeve dijelova pogledajte tablice sa

osiguračima

4) AUX Ventilator 8) Osigurači ventilatora. Za brojeve dijelova pogledajte tablice sa

osiguračima

100 101 102 103 9) SMPS Osigurači. Za brojeve dijelova pogledajte tablice sa

osiguračima

L1 L2 L1 L2

5) Kočnica

-R +R

81 82

Tablica 3.26

MG33U337 - VLT® je registrirani zaštitni znak tvrtke Danfoss 49

130BA853.12

Način ugradnje

VLT® HVAC Drive FC 300 Upute za upotrebu High Power

Slika 3.59 Opcijska kutija, veličina okvira F3 i F4

Stezaljka Pilz releja 4) Osigurač sigurnosne prigušnice releja sa PILZ relejom

2) RCD ili IRM stezaljka Za brojeve dijelova pogledajte tablice sa osiguračima

3) Mrežno napajanje 5) Linijski osigurači F3 i F4 (3 komada)

R S T Za brojeve dijelova pogledajte tablice sa osiguračima

91 92 93 6) Svitak sklopnika releja (230 V izmjenični napon). N/C i N/O Aux

kontakti (nabavlja kupac)

L1 L2 L3 7) Upravljačke stezaljke skretnice prekidača strujnog kruga (230 V

izmjenični ili 230 V istosmjerni napon)

Tablica 3.27

50 MG33U337 - VLT® je registrirani zaštitni znak tvrtke Danfoss

176FA247.12

Nm/in-lbs

-DC 88

+DC 89

R/L1 91

S/L2 92

T/L3 93

U/T1 96

V/T2 97

W/T3

Način ugradnje

VLT® HVAC Drive FC 300 Upute za upotrebu High Power

3.5.2 Uzemljenje

Pri instalaciji frekvencijskog pretvarača treba uzeti u obzir sljedeće osnovne stavke, kako bi se zadržala elektromagnetska kompatibilnost (EMC).

Sigurnosno uzemljenje: Imajte na umu da

•

frekvencijski pretvarač ima visoku kapacitivnu struju i iz sigurnosnih razloga mora biti prikladno uzemljen. Primijenite lokalne sigurnosne propise.

Uzemljenje visoke frekvencije: Neka žice za

•

spajanje uzemljenja budu što je moguće kraće.

Različite sustave uzemljenja spojite na najnižu moguću impedanciju vodiča. Najniža moguća impedancija vodiča se postiže održavanjem vodiča što kraćim, te korištenjem što je moguće veće površine. Metalni ormari različitih uređaja se postavljaju na stražnju ploču ormara uz korištenje najniže moguće VF impedancije. Time se izbjegava pojava više različitih napona za jedan uređaj i rizik od radio smetnji struje u kabelima koji povezuju uređaje. Radio smetnje će se smanjiti. Kako bi se očuvala niska VF impedancija, kao VF vezu na stražnju ploču koristite vijke uređaja. Sa mjesta učvršćivanja potrebno je ukloniti izolacijsku boju ili slične materijale.

Nije dostupno za frekvencijske pretvarače 525-600/690V u okvirima veličine D, E i F. U položaju OFF, unutarnji RFI kapaciteti (kondenzatori filtra) između kućišta i istosmjernog međukruga su odvojeni, kako bi se izbjegla oštećenja istosmjernog međukruga te smanjile struje dozemnih kapaciteta (prema IEC 61800-3 standardu). Molimo također pogledajte bilješku o primjeni VLT u IT mreži, MN.90.CX.02. Važno je koristiti monitore izolacije koje je moguće koristiti s mrežnom elektronikom (IEC 61557-8).

3.5.5 Moment

Pri zatezanju električnih priključaka vrlo je važno zategnuti s ispravnim momentom. Prenizak ili previsok moment rezultira lošim električnim priključkom. Kako biste osigurali ispravan moment, koristite ključ momenta

Dodatna zaštita (RCD)

3.5.3

ELCB releji, višestruko zaštitno uzemljenje ili uzemljenje mogu biti primijenjeni kao dodatna zaštita, samo onda ako su u skladu s lokalnim propisima.

U slučaju zemljospoja moguć je razvoj komponente istosmjerne struje u struji greške.

Ukoliko se koriste ELCB zaštitni releji, moraju se uzeti u obzir lokalni propisi. Releji moraju biti pogodni za zaštitu trofazne opreme sa mosnim ispravljačem i za brzo pražnjenje pri pokretanju.

Također pogledajte odjeljak Posebni uvjeti u Vodiču za projektiranje.

RFI Preklopka

3.5.4

Mrežno napajanje izolirano od uzemljenja Ako se frekvencijski pretvarač napaja putem izoliranog izvora napajanja ( IT mreže, plivajući trokut ili uzemljeni trokut) ili TT/TN-S mreže s uzemljenom nogom, RFI sklopku je preporučljivo isključiti 1) putem 14-50 RFI Filter na frekvencijskom pretvaraču i 14-50 RFI Filter na filtru. Za daljnje obavijesti, pogledajte IEC 364-3. U slučaju da je potrebna optimalna izvedba EMC-a, ili su spojeni paralelni motori ili je duljina kabela motora preko 25 m, preporuča se postaviti 14-50 RFI Filter na [ON].

Slika 3.60 Za pritezanje vijaka uvijek koristite ključ momenta.

MG33U337 - VLT® je registrirani zaštitni znak tvrtke Danfoss 51

96 97

U V

96 97 98

U V W

130HA036.10

Način ugradnje

VLT® HVAC Drive FC 300 Upute za upotrebu High Power

Veličina okvira Stezaljka Moment Veličina vijka D Mrežno

napajanje Motor Dijeljenje opterećenja Kočnica

E Mrežno

napajanje Motor Dijeljenje opterećenja Kočnica 8,5-20,5 Nm

F Mrežno

napajanje Motor Dijeljenje opterećenja Kočnica Regen

19-40 Nm (168-354 inlbs)

8,5-20,5 Nm (75-181 in-lbs)

19-40 Nm (168-354 inlbs)

(75-181 in-lbs) 19-40 Nm (168-354 inlbs) 19-40 Nm (168-354 inlbs) 8,5-20,5 Nm (75-181 in-lbs) 8,5-20,5 Nm (75-181 in-lbs)

M10

M10 M8 M8

Broj stezaljke 96, 97, 98, 99 Mrežno napajanje U/T1, V/T2, W/T3

Tablica 3.29

Stezaljka U/T1/96 spojena

•

na U fazu motora.

Stezaljka V/T2/97 spojena na

•

V fazu motora.

Stezaljka W/T3/98 spojena

•

na W fazu motora

Tablica 3.30

Smjer vrtnje motora moguće je promijeniti međusobnom zamjenom bilo kojih dviju faza kabela motora ili promjenom postavke za 4-10 Motor Speed Direction.

Funkcija

Uzemljenje

Tablica 3.28 Moment za stezaljke

Oklopljeni kabeli

3.5.6

NAPOMENA!

Danfoss preporuča korištenje oklopljenih kabela između LCL filtra i AFE jedinice. Neoklopljeni kabeli mogu se koristiti između pretvarača i ulazne strane LCL filtra.

Važno je da su oklopljeni kabeli spojeni na odgovarajući način kako bi se osigurao visoki EMC imunitet i niske emisije.

Veze se mogu ostvariti putem kabelskih navoja ili obujmica:

EMC kabelski navoji: Mogu se koristiti općenito

•

dostupni kabelski navoji kako bi se osigurala optimalna EMC veza.

EMC kabelska obujmica: Obujmice koje

•

omogućavaju jednostavno spajanje isporučuju se sa frekvencijskim pretvaračem.

3.5.7

Kabel motora

Motor bi trebao biti spojen na stezaljke U/T1/96, V/T2/97, W/T3/98. Uzemljenje do stezaljke 99. Svi standardni trofazni asinkroni motori mogu se koristiti sa frekvencijskim pretvaračima. Pretvarač je tvornički programiran za vrtnju motora u smjeru kazaljke na satu, kad je izlaz frekvencijskog pretvarača spojen kako slijedi:

Provjeru vrtnje motora moguće je izvesti upotrebom 1-28 Motor Rotation Check i izvođenjem koraka prikazanih na zaslonu.

F okvir Zahtjevi F1/F3 zahtjevi: Broj žica u faznom kabelu motora mora biti umnožak broja 2, bilo da je to 2, 4, 6 ili 8 (kabel s jednom žicom nije dopušten), da bi se osigurao jednak broj žica spojenih na stezaljke modula pretvarača. Nužno je da su kabeli jednake duljine unutar 10% između stezaljki modula pretvarača i prve zajedničke točke faze. Preporučena zajednička točka je stezaljka motora.

F2/F4 zahtjevi: Broj žica u faznom kabelu motora mora biti umnožak broja 3, bilo da je to 3, 6, 9 ili 12 (kabel s jednom ili dvije žice nije dopušten), da bi se osigurao jednak broj žica spojenih na stezaljke modula pretvarača. Nužno je da su kabeli jednake duljine unutar 10% između stezaljki modula pretvarača i prve zajedničke točke faze. Preporučena zajednička točka je stezaljka motora.

Zahtjevi izlazne razvodne kutije: Duljina, minimalno 2,5 metra, a kvantitet kabela mora biti jednak od svakog modula invertera do zajedničke stezaljke u razvodnoj kutiji.

NAPOMENA!

Ukoliko remodelirana aplikacija zahtijeva nejednak broj žica po fazi, molimo obratite se tvornici za zahtjeve i dokumentaciju, ili koristite opciju ulaza u ormarić s gornje/ donje strane.

52 MG33U337 - VLT® je registrirani zaštitni znak tvrtke Danfoss

175ZT975.10

Način ugradnje

VLT® HVAC Drive FC 300 Upute za upotrebu High Power

3.5.8 Kabel otpornika za kočenje Frekvencijski pretvarači sa tvornički ugrađenom opcijom čoper

(Samo standardno sa slovom B u položaju 18 tipkanja).

Kabel spoja sa otpornikom kočenja mora biti oklopljen, a maksimalna duljina od frekvencijskog pretvarača do istosmjerne poluge ograničena na 25 m (82ft).

Broj stezaljke Funkcija

81, 82 Stezaljke otpornika kočenja

Tablica 3.31

Spojni vod do otpornika za kočenje mora biti oklopljen. Oklop kabela spojite kabelskim obujmicama na provodnu stražnju ploču frekvencijskog pretvarača i na metalni ormar otpornika kočenja. Provjerite odgovara li veličina presjeka kabela otpornika za kočenje momentu kočenja. Za daljnje obavijesti o sigurnoj instalaciji, pogledajte Upute o kočenju, MI.90.Fx.yy i MI.

50.Sx.yy.

UPOZORENJE

Imajte na umu da odspajanje mrežnog napajanja neće nužno izolirati frekvencijski pretvarač zbog povezanosti sa istosmjernim krugom.

3.5.10 Zaštita od električnog šuma

Prije postavljanja strujnog kabela, postavite EMC metalni poklopac kako biste osigurali najbolju EMC izvedbu.

NAPOMENA: EMC metalni poklopac uključen je samo u jedinice s RFI filtrom.

UPOZORENJE

Imajte na umu da se na stezaljkama može pojaviti napon do 1099 VDC, ovisno o ulaznom naponu.

F Zahtjevi okvira Otpornik (otpornici) kočenja moraju biti spojeni na stezaljke kočnice u svakom modulu pretvarača.

Dijeljenje opterećenja

3.5.9

Broj stezaljke Funkcija 88, 89 Dijeljenje opterećenja

Tablica 3.32

Spojni kabel mora biti oklopljen, a maksimalna duljina od frekvencijskog pretvarača do istosmjerne poluge je ograničena na 25 m (82 feet). Dijeljenje opterećenja omogućava povezivanje istosmjernih međukrugova nekoliko frekvencijskih pretvarača.

UPOZORENJE

Imajte na umu da se na stezaljkama može pojaviti napon do 1.099 V istosmjernog napona. Dijeljenje opterećenja zahtijeva dodatnu opremu i posebne sigurnosne mjere. Za dodatne informacije, pogledajte Upute o dijeljenju opterećenja MI.50.NX.YY.

Slika 3.61 Postavljanje EMC štita.

3.5.11

Mrežni priključak mora biti spojen na stezaljke 91, 92 i 93. Uzemljenje je spojeno na stezaljku desno od stezaljke 93.

Broj stezaljke 91, 92, 93 94

Mrežni priključak

Funkcija Mrežno napajanje R/L1, S/L2, T/L3 Uzemljenje

Tablica 3.33

OPREZ

Provjerite nazivnu pločicu kako biste se uvjerili da napon napajanja frekvencijskog pretvarača odgovara napajanju Vašeg postrojenja.

Pazite da napajanje osigurava struju dostatnu za frekvencijski pretvarač.

MG33U337 - VLT® je registrirani zaštitni znak tvrtke Danfoss 53

Način ugradnje

VLT® HVAC Drive FC 300 Upute za upotrebu High Power

Ukoliko jedinica nema ugrađene osigurače, pazite da odgovarajući osigurači imaju točne nazivne podatke.

3.5.12 Napajanje vanjskog ventilatora

Veličina okvira D-E-F U slučaju da je Frekvencijski pretvarač napajan istosmjerno ili ventilator mora raditi neovisno o napajanju, može se primijeniti vanjsko napajanje. Veza se ostvaruje na energetskoj kartici.

Broj stezaljke Funkcija

100, 101 102, 103

Tablica 3.34

Konektor koji se nalazi na energetskoj kartici omogućava spoj linijskog napona za rashladne ventilatore. Ventilatori su tvornički spojeni tako da se napajaju sa zajedničke linije izmjeničnog napona (premosnici između 100-102 i 101-103). Ako je potrebno vanjsko napajanje, premosnici se uklanjaju i napajanje se dovodi do stezaljki 100 i 101. Za zaštitu bi trebalo koristiti osigurač od 5 ampera. U UL aplikacijama to bi trebao biti osigurač LittleFuse KLK-5 ili njegov ekvivalent.

Ako nije potrebna sukladnost s normom UL/cUL, preporučamo korištenje dolje navedenih osigurača, koji osiguravaju sukladnost sa standardom EN50178. Nepoštivanje preporuka u slučaju kvara može rezultirati nepotrebnim oštećenjem frekvencijskog pretvarača.

Pomoćno napajanje S, T Interno napajanje S, T

3.5.13

Zaštita kruga ogranka: Kako biste zaštitili instalaciju od električnog udara i požara, svi ogranci, sklopke, uređaji i sl. moraju imati zaštitu od kratkog spoja i prekostruje prema nacionalnim/ međunarodnim propisima.

Zaštita od kratkog spoja: Frekvencijski pretvarač mora biti zaštićen od kratkog spoja kako bi se izbjegla opasnost od struje ili požara. Danfoss preporučuje uporabu dolje navedenih osigurača kako bi se u slučaju unutarnjeg kvara frekvencijskog pretvarača zaštitilo servisno osoblje i oprema. Frekvencijski pretvarač nudi potpunu zaštitu od kratkog spoja u slučaju kratkog spoja na izlazu motora.

Prekostrujna zaštita Osigurajte zaštitu od preopterećenja kako biste izbjegli opasnost od požara zbog pregrijavanja kabela u instalaciji. Frekvencijski pretvarač opremljen je internom prekostrujnom zaštitom koja se može koristiti za zaštitu od preopterećenja uz struju (ne uključujući UL primjenu). Pogledajte 4-18 Current Limit. Mogu se koristiti osigurači ili prekidači strujnog kruga kako bi se osigurala zaštita instalacije od prekomjerne struje u instalaciji. Zaštita od prekomjerne struje mora biti u skladu sa nacionalnim propisima.

Neusklađenost s UL-om

Osigurači

P90 - P200 380 - 500 V tip gG

P250 - P400 380 - 500 V tip gR

Tablica 3.35

Sukladnost s UL-om 380-500 V, veličine okvira D, E i F

Donji osigurači su prikladni za uporabu na krugovima koji mogu isporučiti 100,.000 Arms (simetrično), 240 V, ili 480 V, ili 500 V, li 600 V ovisno o nazivnim podacima napona za frekvencijski pretvarač. Uz odgovarajuće osigurače, Nazivna struja kratkog spoja frekvencijskog pretvarača (SCCR) je 100.000 Arms.

54 MG33U337 - VLT® je registrirani zaštitni znak tvrtke Danfoss

Način ugradnje

VLT® HVAC Drive FC 300 Upute za upotrebu High Power

Bussmann

90 FWH-

110 FWH-

132 FWH-

160 FWH-

200 FWH-

Tablica 3.36 Veličina okvira D, Linijski osigurači, 380-500V

kW Bussmann PN* Nazivni podaci Ferraz Siba 250 170M4017 700 A, 700 V 6.9URD31D08A0700 20 610 32.700 315 170M6013 900 A, 700 V 6.9URD33D08A0900 20 630 32.900 355 170M6013 900 A, 700 V 6.9URD33D08A0900 20 630 32.900 400 170M6013 900 A, 700 V 6.9URD33D08A0900 20 630 32.900

Tablica 3.37 Veličina okvira E, Linijski osigurači, 380-500V

E1958

JFHR2**

300

350

400

500

600

Bussmann

E4273

T/JDDZ**

JJS300 JJS350 JJS400 JJS500 JJS600

SIBA

E180276

JFHR2

2061032. 315

2061032.

2062032.

LittelFuse

E71611

JFHR2**

L50S-300 6.6URD30D08

L50S-350 6.6URD30D08

L50S-400 6.6URD30D08

L50S-500 6.6URD30D08

L50S-600 6.6URD32D08

Ferraz-

Shawmut

E76491

JFHR2

A0315

A0350

A0400

A0500

A630

Bussmann

E4274

H/JDDZ**

NOS-

300

NOS-

350

NOS-

400

NOS-

500

NOS-

600

Bussmann

E125085

JFHR2*

170M3017 170M3018

170M3018 170M3018

170M4012 170M4016

170M4014 170M4016

170M4016 170M4016

Unutarnja

Opcija

Bussmann

kW 450 170M7081 1.600 A, 700 V 20 695 32.1600 170M7082 500 170M7081 1.600 A, 700 V 20 695 32.1600 170M7082 560 170M7082 2.000 A, 700 V 20 695 32.2000 170M7082 630 170M7082 2.000 A, 700 V 20 695 32.2000 170M7082 710 170M7083 2.500 A, 700 V 20 695 32.2500 170M7083 800 170M7083 2.500 A, 700 V 20 695 32.2500 170M7083

Tablica 3.38 Veličina okvira F, Linijski osigurači, 380-500V

Bussmann PN* Nazivni podaci Siba Interna opcija Bussmann

MG33U337 - VLT® je registrirani zaštitni znak tvrtke Danfoss 55

Način ugradnje

kW Bussmann PN* Nazivni podaci Siba 450 170M8611 1.100 A, 1.000 V 20 781 32.1000 500 170M8611 1.100 A, 1.000 V 20 781 32.1000 560 170M6467 1.400 A, 700 V 20 681 32.1400 630 170M6467 1.400 A, 700 V 20 681 32.1400 710 170M8611 1.100 A, 1.000 V 20 781 32.1000

800. 170M6467 1.400 A, 700 V 20 681 32.1400

Tablica 3.39 Veličina okvira F, Osigurači istosmjernog međukruga za modul pretvarača, 380-500V

VLT® HVAC Drive FC 300 Upute za upotrebu High Power

*Bussmannovi osigurači 170M koriste -/80 vizualni indikator; indikatorski osigurači -TN/80 tip T, -/110 ili TN/110 tip T iste veličine i amperaže mogu se zamijeniti za vanjsku uporabu **Bilo koji 500V UL navedeni UL osigurači sa odgovarajućom nazivnom strujom mogu se koristiti za zadovoljavanje UL zahtjeva.

525-690 V, veličine okvira D, E i F

Bussmann

37 170M3013 125 2061032.125 6.6URD30D08A0125 170M3015 45 170M3014 160 2061032.16 6.6URD30D08A0160 170M3015 55 170M3015 200 2061032.2 6.6URD30D08A0200 170M3015 75 170M3015 200 2061032.2 6.6URD30D08A0200 170M3015 90 170M3016 250 2061032.25 6.6URD30D08A0250 170M3018 110 170M3017 315 2061032.315 6.6URD30D08A0315 170M3018 132 170M3018 350 2061032.35 6.6URD30D08A0350 170M3018 160 170M4011 350 2061032.35 6.6URD30D08A0350 170M5011 200 170M4012 400 2061032.4 6.6URD30D08A0400 170M5011 250 170M4014 500 2061032.5 6.6URD30D08A0500 170M5011 315 170M5011 550 2062032.55 6.6URD32D08A550 170M5011

E125085

JFHR2

Amperi

SIBA

E180276

JFHR2

Ferraz-Shawmut

E76491

JFHR2

Unutarnja

Opcija

Bussmann

Tablica 3.40 Veličina okvira D, 525-690 V

kW Bussmann PN* Nazivni podaci Ferraz Siba 355 170M4017 700 A, 700 V 6.9URD31D08A0700 20 610 32.700 400 170M4017 700 A, 700 V 6.9URD31D08A0700 20 610 32.700 500 170M6013 900 A, 700 V 6.9URD33D08A0900 20 630 32.900 560 170M6013 900 A, 700 V 6.9URD33D08A0900 20 630 32.900

Tablica 3.41 Veličina okvira E, 525-690 V

kW 630 170M7081 1.600 A, 700 V 20 695 32.1600 170M7082 710 170M7081 1.600 A, 700 V 20 695 32.1600 170M7082 800 170M7081 1.600 A, 700 V 20 695 32.1600 170M7082 900 170M7081 1.600 A, 700 V 20 695 32.1600 170M7082

1.000 170M7082 2.000 A, 700 V 20 695 32.2000 170M7082 1200 170M7083 2.500 A, 700 V 20 695 32.2500 170M7083

Tablica 3.42 Veličina okvira F, Linijski osigurači, 525-690 V

Bussmann PN* Nazivni podaci Siba Interna opcija Bussmann

56 MG33U337 - VLT® je registrirani zaštitni znak tvrtke Danfoss

Način ugradnje

kW Bussmann PN* Nazivni podaci Siba 630 170M8611 1.100 A, 1.000 V 20 781 32. 1000 710 170M8611 1.100 A, 1.000 V 20 781 32. 1000 800 170M8611 1.100 A, 1.000 V 20 781 32. 1000 900 170M8611 1.100 A, 1.000 V 20 781 32. 1000

1.000 170M8611 1.100 A, 1.000 V 20 781 32. 1000 1200 170M8611 1.100 A, 1.000 V 20 781 32.1000

Tablica 3.43 Veličina okvira F, Osigurači istosmjernog međukruga za modul pretvarača, 525-690 V

*Bussmannovi osigurači 170M koriste -/80 vizualni indikator; indikatorski osigurači -TN/80 tip T, -/110 ili TN/110 tip T iste veličine i amperaže mogu se zamijeniti za vanjsku uporabu.

Prikladno za rad u strujnom krugu koji, kad je zaštićen gore navedenim osiguračima, može davati ne više od 100.000 rms simetričnih ampera i maksimalno 500/600/690 V.

Zamjenski osigurači

Veličina okvira Bussmann PN* Nazivni podaci D, E i F KTK-4 4 A, 600 V

VLT® HVAC Drive FC 300 Upute za upotrebu High Power

Tablica 3.44 SMPS Osigurač

Veličina/tip Bussmann PN* LittelFuse Nazivni podaci P90K-P250, 380-500 V KTK-4 4 A, 600 V P37K-P400, 525-690 V KTK-4 4 A, 600 V P315-P800, 380-500 V KLK-15 15A, 600 V P500-P1M2, 525-690 V KLK-15 15A, 600 V

Tablica 3.45 Osigurači ventilatora

MG33U337 - VLT® je registrirani zaštitni znak tvrtke Danfoss 57

Način ugradnje

Veličina/tip Bussmann PN* Nazivni podaci Alternativni osigurači

2.5-4.0 A Osigurač P450-P800, 380-500 V LPJ-6 SP ili SPI 6 A, 600 V Bilo koji navedeni dvojni

P630-P1M2, 525-690 V LPJ-10 SP ili SPI 10 A, 600 V Bilo koji navedeni dvojni

4.0-6.3 A Osigurač P450-P800, 380-500 V LPJ-10 SP ili SPI 10 A, 600 V Bilo koji navedeni dvojni

P630-P1M2, 525-690 V LPJ-15 SP ili SPI 15 A, 600 V Bilo koji navedeni dvojni

6.3 - 10 A Osigurač P450-P800600 HP-1.200 HP, 380-500 V

P630-P1M2, 525-690 V LPJ-20 SP ili SPI 20 A, 600 V Bilo koji navedeni dvojni

10 - 16 A Osigurač P450-P800, 380-500 V LPJ-25 SP ili SPI 25 A, 600 V Bilo koji navedeni dvojni

P630-P1M2, 525-690 V LPJ-20 SP ili SPI 20 A, 600 V Bilo koji navedeni dvojni

VLT® HVAC Drive FC 300 Upute za upotrebu High Power

element klase J, vremensko

zatezanje, 6 A

element klase J, vremensko

zatezanje, 10 A

element klase J, vremensko

zatezanje, 10 A

element klase J, vremensko

zatezanje, 15 A

LPJ-15 SP ili SPI 15 A, 600 V Bilo koji navedeni dvojni

element klase J, vremensko

zatezanje, 15 A

element klase J, vremensko

zatezanje, 20 A

element klase J, vremensko

zatezanje, 25 A

element klase J, vremensko

zatezanje, 20 A

Tablica 3.46 Ručni kontrolni osigurači za motor

Veličina okvira Bussmann PN* Nazivni podaci Alternativni osigurači F LPJ-30 SP ili SPI 30 A, 600 V Bilo koji navedeni dvojni element

klase J, vremensko zatezanje, 30 A

Tablica 3.47 30 A Osigurač stezaljke zaštićene osiguračem

Veličina okvira Bussmann PN* Nazivni podaci Alternativni osigurači F LPJ-6 SP ili SPI 6 A, 600 V Bilo koji navedeni dvojni element

klase J, vremensko zatezanje, 6 A

Tablica 3.48 Osigurač kontrolnog pretvarača

Veličina okvira Bussmann PN* Nazivni podaci F GMC-800MA 800 mA, 250 V

Tablica 3.49 NAMUR osigurač

Veličina okvira F LP-CC-6 6 A, 600 V Bilo koji navedeni klase CC, 6 A

Tablica 3.50 Osigurač sigurnosne prigušnice releja sa PILZ relejom

Bussmann PN* Nazivni podaci Alternativni osigurači

58 MG33U337 - VLT® je registrirani zaštitni znak tvrtke Danfoss

Način ugradnje

VLT® HVAC Drive FC 300 Upute za upotrebu High Power

3.5.14 Isklopnici mrežnog napajanja - Veličina okvira D, E i F

Veličina okvira Snaga Vrsta

380-500V

D1/D3 P90K-P110 ABB OT200U12-91 D2/D4 P132-P200 ABB OT400U12-91

E1/E2 P250 ABB OETL-NF600A E1/E2 P315-P400 ABB OETL-NF800A

F3 P450 Merlin Gerin NPJF36000S12AAYP F3 P500-P630 Merlin Gerin NRKF36000S20AAYP F4 P710-P800 Merlin Gerin NRKF36000S20AAYP

525-690V

D1/D3 P90K-P132 ABB OT200U12-91 D2/D4 P160-P315 ABB OT400U12-91

E1/E2 P355-P560 ABB OETL-NF600A

F3 P630-P710 Merlin Gerin NPJF36000S12AAYP F3 P800 Merlin Gerin NRKF36000S20AAYP F4 P900-P1M2 Merlin Gerin NRKF36000S20AAYP

Tablica 3.51

Veličina

okvira Snaga i napon Vrsta Zadane postavke prekidača

Razina greške [A] Vrijeme [sec.]

P450 380-500V i P630-P710

P500-P630 380-500V i P800

P710 380-500 V i P900-P1M2

F4 P800 380-500 V

Tablica 3.52 Prekidači strujnog kruga za okvir F

3.5.15

Sklopnici mrežnog napona okvira F

Veličina okvira Snaga i napon Vrsta

F3 P450-P500 380-500 V i P630-P800 525-690 V Eaton XTCE650N22A F3 P560 380-500 V Eaton XTCE820N22A F3 P630380-500V Eaton XTCEC14P22B F4 P900 525-690 V Eaton XTCE820N22A F4 P710-P800 380-500 V i P1M2 525-690 V Eaton XTCEC14P22B

Tablica 3.53

525-690V

525-690 V

Merlin Gerin

NPJF36120U31AABSCYP 1200 0,5

Merlin Gerin

NRJF36200U31AABSCYP 2000 0,5

Merlin Gerin

NRJF36200U31AABSCYP 2000 0,5

Merlin Gerin

NRJF36250U31AABSCYP 2500 0,5

UPOZORENJE

Sklopnici mrežnog napajanja zahtijevaju 230 V napajanje koje osigurava kupac.

MG33U337 - VLT® je registrirani zaštitni znak tvrtke Danfoss 59

(0,)

Q0,

(0,)

NMLJ KE F G H I

176FA238.10

R/12 91

W/T3 98V/T2 97U/T1 96

+R 82-R 81

+DC 89-DC 88

T/L3 93S/L2 92

Način ugradnje

VLT® HVAC Drive FC 300 Upute za upotrebu High Power

3.5.16 Izolacija motora

Za duljine kabela motora ≤ maksimalne duljine kabela navedene u tablicama Opće specifikacije preporučuju se sljedeće izolacije motora, zato što vršni napon može biti

Nominalni mrežni napon Izolacija motora UN ≤ 420 V 420 V < UN ≤ 500 V Pojačano ULL = 1.600 V 500 V < UN ≤ 600 V Pojačano U 600 V < UN ≤ 690 V Pojačano ULL = 2.000 V

dvostruko veći od napona istosmjernog međukruga, 2,8 puta veći od mrežnog napona, zbog transmisijskog efekta

Tablica 3.54

u kabelu motora. Ako motor ima nižu oznaku izolacije, preporuča se korištenje du/dt ili sinusoidnog filtra.

3.5.17 Lokacije stezaljke - Veličina okvira D

Pri projektiranju pristupa kabelima uzmite u obzir sljedeće položaje kabela.

Standardno ULL = 1.300 V

= 1.800 V

Slika 3.62 Položaji strujnih spojeva, veličina okvira D3 i D4

60 MG33U337 - VLT® je registrirani zaštitni znak tvrtke Danfoss

R/L1 S/L2

U/T1 96 V/T2 97 W/T398

T/L391

81 82

9392

-DC +DC

-R +R

(0,)

UTS

(0,)

176FA239.10

(0,)

Način ugradnje

VLT® HVAC Drive FC 300 Upute za upotrebu High Power

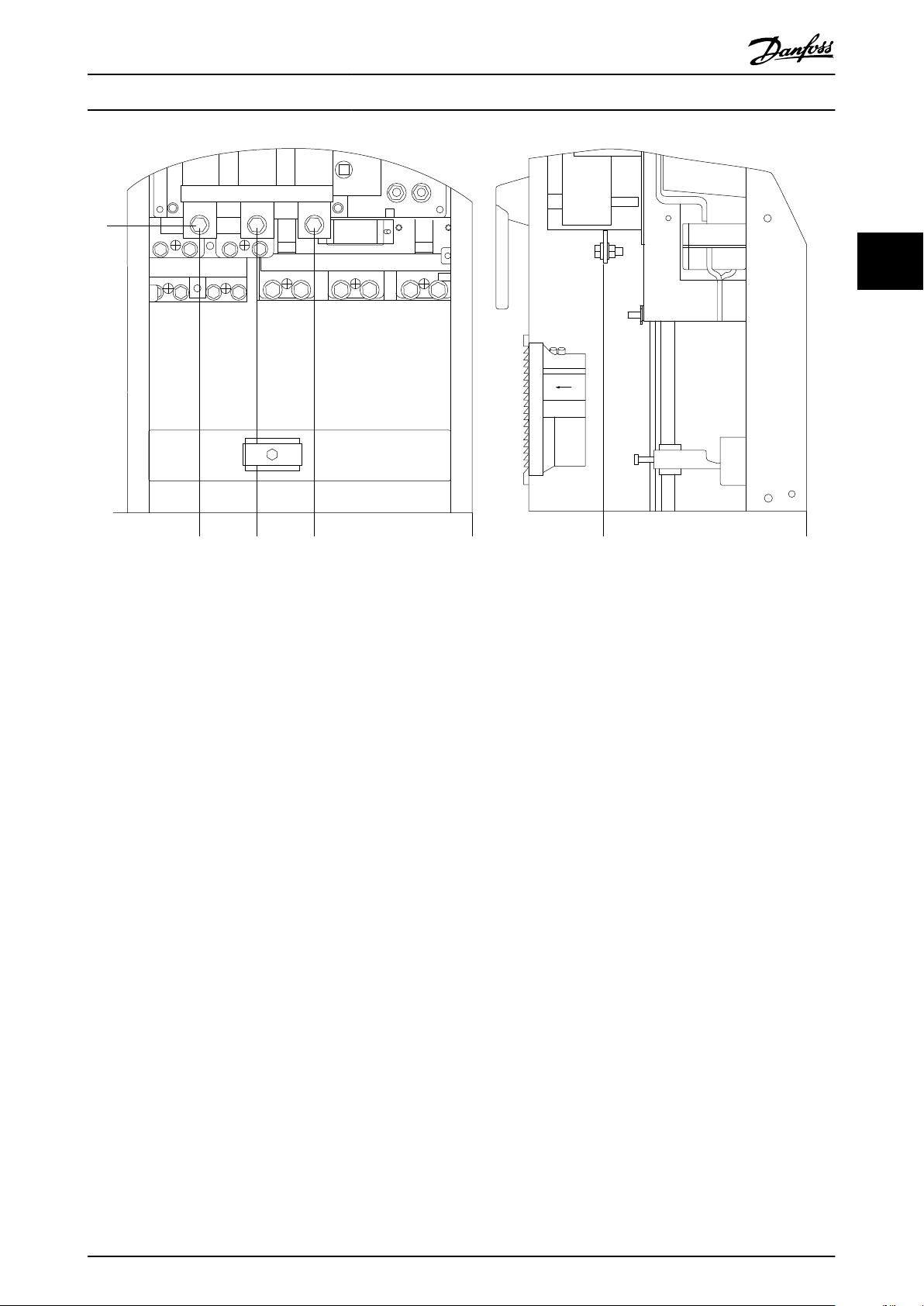

Slika 3.63 Položaji strujnih spojeva sa sklopkom za prekid, veličina okvira D1 i D2

Imajte na umu da su kabeli napajanja teški i slabo se savijaju. Razmislite o optimalnom položaju frekvencijskog

pretvarača, kako bi osigurali jednostavno postavljanje kabela.

MG33U337 - VLT® je registrirani zaštitni znak tvrtke Danfoss 61

Način ugradnje

VLT® HVAC Drive FC 300 Upute za upotrebu High Power

NAPOMENA!

Sve D frames dostupne su sa standardnim ulaznim stezaljkama ili sklopkom za prekid. Sve dimenzije stezaljki možete pronaći u sljedećoj tablici.

IP 21 (NEMA 1) / IP 54

(NEMA 12)

Veličina

Veličina okvira D2

IP 00 / Šasija

Veličina okvira D3

Veličina okvira D4

Tablica 3.55 Položaji kabela kao što je prikazano na gornjim crtežima. Dimenzije u mm (inčima).

62 MG33U337 - VLT® je registrirani zaštitni znak tvrtke Danfoss

175ZA877.10

106 NC

104 C

105 NO

176FA246.10

U/T1 96

-DC 88

R/L1 91

S/L2 92

T/L3 93

+DC 89

V/T2 97

W/13

130BB187.10

Način ugradnje

VLT® HVAC Drive FC 300 Upute za upotrebu High Power

3.5.18 Temperaturni prekidač otpornika za kočenje.

Veličina okvira D-E-F Moment: 0,5-0,6 Nm (5 in-lbs) Veličina vijaka: M3

Ovaj se ulaz može koristiti za nadzor temperature eksterno spojenog otpornika kočenja. Ukoliko se uspostavi ulaz između 104 i 106 Frekvencijski pretvarač će stati na upozorenju / alarmu 27, “Kočnica IGBT”. Ukoliko je između 104 i 105 zatvorena veza, Frekvencijski pretvarač će stati na upozorenju / alarmu 27, “Kočnica IGBT”. KLIXON prekidač koji je "obično zatvoren" mora biti instaliran. Ako se ova funkcija ne koristi, 106 i 104 moraju biti kratko spojeni zajedno. Obično zatvoren: 104-106 (tvornički instaliran premosnik) Obično otvoren: 104-105

Broj stezaljke Funkcija 106, 104, 105 Temperaturni prekidač otpornika za kočenje.

Tablica 3.56

NAPOMENA!

Ako temperatura otpornika kočenja postane previsoka i isključi se toplinski prekidač, Frekvencijski pretvarač će prestati s kočenjem. Motor će se početi zaustavljati po inerciji.

Slika 3.64

3.5.19 Usmjeravanje upravljačkog kabela

Pričvrstite sve upravljačke žice na željeni upravljački kabel kako je prikazano na slici. Nemojte zaboraviti spojiti štitove na odgovarajući način kako bi osigurali optimalan električni imunitet.

Fieldbus veza Veza se ostvaruje do relevantnih opcija na upravljačkoj kartici. Za detalje pogledajte relevantne upute o fieldbus-u. Kabel treba postaviti u predviđeni utor unutar frekvencijskog pretvarača i pričvršćen zajedno sa ostalim upravljačkim žicama (pogledajte slike).

Slika 3.65 Putanja žica upravljačke kartice za D3. Ožičenja kontrolne kartice za D1, D2, D4, E1 i E2 koriste istu putanju.

Slika 3.66 Putanja ožičenja kontrolne kartice za F1/F3. Ožičenja kontrolne kartice za F2/F4 koriste istu putanju.

U jedinicama kućišta Chassis (IP00) i NEMA 1 također je moguće spojiti fieldbus s vrha jedinice, kako je prikazano na sljedećim slikama. Na jedinici NEMA 1 potrebno je ukloniti pokrovnu ploču. Broj kompleta za fieldbus vršni spoj: 176F1742

MG33U337 - VLT® je registrirani zaštitni znak tvrtke Danfoss 63

130BA867.10

Probus Option A

FC300 Service

130BB255.10

130BB256.10

130BA150.10

9 - 10 mm

(0.37 in)

130BT312.10

Način ugradnje

VLT® HVAC Drive FC 300 Upute za upotrebu High Power

Slika 3.67 Vršni spoj za fieldbus.

Br. 35 (-), 36 (+) 24 voltno vanjsko istosmjerno napajanje

Tablica 3.57

Funkcija

24 voltno vanjsko istosmjerno napajanje može se koristiti kao niskonaponski dovod do upravljačke kartice i bilo koje instalirane opcijske kartice. To omogućava potpuni rad LCP (uključujući postavke parametara) bez spajanja na mrežu. Imajte na umu da će se pri spajanju 24 VDC pojaviti upozorenje o niskom naponu; ipak, neće doći do pogreške.

UPOZORENJE

Za osiguranje ispravne galvanske izolacije (tipa PELV) na upravljačkim stezaljkama frekvencijskog pretvarača upotrijebite 24 voltno vanjsko istosmjerno napajanje tipa PELV.

3.5.20 Pristup upravljačkim stezaljkama

Sve stezaljke za upravljačke kabele nalaze se ispod LCP. Pristupa im se otvaranjem vrata inačice IP21/ 54 ili uklanjanjem poklopaca sa inačice IP00 .

Slika 3.68

Slika 3.69

3.5.21

Električna instalacija, Upravljačke stezaljke

Za spajanje kabela na stezaljku:

1. Skinite izolaciju u duljini od otprilike 9-10 mm

U četvrtasti otvor uvucite odvijač1) .

3. Uvucite kabel u susjedni okrugli otvor.

Instalacija 24 Voltnog vanjskog istosmjernog napajanja Moment: 0,5-0,6 Nm (5 in-lbs) Veličina vijaka: M3

64 MG33U337 - VLT® je registrirani zaštitni znak tvrtke Danfoss

4. Izvucite odvijač. Kabel je sad pričvršćen na stezaljku.

130BT311.10

130BT306.10

12 13 18 37

130BA155.12

322719 29 33 20

P 5-12 [0]

P 5-10 [8]

Start/Stop

+24V

Speed

Safe Stop

Start/Stop [18]

12 13 18 37

130BA156.12

322719 29 33 20

P 5 - 12 [6]

P 5 - 10[9]

+24V

Speed

Start Stop inverse Safe Stop

Start (18)

Start (27)

Način ugradnje

Za uklanjanje kabela sa stezaljke:

U četvrtasti otvor uvucite odvijač1) .

2. Izvucite kabel.

Max. 0,4 x 2,5mm

VLT® HVAC Drive FC 300 Upute za upotrebu High Power

Slika 3.71

3.6.2

Pulsni start/stop

Slika 3.70

3.6 Primjeri priključivanja

3.6.1 Pokretanje/zaustavljanje

Stezaljka 18 = 5-10 Terminal 18 Digital Input [8] Start Stezaljka 27 = 5-12 Terminal 27 Digital Input [0] Nema pogona (zadano inverzno slobodno zaustavljanje)

Stezaljka 37 = Sigurnosno zaustavljanje

Stezaljka 18 = 5-10 Terminal 18 Digital Input [9] pulsni start Stezaljka 27= 5-12 Terminal 27 Digital Input [6] Inverzno

zaustavljanje

Stezaljka 37 = Sigurnosno zaustavljanje

Slika 3.72

MG33U337 - VLT® je registrirani zaštitni znak tvrtke Danfoss 65

+24V

Par. 5-10

Par. 5-12

Par. 5-13

Par. 5-14

130BA021.12

Način ugradnje

VLT® HVAC Drive FC 300 Upute za upotrebu High Power

3.6.3 Ubrzanje/usporenje

Stezaljke 29/32 = Ubrzanje/usporenje

Stezaljka 18 = 5-10 Terminal 18 Digital Input Start [9] (zadani)

Stezaljka 27 = 5-12 Terminal 27 Digital Input Zamrzni referencu [19]

Stezaljka 29 = 5-13 Terminal 29 Digital Input Ubrzanje [21]

Stezaljka 32 = 5-14 Terminal 32 Digital Input Usporavanje [22]

NAPOMENA: Stezaljka 29 samo u FC x02 (x=vrsta serije).

Slika 3.74

Slika 3.73

Zadavanje reference potenciometrom

3.6.4

Naponska referenca preko potenciometra

Izvor reference 1 = [1] Analogni ulaz 53 (zadani) Stezaljka 53, Niski napon =0V Stezaljka 53, Visoki napon = 10V Stezaljka 53, Niska referenca/povrat = 0 o/min Stezaljka 53, Visoka referenca/povrat =1.500

o/min Sklopka S201 = ISKLJUČENO (U)

66 MG33U337 - VLT® je registrirani zaštitni znak tvrtke Danfoss

Switch Mode Power Supply

10Vdc 15mA

24Vdc 130/200mA

Analog Output 0/4-20 mA

50 (+10 V OUT)

S201

S202

ON/I=0-20mA

OFF/U=0-10V

+10 Vdc

-10 Vdc +10 Vdc

0/4-20 mA

-10 Vdc +10 Vdc 0/4-20 mA

53 (A IN)

54 (A IN )

55 (COM A IN )

(COM A OUT) 39

(A OUT) 42

12 (+24V OUT )

13 (+24V OUT )

18 (D IN)

19 (D IN )

20 (COM D IN)

27 (D IN/OUT )

24 V

29 (D IN/OUT )

32 (D IN )

33 (D IN )

37 (D IN )

5 6 7 8 5 6 7 8

CI45 MODULE

12 13 14 11 12 13 14 11 12 13 14 11 12 13 14 11 12 13 14

15 16 17 1815 16 17 1815 16 17 1815 16 17 1815 16 17 18

5 6 7 8 5 6 7 8 5 6 7 8

1 12 23 34 4 1 2 3 4 1 2 3 4 1 2 3 4

P 5-00

24V (NPN)

0V (PNP)

24V (NPN)

0V (PNP)

24V (NPN)

0V (PNP)

24V (NPN)

0V (PNP)

24V (NPN)

0V (PNP)

24V (NPN)

0V (PNP)

ON=Terminated OFF=Open

(PNP) = Source (NPN) = Sink

RS-485

(COM RS-485) 61

(P RS-485) 68

(N RS-485) 69

RS - 485 Interface

S801

CONTROL CARD CONNCECTION

130BB759.10

Način ugradnje

VLT® HVAC Drive FC 300 Upute za upotrebu High Power

3.7.1 Električna instalacija, Upravljački kabeli

Slika 3.75

MG33U337 - VLT® je registrirani zaštitni znak tvrtke Danfoss 67

EXTERNAL BRAKE

FUSE

C14

C13

117118

+ -

EXTERNAL BRAKE

CONTROL CARD PIN 20 (TERMINAL JUMPERED TOGETHER)

CUSTOMER SUPPLIED (TERMINAL JUMPERED TOGETHER)

MCB 113 PIN X46/1

MCB 113 PIN X46/3

MCB 113 PIN X46/5

MCB 113 PIN X46/7

MCB 113 PIN X46/9

MCB 113 PIN X46/11

MCB 113 PIN X46/13

MCB 113 PIN X47/1

MCB 113 PIN X47/3

MCB 113 PIN X47/2

MCB 113 PIN X47/4

MCB 113 PIN X47/6

MCB 113 PIN X47/5

MCB 113 PIN X47/7

MCB 113 PIN X47/9

MCB 113 PIN X47/8

MCB 113 PIN X45/1

MCB 113 PIN X45/2

MCB 113 PIN X45/3

MCB 113 PIN X45/4

AUX FAN AUX FAN

TB3 INVERTER 2

R-

R+

TB3 INVERTER 1

PILZ

TERMINALS

REGEN

TERMINALS

MCB 113 PIN 12

MCB 112 PIN 1

MCB 112 PIN 2

CONTROL CARD PIN 37

CONTROL CARD PIN 53

CONTROL CARD PIN 55

TB08 PIN 01

TB08 PIN 02

TB08 PIN 04

TB08 PIN 05

TB7

L1 L1

L2 L2

100 101 102

TB4

TB8

103

CUSTOMER

SUPPLIED 24V RET.

CUSTOMER

SUPPLIED 24V

INVERTER CABINET CUSTOMER CONNECTION DETAILS

130BB760.10

NAMUR Terminal Deﬁnition

EXTERNAL BRAKE

R-

R+ R+

R-

Način ugradnje

VLT® HVAC Drive FC 300 Upute za upotrebu High Power

Slika 3.76 Skica prikazuje sve električne stezaljke bez opcija Stezaljka 37 je ulaz koji će se koristiti za Sigurnosno zaustavljanje. Za upute o Instalaciji sigurnosnog zaustavljanja molimo pogledajte odjeljak Instalacija sigurnosnog zaustavljanja u Vodiču za projektiranje frekvencijskog pretvarača. Također pogledajte odjeljke Sigurnosno zaustavljanje i Instalacija sigurnosnog zaustavljanja.

1) F8/F9 = (1) skupine stezaljki.

2) F10/F11 = (2) skupine stezaljki.

3) F12/F13 = (3) skupine stezaljki.

68 MG33U337 - VLT® je registrirani zaštitni znak tvrtke Danfoss

12 13 18 19 27 29 32 33 20 37

+24 VDC

0 VDC

130BT106.10

PNP (izvor)

Ožičenje dig. ulaza

NPN (odvod) Ožičenje dig. ulaza

12 13 18 19 27 29 32 33 20 37

+24 VDC

0 VDC

130BT107.11

130BT340.10

Način ugradnje

VLT® HVAC Drive FC 300 Upute za upotrebu High Power

Vrlo dugački upravljački kabeli i analogni signali mogu, u rijetkim slučajevima i ovisno o instalaciji, rezultirati petljama uzemljenja od 50/60 Hz zbog šuma koji dolazi iz kabela za napajanje.

U tom slučaju, razbijte plašt ili umetnite 100 nF kondenzator između plašta i kućišta.

Povežite zajedničke digitalne i analogne ulaze i izlaze na zasebne zajedničke ulaze frekvencijskog pretvarača (stezaljke 20, 55, 39) . To će spriječiti interferenciju struje uzemljenja među različitim skupinama. Primjerice, uklapanje digitalnog ulaza može omesti analogni ulazni signal.

Ulazni polaritet upravljačkih stezaljki

Slika 3.78

Slika 3.77

NAPOMENA!

Upravljački kabeli moraju biti oklopljeni.

Slika 3.79

Spojite žice na način opisan u Uputama za rad s frekvencijskim pretvaračem. Nemojte zaboraviti spojiti štitove na odgovarajući način kako bi osigurali optimalan električni imunitet.

MG33U337 - VLT® je registrirani zaštitni znak tvrtke Danfoss 69

130BT310.10

N O

VLT

BUS TER. OFF-ON

A53 A54 U- I U- I

THREE PHASE INDUCTION MOTOR

400

MOD

MCV 315E

Nr.

135189 12 04

PRIMARY

SECONDARY

690

A V A V A

V A

410.6 CONN Y CONN CONN

CONN ENCLOSURE

CAUTION

COS f

ALT RISE

1.15

0.85

AMB

40 1000

°C

IP23

IL/IN

6.5

536

1481 Hz DESIGN

N DUTY INSUL WEIGHT 1.83 ton

EFFICIENCY %

95.8% 95.8% 75%100%

S1 I

130BA767.10

Način ugradnje

VLT® HVAC Drive FC 300 Upute za upotrebu High Power

3.7.2 Sklopke S201, S202 i S801

Sklopke S201 (Al53) i S202 (Al54) služe za odabir konfiguracije struje (0-20 mA) ili napona (-10 do 10 V) stezaljki analognog ulaza 53 i 54.

Sklopka S801 (BUS TER.) može se koristiti kako bi se omogućio priključak na RS-485 ulazu (stezaljke 68 i 69).

Pogledajte skicu Dijagram s prikazom svih električnih stezaljki u odjeljku Električna instalacija.

Tvorničke postavke:

S201 (A53) = ISKLJUČENO (ulaz napona) S202 (A54) = ISKLJUČENO (ulaz napona) S801 (zaključenje sabirnice) = ISKLJUČENO

NAPOMENA!

Pri izmjenama funkcije za S201, S202 ili S801, pazite da pri prebacivanju ne primjenjujete silu. Pri radu s prekidačima preporuča se uklanjanje LCP učvršćivača (podloge). Ne napajajte sklopke strujom sa frekvencijskog pretvarača.

Slika 3.81

Korak 2. Unesite podatke s nazivne pločice motora na sljedeći popis parametara. Za pristup popisu pritisnite tipku [QUICK MENU] pa odaberite “Q2 Brzi postav”.

Slika 3.80

3.8 Konačni postav i test

Kako biste testirali postav i osigurali rad frekvencijskog pretvarača, slijedite ove korake.

Korak 1. Pronađite nazivnu pločicu motora

NAPOMENA!

Motor je spojen ili u spoju zvijezda (Y) ili trokut (Δ). Te podatke pronaći ćete na natpisnoj pločici motora.

70 MG33U337 - VLT® je registrirani zaštitni znak tvrtke Danfoss

1-20 Motor Power [kW] 1-21 Motor Power [HP]

1-22 Motor Voltage 1-23 Motor Frequency 1-24 Motor Current 1-25 Motor Nominal Speed

Tablica 3.58

Korak 3. Aktivirajte Automatsko prilagođenje motoru (AMA)

Izvođenje AMA osigurat će optimalnu izvedbu. AMA mjeri vrijednosti sa dijagrama ekvivalentnog modelu motora.

1. Spojite stezaljku 37 na stezaljku 12 (ako je stezaljka 37 dostupna).

2. Spojite stezaljku 27 na stezaljku 12 ili postavite 5-12 Terminal 27 Digital Input na 'Bez funkcije' (5-12 Terminal 27 Digital Input [0])

Aktivirajte AMA 1-29 Automatic Motor Adaptation (AMA).

4. Odaberite između potpunog i djelomičnog AMA. Ako je ugrađen sinusoidni filtar, pokrenite samo smanjeno AMA, ili uklonite filtar tijekom AMA automatskog ugađanja.

Način ugradnje

5. Pritisnite tipku [OK]. Na zaslonu se prikazuje “ Pritisnite [Hand on] za početak”.

6. Pritisnite tipku [Hand on]. Traka napretka A pokazuje je li AMA u tijeku.

Zaustavljanje AMA tijekom rada.

1. Pritisnite [OFF] – frekvencijski pretvarač prelazi na alarmni način rada i na zaslonu se prikazuje da je korisnik prekinuo AMA.

Uspješno AMA

1. Na zaslonu se prikazuje “Pritisnite [OK] za kraj AMA”.

2. Za izlaz iz AMA pritisnite [OK].

Neuspješno AMA

1. Frekvencijski pretvarač prelazi na alarmni način rada. Opis alarma potražite u poglavlju Uklanjanje kvarova.

2. "Prijavlj.vrijedn.” u [Alarm Log] označava zadnje izvršeno AMA prije prelaska frekvencijskog pretvarača u alarmni način rada. Taj broj, uz opis alarma, pomoći će pri uklanjanju kvarova. Ukoliko se za servis obratite Danfoss, navedite taj broj i opis alarma.

VLT® HVAC Drive FC 300 Upute za upotrebu High Power

NAPOMENA!

Neuspješno izvršenje AMA često je posljedica pogrešno registriranog podataka s nazivne pločice motora ili prevelikog odstupanja između snage motora i snage frekvencijskog pretvarača.

3.9

Dodatni priključci

3.9.1 Upravljanje mehaničkom kočnicom

U aplikacijama dizanja/spuštanja nužna je mogućnost upravljanja elektromehaničkom kočnicom:

Kontrolirajte kočnicu putem bilo kojeg kontakta

•

releja ili digitalnog izlaza (stezaljke 27 ili 29). Držite izlaz zatvorenim (bez napona) dok god

•

frekvencijski pretvarač nije u stanju podržavati motor, primjerice zbog prevelikog opterećenja.

Odaberite Upravljanje mehaničkom kočnicom [32]

•

unutar skupine parametara 5-4* za aplikacije s elektromehaničkom kočnicom.

Kočnica se otpušta kad struja motora premaši

•

vrijednost zadanu u 2-20 Release Brake Current. Kočnica se aktivira kada je vrijednost izlazne

•

frekvencije niža od vrijednosti postavljene u

2-21 Activate Brake Speed [RPM]ili 2-22 Activate Brake Speed [Hz], te samo kada frekvencijski

pretvarač izvršava naredbu zaustavljanja.

Ako je frekvencijski pretvarač u alarmskom načinu, ili se dogodi previsoki napon, mehanička kočnica se automatski aktivira.

Paralelno spajanje više motora

3.9.2

Korak 4. Postavite ograničenje brzine i vremena zaleta

3-02 Minimum Reference 3-03 Maximum Reference

Tablica 3.59 Postavite željena ograničenja brzine i vremena zaleta.

4-11 Motor Speed Low Limit [RPM] [Hz] 4-13 Motor Speed High Limit [RPM] ili 4-14 Motor Speed High Limit [Hz]

Tablica 3.60

3-41 Ramp 1 Ramp up Time 3-42 Ramp 1 Ramp Down Time

Tablica 3.61

ili 4-12 Motor Speed Low Limit

Frekvencijski pretvarač može upravljati sa više paralelno spojenih motora. Zbroj potrošnje struje svih motora ne smije biti veći od nazivne izlazne struje I pretvarača.

frekvencijskog

M,N

NAPOMENA!

Instalacija pomoću kabela spojenih u zajedničku točku kao na donjoj ilustraciji, preporuča se samo za kratke kabele.

NAPOMENA!

Kad su motori spojeni paralelno, 1-29 Automatic Motor Adaptation (AMA) se ne može koristiti.

NAPOMENA!

Elektronički toplinski relej (ETR) frekvencijskog pretvarača ne može se koristiti za zaštitu svakog pojedinog motora posebno u sustavima sa više paralelno spojenih motora. Osigurajte daljnju zaštitu motora putem, primjerice, termistora u svakom motoru ili zasebnih toplinskih releja (prekidači strujnog kruga nisu prikladni za zaštitu).

MG33U337 - VLT® je registrirani zaštitni znak tvrtke Danfoss 71

LC lter

130BA170.10

Način ugradnje

VLT® HVAC Drive FC 300 Upute za upotrebu High Power

Slika 3.82

Problemi se mogu pojaviti pri startu ili pri niskim vrijednostima o/min ako su veličine motora jako različite, zato jer relativno veći omski otpor statorskih namotaja u manjih motora traži veći napon pri startu ili pri niskim vrijednostima o/min.

3.9.3

Elektronički toplinski relej frekvencijskog pretvarača ima UL-odobrenje za pojedinačnu zaštitu motora, kad je

1-90 Motor Thermal Protectionpostavljen na ETR Greška a 1-24 Motor Current postavljen na nazivnu struju motora

(vidi nazivnu pločicu motora). Za termalnu zaštitu motora također se može koristiti opcija kartice toplinske sonde MCB 112 PTC. Ova kartica pruža certifikat ATEX za zaštitu motora u područjima u kojima postoji rizik od eksplozije, Zona 1/21 i Zona 2/22. Kad je 1-90 Motor Thermal Protection postavljen na [20], ATEX ETR se kombinira sa upotrebom MCB-a 112, moguće je upravljati Ex-e motorom u područjima u kojima postoji rizik od eksplozije. Detalje o postavljanju frekvencijskog pretvarača za siguran rad sa Ex-e motorima potražite u Vodiču za programiranje.

Temperaturna zaštita motora

72 MG33U337 - VLT® je registrirani zaštitni znak tvrtke Danfoss

Auto

Reset

Hand

O

Status

Quick Menu

Main

Alarm

Log

Back

Cancel

Info

Status

1(0)

1234rpm 10,4A 43,5Hz

Run OK

43,5Hz

Alarm

Warn.

130BA018.13

Način programiranja

VLT® HVAC Drive FC 300 Upute za upotrebu High Power

4 Način programiranja

4.1 Grafički i Numerički LCP

Najlakše programiranje Frekvencijski pretvarač izvodi se putem Grafičkog LCP (LCP 102). Kod korištenja numeričke lokalne upravljačke ploče (LCP 101) potrebno je konzultirati Vodič za projektiranje za Frekvencijski pretvarač.

4.1.1 Kako programirati na grafičkom LCP

Sljedeće upute važe za grafički LCP(LCP 102)

tipkovnica je podijeljena u četiri funkcionalne skupine

1. Grafički zaslon sa statusnim recima.

2. Tipke izbornika i indikatorske lampice – mijenjanje parametara i prebacivanje između različitih zaslonskih funkcija.

3. Tipke za navigaciju i indikatorske lampice (LED).

4. Tipke za rad i indikatorske lampice (LED).

Svi podaci prikazani su na grafičkom LCP zaslonu, koji može prikazati do pet radnih stavki iz radnih podataka u [Status] načinu rada.

4 4

Retci na zaslonu

a. Statusni redak: Poruke o stanju prikazuju ikone i

grafiku.

b. Redak 1-2: Retci s podacima operatera prikazuju

podatke koje definira ili odabire korisnik. Pritiskom na tipku [Status] možete dodati jedan dodatni redak.

c. Statusni redak: Statusne poruke s prikazom teksta.

Slika 4.1

MG33U337 - VLT® je registrirani zaštitni znak tvrtke Danfoss 73

130BA191.10

Auto on

Reset

Hand

O

Status

Quick Setup

Main Menu

Back

Alarm

Warn.

Setup

Način programiranja

VLT® HVAC Drive FC 300 Upute za upotrebu High Power

4.1.2 Kako programirati na numeričkoj Lokalnoj upravljačkoj ploči

Sljedeće upute važe za numeričku LCP (LCP 101):

Upravljački panel podijeljen je na četiri funkcionalne skupine:

1. Numerički zaslon.

2. Tipke izbornika i indikatorske lampice – mijenjanje parametara i prebacivanje između različitih zaslonskih funkcija.

3. Tipke za navigaciju i indikatorske lampice (LED).

4. Tipke za rad i indikatorske lampice (LED).

Slika 4.2

74 MG33U337 - VLT® je registrirani zaštitni znak tvrtke Danfoss

Quick

Način programiranja

VLT® HVAC Drive FC 300 Upute za upotrebu High Power

4.1.3 Prvo puštanje u pogon

Najlakši način za početno puštanje u pogon je putem gumba Brzi izbornik i praćenjem postupka za brzi postav koristeći LCP 102 (tablicu čitajte slijeva na desno). Primjer se odnosi na aplikacije otvorene petlje.

Pritisnite

Q2 Brzi izbornik

0-01 Language

Postavite jezik

4 4

1-20 Motor Power [kW]

1-22 Motor Voltage

1-23 Motor Frequency

1-24 Motor Current

1-25 Motor Nominal Speed

5-12 Terminal 27 Digital Input

1-29 Automatic Motor Adaptation (AMA)

Postavite nazivnu snagu motora

Postavite nazivni napon

Postavite nazivnu frekvenciju

Postavite nazivnu struju

Postavite nazivnu brzinu izraženu u o/min

Ako je zadan vrijednost stezaljke Inverzno slobodno zaustavljanje, moguće je promijeniti ovu postavku u Nema funkcije. Tad za rad AMAe nije potreban priključak na stezaljku 27 Postavite željenu AMA funkciju. Preporuča se omogućavanje potpune AMA-e

3-02 Minimum Reference

3-03 Maximum Reference

3-41 Ramp 1 Ramp up Time

3-42 Ramp 1 Ramp Down Time

3-13 Reference Site

Tablica 4.1

Postavite minimalnu brzinu osovine motora

Postavite maksimalnu brzinu osovine motora

Postavite vrijeme zaleta s referencom na sinkronu brzinu motora, n

Postavite vrijeme usporenja s referencom na sinkronu brzinu motora, n

Postavite lokaciju s koje referenca mora raditi

MG33U337 - VLT® je registrirani zaštitni znak tvrtke Danfoss 75

Način programiranja

VLT® HVAC Drive FC 300 Upute za upotrebu High Power

4.2 Brzi postav

0-01 Language

Opcija: Funkcija:

0-01 Language

[52] Hrvatski

Opcija: Funkcija:

Definira jezik koji će se koristiti na zaslonu. Frekvencijski pretvarač može se isporučiti s 4 različita jezična paketa. Engleski i njemački jezik uključeni su u

[0] * English Dio jezičnih paketa 1 - 4

[1] Deutsch Dio jezičnih paketa 1 - 4

[2] Francais Dio jezičnog paketa 1

[3] Dansk Dio jezičnog paketa 1

[4] Spanish Dio jezičnog paketa 1

sve pakete. Engleski jezik se ne može izbrisati ni mijenjati.

1-20 Motor Power [kW]

Raspon: Funkcija:

Application dependent* [Application dependant]

1-22 Motor Voltage

Raspon: Funkcija:

Size related*

[ 10. -

1000. V]

Unesite vrijednost napona motora s nazivne pločice motora. Zadana vrijednost odgovara nazivnoj izlaznoj vrijednosti uređaja. Taj se parametar ne može prilagođavati tijekom rada motora.

1-23 Motor Frequency

[5] Italiano Dio jezičnog paketa 1

Svenska Dio jezičnog paketa 1

[7] Nederlands Dio jezičnog paketa 1

[10] Chinese Dio jezičnog paketa 2

Suomi Dio jezičnog paketa 1

[22] English US Dio jezičnog paketa 4

Greek Dio jezičnog paketa 4

Bras.port Dio jezičnog paketa 4

Slovenian Dio jezičnog paketa 3

Korean Dio jezičnog paketa 2

Japanese Dio jezičnog paketa 2

Turkish Dio jezičnog paketa 4

Trad.Chinese Dio jezičnog paketa 2

Bulgarian Dio jezičnog paketa 3

Srpski Dio jezičnog paketa 3

Romanian Dio jezičnog paketa 3

Raspon: Funkcija:

Application dependent*

[20 1000 Hz]

Minimalna - Maksimalna frekvencija motora: 20 - 1.000 Hz. Odaberite vrijednost frekvencije motora s nazivne pločice. Ako je odabrana vrijednost različita od 50 Hz i 60 Hz, potrebno je u 1-50 Motor Magnetisation

at Zero Speed do 1-53 Model Shift Frequency prilagoditi postavke koje ne

ovise o opterećenju. Za rad na 87 Hz s 230/400 V motorima postavite nazivne podatke za 230V/50 Hz. Prilagodite

4-13 Motor Speed High Limit [RPM] i 3-03 Maximum Reference primjeni na 87

Hz.

1-24 Motor Current

Raspon: Funkcija:

Size related* [ 0.10 -

10000.00 A]

Unesite vrijednost nazivne struje motora s nazivne pločice motora. Ti podaci se koriste za izračun obrtnog momenta, toplinske zaštite motora i sl.

Magyar Dio jezičnog paketa 3

Taj se parametar ne može prilagođavati tijekom rada motora.

Czech Dio jezičnog paketa 3

Polski Dio jezičnog paketa 4

Russian Dio jezičnog paketa 3

Thai Dio jezičnog paketa 2

Bahasa Indonesia Dio jezičnog paketa 2

76 MG33U337 - VLT® je registrirani zaštitni znak tvrtke Danfoss

1-25 Motor Nominal Speed

Raspon: Funkcija:

Size related* [100 - 60000

RPM]

Unesite vrijednost nazivne brzine motora s natpisne pločice motora. Ti podaci se koriste za izračun automatske kompenzacije vrijednosti motora.

Način programiranja

VLT® HVAC Drive FC 300 Upute za upotrebu High Power

Taj se parametar ne može prilagođavati tijekom rada motora.

5-12 Stezaljka 27 Digitalni ulaz

Opcija: Funkcija:

Odaberite funkciju iz raspoloživog raspona digitalnih ulaza.

Bez rada [0] Reset (Poništiti) [1] Sl.zaust.inv. [2] Sl.zaus. i poništ.inv [3] Brzo inv.zaust. [4] Istosmj. koč., inv. [5] Inverz.zaust. [6] Pokretanje [8] Pulsni start [9] Promjena smjera vrtnje [10] Pokret.unatr. [11] Uklj. pokret. napr. [12] Uklj. pokret. unatr. [13] Puzanje [14] Bit 0 predef.ref. [16] Bit 1 predef.ref. [17] Bit 2 predef.ref. [18] Zamrzni referencu [19] Zamrzni izlaz [20] Ubrzaj [21] Uspori [22] Bit odabira post.0 [23] Bit odabira post.1 [24] Ubrzanje [28] Usporavanje [29] Pulsni ulaz [32] Bit zaleta 0 [34] Bit zaleta 1 [35] Kvar mr. n. inv. [36] DigiPot porast [55] DigiPot smanjenje [56] DigiPot poništ. [57] Poništ. brojila A [62] Poništ. brojila B [65]

1-29 Autom. prilagođenje motora (AMA)

Opcija: Funkcija:

zaslonu se prikazuje: "Za završetak AMA pritisnite [OK]." Nakon pritiska na tipku [OK] frekvencijski je pretvarač spreman za rad. Ovaj se parametar ne može prilagođavati

tijekom rada motora. [0] * ISKLJUČENO [1] Omogući

potpuno AMA

[2] Omogući

djelomično AMA

Izvodi AMA otpora statora RS, otpora rotora

Rr, rasipne reaktancije statora X1, rasipne

reaktancije rotora X2 i glavne reaktancije Xh.

FC 301: Potpuna AMA ne uključuje X

mjerenje za FC 301. Umjesto toga, X

vrijednost se definira iz datoteke motora.

Par 1-35 moguće je prilagoditi za

održavanje optimalne početne izvedbe.

Izvodi smanjeno AMA otpora statora R

samo u sustavu. Tu opciju odaberite kada

se između frekvencijskog pretvarača i

motora koristi LC filtar.

Napomena:

Za optimalno prilagođenje frekvencijskog

•

pretvarača pokrenite AMA uz hladan motor. AMA se ne može izvršiti tijekom rada motora

•

AMA se ne primjenjuje na trajne magnetske

•

motore.

Važno je točno postaviti par. 1-2*, budući da su ti podaci dio AMA algoritma. AMA se mora izvršiti za postizanje optimalnih dinamičkih performansi motora. Može potrajati do 10 min, ovisno o snazi motora.

Izbjegavajte stvaranje vanjskog momenta tijekom izvođenja AMA-e.

Ako se neka od postavki u par. 1-2* promijeni, par. 1-30 do 1-39, napredni parametri motora, vraćaju se na zadane postavke.

4 4

Tablica 4.2

1-29 Autom. prilagođenje motora (AMA)

Opcija: Funkcija:

Funkcija automatskog prilagođavanja motoru (AMA) optimizira dinamičku izvedbu motora putem automatske optimizacije naprednih parametara motora (par. 1-30 to par. 1-35) tijekom mirovanja motora. Funkciju AMA aktivirajte pritiskom na [Hand on] nakon odabira [1] ili [2]. Također pogledajte odjeljak Automatsko prilagođenje motora. Nakon normalnog slijeda na

MG33U337 - VLT® je registrirani zaštitni znak tvrtke Danfoss 77

3-02 Minimum Reference

Raspon: Funkcija:

Application dependent* [Application dependant]

Način programiranja

VLT® HVAC Drive FC 300 Upute za upotrebu High Power

3-03 Maximum Reference

Raspon: Funkcija:

Application dependent* [Application dependant]

3-41 Ramp 1 Ramp up Time

4 postav 'Svi postavi': parametre možete zasebno postaviti u svakom od četiri postava, tj. jedan jedini parametar može imati četiri različite vrijednosti. '1 postav': podaci su isti u svim postavima.

Raspon: Funkcija:

Application dependent* [Application dependant]

3-42 Ramp 1 Ramp Down Time

Raspon: Funkcija:

Application dependent* [Application dependant]

Indeks pretvorbe Taj broj označava pretvorbu koja se koristi tijekom pisanja ili čitanja putem frekvencijskog pretvarača.

4.3 Popisi parametara

Izmjene tijekom rada ”TRUE” znači da se parametar može mijenjati tijekom rada frekvencijskog pretvarača, dok “FALSE” znači da se frekvencijski pretvarač mora zaustaviti prije izvršenja promjena.

Indeks pretv. 100 67 6 5 4 3 2 1 0 -1 -2 -3 -4 -5 -6 Faktor pretv. 1 1/60 1000000 100000 10000 1000 100 10 1 0,1 0,01 0,001 0,0001 0,00001 0,000001

Tablica 4.3

Vrsta podataka 2 Cjelobrojni 8 Int8 3 Cjelobrojni 16 Int16 4 Cjelobrojni 32 Int32 5 Nepotpisan 8 Uint8 6 Nedodijeljen 16 Uint16 7 Nedodijeljen 32 Uint32 9 Vidljivi niz VisStr 33 Normalizirana vrijednost 2 bajta N2 35 Slijed bitova od 16 boolean varijabli V2 54 Vremenska razlika bez datuma TimD

Tablica 4.4

Opis Vrsta

Za daljnje informacije o vrstama podataka 33, 35 i 54, pogledajte Vodič za projektiranje za frekvencijski pretvarač.

Parametri frekvencijskog pretvarača svrstani su u različite skupine za jednostavan odabir točnih parametara u svrhu optimiziranog rada frekvencijskog pretvarača.

0-** Parametri rada i prikaza za osnovne postavke frekvencijskog pretvarača

3-** Parametri reference i zaleta, uključuje DigiPot funkciju

4-** Upozorenja brzine, postavljanje parametara ograničenja i upozorenja

5-** Digitalni ulazi i izlazi, uključuje kontrole releja

6-** Analogni ulazi i izlazi

7-** Kontrole, postavljanje parametara brzine i upravljanja procesom

8-** Parametri komunikacije i opcija, postavke za FC RS485 i FC parametri USB ulaza.

9-** Profibus parametri

10-** Parametri za DeviceNet i CAN Fieldbus

12-** Ethernet parametri

13-** Parametri za pametno logičko upravljanje

1-** Parametri opterećenja i motora, uključuju sve

14-** Parametri posebnih funkcija

parametre vezane za opterećenje i motor

15-** Parametri informacija o frekvencijskom pretvaraču

2-** Parametri kočnica

16-** Parametri očitanja

78 MG33U337 - VLT® je registrirani zaštitni znak tvrtke Danfoss

Način programiranja

17-** Parametri opcije enkodera

18-** Očitanje podataka 2

30-** Posebne značajke

32-** MCO 305 Osnovni parametri

VLT® HVAC Drive FC 300 Upute za upotrebu High Power

33-** MCO 305 Napredni parametri

34-** MCO Parametri očitanja podataka

35-** Opcija ulaza senzora

4 4

MG33U337 - VLT® je registrirani zaštitni znak tvrtke Danfoss 79

Način programiranja

VLT® HVAC Drive FC 300 Upute za upotrebu High Power

4.3.1 0-** Operation / Display

Par.

Parameter description Default value 4-set-up FC 302

No.

only

0-0* Basic Settings 0-01 Language [0] English 1 set-up TRUE - Uint8 0-02 Motor Speed Unit [0] RPM 2 set-ups FALSE - Uint8

0-03 Regional Settings [0] International 2 set-ups FALSE - Uint8 0-04 Operating State at Power-up (Hand) [1] Forced stop, ref=old All set-ups TRUE - Uint8 0-1* Set-up Operations 0-10 Active Set-up [1] Set-up 1 1 set-up TRUE - Uint8 0-11 Edit Set-up [1] Set-up 1 All set-ups TRUE - Uint8 0-12 This Set-up Linked to [0] Not linked All set-ups FALSE - Uint8 0-13 Readout: Linked Set-ups 0 N/A All set-ups FALSE 0 Uint16 0-14 Readout: Edit Set-ups / Channel 0 N/A All set-ups TRUE 0 Int32 0-2* LCP Display 0-20 Display Line 1.1 Small 1617 All set-ups TRUE - Uint16 0-21 Display Line 1.2 Small 1614 All set-ups TRUE - Uint16 0-22 Display Line 1.3 Small 1610 All set-ups TRUE - Uint16 0-23 Display Line 2 Large 1613 All set-ups TRUE - Uint16 0-24 Display Line 3 Large 1602 All set-ups TRUE - Uint16 0-25 My Personal Menu ExpressionLimit 1 set-up TRUE 0 Uint16 0-3* LCP Custom Readout 0-30 Unit for User-defined Readout [0] None All set-ups TRUE - Uint8 0-31 Min Value of User-defined Readout 0.00 CustomReadoutUnit All set-ups TRUE -2 Int32

100.00 0-32 Max Value of User-defined Readout 0-4* LCP Keypad 0-40 [Hand on] Key on LCP null All set-ups TRUE - Uint8 0-41 [Off] Key on LCP null All set-ups TRUE - Uint8 0-42 [Auto on] Key on LCP null All set-ups TRUE - Uint8 0-43 [Reset] Key on LCP null All set-ups TRUE - Uint8 0-5* Copy/Save 0-50 LCP Copy [0] No copy All set-ups FALSE - Uint8 0-51 Set-up Copy [0] No copy All set-ups FALSE - Uint8 0-6* Password 0-60 Main Menu Password 100 N/A 1 set-up TRUE 0 Int16 0-61 Access to Main Menu w/o Password [0] Full access 1 set-up TRUE - Uint8 0-65 Quick Menu Password 200 N/A 1 set-up TRUE 0 Int16 0-66 Access to Quick Menu w/o Password [0] Full access 1 set-up TRUE - Uint8 0-67 Bus Password Access 0 N/A All set-ups TRUE 0 Uint16

CustomReadoutUnit All set-ups TRUE -2 Int32

Change

during

operation

Conver-

sion

index

Type

Tablica 4.5

80 MG33U337 - VLT® je registrirani zaštitni znak tvrtke Danfoss

Način programiranja

VLT® HVAC Drive FC 300 Upute za upotrebu High Power

4.3.2 1-** Load and Motor

Par.

Parameter description Default value 4-set-up FC 302

No.

only

1-0* General Settings 1-00 Configuration Mode null All set-ups TRUE - Uint8 1-01 Motor Control Principle null All set-ups FALSE - Uint8 1-02 Flux Motor Feedback Source [1] 24V encoder All set-ups x FALSE - Uint8 1-03 Torque Characteristics [0] Constant torque All set-ups TRUE - Uint8 1-04 Overload Mode [0] High torque All set-ups FALSE - Uint8 1-05 Local Mode Configuration [2] As mode par 1-00 All set-ups TRUE - Uint8 1-1* Motor Selection 1-10 Motor Construction [0] Asynchron All set-ups FALSE - Uint8 1-2* Motor Data 1-20 Motor Power [kW] ExpressionLimit All set-ups FALSE 1 Uint32 1-21 Motor Power [HP] ExpressionLimit All set-ups FALSE -2 Uint32 1-22 Motor Voltage ExpressionLimit All set-ups FALSE 0 Uint16 1-23 Motor Frequency ExpressionLimit All set-ups FALSE 0 Uint16 1-24 Motor Current ExpressionLimit All set-ups FALSE -2 Uint32 1-25 Motor Nominal Speed ExpressionLimit All set-ups FALSE 67 Uint16 1-26 Motor Cont. Rated Torque ExpressionLimit All set-ups FALSE -1 Uint32 1-29 Automatic Motor Adaptation (AMA) [0] Off All set-ups FALSE - Uint8 1-3* Adv. Motor Data 1-30 Stator Resistance (Rs) ExpressionLimit All set-ups FALSE -4 Uint32 1-31 Rotor Resistance (Rr) ExpressionLimit All set-ups FALSE -4 Uint32 1-33 Stator Leakage Reactance (X1) ExpressionLimit All set-ups FALSE -4 Uint32 1-34 Rotor Leakage Reactance (X2) ExpressionLimit All set-ups FALSE -4 Uint32 1-35 Main Reactance (Xh) ExpressionLimit All set-ups FALSE -4 Uint32 1-36 Iron Loss Resistance (Rfe) ExpressionLimit All set-ups FALSE -3 Uint32 1-37 d-axis Inductance (Ld) ExpressionLimit All set-ups x FALSE -4 Int32 1-39 Motor Poles ExpressionLimit All set-ups FALSE 0 Uint8 1-40 Back EMF at 1000 RPM ExpressionLimit All set-ups x FALSE 0 Uint16 1-41 Motor Angle Offset 0 N/A All set-ups FALSE 0 Int16 1-5* Load Indep. Setting 1-50 Motor Magnetisation at Zero Speed 100 % All set-ups TRUE 0 Uint16 1-51 Min Speed Normal Magnetising [RPM] ExpressionLimit All set-ups TRUE 67 Uint16 1-52 Min Speed Normal Magnetising [Hz] ExpressionLimit All set-ups TRUE -1 Uint16 1-53 Model Shift Frequency ExpressionLimit All set-ups x FALSE -1 Uint16 1-55 U/f Characteristic - U ExpressionLimit All set-ups TRUE -1 Uint16 1-56 U/f Characteristic - F ExpressionLimit All set-ups TRUE -1 Uint16 1-6* Load Depen. Setting 1-60 Low Speed Load Compensation 100 % All set-ups TRUE 0 Int16 1-61 High Speed Load Compensation 100 % All set-ups TRUE 0 Int16 1-62 Slip Compensation ExpressionLimit All set-ups TRUE 0 Int16 1-63 Slip Compensation Time Constant ExpressionLimit All set-ups TRUE -2 Uint16 1-64 Resonance Dampening 100 % All set-ups TRUE 0 Uint16 1-65 Resonance Dampening Time Constant 5 ms All set-ups TRUE -3 Uint8 1-66 Min. Current at Low Speed 100 % All set-ups x TRUE 0 Uint8 1-67 Load Type [0] Passive load All set-ups x TRUE - Uint8 1-68 Minimum Inertia ExpressionLimit All set-ups x FALSE -4 Uint32 1-69 Maximum Inertia ExpressionLimit All set-ups x FALSE -4 Uint32 1-7* Start Adjustments 1-71 Start Delay 0.0 s All set-ups TRUE -1 Uint8

Change

during

operation

Conver-

sion

index

Type

4 4

MG33U337 - VLT® je registrirani zaštitni znak tvrtke Danfoss 81

Način programiranja

Par.

Parameter description Default value 4-set-up FC 302 No. #

1-72 Start Function [2] Coast/delay time All set-ups TRUE - Uint8 1-73 Flying Start [0] Disabled All set-ups FALSE - Uint8 1-74 Start Speed [RPM] ExpressionLimit All set-ups TRUE 67 Uint16 1-75 Start Speed [Hz] ExpressionLimit All set-ups TRUE -1 Uint16 1-76 Start Current 0.00 A All set-ups TRUE -2 Uint32

1-8* Stop Adjustments 1-80 Function at Stop [0] Coast All set-ups TRUE - Uint8 1-81 Min Speed for Function at Stop [RPM] ExpressionLimit All set-ups TRUE 67 Uint16 1-82 Min Speed for Function at Stop [Hz] ExpressionLimit All set-ups TRUE -1 Uint16 1-83 Precise Stop Function [0] Precise ramp stop All set-ups FALSE - Uint8 1-84 Precise Stop Counter Value 100000 N/A All set-ups TRUE 0 Uint32 1-85 Precise Stop Speed Compensation Delay 10 ms All set-ups TRUE -3 Uint8 1-9* Motor Temperature 1-90 Motor Thermal Protection [0] No protection All set-ups TRUE - Uint8 1-91 Motor External Fan [0] No All set-ups TRUE - Uint16 1-93 Thermistor Resource [0] None All set-ups TRUE - Uint8 1-95 KTY Sensor Type [0] KTY Sensor 1 All set-ups x TRUE - Uint8 1-96 KTY Thermistor Resource [0] None All set-ups x TRUE - Uint8 1-97 KTY Threshold level 80 °C 1 set-up x TRUE 100 Int16

VLT® HVAC Drive FC 300 Upute za upotrebu High Power

only

Change

during

operation

Conver-

sion

index

Type

Tablica 4.6

82 MG33U337 - VLT® je registrirani zaštitni znak tvrtke Danfoss

Način programiranja

VLT® HVAC Drive FC 300 Upute za upotrebu High Power

4.3.3 2-** Brakes

Par.

Parameter description Default value 4-set-up FC 302 No.

only

2-0* DC-Brake 2-00 DC Hold Current 50 % All set-ups TRUE 0 Uint8 2-01 DC Brake Current 50 % All set-ups TRUE 0 Uint16 2-02 DC Braking Time 10.0 s All set-ups TRUE -1 Uint16 2-03 DC Brake Cut In Speed [RPM] ExpressionLimit All set-ups TRUE 67 Uint16 2-04 DC Brake Cut In Speed [Hz] ExpressionLimit All set-ups TRUE -1 Uint16 2-05 Maximum Reference MaxReference (P303) All set-ups TRUE -3 Int32 2-1* Brake Energy Funct. 2-10 Brake Function null All set-ups TRUE - Uint8 2-11 Brake Resistor (ohm) ExpressionLimit All set-ups TRUE 0 Uint16 2-12 Brake Power Limit (kW) ExpressionLimit All set-ups TRUE 0 Uint32 2-13 Brake Power Monitoring [0] Off All set-ups TRUE - Uint8 2-15 Brake Check [0] Off All set-ups TRUE - Uint8 2-16 AC brake Max. Current 100.0 % All set-ups TRUE -1 Uint32 2-17 Over-voltage Control [0] Disabled All set-ups TRUE - Uint8 2-18 Brake Check Condition [0] At Power Up All set-ups TRUE - Uint8 2-2* Mechanical Brake 2-20 Release Brake Current ImaxVLT (P1637) All set-ups TRUE -2 Uint32 2-21 Activate Brake Speed [RPM] ExpressionLimit All set-ups TRUE 67 Uint16 2-22 Activate Brake Speed [Hz] ExpressionLimit All set-ups TRUE -1 Uint16 2-23 Activate Brake Delay 0.0 s All set-ups TRUE -1 Uint8 2-24 Stop Delay 0.0 s All set-ups TRUE -1 Uint8 2-25 Brake Release Time 0.20 s All set-ups TRUE -2 Uint16 2-26 Torque Ref 0.00 % All set-ups TRUE -2 Int16 2-27 Torque Ramp Time 0.2 s All set-ups TRUE -1 Uint8 2-28 Gain Boost Factor 1.00 N/A All set-ups TRUE -2 Uint16

Change

during

operation

Conver-

sion

index

Type

4 4

Tablica 4.7

MG33U337 - VLT® je registrirani zaštitni znak tvrtke Danfoss 83

Način programiranja

VLT® HVAC Drive FC 300 Upute za upotrebu High Power

4.3.4 3-** Reference / Ramps

Par.

Parameter description Default value 4-set-up FC 302 No.

only

3-0* Reference Limits 3-00 Reference Range null All set-ups TRUE - Uint8 3-01 Reference/Feedback Unit null All set-ups TRUE - Uint8

3-02 Minimum Reference ExpressionLimit All set-ups TRUE -3 Int32 3-03 Maximum Reference ExpressionLimit All set-ups TRUE -3 Int32 3-04 Reference Function [0] Sum All set-ups TRUE - Uint8 3-1* References 3-10 Preset Reference 0.00 % All set-ups TRUE -2 Int16 3-11 Jog Speed [Hz] ExpressionLimit All set-ups TRUE -1 Uint16 3-12 Catch up/slow Down Value 0.00 % All set-ups TRUE -2 Int16 3-13 Reference Site [0] Linked to Hand / Auto All set-ups TRUE - Uint8 3-14 Preset Relative Reference 0.00 % All set-ups TRUE -2 Int32 3-15 Reference Resource 1 null All set-ups TRUE - Uint8 3-16 Reference Resource 2 null All set-ups TRUE - Uint8 3-17 Reference Resource 3 null All set-ups TRUE - Uint8 3-18 Relative Scaling Reference Resource [0] No function All set-ups TRUE - Uint8 3-19 Jog Speed [RPM] ExpressionLimit All set-ups TRUE 67 Uint16 3-4* Ramp 1 3-40 Ramp 1 Type [0] Linear All set-ups TRUE - Uint8 3-41 Ramp 1 Ramp up Time ExpressionLimit All set-ups TRUE -2 Uint32 3-42 Ramp 1 Ramp Down Time ExpressionLimit All set-ups TRUE -2 Uint32 3-45 Ramp 1 S-ramp Ratio at Accel. Start 50 % All set-ups TRUE 0 Uint8 3-46 Ramp 1 S-ramp Ratio at Accel. End 50 % All set-ups TRUE 0 Uint8 3-47 Ramp 1 S-ramp Ratio at Decel. Start 50 % All set-ups TRUE 0 Uint8 3-48 Ramp 1 S-ramp Ratio at Decel. End 50 % All set-ups TRUE 0 Uint8 3-5* Ramp 2 3-50 Ramp 2 Type [0] Linear All set-ups TRUE - Uint8 3-51 Ramp 2 Ramp up Time ExpressionLimit All set-ups TRUE -2 Uint32 3-52 Ramp 2 Ramp down Time ExpressionLimit All set-ups TRUE -2 Uint32 3-55 Ramp 2 S-ramp Ratio at Accel. Start 50 % All set-ups TRUE 0 Uint8 3-56 Ramp 2 S-ramp Ratio at Accel. End 50 % All set-ups TRUE 0 Uint8 3-57 Ramp 2 S-ramp Ratio at Decel. Start 50 % All set-ups TRUE 0 Uint8 3-58 Ramp 2 S-ramp Ratio at Decel. End 50 % All set-ups TRUE 0 Uint8 3-6* Ramp 3 3-60 Ramp 3 Type [0] Linear All set-ups TRUE - Uint8 3-61 Ramp 3 Ramp up Time ExpressionLimit All set-ups TRUE -2 Uint32 3-62 Ramp 3 Ramp down Time ExpressionLimit All set-ups TRUE -2 Uint32 3-65 Ramp 3 S-ramp Ratio at Accel. Start 50 % All set-ups TRUE 0 Uint8 3-66 Ramp 3 S-ramp Ratio at Accel. End 50 % All set-ups TRUE 0 Uint8 3-67 Ramp 3 S-ramp Ratio at Decel. Start 50 % All set-ups TRUE 0 Uint8 3-68 Ramp 3 S-ramp Ratio at Decel. End 50 % All set-ups TRUE 0 Uint8 3-7* Ramp 4 3-70 Ramp 4 Type [0] Linear All set-ups TRUE - Uint8 3-71 Ramp 4 Ramp up Time ExpressionLimit All set-ups TRUE -2 Uint32 3-72 Ramp 4 Ramp Down Time ExpressionLimit All set-ups TRUE -2 Uint32 3-75 Ramp 4 S-ramp Ratio at Accel. Start 50 % All set-ups TRUE 0 Uint8 3-76 Ramp 4 S-ramp Ratio at Accel. End 50 % All set-ups TRUE 0 Uint8 3-77 Ramp 4 S-ramp Ratio at Decel. Start 50 % All set-ups TRUE 0 Uint8 3-78 Ramp 4 S-ramp Ratio at Decel. End 50 % All set-ups TRUE 0 Uint8

Change

during

operation

Conver-

sion

index

Type

84 MG33U337 - VLT® je registrirani zaštitni znak tvrtke Danfoss

Način programiranja

Par.

Parameter description Default value 4-set-up FC 302 No. #

3-8* Other Ramps 3-80 Jog Ramp Time ExpressionLimit All set-ups TRUE -2 Uint32 3-81 Quick Stop Ramp Time ExpressionLimit 2 set-ups TRUE -2 Uint32 3-82 Quick Stop Ramp Type [0] Linear All set-ups TRUE - Uint8 3-83 Quick Stop S-ramp Ratio at Decel. Start 50 % All set-ups TRUE 0 Uint8 3-84 Quick Stop S-ramp Ratio at Decel. End 50 % All set-ups TRUE 0 Uint8 3-9* Digital Pot.Meter 3-90 Step Size 0.10 % All set-ups TRUE -2 Uint16 3-91 Ramp Time 1.00 s All set-ups TRUE -2 Uint32 3-92 Power Restore [0] Off All set-ups TRUE - Uint8 3-93 Maximum Limit 100 % All set-ups TRUE 0 Int16 3-94 Minimum Limit -100 % All set-ups TRUE 0 Int16 3-95 Ramp Delay ExpressionLimit All set-ups TRUE -3 TimD

Tablica 4.8

VLT® HVAC Drive FC 300 Upute za upotrebu High Power

only

Change

during

operation

Conver-

sion

index

Type

4 4

MG33U337 - VLT® je registrirani zaštitni znak tvrtke Danfoss 85

Način programiranja

VLT® HVAC Drive FC 300 Upute za upotrebu High Power

4.3.5 4-** Limits / Warnings

Par.

Parameter description Default value 4-set-up FC 302

No. #

4-1* Motor Limits 4-10 Motor Speed Direction null All set-ups FALSE - Uint8 4-11 Motor Speed Low Limit [RPM] ExpressionLimit All set-ups TRUE 67 Uint16

4-12 Motor Speed Low Limit [Hz] ExpressionLimit All set-ups TRUE -1 Uint16 4-13 Motor Speed High Limit [RPM] ExpressionLimit All set-ups TRUE 67 Uint16 4-14 Motor Speed High Limit [Hz] ExpressionLimit All set-ups TRUE -1 Uint16 4-16 Torque Limit Motor Mode ExpressionLimit All set-ups TRUE -1 Uint16 4-17 Torque Limit Generator Mode 100.0 % All set-ups TRUE -1 Uint16 4-18 Current Limit ExpressionLimit All set-ups TRUE -1 Uint32 4-19 Max Output Frequency 132.0 Hz All set-ups FALSE -1 Uint16 4-2* Limit Factors 4-20 Torque Limit Factor Source [0] No function All set-ups TRUE - Uint8 4-21 Speed Limit Factor Source [0] No function All set-ups TRUE - Uint8 4-3* Motor Speed Mon. 4-30 Motor Feedback Loss Function [2] Trip All set-ups TRUE - Uint8 4-31 Motor Feedback Speed Error 300 RPM All set-ups TRUE 67 Uint16 4-32 Motor Feedback Loss Timeout 0.05 s All set-ups TRUE -2 Uint16 4-34 Tracking Error Function [0] Disable All set-ups TRUE - Uint8 4-35 Tracking Error 10 RPM All set-ups TRUE 67 Uint16 4-36 Tracking Error Timeout 1.00 s All set-ups TRUE -2 Uint16 4-37 Tracking Error Ramping 100 RPM All set-ups TRUE 67 Uint16 4-38 Tracking Error Ramping Timeout 1.00 s All set-ups TRUE -2 Uint16 4-39 Tracking Error After Ramping Timeout 5.00 s All set-ups TRUE -2 Uint16 4-5* Adj. Warnings 4-50 Warning Current Low 0.00 A All set-ups TRUE -2 Uint32 4-51 Warning Current High ImaxVLT (P1637) All set-ups TRUE -2 Uint32 4-52 Warning Speed Low 0 RPM All set-ups TRUE 67 Uint16

outputSpeedHighLimit 4-53 Warning Speed High 4-54 Warning Reference Low -999999.999 N/A All set-ups TRUE -3 Int32 4-55 Warning Reference High 999999.999 N/A All set-ups TRUE -3 Int32

-999999.999 Reference-

4-56 Warning Feedback Low

4-57 Warning Feedback High 4-58 Missing Motor Phase Function null All set-ups TRUE - Uint8 4-6* Speed Bypass 4-60 Bypass Speed From [RPM] ExpressionLimit All set-ups TRUE 67 Uint16 4-61 Bypass Speed From [Hz] ExpressionLimit All set-ups TRUE -1 Uint16 4-62 Bypass Speed To [RPM] ExpressionLimit All set-ups TRUE 67 Uint16 4-63 Bypass Speed To [Hz] ExpressionLimit All set-ups TRUE -1 Uint16

(P413) All set-ups TRUE 67 Uint16

FeedbackUnit All set-ups TRUE -3 Int32

999999.999 ReferenceFeedbackUnit All set-ups TRUE -3 Int32

only

Change

during

operation

Conver-

sion

index

Type

Tablica 4.9

86 MG33U337 - VLT® je registrirani zaštitni znak tvrtke Danfoss

Način programiranja

VLT® HVAC Drive FC 300 Upute za upotrebu High Power

4.3.6 5-** Digital In/Out

Par.

Parameter description Default value 4-set-up FC 302

No.

only

5-0* Digital I/O mode 5-00 Digital I/O Mode [0] PNP All set-ups FALSE - Uint8 5-01 Terminal 27 Mode [0] Input All set-ups TRUE - Uint8 5-02 Terminal 29 Mode [0] Input All set-ups x TRUE - Uint8 5-1* Digital Inputs 5-10 Terminal 18 Digital Input null All set-ups TRUE - Uint8 5-11 Terminal 19 Digital Input null All set-ups TRUE - Uint8 5-12 Terminal 27 Digital Input null All set-ups TRUE - Uint8 5-13 Terminal 29 Digital Input null All set-ups x TRUE - Uint8 5-14 Terminal 32 Digital Input null All set-ups TRUE - Uint8 5-15 Terminal 33 Digital Input null All set-ups TRUE - Uint8 5-16 Terminal X30/2 Digital Input null All set-ups TRUE - Uint8 5-17 Terminal X30/3 Digital Input null All set-ups TRUE - Uint8 5-18 Terminal X30/4 Digital Input null All set-ups TRUE - Uint8 5-19 Terminal 37 Safe Stop [1] Safe Stop Alarm 1 set-up TRUE - Uint8 5-20 Terminal X46/1 Digital Input [0] No operation All set-ups TRUE - Uint8 5-21 Terminal X46/3 Digital Input [0] No operation All set-ups TRUE - Uint8 5-22 Terminal X46/5 Digital Input [0] No operation All set-ups TRUE - Uint8 5-23 Terminal X46/7 Digital Input [0] No operation All set-ups TRUE - Uint8 5-24 Terminal X46/9 Digital Input [0] No operation All set-ups TRUE - Uint8 5-25 Terminal X46/11 Digital Input [0] No operation All set-ups TRUE - Uint8 5-26 Terminal X46/13 Digital Input [0] No operation All set-ups TRUE - Uint8 5-3* Digital Outputs 5-30 Terminal 27 Digital Output null All set-ups TRUE - Uint8 5-31 Terminal 29 Digital Output null All set-ups x TRUE - Uint8 5-32 Term X30/6 Digi Out (MCB 101) null All set-ups TRUE - Uint8 5-33 Term X30/7 Digi Out (MCB 101) null All set-ups TRUE - Uint8 5-4* Relays 5-40 Function Relay null All set-ups TRUE - Uint8 5-41 On Delay, Relay 0.01 s All set-ups TRUE -2 Uint16 5-42 Off Delay, Relay 0.01 s All set-ups TRUE -2 Uint16 5-5* Pulse Input 5-50 Term. 29 Low Frequency 100 Hz All set-ups x TRUE 0 Uint32 5-51 Term. 29 High Frequency 100 Hz All set-ups x TRUE 0 Uint32

0.000 Reference5-52 Term. 29 Low Ref./Feedb. Value 5-53 Term. 29 High Ref./Feedb. Value ExpressionLimit All set-ups x TRUE -3 Int32 5-54 Pulse Filter Time Constant #29 100 ms All set-ups x FALSE -3 Uint16 5-55 Term. 33 Low Frequency 100 Hz All set-ups TRUE 0 Uint32 5-56 Term. 33 High Frequency 100 Hz All set-ups TRUE 0 Uint32

5-57 Term. 33 Low Ref./Feedb. Value 5-58 Term. 33 High Ref./Feedb. Value ExpressionLimit All set-ups TRUE -3 Int32 5-59 Pulse Filter Time Constant #33 100 ms All set-ups FALSE -3 Uint16 5-6* Pulse Output 5-60 Terminal 27 Pulse Output Variable null All set-ups TRUE - Uint8 5-62 Pulse Output Max Freq #27 ExpressionLimit All set-ups TRUE 0 Uint32 5-63 Terminal 29 Pulse Output Variable null All set-ups x TRUE - Uint8 5-65 Pulse Output Max Freq #29 ExpressionLimit All set-ups x TRUE 0 Uint32

FeedbackUnit All set-ups x TRUE -3 Int32

0.000 Reference-

FeedbackUnit All set-ups TRUE -3 Int32

Change

during

operation

Conver-

sion

index

Type

4 4

MG33U337 - VLT® je registrirani zaštitni znak tvrtke Danfoss 87

Način programiranja

Par.

Parameter description Default value 4-set-up FC 302 No. #

5-66 Terminal X30/6 Pulse Output Variable null All set-ups TRUE - Uint8 5-68 Pulse Output Max Freq #X30/6 ExpressionLimit All set-ups TRUE 0 Uint32 5-7* 24V Encoder Input 5-70 Term 32/33 Pulses per Revolution 1024 N/A All set-ups FALSE 0 Uint16 5-71 Term 32/33 Encoder Direction [0] Clockwise All set-ups FALSE - Uint8

5-9* Bus Controlled 5-90 Digital & Relay Bus Control 0 N/A All set-ups TRUE 0 Uint32 5-93 Pulse Out #27 Bus Control 0.00 % All set-ups TRUE -2 N2 5-94 Pulse Out #27 Timeout Preset 0.00 % 1 set-up TRUE -2 Uint16 5-95 Pulse Out #29 Bus Control 0.00 % All set-ups x TRUE -2 N2 5-96 Pulse Out #29 Timeout Preset 0.00 % 1 set-up x TRUE -2 Uint16 5-97 Pulse Out #X30/6 Bus Control 0.00 % All set-ups TRUE -2 N2 5-98 Pulse Out #X30/6 Timeout Preset 0.00 % 1 set-up TRUE -2 Uint16

Tablica 4.10

VLT® HVAC Drive FC 300 Upute za upotrebu High Power

only

Change

during

operation

Conver-

sion

index

Type

88 MG33U337 - VLT® je registrirani zaštitni znak tvrtke Danfoss

Način programiranja

VLT® HVAC Drive FC 300 Upute za upotrebu High Power

4.3.7 6-** Analog In/Out

Par.

Parameter description Default value 4-set-up FC 302 No.

only

6-0* Analog I/O Mode 6-00 Live Zero Timeout Time 10 s All set-ups TRUE 0 Uint8 6-01 Live Zero Timeout Function [0] Off All set-ups TRUE - Uint8 6-1* Analog Input 1 6-10 Terminal 53 Low Voltage 0.07 V All set-ups TRUE -2 Int16 6-11 Terminal 53 High Voltage 10.00 V All set-ups TRUE -2 Int16 6-12 Terminal 53 Low Current 0.14 mA All set-ups TRUE -5 Int16 6-13 Terminal 53 High Current 20.00 mA All set-ups TRUE -5 Int16 6-14 Terminal 53 Low Ref./Feedb. Value 0 ReferenceFeedbackUnit All set-ups TRUE -3 Int32 6-15 Terminal 53 High Ref./Feedb. Value ExpressionLimit All set-ups TRUE -3 Int32 6-16 Terminal 53 Filter Time Constant 0.001 s All set-ups TRUE -3 Uint16 6-2* Analog Input 2 6-20 Terminal 54 Low Voltage 0.07 V All set-ups TRUE -2 Int16 6-21 Terminal 54 High Voltage 10.00 V All set-ups TRUE -2 Int16 6-22 Terminal 54 Low Current 0.14 mA All set-ups TRUE -5 Int16 6-23 Terminal 54 High Current 20.00 mA All set-ups TRUE -5 Int16 6-24 Terminal 54 Low Ref./Feedb. Value 0 ReferenceFeedbackUnit All set-ups TRUE -3 Int32 6-25 Terminal 54 High Ref./Feedb. Value ExpressionLimit All set-ups TRUE -3 Int32 6-26 Terminal 54 Filter Time Constant 0.001 s All set-ups TRUE -3 Uint16 6-3* Analog Input 3 6-30 Terminal X30/11 Low Voltage 0.07 V All set-ups TRUE -2 Int16 6-31 Terminal X30/11 High Voltage 10.00 V All set-ups TRUE -2 Int16 6-34 Term. X30/11 Low Ref./Feedb. Value 0 ReferenceFeedbackUnit All set-ups TRUE -3 Int32 6-35 Term. X30/11 High Ref./Feedb. Value ExpressionLimit All set-ups TRUE -3 Int32 6-36 Term. X30/11 Filter Time Constant 0.001 s All set-ups TRUE -3 Uint16 6-4* Analog Input 4 6-40 Terminal X30/12 Low Voltage 0.07 V All set-ups TRUE -2 Int16 6-41 Terminal X30/12 High Voltage 10.00 V All set-ups TRUE -2 Int16 6-44 Term. X30/12 Low Ref./Feedb. Value 0 ReferenceFeedbackUnit All set-ups TRUE -3 Int32 6-45 Term. X30/12 High Ref./Feedb. Value ExpressionLimit All set-ups TRUE -3 Int32 6-46 Term. X30/12 Filter Time Constant 0.001 s All set-ups TRUE -3 Uint16 6-5* Analog Output 1 6-50 Terminal 42 Output null All set-ups TRUE - Uint8 6-51 Terminal 42 Output Min Scale 0.00 % All set-ups TRUE -2 Int16 6-52 Terminal 42 Output Max Scale 100.00 % All set-ups TRUE -2 Int16 6-53 Terminal 42 Output Bus Control 0.00 % All set-ups TRUE -2 N2 6-54 Terminal 42 Output Timeout Preset 0.00 % 1 set-up TRUE -2 Uint16 6-55 Terminal 42 Output Filter [0] Off 1 set-up TRUE - Uint8 6-6* Analog Output 2 6-60 Terminal X30/8 Output null All set-ups TRUE - Uint8 6-61 Terminal X30/8 Min. Scale 0.00 % All set-ups TRUE -2 Int16 6-62 Terminal X30/8 Max. Scale 100.00 % All set-ups TRUE -2 Int16 6-63 Terminal X30/8 Bus Control 0.00 % All set-ups TRUE -2 N2 6-64 Terminal X30/8 Output Timeout Preset 0.00 % 1 set-up TRUE -2 Uint16 6-7* Analog Output 3 6-70 Terminal X45/1 Output null All set-ups TRUE - Uint8 6-71 Terminal X45/1 Min. Scale 0.00 % All set-ups TRUE -2 Int16 6-72 Terminal X45/1 Max. Scale 100.00 % All set-ups TRUE -2 Int16 6-73 Terminal X45/1 Bus Control 0.00 % All set-ups TRUE -2 N2

Change

during

operation

Conver-

sion

index

Type

4 4

MG33U337 - VLT® je registrirani zaštitni znak tvrtke Danfoss 89

Način programiranja

Par.

Parameter description Default value 4-set-up FC 302 No. #

6-74 Terminal X45/1 Output Timeout Preset 0.00 % 1 set-up TRUE -2 Uint16 6-8* Analog Output 4 6-80 Terminal X45/3 Output null All set-ups TRUE - Uint8 6-81 Terminal X45/3 Min. Scale 0.00 % All set-ups TRUE -2 Int16 6-82 Terminal X45/3 Max. Scale 100.00 % All set-ups TRUE -2 Int16

6-83 Terminal X45/3 Bus Control 0.00 % All set-ups TRUE -2 N2 6-84 Terminal X45/3 Output Timeout Preset 0.00 % 1 set-up TRUE -2 Uint16

Tablica 4.11

VLT® HVAC Drive FC 300 Upute za upotrebu High Power

only

Change

during

operation

Conver-

sion

index

Type

90 MG33U337 - VLT® je registrirani zaštitni znak tvrtke Danfoss

Način programiranja

VLT® HVAC Drive FC 300 Upute za upotrebu High Power

4.3.8 7-** Controllers

Par.

Parameter description Default value 4-set-up FC 302 No.

only

7-0* Speed PID Ctrl. 7-00 Speed PID Feedback Source null All set-ups FALSE - Uint8 7-02 Speed PID Proportional Gain ExpressionLimit All set-ups TRUE -3 Uint16 7-03 Speed PID Integral Time ExpressionLimit All set-ups TRUE -4 Uint32 7-04 Speed PID Differentiation Time ExpressionLimit All set-ups TRUE -4 Uint16 7-05 Speed PID Diff. Gain Limit 5.0 N/A All set-ups TRUE -1 Uint16 7-06 Speed PID Lowpass Filter Time 10.0 ms All set-ups TRUE -4 Uint16 7-07 Speed PID Feedback Gear Ratio 1.0000 N/A All set-ups FALSE -4 Uint32 7-08 Speed PID Feed Forward Factor 0 % All set-ups FALSE 0 Uint16 7-1* Torque PI Ctrl. 7-12 Torque PI Proportional Gain 100 % All set-ups TRUE 0 Uint16 7-13 Torque PI Integration Time 0.020 s All set-ups TRUE -3 Uint16 7-2* Process Ctrl. Feedb 7-20 Process CL Feedback 1 Resource [0] No function All set-ups TRUE - Uint8 7-22 Process CL Feedback 2 Resource [0] No function All set-ups TRUE - Uint8 7-3* Process PID Ctrl. 7-30 Process PID Normal/ Inverse Control [0] Normal All set-ups TRUE - Uint8 7-31 Process PID Anti Windup [1] On All set-ups TRUE - Uint8 7-32 Process PID Start Speed 0 RPM All set-ups TRUE 67 Uint16 7-33 Process PID Proportional Gain 0.01 N/A All set-ups TRUE -2 Uint16 7-34 Process PID Integral Time 10000.00 s All set-ups TRUE -2 Uint32 7-35 Process PID Differentiation Time 0.00 s All set-ups TRUE -2 Uint16 7-36 Process PID Diff. Gain Limit 5.0 N/A All set-ups TRUE -1 Uint16 7-38 Process PID Feed Forward Factor 0 % All set-ups TRUE 0 Uint16 7-39 On Reference Bandwidth 5 % All set-ups TRUE 0 Uint8 7-4* Adv. Process PID I 7-40 Process PID I-part Reset [0] No All set-ups TRUE - Uint8 7-41 Process PID Output Neg. Clamp -100 % All set-ups TRUE 0 Int16 7-42 Process PID Output Pos. Clamp 100 % All set-ups TRUE 0 Int16 7-43 Process PID Gain Scale at Min. Ref. 100 % All set-ups TRUE 0 Int16 7-44 Process PID Gain Scale at Max. Ref. 100 % All set-ups TRUE 0 Int16 7-45 Process PID Feed Fwd Resource [0] No function All set-ups TRUE - Uint8 7-46 Process PID Feed Fwd Normal/ Inv. Ctrl. [0] Normal All set-ups TRUE - Uint8 7-49 Process PID Output Normal/ Inv. Ctrl. [0] Normal All set-ups TRUE - Uint8 7-5* Adv. Process PID II 7-50 Process PID Extended PID [1] Enabled All set-ups TRUE - Uint8 7-51 Process PID Feed Fwd Gain 1.00 N/A All set-ups TRUE -2 Uint16 7-52 Process PID Feed Fwd Ramp up 0.01 s All set-ups TRUE -2 Uint32 7-53 Process PID Feed Fwd Ramp down 0.01 s All set-ups TRUE -2 Uint32 7-56 Process PID Ref. Filter Time 0.001 s All set-ups TRUE -3 Uint16

Change

during

operation

Conver-

sion

index

Type

4 4

7-57 Process PID Fb. Filter Time 0.001 s All set-ups TRUE -3 Uint16

Tablica 4.12

MG33U337 - VLT® je registrirani zaštitni znak tvrtke Danfoss 91

Način programiranja

VLT® HVAC Drive FC 300 Upute za upotrebu High Power

4.3.9 8-** Comm. and Options

Par.

Parameter description Default value 4-set-up FC 302 No.

only

8-0* General Settings 8-01 Control Site [0] Digital and ctrl.word All set-ups TRUE - Uint8

8-02 Control Word Source null All set-ups TRUE - Uint8

8-03 Control Word Timeout Time 1.0 s 1 set-up TRUE -1 Uint32 8-04 Control Word Timeout Function null 1 set-up TRUE - Uint8 8-05 End-of-Timeout Function [1] Resume set-up 1 set-up TRUE - Uint8 8-06 Reset Control Word Timeout [0] Do not reset All set-ups TRUE - Uint8 8-07 Diagnosis Trigger [0] Disable 2 set-ups TRUE - Uint8 8-1* Ctrl. Word Settings 8-10 Control Word Profile [0] FC profile All set-ups TRUE - Uint8 8-13 Configurable Status Word STW null All set-ups TRUE - Uint8 8-14 Configurable Control Word CTW [1] Profile default All set-ups TRUE - Uint8 8-3* FC Port Settings 8-30 Protocol [0] FC 1 set-up TRUE - Uint8 8-31 Address 1 N/A 1 set-up TRUE 0 Uint8 8-32 FC Port Baud Rate null 1 set-up TRUE - Uint8 8-33 Parity / Stop Bits [0] Even Parity, 1 Stop Bit 1 set-up TRUE - Uint8 8-35 Minimum Response Delay 10 ms All set-ups TRUE -3 Uint16 8-36 Max Response Delay ExpressionLimit 1 set-up TRUE -3 Uint16 8-37 Max Inter-Char Delay ExpressionLimit 1 set-up TRUE -5 Uint16 8-4* FC MC protocol set 8-40 Telegram selection [1] Standard telegram 1 2 set-ups TRUE - Uint8 8-5* Digital/Bus 8-50 Coasting Select [3] Logic OR All set-ups TRUE - Uint8 8-51 Quick Stop Select [3] Logic OR All set-ups TRUE - Uint8 8-52 DC Brake Select [3] Logic OR All set-ups TRUE - Uint8 8-53 Start Select [3] Logic OR All set-ups TRUE - Uint8 8-54 Reversing Select [3] Logic OR All set-ups TRUE - Uint8 8-55 Set-up Select [3] Logic OR All set-ups TRUE - Uint8 8-56 Preset Reference Select [3] Logic OR All set-ups TRUE - Uint8 8-8* FC Port Diagnostics 8-80 Bus Message Count 0 N/A All set-ups TRUE 0 Uint32 8-81 Bus Error Count 0 N/A All set-ups TRUE 0 Uint32 8-82 Slave Messages Rcvd 0 N/A All set-ups TRUE 0 Uint32 8-83 Slave Error Count 0 N/A All set-ups TRUE 0 Uint32 8-9* Bus Jog 8-90 Bus Jog 1 Speed 100 RPM All set-ups TRUE 67 Uint16 8-91 Bus Jog 2 Speed 200 RPM All set-ups TRUE 67 Uint16

Change

during

operation

Conver-

sion

index

Type

Tablica 4.13

92 MG33U337 - VLT® je registrirani zaštitni znak tvrtke Danfoss

Način programiranja

VLT® HVAC Drive FC 300 Upute za upotrebu High Power

4.3.10 9-** Profibus

Par.

Parameter description Default value 4-set-up FC 302 No.

only

9-00 Setpoint 0 N/A All set-ups TRUE 0 Uint16 9-07 Actual Value 0 N/A All set-ups FALSE 0 Uint16

9-15 PCD Write Configuration ExpressionLimit 2 set-ups TRUE - Uint16 9-16 PCD Read Configuration ExpressionLimit 2 set-ups TRUE - Uint16 9-18 Node Address 126 N/A 1 set-up TRUE 0 Uint8 9-22 Telegram Selection [108] PPO 8 1 set-up TRUE - Uint8 9-23 Parameters for Signals 0 All set-ups TRUE - Uint16 9-27 Parameter Edit [1] Enabled 2 set-ups FALSE - Uint16 9-28 Process Control [1] Enable cyclic master 2 set-ups FALSE - Uint8 9-44 Fault Message Counter 0 N/A All set-ups TRUE 0 Uint16 9-45 Fault Code 0 N/A All set-ups TRUE 0 Uint16 9-47 Fault Number 0 N/A All set-ups TRUE 0 Uint16 9-52 Fault Situation Counter 0 N/A All set-ups TRUE 0 Uint16 9-53 Profibus Warning Word 0 N/A All set-ups TRUE 0 V2 9-63 Actual Baud Rate [255] No baudrate found All set-ups TRUE - Uint8 9-64 Device Identification 0 N/A All set-ups TRUE 0 Uint16 9-65 Profile Number 0 N/A All set-ups TRUE 0 OctStr[2] 9-67 Control Word 1 0 N/A All set-ups TRUE 0 V2 9-68 Status Word 1 0 N/A All set-ups TRUE 0 V2 9-71 Profibus Save Data Values [0] Off All set-ups TRUE - Uint8 9-72 ProfibusDriveReset [0] No action 1 set-up FALSE - Uint8 9-80 Defined Parameters (1) 0 N/A All set-ups FALSE 0 Uint16 9-81 Defined Parameters (2) 0 N/A All set-ups FALSE 0 Uint16 9-82 Defined Parameters (3) 0 N/A All set-ups FALSE 0 Uint16 9-83 Defined Parameters (4) 0 N/A All set-ups FALSE 0 Uint16 9-84 Defined Parameters (5) 0 N/A All set-ups FALSE 0 Uint16 9-90 Changed Parameters (1) 0 N/A All set-ups FALSE 0 Uint16 9-91 Changed Parameters (2) 0 N/A All set-ups FALSE 0 Uint16 9-92 Changed Parameters (3) 0 N/A All set-ups FALSE 0 Uint16 9-93 Changed parameters (4) 0 N/A All set-ups FALSE 0 Uint16 9-94 Changed parameters (5) 0 N/A All set-ups FALSE 0 Uint16 9-99 Profibus Revision Counter 0 N/A All set-ups TRUE 0 Uint16

Change

during

operation

Conver-

sion

index

Type

4 4

Tablica 4.14

MG33U337 - VLT® je registrirani zaštitni znak tvrtke Danfoss 93

Način programiranja

VLT® HVAC Drive FC 300 Upute za upotrebu High Power

4.3.11 10-** CAN Fieldbus

Par.

Parameter description Default value 4-set-up FC 302 No.

only

10-0* Common Settings 10-00 CAN Protocol null 2 set-ups FALSE - Uint8 10-01 Baud Rate Select null 2 set-ups TRUE - Uint8

10-02 MAC ID ExpressionLimit 2 set-ups TRUE 0 Uint8 10-05 Readout Transmit Error Counter 0 N/A All set-ups TRUE 0 Uint8 10-06 Readout Receive Error Counter 0 N/A All set-ups TRUE 0 Uint8 10-07 Readout Bus Off Counter 0 N/A All set-ups TRUE 0 Uint8 10-1* DeviceNet 10-10 Process Data Type Selection null All set-ups TRUE - Uint8 10-11 Process Data Config Write ExpressionLimit All set-ups TRUE - Uint16 10-12 Process Data Config Read ExpressionLimit All set-ups TRUE - Uint16 10-13 Warning Parameter 0 N/A All set-ups TRUE 0 Uint16 10-14 Net Reference [0] Off 2 set-ups TRUE - Uint8 10-15 Net Control [0] Off 2 set-ups TRUE - Uint8 10-2* COS Filters 10-20 COS Filter 1 0 N/A All set-ups FALSE 0 Uint16 10-21 COS Filter 2 0 N/A All set-ups FALSE 0 Uint16 10-22 COS Filter 3 0 N/A All set-ups FALSE 0 Uint16 10-23 COS Filter 4 0 N/A All set-ups FALSE 0 Uint16 10-3* Parameter Access 10-30 Array Index 0 N/A 2 set-ups TRUE 0 Uint8 10-31 Store Data Values [0] Off All set-ups TRUE - Uint8 10-32 Devicenet Revision ExpressionLimit All set-ups TRUE 0 Uint16 10-33 Store Always [0] Off 1 set-up TRUE - Uint8 10-34 DeviceNet Product Code ExpressionLimit 1 set-up TRUE 0 Uint16 10-39 Devicenet F Parameters 0 N/A All set-ups TRUE 0 Uint32 10-5* CANopen 10-50 Process Data Config Write. ExpressionLimit 2 set-ups TRUE - Uint16 10-51 Process Data Config Read. ExpressionLimit 2 set-ups TRUE - Uint16

Change

during

operation

Conver-

sion

index

Type

Tablica 4.15

94 MG33U337 - VLT® je registrirani zaštitni znak tvrtke Danfoss

Način programiranja

VLT® HVAC Drive FC 300 Upute za upotrebu High Power

4.3.12 12-** Ethernet

Par.

Parameter description Default value 4-set-up FC 302 No.

only

12-0* IP Settings 12-00 IP Address Assignment [0] MANUAL 2 set-ups TRUE - Uint8 12-01 IP Address 0 N/A 2 set-ups TRUE 0 OctStr[4] 12-02 Subnet Mask 0 N/A 2 set-ups TRUE 0 OctStr[4] 12-03 Default Gateway 0 N/A 2 set-ups TRUE 0 OctStr[4] 12-04 DHCP Server 0 N/A 2 set-ups TRUE 0 OctStr[4] 12-05 Lease Expires ExpressionLimit All set-ups TRUE 0 TimD 12-06 Name Servers 0 N/A 2 set-ups TRUE 0 OctStr[4] 12-07 Domain Name 0 N/A 2 set-ups TRUE 0 VisStr[48] 12-08 Host Name 0 N/A 2 set-ups TRUE 0 VisStr[48] 12-09 Physical Address 0 N/A 1 set-up TRUE 0 VisStr[17] 12-1* Ethernet Link Parameters 12-10 Link Status [0] No Link 1 set-up TRUE - Uint8 12-11 Link Duration ExpressionLimit All set-ups TRUE 0 TimD 12-12 Auto Negotiation [1] On 2 set-ups TRUE - Uint8 12-13 Link Speed [0] None 2 set-ups TRUE - Uint8 12-14 Link Duplex [1] Full Duplex 2 set-ups TRUE - Uint8 12-2* Process Data 12-20 Control Instance ExpressionLimit 1 set-up TRUE 0 Uint8 12-21 Process Data Config Write ExpressionLimit All set-ups TRUE - Uint16 12-22 Process Data Config Read ExpressionLimit All set-ups TRUE - Uint16 12-28 Store Data Values [0] Off All set-ups TRUE - Uint8 12-29 Store Always [0] Off 1 set-up TRUE - Uint8 12-3* EtherNet/IP 12-30 Warning Parameter 0 N/A All set-ups TRUE 0 Uint16 12-31 Net Reference [0] Off 2 set-ups TRUE - Uint8 12-32 Net Control [0] Off 2 set-ups TRUE - Uint8 12-33 CIP Revision ExpressionLimit All set-ups TRUE 0 Uint16 12-34 CIP Product Code ExpressionLimit 1 set-up TRUE 0 Uint16 12-35 EDS Parameter 0 N/A All set-ups TRUE 0 Uint32 12-37 COS Inhibit Timer 0 N/A All set-ups TRUE 0 Uint16 12-38 COS Filter 0 N/A All set-ups TRUE 0 Uint16 12-8* Other Ethernet Services 12-80 FTP Server [0] Disabled 2 set-ups TRUE - Uint8 12-81 HTTP Server [0] Disabled 2 set-ups TRUE - Uint8 12-82 SMTP Service [0] Disabled 2 set-ups TRUE - Uint8 12-89 Transparent Socket Channel Port 4000 N/A 2 set-ups TRUE 0 Uint16 12-9* Advanced Ethernet Services 12-90 Cable Diagnostic [0] Disabled 2 set-ups TRUE - Uint8 12-91 MDI-X [1] Enabled 2 set-ups TRUE - Uint8 12-92 IGMP Snooping [1] Enabled 2 set-ups TRUE - Uint8 12-93 Cable Error Length 0 N/A 1 set-up TRUE 0 Uint16 12-94 Broadcast Storm Protection -1 % 2 set-ups TRUE 0 Int8 12-95 Broadcast Storm Filter [0] Broadcast only 2 set-ups TRUE - Uint8 12-98 Interface Counters 4000 N/A All set-ups TRUE 0 Uint16 12-99 Media Counters 0 N/A All set-ups TRUE 0 Uint16

Change

during

operation

Conver-

sion

index

Type

4 4

Tablica 4.16

MG33U337 - VLT® je registrirani zaštitni znak tvrtke Danfoss 95

Način programiranja

VLT® HVAC Drive FC 300 Upute za upotrebu High Power

4.3.13 13-** Smart Logic

Par.

Parameter description Default value 4-set-up FC 302 No.

only

13-0* SLC Settings 13-00 SL Controller Mode null 2 set-ups TRUE - Uint8 13-01 Start Event null 2 set-ups TRUE - Uint8

13-02 Stop Event null 2 set-ups TRUE - Uint8 13-03 Reset SLC [0] Do not reset SLC All set-ups TRUE - Uint8 13-1* Comparators 13-10 Comparator Operand null 2 set-ups TRUE - Uint8 13-11 Comparator Operator null 2 set-ups TRUE - Uint8 13-12 Comparator Value ExpressionLimit 2 set-ups TRUE -3 Int32 13-2* Timers 13-20 SL Controller Timer ExpressionLimit 1 set-up TRUE -3 TimD 13-4* Logic Rules 13-40 Logic Rule Boolean 1 null 2 set-ups TRUE - Uint8 13-41 Logic Rule Operator 1 null 2 set-ups TRUE - Uint8 13-42 Logic Rule Boolean 2 null 2 set-ups TRUE - Uint8 13-43 Logic Rule Operator 2 null 2 set-ups TRUE - Uint8 13-44 Logic Rule Boolean 3 null 2 set-ups TRUE - Uint8 13-5* States 13-51 SL Controller Event null 2 set-ups TRUE - Uint8 13-52 SL Controller Action null 2 set-ups TRUE - Uint8

Change

during

operation

Conver-

sion

index

Type

Tablica 4.17

96 MG33U337 - VLT® je registrirani zaštitni znak tvrtke Danfoss

Danfoss FC 300 Operating guide [hr]

Specifications and Main Features

Frequently Asked Questions

User Manual
