VLT® Automation Drive FC 300 Käyttöohjeet suurtehoversioon

1 Näiden käyttöohjeiden lukeminen

1.1.1 Näiden käyttöohjeiden lukeminen

Taajuusmuuttaja on suunniteltu tarjoamaan suuri akseliteho sähkömoottoreissa. Lue asianmukaista käyttöä varten tämä käyttöohje huolellisesti. Taajuusmuuttajan asiaton käsittely voi saada taajuusmuuttajan tai siihen liittyvät laitteet toimimaan epäasianmukaisesti, lyhentää käyttöikää tai aiheuttaa muita ongelmia.

Nämä käyttöohjeet auttavat alkuun pääsemisessä, asennuksessa, ohjelmoinnissa ja taajuusmuuttajan vianmäärityksessä.

Luvussa 1 Näiden käyttöohjeiden lukeminen esitellään ohjekirja ja annetaan tietoa hyväksynnöistä sekä näissä asiakirjoissa käytetyistä symboleista ja lyhenteistä.

Luku 2 Turvaohjeet ja yleisiä varoituksia sisältää ohjeita taajuusmuuttajan oikeaan käsittelyyn.

Luku 3 Asennus opastaa mekaanisen ja teknisen asennuksen läpi.

Luvussa 4 Ohjelmointi esitellään taajuusmuuttajan käyttöä ja ohjelmointia paikallisohjauspaneelin avulla.

Luku 5 Yleiset tekniset tiedot sisältää teknisiä tietoja taajuusmuuttajasta.

Luku 6 Varoitukset ja hälytykset sisältää apua taajuusmuuttajaa käytettäessä esiintyvien ongelmien ratkaisemiseen.

Saatavana oleva kirjallisuus FC 300-tuotesarjasta

- VLT AutomationDrive:n käyttöohjeet - High Power, MG.33.UX.YY, sisältää tarvittavat tiedot taajuusmuuttajan saamiseksi käyttökuntoon.

- VLT AutomationDrive Suunnitteluopas MG.33.BX.YY sisältää kaikki taajuusmuuttajan tekniset tiedot sekä asiakkaan suunnittelua ja sovelluksia.

- VLT AutomationDrive Ohjelmointiopas MG.33.MX.YY sisältää tietoa ohjelmoinnista ja täydelliset parametrien kuvaukset.

- VLT AutomationDrive Profibus-väylän käyttöohjeet MG.33.CX.YY sisältävät tiedot, joita tarvitaan taajuusmuuttajan valvontaan, tarkkailuun ja

ohjelmointiin Profibus -kenttäväylän kautta.

- VLT AutomationDrive DeviceNetin käyttöohjeissa MG.33.DX.YY on tietoja, joita tarvitaan taajuusmuuttajan valvonnassa, tarkkailussa ja ohjelmoinnissa DeviceNetin kenttäväylän avulla.

X = uuden laitoksen numero YY = kielikoodi

Danfoss tekninen kirjallisuus on saatavana myös verkosta osoitteesta www.danfoss.com/drives.

1.1.2 Hyväksynnät

MG.33.U3.20 - VLT® on rekisteröity Danfoss-tavaramerkki

1 Näiden käyttöohjeiden lukeminen

1.1.3 Symbolit

VLT® Automation Drive FC 300

Käyttöohjeet suurtehoversioon

Tässä käyttöoppaassa käytettävät symbolit.

Huom

Merkitsee jotakin lukijan huomioitavaa seikkaa.

Ilmaisee yleisen varoituksen.

Ilmaisee varoituksen korkeajännitteestä.

∗

Ilmaisee oletusasetuksen.

1.1.4 Lyhenteet

Vaihtovirta AC American Wire Gauge AWG Ampeeri/AMP A Automaattinen moottorin sovitus AMA Virtaraja I Celcius-astetta Tasavirta DC Riippuu taajuusmuuttajasta D-TYPE Sähkömagneettinen yhteensopivuus EMC Elektroninen lämpörele ETR Taajuusmuuttaja FC Gramma g Hertsi Hz Kilohertsi kHz Paikallisohjauspaneeli LCP Metri m Millihenri induktanssista mH Milliampeeri mA Millisekunti ms Minuutti min Liikkeenvalvontatyökalu MCT Nanofaradi nF Newtonmetri Nm Moottorin nimellisvirta I Moottorin nimellistaajuus f Moottorin nimellisteho P Moottorin nimellisjännite U Parametri par. Erittäin pieni suojajännite PELV Painettu piirilevy PCB Vaihtosuuntaajan nimellinen lähtövirta I kierrosta minuutissa RPM Regeneratiiviset liittimet Regen Sekunti s Synkronisen moottorin nopeus n Momenttiraja T Volttia V Suurin lähtövirta I Taajuusmuuttajan syöttämä nimellislähtövirta I

LIM

°C

M,N M,N

M,N

INV

s LIM

VLT,MAX VLT,N

MG.33.U3.20 - VLT® on rekisteröity Danfoss-tavaramerkki

VLT® Automation Drive FC 300 Käyttöohjeet suurtehoversioon

2 Turvaohjeet ja yleinen varoitus

2.1.1 Hävittämisohje

Sähköosia sisältäviä laitteita ei saa hävittää talousjätteen mukana. Ne on kerättävä erikseen sähkö- ja elektroniikkajätteinä paikallisten ja voimassa olevien lakien mukaan.

Huomautus

Taajuusmuuttajan DC-välipiirin kondensaattorit jäävät ladatuiksi, vaikka virta on katkaistu. Sähköiskuvaaran välttämiseksi taajuusmuuttaja on irrotettava sähköverkosta ennen huollon suorittamista. Odota ennen taajuusmuuttajan huoltamista ainakin alla mainitun ajan: 380 - 500 V 90 - 200 kW 20 minuuttia 250 - 800 kW 40 minuuttia 525 - 690 V 37 - 315 kW 20 minuuttia 355 - 1200 kW 30 minuuttia

VLT AutomationDrive

Käyttöopas

Ohjelmaversio: 5.5x

Tämä käyttöohje koskee kaikkia VLT AutomationDrive -taajuusmuuttajia, joiden ohjelmaversio on 5.5x. Ohjelmaversion numeron voi tarkistaa kohdasta par. 15-43

Ohjelmistoversio

2.1.2 Suurjännite

Taajuusmuuttajassa esiintyy vaarallisia jännitteitä, kun se on kytkettynä verkkoon. Moottorin tai taajuusmuuttajan virheellinen asennus saattaa johtaa laite- ja henkilövahinkoihin, jopa kuolemaan. Noudata siksi tämän oppaan ohjeita sekä kansallisia ja paikallisia sääntöjä ja turvallisuusmääräyksiä.

Asennus korkeille paikoille

380 - 500 V: Kun korkeus on yli 3 km, ota yhteyttä Danfoss -yhtiöön keskustellaksesi PELV-jännitteestä. 525-690 V: Kun korkeus on yli 2 km, ota yhteyttä Danfoss -yhtiöön keskustellaksesi PELV-jännitteestä.

MG.33.U3.20 - VLT® on rekisteröity Danfoss-tavaramerkki

2 Turvaohjeet ja yleinen varoitus

2.1.3 Turvaohjeet

• Varmista, että taajuusmuuttaja maadoitetaan asianmukaisesti.

• Suojaa käyttäjät syöttöjännitteeltä.

• Suojaa moottori ylikuormitukselta kansallisten ja paikallisten määräysten mukaisesti.

• Moottorin ylikuormitussuojaus ei sisälly oletusasetuksiin. Lisää tämä toiminto asettamalla kohdan par. 1-90

laukaisu

tai

ETR-varoitus

jan.

• Maavuotovirta on yli 3.5 mA.

• [OFF]-näppäin ei ole turvakatkaisin. Se ei erota taajuusmuuttajaa verkosta.

2.1.4 Yleinen varoitus

Varoitus:

Sähköisten osien koskettaminen voi olla hengenvaarallista myös laitteen virransyötön katkaisun jälkeen. Varmista myös, että muut jännitelähteet, esimerkiksi kuormituksenjako (välipiirin tasajännitteen linkitys), on kytketty irti kuten myös moottorin liitäntä kineettiseen varmistukseen. Kun käytät taajuusmuuttajaa: odota vähintään 40 minuuttia. Lyhyempi odotusaika on sallittu vain, jos siitä mainitaan kyseisen laitteen tyyppikilvessä.

. Koskee Pohjois-Amerikan markkinoita: ETR -toiminnot antavat NEC:n mukaisen luokan 20 moottorin ylikuormitussuo-

VLT® Automation Drive FC 300

Käyttöohjeet suurtehoversioon

Moottorin lämpösuojaus

arvoksi

ETR-

Vuotovirta

Taajuusmuuttajasta tuleva maavuotovirta on suurempi kuin 3,5 mA. Maakaapelin ja maaliitännän (liitin 95) hyvän mekaanisen kytkennän varmistamiseksi kaapelin poikkileikkauksen pinta-alan tulee olla vähintään 10 mm erikseen päätettyinä. Katso asianmukaiset maadoitusohjeet EMC-vaatimusten täyttämiseksi jaksosta

doitus.

Vikavirtarele

Tämä tuote voi aiheuttaa tasavirtaa suojajohtimeen. Silloin kun lisäsuojaukseen käytetään vikavirtarelettä (RCD), tuotteen syöttöpuolella tulee käyttää tyypin B (aikaviiveellä varustettua ) vikavirtarelettä. Katso myös vikavirtareleen asennushuomautus MN .90.Gx.02 (X = version numero). Taajuusmuuttajan suojamaadoituksen ja vikavirtareleiden käytön tulee aina tapahtua kansallisten ja paikallisten määräysten mukaisesti.

2.1.5 Ennen kuin aloitat korjaustyön

1. Erota taajuusmuuttaja verkkovirrasta.

2. irrota tasavirtaväyläliittimet 88 ja 89 kuormituksenjakosovelluksista

3. Odota tasavirtaväylän purkausta. Katso aika varoitustarrasta

4. Irrota moottorikaapeli

tai 2 nimellisarvon mukaista maajohdinta

Asennus

-jakson kohdasta

Maa-

MG.33.U3.20 - VLT® on rekisteröity Danfoss-tavaramerkki

VLT® Automation Drive FC 300 Käyttöohjeet suurtehoversioon

2.1.6 Vältä tahatonta käynnistystä

Kun taajuusmuuttaja on kytketty verkkovirtaan, moottori voidaan käynnistää/pysäyttää digitaalisilla komennoilla, väyläkomennoilla, ohjearvoilla tai paikallisohjauspaneelin(LCP):

• Irrota taajuusmuuttaja verkkovirrasta aina, kun henkilökohtainen turvallisuus edellyttää tahattoman käynnistyksen välttämistä.

• Aktivoi tahattoman käynnistyksen välttääksesi aina [OFF]-näppäin ennen parametrien muuttamista.

• Sähkövika, väliaikainen ylikuormitus, vika verkkojännitteessä tai moottorin kytkennän vika voi saada pysäytetyn moottorin käynnistymään. Turvallisella pysäytyksellä varustettu taajuusmuuttaja suojaa tahattomalta käynnistykseltä, jos turvallisen pysäytyksen liitin 37 on poistettu käytöstä tai irrotettu.

2.1.7 Turvallinen pysäytys

2 Turvaohjeet ja yleinen varoitus

FC 302 voi suorittaa turvatoiminnon

pysäytyksen

Se on suunniteltu ja hyväksytty sopivaksi standardin EN 954-1 turvallisuusluokan 3 vaatimuksiin. Tätä toimintoa kutsutaan turvapysäytykseksi. Ennen turvapysäytyksen integrointia ja käyttöä kokoonpanossa kokoonpanolle on tehtävä perusteellinen riskianalyysi sen varmistamiseksi, että turvapysäytystoiminto ja turvallisuusluokka ovat asianmukaiset ja riittävät. Turvapysäytystoiminnon asentamiseksi ja käyttämiseksi standardin EN 954-1 turvallisuusluokan 3 vaatimusten mukaan on noudatettava FC 300 suunnitteluoppaan MG.33.BX.YY asiaan liittyviä tietoja ja ohjeita! Käyttöohjeiden tiedot ja ohjeet eivät riitä turvapysäytystoiminnon oikeaan ja turvalliseen käyttöön!

(joka on määritelty standardissa EN 60204-1).

Turvallinen momentin katkaisu

(joka on määritelty standardin IEC 61800-5-2 luonnoksessa) tai

kategorian 0 mukaisen

MG.33.U3.20 - VLT® on rekisteröity Danfoss-tavaramerkki

2 Turvaohjeet ja yleinen varoitus

VLT® Automation Drive FC 300

Käyttöohjeet suurtehoversioon

MG.33.U3.20 - VLT® on rekisteröity Danfoss-tavaramerkki

VLT® Automation Drive FC 300 Käyttöohjeet suurtehoversioon

2.1.8 Safe Stop Installation

Noudata seuraavia ohjeita asentaaksesi luokan 0 pysäytystoiminnon (EN60204) turvallisuusluokan 3 (EN954-1) mukaisesti:

1. Liittimen 37 ja 24 V:n tasavirran välinen silta (hyppyjohdin) on poistettava. Hyppyjohtimen leikkaaminen tai katkaiseminen ei riitä. Poista se kokonaan oikosulkujen välttämiseksi. Katso hyppyjohdinta kuvassa.

2. Kytke liitin 37 24 V:n tasavirtaan oikosulkusuojatulla kaapelilla. 24 V:n tasavirtajännitteensyötön on oltava keskeytettävissä standardin EN954-1 luokan 3 mukaisella piirinkatkaisulaitteella. Jos katkaisulaite ja taajuusmuuttaja on sijoitettu samaan asennuspaneeliin, voit käyttää suojatun sijasta suojaamatonta kaapelia.

2 Turvaohjeet ja yleinen varoitus

Kuva 2.1: Hyppyjohdin liittimen 37 ja 24 V:n tasavirran välissä

Alla olevasta kuvasta näkyy pysäytysluokka 0 (EN 60204-1) turvallisuusluokan 3 (EN 954-1) mukaisena. Piirin katkaisun aiheuttaa avautuva ovikosketin. Kuvasta näkyy myös, miten kytketään muuhun kuin turvallisuuteen liittyvä laitteen rullaus.

Kuva 2.2: Kuvaus asennuksen olennaisista ominaisuuksista pysäytysluokan 0 (EN 60204-1) saavuttamiseksi turvallisuusluokan 3 (EN 954-1) mukaisesti.

MG.33.U3.20 - VLT® on rekisteröity Danfoss-tavaramerkki

2 Turvaohjeet ja yleinen varoitus

2.1.9 Tietoliikenneverkko

VLT® Automation Drive FC 300

Käyttöohjeet suurtehoversioon

Par. 14-50 Tämä pienentää RFI:n tehoa A2-tasolle. 525 - 690 V:n taajuusmuuttajissa parametrilla par. 14-50

RFI-suod.

voi käyttää sisäisten RFI-kondensaattorien erottamiseen RFI-suodattimesta 380 - 500 V:n taajuusmuuttajien maadoittamiseksi.

RFI-suod.

ei ole toimintoa. RFI-kytkintä ei voi avata.

MG.33.U3.20 - VLT® on rekisteröity Danfoss-tavaramerkki

VLT® Automation Drive FC 300 Käyttöohjeet suurtehoversioon

3Asentaminen

3.1 Esiasennus

3.1.1 Asennuspaikan suunnittelu

3 Asentaminen

Huom

Ennen asennusta on tärkeää suunnitella taajuusmuuttajan asennus. Jos suunnittelu laiminlyödään, siitä voi aiheutua lisätöitä asennuksen aikana ja jälkeen.

Valitse paras mahdollinen käyttöpaikka ottaen huomioon seuraavat seikat (katso tarkempia tietoja seuraavilta sivuilta ja asianmukaisista suunnitteluoppaista):

• Ympäristön käyttölämpötila

• Asennustapa

• Laitteen jäähdyttäminen

• Taajuusmuuttajan paikka

• Kaapelin vetäminen

• Varmista, että virtalähde antaa oikean jännitteen ja tarvittavan virran

• Varmista, että moottorin nimellisvirta on taajuusmuuttajalta tulevan maksimivirran puitteissa

• Jos taajuusmuuttajassa ei ole sisäänrakennettuja sulakkeita, varmista, että ulkoisten sulakkeiden nimellisarvot ovat oikeat.

3.1.2 Taajuusmuuttajan vastaanottaminen

Varmista taajuusmuuttajaa vastaanottaessasi, että pakkaus on ehjä, ja varmista, ettei laite ole vahingoittunut kuljetuksen aikana. Jos vaurioita on syntynyt, ota välittömästi yhteyttä kuljetusyhtiöön vahingonkorvauksen hakemiseksi.

MG.33.U3.20 - VLT® on rekisteröity Danfoss-tavaramerkki

VLT® Automation Drive FC 300

3 Asentaminen

3.1.3 Kuljetus ja pakkauksen purkaminen

Ennen pakkauksen purkamista suositellaan taajuusmuuttajaa, joka on mahdollisimman lähellä lopullista asennuspaikkaa. Poista laatikko ja käsittele taajuusmuuttajaa mahdollisimman pitkään kuormalavan päällä.

Huom

kannessa on porausmalli asennusrei'ille D-kehyksissä. Katso ohjeet E-kotelolle-koolle myöhemmästä kohdasta

Käyttöohjeet suurtehoversioon

Mekaaniset mitat

Kuva 3.1: Asennusmalli

3.1.4 Nostaminen

Käytä taajuusmuuttajan nostamiseen aina siihen tarkoitettuja nostokorvakkeita. Käytä kaikissa D- ja E2-koteloissa (IP00) kehyksissä tankoa välttääksesi taajuusmuuttajan nostoaukkojen vääntymisen.

Kuva 3.2: Suositeltava nostotapa, kehyskoot D ja E .

MG.33.U3.20 - VLT® on rekisteröity Danfoss-tavaramerkki

VLT® Automation Drive FC 300 Käyttöohjeet suurtehoversioon

Huom

Nostotangon on kestettävä taajuusmuuttajan paino. Katso eri kehyskokojen paino kohdasta sija on 2,5 cm (1 tuuma). Taajuusmuuttajan yläosan ja nostokaapelin välisen kulman on oltava vähintään 60°.

Mekaaniset mitat.

3 Asentaminen

Tangon maksimihalkai-

Kuva 3.3: Suositeltava nostotapa, kehyskoko F1.

Kuva 3.4: Suositeltava nostotapa, kehyskoko F2.

Kuva 3.5: Suositeltava nostotapa, kehyskoko F3.

Kuva 3.6: Suositeltava nostotapa, kehyskoko F4.

Huom

Huomaa, että jalusta toimitetaan samassa pakkauksessa kuin taajuusmuuttaja, mutta sitä ei kiinnitetä kehyskokoihin F1-F4 kuljetuksen ajaksi. Jalusta on tarpeen, jotta ilma pääsisi virtaamaan taajuusmuuttajaan kunnon jäähdytyksen takaamiseksi. F kehykset tulee asettaa jalustan päälle lopullisella asennuspaikalla. Taajuusmuuttajan yläosan ja nostokaapelin välisen kulman on oltava vähintään 60°.

MG.33.U3.20 - VLT® on rekisteröity Danfoss-tavaramerkki

3 Asentaminen

VLT® Automation Drive FC 300

Käyttöohjeet suurtehoversioon

3.1.5 Fyysiset mitat

* Huomaa ilmavirran suunnat

MG.33.U3.20 - VLT® on rekisteröity Danfoss-tavaramerkki

VLT® Automation Drive FC 300 Käyttöohjeet suurtehoversioon

3 Asentaminen

MG.33.U3.20 - VLT® on rekisteröity Danfoss-tavaramerkki

* Huomaa ilmavirran suunnat

3 Asentaminen

VLT® Automation Drive FC 300

Käyttöohjeet suurtehoversioon

* Huomaa ilmavirran suunnat

MG.33.U3.20 - VLT® on rekisteröity Danfoss-tavaramerkki

VLT® Automation Drive FC 300 Käyttöohjeet suurtehoversioon

3 Asentaminen

MG.33.U3.20 - VLT® on rekisteröity Danfoss-tavaramerkki

* Huomaa ilmavirran suunnat

3 Asentaminen

VLT® Automation Drive FC 300

Käyttöohjeet suurtehoversioon

F1 IP 21/54 - NEMA 1/12 F3 IP 21/54 - NEMA 1/12

1) Etäisyys katosta vähintään

MG.33.U3.20 - VLT® on rekisteröity Danfoss-tavaramerkki

VLT® Automation Drive FC 300 Käyttöohjeet suurtehoversioon

3 Asentaminen

F2 IP 21/54 - NEMA 1/12 F4 IP 21/54 - NEMA 1/12

1) Etäisyys katosta vähintään

MG.33.U3.20 - VLT® on rekisteröity Danfoss-tavaramerkki

3 Asentaminen

VLT® Automation Drive FC 300

Käyttöohjeet suurtehoversioon

Kehyksen koko D1 D2 D3 D4

IP NEMA Kuljetusmitat Korkeus 650 mm 650 mm 650 mm 650 mm 650 mm 650 mm

Taajuusmuuttajan mitat

Kehyksen koko E1 E2 F1 F2 F3 F4

IP NEMA Kuljetusmitat

Taajuusmuuttajan mitat

Leveys 1730 mm 1730 mm 1730 mm 1730 mm 1220 mm 1490 mm Syvyys 570 mm 570 mm 570 mm 570 mm 570 mm 570 mm

Korkeus 1209 mm 1209 mm 1589 mm 1589 mm 1046 mm 1327 mm Leveys 420 mm 420 mm 420 mm 420 mm 408 mm 408 mm

Syvyys 380 mm 380 mm 380 mm 380 mm 375 mm 375 mm Maksimipaino

Fyysiset mitat, kehyskoot E ja F

250 - 400 kW (380 - 500 V) 355 - 560 kW

(525-690 V)

21, 54

Tyyppi 12 Korkeus Leveys 2197 mm 1705 mm 1569 mm 1962 mm 2159 mm 2559 mm Syvyys 736 mm 736 mm 1130 mm 1130 mm 1130 mm 1130 mm

Korkeus

Leveys 600 mm 585 mm 1400 1800 2000 2400 Syvyys 494 mm 498 mm 606 606 606 606 Maksimipaino

840 mm 831 mm 2324 mm 2324 mm 2324 mm 2324 mm

2000 mm 1547 mm 2204 2204 2204 2204

313 kg 277 kg 1004 1246 1299 1541

90 - 110 kW

(380 - 500 V)

37 - 132 kW (525-690 V)

21 Tyyppi 154Tyyppi 1221Tyyppi 1

104 kg 104 kg 151 kg 151 kg 91 kg 138 kg

250 - 400 kW (380 - 500 V) 355 - 560 kW

00 Alusta

Fyysiset mitat , kehyskoko D

450 - 630 kW (380 - 500 V)

(525-690 V)

630 - 800 kW

(525-690 V)

21, 54 Tyyppi 12

132 - 200 kW (380 - 500 V) 160 - 315 kW

(525-690 V)

54 Tyyppi 1200Alusta

710 - 800 kW (380 - 500 V)

900 - 1200 kW

(525-690 V)

21, 54 Tyyppi 12

90 - 110 kW

(380 - 500 V)

37 - 132 kW (525-690 V)

450 - 630 kW (380 - 500 V) 630 - 800 kW

(525-690 V)

21, 54 Tyyppi 12

132 - 200 kW (380 - 500 V) 160 - 315 kW

(525-690 V)

00 Alusta

710 - 800 kW (380 - 500 V)

900 - 1200 kW

(525-690 V)

21, 54 Tyyppi 12

MG.33.U3.20 - VLT® on rekisteröity Danfoss-tavaramerkki

VLT® Automation Drive FC 300 Käyttöohjeet suurtehoversioon

3.1.6 Nimellisteho

Kehyskoko D1 D2 D3 D4

3 Asentaminen

Koteloinnin suojaus

Suuri ylikuormituksen nimellisteho 160 % ylikuormitusmomentti

Kehyskoko E1 E2 F1/F3 F2/F4

IP NEMA Tyyppi 1 / tyyppi 12 Tyyppi 1 / tyyppi 12 Runko Runko

90 - 110 - kW 400 V:n jännit-

37 - 132 kW 690 V:n jännit-

21/54 21/54 00 00

teellä

(380 - 500 V)

teellä

(525-690 V)

132 - 200 kW 400 V:n jännit-

teellä

(380 - 500 V)

160 - 315 kW 690 V:n jännit-

teellä

(525-690 V)

90 - 110 - kW 400 V:n jännit-

teellä

(380 - 500 V)

37 - 132 kW 690 V:n jännit-

teellä

(525-690 V)

132 - 200 kW 400 V:n jännit-

160 - 315 kW 690 V:n jännit-

teellä

(380 - 500 V)

teellä

(525-690 V)

Koteloinnin

suojaus

Suuri ylikuormi-

tuksen nimelliste-

ho - 160 % yli-

kuormitusmoment-

NEMA Tyyppi 1 / tyyppi 12 Alusta Tyyppi 1 / tyyppi 12 Tyyppi 1 / tyyppi 12

21/54 00 21/54 21/54

250 - 400 kW 400 V:n jän-

nitteellä

(380 - 500 V)

355 - 560 kW 690 V:n jän-

nitteellä

(525-690 V)

MG.33.U3.20 - VLT® on rekisteröity Danfoss-tavaramerkki

240 - 400 kW 400 V:n jän-

nitteellä

(380 - 500 V)

355 - 560 kW 690 V:n jän-

nitteellä

(525-690 V)

450 - 630 kW 400 V:n jännitteellä

(380 - 500 V)

630 - 800 kW 690 V:n jännitteellä

(525-690 V)

710 - 800 kW 400 V:n jännitteellä

(380 - 500 V)

900 - 1200 kW 690 V:n jännit-

teellä

(525-690 V)

3 Asentaminen

Huom

F-kehyksillä on neljä eri kokoa, F1, F2, F3 ja F4 The F1 ja F2 koostuvat vaihtosuuntaajakaapista oikealla ja tasasuuntaajakaapista vasemmalla. F3- ja F4- koteloissa on ylimääräinen optiokaappi tasasuuntaajakaapin vasemmalla puolella. F3 on F1 ylimääräisellä optiokaapilla varustettuna. F4 on F2 ylimääräisellä optiokaapilla varustettuna.

VLT® Automation Drive FC 300

Käyttöohjeet suurtehoversioon

MG.33.U3.20 - VLT® on rekisteröity Danfoss-tavaramerkki

VLT® Automation Drive FC 300 Käyttöohjeet suurtehoversioon

3 Asentaminen

3.2 Mekaaninen asennus

Taajuusmuuttajan mekaanisen asennuksen valmistelu on tehtävä huolellisesti kunnollisen tuloksen varmistamiseksi ja lisätyön välttämiseksi asennuksen aikana. Aloita katsomalla tarkkaan tämän ohjeen lopussa olevia mekaanisia piirustuksia päästäksesi selville tilantarpeesta.

3.2.1 Tarvittavat työkalut

Mekaaniseen asennukseen tarvitaan seuraavat työkalut:

• Poraa 10 tai 12 mm:n poralla

• Teipin pituus

• Kiintoavain tarvittavilla metrijärjestelmän hylsyillä (7-17 mm)

•Kiintoavaimen jatkot

• Levymetallinen reikärauta putkille tai kaapelin vedonpoistajille IP 21- ja IP 54 -laitteissa

• Nostokisko laitteen nostamiseen (tanko tai putki, maks. Ø 25 mm (1 tuuma)), jolla voi nostaa vähintään 400 kg (880 lbs).

• Nosturi tai muu nostolaite taajuusmuuttajan asettamiseen paikalleen

• Torx T50 -työkalu tarvitaan E1-kotelon asentamiseen IP21- ja IP54-kotelointityyppeihin.

3.2.2 Yleiset seikat

Tila

Varaa riittävästi tilaa taajuusmuuttajan ylä- ja alapuolelle ilmavirtausta ja kaapeliliitäntöjä varten. Lisäksi laitteen edessä oleva tila on otettava huomioon, jotta paneelin ovi voitaisiin avata.

Kuva 3.7: Tila IP21/IP54-kotelointityyppien, kehyskokojen D1 ja D2 .

MG.33.U3.20 - VLT® on rekisteröity Danfoss-tavaramerkki

Kuva 3.8: Tila IP21/IP54-kotelointityyppien, kehyskoon E1.

3 Asentaminen

Kuva 3.9: Tila IP21/IP54-kotelointityyppien, kehyskoon F1

VLT® Automation Drive FC 300

Käyttöohjeet suurtehoversioon

Kuva 3.10: Tila IP21/IP54-kotelointityyppien, kehyskoon F3

Kuva 3.12: Tila IP21/IP54-kotelointityyppien, kehyskoon F4

Kuva 3.11: Tila IP21/IP54-kotelointityyppien, kehyskoon F2

Tila johtimille

Varmista, että kaapeleille on tarvittava tila sekä tilaa mutkille. Koska IP00-kotelo on auki pohjasta, kaapelit on kiinnitettävä kotelon takapaneeliin, jonne asennetaan taajuusmuuttaja esim. kaapelin vedonpoistajilla.

Huom

Kaikki kaapelikorvakkeet/-kengät on asennettava liitinväylän tangon leveyden sisälle.

MG.33.U3.20 - VLT® on rekisteröity Danfoss-tavaramerkki

VLT® Automation Drive FC 300 Käyttöohjeet suurtehoversioon

3.2.3 Litinten paikat - kehyskoko D

Huomioi seuraava liitinten paikka suunnitellessasi johtojen vientitilaa.

3 Asentaminen

Kuva 3.13: Virtakytkentöjen sijainti, D3- ja D4-kehyskoot

Kuva 3.14: Erotuskytkimellä varustettujen virtakytkentöjen paikka, D1- ja D2-kehyskokko

Huomaa, että virtakaapelit ovat painavia ja hankalia taivuttaa. Ota huomioon taajuusmuuttajan optimaalinen sijainti kaapelien helpon asentamisen varmistamiseksi.

Huom

Kaikki D-kehykset ovat saatavana normaaleilla tuloliittimillä tai erotuskytkimellä. Kaikki liitinten mitat mainitaan seuraavassa taulukossa.

MG.33.U3.20 - VLT® on rekisteröity Danfoss-tavaramerkki

VLT® Automation Drive FC 300

3 Asentaminen

IP 21 (NEMA 1) / IP 54 (NEMA 12) IP 00 / kotelo D1-kehyskoko D2-kehyskoko D3-kehyskoko D4-kehyskoko A 277 (10,9) 379 (14,9) 119 (4,7) 122 (4,8) B 227 (8,9) 326 (12,8) 68 (2,7) 68 (2,7) C 173 (6,8) 273 (10,8) 15 (0,6) 16 (0,6) D 179 (7,0) 279 (11,0) 20,7 (0,8) 22 (0,8) E 370 (14,6) 370 (14,6) 363 (14,3) 363 (14,3) F 300 (11,8) 300 (11,8) 293 (11,5) 293 (11,5) G 222 (8,7) 226 (8,9) 215 (8,4) 218 (8,6) H 139 (5,4) 142 (5,6) 131 (5,2) 135 (5,3) I 55 (2,2) 59 (2,3) 48 (1,9) 51 (2,0) J 354 (13,9) 361 (14,2) 347 (13,6) 354 (13,9) K 284 (11,2) 277 (10,9) 277 (10,9) 270 (10,6) L 334 (13,1) 334 (13,1) 326 (12,8) 326 (12,8) M 250 (9,8) 250 (9,8) 243 (9,6) 243 (9,6) N 167 (6,6) 167 (6,6) 159 (6,3) 159 (6,3) O 261 (10,3) 260 (10,3) 261 (10,3) 261 (10,3) P 170 (6,7) 169 (6,7) 170 (6,7) 170 (6,7) Q 120 (4,7) 120 (4,7) 120 (4,7) 120 (4,7) R 256 (10,1) 350 (13,8) 98 (3,8) 93 (3,7) S 308 (12,1) 332 (13,0) 301 (11,8) 324 (12,8) T 252 (9,9) 262 (10,3) 245 (9,6) 255 (10,0) U 196 (7,7) 192 (7,6) 189 (7,4) 185 (7,3) V 260 (10,2) 273 (10,7) 260 (10,2) 273 (10,7)

Käyttöohjeet suurtehoversioon

Taulukko 3.1: Kaapelien paikat kuten yllä olevissa kuvissa. Mitat mm (tuumaa).

MG.33.U3.20 - VLT® on rekisteröity Danfoss-tavaramerkki

VLT® Automation Drive FC 300 Käyttöohjeet suurtehoversioon

3.2.4 Liitinten paikat - E-kehyskoko

Liitinten paikat - E1

Huomioi seuraavat liitinten paikat suunnitellessasi kaapelien vientitilaa.

3 Asentaminen

Kuva 3.15: IP21 (NEMA-tyyppi 1) ja IP54 (NEMA-tyyppi 12) kotelon virtakytkentöjen paikat

Kuva 3.16: IP21 (NEMA-tyyppi 1) ja IP54 (NEMA-tyyppi 12) kotelon virtakytkentöjen paikat (yksityiskohta B)

MG.33.U3.20 - VLT® on rekisteröity Danfoss-tavaramerkki

3 Asentaminen

VLT® Automation Drive FC 300

Käyttöohjeet suurtehoversioon

Kuva 3.17: IP21 (NEMA-tyyppi 1) ja IP54 (NEMA-tyyppi 12) -kotelon virtakytkennän katkaisimen paikka

Kehysko-

250/315 kW (400V) JA 355/450-500/630 KW

Laitteen tyyppi Katkaisuliittimen mitat

IP54/IP21 UL JA NEMA1/NEMA12

(690 V)

315/355-400/450 kW (400V) 371 (14,6) 371 (14,6) 341 (13,4) 431 (17,0) 431 (17,0) 455 (17,9)

381 (15,0) 253 (9,9) 253 (9,9) 431 (17,0) 562 (22,1) ei määr.

MG.33.U3.20 - VLT® on rekisteröity Danfoss-tavaramerkki

VLT® Automation Drive FC 300 Käyttöohjeet suurtehoversioon

Liitinten paikat - E2-kehyskoko

Huomioi seuraavat liitinten paikat suunnitellessasi kaapelien vientitilaa.

3 Asentaminen

Kuva 3.18: IP00 kotelon virtakytkentöjen paikat

Kuva 3.19: IP00 kotelon virtakytkentöjen paikat

MG.33.U3.20 - VLT® on rekisteröity Danfoss-tavaramerkki

3 Asentaminen

Kuva 3.20: IP00-koteloinnin virtakytkentöjen katkaisinten paikat

VLT® Automation Drive FC 300

Käyttöohjeet suurtehoversioon

Huomaa, että virtakaapelit ovat painavia ja vaikeita taivuttaa. Ota huomioon taajuusmuuttajan optimaalinen sijainti kaapelien helpon asentamisen varmistamiseksi. Jokaiseen liittimeen voidaan liittää enintään 4 kaapelia kaapelikenkineen tai käyttäen vakiorasian kenkää. Maadoituskytkentä tehdään taajuusmuuttajan asianomaiseen liitäntäpisteeseen.

Kuva 3.21: Liitin yksityiskohtaisesti

Huom

Virtakytkennät voidaan tehdä paikkaan A tai B.

Kehysko-

Laitteen tyyppi Katkaisuliittimen mitat

IPOO/RUNKO A B C D E F

250/315 kW (400V) JA 355/450-500/630 KW

(690 V)

315/355-400/450 kW (400V) 383 (15,1) 244 (9,6) 334 (13,1) 424 (16,7) 109 (4,3) 149 (5,8)

381 (15,0) 245 (9,6) 334 (13,1) 423 (16,7) 256 (10,1) ei määr.

MG.33.U3.20 - VLT® on rekisteröity Danfoss-tavaramerkki

VLT® Automation Drive FC 300 Käyttöohjeet suurtehoversioon

3.2.5 Liitinten paikat - F-kehyskoko

Huom

F-kehyksillä on neljä eri kokoa, F1, F2, F3 ja F4. F1 ja F2 koostuvat vaihtosuuntaajakaapista oikealla ja tasasuuntaajakaapista vasemmalla. F3- ja F4-koteloissa on ylimääräinen optiokaappi tasasuuntaajakaapin vasemmalla puolella. F3 on F1 ylimääräisellä optiokaapilla varustettuna. F4 on F2 ylimääräisellä optiokaapilla varustettuna.

3 Asentaminen

Liitinten paikat - F1- ja F3-kehyskoot

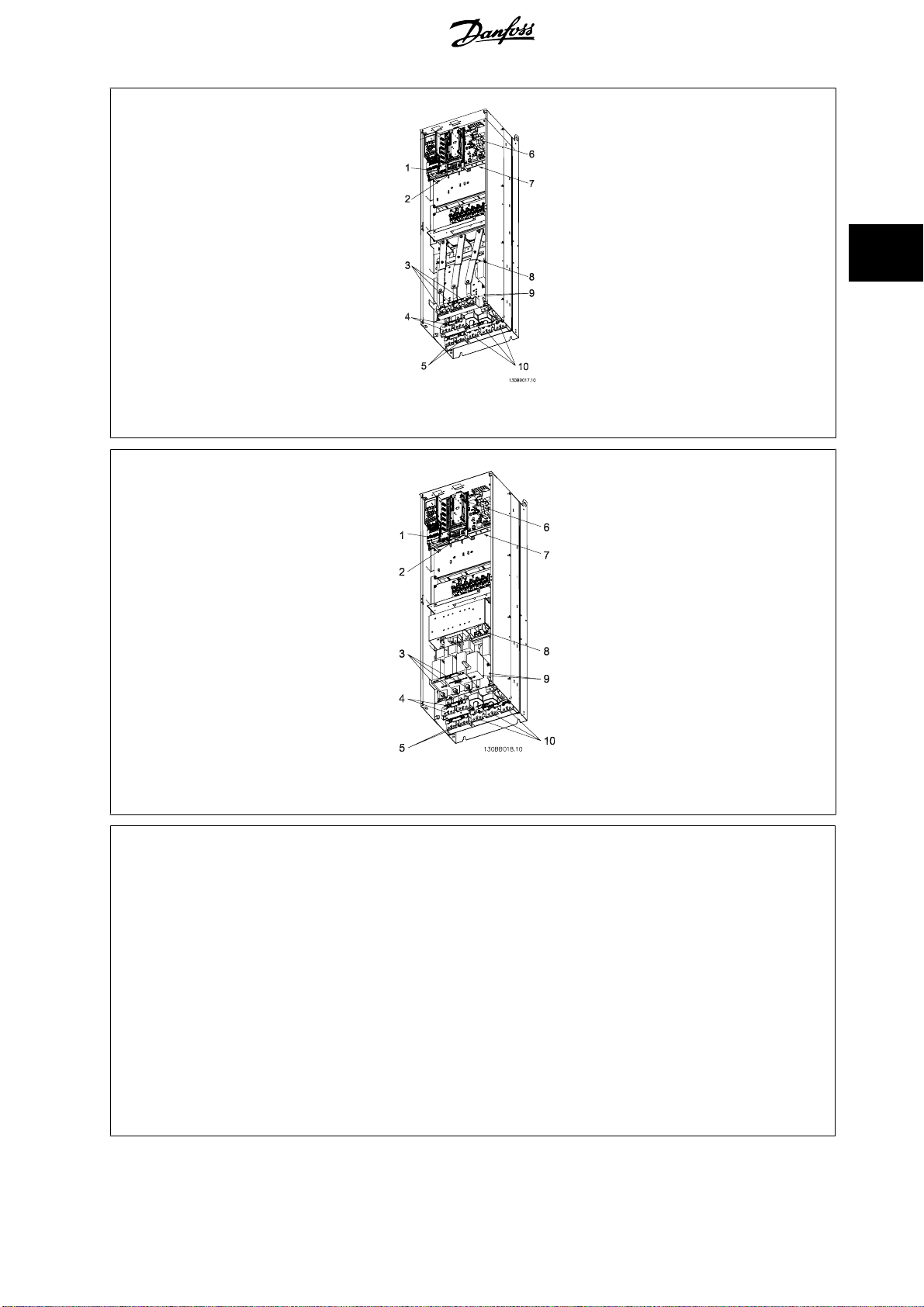

Kuva 3.22: Liitinten paikat - vaihtosuuntaajakaappi - F1 ja F3 (näkymä edestä, vasemmalta ja oikealta). Läpivientilevy on 42 mm .0-tason alapuolella.

1) Maadoitus -pylväs

2) Moottorin liittimet

3) Jarruliittimet

MG.33.U3.20 - VLT® on rekisteröity Danfoss-tavaramerkki

3 Asentaminen

Liitinten paikat - F2- ja F4-kehyskoot

VLT® Automation Drive FC 300

Käyttöohjeet suurtehoversioon

Kuva 3.23: Liitinten paikat - vaihtosuuntaajakaappi - F2 ja F4 (näkymä edestä, vasemmalta ja oikealta). Läpivientilevy on 42 mm .0-tason alapuolella.

1) Maadoitus -pylväs

Liitinten paikat - Tasasuuntaaja (F1, F2, F3 ja F4)

Kuva 3.24: Liitinten paikat - Tasasuuntaaja (näkymä vasemmalta, edestä ja oikealta). Läpivientilevy on 42 mm .0-tason alapuolella.

1) Kuormituksenjakoliitin (-)

2) Maadoitus -pylväs

3) Kuormituksenjakoliitin (+)

MG.33.U3.20 - VLT® on rekisteröity Danfoss-tavaramerkki

VLT® Automation Drive FC 300 Käyttöohjeet suurtehoversioon

Liitinten paikat - optiokaappi (F3 ja F4)

3 Asentaminen

Kuva 3.25: Liitinten paikat - Optiokaappi (näkymä vasemmalta, edestä ja oikealta). Läpivientilevy on 42 mm .0-tason alapuolella.

1) Maadoitus -pylväs

Liitinten paikat - optiokaappi katkaisimella / muottiin valetulla kotelokytkimellä (F3 ja F4)

Kuva 3.26: Liitinten paikat - Optiokaappi katkaisimella / muottiin valetulla kotelokatkaisimella (näkymä vasemmalta, edestä ja oikealta). Läpivientilevy on 42 mm .0-tason alapuolella.

1) Maadoitus -pylväs

Teho 2345

450 kW (480 V), 630-710 kW (690 V) 500-800 kW (480 V), 800-1000 kW (690 V)

Taulukko 3.2: Liittimen mitat

34,9 86,9 122,2 174,2

46,3 98,3 119,0 171,0

MG.33.U3.20 - VLT® on rekisteröity Danfoss-tavaramerkki

VLT® Automation Drive FC 300

3 Asentaminen

3.2.6 Jäähdytys ja ilmavirtaus

Jäähdytys

Jäähdytys voidaan järjestää eri tavoilla, käyttäen jäähdytysputkia laitteen ala- ja yläosassa, ottamalla ilmaa sisään ja ulos laitteen takaosassa tai yhdistelemällä jäähdytysmahdollisuuksia.

Putkijäähdytys

Erityinen optio on kehitetty IP00- / runkoon asennettujen taajuusmuuttajien asennuksen optimoimiseksi Rittal TS8 -koteloinneilla hyödyntäen taajuusmuuttajan puhallinta takakanavan pakotettuun jäähdytykseen. Kotelon yläosasta tuleva ilma voitaisiin ohjata putkiin järjestelmän ulkopuolelle, niin että takakanavan lämpöhäviöt eivät leviäisi ohjaushuoneesta. Lisätietoja, katso

Takaosan jäähdytys

Takakanavan ilma voidaan myös ohjata sisään ja ulos Rittal TS8 kotelon takaosassa. Tämä tarjoaa ratkaisun, jossa takakanavan ilma voitaisiin ottaa järjestelmän ulkopuolelta ja palauttaa lämpöhäviöt järjestelmän ulkopuolelle, mikä pienentää ilmastointitarpeita.

Putkiston jäähdytyssarjan asentaminen Rittal-koteloihin

Huom

Koteloon tarvitaan ovipuhallin/-puhaltimet sen hukkalämmön poistamiseksi, joka ei jää taajuusmuuttajan takakanavaan, sekä muista kotelon sisään asennetuista komponenteista syntyvän hukkalämmön poistamiseksi. Tarvittava kokonaisilmavirtaus on laskettava, jotta osataan valita sopivat puhaltimet. Joidenkin kotelovalmistajien valikoimiin kuuluu ohjelmistoja laskelmien tekemiseen (esim. Rittalin Therm-ohjelmisto). Jos VLT on ainoa lämpöä synnyttävä komponentti kotelossa, minimi-ilmavirtaus, joka tarvitaan ympäristön lämpötilan ollessa 45 ollessa 45

C D3- ja D4-koon taajuusmuuttajissa on 391 m3/h (230 cfm). Vaadittava minimi-ilmavirtaus ympäristön lämpötilan

C taajuusmuuttajan koolla E2 don 782 m3/h (460 cfm).

Käyttöohjeet suurtehoversioon

Ilmavirtaus

Tarvittava ilmavirtaus jäähdytyselementin kautta on varmistettava. Virtausnopeus näkyy alla olevassa kuvassa.

Koteloinnin suojaus

IP21 / NEMA 1 IP54 / NEMA 12

IP21 / NEMA 1 F1, F2, F3 ja F4 IP54 / NEMA 12 F1, F2, F3 ja F4 IP00 / runko D3 ja D4

* Ilmavirtaus tuuletinta kohden. Kehyskoko F sisältävät useita puhaltimia.

Taulukko 3.3: Jäähdytysrivan ilmavirtaus

Huom

Puhallin pyörii seuraavista syistä:

1. AMA

2. Tasavirtapito

3. Pre-Mag

4. DC-jarru

5. 60 % nimellisvirrasta on ylittynyt

6. Määritetty jäähdytysrivan lämpötila ylittynyt (riippuu tehosta).

Kun puhallin käynnistyy, se pyörii vähintään 10 minuuttia.

Kehyskoko

D1 ja D2 E1 P250T5, P355T7, P400T7 E1 P315-P400T5, P500-P560T7

E2 P250T5, P355T7, P400T7 E2 P315-P400T5, P500-P560T7

Ovituulettimen/-tuuletinten / ylätuulettimen ilmavirtaus

170 m3/h (100 cfm) 765 m3/h (450 cfm)

/h (200 cfm) 1105 m3/h (650 cfm)

340 m 340 m3/h (200 cfm) 1445 m3/h (850 cfm)

/h (412 cfm)* 985 m3/h (580 cfm)*

700 m 525 m3/h (309 cfm)* 985 m3/h (580 cfm)*

/h (150 cfm) 765 m3/h (450 cfm)

255 m 255 m3/h (150 cfm) 1105 m3/h (650 cfm)

/h (150 cfm) 1445 m3/h (850 cfm)

255 m

Jäähdytysrivan puhallin/puhaltimet

MG.33.U3.20 - VLT® on rekisteröity Danfoss-tavaramerkki

VLT® Automation Drive FC 300 Käyttöohjeet suurtehoversioon

Ulkoiset putket

Jos Rittal-kaapin ulkopuolelle on lisätty ylimääräistä putkistoa, putkiston paineenlasku on laskettava. Redusoi alla olevien taulukoiden avulla taajuusmuuttaja paineenlaskun mukaan.

Kuva 3.27: D-kehyksen redusointi vrt. paineenmuutos Taajuusmuuttajan ilmavirtaus: 450 cfm (765 m3/h)

3 Asentaminen

Kuva 3.28: E-kehyksen redusointi vrt. Paineenmuutos (pieni puhallin), P250T5 ja P355T7-P400T7 Taajuusmuuttajan ilmavirtaus: 650 cfm (1105 m3/h)

Kuva 3.29: E-kehyksen redusointi vrt. Paineenmuutos (suuri puhallin), P315T5-P400T5 ja P500T7-P560T7 Taajuusmuuttajan ilmavirtaus: 850 cfm (1445 m3/h)

Kuva 3.30: Kehysten F1, F2, F3, F4 redusointi vrt. paineenmuutos

Taajuusmuuttajan ilmavirtaus: 580 cfm (985 m

/h)

MG.33.U3.20 - VLT® on rekisteröity Danfoss-tavaramerkki

VLT® Automation Drive FC 300

3 Asentaminen

3.2.7 Asennus seinälle - IP21 (NEMA 1)- ja IP54 (NEMA 12) -laitteet

Tämä koskee vain kehyskokoja D1 ja D2 . Laitteen asennuspaikka on valittava harkitusti.

Ota asianmukaiset kohdat huomioon ennen kuin valitset lopullisen asennuspaikan:

• Vapaa tilaa jäähdytystä varten

• Tilaa oven avaamiseen

• Kaapelin tuonti pohjasta

Merkitse maadoitusreiät huolellisesti seinässä olevan asennusmallin avulla ja poraa reiät ohjeen mukaan. Varmista sopiva etäisyys lattiasta ja katosta jäähdytystä varten. Taajuusmuuttajan alle on jäätävä tilaa vähintään 225 mm (8,9 tuumaa). Asenna pultit pohjaan ja nosta taajuusmuuttaja ylös ruuvien varaan. Kallista taajuusmuuttajaa seinää vasten ja kiinnitä ylemmät pultit. Kiristä kaikki neljä pulttia kiinnittääksesi taajuusmuuttajan seinää vasten.

Käyttöohjeet suurtehoversioon

Kuva 3.31: Nostomenetelmä taajuusmuuttajan asentamiseksi seinälle

MG.33.U3.20 - VLT® on rekisteröity Danfoss-tavaramerkki

VLT® Automation Drive FC 300 Käyttöohjeet suurtehoversioon

3.2.8 Läpivienti/putken vienti - IP21 (NEMA 1) ja IP54 (NEMA12)

Kaapelit kytketään läpivientilevyn läpi pohjasta. Irrota levy ja suunnittele, mihin sijoittaa läpiviennit tai putkien viennit. Valmistele reiät piirustukseen merkitylle alueelle.

Huom

Läpivientilevy on asennettava taajuusmuuttajaan määritetyn suojaustason ja laitteen asianmukaisen jäähdytyksen varmistamiseksi. Jos läpivientilevyä ei asenneta, taajuusmuuttaja voi laueta hälytyksen 69, lämpötila

3 Asentaminen

Kuva 3.32: Esimerkki läpivientilevyn asianmukaisesta asentamisesta.

Kehyskoot D1 + D2

Kehyskoko E1

Kaapelin viennit taajuusmuuttajan pohjasta katsottuna - 1) Verkkovirtapuoli 2) Moottorin puoli

MG.33.U3.20 - VLT® on rekisteröity Danfoss-tavaramerkki

3 Asentaminen

Kehyskoko F1

Kehyskoko F2

VLT® Automation Drive FC 300

Käyttöohjeet suurtehoversioon

Kehyskoko F3

Kehyskoko F4

F1-F4: Kaapelin viennit taajuusmuuttajan pohjasta katsottuna - 1) Sijoita putket merkittyihin kohtiin

MG.33.U3.20 - VLT® on rekisteröity Danfoss-tavaramerkki

VLT® Automation Drive FC 300 Käyttöohjeet suurtehoversioon

Kuva 3.33: Pohjalevyn asentaminen,kehyskoko E1.

E1 pohjalevyn voi asentaa kotelon sisä- tai ulkopuolelta, mikä tuo asennusprosessiin joustavuutta, eli jos asennus tehdään alhaalta päin, läpiviennit ja kaapelit voidaan asentaa ennen taajuusmuuttajan asettamista jalustalle.

3 Asentaminen

3.2.9 IP21 Tippasuojan asennus (kehyskoot D1 j D2 )

IP21-nimellistehon saavuttamiseksi on asennettava tippasuoja seuraavien ohjeiden mukaan:

• Irrota edessä olevat kaksi ruuvia

• Aseta tippasuojus paikalleen ja aseta ruuvit takaisin paikoilleen

• Kiristä ruuvit 5,6 Nm:iin (50 in-lbs)

Kuva 3.34: Tippasuojan asennus.

MG.33.U3.20 - VLT® on rekisteröity Danfoss-tavaramerkki

VLT® Automation Drive FC 300

3 Asentaminen

Käyttöohjeet suurtehoversioon

3.3 Optioiden kenttäasennus

3.3.1 Putkiston jäähdytyssarjan asentaminen Rittal -koteloihin

Tässä jaksossa käsitellään IP00 / runko -kotelolla varustettujen taajuusmuuttajien asennusta, joihin kuuluvat putkiston jäähdytyssarjat Rittal-koteloissa. Kotelon lisäksi tarvitaan 200 mm alusta/sokkeli.

Kuva 3.35: IP00 asentaminen Rittal TS8 -kotelolla.

Kotelon minimimitat ovat:

• D3- ja D4-kehys: syvyys 500 mm ja leveys 600 mm.

• E2-kehyskoko: syvyys 600 mm ja leveys 800 mm.

Maksimisyvyys ja -leveys ovat kokoonpanon mukaiset. Käytettäessä useita taajuusmuuttajia yhdessä kotelossa on suositeltavaa, että jokainen taajuusmuuttaja asennetaan oman takapaneelinsa varaan ja tuetaan paneelin keskiosasta. Nämä putkistopakkaukset eivät tue paneelin "kehys"-asennusta (katso yksityiskohdat Rittal TS8 -luettelosta). Alla olevassa taulukossa mainitut putkiston jäähdytyspakkaukset sopivat käytettäviksi ainoastaan IP 00 / runko taajuusmuuttajien kanssa, joiden kotelointina on Rittal TS8 IP 20 ja UL ja NEMA 1 ja IP 54 ja UL, sekä NEMA 12.

E2-kehyksiä käytettäessä on tärkeää asentaa levy aivan Rittal-kotelon takaosaan taajuusmuuttajan painon vuoksi.

Huom

D3- ja D4-taajuusmuuttajille on 391 m muuttajalle 782 m

/h (460 cfm).

/h (230 cfm). Pienin tarvittava ilmavirtaus, kun ympäristön lämpötila on 45 oC, on E2-taajuus-

C:n lämpötilassa

MG.33.U3.20 - VLT® on rekisteröity Danfoss-tavaramerkki

VLT® Automation Drive FC 300 Käyttöohjeet suurtehoversioon

Tilaustiedot

3 Asentaminen

Rittal TS-8 -kotelointi

1800 mm 176F1824 176F1823 Ei mahdollinen 2000 mm 176F1826 176F1825 176F1850 2200 mm 176F0299

Huom

Katso lisätietoja

Ulkoiset putket

Jos Rittal-kaapin ulkopuolelle on lisätty ylimääräistä putkistoa, putkiston paineenlasku on laskettava. Katso lisätietoja jaksosta

D3-kehyksen pakkauksen osanro

Putkipakkauksen ohjeesta, 175R5640

D4-kehyksenpakkauksen osan-roE2-kehyksen osanro

Jäähdytys ja ilmavirtaus.

3.3.2 Vain ylös tarkoitetun putkiston jäähdytyssarjan asentaminen

Tämä kuvaus koskee kehysko'oille D3, D4 ja E2 saatavana olevien takakanavan jäähdytyssarjojen pelkän yläosan asennusta. Kotelon lisäksi tarvitaan 200 mm ilmanvaihdolla varustettu koroke. Kotelon minimisyvyys on 500 mm (600 mm E2-kehyksellä) ja kotelon minimileveys 600 mm (800 mm E2-kehyksellä). Maksimisyvyys ja -leveys ovat kokoonpanon mukaiset. Käytettäessä useita taajuusmuuttajia yhdessä kotelossa jokainen taajuusmuuttaja tulee asentaa oman takapaneelinsa varaan ja tukea paneelin keskiosasta. Takakanavan jäähdytyssarjat ovat rakenteeltaan hyvin samanlaisia kaikille kehyksille. D3- ja D4-sarjat eivät tue taajuusmuuttajien asennusta "kehykseen". E2-sarja asennetaan "kehykseen" lisätuen tarjoamiseksi taajuusmuuttajalle. Näiden sarjojen käyttö selostuksen mukaan poistaa 85 % hävikistä takakanavan kautta käytettäessä taajuusmuuttajan pääjäähdytysrivan puhallinta. Jäljelle jäävät 15 % on poistettava kotelon luukun kautta.

Huom

Katso lisätietoja

Tilaustiedot

Kehyskoot D3 ja D4: 176F1775 Kehyskoko E2: 176F1776

Takakanavan jäähdytyssarjan pelkän yläosan ohjeesta, 175R1107

MG.33.U3.20 - VLT® on rekisteröity Danfoss-tavaramerkki

VLT® Automation Drive FC 300

3 Asentaminen

3.3.3 Rittal-koteloiden ylä- ja alasuojusten asennus

IP00-taajuusmuuttajiin asennettavat ylä- ja alasuojukset ohjaavat jäähdytysrivan jäähdytysilmaa taajuusmuuttajan takaosaan ja ulos sieltä. Sarjat sopivat IP00-taajuusmuuttajien kehyksiin D3, D4 ja E2. Nämä sarjat on suunniteltu ja testattu käyttöön IP00/runko-taajuusmuuttajien kanssa Rittal TS8 -koteloissa.

Huomautuksia:

1. Jos taajuusmuuttajan poistopuolelle on lisätty ulkoisia putkia, syntyy takaosaan ylimääräistä painetta, joka heikentää taajuusmuuttajan jäähdytystä. Taajuusmuuttaja on redusoitava sen mukauttamiseksi heikompaan jäähdytykseen. Ensin on laskettava paineenlasku ja sitten katsottava ohjeita jäljempänä tässä jaksossa olevista redusointitaulukoista.

2. Koteloon tarvitaan ovipuhallin/-puhaltimet sen hukkalämmön poistamiseksi, joka ei jää taajuusmuuttajan takakanavaan, sekä muista kotelon sisään asennetuista komponenteista syntyvän hukkalämmön poistamiseksi. Tarvittava kokonaisilmavirtaus on laskettava, jotta osataan valita sopivat puhaltimet. Joidenkin kotelovalmistajien valikoimiin kuuluu ohjelmistoja laskelmien tekemiseen (esim. Rittalin Therm-ohjelmisto). Jos taajuusmuuttaja on ainoa lämpöä tuottava komponentti kotelossa, tarvittava minimi-ilmavirtaus ympäristön lämpötilan ollessa 45°C D3- ja D4-kehyksillä varustetuille taajuusmuuttajille on 391 m

kehykselle on 782 m

Huom

Katso lisätietoja ohjeesta

/h (460 cfm).

Ylä- ja alasuojukset, Rittal-kotelo, 177R0076

/h (230 cfm). Vaadittava minimi-ilmavirtaus ympäristön lämpötilan ollessa 45°C E2-

Käyttöohjeet suurtehoversioon

Tilaustiedot

Kehyskoko D3: 176F1781 Kehyskoko D4: 176F1782 Kehyskoko E2: 176F1783

3.3.4 Ylä- ja alasuojusten asentaminen

Ylä- ja alasuojukset voidaan asentaa kehyskokoihin D3, D4 ja E2. Nämä sarjat on suunniteltu käytettäväksi takakanavan ilmavirran ohjaamiseen taajuusmuuttajan takaosaan ja ulos sieltä sen sijaan, että se kulkisi sisään taajuusmuuttajan alaosasta ja ulos sen yläosasta (kun taajuusmuuttajat asennetaan suoraan seinälle tai hitsatun kotelon sisään).

Huomautuksia:

2. Koteloon tarvitaan ovipuhallin/-puhaltimet sen hukkalämmön poistamiseksi, joka ei jää taajuusmuuttajan takakanavaan, sekä muista kotelon sisään asennetuista komponenteista syntyvän hukkalämmön poistamiseksi. Tarvittava kokonaisilmavirtaus on laskettava, jotta osataan valita sopivat puhaltimet. Joidenkin kotelovalmistajien valikoimiin kuuluu ohjelmistoja laskelmien tekemiseen (esim. Rittalin Therm-ohjelmisto). Jos taajuusmuuttaja on ainoa lämpöä tuottava komponentti kotelossa, vaadittava minimi-ilmavirtaus ympäristön lämpötilan ollessa 45°C D3- ja D4-kehyksellä varustetuilla taajuusmuuttajille on 391 m hyksellä varustetulle taajuusmuuttajalle on 782 m

Huom

Katso lisätietoja

Pelkkien ylä- ja alasuojusten ohjeesta, 175R1106

/h (230 cfm). Vaadittu minimi-ilmavirtaus ympäristön lämpötilan ollessa 45°C E2-ke-

/h (460 cfm).

Tilaustiedot

Kehyskoot D3 ja D4: 176F1862 Kehyskoko E2: 176F1861

MG.33.U3.20 - VLT® on rekisteröity Danfoss-tavaramerkki

VLT® Automation Drive FC 300 Käyttöohjeet suurtehoversioon

3.3.5 Asennus ulos / NEMA 3R -sarja Rittal- koteloihin

Tämä jakso koskee taajuusmuuttajien kehyksiin D3, D4 ja E2 saatavana olevien NEMA 3R -pakettien asentamista. Nämä sarjat on suunniteltu ja testattu käyttöön näiden kehysten IP00/runko-versioiden kanssa Rittal TS8 NEMA 3R- tai NEMA 4 -koteloissa. NEMA 3R -kotelo on sateelta ja jäätymiseltä suojaava, ulkokäyttöön tarkoitettu kotelo. NEMA 4 -kotelo on ulkokäyttöön tarkoitettu kotelo, joka antaa paremman suojan sään vaihteluja ja kasteluvesiä vastaan. Kotelon minimisyvyys on 500 mm (600 mm E2-kehyksellä), ja sarja on suunniteltu 600 mm (800 mm E2-kehyksellä) leveään koteloon. Muutkin kotelon leveydet ovat mahdollisia, mutta ne edellyttävät Rittalin lisälaitteita. Maksimisyvyys ja -leveys ovat kokoonpanon mukaiset.

3 Asentaminen

Huom

D3- ja D4-kehyksillä varustettujen taajuusmuuttajien nimellisvirta pienenee 3 %, kun niihin lisätään NEMA 3R -sarja. E2-kehyksissä olevat taajuusmuuttajat eivät vaadi nimellisarvojen pienentämistä.

Huom

Koteloon tarvitaan ovipuhallin/-puhaltimet sen hukkalämmön poistamiseksi, joka ei jää taajuusmuuttajan takakanavaan, sekä muista kotelon sisään asennetuista komponenteista syntyvän hukkalämmön poistamiseksi. Tarvittava kokonaisilmavirtaus on laskettava, jotta osataan valita sopivat puhaltimet. Joidenkin kotelovalmistajien valikoimiin kuuluu ohjelmistoja laskelmien tekemiseen (esim. Rittalin Therm-ohjelmisto). Jos VLT on ainoa lämpöä tuottava komponentti kotelossa, minimi-ilmavirtaus, joka tarvitaan ympäristön lämpötilan ollessa 45 taajuusmuuttajalle 782 m

Tilaustiedot

Kehyskoko D3: 176F4600 Kehyskoko D4: 176F4601 Kehyskoko E2: 176F1852

Huom

Katso lisätietoja ohjeesta

C kehyksille D3 ja D4 , on 391 m3/h (230 cfm). Pienin tarvittava ilmavirtaus, kun ympäristön lämpötila on 45 oC, on E2-

/h (460 cfm).

175R5922

MG.33.U3.20 - VLT® on rekisteröity Danfoss-tavaramerkki

VLT® Automation Drive FC 300

3 Asentaminen

3.3.6 Asennus ulos / teollisuuskoteloiden NEMA 3R -sarja

Sarjoja on saatavana kehyskokoihin D3, D4 ja E2. Nämä sarjat on suunniteltu ja testattu käyttöön IP00/runko-taajuusmuuttajien kanssa hitsatussa laatikkorakenteisissa koteloissa, kun ympäristöluokituksena on NEMA-3R tai NEMA-4. NEMA 3R -kotelo on pölyltä suojaava, sadetta ja jäätymistä kestävä ulkokäyttöön tarkoitettu kotelo. NEMA-4-kotelo on pölyltä suojaava ja vesitiivis kotelo. Tämä sarja on testattu ja vastaa UL-ympäristöluokitustyyppiä 3R. Huomaa: D3- ja D4-kehyksillä varustettujen taajuusmuuttajien nimellisvirta pienenee 3 %, kun ne asennetaan NEMA-3R-koteloon. E2-kehykselllä varustetut taajuusmuuttajat eivät tarvitse redusointia, kun ne asennetaan NEMA-3R-koteloon.

Huom

Katso lisätietoja ohjeesta

Tilaustiedot

Kehyskoko D3: 176F0296 Kehyskoko D4: 176F0295 Kehyskoko E2: 176F0298

Ulkoasennus / teollisuuskoteloiden NEMA 3R -sarja, 175R1068

Käyttöohjeet suurtehoversioon

3.3.7 IP00:n D3- ja D4-liitinsuojuksen asentaminen

Liitinsuojus voidaan asentaa kehyskokoihin D3 ja D4 (IP00).

Huom

Katso lisätietoja ohjeesta

Tilaustiedot

Kehyskoko D3/D4: 176F1779

Liitinsuojuksen asentaminen, 175R1108

3.3.8 IP00:n D3-, D4- ja E2-kaapeliläpivientikiinnikkeiden asentaminen

Moottorin kaapeliläpivientikiinnikkeet voidaan asentaa kehyskokoihin D3 ja D4 (IP00).

Huom

Katso lisätietoja ohjeesta

Tilaustiedot

Kehyskoko D3: 176F1774 Kehyskoko D4: 176F1746 Kehyskoko E2: 176F1745

Kaapeliläpivientikiinnikesarja, 175R1109

MG.33.U3.20 - VLT® on rekisteröity Danfoss-tavaramerkki

VLT® Automation Drive FC 300 Käyttöohjeet suurtehoversioon

3.3.9 Asennus jalustalle

Tässä jaksossa kuvataan taajuusmuuttajille D1- ja D2-kehykset saatavan jalustayksikön asennus. Tämä on 200 mm korkea jalusta, jonka avulla nämä kehykset voidaan asentaa lattiaan. Jalustan etuosassa on aukot ilman syöttämiseen teho-osiin.

Taajuusmuuttajan läpivientilevy on asennettava riittävän jäähdytysilman tuomiseksi taajuusmuuttajan ohjauskomponenteille ovituulettimen kautta ja kotelon IP21/NEMA 1- tai IP54/NEMA 12 -suojaustasojen säilyttämiseksi.

3 Asentaminen

Kuva 3.36: Taajuusmuuttaja jalustalla

Yksi jalusta sopii sekä D1- että D2-kehyksiin. Sen tilausnumero on 176F1827. Jalusta kuuluu vakiovarustuksena E1-kehykseen.

Kuva 3.37: Taajuusmuuttajan asennus jalustalle.

Huom

Katso

jalustasarjan ohjeesta, 175R5642

, lisätietoja.

MG.33.U3.20 - VLT® on rekisteröity Danfoss-tavaramerkki

VLT® Automation Drive FC 300

3 Asentaminen

3.3.10 Verkkovirtasuojan asentaminen taajuusmuuttajiin

Tässä jaksossa käsitellään verkkovirtasuojan asentamista taajuusmuuttajiin, joissa on D1-, D2- ja E1-kehykset. IP00/runko -versioiden asentaminen ei ole mahdollista, koska niihin on kuulunut vakiovarusteena metallisuojus. Nämä suojukset ovat VBG-4-vaatimusten mukaisia.

Tilausnumerot:

D1- ja D2-kehykset: 176F0799 E1-kehys: 176F1851

Huom

Katso lisätietoja ohjesivulta

3.3.11 Syöttölevyoptioiden asennus

Tämä jakso koskee taajuusmuuttajia kaikissa D- ja E-kehyksissä saatavana olevien sarjojen kenttäasennusta. Älä yritä irrottaa RFI-suodattimia syöttölevyistä. RFI-suodattimet voivat vioittua, jos ne irrotetaan syöttölevystä.

175R5923

Käyttöohjeet suurtehoversioon

Huom

Missä RFI-suodattimia on saatavana, suodatintyyppejä on kaksi erilaista riippuen syöttölevy-yhdistelmästä ja RFI-suodattimet ovat vaihdettavissa keskenään. Tietyissä tilanteissa kentällä asennettavat sarjat ovat samat kaikilla jännitteillä.

380 - 480 V

380 - 500 V D1 Kaikki D1 -tehot 176F8442 176F8450 176F8444 176F8448 176F8446 D2 Kaikki D2 -tehot 176F8443 176F8441 176F8445 176F8449 176F8447 E1 FC 102/ : 315 kW

FC 302: 250 kW

FC 102/ : 355 - 450 kW

FC 302: 315 - 400 kW

525 - 690 V Sulakkeet Erotussulakkeet RFI RFI-sulakkeet RFI-erotussulak-

D1 FC 102/ : 45-90 kW

FC 302: 37-75 kW FC 102/ : 110-160 kW

FC 302: 90-132 kW D2 Kaikki D2-tehot 175L8827 175L8826 175L8825 NA NA E1 FC 102/ : 450-500 kW

FC 302: 355-400 kW

FC 102/ : 560-630 kW

FC 302: 500-560 kW

Sulakkeet Erotussulakkeet RFI RFI-sulakkeet RFI-erotussulak-

keet

176F0253 176F0255 176F0257 176F0258 176F0260

176F0254 176F0256 176F0257 176F0259 176F0262

keet

175L8829 175L8828 175L8777 NA NA

175L8442 175L8445 175L8777 NA NA

176F0253 176F0255 NA NA NA

176F0254 176F0258 NA NA NA

Huom

Katso lisätietoja ohjesivulta 175R5795.

MG.33.U3.20 - VLT® on rekisteröity Danfoss-tavaramerkki

VLT® Automation Drive FC 300 Käyttöohjeet suurtehoversioon

3.3.12 D1-, D2-, D3- ja D4-kuormanjako-option asentaminen

Kuormanjako-optio voidaan asentaa kehyskokoihin D1, D2, D3 ja D4.

Huom

Katso lisätietoja

Tilaustiedot

Kehyskoko D1/D3: 176F8456 Kehyskoko D2/D4: 176F8455

Kuormanjakoliitinsarjan ohjeista, 175R5637

3 Asentaminen

MG.33.U3.20 - VLT® on rekisteröity Danfoss-tavaramerkki

VLT® Automation Drive FC 300

3 Asentaminen

3.4.1 Kehyskoon F paneelioptiot

Tilalämmittimet ja termostaatti

F-koteloinnilla varustettujen taajuusmuuttajien kaapin sisäosaan asennetut, automaattitermostaatilla ohjatut tilalämmittimet auttavat kosteuden säätelemisessä kotelon sisällä pidentäen taajuusmuuttajan komponenttien käyttöikää kosteissa ympäristöissä. Termostaatin oletusasetuksilla lämmittimet käynnistyvät 10° C:n (50° F) lämpötilassa ja sammuvat 15,6° C:n (60° F) lämpötilassa.

Kaapin valo pistorasialla

F-kehyskoon taajuusmuuttajien kaapin sisälle asennettu valo parantaa näkyvyyttä huollon ja kunnossapidon aikana. Valon kotelossa on pistorasia, josta saadaan tilapäisesti virtaa työkaluihin tai muihin laitteisiin. Valittavana on kaksi eri jännitettä:

• 230 V, 50 Hz, 2,5 A, CE/ENEC

• 120 V, 60 Hz, 5 A, UL/cUL

Muuntimen välioton asetukset

Jos kaapin valo ja pistorasia ja/tai tilalämmittimet ja termostaatti on asennettu, muuntajan T1 väliottoihin on asetettava asianmukainen syöttöjännite. 380-480/ 500 V:n380-480 V:n taajuusmuuttajalle asennetaan aluksi 525 V:n väliotto ja 525-690 V:n taajuusmuuttajalle 690 V:n väliotto sen varmistamiseksi, ettei toissijaisissa laitteissa ilmene ylijännitettä, jos väliottoa ei muuteta ennen tehon kytkemistä. Katso alla olevasta taulukosta apua oikean välioton määrittämiseksi liittimessä T1, joka sijaitsee tasasuuntauskaapissa. Katso sen sijainti kaapissa tasasuuntaajaa esittävästä piirroksesta jaksossa

Teholiitännät.

Syöttöjännitealue Valittava väliotto 380-440 V 400 V 441-490 V 460 V 491-550 V 525 V 551-625 V 575 V 626-660 V 660 V 661-690 V 690 V

Käyttöohjeet suurtehoversioon

NAMUR Liittimet

NAMUR on kansainvälinen automaatioteknologian käyttäjien järjestö Saksan prosessiteollisuudessa, kemian ja lääketeollisuudessa. Valitsemalla tämän vaihtoehdon saa käyttöön liittimiä, jotka on järjestetty ja nimetty taajuusmuuttajien tulo- ja lähtöliittimiä koskevan NAMUR-standardin vaatimusten mukaisesti. Tähän tarvitaan MCB 112 PTC -termistorikortti ja MCB 113 laajennettu relekortti.

RCD (vikavirtarele)

Käyttää ytimen tasapainotusmenetelmää maavikavirtojen tarkkailemiseen maadoitetuissa ja suurivastuksissa maadoitetuissa järjestelmissä (IEC-termejä käytettäessä TN- ja TT-järjestelmissä). Käytössä on ennakkovaroitus (50 % hälytyksen pääasetuspisteestä) ja hälytyksen pääasetuspiste. Jokaiseen asetuspisteeseen on yhdistetty SPDT-hälytysrele ulkoiseen käyttöön. Vaatii ulkoisen "ikkunatyyppisen" virtamuuntimen (asiakkaan hankittava ja asennettava).

• Integroitu taajuusmuuttajan turvapysäytyspiiriin

• Standardin 60755 B-tyypin mukainen laite tarkkailee vaihtovirran, pulssitasavirran ja puhtaan tasavirran maavikavirtoja.

• LED-pylväskaavio, josta näkyy maavikavirran taso 10-100 % asetuspisteestä

•Vikamuisti

• TEST/RESET-painike

Eristysresistanssimonitori (IRM, Insulation Resistance Monitor)

Tarkkailee eristysvastusta maadoittamattomissa järjestelmissä (IEC-termejä käyttäen IT-järjestelmissä) järjestelmän vaihejohdinten ja maadoituksen välillä. Käytössä on ohmiarvona määritetty ennakkovaroitus ja hälytyksen asetuspiste eristystasolle. Jokaiseen asetuspisteeseen on yhdistetty SPDThälytysrele ulkoiseen käyttöön. Huomaa: vain yksi eristysresistanssimonitori voidaan kytkeä kuhunkin maadoittamattomaan (IT-) järjestelmään.

• Integroitu taajuusmuuttajan turvapysäytyspiiriin

• Eristysresistanssin ohmiarvon LCD-näyttö

•Vikamuisti

•INFO-, TEST- ja RESET-painikkeet

IEC-hätäpysäytys Pilz-turvareleellä

Sisältää korvautuvan 4-johtimisen hätäpysäytyspainikkeen, joka on asennettu kotelon eteen, sekä sitä tarkkailevan Pilz-releen yhdistettynä taajuusmuuttajan turvapysäytyspiiriin ja verkkojännitteen kontaktoriin, joka on sijoitettu optiokaappiin.

MG.33.U3.20 - VLT® on rekisteröity Danfoss-tavaramerkki

VLT® Automation Drive FC 300 Käyttöohjeet suurtehoversioon

Manuaaliset moottorin käynnistimet

Tuovat 3-vaihevirtaa sähköisiin puhaltimiin, joita usein tarvitaan suurempiin moottoreihin. Virta käynnistimiin saadaan mahdollisen kontaktorin, katkaisimen tai erotuskytkimen kuormituspuolelta. Virta kulkee sulakkeen kautta ennen kutakin moottorin käynnistintä, ja se on poikki, kun taajuusmuuttajan tuleva virta on poikki. Käynnistimiä voi olla enintään kaksi (yksi, jos on tilattu 30 A:n sulakkeella suojattu piiri). Integroitu taajuusmuuttajan turvapysäytyspiiriin. Laitteen ominaisuuksia ovat:

• Käyttökytkin (päälle/pois)

• Oikosulku- ja ylikuormitussuojaus testitoiminnolla

• Manuaalinen nollaustoiminto

30-ampeeriset, sulakkeilla suojatut liittimet

• 3-vaihevirta, joka vastaa tulevaa verkkojännitettä, asiakkaiden apulaitteiden vaatiman virran tuomiseen

• Ei käytettävissä, jos valittuna on kaksi manuaalista moottorin käynnistintä

• Liittimet ovat pois käytöstä, kun taajuusmuuttajaan tuleva virta on poikki

• Virta sulakkeilla suojattuun liittimiin tulee mahdollisen kontaktorin, katkaisimen tai erotuskytkimen kuormituspuolelta.

24 V:n tasavirtalähde

• 5 amp, 120 W, 24 VDC

• Suojattu lähdön ylivirran, ylikuormituksen, oikosulkujen ja ylikuumenemisen varalta

• Virran syöttämiseen asiakkaan hankkimiin apulaitteisiin, kuten antureihin, PLC:n I/O-liitäntöihin, kontaktoreihin, lämpötila-antureihin, merkkivaloihin ja/tai muihin elektroniikkalaitteisiin

• Diagnostiikkaan kuuluu kuiva DC-ok-kosketin, vihreä DC-ok-LED-valo ja punainen ylikuormituksen LED-valo

Ulkoinen lämpötilan tarkkailu

Suunniteltu ulkoisten järjestelmän komponenttien, kuten moottorin käämien ja/tai laakerien lämpötilojen tarkkailemiseen. Sisältää kahdeksan yleistulomoduulia sekä kaksi erillistä termistoritulomoduulia. Kaikki kymmenen moduulia on yhdistetty taajuusmuuttajan turvapysäytyspiiriin, ja niitä voi tarkkailla kenttäväyläverkon avulla (edellyttää erillisen moduulin/väyläkytkimen hankintaa).

Yleistulot (8)

Signaalityypit:

• RTD-tulot (sisältää Pt100-anturin), 3- tai 4-johtimiset

•Lämpöpari

• Analoginen virta tai analoginen jännite

Lisäominaisuudet:

• Yksi yleislähtö, joka voidaan konfiguroida analogiselle jännitteelle tai analogiselle virralle

• Kaksi lähtörelettä (norm. auki)

• Kaksirivinen LC-näyttö ja LED-diagnostiikka

• Anturin pääjohtimen katkeamisen, oikosulun ja virheellisen navoituksen tunnistus

• Käyttöliittymän asetusohjelmisto

Erilliset termistoritulot (2)

Ominaisuudet:

• Kukin moduuli pystyy tarkkailemaan enintään kuutta sarjaan kytkettyä termistoria

• Vikadiagnostiikka anturien johdinten katkeamisten tai oikosulkujen varalta

• ATEX/UL/CSA-hyväksyntä

• PTC-termistorioptiokortin MCB 112 avulla saadaan tarvittaessa käyttöön kolmas termistoritulo.

3 Asentaminen

MG.33.U3.20 - VLT® on rekisteröity Danfoss-tavaramerkki

VLT® Automation Drive FC 300

3 Asentaminen

Käyttöohjeet suurtehoversioon

3.5 Sähköasennus

3.5.1 Teholiitännät

Kaapelointi ja sulakkeet

Huom Yleistä kaapeleista

Kaiken kaapeloinnin on oltava kaapelien poikkileikkauksia ja ympäristön lämpötilaa koskevien kansallisten ja paikallisten määräysten mukaista. UL-vaatimukset edellyttävät 75 °C kuparijohtimia. 75 ja 90 °C:n kuparijohtimet ovat termisesti hyväksyttäviä käytettäviksi taajuusmuuttajassa ei-UL-sovelluksissa.

Virtakaapelien liitännät ovat alla olevan kuvan mukaisissa paikoissa. Kaapelin poikkileikkaus on mitoitettava nimellisvirtojen ja paikallisen lainsäädännön mukaisesti. Katso lisätietoja

Taajuusmuuttajan suojaamiseksi on käytettävä suositeltuja sulakkeita tai laitteessa on oltava sisäänrakennetut sulakkeet. Suositeltavat sulakkeet näkyvät taulukoissa sulakkeita käsittelevässä jaksossa. Varmista aina, että asianmukaiset sulakeasennukset tehdään paikallisen lainsäädännön mukaan.

Verkkoliitäntä kuuluu verkkovirtakatkaisimeen, jos se sisältyy toimitukseen.

teknisiä tietoja käsittelevästä jaksosta

Huom

Moottorin kaapeli on suojattava. Jos käytetään suojaamatonta kaapelia, jotkut EMC-vaatimukset eivät täyty. Käytä EMC-päästövaatimusten mukaista suojattua moottorikaapelia. Katso lisätietoja

Katso kaapelin poikkipinnan ja pituuden oikea mitoitus jaksosta

Kaapelien suojaus:

Vältä kierrettyjä suojauksen päitä (siansaparot). Ne tuhoavat suojausvaikutuksen suuremmilla taajuuksilla. Jos suojaus joudutaan katkaisemaan moottorinsuojan tai releiden asennusta varten, suojaus pitää jatkaa niin, että suurtaajuusimpedanssi on mahdollisimman pieni.

Kytke moottorikaapelin suojaus taajuusmuuttajan erotuslevyyn ja moottorin metallikoteloon.

Tee suojauksen liitännät niin, että niiden pinta-ala on mahdollisimman suuri (kaapelin vedonpoistajan). Tämä onnistuu käyttämällä taajuusmuuttajan sisällä toimitettuja asennuslaitteita.

Kaapelin pituus ja poikkileikkaus:

Taajuusmuuttaja on EMC-testattu ilmoitetulla kaapelin pituudella. Pidä moottorikaapeli mahdollisimman lyhyenä pienentääksesi häiriötasoa ja vuotovirtoja.

Kytkentätaajuus:

Kun taajuusmuuttajia käytetään yhdessä siniaaltosuodattimien kanssa moottorin akustisen melun vähentämiseksi, kytkentätaajuus on määritettävä ohjeiden mukaisesti parametrissa par. 14-01

Kytkentätaajuus

Yleiset tekniset tiedot

suunnitteluoppaan

jaksosta

EMC-vaatimukset

MG.33.U3.20 - VLT® on rekisteröity Danfoss-tavaramerkki

VLT® Automation Drive FC 300 Käyttöohjeet suurtehoversioon

3 Asentaminen

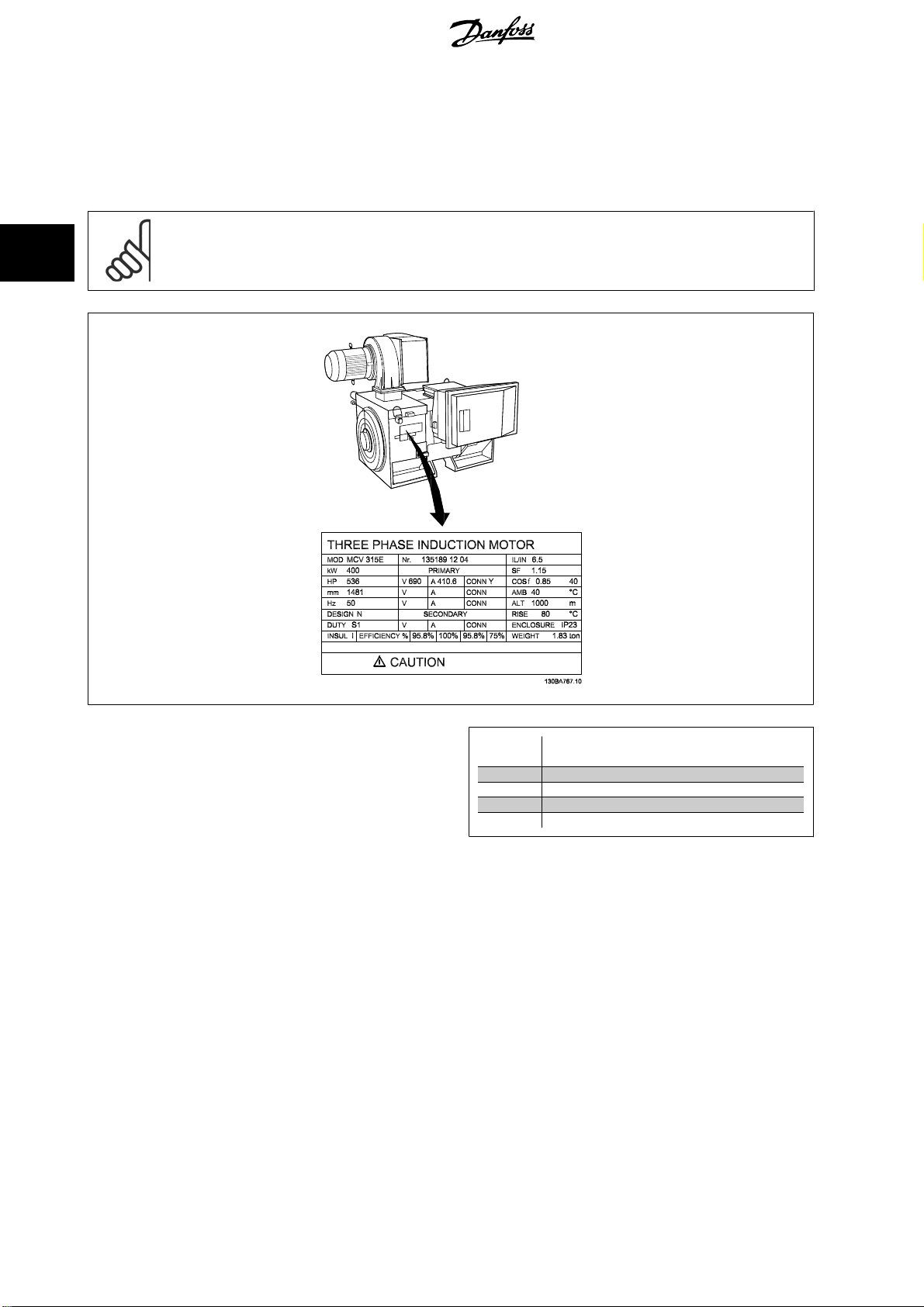

Liitin nro 96 97 98 99

U1 V1 W1

Suojattu maakytkentä

U V W

W2 U2 V2 6 johdinta moottorista

Moottorin jännite 0 - 100 % verkon jännitteestä.

3 johdinta moottorista

Kolmiokytkentä

Tähtikytkentä U2, V2, W2

U2, V2 ja W2 kytketään keskenään erikseen.

Huom

Moottoreissa, joissa ei ole vaihe-eristyspaperia tai muuta eristyksen vahvistusta, joka sopisi käyttöön jännitesyötön (kuten taajuusmuuttajan) kanssa, kannattaa asentaa siniaaltosuodatin taajuusmuuttajan lähtöön.

MG.33.U3.20 - VLT® on rekisteröity Danfoss-tavaramerkki

3 Asentaminen

Kuva 3.38: Compact IP 21 (NEMA 1) ja IP 54 (NEMA 12), kehyskoko D1

VLT® Automation Drive FC 300

Käyttöohjeet suurtehoversioon

Kuva 3.39: Compact IP 21 (NEMA 1) ja IP 54 (NEMA 12) erottimella, sulakkeella ja RFI-suodattimella, kehyskoko D2

1) AUX-rele 5) Jarrut 01 02 03 -R +R 04 05 06 81 82

2) Lämpötilakytkin 6) SMPS-sulake (katso osanumero sulaketaulukoista) 106 104 105 7) AUX-puhallin

3) Linja 100 101 102 103 R S T L1 L2 L1 L2 91 92 93 8) Puhaltimen sulake (katso osanumeron sulaketaulukoista) L1 L2 L3 9) Verkon maadoitus

4) Kuormituksenjako

-DC +DC U V W

88 89 96 97 98 T1 T2 T3

10) Moottori

MG.33.U3.20 - VLT® on rekisteröity Danfoss-tavaramerkki

VLT® Automation Drive FC 300 Käyttöohjeet suurtehoversioon

Kuva 3.40: Compact IP 00 (alusta), kehyskoko D3

3 Asentaminen

Kuva 3.41: Compact IP 00 (alusta) erottimella, sulakkeella ja RFI-suodattimella, kehyskoko D4

1) AUX-rele 5) Jarrut 01 02 03 -R +R 04 05 06 81 82

2) Lämpötilakytkin 6) SMPS-sulake (katso osanumero sulaketaulukoista) 106 104 105 7) AUX-puhallin

3) Linja 100 101 102 103 R S T L1 L2 L1 L2 91 92 93 8) Puhaltimen sulake (katso osanumeron sulaketaulukoista) L1 L2 L3 9) Verkon maadoitus

4) Kuormituksenjako

-DC +DC U V W

88 89 96 97 98

T1 T2 T3

10) Moottori

MG.33.U3.20 - VLT® on rekisteröity Danfoss-tavaramerkki

3 Asentaminen

Kuva 3.42: Maadoitusliitinten sijainti IP00, kehyskoot D

VLT® Automation Drive FC 300

Käyttöohjeet suurtehoversioon

Huom

D2 ja D4 kuvassa esimerkkeinä. D1 ja D3 ovat vastaavia.

Kuva 3.43: Maadoitusliitinten sijainti, IP21 (NEMA-tyyppi 1) ja IP54 (NEMA-tyyppi 12)

Kuva 3.44: Compact IP 21 (NEMA 1) ja IP 54 (NEMA 12) kehyskoko E1

MG.33.U3.20 - VLT® on rekisteröity Danfoss-tavaramerkki

VLT® Automation Drive FC 300 Käyttöohjeet suurtehoversioon

Kuva 3.45: Compact IP 00 (alusta) erottimella, sulakkeella ja RFI-suodattimella, kehyskoko E2

1) AUX-rele 5) Kuormituksenjako

01 02 03 -DC +DC 04 05 06 88 89

2) Lämpötilakytkin 6) SMPS-sulake (katso osanumero sulaketaulukoista)

106 104 105 7) Puhaltimen sulake (katso osanumeron sulaketaulukoista)

3) Linja 8) AUX-puhallin

R S T 100 101 102 103 91 92 93 L1 L2 L1 L2 L1 L2 L3 9) Verkon maadoitus

4) jarrut 10) Moottori

-R +R U V W

81 82 96 97 98 T1 T2 T3

3 Asentaminen

Kuva 3.46: Maadoitusliitinten sijainti IP00, kehyskoko E

MG.33.U3.20 - VLT® on rekisteröity Danfoss-tavaramerkki

3 Asentaminen

VLT® Automation Drive FC 300

Käyttöohjeet suurtehoversioon

Kuva 3.47: Tasasuuntauskaappi, kehyskoot F1, F2, F3 ja F4

1) 24 V DC, 5 A 5) Kuormituksen jako T1-lähtötapit -DC +DC Lämpötilakytkin 88 89 106 104 105 6) Ohjausmuuntimen sulakkeet (2 tai 4 kpl). Katso osanumerot sulaketaulukoista

2) Manuaaliset moottorin käynnistimet 7) SMPS-sulake. Katso osanumerot sulaketaulukoista

3) 30 A:n sulakkeella suojatut liittimet 8) Manuaaliset moottorin ohjaussulakkeet (3 tai 6 kpl). Katso osanumerot sulaketaulukoista

4) Linja 9) Linjasulakkeet, F1- ja F2-kehys (3 kpl). Katso osanumerot sulaketaulukoista R S T 10) 30 A:n sulakkeella suojatut tehosulakkeet L1 L2 L3

MG.33.U3.20 - VLT® on rekisteröity Danfoss-tavaramerkki

VLT® Automation Drive FC 300 Käyttöohjeet suurtehoversioon

3 Asentaminen

Kuva 3.48: Vaihtosuuntauskaappi, kehyskoot F1 ja F3

1) Ulkoinen lämpötilan tarkkailu 6) Moottori

2) AUX-rele U V W

01 02 03 96 97 98 04 05 06 T1 T2 T3

3) NAMUR 7) NAMUR-sulake. Katso osanumerot sulaketaulukoista

4) AUX-puhallin 8) Puhaltimen sulakkeet. Katso osanumerot sulaketaulukoista

100 101 102 103 9) SMPS-sulakkeet. Katso osanumerot sulaketaulukoista L1 L2 L1 L2

5) Jarrut

-R +R

81 82

MG.33.U3.20 - VLT® on rekisteröity Danfoss-tavaramerkki

3 Asentaminen

VLT® Automation Drive FC 300

Käyttöohjeet suurtehoversioon

Kuva 3.49: Vaihtosuuntauskaappi, kehyskoot F2 ja F4

1) Ulkoinen lämpötilan tarkkailu 6) Moottori

2) AUX-rele U V W

01 02 03 96 97 98 04 05 06 T1 T2 T3

3) NAMUR 7) NAMUR-sulake. Katso osanumerot sulaketaulukoista

4) AUX-puhallin 8) Puhaltimen sulakkeet. Katso osanumerot sulaketaulukoista 100 101 102 103 9) SMPS-sulakkeet. Katso osanumerot sulaketaulukoista L1 L2 L1 L2

5) Jarrut

-R +R 81 82

MG.33.U3.20 - VLT® on rekisteröity Danfoss-tavaramerkki

VLT® Automation Drive FC 300 Käyttöohjeet suurtehoversioon

3 Asentaminen

Kuva 3.50: Optiokaappi, kehyskoot F3 ja F4

1) Pilz-releliitin 4) Turvarelekäämin sulake PILS-releellä

2) RCD- tai IRM-liitin Katso osanumerot sulaketaulukoista

3) Verkko 5) Linjasulakkeet, F3 ja F4 (3 kpl)

R S T Katso osanumerot sulaketaulukoista 91 92 93 6) Kontaktorirelekäämi (230 V AC). N/C ja N/O Aux-liitännät L1 L2 L3 7) Katkaisimen rinnakkaislaukaisun ohjausliittimet (230 V AC tai 230 V DC).

MG.33.U3.20 - VLT® on rekisteröity Danfoss-tavaramerkki

VLT® Automation Drive FC 300

3 Asentaminen

3.5.2 Maadoitus

Seuraavat perusasiat pitää ottaa huomioon asennettaessa taajuudenmuuttajaa, jotta laitteesta saadaan sähkömagneettisesti yhteensopiva (EMC).

• Suojamaadoitus: Huomaa, että taajuusmuuttajassa esiintyy suuria vuotovirtoja ja että se on turvallisuuden vuoksi maadoitettava määräysten mukaisesti. Noudata paikallisia turvamääräyksiä.

• Suurtaajuusmaadoitus: Pidä maajohdinten liitännät mahdollisimman lyhyinä.

Liitä eri maajärjestelmät mahdollisimman alhaiseen johtimen impedanssiin. Tämä saavutetaan pitämällä johtimet mahdollisimman lyhyinä ja käyttämällä mahdollisimman suurta johtimen poikkipinta-alaa. Eri laitteiden metallikotelot asennetaan yhteisen kaapin takalevyyn siten, että niiden suurtaajuusimpedanssi on mahdollisimman pieni. Näin voidaan välttää eri laitteilla olevat erilaiset suurtaajuusjännitteet, ja tämä välttää myös eri laitteiden välillä mahdollisesti olevissa kytkentäkaapeleissa esiintyvien radiohäiriöiden riskin. Radiohäiriöt vähenevät. Käytä mahdollisimman pienen suurtaajuusimpedanssin saavuttamiseksi laitteiden kiinnityspultteja takalevyn suurtaajuusliittiminä. Kiinnityskohdista on poistettava eritysmaali tai muu vastaava eriste.

3.5.3 Lisäsuojaus (RCD)

Lisäsuojauksena voidaan käyttää vikavirtareleitä (ELCB), nollausta tai maadoitusta edellyttäen, että paikallisia turvallisuusmääräyksiä noudatetaan.

Käyttöohjeet suurtehoversioon

Maavika voi aiheuttaa tasavirtaa purkausvirtaan.

Mahdollisten vikavirtareleiden (ELCB) käytön tulee täyttää paikalliset määräykset. Releiden pitää olla sopivia 3-vaiheisien tasasuuntaussillalla varustettujen laitteiden suojaukseen ja lyhyisiin purkauksiin käynnistyksessä.

Katso myös Suunnitteluoppaan jakso

Erikoisolosuhteet.

3.5.4 RFI-kytkin

Verkkovirta erotettu maasta

Jos taajuusmuuttajan syöttövirta tulee erotetusta verkkovirtalähteestä ( ATK-verkosta, kelluvasta kolmiokytkennästä ja maadoitetusta kolmiokytkennästä)

tai TT/TN-S-verkosta, jossa on maadoitettu haara, on suositeltavaa poistaa RFI-kytkin käytöstä (OFF-asento) Lisätietoja, katso IEC 364-3. Jos tarvitaan ihanteellista EMC-suorituskykyä, käytetään rinnakkaisia moottoreita tai moottorikaapelin pituus on yli 25 m, on suositeltavaa valita par. par. 14-50

Ei saatavana 525-600/690 V:n taajuusmuuttajiin, joiden kehyskoko on D, E tai F. OFF-asennossa kotelon ja välipiirin väliset sisäiset RFI-kapasitanssit (suodatinkondensaattorit) irrotetaan toisistaan välipiirin vahingoittumisen estämiseksi ja maakapasitanssin vähentämiseksi (standardin IEC 61800-3 mukaan). Katso myös sovellushuomautus (IEC 61557-8).

RFI-suod.

asetukseksi [PÅÄLLÄ].

VLT IT-verkossa , MN.90.CX.02

. On tärkeää käyttää erotusmonitoreita, joita voi käyttää yhdessä tehoelektroniikan kanssa

parametrin par. 14-50

RFI-suod.

avulla.

MG.33.U3.20 - VLT® on rekisteröity Danfoss-tavaramerkki

VLT® Automation Drive FC 300 Käyttöohjeet suurtehoversioon

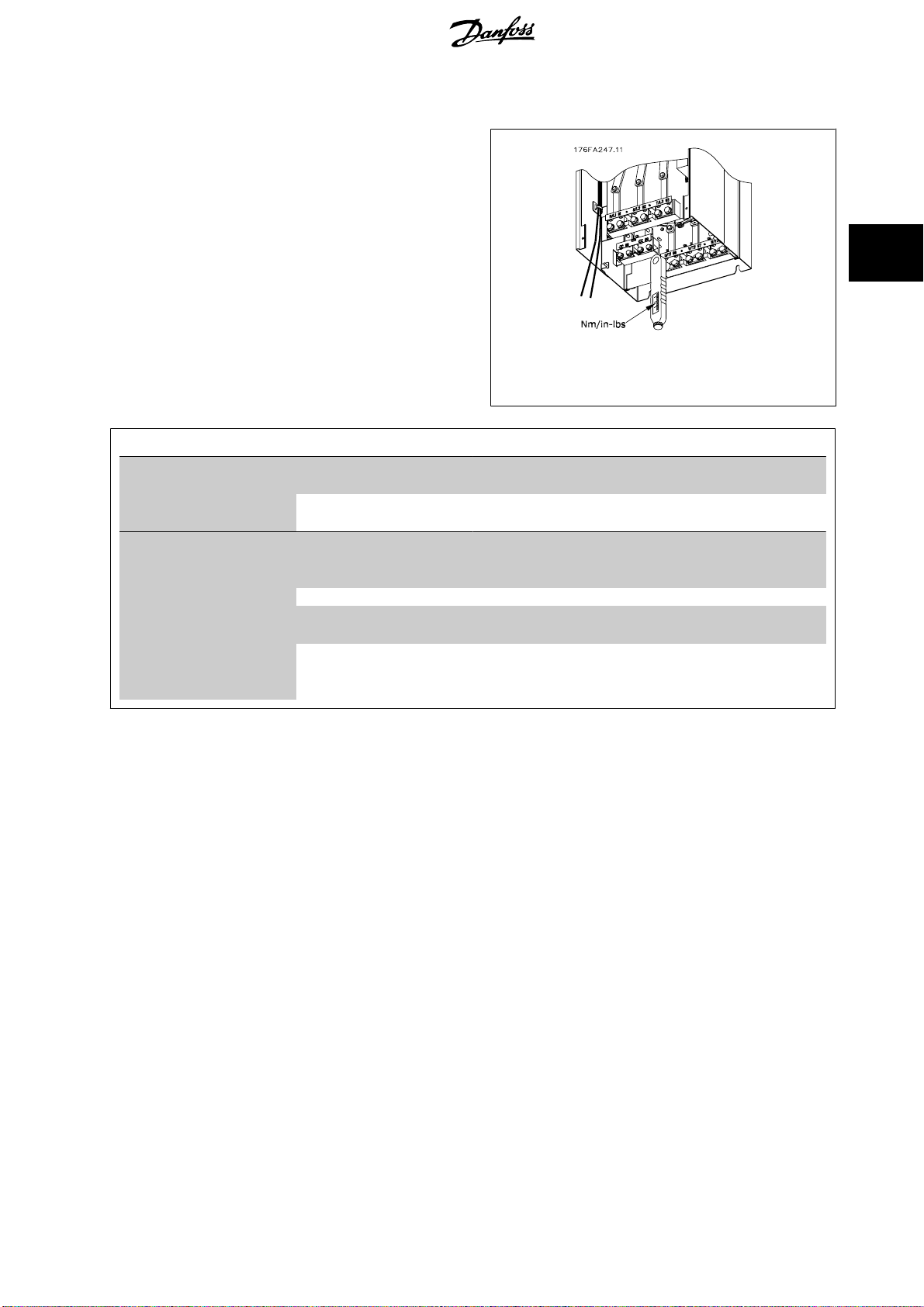

3.5.5 Momentti

Kun kaikki sähköliitännät kiristetään, on hyvin tärkeää käyttää oikeaa kiristysmomenttia. Liian pieni tai suuri momentti heikentää sähkökytkentää. Varmista oikea kiristysmomentti käyttämällä momenttiavainta

Kuva 3.51: Käytä pulttien kiristämiseen aina momenttiavainta.

Kehyskoko Liitin Momentti Pulttikoko

D1, D2, D3 ja D4 Verkko

Moottori Kuormituksenjako Jarrut

E1 ja E2 Verkko

Moottori Kuormituksenjako Jarrut 9,5 Nm (84 in-lbs) M8

F1, F2, F3 ja F4 Verkko

Moottori Kuormituksenjako Jarrut Regen

19 Nm (168 in-lbs) M10

9,5 Nm (84 in-lbs) M8

19 NM (168 in-lbs) M10

19 Nm (168 in-lbs) M10

19 Nm (168 in-lbs) 9,5 Nm (84 in-lbs) 19 Nm (168 in-lbs)

M10 M8 M10

3 Asentaminen

Taulukko 3.4: Momentti liitinten kiristämiseen

3.5.6 Suojatut kaapelit

On tärkeää, että suojatut kaapelit kytketään oikein suuren EMC-siedon ja pienten päästöjen varmistamiseksi.

Liitäntä voidaan tehdä joko kaapeliläpivienneillä tai vedonpoistimilla:

• EMC-standardin mukaiset kaapeliläpiviennit: Yleisesti saatavilla olevilla kaapeliläpivienneillä voidaan varmistaa optimaalinen EMC-kytkentä.

• EMC-standardin mukainen kaapeliläpivienti: Helpon liitännän mahdollistavat vedonpoistajat toimitetaan taajuusmuuttajan mukana.

MG.33.U3.20 - VLT® on rekisteröity Danfoss-tavaramerkki

VLT® Automation Drive FC 300

3 Asentaminen

3.5.7 Moottorikaapeli

Moottori on kytkettävä liittimiin U/T1/96, V/T2/97, W/T3/98. Maadoitus kytketään liittimeen 99. Taajuusmuuttajan kanssa voidaan käyttää kaikentyyppisiä kolmivaiheisia vakiomoottoreita. Tehdasasetuksilla pyörimissuunta on myötäpäivään, kun taajuusmuuttaja kytketään moottoriin seuraavasti:

Käyttöohjeet suurtehoversioon

Liittimen numero. 96, 97, 98, 99 Verkkovirta U/T1, V/T2, W/T3

• Liitin U/T1/96 kytketään U-vaiheeseen

• Liitin V/T2/97 kytketään V-vaiheeseen

• Liitin W/T3/98 kytketään W-vaiheeseen

Pyörimissuunta voidaan vaihtaa vaihtamalla keskenään moottorin kaksi vaihejohdinta tai vaihtamalla par. par. 4-10 Moottorin pyörimisen voi tarkistaa käyttämällä parametria par. 1-28

Toiminta

Maa

Moott. pyör. tarkistus

ja noudattamalla näytöllä näkyviä ohjeita.

Moott.pyör.nop suunta

F-kehys Vaatimukset F1/F3 vaatimukset: Moottorin vaiheiden kaapelien määrän tulisi olla 2, 4, 6 tai 8 (1 kaapeli ei ole sallittu), jotta molempiin vaihtosuuntaajamoduulin

liittimiin tulisi yhtä monta johdinta. Vaihtosuuntaajamoduulin liitinten ja vaiheen ensimmäisen yhteisen pisteen välisten kaapelien tulee olla 10 %:n tarkkuudella yhtä pitkiä. Suositeltavan yhteisen pisteen muodostavat moottorin liittimet.

F2/F4 vaatimukset: Moottorin vaiheen kaapelimäärän tulisi olla 3, 6, 9 tai 12 (1 tai 2 kaapelia ei sallittu), jotta jokaiseen vaihtosuuntaajamoduulin liittimeen tulisi yhtä monta johdinta. Vaihtosuuntaajamoduulin liitinten ja vaiheen ensimmäisen yhteisen pisteen välisten johdinten tulee olla yhtä pitkiä 10 %:n tarkkuudella. Suositeltavan yhteisen pisteen muodostavat moottorin liittimet.

Lähtöjakorasiaa koskevat vaatimukset: Kaapelien pituuden, vähintään 2,5 m, ja kaapelien määrän on oltava yhtä suuri kustakin vaihtosuuntaajamoduulista jakorasian yhteiseen liittimeen.

Huom

Jos myöhemmin asennettavat sovellukset vaativat eri määriä johtimia vaihetta kohden, kysy tehtaalta ohjeita ja dokumentaatiota tai käytä ylemmän/alemman syöttöpuolen kaappioptiota.

MG.33.U3.20 - VLT® on rekisteröity Danfoss-tavaramerkki

VLT® Automation Drive FC 300 Käyttöohjeet suurtehoversioon

3.5.8 Jarrukaapeli Taajuusmuuttajat, joissa on tehtaalla asennettu jarruhakkurioptio

(Kuuluu vakiovarustukseen vain, jos tyyppikoodin kohdassa 18 on kirjain B).

Jarruvastukseen vievän liitäntäkaapelin on oltava suojattu, ja sen enimmäispituus taajuusmuuttajalta tasavirtakiskolle on enintään 25 metriä (82 jalkaa).

3 Asentaminen

Liittimen numero. 81, 82 Jarruvastuksen liittimet

Jarruvastuksen liitäntäkaapelin on oltava suojattu. Suojaus on kytkettävä kaapelinpitimillä taajuusmuuttajan johtavaan taustalevyyn ja jarruvastuksen metallikoteloon. Jarrukaapelin poikkipinnan on vastattava jarrutusmomenttia. Turvallista asennusta koskevia lisätietoja on myös oppaissa

50.Sx.yy

Huomaa, että liittimissä saattaa esiintyä jopa 1099 V:n DC-jännite syöttöjännitteen mukaan.

F-kehystä koskevat vaatimukset

Jarruvastus/-vastukset on kytkettävä jarruliittimiin jokaisessa tasasuuntausmoduulissa.

Toiminta

Jarruohjeet, MI.90.Fx.yy

MI.

3.5.9 Kuormituksen jako

Liittimen numero. Toiminta 88, 89 Kuormituksen jako

Liitäntäkaapelin on oltava suojattu, ja sen enimmäispituus taajuusmuuttajalta tasavirtakiskolle on 25 metriä (82 jalkaa). Kuormituksen jaon avulla voidaan yhdistää useiden taajuusmuuttajien DC-välipiirit.

Huomaa, että liittimissä saattaa esiintyä jopa 1099 V DC jännitettä. Kuormituksen jakaminen edellyttää lisälaitteita ja turvallisuusnäkökohtien huomioimista. Lisätietoja, katso kuormituksenjako-ohjeet MI.

50.NX.YY.

Huomaa, että verkkovirran erotin ei saa eristää taajuusmuuttajaa DC-väyläliitännän vuoksi

MG.33.U3.20 - VLT® on rekisteröity Danfoss-tavaramerkki

VLT® Automation Drive FC 300

3 Asentaminen

3.5.10 Suojautuminen sähköiseltä kohinalta

Asenna ennen verkkovirtajohdon asentamista EMC-standardin mukainen metallisuojus parhaan EMC-suorituskyvyn varmistamiseksi.

HUOMAA: EMC-standardin mukainen metallisuojus sisältyy vain RFI-suodattimella.

Kuva 3.52: EMC-standardin mukaisen suojuksen asentaminen.

Käyttöohjeet suurtehoversioon

3.5.11 Verkkoliitäntä

Verkkojännite on kytkettävä liittimiin 91, 92 ja 93. Maadoituskytkentä tehdään liittimen 93 oikealla puolella olevaan liittimeen.

Liittimen numero. 91, 92, 93 94

Tarkista tyyppikilvestä, että taajuusmuuttajan verkkojännite vastaa laitoksen tehonsyöttöä.

Varmista, että tehonsyöttö saa tuotua tarvittavan virran taajuusmuuttajalle.

Jos yksikössä ei ole sisäänrakennettuja sulakkeita, varmista, että sulakkeilla on oikea nimellisvirta.

Toiminta Verkkojännite R/L1, S/L2, T/L3. Maa

3.5.12 Puhaltimen ulkoinen syöttö

Kehyskoot D-E-F

Jos taajuusmuuttaja saa virtansa tasavirtalähteestä tai puhaltimen on toimittava virtalähteestä riippumatta, voidaan käyttää ulkoista virtalähdettä. Tämä kytkentä tehdään tehokorttiin.

Liittimen numero. 100, 101 102, 103

Tehokortissa sijaitseva liitin luo linjajännitteen liitännän jäähdytyspuhaltimille. Tehtaalta toimitettavat puhaltimet tulee kytkeä niin, että ne muodostavat normaalin vaihtovirtalinjan (hyppyjohtimet väleillä 100-102 ja 101-103). Jos ulkoista virtalähdettä tarvitaan, hyppyjohtimet irrotetaan ja virtalähde kytketään liittimiin 100 ja 101. 5 ampeerin sulaketta tulee käyttää suojaukseen. UL-sovelluksissa sen tulee olla LittelFuse KLK-5 tai vastaava.

Toiminta Apuvirtalähde S, T Sisäinen virtalähde S, T

MG.33.U3.20 - VLT® on rekisteröity Danfoss-tavaramerkki

VLT® Automation Drive FC 300 Käyttöohjeet suurtehoversioon

3.5.13 Sulakkeet

Haaroituspiirin suojaus:

Kokoonpanon suojaamiseksi sähkövirrasta ja tulesta aiheutuvilta vaaroilta kaikki kokoonpanon haaroituspiirit, asetinlaitteet, koneet jne. on oikosuljettava ja suojattava ylivirralta kansallisten/kansainvälisten määräysten mukaisesti.

Oikosulku suojaus:

Taajuusmuuttaja on suojattava oikosuluilta sähköisku- tai tulipalovaaran välttämiseksi. Danfoss suosittelee alla mainittujen sulakkeiden käyttöä huoltohenkilökunnan ja laitteiden suojelemiseksi taajuusmuuttajan sisäisestä viasta johtuvilta vaaroilta. Taajuusmuuttaja tarjoaa täyden oikosulkusuojauksen, jos moottorin lähtöön tulee oikosulku.

Ylivirtasuojaus

Varmista ylikuormitussuojaus välttääksesi kokoonpanon kaapelien ylikuumenemisesta johtuvan tulipalovaaran. Taajuusmuuttajassa on sisäinen ylivirtasuojaus, jota voidaan käyttää paluusuunnan ylikuormitussuojaukseen (ei sisällä UL-sovelluksia). Katso par. 4-18 katkaisinten avulla voidaan taata kokoonpanon ylivirtasuojaus. Ylivirtasuojaus on aina tehtävä kansallisten määräysten mukaisesti.

Ei UL-vaatimusten mukaisuutta

Jos ehto UL/cUL ei ole pakollinen, suosittelemme edellä lueteltuja sulakkeita, jotka varmistavat standardin EN50178 vaatimusten täyttymisen: Suosituksen noudattamatta jättäminen saattaa vahingoittaa taajuusmuuttajaa tarpeettomasti vikatapauksessa.

P90 - P200 380 - 500 V tyyppi gG

P250 - P400 380 - 500 V tyyppi gR

Virtaraja

. Lisäksi sulakkeiden ja

3 Asentaminen

UL-vaatimusten mukaisuus

380-500 V, kehyskoot D, E ja F

Alla mainitut sulakkeet soveltuvat käytettäviksi piirissä, joka pystyy tuottamaan 100 000 Arms (symmetristä), 240 V tai 480 V tai 500 V tai 600 V taajuusmuuttajan nimellisjännitteestä riippuen. Oikeilla sulakkeilla taajuusmuuttajan nimellisoikosulkuvirta (SCCR) on 100 000 Arms.

Koko/ tyyppi

P90K FWH-

P110 FWH-

P132 FWH-

P160 FWH-

P200 FWH-

Taulukko 3.5: Kehyskoko D, linjasulakkeet, 380-500 V

Koko/tyyppi

P250 170M4017 700 A, 700 V 6.9URD31D08A0700 20 610 32.700 P315 170M6013 900 A, 700 V 6.9URD33D08A0900 20 630 32.900 P355 170M6013 900 A, 700 V 6.9URD33D08A0900 20 630 32.900 P400 170M6013 900 A, 700 V 6.9URD33D08A0900 20 630 32.900

Taulukko 3.6: Kehyskoko E, linjasulakkeet, 380-500 V

Bussmann

E1958

JFHR2**

300

350

400

500

600

Bussmann

E4273

T/JDDZ**

JJS-

300

JJS-

350

JJS-

400

JJS-

500

JJS-

600

Bussmann PN* Nimellisteho Ferraz Siba

SIBA

E180276

JFHR2

2061032. 315

2061032.

2062032.

LittelFuse

E71611

JFHR2**

L50S-300 6.6URD30D08A

L50S-350 6.6URD30D08A

L50S-400 6.6URD30D08A

L50S-500 6.6URD30D08A

L50S-600 6.6URD32D08A

Ferraz-

Shawmut

E76491

JFHR2

0315

0350

0400

0500

630

Bussmann

E4274

H/JDDZ**

NOS-

300

NOS-

350

NOS-

400

NOS-

500

NOS-

600

Bussmann

E125085

JFHR2*

170M3017 170M3018

170M3018 170M3018

170M4012 170M4016

170M4014 170M4016

170M4016 170M4016

Sisäinen

Optio

Bussmann

Koko/tyyppi

P450 170M7081 1600 A, 700 V 20 695 32.1600 170M7082 P500 170M7081 1600 A, 700 V 20 695 32.1600 170M7082 P560 170M7082 2000 A, 700 V 20 695 32.2000 170M7082 P630 170M7082 2000 A, 700 V 20 695 32.2000 170M7082 P710 170M7083 2500 A, 700 V 20 695 32.2500 170M7083 P800 170M7083 2500 A, 700 V 20 695 32.2500 170M7083

Taulukko 3.7: Kehyskoko F, linjasulakkeet, 380-500 V

Bussmann PN* Nimellisteho Siba Sisäinen Bussmann-asetus

MG.33.U3.20 - VLT® on rekisteröity Danfoss-tavaramerkki

VLT® Automation Drive FC 300

3 Asentaminen

Koko/tyyppi Bussmann PN* Nimellisteho Siba P450 170M8611 1100 A, 1000 V 20 781 32.1000 P500 170M8611 1100 A, 1000 V 20 781 32.1000 P560 170M6467 1400 A, 700 V 20 681 32.1400 P630 170M6467 1400 A, 700 V 20 681 32.1400 P710 170M8611 1100 A, 1000 V 20 781 32.1000 P800 170M6467 1400 A, 700 V 20 681 32.1400

Taulukko 3.8: Kehyskoko F, Vaihtosuuntaajamoduulin DC-piirisulakkeet, 380-500 V

Käyttöohjeet suurtehoversioon

*Kuvan mukaisissa Bussmannin 170M-sulakkeissa käytetään -/80 visuaalista ilmaisinta, samankokoiset ja yhtä suuren ampeeriluvun -TN/80 tyyppi T, -/ 110 tai TN/110 tyyppi T -ilmaisinsulakkeet voidaan vaihtaa ulkoiseen käyttöön **Mitä tahansa vähintään 500 V UL-sulakkeita, joilla on vastaava nimellisvirta, voidaan käyttää UL-vaatimusten täyttämiseksi.

525-690 V, kehyskoot D, E ja F

Bussmann

Koko/tyyppi

P37K 170M3013 125 2061032.125 6.6URD30D08A0125 170M3015 P45K 170M3014 160 2061032.16 6.6URD30D08A0160 170M3015 P55K 170M3015 200 2061032.2 6.6URD30D08A0200 170M3015 P75K 170M3015 200 2061032.2 6.6URD30D08A0200 170M3015 P90K 170M3016 250 2061032.25 6.6URD30D08A0250 170M3018 P110 170M3017 315 2061032.315 6.6URD30D08A0315 170M3018 P132 170M3018 350 2061032.35 6.6URD30D08A0350 170M3018 P160 170M4011 350 2061032.35 6.6URD30D08A0350 170M5011 P200 170M4012 400 2061032.4 6.6URD30D08A0400 170M5011 P250 170M4014 500 2061032.5 6.6URD30D08A0500 170M5011 P315 170M5011 550 2062032.55 6.6URD32D08A550 170M5011

Taulukko 3.9: Kehyskoko D, 525-690 V

Koko/tyyppi

P355 170M4017 700 A, 700 V 6.9URD31D08A0700 20 610 32.700 P400 170M4017 700 A, 700 V 6.9URD31D08A0700 20 610 32.700 P500 170M6013 900 A, 700 V 6.9URD33D08A0900 20 630 32.900 P560 170M6013 900 A, 700 V 6.9URD33D08A0900 20 630 32.900

Taulukko 3.10: Kehyskoko E, 525-690 V

Koko/tyyppi

P630 170M7081 1600 A, 700 V 20 695 32.1600 170M7082 P710 170M7081 1600 A, 700 V 20 695 32.1600 170M7082 P800 170M7081 1600 A, 700 V 20 695 32.1600 170M7082 P900 170M7081 1600 A, 700 V 20 695 32.1600 170M7082 P1M0 170M7082 2000 A, 700 V 20 695 32.2000 170M7082 P1M2 170M7083 2500 A, 700 V 20 695 32.2500 170M7083

E125085

JFHR2

Bussmann PN* Nimellisteho Ferraz Siba

Bussmann PN* Nimellisteho Siba Sisäinen Bussmann-asetus

Ampeeria

SIBA

E180276

JFHR2

Ferraz-Shawmut

E76491

JFHR2

Sisäinen

Optio

Bussmann

Taulukko 3.11: Kehyskoko F, linjasulakkeet, 525-690 V

Koko/tyyppi

P630 170M8611 1100 A, 1000 V 20 781 32. 1000 P710 170M8611 1100 A, 1000 V 20 781 32. 1000 P800 170M8611 1100 A, 1000 V 20 781 32. 1000 P900 170M8611 1100 A, 1000 V 20 781 32. 1000 P1M0 170M8611 1100 A, 1000 V 20 781 32. 1000 P1M2 170M8611 1100 A, 1000 V 20 781 32.1000

Taulukko 3.12: Kehyskoko F, tasasuuntausmoduulin DC-piirisulakkeet, 525-690 V

*Kuvan mukaisissa Bussmannin 170M-sulakkeissa käytetään -/80 visuaalista ilmaisinta, samankokoiset ja yhtä suuren ampeeriluvun -TN/80 tyyppi T, -/ 110 tai TN/110 tyyppi T -ilmaisinsulakkeet voidaan vaihtaa ulkoiseen käyttöön. Soveltuu käytettäväksi piirissä, joka ei pysty tuottamaan enempää kuin 100 000 RMS symmetristä ampeeria, 500/600/690 V maksimi silloin, kun suojattu edellä mainituilla sulakkeilla.

Bussmann PN* Nimellisteho Siba

MG.33.U3.20 - VLT® on rekisteröity Danfoss-tavaramerkki

VLT® Automation Drive FC 300 Käyttöohjeet suurtehoversioon

Lisäsulakkeet

3 Asentaminen

Kehyskoko

D, E ja F KTK-4 4 A, 600 V

Taulukko 3.13: SMPS-sulake

Koko/tyyppi

P90K-P250, 380-500 V KTK-4 4 A, 600 V P37K-P400, 525-690 V KTK-4 4 A, 600 V P315-P800, 380-500 V KLK-15 15 A, 600 V P500-P1M2, 525-690 V KLK-15 15 A, 600 V

Taulukko 3.14: Puhaltimen sulakkeet

Koko/tyyppi Bussmann PN* Nimellisteho Vaihtoehtoiset sulakkeet

2,5-4,0 A:n sulake P450-P800, 380-500 V LPJ-6 SP tai SPI 6 A, 600 V Mikä tahansa listattu luokan J

P630-P1M2, 525-690 V LPJ-10 SP tai SPI 10 A, 600 V Mikä tahansa listattu luokan J

4,0-6,3 A:n sulake P450-P800, 380-500 V LPJ-10 SP tai SPI 10 A, 600 V Mikä tahansa listattu luokan J

P630-P1M2, 525-690 V LPJ-15 SP tai SPI 15 A, 600 V Mikä tahansa listattu luokan J

6,3 - 10 A:n sulake P450-P800600 hv-1200

hv, 380-500 V

P630-P1M2, 525-690 V LPJ-20 SP tai SPI 20 A, 600 V Mikä tahansa listattu luokan J

10 - 16 A:n sulake P450-P800, 380-500 V LPJ-25 SP tai SPI 25 A, 600 V Mikä tahansa listattu luokan J

P630-P1M2, 525-690 V LPJ-20 SP tai SPI 20 A, 600 V Mikä tahansa listattu luokan J

Bussmann PN* LittelFuse Nimellisteho

Bussmann PN* Nimellisteho

kaksoiselementti, aikaviive, 6

kaksoiselementti, aikaviive,

10 A

kaksoiselementti, aikaviive,

10 A

kaksoiselementti, aikaviive,

15 A

LPJ-15 SP tai SPI 15 A, 600 V Mikä tahansa listattu luokan J

kaksoiselementti, aikaviive,

15 A

kaksoiselementti, aikaviive,

20 A

kaksoiselementti, aikaviive,

25 A

kaksoiselementti, aikaviive,

20 A

Taulukko 3.15: Manuaaliset moottorin ohjaussulakkeet

Kehyskoko

F LPJ-30 SP tai SPI 30 A, 600 V Mikä tahansa listattu luokan J kak-

Taulukko 3.16: 30 A:n sulakkeella suojattu liitinsulake

Kehyskoko

F LPJ-6 SP tai SPI 6 A, 600 V Mikä tahansa listattu luokan J kak-

Taulukko 3.17: Ohjausmuuntimen sulake

Kehyskoko

F GMC-800MA 800 mA, 250 V

Taulukko 3.18: NAMUR-sulake

Bussmann PN* Nimellisteho Vaihtoehtoiset sulakkeet

soiselementti, aikaviive, 30 A

Bussmann PN* Nimellisteho Vaihtoehtoiset sulakkeet

soiselementti, aikaviive, 6 A

Bussmann PN* Nimellisteho

MG.33.U3.20 - VLT® on rekisteröity Danfoss-tavaramerkki

VLT® Automation Drive FC 300

3 Asentaminen

Kehyskoko Bussmann PN* Nimellisteho Vaihtoehtoiset sulakkeet F LP-CC-6 6 A, 600 V Mikä tahansa listattu luokasta CC, 6

Taulukko 3.19: Turvarelekäämin sulake PILS-releellä

3.5.14 Verkkovirtakatkaisimet - kehyskoot D, E ja F

Kehyskoko Teho ja jännite Tyyppi

D1/D3 P90K-P110 380-500 V & P90K-P132 525-690 V ABB OETL-NF200A tai OT200U12-91 D2/D4 P132-P200 380-500 V & P160-P315 525-690 V ABB OETL-NF400A tai OT400U12-91

E1/E2 P250 380-500 V & P355-P560 525-690 V ABB OETL-NF600A E1/E2 P315-P400 380-500 V ABB OETL-NF800A

F3 P450 380-500 V & P630-P710 525-690 V Merlin Gerin NPJF36000S12AAYP F3 P500-P630 380-500 V & P800 525-690 V Merlin Gerin NRK36000S20AAYP F4 P710-P800 380-500 V & P900-P1M2 525-690 V Merlin Gerin NRK36000S20AAYP

Käyttöohjeet suurtehoversioon

3.5.15 F-kehys katkaisimet

Kehyskoko Teho ja jännite Tyyppi

F3 P450 380-500 V & P630-P710 525-690 V Merlin Gerin NPJF36120U31AABSCYP F3 P500-P630 380-500 V & P800 525-690 V Merlin Gerin NRJF36200U31AABSCYP F4 P710 380-500 V & P900-P1M2 525-690 V Merlin Gerin NRJF36200U31AABSCYP F4 P800 380-500 V Merlin Gerin NRJF36250U31AABSCYP

3.5.16 F-kehys Verkkovirtakontaktorit

Kehyskoko Teho ja jännite Tyyppi

F3 P450-P500 380-500 V & P630-P800 525-690 V Eaton XTCE650N22A F3 P560 380-500 V Eaton XTCE820N22A F3 P630380-500 V Eaton XTCEC14P22B F4 P900 525-690 V Eaton XTCE820N22A F4 P710-P800 380-500 V & P1M2 525-690 V Eaton XTCEC14P22B

3.5.17 Moottorin eristys

Käytettäessä moottorikaapeleita, joiden pituus ≤ yleisissä spesifikaatioissa mainittu kaapelien maksimpituus, suositellaan seuraavia moottorin eristyksen nimellisarvoja, koska huippujännite voi olla jopa kaksinkertainen DC-välipiirin jännitteeseen verrattuna, 2,8-kertainen verkkojännitteeseen verrattuna, moottorin kaapelin siirtolinjavaikutusten vuoksi. Jos moottorin eristyksen nimellisarvo on pienempi, suositellaan du/dt- tai siniaaltosuodatinta.

Nimellinen verkkojännite Moottorin eristys UN ≤ 420 V Vakio-ULL = 1300 V 420 V < U 500 V < UN ≤ 600 V Vahvistettu ULL = 1800 V 600 V < U

≤ 500 V Vahvistettu ULL = 1600 V

≤ 690 V Vahvistettu ULL = 2000 V

MG.33.U3.20 - VLT® on rekisteröity Danfoss-tavaramerkki

VLT® Automation Drive FC 300 Käyttöohjeet suurtehoversioon

3.5.18 Moottorin laakerien virrat

Kaikkiin vähintään FC 302 90 kW:n taajuusmuuttajien yhteyteen asennettuihin moottoreihin tulee asentaa NDE-laakerit (Non-Drive End), laakerien virtojen kiertämisen välttämiseksi. DE (Drive End, taajuusmuuttajan pää) -laakerin ja akselin virtojen minimoimiseksi taajuusmuuttaja, moottori, käytettävä kone ja moottori on maadoitettava asianmukaisesti käytettävään koneeseen.

Yleiset lievennystavat:

1. Käytä eristettyä laakeria

2. Käytä tarkkoja asennustapoja

- Varmista, että moottori ja kuormitusmoottori ovat samansuuntaiset

- Noudata tarkkaan EMC-asennusohjetta

- Vahvista PE niin, että suurtaajuusimpedanssi on pienempi PE:ssä kuin syöttötehojohtimissa

- Muodosta hyvä taajuusmuuttajayhteys moottorin ja taajuusmuuttajan välille esimerkiksi suojatulla kaapelilla, jossa on 360° liitäntä

moottorissa ja taajuusmuuttajassa.

- Varmista, että impedanssi taajuusmuuttajasta rakennuksen maadoitukseen on pienempi kuin koneen maadoitusimpedanssi. Tämä voi olla vaikeaa pumppujen osalta

- Tee suora maaliitäntä moottorin ja kuormitusmoottorin välille

3. Pienennä IGBT:n kytkentätaajuutta.

4. Muokkaa vaihtosuuntaajan aallonmuotoa, 60° AVM / SFAVM

5. Asenna akselin maadoitusjärjestelmä tai käytä eristävää kytkentää

6. Käytä sähköä johtavaa voiteluainetta

7. Käytä mahdollisuuksien mukaan miniminopeusasetuksia

8. Yritä varmistaa, että linjan jännite on tasapainossa maadoitukseen nähden. Tämä voi olla vaikeaa IT-, TT-, TN-CS- tai maadoitetun tyven järjestelmissä

9. Käytä dU/dT- tai sinisuodatinta

3 Asentaminen

3.5.19 Jarruvastuksen lämpötilakytkin

Kehyskoko D-E-F

Momentti: 0,5-0,6 Nm (5 in-lbs) Ruuvin koko: M3

Tätä tuloa voidaan käyttää ulkoisesti kytketyn jarruvastuksen lämpötilan tarkkailemiseen. Jos 104 ja 106 välinen tulo avautuu, taajuusmuuttaja laukeaa varoituksella/hälytyksellä 27 "Jarrun IGBT". Jos 104 ja 105 välinen kytkentä on kiinni, taajuusmuuttaja laukeaa varoituksella/hälytyksellä 27 "Jarrun IGBT". Normaalisti kiinni: 104-106 (tehtaalla asennettu hyppyjohdin) Normaalisti auki: 104-105

Liittimen numero. 106, 104, 105 Jarruvastuksen lämpötilakytkin.

Jos jarruvastuksen lämpötila kohoaa liikaa ja lämpötilakytkin kytkeytyy pois, taajuusmuuttaja lakkaa jarruttamasta. Moottori siirtyy vapaaseen rullaukseen. On asennettava KLIXON -kytkin, joka on `normaalisti kiinni'. Ellei toimintoa käytetä, 106 ja 104 on oikosuljettava.

Toiminta

MG.33.U3.20 - VLT® on rekisteröity Danfoss-tavaramerkki

VLT® Automation Drive FC 300

3 Asentaminen

3.5.20 Ohjauskaapelin kuljetus

Sido kaikki ohjausjohtimet merkittyyn ohjauskaapelireittiin kuten kuvassa. Muista kytkeä suojukset asianmukaisesti optimaalisen sähkönsiedon varmistamiseksi.

Kenttäväylän liitäntä

Kytkennät tehdään asianmukaisiin ohjauskortissa. Katso yksityiskohdat asianmukaisesta kenttäväylän ohjeesta. Kaapeli on sijoitettava vasemmalle taajuusmuuttajan sisälle ja sidottava yhteen muiden ohjausjohdinten kanssa (katso kuvaa).

Käyttöohjeet suurtehoversioon

Ohjauskortin johdotusreitti mallille D3. Ohjauskortin johdotus malleille D1, D2, malleissa D4, E1 ja E2 käytetään samaa reittiä.

Alusta (IP00)- ja NEMA 1 -laitteissa kenttäväylä voidaan kytkeä myös laitteen päältä käsin kuten oikealla olevassa kuvassa. NEMA 1 -laitteissa on irrotettava suojalevy. Kenttäväylän päältä tehtävän kytkennän sarjanumero: 176F1742

Ohjauskortin johdotusreitti mallille F1/F3. Ohjauskortin johdotus mallille F2/F4 käytetään samaa reittiä.

Kuva 3.53: Yläliitäntä kenttäväylälle.

24 voltin ulkoisen tasavirtalähteen asentaminen

Momentti: 0,5 - 0,6 Nm (5 in-lbs) Ruuvin koko: M3

MG.33.U3.20 - VLT® on rekisteröity Danfoss-tavaramerkki

VLT® Automation Drive FC 300 Käyttöohjeet suurtehoversioon

Nro Toiminta 35 (-), 36 (+) Ulkoinen 24 V DC:n syöttö

Ulkoista 24 V tasavirtalähdettä käytetään ohjauskortin ja kaikkien asennettujen lisäkorttien pienjännitelähteenä. Tämä mahdollistaa LCP:n täyden käytön, myös parametrien asettamisen, ilman verkkovirtaa. Huomaa, että laite varoittaa alhaisesta jännitteestä, kun se kytketään 24 V:n tasajännitelähteeseen, mutta laite ei laukea.

3 Asentaminen

Käyttämällä PELV-tyyppistä 24 V:n tasajännitelähdettä voit varmistaa taajuusmuuttajan ohjausliittimien oikean galvaanisen erotuksen (PELV-tyyppisen erotuksen).

3.5.21 Ohjausliitinten käyttö

Kaikki ohjauskaapeleihin johtavat liittimet sijaitsevat LCP:n alla. Niihin pääsee käsiksi avaamalla IP21/54-version luukun tai irrottamalla IP00-version suojakannet.

MG.33.U3.20 - VLT® on rekisteröity Danfoss-tavaramerkki

3 Asentaminen

3.5.22 Sähköasennus, Ohjausliittimet

Kaapelin kytkeminen liittimeen:

1. Nauhaeristys noin 9-10 mm

Aseta ruuviavain

3. Vie kaapeli viereiseen pyöreään reikään.

4. Irrota ruuviavain. Kaapeli on nyt kiinnitetty liittimeen.

Irrota kaapeli liittimestä:

Aseta ruuviavain

2. Vedä kaapeli ulos.

Maks. 0,4 x 2,5 mm

nelikulmaiseen reikään.

VLT® Automation Drive FC 300

Käyttöohjeet suurtehoversioon

MG.33.U3.20 - VLT® on rekisteröity Danfoss-tavaramerkki

VLT® Automation Drive FC 300 Käyttöohjeet suurtehoversioon

3.6 Kytkentäesimerkkejä

3.6.1 Käynnistys/pysäytys

3 Asentaminen

Liitin 18 = par. 5-10 Liitin 27 = par. 5-12

rullaus

)

Liitin 37 = Turvallinen pysäytys

Liitin 18, digitaalitulo Liitin 27, digitaalitulo

[8]

Käynnistys

[0]

Ei toimintoa

3.6.2 Pulssikäynnistys/-pysäytys

Liitin 18 = par. 5-10 Liitin 27= par. 5-12

Liitin 37 = Turvallinen pysäytys

Liitin 18, digitaalitulo

Liitin 27, digitaalitulo

[9]

Pulssikäynnistys

[6]

Pysäytys, käänt.

(oletus

vapaa

MG.33.U3.20 - VLT® on rekisteröity Danfoss-tavaramerkki

3 Asentaminen

3.6.3 Nopeus ylös/alas

Liittimet 29/32 = nopeus ylös/alas:

Liitin 18 = par. 5-10

Liitin 27 = par. 5-12

Liitin 29 = par. 5-13

Liitin 32 = par. 5-14

Huomaa: Liitin 29 vain mallissa FC x02 (x = sarjan tyyppi).

3.6.4 Potentiometrin ohjearvo

Jännitteen ohjearvo potentiometrin välityksellä:

Ohjearvojen lähde 1 = [1]

Liitin 53, pieni jännite = 0 volttia

Liitin 53, suuri jännite = 10 volttia

Liitin 53, pieni ohje-/takaisink.arvo = 0 1/min

Liitin 53, suuri ohje-/takaisink.arvo = 1 500 1/min

Katkaisin S201 = OFF (U)

Liitin 18, digitaalitulo

Liitin 27, digitaalitulo

Liitin 29, digitaalitulo

Liitin 32, digitaalitulo

Analoginen tulo 53

Käynnistys [9] (oletus)

Ohjearvon lukitus [19]

Nopeus ylös [21]

Nopeus alas [22]

(oletus)

VLT® Automation Drive FC 300

Käyttöohjeet suurtehoversioon

MG.33.U3.20 - VLT® on rekisteröity Danfoss-tavaramerkki



 2

VLT® Automation Drive FC 300 Käyttöohjeet suurtehoversioon

3.7.1 Sähköasennus, Ohjauskaapelit

3 Asentaminen

6+'/.6'11+* 30((0

6)3&)(7&,

 !

 !  !



 !  ! 

   



 



%





























%









9 ::9











43(5.*()('&+*

(./,*230((0

 !

 

  



 

 !

%





$%

&''()*()





9,;.(.((7 ::975'

%

$%"

" 

#



$

$

1.&.

1.&.





$%"

$%"

<+117 6+2(72



+!8





"





+!8

+!8

*+&,-'*.*&)/(0 

9)/ . 94++(,+&&+2



,,((,1'

$%

Kuva 3.54: Kaavio, jossa näkyvät kaikki sähköliittimet ilman optioita. Liitin 37 on turvapysäytykseen käytettävä tuloliitin. Katso ohjeita turvallisen pysäytyksen asentamisesta taajuusmuuttajan suunnitteluoppaan jaksosta

Turvallisen pysäytyksen asentaminen

. Katso myös jaksoja Turvallinen pysäytys ja Turvallisen pysäytyksen asentaminen.

Hyvin pitkissä ohjausjohtimissa analogiset signaalit voivat harvoissa tapauksissa ja kokoonpanosta riippuen päätyä 50&60 Hz:n maattoköysiin verkkosyöttökaapelien kohinan vuoksi.

Jos näin käy, voit joutua murtamaan suojauksen tai lisäämään 100 nF:n kondensaattorin suojauksen ja rungon väliin.

Digitaaliset ja analogiset tulot ja lähdöt on kytkettävä erikseen taajuusmuuttajan tavallisiin tuloihin (liittimet 20, 55, 39), jotta molemmista ryhmistä tulevat maavirrat eivät vaikuttaisi muihin ryhmiin. Esimerkiksi digitaalisen syötön kytkeminen päälle voi häiritä analogista tulosignaalia.

MG.33.U3.20 - VLT® on rekisteröity Danfoss-tavaramerkki

3 Asentaminen

Ohjausliittimien tulon polaarisuus

Huom

Ohjauskaapeleiden on oltava suojattava.

VLT® Automation Drive FC 300

Käyttöohjeet suurtehoversioon

Kytke johtimet taajuusmuuttajaan käyttöohjeissa kuvatulla tavalla. Muista kytkeä suojukset asianmukaisesti optimaalisen sähkönsiedon varmistamiseksi.

MG.33.U3.20 - VLT® on rekisteröity Danfoss-tavaramerkki

VLT® Automation Drive FC 300 Käyttöohjeet suurtehoversioon

3.7.2 Kytkimet S201, S202 ja S801

Kytkimiä S201(A53) ja S202 (A54) käytetään analogisten syöttöliitinten 53 ja 54 virran (0-20 mA) tai jännitteen (-10 - 10 V) asetusten valitsemiseen tässä järjestyksessä.

Kytkintä S801 (BUS TER.) voidaan käyttää liittämisen käyttöönottoon RS-485-portissa (liittimet 68 ja 69).

Kaavio

Katso piirustusta

Oletusarvo:

S201 (A53) = OFF (jännitetulo)

S202 (A54) = OFF (jännitetulo)

S801 (väylän päättäminen) = OFF

TS201:n, S202:n tai S801:n toimintoa muutettaessa on varottava käyttämästä vaihtoon voimaa. Suosittelemme LCP-paneelin kiinnityksen (telineen) irrottamista kytkimiä käytettäessä. Kytkimiä ei saa käyttää, kun taajuusmuuttajan virta on päällä.

, jossa näkyvät kaikki sähköliittimet jaksossa

Sähköasennus

3 Asentaminen

MG.33.U3.20 - VLT® on rekisteröity Danfoss-tavaramerkki

3 Asentaminen

3.8 Lopullinen asetusten määritys ja testaus

Testaa asetukset ja varmista, että taajuusmuuttaja on käynnissä, seuraavasti.

Vaihe 1. Etsimoottorin tyyppikilpi

Huom

Moottorissa on joko tähti- (Y) tai deltakytkentä (Δ). Tämä tieto on merkitty moottorin tyyppikilpeen.

VLT® Automation Drive FC 300

Käyttöohjeet suurtehoversioon

Vaihe 2. Merkitse moottorin tyyppikilven tiedot tähän parametriluetteloon.

Siirry listaan painamalla ensin [QUICK MENU] -näppäintä ja valitse sitten “Q2 pika-asennus”.

Vaihe 3. Käynnistä Automaattinen moottorin sovitus (AMA)

AMA:n suorittaminen varmistaa ihanteellisen suorituskyvyn. AMA mittaa arvot moottorimallia vastaavasta kaaviosta.

1. Kytke liitin 37 liittimeen 12 (jos liitin 37 on käytettävissä).

2. Kytke liitin 27 liittimeen 12 tai määritä par. par. 5-12

3. Käynnistä AMA par. 1-29

4. Valitse täydellinen tai osittainen AMA. Jos siniaaltosuodatin on asennettuna, suorita vain osittainen AMA tai irrota siniaaltosuodatin AMA:n.

5. Paina [OK]-painiketta. Näytölle tulee teksti "Käynnistä AMA painamalla [Hand on”.

6. Paina [Hand on] -näppäintä. Tilapalkki ilmaisee, onko AMA käynnissä.

Pysäytä AMA käytön ajaksi

1. Paina [OFF]-näppäintä - taajuusmuuttaja siirtyy hälytystilaan, ja näyttö ilmaisee, että käyttäjä lopetti AMA:n.

AMA onnistui

1. Näytölle tulee teksti “Suorita AMA loppuun painamalla [OK]-näppäintä”.

2. Paina [OK]-näppäintä poistuaksesi AMA -tilasta.

Automaattinen moottorin sovitus (AMA)

Liitin 27, digitaalitulo

1. Par. 1-20 Par. 1-21

2. Par. 1-22

3. Par. 1-23

4. Par. 1-24

5. Par. 1-25

asetukseksi 'Ei toimintoa' (par. 5-12

Moottorin teho [kW] Moott. teho [hv] Moottorin jännite Moottorin taajuus Moottorin virta Moottorin nimellisnopeus

Liitin 27, digitaalitulo

[0])

MG.33.U3.20 - VLT® on rekisteröity Danfoss-tavaramerkki

VLT® Automation Drive FC 300 Käyttöohjeet suurtehoversioon

AMA epäonnistui

1. Taajuusmuuttaja siirtyy hälytystilaan. Hälytyksen kuvaus on

2. [Alarm Log] -hälytyslokin "Raportin arvo" ilmoittaa AMA:n viimeksi suorittaman mittauksen, ennen kuin taajuusmuuttaja siirtyi hälytystilaan. Tämä numero ja hälytyksen kuvaus ovat hyödyksi vianmäärityksessä. Jos otat yhteyttä Danfoss -yhtiöön huoltoa varten, muista mainita numero ja hälytyksen kuvaus.

Huom

Epäonnistunut AMA johtuu usein väärin rekisteröidyistä moottorin tyyppikilven tiedoista tai liian suuresta erosta moottorin tehon ja taajuusmuuttajan tehon välillä.

Vaihe 4. Aseta nopeusraja ja ramppiaika

Varoitukset ja hälytykset

-jaksossa.

3 Asentaminen

Par. 3-02 Par. 3-03

Taulukko 3.20: Aseta haluamasi rajat nopeudelle ja ramppiajalle.

Par. 4-11 par. 4-12 Par. 4-13 par. 4-14

Par. 3-41 Par. 3-42

Minimiohjearvo Maksimiohjearvo

Moott. nopeuden alaraja [RPM] Moott. nopeuden alaraja [Hz] Moott. nopeuden yläraja [RPM] Moott. nopeuden yläraja [Hz]

Ramppi 1:n nousuaika Ramppi 1 rampin seisonta-aika

tai

MG.33.U3.20 - VLT® on rekisteröity Danfoss-tavaramerkki

VLT® Automation Drive FC 300

3 Asentaminen

Käyttöohjeet suurtehoversioon

3.9 Lisäliitännät

3.9.1 Mekaanisen jarrun ohjaus

Nosto-/laskusovelluksissa sähkömekaanista jarrua on voitava ohjata:

• Ohjaa jarrua relelähdön tai digitaalisen lähdön avulla (liittimet 27 ja 29).

• Pidä lähtö suljettuna (jännitteettömänä) silloin, kun taajuusmuuttaja ei pysty "pitämään" moottoria esim. ylikuormituksen takia.

•Valitse

• Jarru vapautuu, jos moottorin virta ylittää parametrissa par. 2-20

• Jarru kytkeytyy, kun lähtötaajuus on pienempi kuin parametrissa par. 2-21

Jos taajuusmuuttaja on hälytystilassa tai ylijännitetilanteessa, mekaaninen jarru kytkeytyy välittömästi.

Mekaanisen jarrun ohjaus

asetettu taajuus, ja vain, jos taajuusmuuttaja on toteuttamassa pysäytyskomentoa.

[Hz]

3.9.2 Moottoreiden rinnankytkentä

Taajuusmuuttajalla voidaan ohjata useita rinnankytkettyjä moottoreita. Moottorien yhteenlaskettu virrankulutus ei saa ylittää taajuusmuuttajan nimellislähtövirtaa I

M,N

[32] parametrissa 5-4* sovelluksissa, joihin kuuluu sähkömekaaninen jarru.

Jarrun vapautusvirta

asetetun arvon.

Aktivoi jarrutusnopeus [RPM]

tai par. 2-22

Aktivoi jarrutusnopeus

Huom

Asennusta, jossa kaapelit on kytketty yhteen kuten alla olevassa kuvassa, suositellaan vain käytettäessä lyhyitä kaapeleita.

Huom

Kun moottorit on kytketty rinnan, par. 1-29

tinen moottorin sovitus (AMA)

Huom

Taajuusmuuttajan elektronista lämpörelettä (ETR) ei voi käyttää moottorin suojauksena yksittäisissä moottoreissa järjestelmissä, joissa moottoreita on kytketty rinnan. Varmista moottoreihin lisäsuojaus, esim. termistorit jokaiseen moottoriin tai erilliset lämpöreleet (katkaisimet eivät käy suojaukseksi).

Ongelmia voi esiintyä käynnistyksen yhteydessä ja alhaisilla RPM-arvoilla, jos moottorien koot ovat hyvin erilaisia, koska pienten moottorien suhteellisen suuri puhdas resistanssi staattorissa vaatii suuremman jännitteen käynnistyksen yhteydessä ja alhaisilla rpm-arvoilla.

ei ole käytettävissä.

Automaat-

3.9.3 Moottorin lämpösuojaus

Taajuusmuuttajan elektroninen lämpörele on saanut UL-hyväksynnän yksittäisen moottorin suojauksesta, kun parametrin par. 1-90

suojaus

asetuksena on Moottorin lämpösuojaukseen voidaan käyttää myös MCB 112 PTC:n termistorikorttioptiota. Tämä kortti sisältää ATEX-sertifikaatin moottorien suojaamiseen räjähdysalttiilla alueilla, vyöhykkeillä 1/21 ja 2/22. Katso lisätietoja

ETR -laukaisu

ja parametrin par. 1-24

MG.33.U3.20 - VLT® on rekisteröity Danfoss-tavaramerkki

Moottorin virta

Suunnitteluoppaasta.

asetuksena on moottorin nimellisvirta (katso moottorin tyyppikilpeä).

Moottorin lämpö-

VLT® Automation Drive FC 300 Käyttöohjeet suurtehoversioon

4 Ohjelmointi

4Ohjelmointi

4.1 Graafinen ja numeerinen LCP

Taajuusmuuttajien ohjelmointi onnistuu helpoimmin graafisen LCP:n ( 102) avulla. Numeerista paikallisohjauspaneelia (LCP 101) käytettäessä on syytä käyttää apuna taajuusmuuttajan suunnitteluopasta.

4.1.1 Ohjelmointi graafisessa LCP:ssä

Seuraavat ohjeet koskevat graafista LCP (LCP 102) -paikallisohjauspaneelia:

Ohjauspaneeli jakautuu neljään toiminnalliseen osaan:

1. Graafinen näyttö tilariveineen.

2. Valikkonäppäimet ja merkkivalot - parametrien muuttaminen ja näytön toimintojen vaihteleminen.

3. Navigointinäppäimet ja merkkivalot (LED).

4. Toimintanäppäimet ja merkkivalot (LED).

Kaikki tiedot näytetään graafisella LCP -näytöllä, jolle mahtuu näytön aikana viisi eri käyttötietoa [Status].

Näytön rivit:

a. Tilarivi: Tilasanomat, joissa on kuvakkeita ja grafiikkaa.

b. Rivi 1-2: Käyttäjän datarivit, joilla näkyy käyttäjän määrittämiä

tai valitsemia tietoja. [Status]-näppäintä painamalla voit lisätä enintään yhden ylimääräisen rivin.

c. Tilarivi: Tilasanomat, jotka sisältävät tekstiä.

4.1.2 Ohjelmointi numeerisella paikallisohjauspaneelilla

Seuraavat ohjeet koskevat numeerista LCP (LCP 101) -paikallisohjauspaneelia:

Ohjauspaneeli jakautuu neljään toiminnalliseen osaan:

1. Numeerinen näyttö.

2. Valikkonäppäimet ja merkkivalot - parametrien muuttaminen ja näytön toimintojen vaihteleminen.

3. Navigointinäppäimet ja merkkivalot (LED).

4. Toimintanäppäimet ja merkkivalot (LED).

MG.33.U3.20 - VLT® on rekisteröity Danfoss-tavaramerkki

VLT® Automation Drive FC 300

4 Ohjelmointi

4.1.3 Ensimmäinen käyttöönotto

Helpoin tapa laitteen ottamiseen käyttöön ensimmäisellä kerralla on pika-asetusvalikkopainikkeen käyttö ja pika-asetusmenettelyn noudattaminen LCP 102:n avulla (lue taulukkoa vasemmalta oikealle). Esimerkki koskee avoimen piirin sovelluksia:

Paina

Q2 Pika-asetusvalikko

Käyttöohjeet suurtehoversioon

Par. 0-01

Par. 1-20

Par. 1-22

Par. 1-23

Par. 1-24

Par. 1-25

Par. 5-12

Par. 1-29

(AMA)

Par. 3-02

Par. 3-03

Kieli

Moottorin teho [kW]

Moottorin jännite

Moottorin taajuus

Moottorin virta

Moottorin nimellisnopeus

Liitin 27, digitaalitulo

Automaattinen moottorin sovitus

Minimiohjearvo

Maksimiohjearvo

Määritä kieli

Määritä tyyppikilven mukainen moottorin teho

Aseta tyyppikilven mukainen jännite

Aseta tyyppikilven mukainen taajuus

Aseta tyyppikilven mukainen virta

Aseta tyyppikilven mukainen nopeus, 1/min

Jos liittimen oletusarvona on asetukseksi voidaan vaihtaa tamiseen ei tarvita yhteyttä liittimeen 27.

Aseta haluamasi AMA -toiminto. Suositeltavaa on ottaa käyttöön täydellinen AMA.

Aseta moottorin akselin miniminopeus.

Aseta moottorin akselin maksiminopeus.

Rullaus, käänt.

Ei toimintoa.

, tämän kohdan

Silloin AMA:n suorit-

Par. 3-41

Par. 3-42

Par. 3-13

Ramppi 1:n nousuaika

Ramppi 1 rampin seisonta-aika

Ohjearvon paikka

Aseta rampin nousuaika viitaten synkroniseen moottorin nopeuteen ns

Aseta rampin seisonta-aika viitaten synkroniseen moottorin nopeuteen ns

Aseta paikka, jossa ohjearvon on toimittava.

MG.33.U3.20 - VLT® on rekisteröity Danfoss-tavaramerkki

VLT® Automation Drive FC 300 Käyttöohjeet suurtehoversioon

4.2 Pika-asennus

0-01 Kieli

Optio: Toiminto:

Määrittää näytöllä käytettävän kielen. Taajuusmuuttajan mukana voidaan toimittaa 4 erilaista kielipakettia. Englanti ja saksa sisältyvät kaikkiin paketteihin. Englannin kieltä ei voi poistaa eikä muokata.

[0] * English Osa kielipaketeista 1 - 4

4 Ohjelmointi

[1] Deutsch Osa kielipaketeista 1 - 4

[2] Francais Osa Kielipakettia 1

[3] Dansk Osa Kielipakettia 1

[4] Spanish Osa Kielipakettia 1

[5] Italiano Osa Kielipakettia 1

Svenska Osa Kielipakettia 1

[7] Nederlands Osa Kielipakettia 1

Chinese Osa Kielipakettia 2

Suomi Osa Kielipakettia 1

English US Osa kielipakettia 4

Greek Osa Kielipakettia 4

Bras.port Osa Kielipakettia 4

Slovenian Osa kielipakettia 3

Korean Osa Kielipakettia 2

Japanese Osa Kielipakettia 2

Turkish Osa Kielipakettia 4

Trad.Chinese Osa Kielipakettia 2

Bulgarian Osa Kielipakettia 3

Srpski Osa Kielipakettia 3

Romanian Osa Kielipakettia 3

Magyar Osa Kielipakettia 3

Czech Osa Kielipakettia 3

Polski Osa Kielipakettia 4

Russian Osa Kielipakettia 3

Thai Osa Kielipakettia 2

Bahasa Indonesia Osa Kielipakettia 2

[99] Unknown

1-20 Moottorin teho [kW]

Alue: Toiminto:

Application dependent*

[Application dependant]

MG.33.U3.20 - VLT® on rekisteröity Danfoss-tavaramerkki

4 Ohjelmointi

1-22 Moottorin jännite

Alue: Toiminto:

Application dependent*

1-23 Moottorin taajuus

Alue: Toiminto:

Application dependent*

1-24 Moottorin virta

Alue: Toiminto:

Application dependent*

[Application dependant]

[20 - 1000 Hz] Min.-maks. moottorin taajuus: 20 - 1000 Hz.

Valitse moottorin taajuusarvo moottorin tyyppikilven tiedoista. Jos valittu arvo on muu kuin 50 Hz tai 60 Hz, kuormituksesta riippumattomia asetuksia on korjattava kohdissa par. 1-50

netisointi, kun nopeus 0

Hz taajuudella, aseta tyyppikilpitiedot 230 V / 50 Hz mukaan. Mukauta par. 4-13

yläraja [RPM]

[Application dependant]

ja par. 3-03

- par. 1-53

Maksimiohjearvo

Mallin vaihtotaajuus

87 Hz:n sovellukseen.

VLT® Automation Drive FC 300

Käyttöohjeet suurtehoversioon

Moott. mag-

. Käytettäessä 230/400 V moottoreita 87

Moott. nopeuden

Huom

Tätä parametria ei voi muokata moottorin käydessä.

1-25 Moottorin nimellisnopeus

Alue: Toiminto:

Application dependent*

[100 - 60000 RPM] Ilmoita moottorin nimellisnopeusarvo moottorin tyyppikilven tietojen mukaan. Näitä tietoja käyte-

tään moottorin automaattisten kompensointien laskentaan.

Huom

Tätä parametria ei voi muuttaa moottorin käydessä.

MG.33.U3.20 - VLT® on rekisteröity Danfoss-tavaramerkki

VLT® Automation Drive FC 300 Käyttöohjeet suurtehoversioon

5-12 Liitin 27, digitaalitulo

Optio: Toiminto:

Valitse toiminto käytettävissä olevasta digitaalitulovalikoimasta.

Ei toimintoa [0] Kuittaus [1] Rullaus, käänt. [2] Rullaus ja nollaus, käänteinen [3] Pikapysäytys, käänt. [4] Tasavirtajarru, käänt. [5] Pysäytys, käänteinen [6] Käynnistys [8] Lukituskäynnistys [9] Suunnanvaihto [10] Käynn. ja suun.vaihto [11] Käynn. eteen käyttöön [12] Käynn. käänt. käyttöön [13] Ryömintä [14] Esival. ohj. bitti 0 [16] Esival. ohj. bitti 1 [17] Esival. ohj. bitti 2 [18] Ohjearvon lukitus [19] Lähdön lukitus [20] Nopeus ylös [21] Nopeus alas [22] Aset. valinta, bitti 0 [23] Aset. valinta, bitti 1 [24] Kiinniajo [28] Hidastus [29] Pulssitulo [32] Ramppibitti 0 [34] Ramppibitti 1 [35] Verkkovika käänteinen [36] Suurenna digit.potent.metri [55] Vähennä digit. potent.metri [56] Tyhjennä digit. potent.metri [57] Nollaa laskuri A [62] Nollaa laskuri B [65]

4 Ohjelmointi

MG.33.U3.20 - VLT® on rekisteröity Danfoss-tavaramerkki

4 Ohjelmointi

1-29 Automaattinen moottorin sovitus (AMA)

Optio: Toiminto:

AMA-toiminto optimoi dynaamisen moottorin tehon optimoimalla automaattisesti moottorin lisäparametrit (par. 1-30 - par. 1-35) moottorin seistessä. Aktivoi AMA-toiminto painamalla [Hand on]-näppäintä valittuasi [1] tai [2]. Katso myös jaksoa

tomaattinen moottorin sovitus

finish AMA" (Suorita AMA loppuun painamalla [OK]-näppäintä). Kun olet painanut [OK]-näppäintä, taajuusmuuttaja on valmiina käyttöön. Tätä parametria ei voi muokata moottorin käydessä.

[0] * OFF

[1] Täydellinen AMA käyttöön Suorittaa AMA:n staattorin resistanssille R

sille X

, roottorin vuodon reaktanssille X2 ja pääreaktanssille Xh.

FC 301: Täydellinen AMA ei sisällä X

moottorin tietokannasta. Par. 1-35 voidaan muokata optimaalisen käynnistyksen aikaansaamiseksi.

[2] Ota pienempi AMA käyttöön Suorittaa järjestelmässä ainoastaan staattorin resistanssin R

vaihtoehto, jos taajuusmuuttajan ja moottorin välillä käytetään LC-suodatinta.

Huom:

• Jotta taajuusmuuttajan sovitus onnistuisi parhaalla mahdollisella tavalla, suorita AMA kylmälle moottorille.

• AMA:ta ei voi suorittaa moottorin käydessä.

• AMA:a ei voi suorittaa pysyvästi magneettisille moottoreille.

. Normaalin testauksen jälkeen näytölle tulee teksti "Press [OK] to

, roottorin resistanssille Rr, staattorin vuodon reaktans-

-mittausta mallissa FC 301. Sen sijaan Xh-arvo määritetään

VLT® Automation Drive FC 300

Käyttöohjeet suurtehoversioon

Au-

pienennetyn AMA:n. Valitse tämä

Huom

On tärkeää asettaa moottorin par. 1-2* oikein, sillä ne muodostavat osan AMA:n algoritmista. AMA on suoritettava optimaalisen dynaamisen moottorin tehon aikaansaamiseksi. Se voi kestää enintään 10 min riippuen moottorin nimellistehosta.

Huom

Vältä ulkoisen väännön tuottamista AMA:n aikana.

Huom

Jos jotakin par. 1-2* asetuksista muutetaan, par. 1-30 - 1-39, moottorin lisäparametrit, palaavat oletusasetuksiin.

3-02 Minimiohjearvo

Alue: Toiminto:

Application dependent*

[Application dependant]

3-03 Maksimiohjearvo

Alue: Toiminto:

Application dependent*

[Application dependant]

3-41 Ramppi 1:n nousuaika

Alue: Toiminto:

Application dependent*

[Application dependant]

MG.33.U3.20 - VLT® on rekisteröity Danfoss-tavaramerkki

VLT® Automation Drive FC 300 Käyttöohjeet suurtehoversioon

3-42 Ramppi 1 rampin seisonta-aika

Alue: Toiminto:

Application dependent*

[Application dependant]

4 Ohjelmointi

MG.33.U3.20 - VLT® on rekisteröity Danfoss-tavaramerkki

VLT® Automation Drive FC 300

4 Ohjelmointi

Käyttöohjeet suurtehoversioon

4.3 Parametriluettelot

Muutokset käytön aikana "TRUE" (oikein) tarkoittaa, että parametria voi muuttaa taajuusmuuttajan ollessa käytössä, ja "FALSE" (väärin) tarkoittaa, että se on pysäytettävä, ennen kuin muutos voidaan tehdä.

4-Set-up 'All set-up' (kaikki kokoonpanot): parametrit voidaan määrittää erikseen kuhunkin neljästä kokoonpanosta, eli yksittäisellä parametrilla voi olla neljä eri data-arvoa. ’1 set-up’ (1 asetus): data-arvo on sama kaikissa kokoonpanoissa.

Muuntokerroin Tällä numerolla tarkoitetaan muuntolukemaa, jota käytetään kirjoitettaessa taajuusmuuttajaan tai luettaessa taajuusmuuttajasta.

Muunnosindek-si100 67 6 5 4 3 2 1 0 -1 -2 -3 -4 -5 -6

Muuntokerroin 1 1/60 1000000 100000 10000 1000 100 10 1 0,1 0,01 0,001 0,0001 0,00001 0,000001

Datatyyppi Kuvaus Tyyppi

2 Kokonaisluku 8 Int8 3 Kokonaisluku 16 Int16 4 Kokonaisluku 32 Int32 5 Etumerkitön 8 Uint8 6 Etumerkitön 16 Uint16 7 Etumerkitön 32 Uint32 9 Näkyvä teksti VisStr 33 Normaloitu arvo 2 bittiä N2 35 Bittisarja, johon kuuluu 16 loogista muuttujaa V2 54 Aikaero ilman päivämäärää TimD

Katso lisätietoja datatyypeistä 33, 35 ja 54 taajuusmuuttajan suunnitteluoppaasta.

MG.33.U3.20 - VLT® on rekisteröity Danfoss-tavaramerkki

VLT® Automation Drive FC 300 Käyttöohjeet suurtehoversioon

Taajuusmuuttajan parametrit on ryhmitelty erilaisiin parametriryhmiin, joiden avulla on helppo valita oikeat parametrit taajuusmuuttajan optimaaliseen käyttöön.

0-** Käyttö- ja näyttöparametrit taajuusmuuttajan perusasetuksiin

1-** Kuormituksen ja moottorin parametrit sisältävät kaikki kuormitukseen ja moottoriin liittyvät parametrit

2-** Jarrujen parametrit

3-** Ohjearvot ja ramppauksen parametrit, sisältävät DigiPot-toiminnon

4 Ohjelmointi

4-** Rajat ja varoitukset, rajoitusten ja varoitusparametrien määrittäminen

5-** Digitaalitulot ja -lähdöt, sisältävät releiden säätimet

6-** Analogiset tulot ja lähdöt

7-** Ohjaimet, nopeuden ja prosessinohjauksen parametrien määrittäminen

8-** Viestintä- ja optioparametrit FC RS485 ja FC USB-portin parametrien määrittämiseen.

9-** Profibus-parametrit

10-** DeviceNetin ja CAN-kenttäväylän parametrit

13-** Älykkään logiikanohjauksen parametrit

14-** Erikoistoimintojen parametrit

15-** Taajuusmuuttajan tietojen parametrit

16-** Lukemien parametrit

17-** Enkooderin optioiden parametrit

32-** MCO 305:n perusparametrit

33-** MCO 305:n lisäparametrit

34-** MCO:n datalukemien parametrit

MG.33.U3.20 - VLT® on rekisteröity Danfoss-tavaramerkki

VLT® Automation Drive FC 300

4 Ohjelmointi

4.3.1 0-** Toiminta/näyttö

Par.

Parametrin kuvaus Oletusarvo 4-set-up vain

no. #

0-0* Perusasetukset

0-01 Kieli [0] Englanti 1 set-up TRUE - Uint8 0-02 Moottorin nopeusyks. [0] 1/min 2 set-ups FALSE - Uint8 0-03 Paikalliset asetukset [0] Kansainvälinen 2 set-ups FALSE - Uint8 0-04 Käyttötila käynnistettäessä (käsi) [1] Pakkopys., ohj=vanha All set-ups TRUE - Uint8

0-1* Asetustoiminnot

0-10 Aktiiv. asetukset [1] Asetukset 1 1 set-up TRUE - Uint8 0-11 Muokkaa aset. [1] Asetukset 1 All set-ups TRUE - Uint8 0-12 Nämä asetukset yhteydessä [0] Ei linkitetty All set-ups FALSE - Uint8 0-13 Lukema: linkitetyt asetukset 0 N/A All set-ups FALSE 0 Uint16 0-14 Lukema: Muokkaa asetuksia/kanavaa 0 N/A All set-ups TRUE 0 Int32

0-2* LCP-näyttö

0-20 Näytön rivi 1.1 pieni 1617 All set-ups TRUE - Uint16 0-21 Näytön rivi 1.2 pieni 1614 All set-ups TRUE - Uint16 0-22 Näytön rivi 1.3 pieni 1610 All set-ups TRUE - Uint16 0-23 Näytön rivi 2 suuri 1613 All set-ups TRUE - Uint16 0-24 Näytön rivi 3 suuri 1602 All set-ups TRUE - Uint16 0-25 Oma valikko ExpressionLimit 1 set-up TRUE 0 Uint16

0-3* LCP:n oma lukema

0-30 Käyttäjän määrittämän lukeman yksikkö [0] Ei mitään All set-ups TRUE - Uint8 0-31 Käytt. määrittämän lukeman minimio 0.00 CustomReadoutUnit All set-ups TRUE -2 Int32 0-32

Käyttäjän määritt. lukeman maksimi 100.00 CustomReadoutUnit All set-ups TRUE -2 Int32

0-4* LCP-näppäimistö

0-40 LCP [Hand on] -näppäin null All set-ups TRUE - Uint8 0-41 LCP [Off]-näppäin null All set-ups TRUE - Uint8 0-42 LCP [Auto on] -näppäin null All set-ups TRUE - Uint8 0-43 LCP [Reset]-näppäin null All set-ups TRUE - Uint8

0-5* Kopioi/tallenna

0-50 LCP-kopiointi [0] Ei kopiota All set-ups FALSE - Uint8 0-51 Asetusten kopio [0] Ei kopiota All set-ups FALSE - Uint8

0-6* Salasana

0-60 Päävalikon salasana 100 N/A 1 set-up TRUE 0 Int16 0-61 Päävalikon käyttö ilman salasanaa [0] Täysi käyttöoikeus 1 set-up TRUE - Uint8 0-65 Pika-asetusvalik. s-sana 200 N/A 1 set-up TRUE 0 Int16 0-66 Pika-asetusvalik. käyttö ilman s-sanaa [0] Täysi käyttöoikeus 1 set-up TRUE - Uint8 0-67 Bus Password Access 0 N/A All set-ups TRUE 0 Uint16

FC 302

Käyttöohjeet suurtehoversioon

Muutos käy-

tön aikana

Muun-nos-

kerroin

Tyyppi

MG.33.U3.20 - VLT® on rekisteröity Danfoss-tavaramerkki

VLT® Automation Drive FC 300 Käyttöohjeet suurtehoversioon

4.3.2 1-** Kuorm./moott.

Par.

Parametrin kuvaus Oletusarvo 4-set-up vain

no. #

1-0* Yleiset asetukset

1-00 Konfiguraatiotila null All set-ups TRUE - Uint8 1-01 Moottorin ohjausperiaate null All set-ups FALSE - Uint8 1-02 Flux moott. tak.kytk.lähde [1] 24V enkooderi All set-ups x FALSE - Uint8 1-03 Momentin ominaiskäyrä [0] Vakiomomentti All set-ups TRUE - Uint8 1-04 Ylikuormitustila [0] Suuri momentti All set-ups FALSE - Uint8 1-05 Paikall. tilan konfig. [2] Kuten tila par 1-00 All set-ups TRUE - Uint8

1-1* Moottorin valinta

1-10 Moott. rakenne [0] Asynkron. All set-ups FALSE - Uint8

1-2* Moottoridata

1-20 Moottorin teho [kW] ExpressionLimit All set-ups FALSE 1 Uint32 1-21 Moott. teho [hv] ExpressionLimit All set-ups FALSE -2 Uint32 1-22 Moottorin jännite ExpressionLimit All set-ups FALSE 0 Uint16 1-23 Moottorin taajuus ExpressionLimit All set-ups FALSE 0 Uint16 1-24 Moottorin virta ExpressionLimit All set-ups FALSE -2 Uint32 1-25 Moottorin nimellisnopeus ExpressionLimit All set-ups FALSE 67 Uint16 1-26 Moott. jatk. nimell.momentti ExpressionLimit All set-ups FALSE -1 Uint32 1-29

Automaattinen moottorin sovitus (AMA) [0] Ei käytössä All set-ups FALSE - Uint8

1-3* Laaj.moottoritied.

1-30 Staattorin resistanssi (Rs) ExpressionLimit All set-ups FALSE -4 Uint32 1-31 Roottorin resistanssi (Rr) ExpressionLimit All set-ups FALSE -4 Uint32 1-33 Staattorin vuodon resistanssi (X1) ExpressionLimit All set-ups FALSE -4 Uint32 1-34 Roottorin vuodon reaktanssi (X2) ExpressionLimit All set-ups FALSE -4 Uint32 1-35 Pääreaktanssi (Xh) ExpressionLimit All set-ups FALSE -4 Uint32 1-36 Rautahäviön resistanssi (Rfe) ExpressionLimit All set-ups FALSE -3 Uint32 1-37 d-akselin induktanssi (Ld) ExpressionLimit All set-ups x FALSE -4 Int32 1-39 Moottorin napaluku ExpressionLimit All set-ups FALSE 0 Uint8 1-40 Paluu EMF nop. 1000 1/min ExpressionLimit All set-ups x FALSE 0 Uint16 1-41 Moottorinkulman Offset 0 N/A All set-ups FALSE 0 Int16

1-5* Kuorm.riippum. as.

1-50 Moott. magnetisointi, kun nopeus 0 100 % All set-ups TRUE 0 Uint16 1-51 Min.nopeus norm. magnetointi [RPM] ExpressionLimit All set-ups TRUE 67 Uint16 1-52 Min.nopeus norm. magnetointi [Hz] ExpressionLimit All set-ups TRUE -1 Uint16 1-53 Mallin vaihtotaajuus ExpressionLimit All set-ups x FALSE -1 Uint16 1-55 U/f-ominaiskäyrä - U ExpressionLimit All set-ups TRUE -1 Uint16 1-56

U/f-ominaiskäyrä - F ExpressionLimit All set-ups TRUE -1 Uint16

1-6* Kuorm. riippuv. as.

1-60 Kuormit. kompens. pienellä nopeudella 100 % All set-ups TRUE 0 Int16 1-61 Kuorm. kompens. suurella nopeudella 100 % All set-ups TRUE 0 Int16 1-62 Jättämäkompensointi ExpressionLimit All set-ups TRUE 0 Int16 1-63 Jättämäkompensoinnin aikavakio ExpressionLimit All set-ups TRUE -2 Uint16 1-64 Resonanssivaimennus 100 % All set-ups TRUE 0 Uint16 1-65 Resonanssivaimennuksen aikavakio 5 ms All set-ups TRUE -3 Uint8 1-66 Min.virta pienellä nopeudella 100 % All set-ups x TRUE 0 Uint8 1-67 Kuormitustyyppi [0] Passiiv. kuorm. All set-ups x TRUE - Uint8 1-68 Minimi inertia ExpressionLimit All set-ups x FALSE -4 Uint32 1-69 Maksimi inertia ExpressionLimit All set-ups x FALSE -4 Uint32

1-7* Käynnistyssäädöt

1-71 Käynnistysviive 0.0 s All set-ups TRUE -1 Uint8 1-72 Käynnistystoiminto [2] Rullaus-/viiveaika All set-ups TRUE - Uint8 1-73 Kytkeyt. pyöriv. moott. [0] Disabled All set-ups FALSE - Uint8 1-74 Käynnistysnopeus [RPM] ExpressionLimit All set-ups TRUE 67 Uint16 1-75 Käynnistysnopeus [Hz] ExpressionLimit All set-ups TRUE -1 Uint16

Käynnistysvirta 0.00 A All set-ups TRUE -2 Uint32

1-76

1-8* Pysäytyssäädöt

1-80 Toiminto pysäytet. [0] Rullaus All set-ups TRUE - Uint8 1-81 Min.nopeus toiminnolle pysäyt. [rpm] ExpressionLimit All set-ups TRUE 67 Uint16 1-82 Min.nopeus toiminnolle pysäyt. [Hz] ExpressionLimit All set-ups TRUE -1 Uint16 1-83 Täsmällinen pysäytystoiminto [0] Tarkka ramppipys. All set-ups FALSE - Uint8 1-84 Täsm. pysäytyslaskurin arvo 100000 N/A All set-ups TRUE 0 Uint32 1-85 Täsm. p.nop. komp.viive 10 ms All set-ups TRUE -3 Uint8

1-9* Moottorin lämpötila

1-90 Moottorin lämpösuojaus [0] Ei suojausta All set-ups TRUE - Uint8 1-91 Moott. ulk. puhallin [0] Ei All set-ups TRUE - Uint16 1-93 Termistorin resurssi [0] Ei mitään All set-ups TRUE - Uint8 1-95 KTY-anturityyppi [0] KTY-anturi 1 All set-ups x TRUE - Uint8 1-96 KTY-termistorin resurssi [0] Ei mitään All set-ups x TRUE - Uint8 1-97 KTY-kynnystaso 80 °C 1 set-up x TRUE 100 Int16

FC 302

Muutos käy-

tön aikana

Muun-nos-

kerroin

4 Ohjelmointi

Tyyppi

MG.33.U3.20 - VLT® on rekisteröity Danfoss-tavaramerkki

VLT® Automation Drive FC 300

4 Ohjelmointi

4.3.3 2-** Jarrut

Par.

Parametrin kuvaus Oletusarvo 4-set-up vain

no. #

2-0* DC-jarru

2-00 DC-pitovirta 50 % All set-ups TRUE 0 Uint8 2-01 DC-jarrun virta 50 % All set-ups TRUE 0 Uint16 2-02 DC-jarrutusaika 10.0 s All set-ups TRUE -1 Uint16 2-03 DC-jarrun kytkeytymisnop. [1/min] ExpressionLimit All set-ups TRUE 67 Uint16 2-04 DC-jarrun kytkeytymisnop. [Hz] ExpressionLimit All set-ups TRUE -1 Uint16 2-05 Maximum Reference MaxReference (P303) All set-ups TRUE -3 Int32

2-1* Jarruen.toiminnot

2-10 Jarrun toiminto null All set-ups TRUE - Uint8 2-11 Jarruvastus (ohm) ExpressionLimit All set-ups TRUE 0 Uint16 2-12 Jarrutehon raja (kW) ExpressionLimit All set-ups TRUE 0 Uint32 2-13 Jarrutustehon valvonta [0] Ei käytössä All set-ups TRUE - Uint8 2-15 Jarrun tarkistus [0] Ei käytössä All set-ups TRUE - Uint8 2-16 AC-jarrun maks. virta 100.0 % All set-ups TRUE -1 Uint32 2-17 Ylijännitevalvonta [0] Pois käytöstä All set-ups TRUE - Uint8

Brake Check Condition [0] At Power Up All set-ups TRUE - Uint8

2-18

2-2* Mekaaninen jarru

2-20 Jarrun vapautusvirta ImaxVLT (P1637) All set-ups TRUE -2 Uint32 2-21 Aktivoi jarrutusnopeus [RPM] ExpressionLimit All set-ups TRUE 67 Uint16 2-22 Aktivoi jarrutusnopeus [Hz] ExpressionLimit All set-ups TRUE -1 Uint16 2-23 Aktivoi jarrutusviive 0.0 s All set-ups TRUE -1 Uint8 2-24 Stop Delay 0.0 s All set-ups TRUE -1 Uint8 2-25 Brake Release Time 0.20 s All set-ups TRUE -2 Uint16 2-26 Torque Ref 0.00 % All set-ups TRUE -2 Int16 2-27 Torque Ramp Time 0.2 s All set-ups TRUE -1 Uint8 2-28 Gain Boost Factor 1.00 N/A All set-ups TRUE -2 Uint16

FC 302

Käyttöohjeet suurtehoversioon

Muutos käy-

tön aikana

Muun-nos-

kerroin

Tyyppi

MG.33.U3.20 - VLT® on rekisteröity Danfoss-tavaramerkki

VLT® Automation Drive FC 300 Käyttöohjeet suurtehoversioon

4.3.4 3-** Ohjearvo / rampit

Par.

Parametrin kuvaus Oletusarvo 4-set-up vain

no. #

3-0* Ohjearvon rajat

3-00 Ohjearvon alue null All set-ups TRUE - Uint8 3-01 Ohjearvo/tak.kytk.yks. null All set-ups TRUE - Uint8 3-02 Minimiohjearvo ExpressionLimit All set-ups TRUE -3 Int32 3-03 Maksimiohjearvo ExpressionLimit All set-ups TRUE -3 Int32 3-04

Ohjearvotoiminto [0] Summa All set-ups TRUE - Uint8

3-1* Ohjearvot

3-10 Esiasetettu ohjearvo 0.00 % All set-ups TRUE -2 Int16 3-11 Ryömintänopeus [Hz] ExpressionLimit All set-ups TRUE -1 Uint16 3-12 Kiinniajo ylös/alas arvo 0.00 % All set-ups TRUE -2 Int16 3-13 Ohjearvon paikka [0] Yht. käsi/aut.käytt. All set-ups TRUE - Uint8 3-14 Esiaset. suhteellinen ohjearvo 0.00 % All set-ups TRUE -2 Int32 3-15 Ohjearvoresurssi 1 null All set-ups TRUE - Uint8 3-16 Ohjearvoresurssi 2 null All set-ups TRUE - Uint8 3-17 Ohjearvoresurssi 3 null All set-ups TRUE - Uint8 3-18 Suhteellisen skaal. ohjearvoresurssi [0] Ei toimintoa All set-ups TRUE - Uint8 3-19 Ryömintänopeus [RPM] ExpressionLimit All set-ups TRUE 67 Uint16

3-4* Ramppi 1

3-40 Ramppi 1 tyyppi [0] Lineaarinen All set-ups TRUE - Uint8 3-41 Ramppi 1:n nousuaika ExpressionLimit All set-ups TRUE -2 Uint32 3-42 Ramppi 1 rampin seisonta-aika ExpressionLimit All set-ups TRUE -2 Uint32 3-45 Ramppi 1 S-ramppisuhde kiihd. alussa 50 % All set-ups TRUE 0 Uint8 3-46 Ramppi 1 S-ramppisuhde kiihd. lopussa 50 % All set-ups TRUE 0 Uint8 3-47 Ramppi 1 S-ramppisuhde hidast. alussa 50 % All set-ups TRUE 0 Uint8 3-48 Ramppi 1 S-ramppisuhde hidast. lopussa 50 % All set-ups TRUE 0 Uint8

3-5* Ramppi 2

3-50 Ramppi 2 tyyppi [0] Lineaarinen All set-ups TRUE - Uint8 3-51 Ramppi 2:n nousuaika ExpressionLimit All set-ups TRUE -2 Uint32 3-52 Ramppi 2 rampin seisonta-aika ExpressionLimit All set-ups TRUE -2 Uint32 3-55 Ramppi 2 S-ramppisuhde kiihd. alussa 50 % All set-ups TRUE 0 Uint8 3-56 Ramppi 2 S-ramppisuhde kiihd. lopussa 50 % All set-ups TRUE 0 Uint8 3-57 Ramppi 2 S-ramppisuhde hidast. alussa 50 % All set-ups TRUE 0 Uint8 3-58 Ramppi 2 S-ramppisuhde hidast. lopussa 50 % All set-ups TRUE 0 Uint8

3-6* Ramppi 3

3-60 Ramppi 3 tyyppi [0] Lineaarinen All set-ups TRUE - Uint8 3-61 Ramppi 3:n nousuaika ExpressionLimit All set-ups TRUE -2 Uint32 3-62 Ramppi 3 rampin seisonta-aika ExpressionLimit All set-ups TRUE -2 Uint32 3-65 Ramppi 3 S-ramppisuhde kiihd. alussa 50 % All set-ups TRUE 0 Uint8 3-66 Ramppi 3 S-ramppisuhde kiihd. lopussa 50 % All set-ups TRUE 0 Uint8 3-67 Ramppi 3 S-ramppisuhde hidast. alussa 50 % All set-ups TRUE 0 Uint8 3-68 Ramppi 3 S-ramppisuhde hidast. lopussa 50 % All set-ups TRUE 0 Uint8

3-7* Ramppi 4

3-70 Ramppi 4 tyyppi [0] Lineaarinen All set-ups TRUE - Uint8 3-71 Ramppi 4:n nousuaika ExpressionLimit All set-ups TRUE -2 Uint32 3-72 Ramppi 4 rampin seisonta-aika ExpressionLimit All set-ups TRUE -2 Uint32 3-75 Ramppi 4 S-ramppisuhde kiihd. alussa 50 % All set-ups TRUE 0 Uint8 3-76 Ramppi 4 S-ramppisuhde kiihd. lopussa 50 % All set-ups TRUE 0 Uint8 3-77 Ramppi 4 S-ramppisuhde hidast. alussa 50 % All set-ups TRUE 0 Uint8 3-78 Ramppi 4 S-ramppisuhde hidast. lopussa 50 % All set-ups TRUE 0 Uint8

3-8* Muut rampit

3-80 Ryöm. ramppiaika ExpressionLimit All set-ups TRUE -2 Uint32 3-81 Pikapysäytyksen ramppiaika ExpressionLimit 2 set-ups TRUE -2 Uint32 3-82 Quick Stop Ramp Type [0] Lineaarinen All set-ups TRUE - Uint8 3-83 Quick Stop S-ramp Ratio at Decel. Start 50 % All set-ups TRUE 0 Uint8 3-84 Quick Stop S-ramp Ratio at Decel. End 50 % All set-ups TRUE 0 Uint8

3-9* Digit. pot.metri

3-90 Askelkoko 0.10 % All set-ups TRUE -2 Uint16 3-91 Ramppiaika 1.00 s All set-ups TRUE -2 Uint32 3-92 Tehon palautus [0] Ei käytössä All set-ups TRUE - Uint8 3-93 Maksimiraja 100 % All set-ups TRUE 0 Int16 3-94 Minimiraja -100 % All set-ups TRUE 0 Int16 3-95 Ramppiviive ExpressionLimit All set-ups TRUE -3 TimD

FC 302

Muutos käy-

tön aikana

Muun-nos-

kerroin

4 Ohjelmointi

Tyyppi

MG.33.U3.20 - VLT® on rekisteröity Danfoss-tavaramerkki

VLT® Automation Drive FC 300

4 Ohjelmointi

4.3.5 4-** Rajat / varoitukset

Par.

Parametrin kuvaus Oletusarvo 4-set-up vain

no. #

4-1* Moottorin rajat

4-10 Moott.pyör.nop suunta null All set-ups FALSE - Uint8 4-11 Moott. nopeuden alaraja [RPM] ExpressionLimit All set-ups TRUE 67 Uint16 4-12 Moott. nopeuden alaraja [Hz] ExpressionLimit All set-ups TRUE -1 Uint16 4-13 Moott. nopeuden yläraja [RPM] ExpressionLimit All set-ups TRUE 67 Uint16 4-14 Moott. nopeuden yläraja [Hz] ExpressionLimit All set-ups TRUE -1 Uint16 4-16 Moottoritilan momenttiraja ExpressionLimit All set-ups TRUE -1 Uint16 4-17 Generatiivinen momenttiraja 100.0 % All set-ups TRUE -1 Uint16 4-18 Virtaraja ExpressionLimit All set-ups TRUE -1 Uint32

Enimmäislähtötaajuus 132.0 Hz All set-ups FALSE -1 Uint16

4-19

4-2* Rajoita tekijät

4-20 Momenttirajatekijän lähde [0] Ei toimintoa All set-ups TRUE - Uint8 4-21 Nopeusrajatekijän lähde [0] Ei toimintoa All set-ups TRUE - Uint8

4-3* Moott. tak.k. valv.

4-30 Moottorin tak.kytk. menetystoiminto [2] Laukaisu All set-ups TRUE - Uint8 4-31 Moottorin tak.kytk. nopeusvirhe 300 RPM All set-ups TRUE 67 Uint16 4-32 Moott. tak.kytk. menet. aikak. 0.05 s All set-ups TRUE -2 Uint16 4-34 Tracking Error Function [0] Disable All set-ups TRUE - Uint8 4-35 Tracking Error 10 RPM All set-ups TRUE 67 Uint16 4-36 Tracking Error Timeout 1.00 s All set-ups TRUE -2 Uint16 4-37 Tracking Error Ramping 100 RPM All set-ups TRUE 67 Uint16 4-38 Tracking Error Ramping Timeout 1.00 s All set-ups TRUE -2 Uint16 4-39 Tracking Error After Ramping Timeout 5.00 s All set-ups TRUE -2 Uint16

4-5* Sääd. Varoitukset

4-50 Varoitus alhaisesta virrasta 0.00 A All set-ups TRUE -2 Uint32 4-51 Varoitus suuresta virrasta ImaxVLT (P1637) All set-ups TRUE -2 Uint32 4-52 Varoitus alhaisesta nopeudesta 0 RPM All set-ups TRUE 67 Uint16

4-53 Varoitus suuresta nopeudesta 4-54 Varoitus pieni ohjearvo -999999.999 N/A All set-ups TRUE -3 Int32 4-55 Varoitus suuri ohjearvo 999999.999 N/A All set-ups TRUE -3 Int32

4-56 Varoitus pieni tak.kytk.

4-57 Varoitus korkea tak.kytk. 4-58 Moottorin vaihetoiminto puuttuu null All set-ups TRUE - Uint8

4-6* Ohitusnopeus

4-60 Ohitusnopeus nopeudesta [RPM] ExpressionLimit All set-ups TRUE 67 Uint16 4-61 Ohitusnopeus taajuudesta [Hz] ExpressionLimit All set-ups TRUE -1 Uint16 4-62 Ohitusnopeus nopeuteen [RPM] ExpressionLimit All set-ups TRUE 67 Uint16 4-63 Ohitusnopeus taajuuteen [Hz] ExpressionLimit All set-ups TRUE -1 Uint16

outputSpeedHighLimit

(P413) All set-ups TRUE 67 Uint16

-999999.999 ReferenceFeedbackUnit

999999.999 ReferenceFeedbackUnit All set-ups TRUE -3 Int32

All set-ups TRUE -3 Int32

FC 302

Käyttöohjeet suurtehoversioon

Muutos käy-

tön aikana

Muun-nos-

kerroin

Tyyppi

MG.33.U3.20 - VLT® on rekisteröity Danfoss-tavaramerkki

VLT® Automation Drive FC 300 Käyttöohjeet suurtehoversioon

4.3.6 5-** Digitaalinen tulo/lähtö

Par.

Parametrin kuvaus Oletusarvo 4-set-up vain

no. #

5-0* Digit. I/O-tila

5-00 Digit. I/O-tila [0] PNP All set-ups FALSE - Uint8 5-01 Liittimen 27 tila [0] Tulo All set-ups TRUE - Uint8 5-02

Liittimen 29 tila [0] Tulo All set-ups x TRUE - Uint8

5-1* Digit. tulot

5-10 Liitin 18, digitaalitulo null All set-ups TRUE - Uint8 5-11 Liitin 19, digitaalitulo null All set-ups TRUE - Uint8 5-12 Liitin 27, digitaalitulo null All set-ups TRUE - Uint8 5-13 Liitin 29, digitaalitulo null All set-ups x TRUE - Uint8 5-14 Liitin 32, digitaalitulo null All set-ups TRUE - Uint8 5-15 Liitin 33, digitaalitulo null All set-ups TRUE - Uint8 5-16 Liitin X30/2 digitaalitulo null All set-ups TRUE - Uint8 5-17 Liitin X30/3 digitaalitulo null All set-ups TRUE - Uint8 5-18 Liitin X30/4 digitaalitulo null All set-ups TRUE - Uint8 5-19 Terminal 37 Safe Stop [1] Safe Stop Alarm 1 set-up TRUE - Uint8 5-20 Terminal X46/1 Digital Input [0] Ei toimintoa All set-ups TRUE - Uint8 5-21 Terminal X46/3 Digital Input [0] Ei toimintoa All set-ups TRUE - Uint8 5-22 Terminal X46/5 Digital Input [0] Ei toimintoa All set-ups TRUE - Uint8 5-23 Terminal X46/7 Digital Input [0] Ei toimintoa All set-ups TRUE - Uint8 5-24 Terminal X46/9 Digital Input [0] Ei toimintoa All set-ups TRUE - Uint8 5-25 Terminal X46/11 Digital Input [0] Ei toimintoa All set-ups TRUE - Uint8 5-26

Terminal X46/13 Digital Input [0] Ei toimintoa All set-ups TRUE - Uint8

5-3* Digit. lähdöt

5-30 Liitin 27, digitaalinen lähtö null All set-ups TRUE - Uint8 5-31 Liitin 29, digitaalinen lähtö null All set-ups x TRUE - Uint8 5-32 Liitin X30/6 digit. lähtö (MCB 101) null All set-ups TRUE - Uint8 5-33 Liitin X30/7 digit. lähtö (MCB 101) null All set-ups TRUE - Uint8

5-4* Releet

5-40 Toimintorele null All set-ups TRUE - Uint8 5-41 Rele, vetoviive 0.01 s All set-ups TRUE -2 Uint16 5-42 Rele, päästöviive 0.01 s All set-ups TRUE -2 Uint16

5-5* Pulssitulo

5-50 Liitin 29, alhainen taajuus 100 Hz All set-ups x TRUE 0 Uint32 5-51 Liitin 29, suuri taajuus 100 Hz All set-ups x TRUE 0 Uint32

5-52 Liitin 29, pieni ohje-/takaisink. Arvo 5-53 Liitin 29, suuri ohje-/takaisink. Arvo ExpressionLimit All set-ups x TRUE -3 Int32 5-54 Pulssisuodattimen aikavakio #29 100 ms All set-ups x FALSE -3 Uint16 5-55 Liitin 33, alhainen taajuus 100 Hz All set-ups TRUE 0 Uint32 5-56 Liitin 33, suuri taajuus 100 Hz All set-ups TRUE 0 Uint32

5-57 Liitin 33, pieni ohje-/takaisink. Arvo 5-58 Liitin 33, suuri ohje-/takaisink. Arvo ExpressionLimit All set-ups TRUE -3 Int32 5-59

Pulssisuodattimen aikavakio #33 100 ms All set-ups FALSE -3 Uint16

5-6* Pulssilähtö

5-60 Liitin 27, pulssilähtömuuttuja null All set-ups TRUE - Uint8 5-62 Pulssilähdön maks.taaj. #27 ExpressionLimit All set-ups TRUE 0 Uint32 5-63 Liitin 29, pulssilähtömuuttuja null All set-ups x TRUE - Uint8 5-65 Pulssilähdön maks.taaj. #29 ExpressionLimit All set-ups x TRUE 0 Uint32 5-66 Liitin X30/6 pulssilähtömuuttuja null All set-ups TRUE - Uint8 5-68 Pulssilähdön maks.taaj. #X30/6 ExpressionLimit All set-ups TRUE 0 Uint32

5-7* 24V pulssiant.tulo

5-70 Liitin 32/33 pulssia per kierros 1024 N/A All set-ups FALSE 0 Uint16 5-71 Liitin 32/33, pulssianturin suunta [0] Myötäpäivään All set-ups FALSE - Uint8

5-9* Väylä valvottu

5-90 Digitaalisen & Releväylän valvonta 0 N/A All set-ups TRUE 0 Uint32 5-93 Pulssilähtö #27 väylän valvonta 0.00 % All set-ups TRUE -2 N2 5-94 Pulssilähtö #27 aikakatkaisun esiasetus 0.00 % 1 set-up TRUE -2 Uint16 5-95 Pulssilähtö #29 väylän valvonta 0.00 % All set-ups x TRUE -2 N2 5-96 Pulssilähtö #29 aikakatkaisun esiasetus 0.00 % 1 set-up x TRUE -2 Uint16 5-97 Pulse Out #X30/6 Bus Control 0.00 % All set-ups TRUE -2 N2 5-98 Pulse Out #X30/6 Timeout Preset 0.00 % 1 set-up TRUE -2 Uint16

0.000 ReferenceFeedbackUnit

0.000 ReferenceFeedbackUnit All set-ups TRUE -3 Int32

All set-ups x TRUE -3 Int32

FC 302

Muutos käy-

tön aikana

Muun-nos-

kerroin

4 Ohjelmointi

Tyyppi

MG.33.U3.20 - VLT® on rekisteröity Danfoss-tavaramerkki

VLT® Automation Drive FC 300

4 Ohjelmointi

4.3.7 6-** Anal. tulo/lähtö

Par.

Parametrin kuvaus Oletusarvo 4-set-up vain

no. #

6-0* Analog. I/O-tila

6-00 "Elävä nolla" aikakatk.aika 10 s All set-ups TRUE 0 Uint8 6-01 "Elävä nolla" aikakatk.toiminto [0] Ei käytössä All set-ups TRUE - Uint8

6-1* Analoginen tulo 1

6-10 Liitin 53 alijännite 0.07 V All set-ups TRUE -2 Int16 6-11 Liitin 53 ylijännite 10.00 V All set-ups TRUE -2 Int16 6-12 Liitin 53 alivirta 0.14 mA All set-ups TRUE -5 Int16 6-13 Liitin 53 ylivirta 20.00 mA All set-ups TRUE -5 Int16 6-14 Liitin 53 pieni ohjearvo/takaisink. Arvo 0 ReferenceFeedbackUnit All set-ups TRUE -3 Int32 6-15 Liitin 53 suuri ohjearvo/tak.k. Arvo ExpressionLimit All set-ups TRUE -3 Int32 6-16 Liitin 53 suodatinaikavakio 0.001 s All set-ups TRUE -3 Uint16

6-2* Analoginen tulo 2

6-20 Liitin 54 alijännite 0.07 V All set-ups TRUE -2 Int16 6-21 Liitin 54 ylijännite 10.00 V All set-ups TRUE -2 Int16 6-22 Liitin 54 alivirta 0.14 mA All set-ups TRUE -5 Int16 6-23 Liitin 54 ylivirta 20.00 mA All set-ups TRUE -5 Int16 6-24 Liitin 54 pieni ohjearvo/takaisink. Arvo 0 ReferenceFeedbackUnit All set-ups TRUE -3 Int32 6-25 Liitin 54 suuri ohjearvo/tak.k. Arvo ExpressionLimit All set-ups TRUE -3 Int32 6-26 Liitin 54 suodatinaikavakio 0.001 s All set-ups TRUE -3 Uint16

6-3* Analoginen tulo 3

6-30 Liitin X30/11 alijännite 0.07 V All set-ups TRUE -2 Int16 6-31 Liitin X30/11 ylijännite 10.00 V All set-ups TRUE -2 Int16 6-34 Liitin X30/11 pieni ohje-/takaisink. arvo 0 ReferenceFeedbackUnit All set-ups TRUE -3 Int32 6-35 Liit. X30/11 suuri ohje-/tak.k.arvo ExpressionLimit All set-ups TRUE -3 Int32 6-36 Liitin X30/11 suodattimen aikavakio 0.001 s All set-ups TRUE -3 Uint16

6-4* Analoginen tulo 4

6-40 Liitin X30/12 alijännite 0.07 V All set-ups TRUE -2 Int16 6-41 Liitin X30/12 ylijännite 10.00 V All set-ups TRUE -2 Int16 6-44 Liitin X30/12 pieni ohje-/takaisink. arvo 0 ReferenceFeedbackUnit All set-ups TRUE -3 Int32 6-45 Liit. X30/12 suuri ohje-/tak.k.arvo ExpressionLimit All set-ups TRUE -3 Int32 6-46 Liitin X30/12 suodattimen aikavakio 0.001 s All set-ups TRUE -3 Uint16

6-5* Analoginen lähtö 1

6-50 Liitin 42, lähtö null All set-ups TRUE - Uint8 6-51 Liitin 42 lähdön min. skaalaus 0.00 % All set-ups TRUE -2 Int16 6-52 Liitin 42 lähdön maks. skaalaus 100.00 % All set-ups TRUE -2 Int16 6-53 Liitin 42, lähtö, väylän valvonta 0.00 % All set-ups TRUE -2 N2 6-54 Liitin 42 lähdön aikakatkaisun esiasetus 0.00 % 1 set-up TRUE -2 Uint16 6-55

Terminal 42 Output Filter [0] Off 1 set-up TRUE - Uint8

6-6* Analoginen lähtö 2

6-60 Liitin X30/8 lähtö null All set-ups TRUE - Uint8 6-61 Liitin X30/8 min.skaalaus 0.00 % All set-ups TRUE -2 Int16 6-62 Liitin X30/8 maks.skaalaus 100.00 % All set-ups TRUE -2 Int16 6-63 Terminal X30/8 Bus Control 0.00 % All set-ups TRUE -2 N2 6-64

Terminal X30/8 Output Timeout Preset 0.00 % 1 set-up TRUE -2 Uint16

6-7* Analog Output 3

6-70 Terminal X45/1 Output null All set-ups TRUE - Uint8 6-71 Terminal X45/1 Min. Scale 0.00 % All set-ups TRUE -2 Int16 6-72 Terminal X45/1 Max. Scale 100.00 % All set-ups TRUE -2 Int16 6-73 Terminal X45/1 Bus Control 0.00 % All set-ups TRUE -2 N2 6-74

Terminal X45/1 Output Timeout Preset 0.00 % 1 set-up TRUE -2 Uint16

6-8* Analog Output 4

6-80 Terminal X45/3 Output null All set-ups TRUE - Uint8 6-81 Terminal X45/3 Min. Scale 0.00 % All set-ups TRUE -2 Int16 6-82 Terminal X45/3 Max. Scale 100.00 % All set-ups TRUE -2 Int16 6-83 Terminal X45/3 Bus Control 0.00 % All set-ups TRUE -2 N2 6-84 Terminal X45/3 Output Timeout Preset 0.00 % 1 set-up TRUE -2 Uint16

FC 302

Käyttöohjeet suurtehoversioon

Muutos käy-

tön aikana

Muun-nos-

kerroin

Tyyppi

MG.33.U3.20 - VLT® on rekisteröity Danfoss-tavaramerkki

Danfoss FC 300 Operating guide [fi]

Specifications and Main Features

Frequently Asked Questions

User Manual
