Manual de Funcionamiento para VLT AQUA High Power

Índice

1 Cómo leer este Manual de Funcionamiento

2 Seguridad

Advertencia de tipo general 8 Antes de iniciar tareas de reparación 8 Condiciones especiales 8 Evitar arranques accidentales 9 Instalación de la parada segura 9 Parada segura del convertidor de frecuencia 11 Red de alimentación IT 12

3 Instrucciones de montaje

Cómo empezar 13 Instalación previa 14 Planificación del lugar de la instalación 14

Recepción del convertidor de frecuencia 14 Transporte y desembalaje 14 Elevación 15 Dimensiones mecánicas 17 Potencia nominal 24 Instalación mecánica 25 Ubicación de los terminales - tamaño de bastidor D 26 Ubicación de los terminales - tamaño de bastidor E 28 Ubicación de los terminales tamaño de bastidor F 32 Refrigeración y flujo de aire 35 Instalación en campo de opciones 40 Instalación del Kit de refrigeración de tuberías en protecciones Rittal 40 Instalación exterior/ Kit NEMA 3R para protecciones Rittal 43 Instalación en pedestal 44 Placa de entrada opcional 46 Instalación de la protección de red para convertidores de frecuencia 47 Opciones de panel tamaño de bastidor F 48 Opciones de panel tamaño de bastidor F 48 Instalación eléctrica 50 Conexiones de potencia 50 Conexión de red 66 Fusibles 67

MG.20.P3.05 - VLT® es una marca registrada de Danfoss

Índice

Manual de Funcionamiento para VLT AQUA

High Power

Aislamiento del motor 70 Corrientes en los rodamientos del motor 71 Recorrido de los cables de control 71 Instalación eléctrica, Terminales de control 73 Ejemplos de conexión 74 Arranque/Parada 74 Marcha/paro por pulsos 74 Instalación eléctrica - continuación 76 Instalación eléctrica, Cables de control 76 Interruptores S201, S202 y S801 78 Ajuste final y prueba 79 Conexiones adicionales 81 Control de freno mecánico 81 Protección térmica del motor 81

4 Uso del convertidor de frecuencia

Modos de uso 83 Uso del LCP gráfico (GLCP) 83 Como utilizar el LCP numérico (NLCP) 88 Consejos prácticos 91

5 Programación del convertidor de frecuencia

Instrucciones de programación 97 Q1 Mi Menú personal 98 Q2 Quick Setup (Configuración rápida). 99 Q5 Cambios realizados 101 Q6 Registros 102 Explicaciones de los parámetros frecuentes 103 Main Menu (Menú principal) 103 Opciones de parámetros 142 Ajustes predeterminados 142 Funcionam./Display 0-** 143 Carga/Motor 1-** 144

Frenos 2-** 145 Ref./Rampas 3-** 145 Límites / Advertencias 4-** 146 Entrada/salida digital 5-** 147 E/S analógica 6-** 148 Comunic. y opciones 8-** 149 Profibus 9-** 150 Fieldbus CAN 10-** 150 Smart Logic 13-** 151

MG.20.P3.05 - VLT® es una marca registrada de Danfoss

Manual de Funcionamiento para VLT AQUA High Power

Funciones especiales 14-** 151 Información FC 15-** 152 Lecturas de datos 16-** 153 Lecturas de datos 2 18-** 154 FC en lazo cerrado 20-** 154 Lazo cerrado ampliado 21-** 155 Funciones de aplicación 22-** 156 Acciones temporizadas 23-** 157 Controlador en cascada 25-** 158 Opción E/S analógica MCB 109 26-** 159 Funciones aplicaciones de aguas 29-** 161 Opción Bypass 31-** 161

Índice

6 Especificaciones generales

7 Localización de averías

Mensajes de fallo 178

Índice

163

175

184

MG.20.P3.05 - VLT® es una marca registrada de Danfoss

1 Cómo leer este Manual de Funcionamiento

Manual de Funcionamiento para VLT AQUA

High Power

MG.20.P3.05 - VLT® es una marca registrada de Danfoss

Manual de Funcionamiento para VLT AQUA High Power

1 Cómo leer este Manual de Funcionamiento

1.1.1 Copyright, Limitación de Responsabilidad y Derechos de Revisión

Este documento contiene información propiedad de Danfoss. Al aceptar y utilizar este manual, el usuario se compromete a utilizar la información incluida única y exclusivamente para utilizar equipos de Danfoss o de otros fabricantes, siempre y cuando estos últimos se utilicen para la comunicación con equipos de Danfoss a través de un enlace de comunicación serie. Esta publicación está protegida por las leyes de derechos de autor de Dinamarca y de la mayoría de los demás países.

no garantiza que un programa de software diseñado según las pautas de este manual funcione correctamente en todos los entornos físicos, de software o de hardware.

Aunque Danfoss ha probado y revisado la documentación que se incluye en este manual, Danfoss no ofrece garantías ni representación alguna, ni expresa ni implícitamente, con respecto a esta documentación, incluida su calidad, rendimiento o idoneidad para un uso determinado.

En ningún caso, Danfoss se hará responsable de los daños directos, indirectos, especiales, incidentales o consecuentes derivados del uso o de la incapacidad de utilizar la información incluida en este manual, incluso en caso de que se advierta de la posibilidad de tales daños. En particular, Danfoss no se responsabiliza de ningún coste, incluidos, sin limitación alguna, aquellos en los que se haya incurrido como resultado de pérdidas de beneficios, daños o pérdidas de equipos, pérdida de programas informáticos, pérdida de datos, los costes para sustituirlos o cualquier reclamación de terceros.

se reserva el derecho de revisar esta publicación en cualquier momento y de realizar cambios en su contenido sin previo aviso y sin ninguna obligación de informar previamente a los usuarios de tales revisiones o cambios.

Esta Manual de Funcionamiento le ayudará a conocer todas las características del convertidor VLT AQUA Drive.

Documentación disponible sobre el convertidor VLT AQUA:

- El Manual de Funcionamiento MG.20.MX.YY proporciona toda la información necesaria para la puesta en marcha del convertidor.

- La Guía de Diseño MG.20.NX.YY incluye información técnica acerca del diseño del convertidor de frecuencia y las aplicaciones del cliente.

- La Guía de programación MG.20.OX.YY proporciona información acerca de cómo programar el equipo e incluye descripciones completas de los

parámetros.

X = número de revisión YY = código de idioma La documentación técnica de los convertidores Danfoss también se encuentra disponible en www.danfoss.com/BusinessAreas/DrivesSolutions/Documentations/Technical+Documentation.

1.1.2 Aprobaciones

MG.20.P3.05 - VLT® es una marca registrada de Danfoss

1 Cómo leer este Manual de Funcionamiento

1.1.3 Símbolos

Manual de Funcionamiento para VLT AQUA

High Power

Símbolos utilizados en estas Instrucciones de funcionamiento.

¡NOTA!

Indica algo que debe ser tenido en cuenta por el lector.

Indica una advertencia general.

Indica una advertencia de alta tensión.

* Indica ajustes predeterminados

MG.20.P3.05 - VLT® es una marca registrada de Danfoss

Manual de Funcionamiento para VLT AQUA High Power

2Seguridad

2.1.1 Nota de seguridad

2 Seguridad

La tensión del convertidor de frecuencia es peligrosa cuando el equipo está conectado a la red. La instalación incorrecta del motor, del convertidor de frecuencia o del bus de campo puede producir daños al equipo, lesiones físicas graves e incluso la muerte. Por lo tanto, es necesario respetar las instrucciones de este manual, así como las normas y reglamentos de seguridad locales y nacionales.

Medidas de seguridad

1. En caso de que haya que realizar actividades de reparación, el convertidor de frecuencia deberá desconectarse de la red eléctrica. Antes de retirar las conexiones del motor y de la red eléctrica, compruebe que se haya desconectado la alimentación de red y que haya transcurrido el tiempo necesario.

2. La tecla [STOP/RESET] (Parada/Reset) del panel de control del convertidor de frecuencia no desconecta el equipo de la red, por lo que no debe utilizarse como un interruptor de seguridad.

3. Debe establecerse una correcta conexión protectora a tierra del equipo, el usuario debe estar protegido de la tensión de alimentación y el motor debe estar protegido de sobrecargas conforme a la normativa nacional y local aplicable.

4. La corriente de fuga a tierra es superior a 3,5 mA.

5. La protección contra sobrecarga del motor se establece con el par. 1-90 parámetro 1-90 en el valor de datos [Descon. ETR] (valor predeterminado) o [Advert. ETR]. Nota: la función se inicializa a 1,16 x corriente nominal del motor y frecuencia nominal del motor. Para EE UU: las funciones ETR proporcionan protección contra sobrecarga del motor de clase 20, de acuerdo con el NEC.

6. No retire las conexiones del motor ni de la red de alimentación mientras el convertidor de frecuencia VLT esté conectado a la red eléctrica. Antes de retirar las conexiones del motor y de la red eléctrica, compruebe que se haya desconectado la alimentación de red y que haya transcurrido el tiempo necesario.

7. Tenga en cuenta que el convertidor tiene otras entradas de tensión además de las entradas L1, L2 y L3 cuando la carga está compartida (enlace del circuito intermedio CC) y se ha instalado el suministro externo de 24 V CC. Antes de efectuar cualquier trabajo de reparación, compruebe que se hayan desconectado todas las entradas de tensión y que haya transcurrido un período de tiempo suficiente.

Instalación en altitudes elevadas

Protección térmica motor

. Si se desea utilizar esta función, ajuste el

Para altitudes superiores a 2 km, póngase en contacto con Danfoss en relación con PELV.

Advertencia contra arranques no deseados

1. Mientras el convertidor de frecuencia esté conectado a la red eléctrica, el motor podrá pararse mediante comandos digitales, comandos de bus, referencias o parada local por LCP. Si la seguridad de las personas exige que no se produzca, bajo ningún concepto, un arranque accidental, estas funciones de parada no serán suficientes. 2. El motor podría arrancar mientras se modifican los parámetros. Por lo tanto, siempre deberá estar activada la tecla de parada [STOP/RESET] (Parada/Reset), después de lo cual podrán modificarse los datos. 3. Un motor parado podría arrancar si se produjese un fallo en los componentes electrónicos del convertidor de frecuencia, si se produjese una sobrecarga temporal, un fallo de la red eléctrica o un fallo en la conexión del motor.

Advertencia: El contacto con los componentes eléctricos puede llegar a provocar la muerte, incluso una vez desconectado el equipo de la red de alimentación.

Además, asegúrese de haber desconectado el resto de las entradas de tensión, como el suministro externo de 24 V CC, la carga compartida (enlace del circuito intermedio CC) y la conexión del motor para energía regenerativa.

MG.20.P3.05 - VLT® es una marca registrada de Danfoss

2 Seguridad

2.1.2 Advertencia de tipo general

Advertencia:

El contacto con los componentes eléctricos puede llegar a provocar la muerte, incluso una vez desconectado el equipo de la red de alimentación. Además, asegúrese de que se han desconectado las demás entradas de tensión (enlace del circuito intermedio de CC) así como la conexión del motor para energía regenerativa. Antes de tocar cualquier componente, potencialmente bajo tensión, del VLT AQUA Drive FC 200, espere al menos el tiempo que se indica: 380 - 480 V, 110 - 450 kW, espere al menos 15 minutos. 525 - 690 V, 132 - 630 kW, espere al menos 20 minutos. Sólo se permite un intervalo de tiempo inferior si así se indica en la placa de características de un equipo específico.

Corriente de fuga

La corri ente de fuga a tierra des de el VLT AQUA Drive FC 200 e s superior a 3,5 mA . Conforme a la norma IEC 6 1800-5- 1, debe u tilizarse una conexión de protección a tierra reforzada mediante: debe conectarse por separado un cable a tierra de 10 mm² (Cu) o 16 mm² (Al) mínimo, o un cable a tierra adicional, con la misma sección que el cable de alimentación de red.

Dispositivo de corriente residual

Este producto puede originar una corriente de CC en el conductor de protección. Si se utiliza un dispositivo de corriente residual (RCD) como protección adicional, sólo debe utilizarse un RCD de tipo B (retardo temporizado) en la alimentación de este producto. Consulte también la nota de aplicación RCD núm. MN.90.GX.02. La conexión protectora a tierra del VLT AQUA Drive FC 200 y el uso de dispositivos RCD deben ajustarse siempre a la normativa local y nacional.

Manual de Funcionamiento para VLT AQUA

High Power

2.1.3 Antes de iniciar tareas de reparación

1. Desconecte el convertidor de frecuencia de la red eléctrica

2. Desconecte los terminales 88 y 89 del bus de CC

3. Espere al menos el tiempo indicado en la sección Advertencias generales, más arriba

4. Retire el cable del motor

2.1.4 Condiciones especiales

Clasificaciones eléctricas:

La clasificación que se muestra en la placa de características del convertidor de frecuencia se basa en una alimentación de red trifásica típica, dentro de los rangos de tensión, intensidad y temperatura especificados que se espera que se utilicen en la mayoría de las aplicaciones.

Los convertidores de frecuencia también admiten otras aplicaciones especiales, que afectan a las clasificaciones eléctricas del convertidor de frecuencia. Las condiciones especiales que pueden afectar a las clasificaciones eléctricas pueden ser:

• Aplicaciones monofásicas

• Aplicaciones de alta temperatura, que requieren una reducción de los valores eléctricos nominales

• Aplicaciones marinas, con condiciones ambientales más duras.

Para obtener información sobre las clasificaciones eléctricas, consulte los apartados correspondientes en estas instrucciones y en la Guía de Diseño del

convertidor de frecuencia VLT

AQUA .

Requisitos de instalación: La seguridad eléctrica en general del convertidor de frecuencia exige unas condiciones especiales de instalación en cuanto a:

• Fusibles y magnetotérmicos para protección de sobreintensidades y cortocircuitos.

• Selección de los cables de alimentación (red, motor, freno, carga compartida y relé)

• Configuración de la red (IT,TN, toma de tierra, etc.)

• Seguridad de los puertos de baja tensión (condiciones PELV).

MG.20.P3.05 - VLT® es una marca registrada de Danfoss

Manual de Funcionamiento para VLT AQUA High Power

Para obtener información sobre los requisitos de la instalación, consulte los apartados correspondientes en estas instrucciones y en la Guía de Diseño

del convertidor de frecuencia VLT

2.1.5 Precaución

AQUA.

2 Seguridad

Los condensadores de enlace de CC del convertidor de frecuencia permanecerán cargados después de haber desconectado la alimentación. Para evitar el peligro de descargas eléctricas, antes de llevar a cabo tareas de mantenimiento, desconecte el convertidor de frecuencia de la toma de alimentación. Antes de realizar tareas de mantenimiento en el convertidor de frecuencia, espere al menos el tiempo indicado a continuación:

Tensión Potencia Mín. tiempo de espera 380 - 480 V 110 - 250 kW 20 minutos

315 - 1000 kW 40 minutos 525 - 690 V 45 - 400 kW 20 minutos 450- 1.200 kW 30 minutos Tenga en cuenta que puede haber alta tensión en el enlace de CC aunque los indicadores LED estén apagados.

2.1.6 Evitar arranques accidentales

Cuando el convertidor de frecuencia está conectado a la red de alimentación, el motor puede arrancarse o pararse mediante los comandos digitales, los comandos del bus, las referencias o desde el teclado del.

• Desconecte el convertidor de frecuencia de la red de alimentación cuando así lo dicten las consideraciones de seguridad personal para evitar arranques accidentales.

• Para evitar arranques accidentales, active siempre la tecla [Off] (Apagar) antes de modificar cualquier parámetro.

• Salvo que el terminal 37 esté desconectado, una avería electrónica, una sobrecarga temporal, un fallo en la red de alimentación o la interrupción de la conexión del motor podrían hacer que un motor parado arrancase.

2.1.7 Instalación de la parada segura

Para realizar una instalación de una parada de categoría 0 (EN60204) de acuerdo con la categoría 3 de seguridad (EN954-1), siga estas instrucciones:

1. El puente (conexión) entre el terminal 37 y la entrada de 24 V CC debe eliminarse. No basta con cortar o romper el puente. Elimínelo completamente para evitar un cortocircuito. Véase el puente en la ilustración.

2. Conecte el terminal 37 a 24 V CC mediante un cable protegido contra cortocircuitos. La fuente de alimentación de 24 V CC debe poderse desconectar mediante un dispositivo interruptor de circuito de categoría 3 conforme a la normativa EN954-1. Si el dispositivo de desconexión y el convertidor de frecuencia están situados en el mismo panel de instalación, se puede utilizar un cable normal sin pantalla en lugar de uno apantallado.

La siguiente ilustración muestra una parada de categoría 0 (EN 60204-1) con seguridad de categoría 3 (EN 954-1) La desconexión del circuito se produce mediante la apertura de un contacto. La ilustración también muestra cómo conectar un hardware de inercia no relacionado con la seguridad.

Ilustración 2.1: Puente de conexión entre el terminal 37 y 24 V CC.

MG.20.P3.05 - VLT® es una marca registrada de Danfoss

Manual de Funcionamiento para VLT AQUA

2 Seguridad

Ilustración 2.2: Ilustración de los aspectos esenciales de una instalación para lograr una parada de categoría 0 (EN 60204-1) con seguridad de categoría 3 (EN 954-1).

High Power

MG.20.P3.05 - VLT® es una marca registrada de Danfoss

Manual de Funcionamiento para VLT AQUA High Power

2.1.8 Parada segura del convertidor de frecuencia

Para las versiones equipadas con una entrada del terminal 37 para parada segura, el convertidor de frecuencia puede llevar a cabo la función de seguridad

Desconexión segura de par

(como se define en el borrador CD IEC 61800-5-2) o

Parada categoría

0 (tal y como se define en la norma EN 60204-1).

2 Seguridad

El convertidor de frecuencia está diseñado y homologado conforme a los requisitos de la categoría de seguridad 3 de la norma EN 954-1. Esta funcionalidad recibe el nombre de “parada de seguridad”. Antes de integrar y utilizar la parada de seguridad en una instalación, hay que realizar un análisis completo de los riesgos de dicha instalación para determinar si la funcionalidad de parada de seguridad y la categoría de seguridad son apropiadas y suficientes. Para instalar y utilizar la función de parada segura conforme a los requisitos de la categoría de seguridad 3 de la norma EN 954-1, deberá consultarse la información y seguir las instrucciones que se incluyen al respecto en la Guía de Diseño del convertidor VLT AQUA MG.20.NX.YY. La información y las instrucciones del Manual de funcionamiento no son suficientes como para utilizar la función de parada de seguridad de forma correcta y segura.

MG.20.P3.05 - VLT® es una marca registrada de Danfoss

2 Seguridad

2.1.9 Red de alimentación IT

Red de alimentación IT

No conecte nunca un convertidor de frecuencia de 400 V con filtros RFI a una red de alimentación que tenga más de 440 V entre fase y tierra. Para redes de alimentación IT y tierra en triángulo (con conexión a tierra), la tensión de red puede sobrepasar los 440 V entre fase y tierra.

Manual de Funcionamiento para VLT AQUA

High Power

par. 14-50 al nivel A2.

Filtro RFI

puede utilizarse para desconectar los condensadores RFI internos del filtro RFI a tierra. En este caso, el rendimiento RFI disminuirá

2.1.10 Versión de software y homologaciones

VLT AQUA Drive

Versión del software: 1.24

Este manual puede aplicarse a todos los convertidores de frecuencia VLT AQUA que incorporen la versión de software 1.24 El número de la versión de software se puede leer en el parámetro 15-43.

2.1.11 Instrucciones de eliminación

Los equipos que contienen componentes eléctricos no deben desecharse junto con los desperdicios domésticos. Debe recogerse de forma independiente con los residuos eléctricos y electrónicos de acuerdo con la legislación local actualmente vigente.

MG.20.P3.05 - VLT® es una marca registrada de Danfoss

Manual de Funcionamiento para VLT AQUA High Power

3 Instrucciones de montaje

3.1 Cómo empezar

3.1.1 Acerca del capítulo “Cómo llevar a cabo la instalación”

Este capítulo se ocupa de las instalaciones mecánica y eléctrica desde y hacia los terminales de potencia y los de la tarjeta de control. La instalación eléctrica de las

3.1.2 Cómo empezar

El convertidor de frecuencia está diseñado para realizar una instalación rápida y correcta en cuanto a EMC siguiendo los pasos descritos más abajo.

Lea las instrucciones de seguridad antes de instalar la unidad.

opciones

se describe en los Manuales de Funcionamiento y en Guías de Diseño correspondientes.

Instalación mecánica

• Montaje mecánico

Instalación eléctrica

• Conexión a la red eléctrica y a la toma de tierra.

• Conexión del motor y de los cables

• Fusibles y magnetotérmicos

• Terminales de control - Cables

Configuración rápida

• Panel de control local, LCP

• Adaptación automática del motor, AMA

•Programación

El tamaño del bastidor depende del tipo de protección, del intervalo de potencia y de la tensión de red

Ilustración 3.1: Diagrama que muestra la instalación básica, incluyendo la alimentación de red, el motor, la tecla de arranque/parada y el potenciómetro de ajuste de la velocidad.

MG.20.P3.05 - VLT® es una marca registrada de Danfoss

Manual de Funcionamiento para VLT AQUA

3 Instrucciones de montaje

3.2 Instalación previa

3.2.1 Planificación del lugar de la instalación

¡NOTA!

Antes de realizar la instalación, es importante planificar el montaje del convertidor de frecuencia. La falta de planificación puede ser motivo de trabajo extra después de la instalación.

Seleccione el mejor lugar posible de funcionamiento, considerando lo siguiente (véanse detalles en las siguientes páginas, y en las respectivas Guías de Diseño):

• Temperatura ambiente de funcionamiento

• Método de instalación

• Cómo refrigerar la unidad

• Posición del convertidor de frecuencia

• Recorrido de los cables

• Asegúrese de que la alimentación proporciona la tensión correcta y la intensidad necesaria

• Asegúrese de que la intensidad nominal del motor no supera la máxima intensidad del convertidor de frecuencia

• Si el convertidor de frecuencia no tiene fusibles incorporados, asegúrese de que los fusibles externos tienen los valores nominales adecuados.

High Power

3.2.2 Recepción del convertidor de frecuencia

Cuando reciba el convertidor de frecuencia, asegúrese de que el embalaje esté intacto y compruebe que no se ha producido ningún daño durante el transporte. En caso de daño, contacte inmediatamente con la compañía transportista y presente la correspondiente reclamación de daños.

3.2.3 Transporte y desembalaje

Antes de desembalar el convertidor de frecuencia, es recomendable que se coloque lo más cerca posible del lugar donde se instalará finalmente. Retire la caja y manipule el convertidor de frecuencia sobre el palé, en la medida de lo posible.

¡NOTA!

La tapa de la caja de la contiene una plantilla de taladrado para los orificios de montaje de los bastidores D. Para el tamaño E, consulte el apartado

Dimensiones mecánicas

más adelante en este capítulo.

MG.20.P3.05 - VLT® es una marca registrada de Danfoss

Manual de Funcionamiento para VLT AQUA High Power

Ilustración 3.2: Plantilla de montaje

3 Instrucciones de montaje

3.2.4 Elevación

Eleve siempre el convertidor de frecuencia utilizando las argollas de elevación dispuestas para tal fin. Para todos los bastidores D y E2 (IP00) , utilice una barra para evitar doblar las anillas de elevación del convertidor de frecuencia.

Ilustración 3.3: Método de elevación recomendado, tamaños de bastidorD y E.

¡NOTA!

La barra de elevación debe ser capaz de soportar el peso del convertidor de frecuencia. Consulte el peso de los diferentes tamaños de bastidor. El diámetro máximo para la barra es de 2,5 cm (1 pulgada). El ángulo existente entre la parte superior del convertidor y el cable de elevación debe ser de 60 grados o más.

Dimensiones mecánicas

para conocer

MG.20.P3.05 - VLT® es una marca registrada de Danfoss

3 Instrucciones de montaje

Manual de Funcionamiento para VLT AQUA

High Power

Ilustración 3.4: Método de elevación recomendado, tamaño de bastidor F1.

Ilustración 3.5: Método de elevación recomendado, tamaño de bastidor F2.

Ilustración 3.6: Método de elevación recomendado, tamaño de bastidor F3.

Ilustración 3.7: Método de elevación recomendado, tamaño de bastidor F4.

¡NOTA!

La peana se incluye en el mismo paquete que el convertidor de frecuencia, pero no se monta en F1-F4bastidores durante el envío. La peana es necesaria para permitir que el flujo de aire en el convertidor proporcione una refrigeración adecuada. Los Fbastidores deben colocarse encima de la peana en el lugar de instalación definitivo. El ángulo existente entre la parte superior del convertidor y el cable de elevación debe ser de 60 grados o más.

MG.20.P3.05 - VLT® es una marca registrada de Danfoss

Manual de Funcionamiento para VLT AQUA High Power

3 Instrucciones de montaje

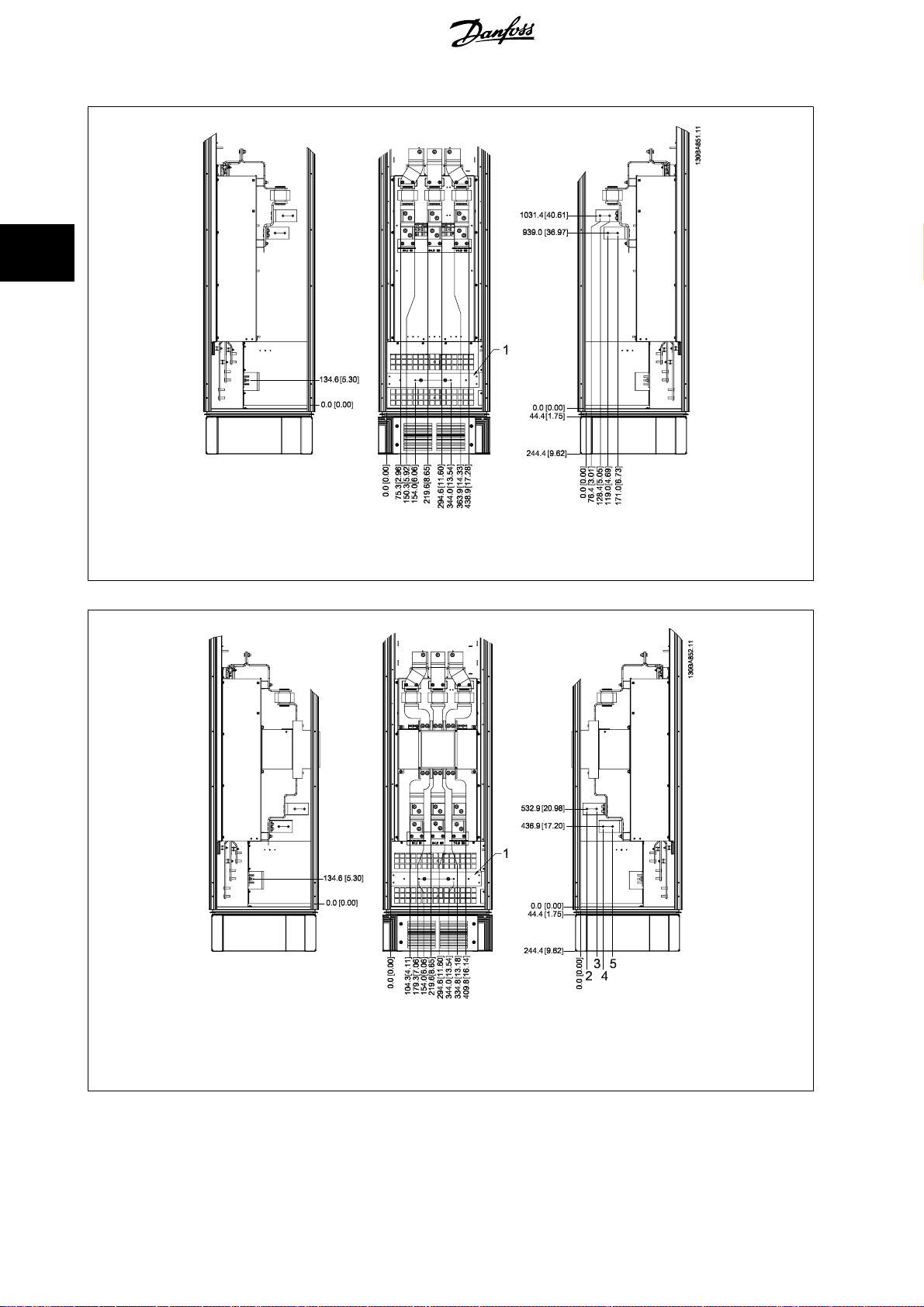

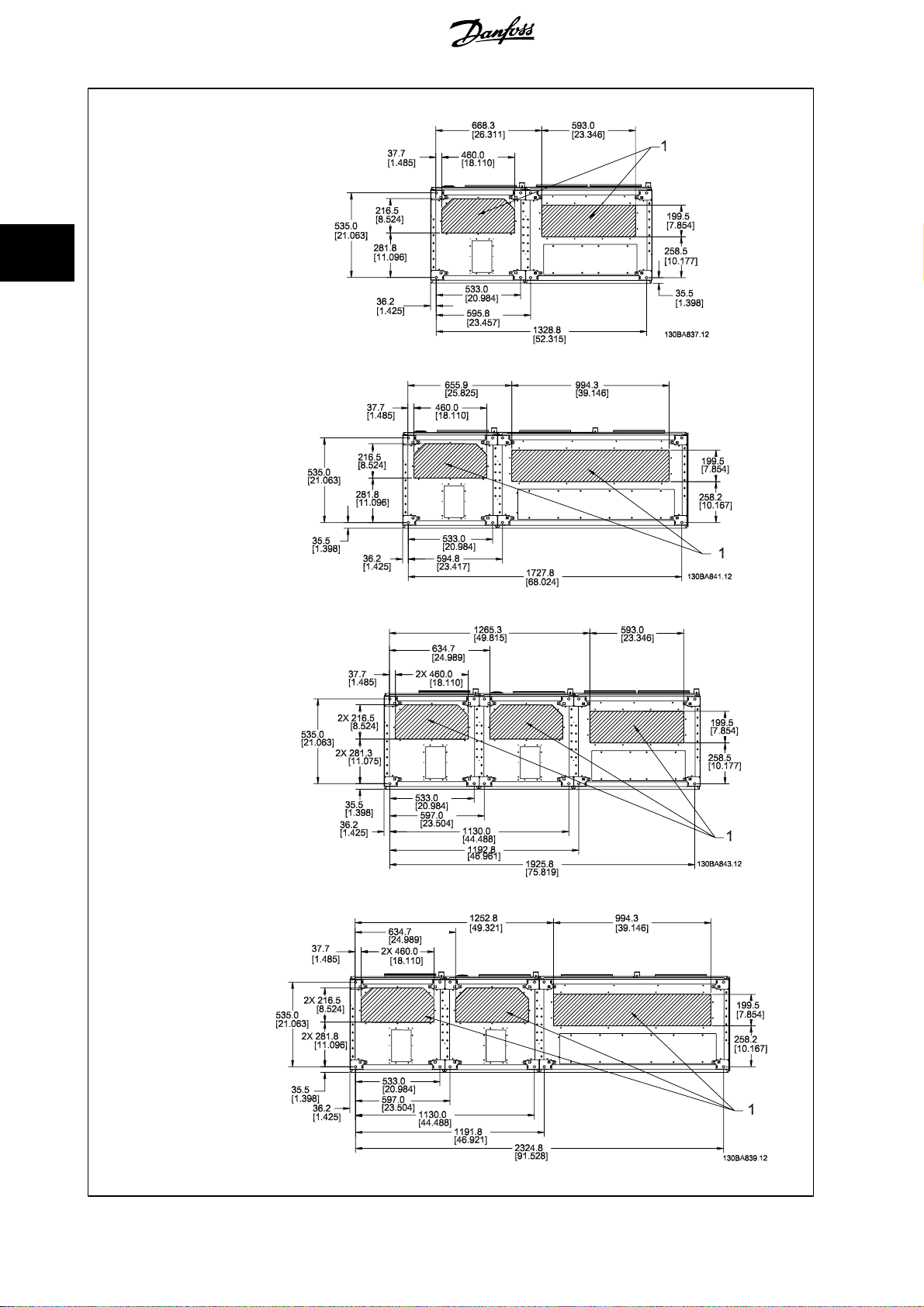

3.2.5 Dimensiones mecánicas

* Tenga en cuenta la dirección del flujo de aire

MG.20.P3.05 - VLT® es una marca registrada de Danfoss

3 Instrucciones de montaje

Manual de Funcionamiento para VLT AQUA

High Power

* Tenga en cuenta la dirección del flujo de aire

MG.20.P3.05 - VLT® es una marca registrada de Danfoss

Manual de Funcionamiento para VLT AQUA High Power

3 Instrucciones de montaje

MG.20.P3.05 - VLT® es una marca registrada de Danfoss

* Tenga en cuenta la dirección del flujo de aire

3 Instrucciones de montaje

Manual de Funcionamiento para VLT AQUA

High Power

* Tenga en cuenta la dirección del flujo de aire

MG.20.P3.05 - VLT® es una marca registrada de Danfoss

Manual de Funcionamiento para VLT AQUA High Power

3 Instrucciones de montaje

F1 IP 21/54 - NEMA 1/12 F3 IP 21/54 - NEMA 1/12

1) Mínimo espacio libre desde el techo

MG.20.P3.05 - VLT® es una marca registrada de Danfoss

3 Instrucciones de montaje

Manual de Funcionamiento para VLT AQUA

High Power

F2 IP 21/54 - NEMA 1/12 F4 IP 21/54 - NEMA 1/12

1) Mínimo espacio libre desde el techo

MG.20.P3.05 - VLT® es una marca registrada de Danfoss

Manual de Funcionamiento para VLT AQUA High Power

3 Instrucciones de montaje

Tamaño de bastidor D1 D2 D3 D4

IP NEMA Dimensiones de envío

Dimensiones del convertidor

Dimensiones mecánicas, tamaño de bastidor E y F

Tamaño de bastidor E1 E2 F1 F2 F3 F4

IP NEMA Dimensiones de envío

Dimensiones del convertidor

Altura

Anchura 1.730 mm 1.730 mm 1.730 mm 1.730 mm 1.220 mm 1.490 mm Profundidad 570 mm 570 mm 570 mm 570 mm 570 mm 570 mm

Altura 1.209 mm 1.209 mm 1.589 mm 1.589 mm 1.046 mm 1.327 mm

Anchura 420 mm 420 mm 420 mm 420 mm 408 mm 408 mm Profundidad 380 mm 380 mm 380 mm 380 mm 375 mm 375 mm Peso máx. 104 kg 104 kg 151 kg 151 kg 91 kg 138 kg

315 - 450 kW a

400 V

(380 - 480 V)

450 - 630 kW a

690 V

(525-690 V)

21, 54 Tipo 1/ Tipo 1200Chasis

Altura

Anchura Profundidad

Altura 2.000 mm 1.547 mm 2204 2204 2204 2204

Anchura Profundidad Peso máx.

840 mm 831 mm 2.324 mm 2.324 mm 2.324 mm 2.324 mm

2.197 mm 1.705 mm 1.569 mm 1.962 mm 2.159 mm 2.559 mm

736 mm 736 mm 927 mm 927 mm 927 mm 927 mm

600 mm 585 mm 1400 1800 2000 2400 494 mm 498 mm 606 606 606 606

313 kg 277 kg 1004 1246 1299 1541

Dimensiones mecánicas, tamaño de bastidor D

110 - 132 kW a 400 V

(380 - 480 V)

45 - 160 kW a 690 V

(525-690 V)

21 Tipo 1

650 mm 650 mm 650 mm 650 mm 650 mm 650 mm

315 - 450 kW a

450 - 630 kW a

54 Tipo 1221Tipo 1

400 V

(380 - 480 V)

690 V

(525-690 V)

160 - 250 kW a 400 V

(380 - 480 V)

200 - 400 kW a 690 V

(525-690 V)

500 - 710 kW a

400 V

(380 - 480 V)

710 - 900 kW a

690 V

(525-690 V)

21, 54 Tipo 1/ Tipo 12

110 - 132 kW a 400 V

45 - 160 kW a 690 V

54 Tipo 1200Chasis

800 - 1.000 kW a

400 V

(380 - 480 V)

1.000 - 1.200 kW a 690 V

(525-690 V)

21, 54 Tipo 1/ Tipo 12

(380 - 480 V)

(525-690 V)

500 - 710 kW a

400 V

(380 - 480 V)

710 - 900 kW a

690 V

(525-690 V)

21, 54 Tipo 1/ Tipo 12

160 - 250 kW a 400 V

(380 - 480 V)

200 - 400 kW a 690 V

(525-690 V)

00 Chasis

800 - 1.000 kW a

1.000 - 1.200 kW

21, 54 Tipo 1/ Tipo 12

400 V

(380 - 480 V)

a 690 V

(525-690 V)

MG.20.P3.05 - VLT® es una marca registrada de Danfoss

Manual de Funcionamiento para VLT AQUA

3 Instrucciones de montaje

3.2.6 Potencia nominal

Tamaño de bastidor D1 D2 D3 D4

High Power

Protección

Sobrecarga normal potencia nominal par de sobrecarga al 110%

Tamaño de basti-

Protección

Sobrecarga nor-

mal potencia no-

minal - par de so-

brecarga al 110%

IP 21/54 21/54 00 00 NEMA Tipo 1/ Tipo 12 Tipo 1/ Tipo 12 Chasis Chasis

dor

IP 21/54 00 21/54 21/54

NEMA Tipo 1/ Tipo 12 Chasis Tipo 1/ Tipo 12 Tipo 1/ Tipo 12

110 - 132 kW a 400 V

(380 - 480 V)

45 - 160 kW a 690 V

(525-690 V)

E1 E2 F1/F3 F2/F4

315 - 450 kW a 400 V

(380 - 480 V)

450 - 630 kW a 690 V

(525-690 V)

150 - 250 kW a 400 V

(380 - 480 V)

200 - 400 kW a 690 V

(525-690 V)

315 - 450 kW a 400 V

(380 - 480 V)

450 - 630 kW a 690 V

(525-690 V)

110 - 132 kW a 400 V

(380 - 480 V)

45 - 160 kW a 690 V

(525-690 V)

500 - 710 kW a 400 V

(380 - 480 V)

710 - 900 kW a 690 V

(525-690 V)

150 - 250 kW a 400 V

(380 - 480 V)

200 - 400 kW a 690 V

(525-690 V)

800 - 1.000 kW a 400 V

(380 - 480 V)

1000 - 1.200 kW a 690 V

(525-690 V)

¡NOTA!

Los bastidores F tienen cuatro tamaños diferentes, F1, F2, F3 y F4 El F1 y F2 se componen de un armario de inversor a la derecha y un armario de rectificador a la izquierda. El F3 y el F4 tienen un armario para opciones adicional a la izquierda del armario de rectificador. El F3 es un F1 con un armario adicional para opciones. El F4 es un F2 con un armario adicional para opciones.

MG.20.P3.05 - VLT® es una marca registrada de Danfoss

Manual de Funcionamiento para VLT AQUA High Power

3 Instrucciones de montaje

3.3 Instalación mecánica

La preparación de la instalación mecánica del convertidor de frecuencia debe realizarse con cuidado para asegurar un resultado correcto y evitar trabajos adicionales durante la instalación. Comience estudiando detenidamente los diagramas mecánicos al final de esta guía para familiarizarse con los requerimientos de espacio.

3.3.1 Herramientas necesarias

Para realizar la instalación mecánica se requieren las siguientes herramientas:

• Taladrador con broca de 10 ó 12 mm.

•Metro

•Llave de tubo con los adaptadores correspondientes (7-17 mm)

• Extensiones para la llave

• Punzón para hoja metálica para los conductos o prensacables en convertidores tipo IP 21/Nema 1 e unidades IP 54

• Barra de elevación para subir la unidad (barra o tubo máx. Ø 25 mm (1 pulg.), capaz de soportar como mínimo 400 kg (880 lbs)).

• Grúa u otro auxiliar de elevación para colocar el convertidor de frecuencia en su posición

• Se necesita una herramienta Torx T50 para instalar el E1 en tipos de protección IP21 e IP54.

3.3.2 Consideraciones generales

Espacio

Asegure un espacio adecuado por debajo y por encima del convertidor de frecuencia para permitir el flujo de aire y el acceso de los cables. Debe tenerse en cuenta además el espacio necesario frente a la unidad para poder abrir la puerta del panel.

Ilustración 3.8: Espacio delante del tipo de protección IP21/ IP54, tamaño de bastidor D1 y D2.

Acceso de los cables

Asegure el debido acceso para los cables, incluyendo la necesaria tolerancia para los dobleces. Ya que la protección IP00 está abierto por la parte inferior, los cables deben fijarse al panel trasero de la protección en que se instale el convertidor de frecuencia, p.e. utilizando abrazaderas para cables.

¡NOTA!

Todos los sujetacables/abrazaderas para cables deben montarse dentro del ancho de la barra de distribución del bloque de terminales.

MG.20.P3.05 - VLT® es una marca registrada de Danfoss

Ilustración 3.9: Espacio delante del tipo de protección IP21/ IP54, tamaño de bastidor E1.

Manual de Funcionamiento para VLT AQUA

3 Instrucciones de montaje

3.3.3 Ubicación de los terminales - tamaño de bastidor D

Cuando diseñe el acceso para los cables, tenga en cuenta las siguientes posiciones de los terminales.

High Power

Ilustración 3.10: Posición de las conexiones de alimentación, tamaños de bastidor D3 y D4

Ilustración 3.11: Posición de las conexiones eléctricas con interruptor de desconexión en tamaño de bastidor D1 y D2

¡NOTA!

Todos los bastidores D están disponibles con terminales de entrada estándar o interruptor de desconexión. Las dimensiones de todos los terminales figuran en la tabla de la página siguiente.

MG.20.P3.05 - VLT® es una marca registrada de Danfoss

Manual de Funcionamiento para VLT AQUA High Power

IP 21 (NEMA 1) / IP 54 (NEMA 12) IP 00 / Chasis Tamaño de bastidor D1 Tamaño de bastidor D2 Tamaño de bastidor D3 Tamaño de bastidor D4 A 277 (10,9) 379 (14,9) 119 (4,7) 122 (4,8) B 227 (8,9) 326 (12,8) 68 (2,7) 68 (2,7) C 173 (6,8) 273 (10,8) 15 (0,6) 16 (0,6) D 179 (7,0) 279 (11,0) 20,7 (0,8) 22 (0,8) E 370 (14,6) 370 (14,6) 363 (14,3) 363 (14,3) F 300 (11,8) 300 (11,8) 293 (11,5) 293 (11,5) G 222 (8,7) 226 (8,9) 215 (8,4) 218 (8,6) H 139 (5,4) 142 (5,6) 131 (5,2) 135 (5,3) I 55 (2,2) 59 (2,3) 48 (1,9) 51 (2,0) J 354 (13,9) 361 (14,2) 347 (13,6) 354 (13,9) K 284 (11,2) 277 (10,9) 277 (10,9) 270 (10,6) L 334 (13,1) 334 (13,1) 326 (12,8) 326 (12,8) M 250 (9,8) 250 (9,8) 243 (9,6) 243 (9,6) N 167 (6,6) 167 (6,6) 159 (6,3) 159 (6,3) O 261 (10,3) 260 (10,3) 261 (10,3) 261 (10,3) P 170 (6,7) 169 (6,7) 170 (6,7) 170 (6,7) Q 120 (4,7) 120 (4,7) 120 (4,7) 120 (4,7) R 256 (10,1) 350 (13,8) 98 (3,8) 93 (3,7) S 308 (12,1) 332 (13,0) 301 (11,8) 324 (12,8) T 252 (9,9) 262 (10,3) 245 (9,6) 255 (10,0) U 196 (7,7) 192 (7,6) 189 (7,4) 185 (7,3) V 260 (10,2) 273 (10,7) 260 (10,2) 273 (10,7)

3 Instrucciones de montaje

Tabla 3.1: Posiciones de cables como se muestra en los gráficos anteriores. Dimensiones en mm (pulgadas).

MG.20.P3.05 - VLT® es una marca registrada de Danfoss

3 Instrucciones de montaje

3.3.4 Ubicación de los terminales - tamaño de bastidor E

Ubicación de los terminales - E1

Al diseñar el acceso de los cables tenga en cuenta las siguientes posiciones de los terminales.

Manual de Funcionamiento para VLT AQUA

High Power

Ilustración 3.12: Posiciones de la conexión eléctrica en protección IP21 (NEMA Tipo 1) e IP54 (NEMA Tipo 12)

Ilustración 3.13: Posiciones de la conexión eléctrica en protección IP21 (NEMA tipo 1) y IP54 (NEMA tipo 12) (detalle B)

MG.20.P3.05 - VLT® es una marca registrada de Danfoss

Manual de Funcionamiento para VLT AQUA High Power

3 Instrucciones de montaje

Ilustración 3.14: Situación de la conexión eléctrica del interruptor de desconexión en protección IP21 (NEMA tipo 1) y IP54 (NEMA tipo 12)

Tamaño de

bastidor

250/315 kW (400 V) Y 355/450-500/630 KW

TIPO DE UNIDAD DIMENSIONES DEL TERMINAL DE DESCONEXIÓN

IP54/IP21 UL Y NEMA1/NEMA12

(690 V)

315/355-400/450 kW (400 V) 371 (14,6) 371 (14,6) 341 (13,4) 431 (17,0) 431 (17,0) 455 (17,9)

381 (15,0) 253 (9,9) 253 (9,9) 431 (17,0) 562 (22,1) N/D

MG.20.P3.05 - VLT® es una marca registrada de Danfoss

3 Instrucciones de montaje

Ubicación de los terminales - E2

Al diseñar el acceso de los cables tenga en cuenta las siguientes posiciones de los terminales.

Manual de Funcionamiento para VLT AQUA

High Power

Ilustración 3.15: Posiciones de las conexiones eléctricas en protección IP00

Ilustración 3.16: Posiciones de las conexiones eléctricas en protección IP00

MG.20.P3.05 - VLT® es una marca registrada de Danfoss

Manual de Funcionamiento para VLT AQUA High Power

Ilustración 3.17: Posiciones de la conexión eléctrica del interruptor de desconexión en protección IP00

3 Instrucciones de montaje

Tenga en cuenta que los cables de alimentación son pesados y difíciles de doblar. Establezca la posición óptima del convertidor de frecuencia para asegurar una sencilla instalación de los cables. Cada terminal permite utilizar hasta 4 cables con terminales para cable o utilizar una caja de terminales. La conexión a tierra se realiza en el punto de terminación correspondiente del convertidor.

Ilustración 3.18: Detalle del terminal

¡NOTA!

Las conexiones de alimentación pueden realizarse en las posiciones A o B.

Tamaño de

bastidor

TIPO DE UNIDAD DIMENSIONES DEL TERMINAL DE DESCONEXIÓN

IPOO/CHASIS A B C D E F

250/315 kW (400 V) Y 355/450-500/630 KW

(690 V)

315/355-400/450 kW (400 V) 383 (15,1) 244 (9,6) 334 (13,1) 424 (16,7) 109 (4,3) 149 (5,8)

MG.20.P3.05 - VLT® es una marca registrada de Danfoss

381 (15,0) 245 (9,6) 334 (13,1) 423 (16,7) 256 (10,1) N/D

3 Instrucciones de montaje

3.3.5 Ubicación de los terminales tamaño de bastidor F

¡NOTA!

Los bastidores F tienen cuatro tamaños diferentes, F1, F2, F3 y F4. Los F1 y F2 se componen de un armario de inversor a la derecha y un armario de rectificador a la izquierda. Los F3 y F4 tienen un armario adicional para opciones a la izquierda del armario de rectificador. El F3 es un F1 con un armario adicional para opciones. El F4 es un F2 con un armario adicional para opciones.

Manual de Funcionamiento para VLT AQUA

High Power

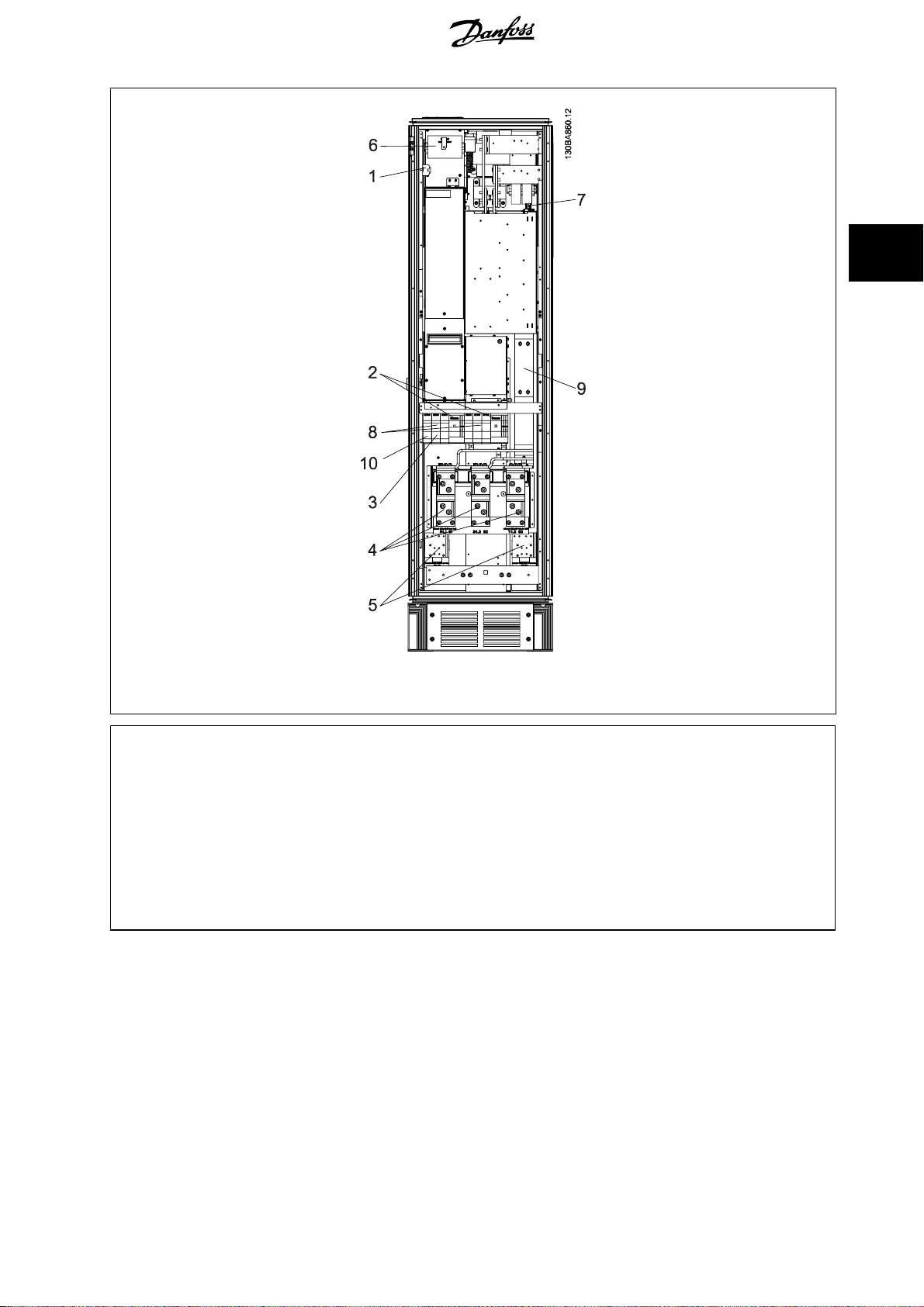

Ubicación de los terminales - tamaño de bastidor F1 y F3

Ilustración 3.19: Ubicación de los terminales - Armario de inversor - F1 y F3 (vista frontal y lateral derecho e izquierdo) n 1) Barra de conexión a Tierra

2) Terminales de motor

3) Terminales de freno:

MG.20.P3.05 - VLT® es una marca registrada de Danfoss

Manual de Funcionamiento para VLT AQUA High Power

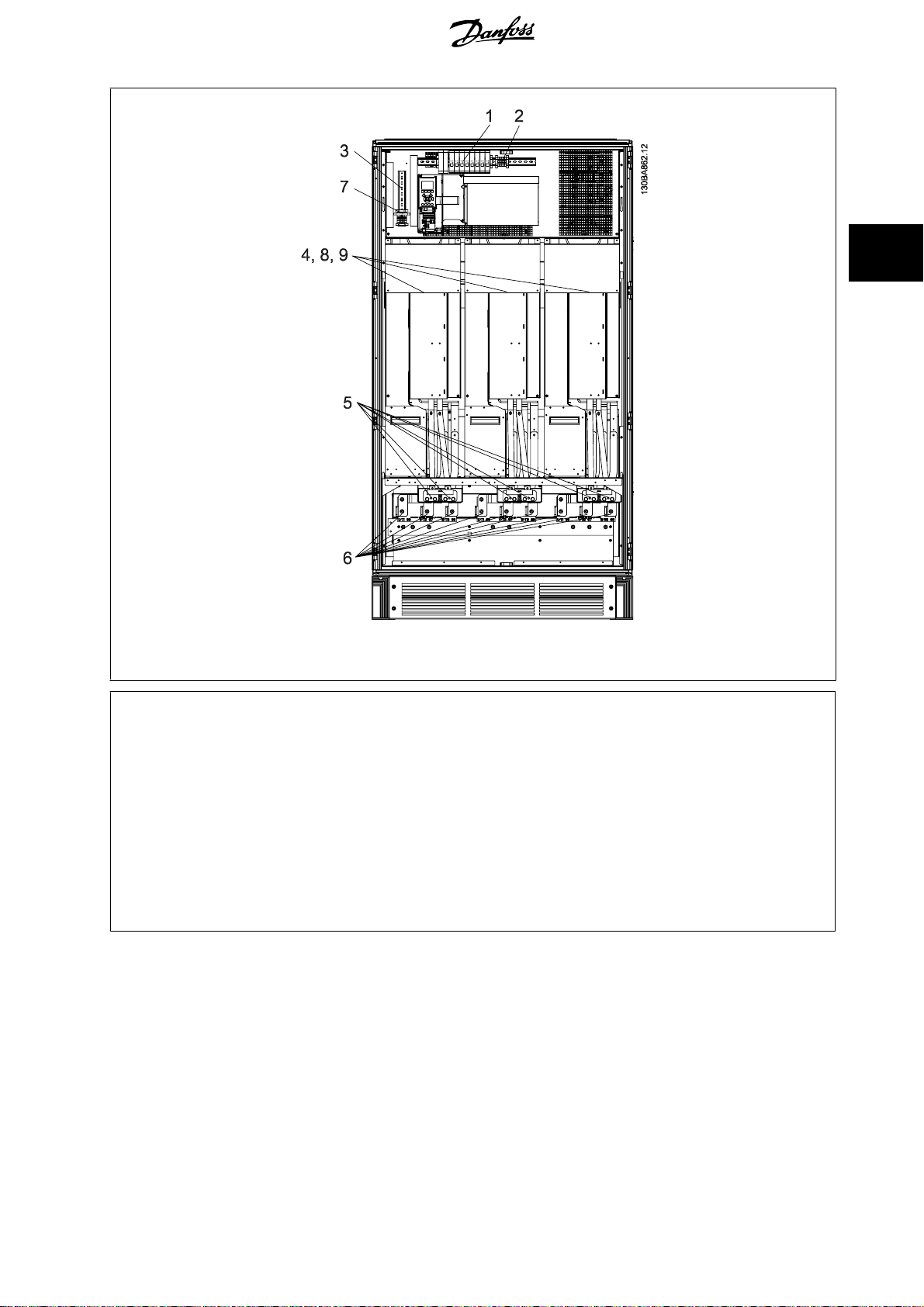

Ubicación de los terminales - tamaño de bastidor F2 y F4

3 Instrucciones de montaje

Ilustración 3.20: Ubicación de los terminales - Armario inversor - F2 y F4 (vista frontal y lateral derecho e izquierdo)

1) Barra de conexión a tierra

Ubicación de los terminales - Rectificador (F1, F2, F3 y F4)

Ilustración 3.21: Ubicación de los terminales - Rectificador (vista frontal y lateral derecho e izquierdo)

1) Terminal de carga compartida (-)

2) Barra de conexión a tierra

3) Terminal de carga compartida (+)

MG.20.P3.05 - VLT® es una marca registrada de Danfoss

3 Instrucciones de montaje

Ubicación de los terminales - Armario de opciones (F3 y F4)

Manual de Funcionamiento para VLT AQUA

High Power

Ilustración 3.22: Ubicación de los terminales - Armario de opciones (vista frontal y lateral derecho e izquierdo)

1) Barra de conexión a tierra

Ubicación de los terminales - Armario de opciones con magnetotérmico/ conmutador de caja moldeada (F3 y F4)

Ilustración 3.23: Ubicación de los terminales - Armario para opciones con magnetotérmico/ conmutador de caja moldeada (vista frontal y lateral derecho e izquierdo)

1) Barra de conexión a tierra

MG.20.P3.05 - VLT® es una marca registrada de Danfoss

Manual de Funcionamiento para VLT AQUA High Power

3.3.6 Refrigeración y flujo de aire

Refrigeración

La refrigeración se puede realizar de diferentes maneras, utilizando los conductos de refrigeración de la parte superior e inferior de la unidad, utilizando los conductos de la parte trasera de la unidad o combinando los diferentes recursos de refrigeración.

Refrigeración de conducciones

Se ha desarrollado una opción específica para optimizar la instalación deconvertidores de frecuencia con bastidor IP00/chasis en protecciones Rittal TS8 utilizando el ventilador del convertidor de frecuencia para la refrigeración forzada por aire de la vía posterior. El aire de la parte superior de la protección debe extraerse del emplazamiento, de manera que las pérdidas de calor de la vía posterior no se disipen dentro de la sala de control, reduciendo así las necesidades de uso de aire acondicionado en las instalaciones.. Para más información, consulte

Refrigeración trasera

El aire procedente de la vía posterior también puede ventilarse a través de la parte posterior de una protección Rittal TS8. Esto ofrece una solución en la que la vía posterior puede tomar aire del exterior del emplazamiento y conducir el calor desprendido al exterior, reduciendo así las necesidades de aire acondicionado.

¡NOTA!

Se requiere uno o más ventiladores de puerta en el armario Rittal para eliminar las pérdidas no contenidas en la vía posterior del convertidor. El flujo de aire de ventiladores de puerta mínimo requerido al máximo ambiente del convertidor para D3 y D4 es 391 m^3/ h (230 cfm). El flujo de aire de ventiladores de puerta mínimo requerido al máximo ambiente del convertidor para E2 es 782 m^3/h (460 cfm). Si el ambiente está bajo el máximo o si se añaden a la protección componentes adicionales, con las consiguientes pérdidas de calor, deben realizarse cálculos para garantizar que se suministre el flujo de aire necesario para refrigerar el interior de la protección Rittal.

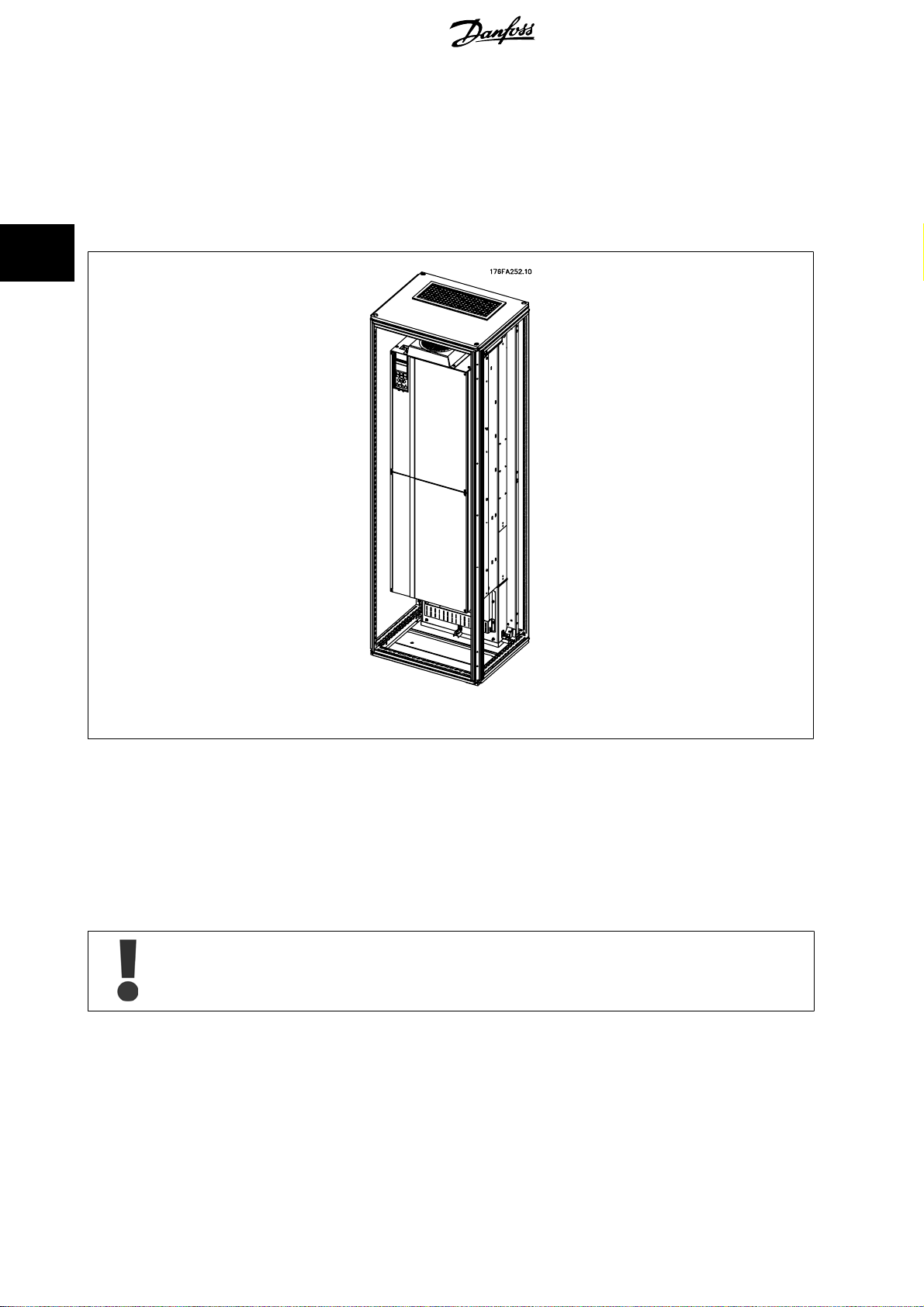

Instalación del Kit de refrigeración de tuberías en protecciones Rittal

3 Instrucciones de montaje

Flujo de aire

Debe asegurarse el necesario flujo de aire sobre el radiador. Abajo se muestra el caudal de aire.

Protección

IP21 / NEMA 1 IP54/NEMA 12

IP21 / NEMA 1 F1, F2, F3 y F4 IP54/NEMA 12 F1, F2, F3 y F4 IP00 / Chasis D3 y D4

* Flujo de aire por ventilador. Tamaño de bastidor F contiene varios ventiladores.

Tabla 3.2: Flujo de aire del disipador

¡NOTA!

El ventilador funciona por las siguientes razones:

1. AMA

2. CC mantenida

3. Premagnet.

4. Freno de CC

5. Se ha superado el 60% de intensidad nominal

6. Se ha superado la temperatura de disipador especificada (dependiente de la potencia).

Una vez que el ventilador se inicie, funcionará durante al menos 10 minutos.

Tamaño de bastidor

D1 y D2 E1

Flujo de aire ventilador de

puerta / ventilador superior

170 m3/h (100 cfm) 765 m3/h (450 cfm)

/h (200 cfm) 1.444 m3/h (850 cfm)

340 m 700 m3/h (412 cfm)* 985 m3/h (580 cfm)

/h (309 cfm)* 985 m3/h (580 cfm)

525 m 255 m3/h (150 cfm) 765 m3/h (450 cfm)

/h (150 cfm) 1.444 m3/h (850 cfm)

255 m

Flujo de aire sobre el disipador

MG.20.P3.05 - VLT® es una marca registrada de Danfoss

Manual de Funcionamiento para VLT AQUA

3 Instrucciones de montaje

3.3.7 Instalación en pared - Unidades IP21 (NEMA 1) e IP54 (NEMA 12)

Sólo aplicable a tamaños de bastidor D1 y D2 . Debe decidirse dónde se instalará la unidad.

Tome en consideración los puntos relevantes antes de seleccionar el lugar final de instalación:

• Espacio libre para refrigeración

• Acceso para abrir la puerta

• Entrada de cables desde la parte inferior

Marque con cuidado los orificios de montaje utilizando la plantilla de montaje sobre la pared, y practique los orificios como se indica. Asegure la distancia adecuada al suelo y al techo para permitir la refrigeración. Son necesarios un mínimo de 225 mm (8,9 pulg.) por debajo del convertidor de frecuencia. Coloque los pernos en la parte inferior y eleve el convertidor de frecuencia sobre los pernos. Incline el convertidor de frecuencia contra la pared y coloque los pernos superiores. Apriete los cuatro pernos para asegurar el convertidor de frecuencia contra la pared.

High Power

Ilustración 3.24: Método de elevación para instalar el convertidor en la pared

MG.20.P3.05 - VLT® es una marca registrada de Danfoss

Manual de Funcionamiento para VLT AQUA High Power

3.3.8 Entrada para prensacables/conducto - IP21 (NEMA 1) e IP54 (NEMA12)

Los cables se conectan desde la parte inferior a través de la placa prensacables. Retire la placa y decida dónde va a colocar la entrada para los prensacables o conductos. Practique orificios en la zona marcada sobre el esquema.

¡NOTA!

La placa de prensacables debe colocarse en el convertidor de frecuencia para asegurar el grado de protección especificado, así como para asegurar la correcta refrigeración de la unidad. No instalar la placa de prensacables puede producir la desconexión del convertidor de frecuencia en Alarma 69, Temp. tarj. pot.

3 Instrucciones de montaje

Ilustración 3.25: Ejemplo de instalación adecuada de la placa de prensacables.

Tamaño de bastidor D1 + D2

Tamaño de bastidor E1

Entradas de cable vistas desde la parte inferior del convertidor de frecuencia - 1) Red 2) Lateral del motor

MG.20.P3.05 - VLT® es una marca registrada de Danfoss

3 Instrucciones de montaje

Tamaño de bastidor F1

Tamaño de bastidor F2

Manual de Funcionamiento para VLT AQUA

High Power

Tamaño de bastidor F3

Tamaño de bastidor F4

F1-F4: entradas de cable vistas desde la parte inferior del convertidor de frecuencia - 1) Colocar los conductos en las áreas marcadas

MG.20.P3.05 - VLT® es una marca registrada de Danfoss

Manual de Funcionamiento para VLT AQUA High Power

Ilustración 3.26: Montaje de placa inferior,tamaño de bastidor E1.

La placa inferior del bastidor E1 puede instalarse desde dentro o desde fuera de la protección, permitiendo flexibilidad en el proceso de instalación, p.e. si se instala desde abajo, los prensacables y cables pueden instalarse antes de colocar el convertidor de frecuencia en el pedestal.

3 Instrucciones de montaje

3.3.9 IP21Instalación de protección antigoteo (tamaño de bastidor D1 y D2 )

Para cumplir con la clasificación IP21 es necesario instalar un protector antigoteo independiente, como se explica a continuación:

• Retire los dos tornillos frontales

• Coloque el protector antigoteo y vuelva a colocar los tornillos

• Apriete los tornillos hasta 5,6 Nm (50 pulgadas-lbs)

Ilustración 3.27: Instalación del protector antigoteo

MG.20.P3.05 - VLT® es una marca registrada de Danfoss

Manual de Funcionamiento para VLT AQUA

3 Instrucciones de montaje

High Power

3.4 Instalación en campo de opciones

3.4.1 Instalación del Kit de refrigeración de tuberías en protecciones Rittal

Este apartado cubre el proceso de instalación de convertidores de frecuencia en IP00/Chasis con kits de refrigeración de tuberías, en protecciones Rittal. Además de la protección, se requiere una base/pedestal de 200 mm.

Ilustración 3.28: Instalación de en protección.

Las dimensiones mínimas de la protección son:

• Bastidor D3 y D4: Profundidad 500 mm y anchura 600 mm.

• Bastidor E2: 600 mm de profundidad y 800 mm de anchura.

La máxima profundidad y anchura vienen determinadas por la instalación. Cuando se utilicen varios convertidores de frecuencia en una protección, se recomienda que cada convertidor se monte sobre su propio panel trasero y que esté sostenido a lo largo de la sección central del panel. Estos kit de ventilación no soportan el montaje “en bastidor” del panel (consulte los detalles en el catálogo de Rittal TS8). Los kits de refrigeración de tuberías que se muestran en la siguiente tabla, son adecuados solo para su uso con convertidores de frecuencia IP 00 / chasis en protecciones Rittal TS8 IP 20 y UL y NEMA 1 e IP 54 y UL y NEMA 12.

Para los bastidores E2 es importante montar la placa en la parte más posterior de la protección Rittal, debido al peso del convertidor de frecuencia.

MG.20.P3.05 - VLT® es una marca registrada de Danfoss

Manual de Funcionamiento para VLT AQUA High Power

¡NOTA!

Se requiere uno o más ventiladores de puerta en el armario Rittal para eliminar las pérdidas no contenidas en la vía posterior del convertidor. El flujo de aire de ventiladores de puerta mínimo requerido a la máxima temperatura ambiente del convertidor para D3 y D4 es 391 m^3/h (230 cfm). El flujo de aire de ventiladores de puerta mínimo requerido al máximo ambiente del convertidor para E2 es 782 m^3/h (460 cfm). Si el ambiente está bajo el máximo o si se añaden a la protección componentes adicionales, con las consiguientes pérdidas de calor, deben realizarse cálculos para garantizar que se suministre el flujo de aire necesario para refrigerar el interior de la protección Rittal.

3 Instrucciones de montaje

Información de pedido

Protección Rittal TS-8

1.800 mm 176F1824 176F1823 No es posible

2.000 mm 176F1826 176F1825 176F1850

2.200 mm 176F0299

Contenido del kit

• Componentes del sistema de refrigeración

• Accesorios de montaje

• Material para juntas

• Suministrado con los kits para bastidores D3 y D4:

• 175R5639 - Plantillas de montaje y aberturas superior e inferior para protección Rittal.

• Suministradas con los kit para bastidor E2:

• 175R1036 - Plantillas de montaje y aberturas superior e inferior para protección Rittal.

Todas las sujeciones son de uno de estos tipos:

• Tuercas de 10 mm, M5 con par de 2,3 Nm (20 pulg.-lbs)

• Tornillos Torx T25 con par de 2,3 Nm (20 pulg.-lbs)

¡NOTA!

Consulte el

Manual de funcionamiento del kit de conducciones, 175R5640,

Nº ref. kit bastidor D3 Nº ref. kit bastidor D4 Nº ref. bastidor E2

para obtener más información

MG.20.P3.05 - VLT® es una marca registrada de Danfoss

Manual de Funcionamiento para VLT AQUA

3 Instrucciones de montaje

Conducciones externas

Si se añaden conductos externos adicionales al alojamiento Rittal, debe calcularse la caída de presión en los conductos. Utilice las tablas siguientes para reducir la potencia del convertidor de frecuencia conforme a la caída de presión.

Ilustración 3.29: Bastidor D reducción de potencia vs. cambio de presión Flujo de aire del convertidor: 450 cfm (765 m3/h)

High Power

Ilustración 3.30: Bastidor E reducción de potencia vs. cambio de presión (ventilador pequeño), P250T5 y P355T7-P400T7 Flujo de aire del convertidor: 650 cfm (1105 m3/h)

Ilustración 3.31: Bastidor E reducción de potencia vs. cambio de presión (ventilador grande), P315T5-P400T5 y P500T7-P560T7 Flujo de aire del convertidor: 850 cfm (1445 m3/h)

MG.20.P3.05 - VLT® es una marca registrada de Danfoss

Manual de Funcionamiento para VLT AQUA High Power

3.4.2 Instalación exterior/ Kit NEMA 3R para protecciones Rittal

Esta sección describe la instalación de los kits NEMA 3R disponibles para los convertidores de frecuencia de bastidores D3, D4 y E2. Estos kits están diseñados y probados para su uso con versiones IP00/ Chasis de estos bastidores en protecciones Rittal TS8 NEMA 3R o NEMA 4. El armario NEMA-3R es un armario para exteriores que proporciona protección frente a la lluvia y el hielo. El armario NEMA-4 es un armario para exteriores que proporciona un mayor grado de protección frente a la intemperie y el agua de riego. La profundidad mínima de la protección es de 500 mm (600 mm para bastidor E2) y el kit está diseñado para una protección de 600 mm de ancho (800 mm para bastidor E2). Pueden elegirse otras anchuras de protección, pero se requiere equipamiento Rittal adicional. La máxima profundidad y anchura vienen determinadas por la instalación.

3 Instrucciones de montaje

¡NOTA!

La intensidad nominal de los convertidores en bastidores D3 y D4 se reduce en un 3% al añadir el kit NEMA 3R. Los convertidores bastidores E2 no ven disminuida su intensidad nominal

¡NOTA!

Información de pedido

Tamaño de bastidor D3: 176F4600 Tamaño de bastidor D4: 176F4601 Tamaño de bastidor E2: 176F1852

MG.20.P3.05 - VLT® es una marca registrada de Danfoss

3 Instrucciones de montaje

Contenido del kit:

• Componentes del sistema de refrigeración

• Accesorios de montaje

• Tornillos torx M5 de 16 mm para la cubierta de ventilación superior

• M5 de 10 mm para fijar la placa de montaje del convertidor de frecuencia a la protección

• Tuercas M10 para fijar la unidad a la placa de montaje

• Material para juntas

Requisitos de par:

1. Tornillos/tuercas de 10 mm M5 con par de 2,3 Nm (20 pulg.-lbs)

2. Tornillos/tuercas M6 con par de 3,9 Nm (35 pulg.-lbs)

3. Tuercas M10 con par de 20 Nm (170 pulg.-lbs)

4. Tornillos Torx T25 con par de 2,3 Nm (20 pulg.-lbs)

¡NOTA!

Consulte las instrucciones

175R5922

para obtener más información.

Manual de Funcionamiento para VLT AQUA

High Power

3.4.3 Instalación en pedestal

Esta sección describe la instalación de una unidad de pedestal disponible para la serie VLT de convertidores de frecuencia bastidores D1 y D2. Este pedestal tiene 200 mm de altura y permite que estos bastidores se monten sobre el piso. La parte frontal del pedestal tiene aberturas para la entrada de aire a los componentes de potencia.

Debe instalarse la placa prensacables del convertidor de frecuencia para proporcionar la refrigeración adecuada a los componentes de control del convertidor a través del ventilador de puerta, y para mantener los grados de protección de protección IP21/NEMA 1 ó IP54/NEMA 12.

Ilustración 3.32: Convertidor sobre el pedestal

MG.20.P3.05 - VLT® es una marca registrada de Danfoss

Manual de Funcionamiento para VLT AQUA High Power

Hay un pedestal que se adecua a ambos tamaños, bastidores D1 y D2. Su número de pedido es 176F1827. Se trata de un pedestal estándar para bastidor E1.

Herramientas necesarias:

• Llave de vaso con adaptadores 7-17 mm

• Destornillador Torx T30

Pares:

• M6 - 4,0 Nm (35 pulg.-lbs)

• M8 - 9,8 Nm (85 pulg.-lbs)

• M10 - 19,6 Nm (170 pulg.-lbs)

Contenido del kit:

• Piezas del pedestal

• Manual de instrucciones

Ilustración 3.33: Instalación del convertidor en el pedestal.

Instale el pedestal sobre el suelo. Los orificios de fijación se practicaran de acuerdo con esta figura:

3 Instrucciones de montaje

Coloque el convertidor sobre el pedestal y fíjelo al mismo con los pernos que se incluyen, como se muestra en la figura.

¡NOTA!

Para obtener más información, consulte el Manual de funcionamiento del Kit Pedestal, 175R5642..

Ilustración 3.34: Plantilla maestra de taladros para orificios de fijación en el suelo.

Ilustración 3.35: Instalación del convertidor en el pedestal

MG.20.P3.05 - VLT® es una marca registrada de Danfoss

Manual de Funcionamiento para VLT AQUA

3 Instrucciones de montaje

3.4.4 Placa de entrada opcional

Esta sección es para la instalación de campo de kits opcionales de entrada disponibles para convertidores de frecuencia en todos los bastidores D y E. No intente retirar los filtros RFI de las placas de entrada. Los filtros RFI pueden resultar dañados si se quitan de la placa de entrada.

¡NOTA!

En caso de haber filtros RFI disponibles, deben distinguirse dos tipos distintos, dependientes de la combinación de placa de entrada y de los filtros RFI intercambiables. En algunos casos, los kits para instalación de campo son los mismos para todas las tensiones.

High Power

380 - 480 V

380 - 500 V

D1 Todos los tamaños de po-

tencia D1

D2 Todos los tamaños de po-

tencia D2

E1 FC102/ 202: 315 kW

FC 302: 250 kW FC102/ 202: 355 - 450 kW FC 302: 315 - 400 kW

525 - 690 V Fusibles Fusibles de desco-

D1 FC102/ 202: 45-90 kW

FC302: 37-75 kW FC102/202: 110-160 kW FC302: 90-132 kW

D2 Todos los tamaños de

potencia D2

E1 FC102/202: 450-500 kW

FC302: 355-400 kW FC102/202: 560-630 kW FC302: 500-560 kW

Fusibles Fusibles de desco-

nexión

176F8442 176F8450 176F8444 176F8448 176F8446

176F8443 176F8441 176F8445 176F8449 176F8447

176F0253 176F0255 176F0257 176F0258 176F0260

176F0254 176F0256 176F0257 176F0259 176F0262

nexión

175L8829 175L8828 175L8777 NA NA

175L8442 175L8445 175L8777 NA NA

175L8827 175L8826 175L8825 NA NA

176F0253 176F0255 NA NA NA

176F0254 176F0258 NA NA NA

RFI Fusibles RFI Fusibles de des-

conexión RFI

RFI Fusibles RFI Fusibles de des-

conexión RFI

Contenido del kit

- Placa de entrada ensamblada

- Hoja de instrucciones 175R5795

- Etiqueta de modificación

- Plantilla de proceso de desconexión (desconexión de unidades de la red eléctrica)

Precauciones

- El convertidor de frecuencia presenta tensiones peligrosas cuando está conectado a la tensión de línea. No debe desmontarse

nada mientras exista tensión en el equipo

- Los componentes eléctricos del convertidor de frecuencia pueden presentar tensiones peligrosas incluso una vez desconectados de la red eléctrica. Espere el tiempo mínimo indicado en la etiqueta del convertidor después de la desconexión de la red antes de tocar ningún componente interno, con el fin de garantizar que los condensadores estén totalmente descargados

- Las placas de entrada contienen piezas metálicas con bordes afilados. Utilice protección para las manos a la hora de quitarlas y reinstalarlas.

- Las placas de entrada de los bastidores E son pesadas (20-35 kg, dependiendo de la configuración). Se recomienda quitar el conmutador de desconexión de la placa de entrada para facilitar la instalación, y reinstalarlo una vez que la placa se haya instalado en la unidad.

MG.20.P3.05 - VLT® es una marca registrada de Danfoss

Manual de Funcionamiento para VLT AQUA High Power

¡NOTA!

Para obtener más información, consulte la Hoja de instrucciones, 175R5795

3.4.5 Instalación de la protección de red para convertidores de frecuencia

3 Instrucciones de montaje

Esta sección describe la instalación de una protección de red para los convertidores de frecuencia con bastidores D1, D2 y E1. No se puede instalarla en versiones IP00/ Chasis, ya que éstos incluyen de serie una cubierta metálica. Estas protecciones cumplen los requisitos VBG-4.

Números de pedido:

Bastidores D1 y D2 : 176F0799 Bastidor E1: 176F1851

Requisitos de par

M6 - 4,0 Nm (35 pulg.-lbs)

M8 - 9,8 Nm (85 pulg.-lbs)

M10 - 19,6 Nm (170 pulg.-lbs)

¡NOTA!

Para obtener más información, consulte la Hoja de instrucciones,

175R5923

MG.20.P3.05 - VLT® es una marca registrada de Danfoss

Manual de Funcionamiento para VLT AQUA

3 Instrucciones de montaje

High Power

3.5 Opciones de panel tamaño de bastidor F

3.5.1 Opciones de panel tamaño de bastidor F

Radiadores espaciales y termostato

Montados en el interior de los convertidores de frecuencia de tamaño de bastidor F, los radiadores espaciales controlados mediante termostato automático ayudan a controlar la humedad en el interior del protección, prolongando la vida útil de los componentes de la unidad en entornos húmedos.

Luz de armario con salida de potencia

Una luz montada en el interior del convertidor de frecuencia de tamaño de bastidor F mejora la visibilidad durante las operaciones de servicio y mantenimiento. El ensamblaje de dicha luz incluye una toma eléctrica para conectar temporalmente herramientas u otros dispositivos, disponibles en dos tipos de tensión:

• 230 V, 50 Hz, 2,5 A, CE/ENEC

• 120 V, 60 Hz, 5 A, UL/cUL

Configuración de las tomas del transformador

Si la luz y la toma eléctrica, y/o los radiadores espaciales y el termostato están instalados, el transformador T1 requiere que sus tomas se ajusten a la tensión de entrada adecuada. Una unidad de 380-480/ 500 V380-480 V se ajustará inicialmente a la toma de 525 V y una unidad de 525-690 V se ajustará a la toma de 690, con el fin de garantizar que no se produzca sobretensión en el equipo secundario si la toma no se modifica antes de aplicar tensión. Consulte la tabla a continuación para ajustar la toma correcta en el terminal T1 situado en el armario de rectificador. Para ubicarlo en la unidad, véase la ilustración del rectificador en la sección

Conexiones de alimentación

Rango de tensión de entrada Toma a seleccionar 380 V-440 V 400V 441 V-490 V 460V 491 V-550 V 525V 551 V-625 V 575V 626 V-660 V 660V 661 V-690 V 690V

Terminales NAMUR

NAMUR es una asociación internacional de usuarios de tecnología de automatización de procesos en Alemania, sobre todo de los sectores químico y farmacéutico. Esta opción proporciona terminales organizados y etiquetados de acuerdo con las especificaciones del estándar NAMUR para terminales de entrada y salida del convertidor. Esto requiere una tarjeta de termistor MCB 112 PTC y una tarjeta de relé ampliada MCB 113.

RCD (Dispositivo de corriente residual)

Utiliza el método de equilibrado central para supervisar las corrientes a masa en sistemas a toma de tierra y en sistemas con toma de tierra de alta resistencia (sistemas TN y TT en la terminología IEC). Hay una preadvertencia (50% del valor de consigna de alarma principal) y un valor de consigna de alarma principal. Para cada valor de consigna hay asociado un relé de alarma SPDT para uso externo. Requiere un transformador de corriente externo de “tipo ventana” (suministrado e instalado por el cliente).

• Integrado en el circuito de parada de seguridad de la unidad

• El dispositivo IEC 60755 de tipo B supervisa las corrientes a masa CA, CC con impulsos y CC pura

• Indicador LED de gráfico de barras para el nivel de corriente a masa desde el 10 al 100% del valor de consigna

• Memoria de fallos

•Botón TEST / RESET.

Monitor de resistencia de aislamiento (IRM)

Supervisa la resistencia del aislamiento en sistemas sin toma de tierra (sistemas IT en terminología IEC) entre los conductores de fase del sistema y la toma de tierra/masa. Hay una preadvertencia mediante resistencia y un valor de consigna de alarma principal para el nivel de aislamiento. Para cada valor de consigna hay asociado un relé de alarma SPDT para uso externo. Nota: sólo puede conectarse un sistema de control de resistencia del aislamiento a cada sistema sin toma de tierra (IT).

• Integrado en el circuito de parada de seguridad de la unidad

• Display LCD del valor en ohmios de la resistencia del aislamiento

• Memoria de fallos

•Botones INFO, TEST y RESET

MG.20.P3.05 - VLT® es una marca registrada de Danfoss

Manual de Funcionamiento para VLT AQUA High Power

Parada de emergencia IEC con relé de seguridad Pilz

Incluye un botón de parada de emergencia redundante de 4 cables montado en el frontal de la protección, y un relé Pilz que lo supervisa junto con el circuito de parada de seguridad de la unidad y el contactor de red situado en el armario para opciones.

Arrancadores manuales del motor

Proporcionan potencia de tres fases para los ventiladores eléctricos que suelen necesitar los motores de mayor tamaño. La alimentación de los arrancadores proviene del lado de carga de cualquier contactor, magnetotérmico o conmutador de desconexión suministrado. La alimentación se activa antes de cada arrancador de motor, y se desactiva cuando la alimentación de entrada a la unidad está desconectada. Pueden usarse hasta dos arrancadores (uno si se ha solicitado un circuito de 30 amperios protegido por fusible). Integrado en el circuito de parada de seguridad de la unidad. Las características de la unidad incluyen:

• Conmutador de funcionamiento (encendido/apagado)

• Protección contra cortocircuitos y sobrecargas con función de prueba

• Función de reinicio manual

Terminales de 30 amperios protegidos por fusible

• La potencia de tres fases se ajusta a la tensión de red entrante para alimentar equipos auxiliares del cliente

• No disponible si se seleccionan dos arrancadores de motor manuales

• Los terminales permanecen desactivados mientras la alimentación de entrada a la unidad está desconectada

• La alimentación para los terminales protegidos por fusible se suministrará desde el lado de carga de cualquier contactor, magnetotérmico o conmutador de desconexión.

Fuente de alimentación de 24 V CC

• 5 amp, 120 W, 24 V CC

• Protegida frente a sobretensión, sobrecarga, cortocircuitos y sobretemperatura

• Para la alimentación de accesorios suministrados por el cliente como sensores, dispositivos PLC de E/S, contactores, detectores de temperatura, luces indicadoras y/u otros dispositivos electrónicos

• La diagnosis incluye un contacto seco de estado de CC, un LED verde de estado de CC y un LED rojo de sobrecarga

Supervisión de temperatura externa

Diseñada para supervisar la temperatura de componentes de sistema externos, como las bobinas y/o los cojinetes del motor. Incluye ocho módulos de entrada universal más dos módulos de entrada de termistor exclusivos. Los diez módulos están integrados en el circuito de parada segura del convertidor de frecuencia y pueden supervisarse mediante una red de bus de campo (requiere la compra de un acoplador de módulo/bus independiente).

Entradas digitales (8)

Tipos de señales:

• Entradas RTD (incluida la Pt100), 3 ó 4 cables

• Termopar

• Intensidad analógica o tensión analógica

Funciones adicionales:

• Una salida universal, configurable para tensión analógica o intensidad analógica

• Dos relés de salida (N.O.)

• Display de cristal líquido de dos líneas y LED de diagnosis

• Detección de interrupciones en el cableado del sensor, cortocircuitos y polaridad incorrecta

• Software de programación de la interfaz

Entradas de termistor exclusivas (2)

Funciones:

• Cada módulo es capaz de supervisar hasta seis termistores en serie

• Diagnosis de fallos como interrupciones de cableado o cortocircuitos del cableado de sensor

• Certificación ATEX/UL/CSA

• Si es necesario, puede incluirse una tercera entrada de termistor mediante la opción MCB 112, tarjeta de termistor PTC opcional.

3 Instrucciones de montaje

MG.20.P3.05 - VLT® es una marca registrada de Danfoss

Manual de Funcionamiento para VLT AQUA

3 Instrucciones de montaje

High Power

3.6 Instalación eléctrica

3.6.1 Conexiones de potencia

Cableado y fusibles

¡NOTA! Cables en general

Todos los cableados deben cumplir las normas nacionales y locales sobre las secciones de cables y temperatura ambiente. Se recomienda usar conductores de cobre (75 °C).

Las conexiones para los cables de alimentación están situadas como se muestra a continuación. El dimensionamiento de la sección transversal del cable debe realizarse de acuerdo con las corrientes nominales y la legislación local. Consulte los detalles en la sección

Para protección del convertidor de frecuencia, es preciso que se utilicen los fusibles recomendados o bien que la unidad tenga fusibles incorporados. Los fusibles recomendados se indican en las tablas de la sección de fusibles. Asegúrese siempre de que el fusible se ajuste a las normativas locales.

Si se incluye un interruptor de red, la conexión a la red eléctrica se conectará al mismo.

Especificaciones

¡NOTA!

El cable del motor debe estar apantallado/blindado. Si se utiliza un cable no apantallado/blindado, no se cumplirán algunos requisitos de EMC. Utilice un cable de motor apantallado/blindado para cumplir con las especificaciones de emisión EMC. Para más información consulte las

Consulte en la sección

Especificaciones EMC

Especificaciones generales

en la

Guía de diseño del

las dimensiones correctas de sección y longitud del cable de motor.

MG.20.P3.05 - VLT® es una marca registrada de Danfoss

Manual de Funcionamiento para VLT AQUA High Power

Apantallamiento de los cables:

Evite la instalación con extremos de pantalla retorcida en espiral. Eliminan el efecto de apantallamiento a frecuencias elevadas. Si necesita interrumpir el apantallamiento para instalar un aislante del motor o un contactor del motor, el apantallamiento debe continuarse con la menor impedancia de AF posible.

Conecte la pantalla del cable de motor a la placa de desacoplamiento del convertidor de frecuencia y al chasis metálico del motor.

Realice las conexiones del apantallamiento con la mayor superficie posible (abrazadera para cable). Para ello, utilice los dispositivos de instalación suministrados con el convertidor de frecuencia.

Longitud y sección del cable:

Las pruebas de EMC efectuadas en el convertidor de frecuencia se han realizado con una longitud y una sección de cable determinadas. Mantenga el cable del motor tan corto como sea posible para reducir el nivel de interferencias y las corrientes de fuga.

Frecuencia de conmutación:

Si los convertidores de frecuencia se utilizan con filtros de onda senoidal para reducir el ruido acústico de un motor, la frecuencia de conmutación debe ajustarse según la instrucción de par. 14-01

Frecuencia conmutación

3 Instrucciones de montaje

Nº terminal

U1 V1 W1

Conexión con protección a tierra

96 97 98 99

U V W

W2 U2 V2 6 cables que salen del motor

Tensión de motor 0-100% de la tensión de red.

3 cables que salen del motor

Conexión en triángulo

Conexión en estrella U2, V2, W2

U2, V2 y W2 deben interconectarse de forma independiente.

¡NOTA!

Para los motores sin papel de aislamiento de fase o cualquier otro refuerzo de aislamiento adecuado para su funcionamiento con suministro de tensión (como un convertidor de frecuencia), coloque un Filtro de onda senoidal en la salida del convertidor de frecuencia.

MG.20.P3.05 - VLT® es una marca registrada de Danfoss

3 Instrucciones de montaje

Ilustración 3.36: Compact IP 21 (NEMA 1) e IP 54 (NEMA 12), tamaño de bastidor D1

Manual de Funcionamiento para VLT AQUA

High Power

Ilustración 3.37: Compact IP 21 (NEMA 1) e IP 54 (NEMA 12) con sistema de desconexión, fusible y filtro RFI, tamaño de bastidor D2

1) Relé AUX 5) elev. 01 02 03 -R +R 04 05 06 81 82

2) Conmutador temporizado 6) Fusible SMPS (consulte su código en la lista de fusibles) 106 104 105 7) Ventilador AUX

3) Línea 100 101 102 103 R S T L1 L2 L1 L2 91 92 93 8) Fusible de ventilador (consulte su código en la lista de fusibles) L1 L2 L3 9) Tierra de red

4) Carga compartida

-CC +CC U V W

88 89 96 97 98 T1 T2 T3

10) Motor

MG.20.P3.05 - VLT® es una marca registrada de Danfoss

Manual de Funcionamiento para VLT AQUA High Power

Ilustración 3.38: Compact IP 00 (Chasis), tamaño de bastidor D3

3 Instrucciones de montaje

Ilustración 3.39: Compact IP 00 (chasis) con sistema de desconexión, fusible y filtro RFI, tamaño de bastidor D4

1) Relé AUX 5) elev. 01 02 03 -R +R 04 05 06 81 82

2) Conmutador temporizado 6) Fusible SMPS (consulte su código en la lista de fusibles) 106 104 105 7) Ventilador AUX

3) Línea 100 101 102 103 R S T L1 L2 L1 L2 91 92 93 8) Fusible de ventilador (consulte su código en la lista de fusibles) L1 L2 L3 9) Tierra de red

4) Carga compartida

-CC +CC U V W

88 89 96 97 98

T1 T2 T3

10) Motor

MG.20.P3.05 - VLT® es una marca registrada de Danfoss

3 Instrucciones de montaje

Ilustración 3.40: Posición de terminales de conexión a tierra IP00, tamaño de bastidor D

Manual de Funcionamiento para VLT AQUA

High Power

¡NOTA!

D2 y D4 se muestran como ejemplos. El D1 y el D3 son equivalentes.

Ilustración 3.41: Posición de terminales de conexión a tierra IP21 (NEMA tipo 1) e IP54 (NEMA tipo 12)

MG.20.P3.05 - VLT® es una marca registrada de Danfoss

Manual de Funcionamiento para VLT AQUA High Power

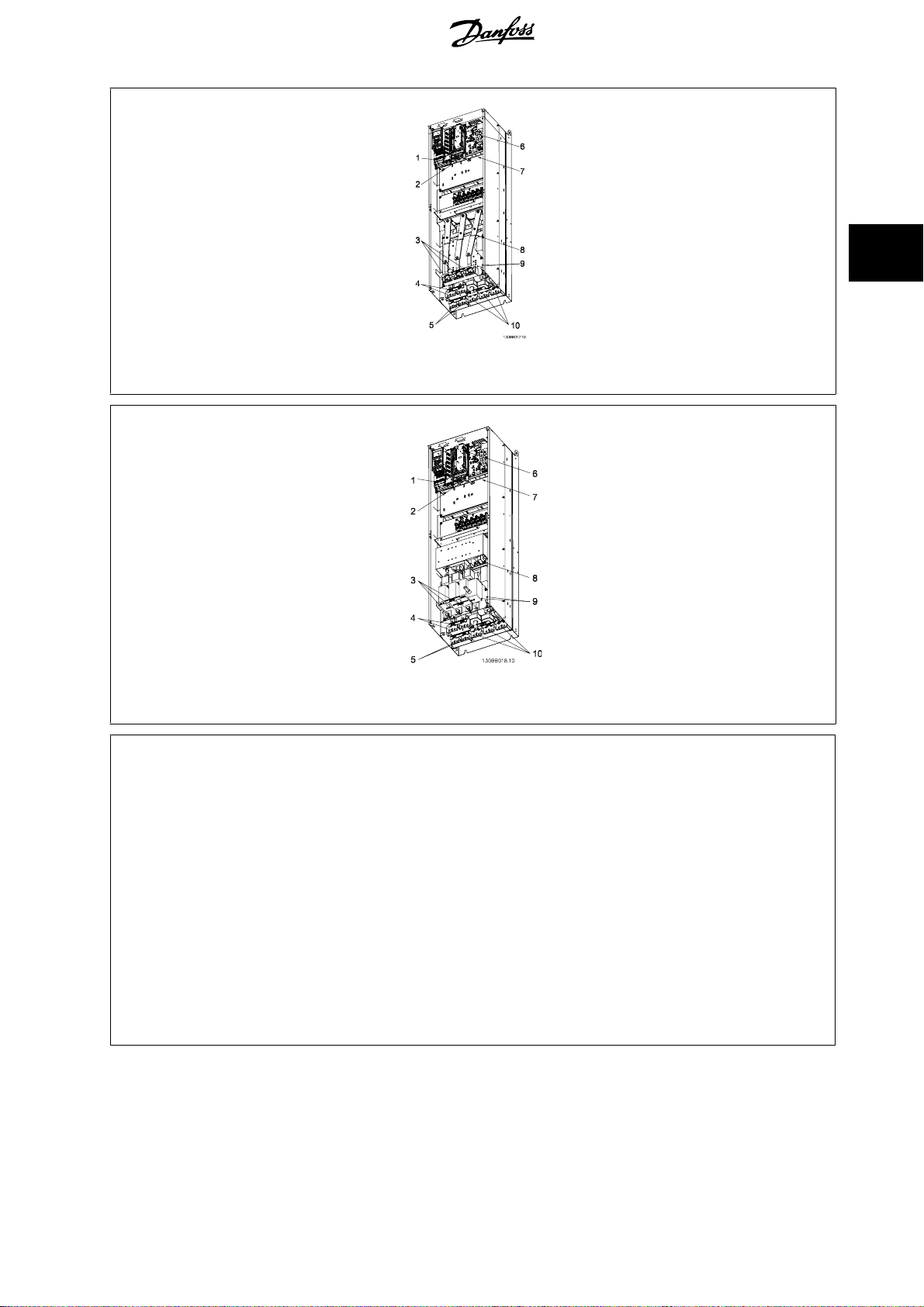

Ilustración 3.42: Compact IP 21 (NEMA 1) e IP 54 (NEMA 12) Tamaño de bastidor E1

3 Instrucciones de montaje

Ilustración 3.43: Compact IP 00 (Chasis) con sistema de desconexión, fusible y filtro RFI, tamaño de bastidor E2

1) Relé AUX 5) Carga compartida

01 02 03 -CC +CC 04 05 06 88 89

2) Conmutador temporizado 6) Fusible SMPS (consulte su código en la lista de fusibles)

106 104 105 7) Fusible de ventilador (consulte su código en la lista de fusibles)

3) Línea 8) Ventilador AUX

R S T 100 101 102 103 91 92 93 L1 L2 L1 L2 L1 L2 L3 9) Tierra de red

4) elev. 10) Motor

-R +R U V W

81 82 96 97 98 T1 T2 T3

MG.20.P3.05 - VLT® es una marca registrada de Danfoss

3 Instrucciones de montaje

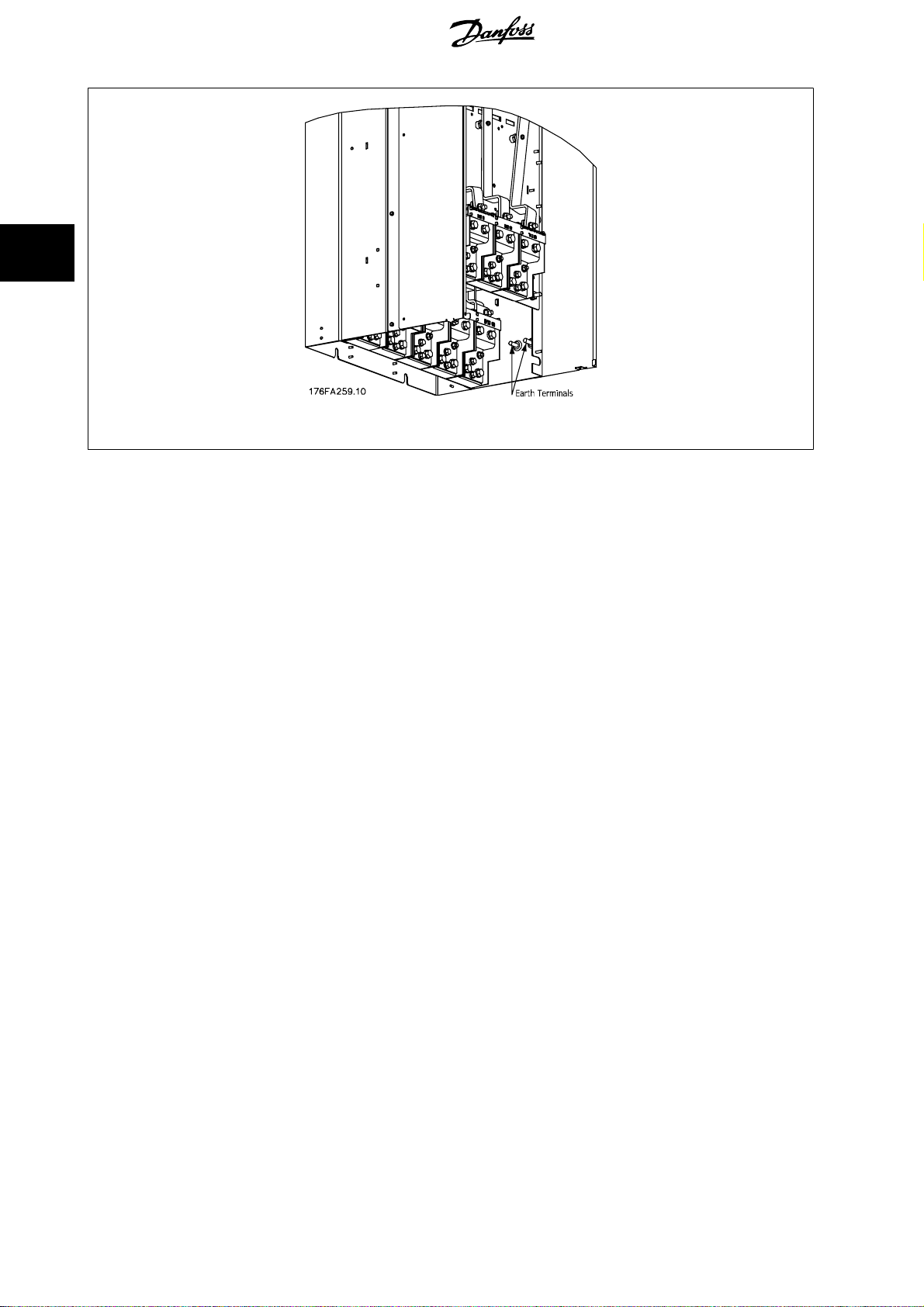

Ilustración 3.44: Posición de terminales de conexión a tierra IP00, tamaños de bastidor E

Manual de Funcionamiento para VLT AQUA

High Power

MG.20.P3.05 - VLT® es una marca registrada de Danfoss

Manual de Funcionamiento para VLT AQUA High Power

3 Instrucciones de montaje

Ilustración 3.45: Armario del rectificador, tamaño de bastidor F1, F2, F3 y F4

1) 24 V CC, 5 A 5) Carga compartida

Tomas de salida T1 -CC +CC Conmutador temporizado 88 89 106 104 105 6) Fusibles transformador de control (2 ó 4 piezas). Consulte su código en la lista de fusibles

2) Arrancadores manuales del motor 7) Fusible SMPS. Consulte su código en la lista de fusibles

3) Terminales de alimentación con protección

mediante fusible 30 A

4) Línea 9) Fusibles de línea, bastidor F1 y F2 (3 piezas). Consulte su código en la lista de fusibles

R S T 10) Fusibles de protección de alimentación de 30 A L1 L2 L3

8) Fusibles de controlador de motor manual (3 ó 6 piezas). Consulte su código en la lista de fusibles

MG.20.P3.05 - VLT® es una marca registrada de Danfoss

3 Instrucciones de montaje

Manual de Funcionamiento para VLT AQUA

High Power

Ilustración 3.46: Armario de inversor, tamaño de bastidor F1 y F3

1) Supervisión de temperatura externa 6) Motor

2) Relé AUX U V W 01 02 03 96 97 98 04 05 06 T1 T2 T3

3) NAMUR 7) Fusible NAMUR Consulte su código en la lista de fusibles

4) Ventilador AUX 8) Fusibles de ventilador Consulte su código en la lista de fusibles 100 101 102 103 9) Fusibles SMPS. Consulte su código en la lista de fusibles L1 L2 L1 L2

5) elev.

-R +R 81 82

MG.20.P3.05 - VLT® es una marca registrada de Danfoss

Manual de Funcionamiento para VLT AQUA High Power

3 Instrucciones de montaje

Ilustración 3.47: Armario de inversor, tamaño de bastidor F2 y F4

1) Supervisión de temperatura externa 6) Motor

2) Relé AUX U V W

01 02 03 96 97 98 04 05 06 T1 T2 T3

3) NAMUR 7) Fusible NAMUR Consulte su código en la lista de fusibles

4) Ventilador AUX 8) Fusibles de ventilador Consulte su código en la lista de fusibles 100 101 102 103 9) Fusibles SMPS. Consulte su código en la lista de fusibles L1 L2 L1 L2

5) elev.

-R +R 81 82

MG.20.P3.05 - VLT® es una marca registrada de Danfoss

3 Instrucciones de montaje

Manual de Funcionamiento para VLT AQUA

High Power

Ilustración 3.48: Armario de opciones, tamaño de bastidor F3 y F4

1) Terminal de relé Pilz 4) Fusible de bobina de relé de seguridad con relé PILS

2) Terminal RCD o IRM Consulte su código en la lista de fusibles

3) Red de alimentación 5) Fusibles de línea, F3 y F4 (3 piezas) R S T Consulte su código en la lista de fusibles 91 92 93 6) Bobina de relé de contactor (230 V CA). Contactos aux. N/C y N/O L1 L2 L3 7) Terminales de control de bobinas de disparo del magnetotérmico (230 V

CA ó 230 V CC)

MG.20.P3.05 - VLT® es una marca registrada de Danfoss

Manual de Funcionamiento para VLT AQUA High Power

3.6.2 Conexión a tierra

Siempre que se instale un convertidor de frecuencia, se deben tener en cuenta los siguientes puntos básicos para obtener compatibilidad electromagnética (EMC).

• Conexión a tierra de seguridad: tenga en cuenta que el convertidor de frecuencia tiene una alta corriente de fuga y debe conectarse a tierra de forma adecuada por razones de seguridad. Aplique las reglamentaciones locales de seguridad.

• Conexión a tierra de alta frecuencia: Procure que los cables de conexión a tierra sean lo más cortos posible.

Conecte los distintos sistemas de tierra con la mínima impedancia posible de conductor. La mínima impedancia de conductor posible se obtiene manteniendo el conductor lo más corto posible y utilizando el área de superficie más extensa posible. Los armarios metálicos de los diferentes dispositivos se montan en la placa del fondo del armario con la impedancia de AF más baja posible. Con ello se evita tener distintas tensiones de AF para cada dispositivo, así como el riesgo de intensidades de interferencias de radio a través de los cables de conexión que se pueden utilizar entre los dispositivos. Las interferencias de radio deberán reducirse. Para obtener una baja impedancia de AF, use las tuercas de ajuste de los dispositivos como conexión de AF con la placa posterior. Es necesario retirar la pintura aislante o similar de los puntos de ajuste.

3.6.3 Protección adicional (RCD)

Para conseguir una protección adicional, se pueden utilizar relés ELCB, conexión a tierra de protección múltiple o conexión a tierra, siempre que se cumpla la normativa local vigente en materia de seguridad.

3 Instrucciones de montaje

En caso de fallo de una conexión a tierra, puede generarse un componente de CC en la corriente de la avería.

Si se emplean relés ELCB, deben cumplirse las reglamentaciones locales. Los relés deben ser adecuados para proteger equipos trifásicos con un puente rectificador y para una pequeña descarga en el momento de la conexión.

Consulte además la sección sobre Condiciones especiales en la Guía de Diseño.

MG.20.P3.05 - VLT® es una marca registrada de Danfoss

Manual de Funcionamiento para VLT AQUA

3 Instrucciones de montaje

3.6.4 Interruptor RFI

Alimentación de red aislada de tierra

Si la alimentación del convertidor de frecuencia proviene de una fuente de red aislada (red eléctrica IT, triángulo flotante y triángulo con neutro a tierra),

o de redes TT/TN-S con toma de tierra, se recomienda desconectar el interruptor RFI (OFF) consulte IEC 364-3. Si se necesita un óptimo rendimiento EMC, hay motores conectados en paralelo o la longitud del cable del motor es superior a 25

Filtro RFI

m, se recomienda ajustar par. 14-50

No disponible para convertidores de frecuencia 525-600/690 V. En la posición NO se desconectan las capacidades RFI internas (condensadores de filtro) entre el chasis y el circuito intermedio para evitar dañar el circuito intermedio y reducir las corrientes de capacidad de puesta a tierra (según IEC 61800-3). Consulte también la nota de aplicación ponentes electrónicos de potencia (IEC 61557-8).

en [Sí].

VLT en terminales IT, MN.90.CX.02

. Es importante utilizar monitores de aislamiento diseñados su uso con com-

mediante par. 14-50

3.6.5 Par

Cuando se apriete cualquier conexión eléctrica, es muy importante hacerlo con el par correcto. Un par demasiado alto o demasiado bajo es causa de una mala conexión. Utilice una llave dinamométrica para asegurar que el par de apriete sea el correcto

Filtro RFI

. Para más referencias,

High Power

Ilustración 3.49: Utilice siempre una llave dinamométrica para apretar los pernos.

Tamaño de bastidor Terminal Par Tamaño de perno

D1, D2, D3 y D4 Tensión

Motor Carga compartida Freno

E1 y E2 Tensión

Motor Carga compartida Freno 9,5 (84 pulg.-lbs) M8

F1, F2, F3 y F4 Tensión

Motor Carga compartida Freno Regen

Tabla 3.3: Par para los terminales

19 Nm (168 pulg.-lbs) M10

9,5 (84 pulg.-lbs) M8

19 Nm (168 pulg.-lbs) M10

19 Nm (168 pulg.-lbs) 9,5 Nm (84 pulg.-lbs) 19 Nm (168 pulg.-lbs)

M10 M8 M10

MG.20.P3.05 - VLT® es una marca registrada de Danfoss

Manual de Funcionamiento para VLT AQUA High Power

3.6.6 Cables apantallados

Es importante que los cables apantallados y blindados sean conectados correctamente de manera que se asegure una alta inmunidad EMC y emisiones electromagnéticas bajas.

La conexión se puede realizar usando prensacables o con abrazaderas:

• Prensacables EMC: Pueden utilizarse prensacables disponibles comercialmente, para asegurar una óptima conexión desde el punto de vista de la EMC.

• Abrazadera de cable EMC: Con el convertidor de frecuencia se suministran abrazaderas que permiten una sencilla conexión.

3.6.7 Cable del motor

El motor debe conectarse a los terminales U/T1/96, V/T2/97, W/T3/98. La tierra al terminal 99. Con este convertidor de frecuencia, pueden utilizarse todos los tipos de motores trifásicos asíncronos estándar. Según el ajuste de fábrica, el motor gira en el sentido de las agujas del reloj con la salida del convertidor de frecuencia conectada del modo siguiente:

3 Instrucciones de montaje

Nº de terminal 96, 97, 98, 99 Red U/T1, V/T2, W/T3

• Terminal U/T1/96 conectado a la fase U

• Terminal V/T2/97 conectado a la fase V

• Terminal W/T3/98 conectado a la fase W

El sentido de rotación puede cambiarse invirtiendo dos fases en el cable del motor o modificando el ajuste de par. 4-10 Es posible comprobar el giro del motor mediante par. 1-28

Función

Tierra

Comprob. rotación motor

y siguiendo los pasos que se indican en el display.

Dirección veloc. motor

Requerimientos bastidor F Requisitos F1/F3: Las cantidades de cable de fase de motor deberían ser 2, 4, 6 u 8 (múltiplos de 2, no se permite 1 cable) para tener el mismo número

de cables conectados a ambos terminales de módulo inversor. Es necesario que los cables tengan la misma longitud, dentro de un margen del 10%, entre los terminales de módulo inversor y el primer punto común de una fase. El punto común recomendado son los terminales del motor.

Requisitos F2/F4: las cantidades de cable de fase de motor deberían ser 3, 6, 9 ó 12 (múltiplos de 3) para tener el mismo número de cables conectados a cada uno de los terminales del módulo inversor. Es necesario que los cables tengan la misma longitud, dentro de un margen del 10%, entre los terminales del módulo inversor y el primer punto común de una fase. El punto común recomendado son los terminales del motor.

Requerimientos de la caja de conexiones de salida: la longitud (mínimo 2,5 metros) y el número de cables deben ser iguales entre cada módulo inversor y el terminal común en la caja de conexiones.

¡NOTA!

Si una aplicación de retroalimentación requiere un número desigual de cables por fase, consulte con el fabricante para conocer los requisitos necesarios.

MG.20.P3.05 - VLT® es una marca registrada de Danfoss

Manual de Funcionamiento para VLT AQUA

3 Instrucciones de montaje

3.6.8 Cable de freno Convertidores con la opción de chopper de freno instalada de fábrica

(Solo estándar con letra B en la posición 18 del código descriptivo).

El cable de conexión a la resistencia de freno debe estar apantallado y la longitud máxima desde el convertidor de frecuencia hasta la barra de CC está limitada a 25 metros (82 pies).

High Power

Nº de terminal 81, 82 Terminales de resistencia de freno

El cable de conexión a la resistencia de freno debe ser apantallado. Conecte el apantallamiento mediante abrazaderas de cable a la placa posterior conductora del convertidor de frecuencia y al armario metálico de la resistencia de freno. Elija un cable de freno cuya sección se adecue al par de frenado. Consulte también las información adicional sobre una instalación segura.

Tenga en cuenta que, dependiendo de la tensión de alimentación, pueden generarse tensiones de CC de hasta 1.099 V en los terminales.

Requerimientos del bastidor F

Las resistencias de freno deben conectarse a los terminales de freno en cada módulo inversor.

Función

Instrucciones del freno, MI.90.Fx.yy

MI.50.Sx.yy

para obtener

3.6.9 Termistor de la resistencia de freno

Par: 0,5-0,6 Nm (5 in-lbs) Tamaño tornillo: M3

Esta entrada puede utilizarse para monitorizar la temperatura de una resistencia de freno conectada externamente. Si se establece la entrada entre 104 y 106, el convertidor de frecuencia se desconecta y emite una advertencia/alarma 27, “Freno IGBT”. Si la conexión entre 104 y 105 se cierra, el convertidor de frecuencia se desconecta en la advertencia/alarma 27, “Freno IGBT”. Normalmente cerrado: 104-106 (puente instalado de fábrica) Normalmente abierto: 104-105

Nº de terminal 106, 104, 105 Termistor de la resistencia de freno

Si la temperatura de la resistencia de freno se incrementa excesivamente y se desconecta el interruptor térmico, el convertidor de frecuencia dejará de frenar. El motor comenzará a marchar por inercia. Es necesario instalar un interruptor KLIXON “normalmente cerrado”. Si no se utiliza esta función, es necesario que 106 y 104 estén en cortocircuito.

Función

MG.20.P3.05 - VLT® es una marca registrada de Danfoss

Manual de Funcionamiento para VLT AQUA High Power

3.6.10 Carga compartida

Nº de terminal Función 88, 89 Carga compartida

El cable de conexión debe estar apantallado y la longitud máxima desde el convertidor de frecuencia hasta la barra de CC es de 25 metros (82 pies). La carga compartida permite enlazar los circuitos intermedios de CC de varios convertidores de frecuencia.

Tenga en cuenta que en los terminales pueden generarse tensiones de hasta 1.099 V CC. La carga compartida requiere equipo y condiciones de seguridad adicionales. Para obtener más información, consulte las Instrucciones de carga compartida MI.50.NX.YY.

Tenga en cuenta que la desconexión de la red puede no aislar el convertidor de frecuencia, debido a la conexión del enlace de CC

3 Instrucciones de montaje

3.6.11 Apantallamiento contra ruido eléctrico

Antes de montar el cable de alimentación eléctrica, instale la cubierta metálica EMC para asegurar un comportamiento óptimo en cuanto a EMC.

Nota: La cubierta metálica EMC solo se incluye en unidades con un filtro RFI..

Ilustración 3.50: Instalación del apantallamiento EMC.

MG.20.P3.05 - VLT® es una marca registrada de Danfoss

Manual de Funcionamiento para VLT AQUA

3 Instrucciones de montaje

3.6.12 Conexión de red

La red eléctrica debe conectarse a los terminales 91, 92 y 93. La tierra se conecta al terminal a la derecha del terminal 93.

High Power

Nº de terminal 91, 92, 93 94

Compruebe la placa de características para asegurarse de que la tensión de red del convertidor de frecuencia coincide con la alimentación disponible en su instalación.

Asegúrese de que la alimentación es capaz de proporcionar la intensidad necesaria al convertidor de frecuencia.

Si la unidad no dispone de fusibles incorporados, asegúrese de instalar los fusibles apropiados con los valores nominales adecuados.

Función Alimentación de red R/L1, S/L2, T/L3 Tierra

3.6.13 Alimentación externa del ventilador

En caso de que el convertidor de frecuencia se alimente con CC, o de que el ventilador deba funcionar independientemente de la fuente de alimentación, puede recurrirse a una fuente de alimentación externa. La conexión se realiza en la tarjeta de alimentación.

Nº de terminal 100, 101 102, 103

Función Alimentación auxiliar S, T Alimentación interna S, T

El conector situado en la tarjeta de alimentación proporciona la conexión de la línea de tensión para los ventiladores de refrigeración. Los ventiladores están conectados de fábrica para ser alimentados desde una línea común de CA (puentes entre 100-102 y 101-103). Si se necesita una alimentación externa, se retirarán los puentes y se conectará la alimentación a los terminales 100 y 101. Debe utilizarse un fusible de 5 A para protección. En aplicaciones UL el fusible debe ser LittelFuse KLK-5 o equivalente.

MG.20.P3.05 - VLT® es una marca registrada de Danfoss

Manual de Funcionamiento para VLT AQUA High Power

3.6.14 Fusibles

Protección de circuito derivado:

Para proteger la instalación frente a peligros eléctricos e incendios, todos los circuitos derivados de una instalación, aparatos de conexión, máquinas, etc., deben estar protegidos frente a cortocircuitos y sobreintensidades de acuerdo con las normativas nacionales e internacionales.

Protección ante cortocircuitos:

El convertidor de frecuencia debe protegerse ante cortocircuitos para evitar descargas eléctricas o riesgo de incendios. Danfoss recomienda utilizar los fusibles que se indican a continuación para proteger al personal de servicio y otros equipos en caso de que se produzca un fallo interno en el convertidor. El convertidor de frecuencia proporciona protección completa frente a cortocircuitos en la salida del motor.

Protección contra sobreintensidad

Utilice algún tipo de protección contra sobrecargas para evitar el peligro de incendio debido al recalentamiento de los cables en la instalación. El convertidor de frecuencia va equipado con una protección interna frente a sobreintensidad que puede utilizarse como protección frente a sobrecargas para las líneas de alimentación (aplicaciones UL excluidas). Véase par. 4-18 contra sobreintensidad. La protección frente a sobreintensidad deberá atenerse a la normativa nacional.

No conformidad con UL

Si no es necesario cumplir con UL/cUL, recomendamos utilizar los siguientes fusibles, lo que asegurará el cumplimiento de EN50178: En caso de mal funcionamiento, si no se sigue esta recomendación, podrían producirse daños innecesarios en el convertidor de frecuencia.

Límite intensidad

. Además, pueden utilizarse o magnetotérmicos para proteger la instalación

3 Instrucciones de montaje

P110 - P250 380 - 480 V tipo gG

P315 - P450 380 - 480 V tipo gR

380-480 V, tamaños de bastidor D, E y F

Los siguientes fusibles son adecuados para su uso en un circuito capaz de proporcionar 100.000 Arms (simétricos), 240 V, o 480 V, o 500 V, o 600 V, dependiendo de la clasificación de tensión del convertidor de frecuencia. Con los fusibles adecuados, la clasificación de corriente de cortocircuito (SCCR) del convertidor es 100.000 Arms.

Tama-

ño/tipo

P110 FWH-

P132 FWH-

P160 FWH-

P200 FWH-

P250 FWH-

Tabla 3.4: Tamaño de bastidor D, fusibles de línea, 380-480 V

Tamaño/tipo

P315 170M4017 700 A, 700 V 6.9URD31D08A0700 20 610 32.700 P355 170M6013 900 A, 700 V 6.9URD33D08A0900 20 630 32.900 P400 170M6013 900 A, 700 V 6.9URD33D08A0900 20 630 32.900 P450 170M6013 900 A, 700 V 6.9URD33D08A0900 20 630 32.900

Bussmann

E1958

JFHR2**

300

350

400

500

600

Bussmann

E4273

T/JDDZ**

JJS300 JJS350 JJS400 JJS500 JJS600

Nº ref. Bussmann* Clasificación Ferraz Siba

SIBA

E180276

JFHR2

2061032.25 L50S-300 A50-P300 NOS-

2061032.315 L50S-350 A50-P350 NOS-

2061032.35 L50S-400 A50-P400 NOS-

2061032.35 L50S-500 A50-P500 NOS-

2061032.40 L50S-600 A50-P600 NOS-

LittelFuse

E71611

JFHR2**

Ferraz-

Shawmut

E60314

JFHR2**

Bussmann

E4274

H/JDDZ**

300

350

400

500

600

Bussmann

E125085

JFHR2*

170M3017 170M3018

170M3018 170M3018

170M4012 170M4016

170M4014 170M4016

170M4016 170M4016

Opción interna

Bussmann

Tabla 3.5: Tamaño de bastidor E, fusibles de línea, 380-480 V

Tamaño/tipo

P500 170M7081 1600 A, 700 V 20 695 32.1600 170M7082 P560 170M7081 1600 A, 700 V 20 695 32.1600 170M7082 P630 170M7082 2000 A, 700 V 20 695 32.2000 170M7082 P710 170M7082 2000 A, 700 V 20 695 32.2000 170M7082 P800 170M7083 2500 A, 700 V 20 695 32.2500 170M7083 P1M0 170M7083 2500 A, 700 V 20 695 32.2500 170M7083

Tabla 3.6: Tamaño de bastidor F, fusibles de línea, 380-480 V

Nº ref. Bussmann* Clasificación Siba Interno opcional Bussmann

MG.20.P3.05 - VLT® es una marca registrada de Danfoss

Manual de Funcionamiento para VLT AQUA

3 Instrucciones de montaje

Tamaño/tipo Nº ref. Bussmann* Clasificación Siba P500 170M8611 1100 A, 1000 V 20 781 32.1000 P560 170M8611 1100 A, 1000 V 20 781 32.1000 P630 170M6467 1400 A, 700 V 20 681 32.1400 P710 170M6467 1400 A, 700 V 20 681 32.1400 P800 170M8611 1100 A, 1000 V 20 781 32.1000 P1M0 170M6467 1400 A, 700 V 20 681 32.1400

Tabla 3.7: Tamaño de bastidor F, fusibles de bus CC de módulo inversor, 380-480 V

High Power

*Los fusibles 170M de Bussmann mostrados utilizan el indicador visual -/80. Los fusibles con el indicador -TN/80 tipo T, -/110 o TN/110 tipo T del mismo tamaño y amperaje pueden ser sustituidos para su uso externo. **Para cumplir con los requerimientos UL puede utilizarse cualquier fusible UL listado, mínimo 500 V, con la corriente nominal correspondiente.

525-690 V, tamaños de bastidor D, E y F

Tamaño/tipo

P45K 170M3013 125 2061032.125 6.6URD30D08A0125 170M3015 P55K 170M3014 160 2061032.16 6.6URD30D08A0160 170M3015 P75K 170M3015 200 2061032.2 6.6URD30D08A0200 170M3015 P90K 170M3015 200 2061032.2 6.6URD30D08A0200 170M3015 P110 170M3016 250 2061032.25 6.6URD30D08A0250 170M3018 P132 170M3017 315 2061032.315 6.6URD30D08A0315 170M3018 P160 170M3018 350 2061032.35 6.6URD30D08A0350 170M3018 P200 170M4011 350 2061032.35 6.6URD30D08A0350 170M5011 P250 170M4012 400 2061032.4 6.6URD30D08A0400 170M5011 P315 170M4014 500 2061032.5 6.6URD30D08A0500 170M5011 P400 170M5011 550 2062032.55 6.6URD32D08A550 170M5011

Tabla 3.8: Tamaño de bastidor D, 525-690 V

Tamaño/tipo

P450 170M4017 700 A, 700 V 6.9URD31D08A0700 20 610 32.700 P500 170M4017 700 A, 700 V 6.9URD31D08A0700 20 610 32.700 P560 170M6013 900 A, 700 V 6.9URD33D08A0900 20 630 32.900 P630 170M6013 900 A, 700 V 6.9URD33D08A0900 20 630 32.900

Tabla 3.9: Tamaño de bastidor E, 525-690 V

Tamaño/tipo

P710 170M7081 1600 A, 700 V 20 695 32.1600 170M7082 P800 170M7081 1600 A, 700 V 20 695 32.1600 170M7082 P900 170M7081 1600 A, 700 V 20 695 32.1600 170M7082 P1M0 170M7081 1600 A, 700 V 20 695 32.1600 170M7082 P1M2 170M7082 2000 A, 700 V 20 695 32.2000 170M7082

Bussmann

E125085

JFHR2

Nº ref. Bussmann* Clasificación Ferraz Siba

Nº ref. Bussmann* Clasificación Siba Interno opcional Bussmann

Amps

SIBA

E180276

JFHR2

Ferraz-Shawmut

E76491

JFHR2

Opción interna

Bussmann

Tabla 3.10: Tamaño de bastidor F, fusibles de línea, 525-690 V

Tamaño/tipo

P710 170M8611 1100 A, 1000 V 20 781 32. 1000 P800 170M8611 1100 A, 1000 V 20 781 32. 1000 P900 170M8611 1100 A, 1000 V 20 781 32. 1000 P1M0 170M8611 1100 A, 1000 V 20 781 32. 1000 P1M2 170M8611 1100 A, 1000 V 20 781 32. 1000

Tabla 3.11: Tamaño de bastidor F, fusibles de bus CC de módulo inversor, 525-690 V

*Los fusibles 170M de Bussmann mostrados utilizan el indicador visual -/80. Los fusibles con el indicador -TN/80 tipo T, -/110 o TN/110 tipo T del mismo tamaño y amperaje pueden ser sustituidos para su uso externo. Adecuado para utilizar en un circuito capaz de suministrar no más de 100.000 amperios simétricos rms, 500/600/690 V máximo, cuando está protegido con los fusibles mencionados arriba.

Nº ref. Bussmann* Clasificación Siba

Fusibles suplementarios

Tamaño de bastidor Nº ref. Bussmann* Clasificación

D, E y F KTK-4 4 A, 600 V

Tabla 3.12: Fusible SMPS

MG.20.P3.05 - VLT® es una marca registrada de Danfoss

Manual de Funcionamiento para VLT AQUA High Power

Tamaño/tipo Nº ref. Bussmann* LittelFuse Clasificación P110-P315, 380-480 V KTK-4 4 A, 600 V P45K-P500, 525-690 V KTK-4 4 A, 600 V P355-P1M0, 380-480 V KLK-15 15A, 600 V P560-P1M2, 525-690 V KLK-15 15A, 600 V

Tabla 3.13: Fusibles de ventilador

3 Instrucciones de montaje

Tamaño/tipo

P500-P1M0, 380-480 V 2,5-4,0 A LPJ-6 SP o SPI 6 A, 600 V Cualquier elemento dual de

P710-P1M2, 525-690 V LPJ-10 SP o SPI 10 A, 600 V Cualquier elemento dual de

P500-P1M0, 380-480 V 4,0-6,3 A LPJ-10 SP o SPI 10 A, 600 V Cualquier elemento dual de

P710-P1M2, 525-690 V LPJ-15 SP o SPI 15 A, 600 V Cualquier elemento dual de

P500-P1M0, 380-480 V 6,3 - 10 A LPJ-15 SP o SPI 15 A, 600 V Cualquier elemento dual de

P710-P1M2, 525-690 V LPJ-20 SP o SPI 20 A, 600 V Cualquier elemento dual de

P500-P1M0, 380-480 V 10 - 16 A LPJ-25 SP o SPI 25 A, 600 V Cualquier elemento dual de

P710-P1M2, 525-690 V LPJ-20 SP o SPI 20 A, 600 V Cualquier elemento dual de

Tabla 3.14: Fusibles de controlador de manual del motor

Tamaño de bastidor

F LPJ-30 SP o SPI 30 A, 600 V Cualquier elemento dual de clase J,

Nº ref. Bussmann* Clasificación Fusibles alternativos

clase J, retardo de tiempo, 6

clase J, retardo de tiempo, 10

clase J, retardo de tiempo, 15

clase J, retardo de tiempo, 20

clase J, retardo de tiempo, 25

clase J, retardo de tiempo, 20

retardo de tiempo, 30 A

Tabla 3.15: Fusible de terminales con protección mediante fusible 30 A

Tamaño de bastidor

F LPJ-6 SP o SPI 6 A, 600 V Cualquier elemento dual de clase J,

Tabla 3.16: Fusible de transformador de control

Tamaño de bastidor

F GMC-800MA 800 mA, 250 V

Tabla 3.17: Fusible NAMUR

Tamaño de bastidor

F LP-CC-6 6 A, 600 V Cualquier clase CC, 6 A

Tabla 3.18: Fusible de bobina de relé de seguridad con relé PILS

Nº ref. Bussmann* Clasificación Fusibles alternativos

retardo de tiempo, 6 A

Nº ref. Bussmann* Clasificación

Nº ref. Bussmann* Clasificación Fusibles alternativos

MG.20.P3.05 - VLT® es una marca registrada de Danfoss

Manual de Funcionamiento para VLT AQUA

3 Instrucciones de montaje

3.6.15 Desconectores de red - tamaño de bastidor D, E y F

Tamaño de bastidor Potencia y tensión Tipo

D1/D3 P110-P132 380-480 V & P110-P160 525-690 V ABB OETL-NF200A D2/D4 P160-P250 380-480 V & P200-P400 525-690 V ABB OETL-NF400A

E1/E2 P315 380-480 V & P450-P630 525-690 V ABB OETL-NF600A E1/E2 P355-P450 380-480 V ABB OETL-NF800A

F3 P500 380-480 V & P710-P800 525-690 V Merlin Gerin NPJF36000S12AAYP F3 P560-P710 380-480 V & P900 525-690 V Merlin Gerin NRK36000S20AAYP F4 P800-P1M0 380-480 V & P1M0-P1M2 525-690 V Merlin Gerin NRK36000S20AAYP

3.6.16 Magnetotérmicos bastidor F

Tamaño de bastidor Potencia y tensión Tipo

F3 P500 380-480 V y P710-P800 525-690 V Merlin Gerin NPJF36120U31AABSCYP F3 P630-P710 380-480 V y P900 525-690 V Merlin Gerin NRJF36200U31AABSCYP F4 P800 380-480 V y P1M0-P1M2 525-690 V Merlin Gerin NRJF36200U31AABSCYP F4 P1M0 380-480 V Merlin Gerin NRJF36250U31AABSCYP

High Power

3.6.17 Bastidor F contactores de red

Tamaño de bastidor Potencia y tensión Tipo

F3 P500-P560 380-480 V y P710-P900 525-690 V Eaton XTCE650N22A F3 P630 380-480 V Eaton XTCE820N22A F3 P710 380-480 V Eaton XTCEC14P22B F4 P1M0 525-690 V Eaton XTCE820N22A F4 P800-P1M0 380-480 V y P1M2 525-690 V Eaton XTCEC14P22B

3.6.18 Aislamiento del motor

Para longitudes de cable del motor ≤ la longitud máxima recogida en las tablas de Especificaciones generales, se recomiendan las siguientes clasificaciones de aislamiento del motor debido a que el pico de tensión puede ser de hasta el doble de la tensión de CC,2,8 veces la tensión de red, debido a la transmisión de efectos de la red en el cable del motor. Si un motor tiene una clasificación de aislamiento inferior, se recomienda la utilización de un filtro du/dt o de onda senoidal.

Tensión nominal de red Aislamiento del motor UN ≤ 420 V ULL estándar = 1300 V 420 V < U 500 V < UN ≤ 600 V ULL reforzada = 1800 V 600 V < U

≤ 500 V ULL reforzada = 1600 V

≤ 690 V ULL reforzada = 2000 V

MG.20.P3.05 - VLT® es una marca registrada de Danfoss

Manual de Funcionamiento para VLT AQUA High Power

3.6.19 Corrientes en los rodamientos del motor

Todos los motores instalados con convertidores de 110 kW o de mayor potencia, deben tener instalados cojinetes NDE (Non-Drive End, no acoplados) aislados para eliminar las corrientes circulantes en los cojinetes. Para minimizar las corrientes en el eje y los cojinetes de la transmisión (DE), es necesario una adecuada conexión a tierra del convertidor, el motor, la máquina manejada y la conexión entre el motor y la máquina.

Estrategias estándar de mitigación:

1. Utilizar un cojinete aislado

2. Aplicar rigurosos procedimientos de instalación

- Seguir estrictamente las directrices de instalación EMC

- Proporcionar una buena conexión de alta frecuencia entre el motor y el convertidor de frecuencia, por ejemplo mediante un cable

apantallado que tenga una conexión de 360° en el motor y en el convertidor de frecuencia

- Ofrecer una vía de impedancia baja desde el convertidor de frecuencia a la toma de tierra del edificio y desde el motor hasta la toma de tierra del edificio. lo que puede resultar difícil para las bombas

- Realizar una conexión a tierra directa entre el motor y la máquina de carga

- Reforzar el PE de modo que la impedancia de alta frecuencia sea inferior en el PE

- Comprobar que el motor y el motor de carga estén alineados

3. Reducir la frecuencia de conmutación de IGBT

4. Modificar la forma de onda del inversor, 60° AVM vs. SFAVM

5. Instalar un sistema de conexión a tierra del eje o usar un acoplador aislante entre el motor y la carga

6. Aplicar un lubricante conductor

7. Si la aplicación lo permite, evite el funcionamiento con velocidad del motor baja utilizando los ajustes de velocidad mínima del convertidor de frecuencia.

8. Tratar de asegurar que la tensión de línea está equilibrada con tierra. Esto puede resultar difícil para sistemas de patilla con toma de tierra, IT, TT o TN-CS

9. Usar un filtro dU/dt o senoidal

3 Instrucciones de montaje

3.6.20 Recorrido de los cables de control

Sujete todos los cables de control al recorrido designado para ellos, tal y como se muestra en la ilustración. Recuerde conectar los apantallamientos de un modo correcto para asegurar una óptima inmunidad eléctrica.

Conexión de bus de campo

La conexiones se hacen a las opciones correspondientes en la tarjeta de control. Para obtener más detalles consulte el manual correspondiente del bus de campo. El cable debe colocarse a la izquierda en el interior del convertidor de frecuencia, y sujetarse juntamente con otros cables de control (ver figura).

Ilustración 3.51: Ruta del cableado de control.

MG.20.P3.05 - VLT® es una marca registrada de Danfoss

3 Instrucciones de montaje

En las unidades Chasis (IP00) y NEMA 1, es posible también conectar el bus de campo desde la parte superior de la unidad, como se muestra en la figura de la derecha. En la unidad NEMA 1 debe retirarse una cubierta metálica. Número de kit para la conexión superior de bus de campo: 176F1742

Instalación de alimentación externa de 24 V CC

Par: 0,5 - 0,6 Nm (5 pulgadas-lbs) Tamaño tornillo: M3

Manual de Funcionamiento para VLT AQUA

High Power

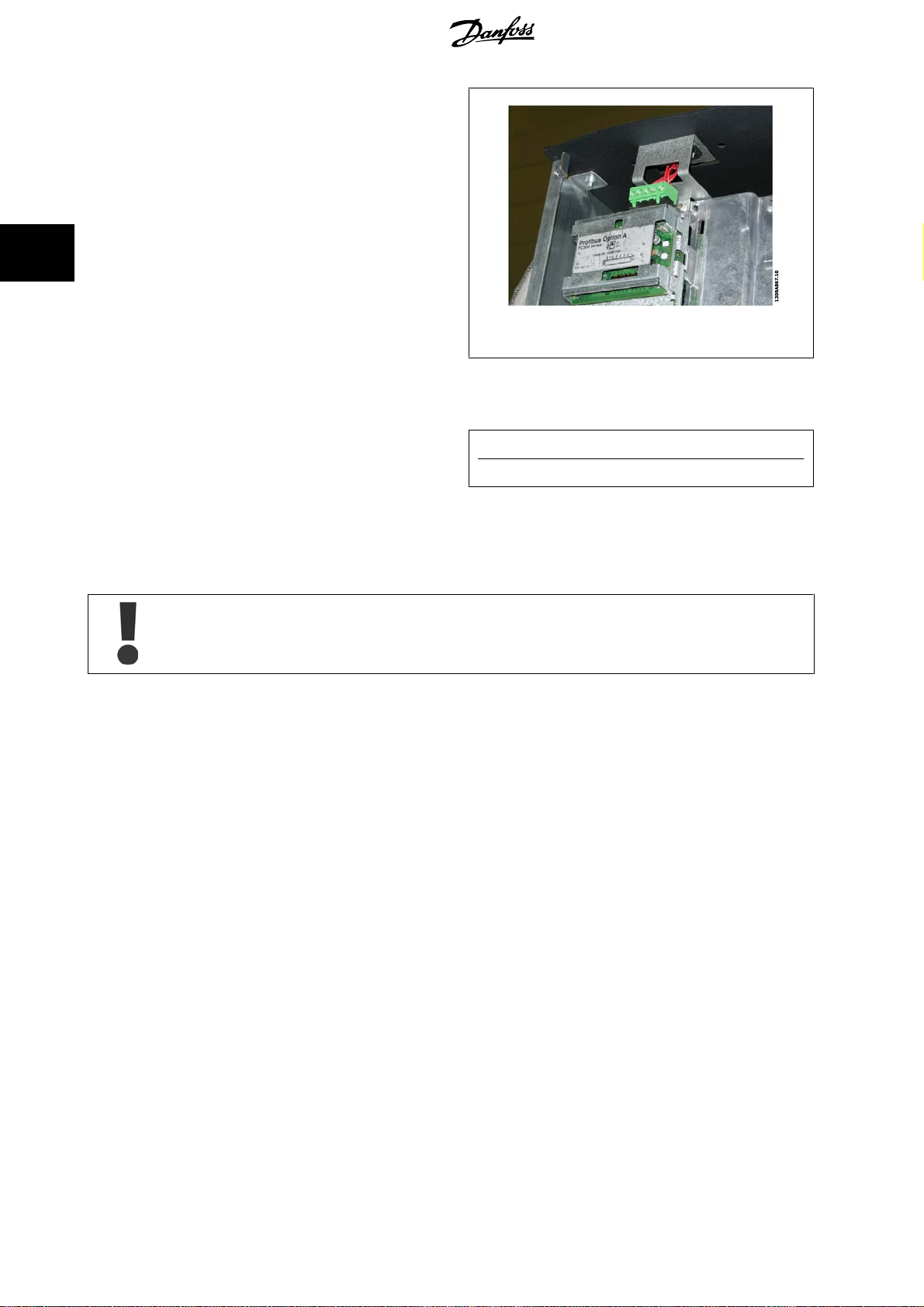

Ilustración 3.52: Conexión superior para bus de campo.

No. 35 (-), 36 (+) Alimentación externa de 24 V CC

La alimentación externa de 24 V CC se puede utilizar como una alimentación de baja tensión para la tarjeta de control y cualquier otra tarjeta instalada como opción. Esto permite el funcionamiento completo del LCP (incluido el ajuste de parámetros) sin necesidad de realizar una conexión a la red eléctrica. Tenga presente que se dará una advertencia de tensión baja cuando se haya conectado la alimentación de 24 V CC; sin embargo, no se producirá una desconexión.

Utilice una alimentación de 24 V CC de tipo PELV para asegurar el correcto aislamiento galvánico (de tipo PELV) en los terminales de control del convertidor de frecuencia.

Función

3.6.21 Acceso a los terminales de control

Todos los terminales a los cables de control se encuentran situados debajo del LCP. Es posible acceder a ellos abriendo la puerta en la versión IP21/ 54 o extrayendo las cubiertas en la versión IP00 .

MG.20.P3.05 - VLT® es una marca registrada de Danfoss

Manual de Funcionamiento para VLT AQUA High Power

3.6.22 Instalación eléctrica, Terminales de control

Para conectar el cable al terminal:

1. Quite unos 9 ó 10 mm de aislante

Introduzca un destornillador

3. Introduzca el cable en el orificio circular adyacente.

4. Retire el destornillador. Ahora el cable está montado en el terminal.

Para quitar el cable del terminal:

Introduzca un destornillador

2. Saque el cable.

Máx. 0,4 x 2,5 mm

en el orificio cuadrado.

3 Instrucciones de montaje

MG.20.P3.05 - VLT® es una marca registrada de Danfoss

3 Instrucciones de montaje

3.7 Ejemplos de conexión

3.7.1 Arranque/Parada

Manual de Funcionamiento para VLT AQUA

High Power

Terminal 18 = par. 5-10 Terminal 27 = par. 5-12 determinado:

Terminal 37 = parada segura

inercia

Terminal 18 entrada digital

Terminal 27 entrada digital

)

3.7.2 Marcha/paro por pulsos

Terminal 18 = par. 5-10

pulsos

Terminal 27= par. 5-12

Terminal 37 = parada segura

Terminal 18 entrada digital

Terminal 27 entrada digital

[8]

Arranque

[0]

Sin función

[9]

Arranque por

[6]

Parada inversa

(pre-

MG.20.P3.05 - VLT® es una marca registrada de Danfoss

Manual de Funcionamiento para VLT AQUA High Power

3.7.3 Aceleración/deceleración

Terminales 29/32 = Aceleración/deceleración:

Terminal 18 = par. 5-10 [9] (predeterminado)

Terminal 27 = par. 5-12 referencia [19]

Terminal 29 = par. 5-13 [21]

Terminal 32 = par. 5-14 ción [22]

Nota: Terminal 29 sólo en los modelos Convertidor de frecuencia x02 (x=tipo de serie).

3.7.4 Referencia del potenciómetro

Referencia de tensión a través de un potenciómetro:

Fuente de referencia 1 = [1] minada)

Terminal 53, escala baja V = 0 voltios

Terminal 53, escala alta V = 10 voltios

Term. 53, valor bajo ref./realim = 0 RPM

Terminal 53, valor alto ref./realim. = 1.500 RPM

Interruptor S201 = OFF (U)

Terminal 18 entrada digital

Terminal 27 entrada digital

Terminal 29 entrada digital

Terminal 32 entrada digital

Entrada analógica 53

Arranque

Mantener

Aceleración

Decelera-

(predeter-

3 Instrucciones de montaje

MG.20.P3.05 - VLT® es una marca registrada de Danfoss

3 Instrucciones de montaje

3.8 Instalación eléctrica - continuación

3.8.1 Instalación eléctrica, Cables de control

Manual de Funcionamiento para VLT AQUA

High Power

Ilustración 3.53: Diagrama que muestra todos los terminales eléctricos sin opciones. El terminal 37 es la entrada a usar para la parada de seguridad. Consulte las instrucciones sobre la instalación de parada de seguridad en la sección de seguridad e Instalación de parada de seguridad.

Los cables de control muy largos y las señales analógicas pueden, rara vez, y dependiendo de la instalación, producir bucles de tierra de 50/60 Hz debido al ruido introducido a través de los cables de alimentación.

Si esto ocurre, puede ser necesario romper la pantalla o introducir un condensador de 100 nF entre la pantalla y el chasis.

Las entradas y salidas analógicas y digitales deben estar conectadas por separado a las entradas comunes del convertidor (terminal 20, 55, 39) para evitar que las corrientes a tierra de ambos grupos afecten a otros grupos. Por ejemplo, la activación de una entrada digital podría producir perturbaciones en una señal de entrada analógica.

Instalación de parada de seguridad

, en la Guía de Diseño del convertidor de frecuencia. Consulte también las secciones parada

MG.20.P3.05 - VLT® es una marca registrada de Danfoss

Manual de Funcionamiento para VLT AQUA High Power

Polaridad de entrada de los terminales de control

¡NOTA!

Los cables de control deben estar apantallados/blindados.

3 Instrucciones de montaje

Conecte los cables como se describe en el Manual de funcionamiento del convertidor de frecuencia. Recuerde conectar los apantallamientos de un modo correcto para asegurar una óptima inmunidad eléctrica.

MG.20.P3.05 - VLT® es una marca registrada de Danfoss

Manual de Funcionamiento para VLT AQUA

3 Instrucciones de montaje

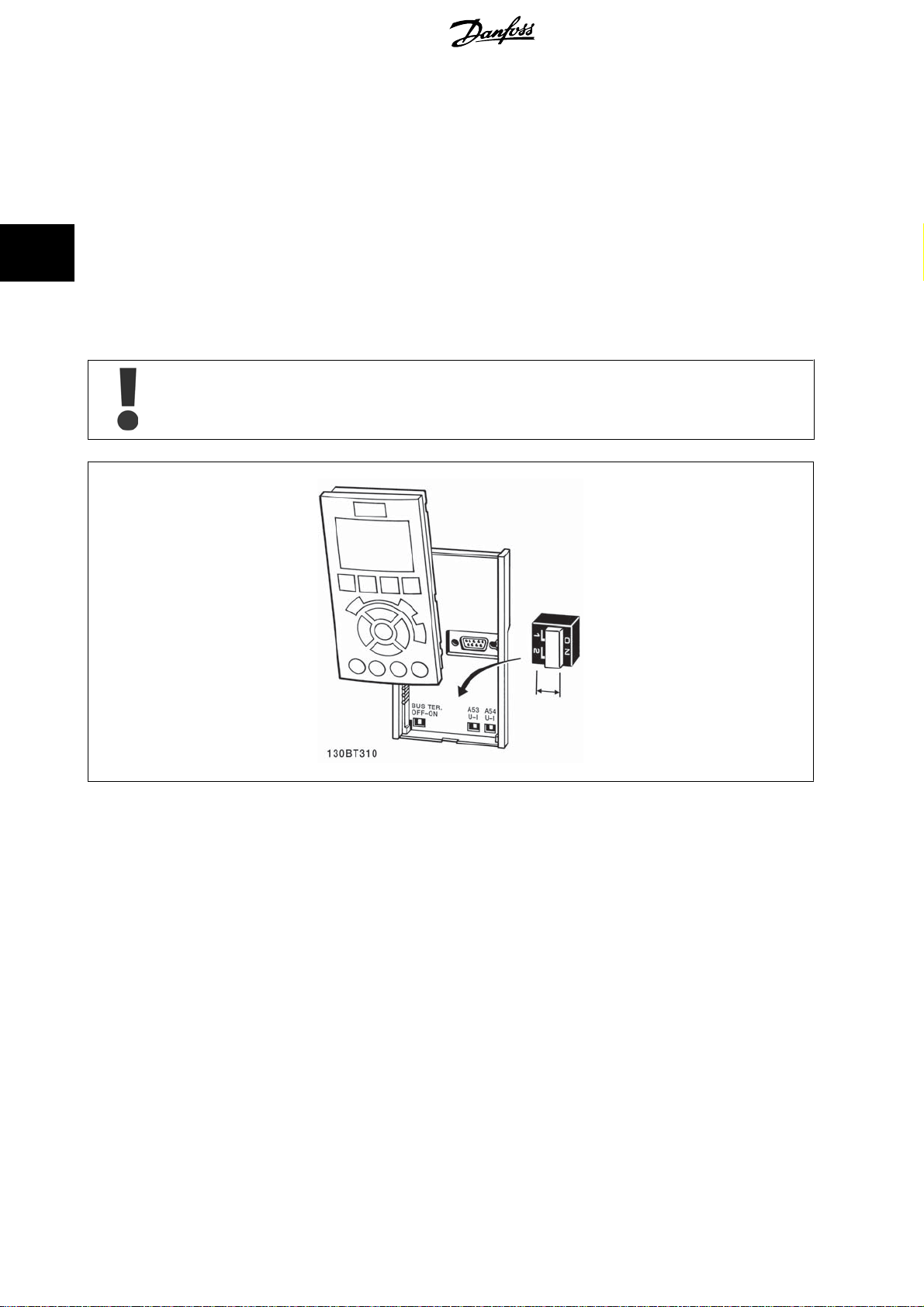

3.8.2 Interruptores S201, S202 y S801

Los interruptores S201 (A53) y S202 (A54) se utilizan para seleccionar una configuración de intensidad (0-20 mA) o de tensión (de -10 a 10 V) de los terminales de entrada analógica 53 y 54, respectivamente.

El interruptor S801 (BUS TER.) se puede utilizar para activar la terminación del puerto RS-485 (terminales 68 y 69).

High Power

Diagrama que muestra todos los terminales eléctricos

Véase el

Ajuste predeterminado:

S201 (A53) = OFF (entrada de tensión)

S202 (A54) = OFF (entrada de tensión)

S801 (terminación de bus) = OFF

Al cambiar la función del S201, el S202 o el S801, tenga cuidado de no forzar los interruptores. Se recomienda desmontar el montaje del LCP (la base) para manipular los interruptores. No deben accionarse los interruptores con la alimentación conectada al convertidor de frecuencia.

en la sección

Instalación eléctrica

MG.20.P3.05 - VLT® es una marca registrada de Danfoss

Manual de Funcionamiento para VLT AQUA High Power

3.9 Ajuste final y prueba

Para probar el ajuste y asegurarse de que el convertidor de frecuencia funciona, siga estos pasos.

Paso 1. Localice la placa de características del motor

¡NOTA!

El motor puede estar conectado en estrella (Y) o en triángulo (). Esta información aparece en la placa de especificaciones del motor.

3 Instrucciones de montaje

Paso 2. Escriba las especificaciones del motor en esta lista de parámetros.

Para acceder a esta lista, pulse primero [QUICK MENU] (Menú rápido) y, a continuación, seleccione “Q2 Ajuste rápido”.

Paso 3. Active la Adaptación automática del motor (AMA)

La realización de un procedimiento AMA garantiza un rendimiento óptimo. El procedimiento AMA mide los valores a partir del diagrama equivalente del modelo de motor.

1. Conecte el terminal 37 al terminal 12 (si el terminal 37 está disponible).

2. Conecte el terminal 27 al terminal 12 o ajuste par. 5-12

3. Active el AMA par. 1-29

4. Elija entre un AMA reducido o uno completo. Si hay un filtro de ondas senoidales instalado, ejecute sólo AMA reducido o retire el filtro de ondas senoidales durante el proceso AMA .

5. Pulse la tecla [OK] (Aceptar). El display muestra el mensaje “Press [Hand on] to start” (Pulse la tecla [Hand on] (Control local) para arrancar).

6. Pulse la tecla [Hand on] (Control local). Una barra de progreso indica que el AMA se está llevando a cabo.

Detención del AMA durante el funcionamiento

1. Pulse la tecla [OFF] (Apagar); el convertidor de frecuencia entrará en modo de alarma y el display mostrará que el usuario ha finalizado el AMA.

AMA correcto

1. El display muestra el mensaje “Pulse [OK] para finalizar el AMA.

2. Pulse la tecla [OK] para salir del estado de AMA.

Adaptación automática del motor (AMA)

Terminal 27 entrada digital

1. par. 1-20

2. par. 1-22

3. par. 1-23

4. par. 1-24

5. par. 1-25

par. 1-21

Potencia motor [CV] Tensión motor Frecuencia motor Intensidad motor Veloc. nominal motor

a “Sin función” (par. 5-12

Potencia motor [kW]

Terminal 27 entrada digital

[0])

MG.20.P3.05 - VLT® es una marca registrada de Danfoss

Manual de Funcionamiento para VLT AQUA

3 Instrucciones de montaje

AMA incorrecto

1. El convertidor de frecuencia entra en modo de alarma. Se puede encontrar una descripción de la alarma en el capítulo

mas

2. “Valor de informe” en [Alarm Log] (Registro de alarmas) muestra la última secuencia de medida llevada a cabo por el AMA, antes de que el convertidor de frecuencia entrase en modo de alarma. Este número, junto con la descripción de la alarma, le ayudará a solucionar los problemas con los que se encuentre. Si se pone en contacto con Danfoss para solicitar asistencia, asegúrese de indicar el número y la descripción de la alarma.

Advertencias y alar-

High Power

¡NOTA!

Un AMA fallido suele deberse al registro incorrecto de los datos de la placa de características del motor o a una diferencia demasiado grande entre la potencia del motor y la del convertidor de frecuencia.

Paso 4. Configurar el límite de velocidad y el tiempo de rampa

par. 3-02 par. 3-03

Tabla 3.19: Ajuste los límites deseados para la velocidad y el tiempo de rampa.

par. 4-11

Referencia mínima Referencia máxima

Límite bajo veloc. motor [RPM]

o par. 4-12

Límite

bajo veloc. motor [Hz]

par. 4-13

Límite alto veloc. motor [RPM]

o par. 4-14

Límite

alto veloc. motor [Hz]

par. 3-41 par. 3-42

Rampa 1 tiempo acel. rampa Rampa 1 tiempo desacel. rampa

MG.20.P3.05 - VLT® es una marca registrada de Danfoss

Manual de Funcionamiento para VLT AQUA High Power

3 Instrucciones de montaje

3.10 Conexiones adicionales

3.10.1 Control de freno mecánico

En las aplicaciones de elevación/descenso, es necesario poder controlar un freno electromecánico:

• Controlar el freno utilizando una salida de relé o una salida digital (terminales 27 ó 29).

• Mantener la salida cerrada (libre de potencial) mientras el convertidor de frecuencia no pueda “controlar” el motor, por ejemplo debido a una carga demasiado pesada.

• Seleccionar Control del freno mecánico [32] en el par. 5-4* para aplicaciones con freno mecánico.

• El freno queda liberado cuando la intensidad del motor supera el valor preseleccionado en par. 2-20

• El freno se acciona cuando la frecuencia de salida es inferior a la frecuencia ajustada en par. 2-21 par. 2-22

Si el convertidor de frecuencia se encuentra en modo de alarma o en una situación de sobretensión, el freno mecánico actúa inmediatamente.

Activar velocidad freno [Hz]

, y sólo si el convertidor de frecuencia emite un comando de parada.

Intensidad freno liber.

Velocidad activación freno [RPM]

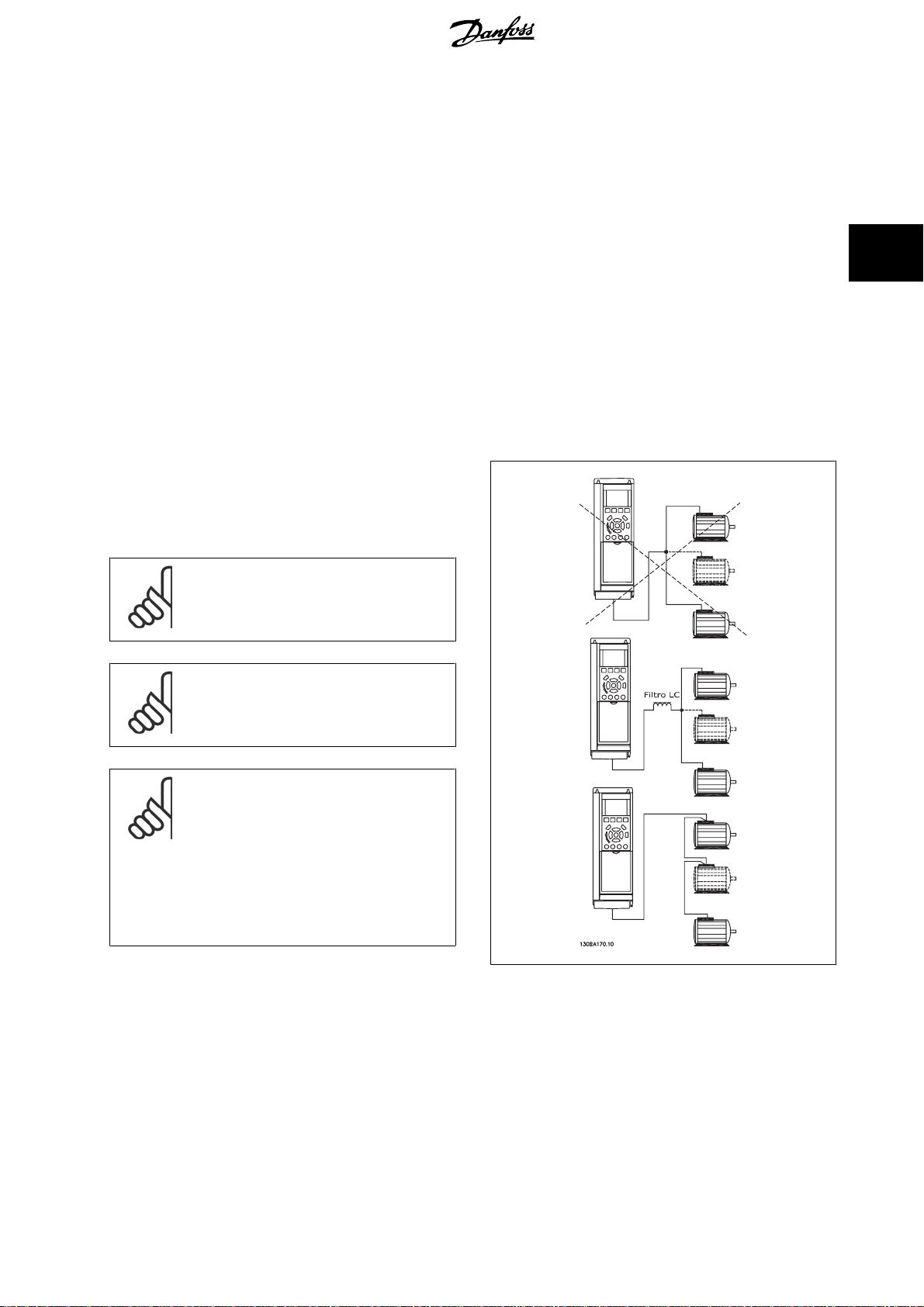

3.10.2 Conexión de motores en paralelo

El convertidor de frecuencia puede controlar varios motores conectados en paralelo. El consumo total de intensidad por parte de los motores no debe sobrepasar la corriente de salida nominal I frecuencia.

del convertidor de

M,N

o en

¡NOTA!

Las instalaciones con cables conectados a un punto común, como en la figura que se muestra abajo, sólo son recomendables para longitudes de cable cortas.

¡NOTA!

Cuando los motores se encuentran conectados en paralelo, no puede utilizarse el par. par. 1-29

automática del motor (AMA)

¡NOTA!

El relé térmico electrónico (ETR) del convertidor de frecuencia no puede utilizarse como protección del motor para el motor individual de los sistemas con motores conectados en paralelo. Proporcione una mayor protección del motor, por ejemplo mediante termistores en cada motor o relés térmicos individuales (los magnetotérmicos no son adecuados como protección).

Al arrancar y a bajas revoluciones pueden surgir problemas si los tamaños de motor son muy diferentes, ya que la resistencia óhmica de estátor, relativamente alta en los motores pequeños, necesita tensiones más altas en dichas situaciones.

Adaptación

3.10.3 Protección térmica del motor

El relé de térmico electrónica del convertidor de frecuencia ha recibido la Aprobación UL para la protección de un motor, cuando par. 1-90

térmica motor

Para la protección térmica del motor, también se puede utilizar la opción MCB 112, tarjeta de termistor PTC. Esta tarjeta tiene certificación ATEX para proteger motores en áreas con peligro de sufrir explosiones, Zona 1/21 y Zona 2/22. Si desea más información al respecto, consulte la

se ha ajustado a

Descon. y

par. 1-24

Intensidad motor

MG.20.P3.05 - VLT® es una marca registrada de Danfoss

está ajustado a la intensidad nominal del motor (véase la placa de características).

Protección

Guía de Diseño.

4 Uso del convertidor de frecuencia

Manual de Funcionamiento para VLT AQUA

High Power

MG.20.P3.05 - VLT® es una marca registrada de Danfoss

Manual de Funcionamiento para VLT AQUA High Power

4 Uso del convertidor de frecuencia

4.1 Modos de uso

4.1.1 Modos de uso

El convertidor de frecuencia puede funcionar de tres formas:

1. Panel gráfico de control local (GLCP), consulte 6.1.2

2. Panel numérico de control local (NLCP), consulte 6.1.3

3. Comunicación serie RS-485 o USB, ambas para conexión a PC, consulte 6.1.4

Si el convertidor de frecuencia dispone de la opción de bus de campo, consulte la documentación pertinente.

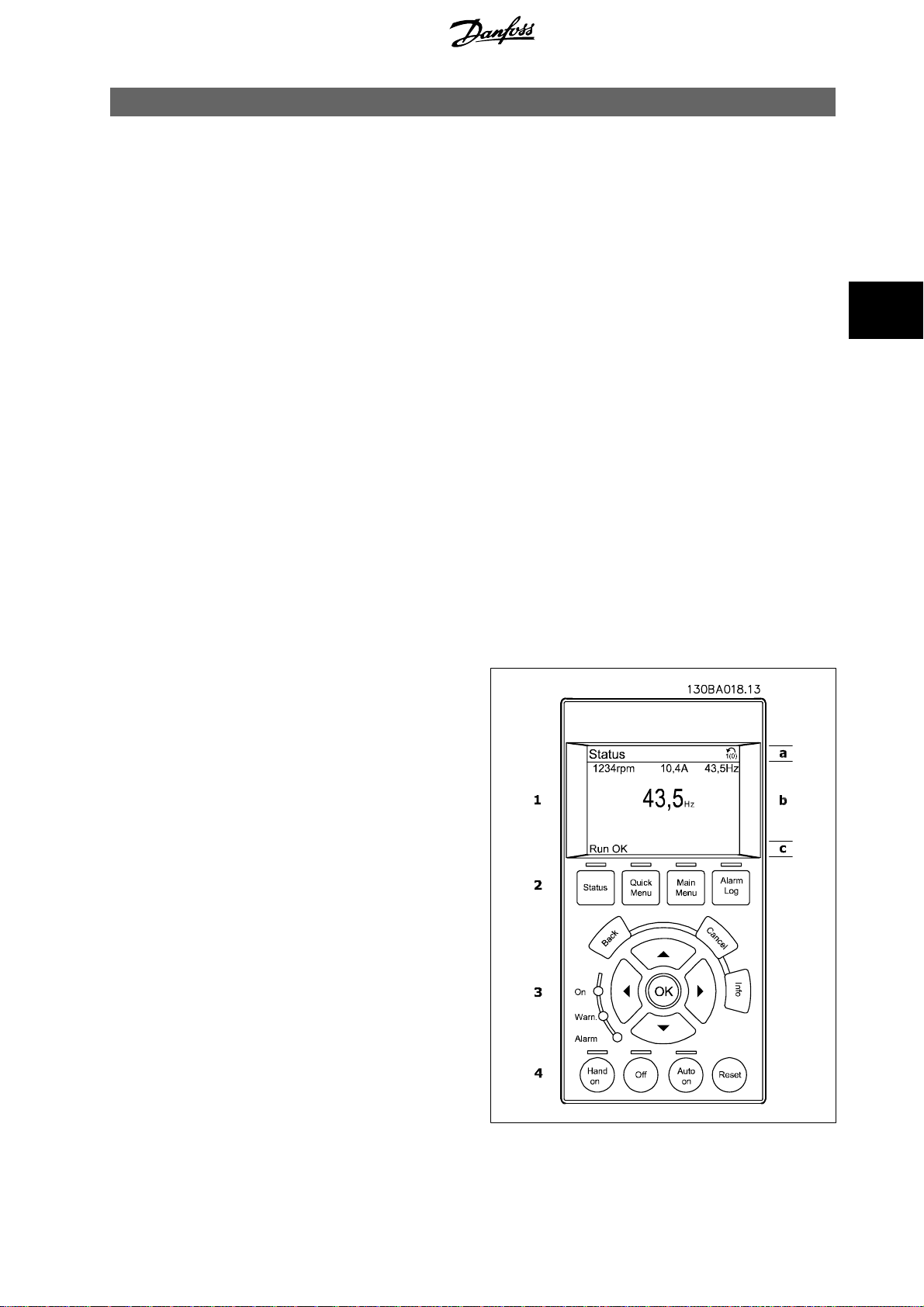

4.1.2 Uso del LCP gráfico (GLCP)

Las siguientes instrucciones son válidas para el GLCP (LCP 102).

El GLCP está dividido en cuatro grupos de funciones:

1. Pantalla gráfica con líneas de estado.

2. Teclas de menú y luces indicadoras (LED): selección de modo, cambio de parámetros y cambio entre las funciones del display.

3. Teclas de navegación y luces indicadoras (LED).

4. Teclas de funcionamiento y luces indicadoras (LED).

Display gráfico:

El display LCD tiene iluminación y cuenta con un total de 6 líneas alfanuméricas. Todos los datos se muestran en el LCP, que puede mostrar hasta cinco variables de funcionamiento mientras se encuentra en el modo [Status] (Estado).

Líneas del display:

a. Línea de estado: Mensajes de estado que muestran iconos y

gráficos.

b. Líneas 1-2: Líneas de datos del operador que muestran datos

y variables definidos o elegidos por el usuario. Si se pulsa la tecla [Status] (Estado), puede añadirse una línea adicional.

c. Línea de estado: Mensajes de estado que muestran texto .

El display se divide en 3 secciones:

Sección superior (a)

muestra el estado cuando está en dicho modo, o hasta 2 variables si no está en modo de estado o en caso de alarma/advertencia.

MG.20.P3.05 - VLT® es una marca registrada de Danfoss

Manual de Funcionamiento para VLT AQUA

4 Uso del convertidor de frecuencia

Se muest ra el número del ajuste activo (sele ccionado como aj uste act ivo en el par . 0-10). Cua ndo se programe otro a juste qu e no sea el activo, el número del ajuste que se está programando aparecerá a la derecha entre corchetes.

Sección media (b)

se muestran hasta 5 variables con la unidad correspondiente, independientemente del estado. En caso de alarma/advertencia, se muestra la advertencia en lugar de las variables.

Puede alternar entre tres pantallas de lectura de estado pulsando la tecla [Status] (Estado). En cada pantalla de estado se muestran las variables de funcionamiento con diferentes formatos (véase a continuación).

Varios valores de medidas pueden vincularse a cada una de las variables de funcionamiento mostradas. Los valores o medidas que deben mostrarse pueden definirse mediante los par. 0-20, 0-21, 0-22, 0-23 y 0-24, a los que se puede acceder mediante [QUICK MENU] (Menú rápido), "Q3 Ajustes de función", "Q3-1 Ajustes generales" o "Q3-11 Ajustes de display".

Cada valor o medida de parámetro de lectura seleccionado en los par. 0-20 a 0-24 posee su propia escala y su propio número de dígitos tras una posible coma decimal. Los valores numéricos grandes se muestran con menos dígitos tras la coma decimal. Ejemplo: lectura actual 5,25 A; 15,2 A 105 A.

Display de estado I

Éste es el estado de lectura estándar después del arranque o después de la inicialización. Utilice [Info] (Información) para obtener información acerca del valor o la medida relacionada con las variables de funcionamiento mostradas (1.1, 1.2, 1.3, 2 y 3). En la siguiente ilustración se muestran las variables de funcionamiento que se visualizan en el display. 1.1, 1.2 y 1.3 se muestran con un tamaño pequeño. 2 y 3 se muestran con un tamaño mediano.

1.1

1.2

130BP041.10

1.3

High Power

Display de estado II

Vea las variables de funcionamiento (1.1, 1.2, 1.3 y 2) que se muestran en el display en esta ilustración. En el ejemplo están seleccionadas las variables Velocidad, Intensidad de motor, Potencia de motor y Frecuencia en la primera y la segunda líneas.

1.1, 1.2 y 1.3 se muestran en tamaño pequeño. 2 aparece en tamaño grande.

Display de estado III:

Este estado muestra el evento y la acción asociada del Smart Logic Control. Para obtener más información, consulte el apartado

Control

Smart Logic

130BP062.10

1.1

1.3

1.2

130BP063.10

MG.20.P3.05 - VLT® es una marca registrada de Danfoss

Manual de Funcionamiento para VLT AQUA High Power

Sección inferior

siempre muestra el estado del convertidor de frecuencia en el modo Estado.

Ajuste de contraste del display

Pulse [Status] (Estado) y [▲] para oscurecer el display Pulse [Status] (Estado) y [▼] para hacer más claro el display

Luces indicadoras (LED):

En caso de que se sobrepasen determinados valores de umbral, se iluminarán los LED de alarma y/o advertencia. En el Panel de control aparecerá un texto de alarma y estado. El indicador de estado On se activa cuando el convertidor de frecuencia recibe tensión de la red, a través de un terminal de bus CC o del suministro externo de 24 V. Al mismo tiempo, se enciende la iluminación de la pantalla.

• LED verde/On: La sección de control está funcionando.

• LED amarillo/Warn.: Indica una advertencia.

• LED rojo parpadeante/Alarm: Indica una alarma.

Sección superior

Sección media

Sección inferior

4 Uso del convertidor de frecuencia

130BP074.10

Teclas del GLCP Teclas de menú

Las teclas del menú se dividen en funciones. Las teclas situadas debajo del display y las luces indicadoras se utilizan para ajustar parámetros, incluida la opción de lectura del display durante el funcionamiento normal.

[Status] (Estado)

Indica el estado del convertidor de frecuencia y del motor. Se pueden seleccionar 3 lecturas de datos distintas pulsando la tecla [Status] (Estado): lecturas de 5 líneas, lecturas de 4 líneas o Smart Logic Control. Utilice [Status] (Estado) para seleccionar el modo de display o para volver al modo Display, tanto desde el modo Menú rápido como desde el modo Menú principal o del de Alarma. Utilice también la tecla [Status] (Estado) para cambiar del modo de lectura simple al doble y viceversa.

[Quick Menu] (Menú rápido) Permite realizar una configuración rápida del convertidor de frecuencia. Las funciones más habituales pueden programarse aquí.

El Menú rápido consta de

- Q1: Mi Menú personal

- Q2: Quick Setup (Configuración rápida).

- Q3: Ajustes de funciones

- Q5: Cambios realizados

-Q6: Registros

El Ajuste de funciones proporciona un acceso rápido y sencillo a todos los parámetros necesarios para la mayoría de las aplicaciones de gestión de aguas y aguas residuales, como par variable, par constante, bombas dosificadoras, bombas de pozo, bombas de refuerzo de presión, bombas mezcladoras, ventiladores de aireación y otras aplicaciones de bombeo y ventilación. Entre otras funciones, también incluye parámetros para seleccionar qué variables mostrar en el LCP, velocidades preseleccionadas digitalmente, escalado de referencias analógicas, aplicaciones mono y multizona de lazo cerrado y funciones específicas relacionadas con las aplicaciones de gestión de aguas y aguas residuales.

130BP045.10

Se puede acceder de forma inmediata a los parámetros del Menú rápido, a menos que se haya creado una contraseña a través del par. 0-60, 0-61, 0-65 ó 0-66. Es posible cambiar directamente entre modo Menú rápido y modo Menú principal.

MG.20.P3.05 - VLT® es una marca registrada de Danfoss

Manual de Funcionamiento para VLT AQUA

4 Uso del convertidor de frecuencia

[Main Menu] (Menú principal)

Se utiliza para programar todos los parámetros. El acceso a los parámetros del Menú principal es inmediato, salvo que haya creado una contraseña mediante los par. 0-60, 0-61, 0-65 ó 0-66. Para la mayor parte de las aplicaciones de gestión de aguas y aguas residuales no es necesario acceder a los parámetros del Menú principal, puesto que el Menú rápido, la Configuración rápida y los Ajustes de funciones proporcionan un acceso más rápido y sencillo a los parámetros más utilizados. Es posible pasar directamente de modo Menú principal al modo Menú rápido y viceversa. Se puede realizar un acceso directo a los parámetros presionando la tecla [Main Menu] (Menú principal) durante 3 segundos. El acceso directo proporciona acceso inmediato a todos los parámetros.

[Alarm Log] (Registro de alarmas)

muestra una lista con las últimas cinco alarmas (numeradas de A1 a A5). Para obtener más detalles sobre una alarma, utilice las teclas de dirección para señalar el número de alarma y pulse [OK] (Aceptar). Se mostrará información sobre el estado del convertidor de frecuencia antes de entrar en el modo de alarma.

[Back] (Atrás)

conduce al paso o nivel anterior en la estructura de navegación.

[Cancel] (Cancelar)

anula el último cambio o el último comando, siempre que el display no haya cambiado.

[Info] (Información)

muestra información sobre un comando, parámetro o función en cualquier ventana del display. [Info] (información) proporciona información detallada cuando es necesario. Para salir del modo de información, pulse [Info] (Información), [Back] (Atrás) o [Cancel] (Cancelar).

High Power

Teclas de navegación

Las cuatro flechas de navegación se utilizan para navegar entre las distintas opciones disponibles en Menu] (Menú principal) y [Alarm log] (Registro de alarmas). Utilice las teclas para mover el cursor.

[OK]

(Aceptar) se utiliza para seleccionar un parámetro marcado con el cursor y para acceder al cambio de un parámetro.

Teclas de funcionamiento

para el control local están en la parte inferior del panel de control.

[Quick Menu] (Menú rápido), [Main

130BP046.10

MG.20.P3.05 - VLT® es una marca registrada de Danfoss

Manual de Funcionamiento para VLT AQUA High Power

[Hand on] (Marcha local)

activa el control del convertidor de frecuencia mediante el GLCP. También pone en marcha el motor y, además, ahora es posible introducir la referencia de velocidad del motor mediante las teclas de dirección. Esta tecla puede ser

on] en LCP

Cuando [[Hand on] (Marcha local)] está activado, seguirán activas las siguientes señales de control:

• [Hand on] (Marcha local) - [Off] (Apagar) - [Auto on] (Automático)

•Reinicio

• Parada por inercia (motor en inercia hasta parar)

•Cambio de sentido

• Selección de ajuste del bit menos significativo - Selección de ajuste del bit más significativo

• Comando de parada desde la comunicación serie

• Parada rápida

•Freno de CC

¡NOTA!

Las señales de parada externas activadas por medio de señales de control o de un bus serie anularán los comandos de "arranque" introducidos a través del LCP.

Activada

[1] o

Desactivada

4 Uso del convertidor de frecuencia

[0] mediante el parámetro 0-40

Botón [Hand

[Off] (Apagar)

Activado

[1] o

detiene el motor conectado. Esta tecla puede ajustarse en ninguna función de parada externa y la tecla [Off] (Apagar) está desactivada, el motor sólo puede detenerse desconectando la alimentación de red.

[Auto On] (Automático)

permite que el convertidor de frecuencia se controle mediante los terminales de control y comunicación serie. El convertidor de frecuencia se activará cuando reciba una señal de arranque de los terminales de control o del bus. Esta tecla puede establecerse en del parámetro

[Reset]

Se utiliza para reiniciar el convertidor de frecuencia tras una alarma (desconexión). Esta tecla puede establecerse en el parámetro

El acceso directo a los parámetros

se puede realizar presionando la tecla [Main Menu] (Menú principal) durante 3 segundos. El acceso directo proporciona acceso inmediato a todos los parámetros.

0-42 Botón (Auto On) en LCP

¡NOTA!

Una señal activa HAND-OFF-AUTO mediante las entradas digitales tendrá prioridad sobre las teclas de control [[Hand on] (Marcha local)] – [Auto on].

0-43, Botón Reset en LCP

Desactivado

[0] por medio del par.

0-41 Botón [Off] en LCP

Activado

[1] o

Desactivado

Activado

[1] o

. Si no se selecciona

[0] por medio

Desactivado

[0] con

MG.20.P3.05 - VLT® es una marca registrada de Danfoss

4 Uso del convertidor de frecuencia

4.1.3 Como utilizar el LCP numérico (NLCP)

Las siguientes instrucciones son válidas para el NLCP (LCP 101).

El panel de control está dividido en cuatro grupos de funciones:

1. Display numérico.

2. Tecla de menú y luces indicadoras (LED) - cambio de parámetros y cambio entre las funciones del display.

3. Teclas de navegación e indicadores luminosos de tipo (LED ).

4. Teclas de funcionamiento y luces indicadoras (LED).

Manual de Funcionamiento para VLT AQUA

High Power

¡NOTA!

La copia de parámetros no es posible con el Panel de control local numérico (LCP 101).

Seleccione uno de los modos siguientes:

Modo Estado: muestra el estado del convertidor de frecuencia o del

motor. Si se produce una alarma, el NLCP cambia automáticamente al modo de estado. Se pueden mostrar varias alarmas.

Modo configuración rápida o Menú Principal: muestran parámetros

y ajustes de los parámetros.

Luces indicadoras (LED):

• LED verde/On: Indica si la sección de control está funcionando.

• LED amarillo/advertencia: indica una advertencia.

• LED rojo parpadeante/alarma: indica una alarma.

Tecla Menu [Menu] Seleccione uno de los modos siguientes:

• Status (Estado)

• Quick Setup (Conf. rápida)

• Main Menu (Menú principal)

Main Menu (Menú principal)

Se utiliza para programar todos los parámetros. Se puede acceder a los parámetros de forma inmediata, a menos que se haya creado una contraseña mediante los parámetros par. 0-60

menú principal

Quick Setup (Configuración rápida) se utiliza para configurar el convertidor de frecuencia utilizando únicamente los parámetros más esenciales. Los valores de los parámetros pueden cambiarse utilizando las flechas arriba/abajo cuando el valor parpadea. Para seleccionar Main Menu (Menú principal), presione varias veces el botón [Menu] hasta que se ilumine el LED Main Menu (Menú principal). Seleccione el grupo de parámetros [xx-__] y pulse [OK] (Aceptar) Seleccione el parámetro [__-xx] y pulse [OK] (Aceptar) Si el parámetro es un parámetro indexado, seleccione el valor del índice y pulse [OK] (Aceptar) Seleccione el valor de datos deseado y pulse [OK] (Aceptar)

,par. 0-61

Acceso a menú princ. sin contraseña

,par. 0-65

Código de menú personal

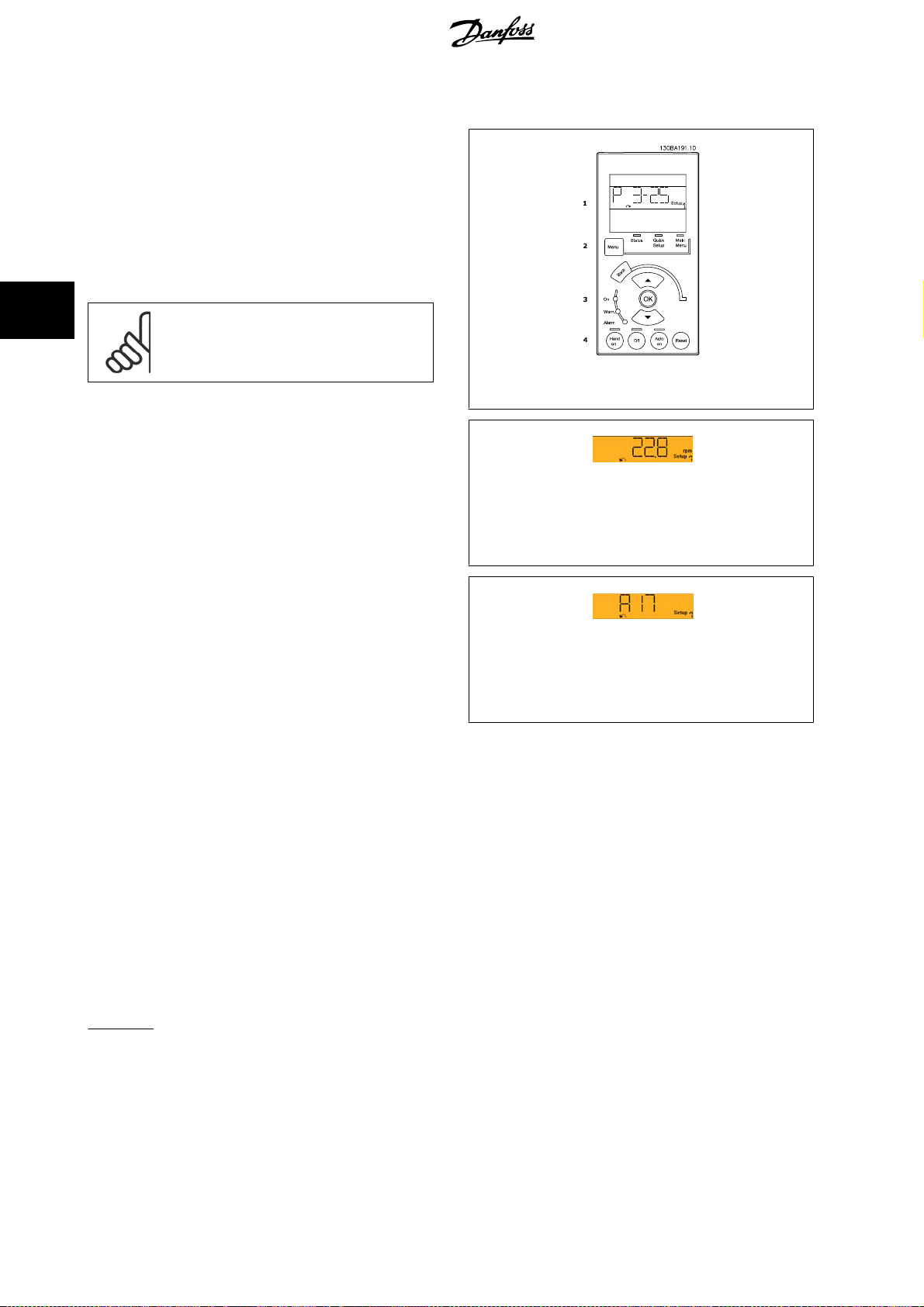

Ilustración 4.1: Panel numérico LCP (NLCP)

130BP077.10

Ilustración 4.2: Ejemplo de presentación de estado

130BP078.10

Ilustración 4.3: Ejemplo de presentación de alarma

,par. 0-66

Acceso a menú personal sin contraseña

Contraseña

MG.20.P3.05 - VLT® es una marca registrada de Danfoss

Manual de Funcionamiento para VLT AQUA High Power

Teclas de navegación [Back] (Atrás)

se utiliza para volver hacia atrás

Las teclas de flecha [

se utilizan para desplazarse entre grupos de parámetros, entre parámetros y dentro de éstos.

[OK]

(Aceptar) se utiliza para seleccionar un parámetro marcado con el cursor y para acceder al cambio de un parámetro.

▲

] [▼]

4 Uso del convertidor de frecuencia

130BP079.10

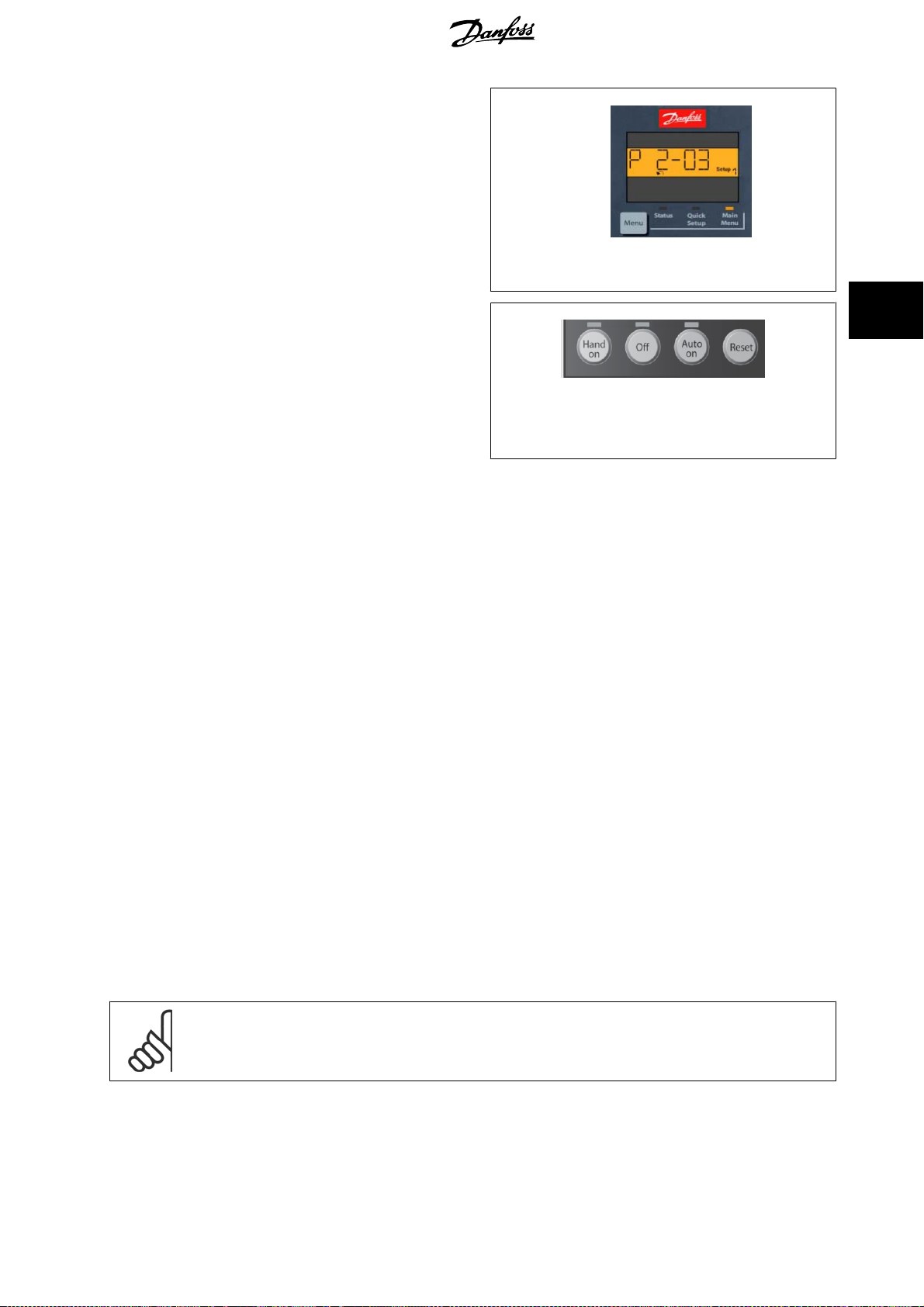

Ilustración 4.4: Ejemplo de display

Teclas de funcionamiento

Las teclas para el control local están en la parte inferior del panel de control.

130BP046.10

Ilustración 4.5: Teclas de funcionamiento del Panel de control numérico (NLCP)

[Hand on] (Marcha local)

activa el control del convertidor de frecuencia a través del LCP. [Hand on] también pone en marcha el motor, y además ahora es posible introducir los

Activada

[1] o

datos de velocidad del mismo mediante las teclas de flecha. Esta tecla puede ser

LCP

Las señales de parada externas activadas por medio de señales de control o de un bus serie anularán los comandos de "arranque" introducidos a través del LCP.

Cuando [[Hand on] (Marcha local)] está activado, seguirán activas las siguientes señales de control:

• [Hand on] (Marcha local) - [Off] (Apagar) - [Auto on] (Automático)

•Reinicio

• Parada inversa por inercia

•Cambio de sentido

• Selección de ajuste del bit menos significativo - Selección de ajuste del bit más significativo

• Comando de parada desde la comunicación serie

• Parada rápida

•Freno de CC

[Off] (Apagar)

Activada

[1] o

detiene el motor conectado. Esta tecla puede ser

Si no se selecciona ninguna función de parada externa y la tecla [Off] (Apagar) está desactivada, se puede detener el motor desconectando la alimentación de red.

Desactivada

[0] con par. 0-41

Desactivada

Botón (Off) en LCP

[0] con par. 0-40

Botón (Hand on) en

[Auto On] (Automático)

permite que el convertidor de frecuencia se controle mediante los terminales de control y comunicación serie. El convertidor de frecuencia se activará

Activada

[1] o

cuando reciba una señal de arranque de los terminales de control o del bus. Esta tecla puede ser

activ.] llave en LCP

[Reset]

Se utiliza para reiniciar el convertidor de frecuencia tras una alarma (desconexión). Esta tecla puede ser par. 0-43

¡NOTA!

Una señal HAND-OFF-AUTO activa mediante las entradas digitales tendrá prioridad sobre las teclas de control [Hand on] (Marcha local)

- [Auto on].

Botón (Reset) en LCP

MG.20.P3.05 - VLT® es una marca registrada de Danfoss

Desactivada

Activada

[0] con par. 0-42

[1] o

Desactivada

[Auto

[0] con

Manual de Funcionamiento para VLT AQUA

4 Uso del convertidor de frecuencia

4.1.4 Cambio de datos

1. Pulse la tecla [Quick Menu] (Menú rápido) o [Main Menu] (Menú principal).

Utilice las teclas [

3. Pulse la tecla [OK] (Aceptar).

Utilice las teclas [

5. Pulse la tecla [OK] (Aceptar).

Utilice las teclas [

utilice las teclas . El cursor indica el dígito seleccionado para cambiarse. La tecla [

7. Pulse la tecla [Cancel] (Cancelar) para descartar el cambio, o pulse la tecla [OK] (Aceptar) para aceptar el cambio e introducir un nuevo ajuste.

4.1.5 Cambio de un valor de texto

Si e l paráme tr o se le cci on ado es un va lo r de texto, c am bie el valo r de text o con las teclas de navegación arriba/abajo. La tecla arriba aumenta el valor y la tecla abajo lo disminuye. Coloque el cursor sobre el valor que desee guardar y pulse [OK] (Aceptar).

] y [▼] para acceder al grupo de parámetros que desee modificar.

▲

] y [▼] para acceder al parámetro que desee modificar.

▲

] y [▼] para seleccionar el ajuste correcto para cada parámetro. O bien, para moverse por los dígitos dentro de un número,

▲

] aumenta el valor y la tecla [▼] lo disminuye.

▲

130BP068.10

High Power

Ilustración 4.6: Ejemplo de display.

4.1.6 Cambio de un grupo de valores de datos numéricos

Si el parámetro elegido representa un valor de dato numérico, puede cambiar el valor del dato seleccionado con las teclas de navegación <> y las teclas de navegación arriba/abajo. Utilice las teclas de navegación <> para mover el cursor horizontalmente.

Ilustración 4.7: Ejemplo de display.

Utilice las teclas de navegación arriba/abajo para modificar el valor del dato. La tecla arriba aumenta el valor del dato y la tecla abajo lo reduce. Coloque el cursor sobre el valor que desee guardar y pulse [OK] (Aceptar).

130BP069.10

130BP070.10

Ilustración 4.8: Ejemplo de display.

MG.20.P3.05 - VLT® es una marca registrada de Danfoss

Manual de Funcionamiento para VLT AQUA High Power

4.1.7 Cambio de valor de datos, Paso a paso

4 Uso del convertidor de frecuencia

Algunos parámetros pueden cambiarse de forma escalonada (por intervalos) o de forma continua. Esto es aplicable a par. 1-20 par. 1-22 Estos parámetros van tomando los distintos valores de datos numéricos de un grupo de valores, o bien toman valores de datos numéricos en continuo cambio.

Tensión motor

y a par. 1-23

Frecuencia motor

Potencia motor [kW]

4.1.8 Lectura y programación de parámetros indexados

Los parámetros se indexan cuando se sitúan en una pila circular. Del par. 15-30 pulse [OK] (Aceptar) y utilice las teclas de navegación arriba/abajo para desplazarse por el registro de valores.

Utilice el par. 3-10 Elija el parámetro, pulse [OK] (Aceptar) y utilice las teclas de navegación arriba/abajo para desplazarse por los valores indexados. Para cambiar el valor del parámetro, seleccione el valor indexado y pulse [OK] (Aceptar). Cambie el valor utilizando las teclas arriba/abajo. Pulse [OK] (Aceptar) para aceptar el nuevo ajuste. Pulse [Cancel] (Cancelar) para cancelar. Pulse [Back] (Atrás) para salir del parámetro.

Reg. alarma: código de fallo

Referencia interna

como otro ejemplo:

al par. 15-32

Reg. alarma: hora

contienen un registro de fallos que puede consultarse. Elija un parámetro,

4.1.9 Consejos prácticos

* Para la mayoría de las aplicaciones de aguas residuales, el Menú rápido, la Configuración rápida y los ajustes de funciones

proporcionan el acceso más rápido y sencillo a todos los parámetros necesarios habitualmente. * Siempre que sea posible, realice un AMA para conseguir el mayor rendimiento posible del eje. * Puede ajustar el contraste del display pulsando [Status] (Estado) y [▲] para oscurecer el display o pulsando [Status] (Estado)

y [▼] para aclararlo. * Todos los parámetros modificados con respecto a los ajustes de fábrica se muestran en [Quick Menu] (Menú rápido) y [Cambios

realizados]. * Mantenga pulsado el botón [Main Menu] (Menú principal) durante tres segundos para acceder a cualquier parámetro. * Si va a realizarse una reparación, es recomendable copiar todos los parámetros en el LCP; consulte el par. 0-50 para obtener

más información al respecto.

Tabla 4.1: Consejos prácticos

4.1.10 Transferencia rápida de ajustes de parámetros mediante GLCP

Una vez finalizado el proceso de configuración de un convertidor de frecuencia, es recomendable almacenar (copia de seguridad) los ajustes de los parámetros en el GLCP o en un PC mediante la herramienta de software de programación MCT 10.

¡NOTA!

Antes de realizar cualquiera de estas operaciones, detenga el motor.

Almacenamiento de datos en LCP:

1. Vaya a par. 0-50

2. Pulse la tecla [OK] (Aceptar)

3. Seleccione “Trans. LCP tod. par.” (Transferir todos los parámetros al LCP)

4. Pulse la tecla [OK] (Aceptar)

Los ajustes de todos los parámetros se almacenarán en el GLCP, lo que se indica en la barra de progreso. Cuando se alcance el 100%, pulse [OK] (Aceptar).

Copia con LCP

MG.20.P3.05 - VLT® es una marca registrada de Danfoss

Manual de Funcionamiento para VLT AQUA

4 Uso del convertidor de frecuencia

Ahora, el GLCP puede conectarse a otro convertidor de frecuencia para copiar los ajustes de parámetros en dicho convertidor de frecuencia.

Trasferencia de datos desde el LCP al convertidor de frecuencia:

1. Vaya a par. 0-50

2. Pulse la tecla [OK] (Aceptar)

3. Seleccione “Tr d LCP tod. par.” (Transferir todos los parámetros del LCP)

4. Pulse la tecla [OK] (Aceptar)

En ese momento, todos los ajustes de parámetros almacenados en el GLCP se transferirán al convertidor de frecuencia, lo que se indica mediante la barra de progreso. Cuando se alcance el 100%, pulse [OK] (Aceptar).

4.1.11 Inicializacióna los ajustes predeterminados

Existen dos modos de inicializar el convertidor de frecuencia a los ajustes predeterminados: la inicialización recomendada y la inicialización manual. Tenga en cuenta que tienen características diferentes según se explica a continuación.

Copia con LCP

High Power

Inicialización recomendada (a través de par. 14-22

cionamiento

1. Seleccione par. 14-22

2. Pulse [OK] (Aceptar)

3. Seleccione “Inicialización” (para el NLCP, seleccione “2”)

4. Pulse [OK] (Aceptar)

5. Apague la alimentación de la unidad y espere a que se apague

6. Vuelva a conectar la alimentación. Ya ha conseguido reiniciar el

7. Pulse [Reset]

Inicialización manual

)

Modo funcionamiento

el display.

convertidor. Tenga en cuenta que para la primera puesta en marcha son necesarios unos segundos adicionales.

¡NOTA!

Los parámetros seleccionados en par. 0-25

¡NOTA!

Cuando se lleva a cabo una inicialización manual, se reinicia la comunicación serie, los ajustes del filtro RFI y los ajustes del registro de fallos. Borra los parámetros seleccionados en par. 0-25

Modo fun-

Mi menú personal

seguirán presentes con los ajustes predeterminados de fábrica.

Mi menú personal

par. 14-22 vo: par. 14-50 par. 8-30 par. 8-31 par. 8-32 par. 8-35 par. 8-36 par. 8-37 par. 15-00 par. 15-20

Tiempo

par. 15-30

hora

Modo funcionamiento

Filtro RFI Protocolo Dirección Velocidad en baudios Retardo respuesta mín. Retardo respuesta máx. Retardo máx. intercarac.

Horas de funcionamiento

Registro histórico: Evento

Reg. alarma: código de fallo

inicializa todos los parámetros sal-

a par. 15-05 a par. 15-22

a par. 15-32

Sobretensión

Registro histórico:

Reg. alarma:

1. Desconecte la unidad de la red eléctrica y espere a que se apague el display.

2a. Pulse [Status] - [Main Menu] - [OK] (Estado - Menú principal

- Aceptar) al mismo tiempo mientras enciende el LCP gráfico (GLCP).

2b. Pulse [Menu] mientras enciende el display numérico LCP

101.

3. Suelte las teclas después de 5 segundos.

4. Ahora, el convertidor de frecuencia se encuentra configurado con los ajustes predeterminados.

Con este parámetro se inicializa todo excepto: par. 15-00 par. 15-03 par. 15-04 par. 15-05

MG.20.P3.05 - VLT® es una marca registrada de Danfoss

Horas de funcionamiento

Arranques

Sobretemperat.

Sobretensión

Manual de Funcionamiento para VLT AQUA High Power

4.1.12 Conexión de bus RS-485

Puede haber uno o varios convertidores de frecuencia conectados a un controlador (o maestro) mediante la interfaz estándar RS485. El terminal 68 esta conectado a la señal P (TX+, RX+), mientras que el terminal 69 esta conectado a la señal N (TX-, RX-).

Si hay más de un convertidor de frecuencia conectado a un maestro, utilice conexiones en paralelo.

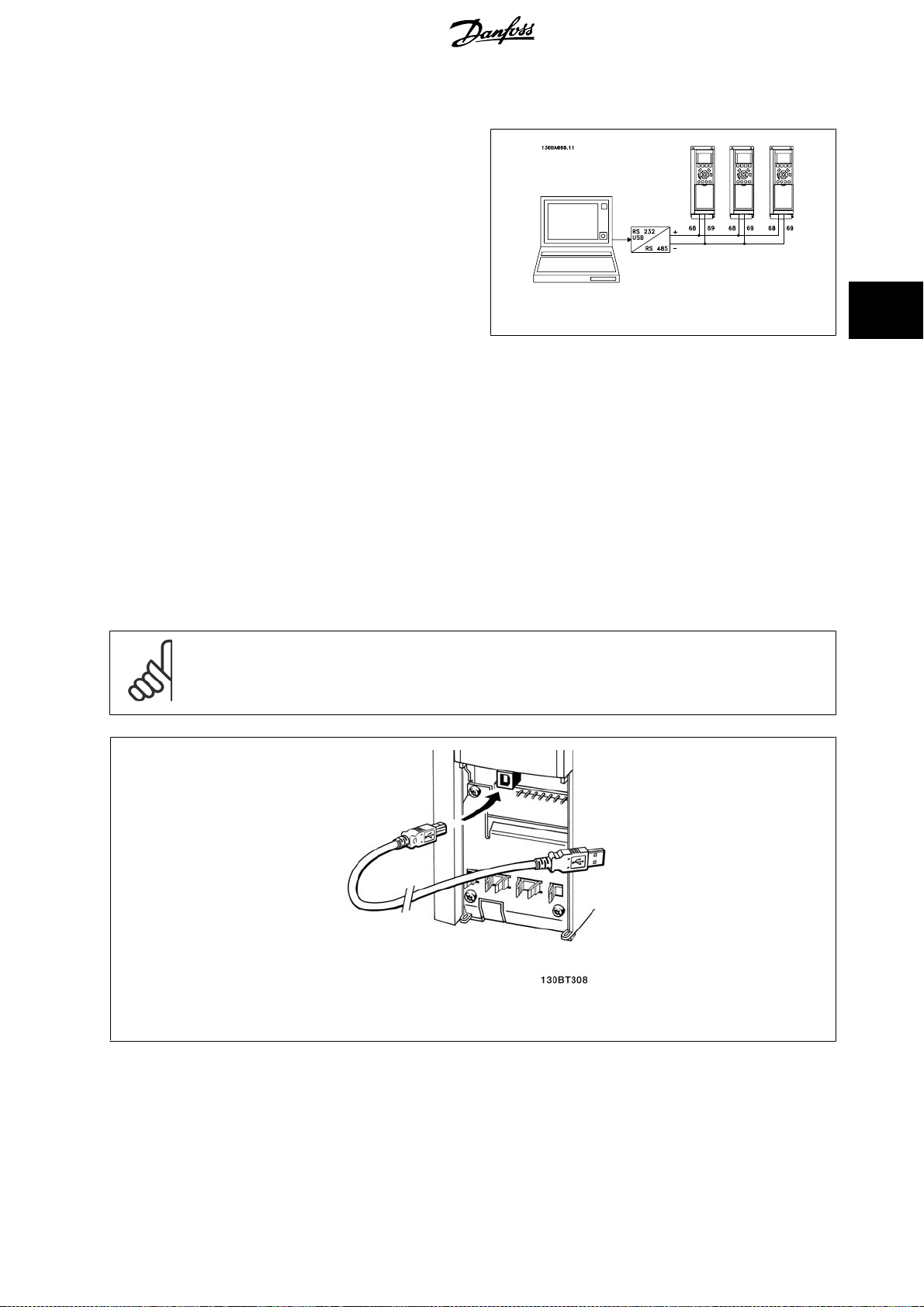

Ilustración 4.9: Ejemplo de conexión.

Para evitar posibles corrientes ecualizadoras en el apantallamiento, conecte la malla del cable a tierra a través del terminal 61, que está conectado al bastidor mediante un enlace RC.

Terminación del bus

El bus RS-485 debe terminarse con una resistencia de red en ambos extremos. Si el convertidor de frecuencia es el primero o el último dispositivo del bucle RS-485, ajuste el interruptor S801 de la tarjeta de control en ON. Consulte más detalles en el párrafo

Interruptores S201, S202 y S801

4 Uso del convertidor de frecuencia

4.1.13 Cómo conectar un PC al convertidor de frecuencia

Para controlar o programar al convertidor de frecuencia desde un PC, instale la Herramienta de Configuración MCT 10. El PC se conecta mediante un cable USB estándar (ordenador central/dispositivo) o mediante la interfaz RS-485, tal como se muestra en el capítulo

Instrucciones de montaje > Instalación de diversas conexiones de la Guía de Diseño

¡NOTA!

La conexión USB se encuentra galvánicamente aislada de la tensión de alimentación (PELV) y del resto de los terminales de alta tensión. La conexión USB está conectada a la protección a tierra en el convertidor de frecuencia. Utilice únicamente un ordenador portátil aislado como conexión entre el PC y el conector USB del convertidor de frecuencia.

del .

Ilustración 4.10: Para la instalación del cableado de control consulte el apartado

MG.20.P3.05 - VLT® es una marca registrada de Danfoss

Terminales de Control.

Manual de Funcionamiento para VLT AQUA

4 Uso del convertidor de frecuencia

4.1.14 Herramientas de software para PC

Herramienta de configuración MCT 10 basada en PC

Todos los convertidores de frecuencia están equipados con un puerto de comunicación serie. Danfoss proporciona una herramienta para PC que permite la comunicación entre el PC y el convertidor de frecuencia: Software de programación MCT 10 . Consulte la sección obtener más información sobre esta herramienta.

El software de programación MCT 10

MCT 10 se ha diseñado como una herramienta interactiva y fácil de usar, que permite ajustar los parámetros de nuestros convertidores de frecuencia. El software puede descargarse desde el Danfoss sitio web

+Program.htm

El software de programación xMCT 10 sirve para:

• Planificar una red de comunicaciones sin estar conectado al sistema. El MCT 10 incluye una completa base de datos de convertidores de fre-

• Poner en marcha convertidores de frecuencia en línea

• Guardar la configuración de todos los convertidores de frecuencia

• Sustituir un convertidor de frecuencia en una red

• Documentación precisa y sencilla de los ajustes de un convertidor de frecuencia tras su puesta en marcha.

• Ampliar una red existente

• Compatibilidad con los convertidores de frecuencia que se desarrollen en el futuro.

cuencia.

http://www.

Danfoss

.com/BusinessAreas/DrivesSolutions/Softwaredownload/DDPC+Software

Documentación disponible

High Power

para

La herramienta MCT 10 de programación es compatible con Profibus DP-V1 a través de una conexión maestro clase 2. Esto permite escribir y leer en línea los parámetros de un convertidor de frecuencia a través de la red Profibus, lo que elimina la necesidad de una red de comunicaciones adicional.

Para guardar la configuración del convertidor de frecuencia:

1. Conecte un PC al convertidor de frecuencia mediante un puerto USB. (Nota: utilice un ordenador que esté aislado de la red de alimentación (portátil) junto con el puerto USB. De no hacerlo así, el equipo podría quedar dañado.)

2. Ejecute el software de Programación MCT 10

3. Seleccione “Read from drive” (Leer desde el convertidor de frecuencia)

4. Seleccione “Save as” (Guardar como)

Todos los parámetros se guardarán en el ordenador.

Para cargar parámetros en el convertidor de frecuencia:

1. Conecte un PC al convertidor de frecuencia mediante un puerto USB

2. Ejecute El software de programación MCT 10

3. Seleccione “Open” (Abrir); se mostrarán los archivos almacenados

4. Abra el archivo apropiado

5. Seleccione “Write to drive” (Escribir en el convertidor de frecuencia)

En este momento, todos los ajustes de parámetros se transferirán al convertidor de frecuencia.

Hay disponible un manual separado del software de Programación MCT 10:

MG.10.Rx.yy

MG.20.P3.05 - VLT® es una marca registrada de Danfoss

Manual de Funcionamiento para VLT AQUA High Power

Módulos del Software de programación MCT 10

El paquete de software incluye los siguientes módulos:

Software de programación MCT 10

Parámetros de configuración Copiar en y desde convertidores de frecuencia Documentación y listado de la configuración de parámetros, incluidos esquemas

Interfaz ampliada de usuario

Programa de mantenimiento preventivo Ajustes del reloj Programación de acción temporizada Ajuste de controlador lógico inteligente

4 Uso del convertidor de frecuencia

Número de pedido:

Realice el pedido del CD que incluye el Software de programación MCT 10 utilizando el código 130B1000.

El software MCT 10 también puede descargarse desde el sitio web de Danfoss:

WWW.DANFOSS.COM, Business Area: Motion Controls.

MG.20.P3.05 - VLT® es una marca registrada de Danfoss

5 Programación del convertidor de frecuencia

Manual de Funcionamiento para VLT AQUA

High Power

MG.20.P3.05 - VLT® es una marca registrada de Danfoss

Danfoss FC 200 Operating guide [es]

Specifications and Main Features

Frequently Asked Questions

User Manual
