MAKING MODERN LIVING POSSIBLE

12-pulssisen High Power -taajuusmuuttajan

käyttöopas

VLT® AQUA -taajuusmuuttaja FC 200

Sisällysluettelo VLT AQUA 12-pulssisen High Power -taajuusmuuttajan käyttöohjeet

Sisällysluettelo

1 Näiden käyttöohjeiden lukeminen

1.1.1 Tekijänoikeus, vastuun rajoitus ja muokkausoikeudet 4

1.1.3 Hyväksynnät 4

2 Turvallisuus

2.1.1 Suurjännite 6

2.1.2 Turvallisuusohjeet 6

2.1.5 Vältä tahatonta käynnistystä 7

2.1.6 Turvallinen pysäytys 7

2.1.8 Tietoliikenneverkko 8

3 Mekaaninen asennus

3.1 Esiasennus

3.1.1 Asennuspaikan suunnittelu 9

3.1.2 Taajuusmuuttajan vastaanottaminen 9

3.1.3 Kuljetus ja pakkauksen purkaminen 9

3.1.4 Nostaminen 9

3.1.5 Fyysiset mitat 11

9 9

3.2 Mekaaninen asennus

3.2.3 Liitinpaikat, F8-F13 16

3.2.4 Jäähdytys ja ilmavirtaus 21

3.3 F-kehyskoon paneelin optiot

4 Asentaminen

4.1 Sähköasennus

4.1.1 Teholiitännät 26

4.1.6 Suojatut kaapelit 36

4.1.10 Verkkoliitäntä 37

4.1.12 Sulakkeet 38

4.1.15 Moottorin laakerien virrat 40

4.1.17 Ohjauskaapelin kuljetus 41

4.1.19 Sähköasennus , Ohjausliittimet 41

4.2 Kytkentäesimerkkejä

4.2.1 Käynnistys/pysäytys 42

4.2.2 Pulssikäynnistys/-pysäytys 42

4.3 Sähköasennus - muuta

26 26

4.3.1 Sähköasennus, Ohjauskaapelit 44

4.3.2 Kytkimet S201, S202 ja S801 47

4.4 Lopullinen asetusten määritys ja testaus

4.5 Lisäliitännät

MG.20.Y1.20 - VLT® on rekisteröity Danfoss-tavaramerkki 1

47 48

Sisällysluettelo VLT AQUA 12-pulssisen High Power -taajuusmuuttajan käyttöohjeet

4.5.1 Mekaanisen jarrun ohjaus 48

4.5.3 Moottorin lämpösuojaus 49

5 Taajuusmuuttajan käyttö

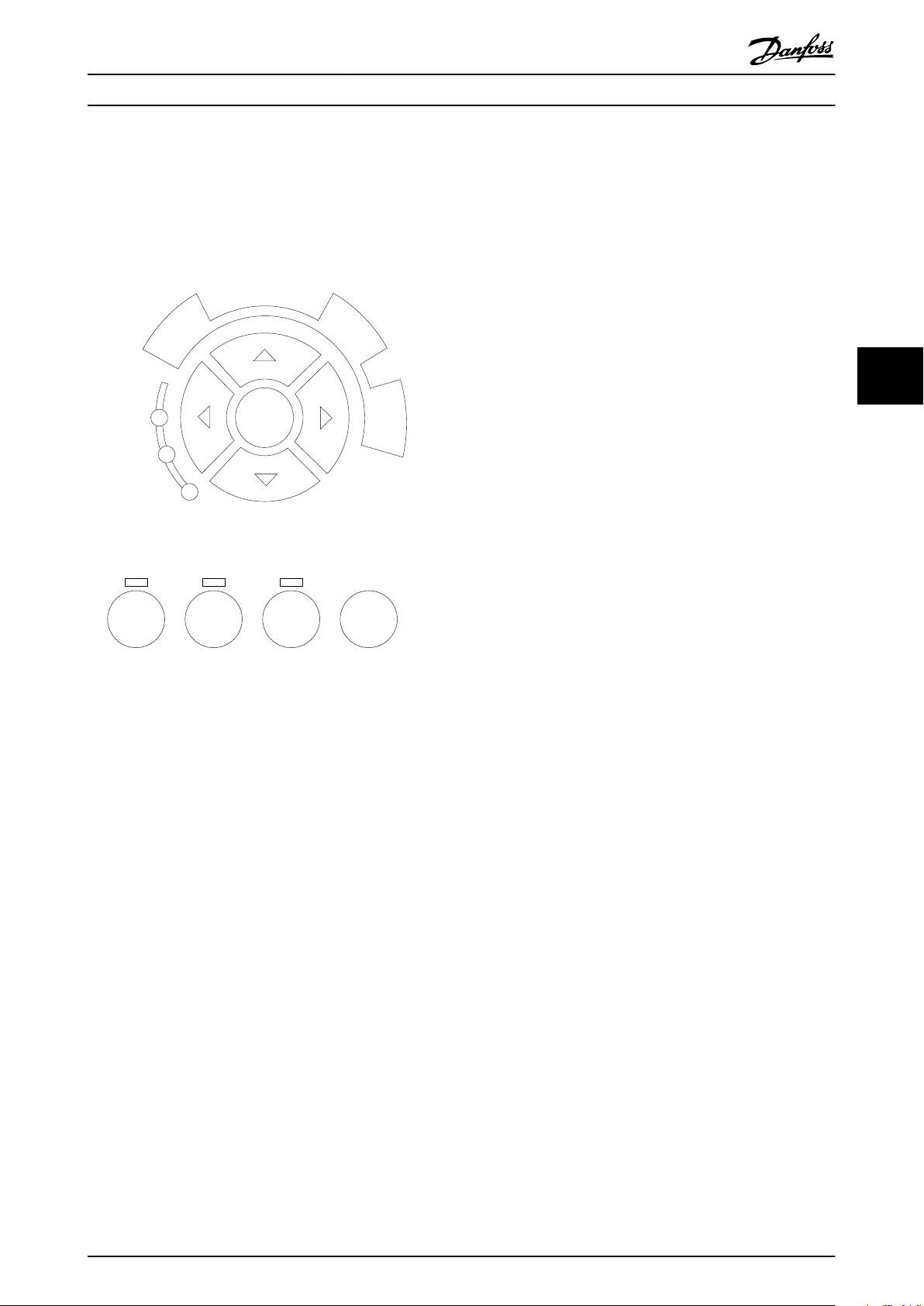

5.1.2 Graafisen paikallisohjauspaneelin (GLCP) käyttö 50

5.1.3 Numeerisen paikallisohjauspaneelin LCP (NLCP) käyttö 53

5.1.9 Ohjeet ja vinkit 57

6 Taajuusmuuttajan ohjelmointi

6.1 Ohjelmointi

6.2 Useimmin tarvittavat parametrit - Selostukset

6.2.1 Päävalikko 65

6.3 Parametrioptiot

6.3.1 Oletusasetukset 90

6.3.2 Toiminta/näyttö 0-** 91

6.3.3 Kuorm./moott. 1-** 93

6.3.4 Jarrut 2-** 94

6.3.5 Ohjearvo/rampit 3-** 95

6.3.6 Rajat/varoitukset 4-** 96

6.3.7 Digit. tulo/lähtö 5-** 97

6.3.8 Analoginen tulo/lähtö 6-** 98

60 60 65

6.3.9 Tiedons. ja asetukset 8-** 99

6.3.10 Profibus 9-** 100

6.3.11 CAN-kenttäväylä 10-** 101

6.3.12 Älykäs logiikka 13-** 102

6.3.13 Erikoistoiminnot 14-** 103

6.3.14 Taaj.muut. tiedot 15-** 104

6.3.15 Datalukemat 16-** 106

6.3.16 Datalukemat 2 18-** 108

6.3.17 Taaj.muut. suljettu piiri 20-** 109

6.3.18 Ulk. suljettu piiri 21-** 110

6.3.19 Sovellustoiminnot 22-** 112

6.3.20 Ajastetut toimet 23-** 114

6.3.21 Kaskadisäädin 25-** 115

6.3.22 Analoginen I/O-optio MCB 109 26-** 117

6.3.24 Vesisovellustoiminnot 29-** 120

6.3.25 Ohitusoptio 31-** 120

7 Yleiset tekniset tiedot

121

8 Vianmääritys

2 MG.20.Y1.20 - VLT® on rekisteröity Danfoss-tavaramerkki

130

Sisällysluettelo VLT AQUA 12-pulssisen High Power -taajuusmuuttajan käyttöohjeet

Hakemisto

140

MG.20.Y1.20 - VLT® on rekisteröity Danfoss-tavaramerkki 3

Näiden käyttöohjeiden lukem... VLT AQUA 12-pulssisen High Power -taajuusmuuttajan käyttöohjeet

1 Näiden käyttöohjeiden lukeminen

1.1.1 Tekijänoikeus, vastuun rajoitus ja muokkausoikeudet

Tämän julkaisun tiedot ovat Danfoss-yhtiön omaisuutta. Hyväksymällä tämän käyttöohjeen ja käyttämällä sitä käyttäjä suostuu siihen, että ohjeen sisältämiä tietoja käytetään ainoastaan Danfoss:n valmistamien laitteiden käyttöön tai muiden valmistajien laitteiden käyttöön silloin, kun laitteet on tarkoitettu yhdistettäviksi Danfoss:n laitteisiin sarjaliikenneyhteyden avulla. Tämä julkaisu on suojattu Tanskan ja useimpien muiden maiden tekijänoikeuslakien nojalla.

Danfoss ei takaa, että tämän käyttöohjeen neuvojen mukaisesti tuotettu ohjelmisto toimii asianmukaisesti kaikissa fyysisissä, laite- tai ohjelmistoympäristöissä.

Vaikka Danfoss on testannut ja tarkastanut tähän käyttöohjeeseen sisältyvän dokumentaation, Danfoss ei takaa tai väitä suoraan eikä välilisesti tämän dokumentaation laatua, toimivuutta tai sopivuutta tiettyyn käyttötarkoitukseen.

Missään tilanteessa Danfoss ei vastaa käytöstä tai kykenemättömyydestä käyttöohjeen sisältämien tietojen käyttöön johtuvista suorista, välillisistä, satunnaisista tai tuottamuksellisista vahingoista, vaikka sille olisi kerrottu tällaisten vahinkojen mahdollisuudesta. Erityisesti Danfoss ei vastaa mistään kuluista, mukaan lukien menetetystä tuotosta tai voitosta, laitteiden menettämisestä tai vaurioitumisesta, tietokoneohjelmien menettämisestä, tietojen häviämisestä tai niiden korvaamisesta aiheutuvat kulut tai kolmansien osapuolten esittämät vaatimukset mutta niihin rajoittumatta.

Danfoss varaa oikeuden uudistaa tätä julkaisua milloin tahansa ja muuttaa sen sisältöä etukäteen ilmoittamatta ja sitoutumatta ilmoittamaan asiasta näiden muokkausten tai muutosten entisille tai nykyisille käyttäjille.

Symbolit

1.1.2

Tässä käyttöohjeessa käytetyt symbolit

VAROITUS

Ilmaisee varoituksen korkeajännitteestä.

Ilmaisee oletusasetuksen.

✮

1.1.3 Hyväksynnät

1.1.4

Saatavilla olevaa kirjallisuutta VLT AQUA Drive FC 200 taajuusmuuttajasta

VLT® AQUA -taajuusmuuttajan käyttöopas MG.

20.Mx.yy sisältää tarvittavat tiedot taajuusmuuttajan saamiseksi käyttökuntoon.

VLT® AQUA Drive High Power -taajuusmuuttajan käyttöopas MG.20.Px.yy sisältää tarvittavat tiedot HP-taajuusmuuttajan saamiseksi käyttökuntoon.

VLT® AQUA -taajuusmuuttajan Suunnitteluopas MG.20.Nx.yy sisältää kaikki taajuusmuuttajan teknjiset tiedot sekä asiakkaan suunnittelua ja sovelluksia.

VLT® AQUA -taajuusmuuttajan Ohjelmointiopas MN.20.Ox.yy sisältää tietoa ohjelmoinnista ja täydelliset parametrien kuvaukset.

VLT® AQUA Drive FC 200 Profibus MG.33.Cx.yy

VLT® AQUA Drive FC 200 DeviceNet MG.33.Dx.yy

- Lähtösuodatinten suunnitteluopas MG.90.Nx.yy

VLT® AQUA Drive FC 200:n kaskadiohjaus MI.

38.Cx.yy

- Sovellushuomautus MN20A102: Uppopumppusovellus

HUOMAUTUS!

Merkitsee jotakin lukijan huomioitavaa seikkaa.

HUOMIO

Ilmaisee yleisen varoituksen.

- Sovellushuomautus MN20B102: Isäntä-/seuraajakäyttösovellus

- Sovellushuomautus MN20F102: Taajuusmuuttajan suljettu piiri ja nukahdustila

- Ohje MI.38.Bx.yy: Asennusohje kiinnikkeiden asennukseen kotelotyypeissä A5, B1, B2, C1 ja C2 IP21, IP55 tai IP66

4 MG.20.Y1.20 - VLT® on rekisteröity Danfoss-tavaramerkki

Näiden käyttöohjeiden lukem... VLT AQUA 12-pulssisen High Power -taajuusmuuttajan käyttöohjeet

- Ohje MI.90.Lx.yy: Analoginen I/O-optio MCB109

- Ohje MI.33.Hx.yy: Paketti asennukseen paneelin läpi

x = versionumero yy = kielikoodi

1.1.5 Lyhenteet ja standardit

Lyhenteet: Termit: SI-yksiköt: I-P-yksiköt:

a Kiihtyvyys

AWG American Wire Gauge

Autom.viritys Automaattinen moottorin sovitus

°C

I virta A Amp

LIM

Tietoliikenneverkko

Joule Energia J = N∙m ft-lb, Btu

°F FC Taajuusmuuttaja

f Taajuus Hz Hz kHz Kilohertsi kHz kHz LCP Paikallisohjauspaneeli mA Milliampeeri

ms Millisekunti

min Minuutti

MCT Motion Control Tool

M-TYPE Riippuu moottorityypistä

Nm Newtonmetri in-lbs

IM,N Moottorin nimellisvirta fM,N Moottorin nimellistaajuus PM,N Moottorin nimellisteho

UM,N Moottorin nimellisjännite

par. Parametri

PELV Erittäin pieni suojajännite

Watti Teho W Btu/h, hv

Pascal Paine Pa = N/m² psi, psf, ' vettä

INV

RPM kierrosta minuutissa

SR Riippuu koosta

T Lämpötila C F t Aika s s,h

LIM

U Jännite V V

Celsius

Virtaraja Verkkojännite tähtipisteellä muuntajassa, joka kelluu maahan.

Fahrenheit

Vaihtosuuntaajan nimellinen lähtövirta

Momenttiraja

Danfoss-yhtiön tekninen kirjallisuus on saatavana myös verkosta osoitteesta

www.danfoss.com/BusinessAreas/DrivesSolutions/Documentations/Technical+Documentation.htm.

m/s

ft/s

1 1

Taulukko 1.1 Lyhenne- ja standarditaulukko

Hävittämisohje

1.1.6

Sähköosia sisältäviä laitteita ei saa hävittää talousjätteen mukana. Ne on kerättävä erikseen sähkö- ja elektroniikkajätteinä paikallisten ja voimassa olevien lakien mukaan.

MG.20.Y1.20 - VLT® on rekisteröity Danfoss-tavaramerkki 5

Turvallisuus VLT AQUA 12-pulssisen High Power -taajuusmuuttajan käyttöohjeet

2 Turvallisuus

2.1.2 Turvallisuusohjeet

Huomautus Taajuusmuuttajan DC-välipiirin kondensaattorit jäävät ladatuiksi, vaikka virta on katkaistu. Sähköiskuvaaran välttämiseksi taajuusmuuttaja on irrotettava sähköverkosta ennen huollon suorittamista. Odota ennen taajuusmuuttajan huoltamista ainakin alla mainitun ajan: 380 - 500 V 315 -1000 kW 40 minuuttia 525 - 690 V 400 - 1400 kW 30 minuuttia

VLT AQUA Drive

aaaaaaaaaaFC 200 -sarja

Ohjelmaversio: 1.6x

Tämä käyttöopas koskee kaikkia -

sarjan taajuusmuuttajia, joiden

ohjelmaversio

on 1.6x tai uudempi.

Kulloisenkin ohjelmaversion

numeron voi lukea parametrista

15-43 Ohjelmistoversio.

2.1.3

Varoitus: Sähköisten osien koskettaminen voi olla hengenvaarallista myös laitteen virransyötön katkaisun jälkeen. Varmista myös, että muut jännitelähteet, esimerkiksi kuormituksenjako (välipiirin tasajännitteen linkitys), on kytketty irti kuten myös moottorin liitäntä kineettiseen varmistukseen. Taajuusmuuttajaa käytettäessä: odota vähintään 40 minuuttia. Lyhyempi odotusaika on sallittu vain, jos siitä mainitaan kyseisen laitteen tyyppikilvessä.

Varmista, että taajuusmuuttaja maadoitetaan

•

asianmukaisesti. Suojaa käyttäjät syöttöjännitteeltä.

•

Suojaa moottori ylikuormitukselta kansallisten ja

•

paikallisten määräysten mukaisesti. Moottorin ylikuormitussuojaus ei sisälly oletusase-

•

tuksiin. Lisää tämä toiminto asettamalla kohdan 1-90 Moottorin lämpösuojaus arvoksi ETR -laukaisu tai ETR -varoitus. Pohjois-Amerikan markkinoita varten: ETR -toiminnot antavat NEC:n mukaisen luokan 20 moottorin ylikuormitussuojan.

Maakytkentävirta on suurempi kuin 3,5 mA.

•

[OFF]-näppäin ei ole turvakatkaisin. Se ei erota

•

taajuusmuuttajaa verkosta.

Yleinen varoitus

VAROITUS

2.1.1 Suurjännite

VAROITUS

Taajuusmuuttajassa esiintyy vaarallisia jännitteitä, kun se on kytkettynä verkkoon. Moottorin tai taajuusmuuttajan virheellinen asennus saattaa johtaa laite- ja henkilövahinkoihin, jopa kuolemaan. Noudata siksi tämän oppaan ohjeita sekä kansallisia ja paikallisia sääntöjä ja turvallisuusmääräyksiä.

VAROITUS

Asennus korkeille paikoille 380 - 500V: Kun korkeus on yli 3 km, ota yhteyttä Danfossyhtiöön keskustellaksesi PELV-jännitteestä. 525 - 690V: Kun korkeus on yli 2 km, ota yhteyttä Danfossyhtiöön keskustellaksesi PELV-jännitteestä.

6 MG.20.Y1.20 - VLT® on rekisteröity Danfoss-tavaramerkki

130BT314.10

Turvallisuus VLT AQUA 12-pulssisen High Power -taajuusmuuttajan käyttöohjeet

2.1.6

HUOMIO

Vuotovirta Maavuotovirta taajuusmuuttajasta ylittää 3,5 mA. Maakaapelin ja maaliitännän (liitin 95) hyvän mekaanisen kytkennän varmistamiseksi kaapelin poikkileikkauksen pinta-alan tulee olla vähintään 10 mm2 tai 2 nimellisarvon mukaista maajohdinta erikseen päätettyinä. Katso asianmukaiset maadoitusohjeet EMC-vaatimusten täyttämiseksi Asennus-jakson kohdasta Maadoitus. Vikavirtarele Tämä tuote voi aiheuttaa tasavirtaa suojajohtimeen. Silloin kun lisäsuojaukseen käytetään vikavirtarelettä (RCD), tuotteen syöttöpuolella tulee käyttää tyypin B (aikaviiveellä varustettua ) vikavirtarelettä. Katso myös vikavirtareleen asennushuomautus MN .90.Gx.02 (X = version numero). Taajuusmuuttajan suojamaadoituksen ja vikavirtareleiden käytön tulee aina tapahtua kansallisten ja paikallisten määräysten mukaisesti.

Ennen kuin aloitat korjaustyön

2.1.4

Turvallinen pysäytys

voi suorittaa turvatoiminnon Turvallinen momentin katkaisu (joka on määritelty standardin IEC 61800-5-2 luonnoksessa) tai kategorian 0 mukaisen pysäytyksen (joka on määritelty standardissa EN 60204-1).

Se on suunniteltu ja hyväksytty sopivaksi standardin EN 954-1 turvallisuusluokan 3 vaatimuksiin. Tätä toimintoa kutsutaan turvalliseksi pysäytykseksi. Ennen turvallisen pysäytyksen integrointia ja käyttöä kokoonpanossa kokoonpanolle on tehtävä perusteellinen riskianalyysi sen varmistamiseksi, että turvapysäytystoiminto ja turvallisuusluokka ovat asianmukaiset ja riittävät. Turvapysäytystoiminnon asentamiseksi ja käyttämiseksi standardin EN 954-1 turvallisuusluokan 3 vaatimusten mukaan on noudatettava suunnitteluoppaan asiaan liittyviä tietoja ja ohjeita! Käyttöoppaan tiedot ja ohjeet eivät riitä turvapysäytystoiminnon oikeaan ja turvalliseen käyttöön!

Turvallisen pysäytyksen asentaminen

2.1.7

2 2

1. Erota taajuusmuuttaja verkkovirrasta.

2. Irrota tasavirtaväyläliittimet 88 ja 89 kuormituksenjakosovelluksista

3. Odota tasavirtaväylän purkausta. Katso aika varoitustarrasta

4. Irrota moottorikaapeli

Vältä tahatonta käynnistystä

2.1.5

Kun taajuusmuuttaja on kytketty verkkovirtaan, moottori voidaan käynnistää/pysäyttää digitaalisilla komennoilla, väyläkomennoilla, ohjearvoilla tai paikallisohjauspaneelin(LCP):

Irrota taajuusmuuttaja verkkovirrasta aina, kun

•

henkilökohtainen turvallisuus edellyttää tahattoman käynnistyksen välttämistä.

Aktivoi tahattoman käynnistyksen välttääksesi

•

aina [OFF]-näppäin ennen parametrien muuttamista.

Sähkövika, väliaikainen ylikuormitus, vika verkko-

•

jännitteessä tai moottorin kytkennän vika voi saada pysäytetyn moottorin käynnistymään. Turvallisella pysäytyksellä varustettu taajuusmuuttaja suojaa tahattomalta käynnistykseltä, jos turvallisen pysäytyksen liitin 37 on poistettu käytöstä tai irrotettu.

Noudata seuraavia ohjeita asentaaksesi luokan 0 pysäytystoiminnon (EN60204) turvallisuusluokan 3 (EN954-1) mukaisesti:

1. Liittimen 37 ja 24 V:n tasavirran välinen silta (hyppyjohdin) on poistettava. Hyppyjohtimen leikkaaminen tai katkaiseminen ei riitä. Poista se kokonaan oikosulkujen välttämiseksi. Katso hyppyjohdin kohdasta Kuva 2.1.

2. Kytke liitin 37 24 V:n tasavirtaan oikosulkusuojatulla kaapelilla. 24 V:n tasajännitteensyötön on oltava keskeytettävissä standardin EN954-1 luokan 3 mukaisella piirinkatkaisulaitteella. Jos katkaisulaite ja on sijoitettu samaan asennuspaneeliin, voit käyttää suojatun sijasta suojaamatonta kaapelia.

Kuva 2.1 Hyppyjohdin liittimen 37 ja 24 V:n tasavirran välissä

Kuva 2.2 esittää pysäytysluokkaa 0 (EN 60204-1) turvallisuusluokan 3 (EN 954-1) mukaisena. Piirin katkaisun aiheuttaa avautuva ovikosketin. Kuvasta näkyy myös, miten kytketään muuhun kuin turvallisuuteen liittyvä laitteen rullaus.

MG.20.Y1.20 - VLT® on rekisteröity Danfoss-tavaramerkki 7

Control board

Rectier

Inverter

Safe channel

Safety device Cat.3 (Circuit interrupt device, possibly with release input)

Coast

Short-circuit protected cable (if not inside installation cabinet)

Door contact

Mains

Frequency Converter

5Vdc

6 phase

130BB566.10

Turvallisuus VLT AQUA 12-pulssisen High Power -taajuusmuuttajan käyttöohjeet

Kuva 2.2 Kuvaus asennuksen olennaisista ominaisuuksista pysäytysluokan 0 (EN 60204-1) saavuttamiseksi turvallisuusluokan 3 (EN 954-1) mukaisesti.

Tietoliikenneverkko

2.1.8

14-50 RFI-suod. sopii sisäisten RFI-kondensaattorien erottamiseen RFI-suodattimesta 380 - 500 V:n taajuusmuuttajien maadoittamiseksi. Tämä pienentää RFI:n tehoa A2-tasolle. 525 - 690 V:n taajuusmuuttajissa parametrilla 14-50 RFI- suod. ei ole toimintoa. RFI-kytkintä ei voi avata.

8 MG.20.Y1.20 - VLT® on rekisteröity Danfoss-tavaramerkki

130BB753.10

130BB688.10

Mekaaninen asennus VLT AQUA 12-pulssisen High Power -taajuusmuuttajan käyttöohjeet

3 Mekaaninen asennus

3.1.4

Nostaminen

3.1 Esiasennus

3.1.1 Asennuspaikan suunnittelu

HUOMAUTUS!

Ennen asennusta on tärkeää suunnitella taajuusmuuttajan asennus. Jos suunnittelu laiminlyödään, siitä voi aiheutua lisätöitä asennuksen aikana ja jälkeen.

Valitse paras mahdollinen käyttöpaikka ottaen huomioon seuraavat seikat (katso tarkempia tietoja seuraavilta sivuilta ja asianmukaisista suunnitteluoppaista):

Ympäristön käyttölämpötila

•

Asennustapa

•

Laitteen jäähdyttäminen

•

Taajuusmuuttajan paikka

•

Kaapelin vetäminen

•

Varmista, että virtalähde antaa oikean jännitteen

•

ja tarvittavan virran Varmista, että moottorin nimellisvirta on taajuus-

•

muuttajalta tulevan maksimivirran puitteissa Jos taajuusmuuttajassa ei ole sisäänrakennettuja

•

sulakkeita, varmista, että ulkoisten sulakkeiden nimellisarvot ovat oikeat.

Käytä taajuusmuuttajan nostamiseen aina siihen tarkoitettuja nostokorvakkeita. Käytä kaikissa D- ja E2-koteloissa (IP00) kehyksissä tankoa välttääksesi taajuusmuuttajan nostoaukkojen vääntymisen.

Kuva 3.1 Suositeltava nostotapa, kehyskoko F8.

Taajuusmuuttajan vastaanottaminen

3.1.2

Varmista taajuusmuuttajaa vastaanottaessasi, että pakkaus on ehjä, ja varmista, ettei laite ole vahingoittunut kuljetuksen aikana. Jos vaurioita on syntynyt, ota välittömästi yhteyttä kuljetusyhtiöön vahingonkorvauksen hakemiseksi.

Kuljetus ja pakkauksen purkaminen

3.1.3

Ennen pakkauksen purkamista suositellaan taajuusmuuttajan sijoittamista mahdollisimman lähelle lopullista asennuspaikkaa. Poista laatikko ja käsittele taajuusmuuttajaa mahdollisimman pitkään kuormalavan päällä.

Kuva 3.2 Suositeltava nostotapa, kehyskoko F9/F10.

MG.20.Y1.20 - VLT® on rekisteröity Danfoss-tavaramerkki 9

130BB689.10

Mekaaninen asennus VLT AQUA 12-pulssisen High Power -taajuusmuuttajan käyttöohjeet

Kuva 3.3 Suositeltava nostotapa, kehyskoko F11/F12/F13.

HUOMAUTUS!

Huomaa, että jalusta toimitetaan samassa pakkauksessa kuin taajuusmuuttaja, mutta sitä ei kiinnitetä kuljetuksen ajaksi. Jalusta on tarpeen, jotta ilma pääsisi virtaamaan taajuusmuuttajaan kunnon jäähdytyksen takaamiseksi. F Kehykset tulee asettaa jalustan päälle lopullisella asennuspaikalla. Taajuusmuuttajan yläosan ja nostokaapelin välisen kulman on oltava vähintään 60 °C. Edellä olevien piirrosten lisäksi F-kehyksen nostamiseen voi käyttää myös asennusterästä.

10 MG.20.Y1.20 - VLT® on rekisteröity Danfoss-tavaramerkki

130BB754.10

800

607

IP/21

NEMA 1

IP/54

NEMA 12

1400

m3/Hr

824

CFM

618

CFM

1050

m3/Hr

1160

CFM

1970

m3/Hr

2280

2205

1497

130BB568.10

1400

607

IP/21

NEMA 1

IP/54

NEMA 12

2100

m3/Hr

1236

CFM

927

CFM

1575

m3/Hr

1160

CFM

1970

m3/Hr

2280

2205

1497

Mekaaninen asennus VLT AQUA 12-pulssisen High Power -taajuusmuuttajan käyttöohjeet

3.1.5 Fyysiset mitat

F8 IP 21/54 - NEMA 1/12 F9 IP 21/54 - NEMA 1/12

Kaikki mitat mm

MG.20.Y1.20 - VLT® on rekisteröity Danfoss-tavaramerkki 11

130BB569.10

1600

607

IP/21

NEMA 1

IP/54

NEMA 12

2800

m3/Hr

1648

CFM

1236

CFM

2100

m3/Hr

2320

CFM

3940

m3/Hr

2280

2205

1497

130BB570.10

2400

607

IP/21

NEMA 1

IP/54

NEMA 12

4200

m3/Hr

2472

CFM

1854

CFM

3150

m3/Hr

2320

CFM

3940

m3/Hr

2280

2205

1497

Mekaaninen asennus VLT AQUA 12-pulssisen High Power -taajuusmuuttajan käyttöohjeet

F10 IP 21/54 - NEMA 1/12 F11 IP 21/54 - NEMA 1/12

Kaikki mitat mm

12 MG.20.Y1.20 - VLT® on rekisteröity Danfoss-tavaramerkki

130BB571.10

2000

607

IP/21

NEMA 1

IP/54

NEMA 12

2800

m3/Hr

2472

CFM

1854

CFM

3150

m3/Hr

2900

CFM

4925

m3/Hr

2280

2205

1497

130BB572.10

2800

607

IP/21

NEMA 1

IP/54

NEMA 12

4200

m3/Hr

2472

CFM

1854

CFM

3150

m3/Hr

2900

CFM

4925

m3/Hr

2280

2205

1497

Mekaaninen asennus VLT AQUA 12-pulssisen High Power -taajuusmuuttajan käyttöohjeet

F12 IP 21/54 - NEMA 1/12 F13 IP 21/54 - NEMA 1/12

Kaikki mitat mm

MG.20.Y1.20 - VLT® on rekisteröity Danfoss-tavaramerkki 13

130BB690.10

F11

F10

130BB691.10

F13

F12

130BB692.10

Mekaaninen asennus VLT AQUA 12-pulssisen High Power -taajuusmuuttajan käyttöohjeet

Fyysiset mitat, kehyskoot E ja F

Kehyksen koko F8 F9 F10 F11 F12 F13

Suuren ylikuormituksen nimellisteho - 160 % ylikuormitusmomentti

IP NEMA Kuljetusmitat Korkeus 2324 mm 2324 mm 2324 mm 2324 mm 2324 mm 2324 mm

Taajuusmuuttajan mitat

Leveys 970 mm 1568 mm 1760 mm 2559 mm 2160 mm 2960 mm Syvyys 1130 mm 1130 mm 1130 mm 1130 mm 1130 mm 1130 mm

Korkeus 2204 mm 2204 mm 2204 mm 2204 mm 2204 mm 2204 mm

Leveys 800 mm 1400 mm 1600 mm 2200 mm 2000 mm 2600 mm

Syvyys 606 mm 606 mm 606 mm 606 mm 606 mm 606 mm Maksim ipaino

315 - 450 kW (380 - 500 V) 400 - 630 kW

(525-690 V)

21, 54

Tyyppi 12

440 kg 656 kg 880 kg 1096 kg 1022 kg 1238 kg

500 - 710 kW

(380 - 500 V)

710 - 900 kW

(525-690 V)

21, 54

Tyyppi 12

800 - 1000 kW

(380 - 500 V)

1000 - 1400 kW

(525-690 V)

21, 54

Tyyppi 12

HUOMAUTUS!

F-kehyksillä on kuusi eri kokoa, F8, F9, F10, F11, F12 ja F13 F8, F10 ja F12 koostuvat vaihtosuuntaajakaapista oikealla ja tasasuuntaajakaapista vasemmalla. F9-, F11- ja F13-koteloissa on ylimääräinen optiokaappi tasasuuntaajakaapin vasemmalla puolella. F9 on F8 ylimääräisellä optiokaapilla varustettuna. F11 on F10 ylimääräisellä optiokaapilla varustettuna. F13 on F12 ylimääräisellä optiokaapilla varustettuna.

14 MG.20.Y1.20 - VLT® on rekisteröity Danfoss-tavaramerkki

776

(30.6)

130BB531.10

130BB003.13

578

(22.8)

776

(30.6)

776

(30.6)

776

(30.6)

130BB574.10

776 (30.6) (2x)

130BB575.10

624

(24.6)

579

(22.8)

130BB576.10

776

(30.6)

624

(24.6)

579

(22.8)

776

(30.6)

776

(30.6)

130BB577.10

Mekaaninen asennus VLT AQUA 12-pulssisen High Power -taajuusmuuttajan käyttöohjeet

3.2 Mekaaninen asennus

Taajuusmuuttajan mekaanisen asennuksen valmistelu on tehtävä huolellisesti kunnollisen tuloksen varmistamiseksi ja lisätyön välttämiseksi asennuksen aikana. Aloita katsomalla tarkkaan tämän ohjeen lopussa olevia

Kuva 3.6 Tila IP21/IP54-kotelointityypin, F10-kehyskoon edessä

mekaanisia piirustuksia päästäksesi selville tilantarpeesta.

3.2.1 Tarvittavat työkalut

Mekaaniseen asennukseen tarvitaan seuraavat työkalut:

Poraa 10 tai 12 mm:n poralla

•

Teipin pituus

•

Kiintoavain tarvittavilla metrijärjestelmän hylsyillä

•

(7-17 mm) Kiintoavaimen jatkot

•

Levymetallinen reikärauta putkille tai kaapelin

•

vedonpoistajille IP 21- ja IP 54 -laitteissa Nostokisko laitteen nostamiseen (tanko tai putki,

•

maks. Ø 25 mm (1 tuuma), jolla voi nostaa vähintään 400 kg (880 lbs)).

Nosturi tai muu nostolaite taajuusmuuttajan

•

asettamiseen paikalleen Torx T50 -työkalu tarvitaan E1-kotelon asenta-

•

miseen IP21- ja IP54-kotelointityyppeihin.

Kuva 3.7 Tila IP21/IP54-kotelointityypin, F11-kehyskoon edessä

Kuva 3.8 Tila IP21/IP54-kotelointityypin, F12-kehyskoon edessä

Kuva 3.9 Tila IP21/IP54-kotelointityypin, F13-kehyskoon edessä

Yleiset seikat

3.2.2

Tila Varaa riittävästi tilaa taajuusmuuttajan ylä- ja alapuolelle ilmavirtausta ja kaapeliliitäntöjä varten. Lisäksi laitteen edessä oleva tila on otettava huomioon, jotta paneelin ovi voitaisiin avata.

Kuva 3.4 Tila IP21/IP54-kotelointityypin, F8-kehyskoon edessä.

Kuva 3.5 Tila IP21/IP54-kotelointityypin, F9-kehyskoon edessä

Tila johtimille Varmista, että kaapeleille on tarvittava tila sekä tilaa mutkille.

HUOMAUTUS!

Kaikki kaapelikorvakkeet/-kengät on asennettava liitinväylän tangon leveyden sisälle.

MG.20.Y1.20 - VLT® on rekisteröity Danfoss-tavaramerkki 15

239.6 [ 9.43 ]

0.0 [ 0.00 ]

160.0 [ 6.30 ]

56.6 [ 2.23 ]

39.8 [ 1.57 ]

91.8 [ 3.61 ]

174.1 [ 6.85 ]

226.1 [ 8.90 ]

130BB534.10

R2/L12

R1/L11

91-1

S2/L22

S1/L21

92-1

T2/L32 93-1

T1/L3193

U/T1 96 V/T2 97 W/T3 98

0.0 [ 0.00 ]

57.6 [ 2.27 ]

74.0 [ 2.91 ]

100.4 [ 3.95 ]

139.4 [ 5.49 ]

172.6 [ 6.80 ]

189.0 [ 7.44 ]

199.4 [ 7.85 ]

287.6 [ 11.32 ]

304.0 [ 11.97 ]

407.3 [ 16.04 ]

464.4 [ 18.28 ]

522.3 [ 20.56 ]

524.4 [ 20.65 ]

629.7 [ 24.79 ]

637.3 [ 25.09 ]

Mekaaninen asennus VLT AQUA 12-pulssisen High Power -taajuusmuuttajan käyttöohjeet

3.2.3 Liitinpaikat, F8-F13

F-kehyksillä on kuusi eri kokoa, F8, F9, F10, F11, F12 ja F13 F8, F10 ja F12 koostuvat vaihtosuuntaajakaapista oikealla ja tasasuuntaajakaapista vasemmalla. F9-, F11- ja F13-

räisellä optiokaapilla varustettuna. F11 on F10 ylimääräisellä optiokaapilla varustettuna. F13 on F12

ylimääräisellä optiokaapilla varustettuna. koteloissa on ylimääräinen optiokaappi tasasuuntaajakaapin vasemmalla puolella. F9 on F8 ylimää-

Liitinten paikat - Vaihtosuuntaajan ja tasasuuntaajan kehyskoot F8 ja F9

Kuva 3.10 Liitinten paikat - Vaihtosuuntaaja- ja tasasuuntaajakaappi - F8 ja F9 (näkymä edestä vasemmalta ja oikealta). Läpivientilevy on 42 mm .0-tason alapuolella.

1) Maadoituspalkki

16 MG.20.Y1.20 - VLT® on rekisteröity Danfoss-tavaramerkki

.0 [.0]

54.4[2.1]

169.4 [6.7]

284.4 [11.2]

407.3 [16.0]

522.3 [20.6]

637.3 [25.1]

287.4 [11.3]

253.1 [10.0]

.0 [.0]

339.4 [13.4]

287.4 [11.3]

.0 [.0]

339.4 [13.4]

308.3 [12.1]

465.6 [18.3]

198.1[7.8]

234.1 [9.2]

282.1 [11.1]

318.1 [12.5]

551.0 [21.7]

587.0 [23.1]

635.0 [25.0]

671.0 [26.4]

44.40 [1.75]

244.40 [9.62]

204.1 [8.0]

497.1 [19.6]

572.1 [22.5]

180.3 [7.1]

129.1 [5.1]

130BA849.10

Mekaaninen asennus VLT AQUA 12-pulssisen High Power -taajuusmuuttajan käyttöohjeet

Liitinten paikat - Vaihtosuuntaajan kehyskoko F10 ja F11

Kuva 3.11 Liitinten paikat - Vaihtosuuntaajakaappi (näkymä edestä, vasemmalta ja oikealta). Läpivientilevy on 42 mm .0-tason alapuolella.

1) Maadoituspalkki

2) Moottorin liittimet

3) Jarruliittimet

MG.20.Y1.20 - VLT® on rekisteröity Danfoss-tavaramerkki 17

287,4 [11,32]

0,0 [0,00]

339,4 [13,36]

253,1 [9,96]

0,0 [0,00]

287,4 [11,32]

0,0 [0,00]

339,4 [13,36]

465,6 [18,33]

308,3 [12,14]

180,3 [7,10]

210,1 [8,27]

0,0 [0,00]

66,4 [2,61]

181,4 [7,14]

296,4 [11,67]

431,0 [16,97]

546,0 [21,50]

661,0 [26,03]

795,7 [31,33]

910,7 [35,85]

1025,7 [40,38]

246,1 [9,69]

294,1 [11,58]

330,1 [13,00]

574,7 [22,63]

610,7 [24,04]

658,7 [25,93]

694,7 [27,35]

939,4 [36,98]

975,4 [38,40]

1023,4 [40,29]

1059,4 [41,71]

144,3 [5,68]

219,3 [8,63]

512,3 [20,17]

587,3 [23,12]

880,3 [34,66]

955,3 [37,61]

LIITINTEN PAIKATNÄKYMÄ EDESTÄ

LIITINTEN PAIKATNÄKYMÄ OIKEALTA

LIITINTEN PAIKATNÄKYMÄ VASEMMALTA

130BA850.10

146x91

KIINNIKKEEN MOMENTTI: MIO 19 Nm (14 FT -LB)

U/T1 96 V/T2 97 W/T3 98

KIINNIKKEEN MOMENTTI: MIO 19 Nm (14 FT -LB)

U/T1 96 V/T2 97 W/T3 98

KIINNIKKEEN MOMENTTI: MIO 19 Nm (14 FT -LB)

U/T1 96 V/T2 97 W/T3 98

Mekaaninen asennus VLT AQUA 12-pulssisen High Power -taajuusmuuttajan käyttöohjeet

Liitinten paikat - Vaihtosuuntaajan kehyskoko F12 ja F13

Kuva 3.12 Liitinten paikat - Vaihtosuuntaajakaappi (näkymä edestä, vasemmalta ja oikealta). Läpivientilevy on 42 mm .0-tason alapuolella.

1) Maadoituspalkki

18 MG.20.Y1.20 - VLT® on rekisteröity Danfoss-tavaramerkki

239.6 [ 9.43 ]

0.0 [ 0.00 ]

160.0 [ 6.30 ]

56.6 [ 2.23 ]

39.8 [ 1.57 ]

91.8 [ 3.61 ]

174.1 [ 6.85 ]

226.1 [ 8.90 ]

130BB534.10

R2/L12

R1/L11

91-1

S2/L22

S1/L21

92-1

T2/L32 93-1

T1/L3193

U/T1 96 V/T2 97 W/T3 98

0.0 [ 0.00 ]

57.6 [ 2.27 ]

74.0 [ 2.91 ]

100.4 [ 3.95 ]

139.4 [ 5.49 ]

172.6 [ 6.80 ]

189.0 [ 7.44 ]

199.4 [ 7.85 ]

287.6 [ 11.32 ]

304.0 [ 11.97 ]

407.3 [ 16.04 ]

464.4 [ 18.28 ]

522.3 [ 20.56 ]

524.4 [ 20.65 ]

629.7 [ 24.79 ]

637.3 [ 25.09 ]

336.4

291.2

142.0

92.0

73.0

128.5

129.3

184.0

218.3

249.0

314.0

307.3

369.5

448.0

493.0

425.0

244.4

151.3

386.7

443.8

628.8

830.3

887.4

130BB756.10

Mekaaninen asennus VLT AQUA 12-pulssisen High Power -taajuusmuuttajan käyttöohjeet

Liitinten paikat - Tasasuuntaaja (F10, F11, F12 ja F13)

Kuva 3.13 Liitinten paikat - Tasasuuntaaja (näkymä vasemmalta, edestä ja oikealta). Läpivientilevy on 42 mm .0-tason alapuolella.

1) Kuormituksenjakoliitin (-)

2) Maadoituspalkki

3) Kuormituksenjakoliitin (+)

Liitinten paikat - Optiokaapin kehyskoko F9

Kuva 3.14 Liitinten paikat - Optiokaappi (näkymä vasemmalta, edestä ja oikealta).

MG.20.Y1.20 - VLT® on rekisteröity Danfoss-tavaramerkki 19

316.4

179.2

135.2

80.4

36.4

244.4

151.3

440.4

547.8

73.0

88.1

112.0

138.9

172.0

180.7

232.0

231.5

273.3

324.1

338.9

387.8

437.0

438.6

480.4

497.0

531.2

557.0

573.0

602.3

625.8

130BB757.10

Mekaaninen asennus VLT AQUA 12-pulssisen High Power -taajuusmuuttajan käyttöohjeet

Liitinten paikat - Optiokaapin kehyskoko F11/F13

Kuva 3.15 Liitinten paikat - Optiokaappi (näkymä vasemmalta, edestä ja oikealta).

20 MG.20.Y1.20 - VLT® on rekisteröity Danfoss-tavaramerkki

(%)

Taajuusmuuttajan redusointi

0 25 50 75 100 125 150 175 225

130BB190.10

200

Paineenmuutos

130BB073.10

Mekaaninen asennus VLT AQUA 12-pulssisen High Power -taajuusmuuttajan käyttöohjeet

3.2.4 Jäähdytys ja ilmavirtaus

Jäähdytys Jäähdytys voidaan järjestää eri tavoilla, käyttäen jäähdytysputkia laitteen ala- ja yläosassa, ottamalla ilmaa sisään ja ulos laitteen takaosassa tai yhdistelemällä jäähdytysmahdollisuuksia.

Putkijäähdytys Erityinen optio on kehitetty taajuusmuuttajien asennuksen optimoimiseksi Rittal TS8 -koteloinneilla hyödyntäen taajuusmuuttajan puhallinta takakanavan pakotettuun jäähdytykseen. Kotelon yläosasta tuleva ilma voitaisiin ohjata putkiin järjestelmän ulkopuolelle, niin että takakanavan lämpöhäviöt eivät leviäisi ohjaushuoneesta.

Takaosan jäähdytys Takakanavan ilma voidaan myös ohjata sisään ja ulos Rittal TS8 kotelon takaosassa. Tämä tarjoaa ratkaisun, jossa takakanavan ilma voitaisiin ottaa järjestelmän ulkopuolelta ja palauttaa lämpöhäviöt järjestelmän ulkopuolelle, mikä pienentää ilmastointitarpeita.

Ilmavirtaus Tarvittava ilmavirtaus jäähdytyselementin kautta on varmistettava. Virtausnopeus näkyy alla olevassa kuvassa.

Ulkoiset putket

Jos Rittal-kaapin ulkopuolelle on lisätty ylimääräistä

putkistoa, putkiston paineenlasku on laskettava. Redusoi

alla olevien taulukoiden avulla taajuusmuuttaja paineen-

laskun mukaan.

Kuva 3.16 F-kehyksen redusointi vrt. paineenmuutos Taajuusmuuttajan ilmavirtaus: 985 m3/h (580 cfm)

Läpivienti/putken vienti - IP21 (NEMA

3.2.5

1) ja IP54 (NEMA12)

Koteloinnin suojaus

IP21 / NEMA 1 IP54 / NEMA 12

Taulukko 3.1 Jäähdytysrivan ilmavirtaus

* Ilmavirtaus puhallinta kohden. Kehyskoko F sisältävät useita puhaltimia.

Ovipuhaltimen/puhallinten / yläpuhaltimen ilmavirtaus

700 m3/h (412 cfm)* 985 m3/h (580 cfm)* 525 m3/h (309 cfm)* 985 m3/h (580 cfm)*

HUOMAUTUS!

Puhallin pyörii seuraavista syistä:

1. AMA

2. Tasavirtapito

3. Pre-Mag

4. DC-jarru

5. 60 % nimellisvirrasta on ylittynyt

6. Määritetty jäähdytysrivan lämpötila ylittynyt (riippuu tehosta).

Kun puhallin käynnistyy, se pyörii vähintään 10 minuuttia.

Jäähdytysrivan puhallin/puhaltimet

Kaapelit kytketään läpivientilevyn läpi pohjasta. Irrota levy ja suunnittele, mihin sijoittaa läpiviennit tai putkien viennit. Valmistele reiät piirustukseen merkitylle alueelle.

HUOMAUTUS!

Läpivientilevy on asennettava taajuusmuuttajaan määritetyn suojaustason ja laitteen asianmukaisen jäähdytyksen varmistamiseksi. Jos läpivientilevyä ei asenneta, taajuusmuuttaja voi laueta hälytyksen 69 yhteydessä, Tehokortin lämpötila

Kuva 3.17 Esimerkki läpivientilevyn asianmukaisesta asentamisesta.

MG.20.Y1.20 - VLT® on rekisteröity Danfoss-tavaramerkki 21

130BB533.10

733.0 [ 28.858 ]

258.5 [10.177 ]

199.5 [ 7.854 ]

593.0 [ 23.326 ]

70.0 [ 2.756 ]

535.0

21.063 ]

35.5 [ 1 ]

36.5 [ 1.437 ]

37.2 [1.47]

36.5 [1.44]

673,0 [ 26.50 ]

593,0 [ 23.35 ]

37,2 [ 1.47 ]

535,0 [ 21 . 06 ]

533,0 [ 20.98 ]

603,0 [ 23.74 ]

1336,0 [ 52.60 ]

258,5 [ 10.18 ]

199,5 [ 7.85 ]

460,0

[ 18.11 ]

130BB698.10

70 . 0 [ 2.756 ]

535 . 0 [ 21 . 063 ]

37 . 2 [ 1 . 466 ]

36 . 5 [ 1 . 437 ]

733 . 0 [ 28 . 858 ]

800 . 0 [ 31. 496 ]

1533 . 0 [ 60 . 354 ]

258 . 5 [ 10 . 177 ]

199 . 5 [ 7 . 854 ]

593 . 0 [ 23 . 346 ]

130BB694.10

Mekaaninen asennus VLT AQUA 12-pulssisen High Power -taajuusmuuttajan käyttöohjeet

Kehyskoko F8

Kehyskoko F9

Kehyskoko F10

22 MG.20.Y1.20 - VLT® on rekisteröity Danfoss-tavaramerkki

70 . 0 [ 2.756 ]

535 . 0 [ 21 . 0631 ]

37 . 2 [ 1 . 466 ]

36 . 5 [ 1 . 437 ]

733 . 0 [ 28 . 858 ]

800 . 0 [ 31. 496 ]

258 . 5 [ 10 . 177 ]

199 . 5 [ 7 . 854 ]

870 . 7 [ 34 . 252 ]

593 . 0 [ 23 . 346 ]

130BB695.10

1670 . 0 [ 65 . 748 ]

1533 . 0 [ 60 . 354 ]

1600 . 0 [ 62 . 992 ]

2333 . 0 [ 91 . 850 ]

70 . 0 [ 2.756 ]

535 . 0 [ 21 . 063 ]

37 . 2 [ 1 . 466 ]

36 . 5 [ 1 . 437 ]

733 . 0 [ 28 . 858 ]

800 . 0 [ 32 ]

1933 . 0 [ 76 ]

258 . 5 [ 10 . 177 ]

199 . 5 [ 7 . 854 ]

994 . 3 [ 39 . 146 ]

857 . 7 [ 33 . 768 ]

593 . 0 [ 23 . 346 ]

130BB696.10

70 . 0 [ 2.756 ]

535 . 0 [ 21 . 0631 ]

37 . 2 [ 1 . 466 ]

36 . 5 [ 1 . 437 ]

733 . 0 [ 28 . 858 ]

800 . 0 [ 31. 496 ]

258 . 5 [ 10 . 177 ]

199 . 5 [ 7 . 854 ]

994 . 3 [ 39 . 146 ]

870 . 7 [ 34 . 252 ]

593 . 0 [ 23 . 346 ]

130BB697.10

1657 . 7 [ 65 . 2641 ]

1533 . 0 [ 60 . 354 ]

1600 . 0 [ 62 . 992 ]

2733 . 0 [ 107 . 598 ]

Mekaaninen asennus VLT AQUA 12-pulssisen High Power -taajuusmuuttajan käyttöohjeet

Kehyskoko F11

Kehyskoko F12

Kehyskoko F13

F8-F13: Kaapelin viennit taajuusmuuttajan pohjasta katsottuna - 1) Sijoita putket merkittyihin kohtiin

MG.20.Y1.20 - VLT® on rekisteröity Danfoss-tavaramerkki 23

Mekaaninen asennus VLT AQUA 12-pulssisen High Power -taajuusmuuttajan käyttöohjeet

3.3 F-kehyskoon paneelin optiot

Tilalämmittimet ja termostaatti F10-F13-kehyskoon taajuusmuuttajien kaapin sisäosaan asennetut, automaattitermostaatilla ohjatut tilalämmittimet auttavat kosteuden säätelemisessä kotelon sisällä pidentäen taajuusmuuttajan komponenttien käyttöikää kosteissa ympäristöissä. Termostaatin oletusasetuksilla lämmittimet käynnistyvät 10°C:n (50°F:n) lämpötilassa ja sammuvat 15,6°C:n (60°F:n) lämpötilassa.

Kaapin valo pistorasialla Kehyskoon F10-F13 taajuusmuuttajien kaapin sisälle asennettu valo parantaa näkyvyyttä huollon ja kunnossapidon aikana. Valon kotelossa on pistorasia, josta saadaan tilapäisesti virtaa työkaluihin tai muihin laitteisiin. Valittavana on kaksi eri jännitettä:

230 V, 50 Hz, 2,5 A, CE/ENEC

•

120 V, 60 Hz, 5 A, UL/cUL

•

Muuntimen välioton asetukset Jos kaapin valo ja pistorasia ja/tai tilalämmittimet ja termostaatti on asennettu, muuntajan T1 väliottoihin on asetettava asianmukainen syöttöjännite. 380-480/ 500 V:n laitteelle asennetaan aluksi 525 V:n väliotto ja 525-690V:n laitteelle 690V:n väliotto sen varmistamiseksi, ettei toissijaisissa laitteissa ilmene ylijännitettä, jos väliottoa ei muuteta ennen tehon kytkemistä. Katso kohdasta Taulukko 3.2 apua oikean välioton määrittämiseksi liittimessä T1, joka sijaitsee tasasuuntauskaapissa. Katso taajuusmuuttajan sijainti kaapissa tasasuuntaajaa esittävästä piirroksesta jaksossa 4.1.1 Teholiitännät.

Syöttöjännitealue 380V-440V 400V 441V-490V 460V 491V-550V 525V 551V-625V 575V 626V-660V 660V 661V-690V 690V

NAMUR Liittimet NAMUR on kansainvälinen automaatioteknologian käyttäjien järjestö Saksan prosessiteollisuudessa, kemian ja lääketeollisuudessa. Valitsemalla tämän vaihtoehdon saa käyttöön liittimiä, jotka on järjestetty ja nimetty taajuusmuuttajien tulo- ja lähtöliittimiä koskevan NAMURstandardin vaatimusten mukaisesti. Tähän tarvitaan MCB 112 PTC -termistorikortti ja MCB 113 laajennettu relekortti.

RCD (vikavirtarele) Käyttää ytimen tasapainotusmenetelmää maavikavirtojen tarkkailemiseen maadoitetuissa ja suurivastuksissa maadoitetuissa järjestelmissä (IEC-termejä käytettäessä TN- ja TTjärjestelmissä). Käytössä on ennakkovaroitus (50 % hälytyksen pääasetuspisteestä) ja hälytyksen pääasetuspiste. Jokaiseen asetuspisteeseen on yhdistetty SPDThälytysrele ulkoiseen käyttöön. Vaatii ulkoisen

Valittava väliotto

"ikkunatyyppisen" virtamuuntimen (asiakkaan hankittava ja asennettava).

Integroitu taajuusmuuttajan turvapysäytyspiiriin

•

Standardin 60755 B-tyypin mukainen laite

•

tarkkailee vaihtovirran, pulssitasavirran ja puhtaan tasavirran maavikavirtoja.

LED-pylväskaavio, josta näkyy maavikavirran taso

•

10-100 % asetuspisteestä Vikamuisti

•

TEST/RESET-painike

•

Eristysresistanssimonitori (IRM, Insulation Resistance Monitor) Tarkkailee eristysvastusta maadoittamattomissa järjestelmissä (IEC-termejä käyttäen IT-järjestelmissä) järjestelmän vaihejohdinten ja maadoituksen välillä. Käytössä on ohmiarvona määritetty ennakkovaroitus ja hälytyksen asetuspiste eristystasolle. Jokaiseen asetuspisteeseen on yhdistetty SPDT-hälytysrele ulkoiseen käyttöön. Huom: Huomaa: vain yksi eristysresistanssimonitori voidaan kytkeä kuhunkin maadoittamattomaan (IT-) järjestelmään.

Integroitu taajuusmuuttajan turvapysäytyspiiriin

•

Eristysresistanssin ohmiarvon LCD-näyttö

•

Vikamuisti

•

INFO-, TEST- ja RESET-painikkeet

•

IEC-hätäpysäytys Pilz-turvareleellä Sisältää korvautuvan 4-johtimisen hätäpysäytyspainikkeen, joka on asennettu kotelon eteen, sekä sitä tarkkailevan Pilzreleen yhdistettynä taajuusmuuttajan turvapysäytyspiiriin ja verkkojännitteen kontaktoriin, joka on sijoitettu optiokaappiin.

Manuaaliset moottorin käynnistimet Tuovat 3-vaihevirtaa sähköisiin puhaltimiin, joita usein tarvitaan suurempiin moottoreihin. Virta käynnistimiin saadaan mahdollisen kontaktorin, katkaisimen tai erotuskytkimen kuormituspuolelta. Virta kulkee sulakkeen kautta ennen kutakin moottorin käynnistintä, ja se on poikki, kun taajuusmuuttajan tuleva virta on poikki. Käynnistimiä voi olla enintään kaksi (yksi, jos on tilattu 30 A:n sulakkeella suojattu piiri). Integroitu taajuusmuuttajan turvapysäytyspiiriin. Laitteen ominaisuuksia ovat:

Käyttökatkaisin (päälle/pois)

•

Oikosulku- ja ylikuormitussuojaus testitoiminnolla

•

Manuaalinen nollaustoiminto

•

30-ampeeriset, sulakkeilla suojatut liittimet

3-vaihevirta, joka vastaa tulevaa verkkojännitettä,

•

asiakkaiden apulaitteiden vaatiman virran tuomiseen

Ei käytettävissä, jos valittuna on kaksi manuaalista

•

moottorin käynnistintä

24 MG.20.Y1.20 - VLT® on rekisteröity Danfoss-tavaramerkki

Mekaaninen asennus VLT AQUA 12-pulssisen High Power -taajuusmuuttajan käyttöohjeet

Liittimet ovat pois käytöstä, kun taajuusmuut-

•

tajaan tuleva virta on poikki Virta sulakkeilla suojattuihin liittimiin tulee

•

mahdollisen kontaktorin, katkaisimen tai erotuskytkimen kuormituspuolelta.

24 V:n tasavirtalähde

5 A, 120 W, 24 V DC

•

Suojattu lähdön ylivirran, ylikuormituksen,

•

oikosulkujen ja ylikuumenemisen varalta Virran syöttämiseen asiakkaan hankkimiin apulait-

•

teisiin, kuten antureihin, PLC:n I/O-liitäntöihin, kontaktoreihin, lämpötila-antureihin, merkkivaloihin ja/tai muihin elektroniikkalaitteisiin

Diagnostiikkaan kuuluu kuiva DC-ok-kosketin,

•

vihreä DC-ok-LED-valo ja punainen ylikuormituksen LED-valo

Ulkoinen lämpötilan tarkkailu Suunniteltu ulkoisten järjestelmän komponenttien, kuten moottorin käämien ja/tai laakerien lämpötilojen tarkkailemiseen. Sisältää kahdeksan yleistulomoduulia sekä kaksi erillistä termistoritulomoduulia. Kaikki kymmenen moduulia on yhdistetty taajuusmuuttajan turvapysäytyspiiriin, ja niitä voi tarkkailla kenttäväyläverkon avulla (edellyttää erillisen moduulin/väyläkytkimen hankintaa).

Yleistulot (8) Signaalityypit:

RTD-tulot (sisältää Pt100-anturin), 3- tai 4-

•

johtimiset Lämpöpari

•

Analoginen virta tai analoginen jännite

•

Lisäominaisuudet:

Yksi yleislähtö, joka voidaan konfiguroida

•

analogiselle jännitteelle tai analogiselle virralle Kaksi lähtörelettä (norm. auki)

•

Kaksirivinen LC-näyttö ja LED-diagnostiikka

•

Anturin pääjohtimen katkeamisen, oikosulun ja

•

virheellisen navoituksen tunnistus Käyttöliittymän asetusohjelmisto

•

Erilliset termistoritulot (2) Ominaisuudet:

Kukin moduuli pystyy tarkkailemaan enintään

•

kuutta sarjaan kytkettyä termistoria Vikadiagnostiikka anturien johdinten katkeamisten

•

tai oikosulkujen varalta ATEX/UL/CSA-hyväksyntä

•

PTC-termistorioptiokortin MCB 112 avulla saadaan

•

tarvittaessa käyttöön kolmas termistoritulo.

MG.20.Y1.20 - VLT® on rekisteröity Danfoss-tavaramerkki 25

6 Phase

power

input

130BB693.10

91-1 (L1-1)

92-1 (L2-1)

93-1 (L3-1)

91-2

92-2

93-2

95 PE

(L2-2)

(L1-2)

(L3-2)

Asentaminen VLT AQUA 12-pulssisen High Power -taajuusmuuttajan käyttöohjeet

4 Asentaminen

Katso kaapelin poikkipinnan ja pituuden oikea mitoitus

4.1 Sähköasennus

4.1.1 Teholiitännät

jaksosta 7.1 Yleiset tekniset tiedot.

Kaapelointi ja sulakkeet

HUOMAUTUS!

Yleistä kaapeleista Kaiken kaapeloinnin on oltava kaapelien poikkileikkauksia ja ympäristön lämpötilaa koskevien kansallisten ja paikallisten määräysten mukaista. UL-vaatimukset edellyttävät 75 °C kuparijohtimia. 75 ja 90 °C:n kuparijohtimet ovat termisesti hyväksyttäviä käytettäviksi taajuusmuuttajassa eiUL-sovelluksissa.

Syöttökaapelien liitännät ovat alla olevan kuvan mukaisissa paikoissa. Kaapelin poikkileikkaus on mitoitettava nimellisvirtojen ja paikallisen lainsäädännön mukaisesti. Katso yksityiskohtia kohdasta 7.1 Yleiset tekniset tiedot.

Taajuusmuuttajan suojaamiseksi on käytettävä suositeltuja sulakkeita tai laitteessa on oltava sisäänrakennetut sulakkeet. Suositeltavat sulakkeet näkyvät taulukoissa sulakkeita käsittelevässä jaksossa. Varmista aina, että asianmukaiset sulakeasennukset tehdään paikallisen lainsäädännön mukaan.

Verkkoliitäntä kuuluu verkkovirtakatkaisimeen, jos se sisältyy toimitukseen.

HUOMAUTUS!

Moottorikaapeli on suojattava. Jos käytetään suojaamatonta kaapelia, jotkut EMC-vaatimukset eivät täyty. Käytä EMC-emissiovaatimusten mukaista suojattua moottorikaapelia. Katso lisätietoja suunnitteluoppaan jaksosta EMC- vaatimukset.

26 MG.20.Y1.20 - VLT® on rekisteröity Danfoss-tavaramerkki

* F10/F11/F12/F13 Only

91-1

92-1

93-1

91-2

92-2

93-2

S1 T1

S2 T2

Rectiﬁer 1

Rectiﬁer 2

Inverter1

F8/F9

Inverter2

F10/F11

Inverter3

F12/F13

130BB758.10

91-1

92-1

93-1

91-2

92-2

93-2

S1 T1

S2 T2

Rectiﬁer 1

Rectiﬁer 2

Inverter1

F8/F9

Inverter2

F10/F11

Inverter3

F12/F13

91-1

92-1

93-1

91-2

92-2

93-2

Rectiﬁer 1

Rectiﬁer 2

Inverter1

Inverter2

F10/F11

Inverter3

F12/F13

Asentaminen VLT AQUA 12-pulssisen High Power -taajuusmuuttajan käyttöohjeet

4 4

Kuva 4.1 A) 6-pulssinen liitäntä B) Muokattu 6-pulssinen liitäntä C) 12-pulssinen liitäntä

Huomautuksia:

1) Rinnakkaiskytkentä kuvassa. Yhtä kolmivaihekaapelia voidaan käyttää, kunhan kannatuskyky on riittävä. Oikosulkukokooja-

1), 2), 3)

3), 5)

2), 3), 4)

kiskot on asennettava.

2) 6-pulssinen liitäntä eliminoi 12-pulssisen tasasuuntaajan yliaaltojen vaimennuksen edut.

3) Sopii IT- ja TN-verkkoliitäntään.

4) Siinä epätodennäköisessä tapauksessa, että jokin 6-pulssisista modulaarisista tasasuuntaajista ei enää toimisi, taajuusmuuttajaa voi käyttää pienemmällä kuormalla yhden 6-pulssisen tasasuuntaajan avulla. Pyydä tarkemmat liitäntätiedot tehtaalta.

5) Verkkovirtakaapeloinnin rinnakkaiskytkentää ei näy tässä.

MG.20.Y1.20 - VLT® on rekisteröity Danfoss-tavaramerkki 27

U V W

175ZA114.10

VU W

96 97 98

Asentaminen VLT AQUA 12-pulssisen High Power -taajuusmuuttajan käyttöohjeet

Kaapelien suojaus: Vältä kierrettyjä suojauksen päitä (siansaparot). Ne tuhoavat suojausvaikutuksen suuremmilla taajuuksilla. Jos suojaus joudutaan katkaisemaan moottorin eristimen tai releen asennusta varten, suojaus pitää jatkaa niin, että suurtaajuusimpedanssi on mahdollisimman pieni.

Kytke moottorikaapelin suojaus taajuusmuuttajan erotuslevyyn ja moottorin metallikoteloon.

Tee suojauksen liitännät niin, että niiden pinta-ala on mahdollisimman suuri (kaapelin vedonpoistin). Tämä

Kaapelin pituus ja poikkileikkaus: Taajuusmuuttaja on EMC-testattu ilmoitetulla kaapelin pituudella. Pidä moottorikaapeli mahdollisimman lyhyenä pienentääksesi melutasoa ja vuotovirtoja.

Kytkentätaajuus: Kun taajuusmuuttajia käytetään yhdessä siniaaltosuodattimien kanssa moottorin akustisen melun vähentämiseksi, kytkentätaajuus on määritettävä ohjeiden mukaisesti parametrissa 14-01 Kytkentätaajuus.

onnistuu käyttämällä taajuusmuuttajan sisällä toimitettuja asennuslaitteita.

Liitin nro 96 97 98 99

U V W

U1 V1 W1

W2 U2 V2 6 johdinta moottorista

U1 V1 W1

Suojattu maaliitäntä

Moottorin jännite 0 - 100 % verkkojännitteestä. 3 johdinta moottorista Deltakytkentä

Tähtikytkentä U2, V2, W2 U2, V2 ja W2 kytketään keskenään erikseen.

Moottoreissa, joissa ei ole vaihe-eristyspaperia tai muuta eristyksen vahvistusta, joka sopisi käyttöön jännitesyötön (kuten taajuusmuuttajan) kanssa, kannattaa asentaa siniaaltosuodatin taajuusmuuttajan lähtöön.

28 MG.20.Y1.20 - VLT® on rekisteröity Danfoss-tavaramerkki

130BB532.10

Asentaminen VLT AQUA 12-pulssisen High Power -taajuusmuuttajan käyttöohjeet

4 4

Kuva 4.2 Tasasuuntaaja- ja vaihtosuuntaajakaappi, kehyskoot F8 ja F9

12-pulssinen tasasuuntaaja-

1) moduuli

5) Moottorin kytkentä

2) Maadoituksen PE-liittimet U V W

3) Linja / Sulakkeet T1 T2 T3

R1 S1 T1 96 97 98 L1-1 L2-1 L3-1 6) Jarruliittimet 91-1 92-1 93-1 -R +R

4) Linja / Sulakkeet 81 82

R2 S2 T2 7) Vaihtosuuntaajamoduuli L2-1 L2-2 L3-2 8) Ota SCR käyttöön / poista käytöstä 91-2 92-2 93-2 9) Rele 1 Rele 2 01 02 03 04 05 06

10) Apupuhallin

104 106

MG.20.Y1.20 - VLT® on rekisteröity Danfoss-tavaramerkki 29

130BB755.10

Asentaminen VLT AQUA 12-pulssisen High Power -taajuusmuuttajan käyttöohjeet

Kuva 4.3 Tasasuuntaajakaappi, kehyskoot F10 ja F12

12-pulssinen tasasuuntaajamoduuli 4) Linja

2) AUX-puhallin R1 S1 T1 R2 S2 T2

100 101 102 103 L1-1 L2-1 L3-1 L1-2 L2-2 L3-2 L1 L2 L1 L2 5) DC-väyläliitännät yhteiseen tasavirtaväylään

3) Linjasulakkeet F10/F12 (6 kpl) DC+ DC-

6) DC-väyläliitännät yhteiseen tasavirtaväylään

DC+ DC-

30 MG.20.Y1.20 - VLT® on rekisteröity Danfoss-tavaramerkki

4, 8, 9

130BA861.12

U/T1 96

FASTENER TORQUE: M10 19 Nm (14 FT-LB)FASTENER TORQUE: M10 19 Nm (14 FT-LB)

V/T2 97

W/T3 98 U/T1 96

V/T2 97

W/T3 98

FASTENER TORQUE:

-R 81 +R 82

M8 9.6 NM (7 FT-LB) FASTENER TORQUE:

-R 81 +R 82

M8 9.6 NM (7 FT-LB)

Asentaminen VLT AQUA 12-pulssisen High Power -taajuusmuuttajan käyttöohjeet

4 4

Kuva 4.4 Vaihtosuuntaajakaappi, kehyskoot F10 ja F11

Ulkoinen lämpötilan tarkkailu 6) Moottori

2) AUX-rele U V W

01 02 03 96 97 98 04 05 06 T1 T2 T3

3) NAMUR 7) NAMUR-sulake. Katso osanumerot sulaketaulukoista

4) AUX-puhallin 8) Puhaltimen sulakkeet. Katso osanumerot sulaketaulukoista

100 101 102 103 9) SMPS-sulakkeet. Katso osanumerot sulaketaulukoista L1 L2 L1 L2

5) Jarrut

-R +R

81 82

MG.20.Y1.20 - VLT® on rekisteröity Danfoss-tavaramerkki 31

U/T1 96

FASTENER TORQUE: M10 19 Nm (14 FT-LB)

V/T2 97 W/T3 98 U/T1 96

FASTENER TORQUE: M10 19 Nm (14 FT-LB)

V/T2 97 W/T3 98 U/T1 96

FASTENER TORQUE: M10 19 Nm (14 FT-LB)

V/T2 97 W/T3 98

4, 8, 9

130BA862.12

Asentaminen VLT AQUA 12-pulssisen High Power -taajuusmuuttajan käyttöohjeet

Kuva 4.5 Vaihtosuuntaajakaappi, kehyskoot F12 ja F13

Ulkoinen lämpötilan tarkkailu 6) Moottori

2) AUX-rele U V W

01 02 03 96 97 98 04 05 06 T1 T2 T3

3) NAMUR 7) NAMUR-sulake. Katso osanumerot sulaketaulukoista

4) AUX-puhallin 8) Puhaltimen sulakkeet. Katso osanumerot sulaketaulukoista

100 101 102 103 9) SMPS-sulakkeet. Katso osanumerot sulaketaulukoista L1 L2 L1 L2

5) Jarrut

-R +R

81 82

32 MG.20.Y1.20 - VLT® on rekisteröity Danfoss-tavaramerkki

R/L1 91 S/L2 92 T/L3 93

CFD30J3

130BB699.10

Asentaminen VLT AQUA 12-pulssisen High Power -taajuusmuuttajan käyttöohjeet

4 4

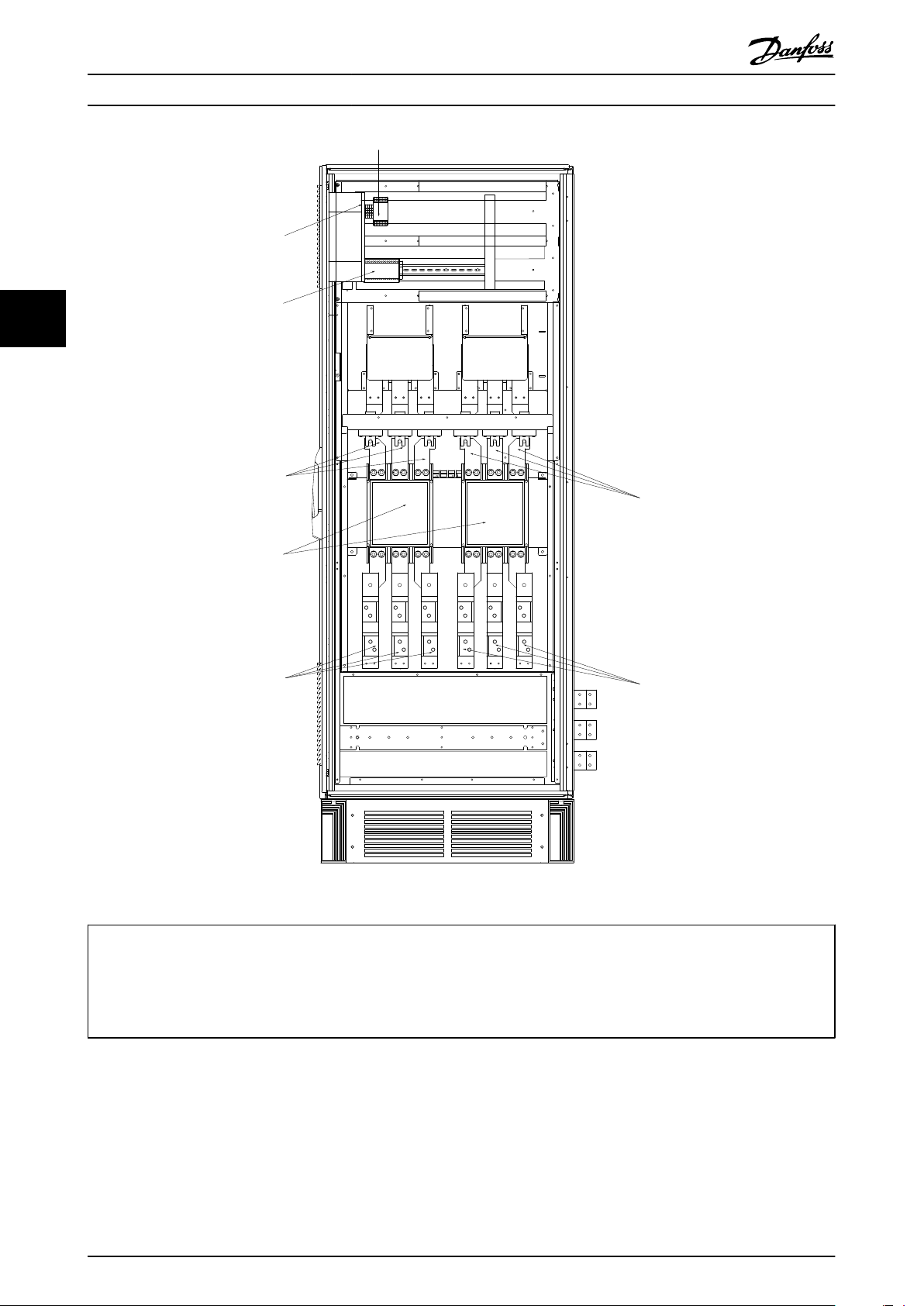

Kuva 4.6 Optiokaappi, kehyskoko F9

Pilz-releliitin 4) Turvarelekäämin sulake PILS-releellä

2) RCD- tai IRM-liitin Katso osanumerot sulaketaulukoista

3) Verkkovirta/6-vaihe 5) Linjasulakkeet, (6 kpl)

R1 S1 T1 R2 S2 T2 Katso osanumerot sulaketaulukoista 91-1 92-1 93-1 91-2 92-2 93-2 6) 2 x 3-vaiheinen manuaalinen katkaisin L1-1 L2-1 L3-1 L1-2 L2-2 L3-2

MG.20.Y1.20 - VLT® on rekisteröity Danfoss-tavaramerkki 33

130BB700.10

Asentaminen VLT AQUA 12-pulssisen High Power -taajuusmuuttajan käyttöohjeet

Kuva 4.7 Optiokaappi, kehyskoot F11 ja F13

Pilz-releliitin 4) Turvarelekäämin sulake PILS-releellä

2) RCD- tai IRM-liitin Katso osanumerot sulaketaulukoista

3) Verkkovirta/6-vaihe 5) Linjasulakkeet, (6 kpl)

R1 S1 T1 R2 S2 T2 Katso osanumerot sulaketaulukoista 91-1 92-1 93-1 91-2 92-2 93-2 6) 2 x 3-vaiheinen manuaalinen katkaisin L1-1 L2-1 L3-1 L1-2 L2-2 L3-2

34 MG.20.Y1.20 - VLT® on rekisteröity Danfoss-tavaramerkki

176FA247.12

Nm/in-lbs

-DC 88

+DC 89

R/L1 91

S/L2 92

T/L3 93

U/T1 96

V/T2 97

W/T3

Asentaminen VLT AQUA 12-pulssisen High Power -taajuusmuuttajan käyttöohjeet

4.1.2 Maadoitus

Ei saatavana 525-600/690 V:n taajuusmuuttajiin.

OFF-asennossa kotelon ja välipiirin väliset sisäiset RFI-

Seuraavat perusasiat pitää ottaa huomioon asennettaessa taajuudenmuuttajaa, jotta laitteesta saadaan sähkömagneettisesti yhteensopiva (EMC).

Suojamaadoitus: Huomaa, että taajuusmuuttajassa

•

esiintyy suuria vuotovirtoja ja että se on turvallisuuden vuoksi maadoitettava määräysten

kapasitanssit (suodatinkondensaattorit) irrotetaan toisistaan välipiirin vahingoittumisen estämiseksi ja maakapasitanssin vähentämiseksi (standardi IEC 61800-3). Katso myös sovellushuomautus VLT tietoliikenneverkossa, MN.90.CX.02. On tärkeää käyttää erotusmonitoreita, joita voi käyttää yhdessä tehoelektroniikan kanssa (IEC 61557-8).

mukaisesti. Noudata paikallisia turvamääräyksiä. Suurtaajuusmaadoitus: Pidä maajohdinten

•

4.1.5 Momentti

liitännät mahdollisimman lyhyinä.

Liitä eri maajärjestelmät mahdollisimman alhaiseen johtimen impedanssiin. Tämä saavutetaan pitämällä johtimet mahdollisimman lyhyinä ja käyttämällä mahdollisimman suurta johtimen poikkipinta-alaa.

Kun kaikki sähköliitännät kiristetään, on tärkeää käyttää oikeaa kiristysmomenttia. Liian pieni tai suuri momentti heikentää sähkökytkentää. Varmista oikea kiristysmomentti käyttämällä momenttiavainta.

Eri laitteiden metallikotelot asennetaan yhteisen kaapin takalevyyn siten, että niiden suurtaajuusimpedanssi on mahdollisimman pieni. Näin voidaan välttää eri laitteilla olevat erilaiset suurtaajuusjännitteet ja myös eri laitteiden välillä mahdollisesti olevissa kytkentäkaapeleissa esiintyvien radiohäiriöiden riski. Radiohäiriöt vähenevät. Käytä mahdollisimman pienen suurtaajuusimpedanssin saavuttamiseksi laitteiden kiinnityspultteja takalevyn suurtaajuusliittiminä. Kiinnityskohdista on poistettava eritysmaali tai muu vastaava eriste.

4 4

Lisäsuojaus (RCD)

4.1.3

Lisäsuojauksena voidaan käyttää vikavirtareleitä (ELCB), nollausta tai maadoitusta edellyttäen, että paikallisia turvallisuusmääräyksiä noudatetaan.

Maavika voi aiheuttaa tasavirtaa purkausvirtaan.

Mahdollisten vikavirtareleiden (ELCB) käytön tulee täyttää paikalliset määräykset. Releiden pitää olla sopivia 3vaiheisien tasasuuntaussillalla varustettujen laitteiden suojaukseen ja lyhyisiin purkauksiin käynnistyksessä.

Katso myös Suunnitteluoppaan jakso Erikoisolosuhteet.

RFI-kytkin

4.1.4

Verkkojännite erotettu maasta: Jos taajuusmuuttajan syöttövirta tulee erotetusta verkkovirtalähteestä (ATK-verkosta, kelluvasta kolmiokytkennästä ja maadoitetusta kolmiokytkennästä) tai TT/TN-S-verkosta, jossa on maadoitettu haara, on suositeltavaa poistaa RFIkytkin käytöstä (OFF-asento)1) parametrin 14-50 RFI-suod. avulla taajuusmuuttajasta ja parametrin 14-50 RFI-suod. avulla suodattimesta. Lisätietoja, katso IEC 364-3. Jos tarvitaan ihanteellista EMC-suorituskykyä, käytetään rinnakkaisia moottoreita tai moottorikaapelin pituus on yli 25 m, on suositeltavaa valita par. 14-50 RFI-suod. asetukseksi [PÅÄLLÄ].

Kuva 4.8 Käytä pulttien kiristämiseen aina momenttiavainta.

Runkokoko Liitin Momentti Pulttikoko F8-F13 Verkko

Moottori

Jarru Regen

Taulukko 4.1 Kiristysmomentit

19-40Nm (168-354in-lbs)

8,5-20,5 Nm (75-181 in-lbs) 8,5-20,5 Nm (75-181 in-lbs)

M10

M8 M8

MG.20.Y1.20 - VLT® on rekisteröity Danfoss-tavaramerkki 35

96 97

U V

96 97 98

U V W

130HA036.10

Asentaminen VLT AQUA 12-pulssisen High Power -taajuusmuuttajan käyttöohjeet

4.1.6 Suojatut kaapelit

HUOMAUTUS!

Danfoss suosittelee suojattujen kaapelien käyttöä LCLsuodattimen ja AFE-laitteen välillä. Suojaamattomat kaapelit voivat olla muuntajan ja LCL-suodattimen tulopuolen välissä.

On tärkeää, että suojatut kaapelit kytketään oikein suuren EMC-siedon ja pienten päästöjen varmistamiseksi.

Liitäntä voidaan tehdä joko kaapeliläpivienneillä tai vedonpoistimilla:

•

Moottorikaapeli

4.1.7

Moottori on kytkettävä liittimiin U/T1/96, V/T2/97, W/T3/98. Maadoitus kytketään liittimeen 99. Taajuusmuuttajan kanssa voidaan käyttää kaikentyyppisiä kolmivaiheisia vakiomoottoreita. Tehdasasetuksilla pyörimissuunta on myötäpäivään, kun taajuusmuuttaja kytketään moottoriin seuraavasti:

Liittimen nro 96, 97, 98, 99 Verkkovirta U/T1, V/T2, W/T3

•

F-kehys Vaatimukset F8/F9-vaatimukset: Vaihtosuuntaajamoduulin liitinten ja vaiheen ensimmäisen yhteisen pisteen välisten kaapelien tulee olla 10 %:n tarkkuudella yhtä pitkiä. Suositeltavan yhteisen pisteen muodostavat moottorin liittimet.

F10/F11 vaatimukset: Moottorin vaiheiden kaapelien määrän tulisi olla 2, 4, 6 tai 8 (1 kaapeli ei ole sallittu), jotta molempiin vaihtosuuntaajamoduulin liittimiin tulisi yhtä monta johdinta. Vaihtosuuntaajamoduulin liitinten ja vaiheen ensimmäisen yhteisen pisteen välisten kaapelien tulee olla 10 %:n tarkkuudella yhtä pitkiä. Suositeltavan yhteisen pisteen muodostavat moottorin liittimet.

F12/F13 vaatimukset: Moottorin vaiheen kaapelimäärän tulisi olla 3, 6, 9 tai 12 (1 tai 2 kaapelia ei sallittu), jotta jokaiseen vaihtosuuntaajamoduulin liittimeen tulisi yhtä monta johdinta. Vaihtosuuntaajamoduulin liitinten ja vaiheen ensimmäisen yhteisen pisteen välisten johdinten

EMC-standardin mukaiset kaapeliläpiviennit: Yleisesti saatavilla olevilla kaapeliläpivienneillä voidaan varmistaa optimaalinen EMC-kytkentä.

EMC-standardin mukainen kaapeliläpivienti: Helpon liitännän mahdollistavat vedonpoistajat toimitetaan taajuusmuuttajan mukana.

Toiminta

Maa

Liitin U/T1/96 kytketään U-vaiheeseen Liitin V/T2/97 kytketään V-vaiheeseen Liitin W/T3/98 kytketään W-vaiheeseen

Pyörimissuunta voidaan vaihtaa vaihtamalla keskenään moottorin kaksi vaihejohdinta tai vaihtamalla par. 4-10 Moott.pyör.nop suunta.

Moottorin pyörimisen voi tarkistaa käyttämällä parametria 1-28 Moott. pyör. tarkistus ja noudattamalla näytöllä näkyviä ohjeita.

tulee olla yhtä pitkiä 10 %:n tarkkuudella. Suositeltavan yhteisen pisteen muodostavat moottorin liittimet.

Lähtöjakorasiaa koskevat vaatimukset: Kaapelien pituuden, vähintään 2,5 m, ja kaapelien määrän on oltava yhtä suuri kustakin vaihtosuuntaajamoduulista jakorasian yhteiseen liittimeen.

HUOMAUTUS!

Jos myöhemmin asennettavat sovellukset vaativat eri määriä johtimia vaihetta kohden, kysy tehtaalta ohjeita ja dokumentaatiota tai käytä ylemmän/alemman syöttöpuolen kaappioptiota.

36 MG.20.Y1.20 - VLT® on rekisteröity Danfoss-tavaramerkki

175ZT975.10

Asentaminen VLT AQUA 12-pulssisen High Power -taajuusmuuttajan käyttöohjeet

4.1.8 Jarrukaapeli Taajuusmuuttajat, joissa on tehtaalla asennettu jarruhakkurioptio

(Kuuluu vakiovarustukseen vain, jos tyyppikoodin kohdassa 18 on kirjain B).

Jarruvastukseen vievän liitäntäkaapelin on oltava suojattu, ja sen enimmäispituus taajuusmuuttajalta tasavirtakiskolle on enintään 25 m (82').

Liittimen numero. Toiminta 81, 82 Jarruvastuksen liittimet

Jarruvastuksen liitäntäkaapelin on oltava suojattu. Suojaus on kytkettävä kaapelin vedonpoistimilla taajuusmuuttajan johtavaan taustalevyyn ja jarruvastuksen metallikoteloon. Jarrukaapelin poikkipinnan on vastattava jarrutusmomenttia. Turvallista asennusta koskevia lisätietoja on myös oppaissa Jarruohjeet, MI.90.Fx.yy ja MI.50.Sx.yy.

VAROITUS

Huomaa, että liittimissä saattaa esiintyä jopa 1099 V:n tasajännite syöttöjännitteen mukaan.

4.1.10 Verkkoliitäntä

Verkkovirta on kytkettävä liittimiin 91-1, 92-1, 93-1, 91-2, 92-2 ja 93-2 (katso Taulukko 4.2). Maadoituskytkentä tehdään liittimen 93 oikealla puolella olevaan liittimeen.

Liittimen nro Toiminta 91-1, 92-1, 93-1 Verkkovirta R1/L1-1, S1/L2-1, T1/

L3-1

91-2, 92-2, 93-2 Verkkovirta R2/L1-2, S2/L2-2, T2/

L3-2

94 Maa

HUOMAUTUS!

Tarkista tyyppikilvestä, että taajuusmuuttajan verkkojännite vastaa laitoksen tehonsyöttöä.

Varmista, että tehonsyöttö saa tuotua tarvittavan virran taajuusmuuttajalle.

Jos yksikössä ei ole sisäänrakennettuja sulakkeita, varmista, että sulakkeilla on oikea nimellisvirta.

4.1.11

Ulkoisen puhaltimen syöttö

4 4

F-kehystä koskevat vaatimukset Jarruvastus/-vastukset on kytkettävä jarruliittimiin jokaisessa vaihtosuuntaajamoduulissa.

Suojautuminen sähköiseltä kohinalta

4.1.9

Asenna ennen verkkovirran syöttökaapelin asentamista EMC-standardin mukainen metallisuojus parhaan EMCsuorituskyvyn varmistamiseksi.

HUOMAUTUS!

EMC-standardin mukainen metallisuojus sisältyy vain RFIsuodattimella.

Jos taajuusmuuttaja saa virtansa tasavirtalähteestä tai puhaltimen on toimittava virtalähteestä riippumatta, voidaan käyttää ulkoista virtalähdettä. Tämä kytkentä tehdään tehokorttiin.

Liittimen nro 100, 101 102, 103

Tehokortissa sijaitseva liitin luo linjajännitteen liitännän jäähdytyspuhaltimille. Tehtaalta toimitettavat puhaltimet tulee kytkeä niin, että ne muodostavat normaalin vaihtovirtalinjan (hyppyjohtimet väleillä 100-102 ja 101-103). Jos ulkoista virtalähdettä tarvitaan, hyppyjohtimet irrotetaan ja virtalähde kytketään liittimiin 100 ja 101. A 5 ampeerin sulaketta tulee käyttää suojaukseen. UL-sovelluksissa sen tulee olla LittleFuse KLK-5 tai vastaava.

Toiminta Apuvirtalähde S, T Sisäinen virtalähde S, T

Kuva 4.9 EMC-standardin mukaisen suojuksen asentaminen.

MG.20.Y1.20 - VLT® on rekisteröity Danfoss-tavaramerkki 37

Asentaminen VLT AQUA 12-pulssisen High Power -taajuusmuuttajan käyttöohjeet

4.1.12 Sulakkeet

Haarajohdon piirin suojaus Kokoonpanon suojaamiseksi sähkövirrasta ja tulesta aiheutuvilta vaaroilta kaikki kokoonpanon haaroituspiirit, asetinlaitteet, koneet jne. on oikosuljettava ja suojattava ylivirralta kansallisten/kansainvälisten määräysten mukaisesti.

Oikosulku suojaus: Taajuusmuuttaja on suojattava oikosuluilta sähköisku- tai tulipalovaaran välttämiseksi. Danfoss suosittelee alla mainittujen sulakkeiden käyttöä huoltohenkilökunnan ja laitteiden suojelemiseksi taajuusmuuttajan sisäisestä viasta johtuvilta vaaroilta. Taajuusmuuttaja tarjoaa täyden

käyttää paluusuunnan ylikuormitussuojaukseen (ei sisällä UL-sovelluksia). Katso 4-18 Virtaraja. Lisäksi sulakkeiden ja katkaisinten avulla voidaan taata kokoonpanon ylivirtasuojaus. Ylivirtasuojaus on aina tehtävä kansallisten määräysten mukaisesti.

UL-vaatimusten mukaisuus Alla mainitut sulakkeet soveltuvat käytettäviksi piirissä, joka

pystyy tuottamaan 100 000 Arms (symmetristä), 240 V tai 480 V tai 500 V tai 600 V taajuusmuuttajan nimellisjännitteestä riippuen. Oikeilla sulakkeilla taajuusmuuttajan nimellisoikosulkuvirta (SCCR) on 100 000 Arms.

oikosulkusuojauksen, jos moottorilähtöön tulee oikosulku. Ylivirtasuojaus

Varmista ylikuormitussuojaus välttääksesi kokoonpanon kaapelien ylikuumenemisesta johtuvan tulipalovaaran. Taajuusmuuttajassa on sisäinen ylivirtasuojaus, jota voidaan

Teho Kehys Nimellisteho Bussmann

Koko Jännite (UL) Ampeeria P/N P/N 400V 460V P315T5 F8/F9 700 700 170M4017 176F9179 25 19 P355T5 F8/F9 700 700 170M4017 176F9179 30 22 P400T5 F8/F9 700 700 170M4017 176F9179 38 29 P450T5 F8/F9 700 700 170M4017 176F9179 3500 2800 P500T5 F10/F11 700 900 170M6013 176F9180 3940 4925 P560T5 F10/F11 700 900 170M6013 176F9180 2625 2100 P630T5 F10/F11 700 900 170M6013 176F9180 3940 4925 P710T5 F10/F11 700 1500 170M6018 176F9181 45 34 P800T5 F12/F13 700 1500 170M6018 176F9181 60 45

P1M0T5 F12/F13 700 1500 170M6018 176F9181 83 63

Varalla

Bussmann

Arv. sulakkeen tehohäviö [W]

Taulukko 4.2 Linjasulakkeet, 380-500 V

Teho Kehys Nimellisteho Bussmann

Koko Jännite (UL) Ampeeria P/N P/N 600V 690V P450T7 F8/F9 700 630 170M4016 176F9179 13 10 P500T7 F8/F9 700 630 170M4016 176F9179 17 13 P560T7 F8/F9 700 630 170M4016 176F9179 22 16 P630T7 F8/F9 700 630 170M4016 176F9179 24 18 P710T7 F10/F11 700 900 170M6013 176F9180 26 20 P800T7 F10/F11 700 900 170M6013 176F9180 35 27 P900T7 F10/F11 700 900 170M6013 176F9180 44 33

P1M0T7 F12/F13 700 1500 170M6018 176F9181 26 20 P1M2T7 F12/F13 700 1500 170M6018 176F9181 37 28 P1M4T7 F12/F13 700 1500 170M6018 176F9181 47 36

Taulukko 4.3 Linjasulakkeet, 525-690 V

Varalla

Bussmann

Arv. sulakkeen tehohäviö [W]

38 MG.20.Y1.20 - VLT® on rekisteröity Danfoss-tavaramerkki

Asentaminen VLT AQUA 12-pulssisen High Power -taajuusmuuttajan käyttöohjeet

Koko/tyyppi Bussmann PN* Nimellisteho Siba P500 170M8611 1100 A, 1000 V 20 781 32.1000 P560 170M8611 1100 A, 1000 V 20 781 32.1000 P630 170M6467 1400 A, 700 V 20 681 32.1400 P710 170M6467 1400 A, 700 V 20 681 32.1400 P800 170M8611 1100 A, 1000 V 20 781 32.1000 P1M0 170M6467 1400 A, 700 V 20 681 32.1400

Taulukko 4.4 Vaihtosuuntaajamoduulin DC-piirisulakkeet, 380-500V

Koko/tyyppi Bussmann PN* Nimellisteho Siba P710 170M8611 1100 A, 1000 V 20 781 32. 1000 P800 170M8611 1100 A, 1000 V 20 781 32. 1000 P900 170M8611 1100 A, 1000 V 20 781 32. 1000 P1M0 170M8611 1100 A, 1000 V 20 781 32. 1000 P1M2 170M8611 1100 A, 1000 V 20 781 32. 1000 P1M4 170M8611 1100 A, 1000 V 20 781 32.1000

Taulukko 4.5 Vaihtosuuntaajamoduulin DC-piirisulakkeet, 525-690 V

*Kuvan mukaisissa Bussmannin 170M-sulakkeissa käytetään -/80 visuaalista ilmaisinta, samankokoiset ja yhtä suuren ampeeriluvun TN/80 tyyppi T, -/110 tai TN/110 tyyppi T -ilmaisinsulakkeet voidaan vaihtaa ulkoiseen käyttöön.

4 4

Lisäsulakkeet

Koko/tyyppi Bussmann PN* Nimellisteho Vaihtoehtoiset sulakkeet

2,5-4,0 A:n sulake P500-P1M0, 380-500 V LPJ-6 SP tai SPI 6 A, 600 V Mikä tahansa listattu luokan J

P710-P1M4, 525-690 V LPJ-10 SP tai SPI 10 A, 600 V Mikä tahansa listattu luokan J

4,0-6,3 A:n sulake P500-P1M0, 380-500 V LPJ-10 SP tai SPI 10 A, 600 V Mikä tahansa listattu luokan J

P710-P1M4, 525-690 V LPJ-15 SP tai SPI 15 A, 600 V Mikä tahansa listattu luokan J

6,3 - 10 A:n sulake P500-P1M0, 380-500 V LPJ-15 SP tai SPI 15 A, 600 V Mikä tahansa listattu luokan J

P710-P1M4, 525-690 V LPJ-20 SP tai SPI 20 A, 600 V Mikä tahansa listattu luokan J

10 - 16 A:n sulake P500-P1M0, 380-500 V LPJ-25 SP tai SPI 25 A, 600 V Mikä tahansa listattu luokan J

P710-P1M4, 525-690 V LPJ-20 SP tai SPI 20 A, 600 V Mikä tahansa listattu luokan J

Taulukko 4.6 Manuaaliset moottorin ohjaussulakkeet

Kehyskoko Bussmann PN* Nimellisteho F8-F13 KTK-4 4 A, 600V

Kehyskoko Bussmann PN* Nimellisteho F8-F13 LPJ-30 SP tai SPI 30 A, 600 V Mikä tahansa

Taulukko 4.7 SMPS-sulake

Koko/tyyppi Bussmann PN* LittelFuse Nimellisteho P355-P1M0,

380-500 V P450-P1M4, 525-690 V

KLK-15 15 A, 600 V

Taulukko 4.9 30 A:n sulakkeella suojattu liitinsulake

kaksoiselementti, aikaviive, 6 A

kaksoiselementti, aikaviive, 10

kaksoiselementti, aikaviive, 15

kaksoiselementti, aikaviive, 20

kaksoiselementti, aikaviive, 25

kaksoiselementti, aikaviive, 20

Vaihtoehtoiset

sulakkeet

listattu luokan J

kaksoiselementti,

aikaviive, 30 A

Taulukko 4.8 Puhaltimen sulakkeet

MG.20.Y1.20 - VLT® on rekisteröity Danfoss-tavaramerkki 39

Asentaminen VLT AQUA 12-pulssisen High Power -taajuusmuuttajan käyttöohjeet

Kehyskoko Bussmann PN* Nimellisteho F8-F13 LPJ-6 SP tai SPI 6 A, 600 V Mikä tahansa

Taulukko 4.10 Ohjausmuuntimen sulake

Vaihtoehtoiset

sulakkeet

listattu luokan J

kaksoiselementti,

aikaviive, 6 A

Yleiset lievennystavat:

1. Käytä eristettyä laakeria

2. Käytä tarkkoja asennustapoja

- Varmista, että moottori ja kuormitusmoottori ovat samansuuntaiset

- Noudata tarkkaan EMC-asennusohjetta

Kehyskoko Bussmann PN* Nimellisteho F8-F13 GMC-800MA 800mA, 250V

Taulukko 4.11 NAMUR-sulake

- Vahvista PE niin, että suurtaajuusimpedanssi on pienempi PE:ssä kuin syöttötehojohtimissa

- Muodosta hyvä suurtaajuusmuuttaja-

Runkokoko Bussmann PN* Nimellisteho F8-F13 LP-CC-6 6 A, 600 V Mikä tahansa

Taulukko 4.12 Turvarelekäämin sulake PILS-releellä

Vaihtoehtoiset

sulakkeet

listattu luokasta

CC, 6 A

yhteys moottorin ja taajuusmuuttajan välille esimerkiksi suojatulla kaapelilla, jossa on 360° liitäntä moottorissa ja taajuusmuuttajassa.

- Varmista, että impedanssi taajuusmuuttajasta rakennuksen maadoitukseen on

4.1.13

Verkkovirtakatkaisimet

pienempi kuin koneen maadoitusimpedanssi. Tämä voi olla vaikeaa

Kehyskoko Teho ja jännite

F9 P250 380-500 V & P355-P560 525-690 V

P315-P400 380-500 V

F11 P450 380-500 V & P630-P710 525-690 V

P500-P630 380-500 V & P800 525-690 V

F13 P710-P800 380-500 V & P900-P1M2 525-690 V

4.1.14 Moottorin eristys

Käytettäessä moottorikaapeleita, joiden pituus ≤ yleisissä spesifikaatioissa mainittu kaapelien maksimipituus, suositellaan seuraavia moottorin eristyksen nimellisarvoja, koska huippujännite voi olla jopa kaksinkertainen DCvälipiirin jännitteeseen verrattuna, 2,8-kertainen verkkojännitteeseen verrattuna, moottorin kaapelin siirtolinjavaikutusten vuoksi. Jos moottorin eristyksen nimellisarvo on pienempi, suositellaan du/dt- tai siniaalto-

3. Pienennä IGBT:n kytkentätaajuutta.

4. Muokkaa vaihtosuuntaajan aallonmuotoa, 60° AVM / SFAVM

5. Asenna akselin maadoitusjärjestelmä tai käytä eristävää kytkentää

6. Käytä sähköä johtavaa voiteluainetta

7. Käytä mahdollisuuksien mukaan miniminopeusasetuksia

8. Yritä varmistaa, että linjan jännite on tasapainossa maadoitukseen nähden. Tämä voi olla vaikeaa IT-, TT-, TN-CS- tai maadoitetun tyven järjestelmissä

9. Käytä dU/dt- tai sinisuodatinta

pumppujen osalta

- Tee suora maaliitäntä moottorin ja kuormitusmoottorin välille

suodatinta.

Jarruvastuksen lämpötilakytkin

Nimellinen verkkojännite UN ≤ 420 V 420V < UN ≤ 500 V Vahvistettu ULL = 1600 V 500V < UN ≤ 600 V Vahvistettu ULL = 1800 V 600 V < UN ≤ 690 V Vahvistettu ULL = 2000 V

Moottorin eristys Vakio-ULL = 1300 V

4.1.16

Vääntömomentti: 0,5-0,6 Nm (5 in-lbs) Ruuvin koko: M3

Tätä tuloa voidaan käyttää ulkoisesti kytketyn jarruvastuksen lämpötilan tarkkailemiseen. Jos 104 ja 106 välinen

4.1.15 Moottorin laakerien virrat

Kaikkiin vähintään 315 kW:n taajuusmuuttajien yhteyteen asennettuihin moottoreihin tulee asentaa NDE-laakerit (Non-Drive End), laakerien virtojen kiertämisen välttämiseksi. DE (Drive End, taajuusmuuttajan pää) -laakerin ja akselin virtojen minimoimiseksi taajuusmuuttaja, moottori, käytettävä kone ja moottori on maadoitettava asianmukaisesti käytettävään koneeseen.

tulo avautuu, taajuusmuuttaja laukeaa varoituksella/ hälytyksellä 27 "Jarrun IGBT". Jos 104 ja 105 välinen kytkentä on kiinni, taajuusmuuttaja laukeaa varoituksella/ hälytyksellä 27 "Jarrun IGBT". On asennettava KLIXON-katkaisin, joka on `normaalisti kiinni'. Ellei toimintoa käytetä, 106 ja 104 on oikosuljettava. Normaalisti kiinni: 104-106 (tehtaalla asennettu hyppyjohdin) Normaalisti auki: 104-105

40 MG.20.Y1.20 - VLT® on rekisteröity Danfoss-tavaramerkki

175ZA877.10

106 NC

104 C

105 NO

130BA150.10

9 - 10 mm

(0.37 in)

130BT312.10

130BT311.10

130BT306.10

Asentaminen VLT AQUA 12-pulssisen High Power -taajuusmuuttajan käyttöohjeet

Liittimen numero. Toiminta 106, 104, 105 Jarruvastuksen lämpötilakytkin.

Jos jarruvastuksen lämpötila kohoaa liikaa ja lämpötilakytkin kytkeytyy pois, taajuusmuuttaja lakkaa jarruttamasta. Moottori siirtyy vapaaseen rullaukseen.

4.1.17 Ohjauskaapelin kuljetus

Sido kaikki ohjausjohtimet merkittyyn ohjauskaapelireittiin kuten kuvassa. Muista kytkeä suojukset asianmukaisesti optimaalisen sähkönsiedon varmistamiseksi.

Kenttäväylän liitäntä Kytkennät tehdään asianmukaisiin ohjauskortissa. Katso yksityiskohdat asianmukaisesta kenttäväylän ohjeesta. Kaapeli on sijoitettava sille varatulle reitille taajuusmuuttajan sisälle ja sidottava yhteen muiden ohjausjohdinten kanssa.

24 voltin ulkoisen tasavirtalähteen asentaminen Vääntömomentti: 0,5 - 0,6 Nm (5 in-lbs) Ruuvin koko: M3

Nro 35 (-), 36 (+) Ulkoinen 24 V:n tasavirtalähde

Toiminta

4.1.19

Sähköasennus , Ohjausliittimet

Kaapelin kytkeminen liittimeen:

1. Nauhaeristys noin 9-10 mm

Aseta ruuviavain1) nelikulmaiseen reikään.

3. Vie kaapeli viereiseen pyöreään reikään.

4. Irrota ruuviavain. Kaapeli on nyt kiinnitetty liittimeen.

Irrota kaapeli liittimestä:

Aseta ruuviavain1) nelikulmaiseen reikään.

2. Vedä kaapeli ulos.

4 4

Ulkoista 24 V tasavirtalähdettä käytetään ohjauskortin ja asennetun lisäkorttien pienjännitelähteenä. Tämä mahdollistaa LCP:n täyden käytön, myös parametrien asettamisen, ilman kytkentää verkkovirtaan. Huomaa, että laite varoittaa alhaisesta jännitteestä, kun se kytketään 24 V:n tasajännitelähteeseen; mutta laukaisua ei tapahdu.

VAROITUS

Käyttämällä PELV-tyyppistä 24 V:n tasavirtalähdettä voit varmistaa taajuusmuuttajan ohjausliittimien oikean galvaanisen erotuksen (PELV-tyyppisen erotuksen).

4.1.18 Ohjausliitinten käyttö

Kaikki ohjauskaapeleihin johtavat liittimet sijaitsevat LCP:n alla. Niihin pääsee käsiksi avaamalla IP21/54-version luukun tai irrottamalla IP00-version suojakannet.

Maks. 0,4 x 2,5 mm

MG.20.Y1.20 - VLT® on rekisteröity Danfoss-tavaramerkki 41

Asentaminen VLT AQUA 12-pulssisen High Power -taajuusmuuttajan käyttöohjeet

4.2 Kytkentäesimerkkejä

4.2.1 Käynnistys/pysäytys

Liitin 18 = 5-10 Liitin 18, digitaalitulo [8] Käynnistys Liitin 27 = 5-12 Liitin 27, digitaalitulo [0] Ei toimintoa (oletus vapaa rullaus, käänteinen)

Liitin 37 = Turvallinen pysäytys

4.2.2 Pulssikäynnistys/-pysäytys

Liitin 18 = 5-10 Liitin 18, digitaalitulo [9] Pulssikäynnistys Liitin 27= 5-12 Liitin 27, digitaalitulo [6] Pysäytys, käänt.

Liitin 37 = Turvallinen pysäytys

42 MG.20.Y1.20 - VLT® on rekisteröity Danfoss-tavaramerkki

+24V

Par. 5-10

Par. 5-12

Par. 5-13

Par. 5-14

130BA021.12

Asentaminen VLT AQUA 12-pulssisen High Power -taajuusmuuttajan käyttöohjeet

4.2.3 Nopeus ylös/alas

Liittimet 29/32 = nopeus ylös/alas

Liitin 18 = 5-10 Liitin 18, digitaalitulo Käynnistys [9] (oletus)

Liitin 27 = 5-12 Liitin 27, digitaalitulo Ohjearvon lukitus [19]

Liitin 29 = 5-13 Liitin 29, digitaalitulo Nopeus ylös [21]

Liitin 32 = 5-14 Liitin 32, digitaalitulo Nopeus alas [22]

HUOMAA: Liitin 29 vain mallissa FC x02 (x = sarjan tyyppi).

Potentiometriohjearvo

4.2.4

Jännitteen ohjearvo potentiometrin välityksellä

Ohjearvojen lähde 1 = [1] Analoginen tulo 53 (oletus)

Liitin 53, pieni jännite = 0 V Liitin 53, suuri jännite = 10 V Liitin 53, pieni ohje-/takaisink.arvo = 0 1/min Liitin 53, suuri ohje-/takaisink.arvo = 1 500 1/min Katkaisin S201 = OFF (U)

4 4

MG.20.Y1.20 - VLT® on rekisteröity Danfoss-tavaramerkki 43

Switch Mode Power Supply

10Vdc 15mA

24Vdc 130/200mA

Analog Output 0/4-20 mA

50 (+10 V OUT)

S201

S202

ON/I=0-20mA OFF/U=0-10V

+10 Vdc

-10 Vdc +10 Vdc

0/4-20 mA

-10 Vdc +10 Vdc 0/4-20 mA

53 (A IN)

54 (A IN )

55 (COM A IN )

(COM A OUT) 39

(A OUT) 42

12 (+24V OUT )

13 (+24V OUT )

18 (D IN)

19 (D IN )

20 (COM D IN)

27 (D IN/OUT )

24 V

29 (D IN/OUT )

32 (D IN )

33 (D IN )

37 (D IN )

5 6 7 8 5 6 7 8

CI45 MODULE

12 13 14 11 12 13 14 11 12 13 14 11 12 13 14 11 12 13 14

15 16 17 1815 16 17 1815 16 17 1815 16 17 1815 16 17 18

5 6 7 8 5 6 7 8 5 6 7 8

1 12 23 34 4 1 2 3 4 1 2 3 4 1 2 3 4

P 5-00

24V (NPN)

0V (PNP)

24V (NPN)

0V (PNP)

24V (NPN)

0V (PNP)

24V (NPN)

0V (PNP)

24V (NPN)

0V (PNP)

24V (NPN)

0V (PNP)

ON=Terminated OFF=Open

(PNP) = Source (NPN) = Sink

RS-485

(COM RS-485) 61

(P RS-485) 68

(N RS-485) 69

RS - 485 Interface

S801

CONTROL CARD CONNCECTION

130BB759.10

Asentaminen VLT AQUA 12-pulssisen High Power -taajuusmuuttajan käyttöohjeet

4.3 Sähköasennus - muuta

4.3.1 Sähköasennus, Ohjauskaapelit

44 MG.20.Y1.20 - VLT® on rekisteröity Danfoss-tavaramerkki

EXTARNAL BRAKE

FUSE

C14

C13

117118

+ -

EXTARNAL BRAKE

CONTROL CARD PIN 20 (TERMINAL JUMPERED TOGETHER)

CUSTOMER SUPPLIED (TERMINAL JUMPERED TOGETHER)

MCB 113 PIN X46/1

MCB 113 PIN X46/3

MCB 113 PIN X46/5

MCB 113 PIN X46/7

MCB 113 PIN X46/9

MCB 113 PIN X46/11

MCB 113 PIN X46/13

MCB 113 PIN X47/1

MCB 113 PIN X47/3

MCB 113 PIN X47/2

MCB 113 PIN X47/4

MCB 113 PIN X47/6

MCB 113 PIN X47/5

MCB 113 PIN X47/7

MCB 113 PIN X47/9

MCB 113 PIN X47/8

MCB 113 PIN X45/1

MCB 113 PIN X45/2

MCB 113 PIN X45/3

MCB 113 PIN X45/4

AUX FAN AUX FAN

TB3 INVERTER 2

R-

R+

TB3 INVERTER 1

PILZ

TERMINALS

REGEN

TERMINALS

MCB 113 PIN 12

MCB 112 PIN 1

MCB 112 PIN 2

CONTROL CARD PIN 37

CONTROL CARD PIN 53

CONTROL CARD PIN 55

TB08 PIN 01

TB08 PIN 02

TB08 PIN 04

TB08 PIN 05

TB7

L1 L1

L2 L2

100 101 102

TB4

TB8

103

CUSTOMER

SUPPLIED 24V RET.

CUSTOMER

SUPPLIED 24V

INVERTER CABINET CUSTOMER CONNECTION DETAILS

130BB760.10

Asentaminen VLT AQUA 12-pulssisen High Power -taajuusmuuttajan käyttöohjeet

4 4

Kuva 4.10 Kaavio, jossa näkyvät kaikki sähköliittimet ilman optioita Liitin 37 on turvalliseen pysäytykseen käytettävä tuloliitin. Katso ohjeita turvallisen pysäytyksen asentamisesta taajuusmuuttajan suunnitteluoppaan jaksosta Turvallisen pysäytyksen asentaminen. Katso myös jaksoja Turvallinen pysäytys ja Turvallisen pysäytyksen asentaminen.

1) F8/F9 = (1) liitinsarja.

2) F10/F11 = (2) liitinsarjaa.

3) F12/F13 = (3) liitinsarjaa.

MG.20.Y1.20 - VLT® on rekisteröity Danfoss-tavaramerkki 45

12 13 18 19 27 29 32 33 20 37

+24 V DC

0 V DC

130BT106.10

PNP (lähde)

Digitaalitulon kytkentä

NPN (nielu) Digitaalitulon kytkentä

12 13 18 19 27 29 32 33 20 37

+24 V DC

0 V DC

130BT107.11

130BT340.10

Asentaminen VLT AQUA 12-pulssisen High Power -taajuusmuuttajan käyttöohjeet

Hyvin pitkät ohjausjohtimet ja analogiset signaalit voivat harvoissa tapauksissa ja kokoonpanosta riippuen johtaa

HUOMAUTUS!

Ohjauskaapeleiden on oltava suojattuja.

50/60 Hz:n maasilmukoihin verkkosyöttökaapelien kohinan vuoksi.

Jos näin käy, voit joutua murtamaan suojauksen tai lisäämään 100 nF:n kondensaattorin suojauksen ja alustan väliin.

Digitaaliset ja analogiset tulot ja lähdöt on kytkettävä erikseen taajuusmuuttajan tavallisiin tuloihin (liittimet 20, 55, 39), jotta molemmista ryhmistä tulevat maavirrat eivät vaikuttaisi muihin ryhmiin. Esimerkiksi digitaalisen syötön kytkeminen päälle voi häiritä analogista tulosignaalia.

Ohjausliittimien tulon polaarisuus

Kytke johtimet taajuusmuuttajaan käyttöohjeissa kuvatulla tavalla. Muista kytkeä suojukset asianmukaisesti optimaalisen sähkönsiedon varmistamiseksi.

46 MG.20.Y1.20 - VLT® on rekisteröity Danfoss-tavaramerkki

130BT310.10

N O

VLT

BUS TER. OFF-ON

A53 A54 U- I U- I

THREE PHASE INDUCTION MOTOR

400

MOD

MCV 315E

Nr.

135189 12 04

PRIMARY

SECONDARY

690

A V A V A

V A

410.6 CONN Y CONN CONN

CONN ENCLOSURE

CAUTION

COS f

ALT RISE

1.15

0.85

AMB

40 1000

°C

IP23

IL/IN

6.5

536

1481 Hz DESIGN

N DUTY INSUL WEIGHT 1.83 ton

EFFICIENCY %

95.8% 95.8% 75%100%

S1 I

130BA767.10

Asentaminen VLT AQUA 12-pulssisen High Power -taajuusmuuttajan käyttöohjeet

4.3.2 Kytkimet S201, S202 ja S801

Katkaisimia S201(A53) ja S202 (A54) käytetään analogisten tuloliitinten 53 ja 54 virran (0-20 mA) tai jännitteen (-10 10 V) konfiguraation valitsemiseen tässä järjestyksessä.

Katkaisinta S801 (BUS TER.) voidaan käyttää liittämisen käyttöönottoon RS-485-portissa (liittimet 68 ja 69).

Katso piirustusta Kaavio, jossa näkyvät kaikki sähköliittimet jaksossa Sähköasennus.

Oletusasetus:

S201 (A53) = OFF (jännitetulo) S202 (A54) = OFF (jännitetulo) S801 (väylän päättäminen) = OFF

HUOMAUTUS!

S201:n, S202:n tai S801:n toimintoa muutettaessa on varottava käyttämästä vaihtoon voimaa. Suosittelemme LCP-paneelin kiinnityksen (telineen) irrottamista katkaisimia käytettäessä. Katkaisimia ei saa käyttää, kun taajuusmuuttajan virta on päällä.

4.4 Lopullinen asetusten määritys ja testaus

Testaa asetukset ja varmista, että taajuusmuuttaja on käynnissä, seuraavasti.

Vaihe 1. Etsimoottorin tyyppikilpi

HUOMAUTUS!

Moottorissa on joko tähti- (Y) tai deltakytkentä (Δ). Nämä tiedot löytyvät moottorin tyyppikilven tiedoista.

4 4

MG.20.Y1.20 - VLT® on rekisteröity Danfoss-tavaramerkki 47

Vaihe 2. Merkitse moottorin tyyppikilven tiedot tähän parametriluetteloon. Siirry listaan painamalla ensin [QUICK MENU] -näppäintä ja valitse sitten “Q2 pika-asennus”.

1-20 Moottorin teho [kW] 1-21 Moott. teho [hv] 1-22 Moottorin jännite 1-23 Moottorin taajuus 1-24 Moottorin virta 1-25 Moottorin nimellisnopeus

Asentaminen VLT AQUA 12-pulssisen High Power -taajuusmuuttajan käyttöohjeet

Vaihe 3. Käynnistä Automaattinen moottorin sovitus (AMA)

AMA:n suorittaminen varmistaa ihanteellisen suorituskyvyn. AMA mittaa arvot moottorimallia vastaavasta kaaviosta.

1. Kytke liitin 37 liittimeen 12 (jos liitin 37 on käytettävissä).

2. Kytke liitin 27 liittimeen 12 tai määritä par. 5-12 Liitin 27, digitaalitulo asetukseksi 'Ei

Pysäytä AMA käytön ajaksi

AMA onnistui

AMA epäonnistui

toimintoa' (5-12 Liitin 27, digitaalitulo [0])

Käynnistä AMA 1-29 Automaattinen moottorin sovitus (AMA).

4. Valitse täydellinen tai osittainen AMA. Jos siniaaltosuodatin on asennettuna, suorita vain osittainen AMA tai irrota siniaaltosuodatin AMA:n.

5. Paina [OK]-painiketta. Näytölle tulee teksti "Käynnistä AMA painamalla [Hand on”.

6. Paina [Hand on] -näppäintä. Tilapalkki ilmaisee, onko AMA käynnissä.

1. Paina [OFF]-näppäintä - taajuusmuuttaja siirtyy hälytystilaan, ja näyttö ilmaisee, että käyttäjä lopetti AMA:n.

1. Näytölle tulee teksti “Suorita AMA loppuun painamalla [OK]-näppäintä”.

2. Paina [OK]-näppäintä poistuaksesi AMA -tilasta.

1. Taajuusmuuttaja siirtyy hälytystilaan. Hälytyksen kuvaus on Varoitukset ja hälytykset -jaksossa.

2. [Alarm Log] -hälytyslokin "Raportin arvo" ilmoittaa AMA:n viimeksi suorittaman mittauksen, ennen kuin taajuusmuuttaja siirtyi hälytystilaan. Tämä numero ja hälytyksen kuvaus ovat hyödyksi vianmäärityksessä. Jos otat yhteyttä Danfoss yhtiöön huoltoa varten, muista mainita numero ja hälytyksen kuvaus.

HUOMAUTUS!

Epäonnistunut AMA johtuu usein väärin rekisteröidyistä moottorin tyyppikilven tiedoista tai liian suuresta erosta moottorin tehon ja taajuusmuuttajan tehon välillä.

Vaihe 4. Aseta nopeusraja ja ramppiaika

3-02 Minimiohjearvo 3-03 Maksimiohjearvo

Taulukko 4.13 Aseta haluamasi rajat nopeudelle ja ramppiajalle.

4-11 Moott. nopeuden alaraja [RPM] alaraja [Hz] 4-13 Moott. nopeuden yläraja [RPM] tai 4-14 Moott. nopeuden yläraja [Hz]

tai 4-12 Moott. nopeuden

3-41 Ramppi 1:n nousuaika 3-42 Ramppi 1 rampin seisonta-aika

4.5 Lisäliitännät

4.5.1 Mekaanisen jarrun ohjaus

Nosto-/laskusovelluksissa sähkömekaanista jarrua on voitava ohjata:

Ohjaa jarrua relelähdön tai digitaalisen lähdön

•

avulla (liittimet 27 ja 29). Pidä lähtö suljettuna (jännitteettömänä) silloin,

•

kun taajuusmuuttaja ei pysty "pitämään" moottoria esim. ylikuormituksen takia.

Valitse Mekaanisen jarrun ohjaus [32] parametri-

•

ryhmässä 5-4* sovelluksissa, joihin kuuluu sähkömekaaninen jarru.

Jarru vapautuu, jos moottorin virta ylittää

•

parametrissa 2-20 Jarrun vapautusvirta asetetun arvon.

Jarru kytkeytyy, kun lähtötaajuus on pienempi

•

kuin parametrissa 2-21 Aktivoi jarrutusnopeus [RPM]tai 2-22 Aktivoi jarrutusnopeus [Hz] asetettu taajuus, ja vain, jos taajuusmuuttaja on toteuttamassa pysäytyskomentoa.

Jos taajuusmuuttaja on hälytystilassa tai ylijännitetilanteessa, mekaaninen jarru kytkeytyy välittömästi.

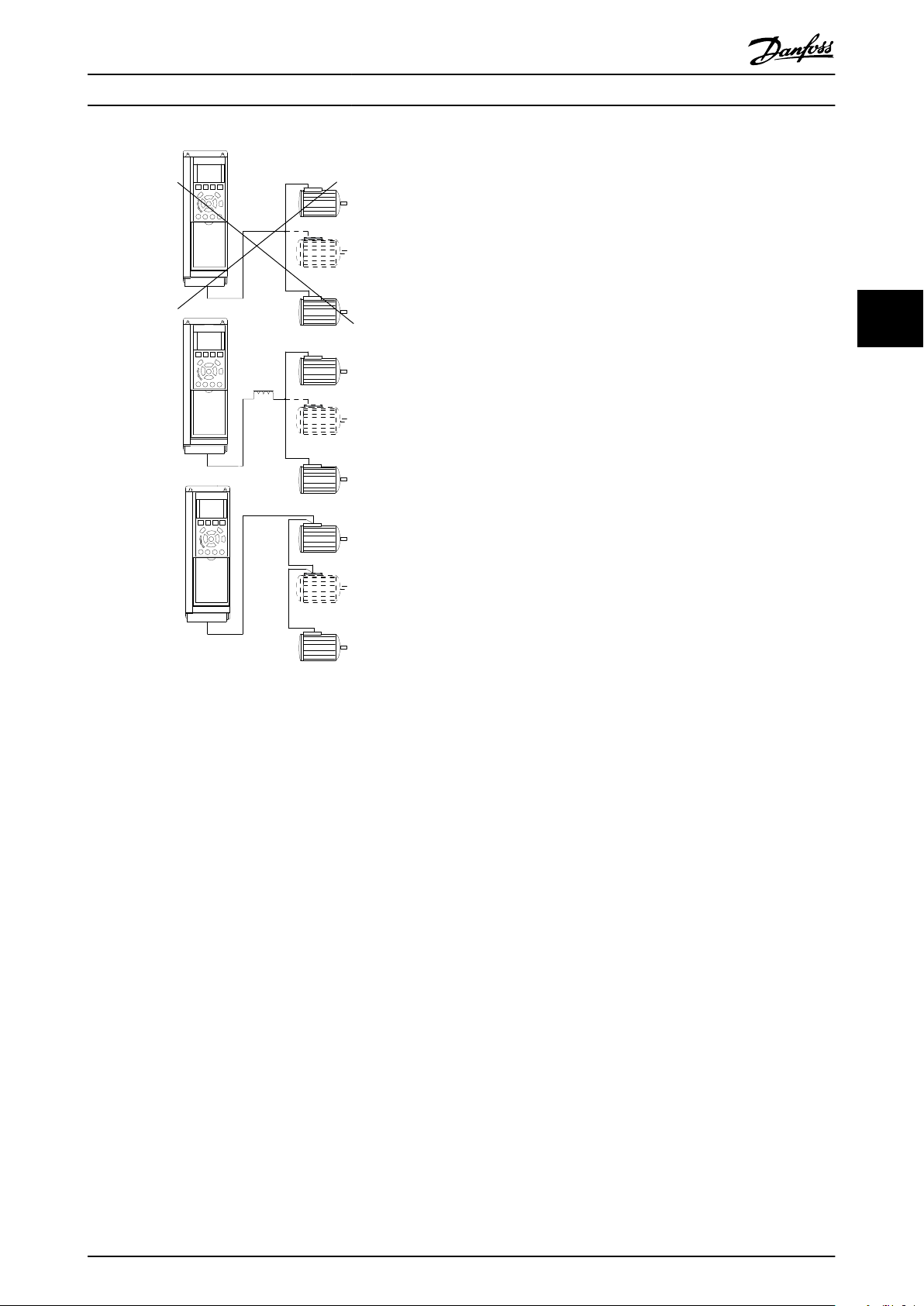

Moottorien rinnankytkentä

4.5.2

Taajuusmuuttajalla voidaan ohjata useita rinnankytkettyjä moottoreita. Moottorien yhteenlaskettu virrankulutus ei saa ylittää taajuusmuuttajan nimellislähtövirtaa I

M,N

HUOMAUTUS!

Asennusta, jossa kaapelit on kytketty yhteen kuten alla olevassa kuvassa, suositellaan vain käytettäessä lyhyitä kaapeleita.

HUOMAUTUS!

Kun moottorit on kytketty rinnan, 1-29 Automaattinen moottorin sovitus (AMA) ei ole käytettävissä.

HUOMAUTUS!

Taajuusmuuttajan elektronista lämpörelettä (ETR) ei voi käyttää moottorin suojauksena yksittäisissä moottoreissa järjestelmissä, joissa moottoreita on kytketty rinnan. Varmista moottoreihin lisäsuojaus, esim. termistorit jokaiseen moottoriin tai erilliset lämpöreleet (katkaisimet eivät käy suojaukseksi).

48 MG.20.Y1.20 - VLT® on rekisteröity Danfoss-tavaramerkki

LC lter

130BA170.10

Asentaminen VLT AQUA 12-pulssisen High Power -taajuusmuuttajan käyttöohjeet

4 4

Ongelmia voi esiintyä käynnistyksen yhteydessä ja alhaisilla RPM-arvoilla, jos moottorien koot ovat hyvin erilaisia, koska pienten moottorien suhteellisen suuri puhdas resistanssi staattorissa vaatii suuremman jännitteen käynnistyksen yhteydessä ja alhaisilla rpm-arvoilla.

Moottorin lämpösuojaus

4.5.3

Taajuusmuuttajan elektroninen lämpörele on saanut ULhyväksynnän yksittäisen moottorin suojauksesta, kun parametrin 1-90 Moottorin lämpösuojausasetuksena on ETR

-laukaisu ja parametrin 1-24 Moottorin virta asetuksena on moottorin nimellisvirta (katso moottorin tyyppikilpeä). Moottorin lämpösuojaukseen voidaan käyttää myös MCB 112 PTC:n termistorikorttioptiota. Tämä kortti sisältää ATEXsertifikaatin moottorien suojaamiseen räjähdysalttiilla alueilla, vyöhykkeillä 1/21 ja 2/22. Katso lisätietoja Suunnit-

teluoppaasta.

MG.20.Y1.20 - VLT® on rekisteröity Danfoss-tavaramerkki 49

Auto

Reset

Hand

O

Status

Quick

Main

Alarm

Log

Back

Cancel

Info

Status

1(0)

1234rpm 10,4A 43,5Hz

Run OK

43,5Hz

Alarm

Warn.

130BA018.13

Taajuusmuuttajan käyttö VLT AQUA 12-pulssisen High Power -taajuusmuuttajan käyttöohjeet

5 Taajuusmuuttajan käyttö

5.1.1 Käyttötavat

Taajuusmuuttajaa voidaan käyttää kolmella eri tavalla:

1. Graafinen paikallisohjauspaneeli (GLCP), katso 6.1.2

2. Numeerinen paikallisohjauspaneeli (NLCP), katso 6.1.3

3. RS-485-sarjaliikenne tai USB, molemmat tietokoneeseen liittämistä varten, katso 6.1.4

Jos taajuusmuuttajassa on kenttäväyläoptio, katso siihen liittyviä käyttöohjeita.

Graafisen paikallisohjauspaneelin

5.1.2 (GLCP) käyttö

Seuraavat ohjeet koskevat graafista paikallisohjauspaneelia (LCP 102).

Graafinen ohjauspaneeli jakautuu neljään toiminnalliseen osaan:

1. Graafinen näyttö tilariveineen.

2. Valikkonäppäimet ja merkkivalot (LED) - tilan valinta, parametrien muuttaminen ja näytön toimintojen vaihteleminen.

3. Navigointinäppäimet ja merkkivalot (LED).

4. Toimintanäppäimet ja merkkivalot (LED).

Graafinen näyttö: LCD-näytössä on taustavalaistus ja yhteensä 6 alfanumeerista riviä. Kaikki tiedot, jotka näytetään paikallisohjauspaneelissa, voivat sisältää enintään viisi eri käyttömuuttujaa [Status]-tilassa.

Näytön rivit:

a. Tilarivi: Tilasanomat, joissa näkyy kuvakkeita ja

kuvia.

b. Rivi 1-2: käyttäjän tietorivit joilla näkyy käyttäjän

määrittämiä tai valitsemia tietoja ja muuttujia.

Näyttö on jaettu kolmeen osaan:

[Status]-näppäintä painamalla voit lisätä enintään yhden ylimääräisen rivin.

c. Tilarivi: Tilasanomat, joissa näkyy tekstiä.

Ylemmässä osassa (a) näkyy tila tila-käyttötavan ollessa aktiivinen tai enintään 2 muuttujaa silloin, kun tila-käyttötapa ei ole aktiivinen tai hälytys-/varoitustilanteessa.

Aktiivisen asetuksen numero (joka on valittu aktiiviseksi asetukseksi parametrissa 0-10) tulee näytölle. Ohjelmoitaessa muussa kuin aktiivisten asetusten tilassa ohjelmoitavan asetuksen numero näkyy oikealla suluissa.

Keskiosa (b) näyttää korkeintaan viisi muuttujaa yksikköineen tilasta riippumatta. Hälytyksen/varoituksen ollessa aktiivinen muuttujien sijaan näkyy varoitus.

50 MG.20.Y1.20 - VLT® on rekisteröity Danfoss-tavaramerkki

1.1

1.3

1.2

130BP041.10

799 RPM

Autom. etäramppaus

1 (1)

36,4 kw7,83 A

0,000

53,2 %

Tila

1.1

1.2

1.3

130BP062.10

207 RPM

Autom. etäkäyttö

1 (1)

24,4 kW5,25 A

6,9 Hz

Tila

130BP063.10

778 RPM

Autom. etäkäyttö

1 (1)

4,0 kW0,86 A

Tila: 0 ei käyt. 0 (ei käyt.) Aika: Tee: -

Tila

Yläosa

Keskiosa

Alaosa

Tila

43/min

1,4 Hz

Autom. etäkäyttö

! Tehok. lämpö (W29)

2,9 %

5,44 A 25,3 kW

1(1)

130BP074.10

Taajuusmuuttajan käyttö VLT AQUA 12-pulssisen High Power -taajuusmuuttajan käyttöohjeet

Kolmen tilalukemanäytön välillä voi vaihtaa [Status]näppäintä painamalla. Muotoilultaan erilaiset käyttömuuttujat näkyvät kussakin tilanäytössä - ks. alla.

Jokaiseen käyttömuuttujaan voidaan yhdistää useita arvoja tai mittauksia. Näytettävät arvot/mittaukset voi määrittää parametreissa 0-20, 0-21, 0-22, 0-23 ja 0-24, joita pääsee muokkaamaan valitsemalla [QUICK MENU], "Q3 Toimintoasetukset", "Q3-1 Yleiset asetukset", "Q3-11Näyttöasetukset".

Kullakin parametreissa 0-20 - 0-24 valitulla arvon/ mittauksen lukemaparametrilla on oma asteikkonsa ja numeromääränsä mahdollisen desimaalipilkun jälkeen. Suurissa numeroarvoissa näytetään vähemmän numeroita desimaalipilkun jälkeen. Esim. Nykyinen lukema 5,25 A; 15,2 A 105 A.

Tilanäyttö I Tämä lukutila on vakiotila käynnistyksen tai alustuksen jälkeen. [INFO]-näppäimellä saat esiin tietoja arvon/mittauksen yhteyksistä näytettäviin käyttömuuttujiin (1.1, 1.2, 1.3, 2 ja

3). Katso tämän piirroksen näytöllä näkyviä käyttömuuttujia.

1.1, 1.2 ja 1.3 näkyvät pienikokoisina. 2 ja 3 näkyvät keskikokoisina.

Näyttötila III: Tässä tilassa näkyvät Smart Logic Control -ohjauksen tapahtumat ja toiminta. Saat lisätietoja jaksosta SL-ohjaus.

Alaosa näkyy aina taajuusmuuttajan tila Tila-käyttötavalla.

Näytön kontrastin säätö Paina [status] ja [▲] halutessasi tummemman näytön Paina [status] ja [▼] halutessasi kirkkaamman näytön

5 5

Tilanäyttö II Katso tämän piirroksen näytöllä näkyviä käyttömuuttujia (1.1, 1.2, 1.3 ja 2). Esimerkissä on valittu ensimmäisen ja toisen rivin muuttujiksi nopeus, moottorin virta, moottorin teho ja taajuus.

1.1, 1.2 ja 1.3 näkyvät pienikokoisina. 2 näkyy suurikokoisena.

MG.20.Y1.20 - VLT® on rekisteröity Danfoss-tavaramerkki 51

Warn.

Alarm

130BP044.10

130BP045.10

Status

Quick Menu

Main

Alarm

Log

Taajuusmuuttajan käyttö VLT AQUA 12-pulssisen High Power -taajuusmuuttajan käyttöohjeet

Merkkivalot (LED): Jos tietyt raja-arvot ylitetään, hälytyksen ja/tai varoituksen LED syttyy. Tila- ja hälytysteksti tulee ohjauspaneeliin. Päälläolon LED syttyy, kun taajuusmuuttajaan kytketään verkkojännite tai se saa jännitettä DC-väylän liittimen tai ulkoisen 24 V:n virtalähteen kautta. Samaan aikaan taustavalo palaa.

Vihreä LED / päällä: Ohjaussektori on toiminnassa.

•

Keltainen LED / varoitus: Ilmaisee varoituksen.

•

Vilkkuva punainen LED / hälytys: Ilmaisee

•

hälytyksen.

vakiomomentti, pumput, annostelupumput, kaivojen pumput, lisätehopumput, sekoituspumput, tuuletuspuhaltimet ja muut pumppu- ja puhallinsovellukset. Muiden ominaisuuksien lisäksi se sisältää myös parametreja, joiden avulla voidaan valita, mitä muuttujia näytetään paikallisohjauspaneelissa, digitaalisia esiasetusnopeuksia, analogisten ohjearvojen skaalauksia, suljetun piirin yhden ja useamman vyöhykkeen sovelluksia ja vesi- ja jätevesisovelluksiin liittyviä erikoistoimintoja.

Pika-asetusvalikon parametreja voidaan muuttaa välittömästi, ellei parametrillä 0-60, 0-61, 0-65 tai 0-66 ole luotu salasanaa. Voit vaihtaa suoraan pika-asetusvalikkotilan ja päävalikkotilan välillä.

[Main Menu] -näppäintä käytetään kaikkien parametrien ohjelmoimiseen. Päävalikon parametreja voi muuttaa välittömästi, ellei parametrilla 0-60, 0-61, 0-65 tai 0-66 ole luotu salasanaa. Useimmissa vesi- ja jätevesisovelluksissa päävalikon parametreja ei tarvitse muokata, mutta sen sijaan

GLCP-näppäimet Valikkonäppäimet Valikkopainikkeet on jaettu toimintoihin. Näytön ja merkkivalojen alapuolella olevia painikkeita käytetään parametrien asetuksiin ja näyttötilan valintaan normaalikäytössä.

pikavalikon, pika-asetusten ja toimintoasetusten avulla voidaan helpoimmin ja nopeimmin muokata tyypillisiä tarvittavia parametreja. Voit vaihtaa suoraan päävalikkotilan ja pika-asetusvalikkotilan välillä. Parametrin pikakuvake voidaan luoda pitämällä [Main Menu] -näppäintä pohjassa 3 sekunnin ajan. Parametrin pikakuvakkeen avulla päästään suoraan käyttämään mitä tahansa parametriä.

[Alarm Log]

[Tila] Ilmaisee taajuusmuuttajan ja/tai moottorin tilan. 3 eri lukemaa voi valita painamalla [Status]-näppäintä: 5 rivilukemaa, 4 rivilukemaa tai Smart Logic Control. [Status]-painikkeella valitaan näytön tila tai siirrytään takaisin Näyttötilaan joko Pika-asetustilasta, Päävalikkotilasta tai Hälytystilasta. [Status]-näppäimellä voit myös valita yhden tai kahden lukeman tilan.

[Pika-asetusvalikon] avulla voidaan määrittää nopeasti taajuusmuuttajan asetukset. Tavallisimmat toiminnot voidaan ohjelmoida tästä.

[Quick menu] koostuu seuraavista osista:

- Q1: Oma valikko

- Q2: Pika-asetukset

- Q3: Toiminnan asetukset

näyttää luettelon, jossa näkyvät viisi tuoreinta hälytystä (numeroituina A1-A5). Jos haluat lisätietoja jostakin hälytyksestä, siirry nuolinäppäimellä hälytyksen numeron kohdalle ja valitse [OK]. Saat tietoa taajuusmuuttajan tilasta ennen hälytystilaan siirtymistä.

[Back] palauttaa sinut edelliseen vaiheeseen tai navigointirakenteen kerrokseen.

[Cancel] mitätöi viimeksi tekemäsi muutoksen tai antamasi komennon, kunhan näyttöä ei ole vaihdettu.

[Info] antaa tietoa komennosta, parametrista tai toiminnosta missä tahansa näytön ikkunassa. [Info] antaa tarkkaa tietoa aina tarvittaessa. Voit poistua Info-tilasta valitsemalla joko [Info], [Back] tai [Cancel].

- Q5: Tehdyt muutokset

- Q6: Kirjautumiset

Toimintoasetusten avulla voidaan nopeasti ja helposti muokata kaikkia useimpiin vesi- ja jätevesisovelluksiin tarvittavia parametreja, mukaan lukien vaihtuva momentti,

52 MG.20.Y1.20 - VLT® on rekisteröity Danfoss-tavaramerkki

130BT117.10

Back

Info

Warm

Alarm

Cancel

130BP046.10

Hand

O

Auto

Reset

Taajuusmuuttajan käyttö VLT AQUA 12-pulssisen High Power -taajuusmuuttajan käyttöohjeet

Navigointinäppäimet Neljän navigointinäppäimen avulla voit liikkua painikkeilla [Quick Menu], [Main Menu] ja [Alarm Log] esiin saatavien vaihtoehtojen välillä. Näppäimillä voit liikuttaa osoitinta.

[OK]

-painikkeella valitaan osoittimella merkitty parametri ja vahvistetaan parametrin muuttaminen.

Ohjausnäppäimet paikallisohjaukseen ovat ohjauspaneelin alareunassa.

pysäytystoimintoa ei ole valittu ja [Off]-painike on poistettu käytöstä, moottorin voi pysäyttää katkaisemalla verkkovirran.

[Auto on]

-näppäintä käytetään taajuusmuuttajan ohjaamiseen ohjausliittimien ja/tai sarjaliikenteen kautta. Kun ohjausliittimille ja/tai väylään annetaan käynnistyssignaali, taajuusmuuttaja käynnistyy. Näppäimen asetukseksi voidaan valita Käytössä [1] tai Pois käytöstä [0] parametrilla 0-42 LCP [Auto on] -näppäin.

Digitaalitulojen kautta saapuvan aktiivisen HAND-OFFAUTO-signaalin prioriteetti on suurempi kuin ohjauspainikkeiden [Hand on]-[Auto on] kautta tulevan signaalin.

[Nollaus] nollaa taajuusmuuttajan hälytyksen (laukaisun) jälkeen. Näppäimen asetukseksi voidaan valita Käytössä [1] tai Ei

käytössä [0] parametrin 0-43 Nollaa näppäimet paikallisohjauspaneelissa avulla.

Parametrin pikakuvake voidaan luoda pitämällä [Main Menu] -näppäintä pohjassa 3 sekunnin ajan. Parametrin pikakuvakkeen avulla päästään suoraan käyttämään mitä tahansa parametriä.

5 5

Numeerisen paikallisohjauspaneelin

5.1.3 LCP (NLCP) käyttö

[Hand on] mahdollistaa taajuusmuuttajan ohjaamisen graafisella paikallisohjauspaneelilla. [Hand on] käynnistää myös moottorin, ja nyt moottorin nopeuden ohjearvo voidaan syöttää nuolinäppäimillä. Näppäimen asetukseksi voidaan valita Käytössä [1] tai Pois käytöstä [0] parametrilla 0-40 LCP [Hand on] -näppäin.

Seuraavat ohjaussignaalit ovat yhä aktiivisia, kun [Hand on] -painiketta painetaan:

[Hand on] - [Off] - [Auto on]

•

Kuittaus

•

Rullaus pysähdyksiin, käänteinen (moottorin

•

rullaus pysähdyksiin) Suunnanvaihto

•

Asetusten valinta, lsb - Asetusten valinta, msb

•

Sarjaliikenteestä saatava pysäytyskomento

•

Pikapysäytys

•

Tasavirtajarru

•

Ohjaussignaalien tai sarjaliikenneväylän avulla aktivoidut ulkoiset pysäytyssignaalit ohittavat paikallisohjauspaneelilla annetun "käynnistä"-komennon.

[Off]

-painike pysäyttää kytketyn moottorin. Näppäimen asetukseksi voidaan valita Käytössä [1] tai Pois käytöstä [0] parametrilla 0-41 LCP [Off] -näppäin. Jos mitään ulkoista

Seuraavat ohjeet koskevat NLCP-paneelia (LCP 101).

Ohjauspaneeli jakautuu neljään toiminnalliseen osaan:

1. Numeronäyttö

2. Valikkonäppäin ja merkkivalot (LED) - parametrien muuttaminen ja näytön toimintojen vaihteleminen.

3. Navigointinäppäimet ja merkkivalot (LED).

4. Toimintanäppäimet ja merkkivalot (LED).

HUOMAUTUS!

Parametreja ei voi kopioida numeerisella paikallisohjauspaneelilla (LCP 101).

Valitse jokin seuraavista tiloista:

Tilanäyttö: Ilmaisee taajuusmuuttajan tai moottorin tilan.

Hälytystilanteessa NLCP siirtyy automaattisesti tähän tilaan. Näytöllä voi olla hälytyksiä.

Pika-asetus- tai päävalikkotila: Näytön parametrit ja

parametrien asetukset.

MG.20.Y1.20 - VLT® on rekisteröity Danfoss-tavaramerkki 53

130BA191.10

Auto

Reset

Hand

O

Status

Quick Setup

Main Menu

Back

Alarm

Warn.

Setup

130BP077.10

22.8

rpm

Setup 1

130BP078.10

A 17

130BP079.10

Status Quick

Setup

Main Menu

P 2-03

Setup 1

Taajuusmuuttajan käyttö VLT AQUA 12-pulssisen High Power -taajuusmuuttajan käyttöohjeet

Vilkkuva punainen LED / hälytys: Ilmaisee

•

hälytyksen.

Menu-näppäin

Valitse jokin seuraavista tiloista:

Tila

•

Pika-asetukset

•

Päävalikko

•

Päävalikko käytetään kaikkien parametrien ohjelmoimiseen. Pika-asetusvalikon parametreja voidaan muuttaa

välittömästi, ellei parametrillä 0-60 Päävalikon salasana,

0-61 Päävalikon käyttö ilman salasanaa, 0-65 Oman valikon salasana tai 0-66 Oman valikon käyttö ilman salasanaa ole

luotu salasanaa. Pika-asetuksia käytetään taajuusmuuttajan asetusten määrittämiseen ainoastaan tärkeimpien parametrien avulla. Parametrien arvoja voi muuttaa ylä- ja alanuolen avulla, kun arvo vilkkuu. Valitse päävalikko painamalla [Menu]-näppäintä useita kertoja, kunnes päävalikon merkkivalo palaa. Valitse parametriryhmä [xx-__] ja paina [OK] Valitse parametri [__-xx] ja paina [OK] Jos parametri on ryhmäparametri, valitse ryhmän numero ja paina [OK]. Valitse haluamasi data-arvo ja paina [OK].

Navigointinäppäimet [Back] halutessasi siirtyä taaksepäin

Nuoli [▲] [▼]

Kuva 5.1 Numeerinen paikallisohjauspaneeli (LCP)

Kuva 5.2 Esimerkki tilanäytöstä

Kuva 5.3 Esimerkki hälytysnäytöstä

Merkkivalot (LED):

•

Vihreä LED / päällä: Ilmoittaa, onko ohjaussektori toiminnassa.

Keltainen LED / varoitus: Ilmaisee varoituksen.

-nuolinäppäimiä käytetään liikkumiseen parametriryhmien ja parametrien välillä sekä parametrien sisällä.

[OK]

-painikkeella valitaan osoittimella merkitty parametri ja vahvistetaan parametrin muuttaminen.

Kuva 5.4 Näyttöesimerkki

Ohjausnäppäimet Paikallisohjausnäppäimet ovat ohjauspaneelin alareunassa.

54 MG.20.Y1.20 - VLT® on rekisteröity Danfoss-tavaramerkki

130BP046.10

Hand

O

Auto

Reset

130BP068.10

740/min

0 -01 Kieli

[0] Englanti

10,64 A 1 [1]

0-0*

Perusasetukset

Taajuusmuuttajan käyttö VLT AQUA 12-pulssisen High Power -taajuusmuuttajan käyttöohjeet

[Nollaus] nollaa taajuusmuuttajan hälytyksen (laukaisun) jälkeen. Näppäimen asetukseksi voidaan valita Käytössä [1] tai Pois käytöstä [0] parametrilla 0-43 LCP [Reset]-näppäin.

Kuva 5.5 Numeerisen paikallisohjauspaneelin (NLCP) ohjausnäppäimet

[Hand on] mahdollistaa taajuusmuuttajan ohjaamisen LCP-paikallisohjauspaneelilla. [Hand on] käynnistää myös moottorin, ja nyt moottorin nopeustiedot voidaan syöttää nuolinäppäimillä. Näppäimen asetukseksi voidaan valita Käytössä [1] tai Pois käytöstä [0] parametrilla 0-40 LCP [Hand on] -näppäin.

Ohjaussignaalien tai sarjaliikenneväylän avulla aktivoidut ulkoiset pysäytyssignaalit ohittavat LCP-paneelilla annetun "käynnistä"-komennon.

Seuraavat ohjaussignaalit ovat yhä aktiivisia, kun [Hand on] -painiketta painetaan:

[Hand on] - [Off] - [Auto on]

•

Kuittaus

•

Rullaus pysähdyksiin, käänteinen

•

Suunnanvaihto

•

Asetusten valinta, lsb - Asetusten valinta, msb

•

Sarjaliikenteestä saatava pysäytyskomento

•

Pikapysäytys

•

Tasavirtajarru

•

[Off]

-painike pysäyttää kytketyn moottorin. Näppäimen asetukseksi voidaan valita Käytössä [1] tai Pois käytöstä [0] parametrilla 0-41 LCP [Off]-näppäin.

Jos mitään ulkoista pysäytystoimintoa ei ole valittu ja [Off]painike on poistettu käytöstä, moottorin voi pysäyttää katkaisemalla verkkojännitteen.

5.1.4 Datan muuttaminen

1. Paina [Quick Menu]- tai [Main Menu] -näppäintä.

Etsi [▲]- ja [▼]-näppäimillä muokattava parametriryhmä.

3. Paina [OK]-näppäintä.

[▲]- ja [▼]-näppäinten avulla voit etsiä muokattvan parametrin.

5. Paina [OK]-näppäintä.

[▲]- ja [▼]-näppäinten avulla voit valita parametrin oikean asetuksen. Voit siirtyä saman luvun sisällä oleviin numeroihin myös näppäinten avulla. Osoitin tarkoittaa

muutettavaksi valittua numeroa. [▲]-näppäimellä arvo kasvaa, [▼]-näppäimellä pienenee.

7. Voit ohittaa muutoksen painamalla [Cancel] tai hyväksyä muutoksen ja syöttää uuden asetuksen painamalla [OK].

Tekstiarvon muuttaminen

5.1.5

Jos valitun parametrin arvo on tekstimuotoinen, sitä muutetaan navigointinäppäimillä ylös/alas. Nuolella ylöspäin arvo suurentuu, ja nuolella alaspäin se pienenee. Aseta kohdistin tallennettavan arvon päälle ja paina [OK].

5 5

[Auto on]

HUOMAUTUS!

Digitaalitulojen kautta saapuvan aktiivisen HAND-OFFAUTO-signaalin prioriteetti on suurempi kuin ohjauspainikkeiden [Hand on] [Auto on] kautta tulevan signaalin.

MG.20.Y1.20 - VLT® on rekisteröity Danfoss-tavaramerkki 55

Kuva 5.6 Näyttöesimerkki.

130BP069.10

1- 6*

113/min 1,78 A 1(1)

Kuormit. riippuva asetus

1 - 60 Pienen nopeuden kuormituksen

kompensaatio

0 %

130BP070.10

1 - 60 Pienen nopeuden kuormituksen kompensaatio

1 0 %

Kuormit. riippuva asetus 1- 6*

729/min 6,21 A 1(1)

Taajuusmuuttajan käyttö VLT AQUA 12-pulssisen High Power -taajuusmuuttajan käyttöohjeet

5.1.6 Numeerisen data-arvoryhmän muuttaminen

näppäimillä. Hyväksy uusi asetus [OK]-näppäimellä. Peruuta [Cancel]-näppäimellä. Poistu parametrista [Back]näppäimellä.

Jos valitun parametrin data-arvo on numeerinen, sitä muutetaan navigointinäppäimillä [◄] ja [►] sekä navigointinäppäimillä ylös/alas [▲] [▼]. Voit liikuttaa osoitinta vaakasuunnassa navigointinäppäimillä ◄] ja [►].

Kuva 5.7 Näyttöesimerkki.

Muuta data-arvoa navigointinäppäimillä ylös/alas. Nuoli ylös suurentaa data-arvoa, ja nuoli alas taas pienentää sitä. Aseta kohdistin tallennettavan arvon päälle ja paina [OK].

Kuva 5.8 Näyttöesimerkki.

5.1.7 Data-arvon muuttaminen, Portaittain

Joitakin parametreja voi muuttaa portaittain tai portaattomasti. Tämä koskee seuraavia: 1-20 Moottorin teho [kW], 1-22 Moottorin jännite ja 1-23 Moottorin taajuus. Parametreja muutetaan sekä numeeristen data-arvojen ryhmänä että portaattomasti säädettävinä numeerisina data-arvoina.

Indeksoitujen parametrien lukeminen

5.1.8 ja ohjelmoint

Parametrit indeksoidaan, kun ne asetetaan juoksevaan pinoon.<newline/>Parametreissa 15-30 Hälytysloki: Virhekoodi - 15-32 Hälytysloki: Aika on vikaloki, jonka voi lukea. Valitse parametri, paina [OK]näppäintä ja selaa arvolokia navigointinäppäimillä.

Parametri 3-10 Esiasetettu ohjearvo sopii toiseksi esimerkiksi: Valitse parametri, paina [OK]-näppäintä ja selaa indeksoituja arvoja navigointinäppäimillä ylös/alas. Voit muuttaa parametrin arvon valitsemalla indeksoidun arvon ja painamalla [OK]-näppäintä. Voit muuttaa arvoa ylös/alas-

56 MG.20.Y1.20 - VLT® on rekisteröity Danfoss-tavaramerkki

Taajuusmuuttajan käyttö VLT AQUA 12-pulssisen High Power -taajuusmuuttajan käyttöohjeet

5.1.9 Ohjeet ja vinkit

* Useimmissa vesi- ja jätevesisovelluksissa pika-asetusvalikko, pika-asetukset ja toiminta-asetukset mahdollistavat yksinker-

taisimman ja nopeimman kaikkien tarvittavien tyypillisten parametrien käytön. * Jos mahdollista, suorittamalla AMA päästään parhaaseen akselitehoon * Näytön kontrastia voi säätää painamalla [Status]- ja [▲]-näppäimiä näytön tummentamiseksi tai painamalla [Status]- ja

[▼]-näppäimiä näytön kirkastamiseksi. * Kohdassa [Quick Menu] - [Changes Made] näkyvät kaikki parametrit, joita on muutettu tehdasasetuksista. * Paina [Main Menu] -näppäintä ja pidä sitä pohjassa 3 sekunnin ajan halutessasi muokata jotain parametria. * Huoltotarkoituksessa kannattaa kopioida kaikki parametrit LCP:lle, katso lisätietoja parametrista 0-50

Taulukko 5.1 Ohjeet ja vinkit

5.1.10

Parametrin asetusten nopea siirto käytettäessä graafista

5.1.11

Alustaminen asetukseen Oletusasetukset

paikallisohjauspaneelia-paneelia

On kaksi eri tapaa palauttaa taajuusmuuttajan oletusaseKun taajuusmuuttajan asetukset ovat valmiit, suosittelemme parametriasetusten tallentamista (varmuuskopiointia) graafiseen paikallisohjauspaneeliin tai PC:lle MCT 10 Set-up -ohjelmistotyökalun avulla.

VAROITUS

Pysäytä moottori ennen minkään näiden toimintojen suorittamista,.

Datan taltiointi LCP-paneeliin:

Siirry 0-50 LCP-kopiointi

2. Paina [OK]-näppäintä.

3. Valitse "Kaikki LCP:hen"

4. Paina [OK]-näppäintä.

Nyt kaikki parametrien asetukset tallentuvat toiminnan edistymistä kuvaavan palkin ilmoittamaan GLCP:n. Kun on saavutettu lukema 100 %, valitse [OK].

Nyt voit kytkeä GLCP:n toiseen taajuusmuuttajaan ja kopioida parametrien asetukset tähänkin taajuusmuuttajaan.

Tiedonsiirto LCP-paneelista taajuusmuuttajaan:

Siirry 0-50 LCP-kopiointi

2. Paina [OK]-näppäintä.

3. Valitse “Kaikki LCP:stä”

4. Paina [OK]-näppäintä.

Graafiseen paikallisohjauspaneeliin tallennetut parametrien asetukset siirretään nyt toiminnon edistymistä kuvaavan palkin ilmoittamaan taajuusmuuttajaan. Kun on saavutettu lukema 100 %, valitse [OK].

tukset: Suositeltava alustus ja manuaalinen alustus.

Huomaa, että niiden vaikutukset poikkeavat toisistaan alla

olevan selostuksen mukaan.

Suositeltava alustaminen (keinona 14-22 Toimintatila)

Valitse 14-22 Toimintatila

2. Paina [OK]-näppäintä.

3. Valitse “Alustus” (jos käytössä on NLCP, valitse “2”)

4. Paina [OK]-näppäintä.

5. Katkaise laitteesta virta ja odota, kunnes näyttö sammuu.

6. Kytke virta uudelleen, ja taajuusmuuttaja on nollattu. Huomaa, että ensimmäinen käynnistys kestää muutaman sekunnin pidempään.

7. Paina [Reset]-painiketta.

14-22 Toimintatila alustaa kaiken lukuun ottamatta seuraavia: 14-50 RFI-suod. 8-30 Protokolla 8-31 Osoite 8-32 Baudinopeus 8-35 Vasteen minimiviive 8-36 Vasteen maksimiviive 8-37 Ominaisuuksien välinen maks.viive 15-00 Käyttötunnit - 15-05 Ylijännitteet 15-20 Historialoki: Tapahtuma - 15-22 Historialoki: Aika 15-30 Hälytysloki: Virhekoodi - 15-32 Hälytysloki: Aika

HUOMAUTUS!

0-25 Oma valikko-valikossa valitut parametrit säilyvät tehtaan oletusasetusten ohella.

Manuaalinen alustus

5 5

MG.20.Y1.20 - VLT® on rekisteröity Danfoss-tavaramerkki 57

130BA060.11

68 69 68 69 68 69

RS 485

RS 232 USB

130BT308.10

Taajuusmuuttajan käyttö VLT AQUA 12-pulssisen High Power -taajuusmuuttajan käyttöohjeet

HUOMAUTUS!

Kun suoritetaan manuaalinen alustus, sarjaliikenne, RFIsuodattimen asetukset ja vikalokin asetukset nollataan. Poistaa 0-25 Oma valikko-valikossa valitut parametrit.

1. Irrota laite verkkovirrasta ja odota, kunnes näyttö sammuu.

2a. Paina näppäimiä [Status] - [Main Menu] - [OK] samaan aikaan kun graafinen paikallisohjauspaneeli (GLCP) käynnistyy

2b. Paina [Menu]-näppäintä, kun LCP 101:n

Tämä parametri alustaa kaiken paitsi:

15-00 Käyttötunnit 15-03 Käynnistyksiä 15-04 Ylilämpötilat 15-05 Ylijännitteet

numeronäyttö käynnistyy.

3. Vapauta näppäimet 5 sekunnin kuluttua.

4. Nyt taajuusmuuttaja on ohjelmoitu oletusasetusten mukaan.

5.1.13

Jos haluat ohjata tai ohjelmoida a PC:n avulla, asenna PCpohjainen konfiguraatiotyökalu . PC kytketään tavallisella (isäntä/laite) USB-kaapelilla tai liitännän avulla kuten Suunnitteluoppaan luvussa Asennus >

Eri liitäntöjen asennus.

HUOMAUTUS!

USB-liitäntä on eristetty galvaanisesti syöttöjännitteestä (PELV) ja muista korkeajänniteliittimistä. USB-liitäntä on kytketty n suojamaadoitukseen. Käytä ainoastaan eristettyä kannettavaa tietokonetta PC-yhteytenä n USB-liitäntään.

PC:n yhdistäminen an

5.1.12 RS-485-väyläyhteys

Yksi tai useampi taajuusmuuttaja voidaan kytkeä ohjaimeen (tai isäntään) RS-485-vakioliitännän avulla. Liitin 68 kytketään P-signaaliin (TX+, RX+), ja liitin 69 N-signaaliin (TX-, RX-).

Jos useampi taajuusmuuttajia kytketään johonkin isäntälaitteeseen, käytetään rinnakkaiskytkentöjä.

Kuva 5.9 Kytkentäesimerkki.

Mahdollisten tasausvirtojen välttämiseksi suojauksessa kaapelin suojaus voidaan maadoittaa liittimeen 61, joka on kytketty runkoon RC-lenkillä.

Väylän päättäminen RS-485-väylä pitää päättää vastusverkolla molemmista päistä. Jos taajuusmuuttaja on RS-485-piirin ensimmäinen tai viimeinen laite, aseta ohjauskortin katkaisin S801 ONasentoon. Katso lisätietoja jaksosta Katkaisimet S201, S202 ja S801.

Kuva 5.10 Latso ohjauskaapelin liitännät jaksosta Ohjausliittimet.

5.1.14

PC-pohjainen konfiguraatiotyökalu MCT 10 Kaikissa taajuusmuuttajissa on sarjaliikenneportti. Danfoss tarjoaa PC-työkalun PC:n ja taajuusmuuttajan väliseen tiedonsiirtoon, PC-pohjaisen konfiguraatiotyökalun MCT 10. Katso tarkkoja tietoja tästä työkalusta jaksosta Saatavana

oleva kirjallisuus.

MCT 10 -asennusohjelmisto MCT 10 on suunniteltu helppokäyttöiseksi interaktiiviseksi työkaluksi parametrien määrittämiseen taajuusmuuttajissamme. Ohjelmiston voi ladata Danfoss Internetosoitteesta http://www.Danfoss.com/BusinessAreas/

DrivesSolutions/Softwaredownload/DDPC+Software +Program.htm.

MCT 10 -asetusohjelmisto on hyödyllinen seuraavissa tehtävissä:

PC-ohjelmistotyökalut

Tiedonsiirtoverkon suunnitteleminen ilman

•

verkkoyhteyttä. MCT 10 sisältää kattavan taajuusmuuttajatietokannan

Taajuusmuuttajien ottaminen käyttöön online-

•

tilassa

58 MG.20.Y1.20 - VLT® on rekisteröity Danfoss-tavaramerkki

Taajuusmuuttajan käyttö VLT AQUA 12-pulssisen High Power -taajuusmuuttajan käyttöohjeet

Kaikkien taajuusmuuttajien asetusten tallen-

•

taminen Taajuusmuuttajan korvaaminen verkossa

•

Yksinkertaiset ja tarkat dokumentit taajuus-

•

muuttajan asetuksista käyttöönoton jälkeen Valmiin verkon laajentaminen

•

Ohjelmisto tukee myöhemmin kehitettäviä

•

taajuusmuuttajia.

MCT 10 -asetus -ohjelmisto tukee Profibus DP-V1 -väylää isäntäluokan 2 yhteydellä. Sen avulla on mahdollista kirjoittaa ja lukea taajuusmuuttajan parametreja onlinetilassa Profibus-verkon kautta. Tämä poistaa ylimääräisen tietoliikenneverkon tarpeen.

Tallenna taajuusmuuttajan asetukset:

1. Kytke tietokone laitteeseen USB-portin välityksellä. (HUOM: Käytä verkkovirrasta eristettyä tietokonetta USB-porttiin liitettynä. Muuten laite voi vioittua.)

2. Avaa MCT 10 -asetusohjelmisto

3. Valitse "Read from drive" (Lue taajuusmuuttajasta).

4. Valitse "Tallenna nimellä" (Save as)

Kaikki parametrit on nyt tallennettu tietokoneelle.

MCT-asetusohjelmisto 10 Parametrien määrittäminen Kopioiminen taajuusmuuttajilta ja taajuusmuuttajille Parametrien asetusten, myös kaavioiden, dokumentointi ja tulostaminen

Ulk. käyttöliittymä

Ehkäisevien huoltojen aikataulu Kellon asetukset Ajastettujen toimien ohjelmointi SL-ohjaimen asetukset

5 5

Tilausnumero: Tilaa MCT 10 -asetusohjelmiston sisältävä CD koodinumerolla 130B1000.

MCT 10 -ohjelman voi ladata myös Danfoss-yhtiön verkkosivuilta: WWW.DANFOSS.COM, Business Area (liiketoiminta- alue): Motion Controls (Liikeohjaimet).

Lataa taajuusmuuttajan asetukset:

1. Kytke PC taajuusmuuttajaan USB-portin välityksellä.

2. Avaa MCT 10 -asetusohjelmisto

3. Valitse “Open” (Avaa) – tallennetut tiedostot näkyvät

4. Avaa haluamasi tiedosto

5. Valitse "Write to drive" (Kirjoita taajuusmuuttajaan)

Kaikki parametrien asetukset siirretään nyt taajuusmuuttajaan.

Erillinen käyttöohje MCT 10 -asetusohjelmistolle on saatavana: MG.10.Rx.yy.

MCT 10 -asetusohjelmiston ohjelmistomoduulit Seuraavat moduulit sisältyvät ohjelmistopakkaukseen:

MG.20.Y1.20 - VLT® on rekisteröity Danfoss-tavaramerkki 59

Taajuusmuuttajan ohjelmoint... VLT AQUA 12-pulssisen High Power -taajuusmuuttajan käyttöohjeet

6 Taajuusmuuttajan ohjelmointi

6.1 Ohjelmointi

6.1.1 Parametrien asetukset

Yleiskuva parametriryhmistä

Ryhmä Otsikko Toiminta 0- Toiminto / näyttö Taajuusmuuttajan perustoimintoihin liittyvät parametrit, LCP-painikkeiden toiminta

ja LCP-näytön asetukset. 1- Kuorm./moott. Moottorin asetusten parametriryhmä. 2- Jarrut Taajuusmuuttajan jarruominaisuuksien asettamisen parametriryhmä. 3- Ohjearvo/rampit Ohjearvojen käsittelyn, rajoitusten määritelmien ja taajuusmuuttajan muutoksiin

reagoinnin asetukset. 4- Rajat/varoitukset Rajojen ja varoitusten asetusten parametriryhmä. 5- Digit. tulo/lähtö Digitaalitulojen ja -lähtöjen asetusten parametriryhmä. 6- Analog. tulo/lähtö Analogisten tulojen ja lähtöjen asetusten parametriryhmä. 8- Tiedonsiirto ja optiot Tiedonsiirron ja optioiden asetusten parametriryhmä. 9- Profibus Profibus-kohtaisten parametrien parametriryhmä. 10- DeviceNet -kenttäväylä DeviceNetin omien parametrien parametriryhmä. 13- Älykäs logiikka Älykkään logiikkaohjauksen parametriryhmä 14- Erikoistoiminnot Parametriryhmä taajuusmuuttajan erityistoimintojen asettamiseen. 15- Taaj.muut. tiedot Parametriryhmä, joka sisältää taajuusmuuttajan tiedot, kuten käyttötiedot, laitease-

tukset ja ohjelmaversiot. 16- Datalukemat Datalukemien, esim. nykyisten ohjearvojen, jännitteiden, ohjauksen, hälytys-,

varoitus- ja tilasanojen parametriryhmä. 18- Info ja lukemat Tämä parametriryhmä sisältää 10 uusinta ennaltaehkäisevän kunnossapidon lokia. 20- Taaj.muutt. sulj. piiri Tämän parametriryhmän avulla määritetään suljetun piirin PID-säätimen asetukset,

joka ohjaa laitteen lähtötaajuutta. 21- Laajennettu suljettu piiri Parametrit, joila määritellään kolmen laajennetun suljetun piirin PID-säätimen

asetukset. 22- Sovellustoiminnot Näillä parametreilla tarkkaillaan vesisovelluksia. 23- Aikaan per. toiminnot Nämä parametrit vaikuttavat toimiin, jotka on suoritettava päivittäin tai viikoittain,

esim. työaikojen ja muiden aikojen erilaisiin ohjearvoihin. 25- Peruskaskadiohjauksen toiminnot Parametrit, joilla määritetään peruskaskadiohjauksen asetukset useiden pumppujen

peräkkäiseen valvontaan. 26- Analoginen I/0-optio MCB 109 Parametrit, joilla määritetään analoginen I/0-optio MCB 109. 27- Laajennettu kaskadiohjaus Parametrit, joilla määritetään laajennettu kaskadiohjaus. 29- Vesisovellustoiminnot Parametrit veteen liittyvien toimintojen asettamiseen. 31- Ohitusoptio Parametrit ohitusoption määrittämiseen

Taulukko 6.1 Parametriryhmät

Parametrien kuvaukset ja valinnat näkyvät graafisen (GLCP) tai numeerisen (NLCP) paikallisohjauspaneelin näyttöalueella. (Katso lisätietoja jaksosta 5.) Voti muokata parametreja painamalla [Quick Menu]- tai [Main Menu]-näppäintä ohjauspaneelista. Pikavalikkoa käytetään ensisijaisesti laitteen käyttöönotossa sitä käynnistettäessä antamalla käytön aloittamiseen tarvittavat parametrit. Päävalikosta voidaan muokata kaikkia parametreja tarkan sovellusohjelmoinnin tarkoituksiin.

Kaikilla digitaalisilla tulo-/lähtöliitännöillä ja analogisilla tulo-/lähtöliitännöillä on useita toimintoja. Kaikilla liittimissä on useimpiin vesisovelluksiin sopivat tehtaan oletusasetukset, mutta jos tarvitaan muita erikoistoimintoja, ne on ohjelmoitava parametriryhmässä 5 tai 6.

60 MG.20.Y1.20 - VLT® on rekisteröity Danfoss-tavaramerkki

Taajuusmuuttajan ohjelmoint... VLT AQUA 12-pulssisen High Power -taajuusmuuttajan käyttöohjeet

6.1.2 Pikavalikko-tila

Graafisella paikallisohjauspaneelilla voi pikavalikkotilassa muokata kaikkia pikavalikoissa lueteltuja parametreja. Määritä parametreja [Quick Menu]-näppäimellä seuraavasti:

Kun painat [Quick Menu] -painiketta, näytölle tulee luettelo pika-asetusvalikkoon sisältyvistä eri alueista.

Tehokkaat parametriasetukset vesisovelluksiin Parametrit voidaan määrittää helposti suureen enemmistöön vesi- ja jätevesisovelluksista pelkän [Quick Menu] -näppäimen avulla.

Paras tapa parametrien määrittämiseen [Quick Menu] valikon avulla on seuraava:

1. Paina [Quick Setup] -painiketta valitaksesi moottorin perusasetukset, ramppiajan jne.

2. Määritä taajuusmuuttajan tarpeelliset toiminnot painamalla [Function Setups] -painiketta - ellei niitä ole määritetty jo [Quick Setup] -kohdan asetuksissa.

Valitse Yleiset asetukset, Avoimen piirin asetukset tai Suljetun piirin asetukset.

On suositeltavaa määrittää asetukset ohjeen mukaisessa järjestyksessä.

Useimmin tarvittavat parametrit - Selostukset

Jos liittimessä 27 on valittuna Ei toimintoa, käynnistyksen mahdollistamiseksi ei tarvita liitäntää +24 V:n jännitteeseen liittimessä 27. Jos liittimessä 27 on valittuna Vapaa rullaus pysähdyksiin (tehtaan oletusarvo), käynnistyksen mahdollistamiseksi tarvitaan kytkentä +24 V:n jännitteeseen.

Katso tarkat parametrikuvaukset seuraavasta jaksosta kohdassa Useimmin tarvittavat parametrit - Selostukset.

6.1.3 Q1: Oma valikko

Käyttäjän määrittämät parametrit voidaan tallentaa Omaan valikkoon Q1.

Valitse Oma valikko saadaksesi näkyviin ainoastaan ennalta valitsemasi ja ohjelmoimasi henkilökohtaiset parametrit. Esimerkiksi pumpun tai laitteen alkuperäinen valmistaja on voinut ohjelmoida nämä ennalta Omaan valikkoon tehtaalla tapahtuneen laitteen käyttöönoton yhteydessä, jotta käyttöönotto ja hienosäätö käyttöpaikalla olisi helpompaa. Nämä parametrit valitaan parametrissa 0-25 Oma valikko. Tähän valikkoon voi määrittää jopa 20 eri parametria.

Q1: Oma valikko 20-21 Asetuspiste 1 20-93 PID suhteellinen vahvistus 20-94 PID:n sisäinen aika

Kuva 6.1 Pika-asetusvalikkonäkymä.

Par. Merkintä [Yksiköt] 0-01 Kieli 1-20 Moottorin teho [kW] 1-22 Moottorin jännite [V] 1-23 Moottorin taajuus [Hz] 1-24 Moottorin virta [A] 1-25 Moottorin nimellisnopeus [RPM] 3-41 Ramppi 1:n nousuaika [s] 3-42 Ramppi 1 rampin seisonta-aika [s] 4-11 Moottorin nopeuden alaraja [RPM] 4-13 Moottorin nopeuden yläraja [RPM] 1-29 Automaattinen moottorin sovitus (AMA)

Taulukko 6.2 Pika-asetusparametrit. Katso jaksoa

MG.20.Y1.20 - VLT® on rekisteröity Danfoss-tavaramerkki 61

28,8 %

14,4 Hz

Autom. etäkäyttö

5,66 A

2,63 kW

0 kWh

1 (1)

130BT110.11

Tila

130BT111.10

Q1: Oma valikko

Q2 Pika-asetukset

Q3 Toiminnan asetukset

Q5 Tehdyt muutokset

13,7 % 13,0 A 1(1)

Pika-asetusvalikot

130BT112.10

Q1: Oma valikko

Q2 Pika-asetukset

Q3 Toiminnan asetukset

Q5 Tehdyt muutokset

69,3 % 5,20 A 1(1)

Pika-asetusvalikot

130BA500.10

1190 RPM

Q3 - 1 Yleiset asetukset

Q3 - 2 Avoimen piirin asetukset

Q3 - 3 Suljetun piirin asetukset

0,000 1 (1)

Toiminnan asetukset

130BA501.10

0,000 r/min

Q3 - 10 Kellon asetukset

Q3 - 11 Näytön asetukset Q3 - 12 Analogialähtö Q3 - 13 Releet

0,000 1 (1)

Q3-1

Yleiset asetukset

130BA502.10

0,000 r/min

6 - 50 Liitin 42, lähtö

(100) Lähtötaajuus

0,000 1 (1)

Q3-12

Analogialähtö

130BA503.10

0,000 r/min

6 - 50 Liitin 42, lähtö

(107) Nopeus

0,000 1 (1)

Q3-12

Analogialähtö

Taajuusmuuttajan ohjelmoint... VLT AQUA 12-pulssisen High Power -taajuusmuuttajan käyttöohjeet

6.1.4 Q2 Pika-asetukset

Pika-asetusten Q2 parametrit ovat perusparametrit, joita tarvitaan aina taajuusmuuttajan asetusten määrittämiseen käyttöä varten.

Parametrin numero ja nimi yksikkö

Q2 Pika-asetukset

0-01 Kieli 1-20 Moottorin teho kW 1-22 Moottorin jännite V 1-23 Moottorin taajuus Hz 1-24 Moottorin virta A 1-25 Moottorin nimellisnopeus RPM 3-41 Ramppi 1:n nousuaika s 3-42 Ramppi 1 rampin seisonta-

s aika 4-11 Moottorin nopeuden

RPM alaraja 4-13 Moottorin nopeuden

RPM yläraja 1-29 Automaattinen moottorin sovitus (AMA)

Kuva 6.4 Vaihe 3: Vieritä alas toimintoasetuksiin navigointinäppäimillä ylös/alas. Paina [OK]-näppäintä.

Kuva 6.5 Vaihe 4: Esiin tulevat toimintoasetusvaihtoehdot. Valitse 03-1 Yleiset asetukset. Paina [OK]-näppäintä.

6.1.5 Q3 Toiminnan asetukset

Toimintoasetusten avulla voidaan nopeasti ja helposti muokata kaikkia useimpiin vesi- ja jätevesisovelluksiin tarvittavia parametreja, mukaan lukien vaihtuva momentti, vakiomomentti, pumput, annostelupumput, kaivojen pumput, lisätehopumput, sekoituspumput, tuuletuspuhaltimet ja muut pumppu- ja puhallinsovellukset. Muiden ominaisuuksien lisäksi se sisältää myös parametreja, joiden avulla voidaan valita, mitä muuttujia näytetään paikallisohjauspaneelissa, digitaalisia esiasetusnopeuksia, analogisten ohjearvojen skaalauksia, suljetun piirin yhden ja useamman vyöhykkeen sovelluksia ja vesi- ja jätevesisovelluksiin liittyviä erikoistoimintoja.

Toimintoasetusten muokkaaminen - esimerkki:

Kuva 6.2 Vaihe 1: Käynnistä taajuusmuuttaja (virran LEDmerkkivalo syttyy)

Kuva 6.6 Vaihe 5: Vieritä esim, kohtaan 03-12 Analogiset lähdöt navigointinäppäimillä ylös/alas. Paina [OK]-näppäintä.

Kuva 6.7 Vaihe 6: Valitse parametri 6-50 Liitin 42, lähtö. Paina [OK]-näppäintä.

Kuva 6.8 Vaihe 7: Valitse eri vaihtoehdoista navigointinäppäimillä ylös/alas. Paina [OK]-näppäintä.

Kuva 6.3 Vaihe 2: Paina [Quick Menus] -näppäintä (esiin tulevat pika-asetusvalikkovaihtoehdot).

62 MG.20.Y1.20 - VLT® on rekisteröity Danfoss-tavaramerkki

Taajuusmuuttajan ohjelmoint... VLT AQUA 12-pulssisen High Power -taajuusmuuttajan käyttöohjeet

Toimintoasetusten parametrit on ryhmitelty seuraavasti:

Q3-1 Yleiset asetukset Q3-10 Kellon asetukset Q3-11 Näytön asetukset Q3-12 Analogialähtö Q3-13 Releet 0-70 Aseta päiväys ja aika 0-20 Näytön rivi 1.1 pieni 6-50 Liitin 42, lähtö 0-71 Päiväyksen muoto 0-21 Näytön rivi 1.2 pieni 6-51 Liitin 42 lähdön min.skaalaus 0-72 Kellonajan näyttö 0-22 Näytön rivi 1.3 pieni 6-52 Liitin 42 lähdön maks.skaalaus

0-74 DST/kesäaika 0-23 Näytön rivi 2 suuri

0-76 DST/kesäajan alku 0-24 Näytön rivi 3 suuri

0-77 DST/kesäajan päättyminen 0-37 Näytön teksti 1

0-38 Näytön teksti 2 0-39 Näytön teksti 3

Q3-2 Avoimen piirin asetukset Q3-20 Digitaalinen ohjearvo Q3-21 Analoginen ohjearvo 3-02 Minimiohjearvo 3-02 Minimiohjearvo 3-03 Maksimiohjearvo 3-03 Maksimiohjearvo 3-10 Esivalittu ohjearvo 6-10 Liitin 53 pieni jännite 5-13 Liitin 29, digitaalitulo 6-11 Liitin 53 suuri jännite 5-14 Liitin 32, digitaalitulo 6-14 Liitin 53, Pieni ohjearvo/takaisink. arvo 5-15 Liitin 33, digitaalitulo 6-15 Liitin 53, Suuri ohjearvo/takaisink. arvo

Rele 1 ⇒ 5-40 Toimintorele Rele 2 ⇒ 5-40 Toimintorele Optiorele 7 ⇒ 5-40 Toimin-

torele Optiorele 8 ⇒ 5-40 Toimin-

torele Optiorele 9 ⇒ 5-40 Toimin-

torele

Q3-3 Suljetun piirin asetukset Q3-30 Tak.kytkentäasetukset Q3-31 PID-asetukset 1-00 Konfiguraatiotila 20-81 PID:n normaali/käänteinen ohjaus 20-12 Ohjearvo-/tak.kytk.yksikkö 20-82 PID:n käynnistysnopeus [RPM] 3-02 Minimiohjearvo 20-21 Asetuspiste 1 3-03 Maksimiohjearvo 20-93 PID suhteellinen vahvistus 6-20 Liitin 54 pieni jännite 20-94 PID:n sisäinen aika 6-21 Liitin 54 suuri jännite 6-24 Liitin 54 pieni ohje-/takaisink.arvo 6-25 Liitin 54 suuri ohje-/takaisink.arvo 6-00 "Elävä nolla" aikakatkaisuaika 6-01 "Elävä nolla" aikakatk.toiminto

MG.20.Y1.20 - VLT® on rekisteröity Danfoss-tavaramerkki 63

130BP066.10

1107 r/min

0 - ** Toiminta/näyttö

1 - ** Kuorm./moott.

2 - ** Jarrut

3 - ** Ohjearvo / rampit

3,84 A 1 (1)

Päävalikko

Taajuusmuuttajan ohjelmoint... VLT AQUA 12-pulssisen High Power -taajuusmuuttajan käyttöohjeet

6.1.6 Q5 Tehdyt muutokset

Parametria Q5 Tehdyt muutokset voi käyttää vianmäärityksessä.

Valitse Tehdyt muutokset halutessasi tietoa seuraavista seikoista:

viimeiset 10 muutosta. Selaa 10 viimeksi

•

muutettua parametria navigointinäppäimillä ylös/ alas.

oletusasetuksen jälkeen tehdyt muutokset.

•

Valitse Kirjautumiset halutessasi tietoa näyttörivin lukemista. Tiedot näytetään kaavioina. Vain parametreissa 0-20 ja 0-24 valittuja näyttöparametreja voidaan tarkastella. Muistiin voidaan tallentaa myöhempää käyttöä varten enintään 120 näytettä.

Huomaa, että alla olevissa taulukoissa luetellut valikon Q5 parametrit ovat vain esimerkkejä, koska ne vaihtelevat kulloisenkin taajuusmuuttajan ohjelmoinnista riippuen.

Q5-1 Viim. 10 muutosta

20-94 PID:n sisäinen aika 20-93 PID suhteellinen vahvistus

6.1.8 Päävalikkotila

Sekä graainen että numeerinen paikallisohjaus mahdollistavat päävalikkotilan käytön. Valitse päävalikkotila painamalla [Main Menu] -näppäintä. Kuvassa 6.2 näkyy näin saatu lukema, joka ilmestyy graafisen paikallisohjauspaneelin näytölle. Näytön riveillä 2-5 näkyy luettelo parametriryhmistä, joita voi valita selaamalla ylös- ja alas-painikkeilla.

Kuva 6.9 Näyttöesimerkki.

Jokaisella parametrissa on nimi ja numero, jorka säilyvät ennallaan ohjelmointitilasta riippumatta. Parametrit on jaettu ryhmiin päävalikkotilassa. Parametrin numeron ensimmäinen numero on parametriryhmän numero.

20-93 PID suhteellinen vahvistus

Q5-2 Tehdasasetuksen jälkeen

20-94 PID:n sisäinen aika

Q5-3 Tulotehtävät

Analoginen tulo 53 Analogiatulo 54

6.1.7 Q6 Kirjautumiset

Valikon Q6 kirjautumisia voi käyttää vianmäärityksessä.

Huomaa, että alla olevassa taulukossa luetellut valikon Q6 parametrit ovat vain esimerkkejä, sillä ne vaihtelevat kulloisenkin taajuusmuuttajan ohjelmoinnista riippuen.

Q6 Kirjautumiset ohjearvo Analoginen tulo 53 Moottorin virta Taajuus Takaisinkytkentä Energialoki Jatkuvan bin-datan trendit Ajastetun bin-datan trendit Trendien vertailu

Kaikkia parametreja voi muuttaa päävalikossa. Laitteen konfiguraatio (1-00 Konfiguraatiotila) ratkaisee, mitä muita parametreja voi ohjelmoida. Esimerkiksi suljetun piirin valinta tuo käyttöön lisäparametreja, jotka liittyvät suljetun piirin käyttöön. Laitteeseen lisätyt optiokortit tuovat käyttöön lisäparametreja, jotka liittyvät optiolaitteeseen.

64 MG.20.Y1.20 - VLT® on rekisteröity Danfoss-tavaramerkki

130BP067.10

740/min

0 -01 Kieli

[0] Englanti

10,64 A 1 [1]

0-0*

Perusasetukset

Taajuusmuuttajan ohjelmoint... VLT AQUA 12-pulssisen High Power -taajuusmuuttajan käyttöohjeet

6.1.9 Parametrin valinta

Parametrit on jaettu ryhmiin päävalikkotilassa. Valitse parametriryhmä navigointinäppäimillä. Voit käyttää seuraavia parametriryhmiä:

Ryhmän numero. 0-** Toiminta/näyttö

1-** Kuorm./moott. 2-** Jarrut 3-** Ohjearvot/rampit 4-** Rajat/varoitukset 5-** Digit. tulo/lähtö 6-** Analog. tulo/lähtö 8-** Tiedons. ja optiot 9-** Profibus 10-** CAN-kenttäväylä 11-** LonWorks 13-** Älykäs logiikka 14-** Erikoistoiminnot 15-** Taaj.muut. tiedot 16-** Datalukemat 18-** Datalukemat 2 20-** Taaj.muut. sulj. piiri 21-** Ulk. suljettu piiri 22-** Sovellustoiminnot 23-** Ajastustoiminnot 25-** Kaskadiohjaus 26-** Analoginen I/O-optio MCB 109 27-** Kaskadiohjausoptio 29-** Vesisovellustoiminnot 31-** Ohitusoptio

Parametriryhmä:

6.2 Useimmin tarvittavat parametrit Selostukset

6.2.1 Päävalikko

Päävalikko sisältää kaikki VLT® AQUA Drive FC 200 -taajuusmuuttajassa käytettävät parametrit. Kaikki parametrit on ryhmitelty loogisesti, siten että ryhmän nimi ilmaisee parametriryhmän toiminnon. Kaikki parametrit luetellaan nimen ja numeron mukaan käyttöoppaan jaksossa Parametrioptiot.

Kaikki pika-asetusvalikoiden sisältämät parametrit (Q1, Q2, Q3, Q5 ja Q6) löytyvät seuraavista kohdista.

Joitakin useimmin käytettyjä VLT® AQUA -taajuusmuuttajasovellusten parametreja selostetaan seuraavassa jaksossa.

Kaikki parametrit selostetaan tarkkaan VLT® AQUA -taajuusmuuttajan ohjelmointioppaassa MG.20.OX.YY, jonka saa joko osoitteesta www.danfoss.com tai tilaamalla paikallisesta Danfossin konttorista.

n perustoimintoihin liittyvät parametrit, LCP-painikkeiden toiminta ja LCP-näytön asetukset.

Valitse parametriryhmän valinnan jälkeen parametri navigointinäppäinten avulla. Graafisen paikallisohjauspaneelin keskiosassa näkyvät parametrin numero ja nimi sekä valittu parametrin arvo.

Kuva 6.10 Näyttöesimerkki.

MG.20.Y1.20 - VLT® on rekisteröity Danfoss-tavaramerkki 65

Taajuusmuuttajan ohjelmoint... VLT AQUA 12-pulssisen High Power -taajuusmuuttajan käyttöohjeet

0-01 Kieli

Optio: Toiminto:

Määrittää näytöllä käytettävän kielen. Taajuusmuuttajan mukana voidaan toimittaa 4 erilaista kielipakettia. Englanti ja saksa sisältyvät kaikkiin paketteihin. Englannin kieltä ei voi poistaa eikä

muokata. [0] * englanti Osa kielipaketeista 1 - 4 [1] saksa Osa kielipaketeista 1 - 4 [2] ranska Osa kielipakettia 1 [3] tanska Osa kielipakettia 1 [4] espanja Osa kielipakettia 1 [5] italia Osa kielipakettia 1 [6] ruotsi Osa kielipakettia 1 [7] hollanti Osa kielipakettia 1 [10] kiina Kielipaketti 2 [20] suomi Osa kielipakettia 1 [22] amerikanenglanti Osa kielipakettia 4 [27] kreikka Osa kielipakettia 4 [28] portugali Osa kielipakettia 4 [36] sloveeni Osa kielipakettia 3 [39] korea Osa Kielipakettia 2 [40] japani Osa Kielipakettia 2 [41] turkki Osa kielipakettia 4 [42] perinteinen kiina Osa Kielipakettia 2 [43] bulgaria Osa kielipakettia 3 [44] serbia Osa kielipakettia 3 [45] romania Osa kielipakettia 3 [46] unkari Osa kielipakettia 3 [47] tsekki Osa kielipakettia 3 [48] puola Osa kielipakettia 4 [49] venäjä Osa kielipakettia 3 [50] thai Osa Kielipakettia 2 [51] indonesia Osa Kielipakettia 2

0-20 Näytön rivi 1.1 pieni

Optio: Toiminto:

Valitse rivin 1 vasemmassa reunassa näytettävä muuttuja.

[0] Ei mitään Näytettävää arvoa ei ole valittu

[953] Profibus-varoitussana Tässä näkyvät Profibus-tiedon-

siirron varoitukset.

[1005] Lähetys virhelaskurin

lukema

[1006] Vastaanotto

virhelaskurin lukema

[1007] Lukemaväylän

käytöstäpoistolaskuri

Näytä CAN-ohjauksen siirtovirheiden määrä viimeisestä käynnistyksestä lähtien.

Näytä CAN-ohjauksen vastaanottovirheiden määrä viimeisen käynnistyksen jälkeen.

Näytä väylän katkaisutapahtumien määrä viimeisen käynnistyksen jälkeen.

0-20 Näytön rivi 1.1 pieni

Optio: Toiminto:

[1013] Varoitusparametri Näytä DeviceNetin oma

varoitussana. Jokaiselle varoitukselle on varattu yksi erillinen bitti.

[1230] [1472] [1473] [1474] [1501] Käyntitunnit Näyttää moottorin käyntituntien

määrän.

[1502] Kilowattituntilaskuri Näyttää verkkovirran kulutuksen

kilowattitunteina.

[1600] Ohjaussana Näytä sarjaliikenneportin kautta

kulkeva taajuusmuuttajalta tuleva ohjaussana heksakoodina.

[1601] * Ohjearvo [yks] Kokonaisohjearvo (digitaalisen/

analogisen/esivalitun/väylän/ lukituksen ohjearvon/kiinniajon ja hidastuksen summa) valittuina yksikköinä.

[1602] Ohjearvo % Kokonaisohjearvo (digitaalisen/

analogisen/esivalitun/lukitun/ väyläohjearvon/kiinniajon ylös ja hidastuksen summa) prosentteina.

[1603] Tilasana Nykyinen tilasana

[1605] Pääarvo, todellinen

[%]

[1609] Oma lukema

[1610] Teho [kW] Moottorin ottama todellinen

[1611] Teho [hv] Moottorin ottama todellinen

[1612] Moottorin jännite Moottorille syötettävä jännite.

[1613] Taajuus Moottorin taajuus, ts. taajuus-

[1614] Moottorin virta Moottorin vaihevirta hetkelli-

[1615] Taajuus [%] Moottorin taajuus, ts. taajuus-

[1616] Momentti [Nm] Nykyinen moottorin kuormitus

Yksi tai useampi varoitus heksakoodina.

Näytä kohdissa 0-30 Oma

lukemayksikkö, 0-31 Oman lukeman minimiarvo ja 0-32 Oman lukeman maksimiarvo

asetetut käyttäjän määrittämät lukemat.

teho kilowatteina.

teho hevosvoimina.

muuttajan lähtötaajuus hertseinä.

sarvona mitattuna.

muuttajan lähtötaajuus prosentteina.

prosentteina moottorin nimellismomentista.

66 MG.20.Y1.20 - VLT® on rekisteröity Danfoss-tavaramerkki

Taajuusmuuttajan ohjelmoint... VLT AQUA 12-pulssisen High Power -taajuusmuuttajan käyttöohjeet

0-20 Näytön rivi 1.1 pieni

Optio: Toiminto:

[1617] * Nopeus [RPM] Nopeus r/min (kierrosta

minuutissa ) eli moottorin akselin nopeus suljetussa piirissä annettujen moottorin tyyppikilven tietojen, lähtötaajuuden ja taajuusmuuttajaan kohdistuvan kuormituksen perusteella.

[1618] Moottorin terminen Moottoriin kohdistuva terminen

kuormitus ETR-toiminnolla laskettuna. Katso myös parametriryhmä 1-9* Moottorin lämpötila.

[1619] KTY-anturin lämpötila [1620] Moott. kulma [1622] Momentti [%] Näyttää kulloinkin tuotetun

momentin prosentteina.

[1625] [1630] DC-välipiirin jännite Taajuusmuuttajan välipiirin

jännite.

[1632] Jarruenergia /s Ulkoiselle jarruvastukselle siirretty

hetkellinen jarrutusteho. Ilmoitetaan hetkellisenä arvona.

[1633] Jarruenergia /2 min Ulkoiselle jarruvastukselle siirretty

jarrutusteho. Keskitehoa lasketaan jatkuvasti viimeisten 120 sekunnin keskiarvona.

[1634] Jäähdytysrivan

lämpöt.

[1635] Vaihtosuuntaajan

terminen

[1636] Taaj.muut nimell.virta Taajuusmuuttajan nimellisvirta

[1637] Taaj.muut maks.virta Taajuusmuuttajan enimmäisvirta

[1638] SL-ohjaimen tila Ohjauksen suorittaman

[1639] Ohj.kortin lämpöt. Ohjauskortin lämpötila.

[1650] Ulkoinen ohjearvo Ulkoisten ohjearvojen summa

[1651] Pulssiohjearvo [1652] Tak.kytk. [yks] Ohjelmoitujen digitaalitulojen

[1653] Dig. potent.metrin

ohjearvo

[1660] Digitaalinen tulo Ilmaisee digitaalitulojen tilan.

Taajuusmuuttajan senhetkinen jäähdytyselementin lämpötila. Katkaisuraja on 95 ± 5 °C; kytkentä tapahtuu lämpötilassa 70 ± 5 °C.

Vaihtosuuntaajien kuormitus prosentteina

tapahtuman tila

prosentteina eli analogisen/ pulssi-/ väyläohjearvojen summa.

signaaliarvo yksikköinä.

Näytä digitaalisen potentiometrin vaikutus todelliseen ohjearvon takaisinkytkentään.

Signaalin alaraja = 0; Signaali vahva = 1.

0-20 Näytön rivi 1.1 pieni

Optio: Toiminto:

Katso järjestys kohdasta 16-60 Digitaalinen tulo. Bitti 0 on äärimmäisenä oikealla.

[1661] Liitin 53 kytken-

täasetus

[1662] Analoginen tulo 53 Todellinen arvo tulossa 53 joko

[1663] Liitin 54 kytken-

täasetus

[1664] Analoginen tulo 54 Todellinen arvo tulossa 54 joko

[1665] Analoginen lähtö 42

[mA]

[1666] Digitaalinen lähtö

[bin]

[1667] Taajuus Tulo #29 [Hz] Liittimessä 29 käytetty taajuuden

[1668] Taajuus Tulo #33 [Hz] Liittimessä 33 käytetty taajuuden

[1669] Pulssilähtö #27 [Hz] Liittimeen 27 käytettyjen pulssien

[1670] Pulssilähtö #29 [Hz] Liittimeen 29 käytettyjen pulssien

[1671] Relelähtö [bin] Näytä kaikkien releiden

[1672] Laskuri A Näytä laskurin A nykyinen arvo.

[1673] Laskuri B Näytä laskurin B nykyinen arvo.

[1674] Täsm. pysäytyslaskuri [1675] Analog. tulo X30/11 Tulon X30/11 signaalin todellinen

[1676] Analog. tulo X30/12 Tulon X30/12 signaalin todellinen

[1677] Analoginen lähtö

X30/8 [mA]

[1678] [1679] [1680] Kenttäväylä CTW 1 Väyläisännältä saatu ohjaussana

Tuloliittimen 53 asetus. Virta = 0; Jännite = 1.

ohje- tai suojausarvona.

Tuloliittimen 54 asetus. Virta = 0; Jännite = 1.

ohje- tai suojausarvona.

Todellinen arvo lähdössä 42 milliampeereina. Valitse lähdössä 42 näytettävä muuttuja par. 6-50 Liitin 42, lähtö avulla.

Kaikkien digitaalilähtöjen binäärinen arvo.

todellinen arvo pulssitulona.

todellinen arvo digitaalilähtötilassa.

asetukset.

arvo (yleiskäyttöön tarkoitettu I/O-kortti. Optio)

arvo (yleiskäyttöön tarkoitettu I/O-kortti. Valinnainen)

Lähdön X30/8 todellinen arvo (yleiskäyttöön tarkoitettu I/Okortti. Valinnainen). Valitse näytettävä muuttuja par. 6-60 Liitin X30/8 lähtö avulla.

(CTW).

MG.20.Y1.20 - VLT® on rekisteröity Danfoss-tavaramerkki 67

Taajuusmuuttajan ohjelmoint... VLT AQUA 12-pulssisen High Power -taajuusmuuttajan käyttöohjeet

0-20 Näytön rivi 1.1 pieni

Optio: Toiminto:

[1682] Kenttäväylä REF 1 Sarjaliikenneverkon kautta esim.

BMS:ltä, PLC:ltä tai muulta isäntäohjaimelta ohjaussanan mukana lähetetty pääohjearvo.

[1684] Tiedons. Option

tilasana

[1685] FC-portti CTW 1 Väyläisännältä saatu ohjaussana

[1686] FC-portti REF 1 Väyläisännälle lähetetty tilasana

[1690] Hälytyssana Yksi tai useampi hälytys

[1691] Hälytyssana 2 Yksi tai useampi hälytys

[1692] Varoitussana Yksi tai useampi varoitus

[1693] Varoitussana 2 Yksi tai useampi varoitus

[1694] Ulk. Tilasana Yksi tai useampi toimintatila

[3401] PCD 1 Kirjoita

MCO:lle

[3402] PCD 2 Kirjoita

MCO:lle

[3403] PCD 3 Kirjoita

MCO:lle

[3404] PCD 4 Kirjoita

MCO:lle

[3405] PCD 5 Kirjoita

MCO:lle

[3406] PCD 6 Kirjoita

MCO:lle

[3407] PCD 7 Kirjoita

MCO:lle

[3408] PCD 8 Kirjoita

MCO:lle

[3409] PCD 9 Kirjoita

MCO:lle

[3410] PCD 10 Kirjoita

MCO:lle [3421] PCD 1 Lue MCO:lta [3422] PCD 2 Lue MCO:lta [3423] PCD 3 Lue MCO:lta [3424] PCD 4 Lue MCO:lta [3425] PCD 5 Lue MCO:lta [3426] PCD 6 Lue MCO:lta

Laajennettu kenttäväylän tietoliikenneoption tilasana.

(CTW).

(STW).

heksakoodina (käytetään sarjaliikenteessä)

0-20 Näytön rivi 1.1 pieni

Optio: Toiminto:

[3427] PCD 7 Lue MCO:lta [3428] PCD 8 Lue MCO:lta [3429] PCD 9 Lue MCO:lta [3430] PCD 10 Lue MCO:lta [3440] Digit. tulot [3441] Digit. lähdöt [3450] Todellinen sijainti [3451] Määrätty sijainti [3452] Todellinen isäntä-

sijainti [3453] Orjan indeksisijainti [3454] Isännän indeksisijainti [3455] Käyrän sijainti [3456] Seurantavirhe [3457] Synkronointivirhe [3458] Todellinen nopeus [3459] Todellinen isäntä-

nopeus [3460] Synkronointitila [3461] Akselin tila [3462] Ohjelman tila [3470] MCO-hälytyssana 1 [3471] MCO-hälytyssana 2 [9913] [9914] [9920] [9921] [9922] [9923] [9924] [9925] [9926] [9927]

0-21 Näytön rivi 1.2 pieni

Optio: Toiminto:

Valitse rivin 1 keskikohdassa näytettävä muuttuja.

[1662] * Analoginen tulo 53 Optiot ovat samat kuin par. 0-20

Näyttörivi 1.1 pieni luetellut.

0-22 Näytön rivi 1.3 pieni

Optio: Toiminto:

Valitse rivin 1 oikeassa reunassa näytettävä muuttuja.

[1614] * Moottorin virta Optiot ovat samat kuin kohdassa

0-20 Näytön rivi 1.1 pieni.

0-23 Näytön rivi 2 suuri

Optio: Toiminto:

Valitse rivillä 2 näytettävä muuttuja.

[1615] * Taajuus Optiot ovat samat kuin par. 0-20 Näyttörivi 1.1

pieni luetellut.

68 MG.20.Y1.20 - VLT® on rekisteröity Danfoss-tavaramerkki

Taajuusmuuttajan ohjelmoint... VLT AQUA 12-pulssisen High Power -taajuusmuuttajan käyttöohjeet

0-24 Näytön rivi 3 suuri

Optio: Toiminto:

[1652] * Tak.kytk. [yks] Optiot ovat samat kuin kohdassa

0-20 Näytön rivi 1.1 pieni. Valitse rivillä 2 näytettävä muuttuja.

0-37 Näytön teksti 1

Alue: Toiminto:

[0 -

Tässä parametrissa voidaan kirjoittaa yksilöllinen

N/A*

tekstijono, joka näkyy LCP-paneelissa tai voidaan

N/A]

lukea sarjaliikenteen avulla. Jos haluat tekstin näkyvän jatkuvasti, valitse Näyttöteksti 1 parametrissa 0-20 Näytön rivi 1.1 pieni, 0-21 Näytön

rivi 1.2 pieni, 0-22 Näytön rivi 1.3 pieni, 0-23 Näytön rivi 2 suuri tai 0-24 Näytön rivi 3 suuri. Voit vaihtaa

merkin LCP-paneelin [▲]- tai [▼]-näppäimellä. Osoitinta voit liikuttaa [◀]- ja [▶]-näppäimillä. Kun

merkki korostetaan osoittimella, sitä voi muuttaa. Voit vaihtaa merkin LCP-paneelin [▲]- tai [▼]-

näppäimellä. Merkki voidaan lisätä asettamalla osoitin kahden merkin väliin ja painamalla [▲]- tai [▼]-näppäintä.

0-38 Näytön teksti 2

Alue: Toiminto:

[0 -

Tässä parametrissa voidaan kirjoittaa yksilöllinen

N/A*

0 N/A]

tekstijono, joka näkyy LCP-paneelissa tai voidaan lukea sarjaliikenteen avulla. Jos haluat tekstin näkyvän pysyvästi, valitse Näytön teksti 2 parametrissa 0-20 Näytön rivi 1.1 pieni, 0-21 Näytön

rivi 1.2 pieni, 0-22 Näytön rivi 1.3 pieni, 0-23 Näytön rivi 2 suuri tai 0-24 Näytön rivi 3 suuri. Voit vaihtaa

merkin LCP-paneelin [▲]- tai [▼]-näppäimellä. Osoitinta voit liikuttaa [◀]- ja [▶]-näppäimillä. Kun

merkki korostetaan osoittimella, tämä merkki voidaan muuttaa. Merkki voidaan lisätä asettamalla

osoitin kahden merkin väliin ja painamalla [▲]- tai [▼]-näppäintä.

0-70 Päiväys ja aika

Alue: Toiminto:

Riippuu koosta* [0 - 0 ]

0-71 Päiväyksen muoto

Optio: Toiminto:

[0] * VVVV-KK-PP Määrää LCP käytettävän päiväyksen muodon.

[1] PP-KK-VVVV Määrää LCP käytettävän päiväyksen muodon.

[2] KK/PP/VVVV Määrää LCP käytettävän päiväyksen muodon.

0-72 Ajan muoto

Optio: Toiminto:

Määrää LCP-paneelissa käytettävän kellonajan näytön.

[0] * 24 h [1] 12 h

0-74 DST/kesäaika

Optio: Toiminto:

Valitse, miten kesäaikaa tulee käsitellä. Jos haluat määrittää kesäajan käsin, aseta alkamispäivä ja päättymispäivä kohdissa

0-76 DST/kesäajan alku ja 0-77 DST/kesäajan päättyminen.

[0] * Ei käyt. [2] Manuaalinen

0-76 DST/kesäajan alku

Alue: Toiminto:

0 N/A* [0 - 0 N/A] Määrää päivän ja kellonajan, jolloin kesäaika

alkaa. Päiväys ohjelmoidaan kohdassa 0-71 Päiväyksen muoto valitussa muodossa.

0-77 DST/kesäajan päättyminen

Alue: Toiminto:

0 N/A* [0 - 0 N/A]

0-39 Näytön teksti 3

Alue: Toiminto:

[0 -

Tässä parametrissa voidaan kirjoittaa yksilöllinen

N/A*

0 N/A]

tekstijono, joka näkyy LCP-paneelissa tai voidaan lukea sarjaliikenteen avulla. Jos haluat tekstin näkyvän jatkuvasti, valitse Näytön teksti 3 parametrissa 0-20 Näytön rivi 1.1 pieni,0-21 Näytön

rivi 1.2 pieni, 0-22 Näytön rivi 1.3 pieni, 0-23 Näytön rivi 2 suuri tai 0-24 Näytön rivi 3 suuri. Voit vaihtaa

merkin LCP-paneelin [▲]- tai [▼]-näppäimellä. Osoitinta voit liikuttaa [◀]- ja [▶]-näppäimillä. Kun

merkki korostetaan osoittimella, tämä merkki voidaan muuttaa. Merkki voidaan lisätä asettamalla

osoitin kahden merkin väliin ja painamalla [▲]- tai [▼]-näppäintä.

MG.20.Y1.20 - VLT® on rekisteröity Danfoss-tavaramerkki 69

Taajuusmuuttajan ohjelmoint... VLT AQUA 12-pulssisen High Power -taajuusmuuttajan käyttöohjeet

6.2.2 1-0* Yleiset asetukset

Valitse, toimiiko taajuusmuuttaja avoimessa vai suljetussa piirissä.

1-00 Konfiguraatiotila

Optio: Toiminto:

[0] * Avoin piiri Moottorin nopeus määritetään käyttämällä

nopeuden ohjearvoa tai määrittämällä haluttu nopeus käsitilassa. Avointa piiriä käytetään myös, jos taajuusmuuttaja kuuluu suljetun piirin ohjausjärjestelmään, joka perustuu ulkoiseen PID-säätimeen, joka tuo lähdöksi nopeuden ohjearvosignaalin.

[3] Suljettu

piiri

Moottorin nopeus määritetään sisäänrakennetun PID-säätimen ohjearvon mukaan, joka säätelee moottorin nopeutta osana suljetun piirin ohjausprosessia (esim. vakiopainetta tai virtausta). PID-säätimen asetukset tulee määrittää parametriryhmässä 20-** tai toimintoasetuksilla, joita pääsee muokkaamaan painamalla [Quick Menus] -painiketta.

HUOMAUTUS!

Tätä parametria ei voi muuttaa moottorin käydessä.

HUOMAUTUS!

Kun asetuksena on Suljettu piiri, Suunnanvaihto- ja Käynnistys ja suunnanvaihto -komennot eivät vaihda moottorin suuntaa.

1-20 Moottorin teho [kW]

Alue: Toiminto:

4.00 kW*

1-22 Moottorin jännite

Alue: Toiminto:

400. V* [10. - 1000.V]Ilmoita moottorin nimellisjännite

[0.09 -

3000.00 kW]

Ilmoita moottorin nimellisteho (kW) moottorin tyyppikilven tietojen mukaan. Oletusarvo vastaa laitteen nimellislähtöä. Tätä parametria ei voi muokata moottorin käydessä. Parametrissa 0-03 Paikalliset asetukset tehdyistä valinnoista riippuen joko 1-20 Moottorin teho [kW] tai 1-21 Moott. teho [hv] on näkymättömissä.

moottorin tyyppikilven tietojen mukaan. Oletusarvo vastaa laitteen nimellislähtöä. Tätä parametria ei voi muokata moottorin käydessä.

1-23 Moottorin taajuus

Alue: Toiminto:

50. Hz* [20 -

1000 Hz]

Valitse moottorin taajuusarvo moottorin tyyppikilven tiedoista.Katso ohjeet 87 Hz:n käyttöön 230/400 V:n moottoreilla tyyppikilven tiedoista arvoilla 230 V/50 Hz. Mukauta 4-13 Moott. nopeuden yläraja [RPM] ja 3-03 Maksimiohjearvo 87 Hz:n sovellukseen.

HUOMAUTUS!

Tätä parametria ei voi muokata moottorin käydessä.

1-24 Moottorin virta

Alue: Toiminto:

7.20 A* [0.10 - 10000.00A]Ilmoita moottorin nimellinen virta-

arvo moottorin tyyppikilven tietojen mukaan. Tietoja käytetään moottorin vääntömomentin, lämpösuojauksen jne. laskentaan.

HUOMAUTUS!

Tätä parametria ei voi muokata moottorin käydessä.

1-25 Moottorin nimellisnopeus

Alue: Toiminto:

1420. RPM* [100 - 60000

RPM]

Ilmoita moottorin nimellisnopeusarvo moottorin tyyppikilven tietojen mukaan. Näitä tietoja käytetään moottorin automaattisten kompensointien laskentaan.

HUOMAUTUS!

Tätä parametria ei voi muokata moottorin käydessä.

1-29 Automaattinen moottorin sovitus (AMA)

Optio: Toiminto:

AMA-toiminto optimoi dynaamisen moottorin tehon optimoimalla automaattisesti moottorin lisäparametrit (1-30 Staattorin resistanssi (Rs) - 1-35 Pääreak- tanssi (Xh)) moottorin seistessä.

[0] * Ei käytössä Ei toimintoa

[1] Täyd. AMA

käytt.

[2] Rajoit. AMA

käyttöön

Suorittaa AMA:n staattorin resistanssille RS, roottorin resistanssille Rr, staattorin vuotoreaktanssille X1, roottorin vuotoreaktanssille X ja pääreaktanssill Xh.

Suorittaa osittaisen AMA:n vain staattorin resistanssille Rs järjestelmässä. Valitse tämä vaihtoehto, jos taajuusmuuttajan ja moottorin välillä käytetään LC-suodatinta.

70 MG.20.Y1.20 - VLT® on rekisteröity Danfoss-tavaramerkki

P3-03

P3-02

0 50 100%

P3-10

130BB036.10

[P 5-13=Preset ref. bit 0]

Preset

[P 5-14=Preset ref. bit 1]

[P 5-15=Preset ref. bit 2]

10101010

76543210

(+24V)

11001100

11110000

130BA149.10

Taajuusmuuttajan ohjelmoint... VLT AQUA 12-pulssisen High Power -taajuusmuuttajan käyttöohjeet

Aktivoi AMA painamalla [Hand on] -näppäintä valittuasi [1] tai [2]. Katso myös Suunnitteluoppaan kohta Automaattinen moottorin sovitus. Näyttöön tulee tavallisen jakson jälkeen teksti: “Suorita AMA loppuun painamalla [OK]-näppäintä.” Kun olet painanut [OK]-näppäintä, taajuusmuuttaja on valmiina käyttöön.

HUOMAUTUS!

Jotta taajuusmuuttajan sovitus parhaalla mahdol-

•

lisella tavalla, suorita AMA kylmälle moottorille. AMA:ta ei voi suorittaa moottorin käydessä

•

HUOMAUTUS!

Vältä ulkoisen momentin tuottamista AMA:n aikana.

HUOMAUTUS!

Jos jotakin parametriryhmän 1-2* Moottorin tiedot asetuksista muutetaan, 1-30 Staattorin resistanssi (Rs) 1-39 Moottorin napaluku , moottorin lisäparametrit, palaavat oletusasetuksiin. Tätä parametria ei voi muokata moottorin käydessä.

3-10 Esiasetettu ohjearvo

Ryhmä [8]

Alue: Toiminto:

katso 20-14 Maximum Reference/Feedb.). Jos käytät ennalta määritettyjä ohjearvoja, valitse Esival. ohj.bitti 0 / 1 / 2 [16], [17] tai [18] vastaaville digitaalituloille parametriryhmässä 5-1* Digitaalitulot.

HUOMAUTUS!

Täydellinen AMA tulee suorittaa ilman suodatinta vain silloin, kun osittainen AMA tulee suorittaa suodattimella.

Katso jaksoa Sovellusesimerkit > Automaattinen moottorin sovitus Suunnitteluoppaassa.

3-0* Ohjearvon rajat

6.2.3

3-02 Minimiohjearvo

Alue: Toiminto:

0.000 ReferenceFeedbackUnit*

3-04 Ohjearvotoiminto

Optio: Toiminto:

[0] * Summa Laskee yhteen sekä ulkoiset että esivalitut

[1] Ulkoinen/

esivalittu

3-10 Esiasetettu ohjearvo

Ryhmä [8]

Alue: Toiminto:

0.00%* [-100.00 -

100.00 %]

[-999999.999 - par. 3-03 ReferenceFeedbackUnit]

ohjearvojen lähteet.

Käytä joko esivalittua tai ulkoista ohjearvon lähdettä. Voit vaihtaa ulkoisen ja esivalitun välillä digitaalitulon komennolla.

Määritä tähän parametriin enintään kahdeksan erilaista esivalittua ohjearvoa (0-7) ryhmäohjelmoinnin keinoin. Esivalittu ohjearvo ilmoitetaan prosentteina arvosta Ref

(3-03 Maksimiohjearvo, suljettu piiri,

MAX

3-41 Ramppi 1:n nousuaika

Alue: Toiminto:

10.00 s* [1.00 -

3600.00 s]

par

.3 − 41 =

tkiihd.×nnorm par

Aseta rampin nousuaika eli kiihdytysaika välille 0 RPM - 1-25 Moottorin nimellis- nopeus. Valitse sellainen rampin nousuaika, että lähtövirta ei ylitä ramppauksen aikana kohdan 4-18 Virtaraja virtarajaa. Katso rampin laskuaika kohdasta 3-42 Ramppi 1 rampin seisonta-aika.

ohjearvo rpm

.1 − 25

MG.20.Y1.20 - VLT® on rekisteröity Danfoss-tavaramerkki 71

130BA961.10

Nopeus

Moottorin nopeus

Normaali

Takaiskuventtiili

Moottorin nopeus Korkea

Matala

Aika

Kiihdytys tai hidastus

Loppunopeus

130BA962.10

Moottorin nopeus

Moottorin nopeus Korkea

Matala

Normaali Rampit

Alun ramppi

Lopun ramppi

Aika

Nopeus

Taajuusmuuttajan ohjelmoint... VLT AQUA 12-pulssisen High Power -taajuusmuuttajan käyttöohjeet

3-42 Ramppi 1 rampin seisonta-aika

Alue: Toiminto:

20.00 s* [1.00 -

3600.00 s]

par

.3 − 42 =

tdec×nnorm par

ohjearvo rpm

Ilmoita rampin laskuaika eli hidastumisaika parametrin 1-25 Moottorin nimellisnopeus arvosta arvoon 0 RPM. Valitse rampin laskuaika niin, että ylijännitettä ei esiinny vaihtosuuntaajassa moottorin regeneratiivisen toiminnan vuoksi eikä tuotettu virta ylitä kohdassa 4-18 Virtaraja määritettyä virtarajaa. Katso rampin nousuaika kohdasta 3-41 Ramppi 1:n nousuaika.

.1 − 25

3-84 Alkuramppiaika

Alue: Toiminto:

0,00 s* [0,00 -

60,00 s]

Ilmoita alkukiihdytysaika nollasta moottorin nopeuden alarajaan, 4-11 Moott. nopeuden

alaraja [RPM] tai 4-12 Moott. nopeuden alaraja [Hz]. Syvissä kaivoissa käytettävät

uppopumput voivat vioittua, jos niitä käytetään alle miniminopeudella. Suosittelemme nopeaa ramppiaikaa alle pumpun miniminopeudella. Tätä parametria voi käyttää nopeana ramppinopeutena nollasta moottorin nopeuden alarajaan.

3-85 Takaiskuventtiilin ramppiaika

Alue: Toiminto:

0,00 s* [0,00 -

60,00 s]

Pallotakaiskuventtiilien suojaamiseksi pysäytystilanteessa, takaiskuventtiilin ramppia voidaan hyödyntää hitaana ramppinopeutena arvosta

4-11 Moott. nopeuden alaraja [RPM] tai 4-12 Moott. nopeuden alaraja [Hz] takaiskuvent-

tiilin rampin loppunopeuteen, jonka käyttäjä määrittää parametrissa tai . Jos ei ole 0 sekuntia, takaiskuventtiilin ramppiaika on voimassa ja sitä käytetään nopeuden hidastamiseen moottorin nopeuden alarajalta takaiskuventtiilin loppunopeuteen, joka on määritetty parametrissa tai .

3-86 Takaiskuventtiilin rampin loppunopeus [RPM]

Alue: Toiminto:

3-88 Loppuramppiaika

Alue: Toiminto:

0,00 s* [0,00 -

60,00 s]

Syötä loppuramppiaika, jota käytetään hidastettaessa moottorin nopeuden alarajasta,

4-11 Moott. nopeuden alaraja [RPM] tai 4-12 Moott. nopeuden alaraja [Hz], nollaan.

Syvissä kaivoissa käytettävät uppopumput voivat vioittua, jos niitä käytetään alle miniminopeudella. Suosittelemme nopeaa ramppiaikaa alle pumpun miniminopeudella. Tätä parametria voi käyttää nopeana ramppinopeutena moottorin nopeuden alarajasta nollaan.

6.2.4 4-** Rajat ja varoitukset

Rajojen ja varoitusten asetusten parametriryhmä.

4-11 Moott. nopeuden alaraja [RPM]

Alue: Toiminto:

0 RPM* [0 - par.

4-13 RPM]

4-13 Moott. nopeuden yläraja [RPM]

Alue: Toiminto:

1500. RPM*

[par. 4-11

- 60000. RPM]

Aseta moottorin nopeuden alaraja. Moottorin nopeuden alaraja voidaan asettaa vastaamaan valmistajan suosittelemaa moottorin vähimmäisnopeutta. Moottorin nopeuden alaraja ei saa olla suurempi kuin parametrin 4-13 Moott. nopeuden yläraja [RPM] asetus.

Aseta moottorin nopeuden yläraja. Moottorin nopeuden yläraja voidaan asettaa vastaamaan suurinta valmistajan sallimaa moottorin nimellisarvoa. Moottorin nopeuden ylärajan on oltava suurempi kuin parametrin 4-11 Moott. nopeuden alaraja [RPM] asetus. Näkyviin tulee vain 4-11 Moott. nopeuden alaraja

[RPM] tai 4-12 Moott. nopeuden alaraja [Hz] riippuen muista päävalikossa määrite-

tyistä parametreista ja maailmanlaajuisesta maantieteellisestä sijainnista johtuvista oletusasetuksista.

3-87 Takaiskuventtiilin rampin loppuaika [Hz]

Alue: Toiminto:

72 MG.20.Y1.20 - VLT® on rekisteröity Danfoss-tavaramerkki

Taajuusmuuttajan ohjelmoint... VLT AQUA 12-pulssisen High Power -taajuusmuuttajan käyttöohjeet

HUOMAUTUS!

Enimmäislähtötaajuus ei saa olla suurempi kuin 10 % vaihtosuuntaajan kytkentätaajuudesta taajuudesta (14-01 Kytkentätaajuus).

HUOMAUTUS!

Kohdan 4-13 Moott. nopeuden yläraja [RPM] muutokset palauttavat kohdan 4-53 Varoitus suuresta nopeudesta arvoksi saman arvon kuin on valittuna kohdassa 4-13 Moott. nopeuden yläraja [RPM].

6.2.5 5-1* Digit. tulot

Parametrit, joilla määritetään tuloliitinten tulotoiminnot. Digitaalituloilla voidaan valita taajuusmuuttajan eri toimintoja. Kaikille digitaalituloille voidaan määrittää seuraavat toiminnot:

Digitaalitulon toiminto Valitse Liitin Ei toimintoa [0] Kaikki *liit. 32, 33 Kuittaus [1] Kaikki Rullaus, käänt. [2] Kaikki Rullaus ja nollaus, käänteinen Tasavirtajarru, käänt. [5] Kaikki Pysäytys, käänteinen [6] Kaikki Ulkoinen lukitus [7] Kaikki Käynnistys [8] Kaikki *liit. 18 Pulssikäynnistys [9] Kaikki Suunnanvaihto [10] Kaikki *liit. 19 Käynn. ja suun.vaihto [11] Kaikki Ryömintä [14] Kaikki *liit. 29 Esiv. ohjearvo käyt. [15] Kaikki Esival. ohj. bitti 0 [16] Kaikki Esival. ohj. bitti 1 [17] Kaikki Esival. ohj. bitti 2 [18] Kaikki Ohjearvon lukitus [19] Kaikki Lähdön lukitus [20] Kaikki Nopeus ylös [21] Kaikki Nopeus alas [22] Kaikki Aset. valinta, bitti 0 [23] Kaikki Aset. valinta, bitti 1 [24] Kaikki Pulssitulo [32] liit. 29, 33 Ramppibitti 0 [34] Kaikki Verkkovika käänt. [36] Kaikki Käyntilupa [52] Käsikäynnistys [53] Autom. käynnistys [54] Suurenna digit.potent.metri Vähennä digit. potent.metri Tyhjennä digit. potent.metri

[3] Kaikki

[55] Kaikki

[56] Kaikki

[57] Kaikki

Digitaalitulon ja -lähdön asetusten parametriryhmä.

5-01 Liittimen 27 tila

Optio: Toiminto:

[0] * Tulo Määrittää liittimen 27 digitaalituloksi.

[1] Ulostulo Määrittää liittimen 27 digitaalilähdöksi.

Laskuri A (ylös) [60] 29, 33 Laskuri A (alas) [61] 29, 33 Nollaa laskuri A [62] Kaikki Laskuri B (ylös) [63] 29, 33 Laskuri B (alas) [64] 29, 33 Nollaa laskuri B [65] Kaikki Nukahdustila [66] Nollaa kunnossapitosana [78] Pääpumpun käynnistys [120] Pääpumpun vuorottelu [121] Pumpun 1 lukitus [130] Pumpun 2 lukitus [131] Pumpun 3 lukitus [132]

Kaikki = liittimet 18, 19, 27, 29, 32, X30/2, X30/3, X30/4. X30/ ovat MCB 101:n liittimiä.

Vain yhdelle digitaalitulolle omistetut toiminnot ilmoitetaan kyseisessä parametrissa.

MG.20.Y1.20 - VLT® on rekisteröity Danfoss-tavaramerkki 73

Taajuusmuuttajan ohjelmoint... VLT AQUA 12-pulssisen High Power -taajuusmuuttajan käyttöohjeet

Kaikki digitaalitulot voidaan ohjelmoida näille toiminnoille:

[0] Ei toimintoa Ei reaktiota liittimeen tuleviin signaa-

leihin.

[1] Kuittaus Nollaa taajuusmuuttajan LAUKAISUN/

HÄLYTYKSEN jälkeen. Kaikkia hälytyksiä ei voi kuitata.

[2] Rullaus, käänt. Jättää moottorin vapaaseen tilaan.

Looginen '0' => rullaus pysähdyksiin. (oletusdigitaalitulo 27): Rullaus pysähdyksiin, käänteinen tulo (norm. kiinni).

[3] Rullaus ja nollaus,

käänteinen

[5] Tasavirtajarru,

käänt.

[6] Pysäytys,

käänteinen

[7] Ulkoinen lukitus Sama toiminto kuin käänteisellä

Nollaus ja rullaus pysähdyksiin, käänteinen tulo (norm. kiinni). Jättää moottorin vapaaseen tilaan ja kuittaa taajuusmuuttajan. Looginen '0' => rullaus pysähdyksiin ja kuittaus. Käänteinen tulo tasavirtajarrutukseen (norm. kiinni). Pysäyttää moottorin tuomalla siihen tasavirtaa tietyn ajan. Katso 2-01 DC-

jarrun virta - 2-03 DC-jarrun kytkeytymisnop. [1/min]. Toiminto on aktiivinen vain, jos kohdan 2-02 DCjarrutusaika arvo ei ole 0. Looginen '0'

=> tasavirtajarrutus. Pysäytä käänteinen toiminto. Luo pysäytystoiminnon, kun valittu liitin siirtyy loogiselta tasolta '1' tasolle '0'. Pysäytys suoritetaan valitun ramppiajan mukaisesti (3-42 Ramppi 1 rampin

seisonta-aika ja 3-52 Ramppi 2 rampin seisonta-aika.

Kun taajuusmuuttaja on momenttirajalla ja vastaanottanut pysäytyskomennon, se voi pysähtyä itsestään. Jotta taajuusmuuttaja varmasti pysähtyisi, määritä digitaalilähdön asetukseksi Momenttiraja ja pysäytys [27] ja kytke tämä digitaalilähtö digitaalituloon, jonka asetuksena on rullaus.

rullauksella pysähdyksiin, mutta ulkoinen lukitus tuottaa näytölle hälytysviestin 'ulkoinen vika', kun liittimen, johon rullaus pysähdyksiin on ohjelmoitu, asetuksena on '0'. Hälytysviesti aktivoituu myös digitaalilähtöjen ja relelähtöjen välityksellä, jos sen asetukseksi on ohjelmoitu Ulkoinen lukitus. Hälytyksen voi kuitata myös digitaalitulon tai [RESET]-näppäimen avulla, jos ulkoisen lukituksen syy on korjattu. Viiveen voi ohjelmoida kohdassa 22-00 Ulkoisen lukituksen viive. Kun signaali on tullut tuloon, edellä kuvatun reaktion viiveenä on

parametrissa 22-00 Ulkoisen lukituksen viive määritetty aika.

[8] Käynnistys Valitse käynnistys-/pysäytyskomennon

käynnistys. Looginen '1' = käynnistys, looginen '0' = pysäytys. (oletusdigitaalitulo 18)

[9] Pulssikäynnistys Moottori käynnistyy, jos liittimeen

syötetään vähintään 2 ms kestävä pulssi. Moottori pysähtyy, kun käänteinen pysäytys aktivoidaan.

[10] Suunnanvaihto Vaihtaa moottorin akselin pyörimis-

suuntaa. Vaihda suunta valitsemalla looginen '1'. Suunnanvaihtoviesti vaihtaa ainoastaan pyörimissuunnan. Se ei aktivoi käynnistystoimintoa. Valitse molemmat suunnat kohdassa 4-10 Moott.pyör.nop suunta. (oletusdigitaalitulo 19).

[11] Käynn. ja

suun.vaihto

[14] Ryömintä Käytetään ryömintänopeuden aktivoi-

[15] Esiv. ohjearvo

käyt.

[16] Esival. ohj. bitti 0 Tämän avulla voit valita yhden

[17] Esival. ohj. bitti 1 Tämän avulla voit valita yhden

[18] Esival. ohj. bitti 2 Tämän avulla voit valita yhden

Käytetään käynnistykseen/pysäytykseen ja suunnanvaihtoon samalla johtimella. Käynnistyssignaaleja ei ole sallittu samaan aikaan.

miseen. Katso 3-11 Ryömintänopeus [Hz]. (oletusdigitaalitulo 29) Tällä toiminnolla vaihdetaan esiasetetusta ohjearvosta ulkoiseen ja päinvastoin. Tällöin oletetaan, että kohdassa 3-04 Ohjearvotoiminto on valittu Ulkoinen/esivalittu [1]. Looginen '0' = ulkoinen ohjearvo aktiivinen; looginen '1' = yksi kahdeksasta esivalitusta ohjearvosta on aktiivinen.

kahdeksasta esivalitusta ohjearvosta seuraavan taulukon mukaisesti.

74 MG.20.Y1.20 - VLT® on rekisteröity Danfoss-tavaramerkki

Taajuusmuuttajan ohjelmoint... VLT AQUA 12-pulssisen High Power -taajuusmuuttajan käyttöohjeet

Esival. ohj. bitti 2 1 0 Esival ohjearvo00 0 0

Esival ohjearvo10 0 1

Esival ohjearvo20 1 0

Esival ohjearvo30 1 1

Esival ohjearvo41 0 0

Esival ohjearvo51 0 1

Esival ohjearvo61 1 0

Esival ohjearvo71 1 1

[19] Ohjearvon lukitus Lukitsee todellisen ohjearvon. Lukittu

ohjearvo on lähtökohta/ehto toimintojen Nopeus ylös ja Nopeus alas käytölle. Jos nopeus ylös tai nopeus alas on käytössä, nopeuden muutos seuraa aina ramppia 2 (3-51 Ramppi 2:n

nousuaika ja 3-52 Ramppi 2 rampin seisonta-aika) alueella 0 3-03 Maksimiohjearvo Maksimiohjearvo.

[20] Lähdön lukitus Lukitsee moottorin todellisen taajuuden

(Hz). Lukittu moottorin taajuus on nyt käytettävien Nopeus ylös- ja Nopeus alas -toimintojen käyttöönottokohta tai ehto. Jos nopeus ylös/alas on käytössä, nopeuden muutos seuraa aina ramppia 2 (3-51 Ramppi 2:n nousuaika ja 3-52 Ramppi 2 rampin seisonta-aika) alueella 0 - 1-23 Moottorin taajuus. Jos Lähdön lukitus on aktiivinen, taajuusmuuttajaa ei voi pysäyttää pienellä 'käynnistys [13]' -signaalilla. Pysäytä taajuusmuuttaja liittimellä, jonka asetukseksi on ohjelmoitu Rullaus, käänt. [2] tai Rull. ja noll., käänt- [3].

[21] Nopeus ylös Nopeuden muutosten ohjaamiseen

digitaalisesti (moottorin potentiometri). Ota tämä toiminto käyttöön valitsemalla joko Ohjearvon lukitus tai Lähdön lukitus. Jos Nopeus ylös on aktiivinen alle 400 millisekunnin ajan, näin saatavaa ohjearvoa suurennetaan 0,1 %. Jos Nopeus ylös on aktiivinen yli 400 millisekunnin ajan, kokonaisohjearvo muuttuu parametrin rampin 1 mukaan kohdassa 3-41 Ramppi 1:n nousuaika.

[22] Nopeus alas Sama kuin Nopeus ylös [21].

[23] Aset. valinta, bitti0Tästä valitaan yksi neljästä asetuksesta.

Aseta kohdan 0-10 Aktiiv. asetukset asetukseksi Moniasetukset.

[24] Aset. valinta, bitti1Sama kuin Aset. valinta, bitti 0 [23].

(oletusdigitaalitulo 32)

[32] Pulssitulo Valitse Pulssitulo käyttäessäsi pulssi-

sarjaa joko ohjearvona tai takaisinkytkentänä. Skaalaus tehdään par.ryhmässä 5-5*.

[34] Ramppibitti 0 Valitse käytettävä ramppi. Loogisella

"0":lla valitaan ramppi 1 ja loogisella "1":llä ramppi 2.

[36] Verkkovika käänt.

[52] Käyntilupa Tuloliittimen, jonka asetukseksi on

[53] Käsikäynnistys Käytettävä signaali asettaa taajuus-

Aktivoi asetuksen 14-10 Verkkovika. Verkkovika käänteinen on aktiivinen loogisessa "0"-tilassa.

ohjelmoitu Käyntilupa, on oltava tilassa looginen "1", ennen kuin käynnistyskomento voidaan hyväksyä. Käyntilupaasetuksella on looginen 'JA'-toiminto suhteessa liittimeen, jonka asetukseksi on ohjelmoitu KÄYNNISTYS [8], Ryömintä [14] tai Lähdön lukitus [20], mikä tarkoittaa, että moottorin käytön aloittamiseksi molempien ehtojen on täytyttävä. Jos Käyntilupa on ohjelmoitu useisiin liittimiin, Käyntilupa-viestin pitää olla looginen '1' vain yhdessä liittimistä, jotta toiminto suoritetaan. Käyntilupa ei vaikuta digitaaliseen lähtösignaaliin Käyntipyynnölle (Käynnistys [8], Ryömintä [14] tai Lähdön lukitus [20]), joka ohjelmoidaan parametrissa 5-3* Digit. lähdöt tai parametrissa 5-4* Releet.

muuttajan Käsitilaan, niin kuin olisi painettu LCP-paneelin Hand On painiketta, ja normaali pysäytyskomento ohitetaan. Jos signaali katkaistaan, moottori pysähtyy. Jos halutaan käyttää muita käynnistyskomentoja, eri digitaalitulo on yhdistettävä automaattikäynnistykseen ja tähän liitettävä signaali. LCP-paneelin Hand On- ja Auto On -näppäimillä ei ole vaikutusta. LCP:n Off-näppäin ohittaa

käsikäynnistyksen ja automaattikäynnistyksen. Aktivoi käsikäynnistys ja automaattikäynnistys uudelleen

painamalla joko Hand On- tai Auto On näppäintä. Jos käsikäynnistys- tai automaattikäynnistyssignaalia ei saada, moottori pysähtyy riippumatta mahdollisesta normaalista käynnistyskomennosta. Jos signaali kohdistuu sekä käsi- että automaatti-

MG.20.Y1.20 - VLT® on rekisteröity Danfoss-tavaramerkki 75

Taajuusmuuttajan ohjelmoint... VLT AQUA 12-pulssisen High Power -taajuusmuuttajan käyttöohjeet

käynnistykseen, toteutuu automaattikäynnistys. LCP:n Off-

näppäimellä moottori pysähtyy riippumatta käsi- ja automaattikäynnis- tyssignaaleista.

[54] Autom. käynnistys Annettava signaali asettaa taajuus-

muuttajan automaattitilaan, aivan kuin olisi painettu LCP:n Auto On -näppäintä. Katso myös Käsikäynnistys [53]

[55] Suurenna

digit.potent.metri

[56] Vähennä digit.

potent.metri

[57] Tyhjennä digit.

potent.metri

[60] Laskuri A (ylös) (vain liitin 29 tai 33) SLC-laskurissa

[61] Laskuri A (alas) (vain liitin 29 tai 33) SLC-laskurissa

[62] Nollaa laskuri A Laskurin A nollaustulo. [63] Laskuri B (ylös) (vain liittimet 29 ja 33) SLC-laskurissa

[64] Laskuri B (alas) (vain liittimet 29 ja 33) SLC-laskurissa

[65] Nollaa laskuri B Laskurin B nollaustulo. [66] Nukahdustila Pakottaa taajuusmuuttajan nukahdus-

[78] Nollaa ennaltaeh-

käisevä kunnossapitosana

Käyttää tuloa SUURENNA-signaalina digitaaliselle potentiometritoiminnolle, joka kuvataan parametriryhmässä 3-9*. Käyttää tuloa VÄHENNÄ-signaalina digitaaliselle potentiometritoiminnolle, joka kuvataan parametriryhmässä 3-9*. Käyttää tuloa TYHJENTÄÄKSEEN digitaalisen potentiometrin ohjearvon, joka kuvataan parametriryhmässä 3-9*.

tapahtuvan yhteenlaskennan tulo.

askelittain tapahtuvan vähennyslaskennan tulo.

tapahtuvan yhteenlaskennan tulo.

tapahtuvan vähennyslaskennan tulo.

tilaan (katso par.ryhmä 22-4*, Nukahdustila). Reagoi käytetyn viestin nousevaan reunaan! Asettaa kaikkien kohdan 16-96 Kunnos- sapitosana parametrien arvoksi 0.

Kaikki alla olevat asetusvaihtoehdot liittyvät kaskadiohjaukseen. Kytkentäkaaviot ja parametrin asetukset, katso lisätietoja par.ryhmästä 25-**.

Pääpumpun

[120]

käynnistys

[121] Pääpumpun

vuorottelu

[130 -

Pumpun1

138]

lukitus –

Käynnistää/pysäyttää pääpumpun (taajuusmuuttajan ohjaamana). Käynnistys edellyttää, että myös järjestelmän käynnistyssignaali on kohdistettu esim. yhteen digitaalituloista, joiden asetuksena on Käynnistä [8]! Pakottaa pääpumpun vuorotteluun kaskadiohjauksessa. Kohdan Pääpumpun vuorottelu, 25-50 Pääpumpun vuorottelu, asetuksena on oltava joko Komennosta [2] tai Käynnistettäessä tai komennosta [3]. Kohdassa Vuorottelu, 25-51 Vuorotteluta- pahtuma, voidaan valita mikä tahansa neljästä vaihtoehdosta. Toiminto riippuu myös parametrin 25-06 Pumppujen määrä asetuksesta. Jos

Pumpun9 lukitus

asetuksena on Ei [0], pumppu1 viittaa pumppuun, jota ohjaa rele RELE1 jne. Jos asetuksena on Kyllä [1], pumppu1 viittaa pumppuun, jota ohjaa vain taajuusmuuttaja (ilman mitään sisäänrakennetuista releistä) ja pumppu2 pumppuun, jota ohjaa rele RELE1. Vaihtuvanopeuksista pumppua (pääpumppu) ei voi lukita peruskaskadisäätimellä. Katso seuraava taulukko:

Asetus par.

5-1*

[130]

Pumpun1

lukitus

[131]

Pumpun2

lukitus

[132]

Pumpun3

lukitus

[133]

Pumpun4

lukitus

[134]

Pumpun5

lukitus

[135]

Pumpun6

lukitus

[136]

Pumpun7

lukitus

[137]

Pumpun8

lukitus

[138]

Pumpun9

lukitus

Asetus 25-06 Pumppujen

määrä

[0] Ei [1] Kyllä

Ohjaus

RELE1

(vain jos ei

pääpumppu)

Ohjaus

RELE2

Ohjaus

RELE3

Ohjaus

RELE4

Ohjaus

RELE5

Ohjaus

RELE6

Ohjaus

RELE7

Ohjaus

RELE8

Ohjaus

RELEELLÄ9

Taajuus-

muuttajaa

ohjataan

(ei voi lukita)

Ohjaus

RELE1

Ohjaus

RELE2

Ohjaus

RELE3

Ohjaus

RELE4

Ohjaus

RELE5

Ohjaus

RELE6

Ohjaus

RELE7

Ohjaus

RELE8

5-13 Liitin 29, digitaalitulo

Optio: Toiminto:

[0] * Ei toimintoa Samat optiot ja toiminnot kuin parametri-

ryhmässä 5-1* Digit. tulot.

5-14 Liitin 32, digitaalitulo

Optio: Toiminto:

[0] * Ei toimintoa Samat optiot ja toiminnot kuin parametri-

ryhmässä 5-1* Digit. tulot, paitsi Pulssitulo.

76 MG.20.Y1.20 - VLT® on rekisteröity Danfoss-tavaramerkki

Taajuusmuuttajan ohjelmoint... VLT AQUA 12-pulssisen High Power -taajuusmuuttajan käyttöohjeet

5-15 Liitin 33, digitaalitulo

Optio: Toiminto:

[0] * Ei toimintoa Samat optiot ja toiminnot kuin parametri-

ryhmässä 5-1* Digitaalitulot.

5-30 Liitin 27, digitaalilähtö

Samat optiot ja toiminnot kuin parametriryhmässä 5-3*.

Optio: Toiminto:

[0] * Ei toimintoa

5-40 Toimintorele

Optio: Toiminto:

Valitse optiot releiden toiminnon määrittämiseksi. Kunkin mekaanisen releen valinta toteutetaan taulukkoparametrissa.

[0] * Ei toimintoa [1] Ohjaus valmis [2] Taaj.muut. valm. [3] Taaj.m valm/etäohj [4] Käytössä / ei var. [5] VLT käynnissä [6] Käy / ei varoitusta [7] Käy ohjeal. / ei var. [8] Käy ohjearv./ei var. [9] Hälytys [10] Hälytys tai varoitus [11] Momenttirajalla [12] Poissa virta-alueelta [13] Virta alle, alhainen [14] Virta yli, korkea [15] Ei nopeusalueella [16] Nopeus alle, alhainen [17] Nopeus yli, korkea [18] Ei tak.kytk.alueella [19] Alle tak.kytk. alar. [20] Yli tak.kytk. ylär. [21] Lämpövaroitus [22] Valmis, ei lämpövar. [23] Etäohj. valm. ei var [24] Valmis, jännite OK [25] Suunnanvaihto [26] Väylä OK [27] Mom.raja & STOP [28] Jarru, ei jarruvar. [29] Jarru valmis, OK [30] Jarruvika (IGBT) [31] Rele 123 [32] Mek. jarrun ohjaus [33] Turvapys. aktiiv. [36] Ohjaussana, bitti 11 [37] Ohjaussana, bitti 12 [40] Ei ohjearvoalueella [41] Alle ohjearvon, mat.

5-40 Toimintorele

Optio: Toiminto:

[42] Yli ohjearvon, korkea [45] Väylän valv. [46] Väyl.valv. 1 aikak. [47] Väyl.valv. 0 aikak. [51] MCO-ohjattu [60] Vertain 0 [61] Vertain 1 [62] Vertain 2 [63] Vertain 3 [64] Vertain 4 [65] Vertain 5 [70] Logiikkasääntö 0 [71] Logiikkasääntö 1 [72] Logiikkasääntö 2 [73] Logiikkasääntö 3 [74] Logiikkasääntö 4 [75] Logiikkasääntö 5 [80] SL digit. lähtö A [81] SL digit. lähtö B [82] SL digit. lähtö C [83] SL digit. lähtö D [84] SL digit. lähtö E [85] SL digit. lähtö F [120] Paik. ohjearvo käyt. [121] Etäohjearvo käyt. [122] Ei hälytystä [123] Käynn.kom. aktiivinen [124] Käy, käänteinen [125] Taaj.muut. käsiohj. [126] Taaj.muut. autom.tila

5-53 Liitin 29, suuri ohje-/takaisink. Arvo

Alue: Toiminto:

100.000 N/A* [-999999.999 -

999999.999 N/A]

Aseta ohjearvon yläraja [RPM] moottorin akselinopeudelle ja suurin takaisinkytkentäarvo, katso myös 5-58 Liitin 33, suuri ohje-/takaisink. Arvo.

MG.20.Y1.20 - VLT® on rekisteröity Danfoss-tavaramerkki 77

Ohje/tak.kytk.

[RPM]

Analoginen tulo

Suuri ohje/ tak.k. arvo'

Pieni ohje/ tak.k. arvo'

'Pieni jännite' tai 'Pieni virta'

'Suuri jännite' tai 'Suuri virta'

130BA038.13

1 V 5 V 10 V

300

600

900

1200

1500

[V]

150

Par 6-xx

Taajuusmuuttajan ohjelmoint... VLT AQUA 12-pulssisen High Power -taajuusmuuttajan käyttöohjeet

6.2.6 6-** Anal. tulo/lähtö

Analogisen tulon ja lähdön asetusten parametriryhmä.

6-00 "Elävä nolla" aikakatk.aika

Alue: Toiminto:

10 s* [1 -

Syötä elävä nolla -aikakatkaisun kesto. Elävä nolla -

99 s]

aikakatkaisuaika on aktiivinen analogisissa tuloissa, esim. liittimessä 53 tai 54, joita käytetään ohjearvon tai takaisinkytkennän lähteinä. Jos valittuun tuloliittimeen kytketyn ohjearvoviestin arvo on alle 50 % parametrissa 6-10 Liitin 53

alijännite, 6-12 Liitin 53 alivirta, 6-20 Liitin 54 alijännite tai 6-22 Liitin 54 alivirta asetetusta arvosta kauemmin kuin parametrissa 6-00 "Elävä nolla" aikakatk.aika asetetun ajan, aktivoidaan

parametrissa 6-01 "Elävä nolla" aikakatk.toiminto asetettu toiminto.

6-01 "Elävä nolla" aikakatk.toiminto

Optio: Toiminto:

Valitse aikakatkaisutoiminto. Kohdassa

6-01 "Elävä nolla" aikakatk.toiminto

määritetty toiminto aktivoituu, jos liittimen 53 tai 54 tulosignaali on pienempi kuin 50 % kohdan 6-10 Liitin 53 alijännite, 6-12 Liitin

53 alivirta, 6-20 Liitin 54 alijännite tai 6-22 Liitin 54 alivirta arvosta kohdassa 6-00 "Elävä nolla" aikakatk.aika määritetyn

ajan. Jos useita aikakatkaisuja tapahtuu samanaikaisesti, taajuusmuuttaja asettaa aikakatkaisutoiminnot seuraavasti tärkeysjärjestykseen:

6-01 "Elävä nolla" aikakatk.toiminto

8-04 Ohjauksen aikakatkaisutoiminto

Taajuusmuuttajan lähtötaajuus voidaan:

[1] lukita nykyiseen arvoon

•

[2] ajaa nollaan

•

[3] ohittaa ja muuttaa ryömintäno-

•

peuteen

[4] ajaa maksiminopeuteen

•

[5] ajaa pysähdyksiin ja aktivoida

* Ei käytössä

[0] [1] Lähdön lukitus [2] Pysäytys [3] Ryömintä [4] Maks.nopeus [5] Pysäyt./lauk.

78 MG.20.Y1.20 - VLT® on rekisteröity Danfoss-tavaramerkki

•

laukaisu

6-10 Liitin 53 alijännite

Alue: Toiminto:

0.07 V* [0.00 - par.

6-11 V]

6-11 Liitin 53 ylijännite

Alue: Toiminto:

10.00 V* [par. 6-10 -

10.00 V]

6-14 Liitin 53 pieni ohjearvo/takaisink. Arvo

Alue: Toiminto:

0.000 N/A* [-999999.999 -

999999.999 N/A]

6-15 Liitin 53 suuri ohjearvo/tak.k. Arvo

Alue: Toiminto:

50.000 N/A* [-999999.999 -

999999.999 N/A]

Syötä pieni jännitearvo. Tämän analogitulon skaalausarvon tulee vastata par. 6-14 Liitin 53 pieni ohjearvo/ takaisink. Arvo asetettua ohjearvon/ takaisinkytkennän pienintä arvoa.

Syötä suuri jännitearvo. Tämän analogisen tulon skaalausarvon tulisi vastata parametrissa 6-15 Liitin 53 suuri ohjearvo/tak.k. Arvo asetettua suurta ohjearvoa/takaisinkytkentäarvoa.

Syötä analogisen tulon skaalausarvo, joka vastaa parametreissa 6-10 Liitin 53

alijännite ja 6-12 Liitin 53 alivirta asetettua pientä

jännitettä / pientä virtaa.

Kirjoita analogisen tulon skaalausarvo, joka vastaa parametreissa 6-11 Liitin 53

ylijännite ja 6-13 Liitin 53 ylivirta asetettua suurta

jännite-/virta-arvoa.

Taajuusmuuttajan ohjelmoint... VLT AQUA 12-pulssisen High Power -taajuusmuuttajan käyttöohjeet

6-20 Liitin 54 alijännite

Alue: Toiminto:

0.07 V* [0.00 - par. 6-21 V]

Syötä pieni jännitearvo. Tämän analogisen tulon skaalausarvon tulee vastata parametrissa 6-24 Liitin 54 pieni ohjearvo/takaisink. Arvo asetettua ohje-/ takaisinkytkentäarvoa.

6-21 Liitin 54 ylijännite

Alue: Toiminto:

10.00 V* [par. 6-20 -

10.00 V]

Syötä suuri jännitearvo. Tämän analogisen tulon skaalausarvon tulisi vastata parametrissa 6-25 Liitin 54 suuri ohjearvo/tak.k. Arvo asetettua suurta ohjearvoa/takaisinkytkentäarvoa.

6-24 Liitin 54 pieni ohjearvo/takaisink. Arvo

Alue: Toiminto:

0.000 N/A* [-999999.999 -

999999.999 N/A]

Kirjoita analogisen tulon skaalausarvo, joka vastaa par.

6-20 Liitin 54 alijännite ja 6-22 Liitin 54 alivirta

määritettyä jännitteen/virran alarajan arvoa.

6-25 Liitin 54 suuri ohjearvo/tak.k. Arvo

Alue: Toiminto:

100.000 N/A* [-999999.999 -

999999.999 N/A]

Kirjoita analogisen tulon skaalausarvo, joka vastaa parametreissa 6-21 Liitin 54

ylijännite ja 6-23 Liitin 54 ylivirta asetettua suurta

jännite-/virta-arvoa.

6-50 Liitin 42, lähtö

Optio: Toiminto:

Valitse liittimen 42 toiminto analogiseksi virtalähdöksi. 20 mA:n moottorin virta vastaa arvoa I

[0] * Ei toimintoa [100] Lähtötaajuus 0 - 100 Hz, (0-20 mA)

[101] Ohjearvo Minimiohjearvo - maksimiohjearvo,

(0-20 mA)

[102] Takaisinkytk. -200 % - +200 % arvosta

20-14 Maximum Reference/Feedb., (0-20 mA)

[103] Moottorin virta 0 - vaihtos. maks. virta

(16-37 Taaj.muut maks.virta), (0-20 mA)

[104] Momentti suht. nim.

[105] Momentti suht. nim. 0 - moottorin nimellismomentti,

0 - momenttiraja (4-16 Moottoritilan momenttiraja), (0-20 mA)

(0-20 mA)

max

6-50 Liitin 42, lähtö

Optio: Toiminto:

[106] Teho 0 - moottorin nimellisteho, (0-20

mA)

[107] * Nopeus

[113] Ulk. suljettu piiri 1 0 - 100%, (0-20 mA)

[114] Ulk. suljettu piiri 2 0 - 100%, (0-20 mA)

[115] Ulk. suljettu piiri 3 0 - 100%, (0-20 mA)

[130] Lähtötaaj. 4-20 mA 0 - 100 Hz

[131] Ohjearvo 4-20mA Minimiohjearvo - maksimiohjearvo

[132] Tak.kytk. 4-20 mA -200 % - +200 % kohdasta

[133] Moott.virta 4-20 mA 0 - vaihtos. maks. virta

[134] Mom. % raja

4-20mA

[135] Mom. % nim.

4-20mA

[136] Teho 4-20mA 0 - Moottorin nimellisteho

[137] Nopeus 4-20mA 0 - nopeuden yläraja (4-13 ja 4-14)

[139] Väylän valv. 0 - 100%, (0-20 mA)

[140] Väylän valv. 4-20

[141] Väyl. aikak. 0 - 100%, (0-20 mA)

[142] Väyl. Aikak. 4-20mA 0 - 100%

[143] Ulk. suljettu piiri 1

4-20mA

[144] Ulk. suljettu piiri 2

4-20mA

[145] Ulk. suljettu piiri 3

4-20mA

0 - nopeuden yläraja (4-13 Moott.

nopeuden yläraja [RPM] ja 4-14 Moott. nopeuden yläraja [Hz]),

(0-20 mA)

20-14 Maximum Reference/Feedb.

(16-37 Taaj.muut maks.virta)

0 - momenttiraja (4-16 Moottoritilan momenttiraja)

0 - Moott. nimell.momentti

0 - 100%

HUOMAUTUS!

Arvot minimiohjearvon määrittämiseen ovat avoimen piirin

3-02 Minimiohjearvo ja suljetun piirin 20-13 Minimum Reference/Feedb. - arvot maksimiohjearvolle avoimessa

piirissä ovat kohdassa 3-03 Maksimiohjearvo ja suljetussa piirissä kohdassa 20-14 Maximum Reference/Feedb..

6-51 Liitin 42 lähdön min. skaalaus

Alue: Toiminto:

0.00 %* [0.00 - 200.00%]Skaalaus liittimen 42 analogisen signaalin vähimmäislähdölle (0 tai 4 mA). Aseta arvoksi kohdassa 6-50 Liitin 42, lähtö valitun muuttujan koko alueen prosenttiosuus.

MG.20.Y1.20 - VLT® on rekisteröity Danfoss-tavaramerkki 79

130BA075.11

(mA)

0 %

0/4

100 %

Virta

Analoginen lähtö min skaalaus par. 6-51

Muuttuja

lähdölle, esimerkki: Nopeus (RPM)

Analoginen lähtö maks. skaalaus

par. 6-52

0/4 mA

20 mA

50% 100%0%

50Hz 100Hz0Hz

130BA858.10

0/4 mA

20 mA

50% 75% 100%0%

0% +100% +200%-200%

130BA856.10

20 mA

10 mA

0/4 mA

100% 200%

Max ref Max ref X 20/10Min ref

130BA857.10

Taajuusmuuttajan ohjelmoint... VLT AQUA 12-pulssisen High Power -taajuusmuuttajan käyttöohjeet

6-52 Liitin 42 lähdön maks. skaalaus

Alue: Toiminto:

100.00%* [0.00 -

200.00 %]

Skaalaa analogisen signaalin maksimilähtö (20 mA) liittimessä 42. Aseta arvoksi kohdassa 6-50 Liitin 42, lähtö valitun muuttujan koko alueen prosenttiosuus.

ESIMERKKI 3: Muuttujan arvo = OHJEARVO, alue = Min.ohjearvo -

Täydellä skaalalla voi saada pienemmän arvon kuin 20 mA ohjelmoimalla yli 100 prosentin arvoja käyttämällä seuraavaa kaavaa:

maks.ohjearvo Lähdön vaatima alue = Min.ohjearvo (0 %) - maks.ohjearvo (100 %), 0-10 mA 0 tai 4 mA:n lähtösignaali tarvitaan minimiohjearvolla aseta kohdan 6-51 Liitin 42 lähdön min. skaalaus arvoksi 0

20 mA/

i.e

haluttu enimmäis- virta

. 10mA:

mA mA

× 100 %

× 100 % = 200 %

ESIMERKKI 1: Muuttujan arvo = LÄHTÖTAAJUUS, alue = 0-100 Hz

% 10 mA:n lähtösignaali tarvitaan maksimiohjearvolla (100 % alueesta) - aseta kohdan 6-52 Liitin 42 lähdön maks. skaalaus arvoksi 200 % (20 mA / 10 mA x 100 % = 200 %).

Lähdön vaatima alue = 0-50 Hz 0 tai 4 mA:n lähtösignaali tarvitaan, kun taajuus on 0 Hz (0 % alueesta) - aseta kohtaan 6-51 Liitin 42 lähdön min. skaalaus arvoksi 0 % 20 mA:n lähtösignaali tarvitaan, kun taajuus on 50 Hz (50 % alueesta) - aseta kohtaan 6-52 Liitin 42 lähdön maks. skaalaus arvoksi 50 %

Taaj.muutt. sulj. piiri, 20-**

6.2.7

Tämän parametriryhmän avulla määritetään suljetun piirin PID-säätimen asetukset, jotka ohjaavat taajuusmuuttajan

ESIMERKKI 2: Muuttuja = TAKAISINKYTKENTÄ, alue= -200 % - +200 % Lähdön vaatima alue = 0-100 % 0 tai 4 mA:n lähtösignaali tarvitaan, kun ohjearvo on 0 %

lähtötaajuutta.

20-12 Ohjearvo/tak.kytk.yks

Optio: Toiminto:

(50 % alueesta) - asetuksena 6-51 Liitin 42 lähdön min. skaalaus - 50 % 20 mA:n lähtösignaali tarvitaan 100 % arvolla (75 % alueesta) - asetuksena 6-52 Liitin 42 lähdön maks. skaalaus 75 %

80 MG.20.Y1.20 - VLT® on rekisteröity Danfoss-tavaramerkki

Taajuusmuuttajan ohjelmoint... VLT AQUA 12-pulssisen High Power -taajuusmuuttajan käyttöohjeet

20-21 Asetuspiste 1

Alue: Toiminto:

0.000 ProcessCtrlUnit*

[-999999.999 -

999999.999 ProcessCtrlUnit]

Asetuspistettä 1 käytetään suljetun piirin tilassa sellaisen asetuspisteen ohjearvon syöttämiseen, jota taajuusmuuttajan PID-säädin käyttää. Katso kuvaus kohdasta 20-20 Tak.kytk. toiminto.

HUOMAUTUS!

Tähän syötetty asetuspisteen ohjearvo lisätään mahdollisiin muihin käytössä oleviin ohjearvoihin (ks. par. ryhmä 3-1*).

20-81 PID:n normaali/käänteinen ohjaus

Optio: Toiminto:

[0] * Normaali [1] Käänteinen

20-82 PID:n käynnistysnopeus [1/min]

Alue: Toiminto:

0 RPM* [0 -

par. 4-13 RPM]

Asetuksella Normaali [0] taajuusmuuttajan lähtötaajuus pienenee, kun takaisinkytkentä on suurempi kuin asetuspisteen ohjearvo. Tämä on tavallista paineohjatuissa syöttöpuhaltimissa ja pumppusovelluksissa.

Käänteinen [1] saa taajuusmuuttajan lähtötaajuuden kasvamaan, kun takaisinkytkentä on suurempi kuin asetuspisteen ohjearvo.

Kun taajuusmuuttaja käynnistetään ensimmäisen kerran, sen nopeus kasvaa ensin tähän lähtönopeuteen avoimen piirin tilassa, minkä jälkeen seuraa aktiivinen rampin nousuaika. Kun tässä ohjelmoitu lähtönopeus on saavutettu, taajuusmuuttaja siirtyy automaattisesti suljetun piirin tilaan ja PIDsäädin alkaa toimia. Tämä on hyödyksi sovelluksissa, joissa kuorman on kiihdytettävä ensin nopeasti miniminopeuteen, kun se käynnistetään.

Jos (virhe x vahvistus) muuttuu arvolla, joka vastaa kohdan 20-14 Maximum Reference/Feedb. asetusta, PID-säädin yrittää muuttaa lähtönopeuden yhtä suureksi kuin kohdan

4-13 Moott. nopeuden yläraja [RPM] / 4-14 Moott. nopeuden yläraja [Hz] asetus, mutta käytännössä sitä tietysti rajoittaa

tämä asetus. Suhteellinen vaihteluväli (virhe, joka saa tehon muuttumaan välillä 0-100 %) voidaan laskea kaavalla:

(

Suhteellinen vahvistus

(

Suurin ohjearvo

)

HUOMAUTUS!

Määritä aina haluamasi asetus kohtaan20-14 Maximum Reference/Feedb. , ennen kuin määrität PID-säätimen arvot par.ryhmässä 20-9*.

20-94 PID:n integrointiaika

Alue: Toiminto:

20.00s* [0.01 -

10000.00 s]

Ajan myötä integraattori kerää osuuden lähtöön PID-säätimeltä, niin kauan kuin ohjearvon/asetuspisteen ja takaisinkytkentäsignaalien välillä on eroa. Osuus on suhteessa poikkeaman suuruuteen. Näin varmistetaan, että poikkeama (virhe) olisi lähellä nollaa. Nopea reaktio poikkeamaan saadaan aikaan, kun integrointiajalle on määritetty pieni arvo. Jos kuitenkin määritetään liian pieni arvo, ohjaus voi muuttua epävakaaksi. Asetettu arvo on aika, joka tarvitaan siihen, että integraattori lisää saman osuuden kuin tietyn poikkeaman suhteellinen osa. Jos arvoksi määritetään 10.000, säädin toimii puhtaana suhteellisena säätimenä, jonka Pkaista perustuu parametrissa 20-93 PID:n suhteellinen vahvistus määritettyyn arvoon. Jos poikkeamaa ei ole, suhteellisen säätimen lähtö on 0.

HUOMAUTUS!

Tämä parametri näkyy vain, jos parametrin 0-02 Moottorin nopeusyks. asetuksena on [0], r/min.

20-93 PID:n suhteellinen vahvistus

Alue: Toiminto:

0.50 N/A* [0.00 - 10.00 N/A]

MG.20.Y1.20 - VLT® on rekisteröity Danfoss-tavaramerkki 81

Taajuusmuuttajan ohjelmoint... VLT AQUA 12-pulssisen High Power -taajuusmuuttajan käyttöohjeet

6.2.8 22-** Muut

Tämä ryhmä sisältää parametreja, joita käytetään vesi-/ jätevesisovellusten tarkkailussa.

22-20 PIentehoautom.asetukset

Tehotietojen automaattisen määrityksen aloittaminen virtauskatkostehon viritystä varten.

Optio: Toiminto:

[0] * Pois päältä [1] Käytössä

Kun asetuksena on Käytössä, automaattinen asetussarja käynnistyy ja asettaa nopeudeksi automaattisesti noin 50 ja 85 % moottorin nimellisnopeudesta (4-13 Moott. nopeuden

yläraja [RPM], 4-14 Moott. nopeuden yläraja [Hz]). Näillä kahdella nopeudella tehonkulutus

mitataan ja tallennetaan automaattisesti. Ennen automaattiasetusten käyttöönottoa:

1. Sulje venttiili(t) virtauskatkosehdon täyttämiseksi

2. Taajuusmuuttajan asetukseksi on määritettävä Avoin piiri (1-00 Konfigu- raatiotila). Huomaa, että on tärkeää asettaa myös 1-03 Momentin ominaiskäyrä.

22-22 Pienen nopeuden tunnistus

Optio: Toiminto:

[1] Käytössä Valitse Käytössä, jos haluat tunnistaa, milloin

moottori toimii nopeudella, joka on asetettu kohdassa 4-11 Moott. nopeuden alaraja [RPM] tai 4-12 Moott. nopeuden alaraja [Hz].

22-23 Virtauskatkostoiminto

Pientehotunnistuksen ja piennopeustunnistuksen yhteiset toimet (yksilöllisiä valintoja ei voi tehdä).

Optio: Toiminto:

[0] * Pois päältä [1] Lepotila Taajuusmuuttaja siirtyy nukahdustilaan ja

pysähtyy, kun havaitaan virtauskatkostila. Katso parametriryhmästä 22-4* nukahdustilan ohjelmointioptiot.

[2] Varoitus Taajuusmuuttaja toimii edelleen mutta aktivoi

varoituksen virtauskatkoksesta [W92]. Taajuusmuuttajan digitaalilähtö tai sarjaliikenneväylä voi lähettää varoituksen muille laitteille.

[3] Hälytys Taajuusmuuttaja lakkaa toimimasta ja aktivoi

hälytyksen virtauskatkoksesta [A 92]. Taajuusmuuttajan digitaalilähtö tai sarjaliikenneväylä voi lähettää hälytyksen toisille laitteille.

HUOMAUTUS!

Automaattiasetukset on määritettävä, kun järjestelmä on saavuttanut normaalin käyttölämpötilan!

HUOMAUTUS!

On tärkeää, että kohdan 4-13 Moott. nopeuden yläraja [RPM] tai 4-14 Moott. nopeuden yläraja [Hz] asetuksena on moottorin maksimikäyttönopeus! On tärkeää määrittää automaattiasetukset ennen integroidun PI-säätimen konfigurointia, sillä asetukset nollautuvat siirryttäessä suljetusta avoimeen piirin kohdassa 1-00 Konfiguraatiotila.

HUOMAUTUS!

Suorita säätö samoilla asetuksilla kohdassa 1-03 Momentin ominaiskäyrä kuin säädön jälkeisessä käytössä.

22-21 Pientehotunnistus

Optio: Toiminto:

[0] * Pois käyt. [1] Käytössä Jos valitset Käytössä, pientehotunnistus on

käynnistettävä, jotta ryhmän 22-3* parametrit voidaan määrittää laitteen asianmukaista toimintaa varten!

HUOMAUTUS!

Älä määritä kohdan 14-20 Nollaustila asetukseksi [13] Jatkuva autom. kuittaus, kun kohdan 22-23 Virtauskatkos- toimintoasetuksena on [3] Hälytys. Se saisi taajuusmuuttajan jatkuvasti vuorotellen käynnistymään ja pysähtymään, kun havaitaan virtauskatkostila.

HUOMAUTUS!

Jos taajuusmuuttajan varustukseen kuuluu jatkuva nopeuden ohitus automaattisella ohitustoiminnolla, joka käynnistää ohituksen, jos taajuusmuuttajassa ilmenee sitkeä hälytystila, muista poistaa käytöstä ohituksen automaattinen ohitustoiminto, jos [3] Hälytys on valittuna virtauskatkostoiminnoksi.

22-24 Virtauskatkosviive

Alue: Toiminto:

10 s* [1 - 600 s] Aseta aika, jonka ajan pieni teho / pieni

nopeus on tunnistettava signaalin aktivoimiseksi toimia varten. Jos tunnistus katkeaa ennen ajan päättymistä, ajastin käynnistyy uudelleen.

22-22 Pienen nopeuden tunnistus

Optio: Toiminto:

[0] * Pois käyt.

82 MG.20.Y1.20 - VLT® on rekisteröity Danfoss-tavaramerkki

Taajuusmuuttajan ohjelmoint... VLT AQUA 12-pulssisen High Power -taajuusmuuttajan käyttöohjeet

22-26 Kuivapumpputoiminto

Valitse haluamasi toiminto kuivapumppukäytölle.

Optio: Toiminto:

[0] * Pois päältä [1] Varoitus Taajuusmuuttaja toimii edelleen mutta aktivoi

varoituksen kuivasta pumpusta [W93]. Taajuusmuuttajan digitaalilähtö tai sarjaliikenneväylä voi lähettää varoituksen muille laitteille.

[2] Hälytys Taajuusmuuttaja pysähtyy ja aktivoi hälytyksen

kuivasta pumpusta [A93]. Taajuusmuuttajan digitaalilähtö tai sarjaliikenneväylä voi lähettää hälytyksen toisille laitteille.

HUOMAUTUS!

Pientehotunnistuksen on oltava käytössä (22-21 Pienteho-

tunnistus) ja käynnistettynä (joko par. 22-3*, Virtauskatkostehon viritys tai 22-20 PIentehoautom.asetukset

avulla), jotta kuivan pumpun tunnistusta voisi käyttää.

HUOMAUTUS!

Älä määritä kohdan 14-20 Nollaustila asetukseksi [13] Jatkuva autom. kuittaus, kun kohdan 22-26 Kuivapumppu- toiminto asetuksena on [2] Hälytys. Tämä saa taajuusmuuttajan jatkuvasti vuorotellen käynnistymään ja pysähtymään, kun valittuna on kuivapumpputila.

HUOMAUTUS!

Jos taajuusmuuttajan varustukseen kuuluu jatkuva nopeuden ohitus automaattisella ohitustoiminnolla, joka käynnistää ohituksen, jos taajuusmuuttajassa ilmenee sitkeä hälytystila, muista poistaa käytöstä ohituksen automaattinen ohitustoiminto, jos toiminnoksi pumpun kuivuessa on valittu [2] Hälytys tai [3] Man. hälytyksen kuittaus.

22-31 Tehonkorjauskerroin

Alue: Toiminto:

havaita silloin, kun se pitäisi havaita, asetusta tulee suurentaa yli 100 prosenttiin.

22-32 Alhainen nopeus [1/min]

Alue: Toiminto:

0 RPM* [0 - par.

22-36 RPM]

Käytettävä, jos kohdan 0-02 Moottorin nopeusyks. asetuksena on RPM (parametri ei näy, jos valittuna on Hz). Aseta käytetty nopeus 50 % tasolle. Tätä toimintoa käytetään virtauskatkosten tunnistuksen säätämiseen tarvittavien arvojen tallentamiseen.

22-33 Alhainen nopeus [Hz]

Alue: Toiminto:

0 Hz* [0.0 - par.

22-37 Hz]

Käytettävä, jos kohdan 0-02 Moottorin nopeusyks. asetuksena on Hz (parametri ei näy, jos valittuna on RPM). Aseta käytetty nopeus 50 % tasolle. Toimintoa käytetään virtauskatkosten tunnistuksen säätämiseen tarvittavien arvojen tallentamiseen.

22-34 Piennopeusteho [kW]

Alue: Toiminto:

0 kW* [0.00 -

0.00 kW]

Käytettävä, jos kohdan 0-03 Paikalliset asetukset asetuksena on Kansainvälinen (parametri ei näy, jos valittuna on PohjoisAmerikka). Aseta tehonkulutus 50 % nopeuden tasolle. Tätä toimintoa käytetään virtauskatkosten tunnistuksen säätämiseen tarvittavien arvojen tallentamiseen.

22-27 Kuivapumppuviive

Alue: Toiminto:

10 s* [0 - 600 s] Määrittää, miten pitkään kuivapumpputilan on

oltava aktiivinen ennen varoituksen tai hälytyksen aktivoimista.

22-30 Virtauskatkosteho

Alue: Toiminto:

0.00 kW* [0.00 - 0.00 kW]

Lasketun virtauskatkostehon lukema todellisella nopeudella. Jos teho laskee näytön arvoon, taajuusmuuttaja katsoo tilanteen virtauskatkostilanteeksi.

22-31 Tehonkorjauskerroin

Alue: Toiminto:

100 %* [1 - 400

Tee korjauksia laskettuun tehoon kohdassa 22-30 Virtauskatkosteho. Jos virtauskatkos havaitaan, asetusta tulee pienentää. Jos virtauskatkosta ei kuitenkaan

MG.20.Y1.20 - VLT® on rekisteröity Danfoss-tavaramerkki 83

22-35 Piennopeusteho [hv]

Alue: Toiminto:

0 hp* [0.00 -

0.00 hp]

Käytettävä, jos kohdan 0-03 Paikalliset asetukset asetuksena on Pohjois-Amerikka (parametri ei näy, jos valittuna on Kansainvälinen). Aseta tehonkulutus 50 % nopeuden tasolle. Tätä toimintoa käytetään virtauskatkosten tunnistuksen säätämiseen tarvittavien arvojen tallentamiseen.

Taajuusmuuttajan ohjelmoint... VLT AQUA 12-pulssisen High Power -taajuusmuuttajan käyttöohjeet

22-36 Suuri nopeus [1/min]

Alue: Toiminto:

0 RPM* [0 - par.

4-13 RPM]

Käytettävä, jos kohdan 0-02 Moottorin nopeusyks. asetuksena on RPM (parametri ei näy, jos valittuna on Hz). Aseta käytetty nopeus 85 % tasolle. Toimintoa käytetään virtauskatkosten tunnistuksen säätämiseen tarvittavien arvojen tallentamiseen.

22-37 Suuri nopeus [Hz]

Alue: Toiminto:

0.0 Hz* [0.0 - par.

4-14 Hz]

Käytettävä, jos kohdan 0-02 Moottorin nopeusyks. asetuksena on Hz (parametri ei näy, jos valittuna on RPM). Aseta käytetty nopeus 85 % tasolle. Toimintoa käytetään virtauskatkosten tunnistuksen säätämiseen tarvittavien arvojen tallentamiseen.

22-38 Suurnopeusteho [kW]

Alue: Toiminto:

0 kW* [0.00 -

0.00 kW]

Käytettävä, jos kohdan 0-03 Paikalliset asetukset asetuksena on Kansainvälinen (parametri ei näy, jos valittuna on PohjoisAmerikka). Aseta tehonkulutus 85 % nopeuden tasolle. Tätä toimintoa käytetään virtauskatkosten tunnistuksen säätämiseen tarvittavien arvojen tallentamiseen.

22-42 Heräämisnopeus [1/min]

Alue: Toiminto:

0 RPM* [par. 4-11 -

par. 4-13 RPM]

Käytettävä, jos kohdan 0-02 Moottorin nopeusyks. asetuksena on RPM (parametri ei näy, jos valittuna on Hz). Käytettävä vain, jos kohdan 1-00 Konfiguraatiotila asetuksena on Avoin piiri ja ulkoinen säädin käyttää nopeuden ohjearvoa. Aseta ohjenopeus, jolla nukahdustila tulee peruuttaa.

22-43 Heräämisnopeus [Hz]

Alue: Toiminto:

0 Hz* [par. 4-12

- par. 4-14 Hz]

Käytettävä, jos kohdan 0-02 Moottorin nopeusyks. asetuksena on Hz (parametri ei näy, jos valittuna on RPM). Käytettävä vain, jos kohdan 1-00 Konfiguraatiotila asetuksena on Avoin piiri ja painetta ohjaava ulkoinen säädin käyttää nopeuden ohjearvoa. Aseta ohjenopeus, jolla nukahdustila tulee peruuttaa.

22-44 Heräämisohjearvo / tak.kytk.ero

Alue: Toiminto:

10 %* [0 -

100 %]

Käytettävä vain, jos kohdan 1-00 Konfiguraa- tiotila asetuksena on Suljettu piiri ja integroitua PI-säädintä käytetään paineen säätelyyn. Aseta sallittu paineenlasku prosentteina asetuspisteestä paineelle (Pset) ennen nukahdustilan peruuttamista.

22-39 Suurnopeusteho [hv]

Alue: Toiminto:

0 hp* [0.00 -

0.00 hp]

Käytettävä, jos kohdan 0-03 Paikalliset asetukset asetuksena on Pohjois-Amerikka (parametri ei näy, jos valittuna on Kansainvälinen). Aseta tehonkulutus 85 % nopeuden tasolle. Tätä toimintoa käytetään virtauskatkosten tunnistuksen säätämiseen tarvittavien arvojen tallentamiseen.

22-40 Minimikäyntiaika

Alue: Toiminto:

10 s* [0 - 600 s] Aseta haluamasi moottorin minimikäyntiaika

käynnistyskomennon jälkeen (digitaalinen tulo tai väylä) ennen nukahdustilaan siirtymistä.

22-41 Minimilepoaika

Alue: Toiminto:

10 s* [0 - 600 s] Aseta haluamasi minimiaika, jonka laite pysyy

nukahdustilassa. Tämä ohittaa mahdolliset heräämisehdot.

HUOMAUTUS!

Käytettäessä sovelluksessa, jossa sisäinen PI-säädin on asetettu käänteiseen ohjaukseen kohdassa 20-71 Säätötila, par.

22-44 Heräämisohjearvo / tak.kytk.ero

asetettu arvo lisätään automaattisesti.

22-45 Asetuspisteen lisäjännite

Alue: Toiminto:

0 %* [-100 -

100 %]

Käytettävä vain, jos kohdan 1-00 Konfiguraatiotila asetuksena on Avoin piiri ja käytetään integroitua PI-säädintä. Järjestelmissä, joissa käytetään esim. vakiopaineen ohjausta, kannattaa kasvattaa järjestelmän painetta ennen moottorin pysäyttämistä. Tämä pidentää aikaa, jonka moottori on pysähdyksissä, ja auttaa välttämään usein toistuvia käynnistyksiä/pysäytyksiä. Aseta haluttu ylipaine/-lämpötila prosentteina paineen asetuspisteestä (Pset) / lämpötila ennen nukahdustilaan siirtymistä. Jos asetus on 5 %, lisäpaine on Pset* 1,05. Negatiivisia arvoja voidaan käyttää esim. jäähdytystornin säätelyyn, kun negatiivinen muutos on tarpeen.

84 MG.20.Y1.20 - VLT® on rekisteröity Danfoss-tavaramerkki

Ohjauskäyrä

(nosto)

(virtaus)

130BA388.11

100 %

P22-81 0 %

P22-83/ P22-84 P22-87

130BA385.11

P22-85/22-86

Ohjauskäyrä

HMIN

HDESIGNasetuspiste

nRATED_fRATED

nDESIGN-fDESIGN

Q (virtaus)

H (nosto)

Taajuusmuuttajan ohjelmoint... VLT AQUA 12-pulssisen High Power -taajuusmuuttajan käyttöohjeet

22-46 Lisäjännitteen maksimikesto

Alue: Toiminto:

60 s* [0 - 600

Käytettävä vain, jos kohdan 1-00 Konfiguraa- tiotila asetuksena on Suljettu piiri ja integroitua PI-säädintä käytetään paineen säätelyyn. Aseta maksimiaika, jonka lisäjännitetila sallitaan. Jos asetettu aika ylittyy, siirrytään nukahdustilaan eikä odoteta asetetun lisäpaineen saavuttamista.

22-50 Käyrän loppumistoiminto

Optio: Toiminto:

[0] * Pois päältä Käyrän lopun tarkkailu ei ole käytössä.

[1] Varoitus Taajuusmuuttaja toimii edelleen mutta aktivoi

varoituksen käyrän lopusta [W94]. Taajuusmuuttajan digitaalilähtö tai sarjaliikenneväylä voi lähettää varoituksen muille laitteille.

[2] Hälytys Taajuusmuuttajan toiminta keskeytyy ja

aktivoituu hälytys käyrän lopusta [A 94]. Taajuusmuuttajan digitaalilähtö tai sarjaliikenneväylä voi lähettää hälytyksen toisille laitteille.

22-80 Virtauksen kompensointi

Optio: Toiminto:

[0] * Pois käyt.

[1] Käytössä

[0] Poistettu käytöstä: Asetuspisteen kompensointi ei aktiivinen.

[1] Käytössä: Asetuspisteen kompensointi on aktiivinen. Kun tämä parametri otetaan käyttöön, päästään käyttämään virtauksen kompensoitua asetuspistettä.

22-81 Kulma-lineaarikäyrän arviointi

Alue: Toiminto:

100 %* [0 - 100 %] Esimerkki 1:

Tätä parametria säätämällä voidaan muokata ohjauskäyrän muotoa. 0 = Lineaarinen 100 % = Ihanteellinen muoto (teoriassa).

HUOMAUTUS!

Ei näy kaskadikäytöllä.

HUOMAUTUS!

Automaattinen uudelleenkäynnistys kuittaa hälytyksen ja käynnistää järjestelmän uudelleen.

HUOMAUTUS!

Älä määritä kohdan 14-20 Nollaustila asetukseksi [13] Jatkuva autom. kuittaus, kun kohdan 22-50 Käyrän loppumistoiminto asetuksena on [2] Hälytys. Sen seurauksena olisi taajuusmuuttajan jatkuva vuorottainen toiminta ja pysähtyminen, kun havaitaan käyrän loppuvan.

HUOMAUTUS!

Jos taajuusmuuttajan varustukseen kuuluu jatkuva nopeuden ohitus automaattisella ohitustoiminnolla, joka käynnistää ohituksen, jos taajuusmuuttajassa ilmenee sitkeä hälytystila, muista poistaa käytöstä ohituksen automaattinen ohitustoiminto, jos toiminnoksi pumpun kuivuessa on valittu [2] Hälytys tai [3] Man. Hälytyksen kuittaus valitaan käyrän lopun toiminnoksi.

22-51 Käyrän loppumisviive

Alue: Toiminto:

10 s* [0 - 600s]Kun havaitan käyrän loppuvan, aktivoituu

ajastin. Kun tässä parametrissa asetettu aika kuluu loppuun ja käyrän loppumisehto on pysynyt samana koko ajan, aktivoituu parametrissa 22-50 Käyrän loppumistoiminto asetettu toiminto. Jos ehto ei enää täyty ajastetun ajan kuluessa loppuun, ajastin nollautuu.

MG.20.Y1.20 - VLT® on rekisteröity Danfoss-tavaramerkki 85

22-82 Työpistelaskenta

Optio: Toiminto:

Esimerkki 1: Nopeus järjestelmän suunnittelutyöpisteessä tunnetaan:

Datalehdestä, josta näkyvät tiettyjen laitteiden ominaisuudet eri nopeuksilla, näkee pisteiden H

ja Q

DESIGN

telmän suunnittelutyöpiste. Pumpun ominaisuudet tässä pisteessä tulee tunnistaa ja ohjelmoida siihen liittyvä nopeus. Sulkemalla venttiilit ja säätämällä nopeutta, kunnes saavutetaan H saadaan selville nopeus virtauskatkospisteessä.

avulla pisteen A, joka on järjes-

DESIGN

MIN

Asetuspiste

Ohjauskäyrä

(nosto)H

H RATED P22-88

Q DESIGN P22-89

H MIN P22-83/ P22-84 P22-87

Q RATED P22-90

(virtaus)

H DESIGN

130BA387.11

Taajuusmuuttajan ohjelmoint... VLT AQUA 12-pulssisen High Power -taajuusmuuttajan käyttöohjeet

22-82 Työpistelaskenta

Optio: Toiminto:

Siten parametria 22-81 Kulma-lineaarikäyrän arviointi säätämällä voidaan säätää ohjauskäyrää loputtomasti.

Esimerkki 2: Nopeutta järjestelmän suunnittelutyöpisteessä ei tiedetä: Jos nopeutta järjestelmän suunnittelutyöpisteessä ei tiedetä, on määritettävä tietolehden avulla toinen vertailupiste ohjauskäyrältä. Katsomalla nimellisnopeuskäyrää ja piirtämällä suunnittelupainekäyrä (H määrittää virtaus tällä paineella Q piirtämällä suunnitteluvirtauskäyrä (Q D) voidaan määrittää paine HD tällä virtauksella. Kun tiedetään nämä kaksi pistettä pumpun käyrällä sekä H

MIN

mukaan, taajuusmuuttaja pystyy laskemaan vertailupisteen B ja piirtämään siten ohjauskäyrän, johon sisältyy myös järjestelmän suunnittelutyöpiste A.

[0]*Pois

käyt.

Pois käytöstä [0]: Työpistelaskenta ei käytössä. Käytettävä, jos tunnetaan nopeus suunnittelupisteessä (ks. edellä oleva taulukko).

[1] Käytössä

Käytössä [1]: Työpistelaskenta on käytössä. Kun tämä parametri otetaan käyttöön, tuntematon järjestelmän suunnittelutyöpiste voidaan laskea 50/60 Hz:n nopeudella tulotiedoista, jotka on määritetty parametreissa 22-83 Nopeus virtauskatk.

[1/min] 22-84 Nopeus virtauskatk. [Hz], 22-87 Paine virt.katkosnopeudella, 22-88 Paine nimellisnopeudella, 22-89 Virtaus suunn.pisteessä ja 22-90 Virtaus nimellisnop..

22-84 Nopeus virtauskatk. [Hz]

Alue: Toiminto:

50.0

Hz*

[0.0 par. 22-86 Hz]

Resoluutio 0,033 Hz.

Moottorin nopeus, jolla virtaus on tehokkaasti pysähtynyt ja minimipaine H tulee merkitä tähän hertseinä (Hz). Vaihtoehtoisesti parametriin 22-83 Nopeus virtauskatk. [1/min] voidaan kirjoittaa nopeus kierroksina minuutissa. Jos parametrissa 0-02 Moottorin nopeusyks. on päätetty käyttää hertsejä, tulee käyttää myös parametria 22-86 Nopeus suunnitt.pisteessä [Hz]. Sulkemalla venttiilit ja hidastamalla, kunnes saavutetaan

, piste C) voidaan

DESIGN

. Samoin

RATED

DESIGN

edellä olevan kuvauksen

saavutettu,

MIN

, piste

22-84 Nopeus virtauskatk. [Hz]

Alue: Toiminto:

minimipaine H arvo.

, saadaan määritettyä tämä

MIN

22-85 Nopeus suunnitt.pisteessä [1/min]

Alue: Toiminto:

1500. RPM*

[par. 22-83 -

60000. RPM]

Resoluutio 1 RPM

Näkyy vain, kun parametrin 22-82 Työpiste- laskenta asetuksena on Ei käytössä. Tässä tulee ilmoittaa kierroksina minuutissa moottorin nopeus, jolla saavutetaan järjestelmän suunnittelutyöpiste. Vaihtoehtoisesti voidaan kirjoittaa nopeus hertseinä (Hz) parametriin 22-86 Nopeus suunnitt.pisteessä [Hz]. Jos on päätetty käyttää kierroksia minuutissa parametrissa 0-02 Moottorin nopeusyks., tulee käyttää myös parametria 22-83 Nopeus virtauskatk. [1/min].

22-86 Nopeus suunnitt.pisteessä [Hz]

Alue: Toiminto:

50/60.0 Hz*

[par. 22-84 par. 4-19 Hz]

Resoluutio 0,033 Hz.

Näkyy vain, kun parametrin 22-82 Työpis- telaskenta asetuksena on Ei käytössä. Tässä tulee ilmoittaa hertseinä moottorin nopeus, jolla saavutetaan järjestelmän suunnittelutyöpiste. Vaihtoehtoisesti parametriin 22-85 Nopeus suunnitt.pisteessä [1/min] voidaan kirjoittaa nopeus kierroksina minuutissa. Jos parametrissa 0-02 Moottorin nopeusyks. on päätetty käyttää hertsejä, tulee käyttää myös parametria 22-83 Nopeus virtauskatk. [1/min].

22-87 Paine virt.katkosnopeudella

Alue: Toiminto:

0.000 N/A* [0.000 - par. 22-88 N/A]

Ilmoita paine H nopeutta virtauskatkoksen aikana ohjearvon/takaisinkytkennän yksiköissä.

Katso myös 22-82 Työpistelaskenta kohta D.

, joka vastaa

MIN

86 MG.20.Y1.20 - VLT® on rekisteröity Danfoss-tavaramerkki

Taajuusmuuttajan ohjelmoint... VLT AQUA 12-pulssisen High Power -taajuusmuuttajan käyttöohjeet

22-88 Paine nimellisnopeudella

Alue: Toiminto:

999999.999 N/A*

[par. 22-87 -

999999.999 N/A]

Ilmoita painetta nimellisnopeudella vastaava arvo ohjearvon/takaisinkytkennän yksikköinä. Tämän arvon voi määrittää pumpun datalehden avulla.

22-83 Nopeus virtauskatk. [1/min]

Alue: Toiminto:

300. RPM*

[0 - par. 22-85 RPM]

Resoluutio 1 RPM Tähän tulee kirjoittaa kierroksina minuutissa (RPM) moottorin nopeus, jolla virtaus on nolla ja saavutetaan pienin paine H Vaihtoehtoisesti voidaan kirjoittaa nopeus hertseinä (Hz) parametriin 22-84 Nopeus virtauskatk. [Hz]. Jos on päätetty käyttää kierroksia minuutissa parametrissa 0-02 Moottorin nopeusyks., tulee käyttää myös parametria 22-85 Nopeus suunnitt.pisteessä [1/min]. Sulkemalla venttiilit ja hidastamalla, kunnes saavutetaan minimipaine H määritettyä tämä arvo.

Katso myös 22-82 Työpistelaskenta kohta C.

22-90 Virtaus nimellisnop.

Alue: Toiminto:

0.000 N/A* [0.000 - 999999.999 N/A]

Ilmoita virtausta nimellisnopeudella vastaava arvo. Tämän arvon voi määrittää pumpun datalehden avulla.

6.2.9 23-0* Ajastetut toimet

, saadaan

MIN

liittyvät digitaalituloihin (

[68] Ajastetut toimet poissa käytöstä, [69] Vakiokatkaisutoimet tai [70] Vakiokäynnistystoimet) parametriryhmässä 5-1* Digitaalitulot.

LCPn näytön riveillä 2 ja 3 näkyy Ajastetut toimet tilan (0-23 Näytön rivi 2 suuri ja 0-24 Näytön rivi 3 suuri tila, asetus [1643] Ajastettujen toimien tila[1243] Ajastettujen toimien tila).

HUOMAUTUS!

Tilan muuttaminen digitaalitulojen avulla on mahdollista vain, jos kohdan T-08 Timed Actions Mode asetuksena on [0] Ajastetut toimet, autom. Jos komentoja käytetään samanaikaisesti Vakiokatkaisu- ja Vakiokäynnistys-digitaalituloihin, Ajastetut toimet -tilasta

siirrytään Ajastetut toimet, autom. -tilaan ja nämä kaksi

komentoa jäävät huomiotta. Jos kohdan 0-70 Aseta päiväys ja aika asetusta ei ole määritetty tai taajuusmuuttaja on asetettu käsikäyttötilaan tai pois käytöstä (esim. LCPn avulla), Ajastetut toimet tilasta siirrytään tilaan Ajastetut toimet poissa käytöstä. Ajastetut toimet ovat etusijalla samoihin toimiin/ komentoihin nähden, jotka on aktivoitu digitaalitulojen tai SL-ohjaimen avulla.

Kohdassa Ajastetut toiminnot ohjelmoidut toiminnot yhdistetään vastaavien digitaalitulojen, väylän ohjaussanan ja SL-ohjaimen kautta tulevien valvontatoimien kanssa parametriryhmässä 8-5* Digitaalinen/väylä määritettyjen yhdistämissääntöjen mukaisesti.

HUOMAUTUS!

Kello (parametriryhmä 0-7*) on ohjelmoitava oikein, jotta ajastetut toiminnot toimisivat oikein.

HUOMAUTUS!

Asennettaessa analogista I/O MCB 109 -optiokorttia mukaan kuuluu päiväyksen ja ajan paristovarmistus.

Valitsemalla Ajastetut toimet voit määrittää toimia, jotka on suoritettava päivittäin tai viikoittain, esim. työaikojen ja muiden aikojen erilaisiin ohjearvoihin. Taajuusmuuttajaan voidaan ohjelmoida enintään 10 ajastettua toimea. Ajastetun toimen numero valitaan luettelosta siirryttäessä LCP-paneelista parametriryhmään 23-0*. 23-00 Käynnis- tysaika – 23-04 Esiintyminen viittaavat sitten valitun ajastetun toimen numeroon. Jokainen ajastettu toimi on jaettu ON- ja OFF-aikaan, jolloin voidaan suorittaa kaksi eri toimenpidettä.

Ajastettujen toimien kello-ohjauksen (parametriryhmä 0-7*

Kellon asetukset) voidaan ohittaa valitsemalla Ajastetut toimet, autom. (kello-ohjattu) tai Ajastetut toimet poissa käytöstä, Vakiokatkaisutoimet tai Vakiokäynnistystoimet joko

kohdassa T-08 Timed Actions Mode tai komennoilla, jotka

MG.20.Y1.20 - VLT® on rekisteröity Danfoss-tavaramerkki 87

HUOMAUTUS!

PC-pohjainen konfigurointityökalu MCT 10 sisältää erityisen oppaan ajastettujen toimintojen helppoon ohjelmointiin.

Taajuusmuuttajan ohjelmoint... VLT AQUA 12-pulssisen High Power -taajuusmuuttajan käyttöohjeet

23-00 Käynnistysaika

Ryhmä [10]

Alue: Toiminto:

0 N/A* [0 - 0

N/A]

Määrittää ajastetun toiminnon käynnistymisajan.

HUOMAUTUS!

Taajuusmuuttajassa ei ole kellotoiminnon varmistusta, ja asetettu päiväys/ kellonaika palaa oletusasetukseen (2000-01-01 00:00) sähkökatkoksen jälkeen, ellei asennettuna ole varmistuksella varustettua reaaliaikakellomoduulia. Kohdassa 0-79 Kellovika voidaan ohjelmoida varoitus, jos kelloa ei ole asetettu oikein esim. sähkökatkoksen jälkeen.

23-01 PÄÄLLE-toiminto

Ryhmä [10]

Optio: Toiminto:

Valitse toiminta käynnissäoloaikana. Katso optioiden kuvaukset kohdasta 13-52 SL-ohjaimen toiminto.

[0] * POIS KÄYTÖSTÄ [1] Ei toimint. [2] Valitse asetukset 1 [3] Valitse asetukset 2 [4] Valitse asetukset 3 [5] Valitse asetukset 4 [10] Valitse esival. ohj. 0 [11] Valitse esival. ohj. 1 [12] Valitse esival. ohj. 2 [13] Valitse esival. ohj. 3 [14] Valitse esival. ohj. 4 [15] Valitse esival. ohj. 5 [16] Valitse esival. ohj. 6 [17] Valitse esival. ohj. 7 [18] Valitse ramppi 1 [19] Valitse ramppi 2 [22] Käy [23] Käy vast.suunt. [24] Pysäytys [26] Tasavirtapysäytys [27] Rullaus [28] Lähdön lukitus [29] Käyn. ajastin 0 [30] Käyn. ajastin 1 [31] Käyn. ajastin 2 [32] As. A:lle matala arvo [33] As. B:lle matala arvo [34] As. C:lle matala arvo [35] As. D:lle matala arvo [36] As. E:lle matala arvo

23-01 PÄÄLLE-toiminto

Ryhmä [10]

Optio: Toiminto:

[37] As. F:lle matala arvo [38] As. A:lle korkea arvo [39] As. B:lle korkea arvo [40] As. C:lle korkea arvo [41] As. D:lle korkea arvo [42] As. E:lle korkea arvo [43] As. F:lle korkea arvo [60] Nollaa laskuri A [61] Nollaa laskuri B [70] Käyn. ajastin 3 [71] Käyn. ajastin 4 [72] Käyn. ajastin 5 [73] Käyn. ajastin 6 [74] Käyn. ajastin 7

HUOMAUTUS!

Vaihtoehdot [32] - [43], katso myös parametriryhmä 5-3*, Digit. lähdöt ja 5-4*, Releet.

23-02 Pysäytysaika

Ryhmä [10]

Alue: Toiminto:

0 N/A* [0 - 0

N/A]

23-03 POIS-toiminto

Ryhmä [10]

Optio: Toiminto:

[0] * POIS KÄYTÖSTÄ [1] Ei toimint. [2] Valitse asetukset 1 [3] Valitse asetukset 2 [4] Valitse asetukset 3 [5] Valitse asetukset 4 [10] Valitse esival. ohj. 0 [11] Valitse esival. ohj. 1

Määrittää ajastetun toiminnan pysäytysajan.

HUOMAUTUS!

Valitse toiminta pysäytysaikana. Katso optioiden kuvaukset kohdasta 13-52 SL-ohjaimen toiminto.

88 MG.20.Y1.20 - VLT® on rekisteröity Danfoss-tavaramerkki

Taajuusmuuttajan ohjelmoint... VLT AQUA 12-pulssisen High Power -taajuusmuuttajan käyttöohjeet

23-03 POIS-toiminto

Ryhmä [10]

Optio: Toiminto:

[12] Valitse esival. ohj. 2 [13] Valitse esival. ohj. 3 [14] Valitse esival. ohj. 4 [15] Valitse esival. ohj. 5 [16] Valitse esival. ohj. 6 [17] Valitse esival. ohj. 7 [18] Valitse ramppi 1 [19] Valitse ramppi 2 [22] Käy [23] Käy vast.suunt. [24] Pysäytys [26] Tasavirtapysäytys [27] Rullaus [28] Lähdön lukitus [29] Käyn. ajastin 0 [30] Käyn. ajastin 1 [31] Käyn. ajastin 2 [32] As. A:lle matala arvo [33] As. B:lle matala arvo [34] As. C:lle matala arvo [35] As. D:lle matala arvo [36] As. E:lle matala arvo [37] As. F:lle matala arvo [38] As. A:lle korkea arvo [39] As. B:lle korkea arvo [40] As. C:lle korkea arvo [41] As. D:lle korkea arvo [42] As. E:lle korkea arvo [43] As. F:lle korkea arvo [60] Nollaa laskuri A [61] Nollaa laskuri B [70] Käyn. ajastin 3 [71] Käyn. ajastin 4 [72] Käyn. ajastin 5 [73] Käyn. ajastin 6 [74] Käyn. ajastin 7

23-04 Esiintyminen

Ryhmä [10]

Optio: Toiminto:

Valitse, mitä päivää/päiviä ajastettu toiminta koskee. Määritä työ-/vapaapäivät kohdissa

0-81 Työpäivät, 0-82 Lisätyöpäivät ja 0-83 Lisävapaapäivät.

[0] * Joka päivä [1] Työpäivät [2] Vapaapäivät [3] Maanantai [4] Tiistai [5] Keskiviikko [6] Torstai

23-04 Esiintyminen

Ryhmä [10]

Optio: Toiminto:

[7] Perjantai [8] Lauantai [9] Sunnuntai

6.2.10 Vesisovellustoiminnot, 29-**

Ryhmä sisältää parametreja, joita käytetään vesi-/jätevesisovellusten tarkkailussa.

29-00 Ota putken täyttö käyttöön

Optio: Toiminto:

29-01 Putken täyttönopeus [RPM]

Alue: Toiminto:

Riippuu koosta* [par. 4-11 - par. 4-13 RPM]

29-02 Putken täyttönopeus [Hz]

Alue: Toiminto:

Riippuu koosta* [par. 4-12 - par. 4-14 Hz]

29-03 Putken täyttöaika

Alue: Toiminto:

29-04 Putken täyttönopeus

Alue: Toiminto:

0,001 ProcessCtrlUnit*

29-05 Täysi asetuspiste

Alue: Toiminto:

0,000 ProcessCtrlUnit*

[-999999,999 999999,999 ProcessCtrlUnit]

Määrittää täyttönopeuden yksikköinä/sekunti PIsäätimen avulla. Täyttönopeuden yksiköinä käytetään takaisinkytkennän yksiköitä/sekunti. Tätä toimintoa käytetään pystyputkistojen täyttämiseen, mutta se on aktiivinen aina vielä täyttöajan päätyttyä, kunnes saavutetaan putken täytön asetuspiste parametrissa .

Määrittää täytetyn asetuspisteen, jonka kohdalla putken täyttötoiminto poistetaan käytöstä ja PID-säädin alkaa huolehtia ohjauksesta. Tätä toimintoa voidaan käyttää sekä vaaka- että pystyputkistoissa.

MG.20.Y1.20 - VLT® on rekisteröity Danfoss-tavaramerkki 89

Taajuusmuuttajan ohjelmoint... VLT AQUA 12-pulssisen High Power -taajuusmuuttajan käyttöohjeet

6.3 Parametrioptiot

6.3.1 Oletusasetukset

Muutokset käytön aikana: "TRUE" (oikein) tarkoittaa, että parametria voi muuttaa taajuusmuuttajan ollessa käytössä, ja "FALSE" (väärin) tarkoittaa, että taajuusmuuttaja on pysäytettävä, ennen kuin muutos voidaan tehdä.

4-Set-up (4 asetusta): 'All set-up' (kaikki kokoonpanot): parametri voidaan määrittää erikseen kuhunkin neljästä kokoonpanosta, eli yksittäisellä parametrilla voi olla neljä eri data-arvoa. ’1 set-up’ (1 asetus): data-arvo on sama kaikissa asetuksissa.

SR: Riippuu koosta

N/A (ei määr.): Ei oletusarvoa käytettävissä.

Muunnosindeksi: Tällä numerolla tarkoitetaan muuntolukemaa, jota käytetään kirjoitettaessa tai luettaessa taajuusmuuttajan avulla.

Muunn os indeksi Muunn oskerroin

Datatyyppi Kuvaus Tyyppi 2 Kokonaisluku 8 Int8 3 Kokonaisluku 16 Int16 4 Kokonaisluku 32 Int32 5 Etumerkitön 8 Uint8 6 Etumerkitön 16 Uint16 7 Etumerkitön 32 Uint32 9 Näkyvä teksti VisStr 33 Normaloitu arvo 2 bittiä N2 35 Bittisarja, johon kuuluu 16 Boolen muuttujaa V2 54 Aikaero ilman päivämäärää TimD

100 75 74 70 67 6 5 4 3 2 1 0 -1 -2 -3 -4 -5 -6

1 3600000 3600 60 1/60 100000010000010000 1000 100 10 1 0,1 0,01 0,001 0,00010,00001 0,00000

90 MG.20.Y1.20 - VLT® on rekisteröity Danfoss-tavaramerkki

Taajuusmuuttajan ohjelmoint... VLT AQUA 12-pulssisen High Power -taajuusmuuttajan käyttöohjeet

6.3.2 Toiminta/näyttö 0-**

Par.

Parametrin kuvaus Oletusarvo 4-set-up Vain

Nro #

0-0* Perusasetukset 0-01 Kieli [0] Englanti 1 set-up TRUE - Uint8 0-02 Moottorin nopeusyks. [0] RPM 2 set-ups FALSE - Uint8 0-03 Paikalliset asetukset [0] Kansainväliset 2 set-ups FALSE - Uint8 0-04 Toimintatila virran kytkentähetkellä [0] Palauta All set-ups TRUE - Uint8 0-05 Paikallistilan yks. [0] Moottorin nopeusyks. 2 set-ups FALSE - Uint8 0-1* Asetustoiminnot 0-10 Aktiiviset asetukset [1] Asetukset 1 1 set-up TRUE - Uint8 0-11 Ohjelmointiasetukset [9] Aktiiviset asetukset All set-ups TRUE - Uint8 0-12 Nämä asetukset yhteydessä [0] Ei linkitetty All set-ups FALSE - Uint8 0-13 Lukema: linkitetyt asetukset 0 N/A All set-ups FALSE 0 Uint16 0-14 Lukema: ohj. asetukset / kanava 0 N/A All set-ups TRUE 0 Int32 0-2* LCP-näyttö 0-20 Näytön rivi 1.1 pieni 1601 All set-ups TRUE - Uint16 0-21 Näytön rivi 1.2 pieni 1662 All set-ups TRUE - Uint16 0-22 Näytön rivi 1.3 pieni 1614 All set-ups TRUE - Uint16 0-23 Näytön rivi 2 suuri 1613 All set-ups TRUE - Uint16 0-24 Näytön rivi 3 suuri 1652 All set-ups TRUE - Uint16 0-25 Oma valikko ExpressionLimit 1 set-up TRUE 0 Uint16 0-3* LCP:n oma lukema 0-30 Oma lukemayksikkö [1] % All set-ups TRUE - Uint8 0-31 Oman lukeman minimiarvo ExpressionLimit All set-ups TRUE -2 Int32

100,00 CustomRea-

0-32 Oman lukeman maksimiarvo

0-37 Näytön teksti 1 0 N/A 1 set-up TRUE 0

0-38 Näytön teksti 2 0 N/A 1 set-up TRUE 0

0-39 Näytön teksti 3 0 N/A 1 set-up TRUE 0 0-4* LCP-näppäimistö 0-40 LCP:n [Hand on] -näppäin [1] Käytössä All set-ups TRUE - Uint8 0-41 LCP:n [Off]-näppäin [1] Käytössä All set-ups TRUE - Uint8 0-42 LCP:n [Auto on] -näppäin [1] Käytössä All set-ups TRUE - Uint8 0-43 LCP:n [Reset]-näppäin [1] Käytössä All set-ups TRUE - Uint8 0-44 LCP:n [Off/Reset]-näppäin [1] Käytössä All set-ups TRUE - Uint8 0-45 LCP:n [taajuusmuuttajan ohitus] -näppäin [1] Käytössä All set-ups TRUE - Uint8 0-5* Kopioi/tallenna 0-50 LCP-kopiointi [0] Ei kopiota All set-ups FALSE - Uint8 0-51 Asetusten kopio [0] Ei kopiota All set-ups FALSE - Uint8 0-6* Salasana 0-60 Päävalikon salasana 100 N/A 1 set-up TRUE 0 Uint16 0-61 Päävalikon käyttö ilman salasanaa [0] Täysi käyttöoikeus 1 set-up TRUE - Uint8 0-65 Oman valikon salasana 200 N/A 1 set-up TRUE 0 Uint16 0-66 Oman valikon käyttö ilman salasanaa [0] Täysi käyttöoikeus 1 set-up TRUE - Uint8

doutUnit All set-ups TRUE -2 Int32

FC 302

Muutos

käytön aikana

Muun-

noskerroi

Tyyppi

VisStr[

25]

VisStr[

25]

VisStr[

25]

MG.20.Y1.20 - VLT® on rekisteröity Danfoss-tavaramerkki 91

Taajuusmuuttajan ohjelmoint... VLT AQUA 12-pulssisen High Power -taajuusmuuttajan käyttöohjeet

Par.

Parametrin kuvaus Oletusarvo 4-set-up Muutos

Nro #

0-7* Kellon asetukset

0-70 Päiväys ja aika ExpressionLimit All set-ups TRUE 0 0-71 Päiväyksen muoto [0] VVVV-KK-PP 1 set-up TRUE - Uint8 0-72 Ajan muoto [0] 24 h 1 set-up TRUE - Uint8 0-74 DST/kesäaika [0] Ei käytössä 1 set-up TRUE - Uint8

0-76 DST/kesäajan alku ExpressionLimit 1 set-up TRUE 0

0-77 DST/kesäajan päättyminen ExpressionLimit 1 set-up TRUE 0 0-79 Kellovika nolla 1 set-up TRUE - Uint8 0-81 Työpäivät nolla 1 set-up TRUE - Uint8

0-82 Lisätyöpäivät ExpressionLimit 1 set-up TRUE 0

0-83 Lisävapaapäivät ExpressionLimit 1 set-up TRUE 0

0-89 Päiväys- ja aikalukema 0 N/A All set-ups TRUE 0

käytön aikana

Muun-

noskerroin

Tyyppi

TimeOf

Day

TimeOf

Day

TimeOf

Day

TimeOf

Day

TimeOf

Day

VisStr[2

92 MG.20.Y1.20 - VLT® on rekisteröity Danfoss-tavaramerkki

Taajuusmuuttajan ohjelmoint... VLT AQUA 12-pulssisen High Power -taajuusmuuttajan käyttöohjeet

6.3.3 Kuorm./moott. 1-**

Par.

Parametrin kuvaus Oletusarvo 4-set-up Muutos

Nro #

1-0* Yleiset asetukset 1-00 Konfiguraatiotila nolla All set-ups TRUE - Uint8 1-01 Moottorin ohjausperiaate nolla All set-ups FALSE - Uint8

[3] Autom. energian optim. 1-03 Momentin ominaiskäyrä 1-1* Moottorin valinta 1-10 Moott. rakenne [A] Asynkroninen All set-ups FALSE - Uint8 1-2* Moottorin tiedot 1-20 Moottorin teho [kW] ExpressionLimit All set-ups FALSE 1 Uint32 1-21 Moott. teho [hv] ExpressionLimit All set-ups FALSE -2 Uint32 1-22 Moottorin jännite ExpressionLimit All set-ups FALSE 0 Uint16 1-23 Moottorin taajuus ExpressionLimit All set-ups FALSE 0 Uint16 1-24 Moottorin virta ExpressionLimit All set-ups FALSE -2 Uint32 1-25 Moottorin nimellisnopeus ExpressionLimit All set-ups FALSE 67 Uint16 1-28 Moott. pyör. tarkistus [0] Ei käytössä All set-ups FALSE - Uint8 1-29 Automaattinen moottorin sovitus (AMA) [0] Ei käytössä All set-ups FALSE - Uint8 1-3* Laaj. moottoritied. 1-30 Staattorin resistanssi (Rs) ExpressionLimit All set-ups FALSE -4 Uint32 1-31 Roottorin resistanssi (Rr) ExpressionLimit All set-ups FALSE -4 Uint32 1-35 Pääreaktanssi (Xh) ExpressionLimit All set-ups FALSE -4 Uint32 1-36 Rautahäviön resistanssi (Rfe) ExpressionLimit All set-ups FALSE -3 Uint32 1-39 Moottorin navat ExpressionLimit All set-ups FALSE 0 Uint8 1-5* Kuorm.riippum. asetus 1-50 Moott. magnetisointi, kun nopeus = 0 100 % All set-ups TRUE 0 Uint16 1-51 Min.nopeus norm. magnetointi [RPM] ExpressionLimit All set-ups TRUE 67 Uint16 1-52 Min.nopeus norm. magnetointi [Hz] ExpressionLimit All set-ups TRUE -1 Uint16 1-6* Kuorm. riippuv. asetus 1-60 Kuormit. kompens. pienellä nopeudella 100 % All set-ups TRUE 0 Int16 1-61 Kuorm. kompens. suurella nopeudella 100 % All set-ups TRUE 0 Int16 1-62 Jättämäkompensointi 0 % All set-ups TRUE 0 Int16 1-63 Jättämäkompensoinnin aikavakio ExpressionLimit All set-ups TRUE -2 Uint16 1-64 Resonanssivaimennus 100 % All set-ups TRUE 0 Uint16 1-65 Resonanssivaimennuksen aikavakio 5 ms All set-ups TRUE -3 Uint8 1-7* Käynnistyssäädöt 1-71 Käynnistysviive 0,0 s All set-ups TRUE -1 Uint16 1-73 Kytk. pyör. moott. [0] Poistettu käytöstä All set-ups FALSE - Uint8 1-74 Käynnistysnopeus [RPM] ExpressionLimit All set-ups TRUE 67 Uint16 1-75 Käynnistysnopeus [Hz] ExpressionLimit All set-ups TRUE -1 Uint16 1-76 Käynnistysvirta 0,00 A All set-ups TRUE -2 Uint32 1-8* Pysäytyssäädöt 1-80 Toiminto pysäytettäessä [0] Rullaus All set-ups TRUE - Uint8 1-81 Min.nopeus toiminnolle pysäytettäessä [rpm] ExpressionLimit All set-ups TRUE 67 Uint16 1-82 Min.nopeus toiminnolle pysäyt. [Hz] ExpressionLimit All set-ups TRUE -1 Uint16 1-86 Lauk.nopeuden alaraja [RPM] 0 RPM All set-ups TRUE 67 Uint16 1-87 Lauk.nopeuden alaraja [Hz] 0 Hz All set-ups TRUE -1 Uint16 1-9* Moottorin lämpötila 1-90 Moottorin lämpösuojaus [4] ETR-laukaisu 1 All set-ups TRUE - Uint8 1-91 Moott. ulk. puhallin [0] No All set-ups TRUE - Uint16 1-93 Termistorilähde [0] Ei mitään All set-ups TRUE - Uint8

VT All set-ups TRUE - Uint8

käytön aikana

Muun-

noskerroin

Tyyppi

MG.20.Y1.20 - VLT® on rekisteröity Danfoss-tavaramerkki 93

Taajuusmuuttajan ohjelmoint... VLT AQUA 12-pulssisen High Power -taajuusmuuttajan käyttöohjeet

6.3.4 Jarrut 2-**

Par.

Parametrin kuvaus Oletusarvo 4-set-up Muutos

Nro #

2-0* DC-jarru 2-00 DC-pito-/esilämm.virta 50 % All set-ups TRUE 0 Uint8 2-01 DC-jarrun virta 50 % All set-ups TRUE 0 Uint16 2-02 DC-jarrutusaika 10,0 s All set-ups TRUE -1 Uint16 2-03 DC-jarrun kytkeytymisnop. [RPM] ExpressionLimit All set-ups TRUE 67 Uint16 2-04 DC-jarrun kytkeytymisnop. [Hz] ExpressionLimit All set-ups TRUE -1 Uint16 2-1* Jarruen.toiminnot 2-10 Jarrun toiminto [0] Ei käytössä All set-ups TRUE - Uint8 2-11 Jarruvastus (ohm) ExpressionLimit All set-ups TRUE 0 Uint16 2-12 Jarrutehon raja (kW) ExpressionLimit All set-ups TRUE 0 Uint32 2-13 Jarrutustehon valvonta [0] Ei käytössä All set-ups TRUE - Uint8 2-15 Jarrutarkistus [0] Ei käytössä All set-ups TRUE - Uint8 2-16 AC-jarrun maks. virta 100,0 % All set-ups TRUE -1 Uint32 2-17 Ylijännitevalvonta [2] Käytössä All set-ups TRUE - Uint8

käytön aikana

Muun-

noskerroin

Tyyppi

94 MG.20.Y1.20 - VLT® on rekisteröity Danfoss-tavaramerkki

Taajuusmuuttajan ohjelmoint... VLT AQUA 12-pulssisen High Power -taajuusmuuttajan käyttöohjeet

6.3.5 Ohjearvo/rampit 3-**

Par.

Parametrin kuvaus Oletusarvo 4-set-up Muutos

Nro #

3-0* Ohjearvon rajat 3-02 Minimiohjearvo ExpressionLimit All set-ups TRUE -3 Int32 3-03 Maksimiohjearvo ExpressionLimit All set-ups TRUE -3 Int32 3-04 Ohjearvotoiminto [0] Summa All set-ups TRUE - Uint8 3-1* Ohjearvot 3-10 Esiasetettu ohjearvo 0,00 % All set-ups TRUE -2 Int16 3-11 Ryömintänopeus [Hz] ExpressionLimit All set-ups TRUE -1 Uint16 3-13 Ohjearvon paikka [0] Yht. käsi/aut.käytt. All set-ups TRUE - Uint8 3-14 Esiaset. suhteellinen ohjearvo 0,00 % All set-ups TRUE -2 Int32 3-15 Ohjearvo 1 Lähde [1] Analoginen tulo 53 All set-ups TRUE - Uint8 3-16 Ohjearvo 2 Lähde [0] Ei toimintoa All set-ups TRUE - Uint8 3-17 Ohjearvo 3 Lähde [0] Ei toimintoa All set-ups TRUE - Uint8 3-19 Ryömintänopeus [RPM] ExpressionLimit All set-ups TRUE 67 Uint16 3-4* Ramppi 1 3-41 Ramppi 1:n nousuaika ExpressionLimit All set-ups TRUE -2 Uint32 3-42 Ramppi 1 rampin seisonta-aika ExpressionLimit All set-ups TRUE -2 Uint32 3-5* Ramppi 2 3-51 Ramppi 2:n nousuaika ExpressionLimit All set-ups TRUE -2 Uint32 3-52 Ramppi 2 rampin seisonta-aika ExpressionLimit All set-ups TRUE -2 Uint32 3-8* Muut rampit 3-80 Ryöm. ramppiaika ExpressionLimit All set-ups TRUE -2 Uint32 3-81 Pikapysäytyksen ramppiaika ExpressionLimit 2 set-ups TRUE -2 Uint32 3-84 Alkuramppiaika 0,00 s All set-ups TRUE -2 Uint16 3-85 Takaiskuventtiilin ramppiaika 0,00 s All set-ups TRUE -2 Uint16 3-86 Takaiskuventtiilin rampin loppunopeus [RPM] ExpressionLimit All set-ups TRUE 67 Uint16 3-87 Takaiskuventtiilin rampin loppuaika [Hz] ExpressionLimit All set-ups TRUE -1 Uint16 3-88 Loppuramppiaika 0,00 s All set-ups TRUE -2 Uint16 3-9* Digit. pot.metri 3-90 Askelkoko 0,10 % All set-ups TRUE -2 Uint16 3-91 Ramppiaika 1,00 s All set-ups TRUE -2 Uint32 3-92 Tehon palautus [0] Ei käytössä All set-ups TRUE - Uint8 3-93 Maksimiraja 100 % All set-ups TRUE 0 Int16 3-94 Minimiraja 0 % All set-ups TRUE 0 Int16 3-95 Ramppiviive ExpressionLimit All set-ups TRUE -3 TimD

käytön aikana

Muun-

noskerroin

Tyyppi

MG.20.Y1.20 - VLT® on rekisteröity Danfoss-tavaramerkki 95

Taajuusmuuttajan ohjelmoint... VLT AQUA 12-pulssisen High Power -taajuusmuuttajan käyttöohjeet

6.3.6 Rajat/varoitukset 4-**

Par.

Parametrin kuvaus Oletusarvo 4-set-up Muutos

Nro #

4-1* Moottorin rajat 4-10 Moott. nopeuden suunta [0] Myötäpäivään All set-ups FALSE - Uint8 4-11 Moott. nopeuden alaraja [RPM] ExpressionLimit All set-ups TRUE 67 Uint16 4-12 Moott. nopeuden alaraja [Hz] ExpressionLimit All set-ups TRUE -1 Uint16 4-13 Moott. nopeuden yläraja [RPM] ExpressionLimit All set-ups TRUE 67 Uint16 4-14 Moott. nopeuden yläraja [Hz] ExpressionLimit All set-ups TRUE -1 Uint16 4-16 Moottoritilan momenttiraja 110,0 % All set-ups TRUE -1 Uint16 4-17 Generatiivinen momenttiraja 100,0 % All set-ups TRUE -1 Uint16 4-18 Virtaraja ExpressionLimit All set-ups TRUE -1 Uint32 4-19 Enimmäislähtötaajuus ExpressionLimit All set-ups FALSE -1 Uint16 4-5* Sääd. varoitukset 4-50 Varoitus alhaisesta virrasta 0,00 A All set-ups TRUE -2 Uint32 4-51 Varoitus suuresta virrasta ImaxVLT (P1637) All set-ups TRUE -2 Uint32 4-52 Varoitus alhaisesta nopeudesta 0 RPM All set-ups TRUE 67 Uint16 4-53 Varoitus suuresta nopeudesta outputSpeedHighLimit (P413) All set-ups TRUE 67 Uint16 4-54 Varoitus pieni ohjearvo -999999,999 N/A All set-ups TRUE -3 Int32 4-55 Varoitus suuri ohjearvo 999999,999 N/A All set-ups TRUE -3 Int32

-999999,999 ReferenceFeed-

4-56 Varoitus pieni tak.kytk

999999,999 ReferenceFeed4-57 Varoitus korkea tak.kytk 4-58 Moottorin vaihetoiminto puuttuu [1] Käytössä All set-ups TRUE - Uint8 4-6* Ohitusnopeus 4-60 Ohitusnopeus nopeudesta [RPM] ExpressionLimit All set-ups TRUE 67 Uint16 4-61 Ohitusnopeus taajuudesta [Hz] ExpressionLimit All set-ups TRUE -1 Uint16 4-62 Ohitusnopeus nopeuteen [RPM] ExpressionLimit All set-ups TRUE 67 Uint16 4-63 Ohitusnopeus taajuuteen [Hz] ExpressionLimit All set-ups TRUE -1 Uint16 4-64 Puoliaut. ohitusasetukset [0] Ei käytössä All set-ups FALSE - Uint8

backUnit All set-ups TRUE -3 Int32

käytön aikana

Muun-

noskerroin

Tyyppi

96 MG.20.Y1.20 - VLT® on rekisteröity Danfoss-tavaramerkki

Danfoss FC 200 Operating guide [fi]

Specifications and Main Features

Frequently Asked Questions

User Manual
