VLT AQUA（大功率型）操作手册 目录
目录
1 如何阅读这些操作说明
版权声明、责任限制和修订权利 5
认证 5
符号 6
2 安全性
一般警告 7
开始维修工作之前 8
特殊条件
避免意外启动 9
安全停止安装 9
变频器安全停止 10
IT 主电源 11
3 如何安装
如何开始 13
预安装 14
规划安装位置 14
5
7
8
13
变频器接收 14
运输和开箱 14
起吊 15
机械尺寸 17
额定功率 24
机械安装 25

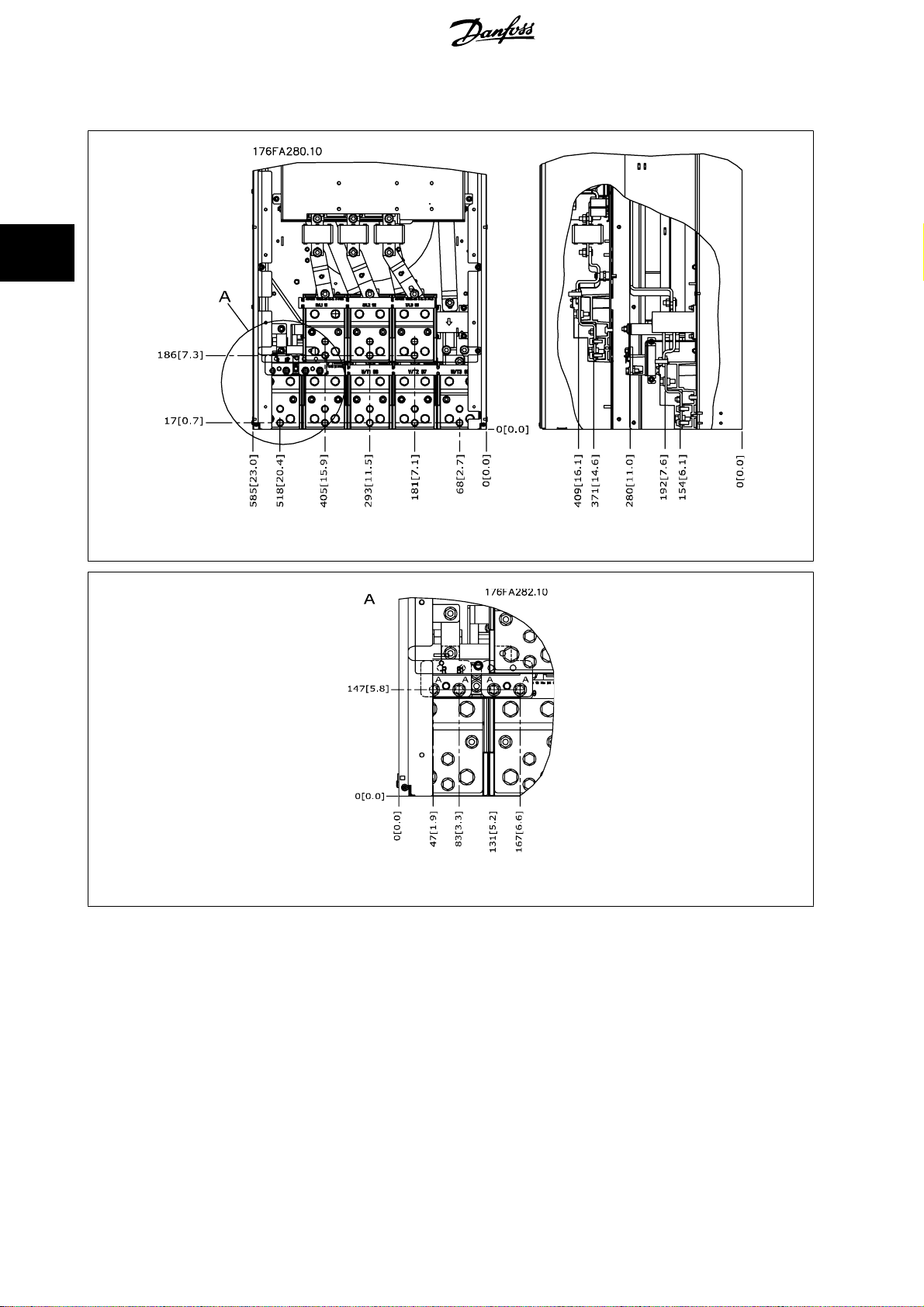

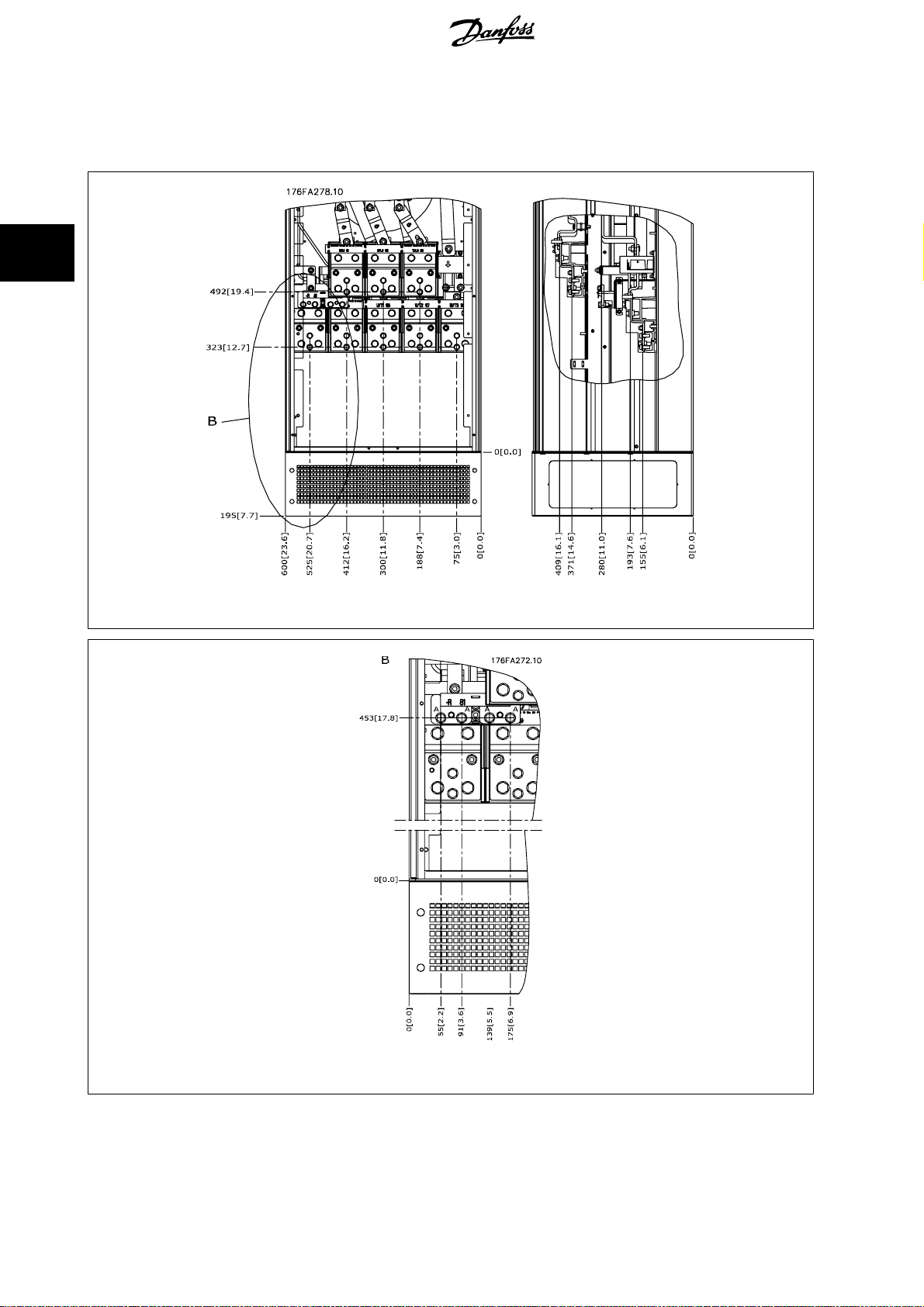

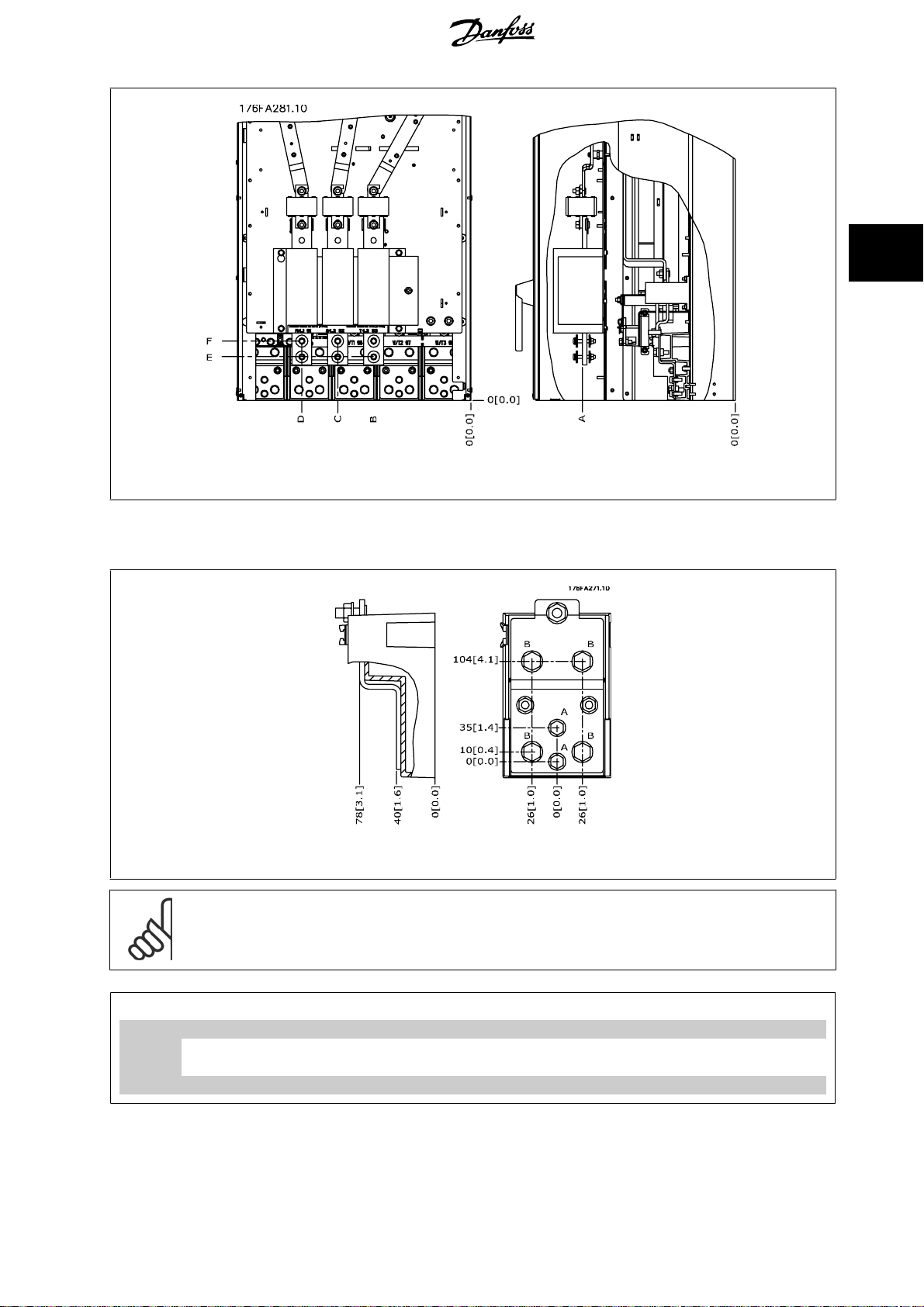

端子位置 - 机架规格 D 26
端子位置 - 机架规格 E 28

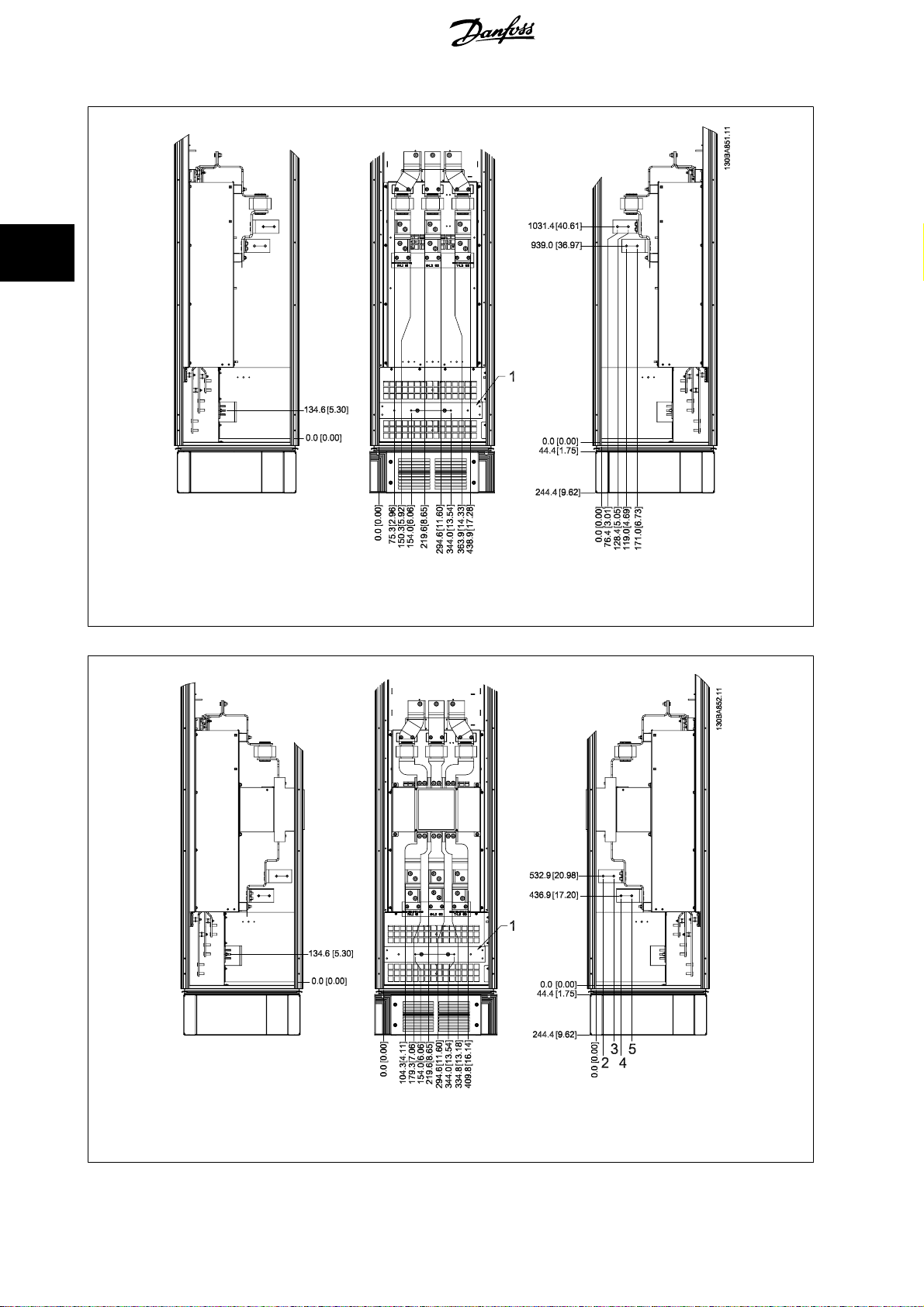

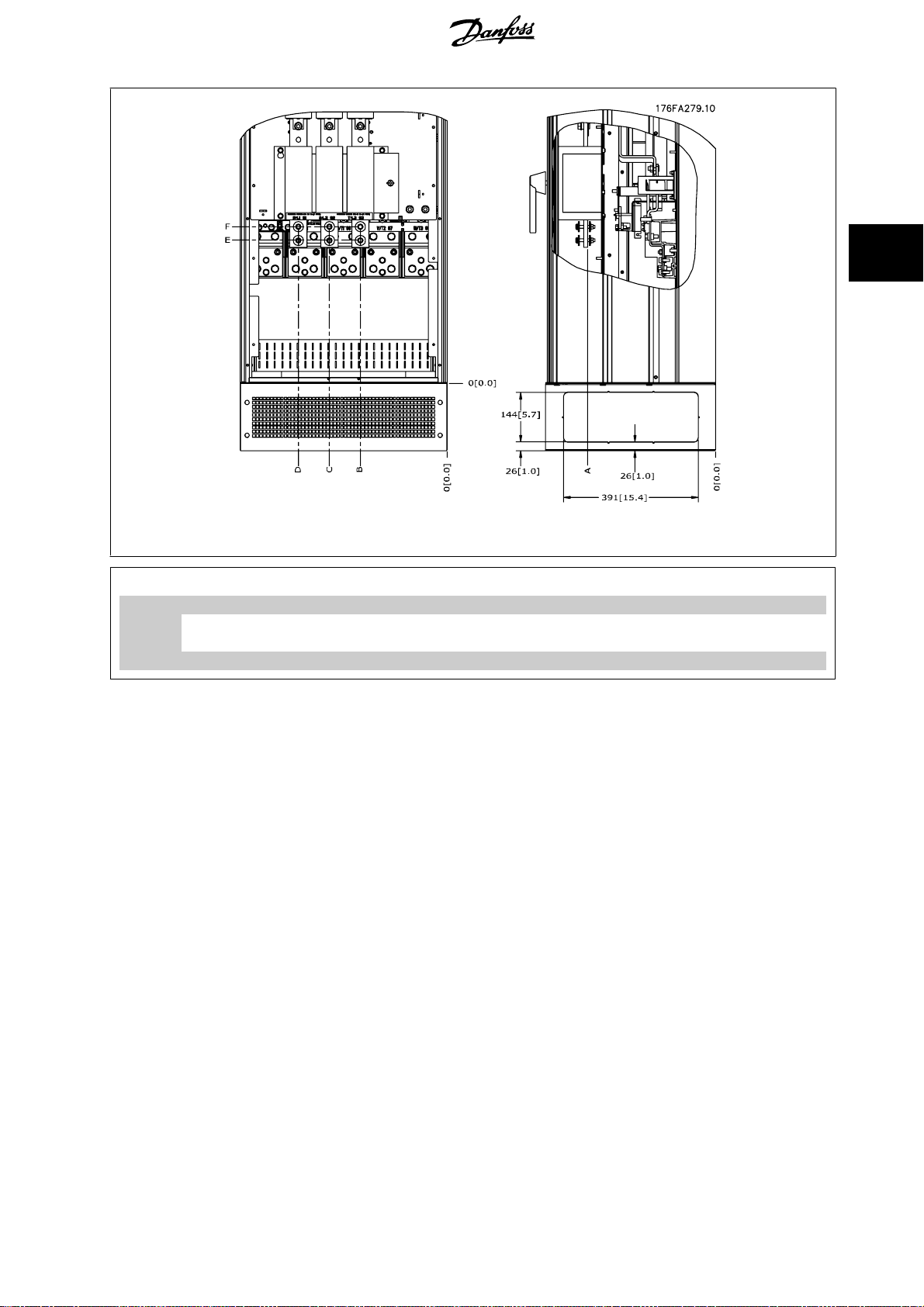

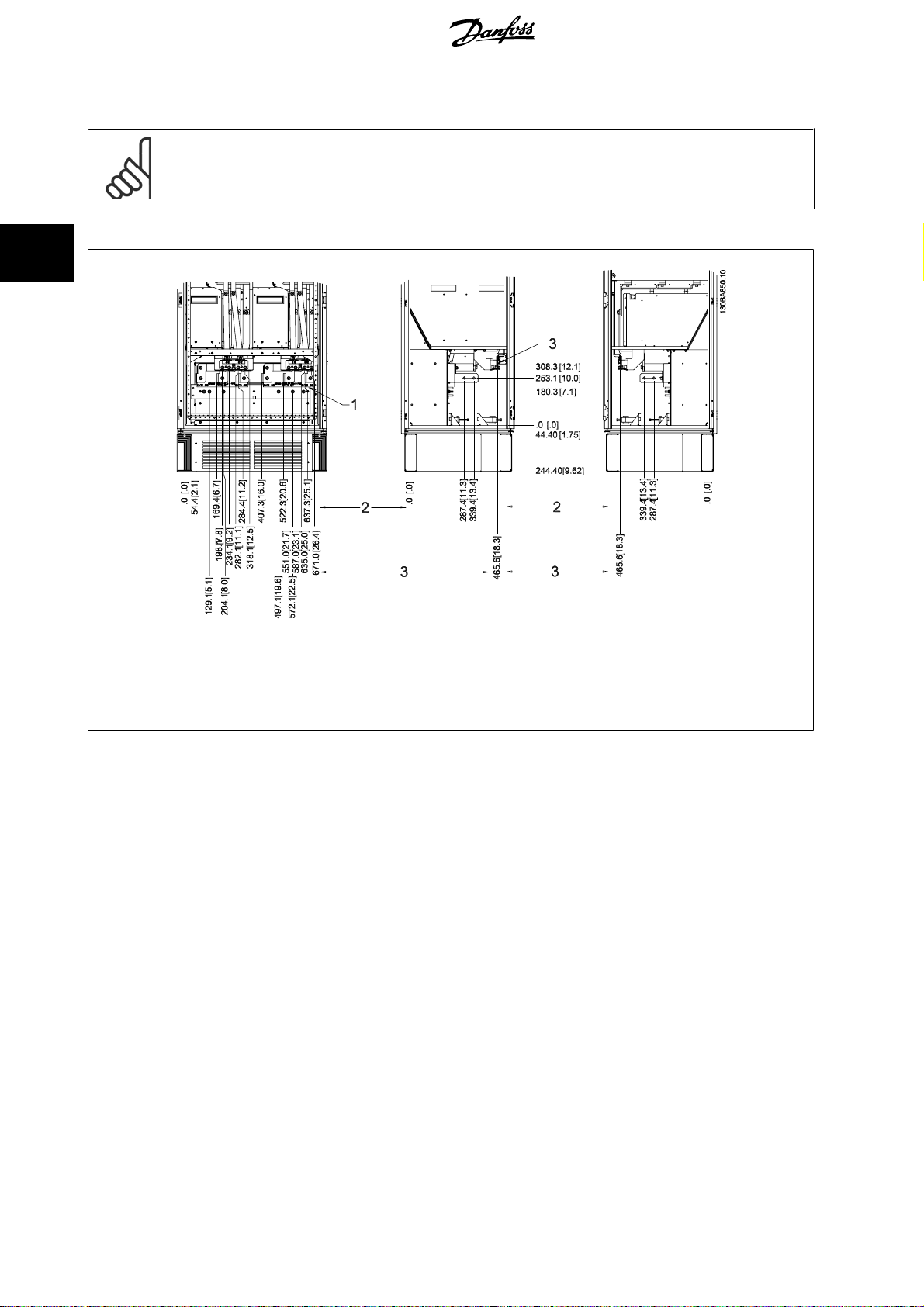

端子位置 - 机架规格 F 32
冷却和气流 35
选件的现场安装 40
在 Rittal 机箱中安装风道冷却套件 40
外部安装/Rittal 机箱的 NEMA 3R 套件
底座式安装 44
输入面板选项 46
变频器主电源屏蔽的安装 47
机架规格 F 面板选件 47
43
机架规格 F 面板选件 47
电气安装 49
电源连接 49
主电源接线 64
保险丝 65
MG.20.P3.41 - VLT® 是 Danfoss 的注册商标
1
目录 VLT AQUA（大功率型）操作手册
电动机绝缘 68
电动机轴承电流 69
控制电缆的布线 69
电气安装，控制端子 71
连接示例 72
启动/停止 72
脉冲启动/停止 72
电气安装 - 续 74
电气安装，控制电缆 74
开关 S201、S202 和 S801 76
最终设置和测试 77
附加连接
机械制动控制 79
电动机热保护 79
4 如何操作变频器
操作方式 81

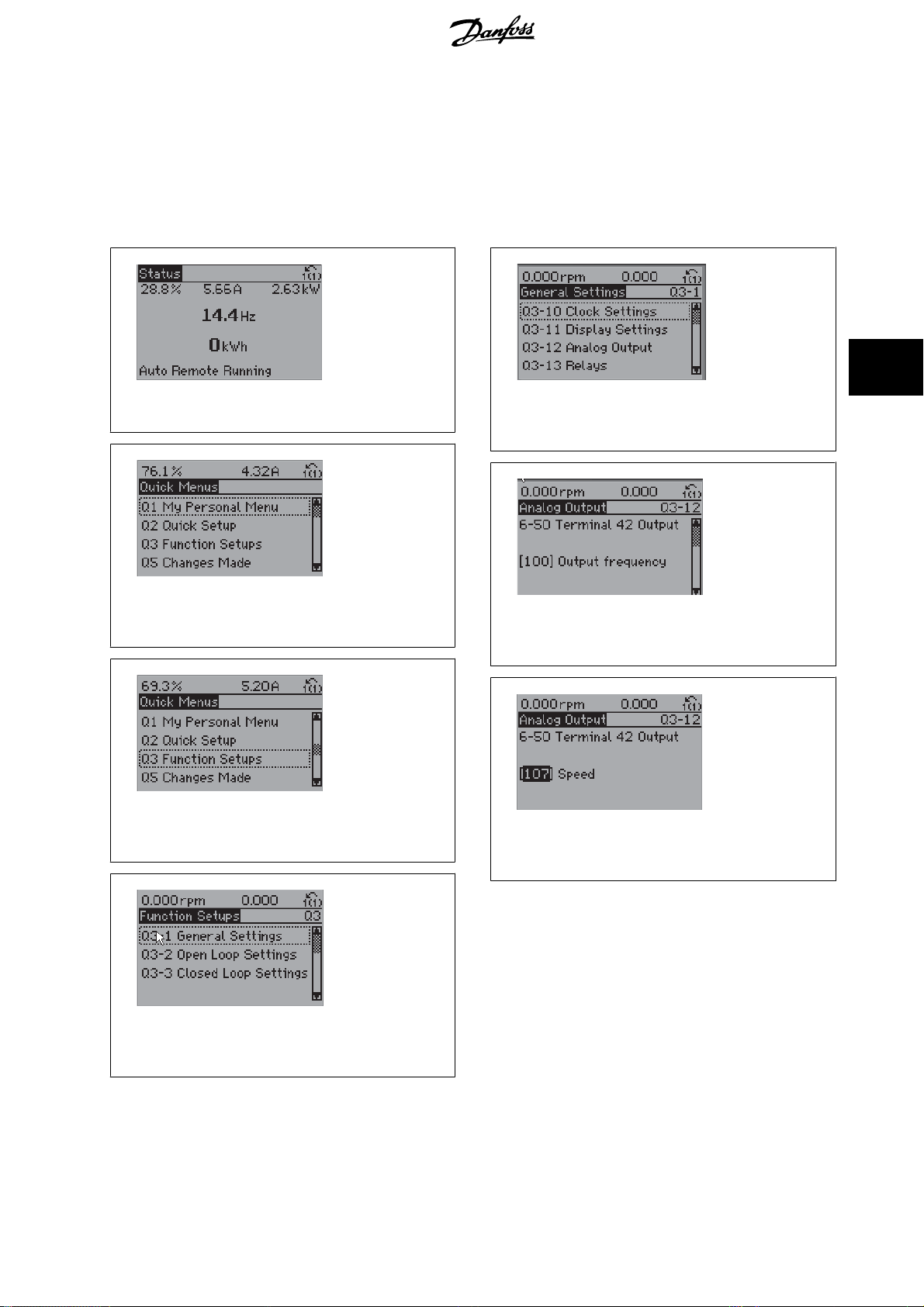

如何操作图形化 LCP (GLCP) 81

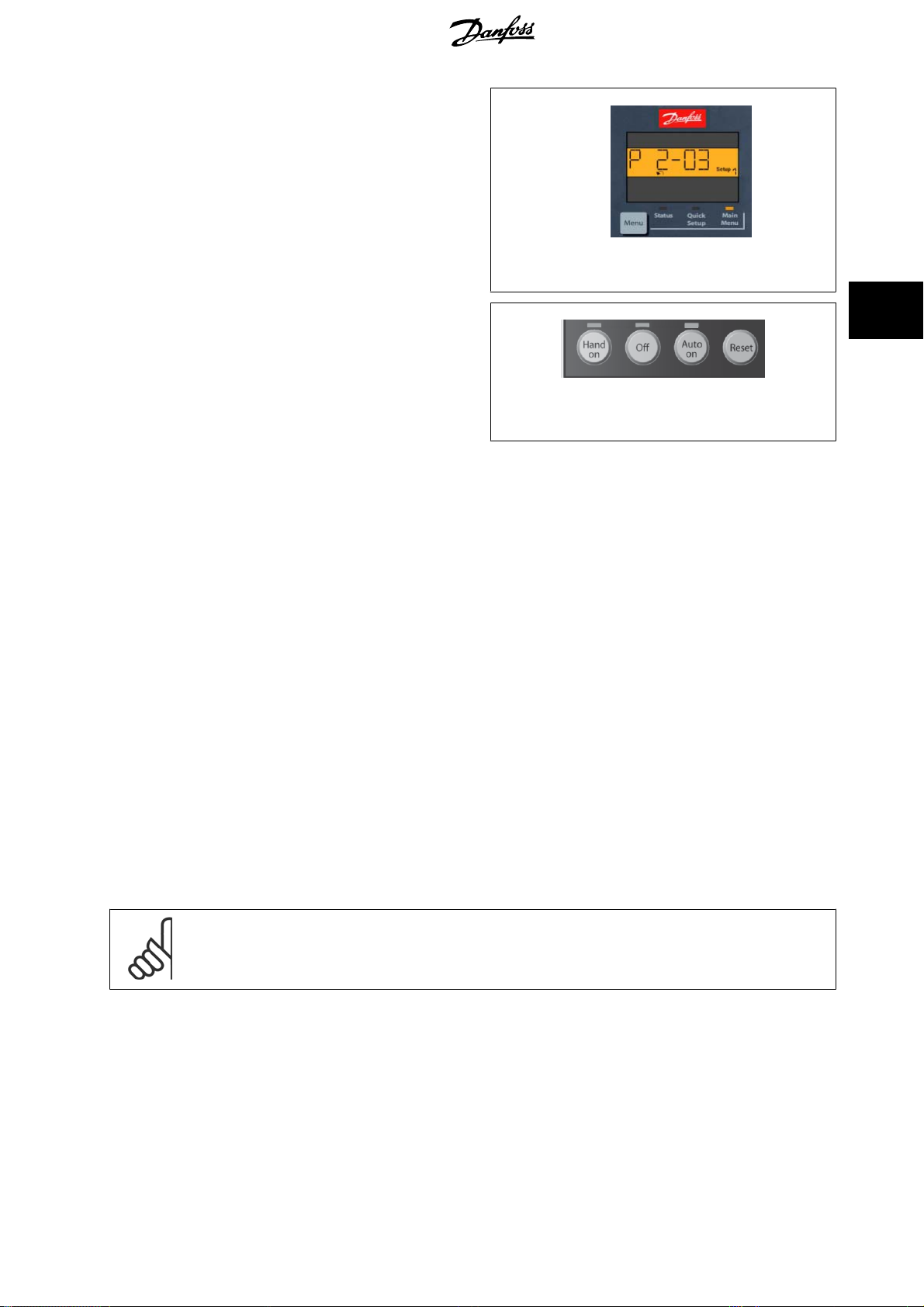

如何操作数字式 LCP (NLCP) 86
提示与技巧 89
5 如何为变频器编程
如何设置 93

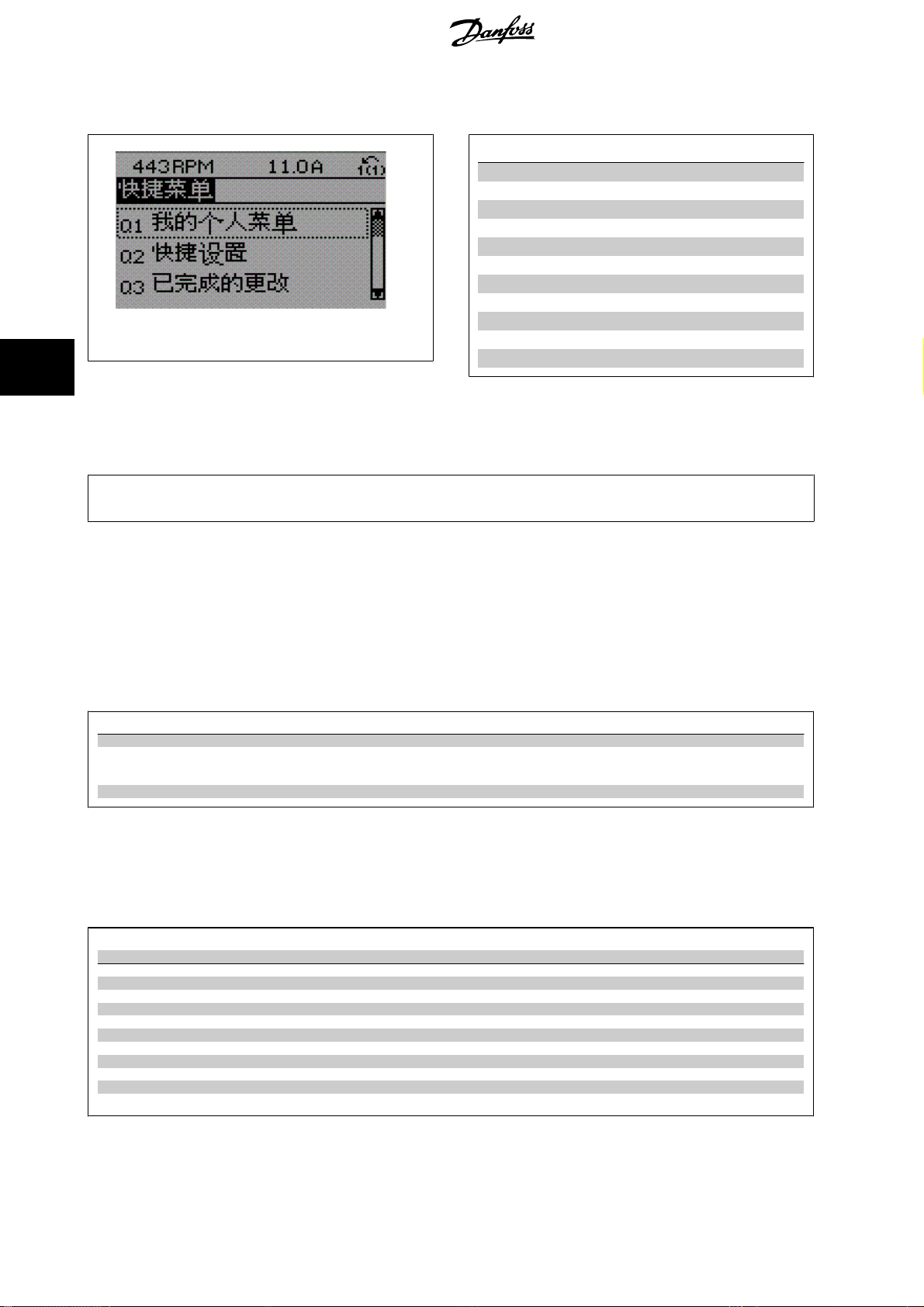

Q1 我的个人菜单 94
Q2 快捷设置 94
Q5 已完成的更改 96
Q6 日志
常用参数 - 说明 98
主菜单 98
79
81
93
97
参数选项 135
默认设置 135
操作/显示 0-** 136
负载/电动机 1-** 137
制动 2-** 138
参照值/加减速 3-** 138
极限/警告 4-** 139
数字输入/输出 5-** 140
模拟输入/输出 6-** 141
通讯和选件 8-** 142
Profibus 9-** 143
CAN 现场总线 10-** 143
智能逻辑 13-** 144
2
MG.20.P3.41 - VLT® 是 Danfoss 的注册商标
VLT AQUA（大功率型）操作手册 目录
特殊功能 14-** 144
FC 信息 15-** 145
数据读数 16-** 146
数据读数 2 18-** 147
FC 闭环 20-** 147
扩展 闭环 21-** 148
应用功能 22-** 149
同步操作 23-** 150
多泵控制器 25-** 151
模拟 I/O 选件 MCB 109 26-** 152
水应用功能 29-** 154
旁路选件 31-**
6 一般规范
7 故障排查
故障消息 170
索引
154
155
167
175
MG.20.P3.41 - VLT® 是 Danfoss 的注册商标
3
1
1 如何阅读这些操作说明 VLT AQUA（大功率型）操作手册
4
MG.20.P3.41 - VLT® 是 Danfoss 的注册商标
VLT AQUA（大功率型）操作手册 1 如何阅读这些操作说明
1 如何阅读这些操作说明
1
1.1.1 版权声明、责任限制和修订权利
本出版物含有 Danfoss 专有的信息。 用户接受和使用本手册，即表示用户同意仅将本文所含信息用于操作 Danfoss 设备，或者用于操作其他供应商提
供的用于通过串行通讯线路同 Danfoss 设备通讯的设备。 本出版物受丹麦和其它大多数国家/地区的版权法保护。
对根据本手册的说明而开发的软件程序， 不保证它在每一物理、硬件或软件环境中都能正常工作。
尽管 Danfoss 对本手册的内容进行了测试和检查，但 Danfoss 对本文档不作任何明确或隐含的保证或表示，包括其质量、效能或针对特定目的的适用
性。
对使用或无法使用本手册所含的信息而引发的直接、间接、特定、偶然或因果性损害，即使已声明了发生这些损害的可能性，Danfoss 也不负任何责
任。 尤其是，Danfoss 对任何损失概不负责，这包括（但不限于）利润或收入损失；设备损坏或丢失、计算机程序丢失、数据丢失而导致的损失以及弥
补成本；或第三方主张的任何赔偿要求。
保留随时修订该出版物的权利和不作事先通知即修改其内容的权利，在进行这样的修订或更改时没有通知前期用户或当前用户的任何义务。
这些操作说明介绍了有关 VLT AQUA 变频器的所有内容。
VLT AQUA 变频器的相关文献：
- 《操作手册 MG.20.MX.YY》提供了设置和运行该变频器所需的信息。
- 《设计指南 MG.20.NX.YY》详细介绍了有关该变频器以及客户应用的技术信息。
- 《编程指南 MG.20.OX.YY》提供了有关如何编程的信息，并且包括完整的参数说明。
X = 修订号
YY = 语言代码
您也可以通过联机方式从 www.danfoss.com/BusinessAreas/DrivesSolutions/Documentations/Technical+Documentation 获取 Danfoss 变频器的技术
文献。
1.1.2 认证
MG.20.P3.41 - VLT® 是 Danfoss 的注册商标
5
1 如何阅读这些操作说明 VLT AQUA（大功率型）操作手册
1.1.3 符号
1
在这些操作说明中使用的符号。
注意
表示读者应注意的事项。
表示一般警告。
表示高压警告。
表示默认设置
*
6
MG.20.P3.41 - VLT® 是 Danfoss 的注册商标
VLT AQUA（大功率型）操作手册 2 安全性
2安全性
2.1.1 安全说明
2
只要变频器与主电源相连，它就会带有危险电压。 如果电动机、变频器或现场总线安装不当，则可能导致设备损坏甚至严重的人员伤
亡。 因此，必须遵守本手册中的规定以及国家和地方的条例和安全规定。
安全规定
1. 在修理变频器前必须断开电网。 检查电网确已断开，等待一段时间后再拔下电动机和电源插头。
2. 变频器控制面板上的 [STOP/RESET]（停止/复位）键不能将设备与主电源断开，因此不能作为安全开关使用。
3. 必须对设备进行可靠的接地保护，防止使用者接触到电源，必须对电动机采取过载保护措施。这些措施应符合国家和地方法规的具体规定。
4. 接地漏电电流高于 3.5 mA。
5. 通过参数 1-90
告]”对应的数据值。 注意： 此功能可在 1.16 倍电动机额定电流和电动机额定频率时开始工作。 针对北美市场：ETR 功能提供了符合 NEC
规定的第 20 类电动机过载保护。 ETR 功能可以提供符合 NEC 规定的第 20 类电动机过载保护。
6. 当变频器与主电源连接时，严禁拔下电动机和电源插头。 检查电网确已断开，等待一段时间后再拔下电动机和电源插头。
7. 请注意，安装负载共享（直流中间电路的连接）和外接 24 V 直流电源后，变频器的输入电源不是 L1、L2 和 L3。 在开始修理工作前，确保所
有电源输入端均已断开，并等待一段时间后再开始修理。
在高海拔下安装
电动机热保护
可以设置电动机过载保护。 如果需要使用此功能，请将参数 1-90 设为同“[ETR 跳闸]”（默认值）或“[ETR 警
当海拔超过 2 km 时，请向 Danfoss 咨询 PELV 事宜。
意外启动警告
1. 当变频器与主电源相连时，可采用数字指令、总线指令、参考值或本地停止使电动机停止。 如果出于人身安全方面的考虑而必须保证不会发生无意启
动现象，这些停止功能是不够的。 如果改变参数，则电动机可能会启动。 因此，必须先按停止键 [停止/复位]， 然后再对数据进行修改。3. 如果变频
器电子器件发生故障，或如果临时过载消除，或主电源或电动机连接故障消除，则已经停止的电动机可能会再次启动。
警告：
即使设备已断开与主电源的连接，触碰电气部件也可能会导致生命危险。
另外，还需确保所有其他电源输入都已断开，例如外接 24 V 直流电源、负载共享（直流中间电路的连接）以及用于借能运行的电动机连接。
2.1.2 一般警告
警告：
即使设备已断开与主电源的连接，触碰电气部件也可能会导致生命危险。
另外，还需确保所有其他电源输入都已断开（直流中间电路的连接，以及用于借能运行的电动机连接）。
在接触 VLT AQUA 变频器 FC 200 的任何可能带电的部件之前，请至少等待下文规定的时间：
380 - 480 V，110 - 450 kW：至少等待 15 分钟。
525 - 690 V，132 - 630 kW：至少等待 20 分钟。
仅当特定设备的铭牌上规定了更短的等待时间，才允许更短的时间。
MG.20.P3.41 - VLT® 是 Danfoss 的注册商标
7
2
2 安全性 VLT AQUA（大功率型）操作手册
漏电电流
VLT AQUA 变频器 FC 200 的接地漏电电流超过 3.5 mA。根据 IEC 61800-5-1 的要求，必须借助下述方式来增强保护性接地：必须单
独终接横截面积最小为 10mm² 的铜芯或 16mm² 的铝芯 PE 线，或其他横截面积应与主电源电缆相同的 PE 线。
漏电断路器
该设备可在保护性导体中产生直流电流。当使用漏电断路器 (RCD) 提供其他保护措施时，在本产品的输入端只能使用 B 类的 RCD（延
时型）。另请参阅《RCD 应用说明 MN.90.GX.02》。
VLT AQUA 变频器 FC 200 的保护接地和 RCD 的使用必须始终遵从国家和地方法规。
2.1.3 开始维修工作之前
1. 断开变频器与主电源的连接
2. 断开直流总线端子 88 和 89
3. 至少等待在上述“一般警告”小节中规定的时间
4. 拆下电动机电缆
2.1.4 特殊条件
电气额定值：
在变频器铭牌上标示的额定值基于典型的 3 相主电源，并且代表电压、电流和温度均在指定范围内时的情况。这些额定值适用于大多数应用。
变频器还支持其它会影响变频器电气额定值的特殊应用。 影响电气额定值的特殊条件可能包括：
•
单相应用
•
要求降低电气额定值的高温应用
•
环境条件较为恶劣的海上应用。
有关电气额定值的信息，请查阅各个说明书以及《VLT
®
AQUA 变频器设计指南》中的相关部分。
安装要求：
为了确保变频器的总体电气安全，必须考虑同下述内容有关的特殊安装事项：
•
保险丝和断路器，用于实现过电流和短路保护
•
（主电源、电动机、制动、负载共享和继电器）电缆的选择
•
电网配置（IT、TN、接地脚等）
•
低压端口的安全（PELV 条件）。
®
有关安装要求的信息，请查阅各个说明书以及《VLT
AQUA 变频器设计指南》中的相关部分。
2.1.5 注意
变频器的直流回路电容器在断开电源后仍有电。 为避免触电危险，在执行维护之前请将变频器同主电源断开， 并且必须至少等待下述
的规定时间后才能对变频器进行维护：
电压 电源规格 最小 等待时间
380 - 480 V 110 - 250 kW 20 分钟
315 - 1000 kW 40 分钟
525 - 690 V 45 - 400 kW 20 分钟
450- 1200 kW 30 分钟
请注意，即使 LED 指示灯熄灭，直流回路上也可能存在高压。
8
MG.20.P3.41 - VLT® 是 Danfoss 的注册商标
VLT AQUA（大功率型）操作手册 2 安全性
2.1.6 避免意外启动
当变频器与主电源相连时，可以使用数字命令、总线命令、参考值或本地控制面板来启动/停止电动机。
•
为保证人身安全而必须避免意外启动时，请将变频器与主电源断开。
•
要避免意外启动，请始终先激活 [OFF]（停止）键，然后再更改参数。
•
除非关闭端子 37，否则电子故障、临时过载、主电源故障或电动机连接断开均可能导致已停止的电动机重新启动。
2.1.7 安全停止安装
要按照安全类别 3 (EN954-1) 执行停止类别 0 (EN60204) 的安装，请
遵照以下说明：
1. 必须取下端子 37 和 24 V 直流之间的桥接器（跳线）。仅断开
该跳线是不够的。为避免短路，请将其整个取下。请参阅图解中
的跳线。
2. 用带有短路保护的电缆连接端子 37 和 24 V 直流。24 V 直流
电源必须能通过 EN954-1 类别 3 电路中断设备中断。如果中断
设备和变频器放置在同一个安装面板中，您可以使用非屏蔽电缆
代替屏蔽电缆。
2
图 2.1: 端子 37 和 24 VDC 之间的桥接器（跳线）
下图显示了一个符合安全类别 3 (EN 954-1) 的停止类别 0 (EN 60204-1) 系统。一个常开的门接触器实现了电路中断。该图还显示了如何连接与安全无
关的硬件惯性停车。
图 2.2: 符合安全类别 3 (EN 954-1) 停止类别 0 (EN 60204-1) 的安装基本配置的简图。
MG.20.P3.41 - VLT® 是 Danfoss 的注册商标
9
2 安全性 VLT AQUA（大功率型）操作手册
2.1.8 变频器安全停止
2
如果变频器配备有安全停止输入端子 37，则可以执行以下安全功能：
中定义）。
该功能是按照 EN 954-1 中安全类别 3 的要求设计和验收的。 这个功能被称为“安全停止”。 在系统中集成并使用安全停止功能之前，必须对系统进
行全面的风险分析，以确定安全停止功能和安全类别是否适当且充分。 为按照 EN 954-1 中安全类别 3 的要求安装和使用安全停止功能，必须遵守《VLT
AQUA 变频器设计指南 MG.20.NX.YY》中的相关信息和说明！ 要正确、安全地使用安全停止功能，操作说明书中的信息和说明可能还不够！
安全关闭转矩
（在草案 CD IEC 61800-5-2 定义）或
停止类别 0
（在 EN 60204-1
10
MG.20.P3.41 - VLT® 是 Danfoss 的注册商标
VLT AQUA（大功率型）操作手册 2 安全性
2.1.9 IT 主电源
IT 主电源
不要将带有射频干扰滤波器的 400 V 变频器连接到相与接地之间的电压超过 440 V 的主电源上。
对于 IT 主电源和三角形接法接地（接地脚），相与接地之间的主电源电压可能超过 440 V。
2
参数 14-50
射频干扰滤波器
可以用于断开射频干扰滤波器与接地之间的内部射频干扰电容器。 这样做之后，射频干扰的性能会降到 A2 等级。
2.1.10 软件版本与认证
本手册适用于软件版本为 1.24 的所有 VLT AQUA Drive 变频器。
通过参数 15-43 可以查看软件版本号。
2.1.11 处理说明
VLT AQUA 变频器
软件版本：1.24
包含电子元件的设备不得与生活垃圾一起处理。
必须按照地方现行法规将其与电气和电子废弃物一起单独回收。
MG.20.P3.41 - VLT® 是 Danfoss 的注册商标
11
3
3 如何安装 VLT AQUA（大功率型）操作手册
12
MG.20.P3.41 - VLT® 是 Danfoss 的注册商标
VLT AQUA（大功率型）操作手册 3 如何安装
3如何安装
3.1 如何开始
3.1.1 关于如何安装
本章介绍了电源端子和控制卡端子的机械及电气安装。
选件
的电气安装将在相关的操作手册和设计指南中介绍。
3.1.2 开始方法
变频器在设计上可以实现符合 EMC 要求的快速安装。为此，请执行下述步骤。
安装此设备之前，请阅读安全说明。
3
机械安装
•
机械安装
电气安装
•
主电源连接和保护接地
•
电动机连接和电缆
•
保险丝和断路器
•
控制端子 - 电缆
快捷设置
•
本地控制面板，LCP
•
电动机自动调整 (AMA)
•
编程
机箱规格取决于机箱类型、功率范围和主电源电压
图 3.1: 此图显示了基本安装，其中包括主电源、电动机、
启动/停止键以及用于调整速度的电位计。
MG.20.P3.41 - VLT® 是 Danfoss 的注册商标
13
3
3 如何安装 VLT AQUA（大功率型）操作手册
3.2 预安装
3.2.1 规划安装位置
注意
执行安装之前，必须要做好变频器的安装规划。 如果不这样做，则可能在安装期间和安装之后导致额外工作。
选择最佳的工作位置时请考虑下述事项（请参阅随后页面上的详细内容以及相应的设计指南）：
•
工作环境温度
•
安装方式
•
设备的冷却方式
•
变频器的位置
•
电缆布线
•
确保电源能提供正确的电压和所需的电流
•
确保电动机的额定电流未超过变频器的最大电流
•
如果变频器没有内置的保险丝，则应确保外接保险丝具有正确的额定规格。
3.2.2 变频器接收
在收到变频器时，请确保包装完好无损，并注意在运输途中是否造成了任何设备损害。如果发生了损坏，请立即与运输公司联系，以索取赔偿。
3.2.3 运输和开箱
建议在尽可能靠近最终安装位置的地方打开变频器包装。
移除包装箱后，应尽量在托板上搬运变频器。
注意
在 D 机架的纸箱盖上有一个安装孔打孔模板。 对于 E 规格，请参考本章稍后的机械尺寸一节。
14
MG.20.P3.41 - VLT® 是 Danfoss 的注册商标
VLT AQUA（大功率型）操作手册 3 如何安装
3
图 3.2: 的安装模板
3.2.4 起吊
始终用专用的吊眼来起吊变频器。 对于所有 D 和 E2 (IP00) 机架，为避免变频器的吊眼发生弯曲，请使用棍棒。
图 3.3: 机架规格 D 和 E 的建议起吊方法。
注意
起吊棍必须能够承受变频器的重量。 有关不同机架规格的重量，请参阅
器顶端与提升索之间应成 60 度角或更大角度。
机械尺寸
。 起吊棍的最大尺寸为 25 厘米（1 英寸）。 变频
MG.20.P3.41 - VLT® 是 Danfoss 的注册商标
15
3
3 如何安装 VLT AQUA（大功率型）操作手册
图 3.4: 建议起吊方法，机架规格 F1。
图 3.5: 建议起吊方法，机架规格 F2。
图 3.6: 建议起吊方法， 机架规格 F3。
图 3.7: 建议起吊方法，机架规格 F4。
16
注意

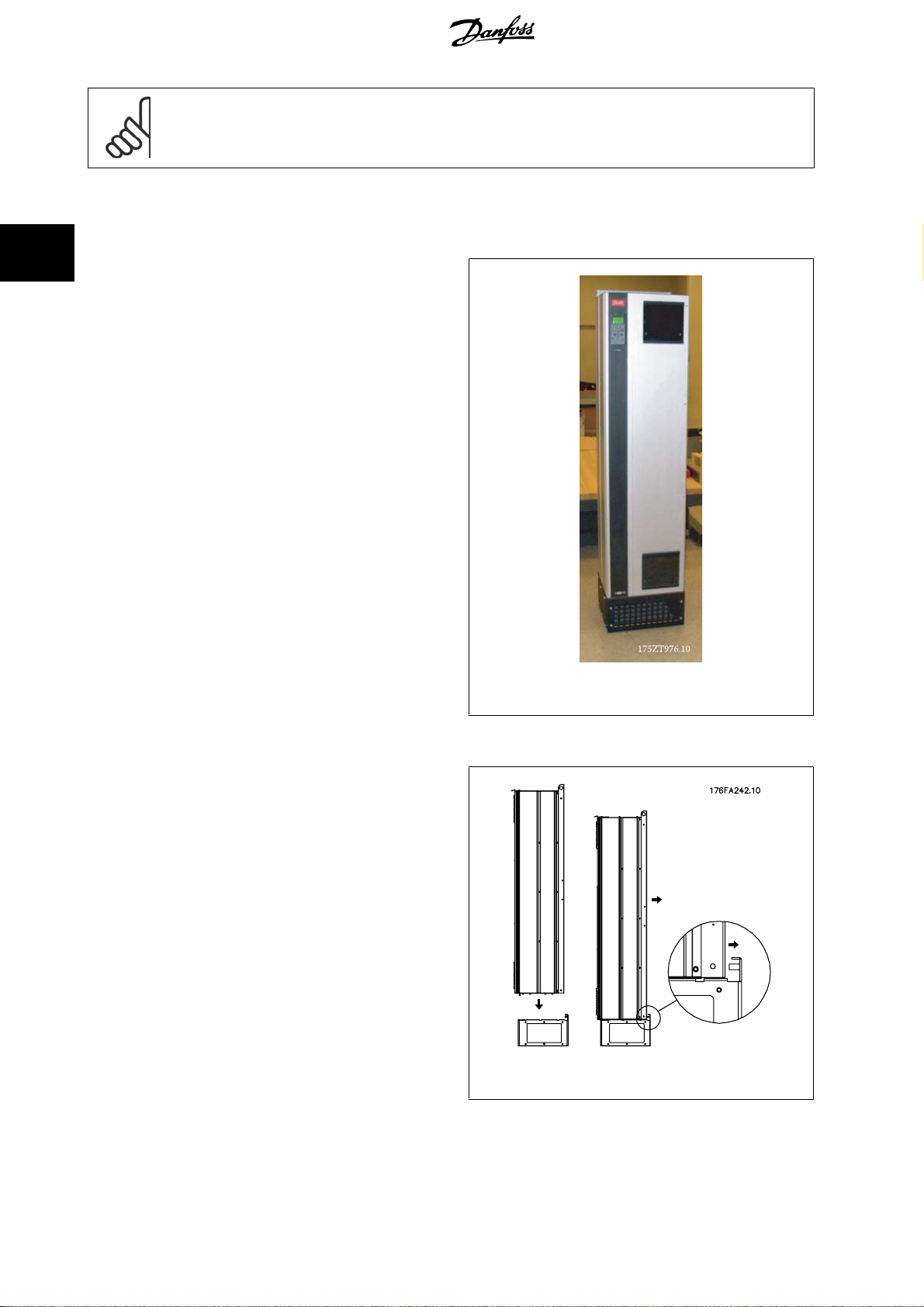

注意，底座包含在变频器包装中，但在装运过程中并未将其连接至•F1 至 F4 机架。 底座是必需的，它可以使气流通向变频器以提供适
当的冷却。 F 机架应安放在位于最终安装位置的底座的顶端。 变频器顶端与提升索之间应成 60 度角或更大角度。
MG.20.P3.41 - VLT® 是 Danfoss 的注册商标
VLT AQUA（大功率型）操作手册 3 如何安装
3
3.2.5 机械尺寸
* 请注意气流方向
MG.20.P3.41 - VLT® 是 Danfoss 的注册商标
17
3
3 如何安装 VLT AQUA（大功率型）操作手册
18
* 请注意气流方向
MG.20.P3.41 - VLT® 是 Danfoss 的注册商标
VLT AQUA（大功率型）操作手册 3 如何安装
3
MG.20.P3.41 - VLT® 是 Danfoss 的注册商标
* 请注意气流方向
19
3
3 如何安装 VLT AQUA（大功率型）操作手册
20
* 请注意气流方向
MG.20.P3.41 - VLT® 是 Danfoss 的注册商标
VLT AQUA（大功率型）操作手册 3 如何安装
3
F1 IP 21/54 - NEMA 1/12 F3 IP 21/54 - NEMA 1/12
1) 与天花板之间的最小间隙
MG.20.P3.41 - VLT® 是 Danfoss 的注册商标
21
3
3 如何安装 VLT AQUA（大功率型）操作手册
F2 IP 21/54 - NEMA 1/12 F4 IP 21/54 - NEMA 1/12
22
1) 与天花板之间的最小间隙
MG.20.P3.41 - VLT® 是 Danfoss 的注册商标
VLT AQUA（大功率型）操作手册 3 如何安装
Frame Size D1 D2 D3 D4
IP
NEMA
运输尺寸 高度 650 mm 650 mm 650 mm 650 mm 650 mm 650 mm
宽度 1730 mm 1730 mm 1730 mm 1730 mm 1220 mm 1490 mm
深度 570 mm 570 mm 570 mm 570 mm 570 mm 570 mm
变频器尺寸 高度 1209 mm 1209 mm 1589 mm 1589 mm 1046 mm 1327 mm
宽度 420 mm 420 mm 420 mm 420 mm 408 mm 408 mm
深度 380 mm 380 mm 380 mm 380 mm 375 mm 375 mm
最大重量 104 kg 104 kg 151 kg 151 kg 91 kg 138 kg
机械尺寸、机架规格 E 和 F
Frame Size E1 E2 F1 F2 F3 F4
IP
NEMA
运输尺寸 高度 840 mm 831 mm 2324 mm 2324 mm 2324 mm 2324 mm
宽度 2197 mm 1705 mm 1569 mm 1962 mm 2159 mm 2559 mm
深度 736 mm 736 mm 927 mm 927 mm 927 mm 927 mm
变频器尺寸 高度 2000 mm 1547 mm 2204 2204 2204 2204
宽度 600 mm 585 mm 1400 1800 2000 2400
深度 494 mm 498 mm 606 606 606 606
最大重
量
110 - 132 kW（400 V 时）
(380 - 480 V)
45 - 160 kW（690 V 时）
(525-690 V)
21
类型 1
315 - 450 kW（400
V 时）
(380 - 480 V)
450 - 630 kW（690
V 时）
(525-690 V)
21, 54
类型 1/类型 1200机架
313 kg 277 kg 1004 1246 1299 1541
54
类型 1221类型 1
315 - 450 kW（400
(380 - 480 V)
450 - 630 kW（690
(525-690 V)
机械尺寸、机架规格 D
160 - 250 kW（400 V 时）
(380 - 480 V)
200 - 400 kW（690 V 时）
(525-690 V)
500 - 710 kW（400
V 时）
(380 - 480 V)
710 - 900 kW（690
V 时）
21, 54
类型 1/类型 12
54
类型 1200机架
V 时）
V 时）
(525-690 V)
110 - 132 kW（400 V 时）
(380 - 480 V)
45 - 160 kW（690 V 时）
(525-690 V)
800 - 1000
kW（400 V 时）
(380 - 480 V)
1000 - 1200
kW（690 V 时）
(525-690 V)
21, 54
类型 1/类型 12
500 - 710 kW（400
(380 - 480 V)
710 - 900 kW（690
21, 54
类型 1/类型 12
160 - 250 kW（400 V 时）
(380 - 480 V)
200 - 400 kW（690 V 时）
(525-690 V)
00
机架
V 时）
V 时）
(525-690 V)
21, 54
类型 1/类型 12
800 - 1000
kW（400 V 时）
(380 - 480 V)
1000 - 1200
kW（690 V 时）
(525-690 V)
3
MG.20.P3.41 - VLT® 是 Danfoss 的注册商标
23
3
3 如何安装 VLT AQUA（大功率型）操作手册
3.2.6 额定功率
机架规格 D1 D2 D3 D4
机箱保护
正常过载额定功率 -
110% 过载转矩
机架规格 E1 E2 F1/F3 F2/F4
机箱保护
正常过载额定功率 -
110% 过载转矩
IP 21/54 21/54 00 00
NEMA 类型 1/类型 12 类型 1/类型 12 机架 机架
110 - 132 kW（400 V 时）
(380 - 480 V)
45 - 160 kW（690 V 时）
(525-690 V)
IP 21/54 00 21/54 21/54
NEMA 类型 1/类型 12 机架 类型 1/类型 12 类型 1/类型 12
315 - 450 kW（400 V 时）
(380 - 480 V)
450 - 630 kW（690 V 时）
(525-690 V)
150 - 250 kW（400 V 时）
(380 - 480 V)
200 - 400 kW（690 V 时）
(525-690 V)
315 - 450 kW（400 V 时）
(380 - 480 V)
450 - 630 kW（690 V 时）
(525-690 V)
110 - 132 kW（400 V 时）
(380 - 480 V)
45 - 160 kW（690 V 时）
(525-690 V)
500 - 710 kW（400 V 时）
(380 - 480 V)
710 - 900 kW（690 V 时）
(525-690 V)
800 - 1000 kW（400 V 时）
1000 - 1200 kW（690 V 时）
150 - 250 kW（400 V 时）
(380 - 480 V)
200 - 400 kW（690 V 时）
(525-690 V)
(380 - 480 V)
(525-690 V)
24
注意
F 机架有 4 种不同规格，F1、F2、F3 和 F4。F1 和 F2 包括一个整流器室和一个逆变器室，分别在左右两侧。 F3 和 F4 在整流器机
柜的左边还有一个选件机柜。 F3 仅比 F1 多了一个选件机柜。 F4•仅比 F2 多了一个选件机柜。
MG.20.P3.41 - VLT® 是 Danfoss 的注册商标
VLT AQUA（大功率型）操作手册 3 如何安装
3.3 机械安装
为了确保正确的结果并且避免安装期间的额外工作，在对变频器执行机械安装之前必须做好周密的准备工作。首先请仔细查看本说明最后的机械图，了解
空间方面的要求。
3.3.1 所需工具
执行机械安装时需要下述工具：
•
带有 10 或 12 mm 钻头的电钻
•
卷尺
•
带有相应公制套筒的扳手 (7-17 mm)
•
扳手加长柄
•
薄金属板冲头（用于为 IP 21/Nema 1 和 IP 54 设备的线管或电缆密封管打孔）。
•
至少能承受 400 kg (880 lbs) 重量的吊杆（直径最大为 25 mm 或 1 inch 的棍或管），用于吊起设备。
•
吊车或其他起重设备（用于将变频器安放到位）
•
在将 E1 安装到 IP21 和 IP54 机箱类型中时需要使用 Torx T50 工具。
3.3.2 一般考虑事项
空间
为了确保空气流动和便于连接电缆，在变频器的上方和下方应留出适当空间。 此外，在设备前方也应留出打开面板门所需的空间。
3
图 3.8: IP21/IP54 机箱类型，机架规格 D1 和 D2 的前方
空间。
线缆通道
务必留出适当的电缆通道，包括电缆弯绕所需的空间。 由于 IP00 机箱的开口在底部，因此必须将电缆固定到机箱中用来安装变频器的后面板上（例如
使用电缆夹）。
注意
所有线缆接线盒/接线头必须安装在端子总线条宽度之内
MG.20.P3.41 - VLT® 是 Danfoss 的注册商标
图 3.9: IP21/IP54 机箱类型, 机架规格 E1 的前方空间。
25
3
3 如何安装 VLT AQUA（大功率型）操作手册
3.3.3 端子位置 - 机架规格 D
在设计电缆通道时请考虑下述端子位置。
图 3.10: 电源连接的位置，机架规格 D3 和 D4
图 3.11: 电源连接（带断路开关）的位置，机架规格 D1 和 D2
请注意，电源电缆较重并且难以弯曲。 为此，应选择最佳的变频器位置，以方便电缆安装。
注意
所有 D 机架 都可以提供标准输入端子或断路开关。 所有端子尺寸均位于下页的表中。
26
MG.20.P3.41 - VLT® 是 Danfoss 的注册商标
VLT AQUA（大功率型）操作手册 3 如何安装
IP 21 (NEMA 1)/IP 54 (NEMA 12) IP 00/机架
机架规格 D1 机架规格 D2 机架规格 D3 机架规格 D4
A 277 (10.9) 379 (14.9) 119 (4.7) 122 (4.8)
B 227 (8.9) 326 (12.8) 68 (2.7) 68 (2.7)
C 173 (6.8) 273 (10.8) 15 (0.6) 16 (0.6)
D 179 (7.0) 279 (11.0) 20.7 (0.8) 22 (0.8)
E 370 (14.6) 370 (14.6) 363 (14.3) 363 (14.3)
F 300 (11.8) 300 (11.8) 293 (11.5) 293 (11.5)
G 222 (8.7) 226 (8.9) 215 (8.4) 218 (8.6)
H 139 (5.4) 142 (5.6) 131 (5.2) 135 (5.3)
I 55 (2.2) 59 (2.3) 48 (1.9) 51 (2.0)
J 354 (13.9) 361 (14.2) 347 (13.6) 354 (13.9)
K 284 (11.2) 277 (10.9) 277 (10.9) 270 (10.6)
L 334 (13.1) 334 (13.1) 326 (12.8) 326 (12.8)
M 250 (9.8) 250 (9.8) 243 (9.6) 243 (9.6)
N 167 (6.6) 167 (6.6) 159 (6.3) 159 (6.3)
O 261 (10.3) 260 (10.3) 261 (10.3) 261 (10.3)
P 170 (6.7) 169 (6.7) 170 (6.7) 170 (6.7)
Q 120 (4.7) 120 (4.7) 120 (4.7) 120 (4.7)
R 256 (10.1) 350 (13.8) 98 (3.8) 93 (3.7)
S 308 (12.1) 332 (13.0) 301 (11.8) 324 (12.8)
T 252 (9.9) 262 (10.3) 245 (9.6) 255 (10.0)
U 196 (7.7) 192 (7.6) 189 (7.4) 185 (7.3)
V 260 (10.2) 273 (10.7) 260 (10.2) 273 (10.7)
3
表 3.1: 电缆位置如上图所示。 尺寸单位为 mm (inch)。
MG.20.P3.41 - VLT® 是 Danfoss 的注册商标
27
3
3 如何安装 VLT AQUA（大功率型）操作手册
3.3.4 端子位置 - 机架规格 E
端子位置 - E1
在设计电缆通道时请考虑下述端子位置。
图 3.12: IP21 (NEMA 类型 1) 和 IP54 (NEMA 类型 12) 机箱的电源接头位置
图 3.13: IP21 (NEMA 类型 1) 和 IP54 (NEMA 类型 12) 机箱 的电源接头位置 （B 处的局部视图）
28
MG.20.P3.41 - VLT® 是 Danfoss 的注册商标
VLT AQUA（大功率型）操作手册 3 如何安装
3
图 3.14: IIP21（NEMA 类型 1）和 IP54（NEMA 类型 12） 机箱 的断路开关的电源接头位置
机架规格 设备类型 断路器端子的尺寸
IP54/IP21 UL AND NEMA1/NEMA12
250/315 kW (400V) AND 355/450-500/630 KW
E1
315/355-400/450 kW (400V) 371 (14.6) 371 (14.6) 341 (13.4) 431 (17.0) 431 (17.0) 455 (17.9)
(690 V)
381 (15.0) 253 (9.9) 253 (9.9) 431 (17.0) 562 (22.1) N/A
MG.20.P3.41 - VLT® 是 Danfoss 的注册商标
29
3
3 如何安装 VLT AQUA（大功率型）操作手册
端子位置 - E2
在设计电缆通道时请考虑下述端子位置。
图 3.15: IP00 机箱 的电源接头位置
图 3.16: IP00 机箱 的电源接头位置
30
MG.20.P3.41 - VLT® 是 Danfoss 的注册商标
VLT AQUA（大功率型）操作手册 3 如何安装
3
图 3.17: IP00 机箱的断路开关的电源接头位置
请注意，电源电缆较重并且难以弯曲。 为此，应选择最佳的变频器位置，以方便电缆安装。
每个端子最多可以用接线头或标准接线盒连接 4 条电缆。 地线连接到变频器的相关端接点上。
图 3.18: 端子详图
注意
电源连接可连接到位置 A 或 B
机架规格 设备类型 断路器端子的尺寸
IPOO/机架式 A B C D E F
250/315 kW (400V) AND 355/450-500/630 KW
E2
315/355-400/450 kW (400V) 383 (15.1) 244 (9.6) 334 (13.1) 424 (16.7) 109 (4.3) 149 (5.8)
(690 V)
381 (15.0) 245 (9.6) 334 (13.1) 423 (16.7) 256 (10.1) N/A
MG.20.P3.41 - VLT® 是 Danfoss 的注册商标
31
3
3 如何安装 VLT AQUA（大功率型）操作手册
3.3.5 端子位置 - 机架规格 F
注意
F 机架 有 4 种不同大小，F1、F2、F3 和 F4。 F1 和 F2 包括一个逆变器机柜和一个整流器机柜，分别位于左右两侧。 F3 和 F4 在
整流器机柜的左边还有一个选件机柜。 F3 仅比 F1 多了一个选件机柜。 F4•仅比 F2 多了一个选件机柜。
端子位置 -机架规格 F1 和 F3
图 3.19: 端子位置 – 逆变器机柜 - F1 和 F3•（正、左和右视图）
1) 接地汇流条
2) 电动机端子
3) 制动端子
32
MG.20.P3.41 - VLT® 是 Danfoss 的注册商标
VLT AQUA（大功率型）操作手册 3 如何安装
端子位置 - 机架规格 F2 和 F4
3
图 3.20: 端子位置 – 逆变器机柜 - F2 和 F4（正、左和右视图）
1) 接地汇流条
端子位置 - 整流器（F1、F2、F3 和 F4）
图 3.21: 端子位置 – 整流器（左、正和右视图）
1) 负载共享端子 (-)
2) 接地汇流条
3) 负载共享端子 (+)
MG.20.P3.41 - VLT® 是 Danfoss 的注册商标
33
3
3 如何安装 VLT AQUA（大功率型）操作手册
端子位置 – 选件机柜（F3 和 F4）
图 3.22: 端子位置 – 选件机柜（左、正和右视图）
1) 接地汇流条
端子位置 – 带断路器/模壳开关的选件机柜（F3 和 F4）
图 3.23: 端子位置 – 带断路器/模壳开关的选件机柜（左、正和右视图）
1)接地汇流条
34
MG.20.P3.41 - VLT® 是 Danfoss 的注册商标
VLT AQUA（大功率型）操作手册 3 如何安装
3.3.6 冷却和气流
冷却
可以用不同方式实现冷却：在设备底部和顶部使用冷却道；使设备后部内外通风；或使用组合方式冷却。
风道冷却
对于安装在 Rittal TS8 机箱 中并利用自身风扇对暗道进行强制冷却的 IP00/机架机架式变频器，我们提供了一种优化安装的专用选件。 从机箱顶部排
出的空气可以但却不会通过管道输送出设备，这样暗道损失的热量便不会在控制室内散逸，从而降低了设备的空气调节要求。
有关详细信息，请参阅
背部冷却
暗道中的空气还可以从 Rittal TS8 机箱背部吸入和排出。 这提供了这样一种解决方案，其中暗道可以将设备中的空气排出并回收散逸到设备外部的热
损失，从而降低了空气调节要求。
气流
必须保证散热片上有充足的气流。 以下是相关的流量。
Rittal 机箱风管冷却套件的安装
注意
Rittal 机箱需要使用一个门装风扇，从而拆除变频器的暗道中未包含的散热器。 在变频器的最高环境温度下，D3 和 D4• 所需的门装
风扇的最小气流为 391 m^3/h (230 cfm)。 在变频器的最高环境温度下，E2 所需的门装风扇的最小气流为 782 m^3/h (460 cfm)。
如果环境温度低于最高水平，或者要在机箱中添加额外组件、散热装置，则必须通过计算来向 Rittal 机箱内部提供适当的冷却气流。
。
3
机箱保护
IP21 / NEMA 1
IP54/NEMA 12
IP21 / NEMA 1 F1, F2, F3 和 F4
IP54/NEMA 12 F1, F2, F3 和 F4
IP00/机架式 D3 和 D4
* 每个风扇的气流。 机架规格 F 包含多个风扇。
表 3.2: 散热片气流
注意
以下原因将导致风扇转动：
1. AMA
2. 直流夹持
3. 预励磁
4. 直流制动
5. 超出额定电流的 60％
6. 超出特定的散热片温度（取决于功率大小）。
风扇一旦启动，至少将转动 10 分钟。
D1 和 D2
E1
E2
机架规格 门装风扇/顶装风扇气流 散热片上的气流
170 m3/h (100 cfm) 765 m3/h (450 cfm)
3
340 m
/h (200 cfm) 1444 m3/h (850 cfm)
700 m3/h (412 cfm)* 985 m3/h (580 cfm)
3
/h (309 cfm)* 985 m3/h (580 cfm)
525 m
255 m3/h (150 cfm) 765 m3/h (450 cfm)
3
255 m
/h (150 cfm) 1444 m3/h (850 cfm)
MG.20.P3.41 - VLT® 是 Danfoss 的注册商标
35
3
3 如何安装 VLT AQUA（大功率型）操作手册
3.3.7 墙面安装 - IP21 (NEMA 1) 和 IP54 (NEMA 12) 设备
这仅适用于机架规格 D1 和 D2 。 必须认真考虑设备的安装位置。
在选择最终安装位置时，应考虑下述相关事项：
•
用于实现冷却的自由空间
•
面板门的打开空间
•
底部的电缆入口
使用安装模板仔细在墙上做好安装孔标记，然后按标记打孔。 确保离地面和屋顶有一定距离，以实现冷却。 在变频器下方至少要留出 225 mm (8.9 inch)
的距离。 装上底部螺栓，然后将变频器吊放到这些螺栓上。 抵着墙面将变频器放正，然后装上顶部螺栓。 拧紧所有四个螺栓，将变频器固定在墙面上。

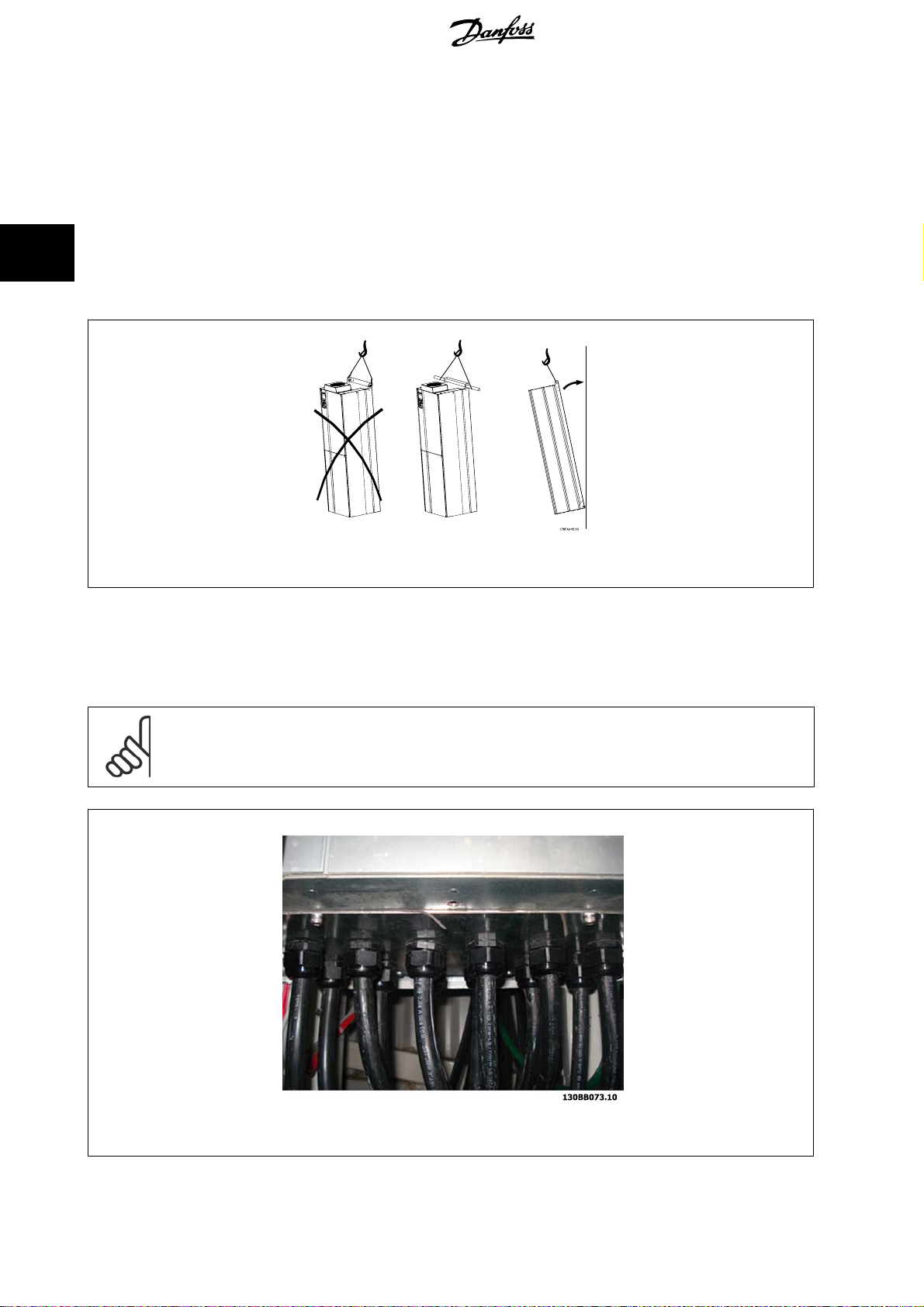

图 3.24: 将变频器安装在墙面上时的起吊方法
3.3.8 密封管/线管入口 - IP21 (NEMA 1) 和 IP54 (NEMA12)
电缆通过底部的密封板来连接。 请拆下该板，并确定将密封管或线管的入口放在何处。 然后在图板所标明的区域打孔。
注意
为了符合指定的防护等级以及确保设备具有适当的冷却能力，变频器必须安装密封板。 如果不安装密封板，则可能导致变频器跳闸，
即出现报警 69 功率 卡温度
图 3.25: 正确安装密封板的示例。
36
MG.20.P3.41 - VLT® 是 Danfoss 的注册商标
VLT AQUA（大功率型）操作手册 3 如何安装

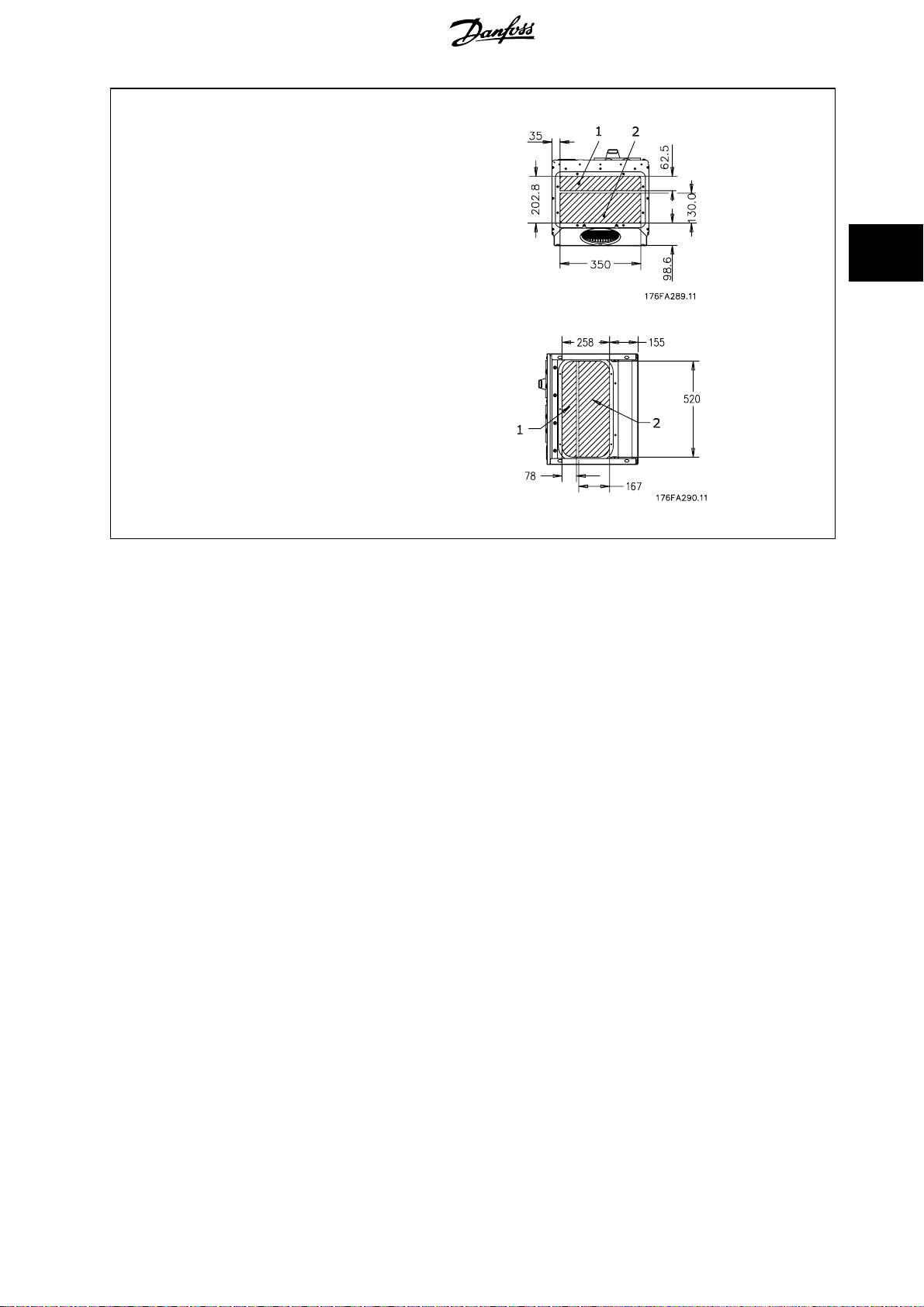

机架规格 D1 + D2
3
机架规格 E1
电缆入口（从变频器底部看） - 1) 主电源侧 2) 电动机侧
MG.20.P3.41 - VLT® 是 Danfoss 的注册商标
37
3
3 如何安装 VLT AQUA（大功率型）操作手册
机架规格 F1
机架规格 F2
机架规格 F3
机架规格 F4
F1-F4：电缆入口（从变频器底部看） - 1) 将线管放在标明的区域
38
MG.20.P3.41 - VLT® 是 Danfoss 的注册商标
VLT AQUA（大功率型）操作手册 3 如何安装
3
图 3.26: 底板安装，,机架规格 E1。
E1 机架的底板可以安装在机箱的内侧或外侧，这提供了安装上的灵活性。也就是说，如果从底部安装密封管和电缆，则可以在将变频器放到底座上之前安
装它们。
3.3.9 IP21 遮护板安装（机架规格 D1 和 D2 ）
为实现 IP21 防护等级，需要按下述方式安装一块单独的遮护板：
•
卸下 2 个正面螺钉
•
插入遮护板，然后装上螺钉
•
用 5,6 Nm (50 in-lbs) 的转矩拧紧螺钉
图 3.27: 遮护板安装。
MG.20.P3.41 - VLT® 是 Danfoss 的注册商标
39
3
3 如何安装 VLT AQUA（大功率型）操作手册
3.4 选件的现场安装
3.4.1 在 Rittal 机箱中安装风道冷却套件
本节介绍了如何在 Rittal 机箱中安装带有风道系统冷却套件的 IP00/机架式封闭变频器。 除了机箱外，还需要一个 200 mm 的底座。
图 3.28: 在 Rittal TS8 机箱中安装 IP00
机箱的最小尺寸为：
•
D3 和 D4 机架： 深 500 mm，宽 600 mm。
•
E2 机架： 深 600 mm，宽 800 mm。
最大深度和宽度可以视系统要求而定。 当在一个机箱中安装多台变频器时，建议将每台变频器安装在各自的后面板上，并且沿着面板的中间截面提供支
撑。 这些风道系统套件不支持“机架内”面板安装（有关详细信息，请参阅 Rittal TS8 目录）。 下表列出的风道系统冷却套件仅适用于安装在下述
Rittal TS8 机箱中的 IP 00/机架式变频器：IP 20、UL 和 NEMA 1 及 IP 54、UL 和 NEMA 12 机箱。
鉴于变频器的重量，对于 E2 机架，务必要将支撑板安装在 Rittal 机箱的正后方。
注意
Rittal 机箱需要使用一个门装风扇，从而拆除变频器的暗道中未包含的散热器。 在变频器的最高环境温度下，D3 和 D4 所需的门装
风扇的最小气流为 391 m^3/h (230 cfm)。 在变频器的最高环境温度下，E2 所需的门装风扇的最小气流为 782 m^3/h (460 cfm)。
如果环境温度低于最高水平，或者要在机箱中添加额外组件、散热装置，则必须通过计算来向 Rittal 机箱内部提供适当的冷却气流。
40
MG.20.P3.41 - VLT® 是 Danfoss 的注册商标
VLT AQUA（大功率型）操作手册 3 如何安装
订购信息
Rittal TS-8 机箱
1800 mm 176F1824 176F1823 不可能
2000 mm 176F1826 176F1825 176F1850
2200 mm 176F0299
套件内容
•
风道系统部件
•
安装五金件
•
衬垫材料
•
随 D3 和 D4 机架套件提供：
•
175R5639 - 安装模板和用于 Rittal 机箱的顶部/底部开口板。
•
随 E2 机架套件提供：
•
175R1036 - 安装模板和用于 Rittal 机箱的顶部/底部开口板。
所有紧固件均为下述之一：
•
10 mm 的 M5 螺母，用 2.3 Nm (20 in-lbs) 的转矩紧固
•
T25 Torx 螺钉，用 2.3 Nm (20 in-lbs) 的转矩紧固
注意
有关详细信息，请参阅
D3 机架的套件部件号 D4 机架的套件部件号 F2 机架的套件部件号
风道套件说明手册 175R5640
风道套件的详细信息，请咨询 GE
3
MG.20.P3.41 - VLT® 是 Danfoss 的注册商标
41
3
3 如何安装 VLT AQUA（大功率型）操作手册
外部风道
如果在 Rittal 机柜外部添加了额外风道，则必须计算风道中的压降。 使用下图来确定变频器在相关压降下的降容。
图 3.29: D 机架 的降容与 降容
变频器气流： 450 cfm (765 m3/h)
图 3.30: E 机架 的降容与 压力变化（小风扇）、P250T5 和 P355T7-P400T7
变频器气流： 650 cfm (1105 m3/h)
图 3.31: E 机架 的降容与 压力变化（大风扇）、P315T5-P400T5 和 P500T7-P560T7
变频器气流： 850 cfm (1445 m3/h)
42
MG.20.P3.41 - VLT® 是 Danfoss 的注册商标
VLT AQUA（大功率型）操作手册 3 如何安装
3.4.2 外部安装/Rittal 机箱的 NEMA 3R 套件
3
本节介绍了适用于变频器•机架 D3、D4 和 E2 的 NEMA 3R 套件的安装。 这些套件专用于 Rittal TS8 NEMA 3R 或 NEMA 4 机箱中的 IP00/ Chassis 机
架版本，并与其一起通过了测试。 NEMA-3R 机箱在一定程度上能够防雨雪，是一种可在户外使用的机箱。 NEMA-4 机箱能够很好地应对各种天气变化和
防水，是一种可在户外使用的机箱。
机箱的最小深度是 500 mm（E2 机架 是 600 mm），套件是为 600 mm 宽（对于 E2 机架 为 800 mm）的机箱设计的。 可以选择其它机箱宽度，但需要额
外的 Rittal 五金件。 最大深度和宽度可以视系统要求而定。
注意
添加 NEMA 3R 套件时，应将 D3 和 D4 机架中的变频器的电流额定值降低 3%。 E2 机架中的变频器无需降容
注意
Rittal 机箱需要使用一个门装风扇，从而拆除变频器的暗道中未包含的散热器。 在变频器的最高环境温度下，D3 和 D4• 所需的门装
风扇的最小气流为 391 m^3/h (230 cfm)。 在变频器的最高环境温度下，E2 所需的门装风扇的最小气流为 782 m^3/h (460 cfm)。
如果环境温度低于最高水平，或者要在机箱中添加额外组件、散热装置，则必须通过计算来向 Rittal 机箱内部提供适当的冷却气流。
订购信息
机架规格 D3： 176F4600
机架规格 D4： 176F4601
机架规格 E2： 176F1852
套件内容：
•
风道系统部件
•
安装五金件
•
通风顶盖的 16 mm、M5 Torx 螺钉
•
10 mm M5 螺钉，用于将变频器固定板连接到•机箱上
•
用来连接变频器与固定板的 M10 螺钉
•
衬垫材料
转矩要求：
1. M5 螺钉/ 螺母，用 20 in-lbs (2.3 N-M) 的转矩紧固
2. M6 螺钉/ 螺母，用 35 in-lbs (3.9 N-M) 的转矩紧固
3. M10 螺母，用 170 in-lbs (20 N-M) 的转矩紧固
4. T25 Torx 螺钉，用 20 in-lbs (2.3 N-M) 的转矩紧固
MG.20.P3.41 - VLT® 是 Danfoss 的注册商标
43
3 如何安装 VLT AQUA（大功率型）操作手册
注意
有关详细信息，请参阅
3.4.3 底座式安装
说明手册 175R5922
。
3
本节介绍了适用于变频器规格 D1 和 D2 的底座式安装。 通过这个高 200
mm 的底座，可以将上述机架安装在地面上。 底座正面带有开口，以便空
气流向电源部件。
为了通过门装风扇为变频器的控制部件提供足够的冷却空气，以及为了保
持 IP21/NEMA 1 或 IP54/NEMA 12 机箱的防护等级，变频器必须要安装
密封板。
图 3.32: 安装在底座上的变频器
机架 D1 和 D2 可以使用同一种底座。 Its ordering number is 176F1827. 该底座是 E1 机架的标准配备。
所需工具：
•
带有 7-17 mm 套筒的套筒扳手
•
T30 Torx 起子
转矩：
•
M6 - 4.0 Nm (35 in-lbs)
•
M8 - 9.8 Nm (85 in-lbs)
•
M10 - 19.6 Nm (170 in-lbs)
套件内容：
•
底座部件
•
说明手册
图 3.33: 将变频器安装到底座上。
44
MG.20.P3.41 - VLT® 是 Danfoss 的注册商标
VLT AQUA（大功率型）操作手册 3 如何安装
该底座安装在地面上。 请根据本图来钻制固定孔：
3
图 3.34: 地面固定孔的打孔模板。
如图所示，首先将变频器安装在底座上，然后用附随的螺栓加以固定。
注意
有关详细信息，请参阅底座套件说明手册 175R5642。
图 3.35: 将变频器安装到底座上
MG.20.P3.41 - VLT® 是 Danfoss 的注册商标
45
3
3 如何安装 VLT AQUA（大功率型）操作手册
3.4.4 输入面板选项
本节介绍了适用于所有 D 型和 E 型机架变频器的输入选件套件的现场安装。
请勿尝试卸下输入面板上的 RFI 滤波器。 若将其从输入面板上卸下，可能会对 RFI 滤波器造成损坏。
注意
可用 RFI 滤波器有两种不同的类型，这取决于输入面板组合以及 RFI 滤波器是否可以互换。 在某些情况下，所有电压的可现场安装
套件是相同的。
380 - 480 V
380 - 500 V
D1 所有 D1 的功率大小 176F8442 176F8450 176F8444 176F8448 176F8446
D2 所有 D2 的功率大小 176F8443 176F8441 176F8445 176F8449 176F8447
E1 FC102/202：315 kW
FC 302：250 kW
FC102/202：355 - 450 kW
FC 302：315 - 400 kW
525 - 690 V 保险丝 断路器保险丝 射频干扰 RFI 保险丝 RFI 断路器保险丝
D1 FC102/202：45-90 kW
FC302: 37-75 kW
FC102/202：110-160 kW
FC302：90-132 kW
D2 所有 D2 的功率大小 175L8827 175L8826 175L8825 NA NA
E1 FC102/202：450-500 kW
FC302：355-400 kW
FC102/202：560-630 kW
FC302: 500-560 kW
套件内容
- 装配好的输入面板
- 指示表 175R5795
- 修改标签
- 断开处理模版（单元 w/断开主电源）
保险丝 断路器保险丝 射频干扰 RFI 保险丝 RFI 断路器保险丝
176F0253 176F0255 176F0257 176F0258 176F0260
176F0254 176F0256 176F0257 176F0259 176F0262
175L8829 175L8828 175L8777 NA NA
175L8442 175L8445 175L8777 NA NA
176F0253 176F0255 NA NA NA
176F0254 176F0258 NA NA NA
注意
- 变频器同线电压连接时带有危险电压。 通电时不应尝试进行拆卸
- 即使已断开主电源，变频器的电气部件也可能带有危险电压。 切断主电源后请等候在变频器标签上注明的最短时间，然后再
触碰内部部件，以确保电容器完全放电
- 输入面板包含锋利的金属零件。 拆卸和重新安装时请使用手部防护装置。
- E 机架输入面板非常重（20-35 千克，取决于配置。 建议从输入面板上取下断路开关以便于安装，并在输入面板装入变频器
后再将其重新安装到输入面板上。
注意
有关详细信息，请参阅指示表 175R5795
46
MG.20.P3.41 - VLT® 是 Danfoss 的注册商标
VLT AQUA（大功率型）操作手册 3 如何安装
3.4.5 变频器主电源屏蔽的安装
本节介绍了适用于 D1、D2 和 E1 机架变频器系列的主电源屏蔽安装。 不可能将其安装在 IP00/ 机架式版本中，因为这些版本已包含一个标配的金属
盖。 这些屏蔽符合 VBG-4 的要求。
订购号：
机架 D1 和 D2： 176F0799
机架 E1： 176F1851
3
转矩要求
M6 - 35 in-lbs (4.0 N-M)
M8 - 85 in-lbs (9.8 N-M)
M10 - 170 in-lbs (19.6 N-M)
注意
有关详细信息，请参阅指示表 175R5923
3.5 机架规格 F 面板选件
3.5.1 机架规格 F 面板选件
空间加热器和恒温器
空间加热器安装在机架规格 F 变频器的内部机柜中，通过自动恒温器进行控制，借此帮助控制机箱内的湿度，从而延长变频器组件在潮湿环境下的寿命。
配有电源出口的机柜灯
在检修和维护过程中，装在机架规格 F 变频器内部机柜中的灯可提高能见度。 灯罩包含适用于临时电源工具或其他设备的电源出口，它有两种电压：
•
230V，50Hz，2.5A，CE/ENEC
•
120V，60Hz，5A，UL/cUL
变压器抽头设置
若装有机柜灯与电源插座和/或空间加热器与恒温器，则需要适当地设置变压器 T1 的抽头输入电压。 在开始阶段，将 380-480/500 V380-480 V 变频器
设为 525 V 分接头，，而将 525-690 V 变频器设置为 690 V 分接头，通电之前如果未更换分接头，可确保二次设备不会过压。 要为位于整流器柜的端
子 T1 设置恰当的分接头，请参阅下表。 有关变频器的位置，请参阅
输入电压范围 可供选择的分接头
380V-440V 400V
441V-490V 460V
491V-550V 525V
551V-625V 575V
626V-660V 660V
661V-690V 690V
NAMUR 端子
NAMUR 是德国的加工工业，主要是化学和制药行业的自动化技术用户组成的国际协会。 若选择该选项，则将提供根据 NAMUR 变频器输入和输出端子标准
组织和标记的端子。 这要求使用 MCB 112 PTC 热敏电阻卡和 MCB 113 扩展继电器卡。
RCD（漏电断路器）
使用铁芯平衡法监测接地和高阻抗接地系统（IEC 术语中的 TN 和 TT 系统）中的接地故障电流。 有一个预警点（主报警给定值的 50%）和一个主报警
给定值。 与每个给定值关联的是用于外部用途的 SPDT 报警继电器。 要求外接一个“窗户式”电流转换器（由客户自己准备和安装）。
•
并入变频器的安全停止电路
•
IEC 60755 Type B 设备监测交流、脉冲直流和纯直流接地故障电流
•
10-100% 给定值下的接地故障电流水平的 LED 条形图指示器
•
内存故障
•
TEST（测试）/ RESET（复位）按钮
电源连接
章节中的整流器图。
MG.20.P3.41 - VLT® 是 Danfoss 的注册商标
47
3
3 如何安装 VLT AQUA（大功率型）操作手册
绝缘电阻监测器 (IRM)
监视系统相导线和大地之间未接地系统（IEC 术语中的 IT 系统）中的绝缘电阻。 每个绝缘级别都有一个欧姆预警值和一个主报警给定值。 与每个给定
值关联的是用于外部用途的 SPDT 报警继电器。 注意：每个未接地 (IT) 系统只能连接一个绝缘电阻监视器。
•
并入变频器的安全停止电路
•
在 LCD 上显示绝缘电阻的阻值
•
内存故障
•
INFO（信息）、TEST（测试）和 RESET（复位）按钮
配有 Pilz 安全继电器的 IEC 紧急停止
包括冗余的四线紧急停止按钮（安装在机箱的前部）和一个 Pilz 继电器（与变频器的安全停止电路配合使用，监视 IEC 紧急停止）以及位于选件室的
主电源接触器。
手动电动机启动器
为电动鼓风机提供 3 相电源，这通常是大型电动机所必需的。 随附的接触器、断路器或断路开关的负荷端均为启动器提供了电源。 在电动机起动器启
动之前，给电源装上保险丝。该电源将在变频器的输入电源关闭时关闭。 最多允许两个启动器（如果其中一个启动器为 30 安，则所布置的电路应受保
险丝保护。） 并入变频器的安全停止电路。
单元的功能包括：
•
操作开关（打开/关闭）
•
短路和过载保护，以及测试功能
•
手动复位功能
30 安，受保险丝保护的端子
•
3 相电源，与主电源的输入电压相符，可为客户的辅助设备供电
•
若选择了两个手动电动机启动器，则不适用
•
端子在变频器输入电源关闭时关闭
•
随附的接触器、断路器或断路开关的负荷端均为受保险丝保护的端子提供了电源。
24 V 直流电源
•
5 安，120 W，24 V 直流
•
防止输出过电流、过载、短路和过热
•
适用于客户提供的附属设备，例如传感器、PLC I/O、接触器、温度传感器、指示灯和/或其他电子硬件
•
诊断包括一个干式直流电源正常接触、一个绿色的直流电源正常指示灯，以及一个红色的过载指示灯
外部温度监控
旨在监视电动机绕组和/轴承等外部系统组件的温度。 包括 8 个通用输入模块外加 2 个专用热敏电阻输入模块。 所有 10 个模块都被集成到变频器的
安全停止电路中，并且可通过现场总线网络进行监视（需要购买单独的模块/总线耦合器）。
通用输入（8 个）
信号信号：
•
RTD 输入（包括 Pt100），3 线或 4 线
•
热电偶
•
模拟电流或模拟电压
其他功能：
•
一个通用输出，可根据模拟电压或模拟电流进行配置
•
两个输出继电器 (N.O.)
•
双列 LC 显示器和 LED 诊断
•
传感器引出线断开、短路和极性错误检测
•
接口设置软件
专用热敏电阻输入（2 个）
功能：
•
每个模块最多可以监视 6 个串联的热敏电阻
•
故障诊断，用于检测传感器引出线破损或短路
•
通过 ATEX/UL/CSA 认证
•
如果需要，PTC 热敏电阻选项卡 MCB 112 可提供第三个热敏电阻器
48
MG.20.P3.41 - VLT® 是 Danfoss 的注册商标
VLT AQUA（大功率型）操作手册 3 如何安装
3.6 电气安装
3.6.1 电源连接
线缆和保险装置
注意
电缆总体要求
所有接线都必须符合相关国家和地方关于电缆横截面积和环境温度的法规。 建议使用铜 (75°C) 导体。
3
电源电缆的连接情况如下所示。 必须根据电流额定值和地方法规来选择电缆的横截面积。 有关详细信息，请参阅
为了保护设备 变频器，必须使用建议的保险丝，或者设备必须带有内置的保险丝。 有关建议的保险丝，请参阅保险丝章节的保险丝表。 请务必根据地
方法规来选用适当的保险丝。
主电源接线安装在主电源开关上，如果包含该开关。
注意
电动机电缆必须屏蔽/铠装。 如果使用非屏蔽/非铠装的电缆，则无法满足某些 EMC 要求。 为符合 EMC 辐射规范，请使用屏蔽/铠装
电动机电缆。 有关详细信息，请参阅
有关如何选择正确的电动机电缆横截面积和长度，请参阅
设计指南
一般规范
中的
部分。
EMC 规范
。
规范章节
。
MG.20.P3.41 - VLT® 是 Danfoss 的注册商标
49
3
3 如何安装 VLT AQUA（大功率型）操作手册
电缆的屏蔽：
请不要以纽结方式（辫子状）端接屏蔽丝网。 否则会损害在高频下的屏蔽效果。 如果必须断开屏蔽丝网以安装电动机绝缘开关或电动机接触器，则必须
使屏蔽丝网保持连续并使其高频阻抗尽可能低。
请将电动机电缆的屏蔽连接到变频器的去耦板和电动机的金属机壳上。
连接屏蔽时，请使用表面积尽可能大的电缆夹。 在连接时可以使用随变频器提供的安装设备。
电缆长度和横截面积：
变频器已在指定电缆长度的情况下进行了测试。 为了减小噪音水平和泄漏电电流，请使用尽可能短的电动机电缆。
开关频率：
开关频率
如果为了降低电动机声源性噪音而为变频器配备了正弦波滤波器，则必须根据正弦波滤波器的说明在 参数 14-01
中设置开关频率。

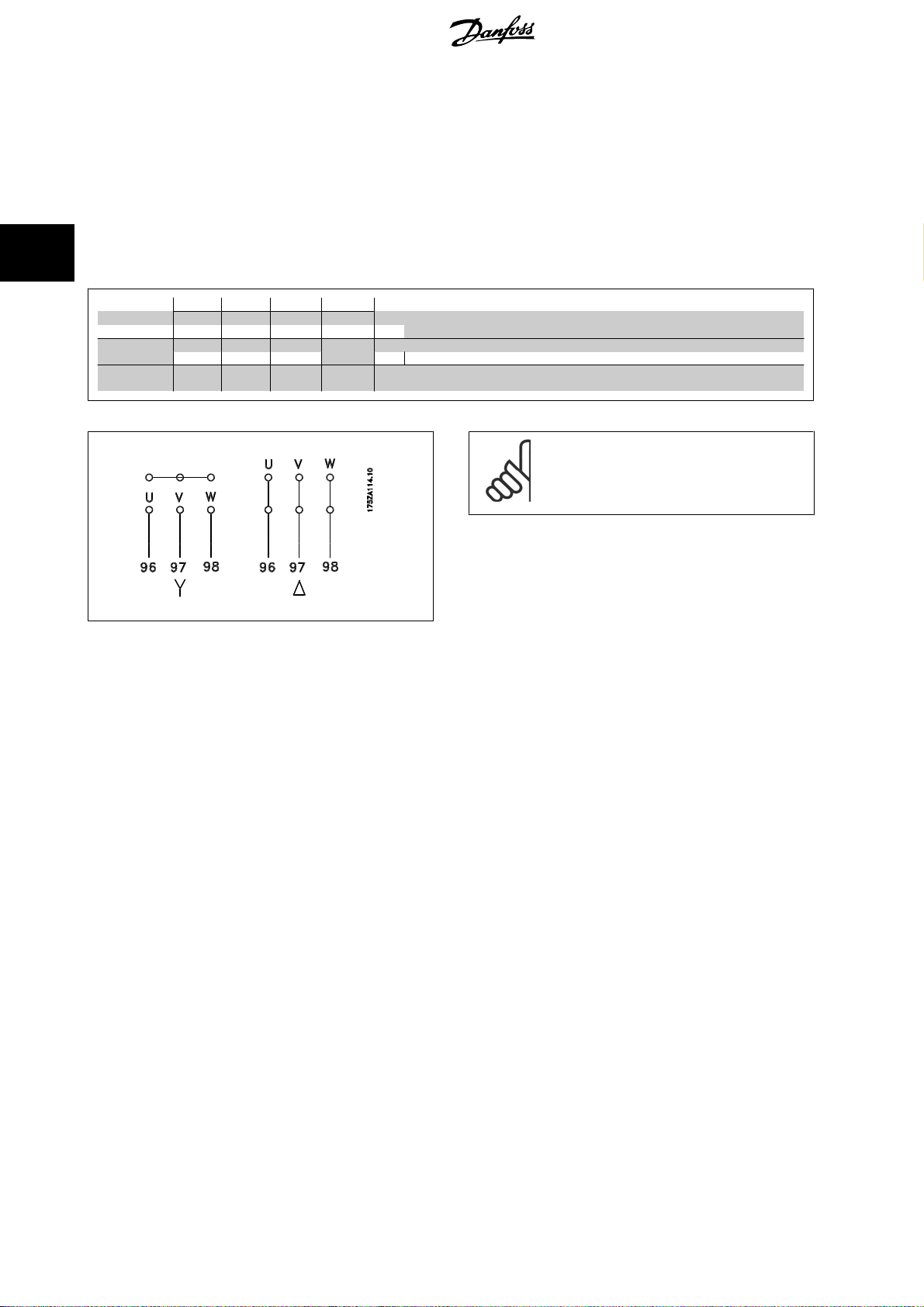

端子号
U1 V1 W1
U1 V1 W1
1)
保护性接地线
96 97 98 99
U V W
W2 U2 V2 电动机引出 6 条电线
1)
电动机电压为主电源电压的 0-100%。
PE
1)
PE
1)
PE

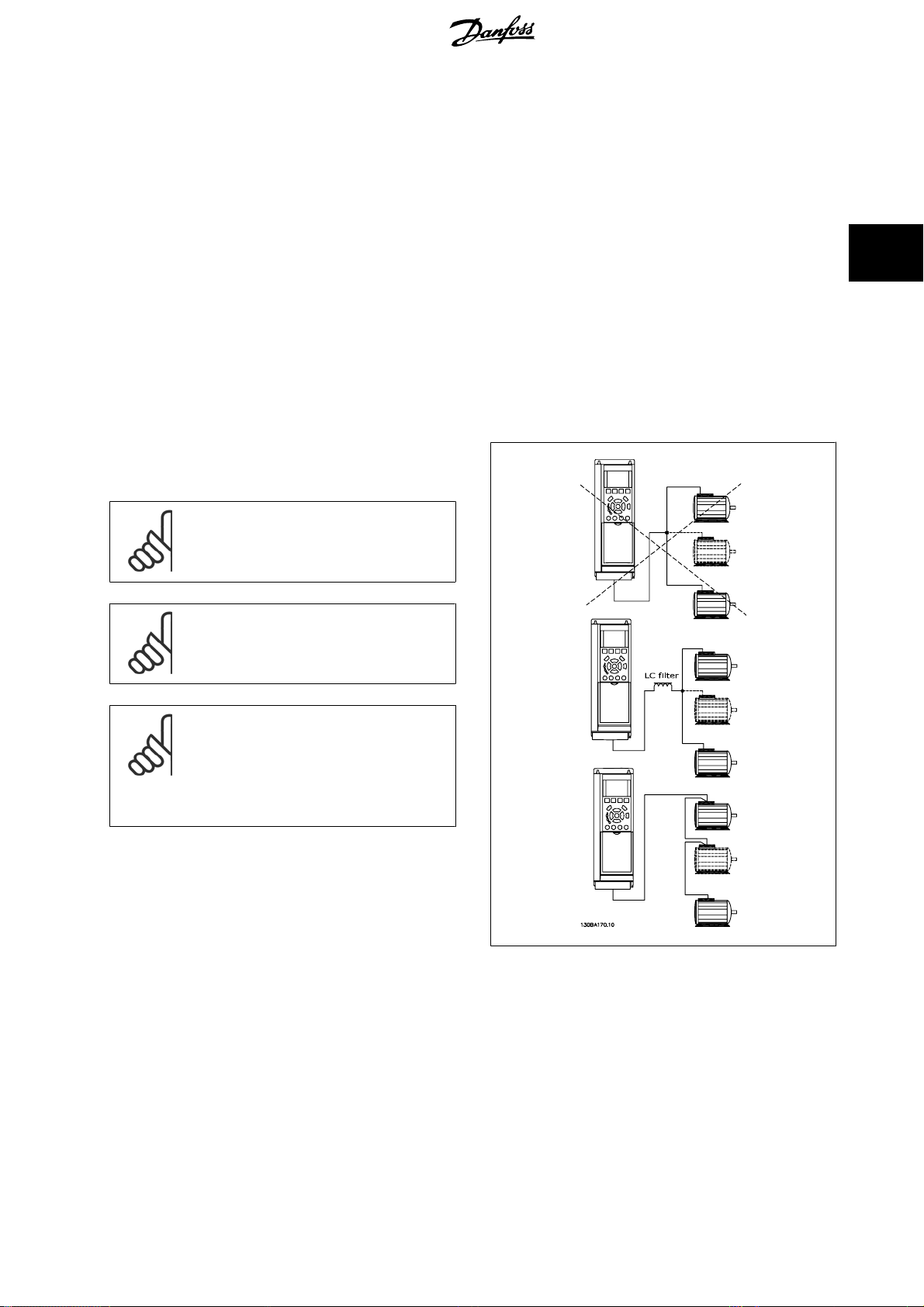

电动机引出 3 条电线
三角形连接
U2、V2、W2 星形连接
U2、V2 和 W2 分别互连。
注意
如果电动机没有相绝缘纸或其它适合使用供电器（比如
变频器）的绝缘措施，可在变频器的输出端安装一个正
弦波滤波器。
50
MG.20.P3.41 - VLT® 是 Danfoss 的注册商标
VLT AQUA（大功率型）操作手册 3 如何安装
3

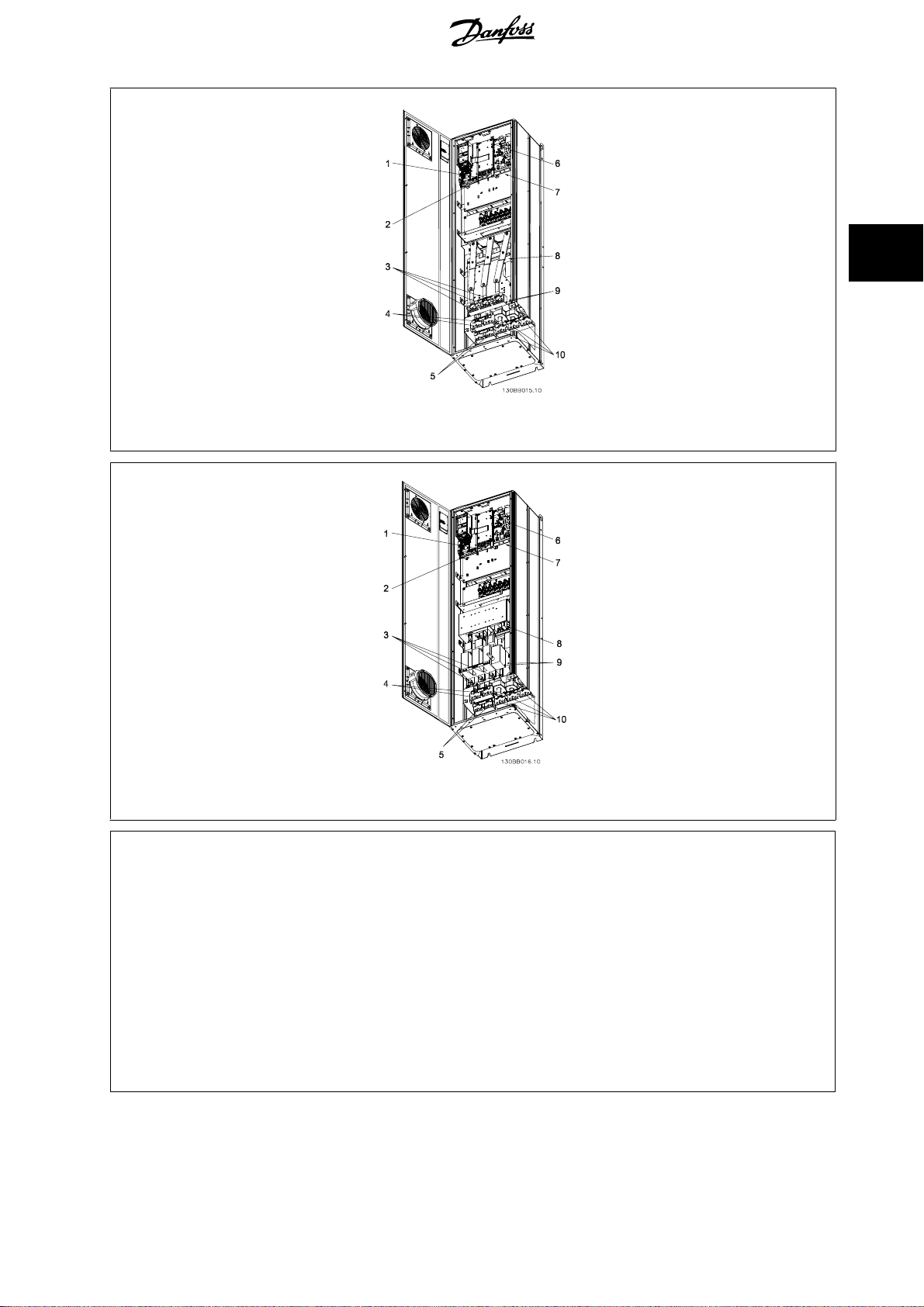

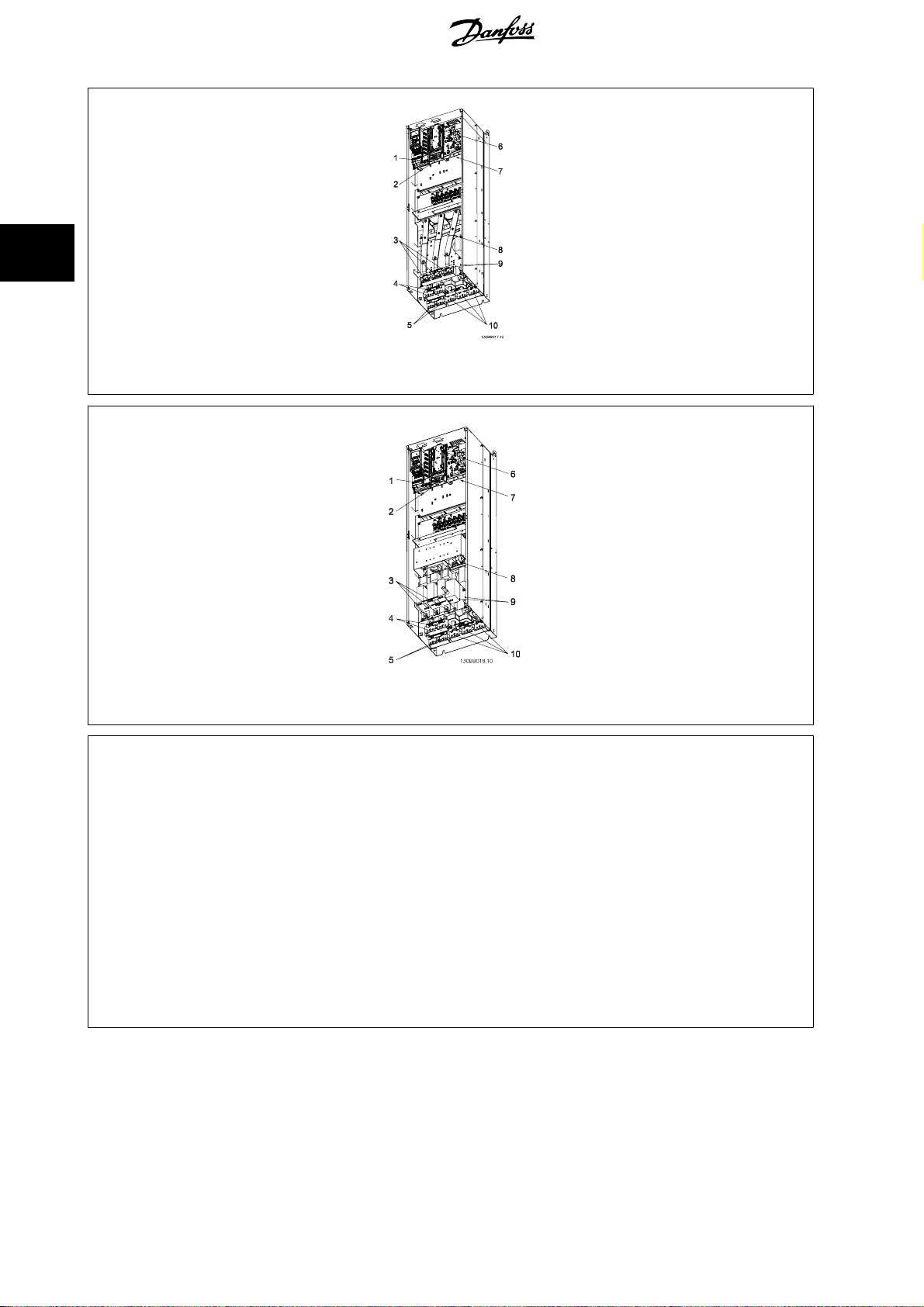

图 3.36: 紧凑型 IP 21 (NEMA 1) 和 IP 54 (NEMA 12)，机架规格 D1
图 3.37: 紧凑型 IP 21 (NEMA 1) 和 IP 54 (NEMA 12)，带断路器、保险和射频干扰滤波器，机架规格 D2
1) AUX 继电器 5) 制动
0102 03 -R+R
0405 06 8182
2) 温度开关 6) SMPS 保险丝（部件号请参阅保险丝表）
106 104 105 7) AUX 风扇
3) 线路 100 101 102 103
R S T L1 L2 L1 L2
91 92 93 8) 风扇保险丝（部件号请参阅保险丝表）
L1 L2 L3 9)主电源接地
4) 负载分配 10) 电动机
-DC+DC U VW
88 89 96 97 98
T1 T2 T3
MG.20.P3.41 - VLT® 是 Danfoss 的注册商标
51
3
3 如何安装 VLT AQUA（大功率型）操作手册
图 3.38: 紧凑型 IP 00（机架式），机架规格 D3
图 3.39: 紧凑型 IP 00（机架式），带断路器、保险装置和射频干扰滤波器，机架规格 D4
1) AUX 继电器 5) 制动
0102 03 -R+R
0405 06 8182
2) 温度开关 6) SMPS 保险丝（部件号请参阅保险丝表）
106 104 105 7) AUX 风扇
3) 线路 100 101 102 103
R S T L1 L2 L1 L2
91 92 93 8) 风扇保险丝（部件号请参阅保险丝表）
L1 L2 L3 9) 主电源接地
4) 负载分配 10) 电动机
-DC +DC U V W
88 89 96 97 98
T1 T2 T3
52
MG.20.P3.41 - VLT® 是 Danfoss 的注册商标
VLT AQUA（大功率型）操作手册 3 如何安装
3
图 3.40: IP00, 机架规格 D 的接地端子的位置
图 3.41: IP21（NEMA 类型 1）和 IP54（NEMA 类型 12）的
接地端子位置
注意
显示的示例为 D2 和 D4。 D1 和 D3 与它们相同。
MG.20.P3.41 - VLT® 是 Danfoss 的注册商标
53
3
3 如何安装 VLT AQUA（大功率型）操作手册
图 3.42: 紧凑型 IP 21 (NEMA 1) 和 IP 54 (NEMA 12)，机架规格 E1
图 3.43: 紧凑型 IP 00（机架式），带断路器、保险装置和射频干扰滤波器，机架规格 E2
1) AUX 继电器 5) 负载分配
01 02 03 -DC +DC
0405 06 8889
2) 温度开关 6) SMPS 保险丝（部件号请参阅保险丝表）
106 104 105 7) 风扇保险丝（部件号请参阅保险丝表）
3) 线路 8) AUX 风扇
R S T 100 101 102 103
91 92 93 L1 L2L1 L2
L1 L2 L3 9) 主电源接地
4) 制动 10) 电动机
-R+R U VW
81 82 96 97 98
T1 T2 T3
54
MG.20.P3.41 - VLT® 是 Danfoss 的注册商标
VLT AQUA（大功率型）操作手册 3 如何安装
3
图 3.44: IP00•机架规格 E 的接地端子的位置
MG.20.P3.41 - VLT® 是 Danfoss 的注册商标
55
3
3 如何安装 VLT AQUA（大功率型）操作手册
图 3.45: 整流器机柜，机架规格 F1、F2、F3 和 F4
1) 直流 24 V，5 A 5) 负载共享
T1 输出分插头 -DC +DC
温度开关 88 89
106 104 105 6) 控制变压器保险丝（2 件或 4 件）。 部件号请参阅保险丝表
2) 手动电动机启动器 7) SMPS 保险丝。 部件号请参阅保险丝表
3) 30 A 受保险丝保护的电源端子 8) 手动式电动机控制器保险丝（3 件或 6 件）。 部件号请参阅保险丝表
4) 线路 9) 线路保险丝，F1 和 F2 机架（3 件）。 部件号请参阅保险丝表
R S T 10) 带 30 A 保险的电源保险
L1L2L3
56
MG.20.P3.41 - VLT® 是 Danfoss 的注册商标
VLT AQUA（大功率型）操作手册 3 如何安装
3
图 3.46: 逆变器机柜，机架规格 F1 和 F3
1) 外部温度监控 6) 电动机
2) AUX 继电器 U V W
010203 96 9798
040506 T1 T2T3
3) NAMUR 7) NAMUR 保险丝。 部件号请参阅保险丝表
4) AUX 风扇 8) 风扇保险丝。 部件号请参阅保险丝表
100 101 102 103 9) SMPS 保险丝。 部件号请参阅保险丝表
L1L2L1L2
5) 制动
-R+R
8182
MG.20.P3.41 - VLT® 是 Danfoss 的注册商标
57
3
3 如何安装 VLT AQUA（大功率型）操作手册
图 3.47: 逆变器机柜，机架规格 F2 和 F4
1) 外部温度监控 6) 电动机
2) AUX 继电器 U V W
010203 96 9798
040506 T1 T2T3
3) NAMUR 7) NAMUR 保险丝。 部件号请参阅保险丝表
4) AUX 风扇 8) 风扇保险丝。 部件号请参阅保险丝表
100 101 102 103 9) SMPS 保险丝。 部件号请参阅保险丝表
L1L2L1L2
5) 制动
-R+R
8182
58
MG.20.P3.41 - VLT® 是 Danfoss 的注册商标
VLT AQUA（大功率型）操作手册 3 如何安装
3
图 3.48: 选件机柜，机架规格 F3 和 F4
1) Pilz 继电器端子 4) 安全继电器线圈保险丝及 PILS 继电器
2) RCD 或 IRM 端子 部件号请参阅保险丝表
3) 主电源 5) 线路保险丝，F3 和 F4（3 件）。
R S T 部件号请参阅保险丝表
91 92 93 6) 接触器继电器线圈 (230 VAC)。 常闭和常开辅助触点
L1 L2 L3 7) 断路器并联跳闸控制端子（230 VAC 或 230 VDC）
MG.20.P3.41 - VLT® 是 Danfoss 的注册商标
59
3
3 如何安装 VLT AQUA（大功率型）操作手册
3.6.2 接地
在安装变频器时需要考虑以下基本问题，以符合电磁兼容性 (EMC) 要求。
•
安全接地：请注意，变频器泄漏电流较大，为保证安全必须采取良好的接地措施。请执行地方安全法规。
•
高频接地：地线长度应尽可能短。
应尽量降低连接不同接地系统的导体阻抗。通过最大限度地降低导体的长度，同时增加导体的横截面积，可以获得尽可能低的导体阻抗。
应使用尽可能低的高频阻抗，将不同设备的金属机柜安装在机柜背板上。这样可避免每台设备具有不同的高频电压，并可避免在连接设备的电缆中产生无
线电干扰电流。同时也可降低无线电干扰。
为获得较低的高频阻抗，可将设备的固定螺栓作为与背板连接的高频连接端子。这时必须除去固定点的绝缘漆或类似的绝缘材料。
3.6.3 其他保护措施 (RCD)
在符合地方安全法规要求的前提下，还可采用其他保护措施，其中包括 ELCB 继电器、多重保护接地或接地。
如果有接地故障，则故障电流中可产生直流分量。
如果使用 ELCB 继电器，则必须按照地方法规的要求进行安装。 继电器必须适用于对具有桥式整流电路以及具有上电瞬间对地泄漏电流的 3 相设备的保
护。
特殊条件
另请参阅设计指南中的
章节。
3.6.4 射频干扰滤波器开关
主电源与地线绝缘
如果变频器由与其绝缘的主电源（ IT 主电源，浮动三角形连接和接地三角形连接）或带有接地脚的 TT/TN-S 主电源供电，则建议通过 参数 14-50
频干扰滤波器
在 25 m 以上的电动机电缆时，建议将 参数 14-50
1)
。
在关闭 (OFF) 位置，机架与中间电路之间的内置射频干扰电容（滤波电容）被切断，以避免损坏中间电路并降低地容电流（符合 IEC 61800-3 标准）。
另请参考应用说明书
关闭射频干扰开关 (OFF) 1) 。 有关进一步的参考信息，请参阅 IEC 364-3。 在需要获得最佳 EMC 性能，或使用并联电动机或使用长度
射频干扰滤波器
由 IT 主电源供电的 VLT，MN.90.CX.02。
设为打开 [ON]。525-600/690 V 变频器中不存在
使用能够与功率电子装置 (IEC 61557-8) 一起使用的绝缘监测器很重要。
射
3.6.5 转矩
所有电气连接均务必用正确的转矩拧紧。 转矩过低或过高都会导致电气
连接不良。 使用转矩扳手可以确保正确的转矩
60

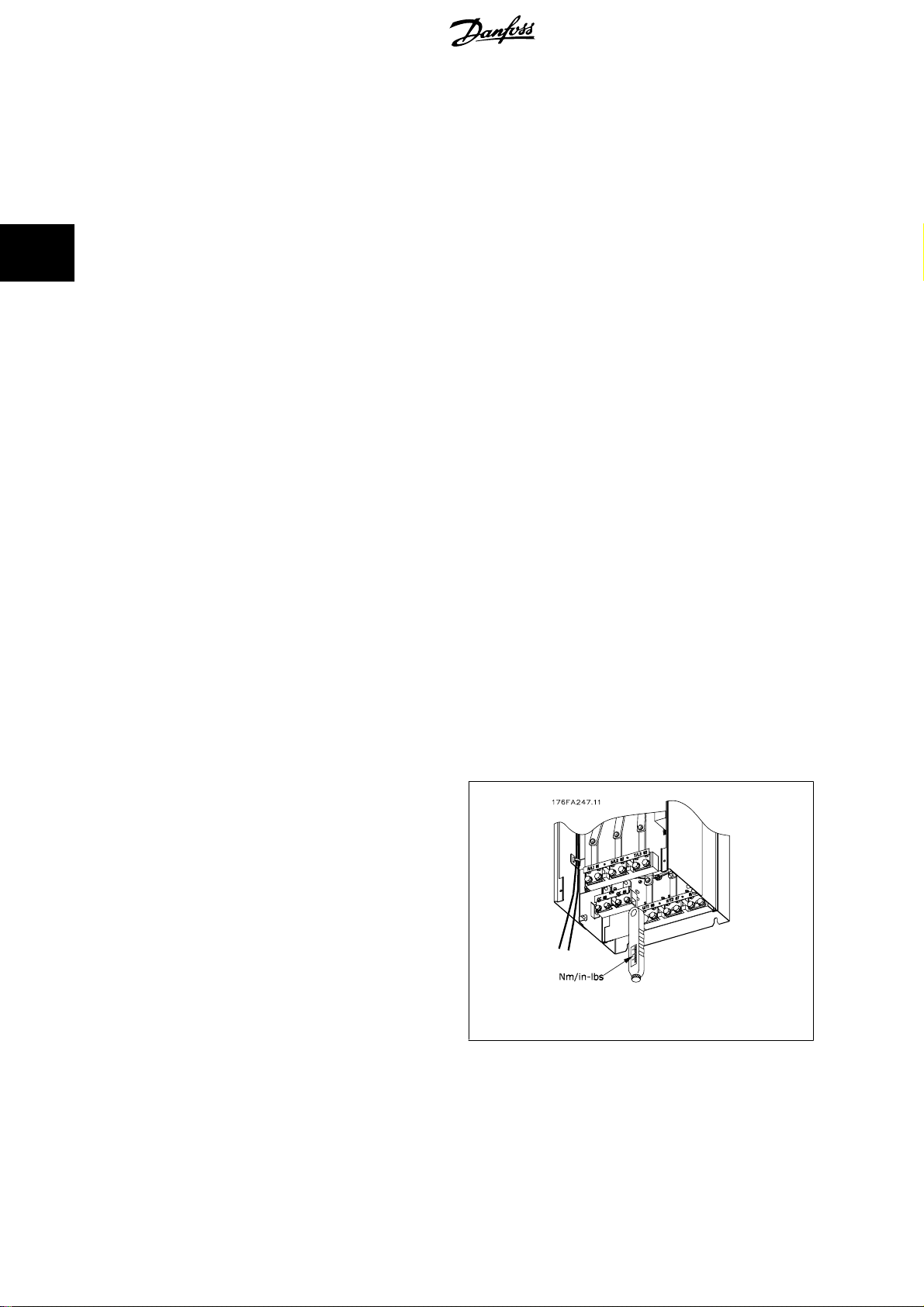

图 3.49: 总是使用转矩扳手来拧紧螺栓。
MG.20.P3.41 - VLT® 是 Danfoss 的注册商标
VLT AQUA（大功率型）操作手册 3 如何安装
机架规格 端子 转矩 螺栓尺寸
D1、D2、D3 和 D4 主电源
电动机
负载分配
制动
E1 和 E2 主电源
电动机
负载分配
制动 9.5 Nm (84 in-lbs) M8
F1、F2、F3 和 F4 主电源
电动机
负载分配
制动
Regen
表 3.3: 端子转矩
3.6.6 屏蔽电缆
为了确保较高的 EMC 抗干扰能力和较低的辐射性，务必要用正确方式连接屏蔽电缆和铠装电缆。
19 Nm (168 in-lbs) M10
9.5 Nm (84 in-lbs) M8
19 Nm (168 in-lbs) M10
19 Nm (168 in-lbs) M10
19 Nm (168 in-lbs)
9.5 Nm (84 in-lbs)
19 Nm (168 in-lbs)
M10
M8
M10
3
这些电缆可以用密封管或电缆夹来连接：
•
EMC 电缆密封管： 使用普通电缆密封管即可确保最理想的 EMC 连接。
•
EMC 电缆夹： 变频器附带了便于连接的电缆夹。
3.6.7 电动机电缆
电动机必须连接到端子 U/T1/96、V/T2/97、W/T3/98。 地线应与端子 99 相连。 变频器设备可以与任何类型的三相异步标准电动机一起使用。 出厂设
置的旋转方向为顺时针方向。变频器的输出端连接如下：
端子号
96, 97, 98, 99 主电源 U/T1、V/T2、W/T3
•
端子 U/T1/96 连接到 U 相
•
端子 V/T2/97 连接到 V 相
•
端子 W/T3/98 连接到 W 相
功能
接地
更换电动机电缆的两个相或更改 参数 4-10
电动机旋转检查可使用 参数 1-28
电动机旋转检查
电动机速度方向
的设置可改变其旋转方向。
，按照该屏幕中显示的步骤执行。
MG.20.P3.41 - VLT® 是 Danfoss 的注册商标
61
3 如何安装 VLT AQUA（大功率型）操作手册
F 机架的要求
F1/F3 要求：电动机相位电缆的数量必须为 2、4、6、8（2 的倍数，不允许使用单根电缆），这样可以将相同数量的线缆连接至逆变器模块的两个端子
上。 对于逆变器模块端子和相位的第一个公共点之间的电缆，彼此在长度上的相差应保持在 10% 以内。 建议的公共点为电动机端子。
F2/F4 要求：电动机相位电缆的数量必须为 3、6、9、12（3 的倍数，不允许使用 2 根电缆），这样可以将相同数量的线缆连接至逆变器模块的每个端
子上。 对于逆变器模块端子和相位的第一个公共点之间的线缆，彼此在长度上的相差应保持在 10% 以内。 建议的公共点为电动机端子。
输出接线盒要求： 电缆长度最短为 2.5 米，而各个逆变器模块到接线盒公共端子之间的电缆数量必须相等。
3
注意
如果改造应用的各相位需要数量不等的线缆，请向厂商咨询有关要求。
3.6.8 制动电缆带有出厂安装的制动斩波器选件的变频器
（仅在类型代码的第 18 位为字母 B 时才标配）。
连接制动电阻的电缆必须屏蔽，并且变频器至直流母线的最大长度不能超过 25 米（82 英尺）。
端子号
81, 82 制动电阻器端子
制动电阻器的连接电缆必须屏蔽。 通过电缆夹将屏蔽丝网与变频器的导电信号板及制动电阻器的金属机箱相连。
根据制动转矩确定制动电缆的横截面积。 有关安全安装的详细信息，另请参阅制动说明书
请注意，端子上的直流电压可能高达 1099 VDC，这取决于电源电压。
功能
MI.90.FX.YY
和
MI.50.SX.YY
。
F 机架 的要求
制动电阻器必须与各个逆变器的制动端子相连。
3.6.9 制动电阻器温度开关
转矩： 0.5-0.6 Nm (5 in-lbs)
螺钉尺寸： M3
该输入可用于监测外接制动电阻器的温度。 如果 104 和 106 之间的输入确立，变频器将在发出警告/报警 27“制动 IGBT”后跳闸。 如果 104 和 105
之间的连接闭合，变频器将在发出警告/报警 27“制动 IGBT”后跳闸。
常闭： 104-106（出厂时安装有跳线）
常开： 104-105
端子号
106, 104, 105 制动电阻器温度开关。
如果制动电阻器的温度过高并且热控开关断开了，则变
频器将停止制动。 电动机将开始惯性运动。
必须安装 KLIXON 开关，它处于“常闭”位置。 如果
未使用此功能，则必须同时将 106 和 104 短路。
功能
62
MG.20.P3.41 - VLT® 是 Danfoss 的注册商标
VLT AQUA（大功率型）操作手册 3 如何安装
3.6.10 负载共享
端子号 功能
88, 89 负载共享
连接电缆必须屏蔽，并且变频器至直流母线的最大长度不能超过 25 米（82 英尺）。
通过负载共享可链接多台变频器的直流中间电路。
请注意，端子上的直流电压可能高达 1099 VDC。
负载共享具有额外的设备和安全要求。 有关详细信息，请参阅负载共享手册 MI.50.NX.YY。
请注意，由于直流回路连接，主电源断路器无法隔离变频器
3
3.6.11 电气噪声防护
为实现最佳的 EMC 性能，在安装主电源电缆之前请安装 EMC 金属盖。
注意： 只有带射频干扰滤波器的设备才内含此 EMC 金属盖。

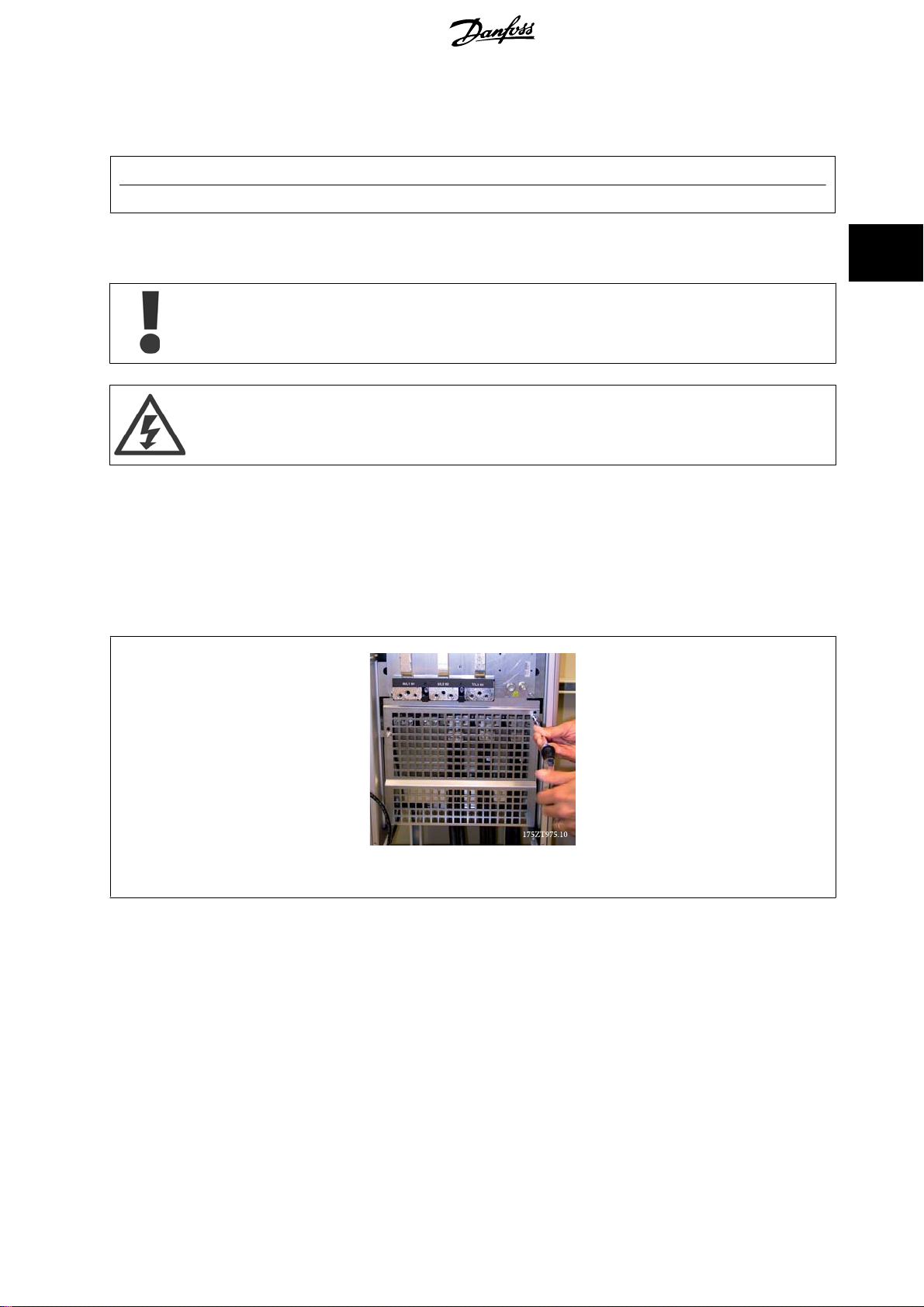

图 3.50: EMC 防护罩的安装。
MG.20.P3.41 - VLT® 是 Danfoss 的注册商标
63
3 如何安装 VLT AQUA（大功率型）操作手册
3.6.12 主电源接线
主电源必须连接到端子 91、92 和 93 上。 接地线与端子 93 右侧的端子相连。
3
端子号
91, 92, 93
94
查看铭牌，确保变频器的主电源电压符合您工厂的电力供应情况。
确保该电力供应可以为变频器提供所需的电流。
如果设备没有内置的保险丝，则应确保所用的保险丝具有正确的额定电流规格。
功能
主电源 R/L1、S/L2、T/L3
接地
3.6.13 外部风扇电源
当用直流电源为变频器供电，或者风扇必须使用独立电源来工作时，可以采用外接电源。 外部电源将被连接到功率卡。
端子号
100、101
102、103
功率卡上的连接器为冷却风扇提供了线电压连接。 出厂时安装的风扇由一条公共的交流线路供电（100 和 102 以及 101 和 103 之间的跳线）。 如果
需要外部电源，则应取下跳线，并将电源连接到端子 100 和 101。 此时应使用一个 5 Amp 的保险丝来提供保护。 在 UL 应用中，这应该是 LittleFuse
KLK-5 或与此等价的保险。
功能
辅助电源 S、T
内部电源 S、T
64
MG.20.P3.41 - VLT® 是 Danfoss 的注册商标
VLT AQUA（大功率型）操作手册 3 如何安装
3.6.14 保险丝
支路保护：
为了防止整个系统发生电气和火灾危险，设备、开关装置和机器中的所有分支电路都必须根据国家/国际法规带有短路保护和过电流保护。
短路保护：
为避免电气或火灾危险，变频器必须带有短路保护。 Danfoss 建议使用下述保险丝，以便在变频器发生内部故障时为维修人员和设备提供保护。 变频器
针对电动机输出端的短路现象提供了全面的短路保护。
过电流保护
过载保护可以避免因系统中的电缆过热而导致的火灾危险。 变频器提供了内部过电流保护，该功能可用于上游的过载保护（不适用于 UL 应用）。 请参
电流极限
阅 参数 4-18
不符合 UL
如果不需要遵守 UL/cUL，我们建议使用下述保险丝，以确保符合 EN50178 的规定：
如果不采用建议的保险丝，在发生故障时可能对变频器造成不必要的损坏。
P110 - P250 380 - 480 V gG 型
P315 - P450 380 - 480 V gR 型
380-480 V，机架规格 D、E 和 F
下述保险丝适用于能够提供 100,000 安 rms 对称电流的 240V 或 480V 或 500V 或 600V 电路（取决于变频器的额定电压）。 在采用正确保险丝的情
况下，变频器的额定短路电流 (SCCR) 为 100,000 安（rms 值）。
。 此外，也可以在系统中使用保险丝或断路器来提供过电流保护。 请始终根据国家/地区法规执行过电流保护。
3
规格/类
P110 FWH-
P132 FWH-
P160 FWH-
P200 FWH-
P250 FWH-
表 3.4: 机架规格 D，线路保险，380-480 V
规格/类型
P315 170M4017 700 A，700 V 6.9URD31D08A0700 20 610 32.700
P355 170M6013 900 A，700 V 6.9URD33D08A0900 20 630 32.900
P400 170M6013 900 A，700 V 6.9URD33D08A0900 20 630 32.900
P450 170M6013 900 A，700 V 6.9URD33D08A0900 20 630 32.900
表 3.5: 机架规格 E，线路保险 380-480 V
规格/类型
P500 170M7081 1600 A，700 V 20 695 32.1600 170M7082
P560 170M7081 1600 A，700 V 20 695 32.1600 170M7082
P630 170M7082 2000 A，700 V 20 695 32.2000 170M7082
P710 170M7082 2000 A，700 V 20 695 32.2000 170M7082
P800 170M7083 2500 A，700 V 20 695 32.2500 170M7083
P1M0 170M7083 2500 A，700 V 20 695 32.2500 170M7083
Bussmann
型
E1958
JFHR2**
300
350
400
500
600
Bussmann
E4273
T/JDDZ**
JJS-
300
JJS-
350
JJS-
400
JJS-
500
JJS-
600
Bussmann PN* 额定值 Ferraz Siba
Bussmann PN* 额定值 Siba 内部 Bussmann 选件
SIBA
E180276
JFHR2
2061032.25 L50S-300 A50-P300 NOS-
2061032.315 L50S-350 A50-P350 NOS-
2061032.35 L50S-400 A50-P400 NOS-
2061032.35 L50S-500 A50-P500 NOS-
2061032.40 L50S-600 A50-P600 NOS-
LittelFuse
E71611
JFHR2**
FerrazShawmut
E60314
JFHR2**
Bussmann
E4274
H/JDDZ**
300
350
400
500
600
Bussmann
E125085
JFHR2*
170M3017 170M3018
170M3018 170M3018
170M4012 170M4016
170M4014 170M4016
170M4016 170M4016
内部
选件
Bussmann
表 3.6: 机架规格 F，线路保险丝 380-480 V
MG.20.P3.41 - VLT® 是 Danfoss 的注册商标
65
3 如何安装 VLT AQUA（大功率型）操作手册
规格/类型 Bussmann PN* 额定值 Siba
P500 170M8611 1100 A，1000 V 20 781 32.1000
P560 170M8611 1100 A，1000 V 20 781 32.1000
P630 170M6467 1400 A，700 V 20 681 32.1400
P710 170M6467 1400 A，700 V 20 681 32.1400
P800 170M8611 1100 A，1000 V 20 781 32.1000
P1M0 170M6467 1400 A，700 V 20 681 32.1400
表 3.7: 机架规格 F，逆变器模块直流线路保险丝，380-480 V
3
* 所显示的 Bussmann 170M 型保险丝使用的是 -/80 指示灯。这些保险丝在外置使用时，可以用具有相同尺寸和电流规格的 -TN/80 类型 T、-/110 或
TN/110 类型 T 指示灯式保险丝代替
**为符合 UL 要求，可以使用 UL 认可的任何最低电压为 500 V 并且具有相应额定电流的保险丝。
525-690 V，机架规格 D、E 和 F
Bussmann
规格/类型
P45K 170M3013 125 2061032.125 6.6URD30D08A0125 170M3015
P55K 170M3014 160 2061032.16 6.6URD30D08A0160 170M3015
P75K 170M3015 200 2061032.2 6.6URD30D08A0200 170M3015
P90K 170M3015 200 2061032.2 6.6URD30D08A0200 170M3015
P110 170M3016 250 2061032.25 6.6URD30D08A0250 170M3018
P132 170M3017 315 2061032.315 6.6URD30D08A0315 170M3018
P160 170M3018 350 2061032.35 6.6URD30D08A0350 170M3018
P200 170M4011 350 2061032.35 6.6URD30D08A0350 170M5011
P250 170M4012 400 2061032.4 6.6URD30D08A0400 170M5011
P315 170M4014 500 2061032.5 6.6URD30D08A0500 170M5011
P400 170M5011 550 2062032.55 6.6URD32D08A550 170M5011
表 3.8: 机架规格 D， 525-690 V
规格/类型
P450 170M4017 700 A，700 V 6.9URD31D08A0700 20 610 32.700
P500 170M4017 700 A，700 V 6.9URD31D08A0700 20 610 32.700
P560 170M6013 900 A，700 V 6.9URD33D08A0900 20 630 32.900
P630 170M6013 900 A，700 V 6.9URD33D08A0900 20 630 32.900
表 3.9: 机架规格 E, 525-690 V
规格/类型
P710 170M7081 1600 A，700 V 20 695 32.1600 170M7082
P800 170M7081 1600 A，700 V 20 695 32.1600 170M7082
P900 170M7081 1600 A，700 V 20 695 32.1600 170M7082
P1M0 170M7081 1600 A，700 V 20 695 32.1600 170M7082
P1M2 170M7082 2000 A，700 V 20 695 32.2000 170M7082
E125085
JFHR2
Bussmann PN* 额定值 Ferraz Siba
Bussmann PN* 额定值 Siba 内部 Bussmann 选件
安培
SIBA
E180276
JFHR2
Ferraz-Shawmut
E76491
JFHR2
内部
选件
Bussmann
表 3.10: 机架规格 F, 线路保险, 525-690 V
规格/类型
P710 170M8611 1100 A，1000 V 20 781 32. 1000
P800 170M8611 1100 A，1000 V 20 781 32. 1000
P900 170M8611 1100 A，1000 V 20 781 32. 1000
P1M0 170M8611 1100 A，1000 V 20 781 32. 1000
P1M2 170M8611 1100 A，1000 V 20 781 32. 1000
表 3.11: 机架规格 F, 逆变器模块直流线路保险丝, 525-690 V
* 所显示的 Bussmann 170M 型保险丝使用的是 -/80 指示灯。这些保险丝在外置使用时，可以用具有相同尺寸和电流规格的 -TN/80 类型 T、-/110 或
TN/110 类型 T 指示灯式保险丝代替。
适用于在使用上述保险丝进行保护时能够提供不超过 100 000 rms 对称电流和最大电压为 500/600/690 V 的电路。
Bussmann PN* 额定值 Siba
补充性保险丝
机架规格 Bussmann PN* 额定值
D、E 和 F KTK-4 4 A, 600 V
表 3.12: SMPS 保险丝
66
MG.20.P3.41 - VLT® 是 Danfoss 的注册商标
VLT AQUA（大功率型）操作手册 3 如何安装
规格/型号 Bussmann PN* LittelFuse 额定值
P110-P315，380-480 V KTK-4 4 A, 600 V
P45K-P500，525-690 V KTK-4 4 A, 600 V
P355-P1M0，380-480 V KLK-15 15A, 600 V
P560-P1M2，525-690 V KLK-15 15A, 600 V
表 3.13: 风扇保险丝
规格/型号
P500-P1M0，380-480 V 2.5-4.0 A LPJ-6 SP 或 SPI 6 A, 600 V 任何列出的 J 类复合元素延
P710-P1M2，525-690 V LPJ-10 SP 或 SPI 10 A, 600 V 任何列出的 J 类复合元素延
P500-P1M0，380-480 V 4.0-6.3 A LPJ-10 SP 或 SPI 10 A, 600 V 任何列出的 J 类复合元素延
P710-P1M2，525-690 V LPJ-15 SP 或 SPI 15 A, 600 V 任何列出的 J 类复合元素延
P500-P1M0，380-480 V 6.3 - 10 A LPJ-15 SP 或 SPI 15 A, 600 V 任何列出的 J 类复合元素延
P710-P1M2，525-690 V LPJ-20 SP 或 SPI 20 A, 600 V 任何列出的 J 类复合元素延
P500-P1M0，380-480 V 10 - 16 A LPJ-25 SP 或 SPI 25 A, 600 V 任何列出的 J 类复合元素延
P710-P1M2，525-690 V LPJ-20 SP 或 SPI 20 A, 600 V 任何列出的 J 类复合元素延
表 3.14: 手动电动机控制器保险丝
机架规格
F LPJ-30 SP 或 SPI 30 A, 600 V 任何列出的 J 类复合元素延时型 30A
表 3.15: 带 30 A 保险的端子保险丝
机架规格
F LPJ-6 SP 或 SPI 6 A, 600 V 任何列出的 J 类复合元素延时型 6A
Bussmann PN* 额定值 备选保险丝
Bussmann PN* 额定值 备选保险丝
Bussmann PN* 额定值 备选保险丝
时型 6A 保险丝
时型 10A 保险丝
时型 10A 保险丝
时型 15A 保险丝
时型 15A 保险丝
时型 20A 保险丝
时型 25A 保险丝
时型 20A 保险丝
保险丝
保险丝
3
表 3.16: 控制变压器保险丝
机架规格
F GMC-800MA 800 mA, 250 V
表 3.17: NAMUR 保险丝
机架规格
F LP-CC-6 6 A, 600 V 任何列出的 CC 类 6A 保险丝
表 3.18: 安全继电器线圈保险丝及 PILS 继电器
Bussmann PN* 额定值 备选保险丝
Bussmann PN* 额定值
MG.20.P3.41 - VLT® 是 Danfoss 的注册商标
67
3
3 如何安装 VLT AQUA（大功率型）操作手册
3.6.15 主电源断路器 - 机架规格 D、E 和 F
机架规格 功率和电压 类型
D1/D3 P110-P132 380-480V 及 P110-P160 525-690V ABB OETL-NF200A
D2/D4 P160-P250 380-480V 及 P200-P400 525-690V ABB OETL-NF400A
E1/E2 P315 380-480V 及 P450-P630 525-690V ABB OETL-NF600A
E1/E2 P355-P450 380-480V ABB OETL-NF800A
F3 P500 380-480V 及 P710-P800 525-690V Merlin Gerin NPJF36000S12AAYP
F3 P560-P710 380-480V 及 P900 525-690V Merlin Gerin NRK36000S20AAYP
F4 P800-P1M0 380-480V 及 P1M0-P1M2 525-690V Merlin Gerin NRK36000S20AAYP
3.6.16 F 机架断路器
机架规格 功率和电压 类型
F3 P500 380-480V 及 P710-P800 525-690V Merlin Gerin NPJF36120U31AABSCYP
F3 P630-P710 380-480V 及 P900 525-690V Merlin Gerin NRJF36200U31AABSCYP
F4 P800 380-480V 及 P1M0-P1M2 525-690V Merlin Gerin NRJF36200U31AABSCYP
F4 P1M0 380-480V Merlin Gerin NRJF36250U31AABSCYP
3.6.17 F 机架 主电源接触器
机架规格 功率和电压 类型
F3 P500-P560 380-480V 及 P710-P900 525-690V Eaton XTCE650N22A
F3 P630 380-480V Eaton XTCE820N22A
F3 P710 380-480V Eaton XTCEC14P22B
F4 P1M0 525-690V Eaton XTCE820N22A
F4 P800-P1M0 380-480V 及 P1M2 525-690V Eaton XTCEC14P22B
3.6.18 电动机绝缘
如果电动机电缆长度未超过在一般规范表中列出的最大电缆长度，则建议
采用下述额定级别的电动机绝缘，因为电动机电缆中的输电线路效应可能
会使峰值电压达到直流回路电压的 2 倍以及达到主电源电压的 2.8
倍。 如果电动机的额定绝缘等级较低，则建议使用 du/dt 或正弦波滤波
器。
主电源额定电压 电动机绝缘
UN ≤ 420 V
420 V < U
500 V < UN ≤ 600 V
600 V < U
≤ 500 V
N
≤ 690 V
N
标准 ULL = 1300 V
= 1600 V
增强 U
LL
增强 ULL = 1800 V
增强 U
= 2000 V
LL
68
MG.20.P3.41 - VLT® 是 Danfoss 的注册商标
VLT AQUA（大功率型）操作手册 3 如何安装
3.6.19 电动机轴承电流
所有随 110 kW 或更高功率变频器安装的电动机都应安装 NDE（非驱动端）绝缘轴承，以排除流通的轴承电流。 为了尽量减小 DE（驱动端）轴承和轴的
电流，需要将变频器、电动机、从动机适当接地，并且将电动机与从动机之间的连接也接地。
标准的抑制策略：
1. 使用绝缘型轴承
2. 执行严格的安装规程
- 严格遵循 EMC 安装准则
- 在电动机和变频器之间建立良好的高频连接，例如用屏蔽电缆 360° 连接电动机和变频器
- 提供从变频器到建筑物接地以及从电动机到建筑物接地的低阻抗路径。 对于泵来说，这可能有些困难
- 在电动机与负载机器之间直接接地
- 增强 PE，从而降低 PE 中的高频阻抗
- 确保电动机和负载电动机已校准
3. 降低 IIGBT 开关频率
4. 调节逆变器波形，60° AVM 和 SFAVM
5. 安装轴接地系统或在电动机和负载之间采用绝缘的接头
6. 涂抹导电的润滑脂
7. 如果应用允许，可使用变频器的最低速度设置来避免在较低的电动机速度下运行。
8. 尽量确保线路电压与接地平衡。 这对于 IT、TT、TN-CS 或接地脚系统来说可能有些困难。
9. 使用 dU/dt 滤波器或正弦滤波器
3
3.6.20 控制电缆的布线
请按照图中所示将所有控制电线固定到指定的控制电缆通路上。 记住用
正确方式连接屏蔽层，以确保最理想的抗电气干扰能力。
现场总线连接
连接到控制卡上的相关选件。 有关详细信息，请参阅相关的现场总线手
册。 电缆必须放置在变频器的左内侧，并且应与其他控制电线固定在一
起（见插图）。
图 3.51: 控制电缆的线路。
MG.20.P3.41 - VLT® 是 Danfoss 的注册商标
69
3
3 如何安装 VLT AQUA（大功率型）操作手册
在机架式 (IP00) 和 NEMA 1 设备中，还可以如右图所示从设备顶部连接
现场总线 。 在 NEMA 1 设备上，首先必须卸掉盖板。
现场总线顶部连接套件号： 176F1742
图 3.52: 从顶部连接现场总线。
外接 24 伏直流电源的安装
转矩： 0.5-0.6 Nm (5 in-lbs)
螺钉尺寸： M3
No.
35 (-), 36 (+) 外接 24 V 直流电源
外接 24 V 直流电源可用作控制卡及安装的任意选件卡的低压电源。 这样完全可在未连接主电源的情况下对 LCP（包括参数设置）进行操作。 请注意，
连接 24 V 直流电源时将发出低压警告；但是，不会跳闸。
使用 24 V PELV 型直流电源可确保变频器控制端子使用正确的流电绝缘（PELV 型）。
功能
3.6.21 访问控制端子
所有用于连接控制电缆的端子都位于 LCP 下方。 打开 IP21/ 54 设备 的面板门或拆下 IP00 设备的箱盖，便可以访问这些端子。
70
MG.20.P3.41 - VLT® 是 Danfoss 的注册商标
VLT AQUA（大功率型）操作手册 3 如何安装
3.6.22 电气安装，控制端子
将电缆连接到端子上：
1. 剥去 9-10 mm 的绝缘层
将螺丝刀
将螺丝刀
1)
插入方孔中。
1)
插入方孔中。
3
2.
3. 将电缆插入相邻的圆孔中。
4. 抽出螺丝刀。 此时，电缆已安装到端子上。
从端子上拆下电缆：
1.
2. 拔出电缆。
1)
最大 0.4 x 2.5 mm
1.
2.
3.
MG.20.P3.41 - VLT® 是 Danfoss 的注册商标
71
3 如何安装 VLT AQUA（大功率型）操作手册
3.7 连接示例
3.7.1 启动/停止
3
端子 18 = 参数 5-10
端子 27 = 参数 5-12
性）
端子 37 = 安全停止
端子 18 数字输入
端子 27 数字输入
3.7.2 脉冲启动/停止
端子 18 = 参数 5-10
端子 27= 参数 5-12
端子 37 = 安全停止
端子 18 数字输入
端子 27 数字输入
[8]
启动
[0]
无运行（默认值为反向惯
[9]
自锁启动
[6]
停止反逻辑
72
MG.20.P3.41 - VLT® 是 Danfoss 的注册商标
VLT AQUA（大功率型）操作手册 3 如何安装
3.7.3 加速/减速
端子 29/32 = 加速/减速：
端子 18 = 参数 5-10
端子 27 = 参数 5-12
端子 29 = 参数 5-13
端子 32 = 参数 5-14
注意：只有 FC x02 中才有端子 29（x= 系列类型）。
端子 18 数字输入
端子 27 数字输入
端子 29 数字输入
端子 32 数字输入
3.7.4 电位计参考值
通过电位计的电压参照值：
参考值来源 1 = [1]
端子 53，低电压 = 0 伏特
端子 53，高电压 = 10 伏特
端子 53，参考值/反馈值下限 = 0 RPM
端子 53，参考值/反馈值上限 = 1500 RPM
开关 S201 = 关（U）
模拟输入 53
启动 [9]（默认设置）
锁定参考值 [19]
加速 [21]
减速 [22]
3
（默认值）
MG.20.P3.41 - VLT® 是 Danfoss 的注册商标
73
3
3 如何安装 VLT AQUA（大功率型）操作手册
3.8 电气安装 - 续
3.8.1 电气安装，控制电缆
图 3.53: 图中显示了不带选件时的所有电气端子。
端子 37 用作安全停止功能的输入端子。 有关安全停止功能的安装说明，请参考变频器设计指南中的
“安全停止和安全停止功能的安装”章节。
过长的控制电缆和模拟信号可能会由于主电源线的噪声而形成 50/60 Hz 的接地环路（这种情况非常少见，要取决于安装）。
如果发生这种情况，则可能必须要破坏屏蔽或在屏蔽与机架之间插入一个 100 nF 的电容。
数字和模拟的输入输出必须分别连接到变频器的公共输入端（端子 20、55、39），以避免来自这两个组的接地电流影响其它组。 例如，打开数字输入可
能会干扰模拟输入信号。
74
MG.20.P3.41 - VLT® 是 Danfoss 的注册商标
安全停止功能的安装
部分。 另请参阅
VLT AQUA（大功率型）操作手册 3 如何安装
控制端子的输入极性
3
注意
控制电缆必须带有屏蔽/铠装。
按照变频器操作说明的介绍连接这些电缆。 记住用正确方式连接屏蔽层，以确保最理想的抗电气干扰能力。
MG.20.P3.41 - VLT® 是 Danfoss 的注册商标
75
3 如何安装 VLT AQUA（大功率型）操作手册
3.8.2 开关 S201、S202 和 S801
开关 S201 (A53) 和 S202 (A54) 分别用于选择模拟输入端子 53 和 54 的电流配置（0 到 20 mA）或电压配置（-10 到 10 V）。
开关 S801 (BUS TER.) 可用于端接 RS-485 端口（端子 68 和 69）。
电气安装
部分中
请参阅
显示所有电气端子
的示意图。
3
默认设置：
S201 (A53) = OFF（电压输入）
S202 (A54) = OFF（电压输入）
S801（总线端接）= OFF
在更改 S201、S202 或 S801 的功能时，切勿用蛮力进行切换。 操作开关时，建议先拆下 LCP 固定装置（底座）。 当变频器带电
时，切勿操作这些开关。
76
MG.20.P3.41 - VLT® 是 Danfoss 的注册商标
VLT AQUA（大功率型）操作手册 3 如何安装
3.9 最终设置和测试
要对设置进行测试并且确保变频器运行，请执行以下步骤。

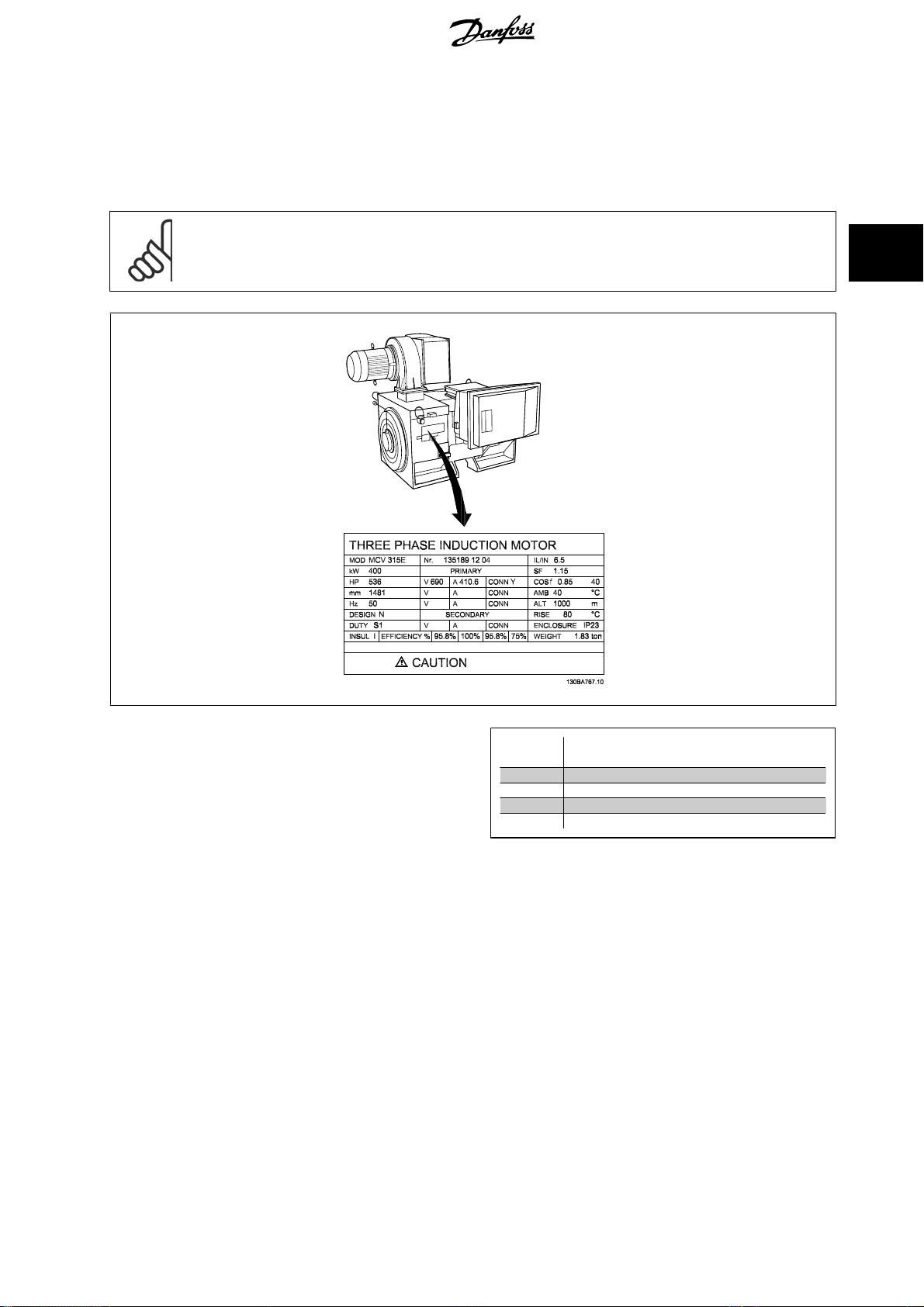

步骤 1. 找到电动机铭牌。
注意
电动机可能是星形 (Y) 或三角形接法连接()。 此信息位于电动机铭牌数据中。
3
步骤 2. 在该参数列表中输入电动机铭牌数据。
要访问此列表，请首先按 [QUICK MENU]（快捷菜单）键，然后选择“Q2
快捷设置”。
1. 参数 1-20
参数 1-21
2. 参数 1-22
3. 参数 1-23
4. 参数 1-24
5. 参数 1-25
步骤 3. 激活电动机自动调整 (AMA)
通过执行 AMA，可以确保最佳性能。 AMA 会测量来自电动机模型等效图的数据。
1. 将端子 37 连接到端子 12（如果提供了端子 37 的话）。
2. 将端子 27 连接到端子 12，或将 参数 5-12
3. 激活 AMA 参数 1-29
4. 选择运行完整或精简的 AMA。 如果安装了正弦波滤波器，则只能运行精简 AMA，否则请在 AMA 过程中。
5. 按 [OK]（确定）键。 显示屏显示“按 [Hand on]（手动启动）开始”。
6. 按 [Hand on]（手动启动）键。 一个进度条表明了是否正在运行 AMA。
运行过程中停止 AMA
1. 按 [OFF]（关）键 – 变频器将进入报警模式，显示器显示 AMA 已被用户终止。
AMA 成功执行
1. 显示屏显示“按 [OK]（确定）完成 AMA”。
2. 按 [OK]（确定）键退出 AMA 状态。
自动电动机调整 (AMA)
端子 27 数字输入
。
设为“无功能” (参数 5-12
端子 27 数字输入
电动机功率 [kW]
电动机功率 [HP]
电动机电压
电动机频率
电动机电流
电动机额定转速
[0])
MG.20.P3.41 - VLT® 是 Danfoss 的注册商标
77
3
3 如何安装 VLT AQUA（大功率型）操作手册
AMA 执行不成功
1. 变频器进入报警模式。
2. [Alarm Log]（报警记录）中的“报告值”显示了 AMA 过程在变频器进入报警模式之前最后执行的测量操作。 这些报警的编号以及有关说明有助
于进行疑难解答。 如果为了获得服务而与 Danfoss 联系，请务必提供报警编号和报警说明。
注意
AMA 执行不成功，通常是因为电动机铭牌数据注册不正确，或者是电动机与变频器之间的功率规格相差过大造成的。
步骤 4. 设置速度极限和加减速时间
警告和报警
一章对报警进行了说明。
参数 3-02
参数 3-03
表 3.19: 设置需要的速度极限和加减速时间。
参数 4-11
最小参考值
最大参考值
电机速度下限
or 参数 4-12
[Hz]
参数 4-13
电机速度上限
or 参数 4-14
[Hz]
参数 3-41
参数 3-42
斜坡 1 加速时间
斜坡 1 减速时间
电动机速度下限
电动机速度上限
78
MG.20.P3.41 - VLT® 是 Danfoss 的注册商标
VLT AQUA（大功率型）操作手册 3 如何安装
3.10 附加连接
3.10.1 机械制动控制
在起降应用中，需要能够控制机电制动。
•
使用继电器输出或数字输出（端子 27 和 29）控制制动。
•
当变频器无法“支持”电动机时（例如因为负载过大），请将输出关闭（没有电压）。
•
对于带有机电制动的应用，请选择参数 5-4* 中的
•
当电动机电流超过 参数 2-20
•
当输出频率低于 参数 2-21
合。
如果变频器处于报警模式或过压状态，会立即开始机械制动。
抱闸释放电流
激活制动速度
机械制动控制
中的预设值时，将解除制动。
或 参数 2-22
激活制动速度 [Hz]
3.10.2 电动机并联
变频器可控制多台并联的电动机。 电动机的总电流消耗不得超过变频器
的额定输出电流 I
。
M,N
[32]。
中设置的频率，并且仅当变频器执行了停止命令时，制动才会啮
3
注意
仅在电缆较短时，才建议将系统的电缆连接到一个公共
接点（如下图所示）。
注意
当电动机并联时，不能使用参数 1-29
整 (AMA)
。
注意
在具有并联电动机的系统中，不能将变频器的电子热敏
•继电器 (ETR) 用作单个电动机的电动机保护。 请为
电动机提供进一步的保护，例如，在每个电动机或单个
热敏继电器中使用热敏电阻（不宜使用断路器作为保
护）。
自动电动机调
如果电动机的规格相差较大，在启动和 RPM 值低时可能引发问题。原因是，小型电动机的定子欧姆电阻相对较高，它在启动和 RPM 值低时会要求较高的
电压。
3.10.3 电动机热保护
变频器中的电子热敏继电器已通过 UL 认证，可用于保护单台电动机。为此，需要将参数 1-90
设为电动机额定电流（参见电动机铭牌）。
流
对于电动机热保护，还可以使用 MCB 112 PTC 热敏电阻卡选件。 该卡通过 ATEX 认证，可以保护那些位于存在爆炸危险的区域（区域 1/21 和区域
设计指南
2/22）中的电动机。 有关详细信息，请参考
。
MG.20.P3.41 - VLT® 是 Danfoss 的注册商标
电动机热保护设为 ETR 跳闸
，并将参数 1-24
电动机电
79
4
4 如何操作变频器 VLT AQUA（大功率型）操作手册
80
MG.20.P3.41 - VLT® 是 Danfoss 的注册商标
VLT AQUA（大功率型）操作手册 4 如何操作变频器
4 如何操作变频器
4.1 操作方式
4.1.1 操作方式
可以通过三种方法操作变频器：
1. 图形化本地控制面板 (GLCP)，请参阅 6.1.2
2. 数字式本地控制面板 (NLCP)，请参阅 6.1.3
3. RS-485 串行通讯或 USB，两者均可用于 PC 连接，请参阅 6.1.4
如果变频器安装了现场总线选件，请参阅相关文档。
4.1.2 如何操作图形化 LCP (GLCP)
以下说明适用于 GLCP (LCP 102)。
GLCP 分为四个功能组：
1. 带有状态行的图形显示器。
2. 菜单键和指示灯 (LED) – 用于选择模式、更改参数和切换显示功能。
3. 导航键和指示灯 (LED)。
4. 操作键和指示灯 (LED)。
4
图形显示器：
LCD 显示器带有背光，它总共可以显示 6 行字母数字信息。 所有数据都显示在 LCP 中，LCP 在 [状态] 模式下最多可以显示 5 个运行变量。
显示行：
a. 状态行：显示图标和图形的状态信息 。
b. 第 1-2 行：显示用户定义或选择的数据和变量的操作员数据
行。 通过按 [Status]（状态）键，最多可以再增加一行。
c. 状态行：显示文本的状态信息。
显示器分为 3 个区域：
上部区域 (a)
在状态模式下显示状态，在非状态模式下以及发生报警/警告时最多可以
显示 2 个变量。
MG.20.P3.41 - VLT® 是 Danfoss 的注册商标
81
4 如何操作变频器 VLT AQUA（大功率型）操作手册
此外还将显示在参数 0-10“有效菜单”中选择的有效菜单的编号。 如果正在对有效菜单之外的其他菜单进行设置，所设置菜单的编号将显示在右侧的括
号中。
中部区域 (b)
最多显示 5 个变量并带有相关单位，无论状态如何。 发生报警/警告时，将显示警告（而不是变量）。
通过按 [Status]（状态）键，可以在 3 个状态读数显示器之间切换。
每个状态屏幕显示了具有不同格式的运行变量 – 请参阅下文。
所显示的每一个运行变量可以与多个值或测量值关联。 借助参数 0-20、0-21、0-22、0-23 和 0-24 可以定义要显示的值/测量值。通过 [快捷菜单]、
“Q3 功能设置”、“Q3-1 一般设置”、“Q3-11 显示设置”可以访问这些参数。
4
在参数 0-20 到参数 0-24 中选择的每个值/测量值读数参数都有自己的刻度以及小数点（如果存在）后的数字位数。 在显示较大的数值时，小数点后面
的数字位数会较少。
示例：电流读数
5.25 A、15.2 A、105 A。

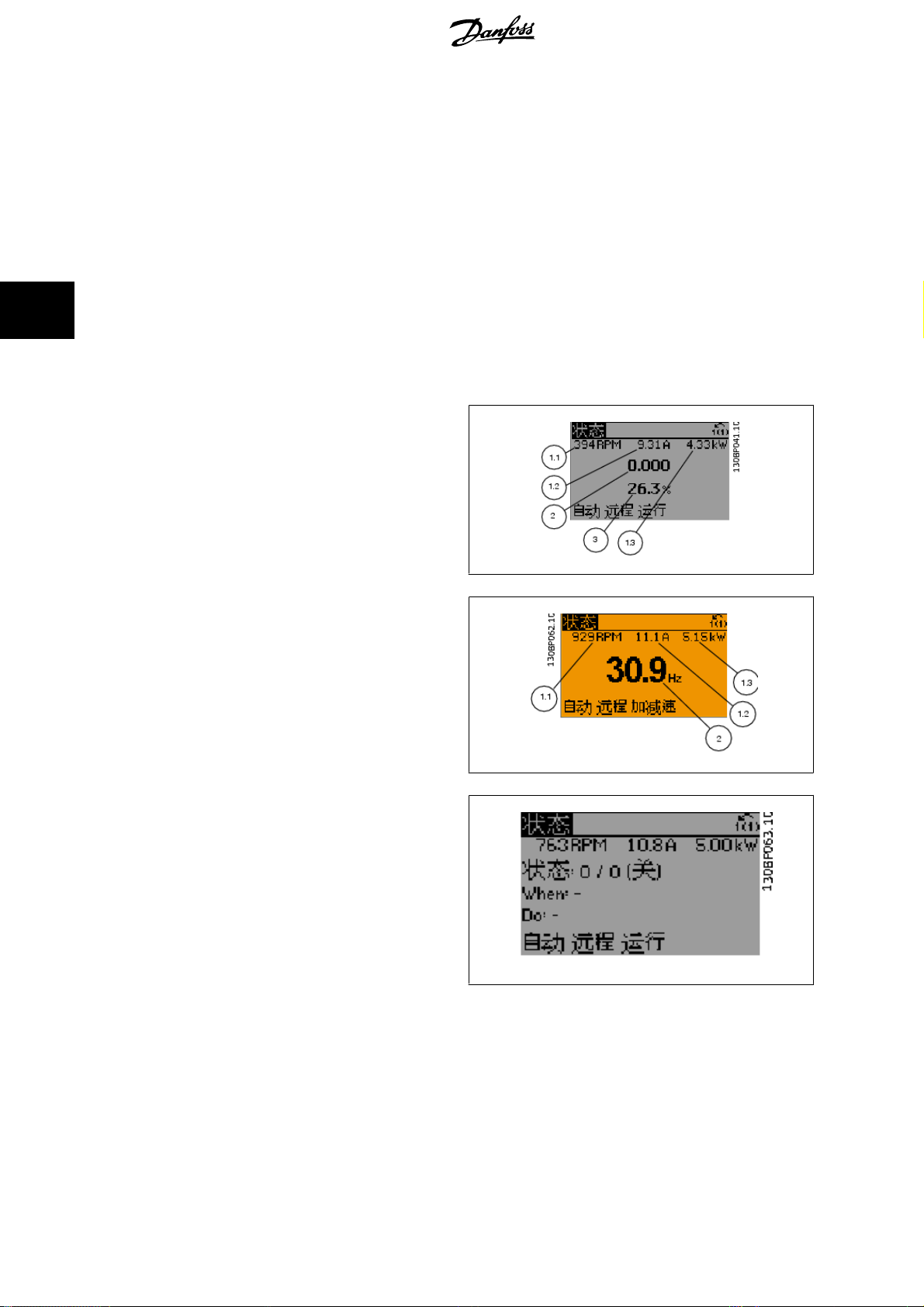

状态显示 I
这是启动或初始化之后的标准显示状态。
对于所显示的运行变量（1.1、1.2、1.3、2 和 3），要获得同其关联的
值/测量值的信息，请使用 [INFO]（信息）键。
要了解在该显示器中显示的运行变量，请参阅图解。图 1.1、1.2 和 1.3
是以较小尺寸显示的。图 2 和 3 是以中等尺寸显示的。
状态显示 II
要了解在该显示器中显示的运行变量（1.1、1.2、1.3 和 2），请参阅图
解。
本示例分别选择了速度、电动机电流、电动机功率以及频率作为在第 1
行和第 2 行显示的变量。
图 1.1、1.2 和 1.3 是以较小尺寸显示的。图 2 是以较大尺寸显示的。
状态显示 III：
该状态显示了与智能逻辑控制有关的事件和操作。 有关详细信息，请参
阅
智能逻辑控制
部分。
82
MG.20.P3.41 - VLT® 是 Danfoss 的注册商标
VLT AQUA（大功率型）操作手册 4 如何操作变频器
底部区域
始终用于在状态模式下显示变频器的状态。
调整显示器对比度
按 [status]（状态）和 [▲] 键可以使显示器变暗
按 [status]（状态）和 [▼] 键可以使显示器变亮
指示灯 (LED)：
如果超过了特定的阈值，报警和/或警告 LED 将亮起。 同时会在控制面板上显示状态和报警文字。
当变频器获得主电源电压、直流总线端子或 24 V 外接电源的供电后，“On”（开）LED 会亮起。 同时，背光也将打开。
•
绿色 LED/启动：控制部分正在工作。
•
黄色 LED/警告：指示警告。
•
闪烁的红色 LED/报警：指示报警。
4
GLCP 键
菜单键
菜单键按功能分为几类。 显示器和指示灯下方的键用于参数设置，包括
选择正常运行期间的显示内容。
130BP045.10
状态]
表明变频器和/或电动机的频率状态。按 [状态] 键可以选择 3 个不同的读数：
5 行读数，4 行读数或智能逻辑控制。
[Status]（状态）用于选择显示模式，或用于从快捷菜单模式、主菜单模式或报警模式返回显示模式。 [Status]（状态）键还用于切换单读数或双读数
模式。
快捷菜单]
可以快捷设置变频器。 最常用的功能可在此设置。
[Quick Menu]（快捷菜单）包括以下内容：
- Q1： 我的个人菜单
- Q2：快捷设置
- Q3：功能设置
- Q5： 已完成的更改
- Q6：日志
“功能”设置提供了一种快速方便地访问大多数水和污水处理应用所要求的各个参数的方法。这些应用包括可变转矩、恒定转矩、泵、计量泵、井泵、增
压泵、混合器泵、鼓风机以及其他泵和风扇应用。 它还包括用来选择下述内容的参数：在 LCP 上显示的变量、数字预置速度、模拟参考值的标定、闭环
单区域和多区域应用以及与水应用和污水应用有关的特定功能。
除非通过参数 0-60、0-61、0-65 或 0-66 创建了密码，否则可以直接访问这些快捷菜单参数。
您可以直接在快捷菜单模式和主菜单模式之间进行切换。
[Main Menu]（主菜单）
可对所有参数进行编程。
除非通过参数 0-60、0-61、0-65 或 0-66 创建了密码，否则可以立即访问这些主菜单参数。 对大多数水应用和污水应用而言，您都不必访问主菜单参
数，因为 Quick Menu（快捷菜单）、Quick Set-up（快捷设置）和 Function Set-up（功能设置）提供了最简单、最快速访问所需典型参数的方式。
MG.20.P3.41 - VLT® 是 Danfoss 的注册商标
83
4 如何操作变频器 VLT AQUA（大功率型）操作手册
您可以直接在主菜单模式和快捷菜单模式之间进行切换。
按住 [Main Menu]（主菜单）键 3 秒钟，可以设置参数快捷键。 参数快捷键允许直接访问任何参数。
[Alarm Log]（报警记录）
显示了包含五个最新报警（编号为 A1-A5）的报警列表。 要获得报警的其他信息，请使用箭头键指向报警编号，然后按 [OK]（确定）。 将显示有关变
频器状态的信息，然后进入报警模式。
[Back]（后退）
可返回导航结构的上一步或上一层。
[Cancel]（取消）
取消最后的更改或命令（只要显示内容尚未发生变化）。
[Info]（信息）
显示任何显示窗口中的命令、参数或功能的相关信息。 [Info]（信息）
键可以在需要时为您提供详细的信息。
按 [Info]（信息）、[Back]（返回）或 [Cancel]（取消）中的任何一个
键，都可以退出信息模式。
4
导航键
使用四个导航箭头可在 [Quick Menu]（快捷菜单）、[Main Menu]（主菜
单） 和 [Alarm Log]（报警记录）中的不同选项之间进行导航。 这些键
用于移动光标。
[OK]
用于选取光标指示的参数以及确认参数更改。
操作键
用于本地控制的键位于控制面板的底部。
130BP046.10
[Hand On]（手动启动）
允许您通过 GLCP 控制变频器。 [Hand On]（手动启动）键也可以启动电动机。现在您可以通过箭头键来输入电动机速度参考数据。 通过参数 0-40
的手动启动键
启用 [Hand on]（手动启动）后，下列控制信号仍将有效：
•
•
•
•
•
•
•
•
84
，您可以启用 [1] 或禁用 [0] 该键。
[Hand on]（手动启动）- [Off]（停止）- [Auto on]（自动启动）
复位
惯性停止反逻辑（电动机惯性停止）
反向
菜单选择低位 (lsb) – 菜单选择高位 (msb)
来自串行通讯的停止命令
快速停止
直流制动
MG.20.P3.41 - VLT® 是 Danfoss 的注册商标
LCP
VLT AQUA（大功率型）操作手册 4 如何操作变频器
注意
通过控制信号或串行总线激活的外部停止信号比通过 LCP 给出的“启动”命令优先级高。
[Off]（停止）
用于停止连接的电动机。 该键可以通过参数
止）键，则只能通过断开主电源来停止电动机。
[Auto On]（自动启动）
允许通过控制端子和/或串行通讯来控制变频器。 在控制端子和/或总线上给出启动信号后，变频器将启动。 该键可以通过参数
动] 键
进行启用 [1] 或禁用 [0]。
0-41 LCP 的 [停止] 键进行启用
[1] 或禁用 [0]。 如果没有选择外部停止功能，并且禁用了 [Off]（停
0-42 LCP 的 [自动启
4
注意
通过数字输入激活的 HAND-OFF-AUTO（手动-关闭-自动）信号比控制键 [Hand on]（手动）-[Auto on]（自动启动）的优先级高。
[Reset]（复位）
用于在报警（跳闸）后使变频器复位。 该键可通过参数 0-43
通过
按住 [主菜单] 键 3 秒钟，可以设置参数快捷键。 参数快捷键允许直接访问任何参数。
LCP 的复位键进行启用
[1] 或禁用 [0]。
MG.20.P3.41 - VLT® 是 Danfoss 的注册商标
85
4 如何操作变频器 VLT AQUA（大功率型）操作手册
4.1.3 如何操作数字式 LCP (NLCP)
以下说明适用于 NLCP (LCP 101)。
该控制面板分为四个功能组：
1. 数字式显示器。
2. 菜单键和指示灯 (LED) – 用于更改参数和切换显示功能。
3. 导航键和指示灯 (LED)。
4. 操作键和指示灯 (LED)。
4
注意
使用数字式本地控制面板 (LCP101) 无法进行参数复
制。
选择下述某种模式：
显示变频器或电动机的状态。
一旦发生报警，NLCP 将自动切换到状态模式。
在该模式下可以显示多个报警。
快捷设置或主菜单模式：显示参数和参数设置。
指示灯 (LED)：
•
指示控制部分是否已打开。
•
黄色指示灯：指示警告。
•
红色指示灯闪烁：指示报警。
菜单键
[Menu]（菜单），用于选择下述某种模式：
•
状态
•
快捷设置
•
主菜单
主菜单
可对所有参数进行编程。
除非通过参数 参数 0-60
立即访问这些参数。
快捷设置用于仅使用最基本的参数设置变频器。
当参数值闪烁时，可使用上/下箭头更改参数值。
通过多次按 [Menu]（菜单）键，直到主菜单 LED 亮起，可以选择主菜单。
选择参数组 [xx-__]，然后按 [OK]（确定）
选择参数 [__-xx]，然后按 [OK]（确定）
如果参数为数组参数，请选择数组编号，然后按 [OK]（确定）
选择所需的数据值，然后按 [OK]（确定）
扩展菜单密码
、参数 0-61
扩展菜单无密码
、参数 0-65
图 4.1: 数字式 LCP (NLCP)
图 4.2: 状态显示示例
图 4.3: 报警显示示例
个人菜单密码
或 参数 0-66
个人菜单无密码
130BP077.10
130BP078.10
创建了密码，否则可以
86
MG.20.P3.41 - VLT® 是 Danfoss 的注册商标
VLT AQUA（大功率型）操作手册 4 如何操作变频器
导航键
[返回]
用于后退
箭头 [
] [▼]
▲
键用于在参数组间、参数间和参数内进行选择。
[OK]
用于选取光标指示的参数以及确认参数更改。
图 4.4: 显示示例
130BP079.10
操作键
用于本地控制的键位于控制面板的底部。
130BP046.10
图 4.5: 数字式 LCP (NLCP) 的操作键
[手动启动]：
允许您通过 LCP 控制变频器。 [Hand on]（手动启动）还可以启动电动机。现在您可以通过箭头键来输入电动机速度数据。 通过 参数 0-40
动启动键
，您可以启用 [1] 或禁用 [0] 该键。
通过控制信号或串行总线激活的外部停止信号要优先于通过 LCP 给出的“启动”命令。
启用 [Hand on]（手动启动）后，下列控制信号仍将有效：
•
[Hand on]（手动启动）- [Off]（停止）- [Auto on]（自动启动）
•
复位
•
惯性停止反逻辑
•
反向
•
菜单选择低位 (lsb) – 菜单选择高位 (msb)
•
来自串行通讯的停止命令
•
快速停止
•
直流制动
[Off]（停止）
用于停止连接的电动机。 通过 参数 0-41
如果没有选择外部停止功能，并且禁用了 [Off]（停止）键，则可以通过断开主电源来停止电动机。
LCP 的停止键
，您可以启用 [1] 或禁用 [0] 该键。
4
LCP 的手
[自动启动]：
允许通过控制端子和/或串行通讯来控制变频器。 在控制端子和/或总线上给出启动信号后，变频器将启动。 通过 参数 0-42
以
启用
[1] 或禁用 [0] 该键。
注意
通过数字输入的有效“手动 - 关闭 - 自动”信号比通过控制键执行的 [Hand on]（手动启动）和 [Auto on]（自动启动）具有更高的
优先级。
[Reset]（复位）
用于在报警（跳闸）后使变频器复位。 通过 参数 0-43
LCP 的复位键
MG.20.P3.41 - VLT® 是 Danfoss 的注册商标
，您可以启用 [1] 或禁用 [0] 该键。
LCP 的自动启动键
，您可
87
4
4 如何操作变频器 VLT AQUA（大功率型）操作手册
4.1.4 更改数据
1. 按 [Quick Menu]（快捷菜单）或 [Main Menu]（主菜单）键。
2.
3. 按 [OK]（确定）键。
4.
5. 按 [OK]（确定）键。
6.
7. 按 [Cancel]（取消）键放弃更改，或按 [OK]（确定）键接受更改，然后输入新设置。
4.1.5 更改文本值
如果所选参数是文本值，可使用上/下导航键更改文本值。
向上键将增大参数值，而向下键将减小参数值。 将光标放到要保存的值
上，然后按 [确定]。
] 和 [▼] 键查找要编辑的参数组。
使用 [
▲
] 和 [▼] 键查找要编辑的参数。
使用 [
▲
] 和 [▼] 键选择正确的参数设置。 或者，使用 键移动到数字中的某个数位。 光标指示已选定要更改的数位。使用 [▲] 键将使值增
使用 [
▲
加，使用 [
] 键将使值减小。
▼
130BP068.10
4.1.6 更改一组数字型数据值
如果所选参数代表数字型数据值，可以使用 <> 导航键和向上/向下导航
键更改所选的数据值。 使用 <> 导航键可在水平方向移动光标。
使用向上/向下导航键可更改数据值。 向上键增大数据值，而向下键减小
数据值。 将光标放到要保存的值上，然后按 [确定]。
图 4.6: 显示示例。
130BP069.10
图 4.7: 显示示例。
4.1.7 逐级, 更改数据值
某些参数既可以逐级更改，也可以无级更改。 这适用于 参数 1-20
这些参数既可以按一组数字型数据值进行更改，也可以进行无级更改。
88
MG.20.P3.41 - VLT® 是 Danfoss 的注册商标
电动机功率 [kW]
图 4.8: 显示示例。
, 参数 1-22
电动机电压
和 参数 1-23
电动机频率
。
VLT AQUA（大功率型）操作手册 4 如何操作变频器
4.1.8 读取和设置索引参数
将参数放置在滚动堆栈中后会对其建立索引。参数
参数 15-30
航键在日志值中滚动。
报警记录:错误代码
到 参数 15-32
报警记录:时间
中包括可读取的故障日志。 选择一个参数，然后按 [OK]（确定），并使用向上/向下导
再以 参数 3-10
选择该参数，然后按 [OK]（确定），并使用向上/向下导航键在索引值中滚动。 要更改参数值，请选择索引值，然后按 [OK]（确定）键。 使用向上和
向下键更改该值。 按 [OK]（确定）键接受新设置。 要放弃，请按 [Cancel]（取消）键。 要退出该参数，请按 [Back]（后退）。
预置参考值
为例：
4.1.9 提示与技巧
* 对大多数水应用和污水应用来说，Quick Menu（快捷菜单）、Quick Set-up（快捷设置）和 Function Set-up（功能设置）都是
最简单、最快速地访问所有所需典型参数的方法。
* 尽可能执行 AMA，这可以确保最佳的主轴性能
* 可以通过按 [Status]（状态）和 [▼] 调暗显示器的对比度，或者按 [Status]（状态）和 [▲] 调亮显示器的对比度
* [Quick Menu]（快捷菜单）和 [Changes Made]（已完成的更改）下将显示出所有已改变出厂设置的参数
* 按下 [Main Menu]（主菜单）键 3 秒钟可访问任一参数
* 为便于维护，建议您将所有参数复制到 LCP 中。有关详细说明，请参阅参数 0-50
表 4.1: 提示与技巧
4.1.10 使用 GLCP 时快速传输参数设置
一旦完成变频器的设置，建议您将参数设置存储（备份）在 •GLCP 中，或通过 MCT 10 设置软件工具存储到 PC 中。
注意
执行这些操作前，请先停止电动机。
4
在 LCP 中存储数据：
1. 转至 参数 0-50
2. 按 [OK]（确定）键
3. 选择“所有参数到 LCP”
4. 按 [OK]（确定）键
所有参数设置现在都已存储到 GLCP 中，如进度条所示。 到达 100% 时，按 [OK]（确定）键。
此时可将 GLCP 连接到其它变频器，并将上述参数设置复制给该变频器。
将数据从 LCP 传输到变频器：
1. 转至 参数 0-50
2. 按 [OK]（确定）键
3. 选择“从 LCP 传所有参数”
4. 按 [OK]（确定）键
存储在 GLCP 中的参数设置现在已传输到变频器中，如进度条所示。 到达 100% 时，按 [OK]（确定）键。
LCP 复制
LCP 复制
MG.20.P3.41 - VLT® 是 Danfoss 的注册商标
89
4
4 如何操作变频器 VLT AQUA（大功率型）操作手册
4.1.11 初始化 为 默认设置
有两种方式可将 变频器初始化为默认设置： 建议的 初始化和手动 初始化。
请注意，根据下列以下说明它们具有不同的效果。
工作模式
建议的 初始化 （通过 参数 14-22
1. 选择 参数 14-22
2. 按 [OK]（确定）
3. 选择“初始化”（在 NLCP 中选择“2”）
4. 按 [OK]（确定）
5. 关闭设备电源，等待显示器关闭。
6. 重新开启电源，变频器将复位。 注意，第一次启动需要的时间
更长一些。
7. 按 [Reset]（复位）键。
注意
在参数 0-25
工作模式
个人菜单
）
中选择的参数将始终显示，并且为默认的出厂设置。
参数 14-22
参数 14-50
参数 8-30
参数 8-31
参数 8-32
参数 8-35
参数 8-36
参数 8-37
参数 15-00
参数 15-20
参数 15-30
工作模式
初始化 除下述参数外的所有设置：
射频干扰滤波器
协议
地址
波特率
最小响应延迟
最大响应延迟
最大字节间延迟
运行时间
to 参数 15-05
事件记录
to 参数 15-22
报警记录:错误代码
过压次数
时间记录
to 参数 15-32
报警记录:时间
手动 初始化
注意
执行手动初始化时，会将串行通讯、射频干扰滤波器设置以及故障日志设置复位。
删除在 参数 0-25
1. 断开主电源，等待显示器关闭。
2a. 在为图形化 LCP (GLCP)加电时，同时按以下键：[Status]
（状态）、[Main Menu]（主菜单）、[OK]（确定）。
2b. 在为 LCP 101 加电时，按 [Menu]（菜单），数字显示器
3. 5 秒之后松开这些键。
4. 变频器现在就被设置为默认设置。
个人菜单
中选择的参数
4.1.12 RS-485 总线连接
借助 RS-485 标 准 接口可 将 一 个或多 个 变频器 连 接 到控制 器 （ 或主
站）。 端子 68 同 P 信号端子（TX+、RX+）相连，端子 69 同 N 信号
端子（TX-、RX-）相连。
如果要将多个变频器连接到某个主站，请使用并行连接。
除以下项目外，该参数可初始化所有其它项目：
参数 15-00
参数 15-03
参数 15-04
参数 15-05
运行时间
加电次数
过温次数
过压次数
图 4.9: 连接示例。
为了避免屏蔽丝网中出现电势均衡电流，请通过端子 61（该端子经过 RC 回路同机架连接）将电缆屏蔽丝网接地。
总线终接
必须通过电阻器网络在 RS-485 总线两端端接。 如果变频器是 RS-485 回路中第一个或最后一个设备，请将控制卡上的开关 S801 设为“开”。
有关详细信息，请参阅
90
开关 S201、S202 和 S801
部分。
MG.20.P3.41 - VLT® 是 Danfoss 的注册商标
VLT AQUA（大功率型）操作手册 4 如何操作变频器
4.1.13 如何将 PC 连接到变频器
若要从 PC 控制或设置变频器，请安装基于 PC 的配置工具 MCT 10。
可通过标准的（主机/设备）USB 电缆或 RS-485 接口来连接 PC，详情请参阅《
注意
USB 连接与供电电压 (PELV) 以及其它高电压端子之间都是电绝缘的。 USB 连接与变频器上的保护接地相连。 请仅使用绝缘的便携式
电脑与变频器上的 USB 连接器进行 PC 连接。
设计指南》中“如何安装”一章中的“安装其他连接”
。
4
图 4.10: 有关控制电缆连接的信息，请参阅有关
控制端子
的章节。
4.1.14 PC 软件工具
基于 PC 的配置工具 MCT 10
所有变频器都配备有串行通讯端口。Danfoss 为 PC 和变频器之间的通讯提供了 PC 工具，即基于 PC 的 配置工具 MCT 10。 有关该工具的详细信息，
相关文献
请参阅
MCT 10 设置软件
MCT 10 旨在成为一种易于使用的交互工具，用以设置变频器中的参数。 该软件可从 Danfoss 网站下载，网址是：
DrivesSolutions/Softwaredownload/DDPC+Software+Program.htm
xMCT 10 设置软件可用于：
•
•
•
•
•
•
•
章节。
。
以脱机方式规划通讯网络。MCT 10 包括一个完整的变频器数据库
联机试运行变频器
保存所有变频器的设置
替换网络中的变频器
在试运行后，对变频器设置进行简单而准确的记录。
扩展现有网络
将支持未来开发的变频器
http://www.
Danfoss
.com/BusinessAreas/
MCT 10 设置 软件可通过主站类型 2 连接支持 Profibus DP-V1。 它使得以联机方式通过 Profibus 网络读取/写入变频器参数成为可能。 这样就不必
使用额外的通讯网络。
MG.20.P3.41 - VLT® 是 Danfoss 的注册商标
91
4
4 如何操作变频器 VLT AQUA（大功率型）操作手册
保存变频器设置：
1. 通过 USB 通讯端口将 PC 连接到本设备。 请将 PC（已与主电源隔离）连接至 USB 端口。
2. 打开 MCT 10 设置 软件
3. 选择“从变频器读取数据”
4. 选择“另存为”
此时，所有参数都将存储到 PC 中。
加载变频器设置：
1. 通过 USB 通讯端口将 PC 连接到变频器
2. 打开 MCT 10 设置 软件
3. 选择“打开”– 将显示已存储的文件
4. 打开相应的文件
5. 选择“写入变频器”
这样就将所有参数设置传输到变频器中。
MCT 10 设置 软件有单独的手册：
MCT 10 设置 软件模块
该软件包中含有下列模块：
外接 用户界面
订购号：
请使用订购号 130B1000 订购包括 MCT 10 设置软件的光盘。
MCT 10 也可以从 Danfoss 网站下载：
MG.10.Rx.yy
。
MCT 设置 10 软件
设置参数
与变频器进行双向复制
记录和输出参数设置（包括图表）
预防性维护计划
时钟设置
同步操作设置
Smart Logic Controller 菜单
WWW.DANFOSS.COM
，进入网站后转到 Business Area:Motion Controls。
92
MG.20.P3.41 - VLT® 是 Danfoss 的注册商标
VLT AQUA（大功率型）操作手册 5 如何为变频器编程
5 如何为变频器编程
5.1 如何设置
5.1.1 参数设置
参数组概述
组标题 功能
0- 操作/显示 这些参数同变频器的基本功能、LCP 按钮的功能以及 LCP 显示器的配置有关。
1- 负载/电动机 该参数组用于电动机设置。
2- 制动 该参数组用于设置变频器的制动功能。
3- 参照值/加减速 这些参数用于处理参考值、定义极限，以及配置变频器对各种变化作出的反应。
4- 极限/警告 该参数组用于配置极限和警告。
5- 数字输入/输出 该参数组用于配置数字输入和输出。
6- 模拟输入/输出 该参数组用于配置模拟输入和输出。
8- 通讯和选件 该参数组用于配置通讯和选件。
9- Profibus Profibus 特定参数的参数组。
10- DeviceNet 现场总线 DeviceNet 特定参数的参数组。
11- LonWorks LonWorks 参数的参数组
13- 智能逻辑 智能逻辑控制参数组
14- 特殊功能 该参数组用于配置特殊的变频器功能。
15- 变频器信息 该参数组包括变频器信息，如运行数据、硬件配置和软件版本。
16- 数据读数 该参数组包含各类数据读数，例如：实际参考值、电压、控制字、报警字、警告字和状态
字。
18- 信息和读数 该参数组包含最近 10 个预防性维护记录。
20- 变频器闭环 该参数组用于配置控制设备输出频率的闭环 PID 控制器。
21- 扩展闭环 这些参数用于配置三个扩展闭环 PID 控制器。
22- 应用功能 这些参数用于监视水应用。
23- 基于时间的功能 这些参数用于配置每日或每周需要执行的操作，例如工作时间/非工作时间的不同参考值。
25- 基本多泵控制器功能 这些参数用于配置基本多泵控制器中多个泵的序列控制。
26- 模拟 I/0 选件 MCB 109 用于配置模拟 I/0 选件 MCB 109 的参数。
27- 扩展型多泵控制 用于配置扩展型多泵控制的参数。
29- 水应用功能 用于设置水特定功能的参数。
31- 旁路选件 用于配置旁路选件的参数
5
表 5.1: 参数组
参数说明和选择以图形 (GLCP) 或数字 (NLCP) 形式显示在显示区域中。 （请参阅第 5 部分了解详细信息。） 按控制面板上的 [Quick Menu]（快捷菜
单）或 [Main Menu]（主菜单）键可以访问这些参数。 通过提供启动运行所需的必要参数，快捷菜单主要用于启动时调试设备。 主菜单提供对所有参数
的访问，用于详细的应用编程。
所有数字输入/输出和模拟输入/输出端子都是多功能的。 所有端子都带有适合大多数水应用的出厂默认功能，但如果需要其它特殊功能，则必须在参数
组 5 或 6 中对它们进行设置。
5.1.2 快捷菜单模式
借助 GLCP 可以访问“快捷菜单”下方列出的所有参数。 使用 [Quick Menu]（快捷菜单）按钮来设置参数：
按 [Quick Menu]（快捷菜单）后，将会列出快捷菜单中的不同区域。
针对水应用的有效参数设置
只需使用 [Quick Menu]（快捷菜单），就可以轻松地为大多数水应用和污水应用设置参数。
用 [Quick Menu]（快捷菜单）设置参数时最好遵循下述步骤：
1. 按 [Quick Setup]（快捷设置）可选择基本的电动机设置以及加减速时间等。
2. 按 [Function Setups]（功能设置）可以设置所要求的变频器功能 – 如果 [Quick Setup]（快捷设置）中的设置没有涵盖这些功能的话。
3. 选择
一般设置、开环设置或闭环设置
。
MG.20.P3.41 - VLT® 是 Danfoss 的注册商标
93
5
5 如何为变频器编程 VLT AQUA（大功率型）操作手册
建议按所列出的顺序进行设置。
参数 名称 [单位]
0-01 语言
1-20 电动机功率 [kW]
1-22 电动机电压 [V]
1-23 电动机频率 [Hz]
1-24 电动机电流 [A]
1-25 电动机额定转速 [RPM]
3-41 加减速 1 加速时间 [s]
3-42 加减速 1 减速时间 [s]
4-11 电动机速度下限 [RPM]
4-13 电动机速度上限 [RPM]
1-29 自动电动机调整 (AMA)
表 5.2: 快捷设置参数
图 5.1: 快捷菜单视图。
无功能
如果在端子 27 中选择了
如果在端子 27 中选择了
注意
有关详细的参数说明，请参阅下文的
，则启动时不需要为端子 27 连接 +24 V 电源。
惯性停车
130BP064.10
（出厂默认值），则启动时必须为端子 27 连接 +24 V 电源。
常用参数 – 说明
章节。
5.1.3 Q1 我的个人菜单
用户定义的参数可以存储在 Q1 我的个人菜单中。
个人菜单
选择
设置“个人菜单”中的参数。 这些参数可在参数 0-25
20-21 给定值 1
20-93 PID 比例增益
20-94 PID 积分时间
将仅显示那些事先作为个人参数选择并设置的参数。 例如，为了方便现场的调试/细调工作，泵或设备 OEM 可能会在出厂调试期间便预先
我的个人菜单
中选择。 在该菜单中最多可定义 20 个不同参数。
Q1 我的个人菜单
5.1.4 Q2 快捷设置
Q2 快捷设置中的参数是一些基本参数，在对变频器进行使用设置时始终需要这些参数。
参数编号和名称 单位
0-01 语言
1-20 电动机功率 kW
1-22 电动机电压 V
1-23 电动机频率 Hz
1-24 电动机电流 A
1-25 电动机额定转速 RPM
3-41 斜坡 1 加速时间 s
3-42 斜坡 1 减速时间 s
4-11 电动机速度下限 RPM
4-13 电动机速度上限 RPM
1-29 自动电动机调整 (AMA)
Q2 快捷设置
94
MG.20.P3.41 - VLT® 是 Danfoss 的注册商标
0
0
0
0
0
0
0
VLT AQUA（大功率型）操作手册 5 如何为变频器编程
5.1.5 Q3 功能设置
“功能设置”提供了一种快速方便地访问大多数水和污水处理应用所要求的各个参数的方法。这些应用包括可变转矩、恒定转矩、泵、计量泵、井泵、增
压泵、混合器泵、鼓风机以及其他泵和风扇应用。 它还包括用来选择下述内容的参数：在 LCP 上显示的变量、数字预置速度、模拟参考值的标定、闭环
单区域和多区域应用以及与水应用和污水应用有关的特定功能。
如何访问“功能设置” - 示例
130BT110.1
图 5.2: 步骤 1：打开变频器（On 指示灯亮起）
T111.1
130B
图 5.3: 步骤 2：按 [Quick Menus]（快捷菜单）按钮（随
即会显示快捷菜单选项）。
T112.1
130B
130BA501.1
图 5.6: 步骤 5：使用向上/向下导航键向下滚动到目标选
项，比如 03-12
图 5.7: 步骤 6：选择参数 6-50
（确定）。
模拟输出
。 按 [OK]（确定）。
A502.1
130B
端子 42 输出
130BA503.1
。 按 [OK]
5
图 5.4: 步骤 3：使用向上/向下导航键向下滚动到“功能设
置”。 按 [OK]（确定）。
A500.1
130B
图 5.5: 步骤 4：随即会显示功能设置选项。 选择 03-1
。 按 [OK]（确定）。
般设置
图 5.8: 步骤 7：使用向上/向下导航键选择不同选项。 按
[OK]（确定）。
一
MG.20.P3.41 - VLT® 是 Danfoss 的注册商标
95
5 如何为变频器编程 VLT AQUA（大功率型）操作手册
“功能设置”参数的分组方式如下：
5
Q3-10 时钟设置 Q3-11 显示设置 Q3-12 模拟输出 Q3-13 继电器
0-70 设置日期和时间 0-20 显示行 1.1（小） 6-50 端子 42 输出
0-71 日期格式 0-21 显示行 1.2（小） 6-51 端子 42 输出最小标定
0-72 时间格式 0-22 显示行 1.3（小） 6-52 端子 42 输出最大标定
0-74 DST/夏令时 0-23 显示行 2（大）
0-76 DST/夏令时开始 0-24 显示行 3（大）
0-77 DST/夏令时结束 0-37 显示文字 1
0-38 显示文字 2
0-39 显示文字 3
Q3-20 数字参考值 Q3-21 模拟参考值
3-02 最小参考值 3-02 最小参考值
3-03 最大参考值 3-03 最大参考值
3-10 预置参考值 6-10 端子 53 低电压
5-13 端子 29 数字输入 6-11 端子 53 高电压
5-14 端子 32 数字输入 6-14 53 端参考/反馈 值
5-15 端子 33 数字输入 6-15 53 端参考/反馈 值
Q3-30 反馈设置 Q3-31 PID 设置
1-00 配置模式 20-81 PID 正常/反向控制
20-12 参考值/反馈值单位 20-82 PID 启动速度 [RPM]
3-02 最小参考值 20-21 给定值 1
3-03 最大参考值 20-93 PID 比例增益
6-20 端子 54 低电压 20-94 PID 积分时间
6-21 端子 54 高电压
6-24 54 端参考/反馈低
6-25 54 端参考/反馈高
6-00 断线超时时间
6-01 断线超时功能
Q3-1 一般设置
继电器 1 ⇒ 5-40 继电器功能
继电器 2 ⇒ 5-40 继电器功能
选件继电器 7 ⇒ 5-40 继电器功
能
选件继电器 8 ⇒ 5-40 继电器功
能
选件继电器 9 ⇒ 5-40 继电器功
能
Q3-2 开环设置
Q3-3 闭环设置
5.1.6 Q5 已完成的更改
“Q5 已完成的更改”可用来查找故障。
已完成的更改
如果选择
•
最近 10 次更改。 使用上/下导航键可以浏览最近 10 个更改过的参数。
•
在默认设置基础上进行的更改。
日志
如果选择
只能查看在参数 0-20 和参数 0-24 中选择的显示参数。 寄存器中最多可存储 120 个示例，供日后参考。
请注意，下表中列出的 Q5 参数只是一些示例，因为它们会随设置（尤其是变频器的设置）的不同而存在差异。
20-94 PID 积分时间
20-93 PID 比例增益
20-93 PID 比例增益
20-94 PID 积分时间
模拟输入端 53
模拟输入端 54
，则可以获得有关显示行读数的信息。 该信息以图表形式显示。
，可以得到有关下述内容的信息：
Q5-1 最近 10 次更改
Q5-2 出厂后的更改
Q5-3 输入分配
96
MG.20.P3.41 - VLT® 是 Danfoss 的注册商标
Loading...
