Tips til montøren Magnetventiler

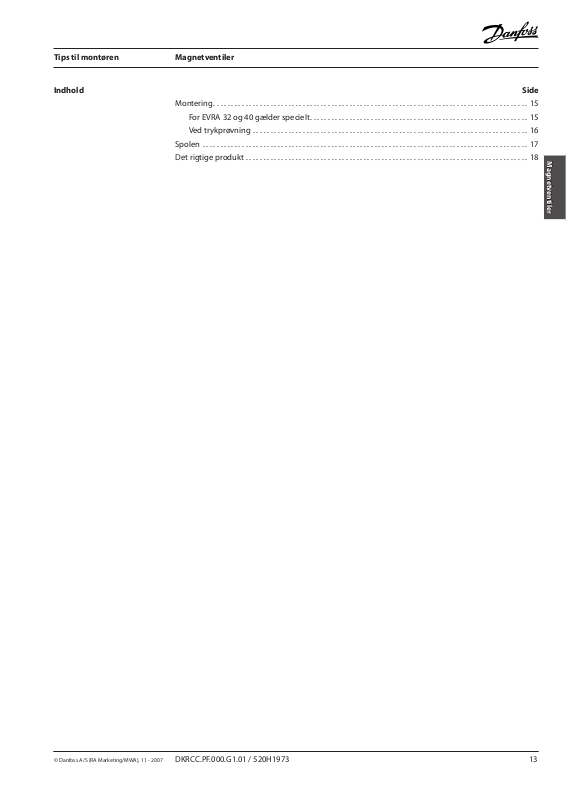

Indhold Side
Montering. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
For EVRA 32 og 40 gælder specielt. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Ved trykprøvning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Spolen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Det rigtige produkt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Magnetventiler
© Danfoss A/S (RA Marketing/MWA), 11 - 2007 DKRCC.PF.000.G1.01 / 520H1973 13
Noter
14 DKRCC.PF.000.G1.01 / 520H1973 © Danfoss A/S (RA Marketing/MWA), 11 - 2007
Tips til montøren Magnetventiler
Montering
For alle magnetventiler, typerne EVR/EVRA og
EVU gælder, at de kun kan fungere, når de er
monteret korrekt i strømningsretningen, det vil i
pilens retning.
Magnetventiler monteret forud for en
termostatisk ekspansionsventil skal som regel
være tæt på denne ventil.
Herved undgås væskestød, når magnetventilen
åbner.
For at undgå brud på rørene omkring ventilen
skal rørene være forsvarligt kseret.
Magnetventiler
Af0_0001
Af0_0003
For EVRA 32 og 40 gælder
specielt
Slaglodning/svejsning af magnetventiler,
typerne EVR/EVRA og EVU, kræver normalt ikke
adskillelse, hvis der tages forholdsregler mod
opvarmning af ventilen.
Bemærk! Ankeret skal altid beskyttes mod
svejsesprøjt.
Efter ventilen er hæftet på røret, ernes
ventilhuset af hensyn til varmepåvirkning af Oringe og pakninger. I installationer med svejsede
stålrør anbefales det at montere et lter af typen
FA eller lignende monteret før magnetventilen.
(På et nyt anlæg anbefales det at skylle ud før
opstart).
Af0_0004
© Danfoss A/S (RA Marketing/MWA), 11 - 2007 DKRCC.PF.000.G1.01 / 520H1973 15
Tips til montøren Magnetventiler
Ved trykprøvning
Alle anlæggets magnetventiler skal være åbne,
enten ved at der er spænding på spolen eller ved
at åbne ventilen manuelt (hvis der er en manuelt
betjent spindel).
Husk at skrue spindelen tilbage før opstart, ellers
kan ventilen ikke lukke.
Af0_0005
Brug altid modhold, når magnetventilen
skrues på rørene, dvs. to skruenøgler på den
samme side af ventilen.
Af0_0006
16 DKRCC.PF.000.G1.01 / 520H1973 © Danfoss A/S (RA Marketing/MWA), 11 - 2007
Tips til montøren Magnetventiler
Spolen
Når spolen skal monteres, skal den blot trykkes
ned over ankerrøret, indtil der lyder et klik. Dette
betyder, at spolen er monteret korrekt.
Bemærk! Husk at anbringe en O-ring mellem
ventilhuset og spolen.
Sørg for, at O-ringen er glat, ikke beskadiget,
og at overaden er fri for maling og andre
materialer.
Bemærk! Ved serviceeftersyn skal O-ringen
udskiftes.
Spolen demonteres ved at stikke en skruetrækker
ind mellem ventilhus og spole. Vip skruetrækkeren
ned, og løsn spolen.
Magnetventiler
Af0_0018
Af0_0019
Vær omhyggelig med kabelgennemføringen.
Der må ikke kunne løbe vand ind i klemkassen.
Ledningen skal føres ud med en drypsløjfe.
Hele kablets omkreds skal fastholdes i
kabelgennemføringen.
Brug derfor altid runde kabler (som er de eneste
der kan tætnes eektivt).
Vær opmærksom på farverne på kablets
ledninger.
Af0_0009
Af0_0010
Gul/grøn er altid jord.
Ensfarvede ledninger er enten fase eller neutral.
Af0_0011
© Danfoss A/S (RA Marketing/MWA), 11 - 2007 DKRCC.PF.000.G1.01 / 520H1973 17
Tips til montøren Magnetventiler
Spolen (fort.)
Det rigtige produkt
(Den ”gamle” spoletype)
Ved udskiftning af spolen kan det være
nødvendigt at bruge håndværktøj, f.eks. to
skruetrækkere.
Sørg for, at spolens data (spænding og frekvens)
svarer til forsyningsspændingen. I modsat fald
kan spolen brænde af. Sørg altid for, at ventil og
spole passer sammen.
Forkert spole resulterer i et lavere MOPD. Se
data på topmøtrikken. Vælg så vidt muligt altid
enkeltfrekvensspoler. De afgiver mindre varme
end dobbeltfrekvensspoler.
Vælg NC-magnetventiler (normalt lukkede)
til anlæg, hvor ventilen skal stå lukket (uden
spænding) i størstedelen af driftstiden.
Vælg NO-magnetventiler (Normally Open,
normalt åbne) i anlæg, hvor ventilen skal stå åben
(uden spænding) i størstedelen af driftstiden.
Erstat aldrig en magnetventil af typen NO
(normalt åben) med en NC (normalt lukket)
magnetventil eller omvendt.
Af0_0012
Af0_0013
(Den nye ”clip-on” spoletype)
Af0_0014
Med clip-on-spolen følger to mærkater (se
illustrationen).
Klæbemærket monteres på siden af spolen, mens
mærket med hullet monteres over ankerrøret,
inden spolen klikkes på plads.
Af0_0015
Af0_0020
18 DKRCC.PF.000.G1.01 / 520H1973 © Danfoss A/S (RA Marketing/MWA), 11 - 2007
