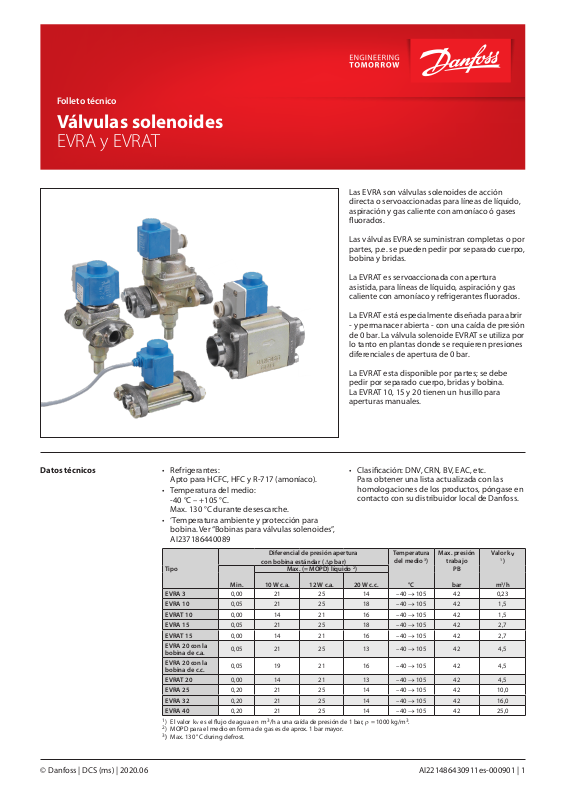

Danfoss EVRA, EVRAT Data sheet [es]

Folleto técnico

Válvulas solenoides

EVRA y EVRAT

Las EVRA son válvulas solenoides de acción
directa o servoaccionadas para líneas de líquido,
aspiración y gas caliente con amoníaco ó gases
fluorados.

Las válvulas EVRA se suministran completas o por
partes, p.e. se pueden pedir por separado cuerpo,
bobina y bridas.

La EVRAT es servoaccionada con apertura
asistida, para líneas de líquido, aspiración y gas
caliente con amoníaco y refrigerantes fluorados.

La EVRAT está especialmente diseñada para abrir

- y permanacer abierta - con una caída de presión
de 0 bar. La válvula solenoide EVRAT se utiliza por
lo tanto en plantas donde se requieren presiones
diferenciales de apertura de 0 bar.

La EVRAT esta disponible por partes; se debe
pedir por separado cuerpo, bridas y bobina.
La EVRAT 10, 15 y 20 tienen un husillo para
aperturas manuales.

Datos técnicos • Refrigerantes:

Apto para HCFC, HFC y R-717 (amoníaco).

• Temperatura del medio:

-40 °C – +105 °C.
Max. 130 °C durante desescarche.

• ‘Temperatura ambiente y protección para
bobina. Ver “Bobinas para válvulas solenoides”,
AI237186440089

Tipo

EVRA 3 0,00 21 25 14 –40 → 105 42 0,23

EVRA 10 0,05 21 25 18 –40 → 105 42 1,5

EVRAT 10 0,00 14 21 16 –40 → 105 42 1,5

EVRA 15 0,05 21 25 18 –40 → 105 42 2,7

EVRAT 15 0,00 14 21 16 –40 → 105 42 2,7

EVRA 20 con la
bobina de c.a.

EVRA 20 con la
bobina de c.c.

EVRAT 20 0,00 14 21 13 –40 → 105 42 4,5

EVRA 25 0,20 21 25 14 –40 → 105 42 10,0

EVRA 32 0,20 21 25 14 –40 → 105 42 16,0

EVRA 40 0,20 21 25 14 –40 → 105 42 25,0

1

) El valor kv es el flujo de agua en m3/h a una caída de presión de 1 bar, ρ = 1000 kg/m3.

2

) MOPD para el medio en forma de gas es de aprox. 1 bar mayor.

3

) Max. 130 °C during defrost.

• Clasificación: DNV, CRN, BV, EAC, etc.
Para obtener una lista actualizada con las
homologaciones de los productos, póngase en
contacto con su distribuidor local de Danfoss.

Diferencial de presión apertura

con bobina estándar ( ∆p bar)

Max. (= MOPD) líquido 2)

10 W c.a. 12 W c.a. 20 W c.c.

0,05 21 25 13 –40 → 105 42 4,5

0,05 19 21 16 –40 → 105 42 4,5

Temperatura

del medio 3)

°C

Max. presión

trabajo

PB

bar

Valor k

1

)

m3/hMin.

v

© Danfoss | DCS (ms) | 2020.06

AI221486430911es-000901 | 1

Folleto técnico | Válvulas solenoide tipo EVRA y EVRAT

Contenido Página

Datos técnicos ............................................................................................................................................................................1

Pedidos .........................................................................................................................................................................................3

Capacidad media ......................................................................................................................................................................4

Capacidad de líquido ..............................................................................................................................................................4

Capacidad de vapor de aspiración .....................................................................................................................................5

Capacidad de gas caliente .....................................................................................................................................................7

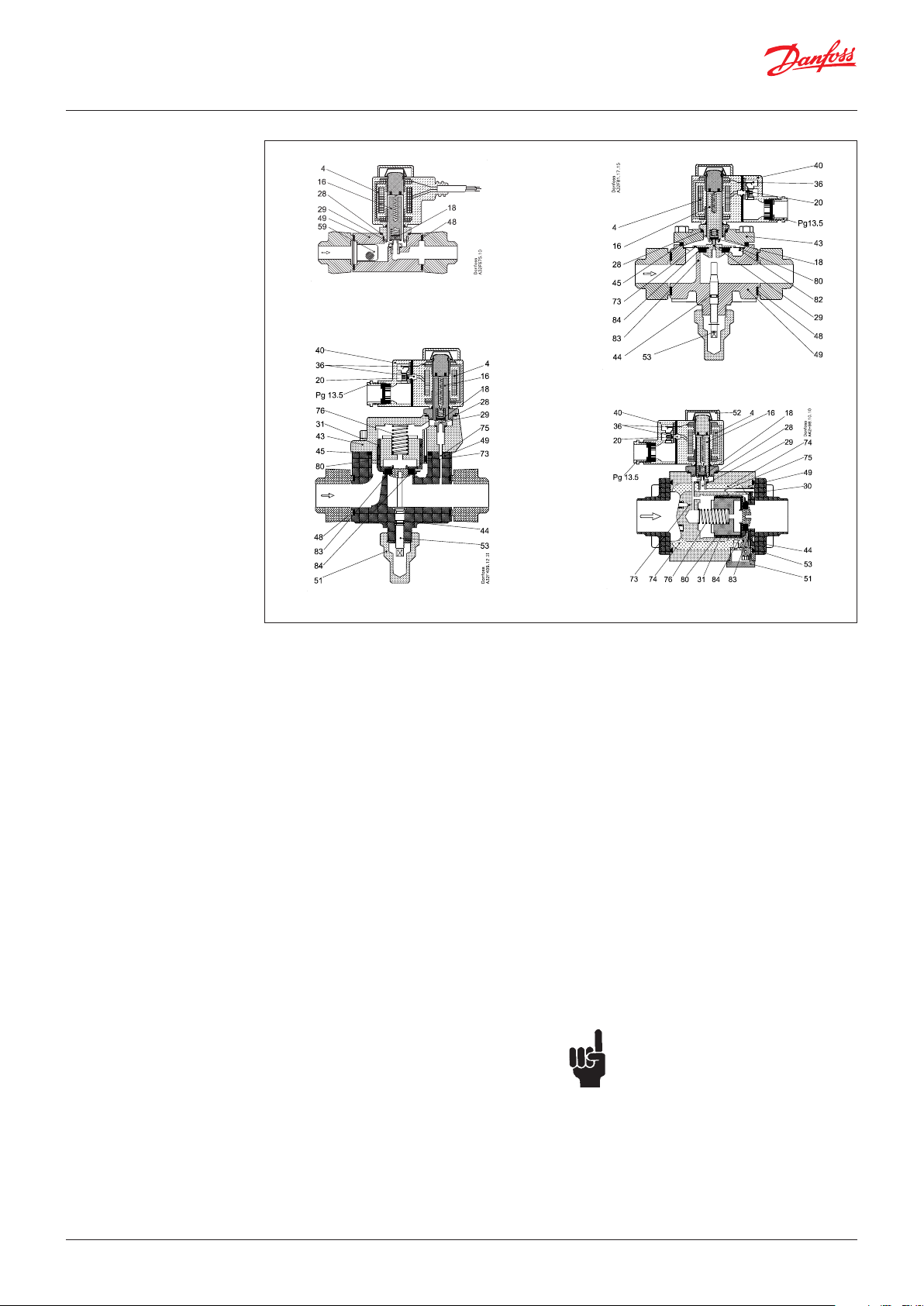

Diseño / Funcionamienteo ................................................................................................................................................. 13

Especificación de material .................................................................................................................................................. 14

Dimensiones y pesos ............................................................................................................................................................ 15

© Danfoss | DCS (ms) | 2020.06

AI221486430911es-000901 | 2

Folleto técnico | Válvulas solenoide tipo EVRA y EVRAT

Pedidos de válvulas con bobina

Tipo Vásta go

manual

EVRA 3 No Brida* 3 21 14 BF230AS Cable (1 m/3,3 f t) 220 - 230 50 10 Multipack 032F3102 31

EVRA 3 No Brida* 3 21 14 BE230AS Caja de conexión 220 - 230 50 10 Multipack 032F3103 31

EVRA 3 No Brida* 3 21 14 BE230CS Caja de conexión 220 - 230 50/60 10 Multipack 032F310332

EVRA 10 No Brida* 10 21 18 BE230AS Caja de conexión 220 - 230 50 10 Multipack 032F620831

EVRA 10 Sí Brida* 10 21 18 BF230AS Cable (1 m/3,3 ft) 220 - 230 50 10 Singlepack 032F 621231

EVRA 10 Sí Brida* 10 21 18 BE230AS Caja de conexión 220 - 230 50 10 Singlepack 032F 621331

EVRA 10 Sí Brida* 10 21 18 BE230CS Caja de conexión 220 - 230 50/60 10 Singlepack 032F621332

EV RA 15 No Brida* 15 21 18 BF230AS Cable (1 m/3,3 ft) 220 - 230 50 10 Singlepack 032F6 21731

EV RA 15 No Brida* 15 21 18 BF230CS Cable (1 m/3,3 ft) 220 - 230 50/60 10 Singlepack 032F621732

EV RA 15 No Brida* 15 21 18 BE230AS Caja de conexión 220 - 230 50 10 Singlepack 032F621831

EV RA 15 No Brida* 15 21 18 BE230CS Caja de conexión 220 - 230 50/60 10 Singlepack 032F621832

EVRA 20 No Brida* 20 21 13 BF230AS Cable (1 m/3,3 ft) 220 - 230 50 10 Singlepack 032F622231

EVRA 20 No Brida* 20 21 13 BE230AS Caja de conexión 220 - 230 50 10 Singlepack 032 F622331

EVRA 20 No Brida* 20 21 13 BE230CS Caja de conexión 220 - 230 50/60 10 Singlepack 032F622332

EVRA 25 Sí Brida* 25 21 14 BE230CS Caja de conexión 220 - 230 50/60 10 Singlepack 032F803432

Tipo de

conexión

de entrada

Tamaño

del

orificio

[mm]

MOPD 10

W c.a.

[bar]

MOPD 20

W c.c.

[bar]

Tipo de
bobina

Conexión de la

bobina

Tensión de

aliment-

ación

[V] c.a.

Frecuencia

[Hz]

Consumo

de potencia

[W]

Singlepack/

Multipack

(12 u ds.)

Código

Pedidos de válvulas sin bobina

Tipo Vásta go

manual

EVRA 3 No Brida* 3 21 25 14 c.a./c.c. Multipack 032F3050

EVRA 10 Sí Brida* 10 21 25 18 c.a./c.c. Singlepack 032F 6210

EVRA 10 No Brida* 10 21 25 18 c.a./c.c. Singlepack 03 2F 6211

EV RAT 10 Sí Brida* 10 14 21 16 c.a./c.c. Singlepack 032F 6214

EV RA 15 Sí Brida* 15 21 25 18 c.a./c.c. Singlepack 032F6215

EV RAT 15 Sí Brida* 15 14 21 16 c.a./c.c. Singlepack 032F 6216

EV RAT 20 Sí Brida* 20 14 21 13 c.a./c.c. Singlepack 032F6219

EVRA 20 Sí Brida* 20 21 25 13 c.a. Singlepack 032F6220

EVRA 20 Sí Brida* 20 19 21 16 c.a./c.c. Singlepack 032F6 221

EVRA 25 Sí Brida* 25 21 25 14 c.a./c.c. Singlepack 032F6225

EVRA 25 No Brida* 25 21 25 14 c.a./c.c. Singlepack 032F6226

EVRA 32 Sí Soldadura a tope, DIN 1¼ 22.2 21 25 14 c.a./c.c. Singlepack 04 2H112 6

EVRA 32 No Soldadura a tope, DIN 1¼ 22.2 21 25 14 c.a./c.c. Singlepack 04 2H1127

EVRA 40 Sí Soldadura a tope, DIN 1½ 25.4 21 25 14 c.a./c.c. Singlepack 04 2H1128

EVRA 40 No Soldadura a tope, DIN 1½ 25.4 21 25 14 c.a./c.c. Singlepack 042H1129

EVRA 32 Sí Soldadura a tope, DIN 1½ 22.2 21 25 14 c.a./c.c. Singlepack 04 2H113 1

EVRA 40 Sí Soldadura a tope, DIN 2 25.4 21 25 14 c.a./c.c. Singlepack 04 2H113 2

EVRA 32 Sí Soldadura a tope, ANSI 36.10 1¼ 22.2 21 25 14 c.a./c.c. Singlepack 04 2H114 0

EVRA 32 Sí Soldadura a tope, ANSI 36.10 1½ 22.2 21 25 14 c.a./c.c. Singlepack 04 2H1141

EVRA 40 Sí Soldadura a tope, ANSI 36.10 1½ 25.4 21 25 14 c.a./c.c. Singlepack 042H1142

EVRA 40 Sí Soldadura a tope, ANSI 36.10 2 25.4 21 25 14 c.a./c.c. Singlepack 04 2H1143

Tipo de conexión de

entrada

Tamaño

de entrad a

[in]

Tamaño del orificio

[mm]

MOPD

10 W c.a.

[bar]

MOPD

12 W c.a.

[bar]

MOPD

20 W c.c.

[bar]

Tipo de bobina

requerida**

Singlepack/

Multipack

(12 p cs. )

Code

number

* Incluye empaquetaduras y pernos de brida. Para pedidos de bridas, descargue el folleto técnico AI249786497379 en www.danfoss.com
** Para pedidos de bobinas, descargue el folleto técnico AI237186440089 en www.danfoss.com

© Danfoss | DCS (ms) | 2020.06

AI221486430911es-000901 | 3

Folleto técnico | Válvulas solenoide tipo EVRA y EVRAT

Capacidad media

Capacidad

Tipo

EVRA 3 21,8 4,6 4,3 3,2 6,5 2,1 1,7 1,7

EVRA/T 10 142,0 30,2 27,8 21,1 9,0 3,4 2,5 3,1 42,6 13,9 11,0 11,3

EVRA/T 15 256,0 54,4 50,1 38,0 16,1 6,2 4,4 5,5 76,7 24,9 19,8 20,3

EVRA/T 20 426,0 90,6 83,5 63,3 26,9 10,3 7,3 9,2 128,0 41,5 32,9 33,9

EVRA 25 947,0 201,0 186,0 141,0 59,7 22,8 16,3 20,4 284,0 92,3 73,2 75,3

EVRA 32 1515,0 322,0 297,0 225,0 95,5 36,5 26,1 32,6 454,0 148,0 117,0 120,0

EVRA 40 2368,0 503,0 464,0 351,0 149,0 57,0 40,8 51,0 710,0 231,0 183,0 188,0

1

) Capacidad nominal de líquido y vapor de aspiración con

temperatura de evaporación te = -10°C, temperatura de
líquido delante de la válvula tl = +25°C,
y caída de presión a través de la válvula ∆p = 0.15 bar.

R717 R22 R134a R404A R717 R22 R134a R404A R717 R22 R134a R404A

Líquido Vapor de aspriación Gas caliente

Capacidad media1) [kW]

Capacidad nominal de gas caliente según temperatura de

condensación tc = +40°C,
caída de presión a través de la válvula ∆p = 0.8 bar,
temperatura gas caliente th = +65°C,
y subenfriamiento ∆t

sub

= 4 K.

Capacidad de líquido Ql kW

Tipo

Capacidad de líquido Qe kW a una caída de presión a través de la válvula ∆p bar

0.1 0.2 0.3 0.4 0.5

R 717 (NH3)

EVRA 3 17,8 25,1 30,8 35,6 39,8

EVRA/T 10 116,0 164,0 201,0 232,0 259,0

EVRA/T 15 209,0 295,0 362,0 418,0 467,0

EVRA/T 20 348,0 492,0 603,0 696,0 778,0

EVRA 25 773,0 1093,0 1340,0 1547,0 1729,0

EVRA 32 1237,0 1749,0 2144,0 2475,0 2766,0

EVRA 40 1933,0 2734,0 3349,0 3867,0 4322,0

Las capacidades están basadas en
la temperatura de líquido tl = +25°C
delante de la válvula, temperatura
de evaporación te = −10°C, y
recalentamien-to 0 K.

R 22

EVRA 3 3,8 5,3 6,6 7,6 8,5

EVRA/T 10 24,7 34,9 42,7 49,3 55,1

EVRA/T 15 44,4 62,8 76,9 88,8 99,2

EVRA/T 20 73,9 105,0 128,0 148,0 165,0

EVRA 25 165,0 232,0 285,0 329,0 368,0

EVRA 32 263,0 372,0 455,0 526,0 588,0

EVRA 40 411,0 581,0 712,0 822,0 919,0

R 134a

EVRA 3 3,5 4,9 6,0 7,0 7,8

EVRA/T 10 22,7 32,2 39,4 45,5 50,8

EVRA/T 15 40,9 57,9 70,9 81,8 91,5

EVRA/T 20 68,2 96,5 118,0 136,0 153,0

EVRA 25 152,0 214,0 263,0 303,0 339,0

EVRA 32 243,0 343,0 420,0 485,0 542,0

EVRA 40 379,0 536,0 656,0 758,0 847,0

R 404A

EVRA 3 2,6 3,7 4,6 5,3 5,9

EVRA/T 10 17,2 24,3 29,8 34,4 38,5

EVRA/T 15 31,0 43,8 53,7 62,0 69,3

EVRA/T 20 51,7 73,0 89,5 103,0 116,0

EVRA 25 115,0 162,0 199,0 230,0 257,0

EVRA 32 184,0 260,0 318,0 367,0 411,0

EVRA 40 287,0 406,0 497,0 574,0 642,0

Factores de corrección

Al dimensionar las válvulas, la capacidad de la
instalación deberá ser multiplicada por un factor
de corrección dependiendo de la temperatura del
líquido tl antes de la válvula de expansión.
Conociendo la capacidad corregida, podrá hacerse
la selección mediante la tabla siguiente.

tv°C −10 0 +10 +20 +25 +30 +40 +50

R 717 (NH3) 0,84 0,88 0,92 0,97 1,0 1,03 1,09 1,16

R 22, R 134a 0,76 0,81 0,88 0,96 1,0 1,05 1,16 1,31

R 404A 0,70 0,76 0,84 0,94 1,0 1,07 1,24 1,47

© Danfoss | DCS (ms) | 2020.06

AI221486430911es-000901 | 4

Folleto técnico | Válvulas solenoide tipo EVRA y EVRAT

Capacidad

(continuación)

Las capacidades están basadas en la
temperatura del líquido tl = +25°C
antes del evaporador.
Los valores de la tabla se refieren
a la capacidad del evaporador y se
expresan en función de la temperatura
de evaporación te y una pérdida de
carga ∆p a través de la válvula.
Las capacidades están basadas en
vapor saturado seco, antes de la válvula.
Durante un funcionamiento con vapor
recalentado antes de la válvula, las
capacidades disminuyen un 4% por
cada 10 K de recalentamiento.

Capacidad vapor de aspiración Qe kW

Tipo

Caída de presión

en la válvula

∆p bar

Capacidad vapor de aspiración Qe kW a temperatura de evaporación te °C

–40 –30 –20 –10 0 +10

R 717 (NH3)

0,1 3,4 4,5 5,9 7,3 8,9 10,6

EVRA/T 10

EVRA/T 15

EVRA/T 20

EVRA 25

EVRA 32

EVRA 40

0,15 4,0 5,4 7,0 9,0 10,9 13,0

0,2 4,5 6,1 7,9 10,0 12,6 15,0

0,1 6,1 8,1 10,7 13,2 16,0 19,1

0,15 7,2 9,7 12,5 16,1 19,6 23,4

0,2 8,0 11,0 14,2 18,0 22,6 27,0

0,1 10,2 13,5 17,8 21,9 26,6 31,9

0,15 12,1 16,1 20,9 26,9 32,6 39,0

0,2 13,4 18,3 23,7 29,9 37,7 45,1

0,1 22,6 30,0 39,5 48,7 59,2 70,8

0,15 26,7 35,9 46,3 59,7 72,5 86,7

0,2 29,8 40,5 52,7 66,4 83,7 100,0

0,1 36,2 47,8 63,2 77,9 94,7 113,0

0,15 42,7 57,4 74,1 95,5 116,0 139,0

0,2 47,7 64,8 84,3 106,0 134,0 160,0

0,1 56,5 74,8 98,8 122,0 148,0 177,0

0,15 66,8 89,8 116,0 149,0 181,0 217,0

0,2 74,5 101,0 132,0 166,0 209,0 251,0

R 22

0,1 1,4 1,8 2,3 2,8 3,4 4,0

EVRA/T 10

EVRA/T 15

EVRA/T 20

EVRA 25

EVRA 32

EVRA 40

Factores de corrección

Al dimensionar las válvulas, la capacidad de la
instalación deberá ser multiplicada por un factor
de corrección dependiendo de la temperatura del
líquido tl antes de la válvula de expansión.
Conociendo la capacidad corregida, podrá hacerse
la selección mediante la tabla siguiente.

tv°C −10 0 +10 +20 +25 +30 +40 +50

R 717 (NH3) 0,84 0,88 0,92 0,97 1,0 1,03 1,09 1,16

R 22 0,76 0,81 0,88 0,96 1,0 1,05 1,16 1,31

0,15 1,6 2,1 2,7 3,4 4,1 4,9

0,2 1,8 2,4 3,1 3,8 4,8 5,6

0,1 2,5 3,2 4,1 5,0 6,1 7,2

0,15 2,9 3,8 4,8 6,2 7,4 8,8

0,2 3,3 4,3 5,5 6,8 8,6 10,2

0,1 4,1 5,3 6,8 8,4 10,1 12,0

0,15 4,9 6,4 8,1 10,3 12,3 14,7

0,2 5,5 7,2 9,2 11,4 14,3 16,9

0,1 9,1 11,8 15,2 18,6 22,4 26,6

0,15 10,9 14,2 17,9 22,8 27,4 32,6

0,2 12,2 16,1 20,4 25,3 31,7 37,6

0,1 14,6 18,9 24,3 29,8 35,8 42,6

0,15 17,4 22,7 28,8 36,5 43,8 52,2

0,2 19,6 25,7 32,6 40,5 50,7 60,2

0,1 22,8 29,5 38,1 46,5 56,0 66,5

0,15 27,2 35,4 45,0 57,0 68,6 81,5

0,2 30,5 40,2 51,0 63,3 79,2 94,0

© Danfoss | DCS (ms) | 2020.06

AI221486430911es-000901 | 5

Folleto técnico | Válvulas solenoide tipo EVRA y EVRAT

Capacidad

(continuación)

Las capacidades están basadas en la
temperatura del líquido tl = +25°C antes
del evaporador.
Los valores de la tabla se refieren a la
capacidad del evaporador y se expresan
en función de la temperatura de
evaporación te y una pérdida de carga
∆p a través de la válvula.
Las capacidades están basadas en
vapor saturado seco, antes de la válvula.
Durante un funcionamiento con vapor
recalentado antes de la válvula, las
capacidades disminuyen un 4% por
cada 10 K de recalentamiento

Capacidad de vapor de aspiración Qe kW

Chute de pression

Tipo

EVRA/T 10

EVRA/T 15

EVRA/T 20

EVRA 25

EVRA 32

EVRA 40

EVRA/T 10

EVRA/T 15

EVRA/T 20

EVRA 25

EVRA 32

EVRA 40

dans la vanne

∆p bar

0,1 0,87 1,2 1,6 2,1 2,6 3,2

0,15 0,99 1,4 1,9 2,4 3,2 3,9

0,2 1,1 1,6 2,1 2,8 3,5 4,5

0,1 1,6 2,1 2,8 3,8 4,7 5,7

0,15 1,8 2,5 3,4 4,4 5,7 7,0

0,2 2,0 2,8 3,8 5,0 6,3 8,1

0,1 2,6 3,6 4,7 6,3 7,8 9,5

0,15 3,0 4,2 5,6 7,3 9,5 11,7

0,2 3,3 4,7 6,4 8,3 10,5 13,5

0,1 5,8 7,9 10,5 13,9 17,2 21,1

0,15 6,6 9,3 12,5 16,3 21,1 25,9

0,2 7,3 10,4 14,1 18,5 23,4 29,9

0,1 9,3 12,6 16,8 22,2 27,7 33,8

0,15 10,6 14,9 20,0 26,1 33,8 41,4

0,2 11,7 16,6 22,6 29,6 37,4 47,8

0,1 14,5 19,8 26,3 34,8 43,3 52,8

0,15 16,5 23,3 31,3 40,8 52,8 64,8

0,2 18,3 26,0 35,3 46,3 58,5 74,8

0,1 1,2 1,5 2,0 2,5 3,1 3,7

0,15 1,4 1,8 2,4 3,1 3,8 4,6

0,2 1,6 2,1 2,7 3,4 4,3 5,3

0,1 2,1 2,7 3,6 4,5 5,5 6,6

0,15 2,5 3,3 4,3 5,5 6,8 8,2

0,2 2,8 3,7 4,9 6,1 7,8 9,5

0,1 3,5 4,6 6,0 7,5 9,2 11,1

0,15 4,1 5,5 7,1 9,2 11,3 13,6

0,2 4,6 6,2 8,1 10,2 13,0 15,8

0,1 7,7 10,1 13,3 16,6 20,4 24,6

0,15 9,1 12,1 15,8 20,4 25,0 30,3

0,2 10,3 13,8 18,0 22,7 28,8 35,0

0,1 12,3 16,2 21,3 26,6 32,6 39,4

0,15 14,6 19,4 25,3 32,6 40,0 48,5

0,2 16,5 22,0 28,8 36,3 46,1 56,0

0,1 19,3 25,3 33,3 41,5 51,0 61,5

0,15 22,9 30,3 39,5 51,0 62,5 75,6

0,2 25,8 34,5 45,0 56,8 72,1 87,5

Capacidad vapor de aspiración Qe kW a temperatura de evaporación te °C

–40 –30 –20 –10 0 +10

R 134a

R 404A

© Danfoss | DCS (ms) | 2020.06

Factores de corrección

Al dimensionar las válvulas, la capacidad de la
instalación deberá ser multiplicada por un factor
de corrección dependiendo de la temperatura del
líquido tl antes de la válvula de expansión.
Conociendo la capacidad corregida, podrá hacerse
la selección mediante la tabla siguiente.

tv°C −10 0 +10 +20 +25 +30 +40 +50

R 134a 0,76 0,81 0,88 0,96 1,0 1,05 1,16 1,31

R 404A 0,70 0,76 0,84 0,94 1,0 1,07 1,24 1,47

AI221486430911es-000901 | 6

Folleto técnico | Válvulas solenoide tipo EVRA y EVRAT

Capacidad

(continuación)

Un aumento de la temperatura de gas
caliente th de 10 K, basado en th = tc
+25°C, reduce aprox. 2% la capacidad
de la válvula, y viceversa.

Un cambio de la temperatura de
evaporación te influye sobre la capaci­dad de la válvula, como se indica en la
tabla de factores de corrección.

Capacidad gas caliente Qh kW

Tipo

EVRA 3

EVRA/T 10

EVRA/T 15

EVRA/T 20

EVRA 25

EVRA 32

EVRA 40

Pérdida de carga

a través de válvula

∆p bar

0,1 1,8 2,1 2,3 2,5 2,6

0,2 2,6 2,9 3,2 3,5 3,7

0,4 3,8 4,2 4,6 4,9 5,3

0,8 5,1 6,0 6,5 7,1 7,6

1,6 7,4 8,3 9,1 9,9 10,9

0,1 12,0 13,4 14,7 16,0 17,2

0,2 17,1 19,0 20,9 22,7 24,4

0,4 24,5 27,1 29,7 32,2 34,7

0,8 34,0 39,0 42,6 46,1 49,5

1,6 48,5 53,8 59,1 64,3 71,3

0,1 21,7 24,1 26,4 28,8 31,0

0,2 30,8 34,2 37,5 40,8 44,0

0,4 44,1 48,8 53,5 58,0 62,4

0,8 61,2 70,3 76,7 83,0 89,1

1,6 87,4 96,9 106,0 116,0 128,0

0,1 36,1 40,1 44,0 48,0 51,7

0,2 51,4 57,0 62,6 68,0 73,2

0,4 73,5 81,3 89,1 96,7 104,0

0,8 102,0 117,0 128,0 138,0 148,0

1,6 146,0 161,0 177,0 193,0 214,0

0,1 80,2 89,1 98,0 107,0 115,0

0,2 114,0 127,0 139,0 151,0 163,0

0,4 163,0 181,0 198,0 215,0 231,0

0,8 227,0 260,0 284,0 307,0 330,0

1,6 324,0 358,0 394,0 429,0 475,0

0,1 128,0 143,0 157,0 171,0 184,0

0,2 183,0 203,0 223,0 242,0 260,0

0,4 261,0 289,0 317,0 344,0 370,0

0,8 362,0 416,0 455,0 492,0 528,0

1,6 518,0 574,0 631,0 688,0 761,0

0,1 201,0 223,0 244,0 267,0 287,0

0,2 286,0 317,0 348,0 378,0 407,0

0,4 408,0 452,0 495,0 537,0 578,0

0,8 566,0 650,0 710,0 769,0 825,0

1,6 809,0 897,0 986,0 1074,0 1188,0

R 717 (NH3)

Capacidad de gas caliente Qe kW

Temp. evap.te =−10°C. Temp gas caliente th = tc + 25°C.Subenf ∆t

Temperatura condensación tc °C

+20 +30 +40 +50 +60

sub

=4K

© Danfoss | DCS (ms) | 2020.06

Factores de corrección

Al dimensionar las válvulas, el valor de la tabla
deberá ser multiplicado por un factor de corrección
dependiendo de la temperatura de evaporación te.

to °C −40 −30 −20 −10 0 +10

R 717 (NH3) 0,89 0,91 0,96 1,0 1,06 1,10

AI221486430911es-000901 | 7

Folleto técnico | Válvulas solenoide tipo EVRA y EVRAT

Capacidad

(continuación)

Un aumento de la temperatura de gas
caliente th de 10 K, basado en th = tc
+25°C, reduce aprox. 2% la capacidad
de la válvula, y viceversa.

Un cambio de la temperatura de
evaporación te influye sobre la capaci­dad de la válvula, como se indica en la
tabla de factores de corrección.

Capacidad de gas caliente Qh kW

Tipo

EVRA 3

EVRA/T 10

EVRA/T 15

EVRA/T 20

EVRA 25

EVRA 32

EVRA 40

Pérdida de carga

a través de válvula

∆p bar

0,1 0,68 0,72 0,76 0,78 0,79

0,2 0,97 1,0 1,1 1,1 1,1

0,4 1,4 1,5 1,5 1,6 1,6

0,8 1,9 2,0 2,1 2,3 2,3

1,6 2,7 2,9 3,0 3,1 3,2

0,1 4,4 4,7 4,9 5,1 5,2

0,2 6,3 6,7 7,0 7,2 7,3

0,4 9,0 9,6 10,0 10,3 10,4

0,8 12,4 13,2 13,9 14,7 14,9

1,6 17,5 18,6 19,6 20,2 20,5

0,1 8,0 8,5 8,9 9,2 9,3

0,2 11,4 12,1 12,6 13,0 13,2

0,4 16,3 17,2 18,0 18,5 18,7

0,8 22,3 23,1 24,9 26,5 26,8

1,6 31,5 33,5 35,2 36,4 36,9

0,1 13,3 14,1 14,8 15,3 15,5

0,2 19,0 20,1 21,0 21,7 22,0

0,4 27,1 28,7 30,0 30,9 31,2

0,8 37,1 38,4 41,5 44,2 44,6

1,6 52,5 55,9 58,6 60,6 61,5

0,1 29,6 31,4 32,9 34,0 34,4

0,2 42,1 44,6 46,7 48,2 48,8

0,4 60,2 63,8 66,6 68,6 69,4

0,8 82,5 87,9 92,3 98,2 99,2

1,6 117,0 124,0 130,0 135,0 137,0

0,1 47,4 50,2 52,6 54,4 55,0

0,2 67,4 71,4 74,7 77,1 78,1

0,4 96,3 102,0 107,0 110,0 111,0

0,8 132,0 140,0 148,0 157,0 159,0

1,6 187,0 199,0 209,0 216,0 219,0

0,1 74,0 78,5 82,3 85,0 86,0

0,2 105,0 112,0 117,0 121,0 122,0

0,4 151,0 159,0 167,0 172,0 174,0

0,8 206,0 222,0 231,0 246,0 248,0

1,6 291,0 310,0 326,0 337,0 342,0

R 22

Capacidad de gas caliente Qe kW

Temp. evap.te =−10°C. Temp gas caliente th = tc + 25°C.Subenf ∆t

Temperatura condensación tc °C

+20 +30 +40 +50 +60

sub

=4K

© Danfoss | DCS (ms) | 2020.06

Factores de corrección

Al dimensionar las válvulas, el valor de la tabla
deberá ser multiplicado por un factor de corrección
dependiendo de la temperatura de evaporación te.

to °C −40 −30 −20 −10 0 +10

R 22 0,90 0,94 0,97 1,0 1,03 1,05

AI221486430911es-000901 | 8

Folleto técnico | Válvulas solenoide tipo EVRA y EVRAT

Capacidad

(continuación)

Un aumento de la temperatura de gas
caliente th de 10 K, basado en th = tc
+25°C, reduce aprox. 2% la capacidad
de la válvula, y viceversa.

Un cambio de la temperatura de
evaporación te influye sobre la capaci­dad de la válvula, como se indica en la
tabla de factores de corrección.

Capacidad gas caliente Qh kW

Tipo

EVRA 3

EVRA/T 10

EVRA/T 15

EVRA/T 20

EVRA 25

EVRA 32

EVRA 40

Pérdida de carga

a través de válvula

∆p bar

0,1 0,54 0,57 0,6 0,61 0,6

0,2 0,77 0,82 0,85 0,86 0,85

0,4 1,1 1,2 1,2 1,2 1,2

0,8 1,5 1,6 1,7 1,8 1,8

1,6 2,2 2,3 2,4 2,5 2,4

0,1 3,5 3,7 3,9 4,0 3,9

0,2 5,0 5,3 5,5 5,6 5,6

0,4 7,0 7,7 7,9 8,0 7,9

0,8 9,9 10,5 11,0 11,6 11,4

1,6 14,3 15,1 15,7 16,0 15,9

0,1 6,4 6,7 7,0 7,1 7,1

0,2 9,1 9,6 10,0 10,1 10,0

0,4 12,6 13,8 14,2 14,4 14,3

0,8 17,9 19,0 19,8 20,8 20,5

1,6 25,7 27,2 28,2 28,8 28,6

0,1 10,6 11,2 11,7 11,8 11,8

0,2 15,1 16,0 16,6 16,8 16,7

0,4 21,0 22,9 23,7 24,0 23,8

0,8 29,8 31,6 33,0 34,7 34,2

1,6 42,8 45,3 47,1 47,9 47,6

0,1 23,6 24,9 25,9 26,4 26,2

0,2 33,6 35,5 36,8 37,4 37,1

0,4 46,6 51,0 52,7 53,4 52,9

0,8 66,2 70,2 73,2 77,0 76,0

1,6 95,2 101,0 105,0 107,0 106,0

0,1 37,6 39,8 41,4 42,1 41,8

0,2 53,8 56,8 58,9 59,8 59,4

0,4 74,7 81,6 84,3 85,4 84,6

0,8 106,0 112,0 117,0 123,0 122,0

1,6 152,0 161,0 167,0 170,0 169,0

0,1 58,8 62,3 64,7 65,8 65,3

0,2 84,1 88,8 92,1 93,5 92,8

0,4 117,0 127,0 132,0 134,0 132,0

0,8 166,0 176,0 183,0 192,0 190,0

1,6 238,0 252,0 262,0 266,0 265,0

R 134a

Capacidad de gas caliente Qe kW

Temp. evap.te =−10°C. Temp gas caliente th = tc + 25°C.Subenf ∆t

Temperatura condensación tc °C

+20 +30 +40 +50 +60

sub

=4K

© Danfoss | DCS (ms) | 2020.06

Factores de corrección

Al dimensionar las válvulas, el valor de la tabla
deberá ser multiplicado por un factor de corrección
dependiendo de la temperatura de evaporación te.

to °C −40 −30 −20 −10 0 +10

R 134a 0,88 0,92 0,98 1,0 1,04 1,08

AI221486430911es-000901 | 9

Folleto técnico | Válvulas solenoide tipo EVRA y EVRAT

Capacidad

(continuación)

Un aumento de la temperatura de gas
caliente th de 10 K, basado en th = tc
+25°C, reduce aprox. 2% la capacidad
de la válvula, y viceversa.

Un cambio de la temperatura de
evaporación te influye sobre la capaci­dad de la válvula, como se indica en la
tabla de factores de corrección.

Capacidad gas caliente Qh kW

Tipo

EVRA 3

EVRA/T 10

EVRA/T 15

EVRA/T 20

EVRA 25

EVRA 32

EVRA 40

Pérdida de carga

a través de válvula

∆p bar

0,1 0,62 0,63 0,62 0,59 0,54

0,2 0,87 0,89 0,88 0,83 0,76

0,4 1,2 1,3 1,3 1,2 1,1

0,8 1,7 1,7 1,7 1,7 1,5

1,6 2,4 2,5 2,4 2,3 2,1

0,1 4,0 4,1 4,0 3,8 3,5

0,2 5,7 5,8 5,7 5,5 5,0

0,4 8,1 8,2 8,2 7,8 7,0

0,8 11,1 11,4 11,3 11,1 10,1

1,6 15,7 16,0 15,8 15,2 13,9

0,1 7,3 7,4 7,3 6,9 6,3

0,2 10,2 10,4 10,3 9,8 8,9

0,4 14,6 14,8 14,7 14,0 12,7

0,8 20,1 20,4 20,3 20,0 18,1

1,6 28,3 28,8 28,4 27,4 25,0

0,1 12,1 12,3 12,1 11,5 10,5

0,2 17,1 17,3 17,2 16,3 14,9

0,4 24,4 24,7 24,5 23,3 21,1

0,8 33,4 34,0 33,9 33,3 30,2

1,6 47,1 48,0 47,4 45,6 41,6

0,1 26,8 27,4 26,9 25,6 23,3

0,2 37,9 38,4 38,2 36,3 33,0

0,4 54,2 54,9 54,5 51,7 47,0

0,8 74,2 75,6 75,3 74,0 67,2

1,6 105,0 107,0 105,0 101,0 92,5

0,1 43,0 43,8 43,0 40,9 37,3

0,2 60,6 61,4 61,1 58,1 52,8

0,4 86,7 87,8 87,2 82,7 75,2

0,8 119,0 121,0 120,0 118,0 107,0

1,6 167,0 171,0 168,0 162,0 148,0

0,1 67,0 68,5 67,3 64,0 58,3

0,2 94,8 96,0 95,5 90,8 82,5

0,4 136,0 137,0 136,0 129,0 117,0

0,8 186,0 189,0 188,0 185,0 168,0

1,6 262,0 266,0 263,0 253,0 231,0

R 404A

Capacidad de gas caliente Qe kW

Temp. evap.te =−10°C. Temp gas caliente th = tc + 25°C.Subenf ∆t

Temperatura condensación tc °C

+20 +30 +40 +50 +60

sub

=4K

© Danfoss | DCS (ms) | 2020.06

Factores de corrección

Al dimensionar las válvulas, el valor de la tabla
deberá ser multiplicado por un factor de corrección
dependiendo de la temperatura de evaporación te.

to °C −40 −30 −20 −10 0 +10

R 404A 0,86 0,88 0,93 1,0 1,03 1,07

AI221486430911es-000901 | 10

Folleto técnico | Válvulas solenoide tipo EVRA y EVRAT

Capacidad

(continuación)

Capacidad gas caliente Gh kg/s

Tipo

EVRA 3

EVRA/T 10

EVRA/T 15

EVRA/T 20

EVRA 25

EVRA 32

EVRA 40

Temp. gas

caliente

th°C

+90

Temperature
condensación

tk°C

+25 0,003 0,005 0,006 0,007 0,007 0,007 0,007 0,007 0,007

+35 0,004 0,005 0,007 0,009 0,009 0,01 0,01 0,01 0,01

+45 0,005 0,006 0,009 0,01 0,011 0,012 0,013 0,013 0,013

+25 0,022 0,03 0,04 0,045 0,048 0,048 0,048 0,048 0,048

+35 0,026 0,036 0,048 0,056 0,061 0,064 0,065 0,065 0,065

+45 0,030 0,041 0,056 0,066 0,074 0,079 0,083 0,085 0,086

+25 0,040 0,054 0,072 0,081 0,086 0,087 0,087 0,087 0,087

+35 0,046 0,064 0,086 0,1 0,109 0,115 0,117 0,117 0,117

+45 0,053 0,074 0,101 0,12 0,133 0,142 0,149 0,153 0,155

+25 0,066 0,09 0,12 0,12 0,144 0,145 0,145 0,145 0,145

+35 0,077 0,107 0,144 0,167 0,182 0,191 0,195 0,195 0,195

+45 0,089 0,124 0,169 0,199 0,211 0,237 0,248 0,255 0,258

+25 0,143 0,197 0,26 0,296 0,313 0,316 0,316 0,316 0,316

+35 0,168 0,232 0,313 0,364 0,397 0,417 0,425 0,425 0,425

+45 0,194 0,269 0,368 0,434 0,482 0,516 1,54 0,555 0,561

+25 0,233 0,322 0,424 0,483 0,511 0,516

+35 0,274 0,379 0,511 0,594 0,648 0,681 0,694

+45 0,316 0,439 0,601 0,709 0,787 0,842 0,882 0,906 0,916

+25 0,362 0,503 0,663 0,755 0,798 0,806

+35 0,429 0,592 0,798 0,929 1,013 1,064 1,084

+45 0,495 0,686 0,939 1,107 1,23 1,316 1,378 1,416 1,431

Capacidad gas caliente Gh kg/s, con perdida de carga a través des válvula ∆p bar

0.5 1 2 3 4 5 6 7 8

R 717 (NH3)

Un aumento de la temperatura de gas
caliente th de 10 K reduce aprox. un 2%
la capacidad de la válvula, y vicerversa.

EVRA 3

EVRA/T 10

EVRA/T 15

EVRA/T 20

EVRA 25

EVRA 32

EVRA 40

+90

R 22

+25 0,008 0,011 0,014 0,016 0,017 0,017 0,017 0,017 0,017

+35 0,009 0,012 0,017 0,019 0,021 0,022 0,022 0,022 0,022

+45 0,010 0,014 0,019 0,022 0,025 0,026 0,027 0,028 0,028

+25 0,051 0,069 0,092 0,104 0,109 0,111 0,111 0,111 0,111

+35 0,058 0,08 0,108 0,125 0,136 0,142 0,144 0,144 0,144

+45 0,066 0,092 0,125 0,146 0,162 0,172 0,179 0,183 0,183

+25 0,091 0,125 0,165 0,187 0,197 0,199 0,199 0,199 0,199

+35 0,105 0,144 0,194 0,225 0,244 0,256 0,258 0,258 0,258

+45 0,119 0,165 0,224 0,263 0,291 0,31 0,322 0,329 0,330

+25 0,152 0,208 0,275 0,311 0,328 0,332 0,332 0,332 0,332

+35 0,174 0,241 0,323 0,375 0,407 0,425 0,431 0,431 0,431

+45 0,193 0,275 0,374 0,439 0,485 0,516 0,537 0,548 0,55

+25 0,331 0,453 0,599 0,677 0,715 0,722 0,722 0,722 0,722

+35 0,38 0,524 0,704 0,816 0,886 0,925 0,938 0,938 0,938

+45 0,431 0,598 0,814 0,956 1,056 1,125 1,169 1,192 1,197

+25 0,539 0,739 0,976 1,106 1,168 1,179

+35 0,619 0,856 1,15 1,331 1,446 1,509 1,531

+45 0,704 0,978 1,329 1,562 1,723 1,837 1,909 1,947 1,955

+25 0,843 1,155 1,525 1,728 1,825 1,843

+35 0,968 1,338 1,798 2,08 2,26 2,358 2,393

+45 1,1 1,528 2,078 2,44 2,693 2,87 2,383 3,043 3,055

© Danfoss | DCS (ms) | 2020.06

AI221486430911es-000901 | 11

Folleto técnico | Válvulas solenoide tipo EVRA y EVRAT

Capacidad

(continuación)

Capacidad gas caliente Gh kg/s

Type

EVRA 3

EVRA/T 10

EVRA/T 15

EVRA/T 20

EVRA 25

EVRA 32

EVRA 40

Temp. de

gaz chauds

th°C

+60

Temp. de

condensation

tk°C

+25 0,007 0,009 0,011 0,012 0,012

+35 0,009 0,011 0,014 0,016 0,016 0,016 0,016

+45 0,01 0,012 0,018 0,02 0,021 0,021 0,021 0,021 0,021

+25 0,048 0,06 0,074 0,077 0,077

+35 0,055 0,071 0,092 0,103 0,104 0,104

+45 0,06 0,084 0,111 0,127 0,134 0,135 0,135 0,135 0,135

+25 0,081 0,108 0,134 0,14 0,14

+35 0,094 0,129 0,166 0,192 0,187 0,187 0,187

+45 0,108 0,151 0,2 0,228 0,241 0,244 0,244 0,244 0,244

+25 0,134 0,18 0,223 0,233 0,233

+35 0,157 0,215 0,276 0,307 0,312 0,312 0,312

+45 0,181 0,252 0,333 0,381 0,403 0,407 0,407 0,407 0,407

+25 0,292 0,391 0,486 0,506 0,506

+35 0,341 0,467 0,602 0,668 0,679 0,679 0,679

+45 0,393 0,549 0,725 0,83 0,876 0,885 0,885 0,885 0,885

+25 0,478 0,638 0,793 1,826 0,826

+35 0,556 0,763 0,994 1,091 1,108 1,108 1,108

+45 0,641 0,897 1,197 1,354 1,432 1,446 1,446 1,446 1,446

+25 0,747 0,998 1,24 1,291 1,291

+35 0,87 1,192 1,553 1,704 1,731 1,731 1,731

+45 1,002 1,402 1,87 2,117 2,237 2,259 2,259 2,259

Capacité de gaz chauds Gh kg/s, chute de pression dans la vanne ∆p bar

0.5 1 2 3 4 5 6 7 8

R 134a

Un aumento de la temperatura de gas
caliente th de 10 K reduce aprox. un 2%
la capacidad de la válvula, y vicerversa.

EVRA 3

EVRA/T 10

EVRA/T 15

EVRA/T 20

EVRA 25

EVRA 32

EVRA 40

+60

R 404A

+25 0,01 0,013 0,018 0,021 0,022 0,023 0,023 0,023 0,023

+35 0,011 0,015 0,02 0,024 0,027 0,028 0,029 0,029 0,03

+45 0,012 0,017 0,023 0,028 0,032 0,034 0,035 0,036 0,037

+25 0,063 0,087 0,116 0,134 0,145 0,148 0,149 0,149 0,149

+35 0,072 0,1 0,134 0,158 0,174 0,184 0,19 0,19 0,192

+45 0,081 0,112 0,153 0,182 0,203 0,228 0,228 0,237 0,239

+25 0,113 0,157 0,21 0,242 0,26 0,267 0,269 0,269 0,269

+35 0,129 0,18 0,242 0,285 0,313 0,332 0,341 0,342 0,346

+45 0,146 0,202 0,275 0,327 0,365 0,393 0,411 0,424 0,431

+25 0,189 0,262 0,35 0,403 0,433 0,445 0,449 0,449 0,449

+35 0,215 0,3 0,404 0,474 0,521 0,552 0,569 0,57 0,576

+45 0,243 0,337 0,459 0,545 0,609 0,656 0,684 0,707 0,719

+25 0,411 0,57 0,763 0,878 0,942 0,969 0,978 0,978 0,978

+35 0,468 0,653 0,881 1,032 1,136 1,203 1,239 1,241 1,253

+45 0,529 0,734 1,0 1,188 1,326 1,43 1,49 1,539 1,566

+25 0,672 0,931 1,245 1,432 1,539 1,581 1,581 1,581 1,581

+35 0,765 1,069 1,436 1,686 1,854 1,964 2,022 2,025 2,025

+45 0,862 1,198 1,632 1,939 1,836 2,34 2,433 2,513 2,557

+25 1,05 1,454 1,946 2,238 2,406 2,471 2,471 2,471 2,471

+35 1,195 1,657 2,245 2,635 2,897 3,068 3,161 3,166 3,166

+45 1,348 1,873 2,55 3,03 3,384 3,65 3,801 3,926 3,995

© Danfoss | DCS (ms) | 2020.06

AI221486430911es-000901 | 12

Folleto técnico | Válvulas solenoide tipo EVRA y EVRAT

Diseño
Funcionamiento

4. Bobina

16. Armadura

18. Plato de válvula / válvula piloto

20. Tornillo de tierra

24. Conexión para tubo de acero
flexible

28. Junta

29. Orificio piloto

30. Junta tórica

31. Segmento de pistón

36. Clavija DIN

40. Caja terminal

43. Cubierta de válvula

44. Junta tórica

45. Junta de cubierta de válvula

48. Junta

49. Cuerpo

51. Tapón roscado

53. Husillo de operación manual

59. Filtro

73. Orificio de igulación

74. Canal principal

75. Canal piloto

76. Muelle de compresión

80. Diafragma/servopistón

82. Arandela de soporte

83. Asiento de válvula

84. Plato de válvula principal

EVRA 3

EVRA/T 10, 15 y 20

EVRA 25

Las válvulas solenoides EVRA están diseñadas según
dos principios distintos:

1. Accionamiento directo

2. Servoaccionadas

1. Válvula de accionamiento directo

La válvula EVRA 3 es de acción directa. La válvula
abre para el pleno paso de fluido cuando la
armadura (16) es atraída por el campo magnético
de la bobina. Esto significa que estas válvulas
funcionan a una presión diferencial mínima de 0 bar.
El plato de válvula en teflón (18) está montado
sobre la armadura (16).
La presión de entrada actúa sobre la armadura y
el plato de válvula de arriba a abajo y junto con
la fuerza del muelle y el peso de la armadura
contribuyen al cierre de la válvula cuando la bobina
está desernegizada.

2. Válvulas servoaccionadas

Las válvulas EVRA/T 10 → 20 son válvulas
servoaccionadas con un diafragma «flotante» (80). El
orificio piloto (29) de acero inoxidable se sitúa en el
centro del diafragma. La placa de la válvula de teflón
(18) está colocada directamente sobre el inducido
(16).
Cuando la bobina no recibe corriente, el orificio
principal y el orificio piloto están cerrados. El orificio
principal y el orificio piloto se mantienen cerrados
por el peso del inducido, la fuerza del resorte del
inducido y la
presión diferencial entre el lado de entrada y de
salida. Cuando se aplica corriente a la bobina, el
inducido se desplaza al campo magnético y abre
el orificio piloto. Esto alivia la presión sobre el
diafragma, es decir, el espacio que hay sobre el
diafragma se conecta con el lado de salida de la
válvula.
A continuación, la presión diferencial entre el
lado de entrada y de salida empuja el diafragma
alejándolo del orificio principal y lo abre al máximo.

EVRA 32 y 40

Por ello, es necesaria una presión diferencial mínima
para abrir la válvula EVRA y mantenerla abierta. Para
una presión diferencial de 0,0 bar, utilice válvulas
EVRAT.
En el caso de las válvulas EVRA 10 → 20, la presión
diferencial es de 0,05 bar.
Al desactivar la corriente, el orificio piloto se
cierra. Mediante los orificios de igualación (73) del
diafragma, la presión sobre el diafragma aumenta
hasta alcanzar el mismo valor de la presión de
entrada y el diafragma cierra el orificio principal.

Las válvulas EVRA 25, 32 y 40 son válvulas de pistón
servoaccionadas. Las válvulas están cerradas cuando
la bobina no recibe corriente.
El pistón servo (80) con la placa de la válvula
principal (84) se cierra sobre el asiento de la válvula
(83) por medio de la presión diferencial entre el lado
de entrada y de salida de la válvula, la fuerza del
resorte de compresión (76) y posiblemente el peso
del pistón.
Cuando se activa la corriente para la bobina, el
orificio piloto (29) se abre. De esta manera, se alivia
la presión en el lado del resorte del pistón de la
válvula. A continuación, la presión diferencial abrirá
la válvula.
La presión diferencial mínima necesaria para abrir
por completo las válvulas es de 0,2 bar.

El mecanismo de apertura manual de
las válvulas EVRA/EVRAT 10, 15, 20 y 25 está
exclusivamente destinado a la activación
durante las pruebas de presión iniciales del
sistema de refrigeración.
Tras las pruebas de presión o la apertura manual
forzada del mecanismo de apertura manual como
parte de una actuación de mantenimiento, el eje
debe girarse completamente hasta la posición de
asiento para evitar fugas a través del prensaestopas.
Asimismo, es fundamental volver a instalar
correctamente el tapón sellado. De este modo, se
elimina todo riesgo de fuga a través del mecanismo
de apertura manual.

© Danfoss | DCS (ms) | 2020.06

AI221486430911es-000901 | 13

Folleto técnico | Válvulas solenoide tipo EVRA y EVRAT

Escpecificación del material

EVRA 3

EVRA/T
10/15/20

o

N

10 Joint EVRA/T 10/15/20 Aluminio Al 99.5 10210

11 Vis EVRA/T 10/15/20 Acero inoxidable A2-70 3506

12 Joint principal EVRA/T 10/15/20 Teflón (PTFE)

Descripción Válvula Material Análisis Mat.noW.noISO EN

Cuerpo de válvula EVRA 3 Acero 11MnPb30 10277-3

1

Cuerpo de válvula EVRA/T 10/15/20 Hierro fundido GJS-400-18-LT 1563

3 Tubo para armadura EVRA 3/10/15/20 Acero inoxidable X2CrNi19-11 10088

4 Brida EVRA/T 3/10/15/20 Acero S235JRG2 10025

Junta EVRA 3 Aluminio Al 99.5 10210

5

Junta EVRA/T 10/15/20 Goma Cr

6 Junta EVRA/T 3/10/15/20 sin asbestos

7 Tuerca para armadura EVRA/T 3/10/15/20 Acer inoxidable X8CrNiS18-9 10088

8 Couvercle EVRA/T 10/15/20 Hierro fundido GJS-400-18-LT 1563

9 Couvercle/Bouchon EVRA/T 10/15/20 Acero 11SMnPb30 10277-3

EVRA 25

o

N

10 Tapa EVRA 25 Hierro fundido GJS-400-18-LT 1563

Descripción Válvula Material Análisis Mat.noW.n

1 Cuerpo de válvula EVRA 25/32/40 Hierro fundido GJS-400-18-LT 1563

2 Tuerca para armadura EVRA 25/32/40 Acero inoxidable X8CrNiS 18-9 10088

3 Tubo para armadura EVRA 25/32/40 Acero inoxidable X2CrNi19-11 10088

Brida EVRA 25 Acero S235JRG2 10025

4

Brida EVRA 32/40 Acero P285QH 10222-4

5 Junta EVRA 25/32/40 Acero inoxidable/NBR X10CrNi18-8 1.4310

Junta EVRA 25 sin asbestos

6

Junta EVRA 32/40 Goma Cr

Tapón roscado EVRA 25 Acero 11SMnPb30 10277-3

7

Tapón roscado EVRA 32/40 Acero inoxidable X5CrNi17-10 10088

8 Junta EVRA 25 Goma CR

9 Tornillos EVRA 25 Acero inoxidable A2-70 3506

11 Tornillos EVRA 25/32/40 Acero inoxidable A2-70 3506

12 Asiento de válvula EVRA 25 Teflón (PTFE)

EVRA 32/40

o

ISO EN

© Danfoss | DCS (ms) | 2020.06

AI221486430911es-000901 | 14

Folleto técnico | Válvulas solenoide tipo EVRA y EVRAT

Dimensiones y pesos

EVRA 3
Bobina con cable

EVRA 3 → 20
Bobina con clavija DIN

EVRA 3 → 20
Bobina con caja terminal

EVRA 10
Bobina con caja terminal

Peso de bobina

10 W: aprox. 0.3 kg

EVRA/T 10 → 20
Bobina con caja terminal

12 y 20 W: aprox. 0.5 kg

Peso de juego de brides

Para EVRA 3, 10 y 15: 0.6 kg

Para EVRA 20: 0.9 kg

Tipo

L5 max.

H

H

H

1

2

H

3

L L

4

1

10 W 12 W

20 W

B1

B

max.

mm mm mm mm mm mm mm mm mm mm kg

EVRA 3 84 19 124 65

EVRA/T 10 22 100 81 130 68 80 68 1,7

EVRA/T 15 100 81 130 68 80 68 1,8

75 85

80 68 1,2

EVRA/T 20 110 77 155 85 96 68 2,7

1

) Con bobina, sin brides

Peso

1

)

© Danfoss | DCS (ms) | 2020.06

AI221486430911es-000901 | 15

Dimensiones y pesos

(continuación)

EVRA 25, 32 et 40
Bobona con cable

EVRA 25
Bobina con caja terminal

EVRA 25, 32 et 40
Bobina con clavija DIN

EVRA 25
Bobina con caja terminal

© Danfoss | DCS (ms) | 2020.06

EVRA 32 et 40
Bobina con caja terminal

Peso de bobina

10 W: aprox. 0.3 kg

12 y 20 W: aprox. 0.5 kg

EVRA 32 et 40
Bobina con caja terminal

Tipo

L5 max.

H

H

H

1

2

H

3

L L

4

1

10 W 12 W

20 W

Peso de juego de brides

Para EVRA 25: 0.9 kg

B1

B

max.

mm mm mm mm mm mm mm mm mm mm kg

EVRA 25 46 141 78 162 92

EVRA 32 47 115 53 175 80 68 4,0

75 85

95 68 3,0

EVRA 40 47 115 53 175 80 68 4,0

1

) Con bobina, sin brides

AI221486430911es-000901 | 16

Peso

1

)
