데이터 시트
솔레노이드 밸브
타입 EVR 2 - EVR 40 버전 2
EVR은 가연성 냉매를 비롯한 대부분의
냉매가 포함된 핫가스 관, 액관, 흡입관에
적합한 직동식 또는 서보 작동식 솔레노이드
밸브입니다.
EVR 밸브 및 코일은 별도로 판매됩니다.
특장점
인증
• 냉동, 결빙, 공조 플랜트용 솔레노이드
밸브의 모든 제품 라인
• 무전압 코일을 포함하여 통전시 열림(NC)
및 통전시 닫힘(NO) 버전으로 공급됨
• 폭넓은 AC 및 DC용 코일 선택 옵션
• 가연성 냉매를 비롯한 대부분의 냉매에 적합
• 최대 105 °C의 매질 온도에 적합한 설계
• Pressure Equipment Directive (PED)
2014 /68 / EU
• Low Voltage Directive (LVD) 2014 /35 /EU
• UL429 Standard Valve
• EAC
• UA
• 최대 5⁄8 인치의 플레어 연결
• 최대 2 1⁄8 인치의 솔더 연결
• 솔더 버전의 확장형 말단부로 인해
설치가 용이하며 솔더링할 때 밸브를
분해할 필요가 없음
• 플레어, 솔더, 플랜지 연결 버전으로
이용 가능
• ATEX zone 2
• CQC
• RoHS II
• 해상 승인: 최신 업데이트는 Danfoss로
연락바랍니다.
© Danfoss | DCS (az) | 2018.10
DKRCC.PD.BB0.E9.39 | 1
데이터 시트 | 솔레노이드 밸브, 타입 EVR 2 - EVR 40 버전 2
목차
기술 자료 ................................................................................................................ 3
정격 용량[kW] ........................................................................................................4
주문 .......................................................................................................................5
EVR 솔더 연결(NC) .............................................................................................. 5
EVR 솔더 연결(NO) ..............................................................................................6
EVR 플레어 연결(NC) ........................................................................................... 6
EVR 플레어 연결(NO) ...........................................................................................6
EVR 플랜지 연결(NC) ........................................................................................... 7
EVRC 솔더 연결(NC) ............................................................................................7
기능 .......................................................................................................................8
설계 및 재료 규격 ..................................................................................................... 9
EVR 2 - EVR 3 솔더 및 플레어 연결 .......................................................................9
EVR 4 - EVR 6 - EVR 8 솔더 및 플레어 연결 ......................................................... 10
EVR 10 솔더 및 플레어 연결 ................................................................................ 11
EVR 15 - EVR 18 솔더, 플레어 및 플랜지 연결 ....................................................... 12
EVR 20 - EVR 22 솔더 및 플랜지 연결 .................................................................. 13
EVR 25 솔더 연결 .............................................................................................. 14
EVR 32 - EVR 40 솔더 연결 ................................................................................ 15
EVRC 솔더 연결 ................................................................................................ 16
치수 및 중량 .......................................................................................................... 17
EVR 2 - EVR 3 솔더 연결 ................................................................................... 17
EVR 4 - EVR 6 - EVR 8 솔더 연결 ....................................................................... 18
EVR 10 솔더 연결 .............................................................................................. 19
EVR 15 - EVR 18 솔더 연결 ................................................................................ 20
EVR 20 - EVR 22 솔더 연결 ................................................................................ 21
EVR 25 솔더 연결 .............................................................................................. 22
EVR 32 - EVR 40 솔더 연결 ................................................................................ 23
EVRC 15 솔더 연결 ............................................................................................ 24
EVRC 20 솔더 연결 ............................................................................................ 25
EVR 2 - EVR 3 플레어 연결 ................................................................................ 26
EVR 6 플레어 연결 ........................................................................................... 27
EVR 10 플레어 연결 ........................................................................................... 28
EVR 15 플레어 연결 ........................................................................................... 29
EVR 15 플랜지 연결 ........................................................................................... 30
EVR 20 플랜지 연결 ........................................................................................... 31
© Danfoss | DCS (az) | 2018.10
확장된 용량표, 액체 ................................................................................................ 32
확장된 용량표, 흡입 ................................................................................................ 35
확장된 용량표, 핫가스 ............................................................................................. 47
DKRCC.PD.BB0.E9.39 | 2
데이터 시트 | 솔레노이드 밸브, 타입 EVR 2 - EVR 40 버전 2
기술 자료
냉매
R22 /R407C, R134a, R404A/ R507,
R410A, R407A, R32, R290, R600, R600a,
최대 작동 압력
EVR 솔더 및 플레어 연결: 45.2 bar.
EVR 플랜지 연결: 32 bar.
R1234yf, R1234ze, R404A, R407F, R407H,
R125, R152A,
R450A.
승인된 냉매의 전체 목록을 보려면
www.products.danfoss.com
R448A, R449A, R452A 및
으로
이동하여 개별 코드 번호를 검색하십시오.
냉매 목록이 기술 자료에 명시되어 있습니다.
34.65
24.75
24.1
17.5
13.55
10.25
3
R32, R152A, R290, R600, R600a, R1234yf
및 R1234ze에 대한 특별 참고 사항:
이 제품은 ATEX, ISO 5149, IEC 60335 및 UL
에 따라 검증되었습니다. 점화 위험은 ISO 5149
및 IEC 60335에 따라 평가되었습니다.
이 페이지의 아래쪽에 있는 안전 메모를
참조하십시오.
매질 온도
-40 – 105 ° C
최대 130 ° C(제상 중)
코일 외함규격 및 주변 온도
솔레노이드 및 ATEX 코일에 관한 내용은
최대 작동 압력(bar)은 매질의 온도 변화(° C)에 영향을
받습니다.
용량
표에서 Kv 값을 참조하십시오.
Kv 값은 밸브 전/후단에서 1 bar,
ρ = 1000 kg/ m3의 압력 강하가 발생하는
조건에서 [m3/h]로 나타낸 유량값 입니다.
이 데이터 시트의 뒷부분에 있는 확장된 용량
표를 참조하십시오.
별도의 데이터 시트를 참조하십시오.
표준 코일의 밸브 개방 차압
타입
EVR 2 NC
EVR 3 NC
EVR 4 NC
EVR 6 NC
EVR 6 NO
EVR 8 NC
EVR 10 NC
EVR 10 NO
EVR 15 NC
EVR 15 NO
EVR 18 NC
EVR 20 NC
EVR 20 NO
EVR 22 NC
EVR 22 NO
EVR 25 NC
EVR 32 NC
EVR 40 NC
보다 높은 MODP 12 W 및 20 W AC 코일은 요청시 사용 가능합니다.
최소
0.00 38 33
0.00 38 18
0.03 38 28
0.03 38 28
0.03 21 21
0.03 38 28
0.03 38 20
0.03 21 21
0.03 38 20
0.03 21 21
0.03 38 20
0.03 38 20
0.03 19 19
0.03 38 20
0.03 19 19
0.20 38 17
0.20 38 17
0.20 38 17
45.2 bar
32 bar
°C
∆ p [bar]
최대(= MOPD) 액체
AC 코일 [10 W] DC 코일 [20 W]
솔더 연결이 있고 수동 스템이 없는 EVR
2 - EVR 22은 R32, R152A, R290, R600,
R600a, R1234yf 및 R1234ze를 사용하는
안전 규정이 필수가 아닌 국가에서는 설치자가
가연성 냉매를 사용하는 시스템에 대해 제3
기관의 승인을 받기를 추천합니다.
시스템에 적용될 수 있습니다.
참고: 데이터 시트에 명시된 이 특정 냉매들의
구체적인 선정 기준을 준수하여 주십시오.
© Danfoss | DCS (az) | 2018.10
DKRCC.PD.BB0.E9.39 | 3
데이터 시트 | 솔레노이드 밸브, 타입 EVR 2 - EVR 40 버전 2
정격 용량 [kW]
명시되지 않은 다른
냉매의 경우에는
Coolselector®2를
참조하십시오.
타입 R22/R407C R134a
액체
EVR 2
EVR 3
EVR 4
EVR 6
EVR 8
EVR 10
EVR 15
EVR 18
EVR 20
EVR 22
EVR 25
EVR 32
EVR 40
흡입 가스
EVR 2
EVR 3
EVR 4
EVR 6
EVR 8
EVR 10
EVR 15
EVR 18
EVR 20
EVR 22
EVR 25
EVR 32
EVR 40
핫가스
EVR 2
EVR 3
EVR 4
EVR 6
EVR 8
EVR 10
EVR 15
EVR 18
EVR 20
EVR 22
EVR 25
EVR 32
EVR 40
3.02 2.79 2.04 2.96 4.23 3.36 3.38
5.43 5.02 3.68 5.32 7.61 6.05 6.09
13.68 12.66 9.26 13.41 19.17 15.23 15.33
17.90 16.56 12.12 17.55 25.09 19.93 20.07
21.32 19.73 14.44 20.90 29.88 23.74 23.90
37.62 34.80 25.47 36.88 52.71 41.88 42.17
57.93 53.60 39.23 56.79 81.18 64.49 64.94
75.84 70.16 51.36 74.35 106.26 84.43 85.01
120.29 111.29 81.46 117.93 168.56 133.92 134.85
137.19 126.92 92.90 134.49 192.23 152.73 153.79
149.23 138.06 101.06 146.30
254.97 235.89 172.66 249.96
368.74 341.15 249.71 361.49
0.33 0.24 0.29 0.42 0.54 0.41 0.23
0.60 0.44 0.52 0.75 0.96 0.73 0.41
1.51 1.10 1.32 1.90 2.43 1.85 1.03
1.98 1.44 1.72 2.48 3.18 2.42 1.35
2.35 1.71 2.05 2.96 3.78 2.88 1.60
4.15 3.02 3.62 5.22 6.67 5.09 2.83
6.40 4.65 5.57 8.03 10.28 7.83 4.36
8.37 6.09 7.30 10.52 13.45 10.26 5.70
13.28 9.66 11.57 16.68 21.34 16.27 9.04
15.15 11.02 13.20 19.02 24.34 18.55 10.31
16.33 11.79 14.25 20.58
27.90 20.14 24.35 35.16
40.35 29.12 35.21 50.85
1.35 1.04 1.10 1.65 2.18 1.54 0.94
2.42 1.87 1.99 2.98 3.92 2.76 1.70
6.10 4.70 5.01 7.50 9.86 6.96 4.28
7.99 6.16 6.56 9.81 12.91 9.11 5.61
9.51 7.33 7.81 11.68 15.37 10.85 6.68
16.78 12.94 13.78 20.61 27.12 19.14 11.78
25.85 19.93 21.22 31.74 41.77 29.48 18.14
33.84 26.08 27.77 41.55 54.67 38.59 23.75
53.68 41.37 44.05 65.91 86.72 61.21 37.67
61.22 47.18 50.24 75.17 98.91 69.81 42.96
87.87 67.73 72.12 107.91
150.17 115.75 123.24 184.40
217.22 167.43 178.27 266.74
R404A/
R507
R410A R32 R290 R600a
– – –
– – –
– – –
– – –
– – –
– – –
– – –
– – –
– – –
© Danfoss | DCS (az) | 2018.10
정격 액체 및 흡입 증기 용량은 증발 온도 te = -10° C, 밸브 앞쪽 냉매액 온도 tl = 25° C,
밸브의 압력 강하 ∆ p = 0.15bar를 기준으로 합니다.
정격 핫가스 용량은 응축 온도 tc = 40° C, 밸브의 압력 강하 ∆ p = 0.8bar,
핫가스 온도 th = 65° C, 냉매의 과냉 ∆ tsub = 4K를 기준으로 합니다.
DKRCC.PD.BB0.E9.39 | 4
데이터 시트 | 솔레노이드 밸브, 타입 EVR 2 - EVR 40 버전 2
주문
EVR 솔더 연결,
NC(Normally Closed) 분리형 밸브 바디
EVR 2 / EVR 3
EVR 4 / EVR 6 / EVR 8
EVR 10
EVR 15 / EVR 18 / EVR 20 / EVR 22
EVR 25
EVR 32 / EVR 40
타입 코일 전압
AC / DC
EVR 2
AC / DC
AC / DC –
AC / DC
EVR 3
AC / DC
AC / DC –
AC / DC –
EVR 4
AC / DC
AC / DC
AC / DC
AC / DC –
EVR 6
AC / DC –
AC / DC
AC / DC
AC / DC
AC / DC
EVR 8
AC / DC
AC / DC
AC / DC
AC / DC –
EVR 10
AC / DC
AC / DC
AC / DC
AC / DC
AC / DC
EVR 15
AC / DC
AC / DC
EVR 18
AC / DC
AC / DC
EVR 20
AC / DC
AC / DC 1 1⁄8 –
AC / DC –
연결 사이즈
[in]
1
⁄4 –
1
⁄4 –
1
⁄4 –
3
⁄8 –
3
⁄8 –
3
⁄8 –
3
⁄8 –
1
⁄2 –
1
⁄2 –
5
⁄8 –
1
⁄2 –
1
⁄2 –
5
⁄8 –
3
⁄8 –
1
⁄2 –
1
⁄2 –
5
⁄8
5
⁄8 –
5
⁄8
5
⁄8
7
⁄8
7
⁄8 –
7
⁄8 –
7
⁄8 –
연결 사이즈
[mm]
6 No
6 No
10 No
10 No
12 No
12 No
16 No
16 No
16 가능
22 No
28 No
AC / DC 1 1⁄8 –
EVR 22
AC / DC 1 1⁄8 –
AC / DC 1 3⁄8 –
AC / DC 1 1⁄8 –
AC / DC 1 1⁄8 –
EVR 25
AC / DC –
AC / DC –
28 가능
28 No
AC / DC 1 3⁄8 –
AC / DC 1 3⁄8 –
AC / DC 1 3⁄8
AC / DC 1 3⁄8
35 가능
35 No
AC / DC 1 5⁄8 –
EVR 32
AC / DC 1 5⁄8 –
AC / DC –
AC / DC –
42 가능
42 No
AC / DC 2 1⁄8 –
AC / DC 2 1⁄8 –
AC / DC 1 5⁄8 –
AC / DC 1 5⁄8 –
EVR 40
AC / DC –
AC / DC –
42 가능
42 No
AC / DC 2 1⁄8 –
AC / DC 2 1⁄8 –
코일에 관한 내용은 별도의 데이터 시트를 참조하십시오.
수동 작동
No
No
No
No
No
No
가능
No
가능
No
No
가능
No
No
No
가능
가능
가능
No
가능
No
No
가능
No
가능
No
가능
No
가능
No
No
가능
가능
No
가능
No
Kv 값 [m³/ h]
0,15
0,15
0,15
0,26
0,26
0,26
0,26
0,70
1,0
0,87
1,0
1,0
1,0
0,87
1,0
1,15
1,09
1,15
1,56
2,2
2,2
2,2
2,2
2,2
3,3
3,3
3,3
3,9
6,0
6,0
6,0
6,0
6,0
6,0
6,0
9,8
9,8
9,8
9,8
9,8
9,8
16,7
16,7
16,7
16,7
16,7
16,7
16,7
16,7
24,2
24,2
24,2
24,2
24,2
24,2
주문 번호
032F1201
032F7100
032F1202
032F1206
032F1204
032F1207
032F1208
032L7110
032L1212
032L7116
032L1213
032L1236
032L1209
032L7144
032L7117
032L7121
032L7148
032L7122
032L7125
032L1218
032L1217
032L1188
032L1214
032L7149
032L1228
032L1227
032L1225
032L1004
032L1240
032L1254
032L1244
032L1245
032L7145
032L7137
032L3267
032L2200
032L2201
032L2205
032L2206
032L2207
032L2208
032L1105
032L1106
032L1103
032L1104
032L1107
032L1108
032L1180
032L1181
032L1109
032L1110
032L1113
032L1114
032L1111
032L1112
© Danfoss | DCS (az) | 2018.10
DKRCC.PD.BB0.E9.39 | 5
데이터 시트 | 솔레노이드 밸브, 타입 EVR 2 - EVR 40 버전 2
주문
EVR 솔더 연결,
NO(Normally Open) 분리형 밸브 바디
참고:
튜브 디자인
EVR 6
주문
EVR 플레어 연결,
NC(Normally Closed) 분리형 밸브 바디
EVR 6
타입 코일 전압
EVR 6
EVR 10
EVR 15
EVR 20
EVR 22
AC / DC
AC / DC –
AC / DC
AC / DC –
AC / DC
AC / DC
AC / DC
AC / DC 1 1⁄8 –
AC / DC –
AC
연결 사이즈
[in]
3
⁄8 –
1
⁄2 –
5
⁄8
7
⁄8 –
7
⁄8 –
1 3⁄8 –
연결 사이즈
[mm]
10 No
12 No
16 No
28 No
수동 운전
No
No
No
No
No
No
Kv 값 [m³ /h]
1,0
1,0
2,2
2,2
3,3
3,3
6,0
6,0
6,0
6,0
주문 번호
032L1290
032L1295
032L1291
032L1296
032L1299
032L3270
032L1260
032L1269
032L1279
032L3268
코일에 관한 내용은 별도의 데이터 시트를 참조하십시오.
110V, 50/60Hz 및 220V, 50/60Hz의 이중 주파수 버전을 제외한 일반적인 코일은 NO
밸브에 사용할 수 있습니다.
타입 코일 전압
EVR 2
EVR 3
EVR 6
EVR 10
EVR 15
AC / DC
AC / DC
AC / DC
AC / DC
AC / DC
AC / DC
AC / DC
AC / DC
AC / DC
연결 사이즈
[in]
1
⁄4
1
⁄4
3
⁄8
3
⁄8
1
⁄2
1
⁄2
5
⁄8
5
⁄8
5
⁄8
연결 사이즈
[mm]
6 No
6 No
10 No
10 No
12 No
12 No
16
16 가능
16 No
수동 운전
No
Kv 값
[m³ /h]
0,15
0,26
0,26
1,0
1,0
2,2
2,2
3,3
3,3
주문 번호
032F8056
032F8107
032F8116
032L8072
032L8079
032L8095
032L8098
032L8100
032L8101
코일에 관한 내용은 별도의 데이터 시트를 참조하십시오.
주문
EVR 플레어 연결,
NO(Normally Open) 분리형 밸브 바디
참고:
튜브
디자인
타입 코일 전압
EVR 6
EVR 10
AC / DC
AC / DC
연결 사이즈
[in]
3
⁄8
1
⁄2
연결 사이즈
[mm]
10 No
12 No
수동 운전
Kv 값
[m³ /h]
1,0
2,2
주문 번호
032L8085
032L8090
코일에 관한 내용은 별도의 데이터 시트를 참조하십시오.
코일의 정상 범위는 110V, 50/60Hz 및 220V, 50/60Hz의 이중 주파수 버전 예외를 포함하여
NO 밸브에 사용할 수 있습니다.
밸브 바디는 플레어 너트 없이 공급됩니다.
별도 플레어 너트:
– 1⁄4 in 또는 6 mm, 코드 번호
– 3⁄8
in 또는 10 mm, 코드 번호
– 1⁄2
in 또는 12 mm, 코드 번호
– 5⁄8
in 또는 16 mm, 코드 번호
011L1101
011L1135
011L1103
011L1167
© Danfoss | DCS (az) | 2018.10
DKRCC.PD.BB0.E9.39 | 6
데이터 시트 | 솔레노이드 밸브, 타입 EVR 2 - EVR 40 버전 2
주문
EVR 플랜지 연결,
NC(Normally Closed) 분리형 밸브 바디
EVR 15
타입 코일 전압 연결 수동 운전 주문 번호
EVR 15
EVR 20
AC / DC
AC / DC
AC / DC
AC / DC
플랜지 No
플랜지 가능
플랜지 No
플랜지 가능
032L1224
032L1234
032L1243
032L1253
코일에 관한 내용은 별도의 데이터 시트를 참조하십시오.
플랜지 세트
타입
EVR 15
EVR 20
연결 사이즈 연결 타입
[in] [mm] 솔더 [in] 솔더 [mm] 용접 [in]
1
⁄2 – – –
5
⁄8 –
–
3
⁄4 – – –
7
⁄8 –
–
3
⁄4 – – –
7
⁄8 –
–
1
11
⁄8 –
–
16
22
22
– – –
28
가능
–
가능
–
가능
–
가능
–
– –
가능
– –
가능
– –
가능
– –
가능
가능
–
가능
–
가능
–
가능
–
주문 번호
027N1115
027L1117
027L1116
027N1120
027L1123
027L1122
027N1220
027L1223
027L1222
027N1225
027L1229
027L1228
코일에 관한 내용은 별도의 데이터 시트를 참조하십시오.
주문
EVRC 솔더 연결,
NC(Normally Closed) 분리형 밸브 바디
예
수동 작동 미포함 EVR 15,
코드 번호 032L1224
1
⁄ 2 in 용접 플랜지 세트,
코드 번호 027N1115
+ 코일(단자함 포함), 220 V, 50 Hz,
코드 번호 018F6701
타입 코일 전압
EVRC 15 AC / DC
EVRC 20 AC / DC
연결 사이즈
[in]
5
⁄8 16 No 2,7 2,5 032L1255
7
⁄8 22 No 3,6 5,0 032L1258
연결 사이즈
[mm]
수동 운전
코일에 관한 내용은 별도의 데이터 시트를 참조하십시오.
Kv 값 [m³ /h]
화살표
방향으로
흐름
화살표
반대방향으로
흐름
주문 번호
© Danfoss | DCS (az) | 2018.10
DKRCC.PD.BB0.E9.39 | 7
데이터 시트 | 솔레노이드 밸브, 타입 EVR 2 - EVR 40 버전 2
기능
자세한 내용은 다음
페이지의
그림을 참조하십시오.
설계 및 재료 규격
EVR 솔레노이드 밸브는 다음과 같은 두 가지
다른 작동방식으로 설계되었습니다.
1. 직접 작동방식
2. 서보 작동방식
1. 직접 작동방식(NC)
EVR 2 – EVR 3은 직기동 방식입니다. 밸브는
코일이 생성한 자기장의 영향으로 전기자(3)
가 위쪽 방향으로 움직일 때 전체 유량이 흐를
수 있도록 직접 열립니다.
이는 0bar의 최소 차압으로 밸브가
작동한다는 뜻입니다.
시트 플레이트는 전기자(3)에 직접
장착됩니다.
입구 압력은 전기자 및 밸브 플레이트에
걸리게 됩니다. 따라서 입구 압력과 스프링
힘은 코일에 전류가 흐르지 않을 때 밸브가
닫히도록 작동합니다.
2. 서보 작동방식(NC)
EVR 4 – EVR 22는 "플로팅" 다이어프램(4)과
함께 서보로 작동합니다. 스테인리스 스틸의
파일럿 오리피스는 다이어프램의 중앙부에
있습니다. 시트 플레이트는 전기자(3)에 직접
장착됩니다. 코일에 전류가 흐르지 않으면
메인오리피스와 파일럿 오리피스가 닫힙니다.
파일럿 오리피스와 메인 오리피스는 입구와
출구 사이의 전기자 스프링 힘 및 차압에 의해
닫혀 있습니다.
전류가 코일에 흐르게 되면, 전기자가 자기장에
의해 상승하여 파일럿 오리피스가 열립니다.
이는 다이어프램 위쪽 공간이 밸브의 출구
쪽으로 연결되는 것과 같이 다이어프램 위쪽
압력을 완화힙니다.
그런 다음 밸브 입구와 출구 사이의 차압이
메인 오리피스에서 다이어프램을 눌러 전체
유량이 흐를수 있도록 열립니다. 따라서
밸브를 열고 계속 열어두려면 일정한 최소
차압이 필요합니다. EVR 4 – EVR 22 밸브의
경우 안전한 운전을 위한 최소 차압은 0.03bar
입니다.
전류가 끊기면 파일럿 오리피스가 닫힙니다.
다이어프램의 이퀄라이제이션 홀을 통해
다이어프램의 위쪽 압력이 입구쪽의 압력과
동일하도록 증가하며, 이에 의해 다이어프램은
메인 오리피스를 닫아버립니다.
EVR 25, EVR 32, EVR 40은 서보 작동
피스톤 밸브입니다. 실링 페이스가 있는 서보
피스톤(16)은 밸브의 입구 및 출구와 압력
스프링 힘 사이의 차압 때문에 밸브 시트에
의해 닫힙니다. 코일에 전류가 흐르면 파일럿
오리피스가 열립니다. 이를 통해 밸브의 피스톤
스프링쪽 압력이줄어들게 됩니다. 이때의
차압에 의해 밸브가 열립니다. 안전한 운전을
위한 최소 차압은 0.2bar입니다.
EVR(NO)에는 EVR(NC)과의 반대 기능이
있어, 통전되지 않을 때 밸브가 열립니다.
EVR(NO)은 서보 작동 방식으로만동작할 수
있습니다.
3. EVRC를 통한 바이플로우 운전
EVRC는 내장된 체크 밸브를 위한 특수
다이어프램이 있는 서보 작동식 솔레노이드
밸브입니다. 이 밸브는 냉동 설비의 액관에
사용됩니다.
EVRC는 양방향 유동을 허용하며 핫가스 또는
가스 제상을 사용하는 냉동 설비의 액관에
사용될 수 있습니다.
냉동 기간 동안 EVRC는 일반 솔레노이드
밸브로 작동하지만, 제상 동안에는 응축된
냉매액이 냉매액 매니폴드로 돌아갈 수
있도록 합니다.
제상 기간 동안 EVRC의 코일에 전기를
공급해야 합니다.
4. EVR 6-25 NC를 위한 수동 스템 운전
EVR 6-25 NC는 코일에 전기가 공급되지
않을 경우 NC 밸브를 수동으로 강제 개방하는
수동 스템 운전 옵션 사용이 가능합니다.
보호캡을 제거해야 하며 밸브가 완전 개방될
때까지 수동 스템(12)을 회전시켜야 합니다.
완전 개방 위치에 도달하려면 완전 잠금
상태로부터 약 6 주기가 소요됩니다.
수동 운전을 완료한 후 밸브는 수동으로 다시
잠궈야 하며 보호캡을 설치해야 합니다.
모든 EVR NC 및 NO 밸브는 코일을 제거하여
수동으로 운전할 수 있으며 솔레노이드 밸브
테스트(영구 자석) 주문 번호 018F0091를
이용하여 밸브를 강제로 개방하거나 닫을 수
있습니다.
© Danfoss | DCS (az) | 2018.10
DKRCC.PD.BB0.E9.39 | 8
데이터 시트 | 솔레노이드 밸브, 타입 EVR 2 - EVR 40 버전 2
설계 및
재료 규격
EVR 2 - EVR 3
솔더 및 플레어 연결
3
6
9
8
7
2
1
10
11
위치
번호
1
2
3
6
7
8
9
10
11
설명 재질
밸브 어셈블리 하우징 청동, 구리
커버 어셈블리
전기자 조립체
전기자 스프링
씰
스크류
오링
솔더 연결
플레어 연결
스테인레스강
스테인레스강/ PTFE
스테인레스강
클로로프렌 고무
스테인레스강
EPDM 고무
구리
청동
© Danfoss | DCS (az) | 2018.10
DKRCC.PD.BB0.E9.39 | 9
데이터 시트 | 솔레노이드 밸브, 타입 EVR 2 - EVR 40 버전 2
설계 및
재료 규격
EVR 4 - EVR 6 - EVR 8
솔더 및 플레어 연결
3
6
9
8
7
2
1
10
4
5
11
NO 관 설계
12
13
위치
번호
1
2
3
4
5
6
7
8
9
10
11
12
13
1)
EVR 4에서는 수동 스템 사용 불가
밸브 하우징 어셈블리 청동
다이어프램 어셈블리
설명 재질
커버
전기자 조립체
서포트 와셔
전기자 스프링
씰
나사
오링
솔더 연결
플레어 연결
수동 스템
오링
1
스테인레스강
스테인레스강/ PTFE
스테인레스강/ PTFE
스테인레스강
스테인레스강
클로로프렌 고무
스테인레스강
EPDM 고무
구리
청동
청동
클로로프렌 고무
© Danfoss | DCS (az) | 2018.10
DKRCC.PD.BB0.E9.39 | 10
데이터 시트 | 솔레노이드 밸브, 타입 EVR 2 - EVR 40 버전 2
설계 및
재료 규격
EVR 10
솔더 및 플레어 연결
3
6
9
8
2
7
5
10
4
11
1
NO 관 설계
12
13
위치
번호
1
2
3
4
5
6
7
8
9
10
11
12
13
설명 재질
밸브 몸체 청동
커버
전기자 조립체
다이어프램 어셈블리
서포트 와셔
전기자 스프링
씰
나사
오링
솔더 연결
플레어 연결
수동 스템
오링
청동
스테인레스강/ PTFE
스테인레스강/ PTFE
스테인레스강
스테인레스강
클로로프렌 고무
스테인레스강
EPDM 고무
구리
청동
청동
클로로프렌 고무
© Danfoss | DCS (az) | 2018.10
DKRCC.PD.BB0.E9.39 | 11
데이터 시트 | 솔레노이드 밸브, 타입 EVR 2 - EVR 40 버전 2
설계 및
재료 규격
EVR 15 - EVR 18
솔더, 플레어 및 플랜지 연결
위치
번호
1
2
3
4
5
6
7
8
9
10
11
12
13
14
3
6
9
8
4
2
7
5
1
10
NO 관 설계
12
13
설명 재질
밸브 몸체 청동
커버
전기자 조립체
다이어프램 어셈블리
서포트 와셔
전기자 스프링
씰
나사
오링
솔더 연결
플레어 연결
수동 스템
오링
플랜지 연결
14
스테인레스강/ PTFE
스테인레스강/ PTFE
스테인레스강
스테인레스강
클로로프렌 고무
스테인레스강
EPDM 고무
클로로프렌 고무
청동
구리
청동
청동
청동
11
© Danfoss | DCS (az) | 2018.10
DKRCC.PD.BB0.E9.39 | 12
데이터 시트 | 솔레노이드 밸브, 타입 EVR 2 - EVR 40 버전 2
설계 및
재료 규격
EVR 20 - EVR 22
솔더 및 플랜지 연결
4
3
6
9
8
2
7
5
1
10
NO 관 설계
14
위치
번호
1
2
3
4
5
6
7
8
9
10
12
13
14
12
13
설명 재질
밸브 몸체 청동
커버
전기자 조립체
다이어프램 어셈블리
서포트 와셔
전기자 스프링
씰
나사
오링
솔더 연결
수동 스템
오링
플랜지 연결
청동
스테인레스강/ PTFE
스테인레스강/ PTFE
스테인레스강
스테인레스강
클로로프렌 고무
스테인레스강
EPDM 고무
구리
청동
클로로프렌 고무
청동
© Danfoss | DCS (az) | 2018.10
DKRCC.PD.BB0.E9.39 | 13
데이터 시트 | 솔레노이드 밸브, 타입 EVR 2 - EVR 40 버전 2
설계 및
재료 규격
EVR 25
솔더 연결
3
6
9
2
7
15
17
8
16
18
1
10
NO 관 설계
© Danfoss | DCS (az) | 2018.10
위치
번호
1
2
3
6
7
8
9
10
12
13
15
16
17
18
12
13
설명 재질
밸브 몸체 청동
커버
전기자 조립체
전기자 스프링
개스킷
나사
오링
솔더 연결
수동 스템
오링
개스킷
인서트
피스톤 스프링
피스톤
스테인레스강/ PTFE
스테인레스강
클로로프렌 고무
스테인레스강
EPDM 고무
클로로프렌 고무
스테인레스강
스테인레스강
주철
구리
청동
알루미늄
나일론
DKRCC.PD.BB0.E9.39 | 14
데이터 시트 | 솔레노이드 밸브, 타입 EVR 2 - EVR 40 버전 2
설계 및
재료 규격
EVR 32 - EVR 40
솔더 연결
15
8
10
7
3
6
9
16
1
17
2
18
7
위치
번호
1
2
3
6
7
8
9
10
12
13
15
16
17
18
NO 관 설계
13
12
설명 재질
밸브 몸체 주철
커버
전기자 조립체
전기자 스프링
개스킷
나사
오링
솔더 연결
수동 스템
오링
개스킷
인서트
피스톤 스프링
피스톤
스테인레스강
스테인레스강
클로로프렌 고무
스테인레스강
EPDM 고무
클로로프렌 고무
스테인레스강
스테인레스강
청동
구리
청동
알루미늄
나일론
© Danfoss | DCS (az) | 2018.10
DKRCC.PD.BB0.E9.39 | 15
데이터 시트 | 솔레노이드 밸브, 타입 EVR 2 - EVR 40 버전 2
설계 및
재료 규격
EVRC
솔더 연결
위치
번호
1
2
3
4
5
6
7
8
9
10
3
6
9
8
4
2
7
5
1
10
설명 재질
밸브 몸체 청동
커버
전기자 조립체
다이어프램 어셈블리
서포트 와셔
전기자 스프링
개스킷
나사
오링
솔더 연결
청동
스테인레스강/ PTFE
스테인레스강/ PTFE
스테인레스강
스테인레스강
클로로프렌 고무
스테인레스강
EPDM 고무
구리
© Danfoss | DCS (az) | 2018.10
DKRCC.PD.BB0.E9.39 | 16
데이터 시트 | 솔레노이드 밸브, 타입 EVR 2 - EVR 40 버전 2

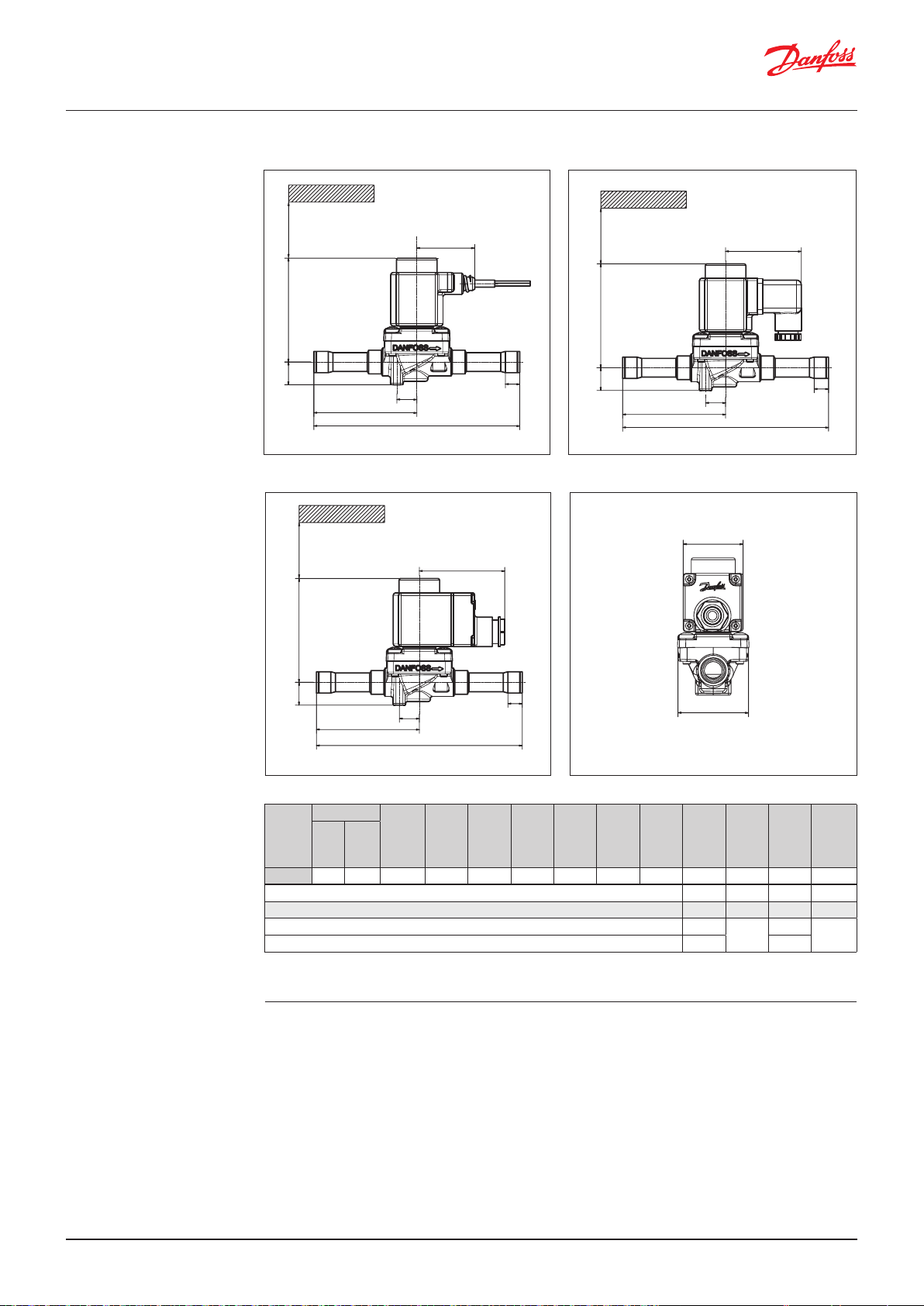

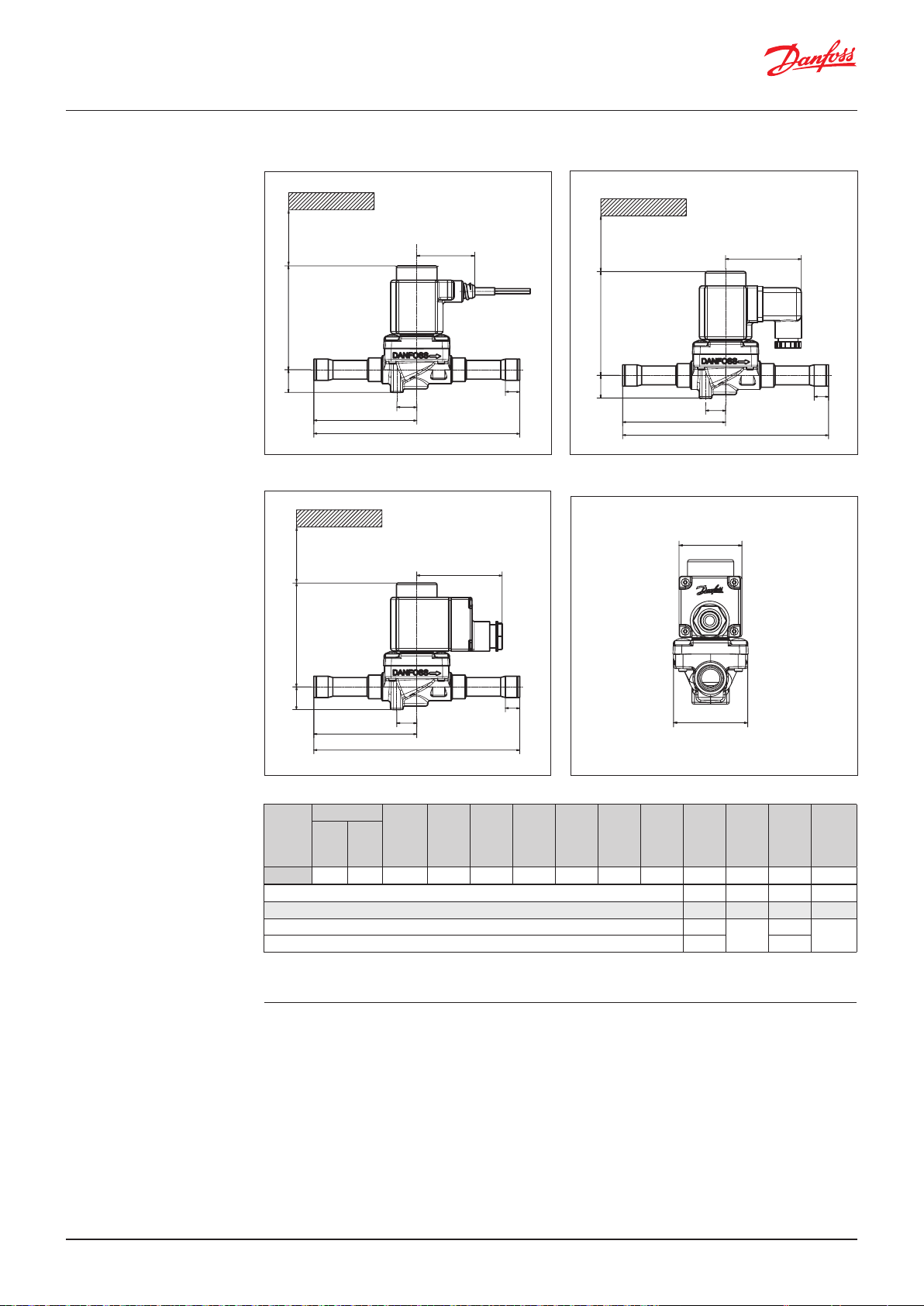

치수 및 중량
EVR 2 - EVR 3
솔더 연결
케이블 코일1)
H3
단자함 코일3)
Min. 65 mm
Lc
L2
L1
L
DIN 플러그 코일2)
Min. 65 mm
H2
H1
Lc
H3
L1
L
L2
단면도
Lc
H2
H3
H1
L1
L
L2
W
연결
타입
EVR 2
EVR 3
[in] [mm]
1
⁄4 6 14 73 9 101 50.5 7 – 34 – 0.16
1
⁄4 6 14 73 9 101 50.5 7 – 34 – 0.16
3
⁄8 10 14 73 9 117 58.5 8 – 34 – 0.17
케이블 코일1)
DIN 플러그 코일2)
단자함 코일 10 W3)
단자함 코일 12 / 20 W3)
1
[mm]
2
[mm]
H
3
[mm]L[mm]
L
1
[mm]
L
2
[mm]
L
C
[mm]W[mm]
W1 최대
[mm]
49 – 46 –
64 – 47 –
72
–
80 68
H
H
코일 순중량
10 W: 약 0.3 kg
12 및 20 W: 약 0.5 kg
3D 모델을 보려면 visit www.danfoss.com/ products/ categories/ 를 방문하십시오.
코일
제외
순중량
[kg]
47
–
© Danfoss | DCS (az) | 2018.10
DKRCC.PD.BB0.E9.39 | 17
데이터 시트 | 솔레노이드 밸브, 타입 EVR 2 - EVR 40 버전 2
치수 및 중량
EVR 4 - EVR 6 - EVR 8
솔더 연결
H3
단자함 코일3)
Lc
L1
L
L2
Lc
DIN 플러그 코일2) 케이블 코일1)
Min. 65 mm
H2
1
H
수동 스템
Lc
3
H
L1
L
H5
L2
© Danfoss | DCS (az) | 2018.10
단면도
3
H
L1
L
L2
W
연결
코일
W1
타입
[in] [mm]
수동 작동H
[mm]
H
H
H
1
2
[mm]
3
[mm]
[mm]
4
[mm]L[mm]
H
5
L
[mm]
L
2
[mm]
L
C
[mm]W[mm]
1
최대
[mm]
제외
순중량
[kg]
EVR 43⁄8 10 No 14 78 10 — — 117 58.5 8 — 34 — 0.19
3
⁄8 10
3
⁄8 10 No 14 78 10 — — 111 55.5 8 — 34 — 0.19
EVR 6
1
⁄2 12
1
⁄2 12 No 14 78 10 — — 127 63.5 10 — 34 — 0.20
1
⁄2 12
1
EVR 8
⁄2 12 No 14 78 10 — — 127 63.5 10 — 34 — 0.20
5
⁄8 16 No 14 78 10 — — 163 81.5 12 — 34 — 0.20
케이블 코일1)
DIN 플러그 코일2)
단자함 코일 10 W3)
단자함 코일 12 / 20 W3)
가능
14 78 10 48 30 117 58.5 8 — 34 — 0.19
가능
14 78 10 48 30 127 63.5 10 — 34 — 0.20
가능
14 78 10 48 30 127 63.5 10 — 34 — 0.20
49 — 46 —
64 — 47 —
72
80 68
47
—
—
코일 순중량
10 W: 약 0.3 kg
12 및 20 W: 약 0.5 kg
3D 모델을 보려면 visit www.danfoss.com/ products/ categories/ 를 방문하십시오.
DKRCC.PD.BB0.E9.39 | 18
데이터 시트 | 솔레노이드 밸브, 타입 EVR 2 - EVR 40 버전 2
치수 및 중량
EVR 10
솔더 연결
케이블 코일1)
H3
단자함 코일3)
Min. 65 mm
Lc
L2
L1
L
Lc
DIN 플러그 코일2)
Min. 65 mm
H2
3
H
H1
수동 스템
H5
Lc
L2
L1
L
H2
단면도
H3
H1
L
연결
타입
EVR 10
[in] [mm]
수동 작동H
1
⁄2 12
3
⁄8 10 No 15 82 10 – – 118 59 – – 46 – 0.34
5
⁄8 16 No 15 82 10 – – 163 81.5 12 – 46 – 0.38
5
⁄8 16
가능
가능
1
[mm]
15 82 10 48 29 128 64 10 – 46 – 0.39
15 82 10 48 29 163 81.5 12 – 46 – 0.40
케이블 코일1)
DIN 플러그 코일2)
단자함 코일 10 W3)
단자함 코일 12 / 20 W3)
L1
H
[mm]
L2
W
코일
W1
2
[mm]
H
H
[mm]
4
H
5
[mm]L[mm]
3
L
1
[mm]
L
[mm]
2
[mm]W[mm]
L
C
최대
[mm]
제외
순중량
[kg]
49 – 46 –
64 – 47 –
72
80 68
47
–
–
코일 순중량
10 W: 약 0.3 kg
12 및 20 W: 약 0.5 kg
3D 모델을 보려면 visit www.danfoss.com/ products/ categories/ 를 방문하십시오.
© Danfoss | DCS (az) | 2018.10
DKRCC.PD.BB0.E9.39 | 19
데이터 시트 | 솔레노이드 밸브, 타입 EVR 2 - EVR 40 버전 2
치수 및 중량
EVR 15 - EVR 18
솔더 연결
단자함 코일3)
DIN 플러그 코일2) 케이블 코일1)
Lc
L3
L1
L
L2
L3
L1
Lc
L2
L
수동 스템
Lc
단면도
L1
연결
타입
EVR 15
[in] [mm]
5
⁄8 16
5
⁄8 16 No 19 89 – 174 87 12 17 – 56 – 0.70
7
⁄8 22 No 19 89 – 174 87 17 17 – 56 – 0.70
EVR 187⁄8 22
케이블 코일1)
DIN 플러그 코일2)
단자함 코일 10 W3)
단자함 코일 12 / 20 W3)
L3
L
수동 작동H
[mm]
가능
가능
L2
H
2
H
4
[mm]L[mm]
1
[mm]
L
[mm]
L
1
2
[mm]
19 89 54 174 87 12 17 – 56 – 0.70
19 89 54 179 89.5 17 17 – 56 – 0.70
L
[mm]
W1
W
L
3
C
[mm]W[mm]
49 – 46 –
64 – 47 –
72
–
80 68
코일 순중량
10 W: 약 0.3 kg
12 및 20 W: 약 0.5 kg
3D 모델을 보려면 visit www.danfoss.com/ products/ categories/ 를 방문하십시오.
W1
최대
[mm]
47
코일
제외
순중량
[kg]
–
© Danfoss | DCS (az) | 2018.10
DKRCC.PD.BB0.E9.39 | 20
데이터 시트 | 솔레노이드 밸브, 타입 EVR 2 - EVR 40 버전 2
치수 및 중량
EVR 20 - EVR 22
솔더 연결
단자함 코일3)
DIN 플러그 코일2) 케이블 코일1)
Lc
L3
L1
L
L2
L3
L1
Lc
L2
L
수동 스템
Lc
© Danfoss | DCS (az) | 2018.10
단면도
H
2
L2
H
4
[mm]L[mm]
L
[mm]
W
L
L
1
2
[mm]
[mm]
3
L
C
[mm]W[mm]
49 – 46 –
64 – 47 –
72
–
80 68
L3
L1
L
연결
타입
EVR 20
[in] [mm]
수동 작동H
7
⁄8 22
7
⁄8 22 No 19 93 – 190 95 17 20 – 72 – 1.26
가능
1
[mm]
[mm]
19 93 56 190 95 17 20 – 72 – 1.26
1 1⁄8 28 No 19 93 – 217 108.5 20 20 – 72 – 1.31
1 1⁄8 28
EVR 22
1 1⁄8 28 No 19 93 – 267 133.5 20 20 – 72 – 1.47
가능
19 93 56 222 111 20 20 – 72 – 1.31
1 3⁄8 35 No 19 93 – 292 146 25 20 – 72 – 1.47
케이블 코일1)
DIN 플러그 코일2)
단자함 코일 10 W3)
단자함 코일 12 / 20 W3)
코일 순중량
10 W: 약 0.3 kg
12 및 20 W: 약 0.5 kg
3D 모델을 보려면 visit www.danfoss.com/ products/ categories/ 를 방문하십시오.
DKRCC.PD.BB0.E9.39 | 21
W1
최대
[mm]
47
코일
제외
순중량
[kg]
–
데이터 시트 | 솔레노이드 밸브, 타입 EVR 2 - EVR 40 버전 2
치수 및 중량
EVR 25
솔더 연결
단자함 코일3)
DIN 플러그 코일2) 케이블 코일1)
Lc
L2
L1
L1
Lc
L2
수동 스템
Lc
단면도
L2
L1
L
W
연결
타입
EVR 25
수동 작동H
[in] [mm]
1 1⁄8 28
[mm]
가능
1 1⁄8 28 No 39 138 – 255 127.5 20 – 82 – 2.67*
1 3⁄8 35
가능
H
2
H
4
[mm]L[mm]
1
[mm]
L
[mm]
L
2
L
C
[mm]W[mm]
1
[mm]
39 138 71 255 127.5 20 – 82 – 2.67*
39 138 71 281 140.5 25 – 82 – 2.80*
1 3⁄8 35 No 39 138 – 281 140.5 25 – 82 – 2.80*
* 수동 스템: +0.060 kg
케이블 코일1)
DIN 플러그 코일2)
단자함 코일 10 W3)
단자함 코일 12 / 20 W3)
49 – 46 –
64 – 47 –
72
–
80 68
코일 순중량
10 W: 약 0.3 kg
12 및 20 W: 약 0.5 kg
3D 모델을 보려면 visit www.danfoss.com/ products/ categories/ 를 방문하십시오.
W1
최대
[mm]
47
코일
제외
순중량
[kg]
–
© Danfoss | DCS (az) | 2018.10
DKRCC.PD.BB0.E9.39 | 22
데이터 시트 | 솔레노이드 밸브, 타입 EVR 2 - EVR 40 버전 2
치수 및 중량
EVR 32 - EVR 40
솔더 연결
단자함 코일3)
DIN 플러그 코일2) 케이블 코일1)
Lc
L2
L1
L
Lc
L2
L1
L
수동 스템
Lc
© Danfoss | DCS (az) | 2018.10
단면도
H
[mm]
L2
2
H
4
[mm]L[mm]
L
[mm]
W
L
2
L
C
[mm]W[mm]
1
[mm]
49 – 46 –
64 – 47 –
72
–
80 68
L1
연결
타입
[in] [mm]
1 3⁄8 35
1 3⁄8 35 No 51 111 – 280 140 25 – 81 – 4.30
EVR 32
1 5⁄8 42
1 5⁄8 42 No 51 111 – 280 140 29 – 81 – 4.40
2 1⁄8 –
2 1⁄8 – No 51 111 – 280 140 34 – 80 – 4.57
1 5⁄8 42
EVR 40
1 5⁄8 42 No 51 111 – 280 140 29 – 81 – 4.40
2 1⁄8 –
2 1⁄8 – No 51 111 – 280 140 34 – 80 – 4.57
케이블 코일1)
DIN 플러그 코일2)
단자함 코일 10 W3)
단자함 코일 12 / 20 W3)
L
수동 작동H
[mm]
가능
가능
가능
가능
가능
1
– 111 55 280 140 25 – 81 – 4.30
– 111 55 280 140 29 – 81 – 4.40
– 111 55 280 140 34 – 80 – 4.57
– 111 55 280 140 29 – 81 – 4.40
– 111 55 280 140 34 – 80 – 4.57
코일 순중량
10 W: 약 0.3 kg
12 및 20 W: 약 0.5 kg
3D 모델을 보려면 visit www.danfoss.com/ products/ categories/ 를 방문하십시오.
DKRCC.PD.BB0.E9.39 | 23
W1
최대
[mm]
47
코일
제외
순중량
[kg]
–
데이터 시트 | 솔레노이드 밸브, 타입 EVR 2 - EVR 40 버전 2
치수 [mm] 및 중량 [kg]
EVRC 15
솔더 연결
단자함 코일3)
DIN 플러그 코일2) 케이블 코일1)
Lc
L3
L1
L
L2
L3
L1
Lc
L2
L
단면도
W1
Lc
L3
L1
L
L2
W
연결
타입
EVRC 15
[in] [mm]
5
⁄8 16
케이블 코일1)
DIN 플러그 코일2)
단자함 코일 10 W3)
단자함 코일 12 / 20 W3)
수동 작동H
[mm]
No
19 89 174 87 12 17 – 56 – 0.70
1
H
2
[mm]L[mm]
L
[mm]
L
L
1
2
[mm]
[mm]
3
L
C
[mm]W[mm]
49 – 46 –
64 – 47 –
72
–
80 68
코일 순중량
10 W: 약 0.3 kg
12 및 20 W: 약 0.5 kg
3D 모델을 보려면 visit www.danfoss.com/ products/ categories/ 를 방문하십시오.
W1
최대
[mm]
47
코일
제외
순중량
[kg]
–
© Danfoss | DCS (az) | 2018.10
DKRCC.PD.BB0.E9.39 | 24
데이터 시트 | 솔레노이드 밸브, 타입 EVR 2 - EVR 40 버전 2
치수 및 중량
EVRC 20
솔더 연결
단자함 코일3)
DIN 플러그 코일2) 케이블 코일1)
Lc
L3
L1
L
L2
L3
L1
Lc
L2
L
단면도
Lc
타입
연결
[in] [mm]
L1
L3
L
수동 작동H
[mm]
1
L2
H
2
[mm]L[mm]
L
[mm]
L
1
[mm]
L
2
3
[mm]
W
L
C
[mm]W[mm]
W1
최대
[mm]
코일
제외
순중량
[kg]
EVRC 207⁄8 22 No 19 93 190 95 17 20 – 72 – 1.26
케이블 코일1)
DIN 플러그 코일2)
단자함 코일 10 W3)
단자함 코일 12 / 20 W3)
49 – 46 –
64 – 47 –
72
80 68
47
–
–
코일 순중량
10 W: 약 0.3 kg
12 및 20 W: 약 0.5 kg
3D 모델을 보려면 visit www.danfoss.com/ products/ categories/ 를 방문하십시오.
© Danfoss | DCS (az) | 2018.10
DKRCC.PD.BB0.E9.39 | 25
데이터 시트 | 솔레노이드 밸브, 타입 EVR 2 - EVR 40 버전 2
치수 및 중량
EVR 2 - EVR 3
플레어 연결
H3
단자함 코일3)
DIN 플러그 코일2) 케이블 코일1)
Lc
H3
L1
L
L1
Lc
단면도
Lc
3
H
L1
L
W
연결
타입
EVR 2
EVR 3
[in] [mm]
1
⁄4 6 14 73 9 75 37.5 – 34 – 0.18
1
⁄4 6 14 73 9 75 37.5 – 34 – 0.18
3
⁄8 10 14 73 9 75 37.5 – 34 – 0.18
케이블 코일1)
DIN 플러그 코일2)
단자함 코일 10 W3)
단자함 코일 12 / 20 W3)
H
[mm]
H
1
[mm]
2
[mm]L[mm]
H
3
L
1
[mm]
L
C
[mm]W[mm]
49 – 46 –
64 – 47 –
72
80 68
–
W1 최대
[mm]
47
코일 제외
순중량
[kg]
–
코일 순중량
10 W: 약 0.3 kg
12 및 20 W: 약 0.5 kg
3D 모델을 보려면 visit www.danfoss.com/ products/ categories/ 를 방문하십시오.
© Danfoss | DCS (az) | 2018.10
DKRCC.PD.BB0.E9.39 | 26
데이터 시트 | 솔레노이드 밸브, 타입 EVR 2 - EVR 40 버전 2
치수 및 중량
EVR 6
플레어 연결
H3
단자함 코일3)
Min. 65 mm
DIN 플러그 코일2) 케이블 코일1)
Lc
H3
L1
L
L1
L
Lc
단면도
Lc
H2
H3
H1
L1
L
W
연결
타입
EVR 6
[in] [mm]
3
⁄8 10 14 77 10 82 41 – 34 – 0.21
1
⁄2 12 14 77 10 88 44 – 34 – 0.22
케이블 코일1)
DIN 플러그 코일2)
단자함 코일 10 W3)
단자함 코일 12 / 20 W3)
H
[mm]
H
1
[mm]
2
[mm]L[mm]
H
3
L
1
[mm]
L
C
[mm]W[mm]
W1 최대
[mm]
49 – 46 –
64 – 47 –
72
80 68
–
코일 순중량
10 W: 약 0.3 kg
12 및 20 W: 약 0.5 kg
3D 모델을 보려면 visit www.danfoss.com/ products/ categories/ 를 방문하십시오.
47
코일 제외
순중량
[kg]
–
© Danfoss | DCS (az) | 2018.10
DKRCC.PD.BB0.E9.39 | 27
데이터 시트 | 솔레노이드 밸브, 타입 EVR 2 - EVR 40 버전 2
치수 및 중량
EVR 10
플레어 연결
H3
단자함 코일3)
DIN 플러그 코일2) 케이블 코일1)
Lc
H3
L1
L
L1
L
Lc
단면도
W1
Lc
H3
L1
L
W
연결
타입
EVR 10
[in] [mm]
1
⁄2 12 15 82 10 103 51.5 – 46 – 0.44
5
⁄8 16 15 82 10 110 55 – 46 – 0.45
케이블 코일1)
DIN 플러그 코일2)
단자함 코일 10 W3)
단자함 코일 12 / 20 W3)
H
1
[mm]
H
2
[mm]
H
[mm]L[mm]
3
L
[mm]
1
[mm]W[mm]
L
C
W1 최대
[mm]
49 – 46 –
64 – 47 –
72
80 68
–
코일 순중량
10 W: 약 0.3 kg
12 및 20 W: 약 0.5 kg
3D 모델을 보려면 visit www.danfoss.com/ products/ categories/ 를 방문하십시오.
코일
제외
순중량
[kg]
47
–
© Danfoss | DCS (az) | 2018.10
DKRCC.PD.BB0.E9.39 | 28
데이터 시트 | 솔레노이드 밸브, 타입 EVR 2 - EVR 40 버전 2
치수 및 중량
EVR 15
플레어 연결
DIN 플러그 코일2) 케이블 코일1)
Min. 65 mm
2
H
H1
L3
L1
Lc
L
단자함 코일3) 수동 스템
Lc
Lc
L3
L1
L
단면도
W1
L3
L1
L
W
연결
타입
EVR 15
[in] [mm]
5
⁄8 16
5
⁄8 16 No 19 89 – 131 65.5 17 – 56 – 0.78
케이블 코일1)
DIN 플러그 코일
2)
단자함 코일 10 W3)
단자함 코일 12 / 20 W3)
수동 작동H
[mm]
가능
19 89 53 131 65.5 17 – 56 – 0.78
H
2
[mm]L[mm]
H
4
1
[mm]
L
1
[mm]
L
3
[mm]
L
C
[mm]W[mm]
49 – 46 –
64 – 47 –
72
–
80 68
코일 순중량
10 W: 약 0.3 kg
12 및 20 W: 약 0.5 kg
3D 모델을 보려면 visit www.danfoss.com/ products/ categories/ 를 방문하십시오.
W1
최대
[mm]
47
코일
제외
순중량
[kg]
–
© Danfoss | DCS (az) | 2018.10
DKRCC.PD.BB0.E9.39 | 29
데이터 시트 | 솔레노이드 밸브, 타입 EVR 2 - EVR 40 버전 2
치수 및 중량
EVR 15
플랜지 연결
단자함 코일3)
DIN 플러그 코일2) 케이블 코일1)
Lc
Min. 65 mm
L3
L1
L
L3
L1
Lc
L
수동 스템
Lc
단면도
L3
L1
L
W
타입
EVR 15
[mm]
가능
No 19 89 – 126 33.8 17 – 80 – 0.64
케이블 코일1)
단자함 코일 10 W3)
단자함 코일 10 W3)
단자함 코일 12 / 20 W3)
수동 작동H
H
1
[mm]
2
[mm]L[mm]
H
4
L
[mm]
L
1
[mm]
3
[mm]W[mm]
L
C
19 89 53 126 33.8 17 – 80 – 0.64
49 – 46 –
64 – 47 –
72
80 68
–
W1 최대
[mm]
47
코일 제외
순중량
[kg]
–
코일 순중량
10 W: 약 0.3 kg
12 및 20 W: 약 0.5 kg
플랜지 세트 중량
0.6 kg
3D 모델을 보려면 visit www.danfoss.com/ products/ categories/ 를 방문하십시오.
© Danfoss | DCS (az) | 2018.10
DKRCC.PD.BB0.E9.39 | 30
데이터 시트 | 솔레노이드 밸브, 타입 EVR 2 - EVR 40 버전 2
치수 및 중량
EVR 20
플랜지 연결
DIN 플러그 코일2) 케이블 코일1)
Lc
L3
L1
L
단자함 코일3) 수동 스템
Min. 65 mm
Lc
L3
L1
L
Lc
단면도
L3
L1
L
W
타입
EVR 20
수동 작동H
가능
No 19 93 – 156 42.5 20 – 96 – 1.20
1
[mm]
19 93 56 156 42.5 20 – 96 – 1.20
케이블 코일1)
DIN 플러그 코일2)
단자함 코일 10 W3)
단자함 코일 12 / 20 W3)
코일 순중량
10 W: 약 0.3 kg
H
2
[mm]
[mm]L[mm]
H
4
L
[mm]
L
1
[mm]
3
[mm]W[mm]
L
C
49 – 46 –
64 – 47 –
72
80 68
–
W1 최대
[mm]
47
코일 제외
순중량
[kg]
–
12 및 20 W: 약 0.5 kg
플랜지 세트 중량
0.9 kg
3D 모델을 보려면 visit www.danfoss.com/ products/ categories/ 를 방문하십시오.
© Danfoss | DCS (az) | 2018.10
DKRCC.PD.BB0.E9.39 | 31
데이터 시트 | 솔레노이드 밸브, 타입 EVR 2 - EVR 40 버전 2
확장된 용량표량
액체
용량 기준:
– 냉매액 온도
tl = 25 °C(밸브 전단),
– 증발 온도
te = -10 °C, 과열도 0 K.
타입
0.1 0.2 0.3 0.4 0.5
밸브 전/후단의 압력 강하 ∆ p [bar]에서의 액체 용량 Qe [kW]
R22/R407C
EVR 2
EVR 3
EVR 4
EVR 6
EVR 8
EVR 10
EVR 15
EVR 18
EVR 20
EVR 22
EVR 25
EVR 32
EVR 40
2.46 3.48 4.27 4.93 5.51
4.43 6.27 7. 6 8 8.87 9.92
11.17 15.7 9 19.34 22.34 24.97
14.6 2 20.67 25.32 29.24 32.69
17. 41 24.62 3 0 .15 34.82 38.93
30.71 43.44 53.20 61.4 3 68.68
47. 3 0 66.90 81.9 3 94.60 10 5.77
61.92 87. 57 107. 25 123.8 4 138 .4 6
98.22 138.90 17 0.12 196.4 4 219.62
112 . 01 158.41 194.0 2 224.03 250.47
51.75 22 7. 4 0 278. 51 3 21. 59 359.55
88 .41 388.60 475.94 549.56 614.43
12 7. 8 1 562.11 688.44 794.94 888.78
R13 4a
EVR 2
EVR 3
EVR 4
EVR 6
EVR 8
EVR 10
EVR 15
EVR 18
EVR 20
EVR 22
EVR 25
EVR 32
EVR 40
보정 계수
밸브 크기를 측정할 때, 플랜트 용량은 밸브 및 증발기 전단의 냉매액 온도 tl에 따른 보정
계수를 곱해야 합니다.
보정된 용량을 알면 표에서 선택할 수 있습니다.
2.28 3.22 3.95 4.56 5.10
4.10 5.80 7.11 8.21 9.17
10.3 3 14.61 17. 9 0 20.67 23 .10
13.52 19 .13 23.42 2 7. 0 5 3 0.24
16 .11 2 2.78 2 7. 9 0 32.21 36.02
28.42 40 .19 49.22 56.83 63.54
43.76 61. 89 75.80 87. 5 2 97. 8 6
57. 2 9 81.01 99.22 114. 5 7 12 8 .10
90.87 12 8.51 15 7. 3 9 181.74 2 0 3 .19
103.63 14 6. 56 179 .50 20 7. 2 6 231.73
47. 8 7 210.38 2 5 7. 6 6 29 7. 5 2 332.64
81.7 9 359.52 440.32 508.4 3 568.45
118 . 2 4 520.04 636.92 735.4 5 822.26
© Danfoss | DCS (az) | 2018.10
냉매액 온도 tl 기반 보정 계수
tl [°C] -10 0 10 15 20 25 30 35 40 45 50
R22 1.31 1.22 1.13 1. 09 1. 04 1. 00 0.9 6 0 .91 0.86 0.82 0.77
R407C 1.38 1. 27 1.16 1. 11 1.05 1. 00 0.9 4 0.89 0.83 0.77 0.72
R13 4a 1.37 1. 27 1.16 1.11 1.05 1. 00 0.95 0.89 0.84 0.78 0.73
DKRCC.PD.BB0.E9.39 | 32
데이터 시트 | 솔레노이드 밸브, 타입 EVR 2 - EVR 40 버전 2
확장된 용량표량
액체
(계속)
용량 기준:
– 냉매액 온도
tl = 25 °C(밸브 전단),
– 증발 온도
te = -10 °C, 과열도 0 K.
타입
0.1 0.2 0.3 0.4 0.5
밸브 전/후단의 압력 강하 ∆ p [bar]에서의 액체 용량 Qe [kW]
R404A/R507
EVR 2
EVR 3
EVR 4
EVR 6
EVR 8
EVR 10
EVR 15
EVR 18
EVR 20
EVR 22
EVR 25
EVR 32
EVR 40
1.67 2.36 2.89 3.34 3.73
3.00 4.25 5.20 6 .01 6.72
7.5 6 10.70 13 .10 15.13 16.91
9.90 14.0 0 17.1 5 19. 80 2 2 .13
11.79 16.6 7 20.42 23.58 26.36
20.80 29.41 36.02 41.6 0 4 6.51
32.03 45.30 55.4 8 6 4.07 71. 6 3
41.9 3 59.30 72.63 83.86 9 3.76
66 .51 94.06 11 5 . 2 0 13 3. 02 14 8.73
75.85 107. 28 131.38 151.71 16 9.62
35.04 15 3.9 9 18 8. 60 2 17. 7 8 243.48
59.87 263.15 322.30 372 .16 416 .0 8
86.55 380.65 466.20 538.33 6 01.8 7
R410A
EVR 2
EVR 3
EVR 4
EVR 6
EVR 8
EVR 10
EVR 15
EVR 18
EVR 20
EVR 22
EVR 25
EVR 32
EVR 40
보정 계수
밸브 크기를 측정할 때, 플랜트 용량은 밸브 및 증발기 전단의 냉매액 온도 tl에 따른 보정
계수를 곱해야 합니다.
보정된 용량을 알면 표에서 선택할 수 있습니다.
2.42 3.42 4.18 4.83 5.4 0
4.35 6.15 7. 5 3 8.69 9.72
10.9 5 15.4 8 18. 96 21.90 24.48
14.33 20.27 24.8 2 28.66 32.04
17. 07 24 .14 29.56 3 4 .14 38 .16
30.11 42.58 5 2 .15 60.2 2 6 7. 3 3
46.37 65.58 80.32 9 2 .74 103.6 9
60.70 85.85 1 05.14 121.41 135.73
96.29 136 .17 16 6.7 7 192.57 215. 30
109.81 155 .3 0 190.2 0 219. 62 245.55
50.73 222.93 273.03 315 .27 352.48
86.67 380.9 6 466.58 53 8.76 602.35
125.2 9 5 51.06 674 . 9 0 779.31 871.3 0
© Danfoss | DCS (az) | 2018.10
냉매액 온도 tl 기반 보정 계수
tl [° C]
R404A /R507
R410 A
-10 0 10 15 20 25 30 35 40 45 50
1.50 1.3 6 1.2 2 1 .14 1.07 1. 00 0.93 0.85 0.78 0.70 0.62
1.39 1.28 1 .17 1.12 1.0 6 1.0 0 0.94 0.88 0. 82 0.76 0.69
DKRCC.PD.BB0.E9.39 | 33
데이터 시트 | 솔레노이드 밸브, 타입 EVR 2 - EVR 40 버전 2
확장된 용량표량
액체
(계속)
타입
EVR 2
EVR 3
EVR 4
EVR 6
EVR 8
EVR 10
EVR 15
EVR 18
EVR 20
EVR 22
EVR 2
EVR 3
EVR 4
EVR 6
EVR 8
EVR 10
EVR 15
EVR 18
EVR 20
EVR 22
밸브 전/후단의 압력 강하 ∆ p [bar]에서의 액체 용량 Qe [kW]
0.1 0.2 0.3 0.4 0.5
R32
3.45 4.88 5.98 6.90 7. 7 2
6.21 8.79 10.76 12.4 3 13.89
15.6 5 22 .13 2 7.11 31.3 0 34.99
20.48 28.97 35.4 8 4 0.97 45.80
24.40 34.50 42.25 4 8.79 5 4.55
43.04 60.86 74 . 5 4 86.07 96.23
66.28 9 3.74 114. 8 0 13 2.5 6 14 8 .21
86.76 122.70 15 0. 28 17 3 .5 3 194.01
13 7. 6 3 19 4. 63 238.37 275.25 30 7.74
156 .9 6 2 21.97 271.8 6 313.91 350.97
R290
2.74 3.88 4.75 5.49 6.13
4.94 6.98 8.55 9.87 11.0 4
12.4 3 17. 5 8 21.54 24.87 2 7. 8 0
16.27 23.01 2 8.19 32.55 36.39
19.3 8 2 7.41 33.57 38.76 43.34
34.1 9 48.36 59.22 68.38 76.46
52.66 74 .4 7 91.2 1 105.32 117. 7 5
68.93 9 7. 4 9 119 . 4 0 13 7. 8 7 15 4 .14
109.34 15 4. 63 18 9.3 9 218. 68 24 4.50
124.7 0 176.35 215.9 9 24 9.40 278.84
용량 기준:
– 냉매액 온도
tl = 25 °C(밸브 전단),
– 증발 온도
te = -10 °C, 과열도 0 K.
R600a
EVR 2
EVR 3
EVR 4
EVR 6
EVR 8
EVR 10
EVR 15
EVR 18
EVR 20
EVR 22
보정 계수
밸브 크기를 측정할 때, 플랜트 용량은 밸브 및 증발기 전단의 냉매액 온도 tl에 따른 보정
계수를 곱해야 합니다.
보정된 용량을 알면 표에서 선택할 수 있습니다.
냉매액 온도 tl 기반 보정 계수
tl [° C]
R32
R290
R600a
2.76 3.91 4.78 5.52 6 .18
4.97 7. 0 3 8.61 9.9 4 11.12
12.52 17.7 1 21.6 9 25.04 28.00
16.39 23.17 28.38 32.77 36.64
19.5 2 2 7. 6 0 33.80 39.03 43.64
34.4 3 48.69 59.64 68.86 76.99
53.03 74 .99 91. 8 5 106.05 118 . 5 7
69.41 98 .17 120.23 138.83 155 .21
110.10 15 5.71 19 0.71 220.21 246.20
125.5 7 1 7 7. 5 8 2 17. 5 0 2 51.14 2 80.79
-10 0 10 15 20 25 30 35 40 45 50
1.31 1. 23 1.14 1. 09 1.05 1.0 0 0.95 0.90 0.86 0.81 0.75
1.3 6 1. 2 6 1.16 1.11 1.05 1.0 0 0.95 0.8 9 0.8 4 0.78 0.73
1.3 4 1. 2 5 1.15 1.10 1.05 1.0 0 0.95 0.90 0.85 0.80 0.75
© Danfoss | DCS (az) | 2018.10
DKRCC.PD.BB0.E9.39 | 34
데이터 시트 | 솔레노이드 밸브, 타입 EVR 2 - EVR 40 버전 2
확장된 용량표량
흡입가스
타입
EVR 2
EVR 3
EVR 4
EVR 6
EVR 8
압력 강하
∆ p [bar]
-40 -30 -20 -10 0 10 15
증발 온도 te [° C]에서의 흡입 가스 용량 Qe [kW]
R22/R407C
0.1 0.1 4 0 .18 0.22 0.27 0.33 0.40 0.4 3
0.15 0.16 0.21 0.27 0.33 0.4 0 0.48 0.52
0.2 0.18 0.24 0.31 0.38 0.4 6 0.55 0.60
0.1 0.25 0.32 0.40 0.49 0.60 0.71 0.77
0.15 0.29 0.3 8 0.49 0.60 0.73 0.87 0.94
0.2 0.33 0.43 0.55 0.69 0.83 1.00 1.09
0.1 0.62 0.80 1.01 1. 24 1.5 0 1.79 1.95
0.15 0. 74 0.97 1.22 1.51 1. 8 3 2 .19 2.38
0.2 0.82 1.0 9 1.3 9 1.7 3 2.10 2.51 2.74
0.1 0.81 1.0 5 1.3 2 1.6 3 1.9 7 2.35 2.55
0.15 0.97 1.2 6 1.6 0 1.9 8 2.40 2.86 3.11
0.2 1.08 1.4 3 1. 8 2 2.26 2.75 3.29 3.58
0.1 0.97 1.25 1. 5 8 1.9 4 2.35 2.80 3.04
0.15 1.15 1.5 0 1.91 2.35 2.85 3 .41 3.71
0.2 1. 2 9 1.7 0 2.17 2.69 3.28 3.92 4.27
용량은 증발기 전단의
냉매액 온도 tl = 25 ° C를
기준으로 합니다.
표의 값은 증발기 용량을
나타내며 밸브 전반에 걸친
증발 온도 te 및 압력 강하
∆ p의 함수로 주어집니다.
용량은 밸브 전단의 건포화
증기를 기준으로 합니다.
밸브전단의 과열 증기로
작동하는 동안 용량은과열도
10K당 4% 감소합니다.
0.1 1.71 2.21 2.78 3.42 4.14 4.93 5.36
EVR 10
EVR 15
EVR 18
0.15 2.03 2.65 3.36 4.15 5.04 6.02 6.54
0.2 2.27 3.01 3.83 4.75 5.78 6.91 7.52
0.1 2.63 3.40 4.28 5.27 6.37 7.6 0 8.26
0.15 3 .12 4.09 5.18 6.40 7. 76 9.26 10.07
0.2 3.49 4.63 5.90 7.3 2 8.90 10.65 11. 5 9
0.1 3.44 4.4 5 5.60 6.90 8.34 9.95 10.81
0.15 4.09 5.35 6.78 8.37 10.15 12.1 3 1 3.19
0.2 4.57 6.06 7.7 2 9.58 11. 6 5 13. 94 15 .17
보정 계수
밸브 크기를 측정할 때, 증발기 용량은 팽창 밸브 전단의 냉매액 온도 tl에 따른
보정 계수로 곱해야 합니다.
보정된 용량을 알면 표에서 선택할 수 있습니다.
증발 온도 tl의 보정 계수
tl [°C] -40 -30 -20 -10 0 10 15
R22 0.52 0.66 0.82 1. 00 1.2 0 1.43 1.56
R407C 0.48 0.63 0.80 1.0 0 1.23 1.49 1.6 4
© Danfoss | DCS (az) | 2018.10
DKRCC.PD.BB0.E9.39 | 35
데이터 시트 | 솔레노이드 밸브, 타입 EVR 2 - EVR 40 버전 2
확장된 용량표량
흡입가스
(계속)
용량은 증발기 전단의
냉매액 온도 tl = 25 ° C를
기준으로 합니다.
표의 값은 증발기 용량을
나타내며 밸브 전반에 걸친
증발 온도 te 및 압력 강하
∆ p의 함수로 주어집니다.
용량은 밸브 전단의 건포화
증기를 기준으로 합니다.
밸브전단의 과열 증기로
작동하는 동안 용량은과열도
10K당 4% 감소합니다.
타입
EVR 20
EVR 22
EVR 25
EVR 32
EVR 40
압력 강하
∆ p [bar]
0.1 5.46 7. 0 7 8.89 10. 94 13.2 3 15.78 17.15
0.15 6.49 8.49 10.75 13.2 8 16 .11 19. 24 20.92
0.2 7.25 9.61 12. 25 15. 20 18 .4 8 2 2 .11 24.06
0.1 6.23 8.06 10.14 12.4 8 15.0 9 17. 9 9 19. 56
0.15 7.4 0 9.68 12. 26 15.15 18 .37 21.94 23.86
0.2 8.27 10.96 13.9 7 17. 3 4 21.0 8 25.22 2 7. 4 4
0.2 11. 8 7 15.73 20.06 24.89 30.26 36.20 39.39
0.2 20. 29 26.88 34.27 42.53 51.71 61.8 6 6 7. 3 2
0.2 29.35 38.89 49.58 6 1.5 2 74.7 9 89.48 9 7. 3 8
-40 -30 -20 -1 0 0 10 15
증발 온도 te [° C]에서의 흡입 가스 용량 Qe [kW]
R22/R407C
(계속)
보정 계수
밸브 크기를 측정할 때, 증발기 용량은 팽창 밸브 전단의 냉매액 온도 tl에 따른
보정 계수로 곱해야 합니다.
보정된 용량을 알면 표에서 선택할 수 있습니다.
증발 온도 tl의 보정 계수
tl [°C] -40 -30 -20 -10 0 10 15
R22 0.52 0.66 0.82 1. 00 1.2 0 1.43 1.56
R407C 0.48 0.63 0.80 1.0 0 1.23 1.49 1.6 4
© Danfoss | DCS (az) | 2018.10
DKRCC.PD.BB0.E9.39 | 36
데이터 시트 | 솔레노이드 밸브, 타입 EVR 2 - EVR 40 버전 2
확장된 용량표량
흡입가스
(계속)
타입
EVR 2
EVR 3
EVR 4
EVR 6
EVR 8
압력 강하
∆ p [bar]
0.1 0.0 8 0.12 0.16 0.20 0.25 0.31 0.35
0.15 0.10 0.14 0 .19 0.24 0.31 0.38 0.42
0.2 0.10 0.15 0.21 0.28 0.35 0.4 3 0.48
0.1 0.15 0.21 0.28 0.36 0.46 0.56 0.6 2
0.15 0 .17 0.25 0.34 0.4 4 0.55 0.68 0.76
0.2 0.18 0.27 0.3 8 0.50 0.63 0.78 0.87
0.1 0.38 0.53 0.71 0.91 1.15 1.4 2 1.5 6
0.15 0.43 0.62 0.85 1.10 1. 3 9 1.72 1.9 0
0.2 0.4 6 0.69 0.95 1.25 1.59 1. 97 2.18
0.1 0.50 0.70 0.9 3 1.19 1.5 0 1.8 5 2.05
0.15 0.57 0.82 1.11 1.4 4 1.8 2 2.25 2.49
0.2 0.6 0 0.90 1.24 1.6 3 2.08 2.58 2.86
0.1 0.59 0.83 1.10 1. 42 1.79 2.21 2.44
0.15 0.67 0.97 1.3 2 1.71 2.17 2.68 2.97
0.2 0.72 1.08 1.48 1.94 2.47 3.07 3.40
-40 -30 -20 -1 0 0 10 15
증발 온도 te [° C]에서의 흡입 가스 용량 Qe [kW]
R13 4a
용량은 증발기 전단의
냉매액 온도 tl = 25 ° C를
기준으로 합니다.
표의 값은 증발기 용량을
나타내며 밸브 전반에 걸친
증발 온도 te 및 압력 강하
∆ p의 함수로 주어집니다.
용량은 밸브 전단의 건포화
증기를 기준으로 합니다.
밸브전단의 과열 증기로
작동하는 동안 용량은과열도
10K당 4% 감소합니다.
0.1 1.0 5 1.4 6 1.9 5 2. 51 3.16 3.89 4.30
EVR 10
EVR 15
EVR 18
0.15 1.1 9 1.72 2.32 3.02 3.82 4 .73 5.23
0.2 1.27 1.9 0 2.61 3.43 4.36 5.42 6.0 0
0.1 1.61 2.25 3.00 3.86 4.86 6.00 6.63
0.15 1.8 3 2.65 3.58 4.65 5.89 7. 2 9 8.06
0.2 1. 9 5 2.92 4.03 5.28 6.72 8.35 9.25
0.1 2 .11 2.95 3.93 5.06 6.36 7. 85 8.67
0.15 2.40 3.46 4.69 6.09 7.70 9.54 10. 55
0.2 2.56 3.83 5.27 6.92 8.79 10.93 12.1 0
보정 계수
밸브 크기를 측정할 때, 증발기 용량은 팽창 밸브 전단의 냉매액 온도 tl에 따른
보정 계수로 곱해야 합니다.
보정된 용량을 알면 표에서 선택할 수 있습니다.
증발 온도 tl의 보정 계수
tl [° C]
R134a
-40 -30 -20 -10 0 10 15
0.45 0.61 0.79 1.0 0 1. 25 1.5 3 1.69
© Danfoss | DCS (az) | 2018.10
DKRCC.PD.BB0.E9.39 | 37
데이터 시트 | 솔레노이드 밸브, 타입 EVR 2 - EVR 40 버전 2
확장된 용량표량
흡입가스
(계속)
용량은 증발기 전단의
냉매액 온도 tl = 25 ° C를
기준으로 합니다.
표의 값은 증발기 용량을
나타내며 밸브 전반에 걸친
증발 온도 te 및 압력 강하
∆ p의 함수로 주어집니다.
용량은 밸브 전단의 건포화
증기를 기준으로 합니다.
밸브전단의 과열 증기로
작동하는 동안 용량은과열도
10K당 4% 감소합니다.
타입
EVR 20
EVR 22
EVR 25
EVR 32
EVR 40
압력 강하
∆ p [bar]
0.1 3.35 4.6 8 6.23 8.02 10.09 12 .4 6 13.76
0.15 3.81 5.49 7. 4 3 9.6 6 12. 22 15.1 3 16. 74
0.2 4.0 6 6.07 8.36 10.97 13.9 5 17. 3 4 19.2 0
0.1 3.82 5.3 4 7.10 9 .15 11. 5 1 14.21 15.69
0.15 4.3 4 6.27 8.48 11.0 2 13.9 4 17. 2 6 19.09
0.2 4.63 6.92 9.53 12 .51 15 .91 19.77 21.89
0.2 6.64 9.94 13. 68 17.9 6 22.84 28.38 31.4 3
0.2 11.3 5 16.9 9 23.38 30.69 39.03 4 8. 51 5 3.71
0.2 16.42 24.57 33.83 44.40 56.46 70.16 7 7. 6 8
-40 -30 -20 -1 0 0 10 15
증발 온도 te [° C]에서의 흡입 가스 용량 Qe [kW]
보정 계수
밸브 크기를 측정할 때, 증발기 용량은 팽창 밸브 전단의 냉매액 온도 tl에 따른
보정 계수로 곱해야 합니다.
보정된 용량을 알면 표에서 선택할 수 있습니다.
증발 온도 tl의 보정 계수
tl [° C]
R134a
-40 -30 -20 -10 0 10 15
0.45 0.61 0.79 1.0 0 1. 25 1.5 3 1.69
R13 4a
(계속)
© Danfoss | DCS (az) | 2018.10
DKRCC.PD.BB0.E9.39 | 38
데이터 시트 | 솔레노이드 밸브, 타입 EVR 2 - EVR 40 버전 2
확장된 용량표량
흡입가스
(계속)
타입
EVR 2
EVR 3
EVR 4
EVR 6
EVR 8
압력 강하
∆ p [bar]
증발 온도 te [° C]에서의 흡입 증기 용량 Q
-40 -30 -20 -1 0 0 10 15
[kW]
e
R404A/R507
0.1 0 .11 0 .15 0.1 9 0.24 0.29 0.36 0.39
0.15 0.13 0.18 0.23 0.29 0.36 0.4 4 0.4 8
0.2 0.15 0.20 0.26 0.33 0.41 0.50 0.55
0.1 0.20 0.27 0.34 0.4 3 0.53 0.64 0.71
0.15 0.24 0.3 2 0.42 0.52 0.65 0.79 0.8 6
0.2 0.27 0.37 0.47 0.60 0.74 0.90 0.99
0.1 0.51 0.67 0.86 1.08 1.33 1.62 1.78
0.15 0.61 0.81 1.05 1. 32 1.63 1.9 8 2.17
0.2 0.69 0.92 1.19 1. 51 1. 87 2.27 2.50
0.1 0.67 0.88 1.13 1.42 1.75 2.12 2.33
0.15 0.80 1.06 1.37 1.72 2.13 2.59 2.84
0.2 0.9 0 1. 21 1. 56 1.97 2.44 2.98 3.27
0.1 0.80 1. 05 1.3 5 1.6 9 2.08 2.53 2.7 7
0.15 0.95 1. 26 1.63 2.05 2.53 3.08 3.38
0.2 1.07 1.4 4 1.8 6 2.35 2.91 3.55 3.89
용량은 증발기 전단의
냉매액 온도 tl = 25 ° C를
기준으로 합니다.
표의 값은 증발기 용량을
나타내며 밸브 전반에 걸친
증발 온도 te 및 압력 강하
∆ p의 함수로 주어집니다.
용량은 밸브 전단의 건포화
증기를 기준으로 합니다.
밸브전단의 과열 증기로
작동하는 동안 용량은과열도
10K당 4% 감소합니다.
0.1 1.4 0 1.8 5 2.37 2.98 3.67 4.46 4.89
EVR 10
EVR 15
EVR 18
0.15 1.6 8 2.23 2.8 8 3.62 4.47 5.44 5.97
0.2 1. 8 8 2.53 3.28 4 .15 5.13 6.26 6.87
0.1 2.16 2.85 3.66 4.59 5.65 6.87 7. 5 3
0.15 2.58 3.44 4.4 3 5.57 6.89 8.38 9.20
0.2 2.90 3.90 5.0 6 6.39 7. 9 1 9.63 10.58
0.1 2.83 3.73 4.78 6.00 7. 4 0 8.99 9.86
0.15 3.38 4.50 5.80 7. 3 0 9.01 10.97 12 .0 4
0.2 3.80 5.11 6.62 8.36 10.3 5 12.61 13.85
보정 계수
밸브 크기를 측정할 때, 증발기 용량은 팽창 밸브 전단의 냉매액 온도 tl에 따른 보정 계수로
곱해야 합니다.
보정된 용량을 알면 표에서 선택할 수 있습니다.
증발 온도 tl의 보정 계수
tl [° C]
R404A /R507
-40 -30 -20 -10 0 10 15
0.48 0.63 0.8 0 1. 00 1.2 3 1.49 1.6 3
© Danfoss | DCS (az) | 2018.10
DKRCC.PD.BB0.E9.39 | 39
데이터 시트 | 솔레노이드 밸브, 타입 EVR 2 - EVR 40 버전 2
확장된 용량표량
흡입가스
(계속)
용량은 증발기 전단의
냉매액 온도 tl = 25 ° C를
기준으로 합니다.
표의 값은 증발기 용량을
나타내며 밸브 전반에 걸친
증발 온도 te 및 압력 강하
∆ p의 함수로 주어집니다.
용량은 밸브 전단의 건포화
증기를 기준으로 합니다.
밸브전단의 과열 증기로
작동하는 동안 용량은과열도
10K당 4% 감소합니다.
타입
압력 강하
∆ p [bar]
증발 온도 te [° C]에서의 흡입 증기 용량 Q
-40 -30 -20 -1 0 0 10 15
[kW]
e
R404A/R507
0.1 4.49 5.92 7.5 9 9.52 11.74 14 .2 6 15.6 4
EVR 20
EVR 22
EVR 25
EVR 32
EVR 40
보정 계수
밸브 크기를 측정할 때, 증발기 용량은 팽창 밸브 전단의 냉매액 온도 tl에 따른
보정 계수로 곱해야 합니다.
보정된 용량을 알면 표에서 선택할 수 있습니다.
증발 온도 tl의 보정 계수
tl [° C]
R404A /R507
0.15 5.36 7.13 9.20 11.57 14.30 17. 3 9 19.09
0.2 6.0 3 8 .10 10.5 0 13. 26 16.4 2 20.01 21.97
0.1 5.12 6.75 8.66 10.8 6 13.38 16 .2 6 1 7. 8 4
0.15 6 .11 8 .13 10.49 13.20 16.31 19.8 4 21.7 8
0.2 6.87 9.24 11 . 9 8 15.13 18.73 22.82 25.06
0.2 9.87 13. 26 17.19 21.71 26.88 32 .75 35.97
0.2 16. 86 22.66 29.3 8 37.11 45.94 55.97 61.47
0.2 24.3 9 32.7 8 42.50 53.68 66.4 5 80.96 88.92
-40 -30 -20 -10 0 10 15
0.48 0.63 0.8 0 1. 00 1.2 3 1.49 1.6 3
(계속)
© Danfoss | DCS (az) | 2018.10
DKRCC.PD.BB0.E9.39 | 40
데이터 시트 | 솔레노이드 밸브, 타입 EVR 2 - EVR 40 버전 2
확장된 용량표량
흡입가스
(계속)
타입
EVR 2
EVR 3
EVR 4
EVR 6
EVR 8
압력 강하
∆ p [bar]
0.1
0.15 0.21 0.27 0.34 0.42 0.50 0.60 0.6 5
0.2 0. 24 0.31 0.39 0.48 0.58 0.69 0.75
0.1
0.15 0.38 0.49 0.61 0.75 0.91 1.08 1.18
0.2 0.4 3 0.56 0.70 0.86 1. 05 1.2 5 1.3 5
0.1 0.80 1. 02 1.27 1.5 6 1.8 8 2.23 2.42
0.15
0.2 1.09 1.41 1. 77 2.18 2.63 3.14 3.41
0.1 1.0 4 1.3 3 1.6 6 2.04 2.46 2.92 3 .17
0.15 1.2 6 1.6 2 2.02 2.48 3.00 3.57 3.88
0.2
0.1 1.2 4 1.5 9 1.9 8 2.43 2.93 3.4 8 3.78
0.15 1.5 0 1.9 2 2.41 2.9 6 3.57 4.25 4.62
0.2 1.69 2.20 2.76 3.40 4.10 4.89 5.32
-40 -30 -20 -1 0 0 10 15
0.18 0.22 0.2 8 0.34 0.41 0.49 0.53
0.32 0.40 0.51 0.62 0.75 0.89 0.96
0.96 1. 2 3 1.5 5 1.9 0 2.29 2.73 2.96
1.4 2 1.8 4 2.32 2.85 3.45 4.11 4.47
증발 온도 te [° C]에서의 흡입 증기 용량 Qe [kW]
R410A
용량은 증발기 전단의
냉매액 온도 tl = 25 ° C를
기준으로 합니다.
표의 값은 증발기 용량을
나타내며 밸브 전반에 걸친
증발 온도 te 및 압력 강하
∆ p의 함수로 주어집니다.
용량은 밸브 전단의 건포화
증기를 기준으로 합니다.
밸브전단의 과열 증기로
작동하는 동안 용량은과열도
10K당 4% 감소합니다.
0.1 2.19 2.80 3.50 4.28 5.16 6 .14 6.67
EVR 10
EVR 15
EVR 18
0.15 2.6 4 3.39 4.25 5.22 6.30 7. 5 0 8 .15
0.2 2.99 3.87 4.87 5.99 7. 2 4 8.63 9.38
0.1 3.38 4.32 5.39 6.59 7. 9 5 9.4 5 10. 27
0.15 4.06 5.23 6.55 8.03 9.70 11. 5 5 12.5 4
0.2 4.61 5.96 7.5 0 9.23 11.15 13. 29 14.45
0.1 4.42 5.65 7.0 5 8.63 10.4 0 12.3 8 13.4 4
0.15 5.32 6.8 4 8.57 10.52 12. 69 15 .11 16.42
0.2 6.0 3 7. 81 9.8 2 12.08 14. 60 1 7.4 0 18.91
보정 계수
밸브 크기를 측정할 때, 증발기 용량은 팽창 밸브 전단의 냉매액 온도 tl에 따른 보정 계수로
곱해야 합니다.
보정된 용량을 알면 표에서 선택할 수 있습니다.
증발 온도 tl의 보정 계수
tl [° C]
R410 A
-40 -30 -20 -10 0 10 15
0.52 0.66 0.82 1. 00 1.2 0 1.43 1.55
© Danfoss | DCS (az) | 2018.10
DKRCC.PD.BB0.E9.39 | 41
데이터 시트 | 솔레노이드 밸브, 타입 EVR 2 - EVR 40 버전 2
확장된 용량표량
흡입가스
(계속)
용량은 증발기 전단의
냉매액 온도 tl = 25 ° C를
기준으로 합니다.
표의 값은 증발기 용량을
나타내며 밸브 전반에 걸친
증발 온도 te 및 압력 강하
∆ p의 함수로 주어집니다.
용량은 밸브 전단의 건포화
증기를 기준으로 합니다.
밸브전단의 과열 증기로
작동하는 동안 용량은과열도
10K당 4% 감소합니다.
타입
EVR 20
EVR 22
EVR 25
EVR 32
EVR 40
압력 강하
∆ p [bar]
0.1 7. 01 8.96 11.19 13 .6 9 16. 50 19.63 21. 3 2
0.15
0.2
0.1 8.00 10. 22 12.76 15.6 2 18.82 22.39 24.31
0.15
0.2
0.2
0.2 26.75 34.65 43.57 53.59 64.79 7 7. 2 2 83.94
0.2
-40 -30 -20 -1 0 0 10 15
8.44 10.8 5 13. 59 16.6 8 20 .13 23.97 26.05
9.56 12.3 9 15.57 19.1 6 2 3 .16 2 7. 6 0 30.0 0
9.62 12. 3 8 15. 50 19.02 22.96 2 7. 3 4 2 9.71
10.91 14 .12 17.7 6 21.85 26 .41 31.4 8 3 4.22
15.6 5 20.28 25.50 31. 3 6 37.91 45.1 9 4 9.12
38.70 5 0 .12 63.03 7 7.5 2 9 3.71 111. 71 121.42
증발 온도 te [° C]에서의 흡입 증기 용량 Qe [kW]
보정 계수
밸브 크기를 측정할 때, 증발기 용량은 팽창 밸브 전단의 냉매액 온도 tl에 따른
보정 계수로 곱해야 합니다.
보정된 용량을 알면 표에서 선택할 수 있습니다.
증발 온도 tl의 보정 계수
tl [° C]
R410 A
-40 -30 -20 -10 0 10 15
0.52 0.66 0.82 1. 00 1.2 0 1.43 1.55
R410A
(계속)
© Danfoss | DCS (az) | 2018.10
DKRCC.PD.BB0.E9.39 | 42
데이터 시트 | 솔레노이드 밸브, 타입 EVR 2 - EVR 40 버전 2
확장된 용량표량
흡입가스
(계속)
타입
EVR 2
EVR 3
EVR 4
EVR 6
EVR 8
압력 강하
∆ p [bar]
0.1 0.23 0.29 0.36 0.4 4 0.52 0.62 0.67
0.15 0.28 0.36 0.44 0.54 0.64 0.75 0.82
0.2 0.32 0.41 0. 51 0.62 0.74 0.87 0.94
0.1 0.42 0.53 0.65 0.79 0.94 1.11 1.2 0
0.15 0.50 0.64 0.79 0.96 1.15 1.3 6 1.47
0.2 0.57 0.73 0.91 1.11 1.32 1.56 1.69
0.1 1.0 5 1.3 3 1.6 4 1.9 9 2.38 2.80 3.02
0.15 1.2 7 1.6 1 2.00 2.43 2.90 3.42 3.70
0.2 1. 4 4 1.8 4 2.29 2.79 3.34 3.94 4.26
0.1 1.3 8 1.74 2 .15 2.61 3.11 3.66 3.96
0.15 1.6 6 2 .11 2.62 3 .18 3.80 4.47 4.84
0.2 1. 8 9 2.41 3.0 0 3.65 4.37 5.15 5.57
0.1 1.6 4 2.08 2.56 3.10 3.70 4.36 4.72
0.15 1.9 8 2.52 3 .12 3.78 4.52 5.33 5.76
0.2 2.25 2.87 3.57 4.35 5.20 6 .14 6.6 4
-40 -30 -20 -1 0 0 10 15
증발 온도 te [° C]에서의 흡입 증기 용량 Qe [kW]
R32
용량은 증발기 전단의
냉매액 온도 tl = 25 ° C를
기준으로 합니다.
표의 값은 증발기 용량을
나타내며 밸브 전반에 걸친
증발 온도 te 및 압력 강하
∆ p의 함수로 주어집니다.
용량은 밸브 전단의 건포화
증기를 기준으로 합니다.
밸브전단의 과열 증기로
작동하는 동안 용량은과열도
10K당 4% 감소합니다.
0.1 2.90 3.66 4.52 5.48 6.53 7. 70 8.32
EVR 10
EVR 15
EVR 18
EVR 20
EVR 22
0.15 3.49 4.44 5.50 6.67 7.9 7 9.4 0 10.16
0.2 3.96 5.07 6.30 7.6 7 9.1 8 10.8 3 11. 71
0.1 4.47 5.64 6.96 8.4 3 10.06 11.8 5 12.81
0.15 5.3 8 6.83 8.46 10.28 12. 28 14.48 15.66
0.2 6.1 0 7. 8 1 9.70 11. 8 1 14.13 16.68 18.04
0.1 5.84 7. 3 8 9 .11 11. 0 4 13 .17 15.52 16.7 7
0.15 7.0 4 8.95 11.0 8 13 .4 5 16.08 18.9 6 20.49
0.2 7.9 9 10.2 2 12.70 15.4 6 18 .5 0 21. 8 3 23.61
0.1 9. 27 11.7 1 14 .4 5 17. 5 1 20.8 9 24.61 26.60
0.15 11.17 14.1 9 1 7. 5 7 21.3 4 25.50 30.07 3 2.51
0.2 12.67 16.21 20 .15 24.52 29.34 34.63 37.4 5
0.1 10.57 13.35 16.48 19.97 23.83 28.07 30.34
0.15 12.7 3 16.18 20.04 24.34 29.0 8 34.29 37.0 7
0.2 14.4 6 18.48 22.9 8 2 7. 9 6 33.46 39.49 42.71
보정 계수
밸브 크기를 측정할 때, 증발기 용량은 팽창 밸브 전단의 냉매액 온도 tl에 따른
보정 계수로 곱해야 합니다.
보정된 용량을 알면 표에서 선택할 수 있습니다.
© Danfoss | DCS (az) | 2018.10
증발 온도 tl의 보정 계수
tl [° C]
R32
-40 -30 -20 -10 0 10 15
0.54 0.67 0.83 1.00 1.19 1. 4 0 1. 51
DKRCC.PD.BB0.E9.39 | 43
데이터 시트 | 솔레노이드 밸브, 타입 EVR 2 - EVR 40 버전 2
확장된 용량표량
흡입가스
(계속)
타입
EVR 2
EVR 3
EVR 4
EVR 6
EVR 8
압력 강하
∆ p [bar]
0.1 0.17 0.22 0.27 0.3 4 0.41 0.49 0.53
0.15 0.20 0.26 0.33 0.41 0.50 0.60 0.65
0.2 0.2 2 0.29 0.38 0.47 0.57 0.68 0.75
0.1 0.30 0.39 0.49 0.61 0.73 0.88 0.96
0.15 0.36 0.47 0.59 0.7 3 0.8 9 1. 07 1.17
0.2 0.4 0 0.53 0.68 0.84 1.03 1.23 1.35
0.1 0.76 0.98 1. 24 1. 52 1.85 2.22 2.42
0.15 0.90 1.18 1.49 1.8 5 2.25 2.70 2.95
0.2 1.01 1. 33 1.70 2.12 2.58 3 .10 3.39
0.1 0.99 1. 2 9 1.62 2.00 2.42 2.90 3 .16
0.15 1.1 8 1. 5 4 1.9 5 2.42 2.95 3.54 3.86
0.2 1.32 1.75 2.23 2.77 3.38 4.06 4.4 3
0.1 1.18 1. 53 1.93 2.38 2.89 3.46 3.77
0.15 1.41 1.8 4 2.33 2.88 3. 51 4.21 4.59
0.2 1.57 2.08 2.65 3.30 4.03 4.84 5.28
-40 -30 -20 -1 0 0 10 15
증발 온도 te [° C]에서의 흡입 증기 용량 Qe [kW]
R290
용량은 증발기 전단의
냉매액 온도 tl = 25 ° C를
기준으로 합니다.
표의 값은 증발기 용량을
나타내며 밸브 전반에 걸친
증발 온도 te 및 압력 강하
∆ p의 함수로 주어집니다.
용량은 밸브 전단의 건포화
증기를 기준으로 합니다.
밸브전단의 과열 증기로
작동하는 동안 용량은과열도
10K당 4% 감소합니다.
0.1 2.09 2.70 3.4 0 4.19 5.09 6.10 6.64
EVR 10
EVR 15
EVR 18
EVR 20
EVR 22
0.15 2.48 3.24 4.11 5.09 6 .19 7. 4 3 8.1 0
0.2 2 .78 3.67 4.68 5.82 7.10 8.54 9.32
0.1 3.22 4 .16 5.23 6.4 6 7. 8 4 9.39 10. 23
0.15 3.82 4.99 6.33 7. 8 3 9.5 4 11.4 4 12.4 8
0.2 4.28 5.65 7. 2 1 8.96 10. 94 1 3.15 14. 35
0.1 4.21 5.4 4 6.85 8.45 10.2 6 12. 2 9 13.40
0.15 5.01 6.54 8.28 10.2 6 12. 48 14. 98 16.34
0.2 5.60 7.4 0 9.43 11.7 3 14.3 2 17. 2 1 18 .78
0.1 6.68 8.63 10.87 13.41 16. 28 19.5 0 21. 2 5
0.15 7. 9 4 10.37 13.13 16.27 19. 80 23.76 25.91
0.2 8.88 11.7 3 14 .9 6 18.61 22.71 27.3 0 29.79
0.1 7.6 2 9.85 12 .3 9 15 .2 9 18.56 2 2.24 24. 23
0.15 9.06 11 . 8 3 14. 9 8 18. 55 22.58 2 7.10 29.55
0.2 10.13 13.38 17. 0 6 21.22 25.90 3 1.13 33.97
보정 계수
밸브 크기를 측정할 때, 증발기 용량은 팽창 밸브 전단의 냉매액 온도 tl에 따른
보정 계수로 곱해야 합니다.
보정된 용량을 알면 표에서 선택할 수 있습니다.
© Danfoss | DCS (az) | 2018.10
증발 온도 tl의 보정 계수
tl [° C]
R290
-40 -30 -20 -10 0 10 15
0.51 0.65 0.8 2 1. 00 1.21 1.4 4 1.57
DKRCC.PD.BB0.E9.39 | 44
데이터 시트 | 솔레노이드 밸브, 타입 EVR 2 - EVR 40 버전 2
확장된 용량표량
흡입가스
(계속)
타입
EVR 2
EVR 3
EVR 4
EVR 6
EVR 8
압력 강하
∆ p [bar]
0.1 0.07 0.11 0 .15 0.19 0.24 0.30 0.34
0.15 0.08 0.12 0.17 0.23 0. 29 0.36 0.41
0.2 0.08 0.13 0.19 0.25 0.33 0 .41 0.46
0.1 0.13 0.19 0.26 0.34 0.44 0.54 0.60
0.15 0 .14 0.22 0.31 0.41 0.52 0.66 0.73
0.2 0.14 0.23 0.3 4 0.46 0.59 0.75 0.83
0.1 0.33 0.48 0.66 0.87 1.10 1.37 1.5 2
0.15 0.34 0.54 0.77 1.0 3 1.3 2 1.6 5 1.8 4
0.2 0.3 4 0.57 0.84 1.15 1.4 9 1.8 8 2.09
0.1 0.4 3 0.63 0.87 1.14 1.4 4 1.8 0 1.9 9
0.15 0.45 0.71 1.01 1. 35 1.73 2.17 2.40
0.2 0.4 5 0.75 1.10 1.5 0 1.9 5 2.46 2.74
0.1 0.51 0.75 1.03 1.35 1.72 2.14 2.37
0.15 0.53 0.85 1.20 1.6 0 2.06 2.58 2.86
0.2 0.5 3 0.89 1.32 1.79 2.33 2.93 3.26
-40 -30 -20 -1 0 0 10 15
증발 온도 te [° C]에서의 흡입 증기 용량 Qe [kW]
R600a
용량은 증발기 전단의
냉매액 온도 tl = 25 ° C를
기준으로 합니다.
표의 값은 증발기 용량을
나타내며 밸브 전반에 걸친
증발 온도 te 및 압력 강하
∆ p의 함수로 주어집니다.
용량은 밸브 전단의 건포화
증기를 기준으로 합니다.
밸브전단의 과열 증기로
작동하는 동안 용량은과열도
10K당 4% 감소합니다.
0.1 0.90 1. 33 1.8 2 2.39 3.03 3.77 4.1 8
EVR 10
EVR 15
EVR 18
EVR 20
EVR 22
0.15 0.94 1. 50 2.1 2 2.83 3.63 4.55 5.05
0.2 0.9 4 1.58 2.32 3.16 4 .10 5 .17 5.76
0.1 1.3 9 2.05 2.81 3.67 4.67 5.81 6.4 3
0.15 1.4 5 2.31 3.27 4.36 5.60 7.0 1 7.7 8
0.2 1.45 2.43 3.57 4.86 6.32 7.9 7 8.87
0.1 1.8 2 2.68 3.67 4.81 6 .11 7.6 0 8.42
0.15 1.9 0 3.02 4.27 5 .70 7.3 3 9.17 10 .18
0.2 1. 9 0 3.18 4.68 6.37 8.27 10.4 3 11. 61
0.1 2.89 4.26 5.83 7. 6 3 9.70 12.06 13.36
0.15 3.02 4.7 9 6 .78 9.04 11 .6 2 14. 55 16.1 5
0.2 3.02 5.04 7.4 2 10.10 13.12 16.54 18.41
0.1 3.30 4.8 6 6.64 8.70 11.0 6 13.76 15.24
0.15 3.44 5.4 6 7.7 3 10.31 13 .25 16.59 18.4 2
0.2 3.4 4 5 .74 8.46 11.5 2 14.9 7 18.86 20.99
보정 계수
밸브 크기를 측정할 때, 증발기 용량은 팽창 밸브 전단의 냉매액 온도 tl에 따른
보정 계수로 곱해야 합니다.
보정된 용량을 알면 표에서 선택할 수 있습니다.
© Danfoss | DCS (az) | 2018.10
증발 온도 tl의 보정 계수
tl [° C]
R600a
-40 -30 -20 -10 0 10 15
0.44
0.60 0.78 1.0 0 1. 25 1.5 4 1.7 0
DKRCC.PD.BB0.E9.39 | 45
데이터 시트 | 솔레노이드 밸브, 타입 EVR 2 - EVR 40 버전 2
확장된 용량표량
핫가스
(계속)
핫가스 제상
핫가스 제상을 사용할 때는 일반적으로 응축
온도 tc 및 증발 온도 te에서 밸브를 선택할 수
없습니다.
이는 증발기의 압력이 응축 압력에 가까운
값으로 빠르게 오르기 때문입니다. 제상이
끝날 때까지는 이 값이 유지됩니다.
대부분의 경우, 열 회수에 대한 예시와 같이
밸브는 밸브 전/후단에 걸친 응축 온도
tc 및 압력 강하 ∆ p에서 선택됩니다.
열 회수
주어진 조건:
y 냉매 = R22/ R407C
y 증발 온도 t e = -30 ° C
y 응축 온도 t c = 40 ° C
y 밸브 전단 핫가스 온도 t h = 85 ° C
y 열 회수 응축기 값 Q h = 8 kW
R22 /R407C(t c = 40 ° C)의 용량 표에서 차압이
0.2bar일 때 EVR 10의 용량은 8.6 kW임을 알
수 있습니다.
필요한 용량은 다음과 같이 계산됩니다.
Q table = f evaporator x f hot_temperature x Q h
te = -30° C의 보정 계수는 0.95로 표에
주어집니다.
핫가스 온도 th = 85° C의 보정 계수는 1.04
계수에 대응하는 4%로 계산되었습니다.
Qh는 다음과 같은 계수로 보정해야 합니다.
8 x 0.95 x 1.04 = 7.91 kW.
EVR 10, Δp = 0.2 bar에서, Qtable = 8.6 kW.
EVR 10, Δp = 0.1 bar에서, Qtable = 6.1 kW.
EVR 6도 필요한 용량을 제공할 수 있지만 약
0,8 bar에서 ∆ p를 갖습니다. 따라서 EVR 6은
너무 작습니다.
EVR 15는 너무 커서 약 0.1bar의 필요한
∆ p를 얻을 수 있을지 확실치 않습니다.
따라서 EVR 15는 너무 큰 값이 됩니다.
결과: EVR 10은 주어진 조건에 대한 올바른
값입니다.
© Danfoss | DCS (az) | 2018.10
DKRCC.PD.BB0.E9.39 | 46
데이터 시트 | 솔레노이드 밸브, 타입 EVR 2 - EVR 40 버전 2
확장된 용량표량
핫가스
EVR 2
EVR 3
타입
핫가스 용량 Qh [kW]. 증발 온도 te = -10.0 [° C].
밸브 전반에
걸친 압력 강하
∆ p [bar]
핫가스 온도 th = tc + 25.0 [K]. 과냉각 Δ tsub = 4.0 [K]
응축 온도 tc [° C]
20 30 40 50 60
R22/R407C
0.1 0.4 4 0.47 0.4 9 0.51 0. 51
0.2 0.61 0.66 0.69 0.71 0.72
0.3 0.75 0.80 0.8 4 0.87 0.88
0.4 0.86 0.92 0.97 1.00 1. 02
0.8 1.18 1.27 1. 3 5 1.4 0 1.4 3
1.6 1. 57 1.72 1. 8 4 1. 9 3 1.9 8
0.1 0.79 0.84 0.88 0.91 0.92
0.2 1.11 1.18 1.24 1. 28 1. 3 0
0.3 1.35 1.4 4 1.51 1. 57 1. 59
0.4 1.54 1. 65 1.74 1.80 1. 8 3
0.8 2 .12 2.29 2.42 2.52 2.57
1.6 2.83 3 .10 3.32 3.47 3.56
0.1 1. 9 8 2 .11 2.22 2.29 2.33
th = tc +25° C 기반 핫가스
온도 th 10K의 증가는 밸브
용량을 약 2% 줄이며 그
반대도 마찬가지입니다.
증발 온도 te의 변화는 밸브
용량을 바꿉니다. 보정 계수
표를 참조하십시오.
0.2 2.79 2.97 3.13 3.23 3.28
0.3 3.39 3.62 3.81 3.95 4.01
EVR 4
0.4 3.89 4 .16 4.39 4.54 4.62
0.8 5.35 5.77 6 .10 6.34 6.47
1.6 7.1 4 7.81 8.35 8.74 8.96
0.1 2.60 2.77 2.90 3.00 3.05
0.2 3.65 3.89 4.09 4.23 4.30
0.3 4.44 4.74 4.99 5 .17 5.25
EVR 6
0.4 5.09 5.45 5 .74 5.95 6.05
0.8 7. 0 0 7.5 5 7. 9 9 8.30 8.47
1.6 9.34 10.22 10.9 3 11. 4 4 11.7 3
0.1 3.0 9 3.30 3.46 3.58 3.63
0.2 4.34 4.64 4.87 5.04 5.12
0.3 5.28 5.65 5.94 6 .15 6.25
EVR 8
0.4 6.06 6.49 6.84 7.0 8 7. 20
0.8 8.34 8.99 9. 51 9.8 9 10.08
1.6 11.13 12.17 13.02 13.63 13.97
보정 계수
밸브 크기를 측정할 때, 필요한 핫가스 용량은 증발 온도 te에 따라 보정 계수를 곱해야
합니다.
© Danfoss | DCS (az) | 2018.10
증발 온도 tl의 보정 계수
te [° C]
R22 0.92 0.95 0.98 1. 00 1.02 1.04 1.05
R407C 0.9 0 0.94 0.97 1. 00 1.03 1.06 1.07
-40 -30 -20 -10 0 10 15
DKRCC.PD.BB0.E9.39 | 47
데이터 시트 | 솔레노이드 밸브, 타입 EVR 2 - EVR 40 버전 2
확장된 용량표량
핫가스
(계속)
EVR 10
EVR 15
타입
핫가스 용량 Qh [kW]. 증발 온도 te = -10.0 [° C].
밸브 전반에
걸친 압력 강하
∆ p [bar]
핫가스 온도 th = tc + 25.0 [K]. 과냉각 Δ tsub = 4.0 [K]
응축 온도 tc [° C]
20 30 40 50 60
R22/R407C
0.1 5.4 5 5.81 6.10 6.31 6.40
0.2 7. 6 6 8 .18 8.60 8.89 9.03
0.3 9.32 9.97 10.49 10.8 6 11. 0 3
0.4 10.69 11.4 5 12.06 12.5 0 12.71
0.8 14 .71 15.8 6 16.78 17. 4 5 17.7 9
1.6 19.63 21.48 22.96 24.0 5 24.64
0.1 8.4 0 8.95 9.40 9.71 9.86
0.2 11 . 8 0 12 .6 0 13. 24 13.69 13. 91
0.3 14. 36 15.3 5 16 .15 16.72 16.9 9
0.4 16.4 6 17. 6 3 18. 58 19.24 19.57
0.8 22.65 24.42 25.8 5 26.87 27.3 9
1.6 30.23 33.08 35.37 3 7. 0 3 3 7. 9 5
0.1 11.0 0 11.72 12 .3 0 12.71 12. 90
(계속)
th = tc +25° C 기반 핫가스
온도 th 10K의 증가는 밸브
용량을 약 2% 줄이며 그
반대도 마찬가지입니다.
증발 온도 te의 변화는 밸브
용량을 바꿉니다. 보정 계수
표를 참조하십시오.
0.2 15. 45 16.49 17.3 3 17. 9 3 18. 20
0.3 18.79 20.0 9 21.14 21.89 22.24
EVR 18
0.4 21. 5 5 23.08 24.3 2 2 5 .19 25.61
0.8 29.65 3 1.9 7 33.84 3 5.18 35.86
1.6 39.57 43.30 46.30 48.48 49.6 8
0.1 17.4 4 18.59 19. 52 2 0 .17 2 0.47
0.2 24.50 2 6 .16 2 7.4 9 28.4 3 28.87
0.3 29.81 31. 87 33.54 34.71 35.27
EVR 20
0.4 3 4 .19 3 6.61 38.57 39.96 40.63
0.8 4 7. 0 3 50.71 53.68 55.80 56.88
1.6 62.7 7 68.68 73.44 76.9 0 78.81
0.1 19.89 21.2 0 22.26 23.00 23.34
0.2 2 7. 9 5 29.83 31. 3 6 32.43 32.93
0.3 34.00 36.35 38.25 39.59 4 0.23
EVR 22
0.4 38.99 41.76 43.99 45.57 46.34
0.8 53.63 5 7. 8 3 61. 22 63.64 64.87
1.6 71. 5 9 78.32 8 3.75 8 7. 7 0 89.87
© Danfoss | DCS (az) | 2018.10
보정 계수
밸브 크기를 측정할 때, 필요한 핫가스 용량은 증발 온도 te에 따라 보정 계수를 곱해야
합니다.
증발 온도 tl의 보정 계수
te [° C]
R22 0.92 0.95 0.98 1. 00 1.02 1.04 1.05
R407C 0.9 0 0.94 0.97 1. 00 1.03 1.06 1.07
-40 -30 -20 -10 0 10 15
DKRCC.PD.BB0.E9.39 | 48
데이터 시트 | 솔레노이드 밸브, 타입 EVR 2 - EVR 40 버전 2
확장된 용량표량
핫가스
(계속)
th = tc +25° C 기반 핫가스
온도 th 10K의 증가는 밸브
용량을 약 2% 줄이며 그
반대도 마찬가지입니다.
증발 온도 te의 변화는 밸브
용량을 바꿉니다. 보정 계수
표를 참조하십시오.
핫가스 용량 Qh [kW]. 증발 온도 te = -10.0 [° C].
타입
밸브 전반에
걸친 압력 강하
∆ p [bar]
핫가스 온도 th = tc + 25.0 [K]. 과냉각 Δ tsub = 4.0 [K]
응축 온도 tc [° C]
20 30 40 50 60
R22/R407C
0.2 4 0 .12 42.82 4 5.01 46.55 47. 27
0.3 48.80 52.1 8 54.91 56.83 5 7.75
EVR 25
EVR 32
EVR 40
보정 계수
밸브 크기를 측정할 때, 필요한 핫가스 용량은 증발 온도 te에 따라 보정 계수를 곱해야
합니다.
0.4 55.97 59.94 63.15 65.42 66.52
0.8 76.99 83.01 87.87 9 1.3 5 9 3 .12
1.6 102.77 112 . 4 3 120.23 125. 89 12 9.01
0.2 68.55 73.1 8 76.92 79.5 5 80.7 8
0.3 83.39 8 9 .17 93.83 9 7.12 98.69
0.4 95.64 102.4 3 107.91 111. 7 9 113 .67
0.8 131. 57 141.86 15 0 .17 15 6 .11 159 .13
1.6 175.62 19 2 .14 205.45 215 .13 220.47
0.2 9 9 .16 105.86 111. 2 6 115 .07 116.8 5
0.3 120. 63 128 .98 135.72 140.4 9 14 2.75
0.4 13 8.3 5 14 8.17 1 5 6.10 161.71 164.4 2
0.8 190.31 205.20 2 17. 2 2 225.81 230.18
1.6 25 4.03 2 7 7. 9 3 2 9 7.1 9 311.19 318.91
(계속)
증발 온도 tl의 보정 계수
te [° C]
R22 0.92 0.95 0.98 1.0 0 1.02 1. 04 1.0 5
R407C 0.90 0.9 4 0.97 1. 00 1.03 1.06 1.07
-40 -30 -20 -10 0 10 15
© Danfoss | DCS (az) | 2018.10
DKRCC.PD.BB0.E9.39 | 49
데이터 시트 | 솔레노이드 밸브, 타입 EVR 2 - EVR 40 버전 2
확장된 용량표량
핫가스
(계속)
EVR 2
EVR 3
타입
핫가스 용량 Qh [kW]. 증발 온도 te = -10.0 [° C].
밸브 전반에
걸친 압력 강하
∆ p [bar]
0.1 0.3 5 0.37 0.38 0.39 0.39
0.2 0.48 0.52 0.54 0.55 0.55
0.3 0.59 0.63 0.66 0.67 0.67
0.4 0.67 0.72 0.75 0.77 0.77
0.8 0.90 0.98 1.0 4 1.07 1.07
1.6 1.15 1.2 9 1.3 9 1.4 5 1.47
0.1 0.6 2 0.66 0.69 0.70 0.70
0.2 0.87 0.9 3 0.97 0.99 0.99
0.3 1.06 1.13 1.18 1.21 1.20
0.4 1. 21 1. 29 1. 36 1. 3 9 1.3 9
0.8 1.63 1.77 1. 87 1. 9 3 1.9 3
1.6 2.07 2.32 2.50 2.61 2.64
0.1 1.5 7 1.6 7 1. 74 1.78 1.77
핫가스 온도 th = tc + 25.0 [K]. 과냉각 Δ tsub = 4.0 [K]
응축 온도 tc [° C]
20 30 40 50 60
R13 4a
th = tc +25° C 기반 핫가스
온도 th 10K의 증가는 밸브
용량을 약 2% 줄이며 그
반대도 마찬가지입니다.
증발 온도 te의 변화는 밸브
용량을 바꿉니다. 보정 계수
표를 참조하십시오.
0.2 2.20 2.34 2.45 2.50 2.49
0.3 2.66 2.85 2.98 3.04 3.03
EVR 4
0.4 3.04 3.26 3.42 3.50 3.49
0.8 4.09 4.4 5 4.70 4.85 4.86
1.6 5.22 5.84 6.30 6.58 6.6 6
0.1 2.0 6 2 .19 2.28 2.32 2.31
0.2 2.88 3.07 3.20 3.27 3.26
0.3 3.48 3 .72 3.90 3.98 3.97
EVR 6
0.4 3.98 4.26 4.47 4.58 4.57
0.8 5.36 5.82 6 .16 6.35 6.36
1.6 6.83 7. 6 5 8.24 8.61 8.71
0.1 2.4 5 2.60 2.71 2.77 2.75
0.2 3.43 3.65 3.81 3.89 3.88
0.3 4 .15 4.44 4.64 4.75 4.73
EVR 8
0.4 4.73 5.08 5.32 5.45 5.44
0.8 6.38 6.93 7. 3 3 7. 5 6 7. 5 7
1.6 8.14 9.11 9.82 10. 26 10.38
© Danfoss | DCS (az) | 2018.10
보정 계수
밸브 크기를 측정할 때, 필요한 핫가스 용량은 증발 온도 te에 따라 보정 계수를 곱해야
합니다.
증발 온도 tl의 보정 계수
te [° C]
R134a
-40 -30 -20 -10 0 10 15
0.88 0.92 0.96 1.00 1. 0 4 1.0 8 1.09
DKRCC.PD.BB0.E9.39 | 50
데이터 시트 | 솔레노이드 밸브, 타입 EVR 2 - EVR 40 버전 2
확장된 용량표량
핫가스
(계속)
EVR 10
EVR 15
타입
핫가스 용량 Qh [kW]. 증발 온도 te = -10.0 [° C].
밸브 전반에
걸친 압력 강하
∆ p [bar]
핫가스 온도 th = tc + 25.0 [K]. 과냉각 Δ tsub = 4.0 [K]
응축 온도 tc [° C]
20 30 40 50 60
R13 4a
0.1 4.32 4.60 4.79 4.88 4.8 5
0.2 6.05 6.4 4 6.73 6.87 6.84
0.3 7. 3 2 7.8 3 8 .19 8.37 8.34
0.4 8.35 8.96 9.39 9.62 9.60
0.8 11. 2 6 12 .23 12.94 13.33 13.36
1.6 14. 35 16.06 1 7. 3 2 18.0 9 18.30
0.1 6.66 7.0 8 7.3 7 7. 52 7.4 8
0.2 9.31 9.92 10.3 6 10. 58 10. 53
0.3 11 . 2 7 12 .0 5 12. 61 12. 89 12.8 5
0.4 12. 86 13.8 0 14.4 6 14.81 14.78
0.8 1 7. 3 4 18.84 19. 93 20.54 20.58
1.6 2 2 .10 24 .74 26.68 2 7. 8 6 28.19
0.1 8 .72 9.26 9.65 9.84 9.79
(계속)
th = tc +25° C 기반 핫가스
온도 th 10K의 증가는 밸브
용량을 약 2% 줄이며 그
반대도 마찬가지입니다.
증발 온도 te의 변화는 밸브
용량을 바꿉니다. 보정 계수
표를 참조하십시오.
0.2 12.19 12 .9 9 13.56 13.85 13.79
0.3 14.76 15 .78 16.50 16.88 16.8 2
EVR 18
0.4 16.84 18.0 6 18.93 19.39 19.35
0.8 22.70 24.66 26.08 26.88 26.94
1.6 28.93 32.39 34.93 36.4 8 36.90
0.1 13.8 3 14 .6 9 15.31 15. 61 15. 52
0.2 19.33 20.61 21. 51 21.97 21.8 7
0.3 23.41 25.02 26.1 8 26.77 26.68
EVR 20
0.4 26.71 28.65 30.03 30.76 30.69
0.8 36.00 3 9.1 2 41.37 42.64 42.7 3
1.6 45.89 51. 37 55.40 5 7. 8 6 58.53
0.1 15 .77 16.76 17. 4 6 17. 8 0 17.7 1
0.2 22.05 23.50 24.5 3 25.05 24.94
0.3 26.69 28.54 29.85 30.53 30.4 3
EVR 22
0.4 30.46 32.67 34.25 35.08 35.00
0.8 41. 06 4 4.61 4 7.1 8 48.63 4 8 .74
1.6 52.34 58.59 6 3 .18 65.98 6 6.75
© Danfoss | DCS (az) | 2018.10
보정 계수
밸브 크기를 측정할 때, 필요한 핫가스 용량은 증발 온도 te에 따라 보정 계수를 곱해야
합니다.
증발 온도 tl의 보정 계수
te [° C]
R134a
-40 -30 -20 -10 0 10 15
0.88 0.92 0.96 1.00 1. 0 4 1.0 8 1.09
DKRCC.PD.BB0.E9.39 | 51
데이터 시트 | 솔레노이드 밸브, 타입 EVR 2 - EVR 40 버전 2
확장된 용량표량
핫가스
(계속)
th = tc +25° C 기반 핫가스
온도 th 10K의 증가는 밸브
용량을 약 2% 줄이며 그
반대도 마찬가지입니다.
증발 온도 te의 변화는 밸브
용량을 바꿉니다. 보정 계수
표를 참조하십시오.
핫가스 용량 Qh [kW]. 증발 온도 te = -10.0 [° C].
타입
밸브 전반에
걸친 압력 강하
∆ p [bar]
핫가스 온도 th = tc + 25.0 [K]. 과냉각 Δ tsub = 4.0 [K]
응축 온도 tc [° C]
20 30 40 50 60
R13 4a
0.2 31.6 5 3 3.74 35.22 35.96 3 5.81
0.3 38.32 4 0.97 42.86 43.83 43.6 8
EVR 25
EVR 32
EVR 40
보정 계수
밸브 크기를 측정할 때, 필요한 핫가스 용량은 증발 온도 te에 따라 보정 계수를 곱해야
합니다.
증발 온도 tl의 보정 계수
te [° C]
R134a
0.4 43.73 46.90 4 9 .17 50.36 50.25
0.8 58.94 64.04 67.7 3 69.81 69.96
1.6 7 5 .14 8 4.10 90.69 9 4.72 95.82
0.2 54.08 57.6 5 60.18 61. 4 6 6 1.19
0.3 65.48 70.01 73.24 74.9 0 74 .65
0.4 74 .7 3 80.15 8 4.02 86.0 6 85.87
0.8 100.72 10 9.44 115.7 5 119. 2 9 119. 5 5
1.6 12 8.4 0 14 3.72 154.9 9 16 1.86 16 3.75
0.2 78.23 83.39 8 7. 0 5 88.90 8 8 .51
0.3 94.72 101.2 7 105.94 108.3 4 1 0 7. 9 9
0.4 108.10 115 . 9 3 121.54 124.49 124.21
0.8 145.6 9 15 8. 31 16 7. 4 3 172 .55 172 .94
1.6 185.73 207. 9 0 2 24.19 2 3 4.14 236.87
-40 -30 -20 -10 0 10 15
0.88 0.92 0.96 1.00 1. 0 4 1.0 8 1.09
(계속)
© Danfoss | DCS (az) | 2018.10
DKRCC.PD.BB0.E9.39 | 52
데이터 시트 | 솔레노이드 밸브, 타입 EVR 2 - EVR 40 버전 2
확장된 용량표량
핫가스
(계속)
EVR 2
EVR 3
타입
핫가스 용량 Qh [kW]. 증발 온도 te = -10.0 [° C].
밸브 전반에
걸친 압력 강하
∆ p bar
핫가스 온도 th = tc + 25.0 [K]. 과냉각 Δ tsub = 4.0 [K]
응축 온도 tc [° C]
20 30 40 50 60
R404A/R507
0.1 0.4 0 0.40 0.40 0.38 0.34
0.2 0.56 0.57 0.56 0.54 0.49
0.3 0.68 0.69 0.6 9 0.66 0.59
0.4 0.78 0.80 0.79 0.76 0.68
0.8 1.07 1.11 1.10 1.06 0.96
1.6 1.4 4 1.50 1. 52 1.47 1. 33
0.1 0.71 0.73 0.72 0.69 0.62
0.2 1.0 0 1.02 1.02 0.97 0.88
0.3 1.22 1.25 1. 24 1.19 1.07
0.4 1.4 0 1.4 3 1.4 3 1.37 1.23
0.8 1.93 1.9 9 1.9 9 1.91 1.7 3
1.6 2.60 2.71 2.73 2.6 4 2.40
0.1 1.79 1.8 3 1.8 2 1.74 1.5 6
th = tc +25° C 기반 핫가스
온도 th 10K의 증가는 밸브
용량을 약 2% 줄이며 그
반대도 마찬가지입니다.
증발 온도 te의 변화는 밸브
용량을 바꿉니다. 보정 계수
표를 참조하십시오.
0.2 2.52 2.57 2.56 2.45 2.20
0.3 3.07 3.14 3 .12 2.9 9 2.69
EVR 4
0.4 3.52 3.61 3.59 3.44 3 .10
0.8 4.86 5.01 5.01 4.82 4.35
1.6 6.54 6.82 6.88 6.6 6 6.04
0.1 2.35 2.39 2.38 2.27 2.04
0.2 3.30 3.37 3.35 3.21 2.89
0.3 4.02 4.11 4.09 3.92 3.53
EVR 6
0.4 4.61 4.72 4.70 4 .51 4.06
0.8 6.36 6.56 6.56 6.30 5.69
1.6 8.56 8.93 9.0 0 8.71 7. 9 1
0.1 2.79 2.85 2.83 2.71 2.44
0.2 3.93 4.01 3.99 3.82 3.4 4
0.3 4.78 4.89 4.87 4.66 4.20
EVR 8
0.4 5.49 5.62 5.60 5.37 4.84
0.8 7. 5 8 7.8 1 7.8 1 7.5 1 6.78
1.6 10.20 10.6 3 10.72 10.38 9.42
보정 계수
밸브 크기를 측정할 때, 필요한 핫가스 용량은 증발 온도 te에 따라 보정 계수를 곱해야
합니다.
© Danfoss | DCS (az) | 2018.10
증발 온도 tl의 보정 계수
te [° C]
R404A /R507
-40 -30 -20 -10 0 10 15
0.86 0.91 0.96 1.00 1. 0 4 1.0 8 1.10
DKRCC.PD.BB0.E9.39 | 53
데이터 시트 | 솔레노이드 밸브, 타입 EVR 2 - EVR 40 버전 2
확장된 용량표량
핫가스
(계속)
EVR 10
EVR 15
타입
핫가스 용량 Qh [kW]. 증발 온도 te = -10.0 [° C].
밸브 전반에
걸친 압력 강하
∆ p bar
핫가스 온도 th = tc + 25.0 [K]. 과냉각 Δ tsub = 4.0 [K]
응축 온도 tc [° C]
20 30 40 50 60
R404A/R507
0.1 4.93 5.03 4.99 4.78 4.30
0.2 6.93 7. 0 8 7.0 4 6.74 6.06
0.3 8.44 8.63 8.59 8.23 7.41
0.4 9.69 9.92 9.88 9.47 8.54
0.8 13.37 13.78 13.78 13.2 5 11. 9 6
1.6 17.9 9 18.76 18. 92 18.31 16 .61
0.1 7. 5 9 7.75 7. 6 9 7.3 6 6.62
0.2 10.67 10.9 0 10. 84 10. 37 9.34
0.3 13.00 13. 29 13.23 12.67 11.4 1
0.4 14. 92 15. 28 15. 22 14.5 9 13 .14
0.8 20.59 21.2 2 21. 2 2 20.40 18.42
1.6 2 7. 7 0 28.89 2 9 .14 28.20 25.58
0.1 9.94 10 .14 10.07 9.63 8.66
(계속)
th = tc +25° C 기반 핫가스
온도 th 10K의 증가는 밸브
용량을 약 2% 줄이며 그
반대도 마찬가지입니다.
증발 온도 te의 변화는 밸브
용량을 바꿉니다. 보정 계수
표를 참조하십시오.
0.2 13. 97 14. 27 14.19 13 .5 8 12 .22
0.3 17. 01 17. 4 0 1 7. 31 16.59 14. 94
EVR 18
0.4 19.53 20.00 19.92 1 9.1 0 17. 2 1
0.8 26.96 2 7.78 27. 7 7 26.71 24 .12
1.6 36.26 37.8 2 3 8.14 3 6.91 33.4 9
0.1 15 .76 16.08 15. 97 15. 27 13.74
0.2 2 2 .16 22.64 22.50 21. 5 4 19.3 9
0.3 26.98 2 7. 61 2 7. 4 6 26.31 23.69
EVR 20
0.4 30.97 31.7 3 31. 60 30. 29 2 7. 2 9
0.8 42.76 44.0 6 44.05 42.36 38.25
1.6 5 7. 5 2 59.9 9 60.50 58.55 53.12
0.1 17.9 8 18. 34 18.21 17. 4 2 15. 67
0.2 25.28 25.82 25.66 24.57 2 2 .11
0.3 30.77 31.4 8 31. 3 2 30.00 2 7. 0 2
EVR 22
0.4 35.32 3 6.19 36.04 34.55 31.13
0.8 48.77 50.25 50.24 48.31 43.63
1.6 65.60 68.42 69.00 6 6.77 60.58
© Danfoss | DCS (az) | 2018.10
보정 계수
밸브 크기를 측정할 때, 필요한 핫가스 용량은 증발 온도 te에 따라 보정 계수를 곱해야
합니다.
증발 온도 tl의 보정 계수
te [° C]
R404A /R507
-40 -30 -20 -10 0 10 15
0.86 0.91 0.96 1.00 1. 0 4 1.0 8 1.10
DKRCC.PD.BB0.E9.39 | 54
데이터 시트 | 솔레노이드 밸브, 타입 EVR 2 - EVR 40 버전 2
확장된 용량표량
핫가스
(계속)
th = tc +25° C 기반 핫가스
온도 th 10K의 증가는 밸브
용량을 약 2% 줄이며 그
반대도 마찬가지입니다.
증발 온도 te의 변화는 밸브
용량을 바꿉니다. 보정 계수
표를 참조하십시오.
핫가스 용량 Qh [kW]. 증발 온도 te = -10.0 [° C].
타입
밸브 전반에
걸친 압력 강하
∆ p bar
핫가스 온도 th = tc + 25.0 [K]. 과냉각 Δ tsub = 4.0 [K]
응축 온도 tc [° C]
20 30 40 50 60
R404A/R507
0.2 36.28 3 7. 07 36.84 35.26 31.74
0.3 4 4 .17 4 5.19 4 4.96 43.07 3 8.78
EVR 25
EVR 32
EVR 40
보정 계수
밸브 크기를 측정할 때, 필요한 핫가스 용량은 증발 온도 te에 따라 보정 계수를 곱해야
합니다.
증발 온도 tl의 보정 계수
te [° C]
R404A /R507
0.4 50.71 51. 9 5 51.73 49.59 44.68
0.8 70.00 72 .13 7 2 .12 69.35 62.63
1.6 9 4 .17 98.22 9 9.05 95.85 86.97
0.2 62.00 63.34 62.95 60.26 54. 24
0.3 75.49 7 7.2 3 76.83 73.60 66.28
0.4 86.65 8 8.7 7 88.40 84.75 76.36
0.8 119 . 6 2 12 3. 26 123.24 118 . 51 107. 0 2
1.6 16 0.92 16 7. 8 4 16 9. 27 163.8 0 14 8.61
0.2 89.69 91.6 3 91.06 8 7.17 78.45
0.3 10 9. 20 111. 71 111.13 106.4 6 95.87
0.4 12 5.3 4 12 8.41 127.87 122 .5 9 110 .4 5
0.8 173.0 4 178 .29 178 . 27 171. 4 3 154.81
1.6 232.7 7 242 .78 244.85 236.94 214.97
-40 -30 -20 -10 0 10 15
0.86 0.91 0.96 1.00 1. 0 4 1.0 8 1.10
(계속)
© Danfoss | DCS (az) | 2018.10
DKRCC.PD.BB0.E9.39 | 55
데이터 시트 | 솔레노이드 밸브, 타입 EVR 2 - EVR 40 버전 2
확장된 용량표량
핫가스
(계속)
EVR 2
EVR 3
타입
핫가스 용량 Qh [kW]. 증발 온도 te = -10.0 [° C].
밸브 전반에
걸친 압력 강하
∆ p bar
0.1 0.5 5 0.58 0.60 0.60 0.58
0.2 0.78 0.81 0.8 4 0.84 0.82
0.3 0.95 0.99 1.0 3 1.0 3 1.0 0
0.4 1.0 9 1.14 1.18 1.19 1.15
0.8 1. 51 1.6 0 1.65 1.67 1. 61
1.6 2.06 2.20 2.29 2.32 2.25
0.1 0.9 9 1.0 4 1.0 7 1.0 8 1.0 4
0.2 1.4 0 1.47 1. 51 1.52 1. 47
0.3 1.70 1.7 9 1.8 5 1.8 6 1.7 9
0.4 1.9 6 2.06 2.13 2 .14 2.07
0.8 2.72 2.88 2.98 3.00 2.91
1.6 3.71 3.96 4 .12 4.17 4.0 6
0.1 2.50 2.62 2.70 2.71 2.62
핫가스 온도 th = tc + 25.0 [K]. 과냉각 Δ tsub = 4.0 [K]
응축 온도 tc [° C]
20 30 40 50 60
R410A
th = tc +25° C 기반 핫가스
온도 th 10K의 증가는 밸브
용량을 약 2% 줄이며 그
반대도 마찬가지입니다.
증발 온도 te의 변화는 밸브
용량을 바꿉니다. 보정 계수
표를 참조하십시오.
0.2 3.51 3.69 3.81 3.82 3.70
0.3 4.29 4. 51 4.65 4.67 4.52
EVR 4
0.4 4.93 5 .19 5.35 5.39 5.21
0.8 6.85 7. 2 4 7. 5 0 7. 5 6 7.3 2
1.6 9.35 9.97 10.3 8 10. 51 10. 22
0.1 3.27 3.4 3 3.53 3.55 3.43
0.2 4.60 4.83 4.98 5.00 4.84
0.3 5.61 5.90 6.08 6.12 5.91
EVR 6
0.4 6.45 6.79 7.01 7.0 5 6.82
0.8 8.96 9.48 9.81 9.89 9.58
1.6 12. 23 13. 05 13. 59 13.76 13.38
0.1 3.89 4.08 4. 21 4.22 4.08
0.2 5.48 5.76 5.93 5.96 5.76
0.3 6.68 7. 0 3 7.2 5 7. 29 7. 0 4
EVR 8
0.4 7. 6 8 8.0 9 8.35 8.40 8.12
0.8 10.67 11. 2 9 11.6 8 11. 7 8 11.4 1
1.6 14. 57 15. 54 16.18 16.39 15.9 3
© Danfoss | DCS (az) | 2018.10
보정 계수
밸브 크기를 측정할 때, 필요한 핫가스 용량은 증발 온도 te에 따라 보정 계수를 곱해야
합니다.
증발 온도 te의 보정 계수
te [° C]
R410 A
-40 -30 -20 -10 0 10 15
0.93 0.95 0.98 1.00 1. 02 1.03 1. 04
DKRCC.PD.BB0.E9.39 | 56
데이터 시트 | 솔레노이드 밸브, 타입 EVR 2 - EVR 40 버전 2
확장된 용량표량
핫가스
(계속)
EVR 10
EVR 15
타입
핫가스 용량 Qh [kW]. 증발 온도 te = -10.0 [° C].
밸브 전반에
걸친 압력 강하
∆ p bar
핫가스 온도 th = tc + 25.0 [K]. 과냉각 Δ tsub = 4.0 [K]
응축 온도 tc [° C]
20 30 40 50 60
R410A
0.1 6.86 7. 2 0 7.4 2 7. 4 5 7. 2 0
0.2 9.66 10.16 10.46 10.52 1 0.1 6
0.3 11.7 8 12.4 0 12 .78 12 .8 5 12.4 3
0.4 13.55 14. 27 14.72 14.81 14.3 3
0.8 18.83 19.91 20.61 20.78 2 0 .13
1.6 25.70 27.41 28.55 28.91 2 8 .10
0.1 10. 57 11.10 11.4 3 11. 4 8 11 .0 9
0.2 14. 88 15. 64 16 .12 16.20 15 .6 5
0.3 1 8.15 19.09 19. 69 19.80 1 9.1 4
0.4 20.87 21.9 8 22.68 2 2.81 22.07
0.8 29.00 30.67 3 1.74 32.00 31.0 0
1.6 39.58 42.22 4 3.97 44.53 43.28
0.1 13.8 3 14.5 2 14.9 6 15.0 2 14.51
(계속)
th = tc +25° C 기반 핫가스
온도 th 10K의 증가는 밸브
용량을 약 2% 줄이며 그
반대도 마찬가지입니다.
증발 온도 te의 변화는 밸브
용량을 바꿉니다. 보정 계수
표를 참조하십시오.
0.2 19.4 8 20.47 21.10 21. 2 0 20.49
0.3 23.76 24.9 9 25.7 7 25.91 25.05
EVR 18
0.4 2 7. 3 2 28.77 29.69 2 9.86 28.88
0.8 3 7. 9 7 4 0.15 41. 5 5 41.89 40.59
1.6 51. 81 55.27 57.5 6 58.29 56.66
0.1 21.9 4 23.04 23.72 23.83 23.02
0.2 30.90 32.4 8 33.46 33.63 32.50
0.3 3 7. 6 8 39.65 40.88 41.1 0 3 9. 74
EVR 20
0.4 43.33 45.63 47. 0 9 4 7. 3 7 45.82
0.8 60.22 63.68 65.91 66.45 64.38
1.6 8 2 .19 87.67 91.3 0 9 2.46 89.87
0.1 25.03 26.28 2 7. 0 6 27.17 26.25
0.2 35.24 3 7. 0 4 3 8.17 38.35 3 7. 07
0.3 42.98 45.22 46.62 4 6.88 45.32
EVR 22
0.4 49.41 52.04 5 3.70 5 4.02 52.25
0.8 68.68 72.63 75 .17 75.79 73.42
1.6 93.73 99.98 104.12 105.44 102.49
© Danfoss | DCS (az) | 2018.10
보정 계수
밸브 크기를 측정할 때, 필요한 핫가스 용량은 증발 온도 te에 따라 보정 계수를 곱해야
합니다.
증발 온도 te의 보정 계수
te [° C]
R410 A
-40 -30 -20 -10 0 10 15
0.93 0.95 0.98 1.00 1. 02 1.03 1. 04
DKRCC.PD.BB0.E9.39 | 57
데이터 시트 | 솔레노이드 밸브, 타입 EVR 2 - EVR 40 버전 2
확장된 용량표량
핫가스
(계속)
th = tc +25° C 기반 핫가스
온도 th 10K의 증가는 밸브
용량을 약 2% 줄이며 그
반대도 마찬가지입니다.
증발 온도 te의 변화는 밸브
용량을 바꿉니다. 보정 계수
표를 참조하십시오.
핫가스 용량 Qh [kW]. 증발 온도 te = -10.0 [° C].
타입
밸브 전반에
걸친 압력 강하
∆ p bar
핫가스 온도 th = tc + 25.0 [K]. 과냉각 Δ tsub = 4.0 [K]
응축 온도 tc [° C]
20 30 40 50 60
R410A
0.2 50.59 53.17 54.79 55.05 53.21
0.3 61. 69 6 4.91 66.93 6 7. 2 9 65.06
EVR 25
EVR 32
EVR 40
보정 계수
밸브 크기를 측정할 때, 필요한 핫가스 용량은 증발 온도 te에 따라 보정 계수를 곱해야
합니다.
0.4 70.93 74.70 7 7.0 9 7 7. 5 5 75.01
0.8 98.59 10 4.26 107.91 108.79 105.40
1.6 13 4. 55 143 .52 14 9.46 151. 3 6 147.13
0.2 86.45 90.86 93.62 94.08 90.92
0.3 10 5.43 110. 9 2 114. 3 7 115. 0 0 111.18
0.4 121. 22 12 7. 6 6 131.73 132. 52 12 8 .18
0.8 16 8.48 17 8 .16 18 4.40 18 5. 91 18 0.11
1.6 229.93 245.26 25 5. 41 258.66 2 51.4 3
0.2 125.05 13 1.4 3 135 .4 3 136.09 131. 52
0.3 15 2.5 0 160.4 4 165.44 166.34 16 0.82
0.4 175.3 4 18 4. 66 19 0. 55 191. 69 185 .41
0.8 243.70 2 5 7. 7 2 2 6 6.74 268.92 260.53
1.6 332.59 35 4.7 8 3 69.4 6 3 74 .15 363.69
(계속)
증발 온도 te의 보정 계수
te [° C]
R410 A
-40 -30 -20 -10 0 10 15
0.93 0.95 0.98 1.00 1. 02 1.03 1. 04
© Danfoss | DCS (az) | 2018.10
DKRCC.PD.BB0.E9.39 | 58
데이터 시트 | 솔레노이드 밸브, 타입 EVR 2 - EVR 40 버전 2
확장된 용량표량
핫가스
(계속)
EVR 2
EVR 3
타입
핫가스 용량 Qh [kW]. 증발 온도 te = -10.0 [° C].
밸브 전반에
걸친 압력 강하
∆ p bar
0.1 0.69 0.74 0.78 0.81 0.82
0.2 0.97 1. 04 1.10 1.15 1.16
0.3 1.19 1.28 1.35 1.4 0 1.42
0.4 1.37 1.47 1.55 1.61 1.6 4
0.8 1.9 0 2.05 2.18 2.27 2.31
1.6 2.61 2.83 3.02 3 .16 3.22
0.1 1.2 4 1.3 3 1.41 1. 4 6 1.4 8
0.2 1.75 1.88 1.99 2.06 2.09
0.3 2 .14 2.30 2.43 2.52 2.56
0.4 2.46 2.64 2.7 9 2.90 2.95
0.8 3.43 3.69 3.92 4.08 4.15
1.6 4.69 5 .10 5.4 3 5.68 5.80
0.1 3.14 3.36 3.54 3.68 3.73
핫가스 온도 th = tc + 25.0 [K]. 과냉각 Δ tsub = 4.0 [K]
응축 온도 tc [° C]
20 30 40 50 60
R32
th = tc +25° C 기반 핫가스
온도 th 10K의 증가는 밸브
용량을 약 2% 줄이며 그
반대도 마찬가지입니다.
증발 온도 te의 변화는 밸브
용량을 바꿉니다. 보정 계수
표를 참조하십시오.
0.2 4.42 4.73 5.00 5 .19 5.27
0.3 5.39 5.78 6 .11 6.35 6.45
EVR 4
0.4 6.20 6.66 7.0 4 7. 3 2 7.4 3
0.8 8.63 9.30 9.86 10.2 7 10.45
1.6 11 . 81 12.8 3 13 .6 8 14.31 14.61
0.1 4.10 4.39 4.64 4.81 4.89
0.2 5.78 6.20 6.54 6.80 6.90
0.3 7. 0 5 7.5 7 8.0 0 8.31 8.4 4
EVR 6
0.4 8.11 8 .71 9.21 9.58 9.73
0.8 11.2 9 12 .17 12. 91 13.44 13. 68
1.6 15.46 16.80 17.91 18.73 1 9.1 2
0.1 4.89 5.23 5.52 5.73 5.82
0.2 6.89 7. 3 8 7.7 9 8.09 8.22
0.3 8.40 9.01 9.52 9.89 10.05
EVR 8
0.4 9.66 10.3 8 10.97 11 .4 0 11. 5 9
0.8 13.45 14. 50 15.37 16.01 16 .2 9
1.6 18 .41 20.00 2 1.3 3 22.31 22.7 7
보정 계수
밸브 크기를 측정할 때, 필요한 핫가스 용량은 증발 온도 te에 따라 보정 계수를 곱해야
합니다.
© Danfoss | DCS (az) | 2018.10
증발 온도 te의 보정 계수
te [° C]
R32
-40 -30 -20 -10 0 10 15
0.96 0.97 0.99 1.00 1.01 1.01 1. 01
DKRCC.PD.BB0.E9.39 | 59
데이터 시트 | 솔레노이드 밸브, 타입 EVR 2 - EVR 40 버전 2
확장된 용량표량
핫가스
(계속)
EVR 10
EVR 15
타입
핫가스 용량 Qh [kW]. 증발 온도 te = -10.0 [° C].
밸브 전반에
걸친 압력 강하
∆ p bar
0.1 8.62 9.23 9.75 10 .11 10.27
0.2 12.15 13 .02 13.75 14.2 8 14 .5 0
0.3 14. 82 15. 90 16. 80 17.4 5 17. 7 3
0.4 17.0 4 18 .3 0 19. 36 2 0 .12 20.4 5
0.8 23.72 25.57 2 7.12 28.24 28.75
1.6 32.48 35.29 3 7. 6 3 39.35 4 0 .17
0.1 13.2 8 14.2 2 15.01 15 .5 8 15.81
0.2 18.71 20.05 21.1 8 2 1.99 22.33
0.3 22.82 24.49 25.88 26.88 2 7. 3 1
0.4 26.25 28.1 9 29.81 30.98 31. 4 9
0.8 36.54 39.39 41.77 43.50 44.27
1.6 50.02 54.35 5 7. 9 6 6 0.61 6 1.87
0.1 17.3 8 18. 62 19.6 5 20.39 20.70
핫가스 온도 th = tc + 25.0 [K]. 과냉각 Δ tsub = 4.0 [K]
응축 온도 tc [° C]
20 30 40 50 60
R32
(계속)
th = tc +25° C 기반 핫가스
온도 th 10K의 증가는 밸브
용량을 약 2% 줄이며 그
반대도 마찬가지입니다.
증발 온도 te의 변화는 밸브
용량을 바꿉니다. 보정 계수
표를 참조하십시오.
0.2 24.49 26.25 27.7 2 28.79 29.23
0.3 29.88 32.05 33.87 35.19 35.7 5
EVR 18
0.4 34.36 36.90 39.02 40.56 41. 2 2
0.8 4 7. 8 3 51.5 6 54.67 56.94 5 7. 9 5
1.6 65.48 71.14 75.87 79.33 8 0.99
0.1 2 7. 57 29.53 31.17 32.34 32.84
0.2 38.84 41.6 4 43.97 4 5.66 4 6.37
0.3 4 7. 3 9 50.84 53.73 55.82 56 .71
EVR 20
0.4 54.50 58.53 61. 9 0 64.34 65.38
0.8 75.87 81.79 8 6.72 90.32 91. 9 3
1.6 10 3.86 112 . 8 5 12 0.34 125. 8 4 12 8. 47
0.1 31.4 5 33.68 35.54 36.89 3 7. 4 5
0.2 44.30 4 7.4 9 5 0.15 52.07 52.88
0.3 54.05 5 7. 9 9 61. 28 63.66 64.67
EVR 22
0.4 6 2 .16 6 6.76 70.59 73.37 74. 5 7
0.8 86.52 93.27 98.91 103.00 10 4.84
1.6 118 . 4 5 128.70 1 3 7. 2 4 143. 52 14 6 .5 2
보정 계수
밸브 크기를 측정할 때, 필요한 핫가스 용량은 증발 온도 te에 따라 보정 계수를 곱해야
합니다.
© Danfoss | DCS (az) | 2018.10
증발 온도 te의 보정 계수
te [° C]
R32
-40 -30 -20 -10 0 10 15
0.96 0.97 0.99 1.00 1.01 1.01 1. 01
DKRCC.PD.BB0.E9.39 | 60
데이터 시트 | 솔레노이드 밸브, 타입 EVR 2 - EVR 40 버전 2
확장된 용량표량
핫가스
(계속)
EVR 2
EVR 3
타입
핫가스 용량 Qh [kW]. 증발 온도 te = -10.0 [° C].
밸브 전반에
걸친 압력 강하
∆ p bar
0.1 0.5 3 0.55 0.56 0.56 0.55
0.2 0 .74 0.7 7 0.79 0.79 0.77
0.3 0.90 0.94 0.96 0.97 0.94
0.4 1.0 3 1.0 8 1.11 1.11 1.0 8
0.8 1. 41 1.4 9 1.54 1.55 1.52
1.6 1. 87 2.00 2.09 2 .12 2.09
0.1 0.95 0.99 1. 01 1. 01 0.98
0.2 1.33 1.39 1.42 1.4 2 1.39
0.3 1.62 1.6 9 1.7 3 1.74 1.7 0
0.4 1.8 6 1.9 4 1.9 9 2.00 1. 95
0.8 2.54 2.68 2.76 2 .78 2.73
1.6 3.37 3.60 3.76 3.82 3.76
0.1 2.39 2.49 2.54 2.54 2.48
핫가스 온도 th = tc + 25.0 [K]. 과냉각 Δ tsub = 4.0 [K]
응축 온도 tc [° C]
20 30 40 50 60
R290
th = tc +25° C 기반 핫가스
온도 th 10K의 증가는 밸브
용량을 약 2% 줄이며 그
반대도 마찬가지입니다.
증발 온도 te의 변화는 밸브
용량을 바꿉니다. 보정 계수
표를 참조하십시오.
0.2 3.36 3.50 3.58 3.59 3.50
0.3 4.08 4.26 4.36 4.38 4.27
EVR 4
0.4 4.67 4.89 5.02 5.03 4.92
0.8 6.40 6.75 6.96 7.0 1 6.87
1.6 8.48 9.08 9.47 9.62 9.48
0.1 3.13 3.26 3.33 3.33 3.25
0.2 4.39 4.58 4.69 4.69 4.5 8
0.3 5.34 5.58 5.71 5 .73 5.59
EVR 6
0.4 6 .12 6.4 0 6.57 6.59 6.4 4
0.8 8.38 8.84 9.11 9.18 8.99
1.6 11.0 9 11 . 8 8 12 .3 9 12.58 12.40
0.1 3.73 3.88 3.96 3.97 3.87
0.2 5.23 5.45 5.58 5.59 5.45
0.3 6.36 6.64 6.80 6.82 6.66
EVR 8
0.4 7. 2 9 7.6 2 7.8 2 7.8 5 7.6 6
0.8 9.98 10.5 2 10.85 10.93 10.71
1.6 13. 21 14.15 14.76 14 .9 9 14.7 7
© Danfoss | DCS (az) | 2018.10
보정 계수
밸브 크기를 측정할 때, 필요한 핫가스 용량은 증발 온도 te에 따라 보정 계수를 곱해야
합니다.
증발 온도 te의 보정 계수
te [° C]
R290
-40 -30 -20 -10 0 10 15
0.88 0.92 0.96 1.00 1. 0 4 1.07 1.09
DKRCC.PD.BB0.E9.39 | 61
데이터 시트 | 솔레노이드 밸브, 타입 EVR 2 - EVR 40 버전 2
확장된 용량표량
핫가스
(계속)
EVR 10
EVR 15
타입
핫가스 용량 Qh [kW]. 증발 온도 te = -10.0 [° C].
밸브 전반에
걸친 압력 강하
∆ p bar
0.1 6.58 6.84 6.99 7.0 0 6.82
0.2 9.23 9.62 9.85 9.86 9.62
0.3 11.2 2 11. 7 2 12.00 12.03 11. 74
0.4 12. 85 13.45 13.79 13.84 13. 52
0.8 17. 61 18.56 19.14 19.2 8 18.89
1.6 23.31 24.97 26.04 26.44 26.06
0.1 10.13 10. 54 10.7 7 10.78 10. 51
0.2 14. 22 14.8 2 15 .16 1 5.19 14 .81
0.3 17. 2 8 18 .0 4 18.48 18.5 3 18.09
0.4 19.8 0 20.71 21. 24 21.32 20.82
0.8 27.13 28.59 29.48 29.70 29.09
1.6 35.90 38.45 4 0.10 4 0.72 4 0 .14
0.1 13.2 6 13.8 0 14 .10 14.11 13.75
핫가스 온도 th = tc + 25.0 [K]. 과냉각 Δ tsub = 4.0 [K]
응축 온도 tc [° C]
20 30 40 50 60
R290
(계속)
th = tc +25° C 기반 핫가스
온도 th 10K의 증가는 밸브
용량을 약 2% 줄이며 그
반대도 마찬가지입니다.
증발 온도 te의 변화는 밸브
용량을 바꿉니다. 보정 계수
표를 참조하십시오.
0.2 18. 61 19.4 0 19.85 19.88 19.39
0.3 22.62 23.62 24. 20 24.26 23.68
EVR 18
0.4 25.91 27.11 2 7. 8 1 2 7. 9 0 27.2 6
0.8 35. 51 37. 4 2 38.59 38.87 38.09
1.6 4 6.99 50.33 52.49 53.31 52.55
0.1 2 1.0 3 21. 8 9 22.37 22.3 8 21.81
0.2 29.52 30.77 31.4 8 31.5 3 30.76
0.3 35.87 3 7. 4 7 38.38 38.48 3 7. 5 6
EVR 20
0.4 41.10 43.01 4 4 .11 44.26 43.24
0.8 56.32 59.3 6 61. 21 6 1.6 6 6 0.41
1.6 74. 5 4 79.84 83.26 8 4.56 83.35
0.1 23.98 24.96 25 .51 25.52 24.88
0.2 33.66 3 5 .10 35.91 35.96 35.08
0.3 40.91 4 2.73 4 3.7 7 4 3.88 42.83
EVR 22
0.4 46.88 49.05 50.31 50.48 49.31
0.8 64.23 6 7. 7 0 69.81 70.32 68.90
1.6 85.01 91. 05 94.95 96.4 4 9 5.06
보정 계수
밸브 크기를 측정할 때, 필요한 핫가스 용량은 증발 온도 te에 따라 보정 계수를 곱해야
합니다.
© Danfoss | DCS (az) | 2018.10
증발 온도 te의 보정 계수
te [° C]
R290
-40 -30 -20 -10 0 10 15
0.88 0.92 0.96 1.00 1. 0 4 1.07 1.09
DKRCC.PD.BB0.E9.39 | 62
데이터 시트 | 솔레노이드 밸브, 타입 EVR 2 - EVR 40 버전 2
확장된 용량표량
핫가스
(계속)
EVR 2
EVR 3
타입
밸브 전반에
걸친 압력 강하
∆ p bar
20 30 40 50 60
0.1 0.33 0.35 0.37 0.37 0.37
0.2 0.46 0.49 0. 51 0.52 0.52
0.3 0.55 0.59 0.62 0.63 0.63
0.4 0.62 0.67 0.70 0.72 0.73
0.8 0.79 0.88 0.94 0.98 1.0 0
1.6 0.89 1. 06 1.19 1. 28 1.32
0.1 0.60 0.63 0.66 0.67 0.67
0.2 0.82 0.88 0.92 0.94 0.94
0.3 0.99 1.06 1.11 1.14 1.14
0.4 1.11 1.2 0 1.2 7 1.3 0 1.3 1
0.8 1.4 3 1.58 1.70 1.7 7 1.7 9
1.6 1.60 1. 91 2 .14 2.30 2.37
0.1 1. 5 0 1.5 9 1.6 6 1.6 9 1.6 8
핫가스 용량 Qh [kW]. 증발 온도 te = -10.0 [° C].
핫가스 온도 th = tc + 25.0 [K]. 과냉각 Δ tsub = 4.0 [K]
응축 온도 t
[° C]
c
R600a
th = tc +25° C 기반 핫가스
온도 th 10K의 증가는 밸브
용량을 약 2% 줄이며 그
반대도 마찬가지입니다.
증발 온도 te의 변화는 밸브
용량을 바꿉니다. 보정 계수
표를 참조하십시오.
0.2 2.07 2.22 2.32 2.37 2.36
0.3 2.48 2.67 2.80 2.87 2.87
EVR 4
0.4 2.80 3.03 3 .19 3.28 3.29
0.8 3.59 3.99 4.28 4.46 4. 51
1.6 4.02 4.81 5.40 5.7 9 5.97
0.1 1. 9 6 2.0 8 2 .17 2.21 2.20
0.2 2.71 2.90 3.03 3 .10 3.09
0.3 3.25 3.49 3.67 3.76 3.76
EVR 6
0.4 3.67 3.97 4 .18 4.30 4.31
0.8 4.70 5.22 5.61 5.84 5.90
1.6 5.27 6.30 7. 0 7 7. 5 8 7. 8 2
0.1 2.34 2.48 2.58 2.63 2.62
0.2 3.23 3.45 3.61 3.69 3.6 8
0.3 3.87 4 .16 4.37 4.48 4.48
EVR 8
0.4 4.37 4.72 4.98 5 .12 5.13
0.8 5.60 6.22 6.68 6.95 7.03
1.6 6.27 7. 5 0 8.42 9.03 9.31
보정 계수
밸브 크기를 측정할 때, 필요한 핫가스 용량은 증발 온도 te에 따라 보정 계수를 곱해야
합니다.
© Danfoss | DCS (az) | 2018.10
증발 온도 te의 보정 계수
te [° C]
R600a
-40 -30 -20 -10 0 10 15
0.86 0.91 0.95 1.00 1.0 5 1.10 1.12
DKRCC.PD.BB0.E9.39 | 63
데이터 시트 | 솔레노이드 밸브, 타입 EVR 2 - EVR 40 버전 2
확장된 용량표량
핫가스
(계속)
EVR 10
EVR 15
타입
밸브 전반에
걸친 압력 강하
∆ p bar
20 30 40 50 60
핫가스 용량 Qh [kW]. 증발 온도 te = -10.0 [° C].
핫가스 온도 th = tc + 25.0 [K]. 과냉각 Δ tsub = 4.0 [K]
응축 온도 t
[° C]
c
R600a
0.1 4.12 4.38 4.56 4.65 4.63
0.2 5.70 6.09 6.37 6.51 6.50
0.3 6.83 7.3 4 7.70 7. 9 0 7.9 0
0.4 7. 7 0 8.33 8.7 8 9.03 9.05
0.8 9.87 10.9 8 11. 7 8 12. 26 12 .41
1.6 11.0 7 13. 24 14 .85 15.92 16.4 3
0.1 6.35 6.75 7. 0 2 7.1 6 7.13
0.2 8.78 9.39 9.81 10.03 10.01
0.3 10.52 11. 3 0 11.8 6 12 .16 12.1 6
0.4 11.87 12.8 3 13 .5 2 13.9 0 13.9 4
0.8 15. 20 16. 91 18.14 18.89 1 9 .11
1.6 17.0 4 20.39 22.88 24.52 25.30
0.1 8.31 8.83 9.19 9.37 9.33
(계속)
th = tc +25° C 기반 핫가스
온도 th 10K의 증가는 밸브
용량을 약 2% 줄이며 그
반대도 마찬가지입니다.
증발 온도 te의 변화는 밸브
용량을 바꿉니다. 보정 계수
표를 참조하십시오.
0.2 11.5 0 12.2 9 12 .8 4 13.12 13 .10
0.3 13.77 14.80 15. 53 15. 92 15.92
EVR 18
0.4 15.53 16.80 17.7 0 18. 20 18.25
0.8 19.90 2 2.13 23.75 24.73 25.01
1.6 22.31 26.69 29.9 5 3 2.10 33.12
0.1 13.19 14 .01 14.5 8 14 .8 6 14. 81
0.2 18. 24 19.4 9 20.37 20.82 20.78
0.3 21. 8 4 23.47 24.6 3 25.25 25.26
EVR 20
0.4 24.64 26.65 28.08 28.87 28.94
0.8 31. 57 3 5.10 3 7. 6 7 39.22 39.67
1.6 35.39 42.33 4 7. 5 0 5 0.92 52.54
0.1 15.0 4 15.9 8 16.63 16.95 16 .8 9
0.2 20.80 22.23 23.23 2 3 .74 23.70
0.3 24.91 2 6.77 28.09 28.80 28.81
EVR 22
0.4 2 8 .10 30.39 3 2.02 32.93 33.01
0.8 36.00 40.03 42.96 4 4.73 4 5.24
1.6 40.36 48.28 5 4.18 58.07 59.92
© Danfoss | DCS (az) | 2018.10
보정 계수
밸브 크기를 측정할 때, 필요한 핫가스 용량은 증발 온도 te에 따라 보정 계수를 곱해야
합니다.
증발 온도 te의 보정 계수
te [° C]
R600a
-40 -30 -2 0 -10 0 10 15
0.86 0.91 0.95 1.00 1.0 5 1.10 1.12
DKRCC.PD.BB0.E9.39 | 64
데이터 시트 | 솔레노이드 밸브, 타입 EVR 2 - EVR 40 버전 2
확장된 용량표량
핫가스
(계속)
th = tc +25° C 기반 핫가스
온도 th 10K의 증가는 밸브
용량을 약 2% 줄이며 그
반대도 마찬가지입니다.
증발 온도 te의 변화는 밸브
용량을 바꿉니다.
타입
EVR 2
EVR 3
EVR 4
EVR 6
EVR 8
EVR 10
EVR 15
EVR 18
EVR 20
EVR 22
EVR 25
EVR 32
EVR 40
응축 온도
tc [° C]
0.5 1 2 3 4 5 6 7 8
밸브 전반에 걸친 압력 강하 ∆ p [bar]에서의 핫가스 용량 Gh [kg/h]
핫가스 온도 th = 60° C
R22/R407C
25 20 27 36 41 44 46 46 46 46
35 23 32 43 50 55 58 60 61 61
45 27 38 51 60 67 72 75 78 79
25 35 49 65 74 79 82 83 83 83
35 42 57 77 90 99 104 108 10 9 110
45 49 68 92 109 120 129 13 6 14 0 14 3
25 89 123 16 3 18 6 200 207 208 208 208
35 10 5 14 5 195 227 24 9 263 272 276 276
45 12 3 17 0 232 273 303 325 341 352 359
25 117 160 213 244 262 270 272 272 272
35 13 7 189 255 297 326 344 356 361 361
45 160 223 304 358 397 426 447 461 470
25 13 9 191 254 290 3 12 322 324 324 324
35 16 3 226 304 354 388 410 423 430 430
45 191 265 362 426 473 507 532 549 560
25 24 6 337 4 47 512 550 568 572 572 572
35 288 398 536 625 684 724 747 758 759
45 337 468 638 752 834 895 939 969 988
25 37 8 519 689 788 847 875 881 881 881
35 443 613 826 962 105 4 1114 11 51 11 6 7 116 9
45 519 721 983 1158 1285 1378 14 4 6 14 93 1522
25 495 679 902 1032 110 8 114 6 115 3 115 3 11 5 3
35 581 802 10 82 1260 138 0 14 59 15 06 1528 1530
45 679 944 12 8 6 1516 1682 18 04 189 3 1954 199 2
25 785 1078 14 3 0 16 37 175 8 1817 183 0 18 30 183 0
35 921 12 73 1716 1998 2188 2 314 2389 2423 2427
45 1078 14 97 2040 2405 2669 2862 3003 310 0 3160
25 896 12 29 1631 18 67 2005 2072 2087 2087 2087
35 105 0 1451 1957 2279 24 96 2639 2725 2764 2768
45 122 9 1707 2327 274 3 3043 3264 3 424 3535 3604
25 1286 176 4 2342 2680 2878 2975 2995 2995 2995
35 150 8 2083 2809 3 271 3583 3788 3 9 11 3967 3973
45 176 4 24 51 3340 3937 4369 4686 4916 5 074 5174
25 219 7 3015 4002 4580 4 918 5084 5 119 5119 5119
35 2576 3560 4800 5590 612 2 6473 6684 6779 6790
45 3015 4188 5708 6728 74 6 6 8008 8400 8672 8841
25 3179 43 61 5789 6625 7114 7354 7404 74 0 4 74 0 4
35 3726 515 0 6943 8086 8856 9364 9668 9806 9821
45 4361 6058 8257 9732 107 99 115 8 3 12151 125 4 4 12789
© Danfoss | DCS (az) | 2018.10
DKRCC.PD.BB0.E9.39 | 65
데이터 시트 | 솔레노이드 밸브, 타입 EVR 2 - EVR 40 버전 2
확장된 용량표량
핫가스
(계속)
th = tc +25° C 기반 핫가스
온도 th 10K의 증가는 밸브
용량을 약 2% 줄이며 그
반대도 마찬가지입니다.
증발 온도 te의 변화는 밸브
용량을 바꿉니다.
타입
EVR 2
EVR 3
EVR 4
EVR 6
EVR 8
EVR 10
EVR 15
EVR 18
EVR 20
EVR 22
EVR 25
EVR 32
EVR 40
응축 온도
tc [° C]
0.5 1 2 3 4 5 6 7 8
밸브 전반에 걸친 압력 강하 ∆ p [bar]에서의 핫가스 용량 Gh [kg/h]
핫가스 온도 th = 60° C
R13 4a
25 17 22 28 30 31 31 31
35 20 27 35 39 41 42 42 42 42
45 24 32 43 49 53 55 56 56 56
25 30 40 51 55 55 55 55
35 36 49 63 71 74 75 75 75 75
45 42 58 77 89 96 10 0 101 101 101
25 75 101 128 13 8 13 9 13 9 13 9
35 90 12 2 15 9 17 9 187 189 18 9 18 9 189
45 107 146 195 2 24 241 251 254 254 254
25 99 13 2 167 180 182 18 2 182
35 118 16 0 209 234 24 5 247 247 247 247
45 14 0 192 255 293 316 328 332 332 332
25 117 158 19 9 2 15 216 216 216
35 14 0 191 248 279 292 294 294 294 294
45 166 228 304 349 376 391 395 395 395
25 207 278 3 51 379 381 381 3 81
35 247 336 438 491 515 519 519 519 519
45 293 403 536 616 664 690 698 698 698
25 319 428 541 583 587 587 587
35 380 518 675 757 793 799 799 799 799
45 4 51 620 826 948 1023 1062 1074 1074 1074
25 417 560 708 764 769 769 769
35 498 678 884 991 10 38 104 6 1046 104 6 1046
45 591 812 1081 124 2 133 9 1390 140 6 14 0 6 14 0 6
25 662 889 112 3 12 11 122 0 12 20 12 20
35 790 1075 14 02 15 72 1647 1658 16 58 165 8 16 58
45 937 1288 1715 1969 2123 2205 2231 2231 22 31
25 755 1014 12 81 1381 13 91 1391 1391
35 901 1226 159 9 17 9 2 1879 1891 18 91 1891 1891
45 106 9 14 69 1956 2246 2421 2 515 2544 2544 254 4
25 108 4 14 5 5 18 38 19 8 3 19 97 1997 1997
35 129 3 176 0 2295 2573 2697 2715 2715 2715 2715
45 1535 2108 2807 3 224 3 476 3610 3652 3652 3652
25 1852 24 87 3142 3388 3 412 3412 3412
35 2210 3008 3922 4397 4608 4640 4640 4640 4640
45 2622 3603 4797 5510 5940 6169 6 241 6242 6242
25 2679 3597 4545 4 901 4935 4935 4935
35 319 6 4350 5673 6360 6666 6712 6712 6 712 6712
45 3793 5212 6939 7970 8592 8924 9028 9028 9028
– –
– –
– –
– –
– –
– –
– –
– –
– –
– –
– –
– –
– –
© Danfoss | DCS (az) | 2018.10
DKRCC.PD.BB0.E9.39 | 66
데이터 시트 | 솔레노이드 밸브, 타입 EVR 2 - EVR 40 버전 2
확장된 용량표량
핫가스
(계속)
th = tc +25° C 기반 핫가스
온도 th 10K의 증가는 밸브
용량을 약 2% 줄이며 그
반대도 마찬가지입니다.
증발 온도 te의 변화는 밸브
용량을 바꿉니다.
타입
EVR 2
EVR 3
EVR 4
EVR 6
EVR 8
EVR 10
EVR 15
EVR 18
EVR 20
EVR 22
EVR 25
EVR 32
EVR 40
응축 온도
tc [° C]
0.5 1 2 3 4 5 6 7 8
밸브 전반에 걸친 압력 강하 ∆ p [bar]에서의 핫가스 용량 Gh [kg/h]
핫가스 온도 th = 60° C
R404A/R507
25 24 33 44 50 55 57 58 59 59
35 28 39 52 61 68 72 75 77 78
45 33 46 63 75 83 90 95 98 101
25 43 59 78 91 98 103 10 5 10 5 105
35 50 70 94 111 122 130 13 5 13 9 14 0
45 60 83 114 134 150 162 171 17 7 18 2
25 107 14 8 19 8 228 248 259 265 265 265
35 12 6 17 5 238 278 3 07 327 3 41 349 353
45 15 0 209 286 339 378 4 07 430 446 458
25 14 0 19 3 259 299 324 339 346 3 47 3 47
35 16 5 229 311 364 402 428 446 457 462
45 19 6 273 374 443 494 533 562 584 600
25 167 230 308 356 386 404 412 414 414
35 197 273 370 434 479 510 531 544 550
45 234 326 446 528 589 635 670 696 714
25 295 406 543 628 681 713 728 730 730
35 348 482 653 766 844 900 937 960 970
45 413 5 74 78 6 931 10 38 11 2 0 118 1 122 7 12 6 0
25 454 625 837 967 1049 1098 112 0 11 24 112 4
35 535 74 2 1006 117 9 1301 1386 1444 1479 1494
45 636 885 1 211 14 34 159 9 172 5 182 0 1890 1941
25 594 818 1095 1265 1373 14 37 14 67 1471 1471
35 701 971 1317 15 4 4 17 0 3 1814 1890 19 35 1956
45 832 1158 1585 1877 2093 2257 2382 24 74 2540
25 942 12 98 17 37 2007 2178 2280 2327 2333 2333
35 1111 1540 2089 244 8 2701 2878 2997 3070 3103
45 132 0 18 37 2515 2978 3321 35 81 3778 3925 4029
25 107 5 14 8 0 19 81 2289 248 4 2600 2653 2661 2661
35 126 8 175 7 2382 2792 3080 3282 3418 3501 3539
45 150 5 2095 2868 3396 3787 4084 4309 4 476 4595
25 1543 2125 2844 3285 3566 3732 3809 3 819 3819
35 182 0 2521 3 419 4008 4 421 47 11 4907 5026 5080
45 2161 3008 4117 4875 5436 5862 6185 6426 6597
25 2636 3 631 4860 5 614 6094 6 377 6509 6527 6527
35 3110 4309 5843 6850 7555 80 51 8385 8589 8681
45 3692 514 0 7035 83 31 9290 10 018 10 570 10 9 81 11 273
25 3 814 5252 7029 8121 8814 9225 9 415 94 41 9 4 41
35 4498 6233 8452 9908 10929 116 4 6 1213 0 12424 125 57
45 53 41 74 34 1017 6 120 51 13 438 1449 1 15 290 158 8 4 16 306
© Danfoss | DCS (az) | 2018.10
DKRCC.PD.BB0.E9.39 | 67
데이터 시트 | 솔레노이드 밸브, 타입 EVR 2 - EVR 40 버전 2
확장된 용량표량
핫가스
(계속)
th = tc +25° C 기반 핫가스
온도 th 10K의 증가는 밸브
용량을 약 2% 줄이며 그
반대도 마찬가지입니다.
증발 온도 te의 변화는 밸브
용량을 바꿉니다.
타입
EVR 2
EVR 3
EVR 4
EVR 6
EVR 8
EVR 10
EVR 15
EVR 18
EVR 20
EVR 22
EVR 25
EVR 32
EVR 40
응축 온도
tc [° C]
0.5 1 2 3 4 5 6 7 8
밸브 전반에 걸친 압력 강하 ∆ p [bar]에서의 핫가스 용량 Gh [kg/h]
핫가스 온도 th = 60° C
R410A
25 24 33 45 52 58 62 65 67 68
35 28 39 53 63 71 77 81 85 87
45 33 46 64 77 86 94 101 10 6 110
25 42 59 80 94 104 112 117 12 0 12 2
35 50 70 96 114 128 13 8 14 6 15 2 15 7
45 60 84 115 13 8 15 6 17 0 181 191 198
25 107 14 8 202 237 263 281 294 302 307
35 12 6 17 6 242 287 321 3 47 368 384 396
45 15 0 210 291 348 392 427 456 480 500
25 14 0 19 4 264 311 344 368 384 396 402
35 16 5 230 316 376 420 455 482 502 518
45 197 275 3 81 455 513 559 597 629 654
25 167 231 315 370 409 438 458 471 479
35 197 2 74 37 7 4 47 501 542 5 74 598 617
45 235 328 453 542 6 11 666 711 749 779
25 294 408 555 652 722 772 808 8 31 844
35 347 484 665 789 883 956 1012 1055 1088
45 414 579 800 956 1078 1175 1255 1321 1374
25 453 628 855 10 05 1112 119 0 124 4 128 0 13 0 0
35 535 74 6 10 24 1216 1360 147 2 155 9 16 26 1676
45 637 891 1231 147 3 166 0 1810 1933 2034 2117
25 593 822 1119 1315 1456 155 7 16 29 1676 1702
35 700 976 1340 159 2 178 0 1927 2040 2128 2194
45 834 116 6 1612 192 8 2173 2370 2530 2663 27 71
25 940 1305 17 74 2086 2309 2470 2583 2658 2700
35 1111 1548 2125 2524 2824 3056 3236 3375 3480
45 132 3 18 50 2557 3058 3446 3759 4 014 4223 4395
25 107 2 14 8 8 2024 2380 2634 2817 2946 3032 3080
35 1267 176 6 2424 2879 32 21 3485 3691 3849 3969
45 150 9 2110 2916 3488 3931 4287 4578 4 817 5 013
25 1539 2136 2905 3416 3781 4044 4229 4352 4421
35 1819 2535 3480 413 3 4623 5003 5298 5526 5697
45 2166 3029 4186 5006 5642 6 153 65 71 6 914 7196
25 2630 3650 4964 5837 6461 6 910 72 27 74 37 7554
35 310 8 4332 5946 70 63 7901 8549 9054 9443 973 5
45 3702 5176 715 3 8555 9642 10515 112 2 9 11816 122 97
25 3805 5279 718 0 8444 9345 9996 104 5 5 10757 10 928
35 4496 6266 8601 10216 114 29 12 367 130 9 6 13 659 1408 2
45 5355 74 87 10 347 123 75 13 947 1 5 211 1624 3 170 9 1 17 787
© Danfoss | DCS (az) | 2018.10
DKRCC.PD.BB0.E9.39 | 68
데이터 시트 | 솔레노이드 밸브, 타입 EVR 2 - EVR 40 버전 2
확장된 용량표량
핫가스
(계속)
타입
EVR 2
EVR 3
EVR 4
EVR 6
EVR 8
응축 온도
tc [° C]
25 20 28 38 45 49 52 54 55 56
35 24 33 45 54 60 65 69 71 73
45 28 39 54 65 73 80 85 90 93
25 36 50 68 80 89 94 98 10 0 100
35 43 60 82 97 109 117 124 12 8 13 2
45 51 71 98 117 13 2 14 4 15 4 161 167
25 107 15 0 204 24 0 265 282 292 298 298
35 12 6 17 8 24 4 290 324 350 369 383 393
45 14 9 212 293 350 394 430 458 481 499
25 125 177 24 0 282 311 331 344 350 351
35 14 8 209 287 3 41 381 412 434 4 51 462
45 17 5 24 9 344 412 464 505 539 566 587
25 16 6 234 318 3 74 413 439 456 464 465
35 19 6 277 381 452 505 545 576 598 612
0.5 1 2 3 4 5 6 7 8
밸브 전반에 걸친 압력 강하 ∆ p [bar]에서의 핫가스 용량 Gh [kg/h]
핫가스 온도 th = 60° C
R32
th = tc +25° C 기반 핫가스
온도 th 10K의 증가는 밸브
용량을 약 2% 줄이며 그
반대도 마찬가지입니다.
증발 온도 te의 변화는 밸브
용량을 바꿉니다.
EVR 10
EVR 15
EVR 18
EVR 20
EVR 22
45 232 330 456 546 615 670 714 750 778
25 260 365 496 582 643 684 710 723 724
35 306 432 593 704 787 850 897 931 954
45 363 514 7 11 850 958 104 3 1112 116 8 1212
25 4 01 559 761 893 986 1049 10 89 11 0 8 1111
35 473 662 910 1080 1207 130 3 13 75 142 8 14 6 3
45 561 788 10 90 130 4 14 6 9 16 00 170 6 1792 18 59
25 493 690 938 1102 1216 129 4 13 4 4 1368 1371
35 582 817 11 2 2 1333 14 89 1608 16 97 176 2 180 5
45 690 973 1345 160 8 1812 19 74 2105 2210 2293
25 804 1133 1540 1809 199 6 2125 2206 2245 2 251
35 948 1342 18 4 3 218 8 2445 2639 278 6 2892 2963
45 112 5 15 97 2207 2640 2975 3241 3456 3629 3765
25 916 1273 1737 2050 2278 2447 2571 2659 2717
35 108 0 15 07 2 074 2470 27 71 3008 319 6 3345 3462
45 128 1 179 2 24 82 2975 3360 3673 3932 4148 4328
© Danfoss | DCS (az) | 2018.10
DKRCC.PD.BB0.E9.39 | 69
데이터 시트 | 솔레노이드 밸브, 타입 EVR 2 - EVR 40 버전 2
확장된 용량표량
핫가스
(계속)
타입
EVR 2
EVR 3
EVR 4
EVR 6
EVR 8
응축 온도
tc [° C]
25 13 18 24 27 29 29 29 29 29
35 16 22 29 33 36 38 38 38 38
45 18 25 34 40 44 47 48 49 50
25 24 33 43 49 52 53 53 53 53
35 28 39 52 60 65 68 69 69 69
45 33 45 61 72 79 84 87 89 90
25 61 83 10 9 12 4 131 13 3 133 133 133
35 71 98 130 151 16 3 171 174 174 174
45 82 114 15 5 181 199 212 220 2 24 226
25 80 10 9 14 3 162 171 174 174 174 174
35 93 12 8 171 197 214 223 227 228 228
45 10 8 149 202 237 260 277 288 294 296
25 95 130 170 193 204 208 208 208 208
35 110 15 2 203 235 254 266 271 271 271
0.5 1 2 3 4 5 6 7 8
밸브 전반에 걸친 압력 강하 ∆ p [bar]에서의 핫가스 용량 Gh [kg/h]
핫가스 온도 th = 60° C
R290
th = tc +25° C 기반 핫가스
온도 th 10K의 증가는 밸브
용량을 약 2% 줄이며 그
반대도 마찬가지입니다.
증발 온도 te의 변화는 밸브
용량을 바꿉니다.
EVR 10
EVR 15
EVR 18
EVR 20
EVR 22
45 12 9 17 8 241 282 310 330 342 350 352
25 167 229 300 340 360 366 366 366 366
35 19 5 268 359 414 449 469 478 479 47 9
45 227 314 425 497 547 582 604 617 622
25 258 352 463 523 554 564 564 564 564
35 300 413 553 638 691 722 736 737 737
45 349 483 654 766 843 896 931 950 957
25 337 461 606 685 726 738 738 738 738
35 393 5 41 723 835 905 946 963 965 965
45 457 633 857 1002 1103 117 3 1218 124 4 125 3
25 535 731 960 10 87 1151 1171 1171 1171 1171
35 623 858 1147 1324 14 3 5 15 0 0 15 28 1531 1531
45 725 10 04 1359 15 9 0 17 5 0 18 6 0 1932 1973 198 8
25 610 834 109 5 12 39 1313 13 3 5 13 35 1335 13 3 5
35 711 979 1308 1510 1637 1710 1743 174 6 1746
45 827 114 5 155 0 1813 199 5 2121 2204 2250 2267
© Danfoss | DCS (az) | 2018.10
DKRCC.PD.BB0.E9.39 | 70
확장된 용량표량
핫가스
(계속)
th = tc +25° C 기반 핫가스
온도 th 10K의 증가는 밸브
용량을 약 2% 줄이며 그
반대도 마찬가지입니다.
증발 온도 te의 변화는 밸브
용량을 바꿉니다.
타입
EVR 2
EVR 3
EVR 4
EVR 6
EVR 8
EVR 10
EVR 15
EVR 18
EVR 20
EVR 22
응축 온도
tc [° C]
0.5 1 2 3 4 5 6 7 8
25 9 11 12 12
35 10 13 16 16 16
45 12 16 20 21 21 21 21
25 15 19 21 21
35 18 24 28 29 29
45 22 29 36 38 38 38 38
25 39 49 54 54
35 46 60 72 72 72
45 55 73 91 96 96 96 96
25 51 64 71 71
35 61 79 94 95 95
45 71 95 119 125 125 12 5 12 5
25 60 77 84 84
35 72 94 112 113 113
45 85 113 141 14 9 14 9 14 9 14 9
25 10 6 13 5 14 8 14 8
35 12 7 16 6 197 199 19 9
45 15 0 200 249 263 263 263 263
25 16 4 208 228 228
35 19 6 256 303 307 3 07
45 231 308 384 406 406 406 406
25 214 272 299 299
35 256 335 397 4 01 401
45 303 404 502 531 531 531 531
25 340 432 474 474
35 407 532 630 6 37 637
45 480 640 797 842 843 843 843
25 388 493 5 41 5 41
35 464 607 719 726 726
45 547 730 908 960 961 9 61 961
밸브 전반에 걸친 압력 강하 ∆ p [bar]에서의 핫가스 용량 Gh [kg/h]
핫가스 온도 th = 60° C
– – – – –
– – – –
– – – – –
– – – –
– – – – –
– – – –
– – – – –
– – – –
– – – – –
– – – –
– – – – –
– – – –
– – – – –
– – – –
– – – – –
– – – –
– – – – –
– – – –
– – – – –
– – – –
R600a
– –
– –
– –
– –
– –
– –
– –
– –
– –
– –
© Danfoss | DCS (az) | 2018.10
DKRCC.PD.BB0.E9.39 | 71
