Danfoss EVR 2 NF, EVR 3 NF, EVR 4 NF, EVR 6 NF, EVR 6 NA Data sheet [it]

...

Scheda tecnica

Elettrovalvole Tipo EVR 2 - EVR 40 Versione 2

Le EVR sono valvole ad azionamento diretto o servocomandato, adatte per la linea del liquido, per la linea di aspirazione o per la linea del gas caldo; idonee per l’utilizzo con la maggior parte dei refrigernati inclusi i refrigeranti inammabili. Le valvole EVR e le bobine, sono vendute separatamente.

Caratteristiche

Approvazioni • Direttiva impianti a pressione (PED)

• Gamma completa di valvole solenoidi per la refrigerazione, per il congelamento e per il condizionamento

• Fornite nelle versioni normalmente chiusa (NC) e normalmente aperta (NA) con bobina non eccitata

• Ampia scelta di bobine per AC e DC

• Adatta per l’utilizzo con la maggior parte di refrigearnti, inclusi i refrigeranti inammabili

• Progettata per temperature del uido no a 105 °C

2014/68/EU

• Direttiva basso voltaggio (LVD) 2014/35/EU

• UL429 Valvole per utilizzo generico

• EAC

• UA

• Connessioni a cartella no a 5⁄8 in

• Connessioni a saldare no a 2 1⁄8 in

• Estremità allungate nella versione a saldare permettono di avere un’installazione più agevole, eliminando l’esigenza di smontare la valvola durante la fase di saldatura

• Disponibile con connessioni a cartella, asaldare, angiate

• ATEX zone 2

• CQC

• RoHS II

• Per le certicazioni navali: contattare Danfoss per gli ultimi aggiornamenti

DKRCC.PD.BB0.E9.06 | 1

Scheda tecnia | Elettrovalvole, tipos EVR 2 - EVR 40 Versione 2

Indice

Dati tecnici ................................................................................................................................................................................... 3

Capacità nominale [kW] .......................................................................................................................................................... 4

Ordinazione ................................................................................................................................................................................. 5

EVR connessioni a saldare (NC) ..................................................................................................................................... 5

EVR connessioni a saldare (NA) .....................................................................................................................................6

EVR connessioni a cartella (NC) .................................................................................................................................... 6

EVR connessioni a cartella (NA) .................................................................................................................................... 6

EVR connessioni angiate (NC) .....................................................................................................................................7

EVRC connessioni a saldare (NC) .................................................................................................................................. 7

Funzioni ........................................................................................................................................................................................8

Design e speciche del materiale ........................................................................................................................................9

EVR 2 - EVR 3 connessioni a saldare e a cartella ...................................................................................................... 9

EVR 4 - EVR 6 - EVR 8 connessioni a saldare e a cartella .....................................................................................10

EVR 10 connessioni a saldare e a cartella ................................................................................................................11

EVR 15 - EVR 18 connessioni a saldare a cartella e angiate ............................................................................12

EVR 20 - EVR 22 connessioni a saldare e angiate ...............................................................................................13

EVR 25 connessioni a saldare ......................................................................................................................................14

EVR 32 - EVR 40 connessioni a saldare .....................................................................................................................15

EVRC connessioni a saldare ..........................................................................................................................................16

Pesi e misure .............................................................................................................................................................................17

EVR 2 - EVR 3 connessioni a saldare ..........................................................................................................................17

EVR 4 - EVR 6 - EVR 8 connesioni a saldare .............................................................................................................18

EVR 10 connesioni a saldare ........................................................................................................................................19

EVR 15 - EVR 18 connesioni a saldare .......................................................................................................................20

EVR 20 - EVR 22 connesioni a saldare .......................................................................................................................21

EVR 25 connesioni a saldare ........................................................................................................................................22

EVR 32 - EVR 40 connesioni a saldare .......................................................................................................................23

EVRC 15 connesioni a saldare ......................................................................................................................................24

EVRC 20 connesioni a saldare ......................................................................................................................................25

EVR 2 - EVR 3 connesioni a cartella ............................................................................................................................26

EVR 6 connesioni a cartella .........................................................................................................................................27

EVR 10 connesioni a cartella ........................................................................................................................................28

EVR 15 connesioni a cartella ........................................................................................................................................29

EVR 15 connesioni angiate ........................................................................................................................................30

EVR 20 connesioni angiate ........................................................................................................................................31

Tabella estesa di Capacità, Liquido ...................................................................................................................................32

Tabella estesa di Capacità, Aspirazione ...........................................................................................................................35

Tabella estesa di Capacità, Gas caldo ...............................................................................................................................47

DKRCC.PD.BB0.E9.06 | 2

Bar

-40

0-10-20-30

Scheda tecnia | Elettrovalvole, tipos EVR 2 - EVR 40 Versione 2

Dati tecnici

Refrigeranti R22/R407C, R134a, R404A/R507, R410A, R407A, R32, R290, R600, R600a, R1234yf, R1234ze, R404A, R407F, R407H,

R125, R152A, R448A, R449A, R452A, and

ele bobine ATEX.

Max. pressione di lavoro

EVR con connessioni a saldare e a cartella: 45.2 bar. EVR con connesioni angiate: 32 bar.

R450A. Per una lista complete dei refrigeranti approvati, visita www.products.danfoss.com e ricerca per i singoli codici, dove I refrigeranti sono elencati

all’interno dei dati tecnici.

34.65

24.75

24.1

17.5

13.55

10.25

Nota special per R32, R152A, R290, R600, R600a, R1234yf, ed R1234ze:

Questo prodotto e validato in conformità ad ATEX, ISO 5149, IEC 60335, and UL. Il rischio

Max. pressione di lavoro in bar in relazione alla temperature del mezzo in °C.

d’ignizione è valutato secondo la ISO 5149 ed IEC60335. Vedi le note sulla sicurezza a piè di pagina.

Temperatura del mezzo

-40 – 105 °C Max. 130 °C durante lo sbrinamento

Temperatura ambiente e grado di protezione per le bobine

Capacità

Vedi il valore Kv dalla tabella.

Il valore Kv è il usso di acqua in [m3/h] con una perdita di pressione attraverso la valvola di 1 bar, ρ= 1000 kg/m3.

Vedi le tabelle estese di capacità più avanti in questo manuale tecnico.

Vedi le schede tecniche separate per le solenoid

Pressione dierenziale di apertura

Modello

Min.

EVR 2 NC 0.00 38 33 EVR 3 NC 0.00 38 18 EVR 4 NC 0.03 38 28 EVR 6 NC 0.03 38 28 EVR 6 NA 0.03 21 21 EVR 8 NC 0.03 38 28 EVR 10 NC 0.03 38 20 EVR 10 NA 0.03 21 21 EVR 15 NC 0.03 38 20 EVR 15 NA 0.03 21 21 EVR 18 NC 0.03 38 20 EVR 20 NC 0.03 38 20 EVR 20 NA 0.03 19 19 EVR 22 NC 0.03 38 20 EVR 22 NA 0.03 19 19 EVR 25 NC 0.20 38 17 EVR 32 NC 0.20 38 17 EVR 40 NC 0.20 38 17

Per valori più elevati di MODP, bobine AC a 12 W ed a 20 W sono disponibili su richiesta.

con bobina standard ∆p [bar]

Max. (= MOPD) liquido

bobina AC [10 W] bobina DC [20 W]

45.2 bar

32 bar

°C

Le EVR 2 - EVR 22 con connessioni a saldare e senza l’apertura manuale possono essere utilizzate su sistemi con refrigeranti R32, R152A, R290, R600, R600a, R1234yf, ed R1234ze.

Per i paesi dove standard di sicurezza non sono una parte necessaria per la sicurezza del sistema, Danfoss raccomanda all’istallatore di utilizzare un ente terzo per approvare tutti I sistemi che contengono refrigeranti inammabili.

Nota: seguire gli specici criteri di selezione riportati in questo documento tecnico per questi

refrigeranti speciali.

DKRCC.PD.BB0.E9.06 | 3

Scheda tecnia | Elettrovalvole, tipos EVR 2 - EVR 40 Versione 2

Capacità nominale [kW] Per altri refrigeranti, fare riferimento a Coolselector®2

Type R22/R407C R134a R404A/R507 R410A R32 R290 R600a Liquido EVR 2 3.02 2.79 2.04 2.96 4.23 3.36 3.38 EVR 3 5.43 5.02 3.68 5.32 7.61 6.05 6.09 EVR 4 13.68 12.66 9.26 13.41 19.17 15.23 15.33 EVR 6 17.90 16.56 12.12 17.55 25.09 19.93 20.07 EVR 8 21.32 19.73 14.44 20.90 29.88 23.74 23.90 EVR 10 37.62 34.80 25.47 36.88 52.71 41.88 42.17 EVR 15 57.93 53.60 39.23 56.79 81.18 64.49 64.94 EVR 18 75.84 70.16 51.36 74.35 106.26 84.43 85.01 EVR 20 120.29 111.29 81.46 117.93 168.56 133.92 134.85 EVR 22 137.19 126.92 92.90 134.49 192.23 152.73 153.79 EVR 25 149.23 138.06 101.06 146.30 – – – EVR 32 254.97 235.89 172.66 249.96 – – – EVR 40 368.74 341.15 249.71 361.49 – – – Aspirazione EVR 2 0.33 0.24 0.29 0.42 0.54 0.41 0.23 EVR 3 0.60 0.44 0.52 0.75 0.96 0.73 0.41 EVR 4 1.51 1.10 1.32 1.90 2.43 1.85 1.03 EVR 6 1.98 1.44 1.72 2.48 3.18 2.42 1.35 EVR 8 2.35 1.71 2.05 2.96 3.78 2.88 1.60 EVR 10 4.15 3.02 3.62 5.22 6.67 5.09 2.83 EVR 15 6.40 4.65 5.57 8.03 10.28 7.83 4.36 EVR 18 8.37 6.09 7.30 10.52 13.45 10.26 5.70 EVR 20 13.28 9.66 11.57 16.68 21.34 16.27 9.04 EVR 22 15.15 11.02 13.20 19.02 24.34 18.55 10.31 EVR 25 16.33 11.79 14.25 20.58 – – – EVR 32 27.90 20.14 24.35 35.16 – – – EVR 40 40.35 29.12 35.21 50.85 – – – Gas Caldo EVR 2 1.35 1.04 1.10 1.65 2.18 1.54 0.94 EVR 3 2.42 1.87 1.99 2.98 3.92 2.76 1.70 EVR 4 6.10 4.70 5.01 7.50 9.86 6.96 4.28 EVR 6 7.99 6.16 6.56 9.81 12.91 9.11 5.61 EVR 8 9.51 7.33 7.81 11.68 15.37 10.85 6.68 EVR 10 16.78 12.94 13.78 20.61 27.12 19.14 11,78 EVR 15 25,85 19,93 21,22 31,74 41,77 29,48 18,14 EVR 18 33,84 26,08 27,77 41,55 54,67 38,59 23,75 EVR 20 53,68 41,37 44,05 65,91 86,72 61,21 37,67 EVR 22 61,22 47,18 50,24 75,17 98,91 69,81 42,96 EVR 25 87,87 67,73 72,12 107,91 – – – EVR 32 150,17 115,75 123,24 184,40 – – – EVR 40 217,22 167,43 178,27 266,74 – – –

La capacità nominale del liquido e del vapore di aspirazione è basata su una temperatura di evaporazione te = -10°C, temperatura del liquido a monte della valvola tl = 25°C e perdita di caricoattraverso la valvola ∆p = 0,15 bar.

La capacità nominale del gas caldo è basata su una temperatura di condensazione tc = 40°C, perdita di carico attraverso la valvola ∆p = 0,8 bar, temperatura gas caldo th = 65°C esottorareddamento del refrigerante ∆tsub = 4 K.

DKRCC.PD.BB0.E9.06 | 4

Scheda tecnia | Elettrovalvole, tipos EVR 2 - EVR 40 Versione 2

Ordinazione EVR - attacco a brasare, normalmente chiusa (NC), corpi valvola separati

EVR 2 / EVR 3

EVR 4 / EVR 6 / EVR 8

EVR 10

EVR 15 / EVR 18 / EVR 20 / EVR 22

EVR 25

EVR 32 / EVR 40

Modello

EVR 2

Tensione

bobina

CA / CC

Dimensione

attacco [in]

⁄4 – No 0,15 032F1201

⁄4 – No 0,15 032F7100

CA / CC – 6 No 0,15 032F1202

⁄4 – No 0,26 032F1206

⁄8 – No 0,26 032F1204

EVR 3

CA / CC

CA / CC CA / CC – 6 No 0,26 032F1207 CA / CC – 10 No 0,26 032F1208

EVR 4 CA / CC

CA / CC

⁄8 – No 0,70 032L7110

⁄8 – No 1,0 032L1212

⁄8 – Sì 0,87 032L7116

CA / CC – 10 No 1,0 032L1213

EVR 6

EVR 8

CA / CC – 12 No 1,0 032L1236

CA / CC

⁄2 – No 1,0 032L1209

⁄2 – Sì 0,87 032L7144

⁄8 – No 1,0 032L7117

⁄2 – No 1,15 032L7121

⁄2 – Sì 1,09 032L7148

⁄8 – No 1,15 032L7122

⁄8 – No 1,56 032L7125

CA / CC – 12 No 2,2 032L1218

EVR 10

CA / CC

EVR 15

CA / CC

EVR 18 CA / CC

CA / CC

EVR 20

CA / CC

CA / CC 1 1⁄8 – No 6,0 032L1244

⁄2 – No 2,2 032L1217

⁄2 – Sì 2,2 032L1188

⁄8 16 No 2,2 032L1214

⁄8 – Sì 2,2 032L7149

⁄8 16 No 3,3 032L1228

⁄8 16 Sì 3,3 032L1227

⁄8 22 No 3,3 032L1225

⁄8 – Sì 3,9 032L1004

⁄8 – No 6,0 032L1240

⁄8 – Sì 6,0 032L1254

CA / CC – 28 No 6,0 032L1245

CA / CC 1 1⁄8 – No 6,0 032L7145

EVR 22

CA / CC 1 1⁄8 – Sì 6,0 032L7137

CA / CC 1 3⁄8 – No 6,0 032L3267

CA / CC 1 1⁄8 – Sì 9,8 032L2200

CA / CC 1 1⁄8 – No 9,8 032L2201

EVR 25

CA / CC – 28 Sì 9,8 032L2205 CA / CC – 28 No 9,8 032L2206

CA / CC 1 3⁄8 – Sì 9,8 032L2207

CA / CC 1 3⁄8 – No 9,8 032L2208

CA / CC 1 3⁄8 35 Sì 16,7 032L1105

CA / CC 1 3⁄8 35 No 16,7 032L1106

⁄8

EVR 32

CA / CC 1

CA / CC 1 5⁄8 – No 16,7 032L1104 CA / CC – 42 Sì 16,7 032L1107 CA / CC – 42 No 16,7 032L1108

CA / CC 2 1⁄8 – No 16,7 032L1180

CA / CC 2 1⁄8 – Sì 16,7 032L1181

CA / CC 1 5⁄8 – Sì 24,2 032L1109

CA / CC 1 5⁄8 – No 24,2 032L1110

EVR 40

CA / CC – 42 Sì 24,2 032L1113 CA / CC – 42 No 24,2 032L1114

CA / CC 2 1⁄8 – Sì 24,2 032L1111

CA / CC 2 1⁄8 – No 24,2 032L1112

Vedere scheda tecnica separata per le bobine.

Dimensione

attacco [mm]

Azionamento

manuale

Valore Kv [m³/h] Codice

– Sì 16,7 032L1103

DKRCC.PD.BB0.E9.06 | 5

Scheda tecnia | Elettrovalvole, tipos EVR 2 - EVR 40 Versione 2

Ordinazione EVR - attacco a brasare, normalmente aperta (NA), corpi valvola separati

Nota:

design

deltubo

EVR 6

Ordinazione EVR - attacco a cartella, normalmente chiusa (NC), corpi valvola separati

EVR 6

Tipo

EVR 6

EVR 10

EVR 15

EVR 20

EVR 22 CA 1 3⁄8 – No 6,0 032L3268

Tensione

bobina

CA / CC CA / CC – 10 No 1,0 032L1295

CA / CC CA / CC – 12 No 2,2 032L1296

CA / CC

CA / CC 1 1⁄8 – No 6,0 032L1269 CA / CC – 28 No 6,0 032L1279

Dimensione

attacco [in]

⁄8 – No 1,0 032L1290

⁄2 – No 2,2 032L1291

⁄8 16 No 3,3 032L1299

⁄8 – No 3,3 032L3270

⁄8 – No 6,0 032L1260

Dimensione

attacco [mm]

Azionamento

manuale

Valore Kv [m³/h] Codice

Vedere scheda tecnica separata per le bobine.

La gamma di bobine normale può essere utilizzata con le valvole NA, ma non con le versioni a doppia frequenza di 110 V, 50/60 Hz e 220 V, 50/60 Hz.

Tipo

EVR 2 CA / CC

EVR 3

EVR 6

EVR 10

EVR 15

Tensione

bobina

CA / CC

Dimensione

attacco [in]

⁄4 6 No 0,15 032F8056

⁄4 6 No 0,26 032F8107

⁄8 10 No 0,26 032F8116

⁄8 10 No 1,0 032L8072

⁄2 12 No 1,0 032L8079

⁄2 12 No 2,2 032L8095

⁄8 16 No 2,2 032L8098

⁄8 16 Sì 3,3 032L8100

⁄8 16 No 3,3 032L8101

Dimensione

attacco [mm]

Azionamento

manuale

Valore Kv

[m³/h]

Codice

Vedere scheda tecnica separata per le bobine.

Ordinazione EVR - attacco a cartella, normalmente aperta (NA), corpi valvola separati

Nota:

design

del tubo

Tipo

EVR 6 CA / CC EVR 10 CA / CC

Tensione

bobina

Dimensione

attacco [in]

⁄8 10 No 1,0 032L8085

⁄2 12 No 2,2 032L8090

Dimensione

attacco [mm]

Azionamento

manuale

Valore Kv

[m³/h]

Codice

Vedere scheda tecnica separata per le bobine.

La gamma normale delle bobine può essere utilizzata con le valvole NA, ma non con le versioni a doppia frequenza di 110 V, 50/60 Hz e 220 V, 50/60 Hz.

I corpi valvola sono forniti senza dadi a cartella. Dadi a cartella separati: – 1⁄4 in o 6 mm, codice. 011L1101 – 3⁄8 in o 10 mm, codice 011L1135 – 1⁄2 in o 12 mm, codice 011L1103 – 5⁄8 in o 16 mm, codice 011L1167

DKRCC.PD.BB0.E9.06 | 6

Scheda tecnia | Elettrovalvole, tipos EVR 2 - EVR 40 Versione 2

Ordinazione EVR - attacco angiato, normalmente chiusa (NC), corpi valvola separati

EVR 15

Tipo Tensione bobina Attacco Azionamento manuale Codice

EVR 15

EVR 20

CA / CC Flange No 032L1224 CA / CC Flange Sì 032L1234 CA / CC Flange No 032L1243 CA / CC Flange Sì 032L1253

Vedere scheda tecnica separata per le bobine.

Set di ange

Tipo

EVR 15

EVR 20

Dimensioni attacco Tipo attacco

[in] [mm] A brasare [in] A brasare [mm] Saldata [in]

⁄2 – – – Sì 027N1115

⁄8 – Sì – – 027L1117

– 16 – Sì – 027L1116

⁄4 – – – Sì 027N1120

⁄8 – Sì – – 027L1123

– 22 – Sì – 027L1122

⁄4 – – – Sì 027N1220

⁄8 – Sì – – 027L1223 – 22 – Sì – 027L1222 1 – – – Sì 027N1225

⁄8 – Sì – – 027L1229

– 28 – Sì – 027L1228

Codice

Vedere scheda tecnica separata per le bobine.

Ordinazione EVRC - attacco a brasare, normalmente chiusa (NC), corpi valvola separati

Esempio:

EVR 15 senza azionamento manuale, codice 032L1224

Set ange a saldare 1⁄2 in, codice 027N1115

+ bobina con morsettiera, 220 V, 50 Hz, codice 018F6701

Tipo

EVRC 15 CA / CC EVRC 20 CA / CC

Tensione

bobina

Dimensione

attacco

[in]

⁄8 16 No 2,7 2,5 032L1255

⁄8 22 No 3,6 5,0 032L1258

Vedere scheda tecnica separata per le bobine.

Dimensione

attacco

[mm]

Aziona-

mento

manuale

Valore Kv [m³/h]

Flusso

secondo la

direzione

della freccia

Flusso

secondo la

direzione

opposta alla

freccia

Codice

DKRCC.PD.BB0.E9.06 | 7

Scheda tecnia | Elettrovalvole, tipos EVR 2 - EVR 40 Versione 2

Funzionamento

Per ulteriori dettagli, vedere i disegni nella sezione

Progettazione e materiali

nelle pagine seguenti

Le elettrovalvole EVR sono state progettate in base a due principi:

1. Azionamento diretto

2. Servocomando

1. Azionamento diretto (NC)

Le EVR 2 – EVR 3 sono ad azionamento diretto. Le valvole si aprono direttamente per un usso pieno quando l’armatura (3) si sposta in alto nel campo magnetico della bobina.

Questo signica che le valvole possono funzionare con una pressione dierenziale minima di 0 bar.

La piastra della sede è montata direttamente sull’armatura (3).

La pressione di aspirazione agisce sull’armatura e la piastra della valvola. La pressione di aspirazione e la forza della molla si azionano per chiudere la valvola quando nessuna corrente èpresente nella bobina.

2. Servocomando (NC)

Le EVR – EVR 22 sono servocomandate con una membrana “ottante” (4). L’oricio pilota in acciaio inossidabile è situato al centro della membrana. La piastra della sede è montata direttamente sull’armatura (3). Quando nessuna corrente è presente nella bobina, l’oricio principale e l’oricio pilota sono chiusi. L’oricio pilota e l’oricio principale sono tenuti chiusi dalla forza della molla dell’armatura e la pressione dierenziale tra i lati di aspirazione e di mandata.

Quando è applicata corrente alla bobina, l’armatura viene attratta dal campo magnetico e apre l’oricio pilota. La pressione al di sopra della membrana diminuisce e lo spazio sopra la membrana entra in contatto con il lato di mandata della valvola.

La pressione dierenziale tra i lati d’aspirazione e di mandata sposta il diaframma lontano dall’oricio principale, aprendolo e consentendo l’ingresso del usso pieno. Quindi, una certa pressione dierenziale minima è necessaria per aprire la valvola e mantenerla aperta. Per le valvole EVR 4 – EVR 22, la pressione dierenziale minima per un funzionamento sicuro è 0,03 bar.

Quando la bobina viene diseccitata, l’oricio pilota si chiude. Tramite i fori di equalizzazione nella membrana, la pressione sopra la membrana sale allo stesso valore della pressione di aspirazione e la membrana chiude l’oricio principale.

Le valvole EVR 25, EVR 32 ed EVR 40 sono valvole servocomandate a pistone. Il servo pistone (16) con il piattello si chiude contro la sede della

valvola per eetto della pressione dierenziale tra il lato di aspirazione e di mandata della valvola e della forza della molla di compressione. Quando viene applicata corrente alla bobina, l’oricio pilota si apre. La pressione sul lato molla del pistone della valvola diminuisce. La pressione dierenziale fa aprire la valvola. La pressione dierenziale minima per un funzionamento sicuro è 0,2 bar.

La valvola EVR (NA) funziona al contrario della EVR (NC), vale a dire si apre quando la bobina èdiseccitata.

La EVR (NA) è disponibile solo in versione servocomandata.

3. Funzionamento biusso con EVRC

L’EVRC è un’elettrovalvola servocomandata con una membrana speciale dotata di valvola di non ritorno integrata. La valvola viene utilizzata nelle linee del liquido degli impianti frigoriferi.

L’EVRC permette il usso in entrambe le direzioni, pertanto può essere utilizzata nelle linee del liquido negli impianti frigoriferi con sbrinamento a gas o a gas caldo.

Durante il periodo di refrigerazione, l’EVRC funziona come una normale elettrovalvola, mentre durante lo sbrinamento permette il ritorno del liquido condensato al collettore.

Durante il periodo di sbrinamento, la bobina dell’EVRC deve essere eccitata.

4. Azionamento manuale dello stelo per EVR 6-25 NC

Le EVR 6-25 NC sono disponibili con azionamento manuale dello stelo opzionale per forzare manualmente la valvola NC in posizione di apertura quando la bobina non è eccitata.

Il cappuccio protettivo deve essere rimosso e lo stelo manuale (12) deve essere ruotato no a quando la valvola non è completamente aperta. Sono necessari circa 6 rotazioni dalla posizione di completamente chiuso per ottenere la posizione di completamente aperto.

Al termine dell’azionamento manuale, la valvola deve essere nuovamente chiusa manualmente ed il cappuccio protettivo montato. In alternativa, tutte le valvole EVR NC e NA possono essere azionate manualmente rimuovendo la bobina e forzando la valvola in posizione di aperto o di chiuso utilizzando il tester per elettrovalvole (magnete permanente), codice 018F0091.

DKRCC.PD.BB0.E9.06 | 8

Scheda tecnia | Elettrovalvole, tipos EVR 2 - EVR 40 Versione 2

Speciche di progettazione emateriali

EVR 2 - EVR 3 Attacco a brasare e a cartella

3 6 9 8 7 2 1

N. pos. Descrizione Materiale

1 Involucro corpo valvola Ottone, rame 2 Gruppo coperchio Acciaio inox 3 Gruppo armatura Acciaio inox/PTFE 6 Molla armatura Acciaio inox 7 Tenuta Gomma in cloroprene 8 Vite Acciaio inox

9 O-ring Gomma EPDM 10 Attacco a brasare Rame 11 Attacco a cartella Ottone

DKRCC.PD.BB0.E9.06 | 9

Scheda tecnia | Elettrovalvole, tipos EVR 2 - EVR 40 Versione 2

Speciche di progettazione emateriali

EVR 4 - EVR 6 - EVR 8 Attacco a brasare e a cartella

3 6 9 8 7 2

4 5

Design del tubo NA

12 13

N. pos. Descrizione Materiale

1 Gruppo involucro valvola Ottone

2 Coperchio Acciaio inox

3 Gruppo armatura Acciaio inox/PTFE

4 Gruppo membrana Acciaio inox/PTFE

5 Rondella di supporto Acciaio inox

6 Molla armatura Acciaio inox

7 Tenuta Gomma in cloroprene

8 Viti Acciaio inox

9 O-ring Gomma EPDM 10 Attacco a brasare Rame 11 Attacco a cartella Ottone 12 13 O-ring Gomma in cloroprene

Lo stelo manuale non è disponibile per l’EVR 4

Stelo manuale

Ottone

DKRCC.PD.BB0.E9.06 | 10

Scheda tecnia | Elettrovalvole, tipos EVR 2 - EVR 40 Versione 2

Speciche di progettazione emateriali

EVR 10 Attacco a brasare e a cartella

3 6 9 8 2

Design del tubo NA

12 13

N. pos. Descrizione Materiale

1 Corpo valvola Ottone

2 Coperchio Ottone

3 Gruppo armatura Acciaio inox/PTFE

4 Gruppo membrana Acciaio inox/PTFE

5 Rondella di supporto Acciaio inox

6 Molla armatura Acciaio inox

7 Tenuta Gomma in cloroprene

8 Viti Acciaio inox

9 O-ring Gomma EPDM 10 Attacco a brasare Rame 11 Attacco a cartella Ottone 12 Asta manuale Ottone 13 O-ring Gomma in cloroprene

DKRCC.PD.BB0.E9.06 | 11

Scheda tecnia | Elettrovalvole, tipos EVR 2 - EVR 40 Versione 2

Speciche di progettazione emateriali

EVR 15 - EVR 18 Attacco a brasare, a cartella e angiato

3 6

9 8 4

Design del tubo NA

12 13

N. pos. Descrizione Materiale

1 Corpo valvola Ottone

2 Coperchio Ottone

3 Gruppo armatura Acciaio inox/PTFE

4 Gruppo membrana Acciaio inox/PTFE

5 Rondella di supporto Acciaio inox

6 Molla armatura Acciaio inox

7 Tenuta Gomma in cloroprene

8 Viti Acciaio inox

9 O-ring Gomma EPDM 10 Attacco a brasare Rame 11 Attacco a cartella Ottone 12 Asta manuale Ottone 13 O-ring Gomma in cloroprene 14 Attacco angiato Ottone

DKRCC.PD.BB0.E9.06 | 12

Scheda tecnia | Elettrovalvole, tipos EVR 2 - EVR 40 Versione 2

Speciche di progettazione emateriali

EVR 20 - EVR 22 Attacco a brasare e angiato

3 6 9 8 2 7 5 1 10

Design del tubo NA

12 13

N. pos. Descrizione Materiale

1 Corpo valvola Ottone

2 Coperchio Ottone

3 Gruppo armatura Acciaio inox/PTFE

4 Gruppo membrana Acciaio inox/PTFE

5 Rondella di supporto Acciaio inox

6 Molla armatura Acciaio inox

7 Tenuta Gomma in cloroprene

8 Viti Acciaio inox

9 O-ring Gomma EPDM 10 Attacco a brasare Rame 12 Asta manuale Ottone 13 O-ring Gomma in cloroprene 14 Attacco angiato Ottone

DKRCC.PD.BB0.E9.06 | 13

Scheda tecnia | Elettrovalvole, tipos EVR 2 - EVR 40 Versione 2

Speciche di progettazione emateriali

EVR 25 Attacco a brasare

3 6 9 2 7

15 17

8 16 18

1 10

Design del tubo NA

12 13

N. pos. Descrizione Materiale

1 Corpo valvola Ottone 2 Coperchio Ghisa 3 Gruppo armatura Acciaio inox/PTFE 6 Molla armatura Acciaio inox 7 Guarnizione Gomma in cloroprene 8 Viti Acciaio inox

9 O-ring Gomma EPDM 10 Attacco a brasare Rame 12 Asta manuale Ottone 13 O-ring Gomma in cloroprene 15 Guarnizione Alluminio 16 Inserto Nylon 17 Molla pistone Acciaio inox 18 Pistone Acciaio inox

DKRCC.PD.BB0.E9.06 | 14

Scheda tecnia | Elettrovalvole, tipos EVR 2 - EVR 40 Versione 2

Speciche di progettazione emateriali

EVR 32 - EVR 40 Attacco a brasare

3 6 9 16 1 17 2 18 7

Design del tubo NA

13 12

N. pos. Descrizione Materiale

1 Corpo valvola Ghisa

2 Coperchio Ottone

3 Gruppo armatura Acciaio inox

6 Molla armatura Acciaio inox

7 Guarnizione Gomma in cloroprene

8 Viti Acciaio inox

9 O-ring Gomma EPDM 10 Attacco a brasare Rame 12 Asta manuale Ottone 13 O-ring Gomma in cloroprene 15 Guarnizione Alluminio 16 Inserto Nylon 17 Molla pistone Acciaio inox 18 Pistone Acciaio inox

DKRCC.PD.BB0.E9.06 | 15

Scheda tecnia | Elettrovalvole, tipos EVR 2 - EVR 40 Versione 2

Speciche di progettazione emateriali

EVRC Attacco a brasare

3 6 9 8 4

N. pos. Descrizione Materiale

1 Corpo valvola Ottone

2 Coperchio Ottone

3 Gruppo armatura Acciaio inox/PTFE

4 Gruppo membrana Acciaio inox/PTFE

5 Rondella di supporto Acciaio inox

6 Molla armatura Acciaio inox

7 Guarnizione Gomma in cloroprene

8 Viti Acciaio inox

9 O-ring Gomma EPDM 10 Attacco a brasare Rame

DKRCC.PD.BB0.E9.06 | 16

Min. 65 mm

Scheda tecnia | Elettrovalvole, tipos EVR 2 - EVR 40 Versione 2

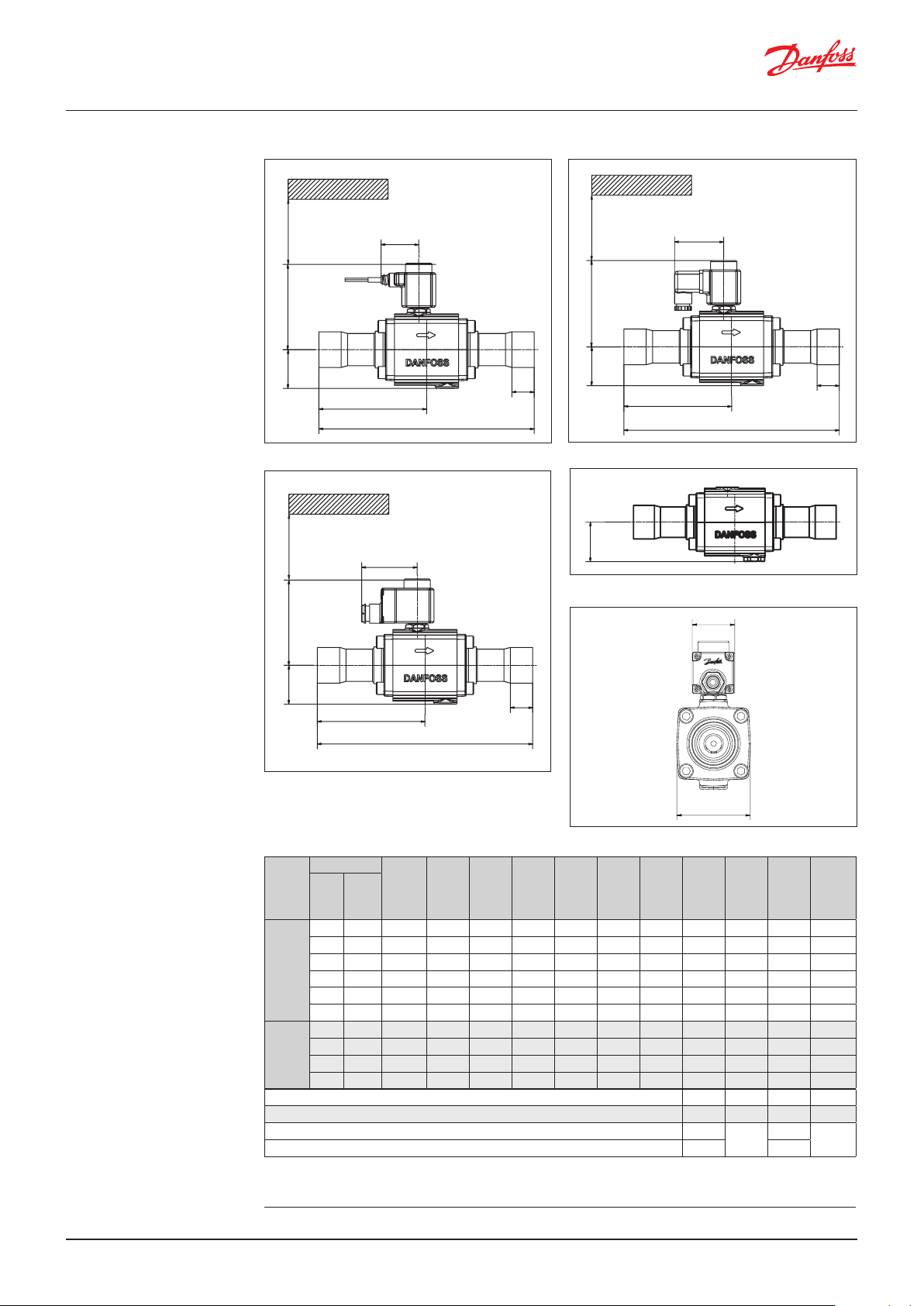

Dimensioni e pesi

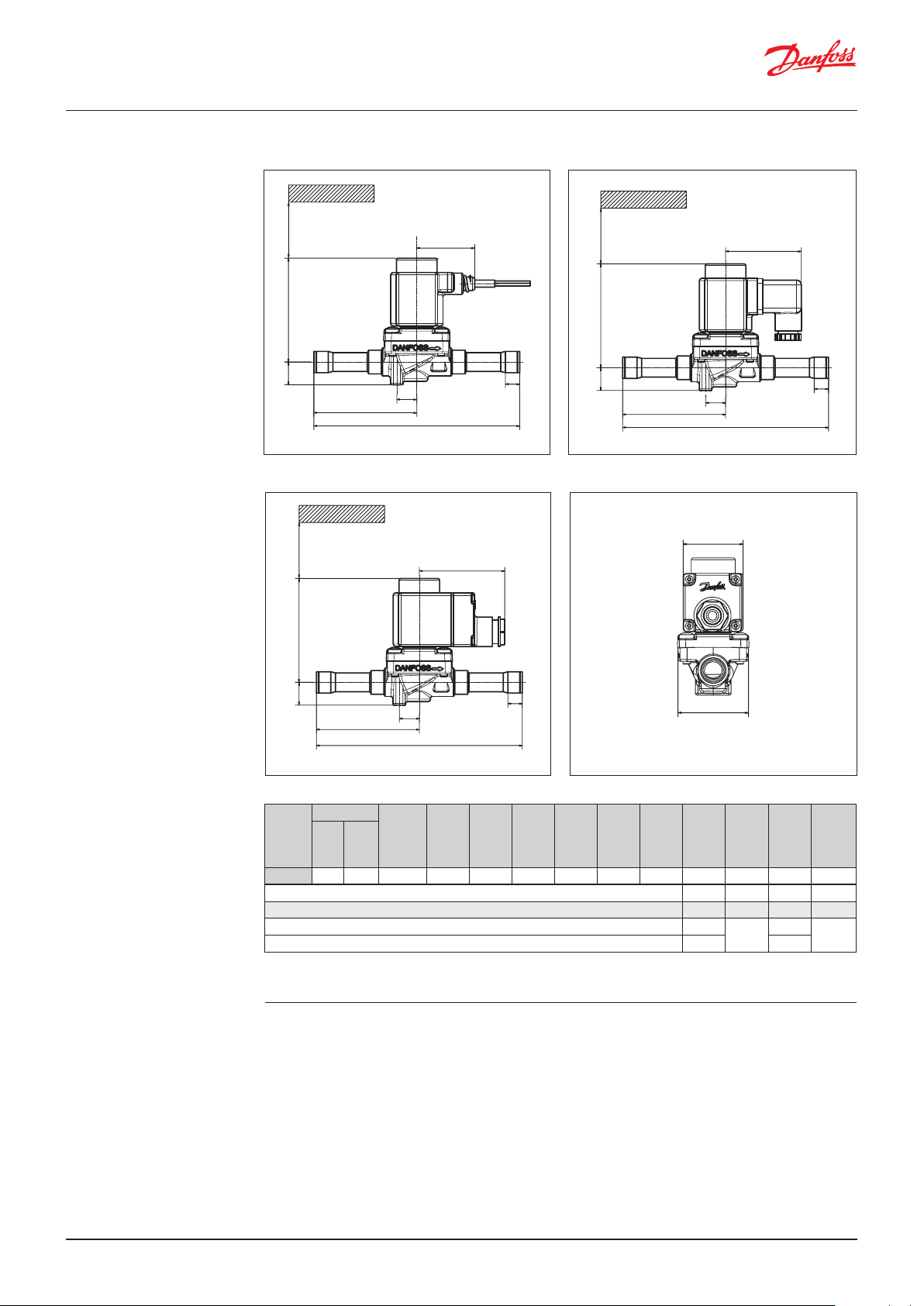

EVR 2 - EVR 3 Attacco a brasare

Bobina cavo1)

Bobina morsettiera3)

Min. 65 mm

Bobina connettore DIN2)

Min. 65 mm

Vista posteriore

Tipo

EVR 2

EVR 3

Attacco

[in] [mm]

⁄4 6 14 73 9 101 50,5 7 – 34 – 0,16

⁄8 10 14 73 9 117 58,5 8 – 34 – 0,17

[mm]

[mm]L[mm]

[mm]

Peso netto

[mm]W[mm]

[mm]

W1 max.

[mm]

senza

bobina

Bobina cavo1) 49 – 46 –

Bobina connettore DIN2) 64 – 47 –

Bobina morsettiera 10 W3) 72

Bobina morsettiera 12/20 W3) 80 68

–

Peso netto bobina

10 W: circa 0,3 kg 12 e 20 W: circa 0,5 kg

Per i disegni CAD dei singoli codici, visitare www.danfoss.com/products/categories/

[kg]

–

DKRCC.PD.BB0.E9.06 | 17

Min. 65 mm

Scheda tecnia | Elettrovalvole, tipos EVR 2 - EVR 40 Versione 2

Dimensioni e pesi

EVR 4 - EVR 6 - EVR 8 Attacco a brasare

Bobina cavo1)

Bobina morsettiera3)

Bobina connettore DIN2)

Min. 65 mm

Asta manuale

Vista posteriore

Tipo

Attacco

[in] [mm]

Aziona-

mento

manuale

[mm]

Peso

netto

[mm]

[mm]L[mm]

[mm]

[mm]W[mm]

max.

[mm]

senza

bobina

[kg]

EVR 43⁄8 10 No 14 78 10 — — 117 58,5 8 — 34 — 0,19

⁄8 10 Sí 14 78 10 48 30 117 58,5 8 — 34 — 0,19

⁄8 10 No 14 78 10 — — 111 55,5 8 — 34 — 0,19

EVR 6

⁄2 12 Sí 14 78 10 48 30 127 63,5 10 — 34 — 0,20

⁄2 12 No 14 78 10 — — 127 63,5 10 — 34 — 0,20

⁄2 12 Sí 14 78 10 48 30 127 63,5 10 — 34 — 0,20

EVR 8

⁄2 12 No 14 78 10 — — 127 63,5 10 — 34 — 0,20

⁄8 16 No 14 78 10 — — 163 81,5 12 — 34 — 0,20

Bobina cavo1) 49 — 46 —

Bobina connettore DIN2) 64 — 47 —

Bobina morsettiera 10 W3) 72

Terminal box coil 12 / 20 W3) 80 68

—

Peso netto bobina

10 W: circa 0,3 kg 12 e 20 W: circa 0,5 kg

Per i disegni 3D, visitare www.danfoss.com/products/categories/

DKRCC.PD.BB0.E9.06 | 18

Min. 65 mm

Scheda tecnia | Elettrovalvole, tipos EVR 2 - EVR 40 Versione 2

Dimensioni e pesi

EVR 10 Attacco a brasare

Bobina cavo1)

Bobina morsettiera3)

Min. 65 mm

Bobina connettore DIN2)

Min. 65 mm

3 H

Asta manuale

Vista posteriore

Tipo

EVR 10

Attacco

Aziona-

mento

[in] [mm]

⁄2 12 Sí 15 82 10 48 29 128 64 10 – 46 – 0,39

⁄8 10 No 15 82 10 – – 118 59 – – 46 – 0,34

⁄8 16 No 15 82 10 – – 163 81,5 12 – 46 – 0,38

⁄8 16 Sí 15 82 10 48 29 163 81,5 12 – 46 – 0,40

manuale

[mm]

Peso

netto

[mm]

[mm]L[mm]

[mm]

[mm]W[mm]

max.

[mm]

senza

bobina

[kg]

Bobina cavo1) 49 – 46 –

Bobina connettore DIN2) 64 – 47 –

Bobina morsettiera 10 W3) 72

Bobina morsettiera 12/20 W3) 80 68

–

Peso netto bobina

10 W: circa 0,3 kg 12 e 20 W: circa 0,5 kg

Per i disegni 3D, visitare www.danfoss.com/products/categories/

DKRCC.PD.BB0.E9.06 | 19

Min. 65 mm

Scheda tecnia | Elettrovalvole, tipos EVR 2 - EVR 40 Versione 2

Dimensioni e pesi

EVR 15 - EVR 18 Attacco a brasare

Bobina cavo1)

Bobina morsettiera3)

Bobina connettore DIN2)

Asta manuale

Vista posteriore

Attacco

Aziona-

Tipo

EVR 15

[in] [mm]

⁄8 16 Sí 19 89 54 174 87 12 17 – 56 – 0,70

⁄8 16 No 19 89 – 174 87 12 17 – 56 – 0,70

⁄8 22 No 19 89 – 174 87 17 17 – 56 – 0,70

manuale

mento

[mm]

[mm]L[mm]

[mm]

EVR 187⁄8 22 Sí 19 89 54 179 89,5 17 17 – 56 – 0,70

Bobina cavo1) 49 – 46 –

Bobina connettore DIN2) 64 – 47 –

Bobina morsettiera 10 W3) 72

Bobina morsettiera 12/20 W3) 80 68

[mm]

[mm]W[mm]

–

max.

[mm]

Peso

netto

senza

bobina

[kg]

–

Peso netto bobina

10 W: circa 0,3 kg 12 e 20 W: circa 0,5 kg

Per i disegni 3D, visitare www.danfoss.com/products/categories/

DKRCC.PD.BB0.E9.06 | 20

Min. 65 mm

Scheda tecnia | Elettrovalvole, tipos EVR 2 - EVR 40 Versione 2

Dimensioni e pesi

EVR 20 - EVR 22 Attacco a brasare

Bobina cavo1)

Bobina morsettiera3)

Bobina connettore DIN2)

Asta manuale

Vista posteriore

[mm]

[mm]L[mm]

Peso

netto

[mm]

[mm]W[mm]

–

max.

[mm]

senza

bobina

Attacco

Aziona-

Tipo

EVR 20

[in] [mm]

⁄8 22 Sí 19 93 56 190 95 17 20 – 72 – 1,26

⁄8 22 No 19 93 – 190 95 17 20 – 72 – 1,26

manuale

mento

[mm]

1 1⁄8 28 No 19 93 – 217 108,5 20 20 – 72 – 1,31

1 1⁄8 28 Sí 19 93 56 222 111 20 20 – 72 – 1,31

EVR 22

1 1⁄8 28 No 19 93 – 267 133,5 20 20 – 72 – 1,47

1 3⁄8 35 No 19 93 – 292 146 25 20 – 72 – 1,47

Bobina cavo1) 49 – 46 –

Bobina connettore DIN2) 64 – 47 –

Bobina morsettiera 10 W3) 72

Bobina morsettiera 12/20 W3) 80 68

Peso netto bobina

10 W: circa 0,3 kg 12 e 20 W: circa 0,5 kg

Per i disegni 3D, visitare www.danfoss.com/products/categories/

DKRCC.PD.BB0.E9.06 | 21

[kg]

–

Min. 65 mm

Scheda tecnia | Elettrovalvole, tipos EVR 2 - EVR 40 Versione 2

Dimensioni e pesi

EVR 25 Attacco a brasare

Bobina cavo1)

Bobina morsettiera3)

Bobina connettore DIN2)

Asta manuale

Vista posteriore

Tipo

Attacco

[in] [mm]

Aziona-

mento

manuale

[mm]

[mm]L[mm]

[mm]

[mm]W[mm]

[mm]

W1 max.

[mm]

Peso netto senza

bobina

1 1⁄8 28 Sí 39 138 71 255 127,5 20 – 82 – 2,67*

EVR 25

1 1⁄8 28 No 39 138 – 255 127,5 20 – 82 – 2,67*

1 3⁄8 35 Sí 39 138 71 281 140,5 25 – 82 – 2,80*

1 3⁄8 35 No 39 138 – 281 140,5 25 – 82 – 2,80*

* Stelo manuale: +0,060 kg

Bobina cavo1) 49 – 46 –

Bobina connettore DIN2) 64 – 47 –

Bobina morsettiera 10 W3) 72

Bobina morsettiera 12/20 W3) 80 68

–

Peso netto bobina

10 W: circa 0,3 kg 12 e 20 W: circa 0,5 kg

Per i disegni 3D, visitare www.danfoss.com/products/categories/

[kg]

–

DKRCC.PD.BB0.E9.06 | 22

Min. 65 mm

Scheda tecnia | Elettrovalvole, tipos EVR 2 - EVR 40 Versione 2

Dimensioni e pesi

EVR 32 - EVR 40 Attacco a brasare

Bobina cavo1)

Bobina morsettiera3)

Bobina connettore DIN2)

Asta manuale

Vista posteriore

[mm]

[mm]L[mm]

[mm]

Peso

netto

[mm]W[mm]

[mm]

W1 max.

–

[mm]

senza

bobina

[kg]

Attacco

Aziona-

Tipo

[in] [mm]

mento

manuale

[mm]

1 3⁄8 35 Sí – 111 55 280 140 25 – 81 – 4,30

1 3⁄8 35 No 51 111 – 280 140 25 – 81 – 4,30

EVR 32

1 5⁄8 42 Sí – 111 55 280 140 29 – 81 – 4,40

1 5⁄8 42 No 51 111 – 280 140 29 – 81 – 4,40

2 1⁄8 – Sí – 111 55 280 140 34 – 80 – 4,57

2 1⁄8 – No 51 111 – 280 140 34 – 80 – 4,57

1 5⁄8 42 Sí – 111 55 280 140 29 – 81 – 4,40

EVR 40

1 5⁄8 42 No 51 111 – 280 140 29 – 81 – 4,40

2 1⁄8 – Sí – 111 55 280 140 34 – 80 – 4,57

2 1⁄8 – No 51 111 – 280 140 34 – 80 – 4,57

Bobina cavo1) 49 – 46 –

Bobina connettore DIN2) 64 – 47 –

Bobina morsettiera 10 W3) 72

Bobina morsettiera 12/20 W3) 80 68

Peso netto bobina

10 W: circa 0,3 kg 12 e 20 W: circa 0,5 kg

Per i disegni 3D, visitare www.danfoss.com/products/categories/

DKRCC.PD.BB0.E9.06 | 23

–

Min. 65 mm

Scheda tecnia | Elettrovalvole, tipos EVR 2 - EVR 40 Versione 2

Dimensioni e pesi

EVRC 15 Attacco a brasare

Bobina cavo1)

Bobina morsettiera3)

Bobina connettore DIN2)

Vista posteriore

Tipo

Attacco

[in] [mm]

Aziona-

mento

manuale

[mm]L[mm]

[mm]

[mm]W[mm]

W1 max.

[mm]

Peso netto

senza

bobina

[kg]

EVRC 155⁄8 16 No 19 89 174 87 12 17 – 56 – 0,70

Bobina cavo1) 49 – 46 –

Bobina connettore DIN2) 64 – 47 –

Bobina morsettiera 10 W3) 72

Bobina morsettiera 12/20 W3) 80 68

–

Peso netto bobina

10 W: circa 0,3 kg 12 e 20 W: circa 0,5 kg

Per i disegni 3D, visitare www.danfoss.com/products/categories/

–

DKRCC.PD.BB0.E9.06 | 24

Min. 65 mm

Scheda tecnia | Elettrovalvole, tipos EVR 2 - EVR 40 Versione 2

Dimensioni e pesi

EVRC 20 Attacco a brasare

Bobina morsettiera3)

Bobina connettore DIN2)Bobina cavo1)

Vista posteriore

Tipo

Attacco

[in] [mm]

Aziona-

mento

manuale

[mm]L[mm]

[mm]

[mm]W[mm]

W1 max.

[mm]

Peso

netto senza

bobina

[kg]

EVRC 207⁄8 22 No 19 93 190 95 17 20 – 72 – 1,26

Bobina cavo1) 49 – 46 –

Bobina connettore DIN2) 64 – 47 –

Bobina morsettiera 10 W3) 72

Bobina morsettiera 12/20 W3) 80 68

–

Peso netto bobina

10 W: circa 0,3 kg 12 e 20 W: circa 0,5 kg

Per i disegni 3D, visitare www.danfoss.com/products/categories/

DKRCC.PD.BB0.E9.06 | 25

Min. 65 mm

Scheda tecnia | Elettrovalvole, tipos EVR 2 - EVR 40 Versione 2

Dimensioni e pesi

EVR 2 - EVR 3 Attacco a cartella

Bobina cavo1)

Bobina morsettiera3)

Bobina connettore DIN2)

Vista posteriore

Tipo

EVR 2

EVR 3

Attacco

[in] [mm]

⁄4 6 14 73 9 75 37,5 – 34 – 0,18

⁄8 10 14 73 9 75 37,5 – 34 – 0,18

[mm]

[mm]L[mm]

[mm]

[mm]W[mm]

W1 max.

[mm]

Peso netto senza

bobina

[kg]

Bobina cavo1) 49 – 46 –

Bobina connettore DIN2) 64 – 47 –

Bobina morsettiera 10 W3) 72

Bobina morsettiera 12/20 W3) 80 68

–

Peso netto bobina

10 W: circa 0,3 kg 12 e 20 W: circa 0,5 kg

Per i disegni 3D, visitare www.danfoss.com/products/categories/

DKRCC.PD.BB0.E9.06 | 26

Min. 65 mm

Scheda tecnia | Elettrovalvole, tipos EVR 2 - EVR 40 Versione 2

Dimensioni e pesi

EVR 6 Attacco a cartella

Bobina cavo1)

Bobina morsettiera3)

Min. 65 mm

Bobina connettore DIN2)

Vista posteriore

Tipo

EVR 6

Attacco

[in] [mm]

⁄8 10 14 77 10 82 41 – 34 – 0,21

⁄2 12 14 77 10 88 44 – 34 – 0,22

[mm]

[mm]L[mm]

[mm]

[mm]W[mm]

W1 max.

[mm]

Peso netto senza

bobina

Bobina cavo1) 49 – 46 –

Bobina connettore DIN2) 64 – 47 –

Bobina morsettiera 10 W3) 72

Bobina morsettiera 12/20 W3) 80 68

–

Peso netto bobina

10 W: circa 0,3 kg 12 e 20 W: circa 0,5 kg

Per i disegni 3D, visitare www.danfoss.com/products/categories/

[kg]

–

DKRCC.PD.BB0.E9.06 | 27

Min. 65 mm

Scheda tecnia | Elettrovalvole, tipos EVR 2 - EVR 40 Versione 2

Dimensioni e pesi

EVR 10 Attacco a cartella

Bobina cavo1)

Bobina morsettiera3)

Bobina connettore DIN2)

Vista posteriore

Tipo

EVR 10

Attacco

[in] [mm]

⁄2 12 15 82 10 103 51,5 – 46 – 0,44

⁄8 16 15 82 10 110 55 – 46 – 0,45

[mm]

[mm]L[mm]

[mm]

[mm]W[mm]

W1 max.

[mm]

Peso netto senza

bobina

Bobina cavo1) 49 – 46 –

Bobina connettore DIN2) 64 – 47 –

Bobina morsettiera 10 W3) 72

Bobina morsettiera 12/20 W3) 80 68

–

Peso netto bobina

10 W: circa 0,3 kg 12 e 20 W: circa 0,5 kg

Per i disegni 3D, visitare www.danfoss.com/products/categories/

[kg]

–

DKRCC.PD.BB0.E9.06 | 28

Min. 65 mm

Scheda tecnia | Elettrovalvole, tipos EVR 2 - EVR 40 Versione 2

Dimensioni e pesi

EVR 15 Attacco a cartella

Bobina cavo1)

Min. 65 mm

2 H

Bobina connettore DIN2)

Bobina morsettiera3) Asta manuale

Vista posteriore

Tipo

EVR 15

Attacco

Aziona-

mento

[in] [mm]

⁄8 16 Sí 19 89 53 131 65,5 17 – 56 – 0,78

⁄8 16 No 19 89 – 131 65,5 17 – 56 – 0,78

manuale

[mm]

[mm]L[mm]

[mm]

[mm]W[mm]

[mm]

W1 max.

[mm]

Peso

netto

senza

bobina

Bobina cavo1) 49 – 46 –

Bobina connettore DIN

Bobina morsettiera 10 W3) 72

Bobina morsettiera 12/20 W3) 80 68

64 – 47 –

–

Peso netto bobina

10 W: circa 0,3 kg 12 e 20 W: circa 0,5 kg

Per i disegni 3D, visitare www.danfoss.com/products/categories/

[kg]

–

DKRCC.PD.BB0.E9.06 | 29

Min. 65 mm

Scheda tecnia | Elettrovalvole, tipos EVR 2 - EVR 40 Versione 2

Dimensions andweights

EVR 15 Flange connection

Cable coil1)

Terminal box coil3)

DIN plug coil2)

Min. 65 mm

Manual stem

End view

Peso netto senza

bobina

Tipo

EVR 15

Aziona-

mento

manuale

[mm]

[mm]L[mm]

[mm]

[mm]W[mm]

W1 max.

[mm]

Sí 19 89 53 126 33,8 17 – 80 – 0,64

No 19 89 – 126 33,8 17 – 80 – 0,64

Bobina cavo1) 49 – 46 –

Bobina connettore DIN

Bobina morsettiera 10 W3) 72

Bobina morsettiera 12/20 W3) 80 68

64 – 47 –

–

Peso netto bobina

10 W: circa 0,3 kg 12 e 20 W: circa 0,5 kg

Peso set ange

0.6 kg Per i disegni 3D, visitare www.danfoss.com/products/categories/

DKRCC.PD.BB0.E9.06 | 30

[kg]

–

Min. 65 mm

Scheda tecnia | Elettrovalvole, tipos EVR 2 - EVR 40 Versione 2

Dimensions andweights

EVR 20 Flange connection

Cable coil1)

DIN plug coil2)

Terminal box coil3) Manual stem

Min. 65 mm

End view

Peso netto senza

bobina

Tipo

EVR 20

Aziona-

mento

manuale

[mm]

[mm]L[mm]

[mm]

[mm]W[mm]

W1 max.

[mm]

Sí 19 93 56 156 42,5 20 – 96 – 1,20

No 19 93 – 156 42,5 20 – 96 – 1,20

Bobina cavo1) 49 – 46 –

Bobina connettore DIN

Bobina morsettiera 10 W3) 72

Bobina morsettiera 12/20 W3) 80 68

64 – 47 –

–

Peso netto bobina

10 W: circa 0,3 kg 12 e 20 W: circa 0,5 kg

Peso set ange

0.6 kg Per i disegni 3D, visitare www.danfoss.com/products/categories/

DKRCC.PD.BB0.E9.06 | 31

[kg]

–

Scheda tecnia | Elettrovalvole, tipos EVR 2 - EVR 40 Versione 2

Tabella estesa di Capacità Liquido

Tipo

Capacità liquido Qe [kW] a una perdita di c arico attraverso la valvola ∆p [bar]

0,1 0,2 0,3 0,4 0,5

R22/R407C

EVR 2 2,46 3,48 4,27 4,93 5,51

EVR 3 4,43 6,27 7, 68 8,87 9,92

EVR 4 11, 17 15,79 19,34 22,34 24,97

EVR 6 14,62 20,67 25,32 29,24 32,69

EVR 8 17,41 24, 62 30,15 34,82 38,93

EVR 10 30,71 43,44 53,20 61, 43 68,68

EV R 15 4 7,3 0 66,90 81, 93 94,60 105,77

EVR 18 61,92 8 7,57 1 07, 25 123, 84 13 8,4 6

EVR 20 98,22 13 8,9 0 170 ,12 196,4 4 219,6 2

EVR 22 112 ,01 158 ,41 19 4,02 224,03 250, 47

EVR 25 51, 75 2 27,4 0 278 ,51 321,59 359, 55

EVR 32 88, 41 388,60 475,94 5 49,56 614, 43

EVR 40 127, 81 5 62,11 688,44 794,94 888,78

R134a

EVR 2 2,28 3,22 3,95 4,56 5,10

Le capacità sono basate su: – temperatura del liquido tl = 25 °C a monte della valvola, – temperatura di evaporazione te = -10 °C, surriscaldamento 0 K.

EVR 3 4 ,10 5,80 7,11 8 ,21 9,17

EVR 4 10,33 14, 61 17, 90 20,67 23,10

EVR 6 13, 52 19,13 23,42 27, 05 30, 24

EVR 8 16, 11 22,78 27, 90 32,21 36,02

EVR 10 28,42 40 ,19 49,22 56,83 63,54

EV R 15 43,76 61,8 9 75,80 87,52 97, 8 6

EVR 18 57, 29 81, 01 99,22 114 ,5 7 128 ,10

EVR 20 90,87 128 ,51 157, 39 181,74 2 03,19

EVR 22 103,63 14 6,56 179, 50 20 7,2 6 2 31,73

EVR 25 4 7,8 7 210, 38 257,66 2 97,5 2 332,6 4

EVR 32 81,79 359,52 440,32 50 8,43 568,45

EVR 40 118, 24 520,0 4 636,92 735,45 822,26

Fattori di correzione

Quando si dimensionano le valvole, la capacità dell'impianto deve essere moltiplicata per un fattore di correzione in base alla temperatura del liquido tl a monte della valvola/evaporatore.

Dopo aver calcolato la capacità corretta, la selezione può essere eettuata dalla tabella.

Fattori di correzione basati sulla temperatura del liquido t

tl [°C] -10 0 10 15 20 25 30 35 40 45 50

R22 1.31 1. 22 1.13 1.0 9 1.04 1.0 0 0.96 0.91 0.86 0.82 0.77

R407C 1.38 1. 27 1.16 1.11 1. 05 1.00 0.9 4 0.89 0. 83 0.77 0.72

R134 a 1. 37 1.27 1.16 1.11 1.05 1.0 0 0.95 0.89 0.84 0.78 0.73

DKRCC.PD.BB0.E9.06 | 32

Scheda tecnia | Elettrovalvole, tipos EVR 2 - EVR 40 Versione 2

Tabella estesa di Capacità Liquido

(continua)

Tipo

Capacità liquido Qe [kW] a una perdita di c arico attraverso la valvola ∆p [bar]

0,1 0,2 0,3 0,4 0,5

R404A/R507

EVR 2 1, 67 2,36 2,89 3,34 3,73

EVR 3 3,00 4,25 5,20 6,01 6,72

EVR 4 7, 56 10 ,70 13,10 15 ,13 16,91

EVR 6 9,90 14,0 0 17,15 19, 80 2 2,13

EVR 8 11,7 9 16,67 20,42 23,58 26,36

EVR 10 20,80 29, 41 36,02 41,6 0 46, 51

EV R 15 32,03 45,30 55,48 64,07 71, 63

EVR 18 41,93 59,30 72,63 83,86 93,76

EVR 20 66,51 94,06 115,20 133 ,0 2 148, 73

EVR 22 75,85 10 7,2 8 131,38 151, 71 169,62

EVR 25 35,04 153,99 18 8,60 217, 78 243,48

EVR 32 59,87 263 ,15 322,30 37 2,16 416 ,08

EVR 40 86,55 380,65 466,20 538,33 6 01,87

R410A

EVR 2 2,42 3, 42 4,18 4,83 5,40

Le capacità sono basate su: – temperatura del liquido tl = 25 °C a monte della valvola, – temperatura di evaporazione te = -10 °C, surriscaldamento 0 K.

EVR 3 4,35 6,15 7,53 8,69 9,72

EVR 4 10,95 15,4 8 18 ,96 21,9 0 24,48

EVR 6 14,33 20,27 24,82 28,66 32,0 4

EVR 8 17, 07 24,14 29,56 34,14 38,16

EVR 10 3 0,11 42,58 5 2,15 60,22 67, 33

EV R 15 46,37 65,58 80,32 92 ,74 103,69

EVR 18 60,70 85, 85 105,14 121,41 13 5, 73

EVR 20 96,29 13 6,17 16 6,77 192 ,5 7 215,3 0

EVR 22 109,81 155 ,30 190,2 0 219 ,6 2 245,55

EVR 25 50,73 222,93 273,03 315, 27 352,48

EVR 32 86,67 380,96 466,58 538,76 6 02,35

EVR 40 125, 29 5 51,0 6 674,9 0 779, 31 871, 30

Fattori di correzione

Quando si dimensionano le valvole, la capacità dell'impianto deve essere moltiplicata per un fattore di correzione in base alla temperatura del liquido tl a monte della valvola/evaporatore.

Dopo aver calcolato la capacità corretta, la selezione può essere eettuata dalla tabella.

Fattori di correzione basati sulla temperatura del liquido t

tl [°C] -10 0 10 15 20 25 30 35 40 45 50

R404A/R507 1.5 0 1.3 6 1.22 1.14 1.07 1.0 0 0.93 0.85 0.78 0.70 0.62

R410A 1.39 1. 28 1.17 1.12 1.06 1.00 0.94 0.88 0.82 0.76 0.69

DKRCC.PD.BB0.E9.06 | 33

Scheda tecnia | Elettrovalvole, tipos EVR 2 - EVR 40 Versione 2

Tabella estesa di Capacità Liquido

(continua)

Tipo

EVR 2 3,45 4,88 5,98 6,90 7,72

EVR 3 6,21 8,79 10,76 12, 43 13 ,89

EVR 4 15, 65 22 ,13 2 7,11 31,3 0 34,99

EVR 6 20,48 28,97 35,48 40,97 45,80

EVR 8 24,40 34,50 42, 25 48,79 54,55

EVR 10 43,04 60,86 74,54 86,07 96,23

EV R 15 66,28 93, 74 114 ,8 0 13 2, 56 14 8, 21

EVR 18 86 ,76 122 ,7 0 150, 28 173 ,5 3 194, 01

EVR 20 137,63 19 4,63 238 ,37 275,25 307, 74

EVR 22 156 ,96 221,97 271, 86 313,91 350,97

EVR 2 2,74 3,88 4,75 5,49 6 ,13

EVR 3 4,94 6,98 8,55 9,87 11 ,0 4

EVR 4 12,43 1 7, 58 21,54 24, 87 27,8 0

EVR 6 16,27 23,01 28 ,19 32, 55 36,39

EVR 8 19, 38 2 7,41 33,57 38,76 43,34

EVR 10 3 4,19 48,36 59, 22 68,38 76, 46

EV R 15 52,66 74,47 91,21 105,32 117, 75

EVR 18 68,93 97,4 9 119 ,4 0 13 7,87 15 4,14

EVR 20 109,34 15 4,6 3 189,39 218,68 24 4,50

EVR 22 124 ,70 176 ,35 215,99 249,4 0 278, 84

Capacità liquido Qe [kW] a una perdita di c arico attraverso la valvola ∆p [bar]

0,1 0,2 0,3 0,4 0,5

R32

R290

Le capacità sono basate su: – temperatura del liquido tl = 25 °C a monte della valvola, – temperatura di evaporazione te = -10 °C, surriscaldamento 0 K.

R600a

EVR 2 2,76 3,91 4,78 5,52 6,18

EVR 3 4,97 7, 03 8 ,61 9,94 11,12

EVR 4 12, 52 17, 71 21, 69 25,04 28,00

EVR 6 16,39 2 3,17 28,38 32,77 36,64

EVR 8 19, 52 27, 60 33,80 39,03 43,64

EVR 10 34,43 48,69 59,64 68,86 76,99

EV R 15 53,03 74,9 9 91,8 5 106,0 5 118,57

EVR 18 69, 41 98 ,17 120,2 3 138 ,83 155, 21

EVR 20 110,10 155,71 190,71 220 ,21 24 6,20

EVR 22 125 ,57 1 77,58 217,50 251,14 280,79

Fattori di correzione

Quando si dimensionano le valvole, la capacità dell’impianto deve essere moltiplicata per un fattore di correzione in base alla temperatura del liquido tl a monte della valvola/evaporatore.

Dopo aver calcolato la capacità corretta, la selezione può essere eettuata dalla tabella.

Fattori di correzione basati sulla temperatura del liquido t

tl [°C] -10 0 10 15 20 25 30 35 40 45 50

R32 1,31 1,23 1,14 1,09 1,05 1,0 0 0,95 0,90 0,86 0, 81 0,75

R290 1,3 6 1,2 6 1,16 1,11 1,05 1, 00 0,95 0,89 0,84 0,78 0,73

R600a 1,34 1, 25 1,15 1,10 1,05 1, 00 0,95 0,90 0, 85 0,80 0,75

DKRCC.PD.BB0.E9.06 | 34

Scheda tecnia | Elettrovalvole, tipos EVR 2 - EVR 40 Versione 2

Tabella Capacità Aspirazione

Le capacità sono basate sulla temperatura del liquido a monte dell'evaporatore tl=25°C

I valori della tabella si riferiscono alla capacità dell’evaporatore e sono forniti in funzione della temperatura di evaporazione te e perdita di carico ∆p attraverso la valvola.

Tipo

EVR 2

EVR 3

EVR 4

EVR 6

EVR 8

EVR 10

Perdita di

carico

∆p [bar]

Capacità vapore aspirazione Qe [kW] alla temperatura di evaporazione te [°C]

-40 -30 -20 -10 0 10 15

R22/R407C

0,1 0 ,14 0,18 0,22 0,27 0,33 0,40 0,43

0,15 0,16 0, 21 0,27 0,33 0,40 0,48 0,52

0,2 0,18 0, 24 0,31 0,38 0,46 0,55 0,60

0,1 0,25 0, 32 0,40 0,49 0,60 0,71 0,77

0,15 0,29 0,38 0,49 0,60 0,73 0, 87 0,94

0,2 0, 33 0 ,43 0,55 0,69 0,83 1,00 1,09

0,1 0,62 0,80 1, 01 1, 24 1, 50 1,79 1,95

0,15 0 ,74 0,97 1, 22 1,51 1, 83 2,19 2,38

0,2 0,82 1, 09 1,39 1, 73 2 ,10 2,51 2,74

0,1 0,81 1,05 1, 32 1, 63 1,97 2,35 2,55

0,15 0,97 1, 26 1,6 0 1,98 2,40 2,86 3 ,11

0,2 1, 08 1,43 1, 82 2,26 2,75 3,29 3,58

0,1 0,97 1,2 5 1,58 1,94 2,35 2,80 3,04

0,15 1,15 1,50 1,91 2,35 2,85 3,41 3,71

0,2 1, 29 1,70 2 ,17 2,69 3,28 3,92 4,27

0,1 1, 71 2,21 2,78 3,42 4,14 4,93 5,36

0,15 2,03 2,65 3,36 4,15 5,04 6,02 6,54

0,2 2, 27 3,01 3,83 4,75 5,78 6 ,91 7,5 2

0,1 2,63 3,40 4,28 5,27 6,37 7, 60 8,26

Le capacità sono basate su vapore deidratato e saturo a monte della valvola.

Durante il funzionamento con vapore surriscaldato a monte della valvola, le capacità sono diminuite del 4% per ogni 10 K di surriscaldamento.

EV R 15

EVR 18

0,15 3,12 4,09 5,18 6,40 7,76 9, 26 10,07

0,2 3, 49 4,63 5,90 7, 32 8,90 10,65 11,59

0,1 3,44 4, 45 5,60 6,90 8,34 9,9 5 10,81

0,15 4,09 5,35 6,78 8,37 10,15 12,13 13,19

0,2 4,57 6,06 7,72 9,58 11,65 13,9 4 15 ,17

Fattori di correzione

Quando si dimensionano le valvole, la capacità dell'impianto deve essere moltiplicata per un fattore di correzione in base alla temperatura del liquido tl a monte della valvola di espansione.

Dopo aver calcolato la capacità corretta, la selezione può essere eettuata dalla tabella.

Fattori di correzione per la temperatura di evaporazione t

tl [°C] -40 -30 -20 -10 0 10 15

R22 0.52 0.66 0.82 1.00 1.20 1. 43 1.56

R407C 0.48 0.63 0.80 1. 00 1.23 1.49 1.6 4

DKRCC.PD.BB0.E9.06 | 35

Scheda tecnia | Elettrovalvole, tipos EVR 2 - EVR 40 Versione 2

Tabella estesa di Capacità Aspirazione

(continua)

Le capacità sono basate sulla temperatura del liquido a monte dell'evaporatore tl=25°C

I valori della tabella si riferiscono alla capacità dell’evaporatore e sono forniti in funzione della temperatura di evaporazione te e perdita di carico ∆p attraverso la valvola.

Le capacità sono basate su vapore deidratato e saturo a monte della valvola.

Durante il funzionamento con vapore surriscaldato a monte della valvola, le capacità sono diminuite del 4% per ogni 10 K di surriscaldamento.

Tipo

Perdita di

carico

∆p [bar]

Capacità vapore aspirazione Qe [kW] alla temperatura di evaporazione te [°C]

-40 -30 -20 -10 0 10 15

R22/R407C (continua)

0,1 5,46 7, 07 8,89 10,94 13,2 3 15,78 17,15

EVR 20

EVR 22

EVR 25 0,2 11, 87 15,73 20,06 24,89 30,26 36,20 39,39

EVR 32 0,2 20,29 26,88 34,27 42,53 51, 71 61, 86 6 7,32

EVR 40 0,2 29,35 38, 89 49,5 8 61, 52 74 ,79 89, 48 9 7,3 8

Fattori di correzione

Quando si dimensionano le valvole, la capacità dell'impianto deve essere moltiplicata per un fattore di correzione in base alla temperatura del liquido tl a monte della valvola di espansione.

Dopo aver calcolato la capacità corretta, la selezione può essere eettuata dalla tabella.

Fattori di correzione per la temperatura di evaporazione t

tl [°C] -40 -30 -20 -10 0 10 15

R22 0.52 0.66 0.82 1.00 1.20 1. 43 1.56

0,15 6,49 8,49 10,75 13, 28 16,11 19,24 20,92

0,2 7,25 9, 61 12,2 5 15,2 0 18 ,48 22 ,11 24,06

0,1 6,23 8,06 10,14 12,4 8 15,0 9 17, 99 19 ,56

0,15 7,4 0 9,68 12 ,26 15,15 18 ,37 21,9 4 23,86

0,2 8, 27 10,96 13,97 17,34 21,08 25,22 27,4 4

R407C 0.48 0.63 0.80 1. 00 1.23 1.49 1.6 4

DKRCC.PD.BB0.E9.06 | 36

Scheda tecnia | Elettrovalvole, tipos EVR 2 - EVR 40 Versione 2

Tabella estesa di Capacità Aspirazione

(continua)

Le capacità sono basate sulla temperatura del liquido a monte dell'evaporatore tl=25°C

Tipo

EVR 2

EVR 3

EVR 4

EVR 6

EVR 8

Perdita di

carico

∆p [bar]

0,1 0,08 0,12 0,16 0,20 0,25 0,31 0,35

0,15 0,10 0,14 0,19 0,24 0,31 0,38 0,42

0,2 0,10 0 ,15 0,21 0,28 0,35 0,43 0,48

0,1 0 ,15 0,21 0,28 0,36 0,46 0,56 0,62

0,15 0 ,17 0,25 0,34 0,44 0,55 0,68 0,76

0,2 0,18 0,27 0,38 0,50 0,63 0,78 0,87

0,1 0,38 0,53 0,71 0,91 1,15 1, 42 1,56

0,15 0,43 0,62 0,85 1,10 1,39 1,72 1,9 0

0,2 0,46 0,69 0,95 1,2 5 1,59 1,97 2,18

0,1 0,50 0,70 0,93 1,19 1,50 1,85 2,05

0,15 0,57 0, 82 1,11 1, 44 1,82 2,25 2,49

0,2 0,60 0,90 1,24 1,63 2,08 2,58 2,86

0,1 0,59 0,83 1,10 1,42 1,79 2,21 2,44

0,15 0,67 0,97 1,32 1, 71 2,17 2,68 2,97

0,2 0,72 1,08 1,48 1,94 2, 47 3,07 3,4 0

Capacità vapore aspirazione Qe [kW] alla temperatura di evaporazione te [°C]

-40 -30 -20 -10 0 10 15

R134a

I valori della tabella si riferiscono alla capacità dell’evaporatore e sono forniti in funzione della temperatura di evaporazione te e perdita di carico ∆p attraverso la valvola.

Le capacità sono basate su vapore deidratato e saturo a monte della valvola.

Durante il funzionamento con vapore surriscaldato a monte della valvola, le capacità sono diminuite del 4% per ogni 10 K di surriscaldamento.

0,1 1, 05 1,4 6 1,95 2,51 3,16 3,89 4,30

EVR 10

EV R 15

EVR 18

0,15 1,19 1,72 2,32 3,02 3,82 4,73 5,23

0,2 1, 27 1,90 2 ,61 3, 43 4,36 5,42 6,00

0,1 1, 61 2,25 3,00 3,86 4,86 6,00 6,63

0,15 1,8 3 2,65 3,58 4,65 5,89 7, 29 8,06

0,2 1,95 2,92 4,03 5,28 6,72 8,35 9, 25

0,1 2,11 2,95 3,93 5,06 6,36 7, 85 8,67

0,15 2,40 3,46 4,69 6,09 7, 70 9, 54 10 ,55

0,2 2,56 3, 83 5,27 6,92 8,79 10,93 12,10

Fattori di correzione

Quando si dimensionano le valvole, la capacità dell'impianto deve essere moltiplicata per un fattore di correzione in base alla temperatura del liquido tl a monte della valvola di espansione.

Dopo aver calcolato la capacità corretta, la selezione può essere eettuata dalla tabella.

Fattori di correzione per la temperatura di evaporazione t

tl [°C] -40 -30 -20 -10 0 10 15

R134 a 0,45 0,61 0,79 1,00 1,2 5 1,53 1,69

DKRCC.PD.BB0.E9.06 | 37

Scheda tecnia | Elettrovalvole, tipos EVR 2 - EVR 40 Versione 2

Tabella estesa di Capacità Aspirazione

(continua)

Le capacità sono basate sulla temperatura del liquido a monte dell'evaporatore tl=25°C

I valori della tabella si riferiscono alla capacità dell’evaporatore e sono forniti in funzione della temperatura di evaporazione te e perdita di carico ∆p attraverso la valvola.

Le capacità sono basate su vapore deidratato e saturo a monte della valvola.

Durante il funzionamento con vapore surriscaldato a monte della valvola, le capacità sono diminuite del 4% per ogni 10 K di surriscaldamento.

Tipo

Perdita di

carico

∆p [bar]

Capacità vapore aspirazione Qe [kW] alla temperatura di evaporazione te [°C]

-40 -30 -20 -10 0 10 15

R134a (continua)

0,1 3,35 4,68 6,23 8 ,02 10, 09 12, 46 13,76

EVR 20

EVR 22

EVR 25 0,2 6,64 9,9 4 13,6 8 17,9 6 22,84 28,38 31,43

EVR 32 0,2 11. 35 16 ,99 23,38 30,69 39,03 48,51 53,71

EVR 40 0,2 16, 42 24,57 33, 83 44,40 56,46 70,16 77, 68

Fattori di correzione

Quando si dimensionano le valvole, la capacità dell'impianto deve essere moltiplicata per un fattore di correzione in base alla temperatura del liquido tl a monte della valvola di espansione.

Dopo aver calcolato la capacità corretta, la selezione può essere eettuata dalla tabella.

Fattori di correzione per la temperatura di evaporazione t

tl [°C] -40 -30 -20 -10 0 10 15

R134 a 0,45 0,61 0,79 1,00 1,2 5 1,53 1,69

0,15 3 ,81 5,49 7, 43 9,66 12,22 15,13 16,74

0,2 4,06 6,07 8,36 10,97 13 ,95 17,34 19,2 0

0,1 3,82 5,34 7,10 9,15 11, 51 14,21 15 ,69

0,15 4,34 6, 27 8,48 11, 02 13 ,94 17,2 6 19, 09

0,2 4,63 6,92 9,53 12 ,51 15 ,91 19, 77 21,8 9

DKRCC.PD.BB0.E9.06 | 38

Scheda tecnia | Elettrovalvole, tipos EVR 2 - EVR 40 Versione 2

Tabella estesa di Capacità Aspirazione

(continua)

Le capacità sono basate sulla temperatura del liquido a monte dell'evaporatore tl=25°C

I valori della tabella si riferiscono alla capacità dell’evaporatore e sono forniti in funzione della temperatura di evaporazione te e perdita di carico ∆p attraverso la valvola.

Le capacità sono basate su vapore deidratato e saturo a monte della valvola.

Durante il funzionamento con vapore surriscaldato a monte della valvola, le capacità sono diminuite del 4% per ogni 10 K di surriscaldamento.

Tipo

Perdita di

carico

∆p [bar]

Capacità vapore aspirazione Q

-40 -30 -20 -10 0 10 15

[kW] alla temperatura di evaporazione t

[°C]

R404A/R507

0,1 0,11 0,15 0 ,19 0, 24 0,29 0,36 0,39

EVR 2

EVR 3

EVR 4

EVR 6

EVR 8

EVR 10

EV R 15

EVR 18

Fattori di correzione

Quando si dimensionano le valvole, la capacità dell'impianto deve essere moltiplicata per un fattore di correzione in base alla temperatura del liquido tl a monte della valvola di espansione.

Dopo aver calcolato la capacità corretta, la selezione può essere eettuata dalla tabella.

0,15 0,13 0 ,18 0,23 0,29 0,36 0,44 0,48

0,2 0,15 0,20 0,26 0,33 0,41 0,50 0,55

0,1 0,20 0,27 0,34 0,43 0,53 0,64 0,71

0,15 0,24 0,32 0,42 0,52 0,65 0,79 0,86

0,2 0, 27 0,37 0,47 0,60 0,74 0,90 0,99

0,1 0,51 0,67 0,86 1, 08 1, 33 1, 62 1,78

0,15 0, 61 0, 81 1,0 5 1, 32 1,63 1,9 8 2 ,17

0,2 0,69 0,92 1,19 1,51 1,87 2,27 2,50

0,1 0,67 0,88 1,13 1,42 1,75 2,12 2,33

0,15 0,80 1,06 1,37 1,72 2,13 2, 59 2,84

0,2 0,90 1, 21 1, 56 1,97 2,44 2,98 3, 27

0,1 0,80 1,05 1, 35 1, 69 2,08 2,53 2,77

0,15 0,95 1,26 1, 63 2,05 2,53 3,08 3,38

0,2 1, 07 1, 44 1,86 2,35 2,91 3,55 3,89

0,1 1,40 1, 85 2,37 2,98 3, 67 4,46 4,89

0,15 1,6 8 2,23 2,88 3, 62 4,47 5,44 5,97

0,2 1, 88 2,53 3, 28 4,15 5,13 6,26 6,87

0,1 2 ,16 2,85 3,66 4,59 5,65 6, 87 7, 53

0,15 2,58 3,44 4,43 5,57 6,89 8,38 9,20

0,2 2,90 3,90 5,06 6,39 7, 91 9, 63 10,58

0,1 2,83 3,73 4,78 6,00 7, 40 8,99 9, 86

0,15 3,38 4,50 5, 80 7,3 0 9,01 10,97 12 ,0 4

0,2 3,80 5 ,11 6,62 8,36 10,35 12, 61 13,85

Fattori di correzione per la temperatura di evaporazione t

tl [°C] -40 -30 -20 -10 0 10 15

R404A/R507 0,48 0,63 0, 80 1, 00 1,23 1,49 1, 63

DKRCC.PD.BB0.E9.06 | 39

Scheda tecnia | Elettrovalvole, tipos EVR 2 - EVR 40 Versione 2

Tabella estesa di Capacità Aspirazione

(continua)

Le capacità sono basate sulla temperatura del liquido a monte dell'evaporatore tl=25°C

I valori della tabella si riferiscono alla capacità dell’evaporatore e sono forniti in funzione della temperatura di evaporazione te e perdita di carico ∆p attraverso la valvola.

Le capacità sono basate su vapore deidratato e saturo a monte della valvola.

Durante il funzionamento con vapore surriscaldato a monte della valvola, le capacità sono diminuite del 4% per ogni 10 K di surriscaldamento.

Tipo

Perdita di

carico

∆p [bar]

Capacità vapore aspirazione Q

-40 -30 -20 -10 0 10 15

[kW] alla temperatura di evaporazione t

[°C]

R404A/R507 (continua)

0,1 4,49 5,92 7, 59 9,52 11,7 4 14,26 15,6 4

EVR 20

EVR 22

EVR 25 0,2 9,87 13, 26 17,19 21, 71 26,88 32,75 35,97

EVR 32 0,2 16,8 6 22,66 29, 38 37, 11 45,94 55,97 61, 47

EVR 40 0,2 24,39 32,78 42 ,50 53,68 66,45 80,96 88,92

Fattori di correzione

Quando si dimensionano le valvole, la capacità dell'impianto deve essere moltiplicata per un fattore di correzione in base alla temperatura del liquido tl a monte della valvola di espansione.

Dopo aver calcolato la capacità corretta, la selezione può essere eettuata dalla tabella.

Fattori di correzione per la temperatura di evaporazione t

tl [°C] -40 -30 -20 -10 0 10 15

R404A/R507 0,48 0,63 0, 80 1, 00 1,23 1,49 1, 63

0,15 5, 36 7,1 3 9,20 11,57 14,3 0 17, 39 19,0 9

0,2 6,03 8,10 10,50 13, 26 16, 42 20, 01 21,97

0,1 5,12 6,75 8,66 10 ,86 13 ,38 16 ,26 17, 84

0,15 6 ,11 8,13 10, 49 13, 20 16, 31 19, 84 21,78

0,2 6, 87 9,24 11,98 15 ,13 18 ,73 22, 82 25,06

DKRCC.PD.BB0.E9.06 | 40

Scheda tecnia | Elettrovalvole, tipos EVR 2 - EVR 40 Versione 2

Tabella estesa di Capacità Aspirazione

(continua)

Le capacità sono basate sulla temperatura del liquido a monte dell'evaporatore tl=25°C

I valori della tabella si riferiscono alla capacità dell’evaporatore e sono forniti in funzione della temperatura di evaporazione te e perdita di carico ∆p attraverso la valvola.

Le capacità sono basate su vapore deidratato e saturo a monte della valvola.

Durante il funzionamento con vapore surriscaldato a monte della valvola, le capacità sono diminuite del 4% per ogni 10 K di surriscaldamento.

Tipo

Perdita di

carico

∆p [bar]

Capacità vapore aspirazione Qe [kW] alla temperatura di evaporazione te [°C]

-40 -30 -20 -10 0 10 15

R410A

0,1 0 ,18 0,22 0, 28 0,34 0,41 0,49 0,53

EVR 2

EVR 3

EVR 4

EVR 6

EVR 8

EVR 10

EV R 15

EVR 18

Fattori di correzione

Quando si dimensionano le valvole, la capacità dell'impianto deve essere moltiplicata per un fattore di correzione in base alla temperatura del liquido tl a monte della valvola di espansione.

Dopo aver calcolato la capacità corretta, la selezione può essere eettuata dalla tabella.

0,15 0,21 0,27 0,34 0,42 0,50 0,60 0,65

0,2 0,24 0, 31 0,39 0,48 0,58 0,69 0,75

0,1 0,32 0,40 0,51 0,62 0,75 0,89 0,96

0,15

0,2 0, 43 0,56 0,70 0,86 1, 05 1,25 1,35

0,1 0,80 1,02 1, 27 1, 56 1, 88 2,23 2,42

0,15 0,96 1, 23 1,55 1,90 2,29 2,73 2,96

0,2

0,1 1,04 1, 33 1,66 2,04 2,46 2,92 3 ,17

0,15

0,2 1,42 1,84 2,32 2,85 3,45 4 ,11 4,47

0,1 1, 24 1, 59 1,98 2,43 2,93 3,48 3,78

0,15 1,5 0 1,92 2, 41 2,96 3,57 4,25 4,62

0,2 1, 69 2,20 2,76 3,4 0 4 ,10 4,89 5,32

0,1 2 ,19 2,80 3,50 4,28 5 ,16 6,14 6,67

0,15 2,64 3,39 4,25 5,22 6,30 7, 50 8,15

0,2 2,99 3, 87 4, 87 5,99 7,24 8,63 9, 38

0,1 3,38 4,32 5,39 6,59 7,95 9,45 10, 27

0,15 4,0 6 5,23 6,55 8,03 9,70 11,55 12, 54

0,2 4 ,61 5,96 7,5 0 9,23 11, 15 13 ,29 14 ,45

0,1 4,42 5,65 7,0 5 8,63 10,4 0 12,38 13 ,4 4

0,15 5,32 6,84 8,57 10,52 12 ,6 9 15 ,11 16 ,42

0,2 6,03 7,81 9,82 12,0 8 14, 60 17,4 0 18,91

0,38 0,49 0 ,61 0,75 0,91 1,0 8 1,18

1,0 9 1, 41 1, 77 2,18 2,63 3,14 3 ,41

1,26 1,62 2,02 2,48 3,00 3,57 3,88

Fattori di correzione per la temperatura di evaporazione t

tl [°C] -40 -30 -20 -10 0 10 15

R410A 0,52 0,66 0,82 1,0 0 1,20 1,43 1, 55

DKRCC.PD.BB0.E9.06 | 41

Scheda tecnia | Elettrovalvole, tipos EVR 2 - EVR 40 Versione 2

Tabella estesa di Capacità Aspirazione

(continua)

Le capacità sono basate sulla temperatura del liquido a monte dell'evaporatore tl=25°C

I valori della tabella si riferiscono alla capacità dell’evaporatore e sono forniti in funzione della temperatura di evaporazione te e perdita di carico ∆p attraverso la valvola.

Le capacità sono basate su vapore deidratato e saturo a monte della valvola.

Durante il funzionamento con vapore surriscaldato a monte della valvola, le capacità sono diminuite del 4% per ogni 10 K di surriscaldamento.

Tipo

Perdita di

carico

∆p [bar]

Capacità vapore aspirazione Qe [kW] alla temperatura di evaporazione te [°C]

-40 -30 -20 -10 0 10 15

R410A (continua)

0,1 7,01 8,96 11,19 13, 69 16,50 19, 63 21,32

EVR 20

EVR 22

EVR 25 0,2 15,6 5 20,28 25,50 31,3 6 37,91 45,19 49,12

EVR 32 0,2 26 ,75 34,65 43,57 53,59 64,79 7 7, 22 83,94

EVR 40 0,2 38,70 50,12 63,03 7 7,52 93, 71 111,7 1 121,42

Fattori di correzione

Quando si dimensionano le valvole, la capacità dell'impianto deve essere moltiplicata per un fattore di correzione in base alla temperatura del liquido tl a monte della valvola di espansione.

Dopo aver calcolato la capacità corretta, la selezione può essere eettuata dalla tabella.

Fattori di correzione per la temperatura di evaporazione t

tl [°C] -40 -30 -20 -10 0 10 15

R410A 0,52 0,66 0,82 1,0 0 1,20 1,43 1, 55

0,15 8,44 10, 85 13,59 16,68 2 0,13 23,97 26,05

0,2 9,56 12 ,39 15,5 7 19 ,16 23 ,16 27, 6 0 30,00

0,1 8,00 10,2 2 12, 76 15 ,62 18, 82 22,39 24, 31

0,15 9,62 12,38 15 ,50 19,0 2 22,96 27,34 29,71

0,2 10,91 14,12 17, 76 21,85 2 6,41 31,48 34,22

DKRCC.PD.BB0.E9.06 | 42

Scheda tecnia | Elettrovalvole, tipos EVR 2 - EVR 40 Versione 2

Tabella estesa di Capacità Aspirazione

(continua)

Tipo

EVR 2

EVR 3

EVR 4

EVR 6

EVR 8

Perdita di

carico

∆p [bar]

0,1 0,23 0,29 0,36 0,44 0,52 0,62 0,67

0,15 0, 28 0,36 0,4 4 0,54 0,64 0,75 0,82

0,2 0, 32 0, 41 0,51 0,62 0, 74 0,87 0,94

0,1 0,42 0, 53 0,65 0,79 0,94 1, 11 1,20

0,15 0,50 0,64 0,79 0,96 1,15 1, 36 1,47

0,2 0,57 0,73 0,91 1 ,11 1, 32 1, 56 1,69

0,1 1, 05 1, 33 1,6 4 1,9 9 2,38 2,80 3,02

0,15 1,2 7 1,61 2,00 2,43 2,9 0 3, 42 3,70

0,2 1, 44 1, 84 2,29 2,79 3,34 3,94 4, 26

0,1 1, 38 1, 74 2,15 2, 61 3,11 3,66 3,96

0,15 1,66 2 ,11 2,62 3,18 3,80 4,47 4,8 4

0,2 1, 89 2,41 3,00 3,65 4,37 5,15 5,57

0,1 1,64 2,08 2,56 3,10 3,70 4,36 4,72

0,15 1,98 2,52 3,12 3,78 4,52 5, 33 5,76

Capacità vapore aspirazione Qe [kW] alla temperatura di evaporazione te [°C]

-40 -30 -20 -10 0 10 15

R32

Le capacità sono basate sulla temperatura del liquido a monte dell'evaporatore tl=25°C

I valori della tabella si riferiscono alla capacità dell’evaporatore e sono forniti in funzione della temperatura di evaporazione te e perdita di carico ∆p attraverso la valvola.

Le capacità sono basate su vapore deidratato e saturo a monte della valvola.

Durante il funzionamento con vapore surriscaldato a monte della valvola, le capacità sono diminuite del 4% per ogni 10 K di surriscaldamento.

0,2 2,25 2,87 3,57 4,35 5,20 6,14 6,64

0,1 2,90 3,66 4,52 5,4 8 6,53 7,7 0 8,32

EVR 10

EV R 15

EVR 18

EVR 20

EVR 22

0,15 3,49 4,4 4 5,50 6,67 7,9 7 9,40 10,16

0,2 3,96 5, 07 6,30 7, 67 9,18 10,83 11,7 1

0,1 4, 47 5,64 6,96 8,43 10, 06 11 , 85 12 ,81

0,15 5, 38 6,83 8,46 10,2 8 12 ,28 14,48 15,66

0,2 6,10 7, 81 9,70 11, 81 14,13 16 ,68 18 ,04

0,1 5,84 7, 38 9 ,11 11, 04 13,17 15,52 16,77

0,15 7, 04 8,95 11, 08 13, 45 16,0 8 18 ,96 20,49

0,2 7,9 9 10,22 12 ,70 15,4 6 18, 50 21, 83 2 3, 61

0,1 9,27 11 ,71 14,45 17,51 20,89 24,61 26,60

0,15 11,17 14,19 17,57 21,34 25,50 30,07 32, 51

0,2 12 ,67 16 ,21 20,15 24,52 29,34 34,63 37, 45

0,1 10, 57 13, 35 16 ,48 19, 97 23,83 28,07 30,34

0,15 12, 73 16,18 20,04 24,34 29,0 8 34,29 37, 07

0,2 14,4 6 18 ,48 22,98 2 7,9 6 33,46 39, 49 42,71

Fattori di correzione

Quando si dimensionano le valvole, la capacità dell’impianto deve essere moltiplicata per un fattore di correzione in base alla temperatura del liquido tl a monte della valvola di espansione.

Dopo aver calcolato la capacità corretta, la selezione può essere eettuata dalla tabella.

Fattori di correzione per la temperatura di evaporazione t

tl [°C] -40 -30 -20 -10 0 10 15

R32 0,54 0,67 0,83 1,0 0 1,19 1,40 1,51

DKRCC.PD.BB0.E9.06 | 43

Scheda tecnia | Elettrovalvole, tipos EVR 2 - EVR 40 Versione 2

Tabella estesa di Capacità Aspirazione

(continua)

Tipo

EVR 2

EVR 3

EVR 4

EVR 6

EVR 8

Perdita di

carico

∆p [bar]

0,1 0,17 0,22 0,27 0,34 0 ,41 0,49 0,53

0,15 0,20 0,26 0,33 0,41 0,50 0,60 0,65

0,2 0,22 0,29 0,38 0,47 0,57 0,68 0,75

0,1 0,30 0,39 0,49 0,61 0,73 0, 88 0,96

0,15 0,36 0,47 0,59 0,73 0,89 1, 07 1,17

0,2 0,40 0,53 0,68 0,84 1, 03 1, 23 1,35

0,1 0, 76 0,98 1,24 1,52 1,85 2,22 2,42

0,15 0,90 1,18 1, 49 1, 85 2,25 2,70 2,95

0,2 1,01 1, 33 1,70 2 ,12 2,58 3,10 3, 39

0,1 0,99 1,2 9 1,62 2,00 2,42 2,9 0 3,16

0,15 1,18 1,5 4 1,9 5 2,42 2,95 3,54 3, 86

0,2 1, 32 1,75 2,23 2,77 3,38 4,06 4,43

0,1 1,18 1,53 1,93 2,38 2,89 3,46 3,77

0,15 1,41 1,8 4 2,33 2,88 3,51 4, 21 4,59

Capacità vapore aspirazione Qe [kW] alla temperatura di evaporazione te [°C]

-40 -30 -20 -10 0 10 15

R290

Le capacità sono basate sulla temperatura del liquido a monte dell'evaporatore tl=25°C

I valori della tabella si riferiscono alla capacità dell’evaporatore e sono forniti in funzione della temperatura di evaporazione te e perdita di carico ∆p attraverso la valvola.

Le capacità sono basate su vapore deidratato e saturo a monte della valvola.

Durante il funzionamento con vapore surriscaldato a monte della valvola, le capacità sono diminuite del 4% per ogni 10 K di surriscaldamento.

0,2 1, 57 2,08 2,65 3,30 4,03 4,84 5,28

0,1 2,09 2,70 3,40 4 ,19 5,09 6,10 6,64

EVR 10

EV R 15

EVR 18

EVR 20

EVR 22

0,15 2,48 3,24 4,11 5,09 6,19 7, 43 8,10

0,2 2,78 3,67 4,68 5,82 7,1 0 8,54 9,32

0,1 3,22 4,16 5,23 6,46 7, 84 9,39 10,2 3

0,15 3, 82 4,99 6,33 7,8 3 9,54 11,4 4 12 ,48

0,2 4,28 5,65 7, 21 8,96 10,94 13,15 14 ,35

0,1 4, 21 5,44 6,85 8,45 10,26 12,2 9 13, 40

0,15 5,01 6,54 8,28 10,26 12 ,4 8 14, 98 16,34

0,2 5,60 7, 40 9,43 11, 73 14,32 17,2 1 18, 78

0,1 6,68 8,63 10,87 13, 41 16,28 19,5 0 21, 25

0,15 7, 9 4 10, 37 13 ,13 16, 27 19, 80 2 3,76 25,91

0,2 8,88 11,73 14,9 6 18,61 22,71 27, 30 29,79

0,1 7, 62 9,85 12,3 9 15, 29 18,56 22, 24 24, 23

0,15 9, 06 11, 83 14,98 18 ,55 22,58 2 7,10 29,55

0,2 10,13 13,38 17,0 6 21, 22 25,90 31,13 33,97

Fattori di correzione

Quando si dimensionano le valvole, la capacità dell'impianto deve essere moltiplicata per un fattore di correzione in base alla temperatura del liquido tl a monte della valvola di espansione.

Dopo aver calcolato la capacità corretta, la selezione può essere eettuata dalla tabella.

Fattori di correzione per la temperatura di evaporazione t

tl [°C] -40 -30 -20 -10 0 10 15

R290 0,51 0,65 0,82 1,0 0 1, 21 1,4 4 1, 57

DKRCC.PD.BB0.E9.06 | 44

Scheda tecnia | Elettrovalvole, tipos EVR 2 - EVR 40 Versione 2

Tabella estesa di Capacità Aspirazione

(continua)

Tipo

EVR 2

EVR 3

EVR 4

EVR 6

EVR 8

Perdita di

carico

∆p [bar]

0,1 0,07 0, 11 0,15 0 ,19 0 ,24 0,30 0,34

0,15 0,08 0 ,12 0,17 0,23 0,29 0,36 0 ,41

0,2 0,08 0,13 0 ,19 0,25 0,33 0,41 0,46

0,1 0 ,13 0,19 0,26 0,34 0,44 0,54 0,60

0,15 0,14 0,22 0, 31 0 ,41 0,52 0,66 0,73

0,2 0,14 0,23 0,34 0,46 0,59 0,75 0, 83

0,1 0,33 0,48 0,66 0,87 1,10 1,37 1,52

0,15 0,34 0,54 0,77 1,03 1,32 1,6 5 1,8 4

0,2 0,34 0,57 0,84 1,15 1, 49 1, 88 2,09

0,1 0,43 0,63 0,87 1,14 1,4 4 1,80 1,9 9

0,15 0,45 0,71 1,01 1,35 1,73 2,17 2,40

0,2 0, 45 0,75 1,10 1,50 1,9 5 2,46 2,74

0,1 0,51 0,75 1,03 1,3 5 1,72 2 ,14 2, 37

0,15 0,53 0, 85 1, 20 1, 60 2,06 2,58 2,86

Capacità vapore aspirazione Qe [kW] alla temperatura di evaporazione te [°C]

-40 -30 -20 -10 0 10 15

R600a

Le capacità sono basate sulla temperatura del liquido a monte dell'evaporatore tl=25°C

I valori della tabella si riferiscono alla capacità dell’evaporatore e sono forniti in funzione della temperatura di evaporazione te e perdita di carico ∆p attraverso la valvola.

Le capacità sono basate su vapore deidratato e saturo a monte della valvola.

Durante il funzionamento con vapore surriscaldato a monte della valvola, le capacità sono diminuite del 4% per ogni 10 K di surriscaldamento.

0,2 0,53 0,89 1,32 1,79 2, 33 2,93 3, 26

0,1 0,90 1,3 3 1,8 2 2,39 3, 03 3,77 4 ,18

EVR 10

EV R 15

EVR 18

EVR 20

EVR 22

0,15 0,94 1,50 2 ,12 2,83 3,63 4,55 5,05

0,2 0,94 1, 58 2,32 3,16 4,10 5,17 5, 76

0,1 1, 39 2,05 2,81 3,67 4,67 5,81 6,43

0,15 1,45 2,31 3,27 4,36 5,60 7, 01 7,78

0,2 1, 45 2,43 3,57 4,86 6,32 7, 97 8,87

0,1 1, 82 2,68 3,67 4,81 6 ,11 7, 60 8,42

0,15 1,9 0 3,02 4,27 5,70 7,3 3 9,17 10,18

0,2 1, 90 3,18 4,68 6,37 8,27 10,43 11,61

0,1 2,89 4,26 5,83 7, 63 9,70 12,0 6 13, 36

0,15 3,02 4,79 6,78 9,04 11,62 14,55 16 ,15

0,2 3, 02 5,0 4 7,42 10 ,10 13,12 16,54 18, 41

0,1 3,30 4,86 6,64 8,70 11, 06 13 ,76 15,24

0,15 3,4 4 5,46 7, 73 10,31 13, 25 16 ,59 18 ,42

0,2 3,44 5,74 8,46 11, 52 14,97 18, 86 20,99

Fattori di correzione

Quando si dimensionano le valvole, la capacità dell’impianto deve essere moltiplicata per un fattore di correzione in base alla temperatura del liquido tl a monte della valvola di espansione.

Dopo aver calcolato la capacità corretta, la selezione può essere eettuata dalla tabella.

Fattori di correzione per la temperatura di evaporazione t

tl [°C] -40 -30 -20 -10 0 10 15

R600a 0,44 0,60 0,78 1,0 0 1, 25 1,5 4 1,70

DKRCC.PD.BB0.E9.06 | 45

Scheda tecnia | Elettrovalvole, tipos EVR 2 - EVR 40 Versione 2

Tabella estesa di Capacità Aspirazione

(continua)

Sbrinamento a gas caldo

Con lo sbrinamento a gas caldo, in genere non è possibile selezionare una valvola sulla base della temperatura di condensazione tc e la temperatura di evaporazione te.

Questo perché, di regola, la pressione nell’evaporatore aumenta rapidamente a un valore vicino a quello della pressione di condensazione. Rimane a questo valore no al termine dello sbrinamento.

Nella maggior parte dei casi, la valvola sarà quindi selezionata sulla base della temperatura di condensazione tce la perdita di carico ∆p attraverso la valvola, come mostrato nell’esempio del recupero termico.

Recupero termico

I seguenti dati sono forniti:

y Refrigerante = R22/R407C

y Temperatura di evaporazione te = -30 °C

y Temperatura di condensazione tc = 40 °C

y Temperatura del gas caldo a monte della

valvola th = 85 °C

y Rendimento condensatore recupero termico

Qh = 8 kW

La tabella delle capacità per R22/R407C con tc = 40 °C fornisce una capacità di 8,6 kW per una EVR 10 quando la perdita di carico ∆p è di 0,2 bar. La capacità necessaria viene calcolata come:

Qtable = fevaporator x fhot_temperature x Qh

Il fattore di correzione per te = -30 °C riportato nella tabella è pari a 0,95.

La correzione per la temperatura del gas caldo th = 85 °C è stata calcolata come il 4%, corrispondente a un fattore di 1,04.

Il Qh deve essere corretto con i fattori rilevati: 8 x 0.95 x 1.04 = 7.91 kW. EVR 10, con Δp = 0.2 bar ,Q EVR 10, con Δp = 0.1 bar, Q

Una EVR 6 sarebbe in grado di fornire la capacità richiesta, ma con un ∆p di circa 0,8 bar; la EVR 6 è quindi troppo piccola.

La EVR 15 è così grande che quasi sicuramente non sarebbe possibile ottenete la necessaria ∆p di circa 0,1 bar. La EVR 15 sarebbe quindi troppo grande.

Risultato: la EVR 10 è la valvola corretta per queste condizioni.

= 8.6 kW.

table

= 6.1 kW.

table

DKRCC.PD.BB0.E9.06 | 46

Scheda tecnia | Elettrovalvole, tipos EVR 2 - EVR 40 Versione 2

Tabella Capacità Gas caldo

EVR 2

EVR 3

Tipo

Perdita

di carico

attraverso la

valvola

∆p [bar]

Qh capacità gas caldo [kW]. Temp. evaporazione te = -10,0 [°C].

Temp. gas caldo th = tc + 25,0 [K]. Sottorareddamento Δtsub = 4,0 [K ]

Temperatura di condensazione tc [°C]

20 30 40 50 60

R22/R407C

0,1 0,44 0,47 0,49 0, 51 0,51

0,2 0,61 0,66 0,69 0,71 0,72

0,3 0,75 0,80 0,84 0,87 0,88

0,4 0,86 0,92 0,97 1,00 1,02

0,8 1,18 1, 27 1,35 1, 40 1,43

1,6 1, 57 1,72 1,8 4 1,93 1,9 8

0,1 0,79 0,84 0,88 0,91 0,92

0,2 1,11 1,18 1,24 1, 28 1, 30

0,3 1, 35 1,44 1,51 1, 57 1, 59

0,4 1,54 1, 65 1,74 1,80 1, 83

0,8 2 ,12 2,29 2,42 2, 52 2,57

1,6 2,83 3,10 3,32 3,47 3,56

0,1 1,9 8 2, 11 2,22 2,29 2,33

Un aumento della temperatura del gas caldo th di 10 K, basato su th = tc +25 °C, riduce la capacità della valvola di circa il2%, e viceversa.

Un cambiamento nella temperatura di evaporazione te modica la capacità della valvola; vedere la tabella del fattore di correzione.

0,2 2,79 2,97 3 ,13 3,23 3,28

0,3 3,39 3,62 3,81 3,95 4,01

EVR 4

0,4 3,89 4,16 4,39 4,54 4, 62

0,8 5,35 5,77 6 ,10 6,34 6,47

1,6 7,14 7, 81 8, 35 8,74 8,96

0,1 2,60 2,77 2,9 0 3,00 3,05

0,2 3,65 3, 89 4,09 4,23 4,30

0,3 4,44 4,74 4,99 5 ,17 5,25

EVR 6

0,4 5,09 5,45 5,74 5,95 6,05

0,8 7, 00 7, 55 7,9 9 8,30 8, 47

1,6 9,34 10, 22 10,93 11, 44 11, 73

0,1 3,09 3,30 3,46 3,58 3,63

0,2 4,34 4,64 4, 87 5,0 4 5,12

0,3 5,28 5,65 5,94 6,15 6,25

EVR 8

0,4 6,06 6,49 6,84 7, 08 7, 20

0,8 8,34 8,99 9,51 9,89 10 ,0 8

1,6 11, 13 12 ,17 13,0 2 13, 63 13 ,97

Fattori di correzione

Quando si dimensionano le valvole, la capacità di gas caldo richiesta deve essere moltiplicata per un fattore di correzione in base alla temperatura di evaporazione te..

Fattori di correzione per la temperatura di evaporazione t

te [°C] -40 -30 -20 -10 0 10 15

R22 0,92 0,95 0,98 1,0 0 1, 02 1,04 1, 05

R407C 0,90 0,94 0,97 1,00 1,03 1,0 6 1, 07

DKRCC.PD.BB0.E9.06 | 47

Scheda tecnia | Elettrovalvole, tipos EVR 2 - EVR 40 Versione 2

Tabella estesa di Capacità Gas caldo

(continua)

EVR 10

EV R 15

Tipo

Perdita

di carico

attraverso la

valvola

∆p [bar]

Qh capacità gas caldo [kW]. Temp. evaporazione te = -10,0 [°C].

Temp. gas caldo th = tc + 25,0 [K]. Sottorareddamento Δtsub = 4,0 [K ]

Temperatura di condensazione tc [°C]

20 30 40 50 60

R22/R407C (continua)

0,1 5,45 5, 81 6,10 6,31 6,40

0,2 7,66 8,18 8,60 8,89 9,03

0,3 9,32 9,97 10,49 10, 86 11, 03

0,4 10,69 11, 45 12,0 6 12, 50 12 ,71

0,8 14 ,71 15, 86 16 ,78 17,45 17, 79

1,6 19,63 21, 48 22,96 24,05 24,6 4

0,1 8,40 8,95 9,40 9,71 9, 86

0,2 11, 80 12, 60 13,24 13,69 13, 91

0,3 14,36 15,3 5 16,15 16,72 16,99

0,4 16,46 17, 63 18,58 19,24 19,57

0,8 22,65 24,42 25, 85 26,87 2 7,3 9

1,6 30,23 33,08 35,37 37, 03 3 7,95

0,1 11,00 11,72 12,3 0 12, 71 12,9 0

Un aumento della temperatura del gas caldo th di 10 K, basata su th = tc +25 °C, riduce la capacità della valvola di circa il2%, e viceversa.

Un cambiamento nella temperatura di evaporazione te modica la capacità della valvola; vedere la tabella del fattore di correzione.

0,2 15 ,45 16,49 17,33 17, 93 18, 20

0,3 18 ,79 20,09 21,14 21, 89 22,24

EVR 18

0,4 21,55 23,08 24,32 25 ,19 25 ,61

0,8 29, 65 31,97 33,84 35,18 35, 86

1,6 39,57 43, 30 46,30 48,48 49,68

0,1 17,4 4 18,59 19 ,5 2 20,17 20,47

0,2 24,50 26,16 2 7, 49 28 ,43 28,87

0,3 29,81 31,87 33,54 34,71 35,27

EVR 20

0,4 3 4,19 3 6,61 38,57 39,96 40,63

0,8 47, 03 50,71 53,68 55,80 56,88

1,6 62,77 68,68 73,44 76,90 78, 81

0,1 19,8 9 21,2 0 22,26 23,00 23,34

0,2 27, 95 29,83 31,36 32,43 32,93

0,3 34,00 36,35 38,25 39,59 40,23

EVR 22

0,4 38,99 41,76 43,99 45,57 46,34

0,8 53,63 5 7, 83 61,2 2 63,64 64,87

1,6 71,59 78,32 83,75 8 7,70 89,87

Fattori di correzione

Quando si dimensionano le valvole, la capacità di gas caldo richiesta deve essere moltiplicata per un fattore di correzione in base alla temperatura di evaporazione te.

Fattori di correzione per la temperatura di evaporazione t

te [°C] -40 -30 -20 -10 0 10 15

R22 0,92 0,95 0,98 1,0 0 1, 02 1,04 1, 05

R407C 0,90 0,94 0,97 1,00 1,03 1,0 6 1, 07

DKRCC.PD.BB0.E9.06 | 48

Scheda tecnia | Elettrovalvole, tipos EVR 2 - EVR 40 Versione 2

Tabella estesa di Capacità Gas caldo

(continua)

Un aumento della temperatura del gas caldo th di 10 K, basata su th = tc +25 °C, riduce la capacità della valvola di circa il2%, e viceversa.

Un cambiamento nella temperatura di evaporazione te modica la capacità della valvola; vedere la tabella del fattore di correzione.

Qh capacità gas caldo [kW]. Temp. evaporazione te = -10,0 [°C].

Temp. gas caldo th = tc + 25,0 [K]. Sottorareddamento Δtsub = 4,0 [K ]

Temperatura di condensazione tc [°C]

20 30 40 50 60

Tipo

Perdita

di carico

attraverso la

valvola

∆p [bar]

R22/R407C (continua)

0,2 4 0,12 42,82 45,01 46,55 47, 27

0,3 48,80 52,18 54,91 56,83 5 7,75

EVR25

EVR32

EVR40

Fattori di correzione

Quando si dimensionano le valvole, la capacità di gas caldo richiesta deve essere moltiplicata per un fattore di correzione in base alla temperatura di evaporazione te.

0,4 55,97 59,94 6 3,15 65,42 66,52

0,8 76,99 8 3,01 87,87 91, 35 93,12

1,6 102,77 112 ,43 12 0, 23 125,8 9 129,01

0,2 68 ,55 7 3,18 76,92 79,55 80,78

0,3 83,39 89,17 93,83 9 7,12 98,69

0,4 95,64 102,43 10 7,91 111, 79 113 ,6 7

0,8 131, 57 141, 86 15 0,17 15 6,11 159,13

1,6 175, 62 19 2,14 205,45 215,13 220 ,47

0,2 99,16 105 ,8 6 111,26 115, 07 11 6, 85

0,3 120,6 3 12 8,98 135,72 140 ,49 142 ,75

0,4 13 8,3 5 1 48,17 15 6,10 161,71 164,42

0,8 190 ,31 205,20 217, 22 225, 81 23 0,18

1,6 25 4,03 27 7,9 3 2 97,19 311,19 318, 91

Fattori di correzione per la temperatura di evaporazione t

te [°C] -40 -30 -20 -10 0 10 15

R22 0,92 0,95 0,98 1,0 0 1, 02 1,04 1, 05

R407C 0,90 0,94 0,97 1,00 1,03 1, 06 1,07

DKRCC.PD.BB0.E9.06 | 49

Scheda tecnia | Elettrovalvole, tipos EVR 2 - EVR 40 Versione 2

Tabella estesa di Capacità Gas caldo

(continua)

EVR 2

EVR 3

Tipo

Perdita

di carico

attraverso la

valvola

∆p [bar]

0,1 0,35 0,37 0,38 0,39 0,39

0,2 0,48 0, 52 0,54 0,55 0,55

0,3 0,59 0,63 0,66 0,67 0,67

0,4 0,67 0,72 0,75 0,77 0,77

0,8 0,90 0,98 1,0 4 1, 07 1, 07

1,6 1,15 1,29 1, 39 1,45 1,47

0,1 0,62 0,66 0,69 0,70 0,70

0,2 0,87 0,93 0,97 0,99 0,99

0,3 1,06 1,13 1,18 1, 21 1, 20

0,4 1, 21 1, 29 1, 36 1, 39 1,39

0,8 1, 63 1, 77 1, 87 1,93 1,93

1,6 2,07 2, 32 2,50 2,61 2,64

0,1 1,57 1, 67 1,74 1,78 1, 77

Qh capacità gas caldo [kW]. Temp. evaporazione te = -10,0 [°C].

Temp. gas caldo th = tc + 25,0 [K]. Sottorareddamento Δtsub = 4,0 [K ]

Temperatura di condensazione tc [°C]

20 30 40 50 60

R134a

Un aumento della temperatura del gas caldo th di 10 K, basata su th = tc +25 °C, riduce la capacità della valvola di circa il2%, e viceversa.

Un cambiamento nella temperatura di evaporazione te modica la capacità della valvola; vedere la tabella del fattore di correzione.

0,2 2,20 2,34 2,45 2,50 2,49

0,3 2,66 2,85 2,98 3,04 3,03

EVR 4

0,4 3,04 3,26 3,42 3,50 3,49

0,8 4,09 4,45 4,70 4,85 4,86

1,6 5,22 5, 84 6,30 6,58 6,66

0,1 2,06 2,19 2,28 2,32 2 ,31

0,2 2,88 3, 07 3,20 3,27 3,26

0,3 3,48 3,72 3,90 3,98 3,97

EVR 6

0,4 3,98 4,26 4,47 4,58 4,57

0,8 5,36 5,82 6,16 6,35 6,36

1,6 6,83 7, 65 8 ,24 8 ,61 8,71

0,1 2,45 2,60 2,71 2,77 2,75

0,2 3,43 3,65 3, 81 3,89 3,88

0,3 4 ,15 4,4 4 4,64 4,75 4,73

EVR 8

0,4 4,73 5,0 8 5, 32 5,45 5,44

0,8 6,38 6,93 7, 33 7,5 6 7, 57

1,6 8 ,14 9, 11 9,82 10,2 6 10 ,38

Fattori di correzione

Quando si dimensionano le valvole, la capacità di gas caldo richiesta deve essere moltiplicata per un fattore di correzione in base alla temperatura di evaporazione te.

Fattori di correzione per la temperatura di evaporazione t

te [°C] -40 -30 -20 -10 0 10 15

R134 a 0,88 0,92 0,96 1,0 0 1, 04 1,08 1,09

DKRCC.PD.BB0.E9.06 | 50

Scheda tecnia | Elettrovalvole, tipos EVR 2 - EVR 40 Versione 2

Tabella estesa di Capacità Gas caldo

(continua)

EVR 10

EV R 15

Tipo

Perdita

di carico

attraverso la

valvola

∆p [bar]

Qh capacità gas caldo [kW]. Temp. evaporazione te = -10,0 [°C].

Temp. gas caldo th = tc + 25,0 [K]. Sottorareddamento Δtsub = 4,0 [K ]

Temperatura di condensazione tc [°C]

20 30 40 50 60

R134a (continua)

0,1 4,32 4,60 4,79 4,88 4,85

0,2 6,05 6,44 6,73 6,87 6,84

0,3 7, 32 7, 83 8,19 8 ,37 8,34

0,4 8,35 8,96 9,39 9, 62 9,60

0,8 11, 26 12,2 3 12,94 13, 33 13,3 6

1,6 14 ,35 16, 06 17,32 18 ,09 18,30

0,1 6,66 7, 0 8 7, 37 7,5 2 7, 48

0,2 9, 31 9,92 10,36 10,58 10 ,53

0,3 11, 27 12,0 5 12, 61 12, 89 12 ,85

0,4 12,86 13, 80 14,4 6 14,81 14,78

0,8 17,34 18, 84 19,93 20,54 20,58

1,6 22,10 24, 74 26,68 27, 86 28 ,19

0,1 8,72 9,26 9,65 9,8 4 9,79

Un aumento della temperatura del gas caldo th di 10 K, basata su th = tc +25 °C, riduce la capacità della valvola di circa il2%, e viceversa.

Un cambiamento nella temperatura di evaporazione te modica la capacità della valvola; vedere la tabella del fattore di correzione.

0,2 12,19 12,99 13, 56 13,85 13,79

0,3 14 ,76 15,78 16,50 16,8 8 16 ,82

EVR 18

0,4 16, 84 18, 06 18,93 19, 39 19, 35

0,8 22,70 24,66 26,08 26,88 26,94

1,6 28 ,93 32, 39 3 4,93 36,48 36,90

0,1 13 ,83 14,6 9 15 ,31 15, 61 15,52

0,2 19,33 20, 61 21,51 21,97 21,87

0,3 23,41 25,02 26,18 26,77 26,68

EVR 20

0,4 26,71 28,65 30,03 30,76 30,69

0,8 36,00 3 9,12 41, 37 42,64 42,73

1,6 45, 89 51,37 55,40 5 7,8 6 58,53

0,1 15 ,77 16,76 17, 46 17, 80 17, 71

0,2 22,05 23,50 24,53 25,05 24,94

0,3 26,69 28,54 2 9,85 30,53 30,43

EVR 22

0,4 30,46 32,67 34,25 35,08 35,00

0,8 41,0 6 44 ,61 4 7,18 48,63 4 8,74

1,6 52,34 58,59 63,18 65,98 66,75

Fattori di correzione

Quando si dimensionano le valvole, la capacità di gas caldo richiesta deve essere moltiplicata per un fattore di correzione in base alla temperatura di evaporazione te.

Fattori di correzione per la temperatura di evaporazione t

te [°C] -40 -30 -20 -10 0 10 15

R134 a 0,88 0,92 0,96 1,0 0 1, 04 1,08 1,09

DKRCC.PD.BB0.E9.06 | 51

Scheda tecnia | Elettrovalvole, tipos EVR 2 - EVR 40 Versione 2

Tabella estesa di Capacità Gas caldo

(continua)

Un aumento della temperatura del gas caldo th di 10 K, basata su th = tc +25 °C, riduce la capacità della valvola di circa il2%, e viceversa.

Un cambiamento nella temperatura di evaporazione te modica la capacità della valvola; vedere la tabella del fattore di correzione.

Qh capacità gas caldo [kW]. Temp. evaporazione te = -10,0 [°C].

Temp. gas caldo th = tc + 25,0 [K]. Sottorareddamento Δtsub = 4,0 [K ]

Temperatura di condensazione tc [°C]

20 30 40 50 60

Tipo

Perdita

di carico

attraverso la

valvola

∆p [bar]

R134a (continua)

0,2 31, 65 33,74 35,22 35,96 35,81

0,3 38,32 40,97 42,86 43, 83 43, 68

EVR 25

EVR 32

EVR 40

Fattori di correzione

Quando si dimensionano le valvole, la capacità di gas caldo richiesta deve essere moltiplicata per un fattore di correzione in base alla temperatura di evaporazione te.

Fattori di correzione per la temperatura di evaporazione t

te [°C] -40 -30 -20 -10 0 10 15

0,4 43,73 46,90 49,17 50,36 50,25

0,8 58,9 4 6 4,04 6 7,7 3 69, 81 69,96

1,6 75,14 84,10 90,69 94,72 95,82

0,2 54,08 5 7,6 5 6 0,18 61,46 61,19

0,3 65,48 70,01 73,24 74,9 0 74,65

0,4 74 ,73 80,15 84,02 86,06 85,87

0,8 100,72 109,4 4 11 5,7 5 119, 29 119, 55

1,6 12 8,4 0 143,72 154, 99 161,8 6 163,75

0,2 78,23 83,39 8 7, 05 8 8,90 88,51

0,3 94,72 101,27 10 5,94 108,34 1 07,9 9

0,4 108,10 115 ,93 121, 54 124 ,49 124, 21

0,8 145, 69 158, 31 16 7, 43 17 2,55 172 ,94

1,6 185,7 3 207, 90 224,19 23 4,14 236,87

R134 a 0,88 0,92 0,96 1,0 0 1, 04 1,08 1,09

DKRCC.PD.BB0.E9.06 | 52

Scheda tecnia | Elettrovalvole, tipos EVR 2 - EVR 40 Versione 2

Tabella estesa di Capacità Gas caldo

(continua)

EVR 2

EVR 3

Tipo

Perdita

di carico

attraverso la

valvola

∆p bar

Qh capacità gas caldo [kW]. Temp. evaporazione te = -10,0 [°C].

Temp. gas caldo th = tc + 25,0 [K]. Sottorareddamento Δtsub = 4,0 [K ]

Temperatura di condensazione tc [°C]

20 30 40 50 60

R404A/R507

0,1 0,40 0,40 0,40 0,38 0,34

0,2 0,56 0,57 0,56 0,54 0,49

0,3 0,68 0,69 0, 69 0,66 0,59

0,4 0,78 0,80 0,79 0,76 0,68

0,8 1, 07 1,11 1,10 1,06 0,96

1,6 1,4 4 1,50 1, 52 1, 47 1, 33

0,1 0,71 0,73 0,72 0,69 0,62

0,2 1,0 0 1, 02 1, 02 0,97 0,88

0,3 1,22 1,25 1, 24 1,19 1,07

0,4 1,4 0 1,43 1, 43 1, 37 1, 23

0,8 1,93 1,99 1,99 1,91 1,73

1,6 2,60 2,71 2,73 2,64 2,40

0,1 1,7 9 1,83 1, 82 1, 74 1, 56

Un aumento della temperatura del gas caldo th di 10 K, basata su th = tc +25 °C, riduce la capacità della valvola di circa il2%, e viceversa.

Un cambiamento nella temperatura di evaporazione te modica la capacità della valvola; vedere la tabella del fattore di correzione.

0,2 2,52 2,57 2,56 2,45 2,20

0,3 3,07 3 ,14 3 ,12 2,99 2,69

EVR 4

0,4 3,52 3, 61 3, 59 3,44 3,10

0,8 4,86 5,01 5, 01 4, 82 4,35

1,6 6,54 6,82 6,88 6,66 6,04

0,1 2,35 2,39 2,38 2,27 2,04

0,2 3,30 3,37 3,35 3, 21 2,89

0,3 4,02 4,11 4,09 3,92 3,53

EVR 6

0,4 4, 61 4,72 4,70 4 ,51 4,06

0,8 6,36 6,56 6,56 6,30 5,69

1,6 8,56 8,93 9,0 0 8,71 7, 91

0,1 2,79 2,85 2,83 2,71 2,44

0,2 3,93 4, 01 3,99 3,82 3,44

0,3 4,78 4, 89 4,87 4,66 4,20

EVR 8

0,4 5,49 5,62 5,60 5, 37 4,84

0,8 7, 58 7, 81 7, 81 7, 51 6,78

1,6 10,20 10,63 10,72 10,3 8 9,42

Fattori di correzione

Quando si dimensionano le valvole, la capacità di gas caldo richiesta deve essere moltiplicata per un fattore di correzione in base alla temperatura di evaporazione te.

Fattori di correzione per la temperatura di evaporazione t

te [°C] -40 -30 -20 -10 0 10 15

R404A/R507 0,86 0,91 0,96 1,00 1, 04 1,08 1,10

DKRCC.PD.BB0.E9.06 | 53

Scheda tecnia | Elettrovalvole, tipos EVR 2 - EVR 40 Versione 2

Tabella estesa di Capacità Gas caldo

(continua)

EVR 10

EV R 15

Tipo

Perdita

di carico

attraverso la

valvola

∆p bar

Qh capacità gas caldo [kW]. Temp. evaporazione te = -10,0 [°C].

Temp. gas caldo th = tc + 25,0 [K]. Sottorareddamento Δtsub = 4,0 [K ]

Temperatura di condensazione tc [°C]

20 30 40 50 60

R404A/R507 (continua)

0,1 4,93 5,03 4,99 4,78 4,30

0,2 6,93 7, 08 7,04 6 ,74 6,06

0,3 8,44 8,63 8 ,59 8,23 7, 41

0,4 9,69 9,92 9, 88 9,47 8,54

0,8 13 ,37 13,78 13,78 13,25 11, 96

1,6 17,9 9 18,76 18 ,92 18,31 16 ,61

0,1 7, 59 7,7 5 7, 69 7,36 6,62

0,2 10,67 10,90 10 ,84 10,37 9,34

0,3 13,0 0 13, 29 13, 23 12 ,67 11, 41

0,4 14 ,92 15, 28 15, 22 14,59 13,14

0,8 20,59 21, 22 21,22 20,40 18,42

1,6 27, 70 28,89 29,14 28,20 25,58

0,1 9,94 10,14 10,07 9, 63 8,66

Un aumento della temperatura del gas caldo th di 10 K, basata su th = tc +25 °C, riduce la capacità della valvola di circa il2%, e viceversa.

Un cambiamento nella temperatura di evaporazione te modica la capacità della valvola; vedere la tabella del fattore di correzione.

0,2 13 ,97 14,27 14,19 13, 58 12 ,2 2

0,3 17, 01 17, 40 17, 31 16, 59 14,9 4

EVR 18

0,4 19,53 20,00 19,92 19,10 1 7, 21

0,8 26,96 27,7 8 27, 77 26,71 24,12

1,6 36,26 37, 82 38,14 36,91 33,49

0,1 15,76 16,08 15,97 15 ,27 13, 74

0,2 2 2,16 22,64 22,50 21,54 19,3 9

0,3 26,98 27, 61 27,4 6 26,31 23,69

EVR 20

0,4 30,97 31,7 3 31, 60 30,29 2 7, 29

0,8 42 ,76 44,06 44,05 42,36 38,25

1,6 57, 52 59,99 60,50 58, 55 53,12

0,1 17,9 8 18,34 18, 21 17,42 15, 67

0,2 25,28 25,82 25,66 24,57 2 2,11

0,3 30,77 31,4 8 31,32 30,00 27, 02

EVR 22

0,4 35,32 36,19 36,04 3 4,55 31,13

0,8 48,77 50,25 50,24 4 8,31 43,63

1,6 65,60 68,42 69,0 0 66,77 60,58

Fattori di correzione

Quando si dimensionano le valvole, la capacità di gas caldo richiesta deve essere moltiplicata per un fattore di correzione in base alla temperatura di evaporazione te.

Fattori di correzione per la temperatura di evaporazione t

te [°C] -40 -30 -20 -10 0 10 15

R404A/R507 0,86 0,91 0,96 1,00 1, 04 1,08 1,10

DKRCC.PD.BB0.E9.06 | 54

Scheda tecnia | Elettrovalvole, tipos EVR 2 - EVR 40 Versione 2

Tabella estesa di Capacità Gas caldo

(continua)

Un aumento della temperatura del gas caldo th di 10 K, basata su th = tc +25 °C, riduce la capacità della valvola di circa il2%, e viceversa.

Un cambiamento nella temperatura di evaporazione te modica la capacità della valvola; vedere la tabella del fattore di correzione.

Qh capacità gas caldo [kW]. Temp. evaporazione te = -10,0 [°C].

Temp. gas caldo th = tc + 25,0 [K]. Sottorareddamento Δtsub = 4,0 [K ]

Temperatura di condensazione tc [°C]

20 30 40 50 60

Tipo

Perdita

di carico

attraverso la

valvola

∆p bar

R404A/R507 (continua)

0,2 36,28 37, 07 36,8 4 35, 26 31,74

0,3 4 4,17 45 ,19 44,96 43,07 38,78

EVR 25

EVR 32

EVR 40

Fattori di correzione

Quando si dimensionano le valvole, la capacità di gas caldo richiesta deve essere moltiplicata per un fattore di correzione in base alla temperatura di evaporazione te.

Fattori di correzione per la temperatura di evaporazione t

te [°C] -40 -30 -20 -10 0 10 15

0,4 50,71 51,9 5 51,7 3 49,59 44,68

0,8 70,0 0 7 2,13 72,12 69,35 62,63

1,6 94,17 98,22 99,05 95,85 86,97

0,2 62,00 63,34 62,95 60,26 54, 24

0,3 75,49 7 7, 23 76 ,83 73,60 66,28

0,4 86,65 88,77 88,40 84,75 76,36

0,8 119 ,6 2 12 3,2 6 12 3, 24 118 ,51 10 7,02

1,6 160,92 167, 84 16 9,27 163, 80 148, 61

0,2 89, 69 91, 63 91,06 8 7,17 78,45

0,3 10 9,20 111 ,71 111 ,13 106,46 95,87

0,4 125,34 128, 41 127, 87 122 ,59 11 0,45

0,8 17 3,0 4 178, 29 178 ,27 171, 43 154 ,81

1,6 232,77 242,78 244,85 236,9 4 214,97

R404A/R507 0,86 0,91 0,96 1,00 1, 04 1,08 1,10

DKRCC.PD.BB0.E9.06 | 55

Scheda tecnia | Elettrovalvole, tipos EVR 2 - EVR 40 Versione 2

Tabella estesa di Capacità Gas caldo

(continua)

EVR 2

EVR 3

Tipo

Perdita

di carico

attraverso

lavalvola

∆p bar

0,1 0,55 0,58 0,60 0,60 0,58

0,2 0,78 0,81 0,84 0,8 4 0,82

0,3 0,95 0,99 1,03 1,0 3 1,0 0

0,4 1,0 9 1,14 1,18 1,19 1,15

0,8 1, 51 1,60 1, 65 1, 67 1,61

1,6 2,06 2,20 2,29 2,32 2,25

0,1 0,99 1,0 4 1,07 1,0 8 1,0 4

0,2 1,4 0 1, 47 1, 51 1, 52 1, 47

0,3 1,70 1,79 1, 85 1, 86 1, 79

0,4 1,9 6 2,06 2 ,13 2,14 2,07

0,8 2,72 2,88 2,98 3,00 2,91

1,6 3,71 3,96 4 ,12 4,17 4,0 6

0,1 2,50 2,62 2,70 2,71 2,62

Qh capacità gas caldo [kW]. Temp. evaporazione te = -10,0 [°C].

Temp. gas caldo th = tc + 25,0 [K]. Sottorareddamento Δtsub = 4,0 [K ]

Temperatura di condensazione tc [°C]

20 30 40 50 60

R410A

Un aumento della temperature del gas caldo th di 10 K, basata su th = tc +25 °C, reduce la capacità della valvola di circa il2% e viceversa.

Un cambiamento nella temperature di evaporazione te cambia I valori dlla capacità: vedi la tabella con i fattori di correzione.

0,2 3, 51 3,69 3,81 3,82 3,70

0,3 4,29 4 ,51 4,65 4,67 4,52

EVR 4

0,4 4,93 5 ,19 5,35 5,39 5, 21

0,8 6,85 7, 24 7,5 0 7, 56 7,3 2

1,6 9,35 9,97 10,38 10 ,51 10, 22

0,1 3,27 3,43 3,53 3,55 3, 43

0,2 4,60 4,83 4,98 5,00 4,84

0,3 5, 61 5,90 6,08 6,12 5,91

EVR 6

0,4 6,45 6,79 7, 01 7,0 5 6,82

0,8 8,96 9,48 9, 81 9,89 9,58

1,6 12 ,23 13, 05 13, 59 13,76 13,3 8

0,1 3,89 4,08 4,21 4,22 4,08

0,2 5,48 5,76 5,93 5,96 5, 76

0,3 6,68 7, 03 7,25 7, 29 7, 0 4

EVR 8

0,4 7, 68 8,09 8 ,35 8,40 8,12

0,8 10,67 11, 29 11,6 8 11, 78 11, 41

1,6 14 ,57 15, 54 16,18 16,39 15 ,93

Fattori di correzione

Quando si dimensionano le valvole, la capacità di gas caldo richiesta deve essere moltiplicata per un fattore di correzione in base alla temperatura di evaporazione te.

Fattori di correzione per temperature di evaporazione t

te [°C] -40 -30 -2 0 -10 0 10 15

R410A 0,93 0,95 0,98 1,00 1, 02 1, 03 1,0 4

DKRCC.PD.BB0.E9.06 | 56

Scheda tecnia | Elettrovalvole, tipos EVR 2 - EVR 40 Versione 2

Tabella estesa di Capacità Gas caldo

(continua)

EVR 10

EV R 15

Tipo

Perdita

di carico

attraverso

lavalvola

∆p bar

Qh capacità gas caldo [kW]. Temp. evaporazione te = -10,0 [°C].

Temp. gas caldo th = tc + 25,0 [K]. Sottorareddamento Δtsub = 4,0 [K ]

Temperatura di condensazione tc [°C]

20 30 40 50 60

R410A (continua)

0,1 6,86 7, 20 7,42 7, 45 7,2 0

0,2 9,66 10 ,16 10 ,4 6 10,52 10,16

0,3 11, 78 12, 40 12 ,78 12,85 12, 43

0,4 13 ,55 14 ,27 14,72 14, 81 14 ,33

0,8 18,83 19,91 20 ,61 20,78 2 0,13

1,6 25,70 2 7,41 28,55 28,91 28,10

0,1 10,57 11,10 11 ,43 11, 48 11 ,0 9

0,2 14, 88 15, 64 16,12 16, 20 15, 65

0,3 18,15 19,0 9 19,69 19,8 0 19,14

0,4 20,87 21,9 8 22,68 22, 81 22,07

0,8 29,00 30,67 31, 74 32,00 31,0 0

1,6 39, 58 42,22 43,97 44,53 43,28

0,1 13 ,83 14,52 14,96 15,02 14,51

Un aumento della temperature del gas caldo th di 10 K, basata su th = tc +25 °C, reduce la capacità della valvola di circa il2% e viceversa.

Un camiamento nella temperature di evaporazione te modica la capacità della valvola: vedere la tabella del fattore di correzione.

0,2 19,4 8 20,47 21,10 21,20 20,49

0,3 23 ,76 24,99 25,77 25,91 25,05

EVR 18

0,4 2 7,3 2 28,77 29,69 29,86 28,88

0,8 37, 97 4 0,15 41,55 41, 89 40,59

1,6 51,81 55,27 5 7,5 6 58,29 56,66

0,1 21, 94 23,04 23,72 23,83 23,02

0,2 30,90 32,48 33,46 33,63 32,50

0,3 3 7,6 8 39,65 40,88 41,10 39,74

EVR 20

0,4 43,33 45,63 47, 09 47,37 45,82

0,8 60,22 63,68 65,91 6 6,45 64,38

1,6 82,19 8 7,67 91,3 0 92,46 89,87

0,1 25,03 26,28 27, 06 27,17 26,25

0,2 35,24 37, 04 38,17 38,35 3 7,07

0,3 42,9 8 45,22 46,62 46,88 45,32

EVR 22

0,4 4 9,41 52,0 4 53,70 54,02 52,25

0,8 68,68 72,63 75,17 75,79 73,42

1,6 93,73 99,98 104,12 105 ,4 4 102, 49

Fattori di correzione

Quando si dimensionano le valvole, la capacità di gas caldo richiesta deve essere moltiplicata per un fattore di correzione in base alla temperatura di evaporazione te.

Fattori di correzione per temperature di evaporazione t

te [°C] -40 -30 -2 0 -10 0 10 15

R410A 0,93 0,95 0,98 1,00 1, 02 1, 03 1,0 4

DKRCC.PD.BB0.E9.06 | 57

Scheda tecnia | Elettrovalvole, tipos EVR 2 - EVR 40 Versione 2

Tabella estesa di Capacity Gas Caldo

(continua)

Un aumento della temperature del gas caldo th di 10 K, basata su th = tc +25 °C, riduce la capacità della valvola di circa il2% e viceversa.

Un cambiamento nella temperature di evaporazione te cambia I valori dlla capacità: vedi la tabella con i fattori di correzione.

Qh capacità gas caldo [kW]. Temp. evaporazione te = -10,0 [°C].

Temp. gas caldo th = tc + 25,0 [K]. Sottorareddamento Δtsub = 4,0 [K ]

Temperatura di condensazione tc [°C]

20 30 40 50 60

Tipo

Perdita

di carico

attraverso

lavalvola

∆p bar

R410A (continua)

0,2 50,59 53,17 54,79 55,05 53,21

0,3 61, 69 6 4,91 66,93 6 7, 29 65,06

EVR 25

EVR 32

EVR 40

Fattori di correzione

Quando si dimensionano le valvole, la capacità di gas caldo richiesta deve essere moltiplicata per un fattore di correzione in base alla temperatura di evaporazione te.

0,4 70,93 74,7 0 77, 09 7 7,5 5 75, 01

0,8 98 ,59 10 4,26 1 07, 91 10 8,79 105,4 0

1,6 134, 55 143,52 149,4 6 151,36 14 7,13

0,2 86,45 90,86 93,62 94,08 90,92

0,3 105,43 110 ,92 114 ,37 115,0 0 111,18

0,4 121, 22 127,66 131,7 3 132, 52 128 ,18

0,8 16 8, 48 17 8,16 184,40 185, 91 18 0,11

1,6 229,93 245,26 255, 41 258,66 251, 43

0,2 12 5,0 5 131,43 135 .43 136 .09 131.5 2

0.3 15 2. 50 160.4 4 165.4 4 166. 34 16 0.82

0.4 17 5.3 4 18 4. 66 190 .55 191. 69 185 .41

0.8 243.70 2 57.72 2 66.74 268.92 260.53

1.6 332 .59 354.78 369.46 374.15 363.69

Fattori di correzione per temperature di evaporazione t

te [°C] -40 -30 -2 0 -10 0 10 15

R410A 0,93 0,95 0,98 1,00 1, 02 1, 03 1,0 4

DKRCC.PD.BB0.E9.06 | 58

Scheda tecnia | Elettrovalvole, tipos EVR 2 - EVR 40 Versione 2

Tabella estesa di Capacity Gas Caldo

(continua)

EVR 2

EVR 3

Tipo

Perdita

di carico

attraverso la

valvola

∆p bar

0.1 0.69 0 .74 0.78 0.81 0.82

0.2 0.97 1.0 4 1.10 1.15 1.16

0.3 1.19 1. 28 1. 35 1.4 0 1.42

0.4 1.37 1.47 1.55 1. 61 1.64

0.8 1.9 0 2.05 2 .18 2.27 2.31

1.6 2. 61 2.83 3.02 3.16 3.22

0.1 1.24 1.33 1.41 1.4 6 1.4 8

0.2 1.75 1.8 8 1.99 2.06 2.09

0.3 2.14 2.30 2.43 2.52 2.56

0.4 2.46 2.64 2.79 2.90 2.95

0.8 3.43 3.69 3.92 4.08 4.15

1.6 4.69 5 .10 5. 43 5.68 5.80

0.1 3 .14 3.36 3.54 3.68 3.73

Qh capacità gas caldo [kW]. temp. evaporazione te = -10.0 [°C].

Temp. gas caldo th = tc + 25.0 [K]. Sottorareddamento Δtsub = 4.0 [K]

Temperatura di condensazione tc [°C]

20 30 40 50 60

R32

Un aumento della temperature del gas caldo th of 10 K, basata su th = tc +25 °C, riduce la capacità della valvola di circa il2% e viceversa.

A change in evaporating temperature te changes valve capacity; see correction factor table.

0.2 4.42 4.73 5.00 5 .19 5. 27

0.3 5.39 5.78 6 .11 6.35 6.45

EVR 4

0.4 6.20 6.66 7. 04 7.3 2 7.43

0.8 8.63 9.30 9.86 10.2 7 10. 45

1.6 11. 81 12 .83 13.68 14.31 14 .61

0.1 4 .10 4.39 4.64 4. 81 4.89

0.2 5.78 6. 20 6.54 6.80 6.90

0.3 7. 05 7.5 7 8.00 8 .31 8.44

EVR 6

0.4 8 .11 8.71 9.21 9.58 9.73

0.8 11 .2 9 12.17 12 .91 13 .44 13.68

1.6 15.4 6 16.80 17. 91 18.7 3 19.12

0.1 4.89 5.23 5.52 5.73 5.82

0.2 6.89 7. 38 7.7 9 8.09 8.22

0.3 8.40 9. 01 9.52 9. 89 10.05

EVR 8

0.4 9.66 10. 38 10.97 11. 40 11. 59

0.8 13 .45 14 .50 15 .3 7 16 .01 16. 29

1.6 18 .41 20.00 21.33 2 2.31 22.77

Fattori di correzione

Quando si dimensionano le valvole, la capacità di gas caldo richiesta deve essere moltiplicata per un fattore di correzione in base alla temperatura di evaporazione te.

Fattori di correzione per temperature di evaporazione t

te [°C] -40 -30 -20 -10 0 10 15

R32 0.96 0.97 0.99 1.00 1. 01 1.01 1. 01

DKRCC.PD.BB0.E9.06 | 59

Scheda tecnia | Elettrovalvole, tipos EVR 2 - EVR 40 Versione 2

Tabella estesa di Capacity Gas Caldo

(continued)

EVR 10

EV R 15

Tipo

Perdita

di carico

attraverso la

valvola

∆p bar

Qh capacità gas caldo [kW]. temp. evaporazione te = -10.0 [°C].

Temp. gas caldo th = tc + 25.0 [K]. Sottorareddamento Δtsub = 4.0 [K]

Temperatura di condensazione tc [°C]

20 30 40 50 60

R32 (continua)

0,1 8,62 9, 23 9,75 10 ,11 10,27

0,2 12,15 13, 02 13, 75 14,2 8 14 ,50

0,3 14, 82 15, 90 16, 80 17,45 17, 73

0,4 1 7, 0 4 18, 30 19, 36 2 0,12 20,45

0,8 23,72 25,57 27,12 28 ,24 28,75

1,6 32,48 35,29 37, 63 39,35 40 ,17

0,1 13 ,28 14 ,22 15 ,01 15,5 8 15, 81

0,2 18 ,71 20,05 21,18 21,99 2 2,33

0,3 22,82 24, 49 25, 88 26,88 27, 31

0,4 26,25 2 8,19 29,81 30,98 31,4 9

0,8 36,54 39,39 41, 77 43,50 44,27

1,6 50,02 54,35 57, 9 6 60,61 61,87

0,1 17,3 8 18,6 2 19, 65 20,39 20,70

Un aumento della temperature del gas caldo th of 10 K, basata su th = tc +25 °C, riduce la capacità della valvola di circa il2% e viceversa.

Un cambiamento nella temperature di evaporazione te cambia i valori della capacità: vedi la tabella con i fattori di correzione.

0,2 24,49 26,25 27,72 28,79 29,2 3

0,3 29,88 32,05 33,87 35,19 35,75

EVR 18

0,4 34,36 36,9 0 39,02 40,56 41, 22

0,8 47, 83 51,56 5 4,67 56,94 57,9 5

1,6 65,48 71,14 75,87 79,33 80,99

0,1 27, 57 29,53 31,17 32,34 32,84

0,2 38,84 41,6 4 43,97 45,66 46,37

0,3 47, 39 50,84 53,73 55,82 56,71

EVR 20

0,4 54,50 58,53 61,90 64,34 65,38

0,8 75, 87 81,79 86,72 90,32 91,93

1,6 103,86 112 ,8 5 120,34 125,8 4 12 8,47

0,1 31,45 33, 68 35,54 36,89 3 7,45

0,2 44,30 4 7,49 50 ,15 52,07 52, 88

0,3 54,05 5 7,99 61,28 63,66 6 4,67

EVR 22

0,4 6 2,16 66,76 70,59 73,37 74,5 7

0,8 86, 52 93,27 98 ,91 103,0 0 104, 84

1,6 118 ,45 128, 70 13 7,24 143 ,52 146, 52

Fattori di correzione

Quando si dimensionano le valvole, la capacità di gas caldo richiesta deve essere moltiplicata per un fattore di correzione in base alla temperatura di evaporazione te.

Fattori di correzione per temperature di evaporazione t

te [°C] -40 -30 -20 -10 0 10 15

R32 0,96 0,97 0,99 1,00 1,01 1,01 1,01

DKRCC.PD.BB0.E9.06 | 60

Scheda tecnia | Elettrovalvole, tipos EVR 2 - EVR 40 Versione 2

Tabella estesa di Capacity Gas Caldo

(continued)

EVR 2

EVR 3

Tipo

Perdita

di carico

attraverso la

valvola

∆p bar

0.1 0.53 0.55 0.56 0.56 0.55

0.2 0.74 0.77 0.79 0.79 0.77

0.3 0.90 0.94 0.96 0.97 0.94

0.4 1.03 1.08 1 .11 1.11 1.08

0.8 1. 41 1. 49 1.5 4 1.55 1.52

1.6 1.87 2.00 2.09 2 .12 2.09

0.1 0.95 0.99 1.01 1. 01 0.98

0.2 1.33 1.39 1.42 1.42 1.39

0.3 1.62 1.69 1.73 1.74 1. 70

0.4 1.8 6 1.94 1. 99 2.00 1. 95

0.8 2.54 2.68 2. 76 2.78 2.73

1.6 3.37 3.60 3.76 3.82 3.76

0.1 2.39 2.49 2.54 2.54 2.48

Qh capacità Gas Caldo Qh [kW]. Temp. di evaporazione te = -10.0 [°C].

Temp. di Gas Caldo th = tc + 25.0 [K]. Sottorareddamento Δtsub = 4.0 [K]

Condensing temperature tc [°C]

20 30 40 50 60

R290

Un aumento della temperature del gas caldo th of 10 K, basata su th = tc +25 °C, riduce la capacità della valvola di circa il2% e viceversa.

Un cambiamento nella temperature di evaporazione te cambia i valori della capacità: vedi la tabella con i fattori di correzione.

0.2 3.36 3.50 3.58 3.59 3.50

0.3 4.08 4.26 4.36 4.38 4.27

EVR 4

0.4 4.67 4.89 5.02 5.03 4.92

0.8 6.40 6.75 6.96 7. 01 6.87

1.6 8.48 9.08 9.47 9.62 9.4 8

0.1 3 .13 3.26 3.33 3.33 3.25

0.2 4.39 4.58 4.69 4.69 4.58

0.3 5.34 5.58 5.71 5.73 5.59

EVR 6

0.4 6 .12 6.40 6.57 6.59 6.44

0.8 8.38 8.84 9 .11 9.18 8.99

1.6 11 .0 9 11 . 88 12. 39 12.5 8 12.40

0.1 3.73 3.88 3.9 6 3.97 3.87

0.2 5.23 5.45 5.58 5.59 5.45

0.3 6.36 6.64 6.80 6.82 6.66

EVR 8

0.4 7. 29 7.6 2 7.82 7. 85 7.66

0.8 9.98 10. 52 10.85 10.93 10 .71

1.6 13 .21 14.15 14.76 14.9 9 14 .77

Fattori di correzione

Quando si dimensionano le valvole, la capacità di gas caldo richiesta deve essere moltiplicata per un fattore di correzione in base alla temperatura di evaporazione te.

Fattori di correzione per temperature di evaporazione t

te [°C] -40 -30 -20 -10 0 10 15

R290 0.88 0.92 0.96 1.0 0 1.04 1.07 1.0 9

DKRCC.PD.BB0.E9.06 | 61

Scheda tecnia | Elettrovalvole, tipos EVR 2 - EVR 40 Versione 2

Tabella estesa di Capacity Gas Caldo

(continua)

EVR 10

EV R 15

Tipo

Perdita

di carico

attraverso la

valvola

∆p bar

Qh capacità Gas Caldo Qh [kW]. Temp. di evaporazione te = -10.0 [°C].

Temp. di Gas Caldo th = tc + 25.0 [K]. Sottorareddamento Δtsub = 4.0 [K]

Condensing temperature tc [°C]

20 30 40 50 60

R290 (continua)

0.1 6.58 6.84 6.99 7.0 0 6.82

0.2 9.23 9.62 9.85 9.86 9.62

0.3 11 .2 2 11 .72 12.00 12. 03 11. 74

0.4 12.8 5 13. 45 13.79 13.8 4 13. 52

0.8 17. 61 18.5 6 19.14 19. 28 18. 89

1.6 23.31 24.97 26.04 26.44 26.06

0.1 10.13 10.54 10 .77 10.78 10. 51

0.2 14. 22 14. 82 15.16 15.19 14. 81

0.3 17. 28 18 .04 18 .4 8 18 .53 18. 09

0.4 19. 80 20 .71 21. 24 21.32 20.82

0.8 27.13 28 .59 29.48 29.70 29.09

1.6 35.90 38.45 4 0.10 40.72 40 .14

0.1 13 .26 13.80 14.10 14 .11 13. 75

Un aumento della temperature del gas caldo th of 10 K, basata su th = tc +25 °C, riduce la capacità della valvola di circa il2% e viceversa.

Un cambiamento nella temperature di evaporazione te cambia i valori della capacità: vedi la tabella con i fattori di correzione.

0.2 18 .61 19.4 0 19.85 19.88 19.39

0.3 22.62 23.62 24.20 24 .26 23.68

EVR 18

0.4 25.91 27. 11 27. 81 27. 90 27.26

0.8 35 .51 3 7.42 38. 59 38. 87 38.09

1.6 46.99 50.33 52.49 53 .31 52.55

0.1 21.03 21. 89 22.37 22.38 21.81

0.2 29.52 30.77 31.4 8 31.5 3 30.76

0.3 35.87 37.47 38.38 38.48 37. 56

EVR 20

0.4 41.10 43. 01 44. 11 44.26 43. 24

0.8 56. 32 59.36 61. 21 61. 66 6 0.41

1.6 74.5 4 79. 84 83.26 84.56 83.35

0.1 23.98 24.96 2 5.51 25.52 24.88

0.2 33.66 35.10 35.91 35.9 6 35.08

0.3 40 .91 42.73 43.77 43.88 42. 83

EVR 22

0.4 46.88 49.05 50.31 50.48 49 .31

0.8 64.23 67.7 0 69. 81 70 .32 68.90

1.6 85.01 91.05 94.95 96.44 95.06

Fattori di correzione

Quando si dimensionano le valvole, la capacità di gas caldo richiesta deve essere moltiplicata per un fattore di correzione in base alla temperatura di evaporazione te.

Fattori di correzione per temperature di evaporazione t

te [°C] -40 -30 -20 -10 0 10 15

R290 0.88 0.92 0.96 1.0 0 1.04 1.07 1.0 9

DKRCC.PD.BB0.E9.06 | 62

Scheda tecnia | Elettrovalvole, tipos EVR 2 - EVR 40 Versione 2

Tabella estesa di Capacity Gas Caldo

(continua)

EVR 2

EVR 3

Tipo

Pressure drop

across valve

∆p bar

0.1 0.33 0.35 0.37 0.37 0.37

0.2 0.46 0.49 0. 51 0.52 0.52

0.3 0.55 0.59 0.62 0.63 0.63

0.4 0.62 0 .67 0.70 0.72 0.73

0.8 0.79 0.88 0.94 0.98 1.00

1.6 0.89 1.0 6 1.19 1. 28 1.32

0.1 0.60 0.63 0.66 0.67 0.67

0.2 0.82 0.88 0.92 0.9 4 0.94

0.3 0.99 1. 06 1.11 1.14 1.14

0.4 1.11 1.20 1.27 1.30 1.31

0.8 1.43 1.58 1.70 1. 77 1.79

1.6 1.6 0 1.91 2.14 2.30 2.37

0.1 1.5 0 1.59 1. 66 1. 69 1.68

Capacità Gas Caldo Q h [kW]. Temp. di evaporazione te = -10.0 [°C].

Temp. Gas Caldo th = tc + 25.0 [K]. Sottorareddamento Δtsub = 4.0 [K]

Temperatura di condensazione t

20 30 40 50 60

[°C]

R600a

Un aumento della temperature del gas caldo th of 10 K, basata su th = tc +25 °C, riduce la capacità della valvola di circa il2% e viceversa.

Un cambiamento nella temperature di evaporazione te cambia i valori della capacità: vedi la tabella con i fattori di correzione.

0.2 2.07 2.22 2. 32 2.37 2.36

0.3 2.48 2.67 2.80 2.87 2.87

EVR 4

0.4 2.80 3.03 3 .19 3.28 3.29

0.8 3.59 3.99 4.28 4.46 4. 51

1.6 4.02 4.81 5.40 5.79 5.97

0.1 1.9 6 2.08 2 .17 2.21 2.20

0.2 2.71 2.90 3.03 3.10 3.09

0.3 3.25 3.49 3.67 3. 76 3.76

EVR 6

0.4 3.67 3.97 4 .18 4.30 4 .31

0.8 4.70 5.22 5 .61 5.84 5.90

1.6 5.27 6.30 7. 07 7.5 8 7.82

0.1 2.34 2.48 2.58 2.63 2.62

0.2 3.23 3.45 3 .61 3.69 3.68

0.3 3.87 4.16 4. 37 4.48 4.48

EVR 8

0.4 4.37 4.72 4.98 5.12 5.13

0.8 5.60 6.22 6.68 6.95 7. 03

1.6 6.27 7. 50 8.42 9. 03 9 .31

Fattori di correzione

Quando si dimensionano le valvole, la capacità di gas caldo richiesta deve essere moltiplicata per un fattore di correzione in base alla temperatura di evaporazione te.

Fattori di correzione per temperature di evaporazione t

te [°C] -40 -30 -20 -10 0 10 15

R600a 0.86 0.91 0.95 1. 00 1.05 1.10 1.12

DKRCC.PD.BB0.E9.06 | 63

Scheda tecnia | Elettrovalvole, tipos EVR 2 - EVR 40 Versione 2

Tabella estesa di Capacity Gas Caldo

(continua)

EVR 10

EV R 15

Tipo

Pressure drop

across valve

∆p bar

Capacità Gas Caldo Q h [kW]. Temp. di evaporazione te = -10.0 [°C].

Temp. Gas Caldo th = tc + 25.0 [K]. Sottorareddamento Δtsub = 4.0 [K]

Temperatura di condensazione t

20 30 40 50 60

[°C]

R600a (continua)

0,1 4 ,12 4,38 4,56 4,65 4,63

0,2 5,70 6,09 6,37 6 ,51 6,50

0,3 6,83 7,34 7, 70 7,9 0 7,9 0

0,4 7, 70 8,33 8,78 9,03 9,05

0,8 9,87 10,98 11 ,78 12 ,26 12, 41

1,6 11, 07 13, 24 14,85 15,92 16,43

0,1 6,35 6,75 7, 02 7,1 6 7,13

0,2 8,78 9,39 9, 81 10,03 10,01

0,3 10,52 11, 30 11, 86 12,16 12,16

0,4 11, 87 12, 83 13 ,52 13,9 0 13,94

0,8 15 ,20 16,91 18,14 18, 89 19, 11

1,6 17,0 4 20,39 22,88 24 ,52 25,30

0,1 8, 31 8,83 9,19 9,37 9,33

Un aumento della temperature del gas caldo th of 10 K, basata suth = tc +25 °C, riduce la capacità della valvola di circa il2% e viceversa.

Un cambiamento nella temperature di evaporazione te cambia i valori della capacità: vedi la tabella con i fattori di correzione.

0,2 11, 50 12, 29 12,8 4 13 ,12 13 ,10

0,3 13 ,77 14 ,8 0 15,5 3 15,92 15,92

EVR 18

0,4 15 ,5 3 16,8 0 17, 70 18,20 18,2 5

0,8 19 ,9 0 22 ,13 23,75 24,73 2 5,01

1,6 2 2, 31 26,69 29,95 32,10 33,12

0,1 13,19 14, 01 14,5 8 14, 86 14, 81

0,2 18 ,24 19,49 20,37 20, 82 20,78

0,3 21, 84 23,47 24,63 25,25 25,26

EVR 20

0,4 24,64 26,65 28,08 28,87 28,94

0,8 31, 57 35,10 37, 67 39,2 2 39,67

1,6 35,39 42,33 47, 50 50,92 52,54

0,1 15,0 4 15,98 16,63 16,95 16,8 9

0,2 20,80 22,23 23,23 23 ,74 23,70

0,3 24,91 26,77 28,09 28,80 28, 81

EVR 22

0,4 2 8,10 30,39 32,02 32,93 33, 01

0,8 36,00 40,03 42,96 44,73 45,24

1,6 40,36 48,28 54,18 58,07 59,92

Fattori di correzione

Quando si dimensionano le valvole, la capacità di gas caldo richiesta deve essere moltiplicata per un fattore di correzione in base alla temperatura di evaporazione te.

Fattori di correzione per temperature di evaporazione t

te [°C] -40 -30 -20 -10 0 10 15

R600a 0,86 0,91 0,95 1,00 1,05 1,10 1,12

DKRCC.PD.BB0.E9.06 | 64

Scheda tecnia | Elettrovalvole, tipos EVR 2 - EVR 40 Versione 2

Tabella estesa di Capacity Gas Caldo

(continua)

Un aumento della temperature del gas caldo th of 10 K, basata su th = tc +25 °C, riduce la capacità della valvola di circa il2% e viceversa.

Un cambiamento nella temperature di evaporazione te cambia i valori della capacità.

Tipo

EVR 2

EVR 3

EVR 4

EVR 6

EVR 8

EVR 10

EV R 15

EVR 18

EVR 20

EVR 22

EVR 25

EVR 32

EVR 40

Temperatura di

condensazione

tc [°C]

Capacità Gas Caldo Gh [kg/h] con una perdita di carico attraverso la valvola di ∆p [bar]

0.5 1 2 3 4 5 6 7 8

Temperatura Gas caldo th = 60° C

R22/R407C

25 20 27 36 41 44 46 46 46 46

35 23 32 43 50 55 58 60 61 61

45 27 38 51 60 67 72 75 78 79

25 35 49 65 74 79 82 83 83 83

35 42 57 77 90 99 10 4 108 10 9 110

45 49 68 92 109 12 0 129 13 6 140 143

25 89 123 163 18 6 200 207 208 208 208

35 105 145 195 227 249 263 272 276 276

45 123 170 232 273 303 325 341 352 359

25 117 160 213 244 262 270 272 272 272

35 137 189 255 297 326 344 356 361 361

45 160 223 304 358 397 426 447 461 470

25 139 191 254 290 312 32 2 324 324 324

35 163 226 304 354 388 410 423 430 430

45 191 265 362 426 47 3 507 532 549 560

25 24 6 337 447 512 550 568 572 572 572

35 288 398 536 625 684 724 747 758 759

45 337 468 638 752 834 895 939 969 988

25 378 519 689 788 847 875 881 8 81 8 81

35 443 613 826 962 1054 1114 1151 1167 116 9

45 519 721 983 115 8 12 85 137 8 14 46 1493 1522

25 495 679 902 1032 11 08 114 6 1153 11 53 115 3

35 581 802 1082 12 60 1380 1459 1506 1528 1530

45 679 944 1286 1516 16 82 18 04 1893 1954 1992

25 785 1078 1430 1637 1758 1817 1830 1830 183 0

35 921 1273 1716 199 8 2188 2 314 2389 2423 2427

45 1078 1497 2040 24 05 2669 2862 3003 3100 3160

25 896 1229 1631 1867 2005 2072 2087 2087 2087

35 1050 1451 1957 2279 2496 2639 2725 2764 276 8

45 12 29 1707 2327 2743 3043 3264 3424 3535 3604

25 128 6 1764 2342 2680 2878 2975 2995 2995 2995

35 1508 2083 2809 3271 3583 3788 3911 39 67 3973

45 176 4 2451 3340 3937 4369 4686 4916 5074 5174

25 2197 3015 4002 4580 4918 5084 5119 5119 5119

35 2576 3560 4800 5590 6122 6 473 6684 6779 6790

45 3 015 4188 5708 6728 746 6 8008 8400 8672 88 41

25 317 9 4361 5789 6625 7114 7354 740 4 74 04 740 4

35 3726 5150 69 43 8086 8856 9364 9668 9806 9821

45 43 61 6058 8257 9732 10799 115 83 12151 125 44 127 89

DKRCC.PD.BB0.E9.06 | 65

Scheda tecnia | Elettrovalvole, tipos EVR 2 - EVR 40 Versione 2

Tabella estesa di Capacity Gas Caldo

(continua)

Un aumento della temperatura del gas caldo th di 10 K, basata su th = tc +25 °C, riduce la capacità della valvola di circa il2%, e viceversa.

Un cambiamento nella temperatura di evaporazione te modica la capacità della valvola.

Tipo

EVR 2

EVR 3

EVR 4

EVR 6

EVR 8

EVR 10

EV R 15

EVR 18

EVR 20

EVR 22

EVR 25

EVR 32

EVR 40

Temperatura di condensazione

tc [°C]

25 17 22 28 30 31 31 31 – –

35 20 27 35 39 41 42 42 42 42

45 24 32 43 49 53 55 56 56 56

25 30 40 51 55 55 55 55 – –

35 36 49 63 71 74 75 75 75 75

45 42 58 77 89 96 100 101 101 101

25 75 101 12 8 13 8 13 9 13 9 139 – –

35 90 122 159 17 9 187 189 189 189 189

45 107 146 195 224 241 2 51 254 254 254

25 99 132 167 18 0 182 182 182 – –

35 118 160 209 234 245 247 247 247 247

45 140 192 255 293 316 328 332 332 332

25 117 158 19 9 215 216 216 216 – –

35 140 191 248 279 292 294 294 294 294

45 166 228 304 349 376 391 395 395 395

25 207 278 351 379 381 3 81 381 – –

35 247 336 438 491 515 519 519 519 519

45 293 403 536 616 664 690 698 698 698

25 319 428 5 41 583 587 587 587 – –

35 380 518 675 757 793 799 799 799 799

45 451 620 826 948 1023 10 62 1074 1074 1074

25 417 560 708 764 769 769 769 – –

35 498 678 884 991 1038 1046 10 46 104 6 104 6

45 591 812 1081 1242 1339 139 0 1406 140 6 14 06

25 662 889 1123 1211 12 20 12 20 12 20 – –

35 79 0 1075 1402 1572 1647 1658 1658 16 58 1658

45 937 128 8 1715 196 9 2123 2205 2 231 2231 2231

25 755 1014 1281 1381 1391 1391 139 1 – –

35 901 122 6 1599 1792 1879 1891 18 91 1891 1891

45 1069 146 9 1956 2246 2421 2 515 2544 2544 2544

25 108 4 1455 1838 1983 1997 199 7 1997 – –

35 129 3 176 0 2295 2573 2697 2 715 2 715 2715 2715

45 153 5 2108 2807 3224 3476 3 610 3652 3652 3652

25 1852 24 87 3142 3388 3 412 3412 3 412 – –

35 2210 3008 3922 4397 4608 4640 4640 4640 4640

45 2622 3603 4797 5510 5940 616 9 6241 6242 6242

25 2679 3597 4545 49 01 4935 4935 4935 – –

35 3.196 4.350 5.673 6.360 6.666 6 .712 6 .712 6.712 6.7 12

45 3.793 5 .212 6 .939 7. 970 8.592 8.924 9.028 9.028 9.028

Capacità Gas Caldo Gh [kg/h] alla perdita di carico attraverso la valvola ∆p [bar]

Temperatura Gas Caldo th = 60° C

0.5 1 2 3 4 5 6 7 8

R134a

DKRCC.PD.BB0.E9.06 | 66

Scheda tecnia | Elettrovalvole, tipos EVR 2 - EVR 40 Versione 2

Tabella estesa di Capacity Gas Caldo

(continua)

Un aumento della temperatura del gas caldo th di 10 K, basata su th = tc +25 °C, riduce la capacità della valvola di circa il2%, e viceversa.

Un cambiamento nella temperatura di evaporazione te modica la capacità della valvola.

Tipo

EVR 2

EVR 3

EVR 4

EVR 6

EVR 8

EVR 10

EV R 15

EVR 18

EVR 20

EVR 22

EVR 25

EVR 32

EVR 40

Temperatura di

condensazione

tc [°C]

Capacità Gas Caldo Gh [kg/h] alla perdita di carico attraverso la valvola ∆p [bar]

Temperatura Gas Caldo th = 60° C

0.5 1 2 3 4 5 6 7 8

R404A/R507

25 24 33 44 50 55 57 58 59 59

35 28 39 52 61 68 72 75 77 78

45 33 46 63 75 83 90 95 98 101

25 43 59 78 91 98 103 105 105 105

35 50 70 94 111 122 130 135 139 140

45 60 83 11 4 13 4 150 162 171 177 182

25 107 148 198 228 248 259 265 265 265

35 126 175 238 278 307 327 341 349 353

45 150 209 286 339 378 407 430 446 458

25 14 0 193 259 299 324 339 346 347 3 47

35 165 229 311 364 402 428 446 457 462

45 196 273 374 443 494 533 562 584 600

25 167 230 308 356 386 404 412 414 414

35 197 273 370 43 4 479 510 531 544 550

45 234 326 446 528 589 635 670 696 714

25 295 406 543 628 6 81 713 728 730 730

35 348 482 653 766 844 900 937 960 970

45 413 574 786 931 1038 1120 118 1 1227 1260

25 454 625 837 967 10 49 109 8 1120 1124 1124

35 535 742 100 6 1179 13 01 138 6 1444 1479 1494

45 636 885 1211 143 4 159 9 172 5 1820 1890 19 41

25 59 4 818 1095 12 65 1373 1437 14 67 1471 1471

35 701 971 1317 15 44 17 03 1814 1890 1935 19 56

45 832 1158 1585 1877 2093 2257 2382 2474 2540

25 942 12 98 1737 2007 2178 2280 2327 2333 2333

35 1111 154 0 2089 24 48 2701 2878 29 97 3070 3103

45 1320 1837 2 515 2978 3321 3581 3778 3925 4 029

25 1075 14 80 1981 2289 248 4 2600 2653 26 61 2 661

35 126 8 175 7 2382 2792 3080 3282 3418 3501 3539

45 1505 2095 2868 3396 3787 4084 4309 4 476 4595

25 154 3 2125 2844 3285 3566 3732 3809 3819 3819

35 182 0 2521 3 419 4008 4 421 47 11 4907 5026 5080

45 2161 3008 4 117 4 875 5436 5862 6185 6426 6597

25 2636 3631 4860 5614 6094 6377 6509 6527 6527

35 3110 4309 5843 6850 7555 80 51 8385 8589 8 681

45 3692 5140 7035 83 31 9290 10018 10570 10981 1127 3

25 3814 52 52 7029 8121 8814 9225 9415 9441 9 441

35 4498 6233 8452 9908 10929 116 46 1213 0 12424 12 557

45 53 41 7434 1 0176 12 051 134 38 14 491 15290 15 884 163 06

DKRCC.PD.BB0.E9.06 | 67

Scheda tecnia | Elettrovalvole, tipos EVR 2 - EVR 40 Versione 2

Tabella estesa di Capacità Gas caldo

(continua)

Un aumento della temperatura del gas caldo th di 10 K, basata su th = tc +25 °C, riduce la capacità della valvola di circa il2%, e viceversa.

Un cambiamento nella temperatura di evaporazione te modica la capacità della valvola.

Tipo

EVR 2

EVR 3

EVR 4

EVR 6

EVR 8

EVR 10

EV R 15

EVR 18

EVR 20

EVR 22

EVR 25

EVR 32

EVR 40

Temperatura di condensazione

tc [°C]

25 24 33 45 52 58 62 65 67 68

35 28 39 53 63 71 77 81 85 87

45 33 46 64 77 86 94 101 10 6 11 0

25 42 59 80 94 10 4 11 2 117 12 0 122

35 50 70 96 114 128 13 8 14 6 152 157

45 60 84 115 13 8 156 17 0 181 191 198

25 107 148 202 237 263 281 294 302 307

35 126 176 242 287 321 347 368 384 396

45 150 210 291 348 392 427 456 480 500

25 14 0 194 26 4 311 344 368 384 396 4 02

35 165 230 316 376 420 455 482 502 518

45 197 275 381 455 513 559 597 629 654

25 167 231 315 370 409 438 458 471 479

35 197 274 377 447 501 542 574 598 617

45 235 328 453 5 42 611 666 711 749 779

25 294 408 555 652 722 772 808 831 844

35 347 484 665 789 883 956 1. 012 1.055 1.08 8

45 414 579 800 956 1.078 1.175 1. 255 1.321 1.374

25 453 628 855 1.0 05 1.112 1.190 1.24 4 1.280 1.3 00

35 535 74 6 1024 1.216 1.360 1.47 2 1. 559 1. 626 1.676

45 637 8 91 1. 231 1.473 1. 660 1810 1.933 2.034 2 .117

25 593 822 1.119 1.315 1.456 1.557 1. 629 1.676 1.702

35 70 0 976 1.3 40 1.592 1.780 1.927 2.040 2.128 2.194

45 834 1.166 1. 612 1.92 8 2 .173 2.370 2.530 2.663 2.771

25 940 1.305 1.774 2.086 2.309 2.470 2.583 2.658 2 .700

35 1. 111 1. 548 2 .125 2. 524 2.824 3.056 3.236 3.375 3.480

45 1.32 3 1.850 2.557 3.058 3.446 3759 4. 014 4. 223 4395

25 1.072 1.48 8 2.024 2.380 2.634 2. 817 2946 3. 032 3.080

35 1.267 1.766 2 .424 2.879 3.2 21 3.485 3.691 3.849 3.969

45 1.509 2. 110 2 .916 3.488 3.931 4.287 4.578 4 .817 5.013

25 1.539 2.13 6 2905 3.416 3 .781 4.044 4.229 4.352 4.421

35 1. 819 2.535 3.480 4.133 4.623 5.003 5298 5.526 5.697

45 2.16 6 3029 4 .186 5.006 5.642 6.153 6.571 6 .914 7.19 6

25 2.630 3.650 4.964 5.837 6 .461 6.910 7.2 27 7.43 7 7.55 4

35 3.10 8 4.332 5.946 7. 06 3 7.9 01 8.549 9.054 9.443 9.735

45 3.702 5.176 7.153 8.555 9.6 42 10.515 11. 22 9 11 .816 12. 297

25 3.805 5.279 7.1 8 0 8.444 9.3 45 9.99 6 10.455 10.757 10.928

35 4.496 6.266 8.601 10.216 11. 429 12 .367 13 .09 6 13.6 59 14.0 82

45 5.355 7.4 87 10. 347 12. 375 13.94 7 15. 211 16. 243 17. 091 17.7 87

Capacità gas caldo Gh [kg/h] a una perdita di carico attraverso la valvola ∆p [bar]

Temperatura gas caldo th = 60 °C.

0,5 1 2 3 4 5 6 7 8

R410A

DKRCC.PD.BB0.E9.06 | 68

Scheda tecnia | Elettrovalvole, tipos EVR 2 - EVR 40 Versione 2

Tabella estesa di Capacità Gas caldo

(continua)

Tipo

EVR 2

EVR 3

EVR 4

EVR 6

EVR 8

Temperatura di condensazione

tc [°C]

25 20 28 38 45 49 52 54 55 56

35 24 33 45 54 60 65 69 71 73

45 28 39 54 65 73 80 85 90 93

25 36 50 68 80 89 94 98 10 0 100

35 43 60 82 97 10 9 117 12 4 128 132

45 51 71 98 117 132 144 154 161 167

25 107 150 204 240 265 282 292 298 298

35 126 178 244 290 324 350 369 383 393

45 149 212 293 350 394 430 458 4 81 499

25 12 5 17 7 24 0 282 311 3 31 344 350 351

35 148 209 287 341 381 412 434 451 462

45 175 249 344 412 464 505 539 566 587

25 16 6 234 318 374 413 439 456 464 465

35 196 277 381 452 505 545 576 598 612

Capacità gas caldo Gh [kg/h] a una perdita di carico attraverso la valvola ∆p [bar]

Temperatura gas caldo th = 60 °C.

0,5 1 2 3 4 5 6 7 8

R32

Un aumento della temperatura del gas caldo th di 10 K, basata su th = tc +25 °C, riduce la capacità della valvola di circa il2%, e viceversa.

Un cambiamento nella temperatura di evaporazione te modica la capacità della valvola.

EVR 10

EV R 15

EVR 18

EVR 20

EVR 22

45 232 330 456 546 615 670 714 750 778

25 260 365 496 582 643 684 710 723 724

35 306 432 593 70 4 787 850 897 931 954

45 363 514 7 11 850 958 10 43 111 2 11 68 1212

25 4 01 559 761 893 986 10 49 1089 110 8 1111

35 473 662 910 108 0 1207 130 3 1375 1428 14 63

45 561 788 10 90 130 4 1469 160 0 170 6 1792 1859

25 493 690 938 1102 1216 129 4 134 4 136 8 1371

35 582 817 1122 1333 148 9 16 08 1697 17 62 18 05

45 69 0 973 13 45 1608 1812 1974 2105 2 210 2293

25 804 113 3 15 40 1809 1996 2125 2206 2245 2251

35 948 1342 18 43 2188 2445 2639 2786 2892 2963

45 112 5 1597 2207 2640 2975 3241 3 456 3629 3765

25 916 127 3 17 37 2050 2278 2447 2571 2659 2717

35 10 80 150 7 2074 2470 2771 3008 319 6 3345 3462

45 128 1 1792 2482 2975 336 0 3673 3932 4148 4328

DKRCC.PD.BB0.E9.06 | 69

Scheda tecnia | Elettrovalvole, tipos EVR 2 - EVR 40 Versione 2

Tabella estesa di Capacità Gas caldo

(continua)

Tipo

EVR 2

EVR 3

EVR 4

EVR 6

EVR 8

Temperatura di condensazione

tc [°C]

25 13 18 24 27 29 29 29 29 29

35 16 22 29 33 36 38 38 38 38

45 18 25 34 40 44 47 48 49 50

25 24 33 43 49 52 53 53 53 53

35 28 39 52 60 65 68 69 69 69

45 33 45 61 72 79 84 87 89 90

25 61 83 109 124 131 133 133 133 13 3

35 71 98 130 151 163 171 174 174 174

45 82 114 155 181 199 212 220 224 226

25 80 10 9 143 162 17 1 174 174 174 174

35 93 128 171 197 214 223 227 228 228

45 108 149 202 237 260 277 288 294 296

25 95 130 170 19 3 204 208 208 208 208

35 110 152 203 235 254 266 271 271 271

Capacità gas caldo Gh [kg/h] a una perdita di carico attraverso la valvola ∆p [bar]

Temperatura gas caldo th = 60 °C.

0,5 1 2 3 4 5 6 7 8

R290

Un aumento della temperatura del gas caldo th di 10 K, basata su th = tc +25 °C, riduce la capacità della valvola di circa il2%, e viceversa.

Un cambiamento nella temperatura di evaporazione te modica la capacità della valvola.

EVR 10

EV R 15

EVR 18

EVR 20

EVR 22

45 129 178 241 282 310 330 342 350 352

25 167 229 300 340 360 366 366 366 366

35 195 268 359 414 449 469 478 479 479

45 227 314 425 497 547 582 604 617 622

25 258 352 463 523 554 564 564 564 564

35 300 413 553 638 691 722 736 737 737

45 349 483 654 766 8 43 896 931 950 957

25 337 4 61 606 685 726 738 738 738 738

35 393 5 41 723 835 905 946 963 965 965

45 457 633 857 10 02 1103 1173 1218 1244 125 3

25 535 731 960 1087 1151 1171 1171 117 1 1171

35 623 858 114 7 1324 1435 1500 1528 1531 1531

45 725 100 4 1359 1590 1750 1860 1932 1973 198 8

25 610 834 109 5 12 39 1313 1335 1335 1335 1335

35 711 979 130 8 1510 1637 1710 1743 1746 174 6

45 827 114 5 155 0 1813 19 95 2121 2204 2250 2267

DKRCC.PD.BB0.E9.06 | 70

Tabella estesa di Capacità Gas caldo

(continua)

Tipo

Temperatura di condensazione

tc [°C]

25 9 11 12 12 – – – – –

Capacità gas caldo Gh [kg/h] a una perdita di carico attraverso la valvola ∆p [bar]

Temperatura gas caldo th = 60 °C.

0,5 1 2 3 4 5 6 7 8

R600a

EVR 2

EVR 3

EVR 4

EVR 6

EVR 8

EVR 10

35 10 13 16 16 16 – – – –

45 12 16 20 21 21 21 21 – –

25 15 19 21 21 – – – – –

35 18 24 28 29 29 – – – –

45 22 29 36 38 38 38 38 – –

25 39 49 54 54 – – – – –

35 46 60 72 72 72 – – – –

45 55 73 91 96 96 96 96 – –

25 51 64 71 71 – – – – –

35 61 79 94 95 95 – – – –

45 71 95 119 12 5 12 5 12 5 12 5 – –

25 60 77 84 84 – – – – –

35 72 94 11 2 113 113 – – – –

45 85 113 141 149 149 149 149 – –

25 10 6 135 14 8 148 – – – – –

35 127 166 197 199 19 9 – – – –

45 150 200 249 263 263 263 263 – –

25 16 4 208 228 228 – – – – –

Un aumento della temperatura del gas caldo th di 10 K, basata su th = tc +25 °C, riduce la capacità della valvola di circa il2%, e viceversa.

Un cambiamento nella temperatura di evaporazione te modica la capacità della valvola.

EV R 15

EVR 18

EVR 20

EVR 22

35 196 256 303 307 307 – – – –

45 231 308 384 406 406 406 406 – –

25 214 272 299 299 – – – – –

35 256 335 397 401 4 01 – – – –

45 303 404 502 531 531 531 531 – –

25 340 432 474 474 – – – – –

35 407 532 630 637 637 – – – –

45 480 640 797 842 8 43 843 8 43 – –

25 388 493 541 541 – – – – –

35 464 607 719 726 726 – – – –

45 547 730 908 960 9 61 9 61 961 – –

DKRCC.PD.BB0.E9.06 | 71

Danfoss EVR 2 NF, EVR 3 NF, EVR 4 NF, EVR 6 NF, EVR 6 NA Data sheet [it]

Specifications and Main Features

Frequently Asked Questions

User Manual
