Ficha técnica

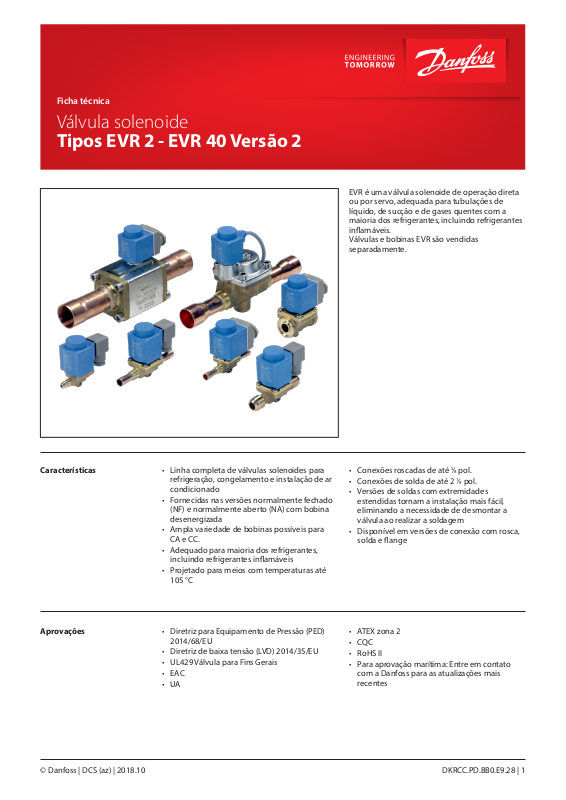

Válvula solenoide Tipos EVR 2 - EVR 40 Versão 2

EVR é uma válvula solenoide de operação direta ou por servo, adequada para tubulações de líquido, de sucção e de gases quentes com a maioria dos refrigerantes, incluindo refrigerantes inamáveis. Válvulas e bobinas EVR são vendidas separadamente.

Características

Aprovações • Diretriz para Equipamento de Pressão (PED)

• Linha completa de válvulas solenoides para refrigeração, congelamento e instalação de ar condicionado

• Fornecidas nas versões normalmente fechado (NF) e normalmente aberto (NA) com bobina desenergizada

• Ampla variedade de bobinas possíveis para CAe CC.

• Adequado para maioria dos refrigerantes, incluindo refrigerantes inamáveis

• Projetado para meios com temperaturas até 105 °C

2014/68/EU

• Diretriz de baixa tensão (LVD) 2014/35/EU

• UL429 Válvula para Fins Gerais

• EAC

• UA

• Conexões roscadas de até 5⁄8 pol.

• Conexões de solda de até 2 1⁄8 pol.

• Versões de soldas com extremidades estendidas tornam a instalação mais fácil, eliminando a necessidade de desmontar a válvula ao realizar a soldagem

• Disponível em versões de conexão com rosca, solda e ange

• ATEX zona 2

• CQC

• RoHS II

• Para aprovação marítima: Entre em contato com a Danfoss para as atualizações mais recentes

DKRCC.PD.BB0.E9.28 | 1

Ficha técnica|Válvula solenoide, tipos EVR 2 - EVR 40 Versão 2

Índice

Dados técnicos ........................................................................................................................................................................... 3

Capacidade nominal [kW] 1) ................................................................................................................................................. 4

Pedidos..........................................................................................................................................................................................5

Conexão de solda EVR (NF) ............................................................................................................................................ 5

Conexão de solda EVR (NA) ............................................................................................................................................6

Conexão de rosca EVR (NF) ............................................................................................................................................6

Conexão de rosca EVR (NA) ............................................................................................................................................ 6

Conexão de ange EVR (NF) .......................................................................................................................................... 7

Conexão de solda EVRC (NF) ......................................................................................................................................... 7

Função ........................................................................................................................................................................................... 8

Projeto e especicações do material .................................................................................................................................. 9

EVR 2 - EVR 3 conexão de rosca e solda ..................................................................................................................... 9

EVR 4 - EVR 6 - EVR 8 conexão de rosca e solda ....................................................................................................10

EVR 10 conexão de rosca e solda ...............................................................................................................................11

EVR 15 - EVR 18 conexão de ange, rosca e solda ...............................................................................................12

EVR 20 - EVR 22 conexão de ange e solda ............................................................................................................13

EVR 25 conexão de solda ..............................................................................................................................................14

EVR 32 - EVR 40 conexão de solda .............................................................................................................................15

EVRC conexão de solda .................................................................................................................................................16

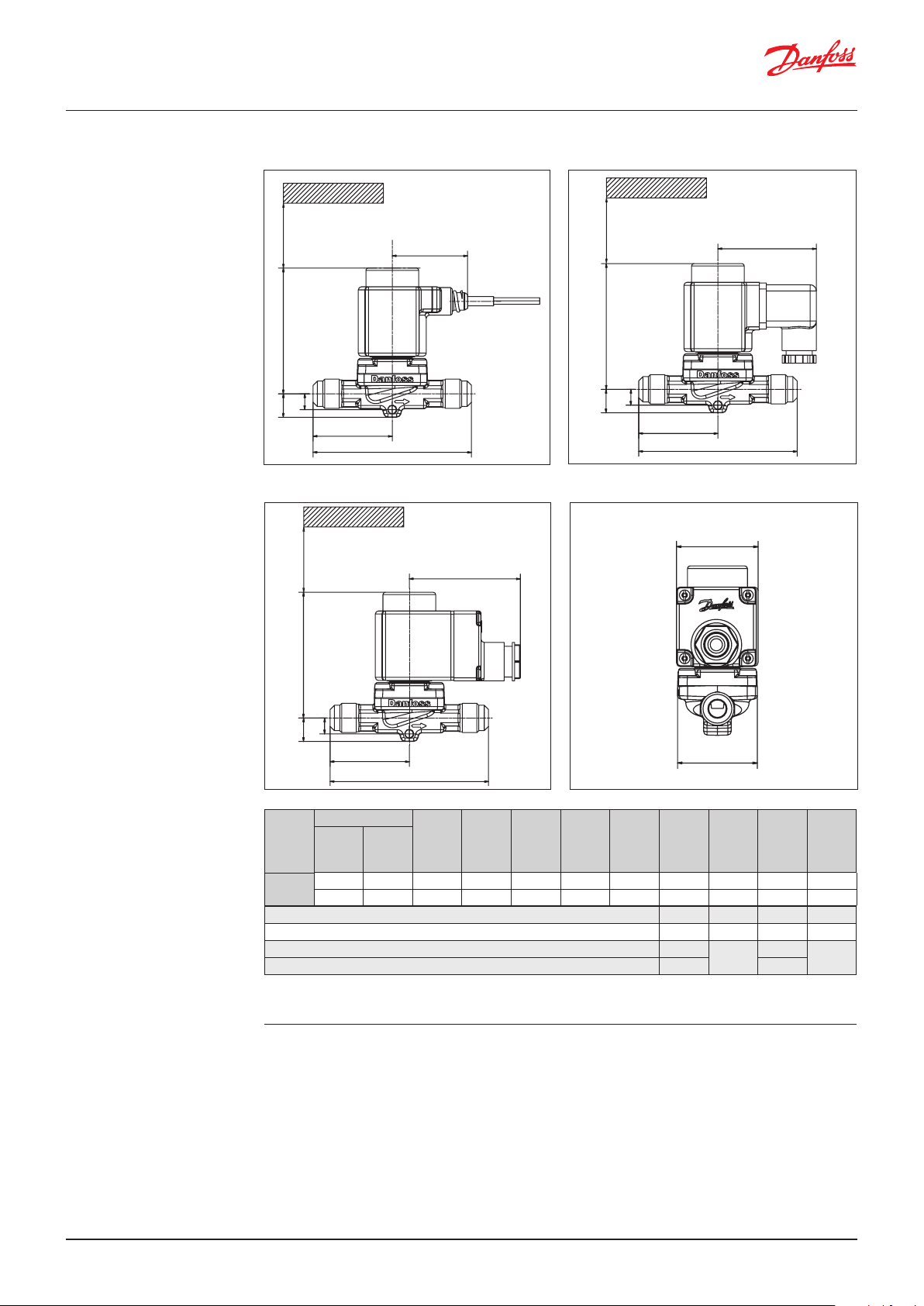

Pesos e dimensões ..................................................................................................................................................................17

EVR 2 - EVR 3 conexão de solda ..................................................................................................................................17

EVR 4 - EVR 6 - EVR 8 conexão de solda ...................................................................................................................18

EVR 10 conexão de solda ..............................................................................................................................................19

EVR 15 - EVR 18 conexão de solda .............................................................................................................................20

EVR 20 - EVR 22 conexão de solda .............................................................................................................................21

EVR 25 conexão de solda ..............................................................................................................................................22

EVR 32 - EVR 40 conexão de solda .............................................................................................................................23

EVRC 15 Conexão de solda ...........................................................................................................................................24

EVRC 20 Conexão de solda ...........................................................................................................................................25

EVR 2 - EVR 3 Conexão de rosca .................................................................................................................................26

EVR 6 Conexão de rosca ................................................................................................................................................27

EVR 10 Conexão de rosca ..............................................................................................................................................28

EVR 15 Conexão de rosca ..............................................................................................................................................29

EVR 15 Conexão de ange ............................................................................................................................................30

EVR 20 Conexão de ange ............................................................................................................................................31

Capacidade estendida, líquido ...........................................................................................................................................32

Capacidade estendida, Sucção ...........................................................................................................................................35

Capacidade estendida, Gás quente ..................................................................................................................................47

DKRCC.PD.BB0.E9.28 | 2

Bar

-40

0-10-20-30

Ficha técnica|Válvula solenoide, tipos EVR 2 - EVR 40 Versão 2

Dados técnicos

Refrigerantes R22/R407C, R134a, R404A/R507, R410A, R407A, R32, R290, R600, R600a, R1234yf, R1234ze, R404A,

Pressão de trabalho máx. Conexões de rosca e solda EVR: 45,2 bar.

Conexões de ange EVR: 32 bar. R407F, R407H, R125, R152A, R448A, R449A, R452A, e R450A.

Para ver a lista completa de refrigerantes aprovados, visite www.products.danfoss.com e procure por códigos individuais, onde os refrigerantes são

listados como parte dos dados técnicos.

Nota especial para R32, R152A, R290, R600,

34.65

24.75

24.1

17.5

13.55

10.25

R600a, R1234yf e R1234ze: Este produto foi validado em conformidade com as normas ATEX, ISO 5149, IEC 60335, e UL. Risco

Pressão de trabalho máx. em bar em relação à temperatura do

meio em °C.

de ignição é avaliado em conformidade com a ISO 5149 e IEC 60335. Veja a nota de segurança no nal desta página.

Temperatura do meio

-40 a +105°C Máx. 130°C durante o degelo.

Temperatura ambiente e invólucro para bobina

Capacidade

Consulte os valores de Kv da tabela.

O valor Kv é o uxo de água em [m3/h] a uma queda

de pressão na válvula de 1 bar, ρ = 1000 kg/m3.

Consulte as tabelas de capacidade ampliada mais

adiante nesta cha técnica. Consulte a cha técnica separada para obter

informações sobre solenoide e bobinas ATEX.

Pressão do diferencial de abertura

Tipo

Mín.

EVR 2 NF 0,00 38 33 EVR 3 NF 0,00 38 18 EVR 4 NF 0,03 38 28 EVR 6 NF 0,03 38 28 EVR 6 NA 0,03 21 21 EVR 8 NF 0,03 38 28 EVR 10 NF 0,03 38 20 EVR 10 NA 0,03 21 21 EVR 15 NF 0,03 38 20 EVR 15 NA 0,03 21 21 EVR 18 NF 0,03 38 20 EVR 20 NF 0,03 38 20 EVR 20 NA 0,03 19 19 EVR 22 NF 0,03 38 20 EVR 22 NA 0,03 19 19 EVR 25 NF 0,20 38 17 EVR 32 NF 0,20 38 17 EVR 40 NF 0,20 38 17

Bobinas com maior MODP 12 W e 20 W CA estão disponíveis mediante pedido.

com bobina padrão ∆p [bar]

Máx. (= MOPD) líquido

Bobina CA [10 W] Bobina CC [20 W]

45.2 bar

32 bar

°C

A EVR 2 - EVR 22 com conexões de solda e sem base manual pode ser aplicada em sistemas com R32, R152A, R290, R600, R600a, R1234yf e R1234ze, como uido ativo.

Para os países em que as normas de segurança

não são uma parte indispensável do sistema de

segurança, a Danfoss recomenda que o instalador

obtenha uma aprovação de terceiros de qualquer

sistema que contenha refrigerante inamável.

Observação: siga os critérios de seleção indicados

na cha técnica para estes refrigerantes

especícos.

DKRCC.PD.BB0.E9.28 | 3

Ficha técnica|Válvula solenoide, tipos EVR 2 - EVR 40 Versão 2

Capacidade nominal [kW] Para outros refrigerantes, consulte o Coolselector®2

Tipo R22/R407C R134a R404A/R507 R410A R32 R290 R600a Líquido EVR 2 3,02 2,79 2,04 2,96 4,23 3,36 3,38 EVR 3 5,43 5,02 3,68 5,32 7,61 6,05 6,09 EVR 4 13,68 12,66 9,26 13,41 19,17 15,23 15,33 EVR 6 17,90 16,56 12,12 17,55 25,09 19,93 20,07 EVR 8 21,32 19,73 14,44 20,90 29,88 23,74 23,90 EVR 10 37,62 34,80 25,47 36,88 52,71 41,88 42,17 EVR 15 57,93 53,60 39,23 56,79 81,18 64,49 64,94 EVR 18 75,84 70,16 51,36 74,35 106,26 84,43 85,01 EVR 20 120,29 111,29 81,46 117,93 168,56 133,92 134,85 EVR 22 137,19 126,92 92,90 134,49 192,23 152,73 153,79 EVR 25 149,23 138,06 101,06 146,30 – – – EVR 32 254,97 235,89 172,66 249,96 – – – EVR 40 368,74 341,15 249,71 361,49 – – – Vapor de sucção EVR 2 0,33 0,24 0,29 0,42 0,54 0,41 0,23 EVR 3 0,60 0,44 0,52 0,75 0,96 0,73 0,41 EVR 4 1,51 1,10 1,32 1,90 2,43 1,85 1,03 EVR 6 1,98 1,44 1,72 2,48 3,18 2,42 1,35 EVR 8 2,35 1,71 2,05 2,96 3,78 2,88 1,60 EVR 10 4,15 3,02 3,62 5,22 6,67 5,09 2,83 EVR 15 6,40 4,65 5,57 8,03 10,28 7,83 4,36 EVR 18 8,37 6,09 7,30 10,52 13,45 10,26 5,70 EVR 20 13,28 9,66 11,57 16,68 21,34 16,27 9,04 EVR 22 15,15 11,02 13,20 19,02 24,34 18,55 10,31 EVR 25 16,33 11,79 14,25 20,58 – – – EVR 32 27,90 20,14 24,35 35,16 – – – EVR 40 40,35 29,12 35,21 50,85 – – – Gás quente EVR 2 1,35 1,04 1,10 1,65 2,18 1,54 0,94 EVR 3 2,42 1,87 1,99 2,98 3,92 2,76 1,70 EVR 4 6,10 4,70 5,01 7,50 9,86 6,96 4,28 EVR 6 7,99 6,16 6,56 9,81 12,91 9,11 5,61 EVR 8 9,51 7,33 7,81 11,68 15,37 10,85 6,68 EVR 10 16,78 12,94 13,78 20,61 27,12 19,14 11,78 EVR 15 25,85 19,93 21,22 31,74 41,77 29,48 18,14 EVR 18 33,84 26,08 27,77 41,55 54,67 38,59 23,75 EVR 20 53,68 41,37 44,05 65,91 86,72 61,21 37,67 EVR 22 61,22 47,18 50,24 75,17 98,91 69,81 42,96 EVR 25 87,87 67,73 72,12 107,91 – – – EVR 32 150,17 115,75 123,24 184,40 – – – EVR 40 217,22 167,43 178,27 266,74 – – –

A classicação de capacidade de líquido e vapor de sucção é baseada na temperatura de evaporação te = -10 °C, com a temperatura do líquido à frente da válvula no valor tl = +25 °C, e a queda de pressão na válvula ∆p = 0,15 bar.

A classicação de capacidade do gás quente é baseada na temperatura de condensação tc = 40 °C, queda de pressão na válvula ∆p = 0,8 bar, temperatura do gás quente th = 65 °C, e sub-resfriamento do refrigerante ∆tsub = 4 K.

DKRCC.PD.BB0.E9.28 | 4

Ficha técnica|Válvula solenoide, tipos EVR 2 - EVR 40 Versão 2

Pedidos Conexão de solda EVR, Normalmente fechado (NF) corpos de válvula separados

EVR 2 / EVR 3

EVR 4 / EVR 6 / EVR 8

EVR 10

EVR 15 / EVR 18 / EVR 20 / EVR 22

EVR 25

EVR 32 / EVR 40

Tipo

EVR 2

Tensão da

bobina

CA / CC

Tamanho da

conexão [pol.]

1 1⁄

4 – Não 0,15 032F1201

1 1⁄

4 – Não 0,15 032F7100

Tamanho da

conexão [mm]

Operação

manual

CA / CC – 6 Não 0,15 032F1202

1 1⁄

4 – Não 0,26 032F1206

3 1⁄

8 – Não 0,26 032F1204

EVR 3

CA / CC

CA / CC CA / CC – 6 Não 0,26 032F1207 CA / CC – 10 Não 0,26 032F1208

EVR 4 CA / CC

CA / CC

3 1⁄

8 – Não 0,70 032L7110

3 1⁄

8 – Não 1,0 032L1212

3 1⁄

8 – Sim 0,87 032L7116

CA / CC – 10 Não 1,0 032L1213

EVR 6

EVR 8

CA / CC – 12 Não 1,0 032L1236

CA / CC

⁄2 – Não 1,0 032L1209

⁄2 – Sim 0,87 032L7144

⁄8 – Não 1,0 032L7117

⁄2 – Não 1,15 032L7121

⁄2 – Sim 1,09 032L7148

⁄8 – Não 1,15 032L7122

3 1⁄

8 – Não 1,56 032L7125

CA / CC – 12 Não 2,2 032L1218

EVR 10

CA / CC

EVR 15

CA / CC

EVR 18 CA / CC

CA / CC

EVR 20

CA / CC

CA / CC 1 1⁄8 – Não 6,0 032L1244

⁄2 – Não 2,2 032L1217

⁄2 – Sim 2,2 032L1188

⁄8 16 Não 2,2 032L1214

⁄8 – Sim 2,2 032L7149

⁄8 16 Não 3,3 032L1228

⁄8 16 Sim 3,3 032L1227

⁄8 22 Não 3,3 032L1225

⁄8 – Sim 3,9 032L1004

⁄8 – Não 6,0 032L1240

⁄8 – Sim 6,0 032L1254

CA / CC – 28 Não 6,0 032L1245

CA / CC 1 1⁄8 – Não 6,0 032L7145

EVR 22

CA / CC 1 1⁄8 – Sim 6,0 032L7137

CA / CC 1 3 1⁄8 – Não 6,0 032L3267

CA / CC 1 1⁄8 – Sim 9,8 032L2200

CA / CC 1 1⁄8 – Não 9,8 032L2201

EVR 25

CA / CC – 28 Sim 9,8 032L2205 CA / CC – 28 Não 9,8 032L2206

CA / CC 1 3 1⁄8 – Sim 9,8 032L2207

CA / CC 1 3 1⁄8 – Não 9,8 032L2208

CA / CC 1 3 1⁄8 35 Sim 16,7 032L1105

CA / CC 1 3 1⁄8 35 Não 16,7 032L1106

– Sim 16,7 032L1103

EVR 32

CA / CC 1

CA / CC 1 5/8 – Não 16,7 032L1104 CA / CC – 42 Sim 16,7 032L1107 CA / CC – 42 Não 16,7 032L1108

CA / CC 2 1⁄8 – Não 16,7 032L1180

CA / CC 2 1⁄8 – Sim 16,7 032L1181

CA / CC 1 5/8 – Sim 24,2 032L1109

CA / CC 1 5/8 – Não 24,2 032L1110

EVR 40

CA / CC – 42 Sim 24,2 032L1113 CA / CC – 42 Não 24,2 032L1114

CA / CC 2 1⁄8 – Sim 24,2 032L1111

CA / CC 2 1⁄8 – Não 24,2 032L1112

Consulte a cha técnica separada para obter informações sobre bobinas.

Kv valor [m³/h] Nº do código

DKRCC.PD.BB0.E9.28 | 5

Ficha técnica|Válvula solenoide, tipos EVR 2 - EVR 40 Versão 2

Pedidos Conexão de solda EVR, Normalmente aberto (NA) corpos de válvula separados

Observação:

design da tubulação

EVR 6

Pedidos Conexão de rosca EVR, Normalmente fechado (NF) corpos de válvula separados

EVR 6

Tipo

EVR 6

EVR 10

EVR 15

EVR 20

Tensão da

bobina

CA / CC CA / CC – 10 Não 1,0 032L1295

CA / CC CA / CC – 12 Não 2,2 032L1296

CA / CC

CA / CC 1 1⁄8 – Não 6,0 032L1269

Tamanho da

conexão [pol.]

3 1⁄

8 – Não 1,0 032L1290

⁄2 – Não 2,2 032L1291

⁄8 16 Não 3,3 032L1299

⁄8 – Não 3,3 032L3270

⁄8 – Não 6,0 032L1260

Tamanho da

conexão [mm]

Operação

manual

Kv valor [m³/h] Nº do código

CA / CC – 28 Não 6,0 032L1279

EVR 22 CA 1 3 1⁄8 – Não 6,0 032L3268

Consulte a cha técnica separada para obter informações sobre bobinas.

A linha normal de bobinas pode ser usada para as válvulas NA, com exceção das versões de dupla frequência de 110 V, 50/60 Hz e de 220 V, 50/60 Hz.

Tipo

Tensão da

bobina

EVR 2 CA / CC

EVR 3

EVR 6

EVR 10

EVR 15

CA / CC

Tamanho da

conexão [pol.]

1 1⁄

4 6 Não 0,15 032F8056

1 1⁄

4 6 Não 0,26 032F8107

3 1⁄

8 10 Não 0,26 032F8116

3 1⁄

8 10 Não 1,0 032L8072

⁄2 12 Não 1,0 032L8079

⁄2 12 Não 2,2 032L8095

⁄8 16 Não 2,2 032L8098

⁄8 16 Sim 3,3 032L8100

⁄8 16 Não 3,3 032L8101

Tamanho da

conexão [mm]

Operação

manual

Valor Kv

[m³/h]

Nº do código

Consulte a cha técnica separada para obter informações sobre bobinas.

Pedidos Conexão de rosca EVR, Normalmente aberto (NA) corpos de válvula separados

Observação:

design da tubulação

Tipo

Tensão da

bobina EVR 6 CA / CC EVR 10 CA / CC

Tamanho da

conexão [pol.]

3 1⁄

8 10 Não 1,0 032L8085

⁄2 12 Não 2,2 032L8090

Tamanho da

conexão [mm]

Operação

manual

Valor Kv

[m³/h]

Nº do código

Consulte a cha técnica separada para obter informações sobre bobinas.

A linha normal de bobinas pode ser usada para as válvulas NA, com exceção das versões de dupla frequência de 110 V, 50/60 Hz e de 220 V, 50/60 Hz.

Corpos de válvulas são fornecidos sem porcas roscadas. Porcas roscadas separadas:

- 1⁄4 pol. ou 6 mm, nº de código 011L1101

- 3⁄8 pol. ou 10 mm, nº de código 011L1135

- 1⁄2 pol. ou 12 mm, nº de código 011L1103

- 5⁄8 pol. ou 16 mm, nº de código 011L1167

DKRCC.PD.BB0.E9.28 | 6

Ficha técnica|Válvula solenoide, tipos EVR 2 - EVR 40 Versão 2

Pedidos Conexão de ange EVR, Normalmente fechado (NF) corpos de válvula separados

EVR 15

Tipo Tensão da bobina Conexão Operação manual Nº do código

EVR 15

EVR 20

CA / CC Flanges Não 032L1224 CA / CC Flanges Sim 032L1234 CA / CC Flanges Não 032L1243 CA / CC Flanges Sim 032L1253

Consulte a cha técnica separada para obter informações sobre bobinas.

Conjuntos de ange

Tipo

EVR 15

EVR 20

Tamanho da conexão Tipo da conexão

[pol.] [mm] Solda [pol.] Solda [mm] Solda [pol.]

⁄2 – – – Sim 027N1115

⁄8 – Sim – – 027L1117

– 16 – Sim – 027L1116

⁄4 – – – Sim 027N1120

⁄8 – Sim – – 027L1123

– 22 – Sim – 027L1122

⁄4 – – – Sim 027N1220

⁄8 – Sim – – 027L1223 – 22 – Sim – 027L1222 1 – – – Sim 027N1225

⁄8 – Sim – – 027L1229

– 28 – Sim – 027L1228

Nº do código

Consulte a cha técnica separada para obter informações sobre bobinas.

Pedidos Conexão de solda EVRC, Normalmente fechado (NF) corpos de válvula separados

Exemplo

EVR 15 sem operação manual, nº do código 032L1224

⁄2 pol. conjunto de ange soldado,

nº do código 027N1115

+ bobina com caixa de terminais, 220 V, 50 Hz, nº do código 018F6701

Tipo

EVRC 15 CA / CC EVRC 20 CA / CC

Tensão da

bobina

Tamanho da

conexão

[pol.]

⁄8 16 Não 2,7 2,5 032L1255

⁄8 22 Não 3,6 5,0 032L1258

Tamanho da

conexão

[mm]

Operação

manual

Consulte a cha técnica separada para obter informações sobre bobinas.

Kv valor [m³/h]

Fluxo na

direção da

seta

Fluxo contra

a direção da

seta

Nº do código

DKRCC.PD.BB0.E9.28 | 7

Ficha técnica|Válvula solenoide, tipos EVR 2 - EVR 40 Versão 2

Função

Consulte os desenhos de design e material para obter mais detalhes nas páginas seguintes

As válvulas solenoide EVR são projetadas com dois princípios diferentes:

1. Funcionamento direto

2. Funcionamento por servo

1. Funcionamento direto (NF)

EVR 2 - EVR 3 são operadas diretamente. As válvulas abrem diretamente para uxo total quando o pistão (3) se move para cima no campo magnético da bobina.

Isto signica que as válvulas operam com uma pressão diferencial mínima de 0 bar.

A placa do assento é encaixada diretamente no pistão (3).

A pressão de entrada age por cima do pistão e da placa da válvula. Assim, a pressão de entrada e a força da mola agem para fechar a válvula quando não há corrente na bobina.

2. Funcionamento por servo (NF)

EVR 4 - EVR 22 são operadas por servo com um diafragma "utuante" (4). O orifício piloto de aço inoxidável está localizado no centro do diafragma. A placa do assento é encaixada diretamente no pistão (3). Quando não há corrente na bobina, o orifício principal e o orifício piloto são fechados. O orifícios piloto e o orifício principal são mantidos fechados pela força da mola do pistão e a pressão diferencial entre os lados de entrada e de saída.

Quando a corrente é aplicada à bobina, o pistão é atraído para dentro do campo magnético e abre o orifício piloto. Isso alivia a pressão acima do diafragma, isto é, o espaço acima do diafragma passa a estar conectado ao lado de saída da válvula.

EVR (NA) possui a função oposta à EVR (NF), isto é, abre-se com a bobina desenergizada.

EVR (NA) está disponível somente com operação por servo.

3 Operação de uxo duplo com EVRC

EVRC é uma válvula solenoide operada por servo com um diafragma especial com válvulas sem retorno integradas. A válvula é para uso em linhas de líquido em instalações de refrigeração.

A EVRC permite o uxo em ambas as direções e pode ser usada em linhas de líquido em instalações de refrigeração com degelo por gás quente ou gás.

Durante o período de refrigeração, a EVRC funciona como uma válvula solenoide normal, enquanto durante o degelo ela permite que o líquido condensado retorne ao manifold.

Durante o período de degelo, a bobina para EVRC deve ser energizada.

4. Operação da base manual para EVR 6-25 NF

EVR 6-25 NF estão disponíveis com operação da base manual opcional para forçar manualmente a abertura da válvula NF quando a bobina estiver desenergizada.

A tampa protetora deve ser removida e a base manual (12) deve ser girada até que a válvula esteja totalmente aberta. Demora aproximadamente 6 ciclos para ir de totalmente fechada à posição totalmente aberta.

A pressão diferencial entre os lados de entrada e de saída pressiona então o diafragma em oposição ao orifício principal e abre-o para haver uxo total. Portanto, é necessária uma certa pressão diferencial mínima para abrir a válvula e mantê-la aberta. Para as válvulas EVR 4 - EVR 22, a pressão diferencial mínima para um funcionamento seguro é 0,03 bar.

Quando a corrente é desligada, o orifício piloto é fechado. Por meio dos orifícios de equalização no diafragma, a pressão acima do diafragma aumenta para o mesmo valor da pressão de entrada e o diafragma fecha o orifício principal.

As válvulas EVR 25, EVR 32 e EVR 40 são válvulas de pistão operadas por servo. O pistão do servo (16) com a face de vedação fecha-se contra o assento da válvula por intermédio da pressão diferencial entre os lados de entrada e de saída da válvula e a força da mola de compressão. Quando a bobina é ligada, o orifício piloto abre. Isto alivia a pressão sobre o lado da mola do pistão da válvula. Então a pressão diferencial abre a válvula. A pressão diferencial mínima para um funcionamento seguro é 0,2 bar.

Após a operação manual estiver concluída, a válvula deverá ser novamente fechada manualmente e a tampa protetora montada.

Alternativamente, todas as válvulas EVR NF e NA podem ser operadas manualmente removendo a bobina e forçando a abertura ou fechamento da válvula usando um código de teste de válvula solenóide (ímã permanente) nº 018F0091.

DKRCC.PD.BB0.E9.28 | 8

Ficha técnica|Válvula solenoide, tipos EVR 2 - EVR 40 Versão 2

Especicações de design e material

EVR 2 - EVR 3 Conexão de rosca e solda

3 6 9 8 7 2 1

N.º de

pos.

1 Carcaça do conjunto da válvula Latão, cobre 2 Conjunto da tampa Aço inoxidável 3 Conjunto do pistão Aço inoxidável/PTFE 6 Mola do pistão Aço inoxidável 7 Vedação Borracha de cloropreno 8 Parafuso Aço inoxidável

9 Anel de vedação Borracha EPDM 10 Conexão de solda Cobre 11 Conexão de rosca Latão

Descrição Material

DKRCC.PD.BB0.E9.28 | 9

Ficha técnica|Válvula solenoide, tipos EVR 2 - EVR 40 Versão 2

Especicações de design e material

EVR 4 - EVR 6 - EVR 8 Conexão de rosca e solda

3 6 9 8 7 2

4 5

SEM design da tubulação

12 13

N.º de

pos.

1 Conjunto da carcaça da válvula Latão

2 Tampa Aço inoxidável

3 Conjunto do pistão Aço inoxidável/PTFE

4 Conjunto do diafragma Aço inoxidável/PTFE

5 Arruela de apoio Aço inoxidável

6 Mola do pistão Aço inoxidável

7 Vedação Borracha de cloropreno

8 Parafusos Aço inoxidável

9 Anel de vedação Borracha EPDM 10 Conexão de solda Cobre 11 Conexão de rosca Latão 12 13 Anel de vedação Borracha de cloropreno

Base manual não está disponível para EVR 4

Descrição Material

Base manual

Latão

DKRCC.PD.BB0.E9.28 | 10

Ficha técnica|Válvula solenoide, tipos EVR 2 - EVR 40 Versão 2

Especicações de design e material

EVR 10 Conexão de rosca e solda

3 6 9 8 2

SEM design da tubulação

12 13

N.º de

pos.

1 Corpo da válvula Latão

2 Tampa Latão

3 Conjunto do pistão Aço inoxidável/PTFE

4 Conjunto do diafragma Aço inoxidável/PTFE

5 Arruela de apoio Aço inoxidável

6 Mola do pistão Aço inoxidável

7 Vedação Borracha de cloropreno

8 Parafusos Aço inoxidável

9 Anel de vedação Borracha EPDM 10 Conexão de solda Cobre 11 Conexão de rosca Latão 12 Base manual Latão 13 Anel de vedação Borracha de cloropreno

Descrição Material

DKRCC.PD.BB0.E9.28 | 11

Ficha técnica|Válvula solenoide, tipos EVR 2 - EVR 40 Versão 2

Especicações de design e material

EVR 15 - EVR 18 Conexão de ange, roscaesolda

3 6

9 8 4

SEM design da tubulação

12 13

N.º de

pos.

1 Corpo da válvula Latão

2 Tampa Latão

3 Conjunto do pistão Aço inoxidável/PTFE

4 Conjunto do diafragma Aço inoxidável/PTFE

5 Arruela de apoio Aço inoxidável

6 Mola do pistão Aço inoxidável

7 Vedação Borracha de cloropreno

8 Parafusos Aço inoxidável

9 Anel de vedação Borracha EPDM 10 Conexão de solda Cobre 11 Conexão de rosca Latão 12 Base manual Latão 13 Anel de vedação Borracha de cloropreno 14 Conexão de ange Latão

Descrição Material

DKRCC.PD.BB0.E9.28 | 12

Ficha técnica|Válvula solenoide, tipos EVR 2 - EVR 40 Versão 2

Especicações de design e material

EVR 20 - EVR 22 Conexão de ange e solda

3 6 9 8 2 7 5 1

SEM design da tubulação

12 13

N.º de

pos.

1 Corpo da válvula Latão

2 Tampa Latão

3 Conjunto do pistão Aço inoxidável/PTFE

4 Conjunto do diafragma Aço inoxidável/PTFE

5 Arruela de apoio Aço inoxidável

6 Mola do pistão Aço inoxidável

7 Vedação Borracha de cloropreno

8 Parafusos Aço inoxidável

9 Anel de vedação Borracha EPDM 10 Conexão de solda Cobre 12 Base manual Latão 13 Anel de vedação Borracha de cloropreno 14 Conexão de ange Latão

Descrição Material

DKRCC.PD.BB0.E9.28 | 13

Ficha técnica|Válvula solenoide, tipos EVR 2 - EVR 40 Versão 2

Especicações de design e material

EVR 25 Conexão de solda

3 6 9 2 7

15 17

8 16 18

1 10

SEM design da tubulação

12 13

N.º de

pos.

1 Corpo da válvula Latão 2 Tampa Ferro fundido 3 Conjunto do pistão Aço inoxidável/PTFE 6 Mola do pistão Aço inoxidável 7 Gaxeta Borracha de cloropreno 8 Parafusos Aço inoxidável

9 Anel de vedação Borracha EPDM 10 Conexão de solda Cobre 12 Base manual Latão 13 Anel de vedação Borracha de cloropreno 15 Gaxeta Alumínio 16 Inserção Nylon 17 Mola do pistão Aço inoxidável 18 Pistão Aço inoxidável

Descrição Material

DKRCC.PD.BB0.E9.28 | 14

Ficha técnica|Válvula solenoide, tipos EVR 2 - EVR 40 Versão 2

Especicações de design e material

EVR 32 - EVR 40 Conexão de solda

3 6 9 16 1 17 2 18 7

SEM design da tubulação

13 12

N.º de

pos.

1 Corpo da válvula Ferro fundido

2 Tampa Latão

3 Conjunto do pistão Aço inoxidável

6 Mola do pistão Aço inoxidável

7 Gaxeta Borracha de cloropreno

8 Parafusos Aço inoxidável

Descrição Material

DKRCC.PD.BB0.E9.28 | 15

Ficha técnica|Válvula solenoide, tipos EVR 2 - EVR 40 Versão 2

Especicações de design e material

EVRC Conexão de solda

3 6 9 8 4

N.º de

pos.

1 Corpo da válvula Latão

2 Tampa Latão

3 Conjunto do pistão Aço inoxidável/PTFE

4 Conjunto do diafragma Aço inoxidável/PTFE

5 Arruela de apoio Aço inoxidável

6 Mola do pistão Aço inoxidável

7 Gaxeta Borracha de cloropreno

8 Parafusos Aço inoxidável

9 Anel de vedação Borracha EPDM 10 Conexão de solda Cobre

Descrição Material

DKRCC.PD.BB0.E9.28 | 16

Min. 65 mm

Ficha técnica|Válvula solenoide, tipos EVR 2 - EVR 40 Versão 2

Pesos e dimensões

EVR 2 - EVR 3 Conexão de solda

Bobina do cabo1)

Mín.

Bobina da caixa de terminais3)

Mín.

Min. 65 mm

Bobina do plugue DIN2)

Mín.

Min. 65 mm

Vista Final

Tipo

EVR 2

EVR 3

Conexão

[pol.] [mm]

⁄4 6 14 73 9 101 50,5 7 – 34 – 0,16

⁄8 10 14 73 9 117 58.,5 8 – 34 – 0,17

[mm]

[mm]L[mm]

[mm]

Peso

líquido

[mm]W[mm]

[mm]

W1 máx.

[mm]

sem

bobina:

[kg]

Bobina do cabo1) 49 – 46 –

Bobina do plugue DIN2) 64 – 47 –

Bobina da caixa de terminais 10 W3) 72

Bobina da caixa de terminais 12 / 20 W3) 80 68

–

Peso líquido da bobina

10 W: aprox. 0,3 kg 12 e 20 W: aprox. 0,5 kg

PPara modelos 3D, visite www.danfoss.com/products/categories/

–

DKRCC.PD.BB0.E9.28 | 17

Min. 65 mm

Ficha técnica|Válvula solenoide, tipos EVR 2 - EVR 40 Versão 2

Pesos e dimensões

EVR 4 - EVR 6 - EVR 8 Conexão de solda

Bobina do cabo1)

Bobina da caixa de terminais3)

Bobina do plugue DIN2)

Min. 65 mm

Base manual

Vista Final

Tipo

Conexão

[pol.] [mm]

Opera-

manual

ção

[mm]

Peso

líquido

[mm]

[mm]L[mm]

[mm]

[mm]W[mm]

max.

[mm]

sem

bobina:

[kg]

EVR 43⁄8 10 Não 14 78 10 — — 117 58,5 8 — 34 — 0,19

⁄8 10 Sim 14 78 10 48 30 117 58,5 8 — 34 — 0,19

⁄8 10 Não 14 78 10 — — 111 55,5 8 — 34 — 0,19

EVR 6

⁄2 12 Sim 14 78 10 48 30 127 63,5 10 — 34 — 0,20

⁄2 12 Não 14 78 10 — — 127 63,5 10 — 34 — 0,20

⁄2 12 Sim 14 78 10 48 30 127 63,5 10 — 34 — 0,20

EVR 8

⁄2 12 Não 14 78 10 — — 127 63,5 10 — 34 — 0,20

⁄8 16 Não 14 78 10 — — 163 81,5 12 — 34 — 0,20

Bobina do cabo1) 49 — 46 —

Bobina do plugue DIN2) 64 — 47 —

Bobina da caixa de terminais 10 W3) 72

Bobina da caixa de terminais 12 / 20 W3) 80 68

—

Peso líquido da bobina

10 W: aprox. 0,3 kg 12 e 20 W: aprox. 0,5 kg

Para modelos 3D, visite www.danfoss.com/products/categories/

DKRCC.PD.BB0.E9.28 | 18

Min. 65 mm

Ficha técnica|Válvula solenoide, tipos EVR 2 - EVR 40 Versão 2

Pesos e dimensões

EVR 10 Conexão de solda

Bobina do cabo1)

Bobina da caixa de terminais3)

Min. 65 mm

Bobina do plugue DIN2)

Min. 65 mm

3 H

Base manual

Vista Final

Tipo

EVR 10

Conexão

Opera-

ção

[mm]

[pol.] [mm]

⁄2 12 Sim 15 82 10 48 29 128 64 10 – 46 – 0,39

⁄8 10 Não 15 82 10 – – 118 59 – – 46 – 0,34

⁄8 16 Não 15 82 10 – – 163 81,5 12 – 46 – 0,38

⁄8 16 Sim 15 82 10 48 29 163 81,5 12 – 46 – 0,40

manual

[mm]

Peso

líquido

[mm]

[mm]L[mm]

[mm]

[mm]W[mm]

max.

[mm]

sem

bobina

[kg]

Bobina do cabo1) 49 – 46 –

Bobina do plugue DIN2) 64 – 47 –

Bobina da caixa de terminais 10 W3) 72

Bobina da caixa de terminais 12 / 20 W3) 80 68

–

Peso líquido da bobina

10 W: aprox. 0,3 kg 12 e 20 W: aprox. 0,5 kg

Para modelos 3D, visite www.danfoss.com/products/categories/

DKRCC.PD.BB0.E9.28 | 19

Min. 65 mm

Ficha técnica|Válvula solenoide, tipos EVR 2 - EVR 40 Versão 2

Pesos e dimensões

EVR 15 - EVR 18 Conexão de solda

Bobina do cabo1)

Bobina da caixa de terminais3)

Bobina do plugue DIN2)

Base manual

Vista Final

Conexão

Opera-

Tipo

EVR 15

[pol.] [mm]

⁄8 16 Sim 19 89 54 87 12 17 – 56 – 0,70 0.70

⁄8 16 Não 19 89 – 87 12 17 – 56 – 0,70 0.70

⁄8 22 Não 19 89 – 87 17 17 – 56 – 0,70 0.70

manual

[mm]

[mm]L[mm]

[mm]

ção

EVR 187⁄8 22 Sim 19 89 54 89,5 17 17 – 56 – 0,70 0.70

Bobina do cabo1) 49 – 46 –

Bobina do plugue DIN2) 64 – 47 –

Bobina da caixa de terminais 10 W3) 72

Bobina da caixa de terminais 12 / 20 W3) 80 68

[mm]

[mm]W[mm]

Peso

líquido

–

max.

[mm]

sem

bobina:

[kg]

Peso líquido da bobina

10 W: aprox. 0,3 kg 12 e 20 W: aprox. 0,5 kg

Para modelos 3D, visite www.danfoss.com/products/categories/

–

DKRCC.PD.BB0.E9.28 | 20

Min. 65 mm

Ficha técnica|Válvula solenoide, tipos EVR 2 - EVR 40 Versão 2

Pesos e dimensões

EVR 20 - EVR 22 Conexão de solda

Bobina do cabo1)

Bobina da caixa de terminais3)

Bobina do plugue DIN2)

Base manual

Vista Final

[mm]

[mm]L[mm]

líquido

[mm]

[mm]W[mm]

max.

bobina:

[mm]

–

Conexão

Opera-

ção

Tipo

EVR 20

[pol.] [mm]

⁄8 22 Sim 19 93 56 190 95 17 20 – 72 – 1,26

⁄8 22 Não 19 93 – 190 95 17 20 – 72 – 1,26

manual

[mm]

1 1⁄8 28 Não 19 93 – 217 108,5 20 20 – 72 – 1,31

1 1⁄8 28 Sim 19 93 56 222 111 20 20 – 72 – 1,31

EVR 22

1 1⁄8 28 Não 19 93 – 267 133,5 20 20 – 72 – 1,47

1 3⁄8 35 Não 19 93 – 292 146 25 20 – 72 – 1,47

Bobina do cabo1) 49 – 46 –

Bobina do plugue DIN2) 64 – 47 –

Bobina da caixa de terminais 10 W3) 72

Bobina da caixa de terminais 12 / 20 W3) 80 68

Peso líquido da bobina

10 W: aprox. 0,3 kg 12 e 20 W: aprox. 0,5 kg

Para modelos 3D, visite www.danfoss.com/products/categories/

DKRCC.PD.BB0.E9.28 | 21

Peso

sem

[kg]

–

Min. 65 mm

Ficha técnica|Válvula solenoide, tipos EVR 2 - EVR 40 Versão 2

Pesos e dimensões

EVR 25 Conexão de solda

Bobina do cabo1)

Bobina da caixa de terminais3)

Bobina do plugue DIN2)

Base manual

Vista Final

Tipo

Conexão

[pol.] [mm]

Opera-

ção

manual

[mm]

[mm]L[mm]

[mm]

[mm]W[mm]

[mm]

W1 max.

[mm]

Peso

líquido

bobina:

1 1⁄8 28 Sim 39 138 71 255 127,5 20 – 82 – 2,67*

EVR 25

1 1⁄8 28 Não 39 138 – 255 127,5 20 – 82 – 2,67*

1 3⁄8 35 Sim 39 138 71 281 140,5 25 – 82 – 2,80*

1 3⁄8 35 Não 39 138 – 281 140,5 25 – 82 – 2,80*

* Base manual: +0,060 kg

Bobina do cabo1) 49 – 46 –

Bobina do plugue DIN2) 64 – 47 –

Bobina da caixa de terminais 10 W3) 72

Bobina da caixa de terminais 12 / 20 W3) 80 68

–

Peso líquido da bobina

10 W: aprox. 0,3 kg 12 e 20 W: aprox. 0,5 kg

Para modelos 3D, visite www.danfoss.com/products/categories/

sem

[kg]

–

DKRCC.PD.BB0.E9.28 | 22

Min. 65 mm

Ficha técnica|Válvula solenoide, tipos EVR 2 - EVR 40 Versão 2

Pesos e dimensões

EVR 32 - EVR 40 Conexão de solda

Bobina do cabo1)

Bobina da caixa de terminais3)

Bobina do plugue DIN2)

Base manual

Vista Final

[mm]

[mm]L[mm]

[mm]

Peso

líquido

[mm]W[mm]

[mm]

W1 max.

–

[mm]

sem

bobina:

[kg]

Conexão

Opera-

Tipo

[pol.] [mm]

ção

manual

[mm]

1 3⁄8 35 Sim – 111 55 280 140 25 – 81 – 4,30

1 3⁄8 35 Não 51 111 – 280 140 25 – 81 – 4,30

EVR 32

1 5⁄8 42 Sim – 111 55 280 140 29 – 81 – 4,40

1 5⁄8 42 Não 51 111 – 280 140 29 – 81 – 4,40

2 1⁄8 – Sim – 111 55 280 140 34 – 80 – 4,57

2 1⁄8 – Não 51 111 – 280 140 34 – 80 – 4,57

1 5⁄8 42 Sim – 111 55 280 140 29 – 81 – 4,40

EVR 40

1 5⁄8 42 Não 51 111 – 280 140 29 – 81 – 4,40

2 1⁄8 – Sim – 111 55 280 140 34 – 80 – 4,57

2 1⁄8 – Não 51 111 – 280 140 34 – 80 – 4,57

Bobina do cabo1) 49 – 46 –

Bobina do plugue DIN2) 64 – 47 –

Bobina da caixa de terminais 10 W3) 72

Bobina da caixa de terminais 12 / 20 W3) 80 68

Peso líquido da bobina

10 W: aprox. 0,3 kg 12 e 20 W: aprox. 0,5 kg

Para modelos 3D, visite www.danfoss.com/products/categories/

DKRCC.PD.BB0.E9.28 | 23

–

Min. 65 mm

Ficha técnica|Válvula solenoide, tipos EVR 2 - EVR 40 Versão 2

Dimensões [mm] epesos [kg]

EVRC 15 Conexão de solda

Bobina do cabo1)

Bobina da caixa de terminais3)

Bobina do plugue DIN2)

Vista Final

Tipo

Conexão

[pol.] [mm]

Opera-

ção

manual

[mm]L[mm]

[mm]

[mm]W[mm]

W1 max.

[mm]

Peso

líquido

sem

bobina:

[kg]

EVRC 155⁄8 16 Não 19 89 174 87 12 17 – 56 – 0,70

Bobina do cabo1) 49 – 46 –

Bobina do plugue DIN2) 64 – 47 –

Bobina da caixa de terminais 10 W3) 72

Bobina da caixa de terminais 12 / 20 W3) 80 68

–

Peso líquido da bobina

10 W: aprox. 0,3 kg 12 e 20 W: aprox. 0,5 kg

Para modelos 3D, visite www.danfoss.com/products/categories/

DKRCC.PD.BB0.E9.28 | 24

Min. 65 mm

Ficha técnica|Válvula solenoide, tipos EVR 2 - EVR 40 Versão 2

Pesos e dimensões

EVRC 20 Conexão de solda

Bobina da caixa de terminais3)

Bobina do plugue DIN2)Bobina do cabo1)

Vista Final

Tipo

Conexão

[pol.] [mm]

Opera-

ção

manual

[mm]

[mm]L[mm]

[mm]

[mm]W[mm]

W1 max.

[mm]

Peso

líquido

sem

bobina:

[kg]

EVRC 207⁄8 22 Não 19 93 190 95 17 20 – 72 – 1,26

Bobina do cabo1) 49 – 46 –

Bobina do plugue DIN2) 64 – 47 –

Bobina da caixa de terminais 10 W3) 72

Bobina da caixa de terminais 12 / 20 W3) 80 68

–

Peso líquido da bobina

10 W: aprox. 0,3 kg 12 e 20 W: aprox. 0,5 kg

Para modelos 3D, visite www.danfoss.com/products/categories/

DKRCC.PD.BB0.E9.28 | 25

Min. 65 mm

Ficha técnica|Válvula solenoide, tipos EVR 2 - EVR 40 Versão 2

Pesos e dimensões

EVR 2 - EVR 3 Conexão de rosca

Bobina do cabo1)

Bobina da caixa de terminais3)

Bobina do plugue DIN2)

Vista Final

Tipo

EVR 2

EVR 3

Conexão

[pol.] [mm]

⁄4 6 14 73 9 75 37,5 – 34 – 0,18

⁄8 10 14 73 9 75 37,5 – 34 – 0,18

[mm]

[mm]L[mm]

[mm]

[mm]W[mm]

W1 máx.

[mm]

Peso

líquido

sem

bobina:

[kg]

Bobina do cabo1) 49 – 46 –

Bobina do plugue DIN2) 64 – 47 –

Bobina da caixa de terminais 10 W3) 72

Bobina da caixa de terminais 12 / 20 W3) 80 68

–

Peso líquido da bobina

10 W: aprox. 0,3 kg 12 e 20 W: aprox. 0,5 kg

Para modelos 3D, visite www.danfoss.com/products/categories/

DKRCC.PD.BB0.E9.28 | 26

Min. 65 mm

Ficha técnica|Válvula solenoide, tipos EVR 2 - EVR 40 Versão 2

Pesos e dimensões

EVR 6 Conexão de rosca

Bobina do cabo1)

Bobina da caixa de terminais3)

Min. 65 mm

Bobina do plugue DIN2)

Vista Final

Tipo

EVR 6

Conexão

[pol.] [mm]

⁄8 10 14 77 10 82 41 – 34 – 0,21

⁄2 12 14 77 10 88 44 – 34 – 0,22

[mm]

[mm]L[mm]

[mm]

[mm]W[mm]

W1 máx.

[mm]

Peso

líquido

bobina:

Bobina do cabo1) 49 – 46 –

Bobina do plugue DIN2) 64 – 47 –

Bobina da caixa de terminais 10 W3) 72

Bobina da caixa de terminais 12 / 20 W3) 80 68

–

Peso líquido da bobina

10 W: aprox. 0,3 kg 12 e 20 W: aprox. 0,5 kg

Para modelos 3D, visite www.danfoss.com/products/categories/

sem

[kg]

–

DKRCC.PD.BB0.E9.28 | 27

Min. 65 mm

Ficha técnica|Válvula solenoide, tipos EVR 2 - EVR 40 Versão 2

Pesos e dimensões

EVR 10 Conexão de rosca

Bobina do cabo1)

Bobina da caixa de terminais3)

Bobina do plugue DIN2)

Vista Final

Tipo

EVR 10

Conexão

[pol.] [mm]

⁄2 12 15 82 10 103 51,5 – 46 – 0,44

⁄8 16 15 82 10 110 55 – 46 – 0,45

[mm]

[mm]L[mm]

[mm]

[mm]W[mm]

W1 máx.

[mm]

Peso

líquido

bobina:

Bobina do cabo1) 49 – 46 –

Bobina do plugue DIN2) 64 – 47 –

Bobina da caixa de terminais 10 W3) 72

Bobina da caixa de terminais 12 / 20 W3) 80 68

–

Peso líquido da bobina

10 W: aprox. 0,3 kg 12 e 20 W: aprox. 0,5 kg

Para modelos 3D, visite www.danfoss.com/products/categories/

sem

[kg]

–

DKRCC.PD.BB0.E9.28 | 28

Min. 65 mm

Ficha técnica|Válvula solenoide, tipos EVR 2 - EVR 40 Versão 2

Pesos e dimensões

EVR 15 Conexão de rosca

Bobina do cabo1)

Min. 65 mm

2 H

Bobina do plugue DIN2)

Bobina da caixa de terminais3) Base manual

Vista Final

Tipo

EVR 15

Conexão

Opera-

ção

[pol.] [mm]

⁄8 16 Sim 19 89 53 131 65.5 17 – 56 – 0.78

⁄8 16 Não 19 89 – 131 65.5 17 – 56 – 0.78

manual

[mm]

[mm]L[mm]

[mm]

[mm]W[mm]

[mm]

W1 max.

[mm]

Peso

líquido

bobina:

Bobina do cabo1) 49 – 46 –

Bobina do plugue DIN

Bobina da caixa de terminais 10 W3) 72

Bobina da caixa de terminais 12 / 20 W3) 80 68

64 – 47 –

–

Peso líquido da bobina

10 W: aprox. 0,3 kg 12 e 20 W: aprox. 0,5 kg

Para modelos 3D, visite www.danfoss.com/products/categories/

sem

[kg]

–

DKRCC.PD.BB0.E9.28 | 29

Min. 65 mm

Ficha técnica|Válvula solenoide, tipos EVR 2 - EVR 40 Versão 2

Pesos e dimensões

EVR 15 Conexão de ange

Bobina do cabo1)

Bobina da caixa de terminais3)

Bobina do plugue DIN2)

Min. 65 mm

Base manual

Vista Final

Peso

Tipo

EVR 15

Opera-

ção

manual

[mm]

[mm]L[mm]

[mm]

[mm]W[mm]

W1 max.

Sim 19 89 53 126 33,8 17 – 80 – 0,64

Não 19 89 – 126 33,8 17 – 80 – 0,64

[mm]

líquido

bobina:

Bobina do cabo1) 49 – 46 –

Bobina do plugue DIN2) 64 – 47 –

Bobina da caixa de terminais 10 W3) 72

Bobina da caixa de terminais 12 / 20 W3) 80 68

–

Peso líquido da bobina

10 W: aprox. 0,3 kg 12 e 20 W: aprox. 0,5 kg

Peso do conjunto de ange

0,6 kg Para modelos 3D, visite www.danfoss.com/products/categories/

DKRCC.PD.BB0.E9.28 | 30

sem

[kg]

–

Min. 65 mm

Ficha técnica|Válvula solenoide, tipos EVR 2 - EVR 40 Versão 2

Pesos e dimensões

EVR 20 Conexão de ange

Bobina do cabo1)

Bobina do plugue DIN2)

Bobina da caixa de terminais3) Base manual

Min. 65 mm

Vista Final

Peso

Tipo

EVR 20

Opera-

ção

manual

[mm]

[mm]W[mm]

W1 máx.

Sim 19 93 56 156 42,5 20 – 96 – 1,20

Não 19 93 – 156 42,5 20 – 96 – 1,20

[mm]

líquido

bobina:

Bobina do cabo1) 49 – 46 –

Bobina do plugue DIN2) 64 – 47 –

Bobina da caixa de terminais 10 W3) 72

Bobina da caixa de terminais 12 / 20 W3) 80 68

–

Peso líquido da bobina

10 W: aprox. 0,3 kg 12 e 20 W: aprox. 0,5 kg

Peso do conjunto de ange

0,9 kg Para modelos 3D, visite www.danfoss.com/products/categories/

DKRCC.PD.BB0.E9.28 | 31

sem

[kg]

–

Ficha técnica|Válvula solenoide, tipos EVR 2 - EVR 40 Versão 2

Capacidade estendida Líquido

Tipo

Capacidade líquida em Qe kW na queda de pressão na válvula ∆p bar 1)

0,1 0,2 0,3 0,4 0,5

R22/R407C

EVR 2 2,46 3,48 4,27 4,93 5,51

EVR 3 4,43 6 ,27 7, 6 8 8, 87 9,92

EVR 4 11,17 15,79 19,34 22,34 24,97

EVR 6 14,62 20, 67 25,32 29, 24 32,69

EVR 8 17,41 24,62 30,15 34,82 38,93

EVR 10 30,71 43,44 53,20 61,43 68,68

EV R 15 47,30 66,9 0 81,93 94,60 105,77

EVR 18 61,92 87, 57 107, 25 123, 84 138, 46

EVR 20 98,22 138,90 170 ,12 196 ,44 219,6 2

EVR 22 11 2,01 15 8, 41 194, 02 224, 03 250,47

EVR 25 51,75 22 7,4 0 278, 51 321,59 359,55

EVR 32 88 ,41 388,60 475,9 4 549,56 614, 43

EVR 40 127, 81 56 2,11 688,4 4 794,94 888,78

R134a

EVR 2 2,28 3,22 3,95 4,56 5,10

As capacidades são baseadas em: – temperatura do líquido tl = +25 °C à frente da válvula, – temperatura de evaporação te= -10 °C, superaquecimento 0 K.

EVR 3 4,10 5,80 7,11 8, 21 9,17

EVR 4 10,33 14, 61 17,9 0 20, 67 2 3,10

EVR 6 13, 52 19 ,13 23,42 2 7,0 5 30, 24

EVR 8 16, 11 22,78 27, 90 32, 21 36,02

EVR 10 28,42 40,19 49,22 56,83 63,54

EV R 15 43,76 61,89 75, 80 8 7,52 97, 86

EVR 18 5 7,2 9 81,01 99,22 114, 57 128 ,10

EVR 20 90, 87 128 ,51 15 7,3 9 181,74 2 03,19

EVR 22 103,6 3 146,56 179,5 0 2 07, 26 231,7 3

EVR 25 4 7, 87 210,38 257,66 2 97,5 2 332,6 4

EVR 32 81, 79 359,52 4 40,32 508 ,43 568 ,45

EVR 40 118, 24 520,04 636,92 735,45 822,26

Fatores de correção

Ao medir as válvulas, a capacidade do sistema deverá ser multiplicada por um fator de correção, dependendo da temperatura do líquido tl à frente do evaporador/válvula.

Quando a capacidade corrigida for conhecida, a seleção poderá ser feita a partir da tabela.

Os fatores de correção são baseados na temperatura de líquido t

tl [°C] -10 0 10 15 20 25 30 35 40 45 50

R22 1. 31 1.22 1.13 1.09 1. 04 1. 00 0.96 0.91 0.86 0.82 0.77

R407C 1.38 1. 27 1.16 1. 11 1.05 1.00 0.94 0.89 0.83 0.77 0.72

R134 a 1. 37 1.27 1.16 1.11 1.05 1.0 0 0.95 0.89 0.84 0.78 0.73

DKRCC.PD.BB0.E9.28 | 32

Ficha técnica|Válvula solenoide, tipos EVR 2 - EVR 40 Versão 2

Capacidade estendida Líquido

(continuação)

Tipo

Capacidade líquida em Qe kW na queda de pressão na válvula ∆p bar 1)

0,1 0,2 0,3 0,4 0,5

R404A/R507

EVR 2 1, 67 2,36 2,89 3,34 3,73

EVR 3 3,00 4,25 5,20 6 ,01 6,72

EVR 4 7,56 10, 70 13 ,10 15,13 16 ,91

EVR 6 9,9 0 14, 00 17,15 19, 80 22,13

EVR 8 11,7 9 16, 67 20,42 23,58 26,36

EVR 10 20,80 2 9,41 36,02 41, 60 46 ,51

EV R 15 32,03 45, 30 55,4 8 6 4,07 71, 63

EVR 18 41,93 59,30 72,63 83,86 93,76

EVR 20 6 6,51 94,06 115 ,2 0 133, 02 148 ,73

EVR 22 75, 85 1 07,28 131, 38 151,71 169,6 2

EVR 25 35,0 4 153, 99 188 ,60 217, 78 243,48

EVR 32 59,87 263,15 322,30 372 ,16 416,0 8

EVR 40 86,55 380,65 4 66,20 538,33 6 01,87

R410A

EVR 2 2 ,42 3,42 4,18 4,83 5,4 0

As capacidades são baseadas em: – temperatura do líquido tl = +25 °C à frente da válvula, – temperatura de evaporação te= -10 °C, superaquecimento 0 K.

EVR 3 4,35 6,15 7, 53 8,69 9,72

EVR 4 10,95 15, 48 18,96 21,90 24,48

EVR 6 14,33 20,27 24 ,82 28,66 32, 04

EVR 8 1 7, 07 24,14 29,56 34,14 38,16

EVR 10 3 0,11 42,58 5 2,15 60,22 67, 33

EV R 15 4 6,37 65,58 80, 32 9 2, 74 103,69

EVR 18 60,70 85,85 105,14 121,41 135 ,73

EVR 20 96, 29 136 ,17 166,77 19 2,57 215,3 0

EVR 22 109, 81 155,3 0 19 0,2 0 219 ,62 245,55

EVR 25 50,73 222,93 273,03 315, 27 352,4 8

EVR 32 86,67 380,96 466,58 53 8,76 602,35

EVR 40 125 ,29 551,0 6 674 ,9 0 779,31 871,30

Fatores de correção

Ao medir as válvulas, a capacidade do sistema deverá ser multiplicada por um fator de correção, dependendo da temperatura do líquido tl à frente do evaporador/válvula.

Quando a capacidade corrigida for conhecida, a seleção poderá ser feita a partir da tabela.

Os fatores de correção são baseados na temperatura de líquido t

tl [°C] -10 0 10 15 20 25 30 35 40 45 50

R404A/R507 1.50 1. 36 1.22 1.14 1. 07 1.0 0 0.93 0.85 0.78 0.70 0.62

R410A 1. 39 1.28 1 .17 1.12 1.06 1.0 0 0.94 0.88 0.82 0. 76 0.69

DKRCC.PD.BB0.E9.28 | 33

Ficha técnica|Válvula solenoide, tipos EVR 2 - EVR 40 Versão 2

Capacidade estendida Líquido

(continuação)

Tipo

EVR 2 3,45 4,88 5,98 6,90 7,72

EVR 3 6, 21 8,79 10,76 12 ,43 13, 89

EVR 4 15, 65 22,13 2 7,11 31, 30 34,99

EVR 6 20,48 28,97 35,48 40,97 45,80

EVR 8 24,40 34,50 42,25 48,79 54,55

EVR 10 43, 04 60,86 74,5 4 86,07 96,23

EV R 15 66,28 93, 74 114, 80 132, 56 148, 21

EVR 18 86, 76 122 ,7 0 150,2 8 173, 53 19 4,01

EVR 20 1 37,6 3 19 4,63 238,37 275,25 307, 74

EVR 22 156,9 6 221,9 7 271,86 313 ,91 350,97

EVR 2 2 ,74 3,88 4,75 5,49 6,13

EVR 3 4,94 6,9 8 8,55 9,87 11, 04

EVR 4 12,43 17, 58 21, 54 24,87 2 7,8 0

EVR 6 16,27 23,01 28,19 32,55 36,39

EVR 8 19, 38 27,41 33,57 38,76 43,34

EVR 10 3 4,19 48,36 59,22 68,38 76,46

EV R 15 52,66 74,47 91,21 105,32 117,7 5

EVR 18 68,93 9 7,49 119 ,4 0 137, 87 154 ,14

EVR 20 109,34 15 4,6 3 189,39 218 ,6 8 24 4,5 0

EVR 22 124 ,7 0 176 ,35 215 ,9 9 249,4 0 278,8 4

Capacidade líquida em Qe kW na queda de pressão na válvula ∆p bar 1)

0,1 0,2 0,3 0,4 0,5

R32

R290

As capacidades são baseadas em: – temperatura do líquido tl = +25 °C à frente da válvula, – temperatura de evaporação te= -10 °C, superaquecimento 0 K.

R600a

EVR 2 2,76 3,91 4,78 5,52 6,18

EVR 3 4,97 7, 03 8 ,61 9,94 11,1 2

EVR 4 12, 52 17,71 21, 69 25,04 28,00

EVR 6 16,39 23,17 28,38 32,77 36,64

EVR 8 19, 52 2 7,6 0 33,80 39,03 43,6 4

EVR 10 3 4,43 48,69 59,64 68,86 76,99

EV R 15 53,03 74,99 91,8 5 106,05 118 ,5 7

EVR 18 6 9,41 98 ,17 120 ,23 138,83 155,21

EVR 20 110,10 155,71 190, 71 220 ,21 24 6,20

EVR 22 125,5 7 177, 58 217, 50 251,14 280,79

Fatores de correção

Ao medir as válvulas, a capacidade do sistema deverá ser multiplicada por um fator de correção, dependendo da temperatura do líquido tl à frente do evaporador/válvula.

Quando a capacidade corrigida for conhecida, a seleção poderá ser feita a partir da tabela.

Os fatores de correção são baseados na temperatura de líquido t

tl [°C] -10 0 10 15 20 25 30 35 40 45 50

R32 1,31 1,23 1,14 1, 09 1, 05 1, 00 0,95 0,90 0,86 0, 81 0,75

R290 1,3 6 1,2 6 1,16 1, 11 1,0 5 1,0 0 0,95 0,89 0,84 0,78 0,73

R600a 1,34 1, 25 1,15 1,10 1, 05 1, 00 0,95 0,90 0,85 0,80 0,75

DKRCC.PD.BB0.E9.28 | 34

Ficha técnica|Válvula solenoide, tipos EVR 2 - EVR 40 Versão 2

Capacidade Sucção

As capacidades são baseadas na temperatura do líquido tl = 25 °C à frente do evaporador.

Os valores da tabela referemse à capacidade do evaporador e são dados como uma função da temperatura de evaporação te e a queda de pressão ∆p na válvula.

Tipo

EVR 2

EVR 3

EVR 4

EVR 6

EVR 8

EVR 10

Queda de

pressão ∆p [bar]

Capacidade do vapor de sucção Qe [kW] na temperatura de evaporação te [°C]

-40 -30 -20 -10 0 10 15

R22/R407C

0,1 0 ,14 0,18 0,22 0,27 0, 33 0,40 0,43

0,15 0,16 0, 21 0,27 0,33 0,40 0,48 0,52

0,2 0,18 0, 24 0,31 0,38 0,46 0,55 0,60

0,1 0,25 0, 32 0,40 0,49 0,60 0, 71 0,77

0,15 0,29 0,38 0,49 0,60 0,73 0, 87 0,94

0,2 0, 33 0,43 0 ,55 0,69 0,83 1,00 1,09

0,1 0,62 0,80 1, 01 1, 24 1, 50 1,79 1,95

0,15 0 ,74 0,97 1, 22 1,51 1, 83 2,19 2,38

0,2 0,82 1, 09 1,39 1, 73 2,10 2,51 2,74

0,1 0,81 1,05 1, 32 1, 63 1,97 2,35 2,55

0,15 0,97 1, 26 1,6 0 1, 98 2,40 2,86 3 ,11

0,2 1, 08 1,43 1, 82 2,26 2,75 3,29 3,58

0,1 0,97 1,2 5 1,5 8 1,94 2,35 2,80 3,0 4

0,15 1,15 1,50 1,91 2,35 2,85 3,41 3,71

0,2 1, 29 1,70 2 ,17 2,69 3,28 3,92 4,27

0,1 1, 71 2,21 2,78 3, 42 4,14 4,93 5,36

0,15 2,03 2,65 3,36 4,15 5,04 6,02 6,54

0,2 2, 27 3,01 3,83 4,75 5,78 6,91 7, 52

0,1 2,63 3,40 4,28 5,27 6 ,37 7, 60 8,26

As capacidades são baseadas em vapor seco, saturado à frente da válvula.

Durante a operação com vapor superaquecido à frente da válvula, as capacidades são reduzidas em 4% para cada superaquecimento de 10 K.

EV R 15

EVR 18

0,15 3,12 4,09 5,18 6,40 7,76 9, 26 10,07

0,2 3, 49 4,63 5,90 7, 32 8,90 10,65 11 ,59

0,1 3,44 4, 45 5,6 0 6,90 8,34 9,95 10, 81

0,15 4,09 5,35 6,78 8,37 10,15 12,13 13 ,19

0,2 4,57 6,06 7,72 9,58 11 , 65 13 ,94 15,17

Fatores de correção

Ao medir as válvulas, a capacidade do evaporador deverá ser multiplicada por um fator de correção, dependendo da temperatura do líquido tl à frente da válvula de expansão.

Quando a capacidade corrigida for conhecida, a seleção poderá ser feita a partir da tabela.

Fatores de correção para temperatura de evaporação t

tl [°C] -40 -30 -20 -10 0 10 15

R22 0.52 0.66 0. 82 1.0 0 1.20 1.43 1. 56

R407C 0.48 0.63 0.80 1.00 1.23 1. 49 1.6 4

DKRCC.PD.BB0.E9.28 | 35

Ficha técnica|Válvula solenoide, tipos EVR 2 - EVR 40 Versão 2

Capacidade estendida Sucção

(continuação)

As capacidades são baseadas na temperatura do líquido tl = 25 °C à frente do evaporador.

Os valores da tabela referemse à capacidade do evaporador e são dados como uma função da temperatura de evaporação te e a queda de pressão ∆p na válvula.

As capacidades são baseadas em vapor seco, saturado à frente da válvula.

Durante a operação com vapor superaquecido à frente da válvula, as capacidades são reduzidas em 4% para cada superaquecimento de 10 K.

Tipo

Queda de

pressão ∆p [bar]

Capacidade do vapor de sucção Qe [kW] na temperatura de evaporação te [°C]

-40 -30 -20 -10 0 10 15

R22/R407C (continuação)

0,1 5,46 7, 07 8,89 10,9 4 13, 23 15,78 17,15

EVR 20

EVR 22

EVR 25 0,2 11, 87 15, 73 20,06 24, 89 30,26 36,20 39,39

EVR 32 0,2 20,29 26,88 34,27 42,53 51,71 61, 86 6 7,32

EVR 40 0,2 29,35 38,89 49,58 61, 52 74, 79 89,48 9 7,3 8

Fatores de correção

Ao medir as válvulas, a capacidade do evaporador deverá ser multiplicada por um fator de correção, dependendo da temperatura do líquido tl à frente da válvula de expansão.

Quando a capacidade corrigida for conhecida, a seleção poderá ser feita a partir da tabela.

Fatores de correção para temperatura de evaporação t

tl [°C] -40 -30 -20 -10 0 10 15

R22 0.52 0.66 0. 82 1.0 0 1.20 1.43 1. 56

R407C 0.48 0.63 0.80 1.00 1.23 1. 49 1.6 4

0,15 6,49 8,49 10 ,75 13, 28 1 6,11 19 ,24 20,92

0,2 7,25 9,61 12, 25 15 ,20 18 ,4 8 2 2,11 24,0 6

0,1 6,23 8,06 10,14 12, 48 15 ,09 17, 9 9 19, 56

0,15 7,4 0 9,68 12, 26 15 ,15 18,37 21,94 23,86

0,2 8, 27 10,9 6 13,97 17,34 21,0 8 25,22 27, 44

DKRCC.PD.BB0.E9.28 | 36

Ficha técnica|Válvula solenoide, tipos EVR 2 - EVR 40 Versão 2

Capacidade estendida Sucção

(continuação)

As capacidades são baseadas na temperatura do líquido tl = 25 °C à frente do evaporador.

Os valores da tabela referemse à capacidade do evaporador e são dados como uma função da temperatura de evaporação te e a queda de pressão ∆p na válvula.

As capacidades são baseadas em vapor seco, saturado à frente da válvula.

Durante a operação com vapor superaquecido à frente da válvula, as capacidades são reduzidas em 4% para cada superaquecimento de 10 K.

Tipo

EVR 2

EVR 3

EVR 4

EVR 6

EVR 8

EVR 10

EV R 15

EVR 18

Queda de

pressão ∆p [bar]

0,1 0,08 0,12 0,16 0,20 0, 25 0,31 0,35

0,15 0,10 0,14 0,19 0, 24 0,31 0,38 0,42

0,2 0,10 0,15 0, 21 0,28 0,35 0,43 0,4 8

0,1 0 ,15 0, 21 0,28 0,36 0,46 0,56 0,62

0,15 0 ,17 0,25 0,34 0,44 0,55 0,68 0,76

0,2 0,18 0,27 0,38 0,50 0,63 0,78 0,87

0,1 0,38 0,53 0,71 0,91 1,15 1,4 2 1,5 6

0,15 0,43 0,62 0,85 1,10 1,3 9 1,72 1,9 0

0,2 0,46 0,69 0,95 1,2 5 1,59 1,97 2,18

0,1 0,50 0,70 0,93 1,19 1,50 1,8 5 2,05

0,15 0,57 0, 82 1, 11 1,4 4 1, 82 2,25 2,49

0,2 0,60 0,90 1,24 1,63 2,08 2,58 2,86

0,1 0,59 0,83 1,10 1, 42 1,79 2, 21 2,44

0,15 0,67 0,97 1,32 1, 71 2,17 2,68 2,97

0,2 0,72 1,08 1,48 1,94 2, 47 3,07 3,40

0,1 1,0 5 1,4 6 1,95 2, 51 3 ,16 3,89 4,30

0,15 1,19 1,72 2,32 3,02 3,82 4,73 5,23

0,2 1, 27 1,90 2 ,61 3,43 4,36 5, 42 6,00

0,1 1, 61 2,25 3,0 0 3,86 4,86 6,00 6,63

0,15 1,8 3 2,65 3,58 4,65 5,89 7, 29 8,06

0,2 1,95 2,92 4,03 5,28 6,72 8,35 9, 25

0,1 2 ,11 2,95 3,93 5,06 6,36 7, 85 8,67

0,15 2,40 3,46 4,69 6,09 7,7 0 9,54 10 ,55

0,2 2,56 3, 83 5,27 6,92 8,79 10,93 12,10

Capacidade do vapor de sucção Qe [kW] na temperatura de evaporação te [°C]

-40 -30 -20 -10 0 10 15

Fatores de correção

Ao medir as válvulas, a capacidade do evaporador deverá ser multiplicada por um fator de correção, dependendo da temperatura do líquido tl à frente da válvula de expansão.

Quando a capacidade corrigida for conhecida, a seleção poderá ser feita a partir da tabela.

R134a

Fatores de correção para temperatura de evaporação t

tl [°C] -40 -30 -20 -10 0 10 15

R134 a 0,45 0, 61 0,79 1,00 1, 25 1,53 1, 69

DKRCC.PD.BB0.E9.28 | 37

Ficha técnica|Válvula solenoide, tipos EVR 2 - EVR 40 Versão 2

Capacidade estendida Sucção

(continuação)

As capacidades são baseadas na temperatura do líquido tl = 25 °C à frente do evaporador.

Os valores da tabela referemse à capacidade do evaporador e são dados como uma função da temperatura de evaporação te e a queda de pressão ∆p na válvula.

As capacidades são baseadas em vapor seco, saturado à frente da válvula.

Durante a operação com vapor superaquecido à frente da válvula, as capacidades são reduzidas em 4% para cada superaquecimento de 10 K.

Tipo

Queda de

pressão ∆p [bar]

Capacidade do vapor de sucção Qe [kW] na temperatura de evaporação te [°C]

-40 -30 -20 -10 0 10 15

R 134a (continuação)

0,1 3,35 4,68 6,23 8, 02 10,09 12 ,4 6 13, 76

EVR 20

EVR 22

EVR 25 0,2 6,64 9,9 4 13,6 8 17, 96 22,84 28,38 31, 43

EVR 32 0,2 11, 35 16, 99 23,38 30,69 39,03 48, 51 53,71

EVR 40 0,2 16, 42 24,57 33, 83 4 4,40 56,46 70,16 7 7,6 8

Fatores de correção

Ao medir as válvulas, a capacidade do evaporador deverá ser multiplicada por um fator de correção, dependendo da temperatura do líquido tl à frente da válvula de expansão.

Quando a capacidade corrigida for conhecida, a seleção poderá ser feita a partir da tabela.

Fatores de correção para temperatura de evaporação t

tl [°C] -40 -30 -20 -10 0 10 15

R134 a 0,45 0, 61 0,79 1,00 1, 25 1,53 1, 69

0,15 3 ,81 5,49 7, 43 9,66 12 ,22 15,13 16, 74

0,2 4,06 6,07 8,36 10,97 13, 95 17,34 19, 20

0,1 3,82 5,34 7,1 0 9,15 11, 51 14 ,21 15, 69

0,15 4,34 6, 27 8,48 11, 02 13, 94 17, 26 19,0 9

0,2 4,63 6,92 9,53 12 ,51 15, 91 19, 77 21, 89

DKRCC.PD.BB0.E9.28 | 38

Ficha técnica|Válvula solenoide, tipos EVR 2 - EVR 40 Versão 2

Capacidade estendida Sucção

(continuação)

As capacidades são baseadas na temperatura do líquido tl = 25 °C à frente do evaporador.

Os valores da tabela referemse à capacidade do evaporador e são dados como uma função da temperatura de evaporação te e a queda de pressão ∆p na válvula.

As capacidades são baseadas em vapor seco, saturado à frente da válvula.

Durante a operação com vapor superaquecido à frente da válvula, as capacidades são reduzidas em 4% para cada superaquecimento de 10 K.

Tipo

Queda de

pressão ∆p [bar]

Capacidade do vapor de sucção Qe [kW] na temperatura de evaporação te [°C]

-40 -30 -20 -10 0 10 15

R404A/R507

0,1 0 ,11 0,15 0 ,19 0,24 0,29 0,36 0,39

EVR 2

EVR 3

EVR 4

EVR 6

EVR 8

EVR 10

EV R 15

EVR 18

Fatores de correção

Ao medir as válvulas, a capacidade do evaporador deverá ser multiplicada por um fator de correção, dependendo da temperatura do líquido tl à frente da válvula de expansão.

Quando a capacidade corrigida for conhecida, a seleção poderá ser feita a partir da tabela.

0,15 0,13 0 ,18 0,23 0, 29 0,36 0,4 4 0,48

0,2 0,15 0,20 0, 26 0,33 0,41 0,50 0,55

0,1 0,20 0,27 0,34 0,43 0,53 0,6 4 0,71

0,15 0,24 0,32 0,42 0,52 0,65 0,79 0,86

0,2 0, 27 0 ,37 0,47 0,60 0,74 0,90 0,99

0,1 0, 51 0,67 0, 86 1, 08 1,33 1, 62 1,78

0,15 0, 61 0, 81 1,0 5 1, 32 1,63 1,9 8 2 ,17

0,2 0,69 0,92 1,19 1,51 1,87 2,27 2,50

0,1 0,67 0,88 1,13 1, 42 1, 75 2,12 2,33

0,15 0,80 1,06 1, 37 1,72 2,13 2,59 2, 84

0,2 0,90 1, 21 1,56 1,97 2,44 2,98 3, 27

0,1 0,80 1, 05 1, 35 1,69 2,08 2, 53 2,77

0,15 0,95 1,26 1, 63 2,05 2,53 3,08 3,38

0,2 1, 07 1, 44 1,86 2,35 2,91 3,55 3,89

0,1 1,4 0 1,85 2,37 2,98 3,67 4,46 4,89

0,15 1,6 8 2,23 2,88 3, 62 4,47 5,44 5,97

0,2 1, 88 2,53 3, 28 4,15 5,13 6,26 6 ,87

0,1 2,16 2,85 3,66 4,59 5,65 6,87 7, 53

0,15 2,58 3,44 4,43 5, 57 6,89 8,38 9,20

0,2 2,90 3,90 5,06 6,39 7,9 1 9,63 10,58

0,1 2,83 3,73 4,78 6,00 7,4 0 8,99 9,86

0,15 3,38 4,50 5, 80 7, 30 9, 01 10 ,97 12, 04

0,2 3,80 5 ,11 6,62 8,36 10,35 12,61 13,85

Fatores de correção para temperatura de evaporação t

tl [°C] -40 -30 -20 -10 0 10 15

R404A/R507 0,48 0,63 0,80 1,0 0 1,2 3 1, 49 1,63

DKRCC.PD.BB0.E9.28 | 39

Ficha técnica|Válvula solenoide, tipos EVR 2 - EVR 40 Versão 2

Capacidade estendida Sucção

(continuação)

As capacidades são baseadas na temperatura do líquido tl = 25 °C à frente do evaporador.

Os valores da tabela referemse à capacidade do evaporador e são dados como uma função da temperatura de evaporação te e a queda de pressão ∆p na válvula.

As capacidades são baseadas em vapor seco, saturado à frente da válvula.

Durante a operação com vapor superaquecido à frente da válvula, as capacidades são reduzidas em 4% para cada superaquecimento de 10 K.

Tipo

Queda de

pressão ∆p [bar]

Capacidade do vapor de sucção Qe [kW] na temperatura de evaporação te [°C]

-40 -30 -20 -10 0 10 15

R404A/R507R (continuação)

0,1 4,49 5,92 7,59 9,52 11, 74 14, 26 15, 64

EVR 20

EVR 22

EVR 25 0,2 9,87 13,2 6 17,19 21,71 26,8 8 32,75 35,97

EVR 32 0,2 16,8 6 22,66 29,38 37, 11 45,94 55,97 61, 47

EVR 40 0,2 24,39 32,78 42,50 53,68 66,45 80,96 88,92

Fatores de correção

Ao medir as válvulas, a capacidade do evaporador deverá ser multiplicada por um fator de correção, dependendo da temperatura do líquido tl à frente da válvula de expansão.

Quando a capacidade corrigida for conhecida, a seleção poderá ser feita a partir da tabela.

Fatores de correção para temperatura de evaporação t

tl [°C] -40 -30 -20 -10 0 10 15

R404A/R507 0,48 0,63 0,80 1,0 0 1,2 3 1, 49 1,63

0,15 5, 36 7,1 3 9,20 11, 57 14, 30 17, 39 19,0 9

0,2 6,03 8,10 10,50 13 ,26 16, 42 2 0,01 21,9 7

0,1 5,12 6,75 8,66 10 ,86 13,3 8 16 ,26 17, 84

0,15 6 ,11 8,13 10, 49 13 ,20 16, 31 19 ,84 21,78

0,2 6, 87 9,24 11,98 15,13 18 ,73 22,82 25,06

DKRCC.PD.BB0.E9.28 | 40

Ficha técnica|Válvula solenoide, tipos EVR 2 - EVR 40 Versão 2

Capacidade estendida Sucção

(continuação)

As capacidades são baseadas na temperatura do líquido tl = 25 °C à frente do evaporador.

Os valores da tabela referemse à capacidade do evaporador e são dados como uma função da temperatura de evaporação te e a queda de pressão ∆p na válvula.

As capacidades são baseadas em vapor seco, saturado à frente da válvula.

Durante a operação com vapor superaquecido à frente da válvula, as capacidades são reduzidas em 4% para cada superaquecimento de 10 K.

Tipo

Queda de

pressão ∆p [bar]

Capacidade do vapor de sucção Qe [kW] na temperatura de evaporação te [°C]

-40 -30 -20 -10 0 10 15

R410A

0,1 0,18 0,22 0,28 0,34 0,41 0,49 0,53

EVR 2

EVR 3

EVR 4

EVR 6

EVR 8

EVR 10

EV R 15

EVR 18

Fatores de correção

Ao medir as válvulas, a capacidade do evaporador deverá ser multiplicada por um fator de correção, dependendo da temperatura do líquido tl à frente da válvula de expansão.

Quando a capacidade corrigida for conhecida, a seleção poderá ser feita a partir da tabela.

0,15 0,21 0,27 0,34 0,42 0,50 0,60 0,65

0,2 0,24 0, 31 0,39 0,48 0,58 0,69 0,75

0,1 0,32 0,40 0,51 0,62 0,75 0,89 0,96

0,15

0,2 0, 43 0,56 0,70 0,86 1, 05 1, 25 1, 35

0,1 0,80 1, 02 1, 27 1,56 1, 88 2,23 2,42

0,15 0,96 1,23 1, 55 1, 90 2,29 2,73 2,96

0,2

0,1 1,0 4 1,33 1,66 2,04 2,46 2,92 3 ,17

0,15

0,2 1,42 1,8 4 2,32 2,85 3,45 4 ,11 4, 47

0,1 1,24 1,59 1,98 2,43 2,93 3,48 3,78

0,15 1,5 0 1,92 2, 41 2,96 3,57 4,25 4,62

0,2 1, 69 2,20 2, 76 3,40 4,10 4,89 5, 32

0,1 2,19 2,80 3,50 4,28 5,16 6,14 6,67

0,15 2,64 3,39 4,25 5,22 6,30 7, 50 8,15

0,2 2,99 3, 87 4, 87 5,99 7,24 8,63 9,38

0,1 3,38 4, 32 5,39 6 ,59 7, 95 9, 45 10,27

0,15 4,0 6 5,23 6,55 8,03 9,70 11,55 12, 54

0,2 4 ,61 5,96 7,5 0 9,23 11, 15 13, 29 14 ,45

0,1 4,42 5,65 7,05 8,63 10, 40 12,38 13, 44

0,15 5,32 6,84 8,57 10,52 12, 69 15 ,11 16,42

0,2 6,03 7,81 9,82 12,0 8 14,6 0 17,4 0 18,91

0,38 0,49 0 ,61 0,75 0,91 1,0 8 1,18

1,0 9 1, 41 1, 77 2,18 2,63 3,14 3 ,41

1,26 1,62 2,02 2,48 3,00 3, 57 3,88

Fatores de correção para temperatura de evaporação t

tl [°C] -40 -30 -20 -10 0 10 15

R410A 0,52 0,66 0,82 1,0 0 1, 20 1,43 1, 55

DKRCC.PD.BB0.E9.28 | 41

Ficha técnica|Válvula solenoide, tipos EVR 2 - EVR 40 Versão 2

Capacidade estendida Sucção

(continuação)

As capacidades são baseadas na temperatura do líquido tl = 25 °C à frente do evaporador.

Os valores da tabela referemse à capacidade do evaporador e são dados como uma função da temperatura de evaporação te e a queda de pressão ∆p na válvula.

As capacidades são baseadas em vapor seco, saturado à frente da válvula.

Durante a operação com vapor superaquecido à frente da válvula, as capacidades são reduzidas em 4% para cada superaquecimento de 10 K.

Tipo

Queda de

pressão ∆p [bar]

Capacidade do vapor de sucção Qe [kW] na temperatura de evaporação te [°C]

-40 -30 -20 -10 0 10 15

R410A (continuação)

0,1 7, 01 8,9 6 11,19 13,6 9 16 ,50 19, 63 21, 32

EVR 20

EVR 22

EVR 25 0,2 15,6 5 20, 28 25,50 31,36 37,91 45 ,19 4 9,12

EVR 32 0,2 26 ,75 34,65 43,57 53,59 64,79 7 7,2 2 83,94

EVR 40 0,2 38,70 5 0,12 63,03 7 7,52 93,71 111 ,71 121,42

Fatores de correção

Ao medir as válvulas, a capacidade do evaporador deverá ser multiplicada por um fator de correção, dependendo da temperatura do líquido tl à frente da válvula de expansão.

Quando a capacidade corrigida for conhecida, a seleção poderá ser feita a partir da tabela.

Fatores de correção para temperatura de evaporação t

tl [°C] -40 -30 -20 -10 0 10 15

R410A 0,52 0,66 0,82 1,0 0 1, 20 1,43 1, 55

0,15 8,44 10, 85 13, 59 16,68 20 ,13 23,97 26,05

0,2 9,56 12 ,39 15, 57 19 ,16 2 3,16 2 7, 60 30,00

0,1 8,00 10,22 12,76 15 ,62 18 ,82 22,39 24 ,31

0,15 9,62 12,38 15, 50 19,02 22,9 6 27,34 29,71

0,2 10,91 14 ,12 17, 76 21,85 26 ,41 31,48 34, 22

DKRCC.PD.BB0.E9.28 | 42

Ficha técnica|Válvula solenoide, tipos EVR 2 - EVR 40 Versão 2

Capacidade estendida Sucção

(continuação)

Tipo

EVR 2

EVR 3

EVR 4

EVR 6

EVR 8

Queda de

pressão ∆p [bar]

0,1 0,23 0,29 0,36 0,44 0,52 0,62 0,67

0,15 0, 28 0,36 0,4 4 0,54 0,64 0,75 0, 82

0,2 0, 32 0, 41 0,51 0,62 0, 74 0,87 0,94

0,1 0,42 0,53 0,65 0,79 0,94 1,11 1, 20

0,15 0,50 0,64 0,79 0,9 6 1,15 1, 36 1,47

0,2 0,57 0,73 0,91 1 ,11 1, 32 1, 56 1,69

0,1 1,0 5 1,33 1,6 4 1,9 9 2,38 2,80 3,02

0,15 1,2 7 1, 61 2,00 2, 43 2,90 3,42 3,70

0,2 1, 44 1, 84 2,29 2,79 3,34 3,94 4,26

0,1 1,3 8 1, 74 2,15 2 ,61 3 ,11 3,66 3,96

0,15 1,66 2 ,11 2,62 3,18 3,80 4,47 4,8 4

0,2 1, 89 2,41 3,00 3,65 4,37 5,15 5,57

0,1 1,6 4 2,08 2,56 3,10 3,70 4,36 4,72

0,15 1,98 2,52 3,12 3,78 4,52 5, 33 5,76

Capacidade do vapor de sucção Qe [kW] na temperatura de evaporação te [°C]

-40 -30 -20 -10 0 10 15

R32

As capacidades são baseadas na temperatura do líquido tl = 25 °C à frente do evaporador.

Os valores da tabela referemse à capacidade do evaporador e são dados como uma função da temperatura de evaporação te e a queda de pressão ∆p na válvula.

As capacidades são baseadas em vapor seco, saturado à frente da válvula.

Durante a operação com vapor superaquecido à frente da válvula, as capacidades são reduzidas em 4% para cada superaquecimento de 10 K.

0,2 2,25 2,87 3,57 4, 35 5,20 6,14 6,64

0,1 2,90 3,66 4,52 5,4 8 6, 53 7,7 0 8,32

EVR 10

EV R 15

EVR 18

EVR 20

EVR 22

0,15 3,49 4,4 4 5,50 6,67 7,9 7 9,40 10,16

0,2 3,96 5, 07 6,30 7, 67 9,18 10,83 11, 71

0,1 4,47 5,64 6,96 8 ,43 10, 06 11, 85 12, 81

0,15 5, 38 6,83 8,46 10,2 8 12 ,28 14 ,48 15,66

0,2 6,10 7, 81 9,70 11,81 14,13 16, 68 18 ,0 4

0,1 5,84 7,38 9, 11 11,0 4 13,17 15, 52 16, 77

0,15 7, 04 8,95 11, 08 13, 45 16,08 18 ,96 20,49

0,2 7,9 9 10, 22 12, 70 15, 46 18,50 21, 83 23 ,61

0,1 9,27 11, 71 14, 45 17, 51 20,89 24 ,61 26,60

0,15 11,17 14,19 1 7, 57 21,34 25,50 30,07 32, 51

0,2 12 ,67 16, 21 20 ,15 24,52 29,34 34,63 37,45

0,1 10, 57 13, 35 16,48 19,97 23,83 28,07 30,34

0,15 12, 73 16 ,18 20,04 24,34 29,08 34,29 3 7,0 7

0,2 14,4 6 18, 48 22,98 2 7,96 33,46 39,49 42,71

Fatores de correção

Ao medir as válvulas, a capacidade do evaporador deverá ser multiplicada por um fator de correção, dependendo da temperatura do líquido tl à frente da válvula de expansão.

Quando a capacidade corrigida for conhecida, a seleção poderá ser feita a partir da tabela.

Fatores de correção para temperatura de evaporação t

tl [°C] -40 -30 -20 -10 0 10 15

R32 0,54 0,67 0,83 1,00 1,19 1,40 1,51

DKRCC.PD.BB0.E9.28 | 43

Ficha técnica|Válvula solenoide, tipos EVR 2 - EVR 40 Versão 2

Capacidade estendida Sucção

(continuação)

Tipo

EVR 2

EVR 3

EVR 4

EVR 6

EVR 8

Queda de

pressão ∆p [bar]

0,1 0 ,17 0,22 0,27 0,34 0 ,41 0,49 0, 53

0,15 0,20 0,26 0,33 0,41 0,50 0,60 0,65

0,2 0,22 0,29 0,38 0,47 0,57 0,68 0,75

0,1 0,30 0,39 0,49 0, 61 0,73 0,88 0,96

0,15 0,36 0,47 0,59 0,73 0,89 1, 07 1,17

0,2 0,40 0,53 0,68 0,84 1, 03 1, 23 1,35

0,1 0,76 0,98 1,24 1,52 1,8 5 2,22 2,42

0,15 0,90 1,18 1, 49 1, 85 2,25 2,70 2,95

0,2 1,01 1,33 1,70 2,12 2,58 3,10 3,39

0,1 0,99 1,29 1, 62 2,00 2,42 2,90 3,16

0,15 1,18 1,5 4 1,9 5 2,42 2,95 3,54 3,86

0,2 1, 32 1,75 2,23 2,77 3,38 4,06 4,43

0,1 1,18 1,5 3 1,93 2,38 2,89 3,46 3,77

0,15 1,41 1,8 4 2,33 2,88 3,51 4, 21 4,59

Capacidade do vapor de sucção Qe [kW] na temperatura de evaporação te [°C]

-40 -30 -20 -10 0 10 15

R290

As capacidades são baseadas na temperatura do líquido tl = 25 °C à frente do evaporador.

Os valores da tabela referemse à capacidade do evaporador e são dados como uma função da temperatura de evaporação te e a queda de pressão ∆p na válvula.

As capacidades são baseadas em vapor seco, saturado à frente da válvula.

Durante a operação com vapor superaquecido à frente da válvula, as capacidades são reduzidas em 4% para cada superaquecimento de 10 K.

0,2 1, 57 2,08 2,65 3,30 4,03 4,84 5,28

0,1 2,09 2,70 3,40 4,19 5,09 6 ,10 6,64

EVR 10

EV R 15

EVR 18

EVR 20

EVR 22

0,15 2,48 3, 24 4 ,11 5,09 6,19 7, 43 8,10

0,2 2,78 3,67 4,68 5,82 7, 10 8,54 9, 32

0,1 3,22 4,16 5,23 6,46 7, 84 9,39 10,2 3

0,15 3, 82 4,99 6,33 7,8 3 9,54 11,4 4 12, 48

0,2 4,28 5,65 7, 21 8,96 10,94 13 ,15 14, 35

0,1 4,21 5,44 6, 85 8,45 10, 26 12 ,29 13, 40

0,15 5,01 6,54 8,28 10,26 12, 48 14,98 16,34

0,2 5,60 7, 40 9,43 11, 73 14,32 1 7, 21 18, 78

0,1 6,68 8,63 10, 87 13, 41 16,28 19,5 0 21,2 5

0,15 7, 9 4 10, 37 13,13 16, 27 19,8 0 23,76 25,91

0,2 8,88 11,73 14,9 6 18, 61 2 2,71 2 7,3 0 29,79

0,1 7, 62 9, 85 12 ,39 15, 29 18, 56 22,24 24,2 3

0,15 9, 06 11, 83 14 ,98 18,55 22,58 27,10 29, 55

0,2 10,13 13 ,38 17, 06 21, 22 25,90 31,13 33,97

Fatores de correção

Ao medir as válvulas, a capacidade do evaporador deverá ser multiplicada por um fator de correção, dependendo da temperatura do líquido tl à frente da válvula de expansão.

Quando a capacidade corrigida for conhecida, a seleção poderá ser feita a partir da tabela.

Fatores de correção para temperatura de evaporação t

tl [°C] -40 -30 -20 -10 0 10 15

R290 0,51 0,65 0,82 1,00 1,21 1, 44 1,57

DKRCC.PD.BB0.E9.28 | 44

Ficha técnica|Válvula solenoide, tipos EVR 2 - EVR 40 Versão 2

Capacidade estendida Sucção

(continuação)

Tipo

EVR 2

EVR 3

EVR 4

EVR 6

EVR 8

Queda de

pressão ∆p [bar]

0,1 0,07 0 ,11 0,15 0 ,19 0, 24 0,30 0,34

0,15 0,08 0 ,12 0, 17 0,23 0,29 0,36 0,41

0,2 0,08 0,13 0 ,19 0,25 0,33 0,41 0,46

0,1 0 ,13 0,19 0, 26 0,34 0,44 0,54 0,60

0,15 0,14 0,22 0, 31 0 ,41 0, 52 0,66 0,73

0,2 0,14 0,23 0,34 0,46 0, 59 0,75 0,83

0,1 0,33 0,48 0,66 0,87 1,10 1, 37 1,52

0,15 0,34 0,54 0,77 1,03 1,32 1,6 5 1,84

0,2 0,34 0,57 0,84 1,15 1, 49 1, 88 2,09

0,1 0,43 0,63 0, 87 1,14 1, 44 1,80 1,99

0,15 0,45 0,71 1,01 1,35 1,73 2,17 2,40

0,2 0, 45 0,75 1,10 1, 50 1,95 2,46 2 ,74

0,1 0, 51 0,75 1,03 1,35 1,72 2,14 2,37

0,15 0,53 0, 85 1,20 1,60 2,06 2,58 2,86

Capacidade do vapor de sucção Qe [kW] na temperatura de evaporação te [°C]

-40 -30 -20 -10 0 10 15

R600a

As capacidades são baseadas na temperatura do líquido tl = 25 °C à frente do evaporador.

Os valores da tabela referemse à capacidade do evaporador e são dados como uma função da temperatura de evaporação te e a queda de pressão ∆p na válvula.

As capacidades são baseadas em vapor seco, saturado à frente da válvula.

Durante a operação com vapor superaquecido à frente da válvula, as capacidades são reduzidas em 4% para cada superaquecimento de 10 K.

0,2 0,53 0,89 1,32 1,79 2, 33 2,93 3, 26

0,1 0,90 1,33 1, 82 2, 39 3, 03 3,77 4,18

EVR 10

EV R 15

EVR 18

EVR 20

EVR 22

0,15 0,94 1,50 2,12 2, 83 3,63 4,55 5,05

0,2 0,94 1, 58 2,32 3,16 4,10 5,17 5,76

0,1 1,3 9 2,05 2, 81 3,67 4,67 5,81 6,43

0,15 1,45 2, 31 3,27 4,36 5,60 7,0 1 7, 78

0,2 1, 45 2,43 3,57 4,86 6,32 7,9 7 8,87

0,1 1,8 2 2,68 3,67 4,81 6 ,11 7, 6 0 8,42

0,15 1,9 0 3,02 4,27 5,70 7,3 3 9,17 10,18

0,2 1, 90 3,18 4,68 6,37 8,27 10,43 11 ,61

0,1 2,89 4,26 5,83 7,6 3 9,70 12 ,06 13, 36

0,15 3,02 4,79 6,78 9,0 4 11, 62 14, 55 16 ,15

0,2 3, 02 5,04 7,42 10 ,10 13,12 16, 54 18, 41

0,1 3,30 4,86 6,64 8,70 11,0 6 13 ,76 15, 24

0,15 3,4 4 5,46 7, 73 10,31 13,2 5 16,59 18,42

0,2 3,44 5,74 8,46 11, 52 14 ,97 18, 86 20,99

Fatores de correção

Ao medir as válvulas, a capacidade do evaporador deverá ser multiplicada por um fator de correção, dependendo da temperatura do líquido tl à frente da válvula de expansão.

Quando a capacidade corrigida for conhecida, a seleção poderá ser feita a partir da tabela.

Fatores de correção para temperatura de evaporação t

tl [°C] -40 -30 -20 -10 0 10 15

R600a 0,44 0,60 0,78 1,00 1,25 1,5 4 1,70

DKRCC.PD.BB0.E9.28 | 45

Ficha técnica|Válvula solenoide, tipos EVR 2 - EVR 40 Versão 2

Capacidade estendida Sucção

(continuação)

Descongelamento por gás quente

Com descongelamento por gás quente, normalmente não é possível selecionar uma válvula a partir da temperatura de condensação tce da temperatura de evaporação te.

Isto deve-se ao fato de que, como regra, a pressão no evaporador aumenta rapidamente para um valor próximo ao da pressão de condensação. Permanece nesse valor até que o descongelamento tenha nalizado.

Na maioria dos casos, a válvula será selecionada a partir da temperatura de condensação tc e a queda de pressão ∆p na válvula, como mostrado no exemplo para a recuperação de calor.

Recuperação de calor

O seguinte é fornecido:

y Refrigerante = R22/R407C

y Temperatura de evaporação: te = -30 °C

y Temperatura de condensação: tc = 40 °C

y Temperatura do gás quente à frente da válvula

th= 85 °C

A tabela de capacidade para R22/R407C com tc = 40 °C apresenta a capacidade para uma EVR 10 de 8,6 kW, quando a queda de pressão ∆p é de 0,2 bar. A capacidade necessária é calculada como:

Qtabela = fevaporador x ftemperatura_quente x Qh

O fator de correção para te = -30 °C é dado na tabela como 0,95.

A correção para a temperatura de gás quente th = 85°C foi calculada como 4%, o que corresponde a um fator de 1,04.

Qh deve ser corrigida com os fatores encontrados: 8 x 0.95 x 1.04 = 7.91 kW. EVR 10, com Δp = 0.2 bar ,Q EVR 10, com Δp = 0.1 bar, Q

Uma EVR 6 também seria capaz de dar a capacidade necessária, mas com ∆p igual a aproximadamente 0,8 bar, a EVR 6 é, desta forma, muito pequena.

A EVR 15 é tão grande que seria improvável que a necessária ∆p de aproximadamente 0,1 bar pudesse ser obtida. Uma EVR 15 seria, portanto, grande demais.

tabela

= 8.6 kW.

= 6.1 kW.

y Produção do condensador de recuperação de

calor Qh = 8 kW

Resultado: Uma EVR 10 é a válvula correta para as condições dadas.

DKRCC.PD.BB0.E9.28 | 46

Ficha técnica|Válvula solenoide, tipos EVR 2 - EVR 40 Versão 2

Capacidade Gás quente

EVR 2

EVR 3

Tipo

Queda de

pressão na

válvula

∆p [bar]

Capacidade para gás quente em Qh [kW] Temp. de evaporação te = -10,0 [°C].

Temp. do gás quente th = tc + 25,0 [K]. Δtsub de sub- resfriamento = 4,0 [K]

Temperatura de condensação tc [°C]

20 30 40 50 60

R22/R407C

0,1 0,44 0,47 0,49 0,51 0 ,51

0,2 0,61 0,66 0,69 0,71 0,72

0,3 0,75 0,80 0,84 0,87 0,88

0,4 0,86 0,92 0,97 1,0 0 1, 02

0,8 1,18 1,27 1,35 1,4 0 1, 43

1,6 1, 57 1,72 1, 84 1,93 1,98

0,1 0,79 0,84 0, 88 0,91 0,92

0,2 1, 11 1,18 1, 24 1,28 1,30

0,3 1,35 1, 44 1,51 1,57 1,59

0,4 1, 54 1,65 1, 74 1, 80 1,83

0,8 2,12 2,29 2,42 2,52 2,57

1,6 2,83 3,10 3,32 3,47 3,56

0,1 1,98 2 ,11 2,22 2,29 2, 33

Um aumento de 10 K na temperatura do gás quente th, com base em th = tc +25 °C, reduz a capacidade da válvula em aprox. 2% e vice-versa.

Uma mudança na temperatura de evaporação te altera a capacidade da válvula; consulte a tabela de fatores de correção.

0,2 2,79 2,97 3,13 3,23 3,28

0,3 3,39 3,62 3 ,81 3,95 4, 01

EVR 4

0,4 3,89 4,16 4,39 4,54 4,62

0,8 5, 35 5,77 6,10 6,34 6,47

1,6 7,14 7, 81 8, 35 8,74 8,96

0,1 2,60 2,77 2,90 3,00 3,05

0,2 3,65 3,89 4,09 4,23 4,30

0,3 4,44 4 ,74 4,99 5,17 5, 25

EVR 6

0,4 5,09 5,45 5,74 5,95 6,05

0,8 7,0 0 7,55 7, 99 8,30 8 ,47

1,6 9,34 10,22 10,93 11, 44 11, 73

0,1 3,09 3,30 3,4 6 3,58 3,63

0,2 4,34 4,6 4 4, 87 5,04 5,12

0,3 5,28 5, 65 5,94 6,15 6,25

EVR 8

0,4 6,06 6,49 6,84 7,0 8 7, 20

0,8 8,34 8,99 9,51 9,89 10, 08

1,6 11 ,13 12,17 13, 02 13, 63 13, 97

Fatores de correção

Ao dimensionar válvulas, a capacidade necessária de gás quente deve ser multiplicada por um fator de correção, dependendo da temperatura de evaporação te.

Fatores de correção para temperatura de evaporação t

te [°C] -40 -30 -20 -10 0 10 15

R22 0,92 0,95 0,98 1, 00 1,02 1,0 4 1,05

R407C 0,90 0,94 0,97 1,00 1, 03 1,0 6 1,07

DKRCC.PD.BB0.E9.28 | 47

Ficha técnica|Válvula solenoide, tipos EVR 2 - EVR 40 Versão 2

Capacidade estendida Gás quente

(continuação)

EVR 10

EV R 15

Tipo

Queda de

pressão na

válvula

∆p [bar]

Capacidade para gás quente em Qh [kW] Temp. de evaporação te = -10,0 [°C].

Temp. do gás quente th = tc + 25,0 [K]. Δtsub de sub- resfriamento = 4,0 [K]

Temperatura de condensação tc [°C]

20 30 40 50 60

R22/R407C (continuação)

0,1 5,45 5,81 6 ,10 6,31 6,40

0,2 7,66 8,18 8,60 8,89 9, 03

0,3 9, 32 9,97 10,49 10,86 11 , 03

0,4 10 ,69 11,45 12 ,06 12 ,50 12, 71

0,8 14,71 15, 86 16,78 17, 45 17,7 9

1,6 19,6 3 21, 48 22,96 24,05 24, 64

0,1 8,40 8,95 9, 40 9,71 9, 86

0,2 11, 80 12, 60 13,2 4 13,6 9 13 ,91

0,3 14,36 15, 35 16 ,15 16,72 16,9 9

0,4 16 ,46 17, 63 18 ,58 19, 24 19,57

0,8 22,65 24,42 25,85 26,87 2 7,39

1,6 30,23 33,08 35,37 37, 03 37, 95

0,1 11, 00 11,72 12,3 0 12 ,71 12 ,90

Um aumento de 10 K na temperatura do gás quente th, com base em th = tc +25 °C, reduz a capacidade da válvula em aprox. 2% e vice-versa.

Uma mudança na temperatura de evaporação te altera a capacidade da válvula; consulte a tabela de fatores de correção.

0,2 15,45 16 ,49 17, 33 17, 93 18, 20

0,3 18,79 20,09 21,14 21,8 9 22, 24

EVR 18

0,4 21,55 23,08 24, 32 2 5,19 25 ,61

0,8 29,65 31,97 33,8 4 35,18 35, 86

1,6 39,57 43,30 46,30 48,48 49,68

0,1 17, 44 18, 59 19,5 2 2 0,17 20,47

0,2 24,50 2 6,16 27,49 28 ,43 28,87

0,3 29,81 31, 87 33,54 3 4,71 35,27

EVR 20

0,4 34 ,19 36, 61 38,57 39,96 40,63

0,8 47, 03 50,71 53,68 55, 80 56,88

1,6 62,77 68,68 73,44 76,90 78, 81

0,1 19,89 21, 20 22,26 23,00 23,34

0,2 27, 95 29,83 31,3 6 32,43 32,93

0,3 34,0 0 36,35 38,25 39,59 40,23

EVR 22

0,4 38,99 41,7 6 43,9 9 45,57 46,34

0,8 53,63 57, 83 61, 22 63, 64 64,87

1,6 71,59 78,32 83,75 87,70 89, 87

Fatores de correção

Ao dimensionar válvulas, a capacidade necessária de gás quente deve ser multiplicada por um fator de correção, dependendo da temperatura de evaporação te.

Fatores de correção para temperatura de evaporação t

te [°C] -40 -30 -20 -10 0 10 15

R22 0,92 0,95 0,98 1, 00 1,02 1,0 4 1,05

R407C 0,90 0,94 0,97 1,00 1, 03 1,0 6 1,07

DKRCC.PD.BB0.E9.28 | 48

Ficha técnica|Válvula solenoide, tipos EVR 2 - EVR 40 Versão 2

Capacidade estendida Gás quente

(continuação)

Um aumento de 10 K na temperatura do gás quente th, com base em th = tc +25 °C, reduz a capacidade da válvula em aprox. 2% e vice-versa.

Uma mudança na temperatura de evaporação te altera a capacidade da válvula; consulte a tabela de fatores de correção.

Capacidade para gás quente em Qh [kW] Temp. de evaporação te = -10,0 [°C].

Temp. do gás quente th = tc + 25,0 [K]. Δtsub de sub- resfriamento = 4,0 [K]

Temperatura de condensação tc [°C]

20 30 40 50 60

Tipo

Queda de

pressão na

válvula

∆p [bar]

R22/R407C (continuação)

0,2 40 ,12 42, 82 45,01 4 6,55 4 7,2 7

0,3 48,80 52,18 54,91 56,83 5 7,75

EVR25

EVR32

EVR40

Fatores de correção

Ao dimensionar válvulas, a capacidade necessária de gás quente deve ser multiplicada por um fator de correção, dependendo da temperatura de evaporação te.

0,4 55,97 59,94 6 3,15 65,42 66,52

0,8 76,99 83,01 87,87 91, 35 93 ,12

1,6 102,7 7 112, 43 12 0,2 3 12 5,8 9 129 ,0 1

0,2 6 8,55 73,18 76 ,92 79, 55 8 0,78

0,3 83,39 89,17 93,83 9 7,12 98,69

0,4 95,64 102,43 107, 91 111 ,79 113 ,6 7

0,8 131, 57 141, 86 15 0,17 15 6,11 159,13

1,6 175,62 192 ,14 205,45 215 ,13 220, 47

0,2 99,16 105,86 111 ,26 115, 07 116 ,8 5

0,3 12 0,6 3 12 8, 98 135,72 140 ,49 142,75

0,4 13 8,3 5 14 8,17 156 ,10 161, 71 16 4,42

0,8 190 ,31 205,20 217, 22 225, 81 23 0,18

1,6 25 4,03 27 7,9 3 2 97,19 311,19 318,9

Fatores de correção para temperatura de evaporação t

te [°C] -40 -30 -20 -10 0 10 15

R22 0,92 0,95 0,98 1, 00 1,02 1, 04 1, 05

R407C 0,90 0,94 0,97 1,00 1, 03 1, 06 1,07

DKRCC.PD.BB0.E9.28 | 49

Ficha técnica|Válvula solenoide, tipos EVR 2 - EVR 40 Versão 2

Capacidade estendida Gás Quente

(continuação)

EVR 2

EVR 3

Tipo

Queda de

pressão na

válvula

∆p [bar]

0,1 0,35 0,37 0,38 0,39 0,39

0,2 0,48 0,52 0,54 0,55 0,55

0,3 0,59 0,63 0,66 0,67 0,67

0,4 0, 67 0,72 0,75 0,77 0,77

0,8 0,9 0 0,98 1,0 4 1, 07 1,07

1,6 1,15 1, 29 1,39 1,45 1,47

0,1 0,62 0,66 0,69 0,70 0,70

0,2 0, 87 0,93 0,97 0,99 0,99

0,3 1, 06 1,13 1,18 1, 21 1,20

0,4 1,21 1, 29 1,36 1,3 9 1, 39

0,8 1,63 1,77 1,87 1,93 1,93

1,6 2,07 2,32 2,50 2, 61 2,64

0,1 1, 57 1,67 1,74 1,78 1,77

Capacidade para gás quente em Qh [kW] Temp. de evaporação te = -10,0 [°C].

Temp. do gás quente th = tc + 25,0 [K]. Δtsub de sub- resfriamento = 4,0 [K]

Temperatura de condensação tc [°C]

20 30 40 50 60

R134a

Um aumento de 10 K na temperatura do gás quente th, com base em th = tc +25 °C, reduz a capacidade da válvula em aprox. 2% e vice-versa.

Uma mudança na temperatura de evaporação te altera a capacidade da válvula; consulte a tabela de fatores de correção.

0,2 2,20 2,34 2,45 2,50 2, 49

0,3 2,66 2,85 2,98 3,04 3,03

EVR 4

0,4 3,04 3,26 3,42 3,50 3,49

0,8 4,09 4, 45 4,70 4,85 4,86

1,6 5,22 5,84 6,30 6,58 6,66

0,1 2,06 2,19 2,28 2,32 2,31

0,2 2,88 3,07 3,20 3,27 3,26

0,3 3,48 3,72 3,90 3,98 3,97

EVR 6

0,4 3,98 4,26 4,47 4,58 4,57

0,8 5,36 5,82 6,16 6, 35 6,36

1,6 6,83 7,6 5 8, 24 8, 61 8,71

0,1 2,45 2,60 2,71 2,77 2 ,75

0,2 3,43 3,65 3,81 3,89 3,88

0,3 4,15 4,44 4,6 4 4,75 4,73

EVR 8

0,4 4,73 5,08 5,32 5,45 5,44

0,8 6,38 6,93 7, 33 7, 56 7, 57

1,6 8,14 9 ,11 9,82 10,26 10,38

Fatores de correção

Ao dimensionar válvulas, a capacidade necessária de gás quente deve ser multiplicada por um fator de correção, dependendo da temperatura de evaporação te.

Fatores de correção para temperatura de evaporação t

te [°C] -40 -30 -20 -10 0 10 15

R134 a 0,88 0,92 0,96 1,0 0 1,0 4 1,08 1,09

DKRCC.PD.BB0.E9.28 | 50

Ficha técnica|Válvula solenoide, tipos EVR 2 - EVR 40 Versão 2

Capacidade estendida Gás Quente

(continuação)

EVR 10

EV R 15

Tipo

Queda de

pressão na

válvula

∆p [bar]

Capacidade para gás quente em Qh [kW] Temp. de evaporação te = -10,0 [°C].

Temp. do gás quente th = tc + 25,0 [K]. Δtsub de sub- resfriamento = 4,0 [K]

Temperatura de condensação tc [°C]

20 30 40 50 60

R 134a (continuação)

0,1 4, 32 4,60 4,79 4,88 4,85

0,2 6,05 6,44 6,73 6,87 6,84

0,3 7,32 7, 83 8 ,19 8,37 8,34

0,4 8, 35 8,96 9,39 9,62 9,60

0,8 11, 26 12, 23 12,9 4 13 ,33 13 ,36

1,6 14 ,35 16,0 6 17, 32 18 ,09 18, 30

0,1 6,66 7, 08 7, 37 7, 52 7, 48

0,2 9,31 9,92 10, 36 10,58 10,53

0,3 11, 27 12,0 5 12 ,61 12,8 9 12 ,85

0,4 12 ,86 13, 80 14,4 6 14, 81 14,78

0,8 17,34 18, 84 19,93 20,54 20,58

1,6 22,10 24,74 26,68 2 7,8 6 28,19

0,1 8,72 9,26 9,65 9,84 9,79

Um aumento de 10 K na temperatura do gás quente th, com base em th = tc +25 °C, reduz a capacidade da válvula em aprox. 2% e vice-versa.

Uma mudança na temperatura de evaporação te altera a capacidade da válvula; consulte a tabela de fatores de correção.

0,2 12,19 12,99 13, 56 13,85 13 ,79

0,3 14,76 15,78 16 ,50 16 ,88 16, 82

EVR 18

0,4 16 ,8 4 18, 06 18 ,93 19,39 19,35

0,8 2 2,70 24,66 26,08 26,88 26,94

1,6 28 ,93 32,39 34,93 36,48 36,90

0,1 13 ,83 14,69 15, 31 15, 61 15, 52

0,2 19,33 2 0, 61 21,51 21,97 21, 87

0,3 23,41 25, 02 26,18 26,77 26,68

EVR 20

0,4 26,71 28,65 30,03 3 0,76 30,69

0,8 36,00 3 9,12 41, 37 42 ,6 4 42,73

1,6 45, 89 51,37 55,4 0 5 7,8 6 58,53

0,1 15 ,77 16 ,76 17, 46 17, 80 1 7,71

0,2 22,05 23,50 24,53 25,05 24,9 4

0,3 26, 69 28,54 29,85 30,53 30,43

EVR 22

0,4 30,46 32,67 34,25 35, 08 35, 00

0,8 41,0 6 4 4,61 47, 18 48,63 4 8,74

1,6 52,34 58, 59 63,18 65,98 66,75

Fatores de correção

Ao dimensionar válvulas, a capacidade necessária de gás quente deve ser multiplicada por um fator de correção, dependendo da temperatura de evaporação te.

Fatores de correção para temperatura de evaporação t

te [°C] -40 -30 -20 -10 0 10 15

R134 a 0,88 0,92 0,96 1,0 0 1,0 4 1,08 1,09

DKRCC.PD.BB0.E9.28 | 51

Ficha técnica|Válvula solenoide, tipos EVR 2 - EVR 40 Versão 2

Capacidade estendida Gás Quente

(continuação)

Um aumento de 10 K na temperatura do gás quente th, com base em th = tc +25 °C, reduz a capacidade da válvula em aprox. 2% e vice-versa.

Uma mudança na temperatura de evaporação te altera a capacidade da válvula; consulte a tabela de fatores de correção.

Capacidade para gás quente em Qh [kW] Temp. de evaporação te = -10,0 [°C].

Temp. do gás quente th = tc + 25,0 [K]. Δtsub de sub- resfriamento = 4,0 [K]

Temperatura de condensação tc [°C]

20 30 40 50 60

Tipo

Queda de

pressão na

válvula

∆p [bar]

R 134a (continuação)

0,2 31,65 33 ,74 35, 22 35,96 35,81

0,3 38,32 40,97 42,86 43, 83 43,68

EVR 25

EVR 32

EVR 40

Fatores de correção

Ao dimensionar válvulas, a capacidade necessária de gás quente deve ser multiplicada por um fator de correção, dependendo da temperatura de evaporação te.

Fatores de correção para temperatura de evaporação t

te [°C] -40 -30 -20 -10 0 10 15

0,4 43,73 46,90 4 9,17 50,36 50,25

0,8 58,94 64,04 6 7,7 3 69,81 69,96

1,6 75,14 84,10 90,69 94,72 95,82

0,2 54,08 5 7,6 5 60 ,18 61, 46 61,19

0,3 65,48 70,01 73 ,24 74,9 0 74, 65

0,4 74,7 3 8 0,15 84,02 86,06 85,87

0,8 100,72 109,4 4 11 5,7 5 119, 29 119, 55

1,6 12 8,4 0 143,72 154, 99 161,86 16 3,75

0,2 78,23 83, 39 87, 05 88,90 88 ,51

0,3 94,72 101,27 105,94 108,34 107, 99

0,4 108,10 115, 93 121, 54 124 ,49 124, 21

0,8 145, 69 158, 31 16 7,43 17 2,5 5 172 ,94

1,6 185,73 2 07,9 0 2 24,19 234,14 236,87

R134 a 0,88 0,92 0,96 1,0 0 1,0 4 1,08 1,09

DKRCC.PD.BB0.E9.28 | 52

Ficha técnica|Válvula solenoide, tipos EVR 2 - EVR 40 Versão 2

Capacidade estendida Gás Quente

(continuação)

EVR 2

EVR 3

Tipo

Queda de

pressão na

válvula

∆p bar

Capacidade para gás quente em Qh [kW] Temp. de evaporação te = -10,0 [°C].

Temp. do gás quente th = tc + 25,0 [K]. Δtsub de sub- resfriamento = 4,0 [K]

Temperatura de condensação tc [°C]

20 30 40 50 60

R404A/R507

0,1 0,40 0,40 0,40 0,38 0,34

0,2 0,56 0,57 0,56 0,54 0,49

0,3 0,68 0,69 0,69 0,66 0,59

0,4 0,78 0,80 0,79 0 ,76 0,68

0,8 1,07 1, 11 1,10 1,06 0,96

1,6 1, 44 1,50 1,52 1,47 1,33

0,1 0,71 0,73 0,72 0,69 0, 62

0,2 1, 00 1,02 1,02 0,97 0, 88

0,3 1, 22 1,25 1,24 1,19 1, 07

0,4 1, 40 1,43 1,43 1,37 1, 23

0,8 1,93 1, 99 1,99 1,91 1,73

1,6 2,60 2,71 2,73 2,64 2,40

0,1 1, 79 1,83 1, 82 1,74 1,5 6

Um aumento de 10 K na temperatura do gás quente th, com base em th = tc +25 °C, reduz a capacidade da válvula em aprox. 2% e vice-versa.

Uma mudança na temperatura de evaporação te altera a capacidade da válvula; consulte a tabela de fatores de correção.

0,2 2, 52 2,57 2,56 2,45 2,20

0,3 3, 07 3,14 3 ,12 2,99 2, 69

EVR 4

0,4 3,52 3,61 3,59 3,44 3,10

0,8 4,86 5, 01 5, 01 4,82 4,35

1,6 6,54 6,82 6,88 6,66 6,04

0,1 2,35 2,39 2,38 2, 27 2,04

0,2 3,30 3,37 3,35 3,21 2,89

0,3 4, 02 4 ,11 4,09 3,92 3,53

EVR 6

0,4 4 ,61 4,72 4,70 4,51 4,06

0,8 6,36 6,56 6,56 6,30 5,69

1,6 8,56 8,93 9,00 8,71 7,9 1

0,1 2,79 2,85 2, 83 2 ,71 2,44

0,2 3,93 4,01 3,99 3,82 3,44

0,3 4,78 4,89 4,87 4,66 4,20

EVR 8

0,4 5,49 5, 62 5, 60 5,37 4,84

0,8 7,5 8 7, 81 7, 81 7, 51 6,78

1,6 10,20 10 ,63 10,72 10 ,38 9,42

Fatores de correção

Ao dimensionar válvulas, a capacidade necessária de gás quente deve ser multiplicada por um fator de correção, dependendo da temperatura de evaporação te.

Fatores de correção para temperatura de evaporação t

te [°C] -40 -30 -20 -10 0 10 15

R404A/R507 0,86 0,91 0,96 1,0 0 1,0 4 1,08 1,10

DKRCC.PD.BB0.E9.28 | 53

Ficha técnica|Válvula solenoide, tipos EVR 2 - EVR 40 Versão 2

Capacidade estendida Gás Quente

(continuação)

EVR 10

EV R 15

Tipo

Queda de

pressão na

válvula

∆p bar

Capacidade para gás quente em Qh [kW] Temp. de evaporação te = -10,0 [°C].

Temp. do gás quente th = tc + 25,0 [K]. Δtsub de sub- resfriamento = 4,0 [K]

Temperatura de condensação tc [°C]

20 30 40 50 60

R404A/R507R (continuação)

0,1 4,93 5,03 4,99 4,78 4,30

0,2 6,93 7,0 8 7,0 4 6 ,74 6,06

0,3 8,44 8,63 8 ,59 8,23 7, 41

0,4 9,69 9,92 9,8 8 9,47 8,54

0,8 13,37 – 5 13,78 13, 78 13 ,25 11, 96

1,6 17, 99 18, 76 18,92 18 ,31 16, 61

0,1 7,59 7,7 5 7, 69 7, 36 6, 62

0,2 10,67 10,90 10, 84 10,37 9,34

0,3 13 ,00 13 ,29 13 ,23 12 ,67 11, 41

0,4 14,92 15 ,28 15,2 2 14,59 13,14

0,8 2 0,59 21, 22 21,2 2 20,40 18,42

1,6 27, 70 28,89 29,14 28,20 25,58

0,1 9,9 4 10,14 10, 07 9,63 8,66

Um aumento de 10 K na temperatura do gás quente th, com base em th = tc +25 °C, reduz a capacidade da válvula em aprox. 2% e vice-versa.

Uma mudança na temperatura de evaporação te altera a capacidade da válvula; consulte a tabela de fatores de correção.

0,2 13,9 7 14,27 14,19 13 ,58 12 ,22

0,3 17, 01 17, 40 17, 31 16, 59 14, 94

EVR 18

0,4 19,5 3 20,00 19,92 19,10 17, 21

0,8 26,96 27, 78 2 7,7 7 26,71 24,12

1,6 36,26 3 7,8 2 38,14 36,91 33, 49

0,1 15,7 6 16, 08 15,9 7 15 ,27 13 ,74

0,2 22,16 22,64 22,50 21,5 4 19,39

0,3 26,98 27,61 2 7,4 6 2 6,31 23,69

EVR 20

0,4 30,97 31,73 31,60 30,29 27, 29

0,8 42,76 4 4,06 44,05 42,36 38,25

1,6 57, 52 59,99 60,50 58,55 53,12

0,1 17, 9 8 18,34 18 ,21 17, 42 15,6 7

0,2 25, 28 25,82 25,66 24, 57 2 2,11

0,3 30,77 31,4 8 31, 32 30,00 27, 02

EVR 22

0,4 35,32 36,19 36,04 3 4,55 31,13

0,8 48,77 50,25 50, 24 4 8,31 43,63

1,6 65,60 68,42 69, 00 66,77 60,58

Fatores de correção

Ao dimensionar válvulas, a capacidade necessária de gás quente deve ser multiplicada por um fator de correção, dependendo da temperatura de evaporação te.

Fatores de correção para temperatura de evaporação t

te [°C] -40 -30 -20 -10 0 10 15

R404A/R507 0,86 0,91 0,96 1,0 0 1,0 4 1,08 1,10

DKRCC.PD.BB0.E9.28 | 54

Ficha técnica|Válvula solenoide, tipos EVR 2 - EVR 40 Versão 2

Capacidade estendida Gás Quente

(continuação)

Um aumento de 10 K na temperatura do gás quente th, com base em th = tc +25 °C, reduz a capacidade da válvula em aprox. 2% e vice-versa.

Uma mudança na temperatura de evaporação te altera a capacidade da válvula; consulte a tabela de fatores de correção.

Capacidade para gás quente em Qh [kW] Temp. de evaporação te = -10,0 [°C].

Temp. do gás quente th = tc + 25,0 [K]. Δtsub de sub- resfriamento = 4,0 [K]

Temperatura de condensação tc [°C]

20 30 40 50 60

Tipo

Queda de

pressão na

válvula

∆p bar

R404A/R507R (continuação)

0,2 36, 28 37, 07 36,84 35, 26 31,74

0,3 44 ,17 45 ,19 44,96 43, 07 38,78

EVR 25

EVR 32

EVR 40

Fatores de correção

Ao dimensionar válvulas, a capacidade necessária de gás quente deve ser multiplicada por um fator de correção, dependendo da temperatura de evaporação te.

Fatores de correção para temperatura de evaporação t

te [°C] -40 -30 -20 -10 0 10 15

0,4 50,71 51,9 5 51, 73 49,59 4 4,68

0,8 70, 00 72 ,13 72 ,12 69,35 62,63

1,6 94 ,17 98,22 99,05 95,85 8 6,97

0,2 62,00 63,34 62,95 60,26 54 ,24

0,3 75,49 7 7,2 3 76,83 73,60 66,28

0,4 86,65 88,77 88,40 84,75 76,36

0,8 119 ,6 2 12 3,2 6 12 3,24 118 ,51 10 7,02

1,6 160, 92 16 7,8 4 169, 27 163 ,80 148 ,61

0,2 89,69 91, 63 91, 06 8 7,17 78,45

0,3 10 9,20 111 ,71 111,1 3 106 ,46 95, 87

0,4 125,34 128 ,41 127,87 122 ,59 11 0,45

0,8 17 3,0 4 17 8,29 178, 27 171,43 15 4,81

1,6 232,77 242,78 244,85 236,94 214 ,97

R404A/R507 0,86 0,91 0,96 1,0 0 1,0 4 1,08 1,10

DKRCC.PD.BB0.E9.28 | 55

Ficha técnica|Válvula solenoide, tipos EVR 2 - EVR 40 Versão 2

Capacidade estendida Gás Quente

(continuação)

EVR 2

EVR 3

Tipo

Queda de

pressão na

válvula

∆p bar

0,1 0,55 0,58 0,60 0,60 0,58

0,2 0,78 0 ,81 0,84 0,84 0, 82

0,3 0,95 0,99 1,03 1,03 1,0 0

0,4 1, 09 1,14 1,18 1,19 1,15

0,8 1,51 1, 60 1,65 1,67 1,61

1,6 2,06 2,20 2,29 2,32 2,25

0,1 0,99 1,0 4 1,07 1, 08 1, 04

0,2 1, 40 1,47 1,51 1,52 1,47

0,3 1,70 1, 79 1,85 1, 86 1,79

0,4 1, 96 2,06 2,13 2,14 2,07

0,8 2,72 2,88 2,98 3,00 2,91

1,6 3, 71 3,96 4,12 4,17 4,06

0,1 2,50 2,62 2,70 2,71 2,62

Capacidade para gás quente em Qh [kW] Temp. de evaporação te = -10,0 [°C].

Temp. do gás quente th = tc + 25,0 [K]. Δtsub de sub- resfriamento = 4,0 [K]

Temperatura de condensação tc [°C]

20 30 40 50 60

R410A

Um aumento de 10 K na temperatura do gás quente th, com base em th = tc +25 °C, reduz a capacidade da válvula em aprox. 2% e vice-versa.

Uma mudança na temperatura de evaporação te altera a capacidade da válvula; consulte a tabela de fatores de correção.

0,2 3 ,51 3, 69 3,81 3,82 3,70

0,3 4,29 4, 51 4,65 4,67 4,52

EVR 4

0,4 4,93 5,19 5,35 5,39 5,21

0,8 6,85 7,2 4 7, 50 7, 56 7, 32

1,6 9, 35 9,97 10, 38 10 ,51 10,2 2

0,1 3,27 3,43 3,53 3,55 3,43

0,2 4,60 4,83 4,98 5,00 4,84

0,3 5 ,61 5,90 6,08 6 ,12 5,91

EVR 6

0,4 6, 45 6,79 7,01 7, 05 6,82

0,8 8,9 6 9, 48 9, 81 9,89 9,58

1,6 12 ,23 13 ,05 13 ,59 13 ,76 13,3 8

0,1 3,89 4,08 4,21 4,22 4,08

0,2 5,48 5,76 5,93 5,96 5,76

0,3 6,68 7, 03 7, 25 7, 29 7, 04

EVR 8

0,4 7, 68 8,09 8,35 8,40 8,12

0,8 10,67 11, 29 11,6 8 11, 78 11, 41

1,6 14 ,57 15, 54 16,18 16, 39 15 ,93

Fatores de correção

Ao dimensionar válvulas, a capacidade necessária de gás quente deve ser multiplicada por um fator de correção, dependendo da temperatura de evaporação te.

Fatores de correção para a temperatura de evaporação t

te [°C] -40 -30 -20 -10 0 10 15

R410A 0,93 0,95 0,98 1, 00 1,02 1,03 1,0 4

DKRCC.PD.BB0.E9.28 | 56

Ficha técnica|Válvula solenoide, tipos EVR 2 - EVR 40 Versão 2

Capacidade estendida Gás Quente

(continuação)

EVR 10

EV R 15

Tipo

Queda de

pressão na

válvula

∆p bar

Capacidade para gás quente em Qh [kW] Temp. de evaporação te = -10,0 [°C].

Temp. do gás quente th = tc + 25,0 [K]. Δtsub de sub- resfriamento = 4,0 [K]

Temperatura de condensação tc [°C]

20 30 40 50 60

R410A (continuação)

0,1 6,86 7,20 7, 42 7, 45 7, 20

0,2 9,66 10,16 10,4 6 10,52 10,16

0,3 11, 78 12, 40 12, 78 12, 85 12, 43

0,4 13,55 14,27 14,72 14,81 14, 33

0,8 18 ,83 19, 91 20,61 20,78 2 0,13

1,6 25,70 27,41 28,55 28,91 28,10

0,1 10,57 11,10 11, 43 11, 48 11 ,0 9

0,2 14 ,88 15, 64 16 ,12 16,20 15, 65

0,3 18,15 19,0 9 19, 69 19, 80 19,14

0,4 20,87 21,98 22,68 22, 81 22,07

0,8 29,00 30,67 31,74 32 ,00 31, 00

1,6 39, 58 42,22 43,97 44, 53 43,28

0,1 13 ,83 14 ,52 14,9 6 15, 02 14, 51

Um aumento de 10 K na temperatura do gás quente th, com base em th = tc +25 °C, reduz a capacidade da válvula em aprox. 2% e vice-versa.

Uma mudança na temperatura de evaporação te altera a capacidade da válvula; consulte a tabela de fatores de correção.

0,2 19,4 8 20,47 21,10 21,20 20,49

0,3 2 3,76 24,99 25,77 25,91 25,05

EVR 18

0,4 27, 32 28,77 29, 69 29,86 28,88

0,8 37, 97 4 0,15 41, 55 41,89 40,59

1,6 51,81 55,27 5 7,5 6 58,29 56,66

0,1 21, 94 23,0 4 23,72 23,83 23,02

0,2 30,90 32, 48 33,46 33,63 32,50

0,3 37, 68 39,65 40,88 41,10 3 9,74

EVR 20

0,4 43,33 45,63 47, 0 9 47,37 45,82

0,8 60,22 63,68 65,91 66,45 64,38

1,6 82,19 8 7,6 7 91,3 0 92,46 89,87

0,1 25,03 26,28 27,0 6 2 7,17 26,25

0,2 35,24 3 7, 04 38 ,17 38,35 3 7,07

0,3 42,98 45,22 46,62 46,88 45,32

EVR 22

0,4 49,41 52,04 53,70 5 4,02 52,25

0,8 68,68 72,63 75 ,17 75,79 73,42

1,6 93,73 9 9,98 10 4,12 105,44 102,49

Fatores de correção

Ao dimensionar válvulas, a capacidade necessária de gás quente deve ser multiplicada por um fator de correção, dependendo da temperatura de evaporação te.

Fatores de correção para a temperatura de evaporação t

te [°C] -40 -30 -20 -10 0 10 15

R410A 0,93 0,95 0,98 1, 00 1,02 1,03 1,0 4

DKRCC.PD.BB0.E9.28 | 57

Ficha técnica|Válvula solenoide, tipos EVR 2 - EVR 40 Versão 2

Capacidade estendida Gás Quente

(continuação)

Um aumento de 10 K na temperatura do gás quente th, com base em th = tc +25 °C, reduz a capacidade da válvula em aprox. 2% e vice-versa.

Uma mudança na temperatura de evaporação te altera a capacidade da válvula; consulte a tabela de fatores de correção.

Capacidade para gás quente em Qh [kW] Temp. de evaporação te = -10,0 [°C].

Temp. do gás quente th = tc + 25,0 [K]. Δtsub de sub- resfriamento = 4,0 [K]

Temperatura de condensação tc [°C]

20 30 40 50 60

Tipo

Queda de

pressão na

válvula

∆p bar

R410A (continuação)

0,2 50,59 5 3,17 54,79 55,05 53,21

0,3 61,6 9 64 ,91 6 6,93 67, 29 65,06

EVR 25

EVR 32

EVR 40

Fatores de correção

Ao dimensionar válvulas, a capacidade necessária de gás quente deve ser multiplicada por um fator de correção, dependendo da temperatura de evaporação te.

Fatores de correção para a temperatura de evaporação t

te [°C] -40 -30 -20 -10 0 10 15

0,4 70,93 74 ,70 7 7,0 9 77,55 75, 01

0,8 9 8,59 104,26 1 07,9 1 108,79 105, 40

1,6 134 ,5 5 143 ,52 149,4 6 151,3 6 1 47, 13

0,2 86,45 90, 86 93,62 94,08 90,92

0,3 10 5,43 110 ,92 114 ,37 115, 0 0 111,1 8

0,4 121, 22 127,66 131, 73 132 ,52 128,18

0,8 16 8, 48 17 8,16 18 4,40

1,6 229,93 245,26 255 ,41 258,66 251, 43

0,2 12 5,0 5 131,43 135 ,4 3 13 6,0 9 131,5 2

0,3 15 2,50 160,44 165,44 166,34 160 ,8 2

0,4 175,34 184,66 190, 55 191,6 9 185, 41

0,8 243,70 257,72 266 ,74 26 8,92 260,53

1,6 332,59 354,78 369,46 374,15 363,69

185,91 18 0,11

R410A 0,93 0,95 0,98 1, 00 1,02 1,03 1,0 4

DKRCC.PD.BB0.E9.28 | 58

Ficha técnica|Válvula solenoide, tipos EVR 2 - EVR 40 Versão 2

Capacidade estendida Gás Quente

(continuação)

EVR 2

EVR 3

Tipo

Queda de

pressão na

válvula

∆p bar

0,1 0,69 0, 74 0,78 0, 81 0,82

0,2 0,97 1,04 1,10 1,15 1,16

0,3 1,19 1,28 1,3 5 1,4 0 1, 42

0,4 1, 37 1,47 1,55 1,61 1,6 4

0,8 1, 90 2,05 2 ,18 2, 27 2, 31

1,6 2 ,61 2,83 3,02 3,16 3,22

0,1 1, 24 1,33 1,41 1,4 6 1,4 8

0,2 1,75 1, 88 1,99 2,06 2,09

0,3 2,14 2,30 2,43 2,52 2,56

0,4 2,46 2,64 2,79 2,9 0 2,95

0,8 3,43 3,69 3,92 4,08 4,15

1,6 4,69 5,10 5,43 5,68 5,80

0,1 3 ,14 3,36 3,54 3,68 3,73

Capacidade para gás quente em Qh [kW] Temp. de evaporação te = -10,0 [°C].

Temp. do gás quente th = tc + 25,0 [K]. Δtsub de sub- resfriamento = 4,0 [K]

Temperatura de condensação tc [°C]

20 30 40 50 60

R32

Um aumento de 10 K na temperatura do gás quente th, com base em th = tc +25 °C, reduz a capacidade da válvula em aprox. 2% e vice-versa.

Uma mudança na temperatura de evaporação te altera a capacidade da válvula; consulte a tabela de fatores de correção.

0,2 4,42 4,73 5,0 0 5,19 5,27

0,3 5,39 5,78 6, 11 6,35 6,45

EVR 4

0,4 6,20 6,66 7, 0 4 7, 32 7,43

0,8 8,63 9,30 9,86 10,27 10,45

1,6 11, 81 12, 83 13, 68 14, 31 14 ,61

0,1 4 ,10 4, 39 4,64 4,81 4,89

0,2 5,78 6,20 6,54 6,80 6,90

0,3 7,0 5 7, 57 8,00 8,31 8,44

EVR 6

0,4 8,11 8,71 9, 21 9,58 9,73

0,8 11, 29 12 ,17 12 ,91 13, 44 13, 68

1,6 15 ,4 6 16,8 0 17,9 1 18,73 19,12

0,1 4,89 5,23 5,52 5,73 5,82

0,2 6,89 7, 38 7,79 8,09 8,22

0,3 8,40 9,01 9,52 9, 89 10,05

EVR 8

0,4 9,66 10, 38 10,97 11 ,4 0 11, 59

0,8 13,45 14,50 15, 37 16,01 16,29

1,6 18, 41 20,00 21,33 22,31 22,77

Fatores de correção

Ao dimensionar válvulas, a capacidade necessária de gás quente deve ser multiplicada por um fator de correção, dependendo da temperatura de evaporação te.

Fatores de correção para a temperatura de evaporação t

te [°C] -40 -30 -20 -10 0 10 15

R32 0,96 0,97 0,9 9 1, 00 1,01 1,01 1,01

DKRCC.PD.BB0.E9.28 | 59

Ficha técnica|Válvula solenoide, tipos EVR 2 - EVR 40 Versão 2

Capacidade estendida Gás Quente

(continuação)

EVR 10

EV R 15

Tipo

Queda de

pressão na

válvula

∆p bar

Capacidade para gás quente em Qh [kW] Temp. de evaporação te = -10,0 [°C].

Temp. do gás quente th = tc + 25,0 [K]. Δtsub de sub- resfriamento = 4,0 [K]

Temperatura de condensação tc [°C]

20 30 40 50 60

R32 (continuação)

0,1 8,62 9,23 9,75 10 ,11 10,27

0,2 12,15 13 ,02 13 ,75 14, 28 14,50

0,3 14 ,82 15,90 16 ,80 17,45 17, 73

0,4 17, 04 18, 30 19, 36 20,12 20,45

0,8 23,72 25,57 2 7,12 28, 24 28,75

1,6 32,48 35,29 37,63 39, 35 4 0,17

0,1 13 ,28 14, 22 15,01 15 ,5 8 15 ,81

0,2 18,71 20,05 21,18 21,99 22,33

0,3 22, 82 24, 49 25,88 26,88 27, 31

0,4 26,25 2 8,19 29, 81 30,98 31,49

0,8 36,54 39,39 41,7 7 43,50 44,27

1,6 50,02 54,35 57,9 6 60, 61 61, 87

0,1 17, 38 18, 62 19, 65 20,39 20,70

Um aumento de 10 K na temperatura do gás quente th, com base em th = tc +25 °C, reduz a capacidade da válvula em aprox. 2% e vice-versa.

Uma mudança na temperatura de evaporação te altera a capacidade da válvula; consulte a tabela de fatores de correção.

0,2 24,49 26,25 27,72 28,79 29, 23

0,3 29, 88 32,05 33,87 35,19 35,75

EVR 18

0,4 34,36 36,90 39,02 40,56 41, 22

0,8 47, 83 51,56 54, 67 56,94 5 7,9 5

1,6 65,48 71,14 75, 87 79,33 80,99

0,1 27, 57 29,53 31,17 32,34 32,8 4

0,2 38,84 41,6 4 43,97 45,66 4 6,37

0,3 47, 39 50,84 53,73 55,82 56,71

EVR 20

0,4 54,50 58,53 61,9 0 64,34 65,38

0,8 75,87 81,79 86,72 90,32 91,93

1,6 103,86 112 ,8 5 120,34 125 ,84 128,47

0,1 31,45 33, 68 35,54 36,89 3 7, 45

0,2 44,30 4 7,49 50 ,15 52,07 52, 88

0,3 54,05 5 7,99 61,28 63,66 64,67

EVR 22

0,4 62,16 6 6,76 70, 59 73,37 74,57

0,8 86,52 93,27 98,91 103, 00 104,84

1,6 118 ,4 5 128,70 137, 24 143, 52 14 6,52

Fatores de correção

Ao dimensionar válvulas, a capacidade necessária de gás quente deve ser multiplicada por um fator de correção, dependendo da temperatura de evaporação te.

Fatores de correção para a temperatura de evaporação t

te [°C] -40 -30 -20 -10 0 10 15

R32 0,96 0,97 0,9 9 1, 00 1,01 1,01 1,01

DKRCC.PD.BB0.E9.28 | 60

Ficha técnica|Válvula solenoide, tipos EVR 2 - EVR 40 Versão 2

Capacidade estendida Gás Quente

(continuação)

EVR 2

EVR 3

Tipo

Queda de

pressão na

válvula

∆p bar

0,1 0,53 0,55 0,56 0,56 0,55

0,2 0 ,74 0,77 0,79 0,79 0,77

0,3 0,90 0,9 4 0,96 0,97 0,94

0,4 1, 03 1,08 1 ,11 1, 11 1,0 8

0,8 1,41 1,49 1,5 4 1, 55 1,52

1,6 1, 87 2,00 2,09 2,12 2,09

0,1 0,95 0,99 1,01 1, 01 0,98

0,2 1, 33 1,39 1,42 1,42 1,39

0,3 1, 62 1,69 1,73 1,74 1,70

0,4 1, 86 1,94 1,99 2,00 1,95

0,8 2,54 2,68 2, 76 2,78 2,73

1,6 3, 37 3,60 3,76 3,82 3,76

0,1 2,39 2,49 2,54 2,54 2,48

Capacidade para gás quente em Qh [kW] Temp. de evaporação te = -10,0 [°C].

Temp. do gás quente th = tc + 25,0 [K]. Δtsub de sub- resfriamento = 4,0 [K]

Temperatura de condensação tc [°C]

20 30 40 50 60

R290

Um aumento de 10 K na temperatura do gás quente th, com base em th = tc +25 °C, reduz a capacidade da válvula em aprox. 2% e vice-versa.

Uma mudança na temperatura de evaporação te altera a capacidade da válvula; consulte a tabela de fatores de correção.

0,2 3,36 3,50 3,58 3,59 3,50

0,3 4,08 4,26 4,36 4,38 4,27

EVR 4

0,4 4, 67 4, 89 5,02 5,03 4,92

0,8 6,40 6,75 6,96 7, 01 6, 87

1,6 8,48 9, 08 9, 47 9,62 9,4 8

0,1 3,13 3,26 3,33 3,33 3,25

0,2 4,39 4,58 4,69 4,69 4,58

0,3 5,34 5,58 5,71 5,73 5,59

EVR 6

0,4 6,12 6,40 6,57 6,59 6,44

0,8 8,38 8,84 9,11 9,18 8,99

1,6 11, 09 11, 88 12 ,39 12 ,58 12 ,4 0

0,1 3,73 3,88 3,96 3,97 3,87

0,2 5,23 5,45 5,58 5,59 5,45

0,3 6,36 6,64 6,80 6,82 6,66

EVR 8

0,4 7,2 9 7, 62 7, 82 7, 85 7,66

0,8 9,98 10, 52 10, 85 10,93 10, 71

1,6 13, 21 14,15 14 ,76 14 ,99 14,7 7

Fatores de correção

Ao dimensionar válvulas, a capacidade necessária de gás quente deve ser multiplicada por um fator de correção, dependendo da temperatura de evaporação te.

Fatores de correção para a temperatura de evaporação t

te [°C] -40 -30 -20 -10 0 10 15

R290 0,88 0,92 0,96 1, 00 1, 04 1,07 1,09

DKRCC.PD.BB0.E9.28 | 61

Ficha técnica|Válvula solenoide, tipos EVR 2 - EVR 40 Versão 2

Capacidade estendida Gás Quente

(continuação)

EVR 10

EV R 15

Tipo

Queda de

pressão na

válvula

∆p bar

Capacidade para gás quente em Qh [kW] Temp. de evaporação te = -10,0 [°C].

Temp. do gás quente th = tc + 25,0 [K]. Δtsub de sub- resfriamento = 4,0 [K]

Temperatura de condensação tc [°C]

20 30 40 50 60

R290 (continuação)

0,1 6,58 6,84 6,99 7,0 0 6,82

0,2 9, 23 9,62 9,8 5 9,86 9,62

0,3 11, 22 11,72 12, 00 12, 03 11 ,74

0,4 12 ,85 13, 45 13,79 13 ,84 13, 52

0,8 17, 61 18, 56 19,14 19, 28 18,89

1,6 2 3,31 24,97 26,04 26,44 26,0 6

0,1 10,13 10, 54 10, 77 10, 78 10 ,51

0,2 14 ,22 14, 82 15,16 15,19 14, 81

0,3 17, 28 18 ,04 18,48 18,53 18 ,0 9

0,4 19 ,80 20,71 21, 24 21, 32 20,82

0,8 2 7,13 28,59 29,48 29,70 29,09

1,6 35,9 0 38 ,45 40 ,10 40,72 4 0,14

0,1 13 ,26 13,8 0 14,10 14, 11 13,75

Um aumento de 10 K na temperatura do gás quente th, com base em th = tc +25 °C, reduz a capacidade da válvula em aprox. 2% e vice-versa.

Uma mudança na temperatura de evaporação te altera a capacidade da válvula; consulte a tabela de fatores de correção.

0,2 18, 61 19, 40 19, 85 19,88 19,39

0,3 22,62 23,62 24, 20 24,26 23,68

EVR 18

0,4 25,91 27, 11 27, 81 2 7,9 0 27,26

0,8 35,51 37,42 38 ,59 38,87 38,09

1,6 46,99 50,33 52,49 53 ,31 52 ,55

0,1 21,03 21,89 22,37 22,38 21, 81

0,2 29,52 30,77 31,4 8 31, 53 30,76

0,3 35, 87 37,47 38,38 38,48 3 7,5 6

EVR 20

0,4 41,10 43, 01 4 4,11 44,26 43, 24

0,8 56,32 59,36 61,21 61,66 6 0,41

1,6 74 ,54 79,8 4 83,26 8 4,56 83,35

0.1 23.98 24.96 25.51 25.52 24. 88

0.2 33.66 35.10 35.91 35.96 35. 08

0.3 4 0.91 42.73 43.77 43. 88 42 .83

EVR 22

0.4 46.88 49.05 50.31 50.48 4 9.31

0.8 64.23 67. 70 6 9.81 70. 32 68.90

1.6 85.01 91.05 94.95 96.4 4 95.06

Fatores de correção

Ao dimensionar válvulas, a capacidade necessária de gás quente deve ser multiplicada por um fator de correção, dependendo da temperatura de evaporação te.

Fatores de correção para a temperatura de evaporação t

te [°C] -40 -30 -20 -10 0 10 15

R290 0,88 0,92 0,96 1, 00 1, 04 1,07 1,09

DKRCC.PD.BB0.E9.28 | 62

Ficha técnica|Válvula solenoide, tipos EVR 2 - EVR 40 Versão 2

Capacidade estendida Gás Quente

(continuação)

EVR 2

EVR 3

Tipo

Queda de

pressão na

válvula

∆p bar

0,1 0,33 0,35 0,37 0, 37 0,37

0,2 0,46 0,49 0,51 0,52 0,52

0,3 0, 55 0,59 0,62 0,63 0,63

0,4 0,62 0,67 0,70 0,72 0,73

0,8 0,79 0,88 0,94 0,98 1,00

1,6 0,89 1,0 6 1,19 1, 28 1,32

0,1 0,60 0,63 0,66 0, 67 0,67

0,2 0,82 0,88 0,92 0,94 0,94

0,3 0,99 1, 06 1 ,11 1,14 1,14

0,4 1, 11 1,20 1, 27 1, 30 1,31

0,8 1,43 1, 58 1,70 1,77 1,79

1,6 1, 60 1,91 2,14 2,30 2,37

0,1 1, 50 1,59 1,66 1, 69 1,68

Capacidade para gás quente em Qh [kW] Temp. de evaporação te = -10,0 [°C].

Temp. do gás quente th = tc + 25,0 [K]. Δtsub de sub- resfriamento = 4,0 [K]

Temperatura de condensação t

20 30 40 50 60

[°C]

R600a

Um aumento de 10 K na temperatura do gás quente th, com base em th = tc +25 °C, reduz a capacidade da válvula em aprox. 2% e vice-versa.

Uma mudança na temperatura de evaporação te altera a capacidade da válvula; consulte a tabela de fatores de correção.

0,2 2,07 2,22 2,32 2,37 2,36

0,3 2,48 2,67 2,80 2,87 2, 87

EVR 4

0,4 2,80 3,03 3,19 3,28 3, 29

0,8 3,59 3,99 4,28 4,46 4 ,51

1,6 4,02 4,81 5,40 5,79 5,97

0,1 1,96 2,08 2,17 2 ,21 2,20

0,2 2,71 2,90 3,03 3,10 3,09

0,3 3,25 3,49 3,67 3,76 3,76

EVR 6

0,4 3, 67 3,97 4,18 4,30 4 ,31

0,8 4,70 5, 22 5, 61 5,84 5,9 0

1,6 5,27 6,30 7,0 7 7, 58 7, 82

0,1 2,34 2,48 2,58 2,63 2,62

0,2 3,23 3,45 3, 61 3,69 3,68

0,3 3, 87 4,16 4,37 4,48 4,48

EVR 8

0,4 4,37 4,72 4,98 5,12 5 ,13

0,8 5,6 0 6,22 6,68 6,95 7, 03

1,6 6, 27 7,50 8, 42 9,03 9, 31

Fatores de correção

Ao dimensionar válvulas, a capacidade necessária de gás quente deve ser multiplicada por um fator de correção, dependendo da temperatura de evaporação te.

Fatores de correção para a temperatura de evaporação t

te [°C] -40 -30 -20 -10 0 10 15

R600a 0,86 0 ,91 0,95 1,0 0 1,0 5 1,10 1,12

DKRCC.PD.BB0.E9.28 | 63

Ficha técnica|Válvula solenoide, tipos EVR 2 - EVR 40 Versão 2

Capacidade estendida Gás Quente

(continuação)

EVR 10

EV R 15

Tipo

Queda de

pressão na

válvula

∆p bar

Capacidade para gás quente em Qh [kW] Temp. de evaporação te = -10,0 [°C].

Temp. do gás quente th = tc + 25,0 [K]. Δtsub de sub- resfriamento = 4,0 [K]

Temperatura de condensação t

20 30 40 50 60

[°C]

R 600a (continuação)

0,1 4,12 4,38 4,56 4,65 4,63

0,2 5,70 6,09 6, 37 6, 51 6,50

0,3 6,83 7,34 7, 70 7,9 0 7,9 0

0,4 7,7 0 8,33 8,78 9,03 9,05

0,8 9, 87 10,98 11 ,78 12 ,26 12, 41

1,6 11, 07 13, 24 14,85 15 ,92 16, 43

0,1 6,35 6 ,75 7, 02 7,16 7,13

0,2 8,78 9, 39 9, 81 10, 03 10, 01

0,3 10,52 11, 30 11, 86 12,16 12,16

0,4 11, 87 12, 83 13, 52 13,90 13,94

0,8 15,20 16 ,91 18,14 18 ,89 19,11

1,6 17, 04 20,39 22,88 24,52 25,30

0,1 8,31 8,83 9,19 9, 37 9,33

Um aumento de 10 K na temperatura do gás quente th, com base em th = tc +25 °C, reduz a capacidade da válvula em aprox. 2% e vice-versa.

Uma mudança na temperatura de evaporação te altera a capacidade da válvula; consulte a tabela de fatores de correção.

0,2 11, 50 12, 29 12, 84 13 ,12 13,10

0,3 13,7 7 14, 80 15,53 15,9 2 15,9 2

EVR 18

0,4 15,5 3 16, 80 17, 70 18, 20 18, 25

0,8 19,9 0 2 2,13 23,75 24, 73 25, 01

1,6 2 2, 31 26, 69 29,95 32,10 3 3,12

0,1 13,19 14,01 14 ,58 14 ,86 14, 81

0,2 18,24 19,49 20 ,37 20,82 20,78

0,3 21,8 4 23,47 24,63 25,25 25,26

EVR 20

0,4 24, 64 26,65 28,08 28, 87 28,94

0,8 31,57 35,10 3 7,6 7 39,22 39,67

1,6 35,39 42,33 47,50 50,92 52,5 4

0,1 15,0 4 15 ,98 16, 63 16 ,95 16 ,8 9

0,2 20,80 22,23 23,23 23,74 23,70

0,3 24,91 26,77 28,09 28,80 28 ,81

EVR 22

0,4 28,10 30,39 32, 02 32,93 33, 01

0,8 36,00 40,03 42,96 4 4,73 45, 24

1,6 40,36 48,28 5 4,18 58,07 59,92

Fatores de correção

Ao dimensionar válvulas, a capacidade necessária de gás quente deve ser multiplicada por um fator de correção, dependendo da temperatura de evaporação te.

Fatores de correção para a temperatura de evaporação t

te [°C] -40 -30 -20 -10 0 10 15

R600a 0,86 0 ,91 0,95 1,0 0 1,0 5 1,10 1,12

DKRCC.PD.BB0.E9.28 | 64

Ficha técnica|Válvula solenoide, tipos EVR 2 - EVR 40 Versão 2

Capacidade estendida Gás Quente

(continuação)

Um aumento de 10 K na temperatura do gás quente th, com base em th = tc +25 °C, reduz a capacidade da válvula em aprox. 2% e vice-versa.

Uma mudança na temperatura de evaporação te altera a capacidade da válvula.

Tipo

EVR 2

EVR 3

EVR 4

EVR 6

EVR 8

EVR 10

EV R 15

EVR 18

EVR 20

EVR 22

EVR 25

EVR 32

EVR 40

Temperatura

condensação

tc [°C]

Capacidade do gás quente G kW em queda de pressão na válvula ∆p [bar]

Temperatura do gás quente t

0,5 1 2 3 4 5 6 7 8

h = 60° C

R22/R407C

25 20 27 36 41 44 46 46 46 46

35 23 32 43 50 55 58 60 61 61

45 27 38 51 60 67 72 75 78 79

25 35 49 65 74 79 82 83 83 83

35 42 57 77 90 99 10 4 108 109 11 0

45 49 68 92 109 120 129 136 140 143

25 89 123 163 186 200 207 208 208 208

35 10 5 145 195 227 249 263 272 276 276

45 12 3 170 232 273 303 325 3 41 352 359

25 117 16 0 213 24 4 262 270 272 272 272

35 137 189 255 297 326 344 356 361 3 61

45 16 0 223 304 358 397 426 447 461 470

25 139 191 254 290 312 322 324 324 324

35 16 3 226 304 354 388 410 423 430 430

45 191 265 362 426 473 507 532 549 560

25 246 337 447 512 550 568 572 572 572

35 288 398 536 625 684 724 747 758 759

45 337 468 638 752 834 895 939 969 988

25 378 519 689 788 847 875 881 881 881

35 443 613 826 962 1054 1114 1151 11 67 116 9

45 519 721 983 115 8 12 85 1378 14 46 1493 15 22

25 495 679 902 1032 110 8 114 6 1153 115 3 115 3

35 581 8 02 1082 12 60 13 80 1459 150 6 152 8 153 0

45 679 944 12 86 1516 16 82 1804 1893 19 54 19 92

25 785 1078 1430 16 37 175 8 18 17 183 0 1830 1830

35 921 127 3 1716 19 98 218 8 2314 2389 2423 2427

45 1078 1497 2040 2405 2669 2862 3003 3100 316 0

25 896 12 29 16 31 1867 2005 2072 2087 2087 2087

35 1050 1451 1957 2279 2496 2639 2725 276 4 2768

45 122 9 170 7 2327 2743 30 43 326 4 3424 3535 3604

25 12 86 17 6 4 2 342 2680 2878 2975 2995 2995 2995

35 150 8 2083 2809 3271 3583 3788 3 911 3967 3973

45 176 4 2451 334 0 3937 4369 4686 4916 5074 5174

25 2197 3 015 4002 4580 4918 5084 511 9 5119 5119

35 2576 3560 4800 559 0 6122 6473 6684 6779 6790

45 3015 418 8 570 8 6728 74 66 8008 8400 8672 8841

25 3179 43 61 5789 6625 711 4 7354 740 4 740 4 74 04

35 3726 5150 6943 8086 8856 9364 9668 9806 9821

45 43 61 6058 8257 9732 10799 115 83 12151 1254 4 12 78 9

DKRCC.PD.BB0.E9.28 | 65

Ficha técnica|Válvula solenoide, tipos EVR 2 - EVR 40 Versão 2

Capacidade estendida Gás Quente

(continuação)

Um aumento de 10 K na temperatura do gás quente th, com base em th = tc +25 °C, reduz a capacidade da válvula em aprox. 2% e vice-versa.

Uma mudança na temperatura de evaporação te altera a capacidade da válvula.

Tipo

EVR 2

EVR 3

EVR 4

EVR 6

EVR 8

EVR 10

EV R 15

EVR 18

EVR 20

EVR 22

EVR 25

EVR 32

EVR 40

Temperatura

condensação

tc [°C]

25 17 22 28 30 31 31 31 – –

35 20 27 35 39 41 42 42 42 42

45 24 32 43 49 53 55 56 56 56

25 30 40 51 55 55 55 55 – –

35 36 49 63 71 74 75 75 75 75

45 42 58 77 89 96 10 0 101 101 101

25 75 101 12 8 13 8 13 9 13 9 139 – –

35 90 122 159 17 9 187 189 189 189 189

45 107 146 195 224 241 2 51 254 254 254

25 99 132 167 18 0 182 182 182 – –

35 118 160 209 234 245 247 247 247 247

45 14 0 192 255 293 316 328 332 332 332

25 117 158 19 9 215 216 216 216 – –

35 14 0 191 24 8 279 292 294 294 294 294

45 16 6 228 304 349 376 391 395 395 395

25 207 278 351 379 381 3 81 381 – –

35 247 336 438 491 515 519 519 519 519

45 293 403 536 616 664 690 698 698 698

25 319 428 541 583 587 587 587 – –

35 380 518 675 757 793 799 799 799 799

45 451 620 826 948 102 3 1062 1074 1074 1074

25 417 560 708 764 769 76 9 769 – –

35 498 678 884 9 91 10 38 10 46 104 6 1046 10 46

45 591 812 10 81 1242 1339 139 0 1406 140 6 14 06

25 662 889 1123 12 11 12 20 12 20 12 20 – –

35 790 1075 14 02 1572 1647 165 8 16 58 1658 1658

45 937 128 8 1715 1969 212 3 2205 2231 2231 2231

25 755 1014 1281 1381 1391 139 1 1391 – –

35 9 01 122 6 159 9 179 2 1879 18 91 1891 1891 1891

45 1069 1469 19 56 224 6 2421 2515 2544 2544 2544

25 108 4 1455 1838 19 83 19 97 19 97 19 97 – –

35 129 3 176 0 2295 2573 2697 2 715 2 715 2 715 2715

45 153 5 2108 2807 3224 3476 3610 3652 3652 3652

25 1852 2487 3142 3388 3412 3 412 3 412 – –

35 2210 3008 3922 4397 4608 4640 4640 4640 4640

45 2622 3603 4797 5510 5940 6169 6 241 6242 6242

25 2679 3597 4545 4901 4935 4935 4935 – –

35 3196 4350 5673 6360 6666 6712 6 712 6 712 6 712

45 3793 5212 6939 7970 8592 8 924 9028 9028 9028

Capacidade do gás quente G kW em queda de pressão na válvula ∆p [bar]

Temperatura do gás quente t

0,5 1 2 3 4 5 6 7 8

h = 60° C

R134a

DKRCC.PD.BB0.E9.28 | 66

Ficha técnica|Válvula solenoide, tipos EVR 2 - EVR 40 Versão 2

Capacidade estendida Gás Quente

(continuação)

Um aumento de 10 K na temperatura do gás quente th, com base em th = tc +25 °C, reduz a capacidade da válvula em aprox. 2% e vice-versa.

Uma mudança na temperatura de evaporação te altera a capacidade da válvula.

Tipo

EVR 2

EVR 3

EVR 4

EVR 6

EVR 8

EVR 10

EV R 15

EVR 18

EVR 20

EVR 22

EVR 25

EVR 32

EVR 40

Temperatura

condensação

tc [°C]

Capacidade do gás quente G kW em queda de pressão na válvula ∆p [bar]

Temperatura do gás quente t

0,5 1 2 3 4 5 6 7 8

h = 60° C

R404A/R507

25 24 33 44 50 55 57 58 59 59

35 28 39 52 61 68 72 75 77 78

45 33 46 63 75 83 90 95 98 101

25 43 59 78 91 98 103 105 105 105

35 50 70 94 111 12 2 13 0 13 5 13 9 14 0

45 60 83 11 4 13 4 15 0 162 171 17 7 182

25 107 148 198 228 248 2 59 265 265 265

35 126 175 238 278 307 327 341 349 353

45 150 209 286 339 378 407 430 446 458

25 140 193 259 299 324 339 346 347 347

35 16 5 229 3 11 364 402 428 446 457 462

45 19 6 273 374 443 494 533 562 584 600

25 167 230 308 356 386 404 412 414 414

35 197 273 370 434 479 510 531 544 550

45 234 326 446 528 589 635 670 696 714

25 295 406 543 628 681 713 728 730 730

35 348 482 653 766 844 900 937 960 970

45 413 574 786 931 103 8 112 0 1181 12 27 1260

25 454 625 837 967 10 49 1098 11 20 112 4 112 4

35 535 742 10 06 1179 13 01 1386 1444 1479 149 4

45 636 885 1 211 143 4 1599 172 5 1820 189 0 1941

25 594 818 1095 1265 1373 1437 14 67 1471 1471

35 701 971 1317 15 44 170 3 1814 1890 1935 195 6

45 832 115 8 158 5 1877 2093 2257 2382 2474 2540

25 942 1298 17 37 20 07 217 8 2280 2327 2333 2333

35 1111 15 40 2089 244 8 2701 2878 2997 3070 3103

45 132 0 1837 2 515 2978 3321 3581 3778 3925 4029

25 1075 14 80 1981 2289 2484 260 0 2653 2 661 2661

35 126 8 175 7 2382 2792 3080 3282 3418 3501 3539

45 150 5 2095 2868 3396 3787 4084 430 9 4 476 4595

25 15 43 2125 2844 3285 3566 3732 3809 3819 3819

35 1820 2521 3419 4008 4421 4711 4907 5026 5080

45 2161 3008 4117 4 875 543 6 5862 618 5 6426 6 597

25 2636 3 631 4860 5614 6094 6377 6509 6527 6527

35 3 110 4309 5843 6850 7555 8051 8385 8589 8681

45 3692 514 0 7035 8331 9290 10018 105 70 10981 11273

25 3 814 5252 7029 8121 8 814 9225 9 415 94 41 94 41

35 4 498 6233 8452 9908 1092 9 116 46 12130 12424 12 557

45 53 41 7434 10176 12051 134 38 144 91 152 90 158 84 1630 6

DKRCC.PD.BB0.E9.28 | 67

Ficha técnica|Válvula solenoide, tipos EVR 2 - EVR 40 Versão 2

Capacidade estendida Gás Quente

(continuação)

Um aumento de 10 K na temperatura do gás quente th, com base em th = tc +25 °C, reduz a capacidade da válvula em aprox. 2% e vice-versa.

Uma mudança na temperatura de evaporação te altera a capacidade da válvula.

Tipo

EVR 2

EVR 3

EVR 4

EVR 6

EVR 8

EVR 10

EV R 15

EVR 18

EVR 20

EVR 22

EVR 25

EVR 32

EVR 40

Temperatura

condensação

tc [°C]

25 24 33 45 52 58 62 65 67 68

35 28 39 53 63 71 77 81 85 87

45 33 46 64 77 86 94 101 106 110

25 42 59 80 94 10 4 11 2 117 12 0 122

35 50 70 96 11 4 128 138 146 152 157

45 60 84 115 138 15 6 17 0 181 191 198

25 107 148 202 2 37 263 281 294 302 307

35 126 176 242 287 321 347 368 38 4 396

45 150 210 291 348 392 427 456 480 500

25 140 194 264 311 344 368 384 396 402

35 16 5 230 316 376 420 455 482 502 518

45 197 275 381 455 513 559 597 629 654

25 167 231 315 370 409 438 458 471 479

35 197 274 377 447 501 542 574 598 617

45 235 328 453 542 611 666 7 11 749 779

25 294 408 555 652 722 772 808 831 844

35 3 47 484 665 789 883 956 1012 1055 1088

45 414 579 800 956 1078 11 75 12 55 1321 1374

25 453 628 855 1005 1112 1190 124 4 1280 13 00

35 535 746 1024 1216 136 0 1472 15 59 1626 1676

45 637 891 12 31 147 3 1660 1810 1933 2034 2 117

25 593 822 1119 1315 1456 15 57 162 9 1676 1702

35 700 976 13 40 1592 17 80 1927 2040 2128 2194

45 834 116 6 1612 19 28 2 173 2 370 2 530 2663 2771

25 940 13 05 1774 2086 2309 2470 2583 2658 2700

35 1111 15 48 2 125 2 524 2824 3056 3236 3375 3480

45 132 3 1850 2557 3058 3446 3759 4 014 4223 4395

25 107 2 1488 2024 2380 2634 2817 294 6 3032 3080

35 126 7 176 6 2424 2879 32 21 3485 3691 38 49 3969

45 150 9 2110 2916 3488 3931 4287 4578 4 817 5 013

25 15 39 2136 2905 3 416 3781 4044 4229 4352 4 421

35 1819 2535 3480 4133 4623 5003 5298 5526 5697

45 2166 3029 4186 5006 5642 6153 6571 6914 7 196

25 2630 3650 4964 5837 6 461 6910 7227 7437 7554

35 3108 4332 5946 7063 7901 8549 9054 9443 9735

45 3702 5176 7153 8555 9 642 10515 112 29 11816 12297

25 3805 5279 7180 8444 9345 9996 10455 10757 10928

35 4 496 6266 86 01 10216 11 429 12 367 13 096 13 659 14082

45 5355 74 87 10347 12 375 13 947 15 211 16243 1709 1 17 787

Capacidade do gás quente G kW em queda de pressão na válvula ∆p [bar]

Temperatura do gás quente t

0,5 1 2 3 4 5 6 7 8

h = 60° C

R410A

DKRCC.PD.BB0.E9.28 | 68

Ficha técnica|Válvula solenoide, tipos EVR 2 - EVR 40 Versão 2

Capacidade estendida Gás Quente

(continuação)

Tipo

EVR 2

EVR 3

EVR 4

EVR 6

EVR 8

Temperatura

condensação

tc [°C]

25 20 28 38 45 49 52 54 55 56

35 24 33 45 54 60 65 69 71 73

45 28 39 54 65 73 80 85 90 93

25 36 50 68 80 89 94 98 100 10 0

35 43 60 82 97 10 9 117 124 128 132

45 51 71 98 117 132 14 4 154 161 167

25 107 150 204 240 265 282 292 298 298

35 126 178 244 290 324 350 369 383 393

45 149 212 293 350 394 430 458 4 81 499

25 12 5 177 24 0 282 311 3 31 344 350 351

35 14 8 209 287 341 381 412 43 4 451 4 62

45 175 249 344 412 464 505 539 566 587

25 166 234 318 374 413 439 456 464 465

35 19 6 277 381 452 505 5 45 576 598 612

Capacidade do gás quente G kW em queda de pressão na válvula ∆p [bar]

Temperatura do gás quente t

0,5 1 2 3 4 5 6 7 8

h = 60° C

R32

Um aumento de 10 K na temperatura do gás quente th, com base em th = tc +25 °C, reduz a capacidade da válvula em aprox. 2% e vice-versa.

Uma mudança na temperatura de evaporação te altera a capacidade da válvula.

EVR 10

EV R 15

EVR 18

EVR 20

EVR 22

45 232 330 456 546 615 670 714 750 778

25 260 365 496 582 643 684 710 723 7 24

35 306 432 593 704 787 850 897 931 954

45 363 514 711 850 958 1043 1112 116 8 1212

25 401 559 761 893 986 10 49 10 89 110 8 1111

35 473 662 910 10 80 1207 1303 1375 142 8 14 63

45 5 61 788 109 0 1304 14 69 16 00 170 6 17 92 18 59

25 493 690 938 1102 1216 12 94 13 4 4 13 68 1371

35 582 817 112 2 1333 1489 16 08 1697 1762 1805

45 690 973 13 45 160 8 1812 1974 2105 2210 2293

25 804 1133 15 40 1809 19 96 2125 2206 2245 2 251

35 948 13 42 1843 2188 2445 2639 2786 2892 2963

45 112 5 1597 2207 264 0 2975 3241 3456 3629 3765

25 916 1273 1737 2050 2278 2447 2571 2659 2717

35 10 80 150 7 2074 2470 27 71 3008 3196 33 45 3462

45 128 1 1792 2482 2975 3360 3673 3932 4148 4328

DKRCC.PD.BB0.E9.28 | 69

Ficha técnica|Válvula solenoide, tipos EVR 2 - EVR 40 Versão 2

Capacidade estendida Gás Quente

(continuação)

Tipo

EVR 2

EVR 3

EVR 4

EVR 6

EVR 8

Temperatura

condensação

tc [°C]

25 13 18 24 27 29 29 29 29 29

35 16 22 29 33 36 38 38 38 38

45 18 25 34 40 44 47 48 49 50

25 24 33 43 49 52 53 53 53 53

35 28 39 52 60 65 68 69 69 69

45 33 45 61 72 79 84 87 89 90

25 61 83 109 124 131 133 133 13 3 13 3

35 71 98 13 0 151 163 171 174 174 174

45 82 114 155 181 199 212 220 224 226

25 80 10 9 143 162 17 1 174 174 174 174

35 93 128 17 1 197 214 223 227 228 228

45 10 8 149 202 237 260 277 288 294 296

25 95 130 170 19 3 204 208 208 208 208

35 110 152 203 235 254 266 271 271 271

Capacidade do gás quente G kW em queda de pressão na válvula ∆p [bar]

Temperatura do gás quente t

0,5 1 2 3 4 5 6 7 8

h = 60° C

R290

Um aumento de 10 K na temperatura do gás quente th, com base em th = tc +25 °C, reduz a capacidade da válvula em aprox. 2% e vice-versa.

Uma mudança na temperatura de evaporação te altera a capacidade da válvula.

EVR 10

EV R 15

EVR 18

EVR 20

EVR 22

45 129 178 241 282 310 330 342 350 352

25 167 229 300 340 360 366 366 366 366

35 19 5 268 359 414 449 469 478 479 479

45 227 314 425 497 547 582 604 617 622

25 258 352 463 523 554 564 564 564 564

35 300 413 553 638 691 722 736 737 737

45 349 483 654 766 843 896 931 950 957

25 337 461 606 685 726 738 738 738 738

35 393 541 723 835 905 946 963 965 965

45 457 633 857 1002 110 3 117 3 1218 124 4 125 3

25 535 731 960 1087 115 1 1171 117 1 1171 1171

35 623 858 11 47 13 24 1435 150 0 1528 1531 1531

45 725 10 04 1359 159 0 175 0 186 0 1932 1973 1988

25 610 834 1095 12 39 1313 1335 1335 1335 1335

35 711 979 13 08 1510 1637 17 10 1743 174 6 174 6

45 827 1145 15 50 1813 19 95 2121 2204 2250 2267

DKRCC.PD.BB0.E9.28 | 70

Capacidade estendida Gás quente

(continuação)

Tipo

Temperatura

condensação

tc [°C]

25 9 11 12 12 – – – – –

Capacidade do gás quente G kW em queda de pressão na válvula ∆p [bar]

Temperatura do gás quente t

0,5 1 2 3 4 5 6 7 8

h = 60° C

R600a

EVR 2

EVR 3

EVR 4

EVR 6

EVR 8

EVR 10

35 10 13 16 16 16 – – – –

45 12 16 20 21 21 21 21 – –

25 15 19 21 21 – – – – –

35 18 24 28 29 29 – – – –

45 22 29 36 38 38 38 38 – –

25 39 49 54 54 – – – – –

35 46 60 72 72 72 – – – –

45 55 73 91 96 96 96 96 – –

25 51 64 71 71 – – – – –

35 61 79 94 95 95 – – – –

45 71 95 119 12 5 12 5 12 5 12 5 – –

25 60 77 84 84 – – – – –

35 72 94 112 113 113 – – – –

45 85 113 141 14 9 149 149 149 – –

25 106 135 148 148 – – – – –

35 127 166 197 199 19 9 – – – –

45 150 200 249 263 263 263 263 – –

25 164 208 228 228 – – – – –

Um aumento de 10 K na temperatura do gás quente th, com base em th = tc +25 °C, reduz a capacidade da válvula em aprox. 2% e vice-versa.

Uma mudança na temperatura de evaporação te altera a capacidade da válvula.

EV R 15

EVR 18

EVR 20

EVR 22

35 19 6 256 303 307 307 – – – –

45 2 31 308 384 406 406 406 406 – –

25 214 272 299 299 – – – – –

35 256 335 397 401 401 – – – –

45 303 404 502 531 531 531 531 – –

25 340 432 474 474 – – – – –

35 407 532 630 637 637 – – – –

45 480 640 797 8 42 843 8 43 8 43 – –

25 388 493 541 5 41 – – – – –

35 464 607 719 726 726 – – – –

45 5 47 730 908 960 9 61 9 61 961 – –

DKRCC.PD.BB0.E9.28 | 71

Danfoss EVR 2 NF, EVR 3 NF, EVR 4 NF, EVR 6 NF, EVR 6 NA Data sheet [pt]

Specifications and Main Features

Frequently Asked Questions

User Manual
