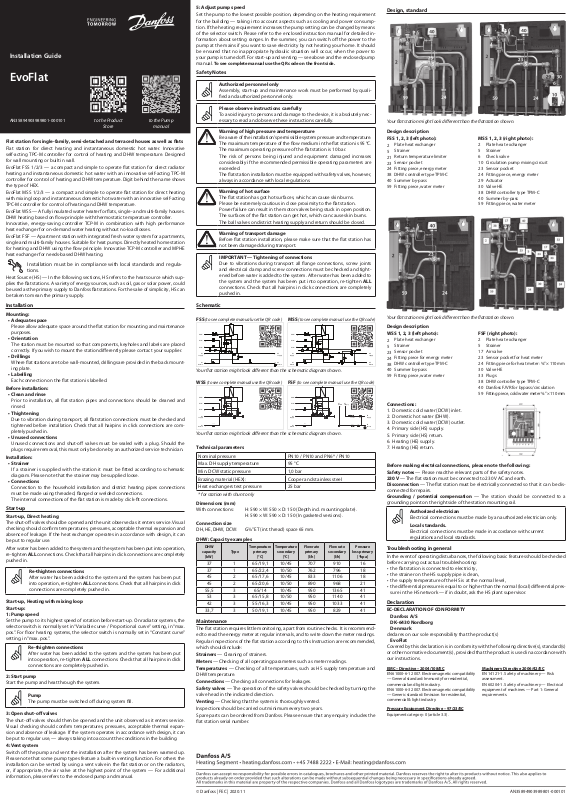

Danfoss EvoFlat Installation guide [de]

Installation Guide

EvoFlat

AN35894903989801-000101

Flat station for single-family, semi-detached and terraced houses as well as ﬂats

Flat station for direct heating and instantaneous domestic hot water. Innovative self-acting TPC-M controller for control of heating and DHW temperature. Designed for wall mounting or built in wall.

EvoFlat FSS 1/2/3 — a compact and simple to operate ﬂat station for direct radiator heating and instantaneous domestic hot water with an innovative self-acting TPC-M controller for control of heating and DHW temperature. Digit behind the name shows the type of HEX.

EvoFlat MSS 1/2/3 — a compact and simple to operate ﬂat station for direct heating with mixing loop and instantaneous domestic hot water with an innovative self-acting TPC-M controller for control of heating and DHW temperature.

EvoFlat WSS — A fully insulated water heater for ﬂats, single- and multi-family houses. DHW heating based on ﬂow principle with thermostatic temperature controller. Innovative, energy-saving controller TCP-M in combination with high performance heat exchanger for on-demand water heating without no-load losses.

EvoFlat FSF — Apartment station with integrated fresh water system for apartments, single and multi-family houses. Suitable for heat pumps. Directly heated home station for heating and DHW using the ﬂow principle. Innovative TCP-M controller and MPHE heat exchanger for needs-based DHW heating.

Installation must be in compliance with local standards and regulations.

Heat Source (HS) — In the following sections, HS refers to the heat source which supplies the ﬂat stations. A variety of energy sources, such as oil, gas or solar power, could be used as the primary supply to Danfoss ﬂat stations. For the sake of simplicity, HS can be taken to mean the primary supply.

Installation

Mounting:

• Adequate space

Please allow adequate space around the ﬂat station for mounting and maintenance purposes.

• Orientation

The station must be mounted so that components, keyholes and labels are placed correctly. If you wish to mount the station diﬀerently please contact your supplier.

• Drillings

Where ﬂat stations are to be wall-mounted, drillings are provided in the back mounting plate.

• Labelling

Each connection on the ﬂat station is labelled.

Before installation:

• Clean and rinse

Prior to installation, all ﬂat station pipes and connections should be cleaned and rinsed.

• Thightening

Due to vibration during transport, all ﬂat station connections must be checked and tightened before installation. Check that all hairpins in click connections are completely pushed in.

• Unused connections

Unused connections and shut-oﬀ valves must be sealed with a plug. Should the plugs require removal, this must only be done by an authorized service technician.

Installation:

• Strainer

If a strainer is supplied with the station it must be ﬁtted according to schematic diagram. Please note that the strainer may be supplied loose.

• Connections

Connection to the household installation and district heating pipes connections must be made using threaded, ﬂanged or welded connections. The internal connections of the ﬂat station is made by click-ﬁt connections.

Start-up

Start-up, Direct heating

The shut-oﬀ valves should be opened and the unit observed as it enters service. Visual checking should conﬁrm temperatures, pressures, acceptable thermal expansion and absence of leakage. If the heat exchanger operates in accordance with design, it can be put to regular use.

After water has been added to the system and the system has been put into operation, re-tighten ALL connections. Check that all hairpins in click connections are completely pushed in.

Re-thighten connections

After water has been added to the system and the system has been put into operation, re-tighten ALL connections. Check that all hairpins in click connections are completely pushed in.

Start-up, Heating with mixing loop Start-up:

1: Pump speed

Set the pump to its highest speed of rotation before start-up. On radiator systems, the selector switch is normally set in “Variable curve / Proportional curve” setting, in “max. pos.”. For ﬂoor heating systems, the selector switch is normally set in “Constant curve” setting, in “max. pos.”.

Re-thighten connections

After water has been added to the system and the system has been put into operation, re-tighten ALL connections. Check that all hairpins in click connections are completely pushed in.

2: Start pump

Start the pump and heat through the system.

Pump

The pump must be switched oﬀ during system ﬁll.

3: Open shut-oﬀ valves

The shut-oﬀ valves should then be opened and the unit observed as it enters service. Visual checking should conﬁrm temperatures, pressures, acceptable thermal expansion and absence of leakage. If the system operates in accordance with design, it can be put to regular use, — always taking into account the conditions in the building.

4: Vent system

Switch oﬀ the pump and vent the installation after the system has been warmed up. Please note that some pump types feature a built-in venting function. For others the installation can be vented by using a vent valve in the ﬂat station or on the radiators, or, if appropriate, the air valve at the highest point of the system — For additional information, please refers to the enclosed pump and manual.

to the Product

Store

to the Pump

manual

5: Adjust pump speed

Set the pump to the lowest possible position, depending on the heating requirement for the building — taking into account aspects such as cooling and power consumption. If the heating requirement increases the pump setting can be changed by means of the selector switch. Please refer to the enclosed instruction manual for detailed information about setting ranges. In the summer, you can switch oﬀ the power to the pump at the mains if you want to save electricity by not heating your home. It should be ensured that no inappropriate hydraulic situation will occur, when the power to your pump is turned oﬀ. For start-up and venting — see above and the enclosed pump manual. To see complete manual use the QR code on the front side.

Safety Notes

Authorized personnel only

Assembly, start-up and maintenance work must be performed by qualiﬁed and authorized personnel only.

Please observe instructions carefully

To avoid injury to persons and damage to the device, it is absolutely necessary to read and observe these instructions carefully.

Warning of high pressure and temperature

Be aware of the installation’s permissible system pressure and temperature. The maximum temperature of the ﬂow medium in the ﬂat station is 95 °C. The maximum operating pressure of the ﬂat station is 10 bar. The risk of persons being injured and equipment damaged increases considerably if the recommended permissible operating parameters are exceeded. The ﬂat station installation must be equipped with safety valves, however, always in accordance with local regulations.

Warning of hot surface

The ﬂat station has got hot surfaces, which can cause skin burns. Please be extremely cautious in close proximity to the ﬂat station. Power failure can result in the motor valves being stuck in open position. The surfaces of the ﬂat station can get hot, which can cause skin burns. The ball valves on district heating supply and return should be closed.

Warning of transport damage

Before ﬂat station installation, please make sure that the ﬂat station has not been damaged during transport.

IMPORTANT — Tightening of connections

Due to vibrations during transport all ﬂange connections, screw joints and electrical clamp and screw connections must be checked and tightened before water is added to the system. After water has been added to the system and the system has been put into operation, re-tighten ALL connections. Check that all hairpins in click connections are completely pushed in.

Schematic

FSS (to see complete manual use the QR code) MSS (to see complete manual use the QR code)

DHW

DCW

Supply

Return

DHW

DCW

Supply

Return

HE Supply

HE Return

Your ﬂat station might look diﬀerent than the schematic diagram shown.

WSS (to see complete manual use the QR code) FSF (to see complete manual use the QR code)

DHW

DCW

Supply

24A

Return

DHW

DCW

Supply

Return

24A

HT SupplyHTReturn

23 30

Supply

24A7

FH Return

Your ﬂat station might look diﬀerent than the schematic diagram shown.

Technical parameters

Nominal pressure: PN10 / PN10 and PN6* / PN10 Max. DH supply temperature: 95 °C Min. DCW static pressure: 1,0 bar Brazing material (HEX): Cooper and stainless steel Heat exchangers test pressure: 25 bar

* for station with shunt only

Dimensions (mm)

With connections: H: 590 × W: 550 × D: 150 (Depth incl. mounting plate). H: 590 × W: 590 × D: 150 (In gasketed versions).

Connection size

DH, HE, DHW, DCW: G¾” ET (int. thread) space 65 mm.

DHW: Capacity examples

DHW

capacity

[kW]

Type

Temperature

primary

[°C]

Temperature

secondary

[°C]

Flow rate

primary

[l/h]

Flow rate

secondary

[l/h]

Pressure

loss primary

[*kpa]

37 1 65/19,1 10/45 707 910 16 37 1 65/22,4 10/50 762 796 18 45 2 65/17,6 10/45 833 1106 18 45 2 65/20,6 10/50 890 968 21

55,5 3 65/14 10/45 950 1365 41

53 3 65/15,8 10/50 950 1140 41 42 3 55/16,3 10/45 950 1033 41

33,7 3 50/19,1 10/45 950 829 41

Maintenance

The ﬂat station requires little monitoring, apart from routine checks. It is recommended to read the energy meter at regular intervals, and to write down the meter readings.

Regular inspections of the ﬂat station according to this Instruction are recommended, which should include:

Strainers — Cleaning of strainers. Meters — Checking of all operating parameters such as meter readings. Temperatures — Checking of all temperatures, such as HS supply temperature and

DHW temperature.

Connections — Checking all connections for leakages. Safety valves — The operation of the safety valves should be checked by turning the

valve head in the indicated direction. Venting — Checking that the system is thoroughly vented. Inspections should be carried out minimum every two years. Spare parts can be ordered from Danfoss. Please ensure that any enquiry includes the

ﬂat station serial number.

Design, standard

Your ﬂat station might look diﬀerent than the ﬂatstation shown.

Design description FSS 1, 2, 3 (left photo): MSS 1, 2, 3 (right photo):

Plate heat exchanger 2 Plate heat exchanger

Strainer 5 Strainer

Return temperature limiter 6 Check valve

Sensor pocket 10 Circulation pump mixing circuit

Fitting piece, energy meter 23 Sensor pocket

DHW controller type TPM-C 24 Fitting piece, energy meter

Summer by-pass 29 Actuator

Fitting piece, water meter 30 Valve HE

38 DHW controller type TPM-C 40 Summer by-pass 59 Fitting piece, water meter

Your ﬂat station might look diﬀerent than the ﬂatstation shown.

Design description WSS 1, 2, 3 (left photo): FSF (right photo):

Plate heat exchanger 2 Plate heat exchanger

Strainer 5 Strainer

Sensor pocket 17 Air valve

Fitting piece for energy meter 23 Sensor pocket for heat meter

DHW controller type TPM-C 24 Fitting piece for heat meter:

Summer by-pass 30 Valve HE

Fitting piece, water meter 33 Plugs

¾” × 110 mm

38 DHW controller type TPM-C 40 Danfoss FJVR for bypass/circulation 59

Fitting piece, cold water meter ¾” × 110 mm

Connections:

1. Domestic cold water (DCW) inlet.

2. Domestic hot water (DHW).

3. Domestic cold water (DCW) outlet.

4. Primary side (HS) supply.

5. Primary side (HS) return.

6. Heating (HE) supply.

7. Heating (HE) return.

Before making electrical connections, please note the following: Safety notes — Please read the relevant parts of the safety notes.

230 V — The ﬂat station must be connected to 230 V AC and earth. Disconnection — The ﬂat station must be electrically connected so that it can be dis-

connected for repairs. Grounding / potential compensation — The station should be connected to a grounding point on the right side of the station mounting rail.

Authorized electrician

Electrical connections must be made by an authorized electrician only.

Local standards.

Electrical connections must be made in accordance with current regulations and local standards.

Troubleshooting in general

In the event of operating disturbances, the following basic features should be checked before carrying out actual troubleshooting:

• the ﬂat station is connected to electricity,

• the strainer on the HS supply pipe is clean,

• the supply temperature of the HS is at the normal level,

• the diﬀerential pressure is equal to or higher than the normal (local) diﬀerential pressure in the HS network — if in doubt, ask the HS plant supervisor.

Declaration

EC-DECLARATION OF CONFORMITY

Danfoss A/S DK-6430 Nordborg Denmark

declares on our sole responsibility that the product(s)

EvoFlat

Covered by this declaration is in conformity with the following directive(s), standard(s) or other normative document(s), provided that the product is used in accordance with our instructions.

EMC – Directive – 2004/108/EC

EN 61000-6-1 2007. Electromagnetic compatibility — General standard: Immunity for residential, commercial and light industry. EN 61000-6-3 2007. Electromagnetic compatibility — Generic standard: Emission for residential, commercial & light industry.

Pressure Equipment Directive – 97/23/EC

Equipment category: 0 (article 3.3).

Machinery Directive 2006/42/EC

EN 14121-1. Safety of machinery — Risk assessment. EN 60204-1. Safety of machinery — Electrical equipment of machines — Part 1: General requirements.

AN35894903989801-000101© Danfoss | FEC | 2020.11

Installationsanleitung

EvoFlat

AN35894903989801-000101

Wohnungsstation mit integriertem Trinkwassererwärmer für Wohnungen, Ein- und Mehrfamilienhäuser. Innovativer selbsttätiger Regler Typ TPC — M für Heizwasser und Trinkwarmwasser-Temperatur. Die Station ist für die Wand- oder Unterputzmontage lieferbar.

EvoFlat FSS 1/2/3 — eine kompakte und einfach zu bedienende Wohnungsstation für direkte Radiatorheizung und Trinkwassererwärmung im Durchﬂussprinzip mit einem innovativen selbsttätigen TPC-M-Regler zur Regelung der Heizungs- und Trinkwassertemperatur. Die Ziﬀer hinter dem Namen gibt den Wärmetauschertyp an.

EvoFlat MSS 1/2/3 — eine kompakte und einfach zu bedienende Wohnungsstation für direkte Beheizung mit Mischkreis und sofortiger Trinkwassererwärmung im Durchﬂussprinzip mit einem innovativen selbsttätigen TPC-M-Regler zur Regelung der Heizungs- und Trinkwassertemperatur.

EvoFlat WSS — ein Warmwasserbereiter für Wohnungen, Ein- und Mehrfamilienhäuser. Warmwasserbereitung nach dem Durchﬂussprinzip mit thermostatischem Temperaturregler. Innovativer, energiesparender Regler TCP-M in Kombination mit Hochleistungswärmetauscher zur bedarfsgerechten Warmwasserbereitung ohne Leerlaufverluste.

EvoFlat FSF — Wohnungsstation mit integriertem Frischwassersystem für Wohnungen, Einund Mehrfamilienhäuser. Geeignet für Wärmepumpen. Direkt beheizte Wohnungsstation für Heizung und Warmwasserbereitung nach dem Durchﬂussprinzip. Innovativer TCP-M-Regler und Hochleistungswärmetauscher für bedarfsgerechte Trinkwassererwärmung.

Die Installation muss den örtlichen Normen und Vorschriften entsprechen.

Wärmequelle (WQ) — In den folgenden Abschnitten bezieht sich WQ auf die Wärmequelle, die die Wohnungsstationen versorgt. Eine Vielzahl von Energiequellen, wie Biomasse, Fernwärme, Gas oder Solarenergie, kann als primäre Versorgung der Danfoss Wohnungsstationen verwendet werden. Der Einfachheit halber kann WQ für die Primärversorgung verwendet werden.

Montage

Montage:

• Ausreichende Abstände — Lassen Sie um die Station herum ausreichende Abstände für

Installations-und Wartungsarbeiten.

• Ausrichtung — Die Station muss so montiert werden, dass alle Bauteile, Schlüssellochun-

gen und Typenschilder ordnungsgemäß positioniert sind. Falls Sie die Station auf andere Weise montieren möchten, wenden Sie sich an Ihren Händler.

• Bohrlöcher — Zum Anbringen der Station an dieWand beﬁnden sich Bohrlöcher an der

Rückseite der Grundplatte.

• Beschriftung — Jeder Anschluss der Station ist beschriftet.

Vor dem Einbau:

• Reinigen und spülen — Vor der Installation müssen alle Rohre und Anschlüsse der Sta-

tion gereinigt und gespült werden.

• Nachziehen — Aufgrund von Erschütterungen während des Transports müssen alle An-

schlüsse der Station vor der Installation kontrolliert und nachgezogen werden. Überprüfen Sie, dass alle Stifte der Click-Fit-Anschlüsse vollstän dig eingesteckt sind.

• Nicht verwendete Anschlüsse — Nicht verwendete Anschlüsse und Absperrventile

müssen mit einem Stop fen verschlossen werden. Müssen die Stopfen entfernt werden, darf dies nur durch einen.

Einbau:

• Schmutzfänger — Im Lieferumfang der Station ist ein Schmutzfänger enthalten. Dieser

muss gemäß der schematischen Darstellung eingebaut und regelmäßig gereinigt werden.

• Anschlüsse — Die Anschlüsse an die Hausinstallation und die Fernwärmeleitungen sind

mit Gewinde auszuführen. Die internen Anschlüsse der Wohnungsstation sind Click-FitAnschlüsse autorisierten Fachleuten geschehen.

Inbetribnahme

Inbetriebnahme, direktes Heizen

Während der Inbetriebnahme müssen die Absperrventile geöﬀnet sein und das Gerät überwacht werden. Prüfen Sie die Temperaturen, Drücke, thermische Ausdehnung und die Dichtigkeit. Sobald der Wärmeübertrager ordnungsgemäß arbeitet, kann das Gerät seinen bestimmungsgemäßen Betrieb aufnehmen.

Nachdem die Anlage mit Wasser befüllt und in Betrieb genommen wurde, kann ein erneutes Nachziehen erforderlich sein. Überprüfen Sie, dass alle Stifte der Click-Fit-Anschlüsse vollständig eingesteckt sind.

WICHTIGER HINWEIS: Anschlüsse nachziehen Nachdem die Anlage mit Wasser befüllt und in Betrieb genommen wurde, ist ein erneutes Nachziehen ALLER Verschraubungen erforderlich. Überprüfen Sie, dass alle Stifte der Click-Fit-Anschlüsse vollständig eingesteckt sind.

Inbetriebnahme, Heizung mit Mischkreis Inbetriebnahme:

1: Pumpendrehzahl

Die Pumpe ist nach dem Einschalten auf die der Anzahl der Heizkreise entsprechenden Drehzahl einzustellen.

2: Pumpe starten

Pumpe starten und System durchheizen. Hinweise, die bei Montage, Betrieb und Wartung beachtet werden müs sen, sind der beigelegten Einbau- und Betriebsanleitung des Herstellers zu entnehmen.

Die Pumpe muss während des Befüllens des Systems ausgeschaltet sein

3: Absperrventile öﬀnen

Jetzt müssen die Absperrventile geöﬀnet und die Einheit überwacht werden. Prüfen Sie die Temperaturen, Volumenströme und die Dichtig keit. Wenn das System ordnungsgemäß funktioniert kannes in Betrieb genommen werden.

4: System entlüften

Pumpe ausschalten und die Station entlüften, nachdem das System auf gewärmt wurde. Bitte beachten Sie, dass einige Pumpentypen über eine eingebaute Entlüftungsfunktion verfügen. Andere Installationen können unter Verwendung eines manuellen Entlüfters in der Wohnungsstation oder an den Heizkörpern / Heizkreisverteilern oder, wenn möglich, über das Lüftungsventil am obersten Punkt des Systems, entlüftet werden. Bitte lesen Sie die beiliegende Pumpenanleitung für weitere Informationen.

5: Pumpengeschwindigkeit einstellen

Pumpengeschwindigkeit einstellen Stellen Sie die Pumpe je nach Heizbedarf auf die niedrigstmögliche Position für das Gebäude - unter Berücksichtigung von Aspekten wie Kühlung und Stromverbrauch. Wenn sich der Heizbedar f erhöht, kann die Pumpeneinstellung mittels geändert werden den Wahlschalter. Ausführliche Informationen ﬁnden Sie in der beiliegenden Bedienungsanleitung über Einstellbereiche. Im Sommer können Sie die Stromversorgung ausschalten Pumpen Sie am Stromnetz, wenn Sie Strom sparen möchten, indem Sie Ihr Haus nicht heizen. Es sollte Stellen Sie sicher, dass keine unangemessene hydraulische Situation auftritt, wenn die Stromversorgung erfolgt Ihre Pumpe ist ausgeschaltet. Zum Starten und Entlüften siehe oben und die beiliegende Pumpe Handbuch. Verwenden Sie den QR-

Code auf der Vorderseite, um das vollständige Handbuch anzuzeigen.

Zum

Product Store

Zum

Pumpenhandbuch

Sicherheitshinweise

Nur autorisierte Fachkräfte.

Aufbau, Inbetriebnahme und Wartungsarbeiten dürfen nur von qualiﬁzierten und autorisierten Fachleuten durchgeführt werden.

Bitte beachten Sie Hinweise in dieser Anleitung.

Um Personenschäden und eine Beschädigung des Ge-räts zu verhindern, muss diese Anleitung genau beachtet werden.

Warnung vor hohem Druck und hohen Temperaturen.

Beachten Sie den erlaubten Systemdruck und die System temperatur der Installation. Die Höchsttemperatur in der Station beträgt 95 °C. Der maximale Betriebsdruck der Station beträgt 10 bar. Das Risiko von Personenschäden und beschädigter Ein bauteile nimmt beträchtlich zu, wenn die empfohlenen zulässigen Betriebsparameter überschritten werden. Die Installation ist stets unter Beachtung der landestypis chen Vorschriften mit Sicherheitsventilen auszustatten.

Warnung vor heißen Oberﬂächen.

Die Station hat heiße Oberﬂächen, die zu Verbrennungen der Haut führen können. Seien Sie bitte in der Nähe der Sta tion sehr vorsichtig. Bei einem Stromausfall kann es passieren, dass die Mo torventile geöﬀnet bleiben. Die Oberﬂächen der Station können sehr heiß werden und dann bei Berührung zu Hau tverbrennungen führen. Die Kugelhähne an Versorgungsvor- und -rücklauf sollten geschlossen werden.

Warnung vor Transportschäden.

Stellen Sie bitte vor der Installation der Station sicher, dass die Station beim Transport nicht beschädigt wurde.

WICHTIGER HINWEIS: Anschlüsse nachziehen.

Wegen der Erschütterungen während des Transports müssen alle Schraubverbindungen sowie sämtliche ele ktrischen Klemm- und Schraubanschlüsse überprüft und ggf. nachgezogen werden, bevor die Anlage mit Wasser befüllt wird. Nachdem die Anlage mit Wasser befüllt und in Betrieb genommen wurde, ist ein erneutes Nachziehen ALLER Verschraubungen erforderlich. Überprüfen Sie, dass alle Stifte der Click-Fit-Anschlüsse vollständig eingesteckt sind.

Schema

FSS * MSS *

DHW

DCW

Supply

Return

DHW

DCW

Supply

Return

HE Supply

HE Return

Ihre Wohnungsstation kann optisch von der hier abgebildeten Station abweichen.

WSS * FSF *

DHW

DCW

Supply

24A

Return

DHW

DCW

Supply

Return

24A

HT SupplyHTReturn

23 30

Supply

24A7

FH Return

Ihre Wohnungsstation kann optisch von der hier abgebildeten Station abweichen.

* (Um das vollständige Handbuch anzuzeigen, verwenden Sie den QR-Code)

Technische Parameter

Nenndruck: PN10 / PN10 und PN6* / PN10,

MSS PN10 / PN10 Max. FW Vorlauftemperatur: 95 °C Min. statischer Druck des PWC: 1,0 bar Hartlot (Wärmetauscher) Kupfer und Edelstahl Wärmetauscher prüfen Druck: 25 bar

* Nur für Station mit Mischgruppe

Abmessungen (mm)

Ohne Frontabdeckung: H: 590 × B: 550 × T: 150 *. Mit Frontabdeckung: H: 590 × B: 590 × T: 150 *.

* Tiefe einschließlich Befestigungsplatte

Anschlussnennweiten

Anschlussnennweiten: IG ¾” .

Warmwasser: Leistungsbeispiele

Warmwasser

Kapazität

[kW]

Art

Temperatur

primär

[°C]

Temperatur

sekundär

[°C]

Durchﬂussrate

primär

[l/h]

Durchﬂussrate

sekundär

[l/h]

Druckverlust

primär

[*kpa]

37 1 65/19,1 10/45 707 910 16 37 1 65/22,4 10/50 762 796 18 45 2 65/17,6 10/45 833 1106 18 45 2 65/20,6 10/50 890 968 21

55,5 3 65/14 10/45 950 1365 41

53 3 65/15,8 10/50 950 1140 41 42 3 55/16,3 10/45 950 1033 41

33,7 3 50/19,1 10/45 950 829 41

Wartung

Die Station erfordert, abgesehen von Routineüberprüfungen, nur einen geringen Wartungs-aufwand.

Es wird empfohlen, den Wärmemengenzähler regelmäßig abzulesen und sich die abgelesenen Werte zu notieren.

Wartungs- und Überprüfungsarbeiten an der Station gemäß dieser Anleitung sind regelmäßig durchzuführen und sollten Folgendes umfassen:

Schmutzfänger — Reinigung der Schmutzfänger. Wärmemengenzähler — Überprüfung sämtlicher Betriebsparameter — bspw. der abgel-

esenen Messwerte. Temperaturen — Überprüfung sämtlicher Temperaturen, z. B. der Temperatur der Wärme-

quelle und der Trinkwarmwassertemperatur.

Anschlüsse — Überprüfung sämtlicher Anschlüsse auf Leckagen. Sicherheitsventile — Die Funktion der Sicherheitsventile sollte überprüft werden, indem

der Ventilkopf in die angegebene Richtung gedreht wird. Entlüftung — Überprüfen Sie, ob die Anlage gründlich entlüftet wurde. Die Inspektionen sollten mindestens alle zwei Jahre durchgeführt werden. Ersatzteile können bei Danfoss bestellt werden. Stellen Sie bitte sicher, dass Sie in Ihrer An-

frage auch die Seriennummer der Sta tion angeben.

Design, standard

Wohnungsstation kann optisch von der abgebildeten Station abweichen.

Beschreibung des Aufbaus

FSS 1, 2, 3 (linkes Photo): MSS 1, 2, 3 (rechtes Photo):

Plattenwärmetauscher 2 Plattenwärmetauscher

Schmutzfänder 5 Schmutzfänder

Rücklauf-Temperaturbegrenzer 6 Prüfventil

Fühlerhülse 10 Umwälzpumpe Mischkreis

Passstück, Wärmemengenzähler 23 Fühlerhülse

TPC-M Kombiregler 24 Passstück, Wärmemengenzähler

Sommer Bypass 29 Stellantrieb

Passtsück, Kaltwasserzähler 30 Ventil HE

38 TPC-M Kombiregler 40 Sommer Bypass 54 Sicherheitsschalter 59 Passtsück, Kaltwasserzähler

Wohnungsstation kann optisch von der abgebildeten Station abweichen.

Beschreibung des Aufbaus

WSS 1, 2, 3 (linkes Photo): FSF (rechtes Photo):

Plattenwärmetauscher 2 Plattenwärmetauscher

Schmutzfänder 5 Schmutzfänder

Fühlerhülse 17 Luftventil

Passstück, Wärmezähler 23 Fühlerhülse

TPC-M Kombiregler 24 Passstück, Wärmezähler

Sommer Bypass 30 Ventil HE

Passstück, Wärmezähler 33 Stecker

38 TPC-M Kombiregler 40 Sommer Bypass 59

Passstück, Kaltwasserzähler

Anschlüsse:

1. Kaltwassereintritt PWC.

2. Warmwasseraustritt PWH.

3. Kaltwasseraustritt PWC.

4. Versorgungsnetz Vorlauf.

5. Versorgungsnetz Rücklauf.

6. Verbraucher Vorlauf.

7. Verbraucher Rücklauf.

Vor dem Herstellen der elektrischen Anschlüsse ist folgendes zu beachten: Sicherheitshinweise — Lesen Sie hierzu die entsprechenden Sicherheitshinweise.

230 V — Die Station muss an einen 230 V AC-Anschluss und an die Erdung ange schlossen

werden. Trennung — Der elektrische Anschluss der Station muss so erfolgen, dass sie für Repara turen vom Stromnetz getrennt werden kann. Erdung / mögliche Kompensation — Der Potentialausgleich muss auf der rechten Seite der Station an der dafür vorgesehenen Stelle erfolgen.

Autorisierter Elektriker

Elektrische Anschlüsse dürfen nur durch einen auto-risierten Elektriker hergestellt werden.

Landestypische Vorschriften.

Elektrische Anschlüsse müssen nach den aktuel len Richtlienien und landestypischen Vorschriften erfolgen.

Allgemeine Fehlersuche

Bei Betriebsstörungen sollten vor dem Ergreifen von Massnahmen folgende grundsätzliche Aspekte überprüft werden:

• Ist die Station an die Spannungsversorgung angeschlossen?

• Ist der Schmutzfänger der WQ-Vorlauﬂeitung sauber?

• Liegt die Vorlauftemperatur der WQ auf dem normalen Niveau?

• Ist der Druckunterschied gleich oder höher als der normale (lokale) Druckunterschield im WQ-Netzwerk? Fragen Sie im Zweifel beim Betreiber der WQ-Anlage nach.

Erklärung

EG-KONFORMITÄTSERKLÄRUNG EvoFlat,

auf das/die sich diese Erklärung bezieht, den folgenden Richtlinien, Standards oder sonstigen norma tiven Dokumenten entspricht/entsprechen, sofern das Produkt/die Produkte gemäß den Hinweisen in unseren Anleitungen verwendet werden.

EMV-Richtlinie 2004/108/EG

DIN EN 61000-6-1 2007. Elektromagnetische Verträglichkeit — Fachgrundnorm: Störfestigkeit für Wohnbereich, Geschäftsund Gewerbebereiche sowie Kelinbetriebe DIN EN 61000-6-3 2007. Elektromagnetische Verträglichkeit — Fachgrundnorm: Störaussendung für Wohnbereich, Geschäftsund Gewerbebereiche sowie Kleinbetriebe.

Druckgeräterichtlinie 97/23/EG

Gerätekategorie: 0 (Artikel 3.3).

Maschinenrichtlinie 2006/42/EG

DIN EN ISO 14121-1. Sicherheit von Maschinen- Risikobeurteilung DIN EN 60204-1. Sicherheit von Maschinen — Elektrische Ausrüstung von Maschinen — Teil 1: Allgemeine Anforderungen.

Danfoss EvoFlat Installation guide [de]

Specifications and Main Features

Frequently Asked Questions

User Manual
