Danfoss EV220BW, EV228BW Data sheet [da]

Data Sheet

Magnetventil
Type EV220BW og EV228BW

Indirekte servostyrede ventiler til drikkevand

Magnetventilprogram med
drikkevandsgodkendelse

• Til vandforsyning

• Huse og store lejligheder

◦ Køkkener og badeværelser

• Erhvervsbygninger

• Industribygninger

• Zoneinddeling

• Vaskeri

• Opvask

• Hovedindløbsventiler

• Maskiner og fødevarebehandling

Funktioner

• Clip-on spole

• Omgivelsestemperatur: Op til 70 C

• Spolekapsling: Op til IP67

• Vandslagsdæmpet

• Indbygget lter

• Ventilhusets materiale er Eco messing (blyfrit
< 0,1 %) eller rustfrit stål

• Ny generation af EPDM-pakninger anbefalet
til drikkevand

AI266333732850da-000501

Funktioner

EV220BW

EV220BW

EV228BW

EV228BW

Ventilhusmateriale

Eco messing

Rustfrit stål

Eco messing

Rustfrit stål

DN [mm]

15–25

15–50

15–25

15–50

Tilslutning

G1/2'' - G1''

G1/2'' - G2''

G1/2'' - G1''

G1/2'' - G2''

Pakningsmateriale

EPDM

EPDM

EPDM

EPDM

Funktion

NC/NO

NC/NOUNUN

Kv [m3/h]

4–11

4–40

4–11

4–40

Dierenstrykområde [bar]

0,3–10

0,3–10

0,3–10

0,3–10

Temperaturområde [°C]

0–90

0–90

0–70

0–70

Magnetventil, typer EV220BW og EV228BW

1 Oversigt over porteføljen

Tabel 1: Oversigt over porteføljen

© Danfoss | Climate Solutions | 2021.11 AI266333732850da-000501 | 2

7

1.2.3.4.5.6.7.

Spole

Ankereder

Ventilplade

Pilotdyse

Membran

Hoveddyse

Udligningsdyse

Magnetventil, typer EV220BW og EV228BW

2 Funktioner

2.1 Funktion, NC

Spolespænding frakoblet (lukket)

Når spændingen er frakoblet, trykkes ventilpladen (3) ned mod pilotdysen (4) af ankerederen (2). Trykket hen over
membranen (5) bygges op via udligningsdysen (7). Membranen lukker hoveddysen (6), så snart trykket hen over
membranen svarer til indgangstrykket. Ventilen er lukket, så længe spændingen til spolen er frakoblet.

Spolespænding tilsluttet (åben)

Når spændingen tilføres spolen (1), åbner pilotdysen (4). Da pilotdysen er større end udligningsdysen (7), falder
trykket hen over membranen (5), og den løftes derfor fri af hoveddysen (6). Ventilen er nu åben for uhindret ow og
vil være åben, så længe det minimale dierenstryk hen over ventilen opretholdes, og så længe der er spænding til
spolen.

Figur 1: Funktion, NC

2.2 Funktion, NO

Spolespænding frakoblet (åben)

Når spændingen til spolen (1) er frakoblet, er pilotdysen (4) åben. Da pilotdysen er større end udligningsdysen (7),
falder trykket hen over membranen (5), og den løftes derfor fri af hoveddysen (6). Ventilen vil være åben, så længe
minimumsdierenstrykket hen over ventilen opretholdes, og så længe spændingen til spolen er frakoblet.

Spolespænding tilsluttet (lukket)

Når spænding tilføres spolen, trykkes ventilpladen (3) ned mod pilotdysen (4). Trykket hen over membranen (5)
bygges op via udligningsdysen (7). Membranen lukker hoveddysen (6), så snart trykket hen over membranen svarer
til indgangstrykket. Ventilen er lukket, så længe der er spænding til spolen.

© Danfoss | Climate Solutions | 2021.11 AI266333732850da-000501 | 3

7

1.2.3.4.5.6.7.

Spole

Ankerrør

Ventilplade

Pilotdyse

Membran

Hoveddyse

Udligningsdyse

+

+

Magnetventil, typer EV220BW og EV228BW

Figur 2: Funktion, NO

2.3 Funktion UN, latching

Figur 3: Open (Åbn)

Når (minus) leveres til venstre terminal pin og (plus) til højre (se gur 3), åbnes pilotdysen (4). Da pilotdysen er større
end udligningsdysen (7), falder trykket hen over membranen (5), og den løftes derfor fri af hoveddysen (6). Ventilen
er nu åben for ow og forbliver åben, så længe det minimale dierenstryk hen over ventilen opretholdes, indtil
polerne skifter tilbage (se Figur 4: lukket)

Figur 4: lukket

Skiftende poler

Når (plus) tilføres venstre terminal pin og (minus) til højre (se gur 4), presses ventilpladen ned mod pilotdysen (4) af
ankerederen (2). Trykket hen over membranen (5) bygges op via udligningsdysen (7). Membranen lukker

hoveddysen (6), så snart trykket hen over membranen svarer til indgangstrykket. Ventilen forbliver lukket, indtil
polerne skiftes (se Figur 3: Open (Åbn))

© Danfoss | Climate Solutions | 2021.11 AI266333732850da-000501 | 4

7

8

1.2.3.4.5.6.7.8.Spole

Ankereder

Ventilplade

Pilotdyse

Membran

Hoveddyse

Udligningsdyse

Permanent magnet

Magnetventil, typer EV220BW og EV228BW

Figur 5: Funktion UN, latching

© Danfoss | Climate Solutions | 2021.11 AI266333732850da-000501 | 5

Danfoss

32U1460

ON

OFF

24h

Danfoss

32U9100

Magnetventil, typer EV220BW og EV228BW

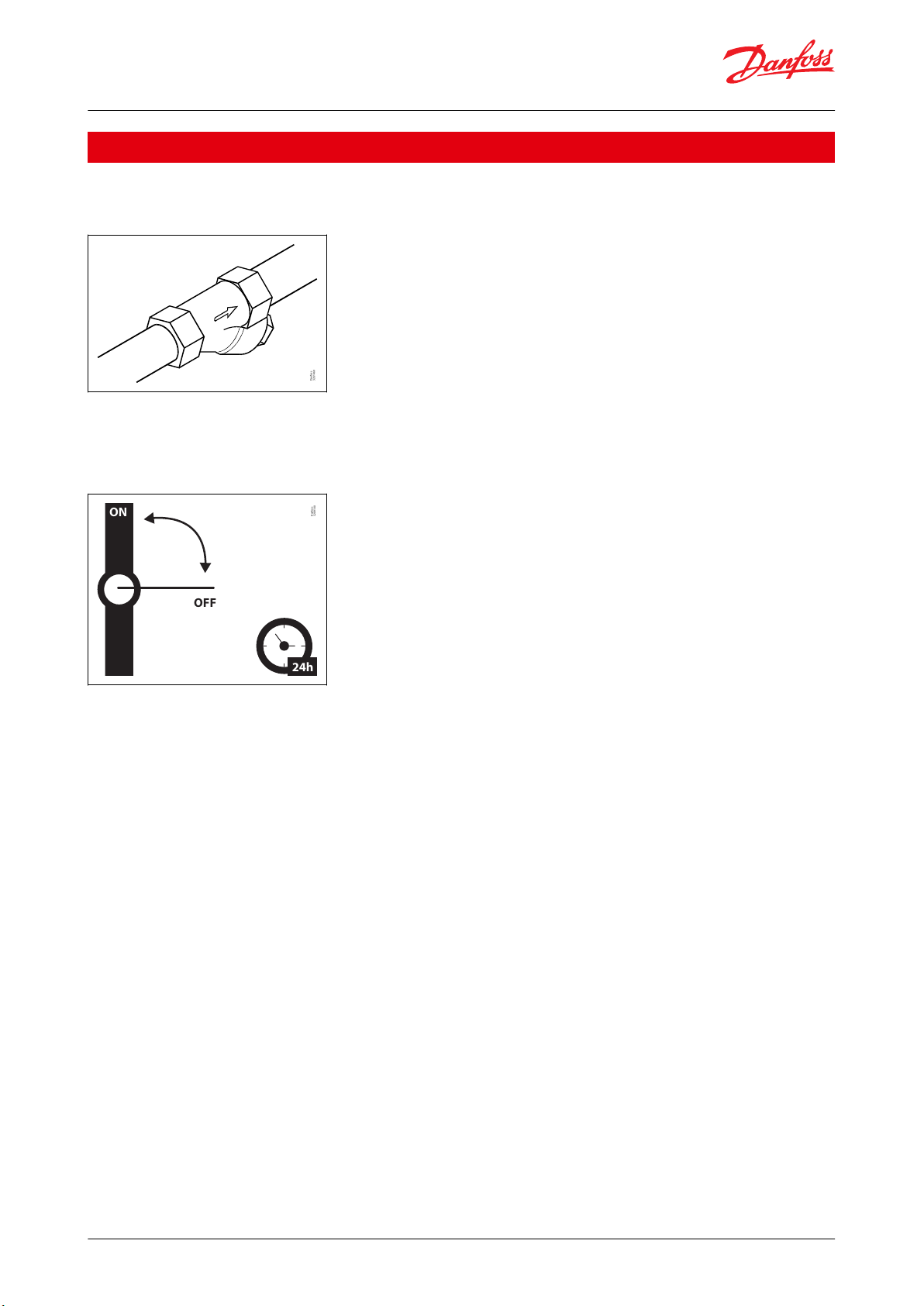

3 Applikationer

Det anbefales at anvende et lter foran ventilen. Anbefalet lterstørrelse 50-mesh (297 my).

Figur 6: Filter

Til vandapplikationer skal ventilerne motioneres mindst en gang i døgnet, hvilket vil sige, at ventilens tilstand skal
korrigeres. Motionering af ventilen minimerer risikoen for, at ventilen sætter sig fast på grund af calciumcarbonat,
zink eller ophobning af jernoxid.

Figur 7: Øvelse: Ventil til/fra

For at minimere afskalning og korrosionsangreb anbefales det, at vandet, der passerer ventilen, har følgende
værdier:

• Hårdhed på 6–18 °dH for at undgå afskalning (ophobning af kalk/kalksten).

• Ledningsevne på 50–800 μS/cm for at undgå messingafzinkning og korrosion.

• Ved en medietemperatur over 25 °C skal stillestående vand i ventilen undgås for at forhindre afzinkning og
korrosionsangreb.

© Danfoss | Climate Solutions | 2021.11 AI266333732850da-000501 | 6

Medie

EPDM

Drikkevand

Medietemperatur [°C]

EV220BW EPDM

0–90 °C

EV228BW EPDM

0–70 °C

Omgivelsestemperatur [°C]

BB DC

Op til 50 C

BB AC

Op til 80 °C

EEC BE240CS

Op til 55°C

Kv værdi [m3/h]

DN15

4 m3/h

DN20

8 m3/h

DN25

11 m3/h

DN32

18 m3/h

DN40

24 m3/h

DN50

40 m3/h

Min. åbningsdierenstryk [bar]

0,3 bar

Maks. åbningsdierenstryk [bar]

10 bar

Maks. arbejdstryk [bar]

10 bar

Maks. prøvetryk [bar]

15 bar

Viskositet [cSt]

Maks. 50 cSt

Danfoss

A32U1267.01

EV220/228BW 15 NC/NO/UN

EV220/228BW 20 NC/NO/UN

EV220/228BW 25 NC/NO/UN

EV220/228BW 32 NC/NO/UN

EV220/228BW 40 NC/NO/UN

EV220/228BW 50 NC/NO/UN

0,8

0,6
0,5

0,4

0,8

0,6

0,4

0,3

0,2

0,1

Magnetventil, typer EV220BW og EV228BW

4 Produktspecikationer

4.1 Tekniske data

Tabel 2: Tekniske data

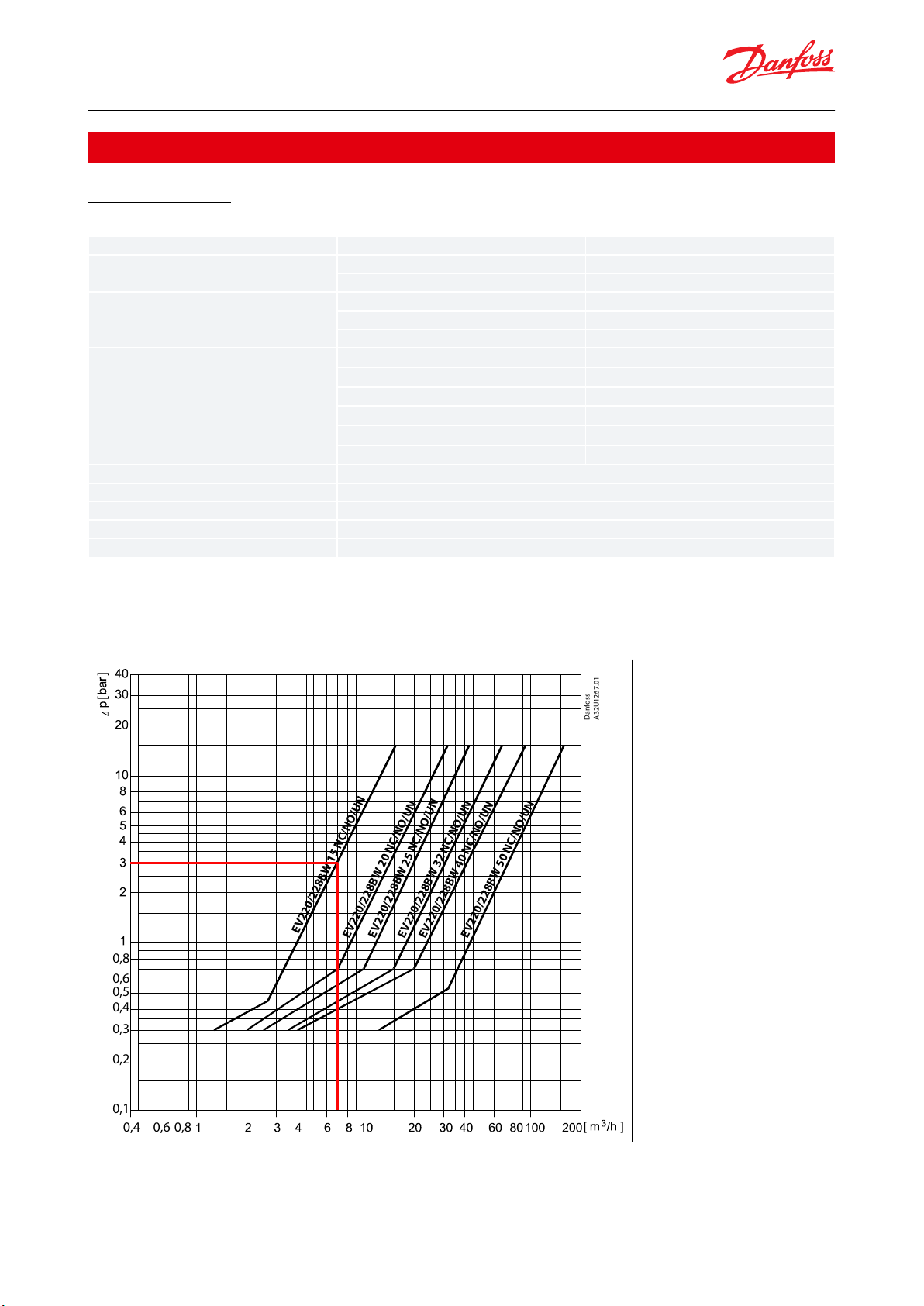

Kapacitetsdiagram

Eksempel, vand: Kapacitet for EV220BW 15B ved dierenstryk på 3 bar: Ca. 7 m3/h

Figur 8: Kapacitetsdiagram

© Danfoss | Climate Solutions | 2021.11 AI266333732850da-000501 | 7

Hovedtype

EV220/228BW 15

EV220/228BW 20

EV220/228BW 25

EV220/228BW 32

EV220/228BW 40

EV220/228BW 50

Tid til åbning [ms]

(1)

4040300

1000

1500

5000

Tid til lukning [ms]

(1)

350

1000

1000

2500

4000

10000

Komponenter

Materialer

Specikationer

Ventilhus/dæksel
Eco messing

CW724R

Rustfrit stål

W. nr. 1.4404 / AISI 316L

Udligningsdyse
Eco messing

CW724R

Rustfrit stål

W. nr. 1.4404 / AISI 316L

Ankerrør

Rustfrit stål

W.nr. 1.4105 / AISI 430 FR

Ankerrør

Rustfrit stål

W.nr. 1.4306 / AISI 304 L

Ankerstop

Rustfrit stål

W.nr. 1.4105 / AISI 430 FR

Fjedre

Rustfrit stål

W.nr. 1.4310 / AISI 301

O-ringe

EPDM

Ventilplade

EPDM

Membran

EPDM

Type

L

B

B

1

[mm] / spoletype

H

H

1

Vægt uden spole

[mm]

[mm]BABB/BE

BG/BOBP[mm]

[mm]

[kg]

EV220/228BW 15

80,0

52,0324668459915,0

0,7

EV220/228BW 20

90,0

58,032466845

103

18,0

0,9

EV220/228BW 25

109,0

70,032466845

113

22,0

1,3

EV220/228BW 32

120,0

82,032466845

120

27,0

2,0

EV220/228BW 40

130,0

95,032466845

129

32,0

3,0

EV220/228BW 50

162,0

113,032466845

135

37,0

4,8

Danfoss

32U1783.10

H

L

B

H₁

B₁

Magnetventil, typer EV220BW og EV228BW

Tid til åbning/lukning

Tabel 3: Tid til åbning/lukning

(1)

(1)

Tiderne er vejledende og gælder for vand. De nøjagtige tider afhænger af trykforholdene. Lukketiderne kan ændres ved at udskifte

Tiderne er vejledende og gælder for vand. De nøjagtige tider afhænger af trykforholdene. Lukketiderne kan ændres ved at udskifte
udligningsdysen.

udligningsdysen.

Materialer

Tabel 4: Materialer

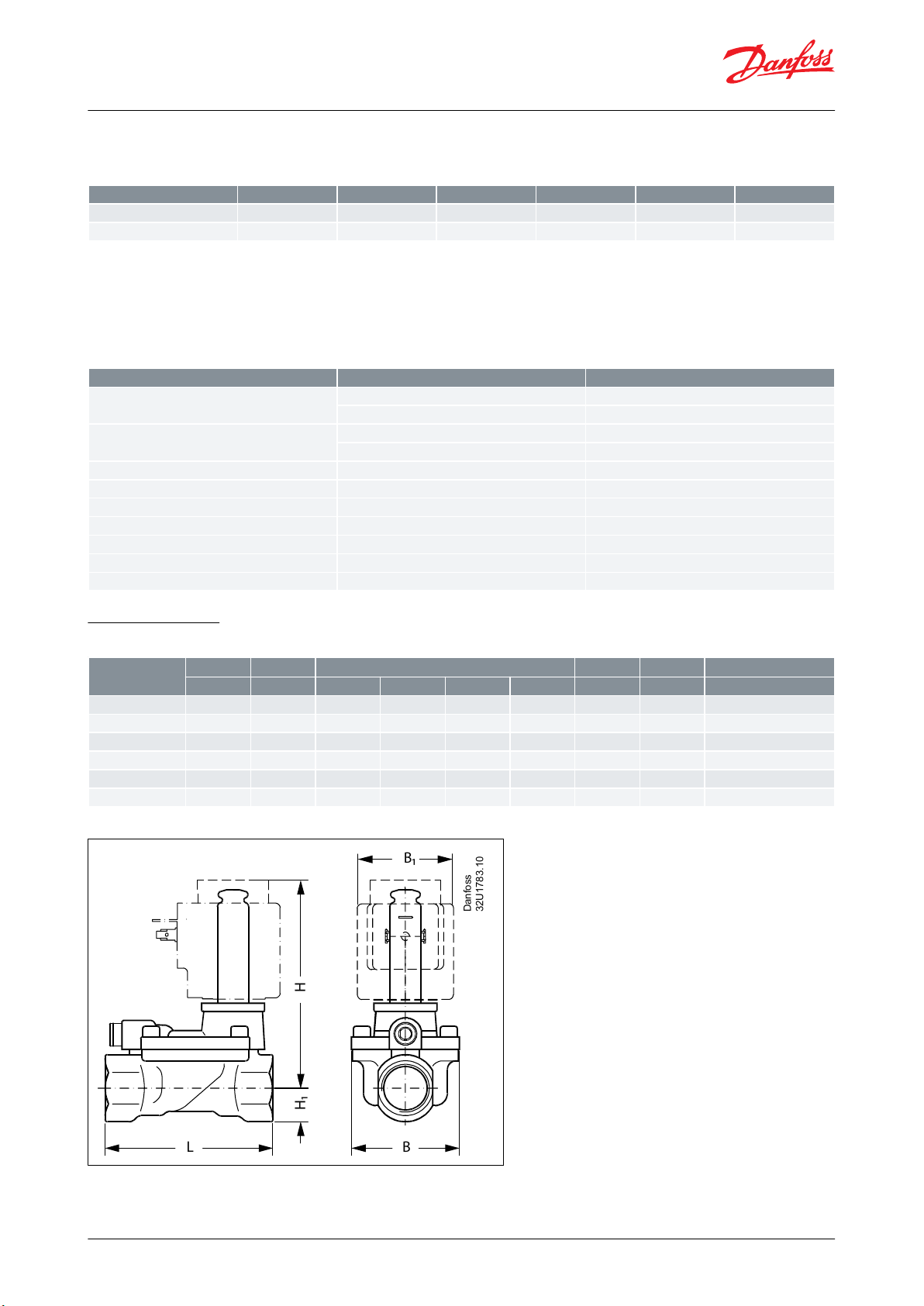

4.2 Mål og vægt

Tabel 5: Mål og vægt

Figur 9: Mål

© Danfoss | Climate Solutions | 2021.11 AI266333732850da-000501 | 8

EV220BW

EV220BW

EV228BW

EV228BW

maks. 15°

maks. 15°

maks. 15°

maks. 15°

Magnetventil, typer EV220BW og EV228BW

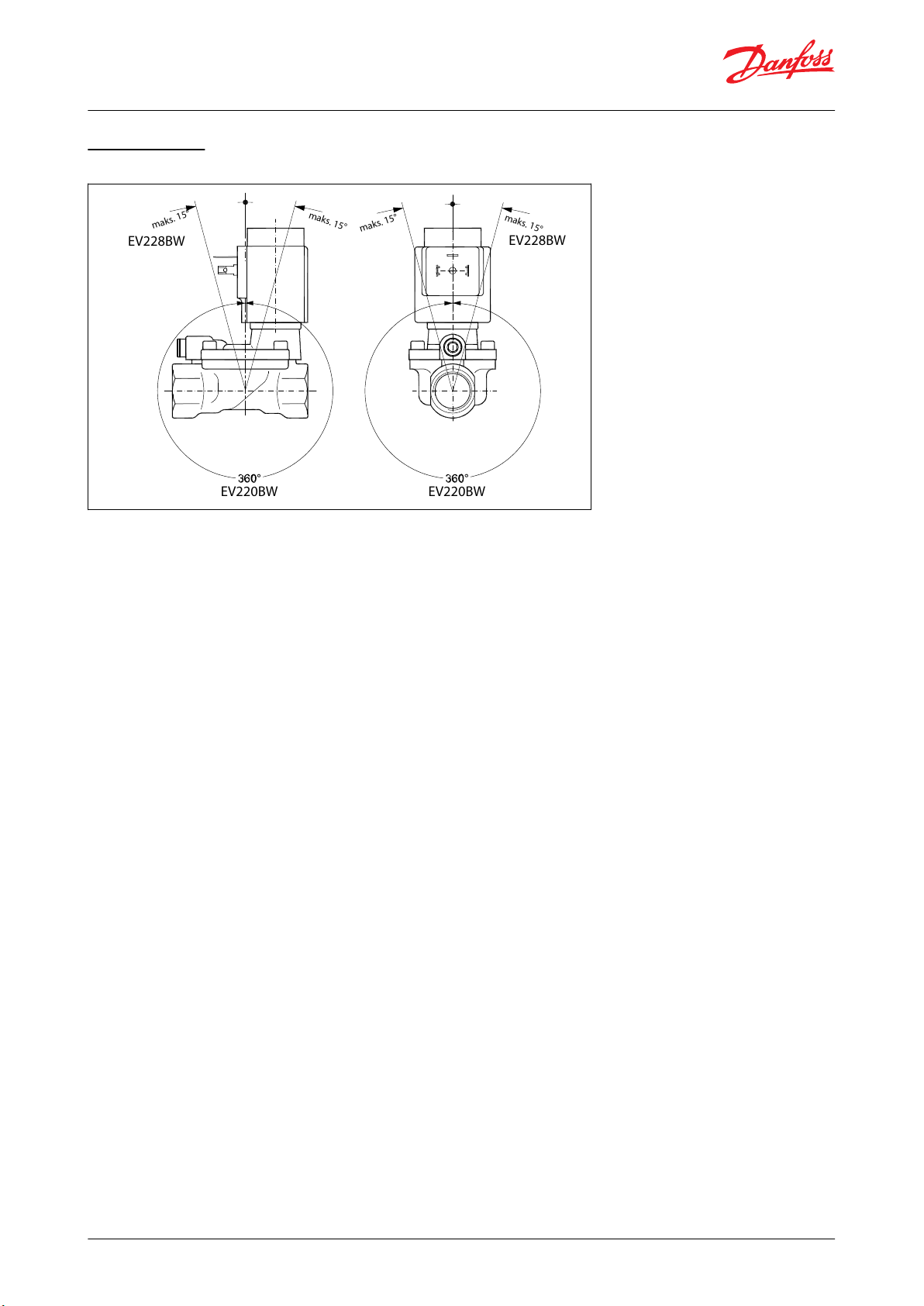

4.3 Montering

Figur 10: Monteringsvinkel

© Danfoss | Climate Solutions | 2021.11 AI266333732850da-000501 | 9

ISO228/1

-tilslutning
Dyse

Kv værdi

Ventilhusmateriale

Funktion

[mm]

[m3/h]

Eco-messing /

Rustfrit stål

EV220BW

EV228BWNCNO

UN

G1/2154

Eco messing

132U1500

132U1501

132U2400

Rustfrit stål

132U1580

132U1581

132U2401

G3/4208

Eco messing

132U2000

132U2001

132U2402

Rustfrit stål

132U2080

132U2081

132U2403

G1

25

11

Eco messing

132U2500

132U2501

132U2404

Rustfrit stål

132U2580

132U2581

132U2405

G11/43218

Eco messing

Rustfrit stål

132U3280

132U3281

132U2407

G11/24024

Eco messing

Rustfrit stål

132U4080

132U4081

132U2409

G2

50

40

Eco messing

Rustfrit stål

132U5080

132U5081

132U2411

Type

Omgivelses‐

temperatur

Forsyningss‐

pænding

Spændings

-variation

Frekvens

Styring

Eektforbrug

Bestillingsnr.

[° C]

[V]

[Hz]

[W]

[VA]

BB024AS

-40 – 80

24

-15 %, +10 %

50

NO, NC1119

018F7358

BB230AS

-40 – 80

220–230

-15 %, +10 %

50

NO, NC1119

018F7351

BB012DS

-40 – 50

12

±10 %

DC

NC, NO, UN

(Latching)

13

018F7396

BB024DS

-40 – 50

24

±10 %

DC

NC, NO, UN

(Latching)

16

018F7397

Magnetventil, typer EV220BW og EV228BW

5 Bestilling

5.1 Reservedelsprogram

Tabel 6: Eco messing og rustfrit stål, ventilhus NC, NO og UN

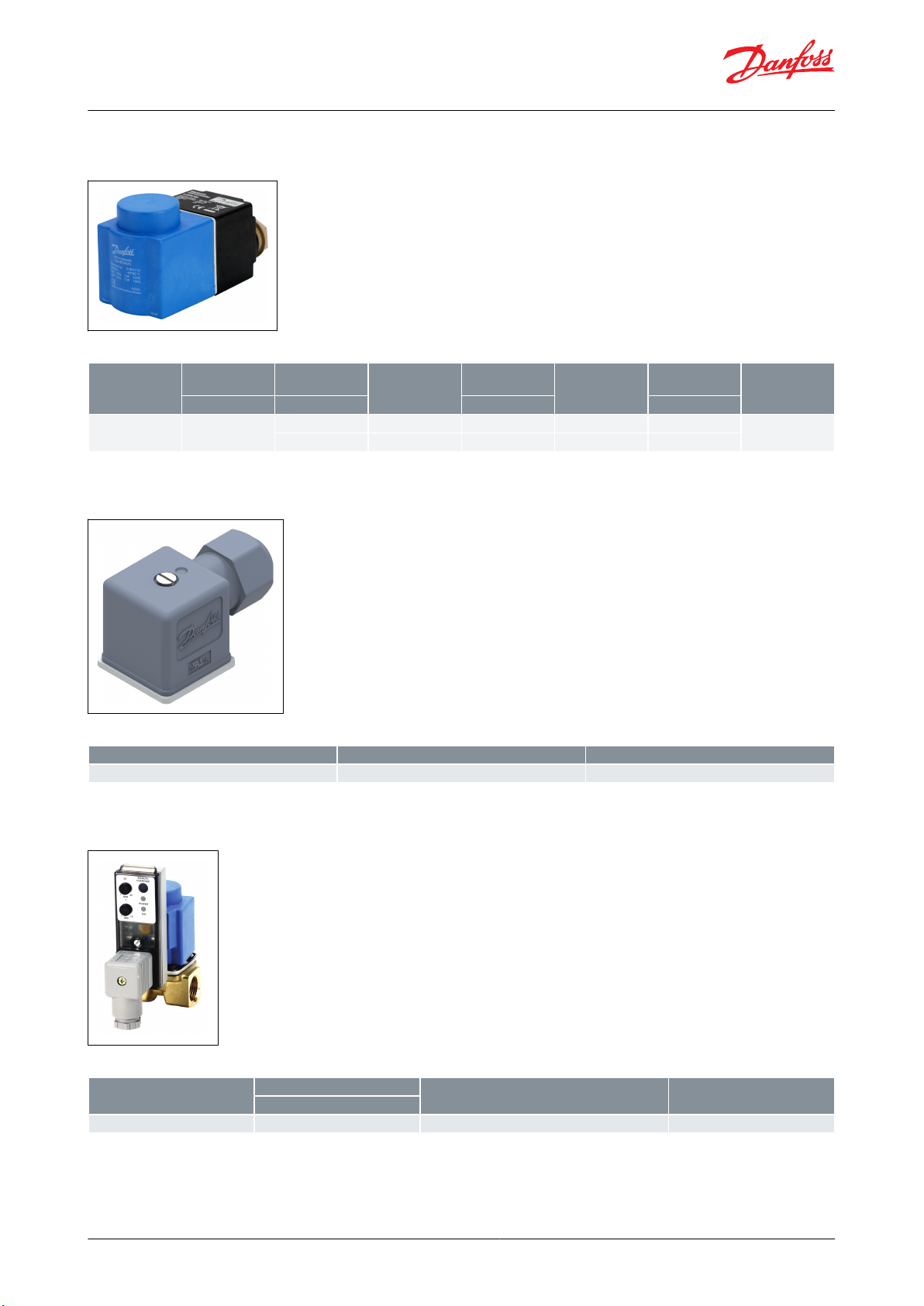

5.2 Tilbehør

Spole

BB/BY, højtydende spoler

Figur 11: BB/BY, højtydende spoler

Tabel 7: BB/BY, højtydende spoler

© Danfoss | Climate Solutions | 2021.11 AI266333732850da-000501 | 10

Type

Omgivelsestem‐

peratur

Forsyningss‐

pænding

Spændings

-variation

Frekvens

Styring

Eekt

-forbrug

Bestillingsnr.

[° C]

[V]

[Hz]

[W]

BE240CS

-25 – 55

208–240

±10 %

60

NC, NO

4

018F6783

208–240

±10 %

50

NC, NO

4

Kabelstikstørrelse

Beskrivelse

Bestillingsnr.

DIN 18

Kabelstik IP67

042N1256

Type

Spænding

Velegnet til spoletyper

Bestillingsnr.

[V]

BA024A

24–240

AL, AM, AS, AZ, BA, BD, BB

042N0185

Magnetventil, typer EV220BW og EV228BW

EEC og spoleregulator

Figur 12: EEC og spoleregulator

Tabel 8: Tekniske data

Kabelstik

Figur 13: Kabelstik

Tabel 9: Kabelstik

Universel elektronisk multi-timer, type ET 20 M

Figur 14: Type ET 20 M

Tabel 10: Type ET 20 M

© Danfoss | Climate Solutions | 2021.11 AI266333732850da-000501 | 11

1.

2.

3.

4.

5.

1.

2.

3.

4.

1.

2.

3.

4.

5.

1.

2.

3.

4.

5.

6.

Type

Aktuatorsæt NC

til EV220BW

Aktuatorsæt NO

til EV220BW

Aktuatorsæt UN

til EV228BW

Membransæt til

EV220/EV228BW

EV220/EV228BW DN 15

132U8080

132U8081

132U8082

132U8016

EV220/EV228BW DN 20

132U8080

132U8081

132U8082

132U8021

EV220/EV228BW DN 25

132U8080

132U8081

132U8082

132U8026

EV220/EV228BW DN 32

132U8080

132U8081

132U8082

132U8033

EV220/EV228BW DN 40

132U8080

132U8081

132U8082

132U8041

EV220/EV228BW DN 50

132U8080

132U8081

132U8082

132U8051

1

2

3

4

5

Danfoss

80Z894

Danfoss

80Z896

1

2

3

4

1

2

3

4

5

Danfoss

80Z894

1

2

3

4

5

6

Danfoss

32U1786_11_032U1071_RJA(1A)

O-ring
4 x skruer
Ankerrør
Anker med eder
O-ring

O-ring
4 x skruer
NO-enhed
O-ring

O-ring
4 x skruer
Ankerrør
Anker med eder
O-ring

4 x skruer
2 x o-ringe
Udligningsdyse

Lukkeeder

Membran
2 x o-ringe

Magnetventil, typer EV220BW og EV228BW

Reservedelsæt

Tabel 11: Reservedelssæt DN15-50 i EPDM og rustfrit stål

© Danfoss | Climate Solutions | 2021.11 AI266333732850da-000501 | 12

1002

CERTIFIERAD

356

DTI

Magnetventil, typer EV220BW og EV228BW

6 Certikater, erklæringer og godkendelser

6.1 Direktiver, godkendelser og certikater

I overensstemmelse med

• Lavspændingsdirektivet 2014/35/EU

• EN60730-1

• EN60730-2-8

• Trykregulativet 2014/68/EU

• RoHS-direktivet 2011/65/EU

6.2 Drikkevandsgodkendelser

Figur 15: Stigning

Ventiler er certiceret af RISE, bemyndiget organ 1002. Gyldig i Danmark og Sverige. I overensstemmelse med
Boverket-byggeregler (BBR 21, 2014-06-17), certikatnummer SCO155-18

Figur 16: SINTEF

Ventiler er certiceret af SINTEF. Gyldig i Norge. I overensstemmelse med NKB-produktregler nr. 13, pkt. 3.2–3.6:

• NT VVS 100, pkt. 6.4.2 & 6.4.8

• EN ISO 6509

Figur 17: DTI

Inspektion udført af DTI

Figur 18: ACS

Ventiler er certicerede af Carso i henhold til ACS' retningslinjer, Circulaire 2002/571.

Figur 19: PZH

Hygiejnecertikat B-BK-60210-1275/19. Udstedt af det polske nationale institut for oentlig sundhed (PZH).

Medieberørte materialer i overensstemmelse med 4MS (re medlemsstater; Tyskland, Holland, Frankrig og
Storbritannien), DVGW, KTW og W270.

© Danfoss | Climate Solutions | 2021.11 AI266333732850da-000501 | 13

7 Online support

Danfoss tilbyder et bredt udvalg af support sammen med vores produkter, herunder digital produktinformation,
software, mobilapps og ekspertvejledning. Se mulighederne nedenfor.

Danfoss Product Store

Danfoss Product Store er stedet, hvor du kan købe alt, hvad der har med produkter at gøre – uanset
hvor i verden du bender dig, eller hvilket område af køleindustrien du arbejder i. Få hurtig adgang til
vigtig information såsom produktspecikationer, bestillingsnumre, teknisk dokumentation,
certiceringer, tilbehør og meget mere.
Søg på store.danfoss.com.

Søg efter teknisk dokumentation

Søg efter den tekniske dokumentation, du har brug for til at få dit projekt op at køre. Få direkte
adgang til vores ocielle samling af datablade, certikater og erklæringer, manualer og vejledninger,
3D-modeller og tegninger, case-stories, brochurer og meget mere.

Begynd at søge nu på www.danfoss.com/en/service-and-support/documentation.

Danfoss Learning

Danfoss Learning er en gratis online læringsplatform. Den indeholder kurser og materialer, der er
specielt designet til at hjælpe ingeniører, installatører, serviceteknikere og grossister med bedre at
forstå de produkter, applikationer, brancheemner og tendenser, der vil hjælpe dig med at udføre dit
arbejde bedre.

Opret din Danfoss Learning-konto gratis på www.danfoss.com/en/service-and-support/learning.

Få lokal information og support

Lokale Danfoss-hjemmesider er de vigtigste kilder til hjælp og information om vores virksomhed og
produkter. Søg efter produkttilgængelighed, få de seneste regionale nyheder, eller kontakt en ekspert
i nærheden – alt sammen på dit eget sprog.

Find din lokale Danfoss-hjemmeside her: www.danfoss.com/en/choose-region.

Spare Parts

Få adgang til Danfoss' reservedels- og servicesætkatalog direkte fra din smartphone. Appen
indeholder et bredt udvalg af komponenter til air conditioning og køleapplikationer, som f.eks.
ventiler, ltre, pressostater og følere.

Download reservedelsappen gratis på www.danfoss.com/en/service-and-support/downloads.

Any information, including, but not limited to information on selection of product, its application or use, product design, weight, dimensions, capacity or any other
technical data in product manuals, catalogues descriptions, advertisements, etc. and whether made available in writing, orally, electronically, online or via download,
shall be considered informative, and is only binding if and to the extent, explicit reference is made in a quotation or order conrmation. Danfoss cannot accept any
responsibility for possible errors in catalogues, brochures, videos and other material. Danfoss reserves the right to alter its products without notice. This also applies to
products ordered but not delivered provided that such alterations can be made without changes to form, t or function of the product. All trademarks in this material
are property of Danfoss A/S or Danfoss group companies. Danfoss and the Danfoss logo are trademarks of Danfoss A/S. All rights reserved.

© Danfoss | Climate Solutions | 2021.11 AI266333732850da-000501 | 14
