Karta katalogowa
Zawory elektromagnetyczne 2/2-drożne z serwosterowaniem
Typ EV220B 65-100
Zawory elektromagnetyczne typu EV220B 65-100
przystosowane są do pracy w wymagających
aplikacjach, w których występują duże
natężenia przepływu.
Zawory EV220B 65-100 z powodzeniem
mogą być stosowane jako zawory odcinające,
zawory pierwszeństwa w instalacjach
przeciwpożarowych.
Długą oraz bezawaryjną pracę zapewnia
konstrukcja zaprojektowana pod kątem
minimalizacji uderzeń hydraulicznych
oraz wbudowany filtr układu pilotowego.
Charakterystyka y Do wody oraz innych podobnych
cieczy obojętnych
y Współczynnik Kv (dla wody): 50 – 130 m³/h
y Temperatura otoczenia: maks. 80°C
y Dopuszczalne ciśnienie różnicowe:
maks. 10 bar
y Lepkość: maks. 50 cSt
y Stopień ochrony cewki: do IP67
y Przyłącze kołnierzowe: 2 1/2, 3 lub 4”
y Minimalizacja uderzeń hydraulicznych
y Wbudowany filtr wewnętrzny do ochrony
układu pilotowego
y Materiał uszczelnień: EPDM i NBR
© Danfoss | DCS (sb) | 2020.08
AI243586443728pl-000801| 1
Karta katalogowa | Zawory elektromagnetyczne typu EV220B 65-100
ON
OFF
24h
EV220B 65-100
Korpus zaworu z przyłączem
kołnierzowym
Dane techniczne
Przyłącze
ISO 228/1
Materiał
uszczelnień
Gniazdo
[mm]
Wartość kv
[m³/h]
Dopuszczalne
ciśnienie różnicowe
[bar]
Temperatura
medium
[°C]
Numer
katalogowy
2 ½ EPDM 65 50 0,25 – 10 -25 – 90 016D6065
2 ½ NBR 65 50 0,25 – 10 -25 – 90 016D3330
3 EPDM 80 75 0,25 – 10 -25 – 90 016D6080
3 NBR 80 75 0,25 – 10 -25 – 90 016D3331
4
1
) Sugerujemy użycie filtra przed zaworem. Zalecany filtr o wielkości oczka 50 (297 µm).
2
) W instalacjach wodnych zalecamy zmianę stanu zaworu raz na 24 godziny. Minimalizuje to ryzyko zablokowania zaworu
ze względu na osadzanie się węglanu wapnia, cynku lub tlenku żelaza, które mogą znajdować się w wodzie.
3
) Aby zminimalizować osadzanie się kamienia i powstawania korozji zaleca się, aby woda płynąca przez zawór miała
następujące parametry:
- Twardość 6–18°dH, aby zapobiec osadzaniu się kamienia (osady kredowe/wapienne)
- Przewodność 50 – 800 µS/cm, aby zapobiec korozji i odcynkowaniu mosiądzu
- Dla wody o temperaturze powyżej 25°C zaleca się unikanie długotrwałego braku przepływu przez zawór.
Pozwala to na uniknięcie korozji i odcynkowania.
EPDM 100
130
WŁ.
WYŁ.
0,25 – 10 -25 – 90
016D6100
Typ EV220B 65 EV220B 80 EV220B 100
Czas otwierania [s] 1)
Czas zamykania [s] 1)
1)
Podane czasy są orientacyjne i odnoszą się do wody.
5 5 5
7 15 29
Typ EV220B 65 – EV220B 100
Montaż Wymagany montaż w pozycji poziomej z cewką skierowaną ku górze (patrz strona 5)
Maks. ciśnienie próbne 15 bar
Temperatura otoczenia Maks. 80°C
Lepkość Maks. 50 cSt
Materiały
Korpus zaworu Żeliwo Nr 0.6020
Zwora Stal nierdzewna Nr 1.4105/AISI 430L
Tuleja zwory Stal nierdzewna Nr 1.4306/AISI 304L
Sprężyny Stal nierdzewna Nr 1.4310/AISI 301
Otwór pilotowy Mosiądz –
Pierścień Miedź –
Wersja EPDM NBR, Centellen WS3820, PTFE, EPDM, CR –
Wersja NBR NBR, Centellen WS3820, PTFE –
Media
Wersja EPDM Woda pitna, glikol –
Wersja NBR Woda technologiczna, olej –
© Danfoss | DCS (sb) | 2020.08
AI243586443728pl-000801| 2
1
Karta katalogowa | Zawory elektromagnetyczne typu EV220B 65-100
Zasada działania
7
2
3
4
1. Zwora
2. Sprężyna zamykająca
w układzie pilotowym
3. Płytka zaworu
4. Otwór pilotowy
5. Tłok
6. Gniazdo zaworu
7. Cewka
8. Otwór wyrównawczy
8
Brak napięcia na cewce (zawór zamknięty):
Po odłączeniu napięcia od cewki (7), w wyniku
działania sprężyny (2), zwora znajduje się w dolnym
położeniu, a zamontowana do niej płytka zaworu
(3) jest dociskana do otworu pilotowego (4).
Przez otwór wyrównawczy (8) medium dostaje
się nad tłok (5), powodując wyrównanie ciśnienia
nad i pod tłokiem. W rezultacie przepływ przez
otwór główny (6) zostaje zamknięty.
Zawór pozostanie w stanie zamkniętym tak długo,
jak do cewki nie będzie podłączone napięcie
elektryczne.
5
6
Napięcie podane na cewkę (zawór otwarty):
Podłączenie napięcia do cewki (7) powoduje
uniesienie się zwory i otwarcie przepływu przez
otwór pilotowy (4). Ponieważ średnica otworu
pilotowego jest większa niż średnica otworu
wyrównawczego (8), ciśnienie medium nad
tłokiem (5) maleje, co powoduje jego uniesienie
się, a w konsekwencji pełne otwarcie przepływu
przez otwór główny (6).
Zawór będzie w pełni otwarty tak długo, jak
ciśnienie różnicowe na zaworze będzie większe
niż wymagane dla danego typu zaworu ciśnienie
minimalne i tak długo, jak do cewki będzie
podłączone napięcie.
© Danfoss | DCS (sb) | 2020.08
AI243586443728pl-000801| 3
Karta katalogowa | Zawory elektromagnetyczne typu EV220B 65-100
Cewki do zaworów EV220B
Cewka Typ Pobór mocy Stopień ochrony Charakterystyka
Akcesoria:
Wtyk do cewek typu BB
BB, clip-on (zatrzask)
BE, clip-on (zatrzask)
BG, clip-on (zatrzask)
Opis Numer katalogowy
GDM 2011 (szary) zgodny z normą DIN 43650-A PG11 042N0156
11 W AC
14-16 W DC
11-12 W AC
15-16 W DC
11-15 W AC
16-20 W DC
IP00
ze stykami płaskimi
IP67 Z puszką przyłączeniową
IP67 Z puszką przyłączeniową
IP20 z nasadką ochronną,
IP65 z wtykiem kablowym
042N0156
Zestaw dwóch
przeciwkołnierzy
Układ ręcznego otwierania,
zmiana stanu za pomocą
dźwigni
© Danfoss | DCS (sb) | 2020.08
Przyłącze Zastosowanie Numer katalogowy
2 ½, do wspawania, typ 11 zgodnie z normą DIN EN 1092-1 EV220B 65 027N3065
3, do wspawania, typ 11 zgodnie z normą DIN EN 1092-1 EV220B 80 027N3080
4, do wspawania, typ 11 zgodnie z normą DIN EN 1092-1 EV220B 100 027N3100
Materiał uszczelnień Opis Numer katalogowy
EPDM
Układ ręcznego otwierania, do ręcznego otwierania
zaworów, np. w przypadku braku zasilania.
Uwaga: Wysokość zaworu zwiększa się o 16 mm
032U7390
AI243586443728pl-000801| 4
H
D
Karta katalogowa | Zawory elektromagnetyczne typu EV220B 65-100
Wymiary i masa
Wymogi instalacyjne
Typ
L
[mm]
L
1
[mm]
Wymagane
min. L2*
(mm)
B1 [mm], typ
cewki
BB/BE BG
ø D
[mm]
H
[mm]
Masa
H
1
2
bez cewki
[mm]
[kg]
Wymagana
min. średnica
wewnętrzna rury
EV220B 65 320 224 300 46 66 185 85 185 24 65
EV220B 80 370 265 350 46 66 200 93 215 34 80
EV220B 100 430 315 400 46 66 220 103 240 44 100
70
min.
d
100
min. L2min. L2
min.
L1
L
* Aby uniknąć problemów z zamykaniem zaworu spowodowanych przepływem turbulentnym,
wymagane są proste odcinki rur przed i za zaworem
** Wymagany jest taki sam rozmiar rury w całej instalacji, o takiej samej lub większej średnicy
wewnętrznej jak otwór gniazda zaworu 65/80/100 mm
d** (mm)
2
1
H
Pozycja montażu
MAKS. 5º
M
°
5
MAKS. 5º
5
X
°
A
M
A
X
MAKS. 5º
°
5
MAKS. 5º
5
°
X
A
M
M
A
X
© Danfoss | DCS (sb) | 2020.08
AI243586443728pl-000801| 5
n
Karta katalogowa | Zawory elektromagnetyczne typu EV220B 65-100
Przykładowy schemat
instalacji
Źródło
Water
wody
supply
1
2
Instalacja
Applicatio
Nr Część
1 Filtr
Zawór odcinający,
2
3
4
dopływ wody
Zawór odcinający,
spust
Zawór odcinający,
wypływ
Wykresy przepustowości
dla EV220B 65–100
Przykład:
Przepływ EV220B 65 dla wody
przy ciśnieniu różnicowym
4 bar wynosi ok. 100 m³/h
Zalecany zakres pracy:
Szary obszar, różnica ciśnień 1–6 bar.
A
A
4
3
Spust
Test
reservoir
x
∆
© Danfoss | DCS (sb) | 2020.08
AI243586443728pl-000801| 6
Karta katalogowa | Zawory elektromagnetyczne typu EV220B 65-100
Okresowa konserwacja/przegląd
Zalecana konserwacja/przegląd zaworu co 6–12 miesięcy.
Przed rozpoczęciem konserwacji/przeglądu upewnić się, że:
- Cewka jest odłączona od zasilania.
- Instalacja/zawór elektromagnetyczny nie znajdują się pod ciśnieniem. W razie potrzeby zamknąć zawory odcinające po obu stronach
zaworu EV220B.
- Upewnić się, że żadna z pomp, które znajdują się przed zaworem nie zostanie uruchomiona przez sterownik lub regulator ciśnienia.
- Po zakończeniu czyszczenia i serwisowania, w razie potrzeby przy użyciu zestawu części zamiennych Danfoss, wymagane jest
nasmarowanie tłoka cienką warstwą środka smarnego dołączonego do zestawu części zamiennych.
Częstotliwość i rodzaj prac konserwacyjnych zależą w dużej mierze od instalacji, rodzaju oraz parametrów medium płynącego
przez zawór. Zanieczyszczenia mechaniczne, żelazo i nadmierna mineralizacja mogą powodować problemy z działaniem zaworu.
Wszystkie prace konserwacyjne i naprawcze muszą być wykonywane przez przeszkolony personel zaznajomiony z działaniem instalacji.
W przypadku istotnych widocznych zanieczyszczeń na filtrze oraz innych elementach wewnątrz zaworu, częstotliwość kontroli
powinna zostać zwiększona.
© Danfoss | DCS (sb) | 2020.08
AI243586443728pl-000801| 7

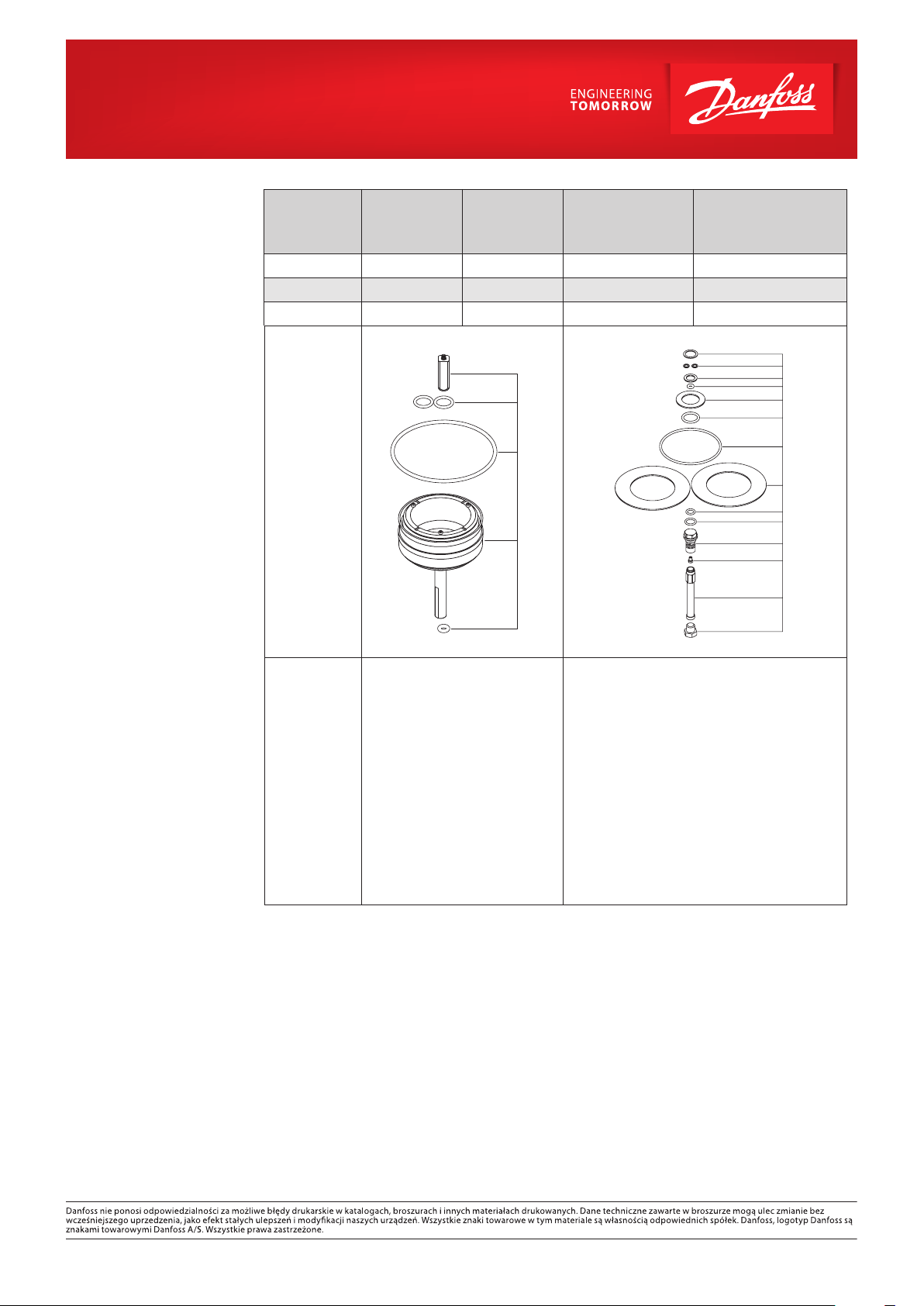

Zestaw części zamiennych
1
13
Typ
Zestaw
EPDM
Zestaw
NBR
EV220B 65 016D0078 016D0095
EV220B 80 016D0079 016D0096
EV220B 100
016D0080 –
1
2
Zestaw
uszczelek,
EPDM
Zestaw uszczelek,
NBR
016D0075 016D0084
016D0076 016D0085
016D0077
016D0086
2
3
4
5
6
4
5
1. Zwora + sprężyna
2. 2x O-ring
3. O-ring
4. Tłok z uszczelkami tłoka
5. O-ring
1. Uszczelka
2. 2x uszczelnienie
3. Uszczelnienie
4. O-ring
5. Uszczelka gumowa
6. O-ring
7. O-ring
8. 2x uszczelka
9. O-ring
10. O-ring
11. Uchwyt filtra
12. Gniazdo
13. Filtr
14. Korek spustowy
Szczegółowe wytyczne znajdują się w instrukcji zaworów EV220B 65-100
7
8
9
10
11
12
14
© Danfoss | DCS (sb) | 2020.08
AI243586443728pl-000801| 8
