Karta katalogowa
Zawory elektromagnetyczne 2/2-drożne z serwosterowaniem
Typu EV220B 15 – EV220B 50
Seria EV220B 15 – EV220B 50 to uniwersalne
2/2-drożne zawory elektromagnetyczne z
serwosterowaniem. Korpus zaworu wykonany z
mosiądzu, mosiądzu DZR odpornego na korozję
selektywną lub stali nierdzewnej zapewnia
poprawną pracę zaworu w różnych instalacjach.
Wbudowany filtr wewnętrzny do ochrony układu
pilotowego,
zaworu oraz stopień
gwarantują doskonałe działanie nawet
i niesprzyjających warunkach.
możliwość zmiany czasu zamykania
ochrony cewki do IP67
w trudnych
Charakterystyka:
y Do wody, pary, oleju, sprężonego powietrza
i gazów
y Współczynnik Kv: 1,3-160 m³/h
y Dopuszczalne ciśnienie różnicowe: 0,3-16 bar
y Temperatura medium: od -30 °C do 140 °C
y Temperatura otoczenia: do 80 °C
y Stopień ochrony cewki: do IP67
y Przyłącze: od G ½ do G 2
y DN 15–50
y Lepkość medium: maks. 50 cSt
y Tłumienie uderzeń hydraulicznych
y Wbudowany filtr wewnętrzny do ochrony
układu pilotowego
y Możliwość zmiany czasu otwierania i
zamykania
y Do cieczy i gazów neutralnych wersja EV220B
NC lub NO z mosiądzu
y Do cieczy, gazów neutralnych i lekko
agresywnych wersja EV220BD NC z mosiądzu
DZR odpornego na korozję selektywną
y Do cieczy i gazów neutralnych i agresywnych
wersja EV220BSS NC ze stali nierdzewnej
y Dostępne również z gwintem NPT
© Danfoss | DCS (az) | 2017.06
IC.PD.200.3D.49 | 1
Karta katalogowa | Zawory elektromagnetyczne typu EV220B 15–5
Korpus zaworu
wykonany z mosiądzu,
funkcja NC
Przyłącze
ISO228/1
G ½
G ¾
G 1
G 1 ¼
G 1 ½
G 2
1)
EPDM - uszczelnienie do wody, glikolu (od -30 °C do +120 °C) i pary niskociśnieniowej (+140 °C / 4 bary).
2)
NBR - uszczelnienie do wody, oleju i powietrza (od -10 °C do +90 °C).
3)
FKM - uszczelnienie do oleju i powietrza (od 0 °C do +100 °C), dla wody (maks. +60 °C).
4)
Para niskociśnieniowa, 4 bary: maks. +140 °C.
Materiał
uszczelnień Gniazdo
1)
EPDM
NBR
FKM
EPDM
NBR
FKM
EPDM
NBR
FKM
EPDM
NBR
FKM
EPDM
NBR
FKM
EPDM
NBR
FKM
2)
3)
1)
2)
3)
1)
2)
3)
1)
2)
3)
1)
2)
3)
1)
2)
3)
15 4 0.3–16 -30–120
15 4 0.3–16 -10–90 032U7170
15 4 0.3–10 0–100
20 8 0.3–16 -30–120
20 7,5 0.3–16 -10–90 032U7171
20 8 0.3–10 0–100
25 11 0.3–16 -30–120
25 11 0.3–16 -10–90 032U7172
25 11 0.3–10 0–100
32 18 0.3–16 -30–120
32 18 0.3–16 -10–90 032U7173
32 18 0.3–10 0–100
40 24 0.3–16 -30–120
40 24 0.3–16 -10–90 032U7174
40 24 0.3–10 0–100
50 40 0.3–16 -30–120
50 40 0.3–16 -10–90 032U7175
50 40 0.3–10 0–100
Kv
[m³/h]
Ciśnienie różnicowe
min. – maks.6) [bar]
Temperatura medium
min. – maks. [°C] Numer katalogowy
4)
5)
4)
5)
4)
5)
4)
5)
4)
5)
4)
5)
032U7115
032U7116
032U7120
032U7121
032U7125
032U7126
032U7132
032U7133
032U7140
032U7141
032U7150
032U7151
Dla cewek BA AC/DC i BB/BE DC: maks. +100 °C.
Dla cewek BO i BP: maks. +90 °C.
5)
Dla wody maks. +60 °C.
Dla cewek BO i BP: maks. +90 °C.
6)
Dla cieczy maks. 10 barów (NO).
7)
W instalacji wodnych zalecamy zmianę stanu zaworu raz na 24 godziny. Minimalizuje to ryzyko zablokowania zaworu ze względu na
osadzanie się węglanu wapnia, cynku lub tlenek żelaza, które znajdują się w wodzie.
Korpus zaworu wykonany
z mosiądzu, funkcja NO
Przyłącze
ISO228/1
G ½
G ¾
G 1
G 1 ¼
G 1 ½
G 2
1)
EPDM - uszczelnienie do wody, glikolu (od -30 °C do +120 °C) i pary niskociśnieniowej (+140 °C / 4 bary).
2)
NBR - uszczelnienie do wody, oleju i powietrza (od -10 °C do +90 °C).
3)
FKM - uszczelnienie do oleju i powietrza (od 0 °C do +100 °C), dla wody (maks. +60 °C).
4)
Para niskociśnieniowa, 4 bary: maks. +140 °C.
Materiał
uszczelnień Gniazdo
1)
EPDM
NBR
FKM
EPDM
NBR
FKM
EPDM
NBR
FKM
EPDM
NBR
FKM
EPDM
NBR
FKM
EPDM
NBR
FKM
2)
3)
2)
3)
2)
3)
2)
3)
2)
3)
2)
3)
15 4 0.3–16 -30–120
15 4 0.3–16 -10–90 032U7180
15 4 0.3–10 0–100
1)
20 8 0.3–16 -30–120
20 7,5 0.3–16 -10–90 032U7181
20 8 0.3–10 0–100
1)
25 11 0.3–16 -30–120
25 11 0.3–16 -10–90 032U7182
25 11 0.3–10 0–100
1)
32 18 0.3–16 -30–120
32 18 0.3–16 -10–90 032U7183
32 18 0.3–10 0–100
1)
40 24 0.3–10 -30–120
40 24 0.3–10 -10–90 032U7184
40 24 0.3–10 0–100
1)
50 40 0.3–10 -30–120
50 40 0.3–10 -10–90 032U7185
50 40 0.3–10 0–100
Kv
[m³/h]
Ciśnienie różnicowe
min. – maks.6) [bar]
Temperatura medium
min. – maks. [°C] Numer katalogowy
4)
5)
4)
5)
4)
5)
4)
5)
4)
5)
4)
5)
032U7117
032U7118
032U7122
032U7123
032U7127
032U7128
032U7134
032U7135
032U7142
032U7143
032U7152
032U7153
Dla cewek BA AC/DC i BB/BE DC: maks. +100 °C.
Dla cewek BO i BP: maks. +90 °C.
5)
Dla wody maks. +60 °C.
Dla cewek BO i BP: maks. +90 °C.
6)
Dla cieczy maks. 10 barów (NO).
7)
W instalacji wodnych zalecamy zmianę stanu zaworu raz na 24 godziny. Minimalizuje to ryzyko zablokowania zaworu ze względu na
osadzanie się węglanu wapnia, cynku lub tlenek żelaza, które znajdują się w wodzie.
© Danfoss | DCS (az) | 2017.06
IC.PD.200.3D.49 | 2
Karta katalogowa | Zawory elektromagnetyczne typu EV220B 15–5
Dane techniczne, korpus
zaworu wykonany z
mosiądzu, NC i NO
Typ EV220B 15B EV220B 20B EV220B 25B EV220B 32B EV220B 40B EV220B 50B
Czas otwierania [ms]
Czas zamykania [ms]
1)
Podane czasy są orientacyjne i odnoszą się do wody. Dokładne czasy otwierania i zamykania zaworów zależą od rodzaju i ciśnienia
medium. Czasy otwierania i zamykania mogą być zmienione poprzez wymianę otworu wyrównawczego.
Montaż Położenie dowolne - w celu przeciwdziałania osadzaniu się zanieczyszczeń zaleca się montaż w pozycji
Maks. ciśnienie testowe 25 bar
Lepkość
Materiały
1)
1)
40 40 300 1000 1500 5000
350 1000 1000 2500 4000 10000
poziomej z cewką skierowaną ku górze.
Maks. 50 cSt
Korpus zaworu Mosiądz W.no. 2.0402
Zwora Stal nierdzewna W.no. 1.4105 / AISI 430 FR
Tuleja zwory Stal nierdzewna W.no. 1.4306 / AISI 304 L
Ogranicznik zwory Stal nierdzewna W.no. 1.4105 / AISI 430 FR
Sprężyny Stal nierdzewna W.no. 1.4310 / AISI 301
O-ringi EPDM, FKM lub NBR
Płytka zaworu EPDM, FKM lub NBR
Membrana EPDM, FKM lub NBR
© Danfoss | DCS (az) | 2017.06
IC.PD.200.3D.49 | 3
Karta katalogowa | Zawory elektromagnetyczne typu EV220B 15–5
Korpus wykonany z
mosiądzu DZR, funkcja
NC
Dane techniczne, korpus
wykonany z mosiądzu
DZR, funkcja NC
Przyłącze
ISO228/1
G ½
G ¾
G 1
G 1 ¼
G 1 ½
G 2
1)
EPDM - uszczelnienie do wody, glikolu (od -30 °C do +120 °C) i pary niskociśnieniowej (+140 °C / 4 bary).
2)
Para niskociśnieniowa, 4 bary: maks. +140 °C.
Materiał
uszczelnień
)
1
EPDM
Gniazdo
[mm]
15
20
25
32
40
50
Kv
[m³/h]
4
8
11
18
24
40
we min. – maks.
[bar]
0.3-16 -30–120
Ciśnienie różnico-
Temperatura
medium min. –
maks. [°C ] Numer katalogowy
032U5815
032U5820
2)
032U5825
032U5832
032U5840
032U5850
Dla cewek BA AC/DC i BB/BE DC: maks. +100 °C.
Dla cewek BO i BP: maks. +90 °C.
3)
W instalacji wodnych zalecamy zmianę stanu zaworu raz na 24 godziny. Minimalizuje to ryzyko zablokowania zaworu ze względu
na osadzanie się węglanu wapnia, cynku lub tlenek żelaza, które znajdują się w wodzie.
Typ EV220B 15BD EV220B 20BD EV220B 25BD EV220B 32BD EV220B 40BD EV220B 50BD
Czas otwierania [ms]
Czas zamykania [ms]
1)
Podane czasy są orientacyjne i odnoszą się do wody. Dokładne czasy otwierania i zamykania zaworów zależą od rodzaju i ciśnienia
medium. Czasy otwierania i zamykania mogą być zmienione poprzez wymianę otworu wyrównawczego.
1)
1)
40 40 300 1000 1500 5000
350 1000 1000 2500 4000 10000
Montaż Położenie dowolne - w celu przeciwdziałania osadzaniu się zanieczyszczeń zaleca się montaż w pozycji
poziomej z cewką skierowaną ku górze.
Maks. ciśnienie testowe 25 bar
Lepkość
Maks. 50 cSt
Korpus zaworu Mosiądz DZR CuZn36Pb2As / CZ132
Zwora Stal nierdzewna W.no. 1.4105 / AISI 430 FR
Tuleja zwory Stal nierdzewna W.no. 1.4306 / AISI 304 L
Ogranicznik zwory Stal nierdzewna W.no. 1.4105 / AISI 430 FR
Materiały
Sprężyny Stal nierdzewna W.no. 1.4310 / AISI 301
Gniazdo Stal nierdzewna W.no. 1.4404 / AISI 316L
Gniazdo zaworu Stal nierdzewna W.no. 1.4404 / AISI 316L
O-ringi EPDM
Płytka zaworu EPDM
Membrana EPDM
© Danfoss | DCS (az) | 2017.06
IC.PD.200.3D.49 | 4

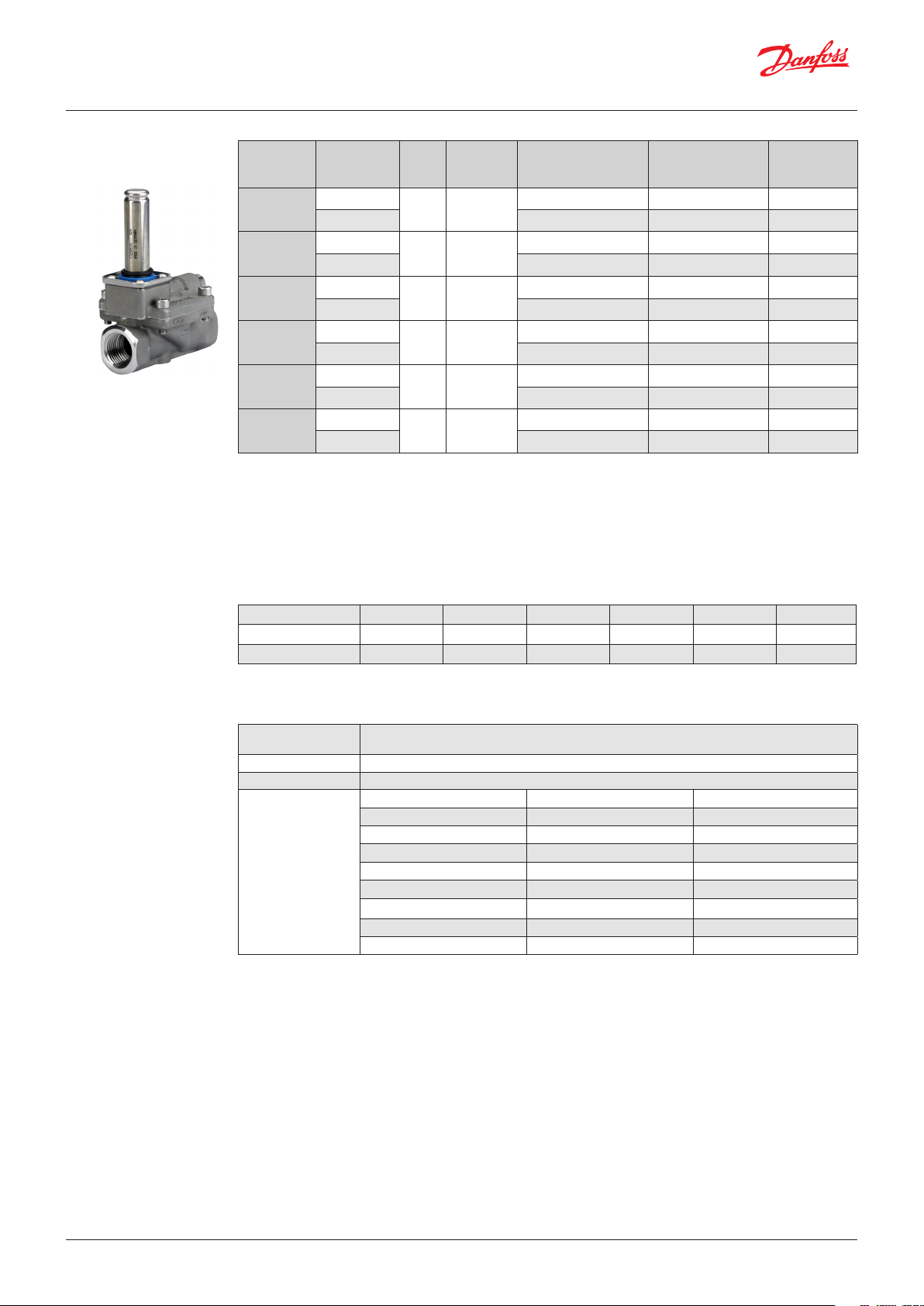

Karta katalogowa | Zawory elektromagnetyczne typu EV220B 15–5
Korpus wykonany ze
stali nierdzewnej,
funkcja NC
Przyłącze
ISO228/1
G ½
G ¾
G 1
G 1 ¼
G 1 ½
G 2
1)
EPDM - uszczelnienie do wody, glikolu (od -30 °C do +120 °C) i pary niskociśnieniowej (+140 °C / 4 bary).
2)
FKM - uszczelnienie do oleju i powietrza (od 0 °C do +100 °C), dla wody (maks. +60 °C).
3)
Para niskociśnieniowa, 4 bary: maks. +140 °C.
Materiał
uszczelnień
1)
EPDM
2)
FKM
1)
EPDM
2)
FKM
1)
EPDM
2)
FKM
1)
EPDM
2)
FKM
1)
EPDM
2)
FKM
1)
EPDM
2)
FKM
do
[mm]
15 4
20
25
32 18
40 24
50 40
Kv
[m³/h]
8
11
Ciśnienie różnicowe
min. – maks. [bar]
0.3–16 -30–120
0.3–10 0–100
0.3–16 -30–120
0.3–10 0–100
0.3–16 -30–120
0.3–10 0–100
0.3–16 -30–120
0.3–10 0–100
0.3–16 -30–120
0.3–10 0–100
0.3–16 -30–120
0.3–10 0–100
Temperatura medium
min. – maks. [°C]
3)
4)
3)
4)
3)
4)
3)
4)
3)
4)
3)
4)
katalogowy
032U8500
032U8506
032U8501
032U8507
032U8502
032U8508
032U8503
032U8509
032U8504
032U8510
032U8505
032U8511
Dla cewek BA AC/DC i BB/BE DC: maks. +100 °C.
Gniaz-
Dla cewek BO i BP: maks. +90 °C.
4)
Dla wody: maks. +60 °C.
Dla cewek BO i BP: maks. +90 °C.
5)
W instalacji wodnych zalecamy zmianę stanu zaworu raz na 24 godziny. Minimalizuje to ryzyko zablokowania zaworu ze względu
na osadzanie się węglanu wapnia, cynku lub tlenek żelaza, które znajdują się w wodzie.
Numer
Dane techniczne, korpus
zaworu ze stali
nierdzewnej, funkcja NC
Typ EV220B 15SS EV220B 20SS EV220B 25SS EV220B 32SS EV220B 40SS EV220B50 SS
Czas otwierania [ms] 1) 40 40 300 1000 1500 5000
Czas zamykania [ms]
1)
Podane czasy są orientacyjne i odnoszą się do wody. Dokładne czasy otwierania i zamykania zaworów zależą od rodzaju i ciśnienia
1)
350 1000 1000 2500 4000 10000
medium. Czasy otwierania i zamykania mogą być zmienione poprzez wymianę otworu wyrównawczego.
Montaż Położenie dowolne - w celu przeciwdziałania osadzaniu się zanieczyszczeń zaleca się montaż w pozycji
poziomej z cewką skierowaną ku górze.
Maks. ciśnienie testowe 25 bar
Lepkość Maks. 50 cSt
Korpus zaworu Stal nierdzewna W.no. 1.4581 / AISI 318
Zwora Stal nierdzewna W.no. 1.4105 / AISI 430 FR
Tuleja zwory Stal nierdzewna W.no. 1.4306 / AISI 304 L
Ogranicznik zwory Stal nierdzewna W.no. 1.4105 / AISI 430 FR
Materiały
Sprężyny Stal nierdzewna W.no. 1.4310 / AISI 301
Gniazdo Stal nierdzewna W.no. 1.4404 / AISI316L
O-ringi EPDM lub FKM
Płytka zaworu EPDM lub FKM
Membrana EPDM lub FKM
© Danfoss | DCS (az) | 2017.06
IC.PD.200.3D.49 | 5
Danfoss
32U1784.10
Karta katalogowa | Zawory elektromagnetyczne typu EV220B 15–5
Wymiary i masa
Wymiary
B1 mm / typ cewki
Typ
EV220B 15 80.0 52.0 32 46 68 45 99 15.0
EV220B 20 90.0 58.0 32 46 68 45 103 18.0
EV220B 25 109.0 70.0 32 46 68 45 113 22.0
EV220B 32 120.0 82.0 32 46 68 45 120 27.0
EV220B 40 130.0 95.0 32 46 68 45 129 32.0
EV220B 50 162.0 113.0 32 46 68 45 135 37.0
L
[mm]
B
[mm]
H
[mm]
H
[mm]
1
Danfoss
32U1783.10
Masa
zaworu bez
cewki [kg]BA BB/BE BG/BO BP
0.7
0.9
1.3
2.0
3.0
4.8
Pozycja montażu
© Danfoss | DCS (az) | 2017.06
IC.PD.200.3D.49 | 6
Karta katalogowa | Zawory elektromagnetyczne typu EV220B 15–5

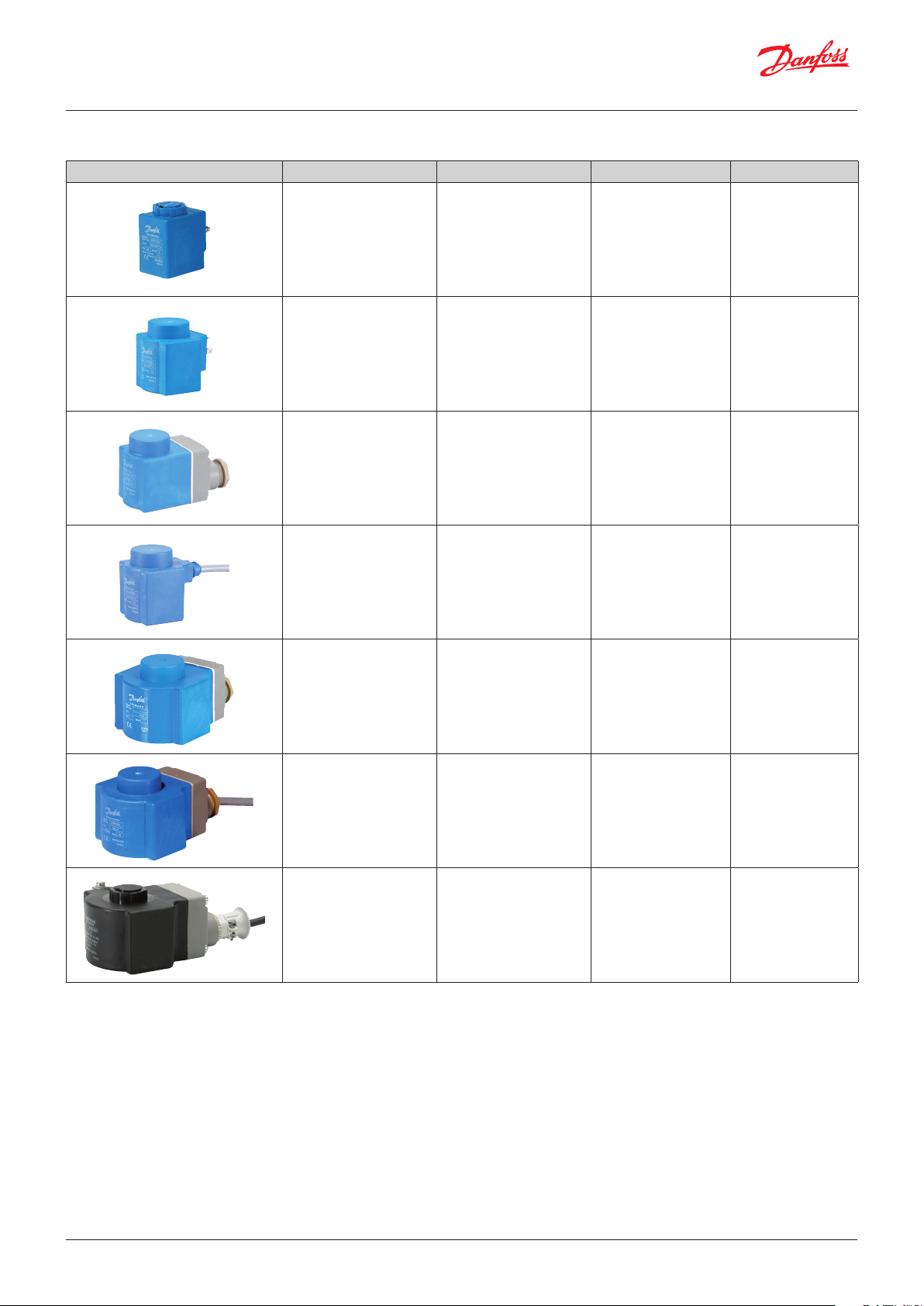

Cewki do zaworów EV220B 15 - EV220B 50
Typ cewki
Moc Stopień ochrony Charakterystyka
BA / BD, przykręcana
BB, clip-on
BE, clip-on
BF, clip-on
9 W AC
15 W DC
10 W AC
18 W DC
10 W AC
18 W DC
10 W AC
18 W DC
IP00
ze stykami płaskimi
IP00
ze stykami płaskimi
IP67 Z puszką przyłączeniową
IP67 Z kablem o długości 1 m
IP20 z nasadką ochron-
IP65 z wtykiem
IP20 z nasadką ochron-
IP65 z wtykiem
ną,
042N0156
ną,
042N0156
BG, clip-on
BN, clip-on
BO, przykręcana
Informacje na temat numerów katalogowych znajdują się w karcie katalogowej cewek elektromagnetycznych.
12 W AC
20 W DC
20 W
26 VA
10 W
21 VA
IP67 Z puszką przyłączeniową
IP67
IP67
(w przypadku zastosowania
zestawu uszczelniającego
018Z0090)
Cewki bez przydźwięku
Z puszką przyłączeniową
i kablem o długości 1 m
Dla środowisk
zagrożonych
wybuchem. Z puszką
przyłączeniową i kablem
o długości 5 m
© Danfoss | DCS (az) | 2017.06
IC.PD.200.3D.49 | 7
Karta katalogowa | Zawory elektromagnetyczne typu EV220B 15–5

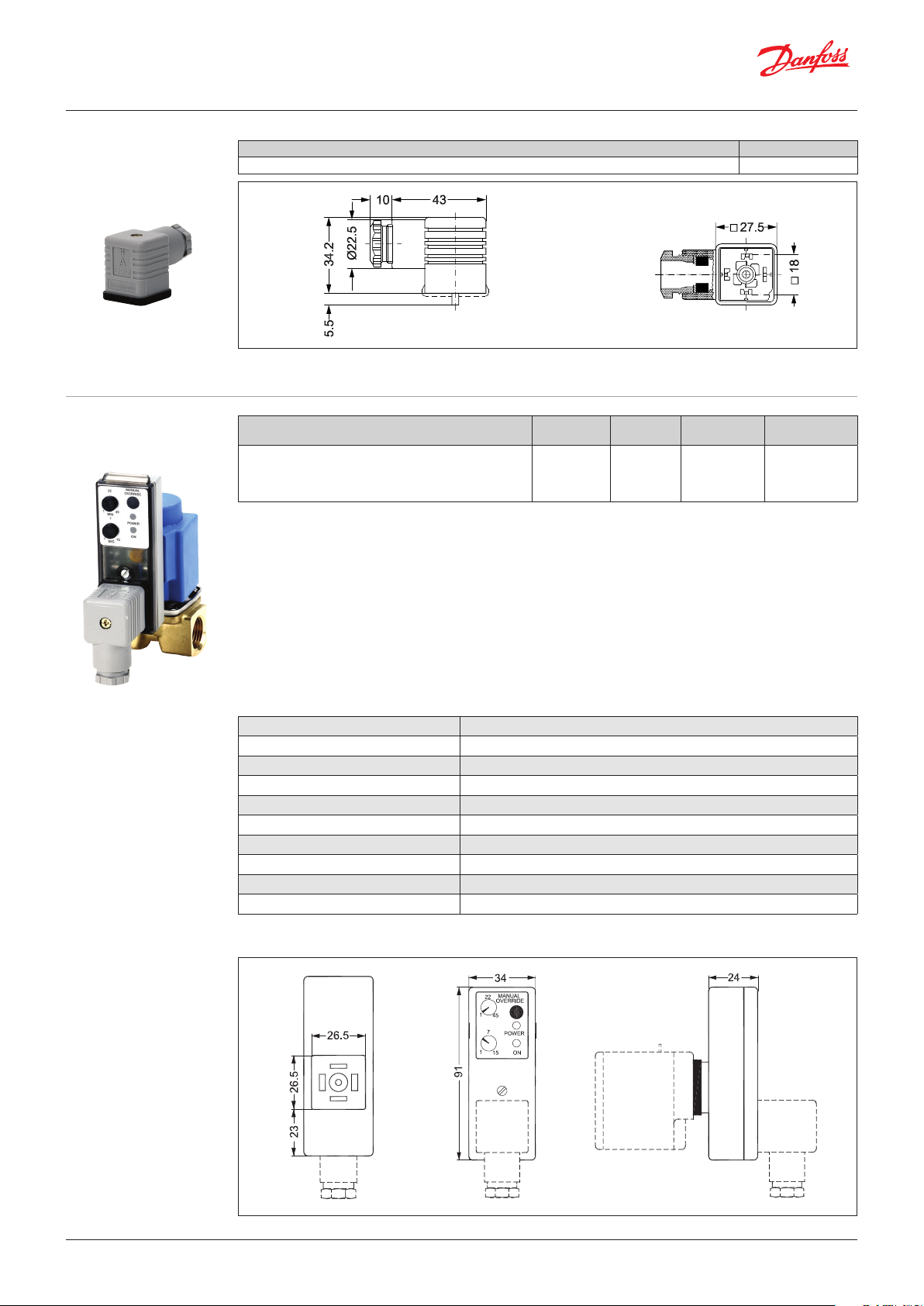

Wtyk IP65 do cewek BA,
BD, BB
Uniwersalny timer
elektroniczny typu
ET20M
Zastosowanie Numer katalogowy
Wtyk IP65 GDM 2011 (szary) zgodny z DIN 43650-A PG11, dla cewek BA, BD, BB 042N0156
Zastosowanie
Ustawialny czas przerwy od 1 do 45 minut z ustawialnym czasem
pracy od 1 do 15 sekund (otwarcie zaworu). Przycisk „test button”
(do ręcznego sterowania otwarciem zaworu). Przyłącze elektryczne
DIN 43650 A / EN 175 301-803-A
y Do sterowania pracą elektrozaworów Danfoss
y Niewielkie rozmiary i masa
y Ustawialny czas przerwy od 1 do 45 minut
z ustawialnym czasem pracy od 1 do 15 sekund
Napięcie
[V AC ] Dla cewek
24-240 BA, BD, BB -10 – 50 042N0185
y Dla cewek o napięciu od 24 do 240 V AC
y Wskaźnik pracy w postaci diód LED
y Przycisk „test button” do ręcznego sterowania
otwarciem zaworu
Temperatura
otoczenia [°C]
Numer
katalogowy
(otwarcie zaworu).
Dane techniczne
Wymiary
Typ ET 20 M
Napięcie 24-240 V, 50-60 Hz
Moc znamionowa Maks. 20 W
Stopień ochrony IP00, IP65 z wtykiem 042N0156
Przyłącze elektryczne Zgodnie z DIN 43650-A
Zakres temperatury pracy -10–50°C
Zasada działania Po załączeniu: pozycja Praca („on”)
Ustawialny czas przerwy 1–45 min
Ustawialny czas pracy 1–15 s
Masa 0.084 kg
© Danfoss | DCS (az) | 2017.06
IC.PD.200.3D.49 | 8
32U1785.11
Danfoss
32U948.10
Karta katalogowa | Zawory elektromagnetyczne typu EV220B 15–5
Układ ręcznego
otwierania, zmiana
stanu przy użyciu
śrubokręta
Układ ręcznego
otwierania, zmiana
stanu przy użyciu
śrubokręta
Do ręcznego otwierania zaworów, np. w przypadku braku zasilania.
Uwaga: Wysokość zaworu zwiększa się o 16 mm.
W zestawie znajduje się:
Korpus układu ręcznego otwierania
4 śruby
3 uszczelki o-ring (NBR)
Średnica
[DN]
15–32
40–50 Stal nierdzewna Nie dotyczy1)Nie dotyczy1)x Nie dotyczy
1)
Istnieje ryzyko utraty funkcjonalności.
2)
Należy stosować standardowy otwór wyrównawczy.
Materiał
korpusu
Mosiądz x x x Nie dotyczy2)Powietrze, olej, woda od -10 do +90 032U0150
Stal nierdzewna x x x Nie dotyczy2)Powietrze, olej, woda od -10 do +90 032U0149
Materiał uszczelnień
FKM NBR EPDM
Otwór
wyrównawczy
2)
Do ręcznego otwierania zaworów, np. w przypadku braku zasilania.
Uwaga: Wysokość zaworu zwiększa się o 16 mm.
W zestawie znajduje się:
Korpus układu ręcznego otwierania
4 śruby
3 uszczelki o-ring (NBR)
Otwór wyrównawczy, rozmiar III
Medium
Woda od -10 do +90 032U0149
Temperatura
medium [°C]
Numer
katalogowy
Układ ręcznego
otwierania, zmiana
stanu za pomocą
dźwigni
Danfoss
Średnica [DN]
40–50 Mosiądz x x x Rozmiar III
3)
Dla zaworów z uszczelnieniem FKM i NBR, w celu zapewnienia prawidłowego działania, zalecamy wymienić otwór wyrównawczy do
wielkości III.
Materiał
korpusu
Materiał uszczelnień
FKM NBR EPDM
Otwór
wyrównaw-
czy
Medium
3)
Woda od -10 do +90 032U0260
Temperatura
medium [°C]
katalogowy
Do ręcznego otwierania zaworów, np. w przypadku braku zasilania.
W zestawie znajduje się:
Zwora ze sprężyną
Tuleja zwory
Korpus układu wykonany ze stali nierdzewnej
O-ring 3,68 x 1,78
O-ring 19 x 1,5
O-ring 5 x 2,5
4 śruby
4 nakrętki (wyłączenie do celów transportowych)
Średnica [DN]
15–32
40–50
1)
Istnieje ryzyko utraty funkcjonalności
2)
Należy stosować standardowy otwór wyrównawczy
Materiał
korpusu
Mosiądz Nie dotyczy1)Nie dotyczy1)x Nie dotyczy
Stal nierdzewna Nie dotyczy1)Nie dotyczy1)x Nie dotyczy
Mosiądz Nie dotyczy1)Nie dotyczy1)x Nie dotyczy
Stal nierdzewna Nie dotyczy1)Nie dotyczy1)x Nie dotyczy
Materiał uszczelnień
FKM NBR EPDM
Otwór
wyrównawczy
Medium
2)
Woda od -30 do +120
2)
Woda od -30 do +120
2)
Woda od -30 do +120
2)
Woda -30 to +120
Temperatura
medium [°C]
katalogowy
Numer
Numer
032U7390
© Danfoss | DCS (az) | 2017.06
IC.PD.200.3D.49 | 9
Karta katalogowa | Zawory elektromagnetyczne typu EV220B 15–5

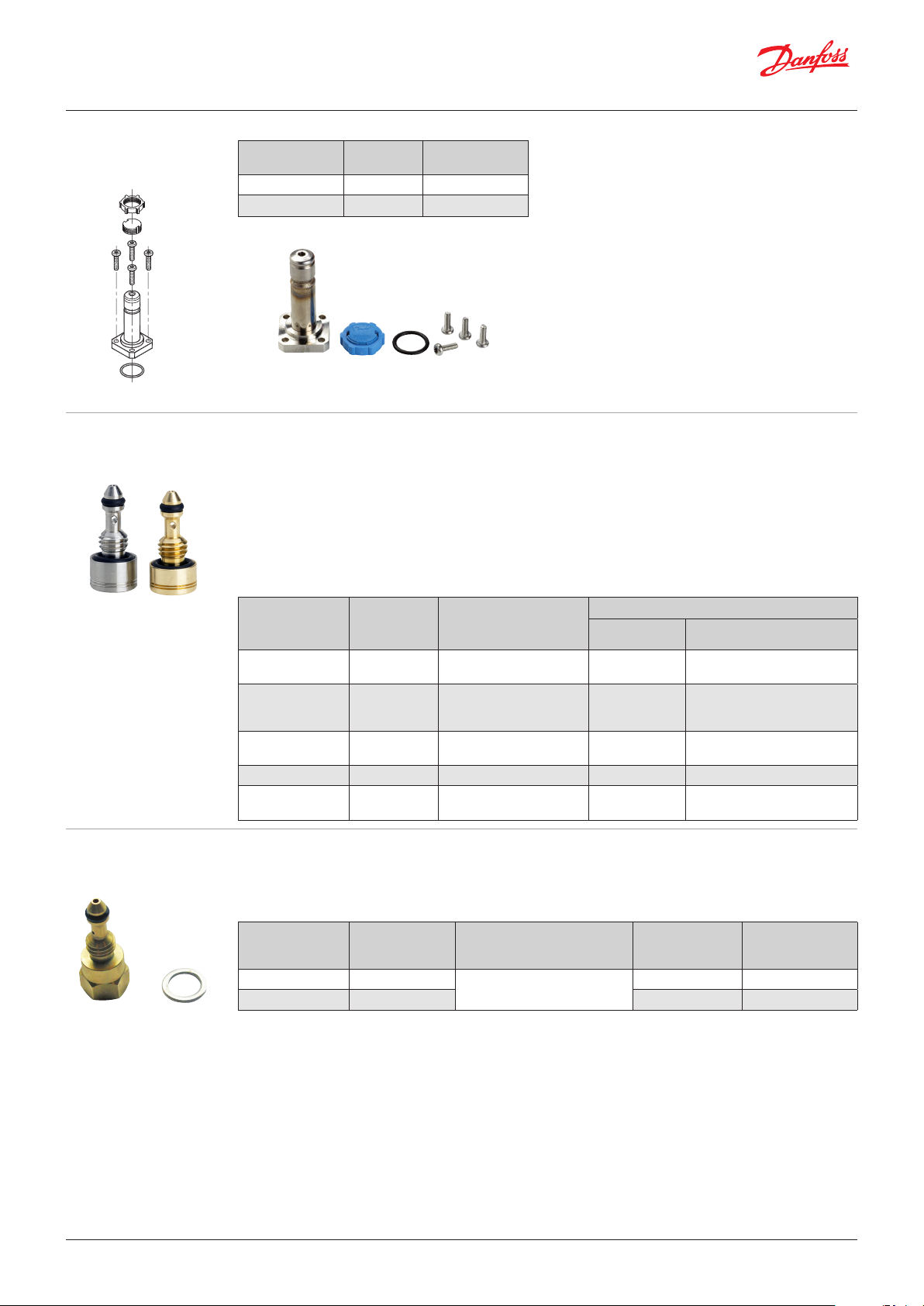

Zestaw z membraną
izolującą
Kryza z otworem
wyrównawczym
Materiał
uszczelnień
EPDM -20 – 50 042U1009
FKM 0 – 50 042U1010
Temperatura
medium [ °C]
Numer katalogowy
W zestawie znajduje się:
Otwór wyrównawczy, dwa o-ringi.
Czas zamykania zaworu można zmienić przez
zamontowanie otworu wyrównawczego
o średnicy innej niż standardowa.
Średnica otworu
wyrównawczego
[mm]
0.5 EPDM
0.8 EPDM
1.2 FKM
1.2 EPDM
1.4 FKM
Materiał
uszczelnień Zastosowanie
1)
1)
2)
1)
2)
Konstrukcja membrany izolacyjnej zabezpiecza
przed przedostaniem się cieczy do zwory.
Dzięki temu zawór jest odporny na ciecze
agresywne, nieczystości zawarte w cieczach i
osady wapienne.
W zestawie znajduje się:
Kompletny zespół izolujący
O-ring
4 śruby
Podkładka do mocowania cewki
Nakrętka do mocowania cewki
y Krótszy czas zamykania zaworu można uzyskać
przez
zastosowanie większego otworu
wyrównawczego
zwiększa ryzyko wystąpienia
(krótszy czas zamykania
uderzeń
hydraulicznych).
y Dłuższy czas zamykania zaworu można
osiągnąć przez zastosowanie mniejszego
otworu wyrównawczego.
Numer katalogowy
Mosiądz Mosiądz DZR3) / stal nierdzewna
EV220B 15
EV220B 20
EV220B 25
EV220B 32
EV220B 40
EV220B 25
EV220B 32
EV220B 50 032U0086 032U6312
EV220B 40
EV220B 50
032U0082 032U6310
032U0084 032U6311
032U0085 032U6314
032U0087 032U6315
Kryza z regulowanym
otworem
wyrównawczym
© Danfoss | DCS (az) | 2017.06
W zestawie znajduje się:
Regulowany otwór, o-ring oraz uszczelka.
Nakrętka kontrująca służy do regulacji czasu
zamykania zaworu.
Średnica otworu
wyrównawczego
[mm]
Regulowana EPDM
Regulowana FKM
1)
EPDM - uszczelnienie do wody, glikolu (od -30 °C do +120 °C) i pary niskociśnieniowej (+140 °C / 4 bary).
Zawory z uszczelnieniem EPDM posiadają atest PZH, WRAS.
oraz Attestation de Conformite Sanitaire (ACS).
2)
FKM - uszczelnienie do oleju i powietrza (od 0 °C do +100 °C), dla wody (maks. +60 °C).
3)
Korpus wykonany z mosiądzu DZR odpornego na korozję selektywną.
Materiał
uszczelnień Zastosowanie Materiał Numer katalogowy
1)
2)
Wszystkie zawory EV220B 15 –
EV220B 50
Mosiądz 032U0682
Mosiądz 032U0683
IC.PD.200.3D.49 | 10
Karta katalogowa | Zawory elektromagnetyczne typu EV220B 15–5

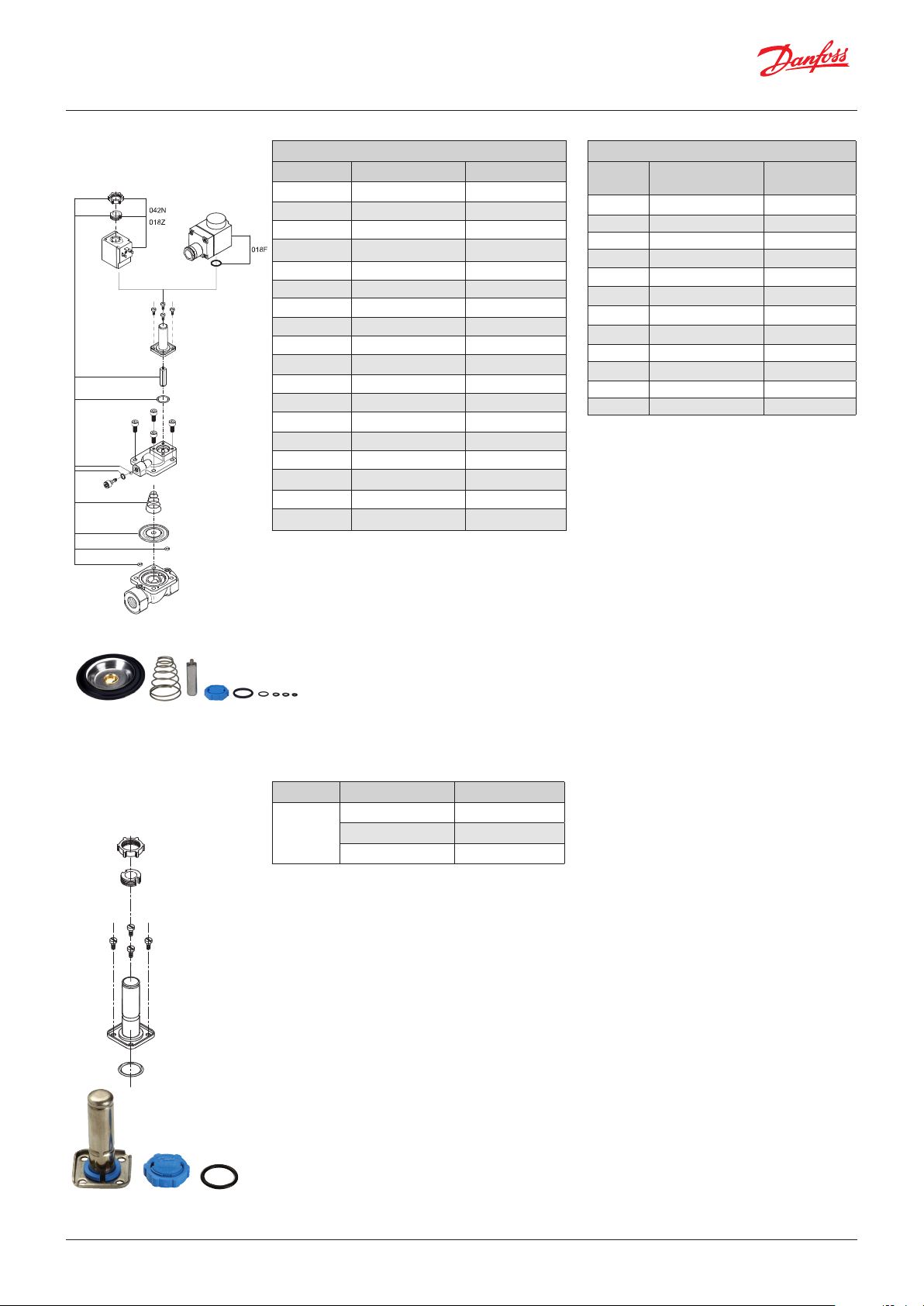

Zestaw części
zamiennych, NC
Korpus mosiężny
Typ Materiał uszczelnień
EV220B 15 EPDM
EV220B 15 FKM
EV220B 15 NBR
Danfoss
32U11786.11
EV220B 20 EPDM
EV220B 20 FKM
EV220B 20 NBR
EV220B 25 EPDM
EV220B 25 FKM
EV220B 25 NBR
EV220B 32 EPDM
EV220B 32 FKM
EV220B 32 NBR
EV220B 40 EPDM
EV220B 40 FKM
EV220B 40 NBR
EV220B 50 EPDM
EV220B 50 FKM
EV220B 50 NBR
1)
EPDM - uszczelnienie do wody, glikolu
1)
2)
3)
1)
2)
3)
1)
2)
3)
1)
2)
3)
1)
2)
3)
1)
2)
3)
(od -30 °C do +120 °C) i pary niskociśnieniowej
(+140 °C / 4 bary). Zawory z uszczelnieniem EPDM posiadają
atest PZH, WRAS oraz Attestation de Conformite Sanitaire
(ACS).
2)
FKM - uszczelnienie do oleju i powietrza
(od 0 °C do +100 °C), dla wody (maks. +60 °C)
3)
NBR - uszczelnienie do wody, oleju i powietrza
(od -10 °C do +90 °C).
4)
Mosiądz DZR - odporny na korozję selektywną.
Numer katalogowy
032U1071
032U1072
032U6013
032U1073
032U1074
032U6014
032U1075
032U1076
032U6015
032U1077
032U1078
032U6016
032U1079
032U1080
032U6017
032U1081
032U1082
032U6018
Korpus z mosiądzu DZR4) lub stali nierdzewnej
Typ Materiał uszczelnień Numer
katalogowy
EV220B 15 EPDM
EV220B 15 FKM
EV220B 20 EPDM
EV220B 20 FKM
EV220B 25 EPDM
EV220B 25 FKM
EV220B 32 EPDM
EV220B 32 FKM
EV220B 40 EPDM
EV220B 40 FKM
EV220B 50 EPDM
EV220B 50 FKM
1)
2)
1)
2)
1)
2)
1)
2)
1)
2)
1)
2)
032U6320
032U6326
032U6321
032U6327
032U6322
032U6328
032U6323
032U6329
032U6324
032U6330
032U6325
032U6331
W zestawie znajduje się:
Zwora z płytką zaworu i sprężyną
O-ring tulei zwory
Sprężyna
Membrana
Dwa o-ringi dla układu pilotowego
Dwa o-ringi dla układu wyrównawczego
Zestaw części
zamiennych, NO
Typ Materiał uszczelnień Numer katalogowy
1)
EV220B 15 –
EV220B 50
1)
EPDM - uszczelnienie do wody, glikolu
(od -30 °C do +120 °C) i pary niskociśnieniowej
(+140 °C / 4 bary).
2)
FKM - uszczelnienie do oleju i powietrza
(od 0 °C do +100 °C), dla wody (maks. +60 °C).
3)
NBR - uszczelnienie do wody, oleju i powietrza
(od -10 °C do +90 °C).
FKM
NBR
2)
3)
EPDM
032U0296
032U0295
032U0299
W zestawie znajduje się:
Układ normalnie otwarty NO
Podkładka i nakrętka do mocowania cewki
O-ring
© Danfoss | DCS (az) | 2017.06
IC.PD.200.3D.49 | 11
32U846.10
Karta katalogowa | Zawory elektromagnetyczne typu EV220B 15–5
Zasada działania:
zawór typu NC
(normalnie,
beznapięciowo
zamknięty)
Brak napięcia na cewce (zawór zamknięty):
Po odłączeniu napięcia od cewki (1), w wyniku działania
sprężyny (2), zwora znajduje się w dolnym położeniu,
a
zamontowana do niej płytka (3) jest dociskana do
otworu pilotowego (4). Poprzez otwór
(7) medium dostaje się nad membranę (5), powodując
wyrównawczy
wyrównanie ciśnienia nad i pod membraną.
W rezultacie przepływ przez otwór główny (6) zostaje
zamknięty. Zawór zostanie w stanie zamkniętym tak
długo,
jak do cewki nie będzie podłączone napięcie
elektryczne.
Napięcie podane na cewkę (zawór otwarty):
Podłączenie napięcia do cewki (1) powoduje
uniesienie się zwory i otwarcie przepływu przez otwór
pilotowy (4).
Ponieważ średnica otworu pilotowego
jest większa niż średnica otworu wyrównawczego (7)
ciśnienie medium nad membraną (5) maleje - co
powoduje uniesienie się membrany a w konsekwencji
pełne otwarcie przepływu poprzez otwór główny (6).
Zawór będzie w pełni otwarty tak długo, jak ciśnienie
różnicowe na zaworze będzie wyższe
niż wymagane dla danego typu zaworu ciśnienie
minimalne i tak długo, jak do cewki będzie
podłączone napięcie.
1. Cewka
2. Sprężyna zwor y
3. Płytka zaworu
4. Otwór pilotowy
5. Membrana
6. Gniazdo zaworu
7. Otwór wyrównawczy
Danfoss
Zasada działania:
zawór typu NO
(normalnie,
beznapięciowo otwarty)
Brak napięcia na cewce (zawór otwarty):
Po odłączeniu napięcia od cewki (2), przepływ przez
otwór pilotowy (4) zostaje otwarty.
Ponieważ średnica
otworu pilotowego jest większa niż średnica otworu
wyrównawczego (7) ciśnienie medium nad membraną
(5) maleje
- co powoduje uniesienie się membrany, a
w konsekwencji otwarcie przepływu przez otwór
główny. Zawór będzie w pełni otwarty
tak długo, jak ciśnienie różnicowe na zaworze będzie
wyższe niż wymagane dla danego typu zaworu
ciśnienie minimalne i tak długo, jak do cewki nie
będzie podłączone napięcie.
Napięcie podane na cewce (zawór zamknięty):
Po podłączeniu napięcia do cewki (2) płytka zaworu
(3) zamyka otwór pilotowy (4). Poprzez otwór
wyrównawczy (7) medium dostaje się nad membranę
(5). W momencie, gdy ciśnienie nad membraną
osiągnie wartość ciśnienia pod
równe ciśnieniu na wlocie zaworu, membrana
membraną, czyli będzie
zamknie
przepływ przez otwór główny (6). Zawór będzie w
pozycji zamkniętej tak długo, jak do cewki będzie
podłączone napięcie.
1. Zwora
2. Cewka
3. Płytka zaworu
4. Gniazdo zaworu
5. Membrana
6. Gniazdo zaworu
7. Otwór wyrównawczy
Danfoss
32U970.10
© Danfoss | DCS (az) | 2017.06
IC.PD.200.3D.49 | 12
Wykresy przepustowości
Przykład:
Przepływ EV220B 15B dla wody przy ciśnieniu różnicowym
3 bary wynosi ok. 7 m3/h.
Przykład:
Przepływ dla EV220B 15B przy ciśnieniu powietrza na
wlocie (p1) 5 bar i ciśnieniu na wylocie (p2) 3.5 bara wynosi
ok. 245 Nm3/h.
© Danfoss | DCS (az) | 2017.06
IC.PD.200.3D.49 | 13
Loading...
