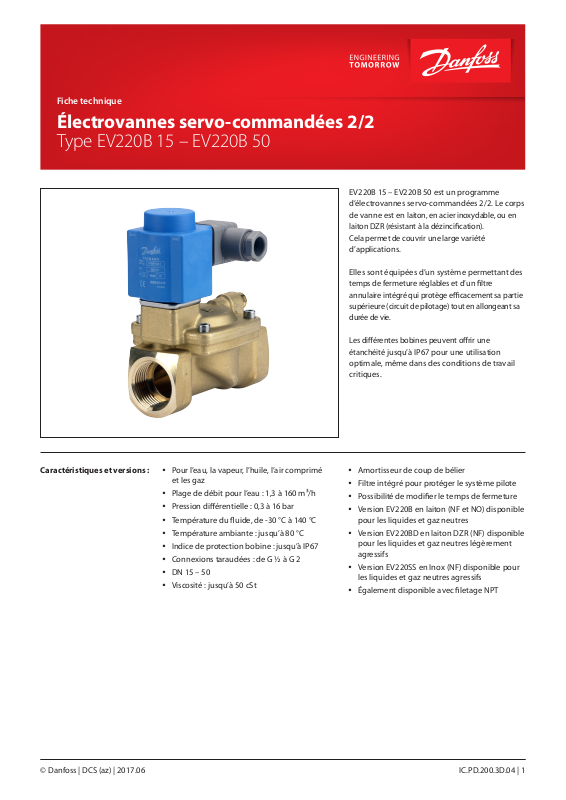

Fiche technique
Électrovannes servo-commandées 2/2
Type EV220B 15 – EV220B 50
EV220B 15 – EV220B 50 est un programme
d’électrovannes servo-commandées 2/2. Le corps
de vanne est en
laiton DZR (résistant à la dézincification).
Cela permet de couvrir une large
d’applications.
Elles sont équipées d’un système permettant des
temps de fermeture réglables et d’un filtre
annulaire
supérieure
durée de vie.
Les différentes bobines peuvent offrir une
étanchéité
optimale, même dans des conditions de travail
critiques.
laiton, en acier inoxydable, ou en
variété
intégré qui protège efficacement sa partie
(circuit de pilotage) tout en allongeant sa
jusqu’à IP67 pour une utilisation
Caractéristiques et versions :
y Pour l’eau, la vapeur, l’huile, l’air comprimé
et les gaz
y Plage de débit pour l’eau : 1,3 à 160 m³/h
y Pression différentielle : 0,3 à 16 bar
y Température du fluide, de -30 °C à 140 °C
y Température ambiante : jusqu’à 80 °C
y Indice de protection bobine : jusqu’à IP67
y Connexions taraudées : de G ½ à G 2
y DN 15 – 50
y Viscosité : jusqu’à 50 cSt
y Amortisseur de coup de bélier
y Filtre intégré pour protéger le système pilote
y Possibilité de modifier le temps de fermeture
y Version EV220B en laiton (NF et NO) disponible
pour les liquides et gaz neutres
y Version EV220BD en laiton DZR (NF) disponible
pour les liquides et gaz neutres légèrement
agressifs
y Version EV220SS en Inox (NF) disponible pour
les liquides et gaz neutres agressifs
y Également disponible avec filetage NPT
© Danfoss | DCS (az) | 2017.06
IC.PD.200.3D.04 | 1
Fiche technique | Électrovannes, type EV220B 15–50
Corps de vanne en
laiton, NF
Connexion
ISO228/1
G ½
G ¾
G 1
G 1 ¼
G 1 ½
G 2
1)
EPDM est recommandé pour l’eau.
2)
NBR convient pour l’huile, l’eau et l’air.
3)
FKM convient pour l’huile et l’air. Pour l’eau à +60 °C maxi.
4)
Vapeur basse pression, 4 bar : Maxi +140 °C.
Matière des
joints
1)
EPDM
2)
NBR
3)
FKM
1)
EPDM
2)
NBR
3)
FKM
1)
EPDM
2)
NBR
3)
FKM
1)
EPDM
2)
NBR
3)
FKM
1)
EPDM
2)
NBR
3)
FKM
1)
EPDM
2)
NBR
3)
FKM
Diamètre
de l’orifice
15 4 0.3 – 16 -30 – 120
Valeur k
[m³/h]
Pression différentielle
v
mini à maxi6) [bar]
Température du fluide
mini à maxi [°C] N° de code
4)
15 4 0.3 – 16 -10 – 90 032U7170
15 4 0.3 – 10 0 – 100
20 8 0.3 – 16 -30 – 120
5)
4)
20 7,5 0.3 – 16 -10 – 90 032U7171
20 8 0.3 – 10 0 – 100
25 11 0.3 – 16 -30 – 120
5)
4)
25 11 0.3 – 16 -10 – 90 032U7172
25 11 0.3 – 10 0 – 100
32 18 0.3 – 16 -30 – 120
5)
4)
32 18 0.3 – 16 -10 – 90 032U7173
32 18 0.3 – 10 0 – 100
40 24 0.3 – 16 -30 – 120
5)
4)
40 24 0.3 – 16 -10 – 90 032U7174
40 24 0.3 – 10 0 – 100
50 40 0.3 – 16 -30 – 120
5)
4)
50 40 0.3 – 16 -10 – 90 032U7175
50 40 0.3 – 10 0 – 100
5)
032U7115
032U7116
032U7120
032U7121
032U7125
032U7126
032U7132
032U7133
032U7140
032U7141
032U7150
032U7151
Bobines BA CA/CC et BB/BE CC : Maxi +100 °C.
Bobines BO et BP : Maxi +90 °C.
5)
Pour l’eau : Maxi +60 °C.
Bobines BO et BP : Maxi +90 °C.
6)
10 bar maxi pour les liquides (NO).
7)
Dans les applications d’eau, manipuler les électrovannes au moins une fois toutes les 24 heures.
L’ouverture/ fermeture de la vanne minimise le risque d’accumulation de calcaire, de rouille et tous autres dépôts qui pourrait
bloquer l’électrovanne.
Corps de vanne en
laiton, NO
Connexion
ISO228/1
G ½
G ¾
G 1
G 1 ¼
G 1 ½
G 2
1)
EPDM est recommandé pour l’eau.
2)
NBR convient pour l’huile, l’eau et l’air.
3)
FKM convient pour l’huile et l’air. Pour l’eau à +60 °C maxi.
4)
Vapeur basse pression, 4 bar : Maxi +140 °C.
Matière
des joints
EPDM
2)
NBR
3)
FKM
EPDM
2)
NBR
3)
FKM
EPDM
2)
NBR
3)
FKM
EPDM
2)
NBR
3)
FKM
EPDM
2)
NBR
3)
FKM
EPDM
2)
NBR
3)
FKM
Diamètre
de l’orifice
1)
15 4 0.3 – 16 -30 – 120
Valeur k
[m³/h]
v
mini
à maxi [bar]
Température du fluide
6)
mini à maxi [°C] N° de code
4)
15 4 0.3 – 16 -10 – 90 032U7180
15 4 0.3 – 10 0 – 100
1)
20 8 0.3 – 16 -30 – 120
5)
4)
20 7,5 0.3 – 16 -10 – 90 032U7181
20 8 0.3 – 10 0 – 100
1)
25 11 0.3 – 16 -30 – 120
5)
4)
25 11 0.3 – 16 -10 – 90 032U7182
25 11 0.3 – 10 0 – 100
1)
32 18 0.3 – 16 -30 – 120
5)
4)
32 18 0.3 – 16 -10 – 90 032U7183
32 18 0.3 – 10 0 – 100
1)
40 24 0.3 – 10 -30 – 120
5)
4)
40 24 0.3 – 10 -10 – 90 032U7184
40 24 0.3 – 10 0 – 100
1)
50 40 0.3 – 10 -30 – 120
5)
4)
50 40 0.3 – 10 -10 – 90 032U7185
50 40 0.3 – 10 0 – 100
5)
032U7117
032U7118
032U7122
032U7123
032U7127
032U7128
032U7134
032U7135
032U7142
032U7143
032U7152
032U7153
Bobines BA CA/CC et BB/BE CC : Maxi +100 °C.
Pression différentielle,
Bobines BO et BP : Maxi +90 °C.
5)
Pour l’eau : Maxi +60 °C.
Bobines BO et BP : Maxi +90 °C.
6)
10 bar maxi pour les liquides (NO).
7)
Dans les applications d’eau, manipuler les électrovannes au moins une fois toutes les 24 heures.
L’ouverture/ fermeture de la vanne minimise le risque d’accumulation de calcaire, de rouille et tous autres dépôts qui pourrait
bloquer l’électrovanne.
© Danfoss | DCS (az) | 2017.06
IC.PD.200.3D.04 | 2
Fiche technique | Électrovannes, type EV220B 15–50
Données techniques,
corps de vanne en laiton,
NF et NO
Type principal EV220B 15B EV220B 20B EV220B 25B EV220B 32B EV220B 40B EV220B 50B
Temps d'ouverture [ms]
Temps de fermeture [ms]
1)
Ces temps sont donnés à titre indicatif et s'appliquent à l'eau. Les temps exacts dépendent des conditions de pression.
Les temps de fermeture peuvent être modifiés en remplaçant l'orifice d'égalisation.
Installation
Pression maxi de test 25 bar
Viscosité
Matériaux
1)
1)
40 40 300 1000 1500 5000
350 1000 1000 2500 4000 10000
Facultatif, mais le montage horizontal du corps de vanne avec la bobine verticale (vers le haut) est recommandé.
50 cSt maxi
Corps de vanne : Laiton N °W 2.0402
Induit : Acier inoxydable N °W 1.4105 / AISI 430 FR
Cheminée d’induit : Acier inoxydable N °W 1.4306 / AISI 304 L
Butée d'induit : Acier inoxydable N °W 1.4105 / AISI 430 FR
Ressorts : Acier inoxydable N °W 1.4310 / AISI 301
Joints toriques : EPDM, FKM ou NBR
Joint d'étanchéité : EPDM, FKM ou NBR
Membrane : EPDM, FKM ou NBR
© Danfoss | DCS (az) | 2017.06
IC.PD.200.3D.04 | 3
Fiche technique | Électrovannes, type EV220B 15–50
Corps de vanne en laiton
résistant à la
dézincification (DZR), NF
Données techniques,
corps de vanne en laiton
résistant à la
dézincification (DZR), NF
Connexion
ISO228/1
G ½
G ¾
G 1
G 1 ¼
G 1 ½
G 2
1)
EPDM est recommandé pour l’eau.
2)
Vapeur basse pression, 4 bar : Maxi +140 °C.
Matière des
joints
)
1
EPDM
Diamètre
de l’orifice
15
20
25
32
40
50
Valeur k
[m³/h]
4
8
11
18
24
40
v
mini à maxi [bar]
Pression
différentielle
0.3 – 16 -30 – 120
Température du
fluide, mini à maxi
[°C] N° de code
2)
032U5815
032U5820
032U5825
032U5832
032U5840
032U5850
Bobines BA CA/CC et BB/BE CC : Maxi +100 °C.
Bobines BO et BP : Maxi +90 °C.
3)
Dans les applications d’eau, manipuler les électrovannes au moins une fois toutes les 24 heures.
L’ouverture/ fermeture de la vanne minimise le risque d’accumulation de calcaire, de rouille et tous autres dépôts qui pourrait
bloquer l’électrovanne.
Type principal EV220B 15BD EV220B 20BD EV220B 25BD EV220B 32BD EV220B 40BD EV220B 50BD
Temps d'ouverture [ms]
Temps de fermeture [ms]
1)
Ces temps sont donnés à titre indicatif et s'appliquent à l'eau. Les temps exacts dépendent des conditions de pression.
1)
1)
40 40 300 1000 1500 5000
350 1000 1000 2500 4000 10000
Les temps de fermeture peuvent être modifiés en remplaçant l'orifice d'égalisation.
Installation
Facultatif, mais le montage horizontal du corps de vanne avec la bobine verticale (vers le haut) est recommandé.
Pression maxi de test 25 bar
Viscosité
50 cSt maxi
Corps de vanne :
Laiton résistant à la dézincification (DZR) CuZn36Pb2As / CZ132
Induit : Acier inoxydable N °W 1.4105 / AISI 430 FR
Cheminée d’induit : Acier inoxydable N °W 1.4306 / AISI 304 L
Butée d'induit : Acier inoxydable N °W 1.4105 / AISI 430 FR
Matériaux
Ressorts : Acier inoxydable N °W 1.4310 / AISI 301
Orifices : Acier inoxydable N °W 1.4404 / AISI 316L
Siège de vanne : Acier inoxydable N °W 1.4404 / AISI 316L
Joints torique : EPDM
Joint d'étanchéité : EPDM
Membrane : EPDM
© Danfoss | DCS (az) | 2017.06
IC.PD.200.3D.04 | 4
Fiche technique | Électrovannes, type EV220B 15–50
Corps de vanne en acier
inoxydable, NF
Connexion
ISO228/1
G ½
G ¾
G 1
G 1 ¼
G 1 ½
G 2
1)
EPDM est recommandé pour l’eau (vapeur maxi : +140 °C / 4 bar).
2)
FKM convient pour l’huile et l’air. Pour l’eau à +60 °C maxi.
3)
Vapeur basse pression, 4 bar : Maxi +140 °C.
Matière des
joints
1)
EPDM
2)
FKM
1)
EPDM
2)
FKM
1)
EPDM
2)
FKM
1)
EPDM
2)
FKM
1)
EPDM
2)
FKM
1)
EPDM
2)
FKM
tre de
l’orifice
15 4
20
25
32 18
40 24
50 40
Valeur k
[m³/h]
8
11
Pression différentielle
v
mini à maxi [bar]
Température du fluide
mini à maxi [°C] N° de code
0.3 – 16 -30 – 120
0.3 – 10 0 – 100
0.3 – 16 -30 – 120
0.3 – 10 0 – 100
0.3 – 16 -30 – 120
0.3 – 10 0 – 100
0.3 – 16 -30 – 120
0.3 – 10 0 – 100
0.3 – 16 -30 – 120
0.3 – 10 0 – 100
0.3 – 16 -30 – 120
0.3 – 10 0 – 100
3)
4)
3)
4)
3)
4)
3)
4)
3)
4)
3)
4)
032U8500
032U8506
032U8501
032U8507
032U8502
032U8508
032U8503
032U8509
032U8504
032U8510
032U8505
032U8511
Bobines BA CA/CC et BB/BE CC : Maxi +100 °C.
Diamè-
Bobines BO et BP : Maxi +90 °C.
4)
Pour l’eau : Maxi +60 °C.
Bobines BO et BP : Maxi +90 °C.
5)
Dans les applications d’eau, manipuler les électrovannes au moins une fois toutes les 24 heures.
L’ouverture/ fermeture de la vanne minimise le risque d’accumulation de calcaire, de rouille et tous autres dépôts qui pourrait
bloquer l’électrovanne.
Données techniques,
corps de vanne en acier
inoxydable, NF
Type principal EV220B 15SS EV220B 20SS EV220B 25SS EV220B 32SS EV220B 40SS EV220B 50 SS
Temps d'ouverture [ms] 1)
Temps de fermeture [ms]
1)
Ces temps sont donnés à titre indicatif et s'appliquent à l'eau. Les temps exacts dépendent des conditions de pression.
1)
40 40 300 1000 1500 5000
350 1000 1000 2500 4000 10000
Les temps de fermeture peuvent être modifiés en remplaçant l'orifice d'égalisation.
Installation Facultatif, mais le montage horizontal du corps de vanne avec la bobine verticale (vers le haut) est recommandé.
Pression maxi de test 25 bar
Viscosité 50 cSt maxi
Corps de vanne: Acier inoxydable N °W 1.4581 / AISI 318
Induit : Acier inoxydable N °W 1.4105 / AISI 430 FR
Cheminée d’induit : Acier inoxydable N °W 1.4306 / AISI 304 L
Butée d'induit : Acier inoxydable N °W 1.4105 / AISI 430 FR
Matériaux
Ressorts : Acier inoxydable N °W 1.4310 / AISI 301
Orifices : Acier inoxydable N °W 1.4404 / AISI316L
Joints toriques EPDM ou FKM
Joint d'étanchéité : EPDM ou FKM
Membrane : EPDM ou FKM
© Danfoss | DCS (az) | 2017.06
IC.PD.200.3D.04 | 5
Danfoss
32U1784.10
Fiche technique | Électrovannes, type EV220B 15–50
Dimensions et poids :
laiton, laiton DZR et
acier inoxydable,
NF et NO
Dimensions
B1 [mm] / type de bobine
Type
EV220B 15 80.0 52.0 32 46 68 45 99 15.0
EV220B 20 90.0 58.0 32 46 68 45 103 18.0
EV220B 25 109.0 70.0 32 46 68 45 113 22.0
EV220B 32 120.0 82.0 32 46 68 45 120 27.0
EV220B 40 130.0 95.0 32 46 68 45 129 32.0
EV220B 50 162.0 113.0 32 46 68 45 135 37.0
L
[mm]
B
[mm]
H
[mm]
H
[mm]
1
Danfoss
32U1783.10
Poids brut,
corps de
vanne sans
bobine [kg]BA BB / BE BG / BO BP
0.7
0.9
1.3
2.0
3.0
4.8
Angle de montage
© Danfoss | DCS (az) | 2017.06
IC.PD.200.3D.04 | 6
Fiche technique | Électrovannes, type EV220B 15–50
Les bobines suivantes peuvent être utilisées avec le modèle EV220B 15 - EV220B 50
Bobine
Type
Puissance Protection Caractéristiques
BA / BD, à visser
BB, clip-on
BE, clip-on
BF, clip-on
9 W CA
15 W CC
10 W CA
18 W CC
10 W CA
18 W CC
10 W CA
18 W CC
IP00
IP00
IP67 Avec boîte à borne
IP67 Avec câble de 1 m
IP20 avec capuchon,
IP65 avec connecteur
IP20 avec capuchon,
IP65 avec connecteur
BG, clip-on
BN, clip-on
BO, à visser
Pour obtenir davantage d’informations ou pour passer commande, veuillez vous reporter à la fiche technique des bobines.
12 W CA
20 W CC
20 W
26 VA
10 W
21 VA
IP67 Avec boîte à borne
IP67
IP67 uniquement avec
kit de joints d'étanchéité
018Z0090
Anti-bourdonnement
Avec boîte à borne et
câble de 1 m
Pour les environnements
présentant un risque
d'explosion, zone 1.
Avec boîte à borne et
câble de 5 m
© Danfoss | DCS (az) | 2017.06
IC.PD.200.3D.04 | 7
Fiche technique | Électrovannes, type EV220B 15–50
Accessoires :
Connecteur
Temporisateur
électronique universel
multifonction, type ETM
Type de vanne N° de code
Connecteur GDM 2011 (gris) homologué DIN 43650-A PG11 042N0156
Type de vanne
Synchronisation réglable en façade de 1 à 45 minutes, temps d’ouverture
également réglable de 1 à 15 secondes. Commande manuelle (bouton
test) intégrée avec conneteur électrique DIN 43650 A/EN 175 301-803-A
y Réglable en façade
y Léger et peu encombrant
y Synchronisation réglable de 1 à 45 minutes,
Tension
[V CA]
24 – 240 BA, BD, BB -10 – 50 042N0185
Utilisable avec
les bobines
Température
ambiante [°C] N° de code
y LED d’indication d’état
y Système tout-en-un
y Commande manuelle (bouton de test)
et temps d’ouverture de 1 à 15 secondes
y Temporisateur unique pour toutes les tensions
comprises entre 24 et 240 V CA
Données techniques
Dimensions
Type ET 20 M
Tension 24 – 240 V CA/ 50-60 Hz
Puissance nominale 20 W maxi
Protection IP00, IP65 avec connecteur électrique monté
Connexion électrique Connecteur DIN 43650-A
Plage de température ambiante -10 à 50 °C
Fonction Démarrage par impulsion
Intervalle d'ouverture 1 – 45 min
Temps d'ouverture 1 – 15 s.
Poids 0.084 kg
© Danfoss | DCS (az) | 2017.06
IC.PD.200.3D.04 | 8
32U1785.11
Danfoss
32U948.10
Fiche technique | Électrovannes, type EV220B 15–50
Unité de commande
manuelle, outil utilisé
Kit de commande
manuelle avec orifice
d’égalisation, actionné
par un outil
Utilisé pour la commande manuelle en cas de coupure de courant.
Remarque: La hauteur de la vanne est augmentée de 16 mm.
L’unité est constituée des éléments suivants :
Corps de commande manuelle
4 Vis
3 Joints toriques (Matière des joints NBR)
Taille [DN]
15–32
corps
Laiton x x x N/A
Acier Inoxydable x x x N/A
40–50 Acier Inoxydable N/A1)N/A
1)
Risque de défaillance fonctionnelle.
2)
Orifice d‘égalisation d‘origine à utiliser.
Matériau du
Matière des joints
1)
Orifice
d’égalisation Fluide
x N/A
2)
2)
2)
Utilisé pour la commande manuelle en cas de coupure de courant.
Remarque: La hauteur de la vanne est augmentée de 16 mm.
L’unité est constituée des éléments suivants :
Corps de commande manuelle
4 Vis
3 Joints toriques (Matière des joints NBR)
Orifice d’égalisation, la taille III
Température
du fluide [°C] N° de codeFKM NBR EPDM
Air, huile, eau -10 à 90 032U0150
Air, huile, eau -10 à 90 032U0149
Eau -10 à 90 032U0149
Kit de commande
manuelle, actionné à la
main
Danfoss
Taille [DN]
corps
40–50 Laiton x x x Taille III
3)
Pour les vannes en FKM NBR et , il est recommandé de remplacer l’orifice d‘égalisation par la taille III, afin d‘obtenir un fonctionnement
Matériau du
Matière des joints
Orifice
d’égalisation Fluide
3)
Eau -10 à 90 032U0260
Température
du fluide [°C] N° de codeFKM NBR EPDM
correct.
Utilisé pour la commande manuelle en cas de coupure de courant.
Le kit est constituée des éléments suivants :
Induit, y compris la fermeture ressort
Cheminée d’induit
Corps de vanne en acier Inoxydable
Joint torique 3,68 x 1,78
Joint torique 19 x 1,5
Joint torique 5 x 2,5
4 Vis
4 Écrous pour le transport uniquement
Taille [DN]
15–32
40–50
1)
Risque de défaillance fonctionnelle
2)
Orifice d‘égalisation d‘origine à utiliser
corps
Laiton N/A
Acier Inoxydable N/A
Laiton N/A
Acier Inoxydable N/A
Matériau du
Matière des joints
1)
1)
1)
1)
N/A
N/A
N/A
N/A
1)
1)
1)
1)
Orifice
d’égalisation Fluide
x N/A
x N/A
x N/A
x N/A
Température
du fluide [°C] N° de codeFKM NBR EPDM
2)
2)
2)
2)
Eau -30 à 120
Eau -30 à 120
Eau -30 à 120
Eau -30 à 120
032U7390
© Danfoss | DCS (az) | 2017.06
IC.PD.200.3D.04 | 9
Fiche technique | Électrovannes, type EV220B 15–50
Kit membrane d’isolation La membrane isolante garantie qu’aucun fluide
Matière des joints
EPDM -20 à 50 042U1009
FKM 0 à 50 042U1010
Température
du fluide
[°C] N° de code
n’entre dans la zone induit, ce qui apporte les
avantages suivants :
La vanne résiste aux fluides agressifs, aux
impuretés contenues dans le fluide et aux dépôts
de calcaire et de tartre.
Le kit comprend les éléments suivants :
Kit membrane isolante assemblé
Joint torique
4 Vis
Bouton de verrouillage
Ecrou pour bobine
Orifice d’égalisation
Le kit comprend les éléments suivants :
Orifice d’égalisation 2 joints torique. Le temps de
fermeture des vannes peut être modifié en remplaçant
l’orifice d’égalisation par un autre de taille différente.
Dimension de
l'orifice
d'égalisa-
tion [mm] Matière des joints Adaptés aux modèles
0.5 EPDM
0.8 EPDM
1.2 FKM
1.2 EPDM
1.4 FKM
1)
1)
2)
1)
2)
y Un orifice de taille supérieure permet d'obtenir un
y Un orifice de taille inférieure permet d'obtenir un
EV220B 15
EV220B 20
EV220B 25
EV220B 32
EV220B 40
EV220B 25
EV220B 32
EV220B 50 032U0086 032U6312
EV220B 40
EV220B 50
temps de fermeture plus court (plus le temps de
fermeture est court, plus le risque de coup de bélier
est élevé).
temps de fermeture plus long.
N° de code
Laiton
032U0082 032U6310
032U0084 032U6311
032U0085 032U6314
032U0087 032U6315
Laiton DZR3) /
acier inoxydable
Orifice réglable
© Danfoss | DCS (az) | 2017.06
Le kit comprend les éléments suivants :
Orifice d’égalisation Joint torique Joint d’étanchéité.
Le temps de fermeture des vannes peut être réglé
à l’aide de la vis de réglage.
Orifice Matière des joints Adaptés aux modèles Matériau N° de code
Réglable EPDM
Réglable FKM
1)
Homologation WRAS.
Homologation ACS (Attestation de Conformité Sanitaire).
EPDM est recommandé pour l’eau. (Vapeur maxi : 140 °C / 4 bar).
2)
FKM convient à l’huile et à l’air. Pour l’eau à 60 °C maxi.
3)
Laiton résistant à la dézincification.
1)
2)
Toutes les vannes EV220B 15 – EV220B 50
Laiton 032U0682
Laiton 032U0683
IC.PD.200.3D.04 | 10
Fiche technique | Électrovannes, type EV220B 15–50
Kit de pièces de
rechange, NF
Versions en laiton
Type Matière des joints N° de code
EV220B 15 EPDM
EV220B 15 FKM
EV220B 15 NBR
Danfoss
32U11786.11
EV220B 20 EPDM
EV220B 20 FKM
EV220B 20 NBR
EV220B 25 EPDM
EV220B 25 FKM
EV220B 25 NBR
EV220B 32 EPDM
EV220B 32 FKM
EV220B 32 NBR
EV220B 40 EPDM
EV220B 40 FKM
EV220B 40 NBR
EV220B 50 EPDM
EV220B 50 FKM
EV220B 50 NBR
1)
Homologation WRAS.
1)
2)
3)
1)
2)
3)
1)
2)
3)
1)
2)
3)
1)
2)
3)
1)
2)
3)
Homologation ACS.
(Attestation de Conformité Sanitaire).
EPDM est recommandé pour l’eau.
(vapeur maxi : 140 °C / 4 bar).
2)
FKM convient à l’huile et à l’air. Pour l’eau à 60 °C maxi.
3)
NBR convient à l’huile, à l’eau et à l’air.
4)
Laiton résistant à la dézincification.
032U1071
032U1072
032U6013
032U1073
032U1074
032U6014
032U1075
032U1076
032U6015
032U1077
032U1078
032U6016
032U1079
032U1080
032U6017
032U1081
032U1082
032U6018
Versions laiton DZR4) et acier inoxydable
Type Matière des joints N° de code
EV220B 15 EPDM
EV220B 15 FKM
EV220B 20 EPDM
EV220B 20 FKM
EV220B 25 EPDM
EV220B 25 FKM
EV220B 32 EPDM
EV220B 32 FKM
EV220B 40 EPDM
EV220B 40 FKM
EV220B 50 EPDM
EV220B 50 FKM
1)
2)
1)
2)
1)
2)
1)
2)
1)
2)
1)
2)
032U6320
032U6326
032U6321
032U6327
032U6322
032U6328
032U6323
032U6329
032U6324
032U6330
032U6325
032U6331
Le kit comprend les éléments suivants :
Capuchon et écrou de fixation de bobine
Induit avec joint d'étanchéité et ressort
Joint torique pour la cheminée d'induit
Ressort et membrane
2 joints toriques pour le système pilote
2 Joint toriques pour l'orifice d'égalisation
Kit de pièces de
rechange, NO
Type Matière des joints N° de code
1)
EV220B 15 –
EV220B 50
1)
EPDM est recommandé pour l’eau.
(vapeur maxi : 140 °C / 4 bar).
2)
FKM convient à l’huile et à l’air. Pour l’eau à +60 °C maxi .
3)
NBR convient à l’huile, à l’eau et à l’air.
FKM
NBR
2)
3)
EPDM
032U0296
032U0295
032U0299
Le kit comprend les éléments suivants :
Capuchon et écrou de fixation de bobine
Actionneur NO
Joint torique pour l’induit
© Danfoss | DCS (az) | 2017.06
IC.PD.200.3D.04 | 11
32U846.10
Fiche technique | Électrovannes, type EV220B 15–50
Fonction
NF, laiton, laiton DZR et
acier inoxydable
Bobine hors tension (fermée) :
Lorsque la bobine est hors tension, le joint d’étanchéité
(3) est pressé contre l’orifice pilote (4) par le ressort
de l’induit (2). La pression se transmet au dessus de
membrane (5) par l’orifice d’égalisation (7). Dès que
les
pressions s'égalisent, la membrane vient fermer
l’orifice principal (6). La vanne reste fermée aussi
longtemps que la bobine est hors tension.
Bobine sous tension (ouverte) :
Lorsque la bobine (1) est sous tension, l'orifice pilote (4)
est ouvert. L’orifice pilote étant plus important que
l’orifice d’égalisation (7), la pression exercée au dessus
de la membrane (5) chute et celle-ci libère l’orifice
principal (6). La vanne est alors ouverte et le demeure
tant que la pression différentielle minimum est
maintenue et tant que la bobine se trouve sous tension
1. Bobine
2. Ressort de l'induit
3. Joint d'étanchéité
4. Orifice pilote
5. Membrane
la
6. Orifice principal
7. Orifice d'égalisation
.
Danfoss
Fonction
NO, laiton, laiton DZR et
acier inoxydable
Bobine hors tension (ouverte) :
Lorsque la bobine (2) est hors tension, l’orifice pilote
(4) est ouvert. L’orifice pilote étant plus important
que l’orifice d’égalisation (7), la pression exercée au
dessus de la membrane (5) chute et celle-ci libère
l’orifice principal (6). La vanne est alors ouverte et le
demeure tant que la pression différentielle minimum
est maintenue et tant que
la bobine se trouve hors tension.
Bobine sous tension (fermée) :
Lorsque la bobine est sous tension, le joint
d’étanchéité (3) est pressé contre l’orifice pilote (4). La
pression se transmet au dessus de la membrane (5)
par l’orifice d’égalisation (7). Dès que les pressions
s’égalisent, la membrane vient fermer l’orifice
principal (6). La vanne reste fermée aussi longtemps
que la bobine est sous tension.
1. Induit
2. Bobine
3. Joint d'étanchéité
4 Orifice pilote
5. Membrane
6. Orifice principal
7. Orifice d'égalisation
Danfoss
32U970.10
© Danfoss | DCS (az) | 2017.06
IC.PD.200.3D.04 | 12
Graphiques de capacité :
Exemple pour l’eau :
Capacité pour EV220V 15B à une pression différentielle de
3 bar. Environ 7 m3/h
Exemple pour l’air :
Capacité pour EV220B 15B à une pression d’entrée (p1) de
5 bar et une pression de sortie (p2) de 3.5 bar :
Environ 245 Nm3/h
© Danfoss | DCS (az) | 2017.06
IC.PD.200.3D.04 | 13
Loading...
