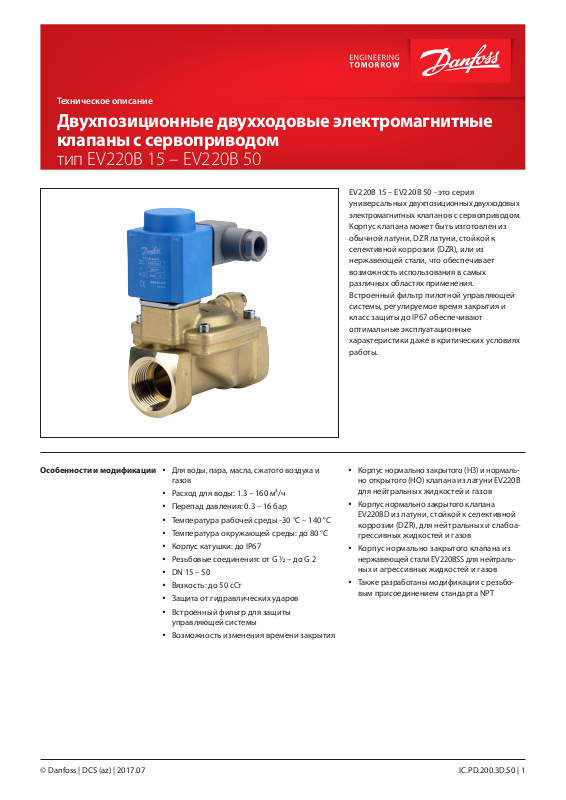

Техническое описание
Двухпозиционные двухходовые электромагнитные
клапаны с сервоприводом
тип EV220B 15 – EV220B 50
EV220B 15 – EV220B 50 - это серия
универсальных
электромагнитных
Корпус клапана может быть изготовлен из
обычной латуни, DZR латуни, стойкой к
селективной коррозии (DZR), или из
нержавеющей стали, что обеспечивает
возможность использования в самых
различных областях применения.
Встроенный фильтр пилотной управляющей
системы, регулируемое время закрытия и
класс защиты до IP67 обеспечивают
оптимальные эксплуатационные
характеристики даже в критических условиях
работы.
двухпозиционных двухходовых
клапанов с сервоприводом.
Особенности и модификации
y Для воды, пара, масла, сжатого воздуха и
газов
y Расход для воды: 1.3 – 160 м³/ч
y Перепад давления: 0.3 – 16 бар
y Температура рабочей среды -30 °C – 140 °C
y Температура окружающей среды: до 80 °C
y Корпус катушки: до IP67
y Резьбовые соединения: от G ½ – до G 2
y DN 15 – 50
y Вязкость: до 50 сСт
y Защита от гидравлических ударов
y Встроенный фильтр для защиты
управляющей системы
y Возможность изменения времени закрытия
y Корпус нормально закрытого (НЗ) и нормаль-
но
открытого (НО) клапана из латуни EV220B
для нейтральных жидкостей и газов
y Корпус нормально закрытого клапана
EV220BD
коррозии (DZR), для нейтральных и слабоагрессивных жидкостей и газов
y Корпус нормально закрытого клапана из
нержавеющей стали EV220BSS для нейтральных
y Также разработаны модификации с резьбо-
вым
из латуни, стойкой к селективной
и агрессивных жидкостей и газов
присоединением стандарта NPT
© Danfoss | DCS (az) | 2017.07
IC.PD.200.3D.50 | 1
Техническое описание | Электромагнитные клапаны, тип EV220B 15–50
Корпус клапана из
латуни, НЗ
Корпус клапана из
латуни, НО
© Danfoss | DCS (az) | 2017.07
Соединение
ISO228/1 Уплотнение
EPDM
G ½
NBR
FKM
EPDM
G ¾
NBR
FKM
EPDM
G 1
NBR
FKM
EPDM
G 1 ¼
NBR
FKM
EPDM
G 1 ½
NBR
FKM
EPDM
G 2
NBR
FKM
1)
EPDM рекомендуется для воды.
2)
NBR пригоден для масла, воды и воздуха.
3)
FKM пригоден для масла и воздуха Для воды при макс. темп. +60 °C.
4)
Пар низкого давления, 4 бар, макс. +140 °C.
1)
2)
3)
1)
2)
3)
1)
2)
3)
1)
2)
3)
1)
2)
3)
1)
2)
3)
клапанного
отверстия
15 4 0.3 – 16 -30 – 120
15 4 0.3 – 16 -10 – 90 032U7170
15 4 0.3 – 10 0 – 100
20 8 0.3 – 16 -30 – 120
20 7,5 0.3 – 16 -10 – 90 032U7171
20 8 0.3 – 10 0 – 100
25 11 0.3 – 16 -30 – 120
25 11 0.3 – 16 -10 – 90 032U7172
25 11 0.3 – 10 0 – 100
32 18 0.3 – 16 -30 – 120
32 18 0.3 – 16 -10 – 90 032U7173
32 18 0.3 – 10 0 – 100
40 24 0.3 – 16 -30 – 120
40 24 0.3 – 16 -10 – 90 032U7174
40 24 0.3 – 10 0 – 100
50 40 0.3 – 16 -30 – 120
50 40 0.3 – 16 -10 – 90 032U7175
50 40 0.3 – 10 0 – 100
Размер
kv
- значение
[м³/ч]
Перепад давлений, от
мин. до макс.6) [бар]
Температура рабочей
среды, от мин. до
макс. [°C] Код для заказа
4)
5)
4)
5)
4)
5)
4)
5)
4)
5)
4)
5)
032U7115
032U7116
032U7120
032U7121
032U7125
032U7126
032U7132
032U7133
032U7140
032U7141
032U7150
032U7151
Катушки BA пер. тока/пост. тока и BB/BE пост. тока: макс. +100 °C.
Катушки BO и BP: макс. +90 °C.
5)
Для воды: макс. +60 °C.
Катушки BO и BP: макс. +90 °C.
6)
Для жидкостей только 10 бар (НО).
7)
в системах c водой, проверка клапана не реже одного раза каждые 24 часа, путем изменения состояния клапана. „проверка
клапана позволяет свести к минимуму риск заклинивания клапана из-за карбоната кальция, окиси цинка или окись железа.
Соединение
ISO228/1
Уплотнение
EPDM
G ½
NBR
FKM
EPDM
G ¾
NBR
FKM
EPDM
G 1
NBR
FKM
EPDM
G 1 ¼
NBR
FKM
EPDM
G 1 ½
NBR
FKM
EPDM
G 2
NBR
FKM
1)
EPDM рекомендуется для воды.
2)
NBR пригоден для масла, воды и воздуха.
3)
FKM пригоден для масла и воздуха Для воды при макс. темп. +60 °C.
4)
Пар низкого давления, 4 бар, макс. +140 °C.
1)
2)
3)
1)
2)
3)
1)
2)
3)
1)
2)
3)
1)
2)
3)
1)
2)
3)
клапанного
отверстия
kv - значе-
ние [м³/ч]
15 4 0.3 – 16 -30 – 120
15 4 0.3 – 16 -10 – 90 032U7180
15 4 0.3 – 10 0 – 100
20 8 0.3 – 16 -30 – 120
20 7,5 0.3 – 16 -10 – 90 032U7181
20 8 0.3 – 10 0 – 100
25 11 0.3 – 16 -30 – 120
25 11 0.3 – 16 -10 – 90 032U7182
25 11 0.3 – 10 0 – 100
32 18 0.3 – 16 -30 – 120
32 18 0.3 – 16 -10 – 90 032U7183
32 18 0.3 – 10 0 – 100
40 24 0.3 – 10 -30 – 120
40 24 0.3 – 10 -10 – 90 032U7184
40 24 0.3 – 10 0 – 100
50 40 0.3 – 10 -30 – 120
50 40 0.3 – 10 -10 – 90 032U7185
50 40 0.3 – 10 0 – 100
Размер
Перепад давлений,
от мин. до макс.
[бар].
6)
Температура рабочей
среды, от мин. до
макс. [°C] Код для заказа
4)
5)
4)
5)
4)
5)
4)
5)
4)
5)
4)
5)
032U7117
032U7118
032U7122
032U7123
032U7127
032U7128
032U7134
032U7135
032U7142
032U7143
032U7152
032U7153
Катушки BA пер. тока/пост. тока и BB/BE пост. тока: макс. +100 °C.
Катушки BO и BP: макс. +90 °C.
5)
Для воды: макс. +60 °C.
Катушки BO и BP: макс. +90 °C.
6)
Для жидкостей только 10 бар (НО).
7)
в системах c водой, проверка клапана не реже одного раза каждые 24 часа, путем изменения состояния клапана. „проверка
клапана позволяет свести к минимуму риск заклинивания клапана из-за карбоната кальция, окиси цинка или окись железа.
IC.PD.200.3D.50 | 2
Техническое описание | Электромагнитные клапаны, тип EV220B 15–50
Технические
характеристики,
корпус клапана из
латуни, НЗ и НО
Основной тип EV220B 15B EV220B 20B EV220B 25B EV220B 32B EV220B 40B EV220B 50B
Время открытия [мс]
Время закрытия [мс]
1)
Показано ориентировочное время, которое применяется к воде. Точное время зависит от режима давления.
Время закрытия можно изменить путём замены выравнивающего отверстия.
Установка По желанию заказчика, однако рекомендуется вертикальная система электромагнитных клапанов.
Макс. давление при
испытании
Вязкость
Материалы
1)
1)
40 40 300 1000 1500 5000
350 1000 1000 2500 4000 10000
25 бар
Макс. 50 сСт
Корпус: Латунь Число Винера 2.0402
Якорь: Нержавеющая сталь Число Винера 1.4105 / AISI 430 FR
Трубка якоря: Нержавеющая сталь Число Винера 1.4306 / AISI 304 L
Запорный элемент якоря: Нержавеющая сталь Число Винера. 1.4105 / AISI 430 FR
Пружины: Нержавеющая сталь Число Винера 1.4310 / AISI 301
Кольцевые уплотнения: EPDM, FKM или NBR
Тарелка клапана: EPDM, FKM или NBR
Мембрана: EPDM, FKM или NBR
© Danfoss | DCS (az) | 2017.07
IC.PD.200.3D.50 | 3
Техническое описание | Электромагнитные клапаны, тип EV220B 15–50
Корпус клапана из
латуни,
стойкой к
селективной коррозии
(DZR), НЗ
Технические
характеристики,
корпус клапана из
латуни,
стойкой к
селективной коррозии
(DZR), НЗ
Соединение
ISO228/1 Уплотнение
G ½
G ¾
G 1
G 1 ¼
G 1 ½
G 2
1)
EPDM рекомендуется для воды.
2)
Пар низкого давления, 4 бар, макс. +140 °C.
Катушки BA пер. тока/пост. тока и BB/BE пост. тока: макс. +100 °C.
Катушки BO и BP: макс. +90 °C.
3)
в системах c водой, проверка клапана не реже одного раза каждые 24 часа, путем изменения состояния клапана. „проверка
клапана позволяет свести к минимуму риск заклинивания клапана из-за карбоната кальция, окиси цинка или окись железа.
Основной тип EV220B 15BD EV220B 20BD EV220B 25BD EV220B 32BD EV220B 40BD EV220B 50BD
Время открытия [мс]
Время закрытия [мс]
1)
Показано ориентировочное время, которое применяется к воде. Точное время зависит от режима давления.
Время закрытия можно изменить путём замены выравнивающего отверстия.
Установка По желанию заказчика, однако рекомендуется вертикальная система соленоидов.
Макс. давление при испытании
Вязкость
Материалы
EPDM
1)
1)
Размер
клапанного
отверстия
)
1
40 40 300 1000 1500 5000
350 1000 1000 2500 4000 10000
25 бар
Макс. 50 сСт
Корпус: Корпус клапана из латуни, стойкой
Якорь: Нержавеющая сталь Число Винера 1.4105 /
Трубка якоря: Нержавеющая сталь Число Винера 1.4306 /
Запорный элемент якоря: Нержавеющая сталь Число Винера 1.4105 /
Пружины: Нержавеющая сталь Число Винера 1.4310 /
Отверстия: Нержавеющая сталь Число Винера 1.4404 /
Седло клапана: Нержавеющая сталь Число Винера 1.4404 /
Кольцевые уплотнения: EPDM
Тарелка клапана: EPDM
Мембрана: EPDM
15
20
25
32
40
50
kv-значение
[м³/ч]
4
8
11
18
24
40
Перепад
давлений, мин.
- макс. [бар]
0.3 – 16 -30 – 120
к селективной коррозии (DZR)
Температура
рабочей среды,
от мин. до макс.
[°C] Код для заказа
2)
CuZn36Pb2As / CZ132
AISI 430 FR
AISI 304 L
AISI 430 FR
AISI 301
AISI 316L
AISI 316L
032U5815
032U5820
032U5825
032U5832
032U5840
032U5850
© Danfoss | DCS (az) | 2017.07
IC.PD.200.3D.50 | 4
Техническое описание | Электромагнитные клапаны, тип EV220B 15–50
Корпус клапана из
нержавеющей стали,
НЗ
Соединение
ISO228/1 Уплотнение
G ½
G ¾
G 1
G 1 ¼
G 1 ½
G 2
1)
EPDM рекомендуется для воды (пар макс. +140 °C / 4 бар).
2)
FKM пригоден для масла и воздуха Для воды при макс. темп. +60 °C.
3)
Пар низкого давления, 4 бар, макс. +140 °C.
EPDM
FKM
EPDM
FKM
EPDM
FKM
EPDM
FKM
EPDM
FKM
EPDM
FKM
1)
2)
1)
2)
1)
2)
1)
2)
1)
2)
1)
2)
клапанного
отверстия
15 4
20
25
32 18
40 24
50 40
Размер
kv
- значение
[м³/ч]
8
11
Перепад давлений, мин.
- макс. [бар]
0.3 – 16 -30 – 120
0.3 – 10 0 – 100
0.3 – 16 -30 – 120
0.3 – 10 0 – 100
0.3 – 16 -30 – 120
0.3 – 10 0 – 100
0.3 – 16 -30 – 120
0.3 – 10 0 – 100
0.3 – 16 -30 – 120
0.3 – 10 0 – 100
0.3 – 16 -30 – 120
0.3 – 10 0 – 100
Температура рабочей
среды, от мин. до
макс. [°C]
3)
4)
3)
4)
3)
4)
3)
4)
3)
4)
3)
4)
Код для
заказа
032U8500
032U8506
032U8501
032U8507
032U8502
032U8508
032U8503
032U8509
032U8504
032U8510
032U8505
032U8511
Катушки BA пер. тока/пост. тока и BB/BE пост. тока: макс. +100 °C.
Катушки BO и BP: макс. +90 °C.
4)
Для воды: макс. +60 °C.
Катушки BO и BP: макс. +90 °C.
5)
в системах c водой, проверка клапана не реже одного раза каждые 24 часа, путем изменения состояния клапана. „проверка
клапана позволяет свести к минимуму риск заклинивания клапана из-за карбоната кальция, окиси цинка или окись железа.
Технические
характеристики,
корпус клапана из
нержавеющей стали,
НЗ
Основной тип EV220B 15SS EV220B 20SS EV220B 25SS EV220B 32SS EV220B 40SS EV220B50 SS
Время открытия [мс] 1) 40 40 300 1000 1500 5000
Время закрытия [мс]
1)
Показано ориентировочное время, которое применяется к воде. Точное время зависит от режима давления.
Время закрытия можно изменить путём замены выравнивающего отверстия.
1)
350 1000 1000 2500 4000 10000
Установка По желанию заказчика, однако рекомендуется вертикальная система электромагнитных клапанов.
Макс. давление при испытании
25 бар
Вязкость Макс. 50 сСт
Корпус: Нержавеющая сталь Число Винера 1.4581 / AISI 318
Якорь: Нержавеющая сталь Число Винера 1.4105 / AISI 430 FR
Трубка якоря: Нержавеющая сталь Число Винера 1.4306 / AISI 304 L
Запорный элемент якоря: Нержавеющая сталь W.no. 1.4105 / AISI 430 FR
Материалы
Пружины: Нержавеющая сталь Число Винера 1.4310 / AISI 301
Отверстия: Нержавеющая сталь Число Винера 1.4404 / AISI316L
Кольцевые уплотнения: EPDM или FKM
Тарелка клапана: EPDM или FKM
Мембрана: EPDM или FKM
© Danfoss | DCS (az) | 2017.07
IC.PD.200.3D.50 | 5
Danfoss
32U1784.10
Техническое описание | Электромагнитные клапаны, тип EV220B 15–50
Размеры и масса:
латунь, латунь, стойкая
к селективной
коррозии (DZR), и
нержавеющая сталь,
НЗ и НО
Габариты
B1 [мм] / тип катушки
Тип
EV220B 15 80.0 52.0 32 46 68 45 99 15.0
EV220B 20 90.0 58.0 32 46 68 45 103 18.0
EV220B 25 109.0 70.0 32 46 68 45 113 22.0
EV220B 32 120.0 82.0 32 46 68 45 120 27.0
EV220B 40 130.0 95.0 32 46 68 45 129 32.0
EV220B 50 162.0 113.0 32 46 68 45 135 37.0
L
[мм]
B
[мм]
H
[мм]
H
[мм]
1
Danfoss
32U1783.10
Вес брутто,
корпус
клапана без
катушки [кг]BA BB / BE BG / BO BP
0.7
0.9
1.3
2.0
3.0
4.8
уголу становки
© Danfoss | DCS (az) | 2017.07
IC.PD.200.3D.50 | 6
Техническое описание | Электромагнитные клапаны, тип EV220B 15–50
Катушки, совместимые с клапаном EV220B 15 - EV220B 50
Катушка
Тип
Потребляемая мощность Корпус Особенности
BA / BD, крепление под гайку
BB, с защелкой
BE, с защелкой
BF, с защелкой
9 Вт пер. тока
15 Вт пост. тока
10 Вт пер. тока
18 Вт пост. тока
10 Вт пер. тока
18 Вт пост. тока
10 Вт пер. тока
18 Вт пост. тока
IP00
с плоским штекером
IP00
с плоским штекером
IP67 С клеммной коробкой
IP67 С кабелем 1 м
IP65 со штекером
IP65 со штекером
IP20 с защитной
крышкой,
IP20 с защитной
крышкой,
BG, с защелкой
BN, с защелкой
BO, крепление под гайку
Дополнительную информацию и порядок оформления заказа см. в отдельном техническом паспорте на катушки.
12 Вт пер. тока
20 Вт пост. тока
20 Вт
26 ВА
10 Вт
21 ВА
IP67 С клеммной коробкой
IP67
IP67
только с комплектом
уплотнений 018Z0090
С клеммной коробкой
Для использования во
взрывоопасной среде
С клеммной коробкой и
Бесфоновый
и кабелем 1 м
(зона 1)
кабелем 5 м
© Danfoss | DCS (az) | 2017.07
IC.PD.200.3D.50 | 7
Техническое описание | Электромагнитные клапаны, тип EV220B 15–50
Принадлежности:
штекер
Универсальный
электронный
мультитаймер, тип ETM
Совместимость Код для заказа
Штекер GDM 2011 (серый) согласно DIN 43650-A PG11 042N0156
Совместимость
Настройка выдержки времени от 1 до 45 минут при открытии
стока на период от 1 до 15 секунд. С ручным управлением
(кнопка диагностики) Электрическое соединение DIN 43650
A / EN 175 301-803-A
y Наружные регулировки
y Легкий, небольшого размера
y Настройка задержки времени включения от 1
до 45 минут
время открытия от 1 до 15 секунд
Напря-
жение [В
пер. тока]
24 – 240 BA, BD, BB -10 – 50 042N0185
Для исполь-
зования с
катушкой
Температура
окружающей
среды [°C]
Код для заказа
y Один полупроводниковый таймер для всех
катушек, напряжение – от 24 до 240 В пер.
тока
y Светодиоды для индикации
y Все в одном блоке
y Ручное управление (кнопка диагностики)
Технические
характеристики
Габариты
Тип ET 20 M
Напряжение 24 – 240 В пер. тока, 50-60 Гц
Максимально допустимая мощность Макс. 20 ватт
Корпус IP00, IP65 с соединителем питания (штекером)
Электрическое соединение Соединитель DIN (DIN 43650-A)
Диапазон рабочей температуры
окружающей среды
Назначение Импульсный пуск
Интервальный таймер 1 – 45 мин
Таймер включения 1 – 15 с
Масса 0.084 кг
-10 – 50 °C
© Danfoss | DCS (az) | 2017.07
IC.PD.200.3D.50 | 8
32U1785.11
Danfoss
32U948.10
Техническое описание | Электромагнитные клапаны, тип EV220B 15–50
Блок ручного
управления,
приводимый в действие
с помощью инструмента
Блок ручного управления
включающий
выравнивающее
отверстие, приводимый
в действие помощью
инструмента
Используется для ручного управления в случае отказа питания.
Примечание: высота клапана увеличивается на 16 мм.
Блок состоит из:
ручное управление
4 винта
3 кольцевых уплотнения (материал уплотнения NBR)
Размер [DN]
15–32
40–50
1)
Риск функциональные неисправности
2)
Необходимо использовать только оригинальные выравнивающее отверстие
материал
корпуса
латунь x x x N/A
Нержавеющая
сталь
Нержавеющая
сталь
материал уплотнения
x x x N/A
N/A1)N/A
1)
выравнивающее
x N/A
отверстие Рабочая среда
2)
2)
2)
Используется для ручного управления в случае отказа питания.
Примечание: высота клапана увеличивается на 16 мм.
Блок состоит из:
ручное управление
4 винта
3 кольцевых уплотнения (материал уплотнения NBR)
выравнивающее отверстие, размер III
температура
рабочей
среды [ °C]
Воздух, масло, вода ‘От -10 до 90 032U0150
Воздух, масло, вода ‘От -10 до 90 032U0149
воды ‘От -10 до 90 032U0149
Код для
заказаFKM NBR EPDM
Блок ручного
управления,
приводимый в действие
рукой
Danfoss
Размер [DN]
40–50 латунь x x x Размер III
3)
Для клапанов FKM и NBR рекомендуется изменить выравнивающее отверстие до размера III, для достижения правильной работы
клапана.
материал
корпуса
материал уплотнения
выравнивающее
отверстие
3)
Рабочая
среда
воды ‘От -10 до 90 032U0260
температура
рабочей среды
[ °C]
Код для
Используется для ручного управления в случае отказа питания
Блок состоит из:
Якорь с закрывающей пружиной
трубка якоря
корпус клапана из нержавеющей стали
Уплотнительное кольцо 3,68 X 1,78
Уплотнительное кольцо 19 X 1,5
Уплотнительное кольцо 5 X 2,5
4 винта
4 гайки (только для транспортировки)
Размер [DN]
15–32
40–50
1)
Риск функциональные неисправности.
2)
Необходимо использовать только оригинальные выравнивающее отверстие.
материал
корпуса
латунь N/A1)N/A
Нержавеющая
сталь
латунь N/A1)N/A
Нержавеющая
сталь
материал уплотнения
1)
N/A1)N/A
N/A1)N/A
1)
1)
1)
выравнивающее
отверстие
x N/A
x N/A
x N/A
x N/A
2)
2)
2)
2)
Рабочая
среда
воды ‘От -30 до 120
воды ‘От -30 до 120
воды ‘От -30 до 120
воды ‘От -30 до 120
температура
рабочей
среды [ °C]
Код для
032U7390
заказаFKM NBR EPDM
заказаFKM NBR EPDM
© Danfoss | DCS (az) | 2017.07
IC.PD.200.3D.50 | 9
Техническое описание | Электромагнитные клапаны, тип EV220B 15–50

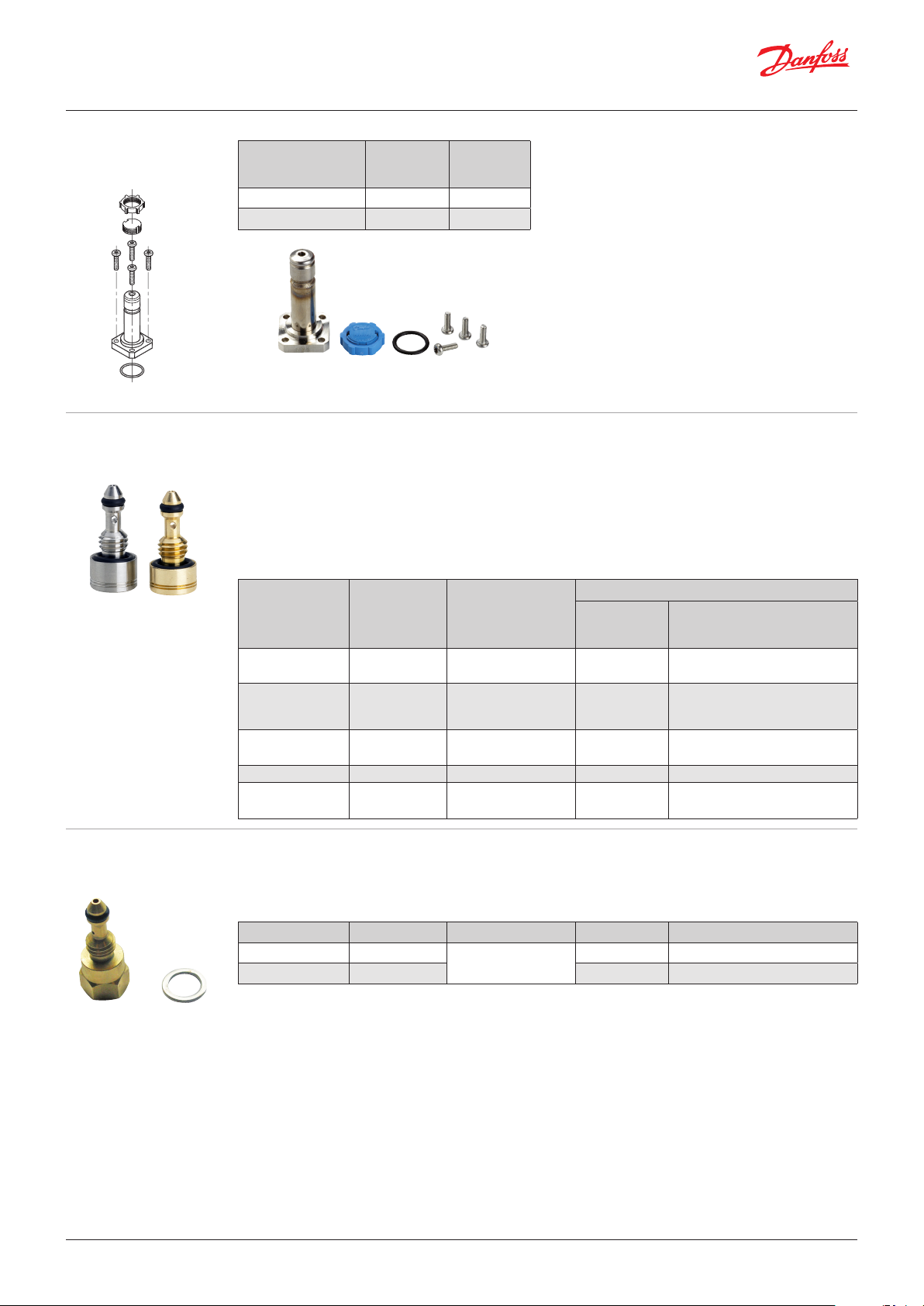

Модуль изолирующей
диафрагмы
Выравнивающее
отверстие
температура
материал уплотнения
EPDM -20 – 50 042U1009
FKM 0 – 50 042U1010
рабочей
среды [ °C]
Код для
заказа
Комплект включает:
Выравнивающее отверстие с кольцевым
уплотнением и прокладкой. Время закрытия
клапана может быть изменено заменой
выравнивающего отверстия, размер которого
отличается от стандартного.
Размер
выравнивающего
отверстия [мм] Уплотнение Применяется в
0.5 EPDM
0.8 EPDM
1.2 FKM
1.2 EPDM
1.4 FKM
1)
1)
2)
1)
2)
EV220B 15
EV220B 20
EV220B 25
EV220B 32
EV220B 40
EV220B 25
EV220B 32
EV220B 50 032U0086 032U6312
EV220B 40
EV220B 50
Конструкция изолирующей мембраны
предотвращает попадание жидкости на якорь,
что обеспечивает следующие преимущества:
Клапан устойчив к агрессивным жидкостям,
содержащихся в жидкости посторонних
примесей, а также к известковым отложениям и
отложениям накипи.
Комплект включает:
Изолирующий блок в сборе
Уплотнительное кольцо
4 винта
кнопка с блокировкой
Гайка для катушки
y Уменьшение времени закрытия достигается
за счет увеличения отверстия (при
уменьшении
увеличивается риск гидравлического
времени закрытия
удара).
y Увеличение времени закрытия достигается
за счет уменьшения отверстия.
Код для заказа
Латунь, стойкая к селективной
коррозии (DZR),
Латунь
032U0082 032U6310
032U0084 032U6311
032U0085 032U6314
032U0087 032U6315
3) /
нержавеющая
сталь
Регулируемое отверстие
© Danfoss | DCS (az) | 2017.07
Комплект включает:
Регулируемое отверстие с кольцевым
уплотнением и прокладкой.
Отверстие Уплотнение Применяется в Материал Код для заказа
Регулируемый EPDM
Регулируемый FKM
1)
Одобрено WRAS.
Одобрено Attestation de Conformite Sanitaire (ACS).
EPDM рекомендуется для воды (пар макс. 40 °C / 4 бар).
2)
FKM пригоден для масла и воздуха. Для воды при макс. темп. 60 °C.
3)
Латунь, стойкая к селективной коррозии.
1)
2)
Все клапаны EV220B
15–50
Время закрытия клапана можно настроить с
помощью регулировочного винта.
Латунь 032U0682
Латунь 032U0683
IC.PD.200.3D.50 | 10
Техническое описание | Электромагнитные клапаны, тип EV220B 15–50
Комплект запчастей
для
нормально
закрытых клапанов
Корпуса из латуни
Тип Уплотнение Код для заказа
EV220B 15 EPDM
EV220B 15 FKM
EV220B 15 NBR
Danfoss
32U11786.11
EV220B 20 EPDM
EV220B 20 FKM
EV220B 20 NBR
EV220B 25 EPDM
EV220B 25 FKM
EV220B 25 NBR
EV220B 32 EPDM
EV220B 32 FKM
EV220B 32 NBR
EV220B 40 EPDM
EV220B 40 FKM
EV220B 40 NBR
EV220B 50 EPDM
EV220B 50 FKM
EV220B 50 NBR
1)
Одобрено WRAS.
1)
2)
3)
1)
2)
3)
1)
2)
3)
1)
2)
3)
1)
2)
3)
1)
2)
3)
Одобрено Attestation de Conformite Sanitaire (ACS).
EPDM рекомендуется для воды
(пар макс. +140 °C / 4 бар).
2)
FKM пригоден для масла и воздуха.
Для воды при макс. темп. 60 °C.
3)
NBR пригоден для масла, воды и воздуха.
4)
Латунь, стойкая к селективной коррозии.
032U1071
032U1072
032U6013
032U1073
032U1074
032U6014
032U1075
032U1076
032U6015
032U1077
032U1078
032U6016
032U1079
032U1080
032U6017
032U1081
032U1082
032U6018
Корпуса из латуни, стойкой к селективной корро-
зии (DZR)
4),
и нержавеющей стали
Тип Уплотнение Код для заказа
EV220B 15 EPDM
EV220B 15 FKM
EV220B 20 EPDM
EV220B 20 FKM
EV220B 25 EPDM
EV220B 25 FKM
EV220B 32 EPDM
EV220B 32 FKM
EV220B 40 EPDM
EV220B 40 FKM
EV220B 50 EPDM
EV220B 50 FKM
1)
2)
1)
2)
1)
2)
1)
2)
1)
2)
1)
2)
032U6320
032U6326
032U6321
032U6327
032U6322
032U6328
032U6323
032U6329
032U6324
032U6330
032U6325
032U6331
Комплект включает:
Кнопка с блокировкой и гайка для катушки
Якорь с тарелкой клапана и пружиной
Кольцевое уплотнение для трубки якоря
Пружина и мембрана
2 кольцевых уплотнения для управляющей
системы
Кольцевое уплотнение и прокладка для
выравнивающего отверстия
Комплект запчастей
для
нормально
открытых клапанов
Тип Уплотнение Код для заказа
1)
EPDM
EV220B 15–50
1)
EPDM рекомендуется
(пар макс. +140 °C / 4 бар).
2)
FKM пригоден для масла и воздуха.
Для воды при макс. темп. +60 °C.
3)
NBR пригоден для масла, воды и воздуха.
2)
FKM
3)
NBR
для воды.
032U0296
032U0295
032U0299
Комплект включает:
Кнопка с блокировкой и гайка для катушки
Привод нормально открытого клапана
Кольцевое уплотнение для якоря
© Danfoss | DCS (az) | 2017.07
IC.PD.200.3D.50 | 11
32U846.10
Техническое описание | Электромагнитные клапаны, тип EV220B 15–50
Принцип действия:
Нормально закрытый
клапан, корпус из
латуни, латуни,
стойкой к селективной
коррозии (DZR), и
нержавеющей стали
Напряжение не подается на катушку
(закрытый клапан):
При отключении напряжения тарелка клапана (3)
прижимается к управляющему отверстию (4)
пружиной якоря (2). Давление на мембрану (5)
повышается через выравнивающее отверстие (7).
Мембрана закрывает главное отверстие (6), как
только давление на мембрану становится равным
давлению на впуске. Клапан остается закрытым до
тех пор, пока отключено напряжение катушки.
Напряжение подается на катушку
(открытый клапан):
При подаче напряжения на катушку (1) открывается
управляющее отверстие (4). Поскольку
управляющее отверстие больше выравнивающего
отверстия (7), давление на мембрану (5) падает, и
поэтому за главным отверстием (6) давление
увеличивается. Теперь клапан открыт для
свободного потока и будет оставаться открытым
до тех пор, пока в клапане поддерживается
минимальный перепад давлений и на катушку
подается напряжение.
1. Катушка
2. Пружина якоря
3. Тарелка клапана
4. Управляющее отверстие
5. Мембрана
6. Главное отверстие
7. Выравнивающее отверстие
Danfoss
Принцип действия:
Нормально открытый
клапан, корпус из
латуни, латуни,
стойкой к селективной
коррозии (DZR), и
нержавеющей стали
Напряжение не подается на катушку
(открытый клапан):
При отключении напряжения от катушки
(2) открывается управляющее отверстие (4).
Поскольку управляющее отверстие больше
выравнивающего отверстия (7), давление на
мембрану (5) падает, и поэтому за главным
отверстием (6) давление увеличивается. Клапан
будет оставаться открытым до тех пор, пока в
клапане поддерживается минимальный перепад
давлений и от катушки отключено напряжение.
Напряжение подается на катушку
(закрытый клапан):
При подаче напряжения на катушку тарелка
клапана (3) прижимается к управляющему
отверстию (4). Давление на мембрану (5)
повышается через выравнивающее отверстие (7).
Мембрана закрывает главное отверстие (6), как
только давление на мембрану становится равным
давлению на впуске. Клапан остается закрытым до
тех пор, пока на катушку подается напряжение.
1. Якорь
2. Катушка
3. Тарелка клапана
4. Управляющее отверстие
5. Мембрана
6. Главное отверстие
7. Выравнивающее отверстие
Danfoss
32U970.10
© Danfoss | DCS (az) | 2017.07
IC.PD.200.3D.50 | 12
Диаграммы пропускной способности:
Пример (вода):
Пропускная способность клапана EV220B 15B при
перепаде давления 3 бар. Прибл. 7 м3/ч
Пример (воздух).
Производительность клапана EV220B 15B при
давлении на входе (p1) 5 бар и давлении на выходе (p2)
3.5 бар: прибл. 245 Нм3/ч
© Danfoss | DCS (az) | 2017.07
IC.PD.200.3D.50 | 13
Loading...
