资料表
二位二通伺服式电磁阀
EV220B 15 – EV220B 50 型
EV220B 15 – EV220B 50 是一款通用型间接伺服式
二位二通电磁阀。阀体以黄铜、防脱锌黄铜和
不锈钢制成，确保广泛覆盖各种应用。
标准内置先导过滤器，关闭时间可调节，外壳
防护等级最高可达 IP67，即使在恶劣工作条件
下，也能确保最佳性能。
特性和版本：
y 适用于水、蒸汽、油、压缩空气和气体
y 水的流量范围：1.3 – 160 m³/h
y 压差：0.3 – 16 bar
y 介质温度 -30 – 140 °C
y 环境温度：最高 80 °C
y 线圈防护等级：最高 IP67
y 螺纹连接：G ½ – G 2
y DN 15 – 50
y 粘度：最高 50 cSt
y 抑制水锤
y 内置过滤器，用于保护先导系统
y 关闭时间可调节
y EV220B NC 和 NO 黄铜版本，适用于中性液
体和气体
y EV220BD NC 防脱锌版本，适用于中性及具有
轻微腐蚀性的液体和气体
y EV220BSS NC 不锈钢版本，适用于中性及具
有腐蚀性的液体和气体
y 另外可提供 NPT 螺纹版本。
© Danfoss | DCS (az) | 2017.06
IC.PD.200.3D.41 | 1
资料表 | 电磁阀，EV220B 15–50 型
黄铜阀体，NC
连接
ISO228/1 密封材质 流口尺寸
1)
EPDM
G ½
G ¾
G 1
G 1 ¼
G 1 ½
G 2
1)
水的应用推荐使用 EPDM 材质。
2)
NBR 适用于油、水和空气
3)
FKM 适用于油和空气。对于水，最高 +60 °C
4)
低压蒸汽，4 bar：最高 +140 °C
NBR
FKM
EPDM
NBR
FKM
EPDM
NBR
FKM
EPDM
NBR
FKM
EPDM
NBR
FKM
EPDM
NBR
FKM
2)
3)
1)
2)
3)
1)
2)
3)
1)
2)
3)
1)
2)
3)
1)
2)
3)
15 4 0.3 – 16 -30 – 120
15 4 0.3 – 16 -10 – 90 032U7170
15 4 0.3 – 10 0 – 100
20 8 0.3 – 16 -30 – 120
20 7.5 0.3 – 16 -10 – 90 032U7171
20 8 0.3 – 10 0 – 100
25 11 0.3 – 16 -30 – 120
25 11 0.3 – 16 -10 – 90 032U7172
25 11 0.3 – 10 0 – 100
32 18 0.3 – 16 -30 – 120
32 18 0.3 – 16 -10 – 90 032U7173
32 18 0.3 – 10 0 – 100
40 24 0.3 – 16 -30 – 120
40 24 0.3 – 16 -10 – 90 032U7174
40 24 0.3 – 10 0 – 100
50 40 0.3 – 16 -30 – 120
50 40 0.3 – 16 -10 – 90 032U7175
50 40 0.3 – 10 0 – 100
kv - 值
[m³/h]
压差
最小到最大值6)[bar]
介质温度
最小到最大值[°C] 产品号
4)
5)
4)
5)
4)
5)
4)
5)
4)
5)
4)
5)
BA AC/DC 和 BB/BE DC 线圈：最高 +100 °C
BO 和 BP 线圈：最高 +90 °C
5)
对于水：最高 +60 °C
BO 和 BP 线圈：最高 +90 °C
6)
液体压力仅 10 bar（NO）
7)
在水系统应用中，每 24小时至少操作1次阀门，这意味着改变阀门的状态。阀的动作可将因为碳酸钙，
锌或者氧化铁积聚带来的粘合风险降至最低
032U7115
032U7116
032U7120
032U7121
032U7125
032U7126
032U7132
032U7133
032U7140
032U7141
032U7150
032U7151
黄铜阀体，NO
连接
ISO228/1 密封材质 流口尺寸
1)
EPDM
2)
G ½
NBR
FKM
3)
EPDM
G ¾
NBR
FKM
2)
3)
EPDM
G 1
NBR
FKM
2)
3)
EPDM
G 1 ¼
NBR
FKM
2)
3)
EPDM
G 1 ½
NBR
FKM
2)
3)
EPDM
G 2
1)
水的应用推荐使用 EPDM 材质。
2)
NBR 适用于油、水和空气
3)
FKM 适用于油和空气。对于水，最高 +60 °C
4)
低压蒸汽，4 bar：最高 +140 °C
NBR
FKM
2)
3)
15 4 0.3 – 16 -30 – 120
15 4 0.3 – 16 -10 – 90 032U7180
15 4 0.3 – 10 0 – 100
1)
20 8 0.3 – 16 -30 – 120
20 7.5 0.3 – 16 -10 – 90 032U7181
20 8 0.3 – 10 0 – 100
1)
25 11 0.3 – 16 -30 – 120
25 11 0.3 – 16 -10 – 90 032U7182
25 11 0.3 – 10 0 – 100
1)
32 18 0.3 – 16 -30 – 120
32 18 0.3 – 16 -10 – 90 032U7183
32 18 0.3 – 10 0 – 100
1)
40 24 0.3 – 10 -30 – 120
40 24 0.3 – 10 -10 – 90 032U7184
40 24 0.3 – 10 0 – 100
1)
50 40 0.3 – 10 -30 – 120
50 40 0.3 – 10 -10 – 90 032U7185
50 40 0.3 – 10 0 – 100
kv - 值
[m³/h]
压差
最小到最大值[bar]
6)
介质温度
最小到最大值[°C] 产品号
4)
5)
4)
5)
4)
5)
4)
5)
4)
5)
4)
5)
BA AC/DC 和 BB/BE DC 线圈：最高 +100 °C
BO 和 BP 线圈：最高 +90 °C
5)
对于水：最高 +60 °C
BO 和 BP 线圈：最高 +90 °C
6)
液体压力仅 10 bar（NO）
7)
在水系统应用中，每 24小时至少操作1次阀门，这意味着改变阀门的状态。阀的动作可将因为碳酸钙，
锌或者氧化铁积聚带来的粘合风险降至最低
032U7117
032U7118
032U7122
032U7123
032U7127
032U7128
032U7134
032U7135
032U7142
032U7143
032U7152
032U7153
© Danfoss | DCS (az) | 2017.06
IC.PD.200.3D.41 | 2
资料表 | 电磁阀，EV220B 15–50 型
技术参数，黄铜阀体，
NC 和 NO
主要型号
开启时间[ms]
关闭时间[ms]
1)
此处列出的时间适用于水，且仅供参考。确切时间取决于压力条件。
通过更换平衡口，可以改变关闭时间。
安装 可选，但建议采用垂直螺线管系统。
最大测试压力
粘度
材料
EV220B 15B EV220B 20B EV220B 25B EV220B 32B EV220B 40B EV220B 50B
1)
1)
40 40 300 1000 1500 5000
350 1000 1000 2500 4000 10000
25 bar
最大 50 cSt
阀体： 黄铜
铁芯： 不锈钢
铁芯套筒 不锈钢
铁芯限位块： 不锈钢
弹簧 不锈钢
O 型圈： EPDM、FKM 或 NBR
垫片：
膜片：
EPDM、FKM 或 NBR
EPDM、FKM 或 NBR
W.no.2.0402
W.no.1.4105/AISI 430 FR
W.no.1.4306/AISI 304 L
W.no.1.4105/AISI 430 FR
W.no.1.4310/AISI 301
© Danfoss | DCS (az) | 2017.06
IC.PD.200.3D.41 | 3
资料表 | 电磁阀，EV220B 15–50 型
防脱锌黄铜（DZR）阀
体，NC
技术参数，防脱锌黄铜
（DZR）阀体，NC
连接
ISO228/1 密封材质 流口尺寸
G ½
G ¾
G 1
G 1 ¼
EPDM
)
1
G 1 ½
G 2
1)
水的应用推荐使用 EPDM 材质。
2)
低压蒸汽，4 bar：最高 +140 °C
15
20
25
32
40
50
kv-值
[m³/h]
4
8
11
18
24
40
压差
最小到最大值[bar]
0.3 – 16 -30 – 120
介质温度
最小到最大值[°C] 产品号
2)
BA AC/DC 和 BB/BE DC 线圈：最高 +100 °C
BO 和 BP 线圈：最高 +90 °C
3)
在水系统应用中，每 24小时至少操作1次阀门，这意味着改变阀门的状态。阀的动作可将因为碳酸钙，
锌或者氧化铁积聚带来的粘合风险降至最低
主要型号
开启时间[ms]
关闭时间[ms]
1)
此处列出的时间适用于水，且仅供参考。确切时间取决于压力条件。
1)
1)
EV220B 15BD EV220B 20BD EV220B 25BD EV220B 32BD EV220B 40BD EV220B 50BD
40 40 300 1000 1500 5000
350 1000 1000 2500 4000 10000
通过更换平衡口，可以改变关闭时间。
安装 可选，但建议采用垂直铁芯系统。
最大测试压力
粘度
25 bar
最大 50 cSt
阀体：
防脱锌黄铜（DZR） CuZn36Pb2As / CZ132
铁芯： 不锈钢
铁芯套筒 不锈钢
铁芯限位块： 不锈钢
材料
弹簧 不锈钢
流口 不锈钢
阀座 不锈钢
O 型圈 EPDM
阀垫
膜片
EPDM
EPDM
032U5815
032U5820
032U5825
032U5832
032U5840
032U5850
W.no.1.4105 / AISI 430 FR
W.no.1.4306 / AISI 304 L
W.no.1.4105 / AISI 430 FR
W.no.1.4310 / AISI 301
W.no.1.4404 / AISI 316L
W.no.1.4404 / AISI 316L
© Danfoss | DCS (az) | 2017.06
IC.PD.200.3D.41 | 4
资料表 | 电磁阀，EV220B 15–50 型
不锈钢阀体，NC
连接
ISO228/1 密封材质
1)
G ½
G ¾
G 1
G 1 ¼
G 1 ½
G 2
1)
水的应用推荐使用 EPDM 材质。
（蒸汽最高 +140° C / 4 bar）。
2)
FKM 适用于油和空气。对于水，最高 +60 °C
3)
低压蒸汽，4 bar：最高 +140 °C
EPDM
FKM
EPDM
FKM
EPDM
FKM
EPDM
FKM
EPDM
FKM
EPDM
FKM
2)
1)
2)
1)
2)
1)
2)
1)
2)
1)
2)
流口 尺寸kv - 值
[m³/h]
15 4
20 8
25 11
32 18
40 24
50 40
压差
最小到最大值[bar]
0.3 – 16 -30 – 120
0.3 – 10 0 – 100
0.3 – 16 -30 – 120
0.3 – 10 0 – 100
0.3 – 16 -30 – 120
0.3 – 10 0 – 100
0.3 – 16 -30 – 120
0.3 – 10 0 – 100
0.3 – 16 -30 – 120
0.3 – 10 0 – 100
0.3 – 16 -30 – 120
0.3 – 10 0 – 100
介质温度
最小到最大值[°C] 产品号
BA AC/DC 和 BB/BE DC 线圈：最高 +100 °C
BO 和 BP 线圈：最高 +90 °C
4)
对于水：最高 +60 °C
BO 和 BP 线圈：最高 +90 °C
5)
在水系统应用中，每 24小时至少操作1次阀门，这意味着改变阀门的状态。阀的动作可将因为碳酸钙，
锌或者氧化铁积聚带来的粘合风险降至最低
3)
032U8500
4)
032U8506
3)
032U8501
4)
032U8507
3)
032U8502
4)
032U8508
3)
032U8503
4)
032U8509
3)
032U8504
4)
032U8510
3)
032U8505
4)
032U8511
技术参数，不锈钢阀
体，NC
主要型号
EV220B 15SS EV220B 20SS EV220B 25SS EV220B 32SS EV220B 40SS EV220B50 SS
开启时间[ms]1) 40 40 300 1000 1500 5000
关闭时间[ms]
1)
此处列出的时间适用于水，且仅供参考。确切时间取决于压力条件。
1)
350 1000 1000 2500 4000 10000
通过更换平衡口，可以改变关闭时间。
安装 可选，但建议采用垂直铁芯系统。
最大测试压力
粘度
材料
25 bar
最大 50 cSt
阀体： 不锈钢
铁芯： 不锈钢
铁芯套筒 不锈钢
铁芯限位块： 不锈钢
弹簧： 不锈钢
流口： 不锈钢
W.no.1.4581 / AISI 318
W.no.1.4105 / AISI 430 FR
W.no.1.4306 / AISI 304 L
W.no.1.4105 / AISI 430 FR
W.no.1.4310 / AISI 301
W.no.1.4404 / AISI316L
O 型圈： EPDM 或 FKM
垫片：
膜片：
EPDM 或 FKM
EPDM 或 FKM
© Danfoss | DCS (az) | 2017.06
IC.PD.200.3D.41 | 5
Danfoss
32U1784.10
资料表 | 电磁阀，EV220B 15–50 型
尺寸和重量：黄铜、防
脱锌黄铜和不锈钢，NC
和 NO
尺寸
B1 [mm] / 线圈类型
类型
EV220B 15 80.0 52.0 32 46 68 45 99 15.0
EV220B 20 90.0 58.0 32 46 68 45 103 18.0
EV220B 25 109.0 70.0 32 46 68 45 113 22.0
EV220B 32 120.0 82.0 32 46 68 45 120 27.0
EV220B 40 130.0 95.0 32 46 68 45 129 32.0
EV220B 50 162.0 113.0 32 46 68 45 135 37.0
L
[mm]
B
[mm]
H
[mm]
H
[mm]
1
Danfoss
32U1783.10
总重量, 阀
体不安装线
圈 BN [kg]BA BB / BE BG / BO BP
0,7
0.9
1,3
2,0
3,0
4,8
安装角
© Danfoss | DCS (az) | 2017.06
IC.PD.200.3D.41 | 6
资料表 | 电磁阀，EV220B 15–50 型
EV220B 15 - EV220B 50 可使用下列线圈
线圈
类型
功耗 防护等级 特点
BA / BD，螺纹安装
BB，卡夹式
BE，卡夹式
BF，卡夹式
9 W AC
15 W DC
10 W AC
18 W DC
10 W AC
18 W DC
10 W AC
18 W DC
IP00，带铲形接线端子
IP00，带铲形接线端子
IP67
IP67 带 1m 长电缆
IP20，带保护盖
IP65，带电缆插头
IP20，带保护盖
IP65，带电缆插头
带接线盒
如需更详细的信息及订购说明，请参阅线圈参数表
BG，卡夹式
BN，卡夹式
BO，螺纹安装
12 W AC
20 W DC
20 W
26 VA
10 W
21 VA
IP67
IP67
仅当使用018Z0090自带
密封套件时
带接线盒
防杂音
带接线盒和 1m 长电缆
适用于爆炸危险环
境1区
带接线盒和 5 m 长电缆
© Danfoss | DCS (az) | 2017.06
IC.PD.200.3D.41 | 7
资料表 | 电磁阀，EV220B 15–50 型
附件：
电缆插头
通用型电子多功能定时
器，ETM 型
应用 产品号
GDM 2011（灰色），电缆插头符合 DIN 43650-A PG11 042N0156
应用 电压 [V AC]
可以外部调节定时，范围从1至45分钟，
排水开启时间为1至15秒。带手动操作（测试按钮）。
电气连接 DIN 43650 A / EN 175 301-803-A
y 外部调节
y 重量轻，体型小
y 外部调节时间从1分钟至45分钟不等，排水开
24 – 240 BA，BD，BB -10 – 50 042N0185
y 发光二级管指示
y 一体式装置
y 手动操作（测试按钮）
搭配线圈
使用 环境温度 [°C] 产品号
启时间为1至15秒
y 一个固态定时器适用于各种线圈电压，从 24
到 240 V AC
技术参数
尺寸
类型
电压
额定功率
防护等级
电气连接
环境工作温度范围
功能 脉冲启动
定时器的时间间隔
“开启”定时器
重量
ET 20 M
24 – 240 V AC/50-60 Hz
最大 20 Watt
IP00，IP65，带电源接头（电缆插头）
DIN 接头（DIN 43650-A）
-10 – 50 °C
1 – 45分钟
1 – 15秒
0.084 kg
© Danfoss | DCS (az) | 2017.06
IC.PD.200.3D.41 | 8
32U1785.11
Danfoss
32U948.10
资料表 | 电磁阀，EV220B 15–50 型
手动开启装置，操作工具 用于在发生电源故障时进行手动操作。
请注意：阀门高度 增加 16 mm 。
该装置包括：
手动操作阀体
4颗螺钉
3个 O 型圈（密封材质丁腈橡胶( NBR )）
密封材质
丁腈橡
尺寸[ DN ] 阀体材料
15–32
40–50
1)
功能性故障的风险
2)
使用最初的平衡流口
黄铜
不锈钢
不锈钢
N/A
( NBR )
x x x N / A
x x x N / A
1)
N/A
胶
1)
三元乙丙
橡胶
( EPDM )
x N / A
平衡流口 介质
2)
空气、油、水
2)
空气、油、水
2)
水
介质温度
[° C ] 产品代码氟橡胶
‘- 10 - 90 032U0150
‘- 10 - 90 032U0149
‘- 10 - 90 032U0149
手动开启装置包括平衡流
口，操作工具
手动开启装置、手动操作
用于在发生电源故障时进行手动操作。
请注意：阀门高度 增加 16 mm 。
该装置包括：
手动操作阀体
4颗螺钉
3个 O 型圈（密封材质丁腈橡胶( NBR )）
平衡流口、尺寸 III
密封材质
丁腈橡
三元乙丙
胶
尺寸[ DN ] 阀体材料
40–50
3)
对于氟橡胶和丁晴橡胶密封的阀体，建议更改平衡流口至尺寸 III ，以获取正常功能。
黄铜
( NBR )
x x x 尺寸 III
橡胶
( EPDM )
平衡流口 介质
3)
用于在发生电源故障时进行手动操作。
该装置包括：
铁芯包括关闭弹簧
铁芯套管
不锈钢阀体
O型圈 3.68 X 1.78
O型圈 19 X 1.5
O型圈 5 X 2.5
4颗螺钉
4个螺母，仅用于运输
介质温度
[° C ] 产品代码氟橡胶
水
‘- 10 - 90 032U0260
Danfoss
© Danfoss | DCS (az) | 2017.06
尺寸[ DN ] 阀体材料
15–32
40–50
1)
功能性故障的风险
2)
使用最初的平衡流口
黄铜
不锈钢
黄铜
不锈钢
密封材质
丁腈橡
胶
( NBR )
N / A1)N / A
N / A1)N / A
N / A1)N / A
N / A1)N / A
三元乙丙
( EPDM )
1)
1)
1)
1)
橡胶
平衡流口 介质
x N / A
x N / A
x N / A
x N / A
介质温度
[° C ] 产品代码氟橡胶
2)
2)
2)
2)
水
水
水
水
‘- 30 - 120
‘- 30 - 120
‘- 30 - 120
‘- 30 - 120
032U7390
IC.PD.200.3D.41 | 9
资料表 | 电磁阀，EV220B 15–50 型
隔离膜片组件 隔离膜片的设计确保 无 液体进入衔铁
密封材质
三元乙丙橡胶（ EPDM ） -20 – 50 042U1009
氟橡胶
介质温度
[° C ] 产品代码
0 – 50 042U1010
区， 因此 具有以下优点：
阀门能够耐受腐蚀性液体、杂质流体以及
钙化物和水垢。
套件包含：
组装好的隔离膜片组件
O型圈
4颗螺钉
锁定按钮
线圈螺母
平衡口
备用件套件含有：
一个平衡口部件包括2个O型圈。通过安装
一个非标准尺寸的平衡口，可以改变阀门
的关闭时间：
平衡口尺寸[mm] 密封材质 适用于
0.5 EPDM
0.8 EPDM
1.2 FKM
1.2 EPDM
1.4 FKM
1)
1)
2)
1)
2)
EV220B 15
EV220B 20
EV220B 25
EV220B 32
EV220B 40
EV220B 25
EV220B 32
EV220B 50 032U0086 032U6312
EV220B 40
EV220B 50
y 采用较大的流口，可以缩短关闭时间（关闭
时间越短，发生水锤的风险就越大）
y 采用较小的流口，可以延长关闭时间。
产品号
防脱锌黄铜3)/
黄铜
032U0082 032U6310
032U0084 032U6311
032U0085 032U6314
032U0087 032U6315
不锈钢
可调节平衡口
© Danfoss | DCS (az) | 2017.06
备用件套件含有：
一个可调节流口，包括 O 型圈和垫圈。
流口 密封材质 适用于 材质 产品号
可调节
可调节
1)
经 WRAS 认证。
经 Attestation de Conformite Sanitaire（ACS）认证
水的应用推荐使用 EPDM 材质。（蒸汽最高 40 °C / 4 bar）
2)
FKM 适用于油和空气。对于水，最高 60 °C。
3)
防脱锌黄铜。
EPDM
FKM
1)
2)
所有 EV220B 15 – EV220B 50 阀门
通过旋转设定旋杆，可以调节阀门关闭时间。
黄铜
黄铜
032U0682
032U0683
IC.PD.200.3D.41 | 10
资料表 | 电磁阀，EV220B 15–50 型
备用件套件，NC
黄铜版本
类型 密封材质 产品号
EV220B 15 EPDM
EV220B 15 FKM
EV220B 15 NBR
Danfoss
32U11786.11
EV220B 20 EPDM
EV220B 20 FKM
EV220B 20 NBR
EV220B 25 EPDM
EV220B 25 FKM
EV220B 25 NBR
EV220B 32 EPDM
EV220B 32 FKM
EV220B 32 NBR
EV220B 40 EPDM
EV220B 40 FKM
EV220B 40 NBR
EV220B 50 EPDM
EV220B 50 FKM
EV220B 50 NBR
1)
经 WRAS 认证。
1)
2)
3)
1)
2)
3)
1)
2)
3)
1)
2)
3)
1)
2)
3)
1)
2)
3)
经 Attestation de
Conformite Sanitaire（ACS）认证
水的应用推荐使用 EPDM 材质。
（蒸汽最高 140° C / 4 bar）。
2)
FKM 适用于油和空气。对于水，最高 60 °C
3)
NBR 适用于油、水和空气
4)
防脱锌黄铜
032U1071
032U1072
032U6013
032U1073
032U1074
032U6014
032U1075
032U1076
032U6015
032U1077
032U1078
032U6016
032U1079
032U1080
032U6017
032U1081
032U1082
032U6018
防脱锌黄铜4)和不锈钢版本
类型 密封材质 产品号
EV220B 15 EPDM
EV220B 15 FKM
EV220B 20 EPDM
EV220B 20 FKM
EV220B 25 EPDM
EV220B 25 FKM
EV220B 32 EPDM
EV220B 32 FKM
EV220B 40 EPDM
EV220B 40 FKM
EV220B 50 EPDM
EV220B 50 FKM
1)
2)
1)
2)
1)
2)
1)
2)
1)
2)
1)
2)
套件包含：
线圈的锁定按钮和螺母
带垫片和弹簧的铁芯
用于铁芯套筒的 O 型圈
弹簧和膜片
2个用于先导系统的 O 型圈
用于带o型圈的平衡口的垫圈
032U6320
032U6326
032U6321
032U6327
032U6322
032U6328
032U6323
032U6329
032U6324
032U6330
032U6325
032U6331
备用件套件，NO
类型 密封材质 产品号
1)
EV220B 15 EV220B 50
1)
水的应用推荐使用 EPDM 材质。
（蒸汽最高 140° C / 4 bar）。
2)
FKM 适用于油和空气。对于水，最高 +60 °C
3)
NBR 适用于油、水和空气。
FKM
NBR
2)
3)
EPDM
032U0296
032U0295
032U0299
套件包含：
线圈的锁定按钮和螺母
NO 铁芯单元
用于铁芯单元的 O 型圈
© Danfoss | DCS (az) | 2017.06
IC.PD.200.3D.41 | 11
32U846.10
资料表 | 电磁阀，EV220B 15–50 型
功能
NC，黄铜、防脱锌黄铜和
不锈钢
线圈电压断开（关闭）：
电压断开时，垫片（3）在铁芯弹簧（2）
作用
下向下压紧先导流口（4）。压力通过
平衡口
（7）在膜片上（5）累积。当膜片
受到的压力等于入口压力时，膜片关闭主
流口（6）。只要线圈电压断开，阀门将
保持关闭。
线圈电压接通（开启）：
线圈（1）通电时，先导流口（4）打开。
由
于先导流口的口径大于平衡口（7），
膜片（5）受到的压力下降，因此上升并
离开主
流口（6）。现在阀门开启，流动畅
通无阻。
只要阀门维持最小压差，并且线
圈保持通电，阀门就会保持开启。
1. 线圈
2. 铁芯弹簧
3. 阀垫
4. 先导流口
5. 膜片
6. 主流口
7. 平衡口
Danfoss
功能
NO，黄铜、防脱锌黄铜和
不锈钢
线圈电压断开（开启）：
线圈（2）断电时，先导流口（4）打开。
由于
先导流口的口径大于平衡口（7），膜
片（5）
开主流口
差，并且线圈保
受到的压力下降，因此上升并离
（6）。只要阀门维持最小压
持断电，阀门就会保持开
1. 铁芯
2. 线圈
3. 垫片
4 先导流口
5. 膜片
6. 主流口
7. 平衡口
启。
线圈电压接通（关闭）：
线圈通电时，垫片（3）向下压紧先导流口
（ 4 ）。
压力通过平衡口（7）在膜片上（5）
累
积。当膜片受到的压力等于入口压力时，
膜片关闭主流口（6）。只要线圈通电，
阀门将保持关闭。
Danfoss
32U970.10
© Danfoss | DCS (az) | 2017.06
IC.PD.200.3D.41 | 12

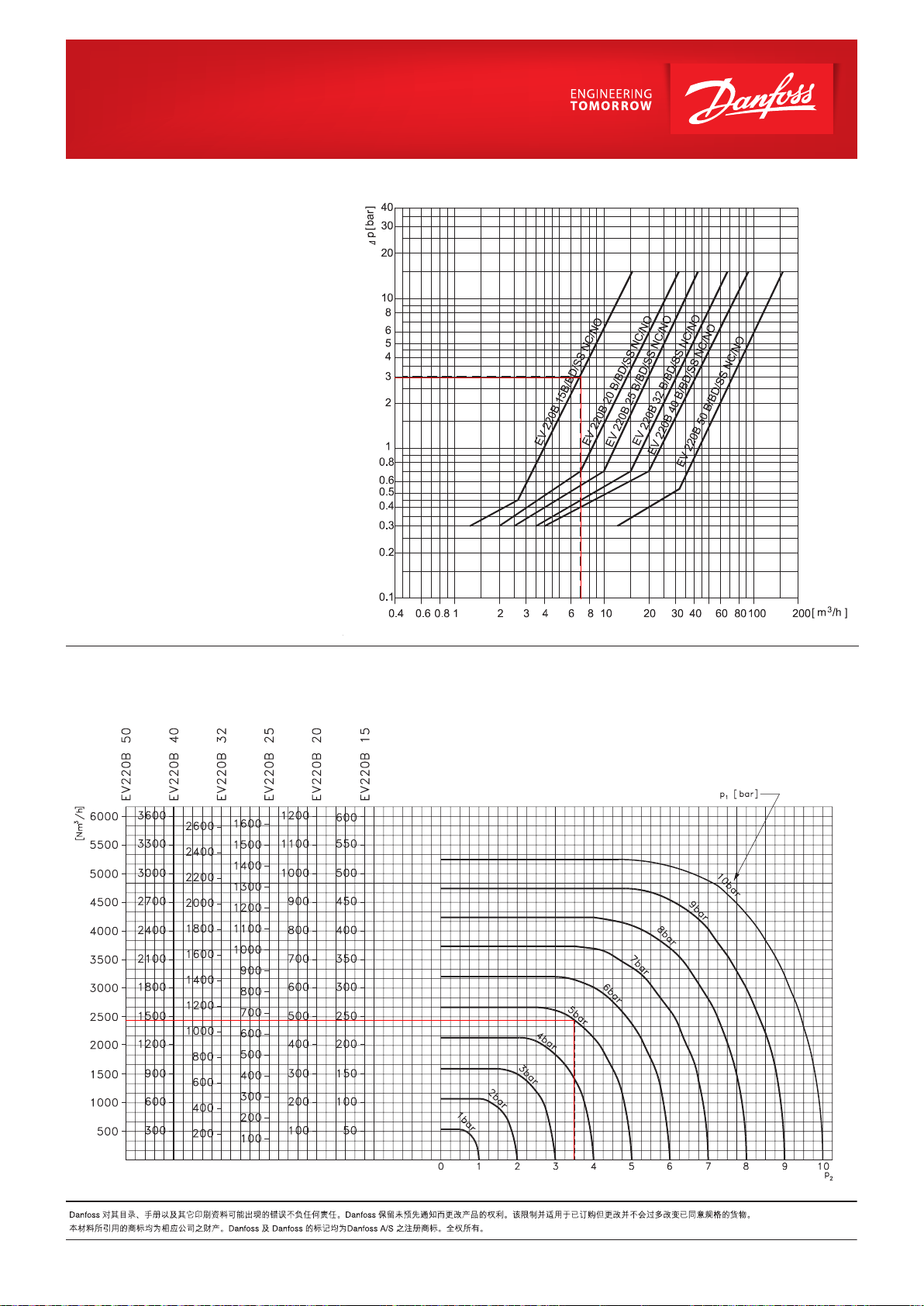

容量图：
例如，水：
压差为 3 bar 时，EV220B 15B 的容量。约为 7 m3/h
例如，空气：
入口压力(p1)为 5 bar，出口压力(p2)为 3.5 bar 时
EV220B 15B 的容量：约为 245 Nm3/h
© Danfoss | DCS (az) | 2017.06
IC.PD.200.3D.41 | 13
Loading...
