Danfoss EV210BW Data sheet

Data Sheet

Magnetventil Type EV210BW

Direkte styret ventil til drikkevand

EV210BW 1.5, 2, 3, 4.5 og 6 dækker et bredt udvalg af direkte styrede 2/2-vejs magnetventiler til universel brug.

EV210BW er et meget robust og højtydende ventilprogram. Denne ventiltype er designet med EPDM-pakning og blyfri afzinkningsbestandig Eco-messing til drikkevand. Den kan bruges under alle former for krævende arbejdsforhold i krævende industrielle applikationer:

• Til vandforsyning og styring

• Doseringsapplikation

• Forarbejdning af levnedsmidler

• Vandbehandling/omvendt osmose

Funktioner

• Til drikkevand

• Clip-on spole

• Omgivelsestemperatur: Op til 80 °C

• Spolekapsling: Op til IP67

• Ventilhusmateriale i Eco-messing (bly % efter vægt <0,1 %)

• Ny generation af EPDM-pakninger anbefalet til drikkevand

AI318244322754da-000201

Funktioner

EV210BW NC

EV210BW NO

Ventilhus-materiale

Eco messing

DN [mm]

1,5–6

1,5–4,5

Tilslutning

G 1⁄8 - G3/8

G1/8 - G3/8

Pakningsmateriale

EPDM

Funktion

NC

NO

Kv [m3/h]

0,08–0,7

0,08–0,55

Dierenstryksområde [bar]

0–10

Temperaturområde [°C]

0–90

Magnetventil – Type EV210BW

1 Oversigt over porteføljen

Tabel 1: Oversigt over porteføljen

1

2

3

5

4

Danfoss

80Z869

12345

Lukkeeder

Ankerrør

Ventilplade

Ventildyse

Spole

Magnetventil – Type EV210BW

2 Funktioner

2.1 Funktion, NC

Spolespænding frakoblet (lukket)

Når spændingen til spolen (5) frakobles, presses ankeret (2) med ventilpladen (3) ned mod ventildysen (4) af lukkeederen (1) og medietrykket. Ventilen er lukket, så længe spændingen til spolen er frakoblet.

Spolespænding tilsluttet (åben)

Når der tilføres spænding til spolen(5), løftes ankeret (2) med ventilpladen (3) fri af ventildysen (4). Ventilen er nu åben for uhindret ow og vil være åben, så længe der er spænding til spolen.

Figur 1: Funktion, NC

2.2 Funktion, NO

Spolespænding frakoblet (ventil er åben)

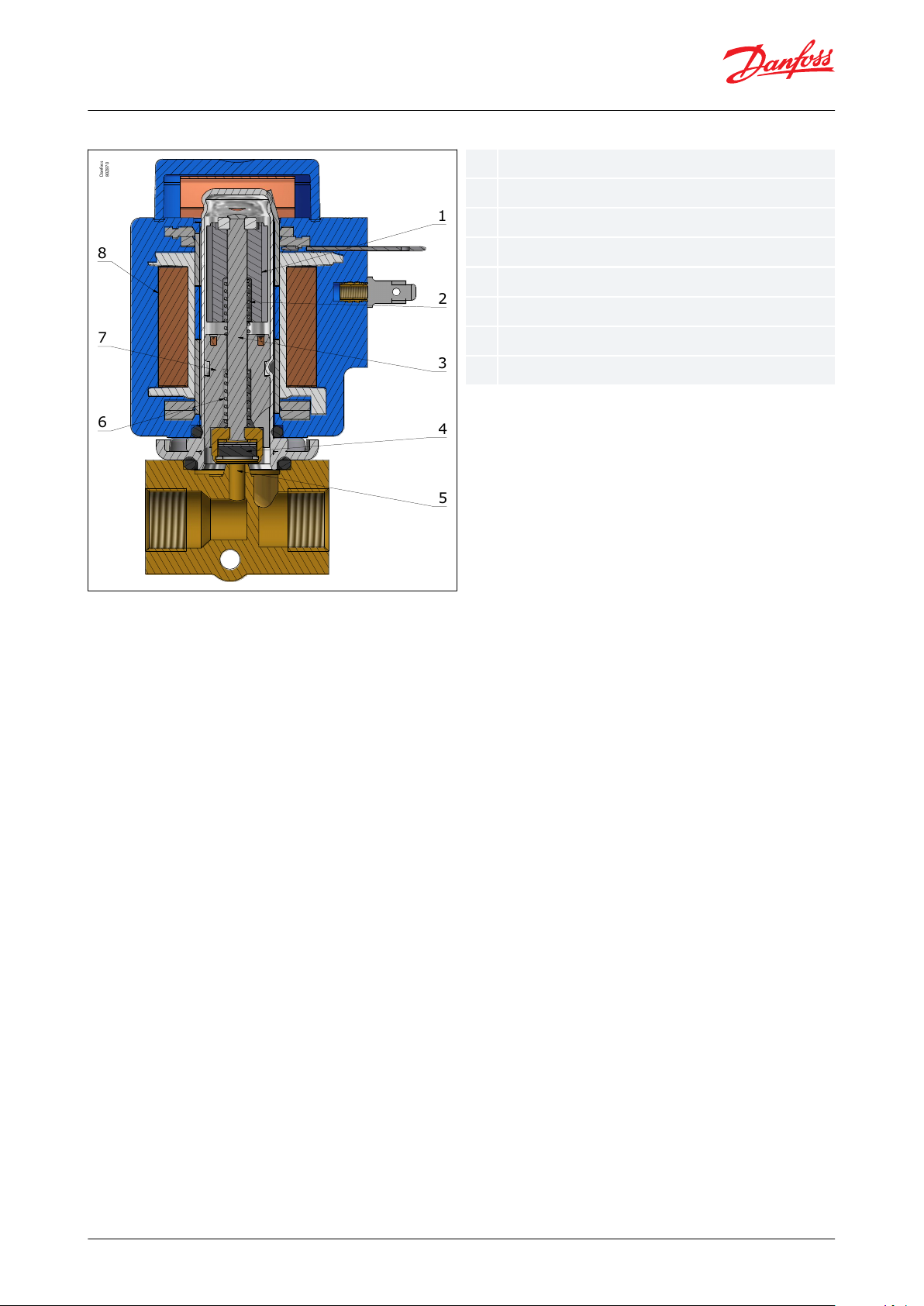

Når spændingen til spolen (8) frakobles, er ventildysen (5) åben, og åbningsederen (2) løfter spindlen (3) med ventilpladen (4) fri af dysen. Ventilen er åben, så længe forsyningsspændingen til spolen er frakoblet.

Spolespænding tilsluttet (ventil er lukket)

Når der tilføres spænding til spolen (8), trækker magnetfeltet ventilens anker (1) ned for at berøre den faste base (7). Spindlen (3) med ventilpladen (4) er nu presset ned mod ventildysen (5) af lukkeederen (6). Ventilen er lukket, så længe der er spænding til spolen.

1

2

3

4

5

6

7

8

Danfoss

80Z870

12345678Ankerrør

Åbningseder

Spindel

Ventilplade

Ventildyse

Lukkeeder

Fast base

Spole

Magnetventil – Type EV210BW

Figur 2: Funktion, NO

Danfoss

32U1460

ON

OFF

24h

Danfoss

32U9100

Magnetventil – Type EV210BW

3 Applikationer

Det anbefales at anvende et lter foran ventilen. Anbefalet lterstørrelse 50-mesh (297 my).

Figur 3: Filter

Til vandapplikationer skal ventilerne motioneres mindst en gang i døgnet, hvilket vil sige, at ventilens tilstand skal korrigeres. Motionering af ventilen minimerer risikoen for, at ventilen sætter sig fast på grund af calciumcarbonat, zink eller ophobning af jernoxid.

Figur 4: Øvelse: Ventil til/fra

For at minimere afskalning og korrosionsangreb anbefales det, at vandet, der passerer ventilen, har følgende værdier:

• Hårdhed på 6–18 °dH for at undgå afskalning (ophobning af kalk/kalksten).

• Ledningsevne på 50–800 μS/cm for at undgå messingafzinkning og korrosion.

• Ved en medietemperatur over 25 °C skal stillestående vand i ventilen undgås for at forhindre afzinkning og korrosionsangreb.

Medie

EPDM

Drikkevand

Medietemperatur [°C]

EPDM

0–90 °C

Omgivelsestemperatur [°C]

Op til 50 °C

Kv værdi [m3/h]

DN1,5

0,08 m3/h

DN2

0,15 m3/h

DN3

0,30 m3/h

DN4,5

0,55 m3/h

DN6

0,70 m3/h

Min. åbningsdierenstryk [bar]

0 bar

Maks. åbningsdierenstryk [bar]

Op til 10 bar

Maks. arbejdstryk [bar]

Op til 10 bar (lig med maks. dierenstryk)

Maks. prøvetryk [bar]

15 bar

Viskositet [cSt]

Maks. 50 cSt

Tilslutning ISO228-1

Dysestørrelse

Dierenstryk min. til maks. [bar]

NC

Egnede spoler

BB/BE

BG

ACDCAC

DC

G1/8, G1/4

1,5

0–10

G1/8, G1/4

2,0

0–10

G1/8, G1/4, G3/8

3,0

0–10

G1/4, G3/8

4,5

0–10

0–4,5

0–10

0–9

G1/4, G3/8

6,0

0–4

0–2

0–6

0–4,5

Tilslutning ISO228-1

Dysestørrelse

Dierenstryk min. til maks. [bar]

NO

Egnede spoler

BB/BE

BG

ACDCAC

DC

G1/8

1,5

0–10

G1/8, G1/4

2,0

0–10

G1/8, G1/4, G3/8

3,0

0–5

G1/4, G3/8

4,5

0–2

Magnetventil – Type EV210BW

4 Produktspecikationer

4.1 Tekniske data

Tabel 2: Tekniske data

Dierenstryksområde

Tabel 3: Dierenstryk, NC

Tabel 4: Dierenstryk, NO

Kapacitetsdiagrammer

Eksempel, vand ved lavt tryk: Kapacitet for EV210BW 1.5B ved dierenstryk på 10 mbar. Ca. 0,08 l/min

EV210BW 1.5B

EV210BW 2B

EV210BW 6B

EV210BW 3B

EV210BW 4.5B

EV210BW 1.5B

EV210BW 2B

EV210BW 6B

EV210BW 3B

EV210BW 4.5B

Magnetventil – Type EV210BW

Figur 5: Vand ved lavt tryk

Eksempel, vand ved højere tryk: Kapacitet for EV210BW 1.5B ved dierenstryk på 1,5 bar. Ca. 0,1 m3 / h

Figur 6: Vand ved højere tryk

Eksempel, luft ved lavere tryk: Kapacitet for EV210BW 2B ved dierenstryk på 8 mbar. Ca. 0,35 Nm3 / h

EV210BW 3B

EV210BW 4.5B

EV210BW 6B

EV210BW 1.5B

EV210BW 2B

EV210BW 1.5B

EV210BW 2B

EV210BW 3B

Magnetventil – Type EV210BW

Figur 7: Luft ved lavere tryk

Eksempel, luft ved højere tryk: Kapacitet for EV210BW 2B ved indgangstryk (p1) på 5 bar og udgangstryk (p2) på 3,25 bar. Ca. 9 Nm3 / h

Figur 8: Luft ved højere tryk

Type

EV210BW 1.5

EV210BW 2 NC

EV210BW 2 NO

EV210BW 3

EV210BW 4.5

EV210BW 6

Tid til åbning [ms]

(1)

1010202020

20

Tid til lukning [ms]

(1)

2020202020

20

Komponenter

Materialer

Specikationer

Ventilhus

Eco messing

CW724R

Ankerrør

Rustfrit stål

W.nr. 1.4105 / AISI 430 FR

Ankerrør

Rustfrit stål

W.nr. 1.4306 / AISI 304 L

Ankerstop

Rustfrit stål

W.nr. 1.4105 / AISI 430 FR

Fjedre

Rustfrit stål

W.nr. 1.4310 / AISI 301

Ventilplade

EPDM

O-ring

EPDM

Type

Ventilhusets

bruttovægt uden

spole

L

B

B1/spoletype

H

1

[kg]

[mm]

BB/BEBG[mm]

[mm]

EV210BW 1.5

0,15353446681270

EV210BW 2

0,15353446681270

EV210BW 3

0,20383446681170

EV210BW 4.5

0,20383446681170

EV210BW 6

0,22463446681673

Danfoss

32U1769.11

Magnetventil – Type EV210BW

Tid til åbning/lukning

Tabel 5: Tid til åbning/lukning

(1)

Tiden er identisk og gælder for vand. De nøjagtige tider afhænger af trykforholdene.

Materialer

Tabel 6: Materialer

4.2 Dimensioner og vægt

Tabel 7: Dimensioner og vægt

Figur 9: Mål

DN4.5-6

DN1.5-3 DN1.5-3

DN4.5-6

Magnetventil – Type EV210BW

4.3 Montering

Figur 10: Monteringsvinkel

ISO228/1

-tilslutning

Dyse

Kv værdi

Pakning

EV210BW

[mm]

[m3/h]

EPDMNCNO

G 1/8

1,5

0,08

EPDM

132U2100

132U2101

2

0,15

EPDM

132U2306

132U2307

3

0,30

EPDM

132U2308

132U3009

G 1/4

1,5

0,08

EPDM

132U2106

132U2107

2

0,15

EPDM

132U2300

132U2301

3

0,30

EPDM

132U3000

132U3001

4,5

0,55

EPDM

132U4406

132U4407

6

0,70

EPDM

132U4500

G 3/8

3

0,30

EPDM

132U3010

132U3011

4,5

0,55

EPDM

132U4400

132U440160,7

EPDM

132U4502

Type

Omgivelses‐

temperatur

Forsynings

-spænding

Spændings

-variation

Frekvens

Styring

Eektforbrug

Bestillingsnr.

[° C]

[V]

[Hz]

[W]

[VA]

BB024AS

-40 – 80

24

-15 %, +10 %

50

NC, NO1119

018F7358

BB230AS

-40 – 80

220–230

-15 %, +10 %

50

NC, NO1119

018F7351

BB012DS

-40 – 50

12

±10 %

DC

NC, NO, UN

(Låsning)

13

018F7396

BB024DS

-40 – 50

24

±10 %

DC

NC, NO, UN

(Låsning)

16

018F7397

Magnetventil – Type EV210BW

5 Bestilling

5.1 Reservedelsprogram

Tabel 8: Eco-messing, ventilhus NC og NO

5.2 Tilbehør

Spole

Figur 11: BB, clip-on

Tabel 9: BB, clip-on

EEC elektronisk spoleregulator

Figur 12: EEC elektronisk spoleregulator

Type

Omgivelsestem‐

peratur

Forsyningss‐

pænding

Spændingsvaria‐

tion

Frekvens

Styring

Eekt

-forbrug

Bestillingsnr.

[° C]

[V]

[Hz]

[W]

BE240CS

-25 – 55

208–240

±10 %60NC, NO

4

018F6783

208–240

±10 %50NC, NO

4

Kabelstikstørrelse

Beskrivelse

Bestillingsnr.

DIN 18

Kabelstik IP67

042N1256

Type

Spænding

Velegnet til spoletyper

Bestillingsnr.

[V]

BA024A

24–240

AL, AM, AS, AZ, BA, BD, BB

042N0185

Magnetventil – Type EV210BW

Tabel 10: EEC elektronisk spoleregulator

Kabelstik

Figur 13: Kabelstik

Tabel 11: Kabelstik

Universel elektronisk multi-timer – type ET 20 M

Figur 14: Type ET 20 M

Tabel 12: Type ET 20 M

1.

2.

3.

4.

1.

2.

3.

Type

Aktuatorsæt NC

Aktuatorsæt NO

EV210BW DN 1,5–4,5

132U8002

132U8003

EV210BW DN 6

132U8006

Danfoss

80Z871

1

2

3

4

1

2

3

Danfoss

80Z870

4 x skruer Ankerrør Anker + eder O-ring

4 x skruer NO-aktuatorsæt O-ring

Magnetventil – Type EV210BW

Reservedelsæt

Tabel 13: Reservedelssæt DN 1,5 til DN 6

1002

CERTIFIERAD

356

DTI

Magnetventil – Type EV210BW

6 Certikater, erklæringer og godkendelser

6.1 Direktiver, godkendelser og certikater

I overensstemmelse med

• Lavspændingsdirektivet 2014/35/EU

◦ EN60730-1: 2011 ◦ EN60730-2-8: 2002

• Trykregulativet 2014/68/EU

• RoHS-direktivet 2011/65/EU

◦ Inklusiv tillæg 2015/863/EU

6.2 Drikkevandsgodkendelser

Figur 15: Stigning

Ventiler er certiceret af RISE, bemyndiget organ 1002. Gyldig i Danmark og Sverige. I overensstemmelse med Boverket-byggeregler (BBR 21, 2014-06-17), certikatnummer SCO155-18

Figur 16: SINTEF

Ventiler er certiceret af SINTEF. Gyldig i Norge. I overensstemmelse med NKB-produktregler nr. 13, pkt. 3.2–3.6:

• NT VVS 100, pkt. 6.4.2 & 6.4.8

• EN ISO 6509

Figur 17: DTI

Inspektion udført af DTI

Figur 18: ACS

Ventiler er certicerede af Carso i henhold til ACS' retningslinjer, Circulaire 2002/571.

Figur 19: PZH

Hygiejnecertikat B-BK-60210-1275/19. Udstedt af det polske nationale institut for oentlig sundhed (PZH).

Medieberørte materialer i overensstemmelse med 4MS (re medlemsstater; Tyskland, Holland, Frankrig og Storbritannien), DVGW, KTW og W270.

7 Online support

Danfoss tilbyder et bredt udvalg af support sammen med vores produkter, herunder digital produktinformation, software, mobilapps og ekspertvejledning. Se mulighederne nedenfor.

Danfoss Product Store

Danfoss Product Store er stedet, hvor du kan købe alt, hvad der har med produkter at gøre – uanset hvor i verden du bender dig, eller hvilket område af køleindustrien du arbejder i. Få hurtig adgang til vigtig information såsom produktspecikationer, bestillingsnumre, teknisk dokumentation, certiceringer, tilbehør og meget mere. Søg på store.danfoss.com.

Søg efter teknisk dokumentation

Søg efter den tekniske dokumentation, du har brug for til at få dit projekt op at køre. Få direkte adgang til vores ocielle samling af datablade, certikater og erklæringer, manualer og vejledninger, 3D-modeller og tegninger, case-stories, brochurer og meget mere.

Begynd at søge nu på www.danfoss.com/en/service-and-support/documentation.

Danfoss Learning

Danfoss Learning er en gratis online læringsplatform. Den indeholder kurser og materialer, der er specielt designet til at hjælpe ingeniører, installatører, serviceteknikere og grossister med bedre at forstå de produkter, applikationer, brancheemner og tendenser, der vil hjælpe dig med at udføre dit arbejde bedre.

Opret din Danfoss Learning-konto gratis på www.danfoss.com/en/service-and-support/learning.

Få lokal information og support

Lokale Danfoss-hjemmesider er de vigtigste kilder til hjælp og information om vores virksomhed og produkter. Søg efter produkttilgængelighed, få de seneste regionale nyheder, eller kontakt en ekspert i nærheden – alt sammen på dit eget sprog.

Find din lokale Danfoss-hjemmeside her: www.danfoss.com/en/choose-region.

Spare Parts

Få adgang til Danfoss' reservedels- og servicesætkatalog direkte fra din smartphone. Appen indeholder et bredt udvalg af komponenter til air conditioning og køleapplikationer, som f.eks. ventiler, ltre, pressostater og følere.

Download reservedelsappen gratis på www.danfoss.com/en/service-and-support/downloads.
