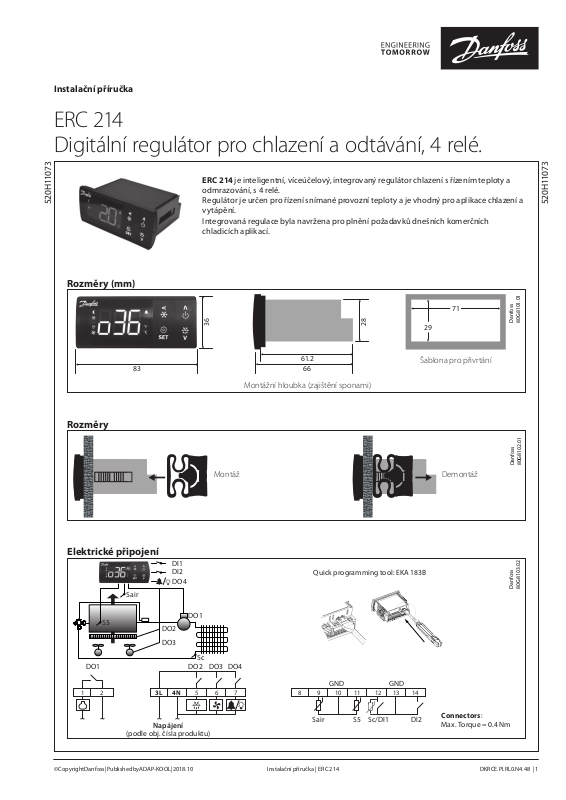

Danfoss ERC 214 Installation guide [cs]

Instalační příručka

ERC 214
Digitální regulátor pro chlazení a odtávání, 4 relé.

ERC 214 je inteligentní, víceúčelový, integrovaný regulátor chlazení s řízením teploty a
odmrazování, s 4 relé.

520H11073

Rozměry (mm)

Regulátor je určen pro řízení snímané provozní teploty a je vhodný pro aplikace chlazení a
vytápění.
Integrovaná regulace byla navržena pro plnění požadavků dnešních komerčních
chladicích aplikací.

71

36

28

29

Danfoss

80G8101.01

520H11073

83

Rozměry

Elektrické připojení

Sair

S5

DO1

DI1
DI2

DO4

DO2

DO3

61.2
66

Montážní hloubka (zajištění sponami)

Montáž Demontáž

Quick programming tool: EKA 183B

DO1

Sc

DO2 DO3 DO4

Šablona pro přivrtání

Danfoss

80G8102.01

Danfoss

80G8103.02

12

3L 4N 567 891011121314

~~~~

Napájení

(podle obj. čísla produktu)

GND GND

Sair S5 Sc/DI1 DI2

Connectors:
Max. Torque = 0.4 Nm

DKRCE.PI.RL0.N4.48 | 1© Copyright Danfoss | Published by ADAP-KOOL | 2018.10 Instalační příručka | ERC 214

Instalační příručka - ERC 214

1 - Technické vlastnosti

• Snadné použití: Čtyři tlačítka, přehledná struktura nabídek, předinstalovaná aplikační řešení pro perfektní možnosti využití.

• Jednoduchá instalace:

Velmi účinné 16A relé umožňuje přímé připojení vysokých zatížení bez použití vloženého relé: kompresory o výkonu až 2 HP,

v závislosti na koefi cientu výkonu a účinnosti motoru (větší než 0,65 pro napájení 230 V a větší než 0,85 pro napájení 115 V).
Velmi fl exibilní možnosti instalace díky široké řadě typů čidel a šroubových svorek.

• Ochrana jednotky: Speciální software zajišťuje ochranu kompresoru před kolísáním napájení nebo před vysokou

kondenzační teplotou, aby byl zajištěn bezpečný provoz jednotky.

• Energetická účinnost: Odtávání podle potřeby, denní/noční režim a inteligentní řízení ventilátoru výparníku zajišťují

energeticky úsporný provoz.

2 - Uživatelské rozhraní

Funkce tlačítek

Stiskněte a podržte po zapnutí:
TOVÁRNÍ RESETOVÁNÍ (zobrazí se „FAC“)

Stiskněte na 1 sekundu: ZPĚT
Stiskněte a podržte: SNÍŽENÍ

Stiskněte na 1 sekundu: NASTAVENÍ TEPLOTY / OK
Stiskněte a podržte: MENU

Ikony na displeji

Noční režim (úspora energie) Ventilátor spuštěný Odtávání

Kompresor spuštěný
Bliká v režimu rychlého dosažení
nastavené teploty

Aktivní alarm Jednotka (°C nebo °F)

Stiskněte na 1 sekundu: NAHORU
Stiskněte a podržte: ZAP/VYP

Stiskněte na 1 sekundu: DOLŮ
Stiskněte a podržte: ODTÁVÁNÍ

3 - Rychlá konfi gurace po zapnutí

• KROK 1: Zapněte regulátor

• KROK 2: Vyberte nabídku rychlé konfi gurace

Do 30 sekund od zapnutí stiskněte a 3 sekundy podržte „<“ ZPĚT.
Hlavní vypínač „r12 “ se automaticky nastaví na VYP.

• KROK 3: Vyberte předinstalovanou aplikaci „o61“

Na displeji se automaticky zobrazí parametr pro výběr aplikace „o61“.
Stiskněte SET pro výběr předinstalované aplikace.
Na displeji se zobrazí výchozí hodnota (např. bliká „AP0“).
Vyberte typ aplikace stisknutím tlačítka NAHORU/DOLŮ a výběr potvrďte stisknutím SET.
Regulátor nastaví hodnoty parametrů podle vybrané aplikace a neskryje příslušné parametry.
Tip: Stisknutím tlačítka NAHORU (cyklický seznam) můžete snadno přejít z AP0 na AP6, a vybrat tak zjednodušený seznam parametrů.

Aplikace Popis
Aplikace 0 Žádná (žádná přednastavená aplikace)
Aplikace 1 Chladící nábytek pro plusové teploty (2 – 6 °C), s ventilátorem a přirozeným odtáváním ukončeným časem
Aplikace 2 Chladící nábytek pro plusové teploty (0 – 4 °C), s ventilátorem a elektrickým odtáváním ukončeným časem
Aplikace 3 Chladící nábytek pro mínusové teploty (-26 - –20 °C), s ventilátorem a elektrickým odtáváním ukončeným časem
Aplikace 4 Chladící nábytek pro plusové teploty (0–4 °C), s ventilátorem a elektrickým odtáváním ukončeným teplotou
Aplikace 5
Aplikace 6 Žádná (žádná přednastavená aplikace) se zjednodušeným seznamem parametrů

Chladící nábytek pro mínusové teploty (-26 - –20 °C), s ventilátorem a elektrickým odtáváním ukončeným teplotou

• KROK 4: Vyberte typ čidla „o06“

Na displeji se automaticky zobrazí parametr pro výběr čidla „o06“.
Stiskněte SET pro výběr typu čidla.
Na displeji se zobrazí výchozí hodnota (např. bliká „n10 “).
Vyberte typ čidla pomocí tlačítka NAHORU/DOLŮ (n5 = NTC 5 K, n10 = NTC 10 K, Ptc = PTC, Pt1 = Pt1000) a výběr potvrďte

tlačítkem SET.

POZNÁMKA: Všechna čidla musí být stejného typu.

• KROK 5: Nakonfi gurujte výstup DO4 „o36“

Na displeji se automaticky zobrazí parametr „o36“ pro konfi guraci výstupu „DO4“.
Na základě aplikace vyberte osvětlení („Lig“) nebo alarm („ALA“) a výběr potvrďte tlačítkem SET.
Displej se přepne zpět do normálního zobrazení a zahájí se regulace.

DKRCE.PI.RL0.N4.48 | 2© Copyright Danfoss | Published by ADAP-KOOL | 2018.10 Instalační příručka | ERC 214

Instalační příručka - ERC 214

4 - Struktura nabídek

1) Skupiny parametrů

Heslo (je-li zapnuto)

Zadání stavu

Konfi gurace

SET: Stiskněte na 3 sekundy pro otevření nabídky stavu, nastavení a servisu

2) Název parametrů

SET

Hlavní vypínač

Aplikace

Typ čidla

Procházení názvů

parametrů

Konfi gurace DO4

SET

3) Hodnota

Aplikace

1-2-3- 4-5-6

Aplikace 0

Aplikace

6-5-4-3-2-1

Danfoss

80G114.01

Procházení skupin

parametrů

5 - Rychlá konfi gurace přes nabídku „cFg“

• Stiskněte SET na 3 sekundy a otevře se nabídka skupin parametrů.

• Vyberte nabídku „CFg“ a otevřete ji stisknutím tlačítka SET. Zobrazí se první nabídka „r12 “ (hlavní vypínač).

• VYPNĚTE hlavní vypínač (r12 = 0), pokud chcete změnit předinstalovanou aplikaci.

• Tlačítkem NAHORU/DOLŮ můžete procházet seznam parametrů.

• Nastavte parametr „o61“ pro výběr předinstalované aplikace:

- Stiskněte SET pro přístup k parametru „o61“.

- Stiskněte NAHORU/DOLŮ pro výběr aplikace (AP0 = není vybrána žádná aplikace).

- Výběr potvrďte stisknutím SET, zobrazí se „o61“.

• Pokračujte nastavením dalších parametrů (typ čidla „o06“ a konfi gurace DO4 „o36“) v nabídce „cFg“.

DKRCE.PI.RL0.N4.48 | 3© Copyright Danfoss | Published by ADAP-KOOL | 2018.10 Instalační příručka | ERC 214

Instalační příručka - ERC 214

6 - Základní obsluha

Nastavení požadované teploty

(krátké stisknutí) SET: Změna nastavení požadované teploty.

NAHORU/DOLŮ: Změna nastavené hodnoty požadované teploty (v režimu nastavení hodnota bliká).

SET: Uložení nastavené hodnoty požadované teploty.

Spuštění manuálního odmrazování

ODTÁVÁNÍ: Stiskněte na 3 sekundy pro spuštění odtávání.

ODMRAZOVÁNÍ: Stiskněte na 3 sekundy pro zastavení manuálního odtávání.

V průběhu odtávání je zobrazena ikona ODTÁVÁNÍ.

Aktivace režimu rychlého dosažení nastavené teploty

REŽIM RYCHLÉHO DOSAŽENÍ NASTAVENÉ TEPLOTY: Stiskněte na 3 sekundy pro aktivaci režimu snížení.

Danfoss

80G115.01

„Pud“: Zobrazí se na 3 sekundy jako indikace režimu rychlého dosažení nastavené teploty. V průběhu režimu
rychlého dosažení nastavené teploty bliká ikona REŽIM RYCHLÉHO DOSAŽENÍ NASTAVENÉ TEPLOTY.
REŽIM RYCHLÉHO DOSAŽENÍ NASTAVENÉ TEPLOTY: Stiskněte na 3 sekundy pro ukončení režimu
rychlého dosažení nastavené teploty.

Zobrazení aktivního alarmu

Na displeji střídavě bliká hodnota teploty a kód alarmu, dokud alarm není vyřešen.
Je zobrazen zvonek alarmu.

Odemknout klávesnici

- Po 5 minutách nečinnosti se klávesnice zamkne (když P76 = ano).

- Když na zamknuté klávesnici stisknete libovolné tlačítko, na displeji se zobrazí „LoC“.

- Současně stiskněte tlačítka NAHORU a DOLŮ na 3 sekundy a klávesnice se odemkne. Na 3 sekundy se zobrazí „unl“.

7 - Nastavení předdefi novaných aplikací

Aplikace Režim Popis Teplota

Aplikace 0

Aplikace 1 Chlazení

Aplikace 2 Chlazení

Aplikace 3 Chlazení

Aplikace 4 Chlazení

Aplikace 5 Chlazení

Aplikace 6 Chlazení Žádná (žádná přednastavená aplikace) se zjednodušeným seznamem parametrů

Chlazení Žádná (žádná přednastavená aplikace)

Chladící nábytek pro plusové teploty s ventilátorem a přirozeným odtáváním
ukončeným časem

Chladící nábytek pro plusové teploty s ventilátorem a elektrickým odtáváním
ukončeným časem

Chladící nábytek pro mínusové teploty s ventilátorem a elektrickým odtáváním
ukončeným časem

Chladící nábytek pro plusové teploty s ventilátorem a elektrickým odtáváním
ukončeným teplotou

Chladící nábytek pro mínusové teploty s ventilátorem a elektrickým odtáváním
ukončeným teplotou

APP 1 APP 2/3 APP 4/5

SairDI1 DI2 SairDI1 DI2 SairDI1 DI2 S5

(2–6 °C) Přirozené Čas

(0–4 °C) Elektrické Čas

(-26–20 °C) Elektrické Čas

(0–4 °C) Elektrické Teplota

(-26–20 °C) Elektrické Teplota

Typ

odtáv.

Konec
odtáv.

230 V CA 230 V CA 230 V CA

230 V CA 230 V CA 230 V CA

DO1 DO3 DO4

DO1 DO3DO2 DO4 DO1 DO3DO2 DO4

Danfoss

80G116.01

DKRCE.PI.RL0.N4.48 | 4© Copyright Danfoss | Published by ADAP-KOOL | 2018.10 Instalační příručka | ERC 214

Instalační příručka - ERC 214

8 - Technické údaje

VLASTNOSTI POPIS

Účel regulace
Princip regulace Integrovaná regulace

Napájení 115 V AC / 230 V AC 50/60 Hz, galvanicky izolovaný zdroj s nízkonapěťovou regulací
Jmenovitý výkon Méně než 0,7 W

Vstupy

Povolené typy čidel

Čidla jsou součásti tzv. “Kit“
balíku

Přesnost

Typ akce 1B (relé)

Výstup

Displej LED displej, 3místný, desetinná tečka a multifunkční ikony, stupnice °C + °F
Provozní podmínky -10 až 55 °C (14 až 131 °F), 90% RV
Úložné podmínky -40 až 70 °C (-40 až 158 °F), 90% RV

Ochrana

Životní prostředí Stupeň znečištění II, bez kondenzace

Kategorie přepětí

Odolnost proti teplu a ohni

Kategorie EMC Kategorie I

Schválení

Řízení snímané provozní teploty vhodné pro použití v komerčních aplikacích klimatizace a
chlazení

Vstupy čidel, digitální vstupy, programovací tlačítko
Připojené k omezené energii SELV < 15 W

NTC 5 000 ohmů při 25 °C, (Beta hodnota = 3 980 při 25/100 °C - např. EKS 211)
NTC 10 000 ohmů při 25 °C, (Beta hodnota = 3 435 při 25/85 °C - např. EKS 221)
PTC 990 ohmů při 25 °C, (např. EKS 111)
Pt1000, (např. AKS 11, AKS 12, AKS 21)

NTC 10 000 ohmů při 25 °C, délka kabelu = 1,5 m

Rozsah měření:

-40 – 105 °C (-40 – 221 °F)
Přesnost regulátoru:

+/-1 K pod -35 °C,
+/-0,5 K v rozmezí -35–25 °C, +/-1 K nad 25 °C

Relé kompresoru DO1:
16 A, 16 (16) A, EN 60730-1
10 FLA/60 LRA při 230 V, UL60730-1
16 FLA/72 LRA při 115 V, UL60730-1

Relé odtávání DO2:
8 A, 2 FLA/12 LRA, UL60730-1
8 A, 2 (2 A), EN60730-1

Relé ventilátoru DO3:
3 A, 2 FLA/12 LRA, UL60730-1
3 A, 2 (2 A), EN60730-1

Relé alarmu/osvětlení DO4: 2 A

Vpředu: IP65 (integrované těsnění)
Vzadu: IP00

II – verze s napájením 230 V – (ENEC, UL recognized)
III – verze s napájením 115 V – (UL recognized)

Kategorie D (UL94-V0)
Prohlášení o teplotě pro kuličkovou zkoušku „v souladu s přílohou G“
(EN 60730-1)

Certifi kace UL (USA a Kanada) (UL 60730-1)
ENEC (EN 60730-1)
CQC
CE (směrnice LVD a EMC)
EAC (GHOST)
NSF
ROHS2.0
Monitorování teploty HACCP v souladu s normou EN134785 třídy I, při použití s čidlem AKS 12

DKRCE.PI.RL0.N4.48 | 5© Copyright Danfoss | Published by ADAP-KOOL | 2018.10 Instalační příručka | ERC 214

Instalační příručka - ERC 214

9 - Seznam parametrů

Jed-

Název parametru - ERC 214 Kód Min. Max.

Konfi gurace cFg

Hlavní vypínač

-1= servis, 0 = VYP, 1 = ZAP

Předdefi nované aplikace

AP0, AP1, AP2, AP3, AP4, AP5, AP6

Výběr typu čidla

n5 = NTC 5 K, n10 = NTC 10 K,
Ptc = PTC, Pt1 = Pt1000

Konfi gurace DO4

Lig = osvětlení, ALA = alarm

Reference/termostat r--

Nastavená teplota r00 -100.0 200.0 C/F 2.0 4.0 2.0 -24.0 2.0 -24.0 2.0
Diference r01 0.1 20.0 K 2.0 2.0 2.0 2.0 2.0 2.0 2.0
Omezení min. nastavené teploty r02 -100.0 200.0 C/F -35.0 2.0 0.0 -26.0 0.0 -26.0 -35.0
Omezení max. nastavené teploty r03 -100.0 200.0 C/F 50.0 6.0 4.0 -20.0 4.0 -20.0 50.0
Korekce displeje

(hodnota korekce zobrazené teploty)

Jednotka zobrazení (°C/°F) r05 -C -F -C -C -C -C -C -C -C
Kalibrace Sair

(hodnota posunu kalibrace teploty
vzduchu)

Hlavní vypínač

-1= servis, 0 = VYP, 1 = ZAP

Noční režim

(hodnota posunu teploty v nočním režimu)

Posun reference termostatu

(hodnota posunu)

Trvání režimu rychlého dosažení
nastavené teploty

Teplotní limit režimu rychlého dosažení
nastavené teploty

Alarm A--

Zpoždění alarmu teploty

při normálních podmínkách

Zpoždění alarmu teploty

při režimu rychlého dosažení nastavené
teploty / spuštění / odtávání

Limit alarmu vysoké teploty

(Chladící nábytek / Chladící komora

Limit alarmu nízké teploty A14 -100.0 200.0 C/F -30.0 0.0 -2.0 -30.0 -2.0 -30.0 -30.0
Zpoždění DI1

(časové zpoždění pro vybranou funkci DI1)

Zpoždění DI2

(časové zpoždění pro vybranou funkci DI2)

Vysoký limit alarmu kondenzátoru A37 0 200 C/F 80 80 80 80 80 80
Vysoký limit blokování kondenzátoru
Napěťová ochrana aktivní A72noyes no nononononono
Minimální spínací napětí A730270V 0 000000
Minimální vypínací napětí A740270V0 000000
Maximální napětí A75 0 270 V 270 270 270 270 270 270 270

Poznámka: Skryté parametry jsou zobrazeny šedě.

r12-11 1 111111

o61 AP0 AP6 AP0 AP1 AP2 AP3 AP4 AP5 AP6

o06 n5 Pt1 n10 n10 n10 n10 n10 n10 n10

o36 Lig ALA Lig Lig Lig Lig Lig Lig Lig

r04 -10.0 10.0 K 0.0 0.0 0.0 0.0 0.0 0.0 0.0

r09 -20.0 20.0 K 0.0 0.0 0.0 0.0 0.0 0.0

r12 -1 1 1 1 1 1 1 1

r13 -50.0 50.0 K 0.0 0.0 0.0 0.0 0.0 0.0 0.0

r40 -50.0 50.0 K 0.0 0.0 0.0 0.0 0.0 0.0

r96 0 960 min 0 0 0 0 0 0 -

r97 -100.0 200.0 C/F 0.0 0.0 0.0 0.0 0.0 0.0 -

A03 0 240 min 30 45 30 30 30 30 30

A12 0 240 min 60 90 60 60 60 60 60

A13 -100.0 200.0 C/F 8.0 10.0 8.0 -15.0 8.0 -15.0 8.0

A27 0 240 min 30 30 30 30 30 30 30

A28 0 240 min 30 30 30 30 30 30 30

A54 0 200 C/F 85 85 85 85 85 85 -

not-

ka

Ap­likace 0
(odmr.)

Ap-

likace

1

Ap-

likace

2

Ap-

likace

3

Ap-

likace

4

Ap-

likace

5

Ap-

likace

6

-

-

-

-

DKRCE.PI.RL0.N4.48 | 6© Copyright Danfoss | Published by ADAP-KOOL | 2018.10 Instalační příručka | ERC 214

Instalační příručka - ERC 214

Název parametru - ERC 214 Kód Min. Max.

Jed­not-

ka

Ap­likace 0
(odmr.)

Ap-

likace

1

Ap-

likace

2

Ap-

likace

3

Ap-

likace

4

Ap-

likace

5

Ap-

likace

6

Odtávání d--

Metoda odtávání

no = žádné odtávání, nAt = přirozené,

d01 no gAS EL nAt EL EL EL EL EL

EL = elektrické, gAS = horkými parami

Teplota ukončení odtávání d02 0.0 50.0 C/F 6.0

---6.0 6.0 6.0

Interval odtávání d03 0 240 ore 8 6 8 12 8 12 8
Max. doba odtávání d04 0 480 min 30 45 15 15 30 30 30
Zpoždění odtávání při zapnutí

(nebo signál DI)

d05 0 240,0 min 0 00000

-

Zpoždění odkapávání d06060min0 000005
Zpoždění ventilátoru po odtávání d07060min0 000005
Teplota spuštění ventilátoru po

odtávání

d08 -50.0 0.0 C/F -5.0 ----5.0 -5.0 -

Ventilátor během odtávání d09 oFF on on on on on on on on
Konfi gurace čidla ukončení odtávání

non = čas, Air = Sair (teplota vzduchu),

d10 non dEF non non non non dEF dEF non

dEF = S5 (teplota výparníku )

Souhrnná provozní doba

kompresoru pro spuštění odtávání

d18096ore0 00000

-

0 = VYP

Odtávání podle potřeby

20.0 = VYP

d19 0.0 20.0 K 20.0 - - - 20.0 20.0 -

Zpoždění odtávání po režimu rychlého
dosažení nastavené teploty

d300960min0 00000-

0 = VYP

Řízení ventilátoru F--

Ventilátor při vypnutí kompresoru

FFc = ventilátor sleduje kompresor,
FAo = ventilátor vždy ZAP,

F01 FFc FPL FAo FAo FAo FAo FAo FAo FAo

FPL = pulsující ventilátor

Teplota výparníku pro zastavení ventilátoru

50.0 = VYP

F04 -50.0 50.0 C/F 50.0

---50.0 50.0 -

Cyklus ZAPNUTÍ ventilátoru F07015min2 222222
Cyklus VYPNUTÍ ventilátoru F08 0 15.0 min 2 222222

Kompresor c--

Min. doba běhu kompresoru C01030min0 000000
Min. doba vypnutí kompresoru C02030min2 222222
Zpoždění vypnutí kompresoru

při otevření dveří

C04015min0 00000

1

Výběr spínaní při přechodu nulou C70noyes si sisisisisisi

Jiné o--

Zpoždění výstupů při spuštění o010600min5 555555
Konfi gurace DI1

oFF = nepoužito,
Sdc = stav výstupu displeje,
doo = alarm dveří s obnovením, doA = alarm
dveří bez obnovení, SCH = hlavní vypínač,

o02 oFF Sc oFF oFF oFF oFF oFF oFF oFF

nig = denní/noční režim, rFd = posun refer­ence, EAL = externí alarm, dEF = odtávání ,
Pud = režim rychlého dosažení nastavené
teploty, Sc = čidlo kondenzátoru

Síťová adresa o030247 0 00000-
Heslo o05 no 999 no no no no no no 0
Výběr typu čidla

n5 = NTC 5 K, n10 = NTC 10 K,

o06 n5 Pt1 n10 n10 n10 n10 n10 n10

-

Ptc = PTC, Pt1 = Pt1000
Poznámka: Skryté parametry jsou zobrazeny šedě.

DKRCE.PI.RL0.N4.48 | 7© Copyright Danfoss | Published by ADAP-KOOL | 2018.10 Instalační příručka | ERC 214

Instalační příručka - ERC 214

Název parametru - ERC 214 Kód Min. Max.

Jed­not-

ka

Ap­likace 0
(odmr.)

Ap-

likace

1

Ap-

likace

2

Ap-

likace

3

Ap-

likace

4

Ap-

likace

5

Ap-

likace

Rozlišení displeje

0.1 = kroky po 0.1 °C

0.5 = kroky po 0.5 °C,

o15 0.1 1.0 0.1 0.1 0.1 0.1 0.1 0.1 0.1

1.0 = kroky po 1.0 °C

Relé 1 počítadlo

(1 počet = 100 cyklů provozu)

Relé 2 počítadlo

(1 počet = 100 cyklů provozu)

Relé 3 počítadlo

(1 počet = 100 cyklů provozu)

Relé 4 počítadlo

(1 počet = 100 cyklů provozu)

Konfi gurace DO4

ALA = alarm, Lig = osvětlení

o230999 0 00000-

o240999 0 00000-

o250999 0 00000-

o260999 0 00000-

o36 ALA Lig Lig Lig Lig Lig Lig Lig -

Konfi gurace DI2

oFF = nepoužito, Sdc = stav výstupu displeje,
doo = alarm dveří s obnovením,
doA = alarm dveří bez obnovení, SCH = hlavní
vypínač, nig = denní/noční režim,

o37 oFF Pud oFF oFF oFF oFF oFF oFF oFF

rFd = posun reference, EAL = externí alarm,
dEF = odtávání, Pud = režim rychlého
dosažení nastavené teploty

Řízení osvětlení

on = vždy zapnuto, dAn = den/noc,

o38 on doo on on on on on on on

doo = podle akce dveří

Předdefi nované aplikace o61 AP0 AP6 AP0

AP1 AP2 AP3 AP4 AP5 -

Uložit nastavení jako tovární

UPOZORNĚNÍ: Původní tovární nastavení

o67noyes no nonononono -

budou přepsána

Zobrazení při odtávání

Air = aktuální teplota vzduchu, FrE = zablo­kování zobrazení hodnoty teploty po dobu

o91 Air -d- -d- -d- -d- -d- -d- -d- -d-

odtávání, -d- = "-d-" je zobrazeno

Polarita P--

Polarita vstupu DI1

nc = normálně sepnuto,

P73 nc no no no no no no no no

no = normálně rozepnuto

Polarita vstupu DI2

nc = normálně sepnuto,

P74 nc no no no no no no no no

no = normálně rozepnuto

Invertovat alarmové relé

0 = normální, 1 = invertovat akci relé

P7501 0 00000

Zámek klávesnice aktivní P76noyes no nonononono -

Údaje u--

Stav regulátoru

S0 = chlazení ZAP / vytápění ZAP, S2
= čekání na uplynutí doby ZAPNUTÍ
kompresoru, S3 = čekání na uplynutí doby
VYPNUTÍ kompresoru - restartování,
S4 = zpoždění pro odkapávání po odtávání,
S10 = zastavení chlazení, S11 = chlazení
zastaveno termostatem / vytápění VYP, S14

u00 S0 S32 --

= stav odtávání, S15 = stav zpoždění ven­tilátoru po odtávání, S17 = dveře otevřené
(vstup DI), S20 = nouzové chlazení, S25 =
manuální řízení výstupů, S30 = nepřetržitý
cyklus / režim rychlého dosažení nastavené
teploty, S32 = zpoždění výstupů při zapnutí

Poznámka: Skryté parametry jsou zobrazeny šedě.

6

-

DKRCE.PI.RL0.N4.48 | 8© Copyright Danfoss | Published by ADAP-KOOL | 2018.10 Instalační příručka | ERC 214

Instalační příručka - ERC 214

Jed-

Název parametru - ERC 214 Kód Min. Max.

Teplota vzduchu (Sair) U01 -100.0 200.0 C/F ---
Hodnota současné regulační reference u02 -100.0 200.0 C/F ---
Teplota výparníku (S5) u09 -100.0 200.0 C/F ---
Vstup DI1 u10 oFF on ---
Stav nočního provozu u13 oFF on ---
Vstup DI2 u37 oFF on ---
Teplota kondenzátoru (Sc) U09 -100.0 200.0 C/F ---
Stav relé kompresoru u58 oFF on ---
Stav relé ventilátoru u59 oFF on ---
Stav relé odtávání u60 oFF on ---
Stav relé alarmu u62 oFF on ---
Stav relé osvětlení u63 oFF on ---
Údaje o verzi fi rmwaru u80 000 999 ---

Stav alarmu

Chyba čidla teploty vzduchu Sair E29
Chyba čidla výparníku S5 E27
Chyba čidla kondenzátoru Sc E30
Alarm vysoké teploty A01
Alarm nízké teploty A02
Alarm vysokého napětí A99
Alarm nízkého napětí AA1
Alarm kondenzátoru A61
Alarm dveří A04
Alarm pohotovostního stavu A45
Externí alarm DI A15

Poznámka: Skryté parametry jsou zobrazeny šedě.

not-

ka

Ap­likace 0
(odmr.)

Ap-

Ap-

likace

likace

1

---

Ap-

likace

2

3

Ap-

likace

4

Ap-

likace

5

Ap-

likace

6

Bezpečnostní normy

Před připojením zařízení zkontrolujte správnost hodnoty napájecího napětí.
Zařízení chraňte před vodou a vlhkostí. Regulátor používejte pouze v rámci předepsaných provozních podmínek a vyvarujte se
náhlých změn teploty s vysokou úrovní atmosferické vlhkosti, aby nedošlo ke vzniku kondenzace.

Likvidace zařízení

Zařízení se musí likvidovat v souladu s místními předpisy pro likvidaci odpadu.

Registrace průmyslového vzoru v EU

002566703-0001

Kontaktní údaje:
www.danfoss.com/erc

DKRCE.PI.RL0.N4.48 | 9© Copyright Danfoss | Published by ADAP-KOOL | 2018.10 Instalační příručka | ERC 214
