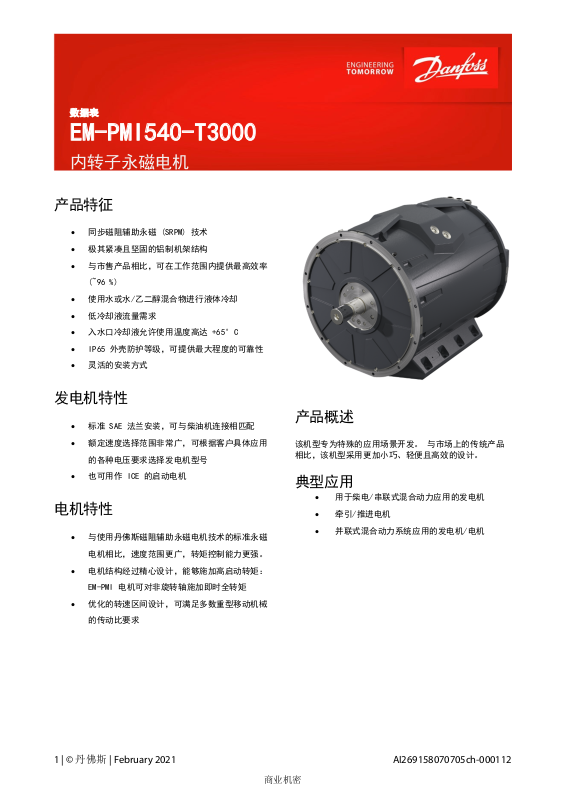

数据表
EM-PMI540-T3000
内转子永磁电机
产品特征
同步磁阻辅助永磁 (SRPM) 技术
极其紧凑且坚固的铝制机架结构
与市售产品相比，可在工作范围内提供最高效率
(~96 %)
使用水或水/乙二醇混合物进行液体冷却
低冷却液流量需求
入水口冷却液允许使用温度高达 +65°C
IP65 外壳防护等级，可提供最大程度的可靠性
灵活的安装方式
发电机特性
标准 SAE 法兰安装，可与柴油机连接相匹配
额定速度选择范围非常广，可根据客户具体应用
的各种电压要求选择发电机型号
也可用作 ICE 的启动电机
电机特性
与使用丹佛斯磁阻辅助永磁电机技术的标准永磁
电机相比，速度范围更广，转矩控制能力更强。
电机结构经过精心设计，能够施加高启动转矩：
EM-PMI 电机可对非旋转轴施加即时全转矩
优化的转速区间设计，可满足多数重型移动机械
的传动比要求
产品概述
该机型专为特殊的应用场景开发。 与市场上的传统产品
相比，该机型采用更加小巧、轻便且高效的设计。
典型应用
用于柴电/串联式混合动力应用的发电机
牵引/推进电机
并联式混合动力系统应用的发电机/电机
1 | © 丹佛斯 | February 2021 AI269158070705ch-000112
商业机密
数据表
EM-PMI540-T3000
产品规格
一般电气特性
额定电压（线电压） 500 V
电压应力 IEC 60034-25，曲线 A： 无电
额定效率 96%
极对数 8
驱动方式 逆变器驱动
额定逆变器开关频率 8 kHz
逆变器最低开关频率 4 kHz（限制速度为额定速度的
AC
机滤波器 500 V
1.4 倍）
AC
轴驱动端的扭转刚度 18 Nm/rad（距 d 端轴末端
130mm）
转动质量 245 kg
轴上的最大静态转矩范围
，最大为 25000 个循环
，R=0
轴上的最大动态转矩范围
，最大为 1e6 个循环，
R=0
允许的最大振动转矩范围
，1e9...1e10 个循环
最大减速度（故障停止） 1400 rad/s
9000 Nm 时）
6000 Nm 时）
机器额定转矩的 0,3 倍
2
基本信息
电机类型 同步磁阻辅助永磁
机架材质 铝
安装方向 仅水平组装，请参阅用户指南
了解详情
安装方式
(IEC 60034-7)
标准法兰 D 端 (SAE
J617)
D 端轴 公头圆柱形轴，直径 70 mm h7
标准法兰 N 端 SAE 1/2 飞轮壳部分可用于支
轴承类型 标准： 6216/C3（使用 LGHP2
标准旋转方向 顺时针（双向均可）
防护等级 IP65
工作制
(IEC 60034-1)
标准颜色 深灰色 RAL7024 湿态喷涂
IM1001-B3（水平支脚安装）
IM2001-B35-B3（水平支脚 +
法兰安装）
SAE ½ 配对变速器壳
撑结构（请参阅主尺寸图）
润滑脂）
+BIN 选件： D 端： 6216/C3
（使用 LGHP2 润滑脂），N 端
：6216/C3VL0241（使用 LGHP2
润滑脂）
+BIA 选件： 6216/C3VL0241（
使用 LGHP2 润滑脂）
遵照最佳设计原则
S9
尺寸
长度（机架） 840 mm
高度（机架） 665 mm
冷却
冷却液 含有相应缓蚀剂的蒸馏水（最
高 50 % 的缓蚀剂）。
冷却液缓蚀剂类型 乙二醇
推荐型号 Glysantin G48
冷却方式
(IEC 60034-6)
最低冷却液流量 40 l/min
内部冷却回路容量 2.8 l
最大工作压力 2 bar
压力损失 40 l/min 情况下为 0.58 bar
额定冷却液温度 +40°C（如果超出，则需要降
最低冷却液温度 -20°C
最高冷却液温度 +70°C
冷凝露点 请使用防冷凝加热器
IC 71 W
（冷却液温度 +25 °C ）
容）
温度特性
绝缘等级
(IEC 60034-1)
H (180°C)
机械特性
总重量 680 kg（无选件）
转动惯量 6.89 kgm²
温升
(IEC 60034-1)
最高绕组温度 150°C
额定环境温度 65°C
最低环境温度 -40°C
85°C / 110°C，带 +CL 选件
2 | © 丹佛斯 | February 2021 AI269158070705ch-000112
商业机密
数据表
EM-PMI540-T3000
额定海拔
1000 m
(IEC 60034-1)
连接方式
冷却连接 2 x G3/4 孔
电缆方向 固定电缆方向
高压电缆 最大 2 x 3 x 95 mm
最大 4 x 3 x 95 mm
高压电缆填料函 Pflitsch blueglobe TRI bg
232ms tri
高压电缆 推荐 H+S Radox 系列屏蔽电缆
高压电缆接线头尺寸 / 70-8, 95-8
推荐的电缆接线头 70 mm2： Druseidt 带窄法兰
03906
95 mm2： Druseidt 带窄法兰
03910
高压连接盒 2 个 3 相接线盒
4 个 3 相接线盒
低压连接器 47 针 DEUTSCH HD34-24-47PE
，用于旋变和温度测量。
低压连接器类型 DEUTSCH HD34-24-47PE
低压连接器插针类型 镀金
2
2
低压配对连接器类型 DEUTSCH HD36-24-47SE 或
DEUTSCH HD36-24-47SE-059
低压配对连接器插针类型 DEUTSCH 0462-201-1631
DEUTSCH 0462-005-2031
防水堵头： DEUTSCH 0413204-2005（规格 20）
防水堵头： DEUTSCH 0413003-1605（规格 16）
低压连接器引脚定义 请参阅下表
防冷凝加热器（+HEAT2
选件）
加热器连接器（+HEAT2
2 x 130 W 230 VAC 单相加热器
电阻
Hummel 货号 7651 0 51 01 D
选件）
加热器配对连接器 Hummel 货号 7550 6 51 02 D
加热器连接器插针类型 Hummel 货号 7010 9 42 01 1
加热器连接器引脚定义 请参阅下表
轴承温度测量连接器类型 4 针 M12 A code 公头
轴承温度测量连接器配对
4 针 M12 A code 母头
类型
轴承温度测量连接器引脚
请参阅下表
定义
引脚 说明
47 绕组温度 1，PT100(P)
46 绕组温度 1，PT100(N)
33 绕组温度 2，PT100(P)
32 绕组温度 2，PT100(N)
45 绕组温度 3，PT100(P)
31 绕组温度 3，PT100(N)
30 绕组温度 4，PT100 (P)
29 绕组温度 4，PT100 (N)
44 绕组温度 5，PT100 (P)
43 温度 5、PT100 (N)、绕组
28 温度 6、PT100 (P)、绕组
16 温度 6、PT100 (N)、绕组
42 绕组温度 7，PT100 (P)（+TEMP4 选件）
27 绕组温度 7，PT100 (N)（+TEMP4 选件）
15 绕组温度 8，PT100 (P)（+TEMP4 选件）
14 绕组温度 8，PT100 (N)（+TEMP4 选件）
40 绕组温度 9，PT100 (P)（+TEMP4 选件）
26 绕组温度 9，PT100 (N)（+TEMP4 选件）
41 绕组温度 10，PT100 (P)（+TEMP4 选件）
13 绕组温度 10，PT100 (N)（+TEMP4 选件）
39 绕组温度 11，PT100 (P)（+TEMP4 选件）
38 绕组温度 11，PT100 (N)（+TEMP4 选件）
3 | © 丹佛斯 | February 2021 AI269158070705ch-000112
商业机密
数据表
EM-PMI540-T3000
25 绕组温度 12，PT100 (P)（+TEMP4 选件）
12 绕组温度 12，PT100 (N)（+TEMP4 选件）
35 旋变、RES_COS_N、内置非接触型
20 旋变、RES_COS_P、内置非接触型
36 旋变、RES_SIN_N、内置非接触型
21 旋变、RES_SIN_P、内置非接触型
22 旋变、EXCN、内置非接触型
10 旋变、EXCP、内置非接触型
34 旋变、屏蔽层/接地、内置非接触型
表 1 低压连接器的引脚定义
4 | © 丹佛斯 | February 2021 AI269158070705ch-000112
商业机密
数据表
EM-PMI540-T3000
引脚 说明
1 相线，230 V
AC
2 中性
接地/保护性接地
4 预留
5 预留
表 2 加热器的引脚定义
引脚 说明
1
PT-100
2
3
PT-100_GND
4
表 3 轴承温度传感器连接器的引脚定义（一个传感器）
压力损失与冷却液流量对比
0,7
0,6
0,5
0,4
0,3
0,2
0,1
Pressure loss [bar]
0
0 10 20 30 40 50
Volume flow [l/min]
图 1 压力损失与冷却液流量对比
电机
冷却液温度 +65°C 冷却液温度 +40°C 冷却液温度 +40 / +65°C
类型
额定 转矩
[Nm]
额定 功率
[kW]
额定
电流
[A]
额定 转矩
[Nm]
额定 功率
[kW]
额定
电流
[A]
额定
转速
[rpm]
最大转
[rpm]
EM-PMI540-T3000-1300 2900 395 486 3383 461 569 1300 2600 3914 5940
EM-PMI540-T3000-1500 2669 419 546 2991 470 609 1500 3200 3350 4560
EM-PMI540-T3000-2000 2297 481 601 2784 583 732 2000 4000 2700 4340
EM-PMI540-T3000-2400 1900 480 681 2460 619 877 2400 4000 - 4050
(* 使用 2 台 350A 逆变器可达到最大转矩
(** 使用 4 台 350A 逆变器可达到最大转矩
在定子绕组启动温度为 +90°C 时，允许的最大转矩的最长持续时间为 7 分钟。 给定值指示出典型持续时间，未经验证
。 如果需要更准确的值，则需要使用循环维度。
速
双逆变
器最大
转矩
(*
四绕组
最大转
矩 (*
发电机
冷却液温度 +65°C 冷却液温度 +40°C
类型
视在功率
[kVA]
额定功
率
[kW]
额定
电流
[A]
功率因数 视在功率
[kVA]
额定 功
率
[kW]
额定
电流
[A]
功率因
数
EM-PMI540-T3000-1300 420 415 483 0.99 490 480 565 0.98 1400 186.7 0.389
EM-PMI540-T3000-1500 466 443 540 0.95 522 495 585 0.99 1600 213.3 0.324
冷却液温度
+40 / +65°C
额定
转速
[rpm]
额定 频
率 [Hz]
电压/转
[V/rpm]
速比
(***
5 | © 丹佛斯 | February 2021 AI269158070705ch-000112
商业机密
数据表
EM-PMI540-T3000
EM-PMI540-T3000-2000 507 497 592 0.98 607 599 704 0.99 2100 280 0.25
EM-PMI540-T3000-2400 487 471 598 0.96 667 631 804 0.95 2600 347 0.208
(*** 冷态 (20°C) 发电机的反电动势
6 | © 丹佛斯 | February 2021 AI269158070705ch-000112
商业机密
数据表
EM-PMI540-T3000
产品代码和选件
使用产品代码，包括订购所需的所有选件。 标准选件未在代码中列出，因为如未选择非标准选件，则默认选择标准选件
。 标准选件带有星号 (*) 标记。
产品代码 说明
EM-PMI540-T3000-1600-DUAL 带有标准选件的标准 1600 rpm 产品
EM-PMI540-T3000-1600-DUAL+BIA+RES1
表 4 产品代码示例
选件名称 代码 说明 其他信息
带有绝缘轴承和旋变选件的标准产品
高压接线盒 -DUAL
-QUAD
两个电绝缘三相系统
四个电绝缘三相系统
两个接线盒，每个包括一个三相系统
，每相带有一个 M32 电缆密封接头
四个接线盒，每个包括一套三相系统
，每相带有一个 M32 电缆密封接头
轴承绝缘 * 非绝缘轴承 非绝缘轴承
+BIN N 端中为绝缘轴承 N 端中为绝缘轴承
+BIA 两端均为绝缘轴承 两端均为绝缘轴承
轴接地 * 无
+SG1 D 端轴接地 内置接地环
旋转传感器 * 无 无旋变
+RES1 旋变 内置非接触型旋变，8 对极
绕组温度传感器 (** * 温度监控 绕组中配有 6 个 PT100
+TEMP4 冗余温度监控 绕组中配有 12 个 PT100
轴承温度传感器 * 无
+BTMP1 轴承中 PT100 插件连接器
防冷凝加热器 * 无
+HEAT2 两个防冷凝加热器 2 x 230 V
/ 130 W
AC
海工分类 * 无海工分类
+CL1 ABS 美国般级社
+CL2 BV 法国船级社
+CL3 DNV GL DNV GL AS
+CL4 LR 劳氏船级社
+CL5 RINA
(* 标准选件
(** 适用于定子绕组的绕组温度传感器。 选择的高压连接方式不会影响 PT100 元件的数量。
表 5 选件列表
丹佛斯对目录、手册和其他印刷材料中的可能错误概不负责。 丹佛斯保留修改其产品的权利，恕不另行通知。 这同样适用于已订购的产
品，前提是这些修改不会导致需要对已商定的规格进行后续更改。 本资料中的所有商标都是相关公司的财产。 Danfoss 和 Danfoss 徽
7 | © 丹佛斯 | February 2021 AI269158070705ch-000112
商业机密
数据表
EM-PMI540-T3000
标是 Danfoss A/S 的商标。保留所有权利。
